Page 1

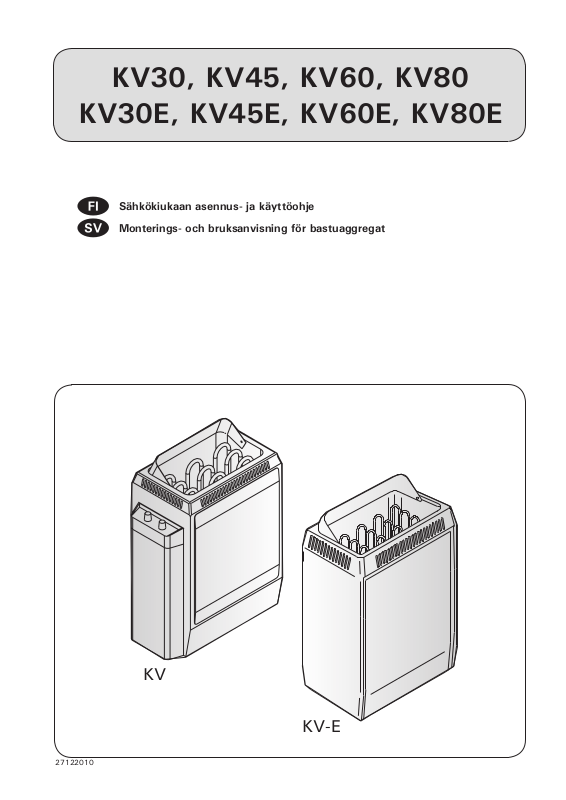

KV30, KV45, KV60, KV80

KV30E, KV45E, KV60E, KV80E

Sähkökiukaan asennus- ja käyttöohje

Monterings- och bruksanvisning för bastuaggregat

27122010

KV-E

Page 2

FI SV

Tämä asennus- ja käyttöohje on tarkoitettu saunan omistajalle tai saunan hoidosta vastaavalle henkilölle sekä kiukaan sähköasennuksesta vastaavalle sähköasentajalle. Kun kiuas on asennettu, luovutetaan nämä asennus- ja käyttöohjeet saunan omistajalle tai saunan hoidosta vastaavalle henkilölle. Lue käyttöohjeet huolellisesti ennen käyttöönottoa.

Kiuas on tarkoitettu lämmittämään saunahuone saunomislämpötilaan. Muuhun tarkoitukseen käyttö on kielletty. CE-merkein varustetut kiukaat täyttävät kaikki sauna-asennuksille annetut määräykset. Määräysten noudattamista Suomessa valvoo Turvatekniikan keskus (TUKES).

Parhaat onnittelut hyvästä kiuasvalinnastanne!

Takuu:

Perhekäytössä kiukaiden ja ohjauslaitteiden

•

takuuaika on kaksi (2) vuotta. Yhteisökäytössä kiukaiden ja ohjauslaitteiden

•

takuuaika on yksi (1) vuosi. Takuu ei kata ohjeiden vastaisen asennuksen,

•

käytön tai ylläpidon aiheuttamia vikoja. Takuu ei ole voimassa, jos kiukaassa käytetään

•

muita kuin valmistajan suosittelemia kiuaskiviä.

Monterings- och bruksanvisningarna är avsedda för bastuns ägare eller den som ansvarar för skötseln av bastun samt för den elmontör som ansvarar för elinstallationerna. När bastuaggregatet monterats, skall montören överlåta dessa anvisningar till bastuns ägare eller till den som ansvarar för skötseln av bastun. Studera bruksanvisningarna noggrant innan aggregatet tas i bruk.

Aggregatet är avsedd för att värma upp bastun till lämplig bastubadstemperatur. Annan användning av aggregatet är förbjuden. Bastuaggregaten med CE-märkning uppfyller alla givna föreskrifter för bastumontering. Föreskrifternas efterföljande övervakas av behöriga myndigheter.

Våra bästa gratulationer till ett gott val av bastuaggregat!

Garanti:

Garantitiden för de bastuaggregat och den

•

kontrollutrustning som används i familjebastur är två (2) år. Garantitiden för de bastuaggregat och den

•

kontrollutrustning som används i bastur i flerfamiljshus är ett (1) år. Garantin täcker inte fel som uppstått på grund

•

av installation, användning eller underhåll som strider mot anvisningarna. Garantin täcker inte fel som förorsakas

•

av att andra bastustenar än sådana som rekommenderats av tillverkaren använts.

SISÄLLYSLUETTELO

1. KÄYTTÖOHJE .............................................................3

1.1. Kiuaskivien latominen ...........................................3

1.1.1. Ylläpito .......................................................3

1.2. Saunahuoneen lämmittäminen................................4

1.3. Kiukaan käyttö .....................................................4

1.3.1. Kiuas päälle heti ...........................................4

1.3.2. Esivalinta-aika (ajastettu käynnistys) ............... 4

1.3.3. Kiuas pois päältä .......................................... 5

1.3.4. Lämpötilan säätäminen .................................5

1.4. Löylynheitto ........................................................5

1.5. Saunomisohjeita ................................................... 6

1.6. Varoituksia ..........................................................6

1.7. Vianetsintä ..........................................................6

2. SAUNAHUONE ............................................................8

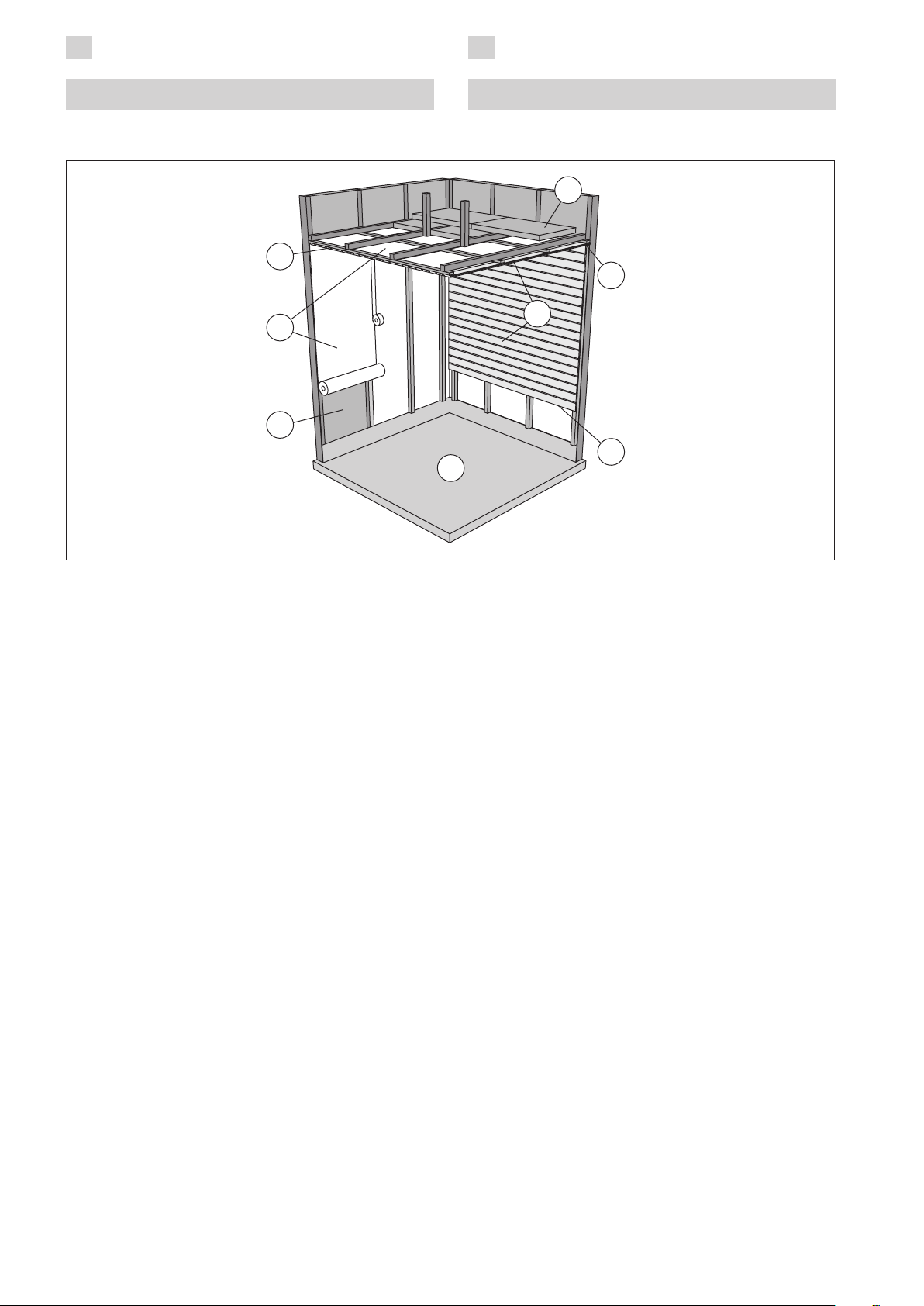

2.1. Saunahuoneen rakenne ......................................... 8

2.1.1. Saunan seinien tummuminen .........................8

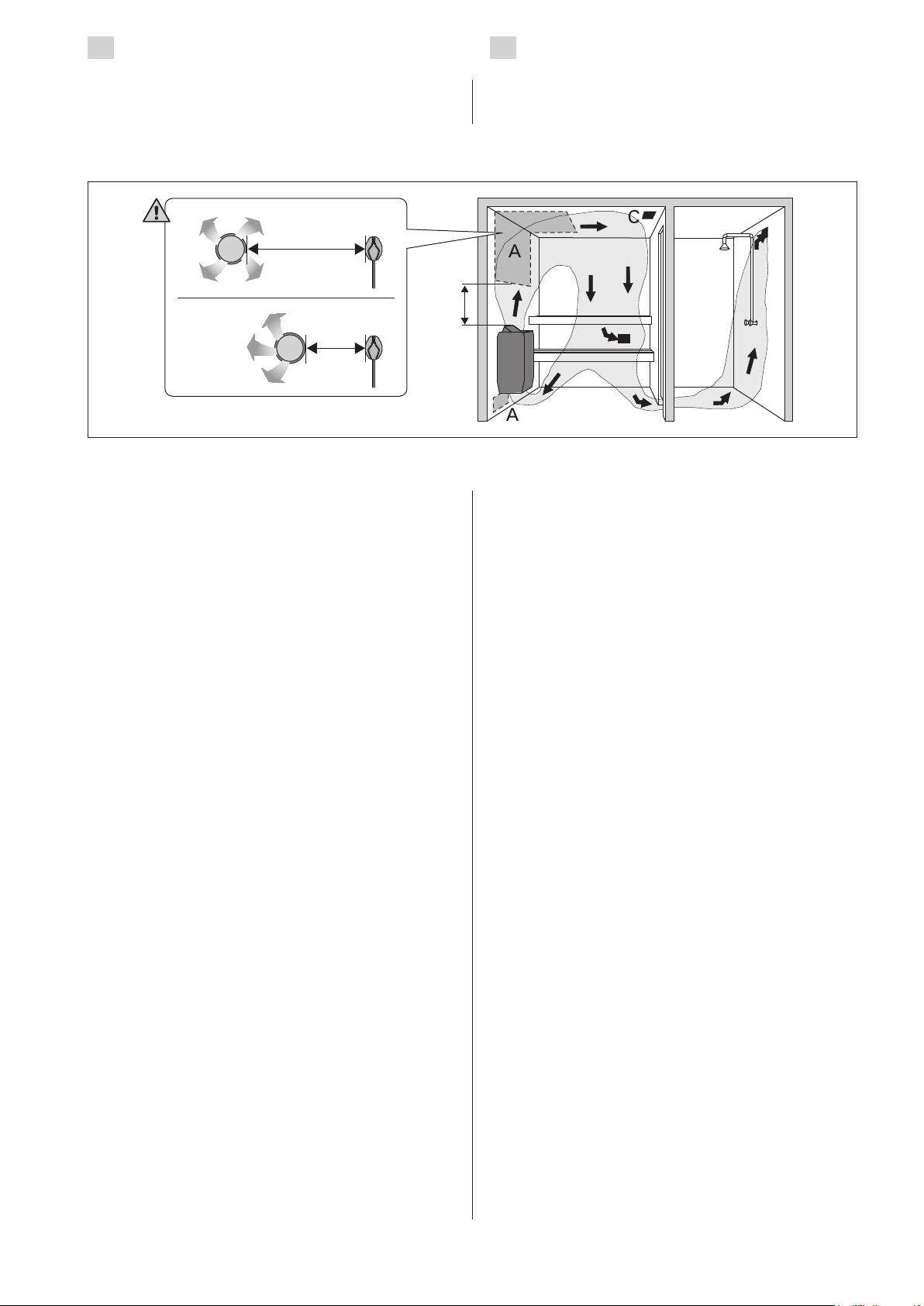

2.2. Saunahuoneen ilmanvaihto .................................... 9

2.3. Kiuasteho ............................................................ 9

2.4. Saunahuoneen hygienia.........................................9

3. ASENNUSOHJE ......................................................... 10

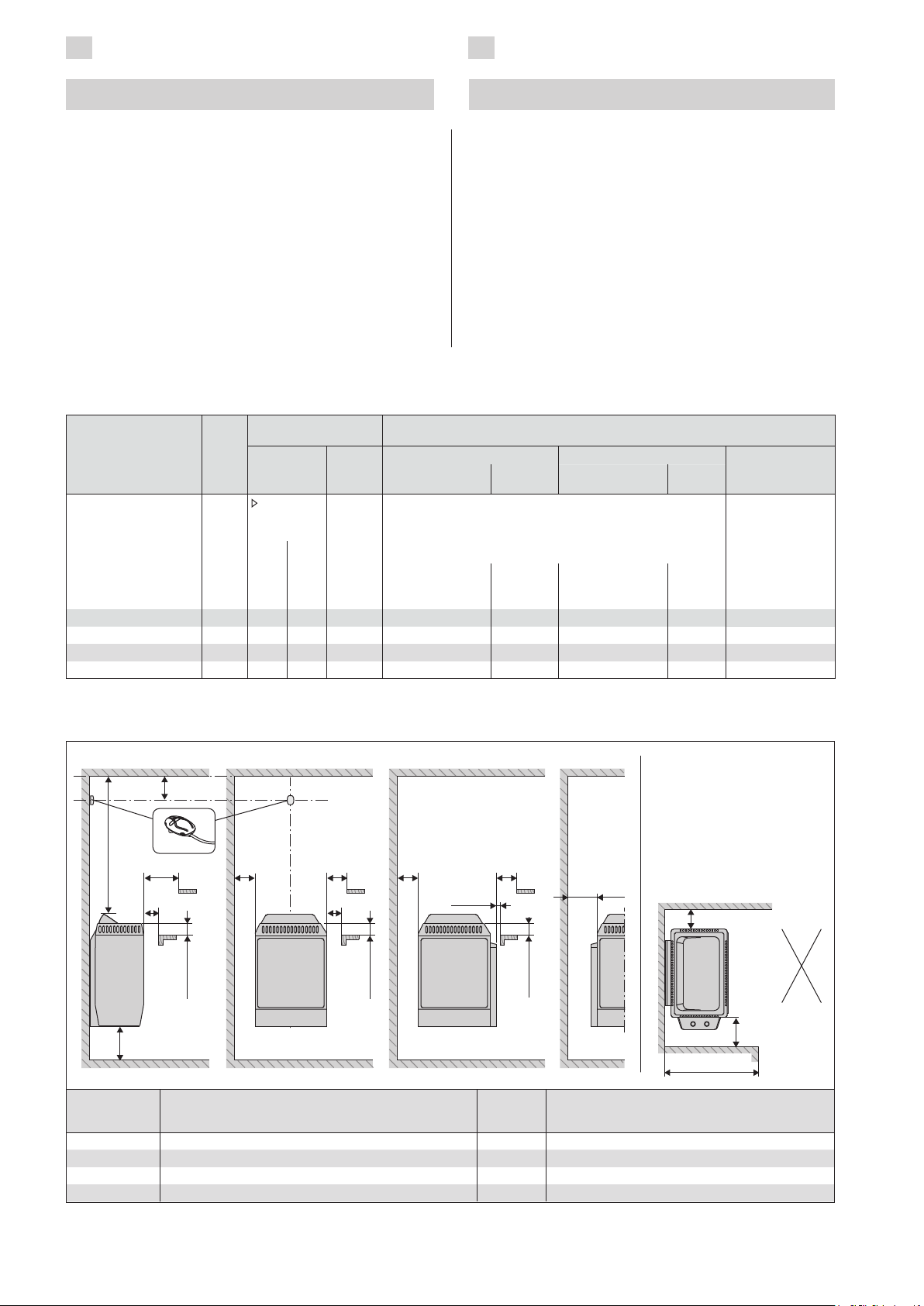

3.1. Ennen asentamista ............................................. 10

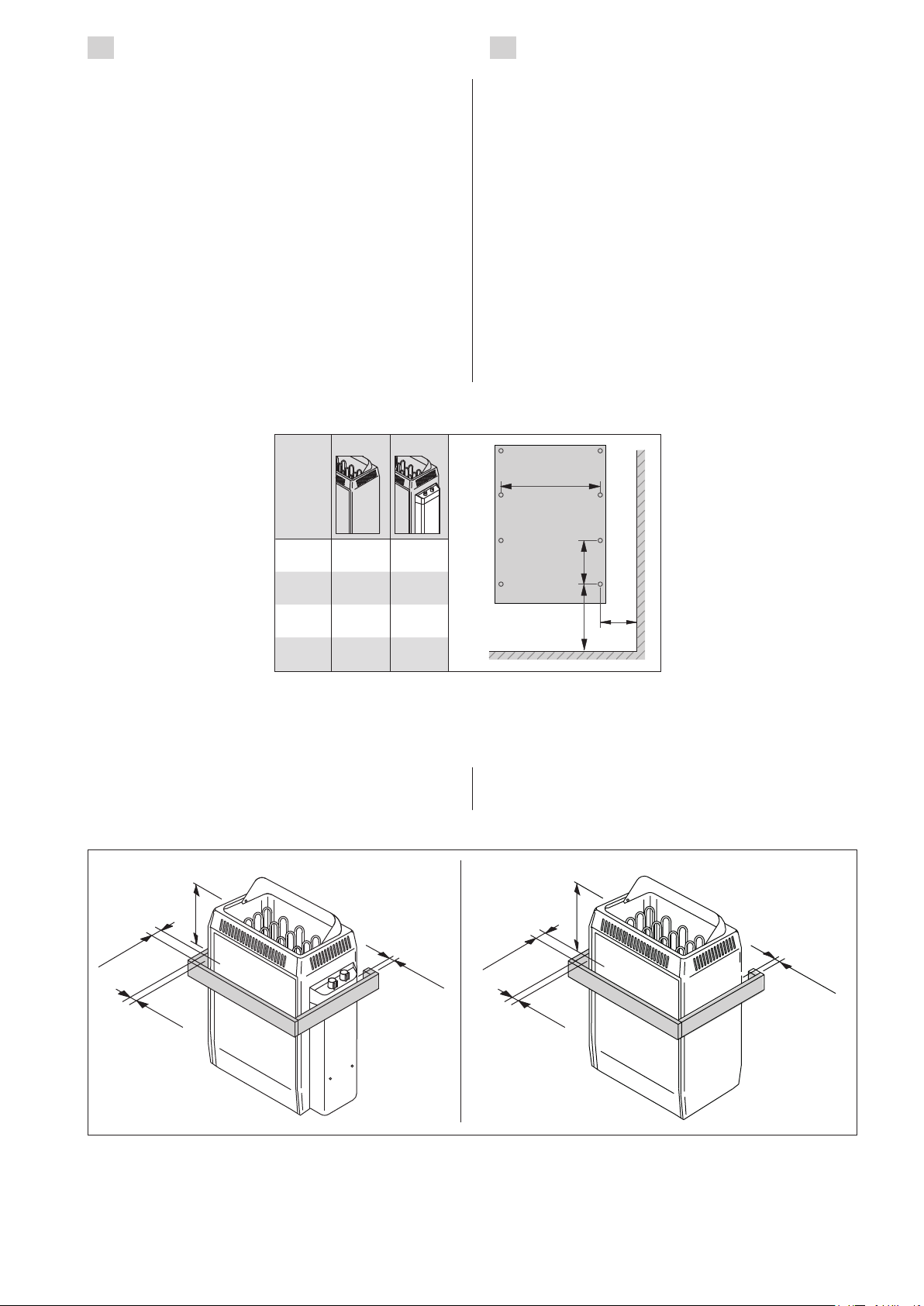

3.2. Kiukaan kiinnittäminen seinään............................. 11

3.2.1. Suojakaide ................................................ 11

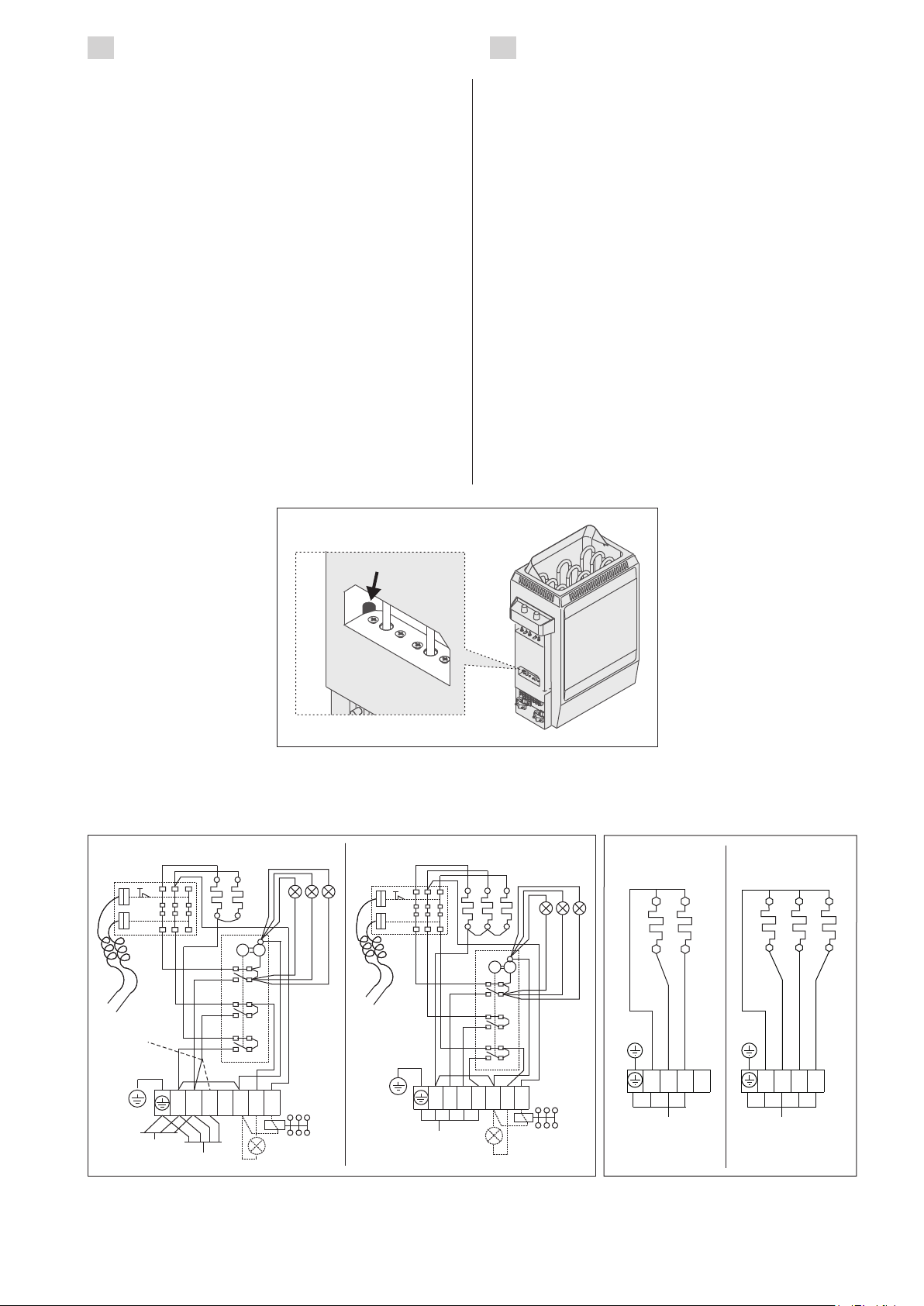

3.3. Sähkökytkennät ................................................. 12

3.3.1. Sähkökiukaan eristysresistanssi ...................12

3.4. Ohjauskeskuksen ja anturin asentaminen (KV-E) ..... 13

3.5. Ylikuumenemissuojan palauttaminen ..................... 13

ELECTRICAL CONNECTIONS (NORWAY/BELGIUM)TILKOPLING

TIL ELEKTRISITETSNETTET (NORGE) ................................ 15

INNEHÅLL

1. BRUKSANVISNING ....................................................... 3

1.1. Stapling av bastustenar .........................................3

1.1.1. Underhåll ....................................................3

1.2. Uppvärmning av bastu .......................................... 4

1.3. Användning av aggregatet ..................................... 4

1.3.1. Bastuaggregatet på genast ............................4

1.3.2. Förinställd tid (tidsbestämd uppvärmning)........4

1.3.3. Bastuaggregatet av ......................................5

1.3.4. Justering av temperatur ................................5

1.4. Kastning av bad ................................................... 5

1.5. Badanvisningar ....................................................6

1.6. Varningar ............................................................ 6

1.7. Felsökning ........................................................... 6

2. BASTU ........................................................................8

2.1. Bastuns konstruktion ............................................ 8

2.1.1. Mörknande av bastuns väggar .......................8

2.2. Ventilation i bastun ..............................................9

2.3. Aggregateffekt.....................................................9

2.4. Bastuhygien ........................................................9

3. MONTERINGSANVISNING ........................................... 10

3.1. Före montering ..................................................10

3.2. Montering på vägg .............................................11

3.2.1. Skyddsräcke .............................................. 11

3.3. Elinstallation ...................................................... 12

3.3.1. Elaggregatets isoleringsresistans ................. 12

3.4. Montering av styrenhet och givare (KV-E) .............. 13

3.5. Återställning av överhettningsskydd .....................13

ELECTRICAL CONNECTIONS (NORWAY/BELGIUM)TILKOPLING

TIL ELEKTRISITETSNETTET (NORGE) ................................ 15

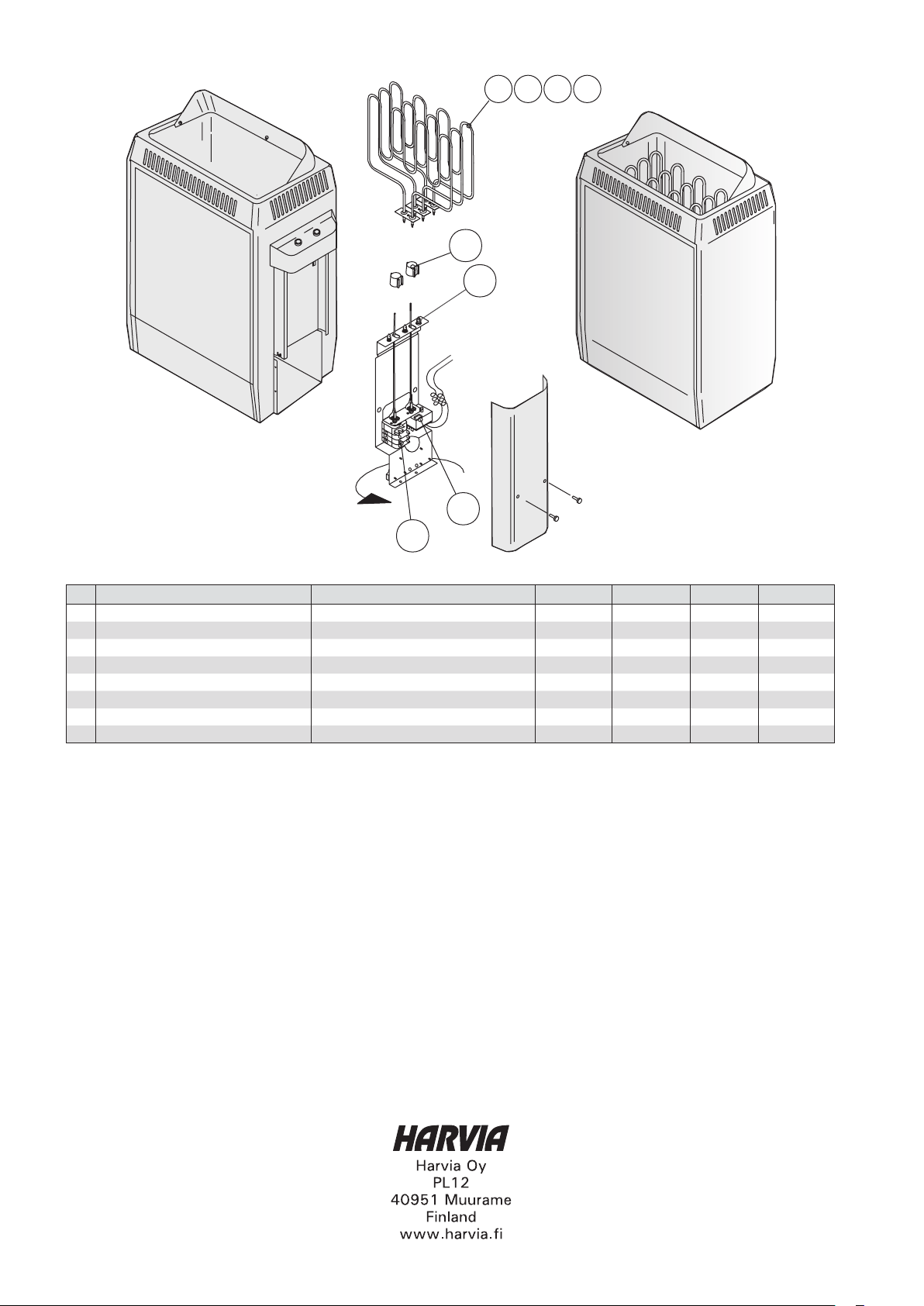

4. VARAOSAT ............................................................... 16

4. RESERVDELAR ........................................................... 16

Page 3

FI SV

1. KÄYTTÖOHJE 1. BRUKSANVISNING

1.1. Kiuaskivien latominen 1.1. Stapling av bastustenar

Kiuaskivien latomisella on suuri vaikutus kiukaan toimintaan (kuva 1).

Staplingen av bastustenar har stor betydelse för bastuaggregatets funktion (bild 1).

Tärkeää tietoa kiuaskivistä:

Sopiva kivikoko on halkaisijaltaan 5–10 cm.• Käytä vain kiuaskiviksi tarkoitettuja

•

lohkopintaisia kiviä. Sopivia kivimateriaaleja ovat peridotiitti, oliviinidiabaasi ja oliviini.

Keraamisten ”kivien” ja pehmeiden vuolukivien

•

käyttö on kielletty. Ne eivät sido riittävästi lämpöä kiuasta lämmitettäessä. Tämä saattaa johtaa vastusten rikkoutumiseen.

Huuhdo kiuaskivet kivipölystä ennen

•

kiukaaseen latomista.

Huomioi kiviä latoessasi:

Älä pudota kiviä kivitilaan.• Älä kiilaa kiviä tiukasti vastusten väliin.• Lado kivet väljästi, jotta ilma pääsee liikkumaan

•

niiden välistä. Lado kivet siten, että niiden paino on toisten

•

kivien, ei vastusten varassa. Älä tee kivistä kekoa kiukaan päälle.• Kiukaan kivitilaan tai läheisyyteen ei saa laittaa

•

mitään sellaisia esineitä tai laitteita, jotka muuttavat kiukaan läpi virtaavan ilman määrää tai suuntaa.

Viktig information om bastustenar:

Stenarna bör ha en diameter på 5–10 cm.

•

Använd bara kantiga bastustenar med brutna ytor

•

som är avsedda att användas i ett aggregat. Peridotit, olivindolerit and olivin är lämpliga stentyper.

Varken lätta porösa ”stenar” av keramiska

•

material eller mjuka täljstenar bör användas i aggregatet. Sådana stenar absorberar inte tillräckligt mycket värme när de värms upp. Detta kan göra att värmeelementen skadas.

Tvätta av damm från bastustenarna innan de

•

staplas i aggregatet.

Observera följande när du staplar stenarna:

Låt inte stenarna falla ner i stenutrymmet.

•

Kila inte in stenar mellan värmeelementen.

•

Stapla stenarna glest så att luft kan cirkulera

•

mellan dem. Stapla bastustenarna så att de stödjer varandra

•

och deras vikt inte upptas av värmeelementen. Stapla inte stenarna i en hög på aggregatet.

•

Det är förbjudet att i aggregatets stenutrymme

•

eller dess närhet placera föremål eller anordningar som ändrar mängden luft som passerar genom aggregatet eller ändrar luftens riktning.

Kuva 1. Kiuaskivien latominen Bild 1. Stapling av bastustenar

1.1.1. Ylläpito

Voimakkaan lämmönvaihtelun vuoksi kiuaskivet rapautuvat ja murenevat käytön aikana. Lado kivet uudelleen vähintään kerran vuodessa, kovassa käytössä useammin. Poista samalla kivitilaan kertynyt kivijäte ja vaihda rikkoutuneet kivet. Näin varmistat, että kiukaan löylyominaisuudet säilyvät eikä ylikuumenemisen vaaraa synny.

1.1.1. Underhåll

Till följd av de kraftiga temperaturväxlingarna vittrar bastustenarna sönder under användning. Stenarna bör staplas om på nytt minst en gång per år, vid flitigt bruk något oftare. Avlägsna samtidigt skräp och smulor i botten av aggregatet och byt ut stenar vid behov. På det här sättet säkerställer du att aggregatets badegenskaper bibehålls och att ingen risk för överhettning uppstår.

Page 4

1.2. Saunahuoneen lämmittäminen 1.2. Uppvärmning av bastu

Kiuas ja kivet tuottavat ensimmäisellä käyttökerralla hajuja, joiden poistamiseksi on järjestettävä saunahuoneeseen hyvä tuuletus. Jos kiuas on teholtaan sopiva saunahuoneeseen, hyvin lämpöeristetty saunahuone lämpenee käyttökuntoon noin tunnissa ( 2.3.). Kiuaskivet kuumenevat yleensä samassa ajassa kuin saunahuonekin. Sopiva lämpötila saunahuoneessa on noin 65–80 °C.

Första gången aggregatet och stenarna värms upp avger de lukter som bör avlägsnas genom god ventilation.

Om aggregatets effekt är lämplig för bastun, värms en välisolerad bastu upp på ca 1 timme ( 2.3.). När bastun är varm är också bastustenarna i regel så varma att man kan kasta bad. Lämplig temperatur i bastun är ca 65–80 °C.

1.3. Kiukaan käyttö

HUOM! Tarkista aina ennen kiukaan päällekytkentää, ettei kiukaan päällä tai lähietäisyydellä ole mitään tavaroita. 1.6. “Varoituksia”.

Kiuasmallit KV30, KV45, KV60 ja KV80 on

•

varustettu kellokytkimellä ja termostaatilla. Kellokytkimellä valitaan kiukaan päälläoloaika ja termostaatilla asetetaan sopiva lämpötila.

1.3.1.–1.3.4. Kiuasmalleja KV30E, KV45E, KV60E ja KV80E

•

käytetään erillisen ohjauskeskuksen kautta. Tutustu ohjauskeskuksen mukana toimitettaviin käyttöohjeisiin.

1.3. Användning av aggregatet

OBS! Kontrollera alltid att inga saker finns på eller i närheten av aggregatet före aggregatet kopplas på.

1.6. “Varningar”.

Aggregatmodellerna KV30, KV45, KV60 och

•

KV80 har utrustats med tidströmställare och termostat. Tidströmställaren används för att välja den tid aggregatet ska vara påslagen och med termostaten ställs rätt temperatur in.

1.3.1.–1.3.4.

Aggregatmodellerna KV30, KV45E, KV60E och

•

KV80E styrs med hjälp av en separat styrenhet. Bekanta dig med användaranvisningar som följer med styrenheten.

Kuva 2. Termostaatin säädin Bild 2. Termostatens reglage

1.3.1. Kiuas päälle heti

Kierrä kellokytkimen säädin toiminta-alueelle (asteikko A kuvassa 3, 0–4 tuntia). Kiuas alkaa lämmetä heti.

1.3.2. Esivalinta-aika (ajastettu käynnistys)

Kierrä kellokytkimen säädin esivalinta-alueelle (asteikko B kuvassa 3, 0–8 tuntia). Kiuas alkaa lämmetä, kun kellokoneisto on kiertänyt säätimen takaisin toiminta-alueelle. Päälläoloaika on tällöin noin neljä tuntia.

Esimerkki: Haluat lähteä kolme tuntia kestävälle kävelylenkille ja saunoa heti palattuasi. Kierrä kellokytkimen säädin esivalinta-alueelle kohtaan 2.

Kello käynnistyy. Kahden tunnin kuluttua kiuas alkaa lämmetä. Koska saunan lämpenemisaika on noin yksi tunti, sauna on lämmin noin kolmen tunnin kuluttua eli juuri silloin, kun palaat lenkiltä.

Kuva 3. Kellokytkimen säädin Bild 3. Tidströmställarens reglage

1.3.1. Bastuaggregatet på genast

Vrid tidströmställarens reglage till verksamhetsområdet (skala A på bild 3, 0–4 timmar). Aggregatet börjar genast värmas upp.

1.3.2. Förinställd tid (tidsbestämd uppvärmning)

Vrid tidströmställarens reglage till förvalsområdet (skala B på bild 3, 0–8 timmar). Aggregatet börjar värmas upp när urverket vridit tillbaka reglaget till verksamhetsområdet. Aggregatet är då påslagen cirka fyra timmar.

Exempel: Du vill gå på en tre timmar lång promenad och bada bastu genast när du kommer hem. Vrid tidströmställarens reglage till 2 i förvalsområdet.

Klockan startar. Efter två timmar börjar aggregatet värmas upp. Eftersom det tar cirka en timme att värma upp bastun, är bastun varm efter cirka tre timmar, d.v.s. just när du kommer hem från din promenad.

Page 5

FI SV

1.3.3. Kiuas pois päältä

Kiuas kytkeytyy pois päältä, kun kellokoneisto on kiertänyt kellokytkimen säätimen takaisin 0-kohtaan. Voit kytkeä kiukaan pois päältä milloin tahansa kiertämällä säätimen käsin 0-kohtaan.

Kytke kiuas pois päältä, kun saunominen on päättynyt. Joskus saattaa olla kuitenkin tarpeellista jättää kiuas hetkeksi päälle, jotta saunan puurakenteet kuivuisivat nopeammin.

HUOM! Tarkista, että kiuas on varmasti kytkeytynyt pois päältä ja lopettanut lämmittämisen, kun päälläoloaika on kulunut loppuun.

1.3.4. Lämpötilan säätäminen

Termostaatin (kuva 2) tehtävä on pitää saunan lämpötila halutulla tasolla. Itsellesi sopivan asetuksen löydät kokeilemalla.

Aloita kokeilu säätöalueen maksimiasennosta. Jos lämpötila nousee saunomisen aikana liian korkeaksi, kierrä säädintä hieman vastapäivään. Huomaa, että pienikin muutos säätöalueen maksimipäässä aiheuttaa tuntuvan lämpötilamuutoksen saunahuoneessa.

1.4. Löylynheitto

Saunan ilma kuivuu, kun saunaa lämmitetään. Tämän vuoksi on tarpeen lisätä ilmankosteutta heittämällä vettä kiukaan kiville. Jokainen ihminen kokee lämmön ja kosteuden vaikutuksen omalla tavallaan – kokeilemalla löydät itsellesi sopivan lämpötilan ja ilmankosteuden.

HUOM! Käytä löylykauhaa, jonka tilavuus on korkeintaan 0,2 litraa. Jos kiukaalle heitetään tai kaadetaan kerralla liikaa vettä, sitä saattaa roiskua kiehuvan kuumana kylpijöiden päälle. Älä heitä löylyä silloin, kun joku on kiukaan läheisyydessä, koska kuuma vesihöyry voi aiheuttaa palovammoja.

HUOM! Löylyvetenä tulee käyttää vettä, joka täyttää talousveden laatuvaatimukset (taulukko 1). Löylyvedessä voi käyttää ainoastaan löylyveteen tarkoitettuja hajusteita. Noudata hajusteen mukana toimitettuja ohjeita.

1.3.3. Bastuaggregatet av

Aggregatet stängs av när urverket vridit tidströmställarens reglage tillbaka till 0. Du kan stänga av aggregatet när som helst genom att manuellt vrida reglaget till 0.

Stäng av aggregatet när bastubadet avslutats. Ibland kan det dock vara nödvändigt att låta aggregatet vara påslagen en stund, så att bastuns träkonstruktioner torkar snabbare.

OBS! Kontrollera att aggregatet säkert stängts av och att uppvärmningen upphört när den inställda tiden gått ut.

1.3.4. Justering av temperatur

Termostatens (bild 2) uppgift är att hålla bastuns temperatur på önskad nivå. Du hittar den inställning som passar dig genom att pröva dig fram.

Inled försöket i justeringsområdets maximiposition. Om temperaturen blir för hög under bastubadet, vrid reglaget en aning motsols. Observera att också en liten ändring i justeringsområdets maximiände leder till en märkbar temperaturförändring i bastun.

1.4. Kastning av bad

Luften i bastun blir torrare när den värms upp. För att uppnå lämplig luftfuktighet är det nödvändigt att kasta bad på de heta stenarna. Varje människa upplever värme och fuktighet på olika sätt – genom att pröva dig fram hittar du en temperatur och luftfuktighet som passar dig.

OBS! Badskopan skall rymma högst 0,2 l. Kasta eller häll inte mer än så åt gången, eftersom hett vatten då kan stänka upp på badarna. Kasta inte heller bad när någon är i närheten av aggregatet, eftersom den heta ångan kan orsaka brännskador.

OBS! Vattnet som kastas på bastustenarna skall uppfylla kvalitetskraven på bruksvatten (tabell 1). Endast doftämnen som är avsedda för bastubadvatten får användas. Följ förpackningens anvisningar.

Veden ominaisuus Vattenegenskap

Humuspitoisuus Humuskoncentration

Rautapitoisuus Järnkoncentration

Kovuus: tärkeimmät aineet mangaani (Mn) ja kalkki eli kalsium (Ca) Hårdhet: de viktigaste ämnena är mangan (Mn) och kalk, dvs. kalcium (Ca)

Klooripitoinen vesi Klorerat vatten

Merivesi Havsvatten

Taulukko 1. Veden laatuvaatimukset Tabell 1. Krav på vattenkvaliteten Krav på vattenkvalitetenKrav på vattenkvaliteten

Vaikutukset Effekt

Väri, maku, saostumat Färg, smak, utfällningar

Väri, haju, maku, saostumat Färg, lukt, smak, utfällningar

Saostumat Utfällningar

Terveysriski Hälsorisk

Nopea korroosio Snabb korrosion

Suositus Rekommendation

<12 mg/l

<0,2 mg/l

Mn: <0,05 mg/l Ca: <100 mg/l

Käyttö kielletty Förbjudet att använda

Page 6

1.5. Saunomisohjeita

Aloita saunominen peseytymällä.

•

Istu löylyssä niin kauan, kuin tuntuu mukavalta.

•

Unohda kiire ja rentoudu.

•

Hyviin saunatapoihin kuuluu, että huomioit

•

muut saunojat häiritsemättä heitä äänekkäällä käytökselläsi. Älä aja muita lauteilta liiallisella löylynheitolla.

•

Jäähdytä eli vilvoittele ihoasi. Jos olet terve,

•

voit nauttia vilvoittelun yhteydessä uimisesta. Peseydy saunomisen lopuksi.

•

Lepäile ja anna olosi tasaantua. Nauti neste-

•

tasapainon palauttamiseksi raikasta juomaa.

1.6. Varoituksia

Pitkäaikainen oleskelu kuumassa saunassa

•

nostaa kehon lämpötilaa, mikä saattaa olla vaarallista. Varo kuumaa kiuasta. Kiukaan kivet ja metalli-

•

osat kuumenevat ihoa polttaviksi. Estä lasten pääsy kiukaan läheisyyteen.

•

Älä jätä lapsia, liikuntarajoitteisia, sairaita tai

•

heikkokuntoisia saunomaan ilman valvontaa. Selvitä saunomiseen liittyvät terveydelliset

•

rajoitteet lääkärin kanssa. Keskustele neuvolassa pienten lasten saunotta-

•

misesta. Liiku saunassa varovasti, koska lauteet ja lattiat

•

saattavat olla liukkaita. Älä mene kuumaan saunaan huumaavien ainei-

•

den (alkoholi, lääkkeet, huumeet ym.) vaikutuksen alaisena. Älä nuku lämmitetyssä saunassa.

•

Meri- ja kostea ilmasto saattavat syövyttää

•

kiukaan metallipintoja. Älä käytä saunaa vaatteiden tai pyykkien kuiva-

•

ushuoneena palovaaran vuoksi. Sähkölaitteetkin saattavat vioittua runsaasta kosteudesta.

1.5. Badanvisningar

Börja bastubadandet med att tvätta dig.

•

Sitt i bastun så länge det känns behagligt.

•

Glöm all jäkt och koppla av.

•

Det hör till god bastused att ta hänsyn till andra

•

badare, t.ex. genom att undvika högljutt och störande beteende. Kör inte bort andra badare genom att kasta

•

alltför mycket bad. Svalka dig emellanåt i duschen eller i frisk luft,

•

eftersom huden blir uppvärmd. Om du är frisk kan du svalka kroppen genom att simma. Avsluta bastubadandet med att tvätta dig.

•

Vila och låt kroppen återhämta sig och återfå

•

normal temperatur. Drick något fräscht och läskande för att återställa vätskebalansen.

1.6. Varningar

Långvarigt badande i en het bastu höjer kropps-

•

temperaturen och kan vara farligt. Se upp för aggregatet när det är uppvärmt

•

– bastustenarna och ytterhöljet kan orsaka brändskador på huden. Låt inte barn komma nära bastuaggregatet.

•

Barn, rörelsehindrade, sjuka och personer med

•

svag hälsa får inte lämnas ensamma i bastun. Eventuella begränsningar i samband med bastu-

•

bad bör utredas i samråd med läkare. Småbarns bastubadande bör diskuteras med

•

mödrarådgivningen. Rör dig mycket försiktigt i bastun, eftersom

•

bastulave och golv kan vara hala. Gå inte in i en het bastu om du är påverkad av

•

berusningsmedel (alkohol, mediciner, droger o.d.). Sov inte i en uppvärmd bastu.

•

Havsluft och fuktig luft i allmänhet kan orsaka

•

korrosion på aggregatets metallytor. Använd inte bastun som torkrum för tvätt – det

•

medför brandfara! Elinstallationerna kan dessutom ta skada av riklig fukt.

1.7. Vianetsintä

HUOM! Kaikki huoltotoimet on annettava koulutetun sähköalan ammattilaisen tehtäviksi.

Kiuas ei lämpene.

Tarkista, että kiukaan sulakkeet sähkötaulussa

•

ovat ehjät. Tarkista, että kiukaan liitäntäkaapeli on kytket-

•

ty ( 3.3.). Aseta kellokytkimen säädin toiminta-alueelle

•

( 1.3.1.). Säädä lämpötila korkeammaksi ( 1.3.4.).

•

Tarkista, ettei ylikuumenemissuoja ole lauen-

•

nut. Tällöin kello toimii, mutta kiuas ei lämpene. ( 3.5.)

Saunahuone lämpenee hitaasti. Kiukaalle heitetty vesi jäähdyttää kivet nopeasti.

Tarkista, että kiukaan sulakkeet sähkötaulussa

•

ovat ehjät. Tarkista, että kaikki vastukset hehkuvat kun

•

kiuas on päällä. Säädä lämpötila korkeammaksi ( 1.3.4.).

•

Tarkista, ettei kiukaan teho ole liian pieni

•

( 2.3.). Tarkista kiuaskivet ( 1.1.). Liian tiheä ladonta,

•

1.7. Felsökning

Obs! Allt servicearbete måste lämnas till professionell underhållspersonal.

Aggregatet värms inte upp.

Kontrollera att aggregatets säkringar i elskåpet

•

är hela. Kontrollera att aggregatets anslutningskabel har

•

kopplats ( 3.3.). Vrid tidströmställarens reglage till verksamhets-

•

området ( 1.3.1.). Höj temperaturen ( 1.3.4.).

•

Kontrollera att inte överhettningsskyddet

•

utlösts. Då fungerar klockan, men aggregatet värms inte upp. ( 3.5.)

Bastun värms upp långsamt. Det vatten som slängs på aggregatet kyler ner stenarna snabbt.

Kontrollera att aggregatets säkringar i elskåpet

•

är hela. Kontrollera att alla värmeelement glöder när ag-

•

gregatet är på. Höj temperaturen ( 1.3.4.).

•

Kontrollera att inte aggregatets effekt är för låg

•

( 2.3.). Kontrollera bastustenarna ( 1.1.). Om stenarna

•

Page 7

FI SV

kivien painuminen ajan mittaan tai vääränlaiset kiuaskivet voivat estää ilmankierron kiukaassa, mikä puolestaan heikentää lämmitystehoa. Tarkista, että saunahuoneen ilmanvaihto on

•

järjestetty oikein ( 2.2.).

Saunahuone lämpenee nopeasti, mutta kivet eivät ehdi lämmetä. Kiukaalle heitetty vesi ei höyrysty, vaan valuu kivitilan läpi.

Säädä lämpötila matalammaksi.

•

Tarkista, ettei kiukaan teho ole liian suuri

•

( 2.3.). Tarkista, että saunahuoneen ilmanvaihto on

•

järjestetty oikein ( 2.2.).

Paneeli tai muu materiaali kiukaan lähellä tummuu nopeasti.

Tarkista, että suojaetäisyysvaatimukset täytty-

•

vät ( 3.1.). Tarkista kiuaskivet ( 1.1.). Liian tiheä ladonta,

•

kivien painuminen ajan mittaan tai vääränlaiset kiuaskivet voivat estää ilmankierron kiukaassa, mikä voi johtaa rakenteiden ylikuumenemiseen. Katso myös kohta 2.1.1.

•

Kiuas tuottaa hajua.

Katso kohta 1.2.

•

Kuuma kiuas saattaa korostaa ilmaan sekoittu-

•

neita hajuja, jotka eivät kuitenkaan ole peräisin saunasta tai kiukaasta. Esimerkkejä: maalit, liimat, lämmitysöljy, mausteet.

Kiukaasta kuuluu ääntä.

KV: Kellokytkin on mekaaninen laite ja siitä

•

kuuluu tikittävä ääni, kun se toimii normaalisti. Jos tikitys kuuluu vaikkei kiuas ole päällä, tarkista kellokytkimen kytkennät. Satunnaiset pamaukset johtuvat yleensä

•

kivistä, jotka halkeavat kuumuudessa. Kiukaan osien lämpölaajeneminen saattaa

•

aiheuttaa ääntä kiukaan lämmetessä.

staplats för tätt, sjunker ner med tiden eller fel typ av bastustenar har använts, kan detta förhindra luftcirkulationen i aggregatet, vilket försämrar uppvärmningseffekten. Kontrollera att bastuns luftcirkulation ordnats

•

på rätt sätt ( 2.2.).

Bastun värms upp snabbt, men stenarna hinner inte bli varma. Det vatten som slängs på aggregatet förångas inte, utan rinner igenom stenutrymmet.

Sänk temperaturen.

•

Kontrollera att inte aggregatets effekt är för

•

stor ( 2.3.). Kontrollera att bastuns luftcirkulation ordnats

•

på rätt sätt ( 2.2.).

Panelen eller annat material nära aggregatet blir snabbt mörkare.

Kontrollera att kraven på säkerhetsavstånd

•

uppfylls ( 3.1.). Kontrollera bastustenarna ( 1.1.). Om stenarna

•

staplats för tätt, sjunker ner med tiden eller fel typ av bastustenar har använts, kan detta förhindra luftcirkulationen i aggregatet, vilket kan leda till att konstruktionerna överhettas. Se även avsnitt 2.1.1.

•

Aggregatet luktar.

Se avsnitt 1.2.

•

Den heta aggregatet kan förstärka lukter som

•

finns i luften, men som ändå inte har sitt ursprung i bastun eller aggregatet. Exempel: målarfärg, lim, uppvärmningsolja, kryddor.

Bastuaggregatet låter.

KV: Timern är en mekanisk enhet och ger ifrån

•

sig ett tickande ljud när den fungerar normalt. Om tickandet hörs även då bastuugnen inte är på, kontrollera timerns anslutningar. Plötsliga smällar beror oftast på stenar som

•

spricker i värmen. Värmeexpansionen i ugnens delar kan orsaka

•

ljud då ugnen värms upp.

Page 8

2. SAUNAHUONE 2. BASTU

2.1. Saunahuoneen rakenne 2.1. Bastuns konstruktion

Kuva 4. Bild 4.

Eristevilla, paksuus 50–100 mm. Saunahuone tulee eristää huolellisesti, jotta kiuasteho voidaan pitää kohtuullisen pienenä. Kosteussulku, esim. alumiinipaperi. Aseta

paperin kiiltävä puoli kohti saunan sisätilaa. Teippaa saumat tiiviiksi alumiiniteipillä.

Noin 10 mm tuuletusrako kosteussulun ja paneelin välissä (suositus). Pienimassainen 12–16 mm paksu paneelilauta.

Selvitä ennen paneloinnin aloittamista laitteiden sähköjohdotukset sekä kiukaan ja lauteiden vaatimat vahvistukset seinissä. Noin 3 mm tuuletusrako seinä- ja kattopaneelin

välissä. Saunan korkeus on tavallisesti 2100–

2300 mm. Vähimmäiskorkeus riippuu kiukaasta (katso taulukko 2). Ylälauteen ja katon välin tulisi olla enintään 1200 mm. Käytä keraamisia lattiapäällysteitä ja tummia

sauma-aineita. Kivistä irronnut kiviaines ja löylyveden epäpuhtaudet saattavat liata ja/tai vaurioittaa herkkiä lattiapäällysteitä.

HUOM! Selvitä paloviranomaisten kanssa mitä palomuurin osia saa eristää. Käytössä olevia hormeja ei saa eristää.

HUOM! Suoraan seinään tai katon pinnalle asennettu kevytsuojaus voi aiheuttaa palovaaran.

Isoleringsull, tjocklek 50–100 mm. Bastun bör

isoleras omsorgsfullt för att kunna hålla bastuaggregatets effekt relativt låg. Fuktspärr, t.ex. folie. Placera foliens glatta

yta mot bastuns inre. Tejpa fogarna täta med aluminiumtejp. Cirka 10 mm bred ventilationsspringa mellan

fuktspärr och panel (rekommendation). Lätt panel i 12–16 millimeters tjocklek. Utred

anläggningarnas elanslutningar innan panelningen inleds, samt väggförstärkningar som aggregatet och lavarna kräver. Cirka 3 mm bred ventilationsspringa mellan

vägg- och takpanel. Bastuns höjd är normalt 2100–2300 mm.

Minimihöjden beror på aggregatet (se tabell 2). Avståndet mellan övre lave och taket är maximalt 1200 mm. Använd keramisk golvbeläggning och mörk

fogmassa. Stenmaterial som lossat från stenarna och orenheter från badvattnet kan smutsa och/eller skada känsligt golv.

OBS! Konsultera brandmyndigheterna om vilka delar av brandväggen får isoleras. Rökkanaler i användning får inte isoleras.

OBS! En direkt på väggen eller i taket monterad tändskyddande beklädnad kan orsaka brandfara.

2.1.1. Saunan seinien tummuminen

Saunahuoneen puupintojen tummuminen ajan mittaan on normaalia. Tummumista saattavat nopeuttaa

auringonvalo

•

kiukaan lämpö

•

seinäpintoihin tarkoitetut suoja-aineet (suoja-ai-

•

neet kestävät huonosti lämpöä) kiukaan kivistä mureneva ja ilmavirtauksien

•

mukana nouseva hienojakoinen kiviaines.

2.1.1. Mörknande av bastuns väggar

Det är normalt att träytorna inne i bastun mörknar med tiden. Mörknandet kan försnabbas av

solljus

•

värmen från aggregatet

•

skyddsmedel avsedda för väggytor (skyddsme-

•

del tål värme dåligt) finfördelat stenmaterial som smulats från ste-

•

narna och förts med luftströmningar.

Page 9

FI SV

min.

500 mm

min. 500 mm

min. 1000 mm

360°

180°

2.2. Saunahuoneen ilmanvaihto

Saunahuoneen ilman tulisi vaihtua kuusi kertaa tunnissa. Kuvassa 5 on esimerkkejä saunahuoneen ilmanvaihtoratkaisuista.

Kuva 5. Bild 5.

Tuloilmaventtiilin sijoitusalue. Jos ilmanvaihto

on koneellinen, sijoita tuloilmaventtiili kiukaan yläpuolelle. Jos ilmanvaihto on painovoimainen, sijoita tuloilmaventtiili kiukaan alapuolelle tai viereen. Tuloilmaputken halkaisijan tulee olla 50–100 mm. KV-E: Älä sijoita tuloilmaventtiiliä

siten, että ilmavirta viilentää lämpöanturia (katso lämpöanturin asennusohje ohjauskeskuksen ohjeesta)!

Poistoilmaventtiili. Sijoita poistoilmaventtiili

mahdollisimman kauas kiukaasta ja lähelle lattiaa. Poistoilmaputken halkaisijan tulisi olla kaksi kertaa tuloilmaputken halkaisijaa suurempi. Mahdollinen kuivatusventtiili (suljettu lämmit-

tämisen ja saunomisen aikana). Saunan voi kuivattaa myös jättämällä oven auki saunomisen jälkeen. Jos poistoilmaventtiili on pesuhuoneen puolella,

saunan oven kynnysraon tulee olla vähintään 100 mm. Koneellinen poistoilmanvaihto pakollinen.

2.2. Ventilation i bastun

Luften i bastun borde bytas sex gånger per timme. Bild 5 visar exempel på ventilation av bastun.

Placering av tilluftsventil. Om ventilationen är

maskinell placeras tilluftsventilen ovanför aggregatet. Vid självdragsventilation placeras tilluftsventilen under eller bredvid aggregatet. Tilluftsröret bör ha en diameter på 50–100 mm. KV-E:

Placera inte tilluftsventilen så att luftströmmen kyler ner temperaturgivaren (se monteringsanvisningen för temperaturgivare i manualen för styrenheten)!

Frånluftsventil. Placera frånluftsventilen så

långt från aggregatet och så när golvet som möjligt. Frånluftsröret bör ha en diameter som är två gånger större än tilluftsrörets. Eventuell torkventil (stängd under uppvärmning

och bad). Bastun kan också torkas genom att lämna dörren öppen efter badandet. Om frånluftsventilen är i badrummet bör bastu-

dörren ha en springa på minst 100 mm nertill. Maskinell frånluftsventilation obligatorisk.

2.3. Kiuasteho

Kun seinät ja katto ovat paneelipintaiset ja paneelien takana on riittävä eristys, kiukaan teho määritetään saunan tilavuuden mukaan. Eristämättömät seinäpinnat (tiili, lasitiili, lasi, betoni, kaakeli yms.) lisäävät kiuastehon tarvetta. Lisää saunan tilavuuteen 1,2 m³ jokaista eristämätöntä seinäpintaneliötä kohti. Esim. 10 m³ saunahuone, jossa on lasiovi vastaa tehontarpeeltaan n. 12 m³ saunahuonetta. Jos saunahuoneessa on hirsiseinät, kerro saunan tilavuus luvulla 1,5. Valitse oikea kiuasteho taulukosta 2.

2.4. Saunahuoneen hygienia

Suosittelemme käyttämään saunoessa laudeliinoja, jotta hiki ei valuisi lauteille.

Vähintään puolen vuoden välein kannattaa saunan lauteet, seinät ja lattia pestä perusteellisesti. Käytä juuriharjaa ja saunanpesuainetta.

Pyyhi kiuas pölystä ja liasta kostealla liinalla. Poista kalkkitahrat kiukaasta 10 % sitruunahappoliuoksella ja huuhtele.

2.3. Aggregateffekt

När väggarna och taket är panelade och det finns en tillräcklig isolering bakom panelerna fastställs effekten enligt bastuns yta. Väggytor utan isolering (tegel, glas, betong, kakel osv.) kräver ökad aggregateffekt. Lägg till 1,2 m³ till bastuns yta för varje kvadrat väggyta utan isolering. T.ex. en bastu med glasdörr på 10 m³ motsvarar ca 12 m³ till effektbehovet. Om bastun har stockväggar multipliceras bastuns yta med 1,5. Välj rätt aggregateffekt i tabell 2.

2.4. Bastuhygien

Vi rekommenderar att sitthanddukar används i bastun så att inte svett rinner på lavarna.

Tvätta bastuns lavar, väggar och golv omsorgsfullt med minst ett halv års mellanrum. Använd skurborste och tvättmedel för bastu.

Torka damm och smuts av aggregatet med en fuktig duk. Avlägsna kalkfläckar från aggregatet med 10 % citronsyrelösning och skölj.

Page 10

min. 1100

min. 40

min. 5

min. 40

min. 150

100

KV-E

min. 150

max. 500

KV45, KV60, KV80:

KV45 KV60 KV80

KV30 KV30E KV45E KV60E KV80E

KV KV-E

KV-E

min. 120

Kiuas voidaan asentaa seinäsyvennykseen, jonka korkeus on vähintään 1900 mm.

Aggregatet kan monteras i en väggnisch, vars höjd är minst 1900 mm.

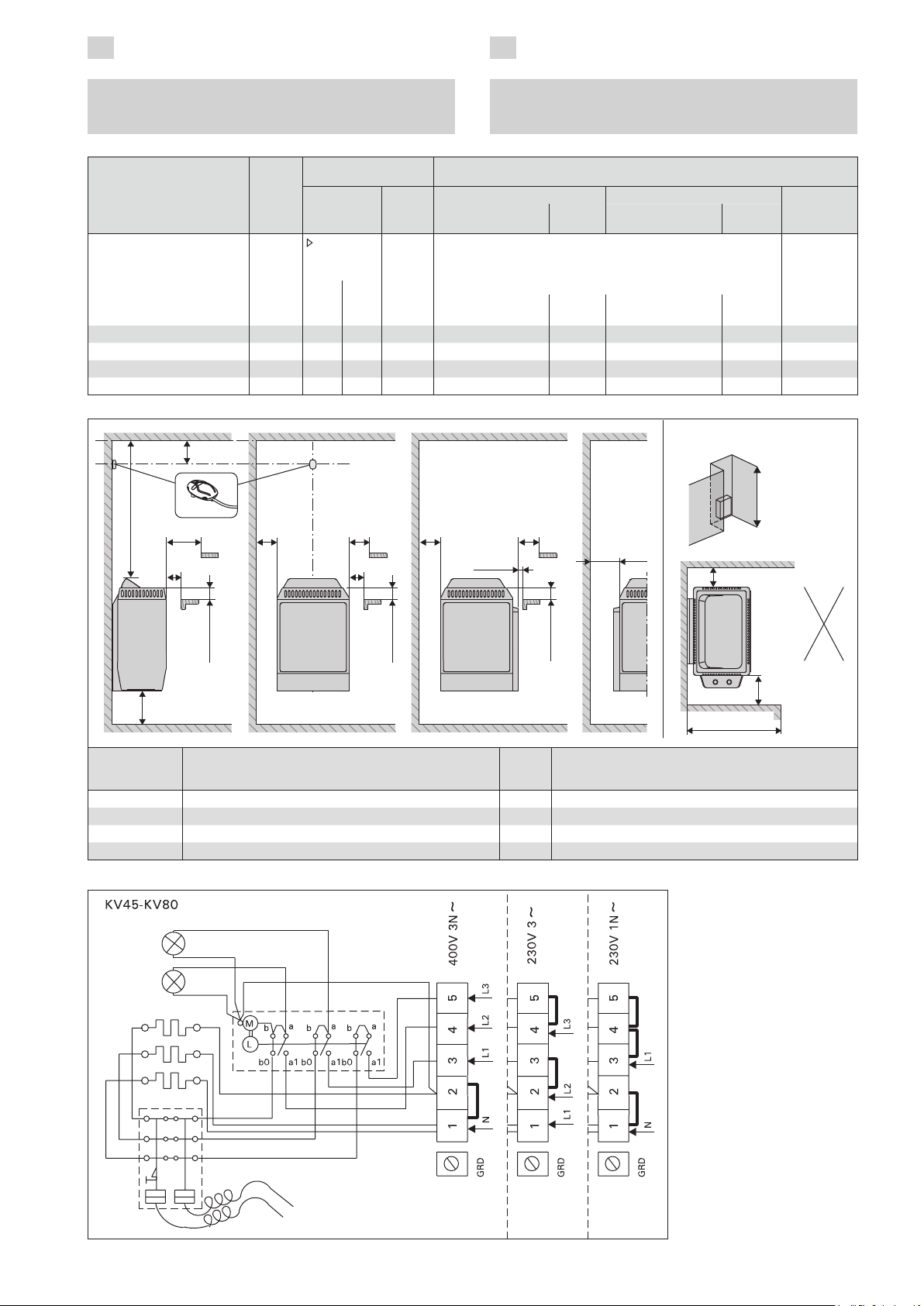

A min.

sivupinnasta seinään, ylälauteeseen tai yläkaiteeseen från sidoyta till vägg, övre räck eller övre lave

B min. C min.

etupinnasta ylälauteeseen tai yläkaiteeseen

från framyta till övre räck eller övre lave KV30/KV30E 20 30 60 KV45/KV45E 35 30 80 KV60/KV60E 50 30 120 KV80/KV80E 100 30 150

3. MONTERINGSANVISNING3. ASENNUSOHJE

3.1. Ennen asentamista

Ennen kuin ryhdyt asentamaan kiuasta, tutustu asennusohjeeseen ja tarkista seuraavat asiat:

Kiuas on teholtaan ja tyypiltään sopiva ko.

•

saunahuoneeseen. Taulukon 2 antamia saunan

tilavuusarvoja ei saa ylittää eikä alittaa.

Syöttöjännite on sopiva kiukaalle

•

Kiukaan asennuspaikka täyttää kuvassa 6 ja

•

taulukossa 2 annetut suojetäisyyksien vähimmäisarvot.

Arvoja on ehdottomasti noudatettava, koska niistä

poikkeaminen aiheuttaa palovaaran. Saunaan saa asentaa ainoastaan yhden sähkökiukaan.

Kiuas Aggregat

Malli ja mitat Modell och mått

lev./bredd

• KV 450 mm

• KV-E 410 mm

syv./djup 300 mm kork./höjd 650 mm paino/vikt 16 kg kivet/stenar max. 20 kg kW

KV30/KV30E 3,0 2 4 1900 4 x 1,5 2 x 10 3 x 2,5 1 x 16 4 x 0,25 KV45/KV45E 4,5 3 6 1900 5 x 1,5 3 x 10 - - 4 x 0,25 KV60/KV60E 6,0 5 8 1900 5 x 1,5 3 x 10 - - 4 x 0,25 KV80/KV80E 8,0 7 12 1900 5 x 2,5 3 x 16 - - 4 x 0,25

Teho Effekt

Löylyhuone Bastuutrymme

Tilavuus Volym

2.3.

min.

max.

Korkeus Höjd

min. mm

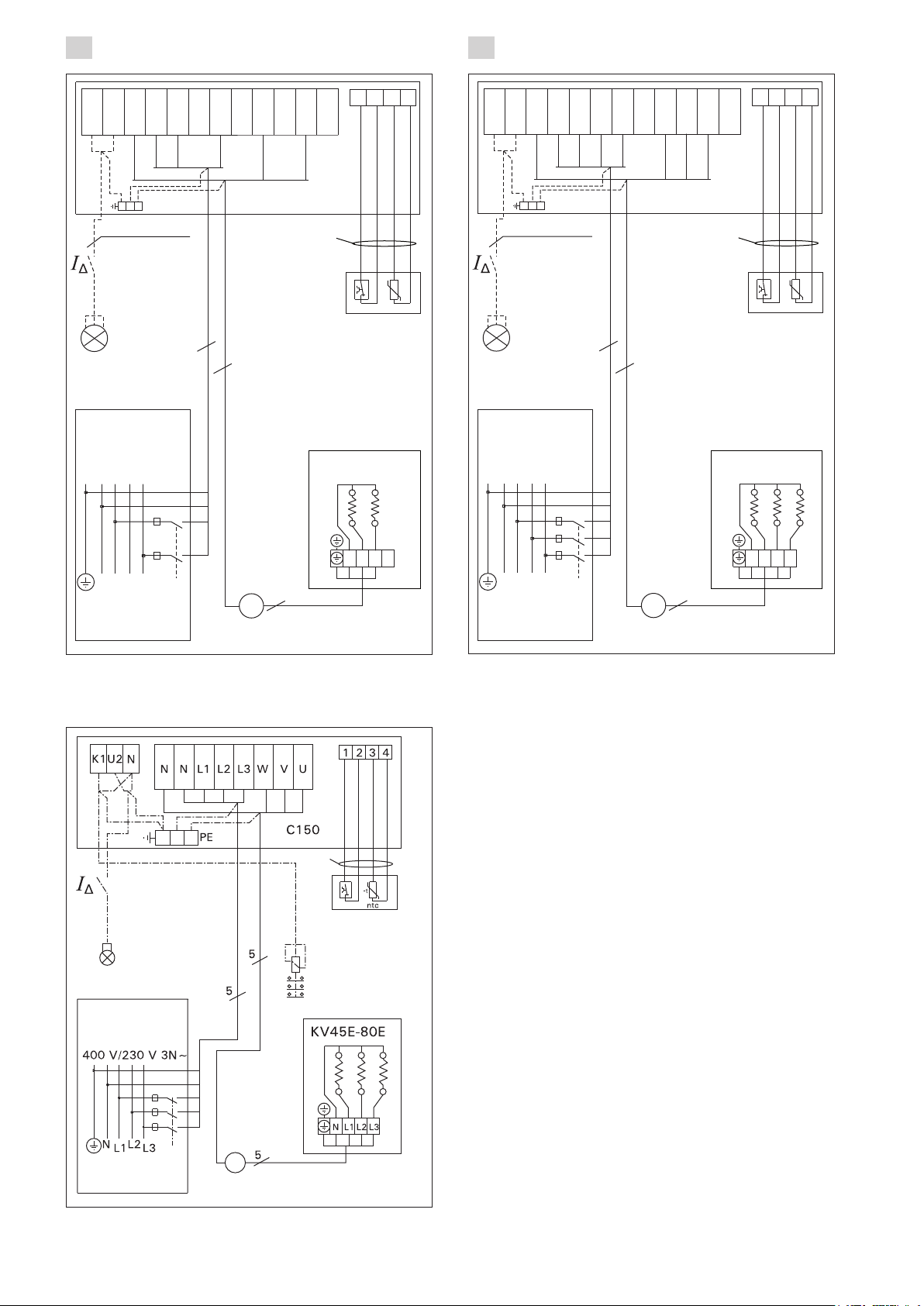

Sähkökytkennät Elinstallation

400 V 3N~ 230 V 1N~

Liitäntäkaapeli Anslutningskabel

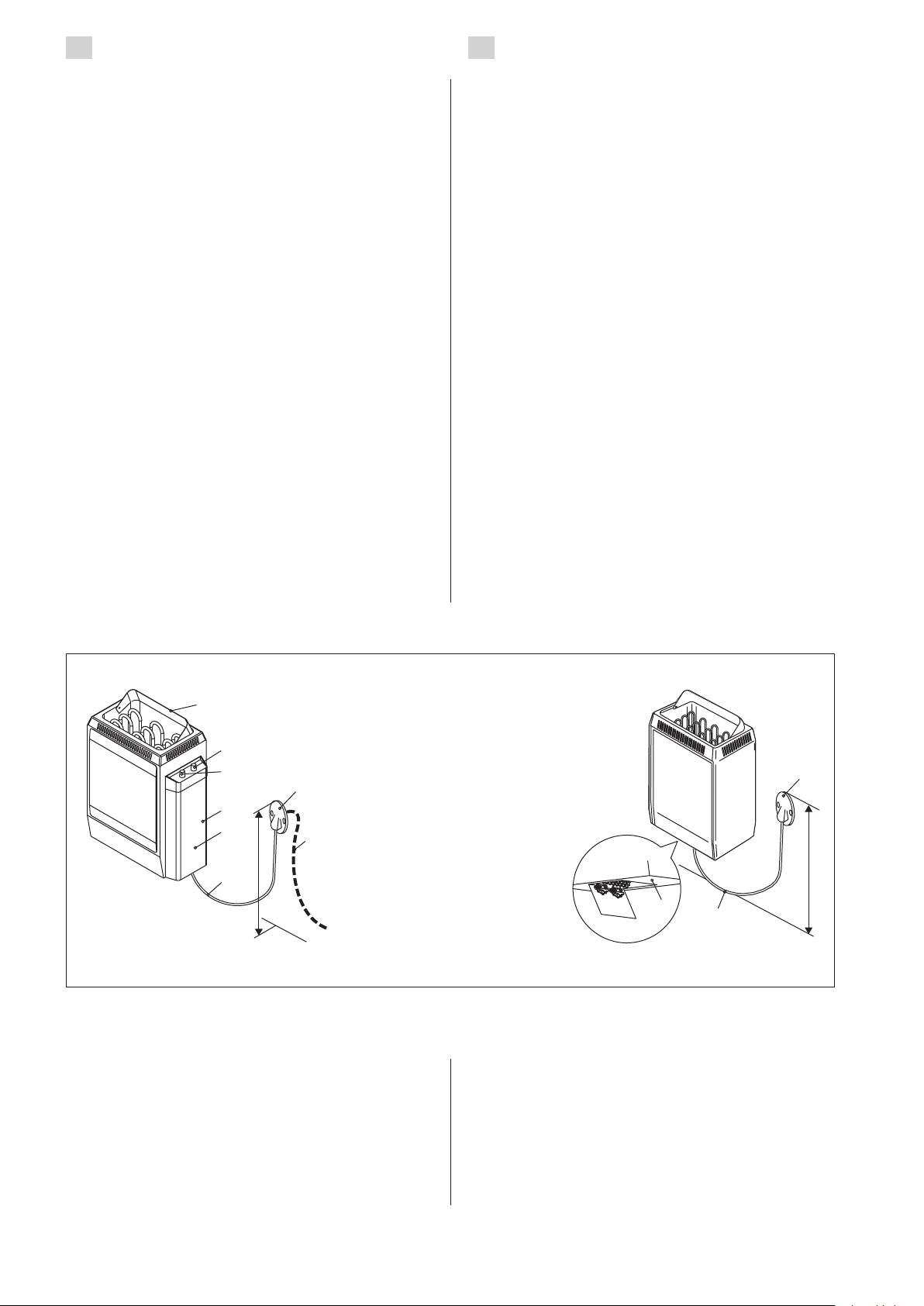

Katso kuva 8. Mitat pätevät vain liitäntäkaapeliin (B)! Se bild 8. Avmåttarna gäller bara till anslutningskabeln (B)!

3.1. Före montering

Innan du börjar montera aggregatet bör du bekanta dig med monteringsanvisningarna och kontrollera följande saker:

Aggregatets effekt är lämplig med tanke på

•

bastuns storlek. De volymer som anges i tabell

2 får inte överskridas eller underskridas.

Driftspänningen är den rätta för aggregatet.

•

Placeringen av aggregatet uppfyller de minimi-

•

avstånd som anges i bild 6 och tabell 2.

Avstånden måste ovillkorligen följas. Om säkerhets avståndet är alltför litet uppstår brandfara. Endast ett aggregat får monteras i en bastu.

Sulakeet Säkringar

A mm

Liitäntäkaapeli Anslutningskabel

Sulake Säkring

A mm

Anturille (KV-E För givare (KV-E)

Taulukko 2. Kiukaan asennustiedot Tabell 2. Monteringsdata för aggregat

Kuva 6. Kiukaan suojaetäisyydet (mitat millimetreinä) Bild 6. Säkerhetsavstånd (måtten i millimeter)

Page 11

FI SV

min. 40

min. 30

min. 40

min. 5

min. 30

KV KV-E

265

120

min. 280

TYP D min. D* min.

KV30 KV30E

95 195

KV45 KV45E

110 195

KV60 KV60E

125 195

KV80 KV80E

175 195

3.2. Kiukaan kiinnittäminen seinään

Katso kuva 7.

Kiinnitä kiukaan asennusteline seinään mukana

1. tulevilla ruuveilla. HUOM! Asennustelineen kiin-

nitysruuvien kohdalla, paneelin takana tulee olla tukirakenteena esim. lauta, johon ruuvit kiinnittyvät tukevasti. Jos paneelin takana ei ole tukirakennetta, voidaan laudat kiinnittää myös paneelin päälle.

Nosta kiuas seinässä olevaan telineeseen siten,

2. että kiinnitystankojen päät menevät kiukaan pohjan rei’istä sisään ja liitäntäkotelon käyttökytkimet ovat siihen suuntaan, mistä niitä on helppo käsitellä. Kiinnitä kiuas yläosastaan asennustelineeseen

3. kiinnityspidikkeellä. Löylyohjain on aina oltava kiinni kiukaan taka-

4. seinän puolella. Ohjaimen kääntämiseksi irroita sen kiinnitysruuvit ja käännä ohjain.

3.2. Montering på vägg

Se bild 7.

Fäst monteringsställningen på väggen med de

1. medföljande skruvarna. OBS! Fästskruvarna

måste placeras så att de fäster i en hållfast stödkonstruktion bakom panelen. Om det inte finns några reglar eller bräder bakom panelen, kan bräder också fästas utanpå panelen.

Lyft upp aggregatet på den fastskruvade ställ-

2. ningen på så sätt, att fästskenornas ändar går in i de avsedda hålen i aggregatets botten och så att uttagslådans omkopplare är lätt åtkomliga. Fäst aggregatet övre del vid ställningen med

3. hjälp av den därför avsedda hållaren. Ångledaren skall alltid vara fastskruvad på bak-

4. sidan av aggregatet. Lossa fästskruvarna och vrid förledaren, om dess ställning bör ändras.

Kuva 7. Kiukaan kiinnittäminen seinään (mitat millimetreinä) Bild 7. Montering på vägg (måtten i millimeter)

3.2.1. Suojakaide

Jos kiukaan ympärille tehdään suojakaide, on noudatettava kuvassa 8 annettuja suojaetäisyyksiä.

3.2.1. Skyddsräcke

Om ett skyddsräcke monteras runt aggregatet, måste de i bild 8 angivna säkerhetsavstånden iakttas.

Kuva 8. Suojakaide (mitat millimetreinä) Bild 8. Skyddsräcke (måtten i millimeter)

Page 12

max. 500

4 5

KV KV-E

1. Löylynohjain

2. Kellokytkin

3. Termostaatti

4. Kytkentäkotelo

5. Ylikuumenemissuojan palautuspainike kytkentäkotelon sisällä (katso kuva 10)

6. Kytkentärasia

7. Liitäntäkaapeli H07RN-F tai vastaava

8. Asennuskaapeli

1. Värmeluftledare

2. Timer

3. Termostat

4. Anslutningshus

5. Återställningsknapp för överhettningsskydd, placerad i anslutningshuset (se bild 10)

6. Kopplingsdosa

7. Anslutningskabel H07RN-F eller motsvarande

8. Nätkabel

3.3. Sähkökytkennät

Kiukaan saa liittää sähköverkkoon vain siihen oikeutettu ammattitaitoinen sähköasentaja voimassaolevien määräysten mukaan.

Kiuas liitetään puolikiinteästi saunan seinällä

•

olevaan kytkentärasiaan (kuva 9: 6). Kytkentärasian on oltava roiskevedenpitävä ja sen korkeus lattiasta saa olla korkeintaan 500 mm. Liitäntäkaapelina (kuva 9: 7) tulee käyttää kumi-

•

kaapelityyppiä H07RN-F tai vastaavaa. HUOM!

PVC-eristeisen johdon käyttö kiukaan liitäntäkaapelina on kielletty sen lämpöhaurauden takia.

Jos liitäntä- tai asennuskaapelit tulevat saunaan

•

tai saunan seinien sisään yli 1000 mm korkeudelle lattiasta, tulee niiden kestää kuormitettuina vähintään 170 °C lämpötila (esim. SSJ). Yli 1000 mm korkeudelle saunan lattiasta asennettavien sähkölaitteiden tulee olla hyväksyttyjä käytettäviksi 125 °C ympäristölämpötilassa (merkintä T125). KV-kiukaassa on sisäänrakennettu ohjauskes-

•

kus. Ohjauskeskus on varustettu verkkoliittimien lisäksi ylimääräisillä liittimillä, jotka antavat mahdollisuuden seuraaviin lisäkytkentöihin (kuva 11): a) Merkkivalo löylyhuoneen ulkopuolelle. Liitäntäkaapelin poikkipinta (katso taulukko 2). b) Sähkölämmityksen ohjaus kiukaalta. Sähkölämmityksen ohjauskaapeli viedään suoraan kiukaan kytkentärasiaan, josta edelleen liitäntäkaapelin paksuisella kumikaapelilla kiukaan riviliittimelle.

3.3. Elinstallation

Endast en auktoriserad elmontör får – under iaktagande av gällande bestämmelser – ansluta aggregatet till elnätet.

Aggregatet monteras halvfast till en kopplings-

•

dosa på bastuns vägg (bild 9: 6). Kopplingsdosan skall vara sköljtätt och placeras högst 500 mm över golvytan. Anslutningskabeln (bild 9: 7) skall vara gum-

•

mikabel typ H07RN-F eller motsvarande. OBS!

Det är förbjudet att använda anslutningskabel med PVC-isolering, eftersom PVC:n är värmeskör.

Om anslutnings- eller nätkablarna placeras på

•

mer än 1000 mm:s höjd på eller i bastuväggarna, skall de under belastning tåla minst 170 ºC (t.ex. SSJ). Elutrustning som placeras högre än 1000 mm ovanför bastugolvet skall vara godkänd för användning i 125 ºC (märkning T125). KV aggregatet har en inbyggd styrenhet.

•

Styrenheten har förutom nätuttag även extra kontakter, som möjliggör följande anslutningar (bild 11): a) Kontrollampa utanför bastun. Samma tvärsnittsyta som anslutningskabeln (se tabell 2). b) styrning av eluppvärmning från aggregatet. Styrkabeln för eluppvärmning leds direkt in i aggregatets kopplingsdosa, och därifrån med gummiklädd kabel av samma tjocklek som anslutningskabeln vidare till uttagsplinten.

Kuva 9. Kiukaan osat ja kytkentä Bild 9. Komponentar och anslutning av aggregat

3.3.1. Sähkökiukaan eristysresistanssi

Sähköasennusten lopputarkastuksessa saattaa kiukaan eristysresistanssimittauksessa esiintyä ”vuotoa”, mikä johtuu siitä, että lämmitysvastuksien eristeaineeseen on päässyt imeytymään ilmassa olevaa kosteutta (varastointi/kuljetus). Kosteus saadaan poistumaan vastuksista parin lämmityskerran jälkeen.

Älä kytke sähkökiukaan tehonsyöttöä vikavirta-

suojakytkimen kautta!

3.3.1. Elaggregatets isoleringsresistans

Vid slutgranskningen av elinstallationerna kan det vid mätningen av aggregatets isoleringsresistans förekomma ”läckage”, till följd av att fukt från luften trängt in i värmemotståndens isoleringsmaterial (lager/transport). Fukten försvinner ur motstånden efter några uppvärmningar.

Anslut inte aggregatets strömmatning via jord-

felsbrytare!

Page 13

FI SV

N L1 N M P

a1 b0

a b

a1 b0

a bba

b0a1

230 V 1N~

400 V 2N~

2N~

L1 L3NL2

N M P

a1 b0

a b

a1 b0

a bba

KV45-80KV30

400 V 3N~

KV45E-80E

400 V 3N~400 V 2N~

KV30E

3.4. Ohjauskeskuksen ja anturin asentaminen (KV-E)

Ohjauskeskuksen mukana on tarkemmat ohjeet keskuksen kiinnittämisestä seinään. Lämpöanturi asennetaan saunan seinälle kiukaan yläpuolelle, kiukaan leveyssuuntaiselle keskilinjalle 100 mm katosta alaspäin. Kuva 6.

Älä sijoita tuloilmaventtiiliä siten, että ilmavirta

viilentää lämpöanturia. Kuva 5.

3.5. Ylikuumenemissuojan palauttaminen

Jos saunahuoneen lämpötila nousee vaarallisen korkeaksi, ylikuumenemissuoja katkaisee virran kiukaalta pysyvästi. Kun kiuas on jäähtynyt, voidaan ylikuumenemissuoja palauttaa takaisin toimintaasentoon.

Ylikuumenemissuojan palautuspainike sijaitsee kiukaan sisällä kytkentäkotelossa (kuva 10). Ylikuu-

menemissuojan saa palauttaa vain henkilö, jolla on asianmukaiset luvat tehdä sähköasennuksia.

Selvitä ylikuumenemissuojan laukeamisen syy en-

nen kuin painat palautuspainiketta.

Ovatko kivet

•

murentuneet ja painuneet kivitilassa? Onko kiuas ollut

•

kauan päällä käyttämättömänä? Onko termostaatin

•

anturi pois paikaltaan tai rikkoutunut? Onko kiuas saanut

•

voimakkaan täräyksen esim. kuljetuksen aikana?

KV-E

Katso ohjauskeskuksen asennusohje.

Kuva 10. Ylikuumenemissuojan palautuspainike Bild 10. Överhettningsskyddets återställningsknapp

3.4. Montering av styrenhet och givare (KV-E)

Närmare anvisningar om hur styrenhet fästs vid väggen medföljer förpackningen. Temperaturgivaren monteras på väggen rakt ovanför aggregatet, ca 100 mm under taket. Bild 6.

Placera inte tilluftsventilen så att luftströmmen ky-

ler ner temperaturgivaren. Bild 5.

3.5. Återställning av överhettningsskydd

Om temperaturen i bastun stiger till en farligt hög nivå, bryter överhettningsskyddet strömmen till aggregatet permanent. När aggregatet kylts ner kan överhettningsskyddet återställas till verksamhetsläge.

Överhettningsskyddets återställningsknapp finns inne i aggregatet i anslutningshus (bild 10). En-

dast personer som har behörigt tillstånd att utföra elinstallationer får utföra arbetet.

Anledningen till att skyddet har utlösts måste fast-

ställas innan knappen trycks in.

Har stenarna vittrat

•

och täppt till stenbädden? Har aggregatet stått

•

påkopplat länge utan att bastun använts? Är termostatens givare

•

på fel plats eller har den skadats? Har aggregatet fått en

•

kraftig stöt?

KV-E

Se monteringsanvisningen för styrenheten.

Kuva 11. Kiukaan sähkökytkennät (KV30-80) Bild 11. Aggregatets elinstallationer (KV30-80)

Kuva 12. Kiukaan sähkökytkennät

(KV30E-80E)

Bild 12. Aggregatets elinstallationer

(KV30E-80E)

Page 14

4 x 0,25 mm

LÄMMITYKSEN OHJAUS STYRNING AV UPPVÄRMNING

VALO LJUS max. 100W

KYTKENTÄRASIA KOPPLINGSDOSA

ANTURI GIVARE

SULAKKEET SÄKRINGAR

SÄHKÖKESKUS ELCENTRAL

3 x 1,5 mm

(SSJ)

VALKOINEN/VIT

PUNAINEN/RÖD

KELTAINEN/GUL

SININEN/BLÅ

VIKAVIRTASUOJAKYTKIN

JORDFELSBRYTARE

400 V/230 V 3N~

C90

1 2 3 4

U2 N L1 L2 L3N K2N UW V K1

ntc

-t

VALO LJUS max. 100W

KYTKENTÄRASIA KOPPLINGSDOSA

ANTURI GIVARE

SULAKKEET SÄKRINGAR

SÄHKÖKESKUS ELCENTRAL

VALKOINEN/VIT

PUNAINEN/RÖD

KELTAINEN/GUL

SININEN/BLÅ

VIKAVIRTASUOJAKYTKIN

JORDFELSBRYTARE

3 x 1,5 mm2(SSJ)

4 x 0,25 mm

L2 L3

KV30E

400 V/230 V 3N~

C90

1 2 3 4

U2 N L1 L2 L3N K2N UW V K1

ntc

-t

VALO LJUS max. 100W

KYTKENTÄRASIA KOPPLINGSDOSA

ANTURI GIVARE

SULAKKEET SÄKRINGAR

SÄHKÖKESKUS ELCENTRAL

VALKOINEN/VIT

PUNAINEN/RÖD

KELTAINEN/GUL

SININEN/BLÅ

VIKAVIRTASUOJAKYTKIN

JORDFELSBRYTARE

3 x 1,5 mm2(SSJ)

4 x 0,25 mm

L2 L3

KV45E-80E

Kuva 12a. Ohjauskeskuksen C90 ja KV30E-kiukaan

sähkökytkennät

Bild 12a. Elinstallationer av styrcentral C90 och

KV30E-aggregat

Kuva 12b. Ohjauskeskuksen C90 ja KV45E-80E-

kiukaan sähkökytkennät

Bild 12b. Elinstallationer av styrcentral C90 och

KV45E-80E-aggregat

Kuva 13. Ohjauskeskuksen C150 ja KV45E-80E-kiukaan sähkökytkennät Bild 13. Elinstallationer av styrenhet C150 och KV45E-80E-aggregat

Page 15

EN NO

min. 1100

min. 40

min. 5

min. 40

min. 150

100

KV-E

min. 150

max. 500

KV45, KV60, KV80

KV45 KV60 KV80

KV30 KV30E KV45E KV60E KV80E

KV KV-E

KV-E

min. 120

min. 1900

A min.

from side to wall, upper platform or rail fra sideflaten til veggen, øverste rekkverk eller overbenk

B min. C min.

from front surface to upper platform or rail

fra frontflaten til øverste benk eller øverste rekkverk KV30/KV30E 20 30 60 KV45/KV45E 35 30 80 KV60/KV60E 50 30 120 KV80/KV80E 100 30 150

ELECTRICAL CONNECTIONS

(NORWAY/BELGIUM)

TILKOPLING TIL

ELEKTRISITETSNETTET (NORGE)

Model Ovnsmodell

Width/Bredd

• KV 450 mmKV 450 mm

• KV-E 410 mm

Depth/Djup 300 mm Height/Höjd 650 mm Weight/Vikt 16 kg Stones/Stenar max. 20 kg kW

KV30/KV30E 3,0 2 4 1900 4 x 1,5 2 x 10 3 x 2,5 1 x 16 4 x 0,25 KV45/KV45E 4,5 3 6 1900 5 x 2,5 3 x 16 3 x 6,0 1 x 25 4 x 0,25 KV60/KV60E 6,0 5 8 1900 5 x 6,0 3 x 20 3 x 6,0 1 x 35 4 x 0,25 KV80/KV80E 8,0 7 12 1900 5 x 6,0 3 x 25 3 x 6,0 1 x 35 4 x 0,25

Output Effekt

Sauna room Badstu

Cubic vol. Rauminhalt

2.3.

min.m³max.

m³

Height Höhe

min. mm

Connecting cable/Fuse Tilkoplingsledning/Säkring

230–240 V 3~ 230–240 V 1~ Connecting cable

Tilkoplingsledning

mm² A mm² A mm²

Fuse Säkring

Connecting cable Tilkoplingsledning

Fuse Säkring

To sensor Til føler

KV-E

Page 16

1 2 3

4. VARAOSAT 4. RESERVDELAR SSTL

1 Vastus 1500W/230V Värmeelement 1500W/230V ZSK-690 8260990 KV30/E 2 kpl/st 2 Vastus 1500W/230V Värmeelement 1500W/230V ZSK-690 8260990 KV45/E 3 kpl/st 3 Vastus 2000W/230V Värmeelement 2000W/230V ZSK-700 8260992 KV60/E 3 kpl/st 4 Vastus 2670W/230V Värmeelement 2670W/230V ZSK-710 8260993 KV80/E 3 kpl/st 5 Termostaatti Termostat ZSK-520 8260997 KV 6 Kellokytkin Kopplingsur ZSK-510 8260996 KV 7 Polttimo Baklampa ZSA-530 KV 8 Vääntiö + hattu Knapp + hatt ZSA-660 KV
