Généralités

Introduction

Merci d’avoir choisi Harman Kardon. L’achat d’un AVR 245 Harman Kardon vous prépare à de nombreuses années de plaisir d’écoute. L’AVR a été conçu pour vous apporter toute la joie et le détail des bandes son cinématographiques et toutes les nuances des supports musicaux. Outre le décodage Dolby Digital et DTS, il offre les derniers développements en matière de technologie surround tels que Dolby Pro Logic II et IIx, les modes DTS-ES 6.1, DTS Neo:6 et la dernière version 7.1 des modes Logic 7 Harman Kardon.

Bien que l’AVR utilise des circuits numériques sophistiqués, le raccordement et le fonctionnement de cet appareil sont extrêmement simples. L'installation est rapide et simple grâce aux menus d'écran, aux connecteurs et aux terminaux de connexion codifiés par couleur. Pour profiter au maximum des performances de votre nouvel amplificateur audio vidéo, prenez le temps de lire le présent manuel. Ceci vous garantira des connexions correctes aux enceintes, aux lecteurs et aux autres périphériques. Ces quelques minutes passées à apprendre et mémoriser les fonctions des diverses commandes vous permettront de bénéficier de toute la puissance de l’AVR. Si vous avez des questions concernant ce produit, son installation ou son fonctionnement, veuillez contacter votre revendeur local.

Description et caractéristiques

L’AVR est un des ampli-tuners A/V les plus complets et multifonctionnels disponibles sur le marché. Outre le décodage Dolby Digital et DTS des supports numériques, il propose un choix de modes analogiques surround utilisables avec des supports CD,VCR, programmes télévisuels sans oublier son propre ampli-tuner FM/AM. En plus des modes Dolby Digital EX, Dolby Pro Logic II et IIx, DTS Neo:6, DTS 96/24, Dolby 3 Stereo, 5 Channel ou 7 Channel Stereo, Hall et Theater, l’AVR propose le traitement Logic 7 en versions 5.1 et 7.1 pour recréer un champ sonore large et enveloppant avec des effets panoramiques mieux définis.

Format Dolby Virtual Speaker permettant de recréer un champ acoustique enveloppant à partir des seules enceintes frontales droite et gauche, et nouveau circuit Dolby Headphone pour recréer une fantastique sensation d'espace et de relief lors d'une écoute au casque.

En plus de toutes ces options d’écoute, l’AVR est facile à configurer pour tirer le meilleur parti de vos haut-parleurs et personnaliser votre environnement d’écoute.

L’approche par menus à l’écran associée au système de calibrage automatisé des enceintes et de configuration globale du système EzSet+ résultent en un rendu idéalement équilibré de l’image sonore dans la pièce, servant exactement les intentions des artistes et des musiciens.

Un mode Stereo-Direct contourne le processeur numérique pour préserver toutes les subtilités des documents anciens analogiques à deux canaux,

tandis que la gestion des basses, disponible dans les modes de surround et de Stereo-Digital, améliore votre capacité à adapter le son aux caractéristiques acoustiques de votre pièce ou à vos goûts.

L’AVR 245 prend au sérieux la partie « vidéo ». Équipé de deux entrées HDMI et de trois entrées vidéo composant analogique 60 MHz, l’AVR 245 convertit les signaux analogiques entrants en signaux composants (YUV). En liant ensemble la vidéo et l’audio, l’AVR 245 introduit un retard de synchronisation A/V afin que les erreurs de synchronisation entres l'audio et la vidéo lors des traitements numériques soient éliminées.

D’une souplesse d’emploi optimale, l’AVR peut se connecter à cinq périphériques vidéo, tous avec entrées composites et S-Video.Deux entrées audio supplémentaires sont disponibles.Avec un total de huit entrées et 2 sorties numériques, l’AVR peut gérer les sources audionumériques les plus récentes.

Les sorties numériques coaxiales et optiques conviennent pour une connexion directe à des enregistreurs numériques. La sortie d'enregistrement vidéo et l'entrée des huit canaux codifiés par couleur font de l'AVR 245 un équipement prêt pour les défis du futur, avec tous les dispositifs nécessaires pour s'adapter aux nouveaux formats de demain.

Jusqu'à aujourd'hui, les équipements AVR d'Harman Kardon ont pu s'adapter à pratiquement tous les dispositifs sources équipés de sorties analogiques de niveau de ligne, de sorties numériques optiques et coaxiales, inclus dans la plupart des reproducteurs numériques multimédias.Avec une simple connexion entre l'AVR 245 et le dispositif optionnel d'Harman Kardon

, vous pourrez écouter les données

sauvegardées dans votre iPod

** d'Apple®compatible. La télécommande de votre système AVR a été préprogrammée avec les codes de contrôle qui vous permettront de sélectionner les pistes à lire et de naviguer parmi les différentes fonctions de votre iPod, y compris à partir de l'autre bout de la pièce. Avec The Bridge

™

, vous pourrez aussi

charger votre iPod. Des sorties numériques coaxiales et fibre optique

sont disponibles pour le branchement direct d'enregistreurs numériques, et deux sorties magnétoscope, préamplificateur ainsi qu'une entrée huit canaux à codage couleurs vous permettent d'envisager sereinement la confrontation avec les défis technologiques et les formats du futur.

Des options supplémentaires multipièce inclut l’option d’affecter deux des canaux de sortie de l’AVR au système multipièce.

L'amplificateur de l'AVR 245 intègre une technologie à haute capacité de courant caractéristique pour Harman Kardon afin de pouvoir gérer toute la dynamique de n'importe quel enregistrement.

Harman Kardon a inventé l'ampli-tuner haute fidélité il y a plus de cinquante ans.Avec ses circuits haut-de gamme et à l'épreuve du temps, l'AVR 245 combine idéalement les derniers

progrès de l'audionumérique à un ampli analogique discret et performant sous une apparence élégante et facile à utiliser.

■ Décodage Dolby* Digital, Dolby Digital EX

et Dolby Pro Logic*II et IIx, DTS, dont DTS-ES 6.1 Discrete & Matrix et DTS Neo:6

■ Sept canaux d'amplification à haute

capacité en courant

■ Traitement exclusif Logic 7® de Harman

Kardon, disponible pour la première fois avec les traitements 7.1 et 5.1 dans une variété de modes

■ système avec microphone

intégré pour un calibrage automatisé des enceintes, des délais de temporisation et des niveaux de sortie pour un rendu sonore optimal

■ Mode Stereo-Direct pour les sources

stéréophoniques, permettant de coutourner le DSP tout en préservant l’intégrité des signaux analogiques

■ Mode Stereo-Digital. Permet de gérer la

fréquence de coupure entre les haut-parleurs principaux et le subwoofer

■ Deux entrées HDMI

™

1.1 et trois entrées composant analogique à large bande et affectables pour la compatibilité avec les dernières sources vidéo haute définition

■ Entrée Analogique Audio Vidéo

■ Entrées numériques coaxiale et optique

en face avec coaxiale pour le branchement d’appareils audio portatifs et consoles de jeu vidéo

■ Vous pouvez vous connecter à un système

Harman Kardon (optionnel) pour recharger, lire et contrôler un dispositif

iPod

d'Apple®compatible.

■ Schéma de toutes les sources d'entrée

(à l'exception de la radio)

■ Plusieurs entrées et sorties numériques

■ Système de gestion par menu à l’écran

■ Menu d'écran et système de visualisation

avec possibilité de choisir entre un fond bleu ou noir

■ Réglage du décalage image-son pour

chaque entrée, pour synchronisation parfaite en cas de traitement numérique des images

■ Entrée directe de 6/8 canaux pour une

utilisation avec les formats audio du futur

■ Plusieurs options de filtrages des basses

fréquences, dont quatre ensembles d'enceintes (groupes) pouvant être gérés indépendament

■ Options étendues multipièce, y compris

l’affectation de canaux d’amplification pour l’écoute d’une source différente dans la pièce distante

■ Télécommande principale avec codes

internes

FRANÇAIS

**Compatible avec tous les modèles iPod équipés d'un connecteur pour dock station, y compris les modèles 3ème génération à molette cliquable ou plus

récents. Pas compatible avec les modèles iPod shuffle. Les modèles iPod photo sont compatibles, mais les images risquent de ne pas être visualisables.

GÉNERALITÉS 3

Consignes de sécurité

ATTENTION

RISQUE DE CHOC ÉLECTRIQUE

NE PAS OUVRIR

ATTENTION : POUR RÉDUIRE LES RISQUES D'ÉLECTROCUTION, N'OUVREZ PAS LE PANNEAU ARRIÈRE OU LE CAPOT DE L'APPAREIL. IL NE CONTIENT AUCUN COMPOSANT QUI PUISSE ÊTRE ENTRETENU PAR L'UTILISATEUR. REPORTEZ-VOUS AUPRÈS D'UN SERVICE DE MAINTENANCE QUALIFIÉ.

ATTENTION : POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, N’EXPOSEZ PAS CET APPAREIL À LA PLUIE OU À L’HUMIDITÉ.

L'éclair fléché au centre d'un triangle équilatéral prévient l'utilisateur de la présence de courants élevés dans l'appareil, pouvant constituer un risque d'électrocution en cas de mise en contact avec les composants internes.

Le point d’exclamation au centre d’un triangle équilatéral prévient l’utilisateur de la présence d’instructions importantes dans le mode d'emploi concernant la mise en œuvre et l'entretien de l'appareil.

Informations importantes sur la sécurité

N’utilisez pas de cordons prolongateurs

Pour éviter tout danger, n’utilisez que le cordon rattaché à votre appareil. Nous recommandons de

À LIRE ATTENTIVEMENT AVANT UTILISATION.

Ne pas installer cet appareil dans un espace confiné comme dans un coffre par exemple – éloigné des rayons solaires et des sources de chaleur, à l’abri des vibrations, de la poussière, de l’humidité et/ou du froid. Evitez d’installer l’unité là où des objets étrangers risquent de tomber dans l’unité Placez l'unité loin des endroits humides et/ou exposés à des éclaboussures.Au sommet de l’unité, ne placez pas :

– d'objets qui brûlent (par exemple des bougies)

car ils peuvent provoquer un incendie, endommager l’unité et/ou blesser quelqu’un.

– de récipients contenant du liquide (risque

d'électrocution).

Ne recouvrez pas l’unité avec un journal, une nappe, un rideau,etc. afin de ne pas obstruer les fentes d’aération. Si la température interne de l’unité augmente, cela peut provoquer un incendie, endommager l’unité et/ou blesser quelqu’un.

Installez l’unité à proximité d’un prise secteur et où la fiche d’alimentation secteur peut être facilement accessible.

Cette unité n’est pas déconnectée de la source d’alimentation secteur tant qu’elle est branchée sur la prise murale, même si l’unité elle-même est éteinte. Cet état est appelé mode veille. Ainsi l'unité consomme une quantité minimum d'énergie.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D’INCENDIE OU D’ÉLECTROCUTION, NE PAS EXPOSER CET APPAREIL À LA PLUIE OU L’HUMIDITÉ.

Vérifiez la tension du secteur avant utilisation

Votre AVR a été conçu pour être branché sur une prise secteur alimentée en 220-240 V.Tout branchement sur une autre tension du secteur peut provoquer un danger pour la sécurité et un risque d’incendie et peut également endommager l’appareil.

Si vous vous posez des questions sur la tension nécessaire pour votre appareil ou sur l’alimentation du local d’utilisation, adressez-vous à votre revendeur avant de brancher le cordon de l’appareil sur une prise murale.

ne pas utiliser de cordon prolongateur avec cet appareil. Tout comme pour les autres appareils électriques, ne faites pas passer le cordon d’alimentation sous un tapis ou sous un objet lourd. Un câble électrique endommagé doit être immédiatement remplacé par un câble conforme aux normes de fabrication en usine.

Manipulez le cordon d’alimentation avec délicatesse

Tirez toujours directement sur la prise lorsque vous débranchez le cordon d’alimentation de la prise murale : ne tirez jamais sur le cordon. Si vous prévoyez de ne pas utiliser votre appareil pendant une longue période, débranchez la prise du secteur.

N’ouvrez pas l’appareil

Cet appareil ne comporte, à l’intérieur, aucune pièce pouvant être réglée ou remplacée par l’utilisateur. Le fait d’ouvrir l’appareil peut présenter un danger d’électrocution et toute modification effectuée sur l’appareil rend votre garantie caduque. Si de l’eau ou un objet métallique, tel qu’un trombone, un fil métallique ou une agrafe, tombe accidentellement dans l’appareil, débranchez immédiatement votre appareil de sa prise d’alimentation et consultez un centre de maintenance agréé harman/kardon.

Emplacement de l’installation

■ Pour assurer un fonctionnement correct et éviter

tout danger, placez l’appareil sur une surface solide et horizontale. Si vous placez l’appareil sur une étagère, veillez à ce que celle-ci et tout le système de montage supportent le poids de l’appareil.

■ Assurez-vous que l’appareil dispose de suffisam-

ment d’espace au-dessus et au-dessous pour lui assurer une bonne ventilation. Si cet appareil doit être installé dans un meuble ou dans tout autre environnement clos, assurez-vous que la circulation d’air est suffisante dans l’appareil. Un ventilateur peut s’avérer nécessaire dans certaines circonstances.

■ Ne placez pas l’appareil sur un tapis.

■ Évitez une installation dans des endroits très

froids ou très chauds ou dans un endroit directement exposé aux rayons solaires ou près d’un système de chauffage.

■ Évitez des lieux humides.

4 CONSIGNES DE SÉCURITÉ

■ N’obstruez pas les fentes de ventilation du dessus

de l’appareil et ne placez pas d’objets dessus.

■ A cause du poids de l'AVR 245 et de la chaleur

générée par les amplificateurs, il existe une faible possibilité que les coussinets de caoutchouc situés sous les pieds de l'unité laissent des marques sur certains matériaux de bois et contreplaqué. Faites attention si vous placez l'unité sur des bois tendres ou d'autres matériaux qui pourraient être endommagés par la chaleur ou des objets lourds. Les finitions de certaines surfaces peuvent être spécialement sensibles à l'absorption de lesdites marques, pour une série de raisons hors de contrôle d'Harman Kardon, parmi lesquelles se trouvent la nature de la finition, les produits de nettoyage utilisés, la chaleur et les vibrations normales provoquées par l'utilisation du produit, ou d'autres facteurs. Nous recommandons de prêter attention lors du choix de l'emplacement d'installation du composant et pendant les tâches courantes de maintenance, puisque sa garantie ne couvre pas ce type de dommages sur le mobilier.

Nettoyage

Lorsque l’appareil est sale, nettoyez-le avec un tissu propre, doux et sec.Si nécessaire, utilisez un tissu doux imbibé d’eau légèrement savonneuse puis un autre chiffon imbibé d’eau claire. Séchez immédiatement avec un chiffon sec. NE JAMAIS utiliser de benzène, de nettoyants aérosols, de diluant, d’alcool ou tout autre agent nettoyant volatile. N’utilisez pas de nettoyants abrasifs car ils peuvent endommager le fini des parties métalliques. Évitez de vaporiser un insecticide près de l’appareil.

Déplacement de l’appareil

Veillez, avant de déplacer l’appareil, à bien débrancher les cordons de connexion aux autres éléments et assurez-vous d’avoir bien débranché le cordon d’alimentation du secteur.

Déballage

Le carton et les matériaux d’emballage utilisés pour protéger votre nouvel appareil pendant le transport ont été spécialement conçus pour le protéger contre les chocs et les vibrations. Nous vous suggérons de conserver le carton et les matériaux d’emballage pour un déménagement éventuel ou pour le cas où votre appareil aurait besoin d’être réparé.

Vous pouvez aplatir le carton pour en réduire le volume avant de le ranger. Vous pouvez faire ceci en coupant soigneusement les bandes placées sur les joints du carton et en le repliant. Les autres éléments en carton peuvent être rangés de la même manière. Les matériaux d’emballage qui ne peuvent pas être repliés devront être conservés avec le carton, dans un sac en plastique.

Si vous ne souhaitez pas conserver l’emballage, veuillez noter que le carton et les autres matériaux de protection pour le transport sont recyclables. Nous vous demandons de respecter l’environnement et de jeter ces matériaux dans un centre de recyclage local.

Il est important d'enlever le film protecteur en plastique de la lentille du panneau avant. Sinon, le fonctionnement de la télécommande pourrait en être altéré.

Commandes de la face avant

Interrupteur principal

Commande de mise en marche/arrêt

Témoin d’alimentation

Prise casque

Sélecteur de modes surround

Sélecteur de haut-parleur

Touches de sélection

Mode de tonalité

Sélecteur surround

DIGITAL LOGIC 7

PRO LOGIC

DSP

3 STEREO

5 7 CH. STEREO

HEADPHONE

SURR. OFF

) ! @ # $ % ^ & *

Touche d’accord Sélecteur AM/FM Touche de validation Sélecteur de stations préprogrammées Indicateur Enceintes / canaux Sélecteur de source d’entrée Sélecteur de mode RDS Temporisation Entrée numérique optique 3

VID 1

DVD

VID 2

FMAM

VID 3

TAPE

VID 4

6 8 CH

(

Témoins de mode surround

Entrée numérique coaxiale 3

Entrée audio vidéo 4



Indicateurs d’entrée

Afficheur d’informations principales

Fenêtre du capteur de télécommande

Sélecteur d’entrée numérique

Réglage du niveau des canaux

Contrôle du volume

FRANÇAIS

Interrupteur principal : appuyez dessus

pour mettre l’AVR sous tension. Lorsqu’on appuie sur cette touche, l’appareil est placé en attente, comme l’indique la diode orange

. Cette touche DOIT être enfoncée pour permettre le fonctionnement de l’appareil. Pour éteindre l’appareil et éviter l’utilisation de la télécommande, il faut appuyer sur cette touche jusqu’à ce qu’elle ressorte du panneau avant et que l’on puisse lire ”OFF” au-dessus de l’interrupteur.

NOTA : Ce commutateur est normalement laissé en position “ON”.

Commande de mise en marche/arrêt :

Lorsque l’interrupteur de puissance

est sur "MARCHE", appuyer sur ce bouton pour allumer l’AVR; appuyer de nouveau pour arrêter l’appareil (sur Sleep). Noter que l’indicateur de

puissance

devient bleu quand l’appareil est

allumé.

Témoin d’alimentation : Cet indicateur

LED sera allumé avec une couleur orange lorsque l’appareil est en mode de veille pour signaler que l’appareil est prêt à être allumé. Quand l’appareil est en marche, l’indicateur passera au bleu.

Prise casque : Cette prise jack permet

d’écouter la sortie de l’AVR au casque.Vérifiez si le casque dispose d’une prise 6,3 mm stéréo. Les enceintes sont automatiquement désactivées lorsque cette prise est utilisée.

Au moment de calibrer votre système avec EzSet+, le microphone de calibrage doit être relié à cette prise jack via l’adaptateur inclus qui convertit le mini jack du cordon du microphone en une fiche 1/4 de pouce.

Sélecteur de modes surround : Pressez

cette touche pour sélectionner un groupe de modes surround. Chaque pression sélectionne un ensemble de modes dans l’ordre suivant :

Modes Dolby ➜ Modes DTS Digital ➜ Modes DSP ➜ Modes Stereo ➜ Modes Logic 7

Une fois la touche enfoncée de manière à ce que le nom du groupe de modes surround souhaité apparaisse sur l’écran et sur la Ecran d’informa-

tion principal mode surround

, pressez le Sélecteur de

pour naviguer entre les divers modes disponibles. Par exemple, pressez cette touche pour sélectionner les modes Dolby, puis le Sélecteur de mode surround

pour

choisir l’option souhaitée.

Sélecteur de haut-parleur : Appuyez sur

cette touche pour lancer la procédure de sélection des haut-parleurs dans le local d’écoute. (voir page 17 les modalités de configuration et de réglage de la chaîne.)

COMMANDES DE LA FACE AVANT 5

Commandes de la face avant

Touches de sélection : utilisez ces touches,

lorsque vous établissez les réglages de configuration de l’AVR, pour sélectionner parmi les choix proposés sur l’Afficheur d’informations

Mode de tonalité : Appuyez sur cette

touche pour activer/désactiver les commandes de graves et d’aigus et de balance Lorsque cette touche est enfoncée et que le message

IN apparaît sur l’Afficheur d’informations

, les réglages de graves, d’aigus et de

Balance affecteront les signaux de sortie. Lorsque cette touche est relâchée et que le message

d’informations

TONE OUT apparaît sur l’Afficheur

, le signal de sortie sera plat,

sans graves ni aigus, ni balance.

Sélecteur surround : Appuyez sur ce bou-

ton pour sélectionner parmi les options de mode surround celles disponibles pour le groupe de mode sélectionné. Les modes spécifiques changeront selon le nombre de haut-parleurs disponibles, le groupe de mode et la nature de la source d’entrée, numérique ou analogique. Par exemple, appuyez sur le Sélecteur de groupe

de mode surround

pour sélectionner un groupage de mode comme le Dolby ou le Logic 7 et appuyez ensuite sur ce bouton pour visualiser les choix de mode disponibles. Pour en savoir plus sur la sélection du mode, reportez-vous à la page 30.

)

Sélecteur de stations tuner : Appuyez sur

le côté gauche du bouton pour régler les stations de plus basse fréquence et du côté droit du bouton pour régler les stations de fréquence plus élevée. Quand une station avec un signal fort est atteint, les indications

AUTO TUNED apparaîtront sur l’Afficheur

d’information principal

MANUAL TUNED or

(voir page 45 pour

en savoir plus sur la syntonisation des stations).

Sélecteur AM/FM : appuyez sur cette

touche pour sélectionner le tuner comme source d’entrée de l’AVR.Lors de la première pression, c’est la dernière station écoutée qui sera entendue.Appuyez à nouveau sur cette touche pour commuter entre les bandes AM et FM, maintenez-la appuyée pour commuter entre réception stéréo et mono respectivement et entre accord automatique et manuel (reportez-vous à la page 45 pour plus de renseignements).

Touche de validation : Au cours des procé-

dures de réglage et de configuration, appuyez sur cette touche pour mémoriser vos choix (indiqués sur l’Afficheur d’informations

touche sert aussi à régler la luminosité de l’écran (voir en page 33.)

Sélecteur de stations préprogrammées :

Appuyez pour faire défiler verticalement la liste des stations saisies dans la mémoire de préprogrammation. (reportez-vous à la page 45 pour les modalités de la programmation).

TONE

). Cette

Indicateur enceintes / canaux : Ces

témoins contextuels indiquent soit le type de hautparleur choisi pour chaque canal, soit la configuration du signal d’entrée. Les témoins de haut-parleur gauche, centre, droit, droit surround et gauche surround se composent de trois fenêtres, le subwoofer n’en a qu’une. La fenêtre centrale s’allume pour signaler la sélection d’un “petit” haut-parleur, les fenêtres aux extrémités la sélection de “gros” haut-parleurs.Si aucune fenêtre ne s’allume au centre, pour les surrounds ou le subwoofer, c’est qu’aucun haut-parleur n’a été choisi pour ces positions. (voir page 26 les modalités de configuration des haut-parleurs.) Les lettres affichées dans les fenêtres centrales correspondent aux canaux d’entrée actifs. Dans le cas d’entrées analogiques standard, seuls L et R sont affichés, indiquant une configuration stéréo. Dans le cas d’une source numérique, les témoins s’allument pour signaler les canaux réceptionnant des signaux numériques. Si les lettres clignotent,c’est que la réception des signaux numériques est interrompue. (voir page 38 les modalités de fonctionnement des témoins de canal)

NOTA : Après avoir réaffecté les enceintes arrière surround vers la pièce éloignée au moyen du menu

MULTI ROOM SETUP, les cases qui indi-

quent la présence des enceintes surround arrière disparaissent automatiquement, confirmant le fait que la zone d'écoute principale est maintenant configurée pour un fonctionnement 5.1 canaux. (Voir page 43 les détails de la réattribution des canaux surround arrière pour une utilisation en mode multizone.)

Sélecteur de source d’entrée : appuyez

sur cette touche pour modifier l’entrée en parcourant la liste des sources d’entrée disponibles.

Sélecteur de mode RDS : appuyez sur cette

touche pour afficher les divers messages fournis par le système de données RDS intégré au tuner de l’AVR. (voir page 46 les modalités de la fonction RDS).

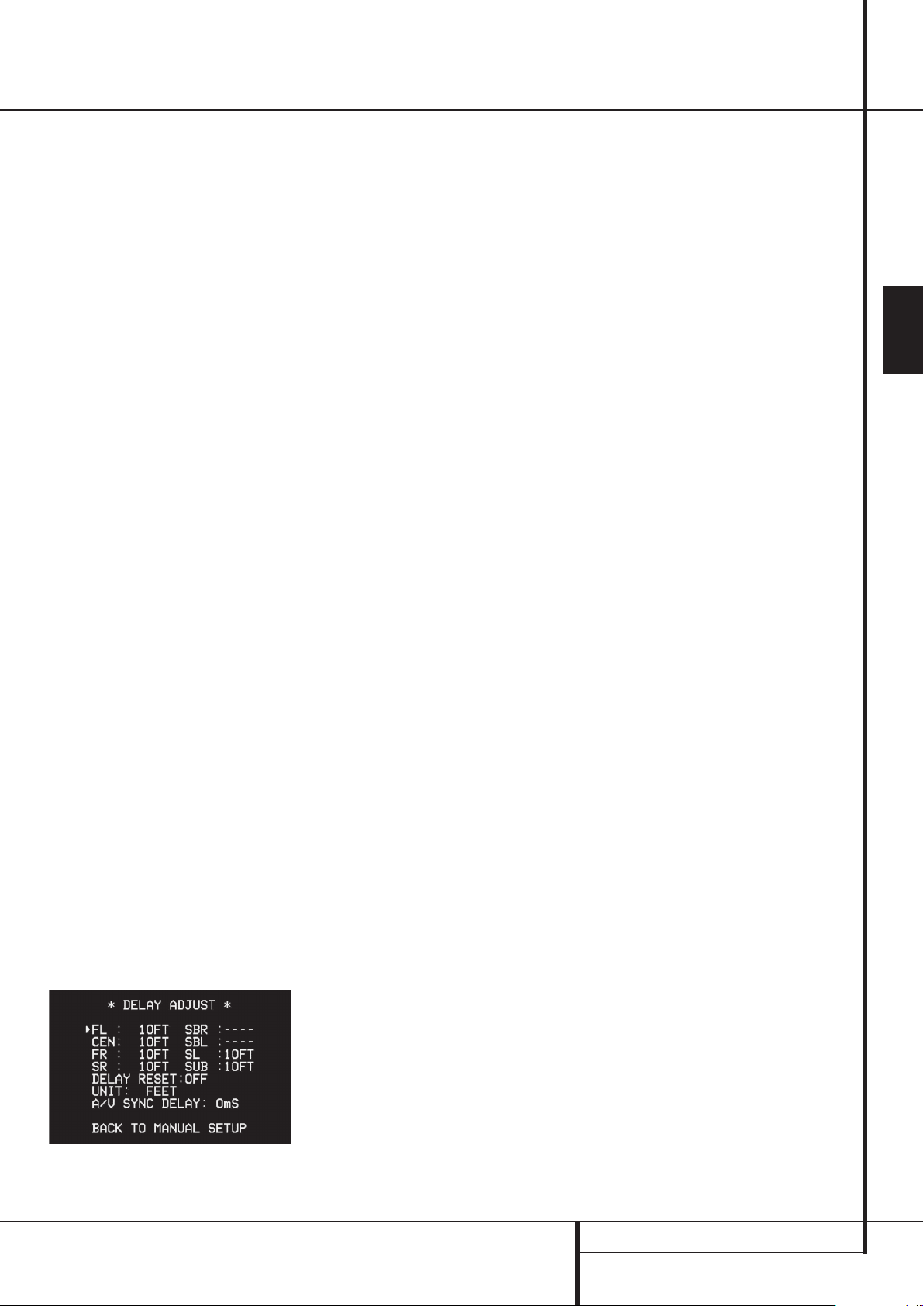

Temporisation : Appuyez sur cette touche

pour lancer la procédure de saisie des valeurs de retard. (Reportez-vous à la page 28 pour plus de renseignements sur le réglage des retards.)

Entrée numérique optique 3 : Reliez cette

prise à la sortie numérique optique audio d’un appareil audio ou audio/vidéo. Si vous ne l’utilisez pas, vérifiez qu’elle est recouverte du bouchon en plastique qui la protège des poussières afin d’éviter par la suite de compromettre ses performances.

(

Témoins de mode Surround : La source

sélectionnée est un de ces témoins. Remarquez que, à la mise sous tension de l'appareil,la liste de tous les modes disponibles s'allume un court instant avant que l'affichage ne revienne en mode de fonctionnement normal où seul est allumé le témoin du mode actif.

Entrée numérique coaxiale 3 : Cette prise

se relie généralement à la sortie d’appareils audio portatifs, consoles vidéo ou autres appareils munis d’une prise du même type.

Entrée audio vidéo 4 : Ces prises

audio/video peuvent servir au branchement d’une console de jeux vidéo ou d’appareils audio/video portatifs tels que lecteurs et caméscopes.



Indicateurs d’entrée : La source sélection-

née est un de ces témoins. Remarquez que, à la mise sous tension de l'appareil, la liste de tous les modes disponibles s'allume un court instant avant que l'affichage ne revienne en mode de fonctionnement normal où seul est allumé le témoin du mode actif.

Afficheur d’informations principales :

Affiche les messages et indicateurs d’état qui vous aident à manipuler l’appareil.

Fenêtre du capteur de télécommande :

Le capteur placé derrière cette fenêtre reçoit les signaux infrarouges de la télécommande. Pointez celle-ci vers cette fenêtre qui ne doit être ni obstruée ni recouverte si vous n’avez pas installé de capteur extérieur.

Nota : Si /DMP a été choisi comme source d'entrée, aucun témoin d'entrée s'allume. Le message

IS CONNECTED défile sur la ligne

d'affichage supérieure

DMP/THE BRIDGE

, à moins que vous



n'ayez rebaptisé cette source, auquel cas c'est ce nom qui apparaîtra.Voir page 19 pour plus d'information sur le titre à donner à la source.

Sélecteur d’entrée numérique : Pour

l’écoute d’une source dotée d’une sortie numérique, appuyez sur cette touche pour choisir entre une entrée numérique Optique

Coaxiale

. (voir pages 19 et 35 pour plus

d’informations sur l’audio numérique.)

Réglage du niveau des canaux : Appuyez

sur cette touche pour lancer la procédure de réglage des niveaux de sortie au moyen d’une source audio externe (Reportez-vous à la page 40 pour plus de renseignements sur le réglage des niveaux de sortie).

Contrôle de volume : Tournez ce bouton

vers la droite pour augmenter le volume, vers la gauche pour le diminuer. Si l’appareil est muet, l’activation de ce bouton annulera automatiquement la fonction mute.

6 COMMANDES DE LA FACE AVANT

Branchements du panneau arrière

FRANÇAIS

Antenne AM

Antenne FM

Entrées Tape

Sorties Tape

Sortie Subwoofer

Entrées audio DVD

Entrées CD

Sorties Video 1 Audio

8 9

Entrées directes 8 canaux

Sorties audionumériques

Sorties vidéo moniteur TV

Entrées vidéo DVD

Sorties enceintes frontales

NOTA : Pour faciliter les branchements des enceintes et des entrées/sorties en multicanal, les fiches et borniers font l’objet d’un codage couleurs conforme aux normes CEA : Frontale gauche : blanc Frontale droite : rouge Centrale: vert Surround gauche : bleu Surround droite : gris Surround arrière gauche : marron Surround arrière droite : bronze Subwoofer (LFE): pourpre Audio numérique : orange Vidéo Composite : jaune ComposanteVideo “Y”: vert Composante Video “Pr”: rouge Composante Video “Pb”: bleu

Antenne AM : branchez l’antenne-cadre

fournie avec le récepteur sur ces bornes. Si vous utilisez déjà une antenne AM externe, effectuez les connexions aux bornes AM et GND (terre) selon les indications fournies avec l’antenne.

Connecteur DMP

Sorties enceinte centrale

Sorties enceintes surround

Sortie secteur commutée

Entrée IR du système Multiroom

Prise d’alimentation AC

Entrée Vidéo 2 Composante (YUV)

Sortie Vidéo composante (YUV)

Entrées vidéo composant Video 1

Entrées audio Video 2

Entrées numériques coaxiales

Sorties Surround arrière/Multi-room

Sorties Video 1 Video

Entrées Video 1 Video

Entrées numériques optiques

Antenne FM : branchez l’antenne intérieure

fournie, ou une antenne FM externe optionnelle, sur cette borne.

Entrées Tape : branchez ces prises sur les

prises PLAY/OUT d’un magnétophone.

Sorties Tape : branchez ces prises sur les

prises RECORD/INPUT d’un magnétophone.

Sortie subwoofer : connectez cette prise à

l’entrée niveau de ligne d’un subwoofer amplifié (actif). Si vous utilisez un amplificateur externe au subwoofer, branchez cette prise sur l’entrée correspondante de l'ampli.

Entrées Audio DVD : branchez ces prises

sur les prises audio analogiques d’un appareil DVD ou une autre source audio ou vidéo

Entrées CD : connectez ces prises à la sortie

analogique d’un lecteur de disques compacts ou d’un changeur de CD, ou autre source audio.

Entrées audio Video 1

Entrées Video 2 Video

Sortie IR de la télécommande

Entrée IR de la télécommande

Sorties préamplificateur/Sorties multipièce

Entrées vidéo composant Video 3

Entrées Video 3 Video

Entrées Video 3 Audio

Sortie HDMI

Entrées HDMI

Sorties Video 1 Audio : branchez ces

prises sur les prises audio RECORD/INPUT d’un magnétoscope ou tout enregistreur audio.

média (DMP) : après avoir mis l'AVR 245 hors tension, connectez une extrémité de ce connecteur optionnel breveté par Harman Kardon

d'acceuil iPod d'Apple compatible (The Bridge, option). Si vous sélectionnez la source de DMP, vous pourrez visualiser les messages de contrôle et de navigation de votre iPod sur votre moniteur (s'il en existe un connecté à l'une des sorties

moniteur vidéo

et supérieure de l'écran naviguer dans votre iPod et sélectionner les pistes que vous souhaitez lire grâce aux touches

⁄/¤/‹/›

télécommande de votre AVR. Consultez la page 39 pour en savoir plus.

Connecteur numérique multi-

et l'autre extrémité à votre station

) et sur les lignes inférieure

. Vous pourrez

DE

et aux codes de transportPde la

, à la touche de régla-

AFFICHEUR D’INFORMATIONS 7

Branchements du panneau arrière

Entrées directes 8 canaux : Ces jacks ser-

vent à relier des périphériques de type lecteurs DVD-Audio ou SACD dotés de sorties analogiques séparées. Selon le périphérique, les huit jacks sont utilisables, mais dans la plupart des cas seuls les branchements aux canaux frontaux gauche/droite, central, surround gauche/droite et LFE (entrée subwoofer) sont utilisés pour les signaux audio standard 5.1.

Sorties audio numériques : connectez

ces prises au connecteur d’entrée numérique correspondant sur un enregistreur numérique tel qu’un enregistreur de CD-R ou de MiniDiscs.

Sorties vidéo moniteur TV : connectez

ces prises à l’entrée vidéo composite et/ou Svidéo d’un moniteur TV ou d’un vidéo-projecteur pour visualiser les menus sur écran et la sortie de toute source vidéo sélectionnée au moyen du commutateur vidéo du récepteur.

Entrées Video DVD : connectez ces prises

à la sortie composite ou S-Video d’un lecteur de DVD ou autre source vidéo.

Sorties enceintes frontales : Branchez

ces sorties aux bornes correspondantes + et - de vos enceintes.Au moment de brancher les hautparleurs, vérifiez le respect des polarités :borne blanche (+) de l’AVR à la borne rouge (+) du haut-parleur frontal gauche, borne rouge (+) de l’AVR à la borne rouge (+) du haut-parleur frontal droit et bornes noires (–) de l’AVR aux bornes noires des HP. (voir page 13, polarités des hautparleurs).

Sorties enceinte centrale : Branchez ces

sorties aux bornes correspondantes + et - de l’enceinte centrale.Au moment de brancher les haut-parleurs, vérifiez le respect des polarités : borne verte (+) de l’AVR à la borne rouge (+) de l’enceinte frontale, borne noire (–) de l’AVR à la borne noire du HP. (voir page 14, polarités des haut-parleurs).

Sorties enceintes surround : Branchez

ces sorties aux bornes correspondantes + et – de vos enceintes.Au moment de brancher les haut-parleurs, vérifiez le respect des polarités : borne bleue (+) de l’AVR à la borne rouge (+) du haut-parleur surround gauche, borne grise (+) de l’AVR à la borne rouge (+) du haut-parleur surround droit et bornes noires (–) de l’AVR aux bornes noires des HP. (voir page 13, polarités des haut-parleurs.)

Sortie secteur commutée : cette sortie

peut servir à alimenter le(s) périphérique(s) de votre choix lorsque vous mettez l’appareil en marche au moyen du commutateur de com-

mande d’alimentation

Remarque : la consommation électrique totale

de tous les dispositifs raccordés aux prises d’accessoire ne doit pas excéder 50 W pour la Prise

d’alimentation supplémentaire

Entrée infrarouge Multi-room: reliez la

sortie du capteur IR dans une pièce éloignée à cette prise pour utiliser le système de commande multi-room de l’AVR.

Arrivée du cordon d’alimentation

secteur : branchez le cordon sur une prise

murale sans commutateur.

Entrées composante vidéo 2 : branchez

les sorties composants vidéo Y/Pr/Pb d’un convertisseur ou d’une autre source vidéo sur ces prises.

Sortie vidéo composante (YUV) : bran-

chez sur ces sorties les entrées vidéo d’un projecteur ou d’un moniteur. Lorsqu’une source est branchée sur une des deux prises entrées com-

posantes vidéo

ces prises.

Video 1 composantes vidéo Inputs :

branchez les sorties composants vidéo Y/Pr/Pb d’un lecteur DVD sur ces prises.

Nota : toutes les entrées/sorties composante peuvent aussi être utilisées avec des signaux RGB tout comme décrit pour les signaux Y/Pr/Pb, puis branchées sur les prises de couleur correspondante. Mais cela n’est vrai que tant que seules les trois lignes RGB sont utilisées et pas n’importe quel signal sync sort séparément de la source (voir page 14).

Entrées Video 2 Audio : branchez ces

prises sur les prises audio PLAY/OUT d’un magnétoscope ou autre source vidéo.

, le signal est transmis à

Entrées numériques coaxiales : connec-

tez ces prises à la sortie numérique coaxiale d’un lecteur de DVD, récepteur HDTV, sortie de la carte son d’un ordinateur compatible lisant des fichiers MP3 ou trains de données,lecteur de LD, de MD ou de CD. Le signal peut être un signal Dolby Digital, un signal DTS,un signal bicanal MPEG 1 ou une source numérique standard. Ne

connectez pas la sortie numérique RF d’un lecteur de LD à ces prises.

Sorties haut-parleur surround arrière/

Multi-room : Ces terminaux servent normale-

ment à alimenter les haut-parleurs surround arrière gauche/droite dans une configuration

7.1. Mais ils peuvent aussi servir à alimenter des enceintes dans une autre pièce, qui seront alors pilotées par la sortie choisie pour le système multi-room. Pour modifier la sortie, du réglage enceintes arrière surround par défaut au réglage sortie Multi-room, vous devez modifier un réglage du

MENU MULTIROOM de l’affichage

OSD.Voir page 43 les détails de configuration de la sortie haut-parleur. Pour un système surround normal, les bornes marron et noire correspondent respectivement aux pôles positif (+) et négatif (–) du canal surround arrière gauche, et les bornes bronze et noire aux pôles positif (+) et négatif (–) du canal surround arrière droite. En utilisation multi-room, reliez les bornes marron et noire SBL aux connecteurs rouge et noir du haut-parleur gauche placé dans la pièce à distance, et les bornes bronze et noire aux connecteurs rouge et noir du haut-parleur gauche placé dans cette même pièce.

Sorties Video 1 Video : reliez ces prises à

la prise RECORD/INPUT composite ou S-Video d’un magnétoscope.

Entrées Video 1 Video : reliez ces prises

aux prises PLAY/OUT composites ou S-Video d’un magnétoscope ou autre source vidéo

Entrées numériques optiques : connec-

tez la sortie numérique optique d’un lecteur de DVD, d’un récepteur HDTV, sortie de la carte son d’un ordinateur compatible lisant des fichiers MP3 ou trains de données, lecteur de LD, de MD ou de CD à ces prises. Le signal peut être un signal Dolby Digital, un signal DTS,un signal bicanal MPEG 1 ou une source numérique standard.

Entrées Video 3 Video : reliez ces prises

aux prises PLAY/OUT composites ou S-Video d’un magnétoscope ou autre source vidéo.

Entrées Video 2 Video : reliez ces prises

aux prises PLAY/OUT composites ou S-Video d’un deuxième magnétoscope ou autre source vidéo.

8 BRANCHEMENTS DU PANNEAU ARRIÈRE

Branchements du panneau arrière

Sortie infrarouge de la télécommande:

ce connecteur permet au capteur infrarouge dans l’appareil de fonctionner avec d’autres dispositifs de commande à distance. Branchez cette prise à la prise “IR IN” d’un équipement Harman Kardon ou compatible.

Entrée infrarouge de la télécommande :

si le capteur IR du panneau avant de l’AVR est bouché par les portes d’un meuble ou autre, vous pouvez utiliser un capteur IR externe. Branchez la sortie du capteur sur cette prise.

Sorties préamplificateur/Sorties multi-

pièce : raccordez ces prises à un amplificateur

externe optionnel, pour des applications nécessitant plus de puissance ou pour alimenter des enceintes dans une autre pièce.

Entrées vidéo composant Video 3 : rac-

cordez les sorties vidéo composant Y/Pr/Pb d’un décodeur HDTV, d’un récepteur satellite ou d’un autre dispositif source vidéo, à ces prises.

Entrées Video 3 Video : reliez ces prises

aux prises PLAY/OUT composites ou S-Video d’un magnétoscope ou autre source vidéo.

Entrées Video 3 Audio : branchez ces

prises sur les prises audio PLAY/OUT d’une source audio ou vidéo.

Sortie HDMI : raccordez cette prise à

l’entrée HDMI d’un écran vidéo équipé et compatible HDMI.

Entrées HDMI : raccordez la sortie HDMI

des sources vidéo comme un lecteur DVD, un décodeur satellite ou un tuner HDTV, à l’une de ces prises.

REMARQUE SUR LES CONNEXIONS VIDÉO :

pour connecter un dispositif de source vidéo comme un magnétoscope, un lecteur DVD, un récepteur satellite, un décodeur de télévision par câble, une caméra vidéo ou une console de jeu vidéo à l'AVR, vous pouvez utiliser une connexion Video composant ou S-Video, mais pas les deux.

FRANÇAIS

BRANCHEMENTS DU PANNEAU ARRIÈRE 9

Fonctions de la télécommande principale

Mise à l'arret

Fenêtre de l’émetteur IR

Indicateur de programme

Mise en marche

Sélecteurs de l’entrée

Sélecteur AVR

Sélecteur AM/FM

Entrée directe 6/8 canaux

Tonalité d’essai

Mise en sommeil

Mode Surround

Mode Nuit

Sélecteur de canal

Touches de déplacement/incrémentation

Touche de déplacement

Touche de validation

Sélection numérique

Touches numérotées

Mode Tuner

Direct

Accord supérieur/inférieur

Mode OSD

Sélecteur de mode Dolby

Sélecteur de mode DTS Digital

Sélecteur de mode Logic 7

Transport

Système Multiroom



Saut de plage amont/aval



Sélecteur de mode Stereo



Sélecteur de mode DTS Neo:6



Séquences Macro



Sélecteur de mode RDS



Présélections amont/aval



Effacement



Mémoire



Temporisation/canal préc.

      

›

Bouton Sélecteur de haut-parleur Bouton Mute Réglage de volume Nuit Apprentissage Codes Luminosité (Dim)

‹

⁄/¤

NOTA : les noms de fonctions sus-cités correspondent aux caractéristiques des touches lors d’une utilisation avec l’AVR. La majorité des touches ont d’autres fonctions lorsqu’elles sont utilisées avec d’autres appareils. Reportez-vous à la page 50-51 qui contient une liste de ces fonctions

10 FONCTIONS DE LA TÉLÉCOMMANDE

Fonctions de la télécommande principale

REMARQUE IMPORTANTE : la télécommande de

l’AVR 245 peut être programmée pour commander jusqu’à huit appareils, y compris l’AVR. Avant de l’utiliser, il est important de ne pas oublier d’appuyer sur la touche de sélection d’entrée

correspondant à l’appareil que vous souhaitez faire fonctionner. La télécommande de l’AVR peut par défaut faire fonctionner l’AVR et la majorité des lecteurs de CD oude DVD et platines à cassettes Harman Kardon. Elle peut également faire fonctionner de nombreux autres appareils, soit en utilisant la bibliothèque de codes préprogrammés qu’elle contient. Avant d’utiliser la télécommande avec d’autres appareils, suivez les instructions données aux pages 47-49 pour transférer dans la télécommande les codes correspondant aux appareils de votre système.

Rappelez-vous aussi que de nombreuses touches de la télécommande sont de type contextuel, c’està dire que leurs fonctions dépendent de l’appareil sélectionné comme entrée au moyen de la touche

de sélection d’entrée

. Les descriptions données ici se rapportent principalement aux fonctions de la télécommande lorsqu’elle est utilisée pour faire fonctionner l’AVR (voir page 50-51 les autres fonctions des touches de la télécommande).

Marche/veille : Pressez cette touche pour

mettre l’AVR ou un périphérique choisi en mode de veille.

Fenêtre émetteur infrarouge : pointez

cette fenêtre vers l’AVR en appuyant sur les touches de la télécommande pour vérifier que les commandes à infrarouge sont bien reçues.

Indicateur de programme : cet indicateur

tricolore est utilisé pour vous guider à travers le processus de programmation de la télécommande. (Consultez la page 47 pour en savoir plus sur la programmation de la télécommande).

Veille/Marche : Pressez cette touche pour

mettre l’AVR ou tout autre appareil sélectionné en marche, en pressant un des sélecteurs d’entrée

(sauf Tape).

Sélecteurs d’entrée : le fait d’appuyer sur

l’une de ces touches effectue trois opérations en même temps. Si l’AVR n’est pas allumé, cela le met sous tension. Ensuite,cela permet de sélectionner la source affichée sur la touche comme étant la source d’entrée de l’AVR. Enfin, cela met la télécommande en état de commander le périphérique sélectionné.

Chacune des touches étiquetées DVD, DMP et HDMI 1 sert à sélectionner entre deux options :

• Pressez une première fois sur la touche DVD pour sélectionner le périphérique relié aux entrées DVD. Pressez une deuxième fois pour sélectionner le périphérique relié aux entrées CD.

• Le premier appui sur la touche étiquetée DMP sélectionne Tape comme entrée. Un deuxième appui sur cette touche sélectionne The Bridge comme entrée.

• Pressez une première fois sur la touche HDMI 1 pour sélectionner le périphérique relié au connec-

teur HDMI 1. Pressez une deuxième fois pour sélectionner le périphérique relié connecteur HDMI 2.

Après avoir appuyé sur l’une de ces touches, vous devez appuyer à nouveau sur le Sélecteur AVR

pour pouvoir gérer les fonctions de l’AVR avec

la télécommande.

Sélecteur AVR: une pression sur cette

touche commute la télécommande pour qu’elle puisse commander les fonctions de l’AVR. Si l’AVR est en mode de veille, elle le met également en marche.

Sélection AM/FM sur le tuner : Pressez

cette touche pour sélectionner le tuner de l’AVR. Le fait d’appuyer sur cette touche lorsqu’un tuner est en cours d’utilisation fera la sélection entre les bandes AM et FM.

Entrée directe 6/8 canaux : Pressez cette

touche pour sélectionner le périphérique relié aux entrées directes 6 canaux ou aux entrées

directes 8 canaux

(en fonction des choix de configuration 5.1 ou 6.1/7.1 des modes surround, voir détails en page 34).

Tonalité d’essai : appuyez sur cette touche

pour lancer la séquence utilisée pour étalonner les niveaux de sortie de l’AVR (voir page 25 les modalités d’étalonnage de l’AVR.)

Mise en sommeil : appuyez sur cette

touche pour mettre l’appareil en mode Sommeil. Une fois écoulé le temps indiqué sur l’afficheur, l’AVR se met automatiquement en mode d’attente. Chaque pression sur la touche modifie la durée jusqu’à l’extinction, dans l'ordre suivant :

Appuyez sur la touche et maintenez-la enfoncée pendant deux secondes pour mettre hors fonction le mode de mise en sommeil. Notez que cette touche est aussi utilisée pour modifier les canaux du téléviseur, du magnétoscope ou du récepteur SAT sélectionnés via la touche

de sélection d’entrée

Sélecteur de mode surround : Pressez

cette touche pour sélectionner un des modes surround HALL, THEATER ou VMAx. Selon le type d‘entrée, certains modes ne sont pas toujours disponibles (voir page 32-33 pour plus d’informations). Notez que cette touche sert également pour syntoniser les canaux du téléviseur, magnétoscope ou récepteur de programmes SAT sélectionné au moyen de la touche de sélection

d’entrée

Mode Nuit : appuyez sur cette touche pour

activer le mode Nuit. Ce mode n’est disponible qu’en mode Dolby Digital et conserve l’intelligibilité du dialogue (canal central) à des niveaux de volume faibles (voir page 22).

Sélection canal : sert à lancer le processus

de réglage des niveaux de sortie de l’AVR avec une source externe.Après avoir appuyé sur la

⁄/¤

touche, utilisez les touches

pour

sélectionner le canal à régler puis appuyez sur la

touche Set touches

et utilisez ensuite à nouveau les

⁄/¤

pour modifier le réglage du niveau

(voir détails page 39).

Touches

⁄/¤

: ces touches à usages mul-

tiples servent à parcourir les menus, options de la face avant ou configurer par exemple des entrées numériques ou la temporisation. Pour modifier un réglage, pressez d’abord la touche de sélection

numérique

pour changer l’entrée numérique, puis une de ces touches pour parcourir, vers l’amont ou l’aval, la liste des options ou augmenter/diminuer une valeur de réglage. Les diverses sections de ce manuel décrivent les fonctions et les caractéristiques concernées par l’utilisation de ces touches. Lorsque la télécommande de l’AVR a été programmée pour les codes d’un autre appareil, ces touches sont également utilisées pour le mode « Auto Search » (voir page 47 les modalités de programmation de la télécommande).

Touche ‹: utilisez cette touche pour modi-

fier la sélection ou le réglage de menus si des appareils pilotés par menus sont sélectionnés.

Valider : cette touche est utilisée pour saisir

les réglages dans la mémoire de l’AVR. Sert également pour définir la plage de temporisation, la configuration des haut-parleurs et le réglage du niveau de sortie de canaux.

Sélecteur d’entrée numérique : appuyez

sur cette touche pour affecter l’une des entrées numériques

NR*Ó

à une source donnée (voir page 36 les modalités de sélection des entrées).

Touches numérotées : ces touches servent

de pavé numérique pour présélectionner des stations pour le tuner. Elles servent aussi à sélectionner un numéro de canal lorsque

toscope

ou récepteur Sat a été sélectionné sur

TV, magné-

la télécommande ou pour sélectionner un numéro de plage sur un lecteur de CD, DVD ou LD selon la programmation de la télécommande

Mode Tuner : Appuyez sur ce bouton

quand le tuner est en service pour choisir entre syntonisation automatique ou manuelle. Quand on appuie sur le bouton et que l’indication

MANUAL apparaît sur l’Afficheur d’informa-

tion principal

, on peut augmenter ou rédui-

re la fréquence par incréments pas à pas en utilisant les boutons de Syntonisation

K).

Quand la bande FM est utilisée et l’indication

AUTO apparaît sur l’Afficheur d’information

principal

, on peut passer en réception monaurale en appuyant sur ce bouton, ce qui permet de rendre audibles mêmes des stations faibles (reportez-vous la page 45 pour en savoir plus.)

Direct : cette touche a deux fonctions. Le

fait d’appuyer sur cette touche lorsque le tuner est utilisé déclenche la séquence d’entrée directe de la fréquence d’une station. Une fois la touche pressée, il suffit d’appuyer sur les Touches

numérotées

pour sélectionner une station.

(voir en page 45).

FRANÇAIS

FONCTIONS DE LA TÉLÉCOMMANDE 11

Fonctions de la télécommande principale

Syntonisation Up/Down : Quand le tuner

est en service, ces boutons syntoniseront vers le haut ou vers le bas dans la bande de fréquence sélectionnée. Si l’on a appuyé sur le bouton

du Mode tuner ou si le bouton !de Bande en face avant a été maintenu appuyé de sorte que l’indication

l’Afficheur d’information principal

AUTO apparaisse dans

,il suffira d’appuyer sur l’un de ces boutons pour que le tuner recherche la station suivante avec une force de signal suffisante permettant une réception de qualité. Quand l’indication

MANUAL apparaît sur l’Afficheur d’informa-

tion principal

, il suffira d’appuyer sur ces boutons pour syntoniser les stations par incréments pas à pas. (Reportez-vous à la page 45 pour avoir plus d’informations.)

Touche OSD : Pressez cette touche pour

visualiser et sélectionner les affichages sur écran.

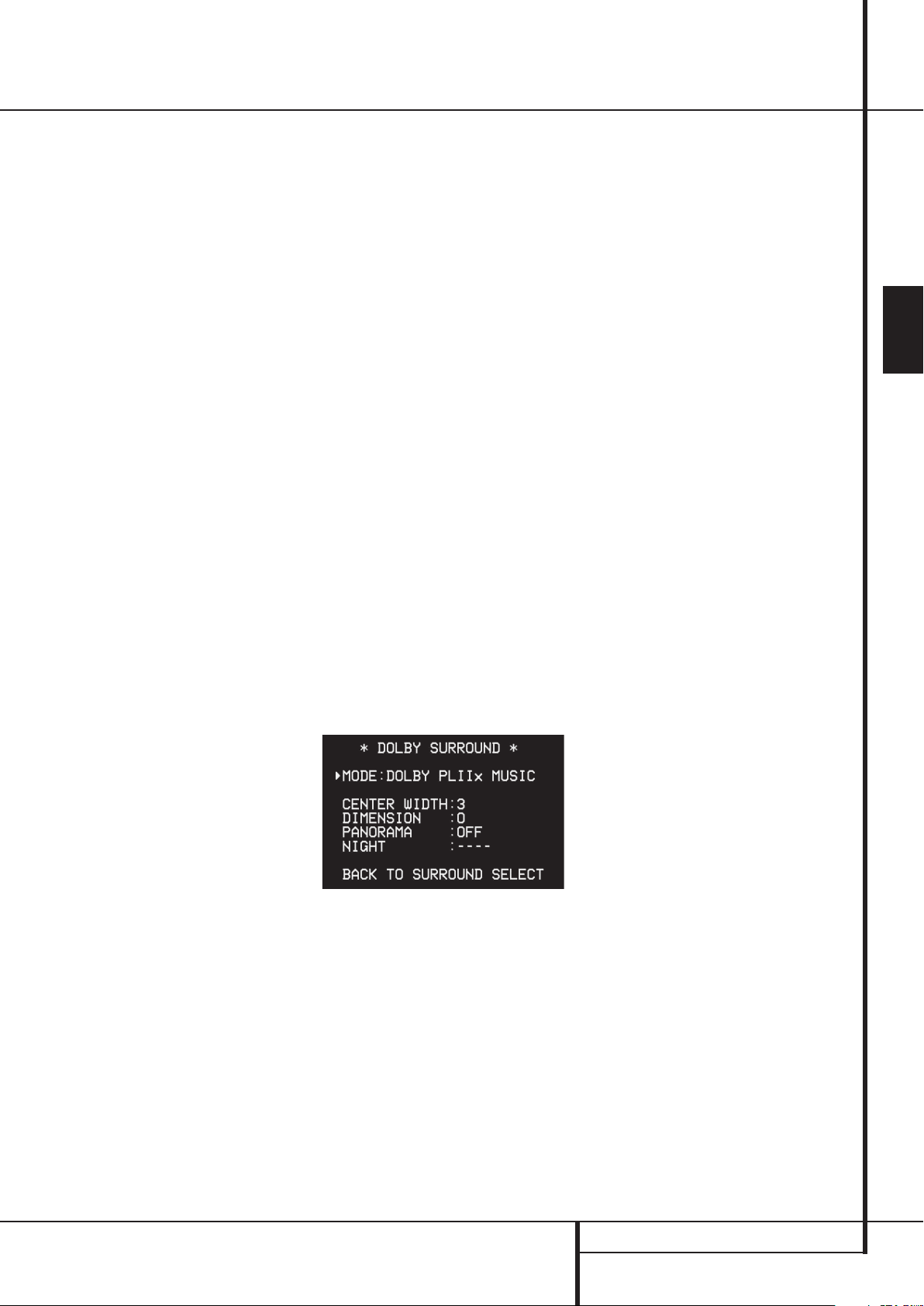

Sélecteur de mode Dolby : Pour choisir

un des modes Dolby Surround disponibles. Chaque pression sélectionne un des modes Dolby Pro Logic II, Dolby 3 Stereo ou Dolby Digital. Notez que le mode Dolby Digital n’est disponible que si une entrée numérique a été sélectionnée, et les autres modes que si la source source active n’est pas de typeDolby Digital (excepté Pro Logic II avec enregistrements Dolby Digital 2.0, en page 32-33). Voir en page 30 les options Dolby surround disponibles.

Sélecteur de mode DTS Digital : Si une

source DTS est active, l’AVR choisit automatiquement le mode approprié et aucun autre mode n’est alors disponible. Une pression sur cette touche affiche le mode sélectionné par le décodeur de l’AVR en fonction du type d’enregistrement surround lu et de la configuration des enceintes. Si aucune source DTS n’est active, cette touche n’a pas de fonction. (voir pages 32-33 les options DTS disponibles.)

Sélecteur de mode Logic 7 : Pour sélec-

tionner un des modes Logic 7 surround disponibles. (voir page 32-33 les options Logic 7 disponibles.)

Avance/A rebours : ces touches n’ont

aucune fonction pour l’AVR, mais peuvent être programmées pour le fonctionnement en mode lecture avant/arrière de nombreux lecteurs de CD ou de DVD, de magnétophones à cassettes et de magnétoscopes (voir page 47 les modalités de programmation de la télécommande).

Multi room : Pressez cette touche pour

activer le système multi-room ou pour lancer le processus de modification du niveau d’entrée ou de volume pour la Zone II (voir page 43 pour plus de renseignements sur le système Multiroom).



Saut de plage amont/aval : ces touches

n’ont pas de fonction directe sur l’AVR, mais utilisées avec un lecteur de CD ou de DVD programmé de manière compatible, elles agissent sur le CD/DVD en cours de lecture dans l’appareil.



Sélecteur de mode stéréo : appuyez sur

cette touche pour sélectionner un mode de reproduction stéréo. Lorsque vous appuyez sur cette

SURROUND OFF s'affiche sur l'écran

touche,

principal d'informations

, les indicateurs DSP sont allumés et surround éteint, l'AVR fonctionne en mode bypass et en mode stéréo avec les deux canaux gauche/droit totalement analogiques, sans traitement surround ni contrôle de graves, à la différence des autres modes qui utilisent un traitement numérique du son. En appuyant sur la touche afin que s'affiche

ROUND OFF sur l'écran principal d'infor-

mations round éteint

, que les indicateurs DSP et sur-

(

soient allumés, vous pourrez

SUR-

profiter d'une présentation du son sur deux canaux avec les avantages du contrôle des graves. En appuyant sur le bouton avec l’indica-

5 CH STEREO ou 7 CH STEREO qui

tion apparaît, le signal stéréo sera acheminé à chacun des cinq haut-parleurs (Voir la page 23 pour en savoir plus sur les modes de lecture stéréo).



Sélecteur de mode DTS Neo:6 : Pressez

cette touche pour parcourir en boucle les modes DTS Neo:6, qui créent un champ sonore surround cinq, six ou sept canaux à partir de programmes/ enregistrements en bicanal (source PCM ou signal d’entrée analogique). La première pression sélectionne le dernier mode DTS Neo:6 surround utilisé, et chaque pression consécutive le mode suivant.



Séquences Macro : Pressez ces touches

pour mémoriser ou rappeler une “Macro”, c’est-à dire une séquence de commandes préprogrammée mémorisée dans la télécommande. (voir page 48 les modalités de stockage/rappel de séquences macro.)



Sélecteur RDS : Pressez cette touche pour

afficher les messages du système de données RDS sur le tuner de l’AVR. (voir page 46 les informations sur le RDS).



Présélections amont/aval : lorsque le

tuner est utilisé, ces touches permettent de parcourir les stations mémorisées dans l’AVR. Si vous avez sélectionnné un lecteur de CD ou DVD au moyen d’une touche de sélection d’entrée

, ces touches peuvent servir aux fonctions lec-

ture lente/à rebours (DVD) ou ”+10” (CD,CDR).



Effacement : Pressez cette touche pour effa-

cer les saisies incorrectes lorsque la télécommande est utilisée pour saisir directement la fréquence d’une station.



Bouton de mémoire : Appuyez sur ce

bouton pour entrer une station radio dans la mémoire préréglée de l’AVR. Deux indicateurs à soulignement clignoteront sur le côté droit de

l’Afficheur d’information principal

,et vous aurez alors cinq secondes pour entrer un emplacement préréglé dans la mémoire, en utili-

sant les Touches numériques

. (Reportez-

vous la page 45 pour avoir plus d’informations).



Temporisation/Canal précédent : Pressez

cette touche pour lancer le processus de réglage de temporisation utilisée par l’AVR pour traiter le son Surround. Après avoir pressé cette touche, la temporisation est saisie en pressant la touche Set

puis en utilisant les touches

⁄/¤

pour modifier le réglage. Pressez à nouveau la touche Set pour terminer le processus (voir page 28).



Curseur ›: Pressez cette touche pour modi-

fier un réglage ou une sélection lors du paramétrage des fonctions de l’AVR.



Sélection haut-parleur : Pressez cette

touche pour lancer la configuration du Système de gestion des basses de l’AVR pour utilisation avec le type d’enceintes de votre système. Une fois la touche pressée, utilisez les touches

pour sélectionner le canal à régler. Pressez la

touche Set

puis sélectionnez le type de

⁄/¤

haut-parleur (voir détails page 25).



Bouton Mute : Pressez cette touche pour

que l’AVR, ou un poste de télévision commandé, devienne silencieux momentanément, selon l’appareil sélectionné. Lorsque la télécommande de l’AVR est programmée pour faire fonctionner un autre appareil, appuyez simultanément sur cette touche et sur la touche de sélection d’entrée

pour lancer le processus de programmation (voir page 47 les modalités de programmation de la télécommande).



Augmentation/baisse de volume :

Pressez ces touches pour augmenter ou diminuer le volume du système.



Mode Nuit : appuyez sur cette touche pour activer le mode Nuit. Ce mode n’est disponible qu’en mode Dolby Digital et conserve l’intelligibilité du dialogue (canal central) à des niveaux de volume faibles (voir page 21).



TV/Vidéo : Cette touche n’a pas de fonction

directe sur l’AVR, mais utilisée avec un lecteur DVD, un magnétoscope ou récepteur satellite avec fonction “TV/Video” programmés, elle commute entre la sortie du lecteur/récepteur et l’entrée vidéo externe de cet appareil. Consultez les manuels de ces appareils respectifs pour les modalités d’implémentation de cette fonction.

NOTA : Si la touche de la télécommande sur laquelle vous appuyez est active pour l’appareil sélectionné, le sélecteur correspondant

clignote brièvement (rouge) pour confirmer votre action, pour autant qu’une fonction soit disponible avec l’appareil en question (voir la liste des fonctions aux pages 50-51).



Luminosité : Pressez cette touche pour réduire la luminosité de l’affichage de la face avant ou l’éteindre complètement. L'appui sur cette touche affiche l'état par défaut. Un nouvel appui atténue la luminosité de l'écran de 50%. Enfin, un nouvel appui sous cinq secondes rendra l'écran complètement obscur. Notez que ce réglage est temporaire, et que l’écran reveint à sa luminosité initiale à chaque mise sous tension de l’AVR. L’éclairage bleu de la touche Témoin

d’alimentation

garde son intensité quels que soient les réglages, pour vous rappeler que l’appareil est sous tension.

12 FONCTIONS DE LA TÉLÉCOMMANDE

Installation et connexions

Après avoir déballé l’appareil et l’avoir placé sur une surface solide capable de supporter son poids, il vous faudra effectuer les connexions à votre matériel audio et vidéo.

Branchement des appareils audio

Nous vous recommandons d’utiliser des câbles d’interconnexion de haute qualité lorsque vous effectuez des connexions avec votre matériel source et les appareils d’enregistrement pour conserver l’intégrité des signaux.

Lorsque vous effectuez des connexions avec un matériel source ou des haut-parleurs, il est toujours de bonne pratique de débrancher l’appareil au niveau de la prise murale. Ceci évite le risque d’envoyer des signaux audio ou transitoires aux haut-parleurs, ce qui pourrait les endommager.

Connectez la sortie analogique d’un lecteur de

CD aux entrées CD REMARQUE : lorsque le lecteur de CD comporte

des sorties audio fixes et variables, il est préférable d’utiliser les sorties fixes à moins que vous considériez que l’entrée au récepteur est si basse que le son est parasité ou qu’elle est si haute que le signal est déformé.

2. Connectez les prises analogiques Play/Out des lecteurs de cassette, MD, CD, CD-R ou autre enregistreur audio aux prises d’entrée numéri-

. Connectez les prises analogiques

que Record/In de l’enregisreur aux prises Sortie

Bande

sur l’AVR.

3. Connectez la sortie de toute source numérique (lecteur CD ou DVD, console de jeu,récepteur satellite numérique, tuner HDTV, sortie carte son d’un ordinateur, etc) aux entrées numériques optiques et coaxiales Nous vous recommandons de connecter la sortie audio numérique coaxiale de votre lecteur DVD à

l'entrée audio numérique Coaxial 1

puisque cette entrée numérique est assignée par défaut à la source DVD.

La source Video 2/Cable/Sat se place par défaut sur l'entrée audionumérique fibre

optique 1

téléviseur câblé ou de votre récepteur satellite est équipée d'une sortie audionumérique optique, nous vous conseillons de la relier à cette entrée pour bénéficier de la haute qualité des signaux audionumériques (tels que PCM, Dolby Digital 2.0 ou Dolby Digital 5.1 lorsque votre fournisseur d'accès diffuse de tels programmes).

NOTA : Si l'appareil numérique source doit être disponible pour un fonctionnement en mode multizone, il faut relier ses sorties audio analogiques aux entrées appropriées sur l'AVR 245, car le système multizone ne peut pas acheminer les signaux numériques vers la pièce éloignée.

4. Connectez les Sorties numériques coaxiales

ou optiques

entrées numériques correspondantes d’un enregistreur de CD-R ou de MiniDiscs.

NR*Ó

. Si votre boîte de jonction de votre

du panneau arrière de l’AVR aux

5. Montez le cadre d’antenne AM fourni avec l’appareil de la manière indiquée ci-dessous.

Branchez-le sur les bornes à vis AM et GND

6. Branchez l’antenne FM fournie sur la prise FM

(75 Ohms)

. L’antenne FM peut être une antenne de toit, une antenne intérieure alimentée ou une antenne filaire ou encore un branchement d’un système par câble. Notez que si l’antenne ou le branchement utilise un câble 300 Ohms, il faut que vous utilisiez l’adaptateur 300 Ohms – 75 Ohms pour le branchement.

7.Après avoir mis l'AVR 245 hors tension,connectez le dispositif optionnel d'Harman Kardon au connecteur du reproducteur numérique

multimédia (DMP)

connecter votre iPod

d'Apple®compatible lorsque

. Vous pourrez

vous voudrez l'utiliser comme dispositif de source audio. Les données vidéo sauvegardées dans votre iPod ne peuvent être visualisées à travers l'AVR.

8. Connectez les sorties des haut-parleurs avant, central et Surround

DEFO

aux haut-parleurs

correspondants.

Nous suggérons que vous utilisiez un câble hautparleur de haute qualité pour que tous les signaux audio soient transportés vers vos hautparleurs sans perte de clarté ou de résolution. Il existe de nombreuses marques de câbles pour haut-parleurs et le choix du câble peut être influencé par la distance entre le récepteur et les haut-parleurs, le type de haut-parleurs que vous utilisez, vos préférences personnelles et d’autres facteurs.Votre fournisseur ou votre installateur est une précieuse source de renseignements à consulter pour choisir le câble qui convient.

Quelle que soit la marque de câble choisie, nous vous recommandons d’utiliser un câble multibrins fins en cuivre d’un diamètre supérieur à 2,5 mm Un câble de 1,5 mm

de diamètre peut être utilisé

pour de petites longueurs de moins de 5 mètres. Quelle que soit la marque de câble choisie, nous

vous recommandons d’utiliser un câble de

1,5 mm

de diamètre pour de petites longueurs de moins de 4 mètres. Nous vous déconseillons d’utiliser des câbles d’un diamètre inférieur à

1 mm

à cause de la perte de puissance et de la

dégradation de qualité qui en résultent Les câbles montés à l’intérieur des murs doivent

être estampillés pour indiquer leur conformité aux normes appropriées de tout organisme d’essais. Les questions concernant le passage des câbles à l’intérieur des murs doivent être soumises à votre installateur ou à un entrepreneur en électricité qui connaît bien les normes locales de construction applicables dans votre région.

Lorsque vous effectuez les connexions des fils aux haut-parleurs veillez à respecter la polarité. Notez que la borne positive (+) de chaque haut-parleur porte maintenant un code couleur spécifique, comme indiqué en page 8. Mais la plupart des enceintes moins récentes ont une borne positive rouge De même, reliez le fil “négatif” ou “noir” à la même borne aussi bien sur le récepteur que sur le haut-parleur.

NOTA : bien que la majorité des fabricants de haut-parleurs respectent la convention industrielle qui consiste à utiliser les bornes noires pour le négatif et les bornes rouges pour le positif,certains peuvent travailler différemment. Pour assurer la phase correcte et une performance optimale, consultez la plaque de firme de vos haut-parleurs ou le manuel les concernant pour vérifier la polarité. Si vous ne connaissez pas la polarité de vos haut-parleurs, consultez votre fournisseur pour des conseils avant de poursuivre ou consultez le fabricant des haut-parleurs.

Nous recommandons également que la longueur du câble utilisé pour raccorder des paires de hautparleurs soit identique. Utilisez,par exemple, la même longueur de câble pour raccorder les hautparleurs avant gauche et avant droit, ou Surround gauche et Surround droit, même si les haut-parleurs ne sont pas à la même distance de l’AVR.

9. Le branchement sur un subwoofer se fait normalement en raccordant la sortie ligne

subwoofer

sur l'entrée correspondante du subwoofer actif (amplificateur intégré). Dans le cas ou vous utilisez un (ou plusieurs) subwoofer(s) passif(s), cette sortie doit être raccordé à l'amplificateur séparé destiné à alimenter ce(s) subwoofer(s). Si votre subwoofer actif ne comporte pas d'entrée ligne, veuillez vous reporter à sa notice d'utilisation pour plus de renseignements sur son raccordement à votre système.

10. Si vous utilisez une source audio externe dotée de sorties 5.1 (processeur/décodeur numérique, lecteur DVD audio ou SACD), connectez ces

sorties aux entrées directes 8 canaux

Branchement des appareils vidéo

Les appareils vidéo sont branchés de la même manière que les éléments audio. À nouveau,il est recommandé d’utiliser des câbles d’interconnexion de haute qualité pour conserver la qualité des signaux.

1. Connectez les prises Play/Out audio et vidéo du

ou Video

de l’AVR.

magnétoscope aux prises Video 1

2 In

sur le panneau arrière. Connectez les

prises Record/In audio et vidéo sur les prises

Connecteurs de sortie Video 1

2. Bien qu'il soit possible de connecter n'importe quel dispositif vidéo sur ces connecteurs, nous vous recommandons de connecter votre enregistreur vidéo aux connecteurs d'entrée audio

Video 1/Vidéo 1 Video

et Qpour profiter des avantages procurés par le fait que la télécommande a été préprogrammée avec les codes des enregistreurs vidéo sur le dispositif Video 1.

FRANÇAIS

INSTALLATION ET CONNEXIONS 13

Installation et connexions

Pour cette même raison, nous vous recommandons de connecter votre décodeur de télévision par câble ou récepteur satellite aux connecteurs

d'entrée audio/vidéo Video 2 votre téléviseur au connecteur d'entrée audio/vidéo Video 3

IMPORTANT : Si vous n'utilisez votre téléviseur

que comme un diffuseur d'images (et captez vos programmes télévisés via un récepteur câble ou satellite), ne reliez pas les sorties du téléviseur aux entrées Video 3 Audio/Video et S-Video

ni à aucune autre entrée de l'AVR 245.

3. Connectez les sorties audio et vidéo analogiques d’un lecteur de DVD ou de disque laser aux prises DVD

4. Connectez les sorties audio numériques d’un lecteur de CD ou de DVD, d’un récepteur satellite, d’un boîtier de réseau câblé ou d’un convertisseur HDTV aux Entrées numériques optiques ou coaxiales appropriées Souvenez-vous que la source DVD est assignée par défaut à l'entrée numérique Coaxial 1

. Le reste des sources sont assignées par défaut à leurs entrées analogiques, bien qu'il soit possible d'affecter n'importe quelle source à n'importe laquelle des entrées audio numérique du récepteur.

NOTA : Pour la connexion d'appareils tels que boîtiers de réseau câblé ou autres équipements dotés d'une sortie audionumérique, nous conseillons de relier tant les sorties analogiques que numériques de ces appareils à l'AVR. Sur l'AVR, la fonction de polling (réception sélective par interrogation des entrées) garantira ainsi l'alimentation constante d'un signal audio, basculant automatiquement l'entrée audio sur la prise analogique en cas d'interruption des trains de données numériques ou de leur absence sur une des chaînes captées.

5. Connectez les prises Sorties moniteur Composite et S-Video (le cas échéant) trée vidéo composite et S-vidéo de votre moniteur de télévision ou de votre vidéoprojecteur.

6. Si le lecteur de DVD et le moniteur sont tous les deux dotés de connexions composante vidéo, branchez les sorties composante du lecteur DVD sur les entrées vidéo composant Video 1 Notez que même si les connexions composants vidéo sont utilisées, les sorties audio doivent encore être connectées aux Entrées audio DVD

ou optiques

7. Si un autre dispositif vidéo composant est disponible, raccordez-le aux prises Entrée vidéo composant Video 2 ou Vidéo 3 branchements audio pour ce dispositif doivent être effectués sur les prises Entrée Video 2 ou

Video 3 numérique coaxial ou optique

ou aux prises Entrées numériques coaxiales

NR*Ó

ou sur l’une des prises Entrée

et T,et

à l’en-

. Les

8. Si les entrées composantes vidéo sont utilisées, connectez les Sorties composantes video aux entrées composante vidéo du téléviseur, projecteur ou dispositif d’affichage.

9. Si un caméscope,console vidéo ou autre appareil audio/video doit être relié à l’AVR temporairement, reliez les sorties audio, vidéo et audionumérique de cet appareil aux entrées

*ÓÔ

à l'entrée Vidéo 4 menu en Vidéo 4 et peut être relié numériquement aux entrées Optical 3 ou Coaxial 3 (Voir la page 19 pour plus d'information sur les configurations d'entrée).

10. Raccordez l’AVR à votre écran vidéo en utilisant l’une des connexions suivantes, même si vous utilisez aussi une connexion HDMI :

• Si votre écran vidéo dispose d’entrées vidéo

• Si votre écran vidéo ne dispose pas d’entrée

de la face avant. Un appareil connecté

est sélectionné dans le

composant (Y/Pr/Pb), utilisez les Sorties vidéo

composant

vidéo composant ou d’entrée numérique, raccordez la Sortie moniteur vidéo re de l’AVR à l’entrée correspondante de votre écran. Seule une connexion est nécessaire et la norme S-vidéo est le signal de meilleur qualité.

Connexions HDMI

HDMI™est l’abréviation de High Definition Multimedia Interface, qui est en train de devenir le point de connexion standard entre les produits source audio/vidéo de pointe et les écrans, notamment pour les signaux vidéo haute définition. HDMI est une connexion numérique, éliminant le besoin d’une conversion à double sens numérique-analogique.

Certains composants source ou d'affichage de votre système peuvent utiliser la DVI (Digital Video Interface) pour les connexions vidéo numérique. La DVI transporte les mêmes signaux vidéo numérique que HDMI mais utilise un connecteur plus gros et ne transporte pas de signaux audio ou de contrôle. Dans la plupart des cas, vous pouvez mélanger et faire correspondre des connexions vidéo numérique HDMI et DVI à l'aide d'adaptateurs optionnels de connexion. Notez cependant que certains écrans vidéo équipés DVI ne sont pas compatibles avec le codage de pro-

tection contre la copie HDCP, qui est de plus en plus transporté avec les signaux connectés via HDMI. Si vous possédez une source HDMI et un écran équipé DVI, il est possible que vous ne puissiez pas regarder un programme si l'écran n'accepte pas HDCP. Ce n'est pas la faute de l'AVR ou de votre source ; cela signifie simplement que l'écran vidéo n'est pas compatible.

L’AVR 245 est équipé d’une commutation HDMI, ce qui signifie qu’il est capable de sélectionner l’une des deux entrées HDMI comme source, pour alimenter l’écran vidéo de votre système. Cela préserve le signal numérique sous sa forme originale en le transférant directement de la source à l’écran. Cependant, cela signifie aussi que l’AVR

*Ó

à l’arriè-

n’a aucun accès au signal et par conséquent, il n’est pas capable d’ajouter des menus ou des messages d’écran aux signaux HDMI, ou de traiter l’audio qui peut faire partie du signal de la connexion HDMI.

Les connexions suivantes sont donc requises lorsque l’AVR 245 est utilisé avec des sources HDMI :

• Raccordez la sortie HDMI d’une source à

n’importe laquelle des Entrées HDMI

• Raccordez la Sortie HDMI

l’entrée HDMI de votre écran.

• Raccordez une sortie audio numérique coaxiale ou optique de la source à l’AVR. Les connexions par défaut sont Coaxial 2 raccordée à HDMI 1 une source raccordée à HDMI 2 vez utiliser n’importe quelle source audio analogique ou numérique en conjonction avec les entrées HDMI, mais si cela est différent des réglages par défaut, vous devez modifier la configuration de l’entrée, comme indiqué à la page 19.

Même si les entrées HDMI sont utilisées, il est

•

important de s’assurer qu’une connexion vidéo composite, S-Video ou composant existe entre l’AVR et l’écran. C’est nécessaire pour visualiser les menus de configuration et les messages d’écran, ainsi que pour visualiser les autres sources vidéo (non-HDMI). L’AVR 245 ne convertit pas les signaux vidéo analogique en HDMI.

• Toutes les entrées/sorties composantes vidéo peuvent aussi être utilisées avec des signaux RGB tout comme décrit pour les signaux Y/Pr/Pb, puis branchées sur les prises de couleur correspondante. Mais cela n’est vrai que tant que seules les trois lignes RGB sont utilisées sans signal sync sorti séparément de la source.

de l’AVR à

pour une source

et Optique 2Rpour

. Vous pou-

Connexions A/V Péritel

Pour les connexions décrites ci-dessus,votre appareil vidéo doit être muni de connecteurs RCA (cinch) et/ou de connecteurs S-vidéo pour tous les signaux audio et vidéo : tout appareil vidéo ordinaire (pas SVHS ni Hi-8) réservé à l’écoute nécessite trois prises RCA, tandis que les magnétoscopes - permettant enregistrement et écoute - requièrent 6 prises RCA. Tout appareil S-vidéo (S-VHS,Hi-8) requiert 2 prises RCA (audio) et 1 prise S-vidéo (vidéo) s’il s’agit d’un appareil pour l’écoute, ou 4 prises RCA (Entrée/sortie audio) et 2 prises S-vidéo (Entrée/sortie vidéo) s’il s’agit d’un magnétoscope permettant écoute et enregistrement.

De nombreux appareils vidéo européens ne sont équipés de prises RCA (cinch) ou S-vidéo que partiellement, et non pas pour toutes les entrées/ sorties audio et vidéo nécessaires comme décrit cidessus, mais sont dotés d’un connecteur appelé Péritel (Euro Scart) (presque rectangulaire de 21 broches, voir dessins ci-contre).

14 INSTALLATION ET CONNEXIONS

Installation et connexions

Dans ce cas, il faut utiliser les adaptateurs ou câbles Péritel à Cinch suivants :

• Les appareils permettant l’écoute, tels que les récepteurs satellites, les caméscopes et les lecteurs de DVD ou de LD, requièrent un adaptateur Scart vers 3 prises RCA, voir Fig. 1 (appareils vidéo ordinaires), ou un adaptateur Péritel vers 2 prises RCA et une prise S-vidéo, voir Fig.4 (appareils S-vidéo).

• Les magnétoscopes hi-fi nécessitent un adaptateur Péritel vers 6 prises RCA, voir Fig. 2 (vidéo normale) ou un adaptateur Péritel vers 4 prises audio et 2 prises S-vidéo, voir Fig.5 (magnétoscope S-vidéo). Lisez soigneusement les instructions jointes à l’adaptateur pour déterminer laquelle des six prises est utilisée pour le signal d’enregistrement vers le magnétoscope (à connecter aux prises de sortie de l’AVR) et celle qui est utilisée pour le signal de reproduction en provenance du magnétoscope (à connecter aux prises d’entrée de l’AVR). Faites la différence entre les signaux audio et vidéo. N’hésitez pas à consulter votre revendeur si vous avez des doutes.

• Si vous utilisez uniquement des appareils vidéo ordinaires, le moniteur TV nécessite uniquement un adaptateur allant de 3 prises RCA vers Péritel (Fig. 3). Si des appareils S-vidéo sont utilisés, un adaptateur allant de 2 prises RCA et 1 prise S-vidéo vers Péritel est également nécessaire (Fig. 6) et doit être connecté à l’entrée PÉRITEL prévue pour S-vidéo sur votre téléviseur.

Notez que seules les prises vidéo (la prise cinch « jaune » sur la Fig. 3 et la prise S-vidéo sur la Fig. 6) doivent être connectées à la sortie TV

Monitor

et que le volume de la TV doit être

réduit au minimum.

Remarque importante sur les adaptateurs:

Si les connecteurs cinch de l’adaptateur que vous utiliserez sont étiquetés, connectez toujours les fiches “Entrée” audio et vidéo avec les prises “Entrée” audio et vidéo correspondantes sur l’AVR et inversées. S’il n’en est pas ainsi, faites attention aux indications concernant le sens du signal données dans les diagrammes ci-dessus et contenues dans les instructions jointes à l’adaptateur. Si vous avez des doutes, n’hésitez pas à consulter votre revendeur.

Remarques importantes sur les connexions S-vidéo :

1. Seule l’entrée/la sortie S-vidéo des appareils S-vidéo doit être connectée à l’AVR, et NON PAS à la fois les entrées/sorties vidéo normale et S-vidéo (exception faite du téléviseur, voir point ci-dessous). Si les deux entrées sont connectées, seul le signal S-Video sera visible à l’écran

adaptateur PÉRITEL/Cinch

pour l’enregistrement

adaptateur Cinch/PÉRITEL

adaptateur PÉRITEL/S-

pour l’enregistrement

adaptateur PÉRITEL/S-

Figure 1 :

pour l’écoute ;

sens du signal :

PÉRITEL → Cinch

Figure 2 :

et l’écoute ;

sens du signal :

PÉRITEL ↔ Cinch

Figure 3 :

pour l’écoute ;

sens du signal :

Cinch → PÉRITEL

Figure 4 :

adaptateur

PÉRITEL/S-vidéo

pour l’écoute ;

sens du signal :

PÉRITEL → Cinch

Figure 5 :

vidéo

et l’écoute ;

sens du signal :

PÉRITEL ↔ Cinch

Figure 6 :

vidéo

pour l’écoute ;

sens du signal :

Cinch → PÉRITEL

Noir

Jaune

Rouge

Noir

Sortie S-vidéo

D’autres couleurs sont également possibles, par exemple marron et gris.

Remarque importante sur l’utilisation d’adaptateurs SCART-Cinch :

Si les sources vidéo sont directement reliées au téléviseur par un câble SCART, des signaux de contrôle spécifique autres que Audio/Video seront acheminés au téléviseur. Pour toutes les sources vidéo, ces signaux sont :le signal de sélection automatique de l’entrée qui relie automatiquement l’appareil TV à l’entrée appropriée dès le démarrage de la source vidéo. Pour les lecteurs de DVD : les signaux qui commandent le format du moniteur TV en 16:9 (ou 4:3 commutables en 16:9) ) et commandent la mise en marche/arrêt du décodeur vidéo RGB suivant le réglage du lecteur de DVD. Si vous utilisez un adaptateur, quel qu’il soit, ces signaux seront perdus et vous devrez régler votre moniteur TV manuellement.

Noir Jaune Rouge

Noir Rouge

Bleu Jaune

Vert Blanc

Rouge Noir

Entrée S-vidéo

Noir Rouge

Bleu Jaune

Entrée S-vidéo Sortie S-vidéo

Remarque concernant le signal RGB avec PÉRITEL :

Si vous utilisez un appareil délivrant des signaux RGB sur une sortie RGB (comme p.ex. la plupart des lecteurs DVD) et voulez utiliser ce signal RGB, cette sortie PÉRITEL doit être directement connectée à votre TV. Bien que l’AVR puisse commuter des signaux vidéo à trois voies (comme des signaux composants Y/Pb/Pr), la plupart des TV ont besoin de signaux sync. séparées autres que les signaux RGB (PERITEL compris) qui ne peuvent pas être commutés et délivrés par l'AVR en plus.

FRANÇAIS

INSTALLATION ET CONNEXIONS 15

Installation et connexions

Branchements du système et de l’alimentation

L’AVR 245 est conçu pour une utilisation flexible avec des systèmes multi-room, des éléments de commande externes et amplificateurs de puissance.

Extension de la télécommande de la pièce principale

Si le récepteur est placé derrière une porte de meuble pleine ou en verre fumé, l’obturation peut empêcher le capteur de la télécommande de recevoir les instructions. On peut utiliser, dans ce cas, le capteur de télécommande de n’importe quel appareil Harman Kardon ou d’un autre appareil compatible, qui n’est pas couvert par la porte, ou un capteur optionnel de télécommande. Connectez la Sortie infrarouge de la télécommande de l’appareil choisi, ou la sortie du capteur de télécommande, à la prise Entrée infrarouge de

la télécommande

Si d’autres éléments ne peuvent recevoir les commandes, un seul capteur est nécessaire. Il suffit d’utiliser le capteur de cette unité ou un ”œil” distant en effectuant un branchement entre la prise

Sortie infrarouge de la télécommande

la prise d’entrée de la télécommande d’un appareil compatible compatible Harman Kardon ou autre.

Liaison infrarouge Multi-room

La clé du fonctionnement est de relier la pièce éloignée à la pièce où est situé l’AVR au moyen d’un fil conçu pour un récepteur infrarouge et des haut-parleurs ou un amplificateur. Le récepteur IR de la pièce éloignée (il peut s’agir d’un récepteur IR optionnel ou de tout autre appareil Harman Kardon commandable à distance avec un capteur IR intégré) doit être connecté à l’AVR au moyen d’un câble coaxial standard. Branchez la prise Sortie infrarouge de la télécommande de l’appareil, ou du capteur optionnel, sur la prise

Entrée infrarouge multiroom

arrière de l’AVR. Si un autre appareil source compatible Harman

Kardon fait partie de l’installation de la pièce principale, la prise Sortie infrarouge de la télé-

commande

connectée à la prise Entrée IR du lecteur de CD ou de DVD (pas d’un magnétophone). Ceci permettra la commande depuis la pièce éloignéee des fonctions de l’appareil source en plus de l’entrée et du volume dans la pièce distante.

NOTA : tous les éléments commandés à distance doivent être reliés ensemble au moyen d’une connexion en cascade. Connectez la prise SORTIE IR d’un élément à l’ENTRÉE IR de l’élément suivant pour établir cette guirlande.

du panneau

sur le panneau arrière devrait être

Connexions audio multi-room

En fonction des exigences du système et de la distance séparant l’AVR de la pièce éloignée, trois options sont possibles pour les connexions audio :

Option 1 : Utilisez un câble d’interconnexion audio blindé de haute qualité pourvu de fiches RCA (cinch) aux deux extrémités pour relier l’emplacement de l’AVR à la pièce distante. Dans la pièce distante, connectez le câble d’interconnexion à un amplificateur stéréo de puissance. L’amplificateur sera relié aux haut-parleurs de la pièce. Dans la pièce où se trouve l’AVR, branchez les câbles d’interconnexion audio sur les prises Sorties

multiroom Option 2 : Placez l’amplificateur qui alimentera les

haut-parleurs de la pièce distante dans la même pièce que l’AVR et connectez les prises Sorties

multiroom

trée audio de l’amplificateur pour pièce distante. Utilisez le fil haut-parleur approprié pour connecter l’amplificateur optionnel de puissance aux hautparleurs à distance. Il est recomandé d’utiliser du fil de qualité d’au moins 2,5 mm connexions multi-room.

Option 3 : L’ AVR étant doté d’un amplificateur intégré 7 canaux, il est possible d’utiliser deux canaux pour piloter des haut-parleurs dans une autre pièce. Cette option inhibe les capacités 7.1 de l’AVR dans la pièce d’écoute principale, mais donne une pièce d’écoute supplémentaire sans avoir à installer d’amplificateur externe. Pour que l’amplificateur interne pilote les enceintes dans l’autre pièce, reliez celles-ci aux Sorties haut-

parleurs surround arrière/Multi-room

Avant d’utiliser la pièce d’écoute éloignée, vous devrez configurer les amplificateurs de surround en modifiant un réglage dans le menu Multiroom selon les instructions en page 43.

NOTA : Quelle que soit l’option choisie, vous pouvez relier à l’AVR un capteur IR optionnel (Harman Kardon He1000) placé dans l’autre pièce, au moyen d’un câble approprié raccordé à l’entrée

IR Multi-room

pour contrôler le volume dans la pièce éloignée. Vous pouvez aussi installer un dispositif de commande de volume optionnel entre la sortie des amplis et les enceintes.

NOTA : Le système multizone de l'AVR 245 ne pouvant acheminer vers la pièce éloignée que les signaux des appareils sources audio analogiques, il faut veiller, dans le cas d'un périphérique source numérique (lecteur CD ou DVD, par exemple), à utiliser les connexions tant analogiques que numériques, comme décrit en page 13,pour être sûr que cet appareil pourra être utilisé par le système multizone.

du panneau arrière de l’AVR.

du panneau arrière de l’AVR à l’en-

pour les longues

, et utiliser la télécommande

Branchements du système et de l’alimentation

Cet appareil est équipés de prises de courants femelles. Elles servent à brancher des appareils éléctroniques dont la consommation en courant n'exedent pas 50 Watts.

La Sortie commutée lorsque l’appareil est effectivement en marche. Cette sortie est recommandée pour des appareils qui n’ont pas d’interrupteur d’alimentation ou qui ont un interrupteur d’alimentation mécanique pouvant être laissé en position ”ON” (marche).

NOTA : de nombreux appareils audio et vidéo passent en mode attente lorsqu’ils sont utilisés avec des sorties commutées et ne peuvent être complètement mis en service par la seule sortie, sans utiliser la télécommande de l’appareil en question.

L’AVR consomme notablement plus de courant que la plupart des appareils domestiques ou ordinateurs utilisant des cordons d’alimentation amovibles. C’est pourquoi il ne faut utiliser que le cordon fourni avec l’appareil (ou le remplacer par un cordon de même valeur nominale).

Une fois ce branchement effectué, vous êtes presque prêt(e) à savourer tout le plaisir que va vous procurer votre AVR !

n’est alimentée que

16 INSTALLATION ET CONNEXIONS

Installation et connexions

Choix des haut-parleurs

Quel que soit le type ou la marque des haut-parleurs utilisés, il faut utiliser le même modèle ou marque de haut-parleurs pour les haut-parleurs avant gauche, central et avant droit. Ceci constitue une scène sonore avant uniforme et élimine les risques de perturbations sonores dérangeantes qui se produisent lorsqu’un son se déplace entre des haut-parleurs avant différents.

Emplacement des haut-parleurs

L’emplacement des haut-parleurs dans un système Home Theater multicanal peut avoir un impact sensible sur la qualité du son reproduit.

Selon le type de haut-parleur central utilisé et votre système de visualisation, placez votre hautparleur central soit immédiatement au-dessus ou au-dessous de téléviseur ou au centre, derrière un écran frontal perforé.

Une fois que le haut-parleur du canal central a été installé, placez les haut-parleurs frontaux gauche et droit de façon qu’ils soient aussi éloignés l’un de l’autre que le haut-parleur du canal central l’est de la position d’écoute préférée. Idéalement les hautparleurs du canal frontal devraient être placés de telle sorte que leurs tweeters ne se trouvent pas à plus de 60 cm au-dessus ou au-dessous du tweeter du haut-parleur du canal central.

Ils doivent également être placés à 0,5 mètre de votre téléviseur à moins que les haut-parleurs ne soient magnétiquement blindés pour éviter toute interférence avec le signal de tonalité d’essai. Rappelez-vous que la plupart des haut-parleurs ne sont pas blindés, même dans le cas d’enceintes surround complètes, seul le haut-parleur central peut l’être éventuellement.

Vous pouvez considérer, selon les caractéristiques acoustiques de votre pièce et du type de haut-parleurs que vous utilisez, que les images reçues sont meilleures si vous déplacez légèrement vers l’avant les haut-parleurs frontaux gauche et droit, par rapport au haut-parleur central. Si cela vous est possible, placez tous les haut-parleurs avant de façon qu’ils se trouvent à « hauteur d’oreilles » lorsque vous êtes assis en position d’écoute.

Sur la base de ces indications générales, vous constaterez qu’il faut un peu de tâtonnement expérimental pour déterminer l’emplacement exact de vos haut-parleurs frontaux pour votre installation particulière. Ne craignez pas de déplacer les éléments jusqu’à ce que le système rende bien. Optimisez vos haut-parleurs de telle sorte que les transitions auditives se fassent sans coupure tout au travers de la pièce.

Si l’AVR est utilisé pour une configuration 5.1 canaux, l’emplacement optimal des enceintes surround est sur les murs latéraux de la pièce, ou légèrement en reetrait de la position d’écoute. Dans un système à 6.1 canaux idéal, une enceinte surround arrière doit être placée au centre du mur arrière de la pièce, orientée directement vers l'enceinte avant du canal central. Le centre de l’enceinte doit regarder vers vous (voir ci-après).

Pour une configuration 7.1 canaux, des enceintes surround latérales et arrière-sont nécessaires. Le centre de l’enceinte doit regarder vers vous (voir ci-après).

Des enceintes surround arrière sont requises pour une configuration 7.1 canaux, et facultatives en configuration 5.1 comme emplacement alternatif lorsqu’une installation sur les murs latéraux n’est pas possible. Les enceintes peuvent être placées sur le mur derrière la position d’écoute. Comme pour les enceintes latérales, la face des enceintes doit regarder vers la position d’écoute. Les enceintes ne doivent pas se trouver à plus de 2 mètres derrière cette position.

L'AVR 245 est configurable pour un fonctionnement 5.1 ou 7.1 canaux, mais pas 6.1 canaux. Si un programme source ou un traitement 6.1 canaux est utilisé, les signaux destinés au canal surround arrière seront traités simultanément via les deux Sorties surround arrière gauche et

droite

. Non seulement ne brancher qu'une seule enceinte sur ces deux sorties vous priverait des effets des modes surround 7.1 canaux tels que Logic 7, mais cela compromettrait aussi le calibrage EzSet+ du système, décrit en page 23. Cela peut aussi surcharger inutilement les alimentations et les circuits d'amplification des canaux surround arrière.

Comme les caissons de graves (subwoofers) produisent un son en grande partie non-directionnel, vous pouvez les placer pratiquement où vous voulez dans la pièce. L’emplacement doit être déterminé par les dimensions et la forme de la pièce ainsi que par le type de haut-parleur de graves utilisé. Une méthode permettant de trouver l’emplacement optimal pour un subwoofer est de commencer par le placer à l’avant de la pièce, à environ 15 cm d’un mur, ou près du coin avant de la pièce. Une autre méthode consiste à placer, provisoirement, le hautparleur de graves à l’endroit où, normalement, vous vous asseyez et à marcher autour de la pièce jusqu’à ce que vous trouviez l’endroit exact où le subwoofer est le plus efficace. Placez-le à cet endroit. Vous devez également suivre les instructions du fabricant du haut-parleurs de graves, à moins que vous ne souhaitiez déterminer expérimentalement quel est le meilleur emplacement pour un subwoofer dans votre pièce d’écoute.

Au moins 15 cm du plafond

Au moins 60 cm

Enceinte frontale

Ne pas dépasser 60 cm

Enceinte Avant gauche

Enceinte avant

droite

A) Installation des enceintes du canal avant avec téléviseur à vision directe ou à projecteur derrière l’écran.

Système à 5.1 canaux

Système à 6.1 canaux

Système à 7.1 canaux

FRANÇAIS

INSTALLATION ET CONNEXIONS 17

+ 39 hidden pages
