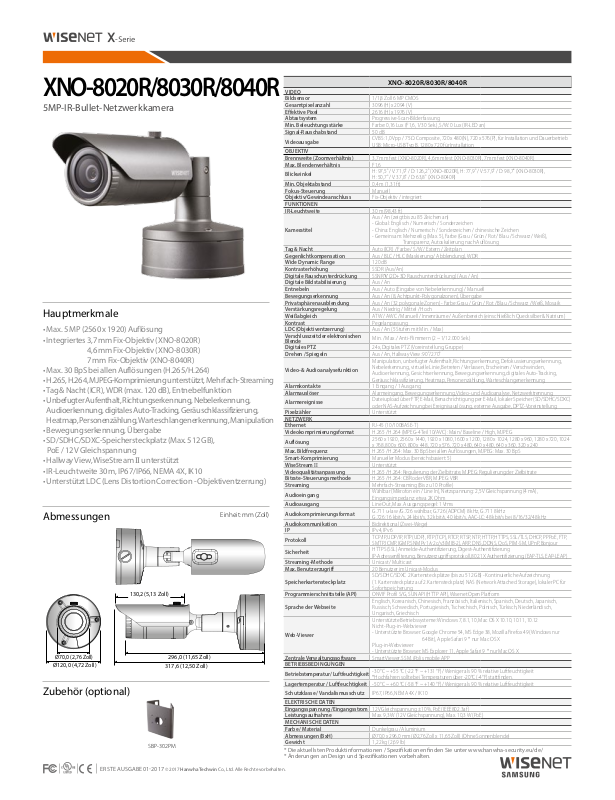

XNO-8020R/8030R/8040R

5MP-IR-Bullet-Netzwerkkamera

Hauptmerkmale

• Max. 5MP (2560 x 1920) Auflösung

• Integriertes 3,7 mm Fix-Objektiv (XNO-8020R)

• Max. 30BpS bei allen Auflösungen (H.265/H.264)

• H.265, H.264, MJPEG-Komprimierung unterstützt, Mehr fach-Streaming

• Tag & Nacht (ICR), WDR (max. 120dB), Entnebelfunktion

• Unbefugter Aufenthalt, Richtungserkennung, Nebelerkennung, Audioerkennung, digitales Auto-Tracking, Geräuschklassifizierung, Heatmap, Personenzählung, Warteschlangenerkennung, Manipulation

• Bewegungserkennung, Übergabe

• SD/SDHC/SDXC-Speichersteckplatz (Max. 512 GB),

PoE / 12V Gleichspannung

• Hallway View, WiseStream II unterstützt

• IR-Leuchtweite 30m, IP67/IP66, NEMA 4X, IK10

• Unterstützt LDC (Lens Distortion Correction - Objektiventzerrung)

Abmessungen

Ø70,0 (2,76Zoll)

Ø120,0 (4,72Zoll)

Zubehör (optional)

4,6 mm Fix-Objektiv (XNO-8030R) 7 mm Fix-Objektiv (XNO-8040R)

Einheit: mm (Zoll)

130,2 (5,13Zoll)

296,0 (11,65Zoll)

317,6 (12,50Zoll)

SBP-302PM

VIDEO Bildsensor 1/1,8Zoll 6MP CMOS Gesamtpixelanzahl 3096(H) x 2094(V) Effektive Pixel 2616(H) x 1976(V) Abtastsystem Progressive-Scan-Bilderfassung Min. Beleuchtungsstärke Farbe: 0,16Lux (F1,6, 1/30Sek.), S/W: 0Lux (IR-LED an) Signal-Rauschabstand 50dB

Videoausgabe

OBJEKTIV Brennweite (Zoomverhältnis) 3,7 mm fest (XNO-8020R), 4,6 mm fest (XNO-8030R), 7 mm fest (XNO-8040R) Max. Blendenverhältnis F1,6

Blickwinkel Min. Objektabstand 0,4 m (1,31 ft)

Fokus-Steuerung Manuell Objektiv/Gewindeanschluss Fix-Objektiv / integriert FUNKTIONEN IR-Leuchtweite 30 m (98,43 ft)

Kameratitel

Tag & Nacht Auto (ICR) / Farbe / S/W / Extern / Zeitplan Gegenlichtkompensation Aus / BLC / HLC (Maskierung / Abblendung), WDR Wide Dynamic Range 120dB Kontrasterhöhung SSDR (Aus/An) Digitale Rauschunterdrückung Digitale Bildstabilisierung Aus / An Entnebeln Aus / Auto (Eingabe von Nebelerkennung) / Manuell Bewegungserkennung Aus / An (8, Achtpunkt-Polygonalzonen), Übergabe Privatsphärenausblendung Aus / An (32 polygonale Zonen) - Farbe: Grau / Grün / Rot / Blau / Schwarz / Weiß, Mosaik Verstärkungsregelung Aus / Niedrig / Mittel / Hoch Weißabgleich ATW / AWC / Manuell / Innenräume / Außenbereich (einschließlich Quecksilber & Natrium) Kontrast Pegelanpassung LDC (Objektiventzerrung) Aus / An (5 Stufen mit Min. / Max) Verschlusszeit der elektronischen

Blende Digitales PTZ 24x, Digitales PTZ (Voreinstellung, Gruppe) Drehen / Spiegeln Aus / An, Hallway View: 90˚/270˚

Video- & Audioanalysefunktion

Alarmkontakte 1 Eingang / 1 Ausgang Alarmauslöser Alarmeingang, Bewegungserkennung, Video- und Audioanalyse, Netzwerktrennung

Alarmereignisse Pixelzähler Unterstützt

NETZWERK Ethernet RJ-45 (10/100BASE-T) Videokomprimierungsformat H.265 / H.264 (MPEG-4 Teil 10/AVC): Main / Baseline / High, MJPEG

Auflösung Max. Bildfrequenz H.265 / H.264: Max. 30BpS bei allen Auflösungen, MJPEG: Max. 30BpS

Smart-Komprimierung Manueller Modus (bereichsbasiert: 5) WiseStream II Unterstützt Videoqualitätsanpassung H.265 / H.264: Regulierung der Zielbitrate, MJPEG: Regulierung der Zielbitrate Bitrate-Steuerungsmethode H.265 / H.264: CBR oder VBR, MJPEG: VBR Streaming Mehrfach-Streaming (Bis zu 10 Profile)

Audioeingang Audioausgang Line Out, Max. Ausgangspegel: 1Vrms

Audiokomprimierungsformat Audiokommunikation Bidirektional (Zwei-Wege)

IP IPv4, IPv6

Protokoll

Sicherheit Streaming-Methode Unicast / Multicast

Max. Benutzerzugriff 20 Benutzer im Unicast-Modus

Speicherkartensteckplatz

Programmierschnittstelle (API) ONVIF Profil S/G, SUNAPI (HTTP API), Wisenet Open Platform

Sprache der Webseite

Web-Viewer

Zentrale Verwaltungssoftware SmartViewer, SSM, iPolis mobile APP BETRIEBSBEDINGUNGEN

Betriebstemperatur / Luftfeuchtigkeit Lagertemperatur / Luftfeuchtigkeit -50 °C ~ +60 °C (-58 °F ~ +140 °F) / Weniger als 90% relative Luftfeuchtigkeit Schutzklasse / Vandalismusschutz IP67, IP66, NEMA 4X / IK10

ELEKTRISCHE DATEN Eingangsspannung / Eingangsstrom 12VGleichspannung ±10%, PoE (IEEE802.3af) Leistungsaufnahme Max. 9,3 W (12VGleichspannung), Max. 10,3 W (PoE) MECHANISCHE DATEN Farbe / Material Dunkelgrau / Aluminium Abmessungen (BxH) Ø70,0 x 296,0mm (Ø2,76Zoll x 11,65Zoll) (Ohne Sonnenblende) Gewicht 1,22kg (2,69lb)

* Die aktuellsten Produktinformationen / Spezikationen nden Sie unter www.hanwha-security.eu/de/ * Änderungen an Design und Spezikationen vorbehalten.

XNO-8020R/8030R/8040R

CVBS: 1,0 Vpp / 75Ω Composite, 720 x 480(N), 720 x 576(P), für Installation und Dauerbetrieb USB: Micro-USB Typ B, 1280 x 720 für Installation

H: 97,5˚ / V: 71,9˚ / D: 126,2˚ (XNO-8020R), H: 77,9˚ / V: 57,9˚ / D: 98,7˚ (XNO-8030R), H: 50,7˚ / V: 37,8˚ / D: 63,8˚ (XNO-8040R)

Aus / An (zeigt bis zu 85 Zeichen an)

- Global: Englisch / Numerisch / Sonderzeichen

- China: Englisch / Numerisch / Sonderzeichen / chinesische Zeichen

- Gemeinsam: Mehrzeilig (Max. 5), Farbe (Grau / Grün / Rot / Blau / Schwarz / Weiß),

SSNRV

Min. / Max. / Anti-Flimmern (2 ~ 1/12.000Sek.)

Manipulation, unbefugter Aufenthalt, Richtungserkennung, Defokussierungserkennung, Nebelerkennung, virtuelle Linie, Betreten/Verlassen, Erscheinen / Verschwinden, Audioerkennung, Gesichtserkennung, Bewegungserkennung, digitales Auto-Tracking, Geräuschklassifizierung, Heatmap, Personenzählung, Warteschlangenerkennung

Dateiupload über FTP, E-Mail, Benachrichtigung per E-Mail, lokaler Speicher (SD/SDHC/SDXC) oder NAS-Aufzeichnung bei Ereignisauslösung, externe Ausgabe, DPTZ-Voreinstellung

2560 x 1920, 2560 x 1440, 1920 x 1080, 1600 x 1200, 1280 x 1024, 1280 x 960, 1280 x 720, 1024 x 768, 800 x 600, 800 x 448, 720 x 576, 720 x 480, 640 x 480, 640 x 360, 320 x 240

Wählbar (Mikrofon ein / Line In), Netzspannung: 2,5V Gleichspannung (4mA), Eingangsimpedanz: etwa 2K Ohm

G.711 u-law /G.726 wählbar, G.726 (ADPCM) 8kHz, G.711 8kHz G.726: 16kbit/s, 24kbit/s, 32kbit/s, 40kbit/s, AAC-LC: 48kbit/s bei 8/16/32/48kHz

TCP/IP, UDP/IP, RTP(UDP), RTP(TCP), RTCP, RTSP, NTP, HTTP, HTTPS, SSL/TLS, DHCP, PPPoE, FTP, SMTP, ICMP, IGMP, SNMPv1/v2c/v3(MIB-2), ARP, DNS, DDNS, QoS, PIM-SM, UPnP, Bonjour HTTPS (SSL) Anmelde-Authentifizierung, Digest-Authentifizierung IP-Adressenfilterung, Benutzerzugriffsprotokoll, 802.1X Authentifizierung, (EAP-TLS, EAP-LEAP)

SD/SDHC/SDXC 2Kartensteckplätze (bis zu 512GB) - Kontinuierliche Aufzeichnung (1. Kartensteckplatz auf 2. Kar tensteckplatz) NAS (Network Attached Storage), lokaler PC für Sofortspeicherung

Englisch, Koreanisch, Chinesisch, Französisch, Italienisch, Spanisch, Deutsch, Japanisch, Russisch, Schwedisch, Portugiesisch, Tschechisch, Polnisch, Türkisch, Niederländisch, Ungarisch, Griechisch Unterstützte Betriebssysteme: Windows 7, 8.1, 10, Mac OS X 10.10, 10.11, 10.12 Nicht-Plug-in-Webviewer

- Unterstützte Browser: Google Chrome 54, MS Edge 38, Mozilla Firefox 49 (Windows nur

Plug-in-Webviewer

- Unterstützte Browser: MS Explorer 11, Apple Safari 9 * nur Mac OS X

-30°C ~ +55°C (-22°F ~ +131°F) / Weniger als 90% relative Luf tfeuchtigkeit *Hochfahren sollte bei Temperaturen über -20°C (-4°F) stattfinden.

Transparenz, Autoskalierung nach Auflösung

(2D+3D Rauschunterdrückung) (Aus / An)

64Bit), Apple Safari 9 * nur Mac OS X
