HANWHA TECHWIN HT QND-7012R, HT QND-7082R, HT QNV-7082R, HT QNO-7082R User guide [it]

VIDEOCAMERA DI RETE

Manuale utente

QND-7012R/7022R/7032R/7082R

QNV-6014R/7012R/7022R/7032R/6084R/7082R

QNO-6014R/7012R/7022R/7032R/6084R/7082R

Videocamera di rete

Manuale utente

Hanwha Techwin

Marchio

Ogni marchio di fabbrica qui presente è registrato. Il nome di questo prodotto e altri marchi di fabbrica menzionati in questo manuale sono marchi registrati della rispettiva azienda.

Limitazioni

Il Copyright in questo documento è riservato. Questo documento non può essere copiato, distribuito o modiﬁcato, parzialmente o completamente, senza un’autorizzazione formale.

Declinazione di responsabilità

Hanwha Techwin

garanzia formale. L’uso di questo documento e i risultati che ne derivano ricadono interamente sotto la responsabilità dell’utente.

Techwin

※Il progetto e le speciche sono soggetti a modiche senza preavviso.

※Il nome utente iniziale dell’amministratore è “admin” e la password deve essere impostata quando viene eettuale l’accesso per la prima

volta. Cambiare la propria password ogni tre mesi per proteggere ecacemente le informazioni personali e per evitare danni causati dal furto delle informazioni personali. Tenere presente che la sicurezza e qualunque problema causato dalla cattiva amministrazione della password, sono responsabilità dell’utente.

fa del suo meglio per veriﬁcare l’integrità e la correttezza dei contenuti del presente documento, ma non fornisce nessuna

si riserva il diritto di modiﬁcare i contenuti di questo documento senza preavviso.

Co., Ltd. Tutti i dir itti riser vati.

Hanwha

introduzione

ISTRUZIONI DI SICUREZZA IMPORTANTI

1. Leggere queste istruzioni.

2. Conservare queste istruzioni.

3. Rispettare tutti gli avvertimenti.

4. Seguire tutte le istruzioni.

5. Non utilizzare questo apparecchio vicino all’acqua.

6. Pulire l’area contaminata sulla superﬁce del prodotto con un un panno sofﬁce e asciutto o con uno straccio.

(Non usare un detergente o prodotti cosmetici contenenti alcol, solventi o tensioattivi o costituenti di olii in quanto potrebbero deformare o danneggiare il prodotto).

7. Non bloccare nessuna apertura di ventilazione. Istallare seguendo le istruzioni del fabbricante.

8. Non istallare vicino a fonti di calore quali caloriferi, stufe o altri prodotti (compresi gli ampliﬁcatori) che possano

produrre calore.

9. Non eludere il sistema di sicurezza della spina polarizzata o a terra. Una spina polarizzata è costituita da due spinotti, uno più grande dell’altro. Una spina con presa a terra ha due spinotti e un terzo per la presa a terra. Lo spinotto più grande o il terzo spinotto sono stati previsti per la vostra sicurezza. Se la spina fornita non entra nella presa, mettersi in contatto con l’elettricista per la sostituzione della presa obsoleta.

10. Proteggere il cavo dell’alimentazione per evitare che sia calpestato o schiacciato, facendo particolare attenzione alle spine, alle prese e al punto in cui i cavi escono dell’apparecchio.

11. Utilizzare solo connettori/accessori indicati dal fabbricante.

12. Utilizzare solo carrelli, supporti, treppiedi, staffe o tavoli consigliati dal produttore o

venduti assieme all'apparecchio. Qualora si utilizzi un carrello, spostare il gruppo carrello/ apparecchio con attenzione per evitare che si ribalti provocando incidenti.

13. Durante forti temporali o se non viene utilizzato per lunghi periodi di tempo, scollegare l'apparecchio dall'alimentazione elettrica.

14. Rivolgersi a personale specializzato per qualsiasi riparazione. Le riparazioni sono richieste quando l’apparecchio viene in qualche modo danneggiato, ad esempio quando viene danneggiato il cavo di alimentazione o la spina, se è stato versato qualche liquido nell’apparecchio o vi sono caduti degli oggetti o se è stato esposto alla pioggia o all’umidità, se non funziona normalmente o se è caduto.

15. Questo prodotto è un’Unità di Alimentazione contrassegnata come “Classe 2” o “LPS” e omologata per 12 V CC 0,8 A o PoE (48 V) 0,24A. (QNV-7082R, QNO-7082R)

16. Questo prodotto è un’Unità di Alimentazione contrassegnata come “Classe 2” o “LPS” e omologata per 12 V CC 0,64 A o PoE (48 V) 0,18 A. (QND-7082R)

17. Questo prodotto è un’Unità di Alimentazione contrassegnata come “Classe 2” o “LPS” e omologata per 12 V CC 0,76 A o PoE (48 V) 0,23 A. (QNV-7012R/7022R/7032R, QNO-7012R/7022R/7032R)

18. Questo prodotto è un’Unità di Alimentazione contrassegnata come “Classe 2” o “LPS” e omologata per 12 V CC 0,6 A o PoE (48 V) 0,17 A. (QND-7012R/7022R/7032R)

19. Questo prodotto è un’Unità di Alimentazione contrassegnata come “Classe 2” o “LPS” e omologata per 12 V CC 0,75 A o PoE (48 V) 0,23 A. (QNV-6084R, QNO-6084R)

20. Questo prodotto è un’Unità di Alimentazione contrassegnata come “Classe 2” o “LPS” e omologata per 12 V CC 0,71 A o PoE (48 V) 0,21 A. (QNV-6014R, QNO-6014R)

21. Questo prodotto richiede un’alimentazione che sia elettricamente isolata.

22. Se si applica una pressione eccessiva durante l’installazione del prodotto, la telecamera potrebbe danneggiarsi

e funzionare male. Se il prodotto è installato forzatamente utilizzando prodotti non conformi, il prodotto potrà danneggiarsi.

23. Non installare il prodotto in un luogo in cui sono presenti o potrebbero essere generate sostanze chimiche o miscele d’olio. Poiché gli oli commestibili come l’olio di soia possono danneggiare o deformare il prodotto, non installarlo nella cucina o vicino al tavolo della cucina. Ciò potrebbe provocare danni al prodotto.

24.

Durante l’installazione del prodotto, prestare attenzione a non far macchiare la superﬁcie con la sostanza chimica. Alcuni solventi chimici come detergenti o adesivi potrebbero causare gravi danni alla superﬁcie del prodotto.

25. Se il prodotto viene installato/smontato in una modalità che non è stata raccomandata, le funzioni/ performance della produzione potrebbero non essere garantite. Installare il prodotto facendo riferimento a “Installazione e collegamento” nel manuale utente.

26. L’installazione o l’utilizzo del prodotto in acqua può causare gravi danni allo stesso.

27. Anche se un rapido cambiamento di temperatura potrebbe causare il congelamento all’interno della cupola,

non ci saranno problemi con il video.

! INTRODUZIONE

AVVERTENZA

PER RIDURRE IL RISCHIO DI INCENDIO O DI SCOSSA ELETTRICA, NON ESPORRE L’APPARECCHIO A PIOGGIA O A UMIDITÀ. NON INSERIRE OGGETTI METALLICI ATTRAVERSO LE GRIGLIE DI VENTILAZIONE O ALTRE APERTURE DELL’APPARECCHIATURA.

Non schizzare o sgocciolare liquidi sull’apparecchio e non porre su di esso oggetti contenenti liquidi, come ad esempio vasi di fiori.

Per evitare lesioni personali, questo apparecchio deve essere fissato saldamente a una parete/al soffitto seguendo le istruzioni per l’installazione.

ATTENZIONE

RISCHIO DISCOSSA

ELETTRICA NON APRIRE

ATTENZIONE

: PER RIDURRE I RISCHI DI SCOSSA ELETTRICA.

NON RIMUOVERE IL COPERCHIO (O IL PANNELLO POSTERIORE).

ALL’INTERNO NON VI SONO PARTI CHE L’UTENTE POSSA RIPARARE.

RIVOLGERSI A PERSONALE QUALIFICATO.

SPIEGAZIONE DEI SIMBOLI GRAFICI

Il simbolo del fulmine con la freccia all'interno del triangolo avverte l'utente della presenza di una "tensione pericolosa" all'interno del prodotto, che può essere di intensità sufficiente per costituire un rischio di scossa elettrica alle persone.

Il simbolo del punto esclamativo all'interno del triangolo avverte l'utente della presenza di importanti istruzioni di funzionamento e manutenzione nella documentazione che accompagna il prodotto.

Italiano _3

introduzione

Prodotto di classe

Un apparecchio di classe viene connesso alla presa di RETE con una connessione di messa a terra di sicurezza.

Batteria

Le batterie(pacco batterie o batterie installate) non devono essere esposte a eccessivo calore, come luce del sole, fuoco o simili.

La batteria non è sostituibile.

Scollegamento del dispositivo

Scollegare la spina di alimentazione dall’apparecchio, se difettoso. Quindi contattare il centro di assistenza più vicino.

Se l’apparecchio viene utilizzato al di fuori degli Stati Uniti, servirsi di cavi con codice HAR di un produttore riconosciuto.

ATTENZIONE

Rischio di esplosione se la batteria è sostituita con una batteria di tipo non corretto. Smaltire le batterie usate attenendosi alle istruzioni.

Queste istruzioni di manutenzione devono essere utilizzate esclusivamente da personale di assistenza qualificato. Per ridurre il rischio di scosse elettriche non eseguire interventi di manutenzione diversi da quelli indicati nelle istruzioni per l’uso a meno di essere in possesso della qualifica adatta a tale scopo.

Utilizzare l’alimentazione in ingresso con una sola telecamera; gli altri dispositivi non devono essere collegati.

L’apparecchiatura informatica (ITE) deve essere collegata solo a reti PoE senza instradamento all’impianto esterno.

Leggere attentamente le seguenti precauzioni di sicurezza raccomandate.

~Non collocare l'apparecchio su superfici irregolari. ~Non installare su superfici esposte alla luce diretta del sole, vicino a fonti di calore o a zone

di freddo intenso. ~Non collocare l'apparecchio vicino a materiali conduttivi. ~Non tentare di effettuare personalmente interventi di assistenza sull’ apparecchio. ~Non collocare bicchieri d'acqua sul prodotto. ~Non installare vicino a sorgenti magnetiche. ~Non ostruire le aperture per la ventilazione. ~Non appoggiare oggetti pesanti sul prodotto. ~Usare guanti protettivi quando si installa o rimuove la telecamera.

L’elevata temperatura della superficie del dispositivo potrebbe causare ustioni.

Il manuale utente è una guida all'uso dei prodotti. I simboli utilizzati nel manuale hanno i seguenti significati.

~Riferimento : Fornisce informazioni sull’uso del prodotto ~Avvertenza : Se vi è la possibilità di danni a persone o oggetti provocati dalla mancata

osservanza delle istruzioni

※

Per ragioni di sicurezza, leggere questo manuale prima di utilizzare il prodotto e conservarlo in un luogo sicuro.

Non garantiamo la qualità dei prodotti di terzi (ad esempio, lenti o accessori) acquistati separatamente.

In determinati ambienti di installazione, potrebbero esserci interferenze nelle comunicazioni radio. Quando si verificano interferenze di onde elettromagnetiche tra il prodotto e il dispositivo di comunicazione radio, si raccomanda di mantenere una certa distanza tra i due o di cambiare la direzione dell’antenna ricevente.

4_ introduzione

AVVISO

Per evitare danni oculari causati da sorgenti LED a infrarossi, non fissare la lampada accesa.

Solo per i seguenti modelli.

QND-7012R/7022R/7032R/7082R QNV-6014R/7012R/7022R/7032R/6084R/7082R QNO-6014R/7012R/7022R/7032R/6084R/7082R

Gruppo di rischio 1

AVVISO: Il prodotto emette radiazioni infrarosse.

Non fissare la lampada accesa.

Prodotto testato secondo la norma IEC 62471

INDICE

INTRODUZIONE

INSTALLAZIONE E

COLLEGAMENTO

COLLEGAMENTO RETE E

IMPOSTAZIONE

3 Istruzioni di sicurezza importanti 6 Specifiche PC Consigliate 6 Specifiche raccomandate per la scheda di

memoria Micro SD/SDHC/SDXC

6 Specifiche NAS consigliabili 6 Accessori forniti 8 Sguardo d’insieme (QND-7012R/7022R/

7032R)

9 Sguardo d’insieme (QND-7082R) 11 Sguardo d’insieme (QNO-6014R/7012R/

7022R/7032R/6084R/7082R)

12 Sguardo d’insieme (QNV-6014R/7012R/

7022R/7032R)

14 Sguardo d’insieme (QNV-6084R/7082R)

16 Installazione (QND-7012R/7022R/7032R/

7082R)

17 Installazione (QNO-6014R/7012R/7022R/

7032R/6084R/7082R)

18 Installazione (QNV-6014R/7012R/7022R/

7032R)

20 Installazione (QNV-6084R/7082R) 23 Inserimento/Rimozione di una scheda

Micro SD

27 Alimentazione e collegamento in rete

31 Colegare la Videocamera Direttamente

All’area Locale Della Rete

31 Collegamento della Videocamera

Direttamente ad un Modem via Cavo/DSL DHCP

32 Utilizzo di Device manager 32 Ricerca automatica della telecamera 32 Configurazione dell’indirizzo IP 33 Registrazione manuale della telecamera 33 Configurazione automatica dell’IP 34 Impostazione dell’inoltro interva llo porte

(mappat ura della porte)

35 Collegamento alla videocamera da un PC

locale condiviso

35 Collegamento alla videocamera da un PC

remoto tramite Internet

VISUALIZZATORE WEB

APPENDICE

36 Collegamento alla videocamera 37 Configurazione della password 37 Accesso 37 Configurazione di Camera Web Viewer

38 Ricerca Degli Errori

! INTRODUZIONE

Italiano _5

introduzione

SPECIFICHE PC CONSIGLIATE

~CPU : I ntel(R) Core(TM) i7 3.4 GHz o superiore ~RAM : 8G o superiore ~Browser consigliato: Chrome ~Browser supportati: Chrome, Safari, Firefox, MS Edge(chromium based) ~Sistema operativo supportato : Windows, Mac, Linux, Android, iOS, Chrome ~Ambiente di verifica

- Windows 10: Google Chrome versione 80 o successiva, Firefox versione 72 o successiva, MS Edge versione 83 o successiva

- Mac 10.13/14: Safari versione 11.0.1 o successiva

Le prestazioni di riproduzione video del web viewer dipendono dalle prestazioni della CPU e della GPU

※

dell’utente.

SPECIFICHE RACCOMANDATE PER LA SCHEDA DI MEMORIA MICRO SD/SDHC/SDXC

~Spazio consigliabile : Da 16GB a 128GB (Tipo MLC richiesto) ~Produttori consigliati: SanDisk, Transcend ~Tipologia di prodotto: Alta resistenza ~La compatibilità varia in base al produttore e alla tipologia della scheda.

SPECIFICHE NAS CONSIGLIABILI

~Spazio consigliabile : È consigliabile disporre di uno spazio di 200GB o superiore. ~Per questa telecamera, si consiglia di utilizzare una NAS con le seguenti specifiche tecniche del fornitore.

Prodotti raccomandati : QNAP NAS, Synology NAS

ACCESSORI FORNITI

Verificare che nella confezione siano contenuti la videocamera e tutti gli accessori. (In base al Paese di residenza, gli accessori potrebbero variare.)

Aspetto Articolo Quantità Descrizione Nome modello

Videocamera

Guida Rapida

(opzionale)

Sagoma

Accensione morsettiera

Guida all’installazione del prodotto

Spina di alimentazione connessa

QND-7012R/7022R/

7032R/7082R

QNO-6014R/

7012R/7022R/

7032R/6084R/7082R

QNV-6014R/

7012R/7022R/

7032R/6084R/7082R

QND-7012R/7022R/

7032R/7082R,

QNV-6014R/

7012R/7022R/

7032R/6084R/7082R,

QNO-6014R/

7012R/7022R/

7032R/6084R/7082R

QND-7012R/7022R/

7032R/7082R,

QNV-6014R/

7012R/7022R/

7032R/6084R/7082R,

QNO-6014R/

7012R/7022R/

7032R/6084R/7082R

QND-7012R/7022R/

7032R/7082R,

QNV-6014R/

7012R/7022R/

7032R/6084R/7082R

6_ introduzione

Aspetto Articolo Quantità Descrizione Nome modello

Chiave a L

Chiave Torx a L

Cavo di allarme

Accessorio impermeabile

RJ45

Calotta parasole

Supporto calotta parasole

Utilizzato per controllare la direzione

della telecamere

Utilizzato per rimuovere e sostituire il

coperchio a cupola

Usato per collegarsi a un allarme.

1 Usato per l’installazione in luoghi umidi

Protegge la videocamera dalla luce

diretta del sole.

Fissa la calotta parasole alla

videocamera.

QNO-6014R/

7012R/7022R/

7032R/6084R/7082R

QNV-6014R/

7012R/7022R/

7032R/6084R/7082R

QND-7012R/7022R/

7032R/7082R

QNO-6014R/

7012R/7022R/

7032R/6084R/7082R

QNO-6014R/

7012R/7022R/

7032R/6084R/7082R

QNO-6014R/

7012R/7022R/

7032R/6084R/7082R

QNO-6014R/

7012R/7022R/

7032R/6084R/7082R

Questo tipo di scheda assorbe

l'umidità

Attaccato al momento

dell’installazione.

QNV-6014R/

7012R/7022R/

7032R/6084R/7082R

CAUTION: Be ware of the Rated Voltage and Polarity

of the power connection.

Cavo di alimentazione

Utilizzato per collegare l'entrata della

corrente

QNV-6014R/

7012R/7022R/

7032R/6084R/7082R

Aspetto Articolo Quantità Descrizione Nome modello

Cavo Audio/allarme

Utilizzato per collegare le entrate

audio e per l'allarme

Per verificare la connessione della

Cavo di prova monitor

videocamera ad un dispositivo di

visualizzazione portatile

QNV-6014R/

7012R/7022R/

7032R/6084R/7082R

QND-7012R/7022R/

7032R/7082R,

QNV-6014R/

7012R/7022R/

7032R/6084R/7082R,

QNO-6014R/

7012R/7022R/

! INTRODUZIONE

7032R/6084R/7082R

Passacavo

Utilizzato per collegare il cavo della

LAN

Installatore tappo

Usato per collegare il cavo RJ45

QNV-6014R/

7012R/7022R/

7032R/6084R/7082R

QNV-6014R/

7012R/7022R/

7032R/6084R/7082R

Accessori opzionali per l’insta llazione

Per un’installazione più semplice, è possibile acquistare i giusti accessori opzionali disponibili.

Nome del modello Montaggio sospeso Scatola da incasso Montaggio su palo Tutto

QNV-6014R/ 7012R/7022R/7032R

SBP-122HMW SBV-120GW

QNV-6084R/7082R SBP-301HMW2 SBV-136BW

SBP-300LMW (Montaggio a parapetto)

SBP-300CMW (Montaggio a soffitto)

SBP-300WMW1

QND-7012R/7022R/7032R SBP-300HMW7

(Montaggio a parete)

SBP-300NBW

QND-7082R SBP-122HMW

QNO6014R/7012R/7022R/ 7032R/6084R/7082R

SBO-100B1 SBP-302PM

(Scatola di montaggio)

SBP-300PMW (Montaggio su palo)

SBP-300KMW (Montaggio ad angolo)

Italiano _7

introduzione

NETWORK

ACT LINK

RESET

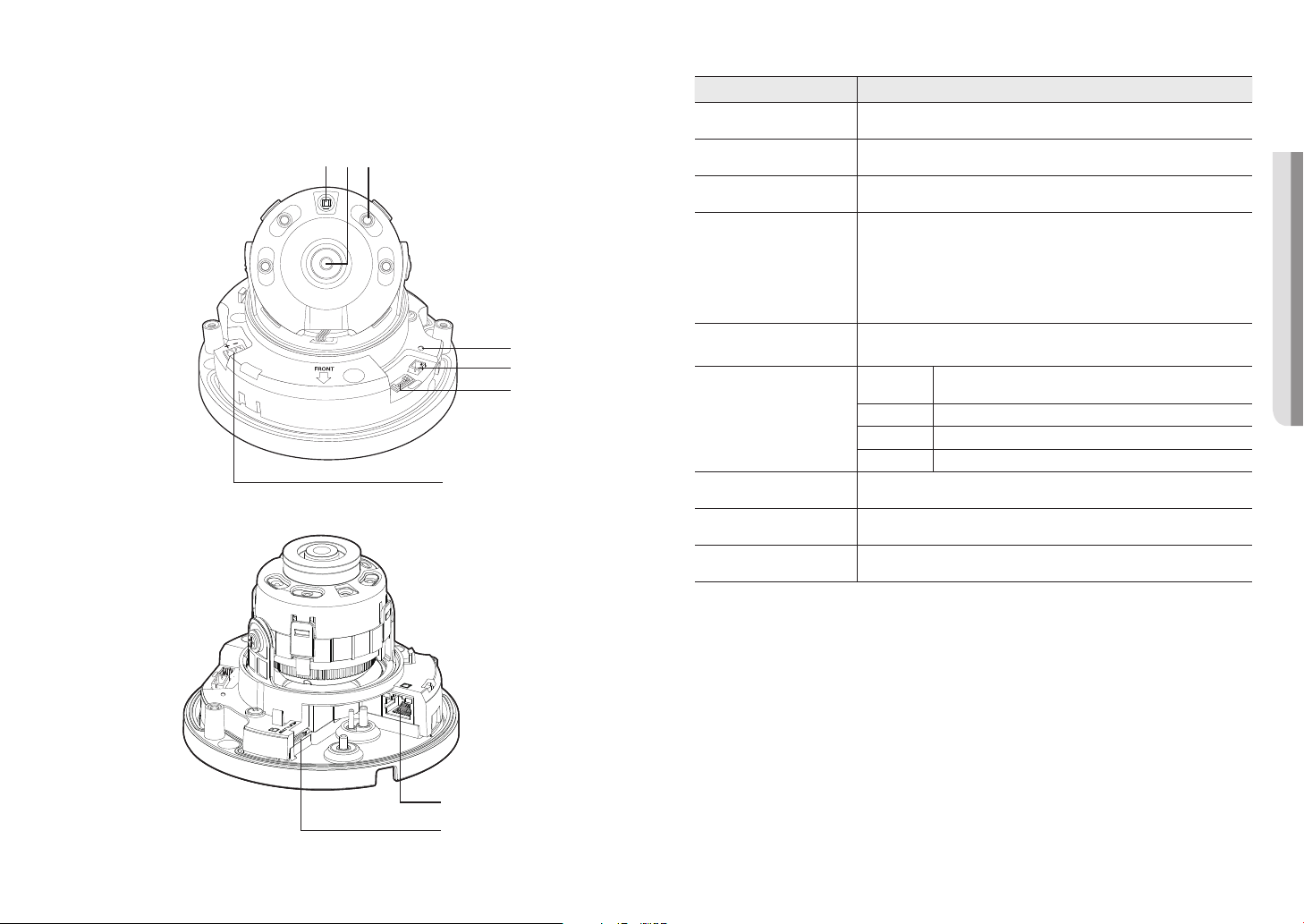

SGUARDO D’INSIEME (QND-7012R/7022R/7032R)

Aspetto

Voce Descrizione

Coperchio per la sommità Coperchio utilizzato per proteggere l’obiettivo e l’unità principale.

Porta di alimentazione Utilizzata per collegare il cavo di alimentazione.

Foro per il microfono Il microfono è integrato.

b c

Componenti

ACT LINK

NETWORK

FRONT

DC 12V

DC12V

ACT LINK

NETWORK

FRONT

cdb

RESET

VIDEO

4 5 GND

f g

1. ALM IN

2. ALM OUT

h i

8_ introduzione

Voce Descrizione

SGUARDO D’INSIEME (QND-7082R)

Coperchio interno Coperchio protettivo per l'unità principale.

Sensore di illuminazione Rileva la luce in ingresso per controllare il LED a infrarossi.

Obiettivo Obiettivo della telecamera.

LED a infrarossi Questi LED a infrarossi sono controllati dal sensore di illuminazione.

Il pulsante ripristina tutte le impostazioni della videocamera all’impostazione predefinita. Tenere premuto per circa 5 secondi per riavviare il sistema.

Tasto Reset

Porta di uscita del monitor

di prova

Porta di ingresso/uscita

allarme

Foro per il microfono Il microfono è integrato.

Porta di alimentazione Ingresso per il blocco del terminale di alimentazione.

Slot per scheda Micro SD Alloggiamento per la scheda Micro SD.

Porta Rete Per collegare il cavo PoE o Ethernet per il collegamento alla rete.

J Se si resetta la videocamera, le impostazioni di rete vengono regolate in modo da

poter abilitare il DHCP. Se nella rete non è presente nessun server DHCP, è necessario eseguire il programma Device manager per modificare le impostazioni di rete di base, come indirizzo IP, Subnet mask, Gateway, ecc. prima di potersi collegare alla rete.

Porta di uscita per il monitoraggio di test dell’uscita video. Utilizzare il cavo di collegamento al monitor di test per collegarsi a un monitor portatile e controllare il video.

ARM-IN

ARM-OUT È utilizzata per collegare il segnale di uscita allarme.

GND Porte standard per collegare i segnali d’allarme in entrata/uscita.

Utilizzato per collegare il sensore in entrata di allarme oppure il sensore esterno Giorno/notte.

Aspetto

Voce Descrizione

Coperchio per la sommità Coperchio utilizzato per proteggere l’obiettivo e l’unità principale.

Porta di alimentazione Utilizzata per collegare il cavo di alimentazione.

Foro per il microfono Il microfono è integrato.

! INTRODUZIONE

Italiano _9

introduzione

1 ALARM IN

2 ALARM OUT

Componenti

VIDEO

RESET

1 2 3 4 5 6 7 GND

1 ALARM IN

2 ALARM OUT

lkj i hg

Item Description

Coperchio interno Coperchio protettivo per l'unità principale.

NETWORK

ACT

LINK

DC 12V

Sensore di illuminazione Rileva la luce in ingresso per controllare il LED a infrarossi.

Obiettivo Obiettivo della telecamera.

LED a infrarossi Questi LED a infrarossi sono controllati dal sensore di illuminazione.

Porta di alimentazione Ingresso per il blocco del terminale di alimentazione.

Foro per il microfono Il microfono è integrato.

Porta Rete Per collegare il cavo PoE o Ethernet per il collegamento alla rete.

Slot per scheda Micro SD Alloggiamento per la scheda di memoria Micro SD.

Utilizzato per collegare il sensore in entrata di allarme oppure il sensore esterno Giorno/notte.

Premere questo pulsante per il controllo automatico della messa a fuoco.

Porta di ingresso/uscita

allarme

Tasto Reset

Porta di uscita del monitor

di prova

Pulsante per il controllo

dello zoom/fuoco

ARM-IN

ARM-OUT È utilizzata per collegare il segnale di uscita allarme.

GND Porte standard per collegare i segnali d’allarme in entrata/uscita.

Il pulsante ripristina tutte le impostazioni della videocamera all’impostazione predefinita. Tenere premuto per circa 5 secondi per riavviare il sistema.

J Se si resetta la videocamera, le impostazioni di rete vengono regolate in modo da

Porta di uscita per il monitoraggio di test dell’uscita video. Utilizzare il cavo di collegamento al monitor di test per collegarsi a un monitor portatile e controllare il video.

T Zoom in (Tele)

W Zoom out (Wide)

N Messa a fuoco di un oggetto vicino (Near)

F Messa a fuoco di un oggetto lontano (Far)

Controllo della messa a fuoco

10_ introduzione

SGUARDO D’INSIEME (QNO-6014R/7012R/7022R/7032R/6084R/7082R)

Aspetto

Voce Descrizione

Slot per scheda Micro SD (Spazio interno del dispositivo) Porta dalla quale è possibile inserire una scheda Micro SD.

Il pulsante ripristina tutte le impostazioni della videocamera all’impostazione predefinita. Tenere premuto per circa 5 secondi per riavviare il sistema.

Tasto Reset

Porta di uscita del monitor

di prova

Supporto calotta parasole Fissa la calotta parasole alla videocamera.

Calotta parasole Protegge la videocamera dalla luce diretta del sole.

Pulsante per il controllo dello zoom/fuoco

(QNO-6084R/7082R)

J Se si resetta la videocamera, le impostazioni di rete vengono regolate in modo da

Porta di uscita per il monitoraggio di test dell’uscita video. Utilizzare il cavo di collegamento al monitor di test per collegarsi a un monitor portatile e controllare il video.

T Zoom in (Tele)

W Zoom out (Wide)

N Messa a fuoco di un oggetto vicino (Near)

F Messa a fuoco di un oggetto lontano (Far)

Controllo della messa a fuoco

Premere questo pulsante per il controllo automatico della messa a fuoco.

! INTRODUZIONE

<QNO-6084R/7082R>

Italiano _11

introduzione

Componenti

CAUTION:Be ware of the

Rated Voltage and Polarity of the power connection.

b c

Voce Descrizione

Porta di alimentazione Utilizzata per collegare il cavo di alimentazione.

ARM-OUT È utilizzata per collegare il segnale di uscita allarme.

Porta di ingresso/uscita

allarme

Porta Rete Per collegare il cavo PoE o Ethernet per il collegamento alla rete.

GND Porte standard per collegare i segnali d’allarme in entrata/uscita.

ARM-IN

Utilizzato per collegare il sensore in entrata di allarme oppure il sensore esterno Giorno/notte.

SGUARDO D’INSIEME (QNV-6014R/7012R/7022R/7032R)

Aspetto

Voce Descrizione

Coperchio per la sommità Coperchio utilizzato per proteggere l’obiettivo e l’unità principale.

Porta di alimentazione Utilizzata per collegare il cavo di alimentazione.

Porta ingresso audio Per il collegamento a un microfono.

12_ introduzione

+ 28 hidden pages

HANWHA TECHWIN HT QND-7012R, HT QND-7082R, HT QNV-7082R, HT QNO-7082R User guide [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

introduzione

ISTRUZIONI DI SICUREZZA IMPORTANTI

SPECIFICHE PC CONSIGLIATE

SPECIFICHE RACCOMANDATE PER LA SCHEDA DI MEMORIA MICRO SD/SDHC/SDXC

SPECIFICHE NAS CONSIGLIABILI

ACCESSORI FORNITI

SGUARDO D’INSIEME (QND-7012R/7022R/7032R)

SGUARDO D’INSIEME (QND-7082R)

SGUARDO D’INSIEME (QNO-6014R/7012R/7022R/7032R/6084R/7082R)

SGUARDO D’INSIEME (QNV-6014R/7012R/7022R/7032R)
