Hantek DSO-8060 User guide













Hantek®



www.hantek.ru

www.hantek.com.cn

Версия1.1от13/07/211



ООО«Веришоп»
Россия,109428,Москва,Разанскийпроспект,дом8а,стр.1

www:www.veryshop.ru
Email:

общиевопросы:[e-mail]
техническиевопросы:[e-mail]
замечанияподокументации:[e-mail]

Hantek

No.177 zhuzhou road(huite industry city),
QingDao,China

Electronic co.,Ltd.



(С)2011ООО«Веришоп».(www.veryshop.ru)

Использованиеданногоруководстворазрешенотолькоприприобретенииописанного
устройстваимпортированногоООО«Веришоп»илиООО«АйТиЛегион».Перепечатка,
внесениеизмененийзапрещено.





СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Руководство пользователя

DSO-8060



Страница2из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Содержание

Общие правила по безопасности 4
Цифровые запоминающие осциллографы- мультиметры 6
ГЛАВА 1: Начало работы 7

Общие проверки 8
Интерфейс пользователя 8
Входы и подключения 13
Проверка работы 14
Компенсация щупов 15
Автоматическое отображение сигнала 16
Использование осциллографа - мультиметра 17
ГЛАВА 2: Работа осциллографа 20
Настройка вертикальной развертки 21
Настройка горизонтальной развертки 35
Настройка триггера 39
Сохранение/загрузка осциллограмм и настроек 47
Вспомогательные функции 52
Измерение сигнала 63
Измерение с помощью курсора 65
Настройка Ввода/Вывода 70

ГЛАВА 3: Примеры использования 72
ГЛАВА 4: Мультиметр 79
ГЛАВА 5: Генератор сигнала 92
ГЛАВА 6: Поиск и устранение неисправностей 103
ГЛАВА 7: Технические характеристики 104
ГЛАВА 8: Дополнительная информация 107



Страница3из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Общие правила безопасности

1. Предупреждающие надписи и символы.

Следующие предупреждающие надписи могут встречаться в настоящем руководстве:

“Warning”(Осторожно): указывают на условия, которые могут привести к получению травм

или смертельному исходу.

“Caution” (Внимание): указывают на условия, которые могут привести к повреждению
прибора или другого имущества.

Предупреждающие надписи на приборе:

На приборе могут присутствовать следующие надписи:

“Danger” (Опасность): обозначает непосредственную опасность

“Warning” (Осторожно): обозначает, потенциальную опасность.

“Caution” (Внимание): обозначает, возможность повреждения прибора или иного имущества.

Символы, указываемые на приборе:

На приборе могут быть следующие символы:

Высокое
напряжение

Внимание!
Обратитесь к
инструкции

Защитный
вывод
заземления

Вывод шасси
прибора

.

Измерительный
вывод
заземления



Страница4из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



2. Правила общей безопасности.

Внимательно изучите правила общей безопасности, во избежание любых несчастных случаев
или порчи данного прибора. Тщательно просмотрите перечень нижеследующих мер
безопасности, прежде чем начать эксплуатацию прибора, во избежание любых несчастных
случаев или его повреждения. Во избежание возможной опасности используйте прибор только
по назначению, как указано в данном руководстве пользователя.

 Не допускайте возгорания и получения травм.
 Используйте подходящий источник питания. Используйте только шнур питания,

разработанный для данного прибора и сертифицированный для использования в вашей
стране.

 Правильное подключение и отключение. Подключение или отключение щупов и

измерительных наконечников должно производиться при выключенном источнике
питания.

 Правильное подключение и отключение. Подсоедините выход щупа к

измерительному прибору, прежде чем подсоединить щуп к проверяемой схеме.
Отсоедините вход щупа и измерительного наконечника щупа от проверяемой цепи,
прежде чем отсоединить щуп от измерительного прибора.

 Соблюдайте все ограничения на сигналы, подаваемые на входы. Во избежание

возгорания или опасности поражения током, проверьте все предельно допустимые
величины и этикетку на приборе. Перед подключением прибора тщательно изучите
информацию о предельно допустимых величинах, имеющуюся в руководстве по
эксплуатации.

 Используйте подходящий щуп. Во избежание опасности поражения током,

используйте для ваших измерений правильно подобранный щуп.

 Не оставляете внутренние цепи открытыми. Не прикасайтесь к элементам,

оказавшимися открытыми, когда они находятся под

 Запрещается работа прибора при подозрении на наличие неисправностей. Если вы

подозреваете, что прибор поврежден, квалифицированный специалист по ремонту и
обслуживанию должен выполнить его осмотр, прежде чем продолжить его
эксплуатацию.

 Обеспечьте хорошую вентиляцию. Для обеспечения хорошей вентиляции прибора,

следуйте инструкции по его установке.

 Не эксплуатируйте прибор в
 Не эксплуатируйте прибор во взрывоопасных условиях.
 Поддерживайте поверхности изделия сухими и чистыми.

местах с повышенной влажностью.

нагрузкой.



Страница5из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Цифровые запоминающие осциллографы-мультиметры.

Цифровые запоминающие осциллографы серии DSO8000- легкие компактные приборы,

обеспечивающие быстрое и эффективное выполнение измерений. Серия DSO8000 является
совершенным инструментом для: заводских испытаний, обслуживания в полевых условиях,
исследований, дизайна, образования и обучения, с использованием прикладных технологий
испытания аналоговых схем, поиска и устранения неисправностей.

Характеристики прибора:

 Двуканальный, полоса пропускания:

60мГц (DSO8060)

 Максимальная скорость выборки данных в режиме реального времени

150 миллионов замеров в секунду (частота дискретизации 150 Мгц) (DSO8060)

 Глубина памяти: 32К точек (одноканальный), 16К точек (Двуканальный)
 Цветной жидкокристаллический дисплей TFT с разрешение 320х240 пикселей.
 Поддержка USB-накопителей (FAT32) и связи с компьютером через интерфейс USB для

передачи данных.

 Регулируемая интенсивность сигнала для более эффективного его анализа и четкого

рассмотрения.

 Автоматическая установка в одно касание, легкость использования (AUTOSET)
 15 осциллограмм, 15 установок, CSV поддержка и битовый формат.
 Автоматическое измерение 22 параметров сигнала.
 Автоматические измерения в режиме отслеживания курсора.
 Функция записи и воспроизведения динамических сигналов.
 Выбираемое пользователем быстрое калибрование сдвига.
 Встроенная функция быстрого преобразования Фурье (БПФ, FFT), частотомер.
 Функция определения соответствия.
 Математические функции для работы с

вычитание, умножение и деление).

 Усовершенствованные триггеры: по фронту (Edge), по видеосигналу (Video), по

длительности импульса (Pulse width) и поочередный (Alternate) запуск.

 Всплывающее меню позволяет легко считывать информацию и использовать прибор.
 Встроенная справочная система.
 Удобная в пользовании файловая система поддерживает многоязычные названия файла.
 Выбираемое ограничение полосы пропускания: DSO8060: 20

несколькими сигналами (включая сложение,

МГц



Страница6из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



ГЛАВА 1: Начало работы.

Данная глава включает следующие разделы:

 Общие проверки.
 Интерфейс пользователя.
 Входные соединения
 Функциональная проверка.
 Компенсация щупов.
 Автоматическая настройка осциллограммы.
 Работа осциллографа-мультиметра.



Страница7из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Общие проверки

В начале работы с новым осциллографом-мультиметром серии DSO8000, рекомендуется
выполнить общую проверку прибора в соответствии со следующими шагами:

 Проверьте упаковку предмет повреждения:

Сохраняйте поврежденную упаковку и демпфирующий материал, пока содержание груза не
будет проверено на комплектность, а прибор проверен механически и электрически.

 Проверьте аксессуары:

Аксессуары, поставляемые вместе с прибором, перечислены в разделе «Вспомогательные
средства» настоящего руководства. В случае некомплектности или повреждения содержимого,
пожалуйста, сообщите об этом нашему агенту по продаже в вашем регионе.

Проверьте прибор

В случае обнаружения какого-либо механического повреждения или дефекта, или если
прибор не работает должным образом или же не проходит тесты, пожалуйста, сообщите об

этом нашему агенту по продаже в вашем регионе или поставьте в известность департамент по
торговле с зарубежными странами.

Интерфейс пользователя.

Первый шаг в начале работы с новым осциллографом всегда состоит в ознакомлении с
содержанием передней панели прибора. Настоящая глава помогает разобраться с
расположением и функциональным назначением кнопок. Прежде чем начать использование
прибора, внимательно изучите данную главу.

Передняя панель прибора (Рисунок 1-1):

Кнопки позволяют не только использовать непосредственно некоторые функции, но и кроме
того выводить дополнительные функции на экран, которые обеспечивает доступ ко многим
средствам измерения и настройки.



Страница8из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Рисунок 1-1. Осциллограф-мультиметр. Передняя панель



Страница9из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Рисунок 1-2. Описание передней панели

Описание

1. Жидкокристаллический дисплей.

2. F1 - F5: Настройки или режимы переключения меню.

3. Кнопки со стрелками.

4. HORI: показывает меню горизонтальной развертки.

5. TRIG: показывает меню настройки триггера.

6. LEVEL: регулирует уровень триггера.

7. RUN/STOP: кнопка запуска или остановки работы.

8. AUTO: используется для автоматической настройки в соответствии с режимом работы

осциллографа.

9. TIME/DIV: уменьшение или увеличение временной развертки.

10. POSITION: регулирует горизонтальное положение триггера.

11. CH2: показывает меню канала CH2

12. VOLTS: уменьшение или увеличение вольт/деление

13. CH1: показывает меню канала CH1.

14. M/R: показывает меню MATH (математика) и REF (референс)

15. DMM Buttons: кнопки управления цифровым мультиметром.



Страница10из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



16. DMM/SCOPE: переключение между функциями цифрового мультиметра и

осциллографа.

17. MENU ON/OFF:Меню ON/OFF.

18. SAVE RECALL:показывает меню SAVE (сохранения) или RECALL (загрузки)

19. MEAS: показывает меню измерений

20. UTILITY: показывает меню утилит.

21. CURSOR: показывает меню курсорных измерений

Экран дисплея

Рисунок 1-3. Структура экрана

Описание

1. Показывает бренд.

2. Показывает время триггера по горизонтали.

3. Показывает размещение текущего сигнала в памяти.

4. Показывает положение триггера в памяти.

5. Показывает режим триггера.

6. Показывает источник триггера.

7. Показывает уровень триггера.

8. Показывает уровень заряда аккумулятора/режим питания

9. Центр окна отображения сигнала.

10. Сигнал канала CH1.

11. Символ уровня триггера.

12. Координатная сетка.

13. Сигнал канала CH2.



Страница11из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



14. Показывает временную развертку.

15. Показывает статус рабочего состояния.

16. Настройки каналов 1 и 2.

17. Показывает развязку.

18. Показывает значение Вольт/деление.

19. Отметка канала CH2.

20. Отметка канала CH1.

21. Показывает положение триггера в окне текущего сигнала.



Страница12из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Входы и подключения

Смотри нижеследующий рисунок 1-4

Рисунок 1-4. Входы и подключения

Описание:

1. Адаптер питания используется для подключения к источникам питания переменного

тока и перезарядки батареи.

2. Четыре входные гнезда мультиметра, представляют собой четыре круглых гнезда типа

«банан».

3. Тестовый наконечник мультиметра.

4. Щупы осциллографа-мультиметра.

5. Входные каналы осциллографа-мультиметра.



Страница13из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Проверка работы

Для того, чтобы убедиться в нормальной работе осциллографа-мультиметра, выполните
следующие быстрые проверки.

1. Включение прибора.

Для подключения используйте адаптер питания, предназначенный только для вашего прибора.
Напряжение электропитания должно быть в пределах 100 - 240В переменного тока RMS, 50Гц.
Включите осциллограф-мультиметр.

2. Подача входного сигнала к каналу.

Установите переключатель коэффициента ослабления на щупе в положение X10 и
подсоедините щуп ко входу CH1 на осциллографе.

Чтобы выполнить эту операцию:

 Совместите прорезь в соединителе щупа с закрепляющим элементом на BNC

соединителе канала CH1.

 Для соединения и закрепления щупа в нужном положении, нажмите и проверните его

вправо.

 Прикрепите наконечник щупа и контакт заземления к тестовым выходам на

осциллографе (PROBE COMP).

Установите переключатель коэффициента ослабления щупа на X10 на осциллографе. Для этого
нажмите CH1→Probe→10X

Рисунок 1-5. Установка переключателя ослабления

3. Нажмите кнопку «AUTO». Через несколько секунд отобразится прямоугольный сигнал

(приблизительно на частоте 1кГц, с амплитудой 2В от пика к пику).

Отключите канал CH1 и включите канал CH2, повторите шаги 2 и3.



Страница14из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Компенсация щупов.

Проведите эту корректировку, чтобы согласовать параметры щупа и входного канала.
Корректировку необходимо выполнять всякий раз, когда происходит подключение щупа к
какому-либо входному каналу в первый раз.

Из меню канала CH1 установите переключатель коэффициента затухания щупа на X10

(нажмите CH1→Probe→10X).

1. Установите переключатель на щупе в положение X10 и подсоедините щуп к каналу

CH1.При использовании насадки-крючка на наконечнике щупа, обеспечьте ее

правильную посадку и надежный контакт со щупом

Подсоедините наконечник щупа к разъему выхода компенсации щупов (PROBE COMP),
а зажим заземления – к заземляющему проводу компенсации щупов. Выберите канал

CH1, а затем нажмите AUTO.

2. Проверьте форму отображенного сигнала.

Правильная компенсация

Перекомпенсация

Недокомпенсация



Страница15из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



3. Если необходимо, используйте неметаллический инструмент, для регулирования

подстроечного конденсатора щупа до отображения на осциллографе сигнала,
соответствующего правильной компенсации.

4. При необходимости повторите процедуру.

ОСТОРОЖНО: Во избежание удара электрическим током, при использовании щупа,
обеспечьте целостность изоляции провода щупа, и не прикасайтесь к металлическим частям
головки щупа, если он находится в контакте с высоким напряжением.

Автоматическое отображение сигнала.

Для наилучшего отображения входного сигнала осциллограф-мультиметр имеет функцию
автоматической настройки AUTO. Использование AUTO требует сигналы с частотой равной
50Гц и выше и коэффициентом заполнения больше чем 1%.

При нажатии кнопки AUTO, происходит включение осциллографа-мультиметра и
масштабирование всех каналов, на которые подан сигнал, автоматически устанавливается
временной диапазона в соответствии с выбранным источником триггера. Триггер выбирается на
наименьшем канале, на котором есть сигнал. Осциллограф имеет двуканальный вход. Подайте
измеряемый сигнал на входной канал CH1.

1. Подайте измеряемый сигнал на входной канал осциллографа.

2. Нажмите кнопку AUTO.

Осциллограф может изменить текущие настройки, для отображения сигнала. Это
автоматически отрегулирует пропорциональное уменьшение вертикальных и горизонтальных
размеров, развязку запуска, тип, позицию, наклон фронта, уровень и настройки режима.



Страница16из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Использование осциллографа-мультиметра

Данная часть предоставляет пошаговое введение в функции осциллографа. Введение не
охватывает все возможности функций осциллографа, но дает основные примеры,
показывающие, как использовать меню и выполнять основные режимы.

Включение

Подключите осциллограф-мультиметр к источнику переменного тока через адаптер питания.
(Осциллограф-мультиметр может по-прежнему работать со встроенным литий-ионным

аккумултором, даже без источника питания переменного тока.) Включите осциллограф с
помощью нажатия кнопки включения/выключения питания. После включения питания, прибор
выполняет самопроверку. После окончания самопроверки системы на экране отображается
картинка приветствия.

После включения устройство восстанавливает последние используемые настройки перед
выключением.

Рисунок 1-6. Экран включения



Страница17из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Функционирование меню.

Нижеследующий пример показывает использование меню инструментов для выбора функции,
как показано на нижеследующем рисунке.

Рисунок 1-7. Меню

1. Нажмите кнопку MENU ON/OFF, для отображения функционального меню с

соответствующими опциональными установками внизу экрана. Нажмите MENU

ON/OFF вновь, чтобы спрятать функциональное меню.

2. Выберите какую-либо кнопку от F1 до F5 и нажмите ее для изменения функциональной

установки

Настройка вертикальной системы развертки.

1. Измените вертикальную настройку и отметьте изменение в статусной стоке.

Каждое изменение влияет на строку состояния неодинаково.

 Измените вертикальную чувствительность с помощью кнопки или отметьте

изменение в строке состояния.

2. Переместите сигнал вертикально.
 Кнопка перемещает сигнал вертикально. Кроме того заметьте, что символ

канала с левой стороны дисплея перемещается вместе с кнопкой.

.



Страница18из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Настройка горизонтальной развертки.

1. Изменить временную развертку.

 Кнопка или изменяет временную развертку с последовательностью 1-2-5 и

отображает значение в строке состояния.

2. Переместить сигнал горизонтально.

 Кнопка или перемещает отображаемый сигнал горизонтально на окне

осциллограммы. Это устанавливает позицию точки срабатывания.

Настройка триггера

1. Изменить уровень триггера

 Кнопка или изменяет уровень срабатывания триггера. Значение уровня

отображается вверху справа на экране, а отображаемая линия показывает положение
уровня на экране.

2. Измените настройку триггера и заметьте данные изменения в строке состояния.

 Нажмите кнопку TRIG на клавиатуре. Для изменения функциональной настройки

запуска выберите и нажмите кнопку от F1 до F5.



Страница19из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Глава 2: Работа осциллографа.

Пользователь должен знать, как определить настройки по строке состояния осциллографа­мультиметра. Данная глава подробно расскажет о функциях осциллографа-мультиметра.

 Настройка вертикальной развертки
 Настройка горизонтальной развертки
 Настройка триггера
 Сохранение и восстановление сигнала и настройки.
 Вспомогательные функции
 Измерения
 Измерение с помощью курсора.



Страница20из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Настройка вертикальной развертки.

Каждый канал осциллографа-мультиметра имеет свое собственное независимое операционное
меню, и оно выскакивает после нажатия кнопки CH1 или CH2. Установки всех пунктов меню
показаны в таблице внизу.

Чтобы выполнить вертикальные настройки каналов CH1 и CH2 выполните следующее:

1. Нажмите кнопку CH1 илиCH2 и после этого функциональное меню первого или второго

канала появится внизу экрана.

2. Для выполнения различных настроек выбирайте и нажимайте клавиши от F1 до F5.

Меню канала CH1 (Страница 1/2)

Меню канала CH1 (Страница 2/2)

Меню канала CH1 (Страница 1/3) (не DSO8060)

Меню канала CH1 (Страница 2/3) (не DSO8060)

Меню канала CH1 (Страница 3/3) (не DSO8060)

Рисунок 2-1. Меню канала CH1



Страница21из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Нижеследующая таблица описывает меню канала:

Меню Варианты

Пояснения

настройки

Enable (активировать) ON

OFF

Coupling (развязка) AC

DC

GND

Включить канал
Выключить канал
Отсекается постоянная составляющая входного
сигнала
DC пропускаются и постоянная и переменная
составляющие входного сигнала
Входной сигнал отключается

Probe (Щуп) 1Х

10Х
100Х
1000Х

Выберите одну из величин коэффициента
ослабления щупа, соответствующую
установленному на щупе коэффициенту. Данное
значение не влияет на коэффициент ослабления на

щупе.
Reset (заводские
установки)

1/2

Установите позицию вертикального индикатора

обратно в середине окна.

Перейти к следующей странице меню

→
2/2

Вернуться к предыдущей странице меню
←
Volt/div (вольт/деление) Coarse

Fine

Грубая регулировка масштаба вертикальной
развертки.
Точная регулировка масштаба вертикальной
развертки.

Invert (инверсия) ON

OFF
BW 20M ON

OFF
2/2

Вернуться к предыдущей странице меню

Инверсия осциллограммы включена
Нормальная осциллограмма
Ограничение полосы пропускания до 20MГц (не

DSO8060)

Отключить

→

3/3
→
BW 100M ON

3/3

Перейти к следующей странице меню (не

включается DSO8060)
Ограничение полосы пропускания до 20MГц (не

OFF

DSO8060)
Отключить

Перейти к первому меню (не включается DSO8060)
←
BW Limit ON

OFF

Ограничение полосы пропускания

Без ограничения полосы



Страница22из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



1. Установка Вольт/Деление

Установка по умолчанию Volt/DIV (вольт/деление) с шагами 1-2-5, последовательности от
1мV/div,2мВ/Div,5мВ/div или от 10мВ/div, 20мВ/div, 50мВ/div, ... , до 1В/div,2В/div,5В/div.

Volt/DIV будет отображаться в строке состояния внизу экрана.

Рисунок 2-2. Канал Volt/DIV (вольт/деление)

Нажать CH1→Volt/DiV→Coarse/Fine, для настройки диапазона Volt/DiV

2. Настройка развязки каналов.

В качестве примера примем, что сигнал подается на канал CH1. А измеряемый сигнал
представляет собой колебание, содержащее постоянную составляющую (сдвиг).

Нажать CH1→Coupling→AC, чтобы установить развязку «АС» (по переменному току) Это
пропустит переменную составляющую, и отсечет постоянную составляющую измеряемого
сигнала. Полученная осциллограмма отображена на Рисунке 2-3.

Рисунок 2-3. Отображаемая осциллограммы.



Страница23из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Нажать CH1→Coupling→DC, для выбора развязки «DС» (по постоянному току). В этом случае
пропускаются и переменная, и постоянная составляющая.

Полученная осциллограмма отображена на Рисунке 2-4

. Рисунок 2-4. Дисплей отображенной осциллограммы.



Страница24из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



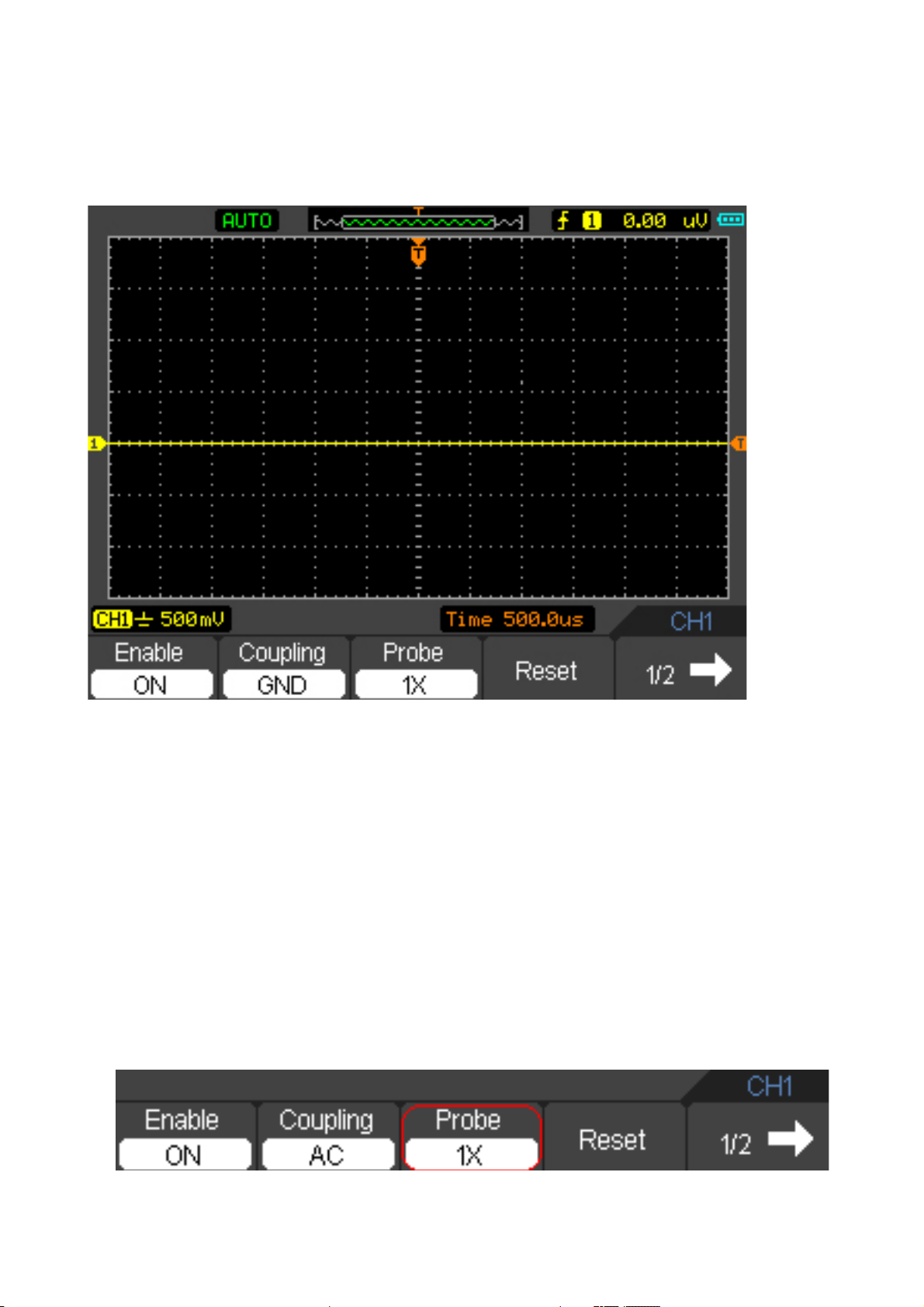

Нажать CH1→Coupling→GND, для выбора развязки «GND», И переменная и постоянная
сигнала отсекаются на входе.

На дисплее отобразится осциллограмма как на Рисунке 2-5:

Рисунок 2-5. Дисплей отображенной осциллограммы

3. Настройка коэффициента ослабления щупа.

Осциллограф позволяет регулировать коэффициент ослабления щупа, соответственно в меню
управления каналом, для того, чтобы соответствовать реальному коэффициенту ослабления
щупа. Коэффициент ослабления изменяет пропорциональное уменьшение размеров по
вертикали осциллографа так, чтобы результаты измерений отражали уровни фактического
напряжения у наконечника щупа.

Дли изменения (или проверки) настройки коэффициента ослабления, нажмите кнопку СН1 или

2 (в зависимости от того, какой канал в данный момент рабочий ). Нажмите F-кнопку

СН
PROBE, для выбора коэффициента ослабления щупа.

Данная настройка остается рабочей до следующих изменений.



Страница25из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Рисунок 2-6. Настройка щупа.

4. Установка инверсии сигнала.

Отображаемая осциллограмма сигнала переворачивается на 180 градусов относительно уровня
земли.

Нажать СН1 или СН2 → F5 → F3, для того, чтобы включить/выключить инвертирование
осциллограммы.

Рисунок 2-7. Отключение инвертирования.



Страница26из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Рисунок 2-8. Включение инвертирования

5. Настройка ограничения полосы пропускания.

В качестве примера примем, что сигнал подается на канал CH1 и содержит высокочастотную
составляющую.

Нажмите CH1→F5→F4→OFF, для установки функции ограничения полосы пропускания в
положение «OFF». Осциллограф настраивается на всю полосу пропускания и пропускает
высокочастотную составляющую сигнала.

Нажать CH1→F5→F4→ON, для установки функции ограничения полосы пропускания в
положение “ON”. Это ограничивает верхнюю частоту пропускания 20 МГц.

Нажать CH1→F5→F5→F2→ON, для установки функции ограничения полосы пропускания в
положение “ON”. Это ограничивает верхнюю частоту пропускания 100 МГц.Данная функция
отсутствует в DS08060.

Осциллограмма сигнала отображена на Рисунке 2-10:



Страница27из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Рисунок 2-10. Включение функции ограничения полосы пропускания.

6. Настройка математических функций.

Математические функции представляют собой отображение результатов операций: “add”
(сложение), “subtract” (вычитание), “multiply” (умножение), “division” (деление), и “FFT”

Быстрое преобразование Фурье) для каналов СН1 и СН2. Математические результаты могут
быть измерены с помощью сетки и курсора.

Математическое меню отображается как на Рисунка 2-11.

Математическое меню (Страница 1/2).

Рисунок 2-11. Математическое (MATH) меню.



Страница28из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Математическое меню (Страница 2/2).

Рисунок 2-12. Математическое меню.

Установочная таблица математического меню.

Меню Варианты

настройки

Enable (активирование) ON

OFF
Operate (оператор) A + B

A - B

A X B

A / B

FFT
Source A (Исходный
сигнал А)
Source B (Исходный
сигнал В)
1/2

CH1

CH2

CH1

CH2

Перейти к следующей странице меню
→
2/2

Вернуться к предыдущей странице меню
←
Volt/div (вольт/деление) Coarse

Fine
Invert (Инверсия) ON

OFF
Probe (Щуп) 1х

10х

100х

1000х
2/2

Вернуться к предыдущей странице меню

→

Пояснения

Включить канал MATH.
Выключить канал MATH.
Сложить исходный сигнал А и исходный сигнал В
Вычесть исходный сигнал В из исходного сигнала А
Умножить исходный сигнал В на исходный сигнал А
Разделить исходный сигнал А на исходный сигнал В
Быстрое преобразование Фурье (БПФ)
За исходный сигнал А принимается осциллограмма
канала СН1 или СН2
За исходный сигнал В принимается осциллограмма
канала СН1 или СН2

Грубая регулировка
Точная регулировка
МАТH инверсия включена
Нормальная осциллограмма
Выбрать один, в соответствии с коэффициентом
ослабления зонда, чтобы обеспечить правильное
масштабированное по вертикали показание.

Сложение, вычитание, умножение, деление и БПФ.

В Мат. функциях для работы с сигналом и для его анализа используется сложение, вычитание,
умножение, деление и БПФ.



Страница29из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Пример математической функции отображен на Рисунке 2-13.

Рисунок 2-13. Канал MATH

7. БПФ (FFT).

Помощью алгоритма БПФ (быстрого преобразования Фурье) можно математически разложить
сигнал на частотные компоненты.

БПФ полезно для следующих задач:

 Измерять содержание гармоник и искажения
 Снимать характеристики шума в источниках питания постоянного тока.
 Анализировать гармоники в линиях электропередач.

Меню БПФ (Страница 1/2).

Меню БПФ (Страница 2/2)



Страница30из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Рисунок 2-14 Меню БПФ

Таблица к меню БПФ

Меню Варианты настройки Пояснения
Активирование

(Enable)
Функционирование

Operate)

(
Исходный сигнал

Source)

(
Окно (Window) Rectangle (прямоугольное)

1/2
→
2/2

←
Шкала (Scale) Vrms

Отображение

(Display)
2/2
→

Примечание:

ON
OFF

Включить БПФ
Выключить БПФ

БПФ Выполнение операций быстрого

преобразования Фурье

CH1
CH2

За исходный сигнал БПФ принимается
осциллограмма канала СН1 или СН2
Выбрать окно для БПФ

Hanning (Хэннинг)
Hamming (Хэмминг)
Blackman (Блэкман)
Перейти к следующей странице меню

Вернуться к предыдущей странице меню

Измерение в Vrms или

dBVrms
Full
Split

в dBVrms
Показывать на весь экран или на половину
экрана

Вернуться к предыдущей странице меню

1. Сигналы, с постоянной составляющей вызовут возникновение ошибок величины

спектральных составляющих в результате БПФ. Для ослабления постоянной
составляющей выберите развязку по переменному току.

2. Для подавления белого шума и шума дискретизации, вызванного одиночными или

повторяющимися импульсами, выберите режим получения сигнала «усреднение»

(average).

3. Для отображения сигналов БПФ, с большим динамическим диапазоном, используйте

шкалу «dBVrms». Шкала «dBVrms» отображает величины составляющей, используя
логарифмическую шкалу.

Окна БПФ

Осциллограф предоставляет четыре окна БПФ. Каждое окно является компромиссом между
разрешением по частоте и амплитуде. Выбор окна зависит от желаемого измерения и
характеристик исходных сигналов. Для выбора наиболее подходящего окна обратитесь к
нижеследующей таблице..



Страница31из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Таблица окон БПФ

Окно Особенности Рекомендуемый объект применения

Rectangular
(Прямоугольное)

Hanning
(Хэннинг)

Hamming
(Хамминг

Blackman
(Блэкман)

Отличное разрешение по
частоте и худшее разрешение по
амплитуде. Грубая настройка
диапазона напряжений
Точная Настройка диапазона

напряжений

Лучше разрешение по частоте,
хуже разрешение по амплитуде,
чем у окна Rectangular.

Разрешение по частоте лишь
незначительно лучше, по
сравнению с окном Hanning

Наилучшее разрешение по
амплитуде при наихудшем
разрешении по частоте

Выбросы или быстрые импульсы, когда
уровень сигнала в начале и конце
одинаков. Гармонические сигналы с
постоянной частотой и амплитудой.
Широкополосный шум с медленно
меняющимся спектром.

Синусоидальные, периодические
сигналы и узкополосный шум.Выбросы
или быстрые импульсы, когда уровень
сигнала в начале и конце сильно
различается.

В основном для одночастотных
колебательных сигналов, для поиска
гармоник высшего порядка.

8. REF (Опорные сигналы)

Опорные сигналы, представляют собой сигналы, находящиеся в памяти осциллографа и
которые можно выбирать для отображения на дисплее. Функция опорного сигнала будет
доступной после сохранения сигнала в энергонезависимой памяти.

Нажмите кнопку M/R для отображения меню опорных сигналов.

Выбрать меню Enable->ON для перехода к окну функции опорного сигнала. Окно функции
опорного сигнала отобразится на Рисунке 2-15.



Страница32из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Рисунок 2-15. Окно функции опорного сигнала

Internal (меню внутренней памяти)

Нажмите M/R → REF → InternaI и перейдите к следующему меню.

Меню REF – при использовании внутренней памяти.

Рисунок 2-16. Меню внутренней памяти

Таблица меню REF – при использовании внутренней памяти.

Меню Варианты настройки Пояснения
Активирование

(Enable)
Исходный сигнал
(Source)

ON
OFF

СН1
СН2
МАTH

Включить REF
Выключить REF
Выбрать канал СН1 как REF канал
Выбрать канал СН2 как REF канал
Выбрать МАTH как REF канал



Страница33из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Location
(размещение)

Save (сохранение) Сохранить REF сигнал

Load (загрузка) Загрузить REF сигнал

Таблица меню REF – при использовании внешней памяти.

Internal

External

Выбрать размещение во внутренней памяти
осциллографа
Выбрать размещение во внешней памяти
осциллографа.

Меню Возможные

значения

Enable
(активирован)
Source (исходный
сигнал)

Location
(размещение)

1/2
→

ON
OFF
CH1
СН2

Internal

External

Перейти к следующей странице меню

Пояснения

Включить REF
Выключить REF
Выбрать канал СН1 как REF канал
Выбрать канал СН2 как REF канал

Выбрать размещение во внутренней памяти
осциллографа
Выбрать размещение во внешней памяти осциллографа.

External (внешняя память)

Нажмите M/R→REF→External и перейдите к нижеследующему меню.

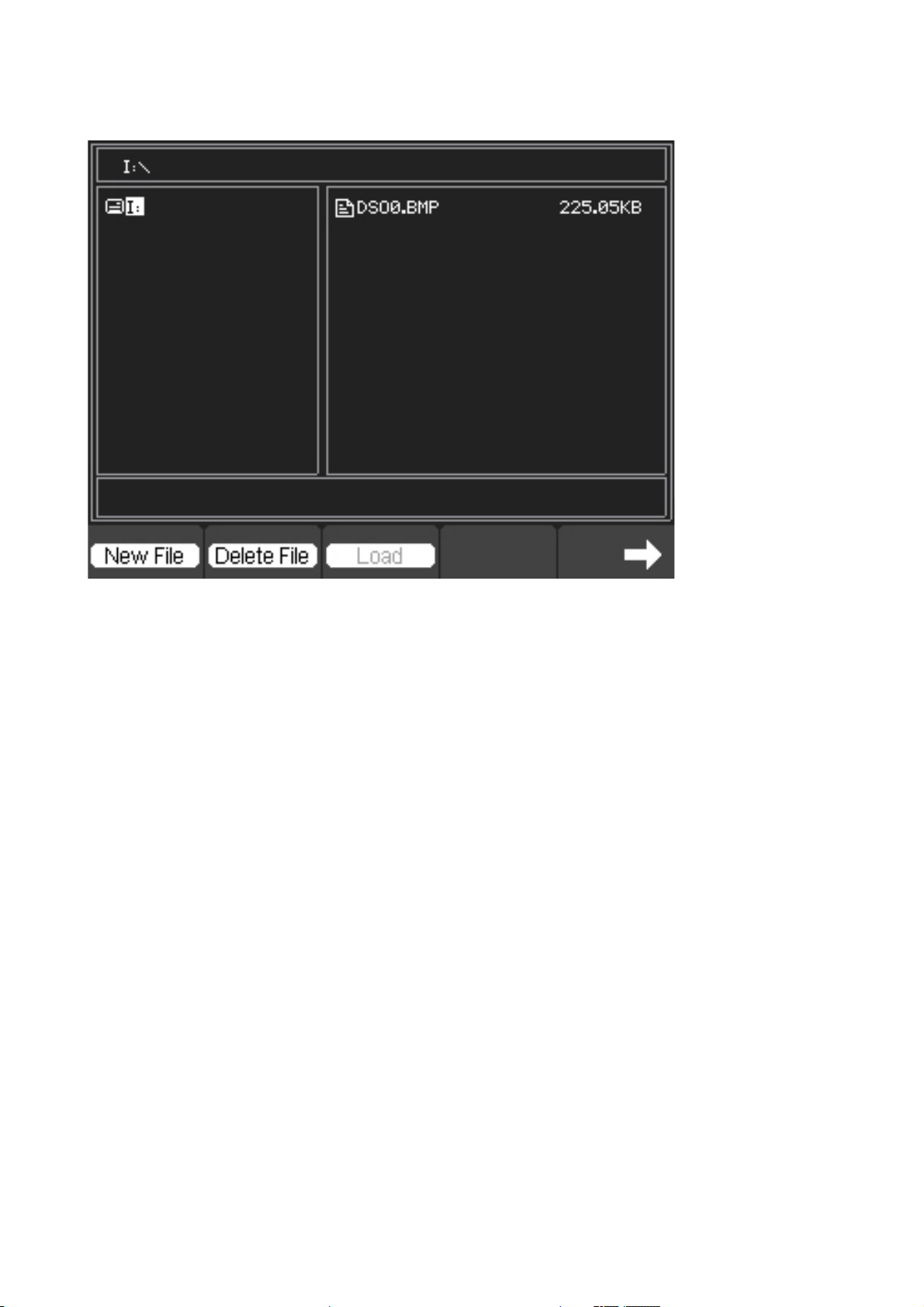

Внешнее REF меню.(Страница 1/2).

Рисунок 2-17. Меню внешней памяти

REF меню внешней памяти.(Страница 2/2).

Рисунок 2-18. Меню внешней памяти

еню Установка Описание

New File Создать файл
Delete File Удалить выбранный файл



Страница34из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Load (загрузка) Загрузить, выбранный файл

→ Перейти к странице меню внешней памяти

Отображение опорного сигнала.

Рисунок 2-19. Отображение опорного сигнала.

1. Нажать кнопку M/R, чтобы показать меню опорного сигнала.

2. Нажать кнопку F2, чтобы выбрать опорный канал: CH1, CH2 или MATH.

3. Нажать кнопку F4 для сохранения REF.

4. Нажать кнопку F5, чтобы загрузить внутренний REF файл.

5. Нажать кнопку F1 , чтобы включить REF.

Примечание:

Функция опорного сигнала не доступна в режиме X-Y.

Настройка горизонтальной развертки.

Система горизонтальной развертки позволяет изменять масштаб и регулировать положение
осциллограммы по горизонтали. Центральная точка по горизонтали является опорной точкой
отсчета времени для осциллограммы. Изменение масштаба по горизонтали вызывает
растяжение или сжатие осциллограммы по отношению к центру экрана.



Страница35из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Горизонтальное позиционирование изменяет отображение осциллограммы относительно точки
срабатывания триггера. Нажмите кнопку HORI , для вызова на дисплей меню горизонтальной
развертки. Настройки данного меню перечислены в нижеследующей таблице.

Меню системы горизонтальной развертки.

Рисунок 2-20. Меню горизонтальной развертки

Таблица меню горизонтальной развертки.

Меню Установка Описание

Time base
(временная
развертка)

Reset Нажатие данной кнопки сбрасывает настройки

ALT Mag
(увеличение)
Holdoff ON

Y – T

X – Y

Roll

ON
OFF

OFF

В этом режиме по оси Y показывается
напряжение, а по оси Х- время.

Показывает значение напряжения канала СН1 на
оси Х; значение напряжения канала СН2 на оси Y.

В режиме прокрутки, отображение сигнала
обновляется справа налево

сдвига по горизонтали и уровень триггера.
Включить ALT Mag
Выключить ALT Mag
Включить Holdoff (регулировку времени задержки
запуска)
Выключить Holdoff (регулировку времени
задержки запуска)

1. TIME/DIV (время/дел.)

Использовать данную кнопку, для выбора горизонтального (time/diV) коэффициента

масштабирования.

Рисунок 2-21. Кнопка TIME/DIV



Страница36из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



2. Position (Положение)

Нажатие данной кнопки позволяет регулировать положение осциллограммы по
горизонтали. Разрешение этой регулировки изменяется в зависимости от масштаба по оси
времени.

Рисунок 2-22. Кнопка POSITION (положение по горизонтали)

Рисунок 2-23. Отметки горизонтальной /временной развертки.

Индикатор отметок

1. Текущий статус работы.

2. Позиция триггера в памяти

3. Позиция окна сигнала в памяти

4. Местоположение триггера в текущем окне осциллограммы.

5. Временная развертка по горизонтали (главная временная развертка).

ALT Mag

Функция ALT Mag включает режим размещения и горизонтального вытягивания части
главного окна осциллограммы для ее более подробного анализа (увеличенное разрешение в
горизонтальном направлении). Настройка временной развертки в данном режиме не
выполняется.



Страница37из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



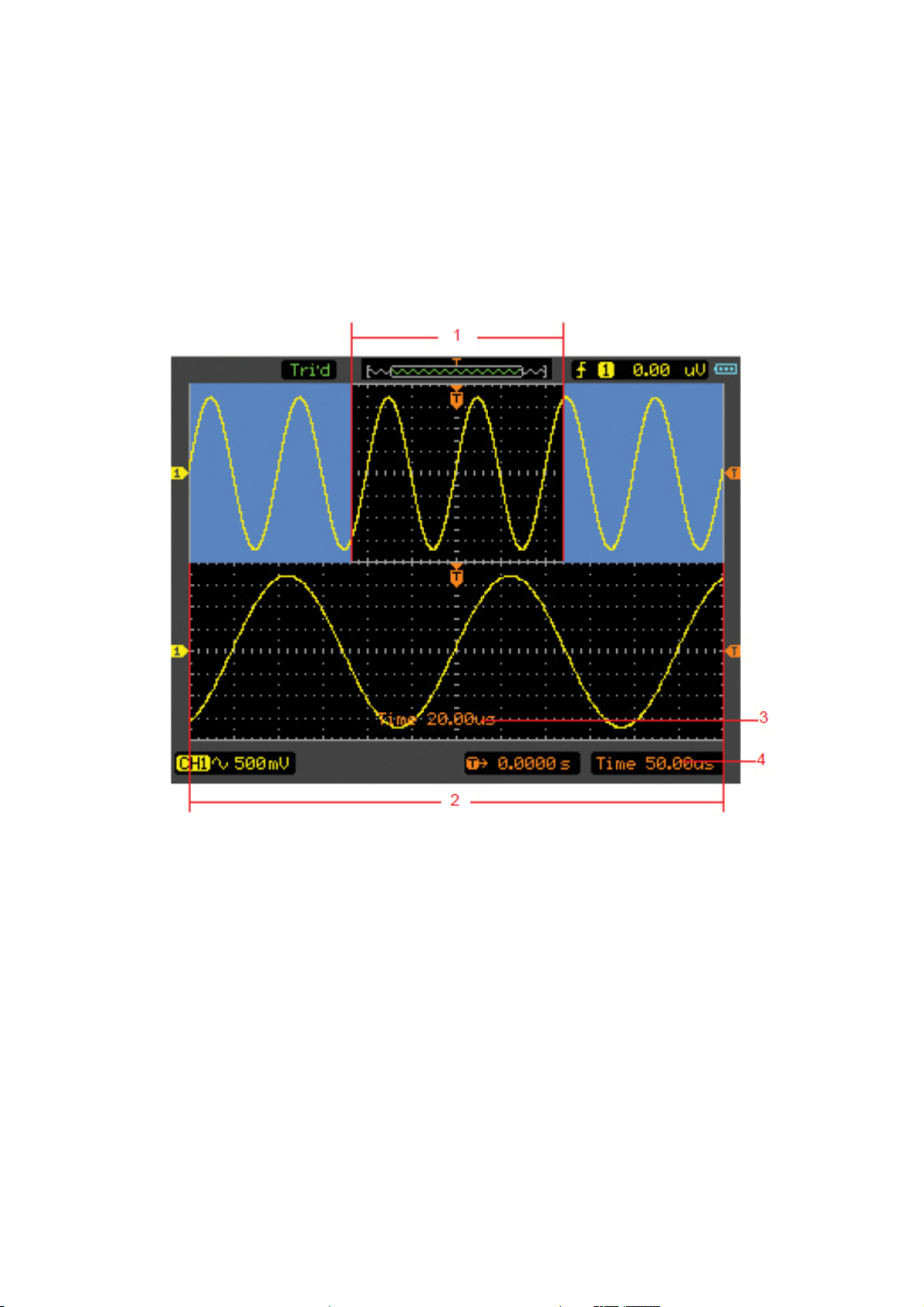

Рисунок 2-24. Функция ALT Mag

Описание:

1. Сигнал, который должен быть расширен.

2. Увеличенный график колебательного процесса.

3. Временная развертка ALT Mag.

4. Главная временная развертка.

Описание экрана ALT Mag.

Экран поделен на две части. Верхняя половина отображает главное окно осциллограммы, а
нижняя часть отображает вытянутую часть главного окна осциллограммы. Данная вытянутая
часть главного окна

называется окном ALT Mag. Два прямоугольника затеняют верхнюю
половину. Не затененная часть, показана вытянутой в нижней части окна. Кнопка TIME/DIV
управляет размером и положением ALT Mag. Символ справа внизу экрана означает главную
временную развертку, а символ внизу в центре означает время ALT Mag.



Страница38из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Режим X-Y

Данный режим полезен для изучения фазовых соотношений между двумя сигналами.

По горизонтальной оси (Х) показывается напряжение на канале СН1 а по СН2 по вертикальной
оси (Y) напряжение на канале СН2.

Рисунок 2-25. Дисплей в режиме Х-Y

Нижеследующие функции не работают в режиме Х-Y.

 Режим автоматических измерений
 Режим измерений с
 Режимы REF и MATH
 Горизонтальная позиция
 Управление триггером

помощью курсора.

Настройка триггера

Триггер определяет момент, когда осциллограф начинает захват данные и показывать сигнал..
Правильная настройка триггера превращает нестабильную картину на экране в
информативную осциллограмму.

Когда осциллограф начинает захват сигнала, он сначала получает данные, которые
отображаются слева от точки триггера. Он продолжает сбор данных и ожидает срабатывания



Страница39из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



триггера. Когда триггер срабатывает, осциллограф продолжает захват данных, которые будет
отображены справа от точки триггера.

Режимы триггера

Осциллограф-мультиметр обеспечивае четыре режима триггера: Edge (по фронту), Pulse (по
импульсу) , Alternative (поочередный) и Video (по видеосигналу).
Edge (запуск по фронту): запуск происходит, когда фронт пускового сигнала достигает
определенного значения в заданном направлении наклона
Pulse (запуск по длительности импульсу): запуск происходит, когда длительность импульса
пускового сигнала удовлетворяет заданным условиям.
Alternative (поочередный запуск): предназначен для одновременного наблюдения двух не
синхронизированных по частоте сигналов.
Video (запуск по видеосигналу): приводится в действие видео-синхроннизированными
сигналы.

Запуск по фронту (Edge)

Запуск по фронту обозначает запуск по пороговому уровню сигнала. При выборе запуска Edge,
происходит запуск на переднем и заднем фронте входного сигнала

.

Нажмите кнопку TRIG → F1 → Edge для того, чтобы показать меню запуска Edge, в виде
нижеследующей таблицы.
Меню запуска Edge (Страница 1/2)

Меню запуска Edge (Страница 1/2)

Таблица запуска Edge

Меню Возможные

значения

Source (выбор
источника сигнала)
Slope (наклон
фронта)

Sweep Auto

CH1
CH2
Rising
Falling

Пояснения

Запуск по сигналу с канала СН1 или СН2

Запуск по нарастающему фронту
Запуск по спадающему фронту
Сигнал регистрируется, даже если триггер не
сработал.



Страница40из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Normal

Single

HF Reject ON/OFF Отсекаются высокочастотные составляющие
50% Устанавливает уровень триггера по центру сигнала

Сигнал регистрируется, если выполняется условие
триггера.

При выполнении условия триггера, сигнал
регистрируется однократно с последующей
остановкой.

Установка режима Pulse Trigger (триггер по длительности импульса)

Триггер по длительности импульса (Pulse) означает, что время запуска зависит от длительности
импульса, накладывая соответствующие условия на длительность импульса, можно выявить
импульсы, отклоняющиеся от нормы.

Нажмите кнопку TRIG → F1 → Pulse для отображения меню Pulse Trigger в виде
нижеследующей таблицы.

Меню Pulse Trigger (триггер по длительности импульса) (страница 1/2)

Рисунок 2-27. Меню Pulse Trigger

Меню Pulse Trigger (страница 1/2)

Рисунок 2-28. Меню Pulse Trigger

Таблица Pulse Trigger

Меню Возможные

значения

Пояснения

Source
(выбор

источника
сигнала)

When
(условие

на
импульс)

CH1
CH2

+More
+Less
+Equal

-More

-Less

-Equal

Запуск по сигналу с канала СН1 или СН2

+ Запуск при длительности импульса больше установленного
значения
+ Запуск при длительности импульса меньше установленного
значения
+ Ширина импульса равняется выбираемому импульсному режиму

- Запуск при длительности импульса больше установленного



Страница41из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



значения

- Запуск при длительности импульса меньше установленного
значения

- Ширина импульса равняется выбираемому импульсному режиму

Setting
(установка
импульса)
1/2
→

Value Установить необходимую длительность импульса

Перейти к следующей странице меню

Меню Возможные

Пояснения

значения

2/2

Возврат к предыдущей странице меню
←
Sweep (режим
запуска)

Auto

Normal

Single

Сигнал регистрируется, даже если триггер не
сработал.

Сигнал регистрируется, если выполняется условие
триггера.

При выполнении условия триггера, сигнал
регистрируется однократно с последующей
остановкой.

HF
Reject

ON

OFF

Отсекаются высокочастотные составляющие

50% Устанавливает уровень запуска по центру сигнала
2/2

Возврат к предыдущей странице меню
→

Примечание: Диапазон регулировки длительности импульса составляет от 10нс до 10сек. При
соблюдении условия, система запускается и собирает данные по импульсу сигнала.

Настройка режима запуска ALT Trigger (поочередного).

При выборе этого режима запуск осуществляется по сигналам с двух вертикальных каналов.
Данный режим запуска предназначен для наблюдения двух независимых сигналов. Вы можете
выбрать два разных режима запуска для двух вертикальных каналов. Варианты запуска
следующие: Edge (по фронту), Pulse (по продолжительности импульса). Информация об уровне
запуска двух каналов будет отображена вверху справа на экране.
Смотри ALT экран на рисунке 2-29.
Нажмите кнопку TRIG → F1 → ALT для отображения ALTtrigger меню в виде нижеследующей

таблицы.



Страница42из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



ALT trigger меню (Тип запуска Edge) (Страница 1/2).

Рисунок 2-30. ALT trigger меню

ТаблицаALT trigger меню(Тип запуска Edge) (Страница2/2).

Меню Возможные

значения

Channel (канал) CH1

CH2

Type (Тип) Edge

Pulse

Slope (наклон
фронта)
1/2

Rising
Falling
Перейти к следующей странице меню

→

Пояснения

Установить запуск для канала СН1
Установить запуск для канала СН2
Установка любого типа запуска: Edge или Pulse

Триггер по нарастающему фронту
Триггер по нисходящему фронту

Рисунок 2-29. Экран режима ALT



Страница43из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Описание:

1. Тип триггера канала СН1.

2. Горизонтальное положение триггера канала СН1.

3. Значение уровня триггера канала СН1.

4. Тип триггера канала СН2

5. Значение уровня триггера канала СН2.

6. Временная развертка канала СН1

7. Уровень триггера канала СН1

8. Время запаздывания триггера канала СН1

9. Горизонтальное положение триггера канала СН2.

10. Временная развертка СН2.

11. Уровень триггера канала СН2

12. Время запаздывания триггера канала СН2

13. Вольт/дел. канала СН1

14. (Вольт/дел. канала СН2

Рисунок 2-31. ALT Trigger меню

Таблица ALT Trigger меню (Тип запуска edge) (Страница 2/2).

Меню Возможные

Пояснения

значения

2/2

Возврат к предыдущей странице

←
HF Reject ON

Отсечение высокочастотной составляющей сигнала

OFF

50% Устанавливает уровень запуска по центру сигнала
2/2

Возврат к предыдущей странице
→
ALT Trigger меню (Тип запуска Pulse) (Страница 1/2)

Рисунок 2-32. ALT Trigger меню

Таблица ALT Trigger меню (Тип запуска :Pulse Страница 1/2).

Меню Возможные

Пояснения

значения

Channel (канал) CH1

CH2

Установить запуск для канала СН1
Установить запуск для канала СН2

Type (тип) Edge Установка любого типа запуска: Edge или Pulse



Страница44из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Pulse

When (условие
на импульс)

1/2

→

Таблица ALTTrigger меню (Тип запуска Pulse) Страница 2/2).

+More

+Less

+Equal

-More

-Less

-Equal

Перейти к следующей странице

+ Запуск при длительности импульса больше
установленного значения
+ Запуск при длительности импульса меньше
установленного значения
+ Ширина импульса равняется выбираемому
импульсному режиму

- Запуск при длительности импульса больше
установленного значения

- Запуск при длительности импульса меньше
установленного значения

- Ширина импульса равняется выбираемому
импульсному режиму

Рисунок 2-33. ALTTrigger меню

Таблица ALT Trigger меню (Тип запуска:Pulse Страница 2/2).

Меню Возможные

значения

2/2
←
Setting
(установка
импульса)
HF Reject ON

50% Устанавливает уровень запуска по центру сигнала
2/2
→

Назад к предыдущей странице меню

Value Установить необходимую длительность импульса

OFF

Назад к предыдущей странице меню

Пояснения

Отсекает высокочастотные составляющие сигнала или
нет

Настройка режима Video Trigger (запуск по видео-сигналу) (не используется в
DSO8060).

Режим Video trigger разработан для запуска по видеосигналу, для отображения устойчивого
видеосигнала NTSC или PAL/SECAM композитного видео-сигнала.

Нажмите кнопку TRIG → F1 → Video.



Страница45из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Video trigger меню (Страница 1/2).

Video trigger меню (Страница 2/2).

Рисунок 2-34. Video trigger меню

ТаблицаVideo trigger меню.

Меню Возможные значения Пояснения

Channel
(канал)

CH1
CH2

Установить режим запуска канала СН1
Установить режим запуска канала СН2

Polarity
(полярность
запуска)

Normal

Invert

Применимо для видео сигнала у которого уровень
черного низкий.
Применимо для видео сигнала у которого уровень
черного высокий.

Sync All Field

Odd Field
EvenField
Line Num
All Lines

1/2

Перейти к следующей странице меню

Запуск по первому найденному полю.
Запуск по нечетному полю.
Запуск по четному полю.
Запуск по выбранной линии.
Запуск по первой же найденной линии.

→

2/2

Назад к предыдущей странице меню
←
Line Num Установить линию видео-запуска
Standard PAL/SEC

NTSC
Sweep Auto

Normal

Single

Установить видео стандарт на PAL/SEC
Установить видео стандарт на NTSC
Сигнал регистрируется, даже если триггер не
сработал.

Сигнал регистрируется, если выполняется условие
триггера.

При выполнении условия триггера, сигнал
регистрируется однократно с последующей
остановкой.

2/2

Назад к предыдущей странице меню
→



Страница46из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Объяснение терминов

 Auto (автоматический запуск):

Данный режим развертки позволяет осциллографу производить выборку данных для
построения осциллограммы, даже в отсутствии условий триггера. Если запуск не происходит,
пока осциллограф ожидает в течении определенного периода (как определяется настройкой
временной развертки), он запускается автоматически.
Когда осциллограф не может синхронизировать сигнал - он отображается прыгающим на
экране. При правильном триггере, изображение на экране становится стабильным. Любой
фактор, влияющий на нестабильность сигналов может быть выявлен в режиме Auto, как
например выход источника питания.
Примечание: когда в автоматическом режиме запуска горизонтальная развертка
осциллограммы установлена на 50мс/дел. и больше, режим Auto позволяет осциллографу
производить выборку данных без сигнала о запуске.

 Normal (нормальный запуск):

Режим Normal позволяет осциллограф производить выборку данных для осциллограммы только
тогда, когда выполняется условие срабатывания триггера. В отсутствие пускового сигнала,
осциллограф находится в ожидании, а на дисплее остается отображенной предыдущая
осциллограмма (в случае ее наличия).

 Single (одиночный запуск):

В режиме Single, после нажатия кнопки RUN/STOP, осциллограф переходит в режим ожидания
триггера. При срабатывании триггера осциллограф производит выборку одного сигнала и
отображает его на дисплее, а затем останавливается.

Сохранение и загрузка (Save/Recall ) сигнала и настроек

Нажмите кнопку Save/Recall, покажется следующее меню интерфейса:

Таблица меню Save/Recall

Меню Возможные

значения

Type (тип) Wave

Setup
Bitmap
CSV
Factory

Internal
(внутренняя
память)

External (внешняя

память)

Переход к меню операций с внутренней памятью

Переход к меню операций с внешней памятью

Пояснения

Сохраняет или загружает осциллограмму
Сохраняет или загружает настройки прибора
Создает или удаляет BMP файлы
Создает или удаляет файлы CSV
Восстанавливает заводские настройки



Страница47из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Wave (Сигнал)

Меню Wave

Рисунок 2-35. Меню Wave

Таблица меню Wave

Меню Возможные значения Пояснения

Internal (внутренняя
память)

External (внешняя

Переход к меню операций с внутренней

памятью

Переход к меню операций с внешней памятью

память)

Setup (Настройки)

Меню Setup

Рисунок 2-35. Меню Setup

Таблица меню Setup

Меню Возможные значения Пояснения

Internal (внутренняя
память)

External (внешняя

Переход к меню операций с внутренней

памятью

Переход к меню операций с внешней памятью

память)



Страница48из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Bitmap (растровая графика)

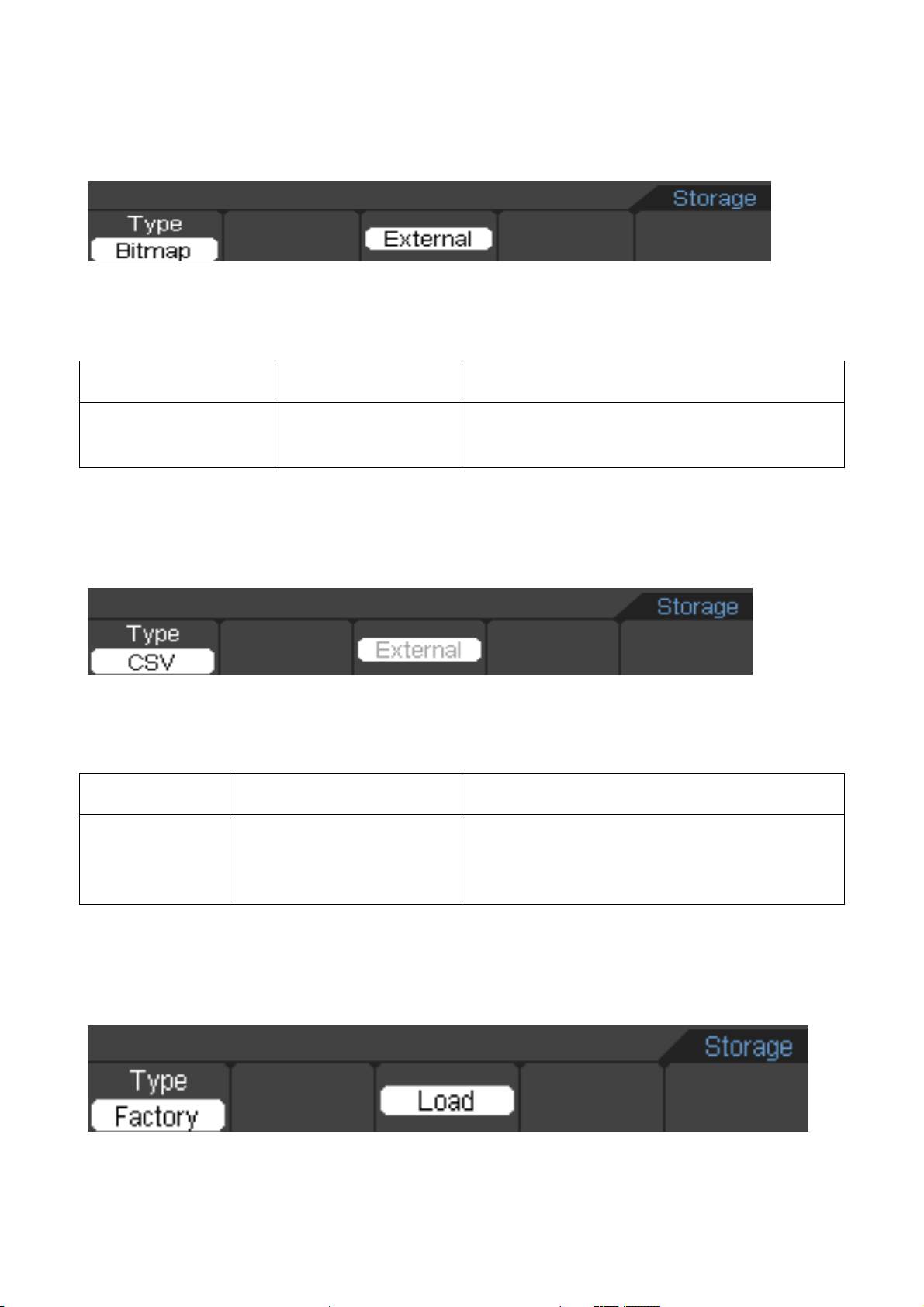

Bitmap меню

Рисунок 2-37. Меню Bitmap

Таблица меню Bitmap

Меню Возможные значения Пояснения

External (внешняя

память)

Переход к меню операций с внешней

памятью

CSV (значения, разделенные запятыми)

Меню CSV

Рисунок 2-38. Меню CSV

Таблица меню CSV

Меню Возможные значения Пояснения

External

(внешняя

Переход к меню операций с внешней

памятью

память)

Factory (заводские настройки)

Меню Factory

Рисунок 2-39. Меню Factory



Страница49из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Таблица меню Factory

Меню Возможные

Пояснения

значения

Load (загрузка) Повторный вызов заводских настроек или файлов

Внутренняя память

Нажать SAVE/RECALL→Internal, чтобы перейти к нижеследующему меню

Меню Возможные

Пояснения

значения

Internal
(внутренняя
память)

Load
(загрузка)

Save
(сохранение)

Setup_01
...

Установка местоположения файлов во внутренней
памяти

Setup_15

Загрузка файлов осциллограмм и настроек из

внутренней памяти.

Сохранение файлов осциллограмм и настроек во

внутренней памяти.

Внешняя память

Нажать SAVE/RECALL → External для перехода к нижеследующему меню.

Меню Возможные

Пояснения

значения

New File

Для создания нового файла

(новый файл)

Delete File

Для удаления файла
(удаление
файла)

Load
(Загрузка)

Загрузить осциллограмму или настройку с USB

накопителя



Страница50из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Файловая система в виде нижеследующего:

Рисунок 2-40. Файловая система

Factory (заводские настройки)

Осциллограф имеет настройки по умолчанию, которые могут быть вызваны повторно в любое
время.

Memory location (место в памяти)

Точно укажите место в памяти для сохранения/загрузки осциллограмм и настроек.

Load (загрузка)

Загрузка хранимых осциллограмм, настроек и настроек по умолчанию.

Save (сохранение)

Сохранение осциллограмм и настроек.

Примечание:

1. Сохранение сохраняет только осциллограмму, но и текущих данных осциллографа-

мультиметра.

2. Осциллограф может хранить постоянно 15 настроек, которые можно восстановить в

любое время.



Страница51из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Вспомогательные функции

Нажмите кнопку Utility для показа меню.

Серии без RS232 и LAN:

Меню Utility (Страница 1/4)

Меню Utility (Страница 2/4)

Меню Utility (Страница 3/4)

Меню Utility (Страница 4/4)

Рисунок 2-41. Меню Utility (без RS232 и LAN)

Серии с RS232 и LAN:

Меню Utility (Страница 1/5)



Страница52из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



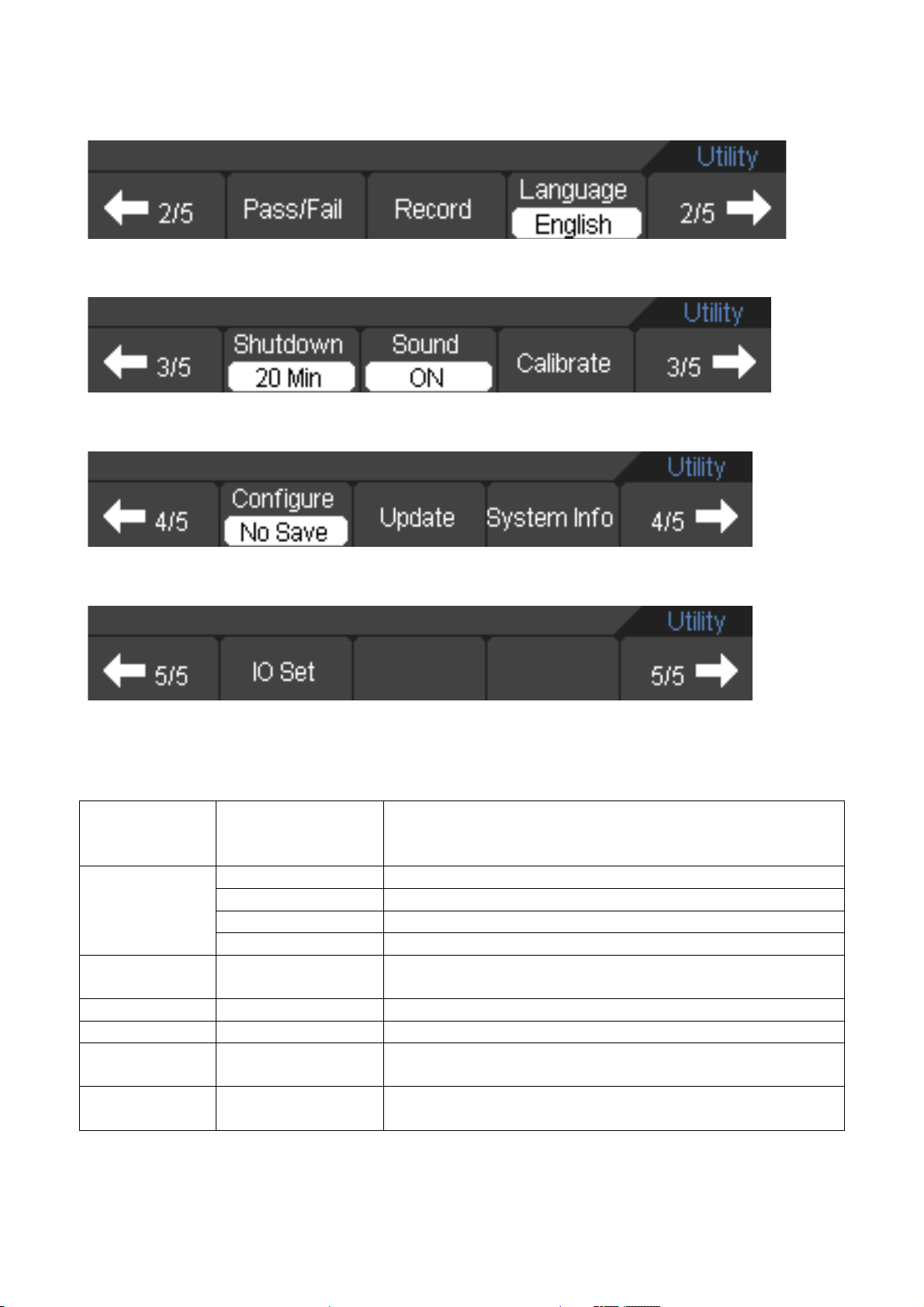

Меню Utility (Страница 2/5)

Меню Utility (Страница 3/5)

Меню Utility (Страница 4/5)

Меню Utility (Страница 5/5)

Рисунок 2-42 Меню Utility (с RS232 и LAN)

Таблица меню Utility (Страница ¼ и страница 1/5)

Меню Возможные

Пояснения

значения

F/C/R OFF Отключение частоты, счетчика об/мин

Frequency Включение частоты
Counter Включение счетчика
RPM Включить об/мин

DMM ON

OFF

Включить мультиметр
Отключить мультиметр

Display Показать страницу меню дисплея
Acquire Перейти к странице выборки данных
1/4

Перейти к следующей странице меню

→
1/5

Перейти к следующей странице меню

→



Страница53из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Таблица меню Utility (Страница 2/4 и страница 2/5)

Меню Возможные

Пояснения

значения

2/4

Назад к предыдущей странице меню

←
2/5

Назад к предыдущей странице меню

←
Pass/Fail

Перейти к странице меню Pass/Fail
(соответствует/не
соответствует)
Record (запись) Перейти к странице меню Record
Language (язык) Выбор языков

(Большее языков можно добавить в последние версии
аппаратно-программного обеспечения)

2/4

Перейти к следующей странице меню
→
2/5

Перейти к следующей странице меню

→

Таблица меню Utility (Страница 3/4 и страница 3/5)

Меню Возможные

значения

3/4

Назад к предыдущей странице меню

←
3/5

Назад к предыдущей странице меню

←
Shut
Down
(отключение)

10Min
20Min
30Min
Infinite

Sound (Звук) ON

OFF

Calibrate

Калибровать осциллограф-мультиметр

Калибровка)
3/4

Перейти к следующей странице меню

→
3/5

Перейти к следующей странице меню

→

Пояснения

Установить время отключения

Включение и выключение звуковых сигналов



Страница54из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Таблица меню Utility (Страница 4/4 и страница 4/5)

Меню Возможные

значения

4/4
←
4/5
←
Configure No Save

Updade Обновить систему
System Info Показать системную информацию
4/4
→
4/5

→

Таблица меню Utility (Страница 5/5)

Меню Возможные

Назад к предыдущей странице меню

Назад к предыдущей странице меню

Save

Перейти к первой предыдущей странице меню

Перейти к следующей странице меню

значения

Пояснения

Не сохранять настройки при выключении
Сохраняет настройки при выключении

Пояснения

5/5
←
IO Set Перейти к странице меню IO Set
5/5
→

Обратно к предыдущей странице меню

Перейти к первой предыдущей странице меню

Калибровать

Калибрование настраивает внутреннюю схему для получения лучшей точности. Используйте
данные функции для калибровки вертикальной и горизонтальной развертки.

Для максимальной точности в любое время, выполните настоящее калибрование, в случае если
температура окружающей среды изменится на 5°C или больше.

Прежде чем начать данную процедуру, выполните следующее:

1. Отсоедините щупы или провода от всех входов, в противном случае может произойти

неполадка или повреждение осциллограф-мультиметра.

2. Нажмите кнопку Utility и выберите Calibrate.

Экран калибровки показан на Рисунке 2-43.

Страница55из109



СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Рисунок 2-43. Экран калибровки

Примечание:

Для получения наилучшей точности дайте осциллографу поработать или прогреться как
минимум в течении 30 минут перед началом калибровки.

Осциллограф будет калибровать параметр вертикальной сиcтемы развертки(СН1, СН2).



Страница56из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Pass/Fail (соответствует/не соответствует)

Функция Pass/Fail (функция сопоставления) контролирует изменения сигналов и соответствие
или не соответствие сигналов посредством сравнения для того, чтобы определить, входной
сигнал находится в пределах заранее установленной маски или нет.

Нажмите Utility→Pass/Fail, чтобы перейти к нижеследующему меню.

Меню Pass/Fail(Страница 1/2).

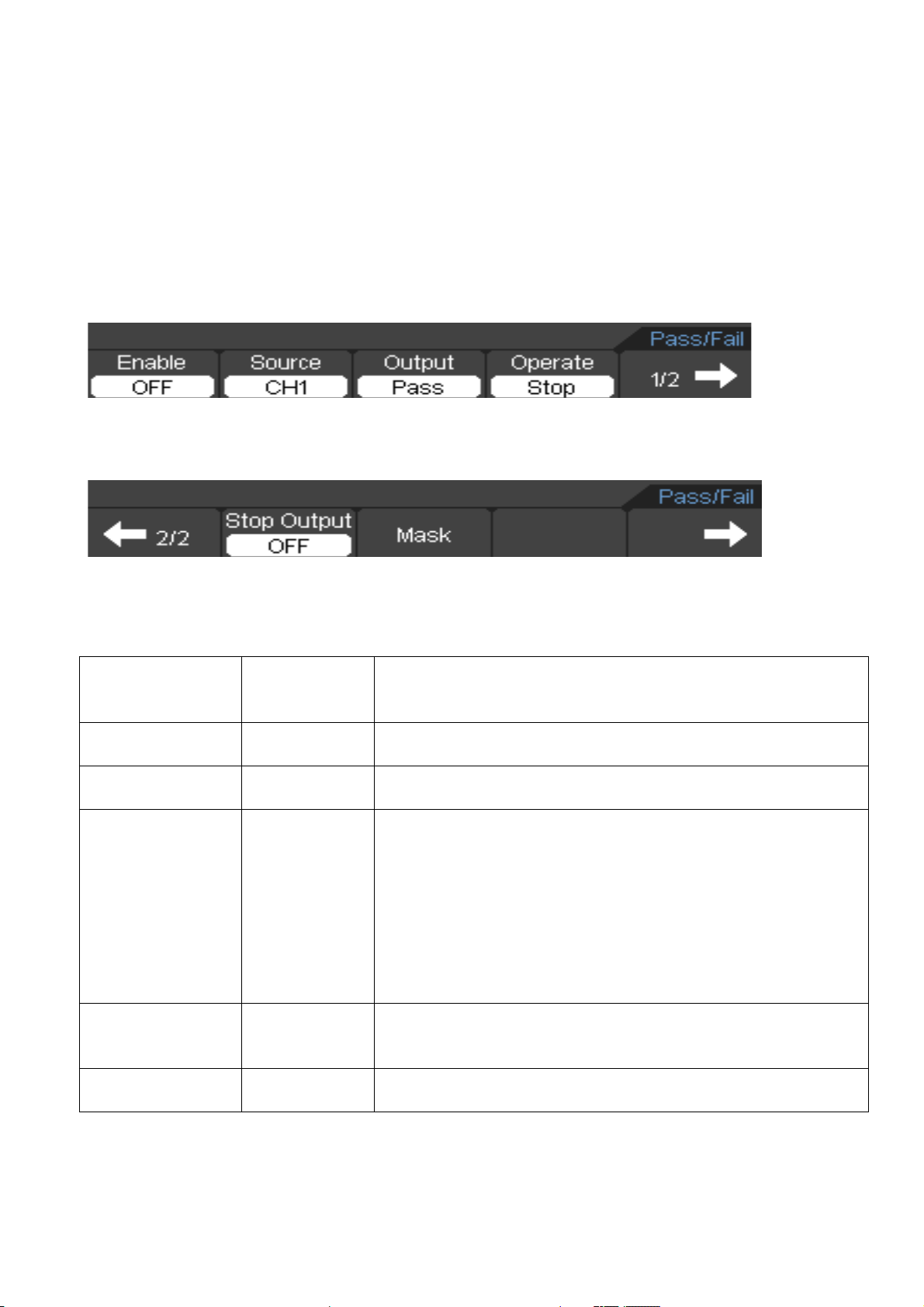

Рисунок 2-44. Меню Pass/Fail

МенюPass/Fail (Страница 2/2)

Рисунок 2-45. Меню Pass/Fail

Таблица менюPass/Fail(Страница 1/2)

Меню Возможные

значения

Enable ON

OFF

Source (исходный
сигнал)
Output (выходной
сигнал)

Operate
(управление)

1/2
→

CH1
CH2
Fail
Pass
Fail+Beep

Pass +Beep

Stop

Start
Перейти к следующей странице меню

Пояснения

Включить тест Pass/Fail
Выключить тест Pass/Fail
Выбрать тест Pass/Fail на канале СН1
Выбрать тест Pass/Fail на канале СН2
Выходной сигнал при обнаружении условия Fail (не
соответствует)
Выходной сигнал при обнаружении условия Pass
(соответствует)
Выходной сигнал и звуковой сигнал при обнаружении
условия Fail
Выходной сигнал и звуковой сигнал при обнаружении
условия Pass

Тест Pass/Fail остановлен, нажать для продолжения работы
Тест Pass/Fail в процессе, нажать для остановки работы



Страница57из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Таблица меню Pass/Fail (Страница 2/2)

Меню Возможные

значения

2/2
←
Stop
output

Mask (маска) Перейти к меню Mask

2/2

→

Перейти к предыдущей странице меню

ON
OFF

Назад к предыдущей странице меню

Пояснения

Остановка теста, при появлении выходного сигнала
Продолжение теста, при появлении выходного
сигнала

Настройка Mask (маски)

Для установки нажать Utility→Pass/Fail→Mask чтобы перейти к нижеследующему меню.
Меню Mask (Страница 1/2)

Рисунок 2-46. Меню Mask

Меню Mask (Страница 2/2)

Рисунок 2-46. Меню Mask

Таблица меню настройки Mask (Страница 1/2)

Меню Возможные

значения

Пояснения

Vertical
(вертикальный
размер)
Horizontal
(горизонтальный
размер)
Create (создать) Создать маску теста в соответствии с

Установка вертикального размера осциллограммы

Установка горизонтального размера осциллограммы



Страница58из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



вышеуказанным размером

Location
(размещение)
1/2

→
Таблица меню установки Mask (Страница 2/2), при сохранении во внутренней памяти.

Internal
External
Перейти к следующей странице меню

Хранение созданной маски теста во
внутренней/внешней памяти

Меню Возможные

значения

2/2
←
Save (сохранение) Хранение созданной маски теста во внутренней

Load

→ Назад к предыдущей странице меню

Таблица меню установки Mask (Страница 2/2), при сохранении в виде внешней памяти

Меню Возможные

Save (сохранение) Переход к меню записи в память (также как меню

Load (загрузка) Повторный вызов установочного файла маски из

Назад к предыдущей странице меню

Повторный вызов установочного файла маски из

значения

Пояснения

памяти

внутренней памяти

Пояснения

записи в память REF)

внешней памяти

Запись осциллограмм

Записываются входящие сигналы с каналов СН1 и СН2, с максимальной длиной записи в 1000
кадров.

Выберите настройку Utility→Record , для перехода к нижеследующему.

Запись: Запись осциллограмм с определенный интевалом.

Режим Record в меню устройства записи (Страница 1/2).

Рисунок 2-48. Меню устройства записи. (Режим Record)



Страница59из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Меню устройства записи. (Режим Record) (Страница 2/2)

Рисунок 2-49. Меню устройства записи. (Режим Record)

Таблица меню Record (Режим Record) (Страница 1/2)

Меню Возможные

Пояснения

значения

Mode (режим) Record

Play
Storage
OFF

Source (исходный
сигнал)
End Frame

CH1
CH2
<1-1000> Установить число кадров записи

Выбрать режим записи
Выбрать режим воспроизведения
Выбрать режим хранения
Отключить все функции записи
Выбрать канал источника записи

(конечный кадр)
Operate
(управление)
1/2

Start
Stop

Запись остановлена, для старта записи нажать снова
Нажать для остановки записи

Перейти к следующей странице меню

→

Таблица меню Record (Режим Record) (Страница 2//2)

Меню Возможные

Пояснения

значения

2/2

Назад к предыдущей странице меню

←
Interval
(интервал)

<10.0ms-20s> Установить временной интервал между кадрами

записи

→ Назад к странице меню Utility

Play: Воспроизведите записанных осциллограмм.

Меню Record (Режим Play) (Страница 1/2).

Рисунок 2-50. Меню Record (Режим Play)



Страница60из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Меню воспроизведения (Режим Play) (Страница 2/2).

Рисунок 2-51. Меню Record (Режим Play)

Таблица меню Record (Режим Play) (Страница 1/2)

Меню Возможные

Пояснения

значения

Operate
(управление)

Start
Stop

Воспроизведение остановлено, нажать, чтобы начать
воспроизведение
Нажать для остановки воспроизведения

Repeat (Повтор) ON

OFF

Interval

<10,0ms-20s> Установить время интервала для воспроизведения

Установка режима повторного воспроизведения или
остановки

(интервал)
1/2

Перейти к следующей странице меню

→

Таблица меню Record (Режим Play) (Страница 2/2)

Меню Возможные

Пояснения

значения

2/2

Назад к предыдущей странице меню
←
Start Frame <1-1000> Установка пускового кадра
Cur Frame <1-1000> Выбор текущего кадра для воспроизведения
End Frame <1-1000> Установка последнего кадра
→ Назад к предыдущей странице меню

Storage (хранение): Хранить записанные осциллограммы в энергонезависимой памяти, в
соответствии с кадрами настройки.

Меню Record (Режим Storage) (Страница 1/2)

Рисунок 2-52. Меню Record (Режим Storage)

Меню Record (Режим Storage) (Страница 2/2)



Страница61из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Рисунок 2-53. Меню Record (Режим Storage)

Меню Record (Режим Storage) (Страница 1/2)

Меню Возможные

Пояснения

значения

Start

<1-1000> Установка первого кадра, чтобы сохранить его
Frame
End Frame <1-1000> Установка стартового кадра, чтобы сохранить его
Location Internal

Установка местоположения хранения

External
End Frame <1-1000> Установка последнего кадра
1/2

Назад к следующей странице меню

→

Меню Record при записи во внутреннюю память (Режим Storage) (Страница 2/2)

Меню Возможные

Пояснения

значения

Save
(сохранение)

Сохранить записанную осциллограмму во

внутреннюю память

Load (загрузка) Повторный вызов записанной осциллограммы из

внутренней памяти.

→ Назад к странице меню Utility

Меню Record при хранения во внешней памяти (Режим Storage) (Страница 2/2)

Меню Возможные

Пояснения

значения

Create File

Создание нового файла
(создать файл)
Delete File

Удаление выбранного файла
(удалить файл)
Load (загрузка0 Повторный вызов записанной осциллограммы из

внешней памяти.



Страница62из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Language (Язык):

Осциллографы-мультиметры серий DSO8000 имеют многоязычное меню пользователя, язык
выбирается по вашему желанию.

Нажмите Utility→Language для выбора языка.

Измерение сигнала

Нажмите кнопку MEAS для отображения меню автоматических измерений.

Меню measure (Страница 1/5)

Рисунок 2-54. Меню measure

Меню measure (Страница 2/5)

Рисунок 2-55. Меню measure

Меню measure (Страница 3/5)

Рисунок 2-56. Меню measure

Меню measure (Страница 4/5)

Рисунок 2-57. Меню measure



Страница63из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Меню measure (Страница 5/5)

Рисунок 2-58. Меню measure

Осциллограф-мультиметр обеспечивает 22 автоматических измерения:
Vpp,Vmax,Vmin,Vtop,Vmid,Vbase,Vamp, Vavg, Vrms, Vcrms, Overshoot, Preshoot, Freq, Period,
Rise Time, Fall Time, +Width,-Width, +Duty, -Duty, Delay1->2↑, Delay1->2↓ (измерение 12

напряжений и 10 показаний времени)

Таблица меню Measure

Меню Возможные значения Пояснения

Source
(источник

CH1

CH2

Выбор канал СН1 или СН2 как источника сигнала

сигнала)

Type (тип) Voltage

Time
Meas All (все
результаты

ON

OFF

измерений)

Выбрать для измерения параметры напряжения
Выбрать для измерения параметры времени
Включить все результаты измерений
Отключить все результаты измерений

Clear (Очистить) Очистить экран от результатов измерений
1/2

Перейти к следующейстранице меню

→

Таблица меню Voltage Measurement

Меню Описание
Pk to Pk (размах) От пика до пика = Макс. – Мин.

Измерение по всему сигналу.

Maximum Напряжение абсолютного максимального уровня.

Измерение по всему сигналу.

Minimum Напряжение абсолютного минимального уровня.

Измерение по всему сигналу.

Top Напряжение статистического максимального уровня.

Измерение по всему сигналу.

Base Напряжение статистического минимального уровня.

Измерение по всему сигналу.

Amplitude Амплитуда. Amp = Base – Top

Измерение по всему сигналу.

RMS Среднее квадратичное значение напряжения по всему сигналу.
Preshoot Отрицательный выброс = (Max - Top)/Amp x 100 %

Измерение по всему сигналу.

Overshoot Положительный выброс = (Base - Min)/Amp x 100 %

Измерение по всему сигналу.



Страница64из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Middle Напряжение 50% уровня от базы (Base) до верха (Top)
Average
(усреднение)
CRMS Среднее квадратичное значение напряжения поверх первого цикла в

Таблица меню Time Measurement

Меню Описание

Frequency Обратная величина периода первого цикла на осциллограмме
Period Время принятое за завершенный цикл первого сигнала на осциллограмме
Rising Время принятое от нижнего порогового значения до верхнего.
Falling Время принятое от верхнего порогового значения до нижнего
+Width Длительность положительного импульса на осциллограмме

-Width Длительность отрицательного импульса на осциллограмме
+Duty Положительная скважность = (длительность положительного импульса)/

-Duty Отрицательная скважность = (длительность отрицательного импульса)/

Delay1->2↑ Задержка времени по нарастающему фронту канала СН1 и СН2
Delay1->2↓ Задержка времени по спадающему фронту каналаСН1 и СН2

Среднее напряжение осциллограммы

осциллограмме

период х 100%

период х 100%

Примечание: результаты автоматических измерений будут отображаться на экране внизу.
Максимум 3 результата могут отражаться одновременно. Если отсутствует место для
отображения результата, последующее измерение будет сдвигать предыдущие результаты
влево за пределы экрана.

Измерения с помощью курсора

Экран отображает два параллельных курсора. Переместите курсоры для выполнения измерений
напряжения или времени сигнала. Значения отображаются в прямоугольнике внизу меню на
экране. Прежде чем использовать курсоры, обеспечьте настройку Signal Source, в качестве
канала для измерения.

Нажмите кнопку CURSOR, для вызова меню курсорных измерений в виде нижеследующего:

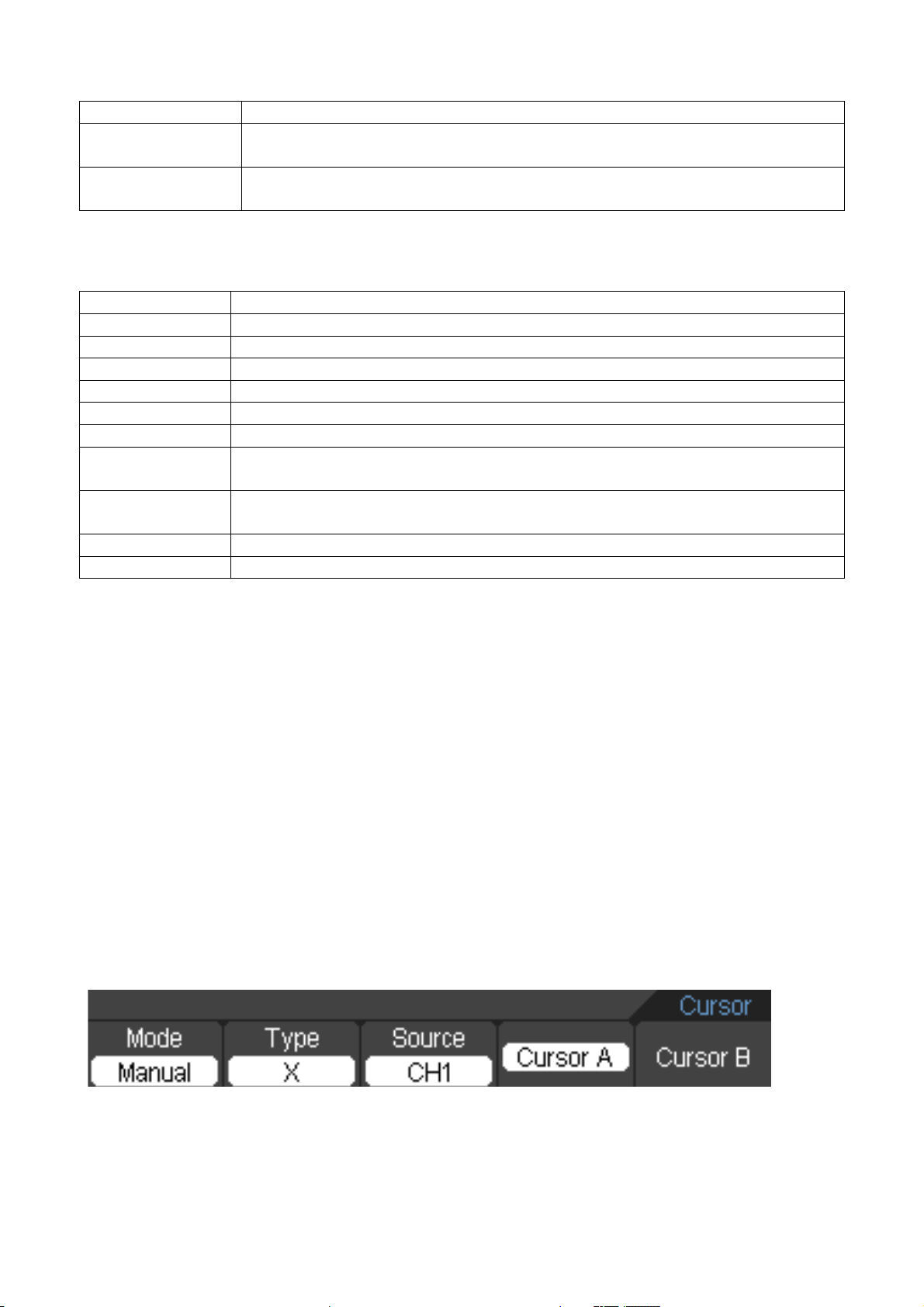

Меню CURSOR

Рисунок 2-59. Меню Cursor



Страница65из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Таблица Меню Cursor

Меню Возможные

значения

Mode (режим) Manual

Track
Auto
OFF

Type (тип) X

Y

Source CH1

CH2
MATH

Cursor A Выбор курсора А или нет
Cursor B Выбор курсора В или нет

Осциллограф-мультиметр измеряет значения координат Y или X курсоров и приращения
между двумя курсорами.

Для выполнения измерений с помощью курсора, проделайте следующую процедуру:

Пояснения

Установить режим ручного управления
Установка режим слежения
Установка автоматического режима
Отключение измерения с помощью курсора
Показан в виде вертикальной линии для измерения
горизонтальных параметров.
Показан в виде горизонтальной линии для измерения
вертикальных параметров.

Выбор исходного сигнала измерения

1.Включите измерение с помощью курсора:
Cursor→Mode→Manual / Track / Auto.

2. С помощью нажатия F-клавиш выберите канальный источник сигнала для измерений:
Cursor→Source→CH1 / CH2 / MATH.

3.Выберите тип курсоров с помощью нажатия сенсорной клавиши
Cursor→Type→ X или Y.

4.Нажать клавишу F4 или F5 для выбора Cursor A или Cursor B.

5.Переместить курсоры, чтобы отрегулировать приращение между курсорами.

Значения будут автоматически отображаться в правом верхнем углу экрана, когда
функциональное меню курсора скрыто или отображаются другие меню.



Страница66из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Комментарии к измерениям с помощью курсора.

1. Автоматический режим измерения с помощью курсора (Auto Cursor)

Режим Auto Cursor автоматически отображает курсоры для текущего измерения. См. рисунок 2-

60.

Рисунок 2-60. Автоматический режим курсора.



Страница67из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



2. Ручной режим измерения с помощью курсора (Manual Cursor)

В этом режиме осциллограф измеряет Y или X координаты приращений между двумя
курсорами. Смотри рисунок 2-61.

1). Выберите меню Mode->Manual.

2). Выберите меню Type->X/Y, для получения вертикали или горизонтали курсора А или
курсора В.

3). Выберите меню Source->CH1/CH2/MATH, для получения исходного сигнала курсора.

4). Выбрать курсор А или курсор В, для регулировки приращения между курсором А и
курсором В.

5). Найдите значения между курсором А и курсором В.
delta x представляет собой время между курсором А и курсором В.
1/(delta x) представляет собой частоту между курсором А и курсором В.

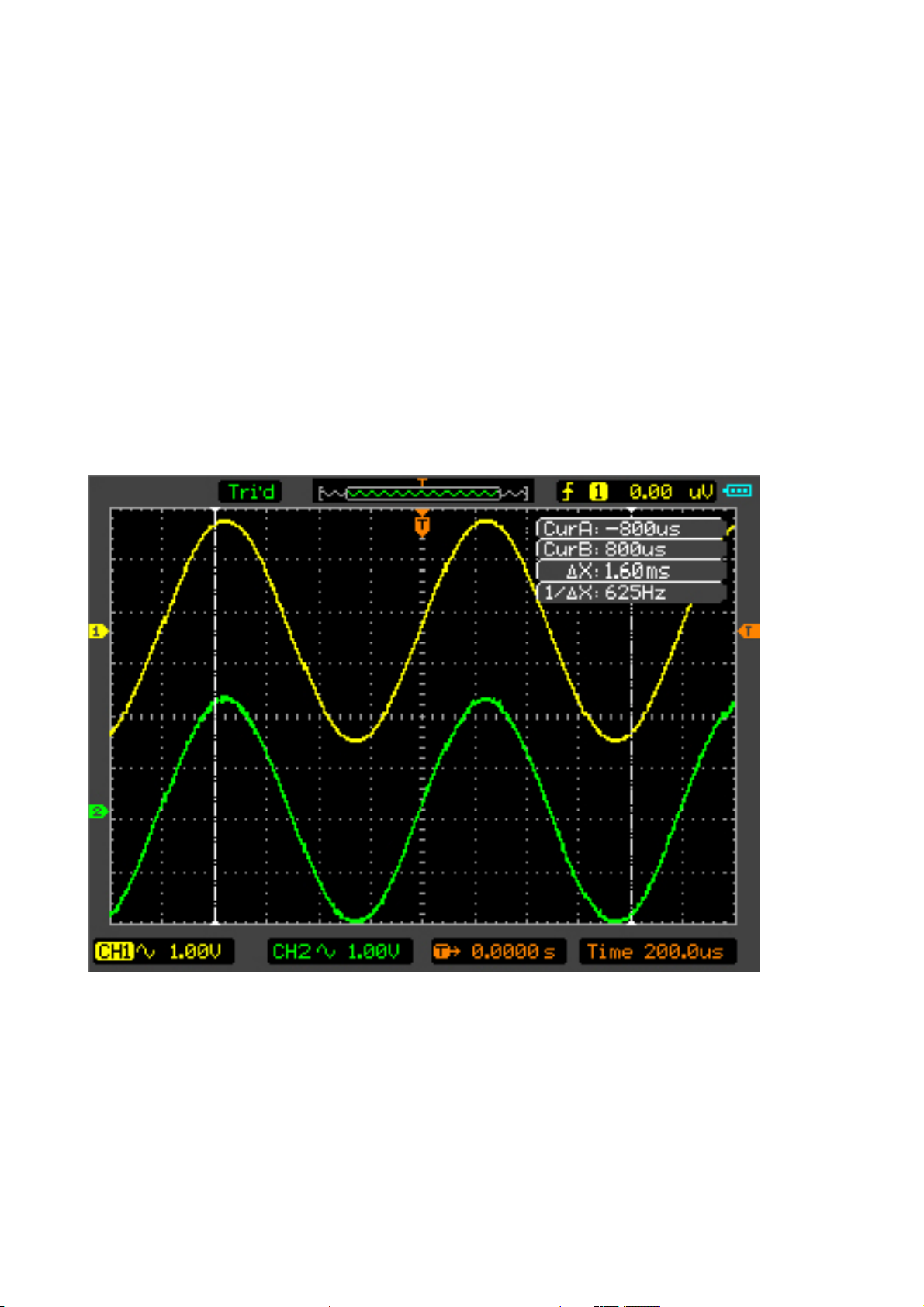

Рисунок 2-61. Ручной режим курсора.



Страница68из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



3. Режим отслеживания измерений с помощью курсора.

В режиме отслеживания измерений с помощью курсора, курсор А и курсор В перемещается по
выбранной осциллограмме. Смотри рисунок 2-62.

Рисунок 2-62. Режим отслеживания курсора.

Пожалуйста, выполните следующую процедуру:

1. Выберите меню Mode->Track.

2. Выберите источник сигнала для измерений. Выберите варианты в следующем виде.
Cursor А ->CH1/CH2. Cursor В ->CH1/CH2.

3. Выбрать курсор А или курсор В. Переместите выбранные курсоры для регулировки

приращения между курсорами.

4. Найдите значения между Курсором А и Курсором В.
delt x представляет собой время между курсором А и курсором В. 1/(delta x) представляет

собой частоту между курсором А и курсором В. delta y представляет собой напряжение
между курсором А и курсором В.



Страница69из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



IO Set (Настройка ввода/вывода)

Нажмите кнопку UTILITY→ F5 → F5→ F5 → F5→ F2 , чтобы показать меню IO Set.

Меню IO Set (LAN)

Рисунок 2-63. Меню IO Set (LAN)

Таблица Меню IO Set (LAN)

Меню Возможные

значения

Setting
(установка)

→ Перейти к странице меню Utility

МенюIO Set (RS232)

Рисунок 2-64. МенюIO Set (LAN)

Таблица меню IO Set (RS232)

Меню Возможные

Создание нового LAN соединения

значения

Пояснения

Пояснения

Baud Rate
(скорость в

бодах)

→ Перейти к странице меню Utility

Нажмите кнопку F2 в меню IO Set, после чего выскочит маленькое окошко. Вы можете выбрать
кнопки со стрелками для перемещения курсора в позицию изменения параметра, затем

300
600
1200
2400
4800
9600

Установить параметр скорости в бодах для RS232



Страница70из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



нажмите кнопку Enter, для вывода сенсорной клавиатуры, с помощью которой вы можете
ввести то, что вы хотите.

Смотрите окно настройки LAN на рисунке 2-65.

Рисунок 2-65. Окно установки Lan

Нажмите кнопку F2 в меню IO Set (RS232), после чего вы сможете изменить значение скорости
в бодах.

Смотрите меню IO Set(RS232) на рисунке 2-64.



Страница71из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Глава 3. Примеры использования

Пример 1: Измерение простых сигналов.

Для получения и отображения сигнала выполните следующую процедуру:

1. Подайте сигнал на канал СН1 с использованием щупа.

2. Нажмите клавишу AUTO на клавиатуре.

Осциллограф выполняет автоматическую оптимизацию параметров под измеряемый сигнал. Вы
можете производить дальнейшую регулировку вертикального и горизонтального диапазонов,
для получения желаемого вида осциллограммы.

Для измерения частоты и Vpp (размаха сигнала напряжения) выполните следующие действия:

1. Нажмите кнопку MEAS, выберите Source -> CH1 и выберите Type ->Voltage, затем

нажмите кнопку F5, потом нажмите кнопку F2 для выполнения проверки размаха.
Значение Vpp отобразится внизу интерфейса осциллограммы.

2. Нажмите кнопку MEAS, выберите Source -> CH1 и выберите Type -> Time, затем

нажмите кнопку F5, потом нажмите кнопку F2 для выполнения теста по частоте.
Значение частоты отобразится внизу интерфейса осциллограммы.

3. Нажмите Clear в меню Measure, для очистки интерфейса осциллограммы от измерений.

Рисунок 3-1. Окно измерений Vpp и Freq



Страница72из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Пример 2: Использование функции X-Y

Функция X-Y используется для определения разности фаз сигналов в двух каналах. Диаграмма
Лиссажу отображается на экране, при использовании функции X-Y, позволяющей сравнивать
частоты, амплитуды и фазы встречного сигнала с опорным сигналом. Это делает возможным
сравнивать и анализировать частоту, амплитуду и фазы между входным и выходным сигналом.

Выполните следующую процедуру:

1. Установите коэффициент ослабления щупа на «х10». Установите переключатель на на

щупе в положение «х10».

2. Подсоедините щуп канала СН1 к входу схемы, а щуп канала СН2 к выходу схемы.

3. Щелкните по кнопке AUTO на панели.

4. Отрегулируйте масштабирование по вертикали и коррекцию, чтобы приблизительно

отображать приблизительно одинаковые амплитуды сигналов по обоим каналам.

5. Выберите Time Base->X-Y format в горизонтальном меню.

6. Отрегулируйте масштаб и коррекцию горизонтали и вертикали по отношению к

отображению желаемого колебательного сигнала. Следующая картина показывает
типовой пример.

7. Примените метод эллипса для измерения сдвига фаз между двумя каналами.

Рисунок 3-2. Сигнал в формате X-Y.

Инструкция к методу эллипса.

Сигнал должен располагаться по центру



Страница73из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Sinθ = A/B или C/D, где θ = разность фаз (в градусах) между двумя сигналами с разных
каналов.
Из вышеприведенной формулы следует, что:

θ = ±arcsin (A/B) или ±arcsin (C/D)

θ должен быть в пределах (0~π/2) или (3π/2~2π), если главная ось эллипса находится в пределах
I и III квадрантов. Если главная ось эллипса находится в пределах II и IV квадрантов, то θ
находится в пределах (π/2~π) или (π~3π/2).

Пример 3: Измерения БПФ с помощью курсора.

Измерение БПФ включает: измерение амплитуды напряжения (Vrms или dBVrms) и частоты
(Гц).

Для измерения проделайте нижеследующие действия:

1. Нажмите кнопку CURSOR для вызова меню измерений с помощью курсора.

2. Выберите Mode->Manual, Для вывода меню режима измерения с помощью курсора

вручную.

3. Выберите Type->X/Y, и тип курсора X илиY.

4. Выберите Source->MATH (режим БПФ) в меню режима измерения с помощью курсора.

5. Установите курсор в точку начала требуемого измерения.

Посмотрите измерение БПФ (курсор типа Y) на рисунке 3-3.



Страница74из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Рисунок 3-3. Измерение БПФ (Курсор типа Y)

Смотрите измерение БПФ (курсор типа Х) на рисунке 3-4.

Рисунок 3-4. Измерение БПФ (Курсор типа Х)



Страница75из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Пример 4: Тест Pass/Fail (тест на соответствие)

Тест Pass/Fail является одной из усовершенствованных специальных функций осциллографа­мультиметра. С помощью данной функции осциллограф может сравнивать входной сигнал с
установленной маской осциллограммы. Если сигнал «касается» маски, появляется сигнал
“Fail”, если нет, то тест прошел нормально. При необходимости программируемый вывод
данных может использоваться для внешних приложений автоматического управления.
Устройство вывода является встроенным, стандартным средством и оптически
изолированным.

Выполните нижеследующую процедуру.

1. Нажмите клавишу Utility, для вывода меню Utility на экран.

2. Нажмите клавишу F5 на панели для вывода на экран страницы 2/4.

3. Выберите Pass/Fail в меню Utility для вывода на экран меню Pass/Fail.

4. Выберите ON для Enable, чтобы включить Pass/Fail, выберите источник канала СН2

(источник исходного сигнала), выберите OFF или ON для Stop Output на странице 2/2
меню Pass/Fail.

5. Создайте маску Pass/Fail: измените вертикальное или горизонтальное значение с

помощью щелчка по кнопке up или down на панели, для установления div (деления)
вертикальных и горизонтальных значений. Выберите кнопку Create, Save или Load, при
необходимости.

6. Выберите Operate to Start в меню Pass/Fail для запуска функции Pass/Fail.

Смотрите окно Pass/Fail на рисунке 3-5

Рисунок 3-5. Окно Pass/Fail

Страница76из109



СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Пример 5: Подавление шума в сигнале.

Смотрите сигнал с белым шумом на рисунке 3-6.

Для снижения белого шума выполните нижеследующие действия:

1. Установите коэффициенты затухания щупа и канала на значение “x10”.

2. Подайте сигнал на вход осциллографа-мультиметра, чтобы обеспечить стабильную

осциллограмму.

3. Уменьшите шум, выберите режим Acquire в меню Acquire. Если измеряемый сигнал

содержит шум, и в результате осциллограмма имеет низкое качество, в этом случае
можно использовать режим регистрации сигнала с усреднением, позволяющий ослабить
белый шум при отображении, а также размер осциллограммы для облегчения
наблюдения и измерений.

Используйте усреднение сигнала выполнив следующие действия:

1. Нажмите кнопку Acquire в меню Utility для вывода на экран меню Acquire.

2. Выберите режим Average (усреднение), затем нажмите кнопку F2 для изменения

Averages (усреднения) от 2 до 128, чтобы включить число усредняемых осциллограмм,
которые лучше устраняют шум с отображенного сигнала.

3. Выберите режим Normal, для отмены данной функции.

Смотрите сигнал после подавления шума на рисунке 3-7.

Рисунок 3-6. Подавление шума в сигнале.



Страница77из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Рисунок 3-7. Сигнал после подавления шума.

Пример 6: Обнаружение одиночного сигнала.

Для обнаружения одиночного сигнала, необходимо иметь некоторую предварительную
информацию об этом сигнале для того, чтобы установить уровень запуска и тип фронта
правильно. Например, если сигнал представляет собой логический сигнал ТТЛ, уровень запуска
нужно установить примерно на 2В и выбрать запуск по нарастающему фронту.

Выполните нижеследующий порядок действий:

1. Установите коэффициенты ослабления на щупе и на канала на значение “x10”.

2. Нажмите кнопку TRIG, для вывода меню Trigger на экран.

3. Выберите Mode->Edge (запуск по фронту),.установить источник пускового сигнала на

СН1 и наклон фронта на Rise (нарастающий). Установите Sweep на Single (одиночный).

4. Отрегулируйте Volts/Div (вольт/дел.) и временную развертку для сигнала в

горизонтальном и вертикальном направлении для достижения подходящего масштаба.

5. Перетащите значок уровня запуска на экран отображения осциллограммы.

6. При появлении сигнала удовлетворяющего условиям запуска, система проводит
однократную выборку данных и отображает осциллограмму на дисплее.



Страница78из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Глава 4: Мультиметр

О данной главе.

Данная глава предоставляет собой введение в функции мультиметра серии DSO8000, в котором
объясняются базовые принципы обращения и работы с прибором.

Подключение прибора.

Используются 4-мм безопасные разъемы типа «банан» в режиме измерений: 10A , мA, COM,
В/Ом/C.

Рабочее окно мультиметра.

Рисунок 4-1. Рабочее окно мультиметра.

1). Индикатор степени зарядки батареи.

2). Индикаторы режимов измерений:
DC: Электрические измерения прямого тока

AС: Электрические измерения переменного тока.

3). Символ токового режима Мультиметра.

4). Индикаторы диапазона Manual/Auto, среди которых MANUAL относится к диапазону

измерений в режиме работы вручную и Auto означает диапазон измерений в автоматическом
режиме работы.

5). Считываемое значение

6). Индикатор столбчатого графика.

измерения.



Страница79из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



7). Управление режимом измерений постоянного (DC) или переменного тока (АС).

8). Управление измерением абсолютной/относительной величины: знак «││» выражает

управление измерением абсолютной величины и «Δ» представляет управление измерением
относительной величины.

9). Ручное или автоматическое управление измерительным диапазоном.

Функционирование мультиметра.

В окне осциллографического режима, нажмите клавишу OSC/DMM, осциллограф-мультиметр
переключится на окно режима мультиметра. Экран отобразит окно режима измерения, которое
использовалось последним прошлый раз перед тем, как вы вышли из режима измерений
мультиметра. Затем переключитесь на начало измерений мультиметра. Режим измерений по
умолчанию – режим напряжения постоянного тока.

Измерение величин сопротивления.

Чтобы измерить сопротивление, выполните нижеследующее:

1). Нажмите клавишу R, после чего на экране появится окно измерения сопротивления.

2). Вставьте черный вывод во входящее гнездо типа «банан» СОМ и красный вывод во

входящее гнездо типа «банан» В/Ω/C.

3). Подсоедините красный и черный испытательные выводы к сопротивлению. Значение

сопротивления отобразится на экране в Ом.
Затем экран будет выглядеть подобно нижеследующему рисунку 4-2.

Рисунок 4-2. Измерение сопротивления.



Страница80из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Выполнение тестирования диода.

Дли выполнения тестирования диода, выполните нижеследующее:

1) Нажмите кнопку с изображением диода, и символ диода появится вверху экрана.

2) Вставьте черный вывод во входящее гнездо типа «банан» СОМ и красный вывод во

входящее гнездо типа «банан» В/Ω/C.

3) Подсоедините красный и черный выводы к диоду, и значение напряжения диода

отобразится на экране в вольтах.

После чего экран будет выглядеть подобно нижеследующему рисунку 4-3.

Рисунок 4-3. Тестирование диода.



Страница81из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Дли выполнения проверки на наличие контакта (On-off), сделайте нижеследующее:

1) Нажмите клавишу On-off, после чего On-off индикатор появится вверху экрана.

2) Вставьте черный вывод во входящее гнездо типа «банан» СОМ и красный вывод во

входящее гнездо типа «банан» В/Ω/C.

3) Подсоедините красный и черный выводы к проверяемым точкам. Если значение

сопротивления

проверяемых точек – меньше 30 Ом, вы услышите звуковой сигнал.

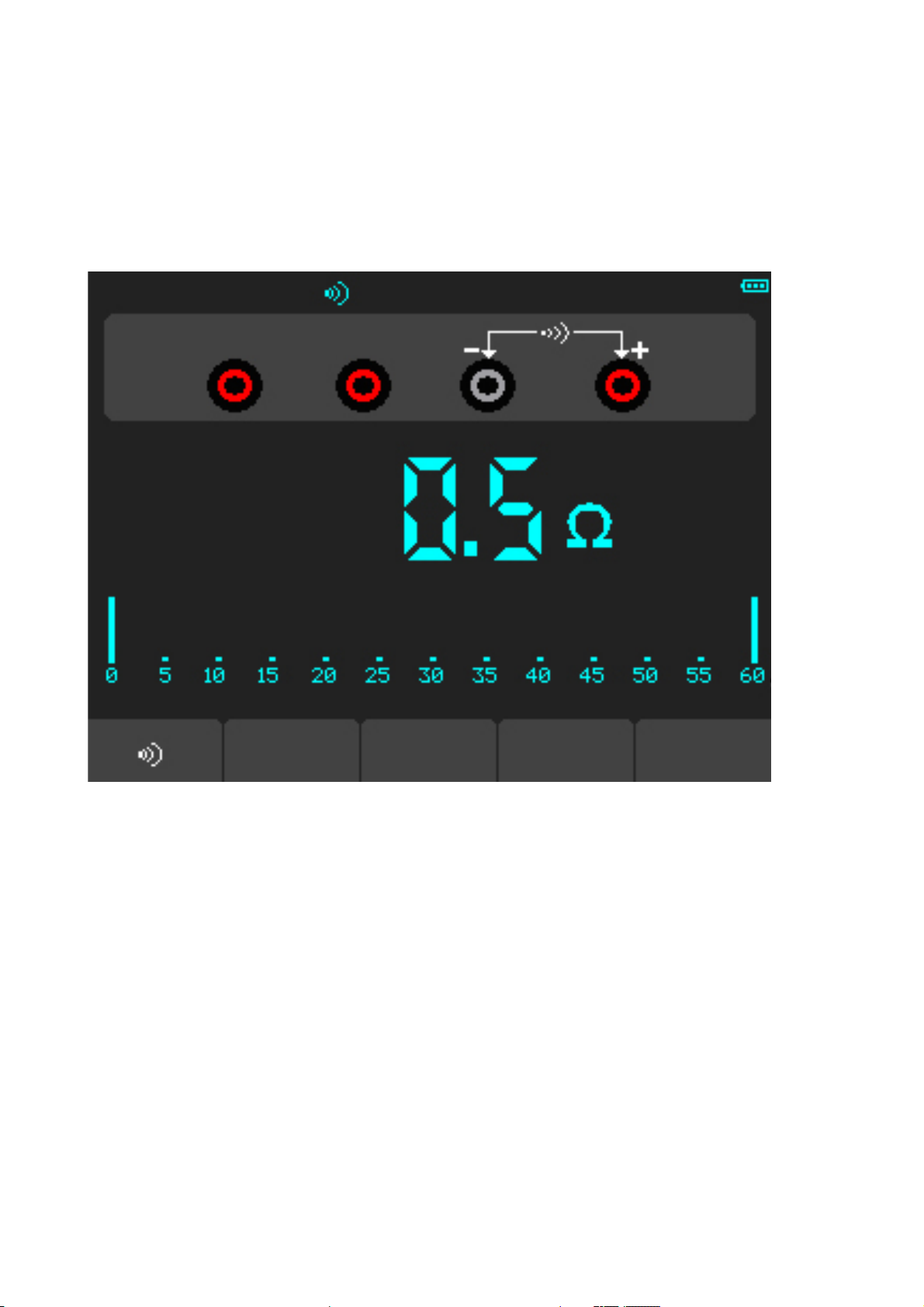

Рисунок 4-4. Тест On-off.



Страница82из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Выполнение измерения емкости.

Дли выполнения измерения емкости, выполните нижеследующее:

1) Нажмите кнопку С, и символ емкости появится вверху экрана.

2) Вставьте черный вывод во входящее гнездо типа «банан» СОМ и красный вывод во

входящее гнездо типа «банан» В/Ω/C.

3) Подсоедините красный и черный выводы к конденсатору, и значение емкости

отобразится на экране в μF или nF.

После чего экран будет выглядеть подобно нижеследующему рисунку 4-5.

Рисунок 4-5. Измерение емкости.



Страница83из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Выполнение измерения напряжения постоянного тока (DC).

Дли выполнения измерения напряжения постоянного тока , сделайте нижеследующее:

1) Нажмите кнопку V и DC появится вверху экрана.

2) Вставьте черный вывод во входящее гнездо типа «банан» СОМ и красный вывод во

входящее гнездо типа «банан» В/Ω/C.

3) Подсоедините красный и черный выводы к измеряемым точкам, и значение напряжения

измеренных точек отобразится на экране.

После чего экран будет выглядеть подобно нижеследующему рисунку 4-6

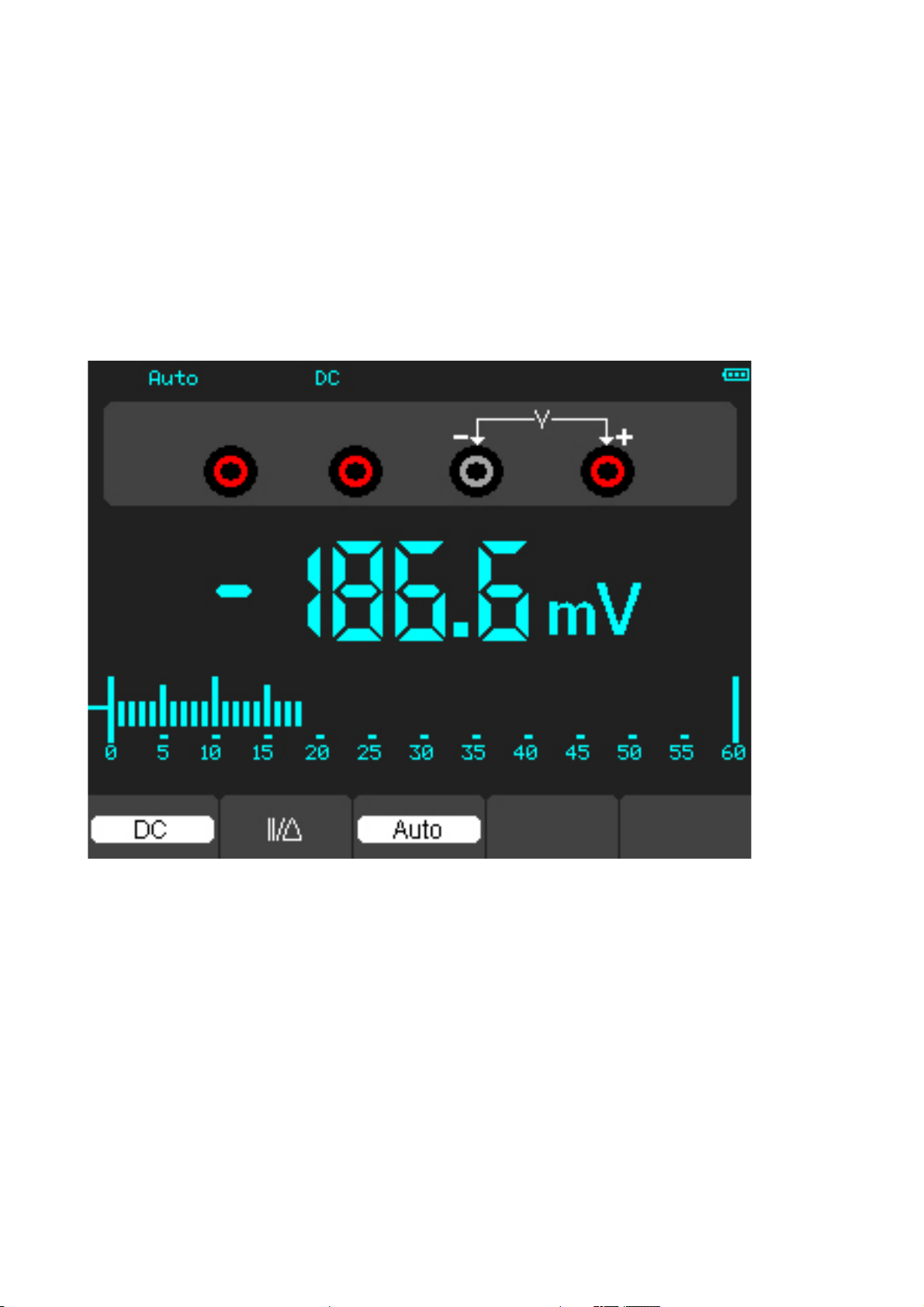

Рисунок 4-6. Измерение напряжения постоянного тока (DC)



Страница84из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Выполнение измерения напряжения переменного тока. (АС)

Дли выполнения измерения напряжения переменного тока , сделайте нижеследующее:

1) Нажмите кнопку V и DC появится на экране.

2) Нажмите клавишу F1, и АС появится на экране

3) Вставьте черный вывод во входящее гнездо типа «банан» СОМ и красный вывод во

входящее гнездо типа «банан» В/Ω/C.

4) Подсоедините красный и черный выводы к измеряемым точкам и значение напряжения

переменного тока (АС), измеренных точек отобразится на экране.

После чего экран будет выглядеть подобно нижеследующему рисунку 4-7.

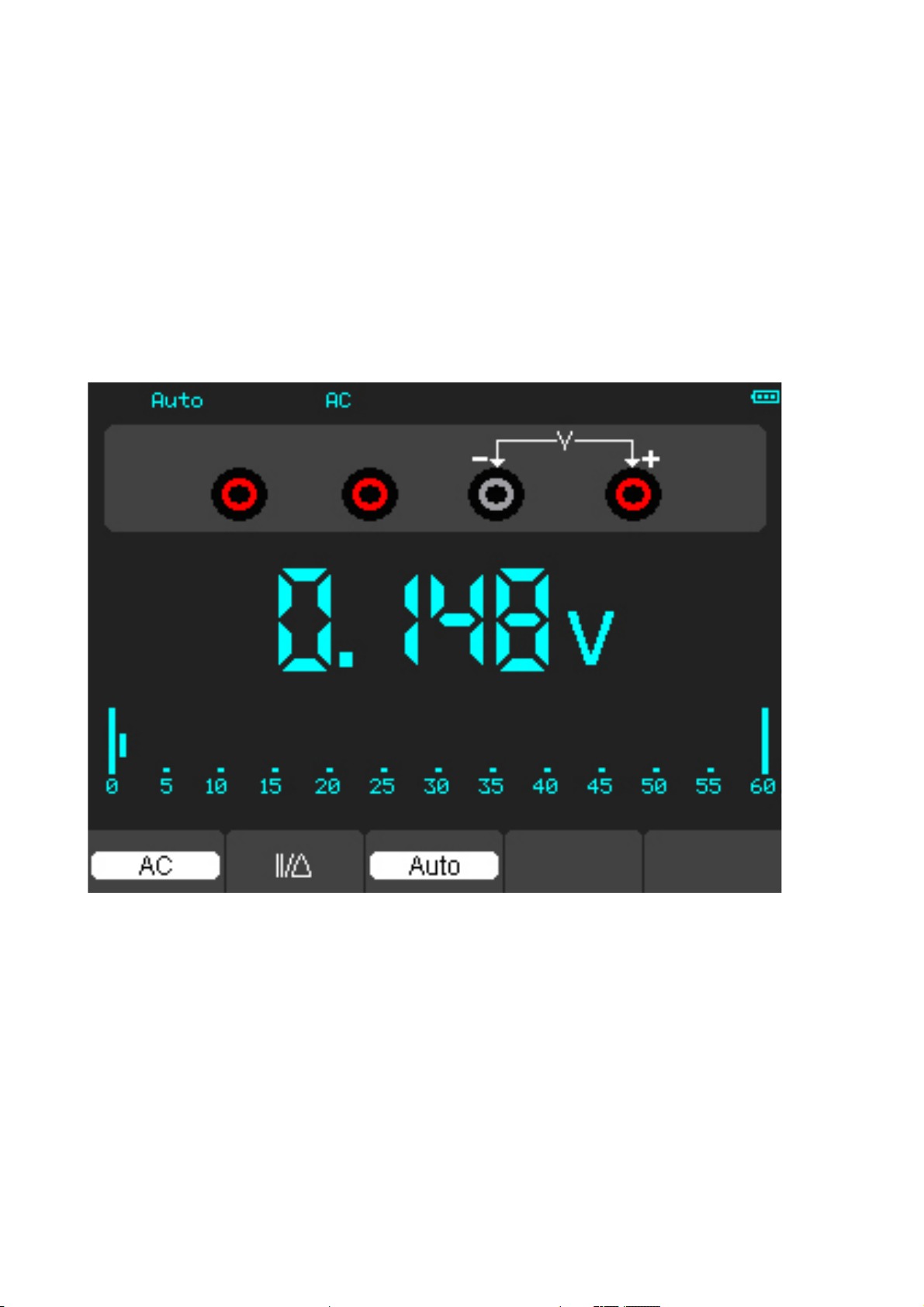

Рисунок 4-7. Измерение напряжения переменного тока (АC)



Страница85из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Выполнение измерения постоянного тока. (DС)

Дли выполнения измерения постоянного тока, который меньше чем 600мА, сделайте
нижеследующее:

1) Нажмите кнопку А и после чего DC появится на экране. Единицы измерений на главном

экране значений в мА. Нажмите F2, чтобы переключить измерение между мА и 10А.

600мА являются допускаемыми.

2) Вставьте черный вывод во входящее гнездо типа «банан» СОМ и красный вывод в мА

входящее гнездо типа «банан».

3) Подсоедините красный и черный выводы к измеряемым точкам и значение постоянного

тока (DС), измеренных точек отобразится на экране.

После чего экран будет выглядеть подобно нижеследующему рисунку 4-8.

Рисунок 4-8. Измерение постоянного тока (DC) до 600мА

Дли выполнения измерения постоянного тока , который больше чем 600мА, сделайте
нижеследующее:

1) Нажмите клавишу А и затем DC появится на экране. Единицы измерений на главном

экране значений в мА.

2) Нажмите F2, чтобы переключить на измерение до 10А. Единица измерений на лавном

экране в А.

3) Вставьте черный вывод во входящее гнездо типа «банан» СОМ и красный вывод в 10А

входящее гнездо типа «банан».



Страница86из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



4) Подсоедините красный и черный выводы к измеряемым точкам и значение постоянного

тока (DС), измеренных точек отобразится на экране.

5) Нажмите F2, для возврата к измерению до 600мА.

После чего экран будет выглядеть подобно нижеследующему рисунку 4-9.

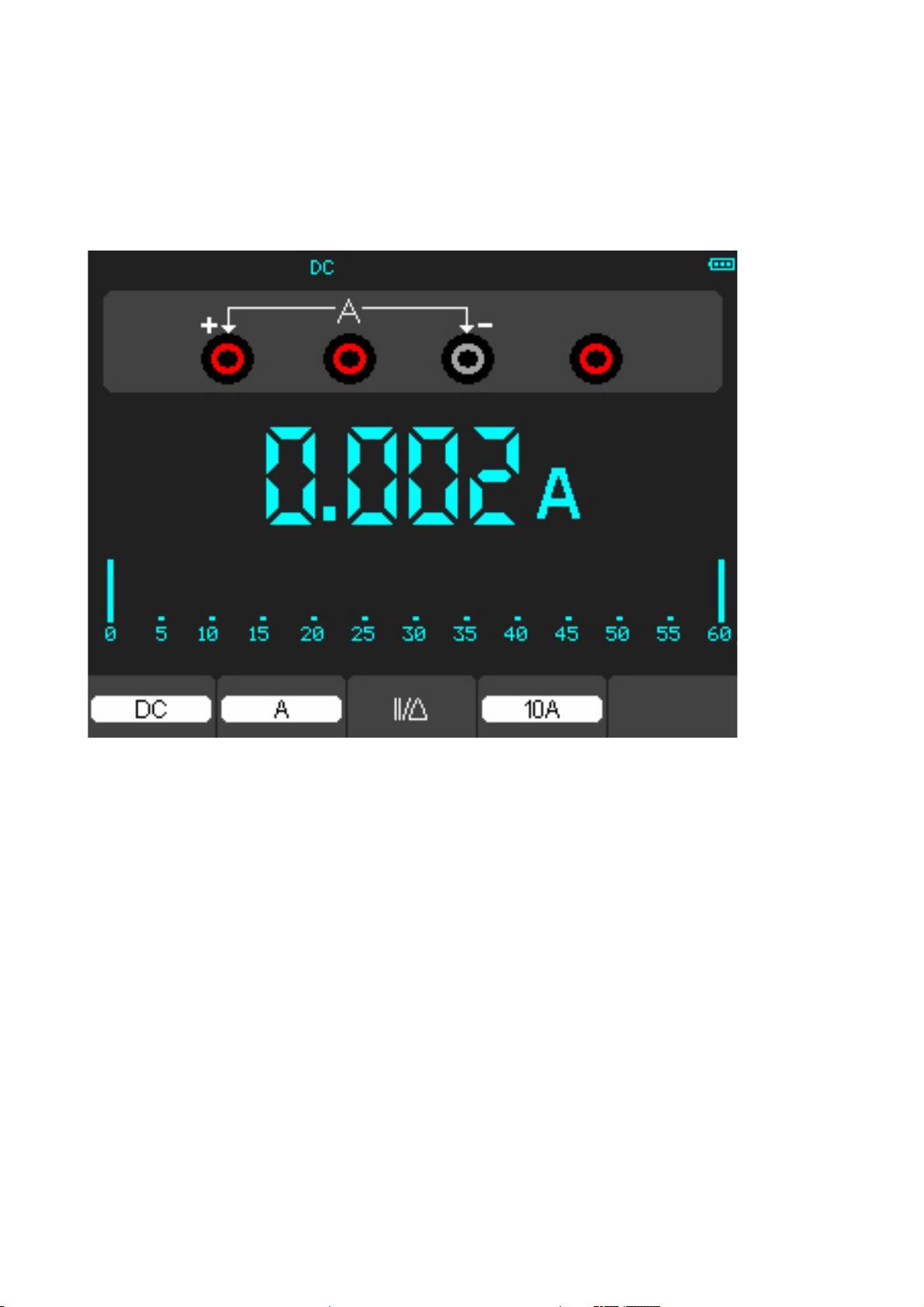

Рисунок 4-9. Измерение постоянного тока (DC) до 10А



Страница87из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Выполнение измерения переменного тока

Дли выполнения измерения переменного тока, который меньше чем 600мА, сделайте
нижеследующее:

1) Нажмите клавишу А и затем DC появится на экране. Единицы измерений на главном

экране значений в мА и мА отобразится внизу экрана, нажмите F2, чтобы переключить на
измерение между мА и 10А. 600мА являются допускаемыми.

2) Нажмите F1 один раз, и АС отобразится внизу экрана.

3) Вставьте черный вывод во входящее гнездо типа «банан» СОМ и красный вывод в мА

входящее гнездо типа «банан».

4) Подсоедините красный и черный выводы к измеряемым точкам и значение переменного

тока (АС), измеренных точек отобразится на экране.

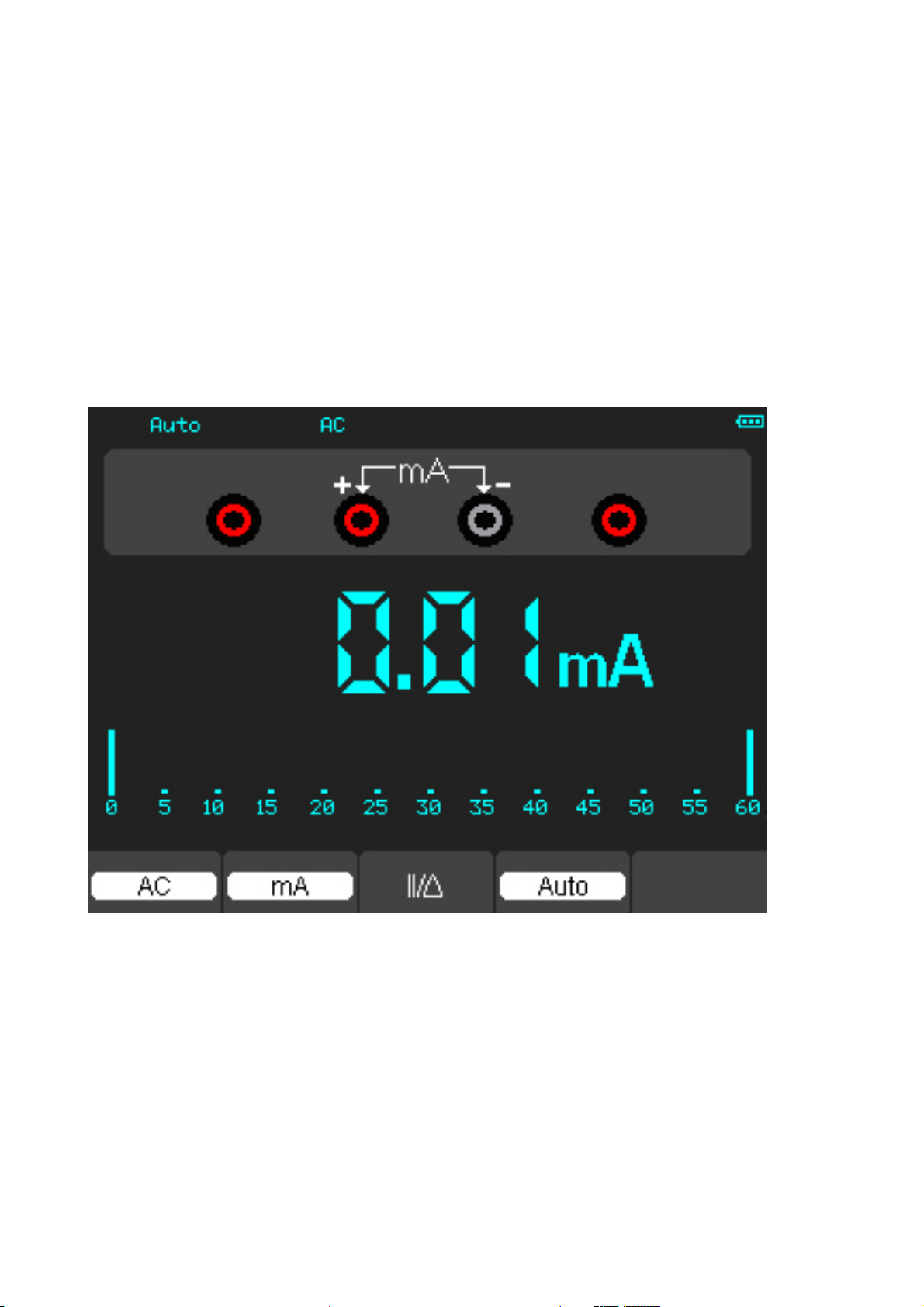

Рисунок 4-10. Измерение переменного тока (АC) до 600мА

Для выполнения измерения переменного тока, который больше чем 600мА, выполните
нижеследующее:

1) Нажмите клавишу А, после чего АC появится на экране. Единицы измерений на главном

экране значений в мА.

2) Нажмите клавишу F2, чтобы переключить на измерение до 10А. Единицы измерений на

главном экране значений в А.

3) Нажмите F1 один раз, и АС отобразится внизу экрана.

4) Вставьте черный вывод во входящее гнездо типа «банан» СОМ и красный вывод в 10А

входящее гнездо типа «банан».



Страница88из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



5) Подсоедините красный и черный выводы к измеряемым точкам и значение переменного

тока (АС), в измеренных точках отобразится на экране.

6) Нажмите F2 для возврата к измерением до 600мА.

После чего экран будет выглядеть подобно нижеследующему рисунку 4-11.

Рисунок 4-11. Измерение переменного тока (АC) до 10А

.



Страница89из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Выполнение относительного измерения

Отображается текущий измеренный результат по отношению к определенному опорному
значению.

Следующий пример показывает, как выполнять относительное измерение. Во-первых,
необходимо собрать данные эталонного значения.

1) Нажмите кнопку Ω.

2) Вставьте черный вывод во входящее гнездо типа «банан» СОМ и красный вывод в мА

входящее гнездо типа «банан».

3) Подсоедините красный и черный выводы к сопротивлению. Значение сопротивления

показано на экране в Ом.

4) Когда показание выравнивается, нажмите кнопку F1 и после этого ││/Δ отобразится

вверху экрана. Сохраненное опорное значение отобразится рядом.

Рисунок 4-12. Относительное измерение

Выбор Automatic/Manual Range (Автоматического/ручного диапазона)
регулирования.

По умолчанию в приборе предусмотрено автоматическое регулирование диапазона.
Предположим , что вы используете режим напряжения по постоянному току, для
переключения на Manual Range, выполните нижеследующие действия:

1). Нажмите клавишу F3, для вывода режима Manual Range после чего Manual отобразится

вверху экрана.



Страница90из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



2). При режиме Manual Range, измеряемый диапазон увеличивается ступенчато при нажатии

клавиши F4 и каждый раз при достижении наивысшего значения, при нажатии клавиши F4,
перескакивает на самое нижнее значение.

3). Нажмите клавишу F3 для переключения обратно в режим Automatic range, после чего Auto

отображается вверху экрана.

Внимание: измерение ёмкости – без использования режима Manual Range.

После чего экран будет выглядеть подобно нижеследующему рисунку 4-13.

Рисунок 4-13. Режим Manual Range.



Страница91из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



ГЛАВА 5: Генератор сигнала.

О данной главе.

Настоящая глава описываются функции генератора сигнала DSO8000.
В ведении объясняются основные принципы генерирования сигнала.

Рабочее окно генератора сигнала.

Рисунок 5-1. Экран отображения генератора сигнала

Описание:

1. Состояние заряда батареи.

2. Параметры сигнала.

3. Форма сигнала.

4. График сигнала.

5. Частота сигнала.

6. Амплитуда сигнала.

7. Сдвиг сигнала.

8. Форма сигнала.

9. Частота сигнала.

10. Амплитуда сигнала.

11. Сдвиг колебательного сигнала.

12. Переход к следующей странице меню.



Страница92из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Управление генератором сигнала.

Сигнал имеет форму синусоиды, с частотой 1кГц и амплитудой 2Вмакс.

Сгенерируйте синусоидальный сигнал.

Нажмите F1 для смены формы сигнала на синусоидальную.

Рисунок 5-2. Окно синусоидального сигнала.

Измените параметр сигнала. Например, измените частоту. Нажмите кнопку F2 один раз, для
выбора меню “Frequency”. Если меню выбрано, нажмите клавишу направления на
клавиатуре, чтобы увеличить или уменьшить значение или нажмите кнопку F2 еще раз,
чтобы ввести с виртуальной клавиатуры дисплея на экране точное значение.



Страница93из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Рисунок 5-4. Вид наэкранной клавиатуры.

Figure 5-4 The Waveform Generator menu

SYNC OUT: Вкл/выкл выход синхронизации.
Wave Out: Вкл/Выкл вывод генерируемого сигнала.
Power On: Генерировать или нет сигнал, когда подано питание.



Страница94из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Генерирование прямоугольного сигнала (SQUARE).

Рисунок 5-4. Окно прямоугольного сигнала.

Чтобы изменить скважность сигнала, нажмите кнопку F5 для перехода к следующей странице.

Рисунок 5-5. Меню генератора сигнала.

Нажмите кнопку F5 для перехода к меню “Parameter setup”.

Рисунок 5-6. Меню генератора сигнала.

Нажмите клавишу направления на клавиатуре, для увеличения или уменьшения значения или
снова нажмите F2 для

ввода точного значения с помощью виртуальной клавиатуры на экране.



Страница95из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Сгенерируйте пилообразный (Ramp) сигнал.

Нажмите кнопку F1 для получения Ramp сигнала.

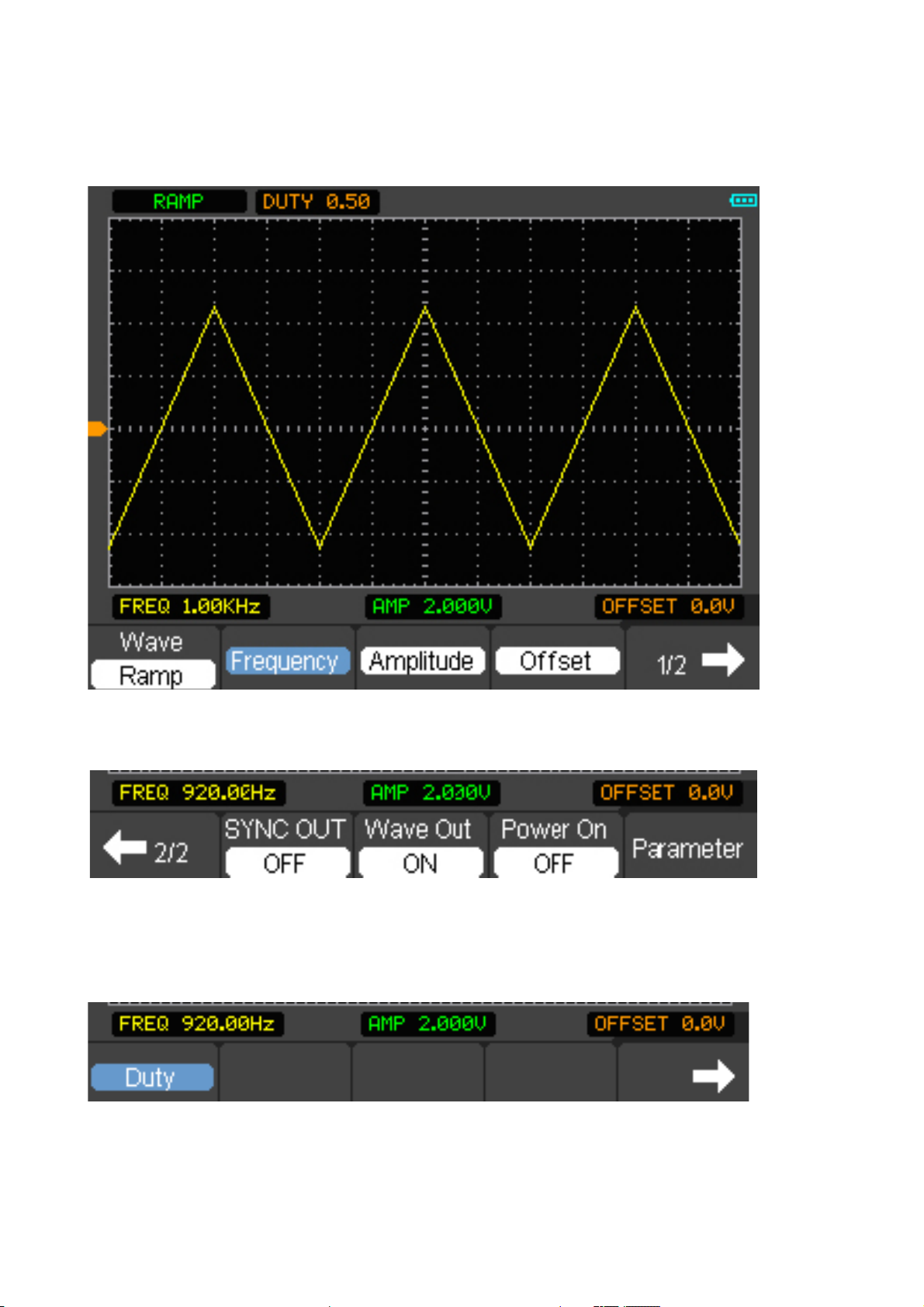

Рисунок 5-7. Окно сигнала Ramp.

Чтобы изменить скважность сигнала, нажмите кнопку F5 для перехода к следующей странице.

Рисунок 5-8. Меню генератора сигнала.

Нажмите кнопку F5 для перехода к меню “Parameter setup”.

Рисунок 5-9. Меню генератора сигнала.



Страница96из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Генерирование трапециевидного сигнала.

Нажмите кнопку F1 для получения трапециевидного сигнала.

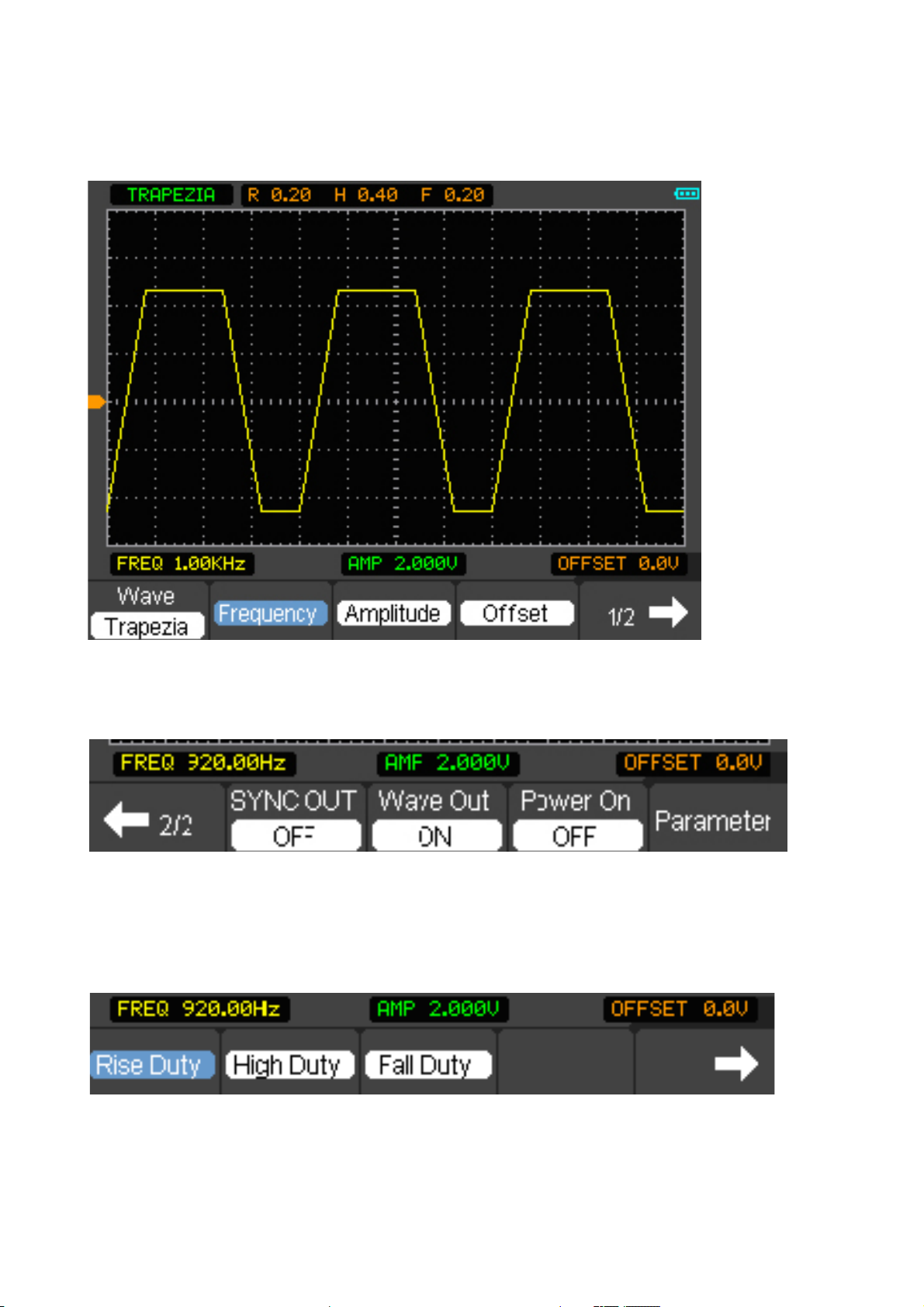

Рисунок 5-10. Окно трапециевидного сигнала.

Чтобы изменить скважность сигнала, нажмите кнопку F5 для перехода к следующей странице.

Рисунок 5-11. Меню генератора сигнала.

Нажмите кнопку F5 для перехода к меню “Parameter setup”.

Рисунок 5-12. Меню генератора сигнала.



Страница97из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Сгенерируйте сигнал DC.

Нажмите кнопку F1 для получения сигнала DC.

Рисунок 5-13. Окно сигнала DC.

Вы можете изменить амплитуду или сдвиг сигнала.



Страница98из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Сгенерируйте экспонентный сигнал.

Нажмите кнопку F1 для получения нужной формы сигнала.

Рисунок 5-14. Окно экспонентного сигнала.

Для изменения параметров сигнала, нажмите кнопку F5 для перехода к следующей странице.

Рисунок 5-15. Окно генератора сигнала.

Нажмите кнопку F5 для перехода к меню “Parameter setup”.

Рисунок 5-16. Меню генератора сигнала.



Страница99из109

СЕРИЯ DSO8000: ПОРТАТИВНЫЙ ОСЦИЛЛОГРАФ – МУЛЬТИМЕТР



Сгенерируйте AM/FM сигнал.

Рисунок 5-18. Окно AM/FM сигнала

Для изменения параметров сигнала, нажмите кнопку F5 для перехода к следующей странице.

Рисунок 5-19. Меню генератора сигнала.

Нажмите кнопку F5 для перехода к меню “Parameter setup”.

Рисунок 5-20. Меню генератора сигнала.



Страница100из109
