HANSGROHE 72861670, 72861340, 72861000 User guide

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /

Инструкция по монтажу 14

FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
RO Manual de utilizare / Instrucţiuni de montare 19
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 20
SL Navodilo za uporabo / Navodila za montažo 21
ET Kasutusjuhend / Paigaldusjuhend 22
LV Lietošanas pamācība / Montāžas instrukcija 23
SR Uputstvo za upotrebu / Uputstvo za montažu 24
NO Bruksanvisning / Montasjeveiledning 25
BG Инструкция за употреба /

Ръководство за монтаж 26

JP 取扱説明書/施工説明書 27
UA Інструкції з використання / Інструкція по збірці 28
AR / 29
TR Kullanım kılavuzu / Montaj kılavuzu 30
HU Használati útmutató / Szerelési útmutató 32
HE הבכרה תוארוה / שומיש תוארוה 34

Talis Select M54 PowderSpray

Semi-Pro 3jet

72861XX0

Deutsch

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

!

Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Große Druckunterschiede zwischen den Kalt- und

!

Warmwasseranschlüssen müssen ausgeglichen
werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transportschä­den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.

• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.

• Die in den Ländern jeweils gültigen Installationsricht­linien sind einzuhalten.

Technische Daten

Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Symbolerklärung

Kein essigsäurehaltiges Silikon verwenden!

Justierung (siehe Seite 41)

Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.

Maße (siehe Seite 35)
Durchflussdiagramm

(siehe Seite 35)
Serviceteile (siehe Seite 42)

XX = Farbcodierung
00 = Chrom
34 = Brushed Black Chrome
67 = Mattschwarz
80 = Stainless Steel Optic

Reinigung (siehe Seite 44)

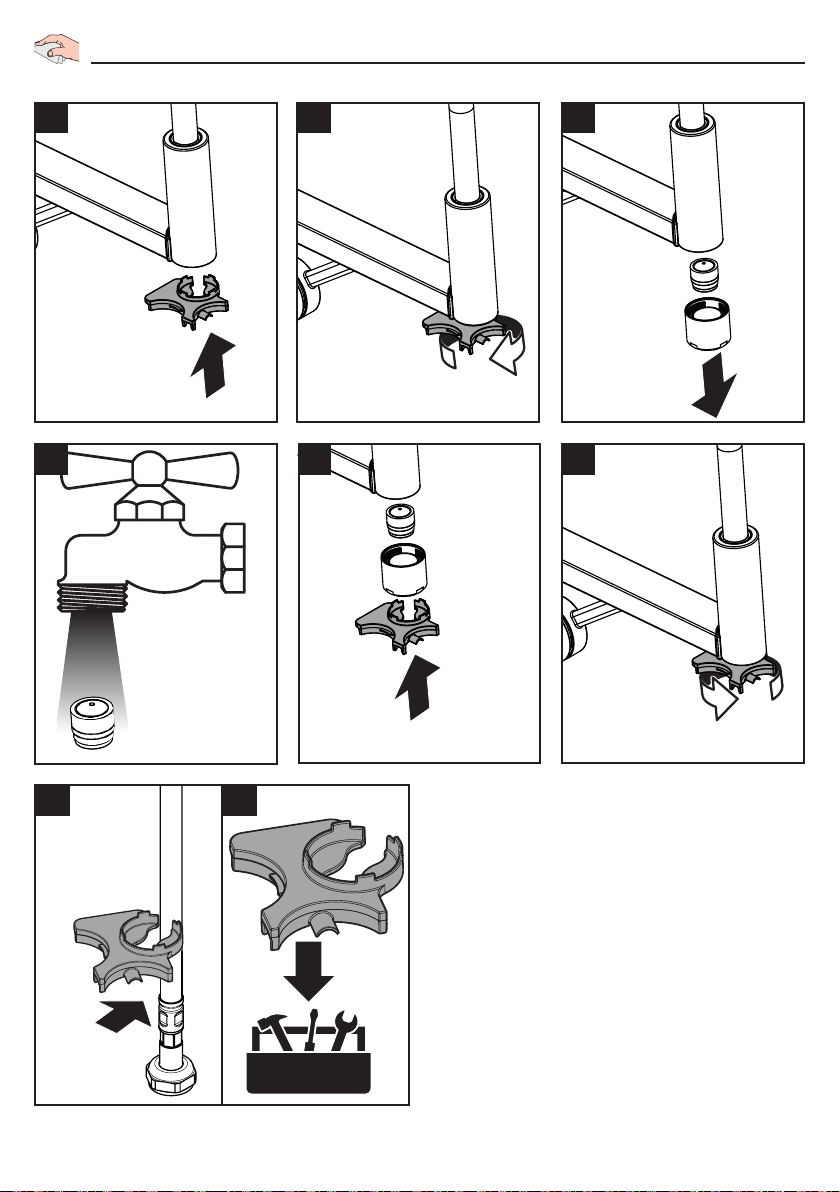

Demontage Auslauf (siehe Seite 40)

Bedienung (siehe Seite 47)

Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.

Prüfzeichen (siehe Seite 47)

Störung Ursache Abhilfe

Wenig Wasser - Luftsprudler verkalkt, verschmutzt - Luftsprudler reinigen / austauschen

- Schmutzfangsieb in den Eckventilen
verschmutzt.

Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Wasseraustritt im Bereich des

Schwenkauslaufes
Wasseraustritt am Befestigungsschaft - Anschlussschläuche nicht ganz in

Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch

2

- O-Ring defekt - O-Ring austauschen

den Grundkörper eingeschraubt

- O-Ring am Anschlussschlauch defekt - O-Ring austauschen

eingestellt

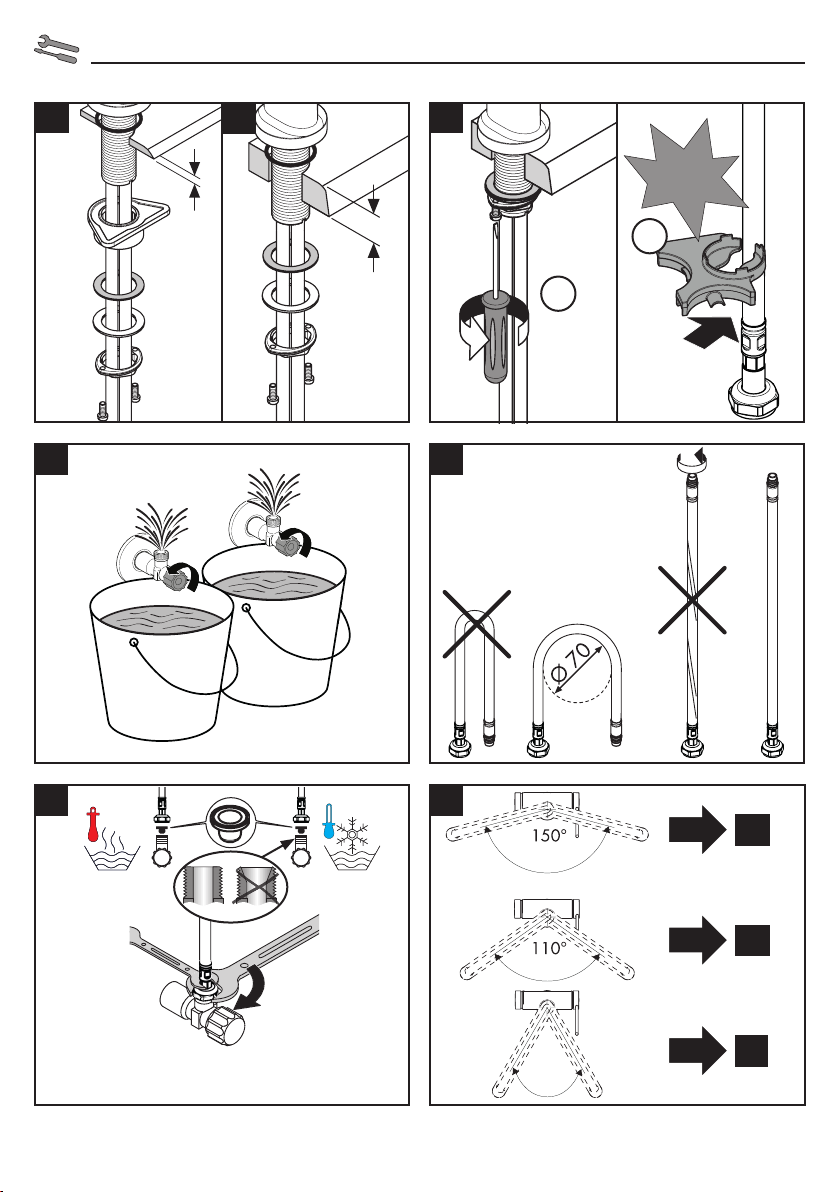

Montage (siehe Seite 36)

- Schmutzfangsiebe reinigen

- Anschlussschläuche von Hand
festziehen

- Warmwasserbegrenzung einstellen

Français

Consignes de sécurité

Lors du montage, porter des gants de protection pour

!

éviter toute blessure par écrasement ou coupure.
Il est conseillé d'équilibrer les pressions de l'eau

!

chaude et froide.

Instructions pour le montage

• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.

• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.

• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.

Informations techniques

Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min

Le produit est exclusivement conçu pour de l'eau
potable!

Description du symbole

Ne pas utiliser de silicone contenant de l'acide
acétique!

Etalonnage (voir pages 41)

Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.

Dimensions (voir pages 35)
Diagramme du débit

(voir pages 35)
Pièces détachées (voir pages 42)

XX = Couleurs
00 = Chromé
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Nettoyage (voir pages 44)
Démontage bec (voir pages 40)

Instructions de service

(voir pages 47)

Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de stagnation
prolongée.

Classification acoustique et débit

(voir pages 47)

Dysfonctionnement Origine Solution

Pas assez d´eau - aérateur entartré ou encrassé - Nettoyer l' aérateur ou le changer

- Filtre du robinet d'arrêt encrassé. - Nettoyer les filtres
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Fuite à l'embase du bec - Joint torique défectueux - Changer le joint torique
Fuite à la fixation sous le mitigeur - Les flexibles de raccordement ne

Température d'eau chaude trop
basse, pas d´eau froide

sont pas correctement visser dans le
corps.

- Joint torique sous les flexible de

raccordements défectueux

- Limiteur de température mal

positionné

éventuellement

- Resserrer le flexible à la main.

- Changer le joint torique

- Positionner le limiteur de tempéra­ture

Montage (voir pages 36)

3

English

Safety Notes

Gloves should be worn during installation to prevent

!

crushing and cutting injuries.
The hot and cold supplies must be of equal pressures.

!

Installation Instructions

• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.

• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.

• The plumbing codes applicable in the respective
countries must be observed.

Special information for UK

If installing this product with a pump, please be aware
that it has to have negative head switching. This product
will not function with a positive head pump.

Technical Data

Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min

The product is exclusively designed for drinking water!

Symbol description

Do not use silicone containing acetic acid!

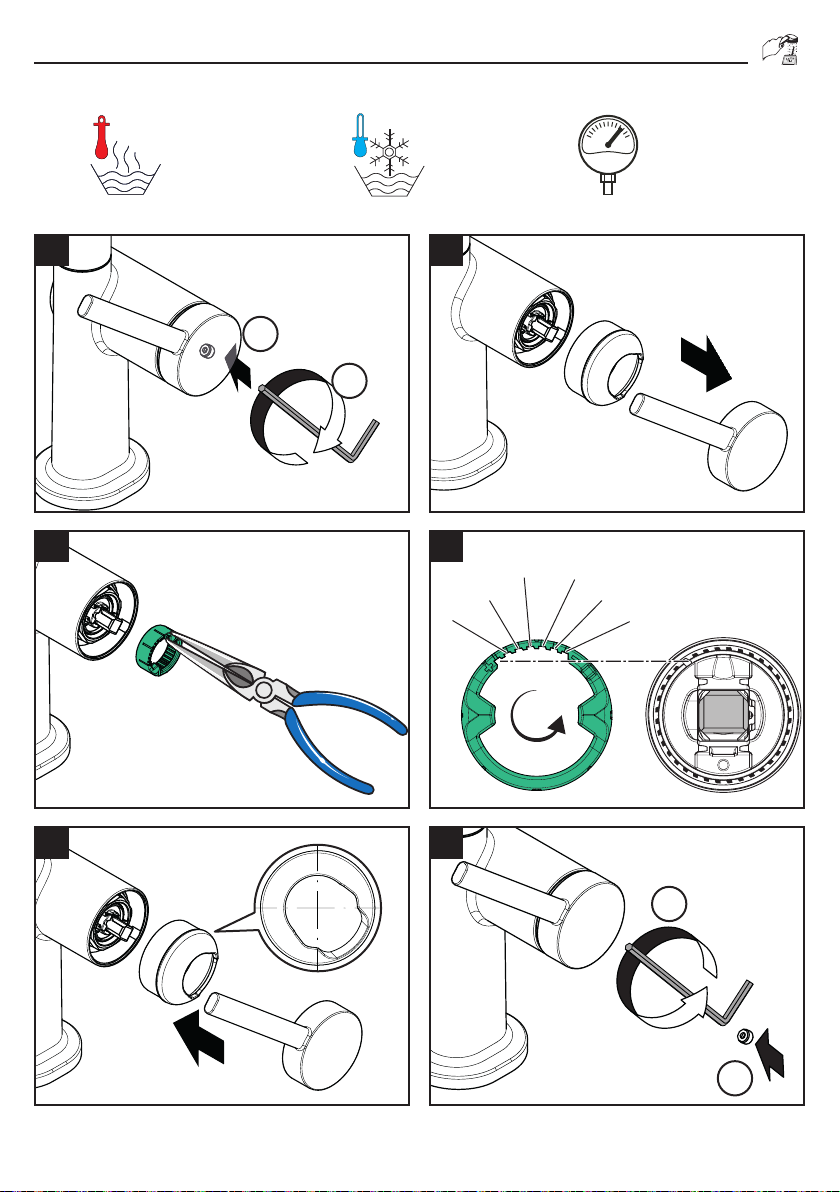

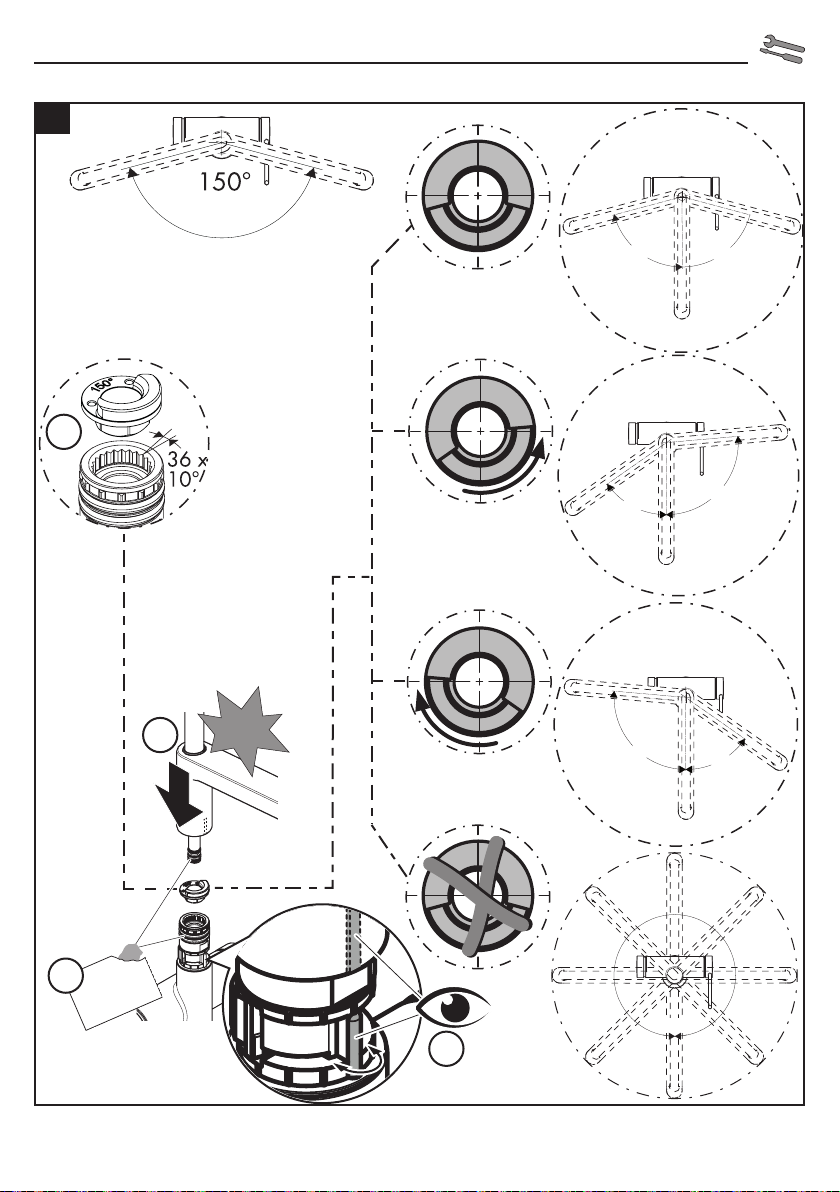

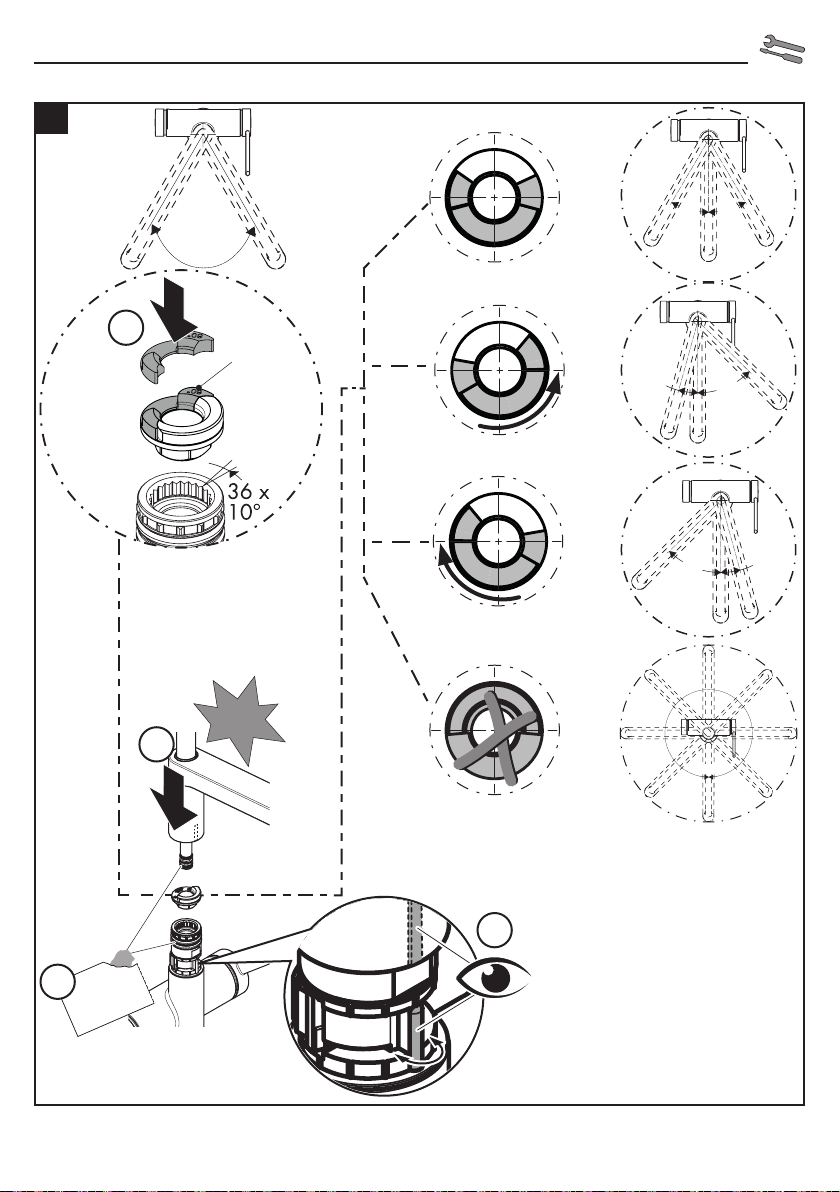

Adjustment (see page 41)

To adjust the hot water limiter. Using a hot water limiter in
combination with a continuous flow water heater is not
recommended.

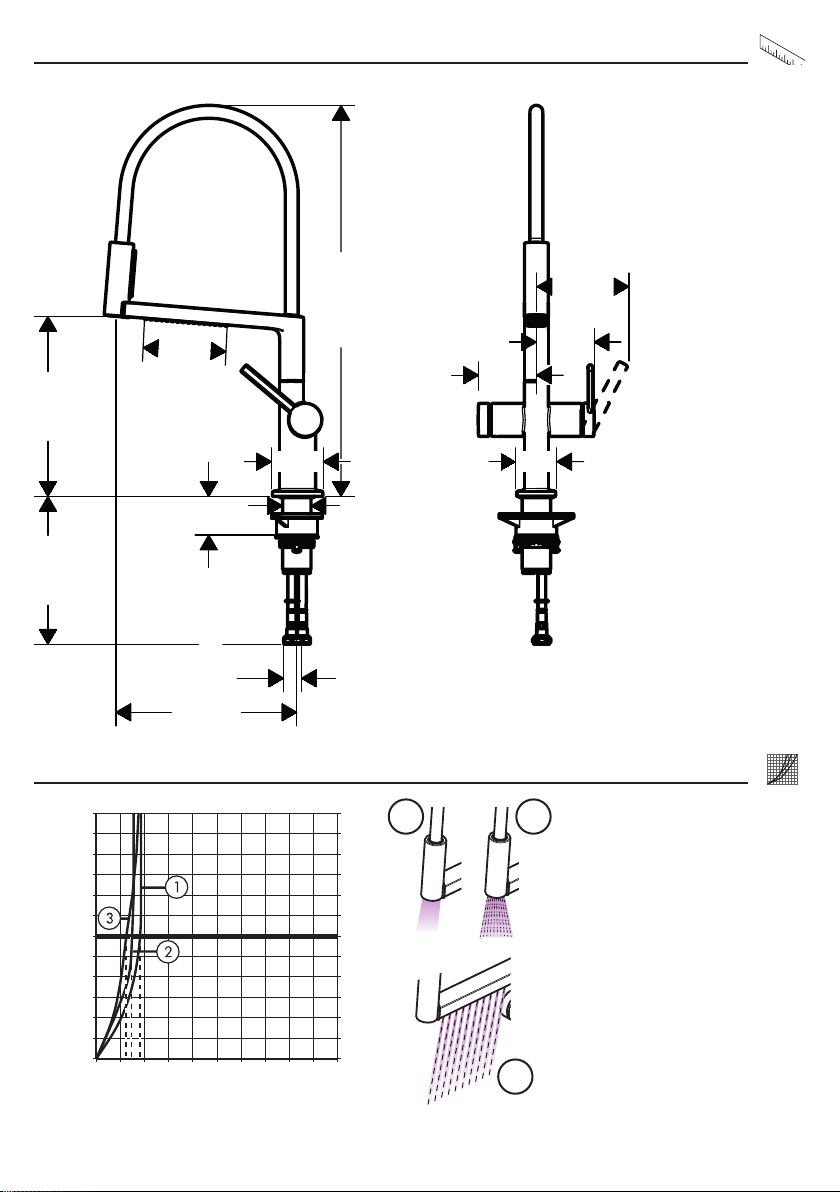

Dimensions (see page 35)
Flow diagram (see page 35)

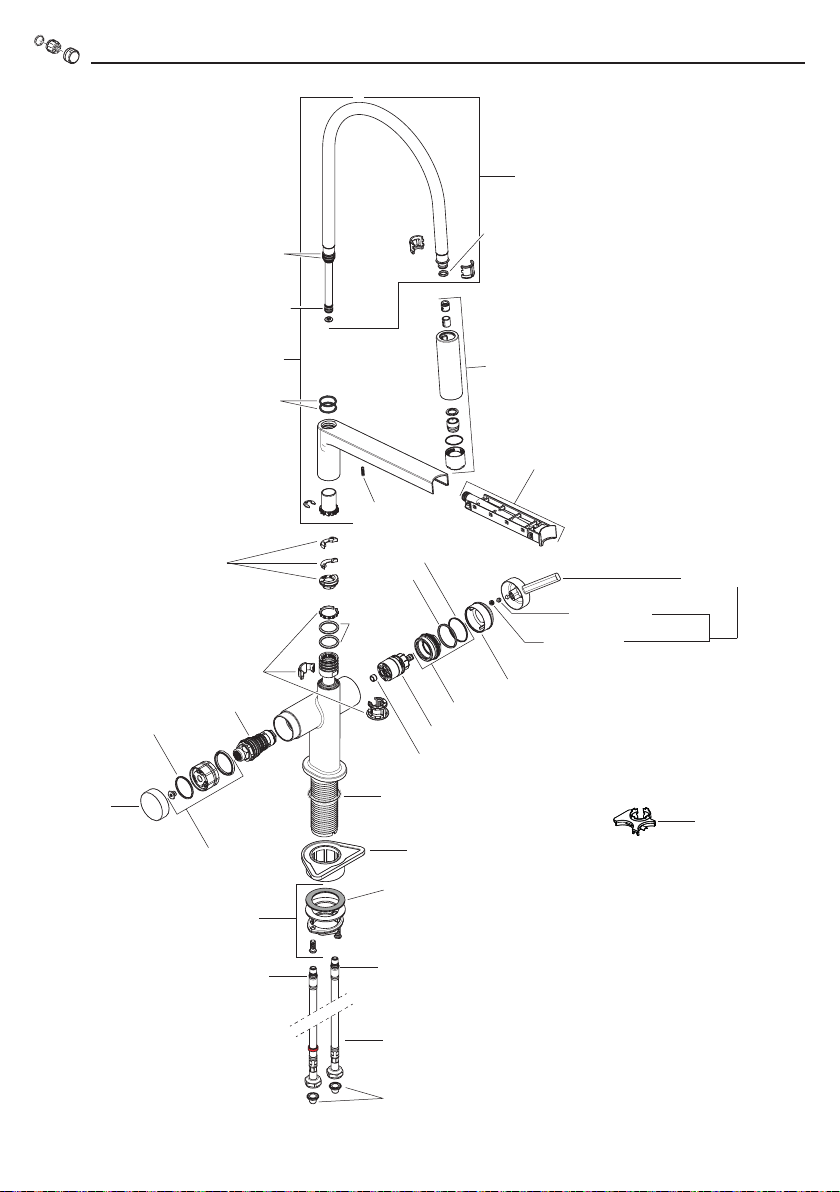

Spare parts (see page 42)

XX = Colors
00 = Chrome Plated
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

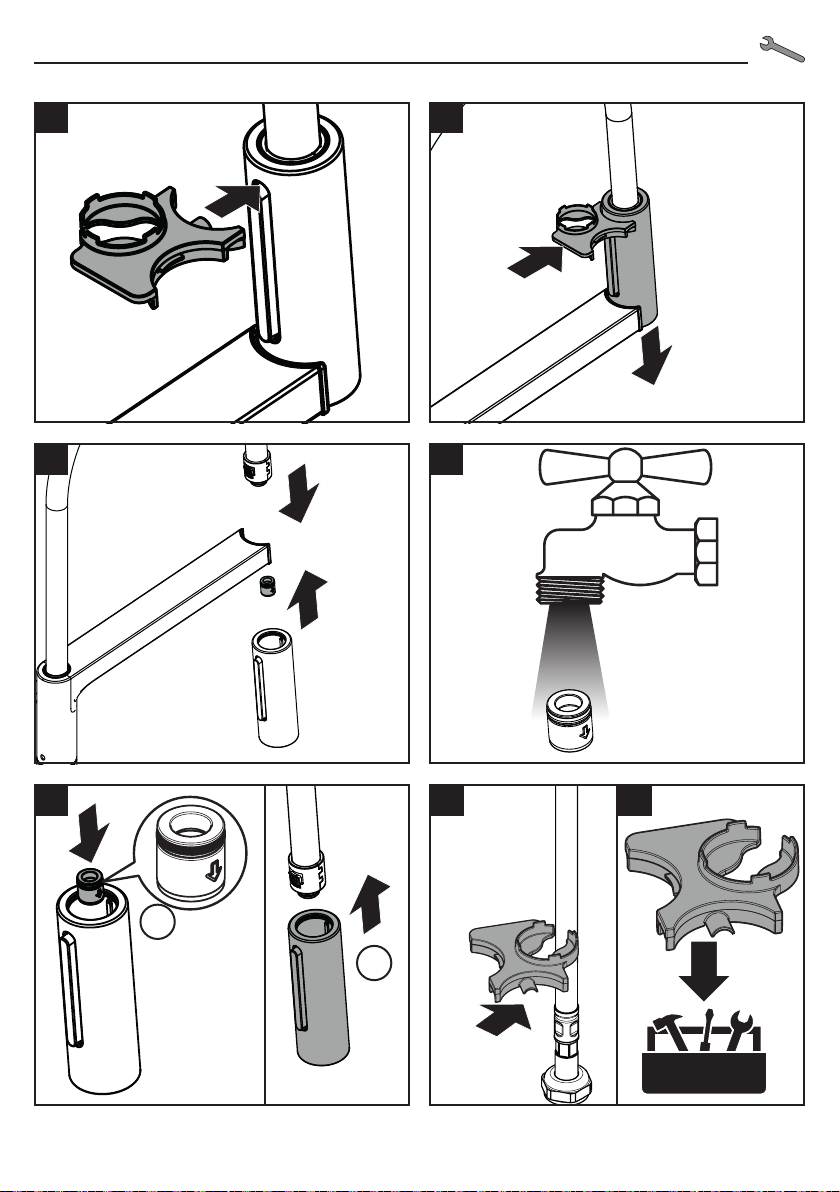

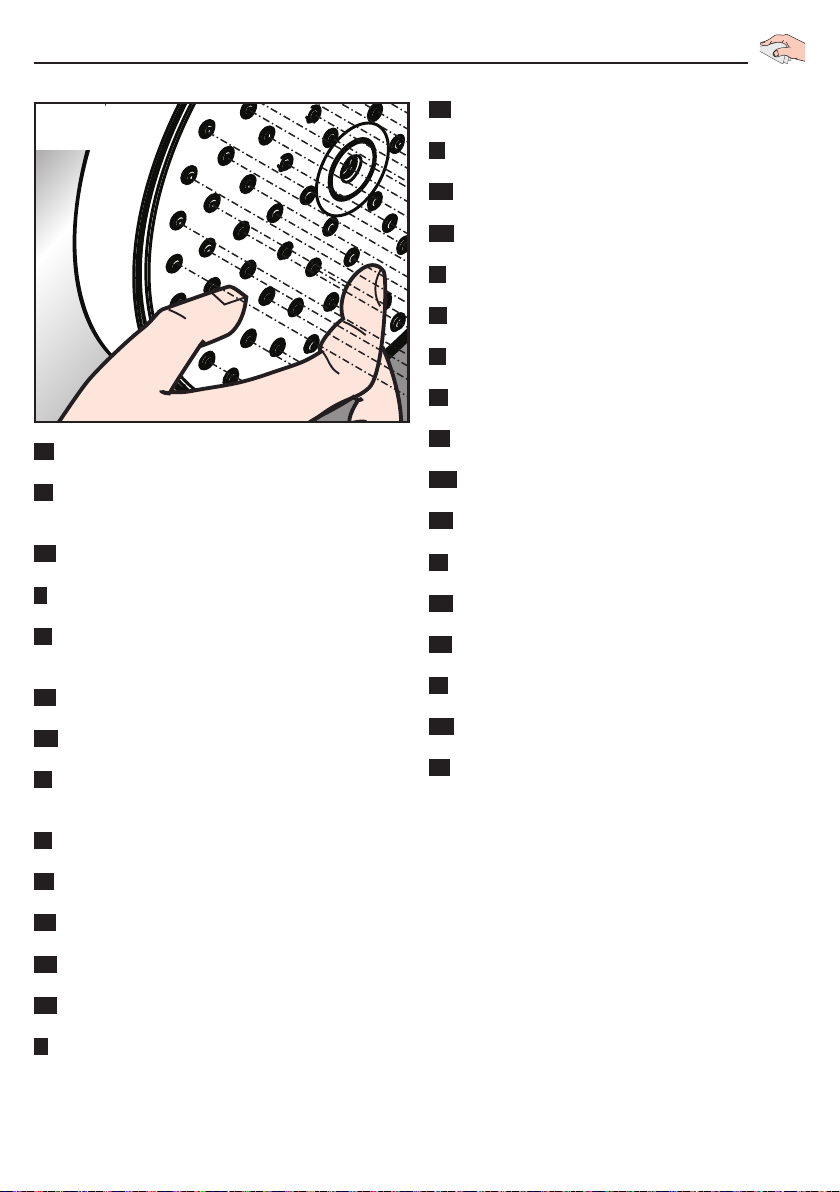

Cleaning (see page 44)

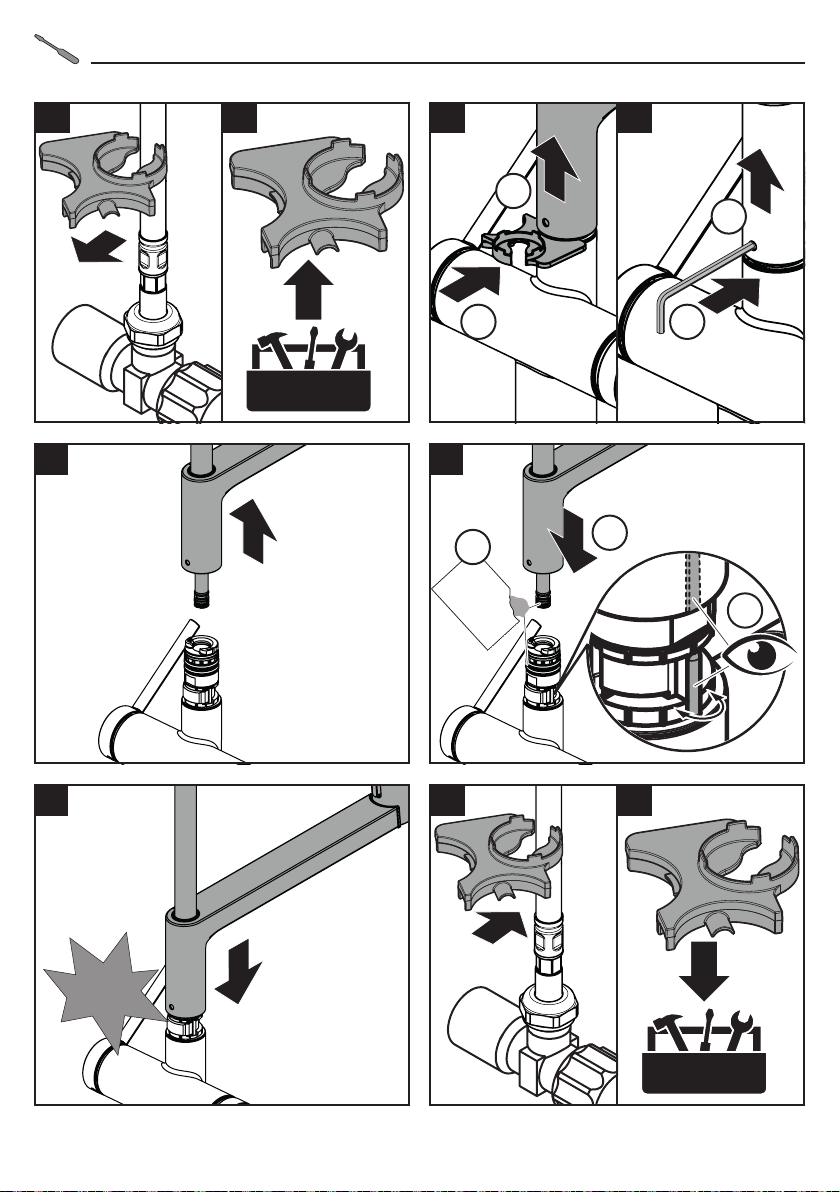

Dismounting spout (see page 40)

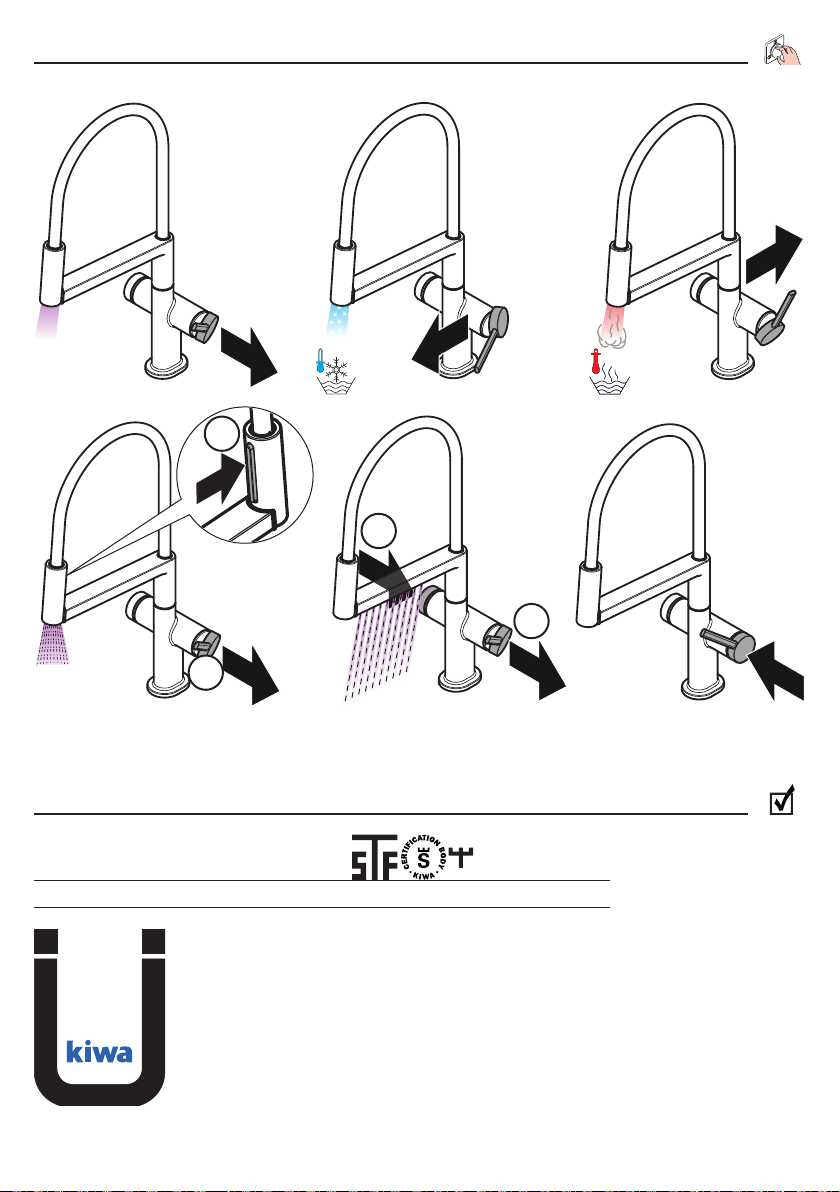

Operation (see page 47)

Hansgrohe recommends not to use as drinking water the
first half liter of water drawn in the morning or after a
prolonged period of non-use.

Test certificate (see page 47)

Fault Cause Remedy

Insufficient water - Aerator calcified, dirty - Clean aerator, replace as necessary

- Filter at the isolation valves soils. - Clean filters
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Water escaping in area of swivel

spout
Water escaping at the threaded base - connection hoses not completely

Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter

4

- O-ring defective - Exchange O-ring

screwed into basic body

- O-ring at the connection hose

defective.

- Tighten connection hoses by hand

- Exchange O-ring

Assembly (see page 36)

Italiano

Indicazioni sulla sicurezza

Durante il montaggio, per pevitare ferite da schiaccia-

!

mento e da taglio bisogna indossare guanti protettivi.
Attenzione! Compensare le differenze di pressione tra

!

i collegamenti dell'acqua fredda e dell'acqua calda.

Istruzioni per il montaggio

• Prima del montaggio è necessario controllare che non

ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.

• Montare, lavare e controllare tubature e rubinetteria

rispettando le norme correnti.

• Vanno rispettate le direttive di installazione nazionali

vigenti nel rispettivo paese.

Dati tecnici

Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min

Il prodotto è concepito esclusivamente per acqua
potabile!

Descrizione simbolo

Non utilizzare silicone contenente acido
acetico!

Taratura (vedi pagg. 41)

Regolazione del limitatore di erogazione d'acqua calda.
Un limitatore di erogazione di acqua calda in combina­zione con le caldaie istantanee non è consigliabile.

Ingombri (vedi pagg. 35)
Diagramma flusso (vedi pagg. 35)
Parti di ricambio (vedi pagg. 42)

XX = Trattamento
00 = Cromato
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Pulitura (vedi pagg. 44)
Smontaggio bocca erogazione

(vedi pagg. 40)

Procedura (vedi pagg. 47)

Hansgrohe raccomanda, di mattina oppure dopo lunghi
tempi di stagnazione, di non utilizzare il primo mezzo
litro come acqua potabile.

Segno di verifica (vedi pagg. 47)

Problema Possibile causa Rimedio

Scarsità d'acqua - Rompigetto difettosa, pieno di

Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Perdita di acqua intorno all’erogazio-

ne girevole
Perdita di acqua al set di fissaggio - I raccordi dei flessibili avvitati male

Temperatura dell'acqua calda - Limitazione dell'acqua calda

calcare

- Filtro sporco nelle valvole ad

angolo.

- O-ring difettoso - Sostituire l'o-ring

nel corpo incasso

- O-ring al raccordo flessibile

difettoso

regolata male

- Pulire oppure sostituire il rompigetto

- Pulire il filtro

- Avvitare i raccordi flessibili a mano

- Sostituire l'o-ring

- Regolare la limitazione dell'acqua
calda

Montaggio (vedi pagg. 36)

5

Español

Indicaciones de seguridad

Durante el montaje deben utilizarse guantes para

!

evitar heridas por aplastamiento o corte.
Grandes diferencias de presión en servicio entre

!

agua fría y agua caliente deben equilibrarse.

Indicaciones para el montaje

• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.

• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.

• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.

Datos técnicos

Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min

El producto ha sido concebido exclusivamente para
agua potable.

Descripción de símbolos

No utilizar silicona que contiene ácido acético!

Ajuste (ver página 41)

Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.

Dimensiones (ver página 35)
Diagrama de circulación

(ver página 35)
Repuestos (ver página 42)

XX = Acabados
00 = Cromado
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Limpiar (ver página 44)

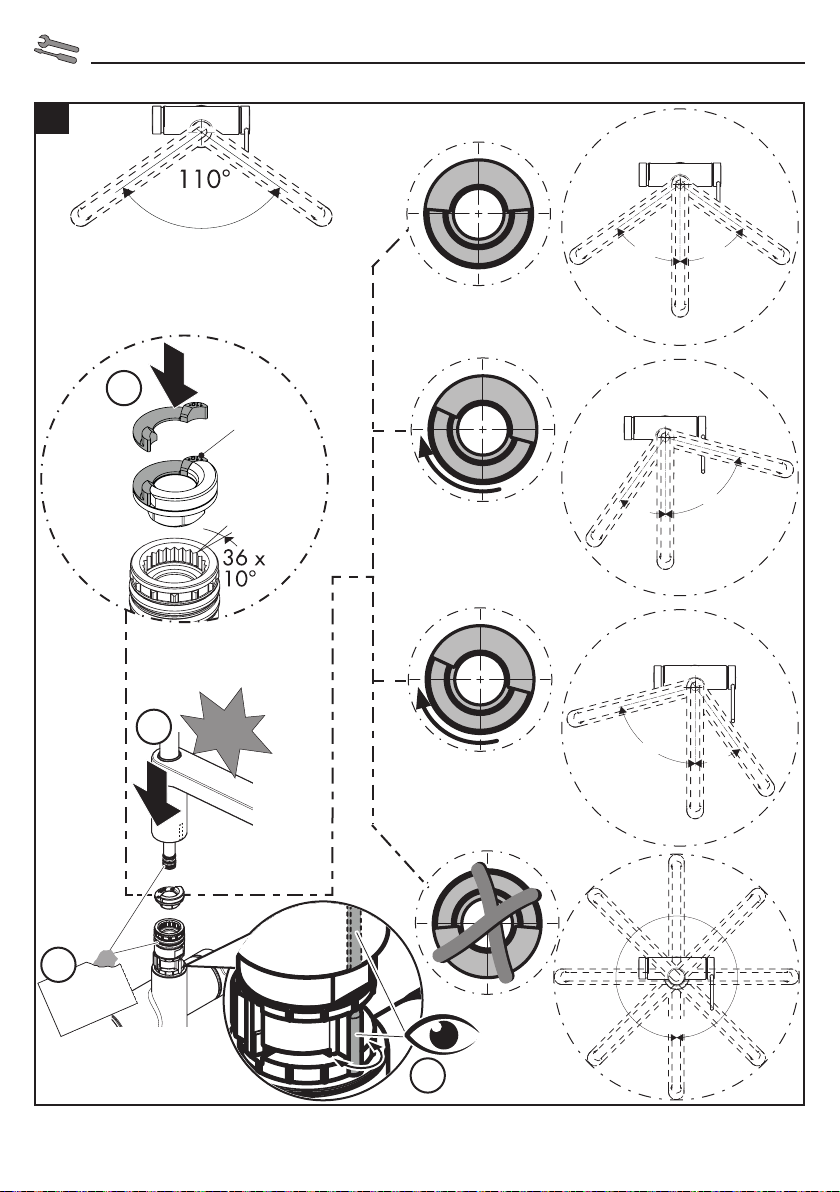

Despiece Caño (ver página 40)

Manejo (ver página 47)

Hansgrohe recomienda no utilizar el primer medio litro
como agua potable por las mañanas o tras un largo
periodo de inactividad.

Marca de verificación

(ver página 47)

Problema Causa Solución

Sale poca agua - Aireador con cal o sucio - impiar / cambiary aireador

- Filtro colector de suciedad en las
válvulas angulares ensuciado.

Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Pérdida de agua en el caño giratorio - junta dañado - cambiar juntas
Pérdida de agua en el set de fijación - Conexión flexible mal atornillada al

Temperatura del agua caliente
demasiado baja

6

cuerpo del caño.

- Daños en la junta de la conexión
flexible

- tope de agua caliente mal - ajustar tope

Montaje (ver página 36)

- limpiar filtro

- Apretar a mano la conexión flexible

- cambiar juntas

Nederlands

Veiligheidsinstructies

Bij de montage moeten ter voorkoming van knel- en

!

snijwonden handschoenen worden gedragen.
Grote drukverschillen tussen de koud- en warmwater-

!

toevoer dienen vermeden te worden.

Montage-instructies

• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.

• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.

• De in de overeenkomstige landen geldende installa­tierichtlijnen moeten nageleefd worden.

Technische gegevens

Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min

Het product is uitsluitend ontworpen voor drinkwater!

Symboolbeschrijving

Gebruik geen zuurhoudende silicone!

Instellen (zie blz. 41)

Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.

Maten (zie blz. 35)
Doorstroomdiagram (zie blz. 35)
Service onderdelen (zie blz. 42)

XX = Kleuren
00 = Verchroomd
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Reinigen (zie blz. 44)
Demontage uitloop (zie blz. 40)

Bediening (zie blz. 47)

Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dinkwater te
gebruiken.

Keurmerk (zie blz. 47)

Storing Oorzaak Oplossing

Weinig water - Perlator verstopt - Perlator reinigen / uitwisselen

- Vuilvangzeef bij de hoekstopkraan
vervuild.

Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Lekkage tussen aansluiting uitloop en

kraanhuis
Lekkage op montageschacht - Aansluitslangen niet geheel in

Temperatuur van warm water te laag - Heetwaterbegrenzer verkeerd

- O-ring defect - O-ring uitwisselen

kraanhuis vastgedraaid

- O-ring van aansluitslang defect - O-ring uitwisselen

ingesteld

- Vuilzeef reinigen

- Aansluitslangen handvast aandraai­en

- Heetwaterbegrenzer instellen

Montage (zie blz. 36)

7

Dansk

Sikkerhedsanvisninger

Ved monteringen skal der bruges handsker for at

!

undgå kvæstelser og snitsår.
Større trykforskelle mellem koldt og varmt vand bør

!

udjævnes.

Monteringsanvisninger

• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.

• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.

• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.

Tekniske data

Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min

Produktet er udelukkende beregnet til drikkevand!

Symbolbeskrivelse

Der må ikke benyttes eddikesyreholdig silikone!

Forindstilling (se s. 41)

Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke en
varmvandsspærre.

Målene (se s. 35)
Gennemstrømningsdiagram

(se s. 35)
Reservedele (se s. 42)

XX = Overflade
00 = Krom
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Rengøring (se s. 44)
Afmontere Udløb (se s. 40)

Brugsanvisning (se s. 47)

Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider ikke
anvendes som drikkevand.

Godkendelse (se s. 47)

Fejl Årsag Hjælp

For lidt vand - Tilkalket/snavset perlator - Rengør / udskift perlator

- Smudsfangsierne ved stopventilen er
tilstoppede.

Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
Armaturet dyrpper ved svingtuden. - Defekt o-ring - Udskift o-ring
Armaturet er utæt ved befæstelsesde-

lene

For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er

8

- Tilslutningsslangerne er ikke skruet
korrekt op i armaturet.

- Defekt o-ring på tilslutningsslange - Udskift o-ring

forkert indstillet

Montering (se s. 36)

- Rengør smudsfangsien

- Med håndkraft skures tilsslutnings­slangen strammere på.

- Indstil varmtvandsbe-grænsningen

Português

Avisos de segurança

Durante a montagem devem ser utilizadas luvas de

!

protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
Grandes diferenças entre as pressões das águas

!

quente e fria devem ser compensadas.

Avisos de montagem

• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.

• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.

• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.

Eliminação

O papel e o cartão, bem como o plástico, devem ser
eliminados separadamente nos sistemas de eliminação
previstos para estes materiais.

Dados Técnicos

Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min

Este produto foi única e exclusivamente concebido para
água potável!

Descrição do símbolo

Não utilizar silicone que contenha ácido
acético!

Afinação (ver página 41)

Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.

Medidas (ver página 35)
Fluxograma (ver página 35)
Peças de substituição

(ver página 42)

XX = Acabamentos
00 = Cromado
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Limpeza (ver página 44)
Desmontar Bica (ver página 40)

Funcionamento (ver página 47)

A Hansgrohe recomenda a não utilização do primeiro
meio litro de água, de manhã ou após longas paragens,
para fins de consumo.

Marca de controlo (ver página 47)

Falha Causa Solução

Água insuficiente - Emulsor sujo - Limpar / trocar o emulsor

- Filtro da torneira de esquadria
obstruído.

Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Perde água na zona da bica rotativa - O-ring defeituoso - Trocar o-ring
Perde água pela base roscada - Tubos de ligação não estão

Temperatura da água quente muito
baixa

completamente enroscados

- O-ring dos tubo de ligação
defeituoso

- O limitador de temperatura está
incorrectamente colocado

- Limpar os filtros

- Apertar os tubos de ligação à mão

- Trocar o-ring

- Regular o limitador de temperatura

Montagem (ver página 36)

9

Polski

Wskazówki bezpieczeństwa

Aby uniknąć zranień na skutek zgniecenia lub

!

przecięcia, podczas montażu należy nosić rękawice
ochronne.
Znaczne różnice ciśnień na dopływach ciepłej i

!

zimnej wody muszą zostać wyrównane.

Wskazówki montażowe

• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.

• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.

• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.

Dane techniczne

Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min

Produkt przeznaczony wyłącznie do wody pitnej!

Opis symbolu

Nie stosować silikonów zawierających kwas
octowy!

Ustawianie (patrz strona 41)

Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest zaleca­ne.

Wymiary (patrz strona 35)
Schemat przepływu

(patrz strona 35)
Części serwisowe (patrz strona 42)

XX = Kody kolorów
00 = Chrom
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Czyszczenie (patrz strona 44)
Demontaż Wylot (patrz strona 40)

Obsługa (patrz strona 47)

Hansgrohe zaleca, by z rana lub po dłuższym czasie
niekorzystania, pierwsze pół litra wody nie używać jako
wody pitnej.

Znak jakości (patrz strona 47)

Usterka Przyczyna Pomoc

Mała ilość wody - Napowietrzacz zakamieniony,

Uchwyt armatury pracuje z wysiłkiem - Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Wyciek wody w obszarze wylewki - Uszkodzony o-ring - Wymienić o-ring
Wyciek wody przy mocowaniu od

dołu

Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicznik

10

zabrudzony

- Zabrudzone sitka w zaworkach
kątowych.

- Zbyt słabo wkręcone wężyki w
korpus

- Uszkodzony o-ring przy wężu
przyłączeniowym

ciepłej wody

Montaż (patrz strona 36)

- Oczyścić / wymienić napowie­trzacz

- Wyczyścić sitka

- Dokręcić wężyki

- Wymienić o-ring

- Ustawić ogranicznik ciepłej wody

Česky

Bezpečnostní pokyny

Pro zabránění řezným zraněním a pohmožděninám je

!

nutné při montáži nosit rukavice.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji

!

studené a teplé vody.

Pokyny k montáži

• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.

• Vedení a armatura musí být namontovány, proplách­nuty a otestovány podle platných norem.

• Je třeba dodržovat montážní pravidla platné v dané
zemi.

Technické údaje

Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min

Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.

Popis symbolů

Nepoužívat silikon s obsahem kyseliny octové!

Nastavení (viz strana 41)

Nastavení omezovače teplé vody. Ve spojení s průtoko­vým ohřívačem se použití uzávěru teplé vody nedoporu­čuje.

Rozmìry (viz strana 35)
Diagram průtoku (viz strana 35)
Servisní díly (viz strana 42)

XX = Kód povrchové úpravy
00 = Chrom
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Čištění (viz strana 44)
Demontáž výtok (viz strana 40)

Ovládání (viz strana 47)

Hansgrohe doporučuje ráno nebo po delších přestáv­kách nepoužívat prvního půl litru jako pitnou vodu.

Zkušební značka (viz strana 47)

Porucha Příčina Odstranění

Málo vody - perláro zanesen vodním kamenem,

Armatura jde ztěžka - Kartuše je vadná, zanesená·vodním

Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
výstup vody v rozsahu otočného

výtoku
výstup vody na upevňovacím násadci - připojovací hadice nejsou dostateč-

Nízká teplota teplé vody - Špatně nastavená zarážka pro

znečištěn

- Znečištěný lapač nečistot v rohových
ventilech.

kamenem

- O-kroužek je defektní - vyměnit O-kroužek

ně zašroubovány do tělesa

- O-kroužek na připojovací hadici je
defektní

teplou vodu

- vyčistit / vyměnit perlátor

- Vyčistit sítka lapačů nečistot

- Kartuši vyměnit

- připojovací hadice utáhnout rukou

- vyměnit O-kroužek

- Seřídit zarážku pro teplou vodu

Montáž (viz strana 36)

11

Slovensky

Bezpečnostné pokyny

Pri montáži musíte nosiť rukavice, aby ste predišli

!

pomliaždeninám a rezným poraneniam.
Veľké rozdiely v tlaku medzi prípojkami studenej a

!

teplej vody musia byť vyrovnané.

Pokyny pre montáž

• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.

• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.

• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.

Technické údaje

Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min

Výrobok je koncipovaný výhradne pre pitnú vodu!

Popis symbolov

Nepoužívať silikón s obsahom kyseliny octovej!

Nastavenie (viď strana 41)

Nastavenie obmedzenia teplej vody. V spojení s
prietokovými ohrievačmi sa neodporúča použitie
obmedzovača teplej vody.

Rozmery (viď strana 35)
Diagram prietoku (viď strana 35)
Servisné diely (viď strana 42)

XX = Farebné označenie
00 = Chróm
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Čistenie (viď strana 44)
Demontáž odpad (viď strana 40)

Obsluha (viď strana 47)

Hansgrohe odporúča ráno a po dlhších dobách
odstávky nepoužiť prvého pol litra vody ako pitnú vodu.

Osvedčenie o skúške (viď strana 47)

Porucha Príčina Pomoc

Málo vody - Perlátor zanesený vodným

Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté

Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Uhajanje vode ob vrtljivem izlivu - Chybný O krúžok - Vymeniť O krúžok
Uhajanje vode ob pritrdilnem

nastavku

Nízka teplota teplej vody - Nesprávne nastavená zarážka na

12

kameňom

- Filter v rohových ventiloch znečiste-ný- Vyčistiť sitká lapačov nečistôt

usadeniny

- Hadice pripojenia nie sú celkom
zaskrutkované do základného telesa

- Chybný O krúžok na pripojovacej
hadici

teplú vodu

Montáž (viď strana 36)

- Vyčistiť alebo vymeniť perlátor

- Vymeniť kartušu

- Hadice pripojenia dotiahnuť ručne

- Vymeniť O krúžok

- Nastavenie zarážky na teplú vodu

中文

安全须知

! 装配时为避免挤压和切割受伤,必须戴上手套.
! 冷热水管间过大的压力差必须予以平衡.

安装提示

• 安装前必须检查产品是否受到运输损害.安装后
将不认可运输损害或表面损伤.

• 管道和阀门必须根据通用标准进行安装,冲洗和
检查.

• 请遵守当地国家现行的安装规定.

技术参数

工作压强: 最大1 MPa
推荐工作压强: 0,1 - 0,5 MPa
测试压强: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

热水温度: 最大60°C
热力消毒: 70°C / 4分钟

该产品专为饮用水设计!

符号说明

请勿使用含有乙酸的硅胶!

调节 (参见第页41)

热水温度调节.如果使用即热式喷头,则不建议安装
热水阀门.

大小 (参见第页35)

流量示意图 (参见第页35)

备用零件 (参见第页42)

XX = 颜色代码
00 = 镀铬
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

清洗 (参见第页44)

拆卸 水嘴套件 (参见第页40)

操作 (参见第页47)

汉斯格雅建议,清晨或在水流长时间停滞后,前半升
水不作饮用水使用.

检验标记 (参见第页47)

问题 原因 补救

龙头出水量小 - 起泡器结垢,脏污 - 检查起泡器,视需要更换

- 隔离阀的过滤网脏污 - 清洗过滤网

龙头不灵活 - 阀芯损坏,结垢 - 更换阀芯
龙头滴水 - 阀芯损坏 - 更换阀芯
水从龙头出水嘴流出 - O形环损坏 - 更换O形环
水从螺纹底座中流出 - 连接软管没有完全旋入基体 - 用手拧紧连接软管

- 连接软管的O形环损坏 - 更换O形环

热水温度过低 - 温度限制器设置错误 - 设置温度限制器

安装 (参见第页36)

13

Русский

Указания по технике безопасности

Во время монтажа следует надеть перчатки во

!

избежание прищемления и порезов.
донного клапа. Перед установкой смесителя

!

необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.

Указания по монтажу

• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.

• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую­щими нормами.

• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.

Технические данные

Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин

Изделие предназначено исключительно для питьевой
воды!

Описание символов

Не применяйте силикон, содержащий
уксусную кислоту.

Подгонка (см. стр. 41)

Регулировка ограничителя горячей воды. В сочетании
с проточными нагревателями не рекомендуется
использовать блокировку воды.

Размеры (см. стр. 35)
Схема потока (см. стр. 35)
Κомплеκт (см. стр. 42)

XX = Цветная кодировка
00 = Xром
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Очистка (см. стр. 44)
Демонтаж Выход (см. стр. 40)

Эксплуатация (см. стр. 47)

Hansgrohe рекомендует по утрам либо после
длительного перерыва в использовании не использо­вать первые поллитра воды для питья.

Знак технического контроля

(см. стр. 47)

Неисправность Причина Устранение неисправности

недостаточный давление (если
устан напор воды)

Арматура работает с усилием - Картридж неисправен, засорение

Арматура протекает - Картридж неисправен - Замените картридж
Выход воды в области поворотного

выхода
Выход воды у основания крепления - Шланги подключения не полно-

Температура горячей воды
слишком низкая

14

- Аэратор засорен накипью,
загрязнен

- Грязеулавливающая сетка в
угловых вентилях загрязнена.

накипью

- Уплотнительное кольцо круглого
сечения неисправно

стью завернуты в корпус

- Уплотнительное кольцо круглого
сечения на соединительном
шланге неисправно

- Ограничение горячей воды
отрегулировано неправильно

Монтаж (см. стр. 36)

- Очистите / замените аэратор

- Очистить фильтр

- Замените картридж

- Замените уплотнительное кольцо
круглого сечения

- Затяните шланги подключения
вручную

- Замените уплотнительное кольцо
круглого сечения

- Отрегулируйте ограничение
горячей воды

Suomi

Turvallisuusohjeet

Asennuksessa on käytettävä käsineitä puristumien ja

!

viiltojen aiheuttamien tapaturmien estämiseksi.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä

!

on tasattava.

Asennusohjeet

• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.

• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien mukaisesti.

• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.

Tekniset tiedot

Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min

Tuote on suunniteltu käytettäväksi ainoastaan juomave­den kanssa!

Merkin kuvaus

Älä käytä etikkahappopitoista silikonia!

Säätö (katso sivu 41)

Lämpötilan rajoittimen säätäminen. Emme suosittele
käyttämään lämpötilan rajoitinta vedenlämmittimen
(läpivirtauskuumennin) yhteydessä.

Mitat (katso sivu 35)
Virtausdiagrammi (katso sivu 35)
Varaosat (katso sivu 42)

XX = Värikoodaus
00 = Kromi
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Puhdistus (katso sivu 44)
Irrotus Juoksuputki (katso sivu 40)

Käyttö (katso sivu 47)

Hansgrohe suosittelee, että ensimmäistä puolta litraa ei
käytetä juomavetenä aamuisin eikä silloin, kun laitetta ei
ole käytetty pitkään aikaan.

Koestusmerkki (katso sivu 47)

Häiriö Syy Toimenpide

Vähän vettä - Poresuutin kalkkeutunut, likaantunut - Puhdista / vaihda poresuutin

- Kulmaventtiilien likasihdit likaantu­neet

Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Vettä valuu kääntyvän juoksuputken

juuresta
Vettä valuu kiinnityskauluksesta - Liitosletkut eivät ole kierretty kiinni

Lämminveden lämpötila liian alhainen - Lämminveden rajoitin väärin

- O-rengas on rikki - Vaihda O-rengas

perusrunkoon pohjaan asti

- Liitosletkun O-rengas on rikki - Vaihda O-rengas

säädetty

- Puhdista likasihdit

- Kierrä liitosletkut kiinni käsikireyteen

- Säädä lämminveden rajoitin

Asennus (katso sivu 36)

15

Svenska

Säkerhetsanvisningar

Handskar ska bäras under monteringsarbetet så att

!

man kan undvika kläm- och skärskador.
Stora tryckskillnader mellan anslutningarna för varmt

!

och kallt vatten måste utjämnas.

Monteringsanvisningar

• Det måste undersökas om produkten har transportska­dor innan den monteras. Efter monteringen accepte­ras inga transport- eller ytskiktskador.

• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.

• De installationsriktlinjer som gäller i länderna ska
följas.

Tekniska data

Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min

Produkten är enbart avsedd för dricksvatten!

Symbolförklaring

Använd inte silikon som innehåller ättiksyra!

Justering (se sidan 41)

Ställa in varmvattenregleringen. Tillsammans med
varmvattenberedare rekommenderas inte en varmvatten­spärr.

Måtten (se sidan 35)
Flödesschema (se sidan 35)
Reservdelar (se sidan 42)

XX = Färgkodning
00 = Krom
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Rengöring (se sidan 44)
Demontering Utdragbar blandare

(se sidan 40)

Hantering (se sidan 47)

Hansgrohe rekommenderar att den första halvlitern inte
används som dricksvatten på morgonen eller efter längre
perioder utan användning.

Testsigill (se sidan 47)

Störning Orsak Åtgärd

För lite vatten - Areator är täckt av kalk, smutsig - Rengör / byt areator

- Smutsfilter i hörnventilerna smutsigt. - Rengör smutsfilter
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Vatten kommer ut vid den svängbara

blandaren
Vatten kommer ut vid monteringssta­get

Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt inställd - Ställ in varmvattenreglering

16

- O-ring defekt - Byt ut O-ring

- Anslutningsslangar inte helt

inskruvade i grundkonstruktionen

- O-ring på anslutningsslang defekt - Byt ut O-ring

- Drag fast anslutningsslangar för
hand.

Montering (se sidan 36)

Lietuviškai

Saugumo technikos nurodymai

Apsaugai nuo užspaudimo ir įsipjovimo montavimo

!

metu mūvėkite pirštines.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.

!

Montavimo instrukcija

• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pretenzi­jos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.

• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.

• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.

Techniniai duomenys

Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C / 4 min

Produktas skirtas tik geriamajam vandeniui!

Simbolio aprašymas

Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!

Reguliavimas (žr. psl. 41)

Karšto vandens ribojimas. Kartu su cirkuliaciniais
šildytuvais nerekomenduojama naudoti karšto vandens
blokavimo įtaisų.

Išmatavimai (žr. psl. 35)
Pralaidumo diagrama (žr. psl. 35)
Atsarginės dalys (žr. psl. 42)

XX = Spalvos
00 = Chrom
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Valymas (žr. psl. 44)
Išmontavimas čiaupas (žr. psl. 40)

Eksploatacija (žr. psl. 47)

Naudojant po ilgesnės pertraukos, „Hansgrohe“
rekomenduoja pirmo pusės litro vandens nevartoti kaip
geriamojo.

Bandymo pažyma (žr. psl. 47)

Gedimas Priežastis Priemonė

Per maža srovė - Perlatorius apkalkėjęs, užsikimšęs - Perlatorių išvalyti / pakeisti

- Užsikimšęs kampinio ventilio filtras - Išvalyti filtrą
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Prateka vanduo po čiaupu - tarpinė pažeista - tarpinę pakeisti
Prateka vanduo per tvirtinimo kotą - Prijungimo žarnos nepilnai įsuktos į

korpusą

- Pajungimo žarnos tarpinė pažeista - tarpinę pakeisti
Per maža karšto vandens temperatūra - Neteisingai nustatytas karšto

vandens ribotuvas

- Prijungimo žarnas prisukti ranka

- Nustatyti karšto vandens ribotuvą

Montavimas (žr. psl. 36)

17

Hrvatski

Sigurnosne upute

Prilikom montaže se radi sprječavanja prignječenja i

!

posjekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode

!

mora biti izbalansirana.

Upute za montažu

• Prije montaže mora se provjeriti je li proizvod oštećen

prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.

• Cijevi i armatura moraju biti postavljeni, isprani i

testirani prema važećim normama.

• Obvezno se moraju uvažiti propisi o instalacijama koji

vrijede u dotičnoj zemlji.

Tehnički podatci

Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C / 4 min

Proizvod je koncipiran isključivo za pitku vodu!

Opis simbola

Nemojte koristiti silikon koji sadrži octenu kiselinu!

Regulacija (pogledaj stranicu 41)

Namještanje limitera tople vode. U kombinaciji s
protočnim bojlerima nije preporučljiva primjena sustava
za blokiranje dotoka tople vode.

Mjere (pogledaj stranicu 35)
Dijagram protoka

(pogledaj stranicu 35)

Rezervni djelovi

(pogledaj stranicu 42)

XX = Boje
00 = Krom
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Čišćenje (pogledaj stranicu 44)
rastavljanje Slavina

(pogledaj stranicu 40)
Upotreba (pogledaj stranicu 47)

Hansgrohe preporuča da ujutro ili nakon duljeg nekorište­nja prvih 1/2 litre vode ne upotrebljavate za piće.

Oznaka testiranja

(pogledaj stranicu 47)

Greška Uzrok Otklanjanje

Nedovoljno vode - Aerator je začepljen naslagama

Ručica se zaglavila - Neispravan uložak Taloženje

Slavina kaplje - Neispravan uložak - Zamijenite uložak
Voda izlazi u području rotirajućih

dijelova slavine
Voda izlazi na dijelu gdje je slavina
učvršćena

Preniska temperatura tople vode - Limiter vruće vode nije dobro

18

Sastavljanje (pogledaj stranicu 36)

kamenca ili prljav

- Očistite filtar za skupljanje nečistoće

u kutnim ventilima

kamenca

- O-prsten je neispravan - Zamijenite O-prsten

- Priključna crijeva nisu potpuno

učvršćena na tijelo

- O-prsteni priključnih crijeva su

neispravni

podešen

- Očistite ili zamijenite aerator.

- Očistite rešetkasti filter ispred
termostata i na regulacijskoj jedinici

- Zamijenite uložak

- Priključna crijeva učvrstite rukom

- Zamijenite O-prsten

- Podesite limiter vruće vode

Română

Instrucţiuni de siguranţă

La montare utilizaţi mănuşi pentru evitarea contuziuni-

!

lor şi tăierii mâinilor.
Diferenţele de presiune mari între alimentarea cu apă

!

rece şi apă caldă trebuie echilibrate.

Instrucţiuni de montare

• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.

• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.

• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.

Date tehnice

Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C / 4 min

Produsul este destinat exclusiv pentru apă potabilă.

Descrierea simbolurilor

Nu utilizaţi silicon cu conţinut de acid acetic!

Reglare (vezi pag. 41)

Reglarea limitatorului de apă caldă. Nu se recomandă
folosirea unui limitator de apă caldă în combinaţie cu un
boiler instant.

Dimensiuni (vezi pag. 35)
Diagrama de debit (vezi pag. 35)
Piese de schimb (vezi pag. 42)

XX = Coduri de culori
00 = Crom
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Curăţare (vezi pag. 44)
Demontare Pipă (vezi pag. 40)

Utilizare (vezi pag. 47)

Hansgrohe vă recomandă, ca dimineaţa sau după
perioade mai lungi de pauză să nu folosiţi prima
jumătate de litru de apă pentru băut.

Certificat de testare (vezi pag. 47)

Deranjament Cauza Măsuri de remediere

Prea puţină apă - Depuneri de calcar şi impurităţi pe

Bateria se mişcă dificil - Cartuş defect din cauza depunerilor

Bateria picură - Cartuş defect - Schimbaţi cartuşul.
Scurgere de apă în zona pipei

rabatabile.
Scurgere de apă la şaftul de fixare. - Furtunurile de racordare nu sunt

Temperatura apei calde este prea
mică

pulverizatorul de aer.

- Sita de impurităţi din ventilul de colţ
este murdar

de calcar

- Inel O defect - Schimbaţi inelul O.

bine înşurubate în corpul bateriei.

- Inelul O de la furtunul de racord
defect

- Limitarea temperaturii apei calde
setată incorect.

- Curăţaţi / schimbaţi pulverizatorulul
de aer.

- Curăţaţi sitele de impurităţi.

- Schimbaţi cartuşul.

- Strângeţi cu mâna furtunurile de
racordare.

- Schimbaţi inelul O.

- Setaţi limitarea temperaturii apei
calde.

Montare (vezi pag. 36)

19

Ελληνικά

Υποδείξεις ασφαλείας

Για να αποφύγετε τραυματισμούς κατά τη συναρμολό-

!

γηση πρέπει να φοράτε γάντια.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου

!

και ζεστού νερού θα πρέπει να αντισταθμίζονται.

Οδηγίες συναρμολόγησης

• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.

• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.

• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.

Τεχνικά Χαρακτηριστικά

Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Θερμική απολύμανση: 70°C / 4 min

Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.

Περιγραφή συμβόλων

Μην χρησιμοποιείτε σιλικόνη που περιέχει οξικό
οξύ!

Ρύθμιση (βλ. Σελίδα 41)

Ρύθμιση του δοσομετρητή ζεστού νερού. Δεν συνιστάται η
διάταξη φραγής ζεστού νερού σε συνδυασμό με
ταχυθερμοσίφωνα.

Διαστάσεις (βλ. Σελίδα 35)
Διάγραμμα ροής (βλ. Σελίδα 35)
Ανταλλακτικά (βλ. Σελίδα 42)

XX = Χρώματα
00 = Επιχρωμιωμένο
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Καθαρισμός (βλ. Σελίδα 44)
Αποσυναρμολόγηση Αποχέτευση

(βλ. Σελίδα 40)

Χειρισμός (βλ. Σελίδα 47)

Η Hansgrohe συνιστά το πρωί ή μετά από μεγάλα
χρονικά διαστήματα αχρησίας να μην χρησιμοποιείτε το
πρώτο μισό λίτρο νερό σαν πόσιμο.

Σήμα ελέγχου (βλ. Σελίδα 47)

Βλάβη Αιτία Διόρθωση

Ανεπαρκές νερό - Άλατα και βρωμιά στο φίλτρο - Καθαρίστε/αλλάξτε το φίλτρο

- Το φίλτρο συλλογής ακαθαρσιών
είναι βρώμικο στις γωνιακές
βαλβίδες.

Σκληρή μπαταρία (μείκτης) - Ελαττωματικό φυσίγγιο, άλατα - Αλλαγή φυσιγγίου
Η μπαταρία στάζει - Ελαττωματικό φυσίγγιο - Αλλαγή φυσιγγίου
Διαρροή νερού στην περιοχή του

περιστρεφόμενου ρουξουνιού.
Διαρροή νερού στον άξονα στερέω­σης

Χαμηλή θερμοκρασία ζεστού νερού - Λάθος ρύθμιση της περιοριστικής

20

Συναρμολόγηση (βλ. Σελίδα 36)

- Ελαττωματικός στρογγυλός
δακτύλιος

- Οι σωλήνες σύνδεσης δεν είναι
πλήρως βιδωμένοι στο βασικό
κορμό

- Ο στρογγυλός δακτύλιος στο
σωλήνα σύνδεσης είναι ελαττωματι­κός

διάταξης ζεστού νερού

- Καθαρίστε τα φίλτρα συλλογής
ακαθαρσιών

- Αλλάξτε το στρογγυλό δακτύλιο

- Σφίξτε τους σωλήνες σύνδεσης με το
χέρι

- Αλλάξτε το στρογγυλό δακτύλιο

- Ρυθμίστε την περιοριστική διάταξη
του ζεστού νερού

Slovenski

Varnostna opozorila

Pri montaži je treba nositi rokavice, da se preprečijo

!

poškodbe zaradi zmečkanja ali urezov.
Velike razlike v tlaku med priključkom za mrzlo in

!

priključkom za toplo vodo je potrebno izravnati.

Navodila za montažo

• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.

• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.

• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.

Tehnični podatki

Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Termična dezinfekcija: 70°C / 4 min

Proizvod je zasnovan izključno za sanitarno vodo!

Opis simbola

Ne smete uporabiti silikona, ki vsebuje ocetno
kislino!

Justiranje (glejte stran 41)

Nastavitev omejevalnika tople vode. V povezavi s
pretočnimi grelniki uporaba zapore tople vode ni
priporočljiva.

Mere (glejte stran 35)
Diagram pretoka (glejte stran 35)
Rezervni deli (glejte stran 42)

XX = Barve
00 = Krom
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Čiščenje (glejte stran 44)
Demontaža Izliv (glejte stran 40)

Upravljanje (glejte stran 47)

Hansgrohe priporoča, da zjutraj ali po daljšem času
stagnacije prvega pol litra vode ne uporabite kot pitno
vodo.

Preskusni znak (glejte stran 47)

Napaka Vzrok Pomoč

Malo vode - Perlator poapnen; umazan - Očistite/zamenjajte perlator

- Lovilnik umazanije v kotnih ventilih je
umazan.

Težko premikanje armature - Pokvarjen vložek, poapneno - Zamenjajte vložek
Iz armature kaplja - Pokvarjen vložek - Zamenjajte vložek
Uhajanje vode ob vrtljivem izlivu - Obročno tesnilo je pokvarjeno - Zamenjajte obročno tesnilo
Uhajanje vode ob pritrdilnem

nastavku

Prenizka temperatura tople vode - Omejevalnik tople vode ni pravilno

- Priključne cevi niso popolnoma
privijačene v osnovno ogrodje

- Obročna tesnila priključnih gibkih
cevi so pokvarjena

nastavljen

- Očistite filtre

- Ročno zatisnite priključne cevi

- Zamenjajte obročno tesnilo

- Nastavite omejevalnik tople vode

Montaža (glejte stran 36)

21

Estonia

Ohutusjuhised

Kandke paigaldamisel muljumis- ja lõikevigastuste

!

vältimiseks kindaid.
Kui külma ja kuuma vee ühenduste surve on väga

!

erinev, tuleb need tasakaalustada.

Paigaldamisjuhised

• Enne paigaldamist tuleb toodet kontrollida transpordi­kahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.

• Voolikute ja segisti paigaldamisel, loputamisel ja
kontrollimisel tuleb lähtuda kehtivatest normatiividest

• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.

Tehnilised andmed

Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Termiline desinfektsioon: 70°C / 4 min

Toode on ette nähtud eranditult joogivee jaoks!

Sümbolite kirjeldus

Ärge kasutage äädikhapet sisaldavat silikooni!

Reguleerimine (vt lk 41)

Sooja vee piirangu seadistamine. Ühenduses boileritega
ei ole sooja vee blokeeringu soovitatav.

Mõõtude (vt lk 35)
Läbivooludiagramm (vt lk 35)
Varuosad (vt lk 42)

XX = Värvid
00 = Kroom
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Puhastamine (vt lk 44)
Mahamonteerimine jooksutoru

(vt lk 40)

Kasutamine (vt lk 47)

Hansgrohe soovitab mitte kasutada esimest poolt liitrit
hommikuti või pärast pikemat seisakuaega joogiveena.

Kontrollsertifikaat (vt lk 47)

Rike Põhjus Lahendus

Vähe vett - Sõel on lupjunud, must - Puhastage segisti sõel vajadusel

- Nurkventiilide mustusesõel must. - Puhastage filtrid
Segisti käib raskelt - Tööelement on katkine, lubjastunud - Vahetage tööelement
Segisti tilgub - Tööelement on katkine - Vahetage tööelement
Veeleke pööratavas jooksutorus - O-rõngastihend on katki - Vahetage O-rõngastihend
Veeleke kinnituse juures - Ühendusvoolikud ei ole korralikult

Sooja vee temperatuur liiga madal - Kuuma vee piirang valesti seatud - Seadke kuuma vee piirang

22

põhikorpuse külge kruvitud

- Ühendusvoolikute O-rõngastihendid

katki

Paigaldamine (vt lk 36)

vahetage

- Kruvige ühendusvoolikud käega
kinni

- Vahetage O-rõngastihend

Latvian

Drošības norādes

Montāžas laikā, lai izvairītos no saspiedumiem un

!

iegriezumiem, nepieciešams nēsāt cimdus.
Jāizlīdzina spiediena atšķirības starp aukstā un karstā

!

ūdens pievadiem.

Norādījumi montāžai

• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.

• Cauruļvadi un maisītājs ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standartiem.

• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.

Tehniskie dati

Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Termiskā dezinfekcija : 70°C / 4 min

Izstrādājums ir paredzēts tikai dzeramajam ūdenim!

Simbolu nozīme

Neizmantot silikonu, kas satur etiķskābi!

Ieregulēšana (skat. lpp. 41)

Karsta ūdens ierobežotāja regulēšana. Kopā ar
caurteces sildītājiem nav ieteicams izmantot ūdens
bloķētāju.

Izmērus (skat. lpp. 35)
Caurplūdes diagramma

(skat. lpp. 35)
Rezerves daļas (skat. lpp. 42)

XX = Krāsu kodi
00 = Hroma
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Tīrīšana (skat. lpp. 44)
Demontāža Snīpis (skat. lpp. 40)

Lietošana (skat. lpp. 47)

Hansgrohe iesaka no rīta vai pēc ilgākiem pārtrauku­miem nelietot pirmo puslitru ūdens dzeršanai.

Pārbaudes zīme (skat. lpp. 47)

Traucējums Iemesls Bojājumu novēršana

Maz ūdens - Aerators aizkaļķojies, aizsērējis - Tīrīt / nomainīt aeratoru

- Stūra ventiļos ir netīrs filtrs. - Tīrīt filtrus
Jaucējkrāns smagi grozāms - Bojāta kartuša, aizkaļķojusies - Nomainīt kartušu
Jaucējkrāns pil - Bojāta kartuša - Nomainīt kartušu
Ūdens noplūde grozāmās iztekas

rajonā
Ūdens noplūde pie nostiprinājuma - Pieslēguma šļūtenes nav līdz galam

Pārāk zema ūdens temperatūra - Nepareizi noregulāta karstā ūdens

- Bojāts O-gredzens - Nomainīt O-gredzenu

ieskrūvētas pamatelementā

- Bojāti pieslēguma šļūteņu O-gredze-ni- Nomainīt O-gredzenu

bloķēšana

- Pieslēguma šļūtenes ar roku pievilkt
stingrāk

- Noregulēt karstā ūdens ierobežoša­nu

Montāža (skat. lpp. 36)

23

Srpski

Sigurnosne napomene

Prilikom montaže se radi sprečavanja prignječenja i

!

posekotina moraju nositi rukavice.
Velika razlika u pritisku između vruće i hladne vode

!

mora biti izbalansirana.

Instrukcije za montažu

• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.

• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.

• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.

Tehnički podaci

Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Termička dezinfekcija: 70°C / 4 min

Proizvod je koncipiran isključivo za pijaću vodu!

Opis simbola

Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!

Podešavanje (vidi stranu 41)

Podešavanje ograničivača tople vode. U kombinaciji sa
protočnim bojlerima ne preporučuje se primena sistema
za blokiranje dotoka tople vode.

Mere (vidi stranu 35)
Dijagram protoka (vidi stranu 35)
Rezervni delovi (vidi stranu 42)

XX = Oznake boja
00 = Hrom
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Čišćenje (vidi stranu 44)
rastavljanje Slavina (vidi stranu 40)

Rukovanje (vidi stranu 47)

Hansgrohe preporučuje da ujutru ili nakon dužeg
nekorišćenja prvih pola litre vode ne koristite za piće.

Ispitni znak (vidi stranu 47)

Smetnja Uzrok Pomoć

Nedovoljno vode - Aerator je začepljen naslagama

Ručica se zaglavila - Neispravna kartuša, nataloženi

Slavina kaplje - Neispravna kartuša - Zamenite kartušu
Voda izlazi u zglobu slavine - O prsten je neispravan - Zamenite O prsten
Voda izlazi na delu gde je slavina

učvršćena

Preniska temperatura tople vode - Ograničavač vruće vode nije dobro

24

kamenca ili prljav

- Očistite mrežicu za hvatanje
prljavštine u ugaonim ventilima

kamenac

- Priključna creva nisu potpuno
učvršćena na telo

- O prstenovi priključnih creva su
neispravni

podešen

Montaža (vidi stranu 36)

- Očistite ili zamenite aerator

- Očistite mrežicu za hvatanje
prljavštine ispred termostata i na
regulacionoj jedinici

- Zamenite kartušu

- Priključna creva učvrstite rukom

- Zamenite O prsten

- Podesite ograničavač vruće vode

Norsk

Sikkerhetshenvisninger

Bruk hansker under montasjen for å unngå klem- og

!

kuttskader.
Store trykkdifferanser mellom kaldt- og varmtvannstil-

!

koblinger skal utlignes.

Montagehenvisninger

• Før montasjen skal produktet sjekkes for transportska­der. Etter monteringen aksepteres ikke noen transport­eller overflateskader.

• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.

• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.

Tekniske data

Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Termisk desinfisering: 70°C / 4 min

Produktet er utelukkende designet for drikkevann!

Symbolbeskrivelse

Ikke bruk silikon som inneholder eddiksyre!

Justering (se side 41)

Innstilling av varmtvannsbegrensning. I forbindelse med
gjennomstrømningsvarmere er det ikke anbefalt å bruke
en varmtvannsperre.

Mål (se side 35)
Gjennomstrømningsdiagram

(se side 35)
Servicedeler (se side 42)

XX = Fargekode
00 = Krom
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Rengjøring (se side 44)
Demontasje Utløp (se side 40)

Betjening (se side 47)

Om morgen og etter lengre stagnasjonstider anbefaler
Hansgrohe å ikke bruke den første halvliteren som
drikkevann.

Prøvemerke (se side 47)

Feil Årsak Feilrettelse

Lite vann - Luftsprudler forkalket, skitten - Luftsprudler rengjøres / byttes

- Smussfangersil i hjørneventiler er
skitten

Armatur ikke lett bevegelig - Kartusj defekt, forkalkning - Kartusj byttes
Armatur drypper - Kartusj defekt - Kartusj byttes
Vannlekkasje i området for svingutlø-

pet
Vannlekkasje på festeskaft - Tilkoblingsslanger ikke skrudd helt

For lav varmtvannstemperatur - Varmtvannsbegrensning er feil

- O-ring defekt - O-ring byttes

inn i basiselement

- O-ring på tilkoblingsslangen defekt - O-ring byttes

innstilt

- Smussfangersil rengjøres

- Tilkoblingsslanger trekkes fast fra
hånd

- Varmtvannsbegrensning innstilles

Montasje (se side 36)

25

БЪЛГАРСКИ

Указания за безопасност

При монтажа трябва да се носят ръкавици, за да

!

се избегнат наранявания поради притискане или
порязване.
Големите разлики в налягането между изводите за

!

студената и топлата вода трябва да се изравняват.

Указания за монтаж

• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.

• Тръбопроводите и арматурата трябва да се
монтират, промият и проверят в съответствие с
валидните норми.

• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.

Технически данни

Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Термична дезинфекция: 70°C / 4 мин

Продуктът е разработен само за питейна вода!

Описание на символите

Не използвайте силикон, съдържащ оцетна
киселина!

Юстиране (вижте стр. 41)

Настройка на ограничителя за топлата вода. Във
връзка с проточни нагреватели не се препоръчва
блокировка за топлата вода

Размери (вижте стр. 35)
Диаграма на потока

(вижте стр. 35)
Сервизни части (вижте стр. 42)

XX = Цветово кодиране
00 = Xром
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Почистване (вижте стр. 44)
Демонтаж Изходящ накрайник

(вижте стр. 40)

Обслужване (вижте стр. 47)

Hansgrohe препоръчва, сутрин и след по-продължи­телно спиране първият половин литър да не се
използва като питейна вода.

Контролен знак (вижте стр. 47)

Неизправност Причина Помощ

Малко вода - Аераторът е покрит с варовик,

Трудно подвижна арматура - Дефектна гилза, покрита с

Арматурата капе - Дефектна гилза - Сменете гилзата
Избиване на вода в областта на

завъртащия се изходящ накрайник
Избиване на вода от закрепващата
шийка

Твърде ниска температура на
водата

замърсен

- Цедката за улавяне на замърсява­нията в ъгловите клапани е
замърсена.

варовик

- Дефектен O-образен пръстен - Смяна на O-образен пръстен

- Свързващите маркучи не са
напълно завинтени в основното
тяло

- Дефектен O-образен пръстен на
свързващия маркуч

- Ограничението за топлата вода е
грушно настроена

- Почистете / сменете аератора

- Почистване на цедката за улавяне
на замърсяванията

- Сменете гилзата

- Затегнете на ръка свързващите
маркучи

- Смяна на O-образен пръстен

- Настройте ограничението за
топлата вода

26

Монтаж (вижте стр. 36)

日本語

安全上の注意

! 施工の際は手を挟んだり怪我をしないように,手

袋 をは め てくだ さい .

! 給水・湯の圧力差は0.1(MPa)以 内 としてくだ さ い .

施工上の注意

• 製品の施工前に輸送でのダメージがないか確認
してくだ さい .施工後のキズ等のお申し出はお断
りさせ て 頂 いています .

• 配管と水栓は,関連法規に従って施工,洗浄,およ
び 試 験 を 行ってくだ さい .

• 施工行う地域に適用される関連法規をお守りく

ださい.

技術資料

使用圧力: 最大1 MPa
推奨使用水圧: 0,1 - 0,5 MPa
耐圧試験圧力: 1,6 MPa

(1 MPa = 10 bar = 147 PSI)

給湯温度: 最大60°C
お湯による高温消毒: 70°C / 4分

この製品は飲料水での使用が前提となっています(
日本においては水道法に適合する飲料水) !

アイコンの説 明

酢酸系シリコンをご使用にならないでくださ
い!

調整 (次のページを参照41)

お湯の流量制限の設定方法.瞬間湯沸かし器をご利
用の際はお湯の流量制限はしないでください.

寸法 (次のページを参照35)

流量曲線図 (次のページを参照35)

スペアパーツ (次のページを参照42)

XX = 仕上げ色
00 = Chrome
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

お手入れ方法 (次のページを参照44)

取り外し スパウト

(次のページを参照40)

使用方法 (次のページを参照47)

ハンス グローエ は ,朝または長い間使用されなかっ
た後に吐水する最初の0.5リットルは飲料水として使
用しな いことをお勧 めします.

認証について (次のページを参照47)

症状 原因 対応策

流量が少ない - エアレーターにカルキが付着/汚

れている

- 止水栓のフィルターの詰まり - フィル ター を清 掃してくだ さい
水栓の開閉が重い - カルキによるカートリッジ不具合 - カ ートリッ ジ を 交 換 してくだ さい
水栓の水漏れ - カ ート リッ ジの 不 良 - カ ートリッ ジ を 交 換してくだ さ い
スパウトから水が漏れる - Oリングの不具合 - Oリングを交換してください
固定ネジ部 分から水が漏 れる - 接続ホースが本体に完全にねじ

込まれていない

- 接続ホースのOリングの不具合 - Oリングを交換してください
吐水温度が低すぎる - 温 度 リミッタ ー の 設 定 が 正しくない- 温度リミッターを設定してくださ

- エアレーターを清 掃 /交 換 をしてく

ださい

- 接続ホースを手で増し締めしてく

ださい

い

施工方法 (次のページを参照36)

27

Українська

Примітки з безпеки

Під час встановлення слід надягати рукавички, щоб

!

запобігти травмам та порізам.
Гаряча і холодна подачі води повинні мати

!

однаковий тиск.

Інструкції зі встановлення

• Перед встановленням перевірте виріб на наявність

пошкоджень під час транспортування. Після
встановлення транспортні пошкодження чи
пошкодження поверхні не розглядаються.

• Труби та кріплення повинні бути встановлені,

промиті та перевірені відповідно до стандартів
застосування.

• Необхідно дотримуватися сантехнічних норм, які

діють у відповідних країнах.

Технічні дані

Робочий тиск: макс. 1 МПа
Рекомендований робочий тиск: 0,1 - 0,5 МПа
Випробувальний тиск: 1,6 МПа
(1 МПа = 10 бар = 147 PSI)
Температура гарячої води: макс. 60°C
Термічна дезінфекція: 70°C / 4 мін

Продукт призначений виключно для питної води!

Опис символу

Не використовуйте силікон, що містить оцтову
кислоту!

Коригування (дивіться сторінку 41)

Для регулювання обмежувача гарячої води. Не
рекомендується використовувати обмежувач гарячої
води в поєднанні з водонагрівачем безперервної дії.

Розміри (дивіться сторінку 35)
Діаграма потоку

(дивіться сторінку 35)
Запчастини (дивіться сторінку 42)

XX = Кольори
00 = Хром
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Чищення (дивіться сторінку 44)
Демонтаж вилив

(дивіться сторінку 40)

Експлуатація (дивіться сторінку 47)

Hansgrohe не рекомендує використовувати як питну
воду перші півлітра води, набраної вранці або після
тривалого періоду невикористання.

Тестовий сертифікат

Несправність Причина Засоби правового захисту

Недостатня кількість води - Аератор має відкладення

Жорсткий змішувач - Картридж несправний, має

Крапельний змішувач - Картридж несправний - Замініть картридж
Витік води з зони поворотного

виливу
Витік води з різьбової основи - з’єднувальні шланги не повністю

Температура гарячої води занизька - Неправильно налаштований

вапняного нальоту / брудний

- Фільтр в кутових клапанах

забруднений.

відкладення вапняного нальоту

- Ущільнювальне кільце несправне - Замініть ущільнювальне кільце

прикручені до основного корпусу

- Ущільнювальне кільце на з’єдну-

вальному шлангу несправне.

обмежувач гарячої води

(дивіться сторінку 47)

- Очистіть аератор, замініть при
необхідності

- Очистіть фільтри

- Замініть картридж

- Затягніть з’єднувальні шланги
вручну

- Замініть ущільнювальне кільце

- Встановіть обмежувач гарячої води

28

Монтажний (дивіться сторінку 36)





!

!

(41)

.

.

(35)

(35)

(42)

 = XX

 = 00

BrushedBlackChrome = 34

MattBlack = 67

StainlessSteelOptic = 80

(44)

(40)

(47)

Hansgrohe



.

(47)





.



.



.


.

.

.



1 :
0,5-0,1 :
1,6 :

(PSI147=10=1) 
60°C :
4/70°C :

!

!

!

•

•

•

-/



-


-



-

-



(36)





 -/



-

 - -

 - -

 - -

 -

-

 -

29

Türkçe

Güvenlik uyarıları

Montaj esnasında ezilme ve kesilme gibi yaralanma-

!

ları önlemek için eldiven kullanılmalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük basınç

!

farklılıkları varsa, bu basınç farklılıklarının dengelen­mesi gerekir.

Montaj açıklamaları

• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.

• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.

• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.

Teknik bilgiler

İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: 70°C / 4 dak

Ürün sadece şebeke suyu için tasarlanmıştır!

Simge açıklaması

Asetik asit içeren silikon kullanmayın!

Ayarlama (bakınız sayfa 41)

Sıcak su sınırlamasının ayarlanması. Sıcak su kilidinin
sürekli ısıtıcıyla kullanılması tavsiye edilmez.

Ölçüleri (bakınız sayfa 35)
Akış diyagramı (bakınız sayfa 35)
Yedek Parçalar (bakınız sayfa 42)

Kullanımı (bakınız sayfa 47)

Hansgrohe sabahları uzun durgunluk süresi sonrasında
ilk yarım litre suyun içme suyu olarak kullanılmamasını
önerir.

Kontrol işareti (bakınız sayfa 47)

Garanti Belgesi

Üretici veya İthalatçı Firmanın

Unvanı: Hansgrohe Armatür Ltd. Şti
Adresi: Fulya Mahallesi Bahçeler Sokak Efe han 20/C
Mecidiyeköy Şişli İstanbul
Telefonu: (0-212) 273 07 30
Faks: (0-212) 273 07 40
web adresi: www.hansgrohe.com.tr

Malın

Markası: Hansgrohe
Cinsi: Sıhhi tesisat malzemesi
Garanti Süresi: 2 YIL
Azami Tamir Süresi: 20 İş günü

Genel Müdür

Albert Emlek
Satıcı Firmanın:
Unvanı:
Adresi:
Telefonu:
Faks:
e-posta:
Fatura Tarih ve Sayısı:
Marka ve Modeli:
Teslim Tarihi ve Yeri:
Yetkilinin İmzası:
Firmanın Kaşesi:
Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve
kaşeleyecektir.

+

XX = Renkler
00 = Krom
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Temizleme (bakınız sayfa 44)
Sökme Menfez (bakınız sayfa 40)

30

Türkçe

Hiba Ok Megoldás

Kevés víz - A perlátor elvízkövesedett,

Nehezen nyitható a csap. - A kerámiabetét meghibásodott,

Csöpög a csap. - A kerámiabetét meghibásodott. - A kerámiabetétet ki kell cserélni.
Vízkilépés a billenthető kifolyó

területén
Vízkilépés a rögzítőrúdon - A csatlakozótömlők nincsenek

túl alacsony melegvíz hőmérséklet - A melegvíz szabályozó rosszul van

elszennyeződött

- A sarokszelepekben lévő szennyfo­gó szűrő elszennyeződött.

elvízkövesedett.

- Tömítőgyűrű meghibásodott - Tömítőgyűrű kicserélése

teljesen becsavarozva az
akaptestbe

- Csatlakozótömlő tömítőgyűrűje
meghibásodott

beállítva.

- A perlátort megtisztítani / kicserélni.

- a szűrőt tisztítani kell

- A kerámiabetétet ki kell cserélni.

- A csatlakozótömlőket kézzel
meghúzni

- Tömítőgyűrű kicserélése

- A melegvíz szabályozót újra be kell
állítani.

Szerelés (lásd a oldalon 36)

31

Magyar

Biztonsági utasítások

A szerelésnél a zúzódások és vágási sérülések

!

elkerülése érdekében kesztyűt kell viselni.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy

!

nyomáskülönbséget kikell egyenlíteni!

Szerelési utasítások

• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási­vagy felületi sérüléseket nem ismerik el.

• A vezetékeket és a csaptelepet az érvényes szabvá­nyoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni

• Az egyes országokban érvényes installációs
irányelveket be kell tartani.

Műszaki adatok

Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: 70°C / 4 perc

A terméket kizárólag ivóvízhez tervezték!

Szimbólumok leírása

Ne használjon ecetsavtartalmú szilikont!

Beállítás (lásd a oldalon 41)

A meleg víz korlátozás beállítása. Átfolyós vízmelegítők­nél meleg víz korlátozó használata nem ajánlott.

Méretet (lásd a oldalon 35)
Átfolyási diagramm

(lásd a oldalon 35)

Használat (lásd a oldalon 47)

• A termékkel érintkező emberi felhasználásra szánt víz
hőmérsékelte közegészségügyi szempontból a
65°C-ot nem haladhatja meg.

• Alkalmazási terület: ivóvíz-ellátás, használati
melegvíz-ellátás.

• Felszerelés után a használatba vétel előtt, illetve a
rendszeres használat esetén fogyasztás előtt minden
esetben javasolt a termék átöblítése. Beüzemelés után
a csaptelepet át kell öblíteni, legalább 10 perc hideg,
illetve melegvíz kifolyását javasoljuk. Hosszabb
(legalább egy éjszakás) pangást követően legalább
2 perces kifolyatása szükséges. Az átöblítés során
nyert vizet ivóvízként, illetve ételkészítési céllal
felhasználni nem javasoljuk.

• Ajánlott mind a főzéshez, mind az iváshoz hideg vizet
használni, és azt felmelegítve fogyasztani.

• A termék bekötésére használt flexibilis bekötőcsövek
kizárólag nyilvántartásba vett termékek lehetnek.

• A csaptelepek perlátorát javasolt havonta vízkőtelení­teni. A csaptelepek tisztítása fertőtlenítése során
kizárólag olyan vegyszer alkalmazhat, amely
megfelel a 201/2001. (X.25.) Kormányrendelet,
illetve a 38/2003. (VII.7.) ÉSzCsM-FVM-KvVM
együttes rendeletben leírtaknak.

• A perlátor működési elvéből adódóan jelentős
aeroszolt képez, így Legionella expoízió szempontjá­ból fokozott kockázatott jelent. Ezért alkalmazása
nem javasolt az egészségügyi intézmények fekvőbe­teg ellátó szobáiban, illetve minden olyan helyen,
ahol a hideg és / vagy használati melegvíz
Legionella csíraszáma eléri a 49/2005. (XI.6.) EMMI
rendelet alapján meghatározott beavatkozási szintet.

Vizsgajel (lásd a oldalon 47)

Tartozékok (lásd a oldalon 42)

XX = Színkódolás
00 = Króm
34 = Brushed Black Chrome
67 = Matt Black
80 = Stainless Steel Optic

Tisztítás (lásd a oldalon 44)
Leszerelés Kifolyó csatlakozó

(lásd a oldalon 40)

32

Magyar

arıza sebep yardım

Az su geliyor - Perlatör kireçlenmiş, kirlenmiş - Perlatör kireçlenmiş, kirlenmiş

- Ara musluklardaki filtre kirlenmiş. - Filtreleri temizleyin

Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş

olabilir
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Döner çıkış bölgesinden su çıkışı - O-ring arızalı - O-ringi değiştirin
Sabitleme kutusundan su çıkışı - Bağlantı hortumları ana gövdeye

tamamen vidalanmamış

- Bağlantı hortumundaki O-ring arızalı - O-ringi değiştirin

Sıcak suyun derecesi çok düşük - Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın

- Kartuşu değiştirin

- Bağlantı hortumlarını elinizle sıkın

Montajı (bakınız sayfa 36)

33

תירבע

למסה רואית

הצמוח ליכמה ןוקיליסב שמתשהל רוסא

!תיטצא

(41 דומע האר) ןונווכ

ץלמומ אל .םימחה םימה ליבגמ תא םיאתהל ידכ

לעב םימ םמחמ םע דחיב םימח םימ ליבגמב שמתשהל

.הפוצר המירז

(35 דומע האר) תודימ

(35 דומע האר) המירז תמרגאיד

(42 דומע האר) ףוליח יקלח

םיעבצ = XX

םורכ הפוצמ = 00

Brushed Black Chrome = 34

Matt Black = 67

Stainless Steel Optic = 80

(44 דומע האר) יוקינ

(40 דומע האר) היפ קוריפ

(47 דומע האר) הלעפה

ןושארה רטילה יצחב שמתשהל אל םיצילממ האורג סנה

יא לש ךשוממ ןמז ירחא וא רקובב םימרוזה םימה לש

היתשל שומיש

(47 דומע האר) הקידב תדועת

תוחיטב תורעה

! עונמל ידכ הנקתהה ןמזב תופפכב שמתשהל שי

םיכתחו תועיצפ

! תויהל םיכירצ םירקהו םימחה םימה תכרעמל

םיווש םיצחל

הנקתה תוארוה

• הלבוהב םיקזנ רצומל ומרגנ םא קודב ,הנקתהה ינפל

וא הלבוהב ומרגנש םיקזנב ריכנ אל ,הנקתהה ירחא

םיחטשמב םיקזנב

• םתוא ףוטשל ,םירזיבאהו תורוניצה תא ןיקתהל הבוח

םימישיה םינקתה יפ לע םתוא קודבלו

• תנידמב םימישיה תוברברשה יקוח יפ לע לועפל ךירצ

הנקתהה

םיינכט םינותנ

MPa 1 םומיסקמ :הלעפה ץחל
MPa 0,5 - 0,1 :ץלמומ הלועפ ץחל
MPa 1,6 :הקידב ץחל
(MPa = 10 bar = 147 PSI 1)
60°C םומיסקמ םימח םימ תרוטרפמט
תוקד 70°C / 4 ימרת יוטיח

!היתש ימל קרו ךא דעוימ רצומה

34

ךרוצל

-דיב רוביחה תורוניצ תא קדה

סיסבה ףוגל ףוסה

(36 דומע האר) הבכרה

הלקתהביסןוקיתה ןפוא

םימ קיפסמ ןיא -רוטראאב תינבא וא ךולכל שי - םאתהב ףלחהו ,רוטראאה תא הקנ

-ךלכולמ דודיבה ימותסשב ןנסמה -םיננסמה תא הקנ

השקונ בוברע זרב -תינבא ,ניקת אל בוברע ןונגנמ -בוברע ןונגנמ ףלחה

בוברע זרבמ ףוטפט -ניקת אל בוברע ןונגנמ -בוברע ןונגנמ ףלחה

תבבותסמה היפה רוזאב םיפלוד םימ -ןיקת אל גנירוא -גנירוא ףלחה

גרבותמה סיסבב םיפלוד םימ - דע םיגרבומ אל רוביחה תורוניצ

-ןיקת וניא רוביחה רוניצב גנירואה -גנירוא ףלחה
ידמ הכומנ םימחה םימה תרוטרפמט -ןוכנ עבקנ אל םימחה םימה ליבגמ -םימחה םימה ליבגמ תא עבק

825 212

213

9 8

bar

6,00,60

MPa

00,1 0,2 0,3 0,4 0,5

Q = l/min
Q = l

/sec

103

≤485

68

74

60

45

34Ø

max. 70

0,50
0,45

0,40
0,35

0,30
0,25
0,20

0,15

0,10
0,05

0,00

036912 15 18 21 24 27 30

G 3/8

5,50,55

5,0
4,5

4,0
3,5

3,0
2,5
2,0
1,5
1,0
0,5

0,0

1 2

3

35

1a 2

1b

max. 45 mm

max. 70 mm

CLICK

2.

1.

(3 Nm)

3

5

8 mm

19 mm

(4 Nm)

4

6

7a

(360°)

7b

(360°)

36

60°

(360°)

7c

7a

75°

75°

95°

55°

95°

55°

360°

Armaturenfett

Grease

䅸滑油

1.

2.

4.

CLICK

3.

37

7b

55°

55°

35°

75°

75°

35°

360°

Armaturenfett

Grease

䅸滑油

1.

110°

2.

38

4.

CLICK

3.

7c

360°

30°

30°

5°

45°

45°

15

°

Armaturenfett

Grease

䅸滑油

60°

1.
60°

2.

CLICK

4.

3.

39

Armaturenfett

Grease

䅸滑油

1a

1b

Service

3 4

2a

2b

2.

2.

1.1.

2 mm

40

1.

5

CLICK

6a

3.

2.

6b

Service

60 °C

10 °C

1 2

1.

2.

4 x

2,5 mm

0,3 MPa
0,3 МПа
0,3 لاكسباجيم

3 4

60°C

65

55°C

50°C

43°C

38°C

36°C

1.

2,5 mm

(3,5 Nm)

2.

41

98421000
(28x1,5)

98214000
(12x2)

98419000
(7x2)

87922XX0

98181000
(18x2)

94911000
(60°/110°/150°)

87927000

87920000

M3x12

98433000

(30x1,5)
98391000
(29x2)

92602000
(20x2,5)

87925670

98112000
(8x2)

87924XX0

87923000

93736XX0

98446000

93735610

93737XX0

93738000

93740000

87926000

87919XX0

42

87921000

93253000

98422000

(7x1,5)

98052000
(36x3)

97523000

97548000

98422000

(7x1,5)

87918000

95291000

96936000

1 2

3 4

5

1.

2.

6a

6b

Service

43

DE Reinigungsempfehlung / Garantie / Kontakt

www.hansgrohe.com/cleaning-recommendation

*www.hansgrohe.com/warranty

FR Recommandation pour le nettoyage / Garanties /

Contact

EN Cleaning recommendation / Warranty / Contact
IT Raccomandazione di pulizia / Garanzia /

Contatto

ES Recomendaciones para la limpieza / Garantía /

Contacto

NL Aanbevelingen inzake reiniging / Garantie /

Contact

DK Rengøringsvejledning / Garanti / Kontakt
PT Recomendações de limpeza / Garantia / Contacto
PL Zalecenie dotyczące pielęgnacji / Gwarancja /

Kontakt

CS Doporučení k čistění / Záruka / Kontakt
SK Odporúčania pre čistenie / Záruka / Kontakt
ZH 清洁指南/担保/接触
RU Рекомендации по очистке / Гарантия / Контакты
FI Puhdistussuositus / Takuu / Kosketus

SV Rengöringsrekommendationer / Garanti / Contacto
LT Valymo rekomendacijos / Garantija / Kontaktai
HR Preporuke za čišćenje / Garancija / Kontakt
RO Recomandări pentru curăţare / Garanţie /

Contact

EL Σύσταση καθαρισμού / Εγγύηση / επαφή
SL Priporočilo za čiščenje / Garancija / Kontakt
ET Puhastussoovitused / Garantii / Kontakt
LV Tīrīšanas ieteikumi / Garantija / Kontakti
SR Preporuke za čišćenje / Garancija / Kontakt
NO Anbefaling for rengjøring / Garanti / Kontakt
BG Препоръка за почистване / Гаранция / Контакт
JP お手入れの方法/保証について/ご連絡先
UA Рекомендації з чищення / Гарантія / контакт
AR //
TR Temizleme önerisi / Garanti / Temas
HU Tisztítási tanácsok / Garancia / érintkezés
HE רשק שיא / תוירחא / יוקינל תוצלמה

44

QUICK

CLEAN

DE Einfach sauber: Kalk lässt sich von den Noppen

ganz leicht abrubbeln.

FR La propreté en toute simplicité: les dépôts formés

sur les buses élastiques en silicone s’éliminent par
un simple passage de la main.

EN Just clean: simply rub over the spray nozzles to

remove lime scale.

IT Facile da pulire: Il calcare viene eliminato

semplicemente dagli ugelli elastici in silicone.

ES Fácil aseo: La cal se puede retirar sencillamente

frotando con los dedos de las toberas elásticas de
silicona.

NL Eenvoudig schoon: Kalk kan eenvoudig van de

noppen worden gewreven.

DK Enkel rengøring: Det er let at fjerne kalkaflejringer

fra stråledyserne.

PT Simplesmente limpo: o calcário pode ser

simplesmente retirado das saliências através de
fricção.

PL Po prostu czysto: Pęczki można całkiem łatwo

oczyścić z kamienia.

CS Jednoduše čisté: Vapenné usazeniny můžete z

nopků snadno odstranit otřením.

SK Jednoducho čistý: Vodný kameň sa dá zo štetín

celkom ľahko odstrániť.

ZH 清洁:只需要揉搓花洒表面的出水孔即可去除

水垢.

RU Простота чистки: известь очень легко стирается с

утолщений.

FI Yksinkertaisesti puhdas: kalkin voi helposti hieroa

irti nypyistä.

SV Enkelt att göra rent: det är lätt att ta bort kalk från

nopporna.

LT Paprasta švara: kalkės lengvai nugrandomos nuo

kilpos.

HR Jednostavno čisto: Kamenac se sasvim lako

uklanja s izbočina.

RO Pur şi simplu curat: Calcarul se îndepărtează uşor

de pe noduri prin frecare.

EL Απλά τέλεια καθαριότητα: Τα άλάτα μπορούν να

αφαιρεθούν με μεγάλη ευκολία από τα στόμια.

SL Preprosto čisto: apnenec se z lahkoto podrgne z

vozličkov.

ET Lihtsalt puhas: lupja saab nuppudelt lihtsalt maha

hõõruda.

LV Vienkārša tīrīšana: kaļķis no izvirzījumiem ir viegli

norubināms.

SR Jednostavno čisto: Kamenac se sasvim lako skida

sa izbočina.

NO Simpel rengjøring: Ved å gnikke er det lett å fjerne

kalk fra nuppene.

BG Просто чисто: Варовикът лесно може да се

изтърси от удебеленията.

JP 簡単に清掃: カ ル キはノズル 部 をこす ることで

簡単に除去できます.

UA Просте очищення: потріть розпилювальні

форсунки, щоб видалити вапняний наліт.

AR 

.

TR Sadece temiz: Kireç, düğümlerle kolayca

ovalanabilir.

HU Egyszerűen tiszta: a vízkő egészen könnyen

ledörzsölhető a csomókról.

HE ידכ הזתהה תויפ תא ףשפש :תוקנל טושפ ךירצ

תינבא קיחרהל

45

1 2 3

4

7a

5 6

(2 Nm)

7b

46

Service

2.

Hansgrohe SE

Kiwa GmbH

2.

1.

1.

P-IX DVGW ETA

72681XX0

DIN 4109-1

PA-IX 10302/IOOO

PA-IX 10302/IOOO DL0136 1656

47

48

Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440

E-Mail: [e-mail] · Internet: www.hansgrohe.com

05/2025

9.01591.03
