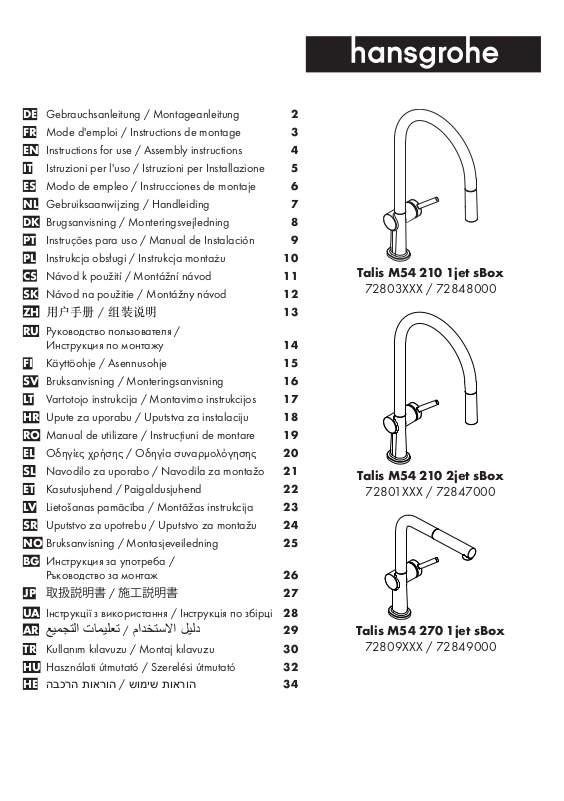

HANSGROHE 72804000, 72803800, 72803670 User guide

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13

RU Руководство пользователя /

Инструкция по монтажу 14

FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
RO Manual de utilizare / Instrucţiuni de montare 19
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 20
SL Navodilo za uporabo / Navodila za montažo 21
ET Kasutusjuhend / Paigaldusjuhend 22
LV Lietošanas pamācība / Montāžas instrukcija 23
SR Uputstvo za upotrebu / Uputstvo za montažu 24
NO Bruksanvisning / Montasjeveiledning 25
BG Инструкция за употреба /

Ръководство за монтаж 26

JP 取扱説明書/施工説明書 27
UA Інструкції з використання / Інструкція по збірці 28

AR / 29
TR Kullanım kılavuzu / Montaj kılavuzu 30

HU Használati útmutató / Szerelési útmutató 32
HE / 34

Talis M54 210 1jet sBox

72803XXX / 72848000

Talis M54 210 2jet sBox

72801XXX / 72847000

Talis M54 270 1jet sBox

72809XXX / 72849000

Deutsch

Sicherheitshinweise

 Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe
getragen werden.

 Große Druckunterschiede zwischen den Kalt- und

Warmwasseranschlüssen müssen ausgeglichen
werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transportschä­den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.

• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.

• Die in den Ländern jeweils gültigen Installationsricht­linien sind einzuhalten.

Technische Daten

Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min

Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Symbolerklärung

Kein essigsäurehaltiges Silikon verwenden!

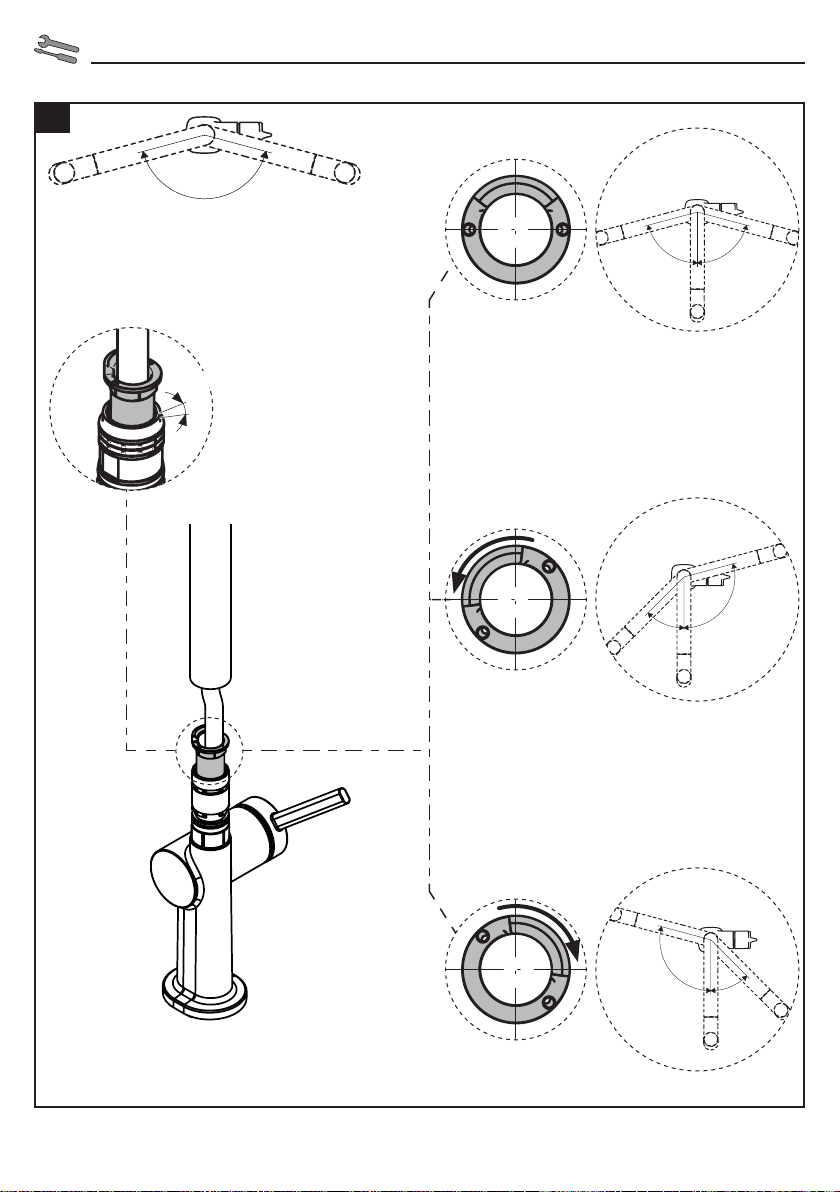

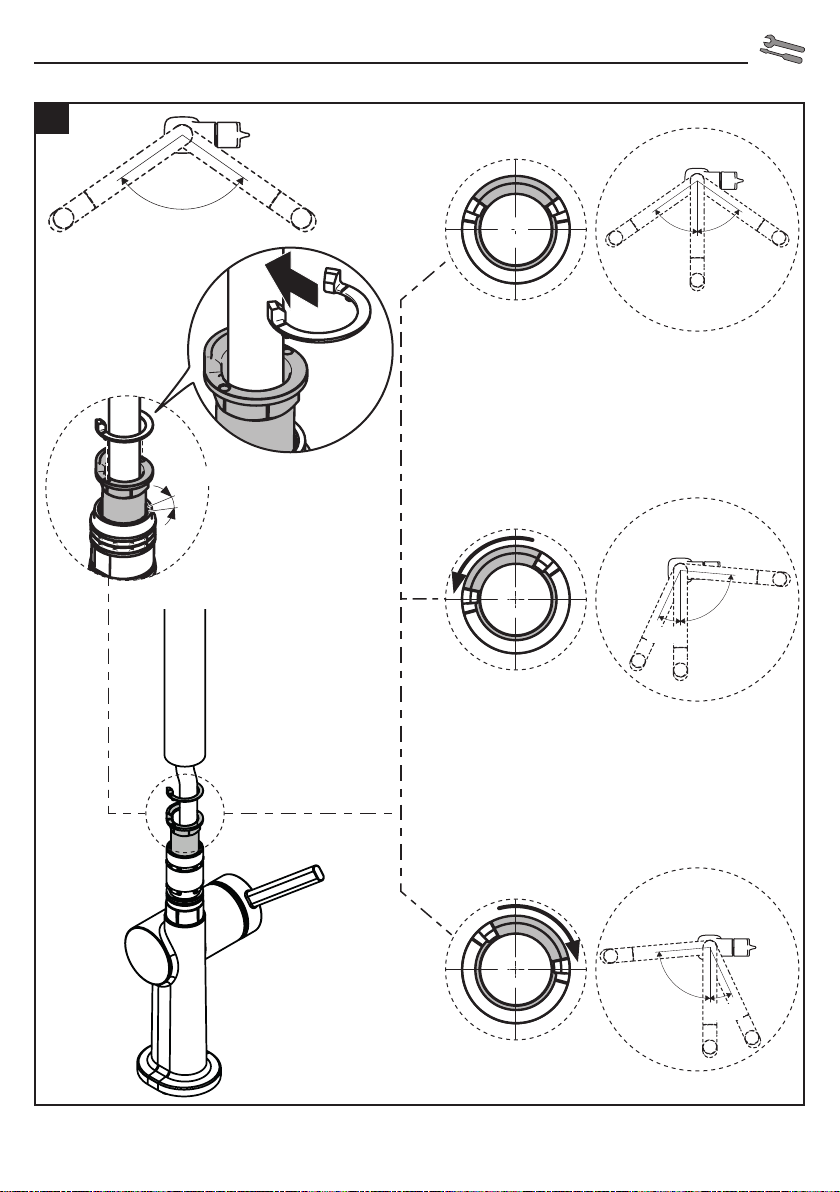

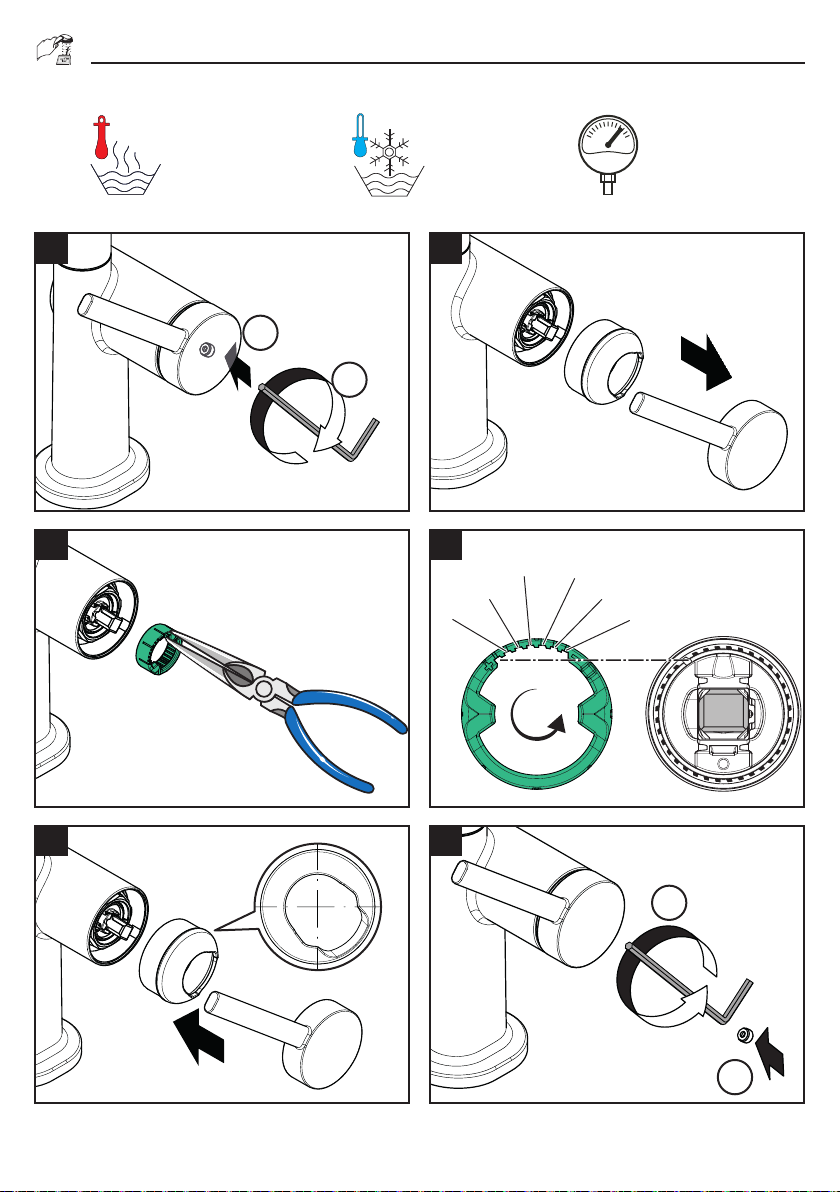

Justierung (siehe Seite 44)

Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.

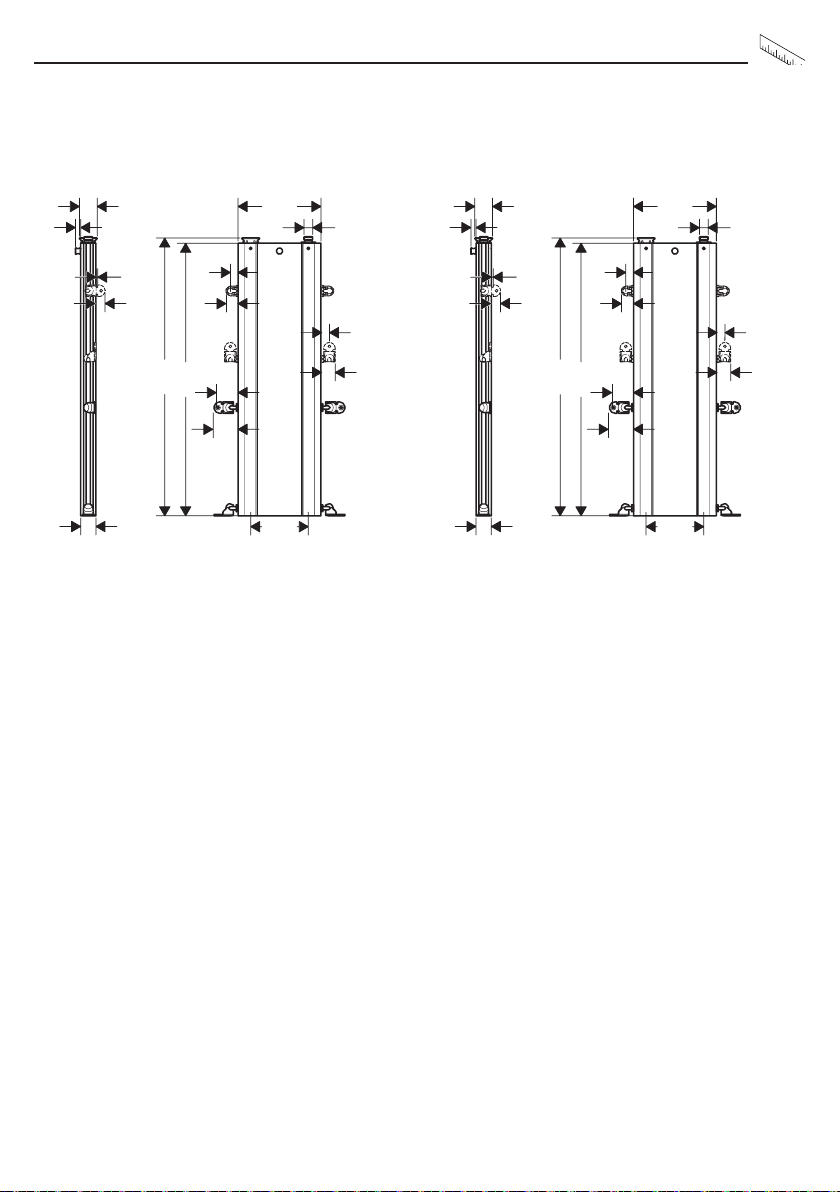

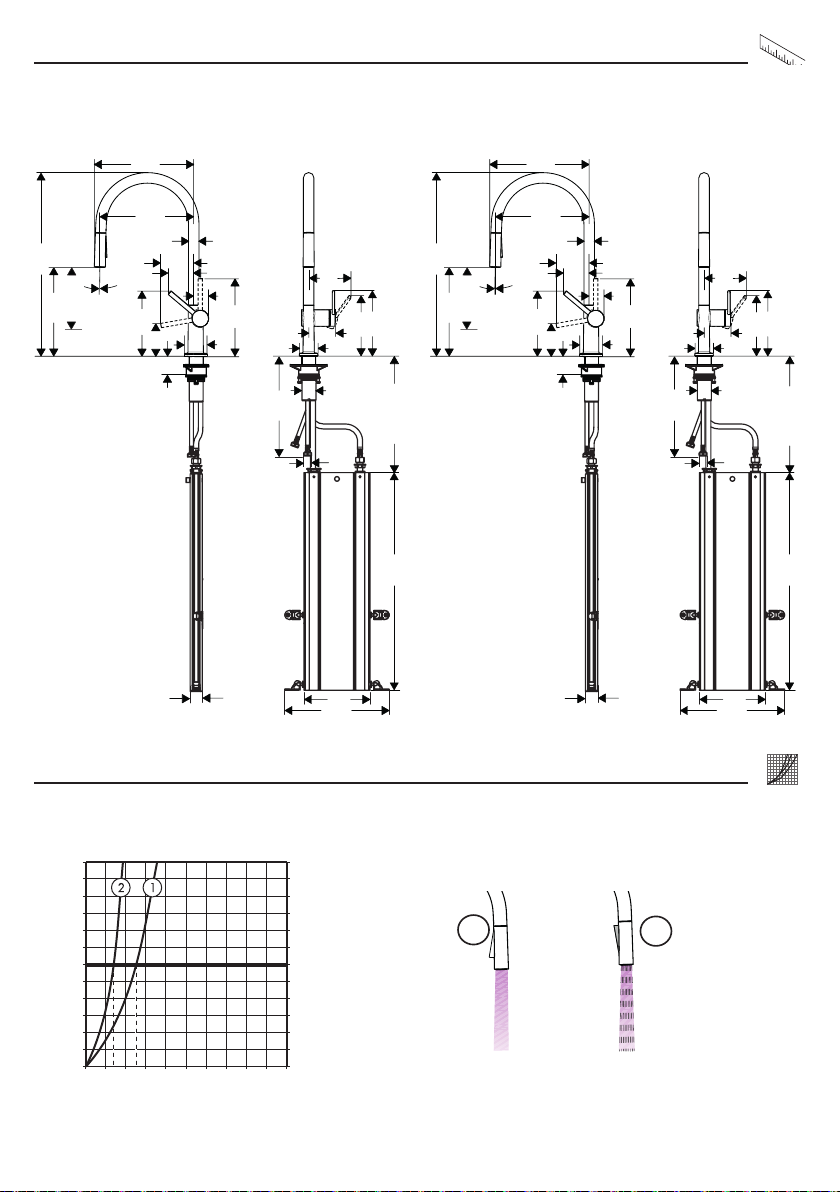

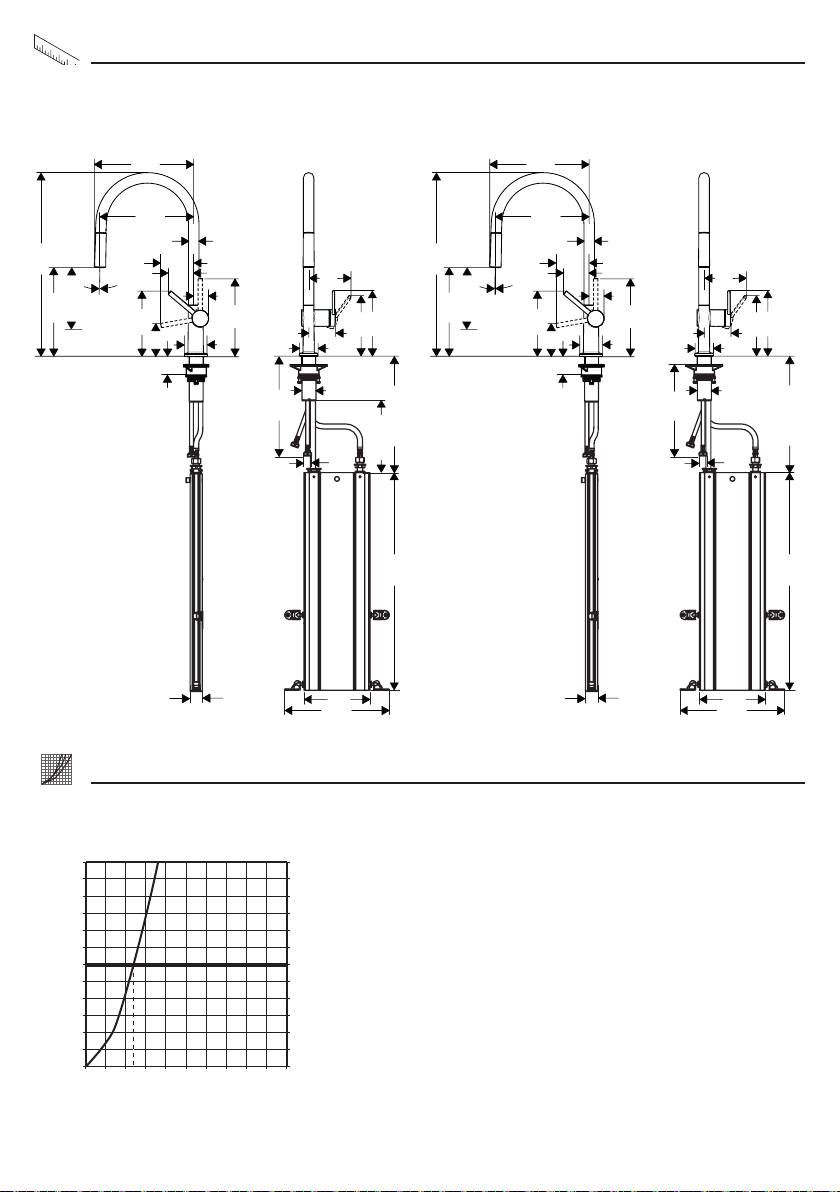

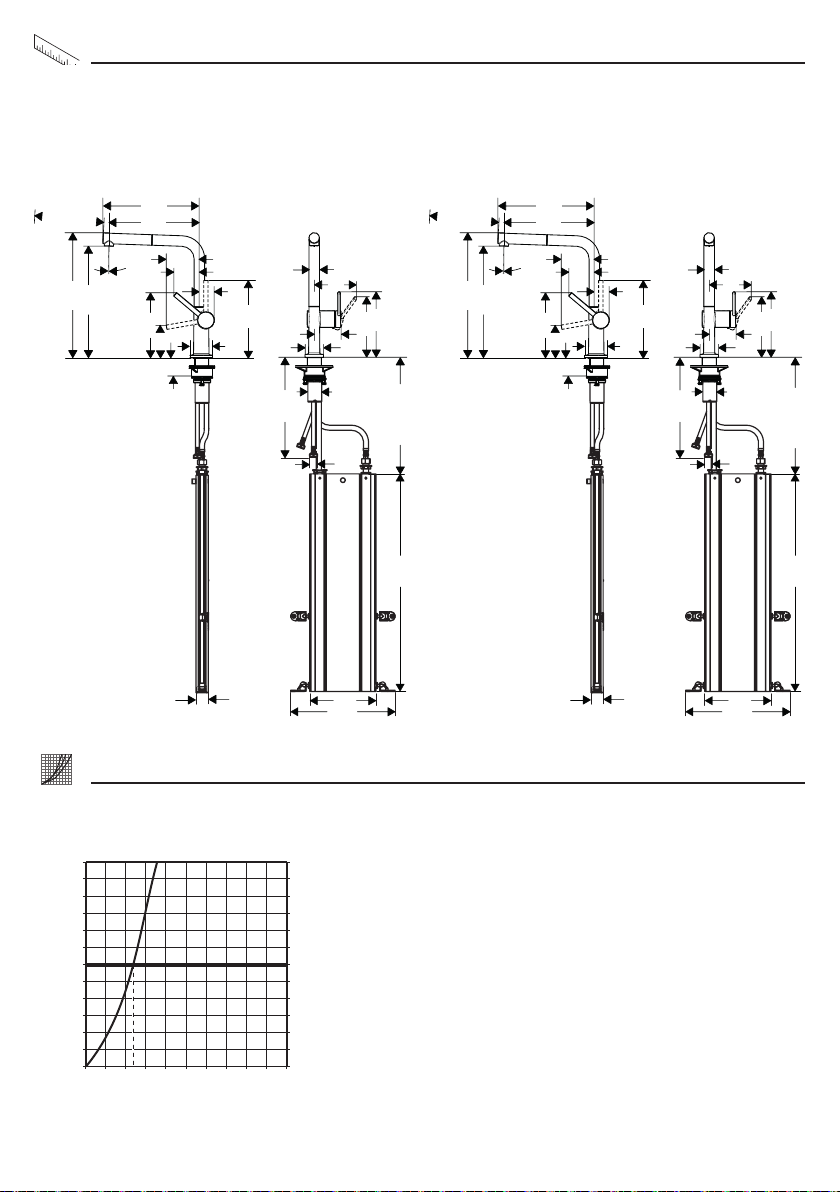

Maße (siehe Seite 46)
Durchflussdiagramm

(siehe Seite 46)

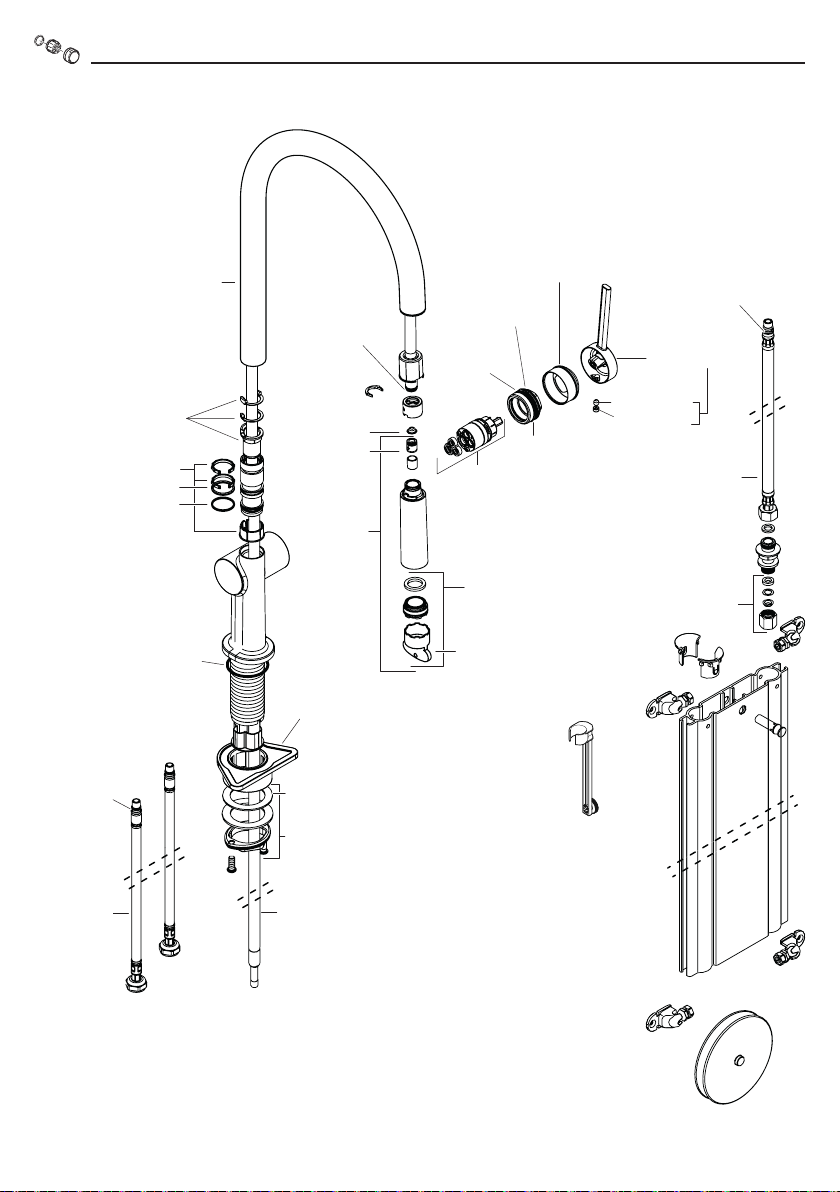

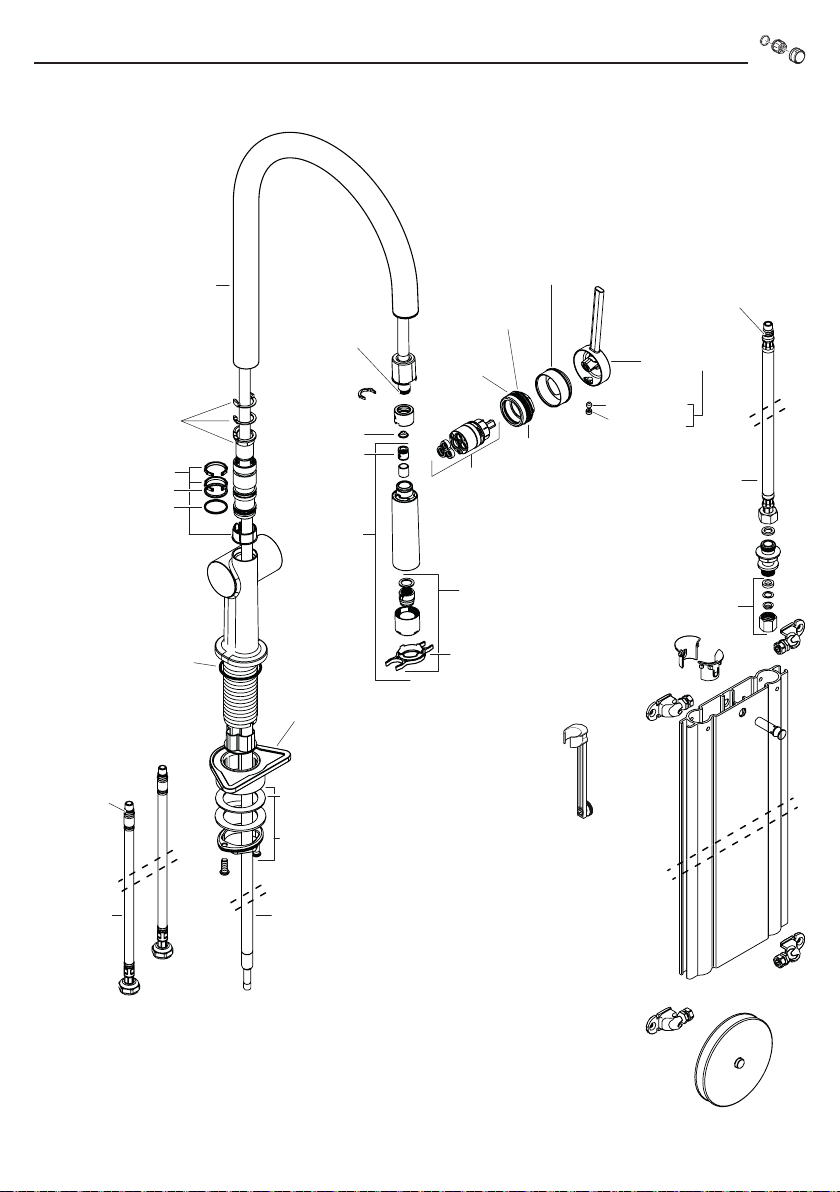

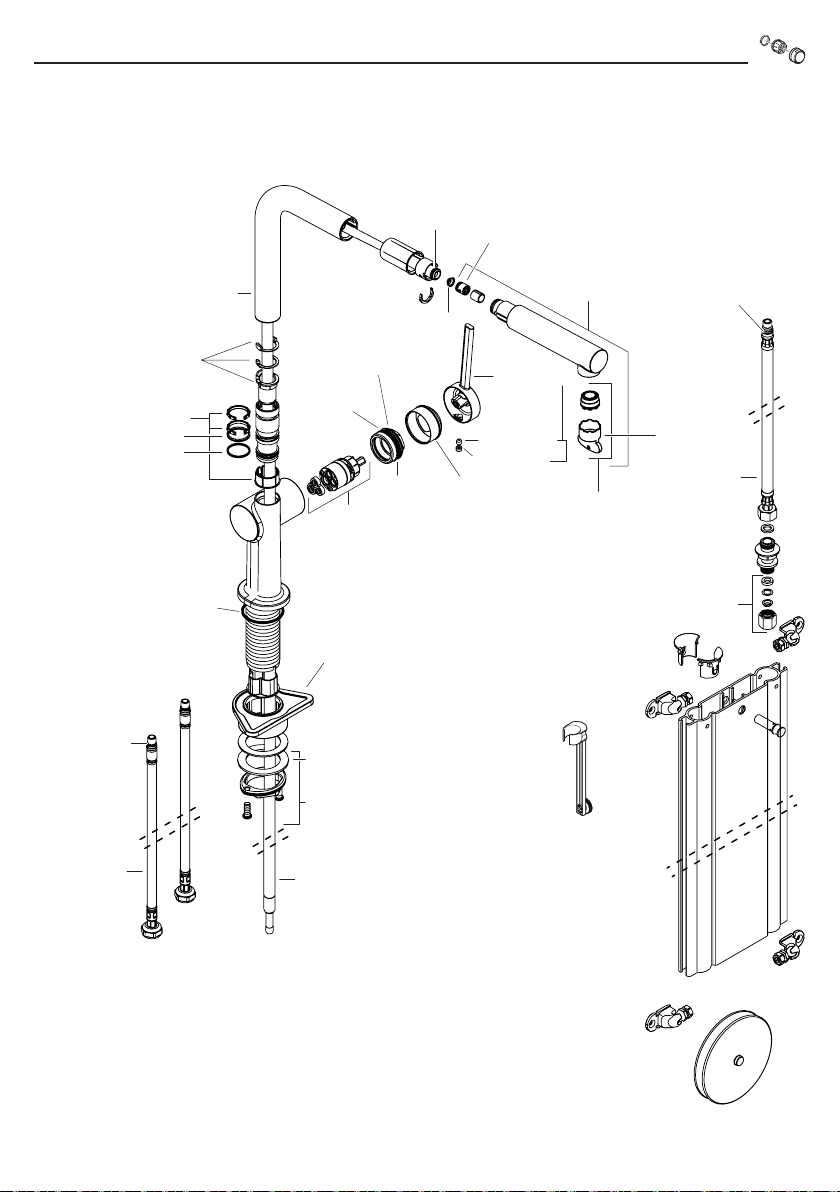

Serviceteile (siehe Seite 53)

XXX = Farbcodierung
000 = Chrom
340 = Brushed Black Chrome
670 = Mattschwarz
800 = Stainless Steel Optic

Sonderzubehör

(nicht im Lieferumfang enthalten)

• F12 Verlängerung #43333000
(siehe Seite 53)

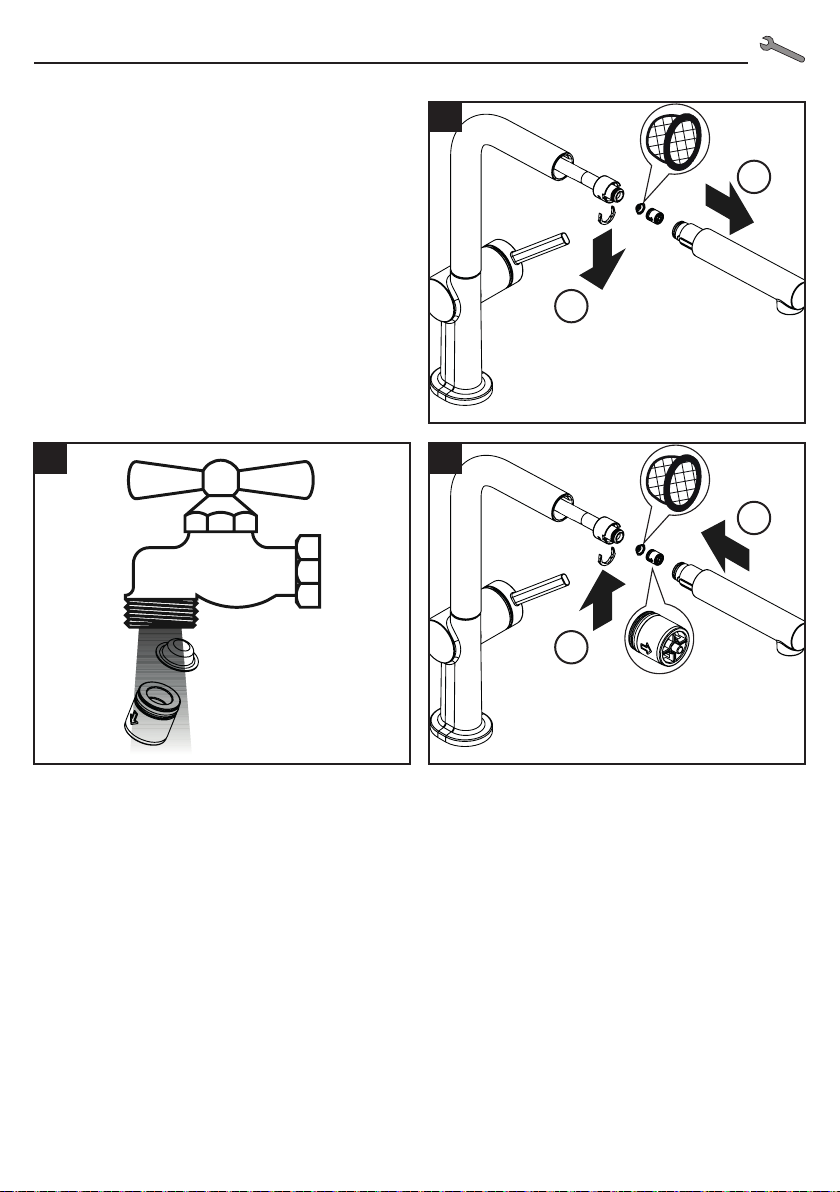

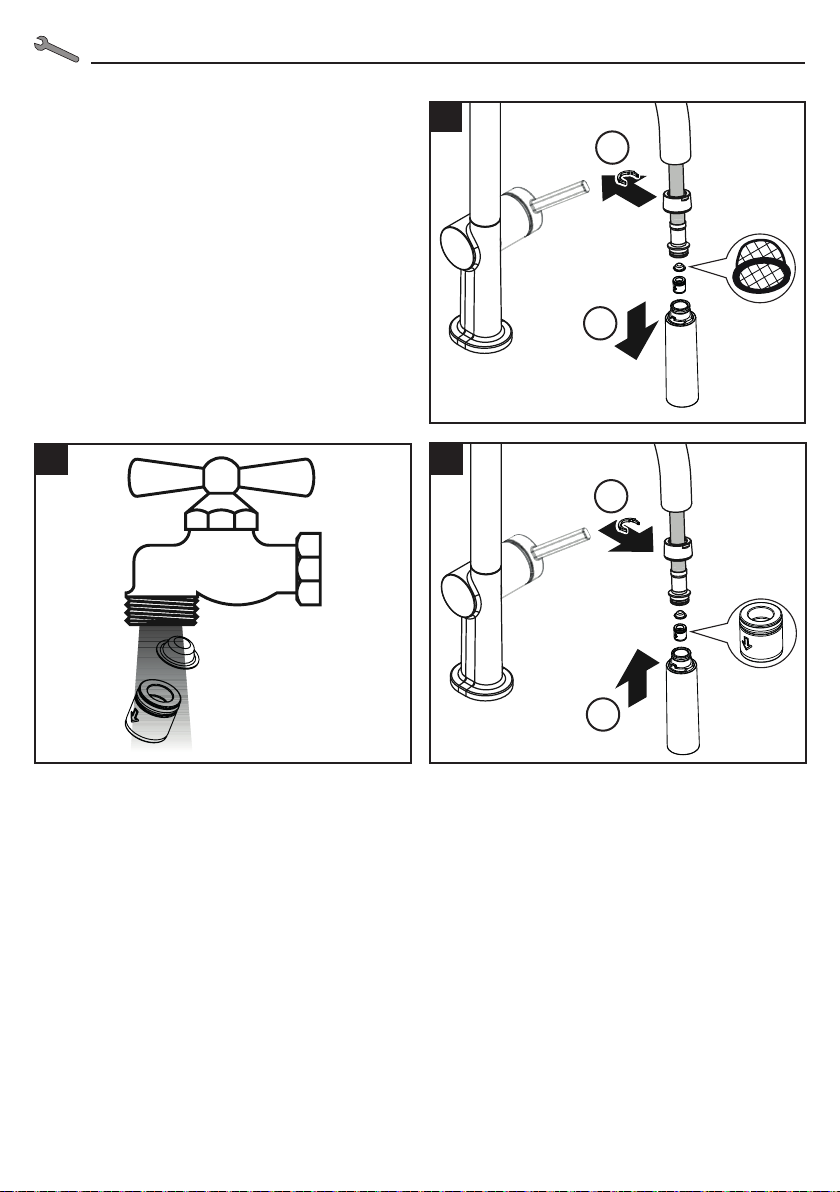

Reinigung (siehe Seite 50)

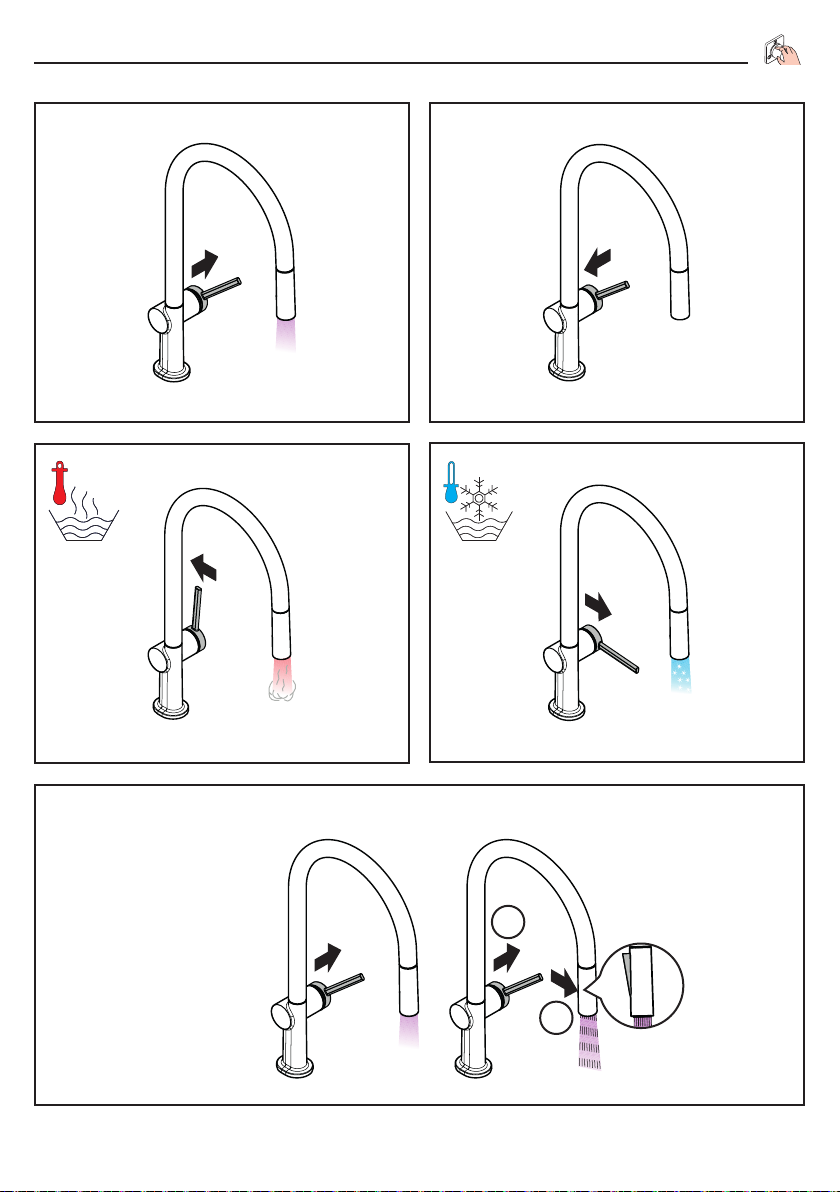

Bedienung (siehe Seite 45)

• Hansgrohe empfiehlt, morgens oder nach längeren
Stagnationszeiten den ersten halben Liter nicht als
Trinkwasser zu verwenden.

• Um eine Stagnation in den Anschlussleitungen zu
vermeiden, muss nach längeren Gebrauchspausen,
mindestens aber jeden dritten Tag, die Armatur in
Griffstellung heiß und kalt geöffnet werden bis eine
gleichbleibende Auslauftemperatur erreicht ist.

Prüfzeichen (siehe Seite 60)

Störung Ursache Abhilfe

Wenig Wasser - Luftsprudler verkalkt, verschmutzt - Luftsprudler reinigen / austauschen
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Wasseraustritt am Befestigungsschaft - Anschlussschläuche nicht ganz in

den Grundkörper eingeschraubt

- O-Ring am Anschlussschlauch defekt - O-Ring austauschen

Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch

eingestellt

2

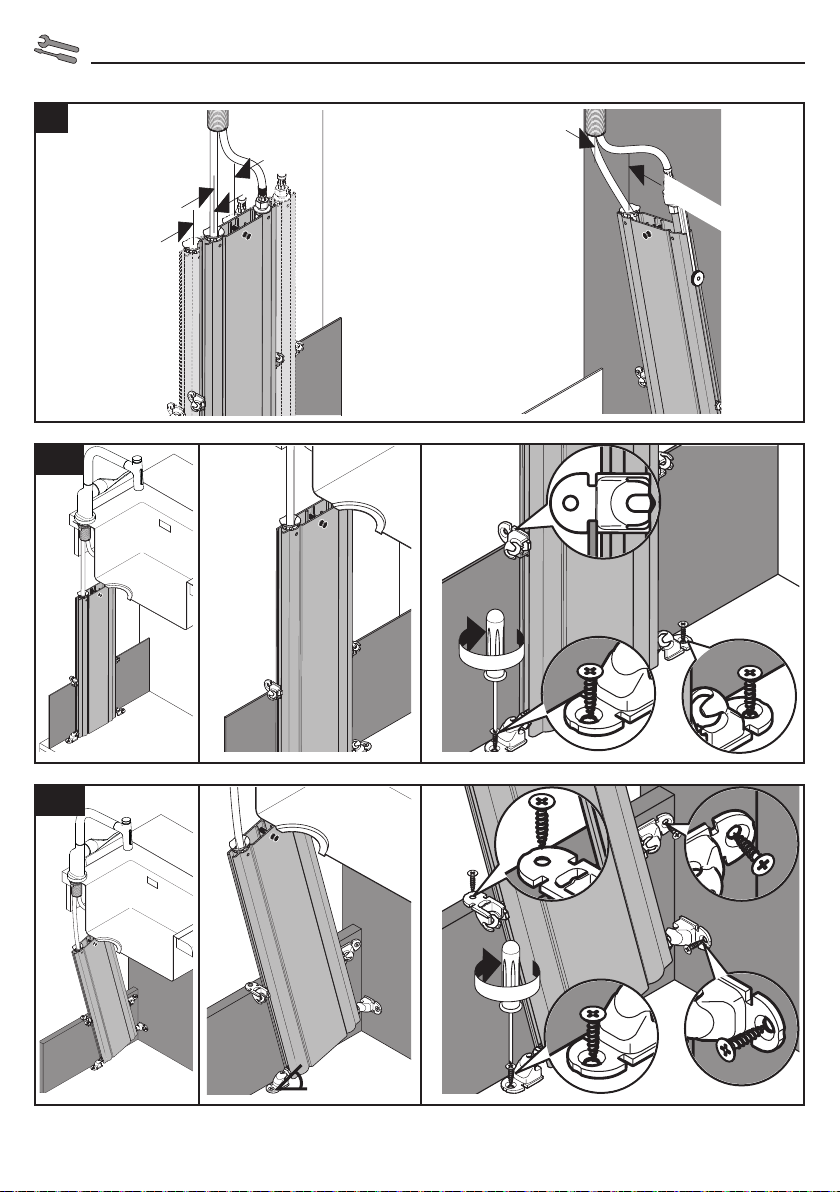

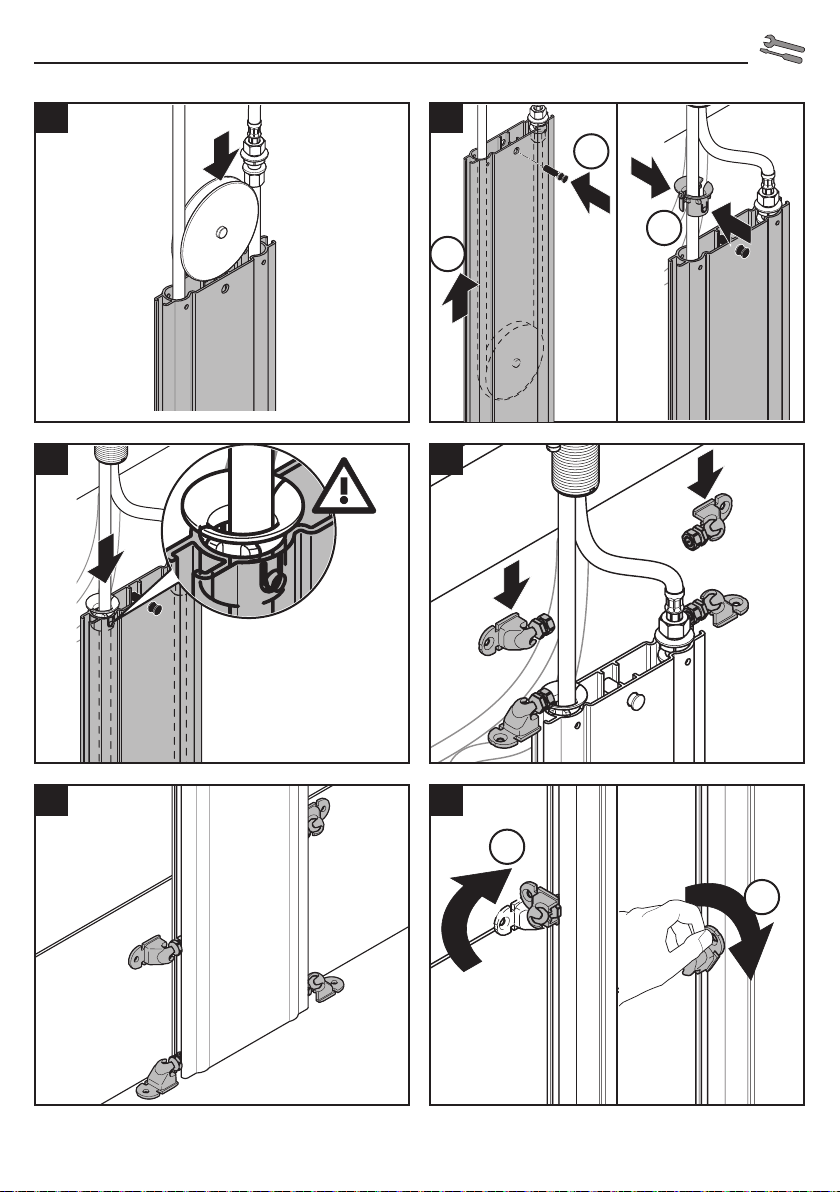

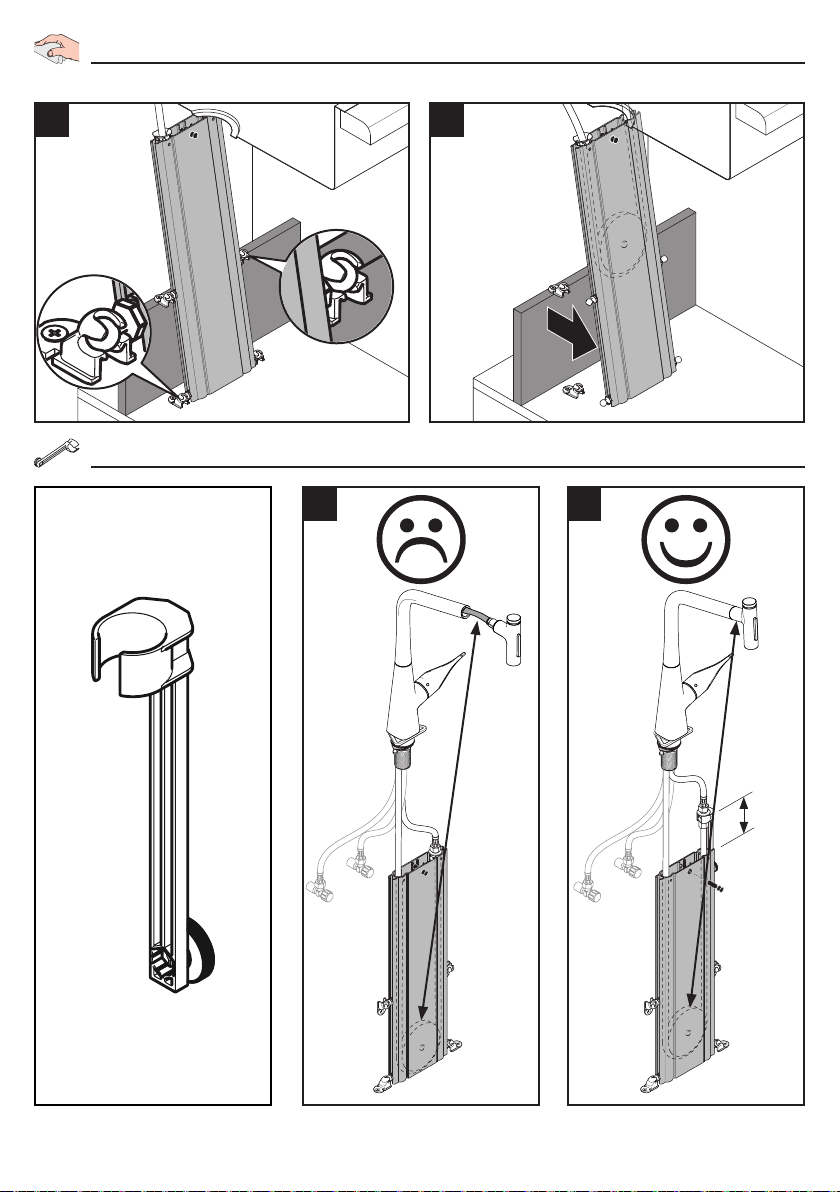

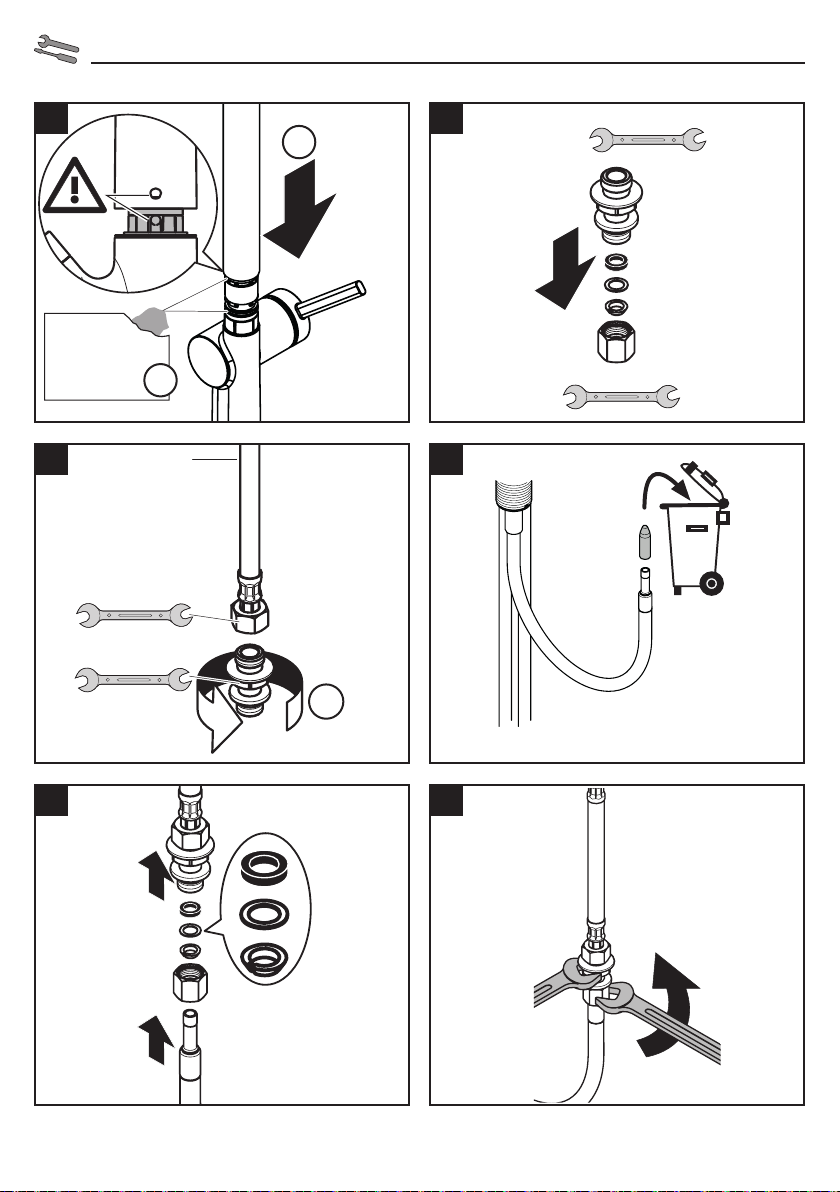

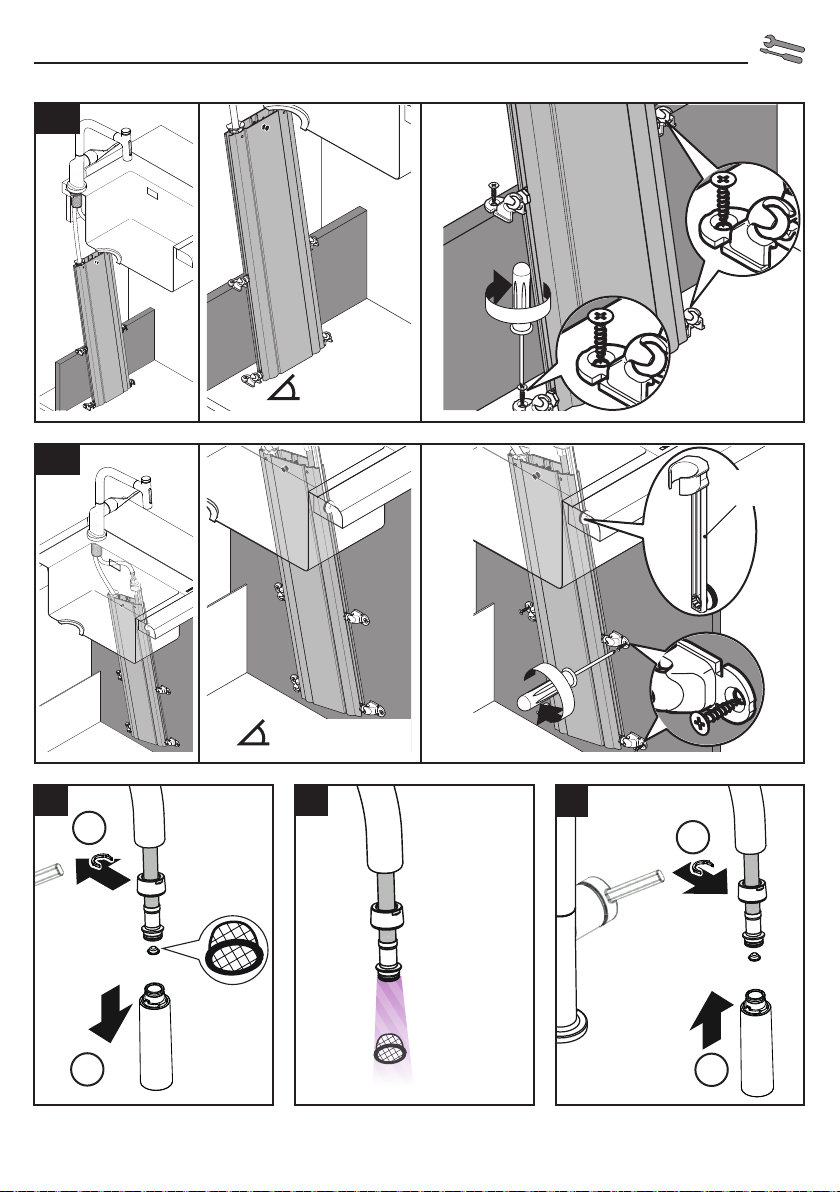

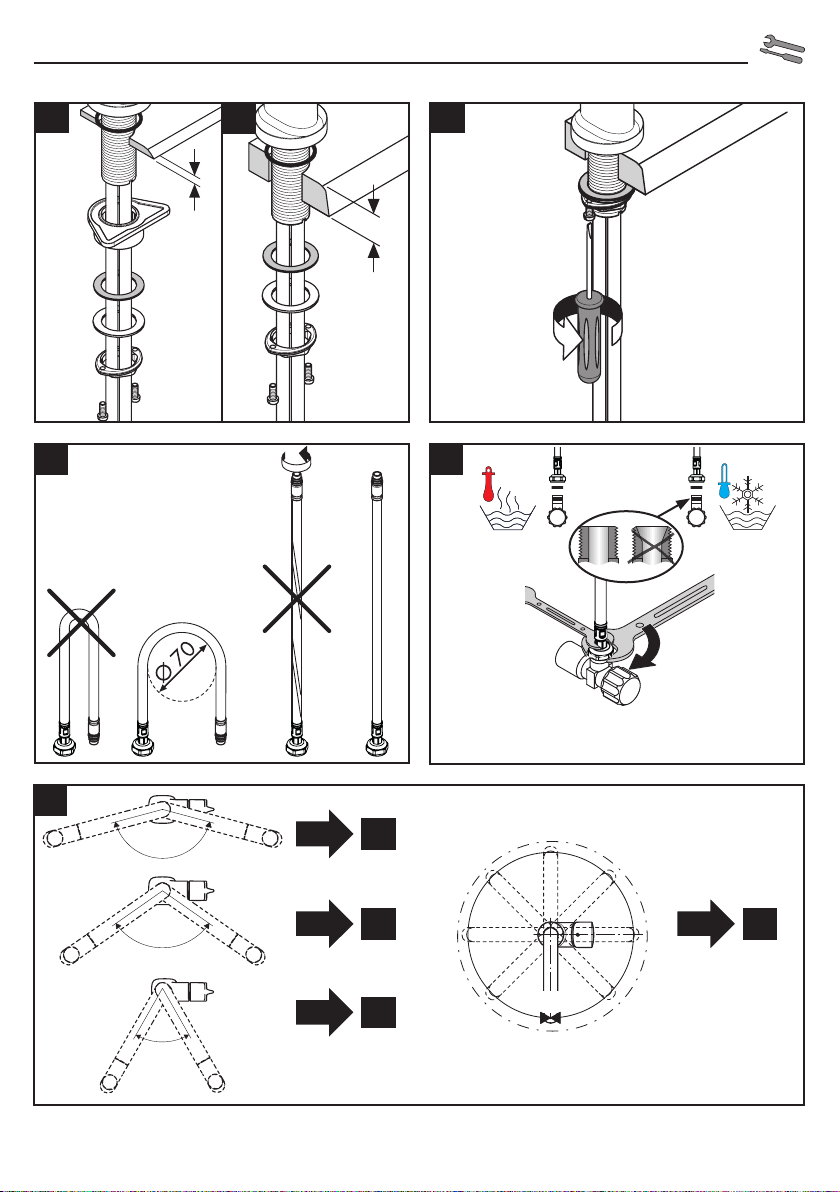

Montage (siehe Seite 35)

- Anschlussschläuche von Hand
festziehen

- Warmwasserbegrenzung einstellen

Français

Consignes de sécurité

 Lors du montage, porter des gants de protection pour

éviter toute blessure par écrasement ou coupure.

 Il est conseillé d'équilibrer les pressions de l'eau

chaude et froide.

Instructions pour le montage

• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.

• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.

• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.

Informations techniques

Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min

Le produit est exclusivement conçu pour de l'eau
potable!

Description du symbole

Ne pas utiliser de silicone contenant de l'acide
acétique!

Etalonnage (voir pages 44)

Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.

Dimensions (voir pages 46)
Diagramme du débit (voir pages 46)
Pièces détachées (voir pages 53)

XXX = Couleurs
000 = Chromé
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Accessoires en option

(ne fait pas partie de la fourniture)

• F12 jeu de rallonge #43333000
(voir pages 53)

Nettoyage (voir pages 50)
Instructions de service

(voir pages 45)

• Hansgrohe recommande de ne pas utiliser le premier
demi-litre le matin ou après une période de stagnation
prolongée.

• Afin d'éviter une stagnation dans les conduites de
raccordement après une inutilisation prolongée, il faut
ouvrir au moins une fois tous les 3 jours le roinet en
position chaud et froid, jusqu'à l'obtention d'une
température de sortie uniforme.

Classification acoustique et débit

(voir pages 60)

Dysfonctionnement Origine Solution

Pas assez d´eau - aérateur entartré ou encrassé - Nettoyer l' aérateur ou le changer

éventuellement
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Fuite à la fixation sous le mitigeur - Les flexibles de raccordement ne

sont pas correctement visser dans le
corps.

- Joint torique sous les flexible de
raccordements défectueux

Température d'eau chaude trop
basse, pas d´eau froide

- Limiteur de température mal
positionné

- Resserrer le flexible à la main.

- Changer le joint torique

- Positionner le limiteur de tempéra­ture

Montage (voir pages 35)

3

English

Safety Notes

 Gloves should be worn during installation to prevent

crushing and cutting injuries.

 The hot and cold supplies must be of equal pressures.

Installation Instructions

• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.

• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.

• The plumbing codes applicable in the respective
countries must be observed.

Technical Data

Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min

The product is exclusively designed for drinking water!

Symbol description

Do not use silicone containing acetic acid!

Adjustment (see page 44)

To adjust the hot water limiter. Using a hot water limiter in
combination with a continuous flow water heater is not
recommended.

Dimensions (see page 46)
Flow diagram (see page 46)
Spare parts (see page 53)

XXX = Colors
000 = Chrome Plated
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Special accessories (order as an extra)

• F12 extension #43333000 (see page 53)

Cleaning (see page 50)
Operation (see page 45)

• Hansgrohe recommends not to use as drinking water
the first half liter of water drawn in the morning or
after a prolonged period of non-use.

• After periods of prolonged non-use, but at least every
third day, the fittings must be opened with the handle
in hot and cold position to prevent stagnation in the
connecting lines. Let the water run until the water
temperature is constant.

Test certificate (see page 60)

Fault Cause Remedy

Insufficient water - Aerator calcified, dirty - Clean aerator, replace as necessary
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Water escaping at the threaded base - connection hoses not completely

screwed into basic body

- O-ring at the connection hose
defective.

Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter

4

Assembly (see page 35)

- Tighten connection hoses by hand

- Exchange O-ring

Italiano

Indicazioni sulla sicurezza

 Durante il montaggio, per pevitare ferite da schiaccia-

mento e da taglio bisogna indossare guanti protettivi.

 Attenzione! Compensare le differenze di pressione tra

i collegamenti dell'acqua fredda e dell'acqua calda.

Istruzioni per il montaggio

• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.

• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.

• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.

Dati tecnici

Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min

Il prodotto è concepito esclusivamente per acqua
potabile!

Descrizione simbolo

Non utilizzare silicone contenente acido
acetico!

Taratura (vedi pagg. 44)

Regolazione del limitatore di erogazione d'acqua calda.
Un limitatore di erogazione di acqua calda in combina­zione con le caldaie istantanee non è consigliabile.

Ingombri (vedi pagg. 46)
Diagramma flusso (vedi pagg. 46)
Parti di ricambio (vedi pagg. 53)

XXX = Trattamento
000 = Cromato
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Accessori speciali

(non contenuto nel volume di fornitura)

• F12 prolunga #43333000 (vedi pagg. 53)

Pulitura (vedi pagg. 50)
Procedura (vedi pagg. 45)

• Hansgrohe raccomanda, di mattina oppure dopo
lunghi tempi di stagnazione, di non utilizzare il primo
mezzo litro come acqua potabile.

• Per evitare un ristagno nelle condotte di allacciamen­to, dopo lunghe pause senza utilizzo, almeno però
ogni terzo giorno, bisogna aprire il valvolame nella
posizione calda e fredda fino a quando si è
raggiunto una temperatura d'uscita uniforme.

Segno di verifica (vedi pagg. 60)

Problema Possibile causa Rimedio

Scarsità d'acqua - Rompigetto difettosa, pieno di

calcare
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Perdita di acqua al set di fissaggio - I raccordi dei flessibili avvitati male

nel corpo incasso

- O-ring al raccordo flessibile
difettoso

Temperatura dell'acqua calda - Limitazione dell'acqua calda

regolata male

- Pulire oppure sostituire il rompigetto

- Avvitare i raccordi flessibili a mano

- Sostituire l'o-ring

- Regolare la limitazione dell'acqua
calda

Montaggio (vedi pagg. 35)

5

Español

Indicaciones de seguridad

 Durante el montaje deben utilizarse guantes para

evitar heridas por aplastamiento o corte.

 Grandes diferencias de presión en servicio entre

agua fría y agua caliente deben equilibrarse.

Indicaciones para el montaje

• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.

• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.

• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.

Datos técnicos

Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min

El producto ha sido concebido exclusivamente para
agua potable.

Descripción de símbolos

No utilizar silicona que contiene ácido acético!

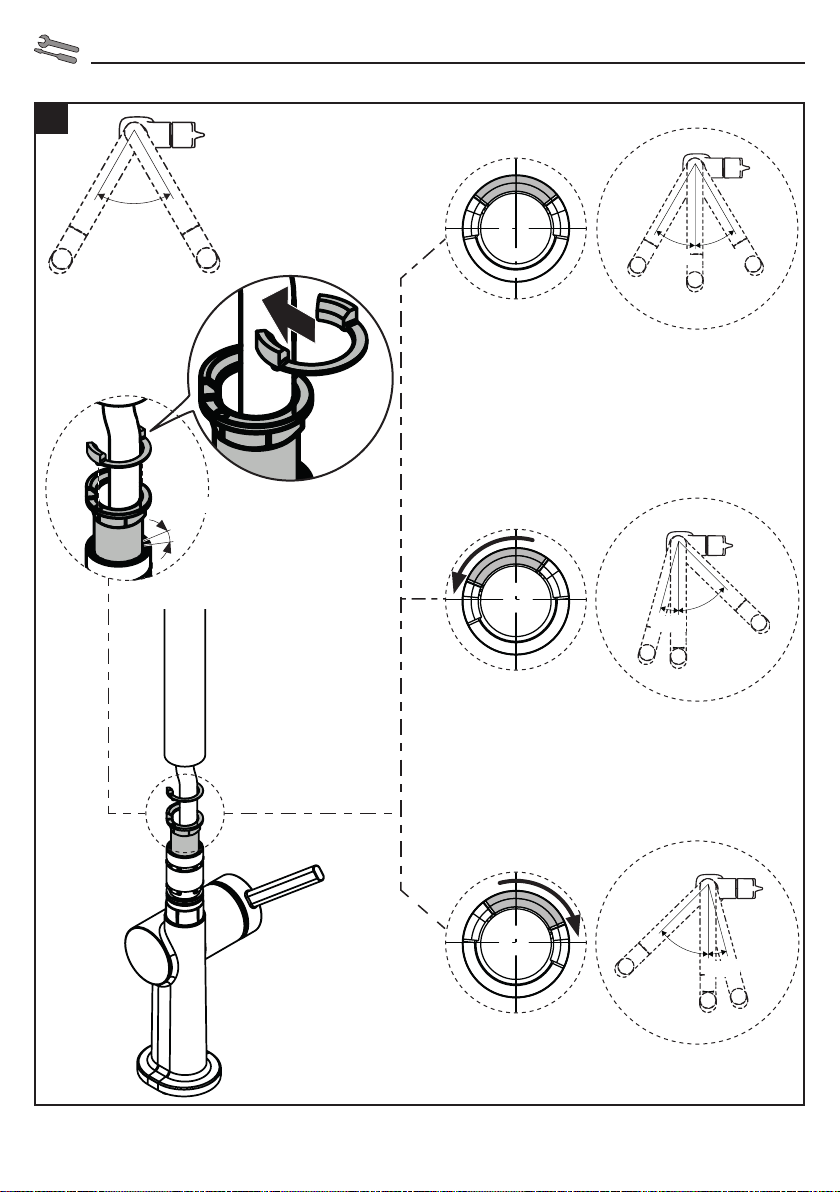

Ajuste (ver página 44)

Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.

Dimensiones (ver página 46)
Diagrama de circulación

(ver página 46)
Repuestos (ver página 53)

XXX = Acabados
000 = Cromado
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Opcional (no incluido en el suministro)

• F12 Prolongación #43333000
(ver página 53)

Limpiar (ver página 50)
Manejo (ver página 45)

• Hansgrohe recomienda no utilizar el primer medio
litro como agua potable por las mañanas o tras un
largo periodo de inactividad.

• Para evitar un estancamiento en las tuberías de
conexión, tras una inactividad prolongada, pero al
menos cada tres días, hay que abrir el grifo en la
posición de caliente y frío hasta obtener una
temperatura de salida constante.

Marca de verificación

(ver página 60)

Problema Causa Solución

Sale poca agua - Aireador con cal o sucio - impiar / cambiary aireador
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Pérdida de agua en el set de fijación - Conexión flexible mal atornillada al

cuerpo del caño.

- Daños en la junta de la conexión
flexible

Temperatura del agua caliente
demasiado baja

6

- tope de agua caliente mal - ajustar tope

Montaje (ver página 35)

- Apretar a mano la conexión flexible

- cambiar juntas

Nederlands

Veiligheidsinstructies

 Bij de montage moeten ter voorkoming van knel- en

snijwonden handschoenen worden gedragen.

 Grote drukverschillen tussen de koud- en warmwater-

toevoer dienen vermeden te worden.

Montage-instructies

• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.

• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.

• De in de overeenkomstige landen geldende installa­tierichtlijnen moeten nageleefd worden.

Technische gegevens

Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min

Het product is uitsluitend ontworpen voor drinkwater!

Symboolbeschrijving

Gebruik geen zuurhoudende silicone!

Instellen (zie blz. 44)

Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.

Maten (zie blz. 46)
Doorstroomdiagram (zie blz. 46)
Service onderdelen (zie blz. 53)

XXX = Kleuren
000 = Verchroomd
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Toebehoren

(behoort niet tot het leveringspakket)

• F12 Verlengstuk #43333000 (zie blz. 53)

Reinigen (zie blz. 50)
Bediening (zie blz. 45)

• Hansgrohe raadt aan om 's morgens na langere
stagnatietijden de eerste halve liter niet als dinkwater
te gebruiken.

• Om stagnatie in de aansluitleidingen te vermijden,
moet de armatuur na langere bedrijfsonderbrekingen
en minstens alle drie dagen in de hete en koude stand
geopend worden tot een constante uitlooptempera­tuur bereikt is.

Keurmerk (zie blz. 60)

Storing Oorzaak Oplossing

Weinig water - Perlator verstopt - Perlator reinigen / uitwisselen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Lekkage op montageschacht - Aansluitslangen niet geheel in

kraanhuis vastgedraaid

- O-ring van aansluitslang defect - O-ring uitwisselen

Temperatuur van warm water te laag - Heetwaterbegrenzer verkeerd

ingesteld

- Aansluitslangen handvast aandraai­en

- Heetwaterbegrenzer instellen

Montage (zie blz. 35)

7

Dansk

Sikkerhedsanvisninger

 Ved monteringen skal der bruges handsker for at

undgå kvæstelser og snitsår.

 Større trykforskelle mellem koldt og varmt vand bør

udjævnes.

Monteringsanvisninger

• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.

• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.

• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.

Tekniske data

Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min

Produktet er udelukkende beregnet til drikkevand!

Symbolbeskrivelse

Der må ikke benyttes eddikesyreholdig silikone!

Forindstilling (se s. 44)

Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke en
varmvandsspærre.

Målene (se s. 46)
Gennemstrømningsdiagram

(se s. 46)
Reservedele (se s. 53)

XXX = Overflade
000 = Krom
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Specialtilbehør (ikke med i leveringsomfang)

• F12 Forlængersæt #43333000 (se s. 53)

Rengøring (se s. 50)
Brugsanvisning (se s. 45)

• Hansgrohe anbefaler at den første halve liter om
morgenen eller efter længere stagneringstider ikke
anvendes som drikkevand.

• For at undgå en stagnation i tilslutningsledningerne,
skal armaturet i stilling varm og koldt åbnes efter
længere brugspauser dog mindst hver tredje dag
indtil der opnås en ufornadret udløbstemperatur.

Godkendelse (se s. 60)

Fejl Årsag Hjælp

For lidt vand - Tilkalket/snavset perlator - Rengør / udskift perlator
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
Armaturet er utæt ved befæstelsesde-

lene

For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er

8

- Tilslutningsslangerne er ikke skruet
korrekt op i armaturet.

- Defekt o-ring på tilslutningsslange - Udskift o-ring

forkert indstillet

- Med håndkraft skures tilsslutnings­slangen strammere på.

- Indstil varmtvandsbe-grænsningen

Montering (se s. 35)

Português

Avisos de segurança

 Durante a montagem devem ser utilizadas luvas de

protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.

 Grandes diferenças entre as pressões das águas

quente e fria devem ser compensadas.

Avisos de montagem

• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.

• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.

• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.

Dados Técnicos

Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min

Este produto foi única e exclusivamente concebido para
água potável!

Descrição do símbolo

Não utilizar silicone que contenha ácido
acético!

Afinação (ver página 44)

Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.

Medidas (ver página 46)
Fluxograma (ver página 46)
Peças de substituição

(ver página 53)

XXX = Acabamentos
000 = Cromado
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Acessórios especiais

(não incluído no volume de fornecimento)

• F12 Crescente #43333000 (ver página 53)

Limpeza (ver página 50)
Funcionamento (ver página 45)

• A Hansgrohe recomenda a não utilização do
primeiro meio litro de água, de manhã ou após
longas paragens, para fins de consumo.

• De modo a evitar uma estagnação nas tubagens de
conexão, é necessário abrir a torneira na posição da
água quente e fria (pelo menos todos os três dias ou
após longas interrupções de utilização) até se
verificar uma temperatura de saída uniforme.

Marca de controlo (ver página 60)

Falha Causa Solução

Água insuficiente - Emulsor sujo - Limpar / trocar o emulsor
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Perde água pela base roscada - Tubos de ligação não estão

completamente enroscados

- O-ring dos tubo de ligação
defeituoso

Temperatura da água quente muito
baixa

- O limitador de temperatura está
incorrectamente colocado

- Apertar os tubos de ligação à mão

- Trocar o-ring

- Regular o limitador de temperatura

Montagem (ver página 35)

9

Polski

Wskazówki bezpieczeństwa

 Aby uniknąć zranień na skutek zgniecenia lub

przecięcia, podczas montażu należy nosić rękawice
ochronne.

 Znaczne różnice ciśnień na dopływach ciepłej i

zimnej wody muszą zostać wyrównane.

Wskazówki montażowe

• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.

• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.

• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.

Dane techniczne

Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min

Produkt przeznaczony wyłącznie do wody pitnej!

Opis symbolu

Nie stosować silikonów zawierających kwas
octowy!

Ustawianie (patrz strona 44)

Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z

przepływowym podgrzewaczem wody nie jest zaleca­ne.

Wymiary (patrz strona 46)
Schemat przepływu

(patrz strona 46)
Części serwisowe (patrz strona 53)

XXX = Kody kolorów
000 = Chrom
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Wyposażenie specjalne

(Nie jest częścią dostawy)

• F12 Przedłużka #43333000
(patrz strona 53)

Czyszczenie (patrz strona 50)
Obsługa (patrz strona 45)

• Hansgrohe zaleca, by z rana lub po dłuższym czasie
niekorzystania, pierwsze pół litra wody nie używać
jako wody pitnej.

• W celu uniknięcia stagnacji w przewodach doprowa­dzających, po dłuższych przerwach w użytkowaniu,
przynajmniej jednak co trzy dni, należy otworzyć
armaturę w pozycji wody gorącej i zimnej, aby
osiągnąć temperaturę na wylocie na stałym pozio­mie.

Znak jakości (patrz strona 60)

Usterka Przyczyna Pomoc

Mała ilość wody - Napowietrzacz zakamieniony,

zabrudzony
Uchwyt armatury pracuje z wysiłkiem - Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Wyciek wody przy mocowaniu od
dołu

Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicznik

10

- Zbyt słabo wkręcone wężyki w
korpus

- Uszkodzony o-ring przy wężu
przyłączeniowym

ciepłej wody

Montaż (patrz strona 35)

- Oczyścić / wymienić napowie­trzacz

- Dokręcić wężyki

- Wymienić o-ring

- Ustawić ogranicznik ciepłej wody

Česky

Bezpečnostní pokyny

 Pro zabránění řezným zraněním a pohmožděninám je

nutné při montáži nosit rukavice.

 Je nutné vyrovnat velké rozdíly tlaku mezi přípoji

studené a teplé vody.

Pokyny k montáži

• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.

• Vedení a armatura musí být namontovány, proplách­nuty a otestovány podle platných norem.

• Je třeba dodržovat montážní pravidla platné v dané
zemi.

Technické údaje

Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min

Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.

Popis symbolů

Nepoužívat silikon s obsahem kyseliny octové!

Nastavení (viz strana 44)

Nastavení omezovače teplé vody. Ve spojení s průtoko­vým ohřívačem se použití uzávěru teplé vody nedoporu­čuje.

Rozmìry (viz strana 46)
Diagram průtoku (viz strana 46)
Servisní díly (viz strana 53)

XXX = Kód povrchové úpravy
000 = Chrom
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Zvláštní příslušenství

(není součástí dodávky)

• F12 prodloužení #43333000 (viz strana 53)

Čištění (viz strana 50)
Ovládání (viz strana 45)

• Hansgrohe doporučuje ráno nebo po delších
přestávkách nepoužívat prvního půl litru jako pitnou
vodu.

• Pokud chcete zabránit stagnaci v přípojných
vedeních, musíte po delších přestávkách, alespoň
však každý třetí den, otevřít armaturu v poloze horká
a studená, dokud není výstupní teplota konstantní.

Zkušební značka (viz strana 60)

Porucha Příčina Odstranění

Málo vody - perláro zanesen vodním kamenem,

znečištěn

Armatura jde ztěžka - Kartuše je vadná, zanesená·vodním

kamenem
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
výstup vody na upevňovacím násadci - připojovací hadice nejsou dostateč-

ně zašroubovány do tělesa

- O-kroužek na připojovací hadici je
defektní

Nízká teplota teplé vody - Špatně nastavená zarážka pro

teplou vodu

- vyčistit / vyměnit perlátor

- Kartuši vyměnit

- připojovací hadice utáhnout rukou

- vyměnit O-kroužek

- Seřídit zarážku pro teplou vodu

Montáž (viz strana 35)

11

Slovensky

Bezpečnostné pokyny

 Pri montáži musíte nosiť rukavice, aby ste predišli

pomliaždeninám a rezným poraneniam.

 Veľké rozdiely v tlaku medzi prípojkami studenej a

teplej vody musia byť vyrovnané.

Pokyny pre montáž

• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.

• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.

• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.

Technické údaje

Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min

Výrobok je koncipovaný výhradne pre pitnú vodu!

Popis symbolov

Nepoužívať silikón s obsahom kyseliny octovej!

Nastavenie (viď strana 44)

Nastavenie obmedzenia teplej vody. V spojení s
prietokovými ohrievačmi sa neodporúča použitie
obmedzovača teplej vody.

Rozmery (viď strana 46)
Diagram prietoku (viď strana 46)
Servisné diely (viď strana 53)

XXX = Farebné označenie
000 = Chróm
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Zvláštne príslušenstvo

(nie je súčasťou dodávky)

• F12 Predlženie #43333000 (viď strana 53)

Čistenie (viď strana 50)
Obsluha (viď strana 45)

• Hansgrohe odporúča ráno a po dlhších dobách
odstávky nepoužiť prvého pol litra vody ako pitnú
vodu.

• Aby sa zabránilo stagnácii v prípojných vedeniach,
musí sa po dlhších prestávkach medzi používaním,
minimálne však každý tretí deň, otvoriť armatúra v
polohe páky horúca a studená, kým sa nedosiahne
konštantná výstupná teplota.

Osvedčenie o skúške (viď strana 60)

Porucha Príčina Pomoc

Málo vody - Perlátor zanesený vodným

kameňom

Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté

usadeniny
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Uhajanje vode ob pritrdilnem
nastavku

Nízka teplota teplej vody - Nesprávne nastavená zarážka na

12

- Hadice pripojenia nie sú celkom
zaskrutkované do základného telesa

- Chybný O krúžok na pripojovacej
hadici

teplú vodu

Montáž (viď strana 35)

- Vyčistiť alebo vymeniť perlátor

- Vymeniť kartušu

- Hadice pripojenia dotiahnuť ručne

- Vymeniť O krúžok

- Nastavenie zarážky na teplú vodu

中文

安全技巧

 装配时为避免挤压和切割受伤,必须戴上手套.
 冷热水管间过大的压力差必须予以平衡.

安装提示

• 安装前必须检查产品是否受到运输损害.安装后
将不认可运输损害或表面损伤.

• 管道和阀门必须根据通用标准进行安装,冲洗和
检查.

• 请遵守当地国家现行的安装规定.

技术参数

工作压强: 最大1MPa
推荐工作压强: 0,1-0,5MPa
测试压强: 1,6MPa
 (1MPa=10bar=147PSI)
热水温度: 最大60°C
热力消毒: 70°C/4分钟

该产品专为饮用水设计!

符号说明

请勿使用含有乙酸的硅胶!

调节 (参见第页44)

热水温度调节.如果使用即热式喷头,则不建议安
装热水阀门.

大小 (参见第页46)

流量示意图 (参见第页46)

备用零件 (参见第页53)

XXX = 颜色代码
000=镀铬
340=BrushedBlackChrome
670=MattBlack
800=StainlessSteelOptic

选装附件 (不在供货范围内)

• F12加长件#43333000(参见第页53)

清洗 (参见第页50)

操作 (参见第页45)

• 汉斯格雅建议,清晨或在水流长时间停滞后,前
半升水不作饮用水使用.

• 为了避免在连接管路内发生堵塞,如长时间未使
用,则必须至少每三天将龙头调至热水和冷水位
置,并打开龙头,直至水流温度保持恒定.

检验标记 (参见第页60)

问题 原因 补救

龙头出水量小 - 起泡器结垢,脏污 - 检查起泡器,视需要更换
龙头不灵活 - 阀芯损坏,结垢 - 更换阀芯
龙头滴水 - 阀芯损坏 - 更换阀芯
水从螺纹底座中流出 - 连接软管没有完全旋入基体 - 用手拧紧连接软管

- 连接软管的O形环损坏 - 更换O形环

热水温度过低 - 温度限制器设置错误 - 设置温度限制器

安装 (参见第页35)

13

Русский

Указания по технике безопасности

 Во время монтажа следует надеть перчатки во

избежание прищемления и порезов.

 донного клапа. Перед установкой смесителя

необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.

Указания по монтажу

• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.

• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую­щими нормами.

• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.

Технические данные

Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин

Изделие предназначено исключительно для питьевой
воды!

Описание символов

Не применяйте силикон, содержащий
уксусную кислоту.

Подгонка (см. стр. 44)

Регулировка ограничителя горячей воды. В сочетании
с проточными нагревателями не рекомендуется
использовать блокировку воды.

Размеры (см. стр. 46)
Схема потока (см. стр. 46)
Κомплеκт (см. стр. 53)

XXX = Цветная кодировка
000 = Xром
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Специальные принадлежности

(не включено в объем поставки!)

• F12 Удлинение #43333000 (см. стр. 53)

Очистка (см. стр. 50)
Эксплуатация (см. стр. 45)

• Hansgrohe рекомендует по утрам либо после
длительного перерыва в использовании не
использовать первые поллитра воды для питья.

• Во избежание стагнации в подсоединительных
проводах после двительных пауз в использовании,
минимум раз в три дня, арматуру нужно открывать
в горячем и холодном положении ручки, пока не
будет достигнута равномерная температура
выходящей воды.

Знак технического контроля

(см. стр. 60)

Неисправность Причина Устранение неисправности

недостаточный давление (если
устан напор воды)
Арматура работает с усилием - Картридж неисправен, засорение

Арматура протекает - Картридж неисправен - Замените картридж
Выход воды у основания крепления - Шланги подключения не полно-

Температура горячей воды
слишком низкая

14

- Аэратор засорен накипью,
загрязнен

накипью

стью завернуты в корпус

- Уплотнительное кольцо круглого
сечения на соединительном
шланге неисправно

- Ограничение горячей воды
отрегулировано неправильно

Монтаж (см. стр. 35)

- Очистите / замените аэратор

- Замените картридж

- Затяните шланги подключения
вручную

- Замените уплотнительное кольцо
круглого сечения

- Отрегулируйте ограничение
горячей воды

Suomi

Turvallisuusohjeet

 Asennuksessa on käytettävä käsineitä puristumien ja

viiltojen aiheuttamien tapaturmien estämiseksi.

 Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä

on tasattava.

Asennusohjeet

• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.

• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien mukaisesti.

• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.

Tekniset tiedot

Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min

Tuote on suunniteltu käytettäväksi ainoastaan juomave­den kanssa!

Merkin kuvaus

Älä käytä etikkahappopitoista silikonia!

Säätö (katso sivu 44)

Lämpötilan rajoittimen säätäminen. Emme suosittele
käyttämään lämpötilan rajoitinta vedenlämmittimen
(läpivirtauskuumennin) yhteydessä.

Mitat (katso sivu 46)
Virtausdiagrammi (katso sivu 46)
Varaosat (katso sivu 53)

XXX = Värikoodaus
000 = Kromi
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Erityisvaruste (ei kuulu toimitukseen)

• F12 Pidennys #43333000 (katso sivu 53)

Puhdistus (katso sivu 50)
Käyttö (katso sivu 45)

• Hansgrohe suosittelee, että ensimmäistä puolta litraa
ei käytetä juomavetenä aamuisin eikä silloin, kun
laitetta ei ole käytetty pitkään aikaan.

• Stagnaation välttämiseksi liitosputkissa täytyy pitkien
käyttötaukojen jälkeen, kuitenkin vähintään kolmen
päivän välein, hana kääntää kuumaan ja kylmään
asentoon, kunnes on saavutettu tasainen ulostuloläm­pötila.

Koestusmerkki (katso sivu 60)

Häiriö Syy Toimenpide

Vähän vettä - Poresuutin kalkkeutunut, likaantunut - Puhdista / vaihda poresuutin
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Vettä valuu kiinnityskauluksesta - Liitosletkut eivät ole kierretty kiinni

perusrunkoon pohjaan asti

- Liitosletkun O-rengas on rikki - Vaihda O-rengas

Lämminveden lämpötila liian alhainen - Lämminveden rajoitin väärin

säädetty

- Kierrä liitosletkut kiinni käsikireyteen

- Säädä lämminveden rajoitin

Asennus (katso sivu 35)

15

Svenska

Säkerhetsanvisningar

 Handskar ska bäras under monteringsarbetet så att

man kan undvika kläm- och skärskador.

 Stora tryckskillnader mellan anslutningarna för varmt

och kallt vatten måste utjämnas.

Monteringsanvisningar

• Det måste undersökas om produkten har transportska­dor innan den monteras. Efter monteringen accepte­ras inga transport- eller ytskiktskador.

• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.

• De installationsriktlinjer som gäller i länderna ska
följas.

Tekniska data

Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min

Produkten är enbart avsedd för dricksvatten!

Symbolförklaring

Använd inte silikon som innehåller ättiksyra!

Justering (se sidan 44)

Ställa in varmvattenregleringen. Tillsammans med
varmvattenberedare rekommenderas inte en varmvatten­spärr.

Måtten (se sidan 46)
Flödesschema (se sidan 46)
Reservdelar (se sidan 53)

XXX = Färgkodning
000 = Krom
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Specialtillbehör (medföljer ej leveransen)

• F12 Förlängning #43333000 (se sidan 53)

Rengöring (se sidan 50)
Hantering (se sidan 45)

• Hansgrohe rekommenderar att den första halvlitern
inte används som dricksvatten på morgonen eller efter
längre perioder utan användning.

• För att undvika en stagnering i anslutningsledningarna
måste blandaren öppnas och spolas kallt och varmt
tills en jämn temperatur är uppnådd när den inte har
använts på länge, dock minst var tredje dag.

Testsigill (se sidan 60)

Störning Orsak Åtgärd

För lite vatten - Areator är täckt av kalk, smutsig - Rengör / byt areator
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Vatten kommer ut vid monteringssta-

get

Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt inställd - Ställ in varmvattenreglering

16

- Anslutningsslangar inte helt
inskruvade i grundkonstruktionen

- O-ring på anslutningsslang defekt - Byt ut O-ring

- Drag fast anslutningsslangar för
hand.

Montering (se sidan 35)

Lietuviškai

Saugumo technikos nurodymai

 Apsaugai nuo užspaudimo ir įsipjovimo montavimo

metu mūvėkite pirštines.

 Turi būti išlyginti šalto ir karšto slėgio nelygumai.

Montavimo instrukcija

• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pretenzi­jos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.

• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.

• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.

Techniniai duomenys

Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C / 4 min

Produktas skirtas tik geriamajam vandeniui!

Simbolio aprašymas

Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!

Reguliavimas (žr. psl. 44)

Karšto vandens ribojimas. Kartu su cirkuliaciniais
šildytuvais nerekomenduojama naudoti karšto vandens
blokavimo įtaisų.

Išmatavimai (žr. psl. 46)
Pralaidumo diagrama (žr. psl. 46)
Atsarginės dalys (žr. psl. 53)

XXX = Spalvos
000 = Chrom
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Specialūs priedai (nėra pridedama)

• F12 Ilgiklis #43333000 (žr. psl. 53)

Valymas (žr. psl. 50)
Eksploatacija (žr. psl. 45)

• Naudojant po ilgesnės pertraukos, „Hansgrohe“
rekomenduoja pirmo pusės litro vandens nevartoti
kaip geriamojo.

• Kad neužsikištų prijungimo vamzdžiai, po ilgesnių
naudojimo pertraukų bent kas tris dienas atverkite
maišytuvą nustatę rankenėlę tiek į karšto, tiek į šalto
vandenes padėtį, kol pasieksite, kad tekančio vandens
temperatūra bus pastovi.

Bandymo pažyma (žr. psl. 60)

Gedimas Priežastis Priemonė

Per maža srovė - Perlatorius apkalkėjęs, užsikimšęs - Perlatorių išvalyti / pakeisti
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Prateka vanduo per tvirtinimo kotą - Prijungimo žarnos nepilnai įsuktos į

korpusą

- Pajungimo žarnos tarpinė pažeista - tarpinę pakeisti

Per maža karšto vandens temperatūra - Neteisingai nustatytas karšto

vandens ribotuvas

- Prijungimo žarnas prisukti ranka

- Nustatyti karšto vandens ribotuvą

Montavimas (žr. psl. 35)

17

Hrvatski

Sigurnosne upute

 Prilikom montaže se radi sprječavanja prignječenja i

posjekotina moraju nositi rukavice.

 Velika razlika u pritisku između vruće i hladne vode

mora biti izbalansirana.

Upute za montažu

• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.

• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.

• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.

Tehnički podatci

Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C / 4 min

Proizvod je koncipiran isključivo za pitku vodu!

Opis simbola

Nemojte koristiti silikon koji sadrži octenu
kiselinu!

Regulacija (pogledaj stranicu 44)

Namještanje limitera tople vode. U kombinaciji s
protočnim bojlerima nije preporučljiva primjena sustava
za blokiranje dotoka tople vode.

Mjere (pogledaj stranicu 46)
Dijagram protoka

(pogledaj stranicu 46)

Rezervni djelovi

(pogledaj stranicu 53)

XXX = Boje
000 = Krom
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Posebni pribor (Nije sadržano u isporuci!)

• F12 Produljenje #43333000
(pogledaj stranicu 53)

Čišćenje (pogledaj stranicu 50)
Upotreba (pogledaj stranicu 45)

• Hansgrohe preporuča da ujutro ili nakon duljeg
nekorištenja prvih 1/2 litre vode ne upotrebljavate za
piće.

• Kako bi se izbjegla stagnacija vode u priključnim
cijevima, potrebno je nakon duljih prekida korištenja,
a najmanje jednom svakog trećeg dana, otvoriti arma­turu u položaju vruće i hladne vode, sve dok se ne
postigne ujednačena izlazna temperatura.

Oznaka testiranja

(pogledaj stranicu 60)

Greška Uzrok Otklanjanje

Nedovoljno vode - Aerator je začepljen naslagama

kamenca ili prljav

Ručica se zaglavila - Neispravan uložak Taloženje

kamenca
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Voda izlazi na dijelu gdje je slavina
učvršćena

Preniska temperatura tople vode - Limiter vruće vode nije dobro

18

Sastavljanje (pogledaj stranicu 35)

- Priključna crijeva nisu potpuno
učvršćena na tijelo

- O-prsteni priključnih crijeva su
neispravni

podešen

- Očistite ili zamijenite aerator.

- Zamijenite uložak

- Priključna crijeva učvrstite rukom

- Zamijenite O-prsten

- Podesite limiter vruće vode

Română

Instrucţiuni de siguranţă

 La montare utilizaţi mănuşi pentru evitarea contuziuni-

lor şi tăierii mâinilor.

 Diferenţele de presiune mari între alimentarea cu apă

rece şi apă caldă trebuie echilibrate.

Instrucţiuni de montare

• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.

• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.

• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.

Date tehnice

Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C / 4 min

Produsul este destinat exclusiv pentru apă potabilă.

Descrierea simbolurilor

Nu utilizaţi silicon cu conţinut de acid acetic!

Reglare (vezi pag. 44)

Reglarea limitatorului de apă caldă. Nu se recomandă
folosirea unui limitator de apă caldă în combinaţie cu un
boiler instant.

Dimensiuni (vezi pag. 46)
Diagrama de debit (vezi pag. 46)
Piese de schimb (vezi pag. 53)

XXX = Coduri de culori
000 = Crom
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Accesorii opţionale

(nu este inclus în setul livrat)

• F12 Prelungitor #43333000 (vezi pag. 53)

Curăţare (vezi pag. 50)
Utilizare (vezi pag. 45)

• Hansgrohe vă recomandă, ca dimineaţa sau după
perioade mai lungi de pauză să nu folosiţi prima
jumătate de litru de apă pentru băut.

• Pentru evitarea stagnării apei în conductele de
racord, după o pauză mai lungă de utilizare sau cel
puţin la fiecare trei zile trebuie să deschideţi robinetul
în poziţia cald şi rece până ce temperatura apei va fi
uniformă la ieşire.

Certificat de testare (vezi pag. 60)

Deranjament Cauza Măsuri de remediere

Prea puţină apă - Depuneri de calcar şi impurităţi pe

pulverizatorul de aer.

Bateria se mişcă dificil - Cartuş defect din cauza depunerilor

de calcar
Bateria picură - Cartuş defect - Schimbaţi cartuşul.
Scurgere de apă la şaftul de fixare. - Furtunurile de racordare nu sunt

bine înşurubate în corpul bateriei.

- Inelul O de la furtunul de racord
defect

Temperatura apei calde este prea
mică

- Limitarea temperaturii apei calde
setată incorect.

- Curăţaţi / schimbaţi pulverizatorulul
de aer.

- Schimbaţi cartuşul.

- Strângeţi cu mâna furtunurile de
racordare.

- Schimbaţi inelul O.

- Setaţi limitarea temperaturii apei
calde.

Montare (vezi pag. 35)

19

Ελληνικά

Υποδείξεις ασφαλείας

 Για να αποφύγετε τραυματισμούς κατά τη συναρμολό-

γηση πρέπει να φοράτε γάντια.

 Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου

και ζεστού νερού θα πρέπει να αντισταθμίζονται.

Οδηγίες συναρμολόγησης

• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.

• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.

• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.

Τεχνικά Χαρακτηριστικά

Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Θερμική απολύμανση: 70°C / 4 min

Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.

Περιγραφή συμβόλων

Μην χρησιμοποιείτε σιλικόνη που περιέχει οξικό
οξύ!

Ρύθμιση (βλ. Σελίδα 44)

Ρύθμιση του δοσομετρητή ζεστού νερού. Δεν συνιστάται η
διάταξη φραγής ζεστού νερού σε συνδυασμό με
ταχυθερμοσίφωνα.

Διαστάσεις (βλ. Σελίδα 46)
Διάγραμμα ροής (βλ. Σελίδα 46)
Ανταλλακτικά (βλ. Σελίδα 53)

XXX = Χρώματα
000 = Επιχρωμιωμένο
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Ειδικά αξεσουάρ (δεν περιλαμβάνεται στον
παραδοτέο εξοπλισμό)

• F12 Σωλήνας επιμήκυνσης #43333000
(βλ. Σελίδα 53)

Καθαρισμός (βλ. Σελίδα 50)
Χειρισμός (βλ. Σελίδα 45)

• Η Hansgrohe συνιστά το πρωί ή μετά από μεγάλα
χρονικά διαστήματα αχρησίας να μην χρησιμοποιείτε
το πρώτο μισό λίτρο νερό σαν πόσιμο.

• Για να μη δημιουργηθεί φράξιμο στις συνδετήριες
σωληνώσεις πρέπει η μπαταρία, όταν μεσολαβούν
μεγάλα χρονικά διαστήματα χωρίς να χρησιμοποιείται,
να ανοίγεται τουλάχιστον κάθε τρίτη ημέρα με
εναλλαγή καυτού και κρύου νερού μέχρι να επιτευχθεί
σταθερή θερμοκρασία νερού.

Σήμα ελέγχου (βλ. Σελίδα 60)

Βλάβη Αιτία Διόρθωση

Ανεπαρκές νερό - Άλατα και βρωμιά στο φίλτρο - Καθαρίστε/αλλάξτε το φίλτρο
Σκληρή μπαταρία (μείκτης) - Ελαττωματικό φυσίγγιο, άλατα - Αλλαγή φυσιγγίου
Η μπαταρία στάζει - Ελαττωματικό φυσίγγιο - Αλλαγή φυσιγγίου
Διαρροή νερού στον άξονα στερέω-

σης

Χαμηλή θερμοκρασία ζεστού νερού - Λάθος ρύθμιση της περιοριστικής

20

Συναρμολόγηση (βλ. Σελίδα 35)

- Οι σωλήνες σύνδεσης δεν είναι
πλήρως βιδωμένοι στο βασικό
κορμό

- Ο στρογγυλός δακτύλιος στο
σωλήνα σύνδεσης είναι ελαττωματι­κός

διάταξης ζεστού νερού

- Σφίξτε τους σωλήνες σύνδεσης με το
χέρι

- Αλλάξτε το στρογγυλό δακτύλιο

- Ρυθμίστε την περιοριστική διάταξη
του ζεστού νερού

Slovenski

Varnostna opozorila

 Pri montaži je treba nositi rokavice, da se preprečijo

poškodbe zaradi zmečkanja ali urezov.

 Velike razlike v tlaku med priključkom za mrzlo in

priključkom za toplo vodo je potrebno izravnati.

Navodila za montažo

• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.

• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.

• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.

Tehnični podatki

Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Termična dezinfekcija: 70°C / 4 min

Proizvod je zasnovan izključno za sanitarno vodo!

Opis simbola

Ne smete uporabiti silikona, ki vsebuje ocetno
kislino!

Justiranje (glejte stran 44)

Nastavitev omejevalnika tople vode. V povezavi s
pretočnimi grelniki uporaba zapore tople vode ni
priporočljiva.

Mere (glejte stran 46)
Diagram pretoka (glejte stran 46)
Rezervni deli (glejte stran 53)

XXX = Barve
000 = Krom
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Poseben pribor (Ni vključeno)

• F12 Podaljšek #43333000 (glejte stran 53)

Čiščenje (glejte stran 50)
Upravljanje (glejte stran 45)

• Hansgrohe priporoča, da zjutraj ali po daljšem času
stagnacije prvega pol litra vode ne uporabite kot
pitno vodo.

• Da se prepreči stagniranje v priključnih vodih, je treba
po daljših premorih ter vsaj vsak tretji dan odpreti
armaturo v položaju vroče in hladno, dokler ni
dosežena enakomerna iztočna temperatura.

Preskusni znak (glejte stran 60)

Napaka Vzrok Pomoč

Malo vode - Perlator poapnen; umazan - Očistite/zamenjajte perlator
Težko premikanje armature - Pokvarjen vložek, poapneno - Zamenjajte vložek
Iz armature kaplja - Pokvarjen vložek - Zamenjajte vložek
Uhajanje vode ob pritrdilnem

nastavku

Prenizka temperatura tople vode - Omejevalnik tople vode ni pravilno

- Priključne cevi niso popolnoma
privijačene v osnovno ogrodje

- Obročna tesnila priključnih gibkih
cevi so pokvarjena

nastavljen

- Ročno zatisnite priključne cevi

- Zamenjajte obročno tesnilo

- Nastavite omejevalnik tople vode

Montaža (glejte stran 35)

21

Estonia

Ohutusjuhised

 Kandke paigaldamisel muljumis- ja lõikevigastuste

vältimiseks kindaid.

 Kui külma ja kuuma vee ühenduste surve on väga

erinev, tuleb need tasakaalustada.

Paigaldamisjuhised

• Enne paigaldamist tuleb toodet kontrollida transpordi­kahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.

• Voolikute ja segisti paigaldamisel, loputamisel ja
kontrollimisel tuleb lähtuda kehtivatest normatiividest

• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.

Tehnilised andmed

Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Termiline desinfektsioon: 70°C / 4 min

Toode on ette nähtud eranditult joogivee jaoks!

Sümbolite kirjeldus

Ärge kasutage äädikhapet sisaldavat silikooni!

Reguleerimine (vt lk 44)

Sooja vee piirangu seadistamine. Ühenduses boileritega
ei ole sooja vee blokeeringu soovitatav.

Mõõtude (vt lk 46)
Läbivooludiagramm (vt lk 46)
Varuosad (vt lk 53)

XXX = Värvid
000 = Kroom
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Spetsiaalne lisavarustus

(ei sisaldu komplektis)

• F12 Pikendus #43333000 (vt lk 53)

Puhastamine (vt lk 50)
Kasutamine (vt lk 45)

• Hansgrohe soovitab mitte kasutada esimest poolt liitrit
hommikuti või pärast pikemat seisakuaega joogivee­na.

• Veetorustikus seisaku vältimiseks tuleb pärast pikemat
pausi kasutamises, kuid hiljemalt igal kolmandal
päeval, avada segisti käepidemega kuuma ja külma
vee asendis, kuni saavutatakse ühtlane vee väljalaske­temperatuur.

Kontrollsertifikaat (vt lk 60)

Rike Põhjus Lahendus

Vähe vett - Sõel on lupjunud, must - Puhastage segisti sõel vajadusel

vahetage
Segisti käib raskelt - Tööelement on katkine, lubjastunud - Vahetage tööelement
Segisti tilgub - Tööelement on katkine - Vahetage tööelement
Veeleke kinnituse juures - Ühendusvoolikud ei ole korralikult

põhikorpuse külge kruvitud

- Ühendusvoolikute O-rõngastihendid
katki

Sooja vee temperatuur liiga madal - Kuuma vee piirang valesti seatud - Seadke kuuma vee piirang

22

Paigaldamine (vt lk 35)

- Kruvige ühendusvoolikud käega
kinni

- Vahetage O-rõngastihend

Latvian

Drošības norādes

 Montāžas laikā, lai izvairītos no saspiedumiem un

iegriezumiem, nepieciešams nēsāt cimdus.

 Jāizlīdzina spiediena atšķirības starp aukstā un karstā

ūdens pievadiem.

Norādījumi montāžai

• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.

• Cauruļvadi un maisītājs ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standartiem.

• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.

Tehniskie dati

Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Termiskā dezinfekcija : 70°C / 4 min

Izstrādājums ir paredzēts tikai dzeramajam ūdenim!

Simbolu nozīme

Neizmantot silikonu, kas satur etiķskābi!

Ieregulēšana (skat. lpp. 44)

Karsta ūdens ierobežotāja regulēšana. Kopā ar
caurteces sildītājiem nav ieteicams izmantot ūdens
bloķētāju.

Izmērus (skat. lpp. 46)
Caurplūdes diagramma

(skat. lpp. 46)
Rezerves daļas (skat. lpp. 53)

XXX = Krāsu kodi
000 = Hroma
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Speciāli aksesuāri

(komplektā netiek piegādāts)

• F12 Pagarinājums #43333000
(skat. lpp. 53)

Tīrīšana (skat. lpp. 50)
Lietošana (skat. lpp. 45)

• Hansgrohe iesaka no rīta vai pēc ilgākiem pārtrauku­miem nelietot pirmo puslitru ūdens dzeršanai.

• Lai novērstu ūdens sastāvēšanos pieslēguma
cauruļvados, pēc ilgākiem lietošanas pārtraukumiem,
bet ne retāk kā reizi trīs dienās, atveriet maisītāju,
noregulējot rokturi aukstā un karstā ūdens pozīcijā,
līdz ir panākta pastāvīga izplūstošā ūdens temperatū­ra.

Pārbaudes zīme (skat. lpp. 60)

Traucējums Iemesls Bojājumu novēršana

Maz ūdens - Aerators aizkaļķojies, aizsērējis - Tīrīt / nomainīt aeratoru
Jaucējkrāns smagi grozāms - Bojāta kartuša, aizkaļķojusies - Nomainīt kartušu
Jaucējkrāns pil - Bojāta kartuša - Nomainīt kartušu
Ūdens noplūde pie nostiprinājuma - Pieslēguma šļūtenes nav līdz galam

ieskrūvētas pamatelementā

- Bojāti pieslēguma šļūteņu O-gredze-ni- Nomainīt O-gredzenu

Pārāk zema ūdens temperatūra - Nepareizi noregulāta karstā ūdens

bloķēšana

- Pieslēguma šļūtenes ar roku pievilkt
stingrāk

- Noregulēt karstā ūdens ierobežoša­nu

Montāža (skat. lpp. 35)

23

Srpski

Sigurnosne napomene

 Prilikom montaže se radi sprečavanja prignječenja i

posekotina moraju nositi rukavice.

 Velika razlika u pritisku između vruće i hladne vode

mora biti izbalansirana.

Instrukcije za montažu

• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.

• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.

• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.

Tehnički podaci

Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Termička dezinfekcija: 70°C / 4 min

Proizvod je koncipiran isključivo za pijaću vodu!

Opis simbola

Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!

Podešavanje (vidi stranu 44)

Podešavanje ograničivača tople vode. U kombinaciji sa
protočnim bojlerima ne preporučuje se primena sistema
za blokiranje dotoka tople vode.

Mere (vidi stranu 46)
Dijagram protoka (vidi stranu 46)
Rezervni delovi (vidi stranu 53)

XXX = Oznake boja
000 = Hrom
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Poseban pribor (Nije sadržano u isporuci)

• F12 Produžetak #43333000 (vidi stranu 53)

Čišćenje (vidi stranu 50)
Rukovanje (vidi stranu 45)

• Hansgrohe preporučuje da ujutru ili nakon dužeg
nekorišćenja prvih pola litre vode ne koristite za piće.

• Da se voda u priključnim cevima ne bi ustajala,
potrebno je nakon dužih pauza u korišćenju, a
najmanje jednom svakog trećeg dana, otvoriti
armaturu u položaju vruće i hladne vode, sve dok se
temperatura na izlazu ne ujednači.

Ispitni znak (vidi stranu 60)

Smetnja Uzrok Pomoć

Nedovoljno vode - Aerator je začepljen naslagama

kamenca ili prljav

Ručica se zaglavila - Neispravna kartuša, nataloženi

kamenac
Slavina kaplje - Neispravna kartuša - Zamenite kartušu
Voda izlazi na delu gde je slavina
učvršćena

Preniska temperatura tople vode - Ograničavač vruće vode nije dobro

24

- Priključna creva nisu potpuno
učvršćena na telo

- O prstenovi priključnih creva su
neispravni

podešen

Montaža (vidi stranu 35)

- Očistite ili zamenite aerator

- Zamenite kartušu

- Priključna creva učvrstite rukom

- Zamenite O prsten

- Podesite ograničavač vruće vode

Norsk

Sikkerhetshenvisninger

 Bruk hansker under montasjen for å unngå klem- og

kuttskader.

 Store trykkdifferanser mellom kaldt- og varmtvannstil-

koblinger skal utlignes.

Montagehenvisninger

• Før montasjen skal produktet sjekkes for transportska­der. Etter monteringen aksepteres ikke noen transport­eller overflateskader.

• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.

• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.

Tekniske data

Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Termisk desinfisering: 70°C / 4 min

Produktet er utelukkende designet for drikkevann!

Symbolbeskrivelse

Ikke bruk silikon som inneholder eddiksyre!

Justering (se side 44)

Innstilling av varmtvannsbegrensning. I forbindelse med
gjennomstrømningsvarmere er det ikke anbefalt å bruke
en varmtvannsperre.

Mål (se side 46)
Gjennomstrømningsdiagram

(se side 46)
Servicedeler (se side 53)

XXX = Fargekode
000 = Krom
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Ekstratilbehør (ikke med i leveransen)

• F12 Forlengelse #43333000 (se side 53)

Rengjøring (se side 50)
Betjening (se side 45)

• Om morgen og etter lengre stagnasjonstider
anbefaler Hansgrohe å ikke bruke den første
halvliteren som drikkevann.

• For å unngå stagnasjon i tilkoblingsledningene, må du
etter lengre tids brukspause - men minst hver tredje
dag - åpne armaturet i stilling varm og kald til det nås
en jevn utløpstemperatur.

Prøvemerke (se side 60)

Feil Årsak Feilrettelse

Lite vann - Luftsprudler forkalket, skitten - Luftsprudler rengjøres / byttes
Armatur ikke lett bevegelig - Kartusj defekt, forkalkning - Kartusj byttes
Armatur drypper - Kartusj defekt - Kartusj byttes
Vannlekkasje på festeskaft - Tilkoblingsslanger ikke skrudd helt

inn i basiselement

- O-ring på tilkoblingsslangen defekt - O-ring byttes

For lav varmtvannstemperatur - Varmtvannsbegrensning er feil

innstilt

- Tilkoblingsslanger trekkes fast fra
hånd

- Varmtvannsbegrensning innstilles

Montasje (se side 35)

25

БЪЛГАРСКИ

Указания за безопасност

 При монтажа трябва да се носят ръкавици, за да

се избегнат наранявания поради притискане или
порязване.

 Големите разлики в налягането между изводите за

студената и топлата вода трябва да се изравняват.

Указания за монтаж

• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.

• Тръбопроводите и арматурата трябва да се
монтират, промият и проверят в съответствие с
валидните норми.

• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.

Технически данни

Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Термична дезинфекция: 70°C / 4 мин

Продуктът е разработен само за питейна вода!

Описание на символите

Не използвайте силикон, съдържащ оцетна
киселина!

Юстиране (вижте стр. 44)

Настройка на ограничителя за топлата вода. Във
връзка с проточни нагреватели не се препоръчва
блокировка за топлата вода

Размери (вижте стр. 46)
Диаграма на потока

(вижте стр. 46)
Сервизни части (вижте стр. 53)

XXX = Цветово кодиране
000 = Xром
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Специални принадлежности

(не се съдържа в обема на доставка)

• F12 Удължител #43333000
(вижте стр. 53)

Почистване (вижте стр. 50)
Обслужване (вижте стр. 45)

• Hansgrohe препоръчва, сутрин и след по-продъл­жително спиране първият половин литър да не се
използва като питейна вода.

• За да се избегне застой в свързващите тръбопрово­ди, след по-продължителни прекъсвания на
използването, но минимум на всеки трети ден,
арматурата трябва да се отваря в положение на
дръжките горещо и студено, докато се постигне
постоянна изходяща температура.

Контролен знак (вижте стр. 60)

Неизправност Причина Помощ

Малко вода - Аераторът е покрит с варовик,

замърсен

Трудно подвижна арматура - Дефектна гилза, покрита с

варовик
Арматурата капе - Дефектна гилза - Сменете гилзата
Избиване на вода от закрепващата
шийка

Твърде ниска температура на
водата

26

- Свързващите маркучи не са
напълно завинтени в основното
тяло

- Дефектен O-образен пръстен на
свързващия маркуч

- Ограничението за топлата вода е
грушно настроена

Монтаж (вижте стр. 35)

- Почистете / сменете аератора

- Сменете гилзата

- Затегнете на ръка свързващите
маркучи

- Смяна на O-образен пръстен

- Настройте ограничението за
топлата вода

日本語

安全上の注意

 施工の際は手を挟んだり怪我をしないように,手

袋をはめてください.

 給水・湯の圧力差は0.1(MPa)以 内としてくだ さ い .

施工上の注意

• 製品の施工前に輸送でのダメージがないか確認
して くだ さ い .施工後のキズ等のお申し出はお断
りさせて頂いています.

• 配管と水栓は,関連法規に従って施工,洗浄,およ
び試験を行ってください .

• 施工行う地域に適用される関連法規をお守りく
ださい.

技術資料

使用圧力: 最大1MPa
推奨使用水圧: 0,1-0,5MPa
耐圧試験圧力: 1,6MPa
 (1MPa=10bar=147PSI)
給湯温度: 最大60°C
お湯による高温消毒: 70°C/4分

この製品は飲料水での使用が前提となっています(
日本においては水道法に適合する飲料水)!

アイコン の 説 明

酢酸系シリコンをご使用にならないでくだ
さい!

調整 (次のページを参照44)

お湯の流量制限の設定方法.瞬間湯沸かし器をご
利用の際はお湯の流量制限はしないでください.

寸法 (次のページを参照46)

流量曲線図 (次のページを参照46)

スペアパ ーツ (次のページを参照53)

XXX = 仕上げ色
000= Chrome
340= BrushedBlackChrome
670= MattBlack
800= StainlessSteelOptic

スペシャル パ ー ツ (別手配部品)

• F12延長部材#43333000
(次のページを参照53)

お手入れ方法 (次のページを参照50)

使用方法 (次のページを参照45)

• ハンスグローエは,朝または長い間使用されな
かった後に吐水する最初の0.5リットルは飲料水
として使用しないことをお勧めします.

• 配管内の水の停滞を避けるために,水栓は最低3
日ごとにハンドルを湯・水各々位置で開き,温度
が一定になるまで吐水を行ってください.

認証について (次のページを参照60)

症状 原因 対応策

流量が少ない - エアレーターにカルキが付着/汚

れている

水栓の開閉が重い - カルキによるカートリッジ不具合 - カートリッジを交換してください
水栓の水漏れ - カートリッジの不良 - カートリッジを交換してください
固定ネジ部分から水が漏れる - 接続ホースが本体に完全にねじ

込まれていない

- 接続ホースのOリングの不具合 - Oリング を 交 換してください

吐水温度が低すぎる - 温度リミッターの設定が正しくない- 温度リミッターを設定してくださ

- エアレーターを清 掃/交 換 をして

くだ さ い

- 接続ホースを手で増し締めしてく

ださい

い

施工方法 (次のページを参照35)

27

Українська

Примітки з безпеки

 Під час встановлення слід надягати рукавички, щоб

запобігти травмам та порізам.

 Гаряча і холодна подачі води повинні мати

однаковий тиск.

Інструкції зі встановлення

• Перед встановленням перевірте виріб на наявність
пошкоджень під час транспортування. Після
встановлення транспортні пошкодження чи
пошкодження поверхні не розглядаються.

• Труби та кріплення повинні бути встановлені,
промиті та перевірені відповідно до стандартів
застосування.

• Необхідно дотримуватися сантехнічних норм, які
діють у відповідних країнах.

Технічні дані

Робочий тиск: макс. 1 МПа
Рекомендований робочий тиск: 0,1 - 0,5 МПа
Випробувальний тиск: 1,6 МПа
(1 МПа = 10 бар = 147 PSI)
Температура гарячої води: макс. 60°C
Термічна дезінфекція: 70°C / 4 мін

Продукт призначений виключно для питної води!

Опис символу

Не використовуйте силікон, що містить оцтову
кислоту!

Коригування (дивіться сторінку 44)

Для регулювання обмежувача гарячої води. Не
рекомендується використовувати обмежувач гарячої
води в поєднанні з водонагрівачем безперервної дії.

Розміри (дивіться сторінку 46)
Діаграма потоку

(дивіться сторінку 46)
Запчастини (дивіться сторінку 53)

XXX = Кольори
000 = Хром
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Спеціальні аксесуари

(в комплект поставки не входить)

• F12 подовження #43333000
(дивіться сторінку 53)

Чищення (дивіться сторінку 50)
Експлуатація (дивіться сторінку 45)

• Hansgrohe не рекомендує використовувати як
питну воду перші півлітра води, набраної вранці
або після тривалого періоду невикористання.

• Після періодів тривалого простою, але принаймні
кожен третій день, змішувач необхідно відкривати
ручкою в гарячому та холодному положенні, щоб
запобігти застою в з’єднувальних лініях. Нехай
вода тече, поки її температура не стане постійною.

Тестовий сертифікат

(дивіться сторінку 60)

Несправність Причина Засоби правового захисту

Недостатня кількість води - Аератор має відкладення

вапняного нальоту / брудний

Жорсткий змішувач - Картридж несправний, має

відкладення вапняного нальоту
Крапельний змішувач - Картридж несправний - Замініть картридж
Витік води з різьбової основи - з’єднувальні шланги не повністю

прикручені до основного корпусу

- Ущільнювальне кільце на з’єдну­вальному шлангу несправне.

Температура гарячої води занизька - Неправильно налаштований

обмежувач гарячої води

28

Монтажний (дивіться сторінку 35)

- Очистіть аератор, замініть при
необхідності

- Замініть картридж

- Затягніть з’єднувальні шланги
вручну

- Замініть ущільнювальне кільце

- Встановіть обмежувач гарячої води



(44)

.

.

(46)

(46)

(53)

 = XXX

 = 000

Brushed Black Chrome = 340

Matt Black = 670

Stainless Steel Optic = 800



)(

• #43333000F12

(53)

(50)

(45)

•Hansgrohe









.



.



•



 

.

 

.



•

.



.

•

.





•

.







1 :
0,5 - 0,1 :
1,6 :

(PSI 147 =10 =1)
60°C :

4 / 70°C :

!



!

!

(60)

-/

-

-

-

(35)









- /





 - -

 - -

 -

-



-





29

Türkçe

Güvenlik uyarıları

 Montaj esnasında ezilme ve kesilme gibi yaralanma-

ları önlemek için eldiven kullanılmalıdır.

 Sıcak ve soğuk su bağlantıları arasında büyük basınç

farklılıkları varsa, bu basınç farklılıklarının dengelen­mesi gerekir.

Montaj açıklamaları

• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.

• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.

• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.

Teknik bilgiler

İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: 70°C / 4 dak

Ürün sadece şebeke suyu için tasarlanmıştır!

Simge açıklaması

Asetik asit içeren silikon kullanmayın!

Ayarlama (bakınız sayfa 44)

Sıcak su sınırlamasının ayarlanması. Sıcak su kilidinin
sürekli ısıtıcıyla kullanılması tavsiye edilmez.

Ölçüleri (bakınız sayfa 46)
Akış diyagramı (bakınız sayfa 46)
Yedek Parçalar (bakınız sayfa 53)

XXX = Renkler
000 = Krom
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Özel aksesuarlar

(Teslimat kapsamına dahil değildir)

• F12 Uzatma #43333000 (bakınız sayfa 53)

Temizleme (bakınız sayfa 50)
Kullanımı (bakınız sayfa 45)

• Hansgrohe sabahları uzun durgunluk süresi sonrasın­da ilk yarım litre suyun içme suyu olarak kullanılma­masını önerir.

• Bağlantı hatlarında bir problem oluşumunu önlemek
için, uzun süre kullanılmadığında, fakat en az her 3
günde bir armatür, dengeli bir çıkış sıcaklığı elde
edilene kadar sıcak ve soğuk yönünde açılmalıdır.

Kontrol işareti (bakınız sayfa 60)

arıza sebep yardım

Az su geliyor - Perlatör kireçlenmiş, kirlenmiş - Perlatör kireçlenmiş, kirlenmiş
Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş

olabilir
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Sabitleme kutusundan su çıkışı - Bağlantı hortumları ana gövdeye

tamamen vidalanmamış

- Bağlantı hortumundaki O-ring arızalı - O-ringi değiştirin

Sıcak suyun derecesi çok düşük - Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın

- Kartuşu değiştirin

- Bağlantı hortumlarını elinizle sıkın

30

Türkçe

Garanti Belgesi

Üretici veya İthalatçı Firmanın

Unvanı: Hansgrohe Armatür Ltd. Şti
Adresi: Fulya Mahallesi Bahçeler Sokak Efe han 20/C
Mecidiyeköy Şişli İstanbul
Telefonu: (0-212) 273 07 30
Faks: (0-212) 273 07 40
web adresi: www.hansgrohe.com.tr

Genel Müdür

Albert Emlek

Satıcı Firmanın:
Unvanı:
Adresi:
Telefonu:
Faks:
e-posta:

Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaşeleyecektir.

Malın

Markası: Hansgrohe
Cinsi: Sıhhi tesisat malzemesi
Garanti Süresi: 2 YIL
Azami Tamir Süresi: 20 İş günü

Fatura Tarih ve Sayısı:
Marka ve Modeli:
Teslim Tarihi ve Yeri:
Yetkilinin İmzası:
Firmanın Kaşesi:

Montajı (bakınız sayfa 35)

31

Magyar

Biztonsági utasítások

 A szerelésnél a zúzódások és vágási sérülések

elkerülése érdekében kesztyűt kell viselni.

 A hidegvíz- és a melegvíz-csatlakozások közötti nagy

nyomáskülönbséget kikell egyenlíteni!

Szerelési utasítások

• A szerelés előtt ellenőrizni kell, hogy a terméknek

nincs-e szállítási sérülése. Beépítés után a szállítási­vagy felületi sérüléseket nem ismerik el.

• A vezetékeket és a csaptelepet az érvényes szabvá-

nyoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni

• Az egyes országokban érvényes installációs

irányelveket be kell tartani.

Műszaki adatok

Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: 70°C / 4 perc

A terméket kizárólag ivóvízhez tervezték!

Szimbólumok leírása

Ne használjon ecetsavtartalmú szilikont!

Beállítás (lásd a oldalon 44)

A meleg víz korlátozás beállítása. Átfolyós vízmelegítők­nél meleg víz korlátozó használata nem ajánlott.

Méretet (lásd a oldalon 46)
Átfolyási diagramm

(lásd a oldalon 46)
Tartozékok (lásd a oldalon 53)

XXX = Színkódolás
000 = Króm
340 = Brushed Black Chrome
670 = Matt Black
800 = Stainless Steel Optic

Egyéb tartozék

(a szállítási egység nem tartalmazza)

• F12 Hosszabbítás #43333000
(lásd a oldalon 53)

Tisztítás (lásd a oldalon 50)
Használat (lásd a oldalon 45)

• A termékkel érintkező emberi felhasználásra szánt víz
hőmérsékelte közegészségügyi szempontból a
65°C-ot nem haladhatja meg.

• Alkalmazási terület: ivóvíz-ellátás, használati
melegvíz-ellátás.

• Felszerelés után a használatba vétel előtt, illetve a
rendszeres használat esetén fogyasztás előtt minden
esetben javasolt a termék átöblítése. Beüzemelés után
a csaptelepet át kell öblíteni, legalább 10 perc hideg,
illetve melegvíz kifolyását javasoljuk. Hosszabb
(legalább egy éjszakás) pangást követően legalább
2 perces kifolyatása szükséges. Az átöblítés során
nyert vizet ivóvízként, illetve ételkészítési céllal
felhasználni nem javasoljuk.

• Ajánlott mind a főzéshez, mind az iváshoz hideg vizet
használni, és azt felmelegítve fogyasztani.

• A termék bekötésére használt flexibilis bekötőcsövek
kizárólag nyilvántartásba vett termékek lehetnek.

• A csaptelepek perlátorát javasolt havonta vízkőtelení­teni. A csaptelepek tisztítása fertőtlenítése során
kizárólag olyan vegyszer alkalmazhat, amely
megfelel a 201/2001. (X.25.) Kormányrendelet,
illetve a 38/2003. (VII.7.) ÉSzCsM-FVM-KvVM
együttes rendeletben leírtaknak.

• A perlátor működési elvéből adódóan jelentős
aeroszolt képez, így Legionella expoízió szempontjá­ból fokozott kockázatott jelent. Ezért alkalmazása
nem javasolt az egészségügyi intézmények fekvőbe­teg ellátó szobáiban, illetve minden olyan helyen,
ahol a hideg és / vagy használati melegvíz
Legionella csíraszáma eléri a 49/2005. (XI.6.) EMMI
rendelet alapján meghatározott beavatkozási szintet.

Vizsgajel (lásd a oldalon 60)

32

Magyar

Hiba Ok Megoldás

Kevés víz - A perlátor elvízkövesedett,

elszennyeződött

Nehezen nyitható a csap. - A kerámiabetét meghibásodott,

elvízkövesedett.
Csöpög a csap. - A kerámiabetét meghibásodott. - A kerámiabetétet ki kell cserélni.
Vízkilépés a rögzítőrúdon - A csatlakozótömlők nincsenek

teljesen becsavarozva az

akaptestbe

- Csatlakozótömlő tömítőgyűrűje
meghibásodott

túl alacsony melegvíz hőmérséklet - A melegvíz szabályozó rosszul van

beállítva.

- A perlátort megtisztítani / kicserélni.

- A kerámiabetétet ki kell cserélni.

- A csatlakozótömlőket kézzel
meghúzni

- Tömítőgyűrű kicserélése

- A melegvíz szabályozót újra be kell
állítani.

Szerelés (lásd a oldalon 35)

33



(44)

.



.

(46)

(46)

(53)

 = XXX

 = 000

Brushed Black Chrome = 340

Matt Black = 670

Stainless Steel Optic = 800

()

•(53) #43333000F12

(50)

(45)

•





•,

,

.,



(60)



 



 





•,

,



•,



•





MPa 1 :
MPa 0,5 - 0,1 :
MPa 1,6 :
(MPa = 10 bar = 147 PSI 1)
60°C 
70°C / 4 

!



!

34

-,



-

-

(35)





 -

-,

 -

- -

 - -



 - -

1a 2

360°

1b

max. 45 mm

max. 70 mm

3

(3 Nm)

4

SW 8 mm

SW 19 mm

(4 Nm)

5

150°

6a

110°

60°

6c

6d6b

360°

35

6a

150°

75° 75°

24 x 15°

105°

45°

36

105°

45°

6b

110°

55° 55°

110°

24 x 15°

25°

85°

85°

25°

37

6c

60°

24 x 15°

60°

30° 30°

45°

15°

38

45°

15°

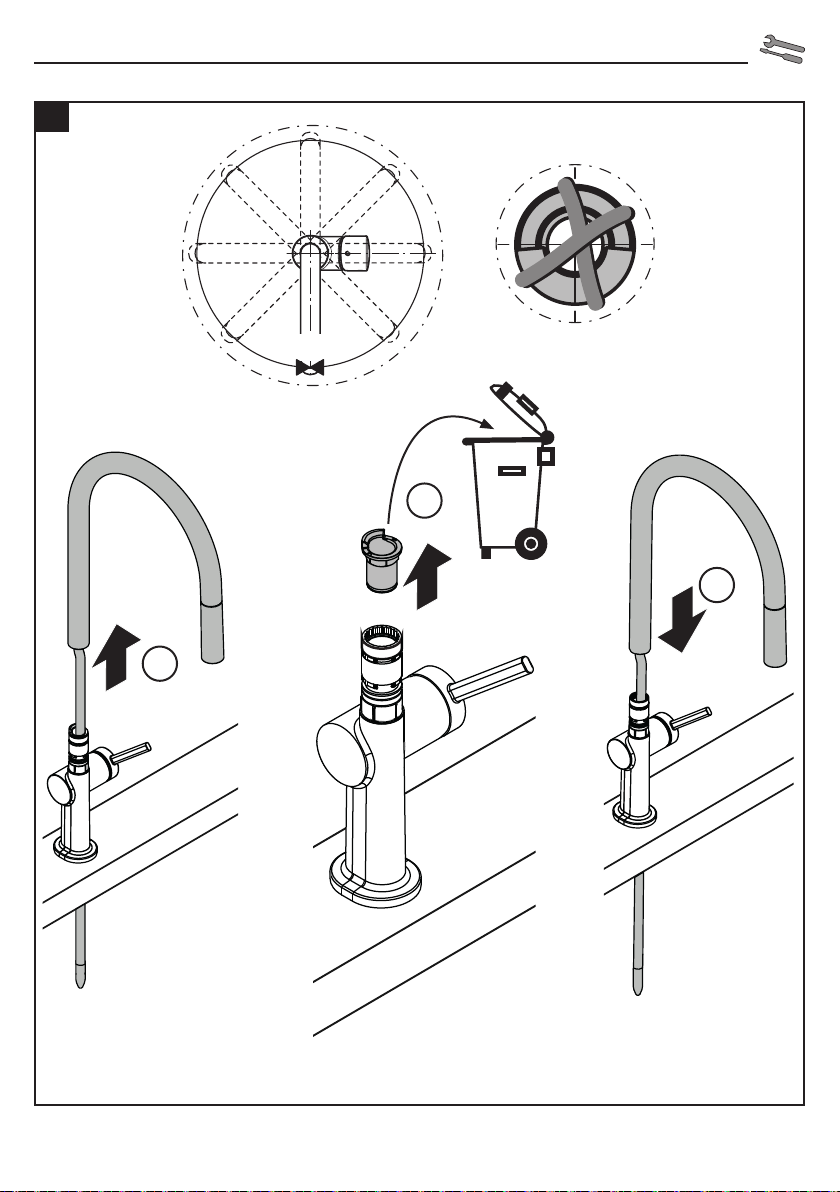

6d

360°

360°

2.

3.

1.

39

7

䀵滑油

2.

8

SW 22 mm

Armaturenfett

Grease

SW 22 mm

1.

96507000
(450 mm)

SW 19 mm

(4 Nm)

109

1.

11 12

SW 17 mm

40

SW 22 mm

SW 17 mm

(8 Nm)

13

14

2.

3.

1.

15

17

16

18

1.

2.

41

19

max. 30 mm

max. 30 mm

20a

max. 30 mm

20b

42

max. ± 20°

20c

max. ± 20°

20d

21

1.

max. ± 20°

22

F12

43333000

23

2.

> 2 min

2.

1.

43

60 °C

10 °C

1 2

1.

2.

4 x

SW 2,5 mm

0,3 MPa
0,3 МПа
0,3 لاكسباجيم

3 4

60°C

65

55°C

50°C

43°C

38°C

36°C

SW 2,5 mm

(3,5 Nm)

1.

2.

44

Talis M54 210 2jet sBox

72801XXX / 72847000

1.

2.

45

min. 190

520

250

236

435

min. 190

470

250

236

435

bar

6,00,60

MPa

00,1 0,2 0,3 0,4 0,5

Q = l/min
Q = l

/sec

Talis M54 210 1jet sBox

72803XXX

Talis M54 210 1jet sBox

72848000

223

Ø25

78

60

°

2

210

max. 760

155

78

max.70

36

185

54

G3/8

29

820

63

99

44

Ø34

158

144

155

min.60

210

max. 760

223

Ø25

78

60

°

2

155

78

max.70

36

185

54

G3/8

29

820

63

99

44

Ø34

158

155

144

Talis M54 210 1jet sBox

72803XXX / 72848000

0,50
0,45

0,40
0,35

0,30
0,25
0,20

0,15

0,10
0,05

0,00

036912 15 18 21 24 27 30

46

5,50,55

5,0
4,5

4,0
3,5

3,0
2,5
2,0
1,5
1,0
0,5

0,0

min. 190

520

250

236

435

min. 190

470

250

236

435

bar

6,00,60

MPa

00,1 0,2 0,3 0,4 0,5

Q = l/min
Q = l

/sec

Talis M54 210 2jet sBox

72801XXX

Talis M54 210 2jet sBox

72847000

223

Ø25

78

60

°

2

210

max. 760

155

78

max.70

36

185

54

G3/8

29

820

63

99

44

Ø34

158

210

155

144

max. 760

223

Ø25

78

60

°

2

155

78

max.70

36

185

54

G3/8

29

820

63

99

44

Ø34

158

155

144

Talis M54 210 2jet sBox

72801XXX / 72847000

0,50
0,45

0,40
0,35

0,30
0,25
0,20

0,15

0,10
0,05

0,00

036912 15 18 21 24 27 30

5,50,55

5,0
4,5

4,0
3,5

3,0
2,5
2,0
1,5
1,0
0,5

0,0

1

2

47

min. 190

520

250

229

min. 190

470

250

229

bar

6,00,60

MPa

00,1 0,2 0,3 0,4 0,5

Q = l/min
Q = l

/sec

Talis M54 270 1jet sBox

72809XXX

Talis M54 270 1jet sBox

72849000

ma x. 760

296

265

215

78

°

2

60

36

155

78

max.70

185

54

G3/8

29

820

63

99

Ø34

158

Ø25

44

144

ma x. 760

296

155

265

215

78

°

2

60

36

155

78

max.70

185

54

G3/8

29

820

63

99

Ø34

158

Ø25

44

155

144

Talis M54 270 1jet sBox

72809XXX / 72849000

0,50
0,45

0,40
0,35

0,30
0,25
0,20

0,15

0,10
0,05

0,00

036912 15 18 21 24 27 30

48

5,50,55

5,0
4,5

4,0
3,5

3,0
2,5
2,0
1,5
1,0
0,5

0,0

530

158

10

34

480

158

10

34

sBox

72803XXX / 72801XXX / 72809XXX

sBox

72847000 / 72848000 / 72849000

G3/8

3

19

29

15

23

520

38

46

110

3

19

15

25

29

23

15

470

38

46

110

G3/8

15

25

49

DE Reinigungsempfehlung / Garantie / Kontakt

www.hansgrohe.com/cleaning-recommendation

FR Recommandation pour le nettoyage / Garanties /

Contact

EN Cleaning recommendation / Warranty / Contact
IT Raccomandazione di pulizia / Garanzia /

Contatto

ES Recomendaciones para la limpieza / Garantía /

Contacto

NL Aanbevelingen inzake reiniging / Garantie /

Contact

DK Rengøringsvejledning / Garanti / Kontakt
PT Recomendações de limpeza / Garantia / Contacto
PL Zalecenie dotyczące pielęgnacji / Gwarancja /

Kontakt

CS Doporučení k čistění / Záruka / Kontakt
SK Odporúčania pre čistenie / Záruka / Kontakt
ZH 清洁指南/担保/接触
RU Рекомендации по очистке / Гарантия / Контакты
FI Puhdistussuositus / Takuu / Kosketus

SV Rengöringsrekommendationer / Garanti / Contacto
LT Valymo rekomendacijos / Garantija / Kontaktai
HR Preporuke za čišćenje / Garancija / Kontakt
RO Recomandări pentru curăţare / Garanţie /

Contact

EL Σύσταση καθαρισμού / Εγγύηση / επαφή
SL Priporočilo za čiščenje / Garancija / Kontakt
ET Puhastussoovitused / Garantii / Kontakt
LV Tīrīšanas ieteikumi / Garantija / Kontakti
SR Preporuke za čišćenje / Garancija / Kontakt
NO Anbefaling for rengjøring / Garanti / Kontakt
BG Препоръка за почистване / Гаранция / Контакт
JP お手入れの方法/保証について/ご連絡先
UA Рекомендації з чищення / Гарантія / контакт
AR //
TR Temizleme önerisi / Garanti / Temas
HU Tisztítási tanácsok / Garancia / érintkezés
HE //

50

QUICK

CLEAN

DE Einfach sauber: Kalk lässt sich von den Noppen

ganz leicht abrubbeln.

FR La propreté en toute simplicité: les dépôts formés

sur les buses élastiques en silicone s’éliminent par
un simple passage de la main.

EN Just clean: simply rub over the spray nozzles to

remove lime scale.

IT Facile da pulire: Il calcare viene eliminato

semplicemente dagli ugelli elastici in silicone.

ES Fácil aseo: La cal se puede retirar sencillamente

frotando con los dedos de las toberas elásticas de
silicona.

NL Eenvoudig schoon: Kalk kan eenvoudig van de

noppen worden gewreven.

DK Enkel rengøring: Det er let at fjerne kalkaflejringer

fra stråledyserne.

PT Simplesmente limpo: o calcário pode ser

simplesmente retirado das saliências através de
fricção.

PL Po prostu czysto: Pęczki można całkiem łatwo

oczyścić z kamienia.

CS Jednoduše čisté: Vapenné usazeniny můžete z

nopků snadno odstranit otřením.

SK Jednoducho čistý: Vodný kameň sa dá zo štetín

celkom ľahko odstrániť.

ZH 清洁:只需要揉搓花洒表面的出水孔即可去除

水垢.

RU Простота чистки: известь очень легко стирается с

утолщений.

FI Yksinkertaisesti puhdas: kalkin voi helposti hieroa

irti nypyistä.

SV Enkelt att göra rent: det är lätt att ta bort kalk från

nopporna.

LT Paprasta švara: kalkės lengvai nugrandomos nuo

kilpos.

HR Jednostavno čisto: Kamenac se sasvim lako

uklanja s izbočina.

RO Pur şi simplu curat: Calcarul se îndepărtează uşor

de pe noduri prin frecare.

EL Απλά τέλεια καθαριότητα: Τα άλάτα μπορούν να

αφαιρεθούν με μεγάλη ευκολία από τα στόμια.

SL Preprosto čisto: apnenec se z lahkoto podrgne z

vozličkov.

ET Lihtsalt puhas: lupja saab nuppudelt lihtsalt maha

hõõruda.

LV Vienkārša tīrīšana: kaļķis no izvirzījumiem ir viegli

norubināms.

SR Jednostavno čisto: Kamenac se sasvim lako skida

sa izbočina.

NO Simpel rengjøring: Ved å gnikke er det lett å fjerne

kalk fra nuppene.

BG Просто чисто: Варовикът лесно може да се

изтърси от удебеленията.

JP 簡単に清掃:カル キ はノズ ル 部をこすることで

簡単に除去できます.

UA Просте очищення: потріть розпилювальні

форсунки, щоб видалити вапняний наліт.

AR 

.

TR Sadece temiz: Kireç, düğümlerle kolayca

ovalanabilir.

HU Egyszerűen tiszta: a vízkő egészen könnyen

ledörzsölhető a csomókról.

HE : 



51

1

2

F12

43333000

1 2

max. 100 mm

52

Talis M54 210 2jet sBox

72801XXX / 72847000

93739XXX

(60°/110°/150°)

98365000

98426000 (19x2)

98197000 (20x1,5)

98052000
(36x3)

93019000
(6,6x1,6)

98112000
(8x2)

98516000

96456000

93741XXX

97523000

97548000

95049000

98391000
(29x2)

98433000
(30x1,5)

93740000

93342000

95910000

93737XXX

98422000
(7x1,5)

93736XXX

98446000
93735610

93738000

97206000
(450 mm)

96099000

F12

43333000

93746000
(900 mm)

93754000
(1850 mm)

53

Talis M54 210 1jet sBox

72803XXX / 72848000

93739XXX

(60°/110°/150°)

98365000

98426000 (19x2)

98197000 (20x1,5)

98052000
(36x3)

93019000
(6,6x1,6)

98112000
(8x2)

98516000

96456000

93747XXX

97523000

97548000

95049000

98391000
(29x2)

98433000
(30x1,5)

93740000

95965000

95158000

93737XXX

98422000
(7x1,5)

93736XXX

98446000

93735610

93738000

97206000
(450 mm)

96099000

F12

43333000

93746000
(900 mm)

54

93754000
(1850 mm)

Talis M54 270 1jet sBox

72809XXX / 72849000

98112000
(8x2)

96456000

(60°/110°/150°)

98365000

98426000 (19x2)

98197000 (20x1,5)

98052000
(36x3)

93019000
(6,6x1,6)

93749XXX

98391000

(29x2)
98433000
(30x1,5)

93740000

97523000

97548000

95049000

98516000

93738000

93736XXX

98446000

93735610

93737XXX

93751XXX

93748000

F12

43333000

98422000
(7x1,5)

93750000

97206000
(450 mm)

96099000

93746000
(900 mm)

(72809XXX)

93815000
(1500 mm)

(72849XXX)

93814000
(1400 mm)

55

Talis M54 210 1jet sBox

72803XXX / 72848000

Talis M54 210 2jet sBox

72801XXX / 72847000

2 3

1

1.

2.

2.

56

1.

Talis M54 270 1jet sBox

72809XXX / 72849000

2 3

1

2.

1.

1.

2.

57

585960

P-IX DVGW SINTEF NF ETA

Products

Hansgrohe SE

Products

Hansgrohe SE

Products

Hansgrohe SE

72801XXX
72803XXX
72809XXX

72847000
72848000
72849000

DIN 4109-1

P-IX 29737/IOO

P-IX 29737/IOO DL0136 X

P-IX 29738/IA DL0136 X

P-IX 29741/IO DL0136 X

DIN 4109-1

P-IX 29738/IA

DIN 4109-1

P-IX 29741/IO

X
X
X

Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440

E-Mail: [email protected] · Internet: www.hansgrohe.com

10/2023

9.07080.01 R02
