HANSGROHE 72640670, 72640000, 72440670, 72440000 User guide [en, hu, tr, el, it +20]

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13

RU Руководство пользователя /

Инструкция по монтажу 14

FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
RO Manual de utilizare / Instrucţiuni de montare 19
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 20
SL Navodilo za uporabo / Navodila za montažo 21
ET Kasutusjuhend / Paigaldusjuhend 22
LV Lietošanas pamācība / Montāžas instrukcija 23
SR Uputstvo za upotrebu / Uputstvo za montažu 24
NO Bruksanvisning / Montasjeveiledning 25
BG Инструкция за употреба /

Ръководство за монтаж 26

JP 取扱説明書/施工説明書 27
UA Інструкції з використання / Інструкція по збірці 28

AR / 29
TR Kullanım kılavuzu / Montaj kılavuzu 30

HU Használati útmutató / Szerelési útmutató 32
HE / 34

Rebris S

72440XXX / 72443XXX

Rebris E

72450XXX

Rebris S

72640XXX / 72643XXX

Rebris E

72650XXX

Deutsch

Sicherheitshinweise

 Bei der Montage müssen zur Vermeidung von

Quetsch- und Schnittverletzungen Handschuhe
getragen werden.

 Das Produkt darf nur zu Bade-, Hygiene- und

Körperreinigungszwecken eingesetzt werden.

 Große Druckunterschiede zwischen den Kalt- und

Warmwasseranschlüssen müssen ausgeglichen
werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transportschä­den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.

• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.

• Die in den Ländern jeweils gültigen Installationsricht­linien sind einzuhalten.

• Das Ablaufventil darf nur zum bestimmungsgemäßen
Gebrauch verwendet werden. Das Befestigen von
anderen Gegenständen z. B. einer Halbsäule an dem
Ablaufventil ist nicht zulässig.

• Der im Wannenmischer eingesetzte Umsteller (Typ
HC) ist als Einrichtung zur Absicherung gegen
Rücksaugung ausgeführt. Daher muss sich die
Unterkante des Umstellers min. 25 mm über dem
höchstmöglichen Schmutzwasserspiegel befinden.

Technische Daten

Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Symbolerklärung

Kein essigsäurehaltiges Silikon verwenden!

Justierung (siehe Seite 38)

Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.

Maße (siehe Seite 40)
Durchflussdiagramm

(siehe Seite 42)
Serviceteile (siehe Seite 43)

XXX = Farbcodierung
000 = Chrom
670 = Mattschwarz

Wartung (siehe Seite 42)

Rückflussverhinderer müssen gemäß EN 806-5 regelmä­ßig in Übereinstimmung mit nationalen oder regionalen
Bestimmungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).

Reinigung (siehe Seite 39)

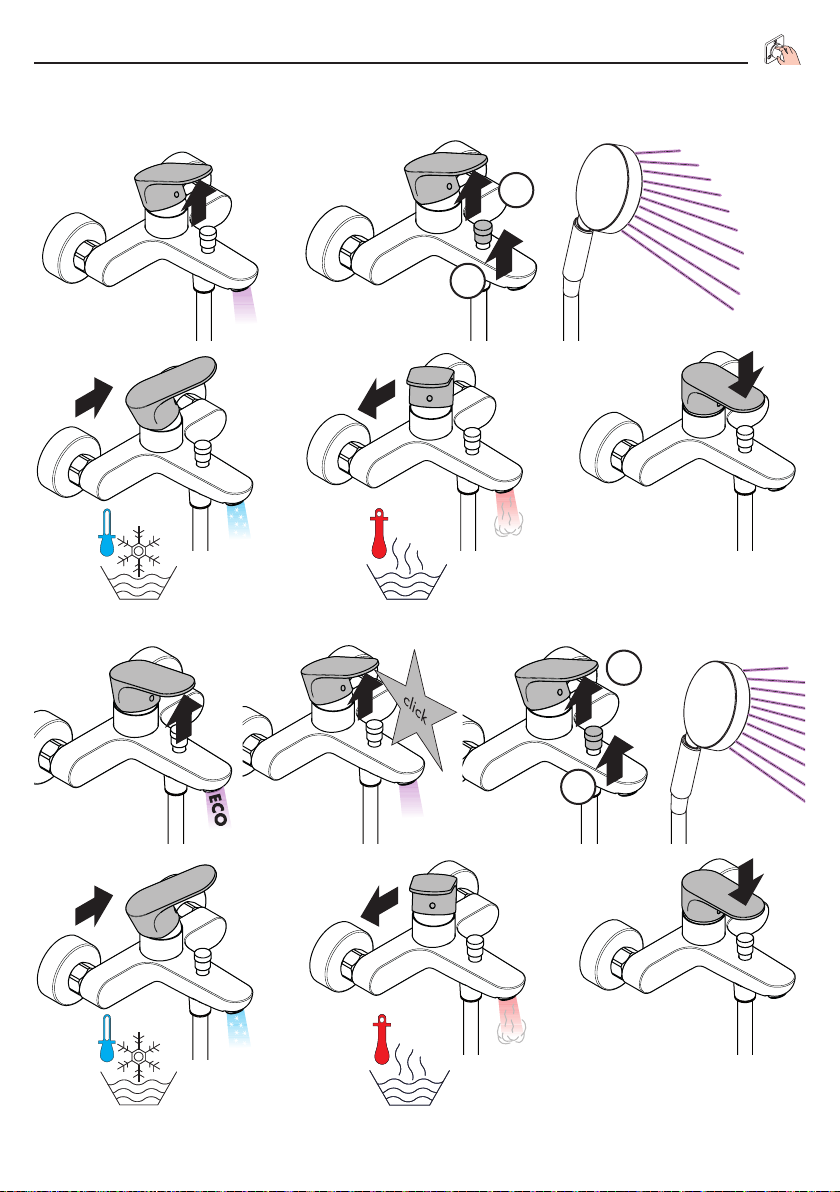

Bedienung (siehe Seite 35)
Prüfzeichen (siehe Seite 44)

Störung Ursache Abhilfe

Wenig Wasser - Rückflussverhinderer sitzt fest

- Siebdichtung der Brause verschmutzt

Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Zu niedrige Warmwassertemperatur - Warmwasserbegrenzung falsch

eingestellt

Durchlauferhitzer schaltet nicht ein - Drossel in der Handbrause nicht

ausgebaut

- Siebdichtung der Brause verschmutzt - Siebdichtung zwischen Brause und

- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen

2

Montage (siehe Seite 36)

- Rückflussverhinderer austauschen

- Siebdichtung zwischen Brause und
Schlauch reinigen

- Warmwasserbegrenzung einstellen

- Drossel aus der Handbrause
entfernen

Schlauch reinigen

Français

Consignes de sécurité

 Lors du montage, porter des gants de protection pour

éviter toute blessure par écrasement ou coupure.

 Le produit ne doit servir qu'à se laver et à assurer

l'hygiène corporelle.

 Il est conseillé d'équilibrer les pressions de l'eau

chaude et froide.

Instructions pour le montage

• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.

• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.

• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.

• La vanne d'écoulement ne doit être utilisée qu'aux fins
auxquelles elle a été conçue. La fixation d'autres
objets, tels p. ex. qu'une demi-colonne, est interdite sur
la vanne d'écoulement.

• L'inverseur (type HC) utilisé dans le mitigeur bain­douche est conçu en tant que protection contre la
réaspiration. C'est la raison pour laquelle le bord
inférieur de l'inverseur doit se trouver au moins à
25 mm au-dessus du niveau d'eau usée le plus haut
possible.

Informations techniques

Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!

Description du symbole

Ne pas utiliser de silicone contenant de l'acide
acétique!

Etalonnage (voir pages 38)

Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.

Dimensions (voir pages 40)
Diagramme du débit (voir pages 42)
Pièces détachées (voir pages 43)

XXX = Couleurs
000 = Chromé
670 = Matt Black

Entretien (voir pages 42)

Les clapets anti-retour doivent être examinés régulière­ment conformément à la norme EN 806-5 ou conformé­ment aux dispositions nationales ou régionales quant à
leur fonction (au moins une fois par an).

Nettoyage (voir pages 39)
Instructions de service

(voir pages 35)

Classification acoustique et débit

(voir pages 44)

Dysfonctionnement Origine Solution

Pas assez d´eau - Clapet anti-retour bloque

- Joint-filtre de douchette encrassé

Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
Température d'eau chaude trop

basse, pas d´eau froide
La chauffe-eau instantané ne s'allume
pas

- Limiteur de température mal
positionné

- Réducteur de débit non démonté - Démonter le réducteur de débit de

- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la

- Clapet anti-retour bloque - Changez le clapet antiretour

- Changez le clapet antiretour

- Nettoyer le joint-filtre entre la
douchette et le flexible

- Positionner le limiteur de tempéra­ture

la douchette

douchette et le flexible

Montage (voir pages 36)

3

English

Safety Notes

 Gloves should be worn during installation to prevent

crushing and cutting injuries.

 The product may only be used for bathing, hygienic

and body cleaning purposes.

 The hot and cold supplies must be of equal pressures.

Installation Instructions

• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.

• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.

• The plumbing codes applicable in the respective
countries must be observed.

• The drain valve must only be used as intended. It is
not allowed to attach other objects to the drain valve,
for example a semi-pedestal.

• The diverter (type HC) installed in the bath mixer is
designed as an anti-retraction device. For this reason,
the lower edge of the diverter must be at least 25 mm
above the highest possible dirty water level.

Technical Data

Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!

Symbol description

Do not use silicone containing acetic acid!

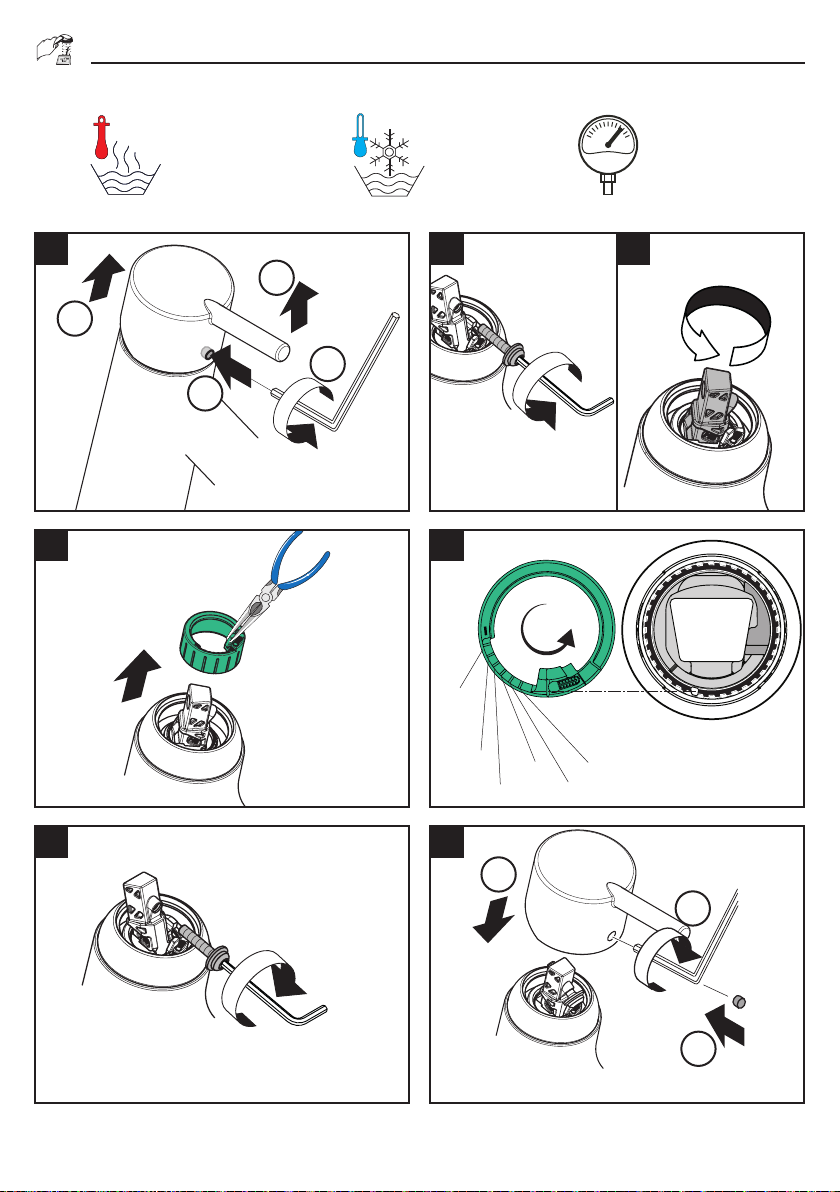

Adjustment (see page 38)

To adjust the hot water limiter. Using a hot water limiter in
combination with a continuous flow water heater is not
recommended.

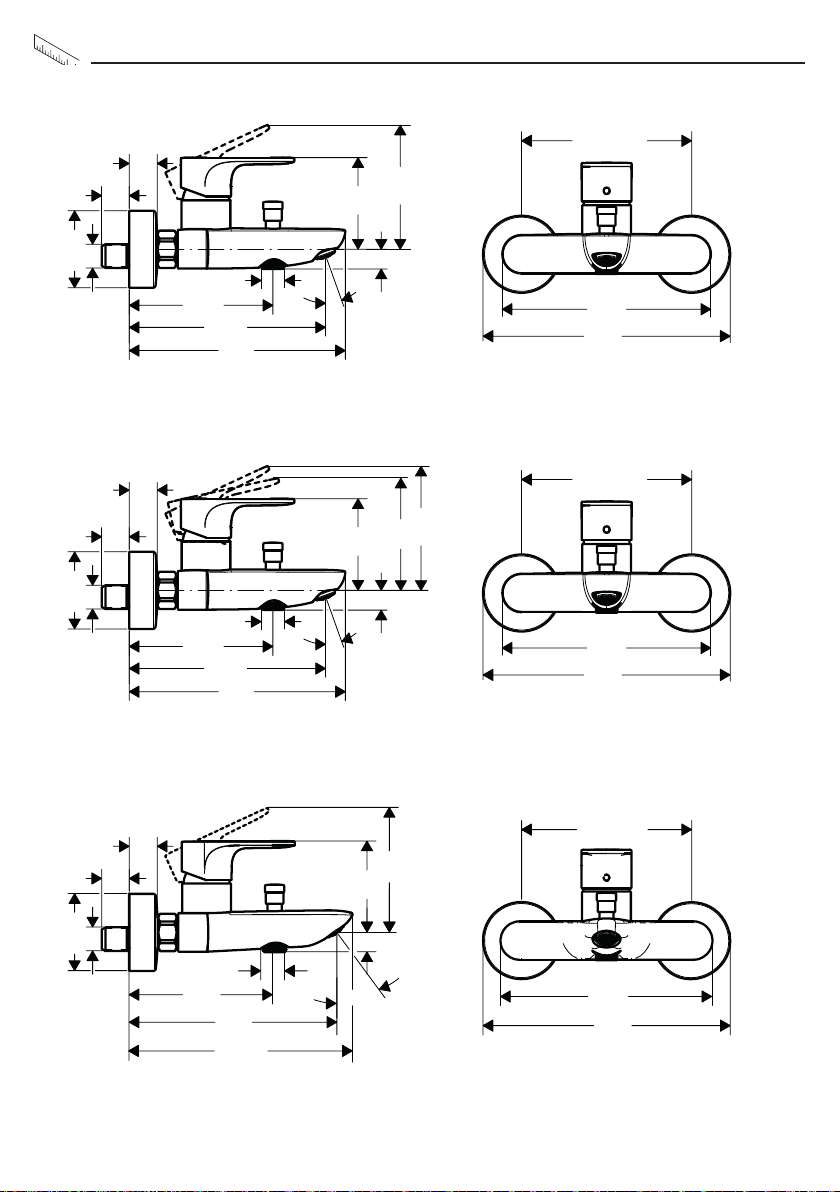

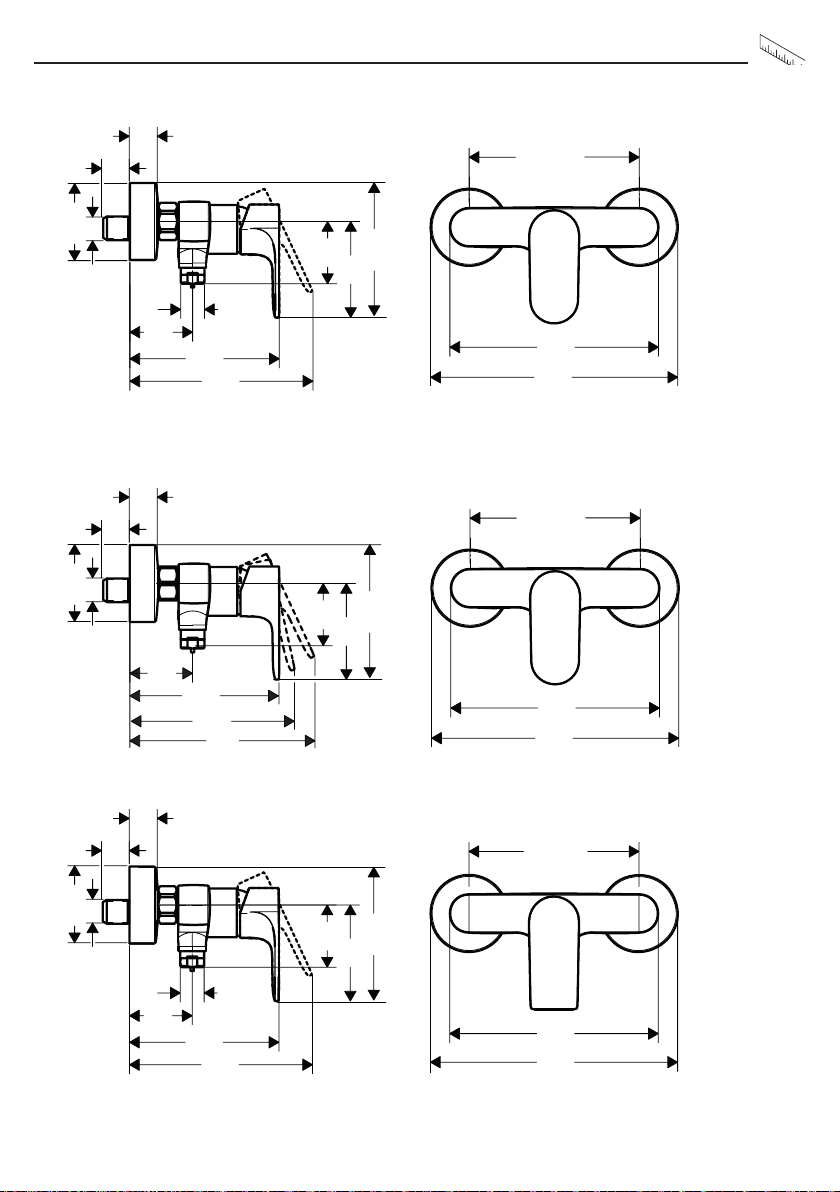

Dimensions (see page 40)

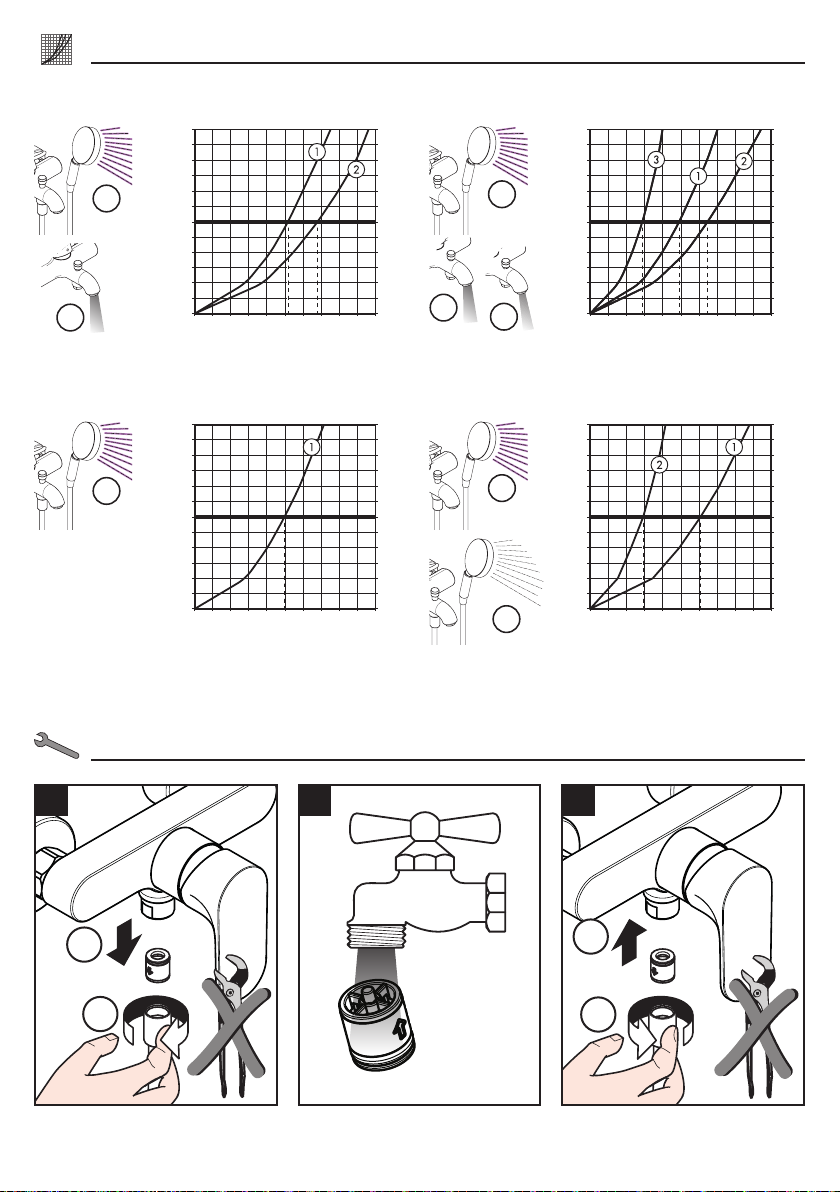

Flow diagram (see page 42)

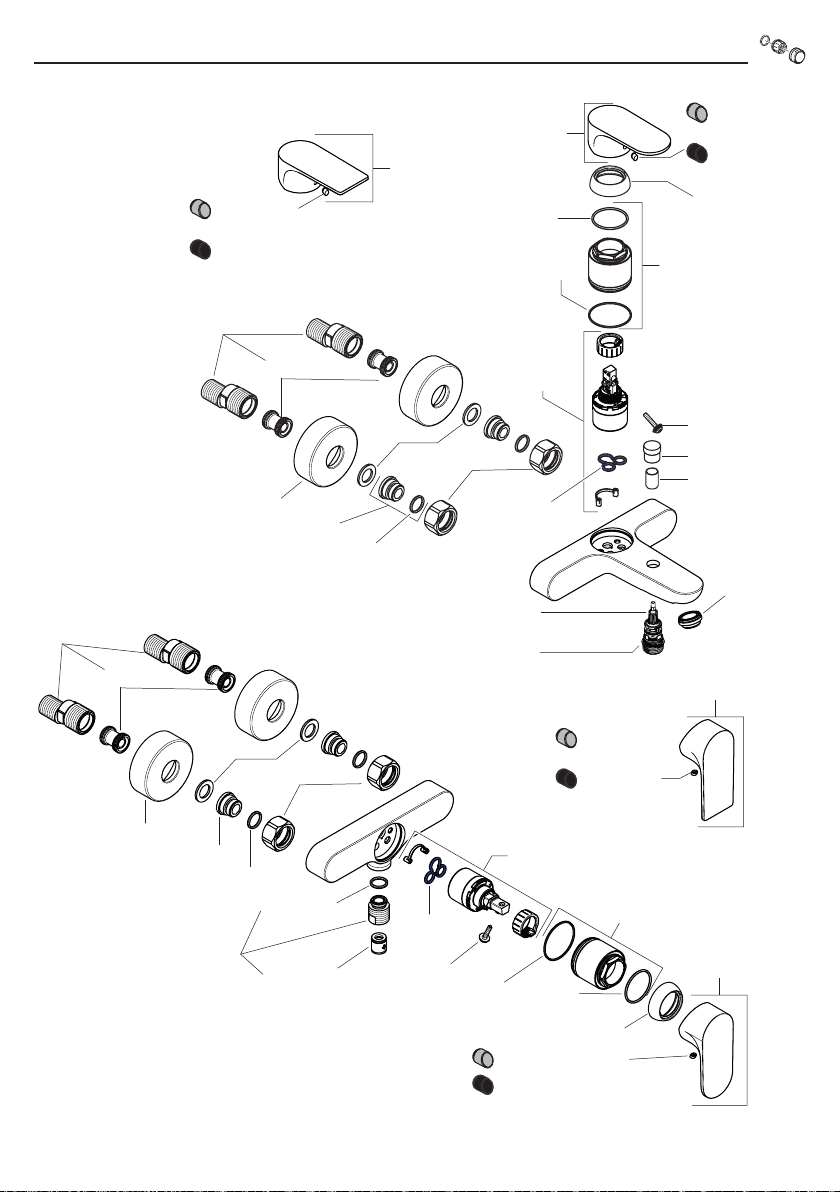

Spare parts (see page 43)

XXX = Colors
000 = Chrome Plated
670 = Matt Black

Maintenance (see page 42)

The check valves must be checked regularly according to
EN 806-5 in accordance with national or regional
regulations (at least once a year).

Cleaning (see page 39)
Operation (see page 35)
Test certificate (see page 44)

Fault Cause Remedy

Insufficient water - check valve hasn't moved back

- Shower filter seal dirty

Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Hot water temperature too low - Hot water limiter incorrectly set - Set hot water limiter
Instantaneous heater didn’t work - Flow limiter in handshower isn’t

removed

- Shower filter seal dirty - Clean filter seal between shower

- check valve hasn't moved back - Exchange check valves

4

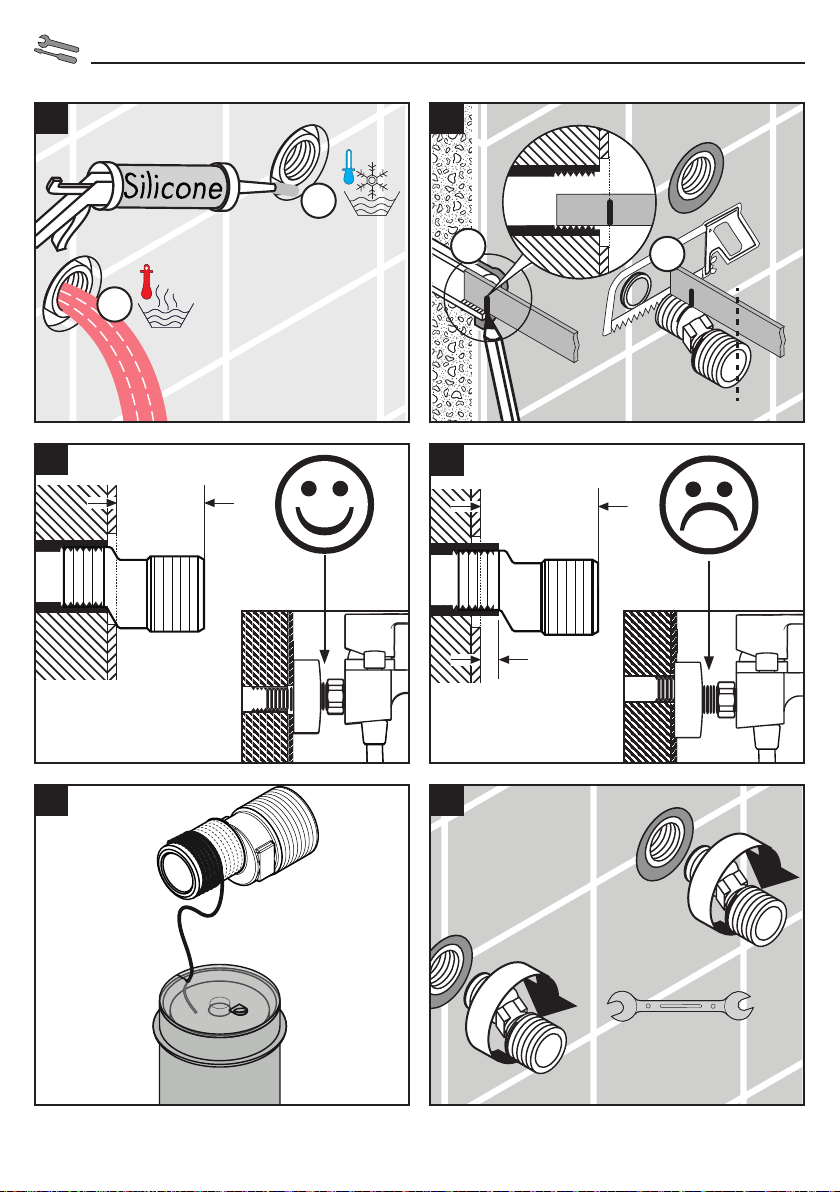

Assembly (see page 36)

- Exchange check valves

- Clean filter seal between shower
and hose

- Remove flow limiter

and hose

Italiano

Indicazioni sulla sicurezza

 Durante il montaggio, per pevitare ferite da schiaccia-

mento e da taglio bisogna indossare guanti protettivi.

 Il prodotto deve essere utilizzato esclusivamente per

fare il bagno e per l'igiene del corpo.

 Attenzione! Compensare le differenze di pressione tra

i collegamenti dell'acqua fredda e dell'acqua calda.

Istruzioni per il montaggio

• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.

• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.

• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.

• Utilizzare la valvola di scarico solo conforme alla
destinazione. Non è consentito fissare altri oggetti, ad
es. una semi-colonna, alla valvola di scarico.

• Il deviatore (tipo HC) impiegato nel miscelatore della
vasca è eseguito come dispositivo di sicurezza contro
un'aspirazione di riflusso. Pertanto il bordo inferiore
del deviatore deve trovarsi almeno 25 mm sopra il
livello massimo possibile dell'acqua sporca.

Dati tecnici

Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!

Descrizione simbolo

Non utilizzare silicone contenente acido
acetico!

Taratura (vedi pagg. 38)

Regolazione del limitatore di erogazione d'acqua calda.
Un limitatore di erogazione di acqua calda in combina­zione con le caldaie istantanee non è consigliabile.

Ingombri (vedi pagg. 40)
Diagramma flusso (vedi pagg. 42)
Parti di ricambio (vedi pagg. 43)

XXX = Trattamento
000 = Cromato
670 = Matt Black

Manutenzione (vedi pagg. 42)

La valvola di non ritorno deve essere controllata
regolarmente come da EN 806-5, secondo le normative
nazionali e regionali (almeno una volta all'anno).

Pulitura (vedi pagg. 39)
Procedura (vedi pagg. 35)
Segno di verifica (vedi pagg. 44)

Problema Possibile causa Rimedio

Scarsità d'acqua - Valvola antiriflusso non funziona

correttamentet

- Guarnizione del filtro della doccia
sporca

Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Temperatura dell'acqua calda - Limitazione dell'acqua calda

regolata male

La caldaia istantanea non lavora - Il limitatore di portata non è stato

smontato dalla doccetta

- Guarnizione del filtro della doccia
sporca

- Valvola antiriflusso non funziona
correttamentet

- Sostituire la valvola antiriflusso

- Pulire la guarnizione del filtro tra
doccia e flessibile

- Regolare la limitazione dell'acqua
calda

- Smontare il limitatore di portata
dalla doccetta

- Pulire la guarnizione del filtro tra
doccia e flessibile

- Sostituire la valvola antiriflusso

Montaggio (vedi pagg. 36)

5

Español

Indicaciones de seguridad

 Durante el montaje deben utilizarse guantes para

evitar heridas por aplastamiento o corte.

 El producto solo debe ser utilizado para fines de

baño, higiene y limpieza corporal.

 Grandes diferencias de presión en servicio entre

agua fría y agua caliente deben equilibrarse.

Indicaciones para el montaje

• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.

• Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.

• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.

• La válvula de desagüe solo puede ser utilizada para
el uso especificado. No se permite fijar a la válvula
de desagüe otros objetos, como una semicolumna.

• El cambiador (tipo HC) integrado en la batería de la
bañera es un seguro contra la reabsorción. Por lo
tanto el borde inferior del cambiador debe encontrar­se al menos a 25 mm sobre el nivel más alto posible
de agua usada.

Datos técnicos

Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.

Descripción de símbolos

No utilizar silicona que contiene ácido acético!

Ajuste (ver página 38)

Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.

Dimensiones (ver página 40)
Diagrama de circulación

(ver página 42)
Repuestos (ver página 43)

XXX = Acabados
000 = Cromado
670 = Matt Black

Mantenimiento (ver página 42)

Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma EN 806-5, en acuerdo
con las regulaciones nacionales o regionales (una vez al
año, por lo menos).

Limpiar (ver página 39)
Manejo (ver página 35)
Marca de verificación

(ver página 44)

Problema Causa Solución

Sale poca agua - válvula anti-retorno cerrada

- Filtro de la teleducha sucio

Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Temperatura del agua caliente

demasiado baja
Calentador instantáneo no se
enciende

6

- tope de agua caliente mal - ajustar tope

- no se ha quitado limitador de
caudal de la teleducha

- Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo y

- válvula anti-retorno cerrada - cambiar válvula anti-retorno

Montaje (ver página 36)

- cambiar válvula anti-retorno

- Limpiar / Cambiar filtro entre flexo y
teleducha

- quitar limitador de caudal

teleducha

Nederlands

Veiligheidsinstructies

 Bij de montage moeten ter voorkoming van knel- en

snijwonden handschoenen worden gedragen.

 Het product mag alleen voor het wassen, hygiënische

doeleinden en voor de lichaamreiniging worden
gebruikt.

 Grote drukverschillen tussen de koud- en warmwater-

toevoer dienen vermeden te worden.

Montage-instructies

• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.

• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.

• De in de overeenkomstige landen geldende installa­tierichtlijnen moeten nageleefd worden.

• De uitlaatklep mag enkel gebruikt worden voor het
reglementaire gebruik. Het bevestigen van andere
voorwerpen, bv. een halfzuil op de uitlaatklep is niet
toegestaan.

• De in de badmengkraan gebruikte regelaar (type
HC) is uitgevoerd als inrichting ter beveiliging tegen
terugzuiging. Daarom moet de onderkant van de
regelaar zich min. 25 mm boven de hoogst mogelijke
vuilwaterspiegel bevinden.

Technische gegevens

Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!

Symboolbeschrijving

Gebruik geen zuurhoudende silicone!

Instellen (zie blz. 38)

Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.

Maten (zie blz. 40)
Doorstroomdiagram (zie blz. 42)
Service onderdelen (zie blz. 43)

XXX = Kleuren
000 = Verchroomd
670 = Matt Black

Onderhoud (zie blz. 42)

Keerkleppen moeten volgens EN 806-5 regelmatig en
volgens plaatselijk geldende eisen op het funktioneren
gecontroleerd worden. (Tenminste een keer per jaar)

Reinigen (zie blz. 39)
Bediening (zie blz. 35)
Keurmerk (zie blz. 44)

Storing Oorzaak Oplossing

Weinig water - Terugslagklep zit vast

- Zeefdichting handdouche verstopt
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Temperatuur van warm water te laag - Heetwaterbegrenzer verkeerd

ingesteld

Doorstroomtoestel schakelt niet in - Begrenzer van handdouche niet

verwijderd

- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen

- Terugslagklep zit vast - Terugslagklep uitwisselen

- Terugslagklep uitwisselen

- Zeefdichting handdouche reinigen

- Heetwaterbegrenzer instellen

- Begrenzer uit handdouche
verwijderen

Montage (zie blz. 36)

7

Dansk

Sikkerhedsanvisninger

 Ved monteringen skal der bruges handsker for at

undgå kvæstelser og snitsår.

 Produktet må kun bruges til bade-, hygiejne og

kropsrengøringsformål.

 Større trykforskelle mellem koldt og varmt vand bør

udjævnes.

Monteringsanvisninger

• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.

• Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.

• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.

• Afløbsventilen må kun bruges til det fastlagte formål.
Det er ikke tilladt at fastgøre andre genstande f.eks.
en halvsøjle til afløbsventilen.

• Omstilleren (type HC), som er integreret i blanderen,
er konstrueret som sikring mod retursugning. Derfor
skal omstillerens underkant være mindst 25 mm over
det højst mulige snavsevandsniveau.

Tekniske data

Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!

Symbolbeskrivelse

Der må ikke benyttes eddikesyreholdig silikone!

Forindstilling (se s. 38)

Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke en
varmvandsspærre.

Målene (se s. 40)
Gennemstrømningsdiagram

(se s. 42)
Reservedele (se s. 43)

XXX = Overflade
000 = Krom
670 = Matt Black

Service (se s. 42)

Ifølge EN 806-5 skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler afprøves
regelmæssigt (mindst en gang om året).

Rengøring (se s. 39)
Brugsanvisning (se s. 35)
Godkendelse (se s. 44)

Fejl Årsag Hjælp

For lidt vand - Kontraventilen hænger

- Sien mellem bruser og slange er
snavset

Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er

forkert indstillet

Vandvarmeren går ikke i gang - Vandsparen i håndbruseren er ikke

fjernet

- Sien mellem bruser og slange er
snavset

- Kontraventilen hænger - Udskift kontraventil

8

Montering (se s. 36)

- Udskift kontraventil

- Rengør sien mellem bruser og
slange

- Indstil varmtvandsbe-grænsningen

- Afmonter vandsparen i håndbruse­ren

- Rengør sien mellem bruser og
slange

Português

Avisos de segurança

 Durante a montagem devem ser utilizadas luvas de

protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.

 O produto só pode ser utilizado para fins de higiene

pessoal.

 Grandes diferenças entre as pressões das águas

quente e fria devem ser compensadas.

Avisos de montagem

• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.

• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.

• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.

• A válvula de escoamento só pode ser utilizada para
o fim para o qual foi concebida. Não é permitida a
fixação de outros objetos na válvula de escoamento
como, por exemplo, uma semicoluna.

• O inversor (tipo HC), utilizado na misturadora de
monobloco para banheira, funciona como proteção
contra reaspiração. Por este motivo, o bordo inferior
do inversor deve situar-se pelo menos 25 mm acima
do nível máximo da água suja.

Dados Técnicos

Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!

Descrição do símbolo

Não utilizar silicone que contenha ácido
acético!

Afinação (ver página 38)

Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.

Medidas (ver página 40)
Fluxograma (ver página 42)
Peças de substituição

(ver página 43)

XXX = Acabamentos
000 = Cromado
670 = Matt Black

Manutenção (ver página 42)

As válvulas anti-retorno devem ser verificadas regular­mente de acordo com a EN 806-5 segundo os
regulamentos nacionais ou regionais (pelo menos uma
vez por ano).

Limpeza (ver página 39)
Funcionamento (ver página 35)
Marca de controlo (ver página 44)

Falha Causa Solução

Água insuficiente - Válvula anti-retorno está presa

- Filtro do vedante do chuveiro sujo

Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Temperatura da água quente muito

baixa
O esquentador instantâneo não
funciona

- O limitador de temperatura está
incorrectamente colocado

- O limitador de caudal não foi
retirado

- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o

- Válvula anti-retorno está presa - Trocar a válvula anti-retorno

- Trocar a válvula anti-retorno

- Limpar o filtro entre o chuveiro e o
tubo flexível

- Regular o limitador de temperatura

- Retirar o limitador de caudal

tubo flexível

Montagem (ver página 36)

9

Polski

Wskazówki bezpieczeństwa

 Aby uniknąć zranień na skutek zgniecenia lub

przecięcia, podczas montażu należy nosić rękawice
ochronne.

 Produkt może być używany tylko do kąpieli, higieny i

czyszczenia ciała.

 Znaczne różnice ciśnień na dopływach ciepłej i

zimnej wody muszą zostać wyrównane.

Wskazówki montażowe

• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.

• Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.

• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.

• Zawór odpływowy można używać tylko zgodnie z
przeznaczeniem. Mocowanie innych przedmiotów,
np. półkolumny przy zaworze odpływowym, jest
niedozwolone.

• Przełącznik (typu HC), zastosowany w mieszaczu
wannowym, został zaprojektowany jako sprzęt do
zabezpieczenia przed zasysaniem wstecznym. Z
tego względu, dolna krawędź przełącznika musi się
znajdować co najmniej 25 mm ponad najwyższym
możliwym poziomem brudnej wody.

Dane techniczne

Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!

Opis symbolu

Nie stosować silikonów zawierających kwas
octowy!

Ustawianie (patrz strona 38)

Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest zaleca­ne.

Wymiary (patrz strona 40)
Schemat przepływu

(patrz strona 42)
Części serwisowe (patrz strona 43)

XXX = Kody kolorów
000 = Chrom
670 = Matt Black

Konserwacja (patrz strona 42)

Zgodnie z normą EN 806-5, krajowymi i miejscowymi
przepisami, działanie zabezpieczeń przed przepływem
zwrotnym musi być kontrolowane (przynajmniej raz w
roku).

Czyszczenie (patrz strona 39)
Obsługa (patrz strona 35)
Znak jakości (patrz strona 44)

Usterka Przyczyna Pomoc

Mała ilość wody - Zablokowane zabezpieczenie

przed przepływem zwrotnym

- Zabrudzona uszczelka z sitkiem w
prysznicu

Uchwyt armatury pracuje z wysiłkiem - Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Za niska temperatura ciepłej wody - Niewłaściwe ustawienie ogranicznik

ciepłej wody

Przepływowy podgrzewacz wody nie
załącza się

10

- Dławik przepływu nie został
usunięty z prysznica ręcznego

- Zabrudzona uszczelka z sitkiem w
prysznicu

- Zablokowane zabezpieczenie
przed przepływem zwrotnym

Montaż (patrz strona 36)

- Wymienić zabezpieczenie przed
przepływem zwrotnym

- Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem

- Ustawić ogranicznik ciepłej wody

- Usunąć dławik z prysznica
ręcznego

- Oczyścić uszczelkę z sitkiem
pomiędzy prysznicem a wężem

- Wymienić zabezpieczenie przed
przepływem zwrotnym

Česky

Bezpečnostní pokyny

 Pro zabránění řezným zraněním a pohmožděninám je

nutné při montáži nosit rukavice.

 Produkt smí být používán pouze ke koupání a za

účelem tělesné hygieny.

 Je nutné vyrovnat velké rozdíly tlaku mezi přípoji

studené a teplé vody.

Pokyny k montáži

• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.

• Vedení a armatura musí být namontovány, proplách­nuty a otestovány podle platných norem.

• Je třeba dodržovat montážní pravidla platné v dané
zemi.

• Vypouštěcí ventil je povoleno používat pouze dle
určení. Připevňování jiných předmětů např. poloslou­pů k vypouštěcímu ventilu není přípustné.

• Přepínač vanové baterie (typu HC) je koncipován
jako zařízení bránící zpětnému sání. Proto se musí
spodní hrana přepínače nacházet alespoň 25 mm
nad nejvyšší možnou hladinou znečištěné vody.

Technické údaje

Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.

Popis symbolů

Nepoužívat silikon s obsahem kyseliny octové!

Nastavení (viz strana 38)

Nastavení omezovače teplé vody. Ve spojení s průtoko­vým ohřívačem se použití uzávěru teplé vody nedoporu­čuje.

Rozmìry (viz strana 40)
Diagram průtoku (viz strana 42)
Servisní díly (viz strana 43)

XXX = Kód povrchové úpravy
000 = Chrom
670 = Matt Black

Údržba (viz strana 42)

U zpětných ventilů se musí podle EN 806-5 v souladu s
národními nebo regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně).

Čištění (viz strana 39)
Ovládání (viz strana 35)
Zkušební značka (viz strana 44)

Porucha Příčina Odstranění

Málo vody - Zpětný ventil je zablokován

- Sítko v těsnění u sprchy zanesené

Armatura jde ztěžka - Kartuše je vadná, zanesená·vodním

kamenem
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
Nízká teplota teplé vody - Špatně nastavená zarážka pro

teplou vodu
Průtokový ohřívač nezapíná - Není odstraněn kroužek ze sprchy - Odstranit kroužek ze sprchy

- Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou

- Zpětný ventil je zablokován - Vyměnit zpětný ventil

- Vyměnit zpětný ventil

- Vyčistit sítko v těsnění mezi sprchou
a hadicí

- Kartuši vyměnit

- Seřídit zarážku pro teplou vodu

a hadicí

Montáž (viz strana 36)

11

Slovensky

Bezpečnostné pokyny

 Pri montáži musíte nosiť rukavice, aby ste predišli

pomliaždeninám a rezným poraneniam.

 Produkt sa smie používať len na kúpanie a telesnú

hygienu.

 Veľké rozdiely v tlaku medzi prípojkami studenej a

teplej vody musia byť vyrovnané.

Pokyny pre montáž

• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.

• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.

• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.

• Odtokový ventil sa smie používať iba na použitie v
súlade s určením. Upevňovanie iných predmetov,
napr. polovičného stĺpu na odtokový ventil, nie je
prípustné.

• Prestavovač (typ HC) použitý vo vaňovom zmiešavači
je vyhotovený ako zariadenie na zaistenie proti
spätnému nasávaniu. Preto sa musí spodná hrana
prestavovača nachádzať min. 25 mm nad najvyššie
možnou hladinou znečistenej vody.

Technické údaje

Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!

Popis symbolov

Nepoužívať silikón s obsahom kyseliny octovej!

Nastavenie (viď strana 38)

Nastavenie obmedzenia teplej vody. V spojení s
prietokovými ohrievačmi sa neodporúča použitie
obmedzovača teplej vody.

Rozmery (viď strana 40)
Diagram prietoku (viď strana 42)
Servisné diely (viď strana 43)

XXX = Farebné označenie
000 = Chróm
670 = Matt Black

Údržba (viď strana 42)

Pri spätných ventiloch sa musí podľa EN 806-5 v súlade
s národnými alebo regionálnymi predpismi testovať ich
funkčnosť (aspoň raz ročne).

Čistenie (viď strana 39)
Obsluha (viď strana 35)
Osvedčenie o skúške (viď strana 44)

Porucha Príčina Pomoc

Málo vody - Obmedzovač spätného nasatia je

zablokovaný

- Sitko v tesnení sprchy je znečistené

Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté

usadeniny
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Nízka teplota teplej vody - Nesprávne nastavená zarážka na

teplú vodu
Prietokový ohrievač nezapína - Nie je odstránený krúžok zo sprchy - Odstrániť krúžok zo sprchy

- Sitko v tesnení sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou

- Obmedzovač spätného nasatia je
zablokovaný

12

Montáž (viď strana 36)

- Vymeniť obmedzovač spätného
nasatia

- Vyčistiť sitko tesnení medzi sprchou
a hadicou

- Vymeniť kartušu

- Nastavenie zarážky na teplú vodu

a hadicou

- Vymeniť obmedzovač spätného
nasatia

中文

安全技巧

 装配时为避免挤压和切割受伤,必须戴上手套.
 本产品只允许作为洗浴,卫生和洁身之用.
 冷热水管间过大的压力差必须予以平衡.

安装提示

• 安装前必须检查产品是否受到运输损害.安装后
将不认可运输损害或表面损伤.

• 管道和阀门必须根据通用标准进行安装,冲洗和
检查.

• 请遵守当地国家现行的安装规定.

• 只能按规定使用溢流阀.禁止将半露柱及其他部
件固定到溢流阀上.

• 安装在浴缸龙头中的分水器装置(HC型)用于防

止水流回吸,所以分水器装置下边缘必须至少高
于脏水水位线25mm.

技术参数

工作压强: 最大1MPa
推荐工作压强: 0,1-0,5MPa
测试压强: 1,6MPa
 (1MPa=10bar=147PSI)
热水温度: 最大60°C
热力消毒: 70°C/4分钟
该产品专为饮用水设计!

符号说明

请勿使用含有乙酸的硅胶!

大小 (参见第页40)

流量示意图 (参见第页42)

备用零件 (参见第页43)

XXX = 颜色代码
000=镀铬
670=MattBlack

保养 (参见第页42)

单向阀必须在符合国家或当地的法律的情况下按照
EN806-5定期检查(至少一年一次).

清洗 (参见第页39)

操作 (参见第页35)

检验标记 (参见第页44)

调节 (参见第页38)

热水温度调节.如果使用即热式喷头,则不建议安
装热水阀门.

问题 原因 补救

龙头出水量小 - 单向阀装反

- 花洒滤网有垃圾堵塞

龙头不灵活 - 阀芯损坏,结垢 - 更换阀芯
龙头滴水 - 阀芯损坏 - 更换阀芯
热水温度过低 - 温度限制器设置错误 - 设置温度限制器
燃气热水器不工作 - 手持花洒的流量限制器没有去除 - 去除流量限制器

- 花洒滤网有垃圾堵塞 - 清洗花洒和软管间的过滤网

- 单向阀装反 - 正确安装单向阀

- 正确安装单向阀

- 清洗花洒和软管间的过滤网

安装 (参见第页36)

13

Русский

Указания по технике безопасности

 Во время монтажа следует надеть перчатки во

избежание прищемления и порезов.

 Изделие разрешается использовать только в

гигиенических целях: для принятия ванны и личной
гигиены.

 донного клапа. Перед установкой смесителя

необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.

Описание символов

Не применяйте силикон, содержащий
уксусную кислоту.

Подгонка (см. стр. 38)

Регулировка ограничителя горячей воды. В сочетании
с проточными нагревателями не рекомендуется
использовать блокировку воды.

Размеры (см. стр. 40)

Указания по монтажу

• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.

• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую­щими нормами.

• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.

• Спускной клапан разрешается использовать только
в предусмотренных целях. На спускном клапане
запрещается закреплять другие предметы,
например, полуколонну.

• Переключатель, используемый в смесителе ванной
(тип HC), представляет из себя устройство,
обеспечивающее защиту от отсоса. Поэтому
нижний край переключателя должен быть располо­жен минимум 25 мм максимально возможным
уровнем грязной воды.

Схема потока (см. стр. 42)
Κомплеκт (см. стр. 43)

XXX = Цветная кодировка
000 = Xром
670 = Matt Black

Техническое обслуживание

(см. стр. 42)

Защита обратного тока должна регулярно проверять­ся (минимум один раз в год) по стандарту EN 806-5
или в соответствии с национальными или региональ­ными нормативами

Очистка (см. стр. 39)
Эксплуатация (см. стр. 35)
Знак технического контроля

(см. стр. 44)

Технические данные

Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!

Неисправность Причина Устранение неисправности

недостаточный давление (если устан
напор воды)

Арматура работает с усилием - Картридж неисправен, засорение

Арматура протекает - Картридж неисправен - Замените картридж
Температура горячей воды слишком

низкая
Проточный нагреватель не включается - Дроссель не удален из ручного

14

- Клапан обратного тока заедает

- Фильтр душа загрязнен

накипью

- Ограничение горячей воды
отрегулировано неправильно

душа

- Фильтр душа загрязнен - Очистить фильтр

- Клапан обратного тока заедает - Замените клапаны обратного

- Замените клапаны обратного
течения

- Очистить фильтр

- Замените картридж

- Отрегулируйте ограничение горячей
воды

- Извлеките дроссель из ручного душа

течения

Монтаж (см. стр. 36)

Suomi

Turvallisuusohjeet

 Asennuksessa on käytettävä käsineitä puristumien ja

viiltojen aiheuttamien tapaturmien estämiseksi.

 Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja

puhdistustarkoituksiin.

 Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä

on tasattava.

Asennusohjeet

• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.

• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien mukaisesti.

• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.

• Poistoventtiiliä saa käyttää vain tarkoituksenmukaisesti.
Poistoventtiiliin ei saa kiinnittää muita esineitä, esim.
seinäkupua.

• Kylpyammeen sekoittimessa käytetty säädin (tyyppi
HC) on malliltaan sellainen, että se suojaa takaisini­multa. Sen vuoksi säätimen alareunan täytyy olla
vähintään 25 mm likaveden korkeimman mahdollisen
tason yläpuolella.

Tekniset tiedot

Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave­den kanssa!

Merkin kuvaus

Älä käytä etikkahappopitoista silikonia!

Säätö (katso sivu 38)

Lämpötilan rajoittimen säätäminen. Emme suosittele
käyttämään lämpötilan rajoitinta vedenlämmittimen
(läpivirtauskuumennin) yhteydessä.

Mitat (katso sivu 40)
Virtausdiagrammi (katso sivu 42)
Varaosat (katso sivu 43)

XXX = Värikoodaus
000 = Kromi
670 = Matt Black

Huolto (katso sivu 42)

Vastaventtiilien toiminta on tarkastettava säännöllisesti
paikallisten ja kansallisten määräysten mukaisesti
(EN 806-5, vähintään kerran vuodessa).

Puhdistus (katso sivu 39)
Käyttö (katso sivu 35)
Koestusmerkki (katso sivu 44)

Häiriö Syy Toimenpide

Vähän vettä - Suuntaisventtiili juuttunut

- Käsisuihkun sihtitiiviste likaantunut

Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Lämminveden lämpötila liian alhainen - Lämminveden rajoitin väärin

säädetty
Läpimenokuumennin ei kytkeydy
päälle

- Käsisuihkussa olevaa kuristinta ei ole
poistettu

- Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun

- Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili

- Vaihda suuntaisventtiili

- Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste

- Säädä lämminveden rajoitin

- Poista kuristin käsisuihkusta

välissä oleva sihtitiiviste

Asennus (katso sivu 36)

15

Svenska

Säkerhetsanvisningar

 Handskar ska bäras under monteringsarbetet så att

man kan undvika kläm- och skärskador.

 Produkten får bara användas till kroppshygien med

bad och dusch.

 Stora tryckskillnader mellan anslutningarna för varmt

och kallt vatten måste utjämnas.

Monteringsanvisningar

• Det måste undersökas om produkten har transportska­dor innan den monteras. Efter monteringen accepte­ras inga transport- eller ytskiktskador.

• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.

• De installationsriktlinjer som gäller i länderna ska
följas.

• Avrinningsventilen får bara användas till det som den
är avsedd för. Det är inte tillåtet att montera andra
föremål, t.ex. en kåpa, vid avrinningsventilen.

• Omkastaren (modell HC) som sitter i karblandaren är
utformad som säkerhetsanordning mot baksug. Därför
måste omkastarens underkant befinna sig min. 25 mm
över den högsta möjliga smutsvattennivån.

Tekniska data

Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!

Symbolförklaring

Använd inte silikon som innehåller ättiksyra!

Justering (se sidan 38)

Ställa in varmvattenregleringen. Tillsammans med
varmvattenberedare rekommenderas inte en varmvatten­spärr.

Måtten (se sidan 40)
Flödesschema (se sidan 42)
Reservdelar (se sidan 43)

XXX = Färgkodning
000 = Krom
670 = Matt Black

Skötsel (se sidan 42)

Backventilers funktion måste kontrolleras regelbundet
enligt nationella eller regionala bestämmelser i enlighet
med EN 806-5 (minst en gång per år).

Rengöring (se sidan 39)
Hantering (se sidan 35)
Testsigill (se sidan 44)

Störning Orsak Åtgärd

För lite vatten - Backventil är defekt

- Silfiltret i duschen smutsigt

Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Varmvattentemperaturen är för låg - Varmvattenreglering felaktigt inställd - Ställ in varmvattenreglering
Varmvattenberedare slår ej på - Vattenbegränsare i handduschen

har ej tagits bort

- Silfiltret i duschen smutsigt - Rengör silfiltret mellan slangen och

- Backventil är defekt - Byt backventil

16

Montering (se sidan 36)

- Byt backventil

- Rengör silfiltret mellan slangen och
termostaten

- Ta bort vattenbegränsaren

termostaten

Lietuviškai

Saugumo technikos nurodymai

 Apsaugai nuo užspaudimo ir įsipjovimo montavimo

metu mūvėkite pirštines.

 Gaminys turi būti naudojamas tik maudymuisi, kūno

higienai ir švarai palaikyti.

 Turi būti išlyginti šalto ir karšto slėgio nelygumai.

Montavimo instrukcija

• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pretenzi­jos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.

• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.

• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.

• Išleidimo vožtuvas gali būti naudojamas tik pagal
savo paskirtį. Prie išleidimo vožtuvo draudžiama
tvirtinti kitas dalis, pavyzdžiui, puskolones.

• Vonios maišytuve esantis perjungiklis (HC tipo) veikia
kaip apsauga nuo atgalinio siurbimo. Todėl perjungi­klio apatinis kraštas tyru būti bent 25 mm virš
aukščiausio galimo nešvaraus vandens pakilimo
taško.

Techniniai duomenys

Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!

Simbolio aprašymas

Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!

Reguliavimas (žr. psl. 38)

Karšto vandens ribojimas. Kartu su cirkuliaciniais
šildytuvais nerekomenduojama naudoti karšto vandens
blokavimo įtaisų.

Išmatavimai (žr. psl. 40)
Pralaidumo diagrama (žr. psl. 42)
Atsarginės dalys (žr. psl. 43)

XXX = Spalvos
000 = Chrom
670 = Matt Black

Techninis aptarnavimas (žr. psl. 42)

Atbulinio vožtuvo apsauga privalo būti tikrinama
reguliariai (mažiausiai kartą per metus) pagal EN 806-5
arba pagal galiojančias nacionalines arba regionines
normas.

Valymas (žr. psl. 39)
Eksploatacija (žr. psl. 35)
Bandymo pažyma (žr. psl. 44)

Gedimas Priežastis Priemonė

Per maža srovė - Abulinis vožtuvas neveikia

- Dušo galvos filtras užsikimšęs
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Per maža karšto vandens temperatūra - Neteisingai nustatytas karšto

vandens ribotuvas

Momentinis pašildytojas neįsijungia - Neišimtas ribotuvas iš dušo galvutės - Išimti ribotuvą iš dušo galvutės

- Dušo galvos filtras užsikimšęs - Išvalyti dušo galvos filtrą

- Abulinis vožtuvas neveikia - Pakeisti atbulinį vožtuvą

- Pakeisti atbulinį vožtuvą

- Išvalyti dušo galvos filtrą

- Nustatyti karšto vandens ribotuvą

Montavimas (žr. psl. 36)

17

Hrvatski

Sigurnosne upute

 Prilikom montaže se radi sprječavanja prignječenja i

posjekotina moraju nositi rukavice.

 Proizvod se smije primjenjivati samo za kupanje,

tuširanje i osobnu higijenu.

 Velika razlika u pritisku između vruće i hladne vode

mora biti izbalansirana.

Upute za montažu

• Prije montaže mora se provjeriti je li proizvod oštećen

prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.

• Cijevi i armatura moraju biti postavljeni, isprani i

testirani prema važećim normama.

• Obvezno se moraju uvažiti propisi o instalacijama koji

vrijede u dotičnoj zemlji.

• Odvodni ventil smije se koristiti samo namjenski.

Pričvršćivanje drugih predmeta npr. polustubova na
odvodnom ventilu nije dopušteno.

• Selektor (tip HC) ugrađen u miješalici za kadu

konstruiran je kao element zaštite od povratnog
usisavanja. Zato se donji rub selektora mora nalaziti
najmanje 25 mm iznad najviše moguće razine prljave
vode.

Tehnički podatci

Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!

Opis simbola

Nemojte koristiti silikon koji sadrži octenu
kiselinu!

Regulacija (pogledaj stranicu 38)

Namještanje limitera tople vode. U kombinaciji s
protočnim bojlerima nije preporučljiva primjena sustava
za blokiranje dotoka tople vode.

Mjere (pogledaj stranicu 40)
Dijagram protoka

(pogledaj stranicu 42)

Rezervni djelovi

(pogledaj stranicu 43)

XXX = Boje
000 = Krom
670 = Matt Black

Održavanje (pogledaj stranicu 42)

Ispravnost nepovratnog ventila mora se redovito
provjeravati prema standardu EN 806-5 i u skladu sa
važećim propisima (najmanje jednom godišnje).

Čišćenje (pogledaj stranicu 39)
Upotreba (pogledaj stranicu 35)
Oznaka testiranja

(pogledaj stranicu 44)

Greška Uzrok Otklanjanje

Nedovoljno vode - Nepovratni ventil se nije vratio u

početni položaj

- Filter tuša je prljav
Ručica se zaglavila - Neispravan uložak Taloženje

kamenca
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Preniska temperatura tople vode - Limiter vruće vode nije dobro

podešen
Protočni bojler ne radi - Limiter protoka u ručnom tušu nije

odstranjen

- Filter tuša je prljav - Očistite filter izmeðu tuša i crijeva

- Nepovratni ventil se nije vratio u
početni položaj

18

Sastavljanje (pogledaj stranicu 36)

- Zamijenite nepovratni ventil

- Očistite filter izmeðu tuša i crijeva

- Zamijenite uložak

- Podesite limiter vruće vode

- Odstranite limiter protoka

- Zamijenite nepovratni ventil

Română

Instrucţiuni de siguranţă

 La montare utilizaţi mănuşi pentru evitarea contuziuni-

lor şi tăierii mâinilor.

 Produsul poate fi utilizat doar pentru spălarea,

menţinerea igienei şi curăţarea corpului.

 Diferenţele de presiune mari între alimentarea cu apă

rece şi apă caldă trebuie echilibrate.

Instrucţiuni de montare

• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.

• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.

• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.

• Supapa de scurgere poate fi utilizată doar conform
destinaţiei. Fixarea altor obiecte, de ex. a unui
semi-stâlp la supapa de scurgere este interzisă.

• Comutatorul introdus la robinetul de amestecare
pentru cadă (de tip HC) este prevăzut cu un dispozitiv
de siguranţă contra reaspirării. Astfel marginea
inferioară a comutatorului trebuie să se afle la min.
25 mm desupra nivelului cel mai înalt posibil de apă
uzată.

Date tehnice

Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.

Descrierea simbolurilor

Nu utilizaţi silicon cu conţinut de acid acetic!

Reglare (vezi pag. 38)

Reglarea limitatorului de apă caldă. Nu se recomandă
folosirea unui limitator de apă caldă în combinaţie cu un
boiler instant.

Dimensiuni (vezi pag. 40)
Diagrama de debit (vezi pag. 42)
Piese de schimb (vezi pag. 43)

XXX = Coduri de culori
000 = Crom
670 = Matt Black

Întreţinere (vezi pag. 42)

Supapele antiretur trebuie verificate regulat conform
EN 806-5 şi standardele naţionale sau regionale (cel
puţin o dată pe an).

Curăţare (vezi pag. 39)
Utilizare (vezi pag. 35)
Certificat de testare (vezi pag. 44)

Deranjament Cauza Măsuri de remediere

Prea puţină apă - S-a blocat supapa antiretur.

- S-a murdărit garnitura de sită a
capătului de duş.

Bateria se mişcă dificil - Cartuş defect din cauza depunerilor

de calcar

Bateria picură - Cartuş defect - Schimbaţi cartuşul.
Temperatura apei calde este prea

mică
Boilerul instant nu funcţionează. - Reductorul nu a fost demontat din

- Limitarea temperaturii apei calde
setată incorect.

duşul de mână.

- S-a murdărit garnitura de sită a
capătului de duş.

- S-a blocat supapa antiretur. - Schimbaţi supapa antiretur.

- Schimbaţi supapa antiretur.

- Curăţaţi garnitura sită dintre capătul
duş şi furtun.

- Schimbaţi cartuşul.

- Setaţi limitarea temperaturii apei
calde.

- Îndepărtaţi reductorul din duşul de
mână.

- Curăţaţi garnitura sită dintre capătul
duş şi furtun.

Montare (vezi pag. 36)

19

Ελληνικά

Υποδείξεις ασφαλείας

 Για να αποφύγετε τραυματισμούς κατά τη συναρμολό-

γηση πρέπει να φοράτε γάντια.

 Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σαν

μέσο λουτρού, υγιεινής και καθαρισμού του σώματος.

 Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου

και ζεστού νερού θα πρέπει να αντισταθμίζονται.

Οδηγίες συναρμολόγησης

• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.

• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.

• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.

• Η βαλβίδα εκροής επιτρέπεται να χρησιμοποιείται
μόνο για την προβλεπόμενη χρήση. Η στερέωση άλλων
αντικειμένων π.χ. μισής κολώνας στη βαλβίδα εκροής
δεν επιτρέπεται.

• Ο διακόπτης επιλογής στην αναμικτική μπαταρία
(τύπος HC) είναι σχεδιασμένος έτσι, ώστε να
αποκλείεται η απορρόφηση. Για τον λόγο αυτόν
πρέπει η κάτω ακμή του διακόπτη επιλογής να
βρίσκεται τουλ. 25 mm πάνω από την ανώτατη στάθμη
των ακάθαρτων νερών της μπανιέρας.

Τεχνικά Χαρακτηριστικά

Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Θερμική απολύμανση: 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.

Περιγραφή συμβόλων

Μην χρησιμοποιείτε σιλικόνη που περιέχει οξικό
οξύ!

Ρύθμιση (βλ. Σελίδα 38)

Ρύθμιση του δοσομετρητή ζεστού νερού. Δεν συνιστάται η
διάταξη φραγής ζεστού νερού σε συνδυασμό με
ταχυθερμοσίφωνα.

Διαστάσεις (βλ. Σελίδα 40)
Διάγραμμα ροής (βλ. Σελίδα 42)
Ανταλλακτικά (βλ. Σελίδα 43)

XXX = Χρώματα
000 = Επιχρωμιωμένο
670 = Matt Black

Συντήρηση (βλ. Σελίδα 42)

Οι βαλβίδες αντεπιστροφής πρέπει να ελέγχονται τακτικά
ως προς τη λειτουργία τους, σύμφωνα με το πρότυπο
EN 806-5, σε σχέση με τους ισχύοντες εθνικούς ή
τοπικούς κανόνες (το ελάχιστο μια φορά το χρόνο ) .

Καθαρισμός (βλ. Σελίδα 39)
Χειρισμός (βλ. Σελίδα 35)
Σήμα ελέγχου (βλ. Σελίδα 44)

Βλάβη Αιτία Διόρθωση

Ανεπαρκές νερό - Η βαλβίδα αντεπιστροφής δεν γυρίζει

Σκληρή μπαταρία (μείκτης) - Ελαττωματικό φυσίγγιο, άλατα - Αλλαγή φυσιγγίου
Η μπαταρία στάζει - Ελαττωματικό φυσίγγιο - Αλλαγή φυσιγγίου
Χαμηλή θερμοκρασία ζεστού νερού - Λάθος ρύθμιση της περιοριστικής

Ο ταχυθερμοσίφωνας δεν ενεργοποιείται - Το στραγγαλιστικό πηνίο δεν έχει

20

Συναρμολόγηση (βλ. Σελίδα 36)

πίσω.

- Βρώμικη στεγανοποιητική σήτα του
καταιονιστήρα

διάταξης ζεστού νερού

αποσυναρμολογηθεί από τον
καταιονιστήρα χειρός

- Βρώμικη στεγανοποιητική σήτα του
καταιονιστήρα

- Η βαλβίδα αντεπιστροφής δεν γυρίζει
πίσω.

- Αλλάξτε τη βαλβίδα αντεπιστροφής

- Καθαρίστε και, εάν χρειαστεί, αλλάξτε
τη στεγανοποιητική σήτα μεταξύ καταιο­νιστήρα και σπιράλ

- Ρυθμίστε την περιοριστική διάταξη του
ζεστού νερού

- Καθαρίστε το στραγγαλιστικό πηνίο
από τον καταιονιστήρα χειρός

- Καθαρίστε και, εάν χρειαστεί, αλλάξτε
τη στεγανοποιητική σήτα μεταξύ καταιο­νιστήρα και σπιράλ

- Αλλάξτε τη βαλβίδα αντεπιστροφής

Slovenski

Varnostna opozorila

 Pri montaži je treba nositi rokavice, da se preprečijo

poškodbe zaradi zmečkanja ali urezov.

 Ta izdelek se sme uporabljati le z namenom umivanja,

vzdrževanja higiene in telesne nege.

 Velike razlike v tlaku med priključkom za mrzlo in

priključkom za toplo vodo je potrebno izravnati.

Navodila za montažo

• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.

• Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.

• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.

• Odtočni ventil se sme uporabljati le v skladu z
namenom uporabe. Pritrditev drugih elementov na
odtočni ventil, npr. polstebra, ni dovoljena.

• V mešalno armaturo za kad vgrajen preklopnik (tip
HC) je izveden kot mehanizem za zaščito pred
povratnim sesanjem. Zato se mora spodnji rob
preklopnika nahajati min. 25 mm nad najvišjim
možnim nivojem umazane vode.

Tehnični podatki

Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Termična dezinfekcija: 70°C / 4 min
Proizvod je zasnovan izključno za sanitarno vodo!

Opis simbola

Ne smete uporabiti silikona, ki vsebuje ocetno
kislino!

Justiranje (glejte stran 38)

Nastavitev omejevalnika tople vode. V povezavi s
pretočnimi grelniki uporaba zapore tople vode ni
priporočljiva.

Mere (glejte stran 40)
Diagram pretoka (glejte stran 42)
Rezervni deli (glejte stran 43)

XXX = Barve
000 = Krom
670 = Matt Black

Vzdrževanje (glejte stran 42)

Delovanje protipovratnega ventila je potrebno v skladu z
EN 806-5 in skladno z državnimi in regionalnimi določili
redno testirati (najmanj enkrat letno).

Čiščenje (glejte stran 39)
Upravljanje (glejte stran 35)
Preskusni znak (glejte stran 44)

Napaka Vzrok Pomoč

Malo vode - Protipovratni ventil je obtičal

- Filtrirna mrežica prhe je umazana

Težko premikanje armature - Pokvarjen vložek, poapneno - Zamenjajte vložek
Iz armature kaplja - Pokvarjen vložek - Zamenjajte vložek
Prenizka temperatura tople vode - Omejevalnik tople vode ni pravilno

nastavljen

Pretočni grelnik se ne vklopi - Omejevalnik pretoka ni odstranjen

iz ročne prhe

- Filtrirna mrežica prhe je umazana - Očistite filtrirno mrežico med prho in

- Protipovratni ventil je obtičal - Zamenjajte protipovratni ventil

- Zamenjajte protipovratni ventil

- Očistite filtrirno mrežico med prho in
gibko cevjo

- Nastavite omejevalnik tople vode

- Odstranite omejevalnik pretoka iz
ročne prhe

gibko cevjo

Montaža (glejte stran 36)

21

Estonia

Ohutusjuhised

 Kandke paigaldamisel muljumis- ja lõikevigastuste

vältimiseks kindaid.

 Toodet tohib kasutada ainult pesemis-, hügieeni- ja

kehapuhastamiseesmärkidel.

 Kui külma ja kuuma vee ühenduste surve on väga

erinev, tuleb need tasakaalustada.

Paigaldamisjuhised

• Enne paigaldamist tuleb toodet kontrollida transpordi­kahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.

• Voolikute ja segisti paigaldamisel, loputamisel ja
kontrollimisel tuleb lähtuda kehtivatest normatiividest

• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.

• Tühjenduskraani võib kasutada ainult ettenähtud viisil.
Muude esemete, nt sifooni, kinnitamine tühjenduskraa­ni külge ei ole lubatud.

• Vannisegistisse paigutatud pöördventiil (tüüp HC)
kujutab endast seadist kaitseks tagasivoolu vastu.
Seetõttu peab pöördventiili alaserv olema musta vee
maksimaalselt võimalikust tasemest min. 25 mm
kõrgemal.

Tehnilised andmed

Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Termiline desinfektsioon: 70°C / 4 min
Toode on ette nähtud eranditult joogivee jaoks!

Sümbolite kirjeldus

Ärge kasutage äädikhapet sisaldavat silikooni!

Reguleerimine (vt lk 38)

Sooja vee piirangu seadistamine. Ühenduses boileritega
ei ole sooja vee blokeeringu soovitatav.

Mõõtude (vt lk 40)
Läbivooludiagramm (vt lk 42)
Varuosad (vt lk 43)

XXX = Värvid
000 = Kroom
670 = Matt Black

Hooldus (vt lk 42)

Tagasilöögiklappide toimimist tuleb kooskõlas riiklike ja
regionaalsete määrustega regulaarselt kontrollida
vastavalt standardile EN 806-5 (vähemalt kord aastas).

Puhastamine (vt lk 39)
Kasutamine (vt lk 35)
Kontrollsertifikaat (vt lk 44)

Rike Põhjus Lahendus

Vähe vett - Tagasilöögiklapp on kinni

- Duši sõeltihend must

Segisti käib raskelt - Tööelement on katkine, lubjastunud - Vahetage tööelement
Segisti tilgub - Tööelement on katkine - Vahetage tööelement
Sooja vee temperatuur liiga madal - Kuuma vee piirang valesti seatud - Seadke kuuma vee piirang
avatud süsteemi boiler ei lülitu sisse - Veehulga piirajat ei ole ära võetud - Eemaldage veehulga piiraja

- Duši sõeltihend must - Puhastage duši ja vooliku vaheline

- Tagasilöögiklapp on kinni - Tagasilöögiklapp välja vahetada

22

Paigaldamine (vt lk 36)

- Tagasilöögiklapp välja vahetada

- Puhastage duši ja vooliku vaheline
sõeltihend

sõeltihend

Latvian

Drošības norādes

 Montāžas laikā, lai izvairītos no saspiedumiem un

iegriezumiem, nepieciešams nēsāt cimdus.

 Šo produktu drīkst izmantot tikai, lai mazgātos,

higiēnai un ķermeņa tīrīšanai.

 Jāizlīdzina spiediena atšķirības starp aukstā un karstā

ūdens pievadiem.

Norādījumi montāžai

• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.

• Cauruļvadi un maisītājs ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standartiem.

• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.

• Noteces vārstu drīkst izmantot tikai noteiktajam
mērķim. Pie noteces vārsta aizliegts piestiprināt citus
priekšmetus, piemēram, puskolonnu.

• Vannas maisītājā iebūvētais pārslēdzējs (tips HC) ir
iekārta, kas nodrošina aizsardzību pret izsūkšanu.
Tādēļ pārslēdzēja apakšējai malai jāatrodas min.
25 mm virs maksimāli iespējamā netīra ūdens līmenim.

Tehniskie dati

Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Termiskā dezinfekcija : 70°C / 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!

Simbolu nozīme

Neizmantot silikonu, kas satur etiķskābi!

Ieregulēšana (skat. lpp. 38)

Karsta ūdens ierobežotāja regulēšana. Kopā ar
caurteces sildītājiem nav ieteicams izmantot ūdens
bloķētāju.

Izmērus (skat. lpp. 40)
Caurplūdes diagramma

(skat. lpp. 42)
Rezerves daļas (skat. lpp. 43)

XXX = Krāsu kodi
000 = Hroma
670 = Matt Black

Apkope (skat. lpp. 42)

Regulāri jāpārbauda pretvārsta funkcija saskaņā ar
EN 806-5 saistībā ar nacionālajiem vai vietējiem noteiku­miem (vismaz vienreiz gadā).

Tīrīšana (skat. lpp. 39)
Lietošana (skat. lpp. 35)
Pārbaudes zīme (skat. lpp. 44)

Traucējums Iemesls Bojājumu novēršana

Maz ūdens - Pretvārsts ir iesprūdis

- Netīrs dušas filtra blīvējums

Jaucējkrāns smagi grozāms - Bojāta kartuša, aizkaļķojusies - Nomainīt kartušu
Jaucējkrāns pil - Bojāta kartuša - Nomainīt kartušu
Pārāk zema ūdens temperatūra - Nepareizi noregulāta karstā ūdens

bloķēšana

Neieslēdzas caurteces sildītājs - Rokas dušā nav demontēts vārsts - Izņemt no rokas dušas vārstu

- Netīrs dušas filtra blīvējums - Iztīrīt filtra blīvējumu starp dušu un

- Pretvārsts ir iesprūdis - Nomainīt pretvārstu

- Nomainīt pretvārstu

- Iztīrīt filtra blīvējumu starp dušu un
šļūteni

- Noregulēt karstā ūdens ierobežoša­nu

šļūteni

Montāža (skat. lpp. 36)

23

Srpski

Sigurnosne napomene

 Prilikom montaže se radi sprečavanja prignječenja i

posekotina moraju nositi rukavice.

 Proizvod sme da se koristi samo za kupanje, tuširanje

i ličnu higijenu.

 Velika razlika u pritisku između vruće i hladne vode

mora biti izbalansirana.

Instrukcije za montažu

• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.

• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.

• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.

• Odvodni ventil sme da se koristi samo namenski.
Pričvršćivanje drugih predmeta npr. polustubova na
odvodnom ventilu nije dozvoljeno.

• Preusmerivač (tip HC) ugrađen u mešaču kade
konstruisan je kao element zaštite od povratnog
usisavanja. Iz tog razloga se donja ivica
preusmerivača mora nalaziti najmanje 25 mm iznad
najvišeg mogućeg nivoa prljave vode.

Tehnički podaci

Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pijaću vodu!

Opis simbola

Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!

Podešavanje (vidi stranu 38)

Podešavanje ograničivača tople vode. U kombinaciji sa
protočnim bojlerima ne preporučuje se primena sistema
za blokiranje dotoka tople vode.

Mere (vidi stranu 40)
Dijagram protoka (vidi stranu 42)
Rezervni delovi (vidi stranu 43)

XXX = Oznake boja
000 = Hrom
670 = Matt Black

Održavanje (vidi stranu 42)

Ispravno funkcionisanje nepovratnog ventila se mora
redovno proveravati prema standardu EN 806-5 i u
skladu s važećim nacionalnim ili regionalnim propisima
(najmanje jednom godišnje).

Čišćenje (vidi stranu 39)
Rukovanje (vidi stranu 35)
Ispitni znak (vidi stranu 44)

Smetnja Uzrok Pomoć

Nedovoljno vode - Nepovratni ventil se nije vratio u

početni položaj

- Mrežasta zaptivka tuša je prljava

Ručica se zaglavila - Neispravna kartuša, nataloženi

kamenac
Slavina kaplje - Neispravna kartuša - Zamenite kartušu
Preniska temperatura tople vode - Ograničavač vruće vode nije dobro

podešen
Protočni bojler ne radi - Prigušnica u ručnom tušu nije

odstranjena

- Mrežasta zaptivka tuša je prljava - Očistite mrežastu zaptivku između

- Nepovratni ventil se nije vratio u
početni položaj

24

Montaža (vidi stranu 36)

- Zamenite nepovratni ventil

- Očistite mrežastu zaptivku između
tuša i crijeva

- Zamenite kartušu

- Podesite ograničavač vruće vode

- Odstranite prigušnicu iz ručnog tuša

tuša i crijeva

- Zamenite nepovratni ventil

Norsk

Sikkerhetshenvisninger

 Bruk hansker under montasjen for å unngå klem- og

kuttskader.

 Produktet skal kun brukes for bade-, hygiene- og

kroppshygiene.

 Store trykkdifferanser mellom kaldt- og varmtvannstil-

koblinger skal utlignes.

Montagehenvisninger

• Før montasjen skal produktet sjekkes for transportska­der. Etter monteringen aksepteres ikke noen transport­eller overflateskader.

• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.

• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.

• Utløpsventilen skal kun brukes på forskriftsmessig
måte. Feste av andre gjenstander, som f.eks. en
halvsøyle, til utløpsventilen er ikke tillatt.

• Omkobleren i badekarets blandebatteri (type HC) er
ment som en sikring mot retursug. Derfor skal
underkanten av omkobleren være min. 25 mm over
det høyest mulige nivået av skittent vann.

Tekniske data

Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Termisk desinfisering: 70°C / 4 min
Produktet er utelukkende designet for drikkevann!

Symbolbeskrivelse

Ikke bruk silikon som inneholder eddiksyre!

Justering (se side 38)

Innstilling av varmtvannsbegrensning. I forbindelse med
gjennomstrømningsvarmere er det ikke anbefalt å bruke
en varmtvannsperre.

Mål (se side 40)
Gjennomstrømningsdiagram

(se side 42)
Servicedeler (se side 43)

XXX = Fargekode
000 = Krom
670 = Matt Black

Vedlikehold (se side 42)

Funksjonen til returløpssperren skal iht. EN 806-5 og i
samsvar med de nasjonale og lokale forskrifter sjekkes
regelmessig (minst en gang i året).

Rengjøring (se side 39)
Betjening (se side 35)
Prøvemerke (se side 44)

Feil Årsak Feilrettelse

Lite vann - Returløpstopper sitter fast

- Dusjens silpakning er skitten

Armatur ikke lett bevegelig - Kartusj defekt, forkalkning - Kartusj byttes
Armatur drypper - Kartusj defekt - Kartusj byttes
For lav varmtvannstemperatur - Varmtvannsbegrensning er feil

innstilt
gjennomstrømningsvannvarmer
innkobler ikke.

- Drossel til hånddusjen ikke fjernet - Drossel fjernes fra hånddusjen

- Dusjens silpakning er skitten - Silpakning mellom dusj og slangen

- Returløpstopper sitter fast - Returløpstopper byttes

- Returløpstopper byttes

- Silpakning mellom dusj og slangen
rengjøres

- Varmtvannsbegrensning innstilles

rengjøres

Montasje (se side 36)

25

БЪЛГАРСКИ

Указания за безопасност

 При монтажа трябва да се носят ръкавици, за да

се избегнат наранявания поради притискане или
порязване.

 Позволено е използването на продукта само за

къпане, хигиена и цели на почистване на тялото.

 Големите разлики в налягането между изводите за

студената и топлата вода трябва да се изравняват.

Указания за монтаж

• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.

• Тръбопроводите и арматурата трябва да се
монтират, промият и проверят в съответствие с
валидните норми.

• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.

• Използването на клапана за отвеждане е позволе­но само по предназначение. Не е допустимо
закрепването на други предмети, напр. на
полуколона към клапана за отвеждане.

• Използваният в смесителя за вана превключвател
(тип HC) е изпълнен като приспособление за
подсигуряване против обратно засмукване.
Поради това долният ръб на превключвателя
трябва да се намира на мин. 25 мм над максимал­но високото ниво на мръсната вода.

Технически данни

Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Термична дезинфекция: 70°C / 4 мин
Продуктът е разработен само за питейна вода!

Описание на символите

Не използвайте силикон, съдържащ оцетна
киселина!

Юстиране (вижте стр. 38)

Настройка на ограничителя за топлата вода. Във
връзка с проточни нагреватели не се препоръчва
блокировка за топлата вода

Размери (вижте стр. 40)
Диаграма на потока

(вижте стр. 42)
Сервизни части (вижте стр. 43)

XXX = Цветово кодиране
000 = Xром
670 = Matt Black

Поддръжка (вижте стр. 42)

Съгласно EN 806-5 функционирането на приспосо­бленията за предотвратяване на обратния поток
трябва редовно да се проверява в съответствие с
националните или регионални изисквания (поне
веднъж годишно).

Почистване (вижте стр. 39)
Обслужване (вижте стр. 35)
Контролен знак (вижте стр. 44)

Неизправност Причина Помощ

Малко вода - Здраво стоящо приспособление за

предотвратяване на обратния поток

- Замърсено е уплътнението с цедка
на разпръсквателя

Трудно подвижна арматура - Дефектна гилза, покрита с варовик - Сменете гилзата
Арматурата капе - Дефектна гилза - Сменете гилзата
Твърде ниска температура на водата - Ограничението за топлата вода е

грушно настроена

Проточният нагревател не се включва - Дроселът в ръчния разпръсквател не

е демонтиран

- Замърсено е уплътнението с цедка
на разпръсквателя

- Здраво стоящо приспособление за
предотвратяване на обратния поток

- Смяна на приспособлението за
предотвратяване на обратния поток

- Почистете уплътнението с цедка
между разпръсквателя и маркуча

- Настройте ограничението за топлата
вода

- Отстранете дросела от ръчния
разпръсквател

- Почистете уплътнението с цедка
между разпръсквателя и маркуча

- Смяна на приспособлението за
предотвратяване на обратния поток

26

Монтаж (вижте стр. 36)

日本語

安全上の注意

 施工の際は手を挟んだり怪我をしないように,手

袋をはめてください.

 この製品は,体や手を洗う等の製品本来の目的

以外には使用しないでください.

 給水・湯の圧力差は0.1(MPa)以 内として くだ さ い .

施工上の注意

• 製品の施工前に輸送でのダメージがないか確認
して くだ さ い .施工後のキズ等のお申し出はお断
りさせて頂いています.

• 配管と水栓は,関連法規に従って施工,洗浄,およ

び試験を行ってください .

• 施工行う地域に適用される関連法規をお守りく

ださい.

• 排水栓は,本来の使用目的以外に使用しないでく

ださい.その他の部品,例えば排水管カバー

(semi-pedestal)等を直接取付けないでください.

• バス水栓で 使用されるダイバータ(HCタイプ )は,

負圧防止装置として設計されています(日本国内
では適用されません).したがって,ダイバータの
下端は越流面より25mm以上離れている必要が
ありま す .

技術資料

使用圧力: 最大1MPa
推奨使用水圧: 0,1 -0,5MPa
耐圧試験圧力: 1,6MPa
 (1MPa=10bar=147PSI)
給湯温度: 最大60°C
お湯による高温消毒: 70°C/4分
この製品は飲料水での使用が前提となっています(
日本においては水道法に適合する飲料水)!

アイコン の 説 明

酢酸系シリコンをご使用にならないでくだ
さい!

調整 (次のページを参照38)

お湯の流量制限の設定方法.瞬間湯沸かし器をご
利用の際はお湯の流量制限はしないでください.

寸法 (次のページを参照40)
流量曲線図 (次のページを参照42)
スペアパ ーツ (次のページを参照43)

XXX = 仕上げ色
000= Chrome
670= MattBlack

メンテナンス (次のページを参照42)

逆止弁は,EN806-5に従って定期的(少 な くと も 年
に1回)に確認をしてください(日本においては関連
法規に従ってください ).

お手入れ方法 (次のページを参照39)
使用方法 (次のページを参照35)

認証について (次のページを参照44)

症状 原因 対応策

流量が少ない - 逆流防止装置の動作不良

- シャワーのフィルターパッキンに

ゴミが付着

水栓の開閉が重い - カルキによるカートリッジ不具合 - カートリッジを交換してください
水栓の水漏れ - カートリッジの不良 - カートリッジを交換してください
吐水温度が低すぎる - 温度リミッターの設定が正しくない- 温度リミッターを設定してくださ

瞬間湯沸かし器が着火しない - 流 量リミッター付 ハンドシャワー

を使用

- シャワーのフィルターパッキンに

ゴミが付着

- 逆流防止装置の動作不良 - 逆流防止装置を交換してくださ

- 逆流防止装置を交換してくださ

い

- シャワーとホ ースの 間 の フィルタ

ーパッキンを 清 掃してください

い

- ハ ンドシャワー から流量リミッタ

ーを取り外してください

- シャワーとホ ースの 間 の フィルタ

ーパッキンを 清 掃してください

い

施工方法 (次のページを参照36)

27

Українська

Примітки з безпеки

 Під час встановлення слід надягати рукавички, щоб

запобігти травмам та порізам.

 Виріб можна використовувати лише для купання,

гігієни та очищення тіла.

 Гаряча і холодна подачі води повинні мати

однаковий тиск.

Інструкції зі встановлення

• Перед встановленням перевірте виріб на наявність

пошкоджень під час транспортування. Після
встановлення транспортні пошкодження чи
пошкодження поверхні не розглядаються.

• Труби та кріплення повинні бути встановлені,

промиті та перевірені відповідно до стандартів
застосування.

• Необхідно дотримуватися сантехнічних норм, які

діють у відповідних країнах.

• Зливний клапан слід використовувати лише за

призначенням. Забороняється кріпити до зливного
клапана інші предмети, наприклад напівп'єдестал.

• Перемикач, який використовується в змішувачі для

ванни (тип HC), розроблений як пристрій для
захисту від переливу. З цієї причини нижній край
перемикача має бути щонайменше на 25 мм вище
максимального рівня брудної води.

Технічні дані

Робочий тиск: макс. 1 МПа
Рекомендований робочий тиск: 0,1 - 0,5 МПа
Випробувальний тиск: 1,6 МПа
(1 МПа = 10 бар = 147 PSI)
Температура гарячої води: макс. 60°C
Термічна дезінфекція: 70°C / 4 мін
Продукт призначений виключно для питної води!

Опис символу

Не використовуйте силікон, що містить оцтову
кислоту!

Коригування (дивіться сторінку 38)

Для регулювання обмежувача гарячої води. Не
рекомендується використовувати обмежувач гарячої
води в поєднанні з водонагрівачем безперервної дії.

Розміри (дивіться сторінку 40)
Діаграма потоку

(дивіться сторінку 42)
Запчастини (дивіться сторінку 43)

XXX = Кольори
000 = Хром
670 = Matt Black

Технічне обслуговування

(дивіться сторінку 42)

Зворотні клапани необхідно регулярно перевіряти
відповідно до EN 806-5 згідно з національними або
регіональними нормами (принаймні один раз на рік).

Чищення (дивіться сторінку 39)
Експлуатація (дивіться сторінку 35)
Тестовий сертифікат

(дивіться сторінку 44)

Несправність Причина Засоби правового захисту

Недостатня кількість води - зворотний клапан застряг

- Ущільнювач душового фільтра
забруднений

Жорсткий змішувач - Картридж несправний, має

відкладення вапняного нальоту

Крапельний змішувач - Картридж несправний - Замініть картридж
Температура гарячої води занизька - Неправильно налаштований

обмежувач гарячої води

Не працював проточний нагрівач - Обмежувач потоку на ручному

душі не знятий

- Ущільнювач душового фільтра
забруднений

- зворотний клапан застряг - Замініть зворотні клапани

28

Монтажний (дивіться сторінку 36)

- Замініть зворотні клапани

- Очистіть ущільнення фільтра між
душем і шлангом

- Замініть картридж

- Встановіть обмежувач гарячої води

- Зніміть обмежувач потоку

- Очистіть ущільнення фільтра між
душем і шлангом





!

!

(38)

.

.

(40)

(42)

(43)

 = XXX

 =000

MattBlack = 670

(42)



EN806-5

.(

(39)

(35)

(44)



)





.



.



.





.



.



.







.





.



.-

(HC)
.


.25



1 :
0,5-0,1 :
1,6 :

(PSI147=10=1) 
60°C :

4/70°C :

!





-

-

-



(36)

-





-

 - -

 - -



-

 - -

- -

- -





29

Türkçe

Güvenlik uyarıları

 Montaj esnasında ezilme ve kesilme gibi yaralanma-

ları önlemek için eldiven kullanılmalıdır.

 Ürün yalnızca banyo, hijyen ve beden temizliği

amaçları doğrultusunda kullanılabilir.

 Sıcak ve soğuk su bağlantıları arasında büyük basınç

farklılıkları varsa, bu basınç farklılıklarının dengelen­mesi gerekir.

Montaj açıklamaları

• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.

• Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.

• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.

• Drenaj valfi sadece amacına uygun şekilde kullanıla­bilir. Yarı sütun gibi diğer nesnelerin drenaj valfi
üzerine sabitlenmesine izin verilmez.

• Tekne karıştırıcısına yerleştirilmiş değiştirici (tip HC),
geri emişe karşı sigorta tertibatı olarak tasarlanmıştır.
Bu nedenle değiştiricinin alt kenarı, mümkün olan en
yüksek kirli su seviyesinin en az 25 mm üstünde
olmalıdır.

Teknik bilgiler

İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!

Simge açıklaması

Asetik asit içeren silikon kullanmayın!

Ayarlama (bakınız sayfa 38)

Sıcak su sınırlamasının ayarlanması. Sıcak su kilidinin
sürekli ısıtıcıyla kullanılması tavsiye edilmez.

Ölçüleri (bakınız sayfa 40)
Akış diyagramı (bakınız sayfa 42)
Yedek Parçalar (bakınız sayfa 43)

XXX = Renkler
000 = Krom
670 = Matt Black

Bakım (bakınız sayfa 42)

EN 806-5 ve ulusal standartlar doğrultusunda Çek
valfler düzenli olarak kontrol edilmelidir. (en az yılda bir
kez)

Temizleme (bakınız sayfa 39)
Kullanımı (bakınız sayfa 35)
Kontrol işareti (bakınız sayfa 44)

arıza sebep yardım

Az su geliyor - Çek valf çalışmıyor olabilir

- Duşun süzgeci tıkanmış olabilir

Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş

olabilir
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Sıcak suyun derecesi çok düşük - Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın
Şofben çalışmıyor - El duşunun içindeki akım limitleyici

çıkartılmamış olabilir

- Duşun süzgeci tıkanmış olabilir - El duşu ile hortum arasındaki

- Çek valf çalışmıyor olabilir - Çek valfı değiştirin

- Çek valfı değiştirin

- El duşu ile hortum arasındaki
hortumu yıkayın

- Kartuşu değiştirin

- Akım limitleyiciyi el duşundan
çıkartın

hortumu yıkayın

30

Türkçe

Garanti Belgesi

Üretici veya İthalatçı Firmanın

Unvanı: Hansgrohe Armatür Ltd. Şti
Adresi: Fulya Mahallesi Bahçeler Sokak Efe han 20/C
Mecidiyeköy Şişli İstanbul
Telefonu: (0-212) 273 07 30
Faks: (0-212) 273 07 40
web adresi: www.hansgrohe.com.tr

Genel Müdür

Albert Emlek
Satıcı Firmanın:

Unvanı:
Adresi:
Telefonu:
Faks:
e-posta:

Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve kaşeleyecektir.

Malın

Markası: Hansgrohe
Cinsi: Sıhhi tesisat malzemesi
Garanti Süresi: 2 YIL
Azami Tamir Süresi: 20 İş günü

Fatura Tarih ve Sayısı:
Marka ve Modeli:
Teslim Tarihi ve Yeri:
Yetkilinin İmzası:
Firmanın Kaşesi:

Montajı (bakınız sayfa 36)

31

Magyar

Biztonsági utasítások

 A szerelésnél a zúzódások és vágási sérülések

elkerülése érdekében kesztyűt kell viselni.

 A terméket csak fürdéshez, mosakodáshoz, és

egészségügyi tisztálkodáshoz szabad használni.

 A hidegvíz- és a melegvíz-csatlakozások közötti nagy

nyomáskülönbséget kikell egyenlíteni!

Szerelési utasítások

• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási­vagy felületi sérüléseket nem ismerik el.

• A vezetékeket és a csaptelepet az érvényes szabvá­nyoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni

• Az egyes országokban érvényes installációs
irányelveket be kell tartani.

• A lefolyószelepet csak rendeltetésszerűen szabad
használni. Más tárgyak, pl. mosdóláb, rögzítése a
lefolyószelephez nem megengedett.

• A kádtöltő keverő csaptelepbe behelyezett átállító
(HC típus) visszaszívás elleni biztosító berendezésként
van kivitelezve. Ezért az átállító alsó peremének min.
25 mm-rel a lehetséges legmagasabb szennyvízszint
fölött kell lennie.

Műszaki adatok

Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!

Szimbólumok leírása

Ne használjon ecetsavtartalmú szilikont!

Beállítás (lásd a oldalon 38)

A meleg víz korlátozás beállítása. Átfolyós vízmelegítők­nél meleg víz korlátozó használata nem ajánlott.

Méretet (lásd a oldalon 40)

Karbantartás (lásd a oldalon 42)

A visszafolyásgátlók működése a EN 806-5 szabvány­nak megfelelően, a nemzeti vagy területi rendelkezések­kel összhangban, évente egyszer ellenőrizendő!

Tisztítás (lásd a oldalon 39)
Használat (lásd a oldalon 35)

• A termékkel érintkező emberi felhasználásra szánt víz
hőmérsékelte közegészségügyi szempontból a
65°C-ot nem haladhatja meg.

• Alkalmazási terület: ivóvíz-ellátás, használati
melegvíz-ellátás.

• Felszerelés után a használatba vétel előtt, illetve a
rendszeres használat esetén fogyasztás előtt minden
esetben javasolt a termék átöblítése. Beüzemelés után
a csaptelepet át kell öblíteni, legalább 10 perc hideg,
illetve melegvíz kifolyását javasoljuk. Hosszabb
(legalább egy éjszakás) pangást követően legalább
2 perces kifolyatása szükséges. Az átöblítés során
nyert vizet ivóvízként, illetve ételkészítési céllal
felhasználni nem javasoljuk.

• Ajánlott mind a főzéshez, mind az iváshoz hideg vizet
használni, és azt felmelegítve fogyasztani.

• A termék bekötésére használt flexibilis bekötőcsövek
kizárólag nyilvántartásba vett termékek lehetnek.

• A csaptelepek perlátorát javasolt havonta vízkőtelení­teni. A csaptelepek tisztítása fertőtlenítése során
kizárólag olyan vegyszer alkalmazhat, amely
megfelel a 201/2001. (X.25.) Kormányrendelet,
illetve a 38/2003. (VII.7.) ÉSzCsM-FVM-KvVM
együttes rendeletben leírtaknak.

• A perlátor működési elvéből adódóan jelentős
aeroszolt képez, így Legionella expoízió szempontjá­ból fokozott kockázatott jelent. Ezért alkalmazása
nem javasolt az egészségügyi intézmények fekvőbe­teg ellátó szobáiban, illetve minden olyan helyen,
ahol a hideg és / vagy használati melegvíz
Legionella csíraszáma eléri a 49/2005. (XI.6.) EMMI
rendelet alapján meghatározott beavatkozási szintet.

Vizsgajel (lásd a oldalon 44)

Átfolyási diagramm

(lásd a oldalon 42)
Tartozékok (lásd a oldalon 43)

XXX = Színkódolás
000 = Króm
670 = Matt Black

32

Magyar

Hiba Ok Megoldás

Kevés víz - A visszafolyásgátló beragadt.

- A zuhany szűrőtömítése koszos

Nehezen nyitható a csap. - A kerámiabetét meghibásodott,

elvízkövesedett.
Csöpög a csap. - A kerámiabetét meghibásodott. - A kerámiabetétet ki kell cserélni.
túl alacsony melegvíz hőmérséklet - A melegvíz szabályozó rosszul van

beállítva.
Az átfolyós vízmelegítő nem kapcsol
be.

- Nincs kiszerelve a zuhanyrózsából
a vízmennyiség szabályozó.

- A zuhany szűrőtömítése koszos - A zuhany és a cső közötti szűrőt ki

- A visszafolyásgátló beragadt. - A visszafolyásgátló kicserélése

- A visszafolyásgátló kicserélése
javasolt.

- A zuhany és a cső közötti szűrőt ki
kell tisztítani

- A kerámiabetétet ki kell cserélni.

- A melegvíz szabályozót újra be kell
állítani.

- El kell távolítani a vízmennyiség
szabályozót.

kell tisztítani

javasolt.

Szerelés (lásd a oldalon 36)

33



(38)

.



.

(40)

(42)

(43)

 = XXX

 =000

MattBlack =670

(42)



)EN806-5

(

(39)

(35)

(44)







,









,

,



,









.

.

(HC) 

,

"25

.



MPa1 :
MPa0,5-0,1 :
MPa1,6 :
(MPa=10bar=147PSI1) 
60°C 
70°C/4 

!



34

-

-



-

-



(36)

!

 -

-

-,

 - -



- -

- -



 - -

 -



Rebris S 72440XXX / Rebris E 72450XXX / Rebris S 72640XXX / Rebris E 72650XXX

1.

2.

Rebris S 72443XXX / Rebris E 72643XXX

1.

2.

35

1

2

3a

1.

36 mm

2.

3b

1.

X

2.

X 36

X + 36 mm

max.

39 mm

max.
5 mm

36

4

5

SW 24 mm

6

7

8

SW 30 mm

(17 Nm)

9

10 11

> 2 min

(0,7 Nm)

37

60 °C

1.

4.

3.

2.

SW 4 mm

6 x

10 °C

4 5

0,3 MPa
0,3 МПа
0,3 لاكسباجيم

21 3

SW 4 mm

6 7

17 x

38

SW 4 mm

36°C

38°C

50°C

43°C

1.

+

55°C

60°C

2.

3.

(5 Nm)

SW 4 mm

DE Reinigungsempfehlung / Garantie / Kontakt

www.hansgrohe.com/cleaning-recommendation

FR Recommandation pour le nettoyage / Garanties /

Contact

EN Cleaning recommendation / Warranty / Contact
IT Raccomandazione di pulizia / Garanzia /

Contatto

ES Recomendaciones para la limpieza / Garantía /

Contacto

NL Aanbevelingen inzake reiniging / Garantie /

Contact

DK Rengøringsvejledning / Garanti / Kontakt
PT Recomendações de limpeza / Garantia / Contacto
PL Zalecenie dotyczące pielęgnacji / Gwarancja /

Kontakt

CS Doporučení k čistění / Záruka / Kontakt
SK Odporúčania pre čistenie / Záruka / Kontakt
ZH 清洁指南/担保/接触
RU Рекомендации по очистке / Гарантия / Контакты
FI Puhdistussuositus / Takuu / Kosketus

SV Rengöringsrekommendationer / Garanti / Contacto
LT Valymo rekomendacijos / Garantija / Kontaktai
HR Preporuke za čišćenje / Garancija / Kontakt
RO Recomandări pentru curăţare / Garanţie /

Contact

EL Σύσταση καθαρισμού / Εγγύηση / επαφή
SL Priporočilo za čiščenje / Garancija / Kontakt
ET Puhastussoovitused / Garantii / Kontakt
LV Tīrīšanas ieteikumi / Garantija / Kontakti
SR Preporuke za čišćenje / Garancija / Kontakt
NO Anbefaling for rengjøring / Garanti / Kontakt
BG Препоръка за почистване / Гаранция / Контакт
JP お手入れの方法/保証について/ご連絡先
UA Рекомендації з чищення / Гарантія / контакт
AR //
TR Temizleme önerisi / Garanti / Temas
HU Tisztítási tanácsok / Garancia / érintkezés
HE //

39

Rebris S 72440XXX

1

191

110

218

±12

1

191

110

218

±12

109

1

197

±12

25

5-23

68Ø

G1/2

Rebris S 72443XXX

25

G1/2

127

173

81

2 0

15 0

17

°

184

15 0

5-23

68Ø

G1/2

Rebris E 72450XXX

5-23

68Ø

G1/2

25

G1/2

127

173

G1/2

127

182

3 6

81

2 0

°

°

80

17

17

96

184

15 0

187

218

40

162

1

25

±12

161

1

25

±12

218

Rebris S 72640XXX

162

1

25

±12

218

5-23

68Ø

G1/2

55

Rebris S 72643XXX

5-23

68Ø

G1/2

55

13 2

131

148

G1/2

55

55

85

85

15 0

119

184

15 0

119

184

Rebris E 72650XX

5-23

68Ø

G1/2

55

13 2

G1/2

55

85

15 0

119

184

218

41

Rebris S 72440XXX / Rebris E 72450XXX Rebris S 72443XXX

bar

6,00,60

00,1 0,2 0,3 0,4 0,5

Q = l/min
Q = l/sec

bar

6,00,60

00,1 0,2 0,3 0,4 0,5

Q = l/min
Q = l/sec

bar

6,00,60

00,1 0,2 0,3 0,4 0,5

Q = l/min
Q = l/sec

bar

6,00,60

00,1 0,2 0,3 0,4 0,5

Q = l/min
Q = l/sec

1B

1

2

0,50
0,45

0,40
0,35

0,30

MPa

0,25
0,20

0,15

0,10
0,05

0,00

036912 15 18 21 24 27 30

5,50,55

5,0
4,5

4,0
3,5

3,0
2,5
2,0
1,5
1,0
0,5

0,0

1B

1

2

3

0,50
0,45

0,40
0,35

0,30

MPa

0,25
0,20
0,15
0,10
0,05

0,00

ECO

036912 15 18 21 24 27 30

5,50,55

5,0
4,5

4,0
3,5

3,0
2,5
2,0
1,5
1,0
0,5

0,0

Rebris S 72640XXX / Rebris E 72650XXX

1B

1

0,50
0,45

0,40
0,35

0,30

MPa

0,25
0,20

0,15

0,10
0,05

0,00

036912 15 18 21 24 27 30

Rebris E 72643XXX

5,50,55

5,0
4,5

4,0
3,5

3,0
2,5
2,0
1,5
1,0
0,5

0,0

1B

1B

1

ECO

2

1 2 3

2.

0,50
0,45

0,40
0,35

0,30

MPa

0,25
0,20
0,15
0,10
0,05

0,00

036912 15 18 21 24 27 30

1.

5,50,55

5,0
4,5

4,0
3,5

3,0
2,5
2,0
1,5
1,0
0,5

0,0

1.

42

2.

Rebris S

72440XXX / 72443XXX

Rebris E

72450XXX

94140000

96338000
(Grey)
96338610
(Black)

96429000

94655XXX
(72450XXX)

94654XXX
(72440XXX/
72443XXX)

98193000
(32x2)

98164000
(33x1,5)

92730000
(72440XXX
72450XXX)
95730000
(72443XXX)

96338000
(Grey)
96338610
(Black)

97406XXX

97977XXX

96467XXX

Rebris S

72640XXX / 72643XXX

Rebris E

72650XXX

94140000

96429000

96922000

96467XXX

97220000

98163000
(15x2)

96044XXX

97220000

98163000
(15x2)

96157XXX

98129000
(14x2)

94074000

96922000

95008000

95140000

96157XXX

95008000

97980000
(72440XXX /72450XXX)
97978000
(72443XXX)

92730000
(72640XXX / 72650XXX)
95730000
(72643XXX)

98164000
(33x1,5)

98193000
(32x2)

96338000 (Grey)
96338610 (Black)

96338000
(Grey)
96338610
(Black)

97977XXX

97406XXX

95140000
97981XXX

97979XXX

94656XXX
(30 l/ min)

94655XXX
(72650XXX)

94654XXX
(72640XXX/
72643XXX)

43

P-IX DVGW SINTEF NF ETA

Hansgrohe SE

Products

Hansgrohe SE

Products

Hansgrohe SE

Products

Hansgrohe SE

72440XXX
72443XXX
72450XXX
72640XXX
72643XXX
72650XXX

DIN 4109-1

PA-IX 16957/IICB

PA-IX 16957/IICBDN0342 X X
PA-IX 16957/IICB X
PA-IX 28116/ICB DN0342 X

PA-IX 38259/IO DN0342 X X
PA-IX 38333/IIB X
PA-IX 38259/IO DN0342 X X

DIN 4109-1

PA-IX 28116/ICB

DIN 4109-1

PA-IX 38259/IO

DIN 4109-1

PA-IX 38333/IIB

44

Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440

E-Mail: [e-mail] · Internet: www.hansgrohe.com

01/2024

9.08503.01
