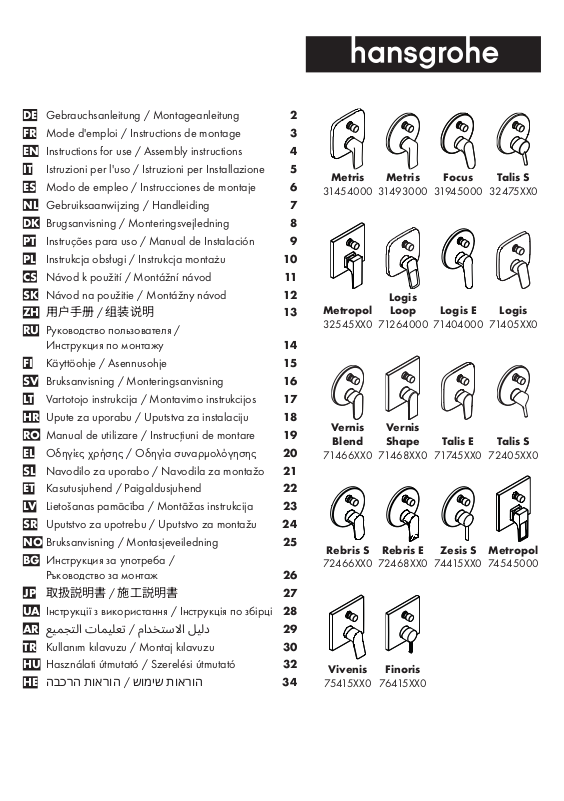

HANSGROHE 72466000, 72466670, 71466670, 71466000 User guide [en, hu, tr, it, ru +20]

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / Assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /

Инструкция по монтажу 14

FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
RO Manual de utilizare / Instrucţiuni de montare 19
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 20
SL Navodilo za uporabo / Navodila za montažo 21
ET Kasutusjuhend / Paigaldusjuhend 22
LV Lietošanas pamācība / Montāžas instrukcija 23
SR Uputstvo za upotrebu / Uputstvo za montažu 24
NO Bruksanvisning / Montasjeveiledning 25
BG Инструкция за употреба /

Ръководство за монтаж 26

JP 取扱説明書/施工説明書 27
UA Інструкції з використання / Інструкція по збірці 28
AR / 29
TR Kullanım kılavuzu / Montaj kılavuzu 30
HU Használati útmutató / Szerelési útmutató 32
HE הבכרה תוארוה / שומיש תוארוה 34

Metris

31454000

Metropol

32545XX0

Vernis

Blend

71466XX0

Rebris S

72466XX0

Vivenis

75415XX0

Metris

31493000

Logis
Loop

71264000

Vernis
Shape

71468XX0

Rebris E

72468XX0

Finoris

76415XX0

Focus

31945000

Logis E

71404000

Talis E

71745XX0

Zesis S

74415XX0

Talis S

32475XX0

Logis

71405XX0

Talis S

72405XX0

Metropol

74545000

Deutsch

+

Sicherheitshinweise

Bei der Montage müssen zur Vermeidung von

!

Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und

!

Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen

!

und / oder sensorischen Einschränkungen dürfen das
Produkt nicht unbeaufsichtigt benutzen. Personen, die
unter Alkohol- oder Drogeneinfluss stehen, dürfen das
Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und

!

Warmwasseranschlüssen müssen ausgeglichen
werden.

Montagehinweise

• Vor der Montage muss das Produkt auf Transportschä­den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.

• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.

•

Die in den Ländern jeweils gültigen Installationsricht­linien sind einzuhalten.

Technische Daten

Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!

Symbolerklärung

Kein essigsäurehaltiges Silikon verwenden!

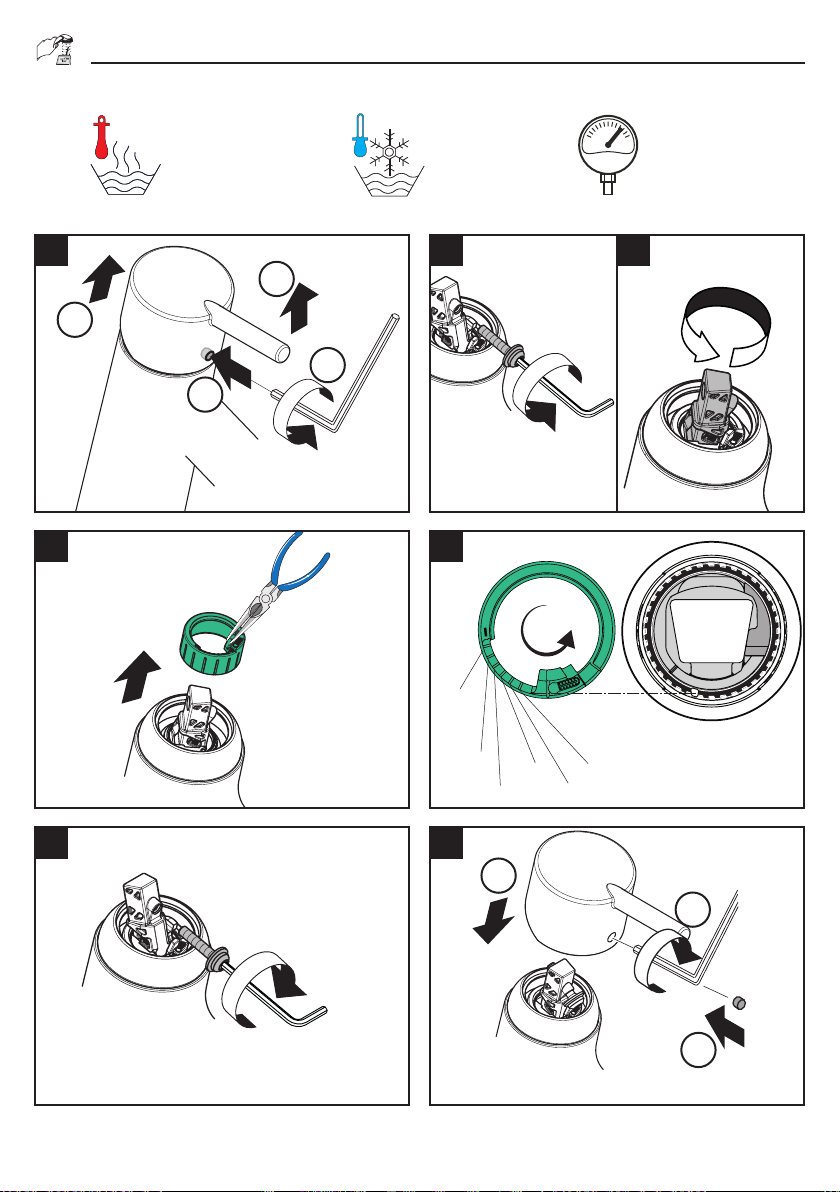

Justierung (siehe Seite 38)

Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.

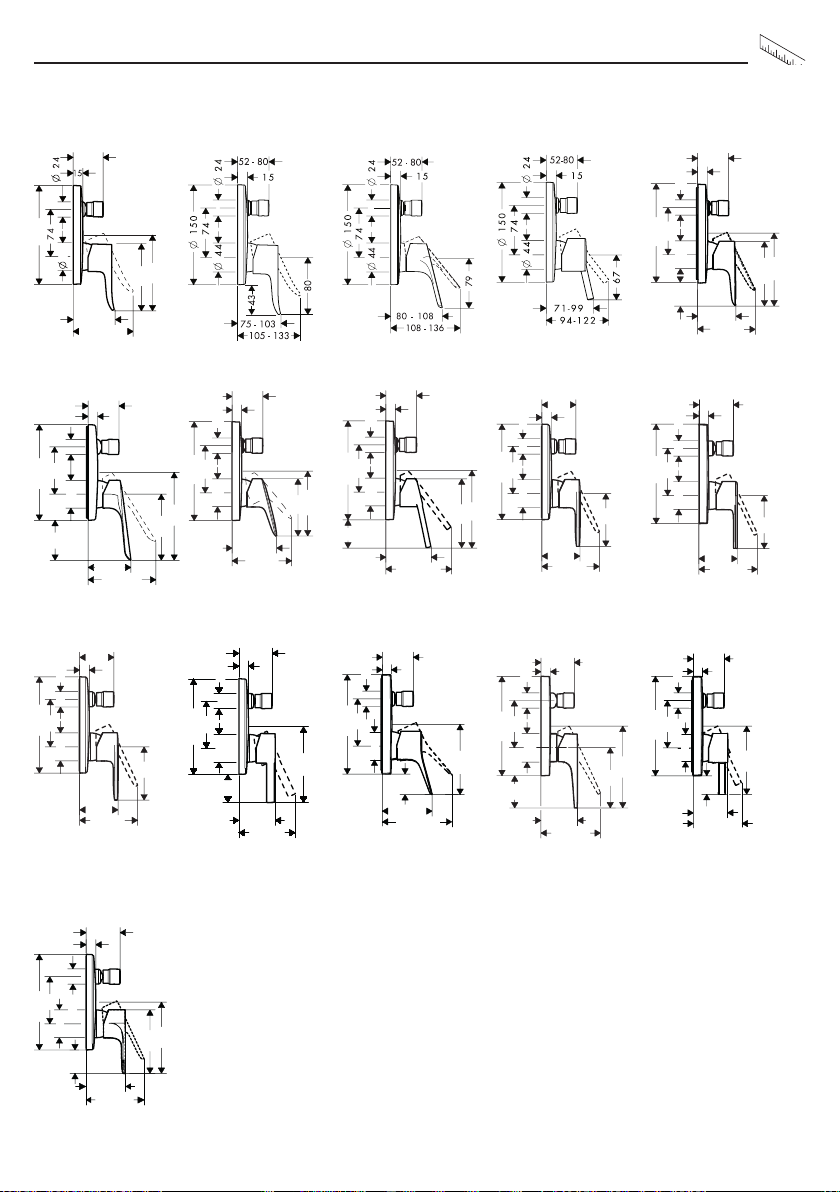

Maße (siehe Seite 39)

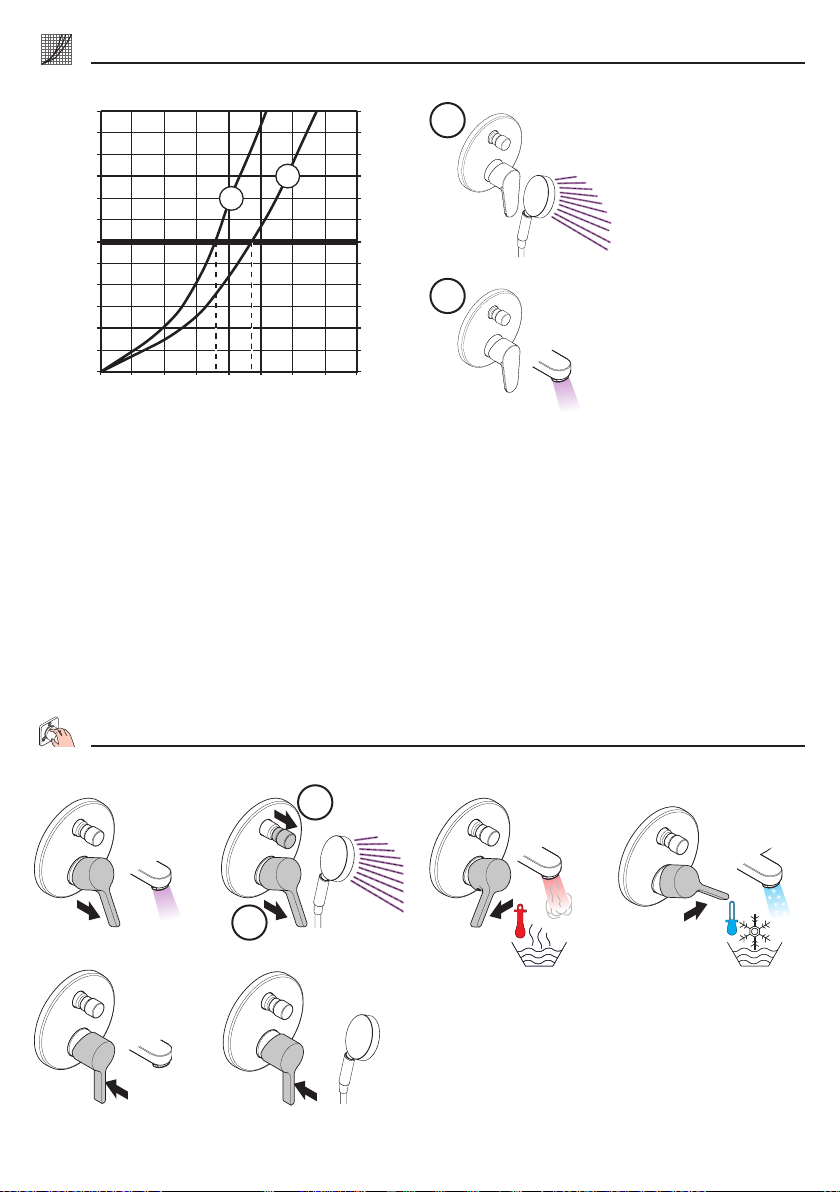

Durchflussdiagramm

(siehe Seite 40)

freier Durchfluss

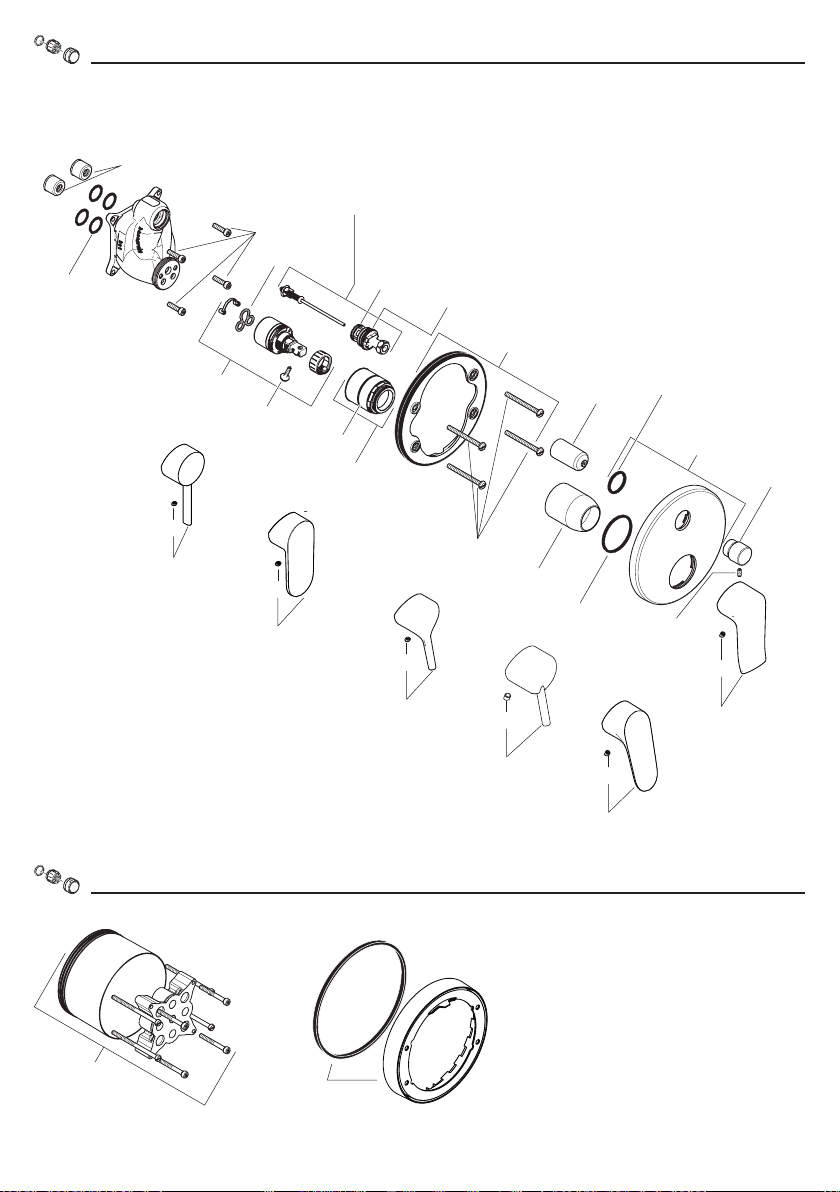

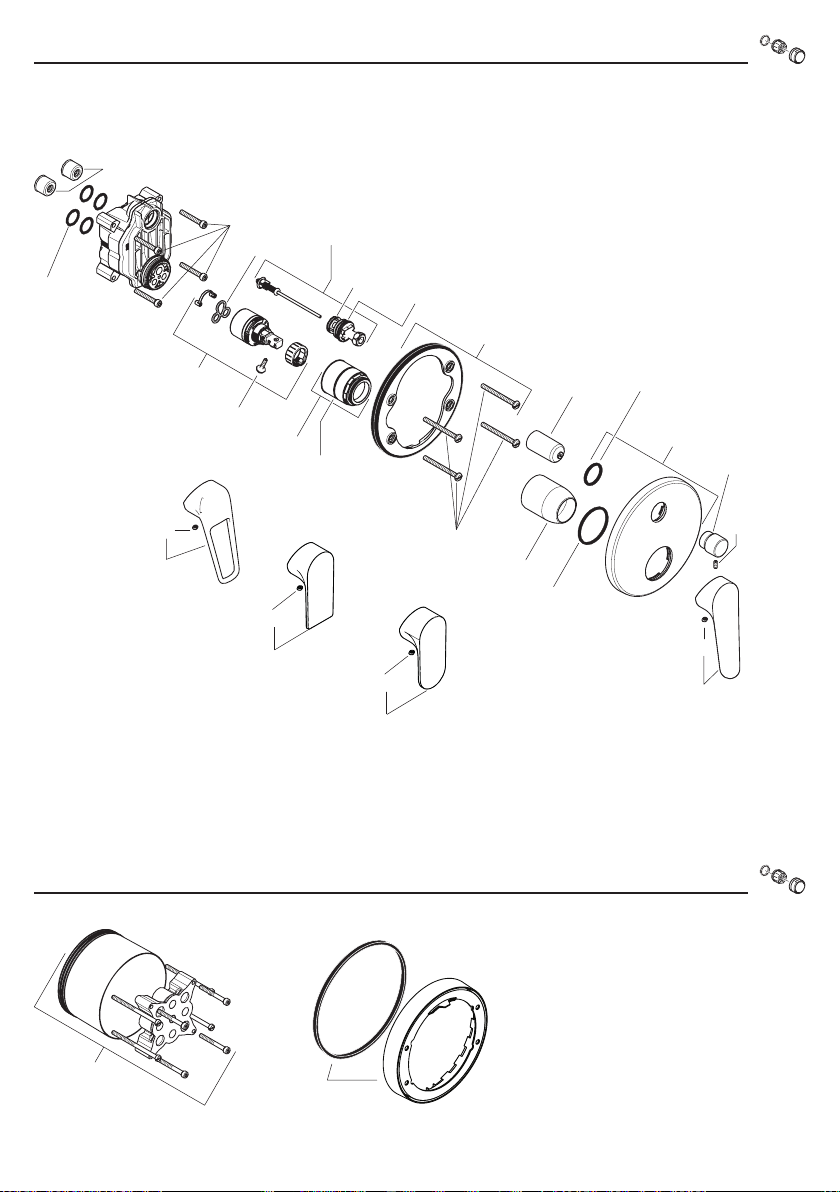

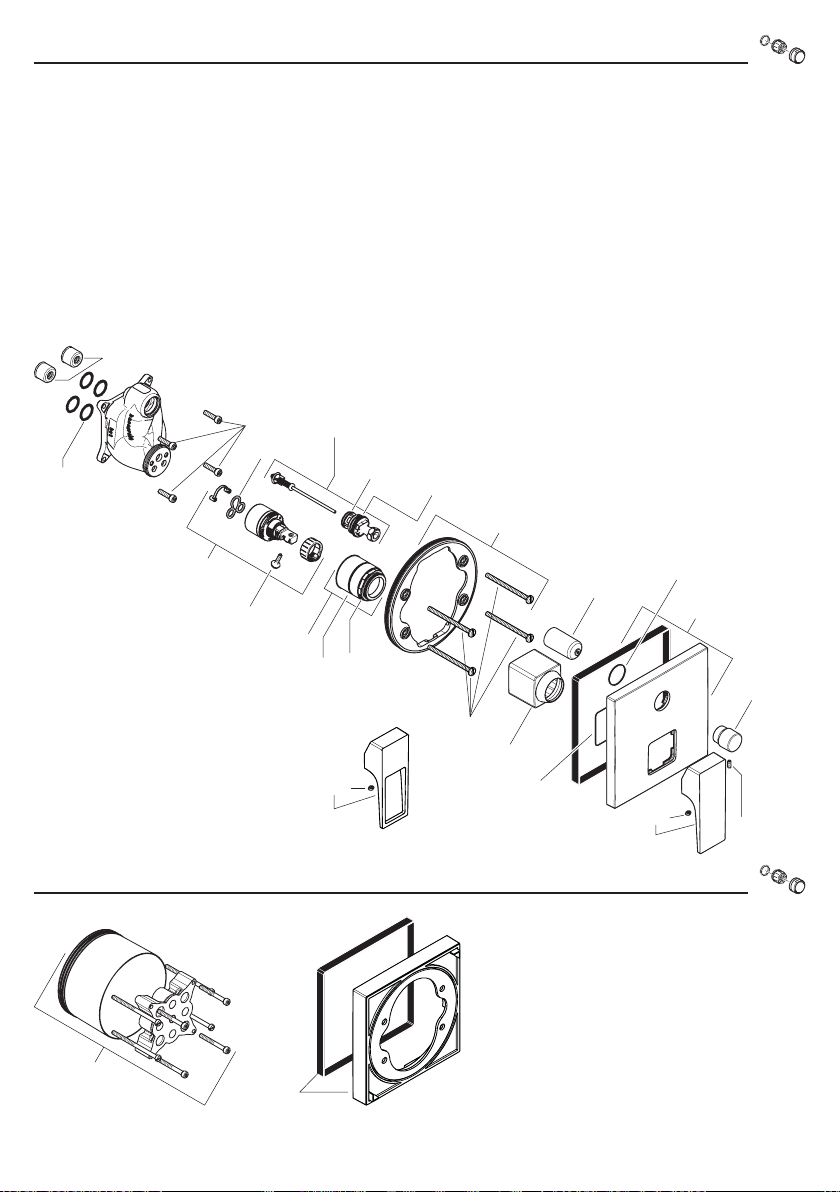

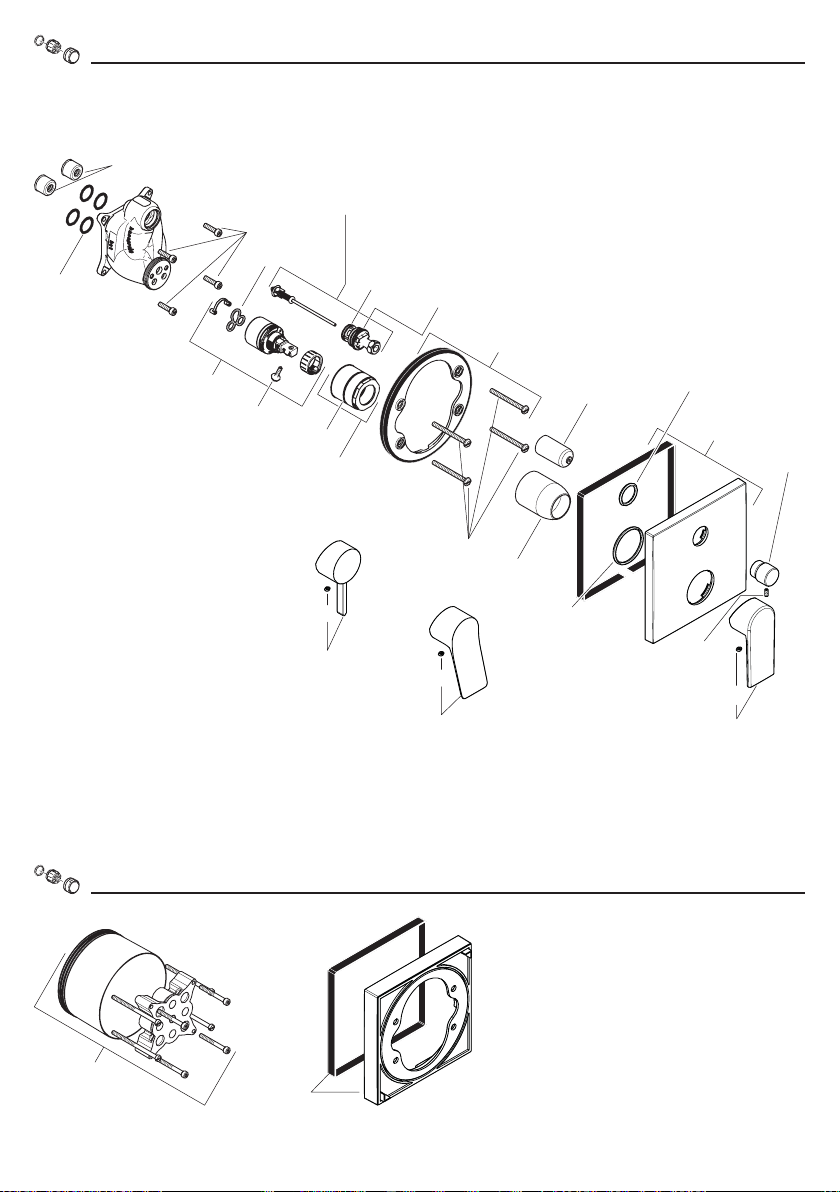

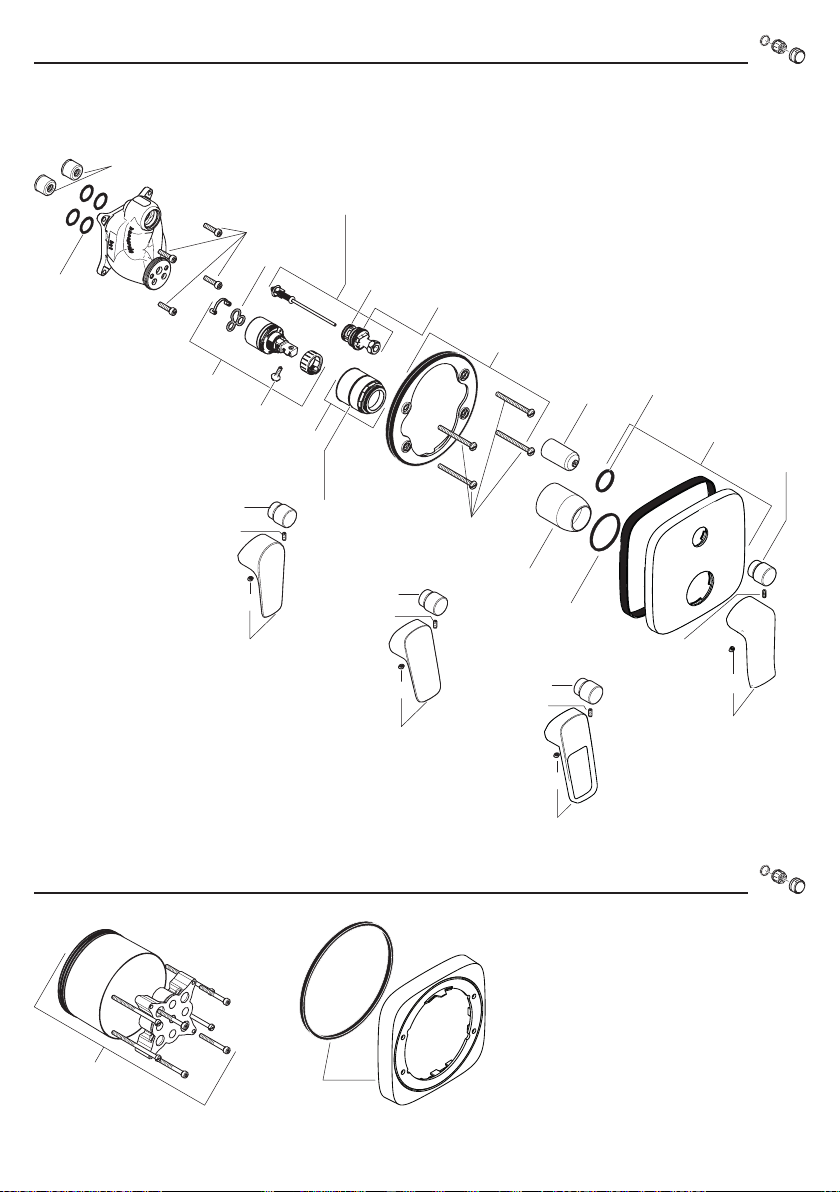

Serviceteile (siehe Seite 41)

Sonderzubehör

nicht im Lieferumfang enthalten

• Verlängerung 25 mm #13595000

• Verlängerung 22 mm (bei geringer Einbau­tiefe) #15597XX0, #13597XX0,
#13593XX0

(siehe Seite 41)

Reinigung (siehe Seite 46)

Bedienung

Prüfzeichen

(siehe Seite 40)

(siehe Seite 48)

Störung Ursache Abhilfe

Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Umsteller funktioniert nicht - Ablagerungen - Umsteller reinigen / O-Ringe fetten

- Zu geringer Wasserdruck - Wasserdruck erhöhen

- Umsteller defekt - Umsteller austauschen

Zu niedrige Warmwassertemperatur,
kein Kaltwasser. Durchlauferhitzer
springt an, wenn Kaltwasser
angewählt wird.

2

- Warmwasserbegrenzung falsch
eingestellt

- Kreuzfluss - Kartusche austauschen

- Warmwasserbegrenzung einstellen

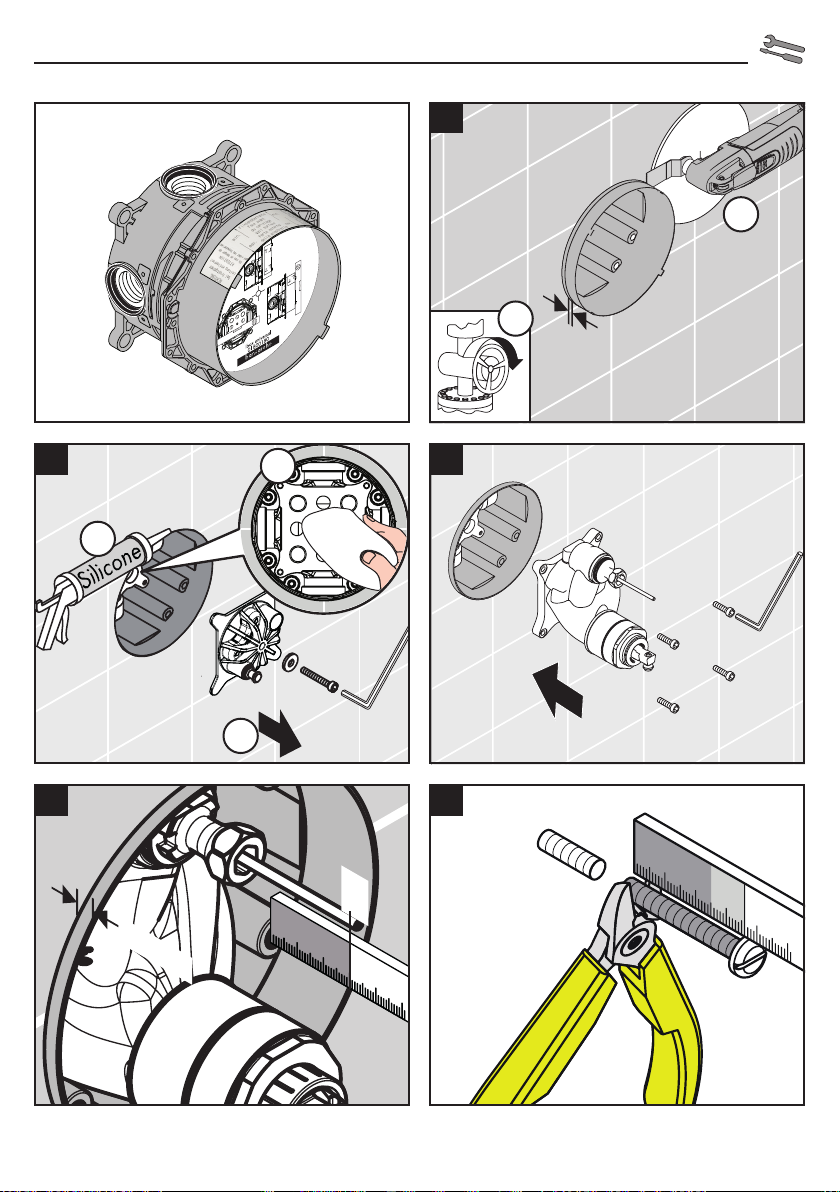

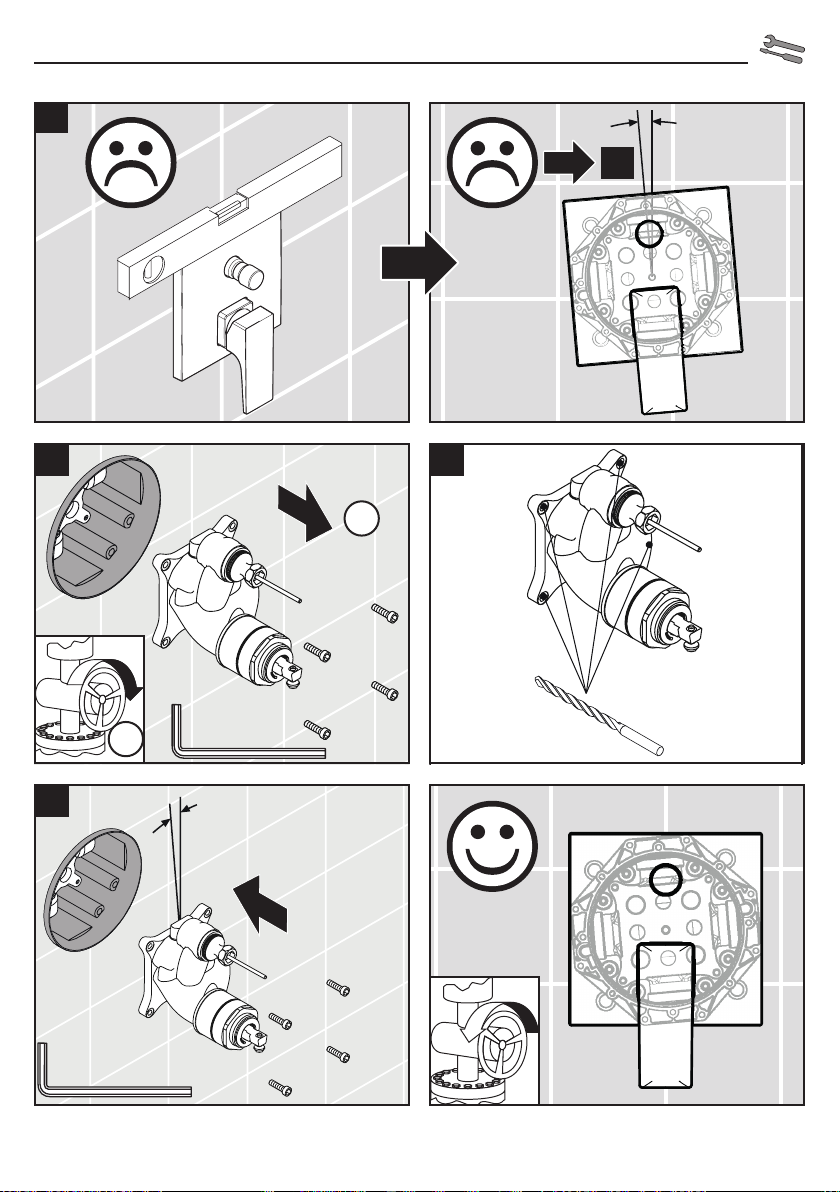

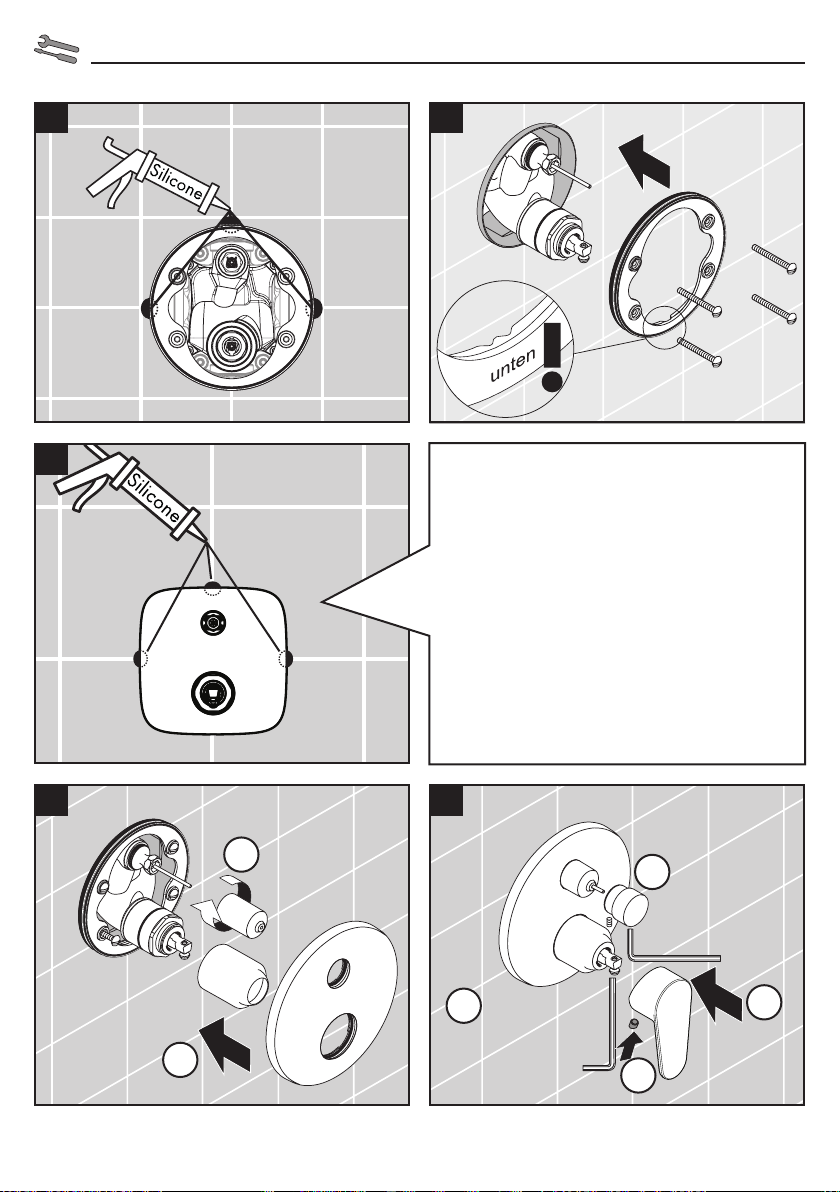

Montage (siehe Seite 35)

Français

+

Consignes de sécurité

Lors du montage, porter des gants de protection pour

!

éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer

!

l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant

!

des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau

!

chaude et froide.

Instructions pour le montage

• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.

• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.

• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.

Informations techniques

Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!

Description du symbole

Ne pas utiliser de silicone contenant de l'acide
acétique!

Etalonnage (voir pages 38)

Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.

Dimensions (voir pages 39)

Diagramme du débit

(voir pages 40)

débit libre

Pièces détachées (voir pages 41)

Accessoires en option

(voir pages 41)

ne fait pas partie de la fourniture

• jeu de rallonge 25 mm #13595000

• Rallonge de 22 mm (pour profondeur de
montage trop faible) #15597XX0,
#13597XX0, #13593XX0

Nettoyage (voir pages 46)

Instructions de service

(voir pages 40)

Classification acoustique et débit

(voir pages 48)

Dysfonctionnement Origine Solution

Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
L'inverseur ne fonctionne pas - Dépôts - Nettoyer l'inverseur / graisser les

joints toriques

Température d'eau chaude trop
basse, pas d´eau froide Le chauffe
eau instantanése met en route quand
on puise de l'eau froide.

- Pression d'alimentation insuffisante - Augmenter la pression d'alimenta-

- Inverseur défectueux - Changez l´inverseur

- Limiteur de température mal
positionné

- Flux inversé - Changer la cartouche

tion

- Positionner le limiteur de tempéra­ture

Montage (voir pages 35)

3

English

+

Safety Notes

Gloves should be worn during installation to prevent

!

crushing and cutting injuries.
The product may only be used for bathing, hygienic

!

and body cleaning purposes.
Children as well as adults with physical, mental and/

!

or sensoric impairments must not use this product
without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from
using this product.
The hot and cold supplies must be of equal pressures.

!

Installation Instructions

• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.

• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.

• The plumbing codes applicable in the respective
countries must be observed.

Technical Data

Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!

Symbol description

Do not use silicone containing acetic acid!

Adjustment (see page 38)

To adjust the hot water limiter. Using a hot water limiter in
combination with a continuous flow water heater is not
recommended.

Dimensions (see page 39)

Flow diagram

free flow

(see page 40)

Spare parts (see page 41)

Special accessories

order as an extra

• extension 25 mm #13595000

• Extension Set 22 mm (when wall is not deep
enough) #15597XX0, #13597XX0,
#13593XX0

(see page 41)

Cleaning (see page 46)

Operation

Test certificate

(see page 40)

(see page 48)

Fault Cause Remedy

Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Diverter not operating - Residue - Clean converter / grease O-rings

- Water pressure to low - Increase water pressure

- Diverter defective - Exchange diverter

Hot water temperature too low, no
cold water. Instantaneous water
heater starts up when cold water is
selected.

4

- Hot water limiter incorrectly set - Set hot water limiter

- Crossflow - Exchange cartridge

Assembly (see page 35)

Italiano

+

Indicazioni sulla sicurezza

Durante il montaggio, per pevitare ferite da schiaccia-

!

mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per

!

fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,

!

psichiche e/o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe o
alcolici.
Attenzione! Compensare le differenze di pressione tra

!

i collegamenti dell'acqua fredda e dell'acqua calda.

Istruzioni per il montaggio

• Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta
eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.

• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.

• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.

Dati tecnici

Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!

Descrizione simbolo

Non utilizzare silicone contenente acido
acetico!

Taratura (vedi pagg. 38)

Regolazione del limitatore di erogazione d'acqua calda.
Un limitatore di erogazione di acqua calda in combina­zione con le caldaie istantanee non è consigliabile.

Ingombri (vedi pagg. 39)

Diagramma flusso

portata libero

(vedi pagg. 40)

Parti di ricambio (vedi pagg. 41)

Accessori speciali

non contenuto nel volume di fornitura

• Prolunga 25 mm #13595000

• Prolunga 22 mm x set esterno (in caso di
incasso troppo esterno al muro) #15597XX0,
#13597XX0, #13593XX0

(vedi pagg. 41)

Pulitura (vedi pagg. 46)

Procedura

Segno di verifica

(vedi pagg. 40)

(vedi pagg. 48)

Problema Possibile causa Rimedio

Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Deviatore non funziona - depositi calcarei - pulire il regolatore / ingrassare le

guarnizioni O-ring

- pressione d'acqua troppo bassa - alzare la pressione d’acqua

- deviatore difettoso - sostituire deviatore

Temperatura dell'acqua calda troppo
bassa, niente acqua fredda, caldaia
istantanea si accende quando si
seleziona acqua fredda

- Limitazione dell'acqua calda
regolata male

- Flusso incrociato - Sostituire la cartuccia

- Regolare la limitazione dell'acqua
calda

Montaggio (vedi pagg. 35)

5

Español

+

Indicaciones de seguridad

Durante el montaje deben utilizarse guantes para

!

evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de

!

baño, higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,

!

mentales y/o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuentran
bajo el efecto de alcohol o drogas, no deben utilizar
el sistema de duchas.
Grandes diferencias de presión en servicio entre

!

agua fría y agua caliente deben equilibrarse.

Indicaciones para el montaje

• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
no se reconoce ningún daño de transporte o de
superficie.

•

Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.

• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.

Datos técnicos

Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.

Descripción de símbolos

No utilizar silicona que contiene ácido acético!

Ajuste (ver página 38)

Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.

Dimensiones (ver página 39)

Diagrama de circulación

(ver página 40)

caudal libre

Repuestos (ver página 41)

Opcional

no incluido en el suministro

• Prolongación 25 mm #13595000

• Alargo 22 mm (en caso de pared delgada)
#15597XX0, #13597XX0, #13593XX0

(ver página 41)

Limpiar (ver página 46)

Manejo

(ver página 40)

Marca de verificación

(ver página 48)

Problema Causa Solución

Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Iversor no funciona - Depósitos - Limpiar conmutador de tomas /

engrasar anillos tóricos

- falta presión - aumentar presión

- inversor defecto - cambiar inversor

Temperatura del agua caliente
demasiado baja, agua fría calenta­dor se dispara al abrir agua fría

6

- tope de agua caliente mal - ajustar tope

- Flujo cruzado - cambiar el cartucho

Montaje (ver página 35)

Nederlands

+

Veiligheidsinstructies

Bij de montage moeten ter voorkoming van knel- en

!

snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische

!

doeleinden en voor de lichaamreiniging worden
gebruikt.
Kinderen en volwassenen met lichamelijke, geestelijke

!

en/of sensorische beperkingen mogen het douchesys­teem niet zonder toezicht gebruiken. Personen onder
invloed van alcohol of drugs mogen het douchesys­teem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwater-

!

toevoer dienen vermeden te worden.

Montage-instructies

• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.

• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.

• De in de overeenkomstige landen geldende installa­tierichtlijnen moeten nageleefd worden.

Technische gegevens

Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!

Symboolbeschrijving

Gebruik geen zuurhoudende silicone!

Instellen (zie blz. 38)

Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.

Maten (zie blz. 39)

Doorstroomdiagram

vrije doorstroom

(zie blz. 40)

Service onderdelen (zie blz. 41)

Toebehoren

behoort niet tot het leveringspakket

• Verlengstuk 25 mm #13595000

• verlengset 22 mm (bij geringe inbouwdiepte)
#15597XX0, #13597XX0, #13593XX0

(zie blz. 41)

Reinigen (zie blz. 46)

Bediening

Keurmerk

(zie blz. 40)

(zie blz. 48)

Storing Oorzaak Oplossing

Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Omstelling functioneert niet - Afzettingen - Omsteller reinigen / O-ringen

invetten

- Waterdruk te laag - Waterdruk verhogen

- Omstelling defect - Omstelling uitwiss

Warmwater temperatuur te laag,
geen koud water. Doorstroomtoestel
springt aan wanneer koud water
gekozen is.

- Heetwaterbegrenzer verkeerd
ingesteld

- Kruisstroom - Kardoes uitwisselen

- Heetwaterbegrenzer instellen

Montage (zie blz. 35)

7

Dansk

+

Sikkerhedsanvisninger

Ved monteringen skal der bruges handsker for at

!

undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og

!

kropsrengøringsformål.
Børn som også voksne med fysiske, mentale og / eller

!

sensoriske begrænsninger må ikke bruge brusersyste­met uden opsyn. Personer som er under indflydelse af
alkohol eller narkotika må ikke bruge brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør

!

udjævnes.

Monteringsanvisninger

• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.

•

Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.

• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.

Tekniske data

Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!

Symbolbeskrivelse

Der må ikke benyttes eddikesyreholdig silikone!

Forindstilling (se s. 38)

Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke en
varmvandsspærre.

Målene (se s. 39)

Gennemstrømningsdiagram

(se s. 40)

fri gennemstrømning

Reservedele (se s. 41)

Specialtilbehør

ikke med i leveringsomfang

• Forlængersæt 25 mm #13595000

• Forlænger 22 mm (ved for stor indbygnings­dybde) #15597XX0, #13597XX0,
#13593XX0

(se s. 41)

Rengøring (se s. 46)

Brugsanvisning

Godkendelse

(se s. 40)

(se s. 48)

Fejl Årsag Hjælp

Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
Omstiller virker ikke - Aflejringer - Rens omskifteren / smør O-ringe

- For lavt vandtryk - Forøg vandtrykket

- Defekt omstiller - Udskift omstilleren

For lav varmtvandstemperatur. Ingen
koldt vand. Vandvarmeren starter, når
der åbnes for det kolde vand.

8

- Varmtvandsbegræns-ningen er
forkert indstillet

- Kryds-flow - Udskift kartusche

- Indstil varmtvandsbe-grænsningen

Montering (se s. 35)

Português

+

Avisos de segurança

Durante a montagem devem ser utilizadas luvas de

!

protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene

!

pessoal.
Crianças e adultos com deficiências motoras, mentais

!

e/ou sensoriais não podem utilizar o sistema de
duche sem monitorização. Pessoas que estejam sob a
influência de álcool ou drogas não podem utilizar o
sistema de duche.
Grandes diferenças entre as pressões das águas

!

quente e fria devem ser compensadas.

Avisos de montagem

• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.

• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.

• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.

Dados Técnicos

Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!

Descrição do símbolo

Não utilizar silicone que contenha ácido
acético!

Afinação (ver página 38)

Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.

Medidas (ver página 39)

Fluxograma

caudal livre

(ver página 40)

Peças de substituição

(ver página 41)

Acessórios especiais

não incluído no volume de fornecimento

• Crescente 25 mm #13595000

• Crescente 22 mm (quando instalado
demasiado longe da parede) #15597XX0,
#13597XX0, #13593XX0

(ver página 41)

Limpeza (ver página 46)

Funcionamento

Marca de controlo

(ver página 40)

(ver página 48)

Falha Causa Solução

Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Inversor não funciona - Depósitos - Limpar inversor / lubrificar vedantes

em O

- Pressão da água muito baixa - Aumentar a pressão da água

- Inversor defeituoso - Substituir o inversor

Temperatura da água quente muito
baixa, sem água fria. O esquentador
dispara quando a água fria está
seleccionada.

- O limitador de temperatura está
incorrectamente colocado

- Fluxo cruzado - Substituir o cartucho

- Regular o limitador de temperatura

Montagem (ver página 35)

9

Polski

+

Wskazówki bezpieczeństwa

Aby uniknąć zranień na skutek zgniecenia lub

!

przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i

!

czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychiczny-

!

mi i/lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą
korzystać z prysznica.
Znaczne różnice ciśnień na dopływach ciepłej i

!

zimnej wody muszą zostać wyrównane.

Wskazówki montażowe

• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.

•

Przewody i armatura muszą być montowane, płukane
i kontrolowane według obowiązujących norm.

• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.

Dane techniczne

Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!

Opis symbolu

Nie stosować silikonów zawierających kwas
octowy!

Ustawianie (patrz strona 38)

Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest zaleca­ne.

Wymiary (patrz strona 39)

Schemat przepływu

(patrz strona 40)

swobodny przepływ

Części serwisowe (patrz strona 41)

Wyposażenie specjalne

(patrz strona 41)

Nie jest częścią dostawy

• Przedłużka 25 mm #13595000

• Rozeta maskująca 22 mm (przy małej
głębokości zabudowy) #15597XX0,
#13597XX0, #13593XX0

Czyszczenie (patrz strona 46)

Obsługa

Znak jakości

(patrz strona 40)

(patrz strona 48)

Usterka Przyczyna Pomoc

Uchwyt armatury pracuje z wysiłkiem - Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Przełącznik nie funkcjonuje - Osady - Wyczyścić przełącznik / nasmaro-

wać o-ringi

- Zbyt niskie ciśnienie wody - Podnieść ciśnienie wody

- Uszkodzony przełącznik - Wymienić przełącznik

Za niska temperatura ciepłej wody,
brak zimnej wody. Przepływowy
podgrzewacz wody uruchamia się,
gdy wybiera się zimną wodę.

10

- Niewłaściwe ustawienie ogranicznik
ciepłej wody

- Przepływ krzyżowy - Wymiana wkładu

- Ustawić ogranicznik ciepłej wody

Montaż (patrz strona 35)

Česky

+

Bezpečnostní pokyny

Pro zabránění řezným zraněním a pohmožděninám je

!

nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za

!

účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a / nebo

!

smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog nesmí
produkt používat.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji

!

studené a teplé vody.

Pokyny k montáži

• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.

• Vedení a armatura musí být namontovány, proplách­nuty a otestovány podle platných norem.

• Je třeba dodržovat montážní pravidla platné v dané
zemi.

Technické údaje

Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.

Popis symbolů

Nepoužívat silikon s obsahem kyseliny octové!

Nastavení (viz strana 38)

Nastavení omezovače teplé vody. Ve spojení s průtoko­vým ohřívačem se použití uzávěru teplé vody nedoporu­čuje.

Rozmìry (viz strana 39)

Diagram průtoku

volný průtok

(viz strana 40)

Servisní díly (viz strana 41)

Zvláštní příslušenství

není součástí dodávky

• prodloužení 25 mm #13595000

• prodloužení 22 mm (při malé hloubce
zabudování) #15597XX0, #13597XX0,
#13593XX0

(viz strana 41)

Čištění (viz strana 46)

Ovládání

Zkušební značka

(viz strana 40)

(viz strana 48)

Porucha Příčina Odstranění

Armatura jde ztěžka - Kartuše je vadná, zanesená·vodním

kamenem
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
Přepínač nefunguje - Usazeniny - Vyčistit přepínač/promazat

- příliš malý tlak vody - zvýšit tlak vody

- přepínač defektní - Přepínač vymìnit

nízká teplota teplé vody .žádná
studená voda průtokový ohřívač
naskočí, když se navolí studená voda

- Špatně nastavená zarážka pro
teplou vodu

- Křížení toků - Kartuši vyměnit

- Kartuši vyměnit

o-kroužky

- Seřídit zarážku pro teplou vodu

Montáž (viz strana 35)

11

Slovensky

+

Bezpečnostné pokyny

Pri montáži musíte nosiť rukavice, aby ste predišli

!

pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú

!

hygienu.
Produkt nesmú bez dozoru používať deti, ako aj

!

dospelé osoby s telesným, duševným a/alebo
zmyslovým postihnutím. Produkt nesmú používať ani
osoby, ktoré sú pod vplyvom alkoholu alebo drog.
Veľké rozdiely v tlaku medzi prípojkami studenej a

!

teplej vody musia byť vyrovnané.

Pokyny pre montáž

• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.

• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.

• Je potrebné dodržiavať smernice o inštalácii, ktoré sú
práve teraz platné v krajinách.

Technické údaje

Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!

Popis symbolov

Nepoužívať silikón s obsahom kyseliny octovej!

Nastavenie (viď strana 38)

Nastavenie obmedzenia teplej vody. V spojení s
prietokovými ohrievačmi sa neodporúča použitie
obmedzovača teplej vody.

Rozmery (viď strana 39)

Diagram prietoku

volný prietok

(viď strana 40)

Servisné diely (viď strana 41)

Zvláštne príslušenstvo

(viď strana 41)

nie je súčasťou dodávky

• Predlženie 25 mm #13595000

• Predĺženie 22 mm (pri malej montážnej
hĺbke) #15597XX0, #13597XX0,
#13593XX0

Čistenie (viď strana 46)

Obsluha

Osvedčenie o skúške

(viď strana 40)

(viď strana 48)

Porucha Príčina Pomoc

Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté

usadeniny
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Prepínač nefunguje - Usadeniny - Vyčistiť prepínač / namazať O

- Príliš malý tlak vody - Zvýšit’ tlak vody

- Prepínač defektný - Prepínač vymenit’

Málo teplá voda, žiadna studená
voda, prietokový ohrievač naskočí,
keď sa navolí studená voda.

12

- Nesprávne nastavená zarážka na
teplú vodu

- Kríženie tokov - Vymeniť kartušu

Montáž (viď strana 35)

- Vymeniť kartušu

krúžky

- Nastavenie zarážky na teplú vodu

中文

+

安全技巧

! 装配时为避免挤压和切割受伤,必须戴上手套.
! 本产品只允许作为洗浴,卫生和洁身之用.
! 不得让儿童和肢体,精神和/或意识有障碍的成

人在不受监管的情况下使用淋浴系统.
毒品影响的人员不得使用淋浴系统.

! 冷热水管间过大的压力差必须予以平衡.

受酒精或

安装提示

• 安装前必须检查产品是否受到运输损害.安装后
将不认可运输损害或表面损伤.

• 管道和阀门必须根据通用标准进行安装,
检查.

• 请遵守当地国家现行的安装规定.

冲洗和

技术参数

工作压强: 最大1 MPa
推荐工作压强:
测试压强:

(1 MPa = 10 bar = 147 PSI)

热水温度:
热力消毒:
该产品专为饮用水设计!

0,1 - 0,5 MPa

1,6 MPa

 最大60°C
70°C / 4分钟

符号说明

请勿使用含有乙酸的硅胶!

调节 (参见第页38)

热水温度调节.如果使用即热式喷头,则不建议安装
热水阀门.

大小 (参见第页39)

流量示意图 (

 时的流速

参见第页40)

备用零件 (参见第页41)

选装附件 (

 不在供货范围内

加长25 mm #13595000

•

• 加长件22mm (墙壁不够深时) #15597XX0,
#13597XX0, #13593XX0

参见第页41)

清洗 (参见第页46)

参见第页40)

操作 (

检验标记 (

参见第页48)

问题 原因 补救

龙头不灵活 - 阀芯损坏,结垢 - 更换阀芯
龙头滴水 - 阀芯损坏 - 更换阀芯
分流器不工作 - 沉积物 - 清洁分流器/给O形环上油

- 水压过低 - 增加水压

- 分流器损坏 - 更换分流器

热水温度过低,没有冷水.选择冷
水时,热水器启动.

- 温度限制器设置错误 - 设置温度限制器

- 交叉流动 - 更换阀芯

安装 (参见第页35)

13

Русский

+

Указания по технике безопасности

Во время монтажа следует надеть перчатки во

!

избежание прищемления и порезов.
Изделие разрешается использовать только в

!

гигиенических целях: для принятия ванны и личной
гигиены.
Дети, а также взрослые с физическими, умственны-

!

ми и/или сенсорными недостатками должны
пользоваться изделием только под присмотром.
Запрещается пользоваться изделием в состоянии
алкогольного или наркотического опьянения.
донного клапа. Перед установкой смесителя

!

необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.

Указания по монтажу

• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.

• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действую­щими нормами.

• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.

Технические данные

Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!

Описание символов

Не применяйте силикон, содержащий
уксусную кислоту.

Подгонка (см. стр. 38)

Регулировка ограничителя горячей воды. В сочетании
с проточными нагревателями не рекомендуется
использовать блокировку воды.

Размеры (см. стр. 39)

Схема потока

cвободное истечение

(см. стр. 40)

Κомплеκт (см. стр. 41)

Специальные принадлежности

(см. стр. 41)

не включено в объем поставки!

• Удлинение 25 мм #13595000

• Удлинение 22 мм (при малой глубине
установки) #15597XX0, #13597XX0,
#13593XX0

Очистка (см. стр. 46)

Эксплуатация

(см. стр. 40)

Знак технического контроля

(см. стр. 48)

Неисправность Причина Устранение неисправности

Арматура работает с усилием - Картридж неисправен, засорение

накипью
Арматура протекает - Картридж неисправен - Замените картридж
Переключатель не работает - отложения - очистите переключатель / смажьте

- Слишком малое давление воды - Увеличьте давление воды

- Переключатель неисправен - Замените переключатель

Слишком низкая температура
горячей воды. Проточный нагрева­тель запускается при выборе
холодной воды.

14

- Ограничение горячей воды
отрегулировано неправильно

- Перекрестный поток - Замените картридж

Монтаж (см. стр. 35)

- Замените картридж

консистентной смазкой кольца
круглого сечения

- Отрегулируйте ограничение
горячей воды

Suomi

+

Turvallisuusohjeet

Asennuksessa on käytettävä käsineitä puristumien ja

!

viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja

!

puhdistustarkoituksiin.
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti

!

rajoittuneet aikuiset eivät saa käyttää suihkujärjestel­mää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä

!

on tasattava.

Asennusohjeet

• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.

• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien mukaisesti.

• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.

Tekniset tiedot

Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave­den kanssa!

Merkin kuvaus

Älä käytä etikkahappopitoista silikonia!

Säätö (katso sivu 38)

Lämpötilan rajoittimen säätäminen. Emme suosittele
käyttämään lämpötilan rajoitinta vedenlämmittimen
(läpivirtauskuumennin) yhteydessä.

Mitat (katso sivu 39)

Virtausdiagrammi

vapaa läpivirtaus

(katso sivu 40)

Varaosat (katso sivu 41)

Erityisvaruste

ei kuulu toimitukseen

• Pidennys 25 mm #13595000

• Pidennys 22 mm (pienemmällä asennussyvyy­dellä) #15597XX0, #13597XX0,
#13593XX0

(katso sivu 41)

Puhdistus (katso sivu 46)

Käyttö

Koestusmerkki

(katso sivu 40)

(katso sivu 48)

Häiriö Syy Toimenpide

Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Valitsin ei toimi - kerrostumia - Vaihtimen puhdistus / O-renkaiden

rasvaus

- Liian matala vedenpaine - Lisää vedenpainetta

- Valitsin rikki - Vaihda valitsin

Lämminveden lämpötila liian
alhainen, ei kylmää vettä. Läpivirtaus­kuumennin käynnistyy kylmää vettä
otettaessa.

- Lämminveden rajoitin väärin
säädetty

- Ristiinvirtaus - Vaihda patruuna

- Säädä lämminveden rajoitin

Asennus (katso sivu 35)

15

Svenska

+

Säkerhetsanvisningar

Handskar ska bäras under monteringsarbetet så att

!

man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med

!

bad och dusch.
Barn samt vuxna med fysiska, psykiska eller senso-

!

riska funktionshinder får inte använda produkten
ensamma. Personer som är påverkade av alkohol- el­ler droger får inte använda produkten.
Stora tryckskillnader mellan anslutningarna för varmt

!

och kallt vatten måste utjämnas.

Monteringsanvisningar

• Det måste undersökas om produkten har transportska­dor innan den monteras. Efter monteringen accepte­ras inga transport- eller ytskiktskador.

• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande normerna.

• De installationsriktlinjer som gäller i länderna ska
följas.

Tekniska data

Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!

Symbolförklaring

Använd inte silikon som innehåller ättiksyra!

Justering (se sidan 38)

Ställa in varmvattenregleringen. Tillsammans med
varmvattenberedare rekommenderas inte en varmvatten­spärr.

Måtten (se sidan 39)

Flödesschema

fri genomströmning

(se sidan 40)

Reservdelar (se sidan 41)

Specialtillbehör

medföljer ej leveransen

• Förlängning 25 mm #13595000

• Förlängning 22 mm (vid litet monteringsdjup)
#15597XX0, #13597XX0, #13593XX0

(se sidan 41)

Rengöring (se sidan 46)

Hantering

Testsigill

(se sidan 40)

(se sidan 48)

Störning Orsak Åtgärd

Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Omkopplare fungerar inte - Avlagringar - Rengör omkastare / smörj O-ringar

- För lågt vattentryck - Öka vattentrycket

- Omkopplare defekt - Byt ut omkopplare

För låg varmvattentemperatur, inget
kallvatten. Varmvattenberedaren slår
på när kallvatten väljs.

16

- Varmvattenreglering felaktigt inställd - Ställ in varmvattenreglering

- Korsflöde - Byt ut patron

Montering (se sidan 35)

Lietuviškai

+

Saugumo technikos nurodymai

Apsaugai nuo užspaudimo ir įsipjovimo montavimo

!

metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno

!

higienai ir švarai palaikyti.
Gaminiu draudžiama naudotis vaikams, taip pat

!

suaugusiems su fizine, dvasine negale ir (arba)
sensorikos sutrikimais. Gaminių taip pat draudžiama
naudotis asmenims, apsvaigusiems nuo alkoholio
arba narkotikų.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.

!

Montavimo instrukcija

• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus pretenzi­jos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.

•

Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.

• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl
įrengimo.

Techniniai duomenys

Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!

Simbolio aprašymas

Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!

Reguliavimas (žr. psl. 38)

Karšto vandens ribojimas. Kartu su cirkuliaciniais
šildytuvais nerekomenduojama naudoti karšto vandens
blokavimo įtaisų.

Išmatavimai (žr. psl. 39)

Pralaidumo diagrama

laisvas vandens pralaidumas

(žr. psl. 40)

Atsarginės dalys (žr. psl. 41)

Specialūs priedai

nėra pridedama

• Ilgiklis 25 mm #13595000

• Ilgiklis 22 mm (esant nepakankamam sienos
gyliui) #15597XX0, #13597XX0,
#13593XX0

(žr. psl. 41)

Valymas (žr. psl. 46)

Eksploatacija

Bandymo pažyma

(žr. psl. 40)

(žr. psl. 48)

Gedimas Priežastis Priemonė

Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Perjungėjas nefunkcionuoja - Apnašos - Išvalykite atsukimą/-sutepkite

O-žiedus

- Nepakankamas vandens spaudimas - Pakelti vandens spaudimą

- Pažeistas perjungėjas - Pakeisti perjungėją

Per maža karšto vandens temperatū­ra, nėra šalto vandens. Momentinis
pašildytojas pradeda veikti, kai
naudojamas šalta vanduo

- Neteisingai nustatytas karšto
vandens ribotuvas

- Kryžminė srovė - Pakeisti kasetę

- Nustatyti karšto vandens ribotuvą

Montavimas (žr. psl. 35)

17

Hrvatski

+

Sigurnosne upute

Prilikom montaže se radi sprječavanja prignječenja i

!

posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,

!

tuširanje i osobnu higijenu.
Djeca, kao i tjelesno, mentalno i/ili senzorno

!

hendikepirane odrasle osobe ne smiju se koristiti
proizvodom bez nadzora. Osobe koje su pod
utjecajem alkohola ili droga ne smiju se koristiti
proizvodom.
Velika razlika u pritisku između vruće i hladne vode

!

mora biti izbalansirana.

Upute za montažu

• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.

• Cijevi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.

• Obvezno se moraju uvažiti propisi o instalacijama koji
vrijede u dotičnoj zemlji.

Tehnički podatci

Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!

Opis simbola

Nemojte koristiti silikon koji sadrži octenu
kiselinu!

Regulacija (pogledaj stranicu 38)

Namještanje limitera tople vode. U kombinaciji s
protočnim bojlerima nije preporučljiva primjena sustava
za blokiranje dotoka tople vode.

Mjere (pogledaj stranicu 39)

Dijagram protoka

(pogledaj stranicu 40)

slobodan protok

Rezervni djelovi

(pogledaj stranicu 41)

Posebni pribor

Nije sadržano u isporuci!

• Produljenje 25 mm #13595000

• Produljenje 22 mm (kod manje dubine
ugradnje) #15597XX0, #13597XX0,
#13593XX0

(pogledaj stranicu 41)

Čišćenje (pogledaj stranicu 46)

Upotreba

(pogledaj stranicu 40)

Oznaka testiranja

(pogledaj stranicu 48)

Greška Uzrok Otklanjanje

Ručica se zaglavila - Neispravan uložak Taloženje

kamenca
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Selektor ne radi - Naslage - Čišćenje selektora i podmazivanje

- Prenizak tlak vode - Povećajte tlak vode

- Selektor je neispravan - Zamijenite selektor

Preniska temperatura vruće vode,
nedostatak hladne vode. Protočni
bojler se pali pri podešenoj funkciji
za protok hladne vode

18

Sastavljanje (pogledaj stranicu 35)

- Limiter vruće vode nije dobro
podešen

- Križni tok vode - Zamijenite uložak

- Zamijenite uložak

O-prstenova

- Podesite limiter vruće vode

Română

+

Instrucţiuni de siguranţă

La montare utilizaţi mănuşi pentru evitarea contuziuni-

!

lor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea,

!

menţinerea igienei şi curăţarea corpului.
Copiii şi adulţii cu dizabilităţi corporale, mintale şi

!

senzoriale nu pot utiliza sistemul de duş nesuprave­gheaţi. De asemenea este interzisă utilizarea
sistemului de duş de către persoane, care se află sub
influenţa alcoolului sau a drogurilor.
Diferenţele de presiune mari între alimentarea cu apă

!

rece şi apă caldă trebuie echilibrate.

Instrucţiuni de montare

• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.

•

Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.

• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.

Date tehnice

Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.

Descrierea simbolurilor

Nu utilizaţi silicon cu conţinut de acid acetic!

Reglare (vezi pag. 38)

Reglarea limitatorului de apă caldă. Nu se recomandă
folosirea unui limitator de apă caldă în combinaţie cu un
boiler instant.

Dimensiuni (vezi pag. 39)

Diagrama de debit

debit cu curgere liberă

(vezi pag. 40)

Piese de schimb (vezi pag. 41)

Accesorii opţionale

nu este inclus în setul livrat

• Prelungitor 25 mm #13595000

• Prelungitor 22 mm (în cazul montării la
adâncime mică) #15597XX0, #13597XX0,
#13593XX0

(vezi pag. 41)

Curăţare (vezi pag. 46)

Utilizare

Certificat de testare

(vezi pag. 40)

(vezi pag. 48)

Deranjament Cauza Măsuri de remediere

Bateria se mişcă dificil - Cartuş defect din cauza depunerilor

de calcar
Bateria picură - Cartuş defect - Schimbaţi cartuşul.
Cartuşul nu funcţionează. - Depuneri - Curăţaţi inversorul / ungeţi inelele O

- Presiune apă prea mică - Măriţi presiunea de apă

- Cartuş defect - Schimbaţi cartuşul.

Temperatura apei este prea mică, nu
este apă rece. Boilerul instant
porneşte când se dă drumul la apa
rece

- Limitarea temperaturii apei calde
setată incorect.

- Curgere încrucişată (apa rece în
intră în conducta de apă caldă şi
invers)

- Schimbaţi cartuşul.

- Setaţi limitarea temperaturii apei
calde.

- Schimbaţi cartuşul.

Montare (vezi pag. 35)

19

Ελληνικά

+

Υποδείξεις ασφαλείας

Για να αποφύγετε τραυματισμούς κατά τη συναρμολό-

!

γηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο σαν

!

μέσο λουτρού, υγιεινής και καθαρισμού του σώματος.
Παιδιά ή ενήλικες με μειωμένες σωματικές, διανοητικές

!

και/ή αισθητήριες ανεπάρκειες δεν επιτρέπεται να
χρησιμοποιούν το προϊόν χωρίς επιτήρηση. Άτομα
υπό την επήρεια οινοπνεύματος ή ναρκωτικών δεν
επιτρέπεται να χρησιμοποιούν σε καμία περίπτωση το
προϊόν.
Οι διαφορές της πίεσης μεταξύ της σύνδεσης κρύου

!

και ζεστού νερού θα πρέπει να αντισταθμίζονται.

Οδηγίες συναρμολόγησης

• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.

• Οι σωλήνες και η μπαταρία πρέπει να τοποθετηθούν
σύμφωνα με τα ισχύοντα πρότυπα, να τεθούν υπό
πίεση και να δοκιμαστούν.

• Θα πρέπει να τηρούνται οι οδηγίες εγκατάστασης που
ισχύουν σε κάθε κράτος.

Τεχνικά Χαρακτηριστικά

Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Θερμοκρασία ζεστού νερού: έως 60°C
Θερμική απολύμανση: 70°C / 4 min
Το προϊόν έχει σχεδιαστεί αποκλειστικά για πόσιμο νερό!.

Περιγραφή συμβόλων

Μην χρησιμοποιείτε σιλικόνη που περιέχει οξικό
οξύ!

Ρύθμιση (βλ. Σελίδα 38)

Ρύθμιση του δοσομετρητή ζεστού νερού. Δεν συνιστάται η
διάταξη φραγής ζεστού νερού σε συνδυασμό με
ταχυθερμοσίφωνα.

Διαστάσεις (βλ. Σελίδα 39)

Διάγραμμα ροής

Ελεύθερη ροή

(βλ. Σελίδα 40)

Ανταλλακτικά (βλ. Σελίδα 41)

Ειδικά αξεσουάρ

δεν περιλαμβάνεται στον παραδοτέο εξοπλισμό

• Επιμήκυνση 25 mm #13595000

• Σωλήνας επιμήκυνσης 22 mm (σε μειωμένο
βάθος τοποθέτησης) #15597XX0,
#13597XX0, #13593XX0

(βλ. Σελίδα 41)

Καθαρισμός (βλ. Σελίδα 46)

Χειρισμός

Σήμα ελέγχου

(βλ. Σελίδα 40)

(βλ. Σελίδα 48)

Βλάβη Αιτία Διόρθωση

Σκληρή μπαταρία (μείκτης) - Ελαττωματικό φυσίγγιο, άλατα - Αλλαγή φυσιγγίου
Η μπαταρία στάζει - Ελαττωματικό φυσίγγιο - Αλλαγή φυσιγγίου
Ο διακόπτης επιλογής δεν λειτουργεί - Άλατα - Καθαρίστε τον ρυθμιστή νερού /

λιπάνετε τους στεγανωτικούς
δακτυλίους

- Ανεπαρκής πίεση νερού - Αυξήστε την πίεση του νερού

- Βλάβη στο διακόπτη επιλογής - Αλλάξτε το διακόπτη επιλογής

Χαμηλή θερμοκρασία ζεστού νερού,
καθόλου κρύο νερό. Ο ταχυθερμοσί­φωνας ενεργοποιείται, όταν επιλέγεται
το κρύο νερό.

20

Συναρμολόγηση (βλ. Σελίδα 35)

- Λάθος ρύθμιση της περιοριστικής
διάταξης ζεστού νερού

- Σταυροειδής ροή - Αλλαγή φυσιγγίου

- Ρυθμίστε την περιοριστική διάταξη
του ζεστού νερού

Slovenski

+

Varnostna opozorila

Pri montaži je treba nositi rokavice, da se preprečijo

!

poškodbe zaradi zmečkanja ali urezov.
Ta izdelek se sme uporabljati le z namenom umivanja,

!

vzdrževanja higiene in telesne nege.
Otroci kot tudi odrasle osebe z omejenimi telesnimi,

!

duševnimi in/ali senzoričnimi sposobnostmi ne smejo
nenadzorovano uporabljati tega izdelka. Osebe, ki
so pod vplivom alkohola ali drog, tega izdelka ne
smejo uporabljati.
Velike razlike v tlaku med priključkom za mrzlo in

!

priključkom za toplo vodo je potrebno izravnati.

Navodila za montažo

• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.

•

Cevi in armaturo je treba montirati, izprati in preveriti
po veljavnih standardih.

• Upoštevati je treba pravilnike o inštalacijah, ki veljajo
v posamezni državi.

Tehnični podatki

Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura tople vode: maks. 60°C
Termična dezinfekcija: 70°C / 4 min
Proizvod je zasnovan izključno za sanitarno vodo!

Opis simbola

Ne smete uporabiti silikona, ki vsebuje ocetno
kislino!

Justiranje (glejte stran 38)

Nastavitev omejevalnika tople vode. V povezavi s
pretočnimi grelniki uporaba zapore tople vode ni
priporočljiva.

Mere (glejte stran 39)

Diagram pretoka

prost pretok

(glejte stran 40)

Rezervni deli (glejte stran 41)

Poseben pribor

Ni vključeno

• Podaljšek 25 mm #13595000

• Podaljšek 22 mm (če zid ni dovolj globok)
#15597XX0, #13597XX0, #13593XX0

(glejte stran 41)

Čiščenje (glejte stran 46)

Upravljanje

Preskusni znak

(glejte stran 40)

(glejte stran 48)

Napaka Vzrok Pomoč

Težko premikanje armature - Pokvarjen vložek, poapneno - Zamenjajte vložek
Iz armature kaplja - Pokvarjen vložek - Zamenjajte vložek
Preklopnik ne deluje - Obloge - Očistite premičnik / namastite

obročno tesnilo

- Prenizek vodni tlak - Povečajte vodni tlak

- Preklopnik je pokvarjen - Zamenjajte preklopnik

Prenizka temperatura tople vode, ni
mrzle vode. Pretočni grelnik se sproži,
kadar izberete mrzlo vodo.

- Omejevalnik tople vode ni pravilno
nastavljen

- Križni tok - Zamenjajte vložek

- Nastavite omejevalnik tople vode

Montaža (glejte stran 35)

21

Estonia

+

Ohutusjuhised

Kandke paigaldamisel muljumis- ja lõikevigastuste

!

vältimiseks kindaid.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja

!

kehapuhastamiseesmärkidel.
Lapsed, samuti kehaliste, vaimsete või tajupiirangute-

!

ga täiskasvanud ei tohi dušisüsteemi järelvalveta
kasutada. Alkoholi või narkootikumide mõju all olevad
isikud ei tohi dušisüsteemi kasutada.
Kui külma ja kuuma vee ühenduste surve on väga

!

erinev, tuleb need tasakaalustada.

Paigaldamisjuhised

• Enne paigaldamist tuleb toodet kontrollida transpordi­kahjustuste osas Pärast paigaldamist ei tunnustata
enam transpordi- või pinnakahjustuste kaebuseid.

• Voolikute ja segisti paigaldamisel, loputamisel ja
kontrollimisel tuleb lähtuda kehtivatest normatiividest

• Vastavas riigis kehtivaid paigalduseeskirju tuleb
järgida.

Tehnilised andmed

Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Kuuma vee temperatuur: maks. 60°C
Termiline desinfektsioon: 70°C / 4 min
Toode on ette nähtud eranditult joogivee jaoks!

Sümbolite kirjeldus

Ärge kasutage äädikhapet sisaldavat silikooni!

Reguleerimine (vt lk 38)

Sooja vee piirangu seadistamine. Ühenduses boileritega
ei ole sooja vee blokeeringu soovitatav.

Mõõtude (vt lk 39)

Läbivooludiagramm

äravoolu surve

(vt lk 40)

Varuosad (vt lk 41)

Spetsiaalne lisavarustus

ei sisaldu komplektis

• pikendus 25 mm #13595000

• pikendus 22 mm (kui sein ei ole piisavalt
paks) #15597XX0, #13597XX0,
#13593XX0

(vt lk 41)

Puhastamine (vt lk 46)

Kasutamine

Kontrollsertifikaat

(vt lk 40)

(vt lk 48)

Rike Põhjus Lahendus

Segisti käib raskelt - Tööelement on katkine, lubjastunud - Vahetage tööelement
Segisti tilgub - Tööelement on katkine - Vahetage tööelement
Ümberlüliti ei tööta - Setted - Ümberlüliti puhastamine / O-tihendi-

te määrimine

- Vee surve liiga madal - Tõstke vee survet

- Ümberlüliti defektne - Ümberlüliti välja vahetada

Liiga madal sooja vee temperatuur,
külma vett pole. Läbivoolu boiler
hakkab tööle, kui on valitud külm vesi.

22

- Kuuma vee piirang valesti seatud - Seadke kuuma vee piirang

- Ristvool - Vahetage tööelement

Paigaldamine (vt lk 35)

Latvian

+

Drošības norādes

Montāžas laikā, lai izvairītos no saspiedumiem un

!

iegriezumiem, nepieciešams nēsāt cimdus.
Šo produktu drīkst izmantot tikai, lai mazgātos,

!

higiēnai un ķermeņa tīrīšanai.
Bērni, kā arī pieaugušie ar fiziskiem, garīgiem un /

!

vai sensoriskiem ierobežojumiem nedrīkst lietot šo
produktu bez uzraudzības. Personas, kas atrodas
alkohola vai narkotisko vielu iespaidā, nedrīkst lietot
šo dušas sistēmu.
Jāizlīdzina spiediena atšķirības starp aukstā un karstā

!

ūdens pievadiem.

Norādījumi montāžai

• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.

•

Cauruļvadi un maisītājs ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standartiem.

• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.

Tehniskie dati

Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Karstā ūdens temperatūra: maks. 60°C
Termiskā dezinfekcija : 70°C / 4 min
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!

Simbolu nozīme

Neizmantot silikonu, kas satur etiķskābi!

Ieregulēšana (skat. lpp. 38)

Karsta ūdens ierobežotāja regulēšana. Kopā ar
caurteces sildītājiem nav ieteicams izmantot ūdens
bloķētāju.

Izmērus (skat. lpp. 39)

Caurplūdes diagramma

(skat. lpp. 40)

brīva caurplūde

Rezerves daļas (skat. lpp. 41)

Speciāli aksesuāri

komplektā netiek piegādāts

• Pagarinājums 25 mm #13595000

• Pagarinājums 22 mm (ja iebūvēšanas
dziļums nav pietiekams) #15597XX0,
#13597XX0, #13593XX0

(skat. lpp. 41)

Tīrīšana (skat. lpp. 46)

Lietošana

Pārbaudes zīme

(skat. lpp. 40)

(skat. lpp. 48)

Traucējums Iemesls Bojājumu novēršana

Jaucējkrāns smagi grozāms - Bojāta kartuša, aizkaļķojusies - Nomainīt kartušu
Jaucējkrāns pil - Bojāta kartuša - Nomainīt kartušu
Pārslēdzējs nestrādā - Nogulsnes - Tīriet pārslēdzēju / eļļojiet blīvējošos

gredzenus

- Nepietiekams ūdens spiediens - Paaugstināt ūdens spiedienu

- Bojāts pārslēdzējs - Nomainīt pārslēdzēju

Pārāk zema ūdens temperatūra, nav
aukstā ūdens, izvēloties auksto ūdeni,
sāk darboties caurteces sildītājs

- Nepareizi noregulāta karstā ūdens
bloķēšana

- Ūdens sajaukšanās - Nomainīt kartušu

- Noregulēt karstā ūdens ierobežoša­nu

Montāža (skat. lpp. 35)

23

Srpski

+

Sigurnosne napomene

Prilikom montaže se radi sprečavanja prignječenja i

!

posekotina moraju nositi rukavice.
Proizvod sme da se koristi samo za kupanje, tuširanje

!

i ličnu higijenu.
Deca, kao i telesno, mentalno i/ili senzorno

!

hendikepirane odrasle osobe ne smeju da koriste
proizvod bez nadzora. Osobe koje su pod uticajem
alkohola ili droga ne smeju da koriste proizvod.
Velika razlika u pritisku između vruće i hladne vode

!

mora biti izbalansirana.

Instrukcije za montažu

• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.

• Vodovi i armatura moraju biti postavljeni, isprani i
testirani prema važećim normama.

• Treba se pridržavati propisa koji u određenim
zemljama važe za instalacije.

Tehnički podaci

Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: maks. 60°C
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pijaću vodu!

Opis simbola

Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!

Podešavanje (vidi stranu 38)

Podešavanje ograničivača tople vode. U kombinaciji sa
protočnim bojlerima ne preporučuje se primena sistema
za blokiranje dotoka tople vode.

Mere (vidi stranu 39)

Dijagram protoka

slobodan protok

(vidi stranu 40)

Rezervni delovi (vidi stranu 41)

Poseban pribor

Nije sadržano u isporuci

• Produžetak 25 mm #13595000

• Produžetak 22 mm (kod manje dubine
ugradnje) #15597XX0, #13597XX0,
#13593XX0

(vidi stranu 41)

Čišćenje (vidi stranu 46)

Rukovanje

Ispitni znak

(vidi stranu 40)

(vidi stranu 48)

Smetnja Uzrok Pomoć

Ručica se zaglavila - Neispravna kartuša, nataloženi

kamenac
Slavina kaplje - Neispravna kartuša - Zamenite kartušu
Preusmerivač ne radi - Naslage - Čišćenje preusmerivača i

- Prenizak pritisak vode - Povećajte pritisak vode

- Preusmerivač je neispravan - Zamenite preusmerivač

Preniska temperatura tople vode,
nema hladne vode. Protočni bojler se
pali iako je puštena hladna voda.

24

- Ograničavač vruće vode nije dobro
podešen

- Ukršteni tok vode - Zamenite kartušu

Montaža (vidi stranu 35)

- Zamenite kartušu

podmazivanje O-prstenova

- Podesite ograničavač vruće vode

Norsk

+

Sikkerhetshenvisninger

Bruk hansker under montasjen for å unngå klem- og

!

kuttskader.
Produktet skal kun brukes for bade-, hygiene- og

!

kroppshygiene.
Barn og voksne med fysiske og psykiske og/eller

!

sensoriske handicap skal ikke bruke dusjsystemet uten
oppsyn. Personer som er påvirket av alkohol eller
narkotika skal ikke bruke dusjsystemet.
Store trykkdifferanser mellom kaldt- og varmtvannstil-

!

koblinger skal utlignes.

Montagehenvisninger

• Før montasjen skal produktet sjekkes for transportska­der. Etter monteringen aksepteres ikke noen transport­eller overflateskader.

• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.

• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.

Tekniske data

Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 60°C
Termisk desinfisering: 70°C / 4 min
Produktet er utelukkende designet for drikkevann!

Symbolbeskrivelse

Ikke bruk silikon som inneholder eddiksyre!

Justering (se side 38)

Innstilling av varmtvannsbegrensning. I forbindelse med
gjennomstrømningsvarmere er det ikke anbefalt å bruke
en varmtvannsperre.

Mål (se side 39)

Gjennomstrømningsdiagram

(se side 40)

fri gjennomstrømning

Servicedeler (se side 41)

Ekstratilbehør

ikke med i leveransen

• Forlengelse 25 mm #13595000

• Forlengelse 22 mm (ved liten montasjedyb­de) #15597XX0, #13597XX0, #13593XX0

(se side 41)

Rengjøring (se side 46)

Betjening

Prøvemerke

(se side 40)

(se side 48)

Feil Årsak Feilrettelse

Armatur ikke lett bevegelig - Kartusj defekt, forkalkning - Kartusj byttes
Armatur drypper - Kartusj defekt - Kartusj byttes
Omstiller fungerer ikke - Avleiringer - Rengjøre omstiller / smøre O-ringer

- For lavt vanntrykk - Øke vanntrykk

- Omstiller defekt - Omstiller byttes

For lav varmtvannstemperatur, ikke
noe kaldtvann. gjennomstrømnings­vannvarmer slår seg på når det
velges kaldt vann.

- Varmtvannsbegrensning er feil
innstilt

- Krysstrømning - Kartusj byttes

- Varmtvannsbegrensning innstilles

Montasje (se side 35)

25

БЪЛГАРСКИ

+

Указания за безопасност

При монтажа трябва да се носят ръкавици, за да

!

се избегнат наранявания поради притискане или
порязване.
Позволено е използването на продукта само за

!

къпане, хигиена и цели на почистване на тялото.
Не е позволено деца, както и възрастни с физиче-

!

ски, умствени и / или сензорни ограничения да
използват продукта без надзор. Не е позволено
използването на системата на продукта от лица,
употребили алкохол или дрога.
Големите разлики в налягането между изводите за

!

студената и топлата вода трябва да се изравняват.

Указания за монтаж

• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.

• Тръбопроводите и арматурата трябва да се
монтират, промият и проверят в съответствие с
валидните норми.

• Трябва да бъдат спазвани валидните в съответните
страни предписания за инсталиране.

Технически данни

Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура на горещата вода: макс. 60°C
Термична дезинфекция: 70°C / 4 мин
Продуктът е разработен само за питейна вода!

Описание на символите

Не използвайте силикон, съдържащ оцетна
киселина!

Юстиране (вижте стр. 38)

Настройка на ограничителя за топлата вода. Във
връзка с проточни нагреватели не се препоръчва
блокировка за топлата вода

Размери (вижте стр. 39)

Диаграма на потока

(вижте стр. 40)

cвободен поток

Сервизни части (вижте стр. 41)

Специални принадлежности

(вижте стр. 41)

не се съдържа в обема на доставка

• Удължител 25 мм #13595000

• Удължител 22 мм (при малка монтажна
дълбочина) #15597XX0, #13597XX0,
#13593XX0

Почистване (вижте стр. 46)

Обслужване

Контролен знак

(вижте стр. 40)

(вижте стр. 48)

Неизправност Причина Помощ

Трудно подвижна арматура - Дефектна гилза, покрита с

варовик
Арматурата капе - Дефектна гилза - Сменете гилзата
Превключвателят не функционира - Отлагания - Почистете превключвателя /

- Твърде малко налягане на водата - Повишаване на налягането на

- Дефектен превключвател - Сменете превключвателя

Твърде ниска температура на
топлата вода, няма студена вода.
Проточният нагревател се задей­ства, когато се избере студена вода

26

- Ограничението за топлата вода е
грушно настроена

- Кръстосване на потока - Сменете гилзата

Монтаж (вижте стр. 35)

- Сменете гилзата

Смажете O-образните пръстени

водата

- Настройте ограничението за
топлата вода

日本語

+

安全上の注意

! 施工の際は手を挟んだり怪我をしないように,手

袋 を は め てくだ さい .

! この製品は,体や手を洗う等の製品本来の目的

以外には使用しないでください.

! 製品に関する危険性をご理解いただけない方や,

身体や精神にハンディキャップがあり安全なご利
用が困難なお子様や大人の方のご利用は控えて

くだ さ い .

損害の危険があります.アルコールまたは薬物の
影響下にある方の使用はできません.

! 給水・湯の圧力差は0.1(MPa)以 内 としてくだ さ い .

生命に重大な危険が及ぶことや,物的

施工上の注意

• 製品の施工前に輸送でのダメージがないか確認
してくだ さい .
りさせ て 頂 いています .

• 配管と水栓は,

び 試 験 を 行 ってくだ さ い .

• 施工行う地域に適用される関連法規をお守りく

ださい.

施工後のキズ等のお申し出はお断

関連法規に従って施工,洗浄,およ

技術資料

使用圧力: 最大1 MPa
推奨使用水圧:
耐圧試験圧力:

(1 MPa = 10 bar = 147 PSI)

給湯温度:
お湯による高温消毒:
この製品は飲料水での使用が前提となっています(
日本においては水道法に適合する飲料水) !

0,1 - 0,5 MPa
1,6 MPa

 最大60°C

70°C / 4分

アイコンの説 明

酢酸系シリコンをご使用にならないでくださ
い!

調整 (次のページを参照38)

お湯の流量制限の設定方法.瞬間湯沸かし器をご利
用の際はお湯の流量制限はしないでください.

寸法 (次のページを参照39)

流量曲線図 (

 何も接続しない時の吐水

次のページを参照40)

スペアパーツ (次のページを参照41)

スペシャルパーツ

次のページを参照41)

(

 別手配部品

• 25 mm

• 22 mm

延長部材#13595000

延長部材(壁裏が浅い場合)

#15597XX0, #13597XX0, #13593XX0

お手入れ方法 (次のページを参照46)

使用方法 (

認証について (

次のページを参照40)

次のページを参照48)

症状 原因 対応策

水栓の開閉が重い - カルキによるカートリッジ不具合 - カ ートリッ ジ を 交 換 してくだ さ い
水栓の水漏れ - カ ート リッ ジ の 不 良 - カ ート リッ ジ を 交 換 してくだ さ い
セレ クター が 機 能しな い - 詰まり - セレクター を 清 掃 /Oリングをグリ

- 水圧が低い - 水 圧 を 上 げ てくだ さ い

- セレクター の 故 障 - セレ クタ ー を 交 換 し てくだ さい

吐水温度が低すぎる,水が出ない.
冷水を選択すると,
器が起 動する.

瞬間湯沸かし

- 温 度 リミッタ ー の 設 定 が 正 しくない- 温度リミッターを設定してくださ

- ク ロ スコ ネ ク ション - カ ート リッ ジ を 交 換 してくだ さ い

スアップ してくだ さ い

い

施工方法 (次のページを参照35)

27

Українська

+

Примітки з безпеки

Під час встановлення слід надягати рукавички, щоб

!

запобігти травмам та порізам.
Виріб можна використовувати лише для купання,

!

гігієни та очищення тіла.
Діти, а також дорослі з фізичними, розумовими та/

!

або сенсорними вадами не повинні використову­вати цей продукт без належного нагляду. Особам,
які перебувають у стані алкогольного або нарко­тичного сп'яніння, забороняється використовувати
цей продукт.
Гаряча і холодна подачі води повинні мати

!

однаковий тиск.

Інструкції зі встановлення

• Перед встановленням перевірте виріб на наявність

пошкоджень під час транспортування. Після
встановлення транспортні пошкодження чи
пошкодження поверхні не розглядаються.

• Труби та кріплення повинні бути встановлені,

промиті та перевірені відповідно до стандартів
застосування.

•

Необхідно дотримуватися сантехнічних норм, які
діють у відповідних країнах.

Технічні дані

Робочий тиск: макс. 1 МПа
Рекомендований робочий тиск: 0,1 - 0,5 МПа
Випробувальний тиск: 1,6 МПа
(1 МПа = 10 бар = 147 PSI)
Температура гарячої води: макс. 60°C
Термічна дезінфекція: 70°C / 4 мін
Продукт призначений виключно для питної води!

Опис символу

Не використовуйте силікон, що містить оцтову
кислоту!

Коригування (дивіться сторінку 38)

Для регулювання обмежувача гарячої води. Не
рекомендується використовувати обмежувач гарячої
води в поєднанні з водонагрівачем безперервної дії.

Розміри (дивіться сторінку 39)

Діаграма потоку

(дивіться сторінку 40)

вільний потік

Запчастини (дивіться сторінку 41)

Спеціальні аксесуари

(дивіться сторінку 41)

в комплект поставки не входить

• подовження 25 мм #13595000

• Набір подовження 22 мм (якщо стіна
недостатньо глибока) #15597XX0,
#13597XX0, #13593XX0

Чищення (дивіться сторінку 46)

Експлуатація

(дивіться сторінку 40)

Тестовий сертифікат

(дивіться сторінку 48)

Несправність Причина Засоби правового захисту

Жорсткий змішувач - Картридж несправний, має

відкладення вапняного нальоту
Крапельний змішувач - Картридж несправний - Замініть картридж
Дивертер не працює - Осад - Очистіть конвертер / змастіть

- Тиск води занизький - Збільшіть тиск води

- Перемикач несправний - Замініть дивертер

Температура гарячої води занадто
низька, холодної немає. Проточний
водонагрівач включається при
виборі холодної води.

28

Монтажний (дивіться сторінку 35)

- Неправильно налаштований
обмежувач гарячої води

- Перехресний потік - Замініть картридж

- Замініть картридж

ущільнювальні кільця

- Встановіть обмежувач гарячої води



+



!

!

(38)

.

.

(39)

(40)

 

(41)

(41)

 

•#1359500025

#15597XX0,#13597XX0,

(

#13593XX0

•)22

(46)

(40)

(48)







.





.





.


.

1 :
0,5-0,1
1,6

(PSI147=10=1) 
60°C :
4/70°C

.

.

.



.



.





:

:

!

:

!

!

!

!

•

•

•



 - -

 - -

 - -.

- -

- -



-


-
.

- -

.

(35)

29

Türkçe

+

Güvenlik uyarıları

Montaj esnasında ezilme ve kesilme gibi yaralanma-

!

ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği

!

amaçları doğrultusunda kullanılabilir.
Bedensel, ruhsal ve/veya sensörik engelli çocuk ve

!

yetişkinler gözetimsiz olarak duş sistemini kullanma­malıdırlar. Alkol veya uyuşturucu etkisinde olanlar duş
sistemini kullanmamalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük basınç

!

farklılıkları varsa, bu basınç farklılıklarının dengelen­mesi gerekir.

Montaj açıklamaları

• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden sonra
nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.

•

Boruların ve armatürün montajı, yıkanması ve kontrolü
geçerli normlara göre yapılmalıdır.

• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.

Teknik bilgiler

İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!

Simge açıklaması

Asetik asit içeren silikon kullanmayın!

Ayarlama (bakınız sayfa 38)

Temizleme (bakınız sayfa 46)

Kullanımı

Kontrol işareti

(bakınız sayfa 40)

(bakınız sayfa 48)

Garanti Belgesi

Üretici veya İthalatçı Firmanın

Unvanı: Hansgrohe Armatür Ltd. Şti
Adresi: Fulya Mahallesi Bahçeler Sokak Efe han 20/C
Mecidiyeköy Şişli İstanbul
Telefonu: (0-212) 273 07 30
Faks: (0-212) 273 07 40
web adresi: www.hansgrohe.com.tr

Malın

Markası: Hansgrohe
Cinsi: Sıhhi tesisat malzemesi
Garanti Süresi: 2 YIL
Azami Tamir Süresi: 20 İş günü

Genel Müdür

Albert Emlek
Satıcı Firmanın:
Unvanı:
Adresi:
Telefonu:
Faks:
e-posta:
Fatura Tarih ve Sayısı:
Marka ve Modeli:
Teslim Tarihi ve Yeri:
Yetkilinin İmzası:
Firmanın Kaşesi:
Bu bölümü, ürünü aldığınız Yetkili Satıcı imzalayacak ve
kaşeleyecektir.

+

Sıcak su sınırlamasının ayarlanması. Sıcak su kilidinin
sürekli ısıtıcıyla kullanılması tavsiye edilmez.

Ölçüleri (bakınız sayfa 39)

Akış diyagramı

serbest akış

(bakınız sayfa 40)

Yedek Parçalar (bakınız sayfa 41)

Özel aksesuarlar

Teslimat kapsamına dahil değildir

• Uzatma 25 mm #13595000

• Uzatma 22 mm (montaj derinliği düşükken)
#15597XX0, #13597XX0, #13593XX0

(bakınız sayfa 41)

30

Türkçe

arıza sebep yardım

Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş

olabilir
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Divertör çalışmıyor - Çökelmeler - Dönüştürücüyü temizleme / O

- Su basıncı düşük - Su basıncını artırın

- Divertör arızalı - Divertörü değiştirin

Sıcak su sıcaklığı çok düşük, soğuk su
yok. Soğuk su seçilince şofben
çalışmaya başlıyor.

- Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın

- Çapraz akış - Kartuşu değiştirin

- Kartuşu değiştirin

ringleri yağlama

Montajı (bakınız sayfa 35)

31

Magyar

+

Biztonsági utasítások

A szerelésnél a zúzódások és vágási sérülések

!

elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és

!

egészségügyi tisztálkodáshoz szabad használni.
Gyermekek, valamint testileg, szellemileg fogyatékos

!

és / vagy érzékelésben korlátozott személyek nem
használhatják felügyelet nélkül a terméket. Alkohol és
kábítószer befolyása alatt álló személyek nem
használhatják a terméket.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy

!

nyomáskülönbséget kikell egyenlíteni!

Szerelési utasítások

• A szerelés előtt ellenőrizni kell, hogy a terméknek

nincs-e szállítási sérülése. Beépítés után a szállítási­vagy felületi sérüléseket nem ismerik el.

• A vezetékeket és a csaptelepet az érvényes szabvá-

nyoknak megfelelően kell felszerelni, öblíteni és
ellenőrizni

•

Az egyes országokban érvényes installációs
irányelveket be kell tartani.

Műszaki adatok

Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 60°C
Termikus fertőtlenítés: 70°C / 4 perc
A terméket kizárólag ivóvízhez tervezték!

Szimbólumok leírása

Ne használjon ecetsavtartalmú szilikont!

Beállítás (lásd a oldalon 38)

A meleg víz korlátozás beállítása. Átfolyós vízmelegítők­nél meleg víz korlátozó használata nem ajánlott.

Méretet (lásd a oldalon 39)

Átfolyási diagramm

(lásd a oldalon 40)

szabad átfolyás

Tartozékok (lásd a oldalon 41)

• Hosszabító készlet 22 mm (kis beépítési
mélység esetén) #15597XX0, #13597XX0,
#13593XX0

Tisztítás (lásd a oldalon 46)

Használat

• A termékkel érintkező emberi felhasználásra szánt víz
hőmérsékelte közegészségügyi szempontból a
65°C-ot nem haladhatja meg.

• Alkalmazási terület: ivóvíz-ellátás, használati
melegvíz-ellátás.

•

Felszerelés után a használatba vétel előtt, illetve a
rendszeres használat esetén fogyasztás előtt minden
esetben javasolt a termék átöblítése. Beüzemelés után
a csaptelepet át kell öblíteni, legalább 10 perc hideg,
illetve melegvíz kifolyását javasoljuk. Hosszabb
(legalább egy éjszakás) pangást követően legalább
2 perces kifolyatása szükséges. Az átöblítés során
nyert vizet ivóvízként, illetve ételkészítési céllal
felhasználni nem javasoljuk.

• Ajánlott mind a főzéshez, mind az iváshoz hideg vizet
használni, és azt felmelegítve fogyasztani.

• A termék bekötésére használt flexibilis bekötőcsövek
kizárólag nyilvántartásba vett termékek lehetnek.

• A csaptelepek perlátorát javasolt havonta vízkőtelení­teni. A csaptelepek tisztítása fertőtlenítése során
kizárólag olyan vegyszer alkalmazhat, amely
megfelel a 201/2001. (X.25.) Kormányrendelet,
illetve a 38/2003. (VII.7.) ÉSzCsM-FVM-KvVM
együttes rendeletben leírtaknak.

• A perlátor működési elvéből adódóan jelentős
aeroszolt képez, így Legionella expoízió szempontjá­ból fokozott kockázatott jelent. Ezért alkalmazása
nem javasolt az egészségügyi intézmények fekvőbe­teg ellátó szobáiban, illetve minden olyan helyen,
ahol a hideg és / vagy használati melegvíz
Legionella csíraszáma eléri a 49/2005. (XI.6.) EMMI
rendelet alapján meghatározott beavatkozási szintet.

(lásd a oldalon 40)

Vizsgajel (lásd a oldalon 48)

Egyéb tartozék

a szállítási egység nem tartalmazza

• Hosszabbítás 25 mm #13595000

(lásd a oldalon 41)

32

Magyar

Hiba Ok Megoldás

Nehezen nyitható a csap. - A kerámiabetét meghibásodott,

elvízkövesedett.
Csöpög a csap. - A kerámiabetét meghibásodott. - A kerámiabetétet ki kell cserélni.
Az átállítás nem működik - Lerakódások - Váltószelepet tisztítani / O-gyűrűket

- Túl kicsi víznyomás - Nővelje a víznyomást

- A kádváltó szelep hibás - Az átállító cseréje

Túl alacsony melegvíz hőmérséklet,
nincs hidegvíz. A hidegvíz kiválasztá­sakor beindul az átfolyós melegítő.

- A melegvíz szabályozó rosszul van
beállítva.

- Keresztfolyás - A kerámiabetétet ki kell cserélni.

- A kerámiabetétet ki kell cserélni.

zsírozni

- A melegvíz szabályozót újra be kell
állítani.

Szerelés (lásd a oldalon 35)

33

תירבע

+

למסה רואית

הצמוח ליכמה ןוקיליסב שמתשהל רוסא

!תיטצא

(38 דומע האר) ןונווכ

ץלמומ אל .םימחה םימה ליבגמ תא םיאתהל ידכ

לעב םימ םמחמ םע דחיב םימח םימ ליבגמב שמתשהל

.הפוצר המירז

(39 דומע האר) תודימ

(40 דומע האר) המירז תמרגאיד

תישפוח המירז

(41 דומע האר) ףוליח יקלח

(41 דומע האר) םידחוימ םירזיבא

הרטסקא טירפ לש הנמזה

•#13595000 מ"מ 25 הכראה

• (קיפסמ קומע ריקהשכ) מ"מ 22 הכראה טס

#15597XX0, #13597XX0, #13593XX0

(46 דומע האר) יוקינ

(40 דומע האר) הלעפה

(48 דומע האר) הקידב תדועת

תוחיטב תורעה

םיכתחו תועיצפ

דבלב ףוגה תפיטשו

.החגשה אלל הז רצומב שמתשהל םייתשוחת וא/ו

וא לוהוכלא לש העפשה תחת םיאצמנה םישנא

הז רצומב שמתשהל םיאשר םניא תופורת

םיווש םיצחל

! עונמל ידכ הנקתהה ןמזב תופפכב שמתשהל שי

! הנייגיה ,הצחר תורטמל שומישל דעוימ רצומה

! םיילטנמ ,םייזיפ םיישק ילעב םירגובמו םידליל רוסא

! תויהל םיכירצ םירקהו םימחה םימה תכרעמל

הנקתה תוארוה

וא הלבוהב ומרגנש םיקזנב ריכנ אל ,הנקתהה ירחא

םיחטשמב םיקזנב

םימישיה םינקתה יפ לע םתוא קודבלו

הנקתהה

• הלבוהב םיקזנ רצומל ומרגנ םא קודב ,הנקתהה ינפל

• םתוא ףוטשל ,םירזיבאהו תורוניצה תא ןיקתהל הבוח

• תנידמב םימישיה תוברברשה יקוח יפ לע לועפל ךירצ

םיינכט םינותנ

MPa 1 םומיסקמ :הלעפה ץחל
MPa 0,5 - 0,1
MPa 1,6
(MPa = 10 bar = 147 PSI 1)
60°C םומיסקמ םימח םימ תרוטרפמט
תוקד 70°C / 4

!היתש ימל קרו ךא דעוימ רצומה

:ץלמומ הלועפ ץחל

:הקידב ץחל

ימרת יוטיח

34

(35 דומע האר) הבכרה

הלקתהביסןוקיתה ןפוא

השקונ בוברע זרב -תינבא ,ניקת אל בוברע ןונגנמ -בוברע ןונגנמ ףלחה

בוברע זרבמ ףוטפט -ניקת אל בוברע ןונגנמ -בוברע ןונגנמ ףלחה

לעופ אל טיסמה -םירייש -םיגנירוא זרג /ריממה תא הקנ

-ידמ ךומנ םימה ץחל -םימה ץחל תא לדגה

-ןיקת אל טיסמ -טיסמה תא ףלחה
,ידמ הכומנ םימחה םימה תרוטרפמט

-ןוכנ עבקנ אל םימחה םימה ליבגמ -םימחה םימה ליבגמ תא עבק

ידיימה םימה םמחמ .םירק םימ ןיא

-בלוצ םרז -בוברע ןונגנמ ףלחה

םירק םימב םירחובשכ קלדנ

1

2.

3.

1.

01800180

2.

5 mm

X

1.

32

54

1 - 2 mm

4 mm

(5 Nm)

X + 11

1 - 2 mm

35

76

(0,1 Nm)

8

2.

1.

Metris

31454000

Metropol

32545XX0 /
74545000

Logis Loop

71264000

Logis

71405XX0

109

2.

4 mm

(5 Nm)

Talis E

71745XX0

Vernis Shape

71468XX0

Vivenis

75415XX0

Finoris

76415XX0

4.

2 mm

(4 Nm)

1.

3.

36

11

max. 5°

I

III

2.

III

1.

4 mm

(5 Nm)

0°

4 mm

Ø 7 mm

37

4.

60 °C

2.

1.

6 x

3.

4 mm

10 °C

54

0,3 MPa
0,3 МПа
0,3 لاكسباجيم

31 2

4 mm

38

17 x

4 mm

36°C

38°C

76

50°C

43°C

1.

+

55°C

60°C

2.

3.

(5

4 mm

Nm)

Metris

□

155

105 - 133

118

□155

52-80

102

93-121

Ø150

48-76

138

106-134

92-120

54-82

150Ø

83

□15 5

52-80

120

102-130

43

92-120

54-82

150Ø

83

112

150Ø

53-81

90-118

□15 6

52-80

129

93-121

□155

52-80

113

92-120

54-82

83

□156

48-76

□15 6

107

76-94

□15 6

48-76

104-132

150Ø

119

52-80

88-116

31454000

52 - 80

Metris

31493000

Focus

31945000

Talis S

32475XX0

Talis E

71745XX0

15

44

75 - 103

Logis E

71404000

74

Ø44 Ø24

63

67-95

Talis S

72405XX0

15

74

44 Ø
Ø 24

60-88

Rebris S

72466XX0

Rebris E

72468XX0

15

74

106

Logis

71405XX0

15

104

15

74

Ø44 Ø24

70-98

Zesis S

74415XX0

15

24Ø

74

44Ø

44

57-85

90

Logis Loop

71264000

15

74

Ø44 Ø24

71-99

Vivenis

75415XX0

15

Ø24

74

Ø 44

32

78-106

Vernis Blend

71466XX0

74

44 Ø

108

Ø 24

Metropol

32545XX0 /
74545000

74

110

51

15

60-88

15

Ø24

□45

95

57-85

Ø44 Ø24

35

59-87

Vernis Shape

71468XX0

15

74

44 Ø
Ø 24

60-88

Finoris

76415XX0

Ø 2 4

74

Ø 44

54-82

100

88-116

15

29

74

24
Ø

44Ø

100

39

37

62-90

0 0,2 0,4 0,6 0,8

Q = l/min
Q = l/sec

0,50

6,00,60

0,45

0,40
0,35

0,30

MPa

0,25
0,20

0,15

0,10
0,05

0,00

0612 18 24 30 36 42 48

1

5,50,55

5,0

2

4,5

4,0
3,5

3,0
2,5
2,0
1,5
1,0
0,5

0,0

1

bar

2

40

2.

1.

+

XX = Farbcodierung / Couleurs / Colors / Trattamento / Acabados / Kleuren / Overflade / Acabamentos /

Kody kolorów / Kód povrchové úpravy / Farebné označenie / 颜色代码 / Цветная кодировка /
Värikoodaus / Färgkodning / Spalvos / Boje / Coduri de culori / Χρώματα / Barve / Värvid / Krāsu kodi /
Oznake boja / Fargekode / Цветово кодиране / 仕上げ色 / Кольори /  / Renkler / Színkódolás /

םיעבצ

00 = Chrome Plated
14 = Brushed Bronze
33 = Polished Black Chrome
34 = Brushed Black

40 = Weiß/Chrom
67 = Matt Black
70 = Matt White
82 = Brushed Nickel

95 = Brushed Brass
99 = Polished Gold-Optic

Metropol 32545XX0 / Metropol 74545000

94073000

98133000
(16x2)

92730000

95140000

96525000

95008000

98796000

98400000
(39x1,5)

96338000

93076000

95014000

98207000
(16x2,3)

98433000
(30x1,5)

92602000
(20x2,5)

98793000

96454000

93143XX0

98794XX0

98436000
(54x3

98142000
(23x3)

96338000

93075XX0

93144XX0
(155 / 155 mm)

98795XX0

97667000
(M4x10)

13595000
(25 mm)

13593XX0
(22 mm)

41

+

Metris 31493000 / Focus 31945000 / Talis S 32475XX0 / Talis S 72405XX0 /
Vernis Blend 71466XX0 / Zesis S 74415XX0

94073000

95014000

96525000

98133000
(16x2)

96338000

92730000

87892XX0

Zesis S

95008000

95140000

98400000
(39x1,5)

96338000

93715XX0

Vernis Blend

98207000
(16x2,3)

98796000

96338000

92602000
(20x2,5)

98793000

96454000

98790XX0

98794XX0

98418000
(43x3)

98142000
(23x3)

98791XX0
(Ø 150 mm)

97667000
(M4x10)

96338000

98795XX0

13595000
(25 mm)

42

92644XX0

Talis S

13597XX0
(22 mm Ø 150 mm)

96338000

32096XX0

Talis S

95519XX0

Metris

96338000

98532XX0

Focus

+

Metris 31454000 / Logis Loop 71264000 / Logis 71405XX0 / Talis E 71745XX0

94073000

95014000

96525000

95008000

98133000
(16x2)

92730000

95140000

98796000

98207000
(16x2,3)

92602000
(20x2,5)

98793000

98794XX0

98142000
(23x3)

95275XX0
(155 / 155 mm)

98795000

13595000
(25 mm)

98795000
97667000

(M4x10)

96338000

92666XX0

Talis E

15597XX0
(22 mm)

98400000
(39x1,5)

98795XX0
97667000
(M4x10)

96338000

92224XX0

Logis

96454000

98790XX0

98795000
97667000
(M4x10)

98418000
(43x3)

96338000

93011000

Logis Loop

97667000
(M4x10)

96338000

95519000

Metris

43

+

Vernis Shape 71468XX0 / Vivenis 75415XX0 / Finoris 76415XX0

94073000

95014000

96525000

95008000

98133000
(16x2)

98207000
(16x2,3)

92602000
(20x2,5)

92730000

95140000

98400000
(39x1,5)

96338000

94298XX0

Finoris

98796000

96338000

98793000

96454000

94297XX0

Vivenis

98790XX0

98418000
(43x3)

98794XX0

98142000
(23x3)

94302XX0

98795XX0

97667000
(M4x10)

96338000

93719XX0

Vernis Shape

13595000
(25 mm)

44

13593XX0
(22 mm)

+

Logis E 71404000 / Rebris S 72466XX0 / Rebris E 72468XX0

94073000

93243000
(M5X35)

95008000

98133000
(16x2)

92730000

95140000

98796000

96338000

93194000

Novus Loop

96338000

94655XX0

Rebris E

95014000

98207000
(16x2,3)

98400000
(39x1,5)

96338000

92602000
(20x2,5)

98793000

98794000

96454000

98790000

98418000
(43x3)

94654XX0

Rebris S

98142000
(23x3)

98791000
(Ø 150 mm)

98795000

97667000
(M4x10)

96338000

93024000

Logis E

13595000
(25 mm)

13597XX0
(22 mm Ø 150 mm)

45

DE Reinigungsempfehlung / Garantie / Kontakt

www.hansgrohe.com/cleaning-recommendation

*www.hansgrohe.com/warranty

FR Recommandation pour le nettoyage / Garanties /

Contact

Cleaning recommendation / Warranty / Contact

EN
IT Raccomandazione di pulizia / Garanzia /

Contatto

Recomendaciones para la limpieza / Garantía /

ES

Contacto

Aanbevelingen inzake reiniging / Garantie /

NL

Contact

Rengøringsvejledning / Garanti / Kontakt

DK
PT Recomendações de limpeza / Garantia / Contacto
PL Zalecenie dotyczące pielęgnacji / Gwarancja /

Kontakt

Doporučení k čistění / Záruka / Kontakt

CS
SK Odporúčania pre čistenie / Záruka / Kontakt
ZH 清洁指南/担保/接触
RU Рекомендации по очистке / Гарантия / Контакты
FI Puhdistussuositus / Takuu / Kosketus

SV Rengöringsrekommendationer / Garanti / Kontakt
LT Valymo rekomendacijos / Garantija / Kontaktai
HR Preporuke za čišćenje / Garancija / Kontakt
RO Recomandări pentru curăţare / Garanţie /

Contact

Σύσταση καθαρισμού / Εγγύηση / επαφή

EL
SL Priporočilo za čiščenje / Garancija / Kontakt
ET Puhastussoovitused / Garantii / Kontakt
LV Tīrīšanas ieteikumi / Garantija / Kontakti
SR Preporuke za čišćenje / Garancija / Kontakt
NO Anbefaling for rengjøring / Garanti / Kontakt
BG Препоръка за почистване / Гаранция / Контакт
JP お手入れの方法/保証について/ご連絡先
UA Рекомендації з чищення / Гарантія / контакт
AR //

Temizleme önerisi / Garanti / Temas

TR
HU Tisztítási tanácsok / Garancia / érintkezés
HE רשק שיא / תוירחא / יוקינל תוצלמה

46

47

DVGW ETA

31454000
31493000

31945000
32475XX0
32545XX0

71264000

71404000
71405XX0
71466XX0
71468XX0
71745XX0
72405XX0
72466XX0
72468XX0
74415XX0

74545000
75415XX0
76415XX0

CQ0125 1392
CQ0125 1392
CQ0125 1392
CQ0125 1392
CQ0125 1392
CQ0125 1392

CQ0125 1486
CQ0125 1392
BN0685 1486
BN0685 1486
CQ0125 1392
CQ0125 1392
DN0343 X 1486
DN0343 X 1486

1486

CQ0125 1392

DM0707 1486

BN0685 1486

1.42/18751

1.42/18751

1.42/18751

1.42/18751

1.42/18751

1.42/18751

1.42/18751

1.42/18751

48

Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440

E-Mail: [email protected] · Internet: www.hansgrohe.com

01/2025

9.08419.27
