Hanseatic SY-3502D-E5-C59-L52-900 operation manual

SY-3502D-E5-C59-L52-600 SY-3502D-E5-C59-L52-900

Anleitung/Version: 196634 DE 20200813 Bestell-Nr.: 8118 0149 (60 cm) Bestell-Nr.: 4377 1838 (90 cm) Nachdruck, auch aus zugs wei se, nicht ge stat tet!

Gebrauchsanleitung

Hanseatic Kaminhaube

Seite DE-2

Inhaltsverzeichnis

Lieferung . . . . . . . . . . . . . . . . . . . . . . . DE-3

Lieferumfang . . . . . . . . . . . . . . . . . . DE-3

Lieferung kontrollieren . . . . . . . . . . . DE-3

Verpackungs-Tipps . . . . . . . . . . . . . DE-3

Zu Ihrer Sicherheit. . . . . . . . . . . . . . . . DE-4

Bestimmungsgemäßer Gebrauch . . DE-4

Begriffserklärung . . . . . . . . . . . . . . . DE-4

Symbolerklärung . . . . . . . . . . . . . . . DE-4

Sicherheitshinweise . . . . . . . . . . . . . DE-4

Umluft- oder Abluftbetrieb? . . . . . . . . . DE-8

Umluftbetrieb . . . . . . . . . . . . . . . . . . DE-8

Abluftbetrieb . . . . . . . . . . . . . . . . . . . DE-8

Vorbereitungen zur Montage . . . . . . . DE-9

Für Abluftbetrieb . . . . . . . . . . . . . . . . DE-9

Stromanschluss . . . . . . . . . . . . . . . . DE-9

Benötigtes Montage-Material . . . . . . DE-10

Teileliste . . . . . . . . . . . . . . . . . . . . . DE-10

Werkzeuge und Hilfsmittel . . . . . . . DE-10

Schrauben . . . . . . . . . . . . . . . . . . . DE-10

Fehlersuchtabelle . . . . . . . . . . . . . . . DE-20

Unser Service . . . . . . . . . . . . . . . . . . DE-21

Allgemeiner Service . . . . . . . . . . . . DE-21

Ersatzteile . . . . . . . . . . . . . . . . . . . . DE-21

Aktivkohlefilter bestellen . . . . . . . . . DE-21

Umweltschutz . . . . . . . . . . . . . . . . . . DE-22

Gerät entsorgen . . . . . . . . . . . . . . . DE-22

Aktivkohlefilter entsorgen . . . . . . . . DE-22

Unser Beitrag zum Schutz

der Ozonschicht . . . . . . . . . . . . . . . DE-22

Produktdatenblatt gemäß

VO (EU) Nr. 65/2014 . . . . . . . . . . . . . DE-23

Produktinformation gemäß

VO (EU) Nr. 66/2014 . . . . . . . . . . . . . DE-25

Technische Daten . . . . . . . . . . . . . . . DE-27

Montage . . . . . . . . . . . . . . . . . . . . . . .DE-11

Rückschlagklappe anbringen

(nur bei Abluftbetrieb) . . . . . . . . . . . .DE-11

Bohrlöcher setzen . . . . . . . . . . . . . .DE-11

Kaminhaube anbringen . . . . . . . . . DE-12

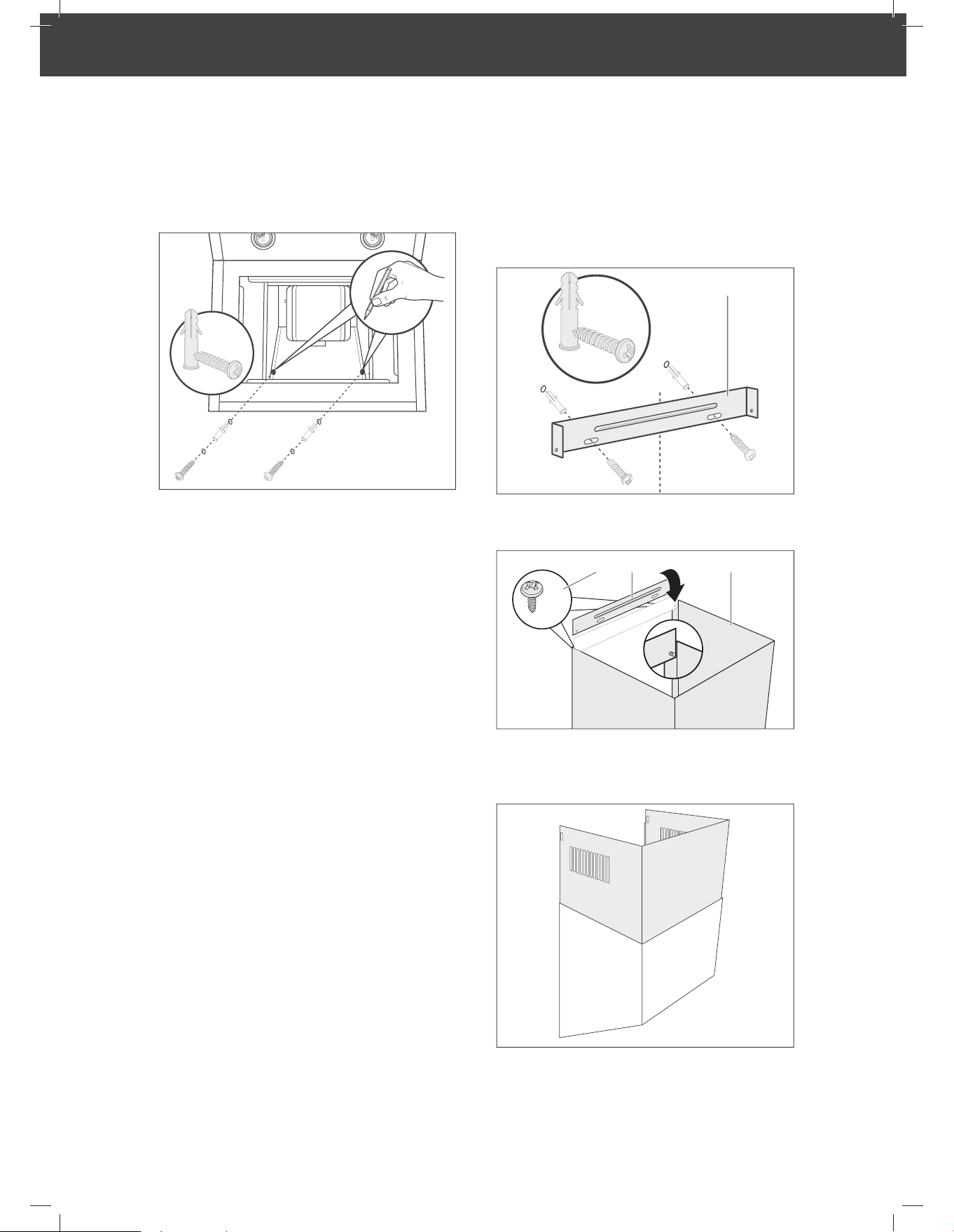

Kamin montieren . . . . . . . . . . . . . . DE-13

Abluftschlauch anbringen

(nur bei Abluftbetrieb) . . . . . . . . . . . DE-14

Letzte Schritte . . . . . . . . . . . . . . . . DE-14

Bedienung . . . . . . . . . . . . . . . . . . . . . DE-15

Aktivkohlefilter . . . . . . . . . . . . . . . . DE-15

Gebläse . . . . . . . . . . . . . . . . . . . . . DE-15

Energiespartipps . . . . . . . . . . . . . . DE-15

Beleuchtung . . . . . . . . . . . . . . . . . . DE-15

Uhrzeit einstellen . . . . . . . . . . . . . . DE-16

Timer . . . . . . . . . . . . . . . . . . . . . . . DE-16

Pflege und Wartung . . . . . . . . . . . . . DE-17

Gehäuse reinigen . . . . . . . . . . . . . . DE-17

Fettfilter reinigen . . . . . . . . . . . . . . . DE-17

Aktivkohlefilter einsetzen/ersetzen

(nur bei Umluftbetrieb) . . . . . . . . . . DE-18

Beleuchtung . . . . . . . . . . . . . . . . . . DE-19

Bevor Sie das Gerät benutzen, le sen Sie bit te zu erst

die Si cher heits hin wei se und die Ge brauchs an lei tung aufmerksam durch. Nur so können Sie alle Funk tio nen si cher und zu ver läs sig nut zen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Lieferung

(1)

Lieferung

Die zur Wandmontage benötig ten Schrauben und Dübel gehören nicht zum Lieferumfang, da deren

Art und Abmessungen von der Wandbeschaffenheit abhängig sind. Bitte lassen Sie sich hierzu im Fachhandel beraten,(siehe „Benötigtes Montage-Material“ auf Seite DE-10).

Seite DE-3

(2)

(3)

(4)

(5)

(6)

(7) (8)

(9)

Ein Aktivkohleﬁ lter für den Umluftbetrieb gehört nicht zum Lieferumfang. ZubehörBestellung siehe Seite DE-21.

Lieferung kontrollieren

1. Packen Sie das Gerät aus.

2. Belassen Sie die blauen Schutzfolien auf

den Metallflächen!

3. Entfernen Sie alle anderen Verpa-

ckungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.

4. Prüfen Sie, ob die Lieferung vollständig ist.

5. Kontrollieren Sie, ob das Gerät Transport-

schäden aufweist.

6. Sollte die Lieferung unvollständig sein

oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe „Unser Service“ auf Seite DE-21).

Lieferumfang

(1) Dunstabzugshaube (2) Kaminblende, 2-teilig (3) Abluftbetrieb: Abluftschlauch (4) Abluftbetrieb: Rückschlagklappe (5) Wandhalterung für Kaminblende (6) Halteblech für Kaminblende (7) Wandhalterung für Dunstabzugshaube (8) 4 Schrauben 4,0 × 8 mm (9) Kabelbinder

WARNUNG!

Nehmen Sie nie ein beschädigtes Gerät in Betrieb.

Verpackungs-Tipps

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir

Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Zu Ihrer SicherheitSeite DE-4

Zu Ihrer Sicherheit

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Absaugen von Kochund Bratdünsten über einer Kochstelle im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz ausgelegt

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Begriffserklärung

Folgende Si gnal begriffe ﬁ nden Sie in dieser Gebrauchsanleitung.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Symbolerklärung

Schutzklasse 1

Sicherheitshinweise

In diesem Kapitel ﬁ nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie auch die Warnhinweise in den einzelnen Kapiteln zu Bedienung, Aufbau etc.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

Risiken im Umgang mit elektrischen Haushaltsgeräten

WARNUNG

Stromschlaggefahr! Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwen-

den. Nicht in Feuchträumen oder im Regen betreiben.

■ Das Gerät entspricht der Schutzklas-

se 1 und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden.

Zu Ihrer Sicherheit

Seite DE-5

Der Anschluss an eine Steckdosenleiste, eine Mehrfachsteckdose, eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und

-steuerung ist unzulässig.

■ Falls der Netzstecker nach dem Ein-

bau nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LSSchalter und Schütze.

■ Netzkabel so verlegen, dass es nicht

zur Stolperfalle wird.

■ Netzkabel nicht knicken oder klem-

men und nicht über scharfe Kanten legen.

■ Gerät, Netzstecker und Netzkabel von

offenem Feuer und heißen Flächen fernhalten.

■ Immer am Netzstecker selbst nicht

am Netzkabel anfassen.

■ Netzstecker niemals mit feuchten

Händen anfassen.

■ Netzkabel und -stecker nie in Wasser

oder andere Flüssigkeiten tauchen.

■ Keine Gegenstände in oder durch

die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.

■ Gerät nicht in Betrieb nehmen oder

weiter betreiben, wenn es

– sichtbare Schäden aufweist, z. B.

die Anschlussleitung defekt ist,

– Rauch entwickelt oder verbrannt

riecht,

– ungewohnte Geräusche von sich

gibt.

In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren Seite DE-21.

■ Abdeckungen der Leuchten nicht ent-

fernen.

■ Nicht versuchen, die Leuchtmittel

auszutauschen.

■ Wenn das Netzkabel des Geräts be-

schädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine qualiﬁ zierte Fachkraft ausgetauscht werden. Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen.

■ Bei Reparaturen dürfen ausschließ-

lich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät beﬁ nden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

■ Wenn eigenständig oder unsachge-

mäße Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.

■ Im Fehlerfall sowie vor umfangreichen

Reinigungsarbeiten den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.

■ Sollte eine Glasabdeckung zerbro-

chen sein, darf die Dunstabzugshaube nicht verwendet werden, bis die Glas abdeckung ersetzt worden ist. Setzen Sie sich in diesem Fall mit unserem Service in Verbindung (siehe Seite DE-21).

Zu Ihrer SicherheitSeite DE-6

Risiken für bestimmte Personengruppen

WARNUNG

Erstickungsgefahr!

■ Kinder nicht mit der Verpackungsfolie

spielen lassen. Diese können sich darin verfangen oder ersticken.

■ Kinder daran hindern, Kleinteile vom

Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

VORSICHT

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Dieses Gerät kann von Kindern ab

8Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

■ Reinigung und Wartung dürfen nicht

durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

■ Kinder dürfen nicht mit dem Gerät

spielen.

Risiken im Umgang mit Dunstabzugshauben

WARNUNG

Stromschlaggefahr!

■ Vor dem Bohren der Löcher für die

Wandbefestigung sicherstellen, dass keine in der Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät überprüfen).

VORSICHT

Verletzungsgefahr!

■ Bei der Montage beachten, dass eini-

ge Teile scharfe Kanten aufweisen.

■ Zur Montage eine stabile Stehleiter

benutzen.

■ Nur Montagematerial verwenden,

das für die Beschaffenheit der Decken und Wände geeignet ist. Im Zweifelsfall einen Fachmann befragen.

Brandgefahr!

■ Der Abstand zwischen der Oberﬂ ä-

che der Koch stelle und der Unterkante der Abzugshaube muss bei Gasherden mindestens 65 cm betragen.

■ Bei Gaskochmulden unbedingt die

Gebrauchsanleitung der Kochmulde beachten! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden.

■ Unter der Dunstabzugshaube nicht

ﬂ ambieren!

■ Frittiert werden darf unter der Dunst-

abzugshaube nur unter ständiger Beobachtung.

■ Dunstabzugshaube sauber halten.

Fettablagerungen können sich bei starker Hitzeeinwirkung entzünden.

Risiken bei Abluftbetrieb

WARNUNG

Erstickungs-/Explosionsgefahr! Dem Raum, in dem eine Dunstabzugshaube im Abluftbetrieb arbeitet, wird durch das Gebläse Luft entzogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten wie Gas- oder andere Brennstoffheizungen in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauerstoff entzogen werden. Dies kann dazu führen, dass die Flamme erlischt und Gas austritt bzw. die Abgase in den Raum gesogen werden.

■ Ein gefahrloser Betrieb ist möglich,

wenn z. B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nachströmen kann, und wenn im Aufstellungsraum ein Unterdruck von höchstens 0,04 mbar erreicht wird. Dadurch wird ein Rücksaugen der Abgase vermieden.

■ Bei einer Beurteilung der erforder-

lichen Maßnahmen muss immer der gesamte Lüftungsverband der Wohnung beachtet werden. Ziehen Sie den zuständigen Schornsteinfegermeister zu Rate.

■ Dunstabzugshaube niemals an einen

Belüftungsschacht bzw. Raum- oder Abgaskamin anschließen! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, nur für die Dunstabzugshaube vorgesehenen Luftkanal nach außen geführt werden.

Zu Ihrer Sicherheit

Seite DE-7

Umluft- oder Abluftbetrieb?Seite DE-8

Umluft- oder Abluftbetrieb?

Umluftbetrieb

Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen der Raumluft wieder zugeführt. Die Reinigung erfolgt durch den Fettfilter und zusätzlich durch einen Aktivkohlefilter (Geruchsfilter mit Aktivkohle; nicht im Lieferumfang enthalten, Bezugsquelle (siehe „Unser Service“ auf Seite DE-21)). – Vorteil: Einfache Montage – Nachteil: Mit zunehmender Verschmutzung

des Aktivkohlefilters lassen Reinigungsund Ansaugwirkung nach. Der Aktivkohlefilter muss je nach Benutzung erneuert werden; mindestens etwa alle sechs Monate überprüfen.

Abluftbetrieb

Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt und über den Abluftschlauch ins Freie geleitet. – Vorteil: Kohlefilter nicht erforderlich, Ge-

ruchsbelästigung stets sehr gering

–Nachteile:

– Wanddurchbruch mit passendem

Schlauchanschluss erforderlich.

– Der Betrieb von offenen Feuerstellen

im gleichen Raum ist nur eingeschränkt möglich. Erkundigen Sie sich vor der Montage bei Ihrem Bezirksschornsteinfeger nach örtlichen Vorschriften.

Als Mieter der Wohnung benötigen Sie zum Einbau die Genehmigung des Hauseigentümers.

Vorbereitungen zur Montage

Seite DE-9

Für Abluftbetrieb

WARNUNG

Erstickungs-/Explosionsgefahr!

■ Dunstabzugshaube niemals an einen

HINWEIS

Gefahr von Sachschäden!

■ Wir empfehlen Ihnen, alle Vorarbeiten

von einem Fachbetrieb vornehmen zu lassen.

Bevor Sie mit der Montage beginnen können, müssen folgende Bedingungen erfüllt sein:

– Es existiert ein Wand- bzw. Deckendurch-

bruch von mindestens 15,5 cm Durchmesser.

– Wird der Abluftschlauch durch eine Außen-

wand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen versehen werden (nicht im Lieferumfang enthalten).

Stromanschluss

WARNUNG

Stromschlaggefahr!

■ Der Netzstecker muss möglichst wäh-

rend des Betriebs zugänglich sein, d. h., auch nach Montage der Dunstabzugshaube muss der Stecker erreichbar sein.

■ Falls der Netzstecker nach dem Ein-

■ Arbeiten an Elektroinstallationen dür-

fen nur von einer autorisierten Fachkraft durchgeführt werden. Wird eine zusätzliche Steckdose benötigt, Elektrofachbetrieb mit der Installation beauftragen.

■ Der Anschluss an eine Steckdosen-

leiste, eine Mehrfachsteckdose, eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und

-steuerung ist unzulässig.

Um den späteren Energieverbrauch so gering wie möglich zu halten, empfehlen wir

– die Abluftkanäle möglichst gradlinig zu verle-

gen und scharf abknickende Winkel zu vermeiden (Bögen und Krümmer sind günstiger). Jede Biegung erhöht den Energieverbrauch.

– den Querschnitt des Gebläsestutzens nicht

zu reduzieren. Je größer der Durchmesser des Abluftrohres und je glatter die Innenfläche ist, desto besser ist der Abzug.

– einen Mauerkasten mit Außenwandjalousi-

en zu wählen, die sich beim Betrieb völlig öffnen.

Damit die Dunstabzugshaube später volle Leistung bringen kann und später kein störendes Kabel sichtbar ist, sollten Sie den Stromanschluss vor der Montage genau planen:

– Die Dunstabzugshaube muss über der Mit-

te der Kochstelle angebracht werden

Benötigtes Montage-MaterialSeite DE-10

Benötigtes Montage-Material

Teileliste

(1)

(2)

(3)

(4)

(5)

(6)

(7) (8)

(9)

Werkzeuge und Hilfsmittel

– Schraubendreher – Bohrmaschine mit Steinbohrer –Maßband/Zollstock –Wasserwaage –Bleistift – Stabile Stehleiter – Eine zweite Person zur Hilfe

Schrauben

Die zur Wandmontage benötig ten

Schrauben und Dübel sind nicht im Lieferumfang enthalten, da deren Art und Abmessungen von der Wandbeschaffenheit abhängig sind. Bitte lassen Sie sich hierzu im Fachhandel beraten.

Sie benötigen insgesamt

– 2 Rundkopfschrauben zur Befestigung der

Wandhalterung (5) für die obere Kaminblende (2)

– 3 Senkkopfschrauben zur Befestigung der

Wandhalterung (7) für die Dunstabzugshaube (1), maximal ø 6 mm

– 2 Rundkopfschrauben mit Unterlegschei-

ben zur Sicherung der Dunstabzugshaube, maximal ø 6 mm

–7 passende Dübel

Montage

Seite DE-11

Rückschlagklappe anbringen (nur bei Abluftbetrieb)

(4)

Stifte

1. Setzen Sie die beiden Hälften der Rückschlagklappe (4) in die Öffnung oben auf die Kaminhaube (1). Achten Sie darauf, dass die Stifte auf den Klappen außen liegen.

Bohrlöcher setzen

WARNUNG

Stromschlaggefahr!

■ Falls der Netzstecker nach dem Ein-

Verletzungsgefahr! Unsachgemäße Installation des Geräts kann zu Verletzungen führen.

■ Vor dem Bohren von Löchern sicher-

stellen, dass keine in der Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden; mit einem Leitungssuchgerät überprüfen.

VORSICHT

Brandgefahr!

■ Der Abstand zwischen der Oberﬂ ä-

che der Koch stelle und der Unterkante der Abzugshaube muss bei Gasherden mindestens 65 cm betragen.

■ Bei Gaskochmulden unbedingt die

Gebrauchsanleitung der Kochmulde beachten! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden.

Damit die Kaminhaube volle Lei-

stung erbringen kann, muss sie über der Mitte der Kochstelle angebracht werden.

MontageSeite DE-12

decke

–

23 cm

Zimmer

(5)

(7)

45,4 cm

– 7

2. Um das Gerät exakt über der Mitte des Herdes platzieren zu können, zeichnen Sie mit dem Bleistift zunächst eine senkrechte Hilfslinie an die Wand. Verwenden Sie am besten eine Wasserwaage oder ein Lot von der Zimmerdecke bis zur Mitte des Herdes.

3. Um die vorgeschriebenen Abstände einzuhalten, zeichnen Sie horizontale Hilfslinien gemäß obigen Schemas.

7 cm

4. Zeichnen Sie die sechs Bohrlöcher gemäß obigen Schemas auf der Wand an. Achten Sie auf den Lochabstand.

5. Bohren Sie an den markierten Stellen Dübellöcher

6. Stecken Sie die Dübel in die Bohrlöcher.

Kaminhaube anbringen

1. Schrauben Sie die Wandhalterung (7) mit

drei Schrauben an die Wand.

(7) (1)

2. Hängen Sie die Dunstabzugshaube (1) in

die Wandhalterung (7) ein.

Falls die Steckdose sich außerhalb

des Bereichs für die Kaminblende beﬁ ndet, lassen Sie mindestens 5 cm Platz zwischen Decke und Wandhalterung (5).

(5)

(7)

(12)

3. Schieben Sie die Verriegelung der Fettfilter (12) nach unten und nehmen Sie die Fettfilter vorsichtig nach unten ab.

Montage

Kamin montieren

Seite DE-13

(5)

4. Zeichnen Sie die Bohrlöcher durch die Öffnungen im Geräteinneren an der Wand an.

5. Nehmen Sie die Dunstabzugshaube wieder vorsichtig ab.

6. Bohren Sie an den markierten Stellen Löcher in die Wand. Der Durchmesser muss zu dem Dübel passen.

7. Stecken Sie zwei Dübel in die Bohrlöcher.

8. Hängen Sie die Kaminhaube wieder in die Wandhalterung ein.

9. Schrauben Sie die Kaminhaube mit zwei Schrauben an der Wand fest. Die Kaminhaube ist jetzt gesichert.

1. Schrauben Sie die Wandhalterung (5) mit zwei Schrauben an die Wand.

(6) (2)(8)

[

2. Schrauben Sie das Halteblech (6) mit zwei Schrauben (8) von außen an den unteren Teil der Kaminblende (2).

3. Schieben Sie den oberen Teil der Kaminblende in den unteren Teil.

MontageSeite DE-14

2. Stecken Sie das andere Ende des Abluftschlauchs (3) oben auf die Rückschlagklappe (4) auf

Letzte Schritte

4. Stellen Sie die 2-teilige Kaminblende auf die Dunstabzugshaube.

Abluftschlauch anbringen (nur bei Abluftbetrieb)

(3)

(4)

1. Führen Sie das Netzkabel verdeckt in der Kaminblende zur Steckdose und stecken Sie es in eine vorschriftsmäßig installierte Steckdose.

(8) (5) (2)

2. Ziehen Sie den oberen Teil der Kaminblende (2) bis zur Wandhalterung (5) hoch und schrauben Sie ihn von der Seite mit zwei Blechschrauben (8) fest.

3. Ziehen Sie die blauen Schutzfolien ab.

Die Montage ist damit abgeschlossen.

1. Stecken Sie das Ende des Abluftschlauchs (3) mit der Öffnung „ø150 mm“ auf den Anschluss in/an der Wand (Öffnungsgröße siehe Markierung auf dem Abluftschlauch).

Bedienung

(14) (15) (16) (17) (18)

Seite DE-15

Aktivkohlefilter

Betreiben Sie das Gerät im Umluftbetrieb nur mit eingesetztem Aktivkohlefilter.

Die Bezugsquelle entnehmen Sie bitte dem Kapitel „Unser Service“ auf Seite DE-21.

Zum Einsetzen siehe „Aktivkohlefilter einsetzen/ersetzen“ auf Seite DE-18.

Gebläse

Das Gebläse Ihrer Dunstabzugshaube ist in drei Stufen einstellbar.

• Um das Gebläse – einzuschalten, drücken Sie die Taste (18)

. Im LED-Anzeigefenster (16) erscheint POWER der schnellsten Gebläsestufe und wechselt dann in die langsamste Gebläsestufe.

– auszuschalten, drücken Sie Taste (18)

erneut.

• Um die Gebläsestufe zu verändern, drücken Sie die Taste (17) 1× für mittlere Stufe 2× für schnelle Stufe 3× für langsame Gebläsestufe.

, das Gebläse arbeitet kurz in

, und zwar

Energiespartipps

Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird.

Lassen Sie das Gebläse laufen, solange Küchendünste oder Dampf entstehen.

Verzichten Sie bei kurzer Kochzeit oder beim Erwärmen geruchsloser bzw. -armer Speisen auf das Gebläse.

Achten Sie auf ausreichende Zuluft, denn sonst kann die Dunstabzugshaube nicht optimal arbeiten. Öffnen Sie ggf. das Fenster oder die Küchentür etwas.

Reinigen Sie Fettfilter (12) in regelmäßigen Abständen.

Beleuchtung

Ihre Dunstabzugshaube ist mit zwei LED-Lampen ausgestattet. Die Beleuchtung kann unabhängig vom Gebläsebetrieb ein- und ausgeschaltet werden.

Um die Beleuchtung

• einzuschalten, drücken Sie Taste (15) Die Beleuchtung wird angeschaltet und in der Anzeige (16) erscheint LAMP .

• auszuschalten, drücken Sie die Taste (15)

erneut.

BedienungSeite DE-16

Uhrzeit einstellen

1. Schalten Sie das Gerät gegebenenfalls mit der Taste (18) in den Standby-Modus.

2. Halten Sie die Taste (14) ca. 3 Sekunden gedrückt. Im Anzeigefenster (16) blinkt die Stundenzahl.

3. Stellen Sie die Stundenzahl ein1): Taste (15) verringert den Wert. Taste (17)

4. Um den angezeigten Wert zu speichern drücken Sie 1× die Taste (14) . Die Minutenzahl blinkt.

5. Stellen Sie die Minutenzahl ein1): Taste (15) Taste (17)

6. Um die angezeigte Uhrzeit zu speichern, drücken Sie 1× Taste (14) Die Uhrzeit wird gespeichert und die Anzeige kehrt in den Normalmodus zurück.

Wenn im Uhrzeit-Modus 10 Sekun-

den lang keine Taste gedrückt wird, kehrt die Elektronik in den Normalmodus zurück.

Wenn die jeweilige Taste länger gedrückt gehalten wird, verringert/erhöht sich der Wert schnell, bis die Taste wieder losgelassen wird.

erhöht den Wert.

verringert den Wert.

erhöht den Wert.

Timer

Die Gebläselaufzeit lässt sich von 1 bis 60 Minuten einzustellen.

1. Drücken Sie die Taste (18) Gebläse einzuschalten.

2. Wechseln Sie gegebenenfalls die Gebläsestufe mit der Taste (17)

3. Drücken Sie die Taste (14) . Im Anzeigefenster erscheint TIMER sowie die zuletzt eingestellte Laufzeit.

4. Stellen Sie mit den Tasten (15) und

die gewünschte Gebläselaufzeit

(17) ein1): Taste (15) verringert den Wert. Taste (17)

5. Wenn die gewünschte Gebläselaufzeit eingestellt ist, drücken Sie 1x Taste (14) . Die Anzeige zählt die Zeit jetzt bis auf 0 Minuten herunter und schaltet dann das Gebläse ab.

6. Um das Gebläse vorzeitig auszuschalten, drücken Sie 1x die Taste (18) .

Wird 10 Sekunden lang keine Taste gedrückt, startet die eingestellte

Gebläselaufzeit automatisch.

Wenn die jeweilige Taste länger gedrückt gehalten wird, verringert/erhöht sich der Wert schnell, bis die Taste wieder losgelassen wird.

erhöht den Wert.

, um das

Pflege und Wartung

Seite DE-17

WARNUNG

Verletzungsgefahr!

■ Vor dem Reinigen der Dunstabzugs-

haube, dem Tausch der Filterwechsel oder Hologenlampen Netzstecker ziehen. Sollte der Netzstecker schwer zugänglich sein, entsprechende Sicherung ausschalten bzw. herausdrehen.

Gehäuse reinigen

WARNUNG

Brandgefahr! Unsachgemäßer Umgang mit dem Gerät oder mangelhafte Wartung kann dazu führen, dass Fettrückstände sich entzünden.

■ Fettrückstände an der Dunstabzugs-

haube oder in den Fettﬁ ltern können sich bei großer Hitzeeinwirkung entzünden. Oberﬂ ächen der Dunstabzugshaube und die Fettﬁ lter deshalb regelmäßig reinigen.

Fettfilter reinigen

HINWEIS

Gefahr von Sachschäden!

■ Fettﬁ lter vorsichtig behandeln, damit

das feine Geﬂ echt nicht verbiegt oder knickt.

■ Fettﬁ lter nach der Reinigung erst wie-

der einsetzen, wenn sie völlig getrocknet sind.

Reinigen Sie die Fettfilter einmal im Monat – bei Bedarf häufiger – im Geschirrspüler (bis 65 °C) oder in warmer Spülmittellauge.

1. Ziehen Sie den Netzstecker oder schalten

Sie den Strom an der entsprechenden Sicherung ab.

• Wischen Sie die Oberflächen mit einem weichen feuchten Tuch und etwas Geschirrspülmittel ab. Verwenden Sie keine scharfen Gegenstände oder Scheuerpulver, da diese die Oberflächen zerkratzen können.

• Reinigen Sie Glasoberflächen mit einem handelsüblichen Glasreiniger.

2. Schieben Sie die Verriegelung der Fettfilter (12) nach unten und nehmen Sie die Fettfilter vorsichtig nach unten ab.

3. Waschen Sie die Fettfilter in der Spülmaschine oder im Spülbecken wie normales Geschirr aus.

Pflege und WartungSeite DE-18

4. Wenn die Fettfilter vollständig getrocknet sind, setzen Sie sie wieder ein. Setzen Sie hierzu die Fettfilter unten in die Aussparung ein.

5. Schieben Sie die Verriegelung nach hinten, drücken Sie die Fettfilter nach oben an und lassen Sie die Verriegelung los. Die Fettfilter rasten ein.

6. Stellen Sie die Stromversorgung wieder her.

Aktivkohlefilter einsetzen/ ersetzen (nur bei Umluftbetrieb)

Die Aktivkohlefilter dienen der Geruchsbeseitigung. Sie müssen erneuert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefiltert werden. Bei häufigem Gebrauch sollten Sie die Filter regelmäßig erneuern. Mindestens alle 6 Monate überprüfen. Die Bezugsquelle entnehmen Sie bitte dem Kapitel „Unser Service“ auf Seite DE-21.

1. Ziehen Sie den Netzstecker oder schalten Sie den Strom an der entsprechenden Sicherung ab.

2. Schieben Sie die Verriegelung der Fettfilter (12) nach unten und nehmen Sie die Fettfilter vorsichtig nach unten ab.

(13)

3. Nur beim Ersetzen: Drehen Sie die alten Aktivkohlefilter (13) vom Motor ab und nehmen Sie die Aktivkohlefilter heraus.

4. Setzen Sie die neuen Aktivkohlefilter rechts und links auf den Motor auf und drehen Sie sie fest.

5. Setzen Sie die Fettfilter wieder ein. Schieben Sie dazu die Verriegelung der Fettfilter nach hinten, drücken Sie die Fettfilter nach oben an und lassen Sie die Verriegelung los. Die Fettfilter rasten ein.

6. Stellen Sie die Stromversorgung wieder her.

7. Entsorgen Sie die verbrauchten Aktivkohlefilter im Hausmüll.

Beleuchtung

WARNUNG

Stromschlaggefahr! Das Berühren von unter Spannung stehenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Abdeckungen der Leuchten nicht ent-

fernen.

■ Nicht versuchen, die Leuchtmittel

auszutauschen.

Pflege und Wartung

Seite DE-19

Als Leuchtmittel werden wartungsfreie LEDs verwendet. Sollte einmal eine Leuchte ausfallen, wenden Sie sich an unseren Service (siehe Seite DE-21).

Hinweis für den Servicetechniker: Diese Dunstabzugshaube benötigt LEDs mit dem ILCOS DSR-1.5/65-S-64 220-240 V~, 1,5 W.

FehlersuchtabelleSeite DE-20

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur! Nie mals versuchen, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie ren. Sie kön nen sich und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te Fach kräf te dürfen die se Re pa ra tu ren ausführen.

Problem Mögliche Ursachen Lösungen, Tipps

Prüfen Sie den richtigen Sitz des NetzsteGebläse und Beleuchtung funktionieren nicht.

Beleuchtung funktioniert nicht.

Öl tropft vom Gerät herunter

Umluftbetrieb: Gerüche werden nicht ausreichend beseitigt, schwacher Luftstrom.

Abluftbetrieb: Schlechte Leistung.

Das Gerät ist vom Netz getrennt.

LED-Lampe defekt. Rufen Sie unseren Service an (siehe nächste

Fettfilter verschmutzt. Reinigen Sie die Fettfilter (siehe Seite DE-17).

Die Filter sind verschmutzt.

Die Dunstabzugshaube hat nicht genügend Zuluft.

ckers.

Prüfen Sie die Steckdose mit einem anderen

elektrischen Gerät.

Prüfen Sie die Sicherung.

Seite).

Reinigen Sie die Fettfilter und/oder erneuern

Sie die Aktivkohlefilter (ab Seite DE-17).

Die Dunstabzugshaube hat eine sehr große

Abluftmenge. Sorgen Sie deshalb für ausrei-

chende Zuluft, z. B. durch nicht verschließba-

re Öffnungen in Türen, Fenstern, Zuluftmau-

erkästen.

Sicherheitshinweise ab Seite DE-4 beachten.

Der Abluftschlauch ist geknickt oder zu lang.

Prüfen Sie, ob der Abluftschlauch geknickt

oder zu lang ist.

Unser Service

Seite DE-21

Unser Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Modell Bestellnummer

SY-3502D-E5-C59-L52-600 8118 0149

Hanseatic Kaminhaube

Allgemeiner Service

Wenden Sie sich mit Fragen, Reklamationen, Reparaturaufträgen und Zubehör-Bestellung bitte an die Produktberatung Ihres Versandhauses

SY-3502D-E5-C59-L52-900 4377 1838

Ersatzteile

Kunden in Deutschland

Wenden Sie sich bitte an die Firma Hermes Fulfilment GmbH: Tel. (057 32) 99 66 00, Montag – Donnerstag 8 - 15 Uhr, Freitag 8 – 14 Uhr E-Mail: ERSATZTEILSERVICE-ELEKTROKLEINGERAETE@hermes-ws.com

Kunden in Österreich

Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Aktivkohlefilter bestellen

Der Aktivkohlefilter ist nur für den Umluftbetrieb erforderlich und gehört nicht zum Liefer umfang. Sie können ihn unter folgender Bestellnummer beziehen: 812120.

Bitte beachten Sie:

Sie sind für den einwandfreien Zustand des Geräts und die fach ge rech te Benutzung im Haushalt verantwortlich.

Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Ga ran tie zeit für Sie mit Kos ten ver bun den.

Durch Nichtbeachtung dieser Anleitung ver ur sach te Schäden können leider nicht anerkannt werden.

UmweltschutzSeite DE-22

Umweltschutz

Gerät entsorgen

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr be-

nutzt werden können, so ist jeder Ver- braucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z. B. bei einer Sammelstelle seiner Gemeinde/seines Stadtteils abzugeben. Elektroaltgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema fin den Sie auch auf den Service-Seiten unseres aktuellen Ka ta logs und auf unserer Internetseite unter der Rubrik „Service“.

Unser Beitrag zum Schutz der Ozonschicht

Unsere Verpackungen wer den aus um welt freund li chen, wie der ver wert ba ren Materialien hergestellt:

– Außenverpackung aus Pappe –Formteile aus ge schäum tem, FCKW-frei-

em Po ly sty rol (PS) – Folien und Beutel aus Polyäthylen (PE) – Spannbänder aus Po ly pro py len (PP) – Auch Energie sparen schützt vor zu starker

Erwärmung unserer Erde. Ihr neues Gerät

verbraucht mit seiner umweltverträglichen

Isolierung und seiner Technik wenig Energie.

Aktivkohlefilter entsorgen

Die verbrauchten Aktivkohlefilter können Sie mit dem Hausmüll entsorgen.

Produktdatenblatt gemäß VO (EU) Nr. 65/2014

hanseatic

838 / S

5L52

)

(

)

ormalbe

auf de

ufe ode

füg

auf

ufe ode

Produktdatenblatt gemäß VO (EU) Nr. 65/2014

Warenzeich

Seite DE-23

odellkennun

hrlicheEnergieverbrauc

Energieeffizienzklasse auf einer Skala A++

höchste Effizienz) bis

Fluiddynamische Effizienz 23,6

Klasse für die fluiddynamische Effizienz

iner Skala A (höchste Effizienz) bis

eringste Effizienz

Beleuchtungseffizienz 17,3

Beleuchtungseffizienzklasseauf einer Skala A

höchste Effizienz) bis G (geringste Effizienz

Fettabscheidegra

Klasse für den Fettabscheidegra

kala A (höchste Effizienz) bis G (geringste

izienz

eringste Effizienz

einer

4377 1

2,9Wh/Jahr

x/W

Luftstrom bei minimaler Geschwindigkeit im N

Luftstrom bei maximaler Geschwindigkeit im N

Luftstrom im Betrieb

chnelllaufstu

A ver

ver

r Intensivst

Leistungsaufnahme im Aus

Leistungsaufnahme im Bereitschaftszustan

Die oben angegebenen Werte sind

emessen worden.

tri

r Intensivst

wertete Luftschallemission bei minimaler

barer Geschwindigkeit im Normalbetrie

wertete Luftschallemission bei maximaler

barer Geschwindigkeit im Normalbetrie

wertete Luftschallemission im Betrieb

chnelllaufstu

Zustan

nter genormten Laborbedingungen nac

m³

,42W

EN 61591

Warenzeich

hanseatic

5L52

)

auf

)

(

)

auf eine

)

ormalbe

auf de

ufe ode

füg

auf

ufe ode

Produktdatenblatt gemäß VO (EU) Nr. 65/2014Seite DE-24

odellkennun

hrlicheEnergieverbrauc

Energieeffizienzklasse auf einer Skala A++

höchste Effizienz) bis D

Fluiddynamische Effizienz 24,

Klasse für die fluiddynamische Effizienz

iner Skala A (höchste Effizienz) bis G

eringste Effizienz

Beleuchtungseffizienz 21,8x/W

Beleuchtungseffizienzklasseauf einer Skala A

höchste Effizienz) bis G (geringste Effizienz

Fettabscheidegra

Klasse für den Fettabscheidegra

kala A (höchste Effizienz) bis G (geringste

izienz

eringste Effizienz

118 0149 / SY

6,4 kWh/Jahr

Luftstrom bei minimaler Geschwindigkeit im N

Luftstrom bei maximaler Geschwindigkeit im N

Luftstrom im Betrieb

chnelllaufstu

A ver

r Intensivst

Leistungsaufnahme im Aus

Leistungsaufnahme im Bereitschaftszustan

Die oben angegebenen Werte sind

emessen worden.

tri

r Intensivst

wertete Luftschallemission bei minimaler

barer Geschwindigkeit im Normalbetrie

wertete Luftschallemission bei maximaler

barer Geschwindigkeit im Normalbetrie

wertete Luftschallemission im Betrieb

chnelllaufstu

Zustan

nter genormten Laborbedingungen nac

m³

7dB

EN 61591

Produktinformation gemäß VO (EU) Nr. 66/2014

838 / S

5L52

des

gssy

ereitschaftszustand

usZustand

Produktinformation gemäß VO (EU) Nr. 66/2014

Seite DE-25

odellkennun

hrlicheEnergieverbrauc

Zeitverlängerungsfaktor 1,

Fluiddynamische Effizienz 23,6

Energieeffizienzinde

emessener Luftvolumenstrom im Bestpunk

emessener Luftdruck im Bestpunk

ximaler Luftstrom

emessene elektrische Eingangsleistung im

Bestpunk

Nennleistung des Beleuchtungssystems 4,

Durchschnittliche Beleuchtungsstärke Beleuchtun

stems auf der Kochoberfläch

4377 1

2,9Wh/a

55,9m³

25P

90,5m³

136,

emessene Leistungsaufnahme im

challleistungspegel 7dB

Die oben angegebenen Werte sind unter genormten Laborbedingungen

emessen worden.

,42W

EN 61591

Produktinformation gemäß VO (EU) Nr. 66/2014Seite DE-26

5L52

des

gssy

ereitschaftszustand

usZustand

odellkennun

hrlicheEnergieverbrauc

118 0149 / SY

6,4

Wh/a

Zeitverlängerungsfaktor 1,

Fluiddynamische Effizienz 24,

Energieeffizienzinde

emessener Luftvolumenstrom im Bestpunk

emessener Luftdruck im Bestpunk

ximaler Luftstrom

emessene elektrische Eingangsleistung im

2,3

29,3 m³

96,9m³

132,3 W

Bestpunk

Nennleistung des Beleuchtungssystems 4,5W

Durchschnittliche Beleuchtungsstärke Beleuchtun

stems auf der Kochoberfläch

emessene Leistungsaufnahme im

challleistungspegel

Die oben angegebenen Werte sind unter genormten Laborbedingungen

emessen worden.

EN 61591

Technische Daten

838

5L52

uss Abluftschlauch

5L52

uss Abluftschlauch

Technisc he Da ten

Seite DE-27

Bestellnummer4

Versorgungsspannun

chutzklass

erätemaße (Breite × Tie

he gesam

he der Kaminblen

Anschl

ewich

Beleuchtung,

Bestellnummer

Frequenz 220240

77 1

17,

LED: 2 x 1,5 W

118 014

Versorgungsspannun

chutzklass

erätemaße (Breite × Tie

he gesam

he der Kaminblen

Anschl

ewich

Beleuchtung,

Frequenz 22024

40 cm

15,

LED: 2 x 1,5 W

78 cm

SY-3502D-E5-C59-L52-600 SY-3502D-E5-C59-L52-900

Manual/version: 196634 EN 20200813 Article no.: 8118 0149 (60 cm) Article no.: 4377 1838 (90 cm) Reproduction, even of excerpts, is not permitted!

User manual

Hanseatic chimney hood

Page EN-2

Table of contents

Delivery . . . . . . . . . . . . . . . . . . . . . . . . EN-3

Package contents . . . . . . . . . . . . . . . EN-3

Check the delivery . . . . . . . . . . . . . . EN-3

Packaging tips . . . . . . . . . . . . . . . . . EN-3

For your safety . . . . . . . . . . . . . . . . . . EN-4

Intended use. . . . . . . . . . . . . . . . . . . EN-4

Explanation of terms . . . . . . . . . . . . EN-4

Explanation of symbols . . . . . . . . . . EN-4

Safety notices . . . . . . . . . . . . . . . . . . EN-4

Circulation or exhaust air operation? . EN-8

Circulation air operation . . . . . . . . . . EN-8

Exhaust air operation . . . . . . . . . . . . EN-8

Preparations for assembly . . . . . . . . . EN-9

For exhaust air operation . . . . . . . . . EN-9

Connection for power supply . . . . . . EN-9

Materials required for assembly . . . . EN-10

Parts list . . . . . . . . . . . . . . . . . . . . . EN-10

Tools and aids . . . . . . . . . . . . . . . . EN-10

Screws . . . . . . . . . . . . . . . . . . . . . . EN-10

Care and maintenance . . . . . . . . . . . EN-17

Cleaning the housing . . . . . . . . . . . EN-17

Cleaning the grease filters . . . . . . . EN-17

Inserting/replacing the activated carbon filters (only in

recirculation mode) . . . . . . . . . . . . . EN-18

Lighting . . . . . . . . . . . . . . . . . . . . . . EN-19

Troubleshooting table . . . . . . . . . . . . EN-20

Our Service Centre . . . . . . . . . . . . . . EN-21

General customer service . . . . . . . EN-21

Spare parts . . . . . . . . . . . . . . . . . . . EN-21

Ordering activated charcoal filters . EN-21

Environmental protection . . . . . . . . . EN-22

Disposing of the appliance . . . . . . . EN-22

Disposing of activated char-

coal filters . . . . . . . . . . . . . . . . . . . . EN-22

Our contribution to the protec-

tion of the ozone layer . . . . . . . . . . EN-22

Product fiche concerning Regu-

lation (EU) No 65/2014 . . . . . . . . . . . EN-23

Assembly . . . . . . . . . . . . . . . . . . . . . . .EN-11

Install the check valve (only for

exhaust air operation) . . . . . . . . . . .EN-11

Place the drill holes . . . . . . . . . . . . .EN-11

Attaching the Chimney hood . . . . . EN-12

Installing the chimney . . . . . . . . . . . EN-13

Installing the exhaust air hose (only for exhaust air operation) . . . EN-14

Final steps . . . . . . . . . . . . . . . . . . . EN-14

Operation . . . . . . . . . . . . . . . . . . . . . EN-15

Activated charcoal filter . . . . . . . . . EN-15

Fan . . . . . . . . . . . . . . . . . . . . . . . . . EN-15

Tips on saving energy . . . . . . . . . . EN-15

Lighting . . . . . . . . . . . . . . . . . . . . . . EN-15

Setting the time . . . . . . . . . . . . . . . EN-16

Timer . . . . . . . . . . . . . . . . . . . . . . . EN-16

Product information concerning Regulation (EU) No

Technical Specifications . . . . . . . . . . EN-27

Please read through the safety instructions and user manual

carefully before using the appliance. This is the only way you can use all the functions reliably and safely.

Be sure to also observe the national regulations in your country, which are valid in addition to the regulations specified in this user manual.

Keep all safety notices and instructions for future reference. Pass all safety notices and instructions on to the subsequent user of the product.

66/2014 . . . . . . . . EN-25

Delivery

(1)

Delivery

The screws and dowels required to mount the appliance on a wall are not part of the delivery, as their type

and dimensions vary depending on the characteristics of the wall. Please have a specialist advise you as to which ones you need (see „Materials required for assembly“ on page EN-10).

Page EN-3

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

An activated charcoal filter for air circulation is not included in the package contents. To order accessories, see EN-21.

Check the delivery

1. Unpack the appliance.

2. Leave the blue protective film on the met-

al surfaces!

3. Remove all other parts of the packaging,

plastic profiles, tape and foam padding.

4. Check that the delivery is complete.

5. Check whether the appliance was dam-

aged during transit.

6. If the delivery is incomplete or the appli-

ance has been damaged during transit, please contact our service department (see „Our Service Centre“ on page EN-21).

WARNING!

Package contents

(1) Exhaust hood (2) Flue screen, 2-piece (3) Exhaust air operation: Exhaust air hose (4) Exhaust air operation: Check valve (5) Wall mount for flue screen (6) Retaining plate for flue screen (7) Wall bracket for exhaust hood (8) 4 screws 4.0 × 8 mm (9) Cable ties

Never use a damaged appliance.

Packaging tips

If you have sufficient space, we recommend keeping the packaging, at

least during the warranty period. If the appliance needs to be sent out for repairs, only the original packaging will provide sufficient protection.

If you would like to dispose of the packaging, please dispose of it in an environmentally friendly way.

Page EN-4

For your safety

Intended use

This appliance is intended to be used to remove cooking fumes and airborne grease from a cooktop in a private household. It is not designed for use in a commercial setting.

Use the appliance exclusively as described in this user manual. Any other use is deemed improper and may result in damage to property or even personal injury. The manufacturer accepts no liability for damage caused by improper use.

Explanation of terms

The following symbols can be found in this user manual.

WARNING

This symbol indicates a hazard with a medium level of risk which, if not avoided, could result in death or serious injury.

CAUTION

This symbol indicates a hazard with a low level of risk which, if not avoided, could result in minor or moderate injury.

NOTICE

This symbol warns against possible damage to property.

This symbol refers to useful additional information.

Explanation of symbols

Protection class 1

Safety notices

In this chapter you will ﬁ nd general safety notices which you must always observe for your own protection and that of third parties. Please also observe the warning notices in the individual chapters on operation, setup etc.

Risks in handling household electrical appliances

WARNING

Risk of electric shock! Touching live parts may result in severe injury or death.

■ Only use the appliance indoors. Do

not use in wet rooms or in the rain.

■ The appliance corresponds to protec-

tion class 1 and may only be connected to a plug with a protective conductor that has been installed properly.

■ Do not connect to a multiple socket

outlet, power strip, timer or to a separate remote-controlled system for distance monitoring and control.

■ If the mains plug is no longer acces-

sible after installation, an all-pole disconnecting device complying with overvoltage category III must be connected to the house wiring with a contact gap of at least 3 mm; this includes fuses, circuit breakers and contactors.

■ Take care to prevent the risk of trip-

ping when laying the mains cord.

For your safety

Page EN-5

■ Do not kink or pinch the mains cord

or lay it over sharp edges.

■ Keep the appliance, the mains plug

and the mains cord away from open ﬂ ames and hot surfaces.

■ Always touch the mains plug, not the

mains cord.

■ Never touch the mains plug with wet

hands.

■ Never immerse the mains cord or plug

in water or any other liquids.

■ Do not put any objects in or through

the housing openings, and also make sure that children cannot insert any objects into them.

■ Do not operate or continue to oper-

ate the appliance, if

– it shows visible signs of damage,

e.g. the power cord is defective,

– it starts smoking or there is a smell

of burning,

– it makes unfamiliar noises.

Should this occur, remove the mains plug or unscrew/isolate the fuse and contact our service department see EN-21.

■ Do not remove the covers of the

lamps.

■ Do not attempt to replace the bulbs.

■ If the mains cord of the appliance is

damaged, it must be replaced by the manufacturer, through customer service or by a qualiﬁ ed specialist. Inspections and repairs to the appliance may only be carried out by authorised specialists.

■ Only parts corresponding to the orig-

inal appliance speciﬁ cations may be used for repairs. This appliance contains electrical and mechanical parts

which are essential for protection against potential sources of danger.

■ Independent or improper repairs

made to the appliance may cause damage to property and personal injury; any liability and warranty claims will be forfeited. Never try to repair a defective or suspected defective appliance yourself.

■ In the event of a fault, as well as be-

fore extensive cleaning, pull out the mains plug or isolate/unscrew the fuse.

■ If a glass cover is broken, the exhaust

hood must not be used until the glass cover has been replaced. If this is the case, contact our customer service (see see EN-21).

Risks for certain groups of people

WARNING

Risk of suffocation!

■ Do not allow children to play with the

packaging ﬁ lm. They may get caught up in this or suffocate.

■ Prevent children from pulling small

parts from the device or taking them out of the accessory bag and putting them in their mouths.

CAUTION

Dangers for children and people with limited physical, sensory or mental capacity!

■ This appliance can be used by chil-

dren aged eight years and above and by persons with reduced physical, sensory or mental abilities, or who lack experience and/or knowledge, if they

Page EN-6

For your safety

are supervised or have been instructed in the safe use and understand the dangers associated with its use.

■ Cleaning and maintenance must not

be carried out by children unless they are supervised.

■ Children must not be allowed to play

with the appliance.

Risks in handling exhaust hoods

WARNING

Risk of electric shock!

■ Before drilling the holes to mount the

appliance on the wall, ensure that no wires or cables (power, gas, water etc.) will be damaged (check with a line locator).

CAUTION

Risk of injury!

■ When mounting, please note that

some parts may have sharp edges.

■ Use a stable stepladder to mount.

■ Only use mounting materials that are

suitable for the characteristics of the ceiling and walls. When in doubt, consult an expert.

Fire hazard!

■ The distance between the cooking

surfaces and the lower edge of the hood must be at least 65 cm for gas stoves.

■ For gas stovetops, you must read the

user manual for the stovetop! If the manual stipulates a larger distance, this must be observed.

■ Do not ﬂ ambé foods under the ex-

haust hood!

■ Only deep-fry foods under the ex-

haust hood under constant supervision.

■ Keep the exhaust hood clean. Grease

build-ups can ignite when heated to high temperatures.

Risks during exhaust air operation

WARNING

Risk of suffocation/explosion! The air in the room where the exhaust hood is operating is extracted by fan and released outside. If, in this room, a ﬁ replace requiring indoor air – such as a gas ﬁ re or other fuel-based heating system – is also in use, the oxygen that is necessary for combustion may also be extracted. This can result in the ﬂ ame being extinguished and gas being released or the room becoming saturated with exhaust fumes.

■ It is possible to run the appliance

without any risk by, for example, providing non-sealable openings in doors, windows or ventilation conduits through which the combustion air can escape, and by achieving a negative pressure level in the installation space of maximum 0.04 mbar. This prevents the exhaust fumes from being sucked back into the room.

■ In order to determine the necessary

measures, the entire ventilation system throughout the home must be reviewed. Consult the gas safety consultant who is responsible for the home.

■ Never attach the exhaust hood to a

ventilation shaft, chimney or smokestack! The air being extracted must not travel through a channel in which warm air circulates. The extracted air may only be released to the outside through a separate air channel intended exclusively for the exhaust hood.

For your safety

Page EN-7

Page EN-8

Circulation or exhaust air operation?

Circulation air operation

When air is circulated, the cooking fumes are sucked in and, following filtering, returned to the indoor air through the air outlets at the top of the appliance. Filtering takes place through the grease filter and also through an activated charcoal filter (odour filter with activated charcoal; not included in the package contents, for supplier (see „Our Service Centre“ on page EN-21)). – Advantage: Simple assembly – Disadvantage: Increasing clogging of the

activated charcoal filter reduces the effectivity of the filter and exhaust functions. The activated charcoal filter must be replaced depending on use; check it at least every six months.

Exhaust air operation

When air is extracted, the cooking fumes are sucked in, filtered through the grease filter, and released to the outdoors through the exhaust air hose. – Advantage: Charcoal filter not required;

very little odour

– Disadvantages:

– Wall break with hose connection nec-

essary.

– Open fireplaces may only be used in the

same room with limitations. Ask your local gas safety consultant about local regulations before installing.

If you rent your home, you must obtain approval from the owner before installing the appliance.

Preparations for assembly

Page EN-9

For exhaust air operation

WARNING

Risk of suffocation/explosion!

■ Never attach the exhaust hood to a

NOTICE

Risk of damage to property!

■ We recommend having a specialist

carry out all preparations.

Before you can begin assembly, all of the following conditions must be met: – There must be a wall or ceiling break of at

least 15.5 cm in diameter.

– If the exhaust air hose passes through an

exterior wall, the air outlet on the outside must have a cover with self-opening slits (not included in the package contents).

To keep subsequent energy usage as low as possible, we recommend – placing the exhaust air channels as straight

as possible and avoiding any sharp angles (curves or bends are preferable). Each bend increases energy usage.

– not reducing the cross-section of the fan

connector. The wider the diameter of the exhaust air hose and the smoother its interior surface, the better the extraction function will be.

– selecting a ventilation conduit with exterior

shutters that can open completely during use.

Connection for power supply

WARNING

Risk of electric shock!

■ The mains plug must be as accessible

as possible during use, i.e. the plug must be accessible even after the exhaust hood has been installed.

■ If the mains plug is no longer acces-

■ Electrical installation may be per-

formed only by a certiﬁ ed specialist. If an additional socket is required, have an electrician perform the installation.

■ Do not connect to a multiple socket

outlet, power strip, timer or to a separate remote-controlled system for distance monitoring and control.

To ensure that the exhaust hood will perform optimally and that no obtrusive cabling is visible afterwards, plan the connection for power supply carefully before installation: – The exhaust hood must be placed over the

centre of the cooking zone

Page EN-10

Materials required for assembly

Parts list

(1)

(2)

(3)

(4)

(5)

(6)

(7)

(8)

(9)

Tools and aids

– Screwdriver – Drill with stone bit – Measuring tape / ruler – Level – Pencil – Stable stepladder – A second person to help

Screws

The screws and dowels required to

mount the appliance on a wall are not included in the package contents as their type and dimensions will vary depending on the characteristics of the wall. Please have a specialist advise you as to which ones you need.

In total, you will need – 2 round-head screws to attach the wall

bracket (5) for the upper flue screen (2)

– 3 countersunk screws to attach the wall

bracket (7) for the exhaust hood, ø 6 mm maximum

– 2 round-head screws with flat washers to

secure the Exhaust hood, maximum ø 6 mm

– 7 suitable wall plugs

Assembly

Page EN-11

Install the check valve (only for exhaust air operation)

(4)

Stifte

1. Place the two halves of the check valve (4) into the opening on the top of the Exhaust hood (1). Make sure that the pins on the valve are facing outwards.

Place the drill holes

WARNING

Risk of electric shock!

■ If the mains plug is no longer acces-

Risk of injury! Improper installation of the appliance can lead to injury.

■ Before drilling the holes, ensure that

no wires or cables (power, gas, water etc.) will be damaged (check with a line locator).

CAUTION

Fire hazard!

■ The distance between the cooking

surfaces and the lower edge of the hood must be at least 65 cm for gas stoves.

■ For gas stovetops, you must read the

user manual for the stovetop! If the manual stipulates a larger distance, this must be observed.

To ensure Chimney hood maximum performance, it must be positioned

above the centre of the cooking zone.

Page EN-12

decke

–

23 cm

Materials required for assembly

Zimmer

(5)

(7)

45,4 cm

–7

2. In order to place the appliance exactly over the centre of the stovetop, first use the pencil to draw a vertical guiding line on the wall. Ideally, use a level or a plumb bob from the ceiling of the room to the middle of the stovetop.

3. To keep the prescribed distances, draw horizontal guides according to the above diagrams.

sure the distances between the holes are correct.

5. Drill dowel holes at the marked areas

6. Place the dowels into the holes.

Attaching the Chimney hood

7 cm

1. Screw the wall bracket (7) into the wall with three screws.

(7) (1)

2. Hook the exhaust hood (1) into the wall mount (7).

If the socket is outside the area for the ﬂ ue screen, leave at least 5 cm room

between the ceiling and the wall mount (5).

(5)

(7)

4. Following the diagram shown above, draw the six drill holes on the wall. Make

(12)

3. Push down the lock on the grease filters (12) and carefully remove the grease filters downwards.

Materials required for assembly

Installing the chimney

Page EN-13

(5)

4. Draw the drill holes onto the wall through the openings inside the appliance.

5. Carefully remove the exhaust hood again.

6. Drill the holes in the wall at each of the marked points. The diameter must correspond to the dowels.

7. Insert two dowels into the holes.

8. Hook the Chimney hood into the wall mount again.

9. Screw the Chimney hood tightly onto the wall with two screws. The Chimney hood is now secure.

1. Screw the wall mount (5) to the wall with two screws.

(6) (2)(8)

[

2. Screw the retaining plate (6) from the outside to the lower part of the flue screen (2)with two screws (8).

3. Push the upper part of the flue screen into the lower part.

Page EN-14

Materials required for assembly

2. Place the other end of the exhaust air hose (3) on top of the check valve (4)

Final steps

4. Place the 2-part flue screen onto the exhaust hood.

Installing the exhaust air hose (only for exhaust air operation)

(3)

1. Guide the mains cord covered in the flue screen to the socket and insert it into a properly installed socket.

(8) (5) (2)

2. Pull the upper part of the flue screen (2) up to the wall mount (5) and tighten it from the side with two sheet-metal screws (8).

3. Remove the blue protective films.

Installation is now complete.

(4)

1. Plug the end of the exhaust air hose (3) with the “ø150 mm” opening onto the connection in/on the wall (for opening size see marking on the exhaust air hose).

Operation

(14) (15) (16) (17) (18)

Page EN-15

Activated charcoal filter

When using the appliance for air circulation, only do so with activated charcoal filters inserted.

For the source of supply, please see chapter „Our Service Centre“ on page EN-21.

„Inserting/replacing the activated carbon filters (only in recirculation mode)“ see EN-18.

Fan

The blower of your exhaust hood has three settings.

• To switch the fan – on, press the (18)

(16) POWER display window, and the fan operates briefly at the fastest fan level and then changes to the slowest fan level.

– off, press the (18)

• To change the fan level, press the (17) button

1× for medium level 2× for fast level

3× for slow fan level.

button.

appears in the LED

button.

Tips on saving energy

Only switch on the fan when needed; otherwise, energy will be wasted.

Let the fan run as long as cooking fumes or steam are present.

The fan is not needed when cooking only briefly or warming up foods that have little or no odour.

Ensure that there is enough supply air; otherwise, the exhaust hood may not function optimally. If necessary, open the window or kitchen door.

Clean grease filters (12) regularly.

Lighting

Your exhaust hood is equipped with two LED lights. The lighting can be switched on or off independently of the fans.

To switch the lighting

• on, press the (15) The lighting is switched on and LAMP is shown on the display (16).

• off, press the (15) button again.

button.

Page EN-16

Operation

Setting the time

1. If necessary, switch the device to standby mode with the (18) button.

2. Press and hold the (14) button for approximately 3 seconds. The hour number on the display (16) will flash.

3. Set the hours 1): The (15) button reduces the value. The (17)

4. To save the displayed value, press the (14) The minute number will flash.

5. Set the minutes The (15) button reduces the value. The (17)

6. To save the displayed time, press the(14)

button 1×. The time is saved and the display returns to normal mode.

If no button is pressed for 10 seconds in the time mode, the electronics

assembly returns to normal mode.

If the respective button is held down for a longer time, the value will decrease/increase quickly until the button is released.

button increases the value.

button 1×.

button increases the value.

Timer

The fan time can be set from 1 to 60 minutes.

1. Press the (18) fan.

2. If necessary, change the fan level with the(17)

button.

3. Press the (14) TIMER and the last set running time appear in the display window.

4. Set the desired fan time with the (15) and (17) buttons1): The (15) button reduces the value. The (17)

5. When the desired fan time is set, press the (14)

button 1x. The display now counts down the time to 0 minutes and then switches the fan off.

6. To switch the fan off prematurely, press the(18) button 1x.

If no button is pressed for 10 seconds, the set fan time will start auto-

matically.

If the respective button is held down for a longer time, the value will decrease/increase quickly until the button is released.

button to switch on the

button.

button increases the value.

Care and maintenance

Page EN-17

WARNING

Risk of injury!

■ Disconnect the mains plug before

cleaning the exhaust hood, changing ﬁ lters or replacing halogen bulbs. If the mains plug is difﬁ cult to access, switch off the corresponding fuse or pull it out.

Cleaning the housing

WARNING

Fire hazard! Improper handling of the appliance or incorrect maintenance can result in grease residue catching ﬁ re.

■ Grease residue on the exhaust hood

or in the grease ﬁ lters can catch ﬁ re if exposed to high temperatures. For this reason, clean the surfaces of the exhaust hood and grease ﬁ lters regularly.

Cleaning the grease filters

NOTICE

Risk of damage to property!

■ Handle the grease ﬁ lters carefully to

avoid bending or creasing the ﬁ ne mesh.

■ Only reinsert the grease ﬁ lters after

cleaning once they are fully dry.

Clean the grease filters once a month – or more frequently if necessary – in the dishwasher (up to 65 °C), or soak in lukewarm water with detergent.

1. Unplug the mains plug or switch off the

corresponding circuit.

• Wipe the surfaces with a soft, damp cloth and a little dishwashing detergent. Do not use any sharp objects or scouring powders, as these can scratch the surface.

• Clean glass surfaces with a standard glass cleaner.

2. Push down the lock on the grease filters (12) and carefully remove the grease filter downwards.

3. Wash the grease filters in a dishwasher or in the sink like ordinary dishware.

Page EN-18

Care and maintenance

4. Re-insert the grease filters once they are completely dry. To do this, insert the grease filters in the recess below.

5. Push the lock back, press the grease filters upwards and release the lock. The grease filters will snap into place.

6. Switch the power back on.

Inserting/replacing the activated carbon filters (only in recirculation mode)

The activated coal filters remove odours. They have to be replaced as soon as the cooking odours can no longer be adequately filtered. If used frequently, you should change the filters regularly. Check them at least every 6 months. For the source of supply, please see chapter „Our Service Centre“ on page EN-21.

1. Unplug the mains plug or switch off the corresponding circuit.

2. Push down the lock on the grease filters (12) and carefully remove the grease filter downwards.

(13)

3. Only when replacing: Unscrew the old activated charcoal filters (13) from the motor and remove the activated charcoal filters.

4. Place the new activated charcoal filters to the right and left of the motor and tighten them.

5. Re-insert the grease filters. To do this, push the lock of the grease filters back, press the grease filters upwards and release the lock. The grease filters will snap into place.

6. Switch the power back on.

7. Dispose of the used activated charcoal filters with household waste.

Lighting

WARNING

Risk of electric shock! Touching live parts may result in severe injury or death.

■ Do not remove the covers of the

lamps.

■ Do not attempt to replace the bulbs.

Maintenance-free LEDs are used as lights. If a light does not work, contact our customer service department (see see EN-21).

Care and maintenance

Page EN-19

Note for the service technician: This exhaust hood requires LEDs with the ILCOS DSR-1.5/65-S-64 220-240 V~, 1.5 W.

Page EN-20

Troubleshooting table

Malfunctions can occur in all electrical appliances. This does not necessarily mean there is a defect in the appliance. For this reason, please check the tables to see if you can correct the malfunction.

WARNING

Risk of electric shock in case of improper repair! Never try to repair a defective or suspected defective appliance yourself. You can put your own and future users’ lives in danger. Only authorised specialists are allowed to carry out this repair work.

Problem Possible causes Solutions, tips

Check to ensure that the mains plug is posi-

Fans and lighting not working.

Lighting not working. LED bulb is defective. Call our customer service department (see

Grease is dripping off the appliance

Circulation air operation: Odours are not adequately removed; weak airflow.

Exhaust air operation: Poor performance.

The appliance is disconnected from the mains.

Grease filter is clogged.

The filters are dirty.

The exhaust hood does not have a sufficient air supply.

tioned correctly. Check the socket by connecting another

electric device. Check the fuse.

next page).

Clean the grease filters (see see EN-17).

Clean the grease filters and/or replace the activated charcoal filters (starting at see EN-17).

The exhaust hood expels a large amount of exhaust air. This is why you need to provide a sufficient air supply, e.g. by providing non-sealable openings in doors, windows and ventilation conduits.

Note the safety notices starting on see EN-4.

The exhaust air hose is bent or too long.

Check whether the exhaust air hose is bent or too long.

Our Service Centre

Page EN-21

Our Service Centre

In order for us to help you quickly, please tell us:

Name of appliance Model Order number

SY-3502D-E5-C59-L52-600 8118 0149

Hanseatic Chimney hood

General customer service

Please contact your mail order company’s product advice centre if you have questions, complaints, repair orders or accessory orders

SY-3502D-E5-C59-L52-900 4377 1838

Spare parts

Customers in Germany

Please contact Hermes Fulfilment GmbH: Tel. (057 32) 99 66 00, Monday - Thursday, 8 AM - 3 PM, Fridays, 8 AM - 2 PM E-Mail: ERSATZTEILSERVICE-ELEKTROKLEINGERAETE@hermes-ws.com

Customers in Austria

Please contact your mail order company’s customer service centre or product advice centre.

Ordering activated charcoal filters

An activated charcoal filter is only required for air circulation and is not included in the package contents.

You can order these using the following article number: 812120.

Please note:

You are responsible for the condition of the appliance and its proper use in the household. If you call out for customer service due to an operating error, you will incur charges, even during

the guarantee/warranty period. Damage resulting from non-compliance with this manual unfortunately cannot be recognised.

Page EN-22

Environmental protection

Disposing of the appliance

Old devices must not be disposed of with household waste!

If the device can no longer be used,

every user is required by law to dispose of old devices separately from their household waste, e.g. at a collection point in their community/borough. Waste electrical equipment is accepted free-of-charge there. This ensures that old devices are recycled in a professional manner and also rules out negative consequences for the environment.

For this reason, electrical equipment is marked with the symbol shown here.

Further information on this topic can also be found on the service pages of our current catalogue and on our website under the heading “Service”.

Our contribution to the protection of the ozone layer

Our packaging is manufactured using environmentally friendly, recyclable materials:

– Outer packaging made of cardboard – Moulded parts made of foamed, CFC-free

polystyrene (PS) – Films and bags made of polyethylene (PE) – Tension bands made of polypropylene (PP) – Saving energy also protects against exces-

sive global warming. Your new appliance

uses little energy due to its environmentally

friendly insulation and technology.

Disposing of activated charcoal filters

You can dispose of activated charcoal filters with your household waste.

Product fiche concerning Regulation (EU) No 65/2014

ade mark

hanseatic

838 / S

5L52

scale fro

)

fro

)

scale fro

(

)

scale

)

591

Page EN-23

Product fiche concerning Regulation (EU) No 65/2014

l identifier4

Annual Energy Consumptio

Energy Efficiency classon a A++

Fluid Dynamic Efficienc

Fluid Dynamic Efficiency class on a scale

Lighting Efficienc

Lighting Efficiency classon a A

Air flow at minimum speed in normal us

most efficient) to D

mA (most efficient) to G (least efficient

mosticient) to G (least efficient

rease Filtering Efficienc

rease Filtering Efficiency classon a

rom A (most efficient) to G (least efficient

least efficient

77 1

2,9Wh/a

23,6

17,3

x/W

Air flow at maximum speed in normal us

Air flow at intensive or boost settin

weighted sound power emissions at

inimum speed available in normal us

weighted sound power emissions at

aximum speed available in normal us

weighted sound power emissions at

intensive or boost settin

Power consumption in off mod

Power consumption in standby mod

The values indicated above have been measured under standardised laboratory conditions

ursuant toEN 61

m³

7dB

,42W

Page EN-24

ade mark

hanseatic

5L52

scale fro

)

fro

)

scale fro

(

)

scale

)

591

Product fiche concerning Regulation (EU) No 65/2014

l identifier

Annual Energy Consumptio

Energy Efficiency classon a

most efficient) to

Fluid Dynamic Efficienc

Fluid Dynamic Efficiency class on a scale

mA (most efficient) to G (least efficient

Lighting Efficienc

Lighting Efficiency classon a

mosticient) to G (least efficient

rease Filtering Efficienc

rease Filtering Efficiency classon a

rom A (most efficient) to G (least efficient

Air flow at minimum speed in normal us

least efficient

118 0149 / SY

6,4

Wh/a

24,

21,8x/W

Air flow at maximum speed in normal us

Air flow at intensive or boost settin

weighted sound power emissions at

minimum speed available in normal us

weighted sound power emissions at

maximum speed available in normal us

weighted sound power emissions at

intensive or boost settin

Power consumption in off mod

Power consumption in standby mod

The values indicated above have been measured under standardised laboratory conditions

ursuant toEN 61

7dB

,42W

Product information concerning Regulation (EU) No 66/2014

838 / S

5L52

ease facto

ode

ues

above have bee

easured under standardised

Page EN-25

Product information concerning Regulation (EU) No

l identificati

Annual Energy Consumptio

Time incr

Fluid Dynamic Efficienc

Energy Efficiency Inde

easured air flow rate at best efficiency poin

easured air pressure at best efficiency poin

ximum air flow

easured electric power input at best

iciency poin

r1,

4377 1

2,9kWh/a

23,6

355,9m³

25P

90,5m³

136,1W

66/2014

Nominal power of the

Average illumination of the lighting system on the cookin

easured power consumption in standby

easured power consumption off mod

ound power level 7dB

The val

ursuant to EN 61591.

surfac

indicated

ighting system 4,

n m

,42W

aboratory conditions

Page EN-26

5L52

ease facto

ode

ues

above have bee

easured under standardised

Product information concerning Regulation (EU) No 66/2014

l identificati

Annual Energy Consumptio

Time incr

Fluid Dynamic Efficienc

Energy Efficiency Inde

easured air flow rate at best efficiency poin

easured air pressure at best efficiency poin

ximum air flow

easured electric power input at best

iciency poin

Nominal power of the

Average illumination of the lighting system on the cookin

surfac

r1,

ighting system 4,5W

118 0149 / SY

6,4

Wh/a

24,

2,3

29,3 m³

96,9m³

132,3 W

easured power consumption in standby

easured power consumption off mod

ound power level

The val

ursuant to EN 61591.

indicated

n m

,42W

aboratory conditions

Technical Specifications

838

5L52

ass

)

aust a

ose connection

5L52

ass

)

aust a

ose connection

Technical Specifications

Page EN-27

Item number4

upply voltage / frequenc

Protection cl

Device measurements (Width × Depth

Total

Exh

Weigh

Lighting, pieces LED: 2 x 1,5 W

Item number

eigh

eight of the flue scree

ir h

77 1

220240V,

0,0m ×

17,

118 014

upply voltage / frequenc

Protection cl

Device measurements (Width × Depth

Total

Exh

Weigh

Lighting, pieces LED: 2 x 1,5 W

eigh

eight of the flue scree

ir h

220240V,

0,0m ×

40 cm

78 cm

15,

Hanseatic SY-3502D-E5-C59-L52-900 operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
