Anleitung/Version: 195237_DE_20190912 Bestell-Nr.: 899 642 Nachdruck, auch aus zugs wei se, nicht ge stat tet!

Gebrauchsanleitung

Wand-Dunstabzugshaube

Seite 2

Inhaltsverzeichnis

Lieferung . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Lieferumfang . . . . . . . . . . . . . . . . . . . . . .3

Lieferung kontrollieren . . . . . . . . . . . . . . .3

Verpackungs-Tipps . . . . . . . . . . . . . . . . .3

Zu Ihrer Sicherheit. . . . . . . . . . . . . . . . . . . .4

Bestimmungsgemäßer Gebrauch . . . . . .4

Begriffserklärung . . . . . . . . . . . . . . . . . . .4

Symbolerklärung . . . . . . . . . . . . . . . . . . .4

Sicherheitshinweise . . . . . . . . . . . . . . . . .4

Umluft- oder Abluftbetrieb? . . . . . . . . . . . . .9

Umluftbetrieb . . . . . . . . . . . . . . . . . . . . . .9

Abluftbetrieb . . . . . . . . . . . . . . . . . . . . . . .9

Vorbereitungen zur Montage . . . . . . . . . .10

Für Abluftbetrieb . . . . . . . . . . . . . . . . . . .10

Stromanschluss . . . . . . . . . . . . . . . . . . .10

Benötigtes Montage-Material . . . . . . . . . .11

Teileliste . . . . . . . . . . . . . . . . . . . . . . . . .11

Werkzeuge und Hilfsmittel . . . . . . . . . . .11

Schrauben . . . . . . . . . . . . . . . . . . . . . . .11

Montage . . . . . . . . . . . . . . . . . . . . . . . . . .12

Platzbedarf . . . . . . . . . . . . . . . . . . . . . . .12

Befestigungsmaße . . . . . . . . . . . . . . . . .12

Bevor Sie beginnen . . . . . . . . . . . . . . . .13

Bohrlöcher setzen . . . . . . . . . . . . . . . . .13

Dunstabzugshaube anbringen . . . . . . . .13

Abluftschlauch anbringen . . . . . . . . . . .14

Letzte Schritte . . . . . . . . . . . . . . . . . . . .14

Bevor Sie das Gerät benutzen, le sen Sie bit te zu erst

die Si cher heits hin wei se und die Ge brauchs an lei tung aufmerksam durch. Nur so können Sie alle Funk tio nen si cher und zu ver läs sig nut zen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Unser Service . . . . . . . . . . . . . . . . . . . . . .21

Allgemeiner Service . . . . . . . . . . . . . . . .21

Ersatzteile . . . . . . . . . . . . . . . . . . . . . . . .21

Aktivkohlefilter bestellen . . . . . . . . . . . . .21

Umweltschutz . . . . . . . . . . . . . . . . . . . . . .22

Elektro-Altgeräte umweltgerecht

entsorgen . . . . . . . . . . . . . . . . . . . . . . . .22

Aktivkohlefilter entsorgen . . . . . . . . . . . .22

Unser Beitrag zum Schutz der

Ozonschicht . . . . . . . . . . . . . . . . . . . . . .22

Bedienung . . . . . . . . . . . . . . . . . . . . . . . . .15

Bevor Sie beginnen . . . . . . . . . . . . . . . .15

Gerät einschalten . . . . . . . . . . . . . . . . . .15

Gebläsestufe ändern . . . . . . . . . . . . . . .15

Gerät ausschalten . . . . . . . . . . . . . . . . .15

Beleuchtung . . . . . . . . . . . . . . . . . . . . . .16

Aktivkohlefilter . . . . . . . . . . . . . . . . . . . .16

Energiespartipps . . . . . . . . . . . . . . . . . .16

Pflege und Wartung . . . . . . . . . . . . . . . . .17

Gehäuse reinigen . . . . . . . . . . . . . . . . . .17

Fettfilter reinigen . . . . . . . . . . . . . . . . . . .17

Aktivkohlefilter einsetzen/ersetzen. . . . .18

Fehlersuchtabelle . . . . . . . . . . . . . . . . . . .20

Produktdatenblatt gemäß

VO (EU) Nr. 65/2014 . . . . . . . . . . . . . . . . .23

Produktinformation gemäß

VO (EU) Nr. 66/2014 . . . . . . . . . . . . . . . . .24

Technische Daten . . . . . . . . . . . . . . . . . . .25

Lieferung

Seite 3

Lieferumfang

(1)

(2)

(3)

(4)

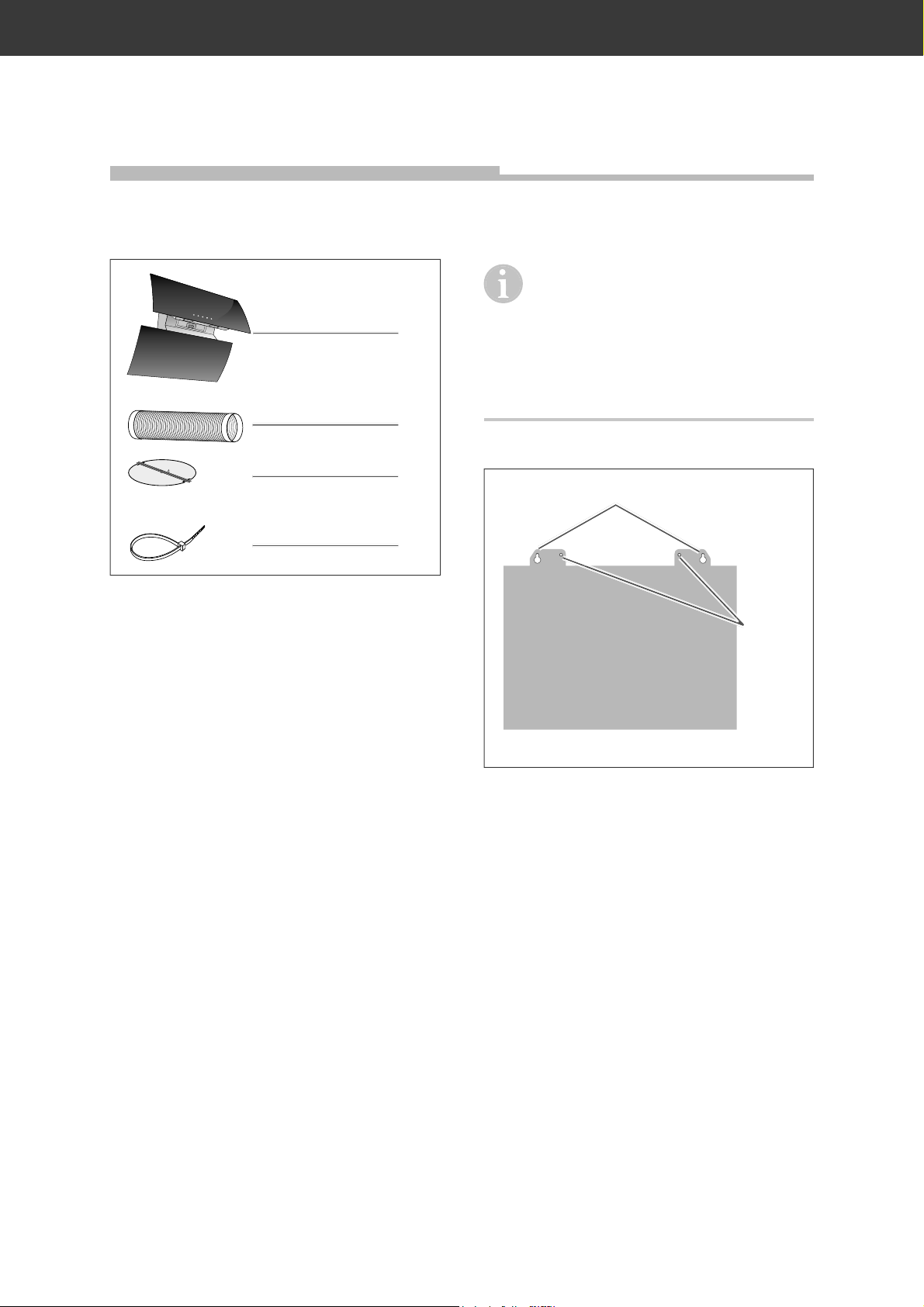

(1) Dunstabzugshaube (2) Abluftschlauch (nur bei Abluftbetrieb) (3)

Rückschlagklappe (nur bei Abluftbetrieb)

(4) Kabelbinder

Die zur Wandmontage benötig ten

Schrauben und Dübel sind nicht im Lieferumfang enthalten, da deren Art und Abmessungen von der Wandbeschaffenheit abhängig sind. Bitte lassen Sie sich hierzu im Fachhandel beraten (siehe „Benötigtes Montage-Material“ auf Seite 11).

Lieferung kontrollieren

1. Packen Sie das Gerät aus.

2. Entfernen Sie alle anderen Verpackungsteile, Kunststoffprofile, Klebestreifen und Schaumpolster.

3. Prüfen Sie, ob die Lieferung vollständig ist.

4. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.

5. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf siehe Seite 21.

Verpackungs-Tipps

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir

Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Ein Aktivkohleﬁ lter für den Umluftbetrieb gehört nicht zum Lieferumfang. Zubehör-Bestellung siehe „Unser Service“ auf Seite 21.

Zu Ihrer SicherheitSeite 4

asbruch

Zu Ihrer Sicherheit

Bestimmungsgemäßer Gebrauch

Das Gerät ist zum Absaugen von Kochund Bratdünsten über einer Kochstelle im privaten Haushalt bestimmt. Es ist nicht für den gewerblichen Einsatz ausgelegt

Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

HINWEI

ieser Signalbegriff warnt vor mög-

ichen Sachschäden

Dieses Symbol verweist auf nützliche Zusatzinformationen

mbolerklärun

Schutzklasse

Gebrauchsanleitung lesen (siehe

eite

Verpackung (siehe

Entsorgung (siehe

ite

eite

Begriffserklärung

Folgende Si gnal begriffe ﬁ nden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

Umweltschutz (siehe

ite

icherheitshinweis

In diesem Kapitel ﬁ nden Sie allgemeine

icherheitshinweise, die Sie zu Ihrem igenen Schutz und zum Schutz Dritter

stets beachten müssen

h die Warnhinweise in den einzel

en Kapiteln zu Bedienung, Aufbau etc.

isiken im Umgang mit

lektrischen Haushaltsgeräte

WARNUN

tromschlaggefahr

as Berühren von spannungsführenden

eilen kann zu schweren Verletzungen

der zum Tod führen

Beachten Sie

Zu Ihrer Sicherheit

Seite 5

■ Gerät nur in Innenräumen verwen-

den. Nicht in Feuchträumen oder im Regen betreiben.

■ Falls der Netzstecker nach dem Ein-

bau nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LSSchalter und Schütze.

■ Netzkabel so verlegen, dass es nicht

zur Stolperfalle wird.

■ Netzkabel nicht knicken oder klem-

men und nicht über scharfe Kanten legen.

■ Gerät, Netzstecker und Netzkabel von

offenem Feuer und heißen Flächen fernhalten.

■ Immer am Netzstecker selbst nicht

am Netzkabel anfassen.

■ Netzstecker niemals mit feuchten

Händen anfassen.

■ Netzkabel und -stecker nie in Wasser

oder andere Flüssigkeiten tauchen.

■ Keine Gegenstände in oder durch

die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.

■ Gerät nicht in Betrieb nehmen oder

weiter betreiben, wenn es

– sichtbare Schäden aufweist, z. B.

die Anschlussleitung defekt ist,

– Rauch entwickelt oder verbrannt

riecht,

– ungewohnte Geräusche von sich

gibt. In einem solchen Fall Netzstecker ziehen bzw. Sicherung herausschrauben/ausschalten und unseren Service kontaktieren (siehe Seite 21).

■ Wenn das Netzkabel des Geräts be-

schädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine qualiﬁ zierte Fachkraft ausgetauscht werden. Eingriffe und Reparaturen am Gerät dürfen ausschließlich autorisierte Fachkräfte vornehmen.

■ Bei Reparaturen dürfen ausschließ-

lich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät beﬁ nden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

■ Wenn eigenständig oder unsachge-

mäße Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.

■ Im Fehlerfall sowie vor umfangreichen

Reinigungsarbeiten den Netzstecker ziehen bzw. die Sicherung ausschalten/herausdrehen.

Brandgefahr!

■ Das Gerät entspricht der Schutzklas-

seI und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden. Der Anschluss an eine Steckdosenleiste, eine Mehrfachsteckdose, eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und

-steuerung ist unzulässig.

Zu Ihrer SicherheitSeite 6

Risiken für bestimmte Personengruppen

WARNUNG

Erstickungsgefahr!

■ Kinder nicht mit der Verpackungsfolie

spielen lassen. Diese können sich darin verfangen oder ersticken.

■ Kinder daran hindern, Kleinteile vom

Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

VORSICHT

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Dieses Gerät kann von Kindern ab

8Jahren sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

■ Reinigung und Wartung dürfen nicht

durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

■ Kinder dürfen nicht mit dem Gerät

spielen.

Risiken im Umgang mit Dunstabzugshauben

WARNUNG

Stromschlaggefahr!

■ Vor dem Bohren der Löcher für die

Wandbefestigung sicherstellen, dass keine in der Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden (mit einem Leitungssuchgerät überprüfen).

■ Sollte eine Glasabdeckung zerbro-

chen sein, darf die Dunstabzugshaube nicht verwendet werden, bis die Glas abdeckung ersetzt worden ist. Setzen Sie sich in diesem Fall mit unserem Service in Verbindung (siehe Seite 21).

VORSICHT

Verletzungsgefahr!

■ Bei der Montage beachten, dass eini-

ge Teile scharfe Kanten aufweisen.

■ Zur Montage eine stabile Stehleiter

benutzen.

■ Nur Montagematerial verwenden,

das für die Beschaffenheit der Decken und Wände geeignet ist. Im Zweifelsfall einen Fachmann befragen.

Brandgefahr!

■ Der Abstand zwischen der Oberﬂ äche

der Koch stelle und der Unterkante der Dunstabzugshaube muss bei Gasherden mindestens 65 cm betragen.

■ Bei Gaskochmulden unbedingt die

Gebrauchsanleitung der Kochmulde beachten! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden.

Zu Ihrer Sicherheit

Seite 7

■ Unter der Dunstabzugshaube nicht

ﬂ ambieren!

■ Frittiert werden darf unter der Dunst-

abzugshaube nur unter ständiger Beobachtung.

■ Dunstabzugshaube sauber halten.

Fettablagerungen können sich bei starker Hitzeeinwirkung entzünden.

■ Es besteht Feuergefahr, wenn die Rei-

nigung nicht nach den Angaben der Anweisung ausgeführt wird.

Verbrennungsgefahr!

■ Berührbare Teile können heiß werden,

wenn sie mit Kochgeräten benutzt werden.

Risiken bei Abluftbetrieb

Dadurch wird ein Rücksaugen der Abgase vermieden.

■ Bei einer Beurteilung der erforder-

lichen Maßnahmen muss immer der gesamte Lüftungsverband der Wohnung beachtet werden. Ziehen Sie den zuständigen Schornsteinfegermeister zu Rate.

■ Dunstabzugshaube niemals an einen

Belüftungsschacht bzw. Raum- oder Abgaskamin anschließen! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, ausschließlich für die Dunstabzugshaube vorgesehenen Luft kanal nach außen geführt werden.

WARNUNG

Erstickungs-/Explosionsgefahr! Dem Raum, in dem eine Dunstabzugshaube im Abluftbetrieb arbeitet, wird durch das Gebläse Luft entzogen und nach außen transportiert. Wenn in diesem Raum gleichzeitig raumluftabhängige Feuerstätten wie Gas- oder andere Brennstoffheizungen in Betrieb sind, kann diesen der für die Verbrennung notwendige Sauerstoff entzogen werden. Dies kann dazu führen, dass die Flamme erlischt und Gas austritt bzw. die Abgase in den Raum gesogen werden.

■ Ein gefahrloser Betrieb ist möglich,

wenn z. B. durch nicht verschließbare Öffnungen in Türen, Fenstern oder Zuluftmauerkästen die Verbrennungsluft nachströmen kann, und wenn im Aufstellungsraum ein Unterdruck von höchstens 0,04 mbar erreicht wird.

HINWEIS

Gefahr von Sachschäden!

■ Zum Abluftbetrieb ist ein Wand- bzw.

Deckendurchbruch mit einem Durchmesser von mindestens 15,5 cm erforderlich.

■ Wir empfehlen Ihnen, diesen Durch-

bruch (Kernbohrung) von einem Fachbetrieb (Elektroinstallation) vornehmen zu lassen.

■ Wird der Abluftschlauch durch eine

Außenwand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen (nicht im Lieferumfang enthalten) versehen werden. Beauftragen Sie damit den Fachbetrieb, der den Wanddurchbruch vornimmt.

■ Bedenken Sie: Je kürzer das Abzugs-

rohr ist und je weniger Krümmungen es hat, desto größer ist die Wirkung der Abzugshaube.

Zu Ihrer SicherheitSeite 8

■ Von Bundesland zu Bundesland gel-

ten unterschiedliche behördliche Vorschriften im Umgang mit der Ableitung der Abluft. Fragen Sie Ihren Schornsteinfegermeister um Rat.

Umluft- oder Abluftbetrieb?

Seite 9

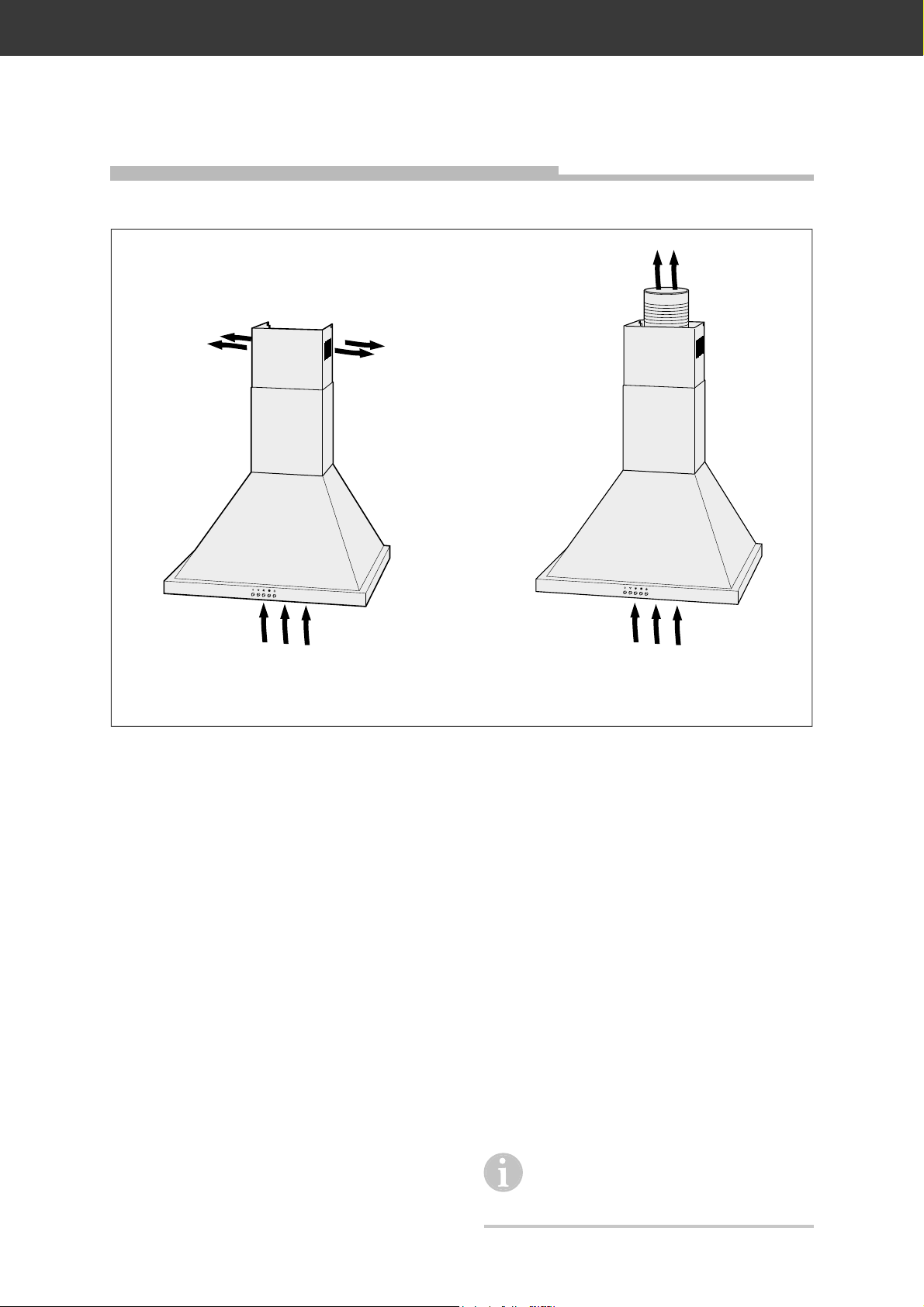

Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das hier beschriebene Gerät.

Umluftbetrieb

Beim Umluftbetrieb werden die Küchendünste angesaugt und nach der Reinigung durch die oberen Luftaustrittsöffnungen der Raumluft wieder zugeführt.

Die Reinigung erfolgt durch den Fettfilter und zusätzlich durch einen Aktivkohlefilter (Geruchsfilter mit Aktivkohle; nicht im Lieferumfang enthalten; Bezugsquelle (siehe „Unser Service“ auf Seite 21).

– Vorteil: Einfache Montage

– Nachteil: Mit zunehmender Verschmutzung

des Aktivkohlefilters lassen Reinigungsund Ansaugwirkung nach. Der Aktivkohlefilter muss je nach Benutzung erneuert werden; mindestens etwa alle sechs Monate überprüfen.

Abluftbetrieb

Beim Abluftbetrieb werden die Küchendünste angesaugt, über den Fettfilter gereinigt und über den Abluftschlauch ins Freie geleitet.

– Vorteil: Kohlefilter nicht erforderlich, Ge-

ruchsbelästigung stets sehr gering.

–Nachteile:

– Wanddurchbruch mit passendem

Schlauchanschluss erforderlich.

– Der Betrieb von offenen Feuerstellen

im gleichen Raum ist nur eingeschränkt möglich. Erkundigen Sie sich vor der Montage bei Ihrem Bezirksschornsteinfeger nach örtlichen Vorschriften.

Als Mieter der Wohnung benötigen Sie zum Einbau die Genehmigung des Hauseigentümers.

Vorbereitungen zur MontageSeite 10

Vorbereitungen zur Montage

Für Abluftbetrieb

WARNUNG

Erstickungs-/Explosionsgefahr!

■ Dunstabzugshaube niemals an einen

Belüftungsschacht bzw. Raum- oder Abgaskamin anschließen! Die abgeführte Luft darf nicht in einen Kanal geführt werden, in dem Warmluft zirkuliert. Die abgesaugte Luft darf nur durch einen separaten, nur für die Dunstabzugshaube vorgesehenen Luftkanal nach außen geführt werden.

HINWEIS

Gefahr von Sachschäden!

■ Wir empfehlen Ihnen, alle Vorarbeiten

von einem Fachbetrieb vornehmen zu lassen.

Bevor Sie mit der Montage beginnen können, müssen folgende Bedingungen erfüllt sein:

– Es existiert ein Wand- bzw. Deckendurch-

bruch von mindestens 15,5 cm Durchmesser.

– Wird der Abluftschlauch durch eine Außen-

wand geführt, muss der Luftaustritt von außen mit einer Abdeckung mit selbstöffnenden Schlitzen versehen werden (nicht im

Lieferumfang enthalten).

Um den späteren Energieverbrauch so gering wie möglich zu halten, empfehlen wir

– die Abluftkanäle möglichst gradlinig zu verle-

gen und scharf abknickende Winkel zu vermeiden (Bögen und Krümmer sind günstiger). Jede Biegung erhöht den Energieverbrauch.

– den Querschnitt des Gebläsestutzens nicht

zu reduzieren. Je größer der Durchmesser des Abluftrohres und je glatter die Innenfläche ist, desto besser ist der Abzug.

– einen Mauerkasten mit Außenwandjalousi-

en zu wählen, die sich beim Betrieb völlig öffnen.

Stromanschluss

WARNUNG

Stromschlaggefahr!

■ Der Netzstecker muss möglichst wäh-

rend des Betriebs zugänglich sein, d. h., auch nach Montage der Dunstabzugshaube muss der Stecker erreichbar sein.

■ Falls der Netzstecker nach dem Ein-

■ Arbeiten an Elektroinstallationen dür-

fen nur von einer autorisierten Fachkraft durchgeführt werden. Wird eine zusätzliche Steckdose benötigt, Elektrofachbetrieb mit der Installation beauftragen.

■ Der Anschluss an eine Steckdosen-

leiste, eine Mehrfachsteckdose, eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und

-steuerung ist unzulässig.

Damit die Dunstabzugshaube später volle Leistung bringen kann und kein störendes Kabel sichtbar ist, sollten Sie den Stromanschluss vor der Montage genau planen: Die Dunstabzugshaube muss über der Mitte der Kochstelle angebracht werden.

Benötigtes Montage-Material

Seite 11

Teileliste

(1) Dunstabzugshaube (2) Abluftschlauch (nur bei Abluftbetrieb) (3)

Rückschlagklappe (nur bei Abluftbetrieb)

(4) Kabelbinder

(1)

(2)

(3)

(4)

Schrauben

Die zur Wandmontage benötig ten

Schrauben und Dübel sind nicht im Lieferumfang enthalten, da deren Art und Abmessungen von der Wandbeschaffenheit abhängig sind. Bitte lassen Sie sich hierzu im Fachhandel beraten.

(5)

(6)

Werkzeuge und Hilfsmittel

Sie benötigen:

– Schraubendreher

– Bohrmaschine mit Steinbohrer, passend zu

den Schrauben (5) und (6).

–Maßband/Zollstock

–Wasserwaage

–Bleistift

– Stabile Stehleiter

– Arbeitshandschuhe

Wir empfehlen außerdem, eine weitere Person zur Hilfe hinzuzuziehen.

Sie benötigen insgesamt

– 2 Rundkopfschrauben (6) zum Aufhängen

der Dunstabzugshaube, maximal ø 6 mm

– 2 Rundkopfschrauben (5) mit Un-

terlegscheiben zur Sicherung der Dunstabzugshaube, maximal ø 6 mm

–4 passende Dübel

Montage

MontageSeite 12

Platzbedarf

Befestigungsmaße

(e)

(f) (d)

(b)

(c)

(a)

Wichtige Einheiten:

(a) Mindest-Abstand zwi-

schen Herd und Unterkante der Dunstabzugshaube (1)

(b) Höhe der Dunstabzugs-

haube (1)

(c)

Platzbedarf oberhalb des Herdes:

Maße

in cm

65 - 75

113 - 123

Grafik und Tabelle zeigen Ihnen, welche Abstände Sie mindestens einhalten müssen und welchen Spielraum Sie bei der Montage haben.

Die Zahlen in Klammer beziehen sich auf Umluftbetrieb; hierbei müssen die Lüf tungsschlitze frei bleiben.

Ermittlung Bohrlöcher:

(d) Höhe der Befestigungsschrau-

ben (6) und der Sicherungsschrauben (5) für Dunstabzugshaube (1)

(e) Abstand der Sicherungsschrau-

ben (5) für Dunstabzugshaube (1)

(f) Abstand der

ben (6) für Dunstabzugshaube

Bestigungsschrau-

(1)

Maße

in cm

Montage

Seite 13

Bevor Sie beginnen

• Lesen Sie das Kapitel „Zu Ihrer Sicherheit“ auf Seite 4 und alle Sicherheitshinweise.

Bohrlöcher setzen

WARNUNG

Verletzungsgefahr! Unsachgemäße Installation des Geräts kann zu Verletzungen führen.

■ Vor dem Bohren von Löchern sicher-

stellen, dass keine in der Wand verlegten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden; mit einem Leitungssuchgerät überprüfen.

1. Um das Gerät exakt über der Mitte des Herdes platzieren zu können, zeichnen Sie mit dem Bleistift zunächst eine senkrechte Hilfslinie an die Wand. Verwenden Sie am besten eine Wasserwaage oder ein Lot von der Zimmerdecke bis zur Mitte des Herdes.

2. Zeichnen Sie die sechs Bohrlöcher gemäß obigen Schemas auf der Wand an. Achten Sie auf den Lochabstand.

3. Bohren Sie an den markierten Stellen Löcher mit einem Durchmesser, der zu den Dübeln passt.

4. Stecken Sie die Dübel in die Bohrlöcher.

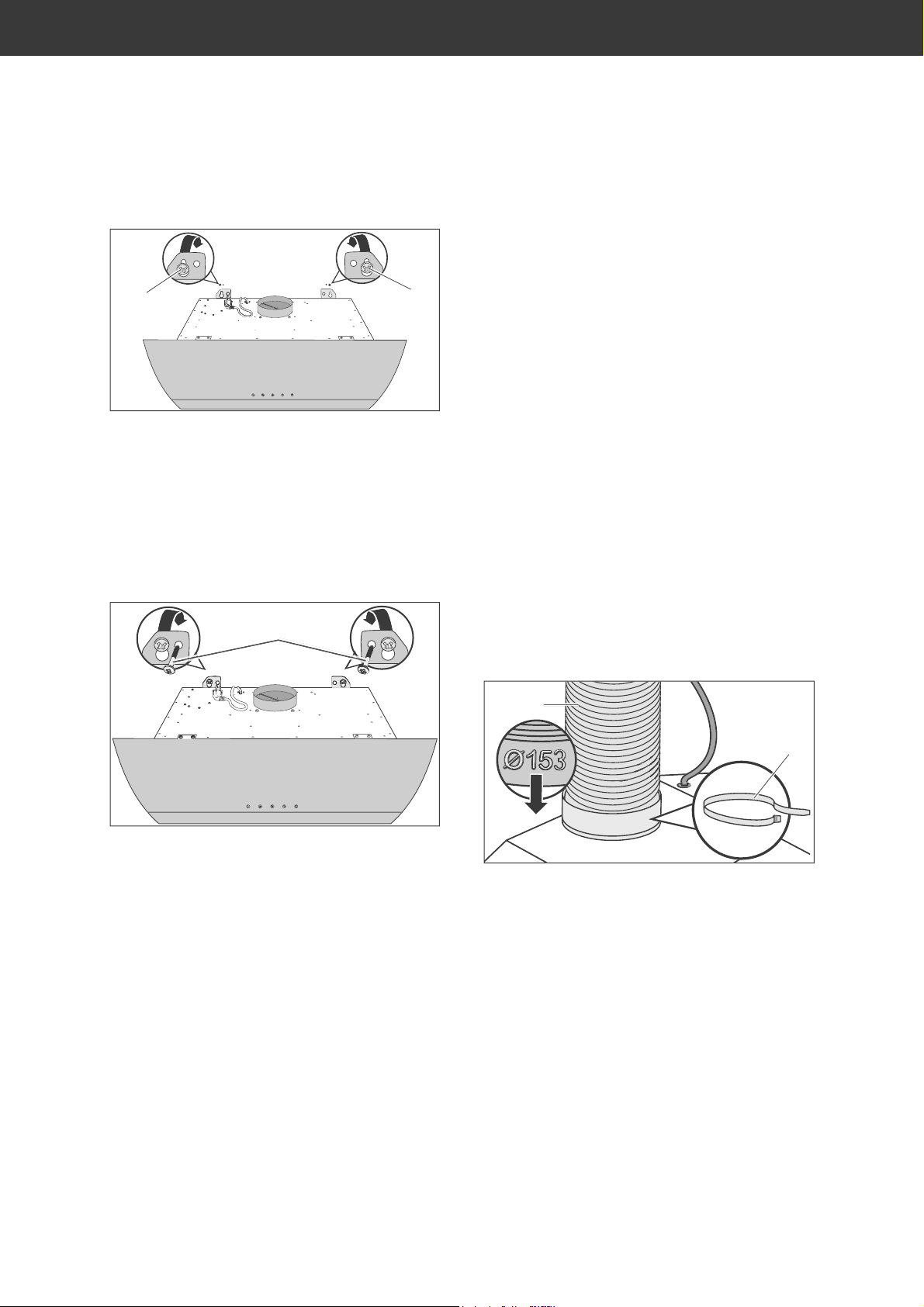

Dunstabzugshaube anbringen

VORSICHT

Brandgefahr!

■ Der Abstand zwischen der Oberﬂ äche

der Koch stelle und der Unterkante der Dunstabzugshaube muss bei Gasherden mindestens 65 cm betragen.

■ Beachten Sie bei Gaskochmulden un-

bedingt die Gebrauchsanleitung der Kochmulde! Wenn dort ein größerer Abstand vorgeschrieben ist, muss dieser berücksichtigt werden.

Befestigung an der Wand

(3)

Stifte

1. Setzen Sie die beiden Hälften der Rückschlagklappe (3) in die Öffnung oben auf die Dunstabzugshaube (1). Achten Sie darauf, dass die Stifte auf den Klappen außen liegen.

2. Schrauben Sie die beiden Rundkopfschrauben (6) zum Aufhängen der Dunstabzugshaube in die Dübel.

MontageSeite 14

Zwischen Wand und Schraubenkopf muss ausreichend Platz bleiben, damit Sie die Dunstabzugshaube mit den Schlüssellochöffnungen aufhängen können.

(6)

3. Hängen Sie die Dunstabzugshaube an den Schlüssellochöffnungen vorsichtig an den beiden Rundkopfschrauben (6) auf.

4. Nehmen Sie die Dunstabzugshaube gegebenenfalls wieder ab, um die Schrauben weiter hinein- oder herauszudrehen, damit eine gute Verbindung mit der Wand besteht.

(6)

Unterbau unter ein Schrankelement

Bei Unterbau unter ein Schrankelement: die Luftaustrittsöffnung für den Abluftschlauch (2) unten am Schrank markieren und in den Schrank sägen. Dazu

1. Bohren Sie mit einem Holzbohrer ein Loch im Inneren des Kreises;

2. Sägen Sie, von dort beginnend mit einer Stichsäge nun den Kreis heraus.

3. Glätten Sie anschließend die Kanten mit Sandpapier.

Abluftschlauch anbringen

Der Abluftschlauch (2) muss montiert werden, wenn Sie die Dunstabzugshaube im Abluftbetrieb nutzen wollen.

(5)

5. Drehen Sie zwei Rundkopfschrauben (5) zum Sichern der Dunstabzugshaube in die vorbereiteten Dübel und schrauben Sie die Dunstabzugshaube an der Wand fest.

(2)

(4)

1. Stecken Sie das Ende des Abluftschlauches (2) mit dem größeren Durchmesser (153 mm) auf den Anschluss mit der Rückschlagklappe (3).

2. Sichern Sie das untere Ende des Ablaufschlauchs mit dem Kabelbinder (4).

Letzte Schritte

• Stecken Sie den Netzstecker in eine vorschriftsmäßig installierte Steckdose.

Die Montage ist damit abgeschlossen.

Bedienung

Seite 15

Bevor Sie beginnen

• Lesen Sie das Kapitel „Zu Ihrer Sicherheit“ auf Seite 4 und alle Sicherheitshinweise.

• Montieren Sie die Dunstabzugshaube, wie im Kapitel „Montage“ auf Seite 12 beschrieben.

(17) (18) (19) (20) (21)

Gerät einschalten

• Um das Gerät einzuschalten, berühren Sie den Sensor (21).

Gebläsestufe ändern

Das Gebläse verfügt über die drei Stufen

(17) langsam, (18) mittel und (19)

schnell.

Das Gerät startet immer auf der Gebläsestufe1.

• Um die gewünschte Gebläsestufe einzustellen, drücken Sie den entsprechenden Sensor. Dieser leuchtet auf. Die Gebläsestufe ändert sich.

Gerät ausschalten

• Um das Gerät auszuschalten, berühren Sie den Sensor (21) erneut.

–Die Sensoren

erlöschen.

(21), (20) und (17)

– Ein Signaltin ertönt.

–Die Sensoren

leuchten auf.

– Die Abdeckung (7) der Dunstabzugshau-

be öffnet sich.

– Die Beleuchtung (8) leuchtet auf.

– Das Gerät startet mit der Gebläsestufe 1.

(21), (20) und (17)

(7)

(8)

– Das Gebläse fährt herunter.

– Die Beleuchtung (8) erlischt.

– Die Abdeckung (7) der Dunstabzugshau-

be schließt sich.

BedienungSeite 16

Beleuchtung

WARNUNG

Verletzungsgefahr!

■ Sollte eine der LEDs nicht mehr funk-

tionieren, darf sie nur von einem autorisierten Servicetechniker ausgewechselt werden.

Hinweis für den Servicetechniker:

Diese Dunstabzugshaube benötigt LEDs mit dem ILCOS D-Code DBS-1-S, 12VDC, 1W.

Ihre Dunstabzugshaube ist mit zwei LED-Leuchten (8) ausgestattet. Beim Start des Geräts werden diese automatisch mit eingeschaltet. Sie können aber abgeschaltet werden.

• Um die Beleuchtung ein- oder auszuschalten, drücken Sie die Taste

(20).

• Zum Einsetzen (siehe „Aktivkohlefilter einsetzen/ersetzen“ auf Seite 18).

Energiespartipps

– Lassen Sie das Gebläse nur gezielt laufen,

da sonst unnötig Energie verbraucht wird.

– Lassen Sie das Gebläse laufen, solange

Küchendünste oder Dampf entstehen.

– Verzichten Sie bei kurzer Kochzeit oder

beim Erwärmen geruchsloser bzw. -armer Speisen auf das Gebläse.

– Achten Sie auf ausreichende Zuluft, denn

sonst kann die Dunstabzugshaube nicht optimal arbeiten. Öffnen Sie ggf. das Fenster oder die Küchentür etwas.

– Reinigen Sie den Fettfilter in regelmäßigen

Abständen.

Aktivkohlefilter

• Betreiben Sie das Gerät im Umluftbetrieb nur mit eingesetztem Aktivkohlefilter.

• Bei etwaiger Geruchsbelästigung der Nachbarn kann das Einsetzen der Aktivkohlefilter auch beim Abluftbetrieb empfehlenswert sein.

• Die Bezugsquelle entnehmen Sie bitte dem Kapitel „Unser Service“ auf Seite 21.

Pflege und Wartung

Seite 17

WARNUNG

Verletzungsgefahr!

■ Vor dem Reinigen der Dunstabzugs-

haube oder dem Filterwechsel Netzstecker ziehen. Sollte der Netzstecker schwer zugänglich sein, entsprechende Sicherung ausschalten bzw. herausdrehen.

Gehäuse reinigen

VORSICHT

Brandgefahr! Unsachgemäßer Umgang mit dem Gerät oder mangelhafte Wartung kann dazu führen, dass Fettrückstände sich entzünden.

■ Fettrückstände an der Dunstabzugs-

haube oder in den Fettﬁ ltern können sich bei großer Hitzeeinwirkung entzünden. Oberﬂ ächen der Dunstabzugshaube und die Fettﬁ lter deshalb regelmäßig reinigen.

Fettfilter reinigen

HINWEIS

Gefahr von Sachschäden!

■ Fettﬁ lter vorsichtig behandeln, damit

das feine Geﬂ echt nicht verbiegt oder knickt.

■ Fettﬁ lter nach der Reinigung erst wie-

der einsetzen, wenn er völlig getrocknet ist.

Reinigen Sie den Fettfilter einmal im Monat – bei Bedarf häufiger – im Geschirrspüler (bis 60 °C) oder in warmer Spülmittellauge.

1. Schalten Sie das Gerät ein, wie im Abschnitt „Gerät einschalten“ beschrieben (siehe „Gerät einschalten“ auf Seite 15).

2. Ziehen Sie den Netzstecker aus der Steckdose, oder schalten Sie den Strom an der entsprechenden Sicherung ab.

(10)

Wir empfehlen, die Oberﬂ ächen der Dunstabzugshaube nach je-

der Benutzung zu reinigen.

• Wischen Sie die Oberflächen mit einem weichen feuchten Tuch und etwas Geschirrspülmittel ab. Verwenden Sie keine scharfen Gegenstände oder Scheuerpulver, da diese die Oberflächen zerkratzen können.

• Reinigen Sie die Glasoberflächen mit handelsüblichem Glasreiniger.

(9)

3. Lösen Sie die Verriegelung (9) des Fettfilters (10) und entnehmen Sie den Fettfilter (10) vorsichtig.

4. Waschen Sie den Fettfilter (10) in der Spülmaschine oder im Spülbecken wie normales Geschirr aus.

Pflege und WartungSeite 18

2. Ziehen Sie den Netzstecker aus der

(12) (11) (10)

(9)

Steckdose, oder schalten Sie den Strom an der entsprechenden Sicherung ab.

(10)

5. Setzen Sie den Fettfilter (10) mit den Zapfen (11) in die Aussparungen (12).

6. Schieben Sie die Verriegelung (9) nach oben; klappen Sie den Fettfilter (10) zu und lassen Sie die Verriegelung (9) wieder los.

7. Stellen Sie die Stromversorgung wieder her.

8. Schalten Sie das Gerät erneut ein und ggf. gleich wieder aus.

Aktivkohlefilter einsetzen/ ersetzen

Die Aktivkohlefilter werden im Umluftbetrieb benötigt. Sie dienen der Geruchsbeseitigung. Sie müssen erneuert werden, wenn die beim Kochen entstehenden Gerüche nicht mehr ausreichend gefiltert werden. Bei häufigem Gebrauch sollten Sie die Filter regelmäßig erneuern. Überprüfen Sie ihn mindestens alle 6 Monate. Die Bezugsquelle entnehmen Sie bitte dem Kapitel „Unser Service“ auf Seite 21.

1. Schalten Sie das Gerät ein, wie im Abschnitt „Gerät einschalten“ beschrieben (siehe „Gerät einschalten“ auf Seite 15).

(9)

3. Lösen Sie die Verriegelung (9) des Fettfilters (10) und entnehmen Sie den Fettfilter vorsichtig.

(15)

(13)

4. Nur beim Ersetzen: Die beiden Aktivkohlefilter (13) befinden sich rechts und links des Motors (14). Lösen Sie beide Aktivkohlefilter (13), und nehmen Sie sie heraus.

5. Setzen Sie die neuen Aktivkohlefilter (13) rechts und links auf den Motor (14). Achten Sie dabei darauf, dass die Federn (16) in die Nute (15) eingreifen. Drehen Sie die

(16)

(14)

Aktivkohlefilter (13) gegen den Uhrzeigersinn fest. Dabei die Verriegelung einrasten lassen.

(10)

Pflege und Wartung

Seite 19

(9)

6. Setzen Sie den Fettfilter(10) mit den Zapfen in die Aussparungen.

7. Schieben Sie die Verriegelung (9) nach oben; klappen Sie den Fettfilter (10) zu und lassen Sie die Verriegelung (9) wieder los.

8. Stellen Sie die Stromversorgung wieder her.

9. Schalten Sie das Gerät erneut ein und ggf. gleich wieder aus.

10. Entsorgen Sie die verbrauchten Aktiv-

kohlefilter (13) im Hausmüll.

FehlersuchtabelleSeite 20

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur! Nie mals versuchen, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie ren. Sie kön nen sich und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te Fach kräf te dürfen die se Re pa ra tu ren ausführen.

Problem Mögliche Ursachen Lösungen, Tipps

Gebläse und Beleuchtung funktionieren nicht.

Beleuchtung funktioniert nicht.

Öl tropft vom Gerät herunter

Umluftbetrieb: Gerüche werden nicht ausreichend beseitigt, schwacher Luftstrom.

Abluftbetrieb: Schlechte Leistung.

Das Gerät ist vom Netz getrennt.

LED-Lampe defekt. Wenden Sie sich an einen Elektro-Fachbetrieb.

Fettfilter verschmutzt. Reinigen Sie den Fettfilter (siehe Seite 17).

Fettfilter verschmutzt. Reinigen Sie den Fettfilter und/oder ersetzen

Die Dunstabzugshaube hat nicht genügend Zuluft.

Prüfen Sie den richtigen Sitz des Netzsteckers. Prüfen Sie die Steckdose mit einem anderen elektrischen Gerät. Prüfen Sie die Sicherung.

Sie die Aktivkohlefilter (ab Seite 17).

Die Dunstabzugshaube hat eine sehr große Abluftmenge. Sorgen Sie deshalb für ausreichende Zuluft, z. B. durch nicht verschließbare Öffnungen in Türen, Fenstern, Zuluftmauerkästen. Beachten Sie die Sicherheitshinweise ab Seite 4 .

Der Abluftschlauch ist geknickt oder zu lang.

Prüfen Sie, ob der Abluftschlauch geknickt oder zu lang ist.

Unser Service

Seite 21

Unser Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Modell Bestellnummer

Wand-Dunstabzugshaube

Allgemeiner Service

Wenden Sie sich mit Fragen, Reklamationen, Reparaturaufträgen und Zubehör-Bestellung bitte an die Produktberatung Ihres Versandhauses

Ersatzteile

Kunden in Deutschland

Wenden Sie sich bitte an die Firma Hermes Fulfilment GmbH:

Tel. (057 32) 99 66 00 Montag – Donnerstag 8 – 15 Uhr, Freitag 8 – 14 Uhr

SY-103D5-E33-C59-L62-900 899 642

Aktivkohlefilter bestellen

Der Aktivkohlefilter ist nur für den Umluftbetrieb erforderlich und gehört nicht zum Lieferumfang.

Sie können ihn unter folgender Bestellnummer beziehen: 812 120

Kunden in Österreich

Wenden Sie sich bitte an das Kundencenter oder die Produktberatung Ihres Versandhauses.

Bitte beachten Sie:

Sie sind für den einwandfreien Zustand des Geräts und die fach ge rech te Benutzung im Haushalt verantwortlich.

Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Ga ran tie zeit für Sie mit Kos ten ver bun den.

Durch Nichtbeachtung dieser Gebrauchsanleitung ver ur sach te Schäden können leider nicht anerkannt werden.

UmweltschutzSeite 22

Umweltschutz

Elektro-Altgeräte umweltgerecht entsorgen

Elektrogeräte enthalten Schadstoffe und wertvolle Ressourcen. Jeder Verbraucher ist deshalb ge-

setzlich verpflichtet, Elektro-Altgeräte an einer zugelassenen Sammel- oder Rücknahmestelle abzugeben. Dadurch werden sie einer umwelt- und ressourcenschonenden Ver wer tung zugeführt.

Sie können Elektro-Altgeräte kostenlos beim lokalen Wertstoff-/Recyc linghof abgeben.

Für weitere Informationen zu diesem Thema wenden Sie sich direkt an Ihren Händler.

Aktivkohlefilter entsorgen

Die verbrauchten Aktivkohlefilter können Sie mit dem Hausmüll entsorgen.

Unser Beitrag zum Schutz der Ozonschicht

Unsere Verpackungen wer den aus um welt freund li chen, wie der ver wert ba ren Materialien hergestellt:

– Außenverpackung aus Pappe

–Formteile aus ge schäum tem, FCKW-frei-

em Po ly sty rol (PS)

– Folien und Beutel aus Polyäthylen (PE)

– Spannbänder aus Po ly pro py len (PP)

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt oder in eine der Reparatur-Annahmestellen gebracht werden müssen, ist das Gerät nur in der Originalverpackung ausreichend geschützt.

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Produktdatenblatt gemäß VO (EU) Nr. 65/2014

seatic

33L62

)

(

)

ormalbe

auf de

ufe ode

füg

auf

AusZustand

Produktdatenblatt gemäß VO (EU) Nr. 65/2014

Seite 23

Warenzeich

odellkennun

hrlicheEnergieverbrauc

Energieeffizienzklasse auf einer Skala A++

höchste Effizienz) bis D

Fluiddynamische Effizien

Klasse für die fluiddynamische Effizien

iner Skala A (höchste Effizienz) bis G

eringste Effizienz

Beleuchtungseffizienz 21,5x/W

Beleuchtungseffizienzklasseauf einer Skala A

höchste Effizienz) bis G (geringste Effizienz

Fettabscheidegra

Klasse für den Fettabscheidegra

kalaA (höchste Effizienz) bis G (geringste

izienz

eringste Effizienz

einer

42 / SY

103D5E

5,7kWh/Jahr

24,

3,6

Luftstrom bei minimaler Geschwindigkeit im N

Luftstrom bei maximaler Geschwindigkeit im N

Luftstrom im Betrieb

chnelllaufstu

A ver

A der Intensivstu

Leistungsaufnahme im

Leistungsaufnahme im Bereitschaftszustan

Die oben angegebenen Werte sind unter genormten Laborbedingungen nac

emessen worden.

tri

r Intensivst

wertete Luftschallemission bei minimaler

barer Geschwindigkeit im Normalbetrie

wertete Luftschallemission bei maximaler

barer Geschwindigkeit im Normalbetrie

wertete Luftschallemission im Betrieb

e oder Schnelllaufstu

42m³

m³

70B

,47W

EN 61591

Produktinformation gemäß VO (EU) Nr. 66/2014Seite 24

33L62

gssy

ereitschaftszustand

usZustand

Produktinformation gemäß VO (EU) Nr. 66/2014

odellkennun

hrlicheEnergieverbrauc

Zeitverlängerungsfaktor 1,

Fluiddynamische Effizien

Energieeffizienzinde

Gemessener Luftvolumenstrom im Bestpunk

emessener Luftdruck im Bestpunk

ximaler Luftstrom

emessene elektrische Eingangsleistung im

Bestpunk

Nennleistung des Beleuchtungssystems 2,0W

Durchschnittliche Beleuchtungsstärke des Beleuchtun

stems auf der Kochoberfläch

42 / SY

103D5E

5,7kWh/a

24,

1,4

323,2³

90,3

135,1W

emessene Leistungsaufnahme im

challleistungspegel 70B

Die oben angegebenen Werte sind unter genormten Laborbedingungen

emessen worden.

,47W

EN 61591

33L62

uss Abluftschlauch

Technische Daten

Technisc h e Daten

Seite 25

Bestellnummer

Versorgungsspannun

chutzklass

erätemaße (Breite × Tie

he gesam

he der Kaminblen

Anschl

ewich

Beleuchtung,

103D5E

Frequenz 22024

0,0m × 38,

48,

20,0k

LED: 2 x 1 W

SY-103D5-E33-C59-L62-900

Manual/version: 195237_EN_20190912 Order no.: 899 642 Reproduction, even of excerpts, is not permitted!

User manual

Wall exhaust hood

Page 2

Table of contents

Delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Package contents . . . . . . . . . . . . . . . . . . .3

Check the delivery . . . . . . . . . . . . . . . . . .3

Packaging tips . . . . . . . . . . . . . . . . . . . . .3

For your safety . . . . . . . . . . . . . . . . . . . . . .4

Intended use. . . . . . . . . . . . . . . . . . . . . . .4

Explanation of terms . . . . . . . . . . . . . . . .4

Explanation of symbols . . . . . . . . . . . . . .4

Safety notices . . . . . . . . . . . . . . . . . . . . . .4

Please read through the safety notices and user manual care-

fully before using the appliance. This is the only way you can use all the functions safely and reliably. Be sure to also observe the national regulations in your country, which are valid in addition to the regulations specified in this user manual.

Circulation or exhaust air operation? . . . . .8

Circulation air operation . . . . . . . . . . . . . .8

Exhaust air operation . . . . . . . . . . . . . . . .8

Preparations for assembly . . . . . . . . . . . . .9

For exhaust air operation . . . . . . . . . . . . .9

Connection for power supply . . . . . . . . . .9

Materials required for assembly . . . . . . . .10

Parts list . . . . . . . . . . . . . . . . . . . . . . . . .10

Tools and aids . . . . . . . . . . . . . . . . . . . .10

Screws . . . . . . . . . . . . . . . . . . . . . . . . . .10

Assembly . . . . . . . . . . . . . . . . . . . . . . . . . .11

Space requirements . . . . . . . . . . . . . . . .11

Attachment dimensions . . . . . . . . . . . . .11

Before getting started . . . . . . . . . . . . . . .12

Place the drill holes . . . . . . . . . . . . . . . .12

Attaching the exhaust hood . . . . . . . . . .12

Attaching the exhaust air hose . . . . . . .13

Final steps . . . . . . . . . . . . . . . . . . . . . . .13

Operation . . . . . . . . . . . . . . . . . . . . . . . . .14

Before getting started . . . . . . . . . . . . . . .14

Switching on the appliance . . . . . . . . . .14

Changing the fan setting . . . . . . . . . . . .14

Switching off appliance . . . . . . . . . . . . .14

Lighting . . . . . . . . . . . . . . . . . . . . . . . . . .14

Activated charcoal filter . . . . . . . . . . . . .15

Energy-saving tips . . . . . . . . . . . . . . . . .15

Keep all safety notices and instructions for future reference. Pass all safety notices and instructions on to the subsequent user of the product.

Troubleshooting table . . . . . . . . . . . . . . . .19

Our Service Centre . . . . . . . . . . . . . . . . . .20

General customer service . . . . . . . . . . .20

Spare parts . . . . . . . . . . . . . . . . . . . . . . .20

Ordering activated charcoal filters . . . . .20

Environmental protection . . . . . . . . . . . . .21

Disposing of old electrical devices in

an environmentally friendly manner . . . .21

Disposing of activated charcoal filters . .21 Our contribution to the protection

of the ozone layer . . . . . . . . . . . . . . . . . .21

Product fiche concerning

Regulation (EU) No 65/2014 . . . . . . . . . . .22

Product information concerning

Regulation (EU) No 66/2014 . . . . . . . . . . .23

Care and maintenance . . . . . . . . . . . . . . .16

Cleaning the housing . . . . . . . . . . . . . . .16

Cleaning the grease filters . . . . . . . . . . .16

Inserting/replacing activated

charcoal filters . . . . . . . . . . . . . . . . . . . .17

Technical Specifications . . . . . . . . . . . . . .24

Delivery

Page 3

Package contents

(1)

(2)

(3)

(4)

(1) Exhaust hood (2) Exhaust air hose (only for exhaust air

operation)

(3)

Check valve (only for exhaust air operation)

(4) Cable ties

The screws and wall plugs required to

mount the appliance on a wall are not included in the package contents as their type and dimensions will vary depending on the characteristics of the wall. Please have a specialist advise you as to which ones you need (see „Materials required for assembly“ on page 10).

Check the delivery

1. Unpack the appliance.

2. Remove all other parts of the packaging, plastic profiles, tape and foam padding.

3. Check that the delivery is complete.

4. Check whether the appliance was damaged during transit.

5. If the delivery is incomplete or the appliance has been damaged during transport, please contact our service team (see page 20).

Packaging tips

If you have sufficient space, we recommend keeping the packag-

ing, at least during the warranty period. If the appliance needs to be sent out for repairs, only the original packaging will provide sufficient protection.

If you would like to dispose of the packaging, please dispose of it in an environmentally friendly way.

An activated charcoal ﬁ lter for air circulation is not included in the package contents. To order accessories, see „Our Service Centre“ on page 20.

For your safetyPage 4

otection class I

ead the use

fety

tact

For your safety

Intended use

This appliance is intended to be used to remove cooking fumes and airborne grease from a cooktop in a private household. It is not designed for use in a commercial setting.

Use the appliance exclusively as described in this user manual. Any other use is deemed improper and may result in damage to property or even personal injury. The manufacturer accepts no liability for damage caused by improper use.

Explanation of terms

The following symbols can be found in this user manual.

WARNING

This symbol indicates a hazard with a medium level of risk which, if not avoided, could result in death or serious injury.

Explanation of symbols

Broken glas

see

age

Packaging (see page

Disposal (see page

Environmental protection

see

age

r manual

afety notices

In this chapter you will ﬁ nd general sa observe

notices which you must always

or your own protection and hat of third parties. Please also observe he warning notices in the individual

hapters on operation, setup etc.

isks in handling household

lectrical appliances

WARNIN

CAUTION

This symbol indicates a hazard with a low level of risk which, if not avoided, could result in minor or moderate injury.

NOTICE

This symbol warns against possible damage to property.

This symbol refers to useful additional information.

isk of electric shock

ouching live parts may result in severe

njury or death

Only use the appliance indoors. Do not use in wet rooms or in the rain If the mains plug is no longer acces sible after installation, an all-poles disconnectin overvolta connected to the house wirin a contact includes fuses, circuit breakers and con

ors

device complying with

e category III must be

with

ap of at least 3 mm; this

For your safety

Page 5

■ Take care to prevent the risk of trip-

ping when laying the mains cord.

■ Do not kink or pinch the mains cord

or lay it over sharp edges.

■ Keep the appliance, the mains plug

and the mains cable away from open ﬂ ames and hot surfaces.

■ Always touch the mains plug, not the

mains cord.

■ Never touch the mains plug with wet

hands.

■ Never immerse the mains cord or plug

in water or any other liquids.

■ Do not put any objects in or through

the housing openings, and also make sure that children cannot insert any objects into them.

■ Do not operate or continue to oper-

ate the appliance, if

– it shows visible signs of damage,

e.g. the power cord is defective,

– it starts smoking or there is a smell

of burning,

– it makes unfamiliar noises.

In such cases, pull out the mains plug or unscrew/isolate the fuse and contact our service department (see page 20).

■ If the mains cord of the appliance is

damaged, it must be replaced by the manufacturer, through customer service or by a qualiﬁ ed specialist. Inspections and repairs to the appliance may only be carried out by authorised specialists.

■ Only parts corresponding to the orig-

inal appliance speciﬁ cations may be used for repairs. This appliance contains electrical and mechanical parts which are essential for protection against potential sources of danger.

■ Independent or improper repairs

made to the appliance may cause damage to property and personal injury; any liability and warranty claims will be forfeited. Never try to repair a defective or suspected defective appliance yourself.

■ In the event of a fault, as well as

before extensive cleaning, pull out the mains plug or isolate/unscrew the fuse.

Fire hazard!

■ The appliance corresponds to protec-

tion class I and may only be connected to a plug with a protective conductor that has been installed properly. Do not connect to a multiple socket outlet, power strip, timer or to a separate remote-controlled system for distance monitoring and control.

Risks for certain groups of people

WARNING

Risk of suffocation!

■ Do not allow children to play with the

packaging ﬁ lm. They may get caught up in this or suffocate.

■ Prevent children from pulling small

parts from the device or taking them out of the accessory bag and putting them in their mouths.

CAUTION

Dangers for children and people with limited physical, sensory or mental capacity!

For your safetyPage 6

■ This appliance can be used by chil-

dren aged eight years and above and by persons with reduced physical, sensory or mental abilities, or who lack experience and/or knowledge, if they are supervised or have been instructed in the safe use and understand the dangers associated with its use.

■ Cleaning and maintenance must not

be carried out by children unless they are supervised.

■ Children must not be allowed to play

with the appliance.

Risks in handling exhaust hoods

WARNING

Risk of electric shock!

■ Before drilling the holes to mount the

appliance on the wall, ensure that no wires or cables (power, gas, water etc.) will be damaged (check with a line locator).

■ If a glass cover is broken, the exhaust

hood must not be used until the glass cover has been replaced. If this is the case, contact our customer service (see page 20).

CAUTION

Risk of injury!

■ When mounting, please note that

some parts may have sharp edges.

■ Use a stable stepladder to mount.

■ Only use mounting materials that are

suitable for the characteristics of the ceiling and walls. When in doubt, consult an expert.

Fire hazard!

■ The distance between the cooking

surfaces and the lower edge of the Exhaust hood must be at least 65 cm for gas cookers.

■ For gas stovetops, you must read the

user manual for the stovetop! If the manual stipulates a larger distance, this must be observed.

■ Do not ﬂ ambé foods under the

exhaust hood!

■ Only deep-fry foods under the exhaust

hood under constant supervision.

■ Keep the exhaust hood clean. Grease

build-ups can ignite when heated to high temperatures.

■ There is a risk of ﬁ re if the appliance

is not cleaned properly in accordance with the instructions.

Risk of burns!

■ Touchable parts may become hot if

used with cooking appliances.

Risks during exhaust air operation

WARNING

Risk of suffocation/explosion! The air in the room where the exhaust hood is operating is extracted by fan and released outside. If, in this room, a ﬁ replace requiring indoor air – such as a gas ﬁ re or other fuel-based heating system – is also in use, the oxygen that is necessary for combustion may also be extracted. This can result in the ﬂ ame being extinguished and gas being released or the room becoming saturated with exhaust fumes.

For your safety

Page 7

■ It is possible to run the appliance

without any risk by, for example, providing non-sealable openings in doors, windows or ventilation conduits through which the combustion air can escape, and by achieving a negative pressure level in the installation space of maximum 0.04 mbar. This prevents the exhaust fumes from being sucked back into the room.

■ In order to determine the necessary

measures, the entire ventilation system throughout the home must be reviewed. Consult the gas safety consultant who is responsible for the home.

■ Never attach the exhaust hood to a

ventilation shaft, chimney or smokestack! The air being extracted must not travel through a channel in which warm air circulates. The extracted air may only be released to the outside through a separate air channel intended exclusively for the exhaust hood.

■ Consider the following: The shorter

and straighter the exhaust hose, the more powerful the hood function will be.

■ In Germany, statutory require-

ments for extracting exhaust air vary from state to state. Ask your master chimney sweep for advice.

NOTICE

Risk of damage to property!

■ To operate the air extraction, a wall

or ceiling break of at least 15.5 cm in diameter is required.

■ We recommend having a specialist

(electrician) carry out this break (core drilling).

■ If the exhaust air hose passes

through an exterior wall, the air outlet on the outside must have a cover with self-opening slits (not included in the package contents). Hire a specialist to carry out the wall break.

Circulation or exhaust air operation?Page 8

Circulation or exhaust air operation?

The images show an example of where the extracted fumes are conducted to. They do not show the appliance described here.

Circulation air operation

When air is circulated, the cooking fumes are sucked in and, following filtering, returned to the indoor air through the air outlets at the top of the appliance.

Filtering takes place through the grease filter and also through an activated charcoal filter (odour filter with activated charcoal; not included in the package contents; for supplier see (see „Our Service Centre“ on page 20).

– Advantage: Simple assembly

– Disadvantage: Increasing clogging of the

activated charcoal filter reduces the effectivity of the filter and exhaust functions. The activated charcoal filter must be replaced depending on use; check it at least every six months.

Exhaust air operation

When air is extracted, the cooking fumes are sucked in, filtered through the grease filter, and released to the outdoors through the exhaust air hose.

– Advantage: Charcoal filter not required;

very little odour.

– Disadvantages:

– Wall break with hose connection

necessary.

– Open fireplaces may only be used in the

same room with limitations. Ask your local gas safety consultant about local regulations before installing.

If you rent your home, you must obtain approval from the owner before installing the appliance.

Preparations for assembly

Page 9

For exhaust air operation

WARNING

Risk of suffocation/explosion!

■ Never attach the exhaust hood to a

NOTICE

Risk of damage to property!

■ We recommend having a specialist

carry out all preparations.

Before you can begin assembly, all of the following conditions must be met:

– There must be a wall or ceiling break of at

least 15.5 cm in diameter.

– If the exhaust air hose passes through an

exterior wall, the air outlet on the outside must have a cover with self-opening slits (not included in the package contents).

To keep subsequent energy usage as low as possible, we recommend

– selecting a ventilation conduit with exterior

shutters that can open completely during use.

Connection for power supply

WARNING

Risk of electric shock!

■ The mains plug must be as accessible

as possible during use, i.e. the plug must be accessible even after the exhaust hood has been installed.

■ If the mains plug is no longer acces-

sible after installation, an all-poles disconnecting device complying with overvoltage category III must be connected to the house wiring with a contact gap of at least 3 mm; this includes fuses, circuit breakers and contactors.

■ Electrical installation may be per-

formed only by a certiﬁ ed specialist. If an additional socket is required, have an electrician perform the installation.

■ Do not connect to a multiple socket

outlet, power strip, timer or to a separate remote-controlled system for distance monitoring and control.

– placing the exhaust air channels as straight

as possible and avoiding any sharp angles (curves or bends are preferable). Each bend increases energy usage.

– not reducing the cross-section of the fan

connector. The wider the diameter of the exhaust air hose and the smoother its interior surface, the better the extraction function will be.

To ensure that the exhaust hood will perform optimally and that no obtrusive cabling is visible, plan the connection for power supply carefully before installation: The exhaust hood must be placed over the centre of the cooking zone.

Materials required for assemblyPage 10

Materials required for assembly

Parts list

(1)

(2)

(3)

(4)

(1) Exhaust hood (2) Exhaust air hose (only for exhaust air

operation)

(3)

Check valve (only for exhaust air operation)

(4) Cable ties

Screws

The screws and wall plugs required to

(5)

(6)

Tools and aids

You will need:

– Screwdriver

– Drill with a stone bit that is suitable for the

screws (5) and (6).

– Measuring tape / ruler

– Level

– Pencil

– Stable stepladder

– Work gloves

We also recommend having a second person with you to help.

In total, you will need

– 2 round-head screws (6) to hang the

Exhaust hood, maximum ø 6 mm

– 2 round-head screws (5) with flat washers

to secure the Exhaust hood, maximum ø 6 mm

– 4 suitable dowels

Assembly

Page 11

Space requirements

Attachment dimensions

(e)

(f) (d)

(b)

(c)

(a)

Important units: Dimensions in cm

(a) Minimum distance

between cooker and lower edge of exhaust hood (1)

(b) Height of exhaust

hood (1)

(c)

Space required above the cooker:

65 - 75

113 - 123

The images and tables show the minimum distances that must be complied with and how much leeway you have while installing.

The figures in brackets refer to circulation air operation; the ventilation slits must be kept clear.

Calculating drill holes:

(d) Height of

the fixing screws (6) and safety screws (5) for exhaust hood (1)

(e) Distance between the safety

screws (5) for exhaust hood (1)

(f) Distance between the

screws (6) for exhaust hood

safety

(1)

Dimen-

sions in

AssemblyPage 12

Before getting started

• Read chapter „Our Service Centre“ on page 20 and all the safety notices.

Place the drill holes

WARNING

Risk of injury! Improper installation of the appliance can lead to injury.

■ Before drilling the holes, ensure that

no wires or cables (power, gas, water etc.) will be damaged (check with a line locator).

CAUTION

2. Following the diagram shown above, draw the six drill holes on the wall. Make sure the distances between the holes are correct.

3. Drill holes at the marked points, using a diameter that can accommodate the dowels.

4. Place the dowels into the holes.

Attaching the exhaust hood

Wall attachment

Fire hazard!

■ The distance between the cooking

surfaces and the lower edge of the Exhaust hood must be at least 65 cm for gas cookers.

■ For gas stovetops, you must read the

user manual for the stovetop! If the manual stipulates a larger distance, this must be observed.

1. In order to place the appliance exactly over the centre of the cooker, first use a pencil to draw a vertical guiding line on the wall. Ideally, use a level or a plumb bob from the ceiling of the room to the middle of the cooker.

(3)

Pins

1. Place the two halves of the check valve (3) into the opening on the top of the exhaust hood (1). Make sure that the pins on the valve are facing outwards.

2. Screw the two round-head screws (6) for hanging the exhaust hood into the wall plugs. There must be enough space between the wall and the heads of the screws so that you can hang the exhaust hood exhaust hood by the keyhole openings.

(6)

3. Carefully mount the exhaust hood on the two round-head screws (6) on the keyhole openings.

(6)

Assembly

Page 13

Installation under a cabinet unit

If the exhaust hood is being installed beneath a cupboard: mark the air outlet for the exhaust air hose (2) on the bottom of the cabinet and saw the opening into the cabinet. To do this

1. Drill a hole inside the circle with a wood drill.

2. Starting from there, saw out the circle using a jigsaw.

3. Smooth the edges with sandpaper.

4. If necessary, remove the exhaust hood again to loosen or tighten the screws in order to ensure that the hood is flush with the wall.

(5)

5. Turn two round-head screws (5) into the prepared wall plugs to secure the exhaust hood and screw the exhaust hood tightly to the wall.

Attaching the exhaust air hose

The exhaust air hose (2) must be installed if you intend to use the exhaust hood with exhaust air operation.

(2)

(4)

1. Insert the end of the exhaust air hose (2) with the larger diameter (153 mm) into the connection with the check valve (3).

2. Secure the lower end of the exhaust hose with the cable tie (4).

Final steps

• Connect the mains plug to a properly installed socket.

Installation is now complete.

Operation

OperationPage 14

Before getting started

• Read chapter „For your safety“ on page 4 and all the safety notices.

• Install the exhaust hood as described in chapter „Assembly“ on page 11.

(17) (18) (19) (20) (21)

Switching on the appliance

• To switch the appliance on, touch the sensor (21).

– A beep will sound.

Changing the fan setting

The fan has three settings: (17) slow, (18) medium and (19) fast.

The appliance always starts running at fan level 1.

• To set the desired fan level, press the corresponding sensor. The sensor will light up. The fan level will change.

Switching off appliance

• To switch the appliance off, touch the sensor (21) again.

– The sensors

will go out.

– The fan will stop running.

(21), (20) and (17)

– The sensors

will light up.

– The exhaust hood’s cover (7) will open.

– The lighting (8) will go off.

– The appliance will start running at fan

level 1.

(21), (20) and (17)

(7)

(8)

– The lighting (8) will go off.

– The exhaust hood’s cover (7) will close.

Lighting

WARNING

Risk of injury!

■ Should one of the LEDs stop working,

it must be changed by an authorised service technician. Note for the service technician: This exhaust hood requires LEDs with the ILCOS D code DBS-1-S, 12 V DC, 1 W.

Your exhaust hood is equipped with two LED lights (8). They will turn on automatically when you switch on the appliance. However, you can switch them off as required.

• To switch the lighting on or off, press the

(20) button.

Operation

Page 15

Activated charcoal filter

• When using the appliance for air circulation, only do so with activated charcoal filters inserted.

• If neighbours complain about odours, it may be a good idea to insert activated charcoal filters for exhaust air operation, too.

• For the source of supply, please see chapter „Our Service Centre“ on page

20.

• To insert (see „Inserting/replacing activated charcoal filters“ on page 17).

Energy-saving tips

– Only switch on the fan when needed; oth-

erwise, energy will be wasted.

– Let the fan run as long as cooking fumes or

steam are present.

– The fan is not needed when cooking

only briefly or warming up foods that have little or no odour.

– Ensure that there is enough supply air; oth-

erwise, the exhaust hood may not function optimally. If necessary, open the window or kitchen door.

– Clean the grease filters regularly.

Care and maintenancePage 16

Care and maintenance

WARNING

Risk of injury!

■ Before cleaning the exhaust hood or

changing the ﬁ lter, pull out the mains plug. If the mains plug is difﬁ cult to access, switch off the corresponding fuse or pull it out.

Cleaning the housing

CAUTION

Fire hazard! Improper handling of the appliance or incorrect maintenance can result in grease residue catching ﬁ re.

■ Grease residue on the exhaust hood

or in the grease ﬁ lters can catch ﬁ re if exposed to high temperatures. For this reason, clean the surfaces of the exhaust hood and grease ﬁ lters regularly.

Cleaning the grease filters

NOTICE

Risk of damage to property!

■ Handle the grease ﬁ lters carefully to

avoid bending or creasing the ﬁ ne mesh.

■ Only reinsert the grease ﬁ lters after

cleaning once they are fully dry.

Clean the grease filters once a month – or more frequently if necessary – in the dishwasher (up to 60°C), or in warm water with detergent.

1. Switch the appliance on as described in the section ‘Switching on the appliance’ (see „Switching on the appliance“ on page 14).

2. Remove the mains plug from the socket, or switch off the mains supply using the corresponding circuit breaker.

We recommend cleaning the surfaces of the exhaust hood after

every use.

• Wipe the surfaces with a soft, damp cloth and a little dishwashing detergent. Do not use any sharp objects or scouring powders, as these can scratch the surface.

• Clean the glass surfaces with standard glass cleaner.

(10)

(9)

3. Open the locks (9) on the grease filter (10) and carefully remove the grease filter (10).

4. Wash the grease filters (10) in a dishwasher or in the sink as you would with ordinary dishes.

(12) (11) (10)

(9)

Care and maintenance

Page 17

Inserting/replacing activated charcoal filters

Activated charcoal filters are required for circulation air operation. They help combat odours. They have to be replaced as soon as the cooking odours can no longer be adequately filtered. If used frequently, you should change the filters regularly. Check the filters at least once every 6 months. For the source of supply, please see chapter „Our Service Centre“ on page 20.

5. Place the grease filter (10) with the pins (11) into the openings (12).

6. Push the locks (9) up; snap the grease filters (10) in and release the locks (9).

7. Switch the power back on.

8. Switch on the appliance again; then turn it off as required.

1. Switch the appliance on as described in the section ‘Switching on the appliance’ (see „Switching on the appliance“ on page 14).

2. Remove the mains plug from the socket, or switch off the mains supply using the corresponding circuit breaker.

(10)

(9)

3. Open the locks (9) on the grease filter (10) and carefully remove the grease filter.

Care and maintenancePage 18

(15)

(13)

4. Only when replacing the charcoal filters: The two activated charcoal filters (13) are located to the right and left of the motor (14). Loosen the two activated charcoal filters (13) and remove them.

5. Place the new activated charcoal filters (13) on the left and right side of the motor (14). Make sure that the studs (16) are fitted properly in the grooves (15). Lock the activated charcoal filters (13) in place by turning them anticlockwise. Allow the lock to click into place.

(16)

(14)

(10)

(9)

6. Place the grease filter (10) with the pins into the openings.

7. Push the locks (9) up; snap the grease filters (10) in and release the locks (9).

8. Switch the power back on.

9. Switch on the appliance again; then turn it off as required.

10. Dispose of used activated charcoal fil-

ters (13) with household waste.

Troubleshooting table

Page 19

Troubleshooting table

Malfunctions can occur in all electrical appliances. This does not necessarily mean there is a defect in the appliance. For this reason, please check the tables to see if you can correct the malfunction.

WARNING

Risk of electric shock in case of improper repair! Never try to repair a defective or suspected defective appliance yourself. You can put your own and future users’ lives in danger. Only authorised specialists are allowed to carry out this repair work.

Problem Possible causes Solutions, tips

Fans and lighting not working.

Lighting not working. LED bulb is defective. Contact an electrician.

Grease is dripping off the appliance

Circulation air operation: Odours are not adequately removed; weak airflow.

Exhaust air operation: Poor performance.

The appliance is disconnected from the mains.

Grease filter is clogged.

The exhaust hood does not have a sufficient air supply.

Check to ensure that the mains plug is positioned correctly. Check the socket by connecting another electric device. Check the fuse.

Clean the grease filter (see page 16).

Clean the grease filters and/or replace the activated charcoal filters (starting at page 16).

The exhaust hood expels a large amount of exhaust air. This is why you need to provide a sufficient air supply, e.g. by providing non-sealable openings in doors, windows and ventilation conduits. Observe the safety instructions from page 4.

The exhaust air hose is bent or too long.

Check whether the exhaust air hose is bent or too long.

Our Service CentrePage 20

Our Service Centre

In order for us to help you quickly, please tell us:

Name of appliance Model Order number

Wall exhaust hood

General customer service

Please contact your mail order company’s product advice centre if you have questions, complaints, repair orders or accessory orders

Spare parts

Customers in Germany

Please contact Hermes Fulfilment GmbH:

Tel. (057 32) 99 66 00 Monday – Thursday 8.00 a.m.–3.00 p.m., Friday 8.00 a.m.–2.00 p.m.

SY-103D5-E33-C59-L62-900 899 642

Ordering activated charcoal filters

An activated charcoal filter is only required for air circulation and is not included in the package contents.

You can order it using the following order code: 812 120

Customers in Austria

Please contact your mail order company’s customer service centre or product advice centre.

Please note:

You are responsible for the condition of the appliance and its proper use in the household.

If you call out for customer service due to an operating error, you will incur charges, even during the guarantee/warranty period.

Damage resulting from non-compliance with this user manual unfortunately cannot be recognised.

Environmental protection

Page 21

Disposing of old electrical devices in an environmentally friendly manner

Electrical appliances contain harmful substances as well as valuable resources.

Every consumer is therefore required by law to dispose of old electrical appliances at an authorised collection or return point. They will thus be made available for environmentally-sound, resource-saving recycling.

You can dispose of old electrical appliances free of charge at your local recycling centre.

Please contact your dealer directly for more information about this topic.

Disposing of activated charcoal filters

You can dispose of activated charcoal filters with your household waste.

Our contribution to the protection of the ozone layer

Our packaging is manufactured using environmentally friendly, recyclable materials:

– Outer packaging made of cardboard

– Moulded parts made of foamed, CFC-free

polystyrene (PS)

– Films and bags made of polyethylene (PE)

– Tension bands made of polypropylene

(PP).

If you have sufficient space, we recommend keeping the packaging, at least during the warranty period. If the appliance has to be sent in for repair or brought to one of the repair service points, the appliance will only be adequately protected in the original packaging.

If you would like to dispose of the packaging, please dispose of it in an environmentally friendly way.

Product fiche concerning Regulation (EU) No 65/2014Page 22

ade mark

seatic

33L62

scale fro

)

fro

)

scale fro

(

)

scale

)

ues

591

Product fiche concerning Regulation (EU) No 65/2014

l identifier

Annual Energy Consumptio

Energy Efficiency class A++

Fluid Dynamic Efficienc

Fluid Dynamic Efficiency class on a scale

Lighting Efficienc

Lighting Efficiency class A

rom A (most efficient) to G (least efficient

most efficient) to D

mA (most efficient) to G (least efficient

most efficient) to G (least efficient

rease Filtering Efficienc

rease Filtering Efficiency class

n a

least efficient

n a

42 / SY

103D5E

5,7kWh/a

24,

21,5lx/W

3,6

Air flow at minimum speed in normal us

Air flow at maximum speed in normal us

Air flow at intensive or boost settin

weighted sound power

inimum speed available in normal us

weighted sound power emissions at

aximum speed available in normal us

weighted sound power

intensive or boost settin

Power consumption in off mod

Power consumption in standby mod

The val

ursuant toEN 61

indicated above have been measured under standardised laboratory conditions

missions at

42m³

m³

70B

,47W

Product information concerning Regulation (EU) No 66/2014

33L62

ease facto

Page 23

Product information concerning Regulation (EU) No 66/2014

l identificati

Annual Energy Consumptio

Time incr

Fluid Dynamic Efficienc

Energy Efficiency Inde

easured air flow rate at best efficiency poin

red air

ximum air flow

easured electric power input at best

fficiency poin

Nominal power of the lighting system 2,0W

Average illumination of the lighting system on the cookin

surfac

r1,

ressure at best efficiency poin

42 / SY

103D5E

5,7kWh/a

24,

1,4

323,2m³

90,3 m³

135,1W

easured power consumption in standby

easured power consumption off mod

ound power level 70B

The values indicated above have been measured under standardised laboratory conditions

ursuant to EN 61591.

,47W

Technical SpecificationsPage 24

33L62

ass

)

aust a

ose connection

Technical Specifications

Item number

upply voltage / frequenc

Protection cl

Device measurements (Width × Depth

Total

Exh

Weigh

Lighting, pieces LED: 2 x 1 W

eigh

eight of the flue scree

ir h

103D5E

220240V,

0,0m ×

48,

20,

Hanseatic SY-103D5-E33-C59-L62-900 operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
