Page 1

HEKK 17754A2

Anleitung/Version: 93732 DE 20191023 Bestell-Nr.: 375 546 Nachdruck, auch aus zugs wei se, nicht ge stat tet!

Gebrauchsanleitung

Hanseatic Einbau Kühl-Gefrier-Kombination

Page 2

InhaltsverzeichnisSeite DE-2

Inhaltsverzeichnis

Lieferung . . . . . . . . . . . . . . . . . . . . . . . . . . . DE-3

Verpackungs-Tipps . . . . . . . . . . . . . . . . . DE-3

Lieferumfang . . . . . . . . . . . . . . . . . . . . . . DE-3

Lieferung kontrollieren . . . . . . . . . . . . . . . DE-3

Geräteteile / Bedienelemente . . . . . . . . . . . DE-4

Zu Ihrer Sicherheit. . . . . . . . . . . . . . . . . . . . DE-5

Bestimmungsgemäßer Gebrauch . . . . . . DE-5

Begriffserklärung . . . . . . . . . . . . . . . . . . . DE-5

Symbolerklärung . . . . . . . . . . . . . . . . . . . DE-5

Sicherheitshinweise . . . . . . . . . . . . . . . . . DE-5

Bedienung . . . . . . . . . . . . . . . . . . . . . . . . . DE-11

Voraussetzungen zur sicheren

Verwendung . . . . . . . . . . . . . . . . . . . . . . DE-11

Gerät ein- und ausschalten . . . . . . . . . . DE-11

Ablagen und Türfächer . . . . . . . . . . . . . DE-11

Temperatur einstellen . . . . . . . . . . . . . . DE-11

Nahrungsmittel kühlen . . . . . . . . . . . . . . . DE-13

Tipps für das Kühlen . . . . . . . . . . . . . . . DE-13

Qualität erhalten . . . . . . . . . . . . . . . . . . . DE-14

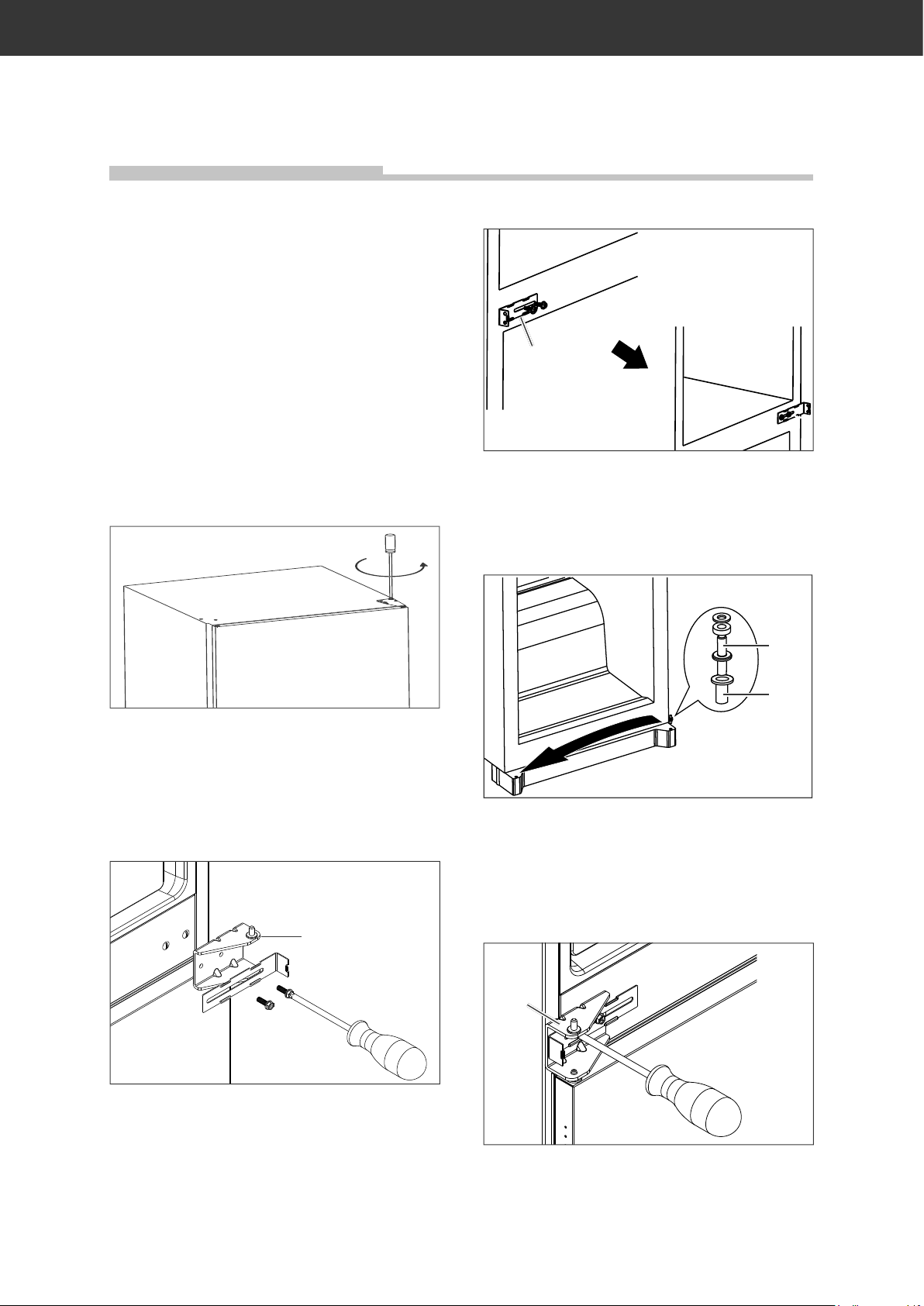

Türanschlag wechseln . . . . . . . . . . . . . . . DE-25

Fehlersuchtabelle . . . . . . . . . . . . . . . . . . . DE-27

Unser Service . . . . . . . . . . . . . . . . . . . . . . DE-28

Beratung, Bestellung und Reklamation . DE-28

Reparaturen und Ersatzteile . . . . . . . . . DE-28

Umweltschutz . . . . . . . . . . . . . . . . . . . . . . DE-29

Gerät entsorgen . . . . . . . . . . . . . . . . . . . DE-29

Unser Beitrag zum Schutz der

Ozonschicht . . . . . . . . . . . . . . . . . . . . . . DE-29

Produktdatenblatt nach

VO (EU) Nr. 1060/2010 . . . . . . . . . . . . . . . DE-30

Technische Daten . . . . . . . . . . . . . . . . . . . DE-31

Informationen zum Einbau und zur Inbetriebnahme ﬁ nden Sie ab Seite DE-20.

Nahrungsmittel einfrieren /

Tiefkühlkost lagern . . . . . . . . . . . . . . . . . . DE-15

Einfrieren . . . . . . . . . . . . . . . . . . . . . . . . DE-16

Tiefkühlkost lagern . . . . . . . . . . . . . . . . . DE-17

Lebensmittel auftauen . . . . . . . . . . . . . . DE-17

Eiswürfel bereiten . . . . . . . . . . . . . . . . . DE-17

Pflege und Wartung . . . . . . . . . . . . . . . . . DE-18

Türdichtungen kontrollieren . . . . . . . . . . DE-18

Kühlbereich reinigen . . . . . . . . . . . . . . . DE-18

Gefrierbereich abtauen und reinigen . . . DE-19

Inbetriebnahme . . . . . . . . . . . . . . . . . . . . . DE-20

Transportieren und Auspacken . . . . . . . DE-20

Geeigneten Standort wählen . . . . . . . . . DE-21

Installation . . . . . . . . . . . . . . . . . . . . . . . DE-22

Grundreinigung . . . . . . . . . . . . . . . . . . . DE-24

Gerät in Betrieb nehmen . . . . . . . . . . . . DE-24

Bevor Sie das Gerät benutzen, le sen Sie bit te zu erst

die Si cher heits hin wei se und die Ge brauchs an lei tung aufmerksam durch. Nur so können Sie alle Funk tio nen si cher und zu ver läs sig nut zen. Beachten Sie unbedingt auch die nationalen Vorschriften in Ihrem Land, die zusätzlich zu den in dieser Anleitung genannten Vorschriften gültig sind.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Geben Sie alle Sicherheitshinweise und Anweisungen an den nachfolgenden Verwender des Produkts weiter.

Page 3

Lieferung

Seite DE-3

Lieferumfang

1× Einbau Kühl-Gefrier-Kombination

Kühlbereich:

3× Glasablage 1× Flaschenablage 2× Glasablage als Abdeckung für die

Obst-/Gemüseschubladen 2× Obst-/Gemüseschublade 3× Türablage

Gefrierbereich:

2× große Schublade 1× kleine Schublade

Verpackungs-Tipps

Sollten es Ihre räumlichen Verhältnisse zulassen, empfehlen wir

Ihnen, die Verpackung zumindest während der Garantiezeit aufzubewahren. Sollte das Gerät zur Reparatur eingeschickt werden müssen, ist es nur in der Originalverpackung ausreichend geschützt.

1× Eierablage 1× Eiswür felbehälter 1× Reinigungsstäbchen 1× Gebrauchsanleitung div. Montagematerial (siehe „Teile für den

Einbau“ auf Seite DE-22)

Lieferung kontrollieren

1. Transportieren Sie das Gerät an einen eigneten Standort und packen Sie es aus (siehe „Inbetriebnahme“ auf Seite DE-20).

2. Prüfen Sie, ob die Lieferung vollständig ist.

3. Kontrollieren Sie, ob das Gerät Transportschäden aufweist.

4. Sollte die Lieferung unvollständig sein oder das Gerät einen Transportschaden aufweisen, nehmen Sie bitte Kontakt mit unserem Service auf (siehe „Unser Service“ auf Seite DE-28).

WARNUNG!

Nehmen Sie nie ein beschädigtes Gerät in Betrieb.

ge-

Wenn Sie sich von der Verpackung trennen möchten, entsorgen Sie diese bitte umweltfreundlich.

Page 4

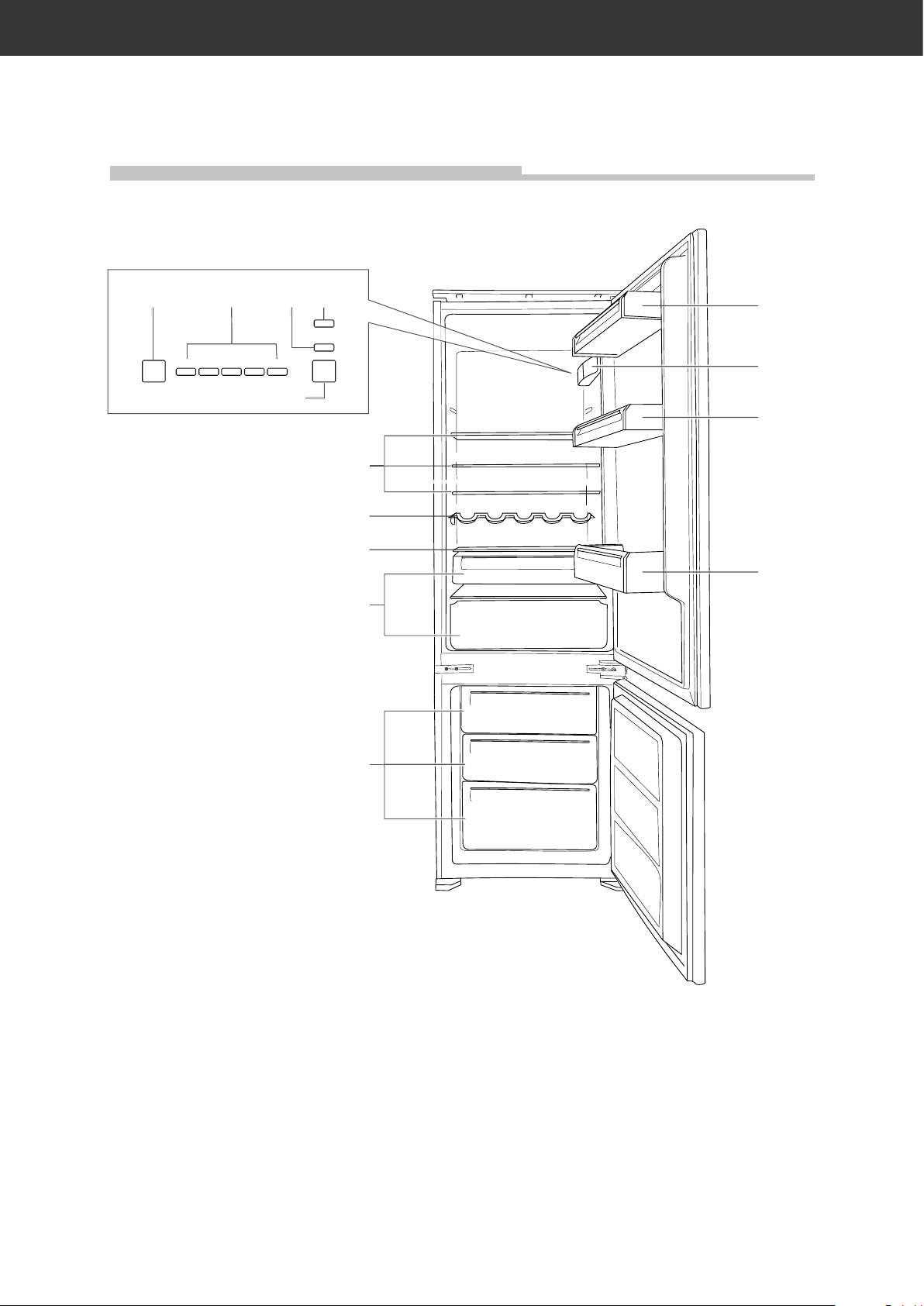

Geräteteile / BedienelementeSeite DE-4

)

)6)9)10)10)11)1)3)5)2)4)

Geräteteile / Bedienelemente

Adjust

1423

Smart

Super

Mode

(1) Adjust: Kurz drücken: Temperatur im

Kühlbereich einstellen. 5 Sek. lang gedrückt halten: Gerät

ein-/ausschalten. (2) Temperaturanzeige im Kühlbereich (3) Super: Temperatur im Gefrierbereich

weiter absenken (4) Smart: Automatik-Betrieb

Mode: „Super“ oder „Smart“ einstellen

(5)

(6) Türablagen (7) Bedienelement und Kühlraum-

beleuchtung (8) Gefrierschubladen (9) Gemüseschubladen

(10) Glasablagen (11) Flaschenablage

Page 5

Zu Ihrer Sicherheit

Seite DE-5

Bestimmungsgemäßer Gebrauch

Das Gerät ist geeignet zum Kühlen frischer Lebensmittel, zum Einlagern handelsübliche Tief kühl kost, zum Tief ge frie ren frischer, zimmerwarmer Lebensmittel und zur Eisbereitung. Es darf nur betrieben werden, wenn es ordnungsgemäß in einem geeigneten Einbaumöbel eingebaut ist. Das Gerät ist nur zur Verwendung im privaten Haushalt bestimmt. Verwenden Sie das Gerät ausschließlich wie in dieser Gebrauchsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

HINWEIS

Dieser Signalbegriff warnt vor möglichen Sachschäden.

Dieses Symbol verweist auf nützliche Zusatzinformationen.

Symbolerklärung

Vorsicht: Brandgefahr!

Sicherheitshinweise

In diesem Kapitel ﬁ nden Sie allgemeine Sicherheitshinweise, die Sie zu Ihrem eigenen Schutz und zum Schutz Dritter stets beachten müssen. Beachten Sie auch die Warnhinweise in den einzelnen Kapiteln zu Bedienung, Aufbau etc.

Begriffserklärung

Folgende Si gnal begriffe ﬁ nden Sie in dieser Gebrauchsanleitung.

WARNUNG

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem mittleren Risikograd, die, wenn sie nicht vermieden wird, den Tod oder eine schwere Verletzung zur Folge haben kann.

VORSICHT

Dieser Signalbegriff bezeichnet eine Gefährdung mit einem niedrigen Risikograd, die, wenn sie nicht vermieden wird, eine geringfügige oder mäßige Verletzung zur Folge haben kann.

WARNUNG

Risiken im Umgang mit elektrischen Haushaltsgeräten

Stromschlaggefahr! Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Gerät nur in Innenräumen verwen-

den. Nicht in Feuchträumen oder im Regen betreiben.

■ Gerät nicht in Betrieb nehmen oder

weiter betreiben, wenn es

– sichtbare Schäden aufweist, z. B.

die Anschlussleitung defekt ist,

– Rauch entwickelt oder verbrannt

riecht,

Page 6

Zu Ihrer SicherheitSeite DE-6

– ungewohnte Geräusche von sich

gibt. In einem solchen Fall Netzstecker ziehen bzw. Sicherung ausschalten und unseren Service kontaktieren (siehe „Unser Service“ auf Seite DE-28).

■ Wenn die Netzanschlussleitung die-

ses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualiﬁ zierte Person ersetzt werden, um Gefährdungen zu ver-meiden.

■ Eingriffe und Reparaturen am Ge-

rät dürfen ausschließlich autorisierte Fachkräfte vornehmen (siehe „Unser Service“ auf Seite DE-28). Wenn eigenständig Reparaturen am Gerät vorgenommen werden, können Sach- und Personenschäden entstehen und die Haftungs- und Garantieansprüche verfallen. Niemals versuchen, das defekte – oder vermeintlich defekte – Gerät selbst zu reparieren.

■ Bei Reparaturen dürfen ausschließ-

lich Teile verwendet werden, die den ursprünglichen Gerätedaten entsprechen. In diesem Gerät beﬁ nden sich elektrische und mechanische Teile, die zum Schutz gegen Gefahrenquellen unerlässlich sind.

■ Das Gerät entspricht der Schutzklas-

se 1 und darf nur an eine Steckdose mit ordnungsgemäß installiertem Schutzleiter angeschlossen werden. Der Anschluss an eine Steckdosenleiste, eine Mehrfachsteckdose, eine Zeitschaltuhr oder ein separates Fernwirksystem zur Fernüberwachung und

-steuerung ist unzulässig.

■ Falls der Netzstecker nach dem Ein-

bau nicht mehr zugänglich ist, muss eine allpolige Trennvorrichtung gemäß Überspannungskategorie III in der Hausinstallation mit mindestens 3 mm Kontaktabstand vorgeschaltet sein; hierzu zählen Sicherungen, LSSchalter und Schütze.

■ Netzkabel nicht knicken oder klem-

men und nicht über scharfe Kanten legen.

■ Bei der Aufstellung des Gerätes ist si-

cherzustellen, dass die Netzanschlussleitung nicht eingeklemmt oder beschädigt wird.

■ Ortsveränderliche Mehrfachsteck-

dosen oder Netzteile nicht an der Rückseite der Geräte platzieren.

■ Gerät, Netzstecker und Netzkabel von

offenem Feuer und heißen Flächen fernhalten.

■ Immer am Netzstecker selbst nicht

am Netzkabel anfassen.

■ Netzstecker niemals mit feuchten

Händen anfassen.

■ Netzkabel und -stecker nie in Wasser

oder andere Flüssigkeiten tauchen.

■ Keine Gegenstände in oder durch

die Gehäuseöffnungen stecken und sicherstellen, dass auch Kinder keine Gegenstände einstecken können.

■ Im Fehlerfall sowie vor umfangreichen

Reinigungsarbeiten den Netzstecker ziehen bzw. die Sicherung ausschalten.

Page 7

Zu Ihrer Sicherheit

Seite DE-7

Risiken für Kinder

Erstickungsgefahr!

■ Kinder nicht mit der Verpackungsfolie

spielen lassen. Diese können sich darin verfangen oder ersticken.

■ Kinder daran hindern, Kleinteile vom

Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

Risiken im Umgang mit chemischen Stoffen

Explosionsgefahr! Unsachgemäßer Umgang mit chemischen Stoffen kann zu Explosionen führen.

■ Keine explosiven Stoffe oder Sprüh-

dosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

■ Zum Abtauen auf keinen Fall Abtau-

sprays verwenden. Sie können ex plo si ve Gase bilden.

VORSICHT

Risiken für bestimmte Personengruppen

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Dieses Gerät kann von Kindern ab 8

Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen

wurden und die daraus resultierenden Gefahren verstehen. Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Kühl-/Gefriergerät be- und entladen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Risiken im Umgang mit Kühl- und Gefriergeräten

Brandgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu einem Brand und zu Sachschäden führen.

■ Um ausreichende Luftzirkulation zu

gewährleisten, Belüftungsöffnungen im Gerätegehäuse oder im Einbaugehäuse nicht verschließen.

■ Mindestmaße des Einbauschranks

einhalten (siehe „Installation“ auf

Seite DE-22). Gefahren durch Kältemittel! Im Kältemittelkreis lauf Ihres Gerätes be ﬁ n det sich das um welt freund li che, aber brenn ba re Käl te mit tel R600a (Isobutan).

■ Me cha ni sche Ein grif fe in das Käl te-

system sind nur autorisierten Fach-

kräften er laubt.

■ Den Kältemittelkreislauf nicht be-

schä di gen, z. B. durch Auf ste chen der

Käl te mit tel ka nä le des Ver damp fers

mit schar fen Ge gen stän den, Ab kni-

c ken von Rohr lei tun gen usw.

■ Herausspritzendes Käl te mit tel ist

brenn bar und kann zu Au gen schä den

füh ren. In die sem Fall die Au gen un ter

Page 8

Zu Ihrer SicherheitSeite DE-8

kla rem Was ser spülen und sofort ei nen Arzt ru fen.

■ Damit im Fall einer Leckage des Kälte-

mittelkreislaufs kein zündfähiges GasLuft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1m

je 8g Kältemittel haben. Die Menge des Kältemittels in Ihrem Gerät ﬁ nden Sie auf dem Datenblatt (siehe „Technische Daten“ auf Seite DE-31).

Verletzungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich.

Beim Transport und Einbau die Hilfe einer weiteren Person in Anspruch nehmen.

■ Sockel, Schub fä cher, Tü ren etc. nicht

als Tritt brett oder zum Ab stüt zen ver wen den.

Gesundheitsgefahr! Verunreinigte Lebensmittel können gesundheitliche Schäden verursachen.

■ Wenn die Tür für eine längere Zeit ge-

öffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.

■ Die Flächen, die mit Lebensmitteln

und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen.

■ Rohes Fleisch und Fisch in geeigne-

ten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.

■ Zwei-Sterne-Gefrierfächer sind für die

Aufbewahrung von bereits eingefrorenen Lebensmitteln und die Aufbe-

wahrung oder Zubereitung von Speiseeis oder Eiswürfeln geeignet.

■ Ein-, Zwei- und Drei-Sterne-Fächer

sind nicht für das Einfrieren von frischen Lebensmitteln geeignet.

■ Wenn das Kühl-/Gefriergerät längere

Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.

Gesundheitsgefahren! Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Gefahr einer Lebensmittelvergiftung!

■ Insbesondere rohes Fleisch und Fisch

ausreichend verpacken, damit danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.

■ Die von den Lebensmittelherstellern

empfohlenen Lagerzeiten einhalten.

■ Beachten, dass sich die Lagerzeit des

Gefrierguts aufgrund eines Temperaturanstiegs im Geräteinneren verkürzen kann (Abtauen, Reinigen oder Stromausfall).

■ Das eingelagerte Gefriergut – auch

bei einem nur vorübergehenden Abschalten – aus dem Gerät nehmen und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät lagern.

■ Auf- oder angetaute Lebensmittel

nicht wieder einfrieren, sondern sofort verbrauchen.

■ Nach einem eventuellen Stromaus-

fall überprüfen, ob die eingelagerten Lebens mittel noch genießbar sind.

Page 9

Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperatur anstieg im Inneren kommen.

■ Vorgesehene Umgebungs temperatur

ein halten (siehe Zeile "Klimaklasse" auf Seite DE-30).

Verletzungsgefahr durch Gefriergut! Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Es besteht Verbrennungsgefahr durch Tieftemperaturen.

■ Die Lebensmittel und die Innenwän-

de des Ge frierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Haut ver let zun gen führen. Auch bei trockener Haut sind Hautschäden möglich.

■ Eiswürfel oder Eis am Stiel nicht direkt

aus dem Gefrierbereich in den Mund nehmen.

HINWEIS

Gefahr von Sachschäden! Wenn das Kühlgerät liegend transportiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

■ Das Kühlgerät möglichst nicht in die

Horizontale kippen.

■ Vor Inbetriebnahme das Kühlgerät

2 Stunden aufrecht stehen lassen. Während dessen fließt das Schmiermittel in den Kompressor zurück.

Zu Ihrer Sicherheit

Seite DE-9

Unsachgemäßer Umgang mit dem Gerät kann zu Sachschäden führen.

■ Keine Glas- oder Metallgefäße mit

Flüssigkeit im Gefrierbereich lagern. Behälter können bersten.

■ Gerät nicht an den Türen oder Tür-

griffen ziehen oder heben.

■ Beim Auspacken keine scharfen oder

spitzen Gegenstände verwenden.

■ Keine elektrischen Geräte innerhalb

des Kühlfachs betreiben, die nicht der vom Hersteller empfohlenen Bauart entsprechen.

■ Keine anderen mechanischen Einrich-

tungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen.

■ Nur Original-Zubehörteile verwenden.

■ Nach dem Ausschalten 5 Minuten

warten, bevor Sie das Gerät erneut einschalten.

■ Um den Geruch zu ent fer nen, der al-

len neuen Ge rä ten an haf tet, den In nen raum mit lau war mem Es sig was ser aus wi schen.

■ Kühlschrankbeleuchtung ausschließ-

lich zur Beleuchtung des Kühlraums verwenden. Sie ist nicht zur Beleuchtung eines Raumes geeignet.

■ Zum Beschleunigen des Abtauvor-

gangs keine anderen mechanischen Einrichtungen oder sonstigen Mittel als die vom Hersteller empfohlenen benutzen, wie z. B. elek tri sche Heiz ge rä te, Messer oder Geräte mit of fe ner Flamme (z. B. Kerzen, Lötlampen etc.). Die Wär medämmung und der In nen be häl ter sind kratz- und hit ze emp ﬁ nd lich und können beschädit werden.

Page 10

Zu Ihrer SicherheitSeite DE-10

■ Beim Reinigen beachten: – Auf keinen Fall aggressive, körnige,

soda-, säure- oder lösemittel haltige oder schmirgelnde Putz mit tel verwenden. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.

– Türdichtungen und Geräteteile aus

Kunststoff sind empfindlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.

– Nur weiche Tü cher verwenden.

Page 11

)

Bedienung

)2)

Bedienung

Seite DE-11

Voraussetzungen zur sicheren Verwendung

– Sie haben das Kapitel „Zu Ihrer Sicherheit“

auf Seite DE-5 gelesen und alle Sicherheitshinweise verstanden.

– Das Gerät ist eingebaut und angeschlos-

sen wie im Kapitel „Inbetriebnahme“ auf Seite DE-20 beschrieben.

Gerät ein- und ausschalten

Sobald Sie den Netzstecker in die Steckdose gesteckt haben, ist das Gerät eingeschaltet.

Macht das Gerät nach dem Einschalten störende Geräusche, überprüfen Sie den festen Stand und den korrekten Einbau.

Adjust

1423

Um das Gerät aus- und einzuschalten, halten Sie die Taste Adjust (1) 5 Sekunden lang gedrückt.

Smart

Super

Mode

Temperatur einstellen

VORSICHT

Gesundheitsgefahr! Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungs tem pe ratur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Kühl- und Gefrierbereich kommen.

■ Immer die vorgeschriebene Um ge-

bungs temperatur einhalten (siehe "Klimaklasse" auf Seite DE-30).

Temperatur im Kühlbereich einstellen

Um die Kühlleistung kontrollieren zu können, benötigen Sie idealerweise 2 Kühl-/ Gefrierthermometer. Platzieren Sie eines – oberhalb der oberen Gemüseschublade im

Kühlbereich; die richtige Temperatur beträgt hier +6 °C.

– im Gefrierbereich; die ideale La ger tem pe-

ra tur beträgt min. -18 °C.

Ablagen und Türfächer

Die Glas- und Türablagen lassen sich herausnehmen und bei Bedarf anders anordnen.

• Die Türablagen zum Herausnehmen hin-

Manuelle Temperatur-Einstellung

Adjust

1423

Smart

Super

Mode

ten etwas anheben.

• Die Türfächer nach oben herausnehmen.

• Durch wiederholtes Drücken der Taste Adjust (1) können Sie die Temperatur für den Kühlbereich einstellen. Durch die Temperaturanzeige (2) wird die gewählte Einstellung angezeigt.

Page 12

BedienungSeite DE-12

)2)4)

)2)3)

– Nur Anzeige 1 leuchtet:

schwächste Kühlung.

Adju

– Anzeigen 1-5 leuchten:

stärkste Kühlung.

• Passen Sie die Einstellung der Umgebungstemperatur an. Wählen Sie zunächst eine mittlere Einstellung und regeln Sie dann gegebenenfalls nach.

Automatische Temperatur-Einstellung

Smart

Super

Adjust

1423

– Drücken Sie die Taste Mode (5) so oft, bis

die Anzeige Smart (4) leuchtet. Die Temperatureinstellung erfolgt nun automatisch. Die zurzeit eingestellte Temperatur können Sie von der Anzeige (2) ablesen.

Mode

Temperatur im Gefrierbereich einstellen

Die Temperatur im Gefrierbereich wird automatisch auf -18 °C gehalten.

Smart

Super

Adjust

1423

• Um die Temperatur weiter abzusenken, drücken Sie die Taste Mode (5) so oft, bis die Anzeige Super (3) leuchtet. Die Temperatur im Gefrierraum wird dadurch weiter herabgesetzt und Sie schaffen eine Kältereserve, wenn Sie größere Mengen frischer Ware einfrieren möchten.

• Um die Super-Einstellung wieder auszuschalten, drücken Sie die Taste Mode (5) so oft, bis die Anzeige Super (3) nicht mehr leuchtet. Die Super-Einstellung bleibt maximal 54 Stunden aktiviert. Danach schaltet sie automatisch ab.

Türalarm

Um einen übermäßigen Wärmeverlust zu verhindern, ertönt ein Signalton, wenn die Kühlschranktür länger als 1,5 Minuten geöffnet ist.

Mode

• Schließen Sie die Kühlschranktür. Der Türalarm verstummt.

Page 13

Nahrungsmittel kühlen

0)10)

)

)6)

)

Nahrungsmittel kühlen

Seite DE-13

WARNUNG

Explosionsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Explosionen führen.

■ Keine explosiven Stoffe oder Sprüh-

dosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

VORSICHT

Gesundheitsgefahr! Verunreinigte Lebensmittel können gesundheitliche Schäden verursachen.

■ Wenn die Tür für eine längere Zeit ge-

öffnet wird, kann es zu einem erheblichen Temperaturanstieg in den Fächern des Gerätes kommen.

■ Die Flächen, die mit Lebensmitteln

und zugänglichen Ablaufsystemen in Berührung kommen können, regelmäßig reinigen.

■ Rohes Fleisch und Fisch in geeigne-

ten Behältern im Kühlschrank so aufbewahren, dass es andere Lebensmittel nicht berührt oder auf diese tropft.

■ Zwei-Sterne-Gefrierfächer sind für die

Aufbewahrung von bereits eingefrorenen Lebensmitteln und die Aufbewahrung oder Zubereitung von Speiseeis oder Eiswürfeln geeignet.

■ Ein-, Zwei- und Drei-Sterne-Fächer

sind nicht für das Einfrieren von frischen Lebensmitteln geeignet.

■ Wenn das Kühl-/Gefriergerät längere

Zeit leer steht, das Gerät ausschalten, abtauen, reinigen und die Tür offen lassen, um Schimmelbildung zu vermeiden.

Tipps für das Kühlen

1 1

• Bestücken Sie den Kühlbereich so, dass er die Temperaturverhältnisse im Inneren optimal ausnutzt: – Legen Sie streichfähige Butter und Käse

in die obere Türablage (6). Dort ist die Tempe ratur am hö chsten.

– Lagern Sie Konserven, Gläser und Eier

in den anderen Türablagen. Die Eier legen Sie am besten auf die mitgelieferte Eierablage.

– Kleine Flaschen und Tuben gehören

ebenfalls in die Türablagen.

–Stellen Sie Ge trän ke kartons und Fla-

schen in die untere Türablage. Stellen Sie vol le Be häl ter dich ter ans Scharnier, um die Belastung der Tür zu vermindern.

– Gut verschlossene Flaschen bewahren

Sie am besten auf die Flaschenablage (11) auf.

– Legen Sie Gekochtes und Gebackenes

auf die Glasablagen (10).

– Legen Sie Frischfleisch, Wild, Geflügel,

Speck, Wurst und rohen Fisch auf die Glasablage über der oberen Gemüseschublade. Dort ist die Temperatur am niedrigsten.

– Legen Sie frisches Obst und Gemüse in

die Gemüseschubladen.

Page 14

Nahrungsmittel kühlenSeite DE-14

• Lagern Sie hochprozentigen Alkohol nur stehend und fest verschlossen.

• Lassen Sie warme Lebensmittel abkühlen, ehe Sie sie in den Kühlbereich stellen.

• Die Temperaturen im Gerät und damit der Energieverbrauch können ansteigen,

– wenn die Tü ren häufig oder lange geöff-

net werden.

– wenn die vorgeschriebene Raumtempe-

ratur ü ber- oder unterschritten wird.

• Der Energieverbrauch ist auch abhängig vom gewählten Standort (nähere Informationen siehe Seite DE-21).

Qualität erhalten

• Damit Aroma und Frische der Nahrungsmittel im Kühl be reich erhalten bleiben, legen oder stellen Sie alle zu küh len den Le bens mit tel nur verpackt in den Kühlbereich. Ver wen den Sie spe zi el le Kunststoffbehälter für Lebensmittel oder han dels üb li che Folien.

• Legen Sie die Lebensmittel

– so in den Kühlbereich, dass die Luft frei

zir ku lie ren kann. Decken Sie die Ablagen nicht mit Papier o. Ä. ab.

– nicht direkt an die Rückwand. Sie kön nen

sonst an der Rück wand fest frie ren.

Page 15

Nahrungsmittel einfrieren / Tiefkühlkost lagern

Seite DE-15

WARNUNG

Explosionsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zur Explosion führen.

■ Keine explosiven Stoffe oder Sprüh-

dosen mit brennbaren Treibmitteln im Gerät lagern, da sie zündfähige Gas-Luft-Gemische zur Explosion bringen können.

VORSICHT

Gesundheitsgefahr! Durch falsche Handhabung, unzureichende Kühlung oder Überlagerung können die eingelagerten Lebensmittel verderben. Bei Verzehr besteht die Gefahr einer Lebensmittelvergiftung!

■ Insbesondere rohes Fleisch und Fisch

ausreichend verpacken, damit danebenliegende Lebensmittel nicht durch Salmonellen o. Ä. kontaminiert werden.

■ Die von den Lebensmittelherstellern

empfohlenen Lagerzeiten einhalten. Beachten, dass sich die Lagerzeit des Gefrierguts aufgrund eines Temperaturanstiegs im Geräteinneren verkürzen kann (Abtauen, Reinigen oder Stromausfall).

■ Bei längerem Stromausfall oder ei-

ner Störung am Gerät das eingelagerte Gefriergut aus dem Gerät nehmen und in einem ausreichend kühlen Raum oder einem anderen Kühlgerät lagern (max. Lagerzeit bei Störung: 16 Stunden).

■ Nach einer Störung überprüfen, ob die

eingelagerten Lebensmittel noch genießbar sind. Auf- oder angetaute Lebensmittel nicht wieder einfrieren, sondern sofort verbrauchen.

VORSICHT

Verletzungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen. Verbrennungsgefahr durch Tieftemperaturen.

■ Die Lebensmittel und die Innenwän-

de des Ge frierbereichs haben eine sehr tiefe Temperatur. Nie mit nassen Händen berühren. Dies kann zu Haut ver let zun gen führen. Auch bei trockener Haut sind Hautschäden möglich.

■ Eiswürfel oder Eis am Stiel vor dem

Verzehr etwas antauen lassen, nicht direkt aus dem Gefrierbereich in den Mund nehmen.

Page 16

Nahrungsmittel einfrieren / Tiefkühlkost lagernSeite DE-16

Einfrieren

Einfrieren heißt, frische, zimmerwarme Lebensmittel möglichst schnell – am besten „schockartig“ – bis in den Kern durchzufrieren. Bei zu langsamem Kühlen „erfrieren“ die Lebensmittel, d.h. die Struktur wird zerstört. Die Erhaltung von Konsistenz, Geschmack und Nährwert erfordert eine gleichmäßige Lagertemperatur von –18 °C.

Lebensmittel vorbereiten

• Frieren Sie nur qualitativ einwandfreie Lebensmittel ein.

• Frieren Sie frische und zubereitete Speisen un ge sal zen und ungewürzt ein. Ungesalzen ein ge fro re ne Lebensmittel haben eine längere Halt bar keit.

• Lassen Sie zubereitete Lebensmittel abkühlen, bevor Sie sie einfrieren. Das spart nicht nur Energie, sondern ver mei det auch übermäßige Reifbildung im Gefrierbereich.

• Kohlensäurehaltigen Getränke eignen sich nicht zum Einfrieren, da die Kohlensäure beim Einfrieren entweicht.

Die geeignete Verpackung

Wichtig beim Tiefgefrieren ist die Verpackung. Sie soll vor Oxidation, vor dem Eindringen von Mikroben, vor der Übertragung von Geruchsund Geschmacksstoffen und Austrocknen (Ge frier brand) schützen.

• Flüssigkeitsbehälter max. zu ¾ füllen, denn beim Frieren dehnt sich Flüssigkeit aus.

• Keine Glas- oder Metallgefäße mit Flüssigkeit lagern. Behälter kann bersten.

• Hochprozentigen Alkohol nur fest verschlossen einfrieren.

• Gefriergut nach Art, Menge, Einfrier- und Verfalldatum kennzeichnen. Benutzen Sie möglichst wischfeste Filzschreiber oder Klebeetiketten.

So bestücken Sie richtig

Maximales Gefriervermögen

Halten Sie das maximale Gefriervermögen ein. Sie finden die Angabe „Gefriervermögen in kg/24h“ im Datenblatt auf Seite DE-30.

Kleinere Mengen einfrieren

• bis 2 kg: Sobald die Temperatur im Gefrierbereich bei -18 °C liegt, können Sie frische, zimmerwarme Lebensmittel einfrieren.

• über 2 kg: Die frische Ware darf keinen Kontakt mit dem bereits eingelagerten Gefriergut bekommen, da dieses sonst antauen kann. Lässt sich der Kontakt mit dem eingelagerten Gefriergut nicht vermeiden, empfehlen wir, vor dem Einfrieren der frischen Ware eine Kältereserve im Gefrierbereich zu schaffen.

• Verwenden Sie nur Verpackungsmaterial, das widerstandsfähig, luft- und flüssigkeits undurchlässig, nicht zu steif und zu beschriften ist. Es sollte als Gefrierverpackung ausgewiesen sein.

Das Portionieren

• Möglichst flache Portionen formen, diese frieren schneller bis in den Kern durch.

• Luft aus dem Gefrierbeutel herausstreichen, denn sie begünstigt das Austrocknen und nimmt Platz weg.

• Zum Verschließen Plastik-Clips, Gummiringe oder Klebebänder verwenden.

Nach dem Einlagern der frischen Ware steigt die Temperatur im Gefrierraum kurzfristig an. Nach weiteren 24 Stunden ist die Ware bis in den Kern gefroren

Page 17

Nahrungsmittel einfrieren / Tiefkühlkost lagern

Seite DE-17

Tiefkühlkost lagern

Auf dem Weg vom Hersteller in Ihr Gefriergerät darf die Tiefkühlkette nicht unterbrochen werden. Die Temperatur des Gefrierguts muss stets mindestens -18°C betragen.

Kaufen Sie deshalb keine Ware, die

– in bereiften, stark vereisten Truhen liegt – oberhalb der vorgeschriebenen Mar kie-

rungs marke gestapelt ist

– teilweise verklumpt ist (vor allem bei Beeren

und Gemüse leicht festzustellen)

– Schnee und Saftspuren aufweist.

Transportieren Sie Tiefkühlkost in Spezialboxen aus Styropor oder in Isoliertaschen.

Beachten Sie Lagerbedingungen und -zeiten auf der Verpackung

Lebensmittel auftauen

Eiswürfel bereiten

• Füllen Sie den mitgelieferten Eiswürfelbehälter zu ¾ mit frischem Trinkwasser und legen Sie ihn waagerecht in den Gefrierraum. Die Eiswürfel lösen sich am besten, indem Sie den Eiswürfelbehälter verwinden oder kurze Zeit unter fließendes Wasser halten.

Beachten Sie folgende Grundregeln, wenn Sie Lebensmittel auftauen:

• Um Lebensmittel aufzutauen, nehmen Sie sie aus dem Gefrierraum und lassen Sie sie am besten bei Raumtemperatur oder im Kühlschrank auftauen.

• Um Lebensmittel schnell aufzutauen, nutzen Sie z. B. die Auftaufunktion Ihrer Mikrowelle. Beachten Sie dabei die Herstellerangaben und beachten Sie, dass sich so vermehrt Bakterien und Keime bilden können.

• Bereiten Sie aufgetaute Lebensmittel so schnell wie möglich zu.

• Entsorgen Sie die Auftauflüssigkeit.

• Wenn Sie nur einen Teil einer Packung auftauen möchten, entnehmen Sie diesen und schließen Sie die Packung sofort wieder. Dadurch beugen Sie „Gefrierbrand“ vor und vermindern die Eisbildung am verbleibenden Lebensmittel.

• Tauen Sie Fleisch, Geflügel und Fisch immer im Kühlschrank auf. Ach ten Sie darauf, dass das Gefriergut nicht in der ei ge nen Auf tau flüs sig keit liegt.

Page 18

Pflege und WartungSeite DE-18

Pflege und Wartung

WARNUNG

Stromschlaggefahr! Das Berühren von spannungsführenden Teilen kann zu schweren Verletzungen oder zum Tod führen.

■ Vor dem Reinigen den Netzstecker

ziehen bzw. die Sicherung ausschalten.

■ Beim Ziehen des Netzstecker immer

den Stecker selbst anfassen, nicht am Kabel ziehen.

VORSICHT

Gefahren für Kinder und Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten!

■ Reinigung und Benutzer-Wartung

dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

HINWEIS

Die Oberﬂ ächen und Geräteteile werden durch ungeeignete Behandlung beschädigt.

■ Niemals aggressive, soda-, säure-, lö-

semittelhaltige oder schmirgelnde Reinigungsmittel verwenden. Diese greifen die Kunststoffﬂ ächen an. Empfehlenswert sind Allzweckreiniger mit einem neutralen pH-Wert.

■ Pﬂ egemittel nur für die Außenﬂ ächen

verwenden.

■ Türdichtungen und Geräteteile aus

Kunststoff sind empﬁ ndlich gegen Öl und Fett. Verunreinigungen möglichst schnell entfernen.

■ Nur weiche Tücher verwenden.

Türdichtungen kontrollieren

Die Türdichtungen müssen regelmäßig kontrolliert werden, damit keine war me Luft in das Gerät eindringt.

1. Klemmen Sie zur Prüfung ein dünnes Stück Pa pier an verschiedenen Stel len ein . Das Pa pier muss sich an allen Stellen gleich schwer durch zie hen las sen.

2. Falls die Dich tung nicht überall gleichmäßig an liegt: Erwärmen Sie die Dich tung an den entsprechenden Stellen vor sich tig mit ei nem Haar trock ner und ziehen Sie sie mit den Fin gern etwas her aus .

Kühlbereich reinigen

1. Ziehen Sie den Netzstecker bzw. schalten Sie die Sicherung aus.

2. Nehmen Sie das Kühlgut heraus und stellen Sie es in ei nen kühlen Raum.

3. Nehmen Sie die Gemüseschubladen, die Türablagen und die Glasablagen heraus und reinigen Sie alle Teile in lauwarmem Spülwasser. Trocknen Sie danach alles gründlich ab.

4. Wischen Sie den In nen raum mit einem leicht mit Spülwasser angefeuchteten Tuch aus . Achten Sie darauf, dass keine Flüssigkeit in das Bedienelement und die Kühlschrankbeleuchtung eindringt.

5. Geben Sie beim Nach wi schen ei ni ge Trop fen Es sig ins Was ser, um Schim mel bil dung vor zu beu gen. Wischen Sie den Innenraum trocken und lassen Sie die Tür zum Lüften noch einige Zeit offen.

6. Säubern Sie die Öffnung des Tauwasserablaufs mithilfe des beiliegenden Reinigungsstäbchens. Der Tauwasserablauf befindet sich unterhalb der unteren Gemüseschublade.

7. Reinigen Sie die Türdichtungen nur mit klarem Wasser, sie ist empfindlich gegen Öl und Fett.

Page 19

Pflege und Wartung

)

Seite DE-19

8. Setzen Sie die Ablagen und die Schubladen wieder ein.

9. Legen Sie die Lebensmittel in den Kühlbereich zurück.

10. Stecken Sie den Netzstecker wie der in die Steckdose bzw. schalten Sie die Sicherung wieder ein.

11. Stellen Sie die gewünschte Temperatur bzw. den Automatikbetrieb (Smart) ein.

Das Abtauen des Kühlbereichs ist

nicht notwendig, denn bei Ihrem Gerät werden Reif und Eis au to ma tisch ab ge taut. Das Tauwasser wird nach außen geleitet, in einer Tauwasserschale oberhalb des Kompressors gesammelt und durch die Abwärme verdunstet.

Gefrierbereich abtauen und reinigen

WARNUNG

den als vom Hersteller empfohlen. Z. B. keine elek tri schen Heiz ge rä te, Messer oder Geräte mit of fe ner Flamme wie z. B. Kerzen ver wen den. Die Wär medämmung und der In nen be häl ter sind kratz- und hit ze emp ﬁ nd lich und können schmelzen.

Beim Reinigen beachten:

■ Auf keinen Fall aggressive, körnige,

soda- oder lösemittelhaltige oder schmirgelnde Putz mit tel verwenden. Wir empfehlen Allzweckreiniger mit einem neutralen pH-Wert.

■ Die Türdichtung ist empﬁ ndlich ge-

gen Öl und Fett – das Gummi wird dadurch porös und spröde.

■ Die Oberﬂ ächen werden durch unge-

eignete Reinigungsmittel beschädigt. Pﬂ egemittel nur für die Außen ﬂ ä chen ver wen den.

■ Nur weiche Tü cher verwenden.

Explosionsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu einer Verpuffung/Explosion führen!

■ Auf keinen Fall Abtausprays verwen-

den. Sie können ex plo si ve Gase bilden.

HINWEIS

■ Gerät rechtzeitig abtauen, bevor sich

eine Eis- und Reifschicht von mehr als 5mm bildet. Bei zu starker Eisbildung steigt der Stromverbrauch, die Schubladen werden schwergängig und die Tür schließt eventuell nicht mehr dicht ab.

■ Zum Beschleunigen des Abtauvor-

gangs keine anderen Mittel verwen-

Tauen Sie das Gerät möglichst im

Winter ab, wenn die Außentemperatur niedrig ist. Dann können Sie die Lebensmittel während des Abtauens auf dem Balkon o. Ä. lagern. Alternativ können Sie das Gefriergut dick in Zeitungspapier einwickeln und in einem kühlen Raum oder einer Isoliertasche lagern.

Smart

Super

Adjust

1. Schaffen Sie vom dem Abtauen eine Käl-

tereserve, indem Sie den Gefrierbereich mithilfe der Taste Mode (5) für 3 Stunden auf Super (3) stellen.

2. Ziehen Sie nach dieser Zeit den Netz-

stecker aus der Steckdose bzw. schalten Sie die Sicherung aus.

1423

Mode

3 5

Page 20

InbetriebnahmeSeite DE-20

3. Nehmen Sie die Lebensmittel aus dem Kühlschrank und das Gefriergut aus dem Gefrierbereich heraus.

4. Sorgen Sie dafür, dass Ihre Lebensmittel ausreichend gekühlt bleiben.

5. Nehmen Sie die Schubladen aus dem Gefrierbereich heraus. Waschen Sie sie in warmem Spülwasser ab und trocknen Sie sie anschließend gründlich ab.

6. Stellen Sie eine Schüssel mit heißem, nicht kochendem Wasser in den Gefrierbereich. Das Abtauen wird da durch be schleu nigt.

7. Lassen Sie die Tür während des Ab tauens ge öff net und legen Sie einen Scheuerlappen vor das Gerät, um austretendes Tauwasser aufzufangen. Die Ab tau zeit hängt von der Di cke der Eis schicht ab. Er fah rungs ge mäß kann nach ca. 1 Stunde mit dem Rei ni gen des Geräts be gon nen werden.

8. Wischen Sie den In nen raum mit war mem Spülwasser aus . Geben Sie beim Nach wi schen ei ni ge Trop fen Es sig ins Was ser, um Schim mel bil dung vor zu beu gen.

9. Reinigen Sie die Türdichtung nur mit klarem Wasser, sie ist empfindlich gegen Öl und Fett.

10. Reiben Sie alles, einschließlich der Tür dich tung, gründlich trocken und lüften Sie kurze Zeit durch.

11. Setzen Sie die Schubladen wieder ein und legen Sie die Lebensmittel zurück in den Kühl- bzw. Gefrierbereich.

12. Stecken Sie den Netzstecker wie der in die Steckdose bzw. schalten Sie die Sicherung wieder ein.

13. Stellen Sie die gewünschte Temperatur bzw. den Automatikbetrieb (Smart) ein.

Inbetriebnahme

Transportieren und Auspacken

WARNUNG

Erstickungsgefahr!

■ Kinder nicht mit der Verpackungsfolie

spielen lassen. Diese können sich darin verfangen oder ersticken.

■ Kinder daran hindern, Kleinteile vom

Gerät abzuziehen oder aus dem Zubehörbeutel zu nehmen und in den Mund zu stecken.

VORSICHT

Verletzungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Verletzungen führen.

■ Das Gerät ist schwer und unhandlich.

Beim Transport und Einbau die Hilfe einer weiteren Person in Anspruch nehmen.

■ Sockel, Schub fä cher, Tü ren etc. nicht

als Tritt brett oder zum Ab stüt zen ver wen den.

Page 21

Inbetriebnahme

Seite DE-21

VORSICHT

Gefahren durch Kältemittel!

■ Den Kältekreislauf nicht be schä di-

gen, z. B. durch Auf ste chen der Käl te mit tel ka nä le des Ver damp fers mit schar fen Ge gen stän den, Ab knic ken von Rohr lei tun gen usw.

■ Herausspritzendes Käl te mit tel ist

brenn bar und kann zu Au gen schä den füh ren. Spü len Sie in die sem Fall die Au gen un ter kla rem Was ser und ru fen Sie sofort ei nen Arzt.

HINWEIS

Beschädigungsgefahr! Unsachgemäßer Umgang mit dem Gerät kann zu Beschädigungen führen.

■ Das Kühlgerät möglichst nicht in die

Horizontale kippen.

■ Nach dem Transport das Kühlgerät

vor dem Anschließen ca. 2 Stunden in seiner normalen Lage stehen lassen.

■ Zum Auspacken keine scharfen oder

spitzen Gegenstände verwenden.

Geeigneten Standort wählen

HINWEIS

Beschädigungsgefahr! Das Gerät arbeitet eventuell nicht einwandfrei, wenn es über längere Zeit zu geringer Umgebungstemperatur ausgesetzt wird. Es kann dann zu einem Temperaturanstieg im Inneren kommen.

■ Sorgen Sie dafür, dass die vorgese-

hene Umgebungs temperatur eingehalten wird (siehe „Klimaklasse“ auf Seite DE-30).

Damit im Fall einer Leckage des Kältemittelkreislaufs kein zündfähiges Gas-Luft-Gemisch entstehen kann, muss der Aufstellraum laut Norm EN 378 eine Mindestgröße von 1 m³ je 8 g Kältemittel haben. Für dieses Gerät ergibt sich daraus eine minimale Raumgröße von 8 m³.

Gut geeignet sind Standorte, die trocken, gut be lüf te t und möglichst kühl sind.

Ungünstig sind Standorte mit direkter Sonneneinstrahlung oder un mit tel bar neben einem Ofen, Herd oder Heiz kör per.

• Transportieren Sie das Gerät mithilfe einer Transportkarre oder einer zweiten Person.

• Packen Sie das Gerät aus und entfernen Sie vorsichtig alle Verpackungsteile, Kunststoffprofile, Klebestreifen, Schutzfolien und Schaumpolster innen, außen und auf der Geräterückseite.

Page 22

InbetriebnahmeSeite DE-22

Installation

Teile für den Einbau

(18) 4× Gleiter zur Befestigung

(22)

an der Gerätefür

(19)

(20)

4× Abdeckung für Gleiter

(18)

4× Schleppschiene zur

(23)

(24)

Befestigung an der

(25) 1× Dichtungsprofil

(21)

Möbeltür

4× Abdeckung für

Schleppschiene (20)

Einbauschrank und Belüftung

Die folgenden Voraussetzungen muss der Einbauschrank erfüllen:

2× Abdeckung für Mittel-

scharnier

2× Schraube lang

27×Schraube kurz

Belüftungsquerschnitt:Einbaumaße:

min.

200 cm

min.

200 cm

25 mm

mm5871 - 07

mm9671

mm5871

1036,5 mm

52 mm

671,5 mm

Page 23

Inbetriebnahme

Seite DE-23

Gerät einbauen

Prüfen Sie vor dem Einbau, ob sich

der Türanschlag auf der richtigen Seite beﬁ ndet. Wechseln Sie den Türanschöag gegebenenfalls (siehe „Türanschlag wechseln“ auf Seite DE-25).

Sie benötigen für den Einbau einen Kreuzschlitz-Schraubendreher PH2.

1. Schalten Sie die Sicherung für die vorge-

sehene Steckdose aus. Stecken Sie dann den Netzstecker in die Steckdose.

2. Schieben Sie das Kühlgerät langsam und

vorsichtig in den Einbauschrank. Achten Sie darauf, dass sich die zu öffnende Seite so dicht wie möglich an der Schrankwand befindet.

rigieren Sie gegebenenfalls die Position des Kühlgeräts.

5. Öffnen Sie die Geräte- und die Möbeltüren gleichzeitig. Markieren Sie dabei die optimalen Positionen der Schleppschienen auf den Innenseiten der Möbeltüren.

(20)

(24)

6. Nehmen Sie die Schleppschienen wieder aus den Gleitern heraus.

7. Schrauben Sie die Schleppschienen mithilfe von je 2 kurzen Schrauben (24) an den markierten Positionen an den Innenseiten der Möbeltüren fest.

8. Drücken Sie die Abdeckungen (21) auf die Schleppschienen.

(24)

(18)

3. In den Außenkanten der Gerätetüren sind Löcher zur Befestigung der Gleiter (18) vorgebohrt. Schrauben Sie je 2 Gleiter pro Tür mithilfe der kurzen Schrauben (24) an den zu öffnenden Seiten fest.

4. Schieben Sie die Schleppschienen (20) in die Gleiter (18). Schließen und öffnen Sie die Möbeltüren, um zu prüfen, ob sie sich komplett und leicht schließen lassen. Kor-

(20)

9. Schrauben Sie die Gleiter wieder ab und schieben Sie sie auch die montierten Schleppschienen.

10. Schrauben Sie die Gleiter wieder an der Kühlgerätetür fest.

11. Drücken Sie die Abdeckungen (19) auf die Gleiter.

12. Prüfen Sie, ob sich die Türen leichtgängig öffnen und schließen lassen und ob die Kühlgerätetüren dicht abschließen. Justieren Sie gegebenenfalls den Stand des Kühlgeräts und die Position der Gleiter und Schleppschienen.

Page 24

InbetriebnahmeSeite DE-24

der oberen und unteren Tür mit dem Einbauschrank. Verwenden Sie hierfür die kurzen Schrauben (24). Der Einbau ist damit abgeschlossen.

(24)

Grundreinigung

Um den Geruch zu ent fer nen, der allen neuen Ge rä ten anhaf tet, reinigen Sie das Gerät, bevor Sie es benutzen (siehe „Kühlbereich reinigen“ auf Seite DE-18) und (siehe „Gefrierbereich abtauen und reinigen“ auf Seite DE-19).

(23)

13. Wenn sich die Türen einwandfrei öffnen und schließen lassen, verschrauben Sie das Kühlgerät mit dem Einbauschrank. Verwenden Sie dafür oben 3 kurze Schrauben (24) und unten die beiden langen Schrauben (23).

(25)

14. Drücken Sie bei geöffneten Kühlgerätetüren das Dichtungsprofil in den Spalt zwischen dem Kühlgerät und dem Einbauschrank.

(27)

Gerät in Betrieb nehmen

HINWEIS

Gefahr von Sachschäden! Wenn das Kühlgerät liegend transportiert wurde, kann Schmiermittel aus dem Kompressor in den Kühlkreislauf gelangt sein.

■ Das Kühlgerät möglichst nicht in die

Horizontale kippen.

■ Nach dem Transport das Kühlgerät

vor dem Einschalten ca. 2 Stunden in seiner normalen Lage stehen lassen. Dadurch hat das Schmiermittel genügend Zeit, um in den Kompressor zurückzufließen.

• Schalten Sie die Sicherung für die Steckdose ein, an die das Gerät angeschlossen ist. Bei geöffneter Tür ist nun die Innenbeleuchtung eingeschaltet.

• Alles Wichtige zur Bedienung finden Sie ab Seite DE-11.

15. Verschrauben Sie abschließend auch die beiden Befestigungswinkel (27) zwischen

Page 25

Türanschlag wechseln

Sie können bei Bedarf den Türanschlag Ihres Kühlgeräts wechseln. Diese Arbeit erfordert etwas handwerkliches Geschick. Bitte lesen Sie die nachfolgenden Ar beits schrit te vollständig durch, bevor Sie mit der Arbeit beginnen.

Folgende Werkzeuge benötigen Sie: – Kreuzschlitz-Schraubendreher PH2

– Schraubenschlüssel 8 mm

Türanschlag wechseln

(27)

Seite DE-25

1. Stellen Sie sicher, dass das Gerät nicht ans Stromnetz an ge schlos sen ist.

2. Schließen Sie beide Türen.

3. Demontieren Sie die obere Scharnierplatte.

Verwenden Sie zum Herausdrehen der Schrauben einen 8er Schraubenschlüssel oder einen Kreuzschlitz-Schraubendreher.

4. Nehmen Sie die Tür des Kühlbereichs

heraus.

(26)

6. Demontieren Sie den Befestigungswinkel (27) und schrauben Sie ihn auf der gegenüberliegenden Seite wieder an.

7. Nehmen Sie die Tür des Gefrierbereichs heraus.

(28)

(29)

8. Setzen Sie den unteren Scharnierbolzen

(28) um. Achten Sie darauf, dass Sie auch die Aufnahmehülse (29) für den Scharnierbolzen mit umsetzen.

9. Setzen Sie die Tür für den Gefrierbereich

wieder ein und schließen Sie sie.

5. Demontieren Sie das Mittelscharnier (26).

(26)

10. Montieren Sie das Mittelscharnier (26)

auf der gegenüberliegenden Seite wieder an.

Page 26

Türanschlag wechselnSeite DE-26

11. Setzen Sie die Tür für den Kühlbereich wieder ein und schließen Sie sie.

12. Montieren Sie die obere Scharnierplatte wieder an. Der Türanschlagwechsel ist damit abgeschlossen.

Page 27

Fehlersuchtabelle

Seite DE-27

Fehlersuchtabelle

Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei ti gen können.

WARNUNG

Stromschlaggefahr bei unsachgemäßer Reparatur! Nie mals versuchen, das de fek te – oder ver meint lich defekte – Ge rät selbst zu re pa rie ren. Sie kön nen sich und spä te re Be nut zer in Gefahr brin gen. Nur au to ri sier te Fach kräf te dürfen die se Re pa ra tu ren ausführen.

Problem Mögliche Ursache Lösungen, Tipps, Erklärungen Kompressor aus,

Innenbeleuchtung aus.

Kompressor aus, Innenbeleuchtung an.

Gerät kühlt zu stark.

Gerät kühlt nicht ausreichend.

Gerät erzeugt Geräusche.

Unten im Kühlbereich hat sich Wasser gesammelt.

Steckdose ohne Strom. Steckdose mit einem anderen Gerät über-

prü fen. Netzstecker sitzt lose. Festen Sitz des Netz stec kers kontrollieren. Gewünschte Temperatur ist

erreicht.

Temperatur-Regler zu hoch eingestellt.

Temperatur-Regler zu niedrig eingestellt.

Tür nicht fest verschlossen oder Türdichtung liegt nicht voll auf.

Gerät steht in der Nähe einer Wärmequelle.

Speisen warm eingelagert. Nur abgekühlte Speisen einlagern. Zu viel Ware eingefroren. Maximal 3 kg auf einmal einfrieren. Umgebungstemperatur zu

niedrig oder zu hoch.

Kompressor scheint defekt. Gerät auf maximale Kühlung stellen (siehe

Betriebsgeräusche sind funktionsbedingt und zeigen keine Störung an.

Störende Geräusche. Einbau überprüfen und gegebenenfalls

Tauwass er ab la uf unter halb der unteren Gemüseschublade ist verstopft.

Weiteres Kühlen nicht erforderlich. Wenn

die Innen-Temperatur steigt, schaltet sich

der Kompressor selbsttätig ein.

Niedrigere Einstellung wählen (siehe „Tem-

peratur einstellen“ auf Seite DE-11).

Höhere Einstellung wählen (siehe „Tempe-

ratur einstellen“ auf Seite DE-11).

Siehe „Türdichtungen kontrollieren und rei-

nigen“ auf Seite DE-18.

Isolierplatte zwischen die Geräte stellen

oder Standort wech seln.

Umgebungstemperatur an Klimaklasse an-

passen (siehe „Produktdatenblatt nach VO

(EU) Nr. 1060/2010“ auf Seite DE-30).

„Temperatur einstellen“ auf Seite DE-11).

Schaltet der Kom pres sor nicht binnen einer

Stunde ein, unseren Service verständigen

(siehe Seite DE-28).

Rauschen: Kälteaggregat läuft.

Fließgeräusche: Kältemittel ﬂ ießt durch die

Rohre.

Klicken: Kompressor schaltet ein oder aus.

nachjustieren.

Verstopfung des Tauwasserablaufs mithilfe

des mitgelieferten Reinigungsstäbchens

beseitigen.

Page 28

Unser ServiceSeite DE-28

Unser Service

Damit wir Ihnen schnell helfen können, nennen Sie uns bitte:

Gerätebezeichnung Modell Bestellnummer

Hanseatic Einbau Kühl-Gefrier-Kombination

Beratung, Bestellung und

HEKK 17754A2 375 546

Reparaturen und Ersatzteile

Reklamation

Wenden Sie sich bitte an die Produktberatung Ihres Versandhauses, wenn

– die Lieferung unvollständig ist, – das Gerät Transportschäden aufweist, – Sie Fragen zu Ihrem Gerät haben, – sich eine Störung nicht mithilfe der Fehler-

suchtabelle beheben lässt,

– Sie weiteres Zubehör bestellen möchten.

Bitte beachten: Sie sind für den einwandfreien Zustand des Gerätes und die fach ge rech te Benut-

zung im Haushalt verantwortlich. Wenn Sie wegen eines Bedienfehlers den Kundendienst rufen, so ist der Besuch auch während der Gewährleistungs-/Ga ran tie zeit für Sie mit Kos ten ver bun den. Durch Nichtbeachtung dieser Anleitung ver ur sach te Schäden können leider nicht anerkannt werden.

Kunden in Deutschland

– Wenden Sie sich bitte an unseren Tech-

nik-Service: Telefon 040 36 03 31 50

Kunden in Österreich

– Wenden Sie sich bitte an das Kundencen-

ter oder die Produktberatung Ihres Versandhauses.

Page 29

Umweltschutz

Seite DE-29

Gerät entsorgen

Altgeräte dürfen nicht in den Hausmüll!

Sollte das Gerät einmal nicht mehr

benutzt werden können, so ist jeder Verbraucher gesetzlich verpflichtet, Altgeräte getrennt vom Hausmüll zu entsorgen und z. B. bei einer Sammelstelle seiner Gemeinde/ seines Stadtteils abzugeben. Elektroaltgeräte werden dort kostenlos angenommen. Damit wird gewährleistet, dass die Altgeräte fachgerecht verwertet und negative Auswirkungen auf die Umwelt vermieden werden.

Deswegen sind Elektrogeräte mit dem hier abgebildeten Symbol gekennzeichnet.

Weitere Informationen zu diesem Thema fin den Sie auch auf den Service-Seiten unseres aktuellen Ka ta logs und auf unserer Internetseite unter der Rubrik „Service“.

Unser Beitrag zum Schutz der Ozonschicht

In diesem Gerät wurden 100 % FCKWund FKW-freie Kälte- und Aufschäum-

mittel verwendet. Dadurch wird die Ozonschicht geschützt und der Treibhauseffekt reduziert.

Unsere Verpackungen wer den aus um welt freund li chen, wie der ver wert ba ren Materialien hergestellt:

– Außenverpackung aus Pappe –Formteile aus ge schäum tem, FCKW-frei-

em Po ly sty rol (PS) – Folien und Beutel aus Polyäthylen (PE) – Spannbänder aus Po ly pro py len (PP) – Auch Energie sparen schützt vor zu starker

Erwärmung unserer Erde. Ihr neues Gerät

verbraucht mit seiner umweltverträglichen

Isolierung und seiner Technik wenig Energie.

Page 30

Produktdatenblatt nach VO (EU) Nr. 1060/2010Seite DE-30

seatic

(

)

/ S

asse

sche

ät

Produktdatenblatt nach VO (EU) Nr. 1060/2010

Warenzeich

odellkennun

Kategorie des Haushaltskühlgerätemodells

Energieeffizienzklasse auf einer Skala A+++

Energieverbrauch 208kWh/Jahr, auf der Grundlage von Ergebnissen der Normprüfun

Nutzinhal Kühlberei

Nutzinhal

Lagerzeit bei Störun

höchste Effizienz) bis D

ber 24 Stunden. Der tatsächliche Verbrauch hängt von der Nutzung und vom Standort des

eräts ab.

efrierbereic

terneEinstufun

eringste Effizienz

75546 / HEKK17754A

Kühl

efriergerä

A++

185

L / 4 Stern

efriervermöge

Klimakl zwi

Luftschallemissi

Einbauger

Die oben angegebenen Werte sind unter genormten Laborbedingungen nach EN 62552

n +1

Dieses Gerät ist für den Betrieb bei einer Umgebungstemperatur

und +

bestimmt.

kg / 24

42dB(A) re 1 pW

Page 31

Technische Daten

)

Technisc he Daten

Seite DE-31

Bestellnummer

erätebezeichnung K

erätemaße (Höhe × Breite × Tiefe

Leergewich

Kältemittel

Kältemittel Füllmen

chaummittel

Leistungsaufnahm

Versorgungsspannung / Frequenz /Nennstrom22

7554

efrier

Kombinati

EKK17754A

m ×

klopenta

100W

240 V / 50 Hz / 0,7 A

chutzklass

Page 32

Technisc he DatenSeite DE-32

Page 33

HEKK 17754A2

Manual/version: 93732 EN 20191023 Article no.: 375 546 Reproduction, even of excerpts, is not permitted!

User manual

Hanseatic Built-in fridge-freezer combination

Page 34

Table of contentsPage EN-2

Table of contents

Delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . EN-3

Packaging tips . . . . . . . . . . . . . . . . . . . . . EN-3

Package contents . . . . . . . . . . . . . . . . . . EN-3

Check the delivery . . . . . . . . . . . . . . . . . . EN-3

Appliance parts / control elements . . . . . . . . EN-4

For your safety . . . . . . . . . . . . . . . . . . . . . . EN-5

Intended use . . . . . . . . . . . . . . . . . . . . . . EN-5

Explanation of terms . . . . . . . . . . . . . . . . EN-5

Explanation of symbols . . . . . . . . . . . . . . EN-5

Safety notices . . . . . . . . . . . . . . . . . . . . . EN-5

Operation . . . . . . . . . . . . . . . . . . . . . . . . . EN-10

Requirements for safe use. . . . . . . . . . . EN-10

Switching the appliance on and off . . . . EN-10

Shelves and door shelves . . . . . . . . . . . EN-10

Setting the temperature . . . . . . . . . . . . . EN-10

Chilling food . . . . . . . . . . . . . . . . . . . . . . . EN-12

Refrigeration tips . . . . . . . . . . . . . . . . . . EN-12

Maintaining quality . . . . . . . . . . . . . . . . . EN-13

Freezing foods / storing frozen foods . . . . EN-14

Freezing . . . . . . . . . . . . . . . . . . . . . . . . . EN-15

Storing frozen food. . . . . . . . . . . . . . . . . EN-16

Defrosting food . . . . . . . . . . . . . . . . . . . . EN-16

Preparing ice cubes . . . . . . . . . . . . . . . . EN-16

Care and maintenance . . . . . . . . . . . . . . . EN-17

Checking the door seals . . . . . . . . . . . . EN-17

Cleaning the fridge compartment . . . . . EN-17

Defrosting and cleaning the freezer

compartment . . . . . . . . . . . . . . . . . . . . . EN-18

Start-up . . . . . . . . . . . . . . . . . . . . . . . . . . . EN-19

Moving and unpacking . . . . . . . . . . . . . . EN-19

Choosing a suitable location . . . . . . . . . EN-20

Installation . . . . . . . . . . . . . . . . . . . . . . . EN-21

Cleaning before use . . . . . . . . . . . . . . . . EN-23

Commissioning the appliance . . . . . . . . EN-23

Troubleshooting table . . . . . . . . . . . . . . . . EN-26

Our Service Centre . . . . . . . . . . . . . . . . . . EN-27

Advice, order and complaint . . . . . . . . . EN-27

Repairs and spare parts . . . . . . . . . . . . EN-27

Environmental protection . . . . . . . . . . . . . EN-28

Disposing of the appliance. . . . . . . . . . . EN-28

Our contribution to the protection

of the ozone layer . . . . . . . . . . . . . . . . . EN-28

Product fiche concerning

Regulation (EU) No 1060/2010. . . . . . . . . EN-29

Technical specifications . . . . . . . . . . . . . . EN-30

You can ﬁ nd more information on assembly and start-up from page EN-19.

Please read through the safety instructions and user manual

carefully before using the appliance. This is the only way you can use all the functions safely and reliably. Be sure to also observe the national regulations in your country, which are valid in addition to the regulations specified in this user manual.

Keep all safety notices and instructions for future reference. Pass all safety notices and instructions on to the subsequent user of the product.

Changing the door hinges . . . . . . . . . . . . . EN-24

Page 35

Delivery

Page EN-3

Package contents

1× Built-in Fridge-freezer Combination

Fridge compartment:

3× glass shelf 1× bottle rack 2× glass shelf as a cover for the fruit/

vegetable drawers 2× fruit/vegetable drawer 3× door shelf

Freezer compartment:

2× large drawer 1× small drawer

Packaging tips

If you have sufficient space, we recommend keeping the packaging, at

least during the warranty period. If the appliance needs to be sent out for repairs, only the original packaging will provide sufficient protection.

1× egg rack 1× ice cube container 1× cleaning swab 1× user manual Div. mounting materials (see „Parts for in-

stallation“ on page EN-21)

Check the delivery

1. Move the appliance to a suitable place and unpack it (see „Start-up“ on page EN-19).

2. Check that the delivery is complete.

3. Check whether the appliance was damaged during transit.

4. If the delivery is incomplete or the appliance has been damaged during transit, please contact our service department (see „Our Service Centre“ on page EN-27).

WARNING!

Never use a damaged appliance.

If you would like to dispose of the packaging, please dispose of it in an environmentally friendly way.

Page 36

Appliance parts / control elementsPage EN-4

)

)6)6)8)9)

)

)11)1)3)5)2)4)

Appliance parts / control elements

Smart

Super

Adjust

1423

Mode

(1) Adjust: Press shortly: Set tem-

perature in fridge compartment. Press for 5 seconds: Switching appliance on/off.

(2) Temperature display in fridge com-

partment

(3) Super: Further reduce the tempera-

ture in the freezer compartment

(5) Mode: set to “Super” or “Smart” (6) Door shelves (7) Control unit and refrigerator light (8) Freezer drawers

(9) Fruit/vegetable drawers (10) Glass shelves (11) Bottle rack

(4) Smart: Automatic operation

Page 37

For your safety

Page EN-5

Intended use

This appliance is suitable for chilling fresh food, storing commercially frozen food, for freezing fresh, room-temperature foods and for making ice. It may only be operated when properly installed in a suitable built-in cabinet. The appliance is intended solely for domestic use. Use the appliance exclusively as described in this user manual. Any other use is deemed improper and may result in damage to property or even personal injury. The manufacturer accepts no liability for damage caused by improper use.

Explanation of symbols

Caution: Fire hazard!

Safety notices

In this chapter you will ﬁ nd general safety instructions which you must always observe for your own protection and that of third parties. Please also observe the warning notices in the individual chapters on operation, setup etc.

WARNING

Risks in handling household electrical appliances

Explanation of terms

The following symbols can be found in this user manual.

WARNING

This symbol indicates a hazard with a medium level of risk which, if not avoided, could result in death or serious injury.

CAUTION

This symbol indicates a hazard with a low level of risk which, if not avoided, could result in minor or moderate injury.

NOTICE

This symbol warns against possible damage to property.

This symbol refers to useful additional information.

Risk of electric shock! Touching live parts may result in severe injury or death.

■ Only use the appliance indoors. Do

not use in wet rooms or in the rain.

■ Do not operate or continue to oper-

ate the appliance if

– it shows visible signs of damage,

e.g. the power cord is defective,

– it starts smoking or there is a smell

of burning,

– it makes unfamiliar noises.

Should this occur, pull out the mains plug or switch off the fuse and contact our service department (see „Our Service Centre“ on page EN-27).

■ If the supply cord is damaged, it must

be replaced by the manufacturer, its service agent or similarly qualiﬁ ed persons in order to avoid a hazard.

Page 38

For your safetyPage EN-6

■ Inspections and repairs to the appli-

ance may only be carried out by authorised specialists (see „Our Service Centre“ on page EN-27). Independent repairs made to the appliance may cause damage to property and personal injury, and any liability and warranty claims will be forfeited. Never try to repair a defective or suspected defective appliance yourself.

■ Only parts corresponding to the orig-

inal appliance speciﬁ cations may be used for repairs. This appliance contains electrical and mechanical parts which are essential for protection against potential sources of danger.

■ The appliance corresponds to protec-

tion class 1 and may only be connected to a properly installed protective conductor. Do not connect to a power strip, multiple socket outlet, timer or to a separate remote-controlled system for distance monitoring and control.

■ If the mains plug is no longer acces-

sible after installation, an all-pole disconnecting device complying with overvoltage category III must be connected to the house wiring with a contact gap of at least 3 mm; this includes fuses, circuit breakers and contactors.

■ Do not kink or pinch the mains cord

or lay it over sharp edges.

■ When positioning the appliance, en-

sure the supply cord is not trapped or damaged.

■ Do not locate multiple portable

socket- outlets or portable power supplies at the rear of the appliance.

■ Keep the appliance, the mains plug

and the mains cord away from open ﬂ ames and hot surfaces.

■ Always touch the mains plug, not the

mains cord.

■ Never touch the mains plug with wet

hands.

■ Never immerse the mains cord or plug

in water or any other liquids.

■ Do not put any objects in or through

the housing openings, and also make sure that children cannot insert any objects into them.

■ In the event of a fault, and before ex-

tensive cleaning, pull out the mains plug or switch off the fuse.

Risks to children

Risk of suffocation!

■ Do not allow children to play with the

packaging ﬁ lm. They may get caught up in this or suffocate.

■ Prevent children from pulling small

parts from the device or taking them out of the accessory bag and putting them in their mouths.

Risks when dealing with chemical substances

Danger of explosion! Improper handling of chemical substances can lead to explosions.

■ Do not store explosive substances or

spray cans with ﬂ ammable propellants inside the appliance, as they may cause ignitable gas-air mixtures to explode.

■ Never use defrosting sprays to de-

frost. They can generate explosive gases.

Page 39

For your safety

Page EN-7

CAUTION

Risks for certain groups of people

Dangers for children and people with limited physical, sensory or mental capacity!

■ This appliance can be used by child-

ren aged from 8 years and above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved. Children aged from 3 to 8 years are allowed to load and unload refrigerating appliances. Children shall not play with the appliance. Cleaning and user maintenance shall not be made by children without supervision.

Risks when dealing with fridge and freezer appliances

Fire hazard! Improper handling of the appliance can lead to ﬁ re and property damage.

■ In order to guarantee sufﬁ cient air

circulation, keep ventilation openings, in the appliance enclosure or in the built-instructure, clear of obstruction.

■ Observe the minimum measurements

of the built-in cabinet (see „Installation“ on page EN-21).

Dangers from the refrigerant! Your appliance’s refrigerant circuit contains the environmentally friendly, but ﬂ ammable refrigerant R600a (isobutane).

■ Mechanical intervention in the refrig-

eration system must only be carried out by authorised specialists.

■ Do not damage the refrigerant cir-

cuit, for example by piercing the refrigerant channels of the condensate vaporiser with sharp objects, bending the tubing, etc.

■ Refrigerant is ﬂ ammable when spurt-

ing out and can damage the eyes. In this case, rinse your eyes in clean water and seek medical assistance immediately.

■ To prevent the formation of a ﬂ am-

mable gas-air mixture in the event of a leakage in the refrigeration circuit, the installation space must have a minimum size of 1 m³ per 8 g of refrigerant in compliance with the EN 378 standard. The amount of refrigerant contained in your appliance can be found on the data sheet (see „Technical specifications“ on page EN-30).

Risk of injury! Improper handling of the appliance may result in injury.

■ The appliance is heavy and bulky. Ask

another person to help with moving and installation.

■ Bases, drawers, doors, etc. must not

be used as steps or for support purposes.

Page 40

For your safetyPage EN-8

Health hazard! Contaminated foods can cause health problems.

■ Opening the door for long periods can

cause a signiﬁ cant increase of the temperature in the compartments of the appliance.

■ Clean regularly surfaces that can

come in contact with food and accessible drainage systems.

■ Store raw meat and ﬁ sh in suitable

containers in the refrigerator, so that it is not in contact with or drip onto other food.

■ Two-star frozen-food compartments

are suitable for storing pre-frozen food, storing or making ice-cream and making ice cubes.

■ One-, two- and three-star compart-

ments are not suitable for the freezing of fresh food.

■ If the refrigerating appliance is left

empty for long periods, switch off, defrost, clean, dry, and leave the door open to prevent mould developing within the appliance.

Health hazards! Incorrect handling, insufﬁ cient cooling or overlapping items can spoil the stored food. This could lead to a risk of food poisoning when consumed!

■ In particular, pack raw meat and ﬁ sh

carefully to ensure that adjacent food cannot be contaminated by salmonella or similar bacteria.

■ Abide by the storage times recom-

mended by food manufacturers.

■ Note that the shelf life of the frozen

food may be shortened due to a rise in the temperature inside the appli-

ance (from defrosting, cleaning or power failure).

■ Remove the stored frozen food from

the appliance – even when only switching off the appliance temporarily – and store it in a sufﬁ ciently cool place or in another refrigerating appliance.

■ Consume thawed and defrosted

foods immediately; do not refreeze.

■ After a possible power failure, check

whether the stored foodstuffs are still edible.

The appliance may not operate properly if exposed to low ambient temperatures for extended periods of time. This can then lead to an increase in temperature inside the appliance.

■ Abide by the speciﬁ ed ambient tem-

perature (see ‘climate category’ line on page EN-29).

Risk of injury from frozen goods! Improper handling of the appliance may result in injury. There is a risk of burns caused by low temperatures.

■ The food and the inside walls of the

freezer compartment have a very low temperature. Never touch them with wet hands. This can cause injury to the skin. Skin damage can occur even with dry skin.

■ Do not put ice cubes or ice cream

straight into your mouth from the freezer compartment.

Page 41

For your safety

Page EN-9

NOTICE

Risk of damage to property! If the refrigerating appliance has been transported horizontally, lubricant from the compressor may make its way into the cooling circuit.

■ If possible, do not tilt the refrigerat-

ing appliance horizontally.

■ Allow the refrigerating appliance to

stand upright for 2 hours before startup. The lubricant will flow back into the compressor during this time.

Improper handling of the appliance can lead to property damage.

■ Do not store liquid-ﬁ lled glass or met-

al containers in the freezer compartment. The containers could break.

■ Do not pull or lift the appliance by

the doors or door handles.

■ Do not use sharp or pointed objects

to unpack it.

■ Do not use electrical appliances in-

side the food storage compartments of the appliance, unless they are of the type recommended by the manufacturer.

■ Do not use any mechanical devices or

means other than those recommended by the manufacturer.

■ Only use original accessories.

■ After switching off, wait for 5 min-

utes before switching the appliance back on again.

■ To get rid of the smell that comes

with all new appliances, wipe down the inside using lukewarm water with vinegar.

■ Use the refrigerator lighting only to il-

luminate the fridge compartment. It is not suitable for lighting a room.

■ Do not use mechanical devices or

other means to accelerate the defrosting process, other than those recommended by the manufacturer. For example, do not use any electric heating equipment, knives or devices with an open ﬂ ame (e.g. candles, blowtorches, etc.). The thermal insulation and the interior are scratch- and heat-sensitive and can be damaged.

■ When cleaning, please note:

– Never use harsh, granular, soda,

acid, solvent-based or abrasive cleaners. All-purpose cleaners with a neutral pH are recommended.

– Door seals and plastic parts are

sensitive to oil and grease. Remove contaminants as quickly as possible.

– Use only soft cloths for cleaning.

Page 42

)

Operation

)2)

OperationPage EN-10

Requirements for safe use

– You have read chapter „For your safety“ on

page EN-5 and understand all the safety notices.

– The appliance is installed and connect-

ed as described in chapter „Start-up“ on page EN-19.

Switching the appliance on and off

As soon you plug the mains plug into the socket, the appliance is switched on.

If the appliance makes disturbing noises after it is switched on, check that it is in a stable position and correctly installed.

Adjust

1423

To switch the appliance off and on, press and hold the Adjust button (1) for 5 seconds.

Smart

Super

Mode

Setting the temperature

CAUTION

Health hazard! The appliance may not operate properly if exposed to low ambient temperatures for extended periods of time. This can then lead to an increase in temperature in the fridge and freezer compartment.

■ Always maintain the prescribed ambi-

ent temperature (see “Climate class” on page EN-29).

Setting the temperature in the fridge compartment

You ideally need 2 fridge/freezer thermometers to be able to control the refrigeration output. Place one – above the upper vegetable drawers in the

fridge compartment; the correct temperature here is +6°C.

– in the freezer compartment; the ideal stor-

age temperature is at least -18°C.

Shelves and door shelves

The glass shelves and the door shelves can be taken out and repositioned if necessary.

• Lift the back of the door shelves to remove them.

Setting the temperature manually

Adjust

1423

Smart

Super

Mode

• Lift the door shelves upwards to remove them.

• Press the Adjust button (1) repeatedly to set the temperature in the fridge compartment. The temperature indicator (2) shows the selected setting.

jus

– Only indicator 1 is illuminated: weakest

refrigeration.

Page 43

Operation

)2)4)

)2)3)

Page EN-11

Adju

– Indicators 1–5 are illuminated: strongest

refrigeration.

• Adjust the setting according to the ambient temperature. Select a mid-level setting at first and readjust if necessary.

Setting the temperature automatically

Smart

Super

Adjust

1423

– Press the Mode button (5) until the

Smart indicator (4) is illuminated. The temperature will then be set automatically. You can read the current temperature setting from the indicator (2).

Mode

Setting the temperature in the freezer compartment

The temperature in the freezer compartment will automatically be kept at -18°C.

Smart

Super

Adjust

1423

• To further reduce the temperature, press the Mode button (5) until the indicator Super (3) illuminates. The freezer temperature will continue to sink, allowing you to create a cold reserve if you want to freeze a large quantity of fresh food.

• To switch off the Super setting again, press the Mode button (5) until the Super indicator (3) is no longer illuminated. The Super setting will stay active for a maximum of 54 hours. It will then switch off automatically.

Mode

Door alarm

To prevent excessive heat loss, a signal tone will sound when the refrigerator door has been open for longer than 1.5 minutes.

• Close the refrigerator door. The door alarm will shut off.

Page 44

Chilling foodPage EN-12

0)10)

)

)6)

)

Chilling food

WARNING

Danger of explosion! Improper handling of the appliance can lead to explosions.

■ Do not store explosive substances or

spray cans with ﬂ ammable propellants inside the appliance, as they may cause ignitable gas-air mixtures to explode.

CAUTION

Health hazard! Contaminated foods can cause health problems.

■ Opening the door for long periods can

cause a signiﬁ cant increase of the temperature in the compartments of the appliance.

■ Clean regularly surfaces that can

come in contact with food and accessible drainage systems.

■ Store raw meat and ﬁ sh in suitable

containers in the refrigerator, so that it is not in contact with or drip onto other food.

■ Two-star frozen-food compartments

are suitable for storing pre-frozen food, storing or making ice-cream and making ice cubes.

■ One-, two- and three-star compart-

ments are not suitable for the freezing of fresh food.

■ If the refrigerating appliance is left

empty for long periods, switch off, defrost, clean, dry, and leave the door open to prevent mould developing within the appliance.

Refrigeration tips

1 1

• Fill the fridge compartment in such a way that the temperature conditions inside are used to their full potential: – Place spreadable butter and cheese on

the upper door shelf (6). This is where the temperature is warmest.

– Store any preserves, glass jars and eggs

in the other door shelves. Eggs are best stored on the supplied egg rack.

– Small bottles and tubes belong in the

door shelves.

– Place drinks cartons and bottles in the

lower door shelf . Position full containers closer to the hinge in order to reduce the strain on the door.

– Tightly closed bottles are best stored on

the bottle rack (11).

– Place cooked and baked foods on the

glass shelves (10).

– Place fresh meat, game, poultry, ba-

con, sausage and raw fish on the glass shelf above the upper vegetable drawer. This is where the temperature is lowest.

– Place fresh fruit and vegetables in the

vegetable drawers.

Page 45

• Only store strong alcohol standing upright and closed tightly.

• Allow hot food to cool before placing it in the fridge compartment.

• The temperatures in the appliance and thus the energy consumption can increase – if the doors are opened frequently or for

a prolonged period.

– if the temperature falls below or exceeds

the prescribed interior temperature.

• Energy consumption is also dependent on the selected location (for more detailed information, see page EN-20).

Chilling food

Page EN-13

Maintaining quality

• To maintain the flavour and freshness of food in the fridge compartment, only place packaged food in the fridge compartment. Use special plastic containers for food or customary films.

• Place the food – in the fridge in a way that allows the air to

circulate freely. Do not cover the shelves with paper or anything similar.

– somewhere that is not directly against

the rear wall. Otherwise it may freeze onto the rear wall.

Page 46

Freezing foods / storing frozen foodsPage EN-14

Freezing foods / storing frozen foods

WARNING

Danger of explosion! Improper handling of the appliance may lead to an explosion.

■ Do not store explosive substances or

spray cans with ﬂ ammable propellants inside the appliance, as they may cause ignitable gas-air mixtures to explode.

CAUTION

Health hazard! Incorrect handling, insufﬁ cient cooling or overlapping items can spoil the stored food. This could lead to a risk of food poisoning when consumed!

■ In particular, pack raw meat and ﬁ sh

carefully to ensure that adjacent food cannot be contaminated by salmonella or similar bacteria.

■ Abide by the storage times recom-

mended by food manufacturers. Note that the shelf life of the frozen food may be shortened due to a rise in the temperature inside the appliance (from defrosting, cleaning or power failure).

■ In case of prolonged power failure

or appliance malfunction, remove stored frozen food from the appliance and store it in a sufﬁ ciently cool place or in another refrigerating appliance (maximum storage time in case of malfunction: 16 hours).

■ After a malfunction, check wheth-

er the stored food is still edible. Consume thawed and defrosted foods immediately; do not refreeze.

CAUTION

Risk of injury! Improper handling of the appliance may result in injury. Risk of burns caused by low temperatures.

■ The food and the inside walls of the

freezer compartment have a very low temperature. Never touch them with wet hands. This can cause injury to the skin. Skin damage can occur even with dry skin.

■ Let ice cubes or ice lollies thaw a lit-

tle before eating, do not put into your mouth straight from the freezer compartment.

Page 47

Freezing foods / storing frozen foods

Page EN-15

Freezing

Freezing means reducing the core temperature of fresh, room-temperature food to frozen as quickly as possible – for best results “flash-frozen”. If not cooled quickly enough, the food will be “killed by frost”, i.e. the structure will be destroyed. A constant storage temperature of -18° C is needed to maintain the food’s consistency, taste and nutritional value.

Preparing the food

• Only freeze high quality food.

• Freeze fresh and prepared food dry and unseasoned. Unsalted foods are more durable.

• Allow prepared food to cool before freezing. This not only saves power, but also prevents excessive frost formation in the freezer compartment.

• Carbonated drinks are not suitable for freezing because the carbon dioxide escapes during freezing.

Suitable packaging

Packaging is important when freezing. This will protect against oxidation, penetration by microbes, transfer of odours and flavourings and drying out (freezer burn).

• Only use packaging material that is strong, impermeable to air and liquid, not too stiff and labelled. It should be designated as suitable for freezer use.

Portions

• Create flat portions if possible; these freeze through to the core faster.

• Expel the air from the freezer bag as this causes the contents to dry out and takes up space.

• Use plastic clips, rubber bands or adhesive tapes to seal.

• Fill liquid containers no more ¾ full, because liquids expand when frozen.

• Do not store glass or metal containers of liquid. The containers can burst.

• Only freeze high-proof alcohol that is tightly sealed.

• Label the frozen food by type, quantity, freezing and expiry date. Use waterproof marker pens or adhesive labels wherever possible.

How to pack the freezer properly

Maximum freezing capacity

Adhere to the maximum freezing capacity. You will find information about ‘Freezing capacity in kg/24 hours’ in the data sheet on page EN-29.

Freeze smaller quantities

• up to 2 kg: Once the freezer compartment temperature is -18° C, you can freeze fresh, room-temperature foods.

• over 2 kg: Keep fresh goods out of contact with existing frozen foods as they could start to thaw. If contact with stored food cannot be avoided, we recommend that you create a cold reserve in the freezer compartment before freezing the fresh goods.

The temperature in the freezer briefly rises after placing fresh goods inside. After 24 hours, the goods are frozen to the core.

Page 48

Freezing foods / storing frozen foodsPage EN-16

Storing frozen food

The deep-freeze chain must not be broken between the manufacturer and your freezer. The temperature of the frozen food must always be at least -18° C.

Therefore, do not buy any goods that – are in frosty, over-icy chests. – are stacked above the stipulated high-load

marker.

– partially clumped (particularly easy to iden-

tify with berries and vegetables). – have snow and juice traces. Transport frozen foods in special styrofoam boxes or insulated bags.

Observe the storage conditions and times on the packaging

Defrosting food

Preparing ice cubes

• Fill the supplied ice cube container to the ¾ level with fresh drinking water and place it horizontally in the freezer compartment. The ice cubes are best removed by bending the ice cube container slightly or holding it under running water for a short while.

Observe the following basic rules when defrosting food:

• To defrost food, remove it from the freezer and let it defrost at room temperature or in the refrigerator.

• To defrost food quickly, use the defrost function on your microwave, for example. Observe the manufacturer’s instructions and note that bacteria and germs can form in this way.

• Cook or use thawed foods as soon as possible.

• Dispose of the defrosting liquid.

• If you only want to defrost part of a pack, remove the portion you need and immediately close the rest of the pack. In this way, you will avoid “freezer burn” and will reduce ice formation on the remaining foods.

• Always defrost meat, poultry and fish in the refrigerator. Make sure that the frozen food is not immersed in its own thawing liquid.

Page 49

Care and maintenance

Page EN-17

WARNING

Risk of electric shock! Touching live parts may result in severe injury or death.

■ Before cleaning, pull out the mains

plug or switch off the fuse.

■ When pulling out the mains plug, al-

ways hold the plug itself and not the cord.

CAUTION

Dangers for children and people with limited physical, sensory or mental capacity!

■ Cleaning and user maintenance must

not be carried out by children unless they are supervised.

NOTICE

The surfaces and appliance parts can be damaged through improper handling.

■ Never use harsh, soda, acid, solvent

or abrasive cleaners. These attack the plastic surfaces. All-purpose cleaners with a neutral pH are recommended.

■ Use care products only on the outer

surfaces.

■ Door seals and plastic parts are sen-

sitive to oil and grease. Remove contaminants as quickly as possible.

■ Only use soft cloths.

Checking the door seals

The door seals must be checked regularly so that no air can enter the appliance.

1. To test them, clamp a thin piece of paper in various places. The paper should be difficult to pull through at all points.

2. If the seal is not uniform everywhere: Warm the seal in the appropriate places in front of you with a hair dryer and pull it out with your fingers.

Cleaning the fridge compartment

1. Disconnect the mains plug or switch off the fuse.

2. Remove the chilled goods and place them in a cool room.

3. Remove the vegetable drawers, door shelves and glass shelves and wash all the parts in lukewarm soapy water. Then dry everything thoroughly.

4. Wipe out the interior with a cloth lightly moistened in soapy water. Make sure that no liquid gets into the control unit and refrigerator light.

5. When wiping clean, add a few drops of vinegar to the water to prevent mould from forming. Wipe the interior dry and leave the door open for a while to air.

6. Clean the opening of the defrost drain using the supplied cleaning swab. The defrost drain is located below the lower vegetable drawer.

7. Only clean the door seals with clean water; they are sensitive to oil and fat.

8. Re-insert the shelves and drawers .

9. Place the food back in the fridge.

10. Connect the mains plug to the socket or

switch on the fuse again.

11. Set the desired temperature or automat-

ic mode (Smart).

Page 50

Care and maintenancePage EN-18

)

Defrosting the fridge compartment is

not required, as frost and ice are automatically removed from your appliance. The defrost water is fed outside, collected in a defrost water tray above the compressor, and evaporated by waste heat.

Defrosting and cleaning the freezer compartment

WARNING

Danger of explosion! Improper handling of the appliance may lead to deﬂ agration/explosion!

■ Never use defrosting sprays. They can

generate explosive gases.

NOTICE

When cleaning, please note:

■ Never use harsh, granular, so-

da-based, solvent-based or abrasive cleaners. We recommend all-purpose cleaners with a neutral pH.

■ The door seal is sensitive to oil and

grease - the rubber becomes porous and brittle as a result.

■ The door seals can be damaged by

unsuitable cleaning agents. Use care products only on the outer surfaces.

■ Use only soft cloths for cleaning.

If possible, defrost the appliance in

winter when the outside temperature is low. You can then store the food on the balcony (or similar) while defrosting. Alternatively, you can wrap up the frozen food in a thick layer of newspaper and store it in a cool room or insulated bag.

■ Defrost the appliance in a time-

ly manner, before it forms a layer of ice and frost of more than 5mm. Excessive ice formation increases power consumption, the drawers become difﬁ cult to open and the door may not close completely.

■ Do not use any means other than

those recommended by the manufacturer to speed up defrosting. For example, do not use any electric heating equipment, knives or devices with an open ﬂ ame such as a candle. The thermal insulation and the interior are scratch and heat-sensitive and can melt.

Smart

Super

Adjust

1. Create a cold reserve before defrosting

by pressing the Mode (5) button to set the freezer compartment to Super (3) for 3 hours.

2. After this time, disconnect the mains

plug from the socket or switch off the fuse.

3. Take the food out of the fridge and take

the frozen food out of the freezer compartment.

4. Ensure that your food is kept cool

enough.

5. Remove the drawers from the freezer

compartment. Rinse them in warm water and dry thoroughly.

6. Place a bowl of hot, but not boiling, water

in the freezer compartment. This will accelerate the defrosting process.

1423

Mode

3 5

Page 51

Start-up

Page EN-19

7. Leave the door open while defrosting and place a floor cloth in front of the appliance to catch thaw water which may come out. The defrosting time depends on the thickness of the ice layer. Experience dictates that it is possible to start cleaning after approx. 1 hour.

8. Wipe the interior with warm rinsing wa-

ter. When wiping clean, add a few drops of vinegar to the water to prevent mould from forming.

9. Only clean the door seals with clean wa-

ter; they are sensitive to oil and fat.

10. Rub everything completely dry, including the door seals, and allow to air briefly.

11. Reinsert the drawers and put the food back into the fridge and freezer compartments.

12. Connect the mains plug to the socket or switch on the fuse again.

13. Set the desired temperature or automatic mode (Smart).

Start-up

Moving and unpacking

WARNING

Risk of suffocation!

■ Do not allow children to play with the

packaging ﬁ lm. They may get caught up in this or suffocate.

■ Prevent children from pulling small

parts from the device or taking them out of the accessory bag and putting them in their mouths.

CAUTION

Risk of injury! Improper handling of the appliance may result in injury.

■ The appliance is heavy and bulky. Ask

another person to help with moving and installation.

■ Bases, drawers, doors, etc. must not

be used as steps or for support purposes.

Page 52

Start-upPage EN-20

CAUTION

Dangers from the refrigerant!

■ Do not damage the refrigeration cir-

cuit, for example by piercing the refrigerant channels of the condensate vaporiser with sharp objects, cutting off the tubing, etc.

■ Refrigerant is ﬂ ammable when spurt-

ing out and can damage the eyes. If this happens, rinse eyes with clean water and seek medical assistance immediately.

NOTICE

Risk of damage! Improper handling of the appliance may result in damage.

■ If possible, do not tilt the refrigerat-

ing appliance horizontally.

■ After transporting the refrigerating

appliance, leave it in its normal position for approx. 2 hours before connecting it.

■ Do not use sharp or pointed objects

to unpack it.

Choosing a suitable location

NOTICE

Risk of damage! The appliance may not operate properly if exposed to low ambient temperatures for extended periods of time. This can then lead to an increase in temperature inside the appliance.

■ Make sure that the speciﬁ ed ambient

temperature is maintained (see “Climate class” on page EN-29).

To prevent the formation of an ignitable gasair mixture in the event of a leak in the refrigeration circuit, the installation space must have a minimum size of 1 m³ per 8 g of refrigerant in compliance with standard EN 378. That equates to a minimum space of 8 m³ for this appliance.

Suitable locations are dry, well-ventilated areas that are cool if possible.

Unsuitable locations are ones with direct sunlight or which are directly next to an oven, hob or radiator.

• Move the appliance using a dolly or with the help of a second person.

• Unpack the appliance and carefully remove all packaging, plastic moulding, adhesive strips, protective film and foam padding from the inside, outside and back of the appliance.

Page 53

Installation

Parts for installation

Start-up

Page EN-21

(18) 4× Slide for attachment to

the appliance door

(19)

(20)

4× Cover for slide (18)

4× Runner for attachment

to the cabinet door

(21)

4× Cover for runner (20)

(22)

(23)

(24)

(25) 1× Sealing strip

Built-in cabinet and ventilation

The built-in cabinet must meet the following requirements:

2× Cover for middle hinge

plate

2× Long screw

27×Short screw

Ventilation cross-section:Installation dimensions:

min.

200 cm

min.

200 cm

25 mm

mm5871 - 07

mm9671

mm5871

1036,5 mm

52 mm

671,5 mm

Page 54

Start-upPage EN-22

Installing the appliance

Before installation, check that the door

hinges are on the correct side. Change the position of the door hinges if necessary (see „Changing the door hinges“ on page EN-24).

For installation, you will need a PH2 cross-tip screwdriver.

1. Switch off the fuse for the intended sock-

et. Then insert the mains plug into the socket.

2. Slowly and carefully push the refrigerating

appliance into the built-in cabinet. Make sure that the side to be opened is as close as possible to the wall of the cabinet.

(24)

(18)

(20)

5. Open the appliance door and cabinet door at the same time. As you do so, mark the best position for the runners on the inside of the cabinet door.

(20)

(24)

6. Remove the runners from the slides again.

7. Use 2 short screws (24) to fasten each of the runners to the insides of the cabinet doors in the marked positions.

8. Press the covers (21) onto the runners.

9. Unscrew the slides again and push them

onto the fitted runners.

10. Screw the slides back onto the refriger-

ating appliance door.

11. Press the covers (19) onto the slides.

12. Check that the doors open and close

easily and that the refrigerating appliance door seals properly when closed. If necessary, adjust the position of the refrigerating appliance and of the slides and runners.

3. There are holes pre-drilled in the outside edges of the appliance door for the slides (18) to be attached. Use short screws (24) to attach 2 sliders each per door on the sides to be opened.

4. Push the runners (20) into the slides (18). Close and open the cabinet door to check that it closes fully and easily. If necessary, correct the position of the refrigerating appliance.

(24)

Page 55

(23)

Start-up

Page EN-23

Cleaning before use

To remove the odour that comes with all new appliances, clean the appliance before using it (see „Cleaning the fridge compartment“ on page EN-17) and (see „Defrosting and cleaning the freezer compartment“ on page EN-18).

13. Once the doors open and close correct-

ly, screw the refrigerating appliance to the built-in cabinet. To do so, use 3 short screws (24) at the top and the two long screws (23) at the bottom.

(25)

14. With the refrigerating appliance doors

open, press the sealing strip into the gap between the cooling appliance and the built-in cabinet.

(27)

Commissioning the appliance

NOTICE

Risk of damage to property! If the refrigerating appliance has been transported horizontally, lubricant from the compressor may make its way into the cooling circuit.

■ If possible, do not tilt the refrigerat-

ing appliance horizontally.

■ After transporting the refrigerat-

ing appliance, leave it in its normal position for approx. 2 hours before switching it on. This allows the lubricant enough time to ﬂ ow back into the compressor.

• Switch off the fuse for the mains socket to which the refrigerator is connected. When the door is open, the interior lighting will now be switched on.

• You will find all important information about operation from page EN-10.

15. Finally, screw the two mounting brackets (27) between the upper and lower door with the built-in cupboard. Use the short screws (24) for this. Installation is now complete.

Page 56

Changing the door hingesPage EN-24

Changing the door hinges

You can change the position of your refrigerating appliance’s door hinges if necessary. This work requires some manual dexterity. Please read the following steps completely before changing the hinges.

You will need the following tools: – PH2 cross-tip screwdriver

– 8 mm spanner

1. Ensure that the appliance is not connected to the mains.

2. Close both doors.

3. Remove the upper hinge plate. Use a size

8 spanner or a cross-headed screwdriver to remove the screws.

4. Remove the door to the fridge compart-

ment.

(26)

(27)

6. Detach the mounting bracket (27) and screw it back in on the opposite side.

7. Remove the freezer compartment’s door.

(28)

(29)

8. Transfer the lower hinge pin (28) over.

Make sure that you also transfer over the sleeve (29) for the hinge pin.

9. Reinsert the freezer compartment’s door

and close it.

5. Detach the middle hinge plate (26).

(26)

10. Reattach the middle hinge plate (26) on

the opposite side.

11. Reinsert the fridge compartment’s door

and close it.

Page 57

12. Reattach the upper hinge plate. This is the final step in changing the direction in which the door closes.

Changing the door hinges

Page EN-25

Page 58

Troubleshooting tablePage EN-26

Troubleshooting table

Malfunctions can occur in all electrical appliances. This does not necessarily mean there is a defect in the appliance. For this reason, please check the tables to see if you can correct the malfunction.

WARNING

Risk of electric shock in case of improper repair! Never try to repair a defective or suspected defective appliance yourself. You can put your own and future users’ lives in danger. Only authorised specialists are allowed to carry out this repair work.

Problem Possible cause Solutions, tips, explanations Compressor off, in-

terior light off.

Compressor off, interior light on.

Appliance cools too quickly.

The appliance doesn’t cool sufficiently.

Appliance is making a noise.

Water has accumulated in the fridge compartment at the bottom.

No electricity to socket. Check the socket with another appliance. Mains plug is loose. Check the tightness of the mains plug.

Desired temperature has been reached.

The temperature controller is set at too high a level.

The temperature controller is set at too low a level.

Door not tightly closed or door seal is not completely tight.

The appliance is near a heat source.

Food has been stored warm. Only store cooled foods. Too many goods frozen. Freeze a maximum of 3 kg at any one time. Ambient temperature is too

low or too high.

Compressor seems defective.

Operating noises are functional and are not a sign of malfunction.

Disturbing noises. Check the installation and re-adjust if nec-

The defrost drain below the lower vegetable drawer is blocked.

Further cooling not required. When the inside temperature rises, the compressor automatically turns on.

Select a lower setting (see „Setting the temperature“ on page EN-10).

Select a higher setting (see „Setting the temperature“ on page EN-10).

See ‘Checking and cleaning the door seals’ on page EN-17.

Place insulation plate between the appliances or change location.

Adjust the ambient temperature to the climate category (see „Product fiche concerning Regulation (EU) No 1060/2010“ on page EN-29).

Set the appliance to maximum refrigeration (see „Setting the temperature“ on page EN-10). If the compressor does not switch on within an hour, please contact our Service department (see page EN-27).

Humming: Refrigeration unit is running. Flowing noise: Refrigerant is flowing through

the pipes. Clicking: Compressor is switching on or off.

essary. Unblock the defrost drain using the enclosed

cleaning rod.

Page 59

Our Service Centre

Page EN-27

Our Service Centre

In order for us to help you quickly, please tell us:

Name of appliance Model Order number

Hanseatic Built-in fridge-freezer combination

Advice, order and complaint

Please contact your mail order company’s customer service centre if

– the delivery is incomplete, – the appliance is damaged during transport, – you have questions about your appliance, – a malfunction cannot be rectified using the

troubleshooting table,

– you would like to order further accessories.

Please note: You are responsible for the condition of the appliance and its proper use in the household. If you call out for customer service due to an operating error, you will incur charges, even during the guarantee/warranty period. Damage resulting from non-compliance with this manual unfortunately cannot be recognised.

HEKK 17754A2 375 546

Repairs and spare parts

Customers in Germany

– Please contact our technical service:

Phone: +49 (0) 40 36 03 31 50

Customers in Austria

– Please contact your mail order company’s

customer service centre or product advice centre.

Page 60

Environmental protectionPage EN-28

Environmental protection

Disposing of the appliance

Old devices must not be disposed of with household waste!

If the appliance can no longer be

used, every user is required by law to dispose of old appliances separately from their household waste, e.g. at a collection point in their community/borough. Waste electrical equipment is accepted free-ofcharge there. This ensures that old devices are recycled in a professional manner and also rules out negative consequences for the environment.

For this reason, electrical equipment is marked with the symbol shown here.

Further information on this topic can also be found on the service pages of our current catalogue and on our website under the heading ‘Service’.

Our contribution to the protection of the ozone layer

100% CFC and HFC-free refrigerants and foaming agents have been used

in this appliance. This protects the ozone layer and reduces the greenhouse effect.

Our packaging is made of environmentally-friendly, recyclable materials:

– Outer packaging made of cardboard – Moulded parts made of foamed, CFC-free

polystyrene (PS) – Films and bags made of polyethylene (PE) – Tension bands made of polypropylene (PP) – Saving energy also protects against exces-

sive global warming. Your new appliance

uses little energy due to its environmentally

friendly insulation and technology.

Page 61

Product fiche concerning Regulation (EU) No 1060/2010

ade mark

seatic

(

)

safe

acoustica

Page EN-29

Product fiche concerning Regulation (EU) No 1060/2010

l identifier

ategory of the household refrigeratingappliance

Energy efficiency class on a scale from A+++

Energy consumption 2

Freezer/ Star ratin

Power cut

most efficient) to D (least efficient

Wh per year, based on standard test results for 24 hours. Actual

nergy consumption will depend on how the appliance is used and where it is locate

efrigerator 185

75546 / HEKK17754A

efrigerator

A++

L / 4 star

reezer

Freezing capacit

limate class:

tween +16°C and +

Airborne

Builtin applianc

The values indicated above have been measured under standardised laboratory conditions

This appliance is intended to be used at an ambient temperature

°C.

l noise emission

kg / 24

42dB(A) re 1 pW

Page 62

Technical specificationsPage EN-30

easurements

)

ass

Technical specifications

Item

Name of applianc

Device m

Height × Width × Depth

Filling capacity refrigeran

Foaming agen

mber

l identifier

nloaded weigh

efrigeran

ated power 100W

upply voltage / frequency /

ted curren

220240 V / 50 Hz / 0,7 A

7554

frigerator

EKK17754A

m ×

clopentan

freezer

Protection cl

Page 63

Page 64

Hanseatic HEKK 17754A2 operation manual

Specifications and Main Features

Frequently Asked Questions

User Manual
