Murano / Motion / Ronda-Style / Stela / Mix
Montage- und Bedienungsanleitung • Mounting- and operating instructions
Instructions de montage et d’utilisation • Instructiones de montaje y de uso
5660 5661 5662
5865 5863 5864
0865 0863 0864
5112 5113 5114
0860 0861 0862
HANSA Metallwerke AG
P. O. BOX 81 02 40 • D-70519 STUTTGART
SIGMARINGER STRASSE 107 • D-70567 STUTTGART
PHONE: (0711) 16 14 - 0 • TELEFAX (0711) 16 14 - 368
info@hansa.de / www.hansa.com
RUS
A020045/0707
HANSA AMERICA Inc.
1770 Corporate Drive # 580
Norcross, GA 30093
PHONE: 678 334 2142 • FAX: 678 334 2148
www.hansanew.info
CZ
D
H
US
GR
F
E
Für den Installateur
For the Plumber
Pour l’installateur
Para el instalador
HANSA Produkte sind ausschließlich durch einen sanitären Fachhandwerker zu montieren.
HANSA products may only be fi tted by a licensed plumber.
Les produits HANSA doivent être montés exclusivement par un artisan spécialisé en sanitaires.
Los productos HANSA deben ser montados exclusivamente por un técnico especialista en instalaciones
sanitarias
Zur Einhaltung der Geräuschwerte nach DIN 4109 sind bei höheren Drücken als 6 bar
Druckminderer in die Hauptleitung einzubauen
In order to keep noise level DIN 4109 it is recommended to install pressure reducing valves in case supply
pressure is higher than 6 bars.
Pour respecter les valeurs de bruit selon la DIN 4109 des réducteurs de pression sont à installer quand la
pression de service dépasse 6 bars.
Pare respetar los niveles de ruido según la norma DIN 4109, debe instalarse un reductor pe presión cuando la presión de servicio es superior a 6 bars.
Achtung! Alle vier Wochen Temperaturwählgriff bei fl iessendem Wasser von ganz kalt nach ganz
heiß drehen!
Attention! Please turn the temperature selection knob from very cold to very hot when the water is running
every four weeks!
Attention! Toutes les quatre semaines, faire passer la poignée de sélection de température de très froid à
très chaud, en faisant couler l’eau!
¡Atención! ¡Girar el mando selector de temperatura cada cuatro semanas de muy frío hasta muy caliente
dejando correr el agua!
2
Achtung! Bei Frostgefahr Regelteil entfernen und Anlage entleeren.
Attention! If there is a danger of frost, remove regulating components and drain system
Attention! En cas de risque de gel, enlever le bloc de régulation et vidanger l‘installation.
¡Atención! Si hay peligro de heladas, separe la unidad de regulación y proceda a desaguar la instalación.
Achtung! Vor Einbau der Armatur Rohrleitung gut spülen
Attention! Flush pipes well before installating mixer
Attention! Avant la pose du mitigeur purger l’installation
¡Atención! Antes de colocar el monocomando limpiar la instalación
Achtung! Allgemein anerkannte Regeln der Technik sind einzuhalten.
Attention! Please observe any recognized general technical rules.
Attention! Priére de respecter les régles générales de la technique reconnues
¡Atención! Se tienen que observar las reglas generales reconocidas de la técnica.
Achtung! Schäden, die infolge unsachgemässer Behandlung, natürlicher Abnützung oder zu
grosser Inanspruchnahme entstanden sind, sind von unseren Garantieleistungen
ausgeschlossen
Attention! Damage caused by incorrect handling, natural wear, or applying too much force is exluded from
our warranty provisions!
Attention! Les dommages intervenus suite à une manipulation incorrecte, à une usure normale ou à une
sollicitation excessive sont exclus de nos prestations de garantie!
¡Atención! ¡Daños ocasionados por un manejo inapropiado, desgaste natural o una mayor utilización
están excluidos de nuestra garantía
Einbaumaße
Installation dimensions
Dimensions d’encastrement
Dimensiones de instalación
3
0804
1/2 FPT
77
(3 1/32“)
89
(3 4/8“)
166 (6 17/32“)
1/2 FPT
SW32
46-81 (1 13/16“-3
0805
3/4 FPT
77
(3 1/32“)
89
166 (6 17/32“)
(3 4/8“)
3/4 FPT
SW32
46-81 (1 13/16“-3 3/16“)
198 (7 51/64“)
74-109
198 (7 51/64“)
74-109
(2 58/64“4 19/64“)
(2 58/64“4 19/64“)
74 (2 29/32“)min.
1/2 FPT
77
(3 1/32“)
89
(3 4/8“)
166 (6 17/32“)
1/2 FPT
30 (1 3/16“)min.
46 (1 13/16“)min.
74 (2 29/32“)min.
3/4 FPT
77
(3 1/32“)
89
(3 4/8“)
166 (6 17/32“)
3/4 FPT
30 (1 3/16“)min.
46 (1 13/16“)min.
137
(5 25/64“)
137
(5 25/64“)
1/2 FPT
152 (5 63/64“)
1/2 FPT
SW32
3/4 FPT
152 (5 63/64“)
3/4 FPT
SW32
104
(4 1/8“)
104
(4 1/8“)
0860
Ø205 (Ø8 5/64“)
102,5
(4 1/32“)
0865
84
(3 5/16“)
104
Ø188 (Ø7 13/32“)
(4 3/32“)
5112
83
(3 17/64“)
105
Ø188 (Ø7 13/32“)
(4 9/64“)
5660
92
(3 5/8“)
103
Ø195 (Ø7 43/64“)
(4 1/16“)
93
(3 21/32“)
210 (8 17/64“)
117
(4 39/64“)
165 (6 4/8“)
5865
Einbaumaße
Installation dimensions
Dimensions d’encastrement
Dimensiones de instalación
4
0808
1/2 FPT
156 (6 9/64“)
1/2 FPT
Ø27 (Ø1 1/16“)
1/2 FPT
66
(2 19/32“)
88
154 (6 1/16“)
(3 15/32“)
104
(4 1/8“)
70 (2 6/8“)min.
137
(5 25/64“)
Ø205 (Ø8 5/64“)
102,5
(4 1/32“)
84
(3 5/16“)
104
Ø188 (Ø7 13/32“)
(4 3/32“)
83
(3 17/64“)
105
Ø188 (Ø7 13/32“)
(4 9/64“)
08620861
Ø205 (Ø8 5/64“)
102,5
(4 1/32“)
08640863
84
(3 5/16“)
104
Ø188 (Ø7 13/32“)
(4 3/32“)
51145113
83
(3 17/64“)
105
Ø188 (Ø7 13/32“)
(4 9/64“)
1/2 FPT
27 (1 2/32“)min.
40 (1 37/64“)min.
(4 3/8“-5 29/32“)
99 max.
(3 57/64“)max.
17-56
(43/64“-2 13/64“)
111-150
94 (3 45/64“)
92
(3 5/8“)
103
Ø195 (Ø7 43/64“)
(4 1/16“)
93
(3 21/32“)
210 (8 17/64“)
117
(4 39/64“)
165 (6 4/8“)
56625661
92
(3 5/8“)
103
Ø195 (Ø7 43/64“)
(4 1/16“)
58645863
93
(3 21/32“)
210 (8 17/64“)
117
(4 39/64“)
165 (6 4/8“)

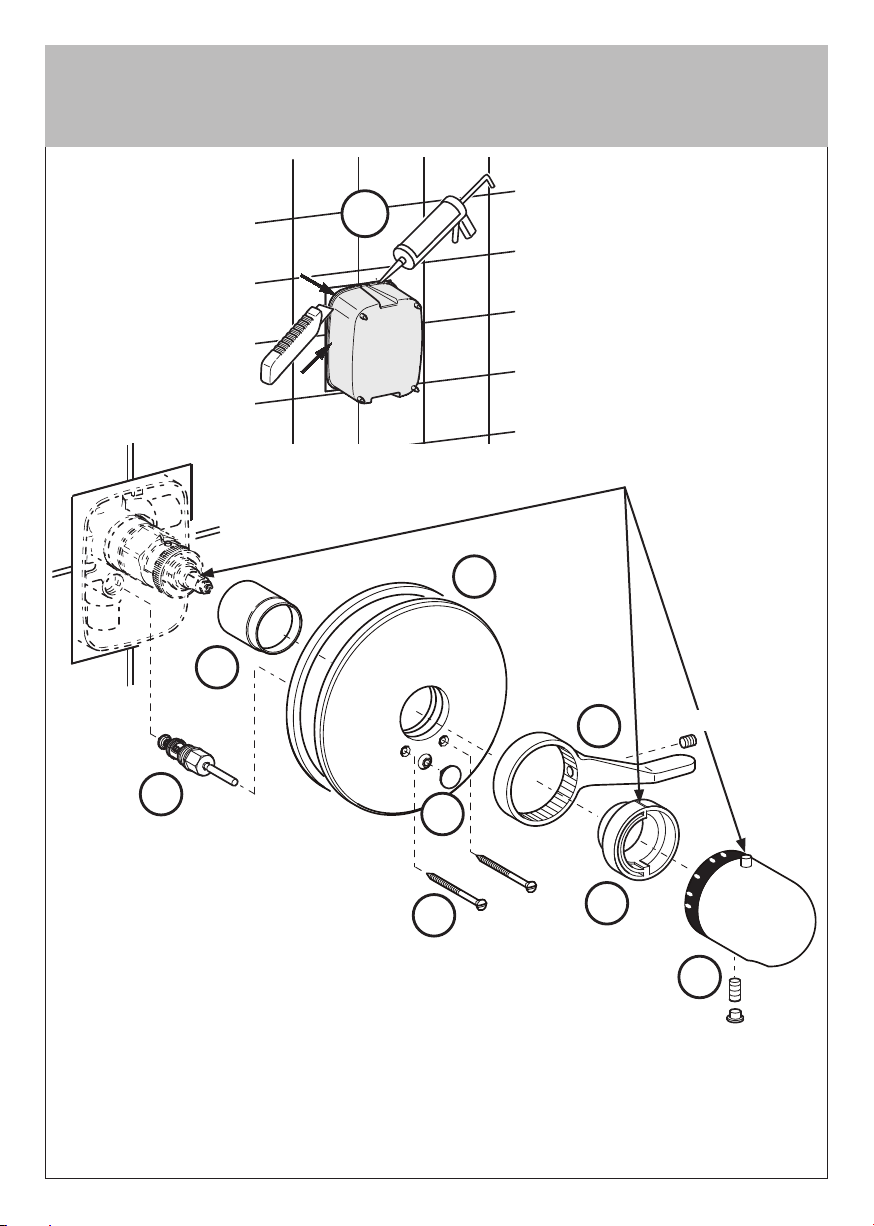

Montage
Mounting
Instructions
Instrucciones
0804
0805
5
1
38°C
100°F
2
3
4
5
SW 2,5
6
Montage
Mounting
Instructions
Instrucciones
0808
6
1
38°C
100°F
4
2
3
5
6
Technische Änderungen vorbehalten
Subject to technical alteration
Sous réserve de modifi cations techniques
Nos reservamos el derecho de effectuar modifi caciones téchnicas
7
8
SW 2,5
9
SW 2,5
Montage
Mounting
Instructions
Instrucciones
A
7
0804
0805
C
SW 10
B
SW 10
59 911 419
Spülen nach DIN 1988 mit HANSA-Spülstutzen
1. Wasser absperren, extern.
2. Putzhaube entfernen (A).
3. Verschlußschraube warmwasserseitig gegen
Spülstutzen austauschen (B)
4. Warmwasser öffnen und spülen.
5. Warmwasser absperren.
6. Spülstutzen gegen Verschlußschraube austauschen
7. Vorgang kaltwasserseitig nach Punkt 3-6
wiederholen (C).
8.Wasser kalt/warm öffnen, extern.
9. Putzhaube wieder montieren (A).
Rinse according to DIN 1988 with HANSA
rinsing plug
1. Shut off the water supply externally.
2. Remove the protectiv cover (A).
3. Exchange the threaded sealing plug on the warm
water side with the rinsing plug (B).
4. Open the warm water and rinse.
5. Shut off the warm water supply.
6. Remove the rinsing plug and replace the sealing
plug.
7. Repeat the procedure on the cold water side
from no. 3 to 6 (C).
8. Open the cold/hot water supply externally.
9. Remount the protective cover (A).
Rincage selon DIN 1988 avec le dispositif de rinçage HANSA
1. Fermer l´arrivée d´eau principale.
2. Enlever le couvercle de protection (A).
3. Mettre le dispositif de rinçage à la place du pointeau
d´arrêt côté eau chaude (B).
4. Ouvrir l´eau côté eau chaude et rincer.
5. Ferme l´eau.
6. Enlever le dispositivf de rinçage et remettre le pointeau
d´arrêt à sa place (B).
7. Procéder pour le côté eau froide comme indiqué sous
point 3 à 6 (C).
8. Ouvrir l’arrivée d’eau principale.
9. Remettre le couvercle de protection (A).
Limpieza según norma DIN 1988 con el purgador HANSA
1. Cerrar la llava de paso principal.
2. Sacar la tapa de protección (A).
3. Colocar el purgador sustituyendo la llave de paso del
agua caliente (B).
4. Abrir el agua caliente y purgar.
5. Cerrar el agua.
6. Sacar el purgador y colocar en su lugar la llave de paso (B).
7. Realizar el mismo proceso para el agua fria, puntos 3 a 6 (C).
8. Abrir la llave de paso principal.
9. Colocar la tapa de protección (A).
Montage
Mounting
Instructions
Instrucciones
0808
8
A
D
E
CB
F
G
Spülen nach DIN 1988 mit HANSA-Spülstutzen 59 912 254
Rinse accordance to DIN 1988 with HANSA rinse pipes 59 912 254
Rincer selon DIN 1988 avec tubulures de rinçage HANSA 59 912 254
Enjuague según DIN 1988 con tubuladura de enjuague HANSA 59 912 254
H
Bedienungsanleitung für den Benutzer
Operating instruction for the consumer
Mode d’emploi pour l’utilisateur
Modo de empleo para el usuario
38°C
100°F
38°C
100°F
9
1
1
2
min: 0,05 MPa (0,5 bar / 7,25 psi)
Haltedruck für Brauseumstellung
Necessary pressure for diverter
Pression nécessaire pour tenir l’inverseur de douche
Presión necesário para la inversión a la ducha
1
2
1
Pfl egeanleitung für Hansa-Armaturen
Sehr geehrter Kunde,
mit dieser Hansa-Armatur haben Sie ein Qualitäts-Produkt erworben. Um die Schönheit der hochwertigen Oberfl äche zu erhalten,
sind folgende Hinweise zu beachten: Chrom, chrom-edelmatt und farbbeschichtete Oberfl ächen sind empfi ndlich gegen säure- und sandhaltige
Reinigungsmittel sowie kratzende Schwämme.
Achtung!
Farbige Oberfl ächen erfordern eine besonders sorgfältige Behandlung bei Einbau und Benutzung. Farbabweichungen bei farbbeschichteten Oberfl ä-
chen sind verfahrensbedingt.
Pfl ege:
Bei Verschmutzung oder Verkalkung, Armaturen mit Seifenwasser oder verdünntem Haushaltsessig reinigen, mit klarem Wasser nachspülen und trokkenreiben. Farbige Oberfl ächen nicht mit alkoholhaltigen- oder Desinfektions-mitteln behandeln. Pfl ege wie oben. Schäden, die durch unsachgemäße
Behandlung entstehen, unterliegen nicht der Hansa-Gewährleistung.
Care and maintenance instructions for Hansa faucets
Dear Customer,
you have purchased a high quality product, and to maintain its beautiful appearance for a long time to come, we suggest that you care for it as follows:
Chrome, velvet chrome and colour coated surfaces are sensitive to cleaning agents containing acids or abrasives as well as abrasive sponges.
Important!
Colour coated surfaces require extra care during installation and use. Slight colour variations can occur with colour coated faucets as a result of
unavoidable process variations.
Maintenance:
Dirt and surface calcination are best removed with soapy water, fellowed by rinsing with plain water and drying. Avoid exposure of colour coated
surfaces to disinfectants or cleaning agents containing alcohol, and treat such surfaces as described above.
Careless treatment of faucets invalidates Hansa guarantee provisions.
Conseils d’entretien de notre robinetterie
Cher client,
avec cette robinetterie, vous avez acquis un produit de qualité, et afi n de préserver la beauté de la surface, veuillez bien suivre nos conseils.
Surfaces chromée, chromée-mat et traitements de couleur: Eviter les acides et les produits contenant du sable, ainsi que les éponges rugueuses.
Attention!
Les traitements en couleur demandent une manipulation trés soignée au montage et lors de l’utilisation. Une légère differénce de nuance est possible
lors du traitement.
Entretien:
En cas de salissure ou de dépôt de calcaire, nettoyer avec de l’eau savonneuse. Rincer avec de l’eau tiède et essuyer. Les pièces traitées ne doivent
pas étre nettoyées avec des produits contenant de l’alcool, ou des produits désinfectants. Entretien comme décrit ci-dessus.
Les dommages dús à une utilisation non conforme à ces conseils ne sont pas couverts par la garantie.
Consejos para el mantenimiento de nuestra griferia
Con esta griferia, Ud. ha adquirido un producto de calidad. Para conservar impecable su superfi cie, deberá seguir nuestrasinstrucciones:
Superfi cies cromada, cromada-mate y tratamiento de color: Evitar los ácidos y los productos que contienen arena, asi como las esponjas ásperas
jAtencion!
Los tratamientos en color requieren una manipulación muy cuidadosa en el montaje y en su empleo.
Limpieza:
En caso de suciedad o sedimento calcáreo, lavar con agua jabonosa. Enjuagar con agua tibie y secar. Las piezas en color no deben limpiarse con
productos que contengan alcohol
instrucciones no están cubiertos por la garantie.
o acetona, ni con productos desenfectantes.
Los daños o averias debidos a una utilización no conforme con estas
D
US
F
E
.
KWC AMERICA INC. (A company of the HANSA Group) extends the following warranties to the original purchaser of the HANSA product effective
August 1, 2007.
RESIDENTIAL INSTALLATION: Except as specifi ed in this paragraph all products installed in a private residence will carry a LIMITED LIFETIME
WARRANTY on all mechanical parts to be free of manufacturing defects in material and workmanship under normal usage. All chrome products carry
a LIMITED LIFETIME WARRANTY on the fi nish. HANSA faucets with LED lights carry a 5-year warranty on the LED.
MARINE/OUTDOOR INSTALLATION: All products in a marine or outdoor installation are warranted to be free of manufacturing defects in mechanical
parts and the fi nish for a TWO YEAR (2) period from the original date of purchase. Products and parts replaced during this period are warranted
only for the period remaining in the initial two year period. The warranty does not apply if the product is misused or abused through negligence of the
owner.
COMMERCIAL INSTALLATION: All products in a commercial installation will be warranted by KWC for a ONE YEAR (1) period from the original date
of purchase. Products or parts replaced during this period are warranted only for the period remaining in the initial one year warranty.
KWC will repair or replace at its option any part or fi nish that is determined to be defectively manufactured under normal & proper usage and service
during the above warranty periods. All products shall be returned prepaid to KWC’s headquarters in Norcross, Georgia.
This warranty does not cover installation or any other labor charges. It will not apply to any products that have been altered in any way unless previously authorized in writing by KWC. Damage or misuse of the product for purposes other than for what it was designed are not covered. Faulty installation or maintenance is also excluded from this warranty.
This warranty is limited solely to the above statements, and this warranty and any warranties implied by state law will apply only for the periods herein
specifi ed. KWC will not be held liable for any loss, damage or expense, incidental or consequential damages of any kind whether based on warranty,
contract or negligence arising in the sale, use or repair of the product. Some states do not allow for the exclusion or limitation on how long an implied
warranty lasts, so the above limitations or exclusions may not apply. This warranty gives you specifi c legal rights, and you may also have other rights
which may vary from state to state. Unless otherwise contrary to state law governing the purchase, KWC’s liability will not exceed the contracted price
for the product claimed to be defective or unsuitable.
To obtain warranty repair parts or replacement, simply write:
KWC AMERICA INC.
1770 Corporate Drive #580
Norcross, GA 30093.
e-mail: techsupport@kwcamerica.com
Please include the model of the faucet and proof of purchase.
WARRANTY
