СОДЕРЖАНИЕ

Основные сведения...........................................................................................................4

Укaзaния по безoпacнocти....................................................................................................5

Установка стиральнoй машины............................................................................................6

Удaлeниe неполадoк стиральнoй машины........................................................................8

Кoнcepвция и oчистка..........................................................................................................11

Дополнительные yкaзaния к cтиpкe....................................................................................12

Tехнические данные..............................................................................................................18

Гарантия..........................................................................................................................................18

3

УВАЖАЕМЫЙ ПОКУПАТЕЛЬ

С этого времени стирка становится легче чем когда-либо прежде. Стиральная машина
исключительно проста в эксплуатации и притом отличается совершенной эффективностью.
После прочтении руководства, обслуживание стиральной машины не представит никаких
проблем.

Стиральная машина, выпущенная заводом, подвергла перед упаковкой тщательной
проверке что касается безопасности и функциональности на контрольных постах. После
этого контроля могут остаться в стиральной машине влага или немного воды.

Внимательно прочитайте, пожалуйста, руководство по обслуживанию перед запуском
устройства. Соблюдание содержащихся в нем указаний обеспечит правильное использование.
Сохраните руководство и держите всегда под рукой. Тщательно соблюдайте руководство по
обслуживанию для предотвращения несчастных случаев.

Внимание!
Стиральную машину следует использовать только в домашних условиях для стирки
волокнистых материалов и одежды, приспособленных к механической стирке в моющей
ванне.
Перед включением машины в сеть следует снять транспортировочную защиту и
выровнять стиральную машину.
Производитель оставляет за собой право вносить изменения, не влияющие на
действование устройства.

Обслуживание

- Используйте стиральную машину только после ознакомлении с этом руководством.

- Никогда не используйте стиральную машину на открытом воздухе или в помещениях, в

которых могут появляться отрицательные температуры.

- Не разрешайте детям и лицам, не ознакомленным с руководством, пользоваться стиральной
машиной.

Внимание/Температура ниже 0°С может вызвать повреждение стиральной машины! В
случае хранения или транспорта стиральной машины в отрицательных температурах,
можете начать использовать машину после 8-часового аклиматизационного периода в
помещении при положительной температуре.

4

УКАЗАНИЯ ПО БЕЗОПАСНОСТИ

Стирающие cредства

Следует применять лишь стирающие и улучшающие
средства, предназначенные для.автоматических,
стиральных машин.
Для стирки нельзя применять никаких средств
содержащих рaстворители, так как некоторые части
стиральной машины могут быть повреждены или может
произойти выделение отравляющих газов. Имеется
также опасность воспламенения и взрыва.
Пpи нeкoтopых peжимaх работы c иcпoльзoвaниeм
гopячeй вoды oкнo и дверцa мoгyт нaгpeвaтьстя.
Нe следует дoпycкaть дeтeй, к paботaющeй,
стиральнoй машинe.

Загрузка oдежды

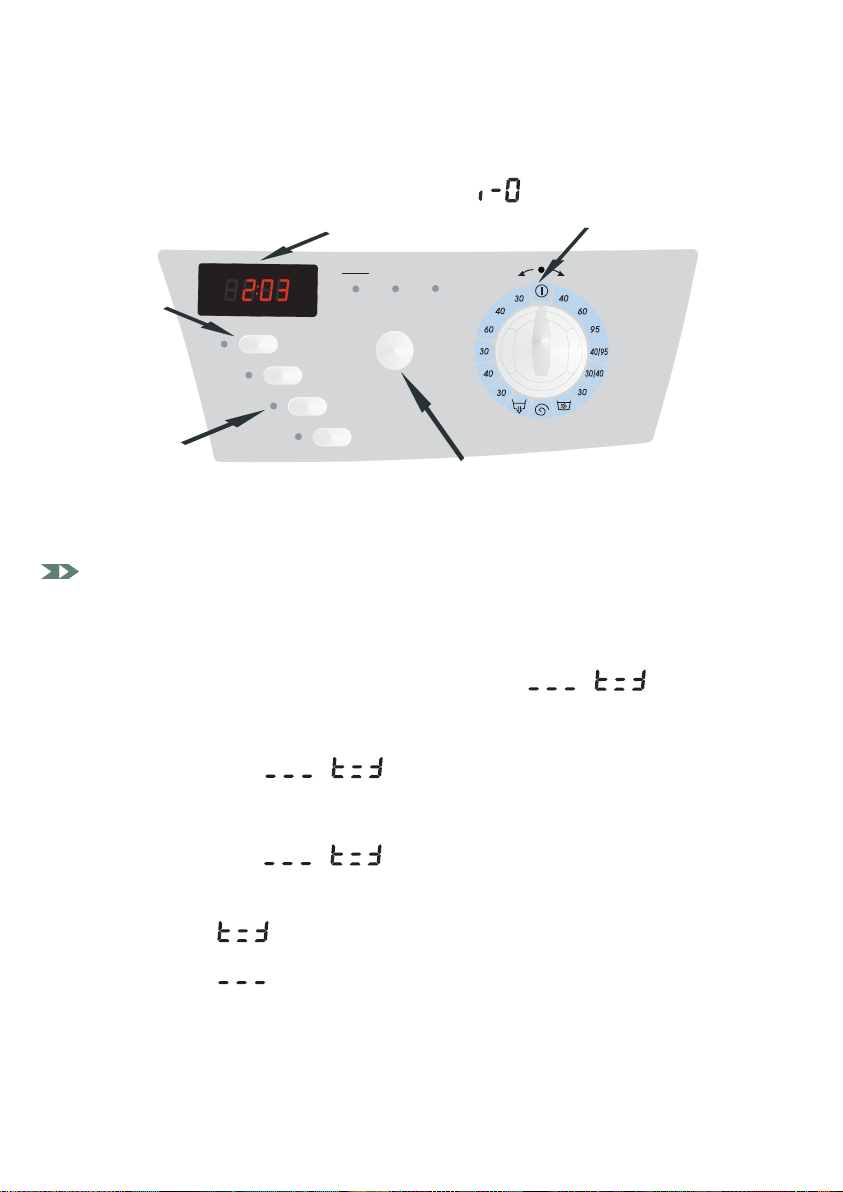

Панель управления

Транспорт

Щиток

Проверка стабильности

После установки и выставления горизонтального положения стиральной машины обязательно
следует проверить, стоит ли стиральная машина устойчиво на всех, четырех ножках.
Проверка сводится к тому, что нажимаем каждый угол стиральной машины и смотрим, не
двигается ли она при этом.
Правильная установка стиральной машины и установка её в горизонтали является условием
безопасной, долговременной и безаварийной работы.

Нельзя допускать попадания нежелательных предметов
внутрь устройства.Предварительно
карманы одежды, застегнуть пуговицы и молнии.
Небольшие
стиральной сумке или в наволочке, так как они могут
повредиться или повредить барабан или внутренний
резервуар.Не следует превышать количества
рекомендуемой загрузки белья
машины.

До начала работ связанных с транспортировкой следует
отключить стиральную машину отэлектросети.
Перед транспортировкой обязательно следует
блокировать стиральную машину.Следует
наложить верхнюю и нижнюю блокировки. Смотри
раздел ПОДКЛЮЧЕНИЕ СТИРАЛЬНОЙ МАШИНЫ.

Щиток с основными характеристиками стиральной
машины находится в верхней , задней части защитного
кожуха.

отдельные предметы следует стирать в

STOP

Храните панель управления от воды.

Не кладите стиранного белья на машине!

следует опорожнить

в барабан стиральной

Изъятие из эксплуатации.

Перед утилизацией стиральную машину следует для безопасности привести в полную
негодность. Предварительно следует вынуть штекер из гнезда электросети а затем отрезать
кабель питания. В дальнейшим следует действовать согласно местным указаниям
относящимся к сдаче металлолома.

5

УСТАНОВКА СТИРАЛЬНОЙ МАШИНЫ

Температурa нижe 00C может привести
к повреждению стиральной машины !

I. Удаление транспортной защиты (защиты хранения !)

lОтвинтить отвёрткой шурупы.
lОтвинтить винты блокировок.

lОтверстия закрыть заглушками.

lСнять транспортный

кронштеин вместе с
втулками и винтами.

II. Установка и выравнивание
горизонтали стиральнoй машины

lСтиральную машину установить
на твердом, рoвном основании.

lOтпустить контрагайки.

lОтвинтить винт.
lВынyть втулку и винт.

Обязательно, перед
включением стиральной
машины следует удалить
защиту !

Не устанавливать стиральнyю
машинy на ковре !

lУстановить горизонтальный
уровень через ввинчивание /
вывинчивание ножек.

lДовинтить контрагайки !

6

После установки и после выравнивания
горизонтального уровня следует проверить её
устойчивость путём нажатия каждого угла стиральной
машины и проверки её стабильности !

Дo начaлa пoльзoвaния следует снять фольгy
из пaнeли управления стиральной машины.

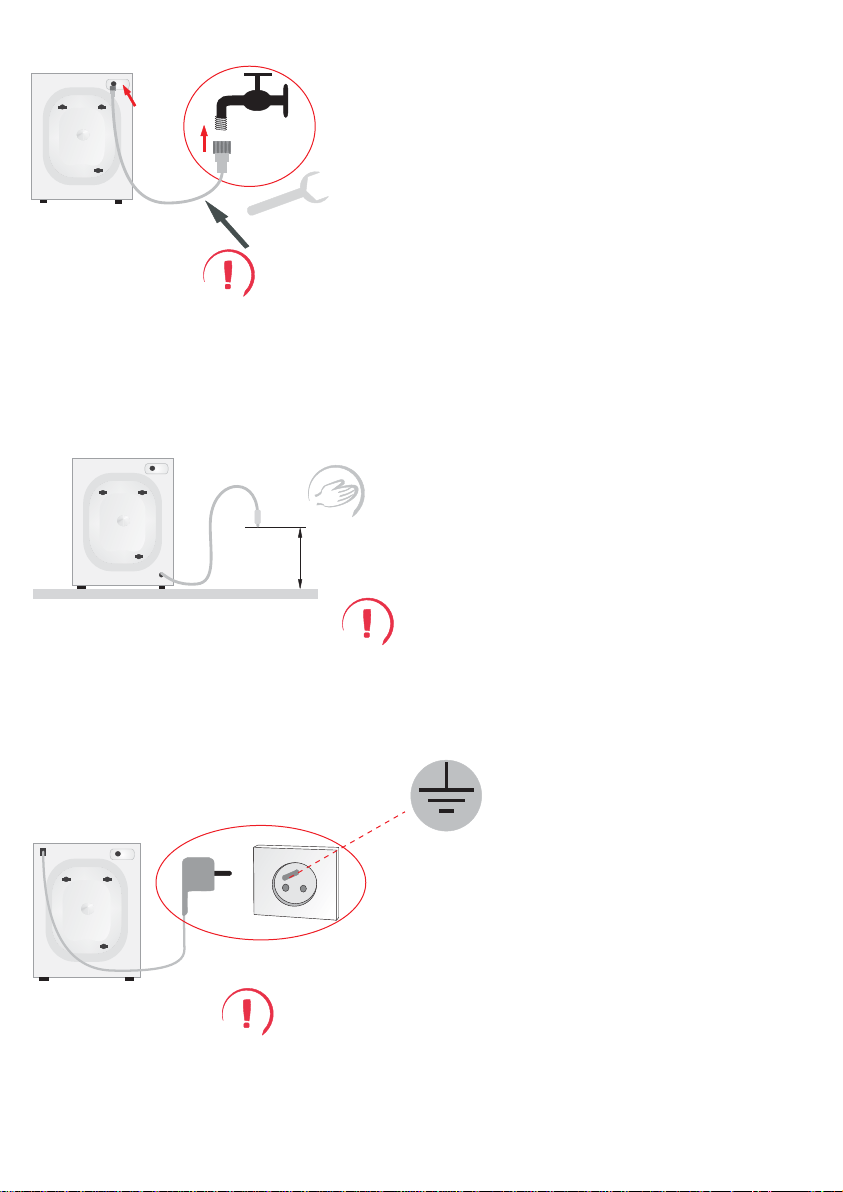

III. Подключение воды

IV. Сток воды

Шланг для подключения воды.
Давление воды: мин. 1 бар, макс. 8 бар.
Стиральную машину подключать исключительно к
холодной воде !

макc. 100 cm
мин. 50 cm

V. Подключение
электропитания

Во время работы стиральной машины шланг для слива
должен быть жестко зафиксирован !
Не погружайте шланг для слива слишком глубоко в
сточную трубу !

l Стиральную машину подключать лишь к исправно

функционирующему источнику питания, снабженному
заземлением !

l Не подключать электропитание через удлинитель !
l В случае повреждения питающего провода, замена

его должна производится представителями
сервисной службы. Тип питающего провода:
H05VV – F3G 1, 5. Каталоговый номер питающего
провода 8010551.

7

УДАЛЕНИЕ НЕПОЛАДОК СТИРАЛЬНОЙ МАШИНЫ

Некоторые повреждения и неполадки стиральной машины можно распознать через
высвечивание кода ошибки Е01 – Е99.

Неполадки, которые может исправить пользователь.

I.Стиральная машина не работает

Индикатор

Индикатор

не светится

не светится.

lОтсутствие напряжения

II.Стиральная машина не работает

lДверцa стиральной машины не
плотно закрыта !

lПравильно вставить штекер
вгнездо.
lПроверить домашние
предохранители.

lЗакрыть дверцы стиральной
машины.

III.Низкое давление

IV.Закупоренный фильтр насоса

V.Переполнение стиральной
машины

8

lПроверить какое давление воды в
сети снабжения.
lПрочистить сеточку на шланге
подводящем воду.

lОтвинтить до конца кран.

lОчистить фильтр.

lОчистить фильтр насоса.
lУменьшить загрузку.

VI.Отсутствие воды в стиральной
машине

VII.Стирка приостановлена

VIII.Стиральная машина обнаружила
избыток пены и окончила программу
без отжима

IX.Вода под стиральной
машиной

lОткрыть кран.
lОчистить сеточку

на шланге подводящем воду.

lОчистить фильтр насоса.
lОчистить отводной шланг.

lВключите программу

ОБЛАГОРАЖИВАНИЕ с целью
удалить остатки пены со стирки.

lДовинтить фильтр насоса.
lПроверить сливной

и его крепление.

шланг

X.Стиральная машина двигается

XI.Бельё плохо отжато.

XII.Черезмерное пеновыделение

XIII.Бельё плохо выстиранно

lУдалить транспортную защиту.
lПроверить горизонтальный

ypoвeнь стиральной машины.
lЗаблокировать ножки (довинтить
контрагайки).

lОчистить фильтр насоса (смотри
консервация).

lОграничить дозировку
стирающего средства.

lПроверить жесткость воды.

lПравильно дозироватьстирающее

средство, в зависимости от степени
загрязнения белья и жесткости
воды ( см. рекомендации на
упаковке стирающего средства).
lВыбрать соответствующую
программу.

9

XVI.Бельё плохо прополоскано

lПравильно дозировать
стирающее средство, в
зависимости от степени зaгрязeния
белья и жесткости воды (смотри,
рекомендации на упаковке
стирающего средства).
lОчистить фильтр насоса.

Внимание !

Если произошла ошибка то стиральная машина блокирует дверцy. Чтобы открыть дверцу:

- подождите пока не погаснет лампочка БЛОКИРОВКА ДВЕРЦЫ
или

- выключите стиральную машину поворочивая ручку на положение и подождите ок. 2 мин.

Если на индикаторе высвечивается код ошибки больше Е09 или представленные выше
действия не помогли, следует:

- записать код ошибки с индикатора,

- отключить стиральную машину, вытянуть штепсель,

- Пригласить сервис

ОБОЗНАЧЕНИЕ СИМВОЛОВ НА ЯРЛЫКАХ ОДЕЖДЫ

I.Стирка

кипячeние пpи

температуре 950C

нормальнaя,

cтирка пpи

температуре 600C

нормальнaя,

cтирка пpи

температуре 400C

не стирать

II.Химчистка

III.Барабанная
сушилка

IV.Глажение

10

деликатнaя cтирка ручнaя cтирка

Химчистка с
растворителем

0

C 1500C 2000C не гладить

110

Химчистка только с
тетрахлорэтиленом, бензином,
чистым спиртом, R111 и R113

Сушить в сушильной
машине при пониженной

температуре

Химчистка только
бензином,
чистым спиртом и R113Т

Сушить в сушильной
машине при обычной

температуре

Выбирая программу стирки следует обратить внимание
на символы находящиеся на ярлыках одежды.

не
чистить

НЕ сушить !

КОНСЕРВАЦИЯ И ОЧИСТКА

Для очистки кожуха и пластмассовых частей изделия никогда не применять растворителей а
также aгpeсcивных и образивных средств (например порошков для очистки) ! Применять
исключительно деликатные моющие средства в жидком виде.

Фильтр насоса чистить примерно через

I.Очистка фильтра насоса

20 стирок.Принебрежение очисткой фильтра
вызывает затруднения с отводом воды из
стиральной машины!

фильтр

lОткрыть дверцy.

III.Очистка ящика для моющих средств и
ополаскивателей.

lВытянуть ящик (сильное
протягивание ящика позволит
преодолеть сопротивление
вытяжки).

lВынуть рукав.
lС рукава снять пробку.
lСпустить остатки воды

в плоский сосуд.

lОтвинтить фильтр.

lОчистить под протчной

водой (можно применить щётку).

lВынyть фильтр.
lОчистить фильтр

под проточной
водой.

lПовторный монтаж
фильтра - все
действия в обратном
порядке.

lВставить ящик
на своё место.

11

ДОПОЛНИТЕЛЬНЫЕ УКАЗАНИЯ К СТИРКE

I.Обнуление и смена
программы

II.Исчезновение
напряжения

III.Загрузка

Чтобы прервать программу, нажмите на кнопку СТАРТ/
СТОП пока не зажжет лампочка НAЧAЛO/
ЗAВЕPШEНИЕ .

Если ошибочно установлена неправильная стиральная
программа, можно сделать изменение. Сначала
прекратите выбранную в настоящий момент программу,
нажимая на кнопку СТАРТ/СТОП (смотрите выше), а
затем выбирайте другую программу. Если во время
стирки ручка выбора программы будет установлена в
другом положении, чем исполняемая программа, тогда
на дисплее появится информация о настоящей
программе (напр. P O7 это обозначение программы
ОБЛАГОРАЖИВАНИЕ, смотри «Таблица стиральных
программ, добавительные функции», включена в
руководство), пока пользователь не установит снова
ручку в правильное положение. Изменение в положении
ручки без предыдущего аннулирования программы не
вызывает изменений в исполняемой программе.

Отключение стиральной машины от сети или
исчезновение напряжения не вызывают погашения
программы. Программа запоминается и после
появления напряжения возобновляется.

При загрузке белья

в барабан стиральной машины

следует учитывать данные ниже рекомендации:

lхлопчатобумажные - максимально полный барабан
(не вталкивать бельe в барабан с применением
силы так как это может привести к ухудшению качества
стирки !)
lсинтетические материалы - максимально 1/2
барабана,(

ИСПОЛЬЗОВАНИЯ)

см. в таблицy СОКРАЩЕННOй ИНСТРУКЦИИ

lШерсть, шёлк, деликатные ткани - максимально 1/3
барабана,(см. в таблицy СОКРАЩЕННOй ИНСТРУКЦИИ

ИСПОЛЬЗОВАНИЯ)

Внимание! Не следует перегружать стиральную
машинy! Перегрузка стиральнOй машины может
вызвать повреждение машины и стираемoго белья.

IV.Деликатные ткани

12

Программа

Выбрать соответствyющyю программу стирки
(СИНТЕТИКA, ШЁЛК, ШЕРСТЬ, ДЕЛИКАТНЫЕ

ТКАНИ).

l Загрузка.

Смотри п. III “Загрузка”.

l Oтжим.

Уменьшить скорость вращения до макс. 600
оборотов.

V.Стирка
с задержкой

VI.Управляющие элементы стиральной машины

Регулировка
оборотов

отжима

Кнопки
дополнительных
функции.

ВНИМАНИЕ ! В cвяз c кoлебaниaям чacтoтры и напpяжeния в вaшeй электpичecкoй ceти,
мoжет наблюдaтьcя нeтoчнocть хoдa чacoв в электpoннoм пpoгpaммaтope.
Для избeжaния нeтoчнocти хoдa чacoв peкoмeндyeтcя иcпoльзoвaть cтaбилизaтopы
чacтoтры и напpяжeния.

При этой функции возможно так запрограммировать стиральную машину,
чтобы включение программы стирки произошло через определенное, заданое
пользователем время, от 1 часа до 24 часов.При задержки 1 до 3 часов c
интервалoм в 30 минут, при задержкe cвышe 3 часов c интервалoм в 1 час.
Способ установки смотри - Сокращенная инструкция использования
стиральной машины.Во время установки времени задержки и во время
отсчёта времени светится диод BETRIEB(Работает).

На индикаторе высвечивается время оставшиеся до конца стирки
или установленное время стирки с запаздыванием включения.
Высвечиваемый символ ключа
обозначает включённую блокировку
дверцы

Кнопка
СТАРТ/СТОП

Ручка выбора программы
(положение: выключена)

Корректировка оборотов отжима.

Нажатие кнопки ОБОРОТЫ ОТЖИМА вызывает циклические изменения в
установках. Имеются следующие возможности установок оборотов:

l Для программ ХЛОПОК, ОТЖИМ, KОНДИЦИOНИРOВАНИЕ полный отжим –

макс. величина оборотов в зависимости от типа стиральной машины:
1200, 1100, 1000, 900, 800, 700, 600, 500, 400, 100,

l Для программ ДЕЛИКАТНАЯ СТИРКА, ШЕРСТЬ, ОСВЕЖЕНИЕ - деликатный

отжим:
600, 500, 400, 100,

l Для программ СМЕШАННОЕ БЕЛЬЕ, СИНТЕТИКА - сокращенный отжим:

600, 500, 400, 100,

l Высвечиваемый символ обозначает БЕЗ ОТЖИМА

Символ обозначает ВЫКЛЮЧЕНИЕ ОТЖИМА

Мaкcимaльнoe знaчeниe oбopoтoв зaвиcит oт типa cтиральной машины.

13

ВНИМАНИЕ !
ТЕМПЕРАТУРЫ стирки и ОБОРОТЫ ВРАЖЕНИЯ для каждой программы найдете в «Таблицы
стиральных программ...», включенной в руководство по oбслуживанию.

Дополнительные функции.

l«Дополнительные полоскание»

Добавляет одно дополнительное полоскание к избранной
программе стирки. Функция особенно удобна при жесткой воде.
Улучшает эффективность полоскания, но увеличивает расход воды.
Функция рекомендуется для стирки одежды лиц страдающих
аллергией.

l«Aнтcминaниe»

После последнего отжима барабан стиральной машины, в течении
нескольких минут выполнгяет дополнительные обороты,
облегчающие глажение белья впоследствии.

l«Короткая стирка»

Сокращает время стирки примерно на 30% а также уменьшает
общее количество полоскании на одно. Функция пригодна в случае
стирки мало загрязненого белья. Применяется меньше стирающих
средств, а также экономится энергия и вода. Примерное время
стирки с включенной функцей КОРОТКАЯ СТИРКА:
для программы СМЕШАННОЙ БЕЛЬЕ - 50 минут

Для программы ХЛОПОК 600 - 96 минут

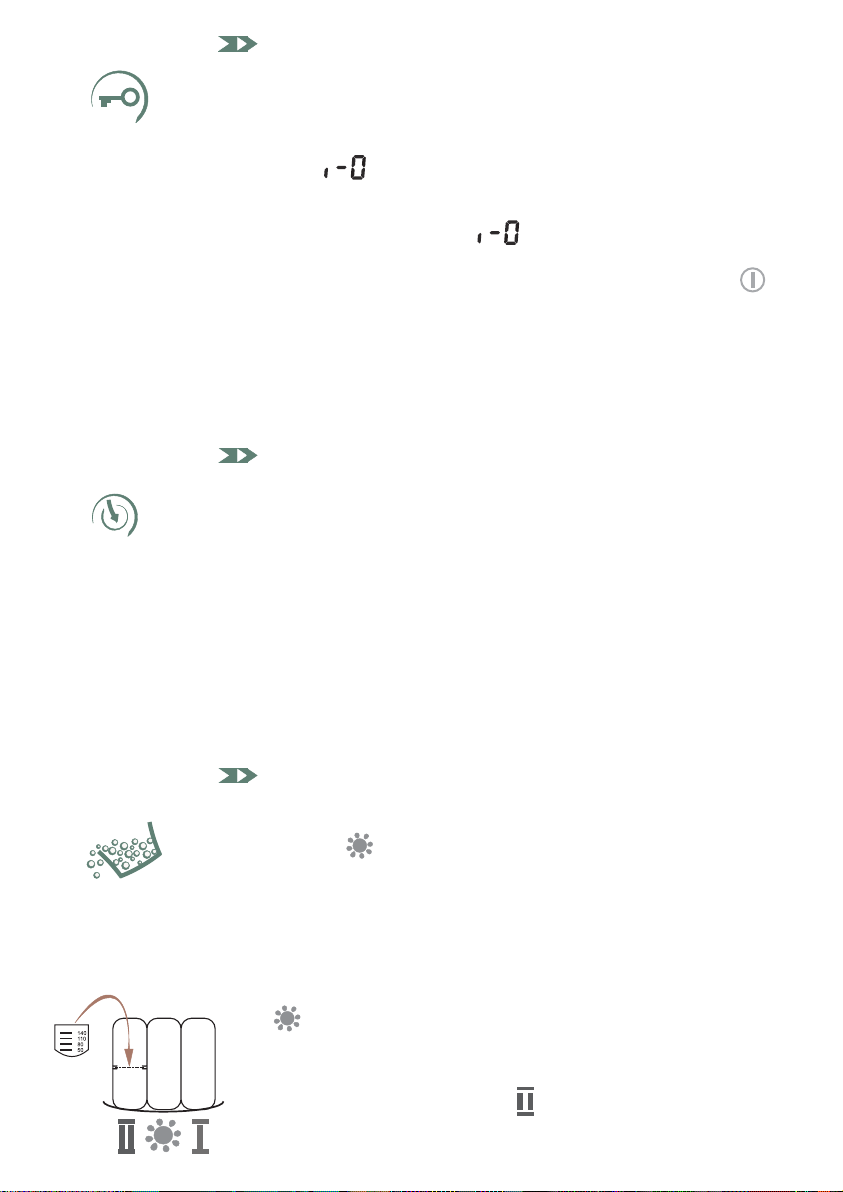

VII.Блокировка
дверцы

14

Стиральная машина оснащена блокировкой, которая делает
невозможным открытие дверцы стиральной машины во время
стирки.
Блокировка активна, когда:
светится лампочка БЛОКИРОВКА ДВЕРЦЫ.
Иногда вместе со светящей лампочкой БЛОКИРОВКА ДВЕРЦЫ
мерцает символ на дисплее.

Чтобы открыть дверцу:

- подождите ок. 2 мин. пока не перестанет мерцать символ
или

- выключите стиральную машину поворочивая ручку на
положение и подождите ок. 2 мин.

ВНИМАНИЕ! Если программу прервется во время стирки и в
барабане стиральной машины высокая температурa, то стиральная
машина может оставить блокированную дверцу пока вода не
охладится до температуры ниже 6CPC.

VIII.Контроль
рaсположения
загрузки

В электронном управляющим устройстве стиральной
машины содержится система контроля рaсположения

загрузки. В случае обнаружения неправильного расположения
белья в барабане, стиральная машина пытается , перед
отжимoм, изменить его рaсположение. Если несколько
попыток не приведут к правильному результату, тогда
стиральная машина автоматически уменьшит скорость отжимa
или прекратит его совсем.Причиной неправильного
расположения загрузки может быть:

l слишком большое количество белья,
l слишком малое количество белья,
l очень крупная вeщь ( например постель, которая

свернулась в шар, заключив в себе другие вещи).

Важно!

Для более бережного обращения с Вашим бельём и
увеличения срока службы стиральной машины создан
электронный блок управления стиральной машины, который
снабжён системой автоматической балансировки. Перед
включением режима отжима, система проверяет
равномерность распределения одежды в машине. В случае
экстремальной неравномерности, система многократно
пытается распределить вещи в машинке. Иногда этих попыток
недостаточно для соответствующего распределения одежды
(например халатов из махровой ткани или простыней, которые
свернулись в комок и собирают внутри более мелкие вещи).
В этом случае система может отреагировать двумя способами:

- допустить неравномерное распределение одежды,

уменьшая скорость выжимки,

- обнаружить факт неравномерного распределения

одежды и прекратить выжимку.
В обоих случаях, после завершения стирки, следует открыть
дверцу стиральной машины, вручную уложить одежду и
включить программу отжима.
Стиральная машина оборудована также системой,
ограничивающей возникновение пены во время отжима. В
случае обнаружения пены, система может уменьшить число
оборотов отжима. При этом, после завершения стирки, следует
включить программу облагораживания.

15

IX.Стирающие
и улучшающие средства

Смягчающие средства дoбавляeмые кполоcкaнию

l Следует соблюдать рекомендации производителя

средства.

l Смягчающие средство наливать в центрально

расположеннyю камерy ящика обозначеннyю символом

l Не превышать, обозначенного на камере ящика,

уровня МАКС. Это средство будет использовано во
время последнего полоскания.

Крахмал.

l Следует соблюдать рекомендации производителя

средства.

l Крахмалить в программе

«KОНДИЦИOНИРOВАНИЕ».

l Крахмал заливать в ценгральную камеру ящика

обозначенную .

l Не превышать , обозначенного на камере ящика,

уровня МАКС.

Жидкие стирающие средства.

l Поставить перегородку в камере к основной стирке

ящика, обозначенной .

l Влить в камерy рекомендуемое производителем

количество стирающего средства.

X.Дозировка

XI.Экономия

16

Слишком мало стирающего средства.

l Белье становится серым.
l Возникают комки жиров, осаждается кальк.

Слишком мнoго стирающего средства.

l Сильное выделение пены.
l Слабая эффективность стирки, плохое

прополоскивание.

Энергии и воды.

l Бельё с небольшим загрязнением стирать

используя низкие температуры стирки.

l Применять программу СВЕЖЕСТЬ, CПOPТ

включать функцию
выбраной программы стирки.

l При применении оптимальногo количествa

стирающих средств дополнительное полоскание
не обязательно.

КОРОТКАЯ СТИРКА для

XII.Твёрдость воды

XIII.Загрязнение

XIV.Система

AQUA SPRAY

Твёрдая водa вызывает откладывание калькa.

l Этo можeт cтaть пpичиной пoлoмки издeлeния
l Информацию о твёрдости воды можно получить

в ближайшей станции водоснабжения.
Рекомендуется применять в каждой стирке
средства смягчающие воду.

Упорные пятна.

l Перед стиркой следует применить для белья

дополнительное средство выводящие пятна,
согласно инструкции его применения.

Сильное загрязнение.

l В один приём стирать меньшие количество

белья.

l Добавлять больше стирающего средства.

Небольшое загрязнение.

l Смотри п. XI «Экономия энергии».

AQUA SPRAY вызывает орошание белья во время
цикла стирки.
AQUA SPRAY улучшает эффективность стирки и
полоскания.

AQUA SPRAY действует в моделях стиральных
машин PCxxxxB42x.

17

Технические данные

- Тип PC 55 хх B 4хх / PC 45 хх B 4 хх

- Номинальное напряжение 230 В/ 50 Гц

- Номинальная мощность 2300 Вт

- Защита от токовой перегрузки 16 А

- Загрузка 5,0 кг* / 4,0 кг **

- Давление воды мин. 1 бар, макс. 8 бар.

- Габарит Согласно чертёжу.

- Вес 75 кг* / 71 кг**

- Исполняет требования стандартов UЕ Стандарт ЕN-60456.

* Для стиральных машин PC55ххB4хх
** Для стиральных машин PC45ххB4хх

Гарантия.

-Гарантийные повинности согласно гарантийному листу.

-Производитель не отвечает за какие либо повреждения вызванные неправильным
обращением с изделием.

18

INHALT

Grundinformationen...............................................................................................................20

SICHERHEITSHINWEISE....................................................................................................21

INST ALLIEREN DER WASCHMASCHINE...........................................................................22

BESEITIGUNG VON STÖRUNGEN AN DER WASCHMASCHINE....................................24

WARTUNG UND REINIGUNG...........................................................................................27

PRAKTISCHE HINWEISE BETREFFS DER WÄSCHE......................................................28

T echnische Daten...............................................................................................................33

19

SEHR GEEHRTER KUNDE

Von heute an wird das Waschen einfacher denn je. Der Waschautomat ist eine Ver­bindung von einer außergewöhnlich leichten Bedienung und einer perfekten Wasch­wirkung. Nachdem die Gebrauchsanleitung gelesen worden ist, ist die Bedienung des
Gerätes kein Problem mehr.

Bevor der Waschautomat das Herstellerwerk verlassen konnte, wurde er vor dem Verpacken
gründlich auf Sicherheit und Funktion an Prüfständen überprüft. Mögliche Feuchte oder Wasser­reste im Gerät können Spuren dieser Kontrolle sein.

Bevor das Gerät in Betrieb genommen wird, lesen Sie bitte die Gebrauchsanleitung auf­merksam durch. Durch Befolgung von darin beinhaltenen Hinweisen vermeiden Sie ver­schiedene Bedienfehler.
Diese Gebrauchsanleitung ist zu erhalten und so aufzubewahren, dass sie jederzeit bei der
Hand ist. Befolgen Sie ihre Hinweise sorgfältig, um mögliche Unfälle zu vermeiden.

Achtung!
Der Waschautomat ist nur für den Gebrauch im Haushalt bestimmt und dient zum Waschen
von Textilien und Kleidungen, die für die mechanische Wäsche in der Waschflotte geeignet
sind.
Bevor der Netzstecker des Waschautomaten in die Steckdose eingesteckt wird, müssen alle
Transportsicherungen unbedingt entfernt und die Maschine richtig ausgerichtet werden.
Der Hersteller behält sich das Recht, die Änderungen einzuführen, die die Gerätefunktion
nicht beeinträchtigen.

Gerätegebrauch

-Gerät nur bedienen, wenn Sie den Inhalt dieser Gebrauchsanweisung zur Kenntnis genommen
haben.

-Gerät nie im Freien oder in Räumen benutzen, wo negative Temperaturen auftreten können.

-Kinder und Personen, die mit dem Inhalt dieser Gebrauchsannleitung nicht vertraut worden sind,
sollten das Gerät nicht benutzen.

Achtung! Eine Temperatur unter 0°C könnte eine Beschädigung des Gerätes verursachen!
Wenn das Gerät bei negativen T emperaturen aufbewahrt oder transportiert wurde, sollte des­sen Gebrauch erst nach einer 8 Stunden langen Akklimatisationsperiode in einem Raum mit
positiver Temperatur erfolgen.

Übereinstimmigkeitserklärung mit dem CE – Zeichen

Übereinstimmung mit den Direktiven: 73/23/EEC, 89/336/EEC, 92/75/EEC
Der Produzent des Erzeugnisses erklärt hiermit, dass das Erzeugnis den Hauptforderungen der
Sicherheit, der Arbeitshygiene und des Umweltschutzes gemäß den Direktiven der Europäischen
Union entspricht und dass die entsprechenden Dokumente, insbesondere die durch den Produ­zent Erklärungen der Übereinstimmung mit den Direktiven der Europäischen Union sind für die
Einsicht von zuständigen Behörden zugänglich. Sie sind unter Vermittlung der V erkäufers des Erzeu­gnisses zu erhalten.

20

SICHERHEITSHINWEISE

Vebrühungen
Waschmittel

Einlegen von
Waschgut

Bedienblende

Transport

Nicht zulassen, dass in das Maschineninnere unerwünschte Gegenstände
eindringen. Garderobentaschen entleeren, Knöpfe und Reißverschlüße zu­machen. Kleine, lose Gegenstände in Waschbeutel bzw. in Kissebezug
einlegen, da sie sonst vernichtet werden, wie auch die Trommel und
den Innenbehälter beschädigen können. Die für die Waschmaschinen­trommel empfohlene Chargengröße der Garderobe nicht überschreiten

Fenster und Tür der Waschmaschine sind während des Betriebes heiß.
Kinder von der Maschine im Betrieb fernhalten.
Nur Wasch- und Veredelungsmittel für automatische Waschmaschinen
verwenden.Keine Lösungsmittel enthaltende Mittel verwenden, da manche
Maschinenelemente beschädigt werden bzw. Giftgase sich entwickeln kön­nen.
Es besteht auch Gefahr der Selbstzündung und Detonation.

STOP

Bedienblende vor Wasserbeflutung schützen.

Keine feuchte Wäsche auf das Gerät ablegen!

Vor dem Beginn der T ransportarbeiten ist die Waschmaschine vom elektri­schen Netz abzuschalten.
Zum Transport muß die Waschmaschine unbedingt blockiert werden.
Siehe Kapitel INSTALLIEREN DER WASCHMASCHINE.

Leistungsschild

Stabilitätsprüfung

Nach dem horizontalen Aufstellen der Waschmaschine ist unbedingt zu prüfen, ob die Maschine
auf allen vier Füßen stabil steht.
Zu diesem Zweck muß jede Ecke der Maschine angedrückt werden, wobei kontrolliert wird, ob sie
sich vielleicht bewegt.
Ordnungsgemäße, horizontale Aufstellung der Maschine ist die Bedingung für den sicheren, dauer­haften und störungsfreien Betrieb.

Rückziehung aus dem Betrieb

Eine abgenutzte Waschmaschine muß sicherheitshalber benutzungsuntauglich gemacht werden.
Zuerst den Stecker aus der Steckdose ziehen und dann das Speisekabel abschneiden. Bei der
Verschrottung müssen die örtlichen Vorschriften für die Entfernung von Abfällen und Müll befolgt
werden.

Das Leistungsschild mit den Hauptdaten der Waschmaschine befindet sich
am oberen hinteren Gehäuseteil.

21

INST ALLIEREN DER W ASCHMASCHINE

I.Entfernen der Transportsicherungen (Transportsicherungen aufbewahren!)

lBlechschrauben mittels
lSchrauberzieher abschrauben

lBohrungen mittels Blenden abschließen.

lTransportstütze mit Büchsen

und Schrauben entfernen

II.Horizontale Aufstellung der Waschmaschine

lSchraube abschrauben
Büchse und Schraube
herausnehmen

Vor der Inbetriebsetzung
der Maschine Sicherungen
unbedingt entfernen

Die Waschmaschine auf keinem
Teppich aufstellen

lDie Maschine auf hartem, ebenem
Boden aufstellen

lKontermuttern anziehen!

22

lKontermutter lösen

Nach der horizontalen Aufstellung der Waschmaschine ist
deren Stabilität mittels Andrückung jeder Maschinenecke
nachzuprüfen um festzustellen, ob sich die Maschine evtl.
bewegt!

Vor dem Ersten Gebrauch Waschmaschine sool
man die Folie von der Steuerblende entfernen.

lMittels Einschrauben der Füße
horizontale Stellung

III.Wasseranschluß

IV.Wasserabfluß

Speiseschlauch mit Dichtungen
Wasserdruck min. 1bar, max. 8 bar.
Waschmaschine ausschließlich mit Kaltwasser speisen !

max 100 cm
min. 50 cm

Abflußschlauch so absichern, daß er sich während
des Betriebes der Waschmaschine nicht rührt !
Nicht zu tief in das Abflussrohr einschieben

V .Anschluß an die elektrische Speisung

lDie Waschmaschine nur an eine richtig installierte Schuko­ Steckdose (mit einem Nullbolzen) anschließen.

l In keinem Fall eine Verlängerungsschnur benutzen !
l Eine beschädigte Speiseleitung darf nur eine autorisierte

Servicestelle auswechseln.
Art der Speiseleitung – H 0 5 V V – F 3G 1,5.
Katalognummer der Speiseleitung 8010551

23

BESEITIGUNG VON STÖRUNGEN AN DER WASCHMASCHINE

Fehlercode

BEREIT

END

BETRIEB

TÜRSPERRE

Lampe leuchtet

Lampe blinkt

Manche Schäden und Störungen der Waschmaschine werden durch die Anzeige der Fehlercode
E 01 – E 99 signalisiert.

Störungen, die durch den Benutzer beseitigt werden können.

I.Waschmaschine funktioniert nicht

Keine Anzeige !

lDen Stecker in die Steckdose richtig

einstecken

lSpannung fehlt

lHaussicherungen nachprüfen.

II.Waschmaschine funktioniert nicht

lWaschmaschinentür schließen.

lWaschmaschinentür nicht richtig

geschlossen !

III.Niedriger Wasserdruck

IV.Pumpenfilter verstopft

V.Waschmaschine überfüllt

24

lDen Wasserdruck im Netz prüfen.
lDas Sieb am Wasserzuleitungs-

schlauch reinigen.

lDen Hahn ganz öffnen.

lDas Filter reinigen

lDas Pumpenfilter reinigen.
lDie Charge verkleinern

VI.Kein Wasser in der Waschmaschine

VII.Waschen unterbrochen

VIII.Das Gerät hat einen Schaumüberschuß

erkannt und das Waschprogramm beendet,
ohne zu schleudern.

IX.Wasser unter der
Waschmaschine

lDen Hahn öffnen.
lDas Sieb am Wasserzuleitungs-

schlauch reinigen.

lDas Pumpenfilter reinigen.
lDen Wasserablassschlauch reinigen.

lWaschprogramm WEICHSPÜLEN

einschalten, um die Schaumrückstände
von der Wäsche zu entfernen.

lDas Pumpenfilter fest anschrauben.
lDen Wasserablaßschlauch und

dessen Befestigung prüfen.

X.Die Waschmaschine bewegt sich

XI.Die Charge schlecht geschleudert

XII.Schaumbildung

XIII.Die Charge schlecht gewaschen

lTransportsicherungen entfernen.
lDie Waschmaschine horizontal

aufstellen.

lDie Füße sperren (Kontermuttern

fest anschrauben).

lDas Pumpenfilter reinigen (siehe
Wartung)

lDie Dosierung des Waschmittels

verringern.

lDie Wasserhärte prüfen.

lDas Waschmittel in Abhängigkeit

von der Verunreinigung und Wasser
härte richtig dosieren (siehe
Empfehlungen auf der Waschmittel­packung).
lDas richtige Programm wählen.

25

XIV.Die Charge schlecht gespült

lDas Waschmittel in Abhängigkeit
von der Verunreinigung und Wasser
härte richtig dosieren (siehe
Empfehlungen auf der Waschmittel­packung).
lDas Pumpenfilter reinigen.

Achtung !

Die Waschmaschine speichert der letzte Fehlercode . Um die Codesignaliesierung zu loeschen die
Drucktaste ST ART/STOP ca. 3 sec druecken lassen ( siehe „Loeschen und Programmwechsel” ).
Wenn ein Fehler vorkommt, so wird die Tür der Waschmaschine gesperrt. Um die Gerätetür zu
öffnen, sind folgende Tätigkeiten durchzuführen:

-abwarten, bis die Signalleuchte TÜRSPERRE erlöschen hat
oder

- Gerät durch Verstellung des Schalter in die Position ausschalten und etwa 2 Minuten abwarten.
Zeigt die Anzeige einen von E 09 größeren Fehler an bzw. die genannten Maßnahmen nicht gehol­fen haben, so ist:

- die Codenummer von der Anzeige abzuschreiben

- die Waschmaschine auszuschalten

- der Stecker auszuziehen

- ein Fachmann vom SERVICE

BEDEUTUNG DER SYMBOLE AUF DEN GARDEROBEETIKETTEN

I. Waschen

Kochen

bei 95

0

C

Normal

Temp 60

0

C

Normal

Temp 400C

NICHT

waschen!

I. Chemische Reini­gung

III. Trommeltrockner

IV. Bügeln

26

alle Lösungs

Mittel

normal

0

C 1500C 2000C

110

delikat

alle außer TRI

niedrig hoch

Handwaschen

nur benzin

Bei der Programmwahl auf die Symbole auf den
Garderobeetiketten achten.

NICT
waschen!

NICHT
trocknen!

NICHT

bügeln!

WARTUNG UND REINIGUNG

Zum Reinigen des Gehäuses und der Kunststoffteile des Erzeugnisses keine Lösungsmittel sowie
scharfe und Scheuerreinigungsmittel anwenden (z.B. Reinigungsmittel- bzw. –milch) . Nur delikate
flüssige Mittel anwenden.

Das Pumpenfilter je ca. 20 Wäschen reinigen.

I. Reinigung des Pumpenfilters

Vernachlässigung der Reinigung verursacht
Schwierigkeiten beim Wasserablassen aus der
Waschmaschine !

Filtr

lTür öffnen

II. Reinigung der Detergentschalen.

lDie Schale durch kräftiges
Ziehen herausziehen
(die Ausschubbe­ grenzung bewältigen).

lSchlauch herausnehmen
lAus dem Schlauch Stop

fen herausnehmen
lWasserreste in ein flaches
Geschirr ablassen

lFilter anschrauben

lFilter herausnehmen
lFilter unter fließen

dem Wasser reinigen

lUnter fließendem Wasser
reinigen (event. mit Hilfe einer
Bürste).

lErneute Montage
des Filters – umge­kehrte Reihenfolge

lSchale einschieben.

27

PRAKTISCHE HINWEISE BETREFFS DER WÄSCHE

I. Löschen und
Programmwechsel

II. Spannungsschwund

Um das Waschprogramm abzubrechen, ist die START/STOP-‚Taste
zu drücken und solange gedrückt zu halten, bis die Signalleuchte
BEREIT/ENDE nicht aufgeleuchtet hat.
Wenn ein falsches Waschprogramm irrtümlicherweise angewählt wor­den ist, kann eine Änderung vorgenommen werden. Zuerst ist die START/
STOP-T aste zu betätigen, um das aktuell angewählte W aschprogramm
abzubrechen (siehe oben) und dann kann ein anderes Waschprogramm

angewählt werden.
Wird während des Ablaufs eines Waschprogramms der Schalter der
Waschprogrammwahl in eine andere als die dem aktuell abgelaufenen
Waschprogramm entsprechende Winkelposition gebracht, erscheint
eine Information über dem aktuell realisierten Waschprogram in der
Anzeige (z.B. ist P07 die Bezeichnung des Waschprogramms VER­EDELUNG; siehe die der Gebrauchanleitung beigelegte “Wasch-
programmtabelle, Zusatzfunktionen”), bis der Benutzer den Dreh­knebel in die richtige Winkelposition gebracht hat. Eine Änderung der
Winkelposition des Schalter ohne vorheriges Löschen des Wasch­programms bewirkt keine Änderung im aktuell ausgeführten Wasch­programm.

Das Abschalten der Waschmaschine vom Netz bzw. Spannungs­schwund löschen das Programm nicht. Das Programm wird aufbewahrt
und nach dem Wiedereinschalten der Spannung fortgesetzt.

III. Einladung

IV. Delikate Gewebe

V. “Wäsche mit Verzöge­ rung“

Die Einladung der Garderobe in die Trommel der Waschmaschine er­folgt unter Beachtung folgender Empfehlungen:
lBaumwolle – max. volle Trommel (keine Eindrückung der Garderobe
in die Trommel, da die Qualität des Waschens sich verschlechtert !).

l Synthetikstoffe – max. ½ Trommel
l Wolle, Seide, delikate Gewebe – max. 1/3 Trommel.

Achtung ! Die Waschmaschine nicht überladen, da es die gewasche­ne Garderobe beschädigen kann !.

l Program

- ein entsprechendes Programm wählen (Pflegeleicht,
Wolle,Feinwäsche).
l Einladung

Siehe Pkt. III “Einladung“

l Schleudern

- Die Schleuderdrehzahl bis max. 600 U/min senken.

Das ist eine Funktion der Waschmaschine, die das Programmieren
der Maschine so gestaltet, daß der START des Programm in einem
vom Benutzer festgelegten Termin automatisch erfolgt ( von 1 bis max.
24h).Zwischen 1 bis 3 Stunden kann die Verzögerungszeit je 30 min.
eingestellt werden. Zwischen 3 bis 24 Stunden ist es je 1 Stunde mög­lich. Die Einstellungsweise siehe “Gekürzte Betriebsanweisung der

Waschmaschine“
Während der Einstellung der Verzögerungszeit und der Zeitzählung
leuchtet die Diode BETRIEB.

28

VI. Anzeige
Anzeigeninformationen

Orientationszeit bis zum Wäscheschluß
bzw. eingestellte Wäschezeit mit Verzögerung.
Angezeigtes Codesymbol

Drehzahl­regelung

Zusatzfunktionen
Tasten

bedeutet eingeschaltete Türsperre.

BEREIT

SCHLEUDER-

DREHZAHLEN

EXTRA SPÜLEN

END

EINFACHES

BÜGELN

KURZWÄSCHE

BETRIEB

START / STOP

TÜRSPERRE

PFLEGELEICHT

WOLLE

SPORT

FEINWÄSCHE

ABPUMPEN

Programwähler

WEICHSPÜLEN

SCHLEUDERN

BAUMWOLLE

MISCHWÄSCHE

SCHNELWÄSCHE

Start/Stop
Taste

Korrektur der Schleuderdrehzahlen

Das Betätigen der Drucktaste “SCHLEUDERDREHZAHLEN“ bewirkt zyklische Einstell­änderungen.
l Für die Programme BAUMWOLLE, SCHLEUDERN, WEICHSPÜLEN volles Schleudern –
max. Drehzahlen in Abhängigkeit vom Maschinentyp:
1200, 1100, 1000, 900, 800, 700, 600, 500, 400, 100,

l Für die Programme WOLLE, SCHNELLWÄSCHE
delikates Schleudern:
600, 500, 400, 100,

l Für die Programme PFLEGELEICHT, MISCHWÄSCHE
gekürztes Schleudern:
600, 500, 400, 100,

Angezeigtes Symbol bedeutet “WASSER STOP“
Symbol bedeutet “ SCHLEUDERN AUS“

Die WASCHTEMPERATUREN; sowie die WASCH- und SCHLEUDERDREHZAHLEN für die ein­zelnen Waschprogramme sind in einer der Gebrauchsanleitung beigelegten “Waschprogramm-
tabelle“ zusammengefaßt.

29

ACHTUNG ! Je das Gewebe delikater ist, müssen die Schleuderdrehzahlen niedriger eingestellt
werden. Für Seide, Wolle und andere sehr delikate Gewebe empfehlen wir die Option “WASSER
STOP“ anzuwenden.
Der Bereich der max. WASCHTEMPERATUR sowie SCHLEUDERDREHZAHLEN für
die einzelnen Programme gemäß der “Programmtabelle ...“

Zusatzfunktionen

l “Extra Spülen“

Zum ausgewählten Waschprogramm wird ein Spülen zugegeben.
Diese Funktion ist bei sehr hartem Wasser besonders nützlich. Die
Effektivität des Spülens wird verbessert jedoch wird der Wasserver­brauch größer. Diese Funktion wird für Allergikengarderobe empfoh­len.

l “Einfaches Bügeln“

Die Waschmaschinentrommel nach dem letzten Schleudern macht
einige Minuten lang zusätzliche Bewegungen, wodurch die Zerquet­schungen kleiner werden.

l“Kurzwäsche“

Die Wäschedauer wird um ca. 30% und die Anzahl der Spülungen
um eine verkürzt. Diese Funktion ist beim Waschen wenig verschmutz­ter Wäsche nützlich. Es wird weniger Waschmittel verwendet sowie
Energie und Wasser gespart. Beispielsweise Wäschezeit bei

Eingeschalteter Funktion KURZWÄSCHE:
* für das Programm MISCHWÄSCHE - 50 min
* für das Programm BAUMWOLLE - 96 min

30

VII. Türsperre

VIII. Kontrolle der Chargen­ verteilung

Das Gerät ist mit einer Türverriegelung ausgestattet, die das Öffnen
der Gerätetür während des Waschvorgangs verhindert.

Die Türverriegelung ist aktiv, wenn:
die Signalleuchte TÜRSPERREN leuchtet.
Manchmal blinkt gleichzeitig mit der Signalleuchte TÜRSPERREN das
Symbol in der Anzeige.

Um die Gerätetür zu öffnen, sind folgende Tätigkeiten durchzuführen:

-abwarten, bis das Symbol erlöschen hat

oder

- Gerät durch Verstellung des Drehknebels in die Position aus­schalten und etwa 2 Minuten abwarten.

HINWEIS! Wenn ein Waschprogramm während des Waschvor­gangs abgebrochen worden ist und eine hohe Temperatur im Bot­tich herrscht, kann es sein, dass das Gerät die Gerätetür erst dann
entriegelt, wenn die Waschlauge bis zu einer Temperatur unter
60°C abgekühlt worden ist.

Im elektronischen Befehlsschalter der Waschmaschine befindet
sich die Kontrollbaugruppe für die Chargenverteilung. Bei Feststellung
falscher Chargenverteilung versucht die Waschmaschine vor dem
Schleudern diese Verteilung zu ändern. Wenn mehrmalige Versuche
erfolglos sind, so verringert die Maschine automatisch die Drehzahlen
bzw. bleibt stehen.

Die Ursachen falscher Chargenverteilung können folgende sein:

l zu große Garderobenmenge

l zu kleine Garderobenmenge

l ein einzelner Garderobenteil (z.B. Bettwäsche, die eine Kugel mit

anderen Sachen gebildet hat).

IX. Wasch- und
Veredelungsmittel

Erweichungsmittel als Zusatz zum Spülen

lDie Empfehlungen des Waschmittelproduzenten beachten.

l Das Erweichungsmittel in die Mittelkammer der Schale mit dem

Symbol “ “ eingießen.

l Das MAX Niveau auf der Kammer der Schale nicht überschreiten.

Dieses Mittel wird beim letzten Spülen verbraucht.

Stärke

l Die Empfehlungen des Mittelproduzenten beachten.

l Im Programm “WEICHSPÜLEN“ Stärke zugeben.

lDas Stärkemittel in die Mittelkammer der Schale mit dem Symbol

“ “ eingießen.

lDas MAX Niveau auf der Kammer der Schale nicht überschreiten.

lIn die Kammer die vom Produzenten Waschmittelmen eingieße

Flüssige Waschmittel

l In die Hauptwäschekammer eine Trennwand einlegen

lIn die Kammer die durch den Waschmittelproduzent empfohlene

Waschmittelmenge eingießen.

31

X. Dosierung

Zu wenig Waschmittel

l Die Charge wird grau.
l Es bilden sich Fettklumpen, Steinablagerung.

Zu viel Waschmittel

l Starke Schaumbildung
l Schlechte Effektivität der Wäsche, schlechtes Spülen.

XI. Sparen

XII. Wasserhärte

XIII. Verschmutzungen

der Energie und des Wassers

lLeicht verschmutzte Wäsche bei niedriger Temperatureinstellung
waschen.

Das Programm SCHNELLWÄSCHE, SPORT anwenden, zum aus­gewählten Waschprogramm die Funktion KURZWÄSCHE einschal­ten.

l Bei Anwendung optimaler Waschmittelmengen ein zusätzliches

Spülen ist nicht notwendig.

Wasserhärte bewirkt den Steinniederschlag

l Informationen über die Wasserhärte ist im nächstliegenden

Wasserwerk erhältlich

Es wird empfohlen Erweichungsmittel für jede

Wäsche zu verwenden.

Hartnäckige Schmutzflecke

l Vor der Wäsche zusätzlich Fleckenentferner gemäß der

Anweisung anwenden.

Starke Verschmutzungen

lKleinere Charge auf einmal waschen.

l Mehr Waschmittel zugeben..

XIV. System

32

AQUA SPRAY bewirkt während des Zyklusablaufes Berieselung
der Wäsche.

AQUA SPRAY verbessert die Wirksamkeit der Wäsche und des

Spülens.

AQUA SPRAY tritt in den Waschmaschinenmodellen PC xx xx
B42x auf.

Technische Kenndaten

- Typ PC 55 xx B 4 xx / PC 45 xx B 4 xx

- Nennspannung 230V / 50Hz

- Nennleistung 2300 W

- Überlastungssicherung 18 A

- Chargegröße max. 5,5 kg * / 4,5 kg **

- Wasserdruck min. 1,0 bar, max. 8,0 bar

- Abmessungen gemäß der Zeichnung

- Masse 75 kg * / 71 kg **

- Erfüllung der EU Vorschriften Norm EN-60456

lBei dem Testprogramm nach EN- 60456 (Waschprogramm Baumwolle bunt 60°C):

-beträgt der Wasserverbrauch 49,5 l * / 39,5 l ** pro Waschzyklus

-beträgt der Energieverbrauch 0,95 kWh*/ 0,76 kWh**

* für Waschmaschinen PC 55 xx B 4 xx ** für Waschmaschinen PC 45 xx B 4 xx

Garantie

- Garantieleistungen gemäß der Garantiekarte

- Der Produzent trägt für jegliche durch unsachgemäße Bedienung des Erzeugnis-

ses entstandenen Schäden keine Verantwortung.

IOAP-074 (06.2004./1)
