Hansa FK321 User guide

FK321.4DF

FK321.6GWDF

FK321.6GBDF

FK321.4DFX

DE GEBRAUCHSANWEISUNG 10

RU ИНСТРУКЦИЯЭКСПЛУАТАЦИИ   22
RO INSTRUCŢIUNIDEUTILIZARE   34
BG ИНСТРУКЦИЯЗАУПОТРЕБА   46
SR INSTRUKCIJAZAUPOTREBU   58
LT NAUDOJIMOINSTRUKCIJA   70
EE KASUTUSJUHEND     82
UA ІНСТРУКЦІЯЗЕКСПЛУАТАЦІЇ   94

2

DE
SICHERHEITSHINWEISE
INBETRIEBNAHME UND BETRIEBSBEDINGUNGEN DES GERÄTES
BEDIENUNG UND FUNKTIONEN
ENERGIESPARENDE NUTZUNG DES KÜHLSCHRANKS
ABTAUEN, REINIGEN UND PFLEGEN
LOKALISIERUNG VON STÖRUNGEN
UMWELTSCHUTZ
KLIMAKLASSE
GARANTIE

RU

РЕКОМЕНДАЦИИ ОТНОСИТЕЛЬНО БЕЗОПАСНОСТИ ИСПОЛЬЗОВАНИЯ
УСТАНОВКА И УСЛОВИЯ РАБОТЫ УСТРОЙСТВА
ОБСЛУЖИВАНИЕ И ФУНКЦИИ
КАК ЭКОНОМИЧНО ЭКСПЛУАТИРОВАТЬ ХОЛОДИЛЬНИК?
РАЗМОРАЖИВАНИЕ, ОЧИСТКА И ТЕХОБСЛУЖИВАНИЕ
ОБНАРУЖЕНИЕ НЕИСПРАВНОСТЕЙ
ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ
КЛИМАТИЧЕСКИЙ КЛАСС
ГАРАНТИЯ

RO

INDICAŢII PRIVIND SECURITATEA UTILIZATORULUI

INSTALAREA SI CONDITIILE DE LUCRU ALE UTILAJULUI

FOLOSIRE ŞI FUNCŢII
CUM PUTEM FOLOSI FRIGIDERUL ÎN MOD ECONOMIC?
ÎNLĂTURAREA BRUMEI, SPĂLARE, ÎNTREŢINERE
LOCALIZAREA DEFECŢIUNILOR
PROTECŢIA MEDIULUI AMBIANT
CLASA CLIMATICĂ
GARANŢIA

BG

УКАЗАНИЯ ОТНОСНО БЕЗОПАСНОСТТА НА УПОТРЕБАТА
ИНСТАЛИРАНЕ И УСЛОВИЯ ЗА РАБОТА НА СЪОРЪЖЕНИЕТО
ОБСЛУЖВАНЕ И ФУНКЦИОНАЛНОСТ
КАК ДА ИЗПОЛЗВАМЕ ХЛАДИЛНИКА ИКОНОМИЧНО?
ОТСТРАНЯВАНЕ НА ЛЕД, МИЕНЕ И ПОДРЪЖКА
НАМИРАНЕ НА ДЕФЕКТИ
ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА
КЛАС КЛИМАТИЧЕН
ГАРАНЦИЯ

SR
NAPOMENE O BEZBEDNOJ UPOTREBI

INSTALACIJA I USLOVI RADA UREĐAJA

UPOTREBA I FUNKCIJE

KAKO EKONOMIČNO KORISTITI FRIŽIDER
UKLANJANJE INJA, PRANJE I ODRŽAVANJE

REŠAVANJE PROBLEMA
EKOLOGIJA
KLIMATSKA KLASA
GARANCIJA, USLUGE POSLE PRODAJE

LT
SAUGAUS NAUDOJIMO NURODYMAI

ĮRENGINIO DIEGIMAS IR NAUDOJIMO SĄLYGOS

NAUDOJIMAS IR FUNKCIJOS

KAIP TAUPIAI NAUDOTI ŠALDYTUVĄ
ŠERKŠNOS ŠALINIMAS, PLOVIMAS IR PRIEŽIŪRA

GEDIMAI
APLINKOS APSAUGA

KLIMATO KLASĖ
GARANTIJA, TECHNINĖ PRIEŽIŪRA

EE
KASUTUSOHUTUST PUUDUTAVAD NÕUANDED
SEADME PAIGALDAMINE JA TÖÖTINGIMUSED
KÄSITSEMINE JA FUNKTSIOONID
KUIDAS KÜLMKAPPI SÄÄSTLIKULT KASUTADA
SULATAMINE, PESEMINE JA HOOLDUS
VIGADE AVASTAMINE
KESKKONNAKAITSE
KLIIMAKLASS
GARANTII, MÜÜGIJÄRGNE HOOLDUS

UA

ОБСЛУГОВУВАННЯ І ФУНКЦІЇ
УСТАНОВЛЕННЯ І УМОВИ РОБОТИ ПРИСТРОЮ
ОБСЛУГОВУВАННЯ І ФУНКЦІЇ
ЕКОНОМНА ЕКСПЛУАТАЦІЯ ХОЛОДИЛЬНИКА
РОЗМОРОЖУВАННЯ, МИТТЯ І ДОГЛЯД
ВИЯВЛЕННЯ НЕСПРАВНОСТЕЙ
ОХОРОНА НАВКОЛИШНЬОГО СЕРЕДОВИЩА
КЛІМАТИЧНИЙ КЛАС
ГАРАНТІЯ І ПІСЛЯГАРАНТІЙНЕ ОБСЛУГОВУВАННЯ

11
14
15
17
18
19
20
20
21

23
26
27
29
30
31
32
32
33

35
38
39
41
42
43
44
44
45

47
50
51
53
54
55
56
56
57

59
62
63
65
66
67
68
68
69

71
74
75
77
78
79
80
80
81

83
86
87
89
90
91
92
92
93

95
98
99
101
102
103
104
104
105

3

415

3

2

8

9

1056

12

15

16

1

2

3

4

5

1

11a

11b

2

3

6

5

20

1

6

2

7

3

8

4

7

10

20

13

9

14

15

16

11

12

17

18 19

8

9

i

WIRGRATULIERENIHNENZUMKAUFDESGERÄTESDERMARKEHANSA

SEHR GEEHRTER KUNDE!
Dieses Gerät gilt als Verbindung einer außergewöhnlich leichten Bedienung und einer perfekten
Effektivität. Jedes Gerät wurde gründlich auf dessen Sicherheit und Funktionalitäten überprüft,

bevoresdasProduktionswerkverlassenhat.

Bevor das Gerät in Betrieb genommen wird, lesen Sie bitte die Bedienungsanleitung aufmerk­sam durch.

DE

Die Abbildungen in dieser Bedienung­sanleitung dienen nur der Orientierung.
Volle Ausstattung des Gerätes ist in dem
entsprechenden Kapitel enthalten.

Das Gerät ist ausschließlich für den
Einsatz im Haushalt bestimmt.

Der Hersteller behält sich das Recht
vor, Änderungen vorzunehmen, die die
Gerätefunktion nicht beeinträchtigen.

10

SICHERHEITSHINWEISE

Manche Bestimmungen dieser Bedienungsanleitung
wurden für die Kühlgeräte verschiedener Art (für den
Kühlschrank, Kühl-Gefriergerät oder Gefriergerät) vere­inheitlicht. Die Information über die Art Ihres Gerätes ist
dem Produktdatenblatt, das dem Gerät beigelegt wur­de, zu entnehmen.
Der Hersteller haftet nicht für die Schäden, die Folge
der Nichteinhaltung inder vorliegenden Gebrauchsan­weisung angeführten Prinzipien sind.
Bewahren Sie diese Gebrauchsanweisung auf, um sie
in Zukunft auszunutzenoder einem eventuellen Na­chbesitzer übergeben zu können.
Das Gerät darf nicht durch Personen (darunter auch
Kinder) mit eingeschränkten körperlichen, sinnlichen
oder psychischen Fähigkeiten sowie durch unerfahre­ne sowie solche Personen, die das Gerät nicht kennen,
bedient werden, es sei denn, es geschieht unter Au­fsicht oder gemäß der Anweisungen der für ihre Sicher­heit verantwortlichen Personen.
Erlauben Sie nicht den Kindern das Gerät ohne Aufsicht
zu bedienen. Erlauben Sie den Kinder nicht mit dem
Gerät zu spielen. Lassen Sie die Kinder nicht sich auf
die aufschiebbaren Bestandteile des Kühlschranks zu
setzen oder auf der Kühlschranktür zu hängen.
Das Kühl-Gefriergerät arbeitet ordnungsgemäß bei
einer Raumtemperatur, die in der Tabelle mit der tech-

nischen Spezikation angegeben ist. Das Gerät ist nur

für den Gebrauch in Innenräumen geeignet, allerdings

nicht in unbeheizten Kellerräumen, Hausuren oder

Sommerhäusern.
Zum Aufstellen und Verschieben des Gerätes dürfen
nie die Türgriffe, die Kondensatorröhrchen oder die
Kompressoreinheit benutzt werden.
Das Kühl- und Gefriergerät sollte während des Trans­ports oder der Aufstellung nur bis zu 40° geneigt wer­den. Ist der Winkel größer, darf das Gerät erst nach 2
Stunden eingeschaltet werden. (Abb. 2).

DE

11

DE

SICHERHEITSHINWEISE

Vor jeder Wartungsarbeit ist der Netzstecker aus der
Steckdose zu entfernen. (Nicht am Kabel, sondern im­mer am Netzstecker ziehen).

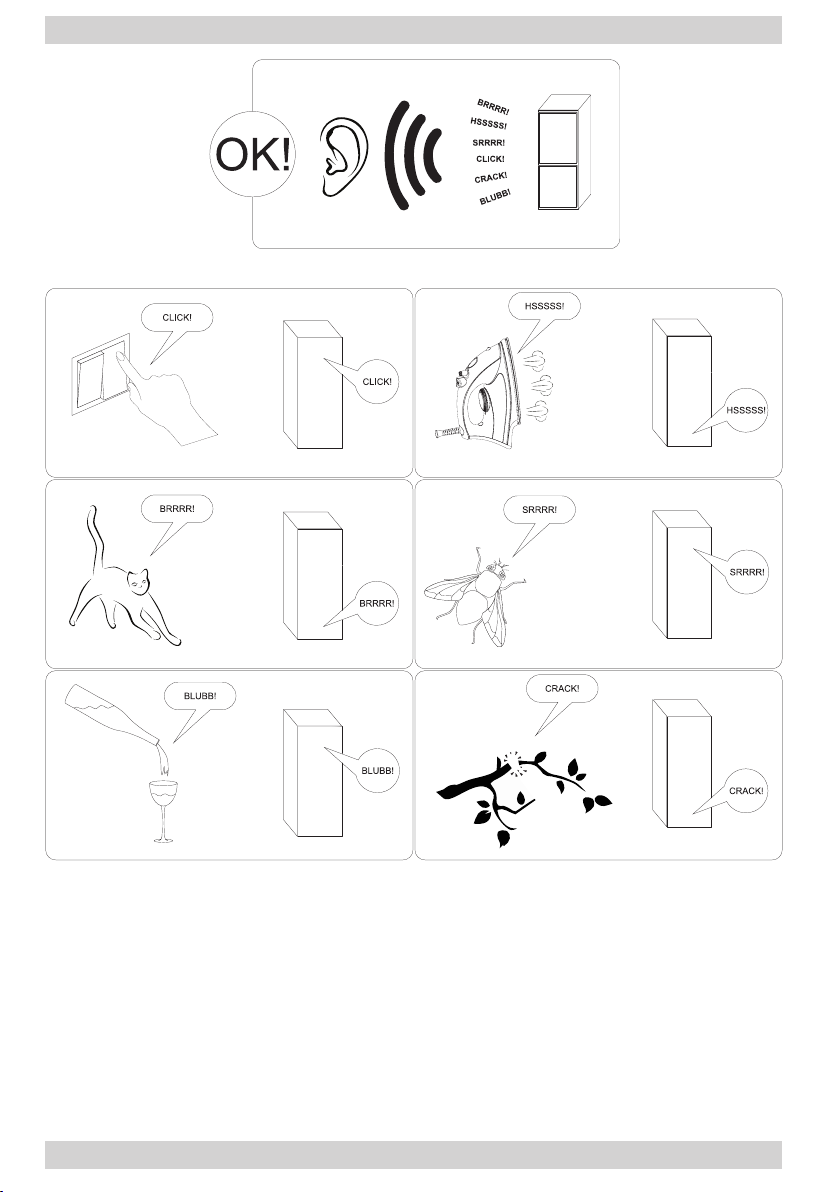

Knackende Geräusche sind eine Folge der Materia­lausdehnung bzw. –zusammenziehung einzelner Bau­elemente, die durch Temperaturschwankungen des
Kühlmittels hervorgerufen werden.
Aus Sicherheitsgründen ist das Gerät niemals selbstän­dig zu reparieren , sondern nur durch Mitarbeiter einer
autorisierten Fachwerkstatt. Nur so bleibt die vom Her­steller gewährte Garantie erhalten.
Im Falle einer Beschädigung des Kühlkreislaufs muss
der Raum, in dem das Gerät aufgestellt wurde, einige
Minuten gut durchgelüftet werden (Das Gerät mit Iso­butan R600a benötigt einen Raum von mindestens 4
qm Fläche.)
Angetaute Lebensmittel dürfen auf keinen Fall wieder
eingefroren werden
Getränke in Flaschen und Dosen, dürfen nicht im Tief­kühlbereich aufbewahrt werden. Die Flaschen und Do­sen platzen!
Das aus dem Gefrierraum her- ausgenommene Gefrier­gut (Eis, Eiswürfel usw.) darf nicht direkt in den Mund
genommen werden, es könnte schmerzhafte Erfrierun­gen verursachen.
Das Kühlsystem niemals beschädigen. Das Kältemittel

ist leicht entammbar. Bei Kontakt mit den Augen sofort

gründlich mit Wasser spülen und einen Arzt konsultie­ren.
Ist die Anschlussleitung beschädigt, muss sie ersetzt
werden. Diese darf nur von einer autorisierten Fa­chwerkstatt ausgewechselt werden.
Das Gerät dient zur Aufbewahrung von Nahrungsmit­teln, zu anderen Zwecken nicht verwenden.
Das Gerät ist für die Dauer solcher Handlungen wie Re­inigung, Wartung oder Änderung des Aufstellungsstan­dortes von der Stromversorgung ganz (durch Ziehen
des Netzsteckers aus der Steckdose) zu trennen.

12

SICHERHEITSHINWEISE

Das Gerät kann von Kindern ab 8 Jahren und Personen
mit eingeschränkten physischen, sensorischen oder ge­istigen Fähigkeiten oder mit mangelnder Erfahrung und
Unkenntnis verwendet werden, wenn sie in die sichere
Verwendung des Geräts eingewiesen wurden und sie
die mit ihm verbundenen Gefahren verstanden haben.
Kinder dürfen nicht mit dem Gerät spielen. Die Reini­gung und Wartung des Gerätes dürfen von Kindern
nicht erfolgen, es sei denn, dass sie das 8. Lebensjahr
vollendet haben und von einer zuständigen Person be­aufsichtigt wurden.

Anti-bacteria System (Kommt je nach dem Modell vor.
Auf das Vorhandensein wird mit einem entsprechenden
Aufkleber im Inneren des Gerätes hingewiesen) - Die
spezielle antibakterielle Silberionen-Beschichtung im
Innen- raum des Kühlschrankes verhindert aktiv die
Vermehrung unerwünschter Bakterien und die Entste­hung des Schimmels. Sie sorgt auf diese Weise für
entschieden mehr Hygiene. Dank der antibakteriellen
Silberionen- Beschichtung entsteht kein unerwünsch­ter Geruch und die Produkte bleiben länger frisch
Um mehr Platz im Gefriergerät zu bekommen, können
die Schubladen herausgenommen und die Produkte di­rekt in die einzelnen Fächer gelegt werden. Die thermi­schen und mechanischen Eigenschaften des Gerätes
werden hiervon nicht betroffen. Der deklarierte Nutzin­halt des Gefriergerätes wurde bei herausgenommenen
Schubladen ermittelt.

DE

13

DE

INBETRIEBNAHMEUNDBETRIEBSBEDINGUNGENDESGERÄTES

Vorbereitung für den ersten Berieb

l Das Gerät auspacken. Klebebänder

ent- fernen. Eventuell verbliebene
Kleberreste können mit einem milden
Reinigungsmittel beseitigt werden.

l Die aus geschäumtem Polystyrol herge-

stellten Verpackungsteile nicht wegwer­fen. Falls sich ein erneuter Gerätetran­sport als notwendig erweist, ist das Gerät
mit Hilfe dieser Polystyrolelemente und
der Folie einzupacken und mit einem
Klebeband zu sichern.

l Das Innere des Gerätes und seine

Aus- stattungselemente mit lauwarmem
Wasser unter Zusatz eines Geschirrspül­mittels abwaschen und trocknen lassen.

l Das Gerät auf einem ebenen, horizon-

talen und stabilen Grund in einem troc­kenen und belüftbaren Raum aufstellen.
Nicht di- rekter Sonnenbestrahlung
aussetzen. Nicht in der Nähe von Wär­mequellen wie Herde Heizkörper, Zen­tralheizung oder Heisswasser- Anlagen
aufstellen.

l Entfernen Sie vor Inbetriebnahme des

Geräts die Schutzfolie.

l Das Gerät sollte möglichst eben auf-

gestellt werden – Unterschiede können
dank der höhenverstellbaren Füße
ausgeglichen werden (Abb. 3).

l Damit freies Öffnen der Tür sichergestellt

werden kann, wurde die Entfernung
zwischen der Seitenwand des Gerätes
(auf der Seite der Scharniere) und der
Raumwand in der Abbildung 5 darge­stellt.*

l Der Aufstellungsraum muss stets gut

belüftet sein. (Abb. 6).*

MindestabständezuWärmequel-len:

- zu Elektro- oder Gasherde u.ä. : 3 cm,

- zu Öl- oder Kohlebeistellherde : 30 cm,

- zu Einbaubacköfen - 5 cm

Wenn die oben genannten Mindestab-

stände nicht eingehalten werden kön­nen, muss eine geeignete Isolierplatte
zur Reexion der Wärmestrahlung ver­wendet werden.

l Die hintere Kühlschrankwand, ins- be-

sondere der Verdampfer und die Kühl­systembaugruppe, dürfen nicht mit den
Rohren der Zentralheizung und eines

Abusssystems in Berührung kommen.

l Eine Manipulation des Kältemittel-

kreislaufs ist verboten.. Es ist darauf
zu achten, dass das Kapillarrohr, das
sich im Hohlraum der Kältemaschine

bendet, nicht beschädigt wird. Dieses

Rohr darf weder gebogen noch geknickt
werden.

l Falls der Benutzer das Kapillarrohr

beschädigt, verliert er seine Garantie­ansprüche. (Abb. 8).

l Der Türgriff bendet sich bei einigen

Modellen im Innern des Geräts und
muss noch montiert werden.

Elektrischer Anschluss

l Vor Inbetriebnahme des Geräts stellen

Sie die Temperaturregelung auf „OFF“
oder in eine Position, die das Gerät vom
Stromnetz trennt ( s. Steuerungsbe­schreibung)

l Das Gerät ist an eine 230V / 50 Hz

Wechselstromleitung über eine vor­schriftsmäßig installierte, geerdete und
durch eine 10A –Sicherung geschützte
Steckdose anzuschließen.

l Das Gerät erfüllt die VDE – Norm. Der

Hersteller lehnt jede Haftung für even­tuell entstandene Schäden ab, deren
Ursachen auf das Nichtbefolgen dieser
Vorschrift zurückzuführen sind.

l Keine Adapter, Mehrfachstecker oder

zweiadrige Verlängerungskabel ohne
Nullleiter verwenden. Sollte ein Verlän­gerungskabel nötig sein, muss es der
VDE/GS – Norm entsprechen.

l Verlängerungsschnur verwendet wird,

muss sich die Steckdose in einem
sicheren Abstand zu Amarturen mit

iessendem Wasser benden.

l Die Daten auf dem Typenschild, das im

Inneren des Kühlschranks angebracht
ist, sind unbedingt zu beachten**.

GerätvomStromnetztrennen

l Das Gerät muss problemlos vom Strom-

netz zu trennen sein, indem man den
Stecker herauszieht oder den zweipoli­gen Schalter betätigt. (Abb. 9).

* Gilt nicht für Einbau-Geräte
** Modell abhängig

14

BEDIENUNG UND FUNKTIONEN

Bedienblende (Abb. 10)

INBETRIEBNAHME

1. Die Teile des Kühlschranks mit lauwarmem Wasser mit
etwas neutralem Reinigungsmittel und anschließend nur
mit sauberem Wasser reinigen. Trocken wischen.
Bemerkungen: Elektrische Bauteile des Kühlschranks dür­fen nur mit einem trockenen Tuch abgewischt werden.

2. Das Gerät von der Stromversorgung trennen. Der Kom­pressor beginnt zu arbeiten.

3. Nach 30 Minuten die Tür öffnen. Ist die Temperatur im
Kühlschrank erheblich gesunken, bedeutet dies, dass das
Betriebssystem des Kühlschranks einwandfrei funktioniert.

Das Display bendet sich mitten in der Kühlraumtür. Das

Schema ist dem folgenden Bild zu entnehmen.

Bedeutung der Tasten

1. Kühlraum: Einstellung der Temperatur im Kühlraum

2. Gefrierraum: Einstellung der Temperatur im Gefrierraum

3. Funktion: Auswahl folgender Funktionen: Schnellkühlen,
Schnellgefrieren, SmartECO und Urlaub

4. OK: Bestätigung oder Verlassen der jeweils eingestel­lten Funktion
Anschließen des Gerätes ans Stromnetz zum ersten Mal
Wird das Gerät zum ersten Mal ans Stromnetz ange­schlossen, leuchtet das Display für zwei Sekunden auf
und wechselt dann in den Normalmodus und das Gerät
funktioniert in der Betriebsart SmartECO.
STEUERUNGMITHILFEDESDISPLAYS
Ist die Kühlraumtür geschlossen und werden keine Tasten
über drei Minuten betätigt, erlischt die Display-Hinterleuch­tung.
Um das Display wieder zu hinterleuchten, die Kühlraumtür
öffnen und anschließend eine beliebige Taste drücken.

Einstellung der Temperatur

1. Die Taste „Kühlraum” oder „Gefrierraum” drücken und
wenn diese zu blinken beginnt, kann die Temperatur ein­gestellt werden; durch jedes Drücken der Taste erfolgt eine
entsprechende Temperaturänderung (die Temperatur wird
im Display entsprechend angezeigt). (Bei den Funktionen:
Schnellkühlen, Schnellgefrieren, SmartECO und Urlaub
kann die Temperatur nicht eingestellt werden.)

2. Wird bei der Einstellung der Temperatur über fünf Se­kunden keine Taste gedrückt, blinkt die Taste nicht mehr
und die eingestellte Temperatur wird eingesetzt.

3. Temperaturzyklus
Kühlraum: 2OC→ 3OC→ 4OC→5OC→ 6OC→ 7OC→ 8OC→

AUS → 2OC

Gefrierraum: -24OC→ -23OC→ -22OC→ -21OC→ -20OC→

-19OC→ -18OC→ -17OC→ -16OC→ -24OC
SmartECO
Bei der Betriebsart SmartECO liegt die Temperatur im
Kühlraum bei 4OC und im Gefrierraum bei -18OC.
Der Temperaturwert kann nicht geändert werden, sondern
man kann die Taste der Temperaturzone drücken, um die
Temperatur zu prüfen.

1. Um zur Betriebsart SmartECO überzugehen
Die Taste „Option” drücken, bis diese zu blinken beginnt,
und anschließend mit der Taste „OK” bestätigen, um zu
dieser Betriebsart überzugehen.

2. Um die Betriebsart SmartECO zu verlassen
Während der Betriebsart SmartECO die Taste „Option”
drücken, bis diese zur Betriebsart SmartECO wechselt,
dann die Taste „OK” drücken, um diese Betriebsart zu ver­lassen. Die Hinterleuchtung erlischt.
Es erfolgt die Wiederherstellung der Temperaturwerte, die
vor der Betriebsart SmartECO eingestellt waren.

Schnellkühlen

Bei der Betriebsart Schnellkühlen liegt die Temperatur im
Kühlraum bei 2OC und kann nicht geändert werden.

1. Um zur Betriebsart Schnellkühlen überzugehen
Die Taste „Option” drücken, bis diese in der Einstellung
„Schnellkühlen” zu blinken beginnt, und anschließend mit
der Taste „OK” bestätigen, um zu dieser Betriebsart übe­rzugehen.

2. Um die Betriebsart Schnellkühlen zu verlassen
Während der Betriebsart Schnellkühlen die Taste „Option”
drücken, bis diese zur Einstellung „Schnellkühlen” we-

chselt, und anschließend die Taste „OK” drücken, um die­se Betriebsart zu verlassen.
Die Hinterleuchtung der Betriebsart Schnellkühlen erlischt
und es erfolgt die Wiederherstellung der Temperaturwerte,
die vor der Betriebsart Schnellkühlen eingestellt waren.

Schnellgefrieren

Bei der Betriebsart Schnellgefrieren kann die Temperatur
im Kühlraum, aber nicht im Gefrierraum eingestellt werden.

1. Um zur Betriebsart Schnellgefrieren überzugehen
Die Taste „Option” drücken, bis diese in der Einstellung
„Schnellgefrieren” zu blinken beginnt, und anschließend
mit der Taste „OK” bestätigen, um zu dieser Betriebsart
überzugehen.

2. Um die Betriebsart Schnellgefrieren zu verlassen
Während der Betriebsart Schnellgefrieren die Taste
„Option” drücken, bis diese zur Einstellung „Schnellgefrie­ren” wechselt, und anschließend die Taste „OK” drücken,
um diese Betriebsart zu verlassen.
Die Hinterleuchtung der Funktion Schnellgefrieren erlischt
und es erfolgt die Wiederherstellung der Temperaturwerte,
die vor der Betriebsart Schnellgefrieren eingestellt waren.
Nach Ablauf der Dauer des Schnellgefrierens (26 Stunden)
erfolgt ein automatisches Verlassen dieser Betriebsart.
Durch den Übergang zur Betriebsart SmartECO endet die
Betriebsart Schnellgefrieren.
Urlaub
Bei der Betriebsart Urlaub liegt die Temperatur im Kühl­raum bei 14OC und diese kann geändert werden.

1. Um zur Betriebsart Urlaub überzugehen
Die Taste „Option” drücken, bis diese in der Einstellung
„Urlaub” zu blinken beginnt, und anschließend mit der
Taste „OK” bestätigen, um zu dieser Betriebsart überzu­gehen.

2. Um die Betriebsart Urlaub zu verlassen
Während der Betriebsart Urlaub die Taste „Option” drüc­ken, bis diese zur Einstellung „Urlaub” wechselt, und an­schließend die Taste „OK” drücken, um diese Betriebsart
zu verlassen.
Die Hinterleuchtung der Funktion Urlaub erlischt und es
erfolgt die Wiederherstellung der Temperaturwerte, die vor
der Betriebsart Urlaub eingestellt waren..
Die Betriebsart Urlaub schaltet aus, wenn die Betriebsar­ten SmartECO und Schnellgefrieren genutzt werden.
Memory bei Stromausfall
Die Konstruktion des Kühlschranks ermöglicht es, alle Ein­stellungen bei Stromausfall/beim Trennen vom Stromnetz
automatisch zu erhalten. Wird der Kühlschrank erneut
eingeschaltet, werden Einstellungen wiederhergestellt, die
vor dem Stromausfall/Trennen vom Stromnetz eingestellt
waren.

Verzögerung bei der Stromversorgung
Um Schäden des Kühlschranks durch eine plötzliche
Unterbrechung und eine erneute Wiederherstellung der
Stromversorgung zu vermeiden, wird das Gerät nicht auto­matisch eingeschaltet, wenn die Unterbrechung kürzer als
fünf Minuten dauert.

Alarm bei zu hoher Temperatur im Gefrierraum (nur bei
Stromversorgung)
Wenn beim Anschließen ans Stromnetz die Temperatur im
Gefrierraum zum ersten Mal über 10OC liegt, leuchtet Ge­frierraumleuchte auf und beginnt die Zahl zu blinken, die
für die jeweilige Temperatur steht.
Eine beliebige Taste drücken oder fünf Minuten abwarten,
die Leuchte blinkt nicht mehr und die eingestellte Tempe­ratur wird wiederhergestellt.

Alarm bei offener Kühlraumtür
Wenn der Kühlraum über drei Minuten offen steht, ertönt
ein Tonsignal. Die Tür schließen oder eine beliebige Taste
drücken, um den Alarm abzuschalten. Aber in diesem zwe­iten Fall schaltet der Alarm nach drei Minuten wieder ein.
Alarm bei Sensorfehler
Werden die Symbole „E0”, „E1”, „E2” oder andere unge­wöhnliche Symbole angezeigt, wird dadurch auf den Feh­ler des Sensors und auf die Notwendigkeit der Reparatur
des Kühlraums hingewiesen.

15

DE

BEDIENUNG UND FUNKTIONEN

AufbewahrenderLebensmittelimKühl-und

Gefrierraum

BeimAufbewahrenvonLebensmittelnin

diesem Gerät sollten folgende Empfehlun- gen

eingehaltenwerden:

lDie Lebensmittel sollten auf Tellern, in Be-

hältern oder in für Lebensmittel bestimmte Folie
verpackt aufbewahrt werden. Sie sind gleich-

mäßig auf den Abstellächen zu verteilen.

lEs ist zu beachten, dass die Lebensmittel die

hintere Kühlraumwand nicht berüh- ren, da es
sonst zur Reif- oder Feuch- tigkeitsbildung auf
dem Gefriergut kommen kann.

lKeine heissen Speisen in den Kühlschrank le-

gen.

DE

lLebensmittel, die leicht fremde Gerüchen an-

nehmen, und solche mit einem starken Eigen­geruch sind in den Kühlfächern in Folienver­packung oder festverschliessbaren Gefässen
aufzubewahren.

lGemüse mit einem hohen Wassergehalt kann

die Freisetzung von Wasserdampf verursachen,
der jedoch die Kühlfunktion nicht beeinträchtigt.

lVor dem Einlegen in den Kühlraum muss das

Gemüse gut abgetrocknet werden.

lEin übermäßiger Wassergehalt im Kühlgut

(Blattgemüse) verkürzt die Aufbewahrungszeit.

lVor dem Einlegen in den Kühlraum darf das

Gemüse nicht gewaschen werden, da das Wa­schen einen natürlichen Schutz beseitigt. De-

swegen empehlt es sich, das Gemüse erst vor

dem Verzehr zu waschen.

lDie Produkte sind in die Körbe 1, 2 und 3* zu le-

gen, bis die natürliche Befüllungsgrenze erreicht
ist. (Abb. 11a / 11b).**

1. VerpackteProdukte

2. Flaschenablage

3. Natürliche Befüllungsgrenze

4. (*/***)

lDie Lagerung von Produkten in den Draht-

fächern des Kühlschrank-Verdampfers ist zuläs­sig.*

lProdukte in den einzelnen Fächern dürfen 2 –

3 cm über der Befüllungsgrenze gelagert wer­den.**

lUm mehr Lagerungsraum im Gefrierfach zu er-

halten, kann man die Schubfächer 1 und 2 ent­fernen und die Produkte in die Metallregale des
Verdampfers legen.*

TiefkühlungderLebensmittel**

lFast alle Lebensmittel eignen sich zum Einfrieren,

ausgenommen roh zu verzehrendes Gemüse,
z.B. Blattsalat.

lNur hochqualitative Lebensmittel sind zum

Einfrieren geeignet. Das Gefriergut sollte kle­inportioniert sein.

lLebensmittel sind in geruchfreies, luft- und feuch-

tigkeitsdichtes, sowie fett- und- laugenunempn­dliches Material zu verpacken. Polyethylen- und
Aluminiumfolie sind am besten geeignet.

lDie Verpackung muss dicht sein und an dem

Gefriergut fest anliegen. Glasbehälter sind nicht
zu verwenden.

lEs wird empfohlen, bereits eingefrorene Produk-

te so zu lagern, dass sie mit den einzufrierenden,
frischen Lebensmitteln keine Berührung haben.

lEs wird empfohlen, die Menge der zum Einfrieren

vorgesehenen Frischprodukte entsprechend
der technischen Gegebenheiten des Geräts (s.
Tabelle) zu berechnen.

lWir empfehlen, die gefrorenen Portionen auf eine

Seite der Gefrierkammer zu schieben und die
frischen Portionen auf die andere Seite zu legen.

lZum Einfrieren der Produkte den mit diesen

Zeichen markierten Raum (*/***) benut- zen.

lDie Temperatur im Gefrierraum ist von folgenden

Faktoren abhängig: Aussentemperatur, Befül-

lung des Kühlschrankes, häuges Türenöffnen,

Menge des abgelagerten Reifbeschlags und die
Einstellung des Thermostaten.

lLässt sich die Tür nicht sofort nach dem Schlies-

sen wieder öffnen , empehlt es sich, 1 bis 2

Minuten zu warten, bis sich der entstandene
Unterdruck ausgeglichen hat.

Die Aufbewahrungszeit der tiefgekühlten Produkte
ist von ihrer Qualität sowie der Aufbewahrung­stemperatur abhängig.
Bei einer Temperatur von -18°C oder niedriger
sollte folgende Aufbewahrungsdauer eingehalten
werden:

Produkte Monate

Rindeisch 6-8

Kalbseisch 3-6

Innereien 1-2

Schweineeisch 3-6

Geügel 6-8

Eier 3-6

Fisch 3-6

Gemüse 10-12

Obst 10-12

Das Schnellgefrierfach ist fürs Aufbewahren tie­fgefrorener Lebensmittel nicht geeignet. In diesem
Fach können Eiswürfel hergestellt und aufbewahrt
werden.***

* Gilt für Geräte mit einem Gefrierfach im unte-

ren Bereich des Gerätes.
** Gilt für Geräte mit einem Gefrierfach (*/***)
*** Gilt nicht für Geräte mit einem Gefrierfach

gekennzeichnet mit (*/***)

16

ENERGIESPARENDENUTZUNGDESKÜHLSCHRANKS

PraktischeRatschläge

l Tiefkühltruhe nicht in der Nähe von Heiz- körpern

oder Backöfen aufstellen und nicht direkter
Sonneneinstrahlung aussetzen.

l Sicherstellen, dass die Belüftungsöffnun- gen

nicht verdeckt sind. Ein- bis zweimal pro Jahr
sind die Belüftungsöffnungen von Staub zu
reinigen.

l Die richtige Temperatur einstellen: Eine Tempe-

ratur von 6 bis 8°C im Kühlschrank und -18°C
im Tiefkühlfach sind ausrei- chend.

l Bei längerer Abwesenheit, z.B. im Urlaub, ist die

Temperatur im Kühlschrank zu er- höhen.

l Ein unnötiges Öffnen der Tür des Kühl- oder Tief-

kühlschranks ist zu vermeiden. Unverbrauchte
Produkte sind so schnell wie möglich wieder in
den Kühl- oder Tiefkühlschrank zurückzulegen,
bevor sie sich erwärmen.

l Das Innere des Kühlschranks ist regelmäßig

mit einem in Reinigungsmittel getränkten Lap­pen auszuwischen. Geräte ohne automatische
Abtaufunktion müssen regelmäßig abgetaut
werden. Die Entste- hung einer Eisschicht von
mehr als 10 mm muss vermieden werden.

l Die Türdichtung ist sauberzuhalten, anson-

sten schließt die Tür nicht vollständig. Eine
beschädigte Dichtung muss ausgewechselt
werden.

Was bedeuten die Sterne?

* Bei einer Temperatur von -6°C können tiefe-

gekühlte Lebensmittel ungefähr eine Woche
lang aufbewahrt werden. Mit einem Stern
gekennzeichnete Schu- bladen oder Fächer
sind (meistens) in preiswerteren Noname-Kühl-

schränken zu nden.

** Bei einer Temperatur von -12°C können Leben-

smittel für 1-2

Wochen ohne Geschmacksverlust gela- gert

werden. Diese Temperatur ist jedoch für das
Einfrieren von Lebensmitteln nicht ausreichend.

*** Zum Einfrieren von Lebensmitteln werden

hauptsächlich Temperaturen unter -18°C ver­wendet. Dies ermöglicht das Einfrieren von
frischen Lebensmitteln mit einem Gewicht bis
zu 1 kg.

**** So gekennzeichnete Geräte ermögli- chen die

Aufbewahrung von Lebensmit- teln bei einer
Temperatur von unter -18°C und das Einfrieren
größerer Mengen an Lebensmitteln.

ZonenimKühlschrank

l Aufgrund der natürlichen Luftzirkulation entste-

hen im Kühlschrank unterschiedliche Tempera­turzonen.

l Der kühlste Bereich bendet sich direkt oberhalb

der Gemüsefächer. In dieser Zone sind emp-

ndliche und leicht verderbliche Lebensmittel

aufzubewahren, wie

- Fisch, Fleisch, Geügel

- Aufschnitt, Fertiggerichte

- ei- oder sahnehaltige Gerichte

- frischer Kuchen, verschiedene
Kuchen- sorten,

- verpacktes Gemüse und andere
frische Lebensmittel, deren Etikett
eine Lage- rung bei einer Temperatur
von ca. 4°C vorschreibt.

l Im oberen Teil der Tür herrscht die höchste
Temperatur.
l Hier sollte am besten Butter und Käse
aufbewahrt werden.

Produkte,dienichtimKühlschrankaufbewah­rt werden sollten.

l Nicht alle Produkte eignen sich zur Aufbewah-

rung im Kühlschrank. Zu ihnen gehören:

- Gegen tiefe Temperaturen empndliches Obst

und Gemüse, wie zum Beispiel Bananen, Avo­cados, Papayas, Maracujas, Zucchinis, Paprika,
Tomaten und Gurken.

- Unreife Früchte

-Kartoffeln.

 BeispielfürdieLagerungvonLebensmitteln

im Gerät (Abb. 12)

DE

17

ABTAUEN,REINIGENUNDPFLEGEN

Zum Reinigen des Gehäuses und der Kunststoffteile
des Erzeugnisses keine Lösungsmittel sowie scharfe
und Scheuerreinigungsmittel anwenden (z.B. Reini­gungsmittel- bzw. –milch)! Nur delikate flüssige Mittel
und weiche Tücher verwenden. Keine Schwämme
verwenden.

AbtauendesKühlraumes***

l An der hinteren Kühl- raumwand lagert sich Reif

ab, der automatisch abgetaut wird. Beim Abtauen
können mit den Kondensattropfen auch Verunre­inigungen in die Trichteröffnung der Rinne gelan­gen und dadurch die Ablassöffnung verstopfen.
Um dies zu verhindern, sollte diese mit Hilfe des
mitgelieferten Reinigungsinstruments vorsichtig

DE

durchstochen werden (Abb.13)

l Das Gerät arbeitet zyklisch: Während des Kühl-

prozesses lagert sich an der hinteren Wand ein
Reifbeschlag ab. Dieser wird abgetaut, das Wasser
sammelt sich in der Auffangvorrichtung.

Vor dem Reinigen sollte das Gerät durch

dasHerausziehendesSteckersausder

Steckdose,durch das Ausschalten oder
durch das Herausnehmen der Sicherung

vomStromnetz getrennt werden. Nicht
zulassen,dassdasWasserindieBedien-

blende oder Beleuchtung gelangt.

l Wir empfehlen, keine Auftaumittel in Sprayform

zu verwenden. Sie können die Entstehung von
explosiven Aerosolen verursachen. Lösungsmit­tel, die die Plastikteile des Gerätes schädigen,
enthalten oft auch gesundheitsgefährdende
Substanzen.

l Kein Reinigungswasser darf durch die Ablassöf-

fnung in den Abdampfbehälter gelangen.

l Das gesamte Gerät, ausgenommen die Türdich-

tung, sollte mit einem milden Reinigungsmittel
gereinigt werden. Die Türdichtung nur mit kla­rem Wasser abwischen und trocknen lassen.

l Alle Ausstattungselemente sollen sorgfältig gere-

inigt werden (Obst und Gemüsefach, Türfächer,
Glasplatten, usw.).

AbtauendesGefrierraumes**

l Es wird empfohlen, das Gerät regelmäßig abzu-

tauen und zu reinigen.

l Eisablagerungen an den Gefrierflächen vermin-

dern die Effizienz des Gerätes und bewirken eine
Steigerung des Energieverbrauchs.

l Es empfiehlt sich, das Gefriergerät minde- stens

ein- oder zweimal im Jahr abzutau- en. Sollte
sich mehr Eis bilden, sollte man das Auftauen
öfter durchführen.

l Befinden sich Lebensmittel im Gefrierraum, so

ist der Temperaturregler 4 Stunden vor dem
geplanten Abtauen auf „max.” zu stellen. Da­durch wird die Aufbewahrung des Gefrierguts
bei Raumtemperatur während einer längeren
Zeit möglich.

l Das Gefriergut aus dem Gefrierraum he- rau-

snehmen, in eine Schüssel legen, mit einigen
Schichten Zeitungspapier und einer Wolldecke
umwickeln und an einer kühlen Stelle aufbewah­ren.

l Das Abtauen sollte möglichst schnell erfolgen.

Wenn die Lebensmittel über einen längeren Ze­itraum bei Raumtemperatur aufbewahrt werden,
verkürzt sich ihre Haltbarkeite

AbtauendesGefrierraumes:**

l Schalten Sie das Gerät mit dem Steuerung-

spaneel ab und anschließend ziehen Sie den
Netzstecker aus der Steckdose.

l DieTür öffnen, die Produkte herausnehmen.
l Je nach dem Modell ziehen Sie den Abflusska-

nal im hinteren Bereich des Kühlgerätes und
stellen Sie ein Gefäß darunter.

l Lassen Sie die Tür offen, dadurch erfolgt

das Auftauen schneller. In die Kammer des
Gefriergerätes kann zusätzlich ein Gefäß
mit heißem (aber nicht kochendem) Wasser
gestellt werden.

l Das Geräte innere auswischen und trocknen

lassen.

l Das Gerät gemäß entsprechendem Kapitel der

Gebrauchsanweisung wieder einschalten.

AutomatischeAbtauungdesKühlraumes****

Der Kühlraum ist mit einer automatischen Abtau­funktion ausgestattet. An der hinteren Kühlraum­wand
kann sich jedoch ein Reifbeschlag
ablagern. Es kommt vor allem vor, wenn im Kühl­raum viele frische lebensmittel aufbewahrt werden.

AutomatischeAbtauungdesGefrierraumes****

Der Kühlraum ist mit einer automatischen No-

-Frost­Abtaufunktion ausgestattet. Die Lebensmittel
werden durch die gekühlte Umluft eingefroren,
die Feuchtigkeit wird aus dem Gefrierraum nach
Außen abgeführt. Im Gefrierraum entsteht daher
kein Eis- und Reifbeschlag und die Lebensmittel
frieren nicht fest.

ReinigendesKühl-undGefrierraumes****

Es empehlt sich das Kühl- und Gefrierraum min­destens einmal im Jahr zu waschen.
Es wirkt vorbeugend gegen die Entstehung
unangenehmer Gerüche sowie der Bak- terien.
Das Gerät durch das drücken des Knopfes „1“
ausschalten, die Lebensmittel herausnehmen und
das Gerät mit einem milden
Reinigungsmittel waschen und trocknen lassen.

Einbau und Ausbau der Abstellplatten

Abstellplatte herausnehmen und an- schließend an
der gewünschten Stelle bis zum Widerstand ein­schieben, so dass sich der Schnappverschluss in

der Füh- rungsleiste bendet (Abb. 15).

Einbau und Ausbau der Türfächer

Türfach anheben, herausziehen und von oben in
die gewünschte Position einlegen (Abb. 16).

Auf keinen Fall dürfen im Inneren des

Gefrierraumes elektrische Heizkörper,

Heißluftgebläse oder Haartrockner ein-

gesetztwerden.

** Gilt für Geräte mit einem Gefrierfach (*/***).

Gilt nicht für Geräte mit dem Frostfrei-System

*** Gilt für Geräte mit einem Kühlbereich. Gilt

nicht für Geräte mit dem Frostfrei-System

**** Gilt für Geräte mit dem Frostfrei-System

18

LOKALISIERUNGVONSTÖRUNGEN

Störung MöglicheUrsachen Behebung

- Überprüfen, ob der Netzstecker gut in
der Steckdose des Speisenetzes sitzt.

- Überprüfen, ob das Anschlußkabel nicht be-

Das Gerät funktio­niert nicht

Innenbeleuchtung
funktioniert nicht

Die Temperatur
in den Räumenist
nicht niedrig genug

Das Gerät ist
ununterbrochen in
Betrieb

Im unterem Teil des
Kühlraumes sam­melt sich Wasser

Es treten für das
Gerät ungewöhnli­che Geräusche auf

Unterbrechung im Stromkreis

Die Glühlampe ist gelöst oder durchge­brannt (in Geräten mit Glühlampen)

Falsche Temperatur-einstellung -Einen höheren Wert einstellen
Höhere oder niedrigere Umgebungstem­peratur als in den technischen Daten
(s.Tabelle) angegeben
Das Gerät steht an einer direkt von der
Sonne bestrahlten Stelle oder neben einer
Wärmequelle

Es wurde eine zu große Menge von war­men Lebensmitteln auf einmal eingelagert

Keine freie Luftzirkulation im Kühlraum

Der Luftuß hinter dem Gerät ist blockiert

Die Kühlraum-/ Gefrierraumtür wird zu oft
geöffnet und/oder bleibt zu lange offen
Die Tür lässt sich nicht schließen Die Lebensmittel und Behälter anders platziern

Der Verdichter schaltet selten an
Die Türdichtung wurde falsch angebracht - Die Türdichtung einpressen

Falsche Temperatureinstellng - einen niedriegeren Wert einstellen
Andere Ursachen wie unter Punkt ”Die

Temperatur in den Räumen ist nicht niedrig
genug“

Die Ablaßöffnung ist verstopft (betrifft
Geräte mit Entwässerungsöffnung)

Eine freie Luftzirkulation im Kühlraum ist
nicht möglich

Das Gerät ist nicht eben ausgerichtet - Das Gerät ausrichten.
Das Gerät kommt mit Möbeln oder anderen
Gegenständen in Berührung

schädigt ist.

- Durch Anschließen eines anderen elektrischen
Verbrauchers (z.B. einer Nachttischlampe) über­prüfen, ob die Steckdose unter Spannung steht.

- Überprüfen Sie, ob das Gerät eingeschaltet ist
(Thermostat in Betriebsstellung).

- Vorerst den vorherigen Punkt überprüfen (das Gerät
funktioniert nicht - die Glühlampe festdrehen oder
auswechsen (in Geräten mit Glühlampen)

- Das Gerät ist angepasst an die Temperatur, die in
den technischen Daten (s.Tabelle) angegeben ist

- Das Gerät an einer anderen Stelle gemäß Ge­brauchsanweisung aufstellen.

- Warten Sie bis zu 72 Stunden , bis die Lebensmit­tel eingefroren sind und die erwünschte Temperatur
im Kühlraum erreicht ist.

- Die Lebensmittel und Behälter von der Hinterwand
abrücken

- Das Gerät mindestens 3 cm von der Wand we­grücken.

Beides muss unbedingt vermieden werden

- prüfen, ob die Umgebungstemperatur nicht niedri­ger ist als der Klimaklasse des Gerätes entspricht

- befolgen Sie die Anweisungen unter Punkt ”Die
Temperatur in den Räumen ist nicht niedrig genug“

- Mit Hilfe des Räumwerkinstru-ments die Ablaßöf­fnung durchstechen (siehe Gebrauchsanweisung,
Kapite

- Die Lebensmittel und Behälter von der Hinterwand
wegrücken.

- Das Gerät frei aufstellen, so daß es keine andere
Gegenstände berührt.

DE

Beim normalen Betreiben der Kälteanlagen können Geräusche unterschiedlicher Art auftreten, die keinen Einuss auf

den Betrieb des Kühlschranks haben.

Geräusche,dieleichtzubehebensind:

lLautes Betriebsgeräusch , wenn der Kühlschrank nicht senkrecht steht – Stellung durch die Stellschrauben vorne

verändern. Eventuell unter die Rollen hinten weichen Stoff legen, vor allem, wenn das Gerät auf einem Fliesenbo­den steht.

lReibung an benachbarte Möbel – Kühlschrank abrücken, so dass er frei steht.
lQuietschen von Fächern und Schubladen – Fach oder Schublade herausnehmen und wieder einschieben.
lGeräusche von sich berührenden Flaschen – Flaschen voneinander verschieben.

Geräusche, die bei normalem Betrieb zu hören sind, entstehen durch den Thermostaten, wenn sich der Kompressor
einschaltet, sich das Kühlsystem zusammenzieht oder ausdehnt und wenn Temperaturschwankungen aufgrund des

Durchusses von Kühlmittel in den Röhrchen entstehen.

19

DE

UMWELTSCHUTZ

Ozonschichtschutz

Unser Gerät wurde unter
Verwendung von 100%
FCKW- und FKW-freien
Kälte- und Schaummitteln
herge- stellt, was den
Schutz der Ozonschicht
und die Verringerung des
Treibhauseffektes positiv

beeinusst. Die eingesetzte

moderne Technologie und die umweltfreundliche
Isolation garantieren einen geringeren Energiev
erbrauch.

Entsorgung der Neugeräte-Verpa- ckung

Unsere Verpackungen wer­den aus umweltfreundlichen
Materialien hergestellt, die
wiederverwertbar sind:

lAußenverpackung aus Pappe/Folie
lFormteile aus geschäumtem, FCKW-freiem

Polystyrol (PS)

lFolien und Säcke aus Polyethylen (PE)

ENTSORGUNGDESALTGERÄTES

Schnapp- oder Riegel­schlösser entfernen oder
unbrauchbar machen – So
verhindern Sie , dass sich
spielende Kinder im Gerät
selbst einsperren können
Der Versorgungleitung-

saustausch- der Y-Typ­Anschluß Wenn die Versorgungsleitung
beschädigt wird, muss sie ausgetauscht
werden Der Austausch darf nur in einer
autoriesierten Werkstatt von einem
Fachmann vorgenommen werden. Dieses
Gerät wurde gemäß der EU-Richtlinie
2002/96/ EG über Elektro- und Elektro- ni­kaltgeräte mit dem Symbol einer durch­gekreuzten Müll- tonne gekennzeichnet.
Dieses Produkt darf am Ende seiner
Lebensdauer nicht über den normalen
Haushaltsabfall entsorgt werden, sondern
muss bei einer Recycling-Sammelstelle
für elektrische und elektro- nische Geräte
abgegeben werden. Das Symbol weist
auf die ordnungsgemäße Entsorgung hin.
Sammelstellen, Elektrogeschäfte und
Gemein- deeinrichtungen garantieren die
Abgabe des Altgerätes.

Eine fachgerechte Entsorgung von elektri­schen und elektronischen Altgeräten
verhin- dert eventuelle Gesundheits­schäden und Umweltbelastungen, die aus
dem Kontakt mit gefährlichen Stoffen und
falscher Depo- nierung und Verarbeitung
solcher Geräte resultieren.

KLIMAKLASSE

Die Information über die Klimaklasse des Gerätes bendet sich auf dem Typenschild. Sie zeigt, in welcher Umgebung­stemperatur (d.h. Temperatur des Raumes, in dem das Gerät betrieben wird) das Gerät optimal funktioniert.

Klimaklasse Zugelassene

SN von +10°C bis +32°C
N von +16°C bis +32°C
ST von +16°C bis +38°C
T von +16°C bis +43°C

CE-Konformitätserklärung

Der Hersteller dieses Produktes erklärt hiermit in alleiniger Verantwortung, dass dieses Produkt den
einschlägigen, grundlegenden Anforderungen der nachfolgenden EU-Richtlinien entspricht:

l Niederspannungsrichtlinie 2006/95/EG,
l Elektromagnetische Verträglichkeit 2004/108/EG,
l ErP – Richtlinie 2009/125/EG

Das Gerät ist mit dem Zeichen gekennzeichnet und verfügt über eine Konformitätserklärung zur
Einsichtnahme durch die zuständigen Marktüberwachungsbehörden

Umgebungstemperatur

20

GARANTIE

Garantie

Garantieleistung entsprechend der Garantiekarte.
Der Hersteller lehnt jede Haftung ab, die aus unsachgemäßem Gebrauch des Gerätes resultiert.

WECHSELDESTÜRANSCHLAGS

Demontage der Kühlraumtür/Gefrierraumtür

1. Die Schraube aus der Scharnierabdeckung mit dem Schraubendreher ausschrauben und an­schließend die Abdeckung abnehmen. Das Kommunikationskabel in die Öffnung oben im Gehäuse
stecken (20.1)

2. Vier Schrauben aus der Abdeckung des oberen Scharniers mit dem Schraubendreher ausschrau­ben und anschließend die Abdeckung abnehmen. Den Türbolzen und die kleine Abdeckkappe an
der Tür abheben (20.2)

3. Den Türbolzen und das Kommunikationskabel in die Öffnung in der Tür einsetzen und anschließend
die kleine Abdeckkappe aufsetzen (20.3)

4. Zwei Schrauben mit dem Schraubendreher ausschrauben, wie es auf der Abbilddung 20.4 darges­tellt wurde, um die Abdeckung der Öffnung oben im Gehäuse abzunehmen und das Kommunika­tionskabel des Gehäuses aus der Öffnung herauszunehmen. Die kleine Abdeckkappe an der Tür
abheben und den Türbolzen und das Kommunikationskabel herausnehmen (20.4)

5. Den Türbolzen in die runde Öffnung einsetzen und anschließend die kleine Abdeckkappe aufsetzen
(20.5)

6. Die Kühlraumtür nach oben um über 500 mm hochschieben, um diese anschließend abzunehmen
(20.6).

7. Drei Schrauben aus der Abdeckung des mittleren Scharniers mit dem Schraubendreher ausschrau­ben und anschließend das mittlere Scharnier abnehmen (20.7)

8. Die Gefrierraumtür nach oben um über 500 mm hochschieben, um diese anschließend abzune­hmen (20.6).

9. Die vordedren Stellfüße von dem unteren Scharnier herausnehmen; vier Schrauben aus dem
unteren Scharnier mit dem Schraubendreher ausschrauben und anschließend das untere Scharnier
abnehmen (20.9)

10. Die Demontage der Tür ist beendet (20.10).

Die Tür und das Zubehör des unteren Scharniers an entsprechenden Stellen auf der gegenüberlieg-

enden Seite montieren.

11. Den Türbolzen mit dem Schraubendreher ausschrauben, wie es auf der folgenden Abbildung
dargestellt wurde, und an der entsprechenden Stelle auf der gegenüberliegenden Seite montieren
(20.11)

12. Die Schrauben aus der Begrenzerachse mit dem Schraubendreher ausschrauben, wie es auf der
folgenden Abbildung dargestellt wurde, und anschließend auf der Gegenseite montieren (20.12)

13. Die Achse und zwei Begrenzer am unteren Scharnier mit dem Schraubendreher ausschrauben und
anschließend an der Stelle, die in der folgenden Abbildung (20.13) dargestellt wurde, montieren.

Die Kühlraumtür und die Gefrierraumtür auf der gegenüberliegenden Seite montieren.

14. Den vorderen Stellfuß manuell herausnehmen, wie es im Folgenden dargestellt wurde, und
anschließend das untere Scharnier auf der gegenüberliegenden Gehäuseseite montieren und die
Schrauben mit dem Schraubendreher nachziehen (20.14).

15. Den kürzeren vorderen Stellfuß auf der Seite des unteren Scharniers montieren und die Fußhöhe
so einstellen, dass das Kühlraum ausgerichtet wird (20.15)

16. Die Gefrierraumtür einsetzen und das mittlere Scharnier um 180O umdrehen und anschließend auf
der Gegenseite montieren; drei Schrauben mit dem Schraubendreher einschrauben, um das mit­tlere Scharnier zu montieren (20.16)

17. Die Kühlraumtür einsetzen und das obere Scharnier auf der Gegenseite montieren; vier Schrauben
mit dem Schraubendreher einschrauben, um das obere Scharnier zu montieren. Anschließend das
Kommunikationskabel der Tür und das Kommunikationskabel des Gehäuses verbinden, dann die
Abdeckung des oberen Scharniers aufsetzen und mit der Schraube befestigen.

18. Die Abdeckung der Öffnung auf der Gegenseite aufsetzen und mit die Schrauben mit dem Schrau­berdreher einschrauben (20.17)

19. Die erneute Montage der Tür ist beendet. In der Abbildung wurde das Öffnen der Tür von rechts
dargestellt (20.18).

20. In der Abbildung wurde das Öffnen der Tür von links dargestellt (20.19).

DE

21

ПОЗДРАВЛЯЕМСВЫБОРОМПРОДУКЦИИМАРКИHANSA

i

УВАЖАЕМЫЕГОСПОДА!
Этоустройствосочетаетисключительнуюпростотуэксплуатацииивысокую
эффективность.Каждоеустройствопередотправкойсзаводабылотщательнопроверено
набезопасностьифункциональность.

Внимательнопрочитайтеинструкциюпообслуживаниюпередзапускомустройства.

RU

Иллюстрации в этом руководстве имеют
только обзорный характер. Полное
оборудование устройства находится в
соответствующем разделе.

Устройство предназначено только для
бытового использования.

Производитель оставляет за собой
право вносить в конструкцию изделия
изменения, не влияющие на его
функционирование.

22

РЕКОМЕНДАЦИИОТНОСИТЕЛЬНОБЕЗОПАСНОСТИИСПОЛЬЗОВАНИЯ

Некоторые замечания в данном руководстве унифи­цированы для различных типов холодильных про­дуктов (холодильники, холодильники-морозильни­ки или морозильники). Информация о типе вашего
устройства находится в паспорте продукта, постав­ляемом с продуктом.
Производитель не несет ответственность за повре­ждения, возникшие по причине несоблюдения реко­мендаций, указанных в данной инструкции.
Следует сохранить данную инструкцию с целью ис­пользования ее в будущем или передачи возможно­му следующему пользователю.
Данное устройство не предназначено для использо­вания лицами (в том числе детьми) с ограниченной
физической, чувствительной или психической спо­собностью, а также лицами с недостаточным опытом
или знанием устройства, разве что это происходит
под надзором или согласно инструкции обслужива­ния устройства, переданной лицами, которые отве­чают за их безопасность.
Следует обратить особое внимание на то, чтобы
установкой не пользовались дети, оставленные
без присмотра. Не следует позволять им играться
установкой. Они не должны садиться на выдвижных
элементах и вешаться на дверях.
Холодильник предназначен для работы при темпе­ратуре окружающей среды, которая указана в таб­лице технической спецификации прибора. Не сле­дует пользоваться ею в подвале, сенях, в дачном
домике без обогрева осенью и зимой.
Во время установки, передвижения, поднятия не
следует хватать за рукоятки дверей, тянуть за кон­денсатор сзади холодильника, а также притраги­ваться к системе компрессора.

RU

23

RU

РЕКОМЕНДАЦИИОТНОСИТЕЛЬНОБЕЗОПАСНОСТИИСПОЛЬЗОВАНИЯ

Во время транспорта, переноса или установления
холодильник-морозильник не следует наклонять на
больше чем 40° по отношению к поверхности. Если
такая ситуация возникла, включение установки
можно произвести не ранее 2 часов от его установ­ки (рис. 2).
Перед каждым техобслуживанием следует вынуть
вилку из сетевого гнезда. Нельзя тянуть за провод,
нужно брать за корпус вилки.
Звуки похожие на треск или лопанье вызваны рас­ширением и сужением частей в результате измене­ний температуры.
Заботясь о безопасности, не следует самостоятель­но ремонтировать установку. Ремонты, осуществля­емые лицами, которые не имеют требуемых квали­фикаций, могут привести к серьезным угрозам для
пользователя установки.
Помещение, в котором находится устройство, сле­дует проветрить в течение нескольких минут, (поме­щение должно иметь, по крайней мере, 4 м3; для из­делия с изобутаном/R600a) в случае повреждения
холодильной системы.
Продуктов даже частично размороженных нельзя
повторно замораживать.
Напитков в бутылках и банках, особенно напитков
газированных углекислым газом нельзя хранить в
камере замораживания. Банки и бутылки могут лоп­нуть.
Не следует брать в рот замороженные продукты,
непосредственно после изъятия из морозилки (мо­роженое, лед, и т.п.), их низкая температура может
привести к серьезным обморожениям.
Следует быть внимательным, чтобы не повредить
холодильный контур, например, прокалывая про­вода холодильного вещества в испарителе, ломая
трубки. Брызгающее холодильное вещество явля­ется горючим. В случае попадания в глаза следует
прополоскать чистой водой и немедленно обратить­ся к врачу.

24

РЕКОМЕНДАЦИИОТНОСИТЕЛЬНОБЕЗОПАСНОСТИИСПОЛЬЗОВАНИЯ

В случае повреждения электрического провода его
замену следует производить только в специализи­рованной ремонтной мастерской.
Устройство используется для хранения продуктов
питания, не используйте его для других целей.
Устройство должно быть полностью отключено от
источника питания (вынуть вилку из сетевой розет­ки) при выполнении таких действий, как чистка, тех­ническое обслуживание или изменение места уста­новки.
Это устройство может использоваться детьми в
возрасте 8 лет и старше, лицами с ограниченными
физическими, мануальными или умственными воз­можностями и лицами с отсутствием опыта и зна­ния оборудования, если они находятся под посто­янным присмотром или получили инструкции о том,
как использовать устройство безопасным образом,
и знакомы с рисками, связанными с использовани­ем устройства. Дети не должны играть с прибором.
Очистка и техническое обслуживание прибора не
должны выполняться детьми в возрасте до 8 лет и
без присмотра компетентного лица.
Anti-bacteria System (наличие в зависимости от мо­дели. Наличие указывает соответствующая этикет­ка внутри камеры устройства) - Специальное ан­тибактериальное средство, которое добавляется в
материал, используемый для отделки внутренней
поверхности холодильника, предохраняет хранящи­еся в нем продукты от плесени, вредных бактерий и
микроорганизмов, a также не допускает до образо­вания неприятного запаха. Благодаря этому продук­ты дольше остаются свежими.
Для того, чтобы получить больше места в морозиль­ной камере, вы можете вынуть ящики и поместить
продукты непосредственно на полках. Это не вли­яет на тепловые и механические характеристики
устройства. Заявленная мощность морозильной ка­меры была рассчитана с вынутыми ящиками.

RU

25

RU

УСТАНОВКАИУСЛОВИЯРАБОТЫУСТРОЙСТВА

Установкапередпервым

l Изделие следует распаковать, удалить

клейкую ленту, защищающую дверцы и
содержимое. Возможные остатки клея
можно удалить с помощью мягкого
моющего средства.

l Элементы упаковки из пенопласта

не следует выбрасывать. В случае
необходимости повторного перевоза,
холодильник–морозильник необходимо
упаковать в элементы из пенопласта, и
закрепить пленкой и скотчем.

l Внутреннюю часть холодильника и

морозильника, а также элементы ком­плектации следует умыть летней водой
с добавлением жидкости для мытья
посуды, а далее вытереть и высушить.

l Холодильник-морозильник следует

установить на ровной, горизонтальной
и стабильной поверхности, в сухом,
проветриваемом и защищенном от
прямых солнечных лучей помещении,
вдали от источников тепла, таких как
плита, радиатор центрального отопле­ния, труба центрального отопления,
трубопроводов теплой воды и т.п.

l Необходимо удалить защитную пленку,

которой могут быть покрыты наружные
поверхности холодильника.

l Изделие следует установить в горизон-

тальном положении, соответственно
вкручивая 2 регулируемые передние
ножки (рис. 3)

l Чтобы обеспечить свободное открыва-

ние двери, расстояние между боковой
стенкой продукта (со стороны дверных
петель) и стенкой помещения показано
на рисунке 5 *

l Следует обеспечить соответствующую

вентиляцию помещения и свободную
циркуляцию воздуха со всех сторон
устройства (рис. 6). *

Минимальноерасстояниеот источни­ковтепла:

- от электрических, газовых и других
плит - 30 mm,

- от дизельных или твердотопливных
котлов - 300 mm,

- от встроенных духовок - 50 mm

Если нет возможности соблюдения

вышеописанного расстояния, следует
применить соответствующую изоляци­онную плиту.

l Задняя стенка холодильника, а особен-

но конденсатор и элементы системы
охлаждения не должны соприкасаться
с другими элементами, которые могут
привести к повреждению, в особенно­сти (с трубой центрального отопления
трубой теплой воды).

l Недопустимо какое-либо манипули-

рование частями агрегата. Следует
обратить особое внимание, чтобы не

26

нарушить капиллярную трубку, которая
находится на компрессоре. Эту трубку
ни в коем случае нельзя сгибать, вы­равнивать или скручивать.

l Нарушение капиллярной трубки поль-

зователем, лишает его прав, которые
предоставляются гарантийным талоном
(рис. 8).

l В некоторых моделях дверные ручки

нужно установить самостоятельно (на
время транспорта ручка демонтирует­ся и помещается внутрь холодильной
камеры).

Подключениеэлектропитания

l Прежде чем подключить электро-

питание, рекомендуется установить
рукоятку регулятора температуры в
положение «OFF» или какое-либо дру­гое, отключающее прибор от источника
питания (см. страницу с описанием
панели управления).

l Устройство следует подключить в

сеть переменного тока 230В, 50Гц, по­средством правильно установленного
электрического гнезда, заземленного
и имеющего предохранитель 10 A.

l Заземление устройства требуется в

соответствии с предписаниями закона.
Производитель не несет какой-либо
ответственности за какие-либо возмож­ные повреждения, которые могут быть
причинены лицам или предметам в
результате неисполнения обязанности
в соответствии с этим предписанием.

l Не следует пользоваться переходными

гнездами, многоразовыми гнездами
(распределителями), двухжильными
удлинителями. Если возникнет необ­ходимость применения удлинителя,
может быть применен только удлини­тель с заземляющим штырем и одним
гнездом, которое имеет сертификат
безопасности VDE/GS.

l Если будет применен удлинитель (с

заземляющим штырем, имеющий сер­тификат безопасности), то его гнездо
должно находиться на безопасном
расстоянии от моек, и не может быть
угрозы заливания его водой и разными
стоками.

l Данные находятся на заводской ин-

формационной табличке, размещенной
внизу стенки внутри камеры**.

Отключениепитания

l Следует обеспечить возможность от-

ключения установки от электрической
сети, посредством изъятия вилки или
выключения двухполюсного выключа­теля (рис. 9).

* Не относится к встраиваемым устрой­ствам
** Имеется в зависимости от модели

ОБСЛУЖИВАНИЕИФУНКЦИИ

Панельуправления(Рис.10).

ВКЛЮЧЕНИЕ

1. Промойте внутренние поверхности холодильника
сначала теплой водой с небольшим количеством ней­трального моющего средства, а затем сполосните чи­стой водой и протрите досуха.
Внимание: Электрические элементы холодильника
разрешается протирать только сухой тряпочкой.

2. Включите холодильник. Начнет работать компрес­сор.

3. Через 30 минут откройте дверь. Если температура
в холодильной камере заметно понизится, то это зна­чит, что холодильник исправный. Если холодильник
продолжит работать, то через некоторое время тем­пература внутри холодильника отрегулируется в вы­бранном для автоматического регулятора диапазоне
температур.
Индикатор размещается посередине двери холодиль­ного отделения. Его схема представлена на рисунке.

ОПИСАНИЕКНОПОК

1. Холодильная камера: для регулирования температу­ры в холодильной камере

2. Морозильная камера: для регулирования температу­ры в морозильной камере

3. Функция: для выбора функции быстрого охлажде­ния, быстрого замораживания, SmartECO и "отпуск"

4. OK: для ввода или выхода из данной функции
Первое подключение прибора к сети
При подключении прибора к сети в первый раз ди­сплей загорится на 2 секунды, a затем перейдет в
обычный режим, прибор начнет работать в соответст­вии с функцией SmartECO.

Управлениеприпомощидисплея

Если дверь холодильного отделения закрыта, а Вы не
нажмете на какую-либо кнопку в течение 3 минут, под­светка дисплея отключится.
Чтобы подсветка снова включилась, достаточно от­крыть дверь холодильника или нажать на какую-либо
кнопку.

Настройкатемпературы

1. Нажмите на кнопку "холодильная камера" или "моро­зильная камера", a когда кнопка начнет мигать можно
будет установить на дисплее желаемую температуру;
изменение температуры происходит при каждом нажа­тии на кнопку (температура высвечивается на соответ­ствующем индикаторе). (В режиме быстрого охлажде­ния, быстрого замораживания, SmartECO и "отпуск" нет
возможности изменить температуру).

2. Если в процессе ввода на дисплее желаемой темпе­ратуры Вы не нажмете на какую-либо кнопку в течение
5 секунд, кнопка перестанет мигать и индикатор будет
указывать заданную температуру.

3. Диапазон температур
Холодильная камера: 2OC→ 3OC→ 4OC→5OC→ 6OC→

7OC→ 8OC→ ВЫКЛ.→ 2OC

Морозильная камера: -24OC→ -23OC→ -22OC→ -21OC→

-20OC→ -19OC→ -18OC→ -17OC→ -16OC→ -24OC

ФункцияSmartECO

В режиме SmartECO температура в холодильной каме­ре автоматически устанавливается на 4OC, а в моро­зильной камере на -18OC.
В этом режиме нет возможности изменить температу­ру, но можно проверить температуру, нажимая на кноп­ку температурной зоны.

1. С целью перехода к функции SmartECO
Нажимайте на кнопку "опция", пока она не начнет ми­гать, а затем нажмите на кнопку "OK", чтобы перейти к
этой функции.

2. С целью выхода из функции SmartECO
При активной функции SmartECO нажимайте на кнопку
"опция", пока прибор не перейдет в режим SmartECO,
нажмите на кнопку "OK", чтобы выйти из этой функции.
Подсветка отключится.
Прибор переключится на температуры, установленные
до перехода в режим SmartECO.

Быстроеохлаждение

В режиме быстрого охлаждения температура в холо­дильной камере автоматически устанавливается на

2OC и нет возможности ее изменить.

1. С целью перехода к функции быстрого охлаждения
Нажимайте на кнопку "опция", пока не начнет мигать
"быстрое охлаждение", а затем нажмите на кнопку
"OK", чтобы перейти к этой функции.

2. С целью выхода из функции быстрого охлаждения
При активной функции быстрого охлаждения нажимай­те на кнопку "опция", пока прибор не перейдет в режим
быстрого охлаждения, а затем нажмите на кнопку "OK",
чтобы выйти из этой функции.
Подсветка быстрого охлаждения отключится и прибор
переключится на температуры, установленные до пе­рехода в режим быстрого охлаждения.

Быстроезамораживание

В режиме быстрого замораживания возможно изме­нение температуры в холодильной камере, но нет
возможности изменить температуру в морозильной
камере.

1. С целью перехода к функции быстрого заморажива­ния
Нажимайте на кнопку "опция", пока не начнет мигать
"быстрое замораживание", а затем нажмите на кнопку
"OK", чтобы перейти к этой функции.

2. С целью выхода из функции быстрого заморажива­ния
При активной функции быстрого замораживания на­жимайте на кнопку "опция", пока прибор не перейдет
в режим быстрого замораживания, а затем нажмите на
кнопку "OK", чтобы выйти из этой функции.
Подсветка быстрого замораживания отключится и при­бор переключится на температуры, установленные до
перехода в режим быстрого замораживания.
Функция быстрого замораживания отключается авто­матически через 26 часов.
Выбор функции SmartECO приводит к окончанию быс­трого замораживания.

Функция"Отпуск"

В режиме "Отпуск" температура в холодильной камере
автоматически устанавливается на 14OC и нет возмож­ности ее изменить.

1. С целью перехода к функции "Отпуск"
Нажимайте на кнопку "опция", пока не начнет мигать
символ "Отпуск", а затем нажмите на кнопку "OK", что­бы перейти к этой функции.

2. С целью выхода из функции "Отпуск"
При активной функции "Отпуск" нажимайте на кнопку
"опция", пока прибор не перейдет в режим "Отпуск",
а затем нажмите на кнопку "OK", чтобы выйти из этой
функции.
Подсветка символа "Отпуск" отключится и прибор пе­реключится на температуры, установленные до пере­хода в режим "Отпуск".
Функция "Отпуск" выключается при выборе функции
SmartECO и быстрого охлаждения.
Память при сбое в подаче электрической энергии или
при ее отключении
Конструкция холодильника позволяет автоматически
сохранять в памяти все параметры при сбое в пода­че электрической энергии или при ее отключении. При
возобновлении подачи электроэнергии холодильник
продолжит работу в температурном режиме, установ­ленном до ее отключения.
Таймер задержки включения холодильника
Чтобы не допустить до повреждения холодильника в
случае резкого отключения и восстановления энерго­снабжения, прибор включается не сразу, если перерыв
в электроснабжении длится менее 5 минут.
Сигнализация о слишком высокой температуре в мо­розильной камере (только если прибор подключен к
электросети)
Если при первом подключении к электросети темпера­тура в морозильной камере будет выше 10OC, то заго­рится лампочка морозильной камеры и начнет мигать
индикатор температуры.
В этом случае нужно нажать на какую-либо кнопку или
подождать 5 секунд, лампочка перестанет мигать и
произойдет возврат к установленной температуре.
Сигнализация о незакрытой двери холодильной каме­ры
Если дверь холодильной камеры открыта более 3 ми­нут, раздастся звуковой сигнал. Чтобы выключить сиг­нализацию, закройте дверь или нажмите на какую-ли­бо кнопку. Но во втором случае сигнал включится снова
через 3 минуты.
Сигнализация о неисправности датчика
Высвечивание "E0", "E1", "E2" или других нетипичных
символов означает неисправность датчика и необходи­мость ремонта холодильника.

RU

27

ОБСЛУЖИВАНИЕИФУНКЦИИ

Хранениепродуктоввхолодильникеи
морозильнике

Вовремяхраненияпродуктоввданном
устройствепоступайтевсоответствиис
настоящимирекомендациями.

lПродукты следует размещать на тарелках, в

емкостях или паковать в продовольственную
пленку. Расставить равномерно на полках.

l Следует обратить внимание, не прикасаются

ли продукты к задней стенке, т.к. это может
привести к замораживанию или увлажнению
продуктов.

l Не следует вставлять в холодильник емкости

с горячим содержимым.

l Продукты, которые легко впитывают посторон-

ние запахи, такие как масло, молоко, творог и
такие, которые выделяют интенсивный запах,
например рыбы, колбасы, сыры – следует по­местить на полках в пленочной упаковке или
в тщательно закрытых емкостях.

l Хранение овощей с большим содержанием

воды, приведет к осаждению водяного пара над
ящиками для овощей; это не препятствует пра­вильному функционированию холодильника.

l Перед вложением в холодильник овощей его

следует тщательно осушить.

l Слишком большое количество влаги сокращает

срок хранения овощей, особенно лиственных.

l Не следует мыть овощи перед размещением

их на хранение. Во время мытья удаляется
натуральная защитная оболочка, потому луч­ше мыть овощи непосредственно перед их
употреблением.

lРекомендуется складывать продукты в корзи-

ны 1, 2, 3* до естественного предела загрузки
(Рис. 11a/ 11b).**

1. Упакованные продукты

2. Полка испарителя / полка

3. Естественный предел загрузки

4. (*/***)

lМожно укладывать продукты на полки-решет-

ки испарителя морозильной камеры.*

lНа полки продукты можно укладывать таким

образом, чтобы они выступали за край полки
на 20-30 мм.**

lДля максимального использования внутрен-

RU

него пространства морозильной камеры мож­но вынуть нижний лоток и положить продукты
прямо на дно камеры.*

Замораживаниепродуктов**

lЗамораживать можно практически все продо-

вольственные продукты, за исключением ово­щей, потребляемых в сыром виде, например,
зеленого салата.

l Для замораживания следует использовать

продовольственные продукты только самого
высокого качества, разделенные на порции,
предназначенные для одноразового употре­бления.

l Продукты следует запаковать в материалы без

запаха, стойкие к проникновению воздуха и
влажности, а также нечувствительные на жиры.
Наилучшими материалами являются: пакеты,
полиэтиленовая пленка, алюминиевая фольга.

l Упаковка должна быть плотной и тщательно

прилегать к замороженным продуктам. Не
следует применять стеклянные упаковки.

l Свежие и теплые продовольственные продукты

(комнатной температуры), вложенные с целью
замораживания, не должны прикасаться к уже
замороженным продуктам.

l Не рекомендуется загружать в морозильную

камеру за один раз в течение одних суток
больше свежих продуктов, чем это указано в
таблице технической спецификации прибора.

lДля сохранения хорошего качества заморо-

женных продуктов рекомендуется распреде­лить замороженные продукты, находящиеся в
средней части морозильника таким образом,
чтобы они не соприкасались с продуктами еще
не замороженными.

l Рекомендуем переложить замороженные

порции на одну сторону камеры морозилки, а
свежие порции поместить на противополож­ной стороне и максимально пододвинуть к
задней и боковой стене.

l Для замораживания продуктов используйте

пространство, обозначенное (*/***).

l Следуетпомнить,чтонатемпературув

камереморозилкивлияюттакиефакторы
как:окружающаятемпература,степень
загрузкипродовольственнымипродукта­ми,частотаоткрываниядверей,степень
замораживанияморозильника,настройки
термостата.

l Еслипослезакрытиякамерыморозиль-

никадверинеудаетсяповторнооткрыть,
советуемподождать1-2минуты,пока
возникшеетамподдавлениебудетском­пенсировано.

Срок хранения замороженных продуктов зави­сит от их качества в свежем состоянии перед
замораживанием, а также от температуры
хранения. При сохранении температуры -18°C
или более низкой рекомендуются следующие
сроки хранения:

Продукты Месяцы

Говядина 6-8
Телятина 3-6

Потроха 1-2

Свинина 3-6

Птица 6-8

Яйца 3-6

Рыбы 3-6

Овощи 10-12

Фрукты 10-12

Камера быстрого охлаждения не используется
для хранения замороженных продуктов. В
этой камере можно готовить и хранить кубики
льда***.

* Для устройств с морозильной камерой в

нижней части оборудования

** Относится к устройствам с морозильной

камерой (* / ***)

*** Не относится к устройствам с морозильны-

ми камерами, маркированным (*/***)

28

КАКЭКОНОМИЧНОЭКСПЛУАТИРОВАТЬХОЛОДИЛЬНИК?

Полезныесоветы

l Не ставьте холодильник и морозильник вблизи

обогревательных приборов и духовых шкафов,
а также в местах попадания прямых солнечных
лучей.

l Не закрывайте вентиляционные отверстия

прибора. Регулярно очищайте их от грязи и

пыли (один или два раза в год).
l Установите надлежащую температуру:
в холодильной камере достаточна температура

от 6 до 8°C, а в морозильной камере - -18°C.
l На время отсутствия необходимо повысить

температуру в холодильной камере.
l Не открывайте двери холодильной и морозиль-

ной камер без необходимости. Необходимо

знать, какие продукты хранятся в холодильнике

и в каком месте. Неиспользованные продукты

необходимо как можно быстрее поместить

назад в холодильную или морозильную камеру,

не допуская до их нагрева.
l Регулярно протирайте внутренние поверхно-

сти холодильной камеры влажной тряпочкой

(может быть увлажнена моющим средством).

Холодильник, не имеющий автоматической

системы оттаивания, необходимо регулярно

размораживать. Не допускайте до образования

инея толщиной более 10 мм.
l Поддерживайте в чистоте уплотнительную про-

кладку двери, в противном случае дверь будет

неплотно закрываться. В случае повреждения

уплотнения двери замените его новым.

Чтообозначаютзвездочки?

* Температура не выше -6°C достаточна для

хранения замороженных продуктов в тече­ние, приблизительно, недели. Лотки (ящики)
и камеры, обозначенные одной звездочкой,
чаще всего встречаются в более дешевых
холодильниках.

** При температуре ниже -12°C можно хранить

продукты в течение 1-2 недель без потери
их вкусовых качеств. Такая температура не
достаточна для замораживания продуктов.

*** Обычно замораживание продуктов произво-

дится при температуре ниже -18°C. Позво­ляет замораживать свежие продукты весом
до 1 кг.

**** Таким образом обозначенные приборы по-

зволяют замораживать большое количество
продуктов и хранить их длительное время
при температуре ниже -18°C.

Чтообозначаютзвездочки?

l Самая холодная зона находится непосредст-

венно над лотками (ящиками) для хранения

овощей и фруктов.
В этой зоне рекомендуется хранить быстро-

портящиеся и деликатные продукты, такие как:

- рыба, мясо, птица

- колбасные изделия, готовые блюда

- блюда и хлебо-булочные изделия, содержа-

щие сметану или яйца

- свежая выпечка, пирожные
упакованные овощи, фрукты и другие свежие

продукты, на этикетках которых указано, что их
нужно хранить при температуре ок. 4°C.

l Теплее всего в верхней части двери. Здесь

лучше хранить масло и сыры.

Продукты,которыенеследуетхранитьв
холодильнике.

l Не все продукты годятся для хранения в

холодильнике. К таким продуктам относятся:
фрукты и овощи, чувствительные к низким
температурам, такие как, например, бананы,
авокадо, папая, маракуя, баклажаны, красный
перец, помидоры и огурцы. Незрелые фрукты
Картофель Некоторые твердые сыры, напри­мер, пармезан

Примерноеразмещение продуктов в холо­дильнике(Рис.12).

RU

29

РАЗМОРАЖИВАНИЕ,ОЧИСТКАИТЕХОБСЛУЖИВАНИЕ

Запрещается использовать растворители и
абразивные чистящие средства (например, чи­стящие порошки и молочко) для очистки корпу­са стиральной машины и пластиковых деталей!
Используйте только деликатные жидкие мою­щие средства и мягкую тряпочку. Не используй­те губки.

Размораживаниехолодильника***

l На задней стенке камеры холодильника появ-

ляется изморозь, которая удаляется автомати­чески. Во время удаления изморози, вместе с
конденсатом, в отверстие в желобе могут попасть
посторонние частицы. Это может привести к
засорению отверстия. В таком случае отверстие
следует осторожно прочистить проталкивателем
(рис. 13).

l Устройство работает циклично: охлаждает (на

задней стенке оседает иней) потом размора­живается (капли сплывают по задней стенке).

Передначаломочисткиследуетобя­зательноотключитьустройствоот
источникапитанияпутем изъятия
вилкиизсетевогогнезда,выключения
иливыкручивания предохранителя.
Нельзядопуститьдотого,чтобывода
попалана панель управленияили
элементыосвещения.

l Не рекомендуем применять средства для раз-

мораживания в аэрозоле. Могут они привести к
возникновению взрывоопасных смесей, содер­жать растворители, которые могут повредить
пластмассовые части устройства, и даже быть
вредными для здоровья.

l Следует обратить внимание, чтобы по мере

возможности вода, употребляемая для мытья,
не сплывала через стоковое отверстие в кон­тейнер испарения.

l Все устройство за исключением прокладки

дверей следует мыть мягким детергентом.
Прокладку в дверях следует очистить чистой
водой и вытереть насухо.

l Необходимо тщательно умыть все элементы

комплектации (емкости овощей, балкончики,
стеклянные полки и т.п.).

Размораживаниеморозильника**

RU

l Размораживание камеры морозильника реко-

мендуется производить во время очистки всего
устройства.

l Большое накопление льда на поверхностях

замораживания утрудняет эффективность
работы устройства и является причиной уве­личенного потребления электрической энергии.

l Советуем размораживать устройство как ми-

нимум раз или два раза в год.

l Если внутри находятся продукты, то следует

установить регулятор в позицию max. на
приблизительно 4 часа перед планируемым
размораживанием. Это даст возможность хра­нения продуктов в окружающей температуре в
течение длительного времени.

l После изъятия продуктов из морозильника

следует их вложить в миску, замотать в не­сколько слоев газетной бумаги, завернуть в
одеяло и хранить в холодном месте.

l Размораживание морозильника должно быть

проведено как можно быстрее. Более дли­тельное хранение продуктов в окружающей
температуре сокращает срок их пригодности к
употреблению.

Дляразмораживанияморозильнойкамеры
следует**:

l Выключите устройство с помощью панели

управления, затем выньте вилку из розетки.

l Откройте дверь, выньте продукты.
l В зависимости от модели выдвиньте слив-

ной канал, расположенный в нижней части
морозильной камеры, и подставьте посуди­ну.

l Оставьте дверь открытой, это ускорит

процесс размораживания. Кроме этого, вы
можете поместить в морозильную камеру
посудину с горячей (но не кипящей) водой.

l Вымойте и высушите внутреннюю часть

морозильника.

l Запустите устройство в соответствии с соот-

ветствующим пунктом инструкции.

Автоматическоеразмораживаниехолодиль­ника****

Камера холодильника оснащена функцией
автоматического размораживания. Однако на
задней стенке камеры холодильника может
появиться изморозь. Обычно это имеет место,
когда в камере холодильника хранится боль­шое количество свежих продовольственных
продуктов.

Автоматическоеразмораживаниеморозиль­ника****

Камера морозильника оснащена функцией
автоматического размораживания (no-frost).
Продовольственные продукты замораживают­ся охлажденным циркулирующим воздухом, а
влажность из камеры морозильника выводится
наружу. В результате в морозильнике не воз­никает избыточное обледенение и изморозь, а
продукты не примерзают друг к другу.

Ручнаямойкахолодильникаиморозильни­ка.****

Рекомендуется, чтобы, по крайней мере, раз в
год умыть камеру холодильника и морозильни­ка. Это предотвращает возникновение бакте­рий, а также неприятных запахов. Все устрой­ство необходимо отключить кнопкой (1), изъять
из камер продукты и умыть с помощью воды
с добавлением мягкого детергента. В конце
вытереть камеры салфеткой.

Выдвижениеивставлениебалкончика

Приподнять балкончик, вынуть и вставить его
обратно движением сверху вниз в нужное поло­жение (рис. 15).

Выдвижениеивставлениебалкончика

Приподнять балкончик, вынуть и вставить его
обратно движением сверху вниз в нужное поло­жение (рис. 16).

Нивкоемслучаевнутрьморозиль­никанельзявставлятьэлектриче­скиеобогреватели,вентиляторыили
феныдляволос.

** Относится к устройствам с морозильной ка-

мерой (* / ***). Не относится к устройствам с
системой “no frost”

*** Относится к устройствам с холодильной

камерой. Не относится к устройствам с
системой “no frost”

**** Относится к устройствам с системой “no

frost”

30

ОБНАРУЖЕНИЕНЕИСПРАВНОСТЕЙ

Признаки Возможныепричины Способустраненияпроблемы

- проверить, правильно вложена ли вилка в
гнездо электропитания

- проверить, не поврежден ли электрический

Устройство не
работает

Не работает ос­вещение внутри
камеры

Устройство
слишком слабо
охлаждает и/или
замораживает

Непрерывная ра­бота устройства

На дне холодиль­ной камеры ска­пливается вода

Звуки, не проис­ходящие от нор­мальной работы
устройства

Разрыв в контуре электрической сис­темы

Лампочка вывинтилась или перегорела
(в моделях с лампой накаливания).

Неправильная позиция регулятора
Температура окружающей среды выше

или ниже температуры, указанной в
таблице технической спецификации
прибора.

Устройство находится под постоянным
воздействием прямых солнечных лучей
или вблизи источников тепла

Загрузка большого количества теплых
продуктов

Затрудненная циркуляция воздуха внутри
устройства

Затрудненная циркуляция воздуха сзади
устройства

Накопилось слишком большое коли­чество изморози на замораживающих
элементах

Двери холодильника/морозильника
открываются слишком часто и/или были
открыты слишком долго

Двери не закрываются

Компрессор включается слишком редко

Плохо вложена прокладка в дверях - тщательно прижать прокладку
Неправильная позиция регулятора
Другие причины как в п. „Устройство

слишком слабо работает и/или замора­живает”

Засорение сливного желоба (касается
моделей с отверстием и сливным жело­бом для отвода конденсата)

Затрудненная циркуляция воздуха вну­три холодильной камеры

Устройство не установлено - установить горизонтально
Устройство соприкасается с мебелью и/

или другими предметами

провод установки

- проверить, есть ли напряжение в розетке,
подключая другое устройство, например на­стольную лампу

- проверить, включено ли устройство путем
настройки термостата в позиции большей, чем

0 / OFF.

- см. предыдущий пункт „Прибор не работает” ­ввинтить или заменить перегоревшую лампочку (в
моделях с лампой накаливания).

- переставить регулятор на более высокую
позицию

- прибор предназначен для работы при темпе­ратуре окружающей среды, которая указана в
таблице технической спецификации прибора.

- изменить место установки в соответствии с
данными инструкции обслуживания

- подождать до 72 часов пока охладятся (замо­розятся) продукты и внутри камеры будет до­стигнута необходимая температура

- поместить продовольственные продукты и ем­кости таким образом, чтобы они не прикасались
к задней стенке холодильника

- отодвинуть устройство от стены мин. 30 mm

разморозить камеру морозильника

- сократить частоту открывания дверей и/или
сократить время, на протяжении которого двери
остаются открытыми

- продукты и емкости поместить таким образом,
чтобы они не препятствовали закрыванию
дверей

- убедиться, что температура окружающей сре­ды не ниже предусмотренного климатического
класса

- переставить регулятор на более низкую
позицию

- проверить в соответствии с предыдущим
пунктом „Устройство слишком слабо работает и/
или замораживает”

- прочистить отверстие (см. разд. 2 „Оттаивание,
мытье и уход”)

- разместить продукты и лотки таким образом,
чтобы они не касались задней стенки холодиль­ной камеры

- устройство установить таким образом, чтобы
оно не соприкасалось с другими предметами

RU

В ходе нормальной эксплуатации холодильного оборудования могут появляться различные шумы, не
являющиеся дефектом и никак не влияющие на правильную работу холодильника.
Шумы, которые легко устранить:
l гул, когда холодильник стоит не ровно – отрегулировать положение при помощи ввинчиваемых передних

ножек. Можно также подложить под задние ролики какой-либо мягкий материал, особенно, если
холодильник стоит на кафельном полу.

l задевание за соседнюю мебель – отодвинуть холодильник.
l скрип ящиков или полок – вынуть и снова вложить ящик или полку.
l дребезжание соприкасающихся бутылок – уложить бутылки таким образом, чтобы они не соприкасались

друг с другом.
Шумы, которые могут быть слышны в ходе правильной эксплуатации холодильника, вызваны работой
термостата, компрессора (включение), а также работой холодильного агрегата (усадка и расширение
материала вследствие разницы температур и протекания хладагента).

31

ОХРАНАОКРУЖАЮЩЕЙСРЕДЫ

Защитаозоновогослоя

Для производства нашего
изделия были исполь­зованы охлаждающие
и пенящие вещества, в
100% не содержащие
фреон (FCKW и FKW),
что имеет благоприятное
значение для защиты

озонового слоя и умень­шения тепличного эффекта. А примененная
современная технология и благоприятная для
среды изоляция гарантируют низкое потре­бление энергии.

Вторичнаяпереработкаупаковки

Наши упаковки выполнены
из материалов, благоприят­ных для окружающей среды
и пригодных для повторного
использования:

lВнешняя упаковка из картона / пленки
lФорма не содержит фреон (FCKW), вспенен-

ный полистирол (PS)
lПленки и пакеты из полиэтилена (PE)

ЛИКВИДАЦИЯ/УТИЛИЗАЦИЯУСТРОЙ­СТВА

Если изделие не будет
больше использоваться,
перед сдачей на лом из
отработанного устрой­ства следует удалить
присоединительный
провод.

Согласно Европейской
Директиве 2002/96/EC. Такой символ инфор­мирует, что это устройство, после периода его
пользования не может быть помещено вместе
с другими отходами, которые происходят из
домашнего быта. Потребитель обязан сдать
его службам, занимающимся сбором отрабо­танного электрического и электронного обору­дования. Службы сбора, в том числе местные
пункты и магазины являются частью соответ­ствующей системы, которая предоставляет
возможность сдачи такого оборудования.

Соответствующее обращение с отработанным
электрическим и электронным оборудова­нием дает возможность избежать вредных
для здоровья людей и окружающей среды
последствий, вытекающих из присутствия
опасных составных частей, а также непра­вильного складирования и переработки такого
оборудования.

КЛИМАТИЧЕСКИЙКЛАСС

Информация о климатическом классе устройства находится на заводской информационной табличке. На ней
указано, в какой окружающей температуре (т. е. помещения, в котором работает) изделие работает оптимально
(правильно).

RU

Климатическийкласс

SN от +10°C до +32°C
N от +16°C до +32°C
ST от +16°C до +38°C
T от +16°C до +43°C

Производительсвидетельствует:

Данной информацией производитель свидетельствует, что настоящая продукция соответствует
основным требованиям нижеперечисленных европейских директив:

l Директива о низком напряжении 2006/95/WE,
l Директива электромагнетической совместимости 2004/108/WE,
l директиваэкопроектирования2009/125/WE

На основании вышеуказанного, на данном изделии имеется знак и присвоена декларация
соответствия, выдаваемая организациями, контролирующими рынок.

Допустимаяокружающая

температура

32

ГАРАНТИЯ

Гарантия

Гарантийные обязательства выполняются согласно гарантийной карты.
Производитель не отвечает за любой ущерб, который причинён в результате неправильного поль­зования изделием.

СМЕНАСТОРОНЫОТКРЫВАНИЯДВЕРЕЙ

Демонтаж двери холодильного/морозильного отделения

1. При помощи инструментов отвинтите винт, фиксирующий заглушку петли, и снимите заглушку
с петли. Вложите коммуникационный провод в отверстие в верхней части корпуса (20.1)

2. При помощи инструментов отвинтите 4 винта, фиксирующие крышку верхней петли, и
снимите крышку. Выньте из двери втулку и маленькую заглушку на двери (20.2)

3. Вставьте втулку, вложите коммуникационный провод в отерстие в двери и вставьте маленькую
залушку (20.3)

4. При помощи инструментов отвинтите 2 винта, как это показано на рисунке, чтобы снять
заглушку отверстия в верхней части корпуса и вынуть коммуникационный провод корпуса из
отверстия. Выньте маленькую заглушку на двери, втулку двери и коммуникационный провод

(20.4)

5. Вставьте в круглое отверстие втулку двери и заглушку (20.5)

6. Приподнимите дверь холодильного отделения вверх примерно на 500 мм, чтобы ее снять

(20.6)

7. При помощи инструментов отвинтите 3 винта, фиксирующие заглушку центральной петли и
снимите центральную петлю (20.7)

8. Приподнимите дверь морозильного отделения вверх примерно на 500 мм, чтобы ее снять

(20.8)

9. Выньте передние регулировочные ножки из-под нижней петли; при помощи инструментов
отвинтите 4 винта крепления нижней петли и демонтируйте нижнюю петлю (20.9)

10. Демонтаж дверей закончен (20.10)

Навесьте дверь и закрепите элементы нижней петли в нужном положении с противоположной

стороны корпуса прибора.

11. При помощи инструментов выньте втулку двери, как это показано на рисунке, и вставьте в
нужное место с противоположной стороны (20.11)

12. При помощи инструментов отвинтите винты с оси ограничителей, как это показано на рисунке,
a затем закрепите их с противоположной стороны двери (20.12)

13. При помощи инструментов выньте ось и два ограничителя из нижней петли и установите их в
положении, показанном на рисунке (20.13)

Закрепите двери холодильного и морозильного отделений с противоположной стороны.

14. Выньте вручную переднюю регулировочную ножку, как это показано на рисунке, установите
нижнюю петлю с противоположной стороны корпуса и завинтите винты при помощи
инструментов (20.14)

15. Вставьте более короткую переднюю регулирующую ножку со стороны нижней петли и при
помощи ножки отрегулируйте положение холодильника (20.15)

16. Навесьте дверь морозильного отделения и поверните центральную петлю на 180O, a затем
закрепите ее с противоположной стороны корпуса; при помощи инструментов завинтите 3
винта крепления центральной петли (20.16)

17. Навесьте дверь холодильного отделения и закрепите верхнюю петлю с противоположной
стороны корпуса; при помощи инструментов завинтите 4 винта крепления верхней петли.
Соедините коммуникационный провод двери с коммуникационным проводом корпуса,
вставьте крышку верхней петли и закрепите ее при помощи винта.

18. Закройте отверстие с противоположной стороны корпуса заглушкой и привинтите ее винтом
при помощи инструментов (20.17)

19. Смена стороны открывания дверей закончена. На рисунке показано открытие дверей на
правую сторону (20.18)

20. На рисунке показано открытие дверей на левую сторону (20.18)

RU

33

VĂFELICITĂMPENTRUALEGEREAECHIPAMENTELORBRANDULUIHANSA

i

STIMAŢIDOMNIŞIDOAMNE!

Acest dispoziv combină ușurința excepțională de deservire și performanțe excelente. Fiecare produs, înainte
de a părăsi fabrica a fost vericat cu exactate din punct de vedere al siguranței și funcționalității.

Vă rugăm să ciți cu atenție această instrucțiune înainte de a porni dispozivul.

RO

Ilustrațiile din această instrucțiune de de­servire au numai caracter ilustrav. Întregul
echipament al dispozivului este prezentat în
capitolul corespunzător.

Dispozivul este prevăzut numai pentru uz
casnic.

Producătorul își rezervă dreptul de a efectua
modicări care nu vor afecta funcționarea.

34

INDICAŢIIPRIVINDSECURITATEAUTILIZATORULUI

Unele dintre imformațiile din această instrucțiune sunt
identice pentru produsele frigorice de diferite tipuri,

(pentru frigidere, frigidere cu congelator sau congela-

toare). Informații despre tipul dispozitivului Dvoastră
veți găsi în Foaia Produsului care este anexată la pro-

dus.

Producătorul nu poartă nici o răspundere pentru pagu­bele rezultate ca urmare a nerespectării prevederilor
cuprinse în instrucţiunile de faţă.
Vă rugăm să păstraţi aceste instrucţiuni pentru folosirea
lor în viitor sau transmiterea lor următorului utilizator.
Prezentul utilaj nu este predestinat să e folosit de per­soane (printre care şi de copii) cu capacităţi zice, sen­zoriale sau psihice insuciente, de persoane lipsite de
experienţă sau care nu cunosc utilajul, cu excepţia ca­zurilor în care acest lucru are loc sub supravegherea
sau conform instrucţiunilor de folosire prezentate de
persoane care răspund de problemele privind securi-

tatea.

Fiţi deosebit de atenţi ca utilajul să nu e folosit de co­piii lăsaţi fără supraveghere. Nu permiteţi ca aceştia să
se joace cu utilajul. Se interzice şederea pe elementele
telescopice şi atârnarea de uşi.
Frigiderul cu congelator funcţionează corect în încăperi
cu o temperatură egală celei trecute în tabelul care cu­prinde specicaţia tehnică a dispozitivului. Nu se folo­seşte în pivniţe, pe verande, în casele de vară neîncă­zite toamna şi iarna.
În timpul aşezării, deplasării, ridicării, nu se ţine pro­dusul de uşi, nu se trage de condensatorul din spatele
frigiderului şi nu se atinge subansamblul compresorului.
Nu aplecaţi frigiderul-congelator mai mult de 40° faţă
de verticală pe timpul transportului sau aşezării. Dacă
totuşi această situaţie a avut loc, conectarea utilajului
se va face după cel puţin 2 ore de la aşezare (des. 2).
Înainte de efectuarea oricărei lucrări de întreţinere se
scoate ştecherul din priza de alimentare. Nu trageţi de
cablu, apucaţi de corpul ştecherului.

RO

35

RO

INDICAŢIIPRIVINDSECURITATEAUTILIZATORULUI

Zgomotele auzite – trosnituri sau pocnituri sunt cauzate

de dilatarea şi contractarea elementelor ca urmare a
variaţiilor de temperatură.
Pentru asigurarea securităţii nu executaţi reparaţii pe
cont propriu. Reparaţiile făcute de persoane fără o ca­licare specială pot constitui un pericol însemnat pentru

utilizatorul aparatului.

În cazul defectării sistemului de răcire, încăperea (a că­rei volum minim trebuie să e de 4 m³ pentru utilajul cu
izobutan/R600a) trebuie ventilată timp de câteva minu-

te.

rodusele chiar numai parţial decongelate nu pot i din

nou congelate.

Sticlele şi cutiile cu băuturi, în special cele gazoase cu
bioxid de carbon nu se păstrează în compartimentul
congelatorului. Cutiile şi sticlele pot să crape.
Nu atingeţi cu gura produsele scoase direct din conge­lator (îngheţată, cuburi de gheaţă, etc.), temperatura lor
scăzută poate produce degerături puternice.
Urmăriţi să nu se deterioreze circuitul de răcire, de ex.
prin găurirea canalelor materialului refrigerent în evapo­rator. Agentul de răcire care ţâşneşte este inamabil.
În caz de contact cu ochii, aceştia trebuie spălaţi cu apă
curată şi chemat imediat un medic.
În cazul în care cablul de alimentare va  deteriorat,
atunci acesta trebuie înlocuit cu unul nou într-un atelier
de reparații specializat.

Dispozitivul este folosit pentru depozitarea produselor

alimentare, nu-l utilizați în alte scopuri.
Dispozitivul trebuie să e deconectat denitiv de la sur-

sa de alimentare cu curent electric (prin deconectarea

de la priza de alimentare), în timpul realizării activităților
de tip curățare, întreținere sau schimbarea locului de

amplasare.

36

INDICAŢIIPRIVINDSECURITATEAUTILIZATORULUI

Acest dispozitiv poate  utilizat de copii care au vârsta
de peste 8 ani şi mai mari, de către persoane
cu capacităţi zice, senzoriale şi mentale limitate şi de
către persoane fără experienţă şi care nu cunosc di­spozitivul, atunci când acestea sunt supravegheate sau
au fost instruite cu privire la utilizarea dispozitivului în
siguranţă care le sunt transmise de către persoanele
care sunt răspunzătoare de siguranţa lor. Nu lăsaţi copii
să se joace cu dispozitivul. Curăţarea şi conservarea
dispozitivului nu trebuie realizată de către copii cu exce­pţia cazului în care aceştia au peste 8 ani şi sunt supra­vegheate de către o persoană competentă.

Anti-bacteria System (este disponibil în funcţie de mo­del. Prezenţa acestuia este semnalizată cu ajutorul
unui abţibild corespunzător în interiorul compartimen-

tului dispozitivului) - Egy speciális antibakteriális szer,

amit hozzáadunk ahhoz az anyaghoz, amelyből a hűtő
belseje készül, s mely védi a hűtőben tárolt termékeket
a penésztől, baktériumoktól és a mikroorganizmusok­tól, valamint megakadályozza a kellemetlen szagforrás
kialakulását. Ez lehetővé teszi, hogy a termékek hos-

szabb ideig frissek maradjanak.

Pentru a obţine mai mult loc în congelator puteţi scoate
sertarele şi apoi puteţi amplasa produsele direct pe ra­fturi. Acest lucru nu are inuenţă asupra caracteristicii
termice şi mecanice a produsului. Capacitatea declara­tă a congelatorului a fost socotită după scoaterea ser-

tarelor.

37

RO

RO

INSTALAREASICONDITIILEDELUCRUALEUTILAJULUI

Instalarea înainte de prima punere

înfuncţiune

l Despachetaţi produsul, îndepărtaţi

benzile aderente care protejează uşile
şi accesoriile. Dacă rămân urme de clei,
acesta se îndepărtează cu un detergent

delicat.

l Nu aruncaţi elementele din propilen ale

ambalajului. În caz de nevoie de un nou
transport, frigiderul-congelator trebuie

ambalat în elementele din propilen şi
folii şi asigurat cu benzi adezive.

l cum şi accesoriile trebuie spălate cu apă

caldă şi detergent de vase, după care se
şterge şi se usucă.

l Frigiderul-congelator se instalează pe un

loc neted, orizontal şi stabil, într-un spaţiu
uscat,ventilat şi ferit de soare, la distanţă
de sursele de căldură cum sunt plitele,
calorifele de încălzire centrală, conducta
de încălzire centrală, instalaţia de apă
caldă, etc.

l Pe suprafeţele externe ale produsului

poate  aplicată folia protectoare, în acest
caz aceasta trebuie îndepărtată.

l Trebuie asigurată instalarea produsului

pe orizontală, cu ajutorul a 2 picioruşe

reglabile frontale. (des. 3)

l Pentru a asigura deschiderea liberă a ușii,

distanța dintre peretele lateral al produsului
(din partea balamalei ușii) și peretele din
spate este prezentată în gura 5 *

l Trebuie să asigurați o aerisire corespun-

zătoare a încăperii și o circulație liberă a
aerului din toate pârțile dispozivului (Fig.

6).*

Distanţeleminime faţă de sursele de
căldură:

- de plite electrice, cu gaze şi altele - 30 mm,

- de sobe cu ulei sau cărbuni - 300 mm,

- de cuptoare încorporabile - 50 mm

În cazul în care păstrarea distanţelor de

mai sus nu este posibilă, se vor folosi
plăci izolatoare corespunzătoare.

l Peretele din spate al frigiderului şi în spe-

cial condensatorul şi alte elemente ale
sistemului de răcire nu pot să atingă alte
elemente care pot produce defecţiuni (în
deosebi ţeavile de la încălzire centrală şi
alimentarea cu apă).

l Se interzice categoric manipulările cu

piesele agregatului. În mod deosebit

trebuie evitată defectarea ţevii capilare
vizibile în nişa compresorului. Această
ţeavă nu poate  strâmbată, îndreptată
sau făcută sul.

l Deteriorarea ţevii capilare de către

utilizator îi anulează acestuia dreptul la
garanţie. (des. 8).

l În cazul anumitor modele mânerul

uşii se găseşte amplasat în interiorul
produsului şi în această situaţie acesta
trebuie xat cu propria şurubelniţă.

Conectareaalimentării

l Înainte de conectare se recomandă xa-

rea butonului regulatorului temperaturii

în poziţia „OFF” sau orice altă poziţie

care permite deconectarea dispozitivu­lui de la sursa de alimentare cu curent
electric (Vezi pagina care cuprinde
descrierea modului de comandare).

l Utilajul trebuie racordat la reţeaua de curent

alternativ de 230V, 50Hz, printr-o priză elec­trică instalată, împământată şi asigurată cu o

siguranţă de 10A.

l Împământarea utilajului este obligatorie

prin lege. Producătorul nu poartă nici o
răspundere în cazul unor pagube suferite

de persoane sau obiecte ca urmare a

nerespectării prevederilor impuse prin

lege.

l Nu se vor folosi branşamente de adap-

tare, prize multiple (distribuitori), pre-

lungitori cu două re. În caz de nevoie

de folosire de a unui prelungitor, se va

utiliza prelungitorul cu inel de protecţie,
cu priză unică şi atestat de securitate

VDE/GS

l Dacă se foloseşte un prelungitor (cu inel

de protecţie) care dispune de atestat de

securitate, priza acestuia trebuie trebuie

să se ae la distanţă secură faţă de
chivete şi nu poate  expusă la udarea
cu apă sau cu lichide reziduale.

l Datele se aă înscrise pe tăbliţa de fabri-

caţie situată în partea de jos a peretelui

compartimentului**.

Deconectare de la sursa de alimentare

l Este necesar să se asigure posibilitatea

de deconectare de la reţeaua electrică
prin scoaterea ştecherului sau întreru­perea întrerupătorului bipolar (des. 9).

* Nu se referă la dispozitivele prevăzute

pentru incorporare

** Este disponibil în funcţie de model

38

FOLOSIREŞIFUNCŢII

Panouldecomandă(g.10).

PUNEREÎNFUNCŢIUNE

1. Curățați frigiderul folosind apă călduță cu o cantita-

te mică de detergent neutru, iar apoi doar apă curată.
Ștergeți-l până când va  uscat.
Observaţii: Piesele electrice ale frigiderului pot  şterse nu­mai cu o cârpă uscată.

2. Porniţi alimentarea. Compresorul va începe să funcţi-

oneze.

3. După 30 de minute deschideţi uşa. dacă în frigider a

avut loc o scădere semnicativă a temperaturii înseamnă
că sistemul de răcire a frigiderului este ecient. Atunci când
frigiderul va funcţiona un timp, regulatorul de temperatură
va seta automat temperatura în cadrul valorilor limită.
Displayul este montat în mijlocul uşi frigiderului. Sistemul
acestuia este prezentat în imaginea de mai jos.

INTRODUCEREÎNCEEACEPRIVEŞTETASTELE

1. Frigiderul : pentru setarea temperaturii frigiderului

2. Congelatorul: pentru setarea temperaturii congelatorului

3. Funcţia: pentru alegerea funcţiei de răcire rapidă, de

congelare rapidă, a funcţiei SmartECO şi vacanţă

4. OK: pentru intrarea sau ieşirea din setările unei anumite

funcţii
Conectarea pentru prima dată a dispozitivului la sursa de

alimentare cu curent electric
În timpul conectării pentru prima dată a dispozitivului la sur­sa de alimentare cu curent electric displayul se va aprinde

pentru 2 secunde, apoi va trece în modul normal, iar dispo­zitivul va funcţiona în conformitate cu funcţia SmartECO.

Comanda cu ajutorul displayului

Atunci când uşa frigiderului este închisă şi timp de 3 mi­nute nu folosim nici una dintre taste, atunci iluminarea dis­playului se stinge.

Pentru ca displayul să e din nou iluminat , deschideţi uşa
frigiderului sau apăsaţi una din taste.

Setarea temperaturii

1. Apăsaţi tasta „frigider” sau „congelator”, iar când va

începe să licărească veţi putea seta temperatura; după
ecare apăsare a tastei va avea loc schimbarea cores­punzătoare a temperaturii (temperatura va  redată cores­punzător pe display). (Nu există posibilitatea de setare a
temperaturii în funcţiile de răcire rapidă, congelare rapidă,
SmartECO şi vacanţă.)

2. Dacă în timpul setării temperaturii nu vom folosi nici o

tastă timp de 5 secunde, atunci tasta nu va mai licări şi va
 activată temperatura setată.

3. Ciclul temperaturii

Frigiderul: 2OC→ 3OC→ 4OC→5OC→ 6OC→ 7OC→ 8OC→

OPRIT.→ 2OC

Congelatorul: -24OC→ -23OC→ -22OC→ -21OC→ -20OC→

-19OC→ -18OC→ -17OC→ -16OC→ -24OC

SmartECO

În cazul funcţiei SmartECO în frigider temperatura este de

4OC, iar în congelator -18OC.

Nu puteţi schimba valoarea temperaturii, dar puteţi apăsa
tasta zonei temperaturii, pentru a verica temperatura.

1. Pentru a trece la funcţia SmartECO

Apăsaţi tasta „opţiunea”, până în momentul în care va în­cepe să licărească, apoi apăsaţi tasta „OK”, pentru a trece
la această funcţie.

2. Pentru a ieşi din funcţia SmartECO

În timpul funcţionării funcţiei SmartECO, apăsaţi tasta
„opţiunea”, până în momentul în care va trece la funcţia
SmartECO, apăsaţi „OK”, pentru a ieşi din această funcţie.

Iluminarea se va stinge.
Va avea loc revenirea la temperaturile cu valoarea dinain-

tea acţionării funcţiei SmartECO.

Răcirerapidă

În timpul funcţiei de răcire rapidă în frigider temperatura

este de 2OC şi nu poate  schimbată.

1. Pentru a trece la funcţia de răcire rapidă

Apăsaţi tasta „opţiunea”, până în momentul în care va în­cepe să licărească „răcire rapidă” apoi apăsaţi tasta „OK”,
pentru a trece la această funcţie.

2. Pentru a ieşi din funcţia de răcire rapidă

În timpul funcţionării funcţiei de răcire rapidă apăsaţi tasta
„opţiune”, până în momentul trecerii la setarea „răcire ra­pidă”, apoi apăsaţi „OK”, pentru a ieşi din această funcţie.
Iluminarea răcirii rapide se va stinge şi va avea loc reve­nirea la temperatura care a fost setată înainte de răcirea
rapidă.

Congelarerapidă

În funcţia de congelare rapidă este posibilă setarea tem­peraturii frigiderului, dar nu poate  setată temperatura în

congelator.

1. Pentru a trece la funcţia de congelare rapidă
Apăsaţi tasta „opţiunea”, până în momentul în care va în­cepe să licărească „congelare rapidă” apoi apăsaţi tasta
„OK”, pentru a trece la această funcţie.

2. Pentru a ieşi din funcţia de congelare rapidă
În timpul funcţionării funcţiei de răcire rapidă apăsaţi tasta
„opţiune”, până în momentul trecerii la setarea „congelare
rapidă”, apoi apăsaţi „OK”, pentru a ieşi din această func­ţie.
Iluminarea congelării rapide se va stinge şi va avea loc
revenirea la temperatura care a fost setată înainte de ră­cirea rapidă.
După scurgerea timpului de congelare rapidă (26 de ore)
are loc ieşirea automată din această funcţie.
Trecerea la funcţia SmartECO conduce la nalizarea con­gelării rapide.

Vacanţă

În funcţia vacanţă temperatura din frigider este de 14OC şi
temperatura din acest compartiment nu poate  schimbată.

1. Pentru a trece la funcţia vacanţă
Apăsaţi tasta „opţiunea”, până în momentul în care va
începe să licărească „vacanţă” apoi apăsaţi tasta „OK”,
pentru a trece la această funcţie.

2. Pentru a ieşi din funcţia vacanţă
În timpul funcţionării funcţiei de răcire rapidă apăsaţi tasta
„opţiune”, până în momentul trecerii la setarea „vacanţă”,
apoi apăsaţi „OK”, pentru a ieşi din această funcţie.
Iluminarea funcţiei vacanţă se va stinge şi va avea loc re­venirea la temperatura cu valoarea dinaintea setării func­ţiei vacanţă.
Funcţia vacanţă se opreşte în timpul funcţionării funcţiei
SmartECO şi de răcire rapidă.
Memoria în timpul unei ne de curent
Construcţia frigiderului permite păstrarea automată a tutu­ror setărilor în timpul pauzei în alimentare/ pană de curent.
După pornire frigiderul va funcţiona cu setările dinainte
opririi alimentării.
Întârzierea pornirii alimentării
Pentru ca frigiderul să nu se deterioreze în cazul unei pene
de curent şi re-pornirea alimentării, dispozitivul nu va porni
imediat în cazul în care pauza în alimentare va  mai scur­tă de 5 minute.
Alarma temperaturii prea înalte în congelator (numai atunci
când alimentarea este pornită)
În cazul în care în timpul conectării la alimentare pentru
prima dată temperatura din congelator va  mai mare de
10OC, lapa de control a congelatorului se va aprinde şi va
începe să licărească cifra care arată valoarea temperaturii.
Apăsaţi una dintre taste sau aşteptaţi 5 secunde, lapa nu
va mai licări şi va  setată temperatura precedentă.
Alarma uşi deschise a frigiderului
În cazul în care frigiderul va  deschis pentru o perioadă
de timp mai lungă de 3 minute, veţi auzi un semnal sonor.
Închideţi uşa sau apăsaţi una dintre taste, pentru a opri
alarma. Dar în cel de al doilea caz alarma va porni din nou
după 3 minute.
Alarma defectării senzorului
Dacă sunt redate simbolurile „E0”, „E1”, „E2” sau alte sim­boluri care nu sunt tipice, înseamnă că senzorul este de­fect şi frigiderul trebuie supus reparaţiei.

RO

39

FOLOSIREŞIFUNCŢII

Păstrareaproduselorînfrigiderşiîncongela-

tor

Întimpulpăstrăriialimentelorînutilajuldefaţă
respectaţiurmătoareleindicaţii:

lProdusele trebuie depuse pe farfurii, în cutii sau

împachetate în folie alimentară.

Repartizaţi produsele uniform pe suprafaţa raf-

turilor.

lUrmăriţi ca produsele să nu atingă peretele din

fundul frigiderului; în caz contrar se depune bru­mă sau se umezesc produsele.

lNu introduceţi în frigider vase cu produse er-

binţi.

lProdusele care îşi însuşesc cu uşurinţă miro-

surile străine cum sunt untul, laptele, brânza de

vaci sau cele care emit mirosuri puternice, de

ex. peştele, mezelurile, brânzeturile – trebuie
depuse pe rafturi împachetate în folie sau intro­duse în cutii ermetic închise.

lPăstrarea legumelor cu conţinut bogat de apă

produce depunerea de vapori de apă deasupra
cutiilor pentru legume; acest lucru nu afectează
funcţionarea normală a frigiderului.

lÎnainte de introducere în frigider legumele trebu-

ie bine uscate.

lUmiditatea exagerată scurtează perioada de

păstrare a legumelor, în special a celor foiase.

lLegumele se păstrează nespălate. Spălarea

înlătură protecţia naturalnă, din această cauză
cea mai indicată este spălarea lor înainte de

consumare.

lSe recomandă aranjarea produselor în coșurile

1, 2, 3* până la limita naturală de încărcare (Fig.
11a/11b).**

1. Produse ambalate

2. Raftul evaporatorului / raft

3. Limita naturală de încărcare

4. (*/***)

lEste permisă aranjarea produselor pe rafturile

din sârmă ale evaporatorului congelatorului.*

lEste permisă scoaterea produselor în afara re-

ftului cu 20-30 mm faţă de graniţa naturală de
încărcare.**

lEste posibilă înlăturarea coşului de jos pentru

mărirea suprafeţei de încărcare şi aranjarea
produselor pe fundul cămării până la înălţimea
maximă.*

Congelareaproduselor**

lPractic se pot congela toate articolele alimentare

RO

cu exepţia legumelor care se consumă în stare
crudă, de ex. salata verde.

lPentru congelare sunt destinate numai articolele

alimentare de cea mai înaltă calitate, grupate în
porţii care se consumă la o singură masă.

lProdusele trebuie ambalate în materiale inodo-

re, rezistente la pătrunderea aerului şi umezelii
precum şi neutre în contact cu grăsimile. Cele
mai bune materiale sunt: punguliţele, foile de
polietilenă şi din aluminiu.

l Ambalajul trebuie să e etanş şi să adere bine

la alimentele pregătite pentru congelare. Nu se
folosesc ambalaje de sticlă.

l Articolele alimentare proapete şi calde (la tem-

peratura ambiantă) introduse pentru congelare
nu pot să atingă alimentele deja congelate.

l Se recomandă, ca într-o perioadă de 24 de ore să

nu se introducă în congelator mai multe alimente
proaspete decât este menţionat în tabelul care
cuprinde specicaţia tehnică a dispozitivului.

l Pentru asigurarea unei calităţi corespunzătoare

produselor congelate se recomandă gruparea
în centrul congelatorului a produselor congelate
astfel încât ele să nu atingă produsele încă ne-

congelate.

l Recomandăm aşezarea porţiilor congelate într-

o parte a compartimentului de congelare iar a

porţiilor prospete de congelat pe partea opusă,
cât mai aproape de peretele din fund sau lateral.

l Pentru îngheţarea produselor folosiţi suprafaţa

marcată cu (*/***).

l Trebuie să ţinem minte că temperatura în compar-

timentul congelator este inuenţată printre altele
de: temperatura ambiantă, gradul de umplere cu
produse alimentare, frecvenţa de dechidere a
uşii, cantitatea de brumă depusă în congelator,

parametrii termostatului.

l Dacă după închiderea compartimentului con-

gelatorului uşa nu poate  deschisă imediat, vă
recomandăm să aşteptaţi 1 – 2 minute până la
compensarea subresiunii formate în în interior.

Perioada de păstrare a produselor congelate de­pinde de calitatea lor în stare proaspătă înainte de
congelare precum şi de temperatura de congelare.
Respectând temperatura de -18ºC sau mai joasă,
recomandăm următoarele termene de păstrare:

Produse Luni

Carne de vacă 6-8

Carne de viţel 3-6

Potroace 1-2

Carne de porc 3-6

Carne de pasăre 6-8

Ouă 3-6

Peşte 3-6

Legume 10-12

Fructe 10-12

Camera pentru congelarea rapidă nu este desna­tă pentru depozitarea mâncărurilor congelate. În
această cameră pot  preparate și păstrate cuburile de
gheață.***

* Se referă la dispozitivele cu congelator în

partea inferioară a dispozitivului

** Se referă la dispozitivele care posedă conge-

lator (*/***)

*** Nu se referă la dispozitivele echipate cu con-

gelatoare marcate (*/***)

40

CUMPUTEMFOLOSIFRIGIDERULÎNMODECONOMIC?

Sfaturi practice

l Nu aşezaţi frigiderul nici congelatorul în apropi-

erea caloriferelor, cuptoarelor şi nu le expuneţi
direct la acţiunea razelor solare.

l Asiguraţi-vă că oriciile de ventilare nu sunt

acoperite. O dată sau de două ori pe an ar trebui
să e curăţate cu aspiratorul.

l Selectaţi temperatura adecvată: temperatura de

6-8 ° C, într-un frigider şi -18 ° C în congelator
este sucientă.

l Când plecaţi în concediu trebuie mărită tempe-

ratura în frigider..

l Uşa frigiderului sau a congelatorului trebuie

deschise numai atunci când este necesar. Este
bine de ştiut ce alimente sunt păstrate în frigider
şi locul exact unde se aă acestea. Produsele
care au rămas nefolosite ar trebui să e puse
cât mai curând posibil, înapoi în frigider sau în
congelator, înainte ca acestea să se încălzească

prea tare.

l În mod regulat ştergeţi interiorul frigiderului cu o

cârpă înmuiată în detergent. Dispozitivele, fără
funcţia de decongelare automata, trebuie decon­gelate cu regularitate. Nu permiteţi formarea
unui strat de îngheţ cu o grosime mai mare de

10 mm.

l Garnitură din jurul uşii trebuie păstrată curată,

altfel uşa nu să va închide perfect. Întotdeauna
trebuie înlocuită garnitura deteriorată.

Ceînsemneazăstelele?

* Temperatura nu mai mare de -6 ° C este su-

cientă pentru păstrarea produselor alimentare
congelate pe o perioadă de aproximativ o
săptămână. Sertarele sau camerele marcate cu
o stea sunt întâlnite (cel mai des) la frigiderele

mai ieftine.

** La temperaturi mai mici de -12 ° C, alimentele

pot  păstrate timp de 1-2 săptămâni, fără ca
acestea să-şi piardă gustul. Aceasta este su­cientă pentru congelarea alimentelor.

*** Utilizate în principal pentru congelarea pro-

duselor alimentare la o temperatură sub -18 °

C. Permite congelarea produselor alimentare

proaspete cu greutatea de până la 1 kg.

**** Dispozitivul însemnat în acest fel permite păs-

trarea produselor alimentare la temperaturi sub

-18 ° C şi congelarea unei cantităţi mai mari

de produse alimentare.

Zoneleînfrigider

l Datorită circulaţiei naturale a aerului, în com-

partimentul frigiderului sunt diferite zone de

temperatură.

l Zona ce mai răcoroasă este situată direct

deasupra sertarelor pentru legume. În această
zonă trebuie să e păstrate produsele alimentare
delicate şi perisabile cum ar :

- peştele, carnea, carne de pasăre,

- mezelurile, mâncarea gătită,

- mâncarea sau alimentele coapte care conţin
ouă sau smântână,

- aluatul crud, amestecurile pentru prăjituri,

- legumele ambalate şi alte produse alimentare

proaspete, cu o etichetă care indică temperatura
de păstrare la o temperatură de aproximativ de

4 ° C.

l Cel mai cald este în partea de sus a uşii. Aici

este cel mai bine să păstrăm untul şi brânza.

Produselealimentare carenupotpăstrateîn

frigider

l Nu toate produsele pot  păstrate în frigider. Între

acestea putem include:

- fructele şi legumele sensibile la temperaturi
scăzute, cum ar  bananele, avocado, papaya,
fructul pasiunii, vinetele, ardeii, roşiile şi castra­veţii,

- Fructe necoapte,

- Cartoi

Modulîn care pot fi amplasate produsele în
dispozitiv(Fig.12).

RO

41

ÎNLĂTURAREABRUMEI,SPĂLARE,ÎNTREŢINERE

Pentru curățarea componentelor din plasc ale pro­dusului nu folosiți niciodată solvenți și nici agenți de
curățare abrazivi (de exemplu, prafuri sau soluții cre­moase)! Folosiți numai produse de spălare lichide deli­cate și cârpe moi. Nu folosiți bureți.

Înlăturareabrumeidinfrigider***

l Pe peretele din fundul compartimentului frigider se

depune brumă care este înlăturată în mod auto­mat. În timpul topirii brumei, împreună cu picăturile
de lichid, în orificiul jgheabului de scurgere pot să
pătrundă impurităţi. Acestea pot înfunda orificiul.
În acest caz trebuie desfundat cu atenţie orificiul
cu ajutorul broşei de împingere (des. 13).

l Utilajul lucrează în cicluri: răceşte (atunci pe pe-

retele din spate se depune brumă) apoi înlătură
bruma (picăturile se scurg pe peretele din spate).

Înaintedecurăţareutilajultrebuieobliga­toriudeconectatprinscoatereaştecheru­luidinprizadealimentare,întreruperea
sau deşurubarea siguranţei.Apa nu
poatesăpătrundăînpanouldecomandă
sauîninstalaţiadelumini.

l Nu recomandăm folosirea de mijloace de dez-

gheţare în aerosol. Ele pot produce amestecuri
explosive, pot conţine solvenţi care afectează
elementele din mase plastice din construcţia
utilajului sau pot fi chiar dăunătoare pentru
sănătate.

l Trebuie evitat pe măsura posibilităţilor ca apa

folosită pentru spălare să se scurgă prin orificiul
de scurgere în recipientul de evaporare.

l Aparatul în întregime cu excepţia garniturii uşii

trebuie spălat cu un detergent delicat. Garnitura
uşii trebuie curăţată cu apă curată şi ştearsă
până se usucă.

l Trebuie spălate bine toate elementele din înzes-

trare (cutiile pentru legume, balcoanele, rafturile

de sticlă etc.).

Înlăturareabrumeidincongelator**

l Înlăturarea brumei din compartimentul conge-

lator se recomandă a fi executată împreună cu
spălarea utilajului.

l Gheaţă depusă în cantitate mare pe suprafeţele

de congelare afectează eficienţa de lucru a uti­lajului, măreşte consumul de energie electrică.

l Recomandăm dezgheţarea utilajului cel puţin

odată sau de două ori pe an.

l Dacă în interior există produse, butonul trebuie

RO

fixat în poziţia max. timp de aprox. 4 ore înainte
de dezgheţarea prevăzută. Aceasta permite
păstrarea produselor la temperatura ambiantă
un timp mai îndelungat.

l Produsele scoase din congelator se depun într-

un vas acoperit cu un strat de hârtie de ziar, se
învelesc apoi cu o pătură şi se păstraeză într-un
loc răcoros.

l Dezgheţarea congelatorului trebuie făcută pe

cât posibil repede. Menţinerea prodselor la
temperatura ambiantă mediului un timp prea
îndelungat, scurtează termenele de consum.

Pentru a decongela congelatorul trebuie**:

l Oprit dispozivul cu ajutorul panoului de comandă

și apoi trebuie să scoateți ștecherul din priză.

l Deschideți ușa și scoateți produsele.
l În funcție de model, trebuie să scoateți canalul de

evacuare care se aă în partea inferioară a congela­torului și să puneți în acest loc un recipient pentru
apă.

l Lăsați ușa deschisă, asel va  grăbit procesul de

decongelare. Suplimentar, puteți introduce în con­gelator un vas cu apă erbinte (nu cu apă clocotă).

l Spălați și uscați interiorul congelatorului.
l Porniți dispozivul în conformitate cu punctul

corespunzător din instrucțiune.

Înlăturareaautomatăabrumeidinfrigider****

Compartimentul frigider este înzestrat cu funcţia
de înlăturare automatră a brumei. Cu toate aces­tea pe peretele din spate se poate depune brumă.
Aceasta din cauza cantităţilor
mari de produse alimentare proaspete păstrate în

compartimentul frigider.

Înlăturareaautomatăabrumeidincongela­tor****

Compartimentul de congelare este înzestrat cu
funcţia de înlăturare automatră a brumei (no-frost).

Alimentele sunt congelate cu aer rece circulant, iar

umiditatea din congelator este eliminată la exterior.
În consecinţă în congelator nu se depune multă
gheaţă şi brumă iar produsele nu se lipesc unele

de altele.

Spălareamanualăacompartimentelorcongela­torşifrigider****

Se recomandă spălarea compartimentelor de
congelare şi frigider cel puţin odată pe an. Aceasta
preîntâmpină înmulţirea bacteriilor şi mirosurile
neplăcute. Trebuie deconectat utilajul în întregime
de la tasta (1), scoase produsele şi spălat cu apă
şi un detergent delicat. La sfârşit compartimentele
se şterg cu cârpe.

Scoatereaşiintroducerearafturilor

Trageţi raftul, apoi împingeţi-l până la capăt astfel
încât închizătorul să se ae în dreptul ghidajului

(des. 15).

Scoatereaşiintroducereabalconului

Ridicaţi balconul, scoateţi-l şi introduceţi-l înapoi
de sus în poziţia preferată (des. 16).

Seinterzicecategoricintroducereaîn
interiorulcongelatoruluideîncălzitori
electrici,cuaersauuscătoaredepăr.

** Se referă la dispozitivele care posedă con-

gelator (*/***). Nu se referă la dispozitivele cu

Sistem No frost

*** Se referă la dispozitivele cu frigider. Nu se

referă la dispozitivele cu Sistem No frost

**** Se referă la dispozitivele echipate cu Sistem

No Frost

42

LOCALIZAREADEFECŢIUNILOR

Simptome Cauzeposibile Modulderemediere

- vericaţi dacă ştecherul este introdus corect în
priza reţelei de alimentare

Utilajul nu funcţio­nează

Nu se aprinde

lumina în interiorul

compartimentului

Utilajul răceşte şi/
sau congelează

prea slab

Utilajul lucrează
fără întrerupere

În partea inferioară

a frigiderului se

adună apă

Se aud zgomote
deosebite pentru

funcţionarea nor­mală a utilajului

Circuitul instalaţiei electrice este întrerupt

Becul este slăbit sau ars (În dispozitivele
cu iluminare incandescentă).

Butonul de reglare este greşit xat - xaţi butonul într-o poziţie superioară
Temperatura ambiantă este mai ridicată

sau mai scăzută decât temperatura care
este menţionată în tabelul care cuprinde
specicaţia tehnică a dispozitivului.

Utilajul stă într-un loc cu mult soare sau în
apropierea unor surse de căldură

Încărcarea deodată a unei cantităţi mari de

produse calde

Circulaţia aerului în interiorul utilajului este
îngreunată

Circulaţia aerului în spatele utilajului este
îngreunată

S-a depus prea multă brumă pe elemente-

le de congelare

Uşile frigiderului/congelatorului se deschid
prea des şi/sau sunt lăsate prea mult timp

deschise

Uşile nu se închid complet

Compresorul se conectează prea rar
Garnitura uşii greşit montată - montaţi bine garnitura

Butonul de reglare greşit xat - xaţi butonul la o poziţie mai mică

Restul cauzelor - vezi punctul ”„Utilajul

răceşte şi/sau congelează prea slab”
Oriciul de scurgere a apei este astupat

(acest lucru se referă la dispozitivele
cu gaură de scurgere a picăturilor de

condens)

Circulaţia aerului în interiorul comparti­mentului este îngreunată

Utilajul nu este aşezat la orizontală - puneţi utilajul la orizontală

Utilajul atinge mobila şi/sau alte obiecte

- vericaţi dacă cablul de alimentare a utilajului nu

este deteriorat

- vericaţi dacă priza este sub tensiune conectând
un alt obiect, de ex. o veioză

- vericaţi dacă utilajul este conectat prin xarea
termostatului la o cifră mai mare decât cifra „0”

- vericaţi după punctul precedent „Utilajul nu funcţio­nează” – înşurubaţi sau înlocuiţi becul ars (În dispoziti­vele cu iluminare incandescentă).

- dispozitivul este prevăzut pentru a funcţiona la
temperatura care este menţionată în tabelul care
cuprinde specicaţia tehnică a dispozitivului.

- schimbaţi locul utilajului conform instrucţiunilor

de folosire

- aşteptaţi răcirea (congelarea) produselor un timp
de până la 72 de ore şi obţinerea temperaturii
scontate în interiorul compartimentului

- aşezaţi produsele alimentare şi cutiile astfel încât
să nu atingă peretele din fundul frigiderului

- Îndepărtaţi utilajul de la perete la o distanţă de

min. 30 mm

- dezgheţaţi compartimentul congelatorului

- micşoraţi frecvenţa de deschidere a uşii şi/sau
scurtaţi timpul cât uşa rămâne deschisă

- aşezaţi produsele şi cutiile astfel încât să nu
îngreuneze deschiderea uşii

- vericaţi dacă temperatura ambiantă nu este mai
mică decât intervalul clasei climatice

Restul cauzelor - vezi punctul ”„Utilajul răceşte şi/
sau congelează prea slab”

- desfundaţi oriciul de scurgere (vezi instrucţiunile
de folosire – capitolul „Îndepărtarea brumei din

frigider”)

- aşezaţi produsele alimentare şi cutiile astfel încât
să nu atingă peretele din fundul frigiderului

- aşezaţi utilajul astfel încât să nu atingă alte

obiecte

În timpul funcţionării normale a echipamentului de răcire pot apărea diferite tipuri de sunete , care nu au nici un fel de
inuenţă asupra funcţionării corecte a frigiderului.

Sunete, care pot  uşor înlăturate:

lgălăgie, în cazul în care frigiderul nu stă vertical – reglaţi poziţia cu ajutorul picioarelor înşurubabile care se aă în
partea din faţă a frigiderului. Eventual sub roţile din spate puneţi bucăţele de material moale, mai ales atunci când
podeaua este acoperită cu gresie.
latingerea de mobilierul învecinat – îndepărtaţi frigiderul de acel mobilier.
lscârţâitul sertarelor sau a rafturilor – sertarul sau raftul trebuie scoase şi introduse din nou.
lsunete care provin de pe urma atingerii sticlelor între ele – îndepărtaţi sticlele una faţă de cealaltă.

Sunetele, care pot  auzite în timpul exploatării corecte sunt datorate funcţionării termostatului, compresorului (atunci
când acesta porneşte), sistemului de răcire (contractarea şi extinderea materialului sub inuenţa diferenţelor de tempe­ratură cât şi a uxului substanţei de răcire).

43

RO

PROTECŢIAMEDIULUIAMBIANT

Protejareastratuluideozon

În procesul de producţie al

acestui utilaj au fost folosite

substanţe refrigerante şi
spumante fără FCKW şi
FKW ceeace inuenţeză

favorabil protejarea stratului

de ozon şi micşorează
efectul de seră. În acelaşi

timp tehnologia modernă
folosită şi izolarea prietenoasă mediului ambiant
micşorează consumul de energie.

Reciclarea ambalajelor

Ambalajele noastre ind
confecţionate din materiale

prietenoase mediului ambiant,

pot  refolosite:

lAmbalaj exterior din carton / folie
lFormă din polistiren spumant (PS) fără

FCKW

lFolii şi saci din polietilen (PE)

LICHIDAREA/CASAREAUTILAJULUI

Dacă nu vom mai folosi
în viitor utilajul, înainte de
casare trebuie detaşat de

la utilajul uzat conducto-

rul de legătură.
Utilajul de faţă este marcat

conform Directivei Europe-

ne 2002/96/ES. Această
marcare informează că utilajul respectiv,
după epuizarea perioadei de utilizare, nu
poate  aruncat împreună cu alte reziduri
provenite din gospodăriile casnice. Uti­lizatorul este obligat să-l predea persoa­nelor însărcinate cu colectarea aparaturii
electrice şi electronice uzate. Organele de

colectare, printre care punctele locale de

colectare, magazinele şi unităţile comunale
alcătuiesc un sistem sigur care asigură

predarea acestei aparaturi.

Procedarea corespunzătoare cu utilajul
electric şi electronic uzat contribuie la
preîntâmpinarea unor consecinţe nefas­te pentru sănătatea oamenilor şi pentru
mediul ambiant - posibile datorită prezenţei
substanţelor periculoase sau depozitării

improprii a acestor utilaje.

CLASACLIMATICĂ

Informaţia privind clasa climatică a utilajului este înscrisă pe plăcuţa de fabricaţie.

Clasaclimatică Temperaturaambiantăadmisă

SN De la temp. de +10°C până la temp. de +32°C

N De la temp. de +16°C până la temp. de +32°C

ST De la temp. de +16°C până la temp. de +38°C

T De la temp. de +16°C până la temp. de +43°C

RO

Declaraţiaproducătorului

Prin prezenta, producătorul declară că, acest produs îndeplineşte cerinţele de bază ale directivelor
europene menţionate în continuare:

l directiva cu privire la joasa tensiune 2006/95/CE,
l directiva cu privire la compatibilitatea electromagnetică 2004/108/CE
l directiva cu privire 2009/125/EC

şi de aceea produsul a fost marcat cu simbolul şi a fost emisă declaraţie de conformitate care este
pusă la dispoziţia organelor de supraveghere a pieţei.

44

GARANŢIA

Garanţia

Activităţile cuprinse de garanţie în conformitate cu foaia de garanţie.
Producătorul nu este răspunzător de eventualele prejudicii cauzate de utilizarea incorectă a produsului.

SCHIMBAREADIRECŢIEIDEDESCHIDEREAUŞII

Demontarea uşi frigiderului/congelatorului

1. Cu ajutorul şurubelniţei deşurubaţi şurubul din balama şi apoi daţi la o parte capacul. Introduceţi
cablul de comunicare în oriciul din partea de sus a carcasei (20.1)

2. Cu ajutorul şurubelniţei deşurubaţi cele 4 şuruburi de pe capacul balamalei superioare, şi apoi daţi
la o parte capacul. Ridicaţi bucşa uşi şi obturatorul mic de pe uşă (20.2)

3. Introduceţi bucşa uşi şi cablul de comunicare în oriciul din uţă şi apoi introduceţi obturatorul mic

(20.3)

4. Cu ajutorul şurubelniţei deşurubaţi cele 2 şuruburi, aşa cum vedeţi în imaginea de mai jos, pentru a
scoate capacul oriciului în partea superioară a carcasei şi pentru a scoate cablul de comunicare a
carcasei din oriciu. Ridicaţi obturatorul mic de pe uşă şi scoateţi bucşa uşi şi cablul de comunicare

(20.4)

5. Introduceţi bucşa uşi în oriciul rotund, apoi puneţi la loc obturatorul mic (20.5)

6. Ridicaţi uşa frigiderului în sus peste 500 mm, pentru a o da la o parte (20.6)

7. Cu ajutorul şurubelniţei deşurubaţi cele 3 şuruburi de pe capacul balamalei din mijloc, şi apoi daţi la

o parte balamaua din mijloc (20.7)

8. Ridicaţi uşa frigiderului în sus peste 500 mm, pentru a o da la o parte (20.8)

9. Scoateţi picioarele reglabile din faţă de sub balamaua inferioară; cu ajutorul şurubelniţei deşurubaţi
cele 4 şuruburi de pe balamaua inferioară şi apoi demontaţi balamaua inferioară (20.9)

10. A luat sfârşit demontarea uşi (20.10)

Montaţi uşa ţi echipamentul balamalei inferioare pe poziţiile corespunzătoare de pe partea cealaltă.

11. Cu ajutorul şurubelniţei scoateţi bucşa uşi, aşa cum vedeţi în imagine şi montaţi-o în poziţia
corespunzătoare pe partea cealaltă (20.11)

12. Cu ajutorul şurubelniţei deşurubaţi şuruburile de pe axul limitatoarelor, aşa cum este arătat în imag­ine, şi apoi montaţi-le pe cealaltă latură a uşi (20.12)

13. Cu ajutorul şurubelniţei scoateţi axul şi două limitatoare care se găsesc pe balamaua inferioară şi
apoi montaţi-le pe poziţia prezentată în imaginea de mai jos (20.13)

Montaţi uşa frigiderului şi uşa congelatorului pe partea opusă.

14. Scoateţi manual piciorul reglabil frontal, aşa cum vedeţi mai sus, şi apoi montaţi balamaua inferioară
pe partea cealaltă a carcasei şi cu ajutorul şurubelniţei înşurubaţi şuruburile (20.14)

15. Montaţi piciorul mai scurt reglabil pe partea balamalei inferioare şi reglaţi înălţimea piciorului astfel
încât să nivelaţi frigiderul (20.15)

16. Montaţi uşa congelatorului şi rotiţi balamaua cu 180O, apoi montaţi-l pe cealaltă latură a carcasei;
cu ajutorul şurubelniţei înşurubaţi cele 3 şuruburi pentru a xa balamaua din mijloc (20.16)

17. Montaţi uşa frigiderului şi montaţi balamaua superioară pe latura cealaltă a carcasei; cu ajutorul
şurubelniţei înşurubaţi cele 4 şuruburi, pentru a xa balamaua superioară. Apoi conectaţi cablul de
comunicare a uşi şi cablul de comunicare a carcasei, apoi montaţi capacul balamalei superioare şi
xaţi-l cu ajutorul şurubului.

18. Montaţi capacul oriciului pe cealaltă latură a carcasei şi ţaţi-l cu ajutorul şurubelniţei şi a
şuruburilor (20.17)

19. Astfel a luat sfârşit montajul uşi. Imaginea prezintă deschiderea uşi din partea dreaptă (20.18)

20. Imaginea prezintă deschiderea uşi din partea stângă (20.19)

45

RO

ЧЕСТИТИМВИИЗБОРАНАОБОРУДВАНЕМАРКАHANSA

i

УВАЖАЕМИГОСПОДА!
Тозиуредсъчетаваизключителнолеснообслужванеиотличнаефективност.Предида
напуснепроизводствениязаводвсекипродуктестарателнопроверенотгледнаточкана
безопасносттаифункционалността.

Моляпрочететевнимателнотазиинструкция,предидазапочнете

Илюстрациите в настоящата инструкция
за обслужване имат ориентировъчен
характер. Пълното оборудване на уреда
се намира в съответния раздел.

BG

Уредът е предназначен за използване
само в домакинството.

Производителят запазва правото си
да въвежда промени, които не оказват
влияние върху действието на уреда.

46

УКАЗАНИЯОТНОСНОБЕЗОПАСНОСТТАНАУПОТРЕБАТА

Някои от указанията в настоящата инструкция са
унифицирани за хладилни съоръжения от различ­ни типове, (за хладилници, хладилници с фризер
или фризери). Информация относно вида на Вашия
уред ще намерите в Информационния Лист за про­дукта, приложен към уреда.
Производителят не поема отговорност за повреди в
следствие на неспазването на принципи поместени
в тази инструкция.
Молим до запазите тази инструкция със цел да я
ползувате в бъдеще, или да я предадете на евенту­ален бъдеш потребител.
Този уред не е предназначен за употреба от лица
с ограничени физически, чувствени или психически
способности както и от лица не притежаващи опит
или знания за такъв уред; освен ако това става под
надзор или съгласно с инструкцията за употреба на
уреда, предадена от лица отговарящи за тяхата без­опасност.
Особено внимание следва да се обърне на това,
уредът да не се употребява от деца без надзор. Не
бива да позволяваме те да си играят със съоръже­нието. Не бива те да сядат върху подвижните еле­менти или да се окачват върху вратите.
За правилната работа на хладилника температу­рата на околната среда трябва да е в съответствие
със стойностите, подадени в табелката с техниче­ската характеристика. Не бива той да се употребява
в мазе, преддверие, в неотопляеми летни резиден­ции есенно и зимно време.
По време на поставянето, преместване, или пов­дигане не бива да се хващат дръжките на вратите,
да се дърпа конензаторът отзад или да се докосва
компресорният блок.

47

BG

BG

УКАЗАНИЯОТНОСНОБЕЗОПАСНОСТТАНАУПОТРЕБАТА

Хладилникът-фризер не бива да се поставя под на­клон по-голям от 40° от вертикално положение по
време на траспортиране, пренасяне или поставяне.
Ако се е случило така, включването на уреда може
да настъпи след изтичане мин. 2 часа от този мо­мент (фиг. 2).
Преди извършване на всеко действие по подръжка
трябва да се извади щепсел от захранващата мре­жа. Не бива да се дърпа кабела, вместо това да
дърпаме щепсела.
Звуци подобни на трясък или спукване са предиз­викани от разширяващи и свиващи се части вслед­ствие промяна на температурата.
Заради безопасността уредът не бива да се ремон­тира самостоятелно. Поправки, които се извършват
от неквалифицирани лица могат да стават причина
за сериозна угроза за потребителя на съоръжение­то.
В случай на повреда на хладилната система, поме­щението където се намира уредът трябва да се про­ветри (то трябва да има площ поне 4м3 за изделие
съдържащо изобутан/ R600a).
Продукти размразени – дори само от части – не бива
да се замразяват отново.
Напитки в шишета и метални кутии, а особено на­питки газирани с въглероден двуокис, не бива да се
съхраняват в камера на фризера. Кутиите и шише­тата могат да се пръснат.
Не бива да докосваме с уста продукти замразени,
току-що извадени от фризера (сладолед, кубчета
лед, и др.), тяхната ниска температура би могла да
доведе до болезнени премръзвания.
Трябва да се внимава, да не се повреди хладилен
кръг, пр. чрез пробиване на каналите с хладилна
течност в изпарителя, пречупване на тъбите. Изби­ващата хладилна течност е лесно горима. В случай
попадане в очите, трябва те да се промият със чис­та вода и незабавно да се повика лекарят.

48

УКАЗАНИЯОТНОСНОБЕЗОПАСНОСТТАНАУПОТРЕБАТА

В случай на увреждане на захранващия кабел, тряб­ва да го подмените в специализиран сервиз.
Уредът е предназначен за съхраняване на храни­телни продукти. Не го използвайте за други цели.
По време на извършване на дейности като почист­ване, поддръжка или смяна на местоположението
трябва напълно да изключите уреда от захранване­то (чрез изтегляне на щепсела от мрежовото гнез­до).
Това устройство може да се използва от деца на
възраст от 8 години и по-големи, от лица с ограни­чени физически, сетивни или умствени способности
или с липса на опит и познания, ако те са под надзор
или са били инструктирани, как да използват уреда
по безопасен начин и познават опасностите, свър­зани с използването на уреда. Децата не бива да
си играят с уреда. Почистването и поддръжката на
уреда не бива да се извършва от деца освен, ако са
навършили 8 години и са под надзор на съответно
лице.

Anti-bacteria System (наличие в зависимост от моде­ла. Наличието е сигнализирано със съответен сти­кер вътре в камерата на уреда) - Специалното анти­бактериално средство, добавяно към материала, от
който е изградена вътрешната част на хладилника,
предпазва съхраняваните хранителни продукти от
плесени, бактерии и микроорганизми, а също така
предотвратява появата на неприятни миризми. Бла­годарение на него продуктите запазват своята све­жест за по-дълго.
Ако искате да разполагате с повече място във фри­зера, можете да извадите контейнерите и да поста­вите продуктите директно върху рафтовете. Това не
оказва влияние върху термичната и механичната ха­рактеристика на уреда. Декларираната вместимост
на фризера е изчислена при извадени контейнери.

BG

49

BG

ИНСТАЛИРАНЕИУСЛОВИЯЗАРАБОТАНАСЪОРЪЖЕНИЕТО

 Инсталиранепредипървото

включване

l Изделието трюбва да се разопакова,

да се отстранят лепенките закрепва­щи вратите и допълнителното оборуд­ване. Евентуалните остатъци лепенка
могат до се отстранят с деликатен
детергент.

l Елемените на опаковка от стиропор

не бива да се изхвърлят. В случай
на необходимост от придвижване,
хладилникът-фризер трябва да бъде
опакован обратно с тези стиропорени
елементи, посе с полиетиленово фо­льо и да се закрепи с лепенка.

l Вътрешността на халдилника и на

фризера както и елементите на обо­рудване трябва да се измият с хладка
вода с прибавка на детергент за миене
на чинии, след това да се избършат и
изсушат.

l Хладилникът-фризер трябва да бъде

поставен върху равен, хоризонтален
и стабилен под, в сухо, проветриво и
не-слънчево помещение – далеч ог
източници топлина, като пр. кухня,
радиатор или тръба от централно
отопление, инсталация снабдяващя
с топла вода и др.

l Външните повърхности на уреда могат

да бъдат предпазени със защитно
фолио, което трябва да се махне.

l Трябва да се осигури хоризонталното

поставяне на изделие, съответно чрез
монтаж на 2 регулирани предни краче­та (фиг. 3).

l За осигуряване на безпрепятствено

отваряне на вратата, разстоянието
между страничната стена на уреда (от
страна на пантите на вратата) и сте­ната на помещението е представено
върху фигура 5.*

l Трябва да осигурите съответна вен-

тилация в помещението и свободна
циркулация на въздуха около уреда
(Фиг. 6).*

Минималнитеотстоянияотизточници
топлина:

- от кухненски уреди електрически,
газови и др. - 30 mm,

- от печки отопляеми с масло или въ­глища – 300 mm,

- от вградени фурни – 50 mm

Ако спазването на тези определени

отстояния – трябва да се прилага
подходящ изолационен слой.

l Задната стена на хладилника, а осо-

бено кондензаторът и други елементи
на охладителната система, не бива
да се докосват с други елементи,
които могат да предизвикат повреда
(предимно с тръба на ТЕЦ и водопро­водната).

l Недопустимо е каквото и да било

манипулиране на части от агрегата.
Трябва да се обърне особено вни­мание, да не се повреди капилярът,
видим в нишата на компресора. Тръ­бичката не бива да се огъва, изправя
нито пък осуква.

l Повреждане на капилярната тръбичка

от страна на потребителя води да от­немане на неговите права възникващи
от гаранционните условия (фиг. 8).

l В някои модели дръжката на врата-

та се намира във вътрешната част
на уреда и трябва да се монтира със
собствени болтове.

 Присъединяванена захранваща

мрежа

l Преди присъединяването препоръч-

ваме потенциометърът за регулиране
на температура да се постави в поло­жение “0” / OFF”.

l Уредът трюбва да се присъедини към

захранваща мрежа на променлив ток
230V, 50Hz, чрез правилно инстали­рано електрическо гнездо, заземено
и предпазено с бушон 10 A.

l Заземяване на уреда се изисква по

закон. Производителят не поема ни­каква отговорност поради евентуални
увреждания, каквито могат да бъдат
причинени на лица или предмети
вседствие неспазване на предписа­нията възникващи от този закон.

l Не бива да се използуват адапторни

свръзки, разклонители (разпредели­тели), двужични удължители. Ако има
нужда до се приложи удължител, това
може да бъде само удължител с пред­пазен пръстен, едногнезден – прите­жаващ сертификат за безопасност

VDE/GS.

l Щом се приложи удължител ( с пред-

пазен пръстен, едногнезден – прите­жаващ сертификат на базопасност),
тогава неговото гнездо трабва да лежи
на безопасното разстояние от мивки
и не може да се излага на заливане с
вода или други точности.

l Данните се намират върху табелка с

фабрични данни, поместена в долната
част на стената във вътрешността на
камера**.

Изключванеотзахранване

l Трябва да осигурим възможността,

уредът да се изключи от електрическа
мрежа чрез издръпване на щепсела
или превключване на двуполюсен
шалтер (фиг. 9).

* Не се отнася за уреди, предназначени
за вграждане
** Налична в зависимост от модела

50

ОБСЛУЖВАНЕИФУНКЦИОНАЛНОСТ

Панелзауправление(Фиг.10).

ВКЛЮЧВАНЕ

1. Почистете елементите на хладилника с помощта на
хладка вода и малко количество неагресивен препарат,
след което само с чиста вода. Изтрийте до сухо.
Забележки: Електрическите елементи на хладилника
може да се почистват само със суха кърпа.

2. Включете захранването. Компресорът започва да
работи.

3. След 30 минути отворете вратата. Ако в хладилника
температурата осезаемо се е понижила, това означа­ва, че хладилникът е изправен. След като хладилникът
поработи известно време, регулаторът на температу­рата автоматично ще настрои температурата в рамки­те на граничните стойности.
Дисплеят се намира по средата на вратата на хладил­ника. Неговото разположение е представено върху фи­гурата по-долу.

ОПИСАНИЕНАБУТОНИТЕ

1. Хладилник: за настройка на температурата в хла­дилника

2. Фризер: за настройка на температурата във фризера

3. Функция: за избор на функция за бързо охлаждане,
бързо замразяване, функция SmartECO и функция ва­канция

4. OK: за въвеждане или изход от настройките на да­дена функция
Първо включване на уреда към захранването
При първото включване на уреда към захранването
дисплеят ще светне за около 2 секунди, след което ще
премине в нормален режим, а уредът ще работи съ­гласно настройките на функция SmartECO.

Управлениеспомощтанадисплея

Когато вратата на хладилника е затворена и през 3 ми­нути не използвате нито един от бутоните, подсветката
на дисплея ще изгасне.
За да остане включена подсветката на дисплея, трябва
да отворите вратата на хладилника или да натиснете
произволен бутон.

Настройканатемпературата

1. Натиснете бутон „хладилник” или „фризер”. След
като започне да мига, ще можете да въведете темпера­турата; с всяко натискане на бутона стойността на тем­пературата съответно се променя (температурата се
показва върху дисплея). (Няма възможност за настрой­ка на температурата във функциите: бързо охлаждане,
бързо замразяване, SmartECO и ваканция.)

2. Ако по време на настройка на температурата не из­ползвате никакви бутони в продължение на 5 секунди,
тогава бутонът ще спре да мига и ще бъде използвана
настроената температура.

3. Цикъл на температурата
Хладилник: 2OC→ 3OC→ 4OC→5OC→ 6OC→ 7OC→

8OC→ ИЗКЛ.:→ 2OC

Фризер: -24OC→ -23OC→ -22OC→ -21OC→ -20OC→

-19OC→ -18OC→ -17OC→ -16OC→ -24OC

SmartECO

При функцията SmartECO за хладилника е настроена
температура 4OC, а за фризера -18OC.
Не можете да промените стойността на температурата,
но можете да натиснете бутона на зоната на темпера­турата, за да проверите температурата.

1. За преминаване към функция SmartECO
Натиснете бутон „опция”, докато започне да мига, след
което натиснете бутон „OK”, за да преминете към тази
функция.

2. За излизане от функция SmartECO
По време на действие на функция SmartECO натискай­те бутон „опция”, докато влезете в функция SmartECO,
след което натиснете „OK”, за да излезете от тази функ­ция. Подсветката ще изгасне.
Температурата ще се превключи към стойността преди
действието на функция SmartECO.

Бързоохлаждане

При функцията бързо охлаждане в хладилника е на­строена температура 2OC и няма възможност за про­мяна на тази стойност.

1. За да преминете към функция бързо охлаждане
Натискайте бутон „опция”, докато започне да мига на-

стройката „бързо охлаждане”, след което натиснете бу­тон „OK”, за да преминете към тази функция.

2. За излизане от функцията бързо охлаждане
По време на действие на функция бързо охлаждане
натискайте бутон „oпция”, докато преминете към функ­ция „бързо охлаждане”, след което натиснете „OK”, за
да излезете от тази функция.
Подсветката на функция бързо охлаждане ще изгасне
и температурата ще се превключи към стойността пре­ди действието на функция бързо охлаждане.

Бързозамразяване

При функцията бързо замразяване е възможна на­стройка на температурата на хладилника, но няма въз­можност за настройка на температурата на фризера.

1. За преминаване към функция бързо замразяване
Натискайте бутон „oпция”, докато започне да мига на­стройката на функция „бързо замразяване”, след което
натиснете „OK”, за да преминете към тази функция.

2. За излизане от функцията бързо замразяване
По време на действие на функцията бързо замразя­ване натискайте бутон „опция”, докато преминете към
настройката на „бързо замразяване”, след което нати­снете бутон „OK”, за да излезете от тази функция.
Подсветката на функция „бързо замразяване” ще изга­сне и температурата ще се върне към стойността пре­ди действието на функция бързо замразяване.
След изтичане на времето за бързо замразяване (26
часа) уредът автоматично излиза от тази функция.
Преминаването към функция SmartECO завършва
действието на бързото замразяване.

Ваканция

При функция ваканция за хладилника е зададена тем­пература 14OC и няма възможност за смяна на темпе­ратурата на хладилника.

1. За преминаване към функция ваканция
Натискайте бутон „oпция”, докато започне да мига на­стройката на функция „ваканция”, след което натисне­те бутон „OK”, за да преминете към тази функция.

2. За излизане от функция ваканция
По време на действие на функция „ваканция” натискай­те бутон „опция”, докато преминете съм настройката на
„ваканция”, след което натиснете бутон „OK”, за да из­лезете от тази функция.
Подсветката на функция „ваканция” ще изгасне и тем­пературата ще се върне към стойността преди дейст­вието на функция ваканция.
По време на действие на функциите SmartECO и „бър­зо охлаждане” функцията „ваканция” се изключва.
Памет на настройките при прекъсване на захранването
Конструкцията на хладилника позволява автоматично
запаметяване на всички настройки по време на прекъс­ване/изключване на захранването. След възстановява­не на захранването хладилникът ще работи с настрой­ките, активни преди прекъсване на захранването.
Закъснение при включване на захранването
С цел предотвратяване на увреждане на хладилника
при внезапно прекъсване и възстановяване на захран­ването, ако липсата на захранване е по-кратка от 5 ми­нути, уредът няма да се включи незабавно.
Аларма за твърде висока температура във фризера
(само при включено захранване)
Ако по време на първото включване на захранването
температурата във фризера надвишава 10OC, лампа­та на камерата на фризера ще светне и ще започне да
мига стойността на температурата.
Натиснете произволен бутон или изчакайте 5 секунди,
лампата ще спре да мига и уредът ще премине към за­дадената температура.
Аларма за отворена врата на хладилника
Ако хладилникът е отворен в продължение на пове­че от 3 минути, ще бъде генериран звуков сигнал от
бъзера. Затворете вратата или натиснете произволен
бутон, за да изключите алармата. Във втория случай,
алармата ще се включи отново след 3 минути.
Аларма за повреда на датчика
Ако се показват символите „E0”, „E1”, „E2” или други
нетипични символи, това означава повреда на датчика
и необходимост от ремонт на хладилника.

BG

51

ОБСЛУЖВАНЕИФУНКЦИОНАЛНОСТ

Съхраняване на продукти в хладилника и
въвфризера

Като съхранявате хранителни продукти
в това съоръжение трябва да следвате
препоръкиуказанипо-долу:

lПродуктите трябва да се поставят върху

чинийки, в кутийки или опаковани във фольо.
Да се разпределят равномерно по рафтове.

lТрябва да внимаваме дали храната не

докосва задната стена; ако е така, това
би могло да доведе до заледяване или
увлажняване на храната.

lНе бива да се поставят в хладилника съдове

с горещо съдържание.

lПродуктите, които лесно поемат чужди

миризми, като масло, мляко, бяло сирене
или такива, които отделят интезивни аромати
– пр. риби, колбаси, сирена – трябва да се
държат опаковани във фольо или в плътно
затворени кутии.

lСъхраняване на зеленчуци съдържащи

голямо количество вода ще доведе до
кондензиране на водни пари над техните
чекмеджета; това не пречи на правилното
действие на хладилника.

lПреди да заредим зеленчуците в хладилника

те трябва добре да се осушат.

lПрекалено голямо количество влага

съкращава времето на съхранение на
зеленчуци, особено на на листата.

lТрябва да съхраняваме зеленчуци не мити.

Миенето премахва естествената защита, за
това по-добре е да измиваме зеленчуците
непосредствено преди употреба.

lПрепоръчително е, продуктите да бъдат под-

реждани в кошчетата 1, 2, 3* до нормалната
граница на запълване (фиг. 11a/11b).**

1. Опаковани продукти

2. Полица на изпарителя / полица

3. Нормална граница на запълване

4. (*/***)

lДопустимо е полагането на продукти на

рафтовете на изпарителя на фризера.*

lДопустимо е изпъкването на продуктите

на етажерката с 20-30 мм от натуралната
граница на зареждане.**

lВъзможно е да се премахне долната кошница,

за да се увеличи товарното пространство,
и полагане на продуктите в камерата на
дъното до максимална височина.*

Замразяваненапродукни**

lМожем да замразяваме практически всички

хранителни продукти, с изключение на
зеленчуци, кито се ядат сурови, примерно
марули.

lЗамразяваме единствено хранителни продукти

от най-високо качество, разделени на порции
предназначени за еднократно ползуване.

BG

lПродуктите трябва да се опаковат с материали

без миризма, непроницаеми от въздух и
влага, както и устойчиви към масла. Най­добри материали са: торбички, листве
полиетиленово или алуминиево фольо.

l Опаковката трябва да бъде херметична,

плътно прилягаща към замразения продукт.
Не бива да се прилагат стъклени опаковки.

l Пресни и топли хранителни стоки (със стайна

температура), сложени да се замразяват, не
бива да се докосват с вече замразената храна.

l Препоръчва се във фризера еднократно в

период за едно денонощие да не се слагат
повече свежи продукти от количеството,
подадено в табелката с техническата
характеристика на уреда.

l Със цел запазване добро качество на

замразяваните продукти, препоръчва се
прегрупиране на намиращите се по средата
на фризера замразени храни така, да не се
докосват с още пресни храни.

l Препоръчва се, замразените порции да

се отместят на едната страна на шкафа,
докато пресните порции за замразяване до
се поставят от противоположната страна –
максимално към задната и страничната стена.

l За замразяване на продуктите използвайте

означените сфери (*/***).

l Данезабравяме,чев/утемпературатавъв

фризеравлияние имат между другото:
околната температура, степента на
запълванесъсхранителни продукти,
честотанаотвараненавратите,степента
назаледяване на фризера,нагласената
стойностнатермостата.

l Ако след затваряне шкафа на фризера

врататаму не можеведнагапак да се
отвори,по-добре е дапочакаме 1 до 2
минути,докатовъзникналототампонижено
наляганесекомпенсира.

Време на съхраняване на замразените продукти
зависи от тяхното качество в пресно състояние
преди замразяване, както и от температурата на
съхранение. При запазване на температурата

-18°Cили по-ниска препоръчват се следните
времена на съхранение:

Продукти Месеци

Говеждо месо 6-8
Телешко месо 3-6

Дреболии 1-2

Свинско месо 3-6

Птици 6-8

Яйца 3-6
Риби 3-6

Зеленчуци 10-12

Плодове 10-12

Камерата за бързо охлаждане не е предназна­чена за съхраняване на замразени хранителни
продукти. В тази камера могат да се направят и
съхраняват кубчета лед.***

* Отнася се за уреди, в които камерата на

фризера се намира в долната част

** Отнася се за уреди, оборудвани с фризерна

камера, означена (*/***)

*** Не се отнася за уреди, оборудвани с фри-

зерни камери, означени (*/***)

52

КАКДАИЗПОЛЗВАМЕХЛАДИЛНИКАИКОНОМИЧНО?

Практичнисъвети

l Не поставяйте хладилника нито фризера

близко до радиатори, печки, нагреватели или
под непосредствена слънчева светлина.

l Проверявайте дали вентилационните отвори

не са прикрити и веднъж или два пъти в
годината ги изчиствайте от прах.

l Изберете подходяща температура:

Температура 6 до 8°C в хладилника и -18°C
във фризера е достатъчна.

l По време на ваканционни пътувания

увеличете температурата в хладилника.

l Отваряйте вратите на хладилника и фризера

само когато е нужно. Добре е да знаете каква
храна съдържат и къде точно се намира
тя. Храната, която не използвате, върнете
обратно в хладилника или фризера колкото
е възможно по-скоро, за да не се нагрява.

l Редовно изтривайте вътрешността на

хладилника с мека кърпа с деликатен
детергент. Уредите без функцията за
автоматично размразяване, редовно
размразявайте. Не позволявайте да се
формира лед по дебел от 10 мм.

l Поддържайте уплътнителя на вратата чист,

в противен случай вратите може да не се
затварят плътно. Ако уплътнителя се повреди
– сменете го.

Каквоозначаватзвездите?

* Температура поне -6°C стига за съхраняване

на замразени продукти през около една
седмица. Чекмеджета или камери означени
с една звезда се срещат най-често в по­евтините хладилници.

** Температура -12°C и по-ниска стига за

съхраняване на замразени продукти през 1-2
седмици, без да изгубят вкуса си. Но не е тя
достатъчна за замразяване на хранителни
продукти.

*** Замразените продукти се съхраняват преди

всичко в температура -18°C и по-ниска.
Може също да се използва за замразяване
на свежи хранителни продукти до 1 кг.

**** Така означен уред позволява на съхраняване

на хранителни продукти в температура по­ниска от -18°C и замразяване на по-големи
количества храни.

Зонивхладилника

l Поради натуралното циркулиране на

въздуха, в хладилника се формират различни
температурни зони.

l Най-студената зона се намира над

чекмеджетата за зеленчуци. В тази зона
съхранявайте деликатни и бързо развалящи
се храни като:

- риби, месо, птици,

- салами, готови ястия,

- Ястия или сладкиши съдържащи яйца или
сметана,

- Свежи сладкиши, торти,

- Опаковани зеленчуци и други свежи храни
с отбелязано на етикета изискване за

съхранение при температура около 4°C.

l Най-топлата зона е в горната част на

вратата. Тук най-добре се съхраняват масло
и кашкавал (сирене).

Продукти,коитонебитрябвалодасе
съхраняватвхладилника

l Не всички продукти са подходящи

за съхраняване в хладилника. Към тях
принадлежат:

- Плодове и зеленчуци чувствителни към
ниски температури, като например банани,
авокадо, папая, маракуя, патладжани, чушки,
домати и краставици,

- Не узрели плодове,

- Картофи

Примерноразпределениенасъхраняванитев
хладилника-фризерпродукти(Рис.12).

BG

53

ОТСТРАНЯВАНЕНАЛЕД,МИЕНЕИПОДРЪЖКА

За почистване на корпуса и пластмасовите час­ти на уреда никога не използвайте разтвори­тели и остри абразивно почистващи средства
(например прахове или почистващо мляко)! Да
се използват само деликатни течни почистващи
средства и меки кърпи. Не използвайте гъби.

Премахваненазаледяваненахладилника***

l На задната стена на хладилника се отлага

лед, който се отстранява автоматично. По
време на премахване заледяването, заедно
със кондензирала течност, в отвора на
водосточната тръбичка могат да попаднат
замърсявания. Това може да предизвика
запушването му. В такъв случай отворът трябва
да бъде внимателно прочистен със буталото
(фиг. 13).

l Съоръжението работи циклично: охлажда

(тогава на задната стена се отлага лед) после
премахва заледяването (капките се стичат по
задната стена).

Предида започнем с почистването
безусловнотрябвадаизключимуреда
отзахранване,катоизвадимщепсела
отгнездотона захранваща мрежа,
изключимилиотвиембушона.Небива
даседопускапроникванетонаводадо
панеланауправлениеилиосветление.

l Не се препоръчва употребата на аерозолни

средства за размразяване. Те могат да
причинят възникване на експлозивни смеси,
да съдържат разтворители които могат да
нарушат пластмасовите части на уреда, и
дори да бъдат вредни за здравето.

l Трябва да обърнем внимание, по възможност

водата използувана за миене да не се стича
през отвеждащ отвор към съда на изпарителя.

l Цялото съоръжение с изключение на

уплътнителя на вратата трябва да се измие с
разтвор на деликатен детергент. Уплътнителят
на вратата трябва да се почисти с помощта
на чиста вода и да се избърше до сухо.

l Трябва да се измият много старателно

всичките елементи на оборудването (кутии
за зеленчуц, балкончета, стъклени рафтове
и др.).

Премахваненазаледяваненафризера**

l Препоръчва се да обединим премахването

на заледяване на фризера със измиване на
изделието.

l По-голямото натрупване на леда в/у

замразяващите повърхности пречи на
ефикасността на действие на уреда и води
до увеличено консумиране на електрическа
енергия.

l Препоръчително е съоръжението да се

размразява най-малко един или два пъти
годишно.

l Ако вътре има продукти, тогава копчето

трюбва да се постави в положепието max. за
ок 4 часа преди планираното размразяване.
Това ще направи възможно съхраняването им

BG

в температура на околната среда за по-дълго
време.

l След изваждането на храната от фризера

трябва да я сложим в една купа, да се овие
с няколко пласта вестникова хартия, после с
одеяло и да се постави на прохладно място.

l Размразяването на фризера трябва да

се провежда възможно бързо. По-дълго
съхраняване на хранителни продукти при

стайната температура съкращава време на
тяхната годност за употреба.

Задаотстранитескрежаотфризерната
камера,трябвада**:

l Изключете уреда от пулта за управление,

след което изтеглете щепсела от контакта.

l Отворете вратата, извадете продуктите.
l В зависимост от модела на уреда изтеглете

изпускателния канал, намиращ се в долната
част на фризерната камера и поставете съд
за събиране на водата.

l Оставете вратата отворена – това ще ускори

размразяването. Допълнително можете да
поставите във фризерната камера съд с
гореща (но не вряла) вода.

l Измийте и изсушете вътрешността на фри-

зера.

l Включете уреда съгласно съответните ука-

зания от инструкцията.

Автоматично премахване на заледяване на
фризера****

Камерата на хладилника е снабдена с функци­ята на автоматично премахване на заледяване­то. Все пак, върху задната стена на хладилния
шкаф може да се създава заледяване. Обикно­вено става така, когато в хладилника се съхра­няват много пресни хранителни продукти.

Автоматично премахване на заледяване на
фризера****

Камерата на фризера е снабдена с функция­та на автоматично премахване на заледяване
(no-frost). Храната е замразявана с помощта
на охлаждан въздух в движение, влажността
от фризера е извеждана навън. В резултат във
фризера не се натрупва излишно заледяване,
пък продуктите не примръзват един към друг.

Ръчноизмиваневътрешносттанахладилни­каифризера.****

Препоръчва се, поне един път годишно шкафът
на хладилника и фризера да се измият. Това
предпазва от развъждане на бактерии и непри­ятни миризми. Трябва да изключим цялото из­делие с бутон (1), да извадим всичките продукти
и да имием използувайи воден разтвор на дели­катен детергент. На края избърсваме камерите
със сухо парцалче.

Изважданеислаганенарафтове

Извадете рафта, а след това го сложете
докрай така, че резето на рафта да пасне към
вдлъбнатата част на релсата (Рис. 15).

Изважданеипоставянеобратнона
балкончето

Повдигаме балкончето, изваждаме а след
това поставяме отгоре обратно в желаното
положение (фиг. 16).

Вникакъвслучайнавътревъв
фризеранебивадасеслага
електрическинагревателс
вентилатор,нитопъксешоарзакоса.

** Отнася се за уреди, оборудвани с фризера

камера, означена (*/***). Не се отнася за
уреди със система против образуване на
скреж

*** Отнася се за уреди, оборудвани с фризера

камера. Не се отнася за уреди със система
против образуване на скреж

**** Отнася се за уреди, оборудвани със систе-

ма против образуване на скреж

54

НАМИРАНЕНАДЕФЕКТИ

Прояви Възможнипричини Начиннаотстраняване

- проверяваме, дали щепселът е сложен
правилно в гнездото на захранваща мрежа

- проверяваме, дали захран-ващ кабел на

Съоръжението не
работи

Осветлението
вътре в камерата
не работи

Съоръжението
охлажда и/или
замразява твърде
слабо

Съоръжението
работи
непрекъснато

В долната част
на хладилника се
събира вода

Звуци
различаващи се
от нормалната
работа на
съоръжението

Прекъсване в електрическата

Крушката не е затегната или е изгоряла
(При уреди с осветителни крушки).

Грешна настройка на регулатора Преместете копчето за по-висока позиция
Температурата на околната среда е по-

висока или по-ниска от температурата,
подадена в техническата
характеристика на уреда.

Уредът стои на твърде слънчево място
или в близост до източник на топлина

Еднократно зареждане с глямо
количество топли продукти

Затруднено движение на въздуха във
вътрешността на уреда

Затруднено движение на въздуха зад
уреда

Вратите на хладилник/фризер се
отварят твърде често и/или стоят
отворени прекалено дълго

Вратите не се затварят

- отваряме вратите по-рядко и/или
съкращаваме времето, когато вратите
стоят отворени

- продукти и кутии поставяме така, те
да не затрудняват затваряне на вратите

Неправилно положение на регулаторен
потенциометър

Останалите причини както в пкт.
„Съоръжението охлажда и/или
замразява твърде слабо”

Отвеждащ отвор за вода е задръстен
(отнася се за уреди с отвор за изтичане
на водни капки)

Затруднено движение на въздуха във
вътрешността на уреда

Уредът не стои хоризантално - да се регулира положението

Уредът се допира до мебели и/или
други предмети

съоръжението не е повреден

- проверяваме, дали има ел. напрежение в
гнездото, като присъединяваме там други
съоръжения, пр. нощна лампичка

- проверяваме, дали уредът е включен чрез
нагласяване на термостата в позиция по-голяма
от „0” / „OFF”.

- провери предишната точка “Съоръжението не
работи „ – затягаме или подменяме изгорялата
крушка (При уреди с осветителни крушки).

- уредът се адаптира за работа в температура,
която е подадена в табелката с техническата
характеристика на хладилника-фризер.

- сменяме място на поставяне на уреда според
инструкция на употреба

- изчакваме до 72 часа докато се охладят
(замразят) продуктите и до постигане желаната
вътрешна температура

- Хранителните продукти и кутии поставяме
така, те да не се допират до задната стена на
хладилника

- отместваме уреда откъм стената до мин. 30

mm

- отваряме вратите по-рядко и/или
съкращаваме времето, когато вратите стоят
отворени

- продукти и кутии поставяме така, те да не
затрудняват затваряне на вратите

- проверете дали температурата на околната
среда не е по-ниска от обхвата на климатичния
клас

- натискаме уплътнението

- преместваме положението на по-ниска
позиция

- проверяваме според предишния пкт.
„Съоръжението охлажда и/или замразява
твърде слабо”

- прочистваме отвеждащ отвор на вода (виж
инструкция за употреба раздел - „Премахване
на заледяване от хладилника”)

- Хранителните продукти и кутии поставяме
така, те да не се допират до задната стена на
уреда

- уредът да се постави свободно така, че да не
докосва други предмети

По време на нормалното експлоатиране на хладилника могат да се появят различни видове звуци, които нямат
никакво влияние върху правилната работата на хладилника.
Звуци, които могат да бъдат лесно ликвидирани:
lШум, появяващ се когато хладилника не е добре нивелиран - нивелирайте с помощта на регулируемите

предни крачета на хладилника. Евентуално подложете мек материал под задните крачета, особено ако
подовата настилка е от керамични плочки.

lТъркане в мебелите край хладилника – отдръпнете хладилника.
lСкърцане на рафтовете или чекмеджетата в хладилника – извадете и отново сложете рафта или

чекмеджето.
lЗвуци от докосващи се бутилки в хладилника – отдалечете бутилките.
Звуците, които могат да се появят по време на правилната работа на хладилника могат да бъдат предизвикани
от работата на термостата, агрегата (включване), системата за охлаждане (свиване и разширяване на
материала под влиянието на разликата в температурата и действието на охлаждането).

55

BG

ОПАЗВАНЕНАОКОЛНАТАСРЕДА

Защитанаозоннияслой

За изработка на нашите
изделия приложени
са хладилни агенти и
детергенти на 100% без
съдържание на FCKW
и FKW, което влияе
положително в/у опазване
на озонния слой и

отслабване на парниковия
ефект. Приложената модерна технология и
благоприятна за околната среда изолация
водят до ниска консупмирана мощност.

Рециклингнаопаковката

Нашите опаковки са
изработени от материали
благоприятни за околната
среда, подходящи за
повторна употреба:

lВъншна опаковка от картон / фольо
lФорма от лишен от съдържанието FCKW

стиропор -полистирен (PS)

lФольо и чували от полиетилен (PE)

УНИЩОЖАВАНЕ/ПОВТОРНАУПОТРЕ­БАНАУРЕДИ

Ако няма повече да упо­требяваме изделието,
преди да изхвърлим
износеното устройство
трябва да отрежем за­хранващия кабел.
Това съоръжение е оз-

начено в съгласие с Ев­ропейска Директива 2002/96/ES. Такова
обозначение информира, че износеното
съоръжение не може да бъде изхвър­ляно заедно с битови отпадъци на до­макинства. Потребителят е длъжен да
го предаде на сервиз водещ събиране
на износени електрически и електрон­ни уреди. Сервизи занимаващи се със
събиране, в това локалните събиращи
пунктове, магазини и окръжни единици,
съсдават съответната система даваща
възможност на предаване/обслужване
на такива износени уреди.

Правилното поведение относно износе­ни електрически и електронни съоръже­ния позволява да се избегнат вредните
влияния и последици за здраве на хора­та и за околната среда, които се дължат
на опасните съставки и неправилното
складиране и преработка на такива съ­оръжения.

КЛАСКЛИМАТИЧЕН

Информация за Клас климатичен се намира върху паспортната таблица. Тя показва, при каква температура на
околната среда (т.е. помещението, в което работи) изделието действува оптимално (правилно).

Класклиматичен Допустимататемпературанаок.среда

SN от +10°C до +32°C
N от +16°C до +32°C
ST от +16°C до +38°C
T от +16°C до +43°C

Декларациянапроизводителя

BG

Производителят декларира, че продуктът отговаря на съществените изисквания на европейските
директиви, изброени по-долу:

l Директива 2006/95/ЕО за ниско напрежение,
l Директива 2004/108/ЕО за електромагнетична компатибилност
l Директива 2009/125/EO

и поради това продуктът е маркиран с и му е издадена декларация за съответствие на
разположение на надзорните органи на пазара.

56

ГАРАНЦИЯ

Гаранция

Гаранционните услуги – според гаранционната карта.
Производителят не носи отговорност за вреди, причинени от неправилно боравене с продукта.

СМЯНАНАПОСОКАТАНАОТВАРЯНЕНАВРАТАТА

Демонтаж на вратата на хладилника/фризера

1. С помощта на подходящ инструмент демонтирайте винта от капачката на пантата на вратата,
след което снемете капачката. Пъхнете комуникационния кабел в отвора в горната част на
корпуса (20.1)

2. С помощта на подходящ инструмент демонтирайте 4 винта от капачката на горната панта и
снемете капачката. Повдигнете леко втулката на вратата и малката капачка във вратата (20.2)

3. Поставете втулката на вратата и комуникационния кабел в отвора на вратата, след което
поставете малката капачка (20.3)

4. С помощта на подходящ инструмент отвинтете 2 винта, както е показано на фигурата по-долу,
за да демонтирате капачката в горната част на корпуса и да извадите комуникационния кабел
на корпуса от отвора. Повдигнете леко малката капачка на вратата и извадете втулката на
вратата и комуникационния кабел (20.4)

5. Поставете втулката на вратата в кръглия отвор и след това поставете малката капачка (20.5)

6. Преместете вратата на хладилника нагоре с повече от 500 mm, за да я снемете (20.6)

7. С помощта на подходящ инструмент отвинтете 3 винта от капачката на средната панта, след
което снемете средната панта (20.7)

8. Преместете вратата на фризера нагоре с повече от 500 mm, за да я снемете (20.8)

9. Извадете регулируемите предни крака изпод долната панта; с помощта на инструмент
отвинтете 4 винта от долната панта, след което демонтирайте пантата (20.9)

10. Завършен демонтаж на вратата (20.10)

Монтирайте вратата и елементите на долната панта на съответните позиции от другата страна на

уреда.

11. С помощта на подходящ инструмент извадете втулката на вратата, както е показано на
фигурата по-долу и я монтирайте на съответната позиция от другата страна (20.11)

12. С помощта на подходящ инструмент отвинтете винтовете от осите на ограничителите, както
е показано на фигурата по-долу, след което ги монтирайте към другата страна на вратата

(20.12)

13. С помощта на подходящ инструмент извадете оста и двата ограничителя на долната панта,
след което ги монтирайте на позицията, показана върху фигурата по-долу (20.13)

Монтирайте вратата на хладилника и вратата на фризера от другата страна на уреда.

14. Извадете ръчно регулируемия преден крак, както е показано по-долу, след което монтирайте
долната панта от другата страна на корпуса и с помощта на инструмент затегнете винта

(20.14)

15. Монтирайте по-късия регулируем крак от страната на долната панта и регулирайте
височината така, че да нивелирате хладилника (20.15)

16. Поставете вратата на фризера и обърнете средната панта на 180°, след което я монтирайте
към другата страна на корпуса; с помощта на инструмент завинтете 3 винта, за да фиксирате
средната панта (20.16)

17. Поставете вратата на хладилника и монтирайте горната панта към другата страна на корпуса;
с помощта на инструмент завинтете 4 винта, за да фиксирате горната панта. След това
свържете комуникационния кабел на вратата с комуникационния кабел на корпуса, след това
поставете капачката на горната панта и фиксирайте с помощта на винт.

18. Поставете капачката за отвора от другата страна на уреда и я фиксирайте с помощта на
винтове и подходящ инструмент (20.17)

19. Монтажът на вратата е завършен. Върху фигурата е представено отваряне на вратата от
дясната страна (20.18)

20. Върху фигурата е представено отваряне на вратата от лявата страна (20.19)

57

BG

ČESTITAMOVAMIZBORUREĐAJAMARKEHANSA

i

POŠTOVANI!
Ovajuređajjespojizuzetnojednostavneupotrebeisavršeneefektivnosti.Svakiproizvodjepre
napuštanjafabrikepreciznopregledansatačkegledištabezbednostiifunkcionalnosti.

MolimoVasdaprepokretanjauređajapažljivopročitateinstrukcijuzaupotrebu.

SR

Ilustracije u ovom uputstvu za upotrebu
imaju preglednu ulogu. Puna oprema

uređaja opisana je u odgovarajućem

poglavlju.

Uređaj je namenjen isključivo za kućnu

upotrebu.

Proizvođač pridržava pravo na promene
koje ne utiču na rad uređaja.

58

NAPOMENEOBEZBEDNOJUPOTREBI

Neke informacije u ovom uputstvu su standardne za

razne tipove uređaja (frižidere, frižidere-zamrzivače ili
zamrzivače). Informacija o vrsti Tvog uređaja nalazi se
u Katri Proizvoda koja je isporučena sa uređajem.
Proizvođač ne snosi odgovornost za štetu prouzrokova­nu nepridržavanjem pravila navedenih uovoj instrukciji.
Molimo da sačuvate ovu instrukciju u cilju korištenja u
budućnosti ili davanja eventualnom sledećem korisniku.
Ovaj uređaj nije namenjen za upotrebu od strane lica
(uključujući i decu) sa smanjenim zičkim, senzornim ili

mentalnim sposobnostima ili onih koji nemaju dovoljno

znanja i iskustva. U slučaju da dođe do upotrebe ovog
uređaja odstrane navedenih lica neophodan je nadzor i

davanje instrukcija osobe koja je odgovorna za njihovu
bezbednost.
Obratitiposebnu pažnju da uređaj ne koriste deca ostav­ljena bez nadzora. Ne dozvoljavati da se deca igraju sa

uređajem. Zabranjeno je sedanje na pomičnim elemen­tima i vešanje na vratima.
Frižider-zamrzivač ispravno radi u temperaturi okoline
koja je navedena u tablici sa tehničkom specikacijom.

Ne koristiti ga u podrumu, na ulazu, u vikendicama bez
grejanja u jesen i zimi.
Prilikom postavljanja, pomeranja, dizanja, ne hvatati za

dršku vrata, ne povlačiti za parni kondenzator i ne dirati

sistem kompresora .

Frižider-zamrzivač prilikom transporta ne naginjati više
od 40° od vertikale. Ako je došlo do takve situacije,
uključivanje uređaja može da nastupi min. 2 sata posle

njegovog postavljanja (crt. 2).

Pre svake operacije vezane uz održavanje izvući utikač
iz mrežne utičnice. Ne povlačiti za kabel, nego uhvatiti
korpus utikača.
Zvukovi slični lupanju ili pucanju su prouzrokovani šire-

njem i skupljanjem delova zbog promene temperature.
Iz bezbednosnih razloga samostalno ne popravljati ure-

đaj. Popravke koje obavljaju osobe bez odgovarajućih
kvalikacija mogu da uzrokuju ozbiljnu opasnost po ko­risnika uređaja.

SR

59

SR

NAPOMENEOBEZBEDNOJUPOTREBI

Prozračiti na nekoliko minuta prostoriju u kojoj se nalazi
uređaj (prostorija mora da ima najmanje 4 m visine3;
za proizvod sa izobutanom/R600a) u slučaju oštećenja
sistema za hlađenje

Ne zamrzavati namirnice koje su u najmanjem stepenu

već zamrznute.
U odeljku zamrzivača ne čuvati pića u bocama i kon­zervama, posebno gazirana pića sa ugljen dioksidom.

Boce i konzerve mogu da popucaju.

Ne jesti zamrznute proizvode direktno izvađene iz za­mrzivača (sladoled, kocke leda, itd.), njihova niska tem­peratura može da prouzrokuje ozbiljne promrzline.
Paziti da se ne ošteti protok rashladnog kruga, np pro­bušeni kanali rashladnog sredstva u parnom kompre­soru, lomljenje cevi. Ispušteni rashladni medij je zapa­ljiv. U slučaju kontakta sa očima oprati ih čistom vodom

i odmah se obratiti lekaru.

Ako se kabel za napajanje ošteti, trebali bi da ga pro­menimo u ovlaštenoj servisnoj tački.
Uređaj služi za čuvanje hrane, ne koristiti ga za druge

ciljeve.

Uređaj potpuno isključiti iz mreže (izvući utikač iz mrež­ne utičnice) tokom obavljanja takvih aktivnosti kao či­šćenje, održavanje ili promena položaja.
Uređaj mogu da koriste deca starija od 8 godina i osobe
sa umanjenim  zičkim, senzornim ili psihičkim sposob­nostima i osobe koje ne poseduju odgovarajuće isku-

stvo i znanje ako su pod nadzorom ili su dobile uputstva

za bezbedno korišćenje uređaja i ako razumeju opa­snosti koje korišćenje uređaja sa sobom nosi. Deca ne
smeju da se igraju sa uređajem. Čišćenje i održavanje
uređaja ne smeju da obavljaju deca bez nadzora.

60

NAPOMENEOBEZBEDNOJUPOTREBI

Anti-bacteria System (zavisi od modela. Njegovu prisut-

nost signalizuje odgovarajuća nelepnica u unutrašnjosti
komore uređaja) - Specijalno sredstvo protiv bakterija
koje je dodano u materijal od kojeg je izrađena unutra­šnjost frižidera, štiti namirnice koje su njemu pohranje­ne od plesni, bakterija, mikroorganizama i ujedno šti­ti od neugodnog mirisa. Zahvaljujući tome namirnice
duže održavaju svežinu.
U cilju dobijanja što više mesta u zamrzivaču moguće je
vađenje ladice i stavljanje namirnica direktno na police.
To nema uticaj na termičke ni mehaničke osobine ure­đaja. Zapremina zamrzivača je izračunata sa izvađenim

ladicama.

61

SR

SR

INSTALACIJAIUSLOVIRADAUREĐAJA

Instalacija pre prvog pokretanja

l Ukloniti ambalažu sa proizvoda, ukloniti

trake za lepljenje koje štite vrata i opre­mu. Eventualne ostatke lepka možemo

da uklonimo delikatnim sredstvom za
pranje.

l Ne bacati delove ambalaže od stiropora.

U slučaju neophodnosti ponovnog pre­voženja frižider-zamrzivač zapakovati
u elemente od stiropora i foliju i zaštititi

trakom za lepljenje.

l Unutrašnjost frižidera i zamrzivača i

elemente opreme oprati mlakom vodom

sa dodatkom sredstva za pranje suđa,
posle toga prebrisati i osušiti.

l Frižider-zamrzivač postaviti na ravnoj,

horizontalnoj i stabilnoj površini, u suvoj,
provetrenoj, neosunčanoj prostoriji,
što dalje od izvora topline, kao što su

kuhinja, radijator centralnog grejanja,
cevi centralnog grejanja, instalacija tople
vode, itd.

l Na vanjskim površinama proizvoda može

da se pojavi zaštitna folija koju treba

ukloniti.

l Podešavamo odgovarajući horizontalni

položaj, uvrčući 2 regulisane nožice (Crt.

3).

l Za slobodno otvaranje vrata udaljenost

između bočnog zida proizvoda (od
strane šarke vrata) i zida prostorije
predstavljena je na crtežu 5.*

l Pobrinuti se za odgovarajuću ventilaciju

prostorije i slobodnu cirkulaciju vazduha

sa svih strana uređaja (Crt. 6).*

Minimalneudaljenostiodizvoratopline:

- od električne pećnice, pećnice na gas i

ostalih - 30 mm,

- od peći na ulje ili ugalj - 300 mm,

- od ugradbenih rerni - 50 mm

Ako nije moguće održavanje više nave-

denih udaljenosti upotrebiti odgovaraju-

ću izolacionu ploču.

l Zadnja stenka frižidera, a posebno

kondenzator i ostali elementi sistema

za hlađenje ne mogu da budu u dodiru

sa ostalim elementima koji mogu da

prouzrokuju oštećenja, posebno sa CO

cevi i cevi za dovod vode).

l Nedopuštena je bilo kakva manipulacija

delovima agregata. Posebnu pažnju
obratiti da se ne bi oštetila kapilarna
cevčice koja je vidljiva u udubini za
kompresor. Ta cevčica ne može da bude

savijana, izravnavana ili omotavana.

l Oštećenje kapilarne cevčice od strane

korisnika poništava prava koje daje

garanacija (crt. 8).

l U izabranim modelima drška za vrata

nalazi se unutar proizvoda i treba je

pričvrstiti svojim odvijačem.

 Uključivanjenapona

l Pre priključivanja preporučuje se pode-

šavanje dugmeta regulatora temperature
u položaj „OFF“ ili drugi koji uzrokuje iskl­jučivanje uređaja iz mreže (Vidi stranicu

sa opisom upravljanja).

l Uređaj uključiti u mrežu naizmenične

struje 230V, 50Hz, pomoću ispravno
instalirane električne utičnice, sa uzeml­jenjem i osiguračem 10 A.

l Uzemljenje uređaja određuju zakonski

propisi. Proizvođač ne snosi odgovor­nost u vezi sa potencijalnim štetama na

osobama ili predmetima prouzrokovane

nepridržavanjem zakonskih propisa.

l Ne upotrebljavati adaptere, višestruke

utičnice, dvožilne produžetke. Ako je
neophodna upotreba produžetka, to
može da bude produžetak sa zaštitnim
poklopcem i jednom utičnicom koji po-

seduje atest sigurnosti VDE/GS.

l Ako je primenjen produžetak (sa zaštit-

nim poklopcem i atestom sigurnosti),

njegova utičnica mora da se nalazi u

sigurnoj udaljenosti od sudopera i ne

može da bude izložena na delovanje

vode ili otpadnih voda.

l Podaci se nalazena nazivnoj pločici,

smeštenoj na dnu stenke unutar komore
frižidera**.

Isključivanjeizstruje

l Obezbediti mogućnost isključivanja

uređaja iz električne mreže, izvlačen­jem utikača ili isključivanjem dvopolnog
prekidača. (crt. 9).

* Ne tiče se uređaja za ugrađivanje

** Zavisi od modela

62

UPOTREBAIFUNKCIJE

Kontrolnaploča(Crt.10).

POKRETANJE

1. Očistiti delove frižidera mlakom vodom sa dodatkom

male količine neutralnog deterdženta, a posle toga samo
čistom vodom. Osušiti krpom.
Napomene: Električne delove frižidera brisati samo suvom

krpom.

2. Isključiti napajanje. Kompresor počinje da radi.

3. Posle 30 minuta otvoriti vrata. Ako u frižideru dođe

do značajnog pada temperature, to znači da je sistem
frižidera ispravan. Kad frižider radi određeno vreme,
regulator temperature automatski podešava temperaturu u
okviru graničnih vrednosti.
Displej se nalazi na sredini vrata frižidera. Njegov raspored
je predstavljen na nižoj ilustraciji.

UVODUOZNAKEDUGMADI

1. Frižider: za podešavanje temperature frižidera

2. Zamrzivač: za podešavanje temperature zamrzivača

3. Funkcija: izbor funkcije brzog hlađenja, brzog

zamrzavanja, funkcije SmartECO i godišnji odmor

4. OK: za unošenje ili izlaz iz postavljanja dane funkcije

Prvo priključivanje uređaja u električnu mrežu
Kod prvog priključivanja uređaja u mrežu displej svetli 2
sekunde, posle čega prelazi u normalni režim, a uređaj radi

prema funkciji SmartECO.

Upravljanjepomoćudispleja

Kad se vrata frižidera zatvore i kroz 3 minute ne dodirujemo

nikakvu dugmad, osvetljenje displeja se gasi.

Displej se pali kad otvorimo vrata frižidera ili pritisnemo bilo

koje dugme.

Podešavanjetemperature

1. Pritisnuti dugme „frižider” ili „zamrzivač”, a kad

zatreperi, moguće je podešavanje temperaturu; kod
svakog pritiskanja dugmeta sledi odgovarajuća promena
temperature (temperatura je na odgovarajući način
prikazana na displeju). (Nije moguće podešavanje
temperature u funkcijama brzog hlađenja, brzog
zamrzavanja, SmartECO i godišnji odmor.)

2. Ako tokom postavljanja temperature kroz 5 sekundi ne

pritisnemo nikakvo dugme, dugme prestaje da treperi i

aktivira se podešena temperatura.

3. Ciklus temperature

Frižider: 2ᵒC→ 3ᵒC→ 4ᵒC→5ᵒC→ 6ᵒC→ 7ᵒC→ 8ᵒC→
ISKLJ.→ 2ᵒC
Zamrzivač: -24ᵒC→ -23ᵒC→ -22ᵒC→ -21ᵒC→ -20ᵒC→

-19ᵒC→ -18ᵒC→ -17ᵒC→ -16ᵒC→ -24ᵒC

SmartECO

U funkciji SmartECO u frižideru temperatura iznosi 4ᵒC, a
u zamrzivaču -18ᵒC.
Nije moguća promena vrednosti temperature, ali je
moguće pritiskanje dugmeta zone temperature u cilju

provere njenog nivoa.

1. U funkciju SmartECO prelazimo:

Pritisnuti dugme „opcije” dok ne počne da treperi, kasnije
pritisnuti dugme „OK” i preći u tu funkciju.

2. Iz funkcije SmartECO izlazimo

Tokom delovanja funkcije SmartECO, pritisnuti „opcija” dok

ne pređemo u funkciju SmartECO, pritisnuti „OK” i izaći iz

te funkcije. Osvetljenje se gasi.
Sledi povratak na temperaturu pre delovanja funkcije
SmartECO.

Brzohlađenje

U funkciji brzog hlađenja temperatura u frižideru iznosi 2ᵒC
i nema mogućnosti njene promene.

1. U funkciju brzog hlađenja prelazimo

Pritisnuti dugme „opcije” dok ne počne da treperi u
položaju „brzo hlađenje“, kasnije pritisnuti dugme „OK” i
preći u tu funkciju.

2. Iz funkcije brzog hlađenja izlazimo

Tokom delovanja funkcije brzog hlađenja, pritisnuti dugme
„opcije” dok ne pređemo u funkciju „brzo hlađenje“, posle
pritisnuti „OK” i izaći iz te funkcije.

Osvetljenje se gasi i sledi povratak na temperaturu pre

delovanja funkcije brzog hlađenja.

Brzozamrzavanje

U funkciji brzog zamrzavanja moguće je podešavanje
temperature frižidera, ali nije moguće postavljanje
temperature u zamrzivaču.

1. U funkciju brzog zamrzavanja prelazimo

Pritisnuti dugme „opcije” dok ne počne da treperi u položaju
„brzo zamrzavanje“, kasnije pritisnuti dugme „OK” i preći

u tu funkciju.

2. Iz funkcije brzog zamrzavanja izlazimo
Tokom delovanja funkcije brzog zamrzavanja, pritisnuti

dugme „opcije” dok ne pređemo u funkciju „brzo
zamrzavanje“, posle pritisnuti „OK” i izaći iz te funkcije.

Osvetljenje se gasi i sledi povratak na temperaturu pre
delovanja funkcije brzog zamrzavanja.
Posle isteka vremena brzog zamrzavanja (26 sati)
automatski izlazimo iz te funkcije.
Prelazak u funkciju SmartECO uzrokuje kraj brzog
zamrzavanja.

Godišnjiodmor

U funkciji godišnji odmor temperatura u frižideru iznosi

14ᵒC i nema mogućnosti promene temperature u komori.

1. U funkciju godišnji odmor ulazimo
Pritisnuti dugme „opcije” dok ne počne da treperi u
položaju „godišnji odmor“, kasnije pritisnuti dugme „OK” i
preći u tu funkciju.

2. Iz funkcije godišnji odmor izlazimo
Tokom delovanja funkcije godišnji odmor pritisnuti dugme
„opcije” dok ne pređemo u funkciju „godišnji odmor“, posle
pritisnuti „OK” i izaći iz te funkcije.

Osvetljenje se gasi i sledi povratak na temperaturu pre

delovanja funkcije godišnji odmor.
Funkcija godišnji odmor se isključuje tokom rada funkcije
SmartECO i brzog hlađenja.

Memorija kod prekida napajanja.

Konstrukcija frižidera omogućava automatsko zapisivanje
svih parametara u slučaju nestanka/isključenja napajanja.
Posle ponovnog uključivanja frižider radi sa parametrima
podešenim pre isključivanja napajanja.
Odgoda uključivanja napajanja
Da ne bi došlo do oštećenja frižidera, u slučaju naglog
prekida i uključivanja napajanja, uređaj se ne pokreće
odmah, ako je prekid napona bio kraći od 5 minuta.
Alarm previsoke temperature u zamrzivaču (samo kad je
uključeno napajanje).
Ako je tokom prvog uključivanja napajanja temperatura u
zamrzivaču viša od 10ᵒC, lampica komore zamrzivača se

pali i treperi brojka koja prikazuje temperaturu.

Pritisnuti bilo koje dugme ili pričekati 5 sekundi, lampica
prestaje da treperi i sledi povratak na podešenu

temperaturu.

Alarm otvorenih vrata frižidera
Ako je frižider otvoren duže od 3 minute, oglašava se
zvučni signal. Zatvoriti vrata ili pritisnuti bilo koje dugme
i alarm se isključuje. U drugom slučaju alarm se opet
uključuje posle 3 minute.

Alarm kvara senzora

Ako su prikazivani simboli „E0”, „E1”, „E2” ili drugi netipični

simboli, to je znak kvara senzora i neophodnog popravka

frižidera.

SR

63

UPOTREBAIFUNKCIJE

Pohranjivanjenamirnicaufrižideruizamrzi­vaču

Prilikompohranjivanjanamirnicauovomure­đajupridržavatiseinstrukcijezaupotrebu.

lProizvode stavljati na tanjiiriće, u spremnike ili

pakovati u foliju za hranu. Ravnormerno raspo-

rediti po površini polica.

lObratiti pažnju da hrana ne dodiruje zadnju

stenku, ako dodiruje može da uzrokuje inje ili
vlaženje namirnica.

lU frižider ne stavljati vruće posude.
lProizvode koji lako primaju strane mirise, kao

maslac, mleko, beli sir i takve koji imaju intenzi­vni miris, np. ribe, suvomesnati proizvodi, sirevi
– čuvati na policama umotane u foliju ili u nepro­pusnim spremnicima.

lPohranjivanje povrća koje sadržava veliku koli-

činu vode uzrokuje kondenzaciju vodene pare
iznad spremnika za povrće; to ne smeta tokom
pravilnog rada frižidera.

lPovrće dobro osušiti pre ostavljanja u frižideru.
lPrevelika koncentracija vlage skraćuje vreme

pohranjivanja povrća, posebno lisnatog.

lČuvati neoprano povrće. Pranje uklanja prirod-

nu zaštitu, zato je bolje oprati povrće pre upotre-

be.

lPreporučujemo slaganje proizvoda u košarica-

ma 1, 2, 3* do prirodne granice popunjenosti
(Crt. 11a/11b).**

1. Pakovani proizvodi

SR

2. Polica isparivača / polica

3. Prirodna granica popunjenosti

4. (*/***)

lDopušteno je slaganje namirnica na žičanim po-

licama isparivača zamrzivača.*

lDopušteno je slaganje proizvoda na polici 20-30

mm više od prirodne granice popunjenosti.**

lMoguće je uklanjanje donje ladice zbog pove-

ćavanja zapremine i pohranjivanje namirnica u
komori na dnu do max. visine.*

Zamrzavanjenamirnica**

lMožemo da zamrzavamo praktički sve prehram-

bene proizvode, osim salata, np. zelene salate.

lZa zamrzavanje koristimo isključivo povrće najvi-

šeg kvaliteta, podeljeno na porcije namenjene za

jednokratnu konzumaciju.

lNamirnice pakovati u materijale bez mirisa,

otporne na prolaz vazduha i vlage i otporne na

masnoće. Najbolji materijali su: vrećice, ambala­ža od polietilenske i aluminijumske folije.

l Pakovanje bi trebalo da bude nepropusno i dobro

prilegati uz zamrznute proizvode. Ne koristiti

staklenu ambalažu.

l Sveže i tople namirnice (u temperaturi okoline)

koje su stavljene na zamrzavanje ne bi trebale

da budu u dodiru sa već zamrznutom hranom.

l Preporučuje se da se dnevno u zamrzivač ne

stavlja jednokratno više svežih namirnica od ko­ličine navedene u nazivnoj pločici sa tehničkom
specikacijom uređaja.

l Zbog održavanja dobrog kvaliteta zamrznutih

namirnica preporučeno je grupisanje namirnica
iz srednje ladice zamrzivača tako da ne dolaze
u dodir sa hranom koja još nije zamrznuta.

l Preporučujemo da zamrznute porcije prebacite

na jednu stranu ladice , a sveže porcije za

zamrzavanje ostaviti sa suprotne strane maksi-

malno približne zadnjoj i bočnoj stenki ladice.

l Za zamrzavanje namirnica koristiti prostor ozna-

čen (*/***).

l Pamtitidanatemperaturuukomorizamrziva-

čaimajuuticajizmeđuostalog:temperatura

okoline, stepen popunjenosti namirnicama,
učestalostotvaranjavrata,parametri termo­stata.

l Akoseposlezatvaranjakomorezamrzivača

vratanemoguodmahdaotvore,pričekajte1
do2minuta,podseneizravnapodpritisak.

Vreme pohranjivanja zamrznutih proizvoda zavisi

od njihovog kvaliteta u svežem stanju pre zamrza­vanja i od temperature čuvanja.
Pri temperaturi -18°C ili nižoj preporučujemo sle­deće periode čuvanja:

Namirnice Meseci

Govedina 6-8

Teletina 3-6

Iznutrice 1-2

Svinjetina 3-6

Piletina 6-8

Jaja 3-6

Ribe 3-6

Povrće 10-12

Voće 10-12

Komora za brzo hlađenje ne služi za čuvanje
zamrznute hrane. U toj komori možemo da
pravimo i čuvamo kocke leda.***

* Tiče se uređaja sa komorom zamrzivača u

donjem delu uređaja

** Tiče se uređaja koji poseduju komoru

zamrzivača (*/***)

*** Ne tiče se uređaja opremljenih sa komorama

zamrzavanja označenih (*/***)

64

KAKOEKONOMIČNOKORISTITIFRIŽIDER

Praktičnisaveti

l Ne postavljati frižider niti zamrzivač u blizini

radijatora, pećnica ili stavljati na mestu na koje
direktno padaju sunčane zrake.

l Proveriti da otvori za ventilaciju nisu pokriveni.

Jedanput, dvaput godišnje čistiti i ukloniti prlja­vštinu.

l Izabrati odgovarajuću temperaturu: temperatura

6 do 8°C u frižideru ili-18°C u zamrzivaču je

dovoljna.

l U slučaju odlaska na godišnji odmor, povisiti

temperaturu u frižideru.

l Vrata frižidera ili zamrzivača otvarati samo kad

je to neophodno. Dobro je znati kakve namirni-

ce se nalaze u frižideru i gde se tačno nalaze.
Neiskorištene namirnice što pre ponovo staviti
u frižider ili zamrzivač dok se ne ugriju.

l Redovno brisati unutrašnjost frižidera krpicom

namočenom u delikatnom deterdžentu. Uređaje

bez funkcije automatskog odmrzavanja, regular­no odmrzavati. Ne dopustiti da nastene sloj inja

debljine veće od 10 mm.

l Brtvu pored vrata čistiti, u protivnom vrata mogu

da se ne zatvaraju do kraja. Uvek menjati ošte­ćenu brtvu.

Štaznačezvezdice?

* Temperatura koja nije viša od -6°C dovoljna je

za čuvanje zamrznutih namirnica oko 7 dana.
Ladice ili komore koje su označene jednom
zvezdicom (najčešće) susrećemo u jeftinijim
frižiderima.

** Na temperaturi nižoj od -12°C možemo da

čuvamo namirnice 1-2 sedmice bez gubitka

njihovog ukusa. Nije dovoljna za zamrzavanje
namirnica.

*** Uglavnom se koristi za zamrzavanje namirnica

na temperaturi ispod -18°C. Omogućava za­mrzavanje sveže hrane težine do 1 kg.

**** Tako označeni uređaj omogućava čuvanje

namirnica na temperaturi ispod -18°C i zamrza-

vanje većih količina hrane.

Zonetemperaturaufrižideru

l Sa obzirom na prirodnu cirkulaciju vazduha, u

komori frižidera pojavljuju se zone raznih tem­peratura.

l Najhladnija zona nalazi se direktno iznad ladica

za povrće. U toj zoni pohranjivati delikatne na­mirnice koje se lako kvare kao:

- ribe, meso, piletina,

- suvo meso, gotova jela,

- jela ili kolače koji sadržavaju jaja ili vrhnje,

- sveže testo, razna testenina,

- pakovano povrće i ostale sveže namirnice

hranu sa etiketom koja nalaže čuvanje na tem-

peraturi oko 4°C.

l Najtoplije je u gornjem delu vrata. Tu je najbolje

ostaviti maslac i sireve.

Proizvodikojenebitrebalodržatiufrižideru

l Postoje namirnice koje nisu prilagođene za

frižider. U toj grupi su:

- voće i povrće osetljivo na niske
temperature, kao što su banane,
avokado, papaja, marakuja, patlidžani,

paprika, paradajz i krastavci,

- nezrelo voće,

- kropmir.

Primerrasporedanamirnicauuređaju(Crt.12).

SR

65

UKLANJANJEINJA,PRANJEIODRŽAVANJE

Za čišćenje kućišta i plastičnih delova uređaja nikad
ne koristiti razređivače ili oštra, sredstva za ribanje
(np. praškove ili mleko za čišćenje)! Koristiti samo
delikatna tečna sredstva za pranje i meke krpice.
Ne koristiti sunđere.

Uklanjanjeinjaizfrižidera***

l Na zadnjoj stenci pretinca frižidera stvara se inje

koje se automatski uklanja. Za vreme uklanjanja
inja zajedno sa otopljenom vodom u odvodnu cev

može da uđe prljavština. To može da prouzrokuje
zaštopavanje otvora. U tom slučaju delikatno
pročistiti otčepljivačem (Crt. 13).

l Uređaj radi u ciklusima: hladi (tada se na zadnjoj

stenci taloži inje), posle toga uklanja inje (kapi koje

cure po zadnjoj stenci).

Prečišćenja uvek isključiti uređaj iz
mreže,izvaditi utikačizmrežeutičnice,
isključitiiliodvrnutiosigurač.Nemože­modopustitidavodadođedokomandne
pločeilirasvete.

l Ne preporučujemo sredstva za odmrzavanje

u aerosolu. Mogu da prouzrokuju nastajanje

eksplozivnih smesa, sadržavaju razređivače koji
oštećuju plastične delove uređaja, pa čak i da
štete zdravlju.

l Obratiti pažnju da po mogućnosti voda kojom

peremo ne utiče u otvor koji vodi u spremnik za

isparavanje.

l Celi uređaj, osim brtve za vrata, prati delikatnim

SR

deterdžentom. Brtvu za vrata čistiti čistom vodom
i osušiti krpom.

l Ručno temeljno oprati sve elemente opreme

(spremnike za povrće, police, satklene police,

itd.).

Uklanjanjeinjaizzamrzivača**

l Uklanjanje inja iz zamrzivača je dobro povezati

sa čišćenjem uređaja.

l Veća količina leda na površinama za zamrza-

vanje otežava efikasni rad uređaja i uzrokuje
povećanu potrošnju električne energije.

l Preporučujemo da odmrzavate uređaj jedanput,

dvaput godišnje.

l Ako se unutra nalaze namirnice, podesiti regu-

lator u položaj max.a oko 4 sata pre planiranog
odmrzavanja. To će da nam omogući duže
čuvanje namirnica u temperaturi okoline.

l Posle vađenja namirnica iz zamrzivača, omotati

ih sa nekoliko slojeva novina, omotati u deku i

čuvati na hladnom mestu.

l Odmrzavanje zamrzivača trebali bi da obavimo

što brže. Duže ostavljanje namirnica na tempe­raturi okoline skraćuje njihov rok upotrebe.

Uciljuuklanjanjainja:**

l Isključiti uređaj pomoću komandne table, posle

toga izvaditi utikač iz utičnice.

l Otvoriti vrata, izvaditi namirnice.
l Ovisno od modela izvaditi odvodni kanalić koji

se nalazi u donjem delu komore zamrzivača i

podmetnuti posudu.

l Ostaviti otvorena vrata, to ubrzava proces

odmrzavanja. Dodatno u komoru zamrzivača

je moguće staviti posudu sa vrelom (ale ne
kipućom) vodom.

l Oprati i osušiti unutrašnjost zamrzivača.
l Pokrenuti uređaj shodno sa odgovarajućom

tačkom u uputstvima.

Аутоматскоотапањефрижидера****

Комора фрижидера је опремљена функцијом
аутоматског отапања, иако на задњој стени
коморе замрзивача може се формирати
мраз. Разлог за то је већа количина свежих
намирница чуваних у комори фрижидера.

Аутоматскоотапањезамрзивача****

Комора замрзивача је опремљена функцијом
аутоматског отапања (no-frost). За замрзавање
хране користи се охлађен циркулисан ваздух, а
влага изнутра коморе замрзивача је одвођена
напоље. Захваљујући томе у замрзивачу се не
формира вишак леда и мраз, а намирнице се
не спајају.

Ручнопрањекоморефрижидераи
замрзивача****

Препоручујемо прање коморе фрижидера и
замрзивача барем једном годишње. Прање
спречава бактерије и непријатне мирисе.
Искључити апарат типком (1), испразнити
коморе и опрати користећи воду и нежни
детерџент. На крају осушити коморе крпицом.

Vađenjeiumetanjepolica

Izvući policu, a posle toga je ubaciti do kraja dok se
kvačica ne nađe u vodilici (Crt. 15).

Vađenjeiumetanjepolice

Dignuti policu, izvaditi i umetnuti odozgo u željeni
položaj (Crt. 16).

Niukojemslučajuuzamrzivačstavljati
električnugrejalicu,ventilator,nitifem
zakosu.

** Tiče se uređaja koji poseduju komoru zamrzi-

vača (*/***). Ne tiče se uređaja sa sistemom

bez vlage i leda

*** Tiče se uređaja koji poseduju komoru za

hlađenje. Ne tiče se uređaja sa sistemom bez

vlage i leda

**** Tiče se uređaja sa sistemom bez vlage i leda

66

REŠAVANJEPROBLEMA

Simptomi Mogućiuzrok Rešenjeproblema

- proveriti da li je utikač pravilno utaknut u
utičnicu električne mreže

Uređaj ne radi

Ne radi
rasveta
unutar odeljka

Uređaj preslabo

hladi i/ili zamrzava

Neprestani rad

uređaja

U donjem delu

friždera se skuplja

voda

Zvukovi koji se ne
pojavljuju tokom
normalnog rada

uređaja

Uređaj nema napajanja
Iz električne mreže

Sijalica nije dobro zavrnuta ili se spalila (U

uređajima sa sijalicom) .
Regulator nije ispravno postavljen - postaviti regulator u višu poziciju

Temperatura okoline je veća ili manja od

temperature koja je navedena u tablici sa

tehničkom specikacijom uređaja.
Uređaj se nalazi na osunčanom mestu ili

blizu izvora topline

Jednokratno punjenje velikom količinom

toplih namirnica

Otežani protok vazduha unutar uređaja
Otežani protok vazduha sa zadnje strane

uređaja
Vratanca frižidera/zamrzivača su prečesto

otvarana i/ili su predugo otvorena
Vrata se ne zatvaraju

Kompresor se retko uključuje
Loše umetnuta brtva vrata - utisnuti brtvu

Regulator nije ispravno postavljen - postaviti regulator u nižu poziciju
Ostali uzroci kao tač. „Uređaj preslabo

hladi i/ili zamrzava”

Otvor za odvod vode je začepljen (tiče se
uređaja sa otvorom za odvođenje otopljene

vode)

Otežani protok vazduha unutar odeljka

Uređaj nie stoji dobro Uređaj nie stoji dobro
Uređaj dodiruje nameštaj i/ili druge pred-

mete

- proveriti da li je kabel za napajanje oštećen

- proveriti ima li napona u utičnici uključujući neki
drugi uređaj, np. noćnu lampu.

- proveriti da li je uređaj uključen podešavajući
termostat u poziciju veću od od „OFF” ili „0”.

- proveriti prethodnu tačku „Uređaj ne radi”- zavrnuti ili
promeniti pregorelu sijalicu(U uređajima sa sijalicom).

- uređaj je prilagođen za rad u temperaturi koja
je navedena u tablici sa tehničkom specikacijom
uređaja

- promeniti položaj uređaja shodno instrukciji za

upotrebu

- pričekati do 72 sata na hlađenje (zamrzavanje)
namirnica i ostvarivanje željene temperature unutar

odeljka .

- poslagati namirnice i spremnike tako da ne dodiru-

ju zadnju stenku frižidera

- odmaknuti uređaj od zida min. 30 mm

- smanjiti učestalost otvaranja vrata i/ili skratiti

vreme kad su vrata otvorena.

- poslagati namirnice i spremnike tako da ne oteža­vaju zatvaranje vrata

- proveriti da temperatura okoline nije manja od
raspona klimatske klase.

- proveriti shodno prethodnoj tač. „Uređaj preslabo

hladi i/ili zamrzava”

- očistiti otvor za odvod vode (vidi instrukcija za
upotrebu glava - „Uklanjanje inja iz frižidera”)

- poslagati namirnice i spremnike tako da ne dodiru-

ju zadnju stenku frižidera

Uređaj dodiruje nameštaj i/ili druge predmete

SR

Tokom normalnog rada uređaja za hlađenje mogu da se pojave razni zvukovi koji nemaju nikakav uticaj na pravilno
delovanje frižidera.

Zvukovi koje je lako otkloniti:

l buka,kad frižider nije dobro postavljen - podesiti pomoću nožica za regulaciju spreda. Eventualno ispod rola

pozadi podmetnuti meki materijal, posebno kad je podloga od pločica.

l dodirivanje obližnjeg nameštaja – odmaknuti frižider.
l škripe ladice ili police – izvaditi i ponovo umetnuti ladicu ili policu.
l zvukovi boca koje se dodiruju - odmaknuti boce od sebe.

Zvukovi koje čujemo tokom pravilne eksploatacije uređaja proizlaze iz rada termostata, kompresora (uključivanje),
sistema za hlađenje (skupljanje i širenje materijala pod uticajem razlike temperatura i protoka rashladnog medija).

67

SR

EKOLOGIJA

Zaštitaozonskogsloja

U proizvodnji našegu uređa­ja koriste se rashladna sred-

stva i za peneće supstance

koje 100% nemaju FCKW

i FKW, što korisno utiče na
zaštitu ozonskog omotača

i smanjivanje efekta sta­klenika. Sa druge strane
savremena tehnologija i

izolacija prijazna životnoj sredini uzrokuje nisku
potrošnju energije.

Reciklažapakovanja

Naša pakovanja su izrađena

od materijala prijaznih za

životnu sredinu i možemo da

ih ponovo iskoristimo:

lVanjsko pakovanje papir/ folija
lU vidu polistirena penećeg (PS) bez FCKW

spienionego (PS)

lFolije i vrećice od polietilena (PE)

LIKVIDACIJA/UTILIZACIJAOPREME

Ako uređaj više nećemo

da koristimo, pre odla-

ganja na otpad odrežimo

kabel za napajanje.

Ovaj uređaj je označen

u skladu sa evropskom
direktivom 2002/96/EU i
poljskim zakonom o potro-

šenom električnom i elektronskom otpadu.
Ujedno je označen simbolom precrtanog

kontejnera za otpatke.
Oznaka na proizvodu pokazuje da ovaj

proizvod posle njegovog životnog veka ne
može da bude biti tretiran kao ostali kućni

otpad.
Korisnik ima obavezu da ovaj proizvod

preda na odgovarajuće sabirno mesto za
reciklažu potrošene električne i elektronske

opreme. Institucije za prikupljanje ovakvog

otpada, uključujući lokalne sabirne tačke,
kupovna mesta, opštinske jedinice, sačin­javaju odgovarajući sistem koji omogućava

zbrinjavanje ove opreme.

Pravilno odlaganje potrošene električne i
elektronske opreme sprečava potencijalne

negativne posledice za okolinu i ljudsko

zdravlje koje inače mogu da budu uzroko­vane neodgovarajućim odlaganjem ovog

proizvoda.

KLIMATSKAKLASA

Informacija o klimatskoj klasi uređaja nalazi se na nazivnoj pločici. Ona pokazuje u kakvoj temperaturi okoline (tj.
prostorije u kojoj rad) uređaj deluje optimalno (pravilno).

Klimatska klasa Dopuštenatemperatura

SN +10°C - +32°C
N +16°C - +32°C
ST +16°C - +38°C
T +16°C - +43°C

Izjavaproizvođača

Proizvođač nižim izjavljuje da ovaj proizvod ispunjava osnovne uslove niže navedenih evropskih direk­tiva:

l niskonaponske direktive 2006/95/EC,
l direktive elektromagnetske kompatibilnosti 2004/108/EC,
l direktive ekodizajna 2009/125/EC

i zato je proizvod označen i poseduje deklaraciju usklađenosti koja je predočavana organima za
nadzor tržišta.

68

okoline

GARANCIJA,USLUGEPOSLEPRODAJE

Garancija

Garantne usluge u skladu sa garantnim listom.

Proizvođač ne snosi odgovornost za bilo kakvu štetu prouzrokovanu nepravilnom upotrebom proizvoda.

PROMENASMERAOTVARANJAVRATA

Demontaža vrata frižidera/zamrzivača

1. Pomoću alata odviti vijak sa kapice šarke i skinuti kapicu. Umetnuti komunikacioni kabel u utvor sa
gornje strane kućišta (20.1)

2. Pomoću alata odvrnuti 4 vijka sa kapice gornje šarke i skinuti kapicu. Pridići naglavak vrata i mali
čep na vratima (20.2)

3. Umetnuti naglavak i komunikacioni kabel u otvor u vratima, a posle toga staviti mali čep (20.3)

4. Pomoću alata odvrnuti 2 vijka, kao što je prikazano na nižoj ilustraciji, skinuti kapicu sa otvora na
gornjem delu kućišta i izvući komunikacioni kabel kućišta iz otvora. Pridići mali čep na vratima i

izvaditi naglavak i komunikacioni kabel (20.4)

5. Umetnuti naglavak u okrugli otvor i posle toga staviti mali čep (20.5)

6. Pomaknuti vrata frižidera prema gore više od 500 mm i omogućiti skidanje(20.6)

7. Pomoću alata odvrnuti 3 vijka sa kapice srednje šarke, kasnije skinuti srednju šarku (20.7)

8. Pomaknuti vrata zamrzivača prema gore više od 500 mm i omogućiti skidanje (20.8)

9. Izvući regulisane prednje nožice ispod donje šarke; pomoću alata odvrnuti 4 vijka sa donje šarke,
kasnije demontirati donju šarku (20.9)

10. Završena je demontaža vrata (20.10)

Montirati vrata i elemente donje šarke na odgovarajućim pozicijama sa druge strane.

11. Pomoću alata izvaditi naglavak iz vrata, kao što je prikazano na nižoj ilustraciji, i montirati ga na
odgovarajućoj poziciji sa druge strane (20.11)

12. Pomoću alata odvrnuti vijke sa osovine graničnika, kako je prikazano na nižoj ilustraciji, kasnije ih

montirati na drugi bok vrata (20.12)

13. Pomoću alata izvaditi osovinu i dva graničnika koji se nalaze na donjoj šarki, posle toga ih montirati
na poziciji koja je predstavljena na nižem crtežu (20.13)

Montirati vrata frižidera i vrata zamrzivača na suprotnoj strani.

14. Ručno izvaditi prednju regulacionu nožicu, kao što je niže prikazano, a kasnije montirati donju šarku
sa druge strane kućišta i pomoću alata zavrnuti vijke (20.14)

15. Montirati kraću prednju regulacionu nožicu sa strane donje šarke i podesiti visinu nožice tako da je
frižider centriran (20.15)

16. Staviti vrata zamrzivača i okrenuti srednju šarku 180ᵒ, posle toga je montirati na drugi bok kućišta;
pomoću alata zavrnuti 3 vijka i na taj način pričvrstiti srednju šarku (20.16)

17. Staviti vrata frižidera i montirati gornju šarku na drugi bok kućišta; pomoću alata zavrnuti 4 vijka i
na taj način pričvrstiti gornju šarku. Posle toga spojiti komunikacioni kabel vrata sa komunikacionim
kabelom kućišta, a kasnije staviti kapicu gornje šarke i pričvrstiti pomoću vijka.

18. Staviti kapicu otvora na drugom boku kućišta i pričvrstiti pomoću alata i vijaka (20.17)

19. Završena je ponovna montaža vrata. Ilustracija predstavlja otvaranje vrata sa desne strane (20.18)

20. Ilustracija predstavlja otvaranje vrata sa leve strane (20.19)

SR

69

SVEIKINAMEPASIRINKUS„HANSA“ŽENKLOĮRANGĄ

i

GERBIAMIEJI!
Šįprietaisąlabailengvaprižiūrėtiirjispuikiaiveikia.Priešišvežantišgamykloskiekvieno
gaminiosaugumoirveikimofunkcijosbuvokruopščiaipatikrintos.

Priešjungdamiprietaisąprašomeatidžiaiperskaitytinaudojimoinstrukciją.

LT

Šioje naudojimo instrukcijoje pateikiami pa-

veikslėliai yra tik pažintiniai. Visa įrenginio
įranga aprašoma atitinkamame skyriuje.

Įrenginys skirtas naudoti tik buityje.

Gamintojas pasilieka teisę daryti
pakeitimus, kurie nedaro įtakos įrenginio

veikimui.

70

SAUGAUSNAUDOJIMONURODYMAI

Kai kurios šios instrukcijos nuostatos yra suvienodintos
įvairių tipų šaldymo įrangai (šaldytuvams, šaldytuvams­šaldikliams arba šaldikliams). Informacija apie Jūsų
įrangos tipą pateikiama Produkto lape, kuris pateikia-

mas kartu su gaminiu.

Gamintojas neatsako už žalą, padarytą nesilaikant tai­syklių, kurios pateikiamos šioje instrukcijoje.
Prašome išsaugoti šią instrukciją, kad būtų galima ja

pasinaudoti ateityje ar perduoti kitam vartotojui.

Įrenginys nėra skirtas naudoti asmenims, kurių ziniai,
jutiminiai ar protiniai gebėjimai yra riboti (taip pat ir vai­kams), ar neturintiems patirties arba neišmanantiems
įrenginio, nebent naudojamasi prižiūrint asmeniui, atsa­kingam už jų saugumą, ir laikantis įrenginio naudojimo

instrukcijos.

Būtina ypač atkreipti dėmesį, kad įrenginiu nesinaudotų
vaikai, palikti be priežiūros. Negalima jiems leisti žaisti
įrenginiu. Negalima jiems leisti sėstis ant ištraukiamų
elementų ir karstytis ant durelių.
Šaldytuvas su šaldikliu tinkamai veikia aplinkos tempe­ratūroje, kuri nurodyta techninės specikacijos lentelė­je. Negalima naudoti rūsyje, prieangyje, nešildomame
vasarnamyje rudenį ir žiemą.
Statant, perstumiant, pakeliant negalima griebti už du­relių laikiklių, traukti už šaldytuvo užpakalinėje dalyje
esančio kondensatoriaus ir liesti kompresoriaus agre­gatą.
Pervežant, perkeliant ar statant šaldytuvo negalima pa­lenkti daugiau nei 40° nuo vertikalios padėties. Priešin­gu atveju įrenginį galima įjungti tik praėjus bent 2 valan­doms, kai jis buvo pastatytas (2 pieš.).
Kiekvieną kartą, kai atliekami šaldytuvo priežiūros dar­bai, būtina ištraukti kištuką iš tinklo lizdo. Negalima
traukti už laido. Būtina suimti už kištuko korpuso.
Girdimi traškėjimo ar trūkinėjimo garsai atsiranda da­lims plečiantis ir susitraukiant dėl temperatūros pokyčių.

LT

71

LT

SAUGAUSNAUDOJIMONURODYMAI

Saugos sumetimais negalima įrenginio remontuoti savo
nuožiūra. Remonto darbai, atliekami reikiamos kvali­kacijos neturinčių asmenų, gali kelti rimtą pavojų įrengi-

nio vartotojo saugumui.

Būtina kelias minutes vėdinti patalpą, kurioje stovi įren­ginys (patalpa turėtų būti bent 4 m3; įrenginio su izobuta­nu/R600a atveju), jeigu pažeidžiama aušinimo sistema
Negalima pakartotinai užšaldyti visiškai ar dalinai atšil­dytų produktų.
Šaldiklio kameroje negalima laikyti gėrimų buteliuose ir
dėžutėse, ypač prisotintų anglies dvideginio,. Dėžutės ir

buteliai gali susprogti.

Neimti į burną šaldytų produktų, ką tik išimtų iš šaldiklio
(ledų, ledukų ir pan.), žema jų temperatūra gali sukelti
skaudžių nušalimų.
Būtina stengtis nepažeisti aušinimo sistemos, pvz., ne­pradurti aušalo kanalų garintuve, nenulaužti vamzdelių.
Trykštantis aušalas yra degus. Patekus į akis, praplauti
švariu vandeniu ir nedelsiant kreiptis į gydytoją.
Jeigu pažeidžiamas maitinimo laidas, būtina jį pakeisti

specializuotoje taisykloje.
Įranga skirta maistui laikyti – nenaudoti jos kitiems tiks­lams.

Įrangą reikia visiškai išjungti iš tinklo (ištraukti kištuką iš
tinklo lizdo), kai atliekami šie darbai: valymo, priežiūros
ar keičiant pastatymo vietą.
Šį prietaisą gali naudoti vaikai nuo 8 metų amžiaus. As­menys, turintys ribotų  zinių, jutiminių ar protinių ge­bėjimų arba neturintys patirties ar žinių, prietaisą gali
naudoti tik prižiūrimi arba tik tuo atveju, jeigu jiems buvo
paaiškinta, kaip saugiai naudoti prietaisą, ir jie suprato
gresiančius pavojus. Vaikams negalima žaisti su prie­taisu. Vaikai negali atlikti valymo ir priežiūros darbų be
priežiūros.

72

SAUGAUSNAUDOJIMONURODYMAI

Anti-bacteria System (yra priklausomai nuo modelio.
Apie jo buvimą informuojama atitinkamu lipduku prie­taiso kameros viduje) - Specialus antibakterinis prepa-

ratas, kurio dedama į medžiagą, iš kurios gaminamas
šaldytuvo vidus, saugo jame laikomus produktus nuo
pelėsių, bakterijų ir mikroorganizmų, taip pat neleidžia
susidaryti nemaloniam kvapui. Dėl to produktai ilgiau iš­lieka švieži.
Norėdami turėti daugiau vietos šaldiklyje, galima iš jo
išimti stalčius ir dėti produktus tiesiai ant lentynėlių. Tai
neturi įtakos prietaiso šiluminėms ir mechaninėms sa­vybėms. Nurodyta šaldiklio talpa buvo apskaičiuota išė­mus stalčius iš prietaiso.

73

LT

i

LT

ĮRENGINIODIEGIMASIRNAUDOJIMOSĄLYGOS

 Diegimaspriešpirmąkartąpale-

idžiant

l Įrenginį išpakuoti, nuimti durelių apsau-

gines lipniąsias juostas ir išimti įrangą.
Galimus klijų likučius pašalinti švelniu

plovikliu.

l Pakuotės putplasčio elementų neišmesti.

Prireikus pervežti, šaldytuvą su šaldikliu
supakuoti į putplasčio elementus ir
plėvelę bei apklijuoti lipniąja juosta.

l Šaldytuvo ir šaldiklio vidų ir įrangos

elementus nuplauti drungnu vandeniu

su indų plovikliu, paskiau nuvalyti ir
išdžiovinti.

l Šaldytuvą su šaldikliu statyti ant lygaus,

horizontalaus ir stabilaus pagrindo,

sausoje, vėdinamoje ir nesaulėtoje pa­talpoje, toliau nuo šilumos šaltinių, pvz.,
viryklių, šildymo radiatorių, vamzdžių,
karšto vandens prietaisų ir pan.

l Įrenginio išorės paviršiai gali būti pa-

dengti apsaugine plėvele, kurią reikia

nuimti.

l Įrenginį statyti horizontaliai – atitinkamai

pareguliuoti 2 reguliuojamąsias kojeles
(3 pieš.).

l Kad dureles būtų galima nekliudomai

atidaryti, atstumas nuo įrenginio šoninės
sienelės (iš durelių vyrių pusės) ir
patalpos sienos nurodytas 5 piešinyje.*

l Būtina pasirūpinti tinkamu patalpos

vėdinimu ir laisva oro apytaka iš visų
įrenginio pusių (6 pieš.).*

Mažiausiatstumainuošilumosšaltinių:

- nuo elektrinių, dujinių ir kitų viryklių – 30

mm,

- nuo mazutu ar anglimis kūrenamų
krosnių – 300 mm,

- nuo įmontuojamų orkaičių – 50 mm

Jeigu neįmanoma laikytis nurodytų

atstumų, būtina naudoti tinkamas izo­liacines plokštes.

l Šaldytuvo užpakalinė sienelė, ypač

kondensatorius ir kiti aušinimo sistemos

elementai, negali liestis su kitais elemen-

tais, galinčiais pažeisti, ypač su centrinio
šildymo ir vandentiekio vamzdžiais.

l Draudžiama kaip nors manipuliuoti auši-

nimo agregato elementais. Ypač būtina
atkreipti dėmesį, kad kompresoriaus
nišoje matomas kapiliarinis vamzdelis
nebūtų pažeistas. Vamzdelio negalima

lenkti, tiesinti ar vynioti.

l Vartotojas, pažeidęs kapiliarinį vamzdelį,

praranda garantijos suteikiamas teises

(8 pieš.).

l Kai kurių modelių durelių rankena yra

įrenginio viduje ir ją reikia patiems

prisukti.

 Jungimasįtinklą

l Prieš jungiant į tinklą rekomenduojama

temperatūros reguliavimo rankenėlę
nustatyti „OFF“ ar kitoje padėtyje, ku­rioje įrenginys išjungiamas iš tinklo (žr.
įrenginio valdymą).

l Įrenginį jungti į 230 V, 50 Hz kintamo-

sios srovės tinklą per tinkamai įrengtą,
įžemintą ir 10 A saugikliu apsaugotą
elektros lizdą.

l Įrenginį būtina įžeminti pagal galiojančius

teisės aktus. Gamintojas atsisako bet
kokios atsakomybės už galimą žalą
asmenims ar daiktams, padarytą nesi­laikant šio teisės aktų reikalavimo.

l Negalima naudoti adapterių, šakotuvų,

dviejų gyslų ilgintuvų. Jeigu prireikia
naudoti ilgintuvą, tinkamiausias yra ap-

sauginis, vieno lizdo, atitinkantis VDE/
GS saugos reikalavimus.

l Ilgintuvo (apsauginio su saugos žen-

klu) lizdą laikyti saugiu atstumu nuo
kriauklių, kad vanduo ir kitokie skysčiai
jo neužlietų.

l Duomenys pateikiami vardinėje lentelėje,

kuri yra sienelės apačioje, šaldiklio kame-

ros viduje**.

Išjungimasištinklo

l Būtina užtikrinti galimybę išjungti įrenginį

iš elektros tinklo ištraukiant kištuką ar
išjungiant dvipolį jungiklį (9 pieš.).

* Netaikoma montuojamajai įrangai

** Yra priklausomai nuo modelio

74

NAUDOJIMASIRFUNKCIJOS

Valdymoskydas(10pieš.).

PALEIDIMAS

1. Drungnu vandeniu su nedideliu kiekiu neutralaus plo-

viklio, paskiau tik švariu vandeniu išvalyti šaldytuvo dalis.

Nusausinti.
Pastabos: Šaldytuvo elektrines dalis galima valyti tik sausu

skudurėliu.

2. Įjungti maitinimą. Kompresorius pradeda veikti.

3. Po 30 minučių atidaryti duris. Jeigu šaldytuve ženkliai
nukrito temperatūra, vadinasi, šaldytuvo sistema veikia.
Kai šaldytuvas veikia kurį laiką, temperatūros reguliatorius
nustato temperatūrą automatiškai pagal ribines vertes.
Ekranėlis įrengtas per šaldytuvo durų vidurį. Jo sistema
pateikiama toliau paveikslėlyje.

MYGTUKŲAPRAŠAS

1. Šaldytuvas: šaldytuvo temperatūrai nustatyti

2. Šaldiklis: šaldiklio temperatūrai nustatyti

3. Funkcija: greitojo vėsinimo, greitojo šaldymo, „SmartE­CO“ ir atostogų funkcijoms pasirinkti

4. OK: parinktims įvesti arba išeiti iš funkcijų parinkčių
Prietaiso prijungimas prie maitinimo pirmą kartą
Pirmą kartą prijungus prietaisą prie maitinimo ekranėlis
užsidega 2 sekundėms, o paskiau perjungiamas į įprastinį
režimą ir prietaisas veikia „SmartECO“ funkcija.

Valdymasišekranėlio

Kai šaldytuvo durys uždarytos ir 3 minutes nespaudžiamas
joks mygtukas, ekranėlio apšvietimas užgęsta.
Kad ekranėlio apšvietimas užsidegtų, atidaryti šaldytuvo
durys arba paspausti bet kurį mygtuką.

Temperatūrosnustatymas

1. Spausti mygtuką „šaldytuvas“ arba „šaldiklis“, sumirgė­jus galima nustatyti temperatūrą; kiekvieną kartą paspau­dus mygtuką atitinkamai pakeičiama temperatūra (tempe­ratūra rodoma atitinkamai ekranėlyje). (Nėra galimybės
nustatyti temperatūros, kai veikia greitojo vėsinimo, greito­jo šaldymo, „SmartECO“ ir atostogų funkcijos.)

2. Jeigu nustatant temperatūrą nespaudžiamas joks myg­tukas 5 sekundes, mygtukas nustoja mirgėjęs ir pritaikoma
nustatyta temperatūra.

3. Temperatūros ciklas

Šaldytuvas: 2OC→ 3OC→ 4OC→5OC→ 6OC→ 7OC→ 8OC→

IŠJ.→ 2OC

Šaldiklis: -24OC→ -23OC→ -22OC→ -21OC→ -20OC→

-19OC→ -18OC→ -17OC→ -16OC→ -24OC

„SmartECO“

Veikiant „SmartECO“ funkcijai šaldytuve palaikoma 4OC, o
šaldiklyje -18OC temperatūra.
Negalima pakeisti temperatūros vertės, bet galima spausti
temperatūros zonos mygtuką temperatūrai patikrinti.

1. Norint pereiti į „SmartECO“ funkciją
Spausti mygtuką „parinktis“, kol pradeda mirgėti, paskiau
spausti mygtuką „OK“ į šią funkciją pereiti.

2. Norint išeiti iš „SmartECO“ funkcijos
Kai veikia „SmartECO“ funkcija, spausti mygtuką „parink­tis“, kol pereinama į „SmartECO“ funkciją, spausti „OK“ iš
šios funkcijos išeiti. Apšvietimas užgęsta.
Temperatūra grąžinama į vertę, buvusią iki „SmartECO“

funkcijos.

Greitasisvėsinimas

Veikiant greitojo vėsinimo funkcijai šaldytuve palaikoma

2OC temperatūra ir nėra galimybės ją keisti.

1. Norint pereiti į greitojo vėsinimo funkciją
Spausti mygtuką „parinktis“, kol pradeda mirgėti „greitasis
vėsinimas“, paskiau spausti mygtuką „OK“ į šią funkciją

pereiti.

2. Norint išeiti iš greitojo vėsinimo funkcijos
Veikiant greitojo vėsinimo funkcijai spausti mygtuką „pa­rinktis“, kol pereinama į „greitojo vėsinimo“ parinktis, pas­kiau spausti „OK“ iš šios funkcijos išeiti.
Greitojo vėsinimo apšvietimas užgęsta ir temperatūra grą­žinama iki vertės, buvusios iki greitojo vėsinimo.

Greitasisšaldymas

Greitojo šaldymo funkcija galima nustatyti šaldytuvo tem­peratūrą, bet negalima nustatyti šaldiklio temperatūros.

1. Norint pereiti į greitojo šaldymo funkciją

Spausti mygtuką „parinktis“, kol pradeda mirgėti „greitasis
šaldymas“, paskiau spausti mygtuką „OK“ į šią funkciją

pereiti.

2. Norint išeiti iš greitojo šaldymo funkcijos
Veikiant greitojo šaldymo funkcijai spausti mygtuką „pa­rinktis“, kol pereinama į „greitojo šaldymo“ parinktis, pas­kiau spausti „OK“ iš šios funkcijos išeiti.
Greitojo šaldymo apšvietimas užgęsta ir temperatūra grą­žinama iki vertės, buvusios iki greitojo šaldymo.
Pasibaigus greitojo šaldymo laikui (26 valandoms) auto­matiškai išeinama iš šios funkcijos.
Perėjus į „SmartECO“ funkciją baigiamas greitasis šaldy-

mas

Atostogos

Veikiant šiai funkcijai šaldytuve palaikoma 14OC tempera­tūra ir nėra galimybės keisti šios kameros temperatūros.

1. Norint pereiti į atostogų funkciją
Spausti mygtuką „parinktis“, kol pradeda mirgėti „atosto­gos“, paskiau spausti mygtuką „OK“ į šią funkciją pereiti.

2. Norint išeiti iš atostogų funkcijos
Veikiant atostogų funkcijai spausti mygtuką „parinktis“, kol
pereinama į „atostogų“ parinktis, paskiau spausti „OK“ iš
šios funkcijos išeiti.
Atostogų apšvietimas užgęsta ir temperatūra grąžinama iki
vertės, buvusios iki atostogų funkcijos.
Atostogų funkcija išjungiama, jeigu veikia „SmartECO“ ir
greitojo vėsinimo funkcijos.

Atminti, kai nutraukiamas maitinimas

Šaldytuvo konstrukcija leidžia automatiškai išsaugoti visus
nustatymus, jeigu nutrūksta / atjungiamas maitinimas. Vėl
įjungus šaldytuvas veikia iki maitinimo išjungimo buvusiais

nustatymais.

Maitinimo įjungimo atidėjimas
Kad šaldytuvas nesugestų, kai netikėtai išjungiamas ir
įjungiamas maitinimas, prietaisas nepaleidžiamas iš karto,
jeigu maitinimas buvo nutrūkęs trumpiau nei 5 minutes.
Įspėjimas apie per aukštą šaldiklio temperatūrą (tik jeigu
įjungtas maitinimas)
Jeigu pirmą kartą prijungus maitinimą šaldiklio temperatū­ra aukštesnė nei 10OC, šaldiklio kameros lemputė užside­ga ir mirga temperatūrą rodantis skaičius.
Spausti bet kurį mygtuką arba palaukti 5 sekundes, lem­putė nustoja mirgėjusi ir grįžtama prie nustatytos tempe­ratūros.
Įspėjimas apie praviras duris.
Jeigu šaldytuvas atidarytas ilgiau nei 3 minutes, pasigirsta
skambutis. Uždaryti duris arba paspausti bet kurį mygtuką
įspėjimui išjungti. Antruoju atveju įspėjimas vėl paleidžia­mas po 3 minučių.
Įspėjimas apie jutiklio gedimą
Jeigu rodomi „E0“, „E1“, „E2“ ar kiti neįprasti simboliai,
vadinasi jutiklis yra sugedęs arba šaldytuvą būtina taisyti.

LT

75

NAUDOJIMASIRFUNKCIJOS

Produktųlaikymasšaldytuveiršaldiklyje

Laikantmaistąšiameįrenginyjebūtinaelgtis

kaip nurodyta toliau.

lProduktus laikyti lėkštelėse, induose ar suvynio-

tus į maistinę plėvelę. Tolygiai išdėlioti lentyno-

se.

lBūtina atkreipti dėmesį, ar maistas nesiliečia

su užpakaline sienele; jeigu taip, produktai gali
apšerkšnyti ar sudrėkti.

lĮ šaldytuvą nedėti indų su karštu turiniu.
lProduktus, kurie lengvai sugeria pašalinius kva-

pus, pvz., sviestą, pieną, varškės sūrį, ir tokius,
kurie skleidžia stiprų kvapą, pvz., žuvis, rūkytus
mėsos gaminius, sūrius, būtina laikyti supaku­otus plėvelėje ar sandariai uždarytuose indu-

ose.

lLaikant daug vandens turinčias daržoves ant

daržovių stalčių sienelių kaupiasi vandens garai;
tai netrukdo, kad šaldytuvas tinkamai veiktų.

lPrieš dedant daržoves į šaldytuvą būtina jas ge-

rai nusausinti.

lPernelyg didelis drėgmės kiekis trumpina

daržovių, ypač lapinių, laikymo trukmę.

lLaikyti neplautas daržoves. Plaunant pašalina-

ma natūrali apsauga, todėl daržoves geriausia
plauti prieš pat jas vartojant.

lRekomenduojama produktus krauti į 1-ą,

2-ą, 3-ią* stalčius iki natūralios krovimo ribos
(11a/11b pieš.).**

1. Supakuoti produktai

2. Garintuvo lentyna / lentyna

3. Natūrali krovimo riba

4. (*/***)

lLeidžiama produktus dėti ant šaldiklio garintuvo

metalinių lentynų.

lProduktai už lentynos gali būti išsikišę 20–30

LT

mm nuo natūralios krovimo ribos.

lKrovimo erdvei padidinti galima apatinį stalčių

išimti ir sudėti produktus kameros apačioje iki
maksimalaus aukščio.

Produktųšaldymas**

lŠaldyti galima beveik visus maisto produktus,

išskyrus žalias valgomas daržoves, pvz., salotas.

lŠaldomi tik aukščiausios kokybės maisto produk-

tai, padalyti porcijomis, kurias galima suvartoti per

vieną kartą.

lProduktus pakuoti bekvapėje medžiagoje, pro

kurią neprasiskverbia oras ir drėgmė ir kuriai ne­kenkia riebalai. Geriausios medžiagos: maišeliai,
polietileno, aliuminio plėvelė.

l Pakuotė turi būti sandari ir gerai prigludusi prie

šaldomų produktų. Nenaudoti jokių stiklinių
pakuočių.

lŠaldyti sudėti švieži ir šilti (aplinkos temperatūros)

maisto produktai neturėtų liestis su jau užšaldytu

maistu.

lRekomenduojama per parą į šaldiklį per vieną

kartą nedėti daugiau šviežio maisto nei nurodyta
įrenginio techninės specikacijos lentelėje.

lŠaldomų produktų gerai kokybei išsaugoti re-

komenduojama viduriniame stalčiuje esančius
šaldytus produktus sudėti taip, kad nesiliestų su

dar neužšaldytais produktais.

lRekomenduojama užšaldytas porcijas perdėti į

vieną šaldymo stalčiaus pusę, o šviežias šal­domas porcijas sudėti priešingoje pusėje – kuo
labiau pastumti prie stalčiaus užpakalinės ir
šoninės sienelių.

lProduktams šaldyti skirta erdvė, pažymėta (*/***).
lAtsiminti, kad temperatūrą šaldiklio kameroje

lemia aplinkos temperatūra, maisto produktų
kiekis, kaip dažnai varstomos durelės, termostato

parinktys.

lJeigu uždarius šaldiklio kameros dureles

nepavyktų jų vėl iš karto atidaryti, rekomenduoja­ma palaukti 1–2 minutes, kol kameroje susidaręs

vakuumas kompensuojamas.

Šaldytų produktų laikymo trukmė priklauso nuo
produktų kokybės iki užšaldant ir jų laikymo
temperatūros. -18°C ar žemesnėje temperatūroje

rekomenduojama laikyti produktus laikyti tiek laiko:

Produktai Mėnesių

Jautiena 6-8

Veršiena 3-6

Subproduktai 1-2

Kiauliena 3-6

Paukštiena 6-8

Kiaušiniai 3-6

Žuvys 3-6

Daržovės 10-12

Vaisiai 10-12

Greitojo šaldymo kamera nėra skirta šaldytam
maistui laikyti. Šioje kameroje galima šaldyti ir

laikyti ledo gabaliukus.***

* Taikoma įrenginiams su šaldiklio kamera apati-

nėje įrenginio dalyje
** Taikoma įrenginiams su šaldiklio kamera (*/***)
*** Netaikoma įrenginiams su šaldiklio kamero-

mis, paženklintiems (*/***)

76

KAIPTAUPIAINAUDOTIŠALDYTUVĄ

Praktiniaipatarimai

l Šaldytuvo ar šaldiklio nestatyti šalia radiatorių,

orkaičių arba neleisti, kad juos veiktų tiesioginiai
saulės spinduliai.

l Įsitikinti, kad vėdinimo angos nėra uždengtos.

Kartą ar du kartus per metus būtina nuo jų nu-

valyti dulkes.

l Parinkti reikiamą temperatūrą: temperatūra

nuo 6 iki 8 °C šaldytuve ir -18 °C šaldiklyje yra

pakankama.

l Išvykstant atostogų būtina padidinti temperatūrą

šaldytuve.

l Šaldytuvo ar šaldiklio dureles atidaryti tik tada,

kai tai yra būtina. Gerai žinoti kokie maisto pro­duktai saugomi šaldytuve ir kur tiksliai jie sudėti.
Nesuvartotus produktus būtina kuo greičiau
sudėti atgal į šaldytuvą ar šaldiklį, kol jie nesušilo.

l Reguliariai valyti šaldytuvo vidų skudurėliu,

suvilgytu švelniu valikliu. Jeigu įrenginyje nėra
automatinio atitirpinimo funkcijos, būtina jį regu­liariai atitirpinti. Neleisti, kad susidarytų storesnis
nei 10 mm šerkšno sluoksnis.

l Durelių tarpiklį laikyti švarų, antraip durelės iki

galo neužsidarys. Būtina visada pakeisti paže­istą tarpiklį.

Kąreiškiažvaigždutės?

* Temperatūros iki -6 °C pakanka užšaldytą

maistą laikyti apie savaitę. Stalčiai ar kame­ros, pažymėtos viena žvaigždute, pasitaiko
(dažniausia) pigesniuose šaldytuvuose.

** Žemesnėje nei -12 °C temperatūroje maistą

galima laikyti 1–2 savaites ir neprarasti jo sko-

nio. Tokios temperatūros nepakanka maistui
užšaldyti.

*** Dažniausia maistą šaldyti tinkama žemesnė nei

-18 °Ctemperatūra, kurioje galima užšaldyti iki
1 kg šviežio maisto.

**** Taip ženklinamas įrenginys tinka maistą laikyti

žemesnėje nei -18 °C temperatūroje ir šaldyti
didesnį maisto kiekį.

Temperatūrosšaldytuvezonos

l Dėl natūralios oro apytakos šaldytuvo kameroje

yra skirtingų temperatūros zonų.

l Šalčiausia zona yra tiesiogiai virš daržovėms

laikyti skirtų stalčių. Šioje zonoje reikėtų laikyti
švelnius ir greitai gendančius produktus, pvz.:

- žuvis, mėsą, paukštieną,

- rūkytus mėsos gaminius, paruoštus

patiekalus,

- patiekalus ar kepinius su kiaušiniais
arba grietinę,

- šviežius pyragus, pyragų mišinius,

- supakuotas daržoves ir kitą šviežią
maistą, kurio etiketėje nurodyta
laikyti apie 4 °C temperatūroje.
l Šilčiausia yra viršutinėje durelių dalyje. Čia

reikėtų laikyti sviestą ir sūrius.

Produktai,kuriųnereikėtųlaikytišaldytuve

l Ne visi produktai yra tinkami laikyti šaldytuve.

Jiems priskirtini:

- žemai temperatūrai jautrūs vaisiai
ir daržovės, pvz., bananai,
avokadai, papajos, pasioros, baklažanai,

paprikos, pomidorai ir agurkai,

- nenunokę vaisiai,

- bulvės.

 Produktų išdėstymo įrenginyje pavyzdys

(12pieš.).

LT

77

ŠERKŠNOSŠALINIMAS,PLOVIMASIRPRIEŽIŪRA

Įrenginio korpusui ir plastikinėms dalims valyti ne­naudoti tirpiklių ir aštrių, šveičiamųjų valiklių (pvz.,
valymo miltelių ar pienelio)! Naudoti tik švelnius
skystus valiklius ir minkštus skudurėlius. Nenaudoti
kempinių.

Šerkšnoiššaldytuvošalinimas***

l Ant užpakalinės šaldytuvo kameros sienelės su-

sidaro šerkšno, kuris pašalinamas automatiškai.
Šalinant šerkšną, kartu su kondensatu į latakėlio
angą gali patekti teršalų. Dėl to gali užsikimšti anga.
Tokiu atveju angą reikią švelniai pravalyti krapštuku
(13 pieš.).

l Įrenginys veikia ciklais: pirmiausia šaldo (tada

ant užpakalinės sienelės kaupiasi šerkšnas),
paskiau šalina šerkšną (lašai nuteka užpakaline

sienele).

Priešpradedant valyti griežtai būtina
išjungtiįrenginį iš tinklo – ištrauk­tikištuką iš tinklo lizdo, išjungti ar
išsuktisaugiklį. Negalima leisti, kad
vanduopatektųįvaldymoskydelįarant
lemputės.

l Nerekomenduojama naudoti purškiamų tirpiklių.

Iš tokių preparatų gali susidaryti sprogus mi­šinys, jų sudėtyje gali būti tirpiklių, kurie gali
pažeisti plastikines įrenginio dalis ar net pakenkti

sveikatai.

l Būtina atkreipti dėmesį, kad plauti naudojamas

vanduo netekėtų pro nutekėjimo angą į garinimo
indą.

l Visą įrenginį, išskyrus durelių tarpiklius, plauti

švelniu plovikliu. Durelių tarpiklius valyti švariu
vandeniu ir nuvalyti, kad būtų sausi.

l Būtina rankiniu būdu gerai nuplauti visus įrangos

LT

elementus (daržovių stalčius, lentynėles, stikli­nes lentynas ir pan.).

Šerkšnošalinimasiššaldiklio**

l Šerkšną iš šaldymo kameros šalinti tuo pat metu,

kai plaunamas visas įrenginys.

l Didesnės ledo sankaupos ant šaldymo paviršių

trikdo įrenginio veikimą ir suvartojama daugiau

elektros energijos.

l Rekomenduojama įrenginį atitirpinti kartą ar du

kartus per metus.

l Jeigu viduje yra produktų, rankenėlę nustatyti

aukščiausioje padėtyje prieš maždaug 4 val. iki

pradedama atitirpinti. Tai leis produktus laikyti

aplinkos temperatūroje ilgesnį laiką.

l Iš šaldiklio išimtą maistą sudėti į dubenį, apvy-

nioti jį keliais popieriaus sluoksniais, suvynioti į
apklotą ir laikyti vėsioje vietoje.

l Šaldiklį reikėtų atitirpdyti per kuo trumpesnį laiką.

Ilgiau aplinkos temperatūroje laikomų produktų
tinkamumo vartoti trukmė sutrumpėja.

Šaldikliokameraiatitirpintireikia**:

l Išjungti įrenginį valdymo skyde, paskiau iš-

traukti kištuką iš lizdo.

l Atidaryti duris, išimti produktus.
l Atsižvelgiant į modelį, ištraukti nutekamąjį ka-

nalėlį, esantį šaldiklio kameros apatinėje dalyje,
ir padėti indą.

l Palikti atidarytas dureles – tai pagreitins

atitirpimą. Papildomai galima šaldiklio kame­roje pastatyti indą su karštu (bet ne verdančiu)

vandeniu.

l Nuplauti ir išdžiovinti šaldiklio vidų.
l Paleisti įrenginį taip, kaip nurodyta instrukcijoje.

Automatiškasšaldytuvoatitirpinimas

Šaldytuvo kamera turi automatiško atitirpinimo
funkciją, bet ant galinės jos sienelės gali kauptis
ledo sluoksnis. Dažniausiai tai vyksta tada, kuomet
šaldytuve laikoma daug šviežių maisto produktų.

Automatiškasšaldiklioatitirpinimas

Šaldiklio kamera turi automatiško atitirpinimo
funkciją (no-frost). Maisto produktai šaldomi
cirkuliuojančiu šaltu oru, o oro drėgmė iš kameros
šalinama išorėn. Todėl šaldiklyje nesikaupia ledas,
o produktai neprišąla vienas prie kito.

Šaldytuvoiršaldiklioplovimas

Bent kartą metuose rekomenduojama išplauti
šaldytuvo ir šaldiklio kameras. Tai leis apsisaugoti
nuo bakterijų ir nemalonaus kvapo.
Prietaisą išjunkite mygtuku (1), ištraukite maisto
produktus iš kamerų, kurias išplaukite
vandeniu su švelnia valymo priemone. Kameras
iššluostykite šluoste.

Lentynųišėmimasirįdėjimas

Lentyną ištraukti, paskiau įkišti iki galo, kad lenty­nos spūsčiukas atsidurtų bėgelio angoje (15 pieš.).

Lentynėliųišėmimasirįdėjimas

Pakelti lentynėlę, ištraukti ir įstatyti iš viršaus nori­moje padėtyje (16 pieš.).

Jokiubūduįšaldikliovidųnekištielek­triniošildytuvoarplaukųdžiovintuvo.

** Taikoma įrenginiams su šaldiklio kamera

(*/***). Netaikoma įrangai su bešerkšne siste-

ma

*** Taikoma įrenginiams su šaldiklio kamera.

Netaikoma įrangai su bešerkšne sistema
**** Taikoma įrangai su bešerkšne sistema

78

GEDIMAI

Simptomai Galimospriežastys Taisymobūdas

- patikrinti, ar kištukas tinkamai įkištas
į tinklo lizdą

- patikrinti, ar įrenginio maitinimo laidas nepaže-

Įrenginys neveikia Elektros tinklo

Nedega

lemputė

kameros viduje

Įrenginys per silpnai
aušina ir/ar šaldo

Įrenginys visą laiką

veikia

Apatinėje šaldytuvo

dalyje kaupiasi
vanduo

Garsai, nebūdingi,
kai įrenginys veikia
įprastai

grandinės triktis

Lemputė atsisukusi ar perdegusi
(Įrenginiuose su kaitrinėmis lemputėmis).

Blogai nustatyta reguliavimo rankenėlė
Aplinkos temperatūra yra aukštesnė ar

žemesnė už įrenginio techninės specikaci­jos lentelėje nurodytą temperatūrą.
Įrenginys stovi saulėtoje vietoje ar arti
šilumos šaltinių

Per vieną kartą pakrauta daug šiltų
produktų

Sutrikusi oro apytaka įrenginio viduje
Sutrikusi oro apytaka užpakalinėje įrenginio

dalyje

Šaldytuvo/šaldiklio durelės pernelyg dažnai

varstomos ir/ar pernelyg ilgai paliekamos
praviros

Durelės neužsidaro

Kompresorius retai įsijungia
Blogai įdėtas durelių tarpiklis - įspausti tarpiklį

Blogai nustatyta reguliavimo rankenėlė - rankenėlę pasukti į žemesnę padėtį
Kitos priežastys kaip punkte „Įrenginys per

silpnai veikia ir/ar šaldo”
Vandens nutekėjimo anga yra užsikimšu­si (taikoma įrenginiams su kondensato
nutekėjimo anga)

Sutrikusi oro apytaka kameros viduje

Įrenginys pastatytas kreivai - įrenginį pastatyti lygiai
Įrenginys liečiasi su baldais ir/ar kitais

daiktais

istas

- patikrinti, ar elektros lizde yra įtampa – prijungti
kitą prietaisą, pvz., naktinę lempą

- patikrinti, ar įrenginys įjungtas – termostato
rankenėlę nustatyti aukštesnėje nei „OFF” ar „0”
padėtyje.

- patikrinti ankstesnį punktą „Įrenginys neveikia“ ­įsukti ar pakeisti perdegusią lemputę (Įrenginiuose su
kaitrinėmis lemputėmis).
Blogai nustatyta reguliavimo rankenėlė- rankenėlę
pasukti į aukštesnę padėtį

- įrenginys tinkamas naudoti temperatūroje, kuri
nurodyta įrenginio techninės specikacijos lentelėje.

- pakeisti įrenginio vietą, kaip nurodyta instrukcijoje

- palaukti iki 72 valandų, kol produktai atauš
(užšals) ir kameros viduje bus pasiekta reikiama
temperatūra

- maisto produktus ir indus sudėti taip, kad
nesiliestų su šaldytuvo užpakaline sienele

- įrenginį patraukti nuo sienos bent 30 mm

- rečiau varstyti dureles ir/ar trumpiau palikti jas

praviras

- produktus ir indus sudėti taip, kad netrukdytų
uždaryti dureles

- patikrinti, ar aplinkos temperatūra nėra žemesnė
nei klimato klasės ribos

- patikrinti, kaip nurodyta ankstesniame punkte

„Įrenginys per silpnai veikia ir/ar šaldo”

Sutrikusi oro apytaka kameros viduje

- maisto produktus ir indus sudėti taip, kad
nesiliestų su šaldytuvo užpakaline sienele

- įrenginį pastatyti toliau, kad nesiliestų su kitais

daiktais

LT

Įprastai naudojant šaldymo įrangą gali girdėtis įvairių garsų, kurie nedaro jokio poveikio šaldytuvo darbui.

Garsai, kuriuos lengva pašalinti:

l triukšmas, kai šaldytuvas nestovi vertikaliai – sureguliuoti pastatymą priekyje esančiomis įsukamomis
kojelėmis. Taip pat galima po užpakaliniais ritinėliais pakišti minkštos medžiagos, ypač kai grindys išklotos

plytelėmis.

l Liečiasi su gretimu baldu – patraukti šaldytuvą.
l Girgžda stalčiai ar lentynos – ištraukti ir vėl įdėti stalčių ar lentyną.
l Besiliečiančių butelių garsai – butelius patraukti vieną nuo kito.

Garsai, kurie gali būti girdimi tinkamai naudojant, atsiranda dėl termostato, kompresoriaus (įsijungiant), šaldymo siste­mos (medžiagai susitraukiant ir plečiantis dėl temperatūros skirtumų ir šaldymo reagento tekėjimo) veikimo.

79

APLINKOSAPSAUGA

Ozonosluoksnioapsauga

Mūsų įrenginyje naudojami
aušinimo ir putojimo prepa­ratai, kurių sudėtyje visiškai
nėra FCKW ir FKW, todėl
įrenginys neardo ozono slu­oksnio ir neskatina šiltnamio

efekto. Gamyboje naudoja­ma šiuolaikiška technolo­gija ir aplinkai nekenkianti

izoliacija sumažina energijos sąnaudas.

Pakuotėsperdirbimas

Mūsų pakuotės gaminamos
iš aplinkai nekenkiančių
medžiagų, kurias galima

pakartotinai naudoti:

lIšorinė kartono / plėvelės pakuotė
lForma be FCKW, iš putplasčio
lPlėvelė ir maišeliai iš polietileno (PE)

ĮRENGINIONAIKINIMAS/PERDIRBIMAS

Jeigu įrenginys nebus dau­giau naudojamas, prieš
išmetant jį į metalo laužą,
būtina nupjauti maitinimo
laidą.
Šis įrenginys ženklina­mas perbraukto atliekų

konteinerio ženklu pagal
Europos direktyvą Nr. 2002/96/EB ir Len­kijos panaudotų elektrinių ir elektroninių
įrenginių įstatymą.
Toks ženklas rodo, kad pasibaigus
įrenginio naudojimo laikotarpiui, įrenginio
negalima išmesti su kitomis buities atlie-

komis.

Vartotojas privalo tokį įrenginį atidu­oti panaudotų elektrinių ir elektroninių
įrenginių surinkėjams. Surinkėjai, taip pat
vietos surinkimo taškai, parduotuvės ir
įmonės sudaro tinklą, kur galima atiduoti
tokią įrangą.

Tinkamai elgiantis su panaudota elektrine

ir elektronine įranga padedama išvengti
kenksmingų padarinių žmonių sveikatai
ir aplinkai dėl įrangoje esančių pavojingų
medžiagų, netinkamo įrangos laikymo ir

perdirbimo.

LT

Duomenys apie įrenginio klimato klasę pateikiami vardinėje lentelėje. Klasė rodo kokioje aplinkos (t. y. patalpos, kurio
stovi įrenginys) temperatūroje įrenginys veikia optimaliai (tinkamai).

KLIMATOKLASĖ

Klimatoklasė Leistinaaplinkos

temperatūra

SN nuo +10°C iki +32°C
N nuo +16°C iki +32°C
ST nuo +16°C iki +38°C
T nuo +16°C iki +43°C

Gamintojo deklaracija

Gamintojas deklaruoja, kad šis gaminys atitinka pagrindinius toliau išvardytų Europos direktyvų reikala­vimus:

l Žemosios įtampos direktyvos Nr. 2006/95/EB,
l elektromagnetinio suderinamumo direktyvos Nr. 2004/108/EB, ,
l ekologinio projektavimo direktyvos Nr. 2009/125/EB,

todėl gaminys ženklinamas ženklu ir jam išduota atitikties deklaracija, kuri pateikiama rinkos
priežiūros įstaigoms.

80

GARANTIJA,TECHNINĖPRIEŽIŪRA

Garantija

Garantinės paslaugos pagal garantijos lapą
Gamintojas neatsako už jokią žalą dėl įrenginio netinkamo naudojimo.

DURŲVARSTYMOKRYPTIESKEITIMAS

Šaldytuvo / šaldiklio durų nuėmimas

1. Įrankiu išsukti varžtą iš vyrio dangtelio ir nuimti dangtelį. Įkišti ryšių laidą į angą korpuso viršuje

(20.1)

2. Įrankiu išsukti 4 varžtus iš viršutinio vyrio dangtelio ir nuimti dangtelį. Kilstelėti durų įvorę ir mažą
aklę duryse (20.2)

3. Įdėti durų įvorę ir ryšių laidą į angą duryse, paskiau uždėti mažą aklę (20.3)

4. Įrankiu išsukti 2 varžtus, kaip parodyta toliau paveikslėlyje, angos dangteliui korpuso viršuje išimti ir
ištraukti korpuso ryšių laidą iš angos. Kilstelėti mažą aklę duryse ir ištraukti durų įvorė bei ryšių laidą

(20.4)

5. Įdėti durų įvorę į apskritą angą, paskiau uždėti mažą aklę (20.5)

6. Pakelti šaldytuvo duris į viršų daugiau nei 500 mm, kad būtų galima jas nuimti (20.6)

7. Įrankiu išsukti 3 varžtus iš vidurinio vyrio dangtelio ir nuimti vidurinį vyrį (20.7)

8. Pakelti šaldiklio duris į viršų daugiau nei 500 mm, kad būtų galima jas nuimti (20.8)

9. Išimti reguliuojamas priekines kojeles iš po apatinio vyrio; įrankiu išsukti 4 varžtus iš apatinio vyrio ir
išimti apatinį vyrį (20.9)

10. Durų nuėmimas baigtas (20.10)

Uždėti duris ir apatinio vyrio įrangą atitinkamose vietose kitoje pusėje.

11. Įrankiu išimti durų įvorę, kaip parodyta toliau paveikslėlyje, ir įdėti įvorę reikiamoje padėtyje kitoje
pusėje (20.11)

12. Įrankiu išsukti varžtus iš ribotuvų ašies, kaip parodyta toliau paveikslėlyje, paskiau prisukti juos prie
kito durų šono (20.12)

13. Įrankiu išimti ašį ir du ribotuvus, esančius apatiniame vyryje, paskiau įdėti juos toliau piešinyje paro-

dytoje vietoje (20.13)

Uždėti šaldytuvo ir šaldiklio duris priešingoje pusėje.

14. Išimti reguliuojamą priekinę kojelę rankomis, kaip parodyta toliau, paskiau pritvirtinti apatinį vyrį
kitoje korpuso pusėje ir įrankiu priveržti varžtus (20.14)

15. Pritvirtinti trumpesnę reguliuojamą priekinę kojelę apatinio vyrio pusėje ir sureguliuoti kojelės aukštį
taip, kad šaldytuvas stovėtų lygiai (20.15)

16. Uždėti šaldiklio duris ir pasukti vidurinį vyrį 180O, paskiau pritvirtinti jį prie kito korpuso šono; įrankiu
įsukti 3 varžtus viduriniam vyriui pritvirtinti (20.16)

17. Uždėti šaldytuvo duris ir pritvirtinti viršutinį vyrį prie kito korpuso šono; įrankiu įsukti 4 varžtus
viršutiniam vyriui pritvirtinti. Paskiau sujungti durų ir korpuso ryšių laidus, uždėti viršutinio vyrio
dangtelį ir pritvirtinti jį varžtu.

18. Angos dangtelį uždėti ant kito korpuso šono ir pritvirtinti jį įrankiu ir varžtais (20.17)

19. Baigta montuoti duris. Paveikslėlyje parodyta, kaip durys varstomos iš dešinės pusės (20.18)

20. Paveikslėlyje parodyta, kaip durys varstomos iš kairės pusės (20.19)

LT

81

ÕNNITLEMETEIDHANSABRÄNDISEADMEOSTUEEST

i

AUSTATUDKLIENDID!

See seade kujutab endast erakordset käsitsemise lihtsuse ja suurepärase tõhususe ühendamist.
Iga toodet kontrolliti enne tehasest väljaandmist hoolikalt ohutuse ja funktsionaalsuse
aspektist.

Palumekasutusjuhendenneseadmekasutamisttähelepanelikultläbilugeda.

EE

Käesolevas juhendis sisalduvatel illust­ratsioonidel on selgitav iseloom. Sead­me täielik varustus on toodud vastavas
peatükis.

Seade on ette nähtud kasutamiseks ainult
koduses majapidamises.

Tootja jätab endale võimaluse seadme
toimimist mitte mõjutavate muudatuste
tegemiseks.

82

KASUTUSOHUTUSTPUUDUTAVADNÕUANDED

Mõningad käesoleva juhendi sätted on ühtlustatud eri­nevat tüüpi külmutusseadmete jaoks (külmiku, külmik­sügavkülmik või sügavkülmik). Teave Sinu seadme tüü­bi kohta leiad tootele lisatud Tootekaardilt.
Tootja ei kanna vastutust kahjustuste eest, mida põh­justas käesolevas kasutusjuhendis toodud instruktsioo­nide eiramine.
Palume kasutusjuhend alles hoida, et võiksite seda ka­sutada tulevikus või edasi anda järgmisele kasutajale.
Käesolev seade ei ole ette nähtud kasutamiseks piira­tud füüsiliste, tajuhäirete või psüühiliste võimetega isi­kute (sh ka laste) poolt või seadme kasutamise koge­musteta või tundmiseta isikute poolt, juhul kui see ei
toimu järelvalve all või kooskõlas seadme kasutamisju­hendiga, mille on edastanud nende isikute ohutuse eest
vastutavad isikud.
Pöörakeerilist tähelepanu sellele, et seadet ei kasutaks
järelevalveta lapsed. Ärge laske neil seadmega mängi­da. Neil ei ole lubatud istuda väljatõmmatud osadel ega
rippuda külmiku ustel.
Külmik-sügavkülmik töötab häireteta toatemperatuuril,
mis on toodud tehnilise spetsikatsiooni tabelis. Sea­det ei tohi kasutada keldris, koridoris, kütuseta ruumi­des sügise- ja talveperioodil.
Külmiku seadistamise, teisaldamise, tõstmise ajal ärge
hoidke seda ukse käepidemest, tirige külmiku taga ole­vast kondensaatorist ega puudutage kompressorit.
Külmik-sügavkülmikut ei tohiks kallutada transpordi, tei­saldamise või paigaldamise rohkem kui 40° ulatuses.
Juhul, kui selline olukord tekkis, võib seadme sisse lü­litada pärast vähemalt 2 tundi alates selle paigaldusest
(joonis 2).
Enne iga hooldamist tuleb toitekaabli pistik võrgupesast
välja võtta. Ärge tõmmake toitekaablist, vaid hoidke ala­ti pistiku korpusest.
Helid, sellised nagu raksatused või praginad on põh­justatud osade paisumisest ja kokkutõmbumisest tem­peratuuri muutuste tõttu.

EE

83

EE

KASUTUSOHUTUSTPUUDUTAVADNÕUANDED

Ohutuse eesmärgil ei tohiks parandada külmkappi ise­seisvalt. Parandused, mis on teostatud vajalike kvali­katsioonideta isikute poolt, võivad tekitada tõsist ohtu
seadme kasutajale.
Jahutussüsteemi kahjustuse korral tuleb paari minuti
jooksul ventileerida ruumi, milles on seade (ruumi suu­rus peaks olema vähemalt 4 m3; isobutaaniga töötava
seadme korral/R600a)
Isegi ainult osaliselt sulanud toiduaineid ei tohi uuesti
külmutada.
Pudelites ja purkides olevaid jooke, eriti süsihappegaa­siga gaseeritud jooke ei tohi säilitada sügavkülmutis.
Purgid ja pudelid võivad praguneda.
Ärge võtke suhu vahetult sügavkülmikust võetud toidu­aineid (jäätis, jääkuubikud jms.), nende madal tempe­ratuur võib tekitada tõsiseid külmakahjustusi.
Olge ettevaatlik, et mitte kahjustada jahutussüsteemi,
näiteks jahutusvahendi kanaleid torkides või torusid
kahjustades. Välja lekkinud jahutusvahend on süttiv.
Silmadesse sattumisel tuleb neid loputada puhta veega
ja kontakteeruda koheselt arstiga.
Juhul kui toitejuhe kahjustub, tuleb see välja vahetada
spetsiaalses remonditöökojas.
Seade on ette nähtud toiduainete säilitamiseks, ärge
kasutage seda teiseks otstarbeks.
Seade tuleb täielikult toiteallikast välja võtta (võtke pis­tik võrgukontaktist) enne selliseid toiminguid nagu pu­hastamine, hooldamine või paigalduskoha muutmine.
Seda seadet võivad kasutada lapsed alates 8. eluaas­tast ning inimesed, kel on vähenenud füüsilised, sen­soorsed või vaimsed võimed, või väheste kogemuste
ning teadmistega isikud, kui neile on antud juhiseid too­te turvalise kasutamise kohta ja nad saavad aru kaas­nevatest ohtudest. See seade ei ole mõeldud lastele
mängimiseks. Lapsed ei tohi seadet ilma täiskasvanu
juhendamiseta puhastada ja hooldada.

84

KASUTUSOHUTUSTPUUDUTAVADNÕUANDED

Anti-bacteria System (lisatud olenevalt mudelist. Selle
lisamist signaliseerib vastav kleebis seadme kambris) ­Spetsiaalne antibakteriaalne vahend, mis lisatakse ma­terjalile, millest on valmistatud külmiku sisemus, kaitseb
säilitatavaid toiduaineid hallituse, bakterite ja mikroobi­de eest ja aitab vältida ebameeldiva lõhna teket külmi­kus. Tänu sellele säilitavad toiduained värskuse.
Sügavkülmikusse suurema ruumi saamise eesmärgil
võib sellest välja võtta sahtlid ja paigutada tooted vahe­tult riiulitele. See ei mõjuta seadme termilist ja mehaani­list iseloomustust. Deklareeritud sügavkülmuti maht on
arvutatud väljavõetud sahtlitega.

85

EE

i

EE

SEADMEPAIGALDAMINEJATÖÖTINGIMUSED

 Paigaldamineenneesmakäivitamist

l Toode tuleb lahti pakkida, eemal-

dada ustelt ja siseelementidelt teip.
Võimalikud liimijäägid võib eemaldada
maheda pesuvahendiga.

l Pakendi stürovahust elemente ei tohiks

ära visata. Juhul, kui tekib vajadus külmi­ku uueks transpordiks, tuleb see pakkida
stürovahust elementidesse ja kilesse ja
turvastada kleepteibiga.

l Külmiku ja sügavkülmiku kambrid

ja sisevarustuse elemendid tuleb
pesta sooja veega, lisades sellele
nõudepesuvedelikku, seejärel üle püh­kida ja kuivatada.

l Külmkapp tuleb panna tasasele ja sta-

biilsele alusele, kuivas, õhutatud ja var­julises ruumis, kaugele soojusallikatest,
nn. pliidid, radiaatorid, keskküttetorud,
sooja vee paigaldised jms.

l Kui toote välispindadel on kaitsekile, tuleb

see eemaldada.

l Seade tuleb paigaldada tasapinnaliselt,

reguleerides vastavalt 2 jalga (Joonis 3).

l Uste vaba avamise tagamiseks peaks

kaugus toote külgmise seina (ukse
hingede küljelt) ja ruumi seina vahelt
olema selline, nagu näidatud joonisel 5.*

l Vajalik on ruumi piisav ventilatsioon ja

vaba õhu juurdepääs seadme igast
küljest (Joonis 6).*

Minimaalnekaugussoojusallikatest:

- elektri- ja gaasipliitidest ja teistest - 30
mm,

- õli või söega köetavatest pliitidest - 300
mm,

- integreeritud ahjudest - 50 mm

Kui vastava kauguse jätmine ei ole

võimalik, tuleb kasutada sobivat isolat­siooniplaati.

l Külmkapi tagumine sein, eriti aga kon-

densaator ja teised jahutussüsteemi
elemendid ei tohiks kokku puutuda teiste
elementidega, mis võiksid neid kahju­stada, eriti aga süsihappegaasi toruga
ja vett juhtiva toruga.

l Lubamatu on igasugune agregaadi

osade muutmine on keelatud. Pöörake
erilist tähelepanu, et mitte kahjustada
kapillaartoru, mis on nähtav kompressori
nišis. Seda toru ei tohi väänata, sirgen­dada ega keerata.

l Kapillaartoru kahjustamine kasutaja po-

olt põhjustab garantiikindlustuse kaotuse
(joonis 8).

l Mõningate mudelite puhul paikeb ukse

käepide toote sees ja see tuleb ise
uksele kinnitada kruvikeerajaga.

Toitevõrku ühendamine

l Enne ühendamist soovitame seadista-

da tempetuuri regulaator positsioonile
„OFF” või kasutada teisi meetmeid,
mis põhjustaks seadme eemaldamise
toiteallikast (Vt. juhtimise kirjeldus).

l Seade tuleb ühendada vahelduvvoolu

võrku 230V, 50Hz, kasutades õieti
paigaldatud võrgukontakti, mis on ma­andatud ja varustatud kaitsmega 10 A.

l Seadme maandamine on nõutav

õigusaktide sätetega. Tootja ei kanna
vastustust võimalike isikute või esemete
kahjustuste eest, mida põhjustab selle
eeskirja poolt sätestatud kohustuse
eiramine.

l Ärge kasutage adaptereid, harupesasid,

pikendusjuhtmeid, paariskaabliga piken­dusjuhtmeid. Juhul, kui on hädavajalik
pikendusjuhtme kasutamine, võib kasu­tada ainult kaitsepoldiga ühekontaktilist

pikendusjuhet, millel on ohutussertikaat

VDE/GS.

l Juhul, kui kasutate pikendusjuhet (ka-

itsepoldi ja ohutussertikaadiga), peab

selle pesa paiknema eemal kraani­kaussidest, et vältida veega või teiste
vedelikega ülevalamise ohtu.

l Andmed paiknevadandmesildil, mis asub

seina allosas külmiku kambrisees**.

Toitevõrgust väljavõtmine

l Kindlustage seadme elektrivõrgust

eemaldamise võimalus, pistiku eemalda­mise teel võrgukontaktist või kahepoolu­selise lüliti väljalülitamisega (joonis 9).

* Ei puuduta integreeritavaid seadmeid
** Lisatud olenevalt mudelist

86

KÄSITSEMINEJAFUNKTSIOONID

Juhtpaneel (Joonis 10).

KÄIVITAMINE

1. Puhastage külmkapi elemente sooja vee ja väikeses
koguses neutraalse detergendiga, seejärel puhta veega.
Hõõruge kuivaks.
Märkused: Külmkapi elektrielemente võib puhastada üks­nes kuiva lapiga.

2. Lülitage toide sisse. Kompressor hakkab tööle.

3. Pärast 30 minutit avage uks. Kui külmkapis on tem­peratuur tunduvalt langenud, tähendab see, et külmkapi
süsteem on töökorras. Kui külmkapp töötab pikemat aega,
seadistab temperatuuri regulaator temperatuuri automaat­selt äärmiste väärtuste raamidesse.
Displei paikneb külmkapi ukse keskosas. Selle süsteemi
on kujutatud järgneval joonisel.

NUPPUDESELGITUS

1. Külmik: külmkapi temperatuuri seadistamiseks

2. Sügavkülmik: sügavkülmkapi temperatuuri seadistami­seks

3. Funktsioon: kiire jahutamise, kiire külmutamise, Smar­tECO ja puhkuse funktsiooni valikuks

4. OK: antud funktsiooni seadistamisele sisenemiseks või
väljumiseks
Seade lülitamine toitevõrku esimest korda
Pärast seadme toitevõrku lülitamist süttib displei 2 minu-

tiks, seejärel läheb üle tavalisele režiimile, seade hakkab

tööle SmartECO funktsioonil.

Juhtimine displei abil

Kui külmiku uks on suletud ja nuppe ei kasutata 3 minuti
jooksul, kustub displei taustvalgustus.
Displei valgustamiseks avage külmiku uks või vajutage
suvalisele nupule.

Temperatuuri seadistamine

1. Vajutage nupule „külmik” või „sügavkülmik” ja kui see
hakkab vilkuma, võib seadistada temperatuuri; iga nupule
vajutamine põhjustab vastava temperatuuri muutuse (tem­peratuuri kuvatakse vastavalt displeil). (Kiire jahutamise,
kiire külmutamise, SmartECO ja puhkuse funktsioonide
korral temperatuuri seadistamine ei ole võimalik.)

2. Kui temperatuuri seadistamisel ei kasutata nuppe 5
sekundi jooksul, lakkab nuppu vilkumine ja seadistatakse
valitud temperatuur.

3. Temperatuuri tsükkel
Külmik: 2OC→ 3OC→ 4OC→5OC→ 6OC→ 7OC→ 8OC→

VÄLJA→ 2OC

Sügavkülmik: -24OC→ -23OC→ -22OC→ -21OC→ -20OC→

-19OC→ -18OC→ -17OC→ -16OC→ -24OC

SmartECO

SmartECO funktsiooni korral on külmikus temperatuur
4OC, sügavkülmikus aga -18OC.
Temperatuuri väärtust ei ole võimalik muuta, aga võite
vajutada temperatuuri tsooni nupule, et temperatuuri kont­rollida.

1. Funktsioonile SmartECO üleminekuks
Vajutage nupule „valik”, kuni see hakkab vilkuma, seejärel
vajutage nupule „OK”, et minna üle sellele funktsioonile.

2. Funktsioonilt SmartECO väljumiseks
SmartECO funktsiooni toimimise ajal vajutage nupule „va­lik”, kui see läheb üle funktsioonile SmartECO, vajutage
„OK”, et sellest funktsioonist väljuda. Taustvalgustus kus­tub.
Temperatuurid pöörduvad tagasi nende väärtuste juurde,
mis olid külmkapis enne SmartECO funktsiooni aktiveeri­mist.

Kiire jahutamine

Kiire jahutamise ajal on külmkapis temperatuur 2OC ja
puudub võimalus selle muutmiseks.

1. Kiire jahutamise funktsioonile üleminekuks
Vajutage nupule „valik”, kuni seadistustel hakkab vilkuma
„kiire jahutamine”, seejärel vajutage nupule „OK”, et minna
üle sellele funktsioonile.

2. Kiire jahutamise funktsioonilt väljumiseks
Kiire jahutamise funktsiooni toimimise ajal vajutage nupule
„valik”, kuni see läheb üle seadistusele kiire jahutamine,
seejärel vajutage „OK”, et sellest funktsioonist väljuda.

Kiire jahutamise taustvalgus kustub ja temperatuurid pöör­duvad tagasi nende väärtuste juurde, mis olid külmkapis
enne kiire jahutamise funktsiooni aktiveerimist.

Kiire külmutamine

Kiire külmutamise funktsiooni toimimise ajal on võimalik
külmiku temperatuuri seadistamine, puudub võimalus sü­gavkülmiku temperatuuri seadistamiseks.

1. Kiire külmutamise funktsioonile üleminekuks
Vajutage nupule „valik”, kuni seadistustel hakkab vilkuma
„kiire külmutamine”, seejärel vajutage nupule „OK”, et min­na üle sellele funktsioonile.

2. Kiire külmutamise funktsioonilt väljumiseks
Kiire külmutamise funktsiooni toimimise ajal vajutage nu­pule „valik”, kuni see läheb üle seadistusele „kiire külmu­tamine“, seejärel vajutage „OK”, et sellest funktsioonist
väljuda.
Kiire jahutamise taustvalgus kustub ja temperatuur pöör­dub tagasi nende väärtuste juurde, mis olid enne kiire kül­mutamise funktsiooni aktiveerimist.
Pärast kiire külmutamise aja möödumist (26 tundi) toimub
automaatne väljumine sellest funktsioonist.
SmartECO funktsioonile üleminek põhjustab kiire külmuta­mise funktsiooni lõpetamist.

Puhkus

Puhkuse funktsiooni puhul on külmkambris temperatuur
14OC ja puudub võimalus temperatuuri muutmiseks selles
kambris.

1. Puhkuse funktsioonile üleminekuks
Vajutage nupule „valik”, kuni seadistustel hakkab vilkuma
„puhkus”, seejärel vajutage nupule „OK”, et minna üle sel­lele funktsioonile.

2. Puhkuse funktsioonilt väljumiseks
Puhkuse funktsiooni toimimise ajal vajutage nupule „valik”,
kuni see läheb üle seadistusele „puhkus“, seejärel vajuta­ge „OK”, et sellest funktsioonist väljuda.
Puhkuse taustvalgus kustub ja temperatuur pöördub taga­si nende väärtuste juurde, mis olid enne kiire külmutamse
funktsiooni aktiveerimist.
Puhkuse funktsioon lülitub välja, kui on aktiveeritud Smar­tECO ja kiire jahutamise funktsioon.
Mälu toitekatkestuse ajal
Külmutuskapik konstruktsiooni võimaldab kõikide seadis­tuste automaatset salvestamist toite katkestuse/väljalülita­mise ajal. Pärast külmutuskapi uuesti toitevõrku lülitamist
hakkab ta töötama seadistusel, mis oli aktiveeritud enne
toite väljalülitamist.
Toite sisselülitamise hilinemine
Selleks, et külmkapp ei kahjustuks äkilise toite välja- ja sis­selülituste korral, ei käivitu seda kohe, kui toitekatkestus
on lühem kui 5 minutit.
Sügavkülmiku liiga kõrge temperatuuri häiresignaal (ainult
sisselülitatud toite korral)
Juhul, kui toite esmase sisselülitamise ajal on sügavkül­miku temperatuur kõrgem kui 10°C, süttib sügavkülmiku
kambri tuli ja hakkab vilkuma temperatuuri väärtus.
Vajutage suvalisele nupule või oodake 5 sekundit, tuli lak­kab vilkumast ja sügavkülmik pöördub tagasi seadistatud
temperatuuri juurde.
Külmkapi avatud ukse häiresignaal
Kui külmik on avatud kauem kui 3 minutit, kostub helisig­naal. Häiresignaali väljalülitamiseks sulgege uks või vaju­tage suvalisele nupule. Viimasel juhul lülitub häiresignaal
uuesti sisse pärast 3 minutit.
Anduri rikke häiresignaal
Juhul, kui kuvatakse sümboleid „E0”, „E1”, „E2” või teisi
sarnaseid sümboleid, tähendab see, et andur on defektne
ja vajalik on külmkapi remont.

EE

87

KÄSITSEMINEJAFUNKTSIOONID

Toiduainete säilitamine külmikus ja sügavkül­mikus

Toiduainete säilitamisel selles külmkapis järgi
järgnevaid juhiseid.

lTooted tuleb panna taldrikutele, anumatesse või

pakkida toidukilesse. Paigutage toiduaineid üh­tlaselt riiulitele.

lPöörake tähelepanu sellele, et toiduained ei

puutuks kokku külmiku tagaseinaga, vastasel
korral võib see põhjustada härmatise teket või
toodete niiskumist.

lÄrge pange külmikusse kuumade toitudega

nõusid.

lTooted, mis imavad kiiresti lõhnu, nagu või, piim,

kodujuust ja toiduained, millel on intensiivne
lõhn, nn. kalad, suitsuliha, juustud– tuleb pan­na riiulitele kilesse pakituna või hoolikalt suletud
anumates.

lPalju niiskust sisaldavate köögiviljade säilitami-

ne põhjustab veeauru kogunemist köögiviljade
mahuti alla; see ei takista külmiku häireteta
töötamist.

lEnne köögiviljade panemist külmikusse tuleb

need hoolikalt kuivatada.

lLiiga suur niiskusetase lühendab köögiviljade,

eriti aga lehtköögiviljade hoiustamise aega.

lKülmkapis tuleb hoida pesemata köögivilju. Pe-

semine eemaldab naturaalse kaitse, seepärast
on parem pesta köögivilju vahetult enne kasuta­mist.

lSoovitatav on toodete paigutamine korvidesse

1, 2, 3* kuni loomuliku koormamise piirini
(Joonis 11a/11b).**

1. Pakitud toiduained

2. Aurusti riiul / riiul

3. Loomulik koormamise piir

4. (*/***)

lLubatud on toiduainete paigutamine külmiku tra-

atriiulitele*.

lLubatud on toidainete väljaulatumine riiulilt 20-

EE

30 mm võrra üle koormamise loomuliku piiri**.

lVõimalik on alumise korvi eemaldamine mah-

tuvuse suurendamiseks ja toiduainete pa­igutamine külmiku põhjale kuni maksimaalse
kõrguseni*.

Toiduainetekülmutamine**

lKülmutada on võimalik praktiliselt kõiki toiduaine-

id, välja arvatud värkselt tarbitavaid köögivilju nn.
rohelist salatit.

lKülmutamiseks kasutage ainult kõige kvaliteet-

semaid toiduaineid, mis on jagatud ühekordseks
kasutamiseks mõeldud portsjonitesse.

lTooted tuleb pakkida lõhnata materjalidesse, mis

on vastupidavad õhu ja niiskuse läbitungimise
suhtes ega ole tundlikud rasvade suhtes. Parima­teks materjalideks on: kilekotid, polüetüleenkile,
alumiiniumfoolium.

lPakend peaks olema hermeetiline ja olema tihe-

dalt ümber toiduainete mähitud. Ärge kasutage
klaasist pakendeid.

lVärsked ja soojad toiduained (toatemperatuuril)

ei tohiks peale sügavkülmikusse panekut puutuda
kokku teiste, juba külmutatud toodetega.

lSoovitatav on mitte panna ööpäeva jooksul

sügavkülmikusse ühekorraga rohkem värkseid
toiduaineid, kui on toodud tehnilise spetsikat­siooniga tabelis.

lKülmutatud toodete hea kvaliteedi säilitamiseks

soovitame ümber paigutada keskmises sahtlis
olevad külmutatud toiduained nii, et nad ei
puutuks kokku toiduainetega, mis ei ole veel
külmutatud.sügavk

lSoovitame külmutatud toiduainete portsjonid

lükata sahtli ühele poole ja värsked, veel mitte
külmunud portsjonid teisele poole nii et nad
oleksid paigutatud sahtli tagumise ja külgmise
külje vastu.

lToiduainete külmutamiseks kasutage ruumi, mis

on tähistatud (*/***).

lPidage meeles, et sügavkülmuti sees olevat

temperatuuri mõjutavad muuseas: ruumi tem­peratuur, toiduainete kogus sügavkülmutis, uste
avamise tihedus, termostaadi seadistused.

lKui pärast sügavkülmuti kambri sulgemist juhtub,

et selle ust ei saa kohe avada, soovitame oodata
1 kuni 2 minutit, kuni tekkinud alarõhk kompen­seeritakse.

Külmutatud toiduainete säilitamise aeg sõltub
nende kvaliteedist värskena enne külmutamist ja
säilitamise temperatuurist .
Temperatuuri -18°C või madalama temperatuuri
juures on soovitatavad järgmised säilitusajad:

Tooted Kuud

Veiseliha 6-8

Vasikaliha 3-6

Rupskid 1-2

Sealiha 3-6

Linnuliha 6-8

Munad 3-6

Kalad 3-6

Köögiviljad 10-12

Puuviljad 10-12

Kiire külmutamise kamber ei ole mõeldud külmuta­tud toiduainete hoidmiseks. Selles kambris võib
ainult valmistada ja säilitada jääkuubikuid.***

* Puudutab seadmeid, mille sügavkülmiku kam-

ber paikneb seadme allosas.

** Puudutab seadmeid, millel on sügavkülmiku

kamber (*/***)

*** Ei puuduta seadmeid sügavkülmiku kambriga,

mis on tähistatud (*/***)

88

KUIDASKÜLMKAPPISÄÄSTLIKULTKASUTADA

Praktilisednõuanded

l Ärge paigaldage külmkappi radiaatorite, ahjude

lähedusse või vahetusse päikesepaistesse.

l Veenduge, kas ventilatsiooniavad pole suletud.

Kord või kaks korda aastas tuleb need puhasta­da tolmust.

l Valige vastav temperatuur: temperatuur 6 do 8°C

külmikus ja -18°C sügavkülmikus on piisav.

l Puhkusele sõites tuleb suurendada temperatuuri

külmkapis.

l Külmiku või sügavkülmiku uksi avage vaid siis,

kui see on vajalik. Hea on teada, milliseid to­iduaineid säilivad külmkapis ja kus nad täpselt
asuvad. Kui te ei kasuta toiduaineid, pange nad
võimalikult kiiresti tagasi külmikusse või süga­vkülmikusse, enne kui need soojenevad.

l Puhastage külmkappi seest regulaarselt maheda

pesuvahendiga niisutatud lapiga. Automaatse
sulatusfunktsioonita seadmeid tuleb regulaarselt
sulatada. Ärge laske tekkida paksemal kui 10
mm jääkihil.

l Uste ümber olevat tihendit tuleb hoida puhtana,

vastasel korral uks ei sulgu täielikult. Kahjustatud
tihend tuleb alati asendada.

Midatähendavadtärnid?

* Mitte kõrgem kui -6°C temperatuur piisab kül-

mutatud toiduainete umbes nädalaseks säilita­miseks. Ühe tärniga märgistatud riiuleid ja korve
tuleb ette tavaliselt odavamates külmikutes.

** Temperatuuril alla -12°C võib toiduained säi-

litada 1-2 nädalat, säilitades nende maitse.
Selline temperatuur ei ole piisav toiduainete
külmutamiseks.

*** Tavaliselt kasutatakse todiuainete külmutami-

seks temperatuuri alla -18°C. See võimaldab
kuni 1 kg koguses värskete toiduainete külmu­tamist.

**** Niimoodi märgistatud seade võimaldab toidu-

ainete säilitamist temperatuuril alla -18°C ja
suuremate toiduainekoguste külmutamist.

Temperatuuritsoonid külmikus

l Loomulikust õhuringlusest sõltuvalt on külmkapi

sees erinevad temperatuuritsoonid.

l Kõige külmem piirkond paikneb vahetult köögi-

viljade riiulite all. Selles tsooni tuleks säilitada
õrnasid ja kergesti halvaks minevaid tooteid
nagu:

- kalad, liha, linnuliha,

- lihatooted, valmistooted,

- mune
või koort sisaldavad toidud või küpsetised

- värske tainas, tainasegud,

- pakitud köögiviljad ja muuud värsked
toiduained, mille etiketil
on säilitustingimuseks temperatuur
umbes 4°C.
l Kõige soojem on ukse ülemises osas. Siin on

kõige parem säilitada võid ja juuste.

Mittekõikitoiduaineideisaakülmkapissäili­tada.Nendehulkakuuluvad:

l Mitte kõiki toiduaineid ei saa külmkapis säilitada.

Nende hulka kuuluvad:

- puuviljad ja külma temperatuuri suhtes tundli­kud köögiviljad, näiteks banaanid, avokaado,

papaia, granadill, baklažaan, paprika, tomatid

ja kurgid,

- toored puuviljad,

- kartulid.

Toiduainete külmikusse paigutamise
näide (Joonis 12).

EE

89

SULATAMINE,PESEMINEJAHOOLDUS

Toote korpuse ja plastikosade puhastamiseks ei
tohi kasutada lahusteid ja teravaid, abrasiivseid pu­hastusvahendeid (nt pulbreid ja puhastuspiimasid)!
Kasutage ainult nõrku puhastusvedelikke ja peh-

meid lappe. Ärge kasutage švamme.

Külmutisulatamine***

l Külmuti kambri tagaseinale tekib härmatis, mis

eemaldatakse automaatselt. Sulamise ajal võivad
koos tilkumisveega sattuda äravoolukanali avasse
ka toidujäägid. See võib põhjustada ava ummi­stumist. Sellisel juhul tuleb ava kergeltläbi torgata
puhastajaga (Joonis 13).

l Seade töötab tsüklite kaupa: jahutab (selle ajal

moodustub tagaseinale härmatis), seejärel su­latab (tagaseinal voolavad tilgad).

Enne puhastamise alustamist tuleb
seade kindlasti toitevõrgust välja võtta,
eemaldades pistiku võrgupesast, lüli­tades seadme välja või keerates välja
kaitsme. Tuleb vältida vee sattumist
juhtpaneeli või valgustusse.

l Me ei soovita kasutada sulatavaid vahendeid

aerosoolis. Need võivad põhjustada lõhkevate
segude teket, sisaldada lahusteid, mis võivad
kahjustada seadme plastikelemente või olla
kahjulikud tervisele .

l Tuleb pöörata tähelepanu, et vältida pesemiseks

kasutatud vee äravoolu vooluava kaudu aurusti
nõusse.

l Kogu seadet, välja arvatud ukse tihendit tuleb

pesta maheda pesuvahendiga. Ukse tihendit
tuleb puhastada puhta veega ja kuivatada.

l Kõik külmkapi sisevarustuse osad tuleb pesta

käsitsi (köögiviljakastid, ukseriiulid, klaasriiulid
jms.).

Sügavkülmutisulatamine**

l Sügavkülmuti kambri sulatamine on soovitav

ühendada seadme pesemisega.

l Suurem jää kogunemine külmututavatele pin-

EE

dadele vähendab seadme jõudlust ja põhjustab
suuremat elektrienergia kulu.

l Soovitame sulatada seadet vähemasti üks või

kaks korda aastas.

l Kui sügavkülmas on toiduained, tuleb pöördlüliti

reguleerida maksimaalsele temperatuurile
umbes 4 tunniks enne planeeritud sulatamist.
See võimaldab toiduainete säilitamist toatem­peratuuril pikema aja jooksul.

l Pärast toiduainete väljavõtmist sügavkülmast tu-

leb nad panna kaussi, mähkida kauss mitmesse
ajalehepaberi kihti, keerata tekki sisse ja hoida
jahedas kohas.

l Sügavkülmuti sulatamist tuleb läbi viia võimalikult

kiiresti. Toiduainete pikem hoidmine toatempera­tuuril lühendab nende kõlblikkuse perioodi.

Sügavkülmutikambrisulatamisekstuleb**:

l Lülitada seade välja juhtpaneelilt, seejärel võtta

toitejuhtme pistik võrgukontaktist.

l Avada uks, võtta välja toiduained.
l Olenevalt mudelist lükata välja äravoolukanal,

mis paikneb sügavkülmiku alumises osas ja

paigutada selle alla anum.

l Jätta uksed lahti, et kiirendada sulamisprot-

sessi. Lisaks võib paigutada sügavkülmiku
kambrisse nõu kuuma (ent mitte keeva) veega.

l Pesta ja kuivatada sügavkülmuti kamber.
l Käivitada seade vastavalt kasutusjuhendi juhis-

tele.

Külmkappi automaatne jäähämarast vabasta-

mine****

Külmkappi kamber on varustatud funktsiooniga
automaatsulatamisele. Sellegi poolest kambri
külmkappi tagaseinal võib tekkida hämar. Toimib
nii tavaliselt, kui suur hulk värskeid toiduaineid
säilitatakse külmkappi kambris.

Sügavkülmuti automaatne jäähämarast vaba-

stamine.****

Sügavkülmutuse kamber on varustatud funktsio­oniga automaatsulatamisele (no-frost). Toiduained
on külmetatud läbijooksva jahutatud õhuga, ja
niiskus samas on eemaldatud
sügavkülmutuse kambrist ümbruskonda.
Lõpptulemusena sügavkülmutuses ei tekki mitte
vajalik jääkiht ja hämar ning toiduained ei külmetu
üksteise külge.

Käsitsi pesemine külmkappi ja sügavkülmuti

kaamerat****

Soovitame külmkappi ja sügavkülmutuse kambri
pesemist teha vähemalt üks korda aasta jooksul.
Sel viisil hoiame ära bakterite ja ebameeldiva
lõhna tekkimist. Terve seade tuleb välja lülitada
klahvi „1“ abil, eemaldada kambrist toiduained ja
läbi pesta, kasutades selle jaoks vett koos nõrga
nõudepesemise vahendi lisaga. Lõppude lõpuks
kuivatada lapi abil kamber kuivaks.

Riiulite eemaldamine ja paigaldamine

Tõmmake riiul välja, seejärel sisestage lõpuni nii,
et riiuli riiv paikneks siinil (Joonis 15).

Ukseriiuli eemaldamine ja paigaldamine

Lükake ukseriiul üles, võtke välja ja pange ülalt
uuesti eelnevasse asendisse tagasi (Joonis 16).

Mingiljuhuleitohisügavkülmutikam­brisse panna elektriradiaatorit, puhurit
või juuksekuivatit.

** Puudutab seadmeid, millel on sügavkülmiku

kamber (*/***). Ei puuduta jäätumisvaba süs­teemiga seadmeid

*** Puudutab seadmeid, millel on külmiku kamber.

Ei puuduta jäätumisvaba süsteemiga sead­meid

**** Puudutab jäätumisvaba süsteemiga seadmeid

90

VIGADEAVASTAMINE

Sümptomid Võimalikud põhjused Parandamine

- kontrollige, kas pistik on
toitepesas

Seade ei tööta

Ei tööta
valgustus
kambri sees

Seade jahutab/
külmutab
liiga nõrgalt

Seadme pidev töö

Külmiku alumisse
ossa
koguneb vesi

Helid, mis ei tulene
seadme tavalisest
tööst

Seade ei tööta

Pirn ei ole kinni keeratud või on läbi
põlenud (hõõglambiga seadmetes).

Reguleeriva pöördnupu vale seadistus - keerake pöördnupp kõrgemale positsioonile
Toatemperatuur on kõrgem või madalam,

kui seadme tehnilise spetsikatsiooniga

tabelis toodud temperatuur.
Seade paikneb päikesepaistelises kohas või
soojusallikate läheduses.

Suures koguses soojade toiduainete korra­ga külmikusse panemine

Takistatud õhuringlus seadme sees

Takistatud õhuringlus seadme tagaküljel
Külmuti/sügavkülmuti uksi avatakse liiga

tihti ja/või nad on liiga kaua avatud
Uks ei sulgu

Kompressor aktiveerub harva
Halvasti paigaldatud ukse tihendi - suruge tihend sisse

Reguleeriva pöördnupu vale seadistus - keerake pöördnupp madalamale positsioonile
Ülejäänud põhjused nagu punktis „Seade

jahutab ja/või külmutab liiga nõrgalt”
Vee äravooluava on ummistunud (puudu­tab äravooluavaga seadmeid)

Takistatud õhuringlus kambris

Seade ei ole tasapinnas - seade tuleb tasapinnastada
Seade puutub kokku mööblite ja/või teiste
esemetga

- kontrollige, kas toitekaabel ei ole vigastatud

- kontrollige, kas seinapistikus on pinge, ühendades
sellega teine seade, näit. öölamp

- kontrollige, kas seade ei ole sisse lülitatud termo­staadi positsioonil, mis on suurem kui „OFF” või „0”.

- kontrollige eelmist punkti “Seade ei tööta” - keerake
kinni või vahetage välja läbipõlenud pirn (hõõglambiga
seadmetes).

- seade on kohandatud tööks temperatuuril, mis on

toodud seadme tehnilise spetsikatsiooniga tabelis.

- vahetage seadme paigutust kasutusjuhist järgides

- oodake kuni 72 tundi, kuni toiduained on jahtunud
(külmunud) ja kuni kambri seadistatud temperatuur
taastub

- paigutage toiduained ja mahutid nii, et nad ei
puutuks kokku külmkapi tagaseinaga

- eemaldage seade seinast vähemalt 30 mm kau­gusele

- vähendage uste avamise tihedust ja/või lühenda­ge nende lahtioleku aega

- paigutage toiduained ja mahutid nii, et nad ei
takistaks ukse sulgemist

- kontrollige, kas toatemperatuur ei ole madalam kui
seadme kliimaklassi temperatuuride vahemik

- kontrollige vastavalt eelmisele punktile „Seade
jahutab ja/või külmutab liiga nõrgalt ”

- puhastage äravooluava (vt. kasutusjuhendi punkti

- „Külmkapi sulatamine”)

- paigutage toiduained ja mahutid nii, et nad ei
puutuks kokku külmkapi tagaseinaga

- paigutage seade nii, et see ei puutuks kokku teiste
esemetega

Külmkapi normaalse kasutamise käigus võib esile tulla erinevaid helisid, millel pole mõju külmkapi tööle.

Helid, mida on lihtne eemaldada:

l Müra, kui külmkapp ei seisa stabiilselt – reguleerige paigutust eest keeratavate jalgade abil. Vajadusel paigutage

tagaosas olevate rataste alla pehme materjal, eriti, kui põrand on plaatidest.

l Kokkupuutumine kõrval seisva mööbliesemega – lükake külmkapp kaugemale.
l Sahtlite või riiulite kriuksumine – eemaldage need ja pange uuesti sisse.
l Kõrvuti paiknevate pudelite kokkupuutumise heli – lükake pudelid üksteisest kaugemale.

Helid, mis võivad kuuldavale tulla seadme õige kasutamise ajal, tulenevad termostaadi, kompressori (aktiveerumine),
jahutussüsteemi (materjali paisumine ja kokkutõmbumine temperatuuri mõjul ja jahutusvahendi liikumisel) tööst.

91

EE

KESKKONNAKAITSE

Osoonikihi kaitse

Selle seadme tootmisel
kasutatud jahutus – ja va­hutavad vahendid on 100%
vabad FCKW-st ja FKW-st,
mis aitab kaasa osoonikihi
kaitsele ja kasvuhooneefekti
vähendamisele. Kasutatud
kaasaegne tehnoloogia ja
keskkonnasäästlik isolatsio-

on põhjustavad madalat energiakulu.

Pakenditaastootmine

Meie pakendid on tehtud kesk­konnasäästlikest materjalidest,
mis sobivad taaskasutami­seks:

lVäline pakend papist / kilest
lElemendid FCKW vabast stürovahust (PS)
lPolüetüleenist kiled ja kilekotid (PE)

SEADMELIKVIDEERIMI­NE/UTILISEERIMINE

Juhul, kui te seadet enam
ei kasuta, tuleb enne kasu­tatud seadme utiliseerimist
ära lõigata selle toiteka-

abel.
Seade on märgistatud vastavalt EL Direktii­vi 2002/96/EÜ normile ja Poola Vabariigi
Kasutatud elektri- ja elektroonikaseadmeid
puudutava määrusega läbikriipsutatud
prügikonteineri sümboliga.
Selline tähistus informeerib, et seda
seadet ei tohi pärast kasutamist panna
olmejäätmete juurde.
Kasutaja on kohustatud andma seade
elektri- ja elektrooniliste seadmete kogumi­spunkti. Kohalikud elektri – ja elektroonika­seadmete kogumispunktid, kauplused jms.
moodustavad toote vastavat utiliseerimist
võimaldava süsteemi.
Elektri – ja elektroonikaseadmete õige utili­seerimine aitab vältida inimese tervisele ja
looduslikule keskkonnale ohtlikke tagajärgi,
mida põhjustavad ohtlike koostisele­mentide olemasolu ja seadmete ebaõige
ladustamine ja töötlemine.

KLIIMAKLASS

Informatsioon seadme kliimaklassi kohta on seadme andmesildil. See näitab, millise ümbruse temperatuuri (st. toa­temperatuuri) juures seade töötab otpimaalselt (õieti).

EE

Kliimaklass Lubatudtoatemperatuur

SN alates +10°C kuni +32°C
N alates +16°C kuni +32°C
ST alates +16°C kuni +38°C
T alates +16°C kuni +43°C

Tootja deklaratsioon

Tootja deklareerib, et käesolev toode on vastavuses järgmiste EL direktiivide normide põhinõuetega:

l madalpingedirektiiviga 2006/95/EÜ,
l elektromagnetilise ühilduvuse direktiiviga 2004/108/EÜ,
l keskkonnasäästliku projekteerimise direktiividega 2009/125/EÜ,

ja omab seega märgistust ning too on välja antud vastavusdeklaratsioon, mis on turu järelvalvet
teostavate organite käsutuses.

92

GARANTII,MÜÜGIJÄRGNEHOOLDUS

Garantii

Garantiiteenuseid osutame garantiilehe alusel
Tootja ei vastuta toote ebaõigest kasutamisest põhjustatud vigastuste või rikete eest.

UKSEAVAMISESUUNAMUUTMINE

Külmiku/sügavkülmiku ukse eemaldamine

1. Keerake tööriista abil ülemise hinge kattest välja 4 kruvi, seejärel eemaldage kate. Pange korpuse
ülaosas paiknevasse avasse juhe (20.1)

2. Keerake tööriista abil ülemise hinge kattest välja 4 kruvi, seejärel eemaldage kate. Võtke lahti ukse
muhv ja ukses paiknev väike pimekork (20.2)

3. Paigaldage ukse muhv ja juhe ukse avasse, seejärel paigaldage väike pimekork (20.3)

4. Keerake tööriista abil välja 2 kruvi, nii nagu joonisel näidatud, et eemaldada korpuse ülaosas paik­neva ava kate ja võtke avast juhe. Eemaldage ukse väike pimekork, eemaldage ukse muhv ja juhe
(20.4)

5. Paigaldage ukse muhv ümarasse avasse, seejärel paigaldage väike pimekork (20.5)

6. Lükake külmkapi uks üles rohkem kui 500 mm, et see eemaldada (20.6)

7. Keerake tööriista abil keskmise hinge kattest välja 3 kruvi, seejärel eemaldage keskmine hing
(20.7).

8. Lükake külmkapi ust üles rohkem kui 500 mm, et see eemaldada (20.8)

9. Eemaldage reguleeritavad eesmised jalad alumise hinge alt; Keerake tööriista abil alumisest hingest
välja 4 kruvi, seejärel eemaldage alumine hing (20.9)

10. Ukse eemaldamine on lõpetatud (20.10)

Paigaldage uks ja alumise hinge tarvikud vastavatele kohtadele teisel küljel.

11. Keerake tööriista abil välja ukse muhv, nii nagu toodud järgmisel joonisel ja paigaldage see vasta­vale kohale teisel küljel (20.11)

12. Keerake tööriista abil välja kruvid stopperite teljest, nii nagu on näidatud järgmisel joonisel ja pai­galdage see ukse teisele küljele (20.12)

13. Eemaldage tööriista abil telg ja kaks alumises hinges paiknevat stopperit, seejärel paigaldage hing
asendisse, nagu on näidatud järgmisel joonisel (20.13)

Paigaldage külmiku ja sügavkülmiku uks vastaspoolele.

14. Eemaldage reguleeritav eesmine jalg käsitsi, nii nagu allpool näidatud, seejärel paigaldage alumine
hing teisele korpuse küljele ja keerake tööriista abil kinni kruvid (20.14)

15. Paigaldage lühem reguleeritav eesmine jalg alumise hinge poolele ja reguleerige jala pikkust nii, et
külmkapp loodida (20.15)

16. Paigaldage külmkapi uks ja pöörake keskmist hinge 180° võtta, seejärel paigaldage see korpuse
teisele poolele; keerake tööriista abil kinni 3 kruvi, et paigaldada keskmine hing (20.16).

17. Paigaldage külmiku uks ja paigaldage ülemine hing korpuse teisele küljele; keerake tööriista abil 4
kruvi ülemise hinge kinnitamiseks. Seejärel ühendage ukse ja korpuse juhtmed, paigaldage ülemise
hinge kate ja kinnitage see kruviga.

18. Paigaldage korpuse teisele küljele ava kate ja kinnitage see tööriista ja kruvide abil (20.17)

19. Ukse paigaldus on lõpetatud. Joonis näitab ukse avamist paremalt poolelt (20.18)

20. Joonis näitab ukse avamist vasakult poolelt (20.19)

EE

93

ВІТАЄМОЗПРИДБАННЯМПРОДУКЦІЇМАРКИHANSA

i

ШАНОВНІПАНОВЕ!
Цейпристрійпоєднуєвсобівинятковулегкістьобслуговуванняівисокуефективність.
Першніжзалишитизавод,коженпристрійретельноперевіряєтьсянапредметбезпекиі
функціональності.

Будьласка,уважноознайомтесязданоюінструкцієюзексплуатаціїпередввімкненням
пристрою.

UA

Ілюстрації в цій інструкції наводять­ся тільки в ознайомлювальних цілях.
Повний опис обладнання пристрою
наведено у відповідному розділі.

Пристрій призначений тільки для
побутового використання.

Виробник залишає за собою право
вносити у пристрій зміни, що не
впливають на його функціонування.

94

ВАЖЛИВАІНФОРМАЦІЯЗТЕХНІКИБЕЗПЕКИ

Деяка інформація, наведена в цій інструкції, стосу­ється різних типів холодильного обладнання (холо­дильника, холодильника з морозильною камерою
або морозильної камери). Інформація, що стосуєть­ся саме Вашого пристрою, наведена у паспорті про­дукту, що додається до виробу.
Виробник не несе відповідальності за збитки, ви­кликані недотриманням правил, наведених в цій ін­струкції.
Збережіть дану інструкцію для використання її у
майбутньому або передачі наступному власнику.
Дане обладнання не призначене для використання
особами (включаючи дітей) з обмеженими фізични­ми, сенсорними або психічними можливостями, осо­бами без відповідного досвіду або незнайомими з
пристроєм, окрім випадків, коли це відбувається під
наглядом інших осіб або відповідно до інструкції з
експлуатації обладнання, переданої особою, відпо­відальною за їхню безпеку.
Потрібно звернути особливу увагу на те, щоб зали­шені без нагляду діти не користувалися пристроєм.
Не дозволяйте дітям гратися з пристроєм. Не доз­воляйте їм сідати на елементи, що висуваються, і
повисати на дверях.
Пристрій працює належним чином при температу­рі навколишнього середовища, вказаній у таблиці
з технічною специфікацією. Не дозволяється вико­ристовувати його у підвалах, передпокоях, а восени
і взимку - в неопалюваних дачних приміщеннях.
Під час установки, переміщення, підіймання при­строю не слід братися за ручки дверей, тягнути за
конденсатор, розташований у задній частині холо­дильника, і торкатися блоку компресора.
Під час перевезення, переміщення або установки
пристрій не можна нахиляти більш ніж на 40° від
вертикальної осі. Якщо така ситуація сталася, вми­кати пристрій можна не раніше, ніж через 2 години
після його встановлення (рис. 2).

UA

95

UA

ВАЖЛИВАІНФОРМАЦІЯЗТЕХНІКИБЕЗПЕКИ

Щоразу перед початком операцій, пов'язаних з до­глядом, з розетки електромережі слід витягнути
штепсель. Не слід тягнути за шнур, братися потріб­но безпосередньо за корпус штепселя.
Звуки на зразок потріскування або клацання, що ви­дає холодильник, викликані розширенням і усадкою
елементів внаслідок перепадів температури.
З міркувань безпеки не дозволяється самостійно ре­монтувати пристрій. Ремонти, виконані особами, що
не мають відповідних кваліфікацій, можуть станови­ти серйозну небезпеку для користувача пристрою.
У випадку пошкодження системи охолодження, при­міщення, в якому знаходиться пристрій (об'єм дано­го приміщення має складати не менше 4 м3; для ви­робу з ізобутаном/R600a), необхідно провітрювати
протягом кількох хвилин.
Продукти, що були розморожені навіть частково, не
можна повторно заморожувати.
У морозильній камері забороняється зберігати напої
в пляшках і банках, зокрема газовані (насичені ді­оксидом вуглецю). Банки і пляшки можуть лопнути.
Не вживайте заморожені продукти відразу після
того, як їх вийняли з морозильної камери (морозиво,
кубики льоду і т.д.), оскільки їх низька температура
може призвести до обмороження.
Необхідно слідкувати, щоб не пошкодити холодиль­ний контур, наприклад, внаслідок пробиття каналів
випаровувача із холодоагентом або трубок. У разі
витікання холодоагенту він може загорітися. У ви­падку потрапляння холодоагенту в очі, їх слід про­мити чистою водою і негайно звернутися за медич­ною допомогою.
Якщо провід живлення буде пошкоджено, його необ­хідно замінити у спеціалізованому сервісному цен­трі.
Пристрій призначено для зберігання продуктів хар­чування, використання його в інших цілях недопу­стиме.

96

ВАЖЛИВАІНФОРМАЦІЯЗТЕХНІКИБЕЗПЕКИ

Пристрій слід повністю відімкнути від мережі елек­троживлення (витягнувши штепсель з розетки) на
час виконання таких дій, як очищення, операцій з
догляду або зміни розташування.
Цей пристрій може використовуватися дітьми у віці
8 років і старше, особами з обмеженими фізичними,
сенсорними або розумовими здібностями, а також з
відсутністю досвіду і знань, якщо вони перебувають
під наглядом або отримали інструкції про те, як вико­ристовувати пристрій безпечно, і ознайомлені з ри­зиком, пов’язаним з використанням пристрою. Діти
не повинні гратися з приладом. Очищення і сервісне
обслуговування устаткування не повинні виконува­тися дітьми, якщо вони молодші восьми років і не
перебувають під наглядом компетентної особи.

Anti-bacteria System (наявний в залежності від моде­лі. Про його наявність свідчить відповідна наклейка
всередині камери пристрою) - Спеціальний антибак­теріальний засіб, доданий до матеріалу, з якого виго­товлена внутрішня частина холодильника, захищає
продукти, що в ній зберігаються, від плісняви, бакте­рій та мікроорганізмів, а також запобігає утворенню
неприємного запаху. Завдяки цьому продукти довше
зберігають свіжість.
Щоб звільнити більше місця у морозильній камері, з
неї можна вийняти висувні ящики і розміщувати про­дукти безпосередньо на полицях. Це не впливає на
термічні і механічні характеристики виробу. Заявле­ний об’єм морозильної камери розраховується без
ящиків.

UA

97

UA

УСТАНОВЛЕННЯІУМОВИРОБОТИПРИСТРОЮ

 Установленняпередпершим

ввімкненням

l Виріб слід розпакувати, усунути клейкі

стрічки, що утримують двері та осна­щення. Залишки клею можна усунути
м'яким миючим засобом

l Елементи упаковки, виготовлені з

пінополістиролу не слід викидати. У
разі необхідності повторного пере­везення холодильник з морозильною
камерою слід запакувати в елементи
з пінополістиролу і обгорнути плівкою,
закріпивши її клейкою стрічкою.

l Внутрішню частину холодильника і

морозильної камери, а також еле­менти оснащення слід вимити водою
кімнатної температури з додаванням
рідини для миття посуду, після чого
витерти і висушити.

l Холодильник із морозильною камерою

слід розмістити на рівній горизонталь­ній і міцній основі, у сухому провітрю­ваному приміщенні, подалі від прямого
сонячного проміння та джерел тепла,
таких як плита, радіатор центрального
опалення, труба системи централь­ного опалення, система гарячого
водопостачання та ін.

l На зовнішніх поверхнях виробу може

залишитися захисна плівка, її слід
усунути.

l Слід забезпечити розміщення виробу

у горизонтальному положенні за допо­могою 2-х регульованих опор (Рис. 3).

l Для забезпечення вільного відчинення

дверей, відстань між боковою стінкою
виробу (зі сторони дверних петель) і
стіною приміщення має бути такою,
як показано на рисунку 5.*

l Слід забезпечити належну вентиляцію

приміщення і вільну циркуляцію пові­тря з усіх сторін пристрою (Рис. 6).*

Мінімальнівідстані від джерел те-

пла:

- від електричних, газових і інших плит

- 30 мм,

- від печей, що працюють на маслі або
вугіллі - 300 мм,

- від вбудованих духовок - 50 мм

Якщо неможливо дотриматися вище-

наведених відстаней, слід застосувати
відповідну теплоізоляційну плиту.

l Задня стінка холодильника, зокрема

конденсатор та інші елементи системи
охолодження, не повинні контактува­ти з іншими елементами, які можуть
спричинити пошкодження, зокрема
з трубами центрального опалення і
водопостачання.

l Не допускається виконання будь-яких

маніпуляцій з елементами агрегату.
Слід звернути особливу увагу на те,
щоб не пошкодити капілярну трубку,
розташовану в ніші компресора. Капі-

лярну трубку забороняється згинати,
випрямляти і скручувати.

l Пошкодження користувачем капіляр-

ної трубки позбавляє його права на
гарантійне обслуговування (рис. 8).

lУ деяких моделях ручка для дверцят

знаходиться всередині виробу і її
слід прикрутити за допомогою ви­крутки.

 Під’єднаннядомережіживлення

l Перед підключенням рекомендується

встановити терморегулятор у поло­ження „OFF” або інше, що забезпечує
відключення пристрою від живлення
(Див. сторінку з описом функцій управ­ління).

l Пристрій слід підключити до мережі

змінного струму 230В, 50Гц, через
правильно встановлену розетку із
заземленням і запобіжником 10 A.

l Заземлення пристрою вимагається

положеннями законодавства. Вироб­ник не несе жодної відповідальності
за шкоду, завдану людям або майну
внаслідок невиконання обов’язку
відповідно до цього положення.

l Не дозволяється використання пе-

рехідників, багатомісних розеток
(розгалужувачів), двожильних подов­жувачів. У разі необхідності застосу­вання подовжувача використовувати
можна лише подовжувач із захисним
контактом з однією розеткою, що має
сертифікат безпеки VDE/GS.

l У разі використання подовжувача (із

захисним контактом, що має знак без­пеки), його розетка повинна знаходи­тися на безпечній відстані від раковин,
у місці, захищеному від витікання води
і стічних вод.

l Дані розміщені на заводському щитку,

що знаходиться внизу внутрішньої
стінки холодильної камери**.

Відімкненнявідмережіживлення

l Необхідно забезпечити можливість

від’єднання пристрою від мережі
живлення за допомогою двополюс­ного вимикача або шляхом витягання
електропроводу з розетки (рис. 9).

* Не стосується пристроїв, призначених
для вбудовування

98

ОБСЛУГОВУВАННЯІФУНКЦІЇ

Панелькерування(Мал.10).

ВВЕДЕННЯВЕКСПЛУАТАЦІЮ

1. Очистити елементи холодильника, використовуючи
теплу воду з невеликою кількістю будь-якого миючого
засобу, потім тільки чистою водою. Витерти на сухо.
Примітки: Електричні частини холодильника можна ви­терати тільки сухою тканиною.

2. Увімкнути живлення. Компресор починає працювати.

3. Через 30 хвилин відкрити дверцята. Якщо у холо­дильнику спостерігається значне зниження темпера­тури, це означає, що холодильник працює правильно.
Якщо холодильник деякий час працює, регулятор тем­ператури автоматично налаштує температуру в зада­них межах.
Дисплей розташований по центру дверей холодиль­ника. Його конструкція представлена на малюнку, що
нижче.

ВВЕДЕННЯДЛЯКНОПОК

1. Холодильник: для налаштування температури холо­дильного відділення

2. Морозильник: для налаштування температури моро­зильної камери

3. Функція: для вибору функції швидкого охолодження,
швидкого заморожування, функції інтелект та відпустка

4. OK: для введення або виходу з налаштувань даної
функції
Перше підключення пристрою до мережі живлення
Під час першого підключення пристрою до мережі жив­лення дисплей засвітиться на 2 секунди, тоді перейде
у нормальний режим, а пристрій буде працювати відпо­відно до функції інтелект.

Керуваннязадопомогоюдисплею

Коли дверцята холодильного відділення закриті та про­тягом 3 хвилин не натискаємо жодних кнопок, підсвічу­вання дисплею згасає.
Для підсвічення дисплею необхідно відкрити дверцята
або натиснути будь-яку кнопку.

Налаштуваннятемператури

1. Натиснути кнопку „холодильник” або „морозильник”,
а коли почне миготіти, можна налаштувати температу­ру; при кожному натисканні кнопки відповідно змінюєть­ся значення температури (ця температура виводиться
на дисплей). (Немає можливості налаштування темпе­ратури у функціях швидкого охолодження, швидкого
заморожування, інтелект та відпустка.)

2. Якщо під час налаштування температури не натиска­ти жодних кнопок протягом 5 секунд, кнопка перестає
миготіти і застосовується вибрана температура.

3. Цикл температури
Холодильне відділення: 2OC→ 3OC→ 4OC→5OC→ 6OC→

7OC→ 8OC→ ВИМК.→ 2OC

Морозильна камера: -24OC→ -23OC→ -22OC→ -21OC→

-20OC→ -19OC→ -18OC→ -17OC→ -16OC→ -24OC

Інтелект

Якщо задана функція інтелект, у холодильному відді­ленні панує температура 4OC, а в морозильній камері

-18OC.

Не можна змінити значення температури, але можна
натиснути кнопку температурний діапазон, щоб поба­чити температуру.

1. Для переходу у функцію інтелект
Натискати кнопку „опція” доки на дисплеї не почне ми­готіти назва функції, тоді натиснути кнопку „OK”, щоб
перейти до цієї функції.

2. Для виходу з функції інтелект
Під час роботи функції інтелект натискати кнопку
„опція” доки на дисплеї не почне миготіти назва функції,
натиснути „OK”, щоб вийти з цієї функції. Підсвічування
згасне.
Температури повернуться до значень, які були встанов­лені перед роботою функції інтелект.

Швидкеохолодження

Якщо задана функція швидкого охолодження, у холо­дильному відділенні панує температура 2OC і змінити
її неможливо.

1. Для переходу у функцію швидкого охолодження
Натискати кнопку „опція” доки на дисплеї не почне ми­готіти „швидке охолодження”, тоді натиснути кнопку
„OK”, щоб перейти до цієї функції.

2. Для виходу з функції швидкого охолодження
Під час роботи функції швидкого охолодження нати­скати кнопку „опція” доки на дисплеї не почне миготіти
„швидке охолодження”, тоді натиснути „OK”, щоб вийти
з цієї функції.
Підсвічування швидкого охолодження згасне, а темпе­ратура повернеться до значення, яке було встановлене
перед роботою функції швидке охолодження.

Швидкезаморожування

У функції швидкого заморожування можна налаштува­ти температуру холодильного відділення, але не можна
змінити температуру морозильної камери.

1. Для переходу у функцію швидкого заморожування
Натискати кнопку „опція” доки на дисплеї не почне ми­готіти „швидке заморожування”, тоді натиснути кнопку
„OK”, щоб перейти до цієї функції.

2. Для виходу з функції швидкого заморожування
Під час роботи функції швидкого заморожування нати­скати кнопку „опція” доки на дисплеї не почне миготіти
„швидке заморожування”, тоді натиснути „OK”, щоб
вийти з цієї функції.
Підсвічування швидкого заморожування згасне, а тем­пература повернеться до значення, яке було встанов­лене перед роботою функції швидке заморожування.
Після завершення часу швидкого заморожування (26
годин) автоматично виконується вихід з цієї функції.
Після завершення швидкого заморожування викону­ється перехід у функцію інтелект.

Відпустка

У функції відпустка в холодильному відділенні встанов­люється температура 14OC і змінити її неможливо.

1. Для переходу у функцію відпустка
Натискати кнопку „опція” доки на дисплеї не почне ми­готіти „відпустка”, тоді натиснути кнопку „OK”, щоб пе­рейти до цієї функції.

2. Для виходу з функції відпустка
Під час роботи функції відпустка натискати кнопку
„опція” доки на дисплеї не почне миготіти „відпустка”,
тоді натиснути „OK”, щоб вийти з цієї функції.
Підсвічування відпустки згасне, а температура повер­неться до значення, яке було встановлене перед робо­тою функції відпустка.
Функція відпустка виключається під час роботи функції
інтелект та швидке охолодження.
Пам'ять при відключенні електроенергії
Конструкція холодильника дозволяє автоматично збе­рігати всі налаштування під час збою в електромережі/
вимкнення живлення. Після повторного підключення до
електромережі холодильник буде працювати відповід­но до останніх його налаштувань.
Перебої в електропостачанні
Для того щоб уникнути пошкодження холодильника в
разі раптового припинення подачі електроенергії та її
відновлення, пристрій не почне працювати відразу,
якщо перерва в електропостачанні була меншою ніж 5
хвилин.
Сигналізація надто високої температури в морозильній
камері (тільки у разі підключення до мережі живлення)
При першому підключенні до мережі живлення темпе­ратура в морозильній камері буде вищою ніж 10OC,
загориться індикатор морозильної камери та почне ми­готіти значення температури камери.
Натиснути будь-яку кнопку або зачекати 5 секунд, інди­катор згасне та виконається повернення до налашто­ваної температури.
Сигналізація відкритих дверцят холодильного відділен­ня
Якщо дверцята холодильника будуть відкриті довше,
ніж 3 хвилини, пролунає звуковий сигнал. Закрити
дверцята або натиснути будь-яку кнопку, щоб вимкнути
сигналізацію. Але у другому випадку через 3 хвилини
сигналізація знову спрацює.
Сигналізація несправності датчика
Якщо на дисплей виводяться символи „E0”, „E1”, „E2”
або інші нетипові символи, то це означає, що темпе­ратурний датчик несправний та необхідно ремонтувати
холодильник.

UA

99

ОБСЛУГОВУВАННЯІФУНКЦІЇ

Зберіганняпродуктівухолодильнійіморо­зильнійкамерах

Призберіганніпродуктівхарчуванняудано­мупристроїсліддотримуватисянаступних
вказівок.

lПродукти слід зберігати на тарілках, у кон-

тейнерах або запакованими у харчову плівку.

Рівномірнорозподілитинаполицях.

lНеобхідно слідкувати, щоб продукти не тор-

калися задньої стінки, оскільки це може при­звести до наморожування інею або намокання
продуктів.

lНе слід ставити у холодильник посуд із гаря-

чою їжею.

lПродукти, що легко поглинають сторонні запа-

хи, такі як вершкове масло, молоко, домашній
сир, а також ті, які виділяють інтенсивний
запах, наприклад, риба, ковбасні вироби,
сири – слід поміщати на полиці загорнутими у
плівку або у щільно закритих контейнерах.

lЗберігання овочів, що містять велику кількість

води, призведе до осідання водяного пару на
полиці над контейнерами для овочів; проте це
не впливатиме негативним чином на роботу
холодильника.

lПеред тим як помістити овочі у холодильник,

їх слід ретельно висушити.

lЗанадто високий рівень вологи скорочує час

зберігання овочів, особливо листових.

lОвочі слід зберігати немитими. Внаслідок

миття стирається природний захисний шар,
тому овочі краще мити безпосередньо перед
споживанням.

lРекомендується завантажувати контейнери

1, 2, 3* продуктами до природної межі заван­таження (Рис. 11a/ 11b).**

1. Запаковані продукти

2. Полиця випаровувача / полиця

3. Природна межа завантаження

4. (*/***)

lДозволяється зберігання продуктів на поли-

цях-решітках випаровувача морозильної ка­мери.*

lДопускається перевищення рівня заванта-

ження продуктів на полиці на 20-30 мм від
природної межі завантаження.**

lНижній контейнер можна вийняти для збіль-

UA

шення завантажувального простору і роз­міщення продуктів на дні камери до макси­мальної висоти.*

Заморожуванняпродуктів**

lЗаморожувати можна практично всі види

продуктів харчування, за винятком овочів,
що вживаються у сирому вигляді, наприклад,
зелений салат.

lЗаморожувати слід тільки харчові продукти

найвищої якості, поділені на порції для одно­разового споживання.

lПродукти повинні бути упаковані у нейтральні

матеріали без запаху, непроникні для повітря
і вологи, а також стійкі до жирів. Найкращими
матеріалами є пакети, плівки або аркуші з
поліетилену або фольги.

lУпаковка повинна бути герметичною і щільно

прилягати до продуктів, що заморожуються.

Не слід використовувати скляну тару.

lСвіжі і теплі харчові продукти (з температу-

рою навколишнього середовища), поміщені
для замороження, не повинні торкатися вже
заморожених продуктів.

lЗа один раз на добу не рекомендується класти

у морозильну камеру більше свіжих продуктів,
ніж наведено у таблиці із технічною специфі­кацією виробу.

lДля збереження високої якості продуктів, що

заморожуються, продукти, що знаходяться
в центральному ящику морозильної камери,
слід розкласти таким чином, щоб вони не
торкались ще не заморожених продуктів.

lВже заморожені продукти рекомендується

перемістити на один бік ящику морозильної
камери, а свіжі - розмістити з протилежно­го боку, максимально близько до задньої і
бокової стінки ящика, що висувається.

lДля замороження продуктів слід використо-

вувати зони, позначені (*/***).

lНеобхіднопам'ятати,щонатемпературу

уморозильнійкамерівпливають,зокре­ма:температуранавколишньогосере­довища,рівеньзаповненняхарчовими
продуктами,частотавідчиняннядверцят,
налаштуваннятермостату

lЯкщопіслязакриттяморозильноїкамери

дверінеможливовідразувідчинити,
слідпочекати1-2хвилинидомоменту
компенсуваннявакууму,щоутворивсяв
камері.

Тривалість зберігання заморожених продуктів
залежить від їх якості у свіжому стані до замо­роження, а також від температури зберігання.
При дотриманні температури -18°C або нижче,
рекомендуються наступні терміни зберігання:

Продукти Місяці

Яловичина 6-8

Телятина 3-6

Нутрощі 1-2

Свинина 3-6

Птиця 6-8

Яйця 3-6
Риба 3-6

Овочі 10-12

Фрукти 10-12

Камера швидкого охолодження не призначена
для зберігання замороженої їжі. У цій камері
можна приготувати і зберігати кубики льоду.***

* Стосується пристроїв із морозильною каме-

рою у нижній частині обладнання

** Стосується пристроїв з морозильною каме-

рою (*/***)

*** Не стосується пристроїв з морозильними

камерами, позначеними (*/***)

100
