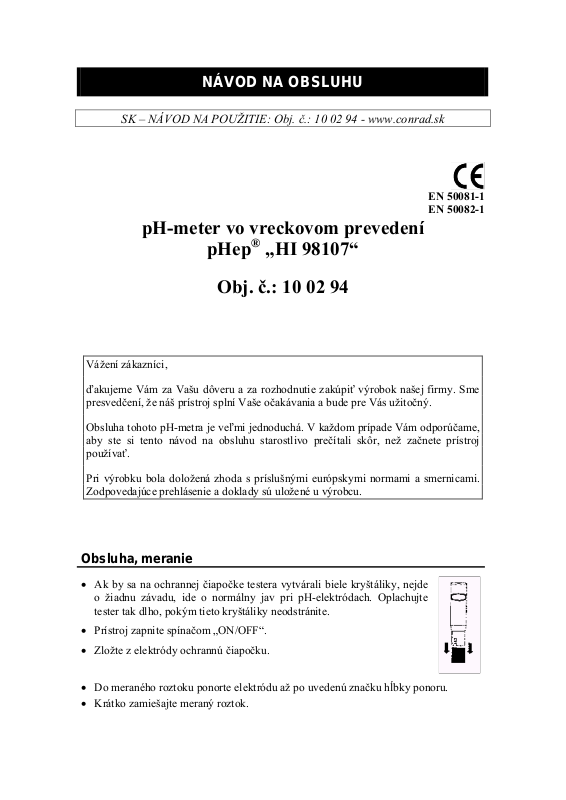

NÁVOD NA OBSLUHU
SK – NÁVOD NA POUŽITIE: Obj. č.: 10 02 94 - www.conrad.sk
EN 50081-1
EN 50082-1
pH-meter vo vreckovom prevedení
pHep
®
„HI 98107“
Obj. č.: 10 02 94
Vážení zákazníci,
ďakujeme Vám za Vašu dôveru a za rozhodnutie zakúpiť výrobok našej firmy. Sme
presvedčení, že náš prístroj splní Vaše očakávania a bude pre Vás užitočný.
Obsluha tohoto pH-metra je veľmi jednoduchá. V každom prípade Vám odporúčame,
aby ste si tento návod na obsluhu starostlivo prečítali skôr, než začnete prístroj
používať.
Pri výrobku bola doložená zhoda s príslušnými európskymi normami a smernicami.
Zodpovedajúce prehlásenie a doklady sú uložené u výrobcu.
Obsluha, meranie
• Ak by sa na ochrannej čiapočke testera vytvárali biele kryštáliky, nejde
o žiadnu závadu, ide o normálny jav pri pH-elektródach. Oplachujte
tester tak dlho, pokým tieto kryštáliky neodstránite.
• Prístroj zapnite spínačom „ON/OFF“.
• Zložte z elektródy ochrannú čiapočku.
• Do meraného roztoku ponorte elektródu až po uvedenú značku hĺbky ponoru.
• Krátko zamiešajte meraný roztok.
• Počkajte, pokým sa zobrazenie na displeji neustáli. Potom prečítajte nameranú
hodnotu.
• Odporúčame pravidelne kalibrovať prístroj. Tým zaistíte správnosť nameraných
hodnôt.
• Aby ste mali z Vašeho testera stále radosť, vyčistite ho po každom meraní dôkladne
vodou. Pri silnejšom znečistení použite čistiace roztoky, ktoré sú v tomto návode
ďalej uvedené.
POZOR! ELEKTRÓDU NEUSKLADŇUJTE NIKDY V DESTILOVANEJ
VODE.
• Aby bol Váš pH-meter stále pripravený na meranie, nalejte po použití a opláchnutí
prístroja do ochrannej čiapočky udržovací roztok (HI 70300).
• Ak chcete uskladniť elektródu v suchu, nechajte ju najskôr ponorenú na dobu
niekoľkých hodín v udržovacom roztoku (HI 70300) a znova nakalibrujte prístroj.
Kalibrácia pH-metra
Do dvoch odlievok (pohárov) si pripravte malé množstvá vyrovnávacích
(pufračných) roztokov „pH 7,01“ (HI 7007) a „pH 4,01“ (HI 7004 - kyslejší
roztok) alebo „pH 10,01“ (HI 7010 - zásaditejší roztok).
• Teraz zapnite prístroj.
• Zložte z elektródy ochrannú čiapočku a ponorte ju do pohára s pufračným roztokom
„pH 7,01“ (HI 7007). Krátko zamiešajte a počkajte, až sa ustáli zobrazenie na
displeji.
• Pomocou kalibračného skrutkovača nastavte trim „pH 7“ tak, aby sa na
displeji objavila hodnota „7.0“.
• Opláchnite elektródu krátko vodou a potom ju ponorte do druhého pohára s
pufračným roztokom „pH 4,01“ (HI 7004) alebo „pH 10,01“ (HI 7010).
Krátko zamiešajte a počkajte, až sa ustáli zobrazenie na displeji.
• Pomocou kalibračného skrutkovača nastavte trim „pH 4 / pH 10“ tak, aby sa na
displeji objavila hodnota „4.0“ alebo „10.0“.
Tým je kalibrácia ukončená.
Údržba
• Elektróda by mala pokým možno zostať stále vlhká. Dajte pozor na to, aby tkanina,
ktorá sa nachádza v ochrannej čiapočke, bola stále vlhká.
• Ak by namerané hodnoty, aj napriek starostlivej údržbe a urobenej kalibrácii, neboli
správne, môže to znamenať znečistenú priepustnú membránu (diafragmu).
2
• V tomto prípade vytiahnite na spodnej strane prístroja (vedľa elektródy) látkovú
membránu asi 2 mm a odstrihnite ju. Opatrne! Dajte prosím pozor na to, aby zostali
vyčnievať z púzdra ďalšie 2 mm pásu membrány pre ďalšiu údržbu. Potom urobte
novú kalibráciu prístroja. Dĺžka tejto membrány stačí na 20 takýchto úprav.
Technické údaje
Merací rozsah: 0,0 až 14,0 pH
Rozlíšenie: 0,1 pH
Presnosť (20 °C): ± 0,1 pH
Teplotná kompenzácia: Automatická od 0 °C do 50 °C
Prevádzkové podmienky: 0 ° až + 50 °C pri relatívnej vzdušnej vlhkosti 95 %
Napájanie: 4 x 1,5 V - alkalické batérie
Životnosť batérií: cca 400 hodín
Rozmery: 175 x 41 x 23 mm
Hmotnosť: 78 g
Príslušenstvo
HI 77400P
HI 77700P
HI 77100P
HI 7004M
HI 7010M
HI 7007M
HI 70300L
HI 7061M
HI 7073M
HI 7074M
HI 7077M
HI 73106
Kalibračný roztok pH 4,01 a pH 7,01 (po 5 x 20 ml)
Kalibračný roztok pH 7,01 (10 x 20 ml)
Kalibračný roztok pH 4,01 a pH 10,01 (po 5 x 20 ml)
Pufračný roztok pH 4,01 (230 ml)
Pufračný roztok pH 10,01 (230 ml)
Pufračný roztok pH 7,01 (230 ml)
Udržovací roztok (460 ml)
Čistiaci roztok obyčajný (230 ml)
Čistiaci roztok na proteíny (230 ml)
Čistiaci roztok na anorganické látky (230 ml)
Čistiaci roztok na oleje a tuky (230 ml)
Náhradná elektróda
Výmena batérií
• Ak budú batérie slabé (vybité), dôjde k automatickému vypnutiu prístroja.
• Pri výmene batérií postupujte nasledujúcim spôsobom: Stiahnite kryt batériového
púzdra a vymeňte batérie (gombíkové batérie 1,5 V - 4 kusy). Dajte prosím pozor na
ich správnu polaritu.
3
Kryt batériového púzdra
Výmena elektródy
Elektródu vymeníte bez veľkej námahy. Postupujte nasledujúcim spôsobom:
• Stiahnite kryt batériového púzdra.
• Vyskrutkujte skrutku na spodnej časti batériového púzdra a pomaly vytiahnite
vnútornú časť púzdra.
• Na prednej strane púzdra (1) vyskrutkujte elektródu. Vnútorná elektronika je
prepojená pomocou 2 ďalších prípojok s elektródou (jedna prípojka je na sklenenej
elektróde, druhá prípojka je na referenčnej elektróde). Povoľte obe skrutky (2 a 3),
aby ste mohli uvoľniť pripojovacie káble.
• Vymeňte elektródu.
4
• Naskrutkujte novú elektródu na prednú stranu púzdra (1). Káble
pripojte k obom prípojkám (2 a 3) a upevnite ich pomocou
skrutiek.
• Náhradnú elektródu dodávame spolu so 4 O-krúžkami (4). Skontrolujte
ich správnu polohu (viď obr. vyššie).
• Diel s elektronikou nasuňte do púzdra prístroja z umelej hmoty.
• Zaskrutkujte skrutku na spodnej strane batériového púzdra.
• Zasuňte kryt batériového púzdra.
• Urobte novú kalibráciu prístroja.
5
Prehľad výrobkov pHep
®
V roku 1986 bolo meranie pH úplne postavené na hlavu zavedením prvého pH-metra
„pHep
takmer všade použiteľný. Praktická ochranná čiapočka - ktorú možno takisto použiť ako
držiak vzorkov - chráni elektródu pred poškodením.
Po dlhoročných skúsenostiach vyvinula firma HANNA úplne novú generáciu pHmetrov: nové, robustnejšie púzdro, nový ergonomický tvar, veľký displej (LCD) - ktorý
umožňuje čítanie nameraných hodnôt aj v kritickom zornom uhle.
„pHep
jednoduchý a cenovo výhodný prístroj. „pHep
papierikov.
•
Alternatíva pHpapierikov
Champ s jednobodovou
kalibráciou môže pracovať bez
výmeny batérií až 400 hodín.
®
“. Tento prístroj je vďaka svojmu malému formátu, robustnosti a presnosti
®
“ je ideálnym riešením pre robenie miestnych meraní. Ide o precízny,
Champ
• pHep
®
Základný model
®
“ je optimálna alternatíva lakmusových
• pHep®+
S automatickou teplotnou
kompenzáciou
®
pHep
forme: Ergonomický pre lepšiu
manipuláciu a s väčším
displejom.
prichádza v novej
®
pHep
merania zaisťuje automatická
teplotná kompenzácia.
+: Ešte väčšiu presnosť
Technické údaje
Merací rozsah: 0,0 až 14,0 pH 0,0 až 14,0 pH 0,0 až 14,0 pH
Rozlíšenie: 0,1 pH 0,1 pH 0,1 pH
Presnosť (20 °C): ± 0,2 pH ± 0,1 pH ± 0,1 pH
Typická odchýlka: ± 0,2 pH ± 0,1 pH ± 0,1 pH
Kalibrácia: Ručná 1 bod Ručná 2 body Ručná 1 bod alebo 2
Teplotná kompenzácia: žiadna žiadna automatická 0 až 50 °C
Napájanie: 4 x 1,5 V
Životnosť batérií: 400 hodín 400 hodín 100 hodín
Prevádzkové
podmienky:
Rozmery: 175 x 41 x 23 mm
Hmotnosť: 78 g
Champ
0 ° až + 50 °C pri relatívnej vzdušnej vlhkosti 95 %
HI 98106 (
HI 98107 (pHep
HI 98108 (pHep
Champ) - kompletný s ochrannou čiapočkou a batériami
®
) - kompletný s ochrannou čiapočkou a batériami
®
+) - kompletný s ochrannou čiapočkou a baterkami
Tento návod na použitie je publikácia firmy Conrad Electronic, s.r.o., prev. Karpatská 5, 811 05 Bratislava
Tento návod na použitie zodpovedá technickému stavu pri tlači. Zmeny v technickom stave vyhradené.
Majetok firmy Conrad Electronic, s.r.o. Verzia 12/04
