Használati útmutató
HI 96711
Fotométer, szabad
és összes klórtartalom
Állapot: 04/10
w w w . h a n n a - d e . c o m
1
A mérőműszer megfelel
a CE irányelveknek
2
Igen tisztelt vevő,
köszönjük, hogy a cégünk gyártmánya mellett döntött és meg
vagyunk győződve, hogy a fotométer elvárásainak teljes mértékben
meg fog felelni.
A hi 96711 fotométer igen egyszerűen kezelhető. Ennek ellenére
ajánljuk, hogy a készülék használata előtt e használati útmutatót
figyelmesen olvassa át. A készülék megfelel a CE irányelveknek.
TARTALOM
Átvételi vizsgálat ....................................................................... 3
Általános leírás ......................................................................... 4
Rövidítések ............................................................................... 4
Műszaki adatok ......................................................................... 5
Pontosság és tűrések ............................................................... 6
Mérési elv ................................................................................. 6
A működés leírása .................................................................... 8
Hiba- és figyelmeztető jelzések ................................................ 9
Általános tippek a pontos méréshez ....................................... 11
Előkészület ............................................................................. 13
A mérési tartomány kiválasztása ............................................ 13
Egy mérés lefolytatása ........................................................... 14
A validálás lefolytatása. .......................................................... 18
A kalibrálás lefolytatása .......................................................... 19
glp ........................................................................................... 22
Elem felügyelet ....................................................................... 23
Elemcsere ............................................................................... 24
Tartozékok .............................................................................. 24
Garancia ................................................................................. 25
3
ÁTVÉTELI VIZSGÁLAT
Gondosan vizsgálja át a kicsomagolt műszert, esetleges szállítási
sérülések szempontjából. Amennyiben hibát találna, rögtön értesítse a
szállítmányozót, valamint a kereskedelmi képviseletet.
Ellenőrizze a szállítmány hiánytalan voltát.
•
2 mérő küvetta fedéllel
HI 96711
szállítás tartalma:
• 9 V-os elem
• Használati útmutató
A reagenseket, valamint a kalibrálási ellenőrző sztenderdeket külön kell
megrendelni.
A
HI 96711C
verzió tartalmazza a műszert, 2 mérő küvettát fedéllel,
küvetta tisztítókendőt, ollót, kalibrálási ellenőrző sztenderdeket 9 V
elemet, használati útmutatót, és mindezt szállítókofferben van
szállítjuk. A reagenseket külön kell megrendelni.
Tanács: Őrizze meg a csomagolást, amíg le nem ellenőrizte a műszer
kifogástalan működését, mivel minden hibás alkatrészt az eredeti
csomagolásában kell a kereskedőnek visszaküldeni.
A technika legújabb állásának megfelelés végett, fenntartjuk a
készülékeink konstrukciójának és dizájnja előzetes értesítés nélküli
módosításának a jogát.
kalibrálási ellenőrző sztenderdek helye reagensek helye
műszer tisztító kendő 9V
küvetták számára
elem fedéllel
olló
mérőküvetták
reagensek helye
4
ÁLTALÁNOS LEÍRÁS
HI 96711
paraméteres fotométer szabad és összes klórtartalom mérésére. Egy
jó teljesítményű optikai rendszerrel rendelkezik,
reprodukálható mérési eredmények eléréséhez, és a minimális
karbantartáshoz egy wolfram lámpából, és egy keskenysávú
interferencia szűrőből áll, valamint egy speciális üvegből készült
széles küvetta, amelybe egyszerűen lehet mérendő mintát és
reagenseket hozzáadagolni, továbbá egy por- és szennyel szemben
tömör mérőrekesz tartozik hozzá.
A fotométer a hanna instruments által gyárilag kalibrálva van.
A
kizárólagos CAL CHECK funkcióval
nist-cal- check standard oldatokkal bármikor lehetséges. Ezt
felhasználóbarát módon és így alkalmazási hibák nélkül lehet
végrehajtani.
Szimbólumokkal támogatott információk kísérik végig a felhasználót a
mérési- és kalibrálási műveleten. Ha a mérőműszer mérési módban 10
percen keresztül (a kalibrálási módban 1 órán keresztül) nincs
használva, akkor automatikusan lekapcsol.
A HI 96711
mg/l (ppm) között. A vizsgálati mód hasonló az USEPA 330.5
módszerhez és aStandard 4500-CL G módszerhez. A reagensek
poralakban kaphatók. A pontos adagolás biztosítja a legjobb
megismételhetőséget.
egy mikroprocesszor vezérlésű, modern technológiájú, egy
amely a pontos és
a mérőműszer kalibrálása
egy vízminta szabad és összes klórtartalmát méri 0 és 5,00
RÖVIDÍTÉSEK
°C:
celsius fok
fahrenheit fok
°f:
mg/l:
mV:
lcd:
milligramm pro liter (ppm) milliliter
ml:
millivolt
liquid crystal display
5
ó
MŰSZAKI ADATOK
szabad klór
Méréshatár: 0,00 ... 5,00 mg/l
Felbontás 0,01 mg/l 0,00 és 3,50 mg/l között;
0,10 mg/l 3,50 mg/l felett
Pontosság ±0,02 mg/l @ 1,00 mg/l
jellemző emV-
tűrés ±0,01 mg/l
ö
sszes klór
Mérési tartomány: 0,00 ... 5,00 mg/l
Felbontás 0,01 mg/l 0,00 és 3,50 mg/l között;
0,10 mg/l 3,50 mg/l felett
Pontosság ±0,02 mg/l @ 1,00 mg/l
jellemző emV-
tűrés ±0,01 mg/l
Fényforrás wolfram lámpa
Fényérzékelő szilícium fotocella keskenysávú interferencia szűrővel @
525 nm
Módszer az USEPA 330.5 módszer és a4500-Cl G standard
módszer alapján. Klór jelenlétében a reagensek egy
vöröses színű szín komplexet hoznak létre.
Környezet 0 és 50°C között; max 95% rel.
páratartalom elem 1 db 9V elem
Lekapcsolás 10 perc mérési szünet után a mérési módban
1 óra után a kalibrálás módban
Mérete 192 x 102 x 67 mm
Súly 290 g
Szükséges reagensek
Cikkszám
hi 93701-0
hi 93711-0
REAGENS
Reagens: szabad klór
Reagens: összes klór
MENNY
1 zacsk
1
6
PRECIZITÁS ÉS TŰRÉS
A DIN 55350 13 része szerint a
fogalom 2 kritériumot tartalmaz, a
precizitást
Precizitás
helyezkednek el egymáshoz képest a
mérési eredmények ? A precizitást a
standard eltérés fejezi ki.
Eltérés:
eredmény a valóságos értéktől?
Egy mérési eredmény csak akkor pontos, ha
egyrészt precíz, másrészt pedig igen kicsi
az eltérése.
A hi 96711 standard eltérése 0,02 mg/l 1,00
mg/l-re vonatkoztatva
standard.
és az
eltérést
: vizsgálat: milyen sűrűn
milyen távol van a mérési
pontosság
.
precíz
csekély eltérés
precíz
nagy eltérés
nem precíz,
nagy eltérés
nem precíz,
igen nagy eltérés
A mérés elve
Meghatározott reagensekkel számos víz alkotórész okoz jellegzetes
színreakciót. A képződő szín intenzitása a víz alkotórész
koncentrációjának a mértéke. A szín intenzitás méréséhez a
műszernek rendelkeznie kell egy fényforrással, amely egy eléje
helyezett szűrővel, egy a látható fény tartományba eső, meghatározott
hullámhosszú fényt hoz létre.
A fotométer méri egy a küvetta mögött elhelyezett fotocellával a
mérendő közeggel töltött küvettán keresztül vezetett fénysugár
intenzitását (i). A mérést ezután a műszer összehasonlítja a műszer
ismert kiindulási intenzitásával (io). A fotocellába beeső fényt a
fotocella elektromos árammá alakítja és egy analóg-digitális átalakítón
keresztül a mérő elektronikába kerül. Ez megállapítja az abszorbeált
sugárzás mennyiséget és kiszámítja a koncentrációt.
A hanna hi 967xx-sorozatú egy-paraméteres fotométere a méréshez
megfelelő fényt energiatakarékos wolfram halogénlámpával állítja elő.
7
o
l
l
A következőben látható a mérőcella működési sémája:
e
A lambert-beer törvény egy matematikailag könnyen érthető
összefüggés:
A = log I˳ /I a
= e c d
= Extinkciós tényező; ez a használt oldószertől
függ
d = a küvetta rétegvastagsága
A mért extinkció a víz által tartalmazott anyaggal közvetlenül arányos.
Az extinkció, adott extinkciós állandó és a küvetta állandó
rétegvastagsága esetén kizárólag a koncentrációtól függ.
A törvény nem érvényes korlátlanul, hanem egy egyetlen
hullámhosszú, úgynevezett monokromatikus fényt tételez fel. Ha a
kiválasztott hullámhossz a napfény látható spektrumába esik (400 és
800 nm), akkor a mérést sötétben kell végezni, hogy a fotométer a
helyes mennyiségű áteső fényt érzékelje, és ne befolyásolja a Nap
vagy lámpák fénye. Egy speciális kialakítású küvetta fedél
megakadályozza a mérés alatt az idegen fény zavaró hatását. Minden
egyes mérési sorozat előtt egy vakpróbával nullázni kell a műszert, ez
biztosítja, hogy csak a képződő szín extinkcióját méri a műszer és nem
a színezetlen próba és a küvetta alap extinkcióját. Ehhez a vizsgálandó
mintát kell a küvettába betölteni és a nullázást a Zero gomb
megnyomásával kell végrehajtani.
8
A MŰKÖDÉS ISMERTETÉSE
1) TARTOMÁNY/GLP/▲go
mb
2) cal checK gomb
3) Zero/cfm gomb
4) READ(mérés)/► gomb
5) ON/OFF (be/ki) gomb
6) LCD
7) Küvetta bekattintás
8) Mérőrekesz
Gombok ismertetése
• ON/OFF: a fotométer be6kikapcsolása
• ZERO/CFM: a nullázás végrehajtásához, a mért értékek
igazolásához vagy a gyári beállítások visszaállításához.
• READ/►: két funkciójú gomb. Mérési módban: egy mérés
végrehajtása; GLP módban: a következő ablak megtekintéséhez.
• CAL CHECK: két funkciójú gomb. A műszer felülvizsgálata vagy a
kalibrálás indítása.
• RANGE/GLP/▲: több funkciójú gomb. Mérési tartomány
kiválasztása; a GLP mód elindítása; kalibrálási módban: a dátum és
óraidő kijelzés.
ÜZEMMÓDOK
• Mérési mód: Standard mód. Méréshez és a műszer felülvizsgálatára.
• Kalibrálási mód: a kalibrálási mód indításához meg kell nyomni és 3
mp-ig megnyomva kell tartani a CAL CHECK gombot (a kijelzőn
“cal” jelenik meg). A kalibrálási mód a műszer kalibrálására szolgál.
• GLP mód: a GLP módot a RANGE/GLP/▲ 3 mp-es megnyomva
tartásával kell elindítani (a kijelzőn “glp” jelenik meg). A glp móddal
kell behívni a kalibrálási adatokat, illetve vissza lehet állítani a gyári
beállításokat.
9
A kijelzőn látható jelek:
1) Lámpa, küvetta és érzékelő szimbólum:
jelenik meg a nullázáskor vagy a mérési
folyamat során.
2) Hibajelentések és figyelmeztetések
3) Elem szimbólum: mutatja az elem töltöttségét.
4) Homokóra szimbólum: megjelenik, ha egy belső ellenőrzés van
folyamatban.
5) Állapot jelzések
6) Óra szimbólum: megjelenik, ha egy reakcióra kerül sor.
7) Hónap és nap: dátum kijelzésnél
8) Fő kijelző
9) Mértékegységek:
10) Másod kijelző
HIBAJELENTÉSEK ÉS
A hibás állapotot a műszer világosan jelzi. Ha a mérési eredmények a
beállított és várt tartományon kívülre esnek, hibaüzenet jelenik meg.
Hibánál hangjelzés hangzik el.
a) Nullázásnál
Light High (túl sok fény):
sok a fény. Ellenőrizze a vakpróba küvettát.
Light Low (túl kevés fény): nem elég a fény
a méréshez. Ellenőrizze a vakpróba küvettát.
a méréshez túl
10
b) Próbamérésnél
No Light Low (nincs fény): a műszer nem
képes a fénymennyiségre beállni.
Ellenőrizze, hogy a minták nem tartalmaznake valamilyen szilárd idegen testet.
Felcserélt küvetták:
a vizsgálati mintát és a
vakmintát tartalmazó küvetták fel vannak
cserélve.
c) A kalibrálás alatt
Zero:
a nullázás nem lett végrehajtva,
először végre kell hajtani. Kövesse ehhez a
megfelelő utasításokat.
A mérési tartomány alatt:
a villogó “0.00”
jelzés arra utal, hogy a vizsgálati minta
kevesebb fényt abszorbeál a vakpróbánál.
Vizsgálja felül a műveletet és állapítsa meg,
hogy a nullázáshoz és a méréshez is
ugyanaz a küvetta lett-e felhasználva.
A mérési tartomány felett: a maximális
koncentráció villogó értéke jelzi, a mérési
tartomány túllépését. A vizsgálati minta
koncentrációja a programozott tartomány
feletti: hígítsa fel a mintát és végezze el újra
a mérést.
Standard Low (alacsony standard):
standard mért érték alacsonyabb a vártnál.
Standard High (magas standard):
standard mért érték magasabb a vártnál.
a
a
11
d) További hibajelzések és figyelmeztetések
Cap error (kupak hiba):
jelenik meg, ha külső fény jut be a
mérőcellába. Állapítsa meg, hogy helyén van
e a küvetta fedél.
ez az üzenet akkor
Cooling lamp (lámpa lehűlés):
lámpa lehűlésére vár.
Battery low (alacsony elemfeszültség):
rövidesen elemcserére van szükség.
a készülék a
Dead battery (kimerült elem):
üres. Ez mutatja, hogy az elem üres és új
elemre van szükség. E jelzés megjelenése
blokkolja a műszert. Cserélje ki az elemet és
kapcsolja újra be a műszert.
ÁLTALÁNOS TIPPEK A PONTOS MÉRÉSHEZ
A következő tanácsokat ajánljuk a mérésnél figyelembe venni, a nagy
precizitású mérési eredményekhez.
az elem
• A nagy alapszínezettségű mérőoldatok vagy szuszpendált szilárd
anyagok interferenciát hoznak létre. Az ilyen mérési mintákat fel kell
hígítani.
• A mérő küvettát a 10 ml jelzésig kell megtölteni. A felületi
feszültséget figyelembe kell venni (lásd
az ábrát)
• Fontos, hogy a vizsgálati minta átlátszó és
„úszó szilárd részektől“ mentes legyen.
Ellenkező esetben hibás lesz a mérési
eredmény.
12
• A por reagensek korrekt használata:
(a) A zacskót a vele szállított ollóval fel kell vágni. A felvágás előtt
a zacskót könnyen kocogtassa meg, hogy a por teljes
mennyisége lehulljon.
(b) A zacskót tölcsér formában nyissa fel.
(c) A zacskó tartalmát óvatosan öntse a küvettába.
• A reagensek hozzáadagolása után azonnal folytassa le a mérést. A
betöltés utáni túl hosszú várakozás befolyásolja a mérés
pontosságát.
• Mielőtt a mérő küvettát a mérő rekeszbe helyezi, ügyeljen arra, hogy
az mindig tiszta, szennyeződésmentes és ujjlenyomatoktól mentes
legyen. Egyébként hi 93703-50 küvetta tisztítóval és hi 731318
tisztító kendővel tisztítsa meg.
• A küvetta zárófedelét mindig azonos erővel csavarja fel.
• Több mérést is el lehet végezni egymás után nullázás nélkül. Ennek
ellenére ajánljuk, a minden mérés előtti nullázást, a mérési
pontosság növelésére.
• A mérőoldatot a mérés után azonnal öntse ki. A mérő küvettát
tartósan elszínezheti.
• A mérő küvetta túl erős rázásával légbuborékok képződhetnek.
Ezeket a küvetta falának enyhe kocogtatásával el lehet távolítani.
• A reagensek feloldásához rázza könnyedén a küvettát (ha más
nincs előírva), a lezárt küvettát a hüvelykujja és a mutatóujja közé
fogva és a csuklóját forgatva. Ezzel a technikával jó keveredést lehet
elérni, anélkül, hogy a vizsgálandó oldatban felesleges légbuborékok
keletkeznének.
• A megadott reakcióidők 20°C hőmérsékletre vonatkoznak, 10°C-nál
ez megduplázódik és 30°C-nál pedig megfeleződik.
• A mérés végrehajtása előtt, ellenőrizze a műszer kalibrált állapotát,
szükség esetén pedig kalibrálja.
13
vag
ELŐKÉSZÜLETEK
A mérési műveletet a következőképp készítse elő:
• Csomagolja ki a műszert és vegye ki a műszer mérőkamrájából a
porvédelmet.
• Helyezze be az elemet a műszerbe (lásd az Elemcsere
fejezetet).
• Állítsa a műszert egy lapos asztalra.
• Kerülje el, hogy a műszert közvetlen napsugárzás érje.
A MÉRÉSI TARTOMÁNY
A hi 96711-nek két mérési tartománya van: összes klór (p2) és
szabad klór (p1). A mérési tartomány kiválasztásának menete a
következő:

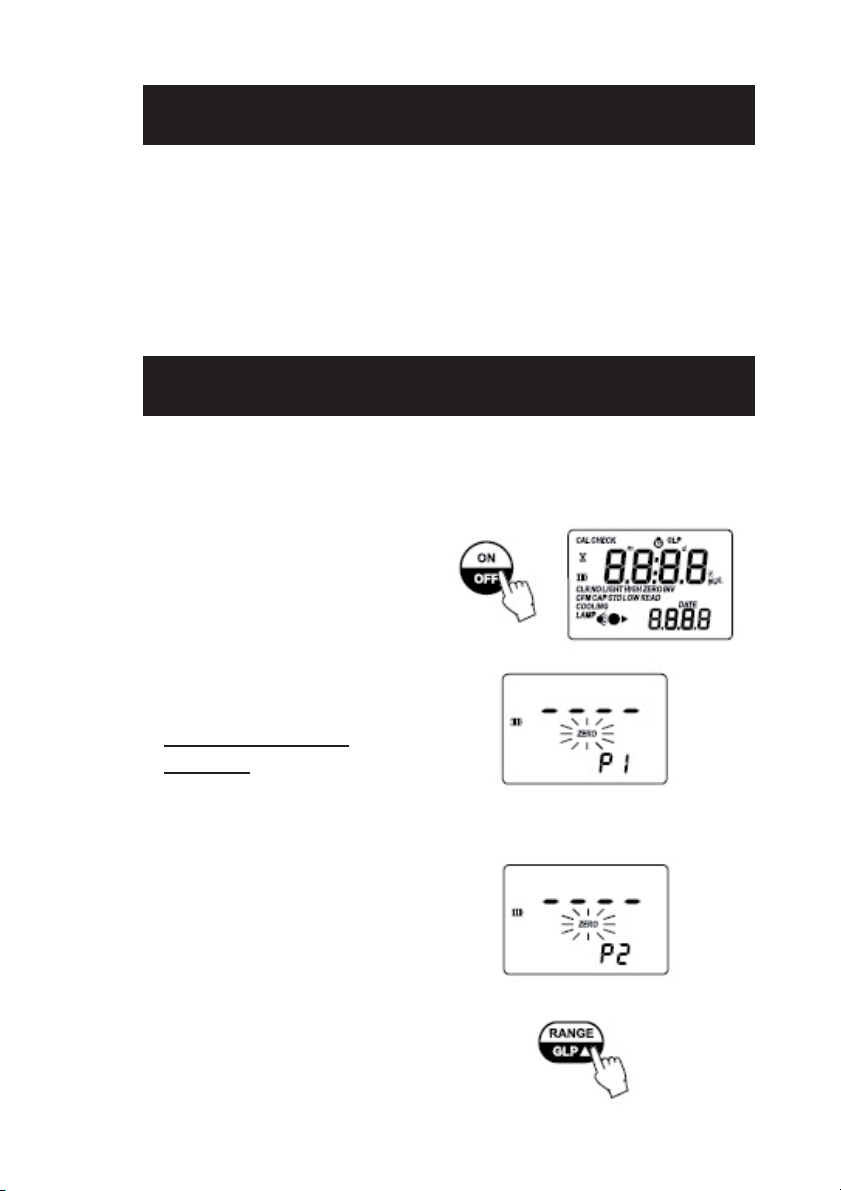

• Az ON/OFF (be/ki) kapcsolóval
kapcsolja be a műszert. A
kijelzőn röviden megjelenik
minden kijelzés elem.
• A másod kijelzőn megjelenik a
mérési tartomány kód p1 ill. p2
code mérési
tartomány p1 szabad klór
p2 összes klór
• A mérési tartomány
kiválasztásához nyomja meg a
RANGE/GLP/▲ gombot. A
mérés módban a mérési
tartományt bármikor át lehet
állítani.
A kiválasztott mérési tartomány
a memóriába kerül, és a
készülék kikapcsolásáig, vagy
az elemcseréig fennmarad.
14
EGY MÉRÉS VÉGR EHAJTÁSA
A mérés két szakaszra oszlik. Először a reagálatlan vizsgálati
mintával nullázást kell végrehajtani. Ezután, a reagens hozzáadása
után, a lereagált mintát kell megmérni.
Megjegyzés: a szabad klórt és az összes klórt külön friss vizsgálati
mintából kiindulva kell mérni, amennyiben mindkét értékre szükség
van.

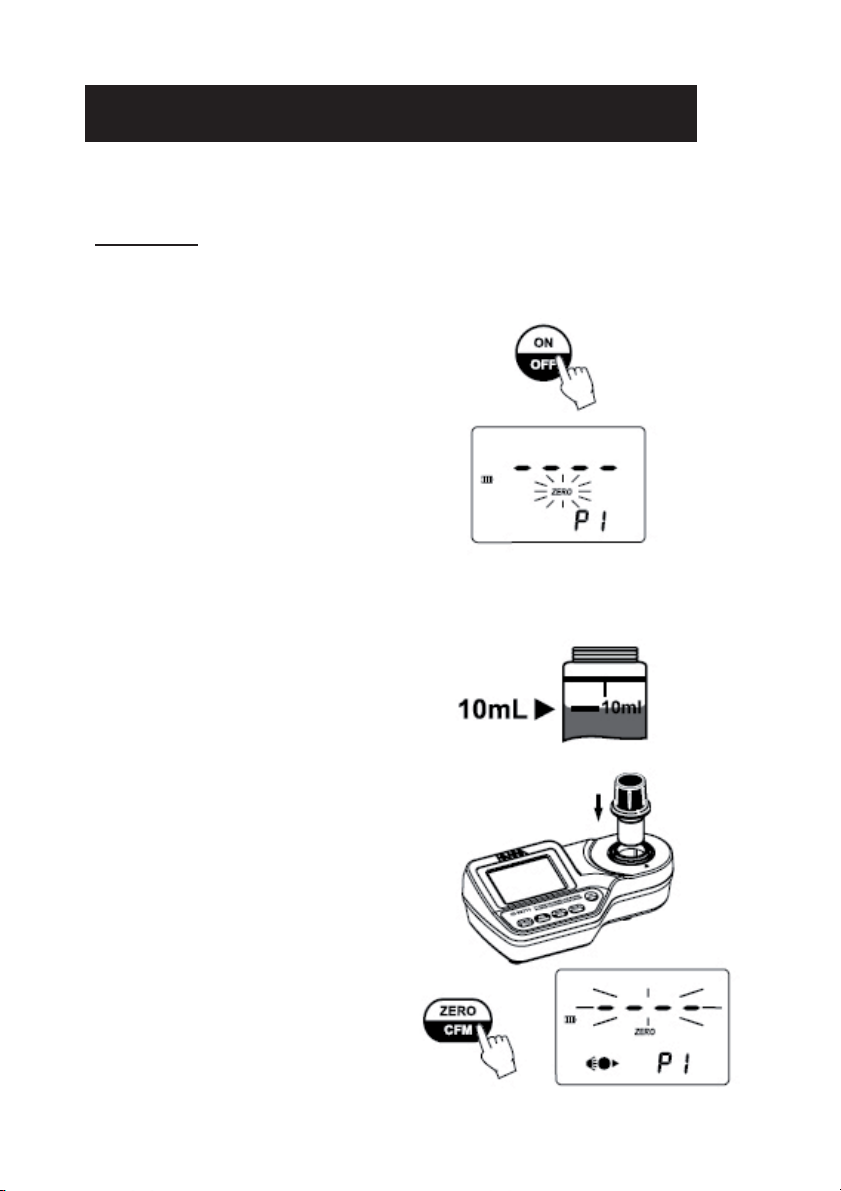

• Az ON/OFF (be/ki) kapcsolóval
kapcsolja be a műszert. A kijelzőn
röviden megjelenik minden kijelzés
elem.
• A műszer működésre kész, ha
felhangzik egy rövid hangjelzés,
és a kijelzőn vonalak jelennek
meg. A “Zero” villogása,
figyelmeztet arra, hogy a nullázást
el kell végezni.
• Vegye figyelembe, hogy a műszer
éppen melyik mérési
tartományban van. A mérési
tartomány választásához a
RANGE/GLP/▲-t kell megnyomni.
• Töltsön 10 ml-t a reagálatlan
vizsgálati mintából a jelig a
küvettába, és helyezze vissza a
fedelét.
• Helyezze be a küvettát a
mérőrekeszbe, figyelve arra, hogy
a küvetta jól bekattanjon.
• Nyomja meg a ZERO/CFM-et. A
kijelzőn, a mérési fázistól függően
megjelenik a lámpa, a küvetta és a
detektor szimbólum.
• Néhány másodperc múlva “-0.0jelenik meg a kijelzőn”.
A nullázás ezzel megtörtént és a
műszer mérésre kész.
• Vegye ki a küvettát.
• Adja hozzá a megfelelő - szabad
klór esetében hi 93701-0
reagenses zacskó tartalmát, az
összes klór esetében pedig a hi
93711- 0 reagenses zacskó
tartalmát. Helyezze fel a fedelét és
rázza óvatosan 20 másodpercen
keresztül (illetve tengervíznél 2
percen keresztül).
• Helyezze be a küvettát a
mérőrekeszbe, figyelve arra, hogy
a küvetta jól bekattanjon.
• Tartsa 3 másodpercen keresztül
megnyomva a READ/►/TIMER-t.
A kijelző a mérésig hátralevő időt
mutatja. Hangjelzés jelzi a
visszaszámlálás végét.
vagy alternatívaként várjon szabad
klór esetében 1 percig illetve
összes klór esetében 2 perc 30
másodpercig, majd ezután nyomja
meg a READ/►/TIMER-t.
A mérési fázistól függően mindkét
esetben megjelenik a kijelzőn a
lámpa, a küvetta és a detektor
szimbólum.
• A műszer közvetlenül a szabad
klór, illetve az összes klór
koncentrációt mutatja mg/l-ben. A
kijelzőn egyidejűleg megjelenik a
méréstartomány kód.
15
16
3
Interferenciák
bróm (zavar, pozitív mérési eredményt mutat)
klórdioxid (zavar, pozitív mérési eredményt mutat)
ózon (zavar, pozitív mérési eredményt mutat)
Jód (zavar, pozitív mérési eredményt mutat)
Mangán- és króm oxidok (zavarnak, pozitív mérési eredményt mutatnak)
Alkalitás 250 mg/l CaCO3 vagy savasság 150 mg/l CaCO3 felett
befolyásolják a szín kialakulását. Hígított HCl hozzáadásával NaOH, ez
a zavaró tényező kiküszöbölhető.
500 mg/l CaCO keménység felett, a reagens hozzáadása után rázza a
vizsgálati mintát kb. 2 percig.
17
A VALIDÁLÁS LEFOLYTATÁSA
Folytasson le egy validálást, annak megállapítására, hogy a fotométer
kifogástalanul van kalibrálva.
Figyelmeztetés: a validálást vagy kalibrálást mindig hanna cal checK
sztenderdekkel, és 18-25°C közötti hőmérsékleten folytassa le.
Megjegyzés: a validálás csak a kiválasztott mérési tartomány
vonatkozásában folyik le. A teljes műszer validálásához az egyes
mérési tartományok esetében a következőképp járjon el:
• Kapcsolja be a műszert on/off
gombbal.
• Ha egy rövid hangjelzés hallható és
a kijelzőn vonalak jelennek meg a
műszer készen áll.
• Vegye figyelembe, hogy a műszer
éppen melyik mérési tartományban
van. A mérési tartomány
megválasztásához nyomja meg a
RANGE/GLP/▲-t.
• Helyezze be a CAL CHECKtmstandard hi 95701-11
küvettát
95711-11
klór esetében a mérő rekeszbe.
Győződjön meg arról, hogy a
küvetta kifogástalanul bekattant-e.
a szabad klór, illetve a hi
A jelű küvettát
A jelű
az összes
• Nyomja meg a ZERO/CFM-et. A
kijelzőn, a mérési fázistól függően
megjelenik a lámpa, a küvetta és a
detektor szimbólum.
• Néhány másodperc múlva “-0.0jelenik meg a kijelzőn”.
A nullázás végbement, a műszer
ezután validálható.
tm
18
• Vegye ki a küvettát.
• Helyezze be a CAL CHECKtmstandard hi 95701-11
küvettát
95711-11
klór esetében a mérő rekeszbe.
Győződjön meg arról, hogy a
küvetta kifogástalanul bekattant-e.
a szabad klór, illetve a hi
B jelű küvettát
B jelű
az összes
• Nyomja meg a CAL CHECK-et. A
kijelzőn, a mérési fázistól függően
megjelenik a lámpa, a küvetta és a
detektor valamint a mérési fázistól
függően a cal checK szimbólum.
• A kijelzőben megjelenik a validálás
értéke. Hasonlítsa össze ezt az
értéket a cal checKtm-standard-en
lévő értékkel.
He egy a tűréshatáron kívülre eső érték jelenik meg, ellenőrizze a
küvetta tisztaságát (ujjlenyomatok). Egyéb esetben ajánlott a fotométer
kalibrálása.
EGY KALIBRÁLÁS LEFOLYTATÁSA
Megjegyzés: a kalibrálást a cal checK vagy az on/off (be/ki) gomb
megnyomásával bármikor meg lehet szakítani.
Figyelmeztetés: a validálást vagy kalibrálást mindig hanna cal checK
sztenderdekkel, és 18-25°C közötti hőmérsékleten folytassa le.
A műszer mindig csak a kiválasztott mérési tartomány van kalibrálva.
• Kapcsolja be a műszert on/off
gombbal.
• Ha egy rövid hangjelzés hallható és
a kijelzőn vonalak jelennek meg a
műszer készen áll.
• A mérési tartomány
megválasztásához nyomja meg a
RANGE/GLP/▲-t.
tm
19
• A kalibrálási módba jutáshoz nyomja
meg és tartsa 3 másodpercig
megnyomva a CAL CHECK gombot.
A kijelzőn “cal” jelenik meg. A “Zero”
villogása arra figyelmeztet, hogy
először nullázni kell a műszert.
• Helyezze be a CAL CHECKtmstandard hi 95701-11
küvettát
95711-11
a szabad klór, illetve a hi
A jelű küvettát
A jelű
az összes
klór esetében a mérő rekeszbe.
Győződjön meg arról, hogy a
küvetta kifogástalanul bekattant-e.
• Nyomja meg a ZERO/CFM-et. A
kijelzőn, a mérési fázistól függően
megjelenik a lámpa, a küvetta és a
detektor szimbólum.
• Néhány másodperc múlva “-0.0jelenik meg a kijelzőn”.
A nullázás végbement, a műszer
ezután kalibrálható.
• Vegye ki a küvettát.
• Helyezze be a CAL CHECKtmstandard hi 95701-11
küvettát
95711-11
a szabad klór, illetve a hi
B jelű küvettát
B jelű
az összes
klór esetében a mérő rekeszbe.
Győződjön meg arról, hogy a
küvetta kifogástalanul bekattant-e.
• Nyomja meg a READ/►/TIMER-t. A
kijelzőn, a mérési fázistól függően
megjelenik a lámpa, a küvetta és a
detektor szimbólum.
• A kijelzőn néhány percre megjelenik
a kalibráló sztenderd értéke.
20
Megjegyzés: ha a kijelzőn “std high” jelenik meg, a sztenderd értéke
túl magas. Ha a kijelzőn “std low” jelenik meg, a sztenderd értéke túl
alacsony. Ellenőrizze, hogy a cal checK
tm
standard a és b küvettáin
nincsenek-e ujjlenyomatok vagy egyéb szennyeződések, és
megfelelően lettek-e a mérőrekeszbe behelyezve.
• Ekkor a kijelzőn megjelenik a
legutolsó kalibrálás dátuma
(pl.“2005.08.01.”) vagy “2005.01.01.”, ha
a gyári kalibrálás volt beállítva. Mindkét
esetben villog az évszám, ezzel felszólít
a mai dátum megadására.

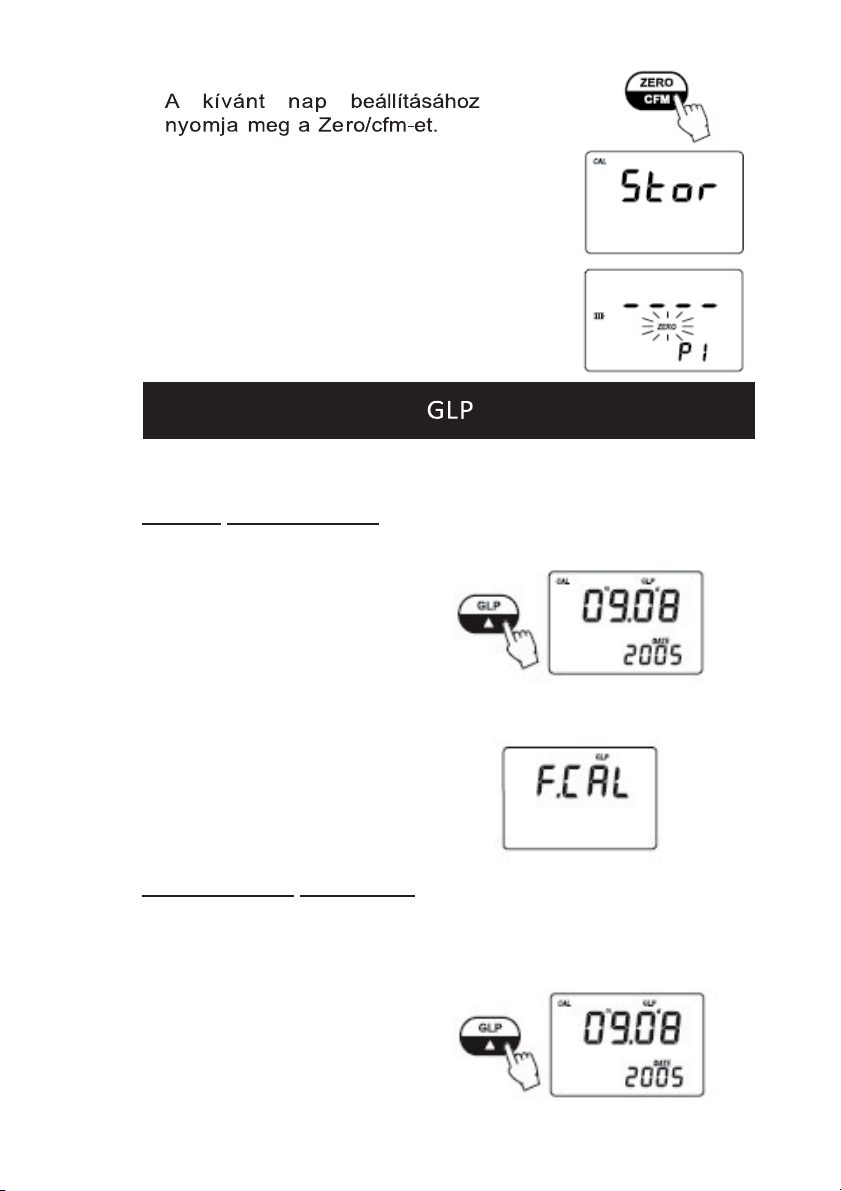

Dátum megadás:
• Nyomja meg a RANGE/GLP/▲-t, az
év kijelzéséhez (2000-2009). Ha a
gombot megnyomva tartja, az
évszám automatikusan növekszik.
• Az év megadásához, nyomja meg a
Zero/cfm-et vagy a READ/►/TIMERt. A hónap villogni kezd.
• Nyomja meg a RANGE/GLP/▲-t, a
hónap kijelzéséhez (01-12). Ha a
gombot megnyomva tartja, a hónap
száma automatikusan növekszik.
• A hónap megadásához, nyomja meg
a Zero/cfm-et vagy a
READ/►/TIMER-t. A nap villogni
kezd.
vagy
vagy
• Nyomja meg a RANGE/GLP/▲-t, a
nap kijelzéséhez (01-31). Ha a
gombot megnyomva tartja, a nap
dátuma automatikusan növekszik.
Megjegyzés: a read/
►/TIMER-t megnyomva váltani lehet
a nap, hónap és az év között.
21
•
• A kijelzőn egy másodpercre “stor”
jelenik meg, ezzel a kalibrálási
értékek a tárolóba kerültek.
• A műszer automatikusan visszatér
a mérési módba, a kijelzőn ekkor
csak vonalakat lehet látni.
A glp módban megtekinthető a legutolsó kalibrálás dátuma és
visszaállítható a gyári kalibrálás.
Az utolsó kalibrálás dátuma
A kalibrálási dátum kijelzése:
• RANGE/GLP/▲ indítja a glp
módot. A fő kijelzőn
megjelenik a kalibrálás
hónapja és napja, a másod
kijelzőn a kalibrálás éve.
• Ha nem történt kalibrálás, a fő
kijelzőben a gyári kalibrálásra
való utalás jelenik meg
(“f.cal”).A műszer 3
másodperc után visszatér a
mérési módba.
A gyári kalibrálás visszaállítása
a kalibrálás törlése
és a gyári kalibrálás visszaállítása:
• RANGE/GLP/▲ indítja a glp
módot.
22
• A READ/►/TIMER-rel
belépünk a gyári kalibrálás
helyreállítása ablakba. A
műszer kéri a felhasználói
kalibrálás törlésének
megerősítését.
• A gyári kalibrálás
helyreállításához nyomja meg
a ZERO/CFM-et, vagy nyomja
meg még egyszer a
RANGE/GLP/▲-t, amivel
megszakítható a gyári
kalibrálás helyreállítása.
• A gyári kalibrálás
helyreállítását a műszer
röviden “done-nal” jelzi és
visszatér a mérési módba.
AKKU MENEDZSMENT
Az elemek kímélése végett a mérési módban műszer 10 perc mérési
szünet után, a kalibrálási módban pedig 1 óra után lekapcsol. Ha az
automatikus lekapcsolás előtt a kijelzőn egy érvényes mérési
eredmény jelent meg, ez az érték az újbóli bekapcsolás után a kijelzőn
megjelenik. Ha a “Zero” villog, új nullázásra van szükség.
A fényerősségtől függően egy friss elemmel kb. 750 mérést lehet
végezni. A fennmaradó elem működési időt a műszer bekapcsolásakor
és minden mérés után újra kiszámolja. Az elem szimbólum a
következőképp mutatja az elem hátralevő élettartamát:
• 3 vonás: 100% kapacitás
• 2 vonás: 66% kapacitás
• 1 vonás: 33% kapacitás
• Elem szimbólum villog: kapacitás <10%
Ha az elem teljesen kimerült és pontos mérések nem lehetségesek, a
kijelzőn “dead batt” (elem üres) üzenet jelenik meg és a műszer
lekapcsol. A műszer újból bekapcsolása előtt az elemet ki kell cserélni.
23
ELEMCSERE
Az elemcsere a következőképp történik:
• Az on/off gombot megnyomva, kapcsolja ki a
készüléket.
• Fordítsa fel a készüléket. Az óramutató járásával
ellentétesen forgatva vegye le az elemtartó rekesz
fedelét (lásd az ábrát).
• Vegye ki a kimerült elemet, és cserélje le egy új elemre.
• Az óramutató járásának irányában forgatva zárja vissza
ez elemtartó rekesz fedelét.
TARTOZÉKOK
Reagensek
hi 93701-01 reagensek, szabad klór, 100 teszthez hi
93701-03 reagensek, szabad klór, 300 teszthez hi
93711-01 reagensek, összes klór, 100 teszthez
hi 93711-03 reagensek, összes klór, 300 teszthez
További tartozékok
hi 95701-11 cal checK standard szabad klór hi
95711-11 cal checK standard összes klór hi 721310
9 V elem (10 darab)
hi 731318 küvetta tisztítókendő (4 darab) hi 731331
üveg küvetta (4 darab)
hi 731335 üveg küvetta fedél (4 darab) hi
93703-50 tisztító oldat (230 ml)
24
Hanna
instrumen
ts
fenntartja
a jogát, a termékei
GARANCIA
hi 96711-re 2 évi garancia érvényes, ami a kivitel és anyag hibáira
vonatkozik, amennyiben rendeltetésszerűen volt használva és az
útmutató szerint volt karbantartva. A garancia csak az ingyenes
javításra vagy a mérőműszer cseréjére terjed ki. Balesetek, hibás
használat, eltömődések/elszennyeződésekből vagy a leírt karbantartási
előírások figyelmen kívül hagyásából eredő hibákra nem terjed ki. Ha
karbantartást igényel, kérjük forduljon a kereskedőjéhez, ahol a
készüléket vásárolta, vagy a helyi hanna lerakathoz. Garanciális
igénynél adja meg a modell számát, a gyári számot, a vásárlás
időpontját és a hiba fajtáját és küldje be a:
hanna instruments deutschland gmbh
lazarus-mannheimer-straße 2-6
d-77694 Kehl am rhein címre.
Tel.: 07851/9129-0; FAX: 07851/9129-99
Javaslatok a felhasználó számára
A műszer használata előtt, állapítsa meg, hogy teljesen alkalmas-e arra
a feladatkörre, amelyben a használatára sor kell kerüljön.
Lakóterületen a műszer használatánál esetleg a rádió és TV
készülékekkel interferencia állhat elő; A felhasználó minden
intézkedést meg kell tegyen, ezen interferenciák kiküszöbölésére.
Az elektróda ion intenzív üvege érzékeny elektrosztatikus kisülésekre.
Ezért kerülje el, az üveg gyakori megérintését. Az elektróda
elektrosztatikus kisülések által okozott károsodásának elkerülésére,
ajánljuk hogy a kalibrálás során esd csuklópántot viseljen.
A felhasználó által a készüléken végzett minden átalakítás emVteljesítményt befolyásolhatja.
A készüléket ne használja 24 Vac vagy 60 Vdc feszültségekkel. A
károk vagy tűzesetek elkerülésére ne végezzen méréseket
mikrohullámú készülékben.
dizájnjá nak és technikájának előzetes értesítés nélküli
HANNA Instruments
Deutschland GmbH
Lazarus-Mannheimer-Str. 2-6
d-77694 Kehl
Tel: +49 78 51 91 29 0
Fax: +49 78 51 91 29 99
e-mail: info@hanna-de.com
www.hanna-de.com
25
Loading...
