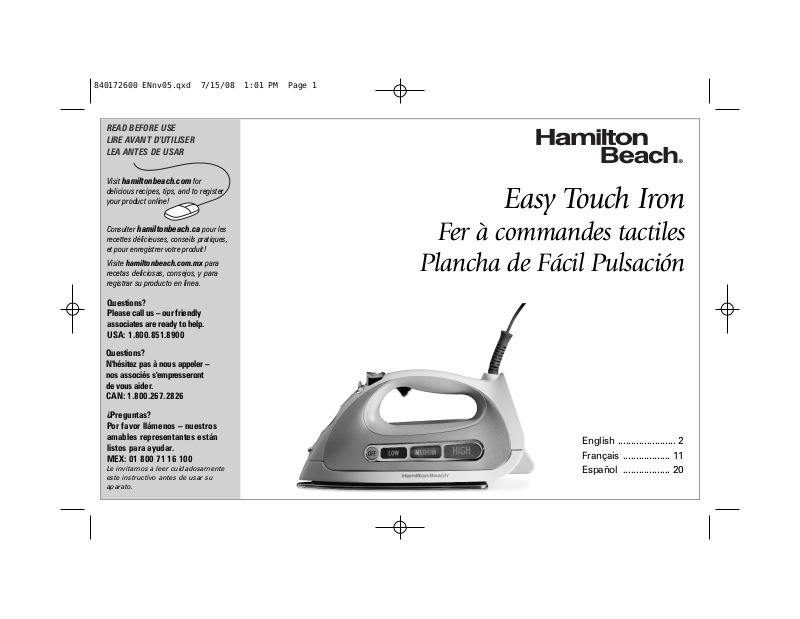

Hamilton Beach Easy Touch Iron User Manual

English ...................... 2

Français .................. 11

Español .................. 20

Easy Touch Iron

Fer à commandes tactiles

Plancha de Fácil Pulsación

READ BEFORE USE
LIRE AVANT D’UTILISER
LEA ANTES DE USAR

Questions?
Please call us – our friendly
associates are ready to help.
USA: 1.800.851.8900

¿Preguntas?
Por favor llámenos – nuestros
amables representantes están
listos para ayudar.
MEX: 01 800 71 16 100

Le invitamos a leer cuidadosamente
este instructivo antes de usar su
aparato.

Visit hamiltonbeach.com for
delicious recipes, tips, and to register
your product online!

Consulter hamiltonbeach.ca pour les
recettes délicieuses, conseils pratiques,
et pour enregistrer votre produit!

Visite hamiltonbeach.com.mx para
recetas deliciosas, consejos, y para
registrar su producto en línea.

Questions?
N'hésitez pas à nous appeler –
nos associés s'empresseront
de vous aider.
CAN: 1.800.267.2826

840172600 ENnv05.qxd 7/15/08 1:01 PM Page 1

2

SAVE THESE INSTRUCTIONS!

IMPORTANT SAFETY INSTRUCTIONS

READ ALL INSTRUCTIONS BEFORE USING

1. Use iron only for its intended use.

2. Verify that the voltage in your home corresponds to that of your

appliance.

3. To protect against risk of electric shock, do not immerse the iron in

water or other liquids.

4. The iron should always be turned to OFF before plugging or

unplugging from outlet. Never yank cord to disconnect from
outlet; instead, grasp plug and pull to disconnect.

5. Do not allow cord to touch hot surfaces. Let iron cool completely

before putting away. Loop cord loosely around iron when storing.

6. Always disconnect iron from electrical outlet when filling with

water or emptying and when not in use.

7. Do not operate iron with a damaged cord or if the iron has been

dropped or damaged. To avoid the risk of electric shock, do not
disassemble the iron. Call our toll-free customer service number
for information on examination and repair. Incorrect reassembly
can cause a risk of electric shock when the iron is used.

8. Close supervision is necessary for any appliance being used by or

near children. Do not leave iron unattended while connected
or on an ironing board.

9. Burns can occur from touching hot metal parts, hot water, or

steam. Use caution when you turn a steam iron upside down –
there may be hot water in the reservoir.

SPECIAL INSTRUCTIONS

1. To avoid a circuit overload, do not operate another high wattage

appliance on the same circuit.

2. If an extension cord is absolutely necessary, a 15-ampere cord

should be used. Cords rated for less amperage may overheat. Care
should be taken to arrange the cord so that it cannot be pulled or
tripped over.

When using your flatiron, basic safety precautions should always be followed, including the following:

OTHER CONSUMER SAFETY INFORMATION

This product is intended for household use only.
WARNING! Shock Hazard: This appliance has a polarized plug (one

wide blade) that reduces the risk of electric shock. The plug fits only
one way into a polarized outlet. Do not defeat the safety purpose of
the plug by modifying the plug in any way or using an adaptor. If the
plug does not fit, reverse the plug. If it still does not fit, have an elec­trician replace the outlet.

Use the iron on an ironing board. Ironing on any other surface may
damage that surface.

Do not iron or vertical steam clothes that are being worn.
Do not use vertical steam in the direction of people or pets.

• Steam vents should be cleaned before first use. Prepare iron for
steam ironing, then iron over an old cloth for a few minutes while
letting the iron steam. This will clean the vents.

• Many irons spit or sputter during the first few uses with tap water.
This happens as the steam chamber becomes conditioned.
This will stop after a few uses.

• During first use of the iron, it may appear to smoke. This will stop
and does not indicate a defect or hazard.

READ BEFORE FIRST USE

840172600 ENnv05.qxd 7/15/08 11:28 AM Page 2

3

Parts and Features

Heel Rest

Water Tank
Fill Area

Water Tank

Cord

Self-Clean
Button

Soleplate

Spray
Nozzle

Blast Button

Spray
Trigger

Steam ON/OFF
Lever

Control
Panel

Power ON Light

(will remain on until
iron is unplugged)

Water Fill-Gauge

840172600 ENnv05.qxd 7/15/08 11:28 AM Page 3

4

How to Dry Iron

1 2 3 4

Set Steam ON/OFF to the DRY
position.

Select desired temperature. Allow
iron to heat until button stops blink­ing. On select models, a tone will
sound when iron is ready.

When motionless, the Auto Shutoff
feature will engage. The OFF button
will flash and, on select models, a
tone will sound.

5

Auto Shutoff Feature:

This iron has an auto shutoff
feature. When motionless, it will
shut off after 30 seconds in the
DOWN position or 15 minutes in
the UP position.
Pick up or move iron to turn iron
back on.

7

When finished, press OFF button.

6

840172600 ENnv05.qxd 7/15/08 11:28 AM Page 4

5

How to Steam Iron

1

3 4

5

6

Set Adjustable Steam to STEAM.

Select desired temperature. Allow
iron to heat until button stops blink­ing. On select models, a tone will
sound when iron is ready.

For vertical steaming, hold iron six
inches from garment and do not
allow hot soleplate to touch
delicate garments.

When motionless, the Auto Shutoff
feature will engage. The OFF button
will flash and, on select models, a
tone will sound.

7 8

When finished, press OFF button.

OR

Auto Shutoff Feature:

This iron has an auto shutoff fea­ture. When motionless, the iron will
shut off after 30 seconds in the
DOWN position or 15 minutes in
the UP position.
Pick up or move iron to turn iron
back on.

2

840172600 ENnv05.qxd 7/15/08 11:28 AM Page 5

6

Fabric Setting Chart

TEMPERATURE SETTINGS FOR DRY IRONING

LOW • Nylon Dry iron on reverse side of fabric.
LOW • Acrylic Dry iron on reverse side of fabric.
LOW • Silk Dry iron on reverse side of fabric.

NOTE: Check garment label for fabric composition and ironing instructions.

TEMPERATURE SETTINGS FOR STEAM IRONING

MEDIUM •• Rayon Iron on reverse side of fabric.
MEDIUM •• Wool Iron on reverse side of fabric.
MEDIUM •• Polyester Iron on reverse side of fabric.
HIGH ••• Cotton Iron while still damp using

steam or spray.

HIGH ••• Linen Iron while still damp on

reverse side of fabric.

O

840172600 ENnv05.qxd 7/15/08 11:28 AM Page 6

7

Care and Cleaning

1 2

Allow iron to cool. Set Adjustable Steam to DRY.

3

Do not store iron laying flat on
soleplate.

4

Soleplate

• Never iron over zippers, pins, metal rivets, or snaps, as these
may scratch the soleplate.

• To clean occasional buildup on the soleplate, wipe with a sudsy
cloth. Do not use abrasive cleansers or metal scouring pads.

• Always store iron upright in the heel rest position.

840172600 ENnv05.qxd 7/15/08 11:28 AM Page 7

8

5 6

7

8

Self-Clean Feature

To keep the steam vents clear of any buildup, follow these instructions each time
you iron using steam.

1 2

3

4

Press and hold the Self-Clean
button until tank is empty.

Set Adjustable Steam to DRY. Allow iron to heat on HIGH for 2

minutes.

Turn iron OFF and unplug. Set Adjustable Steam to STEAM.

Hold iron over sink.

840172600 ENnv05.qxd 7/15/08 11:28 AM Page 8

9

Troubleshooting

PROBLEM

Iron won’t heat.

Water is leaking
out of the iron.

Iron won’t steam.

Iron leaves spots
on clothing.

Wrinkles not removed.

Fabric/clothing scorched.
Twisted cord.

All temperature selection
buttons and OFF button
blinking.

PROBABLE CAUSE/SOLUTION

• Is iron plugged in and the outlet working? Check outlet by plugging in a lamp.

• Has a temperature been selected? Select LOW, MEDIUM, or HIGH button.

• Has auto shutoff feature activated (OFF button blinking)? Select a temperature setting to turn
iron back on.

• Do not overfill the water tank.

• If steam ironing, is Adjustable Steam in a STEAM position, has a temperature been selected,
and did the iron have enough time to preheat?

• If dry ironing, make sure Adjustable Steam is in the DRY IRON position.

• Check water level.

• Has iron had enough time to preheat?

• Is Adjustable Steam in the STEAM position?

• ALWAYS empty water tank after using. Water left in tank may discolor clothing and soleplate.

• Choose correct temperature setting for your fabric.

• Select a lower temperature setting. Allow iron to cool for 5 minutes before continuing.

• If cord becomes twisted, turn iron OFF and unplug. Let cool. Empty any water from iron. Hold cord
in the middle of entire length. Let plug and iron dangle freely until cord uncoils. This will extend the
life of your iron cord.

• If all temperature selection buttons are blinking, unplug iron then plug it back in. This should reset
the display. If not, Call Customer Service (numbers on cover).

840172600 ENnv05.qxd 7/15/08 11:28 AM Page 9

10

LIMITED WARRANTY

This warranty applies to products purchased in the U.S. or Canada.

This product is warranted to be free from defects in material and workmanship for a period of one (1) year from the date
of original purchase, except as noted below. During this period, we will repair or replace this product at our option. THE FOREGOING
WARRANTY IS IN LIEU OF ANY OTHER WARRANTY OR CONDITION, WHETHER EXPRESS OR IMPLIED, WRITTEN OR ORAL INCLUDING,
WITHOUT LIMITATION, ANY STATUTORY WARRANTY OR CONDITION OF MERCHANTABILITY OR FITNESS FOR A PARTICULAR PURPOSE.
ANY LIABILITY IS EXPRESSLY LIMITED TO AN AMOUNT EQUAL TO THE PURCHASE PRICE PAID, AND ALL CLAIMS FOR SPECIAL,
INCIDENTAL AND CONSEQUENTIAL DAMAGES ARE HEREBY EXCLUDED. There is no warranty with respect to the following, which may be
supplied with this product, including without limitation: glass parts, glass containers, cutter/strainers, blades, seals, gaskets, clutches, motor
brushes, and/or agitators, etc. This warranty extends only to the original consumer purchaser and does not cover a defect resulting from
abuse, misuse, neglect including failure to clean product regularly in accordance with manufacturer’s instructions, use for commercial
purposes, or any use not in conformity with the printed directions. This warranty gives you specific legal rights, and you may also have other
legal rights which vary from state to state, or province to province. Some states or provinces do not allow limitations on implied warranties or
special, incidental or consequential damages, so the foregoing limitations may not apply to you.

If you have a claim under this warranty, DO NOT RETURN THE APPLIANCE TO THE STORE! Please call our CUSTOMER SERVICE NUMBER.
(For faster service please have model, series, and type numbers ready for operator to assist you.)

CUSTOMER SERVICE NUMBERS

In the U.S. 1.800.851.8900

In Canada 1.800.267.2826

In Mexico 01.800.71.16.100

hamiltonbeach.com

KEEP THESE NUMBERS FOR FUTURE REFERENCE!

Warranty

840172600 ENnv05.qxd 7/15/08 11:28 AM Page 10

11

CONSERVER CES INSTRUCTIONS!

MESURES DE SÉCURITÉ IMPORTANTES

LIRE TOUTES LES INSTRUCTIONS L'UTILISATION

1. Ne pas utiliser ce fer que pour l'usage auquel il a été conçu.

2. Assurez-vous que la tension domestique est conforme avec votre
appareil.

3. Pour éviter les risques d'électrocution, ne pas immerger le fer à
repasser dans l'eau ou tout autre liquide.

4. Ce fer doit toujours être hors tension (OFF) avant de le brancher
ou de le débrancher de la prise. Ne jamais débrancher en tirant sur
le cordon; pincer la fiche et tirer pour débrancher.

5. Ne pas laisser le cordon toucher à des surfaces chaudes. Laisser
refroidir le fer complètement avant de le ranger. Enrouler le cordon
sans le serrer autour du fer lors du rangement.

6. Débrancher toujours le fer de la prise de courant lorsque vous le
remplissez d'eau, pour le vider ou si vous ne l'utilisez pas.

7. Ne pas utiliser pas le fer si le cordon est endommagé, s'il est tombé
par terre ou endommagé. Pour éviter les risques d'électrocution, ne
pas démonter ce fer. Appeler notre service à la clientèle au numéro
de téléphone sans frais pour un examen ou une réparation.

Un assemblage inadéquat pourrait causer une électrocution au
moment d'utiliser le fer.

8. Une surveillance étroite est nécessaire lorsqu'un appareil est utilisé
par ou près des enfants. Ne pas laisser le fer sans surveillance s'il
est branché ou sur la planche à repasser.

9. Le métal chaud, l'eau chaude ou la vapeur peuvent causer des
brûlures. Soyez prudent lorsque vous inversez un fer à vapeur à
l'envers, car son réservoir pourrait encore contenir de l'eau
chaude.

INSTRUCTIONS SPÉCIALES

1. Pour éviter la surchauffe d'un circuit électrique, ne branchez pas
d'autre appareil de haute puissance sur le même circuit.

2. Si vous devez absolument utiliser une rallonge, choisissez-en une
de 15 ampères. Une rallonge de moindre intensité pourrait sur­chauffer. Veillez à sécuriser la rallonge de sorte qu'elle ne puisse
être débranchée ou qu'elle fasse trébucher quelqu'un.

Pendant l'utilisation de votre fer à repasser, des mesures de sécurité élémentaires doivent être respectées, incluant les suivantes :

AUTRE CONSIGNE DE SÉCURITÉ POUR LE CONSOMMATEUR

Cet appareil est conçu pour une utilisation domestique seulement.
AVERTISSEMENT! Risque d'électrocution : Cet appareil est doté d'une

fiche polarisée (lame large) qui réduit le risque d'électrocution. Cette
fiche s'insère d'une seule manière dans une prise polarisée. Ne pas
modifier d'aucune manière le dispositif de sécurité de la fiche ou utilis­er d'adaptateur. Si la fiche refuse de s'insérer, inversez-la. Si elle refuse
toujours de s'insérer, faites remplacer la prise par un électricien.

Utilisation du fer sur une planche à repasser. L'utilisation du fer sur
un autre type de surface peut endommager cette surface.

Ne pas repasser ou repasser à la vapeur à la verticale les vêtements
que vous portez.

Ne pas repasser à la vapeur en direction des gens ou des animaux.

• Les évents à vapeur doivent être nettoyés avant la première utilisa­tion. Régler le fer pour le repassage à la vapeur puis repassez un
vieux linge pendant quelques minutes tout en laissant échapper la
vapeur. Ceci nettoiera les évents.

• Quelques fers crachent ou pulvérisent de l'eau au début de leurs
utilisations avec l'eau du robinet. Ceci survient lorsque la chambre à
vapeur se conditionne. Ceci ne se reproduira plus après quelques
utilisations.

• Pendant la première utilisation, le fer peut sembler fumer. Ceci ne
se reproduira plus et n'est pas un indice de défectuosité ou d'un
danger.

À LIRE AVANT LA PREMIÈRE UTILISATION

840172600 FRnv01.qxd 7/15/08 11:31 AM Page 11

12

Pièces et caractéristiques

Talon d'appui

Orifice de remplis­sage du réservoir

Réservoir d'eau

Cordon d'alimentation

Bouton
d'autonettoyage

Semelle

Vaporisateur

Bouton de jet
de vapeur

Gâchette du
vaporisateur

Levier de vapeur
« ON/OFF »

Panneau de
commandes

Témoin lumineux de mise sous
tension (restera allumé jusqu'au

débranchement du fer)

Jauge de remplissage

840172600 FRnv01.qxd 7/15/08 11:31 AM Page 12

13

Repassage à sec

1 2 3 4

Régler le levier de vapeur
« ON/OFF » à la position « DRY ».

Choisir la température désirée. Permettre le préchauffage du fer jusqu'à ce
que le bouton cesse de clignoter. Sur certains modèles, un signal sonore
retentira pour indiquer que le fer est prêt pour l'utilisation.

Pendant l'immobilité du fer, la carac­téristique de mise hors tension
automatique s'active. Le bouton
« OFF » clignotera et, sur certains
modèles, un signal sonore retentira.

5

Caractéristique de mise hors
tension automatique :

Ce fer est doté d'une caractéristique
de mise hors tension automatique.
Lors de l'immobilité, le fer se met
hors tension après 30 secondes s'il
est sur sa SEMELLE ou 15 minutes
s'il est sur son talon d'appui.
Prendre ou bouger le fer pour le
remettre sous tension.

7

Appuyer sur le bouton « OFF »
dès la fin de l'utilisation.

6

840172600 FRnv01.qxd 7/15/08 11:31 AM Page 13

14

Repassage à la vapeur

1

3 4

5

6

Positionner le levier de vapeur à STEAM. Choisir la température désirée.
Permettre le préchauffage du fer jusqu'à ce que le bouton cesse de clig­noter. Sur certains modèles, un signal sonore retentira pour indiquer que
le fer est prêt pour l'utilisation.

Pour un repassage à la pattemouille,
tenir le fer à 15 cm (6 po) du vêtement
et éviter de toucher les tissus délicats
avec la semelle chaude.

Pendant l'immobilité du fer, la caractéris­tique de mise hors tension automatique
s'active. Le bouton « OFF » clignotera et,
sur certains modèles, un signal sonore
retentira.

7 8

Appuyer sur le bouton « OFF » dès
la fin de l'utilisation.

OU

Caractéristique de mise hors
tension automatique :

Ce fer est doté d'une caractéristique
de mise hors tension automatique.
Lors de l'immobilité, le fer se met
hors tension après 30 secondes s'il
est sur sa SEMELLE ou 15 minutes
s'il est sur son talon d'appui.
Prendre ou bouger le fer pour le
remettre sous tension.

2

840172600 FRnv01.qxd 7/15/08 11:31 AM Page 14

15

Tableau de réglage et tissus

RÉGLAGES DE TEMPÉRATURE POUR LE REPASSAGE À SEC

BASSE • Nylon Repasser à sec sur l'envers du tissu.
BASSE • Acrylique Repasser à sec sur l'envers du tissu.
BASSE • Soie Repasser à sec sur l'envers du tissu.

NOTE : Vérifier l'étiquette du vêtement pour les caractéristiques de

fabrication du tissu et les instructions de repassage.

RÉGLAGES DE TEMPÉRATURE POUR LE REPASSAGE À LA VAPEUR

MOYENNE •• Rayonne Repasser sur l'envers du tissu.
MOYENNE •• Laine Repasser sur l'envers du tissu.
MOYENNE •• Polyester Repasser sur l'envers du tissu.
ÉLEVÉE ••• Coton Repasser le tissu encore humide en

utilisant la vapeur ou le vaporisateur.

ÉLEVÉE ••• Lin Repasser l'envers du tissu encore

humide.

O

840172600 FRnv01.qxd 7/15/08 11:31 AM Page 15

16

Entretien et nettoyage

1 2

Laisser refroidir le fer. Abaisser le niveau de vapeur

à « DRY ».

3

Ne pas ranger le fer sur sa
semelle.

4

Semelle

• Ne jamais repasser les fermetures à glissière, épingles, rivets
métalliques, boutons-pression, car ils pourraient rayer la
semelle.

• Pour nettoyer les accumulations peu fréquentes de la semelle,
essuyer avec un chiffon mouillé d'eau savonneuse. Ne pas
utiliser de nettoyants abrasifs ou de tampons à récurer

• Toujours ranger le fer sur son talon d'appui.

840172600 FRnv01.qxd 7/15/08 11:31 AM Page 16

17

5 6

7

8

Caractéristique d'autonettoyage

Pour garder les évents de vaporisation propres,
suivre ces instructions chaque fois que vous
utilisez la vapeur du fer.

1 2

3

4

Appuyer et tenir enfoncé le bou­ton d'autonettoyage jusqu'à ce
que le réservoir soit vide.

Abaisser le niveau de vapeur
à « DRY ».

Positionner le degré de tempéra­ture à « HIGH » et laisser chauffer
pendant environ 2 minutes.

Mettre le fer hors tension (OFF) et
débrancher-le.

Positionner le levier de vapeur à
STEAM.

Tenir le fer au dessus de l'évier.

840172600 FRnv01.qxd 7/15/08 11:31 AM Page 17

18

Dépannage

PROBLÈME

Le fer ne chauffe pas.

De l'eau s'écoule du fer.

Il n'y a pas de vapeur.

La semelle laisse des
taches sur les vêtements.

Les faux plis résistent.

Tissu/vêtement brûlé.
Cordon tordu.

Tous les boutons de
sélections de température
et le bouton clignotant OFF.

PROBABLE CAUSE/SOLUTION

• Le fer est-il branché? Est-ce que la prise fonctionne? Vérifier le fonctionnement de la prise en y branchant
une lampe.

• Est-ce que le degré de température a été réglé? Sélectionner le bouton LOW, MEDIUM ou HIGH.

• Est-ce que la caractéristique d'autonettoyage est activée (le bouton OFF clignote)? Sélectionner un réglage
de température pour remettre le fer sous tension.

• Ne pas trop remplir le réservoir d'eau.

• Pendant le repassage à la vapeur, le réglage de vapeur est-il positionné à STEAM, un degré de température
a-t-il été sélectionné, et est-ce que le fer a suffisamment préchauffé?

• Pendant le repassage à sec, s'assurer que le réglage de vapeur est positionné à « DRY IRON ».

• Vérifier le niveau d'eau.

• Est-ce que le temps de chauffage du fer a été suffisant?

• Est-ce que le réglage de vapeur est en position STEAM?

• TOUJOURS vider le réservoir d'eau dès la fin de l'utilisation. L'eau laissée dans le réservoir peut décolorer
les vêtements et la semelle.

• Choisir les réglages de températures adaptés au tissu.

• Sélectionner un degré de température plus bas. Permettre au fer de se refroidir pendant 5 minutes avant de continuer.

• Si le cordon se tord, mettre le fer hors tension et débrancher-le. Laisser refroidir. Vider toute l'eau du fer. Tenir
le cordon au milieu de toute la longueur. Laisser pendre la fiche librement jusqu'à ce que le cordon soit com­plètement délové. Ceci prolongera la durée de vie du cordon d'alimentation du fer.

• Si tous les boutons de sélections de températures clignotent, débrancher le fer puis le rebrancher à nouveau.
Cette méthode réinitialise l'affichage. Si le problème persiste, appeler le Service à la clientèle (voir numéros
sur la page couverture).

840172600 FRnv01.qxd 7/15/08 11:31 AM Page 18

19

Cette garantie s’applique aux produits achetés aux USA ou au Canada.

Ce produit est garanti contre tout vice de matériau et de main-d’ouvre pendant une période un (1) an à partir de sa date
d’achat original, sauf indication suivante. Pendant cette période, nous réparerons ou remplacerons ce produit à notre choix.
LA PRÉSENTE GARANTIE REMPLACE TOUTE AUTRE GARANTIE OU CONDITION, EXPRESSE OU IMPLIQUÉE, ÉCRITE OU
ORALE, Y COMPRIS, SANS S’Y LIMITER, TOUTE GARANTIE STATUTAIRE OU CONDITION DE QUALITÉ MARCHANDE OU DE
CONVENANCE À UN USAGE PARTICULIER, TOUTE RESPONSABILITÉ EST EXPRESSÉMENT LIMITÉE À UN MONTANT ÉGAL
AU PRIX D’ACHAT PAYÉ ET TOUTES RÉCLAMATIONS POUR DOMMAGE SPÉCIAL, INCIDENT ET CONSÉQUENT SONT PAR LA
PRÉSENTE EXCLUSES. Il n’y a pas de garantie sur les articles suivants, qui peuvent être fournis avec ce produit, en particulier,
sur les pièces en verre, les récipients en verre, les mécanismes de coupe/les tamis, les lames, les joints, les sceaux, les
embrayages, les balais de moteur et/ou les agitateurs, etc. Cette garantie ne s’étend qu’à l’acheteur consommateur original et ne
couvre aucune panne entraînée par un mauvais usage, un usage abusif, de la négligence, y compris une absence de nettoyer le
produit régulièrement conformément aux instructions du fabricant, une utilisation à des fins commerciales, ou tout autre usage
ne se conformant pas aux instructions imprimées. Cette garantie vous donne des droits juridiques particuliers, et vous pouvez
également posséder d’autres droits juridiques qui varient d’un État à l’autre, ou d’une province à l’autre. Certains États ou
provinces ne permettent pas de limites de garanties sur les dommages impliqués ou spéciaux, incidents ou secondaires, si bien
que les limites de la présente peuvent ne pas s’appliquer à vous.

Si vous avez une réclamation en vertu de la présente garantie, NE RENVOYEZ PAS L’APPAREIL AU MAGASIN! Veuillez appeler
notre NUMÉRO DE SERVICE À LA CLIENTÈLE (pour accélérer le service, préparez les numéros de modèle, de série et de type
pour vous aider).

NUMÉROS DU SERVICE À LA CLIENTÈLE

Aux USA 1.800.851.8900

Au Canada 1.800.267.2826

Au Mexique 01.800.71.16.100

hamiltonbeach.com

CONSERVEZ CES NUMÉROS COMME RÉFÉRENCES FUTURES !

Garantie limitée

840172600 FRnv01.qxd 7/15/08 11:31 AM Page 19

20

¡GUARDE ESTAS INSTRUCCIONES!

INSTRUCCIONES DE SEGURIDAD IMPORTANTES

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR

1. Use la plancha sólo para el uso para el que fue diseñada.

2. Verifique que el voltaje de su casa corresponda al del aparato.

3. Para protegerse contra una descarga eléctrica, no sumerja la plan­cha en agua u otros líquidos.

4. Siempre se debe de apagar la plancha antes de conectarla o
desconectarla de la toma. No tironee el cable para desconectarlo de
la toma; en su lugar, tome el enchufe y jálelo para desconectarla.

5. No deje que el cable toque superficies calientes. Deje que la plan­cha se enfríe completamente antes de guardarla. Enrede el cable
sin apretar alrededor de la plancha para almacenar.

6. Siempre desconecte la plancha de la toma eléctrica cuando llene
de agua o la vacíe y cuando no esté en uso.

7. No use la plancha cuando el cable esté dañado o se le haya caído
la plancha o se haya dañado. Para evitar riesgos de descarga eléc­trica, no desarme la plancha. Llame al número de servicio a cliente
lada sin costo para información sobre examinación y reparación.

El reensamblaje incorrecto puede crear riesgos de descarga eléc­trica cuando la plancha sea usada.

8. Se requiere de una estrecha supervisión cuando un aparato sea
usado por o cerca de niños. No deje la plancha sin atender cuando
esté conectada o sobre el burro de planchar.

9. Pueden ocurrir quemaduras al tocar partes calientes, agua caliente
o vapor. Tenga cuidado cuando gire hacia arriba la plancha de
vapor—puede haber agua caliente en el depósito.

INSTRUCCIONES ESPECIALES

1. Para evitar una sobre carga del circuito, no opere ningún otro
aparato de alto consumo de watts en el mismo circuito.

2. Si es absolutamente necesario el usar un cable de extensión, se
debe usar un cable de 15 amperes. Cables con clasificación para
un menor amperaje se sobrecalentarán. Se debe tener cuidado de
acomodar el cable de manera que no sea jalado o se tropiece con
el.

Cuando use su plancha plana, siempre se debe seguir siempre las precauciones básicas de seguridad, incluyendo las siguientes:

MÁS INFORMACIÓN DE SEGURIDAD PARA EL CONSUMIDOR

Este producto fue hecho para uso en el hogar solamente.
¡ADVERTENCIA! Peligro de Descarga: Este aparato tiene un enchufe

polarizado (una clavija ancha) que reduce el riesgo de descarga eléc­trica. El enchufe se ajusta sólo de un manera en una toma polarizada.
No venza el propósito de seguridad del enchufe al modificarlo en
ninguna forma o usando un adaptador. Si el enchufe no entra, invierta
el enchufe. Si aún no entra, haga que un eléctrico reemplace la toma.

Use la plancha en un burro de planchar. El planchar en cualquier otra
superficie puede dañar dicha superficie.

No planche o aplique vapor verticalmente en ropa que está siendo
usada.

No aplique vapor verticalmente en dirección a la gente o mascotas.

• Las ventilas de vapor deben de ser limpiadas antes de su primer uso.
Prepare la plancha para un planchado a vapor, luego planche sobre
un paño viejo por unos cuantos minutos mientras deja que la plancha
eche vapor. Esto limpiará las ventilas.

• Muchas planchas escupen o derraman durante los primeros usos
con agua de la llave. Esto pasa mientras que las cámaras de vapor se
acondicionan. Esto dejará de ocurrir a los pocos usos.

• Durante el primer uso de la plancha, puede parecer que echa humo.
Esto parará y no indica que haya un defecto o peligro.

LEA ANTES DE SU PRIMER USO

840172600 SPnv01.qxd 7/15/08 11:32 AM Page 20

21

Partes y Características

Apoyo de Talón

Área de Llenado de
Tanque de Agua

Tanque de Agua

Cable

Botón de
Auto-Limpieza

Placa

Boquilla
de Rocío

Botón de Ráfaga

Botón de
Rocío

Palanca de
Encendido de vapor

Panel de
Control

Luz de ENCENDIDO

(Permanecerá encendida hasta
que la plancha sea desconectada)

Medidor de Llenado
de Agua

840172600 SPnv01.qxd 7/15/08 11:32 AM Page 21

22

1 2 3 4

Coloque el Encendido de Vapor
en posición de SECO.

Cuando esté sin movimiento, la carac­terística de Auto-Apagado funcionará.
El botón de APAGADO parpadeará, y
en modelos selectos, se oirá un
sonido.

5

Característica de Auto-Apagado:

La plancha cuenta con una carac­terística de auto-apagado. Cuando
esté sin movimiento, se apagará
después de 30 segundos el la posi­ción HACIA ABAJO o 15 minutos en
la posición HACIA ARRIBA.
Levante o mueva la plancha para
encenderla de nuevo.

7

Cuando termine, presione el
botón de OFF (APAGADO).

6

Cómo Secar la Plancha

Seleccione la temperatura deseada. Deje que la plancha se caliente hasta
que el botón deje de parpadear. En modelos selectos, se oirá un sonido
cuando la plancha esté lista.

840172600 SPnv01.qxd 7/15/08 11:32 AM Page 22

23

Cómo Planchar con Vapor

1

3 4

5

6

Coloque el Vapor Ajustable en
VAPOR.

Para planchar con vapor vertical­mente, sostenga la plancha a seis
pulgadas (15 cm.) de la prenda y no
deje que la placa caliente toque las
prendas delicadas.

Cuando esté sin movimiento, la carac­terística de Auto-Apagado funcionará.
El botón de APAGADO parpadeará, y
en modelos selectos, se oirá un sonido.

7 8

Cuando termine, presione el
botón de OFF (APAGADO).

O

Característica de Auto-Apagado:

La plancha cuenta con una carac­terística de auto-apagado. Cuando
esté sin movimiento, se apagará
después de 30 segundos el la posi­ción HACIA ABAJO o 15 minutos en
la posición HACIA ARRIBA.
Levante o mueva la plancha para
encenderla de nuevo.

2

Seleccione la temperatura deseada
Deje que la plancha se caliente hasta
que el botón deje de parpadear. En
modelos selectos, se oirá un sonido
cuando la plancha esté lista.

840172600 SPnv01.qxd 7/15/08 11:32 AM Page 23

24

Tabla de Ajuste según Tela

AJUSTES DE TEMPERATURA PARA PLANCHADO EN SECO

BAJO • Nilon Planchado en seco por la parte interior de la tela.
BAJO • Acrílico Planchado en seco por la parte interior de la tela.
BAJO • Seda Planchado en seco por la parte interior de la tela.

NOTA: Revise la etiqueta de la prenda para ver la composición de la tela y las instrucciones para planchado.

AJUSTES DE TEMPERATURA PARA PLANCHADO CON VAPOR

MEDIO •• Rayón Planche por la parte interior de la tela.
MEDIO •• Lana Planche por la parte interior de la tela.
MEDIO •• Poliéster Planche por la parte interior de la tela.
ALTO ••• Algodón Planche mientras aún esté húmeda usando

vapor o rocío.

ALTO ••• Lino Planche mientras aún esté húmeda por la

parte interior de la tela.

O

840172600 SPnv01.qxd 7/15/08 11:32 AM Page 24

25

Cuidado y Limpieza

1 2

Deje que la plancha se enfríe. Coloque el Vapor Ajustable en

SECO.

3

No almacene la plancha des­cansando plana sobre la placa.

4

Placa

• Nunca planche sobre cierres, prendedores, remaches metálicos,
o broches, ya que pueden tallar la placa.

• Para limpiar la ocasional acumulación en la placa, limpie con un
paño jabonoso. No use limpiadores abrasivos o estropajos de
metal.

• Siempre almacene la plancha verticalmente en el descanso del
talón.

840172600 SPnv01.qxd 7/15/08 11:32 AM Page 25

26

5 6

7

8

Característica de Auto-Limpieza

Para mantener las ventilas de vapor libres de
cualquier acumulación, siga estas instrucciones
cada vez que planche con vapor.

1 2

3

4

Presione y mantenga presionado
el botón de Auto-Limpieza hasta
que el tanque esté vacío.

Coloque el Vapor Ajustable en
SECO.

Deje que la plancha se caliente
en ALTO por 2 minutos.

Póngala en APAGADO y
desconecte.

Coloque el Vapor Ajustable en
VAPOR.

Sostenga la plancha sobre el
lavadero.

840172600 SPnv01.qxd 7/15/08 11:32 AM Page 26

27

Resolviendo Problemas

PROBLEMA

La plancha no calienta.

El agua se fuga por
la plancha.

La plancha no
echa vapor.

La plancha deja
manchas en la ropa.

Las arrugas no se quitan.

La tela/ropa está quemada.

El cable está torcido.

Todos los botones de
selección de temperatura
y el botón de APAGADO
parpadean.

PROBABLE CAUSA/SOLUCIÓN

• ¿Está conectada la plancha y la toma funciona? Revise la toma conectando una lámpara.

• ¿Se ha seleccionado una temperatura? Seleccione el botón BAJO, MEDIO o ALTO.

• ¿Se ha activado la característica de auto-apagaod (botón de APAGADO parpadeando)? Seleccione un ajuste
de temperatura para volver a encender la plancha.

• No llene de más el tanque de agua.

• Si va a planchar con vapor, ¿Está el Vapor Ajustable en posición de VAPOR, se ha seleccionado la
temepratura, y tuvo suficiente tiempo la plancha para calentarse?

• Si va a planchar en seco, asegúrese que el Vapor Ajustable esta en posición de PLANCHADO EN SECO.

• Revise el nivel de agua.

• ¿Tuvo suficiente tiempo la plancha para calentarse?

• ¿Está el Vapor Ajustable en posición de VAPOR?

• SIEMPRE vacíe el tanque de agua después de usar. El agua dejada en el tanque puede descolorar la ropa y
la placa.

• Escoja el ajuste de temperatura correcta para su tela.

• Seleccione un ajuste de temperatura menor. Deje que la plancha se enfríe por 5 minutos antes de continuar.

• Si el cable se tuerce, apague y desconecte. Deje enfriar Vacíe toda el agua de la plancha. Tome el cable de la

mitad de la longitud total. Deje que el enchufe y la plancha cuelguen libremente hasta que se desenrolle el
cable. Esto extenderá la vida de su cable.

• Si todos los botones de selección de temperatura están parpadeando, desconecte la plancha luego vuelvala a

conectar. Esto deberá de restaurar la pantalla. Si no es así, Llame al Servicio a Cliente (el número está en la
cubierta).

840172600 SPnv01.qxd 7/15/08 11:32 AM Page 27

28

Grupo HB PS, S.A. de C.V.
Monte Elbruz No. 124 Int. 601
Col. Palmitas Polanco
México, D.F. C.P. 11560
01-800-71-16-100

PRODUCTO:

MARCA:

MODELO:

Grupo HB PS, S.A. de C.V. cuenta con una Red de Centros de Servicio Autorizada, por favor consulte en la lista anexa el nombre y dirección de los establecimientos en la
República Mexicana en donde usted podrá hacer efectiva la garantía, obtener partes, componentes, consumibles y accesorios; así como también obtener servicio para
productos fuera de garantía. Para mayor información llame sin costo: Centro de Atención al consumidor: 01 800 71 16 100

Grupo HB PS, S.A. de C.V. le otorga a partir de la fecha de compra:

GARANTÍA DE 1 AÑO.

• Esta garantía ampara, todas las piezas y componentes del producto que resulten con defecto de fabricación incluyendo la mano de obra.

•

Grupo HB PS,

S.A. de C.V. se obliga a reemplazar, reparar o reponer, cualquier pieza o componente defectuoso; proporcionar la mano de obra necesaria para su diagnóstico y reparación,

todo lo anterior sin costo adicional para el consumidor.

• Esta garantía incluye los gastos de transportación del producto que deriven de su cumplimiento dentro de su red de servicio.

LIMITACIONES

• Esta garantía no ampara el reemplazo de piezas deterioradas por uso o por desgaste normal, como son: cuchillas, vasos, jarras, filtros, etc.

• Grupo HB PS, S.A. de C.V. no se hace responsable por los accidentes producidos a consecuencia de una instalación eléctrica defectuosa, ausencia de toma de tierra, clavija de enchufe en mal
estado, etc.

COBERTURA

PÓLIZA DE GARANTÍA

EXCEPCIONES

Esta garantía no será efectiva en los siguientes casos:

a) Cuando el producto se hubiese utlizado en condiciones distintas a las normales. (Uso industrial, semi-industrial o comercial.)
b) Cuando el producto no hubiese sido operado de acuerdo con el instructivo de uso.
c) Cuando el producto hubiese sido alterado o reparado por personas no autorizadas por Grupo HB PS, S.A. de C.V. el fabricante nacional, importador o comercializador responsable

respectivo.
El consumidor puede solicitar que se haga efectiva la garantía ante la propia casa comercial donde adquirió su producto, siempre y cuando Grupo HB PS, S.A. de C.V. no cuente con talleres de
servicio.

840172600 SPnv01.qxd 7/15/08 11:32 AM Page 28

29

PROCEDIMIENTO PARA HACER EFECTIVA LA GARANTÍA

• Para hacer efectiva la garantía no deben exigirse mayores requisitos que la presentación del producto y la póliza correspondiente, debidamente sellada por el establecimiento que lo vendió.

• Para hacer efectiva la garantía, lleve su aparato al Centro de Servicio Autorizado más cercano a su domicilio (consulte la lista anexa).

• Si no existe Centro de Servicio Autorizado en su localidad siga las siguientes instrucciones:

1. Empaque su producto adecuadamente para que no se dañe durante el translado.

2. Anote claramente sus datos y los del Centro de Servicio al que está enviando el producto.

3. No incluya partes sueltas ni accesorios para evitar su pérdida.

• El tiempo de reparación, en ningún caso será mayor de 30 días naturales contados a partir de la fecha de recepción del producto en nuestros Centros de Servicio Autorizados.

• En caso de que el producto haya sido reparado o sometido a mantenimiento y el mismo presente deficiencias imputables al autor de la reparación o del mantenimiento dentro de los treinta

días naturales posteriores a la entrega del producto al consumidor, éste tendrá derecho a que sea reparado o mantenido de nuevo sin costo alguno. Si el plazo de la garantía es superior a los
treinta días naturales, se estará a dicho plazo.

• El tiempo que duren las reparaciones efectuadas al amparo de la garantía no es computable dentro del plazo de la misma. Cuando el bien haya sido reparado se iniciará la garantía respecto

de las piezas repuestas y continuará con relación al resto. En el caso de reposición del bien deberá renovarse el plazo de la garantía.

DÍA___ MES___ AÑO___

Si desea hacer comentarios o sugerencias con respecto a nuestro servicio o tiene alguna queja derivada de la atención recibida en
alguno de nuestros Centros de Servicio Autorizados, por favor dirigirse a:

GERENCIA INTERNACIONAL DE SERVICIO: 01 800 71 16 100

Email: [e-mail]

RED DE CENTROS DE SERVICIO AUTORIZADA GRUPO HB PS, S.A. DE C.V.

Distrito Federal

ELECTRODOMÉSTICOS
Av. Plutarco Elias Cailes No. 1499
Zacahuitzco MEXICO 09490 D.F.
Tel: [phone] • Fax: [phone]

CASA GARCIA
Av. Patriotismo No. 875-B
Mixcoac MEXICO 03910 D.F.
Tel: [phone] • Fax: [phone]

Nuevo Leon

FERNANDO SEPULVEDA REFACCIONES
Ruperto Martínez No. 238 Ote.
Centro MONTERREY, 64000 N.L.
Tel: [phone] • Fax: [phone]

Jalisco

SERVICIOS DE MANTENIMIENTO CASTILLO
Garibaldi No. 1450
Ladrón de Guevara
GUADALAJARA 44660 Jal.
Tel: [phone] • Fax: [phone]

Chihuahua

DISTRIBUIDORA TURMIX
Av. Paseo Triunfo de la Rep. No. 5289 Local 2 A.
Int. Hipermart
Alamos de San Lorenzo
CD. JUAREZ 32340 Chih.
Tel: [phone] • Fax: [phone]

840172600 SPnv01.qxd 7/15/08 11:32 AM Page 29

30

840172600 SPnv01.qxd 7/15/08 11:32 AM Page 30

31

840172600 SPnv01.qxd 7/15/08 11:32 AM Page 31

Modelos: Tipo: Características Eléctricas:
14413 I71 120V~ 60Hz 1500W
14414 I71 120V~ 60Hz 1500W
14415 I71 120V~ 60Hz 1500W

7/08

840172600

Los números de modelo también pueden estar seguidos del sufijo “MX”.

840172600 SPnv01.qxd 7/15/08 11:32 AM Page 32
