150 MHz

Analog-Oszilloskop

HM1500-2

Handbuch

Deutsch

Allgemeine Hinweise zur CE-Kennzeichnung

Hersteller HAMEG Instruments GmbH KONFORMITÄTSERKLÄRUNG Manufacturer Industriestraße 6 DECLARATION OF CONFORMITY Fabricant D-63533 Mainhausen DECLARATION DE CONFORMITE

Die HAMEG Instruments GmbH bescheinigt die Konformität für das Produkt The HAMEG Instruments GmbH herewith declares conformity of the product HAMEG Instruments GmbH déclare la conformite du produit

Bezeichnung / Product name / Designation: Oszilloskop Oscilloscope Oscilloscope

Typ / Type / Type: HM1500-2

mit / with / avec: HO710, HZ200

Optionen / Options / Options: HO720, HO730, HO740

mit den folgenden Bestimmungen / with applicable regulations / avec les directives suivantes

EMV Richtlinie 89/336/EWG ergänzt durch 91/263/EWG, 92/31/EWG EMC Directive 89/336/EEC amended by 91/263/EWG, 92/31/EEC Directive EMC 89/336/CEE amendée par 91/263/EWG, 92/31/CEE

Niederspannungsrichtlinie 73/23/EWG ergänzt durch 93/68/EWG Low-Voltage Equipment Directive 73/23/EEC amended by 93/68/EEC Directive des equipements basse tension 73/23/CEE amendée par 93/68/CEE

Angewendete harmonisierte Normen / Harmonized standards applied / Normes harmonisées utilisées:

Allgemeine Hinweise zur CE-Kennzeichnung

HAMEG Messgeräte erfüllen die Bestimmungen der EMV Richtlinie. Bei der Konformitätsprüfung werden von HAMEG die gültigen Fachgrund- bzw. Produktnormen zu Grunde gelegt. In Fällen, in denen unterschiedliche Grenzwerte möglich sind, werden von HAMEG die härteren Prüf bedingun gen angewendet. Für die Störaussendung werden die Grenzwerte für den Geschäfts- und Gewerbebereich sowie für Kleinbetriebe angewandt (Klasse 1B). Bezüglich der Störfestigkeit ﬁ nden die für den Industrie bereich geltenden Grenzwerte Anwendung. Die am Messgerät notwendigerweise angeschlossenen Mess- und Datenleitungen beeinﬂ ussen die Einhaltung der vorgegebenen Grenzwerte in erheblicher Weise. Die verwendeten Leitungen sind jedoch je nach Anwendungsbereich unterschiedlich. Im praktischen Messbetrieb sind daher in Bezug auf Störaussendung bzw. Störfestigkeit folgende Hinweise und Randbedingungen unbedingt zu beachten:

1. Datenleitungen

Die Verbindung von Messgeräten bzw. ihren Schnittstellen mit externen Geräten (Druckern, Rechnern, etc.) darf nur mit ausreichend abgeschirmten Leitungen erfolgen. Sofern die Bedienungsanleitung nicht eine geringere maximale Leitungslänge vorschreibt, dürfen Datenleitungen (Eingang/Ausgang, Signal/Steuerung) eine Länge von 3 Metern nicht erreichen und sich nicht außerhalb von Gebäuden befinden. Ist an einem Geräteinterface der Anschluss mehrerer Schnittstellenkabel möglich, so darf jeweils nur eines angeschlossen sein. Bei Datenleitungen ist generell auf doppelt abgeschirmtes Verbindungskabel zu achten. Als IEEE-Bus Kabel ist das von HAMEG beziehbare doppelt geschirmte Kabel HZ72 geeignet.

2. Signalleitungen

Messleitungen zur Signalübertragung zwischen Messstelle und Messgerät sollten generell so kurz wie möglich gehalten werden. Falls keine geringere Länge vorgeschrieben ist, dürfen Signalleitungen (Eingang/Ausgang, Signal/Steuerung) eine Länge von 3 Metern nicht erreichen und sich nicht außerhalb von Gebäuden beﬁ nden. Alle Signalleitungen sind grundsätzlich als abgeschirmte Leitungen (Koaxialkabel-RG58/U) zu verwenden. Für eine korrekte Masseverbindung muss Sorge getragen werden. Bei Signalgeneratoren

Sicherheit / Safety / Sécurité: EN 61010-1:2001 (IEC 61010-1:2001) Überspannungskategorie / Overvoltage category / Catégorie de surtension: II Verschmutzungsgrad / Degree of pollution / Degré de pollution: 2

Elektromagnetische Verträglichkeit / Electromagnetic compatibility / Compatibilité électromagnétique

EN 61326-1/A1 Störaussendung / Radiation / Emission: Tabelle / table / tableau 4; Klasse / Class / Classe B.

Störfestigkeit / Immunity / Imunitée: Tabelle / table / tableau A1.

EN 61000-3-2/A14 Oberschwingungsströme / Harmonic current emissions / Émissions de courant harmonique: Klasse / Class / Classe D.

EN 61000-3-3 Spannungsschwankungen u. Flicker / Voltage ﬂ uctuations and ﬂ icker / Fluctuations de tension et du ﬂ icker.

Datum /Date /Date

01. 06. 2007 Unterschrift / Signature / Signatur

Holger Asmussen Manager

müssen doppelt abgeschirmte Koaxialkabel (RG223/U, RG214/U) verwendet werden.

3. Auswirkungen auf die Messgeräte

Beim Vorliegen starker hochfrequenter elektrischer oder magnetischer Felder kann es trotz sorgfältigen Messaufbaus über die angeschlossenen Messkabel zu Einspeisung unerwünschter Signalteile in das Messgerät kommen. Dies führt bei HAMEG Messgeräten nicht zu einer Zerstörung oder Außerbetriebsetzung des Messgerätes. Geringfügige Abweichungen des Messwertes über die vorgegebenen Spezifikationen hinaus können durch die äußeren Umstände in Einzelfällen jedoch auftreten.

4. Störfestigkeit von Oszilloskopen

4.1 Elektromagnetisches HF-Feld Beim Vorliegen starker hochfrequenter elektrischer oder magnetischer Felder können durch diese Felder bedingte Überlagerungen des Messsignals sichtbar werden. Die Einkopplung dieser Felder kann über das Versorgungsnetz, Mess- und Steuerleitungen und/oder durch direkte Einstrahlung erfolgen. Sowohl das Messobjekt, als auch das Oszilloskop können hiervon betroffen sein. Die direkte Einstrahlung in das Oszilloskop kann, trotz der Abschirmung durch das Metallgehäuse, durch die Bildschirmöffnung erfolgen. Da die Bandbreite jeder Messverstärkerstufe größer als die Gesamtbandbreite des Oszilloskops ist, können Überlagerungen sichtbar werden, deren Frequenz wesentlich höher als die –3dB Messbandbreite ist.

4.2 Schnelle Transienten / Entladung statischer Elektrizität Beim Auftreten von schnellen Transienten (Burst) und ihrer direkten Einkopplung über das Versorgungsnetz bzw. indirekt (kapazitiv) über Mess- und Steuerleitungen, ist es möglich, dass dadurch die Triggerung ausgelöst wird. Das Auslösen der Triggerung kann auch durch eine direkte bzw. indirekte statische Entladung (ESD) erfolgen. Da die Signaldarstellung und Triggerung durch das Oszilloskop auch mit geringen Signalamplituden (<500μV) erfolgen soll, lässt sich das Auslösen der Triggerung durch derartige Signale (> 1kV) und ihre gleichzeitige Darstellung nicht vermeiden.

HAMEG Instruments GmbH

Änderungen vorbehalten

Inhaltsverzeichnis

Konformitätserklärung 2

Allgemeine Hinweise zur CE-Kennzeichnung 2

150 MHz 2-Kanal Analog Oszilloskop HM1500-2 4

Technische Daten 5

Wichtige Hinweise 6

Symbole 6 Aufstellung des Gerätes 6 Sicherheit 6 Bestimmungsgemäßer Betrieb 6 CAT I 6 Räumlicher Anwendungsbereich 7 Umgebungsbedingungen 7 Gewährleistung und Reparatur 7 Wartung 7 Schutzschaltung 7 Netzspannung 7

Kurzbeschreibung der Bedienelemente 8

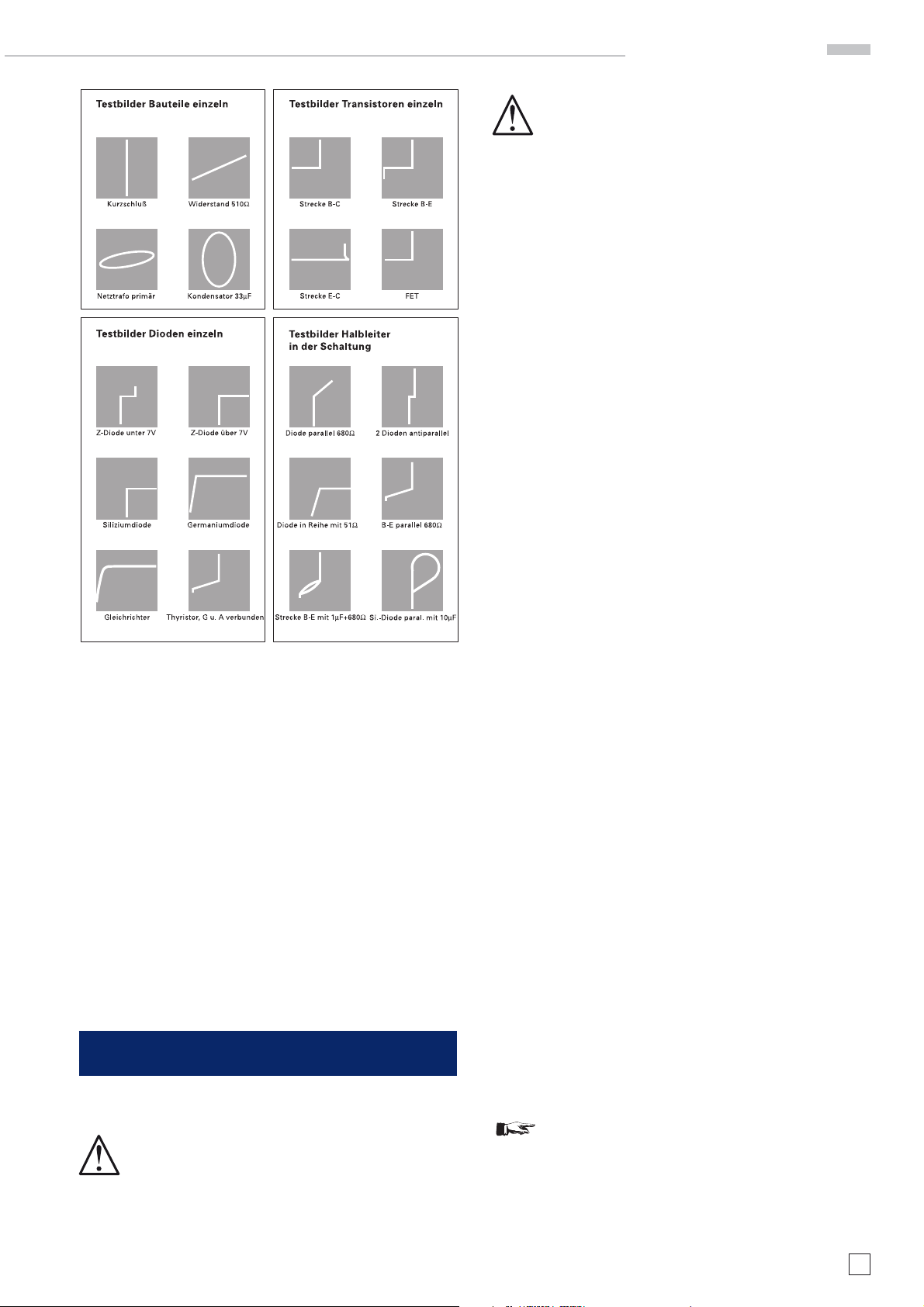

AUTOSET 21 Komponenten-Test 21 Datentransfer 23

Allgemeine Hinweise zum Menü 24

Menüeinblendungen und Hilfe (HELP) 24 Vorbemerkungen 24

Bedienelemente und Readout 25

Allgemeine Grundlagen 10

Art der Signalspannung 10 Größe der Signalspannung 10 Spannungswerte an einer Sinuskurve 10 Gesamtwert der Eingangsspannung 11 Zeitwerte der Signalspannung 11 Anlegen der Signalspannung 12

Inbetriebnahme und Voreinstellungen 13

Strahldrehung TR 13 Tastkopf-Abgleich und Anwendung 13 Abgleich 1 kHz 13 Abgleich 1 MHz 14

Betriebsarten der Vertikalverstärker 14

XY-Betrieb 15 Phasenvergleich mit Lissajous-Figur 15 Phasendifferenz-Messung im Zweikanal-Betrieb (Yt) 16 Messung einer Amplitudenmodulation 16

Triggerung und Zeitablenkung 17

Autom. Spitzenwert-Triggerung (MODE-Menü) 17 Normaltriggerung (Menü: MODE) 17 Flankenrichtung (Menü: FILTER) 17 Triggerkopplung (Menü: FILTER) 18 Video (TV-Signaltriggerung) 18 Bildsynchronimpuls-Triggerung 18 Zeilensynchronimpuls-Triggerung 19 Netztriggerung 19 Alternierende Triggerung 19 Externe Triggerung 19 Triggeranzeige 20 Holdoff-Zeiteinstellung 20 B-Zeitbasis (2. Zeitbasis) / Delay Triggerung 20

Änderungen vorbehalten

HM1500-2

 2 Kanäle mit Ablenkkoeffizienten 1 mV/Div…20 V/Div

 2 Zeitbasen: 5 ns/Div…0,5s/Div und 5 ns/Div…20ms/Div

 Rauscharme Messverstärker, hohe Impulswiedergabetreue

 Videotrigger: Bild- und Zeilenwahl, gerade und ungerade,

525/60 und 625/50

 200 MHz 6-Digit Frequenzzähler,

Cursor und automatische Messungen

 14 kV-Bildröhre mit hoher Schreibgeschwindigkeit, Readout,

Autoset, Verzögerungsleitung, lüfterlos

 Save/Recall Speicher für Geräteeinstellungen

 Hilfefunktionen, mehrsprachiges Menü

 RS-232 Schnittstelle (nur Parameterabfragen und Steuerung)

150MHz Analog-Oszilloskop

HM1500-2

HM1500 2

Exzellente Aussteuereigenschaften demonstriert mit einem 150 MHz Sinussignal

Lissajous Figur (XY-Betrieb)

199,994 MHz Sinussignal, gemessen mit internem Frequenzzähler

Änderungen vorbehalten

Technische Daten

150 MHz Analog-Oszilloskop HM1500-2

Alle Angaben bei 23 °C nach einer Aufwärmzeit von 30 Minuten.

Vertikalablenkung

Kanäle: 2 Betriebsarten: CH 1 (Kanal 1) oder CH 2 (Kanal 2) einzeln,

DUAL (CH 1 und CH 2 alternierend oder chop.), Addition

XY-Betrieb: CH 1 Invert: CH 1, CH 2 Bandbreite (-3dB): 2 x 0…150 MHz Anstiegszeit: ‹2,3ns Bandbreitenbegrenzung (zuschaltbar): ca. 20MHz (5mV/ Div…20 V/Div) Ablenkkoeffizienten (CH 1, 2): 14 kalibrierte Stellungen

1 mV…2 mV/Div: ± 5 % (0…10MHz (-3 dB)) 5 mV…20 V/Div: ±3 % (1-2-5 Schaltfolge) variabel (unkalibriert) › 2,5 :1 bis › 50 V/Div

Eingänge Kanal 1, Kanal 2: Eingangsimpedanz: 1 MΩ II 15 pF Eingangskopplung: DC, AC, GND (Ground) Max. Eingangsspannung: 400 V (DC + Spitze AC) Y-Verzögerungsleitung: 70 ns Messstromkreise: Messkategorie I Hilfseingang:

Funktion (wählbar): Extern Trigger, Z (Helltastung) Kopplung: AC, DC Max. Eingangsspg.: 100 V (DC + Spitze AC)

Triggerung

Automatic (Spitzenwert):

Min. Signalhöhe: 5mm Frequenzbereich: 10 Hz…250 MHz Leveleinstellbereich: von Spitze- zu Spitze+

Normal (ohne Spitzenwert)

Min. Signalhöhe: 5mm Frequenzbereich: 0…250 MHz

Leveleinstellbereich: -10…+10Div Betriebsarten: Flanke/Video Flankenrichtung: Steigend, fallend, beide Quellen: CH 1, CH 2, altern. CH 1/2 (≥ 8mm), Netz, extern Kopplung: AC: 10 Hz…250MHz

DC: 0 …250 MHz HF: 30 kHz…250 MHz LF: 0…5kHz

Noise Rej. zuschaltbar

Video: pos./neg. Sync. Impulse

Normen: 525 Zeilen/60 Hz Systeme

625 Zeilen/50 Hz Systeme

Halbbild: gerade/ungerade/beide

Zeile: alle/Zeilennummer wählbar

Quelle: CH 1, CH 2, Ext. Triggeranzeige: LED Ext. Trigger über: Zusatzeingang (0,3 Vss, 150 MHz) Kopplung: AC, DC Max. Eingangsspannung: 100 V (DC + Spitze AC)

2. Trigger

Min. Signalhöhe: 5mm

Frequenzbereich: 0…250 MHz

Kopplung: DC

Leveleinstellbereich: -10…+10Div

Horizontalablenkung

Betriebsarten: A, ALT (alternierend A/B), B Zeitkoeffizienten A: 50ns/Div…0,5 s/Div (1-2-5 Schaltfolge) Zeitkoeffizienten B: 50 ns/Div…20 ms/Div (1-2-5 Schaltfolge)

Genauigkeit A und B: ±3% X-Dehnung x10: bis 5 ns/Div

Genauigkeit: ±5% Variabler Zeitkoeffizient A/B: kontinuierlich 1:2,5 Hold-off Zeit: variabel 1:10 (LED-Anzeige) Bandbreite X-Verstärker: 0…3 MHz (-3dB) XY-Phasendifferenz ‹3°: ‹ 220kHz

Im Lieferumfang enthalten: Netzkabel, Bedienungsanleitung, 2 Tastköpfe 10:1 mit Teilungsfaktorkennung (HZ200), RS-232 Schnittstelle (HO710)

Optionales Zubehör:

HO720 Dual-Schnittstelle USB/ RS-232 HO730 Dual-Schnittstelle Ethernet/ USB HO740 Schnittstelle IEEE-488 (GPIB) HZ13 Schnittstellenkabel (USB) 1,8m HZ14 Schnittstellenkabel (seriell) 1:1 HZ20 Adapterstecker, BNC auf 4mm Bananenbuchse HZ33 Messkabel 50Ω, BNC /BNC, 0,5m HZ34 Messkabel 50Ω, BNC /BNC, 1m HZ45 19“ Einbausatz 4HE HZ51 Tastkopf 10:1 (150MHz) HZ52 Tastkopf 10:1 HF (250MHz) HZ53 Tastkopf 100:1 (100MHz) HZ56-2 Gleich-Wechselstrom-Messzange HZ70 Opto-Schnittstelle (mit Lichtleiterkabel) HZ72 IEEE-488 Schnittstellenkabel HZ100 Differenz-Tastkopf 20:1/200:1 HZ109 Differenz-Tastkopf 1:1/10:1 HZ115 Differenz-Tastkopf 100:1/1000:1 HZ154 Tastkopf 1:1/10:1 (10/100MHz) HZ350 Tastkopf mit Teilungsfaktorerkennung 10:1 (350MHz) HZ355 Slimline-Tastkopf mit automatischer Kennung 10:1 (500MHz) HZO20 Hochspannungstastkopf 1000:1 (400MHz) HZO30 Aktiver Tastkopf (1GHz) HZO50 AC/DC Stromzange 20A, DC…100 kHz HZO51 AC/DC Stromzange 1000A, DC…20 kHz

Bedienung/Messung/Schnittstellen

Bedienung: Autoset, Menü und Hilfsfunktionen (mehr-

sprachig)

Save/Recall (Geräteeinstellungen): 9 Signalanzeige: max. 4 Signalkurven

CH 1, 2 (Zeitbasis A) in Kombination mit CH 1, 2 (Zeitbasis B)

Frequenzzähler:

6 Digit Auflösung: ›1…250 MHz 5 Digit Auflösung: 0,5 Hz…1MHz Genauigkeit 50ppm

Auto Messfunktionen: Frequenz, Periode, U

, Uss, Us+, U

Cursor Messfunktionen: Δt, 1/Δt (f), ta, ΔU, U gegen GND,

Verhältnis X und Y

Auflösung Readout/Cursor: 1000 x 2000Punkte Schnittstellen: RS-232

Optional: Dual-Schnittstelle USB/RS232, IEEE-488 (GPIB)

Dual-Schnittstelle Ehernet/USB

CRT: D14-375GH Anzeigefläche m. Innenraster: 8Div x 10 Div Beschleunigungsspannung: ca. 14kV

Verschiedenes

Komponententester:

Testspannung: ca. 7 V

eff

(Leerlauf), ca. 50 Hz

Teststrom: max. 7 mA

eff

(Kurzschluss)

Bezugspotenzial: Masse (Schutzleiter)

Probe ADJ Ausgang: 1kHz/1 MHz Rechtecksignal

(Tastkopfabgleich) 0,2 V

(ta ‹ 4 ns)

Strahldrehung: elektronisch Netzanschluss: 105…253 V, 50/60 Hz ±10 %, CAT II Leistungsaufnahme: 37 Watt bei 230V, 50 Hz Schutzart: Schutzklasse I (EN61010-1) Arbeitstemperatur: +5...+40°C Lagertemperatur: -20...+70°C Rel. Luftfeuchtigkeit: 5…80% (ohne Kondensation) Abmessungen (B x H x T): 285 x 125 x 380 mm Gewicht: 5,6 kg

Gerätesteuerung und Parameterabfrage, nicht jedoch Übertragung des CRT Inhaltes.

HM1500-2D/091109/ce · Änderung vorbehalten · © HAMEG Instruments GmbH®· DQS-zertifiziert nach DIN EN ISO 9001:2000, Reg. Nr.: DE-071040 QM

HAMEG Instruments GmbH · Industriestr. 6 · D-63533 Mainhausen · Tel +49 (0)6182 800 0 · Fax +49 (0)6182 800 100 · www.hameg.com · info@hameg.com

Änderungen vorbehalten

Wichtige Hinweise

Sofort nach dem Auspacken sollte das Gerät auf mechanische Beschädigungen und lose Teile im Inneren überprüft werden. Falls ein Transportschaden vorliegt, ist sofort der Lieferant zu informieren. Das Gerät darf dann nicht in Betrieb gesetzt werden.

Symbole

Bedienungsanleitung Hochspannung beachten

Hinweis Erde unbedingt beachten!

Aufstellung des Gerätes

Wie den Abbildungen zu entnehmen ist, lässt sich der Griff in verschiedene Positionen schwenken: A und B = Trageposition C = Waagerechte Betriebsstellung D und E = Betriebsstellungen mit unterschiedlichem Winkel F = Position zum Entfernen des Griffes T = Stellung für Versand im Karton (Griffknöpfe nicht ge-

rastet)

PUkT

PUOGkT

PUkT

ANALOG

PUOPFGkT

PUkT

HGOFFD

PUOPFGkT

HGOPFFD

DIGITAL

MIXED SIGNAL

COMBISCOPE

PUkT

HM1508

PUOPFGkT

PFGkT

PUkT

1 GSa · 1MB

PUkT

150 MHz

PUOPFGkT PUOPFGkT

PUOPFGkT

VOLTS/DIVV HGOPFFD

HAMEG

C O M B I S C O P E

PUk PUk

PUkT

PUOPFGkT

PUkT

PUOPF

PUkT

PUOPF

HGOPFFD

PUkT

VOLTS/DIVV

HGOPFFD

PUkT

PUOPFGkT

PUkT

HGOPFFD

PUkT

PUOPFGkT

PUk PUk

PUOPFGkT

PGkT

PUkT PUkT

PUOPFGkT

PUOPF PUOPF

PUOPFGkT

INPUTS

PUkTKl

15pF

max

400 Vp

PUkT

Achtung!

Um eine Änderung der Griffposition vorzunehmen,

muss das Oszilloskop so aufgestellt sein, dass es nicht herunterfallen kann, also z.B. auf einem Tisch stehen. Dann müssen die Griffknöpfe zunächst auf beiden Seiten gleichzeitig nach Außen gezogen und in Richtung der gewünschten Position geschwenkt werden. Wenn die Griffknöpfe während des Schwenkens nicht nach Außen gezogen werden, können sie in die nächste Raststellung einrasten.

Entfernen/Anbringen des Griffs

Abhängig vom Gerätetyp kann der Griff in Stellung B oder F entfernt werden, in dem man ihn weiter herauszieht. Das Anbringen des Griffs erfolgt in umgekehrter Reihenfolge.

Sicherheit

Dieses Gerät ist gemäß VDE 0411 Teil 1, Sicherheitsbestimmungen für elektrische Mess-, Steuer-, Regel- und Laborgeräte, gebaut, geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es entspricht damit auch den Bestimmungen der europäischen Norm EN 61010-1 bzw. der internationalen Norm IEC 1010-1. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Hinweise und Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind. Gehäuse, Chassis und alle Messanschlüsse sind mit dem Netzschutzleiter verbunden. Das Gerät entspricht den Bestimmungen der Schutzklasse I. Die berührbaren Metallteile sind gegen die Netzpole mit 2200 V Gleichspannung geprüft. Das Oszilloskop darf aus Sicherheitsgründen nur an vorschriftsmäßigen Schutzkontaktsteckdosen betrieben werden. Der Netzstecker muss eingeführt sein, bevor Signalstromkreise angeschlossen werden. Die Auftrennung der Schutzkontaktverbindung ist unzulässig.

Die meisten Elektronenröhren generieren Gammastrahlen. Bei diesem Gerät bleibt die Ionendosisleistung weit unter dem gesetzlich zulässigen Wert von 36 pA/kg. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unabsichtlichen Betrieb zu sichern.

Diese Annahme ist berechtigt,

– wenn das Gerät sichtbare Beschädigungen hat, – wenn das Gerät lose Teile enthält, – wenn das Gerät nicht mehr arbeitet, – nach längerer Lagerung unter ungünstigen Verhältnissen

(z.B. im Freien oder in feuchten Räumen),

– nach schweren Transportbeanspruchungen (z.B. mit einer

Verpackung, die nicht den Mindestbedingungen von Post, Bahn oder Spedition entsprach).

Bestimmungsgemäßer Betrieb

ACHTUNG! Das Messgerät ist nur zum Gebrauch durch Personen bestimmt, die mit den beim Messen elektrischer Größen verbundenen Gefahren vertraut sind. Aus Sicherheitsgründen darf das Oszilloskop nur an vorschriftsmäßigen Schutzkontaktsteckdosen betrieben werden. Die Auftrennung der Schutzkontaktverbindung ist unzulässig. Der Netzstecker muss eingeführt sein, bevor Signalstromkreise angeschlossen werden.

Änderungen vorbehalten

Wichtige Hinweise

CAT I

Dieses Oszilloskop ist für Messungen an Stromkreisen bestimmt, die entweder gar nicht oder nicht direkt mit dem Netz verbunden sind. Direkte Messungen (ohne galvanische Trennung) an Messstromkreisen der Messkategorie II, III oder IV sind unzulässig! Die Stromkreise eines Messobjekts sind dann nicht direkt mit dem Netz verbunden, wenn das Messobjekt über einen Schutz-Trenntransformator der Schutzklasse II betrieben wird. Es ist auch möglich mit Hilfe geeigneter Wandler (z.B. Stromzangen), welche die Anforderungen der Schutzklasse II erfüllen, quasi indirekt am Netz zu messen. Bei der Messung muss die Messkategorie – für die der Hersteller den Wandler speziﬁ ziert hat – beachtet werden.

Messkategorien

Die Messkategorien beziehen sich auf Transienten auf dem Netz. Transienten sind kurze, sehr schnelle (steile) Spannungsund Stromänderungen, die periodisch und nicht periodisch auftreten können. Die Höhe möglicher Transienten nimmt zu, je kürzer die Entfernung zur Quelle der Niederspannungsinstallation ist. Messkategorie IV: Messungen an der Quelle der Niederspannungsinstallation (z.B. an Zählern). Messkategorie III: Messungen in der Gebäudeinstallation (z.B. Verteiler, Leistungsschalter, fest installierte Steckdosen, fest installierte Motoren etc.). Messkategorie II: Messungen an Stromkreisen, die elektrisch direkt mit dem Niederspannungsnetz verbunden sind (z.B. Haushaltsgeräte, tragbare Werkzeuge etc.) Messkategorie I: Elektronische Geräte und abgesicherte Stromkreise in Geräten.

Räumlicher Anwendungsbereich

Das Oszilloskop ist für den Betrieb in folgenden Bereichen bestimmt: Industrie-, Wohn-, Geschäfts- und Gewerbebereich sowie Kleinbetriebe.

Umgebungsbedingungen

Die zulässige Umgebungstemperatur während des Betriebs reicht von +5 °C bis +40 °C. Während der Lagerung oder des Transports darf die Temperatur zwischen –20 °C und +70 °C betragen. Hat sich während des Transports oder der Lagerung Kondenswasser gebildet, muss das Gerät ca. 2 Stunden akklimatisiert werden, bevor es in Betrieb genommen wird. Das Oszilloskop ist zum Gebrauch in sauberen, trockenen Räumen bestimmt. Es darf nicht bei besonders großem Staub bzw. Feuchtigkeitsgehalt der Luft, bei Explosionsgefahr sowie bei aggressiver chemischer Einwirkung betrieben werden. Die Betriebslage ist beliebig. Eine ausreichende Luftzirkulation (Konvektionskühlung) ist jedoch zu gewährleisten. Bei Dauerbetrieb ist folglich eine horizontale oder schräge Betriebslage (Aufstellbügel) zu bevorzugen.

Die Lüftungslöcher dürfen nicht abgedeckt

werden!

Nenndaten mit Toleranzangaben gelten nach einer Anwärmzeit von mind. 30 Minuten und bei einer Umgebungstemperatur zwischen 15 °C und 30 °C. Werte ohne Toleranzangabe sind Richtwerte eines durchschnittlichen Gerätes.

dabei fast jeder Frühausfall erkannt. Anschließend erfolgt ein umfangreicher Funktions- und Qualitätstest, bei dem alle Betriebsarten und die Einhaltung der technischen Daten geprüft werden. Die Prüfung erfolgt mit Prüfmitteln, die auf nationale Normale rückführbar kalibriert sind.

Es gelten die gesetzlichen Gewährleistungsbestimmungen des Landes, in dem das HAMEG-Produkt erworben wurde. Bei Beanstandungen wenden Sie sich bitte an den Händler, bei dem Sie das HAMEG-Produkt erworben haben.

Nur für die Länder der EU:

Um den Ablauf zu beschleunigen, können Kunden innerhalb der EU die Reparaturen auch direkt mit HAMEG abwickeln. Auch nach Ablauf der Gewährleistungsfrist steht Ihnen der HAMEG Kundenservice für Reparaturen zur Verfügung.

Return Material Authorization (RMA): Bevor Sie ein Gerät an uns zurücksenden, fordern Sie bitte in jedem Fall per Internet: http://www.hameg.com oder Fax eine RMA-Nummer an. Sollte Ihnen keine geeignete Verpackung zur Verfügung stehen, so können Sie einen leeren Originalkarton über den HAMEG-Service (Tel: +49 (0) 6182 800 500, E-Mail: service@hameg.com) bestellen.

Wartung

Die Außenseite des Oszilloskops sollte regelmäßig mit einem Staubpinsel gereinigt werden. Hartnäckiger Schmutz an Gehäuse und Griff, den Kunststoff- und Aluminiumteilen lässt sich mit einem angefeuchteten Tuch (Wasser +1% Entspannungsmittel) entfernen. Bei fettigem Schmutz kann Brennspiritus oder Waschbenzin (Petroleumäther) benutzt werden. Die Sichtscheibe darf nur mit Wasser oder Waschbenzin (aber nicht mit Alkohol oder Lösungsmitteln) gereinigt werden, sie ist dann noch mit einem trockenen, sauberen, fusselfreien Tuch nachzureiben. Nach der Reinigung sollte sie mit einer handelsüblichen antistatischen Lösung, geeignet für Kunststoffe, behandelt werden. Keinesfalls darf die Reinigungsﬂ üssigkeit in das Gerät gelangen. Die Anwendung anderer Reinigungsmittel kann die Kunststoff- und Lackoberﬂ ächen angreifen.

Netzspannung

Das Gerät arbeitet mit 50 und 60 Hz Netzwechselspannungen im Bereich von 105 V bis 253 V. Eine Netzspannungsumschaltung ist daher nicht vorgesehen. Die Netzeingangssicherung ist von außen zugänglich. Netzstecker-Buchse und Sicherungshalter bilden eine Einheit. Ein Auswechseln der Siche rung darf und kann (bei unbeschädigtem Sicherungshalter) nur erfolgen, wenn zuvor das Netzkabel aus der Buchse entfernt wurde. Dann muss der Sicherungshalter mit einem Schraubenzieher herausgehebelt werden. Der Ansatzpunkt ist ein Schlitz, der sich auf der Seite der Anschlusskontakte beﬁ ndet. Die Sicherung kann dann aus einer Halterung ge drückt und ersetzt werden. Der Sicherungshalter wird gegen den Federdruck eingescho ben, bis er eingerastet ist. Die Verwendung ,,geﬂ ickter“ Sicherungen oder das Kurzschließen des Sicherungshalters ist unzulässig. Dadurch entstehende Schäden fallen nicht un ter die Gewährleistung.

Gewährleistung und Reparatur

HAMEG Geräte unterliegen einer strengen Qualitätskontrolle. Jedes Gerät durchläuft vor dem Verlassen der Produktion einen 10-stündigen „Burn in-Test“. Im intermittierenden Betrieb wird

Sicherungstype:

Größe 5 x 20 mm; 250V~, C; IEC 127, Bl. III; DIN 41 662 (evtl. DIN 41 571, Bl. 3). Abschaltung: träge (T) 0,8A.

Änderungen vorbehalten

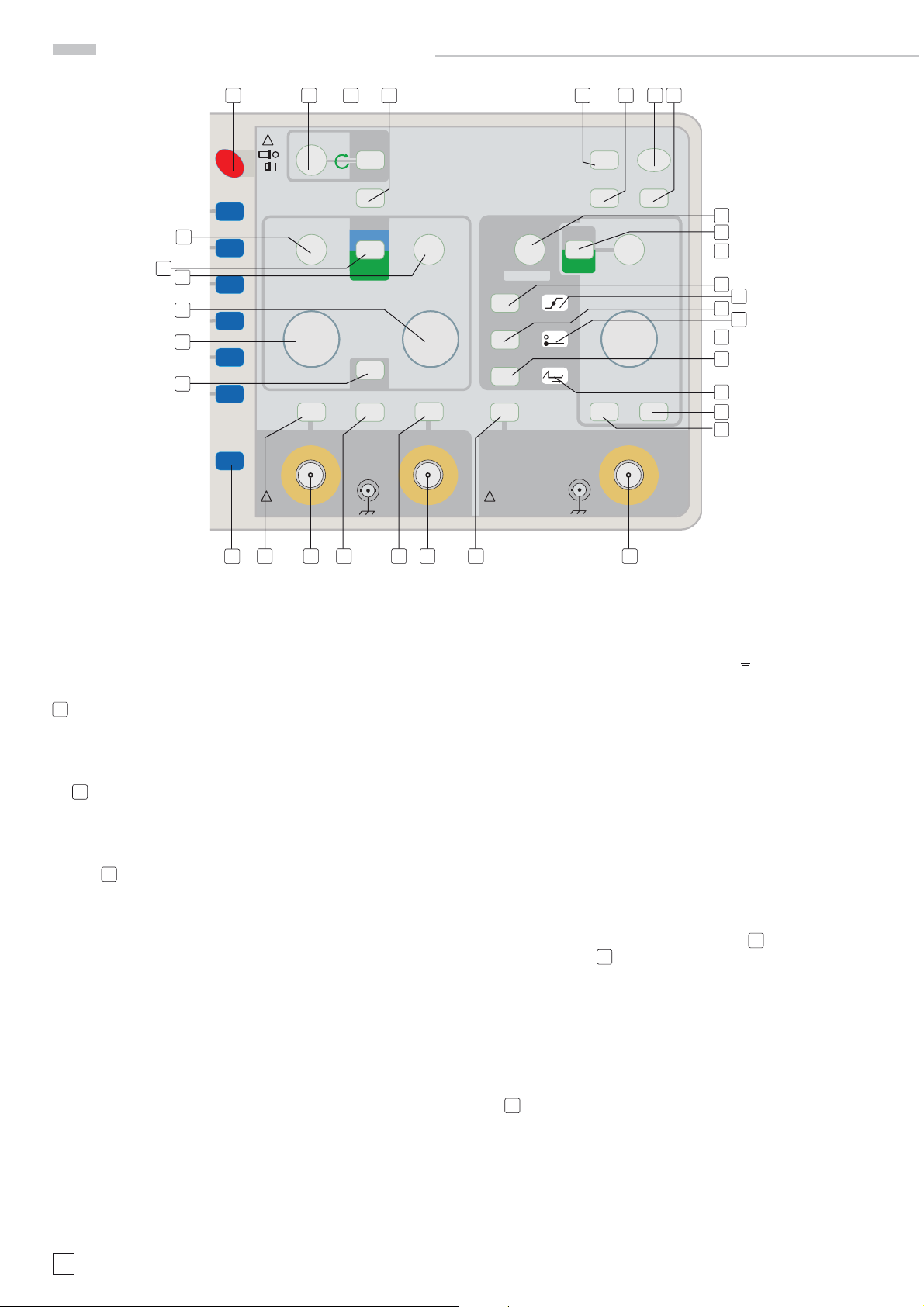

Kurzbeschreibung der Bedienelemente

Die Seitenzahlen verweisen auf die ausführliche Beschreibung im Kapitel „Bedienelemente und Readout“!

Seite

POWER (Taste) – Netz, Ein/Aus 25

Seite

SOURCE (Taste) 32

Menüaufruf der wählbaren Triggerquellen (z.B. CH1, CH2,

INTENS (Dreh-Knopf) 25

Alt. 1/2, Extern, Netz).

Helligkeitseinstellung für den Kathodenstrahl und

andere Funktionen, wenn das Drehknopf-Symbol angezeigt wird.

FOCUS, TRACE, MENU (Taste) 25

Menüaufruf mit Readoutanzeige, ermöglicht die

Änderung diverser Einstellungen (z.B. Focus, Strahldrehung etc.) mit INTENS

CURSOR MEASURE (Taste) 26

Menüaufruf mit Auswahl von Cursor-Messungen und

deren Aktivierung.

SAVE/RECALL (Taste) 27

Menü bietet Zugriff auf den Geräteeinstellungs-Speicher.

TRIG’d (LED) 33

Anzeige leuchtet, wenn das Triggersignal die Trigger-

bedingungen erfüllt.

NORM (LED) 33

Anzeige leuchtet, wenn Normal-Triggerung vorliegt.

HOLD OFF (LED) 33

Anzeige leuchtet, wenn im HOR-Menü

abweichende Holdoff-Zeit eingestellt ist.

X-POS / DELAY (Taste) 33

Menüaufruf und farbig leuchtende Anzeige der hier

bestimmten aktuellen Funktion des HORIZONTAL-Drehknopfs (bei X-POS dunkel).

SETTINGS (Taste) 27

Menü mit Allgemein- und Spracheinstellungen.

HORIZONTAL (Drehknopf) 33

Ändert die X-Position bzw. die Verzögerungszeit der

AUTOSET (Taste) 27

Ermöglicht eine sinnvolle, signalbezogene, automatische

Geräteeinstellung.

B-Zeitbasis.

TIME/DIV · VAR (Drehknopf) 33

Einsteller für Ablenkkoefﬁ zient Zeitbasis A und B sowie

HELP (Taste) 28

Schaltet Hilfetexte zu Bedienelementen und Menüs ein/

aus.

Zeit-Feinsteller (VAR).

MAG x10 (Taste) 34

Im Yt-Betrieb (Zeitbasis) erfolgt die Dehnung der X-Achse

POSITION 1 (Drehknopf) 28

Positionsänderungen der aktuell vorliegenden Funktion

Signal, Cursor und Strahltrennung (Trace Separation).

POSITION 2 (Drehknopf) 28

Positionsänderungen der aktuell vorliegenden

Funktion

CH 1/2–CURSOR–TRACE SEP (Taste) 29

: Signal und Cursor.

Menüaufruf und farbige Anzeige der hier bestimmten ak-

tuellen Funktion von POSITION 1 und 2 (bei CH1/2 dunkel).

VOLTS/DIV - VAR (Drehknopf) 29

Kanal 1 Y-Ablenkkoefﬁ zient-, Y-Fein-(VAR) -Einsteller.

um den Faktor 10, mit gleichzeitiger Änderung der Ablenkkoefﬁ zienten-Anzeige.

HOR VAR (Taste) 34

Menüaufruf: Zeitbasen A und B, B-Triggerung,

Zeit-Feinsteller und Holdoff-Zeit.

CH1 VAR (Taste) 35

Menüaufruf Kanal 1: Eingangskopplung (AC, DC, GND),

Invertierung, Tastteiler und Y-Feinsteller.

VERT/XY (Taste) 37

Menüaufruf mit nachfolgender Vertikalbetriebsarten-

Wahl bzw. Additions und XY-Betrieb, sowie Bandbreitenbegrenzung.

VOLTS/DIV - VAR (Drehknopf) 29

Kanal 2 Y-Ablenkkoefﬁ zient-, Y-Fein-(VAR) -Einsteller.

CH2 VAR (Taste) 37

Menüaufruf Kanal 2: Eingangskopplung (AC, DC, GND),

AUTO MEASURE (Taste) 29

Menüaufruf mit Untermenüs für automatische Messun-

gen und deren Aktivierung.

Invertierung, Tastteiler und Y-Feinsteller.

Input CH1 (BNC-Buchse) 39

Signaleingang Kanal 1 und Eingang für Horizontalablen-

LEVEL A/B (Drehknopf) 30

kung im XY-Betrieb.

Triggerpegel-Einstellung für A- und B-Zeitbasis

MODE (Taste) 31

Menüaufruf der wählbaren Triggerarten.

FILTER (Taste) 31

Menüaufruf der wählbaren Triggerﬁ lter (Kopplung),

Rauschunterdrückung und Triggerﬂ ankenrichtungen.

Input CH2 (BNC-Buchse) 39

Signaleingang Kanal 2 und Eingang für Vertikalablenkung

im XY-Betrieb.

AUX (Taste) 39

Menüaufruf des Eingangs AUXILIARY INPUT für die exter-

ne Triggerung, Aktivieren des Eingangs für Helligkeits-

eine von 0%

Änderungen vorbehalten

Kurzbeschreibung der Bedienelemente

COMP.

TESTER

POWER

PROBE

ADJ

ANALOGSCOPE

Instruments

MENUMENU

OFFOFF

VAR VA R VAR x1 0

FOCUS TRACE

VOLTS / DIV

VAR

VOLTS / DIV

VAR

TIME / DIV

VAR

X-POS

INTENS

LEVEL A/B

AUX

AUXILIARY INPUT

HORIZONTAL

INPUTS

1MΩII15pF

max

400 Vp

CAT I

DELAY

TRACE

SEP

CH 1/2

CURSOR

SAVE/

RECALL

AUTOS ET

SETTINGS HELP

POSITION 1 POSITION 2

VERT/XY

HM1500-2

ANALOG

OSCILLOSCOPE

150 MHz

TRIGGER

MODE

FILTER

SOURCE

TRIG ’d

NORM

HOLD OFF

AUTO

MEASURE

CURSOR

MEASURE

TRIG. EXT. / Z-INP.

CH 1 CH 2

X-INP

CH 1 CH 2 HOR MAG

1MΩ II

15pF

max

100 Vp

20 V 1 mV 20 V 1 mV

0.5s 50ns

POWERPOWER

MENUMENU

OFFOFF

1 2 3 4 5 876

27 30 28 29 31 32 3337

modulation (Z), wenn die externe Triggerung abgeschaltet ist.

AUXILIARY INPUT (BNC-Buchse) 39

Eingang für externe Triggersignale oder Helligkeits-

modulation (Z).

PROBE / ADJ (Buchse) 39

Ausgang mit Rechtecksignal zur Frequenz-Kompen-

sation von 10:1 teilenden Tastköpfen.

PROBE / COMPONENT (Taste) 39

Menüaufruf für Ein- oder Ausschalten des COMPO-

NENT-Tester, Frequenzwahl des Signals an PROBE ADJ, Information über Geräte Hard- und Software sowie die Schnittstelle (Geräterückseite) falls installiert.

Anschluss der Testkabel für den Componenten-Tester.

Schaltet die Menüanzeige ab oder schaltet eine Menüebene

36 35 34 37

COMPONENT TESTER (2 Buchsen mit Ø 4 mm ) 39

Linke Buchse ist galvanisch mit dem Netzschutzleiter verbunden.

MENU OFF (Taste) 39

zurück.

Änderungen vorbehalten

Allgemeine Grundlagen

Art der Signalspannung

Das Oszilloskop HM1500-2 erfasst im Echtzeitbetrieb praktisch alle sich periodisch wiederholenden Signalarten (Wechselspannungen) mit Frequenzen bis mindestens 150 MHz (–3 dB) und Gleichspannungen.

Der Vertikalverstärker ist so ausgelegt, dass die Übertragungsgüte nicht durch eigenes Überschwingen beeinﬂ usst wird.

Die Darstellung einfacher elektrischer Vorgänge, wie sinusförmige HF- und NF-Signale oder netzfrequente Brummspannungen, ist in jeder Hinsicht problemlos. Beim Messen ist ein ab ca. 70 MHz zunehmender Messfehler zu berücksichtigen, der durch Verstärkungsabfall bedingt ist. Bei ca. 100 MHz beträgt der Abfall etwa 10%, der tatsächliche Spannungswert ist dann ca. 11% größer als der angezeigte Wert. Wegen der differierenden Bandbreiten der Vertikalverstärker (–3 dB zwischen 150 MHz und 170 MHz) ist der Messfehler nicht ganz exakt deﬁ nierbar.

Bei sinusförmigen Vorgängen liegt die –6 dB Grenze für den HM1500-2 bei 220 MHz.

Bei der Aufzeichnung rechteck- oder impulsartiger Signalspannungen ist zu beachten, dass auch deren Oberwellenanteile übertragen werden müssen. Die Folgefrequenz des Signals muss deshalb wesentlich kleiner sein (ca. 5 bis 10 mal), als die obere Grenzfrequenz des Vertikalverstärkers. Bei der Auswertung solcher Signale ist dieser Sachverhalt zu berücksichtigen.

Schwieriger ist das Oszilloskopieren von Signalgemischen, besonders dann, wenn darin keine mit der Folgefrequenz ständig wiederkehrenden höheren Pegelwerte enthalten sind, auf die getriggert werden kann. Dies ist z.B. bei Burst-Signalen der Fall. Um auch dann ein gut getriggertes Bild zu erhalten, ist u.U. eine Veränderung der HOLD OFF-Zeit erforderlich.

DC-Kopplung ist auch für die Darstellung von Logik- und Impulssignalen zu empfehlen, besonders dann, wenn sich dabei das Tastverhältnis ständig ändert. Andernfalls wird sich das Bild bei jeder Änderung auf- oder abwärts bewegen. Reine Gleichspannungen können nur mit DC-Kopplung gemessen werden.

Die gewählte Eingangskopplung wird im READOUT (Schirmbild) angezeigt. Das „=“ Symbol zeigt DC-Kopplung an, während AC-Kopplung mit dem „~“ Symbol angezeigt wird (siehe „Bedienelemente und Read out”).

Größe der Signalspannung

In der allgemeinen Elektrotechnik bezieht man sich bei Wechselspannungsangaben in der Regel auf den Effektivwert. Für Signalgrößen und Spannungsbezeichnungen in der Oszilloskopie wird jedoch der V

-Wert (Volt-Spitze-Spitze)

verwendet. Letzterer entspricht den wirklichen Potentialverhältnissen zwischen dem positivsten und negativsten Punkt einer Spannung, so wie sie auf dem Bildschirm angezeigt wird.

Will man eine auf dem Oszilloskopschirm aufgezeichnete sinusförmige Größe auf ihren Effektivwert umrechnen, muss der sich in V Umgekehrt ist zu beachten, dass in V mige Spannungen den 2,83fachen Potentialunterschied in V

ergebende Wert durch 2 x √2 = 2,83 dividiert werden.

angegebene sinusför-

eff

haben. Die Beziehungen der verschiedenen Spannungsgrößen sind aus der nachfolgenden Abbildung ersichtlich.

Spannungswerte an einer Sinuskurve

eff

mom

Fernseh-Video-Signale (FBAS-Signale) sind mit Hilfe des aktiven TV-Sync-Separators leicht triggerbar.

Die zeitliche Auﬂ ösung ist unproblematisch. Beispielsweise wird bei 100 MHz und der kürzesten einstellbaren Ablenkzeit (5 ns/cm) eine Signalperiode über 2 cm geschrieben.

Für den wahlweisen Betrieb als Wechsel- oder Gleichspannungsverstärker kann jeder Vertikalverstärker-Eingang mit AC- oder DC-Kopplung betrieben werden (DC = direct current; AC = alternating current). Mit Gleichstromkopplung DC sollte nur bei vorgeschaltetem Tastteiler oder bei sehr niedrigen Frequenzen gearbeitet werden bzw. wenn die Erfassung des Gleichspannungsanteils der Signalspannung unbedingt erforderlich ist.

Bei der Aufzeichnung sehr niederfrequenter Impulse können bei AC-Kopplung (Wechselstrom) des Vertikalverstärkers störende Dachschrägen auftreten (AC-Grenzfrequenz ca. 1,6 Hz für –3 dB). In diesem Falle ist, wenn die Signalspannung nicht mit einem hohen Gleichspannungspegel überlagert ist, die DC-Kopplung vorzuziehen. Andernfalls muss vor den Eingang des auf DC-Kopplung geschalteten Messverstärkers ein entsprechend großer Kondensator geschaltet werden. Dieser muss eine genügend große Spannungsfestigkeit besitzen.

Änderungen vorbehalten

= Effektivwert; Vs = einfacher Spitzenwert;

eff

= Spitze-Spitze-Wert;

= Momentanwert (zeitabhängig)

mom

Die minimal erforderliche Signalspannung am Y-Eingang für ein 1 cm hohes Bild beträgt 1 mV

(±5%), wenn mit dem READ-

OUT (Schirmbild) der Ablenkkoefﬁ zient 1 mV angezeigt wird und die Feineinstellung kalibriert ist. Es können jedoch auch noch kleinere Signale aufgezeichnet werden. Die möglichen Ablenkkoefﬁ zienten sind in mV

/cm oder Vss/cm angegeben.

Mit Hilfe der Cursor ist die Größe der Signalspannung – unter automatischer Berücksichtigung des Tastteilers – ermittelbar und wird mit dem Readout angezeigt. Bei Tastteilern mit Teilungsfaktor-Kennung erfolgt die Berücksichtigung automatisch und mit höherer Priorität als die ebenfalls mögliche, manuelle Teilungsfaktorbestimmung. Der Ablenkkoefﬁ zient wird im Readout unter Berücksichtigung des Teilungsfaktors angezeigt.

Für Amplitudenmessungen muss sich die Feineinstellung in ihrer kalibrierten Stellung beﬁ nden. Unkalibriert kann die Ablenkempﬁ ndlichkeit kontinuierlich verringert werden (siehe „Bedienelemente und Readout”). So kann jeder Zwischenwert

Allgemeine Grundlagen

innerhalb der 1-2-5 Abstufung des Teilerschalters eingestellt werden. Ohne Tastteiler sind damit Signale bis ca. 400 V

darstellbar (Ablenkkoefﬁ zient 20 V/cm x Feineinstellung 2,5:1 x Rasterhöhe 8 cm).

Soll die Größe der Signalspannung ohne die Cursor ermittelt werden, genügt es ihre in cm ablesbare Signalhöhe mit dem angezeigten (kalibrierten) Ablenkkoefﬁ zienten zu multiplizieren.

Ohne Tastteiler darf die Spannung am Y-Eingang

400 V (unabhängig von der Polarität) nicht überschreiten.

Ist das zu messende Signal eine Wechselspannung, die einer Gleichspannung überlagert ist (Mischspannung), beträgt der höchstzulässige Gesamtwert beider Spannungen (Gleichspannung und einfacher Spitzenwert der Wechselspannung) ebenfalls + bzw. –400 V. Wechselspannungen, deren Mittelwert Null ist, dürfen maximal 800 V

betragen.

Beim Messen mit Tastteilern sind deren mögli-

cherweise höheren Grenzwerte nur dann maßgebend, wenn DC-Eingangskop plung am Oszilloskop vorliegt.

Liegt eine Gleichspannung am Eingang an und ist die Eingangskopplung auf AC geschaltet, gilt der niedrigere Grenzwert des Oszilloskopeingangs (400 V). Der aus dem Widerstand im Tastkopf und dem 1MΩ Eingangswiderstand des Oszilloskops bestehende Spannungsteiler ist, durch den bei AC-Kopplung dazwischen geschalteten Eingangs-Kopplungskondensator, für Gleichspannungen unwirksam. Gleichzeitig wird dann der Kondensator mit der ungeteilten Gleichspannung belastet. Bei Mischspannungen ist zu berücksichtigen, dass bei AC-Kopplung deren Gleichspannungsanteil ebenfalls nicht geteilt wird, während der Wechselspannungsanteil einer frequenzabhängigen Teilung unterliegt, die durch den kapazitiven Widerstand des Koppelkondensators bedingt ist. Bei Frequenzen ≥40 Hz kann vom Teilungsverhältnis des Tastteilers ausgegangen werden.

Unter Berücksichtigung der zuvor erläuterten Bedingungen, können mit HAMEG 10:1 Tastteilern des Typs HZ200 Gleichspannungen bis 400 V bzw. Wechselspannungen (mit Mittelwert Null) bis 800 V

gemessen werden. Mit Spezialtastteilern

100:1 (z.B. HZ53) lassen sich Gleichspannungen bis 1200 V bzw. Wechselspannungen (mit Mittelwert Null) bis 2400 V

messen.

Allerdings verringert sich dieser Wert bei höheren Frequenzen (siehe technische Daten HZ53). Mit einem normalen Tastteiler 10:1 riskiert man bei so hohen Spannungen, dass der den Teiler-Längswiderstand überbrückende C-Trimmer durchschlägt, wodurch der Y-Eingang des Oszilloskops beschädigt werden kann.

Soll jedoch z.B. nur die Restwelligkeit einer Hochspannung oszilloskopiert werden, genügt auch der 10:1-Tastteiler. Diesem ist dann noch ein entsprechend hochspannungsfester Kondensator (etwa 22 – 68 nF) vorzuschalten.

Mit der auf GND geschalteten Eingangskopplung und dem POSITION-Einsteller kann vor der Messung eine horizontale Rasterlinie als Referenzlinie für Massepotential eingestellt werden. Sie kann beliebig zur horizontalen Mittellinie eingestellt werden, je nachdem, ob positive und/oder negative Abweichungen vom Massepotential zahlenmäßig erfasst werden sollen.

Gesamtwert der Eingangsspannung

Spannung

Spitze

DC + AC

Spitze

= 400 V

max

Die gestrichelte Kurve zeigt eine Wechselspannung, die um 0 Volt schwankt. Ist diese Spannung einer Gleichspannung überlagert (DC), so ergibt die Addition der positiven Spitze zur Gleichspannung die maximal auftretende Spannung (DC + AC Spitze).

Zeitwerte der Signalspannung

In der Regel handelt es sich in der Oszilloskopie um zeitlich wiederkehrende Spannungsverläufe, im folgenden Perioden genannt. Die Zahl der Perioden pro Sekunde ist die Folgefrequenz. Abhängig von der Zeitbasis-Einstellung (TIME/DIV.) können eine oder mehrere Signalperioden oder auch nur ein Teil einer Periode dargestellt werden. Die Zeitkoefﬁ zienten werden mit dem READOUT (Schirmbild) angezeigt und in ms/ cm, μs/cm und ns/cm angegeben (1cm entspricht 1 DIV. auf dem Innenraster der Strahlröhre). In Verbindung mit den auf

t- bzw. 1/ t- (Frequenz) Messung geschalteten Cursor, lässt sich die Periodendauer bzw. die Frequenz des Signals einfach ermitteln.

Soll die Dauer eines Signals ohne die Cursor ermittelt werden, genügt es seine in cm ablesbare Dauer mit dem angezeigten (kalibrierten) Ablenkkoefﬁ zienten zu multiplizieren.

Ist der zu messende Zeitabschnitt im Verhältnis zur vollen Signalperiode relativ klein, kann man mit zweiter Zeitbasis oder gedehntem Zeitmaßstab (MAG x10) arbeiten.

Durch Drehen des HORIZONTAL-Drehknopfes kann der interessierende Zeitabschnitt in die Mitte des Bildschirms geschoben werden.

Das Systemverhalten einer Impulsspannung wird durch deren Anstiegszeit bestimmt. Impulsanstiegs-/Abfallzeiten werden zwischen dem 10%- und 90%-Wert ihrer vollen Amplitude gemessen.

Das folgende Beispiel bezieht sich auf die Ablesung mittels des Innenrasters der Strahlröhre. Es kann aber auch wesentlich einfacher mit Hilfe der auf Anstiegszeit-Messung geschalteten Cursor gemessen werden.

Messung:

– Die Flanke des betr. Impulses wird exakt auf 5cm Schreib-

höhe eingestellt (durch Y-Teiler und dessen Feineinstellung).

– Die Flanke wird symmetrisch zur X- und Y-Mittellinie posi-

tioniert (mit X- und Y-Pos. Einsteller).

– Die Schnittpunkte der Signalﬂ anke mit den 10%- bzw. 90%-

Linien jeweils auf die horizontale Mittellinie loten und deren zeitlichen Abstand auswerten.

Änderungen vorbehalten

Allgemeine Grundlagen

100%

90%

5 cm

10%

ges

Bei einem eingestellten Zeitkoefﬁ zienten von 5ns/cm ergäbe das Bildbeispiel eine gemessene Gesamtanstiegszeit von:

ges = 1,6 cm x 5 ns/cm = 8 ns

Bei sehr kurzen Zeiten ist die Anstiegszeit des Oszilloskop-Vertikalverstärkers und des evtl. benutzten Tastteilers geometrisch vom gemessenen Zeitwert abzuziehen. Die Anstiegszeit des Signals ist dann

Dabei ist t

ta= t

ges

– t

ges

die gemessene Gesamtanstiegszeit, t

osc

– t

die vom

osz

Oszilloskop (beim HM1500-2 ca. 2,3 ns) und tt die des Tastteilers, z.B. = 2 ns. Ist t

größer als 22 ns, kann die Anstiegszeit des

ges

Vertikalverstärkers vernachlässigt werden (Fehler <1%).

Obiges Bildbeispiel ergibt damit eine Signal-Anstiegszeit von:

ta= 82 - 2,32 - 22 = 7,4 ns

Die Messung der Anstiegs- oder Abfallzeit ist natürlich nicht auf die oben im Bild gezeigte Bild-Einstellung begrenzt. Sie ist so nur besonders einfach. Prinzipiell kann in jeder Bildlage und bei beliebiger Signalamplitude gemessen werden. Wichtig ist nur, dass die interessierende Signalﬂ anke in voller Länge, bei nicht zu großer Steilheit, sichtbar ist und dass der Horizontalabstand bei 10% und 90% der Amplitude gemessen wird. Zeigt die Flanke Vor- oder Überschwingen, darf man die 100% nicht auf die Spitzenwerte beziehen, sondern auf die mittleren Dachhöhen. Ebenso werden Einbrüche oder Spitzen neben der Flanke nicht berücksichtigt. Bei sehr starken Einschwingverzerrungen verliert die Anstiegs- oder Abfallzeitmessung allerdings ihren Sinn. Für Verstärker mit annähernd konstanter Gruppenlaufzeit (also gutem Impulsverhalten) gilt folgende Zahlenwert-Gleichung zwischen Anstiegszeit ta (in ns) und Bandbreite B (in MHz):

350 350 t

——

B t

B =

——

Anlegen der Signalspannung

Ein kurzes Drücken der AUTOSET-Taste genügt, um automatisch eine sinnvolle, signalbezogene Geräteeinstellung zu erhalten (siehe AUTOSET). Die folgenden Erläuterungen beziehen sich auf spezielle Anwendungen, die eine manuelle Bedienung erfordern. Die Funktion der Bedienelemente wird im Abschnitt „Bedienelemente und Readout” beschrieben.

Vorsicht beim Anlegen unbekannter Signale an den

Vertikaleingang!

Es wird empfohlen, möglichst immer mit Tastteiler zu messen! Ohne vorgeschalteten Tastteiler sollte als Signalkopplung zunächst immer AC und als Ablenkkoefﬁ zient 20 V/cm eingestellt sein. Ist die Strahllinie nach dem Anlegen der Signalspannung

plötzlich nicht mehr sichtbar, kann es sein, dass die Signalamplitude viel zu groß ist und den Vertikalverstärker völlig übersteuert. Dann ist der Ablenkkoefﬁ zient zu erhöhen (niedrigere Empﬁ ndlichkeit), bis die vertikale Auslenkung nur noch 3 bis 8 cm hoch ist. Bei kalibrierter Amplitudenmessung und mehr als 160 V

großer Signalamplitude ist unbedingt ein Tastteiler

vorzuschalten, dessen Spannungsfestigkeit dem zu messenden Signal genügen muss. Ist die Periodendauer des Messsig nals wesentlich länger als der eingestellte Zeit-Ablenkkoef ﬁ zient, verdunkelt sich der Strahl. Dann sollte der Zeit-Ablenkkoefﬁ zient vergrößert werden.

Die Zuführung des aufzuzeichnenden Signals an den Y-Eingang des Oszilloskops ist mit einem abgeschirmten Mess kabel, wie z.B. HZ32 und HZ34 direkt, oder über einen Tast teiler 10:1 geteilt möglich. Die Verwendung der genannten Messkabel an hochohmigen Messobjekten ist jedoch nur dann empfehlenswert, wenn mit relativ niedrigen, sinus förmigen Frequenzen (bis etwa 50 kHz) gearbeitet wird. Für höhere Frequenzen muss die Mess-Spannungsquelle nieder ohmig, d.h. an den Kabel-Wellenwiderstand (in der Re gel 50 Ω) angepasst sein.

Besonders bei der Übertragung von Rechteck- und Impulssignalen ist das Kabel unmittelbar am Y-Eingang des Oszilloskops mit einem Widerstand gleich dem Kabel-Wellenwiderstand abzuschließen. Bei Benutzung eines 50-Ω-Kabels, wie z.B. HZ34, ist hierfür von HAMEG der 50-Ω-Durchgangsabschluss HZ22 erhältlich. Vor allem bei der Übertragung von Rechtecksignalen mit kurzer Anstiegszeit werden ohne Abschluss an den Flanken und Dächern störende Einschwingverzerrungen sichtbar. Auch höherfrequente (>100 kHz) Sinussignale dürfen generell nur impedanzrichtig abgeschlossen gemessen werden. Im allgemeinen halten Verstärker, Generatoren oder ihre Abschwächer die Nenn-Ausgangsspannung nur dann frequenzunabhängig ein, wenn ihre Anschlusskabel mit dem vorgeschriebenen Widerstand abgeschlossen wurden.

Dabei ist zu beachten, dass man den Abschlusswiderstand HZ22 nur mit max. 1 Watt belasten darf. Diese Leistung wird mit 7 V oder – bei Sinussignal – mit 19,7 V

erreicht.

eff

Wird ein Tastteiler 10:1 oder 100:1 verwendet, ist kein Abschluss erforderlich. In diesem Fall ist das Anschlusskabel direkt an den hochohmigen Eingang des Oszilloskops angepasst. Mit Tastteiler werden auch hochohmige Spannungsquellen nur geringfügig belastet (ca. 10 MΩ II 12pF bei 10:1 Teilern bzw. 100 MΩ II 5pF bei 100:1 Teilern). Deshalb sollte, wenn der durch den Tastteiler auftretende Spannungsverlust durch eine höhere Empﬁ ndlichkeitseinstellung wieder ausgeglichen werden kann, nie ohne diesen gearbeitet werden. Außerdem stellt die Längsimpedanz des Teilers auch einen gewissen Schutz für den Eingang des Vertikalverstärkers dar. Infolge der getrennten Fertigung sind alle Tastteiler nur vorabgeglichen; daher muss ein genauer Abgleich am Oszilloskop vorgenommen werden (siehe Tastkopf-Abgleich).

Standard-Tastteiler am Oszilloskop verringern mehr oder weniger dessen Bandbreite; sie erhöhen die Anstiegszeit. In allen Fällen, bei denen die Oszilloskop-Bandbreite voll genutzt werden muss (z.B. für Impulse mit steilen Flanken), raten wir dringend dazu, die mitgelieferten Tastköpfe HZ200 (10:1 mit automatischer Teilungsfaktor-Kennung) zu benutzen. HZ200 hat zusätzlich zur niederfrequenten Kompensationseinstellung 2 HF-Abgleichpunkte. Damit ist mit Hilfe eines auf 1 MHz umschaltbaren Kalibrators eine Gruppenlaufzeitkorrektur an der oberen Grenzfrequenz des Oszilloskops möglich. Tatsächlich werden mit diesem Tastkopf-Typ Bandbreite und Anstiegszeit des Oszilloskops kaum merklich geändert und die Wiederga-

Änderungen vorbehalten

Inbetriebnahme und Voreinstellungen

be-Treue der Signalform u.U. sogar noch verbessert. Auf diese Weise könnten speziﬁ sche Mängel im Impuls-Übertragungsverhalten nachträglich korrigiert werden.

Bei Gleichspannungen über 400 V muss immer DC-

Ein gangskopplung benutzt werden, auch wenn ein Tastteiler benutzt wird. Außerdem ist die für den Tastkopf maximal zulässige Spannung zu beachten.

Bei AC-Kopplung tieffrequenter Signale ist die Teilung nicht mehr frequenzunabhängig. Impulse können Dachschräge zeigen, Gleichspannungen werden unterdrückt, belasten aber den betreffenden Oszilloskop-Eingangskopplungskondensator.

Dessen Spannungsfestigkeit ist max. 400 V (DC + Spitze AC). Ganz besonders wichtig ist deshalb die DC-Eingangskopplung bei einem Tastteiler 100:1, der meist eine zulässige Spannungsfestigkeit von max. 1200 V (DC + Spitze AC) hat.

Zur Unterdrückung störender Gleichspannung darf aber ein Kondensator entsprechender Kapazität und Spannungsfestigkeit vor den Tastteiler geschaltet werden (z.B. zur Brummspannungsmessung). Bei allen Tastteilern ist die zulässige Eingangswechselspannung oberhalb von 20 kHz fre quenz abhängig begrenzt. Deshalb muss die ,,Derating Curve” des betreffenden Tast teilertyps beachtet werden.

Wichtig für die Aufzeichnung kleiner Signalspannungen ist die Wahl des Massepunktes am Prüfobjekt. Er soll möglichst immer nahe dem Messpunkt liegen. Andernfalls können evtl. vorhandene Ströme durch Masseleitungen oder Chassisteile das Messergebnis stark verfälschen. Besonders kritisch sind auch die Massekabel von Tastteilern. Sie sollen so kurz und dick wie möglich sein.

vorhergehenden Ausschalten vorlagen. Wird nach ca. 20 Sekunden Anheizzeit kein Strahl bzw. das Readout sichtbar, sollte die AUTOSET-Taste betätigt werden.

Ist die Zeitlinie sichtbar, wird am INTENS-Knopf eine mittlere Helligkeit, – nach dem Umschalten auf FOCUS – die maximale Strahlschärfe und – mit Strahldrehung – die Zeitlinie waagerecht eingestellt.

Zur Schonung der Strahlröhre sollte immer nur mit jener Strahlintensität gearbeitet werden, die Messaufgabe und Umgebungsbeleuchtung gerade erfordern. Besondere Vorsicht ist bei stehendem, punktförmigen Strahl geboten. Zu hell eingestellt, kann dieser die Leuchtschicht der Röhre beschädigen. Ferner schadet es der Kathode der Strahlröhre, wenn das Oszilloskop oft kurz hintereinander aus- und eingeschaltet wird.

Nachdem der höchste Ablenkkoefﬁ zient (20 V/cm) gewählt wurde, sollten anschließend die Messkabel an die Oszilloskopeingänge angeschlossen und danach mit dem zunächst stromlosen Messobjekt verbunden werden, das anschließend einzuschalten ist. Sollte anschließend kein Strahl sichtbar sein, wird empfohlen die AUTOSET-Taste zu drücken.

Strahldrehung TRACE

Trotz Mumetall-Abschirmung der Bildröhre lassen sich erdmagnetische Einwirkungen auf die horizontale Strahllage nicht ganz vermeiden. Das ist abhängig von der Aufstellrichtung des Oszilloskops am Arbeitsplatz. Dann verläuft die horizontale Strahllinie in Schirmmitte nicht exakt parallel zu den Rasterlinien. Die Korrektur weniger Winkelgrade ist mit dem auf „Strahldreh.“ geschalteten INTENS-Drehknopf möglich.

Tastkopf-Abgleich und Anwendung

Beim Anschluss des Tastteiler-Kopfes an eine BNC-

Buchse sollte ein BNC-Adapter benutzt werden. Damit werden Masse- und Anpassungsprobleme eliminiert.

Das Auftreten merklicher Brumm- oder Störspannungen im Messkreis (speziell bei einem kleinen Y-Ablenkkoefﬁ zienten) wird möglicherweise durch Mehrfach-Erdung verursacht, weil dadurch Ausgleichströme in den Abschirmungen der Messkabel ﬂ ießen können (Spannungsabfall zwischen den Schutzleiterverbindungen, verursacht von angeschlossenen fremden Netzgeräten, z.B. Signalgeneratoren mit Störschutzkondensatoren).

Inbetriebnahme und Voreinstellungen

Vor der ersten Inbetriebnahme muss die Verbindung zwischen Schutzleiteranschluss und dem Netz-Schutzleiter vor jeglichen anderen Verbindungen hergestellt sein (Netzstecker also vorher anschließen).

Mit der roten Netztaste POWER wird das Oszilloskop in Betrieb gesetzt, dabei leuchten zunächst mehrere Anzeigen auf. Dann übernimmt das Oszilloskop die Einstellungen, welche beim

Damit der verwendete Tastteiler die Form des Signals unverfälscht wiedergibt, muss er genau an die Eingangsimpedanz des Vertikalverstärkers angepasst werden. Ein im Oszilloskop eingebauter Generator liefert hierzu ein Rechtecksignal mit sehr kurzer Anstiegszeit. Es kann der konzentrischen Buchse unterhalb des Bildschirms entnommen werden. Sie liefert 0,2 V

±1% für Tastteiler 10:1. Die Spannung entspricht einer

Bildschirmamplitude von 4 cm Höhe, wenn der Eingangsteiler auf den Ablenkkoefﬁ zienten 5 mV/cm eingestellt ist.

Der Innendurchmesser der Buchse beträgt 4,9 mm und entspricht dem (am Bezugspotential liegenden) Außendurchmesser des Abschirmrohres von modernen Tastköpfen der Serie F (international vereinheitlicht). Nur hierdurch ist eine extrem kurze Masseverbindung möglich, die für hohe Signalfrequenzen und eine unverfälschte Kurvenform-Wiedergabe von nichtsinusförmigen Signalen Voraussetzung ist.

Abgleich 1 kHz

Dieser C-Trimmerabgleich (NF-Kompensation) kompensiert die kapazitive Belastung des Oszilloskop-Eingangs. Durch den Abgleich bekommt die kapazitive Teilung dasselbe Teilerverhältnis wie die ohmsche Spannungsteilung. Dann ergibt sich bei hohen und niedrigen Frequenzen dieselbe Spannungsteilung wie für Gleichspannung. Für Tastköpfe 1:1 oder auf 1:1 umgeschaltete Tastköpfe ist dieser Abgleich weder nötig noch möglich. Voraussetzung für den Abgleich ist die Parallelität der Strahllinie mit den horizontalen Rasterlinien (siehe Strahldrehung TR).

Tastteiler 10:1 an den Eingang anschließen, auf den bezogen der Tastkopf kompensiert werden soll. Eingangskopplung auf

Änderungen vorbehalten

Betriebsarten der Vertikalverstärker

falsch richtig falsch

DC stellen, mit Eingangsteiler (VOLTS/DIV) 4 cm Signalhöhe einstellen und Zeitbasis (TIME/DIV) auf 0.2ms/cm schalten (beide kalibriert), Tastkopf (Teiler 10:1) in die „PROBE ADJ“Buchse einstecken.

Die HF-Kompensation sollte so vorgenommen werden, dass der Übergang von der Anstiegsﬂ anke auf das Rechteckdach weder zu stark verrundet, noch mit Überschwingen erfolgt. Nach beendetem HF-Abgleich ist auch bei 1 MHz die Signalhöhe am Bildschirm zu kontrollieren. Sie soll denselben Wert haben, wie zuvor beim 1 kHz-Abgleich.

Es wird darauf hingewiesen, dass die Reihenfolge erst 1 kHz, dann 1 MHz-Abgleich einzuhalten ist, aber nicht wiederholt werden muss, und dass die Kalibrator-Frequenzen 1 kHz und 1 MHz nicht zur Zeit-Eichung verwendet werden können. Ferner weicht das Tastverhältnis vom Wert 1:1 ab.

Auf dem Bildschirm sind 2 Signalperioden zu sehen. Nun ist der NF-Kompensationstrimmer abzugleichen, dessen Lage der Tastkopﬁ nformation zu entnehmen ist.

Mit dem beigegebenen Isolierschraubendreher ist der Trimmer so abzugleichen, bis die oberen Dächer des Rechtecksignals exakt parallel zu den horizontalen Rasterlinien stehen (siehe Abb. 4). Dann sollte die Signalhöhe 4 cm ±1,2 mm sein. Die Signalﬂ anken sind in dieser Einstellung unsichtbar.

Abgleich 1 MHz

Die mitgelieferten Tastköpfe besitzen Entzerrungsglieder, mit denen es möglich ist, den Tastkopf im Bereich der oberen Grenzfrequenz des Vertikalverstärkers optimal abzugleichen.

Nach diesem Abgleich erhält man nicht nur die maximal mögliche Bandbreite im Tastteilerbetrieb, sondern auch eine weitgehend konstante Gruppenlaufzeit am Bereichsende. Dadurch werden Einschwingverzerrungen (wie Überschwingen, Abrundung, Nachschwingen, Löcher oder Höcker im Dach) in der Nähe der Anstiegsﬂ anke auf ein Minimum begrenzt.

Voraussetzung für diesen HF-Abgleich ist ein Rechteckgenerator mit kleiner Anstiegszeit (typisch 4 ns) und niederohmigem Ausgang (ca. 50 Ω), der bei einer Frequenz von 1MHz eine Spannung von 0,2 V des Oszilloskops erfüllt diese Bedingungen, wenn 1 MHz als Signalfrequenz gewählt wurde.

abgibt. Der „PROBE ADJ“-Ausgang

Voraussetzung für einen einfachen und exakten Tastteilerabgleich (oder eine Ablenkkoefﬁ zientenkontrolle) sind horizontale Impulsdächer, kalibrierte Impulshöhe und Nullpotential am negativen Impulsdach. Frequenz und Tastverhältnis sind dabei nicht kritisch.

Betriebsarten der Vertikalverstärker

Die für die Betriebsarten der Vertikalverstärker wichtigsten Bedienelemente sind die Drucktasten: VERT/XY

und CH2 VAR 29. Über sie gelangt man zu den Menüs, in denen die Messverstärker-Betriebsarten und die Parameter der einzelnen Kanäle wählbar sind.

Die Betriebsartenumschaltung ist im Abschnitt „Bedienelemente und Readout“ beschrieben. Vorbemerkung: Die Formulierung „beide Kanäle“ bezieht sich immer auf die Kanäle „CH 1“ und „CH 2“.

Die gebräuchlichste Art der mit Oszilloskopen vorgenommenen Signaldarstellung ist der Yt-Betrieb. Dabei lenkt die Amplitude des zu messenden Signals (bzw. der Signale) den Strahl in YRichtung ab. Gleichzeitig wird der Strahl von links nach rechts abgelenkt (Zeitbasis).

, CH1 VAR

falsch richtig falsch

Tastteiler 10:1 an den Eingang anschließen, auf den bezogen der Tastkopf kompensiert werden soll. PROBE ADJ-Signal 1 MHz wählen, Eingangskopplung auf DC, Eingangsteiler (VOLTS/DIV) auf 5mV/cm und Zeitbasis (TIME/DIV) auf 0,1 μs/cm stellen (beide kalibriert). Tastkopf in Buchse PROBE ADJ einstecken. Auf dem Bildschirm ist ein Spannungsverlauf zu sehen, dessen Rechteckﬂ anken jetzt auch sichtbar sind. Nun wird der HF-Abgleich durchgeführt. Dabei sollte man die Anstiegsﬂ anke und die obere linke Impuls-Dachecke beachten.

Auch die Lage der Abgleichelemente für die HF-Kompensation ist der Tastkopﬁ nformation zu entnehmen.

Die Kriterien für den HF-Abgleich sind:

– Kurze Anstiegszeit, also eine steile Anstiegsﬂ anke. – Minimales Überschwingen mit möglichst geradlinigem

Dach, somit ein linearer Frequenzgang.

Änderungen vorbehalten

Der bzw. die Vertikalverstärker bietet/bieten dabei folgende Möglichkeiten:

– Die Darstellung nur eines Signales im Kanal 1-Betrieb

– Die Darstellung nur eines Signales im Kanal 2-Betrieb

– Die Darstellung von zwei Signalen im DUAL (Zweikanal)-

Betrieb

– Die Darstellung von zwei Signalen im ADD (Additions)-

Betrieb (Subtraktion ist durch invertieren eines Kanals möglich)

Bei DUAL-Betrieb arbeiten beide Kanäle. Die Art, wie die Signale beider Kanäle dargestellt werden, hängt von der Zeitbasis ab (siehe „Bedienelemente und Readout“). Die Kanalumschaltung kann nach jedem Zeit-Ablenkvorgang (alternierend) erfolgen. Beide Kanäle können aber auch innerhalb einer Zeit-Ablenkperiode mit einer hohen Frequenz ständig umgeschaltet (chop mode) werden. Dann sind auch langsam verlaufende Vorgänge ﬂ immerfrei darstellbar.

Betriebsarten der Vertikalverstärker

Für das Oszilloskopieren langsam verlaufender Vorgänge mit Zeitkoefﬁ zienten ≥500μs/cm ist die alternierende Betriebsart meistens nicht geeignet. Das Schirmbild ﬂ immert dann zu stark, oder es scheint zu springen. Für Oszillogramme mit höherer Folgefrequenz und entsprechend kleiner eingestellten Zeitkoefﬁ zienten ist die gechoppte Art der Kanalumschaltung meist nicht sinnvoll.

Liegt ADD-Betrieb vor, werden die Signale beider Kanäle algebraisch addiert (±CH 1 plus ±CH 2). Das «±Zeichen» steht für nicht invertiert (+) bzw. invertiert (-). Ob sich hierbei die Summe oder die Differenz der Signalspannungen ergibt, hängt von der Phasenlage bzw. Polung der Signale selbst und davon ab, ob eine Invertierung des Signals im Oszilloskop vorgenommen wurde.

Gleichphasige Eingangsspannungen:

Beide Kanäle nicht invertiert = Summe Beide Kanäle invertiert = Summe Nur ein Kanal invertiert = Differenz

Gegenphasige Eingangsspannungen:

Beide Kanäle nicht invertiert = Differenz Beide Kanäle invertiert = Differenz Nur ein Kanal invertiert = Summe

In der ADD-Betriebsart ist die vertikale Strahllage von der Y-POSITION-Einstellung beider Kanäle abhängig. Das heißt die Y-POSITION-Einstellung wird addiert, kann aber nicht mit INVERT beeinﬂ usst werden.

Signalspannungen zwischen zwei hochliegenden Schaltungspunkten werden oft im Differenzbetrieb beider Kanäle gemessen. Als Spannungsabfall an einem bekannten Widerstand lassen sich so auch Ströme zwischen zwei hochliegenden Schaltungsteilen bestimmen. Allgemein gilt, dass bei der Darstellung von Differenzsignalen die Entnahme der beiden Signalspannungen nur mit Tastteilern absolut gleicher Impedanz und Teilung erfolgen darf. Für manche Differenzmessungen ist es vorteilhaft, die galvanisch mit dem Schutzleiter verbundenen Massekabel beider Tastteiler nicht mit dem Messobjekt zu verbinden. Hierdurch können eventuelle Brumm- oder Gleichtaktstörungen verringert werden.

XY-Betrieb

– Vergleich zweier Signale unterschiedlicher Frequenz oder

Nachziehen der einen Frequenz auf die Frequenz des anderen Signals bis zur Synchronisation. Das gilt auch noch für ganzzahlige Vielfache oder Teile der einen Signalfrequenz.

– Phasenvergleich zwischen zwei Signalen gleicher Fre-

quenz.

Phasenvergleich mit Lissajous-Figur

Die folgenden Bilder zeigen zwei Sinus-Signale gleicher Frequenz und Amplitude mit unterschiedlichen Phasenwinkeln.

0° 35° 90° 180°

Die Berechnung des Phasenwinkels oder der Phasenverschiebung zwischen den X- und Y-Eingangsspannungen (nach Messung der Strecken a und b am Bildschirm) ist mit den folgenden Formeln und einem Taschenrechner mit Winkelfunktionen ganz einfach und übrigens unabhängig von den Ablenkamplituden auf dem Bildschirm.

a sin ϕ = b

a cos ϕ = 1 – (— b

a ϕ = arc sin

Hierbei muss beachtet werden:

– Wegen der Periodizität der Winkelfunktionen sollte die rech-

– Keine zu hohe Messfrequenz benutzen. Die im XY-Betrieb

nerische Auswertung auf Winkel ≤90° begrenzt werden. Gerade hier liegen die Vorteile der Methode.

benutzten Messverstärker weisen mit zunehmender Frequenz eine gegenseitige Phasenverschiebung auf. Oberhalb der im Datenblatt angegebenen Frequenz wird der Phasenwinkel von 3° überschritten.

—

)

—

Diese Betriebsart wird über VERT/XY 28 > XY aufgerufen. In dieser Betriebsart ist die Zeitbasis abgeschaltet. Die X-Ablenkung wird mit dem Signal am Eingang von Kanal 1 (X-INP. = Horizontal-Eingang) vorgenommen. Eingangsteiler und Feinregler von Kanal 1 (CH 1) werden im XY-Betrieb für die Amplitudeneinstellung in X-Richtung benutzt.

Horizontal-Positionseinstellungen lassen sich mit dem HORIZONTAL- und dem POSITION 1-Knopf durchführen.

Die Y-Ablenkung erfolgt im XY-Betrieb über Kanal 2 (CH 2)

Da die X-Dehnung x10 (MAG x10) bei XY-Betrieb unwirksam ist, gibt es keine Unterschiede zwischen den beiden Kanälen bezüglich ihrer maximalen Empﬁ ndlichkeit und Eingangsimpedanz. Bei Messungen im XY-Betrieb ist sowohl die obere Grenzfrequenz (–3 dB) des X-Verstärkers, als auch die mit höheren Frequenzen zunehmende Phasendifferenz zwischen X und Y zu beachten (siehe Datenblatt). Im XY-Betrieb kann das X-Signal (CH1 = X-INP.) nicht invertiert werden. Der XY-Betrieb mit Lissajous-Figuren erleichtert oder ermöglicht gewisse Messaufgaben:

– Aus dem Schirmbild ist nicht ohne weiteres ersichtlich, ob

die Testspannung gegenüber der Bezugsspannung vor- oder nacheilt. Hier kann ein CR-Glied vor dem Testspannungseingang des Oszilloskops helfen. Als R kann gleich der 1MΩ-Eingangswiderstand dienen, so dass nur ein passender Kondensator C vorzuschalten ist. Vergrößert sich die Öffnungsweite der Ellipse (gegenüber kurzgeschlossenem C), dann eilt die Testspannung vor und umgekehrt. Das gilt aber nur im Bereich bis 90° Phasenverschiebung. Deshalb sollte C genügend groß sein und nur eine relativ kleine, gerade gut beobachtbare Phasenverschiebung bewirken.

Falls im XY-Betrieb beide Eingangsspannungen fehlen oder ausfallen, wird ein sehr heller Leuchtpunkt auf dem Bildschirm abgebildet. Bei zu hoher Helligkeitseinstellung (INTENS) kann dieser Punkt in die Leuchtschicht einbrennen, was entweder einen bleibenden Helligkeitsverlust, oder im Extremfall, eine vollständige Zerstörung der Leuchtschicht an diesem Punkt verursacht.

Änderungen vorbehalten

Betriebsarten der Vertikalverstärker

Phasendifferenz-Messung im Zweikanal-Betrieb (Yt)

Achtung:

Phasendifferenzmessungen sind im Zweikanal

Yt-Betrieb nicht möglich, wenn alternierende Triggerung vorliegt.

Eine größere Phasendifferenz zwischen zwei Eingangssignalen gleicher Frequenz und Form lässt sich sehr einfach im Yt-Zweikanalbetrieb (DUAL) am Bildschirm messen. Die Zeitablenkung wird dabei von dem Signal getriggert, das als Bezug (Phasenlage 0) dient. Das andere Signal kann dann einen vor- oder nacheilenden Phasenwinkel haben. Die Ablesegenauigkeit wird hoch, wenn auf dem Schirm nicht viel mehr als eine Periode und etwa gleiche Bildhöhe beider Signale eingestellt wird. Zu dieser Einstellung können ohne Einﬂ uss auf das Ergebnis auch die Feinregler für Amplitude und Zeitablenkung und der LEVELKnopf benutzt werden. Beide Zeitlinien werden vor der Messung mit den POSITION 1 und 2 Knöpfen auf die horizontale RasterMittellinie eingestellt, wenn diese als Y-Positionseinsteller für CH1/2 wirksam sind. Bei sinusförmigen Signalen beobachtet man die Nulldurchgänge; die Sinusscheitelwerte sind weniger geeignet. Ist ein Sinussignal durch geradzahlige Harmonische merklich verzerrt (Halbwellen nicht spiegelbildlich zur X-Achse) oder wenn eine Offset-Gleichspannung vorhanden ist, empﬁ ehlt sich AC-Kopplung für beide Kanäle. Handelt es sich um Impulssignale gleicher Form, liest man an steilen Flanken ab.

Neben der Trägerfrequenz F entstehen durch die Modulation die untere Seitenfrequenz F – f und die obere Seitenfrequenz F + f.

0,5 m · U

F – f F F + f

Abb. 1: Spektrumsamplituden und -frequenzen bei AM (m = 50%)

Das Bild der amplitudenmodulierten HF-Schwingung kann mit dem Oszilloskop sichtbar gemacht und ausgewertet werden, wenn das Frequenzspektrum innerhalb der Oszilloskop-Bandbreite liegt. Die Zeitbasis wird so eingestellt, dass mehrere Perioden der Modulationsfrequenz sichtbar sind. Genau genommen sollte mit Modulationsfrequenz (vom NF-Generator oder einem Demodulator) extern getriggert werden. Interne Triggerung ist unter Zuhilfenahme des Zeit-Feinstellers oft möglich.

m · U

t = Horizontalabstand der Nulldurchgänge in cm T = Horizontalabstand für eine Periode in cm

Im Bildbeispiel ist t = 3 cm und T = 10 cm. Daraus errechnet sich eine Phasendifferenz in Winkelgraden von

5 3 ϕ° =

—

T 10

· 360° = — · 360° = 108°

oder in Bogengrad ausgedrückt:

t 3 arc ϕ° =

T 10

—

· 2π = — · 2π = 1,885 rad

Relativ kleine Phasenwinkel bei nicht zu hohen Frequenzen lassen sich genauer im XY-Betrieb mit Lissajous-Figur messen.

Messung einer Amplitudenmodulation

Die momentane Amplitude u im Zeitpunkt t einer HF-Trägerspannung, die durch eine sinusförmige NF-Spannung unverzerrt amplitudenmoduliert ist, folgt der Gleichung

Abb. 2 Amplitudenmodulierte Schwingung: F = 1 MHz; f = 1 kHz; m = 50%; U

= 28,3 mV

eff

Oszilloskop-Einstellung für ein Signal entsprechend Abb. 2:

Kanal I-Betrieb. Y: CH.1; 20 mV/cm; AC. TIME/DIV.: 0,2 ms/cm. Triggerung: NORMAL; AC; int. mit Zeit-Feinsteller (oder externe Triggerung).

Liest man die beiden Werte a und b vom Bildschirm ab, so errechnet sich der Modulationsgrad aus

a – b a – b m =

——

a + b a + b

Hierin ist: a = U

bzw. m =

(1 + m) und b = UT (1 – m).

—— · 100 [%]

Bei der Modulationsgradmessung können die Feinstellknöpfe für Amplitude und Zeit beliebig verstellt sein. Ihre Stellung geht nicht in das Ergebnis ein.

u = UT · sinΩt + 0,5 m · UT · cos (Ω - ω) t - 0,5 m · UT · cos (Ω - ω) t

Hierin ist: UT = unmodulierte Trägeramplitude, Ω = 2πF = Träger-Kreisfrequenz, ω = 2πf = Modulationskreisfrequenz, m = Modulationsgrad (≤1 v100%)

Änderungen vorbehalten

Triggerung und Zeitablenkung

Die für diese Funktionen wichtigsten Bedienelemente und Anzeigen beﬁ nden sich im grau unterlegten TRIGGER-Feld. Sie sind im Abschnitt „BEDIENELEMENTE UND READOUT“ beschrieben.

Die zeitliche Änderung einer zu messenden Spannung (Wechselspannung) ist im Yt-Betrieb darstellbar. Hierbei lenkt das Messsignal den Elektronenstrahl in Y-Richtung ab, während der Zeitablenkgenerator den Elektronenstrahl mit einer konstanten, aber wählbaren Geschwindigkeit von links nach rechts über den Bildschirm bewegt (Zeitablenkung).

Im Allgemeinen werden sich periodisch wiederholende Spannungsverläufe mit sich periodisch wiederholender Zeitablenkung dargestellt. Um eine „stehende“ auswertbare Darstellung zu erhalten, darf der jeweils nächste Start der Zeitablenkung nur dann erfolgen, wenn die gleiche Position (Spannungshöhe und Flankenrichtung) des Signalverlaufes vorliegt, an dem die Zeitablenkung auch zuvor ausgelöst (getriggert) wurde.

Eine konstante Spannung (Gleichspannung) kann

die Triggerung nicht auslösen, da ohne Spannungsänderung auch keine Flanke vorliegt, welche die Triggerung auslösen könnte.

Triggerung und Zeitablenkung

lichen auf die richtige Amplituden- und Zeitbasis-Einstellung bei immer sichtbarem Strahl. Beim Vorliegen von Signalen mit Frequenzen <20 Hz ist deren Periodendauer länger als die Wartezeit für den automatischen – nicht von der Triggerung ausgelösten – Start der Zeitablenkung. Deshalb werden Signale mit Frequenzen <20 Hz ungetriggert dargestellt, auch wenn das Signal die Triggerbedingungen erfüllt.

Der Triggerpegel-Einsteller ist bei automatischer SpitzenwertTriggerung wirksam. Sein Einstellbereich stellt sich automatisch zwischen die Spitze-Spitze-Amplitude des gerade angelegten Signals ein und wird damit unabhängiger von der SignalAmplitude und -Form.

Beispielsweise darf sich das Tastverhältnis von rechteckförmigen Spannungen zwischen 1 : 1 und ca. 100 : 1 ändern, ohne dass die Triggerung ausfällt.

Es ist dabei unter Umständen erforderlich, dass der LEVEL A/B-Einsteller fast an das Einstellbereichsende zu stellen ist. Bei der nächsten Messung kann es erforderlich werden, den LEVEL A/B-Einsteller anders einzustellen.

Diese Einfachheit der Bedienung empﬁ ehlt die automatische Spitzenwert-Triggerung für alle unkomplizierten Messaufgaben. Sie ist aber auch die geeignete Betriebsart für den „Einstieg“ bei difﬁ zilen Messproblemen, nämlich dann, wenn das Messsignal selbst in Bezug auf Amplitude, Frequenz oder Form noch weitgehend unbekannt ist.

Die Triggerung kann durch das Messsignal selbst (interne Triggerung) oder durch eine extern zugeführte mit dem Messsignal synchrone Spannung erfolgen (externe Triggerung). Die zur Triggerung benötigte Mindestamplitude des Triggersignals nennt man Triggerschwelle, die mit einem Sinussignal bestimmbar ist. Bei interner Triggerung wird die Triggerspannung dem Messsignal des Messverstärkers (nach dem Teilerschalter) entnommen, der als (interne) Triggerquelle dient. Die Mindestamplitude (Triggerschwelle) wird bei interner Triggerung in Millimetern (mm) speziﬁ ziert und bezieht sich auf die vertikale Auslenkung auf dem Bildschirm. Damit wird vermieden, dass für jede Teilerschalterstellung unterschiedliche Spannungswerte berücksichtigt werden müssen.

Wird die Triggerspannung extern zugeführt, ist sie an der entsprechenden Buchse in V kann die Triggerspannung viel höher sein als an der Triggerschwelle. Im Allgemeinen sollte der 20fache Wert nicht überschritten werden. Das Oszilloskop hat zwei Trigger-Betriebsarten, die nachstehend beschrieben werden.

zu messen. In gewissen Grenzen

Automatische Spitzenwert-Triggerung (MODE-Menü)

Gerätespezifische Informationen sind den Absätzen >AUTO, LEVEL A/B 15, FILTER 17 und SOURCE 18 unter „Be- dienelemente und Readout“ zu entnehmen. Mit dem Betätigen der AUTOSET-Taste wird diese Triggerart automatisch eingeschaltet. Bei DC-Triggerkopplung und bei alternierender Triggerung wird die Spitzenwerterfassung automatisch abgeschaltet, während die Trigger-Automatik erhalten bleibt.

Die Trigger-Automatik bewirkt, dass nach dem Ende eines Zeitablenkvorgangs und dem Ende der darauf folgenden Holdoff-Zeit, ein neuer Zeitablenkvorgang auch ohne Triggersignal ausgelöst wird. Ohne Messwechselspannung – also ohne Triggerung – ist dann immer noch eine Zeitlinie, die auch eine Gleichspannung anzeigen kann, zu sehen. Bei anliegender Messspannung beschränkt sich die Bedienung im Wesent-

MODE 16,

Die automatische Spitzenwert-Triggerung ist unabhängig von der Triggerquelle und ist, sowohl bei interner wie auch externer Triggerung anwendbar. Sie ermöglicht die getriggerte Darstellung von Signalen >20 Hz.

Normaltriggerung (Menü: MODE)

Gerätespeziﬁ sche Informationen sind den Absätzen >AUTO, LEVEL A/B 15, FILTER 17 und SOURCE 18 unter „Be- dienelemente und Readout“ zu entnehmen. Hilfsmittel zur Triggerung sehr schwieriger Signale sind die im Zeitbasis-Menü enthaltenen Funktionen Zeit-Feineinstellung VAR, HOLDOFFZeiteinstellung und B-Zeitbasis-Betrieb. Das Menü wird mit der HOR VAR –Taste

Mit Normaltriggerung und passender Trigger-

pegel-Einstellung kann die Auslösung bzw. Triggerung der Zeitablenkung an jeder Stelle einer Signalﬂ anke erfolgen. Der mit dem TriggerpegelDrehknopf erfassbare Triggerbereich ist stark abhängig von der Amplitude des Triggersignals.

Ist bei interner Triggerung die Bildhöhe kleiner als 1 cm, erfordert die Einstellung wegen des kleinen Fangbereichs etwas Feingefühl. Bei falscher Triggerpegel-Einstellung und/oder bei fehlendem Triggersignal wird die Zeitbasis nicht gestartet und es erfolgt keine Strahldarstellung. Mit Normaltriggerung sind auch komplizierte Signale triggerbar. Bei Signalgemischen ist die Triggermöglichkeit abhängig von gewissen periodisch wiederkehrenden Pegelwerten, die u.U. erst bei vorsichtigem Drehen des Triggerpegel-Einstellers gefunden werden.

geöffnet.

MODE 16,

Flankenrichtung (Menü: FILTER)

Nach Aufruf von FILTER 17 kann mit den Funktionstasten die (Trigger-) Flankenrichtung bestimmt werden. Siehe auch „Be-

Änderungen vorbehalten

Triggerung und Zeitablenkung

dienelemente und Readout“. Die Flankenrichtungseinstellung wird durch AUTOSET nicht beeinﬂ usst. Bei Doppelﬂ ankentrigger wird durch AUTOSET auf die steigende Flanke geschaltet.

Die Triggerung kann bei automatischer und bei Normaltriggerung wahlweise mit einer steigenden oder fallenden Triggerspannungsﬂ anke einsetzen. Es ist aber auch möglich mit der nächsten Flanke – unabhängig von deren Richtung – in Stellung „beide“ zu triggern. Liegen repetierende Signale vor ist es normalerweise nicht sinnvoll auf „beide“ Flankenrichtungen zu triggern, da sich dadurch eine scheinbare Fehlfunktion (Doppeltschreiben) einstellt.

Steigende Flanken liegen vor, wenn Spannungen, vom negativen Potential kommend, zum positiven Potential ansteigen. Das hat mit Null- oder Massepotential und absoluten Spannungswerten nichts zu tun. Die positive Flankenrichtung kann auch im negativen Teil einer Signalkurve liegen. Eine fallende Flanke löst die Triggerung sinngemäß aus. Dies gilt bei automatischer und bei Normaltriggerung.

Triggerkopplung (Menü: FILTER)

Gerätespezifische Informationen sind den Absätzen MODE 16, >AUTO, LEVEL A/B 15, FILTER 17 und SOURCE 18 unter „Bedienelemente und Readout“ zu entnehmen. Mit AUTO-

SET sofern nicht zuvor AC-Triggerkopplung vorlag. Die DurchlassFrequenzbereiche der Triggerkopplungsarten sind dem „Datenblatt“ entnehmbar.

Bei interner DC-Triggerkopplung mit oder ohne LF-Filter sollte immer mit Normaltriggerung und Triggerpegel-Einstellung gearbeitet werden. Die Ankopplungsart und der daraus resultierende Durchlass-Frequenzbereich des Triggersignals können mit der Triggerkopplung bestimmt werden.

AC: Ist die am häuﬁ gsten zum Triggern benutzte Kopplungsart. Unterhalb und oberhalb des Durchlass-Frequenzbereiches steigt die Triggerschwelle zunehmend an.

wird immer auf DC-Triggerkopplung geschaltet,

Signalanteilen resultierende Störungen unterdrückt oder vermindert. Das Filter kann in Kombination mit AC- und DCTriggerkopplung verwendet werden, womit zusätzlich auch das Frequenzgangverhalten bei niedrigen Frequenzen bestimmbar ist. In Verbindung mit AC-Triggerkopplung gibt es dann eine untere Grenzfrequenz.

LF: Mit LF-Filter (Triggerkopplung) liegt Tiefpassverhalten mit sehr niedriger oberer Grenzfrequenz vor. Die LF-Triggerkopplung ist häuﬁ g für niederfrequente Signale besser geeignet als die DC-Triggerkopplung, weil Rauschgrößen innerhalb der Triggerspannung stark unterdrückt werden. Das vermeidet oder verringert im Grenzfall Jittern oder Doppelschreiben, insbesondere bei sehr kleinen Eingangsspannungen. Oberhalb des Durchlass-Frequenzbereiches steigt die Triggerschwelle zunehmend an. In Kombination mit AC-Triggerkopplung werden Gleichspannungsanteile unterdrückt und es gibt – im Gegensatz zur Kombination mit DC-Triggerkopplung – dann auch eine untere Grenzfrequenz.

Video (TV-Signaltriggerung)

Mit der Umschaltung auf Video-Triggerung (MODE > Video) wird der eingebaute TV-Synchronimpuls-Separator wirksam. Er trennt die Synchronimpulse vom Bildinhalt und ermöglicht eine von Bildinhaltsänderungen unabhängige Triggerung von Videosignalen.

Abhängig vom Messpunkt sind Videosignale (FBAS- bzw. BASSignale = Farb-Bild-Austast-Synchron-Signale) als positiv oder negativ gerichtetes Signal zu messen. Nur bei richtiger Polarität-Einstellung werden die Synchronimpulse vom Bild-inhalt getrennt. Die Polarität ist wie folgt deﬁ niert: Liegt der Bildinhalt über den Synchronimpulsen (bei Originaldarstellung ohne Invertierung), handelt es sich um ein positiv gerichtetes Videosignal. Andernfalls, wenn der Bildinhalt unterhalb der Synchronimpulse liegt, handelt es sich um ein negativ gerichtetes Videosignal. Liegt Video-Triggerung vor, kann die Polaritätseinstellung nach Aufruf von FILTER vorgenommen werden.

DC: In Kombination mit Normal-Triggerung gibt es bei DC-Triggerung keinen unteren Durchlass-Frequenzbereich, da das Triggersignal galvanisch an die Triggereinrichtung angekoppelt wird. Diese Triggerkopplung ist dann zu empfehlen, wenn bei ganz langsamen Vorgängen auf einen bestimmten Pegelwert des Messsignals getriggert werden soll oder wenn impulsartige Signale mit sich während der Beobachtung ständig ändernden Tastverhältnissen dargestellt werden müssen.

HF: Der Durchlass-Frequenzbereich in dieser Triggerkopplungsart entspricht einem Hochpass. HF-Triggerkopplung ist für alle hochfrequenten Signale günstig. Gleichspannungsschwankungen und tieffrequentes (Funkel-) Rauschen der Triggerspannung werden unterdrückt, was sich günstig auf die Stabilität der Triggerung auswirkt.

Die zuvor beschriebenen Triggerkopplungsarten haben wegen ihres Frequenzgangverhaltens auch die Wirkung von Frequenzﬁ ltern. Diese können mit weiteren Filtern kombiniert werden, wenn es sinnvoll ist.

Rauschunterdrückung (Rauschunt.): Dieses Filter (Triggerkopplungsart) weist Tiefpassverhalten auf, d.h. nur sehr hochfrequente Triggersignalanteile werden unterdrückt bzw. verringert. Damit werden aus derartigen

Bei falscher Flankenrichtungswahl erfolgt die Darstellung unstabil bzw. ungetriggert, da dann der Bildinhalt die Triggerung auslöst. Bei interner Triggerung muss die Signalhöhe der Synchronimpulse mindestens 5 mm betragen.

Das PAL-Synchronsignal besteht aus Zeilen- und Bildsynchronimpulsen, die sich unter Anderem auch durch ihre Pulsdauer unterscheiden. Sie beträgt bei Zeilensynchronimpulsen ca. 5μs im zeitlichen Abstand von 64 μs. Bildsynchronimpulse bestehen aus mehreren Pulsen, die jeweils ca. 28 μs lang sind und mit jedem Halbbildwechsel im Abstand von 20ms vorkommen.

Beide Synchronimpulsarten unterscheiden sich somit durch ihre Zeitdauer und durch ihre Wiederholfrequenz. Es kann sowohl mit Zeilen- als auch mit Bildsynchronimpulsen getriggert werden.

Bildsynchronimpuls-Triggerung

Vorbemerkung: Bei Bildsynchronimpuls-Triggerung in Verbindung mit geschaltetem (gechoppten) DUAL-Betrieb können in der Signaldarstellung Interferenzstörungen sichtbar werden. Es sollte dann auf alternierenden DUAL-Betrieb umgeschaltet werden. Unter Umständen sollte auch das Readout abgeschaltet werden.

Änderungen vorbehalten

Triggerung und Zeitablenkung

Wenn mit MODE auf Videosignaltriggerung geschaltet wurde, lässt sich nach Aufruf von FILTER „Bild“-Triggerung wählen. Dann kann vorgegeben werden, ob „Alle“ oder nur „Gerade“ bzw. „Ungerade“ Halbbilder die Triggerung auslösen dürfen. Für eine einwandfreie Funktion ist es wichtig, dass die dem Signal entsprechende Norm (625/50 oder 525/60) gewählt wurde.

Es ist ein dem Messzweck entsprechender Zeit-Ablenkkoefﬁ zient zu wählen. Bei der 2ms/div.-Einstellung wird ein vollständiges Halbbild dargestellt. Bildsynchronimpulse bestehen aus mehreren Impulsen im Halbzeilenabstand.

Zeilensynchronimpuls-Triggerung

Wenn mit MODE auf Videosignaltriggerung geschaltet wurde, lässt sich nach Aufruf von FILTER „Zeile“ wählen. Für eine einwandfreie Funktion ist es wichtig, dass die dem Signal entsprechende Norm (625/50 oder 525/60) gewählt wurde.

Ist „Alle“ gewählt, kann die Zeilensynchronimpuls-Triggerung durch jeden Synchronimpuls erfolgen. Es ist aber auch möglich nur mit einer vorgegebenen Zeile („Zeile Nr.“) zu triggern.

Um einzelne Zeilen darstellen zu können, ist die TIME/DIV.Einstellung von 10 μs/div. empfehlenswert. Es werden dann ca. 1½ Zeilen sichtbar. Im Allgemeinen hat das komplette Videosignal einen starken Gleichspannungsanteil. Bei konstantem Bildinhalt (z.B. Testbild oder Farbbalkengenerator) kann der Gleichspannungsanteil ohne Weiteres durch AC-Eingangskopplung des Oszilloskop-Verstärkers unterdrückt werden.

Bei wechselndem Bildinhalt (z.B. normales Programm) empﬁ ehlt sich aber DC-Eingangskopplung, weil das Signalbild sonst mit jeder Bildinhaltsänderung die vertikale Lage auf dem Bildschirm ändert. Mit dem Y-Positionseinsteller kann der Gleichspannungsanteil immer so kompensiert werden, dass das Signalbild in der Bildschirmrasterﬂ äche liegt.

Triggerpegel kann mit dem dafür vorgesehenen Einsteller über einen gewissen Bereich der gewählten Halbwelle verschoben werden. Netzfrequente magnetische Einstreuungen in eine Schaltung können mit einer Spulensonde nach Richtung (Ort) und Amplitude untersucht werden. Die Spule sollte zweckmäßig mit möglichst vielen Windungen dünnen Lackdrahtes auf einen kleinen Spulenkörper gewickelt und über ein geschirmtes Kabel an einen BNC-Stecker (für den Oszilloskop-Eingang) angeschlossen werden. Zwischen Stecker- und Kabel-Innenleiter ist ein kleiner Widerstand von mindestens 100 Ω einzubauen (Hochfrequenz-Entkopplung). Es kann zweckmäßig sein, auch die Spule außen statisch abzuschirmen, wobei keine Kurzschlusswindungen auftreten dürfen. Durch Drehen der Spule in zwei Achsrichtungen lassen sich Maximum und Minimum am Messort feststellen.

Alternierende Triggerung

Diese Triggerart kann mit SOURCE 18 > Alt.1/2 eingeschaltet werden. Diese Triggerart liegt vor, wenn oben im Readout Tr:alt angezeigt wird. Außerdem zeigt das Readout dann statt des Triggerpunktsymbols (Triggerpegel und -zeitpunkt) nur noch den Triggerzeitpunkt an (nach oben zeigender Pfeil, wenn sich der Triggerzeitpunkt innerhalb des Messrasters beﬁ ndet).

Die alternierende Triggerung ist dann sinnvoll einsetzbar, wenn die getriggerte Darstellung von zwei Signalen, die asynchron zueinander sind, erfolgen soll. Die alternierende Triggerung kann nur dann richtig arbeiten, wenn auch die Kanalumschaltung alternierend erfolgt. Mit alternierender Triggerung kann eine Phasendifferenz zwischen beiden Eingangssignalen nicht mehr ermittelt werden. Zur Vermeidung von Triggerproblemen, bedingt durch Gleichspannungsanteile, ist AC-Eingangskopplung für beide Kanäle empfehlenswert.

Die Sync-Separator-Schaltung wirkt ebenso bei externer Triggerung. Selbstverständlich muss der Spannungsbereich (siehe „Datenblatt“) für die externe Triggerung eingehalten werden. Ferner ist auf die richtige Flankenrichtung zu achten, die bei externer Triggerung nicht unbedingt mit der Richtung des (am Y-Eingang anliegenden) Signal-Synchronimpulses übereinstimmen muss. Beides kann leicht kontrolliert werden, wenn die externe Triggerspannung selbst erst einmal (bei interner Triggerung) dargestellt wird.

Netztriggerung

Gerätespeziﬁ sche Informationen sind dem Absatz SOURCE 18 unter „Bedienelemente und Readout“ zu entnehmen.

Diese Triggerart liegt vor, wenn oben im Readout Tr:Line angezeigt wird. Zur Triggerung mit Netzfrequenz wird eine Spannung aus dem Netzteil als netzfrequentes Triggersignal (50/60 Hz) genutzt. Die Netztriggerung ist unabhängig von Amplitude und Frequenz des Y-Signals und empﬁ ehlt sich für alle Signale, die netzsynchron sind. Dies gilt ebenfalls in gewissen Grenzen für ganzzahlige Vielfache oder Teile der Netzfrequenz. Die Netztriggerung erlaubt eine Signaldarstellung auch unterhalb der Triggerschwelle. Sie ist deshalb u. a. besonders geeignet zur Messung kleiner Brummspannungen von Netzgleichrichtern oder netzfrequenten Einstreuungen in eine Schaltung. Im Gegensatz zur üblichen, ﬂ ankenrichtungsbezogenen Triggerung, wird bei Netztriggerung mit der Flankenrichtungsumschaltung zwischen der positiven und der negativen Halbwelle gewählt (evtl. Netzstecker umpolen) und nicht die Flankenrichtung. Der

In dieser Triggerart werden beide Triggerquellen (CH 1 und CH 2) abwechselnd zum Triggern der Zeitablenkung benutzt, mit der CH 1 und CH 2 abwechselnd angezeigt werden. Beispiel: Ist CH 2 die Triggerquelle und löst ein an CH 2 anliegendes Signal die Triggerungs aus, startet die Zeitablenkung und zeigt das Signal von CH 2 an. Nach dem Ende des Zeitablenkvorgangs werden die Triggerquelle und der Messkanal von CH 2 auf CH 1 umgeschaltet. Mit dem an CH 1 anliegenden Signal wird nun getriggert und damit die Zeitablenkung ausgelöst, so dass das an CH 1 beﬁ ndliche Signal angezeigt wird. Danach wird wieder auf CH 2 als Triggerquelle und Messkanal geschaltet.

Im Einkanal-Betrieb, bei „Extern“- und bei „Netz“-Triggerung ist alternierende Triggerung weder sinnvoll noch möglich.

Externe Triggerung

Diese Triggerart kann mit SOURCE 18 > Extern eingeschal- tet werden. Das Readout zeigt dann oben Tr:ext an. Der AUXILIARY INPUT gersignal und die internen Triggerquellen sind unwirksam. Mit der Umschaltung wird das Triggerpunktsymbol (Triggerpegel und -zeitpunkt) abgeschaltet und nur noch der Triggerzeitpunkt angezeigt. Das Triggersymbol wird NICHT angezeigt! Mit dem Einschalten dieser Triggerart wird die interne Triggerung abgeschaltet. Über die entsprechende BNC-Buchse kann jetzt extern getriggert werden, wenn dafür eine Spannung von 0,3 V zur Verfügung steht, die synchron zum Messsignal ist. Diese Triggerspannung darf durchaus eine völlig andere Kurvenform als das Messsignal haben.

ist dann der Eingang für das externe Trig-

bis 3 Vss

Änderungen vorbehalten

Triggerung und Zeitablenkung

Die Triggerung ist in gewissen Grenzen sogar mit ganzzahligen Vielfachen oder Teilen der Messfrequenz möglich; Phasenstarrheit ist allerdings Bedingung. Es ist aber zu beachten, dass Messsignal und Triggerspannung trotzdem einen Phasenwinkel aufweisen können. Ein Phasenwinkel von z.B. 180° wirkt sich dann so aus, dass trotz positiver (Trigger) Flankenwahl die Darstellung des Messsignals mit einer negativen Flanke beginnt.

Triggeranzeige

Die folgenden Erläuterungen beziehen sich auf die TRIG´dLED-Anzeige, die unter Punkt und Readout“ aufgeführt ist. Die Leuchtdiode leuchtet sowohl bei automatischer, als auch bei Normaltriggerung auf, wenn folgende Bedingungen erfüllt werden:

1. Das interne bzw. externe Triggersignal muss in ausreichender Amplitude am Triggerkomparator anliegen.

2. Das Triggerpunktsymbol beﬁ ndet sich nicht ober- bzw. unterhalb der Signaldarstellung (mindestens 1 Signalperiode).

Dann stehen am Ausgang des Triggerkomparators Impulse zur Verfügung, mit denen die Zeitbasis gestartet und mit denen die Triggeranzeige eingeschaltet wird. Die Triggeranzeige erleichtert die Einstellung und Kontrolle der Triggerbedingungen, insbesondere bei sehr niederfrequenten (Normaltriggerung verwenden) oder sehr kurzen impulsförmigen Signalen.

im Absatz „Bedienelemente

mit der Holdoff-Zeiteinstellung eine stabile Einstellung erreicht werden, indem die Holdoff-Zeit so eingestellt wird, dass sie erst kurz vor dem Paketanfang endet. Besonders bei Burst-Signalen oder aperiodischen Impulsfolgen gleicher Amplitude kann das Ende der Holdoff-Zeit dann auf den jeweils günstigsten oder erforderlichen Zeitpunkt eingestellt werden.

Ein stark verrauschtes oder ein durch eine höhere Frequenz gestörtes Signal wird manchmal doppelt dargestellt. Unter Umständen lässt sich mit der Triggerpegel-Einstellung nur die gegenseitige Phasenverschiebung beeinflussen, aber nicht die Doppeldarstellung. Die zur Auswertung erforderliche stabile Einzeldarstellung des Signals ist aber durch die Vergrößerung der HOLD-OFF-Zeit leicht zu erreichen. Hierzu ist die HOLD-OFF-Zeit langsam zu erhöhen, bis nur noch ein Signal abgebildet wird. Eine Doppeldarstellung ist bei gewissen Impulssignalen möglich, bei denen die Impulse abwechselnd eine kleine Differenz der Spitzenamplituden aufweisen. Nur eine ganz genaue Triggerpegel-Einstellung ermöglicht die Einzeldarstellung. Die HOLD OFF-Zeiteinstellung vereinfacht auch hier die richtige Einstellung.

Nach Beendigung dieser Arbeit sollte die HOLD-OFF-Zeit unbedingt wieder auf Minimum zurückgedreht werden, weil sonst u.U. die Bildhelligkeit drastisch reduziert ist. Die Arbeitsweise ist aus folgenden Abbildungen ersichtlich.

Die hervorgehobenen Teile werden angezeigt

Periode

Die triggerauslösenden Impulse werden durch die Triggeranzeige ca. 100 ms lang gespeichert und angezeigt. Bei Signalen mit extrem langsamer Wiederholrate ist daher das Auﬂ euchten der LED mehr oder weniger impulsartig. Außerdem blitzt dann die Anzeige nicht nur beim Start der Zeitablenkung am linken Bildschirmrand auf, sondern – bei Darstellung mehrerer Kurvenzüge auf dem Schirm – bei jedem Kurvenzug.

Holdoff-Zeiteinstellung

Gerätespeziﬁ sche Informationen sind dem Absatz HOR VAR 26 > Holdoff-Zeit unter „Bedienelemente und Readout“ zu entnehmen.

Nach einem vollständigen Zeitablenkvorgang und dem damit verbundenen (aber nicht sichtbaren) Rücklauf des Strahles zu seiner Startposition (links), sind unter anderem interne Umschaltvorgänge erforderlich, die eine gewisse Zeit beanspruchen. Innerhalb dieser Zeit wird die Zeitbasis gesperrt (Sperrzeit), so dass die Zeitbasis nicht ausgelöst (getriggert) wird, selbst wenn ein zum Triggern geeignetes Signal vorhanden ist. Es handelt sich dabei um die minimale Holdoff-Zeit.

Mit der Holdoff-Zeit-Einstellung kann die Sperrzeit der Triggerung zwischen zwei Zeit-Ablenkperioden im Verhältnis von ca. 10:1 kontinuierlich vergrößert werden. Triggerimpulse, die innerhalb dieser Sperrzeit auftreten, können den Start der Zeitbasis nicht auslösen.

Beim Messen seriell übertragener Datensignale, die in Paketen gesendet werden, kann eine scheinbar ungetriggerte Darstellung erfolgen, obwohl die Triggerbedingungen erfüllt werden. Das liegt in den meisten Fällen daran, dass der Start der Zeitbasis nicht immer mit dem Start eines Datenpakets beginnt, sondern zufällig zu unterschiedlichen Zeitpunkten innerhalb des Pakets oder bedingt durch die Trigger-Automatik schon vor dem Anfang eines Datenpakets. In derartigen Fällen kann

Signal

Zeit-

Ablenkspannung

Veränderung

der

Hold-off-Zeit

Abb. 1 zeigt das Schirmbild bei minimaler HOLD-OFF-Zeit (Grundstellung). Da verschiedene Teile des Kurvenzuges angezeigt werden, wird kein stehendes Bild dargestellt (Doppelschreiben).

Abb. 2: Hier ist die Holdoff-Zeit so eingestellt, dass immer die gleichen Teile des Kurvenzuges angezeigt werden. Es wird ein stehendes Bild dargestellt.

Abb. 1

Abb. 2

B-Zeitbasis (2. Zeitbasis) / Delay Triggerung

Gerätespeziﬁ sche Informationen sind den Absätzen HOR VAR

und TIME/DIV. 24 unter „Bedienelemente und Readout“ zu

entnehmen.

Wie im Absatz Triggerung und Zeitablenkung beschrieben, löst die Triggerung den Start der Zeitablenkung aus. Der zuvor dunkelgetastete (abgeschaltete) Elektronenstrahl wird hellgetastet (sichtbar) und von links nach rechts abgelenkt, bis die maximale X-Ablenkung erfolgte. Danach wird der Strahl wieder dunkelgetastet und es erfolgt der Strahlrücklauf (zurück in die Strahlstartposition). Nach Ablauf der Holdoff-Zeit kann dann die Zeitablenkung erneut durch die Triggerautomatik bzw. ein

Änderungen vorbehalten

AUTOSET

Triggersignal gestartet werden. Während der gesamten Zeit (Strahlhinlauf und -rücklauf) kann ein Eingangssignal gleichzeitig eine Ablenkung in Y-Richtung bewirken. Das wird aber, wegen der nur dann erfolgenden Helltastung, nur während des Strahlhinlaufs sichtbar.

Da sich der Triggerpunkt immer am Strahl-start beﬁ ndet, kann eine X-Dehnung der Signaldarstellung durch eine höhere Zeitablenkgeschwindigkeit (kleinerer Zeit-Ablenkkoefﬁ zient

- TIME / DIV.) – nur von diesem Punkt beginnend – vorgenommen werden.

Für Signalteile, die sich am rechten Rand der Signaldarstellung beﬁ nden, bewirkt eine höherer Zeitablenkgeschwindigkeit, dass dies Signalteile nicht mehr sichtbar sind. Das bedeutet, dass eine Dehnung in X-Richtung nur mit der MAG x10 Funktion möglich ist. Eine höhere Dehnung ist ohne zweite Zeitbasis nicht möglich.

Die verzögerte Ablenkung mit der B-Zeitbasis löst solche Probleme. Sie bezieht sich auf die mit der A-Zeitbasis vorgenommene Signaldarstellung. Der Start der B-Darstellung erfolgt erst, wenn – bezogen auf die A-Darstellung – eine vorwählbare Zeit abgelaufen ist, die vom Anwender an jede Stelle der A-Darstellung positioniert werden kann. Damit besteht die Möglichkeit, praktisch an jeder Stelle der A-Zeitbasissignaldarstellung mit der B-Zeitablenkung zu beginnen. Der ZeitAblenkkoefﬁ zient der B-Zeitbasis bestimmt dann die Ablenkgeschwindigkeit und damit den Dehnungsfaktor. Mit zunehmender Dehnung verringert sich die Bildhelligkeit des dargestellten Signals. Die Readouthelligkeit bleibt erhalten.

Bei großer X-Dehnung kann das Signal durch Jittern in XRichtung unruhig dargestellt werden. Liegt eine geeignete Signalﬂ anke nach Ablauf der Verzögerungszeit vor, lässt sich auf diese Flanke triggern (after delay-Triggerung).

die Erläuterungen für die automatische Zeitkoefﬁ zienten (TIME / DIV.)-Einstellung, gilt für Signale, die nicht zu stark vom Tastverhältnis 1:1 abweichen. Die automatische Zeitkoefﬁ zientenEinstellung sorgt für eine Darstellung von ca. 2 Signalperioden. Bei Signalen mit unterschiedlichen Frequenzanteilen, wie z.B. Videosignalen, erfolgt die Einstellung zufällig.

Durch die Betätigung der AUTOSET-Taste werden folgende Betriebsbedingungen vorgegeben: – AC- oder DC-Eingangskopplung bleibt erhalten bzw. die

letzte Einstellung (AC oder DC) die vor einer Umschaltung

auf Masse (GND) vorlag, wird gewält – interne (vom Mess-Signal abgeleitete) Triggerung – automatische Triggerung – automatische Wahl der Triggerquelle – Trigger-LEVEL-Einstellung auf Bereichsmitte – Y-Ablenkoefﬁ zient(en) kalibriert – Zeitbasis-Ablenkkoefﬁ zient kalibriert – AC- oder DC-Triggerkopplung unverändert – HF-Triggerkopplung wird abgeschaltet (dann DC-Trigger-

kopplung) – LF- und Rauschunt.(erdrückung) Filter unverändert – A-Zeitbasisbetrieb – keine X-Dehnung x10 – automatische X- und Y-Strahlpositionseinstellung – Triggerﬂ anke bleibt erhalten außer bei Doppelﬂ ankentrig-

gerung

Achtung:

Liegt ein pulsförmiges Signal an, dessen Tast-

verhältnis einen Wert von ca. 400 : 1 erreicht oder überschreitet, ist in den meisten Fällen keine automatische Signaldarstellung mehr möglich. Der Y-Ablenkkoefﬁ zient ist dann zu klein und der ZeitAblenkkoefﬁ zient zu groß. Daraus resultiert, dass nur noch die Strahllinie dargestellt wird und der Puls nicht sichtbar ist.

AUTOSET

Gerätespeziﬁ sche Informationen sind dem Absatz AUTOSET 7 unter „Bedienelemente und Readout“ zu entnehmen. AUTOSET ergibt nur dann eine sinnvolle automatische Oszilloskopeinstellung, wenn die Frequenz des anliegenden Messsignales innerhalb der bei automatischer Triggerung vorgegebenen Grenzen liegt.

Alle Bedienelemente außer der POWER-Taste tronisch abgefragt und lassen sich daher auch steuern.

Daraus ergibt sich die Möglichkeit einer automatischen, signalbezogenen Geräteeinstellung im Yt (Zeitbasis)-Betrieb. In den meisten Fällen ist eine manuelle Änderung der automatischen Einstellung nicht erforderlich. AUTOSET schaltet immer auf Yt-Betrieb. Mit dem Betätigen der AUTOSET-Taste bleibt die Betriebsart unverändert, wenn zuvor Einkanal- (CH 1 bzw. CH 2) oder DUAL-Betrieb vorlag. Beim Vorliegen von Additions- oder XY-Betrieb wird automatisch auf DUAL geschaltet.

Der bzw. die Y-Ablenkkoefﬁ zienten (VOLTS / DIV.) werden automatisch so gewählt, dass die Signalamplitude im EinkanalBetrieb ca. 6 cm nicht überschreitet, während im DUAL-Betrieb jedes Signal mit ca. 4 cm Höhe dargestellt wird. Dieses, wie auch

werden elek-

In solchen Fällen empﬁ ehlt es sich, auf Normaltriggerung umzuschalten und den Triggerpunkt ca. 5 mm über oder unter die Strahllinie zu stellen. Leuchtet dann die TriggeranzeigeLED, liegt ein derartiges Signal an. Um das Signal sichtbar zu machen, muss zuerst ein kleinerer Zeit-Ablenkkoefﬁ zient und danach ein größerer Y-Ablenkkoefﬁ zient gewählt werden. Dabei kann sich allerdings die Strahlhelligkeit so stark verringern, dass der Puls nicht sichtbar wird.

Komponenten-Test

Gerätebezogene Informationen, welche die Bedienung und die Messanschlüsse betreffen, sind den Absätzen COMPONENT/ PROBE mente und Readout“ zu entnehmen.

Das Oszilloskop verfügt über einen eingebauten Komponenten-Tester. Für die Verbindung des Testobjekts mit dem Oszilloskop sind zwei einfache Messleitungen mit 4mm-Bananensteckern erforderlich. Im Komponententest-Betrieb sind sowohl die Y-Vorverstärker wie auch die Zeitbasis abgeschaltet. Nur wenn Einzelbauteile (nicht in Schaltungen beﬁ ndliche Bauteile) getestet werden, dürfen während des Testes Signalspannungen an den BNC-Buchsen anliegen. Beim Testen von

und COMPONENT TESTER 36 unter „Bedienele-

Änderungen vorbehalten

Komponenten-Test

Bauteilen in Schaltungen, müssen die Schaltungen stromlos und erdfrei sein. Außer den beiden Messleitungen, darf dann keine weitere Verbindung zwischen Oszilloskop und Schaltung vorhanden sein (siehe „Tests direkt in der Schaltung“).

Die Darstellung kann nur mit den im FOCUS/TRACE-Menü enthaltenen Funktionen „A-Int.“ (Strahlintensität), „Fokus“ (Fokussierung) und „Strahldreh.“ (Strahldrehung) sowie dem HORIZONTAL (X-Position) -Drehknopf verändert werden.

Wie im Abschnitt SICHERHEIT beschrieben, sind alle Messanschlüsse (bei einwandfreiem Betrieb) mit dem Netzschutzleiter verbunden, also auch die Buchsen für den Komponententester. Für den Test von Einzelbauteilen (nicht in Geräten bzw. Schaltungen beﬁ ndlich) ist dies ohne Belang.

Sollen Bauteile getestet werden, die sich in Testschaltungen bzw. Geräten beﬁ nden, müssen die Schaltungen bzw. Geräte unter allen Umständen vorher stromlos gemacht werden. Soweit Netzbetrieb vorliegt, ist auch der Netzstecker des Testobjektes zu ziehen. Damit wird sichergestellt, dass eine Verbindung zwischen Oszilloskop und Testobjekt über den Schutzleiter vermieden wird. Sie hätte falsche Testergebnisse zur Folge.

Nur entladene Kondensatoren dürfen getestet wer-

den!

Das Testprinzip ist von bestechender Einfachheit. Ein im Oszilloskop beﬁ ndlicher Sinusgenerator erzeugt eine Sinusspannung, deren Frequenz 50 Hz (±10%) beträgt. Sie speist eine Reihenschaltung aus Prüfobjekt und eingebautem Widerstand. Die Sinusspannung wird zur Horizontalablenkung und der Spannungsabfall am Widerstand zur Vertikalablenkung benutzt.

Ist das Prüfobjekt eine reelle Größe (z.B. ein Widerstand), sind beide Ablenkspannungen phasengleich. Auf dem Bildschirm wird ein mehr oder weniger schräger Strich dargestellt. Ist das Prüfobjekt kurzgeschlossen, steht der Strich senkrecht. Bei Unterbrechung oder ohne Prüfobjekt zeigt sich eine waagrechte Linie. Die Schrägstellung des Striches ist ein Maß für den Widerstandswert. Damit lassen sich ohmsche Widerstände zwischen 20 Ω und 4,7 kΩ testen.

B-E, C-E. Da der Teststrom nur einige mA beträgt, können die einzelnen Zonen fast aller Halbleiter zerstörungsfrei geprüft werden. Eine Bestimmung von Halbleiter-Durchbruch- und Sperrspannung >10 V ist nicht möglich. Das ist im Allgemeinen kein Nachteil, da im Fehlerfall in der Schaltung sowieso grobe Abweichungen auftreten, die eindeutige Hinweise auf das fehlerhafte Bauelement geben.

Vor dem Anschließen eines Bauteils an den Kompo-

nententester ist die Maximalbetriebsspannung des Bauteils zu prüfen. Es gibt viele Bauteile mit einer Maximalbetriebsspannung von 7 V und kleiner. Der Komponententester kann solche Bauteile unter Umständen mit Spannungen von ca. ±10 V Maximalwert zerstören!

Recht genaue Ergebnisse erhält man beim Vergleich mit sicher funktionsfähigen Bauelementen des gleichen Typs und Wertes. Dies gilt insbesondere für Halbleiter. Man kann damit z.B. den kathodenseitigen Anschluss einer Diode oder Z-Diode mit unkenntlicher Bedruckung, die Unterscheidung eines p-n-p-Transistors vom komplementären n-p-n-Typ oder die richtige Gehäuseanschlussfolge B-C-E eines unbekannten Transistortyps schnell ermitteln.

Zu beachten ist hier der Hinweis, dass die Anschlussumpolung eines Halbleiters (Vertauschen der Messkabel) eine Drehung des Testbilds um 180° um den Rastermittelpunkt der Bildröhre bewirkt. Wichtiger noch ist die einfache Gut-/Schlecht-Aussage über Bauteile mit Unterbrechung oder Kurzschluss, die im ServiceBetrieb erfahrungsgemäß am häuﬁ gsten benötigt wird. Die übliche Vorsicht gegenüber einzelnen MOS-Bauelementen in Bezug auf statische Auﬂ adung oder Reibungselektrizität wird dringend angeraten. Brumm kann auf dem Bildschirm sichtbar werden, wenn der Basis- oder Gate-Anschluss eines einzelnen Transistors offen ist, also gerade nicht getestet wird (Handempﬁ ndlichkeit).

Tests direkt in der Schaltung sind in vielen Fällen möglich, aber nicht so eindeutig. Durch Parallelschaltung reeller und/oder

Kondensatoren und Induktivitäten (Spulen, Drosseln, Trafowicklungen) bewirken eine Phasendifferenz zwischen Strom und Spannung, also auch zwischen den Ablenkspannungen. Das ergibt ellipsenförmige Bilder. Lage und Öffnungsweite der Ellipse sind kennzeichnend für den Scheinwiderstandswert bei einer Frequenz von 50 Hz. Kondensatoren werden im Bereich 0,1 μF bis 1000 μF angezeigt.

– Eine Ellipse mit horizontaler Längsachse bedeutet eine hohe

Impedanz (kleine Kapazität oder große Induktivität).

– Eine Ellipse mit vertikaler Längsachse bedeutet niedrige

Impedanz (große Kapazität oder kleine Induktivität).

– Eine Ellipse in Schräglage bedeutet einen relativ großen

Verlustwiderstand in Reihe mit dem Blindwiderstand.

Bei Halbleitern erkennt man die spannungsabhängigen Kennlinienknicke beim Übergang vom leitenden in den nichtleitenden Zustand. Soweit das spannungsmäßig möglich ist, werden Vorwärts- und Rückwärts-Charakteristik dargestellt (z.B. bei einer Z-Diode unter 10 V). Es handelt sich immer um eine ZweipolPrüfung deshalb kann z.B. die Verstärkung eines Transistors nicht getestet werden, wohl aber die einzelnen Übergänge B-C,

Änderungen vorbehalten

Datentransfer

Achtung!

Der Einbau oder Austausch einer Schnittstelle darf

nur erfolgen, wenn das Gerät zuvor ausgeschaltet und vom Netz getrennt wurde. – Die Schnittstellenöffnung im Oszilloskop muss im Betrieb immer geschlossen sein!

Bei Nichtbeachtung der Sicherheitshinweise werden Schäden an HAMEG-Produkten nicht von der Gewährleistung erfasst. Auch haftet HAMEG nicht für Schäden an Personen oder Fremdfabrikaten.

Auf der Geräterückseite beﬁ ndet sich eine Öffnung in die unterschiedliche Schnittstellen (Interface) eingesetzt werden können. Werkseitig ist die Öffnung mit einer Abdeckung versehen. Die Abdeckung darf nur entfernt werden um eine Schnittstelle einzusetzen, mit der die Öffnung dann wieder geschlossen ist. Da es sich bei diesem Oszilloskop um ein Analog-Oszilloskop handelt, kann das Oszillloskop über die Schnittstelle lediglich gesteuert und seine Einstellungen ausgelesen werden. Ist das Oszilloskop mit dem RS-232 Interface HO710 ausgerüstet, lässt sich darüber eine Aktualisierung der Firmware durchführen.

Die RS-232 Schnittstelle ist als 9polige D-SUB Buchse ausgeführt. Über diese bidirektionale Schnittstelle können Einstellparameter von einem externen Gerät (z.B. PC) zum Oszilloskop gesendet bzw. durch das externe Gerät abgerufen werden. Signaldaten werden nicht erfasst und gespeichert, können also auch nicht ausgelesen werden. Eine direkte Verbindung vom PC (serieller Port) zum Interface kann über ein 9poliges abgeschirmtes Kabel (1:1 beschaltet) hergestellt werden. Es dürfen nur abgeschirmte Kabel verwendet werden, die eine maximale Länge von 3 m nicht erreichen.

komplexer Größen – besonders wenn diese bei einer Frequenz von 50 Hz relativ niederohmig sind – ergeben sich meistens große Unterschiede gegenüber Einzelbauteilen. Hat man oft mit Schaltungen gleicher Art zu arbeiten (Service), dann hilft auch hier ein Vergleich mit einer funktionsfähigen Schaltung. Dies geht sogar besonders schnell, weil die Vergleichsschaltung gar nicht unter Strom gesetzt werden muss (und darf!). Mit den Testkabeln sind einfach die identischen Messpunktpaare nacheinander abzutasten und die Schirmbilder zu vergleichen. Unter Umständen enthält die Testschaltung selbst schon die Vergleichsschaltung, z.B. bei Stereo-Kanälen, Gegentaktbetrieb, symmetrischen Brückenschaltungen. In Zweifelsfällen kann ein Bauteilanschluss einseitig abgelötet werden. Genau dieser Anschluss sollte dann mit dem nicht an der Massebuchse angeschlossenen Messkabel verbunden werden, weil sich damit die Brummeinstreuung verringert. Die Prüfbuchse mit Massezeichen liegt an der Oszilloskop-Masse und ist deshalb brumm-unempﬁ ndlich. Die Testbilder zeigen einige praktische Beispiele für die Anwendung des Komponenten-Testers.

Datentransfer

Sicherheitshinweise

Achtung!

Alle Anschlüsse der Schnittstellen am Oszilloskop

sind galvanisch mit dem Oszilloskop verbunden. Messungen an hoch liegendem Messbezugspotential sind nicht zulässig und gefährden Oszilloskop, Interface und daran angeschlossene Geräte.

Die Steckerbelegung für das RS-232 Interface (9polige D-Subminiatur Buchse) ist folgendermaßen festgelegt:

Pin 2 Tx Data (Daten vom Oszilloskop zum externen Gerät) 3 Rx Data (Daten vom externen Gerät zum Oszilloskop) 7 CTS Sendebereitschaft 8 RTS Empfangsbereitschaft 5 Ground (Bezugspotential, über Oszilloskop (Schutz klasse I) und Netzkabel mit dem Schutzleiter verbunden 9 +5 V Versorgungsspannung für externe Geräte (max. 400 mA)

Der maximal zulässige Spannungshub an den Tx, Rx, RTS und CTS Anschlüssen beträgt ±12 Volt. Die RS-232-Standardparameter für die Schnittstelle lauten: N-8-2 (kein Paritätsbit, 8 Datenbits, 2 Stoppbits, RTS/CTS-Hardware-Protokoll). Diese Parameter lassen sich am Oszilloskop einstellen.

Firmware-Aktualisierung

Die Firmware dieses Oszilloskops kann über das Internet als Download heruntergeladen werden. Unter www.hameg.com kann eine entsprechende Datei ausgewählt werden, die es ermöglicht die Oszilloskop-Firmware mit einem Update zu aktualisieren.

Hinweis:

Durch den technischen Fortschritt können sich Ände-

rungen in der Bedienung und neue Funktionen ergeben. Für solche Fälle steht auf der HAMEG Homepage eine aktualisierte Bedienungsanleitung zur Verfügung.

Änderungen vorbehalten

COMP.

TESTER

CH I MENU

AC/DC/50 Ω

GND

50 Ω / 1 MΩ

INVERT

ON / OFF

VARIABLE

ON / OFF

PROBE

1 : 1 / 10 / 100

CH I: 500 mV

POWERPOWER

PROBE

ADJ

ANALOGSCOPE

Instruments

MENUMENU

OFFOFF

Allgemeine Hinweise zum Menü

Netzschalter

Menübezeichnung

6 Funktionstasten (blau)

Menü

Intens-Drehknopf-Symbol

Scrolpfeile – dazugehörige Funktionstaste schaltet nach oben bzw. nach unten

Funktionstaste schaltet auf Untermenü

Allgemeine Hinweise zum Menü

Menüeinblendungen

In den meisten Fällen wird nach dem Betätigen einer Taste ein Menü angezeigt, dass verschiedene Menüpunkte enthält, die den daneben beﬁ ndlichen blauen Funktionstasten zugeordnet sind. Mit dem Betätigen einer Funktionstaste lässt sich die Funktion ein-, ab oder umschalten (An/Aus).

Das Verlassen von Menüs kann wie folgt vorgenommen werden:

1. Automatisch nach Ablauf einer vom Anwender bestimmten Zeit (Zeiteinstellung: SETTINGS-Taste >Menu AUS nach angezeigter Zeit).

2. Mit der MENU OFF-Taste

3. Durch erneutes Betätigen der Menü-Taste, mit der das Menü zuvor aufgerufen wurde.

4. Mit dem Aufruf eines anderen Menüs.

Bei einigen Menüpunkten wird ein Drehknopf-Symbol angezeigt, das sich auf den INTENS-Drehknopf Drehknopfs lassen sich Einstellungen ändern. Andere Menüpunkte zeigen einen zu einer Funktionstaste zeigenden Pfeil und signalisieren damit, dass das Betätigen dieser Funktionstaste zu einem Untermenü führt. In manchen Betriebsarten sind einige Tasten- bzw. DrehknopfFunktionen nicht sinnvoll und daher nicht verfügbar. Ihre Betätigung bewirkt keine Menü-Anzeige.

Achtung!

Bedingt durch die Anzeige eines Menüs, werden

nicht mehr alle Informationen mit dem Readout angezeigt. Mit dem Verlassen des Menüs werden auch diese Informationen wieder angezeigt.

> Allgemeines

bezieht. Mit Hilfe des

An Aus

Zustandanzeige durch hellere Darstellung

MENU OFF-Taste zum Abschalten von Menüs

Hilfe (HELP)

Zu jedem Menüpunkt gibt es Erläuterungen (Hilfetexte), die, nach dem der Menüpunkt vorliegt, mit der HELP-Taste rufbar sind und ebenfalls mit dem Readout angezeigt werden. Ist die Hilfe eingeschaltet und wird ein Drehknopf betätigt, wird eine Erläuterung der Drehknopffunktion angezeigt. Um die Hilfe abzuschalten, muss die HELP-Taste erneut betätigt werden.

Achtung!

Bei der Anzeige einiger Menüs wird links vom

Menü zusätzlich eine „Auswahlbox“ angezeigt. Mit dem Aufruf von „HELP“ werden an dieser Stelle die HELP-Texte angezeigt. Bei der Anzeige einer „Auswahlbox“ oder von HELP-Texten erfolgt keine Signalanzeige.

Vorbemerkungen

Bei eingeschaltetem Oszilloskop werden alle wichtigen Messparameter-Einstellungen mit dem Readout im Schirmbild angezeigt, wenn die aktuelle Readout-Intensität (RO-Int.)- Einstellung dies zulässt bzw. das Readout eingeschaltet ist.

Die auf der großen Frontplatte beﬁ ndlichen Leuchtdiodenanzeigen erleichtern die Bedienung und geben zusätzliche Informationen. Endstellungen von Drehbereichen werden durch ein akustisches Signal signalisiert, sofern der Kontrollton im Menü Settings eingeschaltet ist.

Bis auf die rote Netztaste (POWER Bedienelemente elektronisch abgefragt. Die Bedienfunktionen und ihre aktuellen Einstellungen können daher gespeichert bzw. gesteuert werden.

) werden alle anderen

auf-

Änderungen vorbehalten

Bedienelemente und Readout

VAR VA R VAR x1 0

FOCUS TRACE

VOLTS / DIV

VAR

VOLTS / DIV

VAR

TIME / DIV

VAR

X-POS

INTENS

LEVEL A/B

AUX

AUXILIARY INPUT

HORIZONTAL

INPUTS

1MΩII15pF

max

400 Vp

CAT I

DELAY

TRACE

SEP

CH 1/2

CURSOR

SAVE/

RECALL

AUTOSET

SETTINGS HELP

POSITION 1 POSITION 2

VERT/XY

HM1500-2

ANALOG

OSCILLOSCOPE

150 MHz

TRIGGER

MODE

FILTER

SOURCE

TRIG ’d

NORM

HOLD OFF

AUTO

MEASURE

CURSOR

MEASURE

TRIG. EXT. / Z-INP.

CH 1 CH 2

X-INP

CH 1 CH 2 HOR MAG

1MΩ II

15pF

max

100 Vp

20 V 1 mV 20 V 1 mV

0.5s 50ns

POWERPOWER

MENUMENU

OFFOFF

1 2 3 4 5 876

27 30 28 29 31 32 3337

Bedienelemente und Readout

Die folgenden Beschreibungen setzen voraus, dass die Betriebsart KOMPONENTEN TEST abgeschaltet ist.

POWER

Netz-Tastenschalter mit Symbolen für EIN I und AUS .

Wird das Oszilloskop eingeschaltet, werden nach der Aufheizzeit der Strahlröhre das HAMEG-Logo, der Gerätetyp und Versionsnummern angezeigt. Diese Informationen werden nicht angezeigt, wenn beim letzten Ausschalten die Funktion „Kurzstart An“ vorlag (SETTINGS-Taste Anschließend übernimmt das Oszilloskop die Parameter-Einstellungen, die beim letzten Ausschalten vorlagen.

INTENS (Drehknopf)

Der INTENS-Drehknopf dient als Einsteller für verschiedene

Funktionen:

2.1 Mit dem INTENS-Drehknopf lässt sich die Strahl-Intensität (Helligkeit) für die Signaldarstellung(en) einstellen, wenn die FOCUS/TRACE/MENU-Taste Linksdrehen verringert, Rechtsdrehen vergrößert die Helligkeit.

>Allgemeines).

nicht leuchtet oder blinkt.

2.2 Leuchtet die FOCUS/TRACE/MENU-Taste lassen sich die im Menü angezeigten und mit dem DrehknopfSymbol Drehknopf

FOCUS / TRACE / MENU (Taste)

Mit dieser Taste wird das Int.-Knopf-Menü aufgerufen,

gekennzeichneten Funktionen mit dem INTENS-

ändern, wenn diese aktiviert sind.

die Taste leuchtet konstant und signalisiert damit, dass der INTENS-Knopf eine Funktion hat, die dem gewählten Menüpunkt zugeordnet ist. Abhängig von der Betriebsart gibt es folgende Menüpunkte: A-Int.: Strahlhelligkeiteinstellung des mit der A-Zeitbasis

dargestellten Signals

B-Int.: Strahlhelligkeiteinstellung des mit der B-Zeitbasis

dargestellten Signals

RO-Int.: Strahlhelligkeiteinstellung des Readout Fokus: Strahlschärfeeinstellung von Signal und Read-

out

Readout An Aus: In Stellung Aus können durch das Readout beding-

te Interferenzstörungen beseitigt werden. Wenn das Readout abgeschaltet ist, blinkt die FOCUS / TRACE / MENU -Taste. Nach dem Verlassen des

blinkt dann ständig.

Menüs mit der MENU OFF-Taste noch das bzw. die Signal(e) angezeigt. Die FOCUS / TRACE / MENU-Taste Mit erneutem Betätigen der Taste wird das „Int.

Änderungen vorbehalten

konstant,

, wird dann nur

Bedienelemente und Readout

VAR VA R VAR x 10

FOCUS TRACE

VOLTS / DIV

VAR

VOLTS / DIV

VAR

TIME / DIV

VAR

X-POS

INTENS

LEVEL A/B

AUX

AUXILIARY INPUT

HORIZONTAL

INPUTS

1MΩII15pF

max

400 Vp

CAT I

DELAY

TRACE

SEP

CH 1/2

CURSOR

SAVE/

RECALL

AUTOSET

SETTINGS HELP

POSITION 1 POSITION 2

VERT/XY

HM1500-2

ANALOG

OSCILLOSCOPE

150 MHz

TRIGGER

MODE

FILTER

SOURCE

TRIG ’d

NORM

HOLD OFF

AUTO

MEASURE

CURSOR

MEASURE

TRIG. EXT. / Z-INP.

CH 1 CH 2

X-INP

CH 1 CH 2 HOR MAG

1MΩ II

15pF

max

100 Vp

20 V 1 mV 20 V 1 mV

0.5s 50ns

POWERPOWER

MENUMENU

OFFOFF

1 2 3 4 5 876

15 22

27 30 28 29 31 32 33

Knopf“ -Menü wieder angezeigt und das Readout kann auf „An“ geschaltet werden. Beim Einschalten des Oszilloskops liegt immer „Readout An“ vor!

Strahldreh.: Strahldrehung (siehe „Strahldrehung TR“ unter

Inbetriebnahme und Voreinstellungen)

CURSOR MEASURE (Taste)

Sofern die Cursor abgeschaltet waren, werden sie mit der CURSOR MEASURE-Taste eingeschaltet und gleichzeitig die Cursor-Messergebnisse mit dem Readout angezeigt. Werden die Cursor angezeigt und die CURSOR MEASURE-Taste wieder betätigt, erfolgt die Anzeige des Menüs Cursors. Außerdem leuchtet die FOCUS TRACE MENU-Taste lisiert damit, dass der INTENS-Knopf

konstant und signa-

eine Funktion hat, die

dem gewählten Cursors-Menüpunkt zugeordnet ist.

Abhängig von der Betriebsart (Yt oder XY) sind in diesem Menü unterschiedliche CURSOR-Messfunktionen wählbar, die sowohl die CURSOR-Linien als auch ihre Ausrichtung betreffen.

Die Cursor und das Cursor-Messergebnis werden angezeigt, wenn das Menü „Cursors“ nach der Wahl der Messart mit der MENU OFF-Taste

verlassen wird. Das Ergebnis der Cursor-Messung wird mit dem Readout als dritte Zeile von oben angezeigt (z.B. ΔV(CH2):16.6 mV). Liegt Variabel (Fein) vor und der Messkanal ist unkalibriert, wird dem Messwert nicht „ : “ sondern das „>“-Zeichen vorangestellt.

Cursor-Positionierung

Die Positionierung der Cursor wird mit den POSITION 1 Und POSITION 2 Drehknöpfen vorgenommen, wenn diese auf „Cursors“ geschaltet wurden. Die Auswahl der Drehknopf-Funktion erfolgt im Menü Pos./Maßst., das mit der CH1/2–CUR- SOR–TRACE SEP-Taste tionstasten „Cursors“ (lange Cursor-Linien), „Nebencursor“ (kurze Cursor-Linie(n) oder andere Symbole) und „Cur. Paare“

Änderungen vorbehalten

aufgerufen wird. Mit den Funk-

(gleichzeitiges Bewegen von 2 Cursoren = Tracking) lässt sich bestimmen welche Cursor-Linien mit den POSITION 1- und POSITION 2-Drehknöpfen

und 10 zu bewegen sind.

Menüpunkte

Ist das Menü Cursors geöffnet, stehen abhängig von der Betriebsart (Yt, XY) folgende Menüpunkte und Cursor-Messungen zur Verfügung. Mit „Aus“ werden die Cursor abgeschaltet, das Cursors-Menü verlassen und die Cursor-Messergebnisse im Readout abgeschaltet.

4.1 Messart

Ist diese Funktion aktiviert, lässt sich eine der im Auswahlfenster angezeigten Messarten mit dem INTENS-Drehknopf wählen. In den meisten Fällen, wird mit der Wahl der Messart automatisch die dazugehörige Einheit angezeigt. Die Funktionen der Messarten sind elbst erläuternd.

4.2 Einheit

In Verbindung mit den Messarten „Verhältnis X“ und „Verhältnis Y“, wird zusätzlich zur Einheit auch das INTENS-DrehknopfSymbol angezeigt. Dann lässt sich die Einheit vom Benutzer bestimmen.

4.2.1. „rat“ (ratio), Verhältnisanzeige In dieser Messart sind mithilfe der CURSOR Tast- und Amplitudenverhältnisse zu ermitteln. Der Abstand zwischen den langen CURSOR-Linien entspricht 1.

4.2.2 „%“ Prozentanzeige Der Abstand der langen CURSOR-Linien wird gleich 100% bewertet. Das Messergebnis wird aus dem Abstand der kurzen Nebencursor-Linie zur langen Bezugslinie (untere bzw. linke) ermittelt und ggf. mit negativem Vorzeichen angezeigt.

4.2.3 „°“ Winkelmessung Der Abstand der langen CURSOR-Linien entspricht 360° und muss eine Signalperiode betragen. Das Messergebnis wird

Bedienelemente und Readout

aus dem Abstand der Bezugslinie zur kurzen NebencursorLinie ermittelt und ggf. mit negativem Vorzeichen angezeigt. Weitere Informationen sind unter „Phasendifferenz-Messung im Zweikanal-Betrieb (Yt)“ im Abschnitt „ Inbetriebnahme und Voreinstellungen“ zu ﬁ nden.

4.2.4 „π“ Messung des Wertes für π, bezogen auf die CURSOR-Linien-Abstände. Eine Sinusperiode (Vollschwingung) ist gleich 2 π; deshalb muss der Abstand zwischen den langen CURSOR-Linien 1 Periode betragen. Beträgt der Abstand zwischen der Bezugslinie und der kurzen CURSOR-Linie 1,5 Perioden, wird 3π angezeigt. Falls sich die kurze CURSOR-Linie links von der Bezugslinie beﬁ ndet, erfolgt die Anzeige von π mit negativem Vorzeichen.

4.3 Bezug

Wenn sich die CURSOR-Messung auf mehr als ein Signal beziehen kann, wird zusätzlich zur Kanalbezeichnung das INTENS-Drehknopf-Symbol angezeigt. Damit lässt sich bestimmen auf welchen Kanal bzw. Ablenkkoefﬁ zienten sich die CURSOR-Messung beziehen soll. Die CURSOR-Linien müssen dann natürlich auf das Signal bzw. Signalteile positioniert werden, die mit diesem Kanal angezeigt werden.

4.4 Aus (Cursors Aus) Mit dem Betätigen dieser Funktionstaste werden die Cursor, die Cursor-Messergebnisse und das Cursor-Menü abgeschaltet. Zum Abschalten des Cursor-Menü`s und nachfolgender Anzeige der Cursor-Messergebnisse muss das Menü mit der MENU OFF-Taste

SAVE/RECALL (Taste)

verlassen werden.

Unter der Menüüberschrift „Sich./Laden“ lassen sich die aktuellen Geräteeinstellungen sichern oder zu einem früheren Zeitpunkt gesicherte Einstellungen laden. Hierfür stehen 9 Speicher zur Verfügung, deren Inhalt auch nach dem Ausschalten des Oszilloskops nicht verloren geht.

5.1 Sichern (Akt. Einst.) Die Funktionstaste „Sichern“ öffnet das Untermenü „Akt. Einst. Sichern“. Mit der Funktionstaste „Seite 1 2“ erfolgt die Seitenauswahl; dabei wird die Ziffer der gewählten Seite mit höherer Helligkeit angezeigt. Seite 1 sind die Speicherplätze 1 bis 5 zugeordnet und Seite 2 die Speicherplätze 6 bis 9. Die Oszilloskopeinstellungen werden in dem Speicher gesichert, dessen Funktionstaste gedrückt wird.

6.2 Allgemeines

6.2.1 Kontrollton AN AUS

In Stellung AUS sind akustische Signale (Piep), die z.B. die Endstellung eines Drehknopfes signalisieren, abgeschaltet.

6.2.2 Fehlerton AN AUS In Stellung AUS sind akustische Signale (Piep), mit denen Fehlbedienungen signalisiert werden, abgeschaltet.

6.2.3 Kurzstart AN AUS In Stellung AUS werden das HAMEG Logo, der Gerätetyp und Versionsnummern nicht angezeigt und die Messbereitschaft liegt früher vor.

6.2.4 Menü Aus Mit dem INTENS-Drehknopf

lässt sich die Zeit bestimmen, in der ein Menü angezeigt wird, ehe es automatisch abgeschaltet wird. Um die Menüanzeige vor Ablauf der vorgegebenen Zeit zu verlassen, genügt es die MENU OFF-Taste

zu betätigen.

Liegt „Man.“ (manuell) vor, lassen sich Menüs wie folgt beenden bzw. umschalten: – Mit der MENU OFF-Taste

– Drücken einer anderen Taste – Betätigen der Taste, mit der das Menü zuvor eingeschaltet

wurde, schaltet einen Schritt in der Menü-Hierarchie zurück.

6.3 Schnittstelle

Ist eine Schnittstelle eingebaut, werden mit dem Aufruf dieses Untermenüs deren Parameter angezeigt. Weiterhin können in diesem Untermenü die Schnittstellenparameter der gerade im Oszilloskop beﬁ ndlichen, auswechselbaren Schnittstelle geändert werden. Weitergehende informationen sind dem Abschnitt „Datentransfer“ dieser Anleitung zu entnehmen, wenn sich die Originalschnittstelle im Oszilloskop beﬁ ndet. Wurde die Originalschnittstelle gegen eine optional einsetzbare Schnittstelle ausgewechselt, sind die informationen auf der CD enthalten, die sich im Lieferumfang der Option beﬁ ndet.

6.4 Selbstkalibr.

Diese Funktionstaste führt zum Untermenü „Einstellungen Selbstkalibr.“. Wenn keine Verbindungen zu den Oszilloskopeingängen vorliegen, darf ein automatischer Abgleich mit der Funktionstaste „Starten“ ausgelöst werden. Er kann vorzeitig mit der Taste MENU OFF

abgebrochen werden.

5.2 Laden (Akt. Einst.) Die Funktionstaste „Laden“ öffnet das Untermenü „Akt. Einst. Laden“. Mit der Funktionstaste „Seite 1 2“ erfolgt die Seitenauswahl; dabei wird die Ziffer der gewählten Seite mit höherer Helligkeit angezeigt. Seite 1 sind die Speicherplätze 1 bis 5 zugeordnet und Seite 2 die Speicherplätze 6 bis 9. Das Oszilloskop übernimmt die Einstellungen des Speichers, dessen Funktionstaste gedrückt wird.

SETTINGS (Taste)

Mit SETTINGS öffnet sich das Einstellungen-Menü. Es beinhaltet verschiedene Untermenüs, die mit den zugeordneten Funktionstasten aufrufbar sind.

6.1 Language

Im Untermenü kann die Sprachauswahl vorgenommen werden. Die Menü- und Hilfetexte stehen in deutscher, englischer, französischer und spanischer Sprache zur Verfügung.

Der automatische Abgleich optimiert das Verhalten des Oszilloskops bei den gerade vorliegenden Temperaturen. Die Selbstkalibrierung sollte erst nach einer Betriebsszeit von min. 30 min ausgelöst werden.

AUTOSET (Taste)

AUTOSET bewirkt eine automatische, signalbezogene Geräteeinstellung (siehe AUTOSET) bezüglich Strahlposition, Signalhöhe und Zeitbasiseinstellung. Wenn Componenten-Tester, XY-Betrieb oder ADD (Addition) vorliegen, schaltet AUTOSET auf DUAL-Betrieb. Liegt DUAL, CH1- oder CH2-Betrieb vor erfolgt keine Betriebsartänderung.

Mit Betätigen der AUTOSET-Taste wird die Strahlhel ligkeit auf einen mittleren Wert gesetzt, wenn sie zuvor unterhalb dieses Wertes eingestellt war. Ist ein Menü sichtbar, wird es durch AUTOSET geschlossen. AUTOSET ist wirkungslos, wenn ein HELP-Text angezeigt wird.

Änderungen vorbehalten

Bedienelemente und Readout

VAR VA R VAR x 10

FOCUS TRACE

VOLTS / DIV

VAR

VOLTS / DIV

VAR

TIME / DIV

VAR

X-POS

INTENS

LEVEL A/B

AUX

AUXILIARY INPUT

HORIZONTAL

INPUTS

1MΩII15pF

max

400 Vp

CAT I

DELAY

TRACE

SEP

CH 1/2

CURSOR

SAVE/

RECALL

AUTOSET

SETTINGS HELP

POSITION 1 POSITION 2

VERT/XY

HM1500-2

ANALOG

OSCILLOSCOPE

150 MHz

TRIGGER

MODE

FILTER

SOURCE

TRIG ’d

NORM

HOLD OFF

AUTO

MEASURE

CURSOR

MEASURE

TRIG. EXT. / Z-INP.

CH 1 CH 2

X-INP

CH 1 CH 2 HOR MAG

1MΩ II

15pF

max

100 Vp

20 V 1 mV 20 V 1 mV

0.5s 50ns

POWERPOWER

MENUMENU

OFFOFF

1 2 3 4 5 876

15 22

27 30 28 29 31 32 33

HELP (Taste)

Mit dem Betätigen der HELP-Taste wird ein Hilfetext angezeigt, gleichzeitig ist die Signaldarstellung abgeschaltet.

Bei geöffnetem Menü bezieht sich der Hilfetext auf das Menü bzw. auf den gerade aufgerufenen Menü- oder Untermenüpunkt. Wird dann ein Drehknopf betätigt, wird auch dazu ein Hilfetext angezeigt. Um den Hilfetext abzuschalten, muss die Taste HELP gedrückt werden.

POSITION 1 (Drehknopf)

Der Drehknopf ist als Einsteller für unterschiedliche Funktionen zuständig. Diese sind abhängig von der Betriebsart, der Funktionseinstellung der CH1/2–CURSOR–TRACE SEP-Taste

und dem aktivierten Menüpunkt.

9.1 Y-Position

9.1.1 Y-Position - Kanal 1

Mit POSITION 1 ist die Y-Position von CH1 einstellbar, wenn Yt (Zeitbasis)-Betrieb vorliegt und die CH1/2–CURSOR–TRACE SEP-Taste

nicht leuchtet.

9.1.2 Y-Position - 2. Zeitbasis (TRACE SEP); Kanal 1 und Kanal 2 Der POSITION 1-Einsteller ermöglicht Y-Positionsänderungen des mit der B-Zeitbasis gedehnt angezeigten Signals bei alternierendem Zeitbasisbetrieb, um es von der A-Zeitbasisdarstellung zu trennen (Trace Separation). Dazu muss „Suchen“ vorliegen (HOR VAR-Taste dem Betätigen der CH1/2–CURSOR–TRACE SEP-Taste Funktion TB B gewählt worden sein (Taste leuchtet grün).

9.2 X-Position bei XY-Betrieb (Kanal 1)

Suchen) und nach

die

Mit POSITION 1 ist die X-Position von CH1 einstellbar, wenn XY-Betrieb vorliegt und die CH1/2–CURSOR–TRACE SEP-Taste

nicht leuchtet.

Änderungen vorbehalten

Anmerkung:

Im XY-Betrieb lässt sich die X-Position-Einstellung

auch mit dem HORIZONTAL-Drehknopf men.

9.3 CURSOR-Position

Der POSITION 1-Drehknopf kann als CURSOR-Position-Einsteller benutzt werden, wenn als Grundvoraussetzung die CURSOR-Anzeige eingeschaltet ist (CURSOR MEASURE-Taste

betätigen) und danach, nach dem Betätigen der CH1/2–CUR-

SOR–TRACE SEP-Taste

, Cursors oder Cur. Paare gewählt

wurde (Taste leuchtet blau).

Achtung!

Die Funktion „Cur. Paare“ steht nur zur Verfügung,

wenn 2 Cursor angezeigt werden. Dann lassen sich die Cursor gleichzeitig bewegen (Tracking), ohne dass sich der Abstand zwischen ihnen ändert.

POSITION 2 (Drehknopf)

Der Drehknopf ist als Einsteller für unterschiedliche Funktionen zuständig. Diese sind abhängig von der Betriebsart, der Funktionseinstellung der CH1/2–CURSOR–TRACE SEP-

Taste

und dem aktivierten Menüpunkt.

10.1 Y-Position - Kanal 2 Mit POSITION 2 ist die Y-Position von CH2 einstellbar, wenn Yt-Betrieb (Zeitbasis) vorliegt und die CH1/2–CURSOR–TRACE SEP-Taste

nicht leuchtet.

10.2 Y-Position bei XY-Betrieb (Kanal 2) Mit POSITION 2 ist die X-Position von CH2 einstellbar, wenn XY-Betrieb vorliegt und die CH1/2–CURSOR–TRACE SEP-Taste

nicht leuchtet.

10.3 CURSOR-Position Der POSITION 2-Drehknopf kann als CURSOR-Position-Ein-

vorneh-

Bedienelemente und Readout

steller benutzt werden, wenn als Grundvoraussetzung die CURSOR-Anzeige eingeschaltet ist (CURSOR MEASURE-Taste

betätigen) und danach, nach dem Betätigen der CH1/2–CUR-

SOR–TRACE SEP-Taste

, Cursors oder Cur. Paare gewählt

wurde (Taste leuchtet blau).

Achtung!

Die Funktion „Cur. Paare“ steht nur zur Verfügung,

wenn 2 Cursor angezeigt werden. Dann lassen sich die Cursor gleichzeitig bewegen (Tracking), ohne dass sich der Abstand zwischen ihnen ändert.

CH1/2–CURSOR–TRACE SEP (Taste)

Nach dem mit der Taste ein Menü aufgerufen wurde, lässt sich – abhängig von den aktuellen Betriebsbedingungen – die Funktion der Drehknöpfe POSITION 1

und POSITION 2 10 wählen. Die Taste signalisiert die aktuelle Funktion entsprechend der Frontplattenbedruckung:

dunkel = Y-Positionseinsteller für CH1 und/oder CH2. blau = Cursoreinsteller grün = Y-Positionseinsteller für B-Zeitbasissignaldarstellung(en)

VOLTS/DIV–VAR (Drehknopf)

Der Drehknopf ist für Kanal 1 wirksam und hat eine Dop-

pelfunktion.

12.1 Ablenkkoefﬁ zienten-Einstellung

Diese Funktion liegt vor, wenn die CH1 VAR-Taste

nicht

leuchtet.

Mit Linksdrehen wird der Ablenkkoefﬁ zient erhöht; mit Rechtsdrehen verringert. Dabei können Ablenkkoef ﬁ zienten von 1 mV/div. bis 20 V/div. (bei nicht angestecktem Tastkopf, sonst in Abhängigkeit vom Tastteiler im angesteckten Tastkopf z.B. 10:1 / 100:1, oder vom eingestellten Teilungsfaktor) in 1-2-5 Folge eingestellt werden. Der Ablenkkoefﬁ zient wird mit dem Readout angezeigt (z.B. „CH1:5mV...“) und ist kalibriert. Abhängig von der Ablenkkoefﬁ zienteneinstellung wird das Signal mit größerer oder kleinerer Amplitude angezeigt.

koefﬁ zient kalibriert, die CH1 VAR-Taste 27 leuchtet nicht und

der VOLTS/DIV–VAR-Drehknopf

schaltet den Ablenkkoefﬁ -

zienten in 1-2-5 Folge.

VOLTS/DIV–VAR (Drehknopf)

Der Drehknopf ist für Kanal 2 wirksam und hat eine Dop-

pelfunktion.

13.1 Ablenkkoefﬁ zienten-Einstellung

Diese Funktion liegt vor, wenn die CH2 VAR -Taste

nicht

leuchtet.

Mit Linksdrehen wird der Ablenkkoefﬁ zient erhöht; mit Rechtsdrehen verringert. Dabei können Ablenkkoef ﬁ zienten von 1 mV/div. bis 20 V/div. (bei nicht angestecktem Tastkopf, sonst in Abhängigkeit vom Tastteiler im angesteckten Tastkopf z.B. 10:1 / 100:1, oder vom eingestellten Teilungsfaktor) in 1-2-5 Folge eingestellt werden. Der Ablenkkoefﬁ zient wird mit dem Readout angezeigt (z.B. „CH2:5mV...“) und ist kalibriert. Abhängig von der Ablenkkoefﬁ zienteneinstellung wird das Signal mit größerer oder kleinerer Amplitude angezeigt.

Achtung!

Die Ablenkkoefﬁ zienteneinstellung ist auch wirk-

sam, wenn Kanal 2 nicht dargestellt wird, weil Einkanalbetrieb über Kanal 1 vorliegt. Kanal 2 kann dann immer noch als Signaleingang für die interne Triggerung benutzt werden.

13.2 Variabel (Fein)-Einstellung

Zum Einschalten dieser Funktion die CH2 VAR-Taste

drücken und im CH2-Menü mit der Funktionstaste „Variabel“ auf An schalten. Dann leuchtet die CH2 VAR-Taste signalisiert damit, dass der VOLTS/DIV–VAR-Drehknopf

und

nun als Variabel-Einsteller dient. Anschließend kann mit ihm der Ablenkkoefﬁ zient zwischen 1 mV/div. und >20 V/div. (bei nicht angestecktem Tastkopf, sonst in Abhängigkeit vom Tastteiler im angesteckten Tastkopf z.B. 10:1 / 100:1, oder vom eingestellten Teilungsfaktor) verändert werden und damit die Darstellungshöhe des angezeigten Signals.

Unkalibriert wird der Ablenkkoefﬁ zient z.B. mit „...>5mV...“ angezeigt und sinngemäß die Ergebnisse von Cursor-Spannungsmessungen. Kalibriert wird z.B. „...:5mV...“ angezeigt.

Achtung!

Die Ablenkkoefﬁ zienteneinstellung ist auch wirk-

sam, wenn Kanal 1 nicht dargestellt wird, weil Einkanalbetrieb über Kanal 2 vorliegt. Kanal 1 kann dann immer noch als Signaleingang für die interne Triggerung benutzt werden.

12.2 Variabel (Fein) -Einstellung

Zum Einschalten dieser Funktion die CH1 VAR-Taste

drücken und im CH1-Menü mit der Funktionstaste „Variabel“ auf An schalten. Dann leuchtet die CH1 VAR-Taste signalisiert damit, dass der VOLTS/DIV–VAR-Drehknopf

und

nun als Variabel-Einsteller dient. Anschließend kann mit ihm der Ablenkkoefﬁ zient zwischen 1 mVdiv. und >20 V/div. (bei nicht angestecktem Tastkopf, sonst in Abhängigkeit vom Tastteiler im angesteckten Tastkopf z.B. 10:1 / 100:1, oder vom eingestellten Teilungsfaktor) verändert werden und damit die Darstellungshöhe des angezeigten Signals.

Unkalibriert wird der Ablenkkoefﬁ zient z.B. mit „...>5mV...“ angezeigt und sinngemäß die Ergebnisse von Cursor-Spannungsmessungen. Kalibriert wird z.B. „...:5mV...“ angezeigt. Wird im CH1-Menü auf Variabel Aus geschaltet, ist der Ablenk-

Wird im CH2-Menü auf Variabel Aus geschaltet, ist der Ablenkkoefﬁ zient kalibriert, die CH2 VAR-Taste der VOLTS/DIV–VAR-Drehknopf

leuchtet nicht und

schaltet den Ablenkkoefﬁ -

zienten in 1-2-5 Folge.

AUTO MEASURE (Taste)

Bei XY-Betrieb kann AUTO MEASURE nicht aufgerufen werden. Sofern die AUTO MEASURE-Funktion abgeschaltet war, wird sie mit der AUTO MEASURE-Taste eingeschaltet und gleichzeitig die AUTO MEASURE-Messergebnisse mit dem Readout oben rechts, unter der Triggerinformation angezeigt.

Ein nochmaliges Betätigen der AUTO MEASURE-Taste öffnet das Menü „Messung“ und ein Auswahl-Menü. Außerdem leuchtet die FOCUS TRACE MENU-Taste damit, dass der INTENS-Knopf

konstant und signalisiert

eine Funktion hat, die dem

gewählten Menüpunkt „Messung“zugeordnet ist.

Die Messergebnisse der AUTO MEASURE-Funktion werden im Readout oben rechts, eine Zeile unter Triggerquelle, -Flanke und Triggerkopplung angezeigt.

Änderungen vorbehalten

Bedienelemente und Readout

VAR VA R VAR x 10

FOCUS TRACE

VOLTS / DIV

VAR

VOLTS / DIV

VAR

TIME / DIV

VAR

X-POS

INTENS

LEVEL A/B

AUX

AUXILIARY INPUT

HORIZONTAL

INPUTS

1MΩII15pF

max

400 Vp

CAT I

DELAY

TRACE

SEP

CH 1/2

CURSOR

SAVE/

RECALL

AUTOSET

SETTINGS HELP

POSITION 1 POSITION 2

VERT/XY

HM1500-2

ANALOG

OSCILLOSCOPE

150 MHz

TRIGGER

MODE

FILTER

SOURCE

TRIG ’d

NORM

HOLD OFF

AUTO

MEASURE

CURSOR

MEASURE

TRIG. EXT. / Z-INP.

CH 1 CH 2

X-INP

CH 1 CH 2 HOR MAG

1MΩ II

15pF

max

100 Vp

20 V 1 mV 20 V 1 mV

0.5s 50ns

POWERPOWER

MENUMENU

OFFOFF

1 2 3 4 5 876

15 22

27 30 28 29 31 32 33

Abhängig von der Betriebsart sind in diesem Menü verschiedene automatische Messungen wählbar, die sich auf das Triggersignal beziehen.

Grundsätzlich müssen folgende Bedingungen erfüllt sein:

a) Bei Frequenz- und Periodendauermessungen müssen die

Triggerbedingungen erfüllt sein. Für Signale unter 20 Hz ist Normaltriggerung erforderlich. Achtung! Sehr niederfrequente Signale erfordern eine Messzeit von mehreren Sekunden.

b) Um Gleichspannungen bzw. auch den Gleichanteil von

Mischspannungen erfassen zu können, muss DC (Gleichspannungs/-strom) -Eingangskopplung des Kanals vorliegen, an dem das Messsignal anliegt und aus den gleichen Gründen muss DC-Triggerkopplung eingeschaltet sein.

Zu beachten ist auch:

– Dass wegen des Frequenzgangs des Triggerverstärkers,

die Messgenauigkeit bei höherfrequenten Messsignalen abnimmt.

– Bezogen auf die Signaldarstellung gibt es Abweichungen,

da die Frequenzgänge der Y-Messverstärker und der Triggerverstärker von einander abweichen.

– Beim Messen sehr niederfrequenter Wechselspannungen

(<20 Hz) folgt die Anzeige dem Spannungsverlauf.

– Beim Messen von Impulsspannungen kommt es zu Abwei-

chungen des angezeigten Messwerts. Die Höhe der Abweichung hängt vom Tastverhältnis des Messsignals und der gewählten Triggerﬂ anke ab.

– Um Messfehler zu vermeiden, muss sich die Signaldar-

stellung innerhalb des Rasters beﬁ nden; d.h. es darf keine Übersteuerung des Messverstärkers erfolgen.

Änderungen vorbehalten

– Wenn die Funktion Variabel eingeschaltet ist, ist der Ablenk-

koefﬁ zient und/oder die Zeitbasis unkalibriert. Im Readout wird dies durch das Zeichen „>“ signalisiert.

Achtung!

Wegen der Gefahr von Fehlmessungen, sollte die

Messung komplexer Signale mit CURSOR erfolgen.

14.1 Messart

14.2 Bezug Tr

Die Information „Bezug Tr“ ist nur ein Hinweis darauf, dass das Triggersignal ausgewertet wird. Daraus resultiert, dass die Funktionstaste wirkungslos ist.

14.3 Aus

Mit dem Betätigen der Funktionstaste „Aus“ wird sowohl AUTO MEASURE als auch die Menüanzeige abgeschaltet. Um das Menü zu verlassen, ohne AUTO MEASURE abzuschalten, muss die MENU OFF-Taste

LEVEL A/B (Drehknopf)

gedrückt werden.

Mit dem LEVEL-Drehknopf kann der Trigger punkt, also die Spannung bestimmt werden, die ein Triggersignal passieren muss, um einen Zeit-Ablenkvorgang auszulösen. In den meisten Yt-Betriebsarten wird mit dem Readout ein Symbol angezeigt, dessen Vertikalposition den Triggerpunkt bezogen auf die Signaldarstellung anzeigt. Das Triggerpunkt-Symbol wird in den Betriebsarten auf der zweiten Rasterlinie von unten „geparkt“, in denen keine direkte Beziehung zwischen Triggersignal und Triggerpunkt vorliegt. Das Triggersymbol wird nicht angezeigt.

Bedienelemente und Readout

Wird die LEVEL-Einstellung geändert, ändert sich auch die Position des Triggerpunkt-Symbols im Readout, sofern Normaltriggerung vorliegt. In Verbindung mit automatischer Spitzenwert-Triggerung muss auch ein Signal vorliegen, da sich das Triggerpunkt-Symbol und damit der Triggerpunkt, nur innerhalb der Scheitelwerte des Signals positionieren lässt.

Die Änderung erfolgt in vertikaler Richtung. Um zu vermeiden, dass das Triggerpunkt-Symbol andere Read out-Informationen überschreibt, ist der Anzeigebereich für das Symbol begrenzt. Mit einer Änderung der Symbolform wird signalisiert, in welcher Richtung der Triggerpunkt das Mess raster verlassen hat.

Je nach Zeitbasisbetriebsart, ist der Drehknopf für die Triggerpunkteinstellung der A-Zeitbasis oder der B-Zeitbasis zuständig. Die Zeitbasisbetriebsart ist nach dem Betätigen der HOR VAR-Taste

im Menü Zeitbasis wählbar. Bei Suchen (alternierende A- und B-Zeitbasis) und nur B-Zeitbasisbetrieb bleibt die letzte A-Zeitbasis bezogene LEVEL-Einstellung erhalten (linker Rasterrand), wenn die B-Zeitbasis auf getriggerten Betrieb umgeschaltet wird (Menü Zeitbasis: B-Trigger auf steigende oder fallende Flanke). Anschließend ist der LEVEL A/B -Einsteller für die Triggerpunkteinstellung der B-Zeitbasis zuständig und es wird ein zweites Triggerpunkt-Symbol angezeigt, dem der Buchstabe B zugeordnet ist.

MODE (Taste)

Diese Taste öffnet das Menü Trigger, in dem zwischen Auto- und Normal-Triggerung zu wählen ist. Mit „Flanke“ lassen sich alle Signalformen triggern. Liegt „Video“ vor und wird die FILTER–Taste

betätigt, bieten sich spezielle Triggermöglichkeiten für zusammengesetzte (Composite), aus Bildinhalt und Synchronimpulsen bestehende Videosignale.

auch die Spitzenwert-Triggerung abgeschaltet. Ist kein Triggersignal vorhanden oder die LEVEL-Einstellung ungeeignet, erfolgt keine Zeitablenkung. Im Gegensatz zur AUTO-Triggerung können, da die Triggerautomatik abgeschaltet ist, auch sehr niederfrequente Signale getriggert dargestellt werden.

FILTER (Taste)

Welches Menü nach dem Betätigen dieser Taste angezeigt wird, ist abhängig von der in MODE ke, Video oder Logik). Im XY-Betrieb sind die Tasten MODE FILTER

und SOURCE 18 wirkungslos, da XY-Darstellungen

gewählten Einstellung (Flan-

ungetriggert sind.

17.1 Menü: Flanke

Liegt die Einstellung FLANKE im TRIGGER-MENÜ vor, das mit

MODE

aufzurufen ist und wird die FILTER-Taste betätigt, erfolgt die Anzeige des Menüs FLANKE. Weitere Informationen sind dem Abschnitt „Triggerkopplung [Menü: FILTER] unter „Triggerung und Zeitablenkung“ und dem Datenblatt des Oszilloskops zu entnehmen. Folgende Einstellungen lassen sich wählen:

17.1.1 Trig. Filter – AC: Das Triggersignal gelangt mit Wechselspannungsan-

kopplung über einen relativ großen Kondensator auf die Triggereinrichtung, um damit eine möglichst niedrige untere Grenzfrequenz zu erhalten.

Readout: „Tr: Quelle, Flanke, AC“.

– DC: Gleichspannungsankopplung des Triggersignals. Die

Spitzenwert-Triggerung ist abgeschaltet.

Readout: „Tr: Quelle, Flanke, DC“.

Im XY-Betrieb sind die Tasten MODE

wirkungslos, da XY-Darstellungen ungetriggert sind.

, FILTER 17 und SOURCE

16.1 Auto

Automatische Triggerung (Auto) liegt vor, wenn die NORMAnzeige

nicht leuchtet. Bei „Auto“ wird die Zeitablenkung durch die Triggerautomatik periodisch ausgelöst, selbst wenn kein Triggersignal vorliegt bzw. zum Triggern ungeeignete Einstellungen vorliegen. Signale, deren Frequenz niedriger als die Wiederholfrequenz der Triggerautomatik ist, können nicht getriggert dargestellt werden. Dann hat die Triggerautomatik die Zeitbasis schon gestartet, bevor das langsame Signal die Triggerbedingungen erfüllt hat. Die automatische Triggerung kann mit und ohne Spitzenwerterfassung erfolgen. In beiden Fällen ist der LEVEL A/B-Drehknopf

wirksam.

Mit Spitzenwert-Triggerung wird der Einstellbereich des LEVEL A/B-Einstellers 15 durch den positiven und negativen Scheitelwert des Triggersignals begrenzt. Ohne Spitzenwert-Triggerung ist der LEVEL-Einstellbereich nicht mehr vom Triggersignal abhängig und kann zu hoch oder zu niedrig eingestellt werden. In diesen Fällen sorgt die Triggerautomatik dafür, dass immer noch eine Signaldarstellung erfolgt; aber sie erfolgt dann ungetriggert.

Ob die Spitzenwert-Triggerung wirksam ist oder nicht, hängt von der Betriebsart und vom gewählten FILTER (Trigger kopplung) ab. Der jeweilige Zustand wird durch das Verhalten des Triggerpunkt-Symbols beim Ändern des LEVEL-Knopfes erkennbar.

16.2 Normal

In Verbindung mit NORMAL-Triggerung leuchtet die NORM-LED

. Bei Normaltriggerung ist sowohl die Triggerautomatik als

– HF: Hochfrequenzankopplung mit relativ kleinem Konden-

sator, wodurch niederfrequente Signalanteile unterdrückt werden. Durch die HF-Triggerkopplung sind Signalanzeige und Triggersignal nicht mehr identisch. Deshalb wird das Triggerpunkt-Symbol in einer festen Y-Position „geparkt“ und lässt sich mit dem LEVEL A/B-Drehknopf

nicht mehr

in Y-Richtung verschieben.

Da LF-Triggerkopplung und Rauschunterdrückung (Re-

duzierung höherfrequenter Anteile des Triggersignals) in Verbindung mit HF-Triggerkopplung nicht sinnvoll sind, werden beide Menüpunkte bei HF nicht angezeigt.

Readout: „Tr: Quelle, Flanke, HF“

– LF: Ankopplung des Triggersignals über einen Tiefpass

zur Unterdrückung hochfrequenter Signalanteile. Da LFKopplung ohnehin höherfrequente Triggersignalanteile reduziert, wird die Rauschunterdrückung automatisch auf „Aus“ gesetzt.

Readout: „Tr: Quelle, Flanke, AC oder DC, LF“

– Rauschunt.: Rauschunterdrückung (Noise Reject = NR)

bewirkt eine niedrigere, obere Grenzfrequenz des Triggerverstärkers und damit geringeres Rauschen des Triggersignals.

Readout: „Tr: Quelle, Flanke, AC oder DC, NR“

17.1.2 Flanke Die Flankenwahl (SLOPE) bestimmt, ob die Signalflanke Steigend oder Fallend verlaufen muss, damit das Triggersignal (Triggerspannung) die Triggerung der Zeitbasis auslöst, wenn es den Referenzspannungswert erreicht, der zuvor mit dem LEVEL A/B-Drehknopf

eingestellt wurde. In

Änderungen vorbehalten

Bedienelemente und Readout

VAR VA R VAR x 10

FOCUS TRACE

VOLTS / DIV

VAR

VOLTS / DIV

VAR

TIME / DIV

VAR

X-POS

INTENS

LEVEL A/B

AUX

AUXILIARY INPUT

HORIZONTAL

INPUTS

1MΩII15pF

max

400 Vp

CAT I

DELAY

TRACE

SEP

CH 1/2

CURSOR

SAVE/

RECALL

AUTOSET

SETTINGS HELP

POSITION 1 POSITION 2

VERT/XY

HM1500-2

ANALOG

OSCILLOSCOPE

150 MHz

TRIGGER

MODE

FILTER

SOURCE

TRIG ’d

NORM

HOLD OFF

AUTO

MEASURE

CURSOR

MEASURE

TRIG. EXT. / Z-INP.

CH 1 CH 2

X-INP

CH 1 CH 2 HOR MAG

1MΩ II

15pF

max

100 Vp

20 V 1 mV 20 V 1 mV

0.5s 50ns

POWERPOWER

MENUMENU

OFFOFF

1 2 3 4 5 876

15 22

27 30 28 29 31 32 33

Stellung BEIDE löst jede Flanke die Triggerung aus und ermöglicht damit z.B. Anzeige von „Augendiagrammen“.

17.2 Menü: Video

Liegt die Einstellung VIDEO im TRIGGER-Menü vor, das mit

MODE

aufzurufen ist und wird die FILTER-Taste betätigt, erfolgt die Anzeige des Menüs VIDEO. Weitere Informationen sind dem Abschnitt „Video [TV-Signaltriggerung]“ unter „Triggerung und Zeitablenkung“ und dem Datenblatt des Oszilloskops zu entnehmen. Folgende Einstellungen lassen sich wählen:

17.2.1 Bild Zeile Abhängig von der aktuellen Einstellung erfolgt die Triggerung auf Bild- oder Zeilensynchronimpulse. Mit der Umschaltung ändern sich auch andere Menüpunkte.

Readout: „Tr: Quelle, TV“

17.2.1.1 Bild

– Alle: In dieser Einstellung können die Bildsynchronimpulse

jedes Halbbilds den Start der Zeitbasis bewirken.

– Gerade: Nur die Bildsynchronimpulse von geradzahligen

Halbbildern können die Zeitbasis auslösen.

– Ungerade: Nur die Bildsynchronimpulse von ungeradzah-

ligen Halbbildern können die Zeitbasis auslösen.

625 Zeilen und 50 Hz (Halb-) Bildfrequenz (z.B. PAL). Mit dem Umschalten ändert sich automatisch die „Zeile Nr.“ automatisch.

17.2.3 Polarität Videosignale können mit positiver oder negativer Polarität vorliegen. Der Begriff Polarität beschreibt die Lage des Bildund Zeileninhalts zu den Synchronimpulsen. Das ist für die Triggerung von Bedeutung, da die Zeitbasis nicht vom Bildinhalt sondern von den Synchronimpulsen gestartet werden soll, die sich im Gegensatz zum Bildinhalt nicht ändern.

Bei positiver Polarität sind die Spannungswerte des Bildinhalts positiver als die Spannungswerte der Synchronimpulse und bei negativer Polarität ist es umgekehrt. Bei falscher Polaritätseinstellung erfolgt eine ungetriggerte oder keine bzw. keine Aktualisierung der Signaldarstellung.

SOURCE (Taste)

Welches Menü nach dem Betätigen dieser Taste angezeigt wird, ist abhängig von der in MODE (Flanke oder Video). Im XY-Betrieb sind die Tasten MODE FILTER

und SOURCE 18 wirkungslos, da XY-Darstellungen

gewählten Einstellung

ungetriggert sind.

17.2.1.2 Zeile – Alle: In dieser Einstellung kann jeder Zeilensynchronimpuls

die Zeitbasis starten.

– Zeile Nr.: Mit dem INTENS-Drehknopf lässt sich die Zeilen-

nummer bestimmen, deren Synchronimpuls die Zeitbasis auslösen soll.

– Zeile min.: Mit einem Tastendruck wird auf die niedrigst

mögliche Zeilennummer geschaltet.

17.2.2 Norm Die Funktionstaste ermöglicht die Wahl zwischen Videosignalen mit 525 Zeilen und 60 Hz (Halb-) Bildfrequenz (z.B. NTSC) bzw.

Änderungen vorbehalten

18.1 Flanke- / Video-Triggerung

Im Menü Trig.Quelle lässt sich bestimmen, von welchem Eingang das Triggersignal stammen soll. Die Auswahlmöglichkeiten hängen von der gerade vorliegenden Betriebsart des Oszilloskops ab.

18.1.1 CH1 Kanal 1 dient – unabhängig davon ob er angezeigt wird oder nicht – als Triggerquelle. Das an ihm anliegende Signal gelangt, nach dem es die Eingangskopplung und den Teilerschalter passiert hat, auf die Triggereinrichtung. Readout: „Tr:CH1, Flanke, Filter“.

Bedienelemente und Readout

18.1.2 CH2 Kanal 2 dient – unabhängig davon ob er angezeigt wird oder nicht – als Triggerquelle. Das an ihm anliegende Signal gelangt, nach dem es die Eingangskopplung und den Teilerschalter passiert hat, auf die Triggereinrichtung.

Readout: „Tr:CH2, Flanke, Filter“.

18.1.3 Alt. 1/2

Bedingung: „Flanke-Triggerung“. Alternierende (abwechselnde) Triggerung mit den Signalen von Kanal 1 und Kanal 2. Die Funktionsweise ist im Abschnitt „Alternierende Triggerung“ unter „Triggerung und Zeitablenkung“ beschrieben.

Im Zweikanalbetrieb (DUAL) setzt die alternierende Triggerung voraus, dass auch alternierende Kanalumschaltung vorliegt. Liegt „gechoppte“ Kanalumschaltung vor (VERT/XY-

Taste

>DUAL chop), erfolgt automatisch die Umschaltung von DUAL chop auf DUAL alt. Auf DUAL chop wird auto- matisch umgeschaltet bzw. es wird ermöglicht auf DUAL chop zu schalten, wenn „Alt. 1/2“ abgeschaltet wird.

Readout: „Tr:alt, Flanke, Filter“.

18.1.4 Extern

Das Triggersignal stammt vom externen Triggereingang AUXILIARY INPUT

Readout: „Tr:ext, Flanke, Filter“.

18.1.5 Netz

Bei Netztriggerung stammt das Triggersignal von der Netzspannung mit der das Oszilloskop betrieben wird. Siehe auch „Netztriggerung“ unter „Triggerung und Zeitablenkung“. Readout: „Tr:Line, Flanke“.

dunkel = X-Position-Einsteller (Signaldarstellung) grün = Verzögerungszeit-Einsteller

22.1 X-POS

Wenn die Taste nicht Leuchtet, dient der HORIZONTAL-Dreh-

knopf

als Einsteller für die X-Position. Er bewirkt dann eine Verschiebung der Signaldarstellung in horizontaler Richtung. Diese Funktion ist insbesondere in Verbindung mit 10 facher X-Dehnung (MAG x10

) von Bedeutung. Im Gegensatz zur in X-Richtung ungedehnten Darstellung, wird mit MAG x10 nur ein Ausschnitt (ein Zehntel) über 10 cm angezeigt. Mit dem HORIZONTAL-Drehknopf

lässt sich bestimmen, welcher Teil der

Gesamtdarstellung 10fach gedehnt sichtbar ist.

22.2 DELAY

Wurde mit der HOR VAR-Taste

das ZEITBASIS-Menü aufgerufen und Suchen (alternierender A- und B-Zeitbasisbetrieb) oder nur B (B-Zeitbasis) gewählt, kann die Funktion des HORIZONTAL-Drehknopfs

mit einem Tastendruck umgeschaltet werden. Leuchtet die Taste, wirkt der Drehknopf als Verzö gerungszeit-Einsteller. Im alternierenden A- und BZeitbasisbetrieb (Suchen) wird die Zeit, mit der die B-Zeitbasis gegenüber der A-Zeitbasis verzögert gestartet wird, zweimal angezeigt:

a) Im Readout mit Dt:... (Delay time = Verzö ge rungszeit). Die

Zeitangabe bezieht sich auf den Zeit-Ablenkkoefﬁ zienten der A-Zeitbasis.

b) Die Zeitspanne zwischen dem Start der A-Zeitbasis und dem

Anfang des Hellsektors auf der A-Zeitbasis-Signaldarstellung.

Bei „nur B“ wird nur die B-Zeitbasis angezeigt und deshalb nur die zuvor unter a) genannte Verzögerungszeit.

TRIG‘d-Anzeige (nicht im XY-Betrieb)

Diese Anzeige leuchtet, wenn die Zeitbasis Triggersignale erhält. Ob die Anzeige aufblitzt oder konstant leuchtet, hängt von der Frequenz des Triggersignals ab.

NORM-Anzeige

Mit der Wahl von NORMAL- oder EINZEL-Triggerung im TRIGGER-Menü (MODE-Taste

), leuchtet die Anzeige. Dann ist die Triggerautomatik abgeschaltet und der Start der Zeitbasis bzw. der Signalerfassung erfolgt nur noch durch ein Triggersignal, das die Triggerbedingungen erfüllt.

HOLD OFF-Anzeige

Die Anzeige leuchtet, wenn die HOLD OFF-Zeit auf einen Wert von >0% eingestellt ist. Um die HOLD OFF-Zeit mit dem INTENS-Drehknopf ändern zu können, muss zuvor mit der HOR VAR-Taste

das Menü „Zeitbasis“ aufgerufen werden. Die HOLD OFF-Zeit betrifft nur die A-Zeitbasis. Weitere Informationen sind unter „Holdoff-Zeiteinstellung“ im Abschnitt „Triggerung und Zeitablenkung“ zu ﬁ nden.

X-POS DELAY (Taste)

Mit der Taste lässt sich die Funktion des mit ihr verbundenen HORIZONTAL-Drehknopfs

ändern.

Die Taste signalisiert die aktuelle Funktion entsprechend der Frontplattenbedruckung:

HORIZONTAL (Drehknopf)

Der Drehknopf hat – abhängig von der Betriebsart – unterschiedliche Funktionen, die unter X-POS DELAY-Taste

erläutert sind.

TIME/DIV-VAR (Drehknopf)

Der Drehknopf dient als Zeitablenkkoefﬁ zienten-Einsteller und hat mehrere Funktionen, die abhängig von der Betriebsart sind. Im XY-Betrieb ist der Drehknopf abgeschaltet.

24.1 A-Zeitbasis Ablenkkoefﬁ zienteneinstellung

Diese Funktion liegt vor, wenn im Menü Zeitbasis HOR VAR-

Taste

die Funktion nur A eingeschaltet ist und bei „A

Variabel An Aus“ die Stellung „Aus“ vorliegt.

Mit Linksdrehen wird der Ablenkkoefﬁ zient der A-Zeitbasis erhöht; mit Rechtsdrehen verringert. Dabei können Ablenkkoefﬁ zienten von 500 ms/div. bis 50 ns/div. in 1-2-5 Folge eingestellt werden. Der Ablenkkoefﬁ zient wird mit dem Readout angezeigt (z.B. „A:50ns“) und ist kalibriert. Abhängig von der Ablenkkoefﬁ zienteneinstellung erfolgt die Zeitablenkung mit größerer oder kleinerer Ablenkgeschwindigkeit.

24.2 B-Zeitbasis Ablenkkoefﬁ zienteneinstellung

Diese Funktion liegt vor, wenn im Menü Zeitbasis HOR VAR-Taste

die Funktion „Suchen“ oder „nur A“ eingeschaltet und bei „B Variabel An Aus“ die Stellung „Aus“ vorliegt. Mit Linksdrehen wird der Ablenkkoefﬁ zient der B-Zeitbasis erhöht; mit Rechtsdrehen verringert. Dabei können prinzipiell Ablenkkoef ﬁ zienten von 20 ms/div. bis 50 ns/div. (ohne MAG x10)

Änderungen vorbehalten

Bedienelemente und Readout

VAR VA R VAR x 10

FOCUS TRACE

VOLTS / DIV

VAR

VOLTS / DIV

VAR

TIME / DIV

VAR

X-POS

INTENS

LEVEL A/B

AUX

AUXILIARY INPUT

HORIZONTAL

INPUTS

1MΩII15pF

max

400 Vp

CAT I

DELAY

TRACE

SEP

CH 1/2

CURSOR

SAVE/

RECALL

AUTOSET

SETTINGS HELP

POSITION 1 POSITION 2

VERT/XY

HM1500-2

ANALOG

OSCILLOSCOPE

150 MHz

TRIGGER

MODE

FILTER

SOURCE

TRIG ’d

NORM

HOLD OFF

AUTO

MEASURE

CURSOR

MEASURE

TRIG. EXT. / Z-INP.

CH 1 CH 2

X-INP

CH 1 CH 2 HOR MAG

1MΩ II

15pF

max

100 Vp

20 V 1 mV 20 V 1 mV

0.5s 50ns

POWERPOWER

MENUMENU

OFFOFF

1 2 3 4 5 876

15 22

27 30 28 29 31 32 33

in 1-2-5 Folge eingestellt werden. Der Ablenkkoefﬁ zient wird mit dem Readout angezeigt (z.B. „B:50ns“) und ist kalibriert. Abhängig von der Ablenkoefﬁ zienteneinstellung erfolgt die Zeitablenkung mit größerer oder kleinerer Ablenkgeschwindigkeit. Die B-Zeitbasis soll zeitgedehnte Darstellungen von Signalteilen ermöglichen, die mit der A-Zeitbasis nicht gedehnt darstellbar sind. Das heißt, dass die Zeitablenkgeschwindigkeit der BZeitbasis immer größer sein muss, als die der A-Zeitbasis. Mit Ausnahme der 50 ns/div. Stellung kann die B-Zeitbasis nicht auf die selbe Ablenkgeschwindigkeit wie die A-Zeitbasis geschaltet werden, sondern ist wenigstens eine Stellung schneller (z.B. A:500 ns/div, B:200 ns/div).

Weitere Informationen sind unter „B-Zeitbasis (2. Zeitbasis) / Delay Triggerung“ im Abschnitt „Triggerung und Zeitablenkung“ zu ﬁ nden.

24.3 Variabel (Fein)-Einstellung

Mit dem TIME/DIV-VAR-Drehknopf koefﬁ zient – statt in 1-2-5 Folge – auch mit Feineinstellung verändert werden. Liegt die Feinstellerfunktion vor, leuchtet VAR in der HOR VAR-Taste Funktion des Drehknopfs.

kann der Zeitablenk-

und signalisiert damit die VAR-

Die Feinstellerfunktion lässt sich im Zeitbasis Menü, das

aufgerufen wird, aktivieren. Abhängig

mit der HOR VAR-Taste davon welche Zeitbasis (A oder B) gewählt wurde, wird „A Variabel An Aus“ oder „B Variabel An Aus“ angezeigt und kann mit der Funktionstaste auf „An“ oder „Aus“ geschaltet werden.

Liegt die „VAR“-Funktion vor, ist die Zeitbasis unkalibriert und das Readout zeigt den Zeit-Ablenkkoefﬁ zienten mit „>“-Zeichen anstelle des „ : “ an (z.B. „A>500ns“ und „B>200ns“). Die Ergebnisse von Cursor Zeit- bzw. Periodendauer-Messungen werden ebenso gekennzeichnet.

Änderungen vorbehalten

MAG x10 (Taste)

Mit dem Betätigen dieser Taste wird die X-Dehnung x10 einoder ausgeschaltet. Ein Menü öffnet sich nicht. Leuchtet x10 in der MAG-Taste, erfolgt eine 10fach X-Dehnung der Signaldarstellung. Die dann gültigen Zeit-Ablenkkoefﬁ zienten werden oben links im Readout angezeigt. Abhängig von der Zeitbasisbetriebsart, wirkt sich die 10fache X-Dehnung wie folgt aus:

25.1 nur A (-Zeitbasis) Der Zeit-Ablenkkoefﬁ zient verkleinert sich um den Faktor 10 und gleichzeitig erfolgt eine 10-fach in X-Richtung gedehnte Signaldarstellung.

25.2 Suchen (A- und B-Zeitbasis alternieren) Die mit der A-Zeitbasis erfolgende Signaldarstellung und der Zeit-Ablenkkoefﬁ zient der A-Zeitbasis ändern sich nicht. Der Zeit-Ablenkkoefﬁ zient der B-Zeitbasis verkleinert sich um den Faktor 10 und die mit der B-Zeitbasis erfolgende Signaldarstellung ist in X-Richtung 10fach gedehnt.

25.3 nur B (-Zeitbasis) Der Zeit-Ablenkkoefﬁ zient verkleinert sich um den Faktor 10 und gleichzeitig erfolgt eine 10-fach in X-Richtung gedehnte Signaldarstellung.

HOR VAR (Taste)

Mit dem Betätigen dieser Taste öffnet sich das Menü Zeitba- sis, dessen Inhalt von der aktuellen Betriebsart abhängt. Folgende Funktionen sind wählbar:

26.1 nur A Bei dieser Einstellung ist nur die A-Zeitbasis in Betrieb. Deshalb

zeigt das Readout oben links auch nur „A....“ an. Der TIME/DIV-

VAR-Drehknopf

beeinﬂ usst dann nur die A-Zeitbasis. Mit der

Bedienelemente und Readout

MAG/x10-Taste

lässt sich die Signaldarstellung in X-Richtung dehnen; also der Zeitablenkkoefﬁ zient verkleinern. Wenn von A-Zeitbasisbetrieb auf Suchen oder nur B Zeit- basis umgeschaltet wird, bleiben alle A-Zeitbasis betreffenden Einstellungen einschließlich der Triggerung erhalten.

26.2 Suchen In dieser Betriebsart liegt alternierender Zeitbasis-Betrieb vor. Das Readout zeigt dabei die Zeit-Ablenkkoefﬁ zienten beider

Zeitbasen („A....“ und „B....“) an. Der TIME/DIV-VAR-Drehknopf

beeinﬂ usst nur die B-Zeitbasis.

Bei alternierendem Zeitbasisbetrieb wird ein Teil der A-ZeitbasisSignaldarstellung aufgehellt dargestellt. Die horizontale Position des aufgehellten Sektors ist mit dem HORIZONTAL-Drehknopf

veränderbar, wenn die Taste X-POS DELAY 22 leuchtet und damit DELAY anzeigt. Der Zeit-Ablenkkoefﬁ zient der B-Zeitbasis bestimmt die Breite des aufgehellten Sektors. Die innerhalb dieses Hellsektors dargestellten Signalteile werden mit der B-Zeitbasis über die gesamte Breite des Strahlröhrenrasters angezeigt; also in horizontaler Richtung gedehnt.

Die Y-Position des dargestellten Signals ist unabhängig davon, ob das Signal mit der A- oder der B-Zeitbasis dargestellt wird. Das hat zur Folge, dass Signaldarstellungen die abwechselnd (alternierend) mit der A- und B-Zeitbasis vorgenommen werden, schlecht auswertbar sind, da beide Darstellungen in der selben Y-Position angezeigt werden.

Das lässt sich durch Ändern der vertikalen Strahlposition der B-Zeitbasis Signaldarstellung beheben. Hierzu muss mit der CH1/2–CURSOR–TRACE SEP-Taste

das Menü Pos./

Maßst. aufgerufen werden. Dann lässt sich mit Betätigen der

Funktionstaste TBB der POSITION 1-Drehknopf

zum Strahl-

trennungs-Einsteller umfunktionieren (siehe 9.1.2 Y-Position

- 2. Zeitbasis TRACE SEP). Da nur bei „Suchen“ der Bedarf für eine Strahltrennung besteht, wird diese Funktion auch nur in dieser Zeitbasisbetriebsart angeboten.

Der Hellsektor springt bei kontinuierlicher Änderung der Verzögerungszeit von Flanke zu Flanke, wenn mehrere Flanken vorliegen. Beﬁ ndet sich das B-Triggerpunktsymbol im alternierenden Zeitbasis-Betrieb außerhalb der Signaldarstellung der A-Zeitbasis, wird die B-Zeitbasis nicht getriggert. Deshalb erfolgt dann keine Darstellung der B-Zeitbasis. Sinngemäß ist das Verhalten im (nur) B-Zeitbasis-Betrieb.

26.5 B-Trigger –

Flanke Mit Ausnahme der Flankenrichtung (fallend statt steigend) verhält sich das Oszilloskop wie zuvor unter Punkt 26.4 beschrieben.

26.6 B-Trigger - Aus Sobald die eingestellte Verzögerungszeit abgelaufen ist, wird die B-Zeitbasis gestartet (B-Zeitbasis „Freilauf“). Verzögerungszeitänderungen werden als kontinuierliche Änderung der Hellsektorposition („Suchen“) bzw. des Beginns der Signaldarstellung angezeigt.

Da die Triggereinrichtung der B-Zeitbasis unwirksam ist, wirken die Bedienelemente für die Triggerung auf die Triggereinrichtung der A-Zeitbasis.

26.7 A Variabel - An Aus In Stellung An wirkt der TIME/DIV-VAR-Drehknopf

als Feinsteller für die A-Zeitbasis. Der Menüpunkt wird nur angezeigt, wenn nur A-Zeitbasisbetrieb vorliegt. Eine ausführliche Beschreibung ist unter „24.3 Variabel (Fein)Einstellung“ zu ﬁ nden.

26.8 B Variabel - An Aus In Stellung An wirkt der TIME/DIV-VAR-Drehknopf

als Feinsteller für die B-Zeitbasis. Eine ausführliche Beschreibung ist unter „24.3 Variabel (Fein)Einstellung“ zu ﬁ nden.

Auch bei Suchen lässt sich die 10-fach X-Dehnung mit MAG x10 einschalten. Sie wirkt sich aber nur auf die B-Zeitbasis aus.

26.3 nur B In dieser Einstellung wird nur die B-Zeitbasis angezeigt. Des-

halb zeigt das Readout oben links auch nur „B....“ an. Der TIME/

DIV-VAR-Drehknopf Mit der MAG x10-Taste

beeinﬂ usst dann nur die B-Zeitbasis.

lässt sich die Signaldarstellung in X-

Richtung dehnen; also der Zeitablenkkoefﬁ zient verkleinern.

26.4 B-Trigger – Flanke Ist diese Funktion gewählt, wird die B-Zeitbasis nicht automatisch nach Ablauf der eingestellten Verzögerungszeit gestartet, sondern erst wenn danach ein geeignetes Triggersignal vorliegt. In diesem Fall ein Signal mit ansteigender Flanke.

Der (Trigger) LEVEL A/B-Einsteller

ist dann für die Triggereinrichtung der B-Zeitbasis wirksam. Dabei sind Normal-Triggerung und DC-Trigger kopplung fest vorgegeben. Die für die A-Zeitbasis gewählten Trigger-Parameter (LEVEL-Einstellung, Automatik- oder Normal-Triggerung, Flan kenrichtung und Kopplung) werden gespeichert und bleiben erhalten.

Zusätzlich zur Verzögerungszeit („Dt:...“) zeigt das Readout die eingeschaltete B-Triggerung an (BTr: Flanke, DC).

Liegt die Zeitbasisbetriebsart „Suchen“ vor und ist der BTrigger auf eine Flanke eingestellt, erscheint ein zusätzliches Triggerpunktsymbol mit dem Buchstaben „B“ vorangestellt. Das Triggerpunktsymbol kennzeichnet die Verzögerungszeit und den Triggerpegel.

26.9 Holdoff-Zeit ...% Mit dem INTENS-Drehknopf lässt sich die HOLDOFF-ZEIT zwischen 0% und 100% einstellen. Werte über 0% verlängern die Wartezeit, in der nach dem Strahlrücklauf kein neuer Zeitablenkvorgang ausgelöst werden kann. Gleichzeitig leuchtet dann die HOLD OFF-Anzeige

. Die HOLD OFF-Zeit betrifft nur die A-Zeitbasis. Weitere Informationen sind unter „Holdoff-Zeiteinstellung“ im Abschnitt „Triggerung und Zeitablenkung“ zu ﬁ nden.

CH1 VAR (Taste)

Diese Taste öffnet das CH1-MENÜ. Es enthält folgende Menüpunkte, die sich auf den Eingang von Kanal 1 (CH1

) bzw. die

Signaldarstellung des dort anliegenden Signals beziehen:

27.1 AC DC

Mit einem Tastendruck wird die Kanal 1 betreffende Signalankopplung (Eingangskopplung) von AC auf DC bzw. DC auf AC umgeschaltet. Die aktuelle Einstellung wird im Readout im Anschluss an den Ablenkkoefﬁ zienten mit den Symbolen ~ (Wechselspannung) bzw. = (Gleichspannung) angezeigt.

27.1.1 DC Eingangskopplung Alle Signalanteile (Gleich- und Wechselspannung) gelangen galvanisch gekoppelt, vom Innenanschluss der BNC-Buchse

über den Teilerschalter (Ablenkkoefﬁ zienten-Einsteller), auf den Messverstärker und es gibt keine untere Grenzfrequenz. Der Teilerschalter ist so ausgelegt, dass der GleichstromEingangswiderstand des Oszilloskops in jeder Stellung

Änderungen vorbehalten

Bedienelemente und Readout

VAR VA R VAR x 10

FOCUS TRACE

VOLTS / DIV

VAR

VOLTS / DIV

VAR

TIME / DIV

VAR

X-POS

INTENS

LEVEL A/B

AUX

AUXILIARY INPUT

HORIZONTAL

INPUTS

1MΩII15pF

max

400 Vp

CAT I

DELAY

TRACE

SEP

CH 1/2

CURSOR

SAVE/

RECALL

AUTOSET

SETTINGS HELP

POSITION 1 POSITION 2

VERT/XY

HM1500-2

ANALOG

OSCILLOSCOPE

150 MHz

TRIGGER

MODE

FILTER

SOURCE

TRIG ’d

NORM

HOLD OFF

AUTO

MEASURE

CURSOR

MEASURE

TRIG. EXT. / Z-INP.

CH 1 CH 2

X-INP

CH 1 CH 2 HOR MAG

1MΩ II

15pF

max

100 Vp

20 V 1 mV 20 V 1 mV

0.5s 50ns

POWERPOWER

MENUMENU

OFFOFF

1 2 3 4 5 876

15 22

27 30 28 29 31 32 33

1 MΩ beträgt. Er liegt zwischen dem Innenanschluss der BNCBuchse

und dem Bezugspotentialanschluss der BNC-Buch-

se (Außenanschluss).

27.1.2 AC Eingangskopplung Die Eingangsspannung gelangt vom Innenanschluss der BNCBuchse

über einen Kondensator auf den Teilerschalter (Ablenkkoefﬁ zienten-Einsteller) und danach auf den Messverstärker. Kondensator und Oszilloskopeingangswiderstand bilden einen Hochpass (Differenzierglied), dessen Grenzfrequenz ca. 2 Hz beträgt. Im Bereich der Grenzfrequenz beeinﬂ usst das Differenzierglied die Form bzw. die Amplitude der Messsignaldarstellung.

Gleichspannungen bzw. Gleichspannungsanteile von Messsignalen gelangen nicht über den Koppelkondensator. Bei Gleichspannungsänderungen erfolgen – durch Umladen des Kondensators – Positionsverschiebungen. Nachdem der Kondensator auf den neuen Gleichspannungswert geladen wurde, liegt wieder die ursprüngliche Signalposition vor.

27.2 Masse (GND) An Aus

Mit jedem Tastendruck wird zwischen ein- und abgeschaltetem Eingang von Kanal 1 umgeschaltet.

Bei abgeschaltetem Eingang (GD = ground) wird im Read out das Erde-Symbol hinter dem Ablenkkoefﬁ zienten angezeigt, dort wo vorher die Eingangskopplung zu sehen war. Dann ist das am Signaleingang anliegende Signal abgeschaltet und es wird (bei automatischer Triggerung) nur eine in Y-Richtung unab gelenkte Strahllinie dargestellt, die als Referenzlinie für Massepotential (0 Volt) benutzt werden kann.

Mit dem Readout wird aber auch ein Symbol ( ) angezeigt, mit dem die Referenzposition (0 Volt) dargestellt wird. Es beﬁ ndet sich ca. 4 mm links von der mittleren, senkrechten Rasterlinie. Bezogen auf die zuvor bestimmte 0-Volt-Position, lässt sich die Höhe einer Gleichspannung bestimmen. Dazu muss der Eingang

Änderungen vorbehalten

wieder eingeschaltet und mit Gleichspannungskopplung (DC) gemessen werden.

27.3 Invertierung An Aus (nicht bei XY-Betrieb) Mit jedem Betätigen der Funktionstaste, wird zwischen nichtinvertierter und invertierter Darstellung des mit Kanal 1 dargestellten Signals umgeschaltet. Bei Invertierung wird im Readout ein Strich über die Kanalanzeige (CH1) gesetzt und es erfolgt eine um 180° gedrehte Signaldarstellung. Das vom Messsignal abgeleitete „interne“ Triggersignal wird nicht invertiert.

27.4 Variabel An Aus

In Stellung „An“ leuchtet die CH1 VAR-Taste DIV–SCALE–VAR-Drehknopf

von CH1 dient dann als Feinsteller, mit dem sich der Ablenkkoefﬁ zient kontinuierlich über den gesamten Bereich ändern lässt und damit die Darstellungshöhe des angezeigten Signals. Unkalibriert steht im Readout vor dem Ablenkkoefﬁ zienten das „>“ Zeichen; kalibriert ein „:“. Die Ergebnisse von automatischen und Spannungsmessungen werden ebenso gekennzeichnet.

Wird mit Betätigen der Funktionstaste von „Variabel An“ auf „Variabel Aus“ geschaltet, ist mit dem VOLTS/DIV–SCALE–VARDrehknopf

von CH1 der Ablenkkoefﬁ zient wieder kalibriert

und in 1-2-5 Folge wählbar.

27.5 Tastkopf

Die Menüanzeige hängt davon ab, ob ein Tastkopf mit automatischer Teilerverhältniskennung angeschlossen ist oder nicht. Die aktuellen Parameter werden bei der Anzeige von Spannungsmessungen berücksichtigt.

27.5.1 Ist ein HAMEG Tastkopf mit automatischer Teilerverhältniskennung angeschlossen, zeigt die Anzeige in normaler Helligkeit „Tastkopf“ und darunter den Teilungsfaktor (z.B. „*10“).

27.5.2 Ist kein Tastkopf oder ein Tastkopf ohne Teilerverhältniskennung angeschlossen und wird das „CH1“-Menü aufgerufen,

. Der VOLTS/

Bedienelemente und Readout

wird „Tastkopf“, der zuletzt eingestellte Teilungsfaktor und das Drehgebersymbol angezeigt. Mit dem Betätigen der zugehörigen Funktionstaste wird „Tastkopf“ mit höherer Strahlhelligkeit

angezeigt und die FOCUS/TRACE/MENU-Taste

leuchtet konstant. Dann lässt sich mit dem INTENS-Knopf 2 ein Tastteilerverhältnis wählen, dass dem des angeschlossenen Tastkopfs entsprechen sollte.

VERT/XY (Taste)

Mit dem Betätigen dieser Taste wird das Vertikal-Menü ein- oder ausgeschaltet. In ihm lassen sich die Messverstärker-Betriebsarten wählen und die Messverstärker-Bandbreite wählen.

28.1 CH1

Wenn CH1 aktiviert ist, liegt Yt-Betrieb (Zeitbasis) vor und es wird nur Kanal 1 angezeigt. Das gilt auch für die mit dem Readout angezeigten Parameter (Ablenkkoefﬁ zient, Invertierung, Kalibrierung und Eingangskopplung).

Obwohl Kanal 2 nicht angezeigt wird, kann er als Eingang für ein Signal dienen, mit dem „intern“ getriggert wird. Die diesbezüglichen Bedienelemente sind wirksam, auch wenn sie nicht mit dem Readout angezeigt werden.

28.2 CH2

Wenn CH2 aktiviert ist, liegt Yt-Betrieb (Zeitbasis) vor und es wird nur Kanal 2 angezeigt. Das gilt auch für die mit dem Readout angezeigten Parameter (Ablenkkoefﬁ zient, Invertierung, Kalibrierung und Eingangskopplung).

Obwohl Kanal 1 nicht angezeigt wird, kann er als Eingang für ein Signal dienen, mit dem „intern“ getriggert wird. Die diesbezüglichen Bedienelemente sind wirksam, auch wenn sie nicht mit dem Readout angezeigt werden.

28.3 DUAL alt chop Im DUAL-Betrieb (Zweikanal-Betrieb) werden beide Kanäle und mit dem Readout auch ihre Ablenkkoefﬁ zienten angezeigt. Zwischen den Ablenkkoefﬁ zienten wird angezeigt, auf welche Art beide Kanäle mit einem Strahl angezeigt werden. „alt“ steht für alternierende und chp für Chopper-Kanalumschaltung. Die Art der Kanalumschaltung wird automatisch durch die Zeitkoefﬁ zienteneinstellung (Zeitbasis) vorgegeben, kann aber auch mit der Funktionstaste umgeschaltet werden. (Chopperbetrieb von 500 ms/div bis 500 μs/div. und alternierende Kanalumschaltung im Bereich 200 μs/div bis 50 ns/div; Angaben ohne MAG x10.)

In Verbindung mit chp (Chopper) wird ständig – unabhängig von der Zeitablenkung – zwischen Kanal 1 und 2 geschaltet und beide Signale wegen der hohen Umschaltfrequenz scheinbar gleichzeitig angezeigt.

Bei „alt“ (alternierender) Kanalumschaltung wird während eines Zeit-Ablenkvorganges nur ein Kanal und mit dem nächsten Zeit-Ablenkvorgang der andere Kanal dargestellt. Wegen der hohen Zeitablenkgeschwindigkeit ergibt sich eine so hohe Umschaltfrequenz, dass beide Kanäle scheinbar gleichzeitig angezeigt werden.

28.4 ADD

Im Additions-Betrieb (Add) werden die Signale der Kanäle 1 und 2 addiert bzw. subtrahiert und das Resultat (algebraische Summe bzw. Differenz) als ein Signal dargestellt. Die Zeitlinie kann mit dem Position 1- und dem Position 2-Drehknopf beeinﬂ usst werden. Es wird aber nur ein 0-Volt-Symbol ( ) angezeigt.

Das Vorliegen dieser Betriebsart wird mit dem Additionssymbol „+“ zwischen den Ablenkkoefﬁ zienten der Kanäle 1 und 2 signalisiert. Das Resultat von Cursor-Spannungsmessungen ist nur dann richtig, wenn die Ablenkkoefﬁ zienten beider Kanäle gleich sind. Andernfalls wird bei Cursor-Spannungsmessung anstelle des Messergebnisses Hinweis „CH1<>CH2“ angezeigt. Automatische Spannungsmessungen können im Additionsbetrieb grundsätzlich nicht durchgeführt werden. Deshalb zeigt die Messwertanzeige „n/a“ für „nicht anwendbar“. Da bei Additionsbetrieb kein Bezug zwischen der Signaldarstellungsamplitude und der Triggerlevel-Einstellung besteht, wird das Triggerpunktsymbol nicht angezeigt, obwohl

der LEVEL A/B-Knopf

wirksam ist.

28.5 XY

Im XY-Betrieb werden die Ablenkkoeffizienten der Kanäle entsprechend der Kanalfunktion angezeigt: „CHX...“ anstelle von CH1 und „CHY...“ anstelle von CH2. Das heißt, dass ein am Kanal 1 anliegendes Signal eine Ablenkung in X-Richtung bewirkt, während mit einem Signal an Kanal 2 eine Ablenkung in Y-Richtung erfolgt. Da keine Yt-Darstellung erfolgt, wird auch kein Zeit-Ablenkkoefﬁ zient angezeigt. Daraus resultiert, dass die Triggereinrichtung ebenfalls unwirksam ist und diesbezügliche Informationen nicht im Readout angezeigt werden. Die MAG x10

Funktion ist ebenfalls abgeschaltet. Die „0-Volt“-Symbole werden in „Dreieck“-Form am rechten Rasterrand und oberhalb der Ablenkkoefﬁ zienten angezeigt.

Positionsänderungen der Signaldarstellung können in horizontaler Richtung mit dem HORIZONTAL1-Drehknopf knopf

durchgeführt werden. Der POSITION 2-Dreh-

ist für die Positionseinstellung in vertikaler Richtung

oder dem POSITION

zuständig.

Das an Kanal 1 anliegende Signal kann nicht invertiert werden. Der entsprechende Menüpunkt kommt nach Aufruf des CH1Menüs mit der CH1 VAR-Taste Drehknopf

ist abgeschaltet.

nicht vor. Der TIME/DIV-VAR-

28.6 Bandbreite 20 MHz Voll

Mit dem Betätigen dieser Taste wird zwischen voller und auf 20 MHz reduzierter Bandbreite der Messverstärker umgeschaltet. – Voll In Stellung VOLL liegt die den Betriebsbedingungen ent-

sprechende Bandbreite vor, die den technischen Daten

entnehmbar ist. – 20 MHz Liegen Betriebsbedingungen vor, in denen die volle

Bandbreite zur Verfügung steht, wird mit Umschalten auf

20 MHz die Messbandbreite auf ca. 20 MHz (–3 dB) redu-

ziert. Damit können noch höherfrequente Signalanteile

verringert oder unterdrückt werden (z.B. Rauschen). Das

Readout zeigt dann BWL (bandwidth limit = Bandbreiten-

begrenzung) an. Sie wirkt sich im Yt-Betrieb auf beide

Kanäle aus. Liegt XY-Betrieb vor, beschränkt sich die Band-

breitenbegrenzung auf Kanal 2.

CH2 VAR (Taste)

Diese Taste öffnet das CH2-Menü und enthält folgende Menüpunkte, die sich auf den Eingang von Kanal 1 (CH2

) bzw. die

Signaldarstellung des dort anliegenden Signals beziehen:

29.1 AC DC

Mit einem Tastendruck wird die Kanal 2 betreffende Signalankopplung (Eingangskopplung) von AC auf DC bzw. DC auf AC

Änderungen vorbehalten

Bedienelemente und Readout

VAR VA R VAR x 10

FOCUS TRACE

VOLTS / DIV

VAR

VOLTS / DIV

VAR

TIME / DIV

VAR

X-POS

INTENS

LEVEL A/B

AUX

AUXILIARY INPUT

HORIZONTAL

INPUTS

1MΩII15pF

max

400 Vp

CAT I

DELAY

TRACE

SEP

CH 1/2

CURSOR

SAVE/

RECALL

AUTOSET

SETTINGS HELP

POSITION 1 POSITION 2

VERT/XY

HM1500-2

ANALOG

OSCILLOSCOPE

150 MHz

TRIGGER

MODE

FILTER

SOURCE

TRIG ’d

NORM

HOLD OFF

AUTO

MEASURE

CURSOR

MEASURE

TRIG. EXT. / Z-INP.

CH 1 CH 2

X-INP

CH 1 CH 2 HOR MAG

1MΩ II

15pF

max

100 Vp

20 V 1 mV 20 V 1 mV

0.5s 50ns

POWERPOWER

MENUMENU

OFFOFF

1 2 3 4 5 876

15 22

27 30 28 29 31 32 33

umgeschaltet. Die aktuelle Einstellung wird im Readout im Anschluss an den Ablenkkoefﬁ zienten mit den Symbolen ~ (Wechselspannung) bzw. = (Gleichspannung) angezeigt.

29.1.1 DC Eingangskopplung Alle Signalanteile (Gleich- und Wechselspannung) gelangen galvanisch gekoppelt, vom Innenanschluss der BNC-Buchse

und dem Bezugspotentialanschluss der BNC-Buchse

(Außenanschluss).

29.1.2 AC Eingangskopplung Die Eingangsspannung gelangt vom Innenanschluss der BNCBuchse

Gleichspannungen bzw. Gleichspannungsanteile von Messsignalen gelangen nicht über den Koppelkondensator. Bei Gleichspannungsänderungen erfolgen – durch Umladen des Kondensators – Positionsverschiebungen. Nach dem der Kondensator auf den neuen Gleichspannungswert geladen wurde, liegt wieder die ursprüngliche Signalposition vor.

29.2 Masse (GND) An Aus

Mit jedem Tastendruck wird zwischen ein- und abgeschaltetem Eingang von Kanal 2 umgeschaltet.

Bei abgeschaltetem Eingang (GD = ground) wird im Read out das Erde-Symbol hinter dem Ablenkkoefﬁ zienten angezeigt, dort wo vorher die Eingangskopplung zu sehen war. Dann ist

Änderungen vorbehalten

das am Signaleingang anliegende Signal abgeschaltet und es wird (bei automatischer Triggerung) nur eine in Y-Richtung unab gelenkte Strahllinie dargestellt, die als Referenzlinie für Massepotential (0 Volt) benutzt werden kann. Mit dem Readout wird aber auch ein Symbol ( ) angezeigt, mit dem die Referenzposition (0 Volt) dargestellt wird. Es beﬁ ndet sich ca. 4 mm rechts von der mittleren, senkrechten Rasterlinie. Bezogen auf die zuvor bestimmte 0-Volt-Position, lässt sich die Höhe einer Gleichspannung bestimmen. Dazu muss der Eingang wieder eingeschaltet und mit Gleichspannungskopplung (DC) gemessen werden.

29.3 Invertierung An Aus

Mit jedem Betätigen der Funktionstaste, wird zwischen nichtinvertierter und invertierter Darstellung des mit Kanal 2 dargestellten Signals umgeschaltet. Bei Invertierung wird im Readout ein Strich über die Kanalanzeige (CH2) gesetzt und es erfolgt eine um 180° gedrehte Signaldarstellung. Das vom Messsignal abgeleitete „interne“ Triggersignal wird nicht invertiert.

29.4 Variabel An Aus

In Stellung „An“ leuchtet die CH2 VAR-Taste DIV–VAR-Drehknopf

von CH2 dient dann als Feinsteller, mit dem sich der Ablenkkoefﬁ zient kontinuierlich über den gesamten Bereich ändern lässt und damit die Darstellungshöhe des angezeigten Signals. Unkalibriert steht im Readout vor dem Ablenkkoefﬁ zienten das „>“ Zeichen; kalibriert ein „:“. Die Ergebnisse von automatischen und Spannungsmessungen werden ebenso gekennzeichnet. Wird mit Betätigen der Funktionstaste von „Variabel An“ auf „Variabel Aus“ geschaltet, ist mit dem VOLTS/DIV–VAR-Dreh-

knopf

von CH2 der Ablenkkoefﬁ zient wieder kalibriert und

in 1-2-5 Folge wählbar.

29.5 Tastkopf

. Der VOLTS/

Bedienelemente und Readout

COMP.

TESTER

POWER

PROBE

ADJ

ANALOGSCOPE

Instruments

MENUMENU

OFFOFF

29.5.1 Ist ein HAMEG Tastkopf mit automatischer Teilerverhältniskennung angeschlossen, zeigt die Anzeige in normaler Helligkeit „Tastkopf“ und darunter den Teilungsfaktor (z.B. „*10“).

29.5.2 Ist kein Tastkopf oder ein Tastkopf ohne Teilerverhältniskennung angeschlossen und wird das „CH2“-Menü aufgerufen, wird „Tastkopf“, der zuletzt eingestellte Teilungsfaktor und das Drehgebersymbol angezeigt. Mit dem Betätigen der zugehörigen Funktionstaste wird „Tastkopf“ mit höherer Strahlhelligkeit angezeigt und die FOCUS TRACE MENU-Taste 3 leuchtet konstant. Dann lässt sich mit dem INTENS-Knopf

ein Tastteilerverhältnis wählen, dass dem des angeschlossenen Tastkopfs entsprechen sollte.

INPUT CH1 (BNC-Buchse)

Diese BNC-Buchse dient als Signaleingang für Kanal 1, der bei Yt- (Zeitbasis) Betrieb als Y-Eingang und bei XY-Betrieb als X-Eingang dient. Der Außenanschluss der Buchse ist mit allen elektrisch leitenden Teilen des Oszilloskops und dem (Netz-) Schutzleiter galvanisch verbunden. An die ringförmig um die Buchse angeordnete, leitende Fläche dürfen keine Spannungen angelegt werden. Sie dient der Erkennung des Teilungsfaktors von Tastköpfen mit Tastkopfkennung.

INPUT CH2 (BNC-Buchse)

Diese BNC-Buchse dient als Signaleingang für Kanal 2, der als Y-Eingang dient. Der Außenanschluss der Buchse ist mit allen elektrisch leitenden Teilen des Oszilloskops und dem (Netz-) Schutzleiter galvanisch verbunden. An die ringförmig um die Buchse angeordnete, leitende Fläche dürfen keine Spannungen angelegt werden. Sie dient der Erkennung des Teilungsfaktors von Tastköpfen mit Tastkopfkennung.

AUX (Taste)

Diese Taste bezieht sich auf den AUXILIARY INPUT 33 (Zusatzeingang). Ob sich ein Menü nach dem Betätigen dieser Taste öffnet, hängt von der aktuell vorliegenden Betriebsart ab.

32.1 Der AUXILIARY INPUT

dient als Eingang für „externe“

Triggersignale, wenn nach dem Betätigen der SOURCE-

Taste

im Menü „Trig Quelle“ die Funktion „Extern“ gewählt

wurde.

32.2 Liegt „externe Triggerung“ nicht vor, öffnet sich das Menü „Z-Eingang“ und mit den Funktionstasten kann die Eingangskopplung (AC DC) gewählt und der Z-Eingang (An Aus) geschaltet werden. Ist „Aus“ gesetzt, hat der AUXILIARY INPUT

keine Funktion. In Stellung „An“ dient er als Helltasteingang, der für Signale mit TTL-Pegeln ausgelegt ist. Mit einer Gleichspannung von > ca. 1 Volt wird der Strahl im Yt- (Zeitbasis) und XY-Betrieb nicht mehr sichtbar (dunkel), wenn DC-Kopplung vorliegt. Bei AC-Kopplung verhält es sich sinngemäß.

AUXILIARY INPUT (BNC-Buchse)

Diese BNC-Buchse kann als Eingang für externe Triggersignale oder als Helltasteingang verwendet werden. Der Außenanschluss der Buchse ist mit allen elektrisch leitenden Teilen des Oszilloskops und dem (Netz-) Schutzleiter galvanisch verbunden. An die ringförmig um die Buchse angeordnete, leitende Fläche dürfen keine Spannungen angelegt werden. Die Fläche hat keine Funktion.

PROBE ADJ (Buchse)

Dieser Buchse kann ein Rechtecksignal entnommen werden, dessen Amplitude 0,2 V

beträgt und mit dem die Frequenzkom-

pensation von 10:1 Tastteilern erfolgen kann. Die Signalfrequenz kann nach dem Betätigen der PROBE ADJ-Taste

im Menü

„Sonstiges“ bestimmt werden.

Weitere Informationen sind dem Abschnitt „Tastkopf-Abgleich und Anwendung“ unter „Inbetriebnahme und Voreinstellungen“ zu ﬁ nden.

PROBE ADJ (Taste)

Mit dem Betätigen dieser Taste öffnet sich das Menü Son- stiges. Es enthält zwei Menüpunkte.

35.1 KOMP.Tester An Aus

In Stellung „An“ wird eine Strahllinie und im Readout „Component Tester“ angezeigt. In dieser Betriebsart dienen die mit „COMPONENT TESTER“ gekennzeichneten 4 mm Bananenstecker-Buchsen als Messeingang. Siehe auch „Komponenten-Test“. Mit „Aus“ wird in die letzten Betriebsbedingungen zurückgeschaltet.

35.2 Kalibrator

Entsprechend der Einstellung, liegt das Rechtecksignal zum Tastkopfabgleich an der PROBE ADJ-Buchse

mit einer

Frequenz von 1 kHz oder 1 MHz vor.

35.3 Info

Diese Funktionstaste führt zum Menü Sonstiges Info, das Informationen zu Modell, Software, Hardware und – falls eingebaut – Schnittstelle enthält.

COMPONENT TESTER (Buchsen)

Beide 4 mm Buchsen dienen als Messeingang für die zweipolige Prüfung von elektronischen Bauelementen. Eine ausführliche Beschreibung finden Sie im Abschnitt „KOMPONENTENTEST“.

MENU OFF (Taste)

Diese Taste dient zum Abschalten von Menüs oder einen Wechsel in eine Menüebene nach oben.

36 35 34 37

Änderungen vorbehalten

41- 1500- 0 2D0

Oszilloskope

Spektrumanalysatoren

Netzgeräte

Modularsystem

Serie 8000

Steuerbare Messgeräte

Serie 8100

 Änderungenvorbehalten HAMEGInstrumentsGmbH 41-1500-02D0(7)18112009 Industriestraße6 ©HAMEGInstrumentsGmbH D-63533Mainhausen ARohde&SchwarzCompany Tel+49(0)6182800-0

DQS-Zertikation:DINENISO9001:2000 Fax+49(0)6182800-100 Reg.-Nr.:071040QM sales@hameg.com

Händler

w w w . h a m e g . c o m

HAMEG HM1500-2 User guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
