HAMEG HM1008 User Guide

Download

CombiScope

de 100 MHz

HM1008

Manual

Español

Indicaciones generales en relación al marcado CE

Los instrumentos de medida HAMEG cumplen las prescripciones técnicas de la compatibilidad electromagnética (CE). La prueba de conformidad se efectúa bajo las normas de producto y especialidad vigentes. En casos en los que ha y diversida d en los valore s de límites, H AMEG elige los de mayor

KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY DECLARATION DE CONFORMITE

DECLARACIÓN DE CONFORMIDAD

Hersteller / Manufacturer / Fabricant / Fabricante: HAMEG Instruments GmbH · Industriestraße 6 · D-63533 Mainhausen

Die HAMEG Instruments GmbH bescheinigt die Konformität für das Produkt The HAMEG Instruments GmbH herewith declares conformity of the product HAMEG Instruments GmbH déclare la conformite du produit HAMEG Instruments GmbH certiﬁ ca la conformidad para el producto

Bezeichnung: Oszilloskop Product name: Oscilloscope Designation : Oscilloscope Descripción : Osciloscopio

Typ / Type / Type / Tipo: HM1008

mit / with / avec / con: –

Optionen / Options / Options / Opciónes: –

mit den folgenden Bestimmungen / with applicable regulations / avec les directives suivantes / con las siguientes directivas:

EMV Richtlinie 89/336 /EWG ergänzt durch 91/ 263/EWG, 92 /31/EWG EMC Directive 89/336/EEC amended by 91/263/ EWG, 92/ 31/EEC Directive EMC 89/336/CEE amendée par 91/ 263 /EWG, 92/31/ CEE Directiva EMC 89/336/CEE enmendada por 91/263 /CEE, 92 /31/CEE

Niederspannungsrichtlinie 73/23/ EWG ergänzt durch 93 /68/EWG Low-Voltage Equipment Directive 73/23/ EEC amended by 93/ 68/ EEC Directive des equipements basse tension 73/ 23/CEE amendée par 93 /68/CEE Directiva de equipos de baja tensión 73/ 23/CEE enmendada por 93/68/ EWG

Angewendete harmonisierte Normen / Harmonized standards applied / Normes harmonisées utilisées / Normas armonizadas utilizadas:

rigo r. En rel ación a los val ores de emisi ón se han elegi do los valore s para el campo d e los negocios e industr ias, así como el d e las pequeña s empresas (clase 1B). En relación a los márgenes de protección a la per turbación exter na se han ele gido los valo res límite v álidos par a la indus tria. Los c ables o conexiones (conductores) acoplados necesaria mente a un osciloscopio para la transmisión de señales o datos inﬂ uyen en un grado elevado en el cumplimiento de los valores límite predeterminados. Los conductores utilizados son diferen tes según su uso. Por esta razón se debe tener en cuenta en l a prá ctica las siguientes indica cione s y condicion es adi cio nales respecto a la emisión y/o a la impermeabilidad de ruidos.

1. Conductores de datos

La conexión de aparatos de medida con aparatos externos (impresoras, or d en ad or es , e tc. ) s ól o s e d eb e r ea li za r co n c on ec to re s s uﬁ cientemente blindados. Si las instrucciones de manejo no prescriben una longitud máxim a inferior, ésta d eberá ser d e máximo 3 metr os para l as conexion es entre ap arato y ord enador. Si es posib le la conexi ón múltiple en el i nterfaz de l ap ara to de v ari os c abl es d e int er fac es, sól o se de ber á co nec tar uno . Los conductores que transmitan datos deberán utilizar como norma general un aislamiento doble. Como cables de bus IEEE se prestan los cables de HAMEG con doble aislamiento HZ72S y HZ72L.

2. Conductores de señal

Los cables de medida para la transmisión de señales deberán ser generalmente lo más cortos posible entre el objeto de medida y el instrumento de medida. Si no queda prescrita una longitud diferente, e st a no de be rá s ob re pa sa r l os 3 me tr os c om o m áx imo . To do s l os c ab le s de medid a deberán s er aislados ( tipo coaxia l RG58/ U). Se deber á prestar especial atención en la conexión correc ta de la masa. Los generadores de señal deberán utilizarse con cables coaxiales doblemente aislados (RG223/U, RG214/U).

Sicherheit / Safety / Sécurité / Seguridad:

EN 61010-1:2001 (IEC 61010-1:2001) Messkategorie / Measuring category / Catégorie de mesure: I

Verschmutzungsgrad / Degree of pollution / Degré de pollution / Nivel de polución: 2

Elektromagnetische Verträglichkeit / Electromagnetic compatibility / Compatibilité électromagnétique / Compatibilidad electromagnética:

EN 61326 -1/A1: Störaussendung / Radiation / Emission: Tabelle / table / tableau 4; Klasse / Class / Classe / classe B.

Störfestigkeit / Immunity / Imunitee / inmunidad: Tabelle / table / tableau / tabla A1.

EN 61000-3-2/A14: Oberschwingungsströme / Harmonic current emissions / Émissions de courant harmonique / emisión de corrientes armónicas: Klasse / Class / Classe / clase D.

EN 61000-3-3: Spannungsschwankungen u. Flicker / Voltage ﬂ uctuations and ﬂ icker / Fluctuations de tension et du ﬂ icker / ﬂ uctuaciones de tensión y ﬂ icker.

Datum / Date / Date / Fecha

24. 02. 2005 Unterschrift / Signature / Signatur / Signatura

Manuel Roth Manager

3. Repercusión sobre los instrumentos de medida

Si se está expuesto a fuertes campos magnéticos o eléctricos de alta frecuencia puede suceder que a pesar de tener una medición minuciosamente elaborada se cuelen porciones de señales indeseadas en el aparato de medida. Esto no conlleva a un defecto o paro de funcionamiento en los aparatos HAMEG. Pero pueden aparecer, en alguno s casos por l os factor es exter nos y en caso s individu ales, peq ueñas variaciones del valor de medida más allá de las especificaciones predeterminadas.

4. Inmunidad al ruido de osciloscopios, analizadores de espectros

4.1 Campo electromagnético H

La inﬂ uencia de campos eléctricos o magnéticos de radio frecuencia puede v isualizarse (p. ej. RF superpuesta), si la intensidad del campo es elevada. El acoplamiento de estos campos s e produce a través de la r ed de suministro eléctrico o los cables de medida y control, pero también por radiación directa. La radiación directa al instrumento de medida puede penetrar, a pesar del blindaje de la caja metálica, a través de los diferentes oriﬁ cios de ventilación y de la pantalla.

4.2 Transientes rápidos / Descarga de electricidad estática

Cuando a parece un tr ansiente rá pido (Burst ) y/o un acoplamie nto directo v ía sumini stro eléct rico o de form a indirect a (capacidad ) vía cables d e medida o contro l, puede ser p osible que se ini cie el disparo .El disparo p uede iniciar se también, por una descarga estática directa o indirecta (ESD). Ya que la presentación de señales en el osciloscopio debe poder realizarse también con una am plitud de señ al pequeña (<5 0 0μ V) , n o s e p ue de ev it ar un i ni ci o d el disparo y su presentación posterior, a causa de estas señales (>1kV).

HAMEG Instruments GmbH

Reservado el derecho de modiﬁ cación

Indice

Indicaciones generales en relación al marcado CE 2

CombiScope

de 100 MHz HM1008 4

Datos técnicos 5

Información general 6

Símbolos 6 Colocación del aparato 6 Seguridad 6 Condiciones de funcionamiento 6 Garantía y reparaciones 7 Mantenimiento 7 Desconexión de seguridad 7 Tensión de red 7

Descripción abreviada de los elementos de mando 8

Principios básicos 10

Formas de tensión de señal 10 Magnitud de la tensión de señal 10 Valores de tensión en una curva senoidal 10 Tensión total de entrada 11 Periodos de señal 11 Conexión de la tensión de señal 12

AUTO SET 21

Tester de componentes 22

Funcionamiento en digital 23

Modos de presentación de señales 23 Resolución de memoria 24 Profundidad de memoria 24 Resolución horizontal con expansión X 25 Frecuencia de señal máxima en modo memoria 25 Presentación de señales Alias 25 Modos de funcionamiento del ampliﬁ cador vertical 25

Transmisión de datos 26

HO710: Interfaz RS-232 - Control a distancia 26 Actualización del ﬁ rmware 26

Indicaciones generales sobre el menú 27

Aparición del menú en pantalla y ayudas (HELP) 27 Indicaciones preeliminares 27

Mandos de Control y Readout 28

Puesta en marcha y ajustes previos 13

Rotación de la traza TR 13 Uso y ajuste de las sondas 13 Ajuste a 1 kHz 13 Ajuste a 1 MHz 14

Modo de funcionamiento de los ampliﬁ cadores verticales 14

Modo de funcionamiento en XY 15 Comparación de fases mediante ﬁ guras Lissajous 15 Medidas de diferencia de fase en modo DUAL (Yt) 16 Medición de una modulación en amplitud 16

Disparo y deﬂ exión de tiempo 17

Disparo automático sobre valores pico 17 Disparo normal 17 Dirección de la pendiente del disparo (Menú: FILTER) 17 Acoplamientos de disparo (Menú: FILTER) 18 VIDEO (Disparo de señal TV) 18 Disparo con impulso de sincronismo de cuadro 18 Disparo con impulso de sincronismo de línea 19 Disparo de red 19 Disparo en alternado 19 Disparo externo 19 Indicación del disparo 20 Ajuste del tiempo Hold-off 20 Base de tiempos B (2ª base de tiempos)/ Disparo retardado 20

Reservado el derecho de modiﬁ cación

Muestreo de 1GSa/s en tiempo real, 10 GSa/s en Random Sampling

Profundidad de memoria de 1 MPts por canal permite realizar Memory oom de 50,000:1

Dos canales

Convertidores A/D flash de 8 Bit de bajo ruido

Pre-/Post-disparo -100% a +400 %

Base de tiempos 50 s/cm – 5 ns/cm

Modos de captura: Single Event, Refresh, Average, Envelope, Roll, Peak-Detect

Interfaz RS-232 incorporado y opcional: RS-232/USB, IEEE-488, Ethernet/USB

Presentación de la señal: Yt y XY; Interpolación: Sinx/x, Pulse, Dot Join (lineal)

Modo analógico: ver HM1000

CombiScope®de 100 MHz HM1008

Diferentes modos de medida por cursores

Modo digital: campo de TV y presentación con zoom de una línea seleccionada

Pal o NTSC: disparo sobre línea con contador de líneas

HM1008

Reservado el derecho de modiﬁ cación

CombiScope®de 100 MHz HM1008

Con 23º C, después de 30 minutos de calentamiento

Amplificación Vertical

Canales:

Analógico: 2 Digital: 2 Modos de funcionamiento:

Analógico: C 1 (canal 1) o C 2 (canal 2) separados, DUAL

(C 1 y C 2 alternados o chopeados), adición

Digital: C 1 o C 2 separados, DUAL (C 1 y C 2),

adición

X en modo XY: C 1 Inversión: C 1, C 2 Ancho de banda (-3 dB): 2 x 0 - 100 MHz Tiempo de subida: ‹ 3,5 ns Sobreimpulso: máx. 1 % Limitador de ancho de banda (conmutable): aprox. 20MHz (5 mV/cm) - 20 V/cm) Coeficiente de deflexión (C 1, 2):14 posiciones calibradas

1 mV – 2 mV/cm (10 MHz) ± 5% (0 - 10 MHz (-3 dB))

5 mV – 20 V/cm ± 3% (Secuencia 1-2-5)

variable (sin calibrar) › 2,5 :1 a › 50 V/cm

Entradas canal 1, canal 2: Impedancia de entrada: 1 MΩ II 15 pF Acoplamiento de entrada: DC, AC, GND (masa) Tensión máx. de entrada: 400 V (DC + pico AC) Línea de retardo Y (analog.): 70ns Circuitos de medida: Categoría de medida I Modo analógic

Entrada auxiliar:

Función (seleccionable): Disparo externo, Z (borrado)

Acoplamiento: AC, DC

Tensión máx. de entrada: 100 V (DC + pico AC)

Disparo

Modos analógico y digital Automatico (pico a pico):

Altura mín. de señal: 5mm

Margen de frecuencia: 10 Hz - 200 MHz

Margen de control de nivel: desde pico- a peak+ Normal (sin valor sobre picos): pendiente/vídeo

Altura mín. de señal: 5mm

Margen de frecuencia: 0 - 200 MHz

Margen de control de nivel: –10cm a +10 cm Modos de funcionamiento: Pendiente/Vídeo Pendiente: positiva, negativa, ambas Fuentes: C 1, C 2, alternado1/2 (≥ 8 mm), red, ext. Acoplamientos: AC: 10 Hz-200MHz

DC: 0-200 MHz HF: 30 kHz–200MHz LF: 0 -5 kHz

activable el rechazo de ruido (Noise Rej.)

Video: impulsos de sincronismos pos./neg.

Normas: sistemas de 525 líneas/60 Hz

sistemas de 625 líneas/50 Hz

Campos: pares/impares/ambos

Líneas: todas/número de línea seleccionable

Fuentes: C 1, C 2, ext. Indicador de disparo: LED Disparo externo por: entrada auxiliar (0,3V

, 100 MHz)

Acoplamiento: AC, DC Tensión de entrada máx.: 100 V (DC +pico AC) Modo digit

al: Disparo Pre/Post: -100% a +400% en referencia a toda la memoria Modo analógico: Segundo disparo

Altura mín. de señal: 5mm Margen de frecuencia: 0 - 200 MHz Acoplamiento: DC Margen de control de nivel: –10cm a +10 cm

Amplificación Horizontal

Modo analógico:

Modos de funcionamiento: A, ALT (alternado A/B), B Base de tiempos A: 0,5s/cm - 50 ns/cm (Secuencia 1-2-5) Base de tiempos B : 20ms/cm – 50 ns/cm (Secuencia 1-2-5)

Precisión de A y B: ±3%

Amplificación X-Mag. x10: hasta 5ns/cm

Precisión: ±5 % Base de tiempos variable A/B: contínuo 1:2,5 Tiempo de Hold Off: var. 1:10 con indicación LED

Amplificador de ancho de banda X: 0 - 3MHz (-3dB) Diferencia de fase X-Y ‹ 3°: ‹ 220kHz

Modo digit

al: Margen de la base de tiempos (Secuencia 1-2-5) Modo refresco: 20ms/cm - 5ns/cm Con detección de picos: 20 ms/cm – 2 ms/cm(Ancho de pulso mín: 10 ns) Modo roll: 50 s/cm – 50ms/cm

Precisión de la base de tiempos

Base de tiempos: 50 ppm Display: ±1 %

Zoom de la memoria: máx. 40,000:1 Ancho de banda del amplificador X: 0 - 100 MHz (-3dB) Variación de fase X-Y ‹ 3°: ‹ 100 MHz

Memoria Digital

Memorización digital (tiempo real): 2 x 500 MSa/s, 1 GSa/s interleaved Memorización (random sampling): 10 GSa/s Ancho de banda: 2 x 0 - 100 MHz (random) Memoria: 1 M-Samples por canal Modos de funcionamiento: Refresco, promediado, envolvente,

roll: libre/sincronizado, detección de picos

Resolución (vertical): 8 Bit (25 Pts/cm) Resolución (horizontal):

Yt: 11 Bit (200 Pts/ cm) XY: 8 Bit (25 Pts/cm)

Interpolación: Sinx/x, Dot Join (lineal) Retardo: 1 millón * 1/ muestra hasta

4 millones * 1/muestra

Frecuencia de repetición de la señal: máx.170/s con 1 MPtos Display: Yt, XY (sólo puntos memorizados),

interpolación, Dot Join

Memorias de referencia: 9 con 2kPtos cada una (para señales

presentadas)

Display: 2 señales de 9 (líbremente seleccionables)

Funcionamiento/Mediciones/Interfaces

Funcionamiento: por menús (multilingüe), Autoset, funciones

de ayuda (multilingüe)

Save/Recall (ajuste de los parámetros del equipo): 9 Presentación de la señal: máx. 4 señales

Analóg.: C 1, 2 (base de tiempos A) en combinación

con C 1, 2 (base de tiempos B)

Digital: C 1, 2 y ZOOM o referencia o mathemática

Contador de frecuencia:

Resolución de 6 digit: ›1 MHz – 200 MHz Resolución de 5 digit: 0,5 Hz – 1 MHz Precisión: 50 ppm

Medidas automáticas:

Modo analógico: frecuencia, periodo, Vdc, Vpp, Vp+, Vp- En modo digital (adicionalmente): V

rms/Vavg

Medidas por cursor:

Modo analógico: Δt, 1/Δt (f), ts, ΔV, V a GND, ratio X, ratio Y Adicionalmente en modo digital: Vpp, Vp+, Vp-, V

medio

, V

rms

, contador pulsos

Resolución de readout/cursor:1000 x 2000 Ptos, señales: 250 x 2000 Interfaces (plug-in): RS-232 (HO710) Opcional: IEEE-488, Ethernet, Dual-Interface

RS-232/USB

Funciones matemáticas

Cantidad de funciones predeterminadas: 5 con 5 fórmulas cada una Fuentes: C 1, C 2, Math 1-Math 5 Metas: 5 memorias matemáticas, Math 1-5 Funciones: ADD, SUB, 1/X, ABS, MUL, DIV, SQ,

POS,NEG, INV

Display: máx. 2 memorias mat. (Math 1-5)

Indicación

TRC: D14-375GH Pantalla (con retícula interior): 8cm x 10cm Tensión de aceleración: aprox. 14kV

Vari os

Tester de componentes

Tensión de test: aprox. 7V

rms

(circuito abierto), aprox. 50 Hz

Corriente de test: máx. 7mA

rms

(corto circuito)

Potencial de referencia : Tierra (conducto de seguridad)

Salida de sonda ADJ: señal de onda cuadrada de 1 kHz/1 MHz

(ajuste de sondas) de 0,2 V

(ta ‹ 4 ns)

Rotación del trazo: electrónico Tensión de red: 105 – 253 V, 50/ 60 Hz, CAT II Consumo: 42 W con 230 V, 50Hz Clase de protección: clase de protección I (EN61010-1) Peso: 5,6 kg Dimensiones: An 285, Al 125, Pr 380mm Temperatura ambiental: 0° C ...+40°C

Accesorios suministrados: Cable de red, manual de instrucciones, 2 sondas 10:1 con ID de atenuación, software bajo windows para el control y la transmisión de datos Accesorios opcionales: HO720 Interfaz combinado RS-232/USB, HO730 Interfaz combinado Ethernet/USB, HO740 IEEE-488 (GPIB), HZ70 Interfaz óptico (con cable

óptico)

Reservado el derecho de modiﬁ cación

Información general

Después de desembalar el aparato, compruebe primero que éste no tenga daños externos ni piezas sueltas en su interior. Si muestra daños de transporte, hay que avisar inmedi atamente al suministrador y al transportista. En tal caso no ponga el aparato en funcionamiento.

Símbolos

Atención al manual de instrucciones

Alta tensión

Masa

Téngalo en cuenta

Colocación del aparato

Como se puede deducir de las imágenes, se puede girar el asa a varias posiciones: A = posición para el transporte B = posición para desmontar el asa o para llevar el aparato

horizontalmente C = posición para uso horizontal D y E = utilización con varios ángulos F = posición para desmontar el asa T = posición para enviar el aparato (el asa no está encajada)

PUOPFGkT

PUOPFGkT PUOPFGkT

PUOPFGkT

PUOGkT

PUOPFGkT

HM507

PUOPFGkT

PUOPFGkT PUOPFGkT PUOPFGkT PUOPFGkT

PUOPFGkT

PUOPFGkT PUOPFGkT

PUk PUk PUk PUk PUk PUk

PUkT

HGOPFFD

PUOPFGkT

PUkT

INPUT CHI OPK HJ

PUkT

VBN

PUOPFGkT

HJKL

PUOPFGkT

PUkT

PUOPFGkT

HGOFFD

PUkT

INPUT CHI

HAMEG

OPK

VBN

PUOPFGkT

HJKL

¡Atención!

Al cambiar la posición del asa, se ha de cuidar que

el osciloscopio esté posicionado de forma que no se pueda caer, p.ej. sobre una mesa. Se han de estirar ambos botones simultáneamente hacia afuera y seguidamente se puede girar el asa a la posición deseada. Si no se separan los dos botones hacia afuera se pueden bloquear en la siguiente posición.

Montar / desmontar el asa

Según el modelo de aparato se puede desmontar el asa en la posición B o F estirando un poco más de los botones laterales. El asa se vuelve a montar invirtiendo el procedimiento..

Seguridad

Este aparato ha sido construido y veriﬁ cado según las Normas de Segur idad p ar a Apar atos Elec tr ónic os de Medi da VDE 0 411 parte 1ª, indicaciones de seguridad para aparatos de medida, control, regulación y de laboratorio y ha salido de fábrica en perfecto estado técnico de seguridad. Se corresponde también con la normativa europea EN 61010-1 o a la normativa internacional CEI 1010-1. El manual de instrucciones, el plan de chequeo y las instrucciones de mantenimiento contienen informaciones y advertencias importantes que deberán ser observadas por el usuario para conservar el estado de seguridad del aparato y garantizar un manejo seguro. La caja, el chasis y todas las conexiones de medida están conectadas al contacto protector de red (tierra). El aparato corresponde a la clase de protección I.

Las partes metálicas accesibles para el usuario están comprobadas con respecto a los polos de red con 2200 V .

Por razones de seguridad, el aparato sin transformador de aislamiento solamente deberá conectarse a enchufes con toma de tierra según las normas en vigor.

El aparato deberá estar conectado a un enchufe de red antes de conectarlo a circuitos de señales de corriente. Es inadmisible inutilizar la conexión del contacto de seguridad.

Como en la mayoría de tubos electrónicos, el tubo de rayos catódicos también produce rayos-γ. Pero en este aparato la dosis iónica es muy inferior al valor permisible de 36pA/Kg.

Cuando haya razones para suponer que ya no es posible trabajar con seguridad, hay que apagar el aparato y asegurar que no pueda ser puesto en marcha. Tales razones pueden ser: – el aparato muestra daños visibles, – el aparato contiene piezas sueltas, – el aparato ya no funciona, – ha pasado un largo tiempo de almacenamiento en condicio-

nes adversas (p.ej. al aire libre o en espacios húmedos),

– su transporte no fue correcto (p.ej. en un embalaje que no

correspondía a las condiciones mínimas requeridas por los transportistas).

Reservado el derecho de modiﬁ cación

Información general

Condiciones de funcionamiento

El equipo ha sido determinado para ser utilizado en los ambientes de la industria, de los núcleos urbanos y empresas.

Por razones de seguridad, sólo se debe utilizar el instrumento si ha quedado conectado a un enchufe con conexión a masa según normas de seguridad. No está permitido desconectar la l ínea de pr otec ción (tie rr a). El co necto r de r ed de be en chufarse, antes de conectar cualquier señal al aparato.

Margen de temperatura ambiental admisible durante el funcionamiento: +10°C ... +40°C. Temperatura permitida durante el almacenaje y el transporte: -20°C ... +55°C. Si durante el almacenaje se ha producido condensación, habrá que climatizar el aparato durante 2 horas antes de ponerlo en marcha.

El instrumento se debe utilizar en espacios limpios y secos. Por eso no es conveniente trabajar con él en lugares de mucho polvo o humedad y nunca cuando exista peligro de explosión. Se debe evitar que actúen sobre él sustancias químicas agresivas. El equipo funciona en cualquier posición. Es necesario asegurar suﬁ ciente circulación de aire para la refrigeración. Por eso e s p refe rible situ ar lo en posi ción h or izo ntal o inc lina da (sobre el asa).

Los oriﬁ cios de ventilación siempre deben perma-

necer despejados.

Los datos técnicos y sus tolerancias sólo son válidos después de un tiempo de precalentamiento de 30 minutos y a una temperatura ambiental entre 15°C y 30°C. Los valores sin datos de tolerancia deben considerarse como valores aproximados para una aparato normal.

CAT I

Se determina que este osciloscopio pueda efectuar mediciones en circuitos que no esten conectados directamente a la red eléctrica. Las mediciones directas (sin separación galvánica) en circuitos de medida de la categoría de medida II, III y IV no están permitidas! Los circuitos de un objeto bajo prueba no quedan conectados directamente con la red eléctrica, cuando el obje to ba jo pr ue ba se a lime nta a tr avés d e un tr ansfo rm ador separador de red de la clase II. Es posible trabajar tambien mediante la ayuda de convertidores adecuados (p. ej. pinzas de corriente), las cuales cumplen con las exigencias de la clase de protección II, de medir indirectamente en la red. Al efectuar med icio ne s, se debe rá ten er en cuen ta la c ateg or ía de medi da, para la que el fabricante ha determinado su convertidor.

Categorías de medida

Los circuitos de un objeto bajo medida se reﬁ eren a transientes en la red eléctrica. Los transientes son variaciones de tensión y corrientes muy r ápidas (muy empinadas), que pueden aparecer de forma periódica o aleatoria. La magnitud de los posibles transientes, se incrementa como más cerca se esté situado de la fuente de la instalación de tensión baja.

Garantía y reparaciones

Su equipo de medida HAMEG ha sido fabricado con la máxima diligencia y ha sido comprobado antes de su entrega por nuestro departamento de control de calidad, pasando por una comprobación de fatiga intermitente de 10 horas. A continuación se han controlado en un test intensivo de calidad todas las funciones y los datos técnicos.

Son válidas las normas de garantía del país en el que se adquirió el producto de HAMEG. Por favor contacte su distribuidor si tiene alguna reclamación.

Mantenimiento

Se recomienda limpiar de vez en cuando la parte exterior del in st ru ment o con un pi nc el. L a s ucie da d inc ru st ad a en la caja , e l asa y las piezas de plástico y aluminio se puede limpiar con un paño húmedo (agua con 1% de detergente suave). Para limpiar la suciedad grasienta se puede emplear alcohol de quemar o bencina para limpieza (éter de petróleo). La pantalla se puede limpiar con agua o bencina para limpieza (pero no con alcohol ni disolventes), secándola después con un paño limpio y seco sin pelusa. Después de la limpieza, es aconsejable tratarla con un spray antiestático convencional, idóneo para plásticos. En ningún caso el líquido empleado para efectuar la limpieza de be penetrar en e l ap arato. L a uti liza ción de otr os pr oduc tos puede dañar las superﬁ cies plásticas y barnizadas.

Tensión de red

El aparato trabaja con tensiones de red alternas de 105V a 253V. Un cambio de tensión no es necesario. Los fusibles de entrada de red son accesibles desde el exte r ior. El borne de red y el portafusibles crean una unidad. El portafusibles se encuentra por encima del borne de red de 3 polos. El cambio de un fusible sólo debe efectuarse, habiendo desconectado el cable de red del borne. Con la ayuda de un pequeño destornillador se apretan hacia adentro las muescas que se encuentran a ambos lados del portafusibles. Véanse también las marcas en la caja. El portafusibles se desplaza gracias a unos muelles y puede ser extraído para cambiar el fusible. Hay que tener precaución que los muelles de contacto qu e sobr es alen en lo s l ados , no s ean d añado s. La i ntrod ucci ón del portafusibles sólo es posible si la muesca inferior está en su posición correcta. El portafusibles se introduce, salvando la presión de los muelles, hasta que las muescas laterales encajan en su posición original. La utilización de fusibles «reparados» o el cortocircuito del portafusibles es ilícito. Cualquier defecto que tuviera el aparato por esta causa, no daría lugar al derecho de garantía.

Tipo de fusible: Tamaño 5 x 20mm; 250V~ IEC 127, h. III; DIN 41662 (ó DIN 41571, h.3) Desconexión: lenta (T) 0,8A

Categoría de medida IV: Med icio nes e n la fu ente de l a ins ta laciónde tensión baja (p. ej.: en contadores). Categoría de medida III: Mediciones en instalaciones de ediﬁ cios(p. ej.: distribuidores de corriente, conmutadores de potencia,enchufes instalados de forma ﬁ ja, motores eléctricos instalados de forma ﬁ ja, etc.). Categoría de medida II: Mediciones en circuitos de corriente,que están conectados eléctricamente directamente con la red de tensión baja (p. ej.: electrodomésticos, herramientas eléctricas portátiles, etc.).

Reservado el derecho de modiﬁ cación

Descripción abreviada de los elementos de mando

Los números de las páginas referenciadas se corresponden con las de-

scripciones explícitas bajo el capítulo „Mandos de control y readout“! 

POWER (tecla) 28

Tensión de red ON/OFF.

INTENS (botón giratorio) 28

Ajuste de la intensidad del trazo y otras funciones, cuando

se visualiza en pantalla el símbolo de giro.

FOCUS, TRACE, MENU (tecla) 28

Visualización del menú con indicación del readout; permite

la variación de varios ajustes con INTENS

del trazo, rotación del trazo, etc.)

REM (tecla) 29

Desactiva el menú presentado o el estado de control re-

moto (LED encendido).

ANALOG / DIGITAL (tecla) 29

Conmutación entre modo de funcionamiento en analógi-

co (color verde) y digital.

STOP / RUN (tecla) 29

RUN: se posibilita la captura de señales. STOP: ﬁ naliza la captura y presenta el resultado de la

última captura.

MATH (tecla) 29

Menú (modo digital) con funciones (señales) matemáticas.

ACQUIRE (tecla) 30

Menú (modo digital) con selección de modos de captura

de señal y modos de presentación.

SAVE / RECALL (tecla) 32

Menú con acceso a las señales de referencia (sólo en

modo digital) o a las memorias de ajuste de los mandos.

SETTINGS (tecla) 33

Menú con los modos generales y ajustes de diferentes

idiomas; en modo digital también el modo de presentaci-

ón de señal.

AUTOSET (tecla) 33

Permite el ajuste automático de los mandos del equipo

de modo idóneo y relacionado a la señal acoplada.

HELP (tecla) 33

Visualiza textos de ayuda en relación a los diferentes

mandos y menús.

POSITION 1 (mando giratorio) 33

Variación de posición de la función (señal) activa

tual, de referencia o matemática), cursor y ZOOM (digital).

POSITION 2 (mando giratorio) 34

Variación de posición de la función actual

de referencia o matemática) cursor y ZOOM (digital).

CH1/2-CURSOR-MA/REF-ZOOM (tecla) 35

Visualiza el menú y la indicación en color de la función

activa determinada, de posición 1 y 2 (con CH1/2 oscuro).

VOLTS/DIV - SCALE - VAR (mando giratorio) 35

Ajuste del coeﬁ ciente de entrada Y de canal 1, ajuste ﬁ no

Y(VAR)y ajuste de escala

Reservado el derecho de modiﬁ cación

, (p.ej. la nitidez

: señal (ac-

: señal (actual,

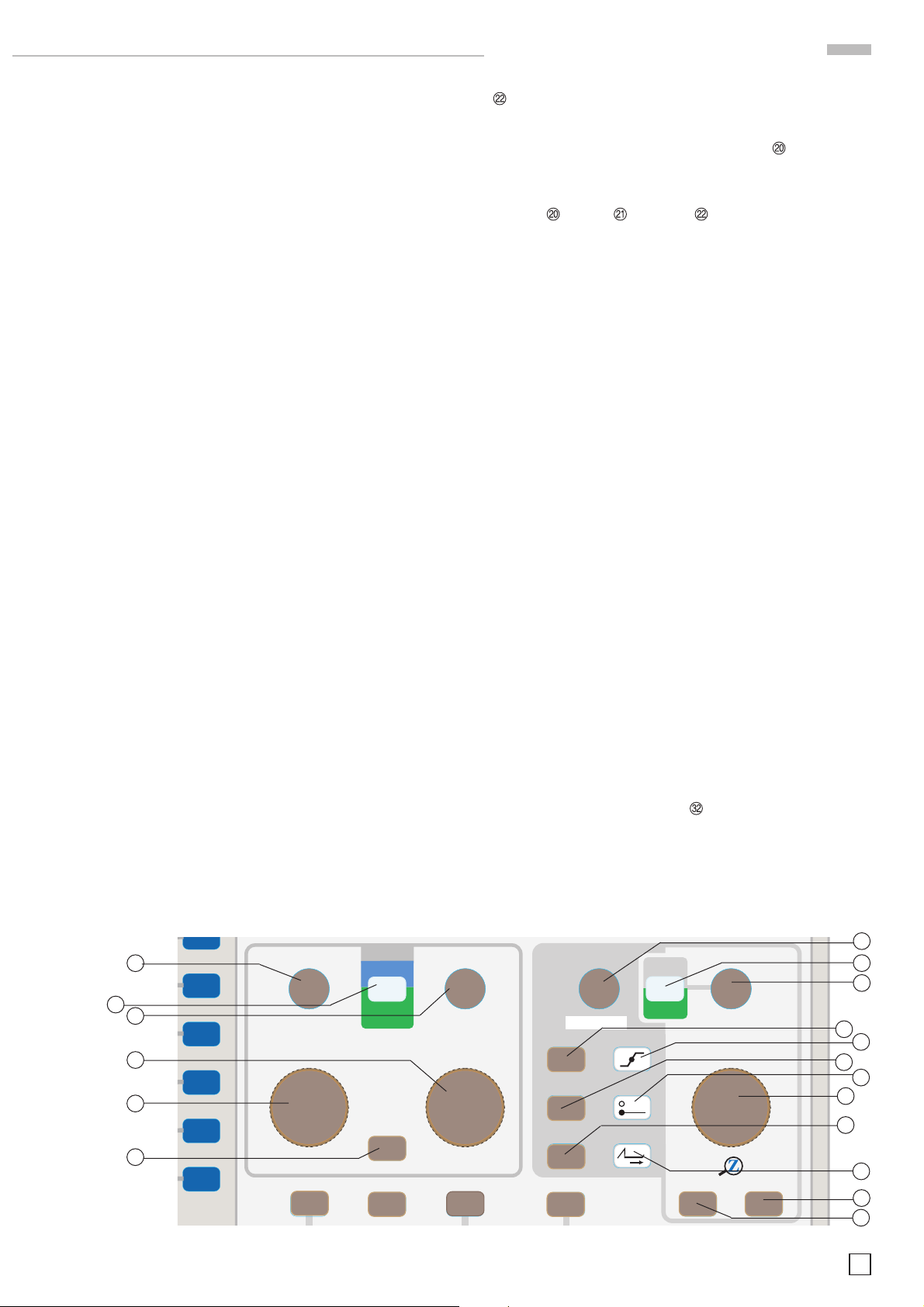

VOLTS/DIV - SCALE - VAR (mando giratorio) 35

Ajuste del coeﬁ ciente de entrada Y de canal 2, ajuste ﬁ no

Y(VAR)y ajuste de escala

AUTO / CURSOR MEASURE (tecla) 35

V is ualiz a el m enú c on su bmenú s par a m edic iones auto má-

ticas y por cursores

LEVEL A/B (mando giratorio) 37

Ajuste del nivel de disparo para la base de tiempos A y B

MODE (tecla) 37

Visualiza el menú con los diferentes modos de disparo

FILTER (tecla) 38

Visualiza el menú con los ﬁ ltros de disparo disponibles

(acoplamiento) y la dirección de la pendiente de disparo

SOURCE (tecla) 39

Visualiza el menú de la fuentes de disparo disponibles

TRIG‘d (LED) 40

El LED se ilumina cuando se dispara la base de tiempos

NORM (LED) 40

El LED se ilumina, cuando se está trabajando en modo de

disparo normal o disparo único

HOLD OFF (LED) 40

El LE D s e ilu mi na, c ua ndo e l m enú d e HOR

tiene ajustado

un tiempo de hold off diferente al 0%.

X-POS / DELAY (tecla) 40

Visualiza el menú y la presentación en color de la función

actual determinada del botón HORIZONTAL (con X-POS oscuro).

HORIZONTAL (mando giratorio) 41

Varía la posición X o en modo digital el tiempo de retardo

(predisparo o postdisparo).

TIME/DIV - SCALE - VAR (mando giratorio) 41

Coeﬁ ciente de desvío de la base de tiempos A y B , ajustes

ﬁ nos de tiempo (VAR) y ajuste de escala

MAG x10 (tecla) 41

En modo Yt (base de tiempos) expansión del eje X por el

factor 10, y al mismo tiempo variación de la indicación de coeﬁ ciente de tiempo en pantalla.

HOR / VAR (tecla) 42

Visualiza el menú de la función de ZOOM (digital) y de las

bases de tiempo analógicas de A y B, ajuste ﬁ no de tiempo y tiempo de hold-off.

CH1 (tecla) 43

Visualiza de menú de canal 1: acoplamiento de entrada,

inversión de canal, sonda utilizada y ajuste ﬁ no Y.

VERT/XY (tecla) 44

Visualiza el menú con posibilidad de seleccionar el modo

de funcionamiento vertical, la suma de canales , modo XY, así como la limitación de ancho de banda.

CH2 (tecla) 45

Visualización de menú de canal 2: acoplamiento de entrada,

inversión de canal, sonda utilizada y ajuste ﬁ no Y.

Descripción abreviada de los elementos de mando

POWER

1 2 3

INTENS

POWER

EXIT MENU

REMOTE OFF

POSITION 1 POSITION 2

VOLTS / DIV

SCALE · VAR

20 V 1 mV 20 V 1 mV

CH 1

VAR

X-INP

CAT I

FOCUS TRACE

REM

CH 1/2

CURSOR

MA/REF

ZOOM

AUTO/

CURSOR

MEASURE

VERT/XY

INPUTS

1MΩII15pF

max

400 Vp

ANALOG

DIGITAL

5 6 7 8 9 10 11 12

ANALOG

DIGITAL

MATH

RECALL

OSCILLOSCOPE

HM1008

1 MB

1 GSa

100 MHz

VOLTS / DIV

SCALE · VAR

CH 2 HOR MAG

RUN ACQUIRE SETTINGS HELP

STOP

LEVEL A/B

TRIGGER

MODE

FILTER

SOURCE

AUX

X-POS

DELAY

TRIG ’ d

NORM

HOLD OFF

VAR

AUXILIARY INPUT

TRIGGER EXTERN

CAT I

Z-INPUT

SAVE/

AUTOSET

HORIZONTAL

TIME / DIV

SCALE · VAR

50s 5ns

VAR

x10

1MΩ II

15pF

max

100 Vp

26 27

3431

MEMORY

COMBISCOPE

oom

Input CH1 (Borne BNC) 46

Entrada para la señal de canal 1 y entrada para la desvi-

ación horizontal en modo XY.

Input CH2 (Borne BNC) 46

Entrada para la señal de canal 2.

AUX (Tecla) 46

Acceso al menú: El AUXILIARY INPUT sirve como entrada

pa ra la señ al d e disp aro externo . En funcionamie nto an aló gi co s e pue de e legir l a mod ulac ión Z , po r est ado i lum ina do, cuando se tiene desactivado el disparo externo.

AUXILIARY INPUT (Borne BNC) 47

Entrada para las señales externas de disparo. Sólo en

funcionamiento analógico, se puede usar esta entrada para la modulación Z.

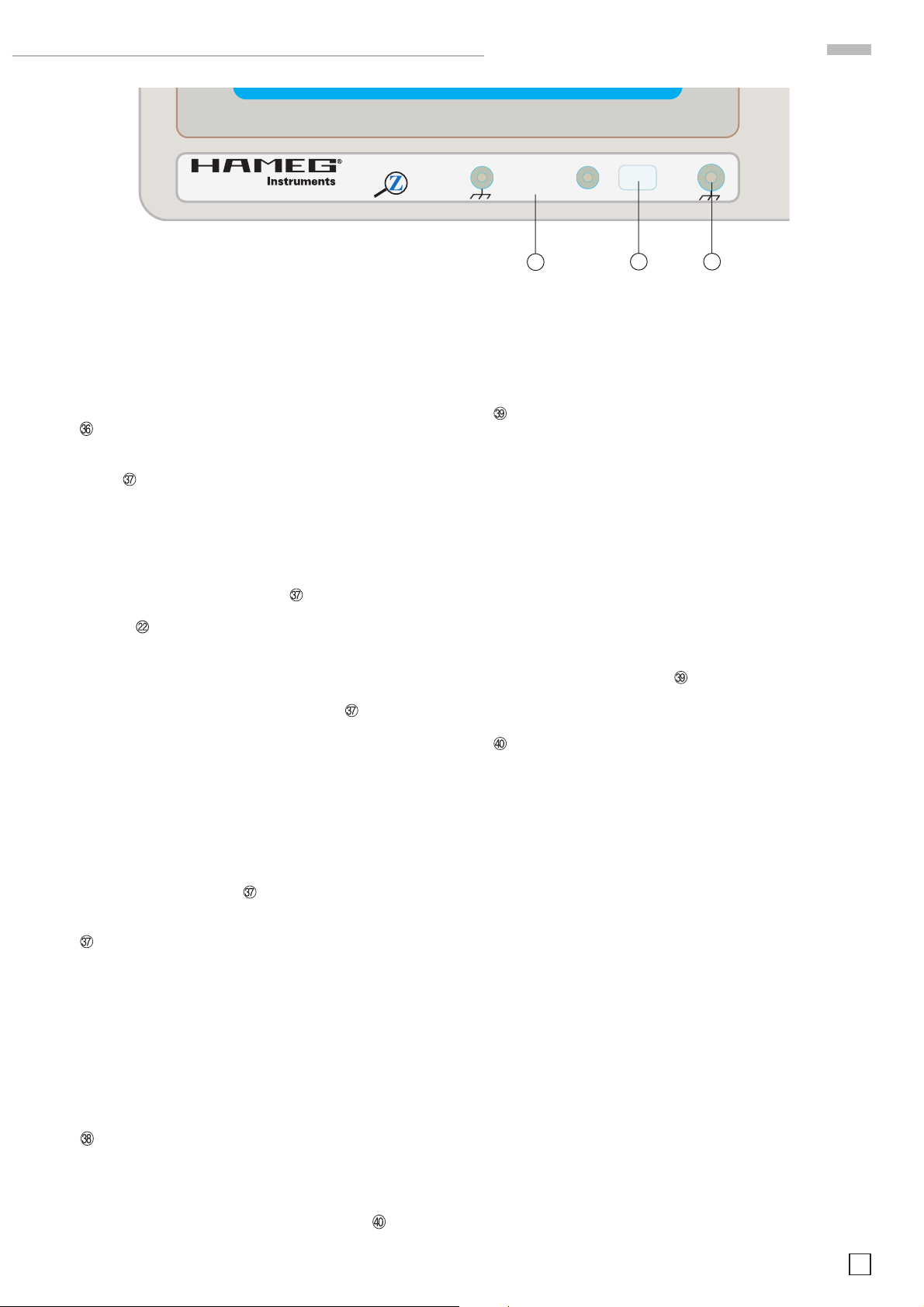

COMPONENT

TESTER

PROBE

ADJ

3839

PROBE / ADJ (borne) 47

Salida con señal cuadrada para la compensación en fre-

cuencia de sondas con atenuación 10:1.

PROBE / COMPONENT (tecla) 47

Visualización de menú con funciones para el tester de

componentes y la selección de frecuencias para el ajuste de las sondas en el borne de PROBE ADJ.

COMPONENT TESTER (2 bornes de 4mm Ø) 47

Conexión de las puntas de prueba para el comprobador

de componentes. El borne izquierdo queda conectado galvánicamente con la línea de masa (tierra).

Reservado el derecho de modiﬁ cación

Principios básicos

Formas de tensión de señal

La siguiente descripción del HM1008 se reﬁ ere al modo de funcionamiento analógico y digital. No se indicarán especialmente las variaciones en los datos correspondientes al modo analógico o digital.

Con el osciloscopio HM1008 se puede registrar prácticamente cualquier tipo de señal (tensión alterna) que se repita periódicamente y tenga un espectro de frecuencia hasta 100MHz (-3dB) y tensiones continuas.

El ampliﬁ cador vertical está diseñado de forma, que la calidad de transmisión no quede afectada a causa de una posible sobreoscilación propia.

La presentación de procesos eléctricos sencillos, tales como señales senoidales de alta y baja frecuencia y tensiones de zumbido de frecuencia de red, no tiene ningún problema. Durante las mediciones se ha de tener en cuenta un error creciente a partir de frecuencias de 40MHz, que viene dado por la caída de ampliﬁ cación. Con 80MHz la caída tiene un valor de ap rox . 10%; el valor de tensión real es entonces aprox. 11% mayor que el valor indicado. A causa de los anchos de banda variantes de los ampliﬁ cadores verticales (-3dB entre 100 y 140 MHz) el error de medida no se puede deﬁ nir exactamente.

En procesos con formas de onda senoidales, el límite de los

-6dB se encuentra incluso en los 160MHz.

alta de tensión continua. De lo contrario, habría que conectar un conde ns ador de va lor a de cuad o ant e la e ntrad a del ampl iﬁ cador de medida en conexión DC. Este deberá tener suﬁ ciente aislamiento de tensión. El funcionamiento en DC también es aconsejable para señales lógicas y de impulso, sobretodo cuando varíe constantemente la relación de impulso. De lo contrario, la imagen presentada subiría o bajaría con cada cambio de la relación. Las tensiones continuas solamente se pueden medir con acoplamiento DC.

El acoplamiento elegido mediante la tecla AC/DC se presenta por READOUT en pantalla. El símbolo „=“ indica acoplamiento DC mientras que „~“ indica acoplamiento en AC (ver mandos de control y readout).

Magnitud de la tensión de señal

En la electrónica, generalmente los datos de corriente alterna se reﬁ eren a valores eﬁ c ac es. S in em bargo , al u tili zar u n osci loscopio para las magnitudes de las señales y los datos de las tensiones se utiliza en valor V

(voltio pico-pico). Este último

corresponde a las verdaderas relaciones de potenciales entre el punto más positivo y el más negativo de una tensión.

Para convertir una magnitud senoidal registrada en la pantalla del osciloscopio a su valor eﬁ caz, hay que dividir el valor V

por 2 x √2 = 2,83. En sentido inverso hay que multiplicar por 2,83 las tensiones senoidales en voltios eﬁ caces para obtener la diferencia de potencial en V

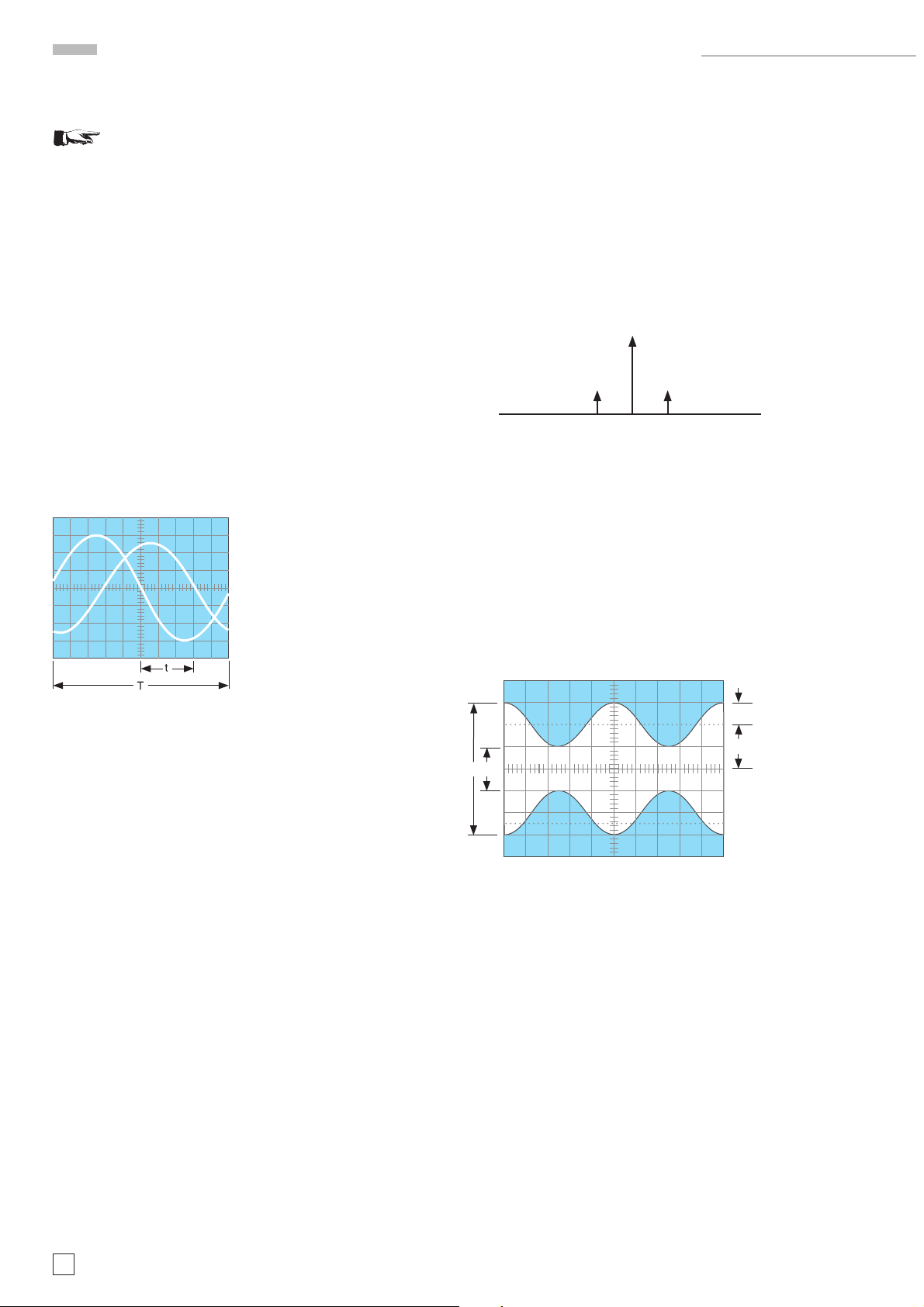

. El siguiente diagrama muestra

la relación entre las distintas magnitudes de tensión.

Valores de tensión en una curva senoidal

Para visualizar tensiones de señal rectangulares o en forma de impulsos, hay que tener en cuenta que también deben ser transmitidas sus porciones armónicas. Por esta causa su frecuencia de repetición ha de ser notablemente más pequeña que la frecuencia límite superior del ampliﬁ cador vertical.

La visualización de señales mezcladas ya es más difícil, sobretodo si no existen en ellas niveles mayores de disparo que aparezcan con la misma frecuencia de repetición. Este es el caso, por ejemplo, en las señales de burst. Para que también se obtenga en estos casos una imagen con disparo impecable, puede que haya que hacer uso del hold-off.

El disparo d e señales de T V-ví deo (s eñales FBA S) es rel ativamente fácil con ayuda del separador activo TV-Sync.

La resolución de tiempo es sencilla. Con p.ej. 100MHz aproximadamente y el tiempo de deﬂ exión más corto (5ns/div.) se representa un ciclo completo cada 2 div.

Para el funcionamiento opcional como ampliﬁ cador de tensión en continua o alterna, cada entrada del ampliﬁ cador vertical viene provista de un conmutador AC/DC (DC= corriente continua; AC= corriente alterna). Con acoplamiento de corriente co ntin ua DC s ólo s e deb e trab ajar u tili zando una s onda ate nuadora antepuesta, con bajas frecuencias o cuando sea preciso registrar la porción de tensión continua de la señal.

Con acoplamiento de corriente alterna AC del ampliﬁ cador vertical, en el registro de señales de frecuencia muy baja puede n ap ar ecer incl inac iones per turba doras e n la p ar te al ta de la señal (frecuencia límite AC aprox. 1,6 Hz para –3 dB). En tal caso es preferible trabajar con acoplamiento DC, siempre que la tensión de la señal no posea una componente demasiado

eff

mom

Vef = Valor eﬁ caz; V

= Valor de un pico;

= Valor pico-pico;

= Valor momentáneo (dep. del tiempo)

mom

La tensión mínima de señal a la entrada Y que se requiere para obtener en pantalla una imagen de 1div. de altura es de 1mV

(±5%) si se muestra mediante readout el coeﬁ ciente de

deﬂ exión de 1mV y el reglaje ﬁ no está en su posición de calibrado. Sin embargo, es posible visualizar señales inferiores. Los coeﬁ cientes de deﬂ exión en los atenuadores de entrada se presentan en mV

/div. ó Vpp/d iv. Medi ante curso re s se p uede n

determinar los valores de la tensión de una señal – teniendo automáticamente en cuenta la atenuación de la sonda utilizada – y estos valores se presentan en pantalla mediante el readout. Al utilizar sondas equipadas con identiﬁ cación del factor de atenuación, se realiza la lectura en pantalla de la tensión leída de forma automática y con prioridad superior a la determinación del factor de atenuación introducido manualmente, que también es posible. El coeﬁ ciente de deﬂ exión se presenta entonces en pantalla bajo consideración del factor de atenuación.

Al medir la amplitud de una señal, se deberá tener los ampliﬁ cadores de entrada con sus ajustes ﬁ nos en posición calibrada.

Reservado el derecho de modiﬁ cación

Principios básicos

En modo descalibrado, se puede reducir la sensibilidad de desvío de forma continuada (ver el párrafo de „mandos de control y readout“). La sensibilidad de todas las posiciones del atenuador de medida se pueden reducir como mínimo por un factor de 2,5:1. Así se pueden ajustar todos los valores intermedios siguiendo una secuencia de 1-2-5. Conectadas directamente a la entrada Y, se pueden registrar señales de hasta 400 V

(atenuador de entrada e n 20 V/div., ajuste ﬁ no en

2,5:1, altura 8div.).

Si se desea obtener la magnitud de una tensión de una señal sin la utilización de cursores, es suﬁ ciente con tomar la altura de la imagen en div (cm) y multiplicar este con el coeﬁ ciente (calibrado) de desvío, presentado en pantalla.

Si no se utiliza una sonda atenuadora, la tensión

conectada a la entrada Y no deberá superar los 400V (indiferentemente de la polaridad de la tensión).

Si la señal a medir es una tensión alterna, sobrepuesta a una tensión contínua (mezcla de tensiones), la suma total del valor permitido (tensión contínua + valor pico de la tensión de alterna) no deberá superar los +400 V o los –400 V. Las tensiones alternas, cuyo valor medio sea cero, podrán tener un valor máximo de 800 V

Al medir con sondas atenuadoras, sólo serán de

relevancia los valores límites superiores de estas, si la entrada del osciloscopio ha sido conmutada a acoplamiento de entrada en DC.

Para las mediciones de tensión continua con acoplamiento de entrada en AC, se debe de respetar el valor de entrada máximo del osciloscopio (400V). El divisor de tensión resultante de la resistencia en la sonda y la resistencia de 1MΩ a la entrada del osciloscopio, queda compensado, para las tensiones de continua, por el condensador de acoplamiento de entrada (en acoplamiento de AC). Se carga al mismo tiempo el condensador con la tensión continua sin división. Cuando se trabaja con tensiones mezcladas (AC y DC), hay que tener en cuenta que en acoplamiento de entrada AC la parte de tensión continua no es tampoco dividida, mientras que la parte correspondiente a la tensión alterna se divide dependiendo de la frecuencia, a causa de la resistencia capacitativa del condensador de acoplamiento. Con frecuencias ≥40Hz se puede partir de la relación de atenuación de la sonda.

Bajo las condiciones arriba descritas, se pueden medir con las sondas 10:1 de HAMEG (tipo HZ200) tensiones continuas de hasta 400 V o tensiones alternas (con valor medio 0) de hasta 800 V

. Con una sonda atenuadora especial 100:1 (p.ej. HZ53)

es posible medir tensiones continuas hasta 1200V y alternas (con valor medio 0) hasta unos 2400 V

. Sin embargo, este

valor disminuye con frecuencias más elevadas (ver datos técnicos de la HZ53). Utilizando una sonda atenuadora 10 : 1 convencional se corre el riesgo de que estas tensiones superiores destr uyan el trimer capacitativo y pueda deteriorarse la entrada Y del osciloscopio. Sin embargo, si sólo se desea observar la ondulación residual de una alta tensión, una sonda atenuadora normal 10 : 1 es suﬁ ciente. En tal caso habrá que anteponer un condensador para alta tensión (aprox.22 a 68nF).

Con la co ne xión de en tr ada e n pos ició n GD y el re gulado r POSI TIO N., a ntes de ef ec tuar la me di ción se pu ede a justa r una lí nea horizontal de la retícula como referencia para el potencial de masa. Puede estar por debajo, a la altura o por encima de la línea central horizontal, según se deseen veriﬁ car diferencias positivas o negativas con respecto al potencial de masa.

Tensión total de entrada

Tensión

pico

DC + AC

pico

= 400 V

max

La curva discontinua presenta una tensión alterna que oscila alrededor de 0 voltios. Si esta tensión está sobrepuesta a una tensión continua (CC), resulta la tensión máx. de la suma del pico positivo más la tensión continua (CC+pico CA).

Periodos de señal

Normalmente, cuando se trabaja con un osciloscopio, todas las señales a registrar son procesos que se repiten periódicamente, llamados también períodos. El número de períodos por segundo es la frecuencia de repetición. Según la posición del conmutador de la base de tiempos (TIME/DIV.), se puede presentar uno o varios períodos o también parte de un período. Los coeﬁ cientes de tiempo se indican en el READOUT en s/div., ms/div., μs/div. y ns/div. En combinación con los cursores en funcionamiento de medición de pueden obtener fácilmente los datos de medida de periodos o la frecuencia de la señal.

Si se desea obtener la duración en tiempo (periodo) de una señal sin la ayuda de cursores, es suﬁ ciente multiplicar la duración en cm (divisiones de la retícula) con el coeﬁ ciente de deﬂ exión (en posición calibrada) mostrado en pantalla.

Si el sector de tiempo que se desea medir es relativamente pequeño en comparación al periodo completo de la señal, se puede trabajar con el zoom (modo digital), la segunda base de tiempos (modo analógico) o en modo de presentación de tiempo expandido (MAG x10).

Al girar el mando HORIZONTAL, se puede desplazar el sector de tiempo interesante al centro de la pantalla.

El comportamiento de sistema de una tensión de impulso se determina por su tiempo de subida. Los tiempos de subida o caída se miden entre un 10% y un 90% de su amplitud entera.

El ejemplo siguiente se reﬁ ere a la lectura mediante la reticulación interna del tubo, pero este resultado puede ser obtenido más fácilmente utilizando los cursores y seleccionando el modo de medida de cálculo correspondiente a tiempo de subida (ver mandos de control y readout).

Medición

– La pendiente del impulso correspondiente se ajusta con

precisión a una altura de 5 div. (mediante el atenuador y su ajuste ﬁ no).

– La pendiente se posiciona simétricamente entre las lí-

neas centrales de X e Y (mediante el botón de ajuste X e Y-POS.)

– Posicionar los cortes de la pendiente con las líneas de

10% y 90% sobre la línea central horizontal y evaluar su distancia en tiempo.

t- o 1/ t (frecuencia), se

Reservado el derecho de modiﬁ cación

Principios básicos

En el siguiente dibujo se ha ilustrado la óptima posición ver tical y el margen de medida para el tiempo de subida.

100%

90%

5 cm

10%

tot

Ajustando un coeﬁ ciente de deﬂ exión de 5ns/div., el ejemplo del dibujo daría un tiempo de subida total de:

= 1,6div. x 5ns/div.= 8ns

tot

En tiempos muy cortos hay que restar geométricamente del valor de tiempo medido, el tiempo de subida del ampliﬁ cador vertical y, en su caso, también el de la sonda atenuadora utilizada. El tiempo de subida de la señal entonces sería:

ta= t

En este caso t

– t

tot

es el tiempo total de subida medido, tosc el

tot

osc

– t

ti empo de su bida del osci losco pio (apr ox. 3 ,5 ns en el HM1008) y ts el tiempo de subida de la sonda, p.ej.= 2 ns. Si t

supera

tot

34 ns, se puede omitir el tiempo de subida del ampliﬁ cador vertical (error <1%).

El ejemplo de la imagen daría un tiempo de subida de la señal de:

ta= 82 - 3,52 - 22 = 6,9 ns

Naturalmente la medición del tiempo de subida o caída no queda limitada a los ajustes de imagen que se indican en el dibujo. Con estos ajustes es más sencillo. Por regla general la medición se puede realizar en cualquier posición del haz y con cualquier amplitud de señal. S ólo es importante que el ﬂ anco en cuestión se presente en su longitud total, que no sea demasiado empinado y que se mida la distancia horizontal entre el 10% y el 90% de la amplitud. Si el ﬂ anco muestra sobre- o pre-oscilaciones, el 100% no debe referirse a los valores pico, sino a la altura media de las crestas. Así mismo hay que pasar por alto oscilaciones (glitches) junto al ﬂ anco. Pero la medición del tiempo de subida o caída no tiene sentido cuando existen distorsiones muy pronunciadas. La siguiente ecuación entre el tiempo de subida ts (ns) y el ancho de banda B (MHz) es válida para ampliﬁ cadores con un retardo de grupo casi constante (es decir, buen comportamiento con impulsos).

350 350 t

——

B t

B =

——

Conexión de la tensión de señal

Una pulsación breve sobre la tecla AUTOSET es suﬁ ciente par a o bte ner u n aj us te d el ap ar ato adecu ado ( ver “A UT OSE T”). Las siguientes indicaciones son para la utilización manual de los mandos, cuando una utilización especíﬁ ca así se requiere (véase también el apartado: „mandos de control y readout“)

¡Cuidado al conectar señales desconocidas a la

entrada vertical!

Se recomienda efectuar las medidas siempre con ayuda de una sonda. Sin sonda atenuadora, el conmutador para el acoplamiento de la señal debe estar inicialmente siempre en posición AC y los atenuadores de entrada en 20V/div. Si el haz desaparece de repente, sin haber pulsado la tecla de AUTO SET y después de haber conectado una tensión de señal, es posible que la amplitud de la señal sea excesiva y sobreexcite el ampliﬁ cador de medida. En tal caso aumente el coeﬁ ciente de deﬂ exión (sensibilidad inferior), hasta que la amplitud (deﬂ exión vertical) ya sólo sea de 3 a 8 div. En mediciones de amplitud con mandos calibrados y superiores a 160 V

es imprescindible anteponer una sonda atenuadora. Si el haz se oscurece mucho al acoplar la señal, la duración del período de la señal de medida probablemente sea notablemente más grande que el valor ajustado en el conmutador TIME/DIV. Entonces debería aumentarse el coeﬁ ciente en este mando.

La señal a visualizar se puede conectar a la entrada del ampliﬁ cador Y directamente a tr avés de un cable de medida blindado (por ejemplo HZ32/34) o bien atenuada por una sonda atenuadora 10 : 1. Sin embargo, la utilización de un cable de medida en circuitos de alta impedancia, sólo es aconsejable cuando se trabaja con frecuencias relativamente bajas (hasta 50 kHz) y de forma senoidal. Para frecuencias mayores la fuente de la señal debe ser de baja resistencia, es decir, que debe estar adaptada a la impedancia característica del cable coaxial (normalmente 50 Ω). Para transmitir señales rectangulares o impulsos es necesario cargar el cable con una resistencia a la entrada del osciloscopio. Esta debe tener el mismo valor que la impedancia característica del cable. Si se utiliza un cable de 50 Ω, como por ejemplo el HZ34, se puede obtener a través de HAMEG la resistencia terminal HZ22 de 50 Ω. Sobretodo en la transmisión de señales rectangulares con un tiempo de subida corto, puede ocurrir que sin la resistencia de carga aparezcan distorsiones sobre ﬂ ancos y crestas. También será conveniente utilizar la resistencia de carga para señales senoidales de mayor frecuencia (>100kHz). Algunos ampliﬁ cadores, generadores o sus atenuadores sólo mantienen su tensión de salida nominal (sin que inﬂ uya la frecuencia), si su cable de conexión está cargado con la resistencia adecuada. Recuerde que la resistencia de carga HZ22 sólo se puede cargar con máximo 1 vatio. Esta potencia se alcanza con 7 V señales senoidales, con 19,7 V

rms

, o en

Si se utiliza una sonda atenuadora 10:1 ó 100:1, la resistencia de carga no es necesaria. En ese caso el cable ya está adaptado a la entrada del osciloscopio. Con una sonda atenuadora, la carga sobre fuentes de tensión con mayor impedancia interna es muy reducida (aprox. 10MΩ II 12pF con la HZ36/HZ51 y 100MΩ II 5pF con la sonda HZ53). Por esta razón siempre conviene trabajar con una sonda atenuadora cuando sea posible compensar la pérdida de tensión con una posición de sensibilidad mayor. Además, la impedancia en serie de la sonda protege la entrada del ampliﬁ cador de medida. Por fabricarse independientemente, todas las sondas atenuador as se suministran preajustadas. Por tanto, hay que realizar su ajuste exacto sobre el osciloscopio (ver «Ajuste de las sondas»).

Las sondas atenuadoras corrientes conectadas a un osciloscopio suponen una reducción mayor o menor del ancho de banda y un aumento del tiempo de subida. En todos aquellos casos en los que se precise utilizar todo el ancho de banda del osciloscopio (p.ej. para impulsos con ﬂ ancos muy empinados) aconsejamos las sondas HZ200 (10:1, con identiﬁ cación automática de atenuación). La sonda HZ200 tiene, adicionalmente a los ajustes de compensación en baja frecuencia, dos ajustes en alta frecuencia. Con estas sondas y la ayuda de un calibrador conmutable a 1 MHz, p.ej.HZ60-3, se puede corregir el retardo de grupo hasta cerca de la frecuencia límite superior

Reservado el derecho de modiﬁ cación

Puesta en marcha y ajustes previos

del osciloscopio. Con estas sondas prácticamente no varían ni el ancho de banda ni el tiempo de subida del osciloscopio. En cambio es posible que mejore la presentación individual de señales rectangulares del osciloscopio.

Trabajando con una sonda atenuadora 10:1 ó 100:1,

con tensiones superiores a 400 V, se debe utilizar siempre el acoplamiento de entrada DC.

Al acoplar señales en AC con baja frecuencia, la atenuación ya no es independiente de la frecuencia, los impulsos pueden mostrar inclinaciones de cresta; las tensiones continuas se suprimen, pero son una carga para el condensador de acoplamiento de entrada del osciloscopio. Este resiste tensiones máximas de 400 V (CC + pico CA). Especialmente importante es el acoplamiento DC con una sonda atenuadora 100 : 1, que normalmente resiste tensiones de máx. 1200 V (CC + pico CA).

Para suprimir la tensión continua, se puede conectar un condensador con la correspondiente capacidad y aislamiento adecuado a la entrada de la sonda atenuadora (p.ej. para la medición de tensiones de zumbido). En todas las sondas, la tensión de entrada está limitada a partir de 20 kHz, por razones de frecuencia. Por eso es necesario observar la curva de respuesta (Derating Curve) de la sonda en cuestión.

La elección del punto de masa en el objeto de medida es muy importante al presentar tensiones pequeñas. El punto de toma de masa, debe estar siempre lo más próximo posible del punto de medida. En caso contrario, el resultado de la medición puede quedar falseado por corrientes de masa. Los cables de masa de las sondas también son un punto muy crítico. Estos deben ser lo más cortos y gruesos posible.

después de unos 20 segundos de tiempo de calentamiento no se establecen los trazos o el readout, es recomendable pulsar la tecla AUTO SET.

Si se visualiza el trazo, se ajusta, si fuera necesario, una luminosidad media con el mando de INTENS, y después de conmutar a FOCUS, la nitidez máxima obtenible y – después de conmutar a rotación del trazo, se ajusta este horizontalmente o paralelo a las líneas de reticulación.

A efectos de cuidados del tubo de rayos catódicos (TRC), es aconsejable trabajar justo con una luminosidad de trazo suﬁ ciente, para la tarea que se pretende realizar. Se debe tener especial cuidado, al trabajar con un trazo en forma de punto (p .ej. modo X Y). Si el trazo e s ajust ado con de mas iad a intensida d, s e puede dañar la c apa de fósf oro, si se enc ien de y ap aga rápidamente y consecutivamente el osciloscopio.

Después de ajustar el mayor coeﬁ ciente de deﬂ exión (20 V/cm), se deberán conectar los cables de medida a las entradas del osciloscopio y conectar estos al objeto bajo medida pero sin tensión. Si a continuación no apareciera ninguna señal, aconsejamos pulsar la tecla de AUTOSET.

Rotación de la traza TR

A pesar del blindaje metálico alrededor del TRC, no es posible excluir todas las inﬂ uencias magnéticas de tierra sobre el trazo. Estas varían según la situación del osciloscopio en el puesto de trabajo. Entonces el trazo no va paralelo a las líneas de la retícula. Se puede ajustar el trazo en algunos grados respecto a la línea de retícula, con el mando INTENS, si este ha sido conmutado a su funcionamiento de “rotación de trazo”.

Para eliminar problemas de masa y de adaptación

en la conexión de la sonda a la hembrilla BNC, es preferible utilizar un adaptador BNC (que generalmente se incluye en los accesorios de la sonda atenuadora).

Si aparecen tensiones de zumbido o de ruido en el circuito de medida (especialmente con coeﬁ cientes de deﬂ exión Y pequeños), pueden ser resultado de una múltiple toma de tierra, ya que en este caso podrían correr corrientes de compensación por los blindajes de los cables de medida (caída de tensión entre las conexiones de protección, producida por otros aparatos de red, p.ej. generadores de señal con condensadores antiparásitos).

Puesta en marcha y ajustes previos

Antes de la primera utilización debe asegurarse una correcta conexión entre la conexión de protección (masa del aparato) y el conducto de protección de red (masa de la red eléctrica) por lo que se deberá conectar el aparato como primero a la toma de red.

Mediante el conmutador de red POWER de color rojo se pone en funcionamiento el aparato, iluminándose en un principio varios de los diodos luminosos. Entonces el osciloscopio se ajusta según los ajustes utilizados en el último trabajo. Si

Uso y ajuste de las sondas

La sonda atenuadora debe estar exactamente adaptada a la impedancia de entrada del ampliﬁ cador vertical para transmitir correctamente la forma de la señal. Para este trabajo, un generador incorporado en el osciloscopio proporciona una señal rectangular con un tiempo de subida muy corto y una frecuencia de aprox. 1 kHz ó 1 MHz. La señal rectangular se puede tomar del borne concéntrico situado debajo de la pantalla. Suministra una señal de 0,2 V atenuadoras 10 : 1. La tensión corresponde a una amplitud de 4 cm de altura, si el atenuador de entrada del osciloscopio está ajustado al coeﬁ ciente de deﬂ exión de 5 mV/cm.

El diámetro interior del borne es de 4,9 mm. y corresponde al diámetro exterior del tubo de aislamiento de sondas modernas (conectadas al potencial de referencia) de la serie F (norma internacional). Sólo así se obtiene una conexión a masa muy corta, que permite obtener la presentación de señales con frecuencia alta y una forma de onda sin distorsión de señales no senoidales.

±1% para sondas

Ajuste a 1 kHz

El a jus te de este cond ensado r (t rimer ) com pensa (en baja f recuencia) la carga capacitativa de la entrada del osciloscopio. Con este ajuste el atenuador capacitativo obtiene la misma relación que un atenuador óhmico.

Esto da como resultado, la misma atenuación de la tensión para frecuencias altas y bajas que para tensión continua (este ajuste no es necesario ni posible con sondas 1 : 1 ﬁ jas o sondas conmutadas a 1 : 1). Una condición para el ajuste es que el trazo vaya paralelo a las líneas horizontales de la retícula (véase «Rotación del haz TR»).

Reservado el derecho de modiﬁ cación

Modo de funcionamiento de los amplificadores verticales

incorrecto correcto incorrecto

Conectar la sonda atenuadora 10 : 1 a la entrada que se desea compensar, conmutar el acoplamiento de entrada a DC, el atenuador de entrada a 5 mV/cm. y el conmutador TIME/DIV. a 0,2 ms/cm (ambos en posición calibrada), conectar la sonda 10:1 al borne PROBE ADJ.

En la pantalla aparecen dos períodos. Seguidamente hay que ajustar el trimer de compensación de baja frecuencia, cuya localización se describe en la información adjunta a la sonda. El trimer se ajusta con el destornillador aislado que se adjunta, hasta que las crestas de la señal rectangular vayan exactamente paralelos a las líneas horizontales de la retícula (ver dibujo 4). La altura de la señal debe medir 4 div.(cm) ±0,12 div.(3%). Los ﬂ ancos de la señal quedan invisibles durante este ajuste.

Ajuste a 1 MHz

– Sobreoscilación mínima con una superﬁ cie horizontal lo

más recta posible, que corresponde a una respuesta en frecuencia lineal.

La compensación en AF debe efectuarse de manera, que la señal aparezca lo más cuadrada posible. Al ﬁ nalizar el ajuste con la señal de 1 MHz, la amplitud de la señal deberá tener el mismo valor que el obtenido arriba bajo el ajuste de 1 kHz.

Es importante atenerse a la secuencia de ajustar primero 1 kHz y luego 1 MHz, pero no es necesario repetir el ajuste. Cabe anotar también, que las frecuencias del calibrador 1 kHz y 1 MHz no sirven para la calibración de la deﬂ exión de tiempo del osciloscopio (base de tiempos). Además, la relación de impulso diﬁ ere de l valor 1 : 1.

Las condiciones para que los ajustes de atenuación de los controles (o controles del coeﬁ ciente de deﬂ exión) sean fáciles y exactos, son: crestas de impul so horizontales, altura de impulso c alib ra da y p ote ncia l cer o en l a cres ta de i mpul so nega tivo. La frecuencia y la relación de impulso no son críticas.

Las sondas suministradas implementan unos elementos de corrección, con cuya ayuda es posible ajustar, de forma óptima, la sonda en el margen superior de la frecuencia límite del ampliﬁ cador vertical.

Después del ajuste, no sólo se obtiene el ancho de banda máximo para una utilización con sonda, sino también un retardo de grupo constante al límite del margen. Con esto se reducen a un mínimo las distorsiones cerca del ﬂ an co de subi da (como sobreoscilaciones, redondeamiento, postoscilaciones, etc. en la parte superior plana de la señal).

Par a e ste a juste con alta frecu encia es in disp ensab le un gene rador de onda rectangular con un tiempo de subida muy cor to (típico 4ns) y una salida de baja impedancia interna (aprox. 50 Ω), que entregue una tensión de 0,2 V con una frecuencia de 1MHz. La salida “PROBE ADJ” del calibrador del osciloscopio, cumple estos datos si se seleccionó 1MHz como frecuencia de señal.

incorrecto correcto incorrecto

Conectar la sonda atenuadora del a la entrada del canal que se desea compensar. Seleccionar la frecuencia de 1 MHz, seleccionar el acoplamiento de entrada en DC, ajustar el atenuador de entrada en 5 mV/div y la base de tiempos en 0,1 μs/div. (en posiciones calibradas). Introducir la punta de la sonda en el borne PROBE ADJ. Sobre la pantalla aparecerá una señal cuyos ﬂ ancos rectangulares son visibles. Ahora se realiza el aj uste en AF. S e deb e obs er va r par a e ste p roce so la pe ndie nte de subida y el canto superior izquierdo del impulso.

En la información adjunta a las sondas se describe la situación física de los elementos de ajuste de la sonda.

Modo de funcionamiento de los

ampliﬁ cadores verticales

Los mandos más importantes para los modos de funcionamiento de los ampliﬁ cadores verticales son las teclas: VERT/ XY

, CH1 , CH2 . Con ellas se llega a los menús, en los cuales se puede seleccionar los modos de funcionamiento y los parámetros de los diferentes canales.

La conmutación a los diferentes modos de funcionamiento se describe bajo el párrafo de “mandos de control y readout”.

Anotación general: Cuando en el manual nos referimos a “ambos canales”, entendemos los canales CH1 y CH2.

El modo más usual de presentación de señales con un osciloscopio es la del modo Yt. En este modo la amplitud de la(s) señal(es) medida(s) desvía(n) el(los) trazo(s) en dirección Y. Al mismo momento se desplaza el haz de izquierda a derecha sobre la pantalla (Base de tiempos).

El ampliﬁ cador vertical correspondiente ofrece entonces las siguientes posibilidades:

– La presentación de sólo una traza en canal 1 – La presentación de sólo una traza en canal 2 – La presentación de dos señales en modo DUAL (bicanal).

En modo DUAL trabajan simultáneamente los dos canales. El modo de presentación de estos dos canales depende de la base de tiempos (ver “mandos de control y Readout”). La conmutación de canales puede realizarse (en alternado) después de cada proceso de desvío de tiempo. Pero también es posible conmutar continuamente mediante una frecuencia muy elevada ambos canales durante un periodo de desvío de tiempo (chop mode). Así se pueden visualizar procesos lentos sin parpadeo.

Los criterios para el ajuste en AF son los siguientes:

– Tiempo de subida corto que corresponde a una pendiente

de subida prácticamente vertical.

Reservado el derecho de modiﬁ cación

Para la visualización de procesos lentos con coeﬁ cientes de tiempo ≥500 μs/div. no es conveniente la utilización del modo alternado. La imagen parpadea demasiado, o parece dar

Modo de funcionamiento de los amplificadores verticales

saltos. Para presentaciones con una frecuencia de repetición elevada y unos coeﬁ cientes de tiempo relativamente pequeños, no es conveniente el modo de choppeado.

Par a el fu ncio nami ento en m odo d igita l, las recom enda cion es superiores son irrelevantes, ya que cada canal dispone de su propio convertidor analógico/digital y la presentación de la señal se realiza de forma simultánea en todos los canales.

Trabajando en modo ADD, se suman algebraicamente las señales de ambos canales (±CH1 ±CH2). El signo ± es par a indicar si la señal es invertida (–) o no-invertida (+). El resultado es la suma o la resta de las tensiones de las señales, dependiendo de la fase o polarización de las mismas señales y/o si se han utilizado los inversores del osciloscopio.

Tensiones de entrada con la misma fase:

Ambos canales sin invertir = suma Ambos canales invertidos = suma Sólo un canal invertido = resta

Tensiones de entrada con la fase opuesta:

Ambos canales sin invertir = resta Ambos canales invertidos = resta Sólo un canal invertido = suma

En el modo ADD la posición vertical del haz depende de los mandos Y-POS. de ambos canales. Esto quiere decir, que el ajuste de Y.POS. se suma, pero no se puede inﬂ uenciar mediante las teclas INVERT.

Las tensiones entre dos potenciales ﬂ otantes con respecto a masa se miden muchas veces en funcionamiento de resta entre ambos canales. Así, también se pueden medir las corrientes por la caída de tensión en una resistencia conocida. Generalmente sólo se deben tomar ambas tensiones de señal con sondas atenuadoras de idéntica impedancia y atenuación para la presentación de señales de diferencia. Para algunas medidas de diferencia es ventajoso no tener conectados los cables de masa de ambas sondas atenuadoras en el punto de medida. Con esto se evitan posibles perturbaciones por zumbido.

Modo de funcionamiento en XY

El modo de funcionamiento en XY con ﬁ guras de Lissajous, facilita o permite realizar determinadas medidas: – La comparación de dos señales de diferente frecuencia o

el reajuste de la frecuencia de una señal a la frecuencia de otra hasta el punto de sincronización. Esto también es válido para múltiplos o fracciones de frecuencia de una señal.

– Comparación de fase entre dos señales de la misma fre-

cuencia.

Comparación de fases mediante ﬁ guras Lissajous

Los siguientes dibujos muestran dos señales senoidales con la misma frecuencia y amplitud, pero con un ángulo de fase diferente entre si.

0° 35° 90° 180°

El ángulo de fase y el desfase entre las tensiones X e Y se puede calcular fácilmente (después de medir las distancias a y b en la pantalla) aplicando las siguientes fórmulas y utilizando una calculadora provista de funciones trigonométricas. Este cálculo es independiente de las amplitudes de deﬂ exión en la pantalla.

Hay que tener en cuenta:

– Por la periodicidad de las funciones trigonométricas es

preferible calcular los ángulos sólo hasta ≤90°. Las ventajas de este método están precisamente en este margen.

a sin ϕ = b

a cos ϕ = 1 – (— b

a ϕ = arc sin b

—

)

—

A este modo de funcionamiento se accede mediante VERT/XY

>XY. En modo analógico, queda desconectada la base de tiempos. La desviación en X se realiza mediante la señal conectada a la entrada de canal 1 (X-INP. = entrada horizontal). El c onmu tado r de a ten uaci ón de entr ad a de canal 1 y su aj uste ﬁ no se utilizan en este modo para el ajuste de la amplitud en dirección X.

Los ajustes en dirección horizontal se efectúan con el botón de HORIZONTAL y POSITION 1.

La desviación Y se realiza en el modo XY por el canal 2 (CH2).

Como la expansión X x 10 (MAG x10) queda sin efecto en el modo XY, hay diferencias respecto a las sensibilidades máximas e impedancias de entrada de ambos canales. Hay que tener precaución durante mediciones en modo XY de la frecuencia límite superior (–3dB) del ampliﬁ cador X, así como de la diferencia de fase entre X e Y, que va en aumento con la frecuencia (ver hoja técnica)

En modo analógico XY no se puede invertir la señal X (CH1 = X-INP.).

– No utilizar una frecuencia de medida demasiado alta. En

función X Y, el desfase de los ampliﬁ cadores puede sobrepasar los 3° (ver hoja técnica).

– En la pantalla no se puede reconocer claramente, si la

tensión a medir o la tensión de referencia es la avanzada. En este caso puede servir un circuito CR colocado a la entrada de test del osciloscopio. Como R se puede utilizar directamente la resistencia de entrada de 1MΩ, de forma que ya sólo haya que conectar delante un condensador C. Si se aumenta la abertura de la elipse (en comparación con el condensador en cortocircuito), será la tensión a controlar la que esté avanzada y viceversa. Sin embargo, esto sólo es válido en un margen de desfase de hasta 90°. Por est o es p refe ri ble u tili zar u n con densa dor su ﬁ cientemente grande para obtener un desfase pequeño, pero todavía perceptible.

Si faltan o fallan ambas tensiones de entrada con la función XY conectada, se presenta un punto muy intenso en la pantalla. Con demasiada luminosidad (botón INTENS.) se puede quemar la capa de fósforo en este punto, lo que provocaría una pérdida de luminosidad o en caso extremo la destrucción total en este punto y esto podría requerir la sustitución del TRC.

Reservado el derecho de modiﬁ cación

Modo de funcionamiento de los amplificadores verticales

Medidas de diferencia de fase en modo DUAL (Yt)

Atención:

Las medidas de diferencias de fase no se pueden

realizar en modo DUAL Yt, trabajando en disparo alternado.

Una mayor diferencia de fase entre dos señales de entrada con la misma frecuencia y forma se puede medir fácilmente en la pantalla en modo de dos canales simultáneos DUAL Yt. El barrido se dispara con la señal que sirve de referencia (posición de fase = 0). La otra señal puede tener un ángulo de fase avanzado o atrasado. Para mayor exactitud en la medida es ventajoso presentar en la pantalla aprox. un período de las señales y similares en amplitud. Sin inﬂ uenciar el resultado, también se pueden utilizar los ajustes ﬁ nos para la amplitud, el barrido y el botón LEVEL. Antes de la medida, ambas líneas de tiempo se ajustan con los botones Y-POS. exactamente sobre la línea central de la retícula. En señales senoidales se observan los cruces con la línea central, las crestas no resultan tan exactas. Si una señal senoidal está notablemente deformada por armónicos pares (las medias ondas no son simétricas) o existe una tensión continua de offset, se aconseja utilizar el ac op lami ento AC pa ra ambo s can ales. S i se t ra baja con i mpulsos de forma idéntica, se mide en los ﬂ ancos de subida.

sin distorsiones con una tensión senoidal de baja frecuencia es:

u = UT · sinΩt + 0,5 m · UT · cos (Ω - ω) t - 0,5 m · UT · cos (Ω - ω) t

Con: UT = amplitud portadora sin modulación. Ω = 2πF = frecuencia angular de la portadora ω = 2πf = frecuencia angular de la señal modulada. m = grado de modulación (normalmente ≤1; 1=100%)

Por la mo dulac ió n ap ar ece a demá s de l a f recue ncia por tado ra F, la frecuencia lateral inferior F – f y la frecuencia lateral superior F+f.

0,5 m · U

F – f F F + f

Figura 1: Amplitudes y frecuencias del espectro de AM (m = 50%)

Con el osciloscopio se puede visualizar y evaluar la imagen de una señal de AF modulada en amplitud, si su espectro de frecuencia está dentro de los límites del ancho de banda. La base de tiempos se ajusta a una posición en la que se pueden apreciar varias oscilaciones de la frecuencia de modulación. Para obtener más exactitud se deberá disparar externamente co n la fre cue ncia de mo dul aci ón (del gene rador de BF o d e un demodulador). Con disparo normal, sin embargo, a menudo se puede disparar internamente con ayuda del ajuste ﬁ no de tiempo.

t = distancia horizontal entre los cruces por el potencial cero

en divisiones o centímetros.

T = longitud horizontal de un período en div. o cm.

En el ejemplo son t = 3div. y T = 10div. La diferencia de fase se calcula en grados

5 3 ϕ° =

—

T 10

· 360° = — · 360° = 108°

o en medida de arco

t 3 arc ϕ° =

T 10

—

· 2π = — · 2π = 1,885 rad

Los ángulos de fase relativamente pequeños con frecuencias no demasiado altas se pueden medir más exactamente con las ﬁ guras de Lissajous, empleando la función XY.

Medición de una modulación en amplitud

Atención: La siguiente descripción se reﬁ ere a un modo de funcionamiento en analógico. En modo digital pueden aparecer presentaciones de señal con distorsiones alias, ya que al trabajar con frecuencias de modulación bajas, se debe ajustar la base de tiempos con coeﬁ cientes de deﬂ exión grandes, para poder presentar por lo menos un periodo completo de la señal de modulación. La frecuencia de muestreo resultante, podría ser entonces demasiado baja para la portadora.

La amplitud momentánea u en el momento t de una tensión portadora de alta frecuencia, que se ha modulado en amplitud

m · U

Figura 2 Oscilación modulada en amplitud: F = 1 MHz; f = 1 kHz; m = 50%; U

= 28,3 mVef.

Ajustes del osciloscopio para una señal según la ﬁ gura 2:

canal 1 modo-Y: CH.1; 20mV/div.; AC; TIME/DIV.: 0,2ms/div. Disparo: NORMAL; AC; interno con ajuste de tiempo ﬁ no (o disparo externo).

Si se miden los dos valores a y b en la pantalla, el grado de modulación se calcula por la fórmula:

a – b a – b m =

——

a + b a + b

siendo a = U

bzw. m =

(1+m) y b = UT (1-m)

—— · 100 [%]

Al medir el grado de modulación, los ajustes ﬁ nos para la amplitud y el tiempo pueden estar en cualquier posición. Su posición no repercute en el resultado.

Reservado el derecho de modiﬁ cación

Disparo y deflexión de tiempo

Disparo y deﬂ exión de tiempo

Los mandos de control y los indicadores importantes para estas funciones se encuentran en el campo coloreado de gris con denominación de TRIGGER. Estos quedan descritos en el apartado “Mandos de control y readout”.

La variación en tiempo de una tensión que se desea medir (tensión alterna) se presenta en modo Yt (amplitud en relación al tiempo). La señal a medir desvía el rayo de electrones en dirección Y, mientras que el generador de deﬂ exión de tiempo mueve el rayo de electrones de izquierda a derecha sobre la pantalla con una velocidad constante y seleccionable (deﬂ exión de tiempo).

Generalmente se presentan las tensiones repetitivas mediante deﬂ exiones de tiempo repetitivas. Para obtener una presentación estable en pantalla, se precisa que el siguiente inicio de la deﬂ exión de tiempo se realice cuando se obtiene la misma posición (amplitud en tensión y dirección de pendiente) de la tensión (de señal) en el que la deﬂ exión de tiempo se había iniciado también en el ciclo anterior (disparo sincronizado).

No se puede efectuar el disparo con una tensión

continua, circunstancia que no es necesaria, ya que no se produce ninguna variación durante el tiempo que pueda iniciar el disparo.

El disparo se puede iniciar por la propia señal de medida (disparo interno) o por una señal acoplada externamente y sincronizada con la señal de medida. La señal para el disparo debe tener una amplitud mínima (tensión) para que el disparo pueda funcionar. Este valor se denomina umbral de disparo. Este se ﬁ ja con una señal senoidal. Si la tensión se obtiene internamente de la señal de medida, se puede indicar como umbral de disparo la altur a vertical de la ima gen en div. o cm. a partir de la cual funciona el disparo, la imagen de la señal queda estable. Con ello se evita, que para cada posición del atenuador de entrada, deban tenerse en cuenta diferentes valores de tensión.

aj uste a decu ado d e la a mplit ud y l a base de ti empo s, mi entr as el haz permanece visible en todo momento. Al trabajar con señales de frecuencia <20 Hz, el periodo de estas señales es superior al tiempo de espera del inicio del desvío de tiempo automático – que no es iniciado por el circuito de disparo. Por esta razón, se presentan señales con frecuencia < 20 HZ sin estar sincronizadas.

El ajuste de nivel de disparo no inﬂ uye en el disparo automático sobre valores pico. El margen de ajuste se adapta automáticamente a la amplitud pico a pico de la señal previamente conectada y es así más independiente de la amplitud de la señal y de su forma.

Es posible por ejemplo variar la relación de medida de una tensión rectangular de 1 : 1 a 100 : 1 sin que se pierda el disparo.

Naturalmente puede ocurrir que se deba ajustar el mando del ajuste de nivel de disparo LEVEL A/B hasta su tope máximo. En la siguiente medida puede ser entonces necesario ajustar el LEVEL A/B en otra posición.

La simplicidad del manejo aconseja utilizar el disparo automático sobre valores pico para todas las mediciones que no conlleven ninguna complicación. También es el modo idóneo para el comienzo cuando se miden señales complejas, por ejemplo cuando la señal a medir es prácticamente desconocida en relación a su amplitud, frecuencia o forma.

El disparo automático sobre valores de pico es independiente de la fuente de disparo y se puede utilizar con disparo interno y externo. Trabaja por encima de 20Hz.

Disparo normal

Las informaciones técnicas correspondientes quedan descritas en los párrafos Mode

y SOURCE bajo “Mandos de control y readout”. Como medios auxiliares para casos con sincronismo difícil se tiene a disposición las funciones contenidas en el menú HOR , ajuste ﬁ no de tiempo VAR, ajuste de tiempo HOLD-OFF y el modo de funcionamiento de la base de tiempos B.

, >AUTO, LEVEL A/B , FILTER

Si el disparo se produce externamente, hay que medirlo en el borne correspondiente en V límites, la tensión para el disparo puede ser mucho mayor que el umbral del disparo. Por lo general no es aconsejable sobrepasar un valor de 20 veces. El osciloscopio tiene dos modos de funcionamiento de disparo, que se describen a continuación.

. Dentro de determinados

Disparo automático sobre valores pico

Las informaciones técnicas correspondientes quedan descritas en los párrafos Mode y SOURCE de la tecla AUTO SET selecciona automáticamente este modo de funcionamiento. En modo de acoplamiento de disparo en DC se desconecta automáticamente el disparo sobre valores de pico, manteniéndose el disparo automático.

Trabajando con disparo automático sobre valores de pico, la deﬂ exión de tiempo también se produce automáticamente en periodos, aunque no se haya aplicado una tensión alterna de medida o de disparo externo. Sin tensión alterna de medida sólo aparece una línea de tiempo, con la que se puede medir tensiones continuas (esta línea corresponde a la deﬂ exión de tiempo no disparada, es decir autónoma). Si se ha conectado la tensión a medir, el manejo consiste esencialmente en el

bajo “Mandos de control y readout”. La activación

, > AUTO, LE VEL A/B , FILTER

Con disparo normal y un ajuste adecuado de

nivel de disparo, se puede disparar el barrido en cada punto del ﬂ anco de una señal. El margen de disparo que abarca el botón del nivel de disparo depende en gran medida de la amplitud de la señal de disparo.

Si con disparo interno la altura de imagen es inferior a 1 div.(cm), el ajuste requerirá cierta sensibilidad dado que el margen es muy reducido.

La pantalla permanecerá oscura por un ajuste del nivel de disparo incorrecto y/o por omisión de una señal de disparo. Con el disparo normal también se pueden disparar señales complicadas. En el caso de mezclas de señales la posibilidad de disparo depende de determinados valores de nivel que se repiten periódicamente y que a veces sólo se encuentran girando el botón de nivel de disparo con suavidad.

Dirección de la pendiente del disparo (Menú: FILTER)

Después de llamar el menú FILTER , se puede determinar con las teclas de funciones, la dirección de la pendiente de disparo. Ver también las indicaciones en el párrafo de “Mandos de control y Readout”. El ajuste de la dirección de la pendiente no es variado por el AUTO SET.

Reservado el derecho de modiﬁ cación

Disparo y deflexión de tiempo

El disparo se puede iniciar a voluntad con un ﬂ anco ascendente o descendente, en disparo normal o automático. Pero también es posible realizar el disparo con la siguiente pendiente – independientemente de su posición – en la posición “ambos”.

Esta última posibilidad descrita es importante, cuando se desean registrar eventos únicos, de los que no siempre se tiene la certeza de la pendiente con la que se va a iniciar el disparo, de forma que se corre el riesgo de iniciar el disparo con el ﬁ nal del evento, en vez de con el inicio del mismo. Si se dispone de señales repetitivas, normalmente no tiene sentido iniciar el disparo sobre “ambas” pendientes, ya que aparentemente se visualiza una función errónea de escritura doble.

Las pendientes ascendentes se dan, cuando se tienen tensiones que provienen de un potencial negativo y siguen ascendiendo a un potencial positivo. Esto no tiene nada en común con los potenciales cero o de masa y valores de tensión absolutos. Una pendiente positiva puede aparecer también en la zona negativa de una curva de una señal. Una pendiente negativa iniciaría el disparo correspondientemente. La descripción es válida para el disparo automático o normal.

Acoplamientos de disparo (Menú: FILTER)

Las informaciones técnicas correspondientes quedan descritas en los párrafos Mode y SOURCE en AUTOSET 11 se conmuta siempre en modo de acoplamiento de disparo DC, siempre y cuando no se haya estado trabajando anteriormente en AC. Los márgenes de los pasos de los ﬁ ltros quedan descritos en la hoja con las especiﬁ caciones técnicas.

Si se trabaja con disparo interno en DC o en LF es conveniente uti liza r el d ispa ro no rm al y ajus te de nive l de disp aro. E l mo do de acop la mien to y el m ar gen d e fr ec uenc ia de paso d e la s eñal de disparo resultante, se determina mediante el acoplamiento de disparo.

AC:

Este acoplamiento es el más usado para el disparo. Si se rebasan los márgenes de paso de frecuencia, aumenta notablemente el umbral de disparo.

DC: En combinación con el disparo normal, el disparo DC no tiene una frecuencia baja de paso, ya que se acopla la señal de disparo galvánicamente al sistema de disparo. Se aconseja cuando en procesos muy lentos interesa disparar a un nivel exacto de la señal de medida o para presentar señales en forma de impulsos en las cuales varían constantemente las relaciones de impulso.

HF:

El margen de paso de la frecuencia corresponde en este modo de disparo es un ﬁ ltro de paso alto. El acoplamiento de alta frecuencia (AF) es idóneo para todas las señales de alta frecuencia. Se suprimen las variaciones de tensión continua y ruidos de baja frecuencia de la tensión de disparo lo cual es beneﬁ cioso para la estabilidad del punto de disparo. Los modos de disparo descritos anteriormente tienen, en base a su característica de respuesta en frecuencia, la característica de ﬁ ltros de frecuencia. Estos pueden ser combinados con otros ﬁ ltros, si fuera de interés para el usuario.

bajo “Mandos de control y Readout”. Trabajando

, >AUTO, LEVEL A/B , FILTER

señales de disparo de muy alta frecuencia se suprimen o se reducen. Así se suprimen o reducen ruidos procedentes de estas porciones de la señal. El ﬁ ltro puede ser utilizado en combinación con el modo de acoplamiento de disparo en AC y DC, con lo que adicionalmente se puede determinar la respuesta en bajas frecuencias. En combinación con el acoplamiento de disparo en AC, hay un límite inferior en frecuencia.

LF:

En acoplamiento de disparo en baja frecuencia se trabaja con condición de ﬁ ltro de paso bajo, con una frecuencia límite superior baja. La posición LF es en muchas ocasiones más idónea que la posición DC para señales de baja frecuencia, dado que se suprime notablemente el ruido de la tensión para el disparo. Esto evita o disminuye las ﬂ uctuaciones o imágenes dobles en los casos extremos, especialmente con tensiones de entrada muy pequeñas. El umbral del disparo aumenta notablemente al sobrepasar el margen de frecuencia de paso. En combinación con el acoplamiento de disparo AC, se suprimen porciones de tensión contínua y – en diferencia con la combinación del acoplamiento en DC – se obtiene una frecuencia límite inferior

VIDEO (Disparo de señal TV)

Con la conmutación a disparo de video (Mode >Video), se activa el separador de sincronismos de TV. Este separa los impulsos de sincronismo del contenido de la imagen y posibilita un disparo de señales de vídeo independientes de las variaciones del contenido de la imagen.

Dependiendo del punto de medida, las señales de vídeo deben ser medidas como señales de tendencia positiva o negativa (señales de FBAS o BAS = Señales de color-imagen-bloqueosincronismo). Sólo con un ajuste de polaridad correcto, se separan los impulsos de sincronismo del contenido de la imagen. La polaridad se deﬁ ne de la siguiente forma: si el contenido de la imagen queda por encima de los impulsos de sincronismo, (en presentación original sin inversión), esta se deﬁ ne como una señal de vídeo de orientación positiva. De otro modo, si el contenido de la imagen queda situado por debajo de los impulsos de sincronismo, se trata de una señal de vídeo de orientación negativa. Trabajando en disparo de vídeo, se puede ajustar la polaridad después de llamar la función de FILTER.

Al efectuar una selección errónea de la pendiente de disparo, se obtiene una presentación inestable o desincronizada, ya que el contenido de la imagen inicia entonces el disparo. Con disparo interno la altura de la señal de los pulsos de sincronismo deberá ser de 0,5 div. (0,5 cm) como mínimo.

La señal de sincronismo PAL se compone de pulsos de sincronismo de líneas y de imagen que se distinguen, entre otras co sas, en su d urac ión de puls o. L os p ulsos de sincro nis mo d e líneas son de aprox. 5 μs con intervalos de tiempo de 64 μs. Los pulsos de sincronismo de imagen se componen de varios pulsos, que duran 28 μs y que aparecen con cada cambio de media imagen con un intervalo de 20 ms.

Los dos modos de pulsos de sincronismo se diferencian por su duración y por su frecuencia de repetición. Se puede sincronizar mediante pulsos de sincronismo de línea o de imagen.

Disparo con impulso de sincronismo de cuadro

NR:

Este modo de di sparo presenta un mar gen de fre cuencia baj o de paso, trabajando en disparo normal. Las porciones de

Reservado el derecho de modiﬁ cación

Nota previa: Si se trabaja en modo DUAL y choppeado con disparo de impulso de sincronismo de imagen, pueden aparecer en

Disparo y deflexión de tiempo

la presentación de la imagen interferencias. Entonces se deberá conmutar a modo alternado. Puede ser aconsejable, desconectar la presentación del Readout.

Después de seleccionar con MODE el disparo de señal de vídeo, se puede seleccionar el modo de disparo “cuadro” al llamar el modo FILTER. Entonces se podrá determinar, si el disparo deberá iniciarse con “todos”los medios cuadros, sólo con los “pares”o sólo con los “impares”. Para un funcionamiento correcto, es importante haber elegido previamente la norma correspondiente a la señal (625/50 ó 525/60).

Se debe de elegir un coeﬁ ciente de tiempo correspondiente a la medida que se pretende realizar. En la posición de 2ms/ div. se presenta un cuadro medio completo. Los impulsos de sincronismo de cuadro se componen de varios impulsos con distancia de media línea.

Disparo con impulso de sincronismo de línea

Después de seleccionar con MODE el disparo de señal de vídeo, se puede seleccionar el modo de disparo “línea” al llamar el modo FILTER. Para un funcionamiento correcto, es importante haber elegido previamente la norma correspondiente a la señal (625/50 ó 525/60). Si se ha seleccionado “todos” se puede iniciar el disparo con impulso de sincronismo de línea en base a cualquier impulso de sincronismo. Pero también es posible, iniciar el disparo en base a una línea determinada (“nr. de línea”).

sincronizadas con la red. Esto también es válido, dentro de determinados límites, para múltiplos enteros o fracciones de la frecuencia de red. El disparo con frecuencia de red permite presentar la señal incluso por debajo del umbral de disparo. Por esto, este modo es especialmente adecuado para la medida de pequeñas tensiones de zumbido de rectiﬁ cadores de red o interferencias con frecuencia de red en un circuito. Mediante la tecla de la elección de pendiente, se puede elegir en modo de disparo de red, entre la parte positiva o negativa de la onda (podría ser necesario invertir la polaridad en el conector de red). El nivel de disparo se puede variar mediante el mando correspondiente a lo largo de un cierto margen de la zona de onda elegida.

La dirección y la amplitud de señ ales magnétic as de f recuencia de red ínter mezcladas en un circuito se pueden analizar mediante una sonda con bobina. Esta debe consistir en una bobina de alambre esmaltado con el mayor número de vueltas posible bobinado sobre un pequeño núcleo y que se conecta mediante un cable blindado a un conector BNC (para la entrada del osciloscopio). Entre el conector y el conducto interno del cable habrá que intercalar una resistencia de mínimo 100 Ω (desacoplo de altas frecuencias). También puede resultar útil proveer a la bobina de una protección estática, no debiendo haber espiras en cor tocircuito en la bobina. Girando la bobina en dos direcciones principales se puede averiguar el máximo y el mínimo en el lugar de la medida.

Disparo en alternado

Para poder presentar líneas individuales, se recomienda posicionar el conmutador TIME/DIV. en 10μs/div. Se visualizan entonces aprox. 1½ líneas. Generalmente la señal de vídeo lleva una porción elevada de tensión continua. Con un contenido de imagen constante (p.ej. imagen de test o generador de barras de color) se puede suprimir la porción de tensión continua mediante el acoplamiento en AC del atenuador de entrada.

Con contenido de imagen variable (p.ej. emisión normal) se recomienda utilizar el acoplamiento de entrada en DC, ya que sino varía el osciló grama de la señal su posición vertical en pantalla, con cada variación de contenido de imagen. Mediante el botón de Y-POS. es posible compensar la porción de tensión continua para mantener la imagen sobre la mitad de la retícula de la pantalla.

El circuito del separador de sincronismos actúa también con disparo externo. Naturalmente se debe de mantener el margen prescrito del disparo externo (ver hoja técnica con datos). Además hay que observar que la pendiente del ﬂ anco sea la correcta, ya que no coincide necesariamente con la dirección del pulso del sincronismo de la señal, si se trabaja con disparo externo. Ambas se pueden controlar fácilmente, si se presenta inicialmente la tensión de disparo externa (en modo de disparo interno).

Disparo de red

Las informaciones especí ﬁ cas a este equipo, quedan descritas en el párrafo SOURCE

Este modo de disparo queda activado cuando el Readout indica “TR: LINE “.Para el disparo con frecuencia de red se utiliza una tensión procedente de la fuente de alimentación, como señal de disparo con frecuencia de red (50/60Hz).

Este modo de disparo es independiente de la amplitud y frecuencia de la señal Y y se aconseja para todas las señales

bajo “mandos de control y readout”.

Este modo de disparo se activa mediante SOURCE >Alt. 1/2. Este modo de disparo está activado, cuando en el readout se presenta TR:alt. Además, el readout presentará en vez del símbolo del punto de disparo (nivel de disparo e inicio de disparo) el inicio de disparo (ﬂ echa indicando hacia arriba, si el inicio de disparo se encuentra dentro de la reticulación de medida).

El disparo alternado es de ayuda, cuando se desea presentar en pantalla dos señales sincronizadas, que son entre ellas asincrónicas. A disparo alternado sólo se puede conmutar, cuando se trabaja en modo DUAL. El disparo alternado sólo funciona correctamente, si la conmutación de canales trabaja en alternado. En este modo de disparo alternado ya no se puede obtener la diferencia de fase entre las dos señales a la entrada. Para evitar problemas de disparo provocados por porciones de tensión continua, se recomienda utilizar el acoplamiento de entrada AC para ambos canales.

En e ste m odo d e dis paro, se ut iliz an am bas fu ente s de d ispa ro (CH1 y CH2) de forma alternada, para iniciar el disparo del desvío de tiempo, con el que se presentan CH1 y CH2 de forma alternada. Por ejemplo: Si CH2 se utiliza como fuente de disparo y una señal conectada en CH2 inicia el disparo, comienza el desvío de tiempo y se presenta la señal conectada en CH2. Después de ejecutar el proceso de desvío de tiempo en CH2 se conmutan la fuente de disparo y el canal de medida de CH2 a CH1. Ahora se inicia el disparo con la señal conectada en CH1 y se ejecuta el desvío de tiempo, de forma que se presenta la señal conectada a CH1. A continuación se vuelve a conmutar a CH2 como fuente de disparo y canal de medida. En modo de monocanal, en disparo “Extern” y “red” no tiene sentido ni es posible el disparo alternado.

Disparo externo

A este modo de disparo se puede acceder en cualquier momento, pulsando SOURCE entonces arriba Tr: ext. El AUXILIARY INPUT

> EXTERN. El readout presenta

sirve entonces

Reservado el derecho de modiﬁ cación

Disparo y deflexión de tiempo

como entrada para la señal externa de disparo y las fuentes de disparo internas quedan desactivadas.

Al efectuar la conmutación se desconectan el símbolo de punto de disparo (nivel de disparo e inicio de disparo) y sólo se presenta el punto de inicio del disparo. Al activar este modo de disparo, se desconecta el disparo interno. Se podrá conectar ahora la señal de disparo a través del borne BNC correspondiente y esta deberá tener una sincronizada y con tensión con margen de 0,3 V

hasta 3 Vpp.

Dentro de determinados límites, el disparo es incluso realizable con múltiplos enteros o con fracciones de la frecuencia de medida; una condición necesaria es la rigidez de fase. Se debe de tener en cuenta, que es posible que la señal a medir y la t ensi ón de disp ar o te ngan un án gulo de f as e. Un ángu lo de p. ej.: 180° se interpreta de tal manera que a pesar de tener una pendiente positiva (ﬂ anco ascendente), empieza la presentación de la señal de medida con un ﬂ anco negativo.

Indicación del disparo

Las siguientes indicaciones se reﬁ eren a la indicación TRIG’dLED, reseñada bajo el punto Readout”. El diodo luminoso se ilumina en modo de disparo automático y normal, cuando se cumplen las siguientes condiciones:

1. La señal de disparo interna o externa debe de tener una

amplitud suﬁ ciente en el comparador de disparo (umbral de disparo).

en “Mandos de control y

con el inicio de un paquete de datos, si no de forma aleatoria en algún punto dentro del intervalo del paquete o que comienza incluso antes del inicio del paquete de datos, dado por el automatismo del disparo. En estos casos se logra ajustar con el Hold-off el tiempo de forma que se consigue una presentación estable.

Especialmente cuando se trabaja con señales BURST o con secuencias no-periódicas de impulsos con la misma amplitud, se puede ajustar el ﬁ nal del tiempo de hold-off al punto más favorable o necesario.

Las señales con mucho zumbido o interferidas por una frecuencia superior, en ocasiones se presentan en doble imagen. En determinadas circunstancias con el ajuste de nivel de disparo sólo se puede inﬂ uir en la respectiva diferencia de fase, pero no en la doble imagen. Pero la presentación estable e individual de la señal que se requiere para su evaluación, se puede alcanzar fácilmente mediante la ampliación del tiempo HOLD-OFF. Para esto hay que girar despacio el botón HOLD-OFF hacia la derecha, hasta lograr la presentación de una sola señal. Una doble presentación puede darse en determinadas señales de impulso cuyos impulsos muestren alternando una pequeña diferencia de am pl it ud pu nt a. Sól o u n aj us te ex ac to de ni ve l de d ispar o p er mite su presentación individual. También en este caso la utilización del botón HOLD-OFF facilita el ajuste correcto.

Después de ﬁ nalizar este trabajo es necesario volver a girar el control HOLD-OFF a su mínimo, dado que si no queda dr ásticamente reducida la luminosidad de la pantalla. El procedimiento de trabajo se puede seguir en los siguientes dibujos.

2. El símbolo del punto de disparo no se encuentra en o por

debajo de la presentación de la señal (mín 1 periodo de señal)

Los impulsos que activan el disparo se memorizan y se representan a través de la indicación de disparo durante 100 ms. Las señales que tienen una frecuencia de repetición extremadamente lenta, el destello del LED se produce de forma intermitente. La indicación no sólo se ilumina entonces al comienzo de la deﬂ exión de tiempo en el borde izquierdo de la pantalla, sino – representando varios periodos de curva – con cada periodo.

Ajuste del tiempo Hold-off

(Sólo en modo analógico)

Las informaciones técnicas correspondientes a este equipo quedan descritas en el párrafo HOR bajo “Mandos de control y Readout”.

Después de un barrido completo y del retorno del trazo (no visible) a su posición de inicio (izquierda), se precis an realizar procesos internos de conmutación, que precisan de un cierto tiempo. Durante este tiempo se desconecta la base de tiempos sin efectuar un disparo, aunque haya conectada una señal adecuada. Se trata del tiempo mínimo de Hold-off. Con este dispositivo se puede ampliar de forma continua en la relación 10 : 1, el tiempo de bloqueo del disparo entre dos períodos de deﬂ exión de tiempo. Los impulsos u otras formas de la señal que aparezcan durante este tiempo de bloqueo, ya no podrán inﬂ uir en la señal.

Al medir datos de señales transmitidos vía conexión serie y en formatos de paquetes, puede aparecer una aparentemente presentación desincronizada, aunque se hayan cumplido las condiciones de disparo. En la mayoría de los casos, esto se debe a que el inicio de la base de tiempos no coincide siempre

>Tiempo de Holdoff

Las partaes gruesas se represantan

Señal

Figura 1

Figura 2

Tensión de

barrido

Periodo

Variación

del tiempo de

Hold off

Fig. 1 muestra la imagen con el ajuste HOLD-OFF girado a la derecha (posición básica). Dado que se visualizan diferentes partes del período, no aparece una imagen estable (doble imagen).

Fig. 2 Aquí el tiempo holdoff se ha ajustado de forma que siempre se visualizan los mismos tramos del período. Aparece una imagen estable.

Base de tiempos B (2ª base de tiempos)/ Disparo retardado

(Sólo en modo analógico)

Las informaciones técnicas correspondientes a este aparato quedan descritas en los párrafos HOR “Mandos de control y Readout”. Como s e ha des crit o en el apa rtado de “Di sparo y deﬂ exión de

y TIME/DIV. bajo

Reservado el derecho de modiﬁ cación

AUTOSET

tiempo”, el disparo o trigger inicia el comienzo de la deﬂ exión de tiempo. El haz electrónico hasta ese momento no visible aparece y se desvía en dirección de izquierda a derecha (barrido), hasta realizarse la deﬂ exión máxima X. Después se vuelve a o sc urec er el haz y se in icia su retorno (a s u pos ición de in icio ). Después de transcurrir el tiempo de hold-off puede volver iniciarse la deﬂ exión de tiempo mediante el disparo automático o una señal de disparo. Durante todo el tiempo (ida y retorno del trazo), una señal de entrada podría provocar una deﬂ exión en dir ecci ón Y. P ero gracias a l ci rcui to de encen did o del trazo, este sólo se ve en su trayecto de izquierda a derecha.

Ya que el punto del disparo está siempre al comienzo del trazo (en modo analógico), sólo se puede realizar desde ese punto una expansión en X de la presentación de la señal mediante una velocidad de deﬂ exión de tiempo superior (coeﬁ ciente de tiempo TIME/DIV pequeño).

Par a p ar te s de se ñal, que s e encu entr an en la zona derec ha de l trazo, una velocidad superior en desvío de tiempo signiﬁ caría qu e y a no sería n visi bles e n pantal la . Esto sign iﬁ caría, que una ampliﬁ cación (expansión) en dirección X, sólo sería posible con ayuda de la función MAG x10. Una expansión mayor no sería posible sin una doble base de tiempos.

El desvío retardado con una base de tiempos B, resuelve este tipo de pr oblemas . Esta se reﬁ ere entonces a la presentación de la señal obtenida con la base de tiempos A. El inicio de la base de tiempos B se inicia, cuando ha transcurrido un tiempo preseleccionado, referido a la base de tiempos A y que puede ser posicionado por el usuario en cualquier punto de la base de tiempos de A. Con ello se tiene la posibilidad de comenzar en cual quier pun to d e la p re sent ación de l a s eñal de l a b ase d e tiempos A, con la base de tiempos B. El coeﬁ ciente de tiempos de la base de tiempos B, determina entonces la velocidad de desvío y el factor de expansión. Conforme aumenta la expansión, se reduce la luminosidad del trazo.

Por causa de jitter, la presentación de la señal expandida puede resultar inestable en dirección X. Si se dispone de una pendiente adecuada, después de consumirse el tiempo de retardo, se puede efectuar disparo sobre esa pendiente (disparo after delay).

que aplicar. AUTOSET conmuta siempre a modo de funcionamiento Yt. La pulsación de la tecla AUTO-SET no varía el mo do d e funcionamiento Yt sele cci ona do a nterio rmente , si se trabajaba en modo Mono CH1, CH2 o en DUAL; en modo de suma o XY se conmuta automáticamente a DUAL.

Los coeﬁ cientes de desvío Y (VOLTS/DIV.) se eligen automáticamente de forma que en funcionamiento de monocanal se obtiene una amplitud de señal de aprox. 6 div., mientras que en funcionamiento de DUAL se presentan las señales con una amplitud de 4 div. de altura. Esto y las descripciones referente al ajuste automático de coeﬁ cientes de tiempo (TIME/DIV.) es válido, siempre y cuando las señales no varíen demasiado de la rel ac ión d e 1 : 1. El aj us te a utom átic o de c oeﬁ cientes de tiempo prepara el aparato para una presentación de aprox. 2 periodos de señal. Señales con porciones de frecuencia distintos como p. ej. señales de vídeo, el ajuste es aleatorio.

Si se pulsa la tecla AUTO SET se predeterminan los siguientes modos de funcionamiento:

– Acoplamiento de entrada en AC o DC permanecen; el último

ajuste anterior si antes se estaba en GD (AC o DC) – Disparo interno (dependiente de la señal de medida) – Disparo automático – Ajuste de nivel de disparo (LEVEL) en margen medio – Coeﬁ cientes de deﬂ exión Y calibrados – Coeﬁ cientes de base de tiempos A calibrados – Acoplamiento de disparo en AC o DC – Se desco necta e l aco plami ent o de d ispa ro en HF ( ento nces

disparo en DC) – Se mantiene el acoplamiento en LF y el ﬁ ltro de ruido – Base de tiempos A – Expansión x10 sin activar – Ajuste automático del trazo en posición X e Y

Atención:

Atención! Si se tiene conectada una señal con for-

ma de impulso, cuya relación de frecuencia (duty) alcanza un valor de 400:1 o incluso lo supera, ya no se podrá efectuar un disparo automático. El coeﬁ ciente de deﬂ exión Y es entonces demasiado pequeño y el coeﬁ ciente de deﬂ exión de tiempo demasiado grande. De ello resultará, que sólo se visualice el trazo y el pulso ya no será visible.

AUTO SET

Las informaciones técnicas correspondientes al aparato quedan descritas en el párrafo AUTOSET control y Readout”. Las siguientes descripciones son válidas para el modo de funcionamiento analógico y digital. En modo digital ROL (ACQUIRE), SINGLE (MODE), se conmuta con el AutoSet automáticamente a modo “normal” (Refresh). El AUTOSET suministra sólo un ajuste automático y lógico, cuando la frecuencia de la señal conectada queda dentro de los límites dados por el disparo automático.

Los elementos de mando se autorregulan electrónicamente con excepción de la tecla POWER rentes grupos del aparato y pueden ser controlados por PC.

Así se da la posibilidad de ajustar el instrumento automáticamente en relación a la señal aplicada en modo de funcionamiento (de base de tiempos) en Yt, sin más ajustes manuales

bajo “Mandos de

, controlan así los dife-

En estos casos se aconseja cambiar a modo de disparo normal y posicionar el punto de disparo aprox. 5 mm por encima o debaj o del trazo . Si ento nces se il umin a el L ED de disp ar o, s e tie ne a copl ad a así una s eñal . P ar a vis ua liza r ent once s e sta s eñ al, se debe elegir primero un coeﬁ ciente de tiempo más pequeño y posteriormente un coeﬁ ciente de deﬂ exión vertical mayor. Puede entonces ocurrir que la intensidad de luminosidad del trazo se reduzca tanto, que el pulso sea difícil de ver.

Sólo en modo digital

En comparación con el modo analógico, en modo digital no se produce una reducción de la luminosidad del trazo.

Reservado el derecho de modiﬁ cación

Tester de componentes

Las informaciones especíﬁ cas al aparato que corresponden al manejo y a las conexiones para las mediciones, se describen en el párrafo COMPONENT/PROBE TESTER

El osciloscopio lleva incorporado un tester de componentes. Para comprobar el objeto bajo medida con el osciloscopio, se precisan dos cables de medida sencillos, acabados en conectores de banana de 4 mm. En modo de funcionamiento de tester de componentes, quedan desconectados los preampliﬁ cadores verticales y la base de tiempos. Sólo cuando se esté efectuando comprobaciones a componentes sueltos, se podrán mantener conectadas las señales de tensión en los bor ne s de e ntrad as de los B NC. A l comp robar comp on ent es en circuitos directamente, estos deberán estar libres de tensiones y de masa. A parte de los dos cables de medida, no se deberán tener otros cables de conexión entre el osciloscopio y el circuito bajo prueba (ver “test directamente en circuitos”).

La presentación de imágenes sólo puede variarse mediante las funciones “A-Int.” (intensidad del trazo), “focus” (nitidez del trazo), “rotación del trazo” y mando HORIZONTAL (posicionamiento X), contenidos en el menú de FOCUS/TRACE.

Como se ha descrito en el párrafo de seguridad, todas las conexiones de medida (en estado perfecto del aparato) están conectadas al conductor de protección de red (masa), y por esto también los bornes del comprobador. Para la comprobación de componentes sueltos (fuera de aparatos o de circuitos) esto no tiene ninguna relevancia, ya que estos componentes no pueden estar conectados al conductor de tierra.

Si se desean veriﬁ car componentes que permanecen incorporados en un circuito o en aparatos de test, se debe desconectar necesariamente el ﬂ ujo de corriente y tensión. Si el circuito bajo prueba queda conectado con la red, debe desconectarse incluso el cable de red. Así se evita una conexión entre el osciloscopio y el componente a veriﬁ car, que podría producirse a través del conductor de tierra. La comprobación llevaría a falsos resultados.

, bajo „mandos de control y readout“.

y COMPONENT

tensión, así también entre las tensiones de deﬂ exión. De esto resultan imágenes elípticas. La inclinación y abertura de la elipse son signiﬁ cativas para la impedancia con frecuencia de red. Los condensadores se presentan en un margen de 0,1 μF – 1000 μF.

– Una elipse con el eje principal horizontal signiﬁ ca alta

impedancia (capacidad pequeña o inductividad grande).

– Una elipse con el eje principal vertical signiﬁ ca impedancia

pequeña (capacidad grande o inductividad pequeña).

– Una elipse inclinada signiﬁ ca una resistencia de pérdida

relativamente grande en serie con la reactancia.

En semiconductores, los dobles en la curva característica se reconocen al paso de la fase conductora a la no conductora. En la medida en que la tensión lo permite, se presenta la característica directa e inversa (p.ej. de un diodo zener bajo 10 V). Siempre se trata de una comprobación en dos polos. Por eso, p.ej. no es posible comprobar la ampliﬁ cación de un transistor, pero sí comprobar las diferentes uniones B-C, B-E, C-E. Dado qu e l a te nsió n en e l ob jeto de m edida es mu y redu cida , se p ue den comprobar las uniones de casi todos los semiconductores sin dañarlos. Es imposible determinar la tensión de bloqueo o de ruptura de semiconductores para tensión >10 V. E sto no es una desventaja, ya que normalmente, en el caso de fallos en el circuito, éstos producen diferencias notables que dan claras indicaciones sobre el componente defectuoso.

Se obtienen resultados bastante exactos de la comparación con componentes correctos del mismo tipo y valor. Esto es especialmente válido para semiconductores. Por ejemplo permite reconocer rápidamente el cátodo de un diodo normal o zener cuya impresión es ilegible, diferenciar un transistor pn-p del tipo complementario n-p-n o averiguar las conexiones B-C-E de un tipo de transistor desconocido.

Obsérvese que, la inversión de los polos de conexión de un semiconductor con el borne de masa provoca un giro de la imagen de test de 180°, sobre el centro de la retícula.

¡Sólo se deben comprobar los condensadores en

estado descargado!

El principio de test es muy sencillo. El transformador de red del osciloscopio proporciona una tensión senoidal con una frecuencia de 50 Hz (±10%). Esta alimenta un circuito en serie compuesto por el componente a comprobar y una resistencia incorporada. La tensión senoidal se utiliza para la deﬂ exión horizontal y la caída de tensión en la resistencia se utiliza para la deﬂ exión vertical.

Si el objeto de medida tiene un valor real (p.ej. una resistencia), las dos tensiones tienen la misma fase. En la pantalla aparece una línea más o menos inclinada. Si el componente a comprobar presenta un cortocircuito, la raya será vertical. En el caso de interrupción o cuando no hay objeto de medida, aparece una línea horizontal. La inclinación de la línea es un indicador del valor de la resistencia. Con esto se pueden comprobar resistencias entre 20 Ω y 4,7 kΩ.

Los condensadores y las inductancias (bobinas, transformadores) provocan una diferencia de fase entre la corriente y la

Reservado el derecho de modiﬁ cación

Funcionamiento en digital

Aún más importante es el resultado bueno-malo de componentes con interrupción o cortocircuito. Este caso es el más común en el servicio técnico. Se recomienda encarecidamente ac tuar con la pr ecau ció n ha bitu al p ara e l cas o de ele ctricida d estática o de fricción en relación con elementos sueltos MOS. Pueden aparecer tensiones de zumbido en la pantalla, si el contacto base o gate de un transistor está desconectado, es decir, que no se está comprobando (sensibilidad de la mano).

Los test directamente en el circuito son posibles en muchos casos, aunque no son tan claros. Por conexión paralela con valores reales y/o complejos, especialmente si estos tienen una resistencia baja con frecuencia de red, casi siempre resultan grandes diferencias con elementos sueltos. También aquí muchas veces resulta útil la comparación con un circuito intacto, si se trabaja continuamente con circuitos idénticos (servicio técnico). Este trabajo es rápido, ya que no hace falta (¡y no se de be!) con ectar el ci rcui to de com paraci ón. L os ca bles d e te st se colocan sucesivamente en los puntos de control idénticos y se comparan las imágenes en la pantalla. Es posible que el mismo circuito a comprobar disponga de un circuito para la comparación como por ejemplo en canales estéreo, funcionamiento de contra-fase, conexiones de puentes simétricos. En caso de duda se puede desoldar una conexión del componente. Esta conexión se conecta con el borne CT sin señal de masa, ya que entonces se reducen las perturbaciones de zumbido. El borne con la señal de masa está conectado con la masa del osciloscopio. Por esto no es sensible al zumbido.

Al comprobar directamente en el circuito, es preciso desconectar los cables de medida y sondas atenuadoras conectadas al circuito. Si no, ya no se podrían analizar libremente los puntos de medida (doble conexión de masa).

Funcionamiento en digital

El modo digital ofrece las siguientes ventajas en relación al modo analógico:

– Los eventos que aparecen de forma esporádica se pueden

captar fácilmente. – Las señales de baja frecuencia pueden ser presentadas

en pantalla como un trazado continuo y completo, libre de

parpadeo. – Las señales en alta frecuencia y con frecuencia de repe-

tición baja, no pierden luminosidad. – Las señales capturadas pueden ser procesadas y docu-

mentadas de forma fácil.

Pero también hay desventajas en comparación con el modo analógico:

Una resolución inferior en X e Y y la inferior frecuencia de captura de la señal. Además, la frecuencia de señal máxima presentable depende de la base de tiempos. Con una frecuencia de muestreo demasiado baja, pueden aparecer presentaciones de señal „alias“ (aliasing), que presentan una señal que no existe en esa forma.

El modo analógico es insuperable en lo que se reﬁ ere a la presentación del original en pantalla. La combinación de osciloscopio analógico y digital (CombiScope), ofrece al usuario la posibilidad, dependiendo de la tarea de medida, escoger el modo de funcionamiento más idóneo en cada caso. Este osciloscopio incorpora dos conver tidores A/D de 8 bit, cuya frecuencia de muestreo máx. es de 500 MSa/s cada uno. Excepto en barridos únicos en modo DUAL, con un máx. de 500 MS/s, la frecuencia de muestreo en todos los restantes modos de funcionamiento digital es de 1 GSa/s. No hay diferencia entre las captaciones de señales repetitivas y la presentación de eventos únicos.

Pero se posibilitan frecuencias de muestreo superiores median te el sis tema de ran dom s am plin g (mu es treo por e quival encia). Este modo de captura, precisa de señales repetitivas y sin variación. Ruidos (variaciones en amplitud), jitter (variaciones en frecuencia) y variaciones de fase generan perturbaciones en las presentaciones de las señales.

La presentación de las señales se puede realizar en forma de puntos o de vectores y en estos modos, con o sin interpolación automática. Todos los datos de las señales, capturados y/o memorizados en modo de memoria digital, pueden ser transferidos por la conexión RS-232, a efectos de documentación. Más información al respecto se encuentra en el párrafo correspondiente a la transferencia de datos.

Modos de presentación de señales

En modo de funcionamiento digital, se pueden capturar señales en varios modos de funcionamiento:

1. Por la captura repetitiva (menú: ACQUIRE) iniciada por el

disparo, en presentación usual Yt:

Normal (REFRESH): el readout indica “rfr” (captura en tiempo real),

Random-Sampling: el readout indica “RS: xGSa”

Reservado el derecho de modiﬁ cación

Funcionamiento en digital

incluyendo los modos de funcionamiento: Envolvente (Envelope): el readout indica “env” valor medio (average)

Valor medio (Average): el readout indica “avg: x” (con x para un número entre 2 y

512)

2. Captura continuada, independiente del disparo (menú: ACQUIRE) con una presentación en pantalla que se desplaza de izquierda a derecha en modo Yt.:

Roll: el readout indica “rol”

3. Captura de eventos únicos iniciada por el disparo (menú: Trigger Mode) con presentación habitual Yt:

Evento único (SINGLE): el readout indica “sgl”

4. Captura continuada, independiente del disparo (menú: VERT/XY) con una presentación en modo XY:

XY: el readout indica “XY”

5. Presentación en XY de señales anteriormente capturadas en modo Yt y ﬁ jadas/protegidas en memoria mediante la función de STOP.

XY: el readout indica “XY”

La captación de la señales se inicia en los modos SINGLE, REFRESH, ENVELOPE e AVERAGE mediante el disparo, mientras que en modo ROLL y XY se realiza independiente del disparo (sin sincronismo).

El m od o norma l (RE FRE SH ) s e cor res po nd e en l o c on cerni en te a l a prese ntac ión, a l co mp or tami ento nor ma l de un os cilo sc opio analógico. Iniciado por el disparo, genera un proceso de escritura, que comienza en el borde izquierdo de la pantalla y ﬁ naliza en el derecho. Un evento de disparo posterior, hace comenzar nuevamente la toma de datos y sobrescribe los datos del ciclo del muestreo anterior. Con disparo automático y sin señal acoplada, se registra la posición de la traza en Y. Si se acopla una señal con una frecuencia inferior a la frecuencia de repetición del sistema automático de disparo del osciloscopio, se obtiene como presentación, al igual que en modo analógico, una presentación sin sincronismo. En modo de disparo normal, no se inicia una nueva presentación sin la señal de disparo, ya que está desconectado el disparo automático. En comparación con el modo analógico, la pantalla no queda oscura y se mantiene la última escritura registrada hasta que un disparo válido sobrescribe la pantalla.

En modo (captura = SINGLE) se pueden registrar (capturar) eve ntos úni co s. El regis tr o se i nic ia cua ndo n o se i lumi na STO P (tecla RUN) (podría ser necesario pulsar la tecla RUN, para que se apagara STOP). Después del inicio del disparo y del ﬁ nal del registro se ilumina STOP. Para preservar un disparo accidental de una presentación de señal iniciado por el disparo automático, se conmuta automáticamente a disparo normal con acoplamiento de disparo en DC.

del trazo en 0V (que se presenta en el medio de la pantalla con un símbolo de masa) y los coeﬁ cientes de deﬂ exión. A continuación se puede conmutar a modo de „disparo único“ (SINGLE) y posicionar el símbolo de nivel de disparo mediante el ajuste de LEVEL. Si su posición está 2 divisiones por encima de la posición anteriormente determinada con 0 voltios, se realiza el disparo con una tensión de entrada, que sobrepasa este valor (2 divisiones) en alguna de las dos direcciones. La amplitud de la tensión de entrada es entonces: 2 (cm) x coeﬁ ciente de deﬂ exión Y x factor de atenuación de la sonda.

Ejemplo:

2 (cm) x 1 voltio (/división) x 10 (sonda atenuadora)= +20 voltios.

Resolución de memoria

Resolución vertical

Los convertidores analógicos/digitales de 8 bit utilizados en la zona digital del osciloscopio, permiten 256 posiciones diferenciadas de la traza (resolución vertical). La presentación sobre la pantalla se realiza de tal manera, que la resolución es de 25puntos/div. Así se obtienen ventajas en la presentación, documentación y edición posterior.

Pequeñas diferencias en la presentación correspondiente a la posición Y y a la amplitud en modo analógico en pantalla y a su documentación en modo digital (p.ej. la impresora) son inevitables. Resultan de diferentes tolerancias correspondientes a los circuitos analógicos necesarios para la presentación analógica. Las posiciones de la traza quedan deﬁ nidas de la siguiente manera:

retícula media horizontal = 10000000b = 80h = 128d retícula superior horizontal = 11100100b = E4h = 228d retícula inferior horizontal = 00011100b = 1Ch = 028d

En comparación con el funcionamiento de osciloscopio analógico, con una resolución Y prácticamente ilimitada, el funcionamiento digital queda limitado a 25 puntos/div. Un ruido sobrepuesto a la señal que se pretende medir lleva consigo qu e cua ndo s e tie ne aj ustad a la p osici ón Y en es tado e speci almente crítico, varíe continuamente el bit más bajo (LSB) en el proceso de conversión A/D.

Resolución horizontal

Se pueden presentar simultáneamente 4 presentaciones de señal sobre la pantalla. Cada presentación se compone de 204 8 Byte (puntos). Así se presentan 2000 puntos distribuidos por las 10 divisiones de retícula. Con ello se obtiene resolución de 200 puntos por división.

En comparación con osciloscopios digitales con presentaciones en VGA (50 puntos/div.) o LCD (25 puntos/div.), se obtiene no sólo una resolución en X de 4 a 8 veces superior, si no tambié n la f re cu enc ia máx im a de la seña l que se pu ed e cap tur ar e s 4 a 8 veces superior. Así se pueden capturar las porciones de una señal con frecuencias superiores, que están sobrepuestas a señales de frecuencia relativamente bajas.

Profundidad de memoria

Cada señal se captura con 1 millón de muestras y se memoriza. En modo de disparo NORM y en bases de tiempo superiores a 20 ms/div, se captura la señal con 500.000 muestras.

La amplitud de la tensión, con la cual se desea que el disparo normal se active, se puede determinar directamente, y resulta de la posición del símbolo del punto de disparo, de la posición

Reservado el derecho de modiﬁ cación

La p re se ntac ión e n pant alla d e l a se ña l cap turada , es u n r eﬂ ejo del contenido de la memoria. Se pueden utilizar diferentes algoritmos en el menú SETTINGS > DISPLAY para realizar

Funcionamiento en digital

la presentación. Por un lado se puede seleccionar el modo de presentación por puntos, en el que sólo son presentados los puntos realmente capturados por el muestreo, y se puede el eg ir e l mod o de p re sent ac ión p or ve ct ores, mo do e n el q ue se realizan interpolaciones (sinx/x) de puntos, si fuera necesario y en la que se utiliza también la función Dot-Join. también se di sp on e de l m odo d e p re sent ac ión “ Opti ma l”, mo do en el qu e se calcula de todas las muestras una presentación y se presenta. Este último modo evita especialmente las presentaciones erróneas que puedan darse por la aparición/incorporación de señales Alias (inglés aliasing) en la presentación.

Así como es posible, se prueba de capturar señales con una frecuencia de muestreo muy superior a lo que correspondería a la relación entre la resolución de la pantalla y la base de tiempos, se suprime por un lado la aparición de las señales alias y por el otro lado se tiene como herramienta de ayuda la tecnología del MEMORY ZOOM para observar en detalle la señal, que no puede visualizarse en osciloscopios con una pequeña profundidad de memoria.

Ejemplo:

Este osciloscopio registra en modo monocanal y con la base de tiempos en posición de 100μs/div una frecuencia de muestreo de 1GS . E sto s igni ﬁ ca captu ra r 10 0. 00 0 pun tos p or cm . A sí, c on la t ecno logí a de M EMOR Y ZOOM , se p uede n visu aliz ar señ ales que alcanzan el límite del ancho de banda del osciloscopio. Las señales Alias prácticamente no aparecen, ya que estas se generan con frecuencias de señales a partir de los 500 MHz, y eso queda fuera del rango del propio osciloscopio.

Osciloscopios que tienen una profundidad de memoria baja, como por ejemplo 10k, ofrecen en la posición de la base de tiempos arriba reseñada sólo 1000 puntos capturados, lo que corresponde a una frecuencia de muestreo de 10 MHz. Las señales alias aparecen aquí ya a partir de los 5 MHz, quedando así muy al principio del ancho de banda del osciloscopio. Las ventajas de tener a disposición una profundidad de memoria elevada, salta entonces a la vista.

Presentación de señales Alias

En caso de que la frecuencia de muestreo sea demasiado pequeña, dado el ajuste de la base de tiempos, pueden aparecer en pantalla efectos o señales alias. El ejemplo siguiente describe este efecto:

Una señal senoidal se muestrea con una muestra por periodo. Si esta señal es por casualidad idéntica en fase y frecuencia a la frecuencia de muestreo y el muestreo se realiza cada vez, cuando se establece el valor de cambio positivo, se presenta una línea horizontal en la posición Y del cambio de signo positivo. Esta línea parece ser una tensión continua medida, pero que es inexistente. Otros efectos de alias son presentaciones de señales aparentemente sin sincronismo con variaciones de la frecuencia indicada (p.ej. 2 kHz) de la señal real (p. ej. 1 MHz)

Par a e vi ta r este tipo de pr es en taci on es sól o se p re ci sa cam bi ar a modo analógico y visualizar la forma de onda real.

Modos de funcionamiento del ampliﬁ cador vertical

El osciloscopio trabaja en modo digital con los mismos modos de funcionamiento que en modo analógico. Se pueden presentar:

– canal I independiente, – canal II independiente, – canales I y II simultáneamente (Yt o XY), – suma de ambos canales, – resta de ambos canales.

Las diferencias del modo digital con el analógico son:

– En modo DUAL se realiza la toma de datos de ambas se-

ñales de entrada simultáneamente, ya que cada canal lleva su p ropi o con ver tido r A /D. Se p re scin de de la co nmuta ción necesaria en modo analógico, de choppeado a alternado.

Resolución horizontal con expansión X

Como descrito anteriormente, es ventajoso en la mayoría de los casos tener una resolución vertical relativamente elevada de hasta 200 muestras de señal /div. Con la expansión x10 permanece la resolución de 200 puntos de muestra por ce ntím etro (div .), aunq ue en ton ces e n teo rí a sól o se i ndi ca rían 20 puntos por div. Los restantes 180 puntos se recogen de la memoria profunda o si ya no es posible se interpolan los puntos. La sección deseada puede ser ajustada y visualizada ajustando el mando X-POS. En combinación con la expansión X, el coeﬁ ciente mínimo de deﬂ exión de tiempo es 5ns/cm. Una señal de 100 MHz puede tener entonces una resolución de un periodo en 2cm.

Frecuencia de señal máxima en modo memoria

No se puede deﬁ nir con precisión la frecuencia máxima evaluable, ya que varía mucho en dependencia de la forma de la señal y de la altura de la representación de la señal.

Una señal rectangular presenta pocas diﬁ cultades en lo que corresponde a su reconocimiento como tal pero diferenciar una señal senoidal de una triangular representa mayores diﬁ cultades ya que se precisan por lo menos 10 muestras/ periodo de señal. Bajo estas condiciones se debe dividir la frecuencia de muestreo máx. por 10. El resultado es entonces la frecuencia de señal máx. (200 MS/s : 10 = 20 MHz).

– La alta frecuencia de repetición en la presentación de

imagen, imposibilita el parpadeo.

– La luminosidad del trazo no depende de la velocidad de

escritura del haz electrónico y de la frecuencia de repetición de los procesos de escritura.

Reservado el derecho de modiﬁ cación

Transmisión de datos

Atención! La incorporación o el cambio de un interfaz sólo

deberán realizarse teniendo el equipo desconectado de red y en estado apagado.

Atención! La salida del interfaz deberá estar cerrada, du-

rante el funcionamiento

En la par te trasera del equipo se encuentra un oriﬁ cio, que se usa par a diferentes tipos de interfaces. De origen se encuentra un interfaz RS-232 con referencia HO710.

A través de este interfaz bidireccional, se pueden enviar/recibir a/desde un equipo externo (p. ej. un PC) parámetros de ajuste al osciloscopio y en modo digital también datos de señal (señales). Las conexiones entre el PC y el interfaz deberán realizarse sólo mediante cables blindados, cuya longitud máxima no exceda los 3 m.

Actualización del ﬁ rmware

El ﬁ rmware de este osciloscopio puede ser actualizado por internet. Bajo www.hameg.es puede entrar en la zona de descarga de programas y ﬁ cheros, para acceder a la última versión del ﬁ rmware del equipo.

HO710: Interfaz RS-232 - Control a distancia

Indicación de seguridad Atención: Todas las conexiones del interfaz que-

dan conexionadas galvánica mente con el osciloscopio.

No quedan permitidas las mediciones en potenciales de medida de referencia elevados, ya que pueden dañar el osciloscopio, el interfaz y los aparatos conectados a ellos. La garantía HAMEG no cubre daños ocasionados por no seguir las indi ca cion es de se gur id ad. H AME G no se res po nsab il iza d e daños ocasionados a personas y a otros fabricados.

Descripción

El osciloscopio lleva en la parte posterior una conexión de RS-232, conector D-SUB de 9 polos. A través de esta conexión bidireccional, se pueden enviar parámetros de ajuste y en modo digital datos de señales desde un aparato externo (PC) al osciloscopio, o se pueden llamar por el aparato externo. El PC y el interfaz se conectan mediante un cable de 9 polos (conexionado 1:1). Su longitud máx. será de 3 metros. Los pins para el interfaz RS-232 quedan deﬁ nidos de la siguiente manera:

Pin 2 Tx Data (transmisión de datos del osciloscopio a un aparato externo) 3 Rx Data (recepción de datos de un aparato externo al osci-

loscopio)

5 Ground (potencial de referencia, al osciloscopio (clase de

protección I) y cable de red conectado con el conducto de protección)

7 CTS (estado de preparación de emisión) 8 RTS (estado de preparación de recepción) 9 +5V (tensión de alimentación para aparatos externos) (max.

400mA).

La variación máxima de tensión en pin 2, 3 ,7 y 8 es de ±12V. Los parámetros para la conexión son:

N-8-2 (ningún bit de paridad, 8 bits de datos, 2 bits de paro, protocolo hardware RTS/CTS)

Reservado el derecho de modiﬁ cación

CH I: 500 mV

POWER

Indicaciones generales sobre el menú

POWER

Conmutador de red

CH I MENU

AC/DC/50 Ω

GND

50 Ω / 1 MΩ

INVERT

ON / OFF

VARIABLE

ON / OFF

PROBE

1 : 1 / 10 / 100

Denominación del menú

6 Teclas de funcionamiento (azul)

Menú

Símbolo de mando rotativo

Flechas Scroll – tecla de función correspondiente conmuta hacia arriba o hacia abajo

Tecla de función conmuta a submenú

COMBISCOPE

MEMORY

oom

COMPONENT

TESTER

Indicaciones generales sobre el menú

Aparición del menú en pantalla y ayudas (HELP)

Con excepción de las teclas de EXIT MENU / REMOTE OFF y AUTOSET teclas . Los menús muestr an varios puntos de menú, que quedan relacionados con las teclas azules de función, situadas en el lateral de la pantalla. Al pulsar una de las teclas de función se activa o conmuta la función (modo de ON/OFF).

Se puede abandonar el menú de las siguientes maneras:

1. Después de terminar un tiempo (ajustable por el usuario con la tecla SETTINGS OFF).

2. Antes de terminar el tiempo predeterminado en punto 1 con la tecla EXIT MENU

3. Sólo de forma manual, sin tiempo predeterminado, al seleccionar el ajuste “Man.”.

4. Volviendo a pulsar la tecla de menú, con la que se había llamado el menú seleccionado.

5. Conmutando directamente a otro menú.

, se presentan en pantalla menús al pulsar las

>GENERALIDADES >MENÚ

PROBE

ADJ

ON OFF

Indicación del estado mediante presentación más luminosa

Atención!

En base a la presentación de un menú, no se pre-

sentan todas las informaciones de readout con el menú, ya que pueden ser cubiertas por la propia presentación del menú. Al abandonar un menú y desaparecer este de pantalla, se vuelven a visualizar todas las informaciones anteriores.

Cada punto del menú tiene adicionalmente textos de ayuda, que pueden ser llamados con la tecla HELP

, después de acceder al punto del menú. Si se ha activado la ayuda y se acciona el mando, se presenta la descripción de la función actual. Para desconectar la función de ayuda, es suﬁ ciente con volver a pulsar la tecla de ayuda.

Durante la presentación de los textos de ayuda y

los menús en el mismo formato, no se presenta ninguna señal.

Indicaciones preeliminares

Con el osciloscopio conectado, se presentan en pantalla todos los parámetros de medida importantes (Readout), si lo permite la intensidad de readout (RO-Int.) ajustada y la función de presentación de readout esta activa.

Algunos menús presentan adicionalmente un signo de mando rotativo

, que se reﬁ ere al mando rotativo de INTENS . Mediante este mando se pueden variar entonces los ajustes que indica el menú. Otros puntos de menú muestran una ﬂ echa indicando hacia una tecla de menú, señalizando así que la pulsación de esa tecla de menú lleva a un submenú.

En algunos modos de funcionamiento, quedan sin funcionamiento algunas funciones, mandos o teclas, por ser sin utilidad en esa función. Su accionamiento entonces no activa ninguna indicación de menú.

Los diodos del panel frontal son de función auxiliar dando información adicional y las posiciones de tope ﬁ nal se indican mediante un tono acústico.

Con excepción de la tecla de puesta en marcha POWER todos los mandos se regulan electrónicamente. Por esta razón se pueden memorizar o controlar las posiciones de los mandos. Algunos mandos y puntos de menú sólo son utilizables en modo digital o tienen entonces otra función. Las anotaciones en ese sentido quedan detalladas por el comentario „ sólo en modo digital“.

Reservado el derecho de modiﬁ cación

Mandos de Control y Readout

POWER

1 2 3

INTENS

POWER

EXIT MENU

REMOTE OFF

POSITION 1 POSITION 2

VOLTS / DIV

SCALE · VAR

20 V 1 mV 20 V 1 mV

CH 1

VAR

X-INP

CAT I

FOCUS TRACE

REM

CH 1/2

CURSOR

MA/REF

ZOOM

AUTO/

CURSOR

MEASURE

VERT/XY

INPUTS

1MΩII15pF

max

400 Vp

ANALOG

DIGITAL

OSCILLOSCOPE

HM1008

1 GSa

100 MHz

VOLTS / DIV

SCALE · VAR

CH 2 HOR MAG

VAR

5 6 7 8 9 10 11 12

1 MB

ANALOG

DIGITAL

RUN ACQUIRE SETTINGS HELP

STOP

MODE

FILTER

SOURCE

AUX

CAT I

MATH

LEVEL A/B

TRIGGER

TRIG ’ d

NORM

HOLD OFF

RECALL

X-POS

DELAY

AUXILIARY INPUT

TRIGGER EXTERN

Z-INPUT

SAVE/

50s 5ns

VAR

AUTOSET

HORIZONTAL

TIME / DIV

SCALE · VAR

x10

1MΩ II

15pF max

100 Vp

26 27

3431

Mandos de Control y Readout

La siguiente descripción precisa que la función de comprobador de componentes esté desactivada.

POWER

Tecla de conmutador de red con los símbolos I para ON

(encendido) y para OFF (apagado).

Al p on er en march a el o sc ilos co pi o y d es pu és de un br ev e t iemp o de calentamiento del TRC, se presentan en pantalla el logotipo de Hameg, el modelo de osciloscopio y su número de versión. Estas informaciones no se presentan si durante la última puesta en marcha del equipo, se seleccionó la función de “Quick Start” (inicio rápido) (tecla SETTINGS tinuación el osciloscopio acepta los últimos ajustes recibidos, antes de haber sido desconectado la última vez.

Mando rotativo – INTENS

2.1 Mediante el botón giratorio INTENS se ajusta el brillo de la tr az a, cuan do no se il umin a el s ímbol o de m ando ro tato rio d e l a tecla FOCUS/TRACE/MENU reduce, hacia la derecha aumenta el brillo.

2.2 Cuando se ilumina el símbolo de mando rotatorio de la tecla FOCUS/ TRACE/MENU

>GENERALIDADES. A con-

. La rotación hacia la izquierda

, se pueden variar las funciones

indicadas e identiﬁ cadas con el símbolo de mando rotatorio en el menú, con el mando INTENS

, si están activados

Tecla - FOCUS / TRACE / MENU

Si d espu és de p ul sa r esta tecl a s e il umin a el s ímbol o de m ando rotatorio, se presenta al mismo tiempo el menú del mando de intensidad. Dependiendo del modo de funcionamiento, se dispone de los siguientes puntos en el menú:

Intensidad A: A juste de la intensidad del trazo correspondiente

a la señal presentada por la base de tiempos A

Intensidad B: Ajuste de la intensidad del trazo correspondiente

a la señal presentada por la base de tiempos B

Intens. Zoom: Ajuste de la intensidad del trazo correspondiente

a la señal presentada por la base de tiempos zoom

Intens. RO: Ajuste de la intensidad del trazo correspondiente

a la presentación de readout.

Focus: Ajuste de la nitidez del trazo de la señal y el

readout.

Rotación: Rotación del trazo (ver “Rotación del trazo” bajo

el párrafo Puesta en marcha y ajustes previos).

Readout ON/OFF:

En posición Off, se pueden evitar interferencias

que afectan la señal presentada. El símbolo del mando rotatorio parpadea, cuando el readout queda desactivado. Entonces sólo se presentan los menús y los textos de ayuda.

Reservado el derecho de modiﬁ cación

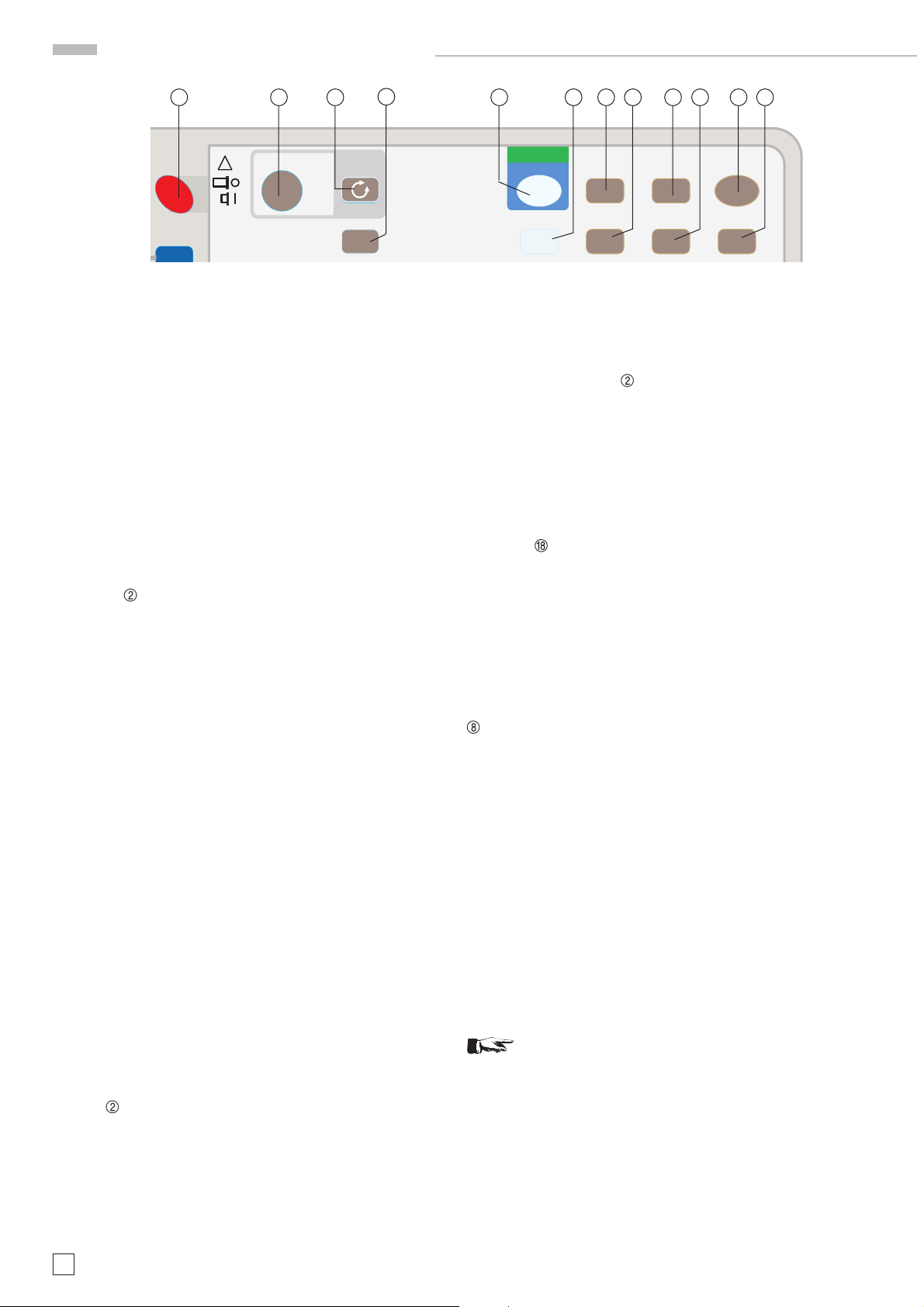

Mandos de Control y Readout

Al poner en marcha el osciloscopio, este queda siempre en ajuste de Readout On.

Tecla EXIT MENU/REMOTE OFF – (REM)

Esta tecla alberga dos funciones

4.1 Con el menú activado, es suﬁ ciente pulsar una vez sobre la tecla para desactivar el menú.

4.2 En modo de control remoto, se ilumina REM. Este modo puede ser abandonado por una simple pulsación. Los mandos de control bloqueados quedan así nuevamente utilizables.

Tecla - ANALOG/DIGITAL

Mediante esta tecla se conmuta de modo de funcionamiento

analógico a modo de funcionamiento en digital y viceversa.

El modo de funcionamiento se señaliza con el color, con el que se ilumina la tecla (analógico = verde, digital = azul). La conmutación no genera el cambio del modo de funcionamiento de Yt a XY. En modo de funcionamiento de tester de componentes (solo modo analógico), el osciloscopio conmuta automáticamente, al conmutar a modo digital, al modo de funcionamiento último utilizado (Yt o XY). Al conmutar de modo analógico a digital y viceversa, se mantienen los parámetros seleccionados correspondientes a la desviación de Y y los modos de funcionamiento de los canales. A causa de los diferentes modos de funcionamiento de la base de tiempos, el equipo trabaja después de la conmutación siempre en modo de funcionamiento de la base de tiempos de A. Los coeﬁ cientes de deﬂ exión de tiempo se mantienen sin variación, mientras queden disponibles en ambos modos de funcionamiento; en caso contrario se selecciona automáticamente el valor ﬁ nal de la gama.

Tecla - RUN / STOP

Esta tecla alberga varias funciones

Cuando una señal ha iniciado el disparo, y se ha consumido el tiempo de captura de la señal después del evento de inicio del disparo (post-trigger), ﬁ naliza la captura de datos. A continuación queda encendida la tecla de STOP, y la presentación de la señal ya no varía. Una nueva pulsación sobre la tecla de RUN/STOP, inicia la siguiente captura de señal, de forma que STOP parpadea y se procede a sobrescribir la captura de datos anterior. Para ﬁ nalizar el modo de captura de eventos únicos, se deberá conmutar en el menú “MODE”, de “SIMPLE” a disparo automático o manual.

6.2.2 Finalizar o interrumpir un registro de una señal. La tecla RUN/STOP se puede utilizar también sin estar en el modo de funcionamiento de eventos únicos. Al pulsar la tecla se para o inicia el registro de una señal que es presentada en ese momento en pantalla (STOP se ilumina o se apaga).

Tecla MATH

Sólo activa en modo digital

Mediante la tecla MATH, se presentan el menú matemático y el editor de ecuaciones. El menú matemático permite la elaboración matemática de señales visualizadas en el momento y de señales de referencia. Los resultados pueden presentarse en pantalla en forma de una presentación gráﬁ ca y pueden determinarse con las funciones de medida de los cursores. Todas las anotaciones y ajustes o cambios se memorizan automáticamente al salir del menú o apagar el osciloscopio. Los resultados de las medidas se pierden al apagar el osciloscopio.

El menú matemático ofrece las siguientes funciones:

7.1 Ecuaciones predeterminadas

Mediante el botón giratorio de INTENS, se puede elegir una ecuación de entre 5, y esta se puede entonces editar. Así sería posible, elegir posteriormente entre 5 ecuaciones elaboradas por el usuario.

6.1 Modo de funcionamiento en analógico, captura de eventos únicos

La tecl a RUN/STOP se corresponde con la indicación de eventos que aparecen sólo una vez (presentación de eventos únicos). Est e tipo de s eña les , se pue den pre sent ar con el disparo ún ico , si se activa la función “Simple”, que aparece en el menú al que se accede con la tecla MODE. Si a continuación se pulsa la tecla RUN/STOP, se activa con ello el disparo. Entonces parpadea STOP, hasta que una señal inicie el disparo de la base de tiempos y se genere un deﬂ exión de tiempo correspondiente (aparece una señal en pantalla). El ﬁ nal de esta deﬂ exión única de tiempo, se señaliza con una iluminación contínua de la tecla STOP. Para preparar el osciloscopio nuevamente a presentación de evento único, es suﬁ ciente con pulsar nuevamente la tecla RUN/STOP, de forma que vuelva a parpadear STOP.

6.2 Modo de funcionamiento en digital

6.2.1 Captura de eventos únicos

La tecla RUN/STOP se corresponde con la captura y presentación de eventos, que aparecen sólo de forma eventual o única (captura de eventos únicos). Este tipo de señales se pueden capturar y presentar con el modo de disparo único, si se ha sel ec cion ad o la f un ción “S impl e”, qu e apa re ce en el me nú al q ue se accede con la tecla MODE

. Al pulsar la tecla RUN/STOP se activa/arma el disparo y sigue inmediatamente una representación continuada de la señal medida, que permite poder visualizar también la señal antes del inicio del evento que ha iniciado el disparo (pre-trigger). Mientras, STOP queda parpadeando y señaliza, que el proceso de registro no ha ﬁ nalizado.

Un conjunto de ecuación se compone de 5 líneas y que quedan numeradas de MA1 hasta MA5. Es posible utilizar sólo una línea, en una ecuación. Pero la ecuación puede conﬁ gurarse de varias líneas. En ese caso, se deberá respetar la secuencia matemática; de MA1 (primera línea de la ecuación) a MA5 (quinta línea de la ecuación).

Atención! Siempre será válido el conjunto de

ecuaciones, que se presentaba antes de abandonar el menú matemático.

7.2 Edición

Abre el submenú EDICIÓN MATEMÁTICA

7.2.1 Ecuación El mando INTENS posibilita seleccionar una de las cinco ecuaciones. Cada ecuación se compone del nombre del resultado (p.ej. MA3), el signo “=”, la función (p.ej. ADD para la suma) y “primer operando”, “segundo operando”. Nota: El segundo operando no se presenta en todas las funciones.

7.2. 2 Función – ADD (Suma) Suma el operando 1 (sumando) al operando 2 (sumando) – SUB (Resta) Resta el operando 1 (minuente) del operando 2 (subtra-

yente) – MUL (Multiplicación) Multiplica el operando 1 (multiplicante) con el operando 2

(multiplicador)

Reservado el derecho de modiﬁ cación

Mandos de Control y Readout

POWER

FOCUS TRACE

REM

ANALOG

DIGITAL

OSCILLOSCOPE

HM1008

1 GSa

100 MHz

1 2 3

INTENS

POWER

EXIT MENU

REMOTE OFF

– DIV (División) Divide el operando 1 (dividendo) con el operando 2 (divisor) – SQ (Cuadrado) Eleva el operando 1 al cuadrado – INV (Negación) – Cambia el signo al operando 1 – 1/ (Valor recíproco) – divide 1 por el operando 1 – ABS ( Valor absoluto) Convierte el operando 1 (si fuera negativo) en un número

positivo – POS (Valores positivos) El resultado de operando 1 sólo son números >0. Números

<0 (negativos) y 0 se muestran como resultado = 0 – NEG (Valores negativos) El resultado de operando 1 sólo son números <0. Números

>0 (negativos) y 0 se muestran como resultado = 0

7.2. 3 Operando 1 Como operando se pueden seleccionar con el mando giratorio de INTENS

las siguientes señales:

CH1 = la señal actual de canal 1 CH2 = la señal actual de canal 2 RE1 = la señal memorizada en la memoria de referencia 1 RE2 = la señal memorizada en la memoria de referencia 2 MA1 = el resultado de la ecuación con el mismo nombre MA2 = el resultado de la ecuación con el mismo nombre MA3 = el resultado de la ecuación con el mismo nombre MA4 = el resultado de la ecuación con el mismo nombre MA5 = el resultado de la ecuación con el mismo nombre

El paso siguiente a “MA” hace aparecer la presentación de “Edición” conjuntamente con el símbolo de ﬂ echa, con el que se i ndic a l a exi st enci a de o tr o su bm enú. Su co nten ido s e e xpli ca bajo el punto 7.2.5

7.2. 4 Operando 2 Este operando sólo puede ser seleccionado, si se tiene seleccionada la función de ADD, SUB, MUL, o DIV. Entonces se pueden seleccionar las mismas señales, como descritas bajo el punto 7.2.3. Después de “MA” aparece la presentación de “Edición” conjuntamente con el símbolo de ﬂ echa, con el que se indica la existencia de otro submenú. Su contenido se explica bajo el punto 7.2.5

7.2. 5 Selección del operando con editor de constantes En la posición de ﬁ nal de carrera del mando giratorio INTENS, se presenta en el menú adicionalmente una indicación con referencia al submenú “Edición”. Al llamarlo, se presenta el menú “editar constante” y se muestra el editor de constantes, el cual permite determinar un “número”, cuyo punto decimal y unidad (p.ej. V para voltios) se puede seleccionar con el mando INTENS

. El número, el punto decimal y su espacio anterior, entregan la constante, que se tomará durante el cálculo. No es necesario seleccionar una unidad, ya que sólo sirve como recordatorio.

7.3 Ind icaciones

La función “indicaciones” se encuentra dos veces en el menú, y puede ser conectada o desconectada en cualquier combinación

5 6 7 8 9 10 11 12

· 1 MB

ANALOG

DIGITAL

RUN ACQUIRE SETTINGS HELP

STOP

MATH

SAVE/

RECALL

AUTOSET

deseada. Esta posibilita presentar ningún, un o los resultados de dos ecuaciones en forma de onda. Después de abandonar el menú matemático, se realiza la presentación según los ajustes efectuados. Conjuntamente con “la(s) señal(es) matemática(s)”, se muestra la denominación de la ecuación (p.ej. MA2). Con el mando giratorio INTENS

, se elige la ecuación que se desea

presentar.

La señal matemática (calculada) se presenta con una escala automática. La escala es independiente de la reticulación, así como de los parámetros de desvío de Y y de tiempo y no se presenta. Por esta razón, se deberá determinar la altura de señal de la “señal matemática” con ayuda del CURSOR (V to GND), después de relacionar “Referencia” (p.ej. MA2) del CURSOR con la “señal matemática” y su escala (tecla - AUTO/CURSOR MEASURE

> CURSOR > REFERENCIA > p.ej. MA2). La presentación en el readout es entonces: V ( MA2) : 900mV En combinación de división y de constante 0 no se muestra ningún resultado y se emite una notiﬁ cación de error.

7.4 Unidad

A cada función indicaciones, se relaciona también la función unidad, determinable con el mando giratorio INTENS y que queda relacionado con el resultado.

Tecla AC QUIRE

S ólo en mod o dig ital. Con e st a te cl a se a bre e l men ú “C ap-

tura”, y en él se pueden seleccionar diferentes modos de presentación de la señal:

8.1 Normal (Refresh) – Captura/Presentación

En e ste m od o de fu ncio nami ento , se p ue den c aptu ra r y pr es en tar señales repetitivas, como en el modo analógico; el readout presenta entonces las siglas rfr. La captura de señal actual se puede detener o iniciar con la tecla RUN/STOP (STOP se apaga o se ilumina).

El disparo inicia una nueva captura de señal y su presentación. Entonces se sobrescriben los datos anteriormente capturados y presentados. Los datos nuevos (señal) se mantienen presentados, hasta que el disparo genere una nueva captura de señal. E ste mo do de ca ptur a d e señ al qued a dis po nibl e p ar a el m ar gen completo de coeﬁ cientes de tiempo (50s/cm – 5ns/cm).

Atención!

Después de conmutar a un coeﬁ ciente de tiempo,

la captura y la presentación comienzan en el punto de disparo, que se encuentra en modo sin retardo en el centro de la pantalla (readout: “Tt:0s). Con la segunda captura, la presentación comienza en el margen izquierdo de la pantalla. Esto no tiene importancia con coeﬁ cientes de tiempo pequeños, pero cuando se trabaja con coeﬁ cientes de tiempo altos en combinación con tiempos de post-trigger grandes, da la sensación que el osciloscopio aparentemente no reacciona.

Reservado el derecho de modiﬁ cación

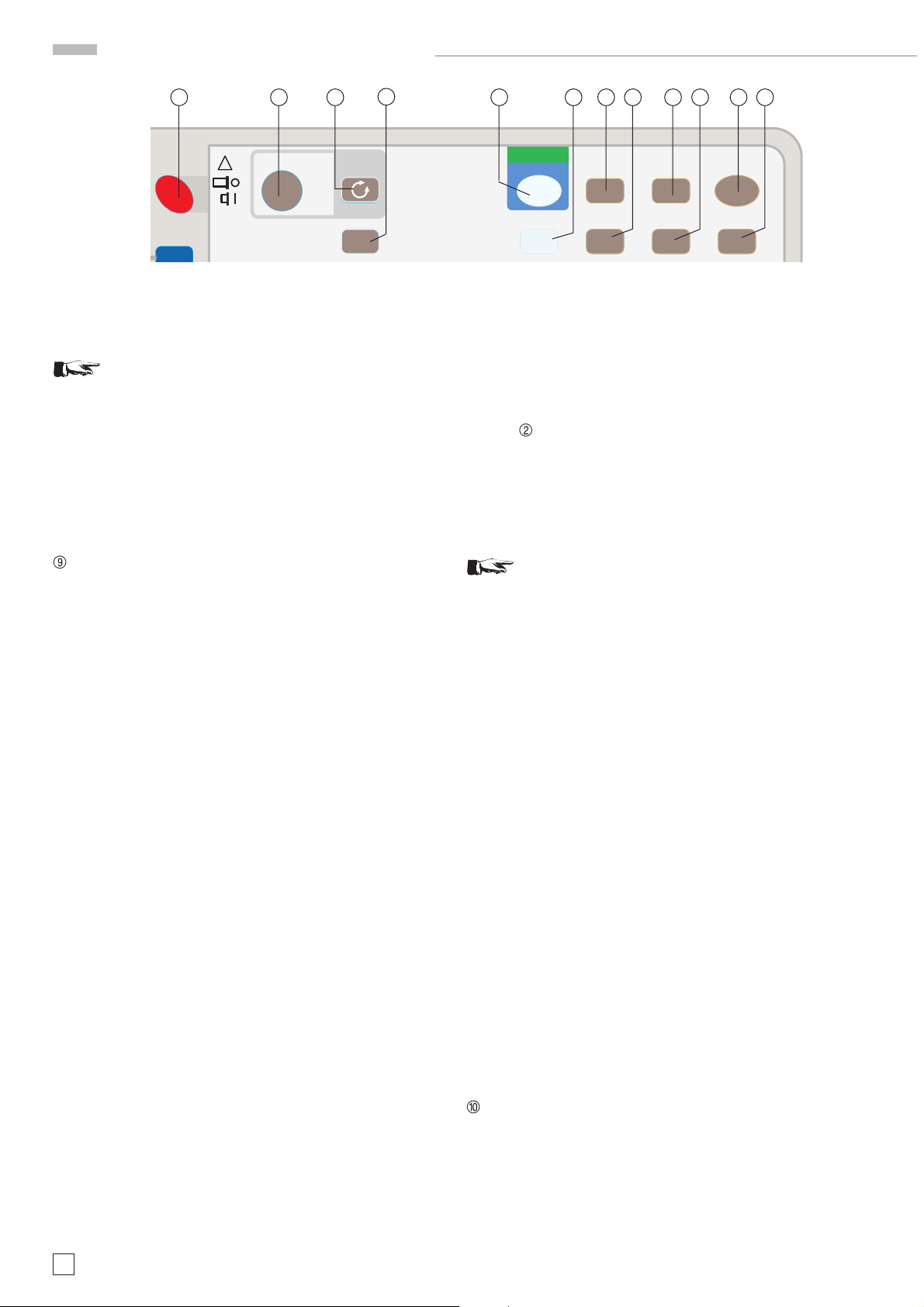

Mandos de Control y Readout

Si el punto de disparo se ha desplazado mediante

el botón HORIZONTAL

a su izquierda máxima, el readout presentará entonces “Tt: 1.85ks”, si el coeﬁ ciente de tiempo es 50s/cm. Esto quiere decir, que deberán pasar 1600 segundos hasta que el trazo aparezca en el margen izquierdo de la pantalla y que llegue al centro de la pantalla 250segundos más tarde (1600s + 250s = 1,85ks).

8.2 Curva envolvente (Envelope) – Captura/Presentación

La presentación de la curva envolvente es un sub-modo de presentación del modo Normal (Refresh) y se identiﬁ ca en pantalla con la presentación en readout “env”. También en este modo de presentación se deberán cumplir las condiciones de disparo. Al contrario que en modo Normal (Refresh), se presenta la señal como unos puntos de máximo y mínimo de varias capturas de señales, creando así una curva envolvente, cuando la señal de medida contiene variaciones en amplitud y/o en frecuencia (jitter). Así se pueden reconocer y determinar fácilmente este tipo de variaciones.

La presentación de la cur va envolvente se inicia/ﬁ naliza pulsando la tecla RUN/STOP Pulsando nuevamente la tecla RUN/STOP

, de forma que STOP queda iluminada.

, se resetea la presentación anteriormente obtenida, apagándose la iluminación de STOP y reiniciándose la toma de datos y presentación de ENVELOPE. Para evitar que se inicie una presentación nueva de la envolvente, cualquier pulsación sobre un elemento de mando del osciloscopio que tenga inﬂ uencia sobre la presentación de la señal, genera que se pare el modo de captura de curva envolvente.

Como este modo de presentación precisa señales repetitivas y muchas capturas de señal, no queda disponible en el modo de disparo único. Se deberá estar trabajando en modo de disparo “AUTO” o “Normal”.

8.3 Valor mediado (Average) – Captura/Presentación

Average es un sub-modo de funcionamiento del modo Normal (Refresh), en el que se precisan las condiciones necesarias establecidas de disparo. Bajo “valor mediado” se presenta en el menú un número entre 2 y 512, que deberá seleccionarse con el mando de INTENS, después de seleccionar esta función. El readout presenta entonces por ejemplo “avg#512”. El número describe la ponderación de una captura de señal, al efectuar la mediación. Como más elevado sea el número de la ponderación, como más bajo es la ponderación de una sola captura y la elaboración del valor mediado dura más tiempo, ya que se precisan comparativamente más capturas; al mismo tiempo aumenta también la precisión.

Mediante la presentación de los valores mediados se pueden eliminar o reducir las variaciones en amplitud (p. ej. los ruidos) y las variaciones en frecuencia (jitter).

La presentación de la señal mediante valores mediados se ﬁ naliza con la tecla de RUN/STOP

, de forma que la tecla STOP queda iluminada. Al pulsar nuevamente la tecla RUN/STOP se reinicia la presentación anteriormente obtenida, apagándose la tecla STOP, y la presentación/captura de valores mediados vuelve a iniciarse. Para evitar que el manejo del osciloscopio genere presentaciones erróneas de valores mediados, cualquier pulsación sobre un elemento de mando del osciloscopio que tenga inﬂ uencia sobre la presentación de la señal, genera que se pare el modo de captura de valores mediados.

Como este modo de presentación precisa señales repetitivas y muchas capturas de señal, no queda disponible en el modo de

disparo único. Se deberá estar trabajando en modo de disparo “AUTO” o “Normal”.

8.4 Roll – Captura/Presentación

El modo Roll posibilita una captura de señal independiente del disparo de forma contínua. Todos los elementos de mando relacionados con el disparo, las indicaciones y las informaciones en el readout, así como la función de “ZOOM”, quedan desactivados en el modo “rol”. El readout indica “rol”. Dur an te el f un ci on am ie nto en mo do “r ol ”, s e p re se nt a e l r es ult ad o de la última captura en el margen derecho de la presentación en pantalla de la señal. Todos los datos capturados con anterioridad se desplazan (por una dirección) hacia la izquierda. El valor presentado en el extremo izquierdo se pierde. En comparación con el modo Refresh y sus sub-modos de funcionamiento, durante el modo “rol” se obtiene una captura continuada de valores de señal, sin los tiempos de espera (hold-off) dados por el disparo. La captura de la señal se puede ﬁ nalizar o iniciar en cualquier momento, pulsando la tecla de RUN/STOP

El margen de tiempos utilizable en modo “rol” queda limitado desde los 50 s/cm hasta los 50 ms/cm, Los coeﬁ cientes de tiempo más pequeños no son de utilidad, como por ejemplo 1 μs, ya qu e no se podr ía r eal izar la obs er vación de l a se ñal . Cu and o se conmuta a modo “rol”, y la base de tiempos quedó ajustada a un valor entre 20 ms/cm y 200 ns/cm, el propio equipo reajusta automáticamente la base de tiempos a 50ms/cm.

8.5 Valor sobre picos Auto OFF

Trabajando en modo de captura de valores pico (peak detect) “Auto”, se conmuta automáticamente este modo de captura de señal, cuando se trabaja en modo de base de tiempos Yt con coeﬁ cientes de desvío comprendidos entre 20 ms/cm y 2 ms/cm. E ste m od o de ca pt ur a qu ed a dis po nibl e s ólo e n c omb in ac ión c on Normal (Refresh), curva envolvente (Envelope), valor mediado (Aver age) o captura de evento único (Single). El readout muestr a entonces PD:,,, antes de la abreviación del modo de captura.

Si se ha elegido un coeﬁ ciente de tiempo superior, se muestrea la señal a registrar, con una frecuencia de muestreo relativamente baja; es decir, entre cada una de las muestras tomadas, se crea un espacio de tiempo relativamente amplio. Bajo estas condiciones, no se mostrarían las señales cor tas (glitches), que pudieran aparecer durante estos tiempos espaciados. Si se tr abaj a en c am bio e n m odo d e c aptu ra de val or es pi co , se m ue st rea con la frecuencia de muestreo más elevada (es decir, con el intervalo mas corto entre los procesos de muestreo), de forma que esas señales breves sí que son capturadas. A continuación se valoran esa toma de datos y sólo se registra la muestra con el valor máximo (pico) y se presenta en pantalla.

8.6 Random Auto OFF

Mientras que no se trabaje en modo SINGLE, se conmuta a partir de un determinado coeﬁ ciente de desvío de tiempo de forma automática, a Random-Sampling (muestreo de equivalencia). El coeﬁ ciente de tiempo se presenta entonces en el readout con p.ej. “RS:10GSa” (Random-Sampling: 10 Gigasamples por segundo), estando el coeﬁ ciente de tiempo en 5ns/cm. Sin la in di ca ción de “RS” no se es tá fu ncio na ndo e n Ran do m-Sam pl in g

si no en modo Realtime (tiempo real) y la frecuencia máxima de muestreo es de 1 GSa en modo monocanal o 500 MSa/s en modo dual (de la base de tiempos).

El modo de Random-Sampling precisa trabajar con señales repetitivas. De los periodos de señal repetitivos se toman valores de muestreo individuales, que son reestructurados para obtener una presentación completa.. Si en modo Random se efectúa el muestreo con 10 GSa/s, la distancia en tiempo hacia el siguiente punto muestreado es de 0,1 ns. El Random-Sampling posibilita

Reservado el derecho de modiﬁ cación

Mandos de Control y Readout

POWER

FOCUS TRACE

REM

ANALOG

DIGITAL

OSCILLOSCOPE

HM1008

1 GSa

100 MHz

1 2 3

INTENS

POWER

EXIT MENU

REMOTE OFF

por esta razón coeﬁ cientes de tiempo muy pequeños (como p. ej. 5 ns/cm) con la completa cantidad de valores de muestra precisados (200/cm) para la presentación.

Anotación:

El coeﬁ ciente de tiempo más pequeño puede ser

también sin el modo Random/Sampling 5 ns/cm. La frecuencia de muestreo en tiempo real es entonces 1 GSa/s en modo de monocanal o 500 MSa/s en dual. Con una frecuencia de muestreo de 1 GSa/s (intervalo de muestreo : 1ns), se capturan 5 valores de muestra por cm con un tiempo ajustado de 5 ns/cm. Las 195 muestras restantes que se necesitan al tener una resolución de 200 muestras por cm, se calculan (interpolación) con sinx/x.

5 6 7 8 9 10 11 12

· 1 MB

ANALOG

DIGITAL

RUN ACQUIRE SETTINGS HELP

STOP

MATH

SAVE/

RECALL

AUTOSET

de la que se obtendrá la señal que se desea guardar. Las señales que provienen de los canales lógicos 3 y 4, no pueden ser memorizadas.

9.2 .1.2 Destino (referencia) Se dispone de un total de 9 memorias de referencia, en las que se puede memorizar una señal obtenida de la fuente anteriormente seleccionada. La selección se realiza con el mando INTENS

9.2 .1.3 Guardar (referencia) Pulsando “Guardar” se memorizar la señal de la fuente seleccionada a la memoria elegida.

9.2 .2 Referencia: Indicaciones

Tecla - SAVE/RECALL

Al pulsar esta tecla se entra en un menú. La cantidad de puntos de menú y de funciones depende si el funcionamiento actual es en modo analógico o digital.

9.1 Funcionamiento analógico y digital

Bajo el título “SAVE/RECALL” se pueden memorizar los ajustes actuales de los mandos, o se pueden llamar ajustes memorizados en ocasiones anteriores. Para ello se dispone de 9 memorias, cuyo contenido queda en las memorias incluso después de apagar el equipo.

9.1.1 Guardar (ajuste actual) Al p ul sar e st a tec la , apa re ce el subm enú “ Guar da r aj us te a ct ual” y se presenta un número de memoria (1 – 9), seleccionable con el mando de INTENS. Al pulsar la tecla “Guardar”, se memorizan todos los ajustes de los mandos del osciloscopio en la memoria, cuyo número es indicado en ese momento.

9.1.2 Cargar (ajuste actual) Con el submenú “Cargar ajuste actual” se presenta un número de memoria (1 – 9) seleccionable con el mando de INTENS. Al pulsar la tecla “Cargar”, el osciloscopio acepta todos los ajustes memorizados en la memoria.

9.2 Modo en funcionamiento digital

Los puntos de menú descritos bajo 9.1.1 y 9.1.2 quedan disponibles también en modo digital. Adicionalmente se dispone de los puntos de menú “Guardar referencia” y “Cargar referencia”. Con el término “referencia” se entiende una forma de señal, la señal de referencia. Para guardar estas, se dispone de 9 memorias, que permanecen guardadas, aunque se desconecte el equipo de red.

Atención!

Al activar la indicación de las señales matemá-

ticas, se desconecta la indicación de “señal de referencia” y viceversa.

9.2 .2 .1 Rex, ON OFF, parámetros Con INTENS se pueden seleccionar en este submenú 2 señales de referencia, que podrán ser presentadas individualmente o conjuntamente con las 2 señales activas.

9.2 .2 .2 REx Al llamar esta función se puede seleccionar con el mando INTENS la memoria de referencia que se desea seleccionar (RE1 hasta RE9).

9.2 .2 .3 ON OFF Con la tecla se puede conmutar de ON a OFF y viceversa. En posición ON se presenta el contenido de la memoria de referencia, indicado al mismo tiempo en el margen derecho de la pantalla con REx (x para el número 1 a 9). Al conmutar a ON, se presenta un punto de menú adicional (parámetros).

Atención! Si ambas indicaciones de referencia están posicionadas en ON y los ajustes de las memorias de referencia son iguales (RE1, RE1), se presenta la señal dos veces en el mismo sitio, sin desplazamiento de posición de referencia.

9.2 .2 .4 Parámetros Al pulsar la tecla con esta designación, el readout acepta los ajustes del osciloscopio, que, cuando se memorizó la señal, se guardaron en la memoria de referencia. Los parámetros de la señal pueden ser así nuevamente reconocidos.

Tecla SE T TINGS

Con Settings se abre el menú de ajuste, desde el cual se

pueden llamar los siguientes submenús.

9.2 .1 Referencia: Guardar

9.2 .1.1 Fuente (referencia)

Con el mando INTENS se selecciona en el submenú la “fuente”,

Reservado el derecho de modiﬁ cación

10.1 Language

En el submenú se puede seleccionar el idioma. Los textos de los menús y de ayuda aparecen entonces en idioma alemán, inglés, francés y español.

Mandos de Control y Readout

POWER

10.2 General

10.2.1 Tono de control ON OFF

En posición Off quedan desconectadas las señales acústicas (pitido), con las que se señalizan p. ej. los ﬁ nales de una carrera de un mando.

10.2.2 Tono de error ON OFF En posición OFF quedan desconectadas las señales acústicas (pitido), con las que se señalizan los errores de utilización de un mando.

10.2.3 Arranque rápido ON OFF En posición OFF no se presentan el logotipo de Hameg, el tipo de instrumento y el número de versión, disponiendo del equipo para medir en un espacio más breve de tiempo.

10.2.4 Menú OFF Con el mando INTENS se selecciona el tiempo durante el que qu ed a pre se ntad o el m en ú en pant al la an tes d e auto des co nectarse. Para abandonar el menú antes del tiempo preelegido, es suﬁ ciente pulsar la tecla EXIT MENU. En modo “MAN.” (manual), se puede abandonar o ﬁ nalizar el menú de la siguiente manera: – Con la tecla de EXIT - MENU – Pulsando otra tecla – Pulsar la tecla nuevamente, con la que se entró en el

menú

10.3 Conexión

En este submenú se presentan los parámetros de la conexión, que pueden ser variados de forma habitual.

10.4.3 Óptimo En combinación con “Óptimo” y al presentar la señal, se tienen en cuenta los valores mínimos y máximos registrados. Tiene especial sentido, porque el registro de la señal puede ser de hasta 1M-Byte, de los cuales 2 k-Byte (por canal) pueden ser presentados, de forma que puede ocurrir, que algunas variaciones mínimas y máximas de la señal no se presenten. Además se obtiene la presentación en modo vectorial, como descrito bajo 10.4.2

Tecla AUTOSET

AUTOSET genera un ajuste automático de los mandos del osciloscopio, referenciado a la señal acoplada (ver AUTOSET) en especial a l a po sició n del traz o, amplitud de l a seña l y ajuste de la base de tiempos. No genera una conmutación del modo analógico a digital o viceversa. Trabajando en modo de tester de componentes, (modo de funcionamiento en analógico), XY analógico o modo de suma de señales, el AUTOSET conmuta a modo DUAL. Funcionando en modo DUAL, CH1 o CH2 no se efectúa un cambio de modo de funcionamiento. Los modos de captura posibles en modo digital ROLL, ENVOLVENTE y VALOR MEDIADO son desconectados por AUTOSET y el funcionamiento qu ed a en m odo N OR MA L. Al pu ls ar la te cl a AUTO SE T, s e aju st a la luminosidad del trazo a un valor medio, si anteriormente quedaba ajustada por debajo de ese valor. Si se visualizaba un menú, AUTOSET cerrará el menú. AUTOSET queda sin efecto, si se está presentando un texto de ayuda.

Tecla HELP

10.4 Indicacion

Este subm en ú of re ce la p os ibil id ad de eleg ir en tr e v ario s m odos de presentación digital.

10.4.1 Puntos Dependiendo de otros ajustes de equipo y de los parámetros de la señal de medida, se puede reconocer en este modo, que el muestreo en los osciloscopios digitales es en forma de puntos.

10.4.2 Vectores Al contrario que en la presentación por puntos, se establecen aquí conexiones lineales entre los diferentes puntos. también concierne a las condiciones, en las que sólo se puede presentar un número pequeño de puntos. Entonces se interpolan puntos adicionales y se presentan todos los puntos interlineados.

CH 1/2

CURSOR

MA/REF

ZOOM

AUTO/

CURSOR

MEASURE

VERT/XY

VOLTS / DIV

SCALE · VAR

POSITION 1 POSITION 2

VOLTS / DIV

SCALE · VAR

20 V 1 mV 20 V 1 mV

CH 1

VAR

Al p ul sa r la t ecla H ELP s e p resen ta un menú y al m ismo tiem po queda desconectada la presentación de la señal.

Con el menú visible, el texto de ayuda se reﬁ ere al punto de menú o de submenú actualmente visible. Si se actúa sobre un mando giratorio, se presenta también para este un texto de ayuda. Para salir del texto de ayuda presentado, se deberá pulsar nuevamente la tecla de HELP.

POSITION 1 (Mando giratorio)

Este mando es responsable para ajustar var ias funciones. Estas funciones son independientes del modo de funcionamiento, del ajuste de la tecla de función para CH1/2- CURSOR-MA/REFZOOM

CH 2 HOR MAG

VAR

y el punto de menú activado.

LEVEL A/B

TRIGGER

MODE

FILTER

SOURCE

AUX

X-POS

DELAY

TRIG ’ d

NORM

HOLD OFF

HORIZONTAL

TIME / DIV

SCALE · VAR

50s 5ns

VAR

x10

26 27

Reservado el derecho de modiﬁ cación

Mandos de Control y Readout

13.1 Y-Position

13 .1.1 Y-Position – canal 1 (modo analógico y digital)

Con POSITION 1 se puede ajustar la posición Y de CH1, cuando se trabaja en modo de funcionamiento Yt (base de tiempos) y no se ilumina la tecla de CH1/2-CURSOR-MA/REF-ZOOM

13.1.2 Posición de la señal de referencia (modo digital) El mando de POSITION 1 sirve para ajustar la posición vertical de las señales contenidas en la memoria de referencia. Las condiciones son:

a) Se deberá estar presentando una señal de referencia (tecla

SAVE/RECALL

>INDICACIONES DE REFERENCIA > (campo superior) REx [x= número de memoria]; seleccionar con el mando INTENS) ON (con o sin “parámetros”).

b) Después de pulsar la tecla CH1/2-CURSOR-MA/REF-

ZOOM

se deberá haber seleccionado Math./Ref. (tecla

se ilumina de color verde).

13.1.3 Posición de la señal matemática (funcionamiento en digital) El mando POSITION 1 sirve para posicionar el trazo correspondi ente a la s eñ al m atem átic a, en di re cci ón ver ti ca l Y, si de spué s de pulsar la tecla MATH

>Indicaciones (campo superior) se elige con el mando INTENS una de las ecuaciones (MA1 ... MA5), se accionó la tecla CH1/2-CURSOR-MA /REF-ZOOM

y se eligió

Math./Ref. (la tecla se ilumina en color verde).

13.1.4 Y-Position – Segunda base de tiempos (modo analógico) Con el mando POSITION 1 se puede separar, la posición Y de la base de tiempos B, de la señal presentada, durante la presentación en modo alternado de la base de tiempos, para poder diferenciarla/separarla de la señal presentada por la base de tiempos A (trace separation = Separación de trazos). Para ello se deberá estar en funcionamiento de “Buscar” (tecla HOR buscar) y después de pulsar la tecla CH1/2-CURSOR-MA/ REFZOOM

, se deber á haber elegido Zoom (iluminándos e entonces

la tecla en verde).

13.1.5 Y-Position – ZOOM (modo digital) El mando de POSITION 1 permite las variaciones de posicionamiento Y de la señal expandida con la función ZOOM, para separarla de la presentación de la base de tiempos de A (separación de trazas). Para ello se deberá estar en la función de “Buscar” (modo alternado de la base de tiempos A/B) (tecla HOR >Buscar) y después de pulsar la tecla CH1/2-CURSOR-MA/ REF-ZOOM

, se deberá haber elegido la función ZOOM. (ilu-

minándose la tecla en verde).

13.2 X-Position en modo XY (canal 1)

(modo analógico y digital Con POSITION 1 se puede ajustar la posición horizontal de CH1, fun cion an do e n modo XY y si n o se i lumi na la tecl a C H1/ 2- CU RSOR-MA/REF-ZOOM

Atención!

La función de “Cur.Track” sólo es utilizable, si

se presentan 2 cursores. Entonces se pueden desplazar los cursores al mismo tiempo (tracking = seguimiento), sin que varíe la distancia entre ellos.

Position 2 (mando giratorio)

Este mando giratorio sirve como ajuste para muchas funciones. Estas dependen del modo de funcionamiento, del ajuste de la función de la tecla CH1/2-CURSOR-MA/REF-ZOOM y del punto de menú activado.

14.1 Posición Y

14.1.1 Posición Y – canal 2 (Modo analógico y digital)

Con POSITION 2 se puede ajustar la posición Y del CH2, cuando se está en modo de funcionamiento de Yt (base de tiempos) y no se ilumina la tecla CH1/2-CURSOR-MA /REF-ZOOM

14.1.2 Posición de la señal de referencia (modo digital) El mando de ajuste POSITION 2 se utiliza aquí para el desplazamiento vertical de la señal guardada en la memoria de referencia. Las condiciones son:

a) Deberá presentarse una señal de referencia (tecla de SAVE/

RECALL

> Referencia Presentaciones >(campo superior) REx (x = puesto de la memoria; seleccionar con el mando de INTENS) > ON (con o sin “ajustes correspondientes”).

b) Después de pulsar la tecla CH1/2-CURSOR-MA/REF-ZOOM

se deberá haber elegido > Math./Ref. (la tecla se ilumina

en verde).

14.1.3 Posición de la señal matemática. (modo digital) El mando de POSITION 2 sirve para posicionar verticalmente las señales matemáticas con el mando de INTENS, cuando se eligió una ecuación (MA1…MA5) y después de pulsar la tecla MATH CH1/2-CURSOR-MA/REF-ZOOM

(situada en el campo superior), se pulso la tecla

y se seleccionó Math/Ref.

(la tecla se ilumina en verde).

14.2 Posición Y en modo de funcionamiento de XY (canal2)

(modo analógico y digital) Con POSITION 2 se puede ajustar la posición X (horizontal) de CH2, cuando se trabaja en modo XY y no se ilumina la tecla CH1/2-CURSOR-MA/REF-ZOOM

14.3 Posición de los cursores

(modo analógico y digital) El mando de POSITION 2 puede utilizarse para ajustar la posición de los cursores, si se ha activado la presentación de los cursores (tecla AUTO/CURSOR-MEASURE >cursores ON) y después de pulsar la tecla CH1/2-CURSORMA/REF-ZOOM

se seleccionó Cursors o Cur. Track (la tecla

se ilumina en azul)

>cursores

Anotación:

En modo XY se puede realizar el ajuste del posicio-

namiento X también con el mando

HORIZONTAL.

13.3 CURSOR – Position (modo analógico y digital) El mando de POSITION 1 puede ser utilizado como mando para ajustar el posicionamiento de los cursores, si la función de cursores está activada (tecla AUTO/CURSOR – MEASURE

>cursors >cursors ON) y se selecciona, después de pulsar

la tecla CH1/2-CURSOR-MA/REF-ZOOM

, cursor o cur.track

(iluminándose la tecla en azul).

Reservado el derecho de modiﬁ cación

Atención! La función de “Cur.Track” sólo es uti-

lizable, si se presentan 2 cursores. Entonces se pueden desplazar los cursores al mismo tiempo (tracking = seguimiento), sin que varíe la distancia entre ellos.

Tecla CH1/2-CURSOR-MA/REF-ZOOM

Después de pulsar la tecla y abrirse un menú, se puede elegir, dependiendo del modo de funcionamiento en el que se esté trabajando, la función que deberán tener los mandos de POSITION 1 y POSITION 2. Con las funciones matemáticas, esto tambien

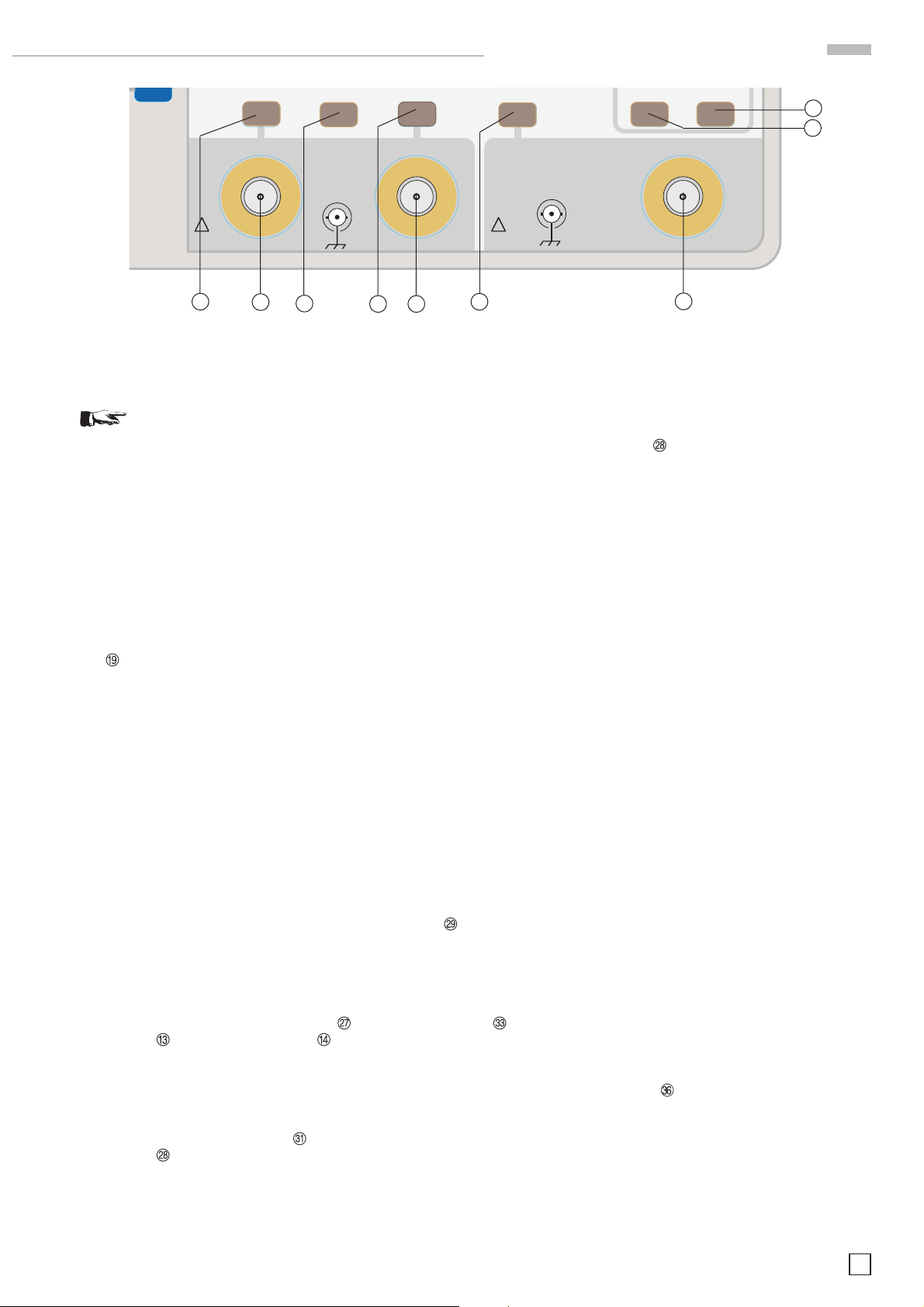

Mandos de Control y Readout

POWER

es válido en cierto modo para la función SCALE, la cual puede ser variada con los mandos de VOLTS/DIV.

La tecla señaliza la función actual correspondiendo al serigraﬁ ado de la carátula frontal: Oscuro = Mando de ajuste de la posición Y y de los coeﬁ cientes

de desvío para el canal 1 y/o el canal 2. Azul = Mando para el posicionamiento de los cursores Verde = Mando de ajuste de la posición Y y de los coeﬁ cientes

de desvío para: Señal(es) matemática(s) Señal(es) de la memoria(s) de referencia Señal(es) de ZOOM o de la base de tiempos B

Mando VOLTS/DIV-SCALE-VAR

El mando es utilizable para el canal 1 y alberga varias

funciones.

16.1 Ajuste de los coeﬁ cientes de desvío

Esta función queda activada cuando no se ilumina VAR en la tecla CH1

Al girar el mando hacia la izquierda aumenta el coeﬁ ciente de desvío; girándolo a la derecha disminuye el coeﬁ ciente. Así se pueden ajustar coeﬁ cientes de desvío desde 1 mV/div. hasta 20V/div, siguiendo una secuencia de conmutación de 1-2-5. El coeﬁ ciente de desvío queda presentado en el readout (p.ej. “CH1:5mV…) y está calibrado. Dependiendo de la selección de los coeﬁ cientes de desvío, la señal se presentará con más o menos amplitud.

Atención!

El ajuste de los coeﬁ cientes de desvío también

queda activo, si no se presenta el canal 1, porque se trabaja en modo de monocanal a través de canal 2. El canal 1 puede ser utilizado como entrada de señal para el disparo interno.

16.2 Ajuste variable (ﬁ no)

La activación de esta función se realiza por la tecla CH1 >variable ON, de forma que se ilumina VAR en la tecla CH1. El readout presenta entonces el coeﬁ ciente de desvío con un el signo “>”, en vez del “:” (p.ej. “CH1 > 5mV…”) y muestra de esta manera que el coeﬁ ciente de desvío no está en su posición calibrada. Los resultados de las mediciones mediante cursores se identiﬁ can de la misma manera. A continuación se puede variar de forma contínua el coeﬁ ciente de deﬂ exión mediante el mando de VOLTS/DIV-SCALE-VAR

, entre los valores de

1 mV/cm y >20V/Div y con ello varía la altura de presentación de la señal presentada.

Mando VOLTS/DIV – SCALE – VAR

Este mando actúa sobre el canal 2 y contiene varias fun-

ciones.

17.1 Ajuste de los coeﬁ cientes de deﬂ exión

Se dispone de esta función, cuando no se ilumina VAR en la tecla CH2

Al girar el mando hacia la izquierda aumenta el coeﬁ ciente de desvío; girándolo a la derecha disminuye el coeﬁ ciente. Así se pueden ajustar coeﬁ cientes de desvío desde 1mV/div. hasta 20V/div, siguiendo una secuencia de conmutación de 1-2-5. El coeﬁ ciente de desvío queda presentado en el readout (p.ej. “CH2:5mV…) y está calibrado. Dependiendo de la selección de los coeﬁ cientes de desvío, la señal se presentará con más o menos amplitud.

Atención! El ajuste de los coeﬁ cientes de desvío

también queda activo, si no se presenta el canal 2, porque se trabaja en modo de monocanal a través de canal 1. El canal 2 puede ser utilizado como entrada de señal para el disparo interno.

17.2 Ajuste variable (ﬁ no)

La activación de esta función se realiza por la tecla CH2 >variable ON, de forma que se ilumina VAR en la tecla CH2. El readout presenta entonces el coeﬁ ciente de desvío con un el signo “>”, en vez del “:” (p.ej. “CH2 > 5mV…”) y muestra de est a manera que el c oeﬁ c iente d e de sv ío n o est á en su p osic ión calibrada. Los resultados de las mediciones mediante cursores se identiﬁ can de la misma manera. A continuación se puede variar de forma contínua el coeﬁ ciente de deﬂ exión mediante el mando de VOLTS/DIV-SCALE-VAR

, entre los valores de 1 mV/cm y >20V/Div y con ello varía la altura de presentación de la señal presentada.

Tecla AUTO/CURSOR MEASURE

Al pulsar esta tecla se abre el menú de “Medición”, ofreciendo los submenús >Cursores y >Auto. Si se ha seleccionado el submenú Cursores y de allí un modo de medida, deberá estar activado adicionalmente >Cursores ON, para que al salir del menú se visualicen las líneas de los cursores. El resultado de la medida se presenta en el readout!

POSITION 1 POSITION 2

VOLTS / DIV

SCALE · VAR

20 V 1 mV 20 V 1 mV

CH 1

VAR

CH 1/2

CURSOR

MA/REF

ZOOM

AUTO/

CURSOR

MEASURE

VERT/XY

VOLTS / DIV

SCALE · VAR

CH 2 HOR MAG

VAR

LEVEL A/B

TRIGGER

MODE

FILTER

SOURCE

AUX

TRIG ’ d

NORM

HOLD OFF

X-POS

DELAY

HORIZONTAL

TIME / DIV

SCALE · VAR

50s 5ns

VAR

Reservado el derecho de modiﬁ cación

x10

26 27

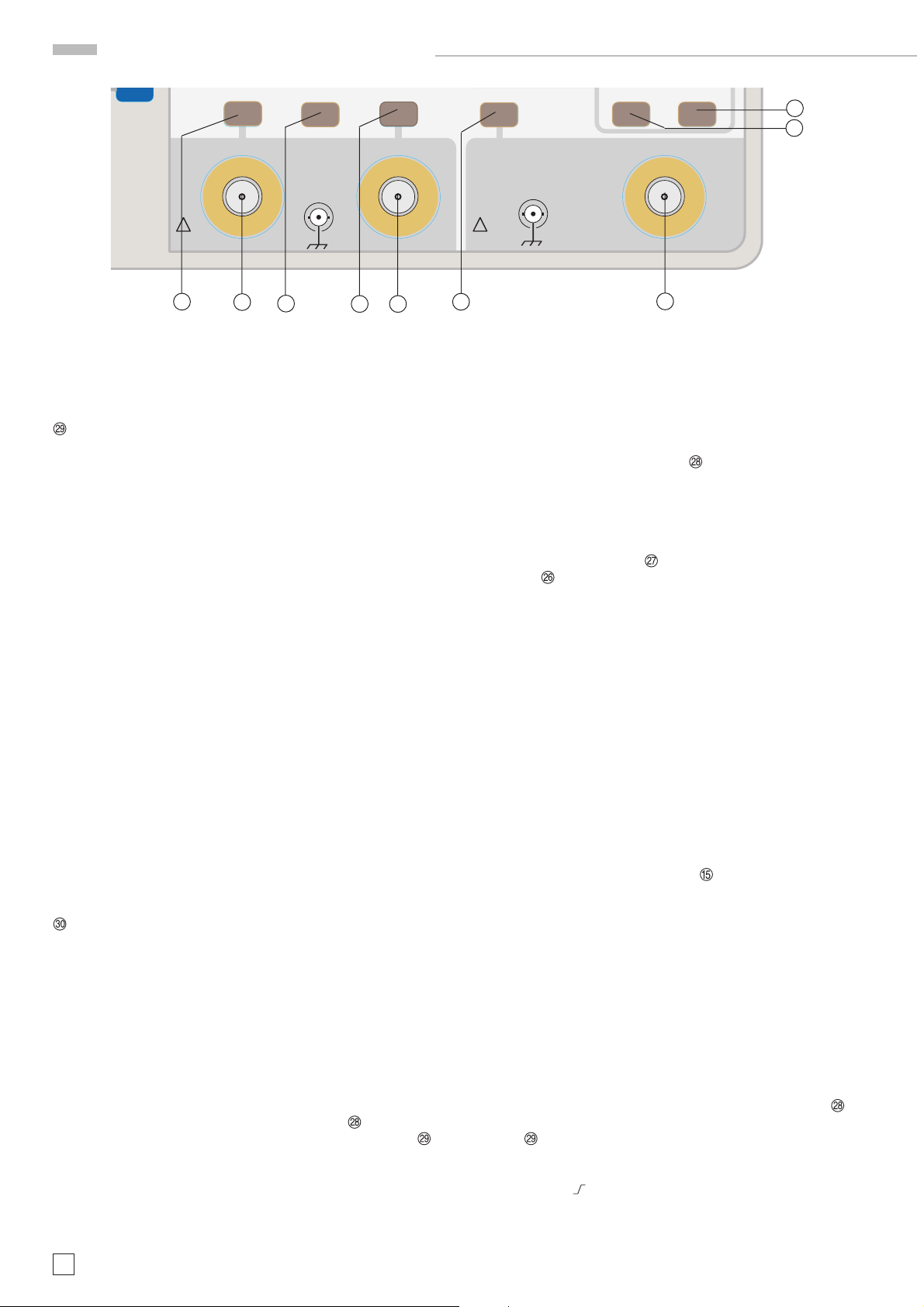

Mandos de Control y Readout

Atención!

Para poder desplazar los cursores, se deberá

accionar la tecla CH1/2-CURSOR-MA/REF-ZOOM

, de forma que se visualice “Pos./Escala”. Allí se podrá determinar con “Cursores” (líneas de cursores largas) o “Cursores aux.” (líneas de cursores cortas u otros símbolos), cuales de las líneas de los cursores se deben desplazar con el mando de POSITION 1 y POSITION 2.

18.1 CURSORS (Modo analógico y digital) Dependiendo del modo de funcionamiento (Yt o XY) se pueden seleccionar en este submenú diferentes funciones de medida de cursores, que conciernen tanto las líneas de cursores como a su posicionamiento.

18 .1.1 Cursores ON / OFF Estando Cursores ON, se presentan los cursores y su resultado en el readout, arriba a la derecha en la pantalla (p.ej. ΔV(CH2):16.6mV). Estando en modo variable (ﬁ no) y con el canal de medida en posición sin calibrar, se antepone al valor de medida el símbolo de “>” en vez de “:”.

18.1.2 Tipo de medición Si se ha seleccionado esa función, se puede seleccionar un modo de medida de los presentados en la ventana, con el mando de INTENS

. En la mayoría de los casos, se presenta conjunta-

mente con el tipo de medida, la unidad correspondiente.

18.1.3 Unidad En combinación con los tipos de medida “Relación X” y “Relación Y”, se presenta adicionalmente a la unidad, el símbolo del mando giratorio INTENS. Entonces el usuar io podrá seleccionar la unidad libremente.

Indicación de relación “rat” (ratio)

En este tipo de medida se obtienen, con ayuda de los cursores, las relaciones de muestreo y amplitud. La distancia entre los cursores largos corresponde a 1.

Indicación de porcentaje “%”

La distancia entre los cursores largos se toma como el 100%. El resultado de medida se obtiene de la distancia de la línea corta lateral de cursores hacia la línea larga de referencia (inferior o izquierda) u se presenta si fuera menester con un signo negativo.

Medida de ángulo “°”

L a di st an cia d e l as l ín ea s lar ga s d e lo s c ur sores se corr es po nd e con 360° y debe corresponder a un periodo de una señal. El resultado de la medida se obtiene de la distancia de la línea de referencia a la línea lateral corta de cursores y se presenta, si fuera necesario, con un signo negativo antepuesto.

“π” Medición del valor de “π” referenciado a la distancia entre las líneas de los cursores. Un periodo senoidal (oscilación completa), es igual a 2π; por esta razón la distancia entre las dos líneas largas de cursores, deberá ser de 1 periodo. Si la distancia entre la línea de referencia y la línea corta de cursores es de 1,5 periodos, se presentará 3π. Si la línea corta de cursores se encuentra a la izquierda de la línea de referencia, se presentará π con un signo negativo.

coeﬁ ciente de desvío, al que debe relacionarse la medida por cursores. Las líneas de los cursores deberán posicionarse entonces sobre la señal o porciones de la señal, que se desean presentar con este canal.

18.2 Auto (modo analógico) Dependiendo del modo de funcionamiento, se puede seleccionar en este submenú diferentes modos de medición automática, que se reﬁ eren a la señal de disparo. Básicamente se tendrán que cumplir las siguientes condiciones:

a) Durante las mediciones de frecuencia o de duración de

periodos, se deberán cumplir las condiciones de disparo. Para las señales por debajo de los 20 Hz se precisa trabajar en modo de disparo normal (manual). Atención! Las señales de frecuencia muy baja, precisan un tiempo de medida de varios segundos.

b) Para poder capturar tensiones continuas y eventualmente

también las tensiones mixtas y sus porciones continuas, se deberá medir en modo de acoplamiento de señal de entrada DC (tensión/corriente contínua), en el canal al que se acopla la señal y por estas mismas razones se deberá seleccionar el modo de disparo DC.

Se deberá tener también en cuenta:

– Que por razones del margen de frecuencia del ampliﬁ cador

de disparo, se reduce la precisión de medida cuando se trabaja con señales de medida de frecuencia elevada.

– En referencia a la presentación de la señal se obtienen

desviaciones, ya que el margen de frecuencia de los ampliﬁ cadores Y (verticales) y el de los ampliﬁ cadores de disparo diﬁ eren.

– Al medir tensiones alternas muy bajas (<20 Hz), la presen-

tación sigue el recorrido de la tensión.

– Al medir tensiones en forma de impulso, aparecen varia-

ciones en el valor de medida presentado. La magnitud de la variación depende del duty de la señal de medida y de la pendiente de disparo seleccionada.

– Pa ra evit ar er ro res de med ida, l a pre se ntac ión d e la s eñal

se deberá encontrar dentro de los límites del reticulado de la p anta ll a; e s dec ir, no debe rá exi stir u na s obreex cita ción (sobrecarga) del ampliﬁ cador de medida.

Atención!

Al existir el riesgo de realizar mediciones erró-

neas, es aconsejable realizar las mediciones de señales complejas con ayuda de los cursores.

18.2.1 Auto ON OFF Estando en Auto ON, se presenta el resultado de la medición automática por cursores, arriba a la derecha en readout (p.ej. dc(Tr):100 μV); (Tr ) rec ue rda e l tip o de s eñ al d e disp ar o. D ur ante determinadas mediciones se presenta un signo de “?“, cuando no hay una señal.

Con el ajuste ﬁ no VARIABLE activado y el canal de medida descalibrado, se antepone al valor de medida en vez de un “:” el signo “>”.

18.2.2 Modo de medida Con esta función activada, se puede seleccionar uno de los modos de medida de la ventana abierta, con el mando INTENS.

18.1.4 Referencia Cuando la medición por cursores puede ser referenciada a más de una señal, se muestra adicionalmente a la denominación de canales, el símbolo correspondiente al mando giratorio de INTENS. Con este se puede seleccionar entonces, el canal o el

Reservado el derecho de modiﬁ cación

18.2.3 Referencia Con “Tr” se señaliza, que la señal de disparo se utiliza como referencia. Si p.ej. la señal conectada al canal 1 se utiliza como señal de disparo (disparo interno), se referirá el valor mostrado a esa señal.

Mandos de Control y Readout

POWER

18.3 Auto (modo digital) Dependiendo del modo de funcionamiento actual, se pueden seleccionar en este submenú diferentes modos de medición automáticos. Entonces varía también la presentación en el campo “referencia”. Así se indica, a qué se reﬁ ere el resultado de la medición (Tr: señal de disparo o la presentación de señal del canal presentado). Referente a las mediciones que se efectúen de duración de periodo (periodo de disparo) o de frecuencia (frecuencia de disparo), se deberán tener en cuenta las condiciones expuestas bajo el punto 18.2. Durante mediciones de tensión, se calcula el valor de medida de los datos de señal presentados y seleccionados por los ajustes de “referencia”.

Atención!

Al existir el riesgo de realizar mediciones erró-

neas, es aconsejable realizar las mediciones de señales complejas con ayuda de los cursores.

18.3.1 Auto ON OFF Estando en Auto ON, se presenta el resultado de la medición automática por cursores, arriba a la derecha en readout (p.ej. dc(CH2):100 μV); (CHx) recuerda el canal utilizado; (Tr) recuerda la señal de disparo. Durante determinadas mediciones se presenta un signo de “?”, cuando no hay una señal. Con el ajuste ﬁ no VARIABLE activado y el canal de medida descalibrado, se antepone al valor de medida en vez de un “:” el signo “>”.

18.3.2 Modo de medida Con esta función activada, se puede seleccionar uno de los modos de medida de la ventana abierta, con el mando INTENS. Dependiendo del modo de medida y de funcionamiento seleccionados, varía la indicación en el campo REFERENCIA.

18.3.3 Referencia Con “Tr” se señaliza, que la señal de disparo se utiliza como referencia. Si p.ej. la señal conectada al canal 1 se utiliza como señal de disparo (disparo interno), se referirá el valor mostrado a esa señal.

Mando LEVEL A/B

Con el mando LEVEL se puede seleccionar el punto de disparo, es decir la tensión, la que debe sobrepasar una señal de disparo, para iniciar un proceso de desvío de tiempo (barrido). En la mayoría de los modos de funcionamiento en Yt se presenta en el readout un símbolo, cuya posición vertical muestra el punto de disparo referido a la presentación de la señal. El símbolo del punto de disparo se “aparca” en los modos de funcionamiento sobre la segunda línea inferior reticulada, en la que no existe una relación directa entre señal de disparo y punto de disparo. Si se varía el ajuste de LEVEL, varía también la posición del símbolo del punto de disparo en el readout, si se está trabajando en modo de disparo normal (manual). En combinación con el disparo automático sobre picos, se deberá tener acoplada una señal, ya que el símbolo del punto de disparo y con ello el punto de disparo, sólo se puede posicionar dentro de los límites de los valores de vértices de la señal. La variación se realiza en dirección vertical. Para evitar, que el símbolo del punto de disparo tape otras informaciones de readout, se limita el margen de presentación en pantalla para este símbolo. Al cambiarse la forma del símbolo se señaliza la di re cció n en l a c ual e l pun to d e d ispa ro ha d ej ado l a r eti cu la ción de medida de la pantalla.

Sólo en modo analógico: Según el modo de funcionamiento de la base de tiempos seleccionado, el mando para el ajuste del punto de disparo, se reﬁ ere a la base de tiempos A o a la base de tiempos B. El modo de funcionamiento de la base de tiempos se puede seleccionar después de pulsar la tecla HOR en el menú base de tiempos. Trabajando en modo de “buscar” (modo alternado de la base de tiempos A y B) y sólo en modo de base de tiempos B, se mantiene el último ajuste de LEVEL seleccionado en la base de tiempos A (margen izquierdo), si se conmuta la base de tiempos B a modo sincronizado (menú de base de tiempos: disparo B en pendiente ascendente o descendente). Entonces el mando de LEVEL A/B se utiliza para el ajuste del punto de disparo de la base de tiempos B y se presenta un segundo símbolo de punto de disparo, al cual se le referencia la letra B.

En mediciones de tensión se muestra el canal activo como referencia, si se trabaja en modo de monocanal. En los modos de funcionamiento en los que se utilizan varios canales simultáneamente, se presenta el símbolo del mando giratorio INTENS. Si se activa REFERENCIA con la tecl a de función correspondiente, se puede seleccionar el canal con el mando INTENS

POSITION 1 POSITION 2

VOLTS / DIV

SCALE · VAR

20 V 1 mV 20 V 1 mV

CH 1

VAR

CURSOR

MA/REF

AUTO/

CURSOR

MEASURE

VERT/XY

CH 1/2

ZOOM

VOLTS / DIV

SCALE · VAR

Tecla MODE

Al pulsar esta tecla se accede al menú de “disparo”, en el que se puede elegir entre los modos de disparo de AUTO, NORMAL y SINGLE (único). Con “Pendiente” se puede disparar sobre todo tipo de señales. En modo “Vídeo” y si se pulsa la tecla

LEVEL A/B

TRIGGER

MODE

FILTER

SOURCE

CH 2 HOR MAG

VAR

AUX

X-POS

DELAY

TRIG ’ d

NORM

HOLD OFF

HORIZONTAL

TIME / DIV

SCALE · VAR

50s 5ns

VAR

x10

26 27

Reservado el derecho de modiﬁ cación

Mandos de Control y Readout

de FILTER , se dispone de varias posibilidades de disparo, utilizables para señales video compuestas de contenido de imagen e impulsos de sincronismos.

En modo de funcionamiento XY quedan sin efecto las teclas de MODE

, FILTER y SOURCE , ya que las presentaciones

en modo XY no son sincronizadas.

20.1 AUTO

Se trabaja en disparo automático (Auto), cuando no se ilumina la indicación NORM

. En modo AUTO, se inicia el desvío de tiempo (modo analógico) o la captura de la señal (modo digital) mediante la circuitería automática de disparo de forma periódica, incluso sin tener una señal de disparo o cuando se tienen unos ajustes inadecuados para el disparo. Las señales con una frecuencia inferior a la frecuencia de repetición del automatismo de disparo, no pueden ser representadas de forma sincronizada. La base de tiempos ya se ha iniciado entonces gracias al automatismo de disparo, antes que la señal lenta haya cumplido las condiciones de disparo. El disparo automático puede ejecutarse con o sin captura de valores de pico. En ambos caso se ajusta con el mando LEVEL A/B

En m od o de di sp aro s ob re val or es de p ic o, se li mi ta el marge n de ajuste del mando LEVELA/B

, con el valor de vértice positivo o negativo de la señal de disparo. Si se dispara sobre valores de pico, el margen de ajuste de LEVEL ya no es dependiente de la señal de disparo y puede ser ajustada demasiado elevada o baja. En este caso el automatismo de disparo se ocupa de que se siga presentando una señal; pero esta, se presenta de forma desincronizada (sin disparo).

21.1 Menú: Pendiente (de disparo)

Estando seleccionado el ajuste de PENDIENTE en el menú de disparo, que deberá seleccionarse mediante (MODE

y si se acciona la tecla FILTER, se obtiene en pantalla la presentación del menú PENDIENTE. S e obtiene más información en el párrafo de “Acoplamiento de disparo (Menú: FILTER) bajo “Disparo y deﬂ ex ió n de ti emp o” y d e l a hoj a de d atos técn ic os d el osci lo scop io . Se pueden seleccionar los siguientes ajustes:

21.1.1 Trig.F ilter AC La señal de disparo llega con un acoplamiento de tensión

alterna y a través de un condensador relativamente grande al automatismo de disparo, para alcanzar una frecuencia límite inferior, lo más baja posible.

Readout: “Tr: fuente, pendiente, AC”

DC Acoplamiento en DC de la señal de disparo. El disparo

sobre valores de pico queda desactivado.

Readout: “Tr: Fuente, pendiente, DC”.

HF Acoplamiento en alta frecuencia con un condensador re-

lativamente pequeño, por lo que se suprimen porciones de señal de baja frecuencia. A causa del acoplamiento de disparo en AF, ya no son idénticos la presentación de la señal y la señal de disparo. Por esta razón se aparca el símbolo del punto de disparo en un sitio ﬁ jo Y (modo digital) y este no puede desplazarse en Y con el mando de LEVEL A/B

, aunque se desplace el punto de disparo. En modo analógico no se presenta el símbolo del punto de disparo. Readout: “Tr: Fuente, pendiente, HF”.

Que el disparo sobre valores de pico sea o no eﬁ caz, depende del modo de funcionamiento y del ﬁ ltro FILTER (acoplamiento de disparo) seleccionado. La situación correspondiente se reconoce por la reacción del símbolo del punto de disparo, al modiﬁ car el ajuste del mando LEVEL.

20.2 Normal

En combinación con el disparo NORMAL, se ilumina el NORMLED

Trabajando en modo de disparo Normal, quedan desconectados el automatismo de disparo y el de disparo sobre valores de pico. Si no se dispone de una señal de disparo o si el ajuste de LEVEl es inadecuado, no se visualiza ningún desvío de tiempo en modo analógico (no se presenta ni el trazo). En modo digital, no se efectúa ninguna captura de señal, a no ser que se esté trabajando en modo “rol”.

Al contrario que en el modo de disparo AUTO, se puede, como queda desconectado el automatismo de disparo, presentar señales de muy baja frecuencia de forma sincronizada.

20.3 SINGLE

En posición SINGLE se pueden iniciar por el disparo eventos únicos de desvío de tiempo (modo analógico) o procesos de captura únicos (modo digital). El disparo AUTO queda desconectado y se ilumina el NORM-LED

. Se puede obtener información adicional a este punto, en las descripciones correspondientes a la tecla de RUN/STOP

Tecla FILTER

El menú que s e presenta después de pulsar esta tecla, depende del ajuste seleccionado con MODE

(pendiente, video o lógico). En modo XY quedan sin funcionamiento las teclas de MODE FILTER

y SOURCE , ya que las presentaciones XY se efec-

túan sin disparo.

LF Acoplamiento de la señal de disparo a través de un ﬁ ltro

de paso bajo, para la supresión de porciones de señal de alta frecuencia. Como el acoplamiento de LF reduce en si misma ya las partes de las señales que contienen alta frecuencia, se posiciona de forma automática la supresión de ruidos en “OFF”.

Readout: Tr: Fuente, pendiente, AC o DC, LF”

Supr. de ruido La supresión de ruido proporciona una frecuencia límite

superior más baja del ampliﬁ cador de disparo y con ello un ruido inferior de la señal de disparo.

Readout: “Tr: Fuente, pendiente, AC o DC, Nr”.

21.1.2 Pendiente La elección de la pendiente (SLOPE) determina, si la pendiente de la señal debe ser de subida o de bajada, para que la señal de disparo (tensión de disparo) inicie el disparo de la base de tiempos, cuando esta alcance el valor de tensión de referencia, que ha sido ajustado previamente con el mando de LEVEL A/B

En posición de AMBOS, cualquiera de las pendientes inicia el disparo y posibilita así p.ej. la indicación de diagramas oculares. Cu and o se trab aja en mod o de cap tur a de eventos ú nic os “SINGLE”, el ajuste ambos permite que el disparo se realice con un evento independiente de la pendiente de disparo.

21.2 Menú: video

Con el ajuste seleccionado en VIDEO, en el menú de TRIGGER, que se llama mediante MODE

y si se ha pulsado la tecla FILTER, se presenta el menú VIDEO. Más información se obtiene bajo el párrafo de “Video (disparo sobre TV) en el apartado de “Disparo y deﬂ exión de tiempo” y también en la hoja de

características técnicas del propio osciloscopio. Se pueden seleccionar los siguientes ajustes:

Reservado el derecho de modiﬁ cación

Mandos de Control y Readout

POWER

21.2.1 Imagen Cuadro Dependiendo del ajuste seleccionado en el momento, se obtiene un disparo sobre los impulsos de sincronismo de cuadro o de imagen. Al seleccionar a un tipo de sincronismo, varían también otros puntos de menú. Readout: “Tr: Fuente, TV”

21 .2 .1.1 Imagen – Tod os: Los impulsos de sincronismo de imagen de cada

media imagen, pueden iniciar la base de tiempos.

– Pares: Sólo los impulsos de sincronismo de imagen de

imágenes pares, pueden iniciar la base de tiempos.

– Impares: Sólo los impulsos de sincronismo de imagen de

imágenes impares, pueden iniciar la base de tiempos.

21.2.1.2 Línea – Tod os: Los impulsos de sincronismo de línea de cualquier

línea, pueden iniciar la base de tiempos.

– Número de línea: Medi ante el m ando de I NT ENS s e pue de

deter minar el número de la línea cuyo impulso sincrónico deberá iniciar la base de tiempos.

– Línea mín: Mediante la pulsación sobre una tecla se con-

muta al número más bajo de línea.

21.2.2 Norm La tecla de función permite la selección entre señales de video con 525 líneas y una frecuencia de (semi-) imagen de 60 Hz o 625 líneas y frecuencia de (semi-)imagen de 50 Hz. Al efectuar la conmutación, varía automáticamente el “número de línea”.

21.2.3 Polaridad Las señales de video pueden tener polaridad positiva o negativa. El término de polaridad describe la posición del contenido de la imagen y del contenido de las líneas, referente a los impulsos sincrónicos. Esto es de importancia para el disparo, ya que la base de tiempos no debe ser iniciada por el contenido de imagen, si no por los impulsos de sincronismo, los cuales no varían como el contenido de la imagen.

Tecla SOU RCE

Cual de los menús es presentado, después de pulsar la tecla, depende del ajuste seleccionado con MODE

(pendiente, o

video).

En modo de funcionamiento en XY quedan sin función las teclas de Mode , FILTER y SOURCE , ya que las presentaciones en modo XY se realizan sin disparo.

22.1 Disparo sobre pendiente / video

En el menú Trig. Source se puede determinar el canal de entrada para el disparo. Las posibilidades de selección dependen del modo de funcionamiento actual del osciloscopio.

22.1 .1 CH1 Condiciones: modo analógico o digital, disparo sobre pendiente o video. El canal 1 sirve, independientemente si se presenta o no, como fuente de disparo. La señal acoplada en el canal llega, después de pasar el acoplamiento de entrada y el atenuador de entrada, al automatismo de disparo. Readout: “Tr: CH1, pendiente, ﬁ ltro”.

22.1.2 CH2 Condiciones: modo analógico o digital, disparo sobre pendiente o video. El canal 2 sirve, independientemente si se presenta o no, como fuente de disparo. La señal acoplada en el canal llega, después de pasar el acoplamiento de entrada y el atenuador de entrada, al automatismo de disparo. Readout: “Tr: CH2, pendiente, ﬁ ltro”.

22.1.3 Alt. 1/2 Condiciones: modo analógico; disparo sobre pendiente Disparo alternados (cambiante) con las señales de canal 1 y canal 2. El modo de funcionamiento queda descrito bajo el párrafo de “Disparo alternado” en “Disparo y deﬂ exión de tiempo”.

Con polaridad positiva, los valores de tensión del contenido de imagen son más positivos que los valores de tensión de los impulsos de sincronismo con la polaridad negativa es justamente al revés.

Al trabajar con un ajuste de polaridad erróneo, se obtiene una presentación de la señal sin sincronismo o simplemente no se obtiene ninguna señal.

CH 1/2

CURSOR

MA/REF

ZOOM

AUTO/

CURSOR

MEASURE

VERT/XY

VOLTS / DIV

SCALE · VAR

POSITION 1 POSITION 2

VOLTS / DIV

SCALE · VAR

20 V 1 mV 20 V 1 mV

CH 1

VAR

En modo de funcionamiento DUAL (ambos canales)el disparo alternado parte de la base que se está funcionando con la conmutación alternada de los canales. Si en cambio se trabaja en modo”chopped”, (tecla VERT/XY

>DUAL chop), se realiza de fo rm a aut omát ic a la c on muta ción d e DUA L c hop a DUAL a lt. S e conmuta automáticamente a DUAL chop o se permite conmutar a DUAL chop, cuando queda desactivado “Alt. 1/2”. Readout: Tr: alt, pendiente, ﬁ ltro”.

LEVEL A/B

TRIGGER

MODE

FILTER

SOURCE

CH 2 HOR MAG

VAR

AUX

X-POS

DELAY

TRIG ’ d

NORM

HOLD OFF

HORIZONTAL

TIME / DIV

SCALE · VAR

50s 5ns

VAR

x10

26 27

Reservado el derecho de modiﬁ cación

Mandos de Control y Readout

22.1.4 Externo

La señal de disparo proviene de la entrada de disparo externa de AUXILIARY INPUT

). Readout: “Tr:alt, pendiente, ﬁ ltro”.

22.1.5 Red En disparo de red, la señal de disparo proviene de la tensión de red a la que el osciloscopio queda conectado. Ver también “disparo de red” bajo “Disparo y deﬂ exión de tiempo”. Readout: “Tr: Line, pendiente”

Indicación TRIG’d (no disponible en modo XY)

Esta indicación se ilumina, cuando la base de tiempos recibe señales de disparo. Que la indicación parpadee o se ilumine de forma constante, depende de la frecuencia de la señal de disparo.

Indicación NORM

Al seleccionar el disparo NORMAL o SINGLE en el menú de TRIGGER (tecla MODE

), se ilumina ésta. Entonces queda desconectado el automatismo de disparo y el inicio de la base de tiempos o la captura de una señal sólo se realiza en base a una señal de disparo, que cumple con las condiciones de disparo.

Indicación de HOLD-OFF (sólo en modo analógico)

Esta indicación se ilumina, cuando se ha ajustado el tiempo de Hold-Off a > 0%. Para poder modiﬁ car el tiempo de Hold-Off con el mando de INTENS, se deberá llamar primero el menú “Base de tiempos” con la tecla HOR

. El tiempo de Hold-Off

sólo actúa sobre la base de tiempos A.

a) En el readout con Dt:…(Delay time = tiempo de retardo).

La indicación de tiempo se reﬁ ere al coeﬁ ciente de desvío de tiempo de la base de tiempos de A)

b) El intervalo de tiempo entre el inicio de la base de tiemp os

de A y el inicio del sector intensiﬁ cado sobre la presentación de la señal por la base de tiempos de A.

En “Sólo B” sólo se presenta la señal a través de la base de tiempos de B y con ello sólo el tiempo de retardo descrito arriba bajo a).

26.2 Modo digital

La tecla señaliza la función actual, correspondiendo a la serigrafía en la carátula frontal: Oscuro = Mando para ajustar la posición X del punto de disparo. Verde = Mando para ajustar el tiempo de retardo

26.2.1 X-POS Si n o se ilum ina l a tec la , el mand o de H ORIZ ONTA L

se utiliza para ajustar la posición X del punto de disparo y desplaza el símbolo del punto de disparo en horizontalmente. Así se pueden visualizar partes de la señal situadas antes o después del punto de disparo; pre- y post- disparo. Si el símbolo del punto de disparo se encuentra en el centro de la pantalla, el readout pre se nt a “Tt:0 s”; es ta in dica ci ón se re ﬁ ere siempre al la retícula vertical del centro de pantalla. Los valores antecedidos por un signo negativo señalizan un pre-disparo y los calores sin antesigno representan un post-disparo.

Al pulsar la tecla de X-POS DELAY, se abre el menú de “Mando HOR.”. Este contiene las siguientes funciones:

Más información sobre este tema se encuentra bajo “Ajustes de tiempo de Hold-Off” en el párrafo de “Disparo y deﬂ exión de tiempo”.

Tecla X-POS DELAY

Con esta tecla se puede variar la función del mando HORI-

ZONTAL

26.1 Modo analógico

La tecla señaliza la función actual, correspondiendo a la serigrafía impresa en el frontal del equipo: Oscuro = Mando para ajustar la posición X del trazo (presen tación de la señal). Verde = Mando para ajustar el tiempo de retardo.

26.1 .1 X-POS. Si no se ilumina esta tecla, el mando HORIZONTAL sirve para posicionar el trazo en dirección horizontal X sobre la pantalla. Esta función es signiﬁ cativa, especialmente cuando se trabaja con la expansión x10 de X (Mag. x10

). En comparación con la presentación sin expansión en X, cuando se trabaja con la función MAG. x10 se visualiza en pantalla sólo un sector de 10cm de ancho (una décima parte). Con el mando HORIZONTAL

, se puede determinar, el sector que se desea visualizar en

pantalla.

26.1.2 DELAY Si se accedió al menú de la base de tiempos pulsando la tecla HOR

y se seleccionó “Buscar” (modo de funcionamiento alternado de la base de tiempos A y B) o si sólo se seleccionó “Sólo B”, se puede conmutar la función del mando HORIZONTAL con una pulsación. Si se ilumina la tecla, el mando actúa como ajuste para el tiempo de retardo. En modo de base de tiempos alternada A y B (Buscar), se presenta el tiempo de retardo de inicio de la base de tiempos B en relación a la base de tiempos A, dos veces:

a) Centro: Una pulsación sobre la tecla de función CENTRO,

posiciona el tiempo de retardo o sitúa el punto de disparo en “Tt:0s”, de forma que se obtiene la presentación estándar.

b) Coarse On Off: Facilita el ajuste del tiempo de retardo con

el mando HORIZONTAL

26.2.2 DELAY Si se accedió al menú de la base de tiempos con la tecla HOR

y se seleccionó “Buscar”, se ilumina la tecla. Con el mando

de HORIZONTAL

, se puede seleccionar un sector de la presentación completa de la señal (sin expandir), que se presenta ampliado. En modo “Buscar”, se presenta simultáneamente la señal ampliada y sin ampliar. El sector de la señal que se presenta de forma ampliado, queda representado sobre la presentación de la señal sin ampliar (señal original) con un sector intensiﬁ cado en luminosidad. La longitud de la zona intensiﬁ cada varía conjuntamente con el coeﬁ ciente de tiempo seleccionado (TIME/DIV

), que se presenta en el readout con “Z:…” y la posición X de la

zona intensiﬁ cada varía con el mando HORIZONTAL.

HORIZONTAL (Mando giratorio)

El mando abarca, dependiendo de los modos de funcio-

namiento, varias funciones, que quedan descritas bajo el punto

Tecla X-POS DELAY.

TIME/DIV-SCALE-VAR (Mando giratorio)

Este mando sirve para ajustar los coeﬁ cientes de desvío

de tiempo (base de tiempos) y contiene varias funciones dependiendo del modo de funcionamiento utilizado. En

modo analógico XY, este mando queda sin función.

28.1 Funcionamiento en modo analógico

28.1 .1 Ajuste de los coeﬁ cientes de tiempo de la base de tiem-

pos A

Reservado el derecho de modiﬁ cación

Mandos de Control y Readout

POWER

Se dispone de este mando, cuando en el menú “Base de tiempos” se ha seleccionado con la tecla

la función “Sólo A” y en

“Variable ON/OFF” se tiene seleccionado el “Off”.

Al girar el mando a la izquierda aumenta el coeﬁ ciente (de desvío de tiempos) de la base de tiempos A; el giro a la derecha lo reduce. Así se pueden elegir coeﬁ cientes desde 500ms/div. hasta 50ns/div., siguiendo una secuencia de conmutación de 1-2-5. El coeﬁ ciente seleccionado se presenta en el readout (p.ej. “A:50ns”) y queda calibrado. Dependiendo del coeﬁ ciente seleccionado, se realiza el desvío de tiempo con una velocidad de desvío superior o inferior.

28.1.2 Ajuste de los coeﬁ cientes de tiempo de la base de tiempos B Se dispone de esta función, cuando en el menú “Base de tiempos” se ha seleccionado con la tecla

la función “Sólo A” y en

“Variable ON/OFF” se tiene seleccionado el “Off”.

Al girar el mando a la izquierda aumenta el coeﬁ ciente (de de svío de ti empos) de la bas e de tiem pos B; el giro a la derecha lo reduce. Así se pueden elegir coeﬁ cientes desde 20ms/div. hasta 50ns/div., siguiendo una secuencia de conmutación de 1-2-5. El coeﬁ ciente seleccionado se presenta en el readout (Bs. “B:50ns”) y queda calibrado. Dependiendo del coeﬁ ciente seleccionado, se realiza el desvío de tiempo con una velocidad de desvío superior o inferior. La ﬁ nalidad de la base de tiempos B es presentar sectores de tiempo ampliados, de la presentación de A. Es decir, que la velocidad de desvío de la base de tiempos B siempre deberá ser superior al de la base de tiempos A. Con excepción de la posic ión de 50ns/div., no se podrá pos icionar la base de tiempos B en el mismo coeﬁ ciente de tiempos que la base de tiempos A, por lo que siempre estará por lo menos en una posición más rápida (p.ej.: A:500ns/div., B:200ns/div.).

Más información se encuentra en “Base de tiempos B (2. base de tiempos)/Disparo Retardado (modo de funcionamiento analógico) en el apartado “Disparo y deﬂ exión de tiempo”.

28.1.3 Ajuste ﬁ no “Variable” Con el mando de TIME/DIV-SCALE-VAR

se puede variar el coeﬁ ciente de tiempos, en vez de en pasos secuenciales de 12-5, con un ajuste ﬁ no variable. Estando en la función de ajuste ﬁ no, se ilumina VAR en la propia tecla HOR

señalizando la función VAR del mando. La función de ajuste ﬁ no se selecciona en el menú de la base de ti em pos, a l cua l se a ccede al pu ls ar la te cl a HOR . . Dep en die nd o de cual de las bases de tiempos se tiene seleccionada (A o B), se obtiene la indicación de “A variable ON/OFF” o “B variable ON/OFF) y puede ser conmutada a “On” o “Off .

Estando en funcionamiento “Var”, la base de tiempos queda sin calibrar y el readout presenta el coeﬁ ciente de tiempo con el signo “>” en vez del signo”:” (p.ej. “A>500ns” y “B>200ns”). Los resultados que se obtienen de las medidas realizadas por cursores en tiempo o en periodos, quedan igualmente identiﬁ cadas con estos signos.

28.2 Funcionamiento en modo digital

28.2.1 ZOOM Off (Ajuste de los coeﬁ cientes de tiempo de la

base de tiempos A)

Si s e tie ne ac ti va da la f un ción “Off ” en el me nú Zo om (t ecla H OR

), e l ma nd o de TI ME /D IV-S CA LE -VA R actúa como el ajuste de la bas e de t iemp os de A en modo anal ógic o. L a p resen taci ón muestra durante el modo de “Zoom Off” siempre el contenido de toda la memoria. Al girar el mando a la izquierda aumenta el coeﬁ ciente (de desvío de tiempos) de la base de tiempos A; el giro a la derecha lo reduce. Así se pueden elegir, dependiendo del modo de captura/presentación de señal, coeﬁ cientes de tiempo desde 50 s/div. hasta 5 ns/div., siguiendo una secuencia de conmutación de 1-2-5. El coeﬁ ciente de tiempo seleccionado se presenta en el readout (p.ej.. “A:50ns”) y queda calibrado si em pre, ya que e n este mod o dig it al no se di sp one d e l a fun ción de ajuste ﬁ no.

28.2.2 Buscar / Sólo Zoom (Ajuste de coeﬁ cientes de tiempo de la base de tiempos con Zoom)

Estas funciones se seleccionan con “Buscar” o con “Sólo Zoom” en el menú de “Base de tiempos”(tecla HOR

). Entonces se pre se nta u n sec to r de l a seña l, qu e prov ie ne de la pre se ntac ió n de Zoom Off (comparable con la base de tiempos A), a lo largo de toda la pantalla del osciloscopio (señal expandida). Esto es posible, gracias a que se utiliza una memoria de gran capacidad, para la captura/presentación de la señal, cuyo contenido se muestra como presentación total, cuando se trabaja con Zoom Off. Al utilizar la función de “Buscar” se muestran la presentación total y la presentación expandida simultáneamente, mientras en sólo Zoom, sólo se muestra en pantalla la presentación expandida.

De la expansión de la señal se obtiene un coeﬁ ciente de tiempo para la presentación expandida. Este coeﬁ ciente expandido se presenta en el readout con “Z:…” y es calibrado. Al girar el mando a la izquierda aumenta el coeﬁ ciente (de desvío de tiempos) de la base de tiempos de Zoom; el giro a la derecha lo reduce. Así se pueden elegir en un principio y dependiendo del ajuste actualmente utilizado en la base de tiempos A (“Zoom

POSITION 1 POSITION 2

VOLTS / DIV

SCALE · VAR

20 V 1 mV 20 V 1 mV

CH 1

VAR

CH 1/2

CURSOR

MA/REF

ZOOM

AUTO/

CURSOR

MEASURE

VERT/XY

VOLTS / DIV

SCALE · VAR

CH 2 HOR MAG

VAR

LEVEL A/B

TRIGGER

MODE

FILTER

SOURCE

AUX

TRIG ’ d

NORM

HOLD OFF

X-POS

DELAY

HORIZONTAL

TIME / DIV

SCALE · VAR

50s 5ns

VAR

Reservado el derecho de modiﬁ cación

x10

26 27

Mandos de Control y Readout

POWER

CH 1

VAR

X-INP

CAT I

3431

VERT/XY

INPUTS

1MΩII15pF

max

400 Vp

CH 2 HOR MAG

VAR

Off), coeﬁ cientes de tiempo desde 20 s/div. hasta 5 ns/div., siguiendo una secuencia de conmutación de 1-2-5. El factor máx imo d e expa ns ión u tili za ble e s de 5 0. 00 0, cuan do se t ra baja con “A:10ms” y “Z:200ms”.

Tecla MAG

Sólo cuando se trabaja en modo analógico, se activa/desactiva con esta tecla, la función de expansión X x10. No se accede a ningún menú. Si se ilumina x10 en la propia tecla MAG, se obtiene una expansión d e la s eñ al po r el f ac to r 10 , en d irecc ión X . L os coeﬁ cientes de tiempo entonces válidos se presentan entonces correctamente en el readout arriba a la izquierda. Dependiendo del modo de fun cion amie nto de l a b ase d e tie mpos , la e xp ansi ón X x10 ac tú a de la siguiente manera:

29.1 Sólo (base de tiempos) A

El coeﬁ ciente de tiempo se reduce por el factor 10 y al mismo tiempo se obtiene una presentación ampliada en dirección X de la señal acoplada al osciloscopio.

AUX

VAR

AUXILIARY INPUT

TRIGGER EXTERN

CAT I

36 37

Z-INPUT

x10

1MΩ II

15pF

max

100 Vp

29 30

restantes correspondientes a la base de tiempos A, incluso el disparo.

30.1.2 “Buscar” En este modo de funcionamiento se trabaja con las bases de tiempo en modo alternado. El readout presenta entonces los coeﬁ cientes de tiempo de ambas bases de tiempo (“A….” y “B….”). El mando de TIME/DIV-SCALE-VAR

sólo inﬂ uye en la base

de tiempos de B.

En modo alternado de las bases de tiempo, se presenta una zona de la base de tiempos de A con luminosidad intensiﬁ cada. La posición horizontal de la zona intensiﬁ cada puede ser variada con el mando HORIZONTAL POS DELAY

y muestra con ello que hay un retardo (DELAY).

, cuando se ilumina la tecla X-

El coeﬁ ciente de tiempo de la base de tiempos B, determina el ancho (en tiempo) de la zona de luminosidad intensiﬁ cada. Las partes de la señal que quedan dentro de la zona intensiﬁ cada, se presentan por medio de la base de tiempos de B, a lo largo de toda la pantalla disponible del osciloscopio; es decir, en dirección horizontal.

29.2 Buscar (Base de tiempos A y B en alternado)

La presentación de la señal que se obtiene en base a la base de tiempos de A y el coeﬁ ciente de tiempo de la base de tiempos de AA no var ían. El coeﬁ ciente de tiempo de la base de tiempos de B se reduce por el factor 10 y la presentación de la señal que se realiza mediante la base de tiempos Búsqueda expandida en dirección X por el factor 10.

29.3 Sólo (base de tiempos) B

El coeﬁ ciente de tiempo se reduce por el factor 10 y al mismo tiempo se obtiene una presentación de la señal expandida por el factor 10.

Tecla HOR

Al pulsar esta tecla se accede al menú “Base de tiempos”, cuyo contenido depende del actual modo de funcionamiento del equipo.

30.1 Modo de funcionamiento en analógico

Se puede acceder a las siguientes funciones:

30.1 .1 “Solo (base de tiempos) A” Trabajando en este modo, sólo funciona la base de tiempos A. Por esta razón el readout presenta en la parte izquierda super ior sólo “A….” El mando de TIME/DIV-SCALE-VAR

sólo actúa entonces sobre la base de tiempos A. La tecla de MAG/x10 permite expandir la presentación de la señal en dirección X; es decir, reducir el coeﬁ ciente de deﬂ exión de tiempo.

Cuando se conmuta de modo de base de tiempos A a “Buscar” o a base de tiempos de “Sólo B”, se mantienen todos los ajustes

La posición Y de la señal presentada no varía al presentar la señal con la base de tiempos de A o de B. La consecuencia es, que las presentaciones de señales que se efectúan en modo alternado con la base de tiempos A y B, son de difícil evaluación, ya que ambas presentaciones se muestran en la misma posición Y (verticalmente sobrepuestas).

Esto se puede corregir, variando la posición vertical del trazo correspondiente a la presentación de la base de tiempos B. Par a ello se deberá llamar el menú “Pos./Escala” mediante la tecla tecla CH1/2-CURSOR-MA/REF-ZOOM

. Después de accionar la tecla de funciones TBB se puede cambiar la función del mando POSITION1 a mando de separación de trazos (ver punto 13.1.4 Y-POSI TI ON – 2-da base de t iemp os . Ya qu e sól o al t rabaj ar c on la función “Buscar” se precisa separar los trazos, sólo se ofrece esta posibilidad en este modo de funcionamiento.

También en modo de “Buscar”, se puede activar la función de expansión X x10 mediante Mag. x10. Pero lógicamente sólo actúa sobre la base de tiempos B.

30.1.3 “Sólo B” En este modo, sólo se presenta en pantalla la señal a través de la base de tiempos B. Por eso, el readout arriba a la izquierda presenta sólo “B….”. El mando de TIME/DIV-SCALE-VAR actúa entonces sólo sobre la base de tiempos B. Con la tecla MAG/x10

se puede expandir la presentación en dirección X;

es decir, reducir el coeﬁ ciente de tiempo.

30.1.4 Pendiente de disparo B Si se ha elegido esta función, la base de tiempos B no se inicia de forma automática al ﬁ nalizar el tiempo de retardo ajustado,

Reservado el derecho de modiﬁ cación

Mandos de Control y Readout

si no post er iorme nte c ua ndo s e dis po ne de una s eñ al d e d ispa ro adecuada. En este caso una señal con pendiente ascendente (positiva).

El mando de disparo LEVEL A/B

, actúa entonces para el automatismo de disparo de la base de tiempos B. Se debe trabajar entonces por predeterminación en el modo de disparo “Normal” y acoplamiento de disparo en DC. Los parámetros de disparo seleccionados par a la base de tiempos A (ajuste LEVEL, disparo automático o normal, pendiente y acoplamiento) se memorizan de forma permanente.

Además del tiempo de retardo (“Dt:…”), el readout presenta también el disparo actual de B (BTr: pendiente, DC). Trabajando en modo de “Buscar”, se le antepone al símbolo del punto de disparo la letra “B”. Entonces ya no se obtiene una variación contínua del tiempo de retardo al variarlo, ya que el sector iluminado salta entonces de pendiente a pendiente, cuando hay varias pendiente disponibles.

Si el símbolo del nivel de disparo B, se encuentra fuera del mar gen d e pres en taci ón de la seña l de l a b ase d e tie mpos A , e n modo alternado de las bases de tiempo, no se realiza el disparo sobre la base de tiempos B. Por esa razón no se obtiene una imagen de la base de tiempos B. Correspondientemente ocurre en funcionamiento de la base de tiempos (sólo) B.

30.1.5 B-Trigger

Pendiente Con excepción de la dirección de la pendiente (caída o bajada en vez de subida), el osciloscopio se comporta como descrito bajo el punto 30.1.4

30.1.6 B-Trigger – Off Al ﬁ nalizar el tiempo de retardo ajustado, se inicia la base de tiempos B (Base de tiempos B en free-run (libre)). Las variaciones en el tiempo de retardo se presentan como variaciones continuas del sector intensiﬁ cado (“Buscar”) o como el inicio de la presentación de la señal. Como el automatismo de disparo de la base de tiempos B no actúa ahora, los mandos de control del disparo actúan ahora sobre el automatismo de disparo de la base de tiempos A.

30.2.1 Off Sólo la base de tiempos A está activada. Por esta razón el readout presenta solo en su parte superior izquierda “A….”. El coeﬁ ciente de tiempo se puede seleccionar con el mando de TIME/DIV – SCALE-VAR

30.2.2 “Buscar” En l a pres entac ión d e l a señ al re al izada con l a base de ti empos A, se presenta un sector con una intensidad superior (zona intensiﬁ cada). La zona intensiﬁ cada, se presenta a lo largo de toda la pantalla disponible del osciloscopio, es decir ampliada en dirección horizontal X.

L a pos ició n h or izon ta l de la zona inte nsiﬁ cada puede ser variada con el mando HORIZONTAL POS DELAY

y muestra con ello que hay un retardo (DELAY).

, cuando se ilumina la tecla X-

El coeﬁ ciente de tiempo de la base de tiempos Z, determina el ancho (en tiempo) de la zona de luminosidad intensiﬁ cada. La posición Y de la señal presentada es independiente de la presentación de la señal por medio de la base de tiempos de A o de B. La consecuencia es, que las presentaciones de señales que se efectúan en modo alternado con la base de tiempos A y Z, son de difícil evaluación, ya que ambas presentaciones se muestr an en la misma posición Y (verticalmente sobrepuestas). Esto se puede corregir, variando la posición vertical del trazo co rr es po ndie nte a la prese nt ació n de l a b as e de t iemp os Z. Pa ra ello se deberá llamar el menú “Pos./Escala” mediante la tecla tecla CH1/2-CURSOR-MA /REF-ZOOM

. Después de accionar la tecla de funciones ZOOM se puede cambiar la función del mando POSITION1 a mando de separación de trazos (ver punto

13.1.4 Y- POSIT ION – 2. bas e de ti emp os). Ya que sól o al tr abaj ar con la función “Buscar” se precisa separar los trazos, sólo se ofrece esta posibilidad en este modo de funcionamiento.

30.2.3 Sólo Zoom En este modo, sólo se presenta en pantalla la señal a través de la base de tiempos Z. Por eso, el readout arriba a la izquierda presenta sólo “B….”. El mando de TIME/DIV-SCALE-VAR actúa entonces sólo sobre la base de tiempos B.

Tecla CH1

30.1.7 Variable de la base de tiempos A – ON/OFF En l a p osic ió n “O n” e l man do de T IM E/ DI V – SC AL E-VA R

sirve como ajuste ﬁ no de la bas e d e ti empos A. El pu nto d e men ú sól o se presenta, si se está en modo de funcionamiento de base de tiempos A . Una descripción detallada se encuentra bajo el punto “28.1.3” Variable (ajuste ﬁ no).

30.1.8 Variable de la base de tiempos B – ON/OFF. En l a p osic ió n “O n” e l man do de T IM E/ DI V – SC AL E-VA R

sirve como ajuste ﬁ no de la base de tiempos B. Una descripción detallada se encuentra bajo el punto “28.1.3” Variable (ajuste ﬁ no).

30.1.9 Tiempo de Hold-Off …% Con el mando de INTENS se puede ajustar el tiempo de HoldOff entre 0% y 100%. Los valores superiores a 0 alargan el tiempo de espera del hold-off, en el que no se inicia ningún nuevo desvío de tiempo por la base de tiempos, después del retorno del trazo. Al mismo tiempo se ilumina entonces la indicación de Hold-Off

. El tiempo de Hold-Off sólo afecta a

la base de tiempos A.

In fo rm ac ió n ad ic io nal s e e nc uent ra en “Aj us tes d e H old- Of f ” e n el apartado correspondiente a “Disparo y deﬂ exión de tiempo”.

30.2 Funcionamiento en modo digital

En el menú “Zoom” se pueden elegir las siguientes funciones que afectan a la base de tiempos:

Mediante la pulsación sobre esta tecla se accede al menú de CH1. Este contiene los siguientes puntos de menú, que se reﬁ eren a la entrada de canal 1 (CH1

) o a la presentación de la

señal conectada a este:

31.1 AC DC

Me di ant e pul sac ión s ob re la tecl a, se co nmuta el ac oplam ient o de señal de entrada correspondiente al canal 1 de AC a DC o de DC a AC. La selección activa queda presentada en el readout a continuación del coeﬁ ciente de desvió con los símbolos – (tensión alterna) o = (tensión contínua).

31 .1.1 Acoplamiento de entrada DC Todos las tensiones de las que se compone una señal (tensión co nt ínu a y al terna ) lle ga n con un ac oplam ient o gal vá nico , desd e el conector vivo central del borne BNC

a través del conmutador-atenuador (mando de coeﬁ cientes de desvío verticales) al ampliﬁ cador de medida y no se establece una frecuencia límite inferior. El conmutador-atenuador está diseñado de forma, que la resistencia de entrada de la corriente contínua del osciloscopio es en cualquier posición de atenuación 1MΩ. Queda situado entre la conexión interna del conector BNC

y la conexión de

potencial de referencia del borne BNC (conexión externa).

31.1.2 Acoplamiento de entrada AC La tensión de entrada pasa desde la conexión interna del borne BNC

por un condensador al conmutador-atenuador

Reservado el derecho de modiﬁ cación

Mandos de Control y Readout

(mando de coeﬁ cientes de desvío verticales) al ampliﬁ cador de medida. El condensador y la resistencia interna de entrada del osciloscopio operan como un ﬁ ltro de paso alto (elemento de diferenciación), cuya fr ecuencia límite e s 2Hz. En el margen de la frecuencia límite, el elemento de diferenciación inﬂ uye en la apariencia o amplitud de la presentación de la señal a medir.

Las tensiones continuas o partes de tensión contínua individuales contenidas en las señales de medida, no pasan por el condensador de acoplamiento. Al trabajar con variaciones en las tensiones continuas se obtienen entonces, al cambiar de carga el condensador, variaciones de posición. Después que el condensador se haya cargado con el nuevo valor de tensión contínua, se dispone nuevamente de la posición de señal original.

31.2 Masa (GND) ON/OFF

Cada pulsación sobre la tecla, conmuta entre canal 1 conectado/desconectado. Con la entrada desconectada (GD = Ground), se presenta en el readout un símbolo de masa, después del coeﬁ ciente de deﬂ exión, en el lugar, en donde antes se presentaba el signo del acoplamiento de entrada. Entonces, la señal de entrada que estaba conectada a la entrada de señal, queda desconectada electrónicamente y se presenta un trazo sin ningún tipo de desvío en dirección Y (en modo de disparo automático), y que puede ser utilizado como línea de referencia para el potencial de masa (0 Volts).

Pero en el readout se presenta también un símbolo, con el que se presenta la posición de referencia (0Volts). Se encuentra aproximadamente en el centro de la pantalla. En referencia a la posición de 0Volts anteriormente determinada, se puede obtener el valor de una tensión contínua. Para ello, sólo será necesario volver a activar la entrada y medir la señal con acoplamiento de entrada en corriente contínua (DC).

31.3 Inversión ON/OFF (no disponible en modo XY analógico) Cada pulsación sobre la tecla de funciones, conmuta entre la presentación invertida o no, de la señal acoplada en canal 1. Al quedar activa la inversión, se presenta en el readout sobre la indicación de canal (CH1) una raya y se obtiene una presentación de la señal, girada en 180°. La señal que se precisa para el disparo interno y que proviene de la señal acoplada a la entrada, no se invierte.

31.4 Menú para las sondas

Al pulsar se abre el submenú de “sonda CH1”.

31.4.1 *1 - *10 - *100 - *1000 Aquí se ofrece una selección de relaciones de atenuación para sondas, que serán tenidas en cuenta al presentar en pantalla los coeﬁ cientes de desvío (verticales) y al efectuar mediciones de tensión.

31.4.2 auto Al seleccionar esta posición, el osciloscopio reconoce de forma automátic a las sondas HA MEG con identiﬁ cación de atenuación de sonda y presenta los coeﬁ cientes de desvío (verticales) así como las mediciones de tensión de for ma corregida . El factor de la s onda se presenta después de la indicación de “auto”en pantalla.

31.5 Variable ON/OFF

En la posición de “On”, se ilumina VAR en la propia tecla CH1

. El readout muestra el coeﬁ ciente de desvío con el signo “>” en vez del signo “=” (p.ej. “CH1>5mV) e indica con ello, que el coeﬁ ciente de desvío no está en su posición calibrada. Los resul tados de la s m edic io nes e fectu ad as po r c ursor es par a me di r tensiones, se presentan correlativamente del mismo modo. El mando de VOLTS/DIV-SCALE-VAR

de CH1 sirve como

ajuste ﬁ no, con el que se podrá variar de forma contínua entre

los valores de 1mV/cm y >20V/cm y con ello la altura de presentación de la señal acoplada.

Tecla VER T/ XY

Al pulsar esta tecla se accede al o se abandona el menú “Vertical”. Aquí se pueden seleccionar los modos de funcionamiento y el ancho de banda del ampliﬁ cador de medida.

32.1 CH1

Con CH1 activado, se trabaja en modo de funcionamiento Yt (base de tiempos) y sólo se presenta el canal1. Esto es válido también para los parámetros presentados por el readout (coeﬁ ciente de desvío, inversión, calibración y acoplamiento de entrada). Aunque no se presente el canal 2, este puede utilizarse como entrada para una señal, con la que se podrá efectuar el disparo interno. Los elementos de mando a tal efecto quedan utilizables, aunque no sean presentados en el readout.

32.2 CH2

Con CH2 activado, se trabaja en modo de funcionamiento Yt (base de tiempos) y sólo se presenta el canal2. Esto es válido también para los parámetros presentados por el readout (coeﬁ ciente de desvío, inversión, calibración y acoplamiento de entrada). Aunque no se presente el canal 1, este puede utilizarse como entrada para una señal, con la que se podrá efectuar el disparo interno. Los elementos de mando a tal efecto quedan utilizables, aunque no sean presentados en el readout.

32.3.1 DUAL alt chop (sólo en modo analógico) En modo DUAL (funcionamiento de ambos canales simultáneamente) se presentan ambos canales en pantalla y con el readout también sus coeﬁ cientes de desvío. Entre los coeﬁ cientes de desvío se indica también, de qué manera se presentan ambos canales con su trazo. “Alt” se presenta para el modo de conmutación de canales alternado y “chp” para conmutación choppeada. El modo de conmutación queda predeterminado automáticamente por el ajuste de coeﬁ cientes de tiempo (base de tiempos), pero puede ser conmutado también por la tecla de funciones. Modo chopper desde 500ms/div hasta 500μs/div. y conmutación alternada en la gama de 200μs/div. hasta 50ns/div; valores sin MAG x10).

En combinación con chp (Chopper) se conmuta continuamente entre canal 1 y 2 – independientemente de la deﬂ exión de tiempo – y ambas señales se presentan aparentemente de forma simultánea en pantalla, en base a su alta frecuencia de conmutación.

En la conmutación “alt” (alternada), se presenta durante un proceso de deﬂ exión de tiempo sólo una traza y con la siguiente deﬂ exión de tiempo la traza del otro canal. En base a la alta velocidad de desvío de tiempo, se obtiene una frecuencia tan elevada de conmutación, que los dos trazos aparentemente se muestran de forma simultánea.

32.3.2 DUAL (Modo de funcionamiento en digital) En modo digital y DUAL, cada canal dispone de un convertidor analógico/digital. Las señales de canal 1 y 2 se capturan y presentan simultáneamente – cada una con su convertidor A/D. Ya que en el modo digital y en comparación con el al analógico, no existe la conmutación de canales (chop o alt), no se precisa información al respecto en el readout.

32.4 ADD

En modo de funcionamiento de la suma de los canales (Add), se efectúa una suma (o resta) algebraica de los canales 1 y 2,

Reservado el derecho de modiﬁ cación

Mandos de Control y Readout

POWER

CH 1

VAR

X-INP

CAT I

3431

VERT/XY

INPUTS

1MΩII15pF

max

400 Vp

CH 2 HOR MAG

VAR

y el resultado se presenta cono una única señal. El trazo de la señal puede desplazarse con el mando de la posición 1 o 2. Pero sólo se presentará un símbolo de 0Volts.

Sólo en modo digital se presenta al ﬁ nal del trazo

una indicación de “1+2”

Este modo de funcionamiento queda identiﬁ cado por el símbolo de suma “+” entre los coeﬁ cientes de desvío de canal1 y canal2. El resultado de las medidas de tensión por cursores sólo es entonces correcto, si se utiliza el mismo coeﬁ ciente de deﬂ exió n (vertical) en ambos canales. De otro modo, se obtendría en vez del resultado el aviso de “Ch1<>CH2”. No se pueden r ealizar medidas automáticas de tensión por cursores cuando se trabaja en modo de suma. Por es ta r azón apar ece ría entonce s en pant all a la indic aci ón de “n /a” (not available = no obtenible). Como en el modo de suma no hay una referencia entre la amplitud de la presentación de la señal con el ajuste de nivel de disparo, no se presenta el símbolo de punto de disparo en modo analógico, aunque el mando de LEVEL A/B

sea utilizable. En modo digital se presenta solo el punto de inicio de disparo con un símbolo, que se encuentra en la segunda línea de retícula empezando desde abajo y que solo puede ser variado en dirección X (pre- y post-disparo).

32.5 XY

En m odo d e f unc io nami ento XY se prese ntan lo s co eﬁ cientes de desvío de los canales correspondiendo a la función de canal: “CHX…” en vez de CH1 y “CHY…” en vez de CH2. Es decir, que una señal acoplada al canal 1 origina un desvío en dirección X (horizontal), mientras que una señal acoplada al canal 2 origina un desvío en dirección Y (vertical). Como no se obtiene una presentación en modo Yt, no se presenta ningún coeﬁ ciente de desvío de tiempo. Entonces resulta, que el automatismo de disparo no es operativo e informaciones correspondientes no quedan presentadas en el readout. La función MAG x10 también es inactiva. Los símbolos de “0 Volt” se presentan en forma triangular en el margen derecho de la retícula y por encima de los coeﬁ cientes de desvío. Las modiﬁ caciones del posicionamiento de la presentación de la señal pueden ser realizadas, en dirección horizontal, con el mando HORIZONTAL POSITION 1

. El mando POSITION 2 se utiliza para posi-

o con el mando

cionar en dirección vertical la presentación XY.

32.5.1 Modo de funcionamiento XY en modo analógico La señal acoplada a canal 1 no puede ser invertida. El punto de menú corr espondiente, no ap arece en el menú de CH1, cuando se llama el menú con la tecla CH1 SCALE-VAR

queda desconectado.

. El mando de TIME/DIV-

El ancho de banda y la diferencia en fase varían sensiblemente de los valores, disponibles en modo digital X Y. Pueden aparecer variaciones de magnitud de la presentación de la señal, si se conmuta de modo analógico XY a modo digital XY.

AUX

VAR

AUXILIARY INPUT

TRIGGER EXTERN

CAT I

36 37

Z-INPUT

x10

1MΩ II

15pF

max

100 Vp

32.5.2 Modo de funcionamiento XY en modo digital El readout presenta la frecuencia de muestreo, con la que el conver tidor analógico/digital (A /D) captura y digitaliza los valores momentáneos de ambas señales analógicas. La frecuencia de muestreo correcta depende de las señales que se desea capturar y se debe poder ajustar por esa razón con el mando de TIME/DIV-SCALE-VAR

, aunque la base de tiempos esté desconectada. Si la frecuencia de muestreo es demasiado elevada, aparecen vacíos en la presentación de ﬁ guras Lissajous. Con una frecuencia de muestreo demasiado baja se obtienen presentaciones, en las que no se pueden determinar la relación de frecuencias de ambas señales. El ajuste de la frecuencia de muestreo más adecuada se simpliﬁ ca, si primero se presentan ambas señales en modo DUAL y se ajusta la frecuencia de muestreo entonces, de forma que cada canal muestre un periodo de señal como mínimo. A continuación se puede conmutar a modo de funcionamiento XY. En contraste con el modo XY en funcionamiento analógico, en modo digital se pueden invertir ambos canales.

32.6 Ancho de banda 20 MHz o ancho de banda completo

Al pulsar esta tecla, se conmuta entre la selección de trabajar con un ancho de banda de los ampliﬁ cadores de medida completo o trabajar con un ancho de banda limitado a 20 MHz. – Completo: En posición de COMPLE TO se dispone de todo el ancho de

banda correspondiendo a los datos técnicos descritos en la hoja técnica del equipo.

– 20MHz

Con condiciones de funcionamiento, en las que se dispone del

ancho de banda completo, se reduce, al conmutar a 20 MHz, el ancho de banda de medida a aprox. 20 MHz (–3dB). Con ello se pueden reducir o suprimir, partes de señales de entrada de mayor frecuencia (p.ej. ruidos). El readout presenta entonces en pantalla las letras BWL (bandwith limit = limitación del ancho de banda). La limitación se hace efectiva en modo Yt a ambos canales y es irrelevante el modo de funcionamiento digital o analógico. En modo XY digital sucede como en modo Xt. En modo XY analógico, la limitación de frecuencia actúa solo sobre el canal 2.

Tecla CH2

Me di ant e l a pul sa ci ón s ob re est a tecl a, se ac cede al me nú CH 2, que contiene los siguientes puntos de menú que se reﬁ eren a la entrada de canal 2 (CH2

) o a la presentación de la señal

de la señal aquí acoplada.

33.1 AC DC

Me di ant e pul sac ión s ob re la tecl a, se co nmuta el ac oplam ient o de señal de entrada correspondiente al canal 2 de AC a DC o de DC a AC. La selección activa queda presentada en el readout a continuación del coeﬁ ciente de desvió con los símbolos – (tensión alterna) o = (tensión contínua).

29 30

Reservado el derecho de modiﬁ cación

Mandos de Control y Readout

POWER

CH 1

VAR

X-INP

CAT I

3431

VERT/XY

INPUTS

1MΩII15pF

max

400 Vp

CH 2 HOR MAG

VAR

3 3.1.1 Acoplamiento de entrada DC Todos las tensiones de las que se compone una señal (tensión co nt ínu a y al terna ) lle ga n con un ac oplam ient o gal vá nico , desd e el conector vivo central del borne BNC

y la conexión de

potencial de referencia del borne BNC (conexión externa).

AUX

VAR

AUXILIARY INPUT

TRIGGER EXTERN

CAT I

36 37

Z-INPUT

x10

1MΩ II

15pF

max

100 Vp

29 30

girada en 180°. La señal que se precisa para el disparo interno y que proviene de la señal acoplada a la entrada, no se invierte.

33.4 Menú para las sondas

Al pulsar se abre el submenú de “sonda CH2”.

33.4.1 *1 - *10 - *100 - *1000 Aquí se ofrece una selección de relaciones de atenuación para sondas, que serán tenidas en cuenta al presentar en pantalla los coeﬁ cientes de desvío (verticales) y al efectuar mediciones de tensión.

33.1.2 Acoplamiento de entrada AC La tensión de entrada pasa desde la conexión interna del borne BNC

por un condensador al conmutador-atenuador (mando de coeﬁ cientes de desvío verticales) al ampliﬁ cador de medida. El condensador y la resistencia interna de entrada del osciloscopio operan como un ﬁ ltro de paso alto (elemento de diferenciación), cuya frecuencia límite es 2 Hz. En el margen de la frecuencia límite, el elemento de diferenciación inﬂ uye en la apariencia o amplitud de la presentación de la señal a medir. Las tensiones continuas o partes de tensión contínua individuales contenidas en las señales de medida, no pasan por el condensador de acoplamiento. Al trabajar con variaciones en las tensiones continuas se obtienen entonces, al cambiar de carga el condensador, variaciones de posición. Después que el condensador se haya cargado con el nuevo valor de tensión contínua, se dispone nuevamente de la posición de señal original.

33.2 Masa (GND) ON/OFF

Cada pulsación sobre la tecla, conmuta entre canal 2 conectado/desconectado. Con la entrada des conectada (GD = Gr ound), se presenta en el readout un símbolo de masa, después del coeﬁ ciente de deﬂ exión, en el lugar, en donde antes se presentaba el signo del acoplamiento de entrada. Entonces, la señal de entrada que estaba conectada a la entrada de señal, queda desconectada electrónicamente y se presenta un trazo sin ningún tipo de desvío en dirección Y (en modo de disparo automático), y que puede ser utiliz ado como línea de referencia para el potencial de masa (0 Volts).

Pero en el readout se presenta también un símbolo, con el que se presenta la posición de referencia (0 Volts). Se encuentra aproximadamente en el centro de la pantalla. En referencia a la posición de 0 Volts anteriormente determinada, se puede obtener el valor de una tensión contínua. Para ello, sólo será necesario volver a activar la entrada y medir la señal con acoplamiento de entrada en corriente contínua (DC).

33.4.2 auto Al seleccionar esta posición, el osciloscopio reconoce de forma automática las sondas HAMEG con identiﬁ cación de atenuación de sonda y presenta los coeﬁ cientes de desv ío (ver ticales) así como las mediciones de tensión de for ma corregida . El factor de la s onda se presenta después de la indicación de “auto”en pantalla.

33.5 Variable ON/OFF

En la posición de “On”, se ilumina VAR en la propia tecla CH2

. El readout muestra el coeﬁ ciente de desvío con el signo “>” en vez del signo “=” (p.ej. “CH2>5mV) e indica con ello, que el coeﬁ ciente de desvío no está en su posición calibrada. Los resul tados de la s m edic io nes e fectu ad as po r c ursor es par a me di r tensiones, se presentan correlativamente del mismo modo.

El mando de VOLTS/DIV-SCALE-VAR

de CH1 sirve como ajuste ﬁ no, con el que se podrá variar de forma contínua entre los valores de 1m V/cm y >20 V/cm y con ello la altura de presentación de la señal acoplada.

INPUT CH1 (Borne BNC)

Este borne BNC sirve como entrada de señal para el canal 1, que en modo de funcionamiento Yt (base de tiempos) tiene la función de entrada Y (vertical) y en modo XY tiene la función de entrada X (horizontal). La superﬁ cie exterior metálica del borne BNC, queda conectada galvánicamente con todas las piezas eléctricamente conductivas del osciloscopio y con la línea de masa (de red).

La superﬁ cie circular conductiva alrededor del borne BNC, no debe ser conectada a ninguna tensión. Se utiliza para reconocer el factor de atenuación de sondas, que vienen provistas de identiﬁ cación de atenuación.

INPUT CH2 (Borne BNC)

33.3 Inversión ON/OFF

Cada pulsación sobre la tecla de funciones, conmuta entre la presentación inver tida o no, de la señal acoplada en c anal 3. Al quedar activa la inversión, se presenta en el readout sobre la indicación de canal (CH2) una raya y se obtiene una presentación de la señal,

Reservado el derecho de modiﬁ cación

Este borne BNC sirve como entrada de señal para el canal 2, que tiene la función de entrada Y (vertical). La superﬁ cie exterior metálica del borne BNC, queda conectada galvánicamente con todas las piezas eléctricamente conductivas del osciloscopio y con la línea de masa (de red).

Mandos de Control y Readout

POWER

MEMORY

COMBISCOPE

oom

Tecla AUX

Esta tecla queda relacionada con la entrada auxiliar AUXILIARY INPUT desplegará un menú al pulsar la tecla.

36.1 Funcionamiento en modo analógico

El canal 3 (CH3) queda inoperativo durante el funcionamiento en modo analógico.

3 6.1.1 El borne AUXILIARY INPUT señales externas de disparo, si, después de pulsar la tecla SOURCE Source“.

36.1.2 Si no se trabaja en „disparo externo“, al pulsar la tecla AUX, se abre el menú de „entrada Z“. Si se tiene seleccionado OFF, la entrada auxiliar AUXILIARY INPUT tiva.

En posición „ON“, sirve como entrada para las señales de modulación Z (zona visible). La entrada está conﬁ gurada para señales con niveles TTL. Con tensiones superiores a aprox. 1V, el trazo ya no es visible (oscuro) en los modos Yt (base de tiempos) y modo XY.

. Dependiendo del modo de funcionamiento actual, se

sirve como entrada para

, s e sel ecci ona l a fun ció n „Extern“ en el m enú „Tr ig.

queda inopera-

COMPONENT

TESTER

PROBE

ADJ

3839

„Varios“. Información más detallada se obtiene en el párrafo de „Uso y ajuste de las sondas“ bajo el capítulo „Puesta en marcha y ajustes previos“.

Tecla PROBE ADJ

Al pulsar esta tecla se abre el menú “Varios”. Contiene dos puntos de menú.

39.1 Tester de componentes ON/OFF

En posición “On” se trabaja en funcionamiento analógico. Se presenta en pantalla un trazo y en el readout aparece COMPONENT TESTER. Los bornes de entrada identiﬁ cados con COMPONENT TESTER en la serigrafía del equipo, son para conectores con terminales banana de 4 mm y se usan como entrada de señal para el comprobador de componentes. Ver el apartado correspondiente a “Test de Componentes”. Con OFF se vuelve a los ajustes anteriormente utilizados.

39.2 Calibrador

Correspondiendo a los ajustes, se dispone de una señal rectangular en el borne PROBE ADJ

, que se utiliza para ajustar las sondas. La salida suministra señales cuadradas con frecuencias desde 1 kHz hasta 1 MHz.

COMPONENT TESTER (Bornes)

Ambos bornes de 4 mm sirven para la entrada de señal de medida, para la comprobación bipolar de componentes electrónicos. Se encuentra más información bajo el apartado de “Tester de Componentes”.

36.2 Funcionamiento en modo digital

La tecla AUX queda sin función en modo digital y la entrada auxiliar AUXILIARY INPUT

sólo podrá ser utilizada para las

señales de disparo „externas“.

AUXILIARY INPUT (Borne BNC)

Este borne BNC se puede utilizar, en modo analógico, como entrada para señales de disparo „exter nas“ o como entrada para la señal de iluminación (modulación Z). En modo digital, sólo se puede utilizar como entrada para señales de disparo „externas“. La conexión exterior del borne queda conectado galvánicamente con todas las partes o piezas que son conductivas en el osciloscopio y con la línea de protección (de red). No se debe conectar ninguna tensión a la superﬁ cie conductiva que rodea el borne. Esta superﬁ cie no tiene una función especíﬁ ca.

PROBE ADJ (Borne)

Esta salida suministra una señal cuadrada con una amplitud de 0,2 V sondas con atenuación 10:1. La frecuencia de la señal puede determinarse pulsando la tecla de PROBE ADJ

y con la que se puede compensar en frecuencia las

en el menú

Reservado el derecho de modiﬁ cación

Osciloscopios

Analizadores des Espectros

Fuentes de alimentación de tension

Sistema modular

Serie 8000

Instrumentos programmables

Serie 8100

distribuidor autorizado

41- 1008-00S0

www.hameg.es

Reservado el derecho de modiﬁ cación 41-1008-00S0 / 08032007gw HAMEG Ibérica, S.L. © HAMEG Instruments GmbH c. Dr. Trueta, 44 A Rohde & Schwarz Company 08005 Barcelona ® Marca registrada Teléfono +34 93 430 15 97

DQS-Certiﬁ cación: DIN EN ISO 9001:2000 Teléfax +34 93 321 22 01 Reg.-Nr.: 071040 QM email@hameg.es

HAMEG HM1008 User Guide

Specifications and Main Features

Frequently Asked Questions

User Manual
