DEUTSCH

Instruments

Oszilloskop

HM 1004-3 .01/.02/.03

MANUAL•HANDBUCH•MANUEL

CE Konformität ............................................................ 4

Technische Daten ........................................................ 5

Allgemeines ................................................................. 6

Symbole .................................................................... 6

Aufstellung des Gerätes ........................................... 6

Sicherheit .................................................................. 6

Betriebsbedingungen................................................ 6

Garantie ..................................................................... 6

Wartung .................................................................... 7

Schutzschaltung ........................................................ 7

Netzspannung ...........................................................7

Art der Signalspannung ............................................. 8

Größe der Signalspannung .......................................8

Gesamtwert der Eingangsspannung........................ 9

Zeitwerte der Signalspannung ................................. 9

Anlegen der Signalspannung .................................. 10

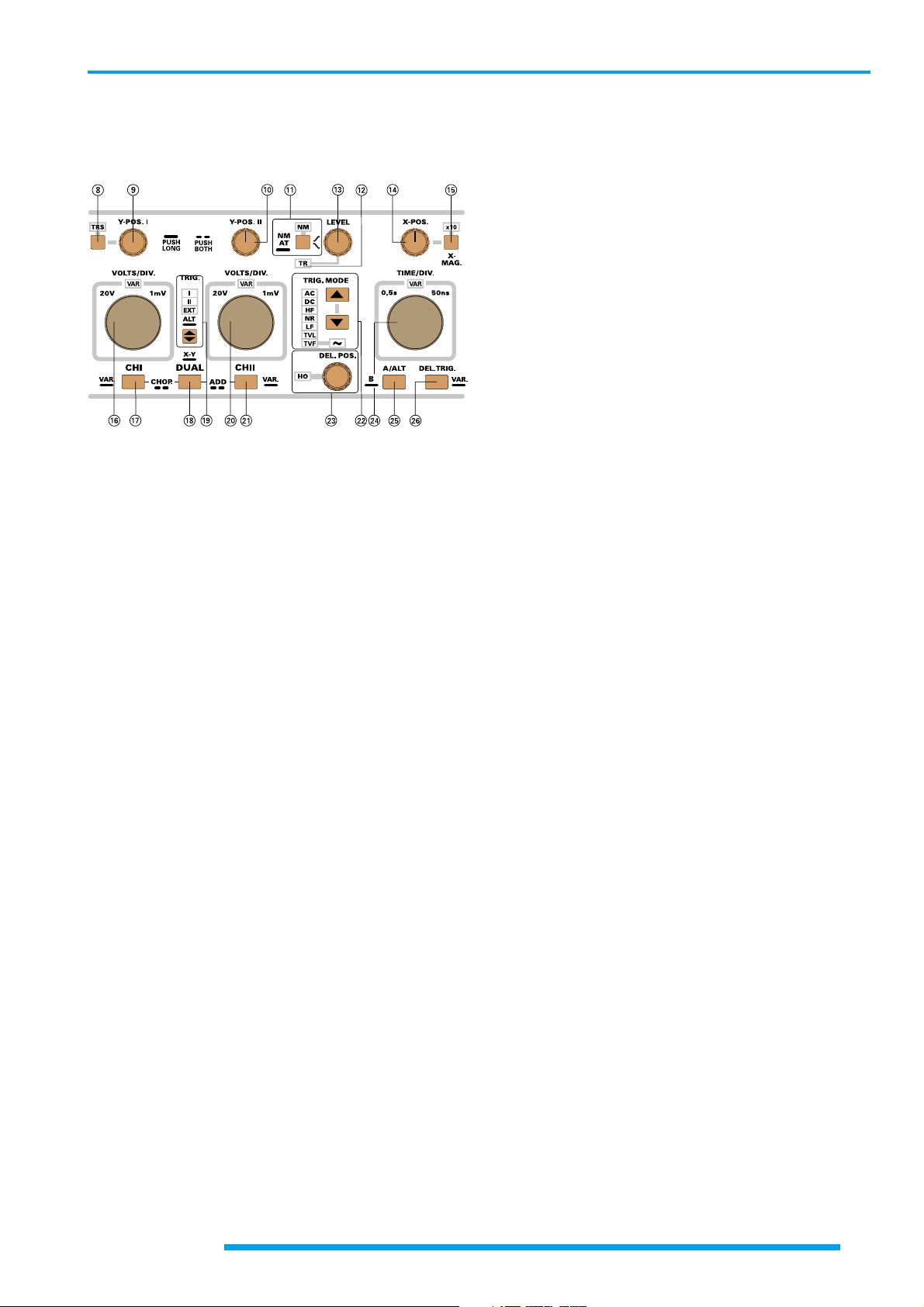

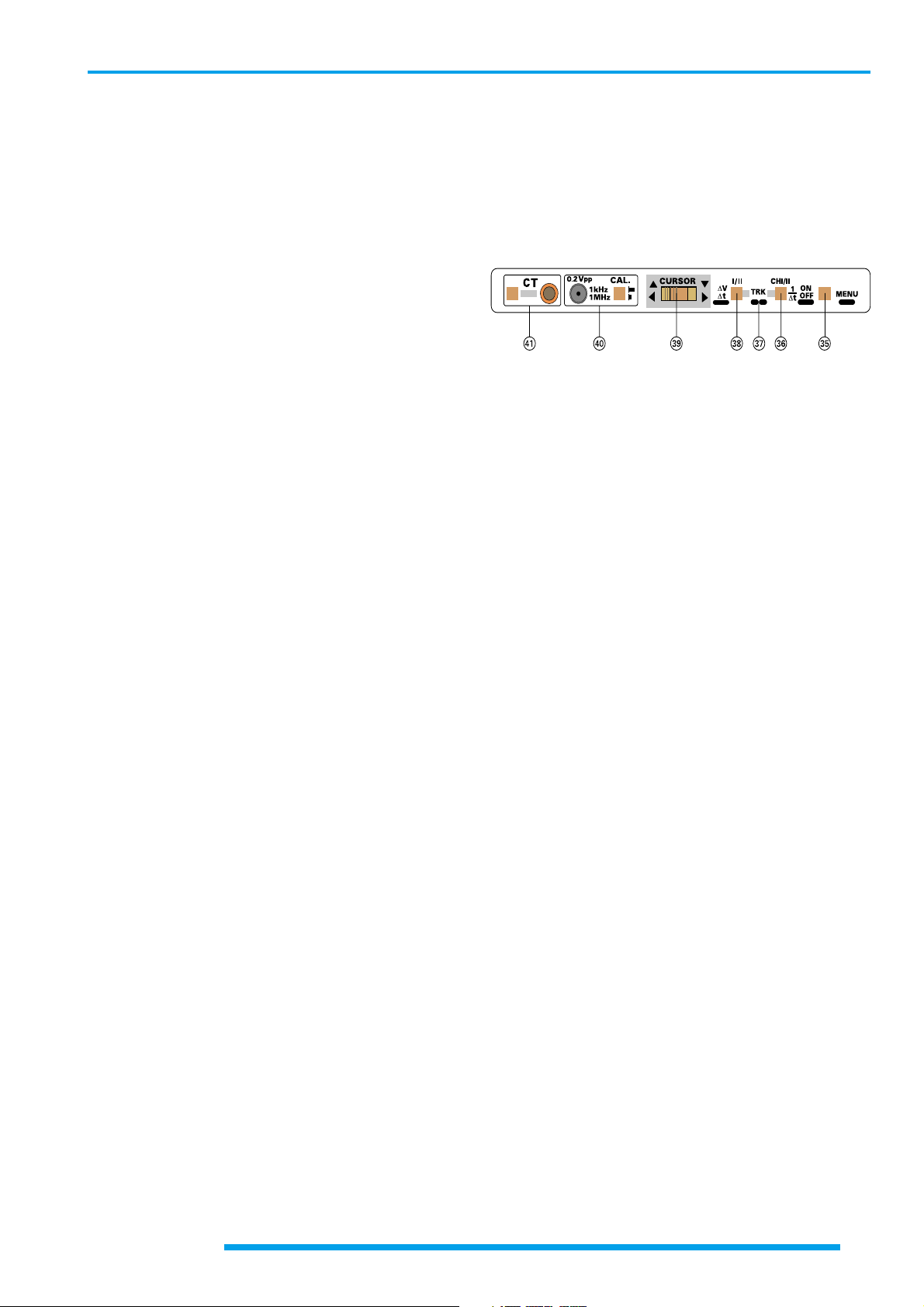

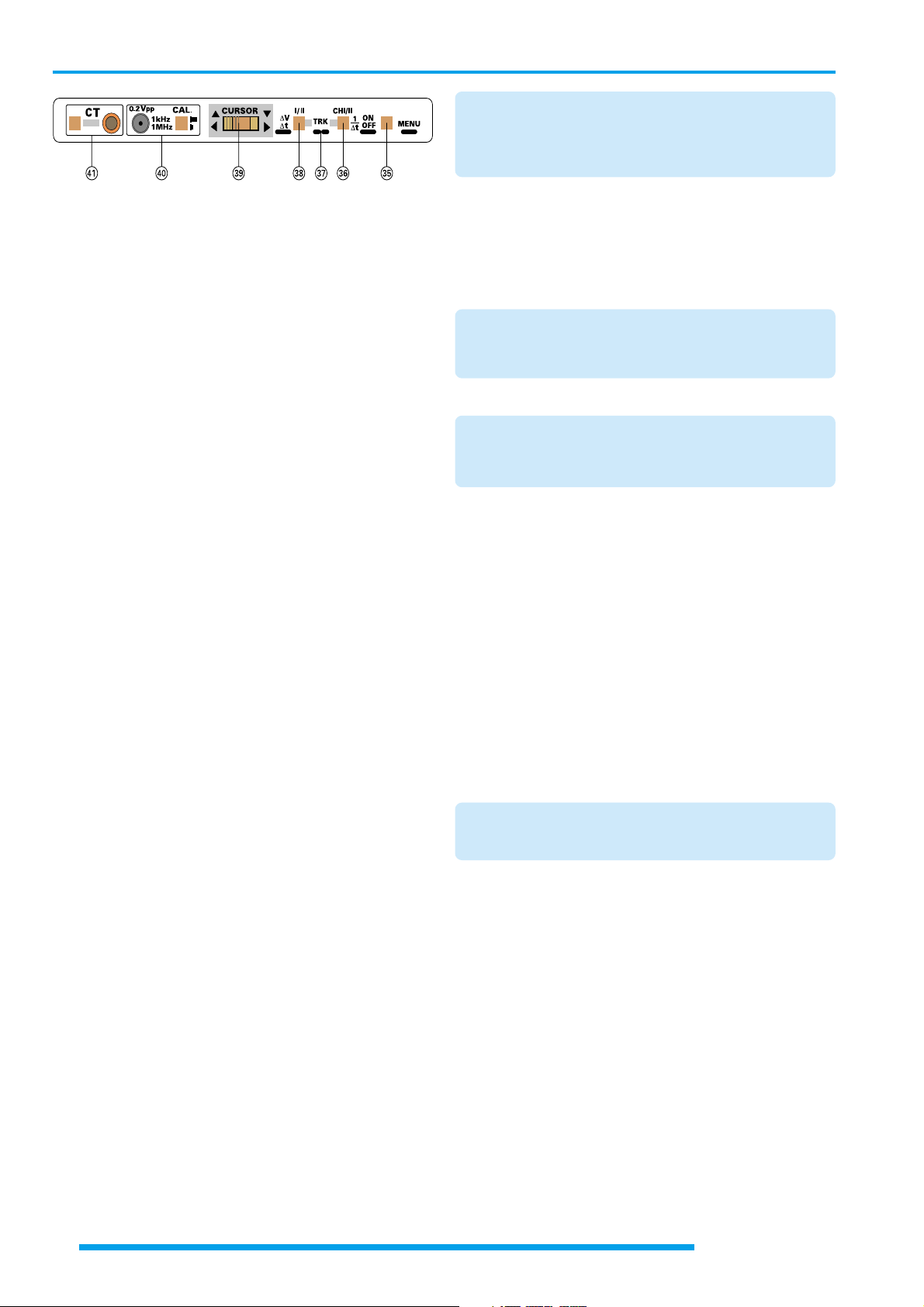

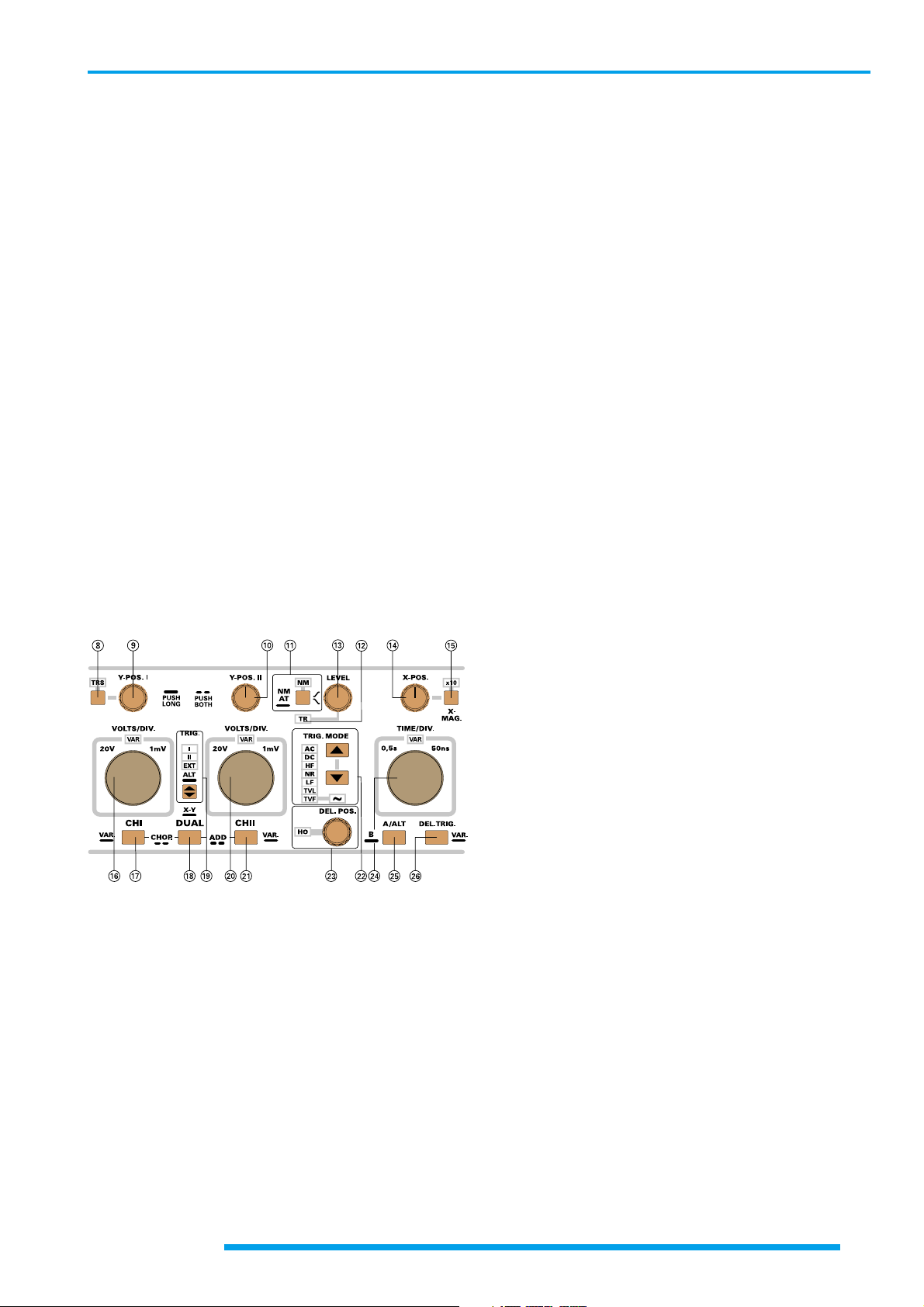

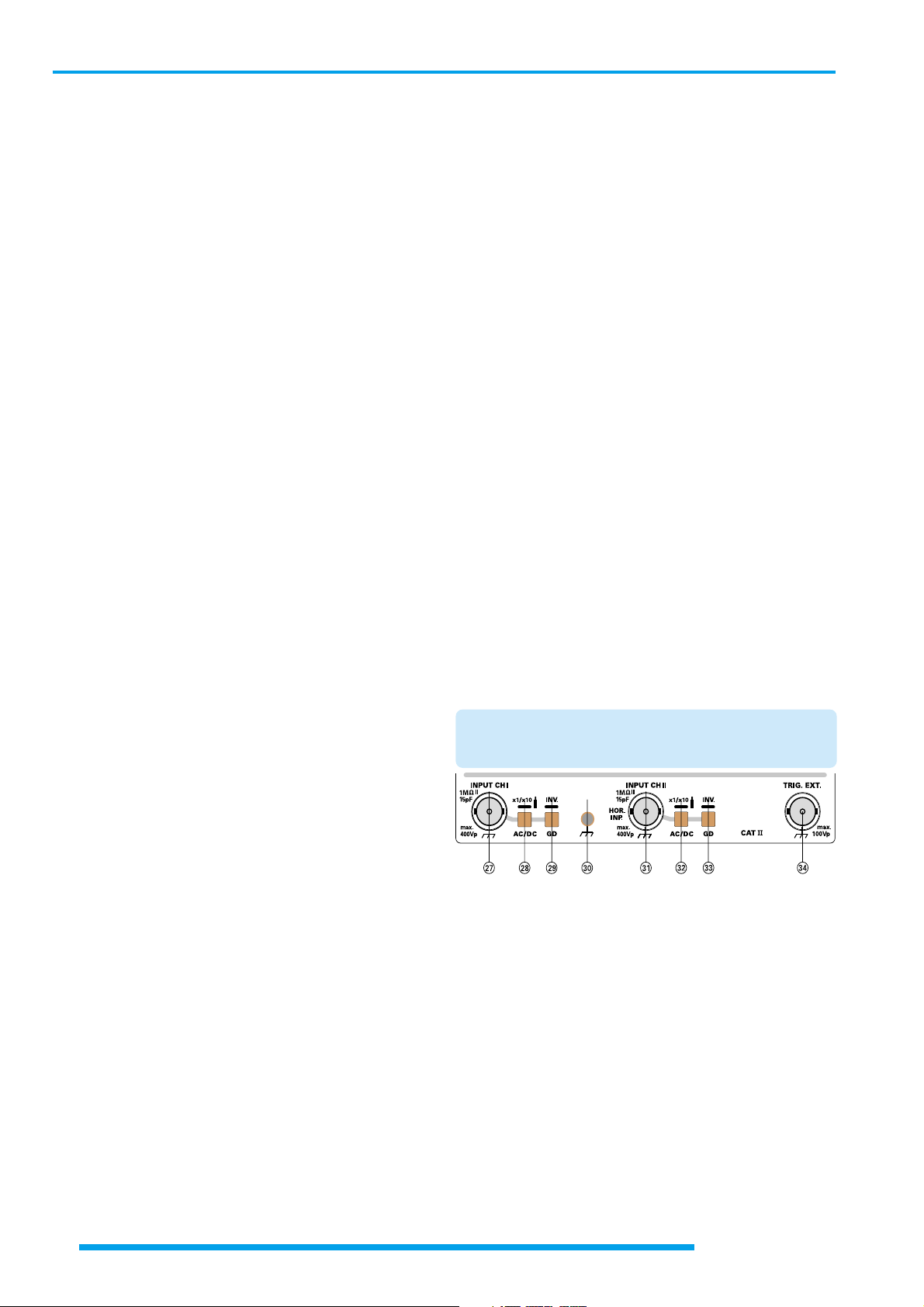

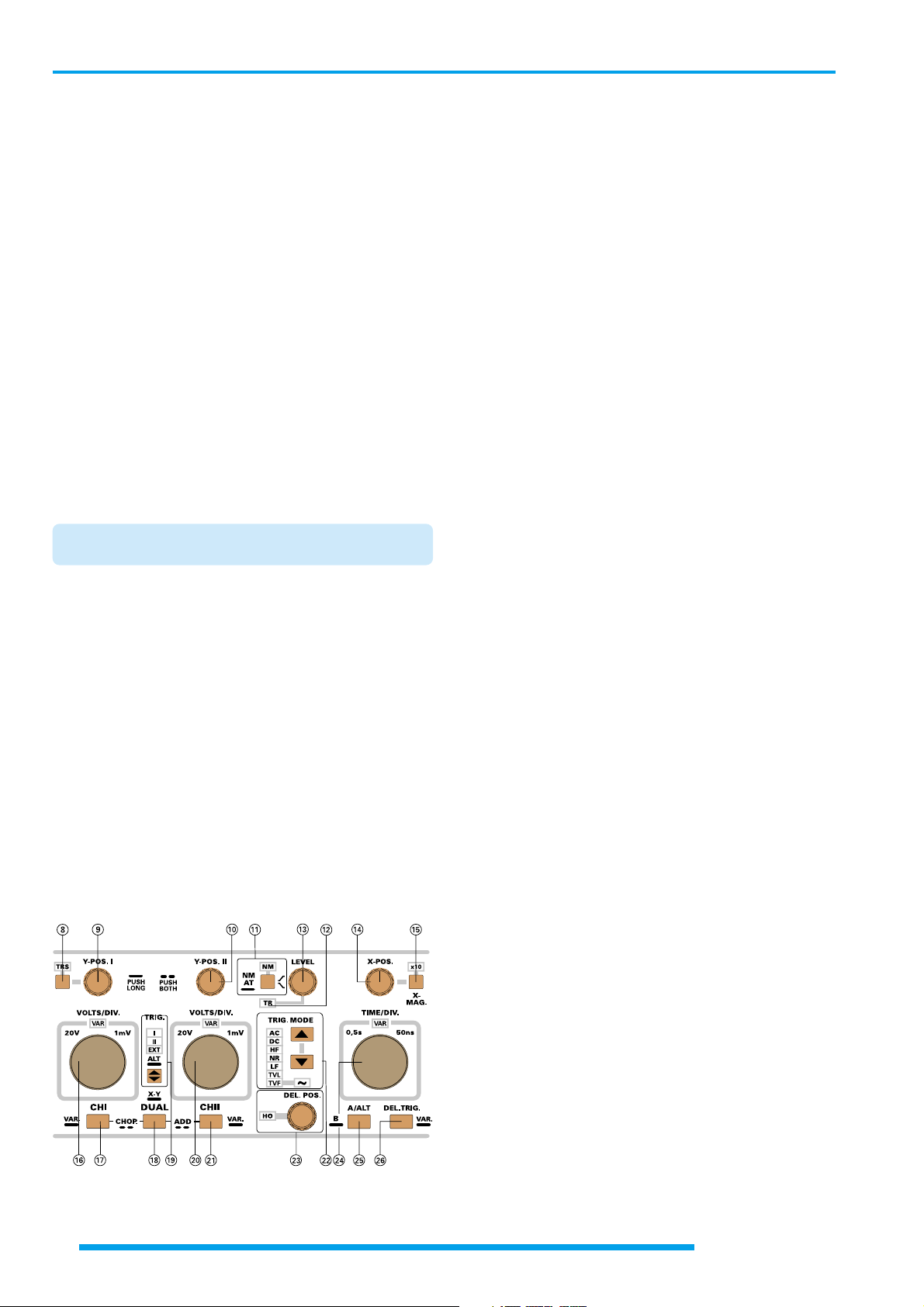

Bedienelemente und Readout ................................. 11

Menü ........................................................................... 21

Inbetriebnahme und Voreinstellungen .................. 22

Strahldrehung TR .................................................... 22

Tastkopf-Abgleich und Anwendung ....................... 22

Abgleich 1kHz ......................................................... 22

Abgleich 1MHz ........................................................ 23

Betriebsarten der Vertikalverstärker .....................23

XY-Betrieb ............................................................... 24

Phasenvergleich mit Lissajous-Figur ...................... 24

Phasendifferenz-Messung

im Zweikanal-Betrieb (Yt) .......................................24

Phasendifferenzmessung im Zweikanalbetrieb ..... 25

Messung einer Amplitudenmodulation .................. 25

Triggerung und Zeitablenkung................................ 25

Automatische Spitzenwert-Triggerung .................. 26

Normaltriggerung .................................................... 26

Flankenrichtung....................................................... 26

Triggerkopplung ...................................................... 26

Bildsynchronimpuls-Triggerung ..............................27

Zeilensynchronimpuls-Triggerung .......................... 27

Netztriggerung ........................................................ 27

Alternierende Triggerung ........................................ 28

Externe Triggerung ................................................. 28

Triggeranzeige......................................................... 28

Holdoff-Zeiteinstellung ........................................... 28

St.150601-Hüb/tke

B-Zeitbasis (2. Zeitbasis) / Delay Triggerung ......... 29

Inhaltsverzeichnis

Oszilloskop

HM 1004-

Auto Set...................................................................... 29

Komponenten-Test ................................................... 30

Abgleich ...................................................................... 32

RS232-Interface - Fernsteuerung ............................32

Sicherheitshinweis .................................................. 32

Beschreibung ..........................................................32

Baudrateneinstellung ..............................................32

Datenübertragung ................................................... 32

Bedienungselemente HM1004-

3 .01/.02/.03

3 ...................................... 33

Änderungen vorbehalten

KONFORMITÄTSERKLÄRUNG DECLARATION OF CONFORMITY DECLARATION DE CONFORMITE

Herstellers HAMEG GmbH Manufacturer Kelsterbacherstraße 15-19 Fabricant D - 60528 Frankfurt

Bezeichnung / Product name / Designation:

Oszilloskop/Oscilloscope/Oscilloscope

Typ / Type / Type: HM1004-3

mit / with / avec: -

Optionen / Options / Options: -

mit den folgenden Bestimmungen / with applicable regulations / avec les directives suivantes

EMV Richtlinie 89/336/EWG ergänzt durch 91/263/EWG, 92/31/EWG EMC Directive 89/336/EEC amended by 91/263/EWG, 92/31/EEC Directive EMC 89/336/CEE amendée par 91/263/EWG, 92/31/CEE

Niederspannungsrichtlinie 73/23/EWG ergänzt durch 93/68/EWG Low-Voltage Equipment Directive 73/23/EEC amended by 93/68/EEC Directive des equipements basse tension 73/23/CEE amendée par 93/68/CEE

Angewendete harmonisierte Normen / Harmonized standards applied / Normes harmonisées utilisées

Sicherheit / Safety / Sécurité

EN 61010-1: 1993 / IEC (CEI) 1010-1: 1990 A 1: 1992 / VDE 0411: 1994 EN 61010-1/A2: 1995 / IEC 1010-1/A2: 1995 / VDE 0411 Teil 1/A1: 1996-05 Überspannungskategorie / Overvoltage category / Catégorie de surtension: II Verschmutzungsgrad / Degree of pollution / Degré de pollution: 2

Elektromagnetische Verträglichkeit / Electromagnetic compatibility / Compatibilité électromagnétique

EN 61326-1/A1 Störaussendung / Radiation / Emission: Tabelle / table / tableau 4; Klasse / Class / Classe B. Störfestigkeit / Immunity / Imunitee: Tabelle / table / tableau A1.

EN 61000-3-2/A14 Oberschwingungsströme / Harmonic current emissions / Émissions de courant harmonique: Klasse / Class / Classe D.

EN 61000-3-3 Spannungsschwankungen u. Flicker / Voltage fluctuations and flicker / Fluctuations de tension et du flicker.

Datum /Date /Date Unterschrift / Signature /Signatur

27.03.2001

E. Baumgartner Technical Manager /Directeur Technique

Instruments

Allgemeine Hinweise zur CE-Kennzeichnung

HAMEG Meßgeräte erfüllen die Bestimmungen der EMV Richtlinie. Bei der Konformitätsprüfung werden von HAMEG die gültigen Fachgrund- bzw. Produktnormen zu Grunde gelegt. In Fällen wo unterschiedliche Grenzwerte möglich sind, werden von HAMEG die härteren Prüfbedingungen angewendet. Für die Störaussendung werden die Grenzwerte für den Geschäfts- und Gewerbebereich sowie für Kleinbetriebe angewandt (Klasse 1B). Bezüglich der Störfestigkeit finden die für den Industriebereich geltenden Grenzwerte Anwendung. Die am Meßgerät notwendigerweise angeschlossenen Meß- und Datenleitungen beeinflußen die Einhaltung der vorgegebenen Grenzwerte in erheblicher Weise. Die verwendeten Leitungen sind jedoch je nach Anwendungsbereich unterschiedlich. Im praktischen Meßbetrieb sind daher in Bezug auf Störaussendung bzw. Störfestigkeit folgende Hinweise und Randbedingungen unbedingt zu beachten:

1. Datenleitungen

Die Verbindung von Meßgeräten bzw. ihren Schnittstellen mit externen Geräten (Druckern, Rechnern, etc.) darf nur mit ausreichend abgeschirmten Leitungen erfolgen. Sofern die Bedienungsanleitung nicht eine geringere maximale Leitungslänge vorschreibt, dürfen Datenleitungen (Eingang/ Ausgang, Signal/Steuerung) eine Länge von 3 Metern nicht erreichen und sich nicht außerhalb von Gebäuden befinden. Ist an einem Geräteinterface der Anschluß mehrerer Schnittstellenkabel möglich, so darf jeweils nur eines angeschlossen sein. Bei Datenleitungen ist generell auf doppelt abgeschirmtes Verbindungskabel zu achten. Als IEEE-Bus Kabel sind die von HAMEG beziehbaren doppelt geschirmten Kabel HZ72S bzw. HZ72L geeignet.

2. Signalleitungen

Meßleitungen zur Signalübertragung zwischen Meßstelle und Meßgerät sollten generell so kurz wie möglich gehalten werden. Falls keine geringere Länge vorgeschrieben ist, dürfen Signalleitungen (Eingang/Ausgang, Signal/Steuerung) eine Länge von 3 Metern nicht erreichen und sich nicht außerhalb von Gebäuden befinden. Alle Signalleitungen sind grundsätzlich als abgeschirmte Leitungen (Koaxialkabel - RG58/U) zu verwenden. Für eine korrekte Masseverbindung muß Sorge getragen werden. Bei Signalgeneratoren müssen doppelt abgeschirmte Koaxialkabel (RG223/U, RG214/U) verwendet werden.

3. Auswirkungen auf die Meßgeräte

Beim Vorliegen starker hochfrequenter elektrischer oder magnetischer Felder kann es trotz sorgfältigen Meßaufbaues über die angeschlossenen Meßkabel zu Einspeisung unerwünschter Signalteile in das Meßgerät kommen. Dies führt bei HAMEG Meßgeräten nicht zu einer Zerstörung oder Außerbetriebsetzung des Meßgerätes. Geringfügige Abweichungen des Meßwertes über die vorgegebenen Spezifikationen hinaus können durch die äußeren Umstände in Einzelfällen jedoch auftreten.

4. Störfestigkeit von Oszilloskopen

4.1 Elektromagnetisches HF-Feld

Beim Vorliegen starker hochfrequenter elektrischer oder magnetischer Felder, können durch diese Felder bedingte Überlagerungen des Meßsignals sichtbar werden. Die Einkopplung dieser Felder kann über das Versorgungsnetz, Meß- und Steuerleitungen und/oder durch direkte Einstrahlung erfolgen. Sowohl das Meßobjekt, als auch das Oszilloskop können hiervon betroffen sein. Die direkte Einstrahlung in das Oszilloskop kann, trotz der Abschirmung durch das Metallgehäuse, durch die Bildschirmöffnung erfolgen. Da die Bandbreite jeder Meßverstärkerstufe größer als die Gesamtbandbreite des Oszilloskops ist, können Überlagerungen sichtbar werden, deren Frequenz wesentlich höher als die –3 dB Meßbandbreite ist.

4.2 Schnelle Transienten / Entladung statischer Elektrizität

Beim Auftreten von schnellen Transienten (Burst) und ihrer direkten Einkopplung über das Versorgungsnetz bzw. indirekt (kapazitiv) über Meß- und Steuerleitungen, ist es möglich, daß dadurch die Triggerung ausgelöst wird. Das Auslösen der Triggerung kann auch durch eine direkte bzw. indirekte statische Entladung (ESD) erfolgen. Da die Signaldarstellung und Triggerung durch das Oszilloskop auch mit geringen Signalamplituden (<500µV) erfolgen soll, läßt sich das Auslösen der Triggerung durch derartige Signale (> 1kV) und ihre gleichzeitige Darstellung nicht vermeiden.

Änderungen vorbehalten

HAMEG GmbH

Technische Daten

Vertikal-Ablenkung

Betriebsarten: Kanal I oder Kanal II,

Kanal I und Kanal II alternierend oder chop., (Chopperfrequenz ca. 0,5MHz)

Summe

(beide Kanäle invertierbar)

XY-Betrieb: über Kanal I und Kanal II Bandbreite: 2x 0–100MHz (-3dB)

Anstiegszeit: <3,5ns, Überschwingen: max. 1%

Ablenkkoeffizienten: 14 kalibrierte Stellungen von 1mV/cm bis 20V/cm mit 1-2-5 Teilung variabel 2.5:1 bis mindestens 50V/cm Genauigkeit der kal. Stellungen:

Eingangsimpedanz: 1MΩ II 15pF

Eingangskopplung: DC-AC-GD Eingangsspannung: max. 400V (DC + Spitze AC)

Verzögerungsleitung: ca. 70ns

Automatik

Normal Flankenrichtung: positiv oder negativ

ALT.-Triggerung ( ≥8mm); Triggeranzeige mit LED Quellen: Kanal I oder II, K I alternierend K II, Netz und extern. Kopplung: AC DC 1,5kHz). NR (Noise reject): DC–50MHz (≥ 8mm) Aktiver TV-Sync-Separator Triggerung extern: ≥0,3Vss Triggerung Zeitbasis B: mit Level-Einstellung

und Flankenwahl. DC–200MHz.

Zeitbasis A: 22 kalibrierte Stellungen von 0,5s/cm bis 50ns/cm mit 1-2-5 Teilung, Genauigkeit der kalibrierten Stellungen: ±3% variabel 2,5:1 bis mindestens 1,25s/cm, mit X-Dehnung x10 bis 5ns/cm ±5%

Hold-off-Zeit: variabel bis ca. 10:1 Zeitbasis B: 18 kalibrierte Stellungen

von 20ms/cm bis 50ns/cm mit 1-2-5 Teilung,

Betriebsarten Bandbreite X-Verstärker: 0-3MHz (-3dB).

Eingang X-Verstärker über Kanal II, Ablenkkoeffizienten wie Kanal II,

X–Y- Phasendifferenz: <3° unter 220kHz.

Manuell über Bedienungsknöpfe Auto Set Save und Recall für 9 Einstellprogramme

Schnittstelle: RS-232 (serienmäßig). Fernbedienung HZ68 (optionell).

Anzeige der Meßparameter und diverser Funktionen auf dem Bildschirm.

Cursormessungen von ∆U, ∆t oder 1/∆t (Freq.),

(Einzeln oder im Tracking-Betrieb). Separate Einstellung der Readout-Helligkeit

Testspannung: ca. 7V Teststrom: max. 7mA

Prüfkreis liegt einpolig an Masse (Schutzleiter)

Röhre: D14-375GH, 8x10cm, Innenraster. Beschleunigungsspannung: ca. 14kV

Strahldrehung: auf Frontseite einstellbar Kalibrator: Rechteckgenerator (t ≈1kHz/1MHz;

Netzanschluß: 100-240V ±10%, 50/60Hz Leistungsaufnahme: ca. 38 Watt bei 50Hz

Zul. Umgebungstemperatur: 0°C...+40°C

Schutzart:

Gewicht: ca. 5,9kg. Farbe: techno-braun Gehäusemaße: B 285, H 125, T 380 mm

oder

Differenz von K I und K II

1mV/cm – 2mV/cm: ±5% (0 bis 10MHz (-3dB)) 5mV/cm – 20V/cm: ±3%

Triggerung

(Spitzenwert):

mit Level-Einstellung:

(0 -200MHz)

, HF (50kHz - 200MHz), LF (0 -

<20Hz-200MHz (≥0,5cm)

DC-200MHz (≥0,5cm)

(10Hz- 200MHz)

für Bild und Zeile

von DC bis 100MHz

Horizontal-Ablenkung

: :

: A / ALT / B

: :

Bedienung / Steuerung

(automatische Parametereinstellung)

Readout / Cursoren

Komponententester

(Leerlauf) ca. 50Hz

eff

(Kurzschluß)

eff

Verschiedenes

<4ns),

0,2V ±1%

Schutzklasse I (IEC1010-1 / VDE 0411)

08/00

100MHz Analog-Oszilloskop HM1004-3

mit Auto-Set, Save/Recall, Readout und Cursor

2 Kanäle, 1mV– 50V/cm mit Verzögerungsleitung, 1MHz Kalibrator

2 Zeitbasen bis 5ns/cm, alternierend und mit 2. Triggerung Triggerung: DC –200MHz, TV-Sync. Separator. RS232-Schnittstelle

Das mit modernster Technik ausgestatteten Oszilloskop HM1004-3 verfügt über ein prozessorgesteuertes System, das vor allem die Bedienung weitge- hend automatisiert. Dominierend sind dabei die "Autoset"- und "Save/ Recall"- Funktionen, mit welchen auch ungeübte Personen die Geräte sehr leicht bedienen können. Selbstverständlich sind alle über "Autoset" gesetzten Meßparameter danach noch manuell veränderbar. Mit Hilfe der "Save/Re- call"-Funktionen können 9 komplette Einstellprogramme inclusive Cursor gespeichert und jederzeit wieder aufgerufen werden.

Alle kalibrierten Werte und diverse Funktionen werden mit Hilfe der "Readout"-Funktion auf dem Bildschirm angezeigt. Für die genaue Ermittlung der Zeit-, Frequenz- und Amplitudenwerte stehen 2 Cursoren zur Verfügung.

Die hohe Übertragungsgüte der Meßverstärker mit Verzögerungsleitung erlaubt sowohl die naturgetreue Darstellung von impulsartigen Signalen, wie auch Aufzeichnungen mit dem HM1004-3 bis in den Frequenzbereich um 200MHz. Ebenso exzellent ist die Triggerung. Bereits ab 5mm Bildhöhe werden einwandfrei stehende Bilder dargestellt. Ferner gestattet die echte 2. Zeitbasis mit Hilfe der 2. Triggerung die Aufzeichnung stark gedehnter Signalausschnitte, auch wenn sie asynchron sind.

Die eingebaute RS-232 Schnittstelle ermöglicht die Steuerung und die Abfrage der Einstellparameter mittels PC.

Im Lieferumfang: Betriebsanleitung auf CD-ROM, Netzkabel und

2 Tastköpfe 10:1.

Foto mit 1MHz Rechteck- und 200MHz Sinus-Signal, alternierend getriggert

Foto eines FBAS -Signals mit Burst-Darstellung über Zeitbasis B u. 2.Triggerung

Änderungen vorbehalten

Allgemeines

Sofort nach dem Auspacken sollte das Gerät auf mechanische Beschädigungen und lose Teile im Innern überprüft werden. Falls ein Transportschaden vorliegt, ist sofort der Lieferant zu informieren. Das Gerät darf dann nicht in Betrieb gesetzt werden.

Symbole

Bedienungsanleitung beachten

Hochspannung

Erde

Aufstellung des Gerätes

Für die optimale Betrachtung des Bildschirmes kann das Gerät in drei verschiedenen Positionen aufgestellt werden (siehe Bilder C, D, E). Wird das Gerät nach dem Tragen senkrecht aufgesetzt, bleibt der Griff automatisch in der Tragestellung stehen, siehe Abb. A.

Will man das Gerät waagerecht auf eine Fläche stellen, wird der Griff einfach auf die obere Seite des Oszilloskops gelegt (Abb. C). Wird eine Lage entsprechend Abb. D gewünscht (10° Neigung), ist der Griff, ausgehend von der Tragestellung A, in Richtung Unterkante zu schwenken bis er automatisch einrastet. Wird für die Betrachtung eine noch höhere Lage des Bildschirmes erforderlich, zieht man den Griff wieder aus der Raststellung und drückt ihn weiter nach hinten, bis er abermals einrastet (Abb. E mit 20° Neigung). Der Griff läßt sich auch in eine Position für waagerechtes Tragen bringen. Hierfür muß man diesen in Richtung Oberseite schwenken und, wie aus Abb. B ersichtlich, ungefähr in der Mitte schräg nach oben ziehend einrasten. Dabei muß das Gerät gleichzeitig angehoben werden, da sonst der Griff sofort wieder ausrastet.

den Bestimmungen der Schutzklasse I. Die berührbaren Metallteile sind gegen die Netzpole mit 2200V Gleichspannung geprüft. Durch Verbindung mit anderen Netzanschlußgeräten können u.U. netzfrequente Brummspannungen im Meßkreis auftreten. Dies ist bei Benutzung eines Schutz-Trenntransformators der Schutzklasse II leicht zu vermeiden. Das Oszilloskop darf aus Sicherheitsgründen nur an vorschriftsmäßigen Schutz-kontaktsteckdosen betrieben werden. Der Netzstecker muß eingeführt sein, bevor Signalstromkreise angeschlossen werden. Die Auftrennung der Schutzkontaktverbindung ist unzulässig.

Die meisten Elektronenröhren generieren γ-Strahlen. Bei diesem Gerät bleibt die Ionendosisleistung weit unter dem gesetzlich zulässigen Wert von 36 pA/kg.

Wenn anzunehmen ist daß ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Gerät außer Betrieb zu setzen und gegen unabsichtlichen Betrieb zu sichern.

Diese Annahme ist berechtigt,

• wenn das Gerät sichtbare Beschädigungen hat,

• wenn das Gerät lose Teile enthält,

• wenn das Gerät nicht mehr arbeitet,

• nach längerer Lagerung unter ungünstigen Verhältnissen (z.B. im Freien oder in feuchten Räumen),

• nach schweren Transportbeanspruchungen (z.B. mit einer Verpackung, die nicht den Mindestbedingungen von Post, Bahn oder Spedition entsprach).

Betriebsbedingungen

Der zulässige Umgebungstemperaturbereich während des Betriebs reicht von 0°C... +40°C. Während der Lagerung oder des Transports darf die Temperatur zwischen -40°C und +70°C betragen. Hat sich während des Transports oder der Lagerung Kondenswasser gebildet, muß das Gerät ca. 2 Stunden akklimatisiert werden, bevor es in Betrieb genommen wird. Das Oszilloskop ist zum Gebrauch in sauberen, trockenen Räumen bestimmt. Es darf nicht bei besonders großem Staub- bzw. Feuchtigkeitsgehalt der Luft, bei Explosionsgefahr sowie bei aggressiver chemischer Einwirkung betrieben werden. Die Betriebslage ist beliebig. Eine ausreichende Luftzirkulation (Konvektionskühlung) ist jedoch zu gewährleisten. Bei Dauerbetrieb ist folglich eine horizontale oder schräge Betriebslage (Aufstellbügel) zu bevorzugen.

Sicherheit

Dieses Gerät ist gemäß VDE 0411 Teil 1, Sicherheitsbestimmungen für elektrische Meß-, Steuer-, Regel- und Laborgeräte, gebaut und geprüft und hat das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Es entspricht damit auch den Bestimmungen der europäischen Norm EN 61010-1 bzw. der internationalen Norm IEC 1010-1. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muß der Anwender die Hinweise und Warnvermerke beachten, die in dieser Bedienungsanleitung enthalten sind. Gehäuse, Chassis und alle Meßanschlüsse sind mit dem Netzschutzleiter verbunden. Das Gerät entspricht

Die Lüftungslöcher dürfen nicht abgedeckt werden!

Nenndaten mit Toleranzangaben gelten nach einer Anwärmzeit von min. 20 Minuten und bei einer Umgebungstemperatur zwischen 15°C und 30°C. Werte ohne Toleranzangabe sind Richtwerte eines durchschnittlichen Gerätes.

Garantie

Jedes Gerät durchläuft vor dem Verlassen der Produktion einen Qualitätstest mit 10-stündigem ,,burn-in“. Im intermittierenden Betrieb wird dabei fast jeder Frühausfall erkannt. Dem folgt ein 100% Test jedes Gerätes, bei dem alle Betriebsarten und die Einhaltung der technischen Daten geprüft werden. Dennoch ist es möglich, daß ein Bauteil erst nach längerer Betriebsdauer ausfällt. Daher wird auf alle Geräte eine Funktionsgarantie von 2 Jahren gewährt. Voraussetzung ist, daß im Gerät keine Veränderungen vorgenommen wurden. Für Versendungen per Post, Bahn oder Spedition darf nur die Originalverpackung verwendet werden. Transport- oder sonstige Schäden, verursacht durch grobe Fahrlässigkeit, werden von der Garantie nicht erfaßt.Bei einer Beanstandung sollte man am Gehäuse des Gerätes eine stichwortartige

Änderungen vorbehalten

Allgemeines

Fehlerbeschreibung anbringen. Wenn dabei gleich der Name und die Telefon-Nr. (Vorwahl und Ruf- bzw. Durchwahl-Nr. oder Abteilungsbezeichnung) für evtl. Rückfragen angeben wird, dient dies einer beschleunigten Abwicklung.

Wartung

Verschiedene wichtige Eigenschaften des Oszilloskops sollten in gewissen Zeitabständen sorgfältig überprüft werden. Nur so besteht eine weitgehende Sicherheit, daß alle Signale mit der den technischen Daten zugrundeliegenden Exaktheit dargestellt werden. Sehr empfehlenswert ist ein SCOPETESTER HZ60, der trotz seines niedrigen Preises Aufgaben dieser Art hervorragend erfüllt.

Die Außenseite des Oszilloskops sollte regelmäßig mit einem Staubpinsel gereinigt werden. Hartnäckiger Schmutz an Gehäuse und Griff, den Kunststoff- und Aluminiumteilen läßt sich mit einem angefeuchteten Tuch (Wasser +1% Entspan nungsmittel) entfernen. Bei fettigem Schmutz kann Brennspiritus oder Waschbenzin (Petroleumäther) benutzt werden. Die Sichtscheibe darf nur mit Wasser oder Waschbenzin (aber nicht mit Alkohol oder Lösungsmitteln) gereinigt werden, sie ist dann noch mit einem trockenen, sauberen, fuselfreien Tuch nachzureiben. Nach der Reinigung sollte sie mit einer handelsüblichen antistatischen Lösung, geeignet für Kunststoffe, behandelt werden. Keinesfalls darf die Reinigungsflüssigkeit in das Gerät gelangen. Die Anwendung anderer Reinigungsmittel kann die Kunststoff- und Lackoberflächen angreifen.

Schutzschaltung

Dieses Gerät ist mit einem Schaltnetzteil ausgerüstet, welches über Überstrom und -spannungs-Schutzschaltungen verfügt. Im Fehlerfall kann ein sich periodisch wiederholendes tickendes Geräusch hörbar sein.

Die Netzeingangssicherung ist von außen zugänglich. Netzstecker-Buchse und Sicherungshalter bilden eine Einheit. Ein Auswechseln der Sicherung darf und kann (bei unbeschädigtem Sicherungshalter) nur erfolgen, wenn zuvor das Netzkabel aus der Buchse entfernt wurde. Dann muss der Sicherungshalter mit einem Schraubenzieher herausgehebelt werden. Der Ansatzpunkt ist ein Schlitz, der sich auf der Seite der Anschlusskontakte befindet. Die Sicherung kann dann aus einer Halterung gedrückt und ersetzt werden.

Der Sicherungshalter wird gegen den Federdruck eingeschoben, bis er eingerastet ist. Die Verwendung ,,geflickter" Sicherungen oder das Kurzschließen des Sicherungshalters ist unzulässig. Dadurch entstehende Schäden fallen nicht unter die Garantieleistungen.

Sicherungstype: Größe 5 x 20 mm; 250V~, C; IEC 127, Bl. III; DIN 41 662 (evtl. DIN 41 571, Bl. 3). Abschaltung: träge (T) 0,8A.

ACHTUNG! Im Inneren des Gerätes befindet sich im Bereich des Schaltnetzteiles eine Sicherung:

Größe 5 x 20 mm; 250V~, C; IEC 127, Bl. III; DIN 41 662 (evtl. DIN 41 571, Bl. 3). Abschaltung: flink (F) 0,8A.

Diese Sicherung darf nicht vom Anwender ersetzt werden!

Netzspannung

Das Gerät arbeitet mit Netzwechselspannungen von 100V bis 240V. Eine Netzspannungsumschaltung ist daher nicht vorgesehen.

Änderungen vorbehalten

Die Grundlagen der Signalaufzeichnung

Art der Signalspannung

Die Oszilloskope HM1004-3 und HM1505-3 erfassen praktisch alle sich periodisch wiederholenden Signalarten (Wechselspannungen) mit Frequenzen bis mindestens 100MHz (-3dB) beim HM1004-3 (HM1505-3: 150 MHz (-3dB)) und Gleichspannungen.

Der Vertikalverstärker ist so ausgelegt, daß die Übertragungsgüte nicht durch eigenes Überschwingen beeinflußt wird.

Die Darstellung einfacher elektrischer Vorgänge, wie sinusförmige HF- und NF-Signale oder netzfrequente Brummspannungen, ist in jeder Hinsicht problemlos. Beim Messen ist ein ab ca. 40 MHz (HM1505-3: ca. 70 MHz) zunehmender Meßfehler zu berücksichtigen, der durch Verstärkungsabfall bedingt ist. Bei ca. 80 MHz (HM1505-3: ca. 110 MHz) beträgt der Abfall etwa 10%, der tatsächliche Spannungswert ist dann ca. 11% größer als der angezeigte Wert. Wegen der differierenden Bandbreiten der Vertikalverstärker (-3dB zwischen 100 MHz und 140 MHz; HM1505-3: -3dB zwischen 150 MHz und 170 MHz) ist der Meßfehler nicht so exakt definierbar.

Bei sinusförmigen Vorgängen liegt die -6dB Grenze für den HM1004-3 sogar bei 160 MHz, beim HM1505-3 bei 220 MHz. Die zeitliche Auflösung ist unproblematisch.

Bei der Aufzeichnung rechteck- oder impulsartiger Signalspannungen ist zu beachten, daß auch deren Oberwellenanteile übertragen werden müssen. Die Folgefrequenz des Signals muß deshalb wesentlich kleiner sein als die obere Grenzfrequenz des Vertikalverstärkers. Bei der Auswertung solcher Signale ist dieser Sachverhalt zu berücksichtigen.

Die mit der AC/DC -Taste gewählte Eingangskopplung wird mit dem READOUT (Schirmbild) angezeigt. Das = -Symbol zeigt DC-Kopplung an, während AC-Kopplung mit dem ~ Symbol angezeigt wird (siehe “Bedienelemente und Read-

out”).

Größe der Signalspannung

In der allgemeinen Elektrotechnik bezieht man sich bei Wechselspannungsangaben in der Regel auf den Effektivwert. Für Signalgrößen und Spannungsbezeichnungen in der Oszilloskopie wird jedoch der Vss-Wert (Volt-Spitze-Spitze) verwendet. Letzterer entspricht den wirklichen Potentialverhältnissen zwischen dem positivsten und negativsten Punkt einer Spannung.

Will man eine auf dem Oszilloskopschirm aufgezeichnete sinusförmige Größe auf ihren Effektivwert umrechnen, muß der sich in Uss ergebende Wert durch 2 x √2 = 2,83 dividiert werden. Umgekehrt ist zu beachten, daß in Veff angegebene sinusförmige Spannungen den 2,83fachen Potential unterschied in Vss haben. Die Beziehungen der verschiedenen Spannungsgrößen sind aus der nachfolgenden Abbildung ersichtlich.

Schwieriger ist das Oszilloskopieren von Signalgemischen, besonders dann, wenn darin keine mit der Folgefrequenz ständig wiederkehrenden höheren Pegelwerte enthalten sind, auf die getriggert werden kann. Dies ist z.B. bei Burst-Signalen der Fall. Um auch dann ein gut getriggertes Bild zu erhalten, ist u.U. eine Veränderung der HOLD OFF- Zeit erforderlich.

Fernseh-Video-Signale (FBAS-Signale) sind mit Hilfe des aktiven TV-Sync-Separators leicht triggerbar.

Die zeitliche Auflösung ist unproblematisch. Beispielsweise wird bei ca. 100MHz und der kürzesten einstellbaren Ablenkzeit (5ns/cm) alle 2cm ein Kurvenzug geschrieben.

Für den wahlweisen Betrieb als Wechsel- oder Gleichspannungsverstärker hat jeder Vertikalverstärker-Eingang eine AC/DC-Taste (DC = direct current; AC = alternating current). Mit Gleichstromkopplung DC sollte nur bei vorgeschaltetem Tastteiler oder bei sehr niedrigen Frequenzen gearbeitet werden bzw. wenn die Erfassung des Gleichspannungsanteils der Signalspannung unbedingt erforderlich ist.

Bei der Aufzeichnung sehr niederfrequenter Impulse können bei AC-Kopplung (Wechselstrom) des Vertikalverstärkers störende Dachschrägen auftreten (AC-Grenzfrequenz ca. 1,6Hz für 3dB). In diesem Falle ist, wenn die Signalspannung nicht mit einem hohen Gleichspannungspegel überlagert ist, die DC-Kopplung vorzuziehen. Andernfalls muß vor den Eingang des auf DC-Kopplung geschalteten Meßverstärkers ein entsprechend großer Kondensator geschaltet werden. Dieser muß eine genügend große Spannungsfestigkeit besitzen. DC-Kopplung ist auch für die Darstellung von Logik- und Impulssignalen zu empfehlen, besonders dann, wenn sich dabei das Tastverhältnis ständig ändert. Andernfalls wird sich das Bild bei jeder Änderung auf- oder abwärts bewegen. Reine Gleichspannungen können nur mit DC-Kopplung gemessen werden.

Spannungswerte an einer Sinuskurve V

= Effektivwert; Vs = einfacher Spitzenwert;

eff Vss = Spitze-Spitze-Wert; V

= Momentanwert (zeitabhängig)

mom

Die minimal erforderliche Signalspannung am Y-Eingang für ein 1cm hohes Bild beträgt 1mVss (±5%), wenn mit dem READOUT (Schirmbild) der Ablenkkoeffizient 1mV angezeigt wird und die Feineinstellung kalibriert ist. Es können jedoch auch noch kleinere Signale aufgezeichnet werden. Die möglichen Ablenkkoeffizienten sind in mVss/cm oder Vss/cm angegeben. Die Größe der angelegten Spannung ermittelt man durch Multiplikation des eingestellten Ablenkkoeffizienten mit der abgelesenen vertikalen Bildhöhe in cm. Wird mit Tastteiler 10:1 gearbeitet, ist nochmals mit 10 zu multiplizieren.

Für Amplitudenmessungen muß sich die Fein-Einstellung in ihrer kalibrierten Stellung befinden. Unkalibriert kann die Ablenkempfindlichkeit mindestens bis zum Faktor 2,5:1 verringert werden (siehe “Bedienelemente und Readout”). So kann jeder Zwischenwert innerhalb der 1-2-5 Abstufung des Teilerschalters eingestellt werden. Ohne Tastteiler sind damit Signale bis 400Vss darstellbar (Ablenkkoeffizient auf 20V/cm, Feineinstellung 2,5:1).

Mit den Bezeichnungen

H = Höhe in cm des Schirmbildes, U = Spannung in Vss des Signals am Y-Eingang, A = Ablenkkoeffizient in V/cm (VOLTS / DIV.-Anzeige)

läßt sich aus gegebenen zwei Werten die dritte Größe errechnen:

Änderungen vorbehalten

Die Grundlagen der Signalaufzeichnung

Alle drei Werte sind jedoch nicht frei wählbar. Sie müssen innerhalb folgender Grenzen liegen (Triggerschwelle, Ablesegenauigkeit):

H zwischen 0,5cm und 8cm, möglichst 3,2cm und 8cm, U zwischen 0,5mVss und 160Vss, A zwischen 1mV/cm und 20V/cm in 1-2-5 Teilung.

Beispiel:

Eingest. Ablenkkoeffizient A = 50mV/cm (0,05V/cm), abgelesene Bildhöhe H = 4,6cm, gesuchte Spannung U = 0,05x4,6 = 0,23Vss

Eingangsspannung U = 5Vss, eingestellter Ablenkkoeffizient A = 1V/cm, gesuchte Bildhöhe H = 5:1 = 5cm

√

Signalspannung U = 230Veff x 2x (Spannung >160Vss, mit Tastteiler 10:1 U = 65,1Vss), gewünschte Bildhöhe H = mind. 3,2cm, max. 8cm, maximaler Ablenkkoeffizient A = 65,1:3,2 = 20,3V/cm, minimaler Ablenkkoeffizient A = 65,1:8 = 8,1V/cm, einzustellender Ablenkkoeffizient A = 10V/cm

Die vorherigen Beispiele beziehen sich auf die Ablesung mittels des Innenrasters der Strahlröhre, können aber wesentlich einfacher mit den auf ∆V -Messung geschalteten Cursoren ermittelt werden (siehe “Bedienelemente und Readout”). Die Spannung am Y-Eingang darf 400V (unabhän- gig von der Polarität) nicht überschreiten.

Ist das zu messende Signal eine Wechselspannung die einer Gleichspannung überlagert ist (Mischspannung), beträgt der höchstzulässige Gesamtwert beider Spannungen (Gleichspannung und einfacher Spitzenwert der Wechselspannung) ebenfalls + bzw. -400V (siehe Abbildung). Wechselspannungen, deren Mittelwert Null ist, dürfen maximal 800Vss betragen.

Beim Messen mit Tastteilern sind deren höhere Grenzwerte nur dann maßgebend, wenn DC-Eingangskopplung am Oszilloskop vorliegt.

2 = 651Vss

hochspannungsfester Kondensator (etwa 22-68nF) vorzuschalten.

Mit der auf GD geschalteten Eingangskopplung und dem Y- POS.-Einsteller kann vor der Messung eine horizontale Rasterlinie als Referenzlinie für Massepotential eingestellt werden. Sie kann beliebig zur horizontalen Mittellinie eingestellt werden, je nachdem, ob positive und/oder negative Abweichungen vom Massepotential zahlenmäßig erfaßt werden sollen.

Gesamtwert der Eingangsspannung

Die gestrichelte Kurve zeigt eine Wechselspannung, die um 0 Volt schwankt. Ist diese Spannung einer Gleichspannung überlagert (DC), so ergibt die Addition der positiven Spitze zur Gleichspannung die maximal auftretende Spannung (DC + AC Spitze).

Zeitwerte der Signalspannung

In der Regel handelt es sich in der Oszilloskopie um zeitlich wiederkehrende Spannungsverläufe, im folgenden Perioden genannt. Die Zahl der Perioden pro Sekunde ist die Folgefrequenz. Abhängig von der Zeitbasis-Einstellung (TIME/ DIV.) können eine oder mehrere Signalperioden oder auch nur ein Teil einer Periode dargestellt werden. Die Zeitkoeffizienten werden mit dem READOUT (Schirmbild) angezeigt und in ms/cm, µs/cm und ns/cm angegeben.

Für Gleichspannungsmessungen bei AC-Eingangskopplung gilt der niedrigere Grenzwert des Oszilloskopeingangs (400V). Der aus dem Widerstand im Tastkopf und dem 1MΩ Ein- gangswiderstand des Oszilloskops bestehende Spannungsteiler ist, durch den bei AC-Kopplung dazwischen geschalteten Eingangs-Kopplungskondensator, für Gleichspannungen unwirksam. Gleichzeitig wird dann der Kondensator mit der ungeteilten Gleichspannung belastet. Bei Mischspannungen ist zu berücksichtigen, daß bei AC-Kopplung deren Gleichspannungsanteil ebenfalls nicht geteilt wird, während der Wechselspannungsanteil einer frequenzabhängigen Teilung unterliegt, die durch den kapazitiven Widerstand des Koppelkondensators bedingt ist. Bei Frequenzen ≥40Hz kann vom Teilungsverhältnis des Tastteilers ausgegangen werden.

Unter Berücksichtigung der zuvor erläuterten Bedingunge können mit HAMEG-Tastteilern 10:1 Gleichspannungen bis 600V bzw. Wechselspannungen (mit Mittelwert Null) bis 1200Vss gemessen werden. Mit Spezialtastteilern 100:1(z.B. HZ53) lassen sich Gleichspannungen bis 1200V bzw. Wechselspannungen (mit Mittelwert Null) bis 2400Vss messen. Allerdings verringert sich dieser Wert bei höheren Frequenzen (siehe technische Daten HZ53). Mit einem normalen Tastteiler 10:1 riskiert man bei so hohen Spannungen, daß der den Teiler-Längswiderstand überbrückende C-Trimmer durchschlägt, wodurch der Y-Eingang des Oszilloskops beschädigt werden kann. Soll jedoch z.B. nur die Restwelligkeit einer Hochspannung oszilloskopiert werden, genügt auch der 10:1Tastteiler. Diesem ist dann noch ein entsprechend

Die folgenden Beispiele beziehen sich auf die Ablesung mittels des Innenrasters der Strahlröhre, können aber wesentlich einfacher mit den auf ∆T- bzw. 1/∆T-(Frequenz) Messung geschalteten Cursoren ermittelt werden (siehe “Bedienelemente und Readout”).

Die Dauer einer Signalperiode, bzw. eines Teils davon, ermittelt man durch Multiplikation des betreffenden Zeitabschnitts (Horizontalabstand in cm) mit dem eingestellten Zeitkoeffizienten. Dabei muß die Zeit-Feineinstellung kalibriert sein. Unkalibriert kann die Zeitablenkgeschwindigkeit mindestens um den Faktor 2,5:1 verringert werden. So kann jeder Zwischenwert innerhalb der 1-2-5 Abstufung der Zeit-Ablenkkoeffizienten eingestellt werden.

Mit den Bezeichnungen

L= Länge in cm einer Periode (Welle) auf dem Schirmbild, T = Zeit in s für eine Periode, F = Folgefrequenz in Hz, Z = Zeitkoeffizient in s/cm (TIME / DIV.-Anzeige)

und der Beziehung F = 1/T lassen sich folgende Gleichungen aufstellen:

Änderungen vorbehalten

Die Grundlagen der Signalaufzeichnung

Alle vier Werte sind jedoch nicht frei wählbar. Sie sollten innerhalb folgender Grenzen liegen:

L zwischen 0,2 und 10cm, möglichst 4 bis 10cm, T zwischen 5ns und 5s, F zwischen 0,5Hz und 100MHz, Z zwischen 50ns/cm und 500ms/cm in 1-2-5 Teilung

(ohne X-Dehnung x10), und

Z zwischen 5ns/cm und 50ms/cm in 1-2-5 Teilung

(bei X-Dehnung x10).

Beispiele:

Länge eines Wellenzugs (einer Periode) L = 7cm, eingestellter Zeitkoeffizient Z = 0,1µs/cm, gesuchte Periodenzeit T = 7x0,1x10-6 = 0,7µs gesuchte Folgefrequenz F = 1:(0,7x10-6) = 1,428MHz.

Zeit einer Signalperiode T = 1s, eingestellter Zeitkoeffizient Z = 0,2s/cm, gesuchte Länge L = 1:0,2 = 5cm.

Länge eines Brummspannung-Wellenzugs L = 1cm, eingestellter Zeitkoeffizient Z = 10ms/cm, gesuchte Brummfrequenz F = 1:(1x10x10-3) = 100Hz.

Bei einem eingestellten Zeitkoeffizienten von 5ns/cm ergäbe das Bildbeispiel eine gemessene Gesamtanstiegszeit von

tges = 1,6cm x 5ns/cm = 8ns

Bei sehr kurzen Zeiten ist die Anstiegszeit des OszilloskopVertikalverstärkers und des evtl. benutzten Tastteilers geometrisch vom gemessenen Zeitwert abzuziehen. Die Anstiegszeit des Signals ist dann

TV-Zeilenfrequenz F = 15 625Hz, eingestellter Zeitkoeffizient Z = 10µs/cm, gesuchte Länge L = 1:(15 625x10-5) = 6,4cm.

Länge einer Sinuswelle L = min. 4cm, max. 10cm, Frequenz F = 1kHz, max. Zeitkoeffizient Z = 1:(4x103) = 0,25ms/cm, min. Zeitkoeffizient Z = 1:(10x103) = 0,1ms/cm, einzustellender Zeitkoeffizient Z = 0,2ms/cm, dargestellte Länge L = 1:(103 x 0,2x10-3) = 5cm.

Länge eines HF-Wellenzugs L = 1cm, eingestellter Zeitkoeffizient Z = 0,5µs/cm, gedrückte Dehnungstaste X-MAG. (x 10) : Z = 50ns/cm, gesuchte Signalfreq. F = 1:(1x50x10-9) = 20MHz, gesuchte Periodenzeit T = 1:(20x106) = 50ns.

Ist der zu messende Zeitabschnitt im Verhältnis zur vollen Signalperiode relativ klein, sollte man mit gedehntem Zeitmaß- stab (X-MAG. x10) arbeiten. Durch Drehen des X-POS.Knopfes kann der interessierende Zeitabschnitt in die Mitte des Bildschirms geschoben werden.

Das Systemverhalten einer Impulsspannung wird durch deren Anstiegszeit bestimmt. Impuls-Anstiegs-/Abfallzeiten werden zwischen dem 10%- und 90%-Wert ihrer vollen Amplitude gemessen.

Messung:

• Die Flanke des betr. Impulses wird exakt auf 5cm Schreibhöhe eingestellt (durch Y-Teiler und dessen Feineinstellung.)

• Die Flanke wird symmetrisch zur X- und Y-Mittellinie positioniert (mit X- und Y-Pos. Einsteller).

• Die Schnittpunkte der Signalflanke mit den 10%- bzw. 90%-Linien jeweils auf die horizontale Mittellinie loten und deren zeitlichen Abstand auswerten (T=LxZ,).

• Die optimale vertikale Bildlage und der Meßbereich für die Anstiegszeit sind in der folgenden Abbildung dargestellt.

ta= √t

ges

- t

osc

- t

Dabei ist tges die gemessene Gesamtanstiegszeit, tosz die vom Oszilloskop (HM1004-3: ca. 3,5ns) und tt die des Tastteilers, z.B. = 2ns. Ist tges größer als 34ns, kann die Anstiegszeit des Vertikalverstärkers vernachlässigt werden (Fehler <1%).

Obiges Bildbeispiel ergibt damit eine Signal-Anstiegszeit von

ta= √8

- 3,52 - 22 = 6,9ns

Die Messung der Anstiegs- oder Abfallzeit ist natürlich nicht auf die oben im Bild gezeigte Bild-Einstellung begrenzt. Sie ist so nur besonders einfach. Prinzipiell kann in jeder Bildlage und bei beliebiger Signalamplitude gemessen werden. Wichtig ist nur, daß die interessierende Signalflanke in voller Länge, bei nicht zu großer Steilheit, sichtbar ist und daß der Horizontalabstand bei 10% und 90% der Amplitude gemessen wird. Zeigt die Flanke Vor- oder Überschwingen, darf man die 100% nicht auf die Spitzenwerte beziehen, sondern auf die mittle-

ren Dachhöhen. Ebenso werden Einbrüche oder Spitzen (glitches) neben der Flanke nicht berücksichtigt. Bei sehr starken Einschwingverzerrungen verliert die Anstiegs- oder Abfallzeitmessung allerdings ihren Sinn. Für Verstärker mit annähernd konstanter Gruppenlaufzeit (also gutem Impulsverhalten) gilt folgende Zahlenwert-Gleichung zwischen Anstiegszeit ta (in ns) und Bandbreite B (in MHz):

Anlegen der Signalspannung

Ein kurzes Drücken der AUTO SET-Taste genügt, um automatisch eine sinnvolle, signalbezogene Geräteeinstellung zu erhalten (siehe “AUTO SET”). Die folgenden Erläuterungen beziehen sich auf spezielle Anwendungen, die eine manuelle Bedienung erfordern. Die Funktion der Bedienelemente wird im Abschnitt “Bedienelemente und Readout” beschrieben.

Vorsicht beim Anlegen unbekannter Signale an den Vertikaleingang!

Es wird empfohlen, möglichst immer mit Tastteiler zu messen! Ohne vorgeschalteten Tastteiler sollte als Signalkopplung zunächst immer AC und als Ablenkkoeffizient 20V/cm einge-

Änderungen vorbehalten

Bedienelemente und Readout

stellt sein. Ist die Strahllinie nach dem Anlegen der Signalspannung plötzlich nicht mehr sichtbar, kann es sein, daß die Signalamplitude viel zu groß ist und den Vertikalverstärker total übersteuert. Dann ist der Ablenkkoeffizient zu erhöhen (niedrigere Empfindlichkeit), bis die vertikale Auslenkung nur noch 3-8cm hoch ist. Bei kalibrierter Amplitudenmessung und mehr als 160 Vss großer Signalamplitude ist unbedingt ein Tastteiler vorzuschalten. Ist die Periodendauer des Meßsignals wesentlich länger als der eingestellte Zeit-Ablenkkoeffizient, verdunkelt sich der Strahl. Dann sollte der Zeit-Ablenkkoeffizient vergrößert werden.

Die Zuführung des aufzuzeichnenden Signals an den Y-Eingang des Oszilloskops ist mit einem abgeschirmten Meßkabel wie z.B. HZ32 und HZ34 direkt oder über einen Tastteiler 10:1 geteilt möglich. Die Verwendung der genannten Meßkabel an hochohmigen Meßobjekten ist jedoch nur dann empfehlenswert, wenn mit relativ niedrigen, sinusförmigen Frequenzen (bis etwa 50kHz) gearbeitet wird. Für höhere Frequenzen muß die Meß-Spannungsquelle niederohmig, d.h. an den Kabel-Wellenwiderstand (in der Regel 50Ω angepaßt sein.

Besonders bei der Übertragung von Rechteck- und Impulssignalen ist das Kabel unmittelbar am Y-Eingang des Oszilloskops mit einem Widerstand gleich dem Kabel-Wellenwiderstand abzuschließen. Bei Benutzung eines 50Ω Kabels wie z.B. HZ34 ist hierfür von HAMEG der 50Ω-Durchgangsabschluß HZ22 erhältlich. Vor allem bei der Übertragung von Rechtecksignalen mit kurzer Anstiegszeit werden ohne Abschluß an den Flanken und Dächern störende Einschwingverzerrungen sichtbar. Auch höherfrequente (>100kHz) Sinussignale dürfen generell nur impedanzrichtig abgeschlossen gemessen werden. Im allgemeinen halten Verstärker, Generatoren oder ihre Abschwächer die Nenn-Ausgangsspannung nur dann frequenzunabhängig ein, wenn ihre Anschlußkabel mit dem vorgeschriebenen Widerstand abgeschlossen wurden.

Dabei ist zu beachten, daß man den Abschlußwiderstand HZ22 nur mit max. 2Watt belasten darf. Diese Leistung wird mit 10Veff oder - bei Sinussignal - mit 28,3Vss erreicht. Wird ein Tastteiler 10:1 oder 100:1 verwendet, ist kein Abschluß erforderlich. In diesem Fall ist das Anschlußkabel direkt an den hochohmigen Eingang des Oszilloskops angepaßt. Mit Tastteiler werden auch hochohmige Spannungsquellen nur geringfügig belastet (ca. 10MΩ II 12pF bzw. 100MΩ II 5pF bei HZ53). Deshalb sollte, wenn der durch den Tastteiler auftretende Spannungsverlust durch eine höhere Empfindlichkeitseinstellung wieder ausgeglichen werden kann, nie ohne diesen gearbeitet werden. Außerdem stellt die Längsimpedanz des Teilers auch einen gewissen Schutz für den Eingang des Vertikalverstärkers dar. Infolge der getrennten Fertigung sind alle Tastteiler nur vorabgeglichen; daher muß ein genauer Abgleich am Oszilloskop vorgenommen werden (siehe ,,Tastkopf-Abgleich”).

Standard-Tastteiler am Oszilloskop verringern mehr oder weniger dessen Bandbreite; sie erhöhen die Anstiegszeit. In allen Fällen, bei denen die Oszilloskop-Bandbreite voll genutzt werden muß (z.B. für Impulse mit steilen Flanken), raten wir dringend dazu, die Tastköpfe HZ51 (10:1), HZ52 (10:1 HF) und HZ54 (1:1 und 10:1) zu benutzen. Das erspart u.U. die Anschaffung eines Oszilloskops mit größerer Bandbreite. Die genannten Tastköpfe haben zusätzlich zur niederfrequenten Kompensationseinstellung einen HF-Abgleich. Damit ist mit Hilfe eines auf 1MHz umschaltbaren Kalibrators, z.B. HZ60, eine Gruppenlaufzeitkorrektur an der oberen Grenzfrequenz des Oszilloskops möglich. Tatsächlich werden mit diesen Tastkopf-Typen Bandbreite und Anstiegszeit des Oszilloskops kaum merklich geändert und die Wiedergabe-Treue der Signalform u.U. sogar noch verbessert. Auf diese Weise könnten spezifische Mängel im Impuls-Übertragungsverhalten nachträglich korrigiert werden.

Wenn ein Tastteiler 10:1 oder 100:1 verwendet wird, muß bei Spannungen über 400V immer DC-Eingangskopplung benutzt werden.

Bei AC-Kopplung tieffrequenter Signale ist die Teilung nicht mehr frequenzunabhängig. Impulse können Dachschräge zeigen, Gleichspannungen werden unterdrückt - belasten aber den betreffenden Oszilloskop-Eingangskopplungskondensator. Dessen Spannungsfestigkeit ist max. 400V (DC + Spitze AC). Ganz besonders wichtig ist deshalb die DCEingangskopplung bei einem Tastteiler 100:1, der meist eine zulässige Spannungsfestigkeit von max. 1200V (DC + Spitze AC) hat.

Zur Unterdrückung störender Gleichspannung darf aber ein Kondensator entsprechender Kapazität und Spannungsfestigkeit vor den Tastteiler geschaltet werden (z.B. zur Brummspannungsmessung). Bei allen Tastteilern ist die zulässige Eingangswechselspannung oberhalb von 20kHz frequenzabhängig begrenzt. Deshalb muß die Derating Curve des betreffenden Tastteilertyps beachtet werden.

Wichtig für die Aufzeichnung kleiner Signalspannungen ist die Wahl des Massepunktes am Prüfobjekt. Er soll möglichst immer nahe dem Meßpunkt liegen. Andernfalls können evtl. vorhandene Ströme durch Masseleitungen oder Chassisteile das Meßergebnis stark verfälschen. Besonders kritisch sind auch die Massekabel von Tastteilern. Sie sollen so kurz und dick wie möglich sein.

Beim Anschluß des Tastteiler-Kopfes an eine BNC-Buchse sollte ein BNC-Adapter benutzt werden. Damit werden Masse- und Anpassungsprobleme eliminiert.

Das Auftreten merklicher Brumm- oder Störspannungen im Meßkreis (speziell bei einem kleinen Ablenkkoeffizienten) wird möglicherweise durch Mehrfach-Erdung verursacht, weil dadurch Ausgleichströme in den Abschirmungen der Meßkabel fließen können (Spannungsabfall zwischen den Schutzleiterverbindungen, verursacht von angeschlossenen fremden Netzgeräten, z.B. Signalgeneratoren mit Störschutzkondensatoren).

Bedienelemente und Readout

Die folgenden Beschreibungen setzen voraus, daß die Betriebsart “KOMPONENTEN TEST” abgeschaltet ist.

Bei eingeschaltetem Oszilloskop werden alle wichtigen Meßparameter-Einstellungen im Schirmbild angezeigt (Readout).

Die auf der großen Frontplatte befindlichen Leuchtdiodenanzeigen erleichtern die Bedienung und geben zusätzliche Informationen. Endstellungen von Drehbereichen werden durch ein akustisches Signal signalisiert.

Bis auf die Netztaste (POWER), die Kalibratorfrequenz-Taste (CAL. 1kHz/1MHz), den FOCUS-Einsteller und den Strahldrehungs-Einsteller (TR), werden alle anderen Bedienelemente elektronisch abgefragt. Alle elektronisch erfassten Bedienfunktionen und ihre aktuellen Einstellungen können daher gespeichert bzw. gesteuert werden. Die große Frontplatte ist, wie bei allen HAMEG-Oszilloskopen üblich, in Felder aufgeteilt.

Oben rechts neben dem Bildschirm befinden sich, oberhalb der horizontalen Linie, folgende Bedienelemente und Leuchtdiodenanzeigen:

Änderungen vorbehalten

Bedienelemente und Readout

den kann, ist abhängig von der aktuellen Betriebsart der Zeitbasis.

Die Umschaltung erfolgt mit einem kurzen Tastendruck. Bei eingeschaltetem READOUT sind folgende Schaltsequenzen möglich:

(1) POWER - Netz-Tastenschalter mit Symbolen für Ein- (I)

und Aus-Stellung (O).

Wird das Oszilloskop eingeschaltet, leuchten zunächst alle LED-Anzeigen auf und es erfolgt ein automatischer Test des Gerätes. Während dieser Zeit werden das HAMEG- Logo und die Softwareversion auf dem Bildschirm sichtbar. Wenn alle Testroutinen erfolgreich beendet wurden, geht das Oszilloskop in den Normalbetrieb über und das Logo ist nicht mehr sichtbar. Im Normalbetrieb werden dann die vor dem Ausschalten gespeicherten Einstellungen übernommen und eine der LED’s zeigt den Einschaltzustand an.

Es besteht die Möglichkeit, bestimmte Betriebsfunktionen (SETUP) zu ändern bzw. automatische Abgleichprozeduren (CALIBRATE) aufzurufen. Diesbezügliche Informationen können dem Abschnitt “Menü” entnommen werden.

(2) AUTO SET

Drucktaste bewirkt eine automatische, signalbezogene Geräteeinstellung (siehe “AUTO SET). Auch wenn KOM- PONENTEN TEST oder XY-Betrieb vorliegt, schaltet AUTO SET in die zuletzt benutzte Yt-Betriebsart (CH I, CH II oder DUAL). Sofern vorher alternierender Zeitbasis- (ALT) bzw. B-Zeitbasis-Betrieb vorlag, wird automatisch auf die AZeitbasis geschaltet. Siehe auch “AUTO SET”.

Automatische CURSOR-Spannungsmessung

Liegt CURSOR-Spannungsmessung vor, stellen sich die Cursorlinien automatisch auf den positiven und negativen Scheitelwert des Signals. Die Genauigkeit dieser Funktion nimmt mit zunehmender Signalfrequenz ab und wird auch durch das Tastverhältnis des Signals beeinflußt.

Bei DUAL-Betrieb beziehen sich die Cursorlinien auf das Signal, welches zur internen Triggerung benutzt wird.

Ist die Signalspannung zu gering, ändert sich die Position der Cursorlinien nicht.

(3) RM

Fernbedienung- (= remote control) LED leuchtet, wenn das Gerät über die RS232-Schnittstelle auf Fernbedienungs-Betrieb geschaltet wurde. Dann ist das Oszilloskop mit den elektronisch abgefragten Bedienelementen nicht mehr bedienbar. Dieser Zustand kann durch Drücken der AUTO SET-Taste aufgehoben werden, wenn diese Funktion nicht ebenfalls über die RS232-Schnittstelle verriegelt wurde.

(4) INTENS

Drehknopf mit zugeordneter Leuchtdioden-Anzeige und darunter befindlichem Drucktaster.

Mit dem INTENS-Drehknopf läßt sich die Strahl-Intensi- tät (Helligkeit) für die Signaldarstellung(en) und das Readout einstellen. Linksdrehen verringert, Rechtsdrehen vergrößert die Helligkeit.

Nur A-Zeitbasisbetrieb: A - RO - A. A- und B-Zeitbasisbetrieb: A - RO - B - A. Nur B-Zeitbasisbetrieb: B - RO - B. XY-Betrieb: A - RO - A. Komponententest-Betrieb: A - RO - A.

Mit einem langen Tastendruck kann das Readout ausoder eingeschaltet werden. Durch das Abschalten des Readout lassen sich Interferenzstörungen, wie sie auch beim gechoppten DUAL-Betrieb auftreten können, ver- meiden.

Bei abgeschaltetem READOUT ergeben sich mit kurzem Tastendruck folgende Schaltsequenzen:

Nur A-Zeitbasisbetrieb: A - A. A- und B-Zeitbasisbetrieb: A - B - A. Nur B-Zeitbasisbetrieb: B - B. XY-Betrieb: A - A. Komponententest-Betrieb: A - A.

Die Strahlhelligkeit der jeweils gewählten Funktion wird auch bei ausgeschaltetem Gerät gespeichert. Beim Wiedereinschalten des Oszilloskops liegen somit die letzten Einstellungen vor.

Mit Betätigen der AUTO SET-Taste wird die Strahl- helligkeit auf einen mittleren Wert gesetzt, wenn sie zuvor unterhalb dieses Wertes eingestellt war.

(5) TR

Strahldrehung (= trace rotation). Einstellung mit Schraubenzieher (siehe “Strahldrehung TR”).

(6) FOCUS

Strahlschärfeeinstellung durch Drehknopf; wirkt gleichzeitig auf die Signaldarstellung und das Readout.

(7) SAVE/RECALL

Drucktasten für Geräteeinstellungen-Speicher. Das Oszilloskop verfügt über 9 Speicherplätze. In diesen können alle elektronisch erfaßten Geräteeinstellungen gespeichert bzw. aus diesen aufgerufen werden, mit Ausnahme von: FOCUS, TR (Strahldrehung) und CAL- Drucktaste.

Um einen Speichervorgang einzuleiten, ist die SAVETaste zunächst einmal kurz zu betätigen. Im Readout oben rechts wird dann S für SAVE (= speichern) und eine Speicherplatzziffer zwischen 1 und 9 angezeigt. Danach sind die SAVE- und die RECALL-Taste zur Wahl des Speicherplatzes einzusetzen. Mit jedem kurzen Tastendruck auf SAVE (Pfeilsymbol nach oben zeigend) wird die aktuelle Ziffer schrittweise erhöht, bis die “Endstellung” 9 erreicht ist. Sinngemäß wird mit jedem kurzen Tastendruck auf RECALL (Pfeil nach unten zeigend) die aktuelle Platzziffer schrittweise verringert, bis die “Endstellung” 1 erreicht ist. Die Geräteeinstellung wird unter der gewählten Ziffer gespeichert, wenn anschließend die SAVETaste lang gedrückt wird.

Dem INTENS-Drehknopf sind die Leuchtdioden “A” für A-Zeitbasis, “RO” für Readout und “B” für B-Zeitbasis sowie der “READ OUT” Drucktaster zugeordnet. Welcher Funktion der INTENS-Drehknopf zugeordnet wer-

Beim Aufruf von zuvor gespeicherten Geräteeinstellungen ist zunächst die RECALL-Taste kurz zu drücken und dann der gewünschte Speicherplatz zu bestimmen. Mit einem langen Tastendruck auf RECALL werden dann die früher

Änderungen vorbehalten

Bedienelemente und Readout

gespeicherten Bedienelemente-Einstellungen vom Oszilloskop übernommen.

Achtung: Es ist darauf zu achten, daß das darzustellende Signal mit dem Signal identisch ist, welches beim Speichern der Geräteeinstellung vorhanden war. Liegt ein anderes Signal an (Frequenz, Amplitude) als beim Abspeichern, können Darstellungen erfolgen, die scheinbar fehlerhaft sind.

Wurde SAVE oder RECALL versehentlich aufgerufen, schaltet das gleichzeitige Drücken beider Tasten die Funktion ab. Es kann aber auch ca. 10 Sekunden gewartet werden und die Abschaltung erfolgt automatisch.

Wird das Oszilloskop ausgeschaltet, werden die letzten Einstellparameter automatisch in den Speicher mit der Platzziffer 9 geschrieben und dort gespeicherte abweichende Einstellungen gehen verloren. Das läßt sich verhindern, indem vor dem Ausschalten die in Speicher "9" gespeicherten Einstellungen aufgerufen werden (RECALL

9) und erst danach ausgeschaltet wird.

Achtung! Beide Tasten haben auch bei der Menüauswahl eine Funktion (siehe "Menü").

Unterhalb des zuvor beschriebenen Feldes befinden sich die Bedien- und Anzeigeelemente für die Y-Meßverstärker, die Betriebsarten, die Triggerung und die Zeitbasen.

Gleichspannungsmessung:

Liegt kein Signal am Eingang (INPUT CHI (27)), entspricht die Strahlposition einer Spannung von 0 Volt. Das ist der Fall, wenn der INPUT CHI (27) bzw. im Additionsbetrieb beide Eingänge (INPUT CHI (27), INPUT CHII (31)) auf GD (ground) (29) (33) geschaltet sind und automatische Triggerung (AT (11)) vorliegt.

Der Strahl kann dann mit dem Y-POS. I-Einsteller auf eine für die nachfolgende Gleichspannungsmessung geeignete Rasterlinie positioniert werden. Bei der nachfolgenden Gleichspannungsmessung (nur mit DC-Eingangskopplung möglich) ändert sich die Strahlposition. Unter Berücksichtigung des Y-Ablenkkoeffizienten, des Teilungsverhältnisses des Tastteilers und der Änderung der Strahlposition gegenüber der zuvor eingestellten “0 Volt Strahlposition” (Referenzlinie), läßt sich die Gleichspannung bestimmen.

“0 Volt”-Symbol.

Bei eingeschaltetem Readout kann die “0 Volt”-Strahl- position von Kanal I mit einem Symbol ( zeigt werden, d.h. die zuvor beschriebene Positionsbestimmung kann entfallen. Das Symbol für Kanal I wird im CHI und DUAL-Betrieb in der Bildschirmmitte links von der senkrechten Rasterlinie angezeigt. Voraussetzung für die Anzeige des “0 Volt”-Symbols ist, daß die Software- einstellung ”DC REFERENCE. = ON” im “SETUP”-Untermenü “Miscellaneous” (Verschiedenes) vorliegt.

Bei XY- und ADD (Additions)-Betrieb wird kein ” Symbol angezeigt.

⊥⊥

⊥) immer ange-

⊥⊥

⊥” -

⊥⊥

(8) TRS

Mit dem Drücken der Strahltrennungs (= trace separation)

-Taste leuchtet die zugeordnete LED, wenn alternierender Zeitbasisbetrieb (A alternierend B) vorliegt. Dann wirkt der Y-POS. I -Drehknopf als Y-Positionseinsteller für die B-Zeitbasis-Signaldarstellung. Ohne diese Funktion würden beide Signaldarstellungen (A und B) in derselben Y-Position gezeigt und die mit der B-Zeitbasis erfolgende Signaldarstellung wäre nicht erkennbar. Die maximale Y-Positionsverschiebung beträgt ca. +/- 4 cm. Ein erneuter Tastendruck auf TRS schaltet die Funktion ab. Ohne Veränderung des Y-POS. I -Drehknopfs wird TRS nach ca. 10 Sekunden automatisch abgeschaltet.

(9) Y-POS. I

Dieser Drehknopf dient dazu, die vertikale Strahlposition für Kanal I zu bestimmen. Bei Additionsbetrieb sind beide Drehknöpfe (Y-POS. I und Y-POS. II) wirksam.

Leuchtet die “TRS”-LED (8), kann mit dem Y-POS. I Drehknopf die vertikale Position der alternierend dargestellten B-Zeitbasis Signaldarstellung bestimmt werden. Diese Funktion ist für jeden Kanal wirksam.

(10)Y-POS. II

Dieser Drehknopf dient dazu, die vertikale Strahlposition für Kanal II zu bestimmen. Im Additions-Betrieb sind beide Drehknöpfe (Y-POS. I und Y-POS. II) wirksam. Im XY-Betrieb ist der Y-POS. II Drehknopf abgeschaltet, für X-Positionsänderungen ist der X-POS. (14) Drehknopf zu benutzen.

Gleichspannungsmessung:

Liegt kein Signal am Eingang (INPUT CHII (31)) an, entspricht die vertikale Strahlposition einer Spannung von 0 Volt. Das ist der Fall, wenn der INPUT CHII (31) bzw. im Additionsbetrieb beide Eingänge (INPUT CHI (27), INPUT CHII (31)) auf GD (ground) (29) (33) geschaltet sind und automatische Triggerung (AT (11)) vorliegt.

Der Strahl kann dann mit dem Y-POS. II-Einsteller auf eine für die nachfolgende Gleichspannungsmessung geeignete Rasterlinie positioniert werden. Bei der nachfolgenden Gleichspannungsmessung (nur mit DC-Ein- gangskopplung möglich) ändert sich die Strahlposition. Unter Berücksichtigung des Y-Ablenkkoeffizienten, des Teilungsverhältnisses des Tastteilers und der Änderung der Strahlposition gegenüber der zuvor eingestellten ”0 Volt Strahlposition” (Referenzlinie), läßt sich die Gleichspannung bestimmen.

“0 Volt”-Symbol.

Bei eingeschaltetem Readout kann die “0 Volt”-Strahl- position von Kanal II mit einem Symbol ( zeigt werden, d.h. die zuvor beschriebene Positionsbestimmung kann entfallen. Das Symbol für Kanal II wird im CH II und DUAL-Betrieb in der Bildschirmmitte rechts von der senkrechten Rasterlinie angezeigt.

Voraussetzung für die Anzeige des “0 Volt”-Symbols ist, daß die Softwareeinstellung ”DC REFERENCE. = ON” im “SETUP”-Untermenü “Miscellaneous” (Ver- schiedenes) vorliegt.

⊥⊥

⊥) immer ange-

⊥⊥

Änderungen vorbehalten

Bedienelemente und Readout

Bei XY- und ADD (Additions)-Betrieb wird kein ” bol angezeigt.

(11) NM / AT -

Oberhalb dieses Drucktasters, der eine Doppelfunktion hat, befindet sich die NM (Normal-Triggerung)-LED. Sie leuchtet, wenn mit einem langen Tastendruck von AT (automatische -Spitzenwert- Triggerung) auf Normal- Triggerung umgeschaltet wurde. Ein erneuter langer Tastendruck schaltet auf automatische (Spitzenwert) Triggerung zurück und die NM-LED erlischt.

Die zweite Funktion betrifft die Triggerflankenwahl. Mit jedem kurzen Tastendruck wird die Flankenwahl vorgenommen. Dabei wird bestimmt, ob eine ansteigende oder fallende Signalflanke die Triggerung auslösen soll. Die aktuelle Einstellung wird oben im Readout unter “TR: Triggerquelle, Flankenrichtung ( angezeigt. Mit Umschalten auf alternierenden Zeitbasisoder B-Zeitbasis-Betrieb bleibt die letzte Einstellung unter A-Zeitbasis-Bedingungen gespeichert und die Taste kann zur Triggerflankenwahl für die B-Zeitbasis benutzt werden.

Die Spitzenwert-Erfassung (-Triggerung) wird bei automatischer Triggerung - abhängig von der Betriebsart und der gewählten Triggerkopplung - zu- oder abgeschaltet. Der jeweilige Zustand wird durch das Verhalten des Triggerpegel-Symbols beim Ändern des LEVEL-Knopfes erkennbar:

1. Wird eine in Y-Richtung nicht abgelenkte Strahllinie geschrieben und bewirkt die Änderung des LEVELDrehknopfes praktisch keine Verschiebung des Triggerpegel-Symbols, liegt Spitzenwert-Triggerung vor.

2. Läßt sich das Triggerpegel-Symbol mit dem LEVELDrehknopf nur innerhalb der Grenzen der Signalamplitude verschieben, liegt ebenfalls SpitzenwertTriggerung vor.

3. Die Spitzenwert-Triggerung ist abgeschaltet, wenn eine ungetriggerte Darstellung erfolgt, nachdem sich das Triggerpegel-Symbol außerhalb der Signaldarstellung befindet.

(12) TR

Diese LED leuchtet, wenn die Zeitbasis Triggersignale erhält. Ob die LED aufblitzt oder konstant leuchtet, hängt von der Frequenz des Triggersignals ab.

Im XY-Betrieb leuchtet die TR-LED nicht.

), Triggerkopplung”

⊥⊥

⊥” -Sym-

⊥⊥

über- oder unterschreiten muß (abhängig von der Flankenrichtung), um einen Zeit-Ablenkvorgang auszulösen. In den meisten Yt-Betriebsarten wird auf dem linken Rasterrand mit dem Readout ein Symbol eingeblendet, welches den Triggerpunkt anzeigt. Das Triggerpunkt-Symbol wird in den Betriebsarten abgeschaltet, in denen keine direkte Beziehung zwischen Triggersignal und Triggerpunkt vorliegt.

Wird die LEVEL-Einstellung geändert, ändert sich auch die Position des Triggerpunkt-Symbols im Readout. Die Änderung erfolgt in vertikaler Richtung und betrifft selbstverständlich auch den Strahlstart des Signals. Um zu vermeiden, daß das Triggerpunkt-Symbol andere Readoutinformationen überschreibt und um erkennbar zu machen, in welcher Richtung der Triggerpunkt das Meßraster verlassen hat, wird das Symbol durch einen nach oben oder unten zeigenden Pfeil ersetzt.

Die letzte A-Zeitbasis bezogene LEVEL-Einstellung bleibt erhalten, wenn auf alternierenden Zeitbasis- bzw. BZeitbasis-Betrieb umgeschaltet und die B-Zeitbasis getriggert wird. Dann kann mit dem LEVEL-Einsteller der Triggerpunkt, bezogen auf die B-Zeitbasis, eingestellt werden. Das Triggerpunkt-Symbol wird dann durch den Buchstaben “ B ” ergänzt.

(14) X-POS.

Dieser Drehknopf bewirkt eine Verschiebung der Signaldarstellung in horizontaler Richtung.

Diese Funktion ist insbesondere in Verbindung mit 10facher X-Dehnung (X-MAG. x10) von Bedeutung. Im Gegensatz zur in X-Richtung ungedehnten Darstellung, wird mit X-MAG. x10 nur ein Ausschnitt (ein Zehntel) über 10cm angezeigt. Mit X-POS. läßt sich bestimmen welcher Teil der Gesamtdarstellung 10fach gedehnt sichtbar ist.

(15) X-MAG. x10

Jeder Tastendruck schaltet die zugeordnete LED an bzw. ab. Leuchtet die x10 LED, erfolgt eine 10fache X-Dehnung. Der bzw. die dann gültige(n) Zeit-Ablenkkoeffizient(en) wird/werden oben links im Readout angezeigt. X-MAG. x10 wirkt auf die A- und die B-Zeitbasis, also auch im alternierenden Zeitbasis-Betrieb. Bei ausgeschalteter X-Dehnung kann der zu betrachtende Signalausschnitt mit dem X-POS.-Einsteller auf die mittlere vertikale Raster- linie positioniert und danach mit eingeschalteter X-Dehnung betrachtet werden. Je nach X-POS.-Einstellung ist im alternierenden Zeitbasis-Betrieb der Hellsektor nicht sichtbar.

Im XY-Betrieb ist die X-MAG. Taste wirkungslos.

(16)VOLTS/DIV.

Für Kanal I steht im VOLTS/DIV.-Feld ein Drehknopf zur Verfügung, der eine Doppelfunktion hat.

Der Drehknopf ist nur wirksam, wenn Kanal I aktiv geschaltet und der Eingang eingeschaltet ist (AC- oder DC-Eingangskopplung). Kanal I ist im CH I- (Mono), DUAL- ADD- (Additions-) und XY-Betrieb wirksam. Die Feinsteller-Funktion wird unter VAR (17) beschrieben.

Die folgende Beschreibung bezieht sich auf die Funktion: Ablenkkoeffizienten-Einstellung (Teilerschalter). Sie liegt vor, wenn die VAR.- LED nicht leuchtet.

(13)LEVEL

Mit dem LEVEL-Drehknopf kann der Triggerpunkt, also die Spannung bestimmt werden, die ein Triggersignal

Mit Linksdrehen wird der Ablenkkoeffizient erhöht, mit Rechtsdrehen verringert. Dabei können Ablenkkoeffizienten von 1mV/div. bis 20V/div. in 1-2-5 Folge

Änderungen vorbehalten

Bedienelemente und Readout

eingestellt werden.

Der Ablenkkoeffizient wird unten im Readout angezeigt (z.B. “Y1:5mV...). Im unkalibrierten Betrieb wird anstelle des “:” ein “>” Symbol angezeigt.

(17)CH I - Diese Drucktaste hat mehrere Funktionen.

Mit einem kurzen Tastendruck wird auf Kanal I (Ein- kanal-Betrieb) geschaltet. Wenn zuvor weder Externnoch Netz-Triggerung eingeschaltet war, wird auch die interne Triggerquelle automatisch auf Kanal I umgeschaltet. Das Readout zeigt dann den Ablenkkoeffizienten von Kanal I (“Y1...) und die Triggerquelle (“TR:Y1...). Die letzte Funktionseinstellung des VOLTS/DIV.-Drehknopfs (16) bleibt erhalten.

Alle auf diesen Kanal bezogenen Bedienelemente sind wirksam, wenn der Eingang (27) nicht auf GD (29) geschaltet wurde.

Mit jedem langen Betätigen der CH I-Taste wird die Funktion des VOLTS/DIV.-Drehknopfes umgeschaltet und mit der darüber befindlichen VAR-LED angezeigt. Leuchtet die VAR-LED nicht, kann mit dem Drehknopf der kalibrierte Ablenkkoeffizient von Kanal I verändert werden (1-2-5 Folge).

Leuchtet die VAR-LED nicht und wird die CH I-Taste lang gedrückt, leuchtet die VAR-LED und zeigt damit an, daß der Drehknopf nun als Feinsteller wirkt. Die kalibrierte Ablenkkoeffizienteneinstellung bleibt solange erhalten, bis der Drehknopf einen Rastschritt nach links gedreht wird. Daraus resultiert eine unkalibrierte Signalamplitudendarstellung (“Y1>...”) und die dargestellte Signalamplitude wird kleiner. Wird der Drehknopf weiter nach links gedreht, vergrößert sich der Ablenkkoeffizient. Ist die untere Grenze des Feinstellbereichs erreicht, ertönt ein akustisches Signal.

(18)DUAL - Drucktaste mit mehreren Funktionen.

DUAL-Betrieb liegt vor, wenn die DUAL-Taste kurz betätigt wurde. Wenn vorher Einkanal-Betrieb vorlag,

werden nun die Ablenkkoeffizienten beider Kanäle im Readout angezeigt. Die letzte Triggerbedingung (Triggerquelle: “TR:...”) bleibt bestehen, kann aber verändert werden. Nur wenn kein Eingang auf GD (Ground = Erde) geschaltet ist, sind alle Bedienelemente, welche die Y-Ablenkung betreffen, wirksam. Alle kanalbezogenen Bedienelemente sind wirksam, wenn kein Eingang auf GD (29) (33) geschaltet wurde.

Das Readout zeigt rechts neben dem Ablenkkoeffizienten von Kanal II (Y2:...) an, wie die Kanalumschaltung erfolgt. “ALT” steht für alternierende und “CHP” für Chopper (Zerhacker) -Kanalumschaltung. Die Art der Kanalumschaltung wird automatisch durch die Zeitkoeffizienteneinstellung (Zeitbasis) vorgegeben.

Chopper (CHP)-Darstellung erfolgt automatisch in den Zeitbasisbereichen von 500ms/div. bis 500µs/div. Da- bei wird während eines Zeit-Ablenkvorganges die Signaldarstellung ständig zwischen Kanal I und II umgeschaltet.

Alternierende Kanalumschaltung (ALT) erfolgt automa-

tisch in den Zeitbasisbereichen von 200µs/div. bis 50ns/ div. Dabei wird während eines Zeit-Ablenkvorganges nur

ein Kanal und mit dem nächsten Zeit-Ablenkvorgang der andere Kanal dargestellt.

Die von der Zeitbasis vorgegebene Art der Kanalum- schaltung kann geändert werden. Liegt DUAL-Betrieb vor und werden die DUAL- (18) und die CH I-Taste (17) gleichzeitig betätigt, erfolgt die Umschaltung von ALT auf CHP bzw. CHP auf ALT. Wird danach die Zeitkoeffizienteneinstellung (TIME/DIV.-Drehknopf) geän- dert, bestimmt der Zeitkoeffizient erneut die Art der Kanalumschaltung.

ADD (Additions)-Betrieb kann durch gleichzeitiges Drücken der DUAL- (18) und der CH II-Taste (21) eingeschaltet werden, wenn zuvor DUAL- Betrieb vorlag. Im Additionsbetrieb wird das TriggerpegelSymbol abgeschaltet. Der Additionsbetrieb wird im

Readout durch das Additionssymbol “+” zwischen den Ablenkkoeffizienten beider Kanäle angezeigt.

Im ADD (Additions) -Betrieb werden zwei Signale addiert bzw. subtrahiert und das Resultat (algebraische Summe bzw. Differenz) als ein Signal dargestellt. Das Resultat ist nur dann richtig, wenn die Ablenkkoeffizienten beider Kanäle gleich sind (siehe auch "Betriebsarten der Vertikalverstärker").

Unabhängig von der Einstellung im Feinstellerbetrieb kann die Funktion des Drehknopfs jederzeit - durch nochmaliges langes Drücken der CHI -Taste - auf die Teilerschalterfunktion (1-2-5 Folge, kalibriert) umgeschaltet werden. Dann erlischt die VAR-LED und das möglicherweise noch angezeigte “ > ” Symbol wird durch “ : ” ersetzt.

Die Beschriftung der Frontplatte zeigt, daß die CH I-Taste auch zusammen mit der DUAL-Taste (18) betätigt wer- den kann. Siehe Punkt (18).

Änderungen vorbehalten

Die Zeitlinie kann mit beiden Y-POS.-Drehknöpfen beein- flußt werden.

XY-Betrieb wird mit einem langen Tastendruck auf die DUAL-Taste eingeschaltet. Die Ablenkkoeffizientenan-

zeige im Readout zeigt dann “Y: ...” für Kanal I, “X: ...” für Kanal II und “XY” für die Betriebsart. Bei XY-Betrieb sind die gesamte obere Readoutzeile und das Triggerpegel-Symbol abgeschaltet; das gilt auch für die entsprechenden Bedienelemente. Die Kanal II betreffende INV (Invertierung)-Taste (33) und der Y-POS. IIEinsteller (10) sind ebenfalls unwirksam. Eine Signalpositionsänderung in X-Richtung kann mit dem X-POS.Einsteller (14) vorgenommen werden.

(19)TRIG.

Drucktaste mit Doppelfunktion und LED-Anzeige.

Bedienelemente und Readout

Die Drucktaste und die LED-Anzeige sind abgeschaltet, wenn Netzfrequenz-Triggerung oder XY-Betrieb vorliegt. Mit der Drucktaste wird die Wahl der Triggerquelle vorgenommen. Die Triggerquelle wird mit der LED-Anzeige und mit dem Readout angezeigt (”TR:Trigger-

quelle,....,...”).

Der Begriff “Triggerquelle” beschreibt die Signalquelle, deren Signal zur Triggerung benutzt wird. Es stehen drei Triggerquellen zur Verfügung: Kanal I, Kanal II (beide werden als interne Triggerquellen bezeichnet) und der TRIG. EXT. (34) Eingang als externe Triggerquelle.

Anmerkung: Der Begriff “interne Triggerquelle” beschreibt, daß das Triggersignal vom Meßsignal stammt.

CHI - CHII - EXT:

Mit jedem kurzen Tastendruck wird die Triggerquelle umgeschaltet. Die Verfügbarkeit der internen Triggerquellen hängt von der gewählten Kanal-Betriebsart ab. Die Schaltsequenz lautet:

I - II - EXT - I bei DUAL- und ADD- (Addition) Betrieb. I - EXT - I bei Kanal I (Einkanal) Betrieb. II - EXT - II bei Kanal II (Einkanal) Betrieb.

Das Triggerpunktsymbol wird bei Extern-Triggerkoppelung nicht angezeigt.

ALT:

Mit einem langen Tastendruck wird die (interne) alternierende Triggerung eingeschaltet. Dann leuchten die TRIG.

LED‘s CHI und CHII gemeinsam und das Readout zeigt “TR:ALT...”. Da die alternierende Triggerung auch alter-

nierenden DUAL-Betrieb voraussetzt, wird diese Betriebsart automatisch mit eingeschaltet. In dieser Betriebsart erfolgt die Umschaltung der internen Triggerquellen synchron mit der Kanalumschaltung. Bei alter-

nierender Triggerung wird das Triggerpegel-Symbol nicht angezeigt. Mit einem kurzen Tastendruck kann die

alternierende Triggerung abgeschaltet werden.

In Verbindung mit alternierender Triggerung werden folgende Triggerkopplungsarten nicht ermöglicht: TVL (TVZeile), TVF (TV-Bild) und

Wenn eine der folgenden Betriebsarten vorliegt, kann nicht auf alternierende Triggerung umgeschaltet werden, bzw. wird die alternierende Triggerung automatisch abgeschaltet: ADD (Additions) -Betrieb, alternierender

Zeitbasis- und B-Zeitbasis-Betrieb.

~ (Netztriggerung).

Der Drehknopf ist nur wirksam, wenn Kanal II aktiv geschaltet und der Eingang eingeschaltet ist (AC- oder DC-Eingangskopplung). Kanal II ist im CH II (Mono)-, DUAL-, ADD- (Additions-) und XY-Betrieb wirksam. Die Feinsteller-Funktion wird unter VAR (21) beschrieben.

Die folgende Beschreibung bezieht sich auf die Funktion: Ablenkkoeffizienten-Einstellung (Teilerschalter). Sie liegt vor, wenn die VAR.- LED nicht leuchtet. Mit Linksdrehen wird der Ablenkkoeffizient erhöht, mit Rechtsdrehen verringert. Dabei können Ablenkkoeffizienten von 1mV/div. bis 20V/div. in 1-2-5 Folge eingestellt werden.

Der Ablenkkoeffizient wird unten im Readout angezeigt (z.B. “Y1:5mV...”). Im unkalibrierten Betrieb wird anstelle des “ : ” ein “ > ” Symbol angezeigt.

(21)CH II - Diese Drucktaste hat mehrere Funktionen.

Mit einem kurzen Tastendruck wird auf Kanal II (EinkanalBetrieb) geschaltet. Wenn zuvor weder externe noch Netz-Triggerung eingeschaltet waren, wird die interne Triggerquelle automatisch auf Kanal II umgeschaltet. Das Readout zeigt dann den Ablenkkoeffizienten von Kanal II (“Y2...”) und die Triggerquelle (“TR:Y2...”). Die letzte Funktionseinstellung des VOLTS/DIV.-Drehknopfs (20) bleibt erhalten.

Alle auf diesen Kanal bezogenen Bedienelemente sind wirksam, wenn der Eingang (31) nicht auf GD (33) geschaltet wurde.

Mit jedem langen Betätigen der CH II-Taste wird die Funktion des VOLTS/DIV.-Drehknopfs umgeschaltet und mit der darüber befindlichen VAR-LED angezeigt. Leuchtet die VAR-LED nicht, kann mit dem Drehknopf der kalibrierte Ablenkkoeffizient von Kanal II verändert werden (1-2-5 Folge).

Leuchtet die VAR-LED nicht und wird die CH II-Taste lang gedrückt, leuchtet die VAR-LED und zeigt damit an, daß der Drehknopf nun als Feinsteller wirkt. Die kalibrierte Ablenkkoeffizienteneinstellung bleibt solange erhalten, bis der Drehknopf einen Rastschritt nach links gedreht wird. Daraus resultiert eine unkalibrierte Signalamplitudendarstellung (“Y2>...”) und die dargestellte Signalamplitude wird kleiner. Wird der Drehknopf weiter nach links gedreht, vergrößert sich der Ablenkkoeffizient. Ist die untere Grenze des Feinstellbereichs erreicht, ertönt ein akustisches Signal.

Wird der Drehknopf nach rechts gedreht, verringert sich der Ablenkkoeffizient und die dargestellte Signalamplitude wird größer, bis die obere Feinstellbereichsgrenze erreicht ist. Dann ertönt wieder ein akustisches Signal und die Signaldarstellung erfolgt kalibriert (“Y2:...”); der Drehknopf bleibt aber in der Feinsteller-Funktion.Unabhä ngig von der Einstellung im Feinstellerbetrieb kann die Funktion des Drehknopfs jederzeit - durch nochmaliges langes Drücken der VAR. -Taste - auf die Teilerschalterfunktion (1-2-5 Folge, kalibriert) umgeschaltet werden. Dann erlischt die VAR-LED und das “ > ” Symbol wird durch “ : ” ersetzt.

(20)VOLTS/DIV. - Für Kanal II steht im VOLTS/DIV.-Feld ein

Drehknopf zur Verfügung, der eine Doppelfunktion hat.

Die Beschriftung der Frontplatte zeigt, daß die CH IITaste auch zusammen mit der DUAL-Taste (18) betätigt werden kann. Siehe Punkt (18).

(22)TRIG. MODE - Drucktasten mit LED’s.

Wird eine der beiden TRIG. MODE-Tasten betätigt, wird die Triggerkopplung (Signalankopplung an die

Änderungen vorbehalten

Bedienelemente und Readout

Triggereinrichtung) umgeschaltet. Die Triggerkopplung wird mit der LED-Anzeige und oben im Readout angezeigt (z.B. TR:...,..., AC”).

Ausgehend von AC-Triggerkopplung bewirkt jeder Tastendruck auf die untere TRIG. MODE-Taste ein Weiterschalten in der Folge:

AC - Wechselspannungsankopplung DC - Gleichspannungsankopplung (Spitzenwerter-

fassung bei automatischer Triggerung abgeschaltet)

HF - Hochfrequenzankopplung mit Unterdrückung nie-

derfrequenter Signalanteile (kein TriggerpegelSymbol)

NR - Hochfrequenz-Rauschunterdrückung LF - Niederfrequenzankopplung mit Unterdrückung

hochfrequenter Signalanteile

TVL - TV-Triggerung durch Zeilen-Synchronimpulse (kein

Triggerpegel-Symbol)

TVF - TV-Triggerung durch Bild-Synchronimpulse (kein

Triggerpegel-Symbol

In einigen Betriebsarten, wie z.B. bei alternierender Triggerung, stehen nicht alle Triggerkopplungsarten zur Verfügung und sind daher nicht einschaltbar. Bei Netzfrequenz-Triggerung leuchtet die separat angeordnete LED:

~ - Netzfrequenzankopplung (kein Triggerpegel-Sym-

bol) und das Readout zeigt “TR:~”.

ge Absatz).

ALT- (A alternierend mit B) und B-Zeitbasisbetrieb:

In diesen Betriebsarten der Zeitbasis wirkt der DEL.POSDrehknopf als Verzögerungszeit-Einsteller (die zuvor im A-Zeitbasisbetrieb gewählte Holdoff-Zeiteinstellung bleibt erhalten). Die Verzögerungszeit wird im ALT- (alternierender A- und B-Zeitbasis) Betrieb auf dem Strahl der AZeitbasis durch den Anfang (links) eines Hellsektors sichtbar gemacht. Die Zeitspanne zwischen dem Start der A-Zeitbasis und dem Hellsektoranfang ist die Verzögerungszeit. Sie wird im Readout mit “ angezeigt, wenn sich die B-Zeitbasis im Freilaufbetrieb (ungetriggert) befindet. Die Verzögerungszeitanzeige bezieht sich auf den Zeit-Ablenkkoeffizienten der A-Zeitbasis und dient lediglich als Hilfe zum Auffinden des z.T. sehr schmalen Hellsektors.

(24)TIME/DIV.

Mit dem im TIME/DIV. Feld befindlichen Drehknopf wird der Zeit-Ablenkkoeffizient eingestellt und oben links im Readout angezeigt. Leuchtet die oberhalb des Drehknopfes befindliche VAR-LED nicht, wirkt der Drehknopf als Zeitbasisschalter. Er bewirkt dann die Zeit-Ablenkkoeffizientenumschaltung in 1-2-5 Folge; dabei ist die Zeitbasis kalibriert. Linksdrehen vergrößert und Rechtsdrehen verringert den Zeit-Ablenkkoeffizienten. Leuchtet die VAR-LED, wirkt der Drehknopf als Feinsteller. Die folgende Beschreibung bezieht sich auf die Funktion als Zeitbasisschalter.

∆∆

∆t:...” (Delay time = Verzögerungszeit)

∆∆

Die TRIG. -Taste (19) ist dann wirkungslos und es leuch-

tet keine TRIG. -LED (19).

(23)HO - LED

DEL.POS. -

Dieser Drehknopf hat zwei vom Zeitbasisbetrieb abhängige Funktionen.

A-Zeitbasisbetrieb:

Wird nur die A-Zeitbasis betrieben, wirkt der Drehknopf als Holdoff-Zeiteinsteller. Bei minimaler Holdoff-Zeit ist die HO-LED nicht eingeschaltet. Wird der Drehknopf im Uhrzeigersinn gedreht, leuchtet die HO-LED und die Holdoff-Zeit vergrößert sich. Bei Erreichen der maximalen Holdoff-Zeit ertönt ein Signal.

Sinngemäß verhält es sich, wenn in die entgegengesetzte Richtung gedreht wird und die minimale Holdoff-Zeit erreicht wurde (HO-LED erlischt). Die letzte HoldoffZeiteinstellung bleibt gespeichert und wird automatisch auf den Minimalwert gesetzt, wenn eine andere AZeitbasis Einstellung gewählt wird. (Über die Anwendung der “Holdoff-Zeiteinstellung” informiert der gleichnami-

A-Zeitbasis:

Bei A-Zeitbasis-Betrieb verändert der Drehknopf nur diese Zeitbasis. Ohne X Dehnung x10 können Zeit-Ablenkkoeffizienten zwischen 500ms/div. und 50ns/div. in 1-25 Folge (kalibriert) gewählt werden.

ALT- (A alternierend mit B) und B-Zeitbasisbetrieb:

In diesen Zeitbasisbetriebsarten kann mit dem Drehknopf nur der B-Zeit-Ablenkkoeffizient bestimmt werden. Der Einstellbereich der B-Zeitbasis reicht von 20ms/div. bis 50ns/div., ist aber abhängig von der A-Zeitbasis. Aufgabe des ALT- und B-Zeitbasisbetriebs ist es, einen Teil (Ausschnitt) der A-Zeitbasis-Signaldarstellung gedehnt darzustellen. Deshalb sollte der Zeit-Ablenkkoeffizient der BZeitbasis immer kleiner sein als der Zeit-Ablenkkoeffizient der A-Zeitbasis. Der B-Zeitablenkkoeffizient kann auf den gleichen Wert wie der A-Zeitablenkkoeffizient eingestellt werden, darf aber in keinem Fall größer sein. Das Oszilloskop verhindert dieses automatisch.

(25)A/ALT

B - Mit dieser Drucktaste ist die Zeitbasisbetriebsart

wählbar.

Das Oszilloskop verfügt über 2 Zeitbasen (A und B). Mit der B-Zeitbasis läßt sich ein Ausschnitt der Signaldarstellung der A-Zeitbasis vergrößert darstellen. Das Verhältnis Zeit-Ablenkkoeffizient A zu Zeitablenkkoeffizient B bestimmt die Vergrößerung. Mit zunehmender Vergrö- ßerung nimmt die Strahlhelligkeit der B-Darstellung ab.

Wenn eine zum Triggern geeignete Signalflanke am Anfang der B-Zeitbasis-Signaldarstellung vorliegt, kann die Darstellung auch getriggert vorgenommen werden.

A/ALT:

Mit jedem kurzen Tastendruck wird zwischen A-Zeitbasis und alternierendem (ALT) Zeitbasisbetrieb gewählt. Die aktuelle Zeitbasis-Betriebsart wird durch das Readout sichtbar gemacht.

Änderungen vorbehalten

Bedienelemente und Readout

Ist nur die A-Zeitbasis in Betrieb, zeigt das Readout oben

links auch nur “A.....”. Der TIME/DIV.- Drehknopf beein-

flußt dann nur die A-Zeitbasis.

ALT:

Bei alternierendem (ALT) Zeitbasis-Betrieb zeigt das Readout die Zeit-Ablenkkoeffizienten beider Zeitbasen

(“A....” und rechts daneben “B....”) an. In diesem Falle

beeinflußt der TIME/DIV.-Drehknopf nur die B-Zeitbasis. Bei ALT-Zeitbasisbetrieb wird ein Teil der A-Zeitbasis aufgehellt dargestellt (siehe “INTENS”). Die horizontale Position des aufgehellten Sektors ist mit dem DEL. POS.Drehknopf kontinuierlich veränderbar, wenn die B-Zeitbasis im Freilauf-Betrieb arbeitet (siehe “HO- DEL. POS.”). Der Zeit-Ablenkkoeffizient der B-Zeitbasis bestimmt die Breite des aufgehellten Sektors. Nur der aufgehellte Sektor der A-Zeitbasis-Signaldarstellung wird mit der BZeitbasis dargestellt. Die vertikale Strahlposition der mit B-Zeitbasis vorgenommenen Signaldarstellung kann in dieser Zeitbasis-Betriebsart verändert werden (siehe

“TRS”).

Ein langer Tastendruck schaltet auf B-Zeitbasisbetrieb, falls zuvor A- oder alternierender Zeitbasisbetrieb (ALT) vorlag. Liegt (nur) B-Zeitbasisbetrieb vor, schaltet ein kurzer Tastendruck auf (nur) A-Zeitbasisbetrieb, bzw. ein langer Tastendruck auf alternierenden Zeitbasisbetrieb.

(26)DEL. TRIG.

VAR - Drucktaste mit Doppelfunktion.

DEL.TRIG:

Mit einem kurzen Tastendruck wird zwischen getriggerter oder freilaufender (ungetriggerter) B-Zeitbasis umgeschaltet, wenn alternierender- (ALT) oder B-Zeitbasisbetrieb vorliegt.

Die aktuelle Einstellung wird oben rechts im Readout angezeigt. Im Freilaufbetrieb wird die Verzögerungszeit (“Dt:...”) angezeigt. Mit kurzem Betätigen der DEL.

TRIG.-Taste wird stattdessen “DTr: Triggerflanken- richtung, DC (Triggerkopplung)” angezeigt. Die für die

A-Zeitbasis gewählten Trigger-Parameter (LEVEL-Einstellung, Flankenrichtung und Kopplung) werden gespeichert und bleiben erhalten.

A-Zeitbasis, wird die B-Zeitbasis nicht getriggert. Deshalb erfolgt dann keine Darstellung der B-Zeitbasis. Im (nur) BZeitbasis-Betrieb verhält es sich nicht anders, nur das sich dann das B-Symbol auf die Signaldarstellung der BZeitbasis bezieht.

VAR:

Mit einem langen Tastendruck kann die Funktion des TIME/DIV. Drehknopfes geändert werden. Die Ände- rung betrifft nur die gerade aktive Zeitbasis (im alternierenden Zeitbasisbetrieb die B-Zeitbasis).

Der TIME/DIV. Drehknopf (24) kann als Zeit-Ablenkkoeffizienten-Schalter oder als Zeit-Feinsteller arbeiten. Die aktuelle Funktion wird mit der VAR -LED angezeigt. Leuchtet die VAR-LED, wirkt der Drehknopf als Feinsteller. Nach dem Umschalten auf diese Funktion bleibt die Zeitbasis noch kalibriert. Wird der TIME/DIV.-Drehknopf einen Rastschritt nach links gedreht, erfolgt die Zeitablenkung unkalibriert. Im Readout wird dann anstelle “A:...” nun “A>...”, bzw. statt “B:...” nun “B>...” angezeigt. Mit weiterem Linksdrehen vergrößert sich der Zeit-Ablenkkoeffizient (unkalibriert), bis das Maximum akustisch signalisiert wird. Sinngemäß erfolgt die Verringerung des (unkalibrierten) Zeit-Ablenkkoeffizienten, wenn der Drehknopf nach rechts gedreht wird. Ist der elektrische “Rechtsanschlag” erreicht, wird dieser Zustand auch durch ein akustisches Signal angezeigt. Dann ist der Feinsteller in der kalibrierten Stellung und das vor dem Zeit-Ablenkkoeffizienten angezeigte “>” Symbol wird durch das “:” Symbol ersetzt. Bei Feinstellerbetrieb bleibt die aktuelle Einstellung erhalten, auch wenn die Zeitbasisbetriebsart geändert wird.

Liegt Feinstellerbetrieb vor und wird die DEL.TRIG. VAR.-Taste lang gedrückt, erlischt die VAR-LED. Dann wirkt der TIME/DIV.- Drehknopf wieder als Zeitbasisschalter und die Zeitbasis befindet sich automatisch im kalibrierten Zustand.

Im untersten Feld der großen Frontplatte befinden sich BNC-Buchsen und vier Drucktasten, sowie eine 4 mm Buchse für Bananenstecker.

Der Trigger-LEVEL (13) und die Flankenrichtung (11) können nun, unabhängig von den vorherigen Einstellungen, für die B-Zeitbasis mit denselben Bedienelementen eingestellt werden. Normal-Triggerung und DC-Triggerkopplung sind für die Triggereinrichtung der B-Zeitbasis fest vorgegeben.

Bei geeigneter Einstellung wird auf die nächste geeignete Signalflanke, die nach Ablauf der im Freilauf eingestellten Verzögerungszeit (Anfang des Hellsektors) auftritt, getriggert. Bei mehreren Triggerflanken in der A-Zeitbasis Darstellung erfolgt beim Drehen am DEL. POS.Knopf nun die Verschiebung des Hellsektors nicht mehr kontinuierlich, sondern von Triggerflanke zu Triggerflanke springend.

Liegt eine Betriebsart vor, in der das Triggerpegelsymbol angezeigt wird, ändert es sich mit dem Umschalten auf Delay-Trigger. Das Triggerpegelsymbol wird um den Buchstaben “B” ergänzt und kann mit dem LEVEL-Knopf in seiner vertikalen Position verändert werden.

Befindet sich das B-Triggerpegelsymbol im alternierenden Zeitbasis-Betrieb außerhalb der Signaldarstellung der

(27)INPUT CH I

BNC-Buchse dient als Signaleingang für Kanal I. Der Außenanschluß der Buchse ist galvanisch mit dem (Netz) Schutzleiter verbunden. Bei XY-Betrieb ist der Eingang auf den Y-Meßverstärker geschaltet. Dem Eingang sind die im Folgenden aufgeführten Drucktasten zugeordnet:

(28)AC-

DC - Drucktaste mit zwei Funktionen.

AC - DC:

Jeder kurze Tastendruck schaltet von AC- (Wechselspannung) auf DC (Gleichspannung) Signalankopplung, bzw. von DC- auf AC-Signalankopplung. Die aktuelle Einstellung wird im Readout im Anschluß an den Ablenkkoeffizienten mit dem “ ~ ” bzw. dem “ = ” Symbol angezeigt.

Tastteilerfaktor:

Mit einem langen Tastendruck kann der im Readout angezeigte Ablenkkoeffizient von Kanal 1 zwischen 1:1

Änderungen vorbehalten

Bedienelemente und Readout

und 10:1 umgeschaltet werden. Ein angeschlossener 10:1 Tastteiler wird bei der Ablenkkoeffizientenanzeige und der cursorunterstützten Spannungsmessung berücksichtigt, wenn vor dem Ablenkkoeffizienten ein Tast-

kopfsymbol angezeigt wird (z.B. “Tastkopfsymbol, Y1....”).

Achtung! Wird ohne Tastteiler gemessen (1:1), muß das Tastkopfsymbol abgeschaltet sein.

(29)GD - INV - Drucktaste mit zwei Funktionen.

GD:

Mit jedem kurzen Tastendruck wird zwischen einge- schaltetem und abgeschaltetem Eingang (INPUT CHI (27)) umgeschaltet.

Bei abgeschaltetem Eingang (GD = ground) wird im Readout das Erde-Symbol anstelle des Ablenkkoeffizienten und der Signalankopplung angezeigt. Dann ist das am Signaleingang anliegende Signal abgeschaltet und es wird (bei automatischer Triggerung) nur eine in Y-Richtung unabgelenkte Strahllinie dargestellt, die als Referenzlinie für Massepotential (0 Volt) benutzt werden kann. Bezogen auf die zuvor bestimmte Y-Position der Strahllinie, kann die Höhe einer Gleichspannung bestimmt werden. Dazu muß der Eingang wieder eingeschaltet und mit Gleichspannungskopplung (DC) gemessen werden.

AC - DC:

Jeder kurze Tastendruck schaltet von AC- (Wechsel- spannung) auf DC (Gleichspannung) Signalankopplung, bzw. von DC- auf AC-Signalankopplung. Die aktuelle Einstellung wird im Readout im Anschluß an den Ablenkkoeffizienten mit dem “~” bzw. dem “=” Symbol angezeigt.

Tastteilerfaktor:

Mit einem langen Tastendruck kann der im Readout angezeigte Ablenkkoeffizient von Kanal 2 zwischen 1:1 und 10:1 umgeschaltet werden. Ein angeschlossener 10:1 Tastteiler wird bei der Ablenkkoeffizientenanzeige und der cursorunterstützten Spannungsmessung berücksichtigt, wenn vor dem Ablenkkoeffizienten ein Tastkopfsymbol angezeigt wird (z.B. “Tastkopfsymbol,

Y2....”).

Achtung! Wird ohne Tastteiler gemessen (1:1), muß das Tastkopfsymbol abgeschaltet sein.

(33)GD - INV - Drucktaste mit zwei Funktionen.

GD:

Mit jedem kurzen Tastendruck wird zwischen einge- schaltetem und abgeschaltetem Eingang (INPUT CHII (31)) umgeschaltet.

Mit dem Readout kann auch ein Symbol für die “0 Volt”- Referenzposition angezeigt werden. Siehe Y-POS. I (9). In Stellung “GD” sind die AC-DC -Taste (28) und der

VOLTS/DIV.-Drehknopf (16) abgeschaltet.

INV

Mit jedem langen Betätigen dieser Taste wird zwischen nichtinvertierter und invertierter Darstellung des Kanal I Signales umgeschaltet. Bei Invertierung wird im Readout ein Strich über die Kanalangabe (Y1) gesetzt. Dann erfolgt eine um 180° gedrehte Signaldarstellung von Kanal I. Wird die Taste erneut lang betätigt, erfolgt wieder die nichtinvertierte Signaldarstellung.

(30)Massebuchse

für Bananenstecker mit einem Durchmesser von 4 mm. Die Buchse ist galvanisch mit dem (Netz) Schutzleiter verbunden.

Die Buchse dient als Bezugspotentialanschluß bei CT (Komponententester-Betrieb), kann aber auch bei der Messung von Gleichspannungen bzw. niederfrequenten Wechselspannungen als Meßbezugspotentialanschluß benutzt werden.

(31)INPUT CH II - BNC-Buchse

dient als Signaleingang für Kanal II. Der Außenanschluß der Buchse ist galvanisch mit dem (Netz) Schutzleiter verbunden. Bei XY-Betrieb ist der Eingang auf den XMeßverstärker geschaltet. Dem Eingang sind die im Folgenden aufgeführten Drucktasten zugeordnet:

Bezogen auf die zuvor bestimmte Y-Position der Strahllinie, kann der Wert einer Gleichspannung bestimmt werden. Dazu muß der Eingang wieder eingeschaltet und mit Gleichspannungskopplung (DC) gemessen werden.

Mit dem Readout kann auch ein Symbol für die “0 Volt”- Referenzposition angezeigt werden. Siehe Y-POS. II (10).

In Stellung “GD” sind die AC-DC -Taste (32) und der

VOLTS/DIV.-Drehknopf (20) abgeschaltet.

INV

Mit jedem langen Betätigen dieser Taste wird zwischen nichtinvertierter und invertierter Darstellung des Kanal II Signales umgeschaltet. Bei Invertierung wird im Readout ein Strich über die Kanalangabe (Y2) gesetzt. Dann erfolgt eine um 180° gedrehte Signaldarstellung von Kanal II (nicht im XY-Betrieb). Wird die Taste erneut lang betätigt, erfolgt wieder die nichtinvertierte Signaldarstellung.

(34)TRIG. EXT. - BNC-Buchse

dient als Signaleingang für externe Triggersignale. Die Triggerquelle wird mit der TRIG.- Taste (19) bestimmt. Der Außenanschluß der Buchse ist galvanisch mit dem (Netz) Schutzleiter verbunden.

Unter der Strahlröhre befinden sich die Cursor-, Kalibrator- und Komponententest-Bedienelemente, sowie 2 Buchsen.

(32)AC-

DC - Drucktaste mit zwei Funktionen.

Änderungen vorbehalten

Bedienelemente und Readout

(35) MENU

Mit einem langen Tastendruck kann ein Menü (MAIN MENU) aufgerufen werden, das die Untermenüs SETUP und CALIBRATE enthält.

Wenn ein Menü angezeigt wird, sind folgende Tasten von Bedeutung:

1. Die SAVE- und die RECALL-Taste (7).

Mit kurzem Tastendruck läßt sich das nächste Menü (Untermenü) bzw. der darin enthaltene Menüpunkt bestimmen. Das aktuelle Menü bzw. der Menüpunkt wird mit größerer Strahlhelligkeit angezeigt.

2. SAVE-Taste (7) mit SET-Funktion.

Wird die SAVE-Taste lang gedrückt (SET-Funktion) wird das gewählte Menü bzw. der Menüpunkt aufgerufen. Ist der Menüpunkt mit ON / OFF gekennzeichnet, erfolgt die Umschaltung auf die zuvor nicht aktive Funktion.

Achtung!

Einige Menüpunkte stehen nur dem HAMEG Service zur Verfügung und es wird „PRESS SECURITY KEY!“ angezeigt. Dann muß mit der AUTOSET-Taste (3) zurückgeschaltet werden.

3. Die AUTOSET-Taste (3).

Jeder Tastendruck schaltet in der Rangordnung der Menüstruktur einen Schritt zurück, bis MAIN MENU angezeigt wird. Mit dem nächsten Tastendruck wird das Menü abgeschaltet und die AUTOSET-Taste übernimmt ihre normale Funktion.

(36)ON/OFF

CHI/II

∆∆

∆t - Diese Drucktaste hat mehrere Funktionen.

∆∆

Die folgende Beschreibung setzt voraus, daß CT (KOMPO- NENTEN TEST) -Betrieb nicht vorliegt und das READOUT

eingeschaltet ist.

ON/OFF:

Wird die Drucktaste lang gedrückt, werden die Meß- Cursoren aus- oder eingeschaltet.

CHI/II:

Mit einem kurzen Tastendruck kann bestimmt werden, welcher Ablenkkoeffizient (Kanal I oder II) bei einer Spannungsmessung mit Hilfe der CURSOR-Linien zu berücksichtigen ist, wenn folgende Voraussetzungen erfüllt sind:

1.Es muß CURSOR-Spannungsmessung ( das Readout zeigt dann “

∆∆

oder “

∆VX...”. Falls “∆t” oder “f” angezeigt wird,

∆∆

genügt ein langer Tastendruck auf die Taste I/II-

∆∆

∆t (38) um auf Spannungsmessung zu schalten.

∆∆

2. Das Oszilloskop muß auf DUAL- oder XY-Betrieb geschaltet sein. Nur dann besteht die Notwendigkeit, die möglicherweise unterschiedlichen Ablenkkoeffizienten (VOLTS/DIV.) der Kanäle zu berücksichtigen.

∆∆

∆V1...”, “

∆∆

∆V) vorliegen;

∆∆

∆V2...”, “

∆∆

∆VY...”

∆∆

∆V/

∆∆

Achtung: Bei DUAL-Betrieb müssen sich die CURSOR-Linien auf das Signal ( von Kanal I oder II) entsprechend der gewählten Einstellung (Readout: beziehen.

∆∆

∆t:

∆∆

Mit einem kurzen Tastendruck kann zwischen Zeit ( und Frequenzmessung (1/ gewählt werden, wenn zuvor mit langem Drücken der Taste I/II- Frequenz-Messung umgeschaltet wurde. Dann wird im Readout “

Achtung: Bei XY-Betrieb ist diese Funktion abgeschaltet und weder eine Zeit- noch eine Frequenz-Messung möglich.

(37) TRK

Die folgende Beschreibung setzt voraus, daß kein CT (KOMPONENTEN TEST) -Betrieb vorliegt und das READOUT eingeschaltet ist. Außerdem müssen die CURSOR-Linien angezeigt werden.

Um Messungen mit Hilfe der Cursoren vornehmen zu können, muß die Position beider Cursorlinien separat und gemeinsam einstellbar sein. Die Positionseinstellung der aktiv geschalteten CURSOR-Linie(n) erfolgt mit der “CURSOR”-Wipptaste (39).

Mit gleichzeitigem kurzen Drücken beider Tasten ON/ OFF - CHI/II - 1/ bestimmt werden, ob nur eine CURSOR-Linie oder beide

-Linien (TRK = track) aktiv geschaltet sind.

Werden beide CURSOR als nicht unterbrochene Linien angezeigt, erfolgt die CURSOR-Steuerung mit eingeschalteter TRK -Funktion. Mit der CURSOR-Wipptaste (39) lassen sich dann beide Linien gleichzeitig beeinflussen.

(38) I/II -

∆∆

∆V/

∆∆

Die folgende Beschreibung setzt voraus, daß CT (KOMPONENTEN TEST) -Betrieb nicht vorliegt und das READOUT eingeschaltet ist.

I/II:

Mit jedem kurzen Tastendruck wird von CURSOR I auf II umgeschaltet. Der “aktive” CURSOR wird als eine nicht unterbrochene “Linie” angezeigt. Diese wird aus vielen einzelnen Punkten gebildet. Der nicht-aktive Cursor zeigt Lücken in der Punktierung.

Die Positionseinstellung der aktiv geschalteten CUR- SOR-Linie wird mit der “CURSOR”-Wipptaste (39) vorgenommen.

Werden beide CURSOR-Linien als aktiv angezeigt, liegt TRK (37) Bedienung vor und die I/II -Umschaltung ist wirkungslos. Siehe Punkt (37).

∆∆

∆V/

∆∆

Mit einem langen Tastendruck kann zwischen nungs-Messung) und schaltet werden, sofern nicht XY-Betrieb vorliegt. Weil bei XY-Betrieb die Zeitbasis abgeschaltet ist, sind Zeitbzw. Frequenzmessungen nicht möglich.

∆∆

∆V/

∆t - (TRK) (37) von Spannungs- auf Zeit/

∆∆

∆t...” oder “f...” angezeigt.

∆∆

∆t (36) und

∆∆

∆t - Diese Drucktaste hat mehrere Funktionen.

∆∆

∆t:

∆∆

∆t = Readoutanzeige “f...”)

∆∆

∆t (Zeit-/Frequenzmessung) umge-

∆∆

∆

V1... oder ∆V2...)

∆∆

∆V/

∆t - I/II (38) kann

∆∆

∆V (Span-

∆∆

∆t)-

∆∆

Änderungen vorbehalten

Menü

∆∆

∆V:

∆∆

Bei Spannungsmessungen muß das Teilungsverhältnis des/der Tastteiler(s) berücksichtigt werden. Zeigt das Readout kein Tastkopfsymbol an (1:1) und wird mit einem 100:1 Teiler gemessen, muß der im Readout abgelesene Spannungswert mit 100 multipliziert werden. Im Falle von 10:1 Tastteilern kann das Teilungsverhältnis automatisch berücksichtigt werden (siehe Punkt (28) und (32)).

1. Zeitbasisbetrieb (CHI bzw. CHII Einkanalbetrieb, DUAL und ADD.

∆∆

Bei

∆V (Spannungs)-Messung verlaufen die CUR-

∆∆

SOR-Linien horizontal. Die Spannungsanzeige im READOUT bezieht sich auf den Y-Ablenkkoeffizienten des Kanals und den Abstand zwischen den CURSOR- Linien.

Einkanalbetrieb (CHI oder CHII):

Wird nur Kanal I oder II betrieben, können die CURSOR nur einem Signal zugeordnet werden. Die Anzeige des Meßergebnisses ist dabei automatisch mit dem Y-Ablenkkoeffizienten dieses Kanals verknüpft und wird im READOUT angezeigt.

Y-Ablenkkoeffizient kalibriert: “ Y-Ablenkkoeffizient unkalibriert: “

∆∆

“

∆V2>...”.

∆∆

Zweikanalbetrieb (DUAL):

Nur im DUAL-Betrieb besteht die Notwendigkeit, zwischen den möglicherweise unterschiedlichen Ablenkkoeffizienten von Kanal I und II, zu wählen. Siehe CHI/II unter Punkt (33). Außerdem muß darauf geachtet wer- den, daß die CURSOR-Linien auf das an diesem Kanal anliegende Signal gelegt werden.

Das Meßergebnis wird unten rechts im Readout mit

∆∆

“

∆V1:...” oder “

∆∆

Ablenkkoeffizienten kalibriert sind.

Wird mit unkalibrierten Ablenkkoeffizienten (Readout z.B. “Y1>...”) gemessen, kann kein exaktes Meßergebnis angezeigt werden. Das Readout zeigt dann: “

∆∆

oder “

∆V2>...”.

∆∆

Additionsbetrieb (ADD):

In dieser Betriebsart wird die Summe oder Differenz von zwei an den Eingängen angelegten Signalen als ein Signal dargestellt.

Die Y-Ablenkkoeffizienten beider Kanäle müssen dabei gleich sein. Im READOUT wird dann “ Bei unterschiedlichen Y-Ablenkkoeffizienten zeigt das READOUT “Y1 < > Y2” an.

2. XY-Betrieb:

Gegenüber dem DUAL-Betrieb gibt es bezüglich der Spannungsmessung mit CURSOR-Linien einige Abweichungen. Wird das an Kanal I (CHI) anliegende Signal gemessen, werden die CURSOR als horizontal verlaufende Linien angezeigt. Die Spannung wird dabei im READOUT mit “ Bezieht sich die Messung auf Kanal II, werden die CURSOR als senkrechte Linien dargestellt und das READOUT

∆∆

zeigt “

∆VX...” an.

∆∆

∆V2:...” sichtbar gemacht, wenn die Y-

∆∆

∆VY...” angezeigt.

∆∆

∆V1:...” oder “

∆∆

∆V...” angezeigt.

∆∆

∆V2:...”.

∆∆

∆V1>...” oder

∆∆

∆V1>...”

∆∆

mit der Taste “ON/OFF - CHI/II - 1/ men werden. Im Readout unten rechts wird dann entwe-

∆∆

der “

∆t...”, oder “ f...” angezeigt. Bei unkalibrierter

∆∆

Zeitbasis wird “ Messung und das daraus resultierende Meßergebnis bezieht sich auf die Signaldarstellung der dabei wirksamen Zeitbasis (A oder B). Bei alternierendem Zeitbasisbetrieb, in dem die Signaldarstellung mit beiden Zeitbasen erfolgt, bezieht sich die Messung auf die Signaldarstellung, die mit der B-Zeitbasis erfolgt.

(39) CURSOR

Wipptaste steuert die vertikale bzw. horizontale Position des aktiven Cursors. Die Bewegungsrichtung entspricht dem jeweiligen Symbol.

Die Positionsänderung des Cursors kann schnell oder langsam erfolgen; je nachdem ob die Wipptaste nur ein wenig oder ganz nach links bzw. rechts gedrückt wird.

(40)CAL.

Drucktaste mit zugeordneter konzentrischer Buchse. Entsprechend den Symbolen auf der Frontplatte, kann bei ausgerasteter Taste ein Rechtecksignal von ca. 1kHz mit einer Amplitude von 0,2Vss entnommen werden. Mit eingerasteter Taste ändert sich die Frequenz auf ca. 1MHz. Beide Signale dienen der Frequenzkompensation von 10:1 Tastteilern.

(41)CT

Drucktaste und 4 mm Bananenstecker-Buchse. Mit dem Betätigen der CT (Komponententester)- Taste kann zwischen Oszilloskop- und KomponententesterBetrieb gewählt werden. Siehe Komponenten-Test. Bei Komponententester-Betrieb zeigt das Readout nur noch “CT” an. Alle Bedienelemente und LED-Anzeigen außer “INTENS” (4), “READ OUT”-Taste (4), LED “A” bzw. “RO” (4), “TR” (5) und “FOCUS” (6) sind abgeschaltet.

Die Prüfung von elektronischen Bauelementen erfolgt zweipolig. Dabei wird ein Anschluß des Bauelements mit der 4mm Buchse, welche sich neben der CT-Taste befindet, verbunden. Der zweite Anschluß erfolgt über die Massebuchse (30).

Die letzten Betriebsbedingungen des Oszilloskopbetriebs liegen wieder vor, wenn der Komponententester abgeschaltet wird.

∆ ∆

∆t >...” bzw. “ f <...” angezeigt. Die

∆ ∆

∆∆

∆t” (36) vorgenom-

∆∆

Menü

Das Oszilloskop verfügt auch über mehrere Softwaremenüs. Im Abschnitt „Bedienelemente und Readout“ ist die Bedienung unter MENU (35) beschrieben.

Folgende Menüs, Untermenüs und Menüpunkte stehen zur Verfügung:

∆∆

∆t:

∆∆

Liegt weder XY- noch CT (KOMPONENTEN TEST)-Betrieb vor, kann mit einem langen Tastendruck auf Zeit- bzw. Frequenzmessung umgeschaltet werden. Die Umschaltung zwischen Zeit- und Frequenz-Messung kann

Änderungen vorbehalten

1. MAIN MENU.

1.1 CALIBRATE

Informationen über das „CALIBRATION“-Menü können dem Abschnitt „Abgleich“ entnommen werden.

Inbetriebnahme und Voreinstellungen

1.2 SETUP

Das „SETUP“-Menu ermöglicht dem Anwender, Änderungen vorzunehmen, die das Verhalten des

Oszilloskops betreffen.

Das SETUP-Menü bietet die Untermenüs Miscellaneous und Factory an:

1.2.1 Miscellaneous (Verschiedenes) mit den Menüpunkten:

1.2.1.1 CONTROL BEEP ON/OFF. In der OFF-Stellung werden die Signaltöne abgeschaltet, welche sonst beim Betätigen von Bedienelementen ertönen.

1.2.1.2 ERROR BEEP ON/OFF. Signaltöne, mit denen sonst Fehlbedienungen signalisiert werden, sind in der OFF Stellung abgeschaltet.

Nach dem Einschalten des Oszilloskops werden CONTROL

BEEP und ERROR BEEP immer auf ON gesetzt.

1.2.1.3 QUICK START ON/OFF. In Stellung ON ist das

Oszilloskop nach kurzer Zeit sofort einsatzbereit, ohne das nach dem Einschalten erst das HAMEG-Logo angezeigt wird.

1.2.1.4 TRIG.-SYMBOL ON/OFF. In den meisten Yt(Zeitbasis) Betriebsarten wird mit dem Readout ein Triggerpunktsymbol angezeigt. Das Symbol wird in Stellung OFF nicht angezeigt. Feinheiten der Signaldarstellung, die sonst durch das Triggerpunktsymbol verdeckt werden, lassen sich dann besser erkennen.

ßen die Fokussierung beeinflussen können. Zur Schonung der Strahlröhre sollte immer nur mit jener Strahlintensität gearbeitet werden, die Meßaufgabe und Umgebungsbeleuchtung gerade erfordern. Besondere Vorsicht ist bei stehendem, punktförmigen Strahl geboten. Zu hell eingestellt, kann dieser die Leuchtschicht der Röhre beschädigen. Ferner schadet es der Kathode der Strahlröhre, wenn das Oszilloskop oft kurz hintereinander aus- und eingeschaltet wird.

Strahldrehung TR

Trotz Mumetall-Abschirmung der Bildröhre lassen sich erdmagnetische Einwirkungen auf die horizontale Strahllage nicht ganz vermeiden. Das ist abhängig von der Aufstellrichtung des Oszilloskops am Arbeitsplatz. Dann verläuft die horizontale Strahllinie in Schirmmitte nicht exakt parallel zu den Rasterlinien. Die Korrektur weniger Winkelgrade ist an einem Potentiometer hinter der mit TR (5) bezeichneten Öffnung mit einem kleinen Schraubendreher möglich.

Tastkopf-Abgleich und Anwendung

Damit der verwendete Tastteiler die Form des Signals unverfälscht wiedergibt, muß er genau an die Eingangsimpedanz des Vertikalverstärkers angepaßt werden. Ein im Oszilloskop eingebauter Generator liefert hierzu ein Rechtecksignal mit sehr kurzer Anstiegszeit (<4ns am 0,2Vss Ausgang) und Frequenzen von ca. 1kHz oder 1MHz. Das Rechtecksignal kann der konzentrischen Buchse unterhalb des Bildschirms entnommen werden. Sie liefert 0.2Vss ±1% für Tastteiler 10:1. Die Spannung entspricht einer Bildschirmamplitude von 4cm Höhe, wenn der Eingangsteiler auf den Ablenkkoeffizienten 5mV/cm eingestellt ist.

1.2.1.5 DC REFERENCE ON/OFF. Ist ON eingeschaltet und liegt Yt- (Zeitbasis) Betrieb vor, wird im Readout ein „ ⊥ “- Symbol sichtbar. Das Symbol zeigt die 0 Volt Referenzposition und erleichtert die Bestimmung von Gleichspannungen bzw. Gleichspannungsanteilen.

1.2.2 FACTORY (Fabrik).

Achtung! Die in diesem Menü enthaltenen Funktionen stehen nur Werkstätten zur Verfügung, die von HAMEG autorisiert wurden.

Inbetriebnahme und Voreinstellungen

Vor der ersten Inbetriebnahme muß die Verbindung zwischen Schutzleiteranschluß und dem Netz-Schutzleiter vor jeglichen anderen Verbindungen hergestellt sein (Netzstecker also vorher anschließen).

Danach sollten die Meßkabel an die Eingänge angeschlossen werden und erst dann mit dem zunächst stromlosen Meßobjekt verbunden werden, das anschließend einzuschalten ist. Es wird empfohlen, dann die AUTO SET - Taste zu drücken. Mit der roten Netztaste POWER wird das Gerät in Betrieb gesetzt, dabei leuchten zunächst mehrere Anzeigen auf. Dann übernimmt das Oszilloskop die Einstellungen, welche beim vorhergehenden Ausschalten vorlagen. Wird nach ca. 20 Sekunden Anheizzeit kein Strahl bzw. das Readout sichtbar, sollte die AUTO SET -Taste betätigt werden.

Der Innendurchmesser der Buchse beträgt 4,9mm und entspricht dem (an Bezugspotential liegenden) Außendurchmesser des Abschirmrohres von modernen Tastköpfen der Serie F (international vereinheitlicht). Nur hierdurch ist eine extrem kurze Masseverbindung möglich, die für hohe Signalfrequenzen und eine unverfälschte Kurvenform-Wiedergabe von nicht-sinusförmigen Signalen Voraussetzung ist.

Abgleich 1kHz

Dieser C-Trimmerabgleich (NF-Kompensation) kompensiert die kapazitive Belastung des Oszilloskop-Eingangs. Durch den Abgleich bekommt die kapazitive Teilung dasselbe Teilerverhältnis wie die ohmsche Spannungsteilung.

Dann ergibt sich bei hohen und niedrigen Frequenzen dieselbe Spannungsteilung wie für Gleichspannung. Für Tastköpfe 1:1 oder auf 1:1 umgeschaltete Tastköpfe ist dieser Abgleich weder nötig noch möglich. Voraussetzung für den Abgleich ist die Parallelität der Strahllinie mit den horizontalen Rasterlinien (siehe ,,Strahldrehung TR”).

Tastteiler 10:1 an den CH.I-Eingang anschließen, dabei Oszilloskop auf Kanal I betreiben, Eingangskopplung auf DC stellen, Eingangsteiler auf 5mV/cm und TIME/DIV. auf 0.2ms/cm schalten (beide kalibriert), Tastkopf (Teiler 10:1) in die CAL.Buchse einstecken.

Ist die Zeitlinie sichtbar, wird am INTENS - Knopf eine mittlere Helligkeit und am FOCUS-Knopf die maximale Schärfe eingestellt. Dabei sollte die Eingangskopplung auf GD (ground = Masse) geschaltet sein. Der Eingang ist dann abgeschaltet. Damit ist sichergestellt, daß keine Störspannungen von au-

Auf dem Bildschirm sind 2 Wellenzüge zu sehen. Nun ist der NF-Kompensationstrimmer abzugleichen, dessen Lage der Tastkopfinformation zu entnehmen ist. Mit dem beigegebe-

Änderungen vorbehalten

Inbetriebnahme und Voreinstellungen Betriebsarten der Vertikalverstärker

nen Isolierschraubendreher ist der Trimmer so abzugleichen, bis die oberen Dächer des Rechtecksignals exakt parallel zu den horizontalen Rasterlinien stehen (siehe Bild 1kHz). Dann sollte die Signalhöhe 4cm ±1,2mm (= 3%) sein. Die Signalflanken sind in dieser Einstellung unsichtbar.

Abgleich 1MHz

Ein HF-Abgleich ist bei den Tastköpfen HZ51, 52 und 54 möglich.

Diese besitzen Entzerrungsglieder, mit denen es möglich ist, den Tastkopf auf einfachste Weise im Bereich der oberen Grenzfrequenz des Vertikalverstärkers optimal abzugleichen.

Nach diesem Abgleich erhält man nicht nur die maximal mögliche Bandbreite im Tastteilerbetrieb, sondern auch eine weitgehend konstante Gruppenlaufzeit am Bereichsende. Dadurch werden Einschwingverzerrungen (wie Überschwingen, Abrundung, Nachschwingen, Löcher oder Hökker im Dach) in der Nähe der Anstiegsflanke auf ein Minimum begrenzt.

Die Bandbreite des Oszilloskops wird also bei Benutzung der Tastköpfe HZ51, 52 und 54 ohne Inkaufnahme von Kurvenformverzerrungen voll genutzt. Voraussetzung für diesen HFAbgleich ist ein Rechteckgenerator mit kleiner Anstiegszeit (typisch 4ns) und niederohmigem Ausgang (ca. 50Ω), der bei einer Frequenz von 1MHz eine Spannung von 0,2Vss abgibt. Der Kalibratorausgang des Oszilloskops erfüllt diese Bedingungen, wenn die CAL.-Taste eingerastet ist (1MHz).

Tastköpfe des Typs HZ51, 52 oder 54 an den CH.I-Eingang anschließen, nur Kalibrator-Taste 1MHz drücken, Eingangskopplung auf DC, Eingangsteiler auf 5mV/cm und TIME/DIV. auf 0.1µs/cm stellen (beide kalibriert). Tastkopf in Buchse

0.2Vpp einstecken. Auf dem Bildschirm ist ein Wellenzug zu sehen, dessen Rechteckflanken jetzt auch sichtbar sind. Nun wird der HF-Abgleich durchgeführt. Dabei sollte man die Anstiegsflanke und die obere linke Impuls-Dachecke beachten.

Auch die Lage der Abgleichelemente für die HF-Kompensation ist der Tastkopfinformation zu entnehmen.

Die Kriterien für den HF-Abgleich sind:

• Kurze Anstiegszeit, also eine steile Anstiegsflanke.

• Minimales Überschwingen mit möglichst geradlinigem

Dach, somit ein linearer Frequenzgang.

Die HF-Kompensation sollte so vorgenommen werden, daß der Übergang von der Anstiegsflanke auf das Rechteckdach weder zu stark verrundet, noch mit Überschwingen erfolgt. Tastköpfe mit einem HF-Abgleichpunkt sind, im Gegensatz zu Tastköpfen mit mehreren Abgleichpunkten, naturgemäß einfacher abzugleichen. Dafür bieten mehrere HF-Abgleichpunkte den Vorteil, daß sie eine optimalere Anpassung zulassen. Nach beendetem HF-Abgleich ist auch bei 1MHz die Signalhöhe am Bildschirm zu kontrollieren. Sie soll denselben Wert haben, wie oben beim 1kHz-Abgleich angegeben.

1MHz nicht zur Zeit-Eichung verwendet werden können. Ferner weicht das Tastverhältnis vom Wert 1:1 ab.

Voraussetzung für einen einfachen und exakten Tastteilerabgleich (oder eine Ablenkkoeffizientenkontrolle) sind horizontale Impulsdächer, kalibrierte Impulshöhe und Nullpotential am negativen Impulsdach. Frequenz und Tastverhältnis sind dabei nicht kritisch.

Betriebsarten der Vertikalverstärker

Die für die Betriebsarten der Vertikalverstärker wichtigsten Bedienelemente sind die Drucktasten: CHI(17), DUAL (18) und CHII(21).

Die Betriebsartenumschaltung ist im Abschnitt “Bedien- elemente und Readout” beschrieben.

Die gebräuchlichste Art der mit Oszilloskopen vorgenommenen Signaldarstellung ist der Yt-Betrieb. In dieser Betriebsart lenkt die Amplitude des zu messenden Signals (bzw. der Signale) den Strahl in Y-Richtung ab. Gleichzeitig wird der Strahl von links nach rechts abgelenkt (Zeitbasis).

Der bzw. die Vertikalverstärker bietet/bieten dabei folgende Möglichkeiten:

• Die Darstellung nur eines Signales im Kanal I-Betrieb.

• Die Darstellung nur eines Signales im Kanal II-Betrieb.

• Die Darstellung von zwei Signalen im DUAL (Zweikanal) -Betrieb.

Bei DUAL-Betrieb arbeiten beide Kanäle. Die Art, wie die Signale beider Kanäle dargestellt werden, hängt von der Zeitbasis ab (siehe “Bedienelemente und Readout”). Die Kanalumschaltung kann nach jedem Zeit-Ablenkvorgang (alternierend) erfolgen. Beide Kanäle können aber auch innerhalb einer Zeit-Ablenkperiode mit einer hohen Frequenz ständig umgeschaltet (chop mode) werden. Dann sind auch langsam verlaufende Vorgänge flimmerfrei darstellbar.

Für das Oszilloskopieren langsam verlaufender Vorgänge mit Zeitkoeffizienten ≥500µs/cm ist die alternierende Betriebsart meistens nicht geeignet. Das Schirmbild flimmert dann zu stark, oder es scheint zu springen. Für Oszillogramme mit höherer Folgefrequenz und entsprechend kleiner eingestellten Zeitkoeffizienten ist die gechoppte Art der Kanalumschaltung meist nicht sinnvoll.

Liegt ADD-Betrieb vor, werden die Signale beider Kanäle algebraisch addiert (±I ±II). Ob sich hierbei die Summe oder die Differenz der Signalspannungen ergibt, hängt von der Phasenlage bzw. Polung der Signale selbst und davon ab, ob eine Invertierung im Oszilloskop vorgenommen wurde.

Gleichphasige Eingangsspannungen:

Beide Kanäle nicht invertiert = Summe. Beide Kanäle invertiert (INV) = Summe. Nur ein Kanal invertiert (INV) = Differenz.

Gegenphasige Eingangsspannungen:

Beide Kanäle nicht invertiert = Differenz. Beide Kanäle invertiert (INV) = Differenz. Nur ein Kanal invertiert (INV) = Summe.

Es wird darauf hingewiesen, daß die Reihenfolge erst 1kHz, dann 1MHz-Abgleich einzuhalten ist, aber nicht wiederholt werden muß, und daß die Kalibrator-Frequenzen 1kHz und

Änderungen vorbehalten

In der ADD-Betriebsart ist die vertikale Strahllage von der Y- POS.-Einstellung beider Kanäle abhängig. Das heißt die Y.POS.Einstellung wird addiert, kann aber nicht mit INVERT beein- flußt werden.

Signalspannungen zwischen zwei hochliegenden Schaltungspunkten werden oft im Differenzbetrieb beider Kanäle ge-

Betriebsarten der Vertikalverstärker

messen. Als Spannungsabfall an einem bekannten Widerstand lassen sich so auch Ströme zwischen zwei hochliegenden Schaltungsteilen bestimmen. Allgemein gilt, daß bei der Darstellung von Differenzsignalen die Entnahme der beiden Signalspannungen nur mit Tastteilern absolut gleicher Impedanz und Teilung erfolgen darf. Für manche Differenzmessungen ist es vorteilhaft, die galvanisch mit dem Schutzleiter verbundenen Massekabel beider Tastteiler nicht mit dem Meßobjekt zu verbinden. Hierdurch können eventuelle Brumm- oder Gleichtaktstörungen verringert werden.

XY-Betrieb

Das für diese Betriebsart wichtigste Bedienelement ist die mit DUAL und XY bezeichnete Drucktaste (18). Die Betriebsartenumschaltung ist im Abschnitt “Bedienelemente und Readout” beschrieben.

In dieser Betriebsart ist die Zeitbasis abgeschaltet. Die XAblenkung wird mit dem über den Eingang von Kanal II (HOR. INP. (X) = Horizontal-Eingang) zugeführten Signal vorgenom- men. Eingangsteiler und Feinregler von Kanal II werden im XY-Betrieb für die Amplitudeneinstellung in X-Richtung be- nutzt. Zur horizontalen Positionseinstellung ist aber der X- POS.-Regler zu benutzen. Der Positionsregler von Kanal II ist im XY-Betrieb praktisch unwirksam.

Die maximale Empfindlichkeit und die Eingangsimpedanz sind nun in beiden Ablenkrichtungen gleich. Die X-Dehnung x10 ist unwirksam. Bei Messungen im XY-Betrieb ist sowohl die obere Grenzfrequenz (-3dB) des X-Verstärkers, als auch die mit höheren Frequenzen zunehmende Phasendifferenz zwischen X und Y zu beachten (siehe Datenblatt).

Eine Umpolung des X-Signals durch Invertieren mit der INV-Taste von Kanal II ist nicht möglich!

Der XY-Betrieb mit Lissajous-Figuren erleichtert oder ermöglicht gewisse Meßaufgaben:

• Vergleich zweier Signale unterschiedlicher Frequenz oder Nachziehen der einen Frequenz auf die Frequenz des anderen Signals bis zur Synchronisation. Das gilt auch noch für ganzzahlige Vielfache oder Teile der einen Signalfrequenz.

• Phasenvergleich zwischen zwei Signalen gleicher Frequenz.

Phasenvergleich mit Lissajous-Figur

Die folgenden Bilder zeigen zwei Sinus-Signale gleicher Frequenz und Amplitude mit unterschiedlichen Phasenwinkeln.

Die Berechnung des Phasenwinkels oder der Phasenverschiebung zwischen den X- und Y-Eingangsspannungen (nach Messung der Strecken a und b am Bildschirm) ist mit den folgenden Formeln und einem Taschenrechner mit Winkelfunktionen ganz einfach und übrigens unabhängig von den Ablenkamplituden auf dem Bildschirm.

Hierbei muß beachtet werden:

• Wegen der Periodizität der Winkelfunktionen sollte die

rechnerische Auswertung auf Winkel ≤90° begrenzt werden. Gerade hier liegen die Vorteile der Methode.

• Keine zu hohe Meßfrequenz benutzen. Die im XY-Betrieb benutzten Meßverstärker weisen mit zunehmender Frequenz eine gegenseitige Phasenverschiebung auf. Oberhalb der im Datenblatt angegebenen Frequenz wird der Phasenwinkel von 3° überschritten.

• Aus dem Schirmbild ist nicht ohne weiteres ersichtlich, ob die Testspannung gegenüber der Bezugsspannung voroder nacheilt. Hier kann ein CR-Glied vor dem Testspannungseingang des Oszilloskops helfen. Als R kann gleich der 1MΩ-Eingangswiderstand dienen, so daß nur ein passender Kondensator C vorzuschalten ist. Vergrö- ßert sich die Öffnungsweite der Ellipse (gegenüber kurzgeschlossenem C), dann eilt die Testspannung vor und umgekehrt. Das gilt aber nur im Bereich bis 90° Phasenverschiebung. Deshalb sollte C genügend groß sein und nur eine relativ kleine, gerade gut beobachtbare Phasenverschiebung bewirken.

Falls im XY-Betrieb beide Eingangsspannungen fehlen oder ausfallen, wird ein sehr heller Leuchtpunkt auf dem Bildschirm abgebildet. Bei zu hoher Helligkeitseinstellung (INTENS

-Knopf) kann dieser Punkt in die Leuchtschicht einbrennen,

was entweder einen bleibenden Helligkeitsverlust, oder im Extremfall, eine vollständige Zerstörung der Leuchtschicht an diesem Punkt verursacht.

Phasendifferenz-Messung im Zweikanal-Betrieb (Yt)

Achtung: Phasendifferenzmessungen sind im Zweikanal Yt-Betrieb nicht möglich, wenn alternierende Triggerung vorliegt.

Eine größere Phasendifferenz zwischen zwei Eingangssignalen gleicher Frequenz und Form läßt sich sehr einfach im Yt- Zweikanalbetrieb (DUAL) am Bildschirm messen. Die Zeitablenkung wird dabei von dem Signal getriggert, das als Bezug (Phasenlage 0) dient. Das andere Signal kann dann einen vor- oder nacheilenden Phasenwinkel haben. Die Ablesegenauigkeit wird hoch, wenn auf dem Schirm nicht viel mehr als eine Periode und etwa gleiche Bildhöhe beider Signale eingestellt wird. Zu dieser Einstellung können ohne Einfluß auf das Ergebnis auch die Feinregler für Amplitude und Zeitablenkung und der LEVEL-Knopf benutzt werden. Beide Zeitlinien werden vor der Messung mit den Y-POS.- Knöpfen auf die horizontale Raster-Mittellinie eingestellt. Bei sinusförmigen Signalen beobachtet man die Nulldurchgänge; die Sinuskuppen sind weniger geeignet. Ist ein Sinussignal durch geradzahlige Harmonische merklich verzerrt (Halbwellen nicht spiegelbildlich zur X-Achse) oder wenn eine Offset-Gleichspannung vorhanden ist, empfiehlt sich AC- Kopplung für beide Kanäle. Handelt es sich um Impulssignale gleicher Form, liest man an steilen Flanken ab.

Änderungen vorbehalten

Phasendifferenzmessung im Zweikanalbetrieb

Triggerung und Zeitablenkung

Abb. 2: Amplitudenmodulierte Schwingung: F = 1MHz; f = 1kHz; m = 50%; UT = 28,3mVeff.

t = Horizontalabstand der Nulldurchgänge in cm. T = Horizontalabstand für eine Periode in cm.

Im Bildbeispiel ist t = 3cm und T = 10cm. Daraus errechnet sich eine Phasendifferenz in Winkelgraden von

oder in Bogengrad ausgedrückt

Relativ kleine Phasenwinkel bei nicht zu hohen Frequenzen lassen sich genauer im XY-Betrieb mit Lissajous-Figur messen.

Messung einer Amplitudenmodulation

Die momentane Amplitude u im Zeitpunkt t einer HF-Trägerspannung, die durch eine sinusförmige NF-Spannung unverzerrt amplitudenmoduliert ist, folgt der Gleichung

Hierin ist

UT = unmodulierte Trägeramplitude,

Ω = 2πF = Träger-Kreisfrequenz, ω = 2πf = Modulationskreisfrequenz,

m = Modulationsgrad (i.a. ≤1º 100%).

Neben der Trägerfrequenz F entstehen durch die Modulation die untere Seitenfrequenz F-f und die obere Seitenfrequenz F+f.

Oszilloskop-Einstellung für ein Signal entsprechend Abb. 2:

Kanal I-Betrieb. Y: CH.I; 20mV/cm; AC. TIME/DIV.: 0.2ms/cm. Triggerung: NORMAL; AC; int. mit Zeit-Feinsteller

(oder externe Triggerung).

Liest man die beiden Werte a und b vom Bildschirm ab, so errechnet sich der Modulationsgrad aus

Hierin ist a = U

Bei der Modulationsgradmessung können die Feinstellknöpfe für Amplitude und Zeit beliebig verstellt sein. Ihre Stellung geht nicht in das Ergebnis ein.

(1+m) und b = UT (1-m).

Triggerung und Zeitablenkung

Die für diese Funktionen wichtigsten Bedienelemente befinden sich rechts von den VOLTS/DIV.-Drehknöpfen. Sie sind im Abschnitt “Bedienelemente und Readout” beschrieben.

Die zeitliche Änderung einer zu messenden Spannung (Wechselspannung) ist im Yt-Betrieb darstellbar. Hierbei lenkt das Meßsignal den Elektronenstrahl in Y-Richtung ab, während der Zeitablenkgenerator den Elektronenstrahl mit einer konstanten, aber wählbaren Geschwindigkeit von links nach rechts über den Bildschirm bewegt (Zeitablenkung).

Im allgemeinen werden sich periodisch wiederholende Spannungsverläufe mit sich periodisch wiederholender Zeitablenkung dargestellt. Um eine “stehende” auswertbare Darstellung zu erhalten, darf der jeweils nächste Start der Zeitablenkung nur dann erfolgen, wenn die gleiche Position (Spannungshöhe und Flankenrichtung) des Signalverlaufes vorliegt, an dem die Zeitablenkung auch zuvor ausgelöst (getriggert) wurde.

Abb. 1: Spektrumsamplituden und -frequenzen bei AM (m = 50%)

Das Bild der amplitudenmodulierten HF-Schwingung kann mit dem Oszilloskop sichtbar gemacht und ausgewertet werden, wenn das Frequenzspektrum innerhalb der Oszilloskop-Bandbreite liegt. Die Zeitbasis wird so eingestellt, daß mehrere Wellenzüge der Modulationsfrequenz sichtbar sind. Genau genommen sollte mit Modulationsfrequenz (vom NFGenerator oder einem Demodulator) extern getriggert werden. Interne Triggerung ist unter Zuhilfenahme des ZeitFeinstellers oft möglich.

Änderungen vorbehalten

Anmerkung: Reine Gleichspannungen können die Triggerung nicht auslösen, da sie keine zeitlichen Änderungen aufweisen und somit auch keine Flanke vorliegt auf die getriggert werden könnte.

Die Triggerung kann durch das Meßsignal selbst (interne Triggerung) oder durch eine extern zugeführte mit dem Meßsignal synchrone Spannung erfolgen (externe Triggerung).

Die zur Triggerung benötigte Mindestamplitude des Triggersignals nennt man Triggerschwelle, die mit einem Sinussignal bestimmbar ist. Bei interner Triggerung wird die Triggerspannung dem Meßsignal des als Triggerquelle

Triggerung und Zeitablenkung

gewählten Meßverstärkers (nach dem Teilerschalter) entnommen. Die Mindestamplitude (Triggerschwelle) wird bei interner Triggerung in Millimetern (mm) spezifiziert und bezieht sich auf die vertikale Auslenkung auf dem Bildschirm. Damit wird vermieden, daß für jede Teilerschalterstellung unterschiedliche Spannungswerte berücksichtigt werden müssen.

Wird die Triggerspannung extern zugeführt, ist sie an der entsprechenden Buchse in Vss zu messen. In gewissen Grenzen kann die Triggerspannung viel höher sein als an der Triggerschwelle. Im allgemeinen sollte der 20fache Wert nicht

überschritten werden.

Das Oszilloskop hat zwei Trigger-Betriebsarten, die nachstehend beschrieben werden.

Automatische Spitzenwert-Triggerung

Gerätespezifische Informationen sind den Absätzen NM - AT

(11), LEVEL (13) und TRIG. MODE (22) unter “Bedien-

elemente und Readout” zu entnehmen. Mit dem Betätigen

der AUTO SET -Taste wird automatisch diese Triggerart eingeschaltet. Bei DC-Triggerkopplung und bei alternierender Triggerung wird die Spitzenwerterfassung automatisch abgeschaltet, während die Trigger-Automatik erhalten bleibt.

Die Zeitablenkung wird bei automatischer Spitzenwert-Triggerung auch dann periodisch ausgelöst, wenn keine Meß- wechselspannung oder externe Triggerwechselspannung anliegt. Ohne Meßwechselspannung sieht man dann eine Zeitlinie (von der ungetriggerten, also freilaufenden Zeitablenkung), die auch eine Gleichspannung anzeigen kann. Bei anliegender Meßspannung beschränkt sich die Bedienung im wesentlichen auf die richtige Amplituden- und ZeitbasisEinstellung bei immer sichtbarem Strahl.

Mit Normaltriggerung und passender Triggerpegel-Einstellung kann die Auslösung bzw. Triggerung der Zeitablenkung an jeder Stelle einer Signalflanke erfolgen. Der mit dem Triggerpegel-Knopf erfaßbare Triggerbereich ist stark abhängig von der Amplitude des Triggersignals. Ist bei interner Triggerung die Bildhöhe kleiner als 1cm, erfordert die Einstellung wegen des kleinen Fangbereichs etwas Feingefühl. Bei falscher Triggerpegel-Einstellung und/oder bei fehlendem Triggersignal wird die Zeitbasis nicht gestartet und es erfolgt keine Strahldarstellung.

Mit Normaltriggerung sind auch komplizierte Signale triggerbar. Bei Signalgemischen ist die Triggermöglichkeit abhängig von gewissen periodisch wiederkehrenden Pegelwerten, die u.U. erst bei gefühlvollem Drehen des Triggerpegel-Einstellers gefunden werden.

Flankenrichtung

Die mit der Drucktaste (11) eingestellte (Trigger-) Flankenrichtung wird im Readout angezeigt. Siehe auch “Bedien- elemente und Readout”. Die Flankenrichtungseinstellung wird durch AUTO SET nicht beeinflußt.

Die Triggerung kann bei automatischer und bei Normaltriggerung wahlweise mit einer steigenden oder einer fallenden Triggerspannungsflanke einsetzen. Steigende Flanken liegen vor, wenn Spannungen, vom negativen Potential kommend, zum positiven Potential ansteigen. Das hat mit Null- oder Massepotential und absoluten Spannungswerten nichts zu tun. Die positive Flankenrichtung kann auch im negativen Teil einer Signalkurve liegen. Eine fallende Flanke löst die Triggerung sinngemäß aus. Dies gilt bei automatischer und bei Normaltriggerung.

Triggerkopplung

Der Triggerpegel-Einsteller ist bei automatischer Spitzenwert-Triggerung wirksam. Sein Einstellbereich stellt sich automatisch auf die Spitze-Spitze-Amplitude des gerade angelegten Signals ein und wird damit unabhängiger von der Signal-Amplitude und -Form.

Beispielsweise darf sich das Tastverhältnis von rechteckförmigen Spannungen zwischen 1 : 1 und ca. 100 : 1 ändern, ohne daß die Triggerung ausfällt.

Es ist dabei unter Umständen erforderlich, daß der Trigger- pegel-Einsteller fast an das Einstellbereichsende zu stellen ist. Bei der nächsten Messung kann es erforderlich werden, den Triggerpegel-Einsteller anders einzustellen.

Diese Einfachheit der Bedienung empfiehlt die automatische Spitzenwert-Triggerung für alle unkomplizierten Meßaufgaben. Sie ist aber auch die geeignete Betriebsart für den ,Einstieg” bei diffizilen Meßproblemen, nämlich dann, wenn das Meßsignal selbst in Bezug auf Amplitude, Frequenz oder Form noch weitgehend unbekannt ist.

Die automatische Spitzenwert-Triggerung ist unabhängig von der Triggerquelle und ist, sowohl bei interner wie auch externer Triggerung anwendbar. Sie arbeitet oberhalb 20Hz.

Normaltriggerung

Gerätespezifische Informationen sind den Absätzen NM ATelemente und Readout” zu entnehmen. Hilfsmittel zur

Triggerung sehr schwieriger Signale sind die Zeit-Feinsteinstellung (VAR.), die HOLDOFF-Zeiteinstellung und der BZeitbasis-Betrieb.

(11), LEVEL (13) und TRIG. MODE (22) unter “Bedien-

Gerätespezifische Informationen sind den Absätzen NM -

ATelemente und Readout” zu entnehmen. Mit AUTO SET

wird immer auf AC-Triggerkopplung geschaltet. Die Durchlaß-Frequenzbereiche der Triggerkopplungsarten sind dem “Datenblatt” entnehmbar.

Bei interner DC- oder LF-Triggerkopplung sollte immer mit Normaltriggerung und Triggerpegel-Einstellung gearbeitet werden. Die Ankopplungsart und der daraus resultierende Durchlaß-Frequenzbereich des Triggersignals können mit der Triggerkopplung bestimmt werden.

AC: Ist die am häufigsten zum Triggern benutzte Kopplungs-

DC: Bei DC-Triggerung gibt es keinen unteren Durchlaß-

HF: Der Durchlaß-Frequenzbereich in dieser Trigger-

(11), LEVEL (13) und TRIG. MODE (22) unter “Bedien-

art. Unterhalb und oberhalb des Durchlaß-Frequenzbereiches steigt die Triggerschwelle zunehmend an.

Frequenzbereich, da das Triggersignal galvanisch an die Triggereinrichtung angekoppelt wird. Diese Triggerkopplung ist dann zu empfehlen, wenn bei ganz langsamen Vorgängen auf einen bestimmten Pegelwert des Meßsignals getriggert werden soll, oder wenn impulsartige Signale mit sich während der Beobachtung ständig ändernden Tastverhältnissen dargestellt werden müssen.

kopplungsart entspricht einem Hochpaß. HF-Triggerkopplung ist für alle hochfrequenten Signale günstig. Gleichspannungsschwankungen und tieffrequentes (Funkel-) Rauschen der Triggerspannung werden unterdrückt, was sich günstig auf die Stabilität der Triggerung auswirkt.

Änderungen vorbehalten

Triggerung und Zeitablenkung

NR: Diese Triggerkopplungsart weist keine Begrenzung

des unteren Durchlaß-Frequenzbereiches auf. Sehr hochfrequente Triggersignalanteile werden unterdrückt bzw. verringert. Damit werden aus derartigen Signalanteilen resultierende Störungen unterdrückt oder vermindert.

LF: Mit LF-Triggerkopplung liegt Tiefpaßverhalten vor. Die

LF-Triggerkopplung ist häufig für niederfrequente Signale besser geeignet als die DC-Triggerkopplung, weil Rauschgrößen innerhalb der Triggerspannung stark unterdrückt werden. Das vermeidet oder verringert im Grenzfall Jittern oder Doppelschreiben, insbesondere bei sehr kleinen Eingangsspannungen. Oberhalb des Durchlaß-Frequenzbereiches steigt die Triggerschwelle zunehmend an.

TVL (TV-Zeile): siehe folgenden Absatz, TV (Zeilensynchron-

impuls-Triggerung)

TVF (TV-Bild): siehe folgenden Absatz, TV (Bildsynchron-

impuls-Triggerung)

~ (LINE - Netztriggerung) : siehe Absatz “Netztriggerung”

TV (Videosignal-Triggerung)

Mit der Umschaltung auf TVL und TVF wird der TVSynchronimpuls-Separator wirksam. Er trennt die Synchronimpulse vom Bildinhalt und ermöglicht eine von Bildinhaltsänderungen unabhängige Triggerung von Videosignalen.

Abhängig vom Meßpunkt sind Videosignale (FBAS- bzw. BASSignale = Farb-Bild-Austast-Synchron-Signale) als positiv oder negativ gerichtetes Signal zu messen. Nur bei richtiger Einstellung der (Trigger-) Flankenrichtung werden die Synchronimpulse vom Bildinhalt getrennt. Die Flankenrichtung der Vorderflanke der Synchronimpulse ist für die Einstellung der Flankenrichtung maßgebend; dabei darf die Signaldarstellung nicht invertiert sein.

Ist die Spannung der Synchronimpulse am Meßpunkt positiver als der Bildinhalt, muß steigende Flankenrichtung gewählt werden. Befinden sich die Synchronimpulse unterhalb des Bildinhalts, ist deren Vorderflanke fallend. Dann muß die fallende Flankenrichtung gewählt werden. Bei falscher Flankenrichtungswahl erfolgt die Darstellung unstabil bzw. ungetriggert, da dann der Bildinhalt die Triggerung auslöst.

Die Videosignaltriggerung sollte mit automatischer Triggerung erfolgen. Bei interner Triggerung muß die Signalhöhe der Synchronimpulse mindestens 5mm betragen.

Das Synchronsignal besteht aus Zeilen- und Bildsynchronimpulsen, die sich unter anderem auch durch ihre Pulsdauer unterscheiden. Sie beträgt bei Zeilensynchronimpulsen ca. 5µs im zeitlichen Abstand von 64µs. Bildsynchronimpulse bestehen aus mehreren Pulsen, die jeweils ca. 28µs lang sind und mit jedem Halbbildwechsel im Abstand von 20ms vorkommen.

Beide Synchronimpulsarten unterscheiden sich somit durch ihre Zeitdauer und durch ihre Wiederholfrequenz. Es kann sowohl mit Zeilen- als auch mit Bildsynchronimpulsen getriggert werden.

Bildsynchronimpuls-Triggerung

Achtung: Bei Bildsynchronimpuls-Triggerung in Verbindung mit geschaltetem (gechoppten) DUAL-Betrieb können in

der Signaldarstellung Interferenzstörungen sichtbar werden. Es sollte dann auf alternierenden DUAL-Betrieb umgeschaltet werden. Unter Umständen sollte auch das Readout abgeschaltet werden.

Es ist ein dem Meßzweck entsprechender Zeit-Ablenkkoeffizient im TIME / DIV.-Feld zu wählen. Bei der 2ms/div.Einstellung wird ein vollständiges Halbbild dargestellt. Am linken Bildrand ist ein Teil der auslösenden Bildsynchronimpulsfolge und am rechten Bildschirmrand der aus mehreren Pulsen bestehende Bildsynchronimpuls für das nächste Halbbild zu sehen. Das nächste Halbbild wird unter diesen Bedingungen nicht dargestellt. Der diesem Halbbild folgende Bildsynchronimpuls löst erneut die Triggerung und die Darstellung aus. Ist die kleinste HOLDOFF-Zeit eingestellt, wird

unter diesen Bedingungen jedes 2. Halbbild angezeigt.

Auf welches Halbbild getriggert wird, unterliegt dem Zufall.

Durch kurzzeitiges Unterbrechen der Triggerung kann auch zufällig auf das andere Halbbild getriggert werden.

Es können aber auch bei geeigneter Zeit-Ablenkkoeffizienteneinstellung zwei Halbbilder dargestellt werden. Dann kann im ALT-Zeitbasisbetrieb jede beliebige Zeile gewählt und mit der B-Zeitbasis gedehnt dargestellt werden. Damit lassen sich auch in den Zeilen vorkommende asynchrone Signalanteile darstellen.

Zeilensynchronimpuls-Triggerung

Die Zeilensynchronimpuls-Triggerung kann durch jeden Synchronimpuls erfolgen. Um einzelne Zeilen darstellen zu können, ist die TIME/DIV.-Einstellung von 10µs/div. empfehlenswert. Es werden dann ca. 1½ Zeilen sichtbar. Im allgemei- nen hat das komplette Videosignal einen starken Gleichspannungsanteil. Bei konstantem Bildinhalt (z.B. Testbild oder Farbbalkengenerator) kann der Gleichspannungsanteil ohne weiteres durch AC-Eingangskopplung des OszilloskopVerstärkers unterdrückt werden.

Bei wechselndem Bildinhalt (z.B. normales Programm) empfiehlt sich aber DC-Eingangskopplung, weil das Signalbild sonst mit jeder Bildinhaltsänderung die vertikale Lage auf dem Bildschirm ändert. Mit dem Y-Positionseinsteller kann der Gleichspannungsanteil immer so kompensiert werden, daß das Signalbild in der Bildschirmrasterfläche liegt.

Die Sync-Separator-Schaltung wirkt ebenso bei externer Triggerung. Selbstverständlich muß der Spannungsbereich (siehe “Datenblatt”) für die externe Triggerung eingehalten werden. Ferner ist auf die richtige Flankenrichtung zu achten, die bei externer Triggerung nicht unbedingt mit der Richtung des (am Y-Eingang anliegenden) Signal-Synchronimpulses übereinstimmen muß. Beides kann leicht kontrolliert werden, wenn die externe Triggerspannung selbst erst einmal (bei interner Triggerung) dargestellt wird.

Netztriggerung

Diese Triggerart liegt vor, wenn oben im Readout “TR:~” angezeigt wird. Die Flankenrichtungstaste (11) bewirkt eine Drehung des

Zur Triggerung mit Netzfrequenz wird eine Spannung aus dem Netzteil als netzfrequentes Triggersignal (50/60Hz) genutzt.

Diese Triggerart ist unabhängig von Amplitude und Frequenz des Y-Signals und empfiehlt sich für alle Signale, die netzsynchron sind. Dies gilt ebenfalls in gewissen Grenzen für ganzzahlige Vielfache oder Teile der Netzfrequenz. Die Netztriggerung erlaubt eine Signaldarstellung auch unterhalb der Triggerschwelle. Sie ist deshalb u.a. besonders geeignet

~ -Symbols um 180°.

Änderungen vorbehalten

Triggerung und Zeitablenkung

zur Messung kleiner Brummspannungen von Netzgleichrichtern oder netzfrequenten Einstreuungen in eine Schaltung.

Im Gegensatz zur üblichen, flankenrichtungsbezogenen Triggerung, wird bei Netztriggerung mit der Flankenrichtungsumschaltung zwischen der positiven und der negativen Halbwelle gewählt (evtl. Netzstecker umpolen) und nicht die Flankenrichtung. Der Triggerpegel kann mit dem dafür vorgesehenen Einsteller über einen gewissen Bereich der gewählten Halbwelle verschoben werden.

Netzfrequente magnetische Einstreuungen in eine Schaltung können mit einer Spulensonde nach Richtung (Ort) und Amplitude untersucht werden. Die Spule sollte zweckmäßig mit möglichst vielen Windungen dünnen Lackdrahtes auf einen kleinen Spulenkörper gewickelt und über ein geschirmtes Kabel an einen BNC-Stecker (für den Oszilloskop-Eingang) angeschlossen werden. Zwischen Stecker- und Kabel-Innenleiter ist ein kleiner Widerstand von mindestens 100Ω einzubauen (Hochfrequenz-Entkopplung). Es kann zweckmäßig sein, auch die Spule außen statisch abzuschirmen, wobei keine Kurzschlußwindungen auftreten dürfen. Durch Drehen der Spule in zwei Achsrichtungen lassen sich Maximum und Minimum am Meßort feststellen.

Alternierende Triggerung

Diese Triggerart kann mit der TRIG. -Taste (19) eingeschaltet werden. Bei alternierender Triggerung wird das TriggerpegelSymbol nicht im Readout angezeigt. Siehe “Bedienelemente und Readout”.

Die alternierende Triggerung ist dann sinnvoll einsetzbar, wenn die getriggerte Darstellung von zwei Signalen, die asynchron zueinander sind, erfolgen soll. Die alternierende Triggerung kann nur dann richtig arbeiten, wenn die Kanalumschaltung alternierend erfolgt.

Mit alternierender Triggerung kann eine Phasendifferenz zwischen beiden Eingangssignalen nicht mehr ermittelt werden. Zur Vermeidung von Triggerproblemen, bedingt durch Gleichspannungsanteile, ist AC-Eingangskopplung für beide Kanäle empfehlenswert. Die interne Triggerquelle wird bei alternierender Triggerung entsprechend der alternierenden Kanalumschaltung nach jedem Zeitablenkvorgang umgeschaltet. Daher muß die Amplitude beider Signale für die Triggerung ausreichen.

Triggeranzeige

Die folgenden Erläuterungen beziehen sich auf die TR -LED, die unter Punkt (12) im Absatz “Bedienelemente und Read- out” aufgeführt ist.

Die Leuchtdiode leuchtet sowohl bei automatischer, als auch bei Normaltriggerung auf, wenn folgende Bedingungen erfüllt werden:

1. Das interne bzw. externe Triggersignal muß in ausreichender Amplitude (Triggerschwelle) am Triggerkomparator anliegen.

2. Die Referenzspannung am Komparator (Triggerpegel) muß es ermöglichen, daß Signalflanken den Triggerpegel unterund überschreiten.

Dann stehen Triggerimpulse am Komparatorausgang für den Start der Zeitbasis und für die Triggeranzeige zur Verfügung.

Die Triggeranzeige erleichtert die Einstellung und Kontrolle der Triggerbedingungen, insbesondere bei sehr niederfrequenten (Normaltriggerung verwenden) oder sehr kurzen impulsförmigen Signalen.

Die triggerauslösenden Impulse werden durch die Triggeranzeige ca. 100ms lang gespeichert und angezeigt. Bei Signalen mit extrem langsamer Wiederholrate ist daher das Aufleuchten der LED mehr oder weniger impulsartig. Außerdem blitzt dann die Anzeige nicht nur beim Start der Zeitablenkung am linken Bildschirmrand auf, sondern - bei Darstellung mehrerer Kurvenzüge auf dem Schirm - bei jedem Kurvenzug.

Holdoff-Zeiteinstellung

Gerätespezifische Informationen sind dem Absatz DEL.POS. (23) unter “Bedienelemente und Readout” zu entnehmen.

Wenn bei äußerst komplizierten Signalgemischen auch nach mehrmaligem gefühlvollen Durchdrehen des LEVEL-Knopfes bei Normaltriggerung und A-Zeitbasisbetrieb kein stabiler Triggerpunkt gefunden wird, kann in vielen Fällen eine stabile Triggerung durch Betätigung des DEL. POS.- Knopfes erreicht werden. Mit dieser Einrichtung kann die Sperrzeit der Triggerung zwischen zwei Zeit-Ablenkperioden im Verhältnis von ca. 10:1 kontinuierlich vergrößert werden.

Externe Triggerung

Die externe Triggerung wird mit der TRIG. -Taste (19) eingeschaltet. Mit der Umschaltung auf diese Triggerart wird das Triggerpegel-Symbol abgeschaltet. Mit dem Einschalten dieser Triggerart wird die interne Triggerung abgeschaltet. Über die entsprechende BNC-Buchse kann jetzt extern getriggert werden, wenn dafür eine Spannung von 0,3Vss bis 3Vss zur Verfügung steht, die synchron zum Meßsignal ist. Diese Triggerspannung darf durchaus eine völlig andere Kurvenform als das Meßsignal haben.

Die Triggerung ist in gewissen Grenzen sogar mit ganzzahligen Vielfachen oder Teilen der Meßfrequenz möglich; Phasenstarrheit ist allerdings Bedingung. Es ist aber zu beachten, daß Meßsignal und Triggerspannung trotzdem einen Phasenwinkel aufweisen können. Ein Phasenwinkel von z.B. 180° wirkt sich dann so aus, daß trotz positiver (Trigger) Flankenwahl die Darstellung des Meßsignals mit einer negativen Flanke beginnt.

Die maximale Eingangsspannung an der BNC-Buchse beträgt 100V (DC+Spitze AC).

Triggerimpulse die innerhalb dieser Sperrzeit auftreten, kön- nen den Start der Zeitbasis nicht auslösen.

Besonders bei Burst-Signalen oder aperiodischen Impulsfolgen gleicher Amplitude kann der Beginn der Triggerphase dann auf den jeweils günstigsten oder erforderlichen Zeitpunkt eingestellt werden.

Ein stark verrauschtes oder ein durch eine höhere Frequenz gestörtes Signal wird manchmal doppelt dargestellt. Unter Umständen läßt sich mit der Triggerpegel-Einstellung nur die gegenseitige Phasenverschiebung beeinflussen, aber nicht die Doppeldarstellung. Die zur Auswertung erforderliche stabile Einzeldarstellung des Signals ist aber durch die Vergröße- rung der HOLD OFF-Zeit leicht zu erreichen. Hierzu ist die HOLD OFF-Zeit langsam zu erhöhen, bis nur noch ein Signal abgebildet wird.

Eine Doppeldarstellung ist bei gewissen Impulssignalen mög- lich, bei denen die Impulse abwechselnd eine kleine Differenz der Spitzenamplituden aufweisen. Nur eine ganz genaue Triggerpegel-Einstellung ermöglicht die Einzeldarstellung. Die HOLD OFF-Zeiteinstellung vereinfacht auch hier die richtige Einstellung.

Änderungen vorbehalten

Auto Set

Nach Beendigung dieser Arbeit sollte die HOLD OFF-Zeit unbedingt wieder auf Minimum zurückgedreht werden, weil sonst u.U. die Bildhelligkeit drastisch reduziert ist.

Die Arbeitsweise ist aus folgenden Abbildungen ersichtlich.

Abb. 1: zeigt das Schirmbild bei minimaler HOLD-OFF-

Zeit (Grundstellung). Da verschiedene Teile des Kurvenzuges angezeigt werden, wird kein stehendes Bild dargestellt (Doppelschreiben).

Abb. 2: Hier ist die Holdoff-Zeit so eingestellt, daß im-

mer die gleichen Teile des Kurvenzuges angezeigt werden. Es wird ein stehendes Bild dargestellt.

B-Zeitbasis (2. Zeitbasis) / Delay Triggerung

Gerätespezifische Informationen sind den Absätzen A/ALT B (25), DEL.TRIG. (26), TIME/DIV. (24) und DEL.POS. (23)

unter “Bedienelemente und Readout” zu entnehmen.

Die verzögerte Ablenkung mit der B-Zeitbasis löst derartige Probleme. Sie bezieht sich auf die mit der A-Zeitbasis vorgenommene Signaldarstellung. Die B-Darstellung erfolgt erst, wenn eine vorwählbare Zeit abgelaufen ist. Damit besteht die Möglichkeit, praktisch an jeder Stelle der A-Zeitbasissignaldarstellung mit der B-Zeitablenkung zu beginnen. Der ZeitAblenkkoeffizient der B-Zeitbasis bestimmt die Ablenkgeschwindigkeit und damit den Dehnungsfaktor. Mit zunehmender Dehnung verringert sich die Bildhelligkeit.

Bei großer X-Dehnung kann das Signal durch Jittern in XRichtung unruhig dargestellt werden. Liegt eine geeignete Signalflanke nach Ablauf der Verzögerungszeit vor, läßt sich auf diese Flanke triggern (“after delay” Triggerung).

Auto Set

Gerätespezifische Informationen sind dem Absatz AUTO SET (2) unter “Bedienelemente und Readout” zu entnehmen.

Wie bereits im Abschnitt “Bedienelemente und Readout” erwähnt, werden bis auf wenige Ausnahmen (POWER-Taste, Kalibratorfrequenz-Taste, sowie Focus- und TR (Strahldrehungs)-Einsteller) alle Bedienelemente elektronisch abgefragt. Sie lassen sich daher auch steuern. Daraus ergibt sich die Möglichkeit einer automatischen, signalbezogenen Geräteeinstellung im Yt (Zeitbasis)-Betrieb, so daß in den meisten Fällen keine weitere manuelle Bedienung erforderlich ist. AUTO SET schaltet immer auf Yt-Betrieb.

Mit dem Betätigen der AUTO SET-Taste bleibt die zuvor gewählte Yt-Betriebsart unverändert, wenn Mono CHI-, CHIIoder DUAL-Betrieb vorlag; lag Additionsbetrieb vor, wird automatisch auf DUAL geschaltet. Der bzw. die Y-Ablenkkoeffizienten (VOLTS / DIV.) werden automatisch so gewählt, daß die Signalamplitude im Mono (Einkanal)-Betrieb ca. 6cm nicht überschreitet, während im DUAL-Betrieb jedes Signal mit ca. 4cm Höhe dargestellt wird. Dieses, wie auch die Erläuterungen für die automatische Zeitkoeffizienten (TIME / DIV.)-Einstellung, gilt für Signale, die nicht zu stark vom Tastverhältnis 1:1 abweichen.

Wie im Absatz “Triggerung und Zeitablenkung” beschrieben, löst die Triggerung den Start der Zeitablenkung aus. Der zuvor dunkelgetastete (abgeschaltete) Elektronenstrahl wird hellgetastet (sichtbar) und von links nach rechts abgelenkt, bis die maximale X-Ablenkung erfolgte. Danach wird der Strahl wieder dunkelgetastet und es erfolgt der Strahlrücklauf (zurück in die Strahlstartposition).

Nach Ablauf der Holdoff-Zeit kann dann die Zeitablenkung erneut durch die Triggerautomatik bzw. ein Triggersignal gestartet werden. Während der gesamten Zeit (Strahlhinlauf und -rücklauf) kann ein Eingangssignal gleichzeitig eine Ablenkung in Y-Richtung bewirken. Das wird aber, wegen der nur dann erfolgenden Helltastung, nur während des Strahlhinlaufs sichtbar.

Da sich der Triggerpunkt immer am Strahlstart befindet, kann eine X-Dehnung der Signaldarstellung durch eine höhere Zeitablenkgeschwindigkeit (kleiner Zeit-Ablenkkoeffizient TIME / DIV.) - nur von diesem Punkt beginnend - vorgenommen werden.

Ein Signalanteil, der sich am rechten Rand der Signaldarstellung befindet, ist nicht mehr sichtbar, wenn die Zeitablenkgeschwindigkeit um einen Schritt erhöht wird. Dieses Problem tritt - abhängig vom Dehnungsfaktor - immer auf, es sei denn, daß sich das zu dehnende Signal direkt am Triggerpunkt befindet (ganz links).

Die automatische Zeitkoeffizienten-Einstellung sorgt für eine Darstellung von ca. 2 Signalperioden. Bei Signalen mit unterschiedlichen Frequenzanteilen, wie z.B. Videosignalen, erfolgt die Einstellung zufällig.

Bei eingeschalteter CURSOR-Spannungsmessung beeinflußt die AUTO SET-Funktion auch die Position der CURSORLinien. Weitere Informationen sind dem Abschnitt AUTO SET (2) unter “Bedienelemente und Readout” zu entneh- men.

Durch die Betätigung der AUTO SET-Taste werden folgende Betriebsbedingungen vorgegeben:

• AC- oder DC-Eingangskopplung (bleibt unverändert)

• interne (vom Meßsignal abgeleitete) Triggerung

• automatische Spitzenwert-Triggerung

• Triggerpegel-Einstellung auf Bereichsmitte

• Y-Ablenkoeffizient(en) kalibriert

• A-Zeitbasis-Ablenkkoeffizient kalibriert

• AC-Triggerkopplung (DC-Triggerkopplung bleibt unverändert)

• B-Zeitbasis abgeschaltet

• keine X-Dehnung x10

• automatische X- und Y-Strahlpositionseinstellung

Liegt GD-Eingangskopplung vor und wird AUTOSET betätigt, stellt sich die zuletzt benutzte Eingangskopplung (AC oder DC) ein.

Änderungen vorbehalten

Komponenten-Test

Nur wenn DC-Triggerkopplung vorlag, wird nicht auf ACTriggerkopplung geschaltet und die automatische Triggerung erfolgt ohne Spitzenwerterfassung.

Nur entladene Kondensatoren dürfen getestet

werden!

Die mit AUTO SET vorgegebenen Betriebsbedingungen über- schreiben die vorherigen Einstellungen. Falls unkalibrierte Bedingungen vorlagen, wird durch AUTO SET elektrisch automatisch in die kalibrierte Einstellung geschaltet. Anschließend kann die Bedienung wieder manuell erfolgen.

Die Ablenkkoeffizienten 1mV/cm und 2mV/cm werden, wegen der reduzierten Bandbreite in diesen Bereichen, im

AUTO SET-Betrieb nicht gewählt.

Achtung: Liegt ein pulsförmiges Signal an, dessen Tastverhältnis einen Wert von ca. 400:1 erreicht oder überschreitet, ist in den meisten Fällen keine automatische Signaldarstellung mehr möglich. Der Y-Ablenkkoeffizient ist dann zu klein und der Zeit-Ablenkkoeffizient zu groß. Daraus resultiert, daß nur noch die Strahllinie dargestellt wird und der Puls nicht sichtbar ist.

In solchen Fällen empfiehlt es sich, auf Normaltriggerung umzuschalten und den Triggerpunkt ca. 5mm über oder unter die Strahllinie zu stellen. Leuchtet dann die TriggeranzeigeLED, liegt ein derartiges Signal an. Um das Signal sichtbar zu machen, muß zuerst ein kleinerer Zeit-Ablenkkoeffizient und danach ein größerer Y-Ablenkkoeffizient gewählt werden. Dabei kann sich allerdings die Strahlhelligkeit so stark verringern, daß der Puls nicht sichtbar wird.

Komponenten-Test

Gerätebezogene Informationen, welche die Bedienung und die Meßanschlüsse betreffen, sind dem Absatz CT (41) unter “Bedienelemente und Readout” zu entnehmen.

Das Oszilloskop verfügt über einen eingebauten Komponenten-Tester. Der zweipolige Anschluß des zu prüfenden Bauelementes erfolgt über die dafür vorgesehenen Buchsen. Im Komponententest-Betrieb sind sowohl die Y-Vorverstärker wie auch der Zeitbasisgenerator abgeschaltet. Jedoch dürfen Signalspannungen an den auf der Frontplatte befindlichen BNC-Buchsen weiter anliegen, wenn einzelne nicht in Schaltungen befindliche Bauteile (Einzelbauteile) getestet werden. Nur in diesem Fall müssen die Zuleitungen zu den BNCBuchsen nicht gelöst werden (siehe “Tests direkt in der Schaltung”). Außer den INTENS.-, FOCUS- und X-POS.- Einstellern haben die übrigen Oszilloskop-Einstellungen keinen Einfluß auf diesen Testbetrieb. Für die Verbindung des Testobjekts mit dem Oszilloskop sind zwei einfache Meß- schnüre mit 4mm-Bananensteckern erforderlich.

Wie im Abschnitt SICHERHEIT beschrieben, sind alle Meßanschlüsse (bei einwandfreiem Betrieb) mit dem Netzschutzleiter verbunden, also auch die Buchsen für den Komponententester. Für den Test von Einzelbauteilen (nicht in Geräten bzw. Schaltungen befindlich) ist dies ohne Belang, da diese Bauteile nicht mit dem Netzschutzleiter verbunden sein können.

Das Testprinzip ist von bestechender Einfachheit. Ein im Oszilloskop befindlicher Sinusgenerator erzeugt eine Sinusspannung, deren Frequenz 50Hz (±10%) beträgt. Sie speist eine Reihenschaltung aus Prüfobjekt und eingebautem Widerstand. Die Sinusspannung wird zur Horizontalablenkung und der Spannungsabfall am Widerstand zur Vertikalablenkung benutzt.

Ist das Prüfobjekt eine reelle Größe (z.B. ein Widerstand), sind beide Ablenkspannungen phasengleich. Auf dem Bildschirm wird ein mehr oder weniger schräger Strich dargestellt. Ist das Prüfobjekt kurzgeschlossen, steht der Strich senkrecht. Bei Unterbrechung oder ohne Prüfobjekt zeigt sich eine waagerechte Linie. Die Schrägstellung des Striches ist ein Maß für den Widerstandswert. Damit lassen sich ohmische Widerstände zwischen 20Ω und 4,7kΩ testen. Kondensatoren und Induktivitäten (Spulen, Drosseln, Trafowicklungen) bewirken eine Phasendifferenz zwischen Strom und Spannung, also auch zwischen den Ablenkspannungen. Das ergibt ellipsenförmige Bilder. Lage und Öffnungsweite der Ellipse sind kennzeichnend für den Scheinwiderstandswert bei einer Frequenz von 50Hz. Kondensatoren werden im Bereich 0,1µF bis 1000µF angezeigt.

• Eine Ellipse mit horizontaler Längsachse bedeutet eine hohe Impedanz (kleine Kapazität oder große Induktivität).

• Eine Ellipse mit vertikaler Längsachse bedeutet niedrige Impedanz (große Kapazität oder kleine Induktivität).

• Eine Ellipse in Schräglage bedeutet einen relativ großen Verlustwiderstand in Reihe mit dem Blindwiderstand.

Bei Halbleitern erkennt man die spannungsabhängigen Kennlinienknicke beim Übergang vom leitenden in den nichtleitenden Zustand. Soweit das spannungsmäßig möglich ist, werden Vorwärts- und Rückwärts-Charakteristik dargestellt (z.B. bei einer Z-Diode unter 10V). Es handelt sich immer um eine Zweipol-Prüfung; deshalb kann z.B. die Verstärkung eines Transistors nicht getestet werden, wohl aber die einzelnen Übergänge B-C, B-E, C-E. Da der Teststrom nur einige mA beträgt, können die einzelnen Zonen fast aller Halbleiter zerstörungsfrei geprüft werden. Eine Bestimmung von Halbleiter-Durchbruch- und Sperrspannung >10V ist nicht möglich. Das ist im allgemeinen kein Nachteil, da im Fehlerfall in der Schaltung sowieso grobe Abweichungen auftreten, die eindeutige Hinweise auf das fehlerhafte Bauelement geben.

Recht genaue Ergebnisse erhält man beim Vergleich mit sicher funktionsfähigen Bauelementen des gleichen Typs und Wertes. Dies gilt insbesondere für Halbleiter. Man kann damit z.B. den kathodenseitigen Anschluß einer Diode oder Z-Diode mit unkenntlicher Bedruckung, die Unterscheidung eines p-n-p-Transistors vom komplementären n-p-n-Typ oder die richtige Gehäuseanschlußfolge BC-E eines unbekannten Transistortyps schnell ermitteln.

Sollen Bauteile getestet werden, die sich in Testschaltungen bzw. Geräten befinden, müssen die Schaltungen bzw. Geräte unter allen Umständen vorher stromlos gemacht werden. Soweit Netzbetrieb vorliegt, ist auch der Netzstecker des Testobjektes zu ziehen. Damit wird sichergestellt, daß eine Verbindung zwischen Oszilloskop und Testobjekt über den Schutzleiter vermieden wird. Sie hätte falsche Testergebnisse zur Folge.

Änderungen vorbehalten

Zu beachten ist hier der Hinweis, daß die Anschlußumpolung eines Halbleiters (Vertauschen der Meßkabel) eine Drehung des Testbilds um 180° um den Rastermittelpunkt der Bildröhre bewirkt.

Wichtiger noch ist die einfache Gut-/Schlecht-Aussage über Bauteile mit Unterbrechung oder Kurzschluß, die im ServiceBetrieb erfahrungsgemäß am häufigsten benötigt wird. Die übliche Vorsicht gegenüber einzelnen MOS-Bauelementen in Bezug auf statische Aufladung oder Reibungselektrizität wird dringend angeraten. Brumm kann auf dem Bildschirm sichtbar werden, wenn der Basis- oder Gate-Anschluß eines einzelnen Transistors offen ist, also gerade nicht getestet wird (Handempfindlichkeit).

Komponenten-Test

Tests direkt in der Schaltung sind in vielen Fällen möglich, aber nicht so eindeutig. Durch Parallelschaltung reeller und/oder komplexer Größen - besonders wenn diese bei einer Frequenz von 50Hz relativ niederohmig sind - ergeben sich meistens große Unterschiede gegenüber Einzelbauteilen. Hat man oft mit Schaltungen gleicher Art zu arbeiten (Service), dann hilft auch hier ein Vergleich mit einer funktionsfä- higen Schaltung. Dies geht sogar besonders schnell, weil die Vergleichsschaltung garnicht unter Strom gesetzt werden muß (und darf!). Mit den Testkabeln sind einfach die identischen Meßpunktpaare nacheinander abzutasten und die Schirmbilder zu vergleichen. Unter Umständen enthält die Testschaltung selbst schon die Vergleichsschaltung, z.B. bei

Stereo-Kanälen, Gegentaktbetrieb, symmetrischen Brückenschaltungen. In Zweifelsfällen kann ein Bauteilanschluß einseitig abgelötet werden. Genau dieser Anschluß sollte dann mit dem nicht an der Massebuchse angeschlossenen Meßkabel verbunden werden, weil sich damit die Brummeinstreuung verringert. Die Prüfbuchse mit Massezeichen liegt an Oszilloskop-Masse und ist deshalb brumm-unempfindlich. Die Testbilder zeigen einige praktische Beispiele für die Anwendung des Komponenten-Testers.

Änderungen vorbehalten

Abgleich RS232-Interface - Fernsteuerung

Abgleich

Das Oszilloskop verfügt über ein Abgleich-Menü („CALIBRATE“), das mehrere Menüpunkte enthält. Zwei dieser Menüpunkte (Y AMP und TRIGGER-AMP) können von Anwendern benutzt werden. Alle anderen Menüpunkte stehen nur dem HAMEG Service zur Verfügung. Der Aufruf des Menüs und der Menüpunkte erfolgt wie im Abschnitt „Menü“ beschrieben.

Beide Menüpunkte betreffen das Temperaturverhalten des Oszilloskops unter extremen Umgebungsbedingungen (der Abgleich bei der Hameg GmbH erfolgte bei einer Umgebungstemperatur von 21°C). Bauteilefehler und ihre gleichartigen Auswirkungen, die durch Anlegen zu hoher Eingangsspannungen an den/die Meßverstärker verursacht wurden, können durch die automatischen Abgleichprozeduren nicht behoben werden. Während des Abgleichvorgangs darf an den BNC Buchsen kein Signal anliegen.

1. Y AMP (Meßverstärker Kanal I und II).

Dieser Abgleich betrifft das folgende Verhalten: Änderungen der Y-Strahlposition um mehr als 0,5cm (bei offenem, aber abgeschirmtem Meßeingang), wenn der Eingangsteiler (Bereich 5mV/cm bis 5V/cm) umgeschaltet wird.

2. TRIGGER-AMP (Triggerverstärker):

Dieser Abgleich korrigiert große Abweichungen des Triggerpunktes, wenn bei interner Triggerung (Triggerquelle: CH I oder CH II) von AC- auf DC-Triggerkopplung umgeschaltet wird und das Meßsignal (ca. 50 kHz Sinussignal) keinen Gleichspannungsanteil aufweist (zur Überprüfung ACEingangskopplung wählen).

Unter jedem der Menüpunkte werden Sollwertabweichungen der Verstärker korrigiert und die Korrekturwerte werden dauerhaft gespeichert. Ein erneuter Abgleich kann erforderlich werden, wenn sich die Umgebungsbedingungen erneut stark geändert haben.

Es wird darauf hingewiesen, daß diese automatisch durchgeführten Abgleicharbeiten nur erfolgen sollten, wenn das Oszilloskop seine Betriebstemperatur erreicht hat.

RS232-Interface - Fernsteuerung

Achtung! Signaldaten werden von Analogoszilloskopen nicht erfaßt und können deshalb auch nicht abgerufen werden. Bei Analogbetrieb gilt dies auch für Analog-/ Digital-Oszilloskope.

Eine direkte Verbindung vom PC (serieller Port) zum Interface kann über ein 9poliges abgeschirmtes Kabel (1:1 beschaltet) hergestellt werden. Die maximale Länge darf 3m nicht erreichen. Die Steckerbelegung für das RS232-Interface (9polige D-Subminiatur Buchse) ist folgendermaßen festgelegt:

Pin 2 Tx Data (Daten vom Oszilloskop zum externen Gerät) 3 Rx Data (Daten vom externen Gerät zum Oszilloskop) 7 CTS Sendebereitschaft 8 RTS Empfangsbereitschaft 5 Ground (Bezugspotential), über Oszilloskop

(Schutzklasse I) und Netzkabel mit dem Schutzleiter verbunden.

9 +5V Versorgungsspannung für externe Geräte

(max. 400mA).

Der maximal zulässige Spannungshub an den Tx, Rx, RTS und CTS Anschlüssen beträgt ± 12Volt. Die RS232-Parameter für die Schnittstelle lauten:

N-8-2 (kein Paritätsbit, 8 Datenbits, 2 Stoppbits,

RTS/CTS-Hardware-Protokoll).

Baudrateneinstellung

Die Baudrateneinstellung erfolgt automatisch. BEREICH: 110 Baud bis 115 200 Baud (keine Parität, Datenlänge 8 Bit, 2 Stoppbit). Mit dem ersten nach Oszilloskops) gesendeten die Baudrate eingestellt. Diese bleibt bis zum (Ausschalten des Oszilloskops) oder bis zum Aufheben des Remote-Zustandes durch das Kommando RM=O, bzw. die AUTOSET-Taste (Local), wenn diese vorher freigegeben wurde, erhalten. Nach Aufheben des Remote-Zustandes (RM-

LED (3)

von

Erkennt das Oszilloskop kein wird TxD für ca. 0.2ms auf Low gezogen und erzeugt damit einen Rahmenfehler.

dunkel) kann die Datenübertragung nur mit Senden

SPACE CR wieder aufgenommen werden.

POWER-UP

SPACE CR

(Einschalten des

(20hex, ODhex) wird

POWER-DOWN

als erste Zeichen,

Sicherheitshinweis

Achtung: Alle Anschlüsse der Schnittstelle am Oszilloskop sind galvanisch mit dem Oszilloskop verbunden.

Messungen an hochliegendem Meßbezugspotential sind nicht zulässig und gefährden Oszilloskop, Interface und daran angeschlossene Geräte.

Bei Nichtbeachtung der Sicherheitshinweise (siehe auch ,,Sicherheit“) werden Schäden an HAMEG-Produkten nicht von der Garantie erfaßt. Auch haftet HAMEG nicht für Schäden an Personen und/oder Fremdfabrikaten.

Beschreibung

Das Oszilloskop verfügt auf der Geräterückseite über eine RS232 Schnittstelle, die als 9polige D-SUB Kupplung ausgeführt ist. Über diese bidirektionale Schnittstelle können Einstellparameter von einem externen Gerät (z.B. PC) zum Oszilloskop gesendet, bzw. durch das externe Gerät abgerufen werden.

Hat das Oszilloskop eingestellt, antwortet es mit dem Die Tastatur des Oszilloskops ist danach gesperrt. Die Zeit zwischen Remote

tmin = 2 x (1 / Baudrate) + 60µs

betragen.

SPACE CR

OFF

und Remote

erkannt und seine Baudrate

RETURNCODE O CR LF.

muß mindestens

Datenübertragung

Nach erfolgreicher Baudrateneinstellung befindet sich das Scope im Remote-Zustand und ist zur Entgegennahme von Kommandos bereit.

Änderungen vorbehalten

Bedienungselemente HM1004-3

Änderungen vorbehalten

Instruments

Oscilloscopes

Multimeters

Counters

Frequency Synthesizers

Generators

R- and LC-Meters

Spectrum Analyzers

Power Supplies

Curve Tracers

Time Standards

Germany HAMEG GmbH

Industriestraße 6 63533 Mainhausen Tel. (06182) 8909 - 0 Telefax (06182) 8909 - 30 E-mail:

HAMEG Service

Kelsterbacher Str. 15-19 60528 FRANKFURT am Main Tel. (069) 6780 5 - 24 Telefax (069) 67805 - 31 E-mail:

France HAMEG S.a.r.l

5-9, av. de la République 94800-VILLEJUIF Tél. (1) 4677 8151 Telefax (1) 4726 3544 E-mail:

Spain HAMEG S.L.

Villarroel 172-174 08036 BARCELONA Te léf. (93) 4301597 Telefax (93) 321220 E-mail:

Great Britain HAMEG LTD

74-78 Collingdon Street LUTON Bedfordshire LU1 1RX Phone (01582)413174 Telefax (01582)456416 E-mail:

sales@hameg.de

service@hameg.de

hamegcom@magic.fr

email@hameg.es

sales@hameg.co.uk

Printed in Germany

United States of America HAMEG, Inc.

266 East Meadow Avenue EAST MEADOW, NY 11554 Phone (516) 794 4080 Toll-free (800) 247 1241 Telefax (516) 794 1855 E-mail:

41-1004-03D0

Hongkong HAMEG LTD

Flat B, 7/F, Wing Hing Ind. Bldg., 499 Castle Peak Road, Lai Chi Kok, Kowloon Phone (852) 2 793 0218 Telefax (852) 2 763 5236 E-mail:

hamegny@aol.com

hameghk@netvigator.com

HAMEG HM1004-3 User Guide [de]

Specifications and Main Features

Frequently Asked Questions

User Manual
