Page 1
Dziękujemy za zakup produktu firmy Hama!
Prosimy poświęcić czas na przeczytanie niniejszej
instrukcji i podanych informacji w całości .
Instrukcję należy przechowywać w bezpiecznym
miejscu, aby móc z niej korzystać w przyszłości .
W przypadku odsprzedaży urządzenia należy
przekazać nowemu właścicielowi również
instrukcję obsługi .
1
.2
.3
.4
.5
.6
.7
.8
.
Stacja ładowania
Dioda LED stanu stacji ładowania
Dioda LED stanu słuchawek
Wielofunkcyjny sensor dotykowy
Silikonowe wkładki douszne
Styki ładowania
Mikrofon
Złącze USB-C
Niniejszy symbol stosuje się do wskazania zaleceń dotyczących bezpieczeństwa lub w celu zwrócenia
uwagi na konkretne zagrożenia i niebezpieczeństwa .
Wskazówka
Niniejszy symbol wskazuje na dodatkowe informacje i istotne uwagi .
Moc dostarczana przez ładowarkę musi wynosić między minimalnie 2 .0 W wymaganych
przez urządzenie radiowe a maksymalnie 2 .0 W, aby osiągnąć maksymalną prędkość
ładowania .
Interfejs zgodny ze standardem USB umożliwia również stosowanie ładowarki o wyższej
mocy wyjściowej .
2 – 2
W
87
P

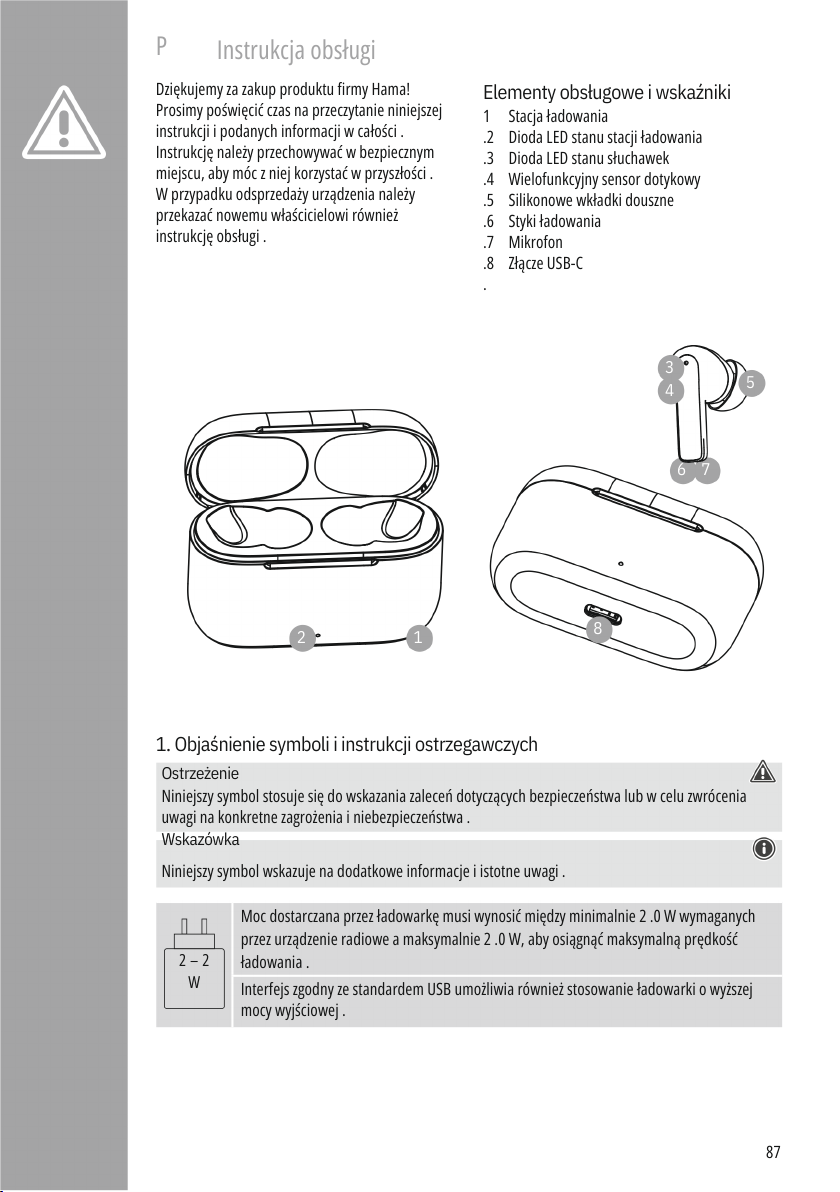

Instrukcja obsługi
1. Objaśnienie symboli i instrukcji ostrzegawczych
Elementy obsługowe i wskaźniki
Ostrzeżenie
2 1
8
3
4
6 7
5
Page 2
1 × słuchawki douszne True Wireless Bluetooth® „Passion Clear II”
1 × stacja ładowania
1 × kabel ładowania USB-C
3 pary nakładek na słuchawki w różnych rozmiarach (S/M/L)
1 × skrócona instrukcja obsługi
1 × ostrzeżenia i uwagi dotyczące
bezpieczeństwa
88

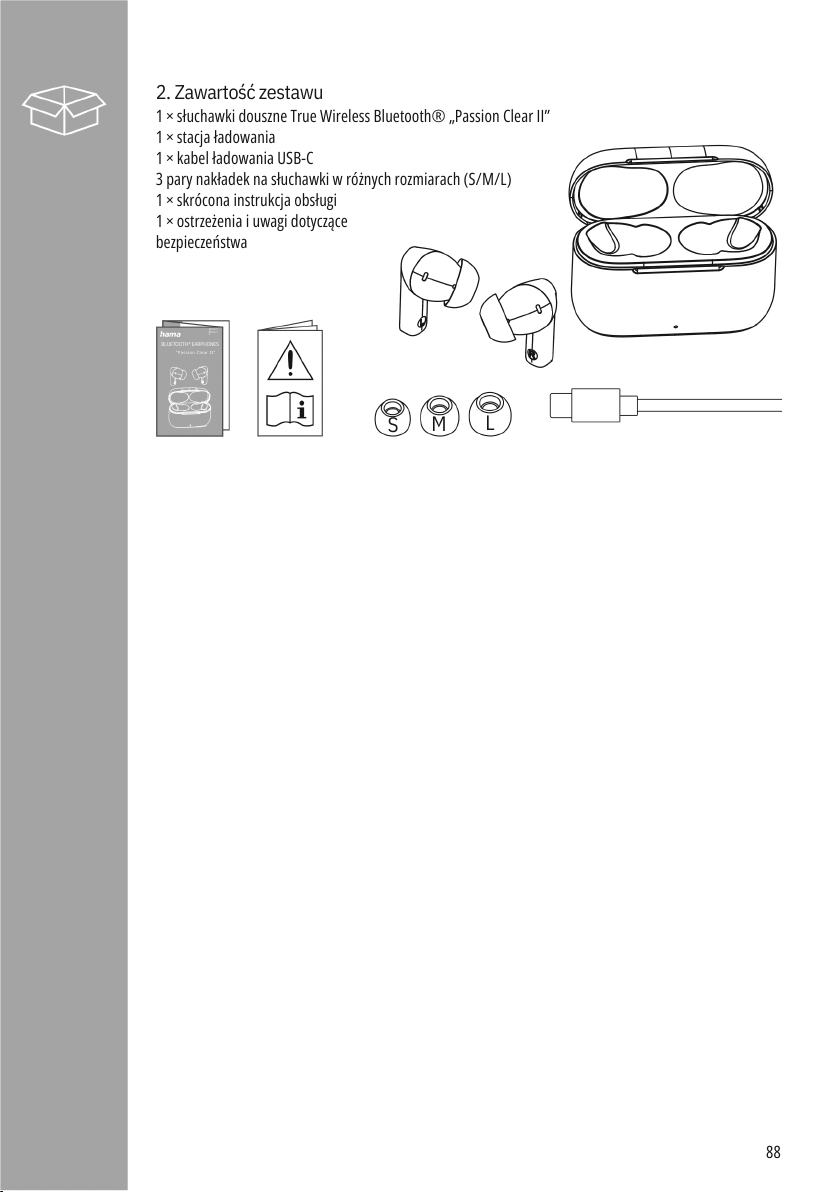

2. Zawartość zestawu
S
M
L
0022177
1
0022177
2
BLUETOOTH® EARPHONES
"Pass ion Cle ar I I"
Page 3
• Produkt jest przeznaczony do prywatnego,
niekomercyjnego użytku domowego .
• Produktu należy używać wyłącznie zgodnie z
przeznaczeniem .
• Należy nadzorować dzieci, aby nie bawiły się
produktem .
• Nie używać produktu w miejscach, gdzie
niedozwolone jest stosowanie urządzeń
elektronicznych .
• Nie próbować samodzielnie konserwować
lub naprawiać urządzenia . Wszelkie prace
konserwacyjne należy powierzyć odpowiedniemu
personelowi specjalistycznemu .
• Nie otwierać produktu, a w razie uszkodzeń nie
kontynuować jego obsługi .
• Nie zaginać ani nie zgniatać kabla .
• Nie upuszczać produktu i nie narażać go na silne
wstrząsy .
• Opakowanie należy niezwłocznie usunąć zgodnie
z lokalnymi przepisami dotyczącymi utylizacji .
• Nie wolno w żaden sposób modyfikować
produktu . Spowoduje to utratę gwarancji .
• Chronić produkt przed zanieczyszczeniami,
wilgocią i przegrzaniem . Korzystać z produktu
wyłącznie w suchych pomieszczeniach .
• Nie używać produktu w bezpośrednim sąsiedztwie
grzejnika lub innych źródeł ciepła ani w
bezpośrednim świetle słonecznym .
• Z produktu należy korzystać wyłącznie w
umiarkowanych warunkach klimatycznych .
• Ten produkt, podobnie jak wszystkie produkty
elektryczne, nie jest przeznaczony do obsługi przez
dzieci!
• Nie używać produktu poza granicami jego
wydajności określonymi w danych technicznych .
• Nie używać produktu w wilgotnym otoczeniu i
chronić go przed bryzgami wody .
• Nie pozwolić, aby produkt rozpraszał uwagę
podczas jazdy samochodem lub na sprzęcie
sportowym i zwracać uwagę na sytuację na
drodze i otoczenie .
• Akumulator został zamontowany na stałe i nie
można go wyjąć, należy zutylizować produkt w
całości zgodnie z obowiązującymi przepisami .
• Nie wolno wrzucać akumulatora ani produktu do
ognia .
Wysoki poziom akustyczny!
Istnieje ryzyko uszkodzenia słuchu .
Aby zapobiec utracie słuchu, należy unikać
słuchania przy wysokim poziomie głośności
przez długi czas .
• Głośność ustawiać zawsze na rozsądny
poziom . Wysoki poziom głośności może –
nawet jeżeli trwa krótko – prowadzić do
uszkodzenia słuchu .
• Podczas używania produktu ograniczona jest
percepcja dźwięków z otoczenia . Dlatego
podczas używania produktu
obsługiwać żadnych pojazdów
ani maszyn .
Nie modyfikować/deformować/podgrzewać/
rozmontowywać akumulatorów/baterii .
Nie należy używać produktu podczas ładowania!
• Produkt wytwarza pola magnetyczne . Osoby
z rozrusznikami serca powinny skonsultować
się z lekarzem przed użyciem tego produktu,
aby ustalić, czy może to zakłócić działanie
rozrusznika serca .
• Nie należy trzymać kart EC lub podobnych kart
z paskami magnetycznymi w pobliżu stacji
ładowania lub słuchawek . Dane zapisane
na kartach mogą ulec uszkodzeniu lub
skasowaniu .
Używać do ładowania tylko odpowiednich
ładowarek lub portów USB .
Zasadniczo nie należy używać uszkodzonych
ładowarek ani portów USB i nie wolno
próbować ich naprawiać .
Chronić produkt przed przeładowaniem lub
głębokim rozładowaniem .
Unikać przechowywania, ładowania i
użytkowania w ekstremalnych temperaturach i
przy bardzo niskim ciśnieniu powietrza (np . na
dużych wysokościach) .
• W przypadku dłuższego przechowywania
regularnie ładować (przynajmniej raz na
kwartał) .
89

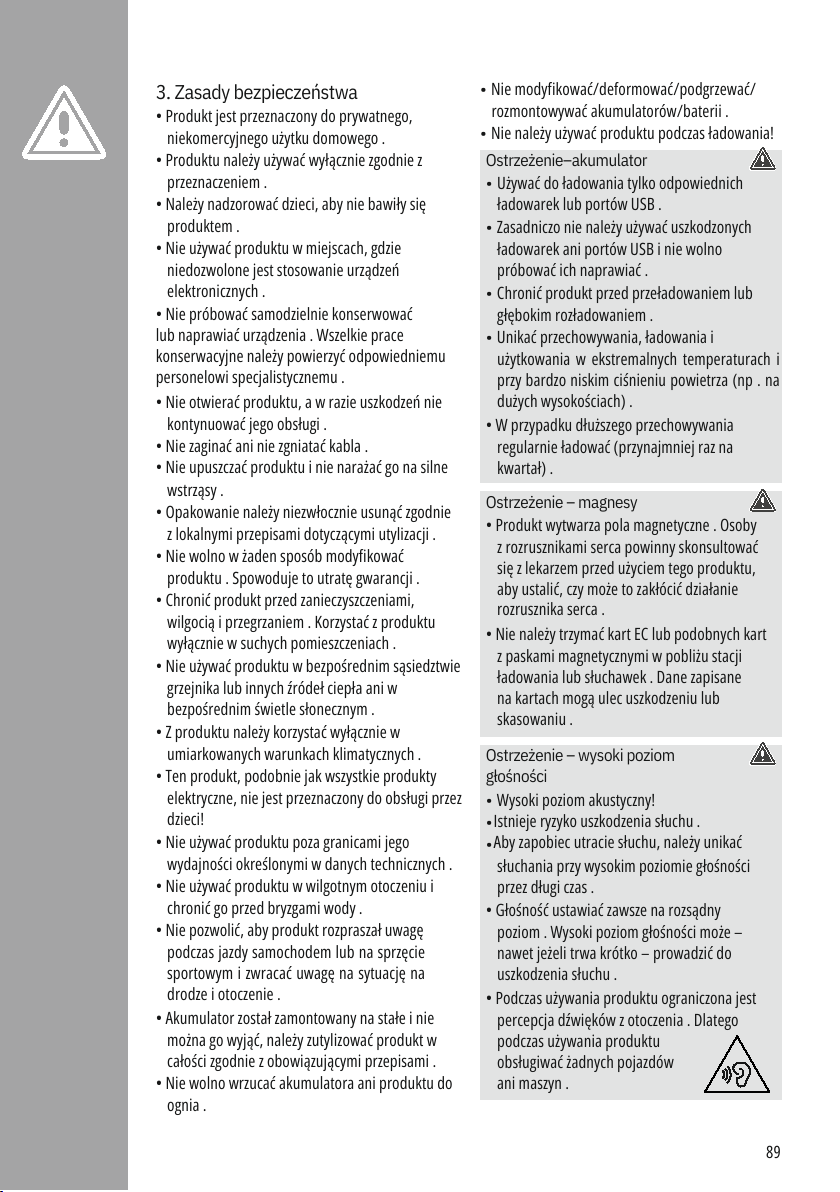

3. Zasady bezpieczeństwa
•
•
•
•
•
•
•
•
•
Ostrzeżenie – magnesy
Ostrzeżenie–akumulator
Ostrzeżenie – wysoki poziom
głośności
Page 4

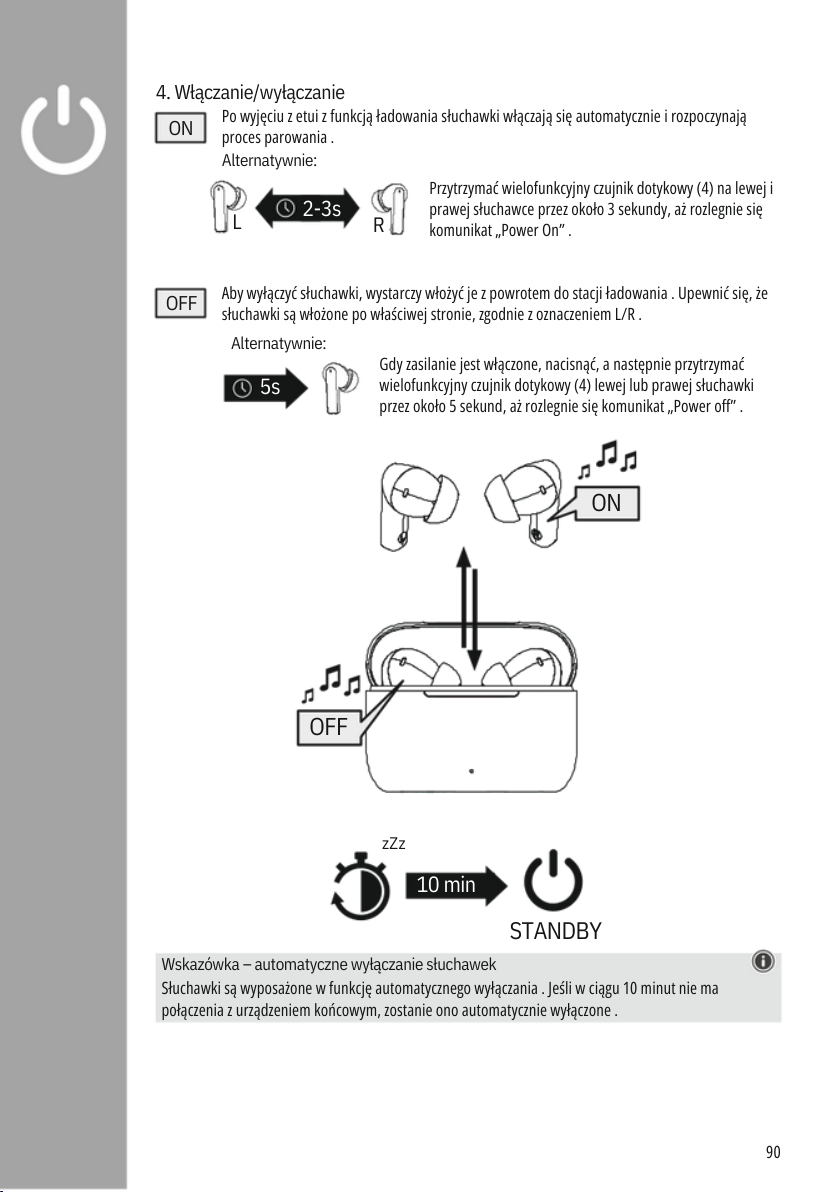

Słuchawki są wyposażone w funkcję automatycznego wyłączania . Jeśli w ciągu 10 minut nie ma
połączenia z urządzeniem końcowym, zostanie ono automatycznie wyłączone .
Gdy zasilanie jest włączone, nacisnąć, a następnie przytrzymać
wielofunkcyjny czujnik dotykowy (4) lewej lub prawej słuchawki
przez około 5 sekund, aż rozlegnie się komunikat „Power off” .
Po wyjęciu z etui z funkcją ładowania słuchawki włączają się automatycznie i rozpoczynają
proces parowania .
Alternatywnie:
Aby wyłączyć słuchawki, wystarczy włożyć je z powrotem do stacji ładowania . Upewnić się, że
słuchawki są włożone po właściwej stronie, zgodnie z oznaczeniem L/R .
90
Przytrzymać wielofunkcyjny czujnik dotykowy (4) na lewej i
prawej słuchawce przez około 3 sekundy, aż rozlegnie się
komunikat „Power On” .
OFF
4. Włączanie/wyłączanie
ON
Alternatywnie:
Wskazówka – automatyczne wyłączanie słuchawek
2-3s
L
R
zZz
STANDBY
10 min
OFF
ON
5s
Page 5
Gdy poziom naładowania akumulatora jest niski, miga dioda LED (2) .
Słuchawki
Gdy poziom naładowania akumulatora jest niski (< 10%), co 10 minut rozlega się komunikat
Battery Low, a dioda LED (3) miga dwukrotnie co 5 sekund .
Rzeczywisty czas pracy akumulatora zależy od sposobu użytkowania urządzenia, ustawień
i temperatury otoczenia (akumulatory mają ograniczoną żywotność) .
Przed pierwszym ładowaniem należy usunąć folię ochronną ze styków ładowania słuchawek .
Przed pierwszym użyciem należy raz w pełni naładować słuchawki i stację ładowania .
Jeśli urządzenie nie było używane przez kilka miesięcy, może upłynąć 15–30 minut, zanim dioda
LED stanu (2/3) zaświeci się na biało podczas procesu ładowania .
Dioda LED stanu stacji ładowania (2) miga na biało podczas procesu ładowania . Po pełnym
naładowaniu stacji ładowania dioda stacji ładowania (2) świeci się na biało światłem ciągłym .
Po odłączeniu kabla ładowania dioda stacji ładowania (2) gaśnie .
Diody LED stanu słuchawek (3) świecą się stale na biało podczas ładowania . Po pełnym
naładowaniu słuchawek dousznych diody LED stanu (3) gasną .
Pełne naładowanie akumulatora może potrwać ok . 1 godzinę (słuchawki) lub ok . 2 godziny (stacja
ładowania) .
Włożyć słuchawki do stacji ładowania . Upewnić
się, że słuchawki są włożone po właściwej stronie,
zgodnie z oznaczeniem L/R .
Podłączyć dostarczony w zestawie kabel do
ładowania USB-C do gniazda ładowania (8) stacji
ładowania .
Podłączyć wolną wtyczkę kabla do ładowania USB-C
do odpowiedniej ładowarki USB . Należy zapoznać się
z instrukcją obsługi używanej ładowarki USB .
91

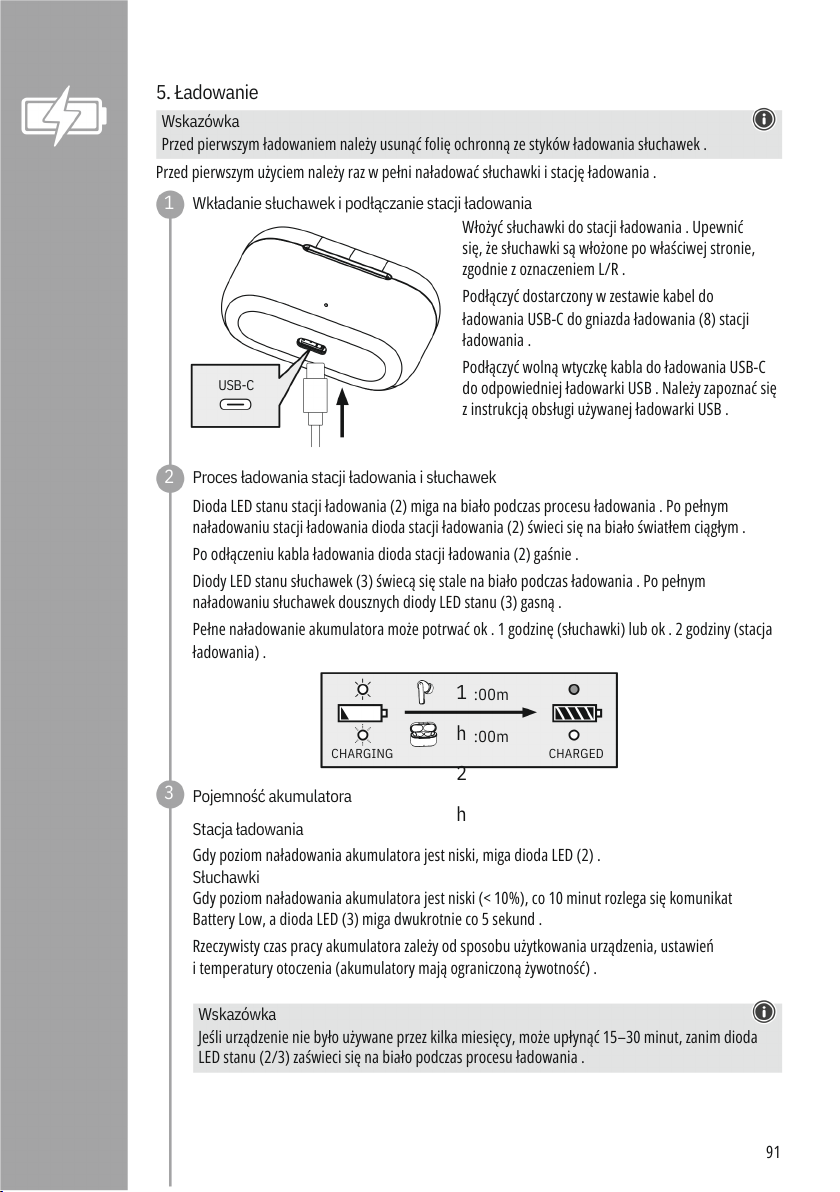

5. Ładowanie
Wskazówka
Wskazówka
Pojemność akumulatora
Stacja ładowania
Proces ładowania stacji ładowania i słuchawek
Wkładanie słuchawek i podłączanie stacji ładowania
1
2
3
USB-C
CHARGING CHARGED
1
h
2
h
:00m
:00m
Page 6

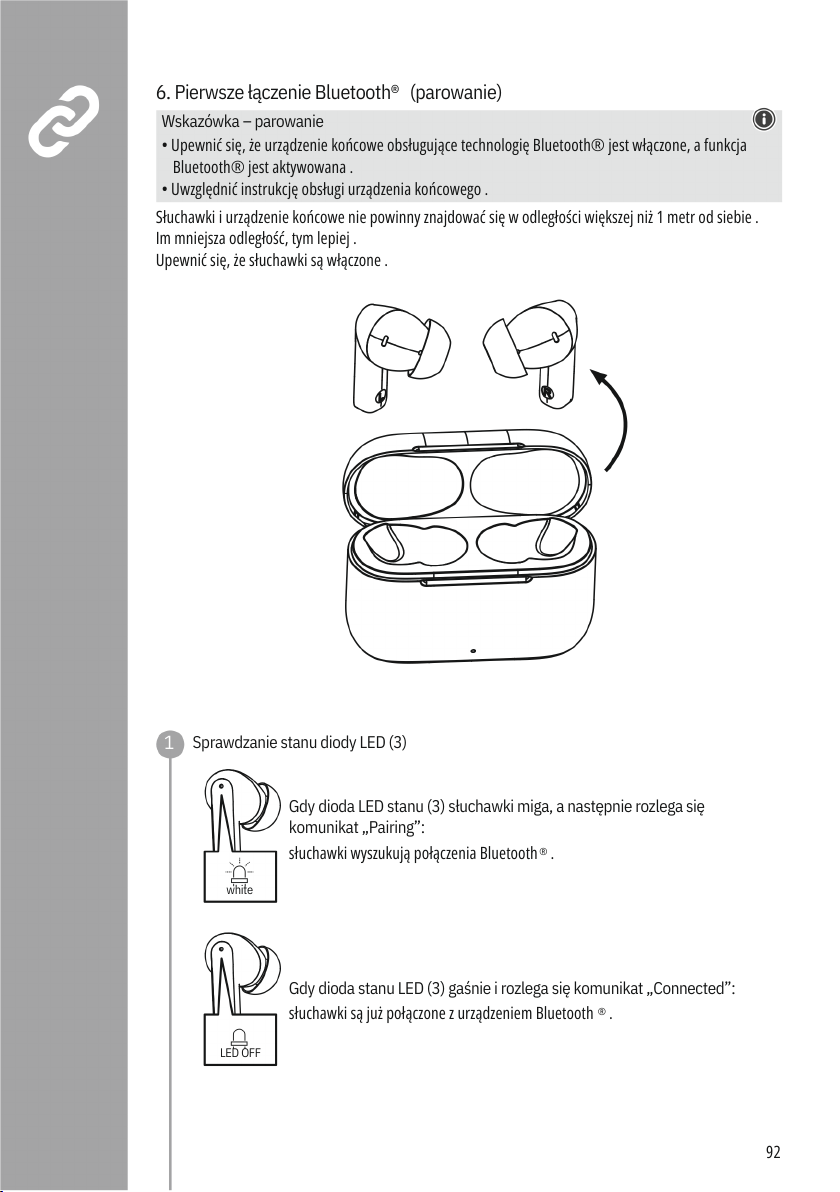

słuchawki wyszukują połączenia Bluetooth
słuchawki są już połączone z urządzeniem Bluetooth
• Upewnić się, że urządzenie końcowe obsługujące technologię Bluetooth® jest włączone, a funkcja
Bluetooth® jest aktywowana .
• Uwzględnić instrukcję obsługi urządzenia końcowego .
Słuchawki i urządzenie końcowe nie powinny znajdować się w odległości większej niż 1 metr od siebie .
Im mniejsza odległość, tym lepiej .
Upewnić się, że słuchawki są włączone .
92
6. Pierwsze łączenie Bluetooth® (parowanie)
Wskazówka – parowanie
Sprawdzanie stanu diody LED (3)
Gdy dioda LED stanu (3) słuchawki miga, a następnie rozlega się
komunikat „Pairing”:
Gdy dioda stanu LED (3) gaśnie i rozlega się komunikat „Connected”:
®
.
®
.
1
white
LED OFF
Page 7
Jeśli chcesz tylko zresetować ustawienia aplikacji słuchawek (zmienione funkcje przycisków, zmieniona
nazwa urządzenia itp .) do ustawień fabrycznych, możesz to zrobić bezpośrednio w aplikacji (Settings) .
Aby całkowicie zresetować słuchawki douszne do ustawień fabrycznych, należy najpierw rozłączyć
połączenie Bluetooth® między słuchawkami dousznymi a urządzeniem końcowym .
Następnie usunąć słuchawki douszne z aplikacji (dotknąć ikony ołówka – wybrać „Usuń urządzenie” w
wyświetlonym menu) i z profilu Bluetooth® swojego urządzenia końcowego .
Następnie dotknąć 8 razy wielofunkcyjnego czujnika
dotykowego (4) na lewej lub prawej słuchawce . Dwukrotnie
słyszalny będzie krótki sygnał dźwiękowy .
RESET
8x
Słuchawki są teraz zresetowane do ustawień fabrycznych, a wszystkie ustawienia i zapisane połączenia
zostały usunięte .
Otworzyć ustawienia Bluetooth® na swoim urządzeniu końcowym i zaczekać, aż na liście
znalezionych urządzeń Bluetooth® pojawi się Hama Passion Clear II .
Wybrać Hama Passion Clear II i poczekać, aż słuchawki douszne pojawią się jako podłączone w
ustawieniach Bluetooth® urządzenia końcowego . Słyszalny będzie krótki sygnał dźwiękowy .
®
Niektóre urządzenia końcowe wymagają podania hasła do konfiguracji połączenia z innym
urządzeniem Bluetooth® .
• Jeżeli w urządzeniu końcowym pojawi się wezwanie do podania hasła, należy wprowadzić hasło
0000 w celu połączenia się ze słuchawkami .
93
Wskazówka – hasło Bluetooth

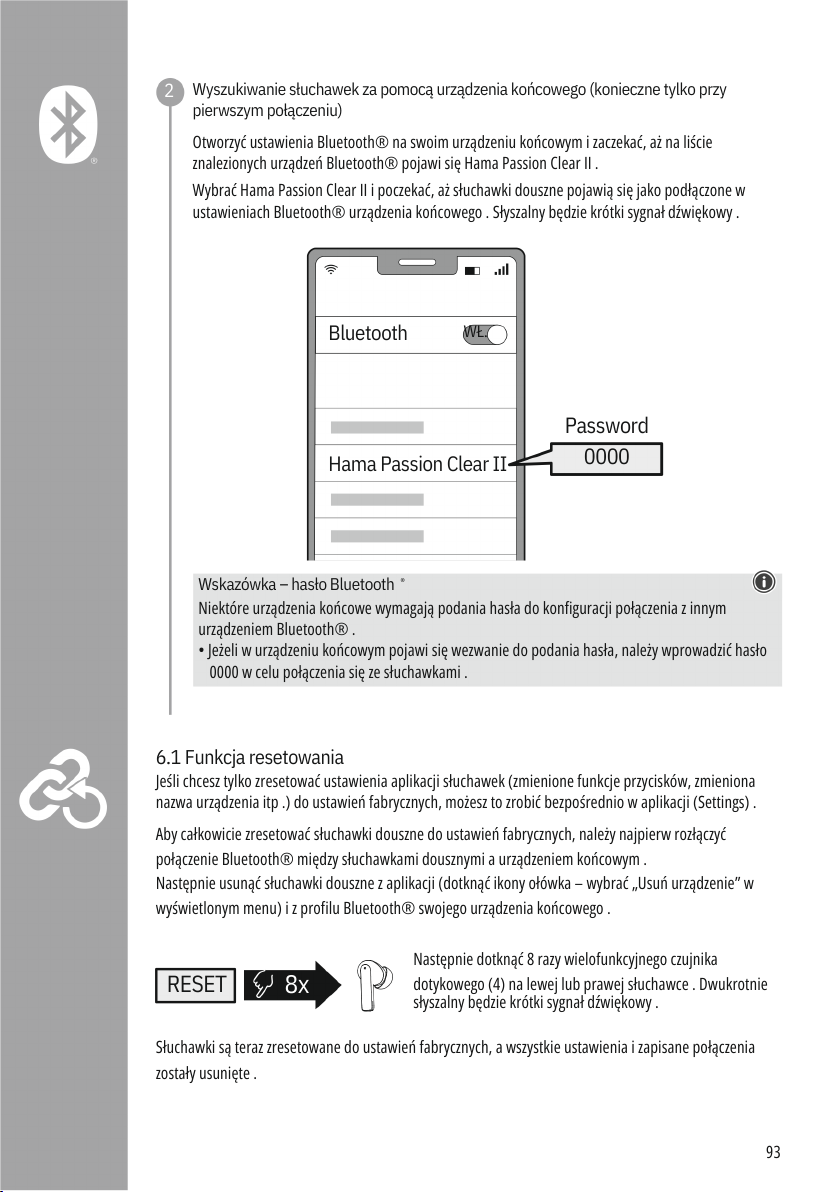

Wyszukiwanie słuchawek za pomocą urządzenia końcowego (konieczne tylko przy
pierwszym połączeniu)
6.1 Funkcja resetowania
Password
0000
Bluetooth
Hama Passion Clear II
WŁ.
2
Page 8
Należy pamiętać, że obsługa niektórych funkcji zależy od urządzenia końcowego .
Uwzględnić instrukcję obsługi urządzenia końcowego .
Słuchawki wyposażone są w funkcję aktywnej redukcji hałasu (ANC) w celu wyciszenia niepożądanych
dźwięków z otoczenia . Gdy funkcja ANC jest aktywna, dźwięki mogą być redukowane nawet o 23dB .
Dotknąć trzykrotnie wielofunkcyjnego czujnika dotykowego
(4) na lewej s
Rozlegnie się odpowiedni komunikat dla wybranego trybu
ANC .
ANC
ON/OFF
3x
łuchawce,abywłączyćlubwyłączyćtrybANC .
L
Asystent Siri jest dostępny tylko na odpowiednich urządzeniach z systemem iOS 5 (iPhone 4s i nowszy)
lub nowszym .
Wskazówka –GoogleAssistant
jest dostępny tylko na odpowiednich urządzeniach z systemem Android 5.0 lub
z usługami Google Play, > 1,5 GB wolnej pamięci i minimalnej rozdzielczości ekranu 720P .
Aplikacja musi być dostępna na urządzeniu końcowym i ustawiona jako domyślny
język asystenta .
94
Dotknąć dwa razy wielofunkcyjnego czujnika dotykowego (4) na
lewej lub prawej słuchawce, aby rozpocząć komunikację z
asystentem Siri lub Asystentem Google . Słyszalny będzie krótki
sygnał dźwiękowy .
7.2 Funkcja ANC

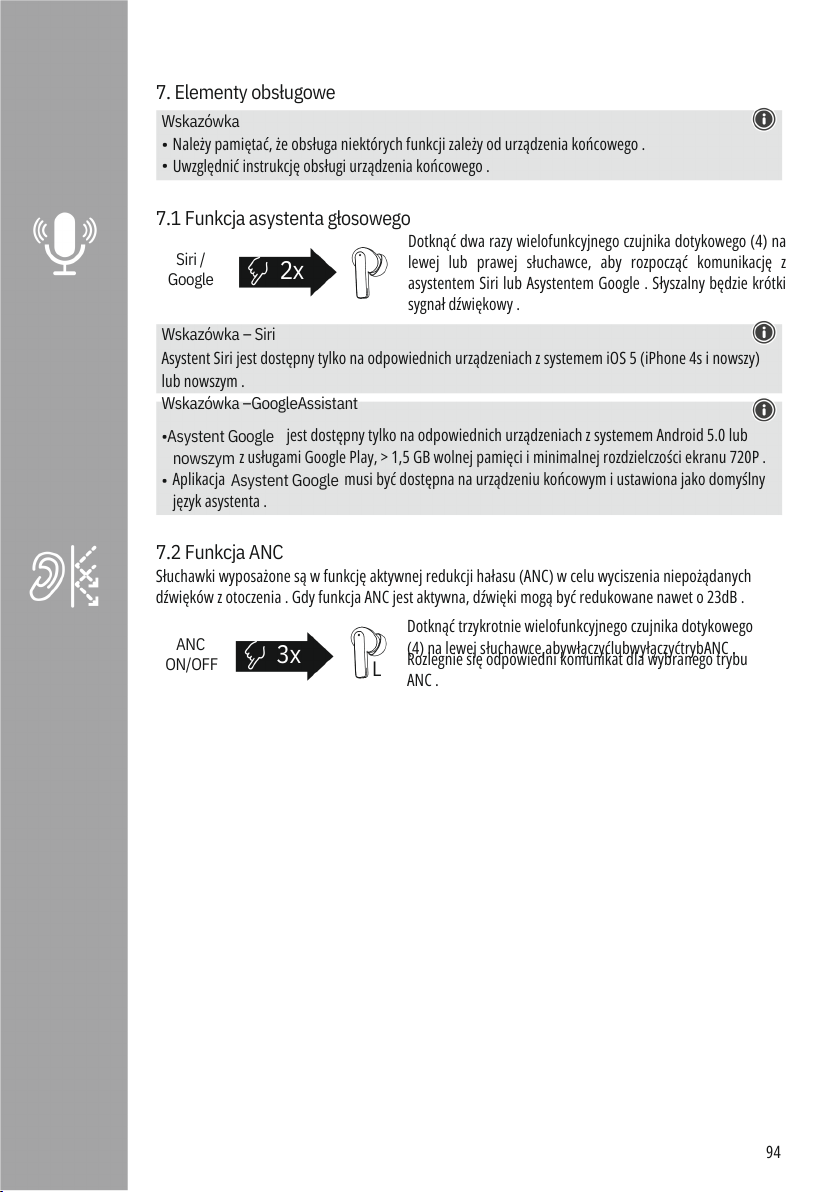

7. Elementy obsługowe
7.1 Funkcja asystenta głosowego
Wskazówka
Wskazówka – Siri
•Asystent Google
nowszym
•
Asystent Google
•
•
2x
Siri /
Google
Page 9

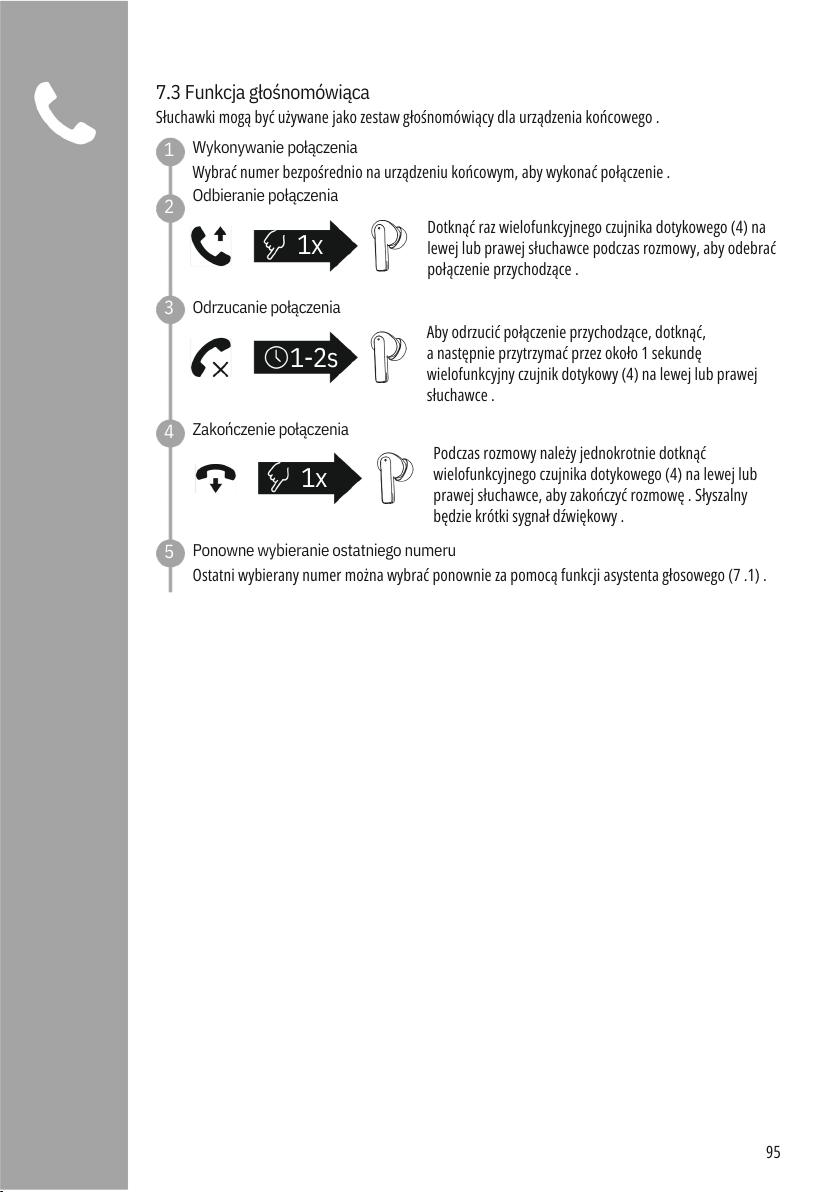

Słuchawki mogą być używane jako zestaw głośnomówiący dla urządzenia końcowego .
Wybrać numer bezpośrednio na urządzeniu końcowym, aby wykonać połączenie .
Odbieranie połączenia
Aby odrzucić połączenie przychodzące, dotknąć,
a następnie przytrzymać przez około 1 sekundę
wielofunkcyjny czujnik dotykowy (4) na lewej lub prawej
słuchawce .
Podczas rozmowy należy jednokrotnie dotknąć
wielofunkcyjnego czujnika dotykowego (4) na lewej lub
prawej słuchawce, aby zakończyć rozmowę . Słyszalny
będzie krótki sygnał dźwiękowy .
Ostatni wybierany numer można wybrać ponownie za pomocą funkcji asystenta głosowego (7 .1) .
Dotknąć raz wielofunkcyjnego czujnika dotykowego (4) na
lewej lub prawej słuchawce podczas rozmowy, aby odebrać
połączenie przychodzące .
95
7.3 Funkcja głośnomówiąca
Odrzucanie połączenia
Zakończenie połączenia
Wykonywanie połączenia
Ponowne wybieranie ostatniego numeru
1
2
3
4
5
1x
1x
1-2s
Page 10
Głośność jest regulowana za pomocą funkcji asystenta głosowego (7 .1) .
Alternatywnie, można również regulować głośność za pomocą urządzenia końcowego .
Dotknąć wielofunkcyjnego czujnika dotykowego (4) na
prawej słuchawce i przytrzymać przez ok . 1–2 sekundy,
aby przejść do następnego utworu .
Dotknąć wielofunkcyjnego czujnika dotykowego (4) na
lewej słuchawce na ok . 1–2 sekundy, aby przejść do
poprzedniego utworu .
Dotknąć trzykrotnie wielofunkcyjnego czujnika
dotykowego (4) na prawej słuchawce, aby zmienić
ustawienia w trybie korekty dźwięku EQ . Można
wybierać pomiędzy 3 trybami EQ (Bass/Vocal/Equal) za
pośrednictwem zestawu słuchawkowego, w każdym
przypadku słychać komunikat o wybranym trybie EQ .
Inne tryby można wybrać za pomocą aplikacji na
smartfonie .
Dotknąć raz wielofunkcyjnego czujnika dotykowego (4) na
lewej lub prawej słuchawce, aby rozpocząć lub zatrzymać
odtwarzanie dźwięku .
96

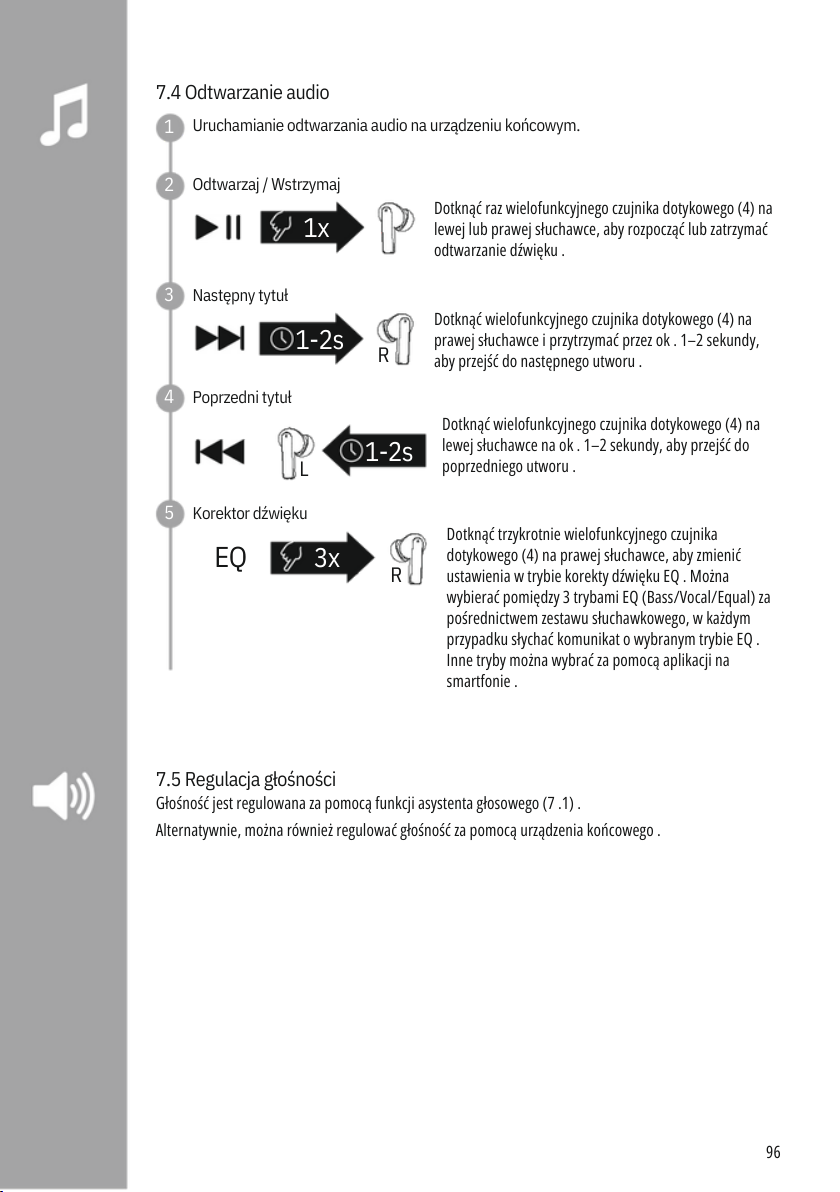

7.4 Odtwarzanie audio
7.5 Regulacja głośności
Następny tytuł
Poprzedni tytuł
Korektor dźwięku
Odtwarzaj / Wstrzymaj
Uruchamianie odtwarzania audio na urządzeniu końcowym.
1
2
3
4
5
1x
3x
1-2s
1-2s
R
R
EQ
L
Page 11
Zakończyć proces, dotykając przycisku „Gotowe” .
• Pobrać i zainstalować aplikację „Hama Smart Home” za pomocą kodu QR .
Słuchawki muszą być najpierw połączone ze smartfonem przez BT (patrz rozdział 6) .
• Po zainstalowaniu aplikacji dotknąć przycisku „Dodaj urządzenie” lub znaku „+”
1
• Otworzyć aplikację . Słuchawki douszne zostaną automatycznie zaproponowane jako urządzenie
do dodania .
• Alternatywnie można dotknąć „Dodaj urządzenie” lub „+” .
• Wybrać wyświetlane słuchawki Hama Passion Clear II dotykając przycisku „Dodaj” .
97

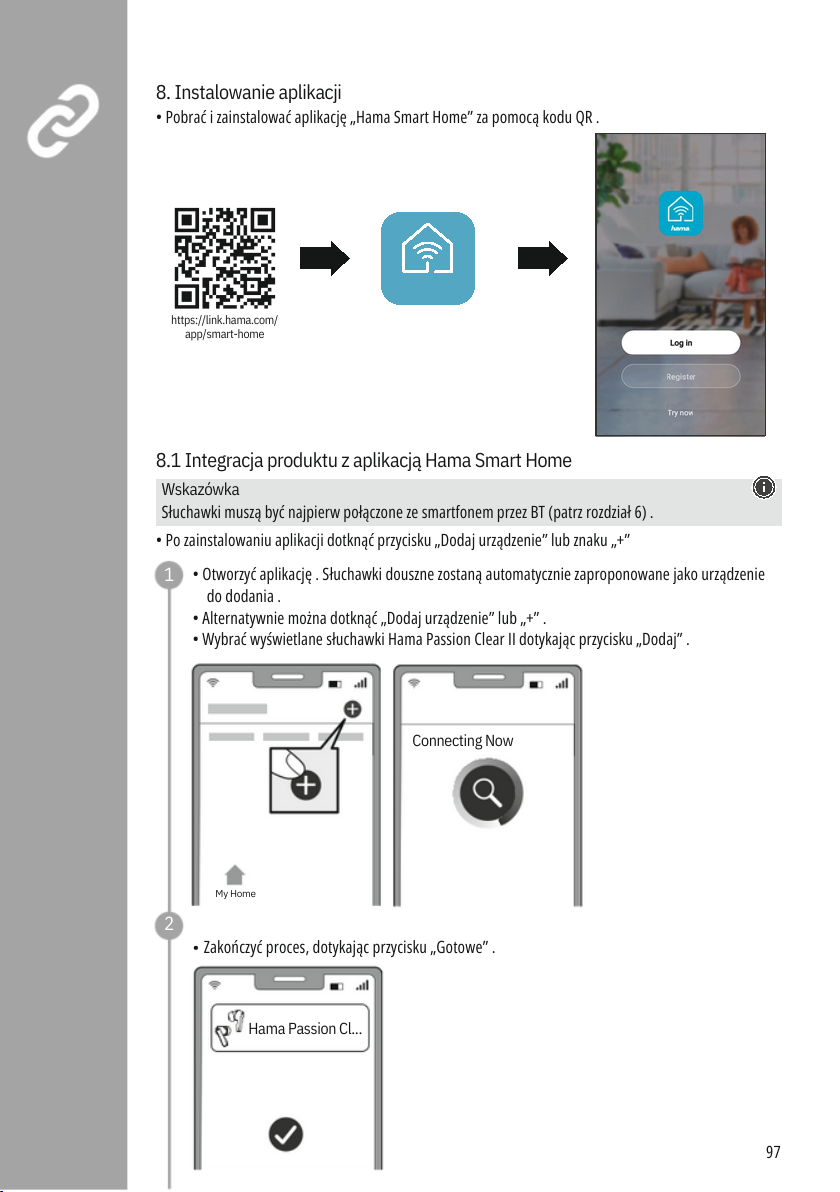

8. Instalowanie aplikacji
8.1 Integracja produktu z aplikacją Hama Smart Home
•
https://link.hama.com/
app/smart-home
Wskazówka
My Home
Hama Passion Cl...
Connecting Now
2
Page 12

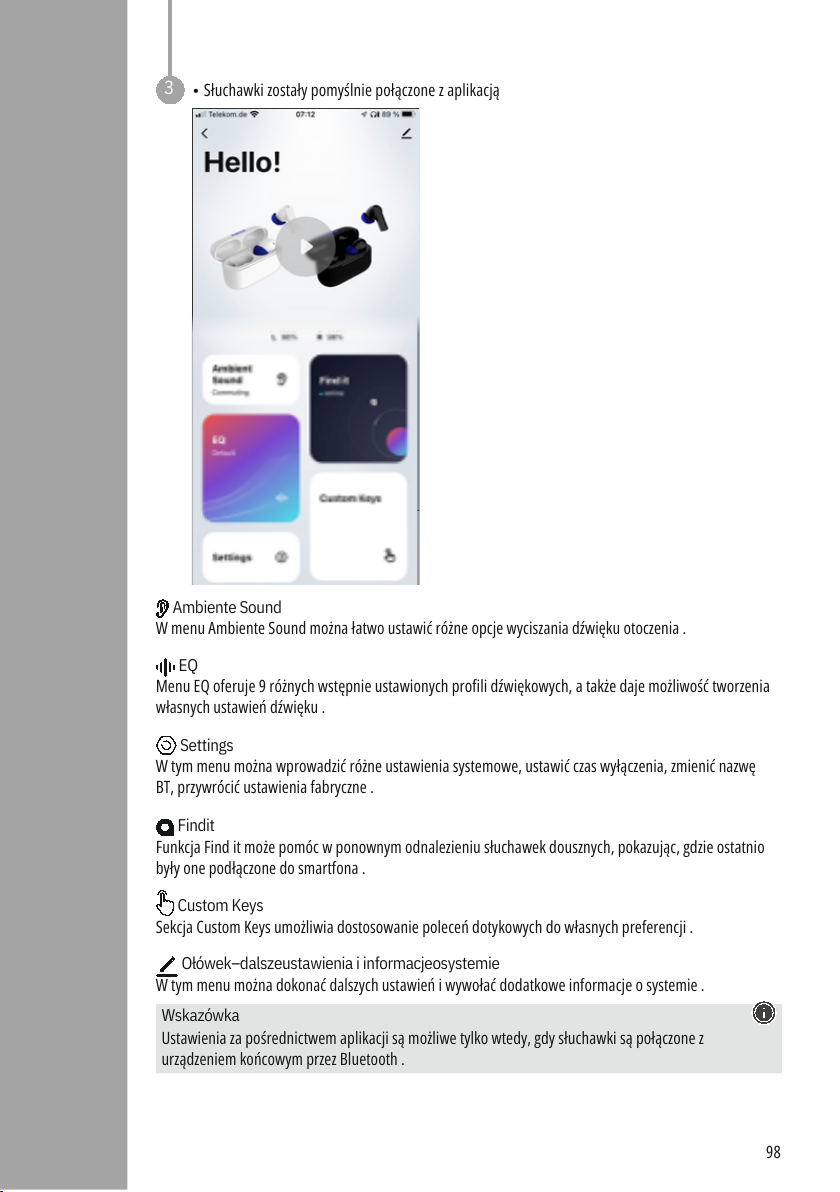

Słuchawki zostały pomyślnie połączone z aplikacją
Sekcja Custom Keys umożliwia dostosowanie poleceń dotykowych do własnych preferencji .
W menu Ambiente Sound można łatwo ustawić różne opcje wyciszania dźwięku otoczenia .
W tym menu można dokonać dalszych ustawień i wywołać dodatkowe informacje o systemie .
Ustawienia za pośrednictwem aplikacji są możliwe tylko wtedy, gdy słuchawki są połączone z
urządzeniem końcowym przez Bluetooth .
W tym menu można wprowadzić różne ustawienia systemowe, ustawić czas wyłączenia, zmienić nazwę
BT, przywrócić ustawienia fabryczne .
Funkcja Find it może pomóc w ponownym odnalezieniu słuchawek dousznych, pokazując, gdzie ostatnio
były one podłączone do smartfona .
Menu EQ oferuje 9 różnych wstępnie ustawionych profili dźwiękowych, a także daje możliwość tworzenia
własnych ustawień dźwięku .
98
•
EQ
Findit
Settings
Wskazówka
Custom Keys
Ambiente Sound
Ołówek–dalszeustawienia i informacjeosystemie
3
Page 13
maks . 5 V
ok . 1h
ok . 2h
ok . 150 d
-23 dB
~ 4 h (+12 h)
~ 5 h (+15 h)
350 mA
litowo-polimerowy 3,7 V
37 mAh / 450 mAh
~ 8 h (+24 h)
ok . 4 g każda słuchawka
ok . 45 g
* przy pełnym naładowaniu akumulatora
Bluetooth® v5 .3
A2DP V1 .3, AVRCP V1 .6, HFP V1 .7, HSP
2402–2480 MHz
<10m
99

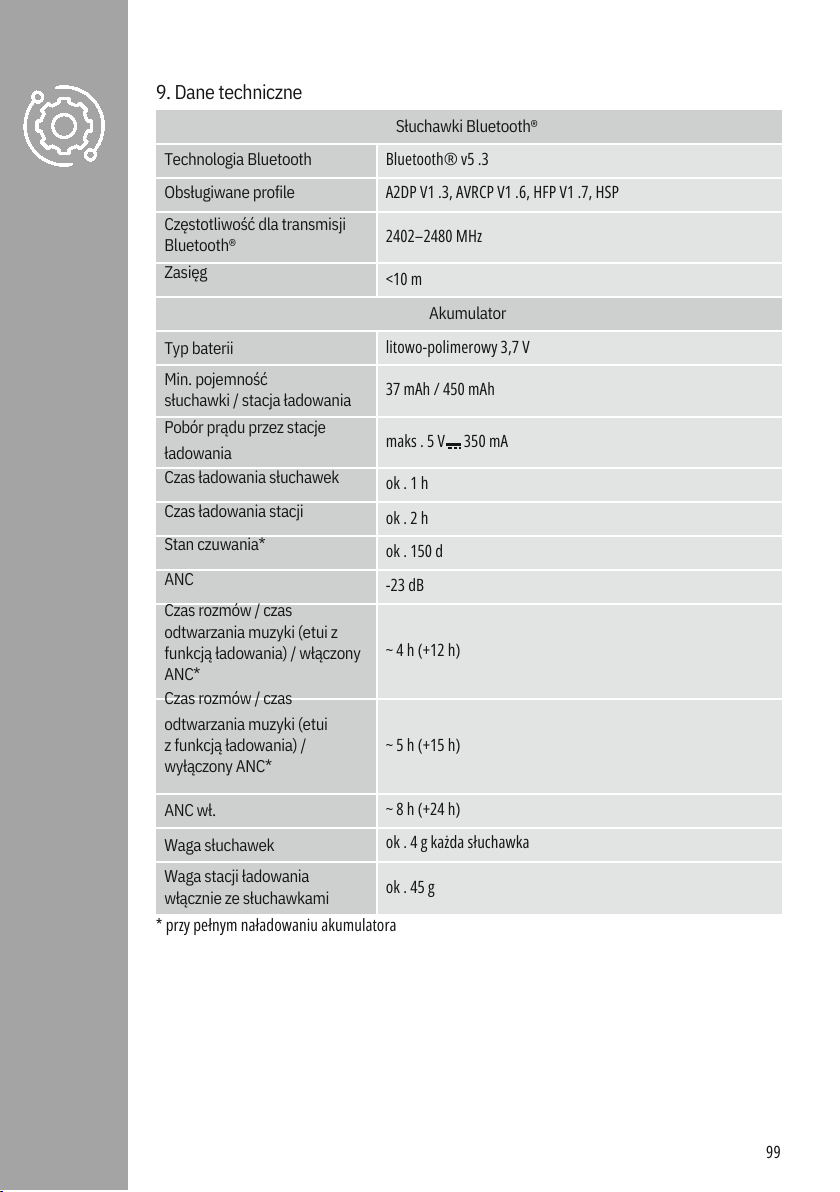

9. Dane techniczne
Technologia Bluetooth
Obsługiwane profile
Częstotliwość dla transmisji
Bluetooth®
Zasięg
Typ baterii
Min. pojemność
słuchawki / stacja ładowania
Pobór prądu przez stacje
ładowania
Czas ładowania słuchawek
Czas ładowania stacji
Stan czuwania*
ANC
Czas rozmów / czas
odtwarzania muzyki (etui z
funkcją ładowania) / włączony
ANC*
Czas rozmów / czas
odtwarzania muzyki (etui
z funkcją ładowania) /
wyłączony ANC*
ANC wł.
Waga słuchawek
Waga stacji ładowania
włącznie ze słuchawkami
Akumulator
Słuchawki Bluetooth®
Page 14
Zakres(y) częstotliwości
Promieniowana maksymalna moc transmisji
Informacje dotyczące zużycia energii można znaleźć na:
https://support.hama.com/00221771,
https://support.hama.com/00221772
2402MHz – 2480MHz
2,5mW
Hama GmbH & Co KG niniejszym oświadcza, że typ urządzenia radiowego [00221771,
00221772] jest zgodny z dyrektywą 2014/53/UE . Pełny tekst deklaracji zgodności UE jest
dostępny pod następującym adresem internetowym:
HamaGmbH& CoKG nie ponosi odpowiedzialności i nie udziela żadnej gwarancji z tytułu szkód
wynikających z niewłaściwego montażu, instalacji, niewłaściwego użytkowania urządzenia ani z tytułu
szkód wynikających z postępowania niezgodnie z instrukcją obsługi i wskazówkami bezpieczeństwa .
Czyścić produkt wyłącznie niestrzępiącą się, lekko wilgotną ściereczką . Nie używać agresywnych środków
czyszczących .
W przypadku jakichkolwiek pytań prosimy o kontakt z Działem Obsługi Klienta firmy Hama .
Infolinia: +49 9091 502-0 (niem ./ang .)
Bardziej szczegółowe informacje na temat wsparcia technicznego można znaleźć na stronie: www .hama .
com
100

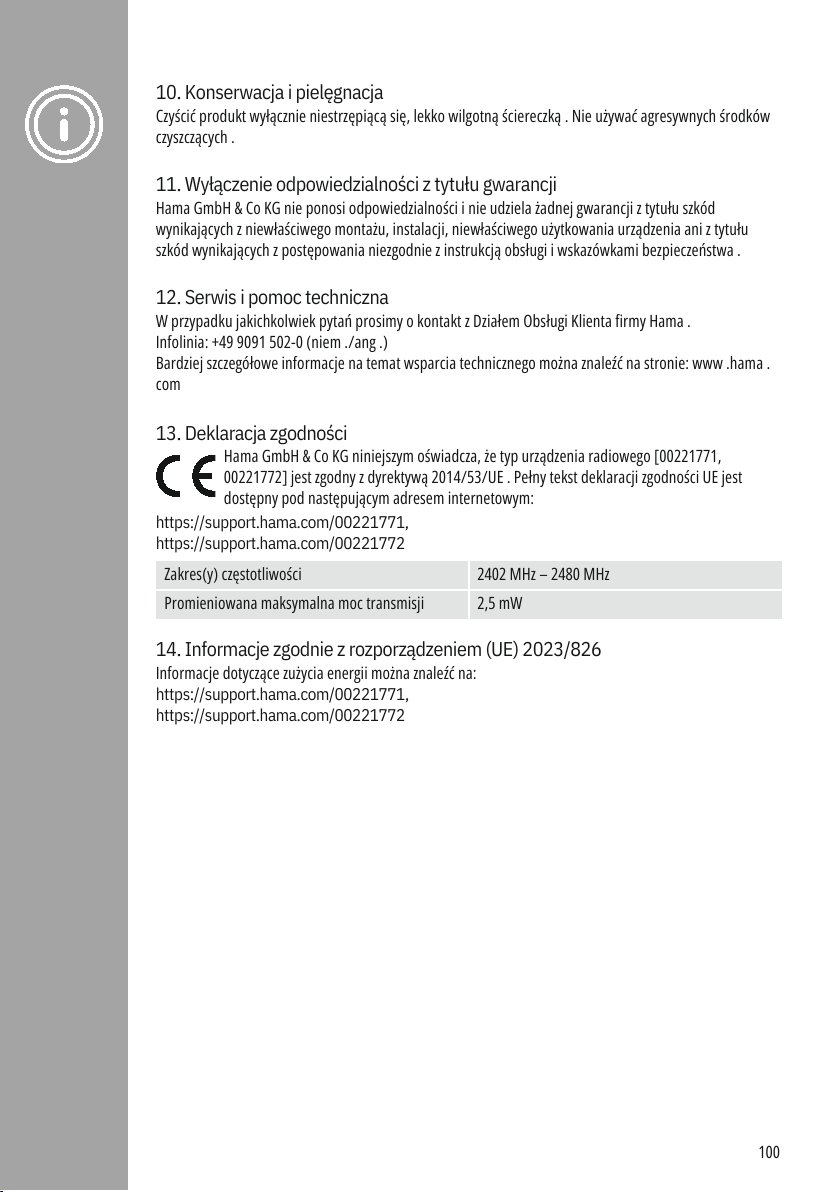

13. Deklaracja zgodności
10. Konserwacja ipielęgnacja
12. Serwis i pomoc techniczna
11. Wyłączenie odpowiedzialności z tytułu gwarancji
14. Informacje zgodnie z rozporządzeniem (UE) 2023/826
https://support.hama.com/00221771,
https://support.hama.com/00221772
Loading...
