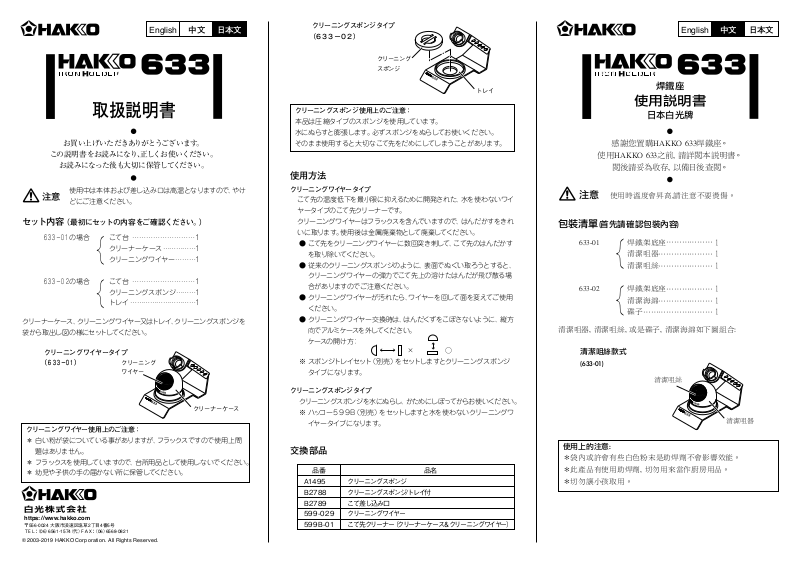

Hakko 633 User Manual

English

日本文中文

クリーニングスポ ンジタイプ

（６３３−０２ ）

クリーニング
スポンジ

English

日本文中文

取扱説明書

お買い上げいただきありがとうございます。

この説明 書をお読 みになり､正しくお使 いください。

お読みになった後も大切に保管してください。

注意

セ ット 内 容（ 最 初 に セ ット の 内 容 を ご 確 認 く だ さ い 。）

６３３−０１

６３３−０２

クリーナー ケース、クリーニング ワイヤー又はトレイ、クリーニングス ポ ンジを
袋 から 取 出 し 図 の 様 にセットしてくだ さ い 。

クリーニングワイヤータイプ

（

クリー ニ ング ワイヤー 使 用 上の ご 注 意：

＊白い 粉が袋についている事がありますが、フラックスですので使用上問

題は ありません。
＊ フラックスを 使 用していますので、台 所 用 品 として使 用し な いでくだ さ い。
＊幼児や子供の手の届かない所に保管してください。

https://www.hakko.com

〒556-0024大阪市浪速区塩草2丁目4番5号
ＴＥ Ｌ ：（ 06）6561-1574（代）Ｆ Ａ Ｘ ：（ 06）6568-0821

© 2003-2019 HAKKO Corporati on. A ll Rights Reser ved.

使用中は本体および差し込み口は高温となりますので、やけ
どにご 注意ください 。

の場合 こて台 ………………………１

クリー ナー ケース ……………１
クリーニングワイヤー………１

の場合 こて台 ………………………１

クリーニングスポンジ………１
トレイ…………………………１

６３３−０１

）

クリーニング
ワイヤ ー

クリーナーケース

トレイ

クリー ニ ング ス ポ ン ジ 使 用 上 のご 注 意：

本品は圧縮タイプのスポンジを使用しています。
水にぬらすと膨張します。必ずスポンジをぬらしてお使いください。
そのまま使 用すると大 切 なこて先をだめにしてしまうことが あります。

使用方法

クリーニングワイヤータイプ

こて先の温度低下を最小限に抑えるために開発された、水を使わないワイ
ヤータイプのこて先クリーナーです。
クリーニングワイヤーはフラックスを含んでいますので、はんだかすをきれ
いに 取ります。使 用後 は 金 属 廃 棄 物として 廃 棄してくだ さい 。

●こて先をクリーニングワイヤーに数回突き刺して、こて先のはんだかす
を取 り 除 いてくだ さい 。

●従来のクリーニングスポンジのように、表面でぬぐい取ろうとすると、
クリーニングワイヤーの弾力でこて先上の溶けたはんだが飛び散る場
合がありますのでご 注意ください。

●クリーニングワイヤーが汚れたら、ワイヤーを回して面を変えてご使用
ください。

●クリーニングワイヤー交換時は、はんだくずをこぼさないように、縦方
向 で アルミケ ースを 外してくだ さい 。
ケース の 開 け 方：

× ○

※スポンジトレイセット（別売）をセットしますとクリーニングスポンジ

タイプ に なります。

クリーニングスポ ンジタイプ

クリーニングス ポ ンジを水 にぬらし、かため にし ぼってからお使いください 。
※  ハッコ ー５９９B（別 売 ）を セットしま すと 水 を 使 わ な い クリーニ ン グ ワ

イヤー タイプ になりま す。

交換部品

品番
A149 5
B2788
B2789
599-029
599B-01

クリーニングスポンジ
クリーニン グスポ ンジ/トレイ付
こて差し込み口
クリー ニ ング ワイヤー
こて先クリーナー（クリーナーケース＆クリーニング ワイヤー）

品名

焊鐵座

使用說明書

日本白光牌

感謝您置購HAKKO 633焊鐵座。

使用HAKKO 633之前, 請詳閱本說明書。

閱後請妥為收存, 以備日後查閱。

注意

包裝清單(首先請確認包裝內容)

633-01 焊鐵架底座

633-02 焊鐵架底座

清潔咀器, 清潔咀絲, 或是碟子, 清潔海綿如下圖組合:

清潔咀絲款式
(633-01)

使用上的注意:

＊袋內或許會有些白色粉末是助焊劑不會影響效能。
＊此產品有使用助焊劑, 切勿用來當作廚房用品。
＊切勿讓小孩取用。

使用時溫度會昇高,請注意不要燙傷。

………………

清潔咀器
清潔咀絲

…………………
…………………

………………

清潔海綿
碟子

…………………

………………………

清潔咀絲

１
１
１

１
１
１

清潔咀器

清潔海綿款式
(633-02)

English

日本文中文

633-02

清潔海綿

碟子

使用上的注意:

海綿是擠壓物體, 水濕則漲大。 使用海綿時, 先濕水再擠乾。否則會

損壞焊鐵頭。

633-01的使用方法

●將焊鐵頭插入清潔咀絲, 以清除焊鐵頭上的殘余焊劑。

●切勿將清潔咀絲當作海綿用, 以掃刷焊鐵頭。因為清潔絲之彈
簧性動作可能濺出焊鐵頭上的溶化殘余焊劑請小心。

●清潔咀絲弄髒時, 轉清潔咀絲, 換清除面使用。

●更換清潔咀絲時, 不要讓焊錫碎灑落, 請豎著打開。
※與另選配件的海綿帶碟子的組合, 可跟633-02一樣用海綿來清

潔焊鐵頭。

633-02的使用方法

●將清潔海綿先濕水再擠乾才使用。
※如果配上另選的HAKKO 599B, 可如633-01一樣不用水即可將

焊鐵頭清潔。

更換配件

編號

A1495

B2788

B2789

599-029

599B-01

清潔海綿

清潔海綿附碟子

焊鐵插座

清潔咀絲

焊鐵頭清潔器

名稱

INSTRUCTION MANUAL

Thank you for purchasing the HAKKO 633 Iron holder.

Please read this manual before using the HAKKO 633.

Iron receptacle and iron holder may become extremely

CAUTION

Packing List:

633-01(Cleaning wire type) Iron holder base ..................1

* HAKKO 599B

consists of cleaning wire case
and cleaning wire.

633-02(Cleaning sponge type) Iron holder base ..................1

Set up:

Assemble as shown:

633-01

hot. Do not touch them.

Cleaning wire case .............1

Cleaning wire .....................1

Cleaning sponge .................1

Sponge tray ........................1

Cleaning wire

Cleaning wire case

Cleaning sponge

Sponge tray

NOTE:

The sponge is compressed. It will swell when moistened with water. Before

using the unit, dampen the sponge with water and squeeze it dry. Using a dry

sponge will damage the soldering tip.

Features of the 633-01:

No water is required, so the cleaner will not reduce tip temperature or subject

the tip to thermal shock.

Operation 633-01:

First, remove any excess solder from the tip by thrusting the tip into the

cleaning wire.

(Do not wipe the tip against the wire. This may cause molten solder to spatter.)

When the wire becomes dirty or loaded with solder, turn the wire until a clean

surface is presented.

When changing the cleaning wire, lift the case top vertically to prevent solder

debris from falling out (see drawing)

633-02:

× ○

Dampen the sponge with water, squeeze it dry.

Optional/replacement parts

Part number

A1495

B2788

B2789

599-029

599B-02

Cleaning sponge

Cleaning sponge with tray

Iron receptacle

Cleaning wire

HAKKO 599B Tip cleaner

Part name

CAUTION

Cleaning the wire:

*There might be a small amount of white powder in the bag. This is a normal

by-product of the flux in the wire. It will not affect the use or efficiency of

this product.

*Do not use as a cleaning pad on kitchen ware.

*Keep out of reach of children.

HEAD OFFICE

4-5, Shiokusa 2-chome, Naniwa-ku, Osaka 556-0024 JAPAN
TEL: [phone] FAX: [phone]
https:// www.hakko.com E-mail: [e-mail]

OVERSEAS AFFILIATES

U.S.A.: AMERICAN HAKKO PRODUCTS, INC.

TEL: [phone] FAX: [phone]
Toll Free (800) 88-HAKKO

4 2 5 5 6

https:// www.HakkoUSA.com E-mail: [e-mail]

HONG KONG: HAKKO DEVELOPMENT CO., LTD.

TEL: [phone] FAX: [phone]
https:// www.hakko.com.cn E-mail: [e-mail]

SINGAPORE: HAKKO PRODUCTS PTE., LTD.

TEL: [phone] FAX: [phone]
https:// www.hakko.com.sg E-mail: [e-mail]

Please access the web address below for other distributors.

https://www.hakko.com

© 2002-2019 HAKKO Corporation. All Rights Reserved.

MA01176XZ191216

2019.12
