Haier HW150-BP14986E User guide

Manuale dell’utente

Lavatrice

HW150-BP14986E

IT

Grazie

IT

Vi ringraziamo per aver deciso di acquistare un prodotto Haier.

Vi invitiamo a leggere con attenzione queste istruzioni prima di iniziare a usare il dispositivo. Le
istruzioni contengono informazioni importanti che vi aiuteranno a trarre il meglio da questo dispo
sitivo e vi garantiranno altresì sicurezza in fase di installazione, uso e manutenzione del dispositivo.

Conservare questo manuale in un luogo pratico, di modo da poterlo sempre consultare
garantendo così un utilizzo sicuro e adeguato del dispositivo.

Qualora il dispositivo venga venduto, ceduto o lasciato nella vecchia abitazione in fase di tra­sferimento, accertarsi sempre di lasciare anche il manuale, di modo che il nuovo proprietario
possa acquisire familiarità con il dispositivo e con le relative avvertenze di sicurezza.

-

Legenda

Avvertenza - Informazioni importanti per la sicurezza

Informazioni e suggerimenti generali

Informazioni ambientali

Smaltimento

Contribuire alla protezione dell'ambiente e alla salute
umana. Collocare l'imballaggio in contenitori adegua­ti per poterlo riciclare. Contribuire al riciclaggio dei ri-

uti provenienti da dispositivi elettrici ed elettronici.
Non smaltire i dispositivi recanti questo simbolo con i
normali riuti domestici. Riportare il prodotto presso

la struttura di riciclaggio locale o contattare il proprio

ucio municipale competente in merito.

ATTENZIONE!

Rischio di lesione o soocamento!

Scollegare il dispositivo dalla presa di corrente. Tagliare il cavo di rete e smaltirlo. Togliere
il blocco dell’oblò per evitare che bambini e animali restino bloccati all’interno dell’appa-

recchiatura stessa.

2

IT

1-Informazioni di sicurezza ............................................................................................................. 4

2- Descrizione del prodotto ............................................................................................................ 7

3- Pannello di controllo ..................................................................................................................... 8

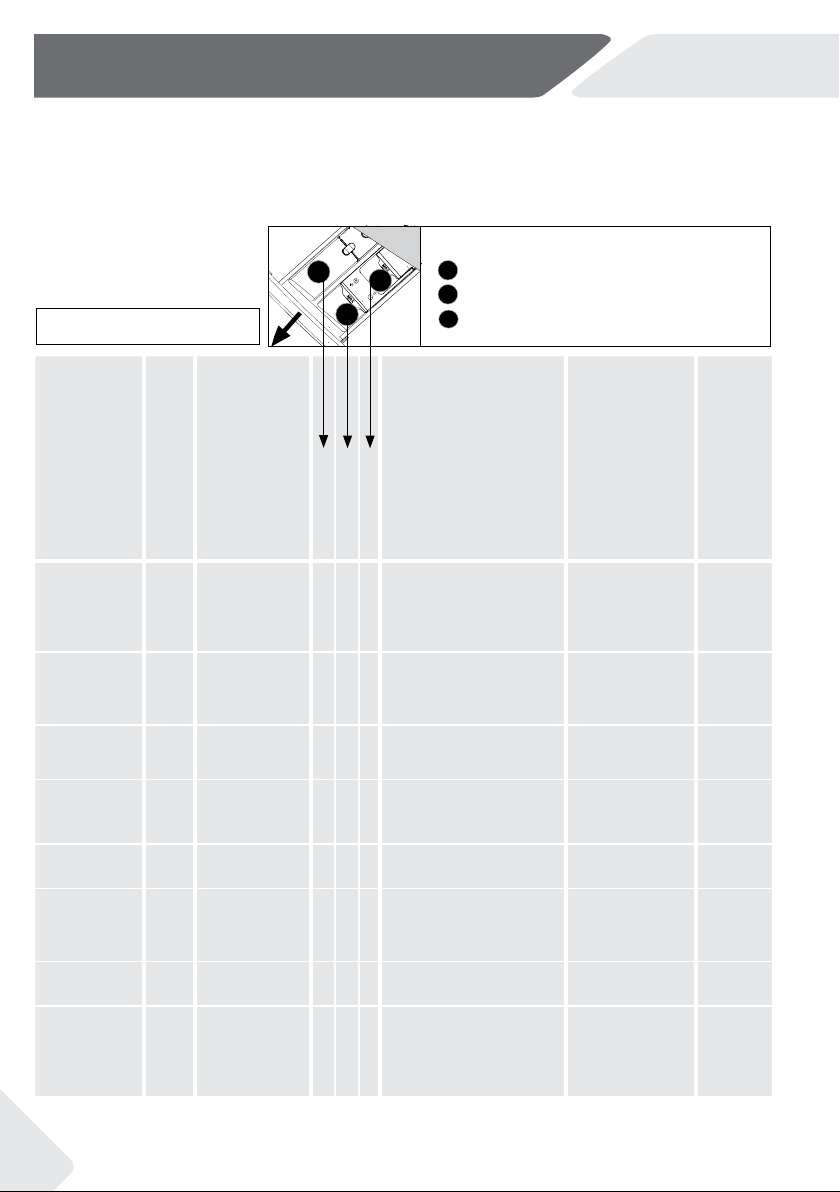

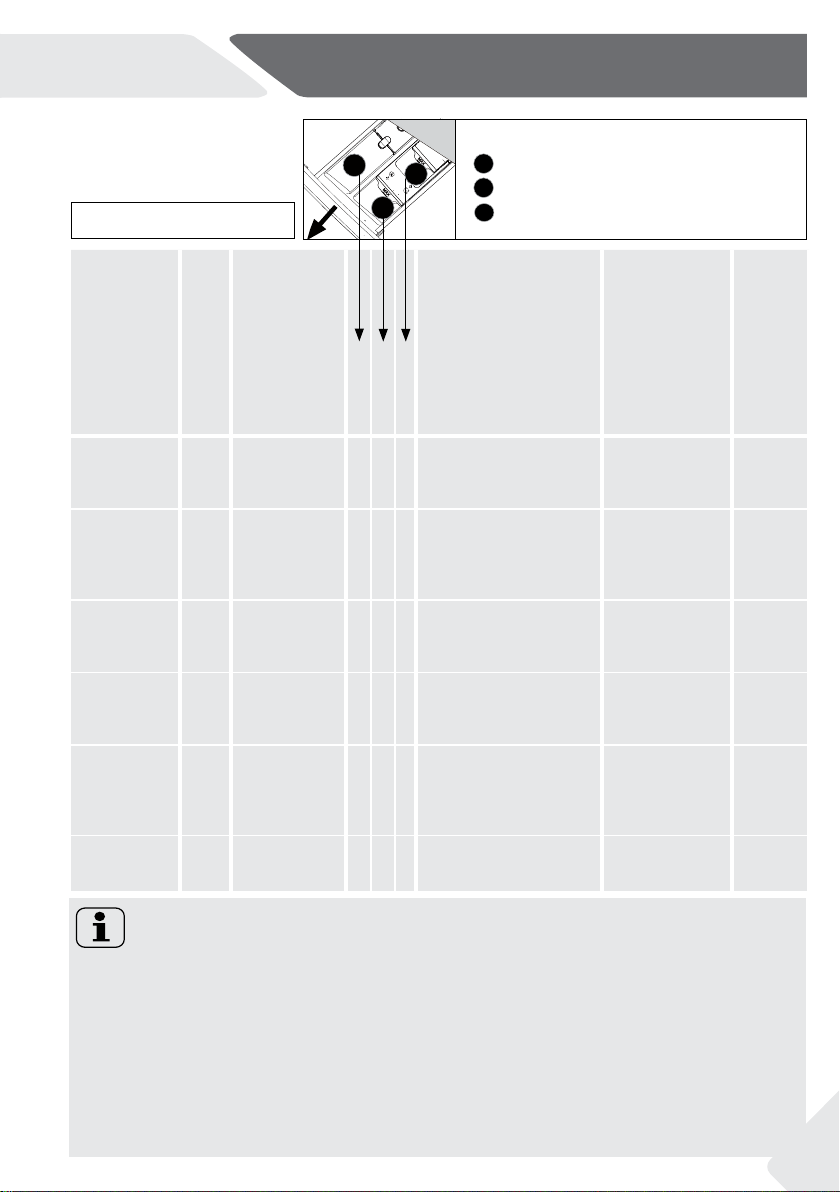

4-Programmi .....................................................................................................................................12

5-Consumo ....................................................................................................................................... 15

6-Uso quotidiano ............................................................................................................................. 16

7-Lavaggio eco .................................................................................................................................21

8-Manutenzione e pulizia ...............................................................................................................22

9-Guida alla risoluzione dei problemi ..........................................................................................25

10-Installazione ................................................................................................................................ 28

Indice

11-Dati tecnici ..................................................................................................................................32

12- Assistenza clienti ......................................................................................................................34

3

1-Informazioni di sicurezza

Leggere queste istruzioni per la sicurezza prima di utilizzare l’appa­recchio

ATTENZIONE!

Prima di iniziare a usare il dispositivo

▶ Vericare che non vi siano danni vericatisi in fase di trasporto.
▶ Vericare che siano stati rimossi tutti i bulloni usati in fase di trasporto.
▶ Rimuovere completamente l’imballaggio e tenere fuori dalla portata dei

bambini.

▶ Spostare sempre il dispositivo in due persone, dato che è molto pesante.

Uso quotidiano

▶ Questa apparecchiatura può essere usata da bambini a partire dagli 8

anni di età ed oltre e da persone con ridotte capacità siche, sensoriali o

mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchia

tura, solamente se sorvegliati o se sono stati istruiti relativamente all'uso

sicuro dell'apparecchiatura stessa e se ne hanno compreso i rischi.

▶ Tenere i bambini di età inferiore ai 3 anni lontano dal dispositivo a meno

che non siano sotto costante supervisione.

▶ I bambini non devono giocare con l'apparecchiatura.
▶ Evitare che bambini e animali si avvicinino all’apparecchiatura mentre

l’oblò è aperto.

▶ Riporre gli agenti detergenti fuori dalla portata dei bambini.
▶ Chiudere le cerniere, riparare i li allentati e fare attenzione agli oggetti

di piccole dimensioni per evitare che il bucato si impigli all’interno. Ove
necessario, servirsi di una borsa o di una retina adeguata.

▶ Non toccare o usare l’apparecchiatura quando ci si trova a piedi scalzi

oppure quando si hanno mani o piedi umidi.

▶ Non coprire o ricoprire l’apparecchiatura in fase di funzionamento o subi

to dopo per consentire all’umidità o al bagnato di evaporare.

▶ Non posizionare fonti di calore, oggetti pesanti o umidi sopra l'apparec

chiatura.

▶ Non usare o conservare detergenti inammabili o agenti detergenti

asciutti nelle immediate vicinanze dell’apparecchiatura.

▶ Non usare spray inammabili nelle immediate vicinanze dell’apparecchia

tura.

▶ Non lavare indumenti trattati con solventi all’interno dell’apparecchiatura

senza averli prima asciugati all’aria.

IT

-

-

-

-

4

IT

ATTENZIONE!

Uso quotidiano

▶ Non togliere o inserire la spina in presenza di gas inammabili.
▶ Non lavare a caldo materiali in gomma schiumosa o materiali simili alla spugna.
▶ Non lavare bucato sporco di farina.
▶ Non aprire il cassetto del detersivo durante il ciclo di lavaggio.
▶ Non toccare l’oblò durante il processo di lavaggio: si potrebbe surriscaldare.
▶ Non aprire l’oblò se il livello dell’acqua è visibilmente al di sopra del vetro dell’o

blò.

▶ Non forzare l’apertura dell’oblò. L’oblò è dotato di un dispositivo di auto-blocco

e si apre poco dopo il termine della procedura di lavaggio.

▶ Spegnere l’apparecchiatura dopo ogni programma di lavaggio e prima di

intraprendere eventuali interventi di manutenzione routinaria, quindi scollega

re l’apparecchiatura dalla sorgente di alimentazione elettrica per risparmiare

elettricità oltre che a ni di sicurezza.

▶ Tenere la presa e non il cavo in fase di scollegamento del dispositivo.

Manutenzione / pulizia

1-Informazioni di sicurezza

-

-

▶ Vericare che i bambini siano supervisionati se eseguono operazioni di pulizia

e manutenzione.

▶ Scollegare il dispositivo dall'alimentazione elettrica prima di intraprendere

qualsiasi intervento di manutenzione.

▶ Tenere pulita la parte bassa dell’oblò e aprire l’oblò e il cassetto del detersivo

qualora il dispositivo non sia in uso, per evitare la formazione di cattivi odori.

▶ Non usare acqua spray o vapore per pulire il dispositivo.
▶ Sostituire un cavo danneggiato unicamente rivolgendosi al produttore, al suo

agente di servizio o a persone debitamente qualicate per evitare di correre

inutili rischi.

▶ Non cercare di riparare l’apparecchiatura da soli. In caso di riparazioni rimandia

mo al nostro centro assistenza clienti.

Installazione

▶ L’apparecchiatura dovrebbe essere collocata in un luogo ben ventilato. Posi

zionare l’apparecchiatura in una zona in cui sia possibile aprire completamente
l’oblò.

▶ Non installare mai l’apparecchiatura all’esterno, in un luogo umido o in zone

che potrebbero essere soggette a perdite d’acqua come ad esempio vicino a
un lavandino o sotto allo stesso. In caso di perdite di acqua, togliere la corrente

e lasciare che la macchina si asciughi in modo naturale.

-

-

5

1-Informazioni di sicurezza

ATTENZIONE!

Installazione

IT

▶ Istallare o utilizzare l'apparecchio solo quando la temperatura è supe

riore a 5°C.

▶ Non mettere l’apparecchiatura direttamente sul tappeto o vicino a una

parete o a mobili.

▶ Non installare il dispositivo direttamente esposto alla luce del sole o

vicino a sorgenti di alimentazione (ad esempio: stufe, riscaldatori).

▶ Vericare che le informazioni elettriche sulla targhetta elettrica siano

in linea con l'alimentazione disponibile. In caso contrario, contattare un

elettricista.
▶ Non usare ciabatte e prolunghe.
▶ Vericare di utilizzare unicamente il cavo elettrico e il tubo forniti in

dotazione.
▶ Vericare di non danneggiare il cavo elettrico e la presa. Qualora siano

danneggiati, rivolgersi a un elettricista per eettuare la sostituzione.
▶ Servirsi di una presa con messa a terra separata per l’alimentazione

che sia facilmente accessibile dopo l’installazione. L'apparecchiatura

deve disporre di una messa a terra.
▶ Vericare che i giunti e i connettori del tubo siano saldamente ssati e

che non vi siano perdite.

Uso previsto

Questa apparecchiatura è stata pensata per lavare unicamente capi
che possono essere lavati in lavatrice. Attenersi sempre alle istruzio­ni fornite sull’etichetta di ogni indumento. L’apparecchiatura è stata
progettata unicamente per un uso domestico in casa. Non è stata

pensata per un uso di tipo commerciale o industriale.
Non sono ammesse modiche o trasformazioni all'apparecchiatu-

ra. Un uso senza interruzioni potrebbe causare pericoli e perdita del

servizio di copertura della garanzia, esponendo l’utente a responsa­bilità.

-

6

IT

2-2

2-Descrizione del prodotto

Nota:

A causa di modiche tecniche e modelli diversi, le illustrazioni nei seguenti capitoli po­trebbero dierire rispetto al modello attuale.

2.1 Immagine dell’apparecchiatura

Lato anteriore (Fig. 2-1): Lato posteriore (Fig. 2-2):

1

2

1 Cassetto del detersivo
2 Piano di lavoro
3 Selettore del programma
4 Pannello di controllo
5 Oblò

3

2-1

4

5

6

6 Filtro/

7

Aletta di servizio

7 Piedini regolabili

1 2 5

3

T1

T2

S1

S2

S8

T4

S7

S6

S3

T3

S4

S5

2-2

6

4

1 Bulloni di trasporto (T1-T4)
2 Coperchio posteriore
3 Viti del coperchio posteriore (S1-S8)
4 Cavo di alimentazione
5 Valvola di ingresso dell’acqua
6 Tubo di scarico

2.2 Accessori

Controllare gli accessori e la documentazione conformemente al presente elenco (Fig.:2-3):

2x
2x

Gruppo tu­boingresso

6 Tappi di

chiusura

Staa del tubo

di scarico

Scheda di

garanzia

Manuale

dell’utente

Spugna

2-3

7

3-Pannello di controllo

3-1

IT

5

Delay

Steam

Night Wash

Function

Cotton Wool Delicate Cotton 20

Synthetic Duvet Refresh

Express 15 min

Mix

Baby Care

4 3 2 1

Super Fast

Temp.

Outdoor

6 7

Extra Rinse

Speed

Spin

Eco

Nota: Varietà

L’aspetto e le caratteristiche varieranno.

1 Pulsante“Accensione“

2 Selettore del pro-

gramma

3 Display

4 Cassetto del de-

tersivo

5 Pulsanti funzione

6 Pulsanti di imposta-

zione

7 “Pulsante Avvio/

Pausa“

Nota: Segnale acustico

Nei seguenti casi viene emesso un segnale acustico:

▶ quando viene premuto un pulsante
▶ quando viene girato il selettore programma

▶ al termine del programma
▶ in caso di guasti

Il segnale acustico può essere deselezionato ove necessario: cfr. USO QUOTIDIANO (P17 6.13).

3-2

3.1 Tasto “ON/OFF“

Premere questo tasto (Fig. 3- 2) per eseguire l’accen­sione; il display si accende. Toccarlo per altri 3 secondi

per spegnere l’apparecchiatura.

Nota: Modalità

Il display passerà alla modalità standby “OFF” se la modalità di standby dura troppo a

lungo

Nota: Alimentazione.

Scollegare il cavo di alimentazione per disconnettere l’apparecchio dall’alimentazione.

8

IT

3-5

5

3-Pannello di controllo

3.2 Selettore programma

Ruotando la manopola (Fig. 3- 3) è possibile selezio­nare uno dei 14 programmi; il relativo LED si accen­derà e verranno visualizzate le impostazioni prede-

nite.

3.3 Display

Il display (Fig. 3-4) mostra le seguenti informazioni:

▶ Tempo di lavaggio
▶ Tempo di ritardo con l'opzione ne ritardata
▶ Codici di errore e informazioni di servizio
▶ Pulsanti funzione e pulsante “Start/Pausa”

3.4 Cassetto del detersivo

Aprendo il cassetto per l’erogazione del detersivo, è
possibile vedere i seguenti componenti (Fig. 3-5):

1: Scomparto per detersivo liquido o in polvere
2: Selettore aletta del detersivo, sollevarlo per detersi­vo in polvere, tenerlo premuto per detersivo liquido.
3: Scomparto per disinfettante.
4: Scomparto per ammorbidente.
5: Linguetta di blocco, premerla verso il basso per
estrarre il cassetto per la distribuzione del detersivo.

3-3

3-4

2

1

4

3-5

3

Per consigli sul tipo di detersivo adatto alle varie
temperature di lavaggio rimandiamo al manuale del
detersivo

3.5 Pulsanti funzione

I pulsanti funzione (pulsanti 3.5.1-3.5.5, Fig. 3-6)
attivanofunzioni aggiuntive ai programmi prima di

iniziare il programma. Vengono visualizzati i relativi
indicatori.

Spegnendo l’apparecchiatura o impostando un nuovo
programma vengono disattivate tutte le opzioni.
Qualora un pulsante abbia diverse opzioni, sarà pos-

sibile selezionare l’opzione desiderata premendo il
pulsante in sequenza.
Per eliminare l’impostazione o annullare il processo di

impostazione, premere il pulsante funzione no a che
le spie LED, oppure in caso di una sola opzione la spia
LED, si spengono.

3-6

3- 6

3.5.1 3.5.5 3.5.6 3.5.7 3.5.83.5.33.5.2 3.5.4

9

3-Pannello di controllo

Delay

Delay

Nota: Impostazioni di fabbrica

Per ottenere i risultati migliori in ogni lavaggio, Haier ha denito in modo corretto diverse impostazioni
predenite. Qualora non vi siano requisiti speciali vengono consigliate le impostazioni predenite.

3-7

3-8

Nota: Nightwash

La velocità massima che può essere impostata è 800 giri al minuto quando si aggiunge il lavaggio notturno a un programma. Stira
Facile è l'impostazione predenita per il Nightwash. Il lavaggio notturno verrà annullato se la funzione Stira Facile viene disattivata.

3.5.1-Tasto funzione “Fine ritardata”

Premere questo pulsante (Fig. 3-7) per avviare il programma
di ne ritardata. La ne ritardata può essere aumentata a
scaglioni di 30 minuti, da 0,5-24 ore (aggiungere tempo al
tempo del programma originale). Ad esempio, display o 6:30
signica che la ne del ciclo del programma sarà fra 6 ore e 30
minuti. Toccare il pulsante “Start/Pausa” per attivare il ritardo

di tempo. Non è applicabile al programma “Centrifuga“.

3.5.2 Pulsante “Nightwash“ (lavaggio notturno)

Premere questo pulsante (Fig. 3-8) per selezionare la funzione
Nightwash per ottenere prestazioni migliori durante la notte.
Tutti i segnali acustici verranno disattivati, ad eccezione del
segnale di guasto. Al programma viene aggiunta una distribuzi­one del carico di bucato di 12 ore quando rimane 1 minuto.

IT

10

3-9

3-10

3-11

Steam

I-time

3.5.3 Pulsante “Steam wash“ (Vapore)

Questa funzione (Fig. 3-9) è disponibile sui cicli Coto­ne, Sintetici, Babycare, Misti. Quando viene seleziona­ta, la funzione temperatura diventa non selezionabile.
L'icona si accenderà quando vengono selezionati i cicli

sopra indicati.

3.5.4 Pulsante “Funzione”

Premere questo pulsante (Fig.3-10) per scegliere le

funzioni speciali.
I simboli sono spiegati di seguito.

Stiratura faci-

Easy Iron

leStiro facile

3.5.5-Pulsante funzione “ “

Questa funzione (Fig. 3-11) intensica dierenti tempi
di pulizia. L’“i-time” non può funzionare nella modalità
lavaggio singolo, funzione centrifuga e autopulizia facile.

Anti Allergico

Allergen

Intensivo

Intense

IT

Speed

Extra Rinse

3-Pannello di controllo

3.6 Pulsanti di impostazione

Nei programmi è possibile congurare impostazioni individuali per la temperatura
dell'acqua (Temp.), la velocità di centrifuga (Speed) e i tempi di risciacquo extra (Extra Ri­sciacquo). Ogni impostazione ha diverse opzioni per impostare dal minimo al massimo.

Nota: Impostazioni

Le impostazioni non sono disponibili su alcuni programmi.

3.6.1-Pulsante di impostazione “Temp.“

Toccare questo pulsante (Fig. 3-12) per modicare la
temperatura di lavaggio del programma. Qualora non
si illumini nessun valore l’acqua non verrà riscaldata.

3.6.2-Pulsante impostazione “Velocità”

Toccare questo pulsante (Fig. 3-13) per modicare o

deselezionare la centrifuga del programma. Qualora

nessun valore si illumini il bucato non verrà sottoposto

a centrifuga

3.6.3 Pulsante funzione “Risciacquo extra”

Toccare questo pulsante (Fig. 3-14) per risciacquare il
bucato più intenso con acqua fresca. Questa opzione
è particolarmente consigliata per le persone con una
pelle sensibile. Premendo il pulsante diverse volte
sarà possibile selezionare da uno a tre cicli aggiuntivi.
Il tempo di risciacquo aggiuntivo si illuminerà quando

selezionato.

3.7 Pulsante “Start/Pausa“

Premere questo pulsante (Fig 3-15) per avviare un pro­gramma selezionato. Premendolo di nuovo l'apparecchio
verrà messo in pausa e lo sportello verrà sbloccato quando
l'apparecchio è in funzione. Potrebbero essere necessari

alcuni secondi per sbloccare lo sportello. I tempi di risciac-

quo extra si illumineranno quando viene selezionato

3-12

3-13

3-14

3-15

3.8 Blocco bambini

Premere contemporaneamente per 3 secondi i

pulsanti “Ritardo” e “Nightwash” (Fig. 3-16) su tutti
gli elementi del pannello per l'attivazione. pulsanti.
L'indicatore del blocco bambini si accende quando il
blocco bambini funziona. Questa funzione è opzionale
quando la macchina è in funzione.

3-16

.

11

4-Programmi

IT

Programmi di lavaggio

I programmi di lavaggio sono ottimizzati per tipi specici di bucato. Selezionare il program­ma che più si avvicina ai capi da lavare. Le impostazioni mostrate in grassetto sono le im-
postazioniconsigliate per il programma

Scomparto detergente per:

Detersivo liquido o detersivo in polvere

1
2

Ammorbidente o prodotto per la cura dei capi

3

Disinfettante

Opzionale, / Non disponibile

º

1

3

3

2

2

Cari-

co

mas-

Temperatura

simo

in kg

Programma 1 2 3 Tipo di tessuto

Cotone

Sintetici

Piumone

Lana

Delicati

Cotone 20
°C

Refresh

Baby Care

15

15

3

3

3

15

1

7,5

in °C

90
60

40

30

­60
40
30

­40
30

­40

30

-

30

-

/

/

90
60
40
30

-

2)

/

º º

º º

º º

º º

º º

º º

///

º º

Cotone

Tessuti sintetici o

/

misti

Piumone

/

Tessuti lavabili a
macchina, in lana o con

/

contenuto di lana

Bucato delicato e seta

/

/

Cotone

Cotone/Sintetici

/

Cotone/Sintetici

Velocità di cen-

trifuga

in giri/min

1400

1000

800
400

-

1000

800
400

­800
400

­800

400

-

400

-

1000

800
400

-

/ /

1000

800
400

-

Risciac-

quo +

3
2
1

-

3
2
1

-

2
1

-

2
1

-

1

-

3
2
1

-

2
1

-

12

IT

Opzionale, / Non disponibile

º

4-Programmi

Scomparto detergente per:

Detersivo liquido o detersivo in polvere

1

3

3

2

2

1
2

Ammorbidente o prodotto per la cura dei capi

3

Disinfettante

Cari-

co

mas-

Temperatura

simo

in kg

Programma 1 2 3 Tipo di tessuto

Misti

Express
15 min.

Super
veloce

Outdoor

Centrifuga

15

2

7,5

7,5

15

in °C

60
40
30

-

40
30

-

40

30

-

40
30

-

/

2)

Bucato misto, leg-

/

º º

º º

º º

º º

/ / /

germente sporco in
cotone e sintetico

/

Cotone/Sintetici

Cotone/Sintetici

/

Cotone, lino e sintetici

/

Tutti i tessuti

Velocità di cen-

trifuga

in giri/min

1000

800
400

­1400
1000

800
400

-

1000

800
400

-

1000

800
400

­1400
1000

800
400

-

Risciac-

quo +

3
2
1

-

2
1

-

1

-

1

-

/

Eco 40 -60

15

/

º º

/

Cotone/lino

1400

/

Nota: Indice

1. Il carico massimo si riferisce al peso della biancheria asciutta; 2. "-" si riferisce alla luce del display

spenta per l'impostazione corrispondente. Per l'impostazione della temperatura si intende che l'acqua
in ingresso non verrà riscaldata; per l'impostazione della velocità si intende l'assenza di centrifuga per il
programma selezionato; per l'impostazione del risciacquo extra si intende l'assenza di risciacquo extra.

3. Scegliere la temperatura di lavaggio a 90°C solo per particolari esigenze igieniche.

4. Ridurre la quantità di detersivo per Express 15 e Super Fast perché la durata del programma è breve.

5.La raccomandazione sul carico di biancheria per la modalità “Refresh” è un capo unico per l'abbiglia­mento per adulti, non più di 5 pezzi per l'abbigliamento da bambini.

6. Il design e le speciche sono soggetti a modiche senza preavviso, ai ni del miglioramento della
qualità.

13

4-Programmi

IT

Le funzioni riportate di seguito sono disponibili su programmi specici per fornire presta­zioni migliorate.

“O” indica che la funzione può essere selezionata per il programma.
“-” indica che quella funzione non può essere selezionata per il programma.

Opzioni

Ritardo Nightwash Vapore Funzione i-time

Programma

Cotone

Sintetici

Piumone

Lana

Delicati

Cotone 20 °C

Refresh

Baby Care

Misti

Espress 15 min.

Super veloce

Outdoor

Centrifuga

Eco 40-60

o o o o o o o

o o o o o o o

o o - o o - o

o o - o o - o

o o - o o - o

o - - - - - -

- - - - - - -

o o o o o o o

o o o o o o o

o o - o o - o

o o - o o - o

o o - o o o o

- o - o - - -

o - - - - - -

Nota: Funzione secondaria

La funzione secondaria Intenso non può essere selezionata per i programmi Piumino,
Delicato, Express 15, Super Veloce.

14

IT

5-Consumo

I valori di consumo indicati potrebbero variare a seconda delle condizioni locali.

Tempera

Programma

Eco 40­60 *

-

tura

in °C

40 5

60 5

60

Carico mas-

simo

in kg

15

Consumo

energetico

in kWh

Consumo

di acqua

in L

Tempo di

lavaggio

in h:min

Presta-

zioni di

asciuga-

tura cen-

trifuga

in %

Programma Standard per Classicazione Energetica conformemente a 2010/30 EU:
“Eco 40-60” “60°C/40°C” con impostazione velocità “max. spin” (massima centrifuga).
I programmi standard Eco 40-60 sono adatti per lavare la biancheria di cotone nor-

malmente sporca a 40°C o 60°C. Sono i programmi più ecienti in termini di consumo
combinato di energia e acqua per il bucato in cotone. La temperatura dell’acqua usata
potrebbe variare rispetto alla temperatura del ciclo indicata.

Nota: Peso automatico

L’apparecchiatura è dotata di un sistema di riconoscimento del carico. Con un carico
piccolo, energia, acqua e tempo di lavaggio verranno ridotti automaticamente in alcuni

programmi.

15

6-Uso quotidiano

IT

6-1 6-2

6.1 Alimentazione

Collegare la lavatrice a una sorgente di alimentazione
(da 220V a 240V~/50Hz; Fig. 6-1). Rimandiamo inoltre
alla sezione INSTALLAZIONE.

6.2 Collegamento dell’acqua

▶ Prima di eseguire il collegamento controllare la pulizia e

vericare che l’ingresso dell’acqua non sia ostruito.

▶ Aprire il rubinetto (Fig.6-2).

Nota: Ermeticità

Prima dell’uso controllare la presenza di perdite nei giunti fra il rubinetto e il tubo di in-

gresso attivando il rubinetto.

6-3

6.3 Preparazione del bucato

▶ Ordinare gli indumenti a seconda del tessuto (cotone,

sintetici, lana o seta) e a seconda del livello di sporcizia
(Fig. 6-3). Prestare attenzione alle etichette sugli indu­menti che forniscono indicazioni a livello di lavaggio.

▶ Separare gli indumenti bianchi da quelli colorati. Lavare

prima a mano gli indumenti colorati per vericare che
non perdano colore o si rovinino.

▶ Svuotare le tasche (chiavi, monete, ecc.) e togliere gli

oggetti decorativi più duri (ad esempio spille).

▶ Gli indumenti senza orli, i capi delicati e i tessuti delicati

come ad esempio le tende sottili, vanno messi in un ap
posito sacchetto pensato per questa tipologia di indu­menti (il lavaggio a mano o il lavaggio a secco sarebbero
due opzioni migliori).

▶ Chiudere cerniere, chiusure in velcro e gancetti, veri

care che i bottoni siano saldamente cuciti.

▶ Mettere i capi più particolari, ad esempio quelli senza

orlo, oppure quelli delicati (intimo) e quelli piccoli come
ad esempio calzini, cinghie, reggiseni, ecc. all’interno di
un sacchetto da lavaggio.

▶ Srotolare i pezzi più grandi di tessuto quali ad esempio

lenzuola, copriletto, ecc.

▶ Capovolgere i jeans i tessuti stampati, decorati o parti

colarmente carichi di colore; se possibile, lavare sepa-

ratamente.

-

-

-

CAUTELA!

Gli articoli non in tessuto, come anche quelli piccoli, slacciati o con estremità appun­tite potrebbero causare anomalie di funzionamento e danni sia agli indumenti che alle
apparecchiature.

16

IT

Tabella per prendersi cura degli indumenti

Lavaggio

Lavabile no a 95°C
lavaggio normale

Lavabile no a 40°C
lavaggio normale

Lavabile no a 30°C
lavaggio normale

Lavabile a mano

max. 40°C

Candeggio

E’ consentito qualsiasi

tipo di candeggio

Asciugatura

Asciugabile in asciu­gatrice

normale

Asciugatura su lo Asciugatura in piano

Stiro

Stirare ad una tempe-

ratura massima di
200 °C

Non stirare

temperatura

Lavabile no a 60°C
lavaggio normale

Lavabile no a 40°C
lavaggio delicato

Lavabile no a 30°C
lavaggio delicato

Non lavare

Solo ossigeno/

no cloro

Asciugabile in
asciugatrice a bassa

temperatura

Stirare ad una tem-

peratura media non
superiore a 150°C

6-Uso quotidiano

Lavabile no a 60°C
lavaggio delicato

Lavabile no a 40°C
lavaggio extra delicato

Lavabile no a 30°C
lavaggio extra deli-

cato

Non candeggiare

No asciugatrice

Stirare a bassa tempe­ratura non oltre 110 °C;

senza vapore (lo stirag
gio a vapore può causa­re danni irreversibili)

-

Cura professionale per vostri tessuti

Lavaggio a secco in

tetracloroetilene

Pulizia a umido pro­fessionale

Lavaggio a secco in

idrocarburi

No pulizia a umido
professionale

No lavare a secco

6.4 Caricamento dell’apparecchiatura

▶ Inserire il bucato, un pezzo alla volta
▶ Non sovraccaricare. Si prega di notare che il carico massimo varia a seconda dei programmi!

Regola per il carico massimo: Lasciare uno spazio libero di quindici cm circa fra il carico e la

parte superiore del cestello.

▶ Chiudere l’oblò facendo attenzione. Vericare che non vi siano degli indumenti che ostrui

scono.

-

17

6-Uso quotidiano

6.5 Selezionare il detersivo

▶ L’ecacia e le performance di lavaggio sono determinate dalla qualità del detergente usato.
▶ Servirsi unicamente di detersivi approvati per essere usati all’interno di lavatrici.
▶ Ove necessario, servirsi di detergenti specici, ad esempio per indumenti sintetici e in lana.
▶ Attenersi sempre alle indicazioni fornite dal produttore del detersivo.
▶ Non usare agenti detergenti secchi come ad esempio tricloroetilene e prodotti simili.

Scegliere il detergente migliore

Tipo di detergente

Programma

Cotone

Sintetici

Piumone

Lana

Delicati

Cotone 20 °C

Refresh

Baby Care

Misti

Espress 15 min.

Super veloce

Outdoor

Centrifuga

Eco 40-60

Quotidiano Colore Delicati Speciale Ammorbidente

L/P L/P - - o

- - L/P - o

- - L L/P o

- - L/P L/P o

- - - L/P o

L/P L/P - - o

- - - - -

L/P L/P - - o

L/P L/P - - o

L L - - o

L/P L/P - - o

- - L/P L/P o

- - - - -

L/P L/P - - o

IT

L = detergente gel-/liquido P = detergente in polvere O = opzionale _ = no
Qualora si usi detergente liquido, consigliamo di non attivare l’opzione ne ritardata.

Consigliamo di usare:

▶ Polvere per il bucato: da 20°C a 90°C* (miglior utilizzo: 40-60°C)
▶ Detersivo per i colori: da 20°C a 60°C (miglior utilizzo: 30-60°C)
▶ Detersivo lana/delicati: da 20°C a 30°C (miglior uilizzo:)

* Scegliere una temperatura di lavaggio 90°C solo per particolari requisiti igienici.
* Se si sceglie la temperatura dell'acqua di 60°C o superiore, consigliamo di
utilizzare meno detersivi, utilizzando un disinfettante speciale, adatto per il

cotone o per i tessuti sintetici.

* E 'meglio utilizzare un detersivo in polvere che faccia poca schiuma o non
ne produca aatto.

18

IT

6-7

6-Uso quotidiano

6.6 Aggiunta di detersivo

1. Far fuoriuscire il cassetto del detersivo.

2. Versare le sostanze chimiche necessarie all’in-

terno degli scomparti corrispondenti (Fig. 6- 4)

3. Spingere nuovamente all’interno il cassetto.

Nota:

▶ Togliere i residui di detersivo prima del ciclo di lavaggio successivo dal cassetto del

detergente.
▶ Non usare in modo eccessivo detergenti o ammorbidenti.
▶ Attenersi alle istruzioni fornite sulla confezione del detergente.
▶ Riempire sempre con detergente prima dell’inizio del ciclo di lavaggio.
▶ Il detergente liquido concentrato dovrebbe essere diluito prima di essere aggiunto.
▶ L’uso migliore per il detergente liquido prevede di usare una palla di dosaggio, messa

insieme al bucato all’interno della lavatrice.

▶ Non usare detersivo liquido se è stato selezionato "end time delay” (ritardo ne).
▶ Scegliere con attenzione le impostazioni del programma a seconda dei simboli sulle

etichette del bucato e conformemente alla tabella programma.

6.7 Accendere l’apparecchiatura

Premere il pulsante di accensione, per accendere l’elettrodo­mestico (Fig. 6-5). Il LED del pulsante “Start/Pausa” lampeg-

gia.

6-4

6-5

6.8 Selezionare un programma

Per ottenere risultati di lavaggio impeccabili, selezio­nare un programma che si adatti al livello di sporcizia,

e al tipo di bucato.

Ruotare la manopola del programma (Fig. 6-6) per
selezionare il programma giusto. Il LED del program
ma relativo di accende e vengono visualizzate le
impostazioni predenite.

6.9 Aggiungere singole opzioni

Selezionare le opzioni e le impostazioni richieste (Fig. 6- 7);

fare riferimento alla sezione PANNELLO DI CONTROLLO.

6-6

-

Refreshtics rgic ol Spin

6-7

19

6-Uso quotidiano

IT

6-8

6.10 Avvio programma di lavaggio

Premere il pulsante “Start/Pausa“ (Fig. 6-8) per iniziare. Il LED
del pulsante “Start/Pausa” smette di lampeggiare e resta
acceso sso
L’apparecchiatura opera conformemente alle impostazioni at­tuali. Le modiche sono possibili solo annullando il programma.

6.11 Interrompere/annullare il programma di lavaggio

Per interrompere un programma in esecuzione premere delicatamente il pulsante “Start/Pausa”. Il LED
sopra al pulsante lampeggia. Premerlo nuovamente per riprendere il funzionamento.

Per annullare un programma in esecuzione e tutte le sue impostazioni individuali

1. Premere il pulsante “Start/Pausa” per interrompere il programma in funzione.

2. Premere il pulsante di accensione e spegnimento per circa 2 secondi per spegnere l’apparecchiatura.

3. Selezionare "Centrifuga" e "Nessuna velocità", quindi eseguire il programma per scaricare l'acqua.

4. Selezionare un nuovo programma e avviarlo.

6.12 Dopo il lavaggio

Nota: Blocco oblò

▶ Per ragioni di sicurezza l’oblò della lavatrice viene di norma parzialmente bloccato du-

rante il ciclo di lavaggio. Sarà possibile aprire l’oblò solo alla ne del programma o dopo
aver annullato correttamente il programma (cfr. descrizione più sopra).

▶ In caso di livello dell'acqua alto, temperatura dell'acqua alta e durante la centrifuga non

è possibile aprire l’oblò; Loc1- viene visualizzato

1. Al termine del ciclo del programma viene visualizzato end .

2. L’apparecchiatura si spegne automaticamente.

3. Togliere il bucato non appena possibile in modo delicato, evitando così che si increspi ulteriormente.

4. Spegnere l’alimentazione di acqua.

5. Togliere il cavo di alimentazione.

6. Aprire l’oblò per evitare la formazione di umidità e cattivi odori. Lasciarlo aperto mentre l’apparec-

chiatura non è in funzione.

Nota: Modalità Standby / Modalità di risparmio energetico

L’apparecchiatura accesa passa in modalità standby se non viene attivata entro 2 minuti prima
dell’avvio del programma oppure al termine del programma stesso. Il display si spegne. Ciò consen­te di risparmiare energia. Per interrompere la modalità standby premere il pulsante “Start/Pausa”.

6.13 Attivare o disattivare il segnale acustico

Il segnale acustico può essere deselezionato ove necessario:

1. Accendere l’apparecchiatura.

2. Selezionare il programma Centrifuga.

3. Toccare contemporaneamente il pulsante “Extra risciacquo” e il pulsante “+” per 3 secondi.

“bEEP OFF” viene visualizzato e il segnale acustico viene disattivato.

Per attivare il segnale acustico premere questi nuovamente questi due pulsanti. “Verrà visualiz
zato ''bEEP ON” .

20

-

IT

Uso rispettoso dell’ambiente

▶ Per sfruttare al meglio l’energia, l’acqua, il detergente e il tempo consigliamo di atte-

nersi alle indicazioni relativamente al carico massimo.

▶ Non sovraccaricare (lasciare lo spazio di una mano sopra al bucato).
▶ Per indumenti leggermente sporchi, selezionare il programma Express 15 min.
▶ Applicare dosaggi esatti per ogni lavaggio.
▶ Scegliere la temperatura di lavaggio adeguata più bassa possibile - i detergenti mo-

derni sono già ecaci a temperature inferiori ai 60°C.

▶ Alzare i valori predeniti solo in caso di elevato livello di sporco.
▶ Selezionare la velocità di centrifuga massima qualora venga asciugata un’asciugatri-

ce domestica.

7-Lavaggio rispettoso dell’ambiente

21

8 - Cura e pulizia

8-5

IT

8-1

8-2

8-3 8-4

8-5

8.1 Pulizia del cassetto del detersivo

Vericare sempre che non vi siano residui di detersivo.
Pulire il cassetto a intervalli regolari (Fig. 8-1):

1. Estrarre il cassetto no a che non si ferma.

2. Premere il pulsante di rilascio, quindi rimuovere il cassetto.

3. Lavare il cassetto con acqua no a che non sarà pulito,

quindi reinserire il cassetto nell’apparecchiatura.

8.2 Pulizia dell’apparecchiatura

▶ Scollegare la macchina durante le operazioni di pulizia e

manutenzione.

▶ Servirsi di un panno morbido con un detergente liquido

per pulire l’alloggiamento della macchina (Fig. 8-2) e le

componenti in gomma.

▶ Non usare agenti chimici organici o solventi corrosivi.

8.3 Valvola di ingresso dell’acqua e ltro della valvola di

ingresso

Per evitare ostruzioni nell’erogazione dell’acqua con sostanze
solide come il calcare, pulire regolarmente il ltro della valvola di

ingresso.

▶ Scollegare il cavo di alimentazione e chiudere l’alimenta

zione idrica.

▶ Svitare il tubo di ingresso dell’acqua sulla parte posteriore

(Fig. 8-3) dell’apparecchiatura oltre che sul rubinetto.

▶ Lavare i ltri servendosi di acqua e spazzola (Fig. 8-4).
▶ Inserire il ltro, quindi installare il tubo di ingresso.

-

8.4 Pulizia del cestello

▶ Togliere oggetti lavati per sbaglio, in particolare parti in

metallo, come ad esempio spille, monete, ecc, dal cestello
(Fig. 8- 5) dato che causano macchie di ruggine e danni.

▶ Servirsi di un detersivo senza cloro per la rimozione delle

macchie di ruggine. Osservare i segnali di avvertenza del
produttore dell’agente detersivo.

▶ Non usare oggetti pesanti o lana di roccia per le operazioni

di pulizia.

Nota: Pulizia cestello

Per interventi di manutenzione regolare consigliamo di avviare il programma “Pulizia
cestello” senza carico per eliminare i possibili residui con cadenza trimestrale. Aggiun­gere un po’ di detersivo nello scomparto dell’agente di lavaggio (2) - oppure usare un
detersivo speciale.

22

IT

8-7

8-11

8-10

8-12

8 - Cura e pulizia

8.5 Lunghi periodi di inutilizzo

Se l'elettrodomestico viene lasciato inattivo per un periodo più lungo
di tempo:

1. Togliere la spina elettrica (g. 8-6).

2. Spegnere l’alimentazione idrica (Fig. 8-7).

3. Aprire l’oblò per evitare la formazione di umidità e cattivi odori.

Lasciare l’oblò aperto quando non si utilizza il prodotto.

Prima dell’uso successivo controllare con attenzione il cavo di alimen
tazione, la linea di ingresso dell’acqua e il tubo di scarico. Vericare
che tutto sia installato correttamente e che non vi siano perdite.

Nota: Pulizia cestello

Per interventi di manutenzione regolare consigliamo di avviare il programma “Pulizia cestello” sen­za carico per eliminare i possibili residui con cadenza trimestrale. Aggiungere un po’ di detersivo
nello scomparto dell’agente di lavaggio (2) - oppure usare un detersivo speciale.

-

8.6 Filtro della pompa

Pulire il ltro una volta al mese e controllare il ltro della pompa per ve­ricare se il dispositivo:

▶ Non scarica l’acqua.
▶ Non centrifuga.
▶ Fa rumori anomali in fase di funzionamento.

8-6 8-7

8-8 8-9

ATTENZIONE!

Attenzione! Rischio di scottatura! L’acqua all’interno del ltro della pompa può essere
molto calda! Prima di qualsiasi azione, assicurarsi che l’acqua si sia rareddata.

1. Spegnere e scollegare la macchina (Fig. 8-8).

2. Aprire l’aletta di servizio. E’ possibile utilizzare sia una

moneta che un cacciavite (Fig. 8- 9).

3. Disporre di un contenitore piano per raccogliervi l'ac­qua (Fig. 8-10). Il quantitativo di acqua potrebbe essere
elevato!

4. Estrarre il tubo di scarico e tenere l’estremità sopra al
contenitore (Fig. 8-10).

5. Estrarre il tappo-guarnizione dal tubo di scarico (Fig. 8-10).

6. Dopo lo scarico completo, chiudere il tubo di scarico (Fig.

8- 11) e spingerlo di nuovo nella macchina.

7. Svitare e togliere in senso anti-orario il ltro della pompa
(Fig. 8-12).

8. Rimuovere i contaminanti e lo sporco (Fig. 8- 13).

8-10

8-12

8-11

8-13

23

8 - Cura e pulizia

IT

8-14 8-15

CAUTELA!

▶ La guarnizione del ltro della pompa deve essere pulita e non danneggiata. Qua-

lora il coperchio non sia completamente chiuso, l’acqua potrebbe fuoriuscire.

▶ Il ltro deve essere in posizione, oppure potrebbe portare a perdite.

9. Pulire accuratamente il ltro della pompa, ad es. usando

acqua corrente (Fig. 8- 14).

10. Riposizionarlo accuratamente (Fig. 8-15).

11. Chiudere l’aletta di servizio.

24

IT

9-Guida alla risoluzione dei problemi

Molti dei problemi più ricorrenti possono essere risolti senza competenze speciche. In
caso di problemi controllare tutte le possibilità indicate e attenersi alle seguenti istruzioni
prima di contattare il servizio post vendita. Cfr. ASSISTENZA CLIENTI.

ATTENZIONE!

▶ Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchio ed estrarre la spina dalla

presa.

▶ Gli interventi di manutenzione sulla strumentazione elettrica vanno eseguiti unicamente da elettricisti es-

perti, dato che l’esecuzione di riparazioni in modo non adeguato può causare gravi danni alla strumentazione.

▶ Un cavo di alimentazione danneggiato va sostituito unicamente dal produttore, dal suo agente di servizio o da

persone qualicate al ne di evitare pericoli.

9.1 Codici informativi

I seguenti codici vengono visualizzati unicamente per informazioni relative al ciclo di
lavaggio. Non è richiesto nessun intervento.

Codice Messaggio

1:25

Il tempo del ciclo di lavaggio restante sarà di 1 ora e 25 minuti

6:30

P--1/2/3

end

CLocI-

LocI-

bEEP OFF

bEEP ON

Il tempo del ciclo di lavaggio restante, compreso il ritardo del tempo di ne ritardata
sarà di 6 ore e 30 minuti

Vengono scelti 1/2/3 risciacqui aggiuntivi (cfr. i PULSANTI FUNZIONE “Risciacquo
extra”).

Il ciclo di lavaggio è concluso. L’apparecchiatura si spegne automaticamente.

La funzione blocco bambini è attiva.

L’oblò viene chiuso dato l’elevato livello dell’acqua, la temperatura dell’acqua elevata

o il ciclo di centrifuga.

Il segnale acustico è disattivato

Il segnale acustico è attivato

9.2 Guida alla risoluzione dei problemi con codice display

Problema Causa Soluzione

-

E1

E2

E4

E5

E8

• Errore di scarico, l’acqua non è comple
tamente scaricata dopo 6 minuti.

• Errore blocco • Chiudere correttamente l’oblò.

• Livello dell’acqua non raggiunto dopo 8
minuti.

• Il tubo di scarico si sta svuotando da solo
mediante sifone.

• Errore di scarico nei primi 3

minuti del ciclo Refresh.

• Errore livello di protezione acqua. • Contattare il servizio Post vendita.

• Pulire il ltro della pompa.

• Controllare l’installazione del tubo di scarico.

• Assicurarsi che il rubinetto sia completamen

te aperto e che la pressione dell’acqua sia

normale.

• Controllare l’installazione del tubo di scarico.

• Selezionare nessuna velocità ed eseguire al Centri-

fuga per drenare l’acqua

• Far scorrere le soluzioni in E1 come azioni riparatrici.

-

25

9-Guida alla risoluzione dei problemi

Problema Causa Soluzione

IT

F3

F4

F7

FA

fCO o fC1

• Errore sensore della temperatura. • Contattare il servizio Post vendita.

• Errore di riscaldamento.

• Contattare il servizio Post vendita.

• Errore motore. • Contattare il servizio Post vendita.

• Errore sensore livello acqua. • Contattare il servizio Post vendita.

• Errore di comunicazione anomalo.

• Contattare il servizio Post vendita.

o FC2
Unb

• Errore carico non equilibrato. • Controllare ed equilibrare il carico del
bucato all’interno del cestello.

Ridurre il carico.

9.3 Guida alla risoluzione dei problemi, senzavisualizzare il codice

Problema Causa Soluzione

La lavatrice non funziona.

La lavatrice non viene ri­empita di acqua.

La macchina scarica men­tre è in fase di riempimen-

to.

Guasto del sistema di sca­rico.

Forti vibrazioni mentre la cen­trifuga è in corso.

Il funzionamento si interrom­pe prima del completamento

del ciclo di lavaggio.

Il funzionamento si inter­rompe per alcuni momenti.

• Il programma non è ancora partito.

• L’oblò non è stato chiuso correttamente.

• La macchina non è stata accesa. • Accendere la macchina.

• Guasto di alimentazione. • Controllare l’alimentazione.

• Il blocco bambini è attivato. • Disattivare il blocco bambini.

• Assenza di acqua. • Controllare il rubinetto dell’acqua.

• Il tubo di ingresso è piegato. • Controllare il tubo di ingresso.

• Il ltro del tubo di ingresso è bloccato.

• La pressione dell’acqua è inferiore a 0.03 MPa.

• L’oblò non è stato chiuso correttamente.

• Guasto dell’alimentazione dell’acqua. • Controllare che l’alimentazione dell’ac-

• L’altezza del tubo di scarico è inferiore agli 80 cm.

• L’estremità del tubo di scarico arriva nell’ac-

qua.

• Il tubo di scarico è bloccato. • Sbloccare il tubo di scarico.

• Il ltro della pompa è bloccato. • Pulire il ltro della pompa.

• L’estremità del tubo di scarico è superiore di 100

cm rispetto al livello del pavimento.

• Non sono stati rimossi i bulloni di trasporto.

• L’apparecchiatura non ha una posizione
solida.

• Il carico della macchina non è corretto. • Controllare il peso e il bilanciamento del

• Guasto acqua o guasto elettrico. • Controllare l’alimentazione di corrente e

• L’apparecchiatura visualizza il codice di errore.

• Problema dovuto allo schema di carico. • Ridurre o regolare il carico.

• Il programma esegue un ciclo di ammollo.

• Controllare il programma, quindi avviarlo.

• Chiudere correttamente l’oblò.

• Sbloccare il ltro del tubo di ingresso.

• Controllare la pressione dell’acqua.

• Chiudere correttamente l’oblò.

qua funzioni correttamente.

• Assicurarsi che il tubo di scarico sia
installato correttamente.

• Vericare che il tubo di scarico non sia im-

merso in acqua.

• Assicurarsi che il tubo di scarico sia
installato correttamente.

• Rimuovere tutti i bulloni per il trasporto

• Vericare che l’apparecchiatura sia saldamente
appoggiata in piano e che sia a bolla.

carico.

l’alimentazione idrica.

• Prendere in considerazione i codici di errore.

• Annullare il programma e riavviare.

.

26

IT

A

Problema Causa Soluzione

C’è troppa schiuma galleggiante
nel cestello e/o nel cassetto del

detergente.

Regolazione automatica del
tempo di lavaggio.

La centrifuga non va a
buon ne.

Risultati di lavaggio non sod-

disfacenti.

Sul bucato ci sono residui

del detersivo in polvere.

Il bucato presenta delle
chiazze di colore grigio.

• Il detersivo non è adeguato.

• Uso di un quantitativo eccessivo di detergente.

• Verrà regolata la durata del programma di la-

vaggio.

• Sbilanciamento del carico.

• Il livello di sporcizia non è conforme al pro­gramma selezionato.

• La quantità di detergente non era suciente.

• Il carico massimo è stato superato. • Ridurre il carico.

• Il bucato non è stato distribuito in modo uni­forme all’interno del cestello.

• Le particelle insolubili di detersivo possono
lasciare residui sotto forma di puntini bianchi
sul bucato.

• Queste chiazze sono causate da grassi quali

ad esempio olio, panna o pomate.

9-Guida alla risoluzione dei problemi

• Controllare le istruzioni del detergente.

• Ridurre il quantitativo di detergente.

• Questo è normale e non inuisce sulle fun-

zionalità dell’apparecchiatura.

• Controllare il carico della lavatrice e il bucato ed
eseguire nuovamente un programma di centrifuga.

• Selezionare un altro programma.

• Scegliere il detergente a seconda del livel-

lo di sporcizia, e in linea con le speciche

tecniche del produttore.

• Ammorbidire il bucato.

• Eseguire un ulteriore Risciacquo +.

• Provare a spazzolare via i punti bianchi
dal bucato.

• Scegliere un altro detergente.

• Pre-trattare il bucato con un detersivo
speciale.

Nota: Formazione di schiuma

Se durante il ciclo di centrifuga si forma troppa schiuma, il motore si ferma e la pompa di scarico viene attivata per 90 secondi.
Se l’eliminazione della schiuma non va a buon ne per 3 volte consecutive, il programma si conclude senza centrifuga.

Qualora compaiano nuovamente i messaggi di errore dopo aver intrapreso le misure necessarie,
spegnere l’apparecchiatura, scollegare l’alimentazione e contattare l’assistenza clienti.

9.4 In caso di guasto a livello di alimentazione

Il programma attuale, e le relative impostazioni, verranno salvate.
Quando viene ripristinata l’alimentazione, l’apparecchiatura inizia
nuovamente a funzionare.

In caso di guasto di alimentazione durante l’esecuzione del pro-

gramma il meccanismo di apertura dell’oblò è bloccato mecca­nicamente. Se il bucato deve essere rimosso, il livello dell’acqua
non deve essere visibile dall'oblò. - Pericolo di ustioni!

▶ Far abbassare il livello dell’acqua in base al capitolo
▶ “Cure e pulizia del ltro della pompa”.
▶ Tirare la leva (A) sotto lo sportello di servizio (Fig. 9- 1) nché
▶ la porta non viene sbloccata con un leggero clic.
▶ Fissare tutte le componenti e chiudere l’aletta di servizio.

Nota: Sblocco dell’oblò

9-1

Quando la lavatrice è in uno stato di sicurezza (sotto il livello dell'acqua, sotto l’oblò, a
una certa distanza, temperatura cestello inferiore a 55 °C, il cestello interno non sta gi­rando), si può sbloccare l’oblò della macchina

27

10-Installazione

2x
1x
1x

,

. / 02

. / 01

B

1/ .4

F

.

C

E

. / 05

10.1 Preparazione

▶ Estrarre il dispositivo dall'imballaggio.

▶ Togliere tutti i materiali dell’imballaggio, la base in polistirene, e tenere il tutto fuori dalla portata

dei bambini. In fase di apertura della confezione, sul sacchetto e sull’oblò si potrebbero vedere
delle goccioline di acqua. Si tratta di un fenomeno normale dovuto ai collaudi eseguiti in fabbrica.

Nota: Smaltimento dell’imballaggio

Conservare tutti i materiali dell'imballaggio fuori dalla portata dei bambini e smaltirli in

modo rispettoso dell'ambiente.

IT

10-1

10-3

Nota: Cuscinetto di riduzione del rumore

Il cuscinetto di riduzione del rumore è opzionale, potrebbe aiutare a ridurre il rumore, si
prega di assemblarlo o meno secondo la propria necessità. .

10-4

10-2

10-5

A

10.2 Installare la piastra metallica

1. Inclinare indietro l'apparecchio (Fig 10.1).

2. Prendere il pannello di metallo dalla parte supe­riore della schiuma di imballaggio e installarlo sul

fondo dell'apparecchio, quindi ssare il pannello di
metallo con quattro viti (Fig. 10.2).

3. Estrarre le protezioni antirumore e rimuovere la
pellicola protettiva biadesiva; posizionare i cu­scinetti di riduzione del rumore sotto la lavatrice
come mostrato in Fig. 10.3 .(due pad più lunghi in
posizione 1 e 3, due pad più corti in posizione 2 e

4). Da ultimo, posizionare la macchina nuovamen­te in verticale.

10.3 Eliminare i bulloni di trasporto

I bulloni di trasporto sono stati progettati per ssare
le componenti e proteggerle dalle vibrazioni all’interno
dell’apparecchiatura in fase di trasporto al ne di evita-

re danni interni.

1. Togliere le 4 viti per il trasporto (A) sul lato poste-

riore, ed estrarre i distanziatori in plastica (B) dal
lato interno della macchina(10. 4 e 10.5).

28

10-6

10-7

D

2. Rimuovere le viti dei rinforzi (C), quindi rimuovere i
pezzi di rinforzo (D) ed estrarre le aste di imballag­gio (E) dall'interno dell'apparecchio (Fig. 10.6).

3. Riempire i fori rimasti con tappi di chiusura (F) (Fig.

10.7).

IT

Nota: Conservare in un luogo sicuro

Tenere i bulloni di trasporto in una posizione sicura per poterli riutilizzare in seguito.
Quando l’apparecchiatura deve essere spostata, come prima cosa procedere alla re-in-

stallazione dei bulloni.

10.4 Spostamento dell’apparecchiatura

Se l’apparecchiatura deve essere spostata in un luogo lontano, riposizionare i bulloni di
trasporto tolti prima dell’installazione al ne di evitare danni:

1. Togliere i tappi di chiusura.

2. Togliere il coperchio posteriore

3. Inserire i distanziatori in plastica e i bulloni di trasporto.

4. Serrare i bulloni con una chiave.

5. Riposizionare il coperchio posteriore.

10-Installazione

10.5 Allineamento dell’apparecchio

Regolare tutti i piedini (Fig. 10-8) per ottenere una po­sizione a livello completa. In questo modo le vibrazioni
e il conseguente rumore in fase di utilizzo, verranno
ridotti al minimo. Verrà inoltre ridotta l’usura dei ma-

teriali. Consigliamo di usare una bolla per eseguire le

regolazioni. Il pavimento dovrebbe essere quanto più

stabile e in piano.

1. Allentare il dado di blocco (1) servendosi di una

chiave inglese.

2. Regolare l’altezza ruotando i piedini (2).

3. Serrare il dado di blocco (1) contro l’alloggiamento.

10-8

29

10-Installazione

IT

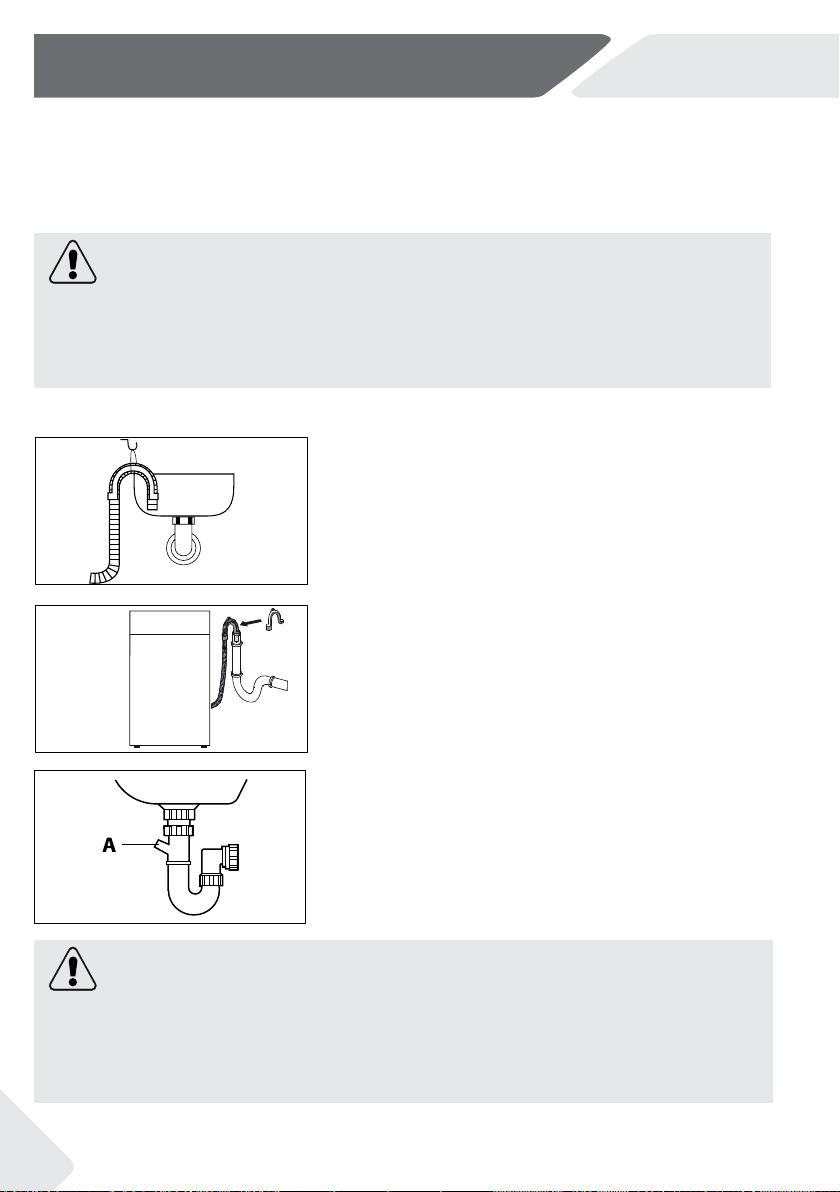

10.6 Collegamento dello scarico dell’acqua

Fissare il tubo di scarico dell’acqua in modo corretto alle tubazioni. Il tubo deve raggiun­gere un’altezza compresa fra 80 e 100 cm dal pavimento! Ove possibile, tenere sempre il
tubo di scarico ssato al clip, sulla parte posteriore dell’apparecchiatura.

ATTENZIONE!

▶ Servirsi unicamente del set di tubi fornito in dotazione per eseguire il collegamento.
▶ Non riutilizzare mai set di tubi vecchi!
▶ Collegare unicamente ad alimentazioni di acqua fredda.
▶ Prima del collegamento, vericare che l’acqua sia pulita e trasparente.

Sarà possibile eseguire i seguenti collegamenti:

10-9

10-10

10-11

10.6.1 Tubo di scarico verso il lavandino

▶ Posizionare il tubo di scarico col supporto a U sull’estre

mità di un lavandino di dimensioni adeguate (Fig. 10- 9).

▶ Proteggere quanto basta il supporto a U per impedirne

lo scivolamento.

10.6.2 Collegamento del tubo di scarico all’acqua di scarico

▶ Il diametro interno del tubo di scarico deve come mini

mo essere 40 mm.

▶ Mettere il tubo di scarico per circa 80 mm all’interno del

tubo dell’acqua di scarico.

▶ Collegare il supporto a U e tenerlo saldamente in posi

zione (Fig. 10-10).

10.6.3 Collegamento del tubo essibile di scarico al lavan­dino

▶ La giunzione deve avvenire sopra al sifone
▶ Viene di norma usato un collegamento a tappo, chiuso

da un cuscinetto (A), che deve essere rimosso per evi
tare eventuali malfunzionamenti (Fig. 10- 11).

▶ Fissare il tubo di scarico con una fascetta.

CAUTELA!

▶ Il tubo di scarico non va immerso in acqua e va saldamente ssato per non causare

perdite. Qualora il tubo di scarico venga posizionato a terra, oppure se il tubo si trova a
un’altezza inferiore agli 80 cm, la lavatrice continuerà a scaricare in fase di riempimen­to (sifonaggio automatico).

▶ Il tubo di scarico non va allungato. Ove necessario, contattare il servizio post-vendita.

-

-

-

-

30

IT

10-Installazione

10.7 Collegamento all’acqua potabile

Vericare che vengano inserite le guarnizioni.

1. Collegare il tubo di ingresso dell'acqua con l'e­stremità angolata all'apparecchio (Fig. 10.-12).
Serrare il giunto a vite con una mano.

2. L'altra estremità si collega ad un rubinetto
dell'acqua con una lettatura da 3/4” (Fig. 10-

13).

Nota: Sistema di interruzione acqua (Aquastop)

Alcuni modelli sono dotati di un tubo essibile di ingresso aqua-stop (B). Il sistema aqua-stop protegge
dalle perdite di acqua riducendo automaticamente la fornitura di acqua in caso di tubi con delle perdite. Ciò
è indicato da un indicatore rosso (C). Sarà necessario provvedere alla sostituzione del tubo. .

10-12

10.8 Collegamento elettrico

Prima di ogni collegamento, vericare che:

▶ la sorgente di alimentazione, la presa e il fusibile

siano adeguati alla targhetta informativa.

▶ la presa di alimentazione sia dotata di messa a

terra e non vengano usate ciabatte o prolunghe.

▶ il cavo di alimentazione e la presa siano conformi a

quanto indicato.

10-13

10-14

Inserire la spina nella presa (Fig. 10-14).

ATTENZIONE!

▶ Vericare sempre che tutti i collegamenti (alimentazione, tubo di scarico e tubo dell’acqua)

siano saldamente ssati e senza perdite!

▶ Fare attenzione ad evitare che queste parti vengano schiacciate, piegate o attorcigliate
▶ Se il cavo di alimentazione è danneggiato, deve essere sostituito dall’agente di servizio (cfr.

scheda garanzia) al ne di evitare situazioni di pericolo. .

Nota: Igiene

Dopo l’installazione o lunghi periodi di inutilizzo, prima del primo utilizzo e per la manu­tenzione regolare eseguire il programma IGIENICO (HYGENIC) senza carico, mettendo
una piccola quantità di detersivo nello scomparto del detersivo (2) o con uno speciale
detersivo per la macchina al ne di rimuovere eventuali residui corrosivi. .

31

11- Dati tecnici

IT

11.1 Scheda prodotto conformemente alla normative UE numero 1061/2010

Nome del fornitore o marchio commerciale Haier

Identicativo del modello del fornitore

Capacità nominale (kg)
Classe di ecienza energetica
Consumo energetico all’anno (AE

in kWh/anno)

C

1)

Consumo energetico del programma standard cotoni 60°C, pieno
carico (kWh/ciclo)

Consumo energetico del programma standard cotoni 60°C, carico
parziale (kWh/ciclo)

Consumo energetico del programma standard cotoni 40°C, carico
parziale (kWh/ciclo)

Consumo di corrente ponderato della modalità o (W)
Consumo di corrente ponderato della modalità “lasciata accesa” (W)
Consumo idrico all’anno (AWC in L/anno)

Classe di ecienza di centrifuga
Velocità di centrifuga massima (giri/min)
Contenuto di umidità restante (%)

Programma standard cotone 60°C

Programma standard cotone 40°C

2)

3)

4)

4)

5)

5)

Tempo del programma cotone 60°C pieno carico (min)
Tempo del programma cotone 60°C carico parziale (min)

Tempo del programma cotone 40°C carico parziale (min)
Durata della modalità “lasciata accesa” (T
Rumore acustico trasmesso dall’aria (lavaggio/centrifuga)

in dB(A) re 1pW

7)

in min)

I

6)

Tipo indipendente

1) Sulla base di 220 cicli di lavaggio standard per programmi cotone a 60°C e 40°C e carico pieno e parziale e
il consumo delle modalità a risparmio energetico. Il consumo eettivo di energia dipenderà dalla modalità

d’uso.

2) Sulla base di 220 cicli di lavaggio standard per programmi cotone a 60 °C e 40 °C e carico pieno e parziale. Il
consumo eettivo di acqua dipenderà da come viene utilizzato l'apparecchio

3) La Classe G è la classe con minor ecacia, mentre la Classe A è quella con la maggiore ecacia.

4) Basato sul programma standard di cotone a 60 ° C a pieno carico e sul programma standard per il cotone a

40 ° C a carico parziale

5) "Programma cotone standard a 60 ° C" e "programma cotone standard a 40 ° C" sono programmi di lavag-

.

gio standard a cui si riferiscono le informazioni contenute nell'etichetta e nella scheda. Questi programmi

sono adatti alla pulizia di biancheria in cotone normalmente sporca e sono i programmi più ecienti in
termini di consumo combinato di energia e acqua

6) Qualora vi sia un sistema di gestione della corrente.

.

7) Sulla base del programma standard cotone 60°C a pieno carico.

HW150-BP14986E

.

32

IT

11.2 Dati tecnici aggiuntivi

HW150-BP14986E

Dimensioni (A x L x P in mm)

Tensione in V

Corrente in A

Potenza max in W

Pressione dell’acqua in MPa

Peso netto in kg

11.3 Standard e Direttive

Questo prodotto soddisfa i requisiti di tutte le direttive CE applicabili con i corrispondenti
standard armonizzati, il che gli conferisce la marcatura CE.

11- Dati tecnici

33

12-Assistenza clienti

Consigliamo di fare riferimento alla nostra Assistenza Clienti Haier; consigliamo inoltre di
servirsi di componenti originali.

In caso di problemi col dispositivo, controllare come prima cosa la sezione GUIDA ALLA
RISOLUZIONE DEI PROBLEMI.

Qualora non fosse possibile trovare una soluzione, contattare

▶ il proprio rivenditore locale o
▶ l’area Assistenza & Supporto su www.haier.com dove è possibile trovare numeri di

telefono e Domande Frequenti e da dove è possibile attivare la richiesta di intervento.

Per contattare il nostro Servizio, vericare di disporre dei seguenti dati.
Le informazioni si trovano sulla targhetta.

Modello ____________________ Numero di serie _____________________

Consigliamo inoltre di controllare la Scheda Garanzia fornita in dotazione col prodotto

qualora si debba fare ricorso alla garanzia.

Per richieste commerciali generiche indichiamo qui di seguito i nostri indirizzi in Europa:

Indirizzi Haier europei

IT

Paese* Indirizzo postale Paese* Indirizzo postale

Haier Europe Trading SRL

Italia

Spagna
Portogallo

Germania
Austria

Regno
Unito

*Per ulteriori informazioni rimandiamo a www.haier.com

34

Via De Cristoforis, 12

21100 Varese

ITALIA

Haier Iberia SL
Pg. Garcia Faria, 49-51

08019 Barcellona
SPAGNA

Haier Germania GmbH
Konrad-Zuse-Platz 6

81829 München

GERMANIA
Haier Appliances Regno

Unito Co.Ltd.
One Crown Square

Church Street East

Woking, Surrey, GU21 6HR
Regno Unito

Francia

Belgio-FR
Belgio-NL
Paesi Bassi
Lussemburgo

Polonia
Repubblica
Ceca
Ungheria
Grecia
Romania
Russia

Haier Francia SAS
53 Boulevard
Ornano – Pleyad 3

93200 Saint Denis

FRANCIA
Haier Benelux SA

Anderlecht

Route de Lennik 451
BELGIO

Haier Polonia Sp. zo.o.
Al. Jerozolimskie 181B
02-222 Varsavia
POLONIA

IT

35

HW150-BP14986E
