User manual

Washing machine

HW100-B12636NE HW70-B12636N

Thank You

Thank you for purchasing a Haier Product.

Please read these instructions carefully before using this appliance. The instructions contain important information which will help you get the best out of the appliance and ensure safe and proper installation, use and maintenance.

Keep this manual in a convenient place so you can always refer to it for the safe and proper use of the appliance.

If you sell the appliance, give it away, or leave it behind when you move house, make sure you also pass this manual so that the new owner can become familiar with the appliance and safety warnings.

Legend

Warning – Important Safety information

General information and tips

Environmental information

Disposal

Help protect the environment and human health. Put the packaging in applicable containers to recycle it. Help to recycle waste of electrical and electronic appliances. Do not dispose appliances marked with this symbol with the household waste. Return the product to your local recycling facility or contact your municipal

WARNING!

of it. Remove the door catch to prevent children and pets to get closed in the appliance.

1-Safety information ......................................................................................................................... 4

2-Product description ...................................................................................................................... 7

3-Control panel .................................................................................................................................. 8

4-Programmes ................................................................................................................................. 11

5-Consumption ................................................................................................................................ 12

6-Daily use .........................................................................................................................................13

7-Eco-friendly washing .................................................................................................................. 18

8-Care and cleaning ........................................................................................................................19

9-Troubleshooting ...........................................................................................................................22

10-Installation ................................................................................................................................... 25

Content

11-Technical data .............................................................................................................................29

12-Customer service ......................................................................................................................30

1-Safety information

ing safety hints!

WARNING!

▶ Make sure there is no transport damage. ▶ Make sure all transport bolts are removed. ▶ Remove all packaging and keep out of children´s reach. ▶ Handle the appliance always with at least two persons because it

is heavy.

Daily use

▶ This appliance can be used by children aged from 8 years and

above and persons with reduced physical, sensory or mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use of the appliance in a safe way and understand the hazards involved.

▶ Keep away children under 3 years of age from the appliance un-

less they are constantly supervised. ▶ Children shall not play with the appliance. ▶ Do not let children or pets come close to the appliance when the

door is open. ▶ Store washing agents out of reach of children. ▶

vent laundry from being entangled. If necessary, use an appropri-

ate bag or net. ▶ Do not touch or use the appliance when barefoot or with wet or

damp hands or feet. ▶ Do not cover or encase the appliance during operation or after-

wards to allow any moisture or dampness to evaporate. ▶ Do not place heavy objects or sources of heat or damp on top of

the appliance. ▶ Do not use or store ﬂammable detergent or dry cleaning agent in

close vicinity to the appliance. ▶ Do not use any ﬂammable sprays in close vicinity to the appliance. ▶ Do not wash any garments treated with solvents in the appliance

without having dried them previously in the air.

WARNING!

Daily use

▶ Do not remove or insert the plug in the presence of ﬂammable

gas. ▶ Do not hot wash foam rubber or sponge-like materials. ▶ Do not wash any laundry which is polluted with ﬂour. ▶ Do not open detergent drawer during any wash cycle. ▶ Do not touch the door during the washing process, it gets hot. ▶ Do not open the door if the water level is visibly over the porthole. ▶ Do not force the door to open. The door is tted with a self-lock

device and will open shortly after the washing procedure is ended. ▶

undertaking any routine maintenance and disconnect the appli-

ance from the electrical supply to save electricity and for safety. ▶ Hold the plug, not the cable, when unplugging the appliance.

Maintenance / cleaning

▶ Make sure children are supervised if they carry out cleaning and

maintenance. ▶ Disconnect the appliance from the electrical supply before un-

dertaking any routine maintenance. ▶ Keep the lower part of the porthole clean and open door and de-

tergent drawer if appliance is not in use to prevent odours. ▶ Do not use water spray or steam to clean the appliance. ▶ Replace a damaged supply cord only by the manufacturer, its ser-

1-Safety information

▶ Do not try to repair the appliance by yourself. In case of repair

please contact our customer service.

Installation

▶ The appliance should be placed in a well-ventilated place. Ensure

a location which allows opening the door fully. ▶ Never install the appliance outdoors in a damp place, or in an area

which may be prone to water leaks such as under or near a sink

unit. In the event of a water leak cut power supply and allow the

machine to dry naturally.

1-Safety information

WARNING!

Installation

▶ Install or use the appliance only where the temperature is above

5 °C.

▶ Do not place the appliance directly on a carpet, or close to a wall

or furniture.

▶ Do not install the appliance in direct sunlight or in the near of heat

sources(e.g. stoves, heaters).

▶ Make sure that the electrical information on the rating plate

agrees with the power supply. If it does not, contact an electri-

cian. ▶ Do not use multi-plug adapters and extension cables. ▶ Make sure only the delivered electric cable and hose set are used. ▶ Make sure not to damage the electric cable and the plug. If dam-

aged have it replaced by an electrician. ▶ Use a separate earthed socket for the power supply which is easy

accessible after installation. The appliance must be earthed.

Only for UK: The appliance’s power cable is tted with 3-cord (grounding) plug that ts a standard 3-cord (grounded) socket. Never cut o or dismount the third pin (grounding). After the ap-

pliance is installed, the plug should be accessible.

▶ Make sure the hose joints and connections are rm and there is

no leakage.

Intended use

This appliance is intended for washing machine-washable laundry only. Anytime follow the instructions given on the label of each garment label. It is designed exclusively for domestic use inside the house. It is not intended for commercial or industrial use.

Changes or modications to the device are not allowed. Unintended

use may cause hazards and loss of of all warranty and liability claims.

Note:

2-Product description

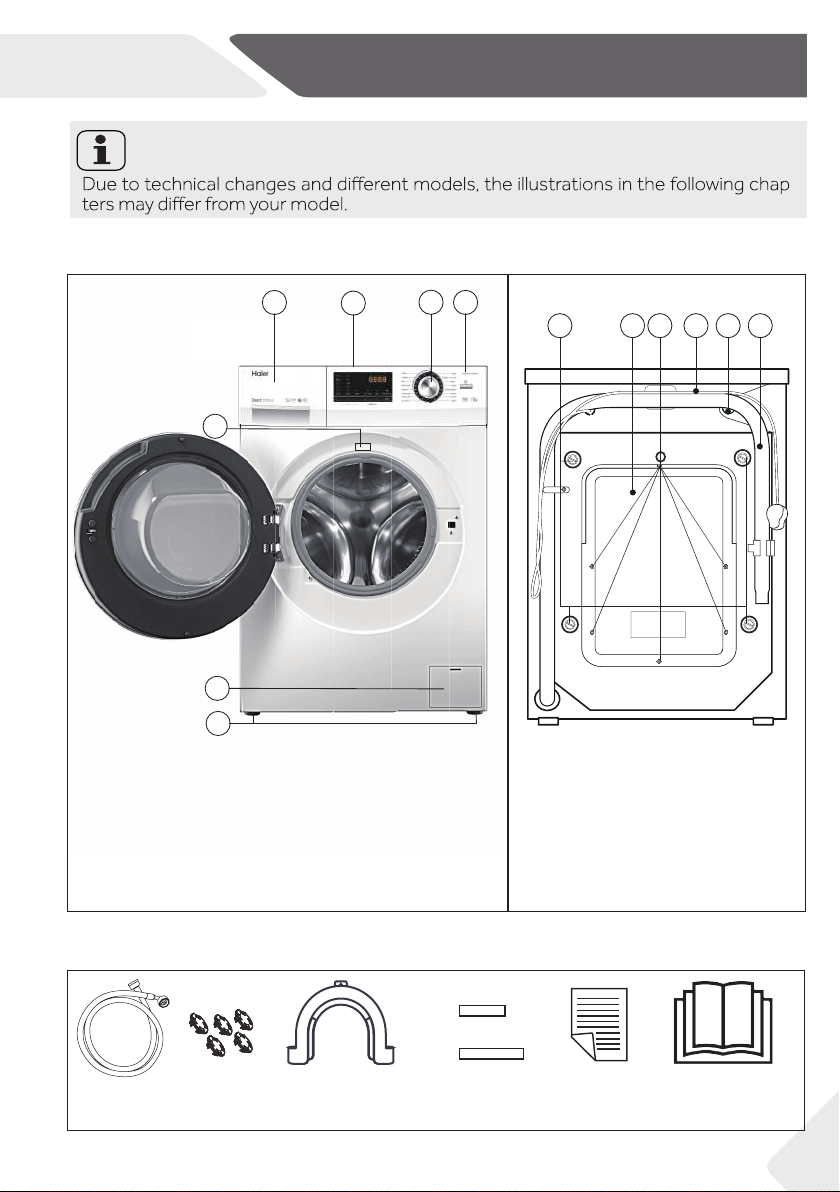

2.1 Picture of appliance

Front (Fig. 2-1): Rear side (Fig. 2-2):

2-1

2-2

1 Detergent /Softener drawer 2 Worktop 3 Programme selector 4 Panel

5 Rating plate 6 Service ﬂap

7 Adjustable feet

1 Transportation bolts (T1-T4) 2 Back cover 3 Back cover screws (S1-S6) 4 Power cord 5 Water inlet valve 6 Drain hose

2.2 Accessories

Check the accessories and literature in accordance with this list (Fig.2-3):

2-3

Inlet hoseassembly

5 Blanking plugs

Drain hose bracket

Noise

reduction pads

Warranty-card

User manual

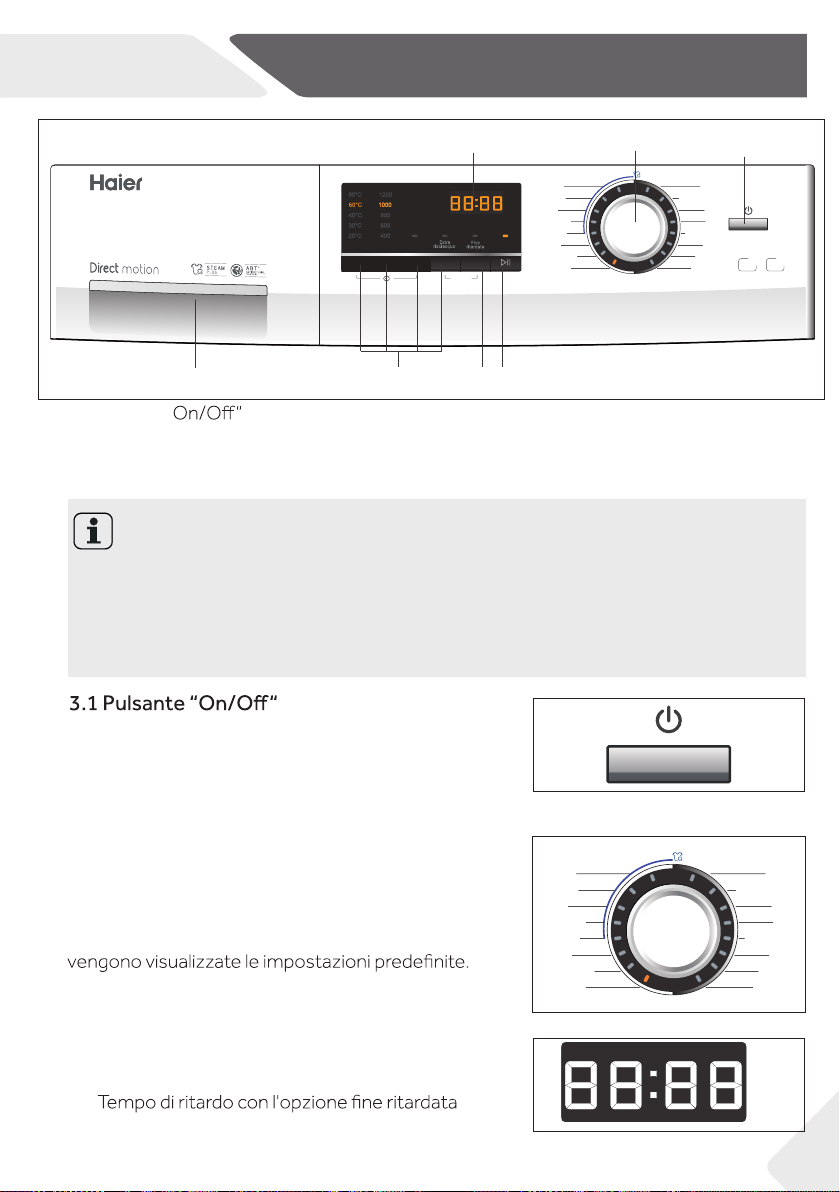

3-Control panel

3-1

Cotton

Synthetic

Mix

Baby Care

Start/Pause

Hygiene

Underwear

Cotton 20°C

Eco 40-60

1 “

2 Programme selector

Speed Steam

Extra rinse

Temp.

Delay

5 6 7

3 Display

4 Detergent /Softener drawer

Note : Acoustic signal

In following cases, an acoustic signal is no sounds by default:

▶ when pressing a button ▶ when turning the programme selector

▶ at the end of programme

The acoustic signal can be selected if necessary ; see DAILY USE.

3-2

Press this button (Fig. 3-2) gently to switch on, the display is shining, the indicator of the “Start/Pause” button is ﬂashing. Press it again for about 2 seconds to switch

ter a while machine will shut down automatically.

3-3

Cotton

Synthetic

Mix

Baby Care

Hygiene

Underwear

Cotton 20°C

Eco 40-60

Express 15 min

Delicate/silk

3.2 Programme selector

Fast

By turning the knob (Fig. 3-3) one of 16 programmes

Sport

can be selected, related LED will light up, its default

Wool

settings will be displayed.

Jeans

Duvet

Spin

Express 15 min

Delicate/silk

HW100-B12636NE

Fast

Sport

Wool

Jeans

Duvet

rpm Capacity

Spin

5 Function buttons

6 “Delay” button

7 “Start/Pause“ button

10kg1200

3-4

3.3 Display

The display (Fig. 3-4) shows following information:

▶ Washing time ▶ End time delay ▶ Error codes and service information

3-Control panel

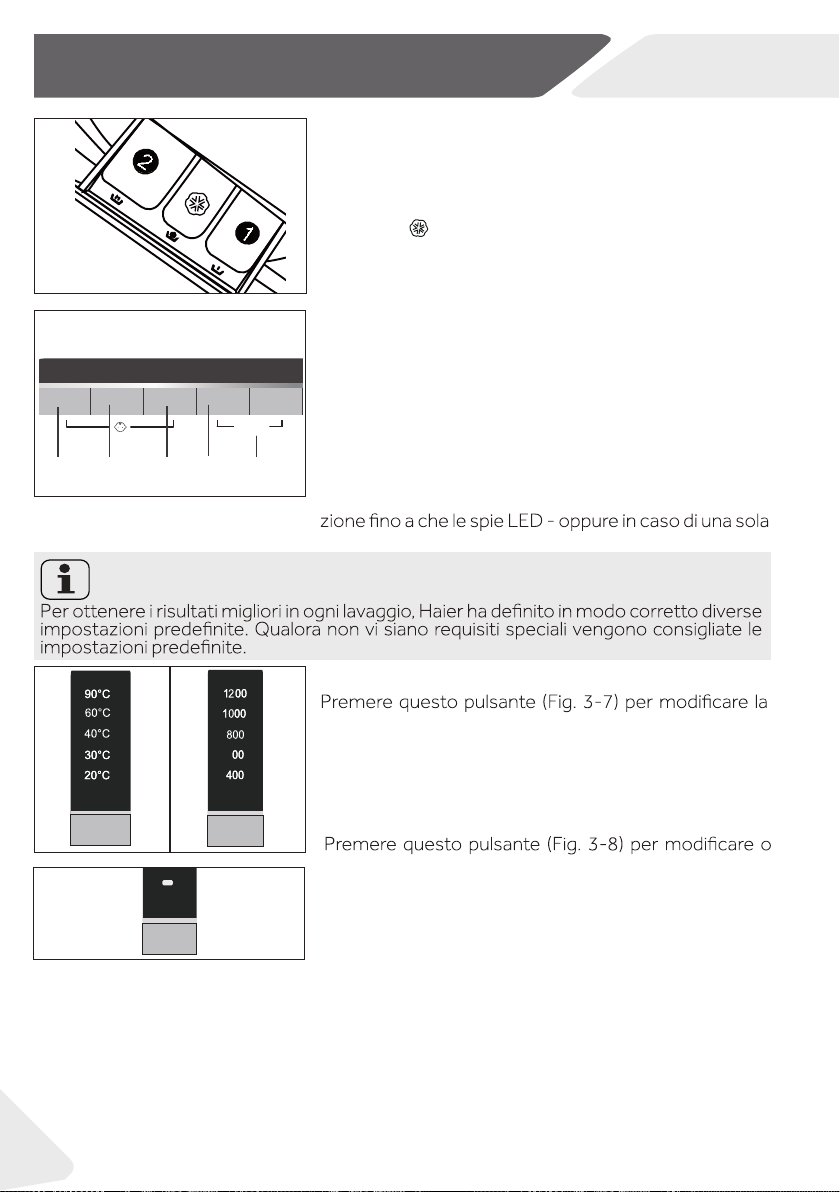

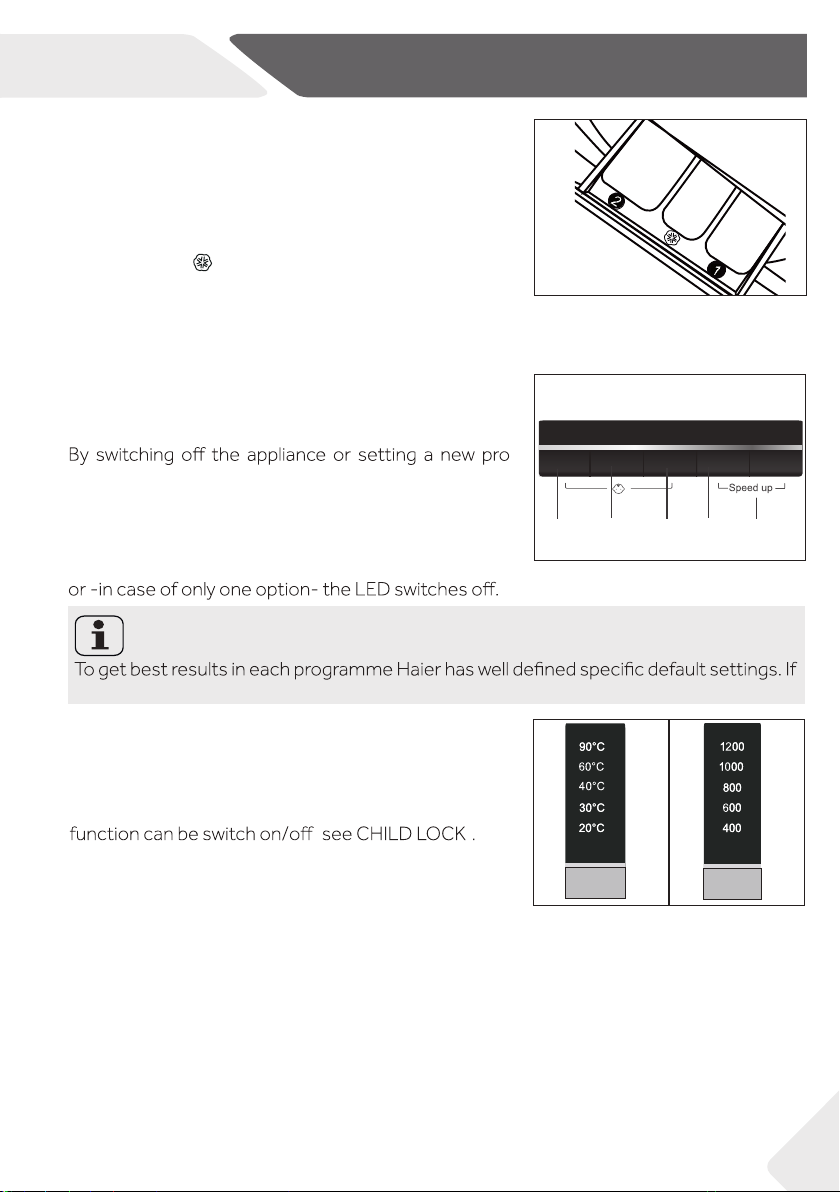

3.4 Detergent drawer

Open the drawer, three compartments can be seen (Fig. 3-5):

Compartment 1 : Water inlet only, no detergent Compartment 2 : Detergent for programme Compartment

: Softener, Conditioning agent etc.

The recommendation on the type of detergents is suitable for the various washing temperatures, please refer to the manual of detergent.

3.5 Function buttons

The function buttons (Fig. 3-6) enable additional options in the selected programme before programme starts. The related indicators are displayed.

gramme, all options are disabled. If a button has multiple options, the desired option can

be selected by pressing the button sequentially. To delete the setting or to cancel the setting process,

press the function button until the desired LED lights

Note: Factory settings

there is no special requirement default settings are recommended.

Temp.

3.5.1 3.5.2 3.5.3 3.5.4 3.5.5

Speed Steam

Extra rinse

3-5

3-6

Delay

3.5.1-Function button “ Temp.“

Press this button (Fig. 3-7) to change the washing

3-7 3-8

temperature of the programme. If no value is illuminated the water will not be heated.

In conjunction with the “Steam” button, the child lock

( )

3.5.2-Function button “Speed”

Temp.

Speed

Press this button (Fig. 3-8) to change or deselect the spin of the programme. If no value is illuminated the laundry will not spun.

3.5.3-Function button “Steam“

Press this button (Fig. 3-9) to activate the steam function.When this function is activated the default temperature is the maximum temperature of the programme selected.This function can be activated only with the following programmes: Cotton, Synthetic, Mix, Baby Care, Hygiene.When the function is activated the led above the button will light up. Pushing again this button the function can be deactivated and the led above the button will turn oﬀ.When the function is activated the temperature of the programme cannot be changed.

3-Control panel

3-9

3-10

3-11

3-12

Extra rinse

Delay

Steam

Speed up

Delay

If “Temp.” button is pushed the “Steam” function will be deactivated.You can activate “Steam” function only before to start any programme. You cannot activate “Steam”

function while the appliance is already executing a programme.

3.5.4 Function button“Extra rinse“

Press this button (Fig. 3-10) to rinse the laundry more intense with fresh water. This is recommended for people with sensitive skin. By pressing the button several times one to three ad ditional cycles can be selected. They appear in the dis

play with P--1/P--2/P--3.

3.5.5 Function “Speed up“

This function saves time and energy. Preferable if laundry is slightly soiled. Press simultaneously button

“Extra rinse“ and ”Delay” (Fig. 3-11) for about 3 seconds to activate the “Speed up” function;

SPEEd

is dis

played. This function is not available in all programmes (see PROGRAMMES).

3.6 Function button “Delay”

Press this button (Fig. 3-12) to start the programme with a delay. End time delay could be increased in steps

(add time to the original

programme time).

6:30 means

end of programme cycle will be in 6 hours and 30 minut- es.Press “Start/Pause” button to activate delay. It is not

applicable to programme Spin,Eco 40-60.

Note: Liquid detergent

If using liquid detergent, it is not recommended to activate the end time delay.

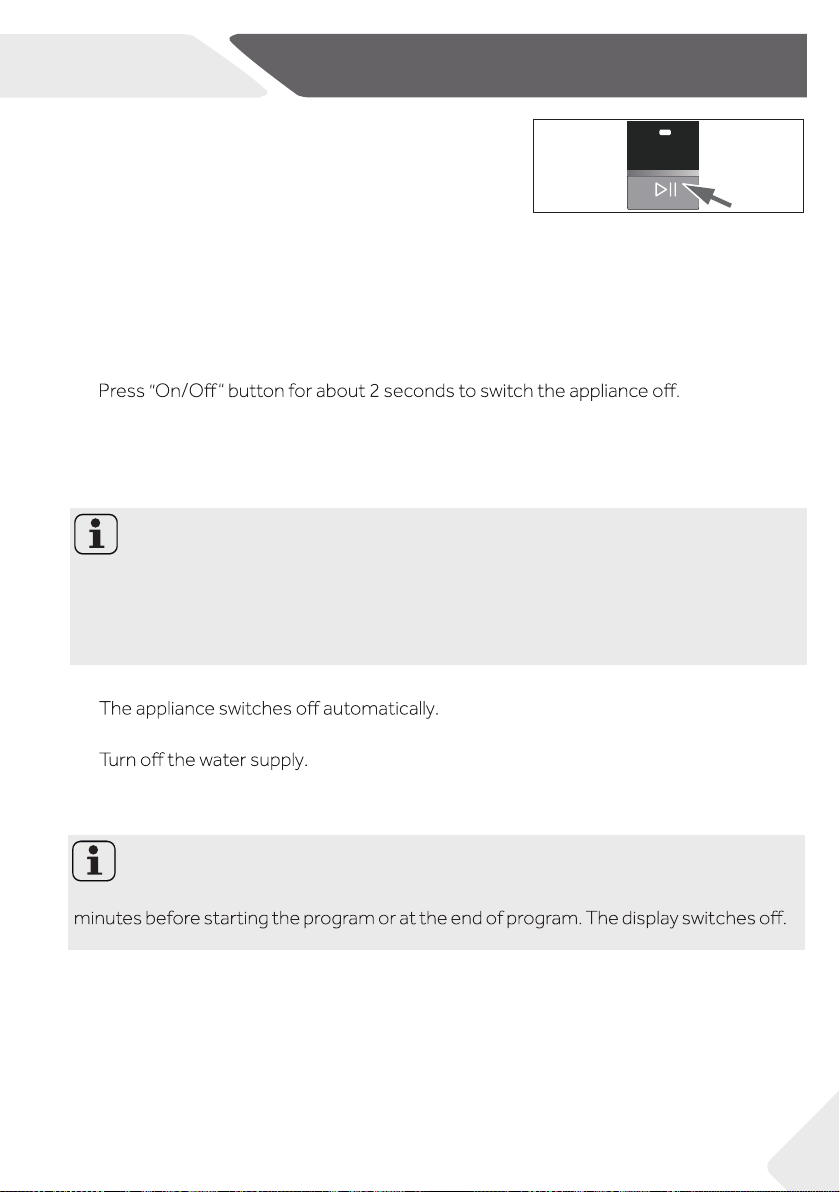

3.7 “Start/Pause“ button

Press this button (Fig. 3-13) gently to start or inter rupt the currently displayed programme. During pro gramme setting and during programme run the LED above the button is shining, or if interrupted blinking.

3.8 Child lock

Press button “Temp.“ and ”Steam” (Fig. 3-14) for 3 seconds simultaneously to block all panel elements against activation. For unlocking please press again the two buttons.

The display shows cLo pressed, when the child lock is activated. The change is not running.

I-

(Fig. 3-15) if a button will be

3-13

3-14

3-15

Temp.

Start/Pause

Speed Steam

•

Yes,

Optional, / No

Max. load Temperature Preset

in kg

in °C

4-Programmes

Detergent compartment for :

Water inlet only, no deter-

gent

Detergent

Softener or care product

Fabrics type

spin speed

in rpm

Function

Programme

Cotton

Synthetic

Mix

Baby Care

Hygiene 5/3.5 90 90 Underwear Cotton 20°C 20 Eco 40-60

Fast

Express 15 min

Sport

Wool

Delicate/silk

Jeans

Duvet

Spin

Relating to dry laundry.

Choose 90°C wash temperature only for special hygienic requirements. *:water will not heated (no value is illuminated).

Reduce detergent amount because programme duration is short.

HW100-B12636NE HW70-B12636N

10/7

5/3.5

10/7

5/3.5

10/7 10/7

5/3.5

2.5/1

10/7

2.5/1.5 10/7

seletable range 2 1

* to 90

* to 60

* to 90

Preset

•

* to 60

* to 40

* to 30

* to 60

* to 40

•

Cotton

Synthetics or

/ 1200

mixed fabric

Lightly soiled mixed-laundry

/ 1000

of cotton and synthetics

Cotton/

•

/ / /

Synthetics

Cotton/Synthetic 1000

Cotton/Synthetic

Cotton 1200

Cotton /

/ 1000

Cotton/Synthetic

Cotton/

/ 1000

Synthetics Sports wear

Machinewashable fabric made of

wool or with wool content

Delicate laundry

and silk

Cotton

Duvet All fabrics

1200

1000

800

1000 /

800

1000

Steam

Extra rinse

• • •

•

• •

/ / /

•

• •

/ / /

Speed up

•

5-Consumption

Scan QR code on energy label for energy consumption information. The actual energy consumption may diﬀer from the declared one according to local conditions.

EU1015/2010 program Select Eco 40-60, press “speed” 10s, then adjust to 60°C/40°C with max. spin speed. The standard 60°C and 40°C cotton programmes are suitable to clean normally soiled cotton laundry.They are the most eﬃcient programmes in terms of combined energy and water consumption for cotton laundry.Actual water temperature may diﬀer from declared cycle temperature.

Note: Auto Weight

The appliance is equipped with a loading recognition. At low loading, energy, water and washing time will be reduced automatically in some programs.The display shows AUtO.

6-Daily use

6.1 Power supply

Connect the washing machine to a power supply (220V to 240V~/50Hz; Fig. 6-1). Please refer also to section INSTALLATION.

6-1 6-2

6.2 Water connection

▶ Before connecting check the cleanliness and clar-

ity of the water inlet.

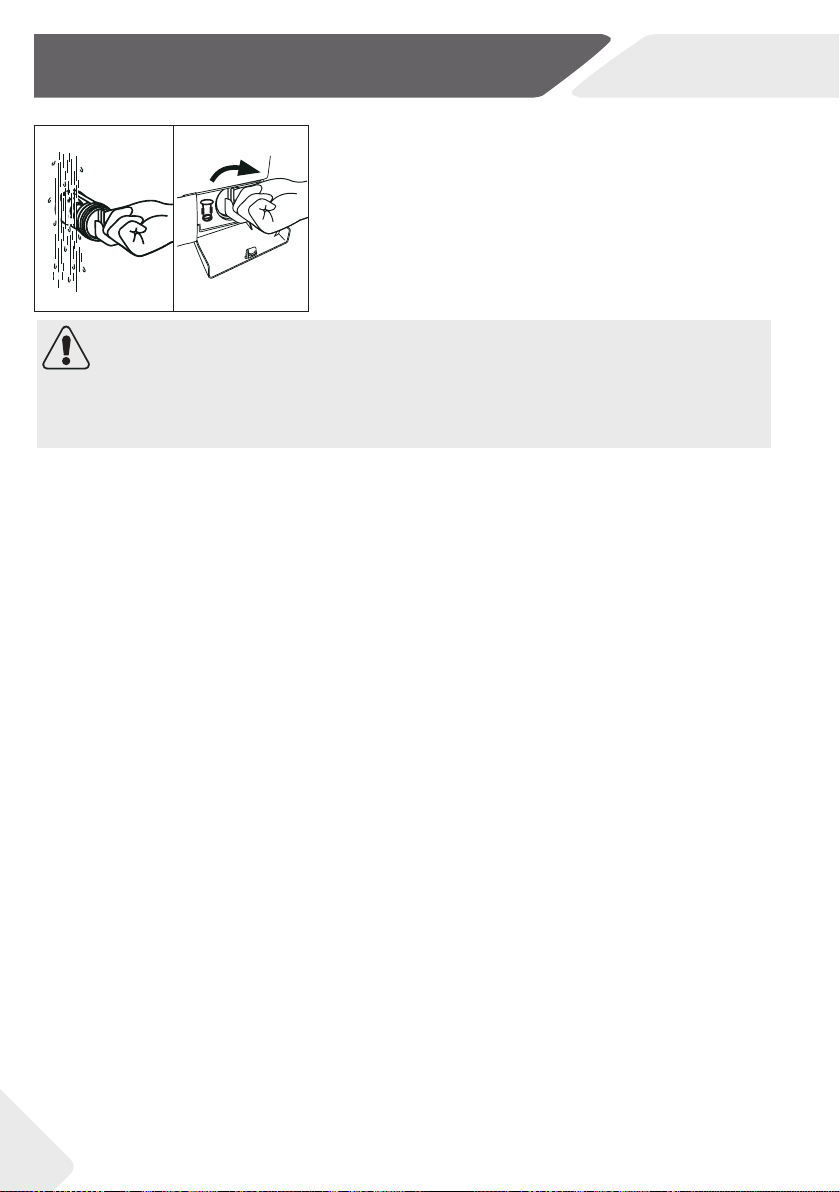

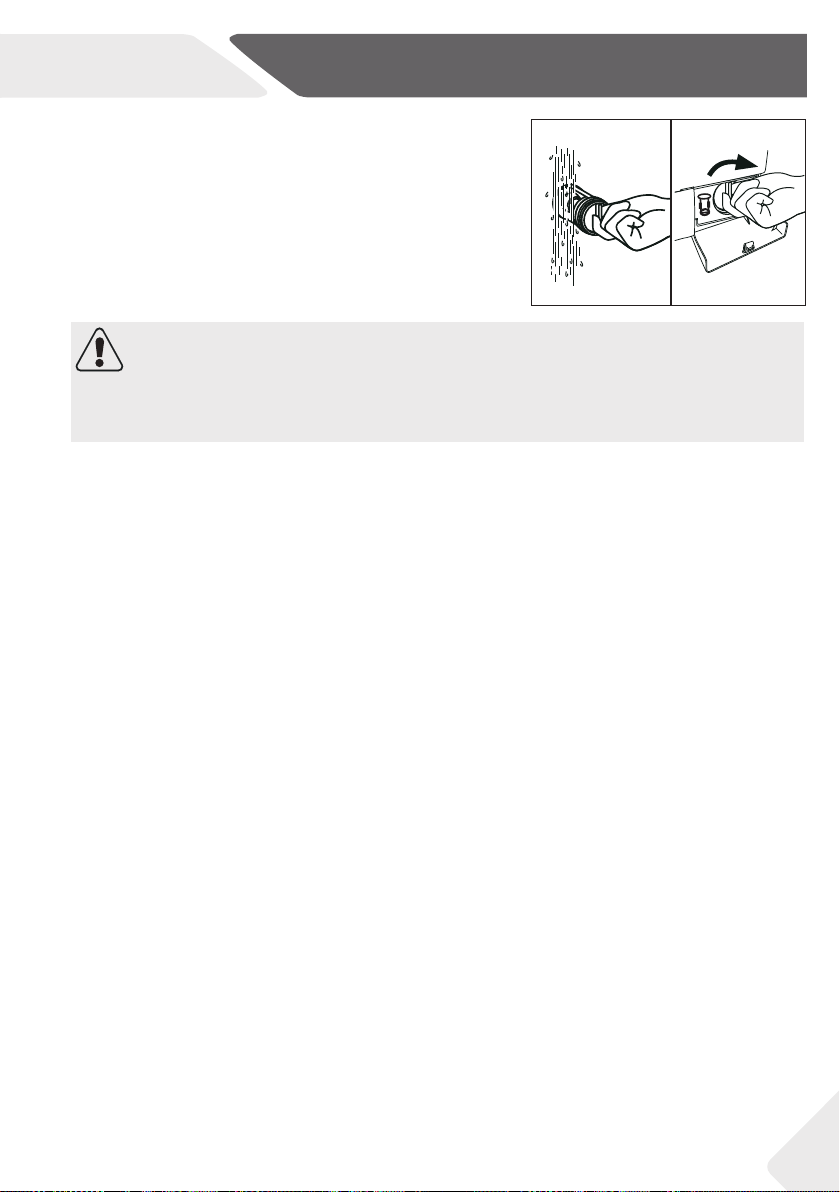

▶ Turn on the tap (Fig.6-2).

Note: Tightness

Before use check for leakage in the joints between the tap and the inlet hose by turning on the tap.

6.3 Preparing laundry

▶ Sort out clothes according to fabric (cotton, syn-

thetics, wool or silk etc.) and to how dirty they are (Fig. 6-3).Pay attention to the care labelling of w- ashing labels.

▶ Separate white clothes from coloured ones.

they fade or run.

▶ Empty pockets (keys, coins, etc.) and remove

harder decorative objects (e.g. brooches).

▶

6-3

a wash bag to care for this delicate laundry (hand or dry cleaning would be better).

▶ Close zippers, velco fastener and hooks, make

sure the buttons are sewn on tightly.

▶

hem, delicate underwear (Dessous) and small items such as socks, belts, bras, etc. in a wash bag.

▶ Unfold large pieces of fabric such as bed sheets,

bedspreads etc.

▶ Turn jeans and printed, decorated or color-inten-

sive textiles inside out; possibly wash separately.

CAUTION!

Non-textile, as well as small, loose or sharp-edged items may cause malfunctions and damage of clothes and appliance.

6-Daily use

Care chart

Washing

Washable up to 95°C normal process

Washable up to 40°C normal process

Washable up to 30°C normal process

Wash by hand max. 40°C

Bleaching

Any bleaching allowed Only oxygen/

Drying

Tumble drying possible normal temperature

Line drying Flat drying

Ironing

Iron at a maximum

temperature up to 200 °C

Do not iron

Washable up to 60°C normal process

Washable up to 40°C mild process

Washable up to 30°C mild process

Do not wash

non -chlorine

Tumble drying possible lower temperature

Iron at a medial tem-

perature up to 150°C

Washable up to 60°C mild process

Washable up to 40°C very mild process

Washable up to 30°C very mild process

Do not bleach

Do not tumble dry

Iron at a low temperature up to 110 °C; without steam (steam ironing may cause irreversible damage)

Professional Textile Care

Dry cleaning in tetrachloroethene

Professional wet clean Do not professional

Dry cleaning in hydrocarbons

wet clean

6.4 Loading the appliance

▶ Put in the laundry piece by piece. ▶

thumb for maximum load: Keep six inches between load and drum top.

▶ Close the door carefully. Make sure that no pieces of laundry are pinched.

Do not dry clean

6-Daily use

6.5 Selecting detergent

▶ W ▶ Use only machine wash approved detergent. ▶ ergents, e.g. for synthetic and woolen fabric. ▶ Mind always detergent manufacturer recommendations. ▶ Do not use dry cleaning agents such as trichloroethylene and similar products.

Choose the best detergent

Kind of detergent

Programme

Cotton Synthetic - - L/P - o

Mix Baby Care L/P L/P - - o

Hygiene

Underwear Cotton 20°C - o

Eco 40-60 Fast - - o

Express 15 min Sport - - L/P L/P o

Wool - - L/P L/P -

Delicate/silk

Jeans

Duvet

Spin

Universal Colour Delicate Special Softener

L/P L/P - - o

L/P L/P L - o

L/P L/P -

L/P L/P

L L - - o

- - - L/P -

L/P L/P L - o

- - L L/P

- -

- - o

L = gel-/liquid detergent P = powder detergent O = optional _ = no If using liquid detergent, it is not recommended to activate the time delay.

We recommend by using:

▶ Laundry powder: 20°C to 90°C* (best use: 40-60°C) ▶ Color detergent: 20°C to 60°C (best use: 30-60°C) ▶ Wool/delicate detergent: 20°C to 30°C (best use:20-30°C)

* Choose 90 °C wash temperature only for special hygienic requirements.

6-Daily use

Start/Pause

6-3

6.6 Adding detergent

1. Slide out the detergent drawer.

2. Put the required chemicals into corresponding compartments (Fig. 6-3).

3. Push back the drawer gently.

Note:

▶ Remove detergent residues before next wash cycle from the detergent drawer. ▶ Do not overuse detergent or softener. ▶ Please follow the instruction on the detergent package. ▶ ▶ Concentrated liquid detergent should be diluted before adding into compartment 2. ▶ The best use of liquid detergent is by using a dosing ball, which is given with the laun-

dry into the washing machine. ▶ Do not use liquid detergent if “end time delay“ is selected. ▶ Carefully choose the programme settings according to the care symbols on all laun-

dry labels and according to the programme table.

6-4 6-5

6.7 Switch on the appliance

(Fig. 6-4). The LED of the „Start/Pause“ button is ﬂashing.

6.8 Select a programme

To get the best washing results, select a programme

type. Turn the programme knob (Fig. 6-5) to select the right

programme. Related programme LED lights up and the default settings are displayed.

Note: Odour removal

amount of detergent in washing agent compartment (2) or special machine cleaner to remove possibly corruptive residues.

6-6

Temp.

Speed Steam

Extra rinse

6.9 Add individual selections

Delay

Select required options and settings (Fig. 6-5); refer to CONTROL PANEL.

Speed up

6-Daily use

6.10 Start wash programme

Press “Start/Pause“ button (Fig. 6-7) to start. The LED of the “Start/Pause“ button stops ﬂashing and lights up continuously. Appliance operates according to present settings. Changes are only possible by cancelling the programme.

Start/Pause

6-7

6.11 Interrupt / cancel wash programme

To interrupt a running programme press gently “Start/Pause“. The LED above the button is ﬂashing. Press it again to resume operation.

To cancel a running programme and all its individual settings:

1. Press “Start/Pause” button to interrupt the running programme.

Press “On/Oﬀ” button to turn on the appliance,select programme Spin and then se-. lect "no Speed"(speed lights are oﬀ) ,start the machine to drain the water.

4. After closing th e program to restart the appliance,select a new programme and start it.

6.12 After washing

1. At programme cycle end

3. Remove laundry as soon as possible to go easy on it and to prevent more wrinkling.

5. Unplug the power cord.

6. Open the door to prevent formation of moisture and odours. Let it open while not used.

Note: Door lock

▶ For safety reasons the door is locked partially during the washing cycle. It is only pos-

sible to open the door at the end of the programme or after the programme was cancelled correctly (see description above).

▶ In case of high water level, high water temperature and during spinning it is not pos-

sible to open the door;

Loc

EnD

is displayed.

Note: Standby mode / energy-saving mode

The switched on appliance will go into standby mode if it will not be activated within 2

This saves energy. To interrupt the standby mode push “Start/Pause“ button.

6.13 Activate or deactivate the buzzer

The acoustic signal can be selected if necessary:

1. Switch on the appliance.

2. Select the SPIN programme.

3. Press the “Delay “button and “Extra rinse” button at the same time for about 3 seconds. “

bEEP ON

For activating the buzzer press these two buttons at the same time again. “ will be displayed.

” will be displayed and the buzzer will be deactivated.

bEEP OFF

”

7-Eco-friendly washing

Environmentally responsible use

▶ To achieve best use of energy, water, detergent and time you should use the recom-

mended maximum load size. ▶ Do not overload (hand width clearance above laundry). ▶ For slightly soiled laundry select the Express 15min programme. ▶ Apply exact dosages of each washing agent. ▶ Choose the lowest adequate washing temperature - modern detergents are ef-

▶ Raise default settings only due to heavy staining. ▶ Select maximum spinning speed if a domestic dryer is used.

8-Care and cleaning

8.1 Cleaning the detergent drawer

Take always care there are no detergent residues.

Clean the drawer regularly (Fig. 8-1):

1. Pull out the drawer until it stops.

2. Press the release button and remove the drawer.

3. Flush the drawer with water until it is clean and insert the drawer back in the appliance.

8.2 Cleaning the machine

▶ Unplug the machine during cleaning and mainte-

nance.

▶ Use a soft cloth with soap liquid to clean the ma-

chine case (Fig. 8-2) and rubber components.

▶ Do not use organic chemicals or corrosive sol-

vents.

To prevent blockage of water supply by solid substanc-

▶

supply.

▶ Unscrew the water inlet hose at the back (Fig.

8-3) of the appliance as well as on the tap. ▶ ▶

8-1

8-2

8-38-4

8.4 Cleaning the drum

▶ Remove accidentally washed metal parts such as

pins, coins, etc. from the drum (Fig. 8-5) because they cause rust stains and damage.

▶ Use a non-chloride cleaner for removing rust

stains. Observe the warning hints of the cleaning agent manufacturer.

▶ Do not use any hard objects or steel wool for clean-

ing.

Note: Hygiene

For regular maintenance we recommend to run programme HYGIENE with no load in order to remove possible corruptive residues quarterly. Add a small amount of detergent in washing agent compartment (2) or use a special machine cleaner.

8-5

8-Care and cleaning

8-6 8-7

Note: Hygiene

After long periods of disuse we recommended to run programme HYGIENE with no load and small amount of detergent in washing agent compartment (2) or special machine cleaner to remove possibly corruptive residues.

8-8 8-9

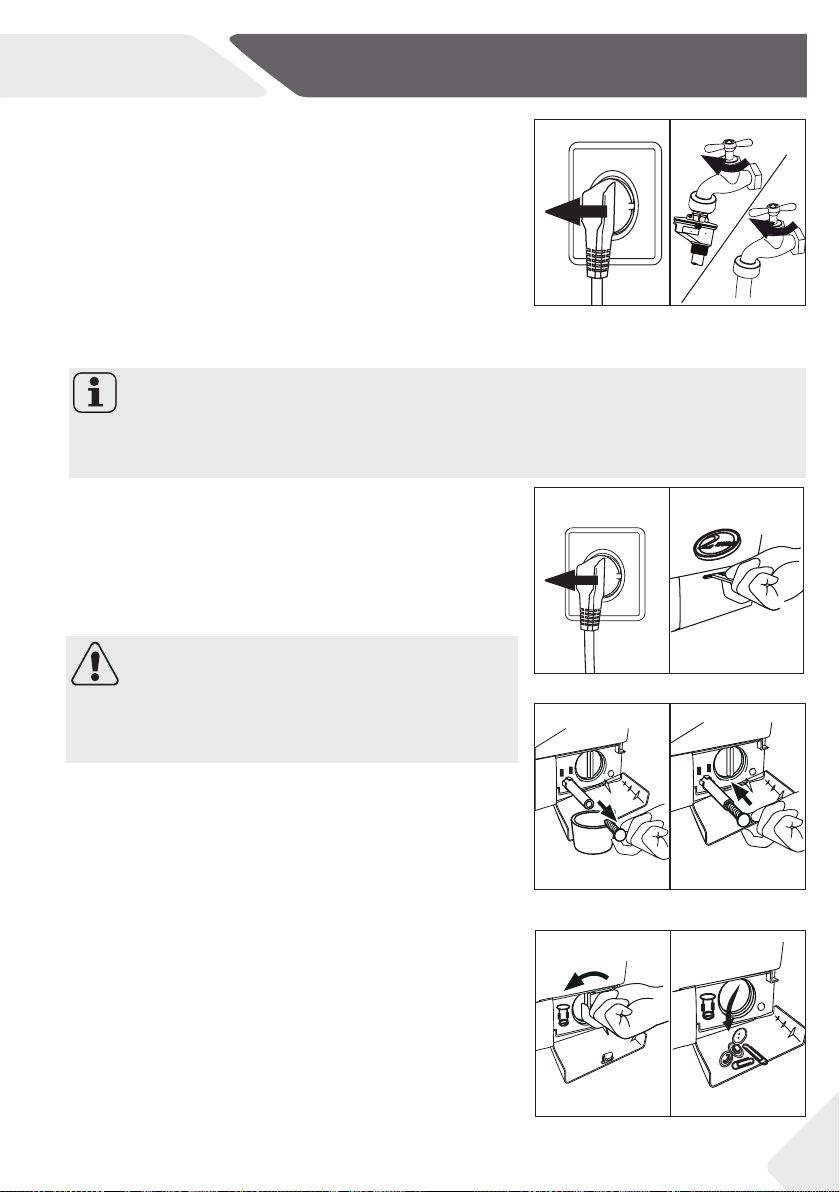

8.5 Long periods of disuse

If the appliance is left idle for a longer period:

1. Pull out the electrical plug (Fig. 8-6).

3. Open the door to prevent formation of moisture and odours. Let door open while not used.

Before next usage check carefully power cord, water inlet and drain hose. Make sure everything is properly installed and without leakage.

for instanvce if the appliance:

▶ Doesn´t drain the water. ▶ Doesn´t spin. ▶ Cause unusual noise while running.

WARNING!

8-10 8-11

8-12 8-13

hot! Before any action please ensure water has cooled down.

2. Open service ﬂap. You can either use a coin or a screwdriver (Fig. 8-9).

3. Provide a ﬂat container to catch leach water (Fig. 8-10). There could be bigger amounts!

4. Pull the drainhose out and hold its end above the container (Fig. 8-10).

5. Take the sealing plug out of the drainhose (Fig. 8-10).

6. After complete drainage close drainhose and push it back into the machine (Fig. 8-11).

7. Unscrew and remove counter clockwise the pump

8. Remove contaminants and dirt (Fig. 8-13).

8-Care and cleaning

9. Clean carefully pump lter, e.g. using running water (Fig. 8-14).

10. Rex it thoroughly (Fig. 8-15).

11. Close service ﬂap.

CAUTION!

▶ Pump lter sealing has to be clean and unhurt. If the lid is not full tightened, water

can escape.

▶ The lter must be in place, or it may lead to leakage.

8-14 8-15

9-Troubleshooting

of a problem please check all shown possibilities and follow below instructions before you contact an after sales service. See CUSTOMER SERVICE.

WARNING!

▶ Before maintenance, deactivate the appliance and disconnect the mains plug from

the mains socket.

▶

improper repairs can cause considerable consequential damages.

▶ A damaged power cable should only be replaced by the manufacturer, its service

9.1 Information codes

Following codes are displayed only for information referring to the washing cycle. No measures must be performed.

Code Message

1:25

6:30

P--1/2/3

End

cLo1-

Loc

bEEP OFF

bEEP ON

SPEEd

The remaining wash cycle time will be 1 hour and 25 minutes.

The remaining wash cycle time including chosen end-time delay will be 6 hours and 30 minutes.

1/2/3 additional rinses are choosen (see FUNCTION BUTTONS “Extra rinse“).

Function child lock is activated.

Door is closed because of high water level, high water temperature or spinning cycle.

The buzzer is deactivated.

The buzzer is activated.

Function “Speed up” is activated.

9.2 Troubleshooting with display code

Problem Cause Solution

Drainage error.

•

• Lock error. • Shut the door properly.

•

Water level not reached.

•

Drain hose is self-syphoning.

• Water protective level error. • Contact the After sales service.

CLR FLTR

•

• Check drain hose installation.

Make sure that tap is fully opened and water

•

pressure is normal.

•

Check drain hose installation.

Program Cause Solution

Water level sensor error.• Contact the After sales service.•

9-Troubleshooting

F7 FC0、

or FC2

UnB

FC1

• Temperature sensor error. • Contact the After sales service.

• Heating error.

• Motor error. • Contact the After sales service.

• Abnormal communication error.

• Unbalanced load error. • .murd eht ni daol yrdnual ecnalab dna kcehC

• Contact the After sales service.

Reduce the load.

9.3 Troubleshooting without display code

Problem Cause Solution

Washing machine fails to operate.

Washing machine

water.

Machine is draining

Drainage failure. • Drain hose is blocked. • Unblock drain hose.

Strong vibration while spinning.

Operation stops before completing wash cycle.

Operation stops for a period of time.

• Programme is not yet started. • Check programme and start it.

• Door is not properly closed. • Close the door properly.

• Machine has not been switched on. • Switch the machine on.

• Power failure. • Check power supply.

• Child lock is activated. • Deactivate child lock.

• No water. • Check water tap.

• Inlet hose is kinked. • Check inlet hose.

• •

• Water pressure is less than 0.03 MPa.

• Door is not properly closed. • Close the door properly.

• Water supply failure. • Ensure the water supply.

• Height of drain hose is below 80 cm.

• Drain hose end could reach into

water.

•

• Drain hose end is higher than 100 cm above ﬂoor level.

• Not all transportation bolts have

been removed.

• Appliance has no solid position.

• Machine load is not correct. • Check load weight and balance.

• Water or electric failure. • Check power and water supply.

• Appliance displays error code. • Consider display codes.

• Problem due to load pattern. • Reduce or adjust load.

• Programme performs soaking cycle.

• Check water pressure.

• Make sure that drain hose is

properly installed.

• Make sure the drain hose is not in water.

•

• Make sure that drain hose is

properly installed.

• Remove all transportation bolts

• Ensure solid ground and a levelled

position.

• Cancel programme and restart.

9-Troubleshooting

Problem Cause Solution

Excessive foam ﬂoats drum and/or detergent drawer.

Automatic adjustment of washing time.

Spinning fails. • Unbalance of laundry. • Check machine load and laun-

Unsatisfactory washing result.

Washing powder residues are on the laundry.

Laundry has grey patches.

• Detergent is not a appropriate. • Check detergent recommen-

• Excessive use of detergent. • Reduce amount of detergent.

• Washing programme duration will

be adjusted.

• Degree of pollution does not agree with selected programme.

• Detergent quantitiy was not suf- • Choose the detergent accord-

• Maximum load has been exceeded.

Laundry was unevenly distributed

•

in the drum.

• Insoluble particles of detergent can

remain as white spots on the laun dry.

• Caused by fats such as oils, creams

or ointments.

dations.

• This is normal and doesn‘t affect functionality.

dry and run a spinning programme again.

• Select an other programme.

ing to the degree of pollution and according to manufacturer

• Reduce loading.

• Loose the laundry.

• Perform extra rinse.

• Try to brush the points from the

dry laundry.

• Choose an other detergent.

• Pretreat the laundry with a spe

cial cleaner.

Note: Foam formation

If too much foam is inspected during spin cycle, motor stops and drain pump will be activated for 90 seconds. If that elimination of foam fails up to 3 times, programme ends without spinning.

ance, disconnect the power supply and contact the customer service.

9-1

9.4 In case of power failure

The current programme and its setting will be saved. When power supply is restored operation will be resumed.

In case of power failure during programme run door opening is mechanically blocked. If the laundry is to be removed, the water level must not be visible in the glass door. Danger of scalding!

▶ Lower the water level according to step 1 to 6 of

chapter CARE AN CLEANING (PUMP FILTER).

▶ Pull lever (A) beneath service ﬂap (Fig. 9-1) until

door is unlocked by a gentle click.

▶ Fix all parts and close the service ﬂap.

10-Installation

10.1 Preparation

▶ Take the appliance out of the packaging. ▶ Remove all packaging material including polystyrene base, keep them out of childrens

reach. While opening the package, water drops may be seen on plastic bag and porthole. This normal phenomenon results from water tests in the factory.

10.2

These are used for reducing noise. (Fig. 10-1)

2. Lay the washing machine down to its side, porthole

own in Figure 10-1(3) ,two longer pads in position 1 and

Warm tip: Noise reduction pad is optional , could help to reduce

noise , please assemble it or not according to your own demand.

Note: Packaging disposal

Keep all packaging materials out of children´s reach and dispose them in an environmentally friendly manner.

Noise resuction pads installation instructions

reduction pads.

pointing upwards, bottom side towards operator.

double-sided adhesive protective ﬁlm; the noise redu- ction pads under the washing machine cabinet as

two shorter pads in position 2 and 4. Finally set the

machine upright again.

pads and remove the

noise

sh-

10.3 Dismantle the transportation bolts

The transportation bolts are designed for clamping anti-vibration components inside the appliance during transportation to prevent inner damage.

Remove all 4 bolts on the rear side and take out plastic spacers (Fig. 10-2)(Fig. 10-3).

Fill left holes with blanking plugs (Fig. 10-4)(Fig. 10-5).

10-1

2x 2x

(1) (2)

(3)

10-2

10-3

10-510-4

10-Installation

Keep the transportation bolts in a safe place for later use. Whenever the appliance is to

Note: Keep in safe place

10.4 Moving the appliance

If the machine is to be moved to a distant location, replace the transportation bolts removed before installation to prevent damage:

1. Remove the blanking plugs.

2. Remove the back cover.

3. Insert the plastic spacers and the transportation bolts.

4. Tighten the bolts with a spanner.

5. Replace the back cover.

10-6

10.5 Aligning the appliance

Adjust all feet (Fig. 10-6) to achieve a complete level position. This will minimize vibrations and thus noise during use. It will also reduce wear and tear. We recommend to use a spirit level for adjustment. Floor should be as stable and ﬂat as possible.

1. Loose the locknut (1) by using a wrench.

2. Adjust the high by turning the foot (2).

3. Tighten locknut (1) against the housing.

10.6 Drain w ater connection

Fix the water drain hose properly to the piping. The hose has to reach at one point a height between 80 and 100 cm above the appliance bottom line! If possible keep always drain

WARNING!

▶ Use only the supplied hose set for the connection. ▶ Never reuse old hose sets! ▶ Only connect to cold water supply. ▶ Before connection, check whether the water is clean and clear.

10-Installation

10-7 10-8

10.6.3 Drain hose to sink connection

▶ The junction must lie above the siphon. ▶ A spigot connection is usually closed by a pad (A).

That must be removed to prevent any disfunction (Fig. 10-9).

▶ Secure the drain hose with a clamp.

Following connections are possible:

10.6.1 Drain hose to sink

▶ Hang the drain hose with the U-support over the

edge of a sink with adequate size (Fig. 10-7).

▶

ping.

10.6.2 Drain hose to waste water connection

▶ The internal diameter of the stand pipe with

vent-hole must be minimum 40 mm.

▶ Put the drain hose for approx. 80 mm in the

wastewater pipe.

▶

(Fig. 10-8).

CAUTION!

▶ The drain hose should not be submerged in water and should be securely xed and

leak-free. If the drain hose is placed on the ground or if the pipe is at a height of less than 80 cm, the washing machine will continuously drain while being lled (self-siphoning).

▶ Drain hose is not to be extended. If necessary contact after sales service.

10-9

10.7 Fresh water connection

Make sure that the gaskets are inserted.

1. Connect the water inlet hose with the angled end to the appliance (Fig. 10-10). Tighten the screw joint by hand.

2. The other end connect to a water tap with a 3/4“ thread (Fig. 10-11).

Note: Aqua-stop system:

Some models are equipped with an aqua-stop inlet hose (B).The aqua-stop system protects against water damage by automatically cutting the fresh water supply in case of a leaking hose. This is indicated by a red marker (C). The hose must be replaced.

10-10

10-11

10-Installation

10-12

10.8 Electrical connection

Before each connection check if:

▶ Power supply, socket and fusing are appropriate to

the rating plate.

▶ The power socket is earthed and no multi-plug or

extension are used. ▶ The power plug and socket are strictly according. ▶ Only UK: The UK plug meets BS1363A standard.

Put the plug into the socket (Fig. 10-12).

WARNING!

▶

dry and leak free! ▶ Take care these parts are never to be crushed, kinked, or twisted. ▶ If the supply cord is damaged, it must be replaced by the service agent (see warranty

card) in order to avoid a hazard.

Note: Hygiene

nance run programme HYGIENE with no load and small amount of detergent in washing agent compartment (2) or with special machine cleaner to remove possibly corruptive residues.

11-Technical data

11.2 Additional technical data

HW100-B12636NE HW70-B12636N

Voltage in V 220-240 V~/50Hz

Current in A 10

Max power in W 2000

Water pressure in MPa 0.03≤P ≤1

Netto weight in kg 6474

11.3 Product dimensions

TOP VIEWWallFRONT VIEW

HW100-B12636NE HW70-B12636NPRODUCT DIMENSIONS

A Overall height of product mm

B Overall width of product mm

C Overall depth of product

(To main control board size) mm

D Depth of door open mm

E Minimum door clearance

to adjacent wall mm

850 850

595 595

600 460

1100 960

400 400

Note: The exact height of your washer is dependent on how far the feet are extended from the base of the machine. The space where you install your washer needs to be at least 40mm wider and 20mm deeper than its dimensions.

11.4 Standards and Directives

This product meets the requirements of all applicable EC directives with the corresponding harmonised standards, which provide for CE marking.

12-Customer service

We recommend our Haier Customer Service and the use of original spare parts.

▶ your local dealer. ▶

and FAQs and where you can activate the service claim.

To contact our Service, ensure that you have the following data available. The information can be found on the rating plate.

Model ____________________ Serial No. _____________________

Also check the Warranty Card supplied with the product in case of warranty.

European Haier addresses

Country* Postal address Country* Postal address

Haier Europe Trading SRL

Italy

Spain Portugal

Germany Austria

United Kingdom

*For more information please refer to www.haier.com

Via De Cristoforis, 12 21100 Verese ITALY

Haier Iberia SL Pg. Garcia Faria, 49-51 08019 Barcelona SPAIN

Haier Deutschland GmbH Konrad-Zuse-Platz 6 81829 München GERMANY

Haier Appliances UK Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR UK

France

Belgium-FR Belgium-NL Netherlands Luxembourg

Poland Czechia Hungary Greece Romania Russia

Haier France SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCE

Haier Benelux SA Anderlecht Route de Lennik 451 BELGIUM

Haier Poland Sp. zo.o. Al. Jerozolimskie 181B 02-222 Warszawa POLAND

Manuale dell'utente

Lavatrice

HW100-B12636NE HW70-B12636N

Grazie

Vi ringraziamo per aver deciso di acquistare un prodotto Haier.

Vi invitiamo a leggere attentamente queste istruzioni prima di iniziare a usare il dispositivo. Le istruzioni contengono informazioni importanti che vi aiuteranno a trarre il meglio da questo dispositivo e vi garantiranno altresì sicurezza in fase di installazione, uso e manutenzione del dispositivo.

Conservare questo manuale in un luogo pratico, di modo da poterlo sempre consultare e garantire un utilizzo sicuro e adeguato del dispositivo.

Qualora il dispositivo venga venduto, ceduto o lasciato nella vecchia abitazione in fase di trasferimento, accertarsi sempre di lasciare anche il manuale, di modo che il nuovo proprietario possa acquisire familiarità col dispositivo e con le relative avvertenze di sicurezza.

Legenda

Avvertenza - Informazioni importanti per la sicurezza

Informazioni e suggerimenti generali

Informazioni ambientali

Smaltimento

Contribuire alla protezione dell'ambiente e alla salute umana. Collocare l'imballaggio in contenitori adeguati per poterlo riciclare. Contribuire al riciclaggio dei ri-

uti provenienti da dispositivi elettrici ed elettronici. Non smaltire i dispositivi recanti questo simbolo con i normali riuti domestici. Riportare il prodotto presso

la struttura di riciclaggio locale o contattare il proprio

ucio municipale competente in merito.

AVVERTENZA!

Rischio di lesione o soocamento!

Scollegare il dispositivo dalla presa di corrente. Tagliare il cavo di rete e smaltirlo. Togliere il blocco dell’oblò per evitare che bambini e animali restino bloccati all’interno dell’appa-

recchiatura stessa.

1-Informazioni di sicurezza .............................................................................................................4

2-Descrizione del prodotto .............................................................................................................8

3-Pannello di controllo ......................................................................................................................9

4-Programmi .......................................................................................................................................12

5-Consumo .........................................................................................................................................13

6-Uso quotidiano ...............................................................................................................................14

7-Lavaggio rispettoso dell’ambiente ............................................................................................19

8-Cura e pulizia ...................................................................................................................................20

9-Guida alla risoluzione dei problemi ............................................................................................23

10-Installazione ..................................................................................................................................27

11-Dati tecnici ....................................................................................................................................31

12-Assistenza clienti .........................................................................................................................33

Indice

1-Informazioni di sicurezza

Prima di accendere il dispositivo per la prima volta, leggere i seguenti suggerimenti di sicurezza:

AVVERTENZA!

Prima di iniziare a usare il dispositivo

▶ Vericare che non vi siano danni vericatisi in fase di trasporto. ▶ Vericare che siano stati rimossi tutti i bulloni usati in fase di tra-

sporto.

▶ Rimuovere completamente l’imballaggio e tenere fuori dalla por-

tata dei bambini.

▶ Spostare sempre il dispositivo in due persone, dato che è molto

pesante.

Uso quotidiano

▶ Questa apparecchiatura può essere usata da bambini a partire

dagli 8 anni di età ed oltre e da persone con ridotte capacità si-

che, sensoriali o mentali o con scarsa esperienza o conoscenza

sull'uso dell'apparecchiatura, solamente se sorvegliati o se sono

stati istruiti relativamente all'uso sicuro dell'apparecchiatura

stessa e se ne hanno compreso i rischi.

▶ Tenere i bambini di età inferiore ai 3 anni lontano dal dispositivo a

meno che non siano sotto costante supervisione.

▶ I bambini non devono giocare con l'apparecchiatura. ▶ Evitare che bambini e animali si avvicinino all’apparecchiatura

mentre l’oblò è aperto.

▶ Riporre gli agenti detergenti fuori dalla portata dei bambini. ▶ Chiudere le cerniere, riparare i li allentati e fare attenzione agli

oggetti di piccole dimensioni per evitare che il bucato si impigli

all’interno. Ove necessario, servirsi di una borsa o di una retina

adeguata.

▶ Non toccare o usare l’apparecchiatura quando ci si trova a piedi

scalzi oppure quando si hanno mani o piedi umidi.

▶ Non coprire o ricoprire l’apparecchiatura in fase di funzionamen-

to o subito dopo per consentire all’umidità o al bagnato di evapo-

rare.

▶ Non posizionare fonti di calore, oggetti pesanti o umidi sopra

l'apparecchiatura.

▶ Non usare o conservare detergenti inammabili o agenti deter-

genti asciutti nelle immediate vicinanze dell’apparecchiatura.

▶ Non usare spray inammabili nelle immediate vicinanze dell’ap-

parecchiatura.

1-Informazioni di sicurezza

AVVERTENZA!

Uso quotidiano

▶ Non lavare indumenti trattati con solventi all’interno dell’appa-

recchiatura senza averli prima asciugati all’aria.

▶ Non togliere o inserire la spina in presenza di gas inammabili ▶ Non lavare a caldo materiali in gomma schiumosa o materiali si-

mili alla spugna. ▶ Non lavare bucato sporco di farina. ▶ Non aprire il cassetto del detergente durante il ciclo di lavaggio. ▶ Non toccare l’oblò durante il processo di lavaggio: si potrebbe

surriscaldare. ▶ Non aprire l’oblò se il livello dell’acqua è visibilmente al di sopra

della nestrella dell’oblò.

▶ Non forzare l’apertura dell’oblò. L’oblò è dotato di un dispositivo

di auto-blocco e si apre poco dopo il termine della procedura di

lavaggio. ▶ Spegnere l’apparecchiatura dopo ogni programma di lavaggio

e prima di intraprendere eventuali interventi di manutenzione

routinaria, quindi scollegare l’apparecchiatura dalla sorgente di

alimentazione elettrica per risparmiare elettricità oltre che a ni

di sicurezza. ▶ Tenere la presa e non il cavo in fase di scollegamento del dispo-

sitivo.

Manutenzione / pulizia

▶ Vericare che i bambini siano supervisionati se eseguono opera-

zioni di pulizia e manutenzione. ▶ Scollegare il dispositivo dall'alimentazione elettrica prima di intra-

prendere qualsiasi intervento di manutenzione. ▶ Tenere pulita la parte bassa dell’oblò, quindi pulire l’oblò e il cas-

setto del detergente qualora il dispositivo non sia in uso al ne di

evitare i cattivi odori.

▶ Non usare acqua spray o vapore per pulire il dispositivo. ▶ Sostituire un cavo danneggiato unicamente rivolgendosi al pro-

duttore, al suo agente di servizio o a persone debitamente quali-

cate per evitare di correre inutili rischi.

▶ Non cercare di riparare l’apparecchiatura da soli. In caso di ripara-

zioni rimandiamo al nostro centro assistenza clienti.

1-Informazioni di sicurezza

AVVERTENZA!

Installazione

▶ L’apparecchiatura dovrebbe essere collocata in un luogo ben

ventilato. Posizionare l’apparecchiatura in una zona in cui sia pos-

sibile aprire completamente l’oblò.

▶ Non installare mai l’apparecchiatura all’esterno, in un luogo umi-

do o in zone che potrebbero essere soggette a perdite d’acqua come ad esempio vicino a un lavandino o sotto allo stesso. In caso di perdite di acqua, togliere la corrente e lasciare che la mac-

china si asciughi in modo naturale.

▶ Installare o usare l’apparecchiatura solo quando la temperatura è

superiore ai 5 °C.

▶ Non mettere l’apparecchiatura direttamente sul tappeto o vicino

a una parete o a mobili.

▶ Non installare il dispositivo direttamente esposto alla luce del sole

o vicino a sorgenti di alimentazione (ad esempio: stufe, riscaldatori).

▶ Vericare che le informazioni elettriche sulla targhetta elettrica

siano in linea con l'alimentazione disponibile. In caso contrario,

contattare un elettricista. ▶ Non usare ciabatte e prolunghe. ▶ Vericare di utilizzare unicamente il cavo elettrico e il tubo forniti

in dotazione. ▶ Vericare di non danneggiare il cavo elettrico e la presa. Qualora

siano danneggiati, rivolgersi a un elettricista per eettuare la so-

stituzione. ▶ Servirsi di una presa con messa a terra separata per l’alimentazio-

ne che sia facilmente accessibile dopo l’installazione. L'apparec-

chiatura deve disporre di una messa a terra.

Unicamente per il Regno Unito: Il cavo di alimentazione del dispositivo è dotato di una presa a 3 poli (con messa a terra), adatta

per una normale presa a 3 poli. Non tagliare o smontare mai il ter-

zo polo (messa a terra). Dopo aver installato il dispositivo, la presa dovrebbe essere accessibile.

▶ Vericare che i giunti e i connettori del tubo siano saldamente s-

sati e che non vi siano perdite.

Uso previsto

Questa apparecchiatura è stata pensata per lavare unicamente capi che possono essere lavati in lavatrice. Attenersi sempre alle istruzioni fornite sull’etichetta di ogni indumento. L’apparecchiatura è stata progettata unicamente per un uso domestico in casa. Non è stata

pensata per un uso di tipo commerciale o industriale.

Non sono ammesse modiche o trasformazioni all'apparecchiatura.

Un uso senza interruzioni potrebbe causare pericoli e perdita del ser-

vizio di copertura della garanzia, esponendo l’utente a responsabilità.

1-Informazioni di sicurezza

2-Descrizione del prodotto

Nota:

2.1 Immagine dell’apparecchiatura

Lato anteriore (Fig. 2-1): Lato posteriore (Fig. 2-2):

2-1 2-2

1 Cassetto detersivo / Ammorbidente 2 Visualizzazione 3 Piano di lavoro 4 Selettore del programma 5 Targhetta 6 Aletta di servizio

1 Bulloni di trasporto (T1-T4) 2 Coperchio posteriore 3 Viti del coperchio posteriore (S1-S6) 4 Cavo di alimentazione 5 Valvola di ingresso dell’acqua 6 Tubo di scarico

7 Piedini regolabili

2.2 Accessori

Controllare gli accessori e la documentazione conformemente al presente elenco (Fig.2-3):

2-3

2x 2x

di carico

5 Tappi di

chiusura

di scarico

Cuscinetti di riduzione del

rumore

Scheda di

garanzia

Manuale

dell’utente

3-Pannello di controllo

1 Pulsante “

2 Selettore del programma

Temp. Centrifuga Steam wash Avvio/Pausa

Turbo

5 6 7

3 Display 4 Cassetto detersivo/

Ammorbidente

Cotone

Sintetici

Misti

Baby Care

Hygienic

Intimo

Cotone 20°C

Eco 40-60

5 Pulsanti funzione

6 Pulsante “Fine ritardata”

7 Pulsante “Avvio/Pausa“

Rapido

Express 15 min

Delicati/Seta

Jeans

Piumone

Centrifuga

Sport

Lana

HW100-B12636NE

Giri Capacità

Nota: Segnale acustico

Nei seguenti casi, un segnale acustico non emette suoni per impostazione predeﬁnita:

▶ quando viene premuto un pulsante ▶ quando viene girato il selettore programma

▶ al termine del programma

Il segnale acustico può essere deselezionato ove necessario: cfr. USO QUOTIDIANO.

3-1

10kg1200

Premere delicatamente questo pulsante (Fig. 3-2) per

eseguire l’accensione; il display si accende e anche l’in-

dicatore del pulsante Avvio/pausa lampeggia. Premerlo

nuovamente per 2 secondi per spegnere. Qualora

nessun elemento del pannello o programma venga

attivato dopo un po’ di tempo la macchina si spegnerà

automaticamente.

3.2 Selettore programma

Ruotando la manopola (Fig. 3-3) sarà possibile selezio-

nare uno dei 16 programmi; il LED relativo si accende e

3.3 Display

Il display (Fig. 3-4) mostra le seguenti informazioni:

▶ Tempo di lavaggio ▶ ▶ Codici di errore e informazioni di servizio

Cotone

Sintetici

Misti

Baby Care

Hygienic

Intimo

Cotone 20°C

Eco 40-60

3-2

3-3

Rapido

Express 15 min

Sport

Lana

Delicati/Seta

Jeans

Piumone

Centrifuga

3-4

3-Pannello di controllo

Start/Pause

3-5

3-6

Extra

Centrifuga

Temp. Steam wash

3.5.1 3.5.2 3.5.3 3.5.4 3.5.5

Nota: Impostazioni di fabbrica

3-7

3-8

risciacquo

Turbo

Fine ritardata

3.4 Cassetto del detersivo

Aprire il cassetto, si vedono tre scomparti (Fig. 3-5) : Scomparto 1: Solo ingresso acqua, no detersivo

Scomparto 2: Detersivo per il programma Scompar to

: Ammorbidente, agenti condizionanti, ecc. Per consigli sul tipo di detersivo adatto alle varie temperature di lavaggio rimandiamo al manuale del detersivo.

3.5 Pulsanti funzione

I pulsanti funzione (Fig. 3-6) consentono di eseguire ulteriori operazioni nel programma selezionato prima dell’inizio. Vengono visualizzati i relativi indicatori.

Spegnendo l’apparecchiatura o impostando un nuovo programma vengono disattivate tutte le opzioni.

Qualora un pulsante abbia diverse opzioni, sarà possibile selezionare l’opzione desiderata premendo il pulsante in sequenza.

Per eliminare l’impostazione premere il pulsante fun-

opzione - la spia LED si spegne.

3.5.1-Pulsante funzione “Temp.”

temperatura di lavaggio del programma. Qualora non si illumini nessun valore l’acqua non verrà riscaldata.

“Steam wash”, la funzione di

Temp.

Centrifuga

Congiuntamente al pulsante

blocco bambini può essere accesa/spenta (cfr. BLOCCO BAMBINI).

3.5.2-Pulsante funzione “Centrifuga”

deselezionare la centrifuga del programma. Qualora

3-9

Steam wash

nessun valore si illumini il bucato non verrà sottoposto a centrifuga.

3.5.3-Pulsante funzione “Steam wash“

Premere questo pulsante (Fig. 3-9) per attivare l’opzione Steam Wash (vapore).

Questa opzione garantisce migliori risultati di lavaggio ed è preferibile attivarla se il bucato è molto sporco.Quando si sceglie l’opzione Steam Wash, la temperatura predeﬁnita è la tem- pera tura massima del programma selezionato. Essa può essere attivata solo con i seguenti pro grammi: Cotone, Sintetici, Misti, Baby Care, Hygienic. Quando l’opzione è attivata, il led sop ra il pulsante si accende; premendo di nuovo questo pulsante è possibile disattivare la funzi one e il led sopra il pulsante si spegne. Utilizzando questa opzione il tempo del lavaggio potr ebbe estendersi.Premere contemporaneamente il pulsante “Steam Wash” e “Temp.” per attivare/disattivare il blocco bambini (cfr. BLOCCO BAMBINI).

3-Pannello di controllo

3.5.4 Pulsante funzione “Extra risciacquo”

Premere questo pulsante (Fig. 3-10) per risciacquare il bucato più intenso con acqua fresca. Questa opzione è particolarmente consigliata per le persone con una pelle sensibile. Premendo il pulsante diverse volte sarà possibile selezionare da uno a tre cicli aggiuntivi. Compaiono sul display con P--1 /P--2/P--3 .

3.5.5 Funzione “Turbo“

Questa funzione consente di risparmiare tempo ed energia. Opzione preferibile se il bucato è leggermente sporco. Premere contemporaneamente il pulsante “Extra risciacquo" e “Fine ritardata” (Fig. 3-11) per circa 3 secondi par attivare la funzione “Turbo”; viene visualizzato SPEEd uP. Questa funzione non è disponibile in tutti i programmi (cfr. PROGRAMMI).

3.6 Pulsante “Fine ritardata”

Premere questo pulsante (Fig. 3-12) per avviare il pro-

essere aumentata a scaglioni di 30 minuti, da 0,5-24

6:30

del ciclo del programma sarà dopo 6 ore e 30 minuti. Premere il pulsante “Start/Pause” per attivare il ritardo di tempo. Non è applicabile al programma Centrifuga, Eco 40-60.

Nota: Detersivo liquido

Extra risciacquo

Fine ritardata

Turbo

Fine ritardata

3-10

3-11

3-12

3.7 Pulsante “Avvio/Pausa”

Premere questo pulsante (Fig. 3-13) delicatamente per avviare o interrompere il programma attualmente in fase di visualizzazione. In fase di impostazione del programma e in fase di esecuzione dello stesso, il LED sul pulsante lampeggia, oppure - se viene interrotto lampeggia comunque.

3.8 Blocco bambini

Premere il pulsante “Temp.” e ”Steam wash” (Fig. 3-14) per 3 secondi contemporaneamente per bloccare tutti gli elementi del pannello e impedirne l’attivazione. Per lo sblocco premere nuovamente i due pulsanti.

Il display mostra cLo pulsante quando è attivato il blocco bambini. La variazione non funziona.

I- (Fig. 3-15) se viene premuto un

Temp.

Avvio/pausa

Centrifuga

Steam wash

3-13

3-14

3-15

4-Programmi

• Sì, º Opzionale, / No

Scomparto detergente per:

Solo ingresso acqua, no detersivo

2 Detersivo

Ammorbidente o prodotto per la cura degli indumenti

Programma

Cotone

Sintetici

Misti

Baby Care

Hygienic

Intimo

Cotone 20°C

Eco 40-60

Rapido

Express

15 min

Sport

Lana

Delicati/Seta

Jeans

Piumone

Centrifuga

Carico mas-

simo

in kg

HW100-B12636NE HW70-B12636N

10/7

5/3.5

10/7

5/3.5

10/7

5/3.5

2.5/1

10/7

2.5/1.5

10/7

Temperatura

in °C

gamma selezionabile 2 1

* a 909040

* a 60 40

* a 60 30

* a 90 40

* a 60 40

* a 40 40

* a 40 *

* a 40

* a 40 *

* a 30 30

* a 60 30

* a 40 40

20 20

/ /

Temp. pre-

/ Cotone

•

/ Tessuti sintetici o misti

•

Bucato misto, leggermen sporco, cotone e

•

capi sintetici

•

/ ///

Cotone/Sintetici

/ Cotone

Cotone

Bucato misto, leggermen sporco, cotone e

capi sintetici

Cotone / Sintetici

Indumenti sportivi

Tessuti lavabili a

/ /

macchina, in lana o con contenuto di lana

/ / Bucato delicato e seta

Jeans

/ Cotone

Tutti i tessuti

Velocità

centrifuga preim-

postata

in giri/

min

1200

1000

1200

1000

800

1000

800

1000

Opzione

Steam wash

Extra ri -

sciacquo

• • •

•

/ • / • •

/ / /

•

/ • /

•

• •

/ / /

Speed up

1) Relativamente al bucato asciutto.

2) *: l’acqua non viene riscaldata (non viene illuminato nessun valore).Scegliere una temperatura di lavaggio 90 °C solo per particolari requisiti igienici.

3) Ridurre il quantitativo di detersivo in quanto la durata del programma è breve.

Scansiona il QR code sull'etichetta energetica per informazioni sul consumo di energia. Il consumo eﬀettivo di energia può diﬀerire da quello dichiarato in base alle condizioni locali.

Programma EU1015 / 2010

Selezionare “Eco 40-60”, premere “Centrifuga” per 10s, quindi r con max. velocità di centrifuga.

I programmi standard “Eco 40-60” e “Cotone 20°C” sono adatti per la pulizia del bucato

in cotone con un livello di sporco normale. Sono i programmi più eﬃcienti in termini di combinazione di consumo di energia e di acqua per il bucato in cotone. La temperatura eﬀettiva dell'acqua potrebbe diﬀerire dalla temperatura dichiarata del ciclo.

Nota: Auto Weight

L'apparecchio è dotato del riconoscimento di carico. In alcuni programmi, a basso carico, energia, acqua e tempo di lavaggio si riducono automaticamente. Il display mostra AUtO.

5-Consumo

egolare a 60 ° C / 40 ° C

6-Uso quotidiano

6-1

6-2

6.1 Alimentazione

Collegare la lavatrice a una sorgente di alimentazione (da 220V a 240V~/50Hz; Fig. 6-1). Rimandiamo inoltre alla sezione INSTALLAZIONE.

6.2 Collegamento acqua

▶ Prima di eseguire il collegamento controllare la pu-

lizia e vericare che l’ingresso dell’acqua non sia

ostruito.

▶ Aprire il rubinetto (Fig.6-2).

Nota: Ermeticità

Prima dell’uso controllare la presenza di perdite nei giunti fra il rubinetto e il tubo di in-

gresso attivando il rubinetto.

6-3

6.3 Preparazione del bucato

▶ Ordinare gli indumenti a seconda del tessuto (co-

tone, sintetici, lana o seta) e a seconda del livello di sporcizia (Fig. 6-3). Prestare attenzione alle

etichette sugli indumenti che forniscono indica-

zioni a livello di lavaggio.

▶ Separare gli indumenti bianchi da quelli colorati.

Lavare prima a mano gli indumenti colorati per vericare che non perdano colore o si rovinino.

▶ Svuotare le tasche (chiavi, monete, ecc.) e to-

gliere gli oggetti decorativi più duri (ad esempio

spille).

▶ Gli indumenti senza orli, i capi delicati e i tessuti

delicati come ad esempio le tende sottili, vanno messi in un apposito sacchetto pensato per questa tipologia di indumenti (il lavaggio a mano o il lavaggio a secco sarebbero due opzioni migliori).

▶ Chiudere cerniere, chiusure in velcro e gancetti,

vericare che i bottoni siano saldamente cuciti.

▶ Mettere i capi più particolari, ad esempio quelli

senza orlo, oppure quelli delicati (intimo) e quelli piccoli come ad esempio calzini, cinghie, reggiseni, ecc. all’interno di un sacchetto da lavaggio.

▶ Srotolare i pezzi più grandi di tessuto quali ad

esempio lenzuola, copriletto, ecc.

▶ Capovolgere i jeans i tessuti stampati, decorati

o particolarmente carichi di colore; se possibile, lavare separatamente.

ATTENZIONE!

Gli articoli non in tessuto, come anche quelli piccoli, slacciati o con estremità appuntite

potrebbero causare anomalie di funzionamento e danni sia agli indumenti che alle apparecchiature.

Tabella per prendersi cura degli indumenti

Lavaggio

Lavabile no a 95°C lavaggio normale

Lavabile no a 40°C lavaggio normale

Lavabile no a 30°C lavaggio normale

Lavaggio a mano

max. 40°C

Candeggio

Qualsiasi candeg-

giante è consentito

Asciugatura

Asciugare normalmente

in asciugatrice

Asciugatura su lo da

bucato

Stiro

tirare a una temperatura massima di 200 °C

Non stirare

Cura professionale per vostri tessuti

Lavaggio a secco con

tetracloroetene

Lavaggio a secco

professionale

Lavabile no a 60°C lavaggio normale

Lavabile no a 40°C lavaggio delicato

Lavabile no a 30°C lavaggio delicato

Non lavare

Solo ossigeno/

non -cloro

Asciugare in asciugatrice

con il programma delicato

Asciugatura in piano

Stirare a una tempe-

ratura massima 150°C

Lavaggio a secco

con idrocarburi

Non eseguire lavaggio a secco professionale

6-Uso quotidiano

Lavabile no a 60°C lavaggio delicato

Lavabile no a 40°C lavaggio molto

delicato

Lavabile no a 30°C lavaggio molto

delicato

Non candeggiare

Non asciugare in asciugatrice

Stirare a una tempe-

ratura bassa massima di 110 °C; senza vapore (lo stiro a vapore potrebbe causare danni irreversibili)

Non lavare a secco

6.4 Caricamento dell’apparecchiatura

▶ Inserire il bucato, un pezzo alla volta ▶ Non sovraccaricare. Si prega di notare che il carico massimo varia a seconda dei pro-

grammi! Regola per il carico massimo: Lasciare uno spazio libero di quindici cm circa fra il

carico e la parte superiore del cestello.

▶ Chiudere l’oblò facendo attenzione. Vericare che non vi siano degli indumenti che

ostruiscono.

6-Uso quotidiano

6.5 Selezionare il detersivo

▶

usato. ▶ Servirsi unicamente di detersivi approvati per essere usati all’interno di lavatrici. ▶

l ana. ▶ Attenersi sempre alle indicazioni fornite dal produttore del detersivo. ▶ Non usare agenti detergenti secchi come ad esempio tricloroetilene e prodotti simili.

Scegliere il detergente migliore

Tipo di detergente

Quotidiano Colore Delicati Speciale Ammorbiden-

Programma

Cotone

Sintetici - - L/P - o

L/P L/P - - o

Misti

Baby Care

Hygienic

Intimo

Cotone 20°C

Eco 40-60

Rapido L/P L/P - - o

Express 15 min

Sport - - L/P L/P o

Lana

Delicati/Seta - - - L/P -

Jeans L/P L/P L - o

Piumone

L/P L/P - - o

L/P L/P L - o

L/P L/P - - o

L L - - o

- - L/P L/P -

- - L L/P -

L = detergente gel-/liquido P = detergente in polvere O = opzionale _ = no

Consigliamo di usare:

▶ Polvere per il bucato: da 20°C a 90°C* (miglior utilizzo: 40-60°C) ▶ Detersivo per i colori: da 20°C a 60°C (miglior utilizzo: 30-60°C) ▶ Detergente Lana/delicati: da 20°C a 30°C (= miglior uso:)

* Scegliere una temperatura di lavaggio 90°C solo per particolari requisiti igienici.

Start/Pause

6-Uso quotidiano

6.6 Aggiunta di detersivo

1. Far fuoriuscire il cassetto del detersivo.

2. Mettere le sostanze chimiche necessarie all’interno degli scomparti corrispondenti (Fig. 6-3)

3. Spingere nuovamente all’interno il cassetto.

Nota:

▶ Togliere i residui di detersivo prima del ciclo di lavaggio successivo dal cassetto del

detergente.

▶ Non usare in modo eccessivo detergenti o ammorbidenti. ▶ Attenersi alle istruzioni fornite sulla confezione del detergente. ▶ Riempire sempre con detergente prima dell’inizio del ciclo di lavaggio. ▶ Il detergente liquido concentrato dovrebbe essere diluito prima di essere aggiunto

nello scomparto 2.

▶ L’uso migliore per il detergente liquido prevede di usare una palla di dosaggio, messa

insieme al bucato all’interno della lavatrice. ▶ ▶ Scegliere con attenzione le impostazioni del programma a seconda dei simboli sulle

etichette del bucato e conformemente alla tabella programma.

6.7 Accendere l’appa recchiatura

recchiatura (Fig. 6-4). Il LED del pulsante “Avvio/Pausa” lampeggia.

6.8 Selezionare un programma

Per ottenere risultati di lavaggio impeccabili, selezionare un programma che si adatti al livello di sporcizia, e al tipo di bucato.

Ruotare la manopola del programma (Fig. 6-5) per selezionare il programma giusto. Il LED del programma relativo di accende e vengono visualizzate le im-

6-3

6-46-5

Nota: Rimozione odori

Prima di iniziare a usare il dispositivo consigliamo di usare il programma Hygienic senza carico e un po’ di detersivo nello scomparto del detersivo (2) oppure un detersivo particolare per togliere i residui che potrebbero causare danni.

6.9 Aggiunge re singole opzioni

Selezionare le opzioni e le impostazioni richieste (Fig.

6-5);

rimandiamo al PANNELLO DI CONTROLLO.

Centrifuga

Temp. Steam wash

Extra

risciacquo

Turbo

Fine

ritardata

6-6

6-Uso quotidiano

6-7

Avvio/pausa

6.10 Avviare il programma di lavaggio

Premere il pulsante “Avvio/Pausa“ (Fig. 6-7) per avviare. Il LED del pulsante “Avvio/Pausa” smette di lampeg-

L’apparecchiatura opera conformemente alle impo-

lando il programma.

6.11 Interrompere - annullare il programma di lavaggio

Per interrompere un programma in funzione premere delicatamente il pulsante “Avvio/ Pausa”. Il LED sopra al pulsante lampeggia. Premerlo nuovamente per riprendere il funzionamento.

Per annullare un programma di lavaggio e tutte le sue opzioni.

1. Premere il pulsan

3. Eseguire il programma CENTRIFUGA e selezionare “no Speed” (tutte le spie sono spente) per scaricare l’acqua.

4. Selezionare un nuovo programma, quindi avviarlo.

te “Avvio/Pausa” per interrompere il programma in funzione.

6.12 Dopo il lavaggio

Nota: Blocco oblò

▶ Per ragioni di sicurezza l’oblò della lavatrice viene di norma parzialmente bloccato du-

aver annullato correttamente il programma (cfr. descrizione più sopra).

▶ In caso di elevato livello dell’acqua, temperatura dell’acqua elevata e in fase di centri-

fuga non sarà possibile aprire l’oblò; viene visualizzato il simbolo Loc1-

2. L’apparecchiatura si spegne automaticamente.

3. Togliere il bucato non appena possibile in modo delicato, evitando così che si increspi ulteriormente.

4. Spegnere l’alimentazione di acqua.

5. Togliere il cavo di alimentazione.

6. Aprire l’oblò per evitare la formazione di umidità e cattivi odori. Lasciarlo aperto mentre l’apparecchiatura non è in funzione.

End.

Nota: Modalità Standby / Modalità di risparmio energetico

L’apparecchiatura accesa passa in modalità standby se non viene attivata entro 2 minuti prima dell’avvio del programma oppure al termine del programma stesso. Il display si spegne. Ciò consente di risparmiare energia. Per interrompere la modalità standby premere il pulsante “ON/OFF”.

6.13 Attivare o disattivare il segnale acustico

Il segnale acustico può essere deselezionato ove necessario:

1. Accendere l’apparecchiatura.

2. Selezionare il programma CENTRIFUGA.

3. Premere contemporaneamente il pulsante “Fine ritardata” e il pulsante “Extra risciacquo”, quindi tenerli premuti per circa 3 secondi. “ gnale acustico viene disattivato.

Per attivare il segnale acustico premere questi nuovamente questi due pulsanti. “ PEEb OFF” viene visualizzato.

bEEP ON

” viene visualizzato e il se -

Uso rispettoso nei confronti dell’ambiente

▶ Per sfruttare al meglio l’energia, l’acqua, il detergente e il tempo consigliamo di atte-

nersi alle indicazioni relativamente al carico massimo. ▶ Non sovraccaricare (lasciare lo spazio di una mano sopra al bucato). ▶ Per indumenti leggermente sporchi, selezionare il programma di Express 15 min. ▶ Applicare dosaggi esatti per ogni lavaggio. ▶ Scegliere la temperatura di lavaggio adeguata più bassa possibile - i detergenti mo-

▶ ▶ Selezionare la velocità di centrifuga massima qualora venga asciugata un’asciugatri-

ce domestica.

7-Lavaggio rispettoso dell’ambiente

8-Cura e pulizia

8-1

8-2

8-3 8-4

8-5

8.1 Pulizia del cassetto detersivo

Pulire il cassetto a intervalli regolari (Fig. 8-1):

2. Premere il pulsante di rilascio, quindi rimuovere il cassetto.

3. pulito, quindi reinserire il cassetto nell’apparecchiatura.

8.2 Pulizia dell’apparecchiatura

▶ Scollegare la macchina durante le operazioni di

pulizia e manutenzione.

▶ Servirsi di un panno morbido con un detergente

liquido per pulire l’alloggiamento della macchina (Fig. 8-2) e le componenti in gomma.

▶ Non usare agenti chimici organici o solventi cor-

rosivi.

valvola di ingresso

Per evitare blocchi dell’alimentazione dell’acqua causati da sostanze solide come ad esempio la calce, pu-

dell’acqua

▶ Scollegare il cavo di alimentazione e chiudere

l’alimentazione idrica.

▶ Svitare il tubo di ingresso dell’acqua sulla parte

posteriore (Fig. 8-3) dell’apparecchiatura oltre che sul rubinetto.

▶

8-4).

▶

8.4 Pulizia del cestello

▶ Togliere le componenti metalliche lavate per sba-

glio, come ad esempio spille, monete, ecc, dal cestello (Fig. 8-5) dato che causano macchine di ruggine e danni.

▶ Servirsi di un detergente senza cloro per la rimozio-

ne delle macchie di ruggine. Osservare i segnali di avvertenza del produttore dell’agente detergente.

▶ Non usare oggetti pesanti o lana di roccia per le

Nota: Igiene

Per interventi di manutenzione regolare consigliamo di avviare il programma Hygienic senza carico per eliminare i possibili residui danni con cadenza trimestrale. Aggiungere un po’ di detersivo nello scomparto dell detersivo(2) - oppure usare un detersivo speciale.

operazioni di pulizia.

8-Cura e pulizia

8.5 Lunghi periodi di inutilizzo

Qualora l’apparecchiatura non venga usata per periodi più lunghi:

1. Togliere la spina elettrica (g. 8-6).

2. Spegnere l’alimentazione idrica (Fig. 8-7).

3. Aprire l’oblò per evitare la formazione di umidità e

cattivi odori. Lasciare aperto l'oblò quando la macchina non è in funzione.

Prima dell’uso successivo controllare con attenzione il cavo di alimentazione, la linea di ingresso dell’acqua e il tubo di scarico. Vericare che tutto sia installato correttamente e che non vi siano perdite.

Nota: Igiene

Dopo lunghi periodi di inutilizzo, consigliamo di usare il programma Hygienic senza cari- co e un po’ di detersivo nello scomparto dell’agente di lavaggio (2) oppure un detersivo

particolare per togliere i residui che potrebbero causare danni.

8.6 Filtro della pompa

Pulire il ltro una volta al mese e controllare il ltro della pompa per vericare se il dispositivo:

▶ non scarica l’acqua. ▶ non gira. ▶ causa rumori anomali in fase di funzionamento.

AVVERTENZA!

Attenzione! Rischio di scottatura! L’acqua all’interno del ltro della pompa può essere molto calda! Prima di agire vericare che l’acqua si sia rareddata.

8-6 8-7

8-8

8-10 8-11

8-9

1. Spegnere e scollegare la macchina (Fig. 8-8).

2. Aprire l’aletta di servizio. Sarà possibile usare una

moneta o un cacciavite (Fig. 8-9).

3. Fornire un contenitore piatto per raccogliere l’acqua (Fig. 8-10). Il quantitativo di acqua potrebbe esse-

re importante!

4. Estrarre il tubo di scarico e tenere l’estremità so-

pra al contenitore (Fig. 8-10).

5. Estrarre il tappo-guarnizione dal tubo di scarico

(Fig. 8-10).

6. Dopo aver completato lo scarico, chiudere il tubo di scarico (Fig. 8-11) e spingerlo nuovamente

all’interno dell’apparecchiatura.

7. Svitare e togliere in senso anti-orario il ltro della

pompa (Fig. 8-12).

8. Eliminare contaminanti e sporcizia (Fig. 8-13).

8-12

8-13

8-Cura e pulizia

8-14 8-15

ATTENZIONE!

▶ La guarnizione del ltro della pompa deve essere pulita e non danneggiata. Qua-

lora il coperchio non sia completamente chiuso, l’acqua potrebbe fuoriuscire.

▶ Il ltro deve essere in posizione, oppure potrebbe portare a perdite.

9. Pulire con attenzione il ltro della pompa, ad

esempio servendosi di acqua di rubinetto (Fig.

8-14).

10. Fissarlo nuovamente in modo completo (Fig. 8-15).

11. Chiudere l’aletta di servizio.

9-Guida alla risoluzione dei problemi

caso di problemi controllare tutte le possibilità indicate e attenersi alle seguenti istruzioni prima di contattare il servizio post vendita. Cfr. ASSISTENZA CLIENTI.

AVVERTENZA!

▶ Prima di eseguire qualunque intervento di manutenzione, spegnere l'apparecchio ed

estrarre la spina dalla presa.

▶ Gli interventi di manutenzione sulla strumentazione elettrica vanno eseguiti unica-

mente da elettricisti esperti, dato che l’esecuzione di riparazioni in modo non adeguato può causare gravi danni alla strumentazione.

▶ Un cavo di alimentazione danneggiato va sostituito unicamente dal produttore, dal

9.1 Codici informativi

I seguenti codici vengono visualizzati unicamente per informazioni relative al ciclo di lavaggio. Non è richiesto nessun intervento.

Codice Messaggio

6 30

P--1 2/3

End

cLo1-

LocI-

bEEP OFF

bEEP ON

SPEEd uP

Il tempo del ciclo di lavaggio restante sarà di 1 ora e 25 minuti

sarà di 6 ore e 30 minuti

Vengono scelti 1/2/3 risciacqui aggiuntivi (cfr. i PULSANTI FUNZIONE “Extra risciacquo”).

Il ciclo di lavaggio è concluso. L’apparecchiatura si spegne automaticamente.

La funzione blocco bambini è attivata

L’oblò viene chiuso dato l’elevato livello dell’acqua, la temperatura dell’acqua elevata o il ciclo di centrifuga.

Il segnale acustico è disattivato

Il segnale acustico è attivato

La funzione “Turbo” è attivata

9.2 Guida alla risoluzione dei problemi con codice display

Problema Causa Soluzione

FC1 FC2

UnB

oppure

• Sensore livello acqua.

• Errore di comunicazione anomalo

• Carico non equilibrato • Controllare ed equilibrare il carico del bucato

• Contattare il servizio post-vendita.

all’interno del cestello. Ridurre il carico.

9-Guida alla risoluzione dei problemi

Problema Causa Soluzione

CLR FLTR

• Errore di scarico, l’acqua non è completamente scaricata dopo 6 minuti

• Blocco - errore. • Chiudere correttamente l’oblò.

• Livello dell’acqua non raggiunto dopo

8 minuti.

• Il tubo di scarico si sta svuotando da solo mediante sifone.

• Livello di protezione acqua • Contattare il servizio Post vendita

• Sensore di temperatura • Contattare il servizio post-vendita.

• Errore di riscaldamento

• Motore • Contattare il servizio post-vendita.

•

• Controllare l’installazione del tubo di

scarico.

• aperto e che la pressione dell’acqua sia normale.

• Controllare l’installazione del tubo di scarico.

• Contattare il servizio post-vendita.

9.3 Guida alla risoluzione dei problemi senza codice display

Problema Causa Soluzione

La lavatrice non funziona.

La lavatrice non viene riempita di acqua.

La macchina scarica mentre è in fase di riempimento.

Guasto del sistema di scarico.

• Il programma non è ancora partito. • Controllare il programma, quin-

• L’oblò non è stato chiuso corretta-

mente.

• La macchina non è stata accesa. • Accendere la macchina.

• Guasto di alimentazione. • Controllare l’alimentazione.

• Il blocco bambini è attivato. • Disattivare il blocco bambini.

• Assenza di acqua. • Controllare il rubinetto dell’ac-

• Il tubo di ingresso è piegato. • Controllare il tubo di ingresso.

• -

cato.

• La pressione dell’acqua è inferiore a

0.03 MPa.

• L’oblò non è stato chiuso correttamente.

• Guasto dell’alimentazione dell’acqua.

• L’altezza del tubo di scarico è inferiore agli 80 cm.

• L’estremità del tubo di scarico arriva nell’acqua.

• Il tubo di scarico è bloccato. • Sbloccare il tubo di scarico.

•

• L’estremità del tubo di scarico è su-

periore di 100 cm rispetto al livello del pavimento.

di avviarlo.

• Chiudere correttamente l’oblò.

qua.

• gresso.

• Controllare la pressione dell’acqua.

• Chiudere correttamente l’oblò.

• Controllare che l’alimentazione

dell’acqua funzioni correttamente.

• sia installato correttamente.

• non sia immerso in acqua.

•

sia installato correttamente.

Problema Causa Soluzione

Forti vibrazioni mentre la centrifuga è in

corso.

Il funzionamento si interrompe prima del completamento

del ciclo di lavaggio.

Il funzionamento si interrompe per alcuni momenti.

C’è troppa schiuma

galleggiante nel ce-

stello e/o nel cassetto

del detergente.

Regolazione automatica del tempo di

lavaggio. La centrifuga non va

a buon ne.

Risultati di lavaggio

non soddisfacenti.

Sul bucato ci sono

residui del detersivo in polvere.

Il bucato presenta delle chiazze di colore grigio.

9-Guida alla risoluzione dei problemi

• Non sono stati rimossi i bulloni di trasporto.

• L’apparecchiatura non ha una posizione solida.

• Il carico della macchina non è corretto.

• Guasto acqua o guasto elettrico. • Controllare l’alimentazione di

• L’apparecchiatura visualizza il codi-

ce di errore.

• Problema dovuto allo schema di

carico.

• Il programma esegue un ciclo di ammollo.

• Il detersivo non è adeguato. • Controllare le istruzioni del de-

• Uso di un quantitativo eccessivo di

detergente.

• Verrà regolata la durata del programma di lavaggio.

• Sbilanciamento del carico. • Controllare il carico della mac-

• Il livello di sporcizia non è conforme

al programma selezionato.

• La quantità di detergente non era suciente.

• Il carico massimo è stato superato. • Ridurre il carico.

• Il bucato non è stato distribuito in

modo uniforme all’interno del cestello.

• Le particelle insolubili di detergente possono ri-presentarsi come puntini bianchi sul bucato.

• Queste chiazze sono causate da grassi quali ad esempio olio, panna

o pomate.

• Togliere tutti i bulloni di trasporto.

• Vericare che l’apparecchiatura sia

saldamente appoggiata in piano e che sia a bolla.

• Controllare il peso e il bilanciamento del carico.

corrente e l’alimentazione idrica.

• Prendere in considerazione i codici di errore.

• Ridurre o regolare il carico.

• Annullare il programma e riavviare.

tergente.

• Ridurre il quantitativo di detergente.

• Questo è normale e non inuisce sulle funzionalità dell’appa-

recchiatura.

china e del bucato ed eseguire

nuovamente il programma di

centrifuga.

• Selezionare un altro programma.

• Scegliere il detergente a secon- da del livello di sporcizia, e in linea con le speciche tecniche

del produttore.

• Ammorbidire il bucato.

• Eseguire un ulteriore risciac- quo.

• Provare a spazzolare via i punti

bianchi dal bucato.

• Scegliere un altro detergente.

• Pre-trattare il bucato con un

detergente speciale.

9-Guida alla risoluzione dei problemi

Qualora compaiano nuovamente i messaggi di errore dopo aver intrapreso le misure necessarie, spegnere l’apparecchiatura, scollegare l’alimentazione e contattare l’assistenza

clienti.

Nota: Formazione di schiuma.

Se durante il ciclo di centrifuga si forma troppa schiuma, il motore si ferma e la pompa di scarico viene attivata per 90 secondi. Se l’eliminazione della schiuma non va a buon ne per 3 volte consecutive, il programma si conclude senza centrifuga.

9-1

9.4 In caso di guasto all‘alimentazione

Il programma attuale, e le relative impostazioni, verranno salvate. Quando viene ripristinata l’alimentazione, l’apparecchiatura inizia nuovamente a funzionare.

In caso di guasto di alimentazione durante l’esecuzione del programma il meccanismo di apertura dell’oblò

è bloccato meccanicamente. Se il bucato deve essere tolto, il livello dell’acqua non deve essere visibile

dall’oblò. - Pericolo di ustioni!

▶ Abbassare il livello dell’acqua a seconda dei pas-

saggi da 1 a 6 del capitolo CURA E PULIZIA (FILTRO

DELLA POMPA).

▶ Tirare le leva (A) sotto all’aletta di servizio (Fig. 9-1)

no a che l’oblò non si sblocca con un clic delicato.

▶ Fissare tutte le componenti e chiudere l’aletta di

servizio.

10-Installazione

10.1 Procedimento

▶

Estrarre il dispositivo dall'imballaggio.

▶

Togliere tutti i materiali dell’imballaggio, la base in polistirene, e tenere il tutto fuori dalla portata dei bambini. In fase di apertura della confezione, sul sacchetto e sull’oblò si potrebbero vedere delle goccioline di acqua. Si tratta di un fenomeno normale dovuto ai collaudi eseguiti in fabbrica.

Nota: Smaltimento dell’imballaggio

Conservare tutti i materiali dell'imballaggio fuori dalla portata dei bambini e smaltirli in modo rispettoso dell'ambiente.

10.2

Istruzioni per l'installazione dei pannelli per

10-1

(1) (2)

la riduzione del rumore

1. Aprendo la confezione troverete i pannelli per la riduzione del rumore (Fig. 10-1).

2. Appoggiare il retro della lavatrice sul pavimento con l'oblò rivolto verso l'alto ed il lato inferiore verso l'operatore.

3. Prendere i pannelli e rimuovere la pellicola protettiva biadesiva;posizionare i pannelli sotto la lavatrice come

mostrato nella ﬁgura 10-1(3) ,i due pannelli più lunghi in posizione 1 e 3, i due più corti in posizione 2 e 4. Inﬁne

riportare la macchina in postazione verticale.

2x 2x

(3)

Nota: L'installazione dei pannelli per la riduzione del rumore è facoltativa e la mancata

installazione non pregiudica il corretto funzionamento dell'elettrodomestico e non causa danni al prodotto.

10.3 Eliminare i bulloni di trasporto

le componenti e proteggerle dalle vibrazioni all’interno

re danni interni.

Togliere i 4 bulloni sul lato posteriore ed estrarre i distanziatori in plastica (Fig. 10-2) (Fig. 10-3).

2. Riempire i fori rimasti con tappi di chiusura (Fig.10-4) (Fig.10-5).

10-2

10-3

10-510-4

10-Installazione

Nota: Conservare in un luogo sicuro

Tenere i bulloni di trasporto in una posizione sicura per poterli riutilizzare in seguito. Quando l’apparecchiatura deve essere spostata, come prima cosa procedere alla re-installazione dei bulloni.

10.4 Spostamento dell’apparecchiatura

Se l’apparecchiatura deve essere spostata in un luogo lontano, riposizionare i bulloni di

1. Togliere i tappi di chiusura.

2. Togliere il coperchio posteriore

3. Inserire i distanziatori in plastica e i bulloni di trasporto.

4. Serrare i bulloni con una chiave.

5. Riposizionare il coperchio posteriore.

10-6

10.5 Regolazione dei piedini

Regolare tutti i piedini (Fig. ) 6-01 per ottenere una posizione di perfetto equilibrio. In questo modo le vibrazioni e il conseguente rumore in fase di utilizzo, verranno ridotti al minimo. Verrà inoltre ridotta l’usura dei materiali. Consigliamo di usare una bolla per eseguire le regolazioni. Il pavimento dovrebbe essere quanto più stabile e in piano.

1. Allentare il dado di blocco (1) servendosi di una chiave inglese.

2. Regolare l’altezza ruotando i piedini (2).

3. Serrare il dado di blocco (1) contro l’alloggiamento.

10.6

Collegamento dello scarico dell’acqua

Fissare il tubo di scarico dell’acqua in modo corretto alle tubazioni. Il tubo deve raggiungere un’altezza compresa fra 80 e 100 cm dal pavimento. Ove possibile, tenere sempre il

10-Installazione

Sarà possibile eseguire i seguenti collegamenti:

10.6.1 Tubo di scarico al lavandino

10.6.2 Collegamento del tubo di scarico all’acqua di scarico

10.6.3 lavandino

AVVERTENZA!

▶ Servirsi unicamente del set di tubi fornito in dotazione per eseguire il collegamento. ▶ Non riutilizzare mai set di tubi vecchi! ▶ Collegare unicamente ad alimentazioni di acqua fredda. ▶

10-8

▶ Sospendere il tubo di scarico col supporto a U

sull’estremità di un lavandino di dimensioni ade-

guate(ﬁg.10-7).

▶ Proteggere quanto basta il supporto a U per im-

pedirne lo scivolamento.

▶ Il diametro interno del tubo di scarico deve come

minimo essere 40 mm.

▶ Mettere il tubo di scarico per circa 80 mm all’in-

terno del tubo dell’acqua di scarico.

▶ Fissare il supporto a U e tenerlo saldamente in

posizione (Fig. 10-8).

▶ La giunzione deve avvenire sopra al sifone ▶ Viene di norma usato un collegamento a tappo,

chiuso da un cuscinetto (A). Togliere per evitare eventuali malfunzionamenti (Fig. 10-9).

▶ Fissare il tubo di scarico con una fascetta.

10-7

10-9

ATTENZIONE!

▶

perdite. Qualora il tubo di scarico venga posizionato a terra, oppure se il tubo si trova a un’altezza inferiore agli 80 cm, la lavatrice continuerà a scaricare in fase di riempimento (autosifonaggio).

▶ Il tubo di scarico non va allungato. Ove necessario, contattare il servizio post-vendita.

10-Installazione

10-1110-10

Nota: Sistema di interruzione acqua (Aquastop):

stop protegge dalle perdite di acqua riducendo automaticamente la fornitura di acqua in caso di tubi con delle perdite. Ciò è indicato da un indicatore rosso (C). Sarà necessario provvedere alla sostituzione del tubo.

10-12

10.7 Collegamento all’acqua fredda

1. Collegare il tubo di ingresso dell’acqua con l’estremità ad angolo all’apparecchiatura (Fig.

10-10). Serrare il giunto a vite con una mano.

2. Collegare l’altra estremità a un rubinetto

10-11

10.8 Collegamento Elettrico

▶ la sorgente di alimentazione, la presa e il fusibile

siano adeguati alla targhetta informativa.

▶ la presa di alimentazione sia dotata di messa a terra

e non vengano usate ciabatte o prolunghe.

▶ il cavo di alimentazione e la presa siano conformi a

quanto indicato.

▶ Solo per il Regno Unito: La spina del Regno Unito

soddisfa lo standard BS1363A.

Inserire la spina nella presa (Fig. 10-12).

AVVERTENZA!

▶

▶ Fare attenzione ed evitare che queste componenti vengano schiacciate, piegate o

attorcigliate.

▶ Se il cavo di alimentazione è danneggiato, deve essere sostituito dall’agente di servi-

Nota: Igiene

Dopo ogni installazione o dopo lunghi periodi di inutilizzo, prima di iniziare a usare il dispositivo e per interventi di normale manutenzione, consigliamo di usare il programma HYGIENIC senza carico e un po’ di detersivo nello scomparto del detersivo (2) oppure un detersivo particolare per togliere i residui che potrebbero causare danni.

11.2 Dati tecnici aggiuntivi

11-Dati tecnici

Corrente in A

Pressione dell’acqua in MPa

gk ni otten oseP

11.3 Dimensioni prodotto

DIMENSIONI PRODOTTO

HW100-B12636NE HW70-B12636N

zH05/~V 042-022V ni enoisneT

0002W ni xam aznetoP

0.03≤P ≤1

6474

LATO SUPERIOREPareteLATO ANTERIORE

HW100-B12636NE HW70-B12636N

A Altezza mm

B Larghezza mm

Profondità mm

D Profondità oblò aperto mm

Distanza minima dall’oblò alla

parete adiacente mm

Nota: L’altezza esatta della lavatrice dipende dall’altezza dei piedini alla base della macchina.

850 850

595 595

600 460

1100 960

400 400

Lo spazio in cui si installa la lavatrice deve essere almeno 40 mm più largo e 20 mm più profondo delle sue dimensioni.

11.3 Standard e Direttive

Questo prodotto soddisfa i requisiti di tutte le direttive CE applicabili con i corrispondenti standard armonizzati, il che gli conferisce la marcatura CE.

12-Assistenza clienti

Consigliamo di fare riferimento alla nostra Assistenza Clienti Haier; consigliamo inoltre di servirsi di componenti originali.

In caso di problemi col dispositivo, controllare come prima cosa la sezione GUIDA ALLA RISOLUZIONE DEI PROBLEMI.

Qualora non fosse possibile trovare una soluzione, contattare

▶ il proprio rivenditore locale ▶ l’area Assistenza & Supporto su www.haier.com dove è possibile trovare numeri di

telefono e Domande Frequenti e da dove è possibile attivare la richiesta di intervento.

Le informazioni si trovano sulla targhetta.

Modello ____________________ Numero seriale _____________________

Consigliamo inoltre di controllare la Scheda Garanzia fornita in dotazione col prodotto qualora si debba fare ricorso alla garanzia.

Per richieste commerciali generiche indichiamo qui di seguito i nostri indirizzi in Europa:

Indirizzi Haier europei

Paese* Indirizzo postale Paese* Indirizzo postale

Haier Europe Trading SRL

Italia

Spagna Portogallo

Germania Austria

Regno Unito

*Per ulteriori informazioni rimandiamo a www.haier.com

Via De Cristoforis, 12 21100 Varese ITALIA

Haier Iberia SL Calle Marruecos 200 08019 Barcellona SPAGNA

Haier Deutschland GmbH Konrad-Zuse-Platz 6 81829 München GERMANY

Haier Appliances Regno Unito Co.Ltd. One Crown Square Church Street East Woking, Surrey, GU21 6HR Regno Unito

Francia

Belgio-FR Belgio-NL Paesi Bassi Lussemburgo

Polonia Repubblica Ceca Ungheria Grecia Romania Russia

Haier Francia SAS 3-5 rue des Graviers 92200 Neuilly sur Seine FRANCIA

Haier Benelux SA Anderlecht Route de Lennik 451 BELGIO

Haier Polonia Sp. zo.o. Al. Jerozolimskie 181B 02-222 Varsavia POLONIA

12-Assistenza clienti

0020509288D

Haier HW70-B12636N, HW100-B12636NE User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
