Haier HSU-12HTM103-R3 User Manual

КОМНАТНЫЕ СПЛИТ-КОНДИЦИОНЕРЫ
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И МОНТАЖУ

1. ОСНОВНЫЕ ЧАСТИ КОНДИЦИОНЕРА........................3

2. РЕЖИМЫ РАБОТЫ.........................................................5

3. МОНТАЖ ВНУТРЕННЕГО БЛОКА................................11

4. УХОД ЗА КОНДИЦИОНЕРОМ......................................14

5. МЕРЫ БЕЗОПАСНОСТИ..............................................15

6. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ ВНУТРЕННЕГО

БЛОКА.............................................................................16

7. ПРЕДОСТЕРЕЖЕНИЯ ПРИ МОНТАЖЕ НАРУЖНОГО

БЛОКА.............................................................................17

8. ПОГРУЗО-РАЗГРУЗОЧНЫЕ РАБОТЫ, ХРАНЕНИЕ

9. ПЕРЕМЕЩЕНИЕ НА ДРУГУЮ МОНТАЖНУЮ

ПОЗИЦИЮ......................................................................23

10. СХЕМА СОЕДИНЕНИЯ БЛОКОВ................................28

11. ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ.......29

HSU-09HTM103/R3(DB)-IN

12. МОНТАЖ НАРУЖНОГО БЛОКА

13. ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ НАРУЖНОГО
БЛОКА

14. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

.

...19

..................................

............................................................................

..........................

36

41

42

Внимательно прочитайте данное руководство перед началом эксплуа­тации кондиционера.
Сохраняйте руководство для последующих обращений к нему.
Наружный блок заправлен хладагентом R32.

0011501392

Nederlan ds

Перед тем, как приступить к эксплуа­тации кондиционера, внимательно
прочитайте инструкции по технике
безопасности, приведенные в данном
руководстве.

Храните данное руководство в легкодоступном для пользователя месте.

Кондиционер предназначен для
работы на хладагенте R32.

ПРЕДУПРЕЖДЕНИЯ :

Для чистки кондиционера и для ускорения выполнения функции оттаивания не используйте средства
и методы, которые не рекомендованы производителем.

·

Кондиционер должен храниться в помещении, где отсутствуют устройства, представляющие для
кондиционера риск возгорания, например, открытое пламя, работающие газовые приборы или элек-

·

тронагреватели.
Следует соблюдать особую осторожность, чтобы не повредить какой-либо элемент холодильного

контура кондиционера. Например, фреоновые трубки можно нечаянно проколоть острым предметом

·

или согнуть их.
Примите к сведению, что при утечке хладагента его запах можно не почувствовать.

·

Кондиционер должен храниться, устанавливаться и эксплуатироваться в помещении, площадь которо-

·

го не менее 3 м
При повреждении сетевого кабеля обратитесь к производителю, в авторизованный сервис-центр или к

·

квалифицированному специалисту для его замены.
Кондиционер можно использовать детям, достигшим 8-летнего возраста, людям с ограниченными

·

физическими, сенсорными или умственными способностями, а также людям, не обладающим доста­точным опытом и знаниями, но только в том случае, если вышеуказанные лица находятся под наблю­дением, проинструктированы надлежащим образом относительно безопасной эксплуатации кондицио­нера и осознают возможные риски.

Детям запрещается играть с кондиционером. Чистка устройства может выполняться детьми только
под присмотром взрослых.

·

Электроподключение кондиционера должно выполняться в соответствии с действующими региональ­ными нормами и правилами по выполнению электромонтажных работ.

·

Все кабели должны иметь европейскую идентификационную маркировку проводов. При отсоединении
кабелей во время проведения монтажных работ необходимо, чтобы провод заземления отсоединялся

·

в последнюю очередь.
В качестве прерывателя цепи электропитания кондиционера следует использовать взрывозащищен-

·

ный выключатель с размыканием всех полюсов и расстоянием между контактами при размыкании не
менее 3 мм. Выключатель должен устанавливаться в стационарной проводке.

Монтаж кондиционера должен выполняться квалифицированными специалистами в соответствии с

·

действующими региональными нормами и правилами.
Кондиционер должен быть надлежащим образом заземлен.

·

В электроцепи кондиционера необходимо установить взрывозащищенный размыкатель цепи с защи-

·

той при утечке на землю.
Для заправки кондиционера, выполняемой при его монтаже, переустановке или ремонте, можно

использовать только тот хладагент, который указан на шильде наружного блока, т.е. R32. Применение

·

других хладагентов может привести к нанесению вреда здоровью человека, а также к неисправностям
и выходу кондиционера из строя.

Тип межблочного кабеля ПВС (ВВГ) (имп. маркировка H07RN-F).

2

.

·

2

1

4

2

8

3

6

7

1

2

1

2

3

Индикатор режима работы

(голубой - охлаждение, красный - обогрев, зеленый - здоровье)

В зависимости от модели блока внешний вид передней панели
поставляемого блока может отличаться от показанной на рисунке.

4

3

Рисунок приведен только для наглядности, внешний вид
поставляемого блока может отличаться от представленно­го.

3

управления

1.

2.

3.

4.

5.

6.

7.

8.

ЗДОРОВЬЕ

Иконка

9.

10.

11.

12.

13.

вентилятора: низкая (НИЗК); средняя (СРЕД); высокая (ВЫСОК),а также для
выбора автоматического режима работы вентилятора (АВТО).

14.

включения/выключения по таймера.

15.

16.

17.

18.

19.

20.

Кнопка АВТО ЖАЛЮЗИ Используется для изменения направления воздушного потока.

21.

22.

Кнопки

23.

24.

или других дополнительных режимов.

25.

ДОПОЛН. ФУНКЦИИ

Используются для установки времени включения/выключения таймера.

ВЫХОД

И

ТИХИЙ

Используется для включения бесшумного режима.

Используется для выбора одной из трех скоростей

Используется для установки времени.

Целью этой функции является очистка испарителя.

индикации на панели внутреннего блока

заслонки.

Установка батареек питания

Снимите крышку секции батареек,

1

потянув ее в направлении стрелки,
как показано на рисунке.

Вставьте батарейки (2 шт. - тип

2

R-03, пальчиковые).

При установке соблюдайте полярность " + "/"-".

3

Закройте крышкой секцию батареек питания.

4

Примечание: если предполагается, что пультом управления долгое время
пользоваться не будут, рекомендуется вынуть из него батарейки питания.
Если после выемки батареек на дисплее будет присутствовать какое-то
изображение, нажмите кнопку Reset.

Рекомендации при использовании пульта ДУ:

● Расстояние между передатчиком пульта и приемником ИК-сигнала
внутреннего блока не должно превышать 7 м. Кроме того, между
ними не должно быть никаких препятствий.

● Во избежание искажения сигнала при использовании пульта рядом с
устройствами, способными вызывать электромагнитные помехи,
например, мобильными телефонами, осветительными приборами с
электронным управлением и др., расстояние между пультом и
приемником ИК-сигнала должно быть уменьшено.

● Нечеткое изображение или полностью заполненный дислей
свидетельствует о разрядке батареек питания и необходимости их
замены.

● При возникновении сбоя в работе пульта ДУ выньте батарейки, и
через несколько минут вставьте их опять.

4

1. ВКЛ/ВЫКЛ,

.

2.
:

ТЕПЛО

ХОЛОД.

. .

4.

ОСУШ.

.

3.

/

1 °C.

1 °C.

.

ВЕНТ:

.

АВТО,

.

,

ОСУШ,

,

“

.

ТЕПЛО,

+2° ,

.

от

.

.

В режиме вентиляции блок не сможет работать в
режимах ХОЛОД или ТЕПЛО, а также недоступен режим
АВТО, как и настройки температуры. Если включен
режим АВТО для вентилятора, то скорость
определяется комнатной температурой. Функция СОН
также будет недоступна.

.

,

“

,

НИЗК

,

АВТО ЖАЛЮЗИ можно

,

( ) .

/

(

.

.

ВКЛ/ВЫКЛ.

, .

5

.

:

Таймер включения/выключения

Включение (ON) / выключение (OFF) по программе таймера

:

ТАЙМЕР

0.5час

ВКЛ.

по таймеру

0.5час 0.5час

ВЫКЛ.

по таймеру

ВКЛ/ВЫКЛ.

по таймеру

0.5час

ВЫКЛ/ВКЛ.

по таймеру

BLANK

Повтор

ТАЙМЕР

Установка времени включения (ON) / выключения (OFF) по таймеру

Подтверждение установок таймера

ВЫХОД

ТАЙМЕР.

Отмена установок таймера

6

ДОПОЛН.

. Когда значок

ВЫХОД

ДОПОЛН.

ДОПОЛН.

. Когда значок

Дождитесь,

ВЫХОД

ВЫХОД.

Функция «Здоровье»

Нажмите дважды кнопку , затем кнопку , дисплей покажет символ , что подтвердит

успешный пуск функции самоочистки
исчезнет,что означает, что функция самоочистки отменена.

ДОПОЛН.

. Нажмите кнопку , затем кнопку ,символ

ВЫХОД

ДОПОЛН.

ВЫХОД

-

7

ДОПОЛН.

Функция самоочистки - "Авто мойка"

1. Описание функции: Целью данной функции является очистка испарителя

2. Вход и выход: нажмите кнопку самоочистки «Авто мойка», чтобы активировать

функцию; на передней панели блока и пульте управления появится значок «CL»,
действие продолжится в течение 20-30 минут, внутренний блок дважды просигналит

и автоматически выйдет из режима самоочистки, блок вернется в исходный режим;
Повторное нажатие кнопки самоочистки не выключает эту функцию. Для выхода из

режима нажмите кнопку выключения питания или переключитесь в другие режимы.

3. Примечания:
①При включении функции самоочистки, поток воздуха из внутреннего блока

уменьшится или прекратится, выходящий воздух может быть очень холодным.

②При самоочистке происходят колебания температур, и корпус блока подвергается

тепловому расширению и сжатию с характерным звуком, это нормальное
физическое явление.

③Длительность индикации значка “CL” на пульте ДУ и панели блока может

отличаться.

④Самые лучшие условия для чистки теплообменника: температура в помещении

15 °C ~ 27 °C, влажность 35% ~ 60%; внешняя температура 30 °C ~ 40 °C
(режим охлажд.), внешняя температура <10 °C (режим обогрева).

⑤Если воздух слишком сухой (влажность <20%), то из-за отсутствия влаги не

происходит обмерзания; если влажность воздуха слишком высокая
(влажность> 70%), большое количество конденсата смывает лед водой, и
обмерзания также не происходит .

8

ДОПОЛН. ФУНКЦИИ

ПОДТВ./ВЫХОД.

.

ДОПОЛН. ФУНКЦИИ

значок будет отображаться мигающим.

.

.

.

ПОДТВ./ВЫХОД.

.

1° . 2°

. 6 .

СОН

1

.6

1

1°

СОН

9

2° . 4° ，

3 . 3

1°С.

3 .

СОН СОН

Режим комфортного сна доступен в режиме автоматического поддержания температуры АВТО, в
режиме охлаждения «ХОЛОД», в режиме осушения «ОСУШ.» и в режиме обогрева «ТЕПЛО». В режиме
вентиляции режим комфортного сна недоступен.

（ ， ） .

АВАРИЙНЫЙ ВЫКЛ.

. ，

.

，

д

( ),

АВАРИЙНЫЙ ВЫКЛ.

АВАРИЙНЫЙ ВЫКЛ.

30 .

АВАРИЙНЫЙ ВЫКЛЮЧ.

, .

.

16°C.

5

ВКЛ/ВЫКЛ

, ,

.

10

Монтаж внутреннего блока

Необходимые инструменты и

материалы

Отвертка
Кусачки
Ножовка
Перфоратор
Гаечный ключ (17, 19 и 26 мм)
Течеискатель или

мыльный раствор

Динамометрический ключ
(17, 22, 26 мм)
Труборез
Приспособление для

развальцовки труб
Нож

Рулетка
Расширитель-калибратор

Перед подключением сетевого кабеля к гнезду питания убедитесь в
исправности гнезда питания и наличии напряжения на нем.

Параметры источника питания должны соответствовать тем, что указаны в
паспортной табличке кондиционера.

Для подключения кондиционера должен использоваться отдельный силовой
контур.

Гнездо питания должно располагаться в пределах досягаемости сетевого
кабеля кондиционера. Удлинять сетевой кабель нельзя.

Выбор места монтажа

Место монтажа должно обладать достаточной несущей способностью, чтобы
выдержать вес блока, а также не передавать вибрации и шум.

Кондиционер нельзя располагать рядом с источниками тепла или пара;
воздухозаборное и воздухораспределительное отверстия кондиционера не
должны быть загорожены.

Позиция расположения внутреннего блока должна позволять беспрепят­ственное отведение конденсата и подсоединение к наружному блоку.

Внутренний блок должен быть установлен в таком месте, где поток холодно­го или теплого обработанного воздуха мог бы беспрепятственно распреде­ляться по всему помещению.

Рядом с кондиционером должно находиться гнездо сетевого питания, а
вокруг блока должны быть оставлены необходимые сервисные зазоры.

Теле- и радиоприборы, устройства беспроводной связи и управления, лампы
дневного света должны находиться на расстоянии не менее 1 м от кондицио­нера.

Если пульт ДУ управления установлен в держателе на стене, необходимо
убедиться в том, что ресивер внутреннего блока принимает сигнал от пульта
при включенных лампах дневного света.

Источник электропитания

Процедура монтажа

Кондиционер предназначен для работы на R32.

более15см

более

10см

Расстояние по высоте между позицией расположения внутреннего блока и полом должно быть не менее 2 метров.
Внешний вид приобретенного Вами кондиционера может отличаться от показанного на рисунке. Иллюстрации
приведены для наглядности и лучшего понимания процедуры монтажа.

Обратите внимание:
дренажный шланг
приподнимать нельзя

более10см

Возможные направления

подвода трубных линий

Сзади
слева

Влево

Вниз

Сзади
справа

Вправо

При выводе дренажной линии с левой боковой стороны выполните отверстие.

11

Монтаж внутреннего блока

Установка монтажного шаблона и расположение отверстий

Стандартная установка монтажного шаблона на

стене

1. Расположите по уровню монтажный шаблон на стене, учитывая
местонахождение в стенной конструкции балочных перемычек и стоек.
Временно закрепите шаблон на стене одним винтом.

2. Еще раз проверьте уровень расположения шаблона, подвесив нить с
грузом в центральной верхней точке шаблона. Убедившись в
правильности расположения монтажного шаблона, надежно закрепите
его на стене с помощью входящего в комплект поставки винта.

3. Используя рулетку, отметьте на стене месторасположение стенн
отверстия кондиционера.

ого

[ Подвод труб слева или сзади с левой стороны]

При подводе труб слева вырежьте кусачками в корпусе блока
имеющуюся заглушку для соответствующего отверстия.
При подводе труб сзади с левой стороны блока: согните трубы
направлению к маркировке соответствующего отверстия. Маркиров­ка выполнена на теплоизоляции блока.

1. Вставьте дренажный шланг в гнездо теплоизоляции внутреннего
блока.

2. Пропустите межблочный кабель от наружного блока к отверстию в
тыльной части корпуса внутреннего блока. Выведите кабель с
лицевой стороны. Подсоедините кабель.

3. Смажьте поверхность развальцованных фасок труб холодильным
маслом, а затем соедините трубы. Плотно покройте соединение
труб теплоизоляцией и стяните клейкой лентой.

Межблочный кабель

B=Ø60мм B=Ø60мм

20T

35mm

A=130мм C=110мм

B=

B=

Ø

B=

60мм

Ø

Ø

60мм

60мм

A=140мм

35мм

A=150мм

30мм

35T

50T

C=77мм

35мм

C=120мм

B=Ø60мм

30мм

AS25THX- XXX
HSU-09HTM103/R3(DB)-IN

35mm

AS25/35TBXXXX
HSU-12HTM103/R3(DB)-IN

B=Ø60мм

AS50TDXXXX
HSU-18HTM103/R3(DB)-IN

AS60TEXXXX
HSU-24HTM103/R3(DB)-IN

Ø

60мм

B=

60T

45мм

A=70мм

C=113мм

45мм

Крепеж монтажного шаблона на балочной

перемычке или стойке

1. Надежно закрепите на балочной перемычке или стойке прочную планку
(приобретается отдельно). Затем установите на этой планке монтажный
шаблон.

2. Далее следуйте инструкциям, приведенным в предыдущем разделе
«Стандартная установка монтажной пластины-шаблона на стене».

Выполнение сквозного отверстия в стене

Теплоизоляция

Заглушка для
подвода труб справа

Заглушка для
подвода труб сзади

Стянуть клейкой лентой

Заглушка для
подвода труб слева

Дренажный

шланг

Межблочный кабель и дренажный шланг свяжите в пучок с трубами
хладагента, используя изоляционную ленту.

[Другие направления подвода труб ]

Вырежьте кусачками имеющуюся заглушку в корпусе блока в
соответствии с выбранным направлением подвода труб. Согните
трубы, направляя их к отверстию в стене. Соблюдайте осторож­ность, чтобы при сгибе избежать заломов труб.

Подсоедините межблочный кабель, а затем вытяните его и
подведите к теплоизоляции соединительного пучка.

Фиксация внутреннего блока на монтаж-

ном шаблоне

Повесьте блок на монтажном шаблоне, используя
верхние пазы. Подвигайте блок в стороны, чтобы
убедиться в его надежной фиксации.

Для того, чтобы зафиксировать блок на монтаж­ном шаблоне, приподнимите блок, удерживая его
снизу наклонно, а затем потяните его перпендику­лярно вниз.

Монтажный шаблон

Снятие внутреннего блока с монтажного шаблона

При необходимости снятия блока с монтажного шаблона приподни­мите блок рукой так, чтобы высвободить крепежные скобы. Затем
слегка потяните низ корпуса вверх и на себя. Приподнимайте блок
наклонно до тех пор, пока он не отсоединится от монтажного
шаблона.

Трубы
хладагента

Трубная
опорная
панель

Согласно разметке выполните в стене отверстие диаметром 60мм с
небольшим уклоном вниз по направлению к наружной поверхности стены.

Установите заглушку отверстия, после чего загерметизируйте ее шпатлев­кой.

Отверстие в стене

Ø60мм

Внутри
помещения

Толщина стены

Стенное отверстие в разрезе

Снаружи

Монтаж внутреннего блока

Прокладка коммуникационных линий

[ Подвод труб сзади ]

Проложите соединительные трубы хладагента и дренажный шланг, а затем
стяните их лентой.

12

Скобы

Монтажный шаблон

Подключение межблочного кабеля

Снятие крышки электрической коробки

Снимите крышку электрической секции, расположенную
в правом нижнем углу внутреннего блока, а затем
снимите планку кабельного зажима, вывинтив фиксиру­ющие винты.

Подключение межблочного кабеля после установки

внутреннего блока

Правильно Неправильно

1. Пропустите межблочный кабель от наружного блока к левой стороне
стенного отверстия, через которое уже проведены трубы хладагента.

2. Выведите кабель с лицевой стороны. Подсоедините кабель, сделав
клеммную петлю.

Подключение межблочного кабеля до установки

внутреннего блока

Пропустите межблочный кабель от наружного блока к отверстию в тыльной
части корпуса внутреннего блока. Выведите кабель с лицевой стороны.
Ослабьте клеммные винты на клеммной панели и полностью вставьте концы
проводов кабеля в контактный блок, а затем зафиксируйте контакты, затянув
винты.
Слегка потяните кабель, чтобы убедиться в его прочной фиксации.
После подключения кабеля закрепите кабель кабельным зажимом.

Внутренний блок

К наружному блоку

Примечание:

При подключении кабеля соблюдайте аналогию маркировки и нумерации
контактов на клеммных панелях внутреннего и наружного блоков.
Несоблюдение этого правила может привести к некорректной работе
кондиционера и повреждению его компонентов.

Межблочный

кабель

4G1.0 мм

2

1. При повреждении сетевого кабеля он должен быть заменен производителем,
авторизованным сервисным центром или квалифицированным специалистом.
Тип используемого межблочного кабеля ПВС (ВВГ) (имп. маркировка H07RN-F).

2. При перегорании предохранителя на плате управления его нужно
заменить на новый типа Т.3.15А/250ВAC (для внутреннего блока).

3. Электромонтажные работы должны выполняться в соответствии с
региональными нормами и правилами ПУЭ.

4. Вилка сетевого кабеля и гнездо питания должны быть легко доступны.

5. В качестве прерывателя цепи электропитания кондиционера следует
использовать выключатель с размыканием всех полюсов и расстоянием между
контактами при размыкании не менее 3 мм. Выключатель должен устанавли­ваться в стационарной проводке.

6. Для модели HSU-12HTM103/R3(DB) сечение межблочного кабеля 4G1.5мм

2

Силовая цепь

Косой срез Зазубрины

Вмятины

Неравномерный

конус

Дренажная линия

Дренажная линия всегда должна располагаться под уклоном вниз.
Ниже показаны примеры неправильного монтажа дренажной линии.

Менее 5 см

Наличие
подъема

Конец опущен в

воду

Наличие

волнообразных

изгибов

Малое расстояние

от земли

(неприятный запах)

Налейте воду в дренажный поддон внутреннего блока и проверьте,
отводится вода ли через дренажную линию наружу.
Если дренажный шланг проходит внутри помещения, его следует покрыть
теплоизоляцией.

Аварийная сигнализация

К о д

E14

Неисправность

E1

Ошибка датчика

Ошибка датчика темпер.

E2

Ошибка EEPROM платы

E4

E7

внутреннего блока

Ошибка связи между

наружным и внутренним

вентилятора внутреннего

температуры в

помещении

теплообменника

блоком

Неисправность

блока

.

Причи н а

Обрыв соединения.
Неисправен термистор.
Неисправна плата управления.

Ошибка данных EEPROM.
Неисправна EEPROM.
Неисправна плата управления.

Неправильное электросоединение или
обрыв проводки межблочной цепи.

Неисправна плата управления.

Обрыв внутренней проводки
электродвигателя вентилятора.

Обрыв силовой проводки электродви­гателя.

Неисправна плата управления.

Длинный

конус

Шланг опущен в

канализацию

Для кондиционера должна быть предусмотрена отдельная силовая цепь с
гнездом питания.
При использовании кондиционера в условиях высокой влажности следует
устанавливать автоматический выключатель с защитой от токовых утечек.
В остальных случаях рекомендуется установка автоматического выключате­ля с защитой от токовой перегрузки.

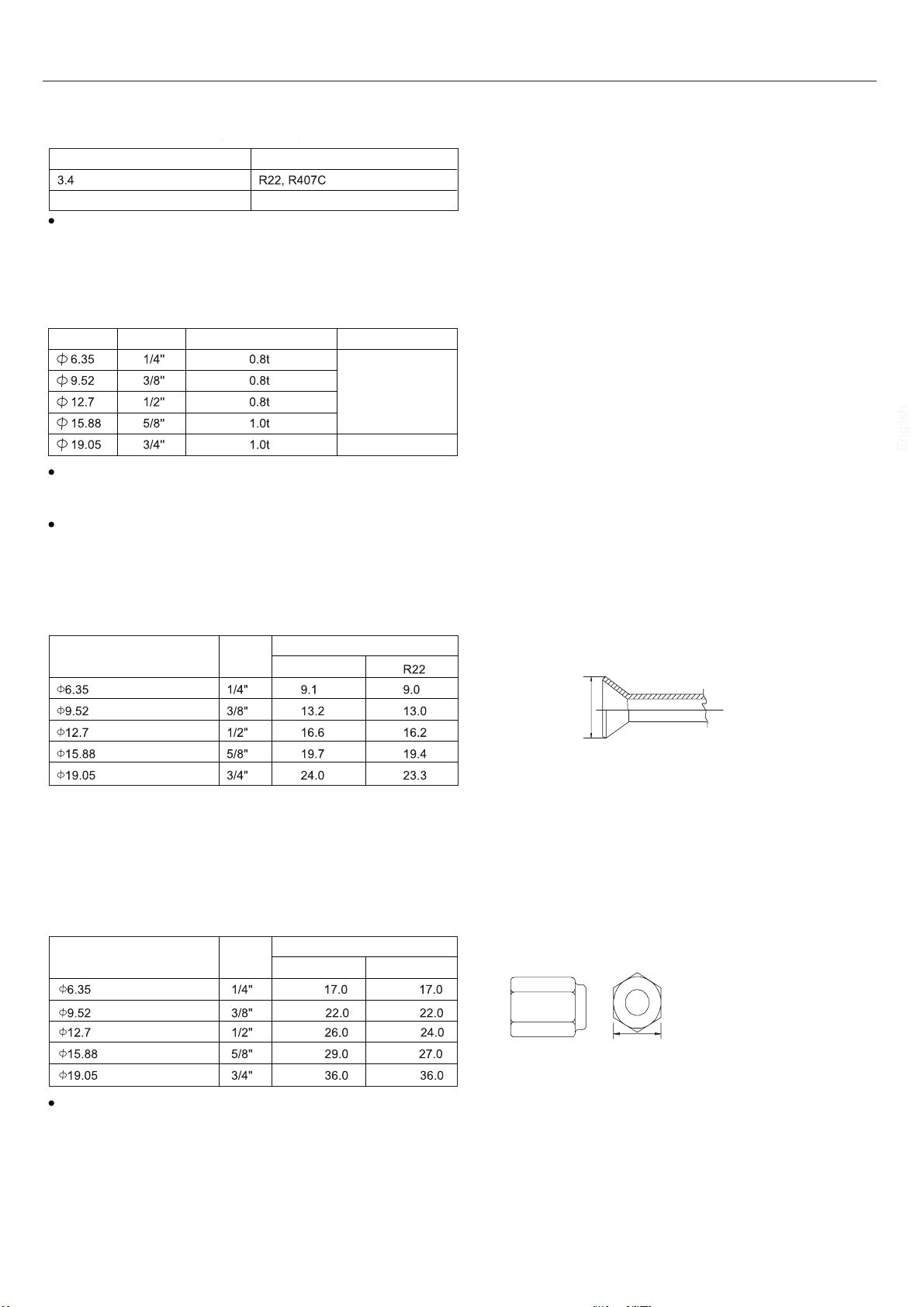

Обрезка и развальцовка труб хладагента

Отрежьте конец трубы труборезом, удалите заусенцы.
После установки накидной гайки выполните развальцовку расширительным

Развертка для R32

Обжимка

A 0~0.5мм 1.0~1.5мм 1.5~2.0мм

Обжимка

Обычный развальцовочный инструмент

Обжимка (жесткая)

1.Обрежьте трубу

3.Установите накидную гайку

Обжимка (с барашковой гайкой)

2.Удалите заусенцы

4.Развальцуйте конус

Проверки после монтажа и тестирование

Объясните потребителю, как пользоваться
Руководством по монтажу и эксплуатации

Проверьте следующие пункты

Поставьте значок

Отсутствуют ли утечки хладагента в местах соединения труб?
Теплоизолированы ли соединительные участки трубопровода хладагента?
Правильно ли подключены электрические кабели наружного и внутреннего
блоков к контактам клеммной колодки?
Надежно ли зафиксированы электрические кабели на клеммных колодках?
Беспрепятственно ли отводится конденсат из дренажного поддона?
Правильно ли выполнено заземление?
Надежно ли зафиксирован внутренний блок на стене?
Силовое питание соответствует паспортным данным?
Отсутствует ли повышенный шум?
Правильно ли функционирует дисплей внутреннего блока?
Правильно ли выполняется охлаждение и нагрев (для теплового насоса)?
Правильно ли выполняется температурное регулирование?

13
