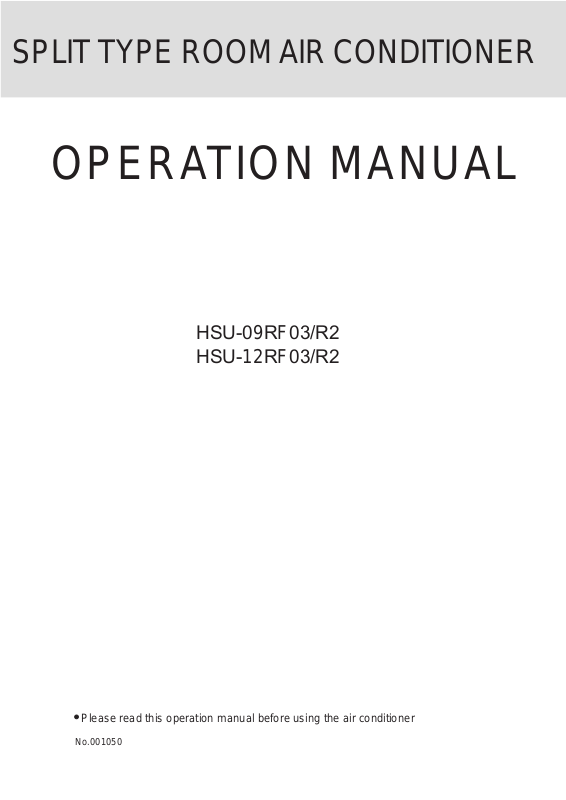

Haier HSU-09RF03-R2 User Manual

SPLIT TYPE ROOM AIR CONDITIONER

OPERATION MANUAL

HSU-09RF03/R2
HSU-12RF03/R2

Please read this operation manual before using the air conditioner

No.001050

CE

Tutti i prodotti sono conformi alle seguenti normative europee:

- Direttiva 73/23/EEC Basso Voltaggio

- Direttiva 2006/95/EC Basso Voltaggio

- Direttiva 89/336/EEC Compatibilità elettromagnetica

- Direttiva 2004/108/EC Compatibilità elettromagnetica

ROHS

Il prodotto è conforme alla normativa 2002/95/EEC sulla restrizione d’uso di
sostanze inquinanti negli apparecchi elettrici ed elettronici.

WEEE

Informativa al consumatore come previsto dalla normativa europea
2002/96/CE riguardante i rifiuti di apparecchiature elettriche ed elettroniche.

SPECIFICHE DI SMALTIMENTO:

Il climatizzatore è contrassegnato con questo simbolo,
ciò significa che i prodotti elettrici ed elettronici non
possono essere smaltiti insieme ai rifiuti domestici non
differenziati. Non cercare di demolire il sistema da soli:
la demolizioni dei sistemi di condizionamento, nonché il
recupero del refrigerante, dell’olio e di qualsiasi altra
parte devono essere eseguiti da un installatore qualifi-

cato in conformità alla legislazione locale e nazionale
vigente in materia.I climatizzatori devo essere trattati presso una struttura spe­cializzata nel riutilizzo, riciclaggio e recupero dei materiali. Il corretto smaltimen­to del prodotto eviterà le possibili conseguenze negative all’ambiente e alla
salute dell’uomo. Per maggiori informazioni contattare l’installatore o le autori­tà locali. Le batterie devono essere tolte dal telecomando e smaltite separata­mente conformemente alla legislazione locale e nazionale vigente in materia.

CONFORMITÀ ALLE DIRETTIVE EUROPEE PER I MODELLI:

Haier Industrial Park, No.1 Haier Road, Qingdao, P.R.China

IT

CE

All the products are in conformity with the following European provision:

- Low Voltage Directive 73/23/EEC

- Low Voltage Directive 2006/95/EC

- Electromagnetic CompatibilitY 89/336/EEC

- Electromagnetic CompatibilitY 2004/108/EC

ROHS

The products are fulfilled with the requirements in the directive 2002/95/EEC of the
European parliament and of the council on the Restriction of the use of Certain Haz­ardous Substances in Electrical and Electronic Equipment (EU RoHS Directive)

.

WEEE

In accordance with the directive 2002/96/CE of the European parliament,
herewith we inform the consumer about the disposal requirements of the
electrical and electronic products.

DISPOSAL REQUIREMENTS:

Your air conditioning product is marked with this sym-

bol. This means that electrical and electronic products

shall not be mixed with unsorted household waste.

Do not try to dismantle the system yourself: the dis-

mantling of the air conditioning system, treatment of

the refrigerant, of oil and of other part must be done

by a qualified installer in accordance with relevant

local and national legislation. Air conditioners must be
treated at a specialized treatment facility for re-use, recycling and recovery.
By ensuring this product is disposed of correctly, you will help to prevent
potential negative consequences for the environment and human health.
Please contact the installer or local authority for more information. Battery
must be removed from the remote controller and disposed of separately in
accordance with relevant local and national legislation.

EUROPEAN REGULATIONS CONFORMITY FOR THE MODELS:

EN

CE

Tous les produits sont conformes aux directives européennes suivantes:

- Directive 73/23/CEE Basse tension

- Directive 2006/95/CE Basse tension

- Directive 89/336/CEE Compatibilité électromagnétique

- Directive 2004/108/CE Compatibilité électromagnétique

ROHS

L'appareil est conforme à la directive 2002/95/CEE relative à la limitation de
l'utilisation de certains substances dangereuses dans les équipements élec­triques et électroniques.

DEEE (WEEE)

Information au consommateur comme le prévoit la directive européenne
2002/96/CE relative aux déchets d'équipements électriques et électro­niques.

SPECIFICATIONS POUR L'ELIMINATION:

Ce pictogramme, apposé sur le climatiseur, signifie

que les équipements électriques et électroniques ne

peuvent pas être éliminés avec les déchets ménagers

non triés. Ne pas essayer de démanteler l'équipement

soi-même: le démantèlement des systèmes de clima-

tisation, ainsi que la récupération du frigorigène, de

l'huile et de toute autre partie doivent être effectués

par un installateur qualifié conformément à la législa­tion locale et nationale en vigueur en la matière. Les climatiseurs doivent être
traités dans un centre spécialisé dans la réutilisation, le recyclage et la valo­risation des matériaux. L'élimination correcte de ces appareils permet d'évi­ter les effets nocifs sur l'environnement et la santé humaine. Pour plus de
renseignements contacter l'installateur ou les autorités locales. Les piles doi­vent être retirées de la télécommande et éliminées séparément, conformé­ment à la législation locale et nationale en vigueur en la matière.

CONFORMITÉ AUX DIRECTIVES EUROPÉENNES POUR LES MODÈLES:

FR

Haier Industrial Park, No.1 Haier Road, Qingdao, P.R.China

CE

Todos los productos están en conformidad con las siguientes Normativas
Europeas:

- Bajo Voltaje directiva 73/23/EEC

- Bajo Voltaje directiva 2006/95/EC

- Compatibilidad electromagnética 89/336/EEC

- Compatibilidad electromagnética 2004/108/EC

ROHS

Los productos cumplen los requisitos de la directiva 2002/95/EEC del parla­mento Europeo y el consejo regulador Del uso de materiales peligrosos en
equipamientos eléctricos Y electrónicos. (EU RoHS Directiva).

WEEE

De acuerdo con la directiva 2002/96/CE del parlamento Europeo, Informa­mos al consumidor acerca del reciclage de los productos Electrónicos y
eléctricos.

REQUISITOS PARA LA ELIMINACIÓN:

Su acondicionador de aire está marcado con este

símbolo. Esto significa que los productos eléctricos y

electrónicos no deben mezclarse con el resto de resi-

duos domésticos no clasificados.

No intente desmontar el sistema usted mismo: El des-

mantelamiento del acondicionador de aire, así como

el tratamiento del refrigerante, aceite y otros compo-

nentes, debe ser efectuado por un instalador compe­tente de acuerdo con las normas locales y nacionales aplicables. Los acon­dicionadores de aire deben ser tratados en instalaciones especializadas para
su reutilización, reciclaje y recuperación. Al asegurarse de desechar este pro­ducto de la forma correcta, està contribuyendo a evitar posibles consecuen­cias negativas para el entorno y para la salud de las personas. Contacte, por
favor, con el instalador o con las autoridades locales para obtener más infor­mación. Las pilas del control remoto deben extraerse y eliminarse por sepa­rado y de acuerdo con la normativa local y nacional aplicable.

CONFORMIDAD EUROPEA DE LAS REGULACIONES PARA LOS MODELOS:

ES

Questo prodotto contiene gas fluorurati ad effetto serra inclusi nel Protocollo
di Kyoto. Non liberare tali gas nell’atmosfera.

Tipo di refrigerante: R410A
Valore GWP*: 1975
*

GWP = potenziale di riscaldamento globale

Compilare con inchiostro indelebile,

• 1 la carica di refrigerante di fabbrica del prodotto

• 2 la quantità di refrigerante aggiuntiva nel campo e

• 1+2 la carica di refrigerante totale
sull’etichetta di carica del refrigerante fornita con il prodotto

L’etichetta compilata deve essere collocata in prossimità della portata di cari­ca del prodotto (ad esempio, nell’interno del coperchio della valvola d’inter­cettazione).

A contiene gas fluorurati ad effetto serra inclusi nel protocollo di Kyoto
B carica di refrigerante di fabbrica del prodotto: vedi targhetta con il nome

dell’unità
C quantità di refrigerante aggiuntiva nel campo
D carica di refrigerante totale
E unità esterna
F cilindro del refrigerante e collettore di carica

INFORMAZIONI IMPORTANTI SUL REFRIGERANTE UTILIZZATO

Haier Industrial Park, No.1 Haier Road, Qingdao, P.R.China

This product contains fluorinated greenhouse gases covered by the Kyoto
Protocol. Do not vent into the atmosphere.

Refrigerant type: R410A
GWP* value: 1975
*

GWP = global warming potential

Please fill in with indelible ink,

• 1 the factory refrigerant charge of the product

• 2 the additional refrigerant amount charged in the field and

• 1+2 the total refrigerant charge
on the refrigerant charge label supplied with the product.

The filled out label must be adhered in the proximity of the product charging
port (e.g. onto the inside of the stop valve cover).

A contains fluorinated greenhouse gases covered by the Kyoto Protocol
B factory refrigerant charge of the product: see unit name plate
C additional refrigerant amount charged in the field
D total refrigerant charge
E outdoor unit
F refrigerant cylinder and manifold for charging

IT

IMPORTANT INFORMATION REGARDING THE REFRIGERANT USED

EN

Ce produit contient des gaz à effet de serre fluorés encadrés par le protoco­le de Kyoto. Ne pas laisser les gaz s’échapper dans l’atmosphère.

Type de réfrigérant: R410A
Valeur GWP*: 1975
*

GWP = potentiel de réchauffement global

Prière de compléter à l’encre indélébile,

• 1 la charge de réfrigérant d’usine du produit

• 2 la quantité de réfrigérant supplémentaire chargée sur place et

• 1+2 la charge de réfrigérant totale
sur l’étiquette de charge de réfrigérant fournie avec le produit.

L’étiquette complétée doit être apposée à proximité de l’orifice de recharge
du produit (par ex. à l’intérieur du couvercle de la vanne d’arrêt).

A contient des gaz à effet de serre fluorés encadrés par le protocole de

Kyoto
B charge de réfrigérant d’usine du produit: voir plaquette signalétique de

l’unité
C quantité de réfrigérant supplémentaire chargée sur place
D charge de réfrigérant totale
E unité extérieure
F cylindre de réfrigérant et collecteur de recharge

INFORMATION IMPORTANTE RELATIVE AU RÉFRIGÉRANT UTILISÉ

FR

Contains fluorinated greenhouse gases
covered by the Kyoto Protocol

A

R410A

2

1=

2=

1

1+2=

FE

kg

B

kg

C

kg

D

Haier Industrial Park, No.1 Haier Road, Qingdao, P.R.China

Este producto contiene los gases fluorados de efecto invernadora regulados
por el Protocolo de Kioto. No vierta gases a la atmósfera.

Tipo de refrigerante: R410A
Valor GWP*: 1975
*

GWP = Potencial de calentamiento global

Rellene con tinta indeleble,

• 1 la carga de refrigerante de fábrica del producto

• 2 la cantidad adicional de refrigerante cargado en campo y

• 1+2 la carga total de refrigerante
En la etiqueta de carga de refrigerante suministrada con el producto.

La etiqueta rellenada debe pegarse cerca de la conexión de carga del pro­ducto (p.ej. en el interior de la cubierta de la válvula de tope).

A Contiene los gases fluorados de efecto invernadora regulados por el

Protocolo de Kioto
B Carga de refrigerante de fábrica del producto: véase placa de especifi-

caciones técnicas de la unidad
C Cantidad adicional de refrigerante cargado en campo
D Carga total de refrigerante
E Unidad exterior
F Cilindro del refrigerante y dosificador de carga

INFORMACIÓN IMPORTANTE EN RELACIÓN AL REFRIGERANTE UTILIZADO

ES

Contains fluorinated greenhouse gases
covered by the Kyoto Protocol

A

R410A

2

1

FE

1=

2=

1+2=

kg

kg

kg

B

C

D

Cautions

The machine is adaptive in following situation

I. Applicable ambient temperature range:

Indoor

Cooling

Outdoor

Indoor

Heating

Outdoor

2. If the supply cord is damaged, it must be replaced by the manufacturer or its service agent

or a similar qualified person. The type of connecting wire is H05RN-F or H07RN-F

3. If the fuse on PC board is broken please change it with the type of T. 3.15A/250V.

4. The distance between the indoor unit and the floor should be more than 2m.

5. The wiring method should be in line with the local wiring standard.

6. After installation, the power plug should be easily reached.

7. The waste battery should be disposed properly.

8. The appliance is not intended to use by young children or infirm persons without supervision.

9.Young children should be supervised ensure that they do not play with the appliance.

10.The appliance must be installed on strong enough supporter.

11.The wiring diagram is attached inside the machine.

Maximum: D.B / W.B
Minimum: D.B / W.B

Maximum: D.B
Minimum: D.B
Maximum: D.B

Minimum: D.B
Maximum: D.B / W.B
Minimum: D.B / W.B

32oC/23oC
18oC/14oC

43oC/26oC
18oC

27oC
15oC

24oC/18oC

-7oC/-8oC

HSU-09RF03/R2
HSU-12RF03/R2

X

2

Parts and Functions

Indoor Unit

Inlet grille

Air filter

Test running switch(manual)

Used only for test running in cooling
when room temp. is below 16oC.
Don't use it in normal operation.

Emergency switch(manual)

Used when remote controller is lost or
defective. Unit will run temporarily.

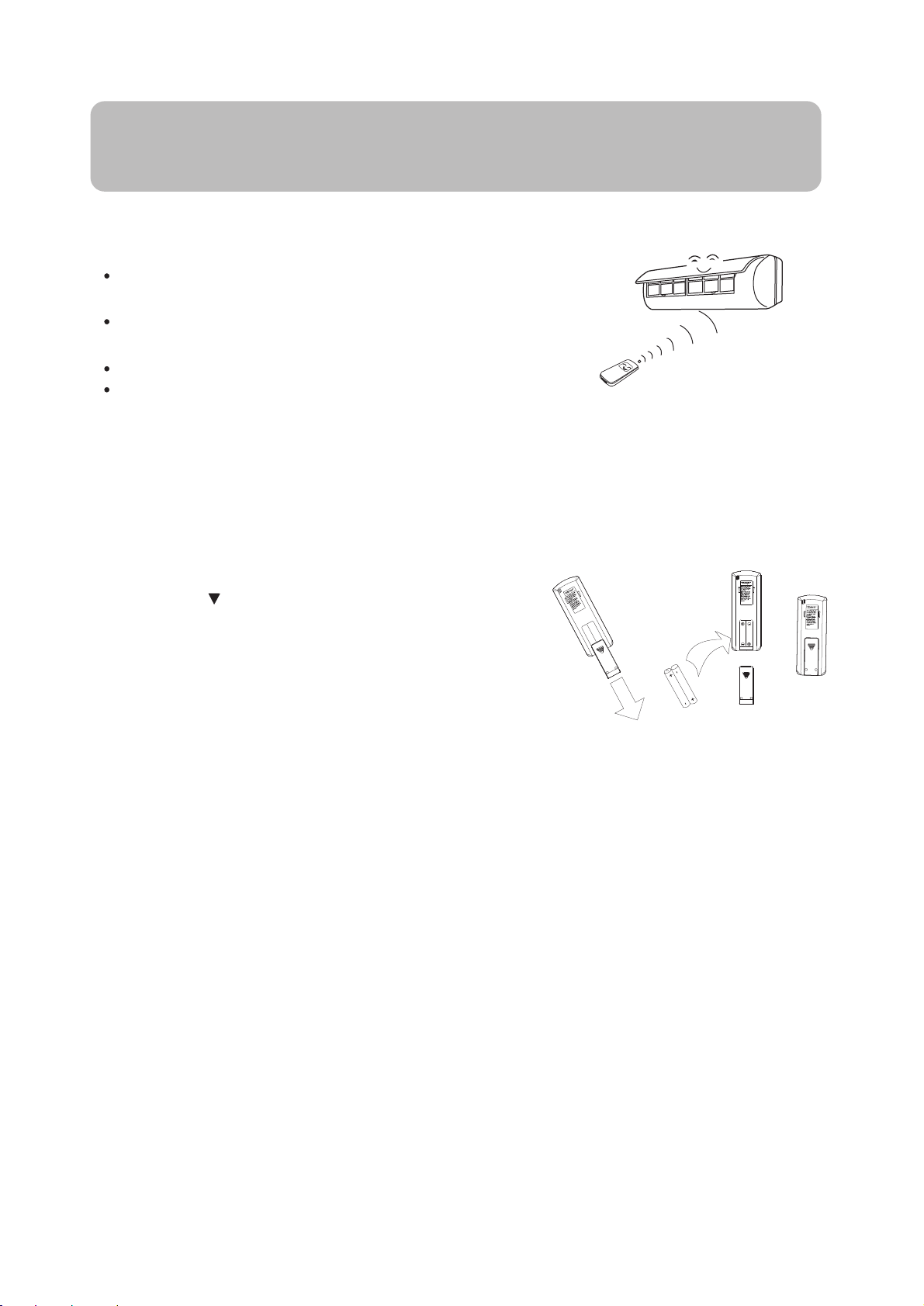

Remote signal receiver

A beeping sound is generated when
a signal from remote controller is
received.

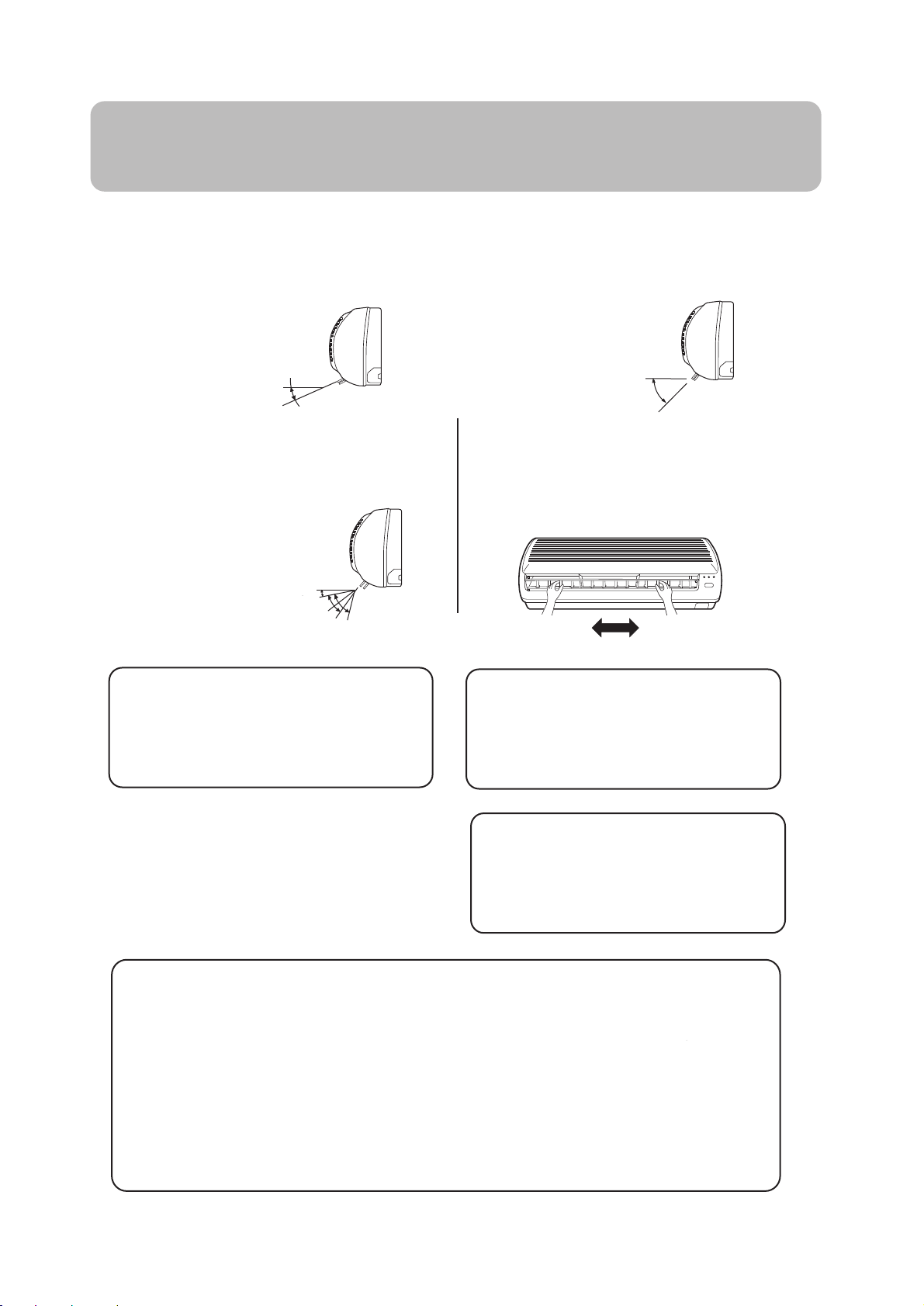

Vertical flap

Use remote controller to
adjust up and down air flow.
(Don't adjust it manually.)

Power indicator

Lights up when unit starts.

Timer mode indicator

Lights up when Timer operation
is selected.

Operation mode indicator

Lights up during compressor
running.

Actual inlet grille may vary from the one shown in the manual according to
the product purchased

Outdoor Unit

OUTLET

INLET

HSU-09RF03/R2
HSU-12RF03/R2

CONNECTING PIPING AND ELECTRICAL WIRING

DRAIN HOSE

3
