FROID AMERICAIN DOUBLE PORTE

Fixation filtre

barrage.

HRF669FF/A Haier

F r o i d

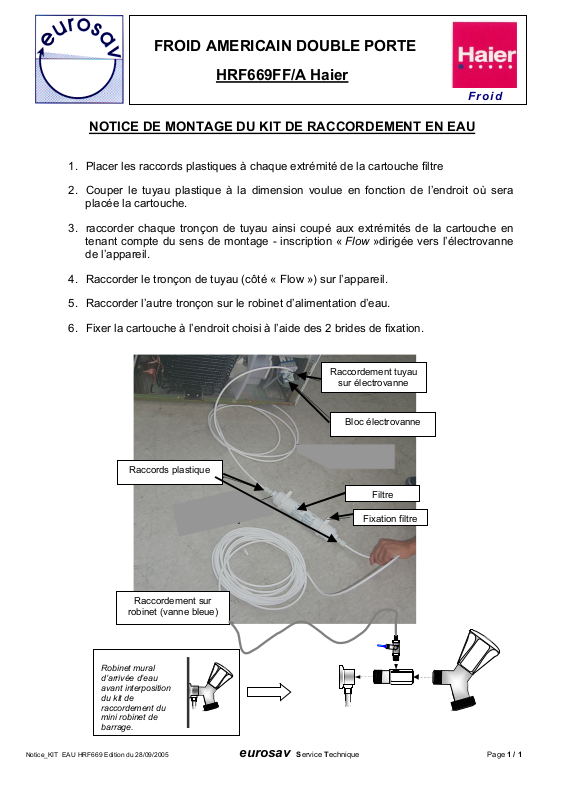

NOTICE DE MONTAGE DU KIT DE RACCORDEMENT EN EAU

1. Placer les raccords plastiques € chaque extr•mit• de la cartouche filtre

2. Couper le tuyau plastique € la dimension voulue en fonction de l’endroit oƒ sera
plac•e la cartouche.

3. raccorder chaque tron„on de tuyau ainsi coup• aux extr•mit•s de la cartouche en
tenant compte du sens de montage - inscription … Flow †dirig•e vers l’•lectrovanne
de l’appareil.

4. Raccorder le tron„on de tuyau (c‡t• … Flow †) sur l’appareil.

5. Raccorder l’autre tron„on sur le robinet d’alimentation d’eau.

6. Fixer la cartouche € l’endroit choisi € l’aide des 2 brides de fixation.

Raccordement tuyau

sur •lectrovanne

Bloc •lectrovanne

Raccords plastique

Raccordement sur

robinet (vanne bleue)

Robinet mural
d’arriv•e d’eau
avant interposition
du kit de
raccordement du
mini robinet de

Notice_KIT EAU HRF669 Edition du 28/09/2005 eurosav Service Technique Page 1 / 1
