HAIER HDW3618DNPD User guide

•

PL

Podsumowanie

OPIS PRODUKTU.......................................................................................... 147

Wymagana przestrzeń ........................................................................ .. 147

UŻYTKOWANIE . ............................................................................................ 148

Użytkowanie ........................................................................................ 148

Niestandardowa temperatura ............................................................... 149

Funkcja Super Cool ............................................................................. 149

Funkcja Super Freeze ......................................................................... .150

Tryb Eco ............................................................................................. .150

Funkcja Holiday ................................................................................. .150

Rozmrażanie ........................................................................................ 151

Tryb demonstracyjny ......................................................................... .151

Kody usterki ....................................................................................... .151

UŻYCIE Wi-Fi ...................................................................................152

Krok 1 ................................................................................................. 152

Krok 2 ................................................................................................. 152

Krok 3 ................................................................................................ .152

Użycie Wi-Fi .......................................................................................153

ZMIANA KIERUNKU OTWIERANIA DRZWI....................................154

PL 146

OPIS PRODUKTU

1

2

453

1. Panel
sterowania

2. Półki

3. Pojemnik na

owoce i
warzywa

4. Skrzynie zamra
arki

5. Kosz na
drzwiach

* Najbardziej energooszczędna konfiguracja wymaga umieszczenia szuflad, pojemnika na
żywność i półek w produkcie, proszę zapoznać się z powyższymi zdjęciami.
** Zdjęcia powyżej są tylko referencyjne. Rzeczywista konfiguracja będzie zależała od
fizycznego produktu lub oświadczenia dystrybutora.

Wymagana przestrzeń

Drzwi urządzenia muszą sie ałkowicie otwierać , jak
pokazano na rysunku. Wygospodaruj wystarc zając o
dużo miejsc a na wygodne otwieranie drzwi i
szuflad. Zachowaj odległość co najmniej 50 mm
między bocznymi ścianami produktu a sąsiednimi
częściami.

Szerokość: min. 920 mm
Głębokość: min. 1137 mm

PL 147

UŻYTKOWANIE

g.

f.

e.

d.

c.

b.

a.

C.

B.

A.

WiFi

ikona

EcoMode

Lodówka

Temp

FR/FZ
ikona

D.

MODE

Przycisk

WŁ./WYŁ

Przycisk

Holiday

ikona

Temp-by-app

Zamrażarki

TEMP

Przycisk

Przycisk

ikona

ikona

Temp

WiFi

A. Przycisk WŁ./WYŁ. służy do włączania/wyłączania

urządzenia.

B. Przycisk Wi-Fi służy do włączania/wyłączania funkcji

Wi-Fi
C. Przycisk Mode służy do wyboru żądanej funkcji
D. Przycisk TEMP służy do wyboru temperatury chłodziarki

i zamrażarki.

a. Ikona obszaru chłodziarki/zamrażarki wyświetla, która

komora urządzenia jest wybrana
b. Poziomy temperatury zamrażalnika wyświetlają, jaka jest

wybrana temperatura w zamrażalniku
c. Poziomy temperatury chłodziarki wyświetlają, która

temperatura jest wybrana
d. Niestandardowa ikona temperatury wyświetla, czy

temperatura została wybrana przez aplikację
e. Ikona trybu ekologicznego wyświetla, czy tryb

ekologiczny jest włączony
f. Ikona

funkcji Holiday pokazuje, czy funkcja wakacji jest

aktywna
g. Ikona Wi-Fi wyświetla, czy sieć Wi-Fi działa i czy

urządzenie jest podłączone

Użytkowanie

 Podłączyć urządzenie do prądu, włączy się ono automatycznie. Temperatura jest

automatycznie ustawiana na 4°C w chłodziarce i -18°C w zamrażarce.

 Aby zmienić temperaturę należy nacisnąć przycisk TEMP przez 5 sekund,

rozlegnie się sygnał dźwiękowy i ikona wybranej komory (chłodziarka lub
zamrażarka) oraz wszystkie diody temperatury odpowiedniej komory zaświecą
się na 2s, po 2s wybór komory zostanie potwierdzony. Przy włączonej ikonie
wybranej komory, naciśnij szybko przycisk TEMP, aby zmienić temperaturę.
Gdy ustawiana temperatura wzrasta, zapala się odpowiednia dioda LED. Po
każdym naciśnięciu klawisza TEMP i zmianie temperatury następuje sygnał
dźwiękowy, po 5 sekundach wybór jest potwierdzany. Po 30s bezczynności
obszar ikony chłodziarki/zamrażarki wyłącza się, natomiast diody LED
wybranych temperatur pozostają zapalone. Po ponownym dotknięciu przycisku
TEMP zapali się ikona ostatnio wybranej kategorii (chłodziarka lub zamrażarka).

PL 148

 W przypadku zaniku zasilania przywracany jest ostatnio ustawiony poziom

chłodzenia.

 Aby przywrócić ustawienia domyślne, należy długo nacisnąć przycisk Temp i 5

razy (w ciągu 5 sekund) kliknąć przycisk WŁ/WYŁ..

 W normalnych warunkach pracy (wiosną i jesienią), zaleca się ustawienie

temperatury na 4°C. W lecie lub gdy temperatura otoczenia jest wysoka, zaleca
się ustawienie temperatury na 6~8°C, aby zagwarantować temperaturę w
chłodziarce i zamrażarce oraz skrócić czas ciągłej pracy chłodziarki; natomiast w
zimie, gdy temperatura otoczenia jest niska, zaleca się ustawienie temperatury na
3~4°C, aby uniknąć częstego uruchamiania/zatrzymywania chłodziarki.

Niestandardowa temperatura

Z poziomu aplikacji możliwe jest dostosowanie temperatury zarówno dla chłodziarki, jak i
zamrażarki. Temperatura może być ustawiona z dokładnością do 1°C. Można wybrać
temperaturę od 2°C do 8°C w chłodziarce i od -16°C do -24°C w zamrażarce.
Gdy temperatura zostanie wybrana przez aplikację, zapali się ikona temperatury
dostosowanej do potrzeb, podczas gdy wszystkie kontrolki LED temperatury w danym
przedziale zostaną wyłączone (np. gdy temperatura chłodziarki zostanie wybrana przez
aplikację, kontrolki LED od 2°C do 8°C zostaną wyłączone). Jeśli temperatura zamrażarki
jest wybierana z poziomu aplikacji, diody LED od -16 °C do

-24 °C są wyłączone.
Jeżeli tylko jedna strefa (zamrażarka lub chłodzarka) ma ustawioną temperaturę, wybór
temperatury dla pozostałych stref nie jest zmieniany, a dioda LED wybranej temperatury
dla tej strefy pozostaje zapalona. Przy każdej zmianie temperatury emitowany jest sygnał
dźwiękowy.

Funkcja Super Cool

Zaleca się włączenie funkcji Super Cool w przypadku przechowywania dużej ilości żywności
(np. po zakupie). Funkcja Super-Cool przyspiesza chłodzenie świeżej żywności i chroni już
przechowywane produkty przed niepożądanym ogrzaniem. Gdy funkcja jest aktywna,
temperatura w chłodziarce jest automatycznie ustawiana na 2 °C.
Jak korzystać z funkcji Super Cool:

 Funkcję można aktywować poprzez długie naciśnięcie przycisku TEMP, aby

wybrać komorę chłodziarki, a następnie szybkie naciśnięcie przycisku TEMP, aż
do zapalenia się ikony Super Cool lub można ją włączyć z poziomu aplikacji. Gdy
funkcja jest aktywna, dioda LED Super Cool jest zawsze włączona.

 Aby zakończyć działanie funkcji Super Cool, naciśnij klawisz TEMP lub wyłącz

ją z poziomu aplikacji.

PL 149

 Funkcja Super Cool kończy działanie automatycznie po upływie ponad 30 godzin.
 Gdy funkcja Super Cool zakończy działanie, ikona na panelu sterowania zgaśnie

i przywrócony zostanie poprzednio ustawiony poziom chłodzenia.

Uwaga: Funkcja Super Cool i Super Freeze nie mogą być aktywowane jednocześnie

Funkcja Super Freeze

Funkcja Super Freeze przyspiesza zamrażanie świeżej żywności i chroni już
przechowywane produkty przed niepożądanym ogrzaniem. Jeśli trzeba zamrozić dużą ilość
żywności, zaleca się włączenie funkcji Super Freeze na 24 godziny przed użyciem. Gdy
funkcja jest aktywna, temperatura jest automatycznie ustawiana na -24 °C.
Jak korzystać z funkcji Super Freeze:

 Funkcję można uruchomić przez długie naciśnięcie przycisku TEMP, aby wybrać

komorę zamrażarki, a następnie szybkie naciśnięcie przycisku TEMP, aż do
włączenia ikony Super Freeze, lub można ją włączyć z poziomu aplikacji. Gdy
funkcja jest aktywna, dioda LED Super Freeze jest zawsze włączona.

 Aby zakończyć działanie funkcji Super Freeze, naciśnij klawisz TEMP lub

wyłącz ją z poziomu aplikacji.

 Funkcja Super Freeze kończy działanie automatycznie po upływie ponad 50

godzin.

 Gdy funkcja Super Freeze zakończy działanie, ikona na panelu sterowania

zgaśnie i przywrócony zostanie poprzednio ustawiony poziom mrożenia.

Uwaga: Funkcja Super Cool i Super Freeze nie mogą być aktywowane jednocześnie

Tryb Eco

Tryb Eco może być aktywowany w celu optymalizacji wydajności urządzenia, przy
jednoczesnym uzyskaniu najlepszego sposobu przechowywania żywności. Tryb Eco jest
automatycznie ustawiany na 5°C w chłodziarce i -18°C w zamrażarce.
Jak korzystać z trybu Eco:

 Funkcja może być aktywowana z panelu sterowania poprzez naciśnięcie

przycisku „mode” do momentu zapalenia się ikony trybu Eco (wybór potwierdza
sygnał dźwiękowy), lub poprzez wybranie funkcji z aplikacji. Gdy funkcja jest
aktywna, ikona trybu Eco jest zawsze włączona.

 Aby wyjść z Eco wyłącz go z poziomu aplikacji lub wybierz inną funkcję z panelu

sterowania.

 Gdy tryb Eco zakończy działanie, ikona na panelu sterowania zgaśnie i

przywrócone zostaną poprzednio ustawione poziomy chłodzenia.

Funkcja Holiday

Funkcji Holiday można używać w celu zmniejszenia zużycia energii przez urządzenie, gdy
nie jest ono regularnie używane. Gdy funkcja jest włączona, światła LED są wyłączone
(nawet jeśli drzwi są otwarte) i chłodziarka jest wyłączona, podczas gdy zamrażarka pracuje
normalnie.

PL 150

Jak korzystać z funkcji Holiday:

 Funkcja może być aktywowana z panelu sterowania poprzez naciśnięcie

przycisku „mode” do momentu zapalenia się ikony Holiday (wybór potwierdza
sygnał dźwiękowy), lub poprzez wybranie funkcji z aplikacji. Gdy funkcja jest
aktywna, symbol Holiday jest zawsze włączony.

 Aby wyjść z funkcji Holiday wyłącz ją z poziomu aplikacji lub wybierz inną

funkcję z panelu sterowania.

 Gdy funkcja Holiday zakończy działanie, ikona na panelu sterowania zgaśnie i

przywrócone zostaną poprzednio ustawione poziomy chłodzenia.

Rozmrażanie

Rozmraażnie komór chłodziarki i zamraażrki przebiega automatycznie; nie jest
wymagana ręczna obsługa.

HCS

Po osiągnięciu określonego poziomu wilgotności włókna filtra HCS otwierają się
powodując zmniejszenie wilgoci, a następnie zamykają się ponownie.

Tryb demonstracyjny

Aby wejść w tryb demonstracyjny, należy przy odblokowanym wyświetlaczu trzymać
wciśnięty klawisz SET i w ciągu 5 sekund 5 razy nacisnąć klawisz WiFi. Aby wyjść z
trybu demo, należy wykonać tę samą czynność lub wyłączyć chłodziarkę.

Kody usterki

 Błąd komunikacji
Kontrolki [-16°C;-18°C;-20°C;-22°C;-24°C] w zamrażarce zapalają się sekwencyjnie,
oznacza to, że wystąpił błąd komunikacji między główną płytą sterowania a płytą
wyświetlacza. Prosimy o kontakt z pomocą techniczną w celu rozwiązania problemu.

 Termoobieg
Kontrolki [-16°C;-20°C;-22°C;-24°C] w zamrażarce migają jednocześnie, jeśli termoobieg
nie działa prawidłowo. Prosimy o kontakt z pomocą techniczną w celu rozwiązania
problemu.

PL 151

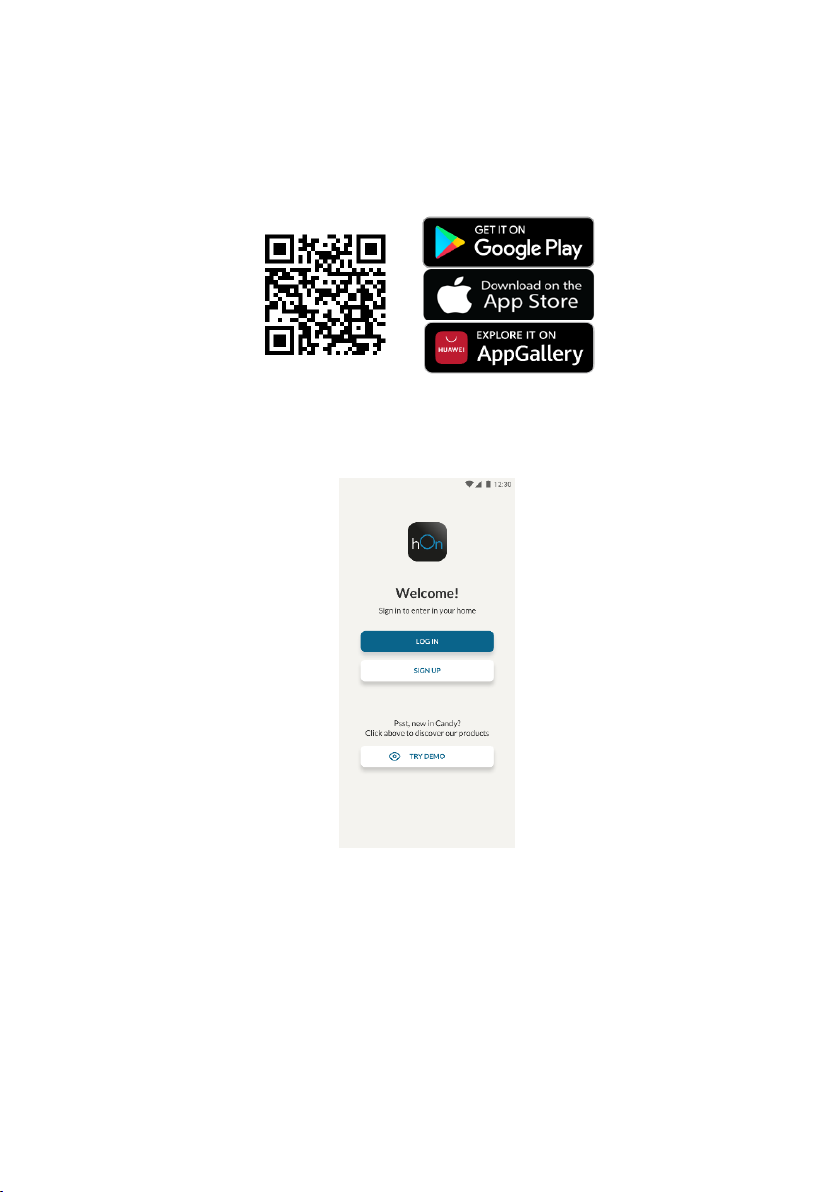

UŻYCIE Wi-Fi
Krok 1

 Pobierz aplikację hOn w sklepie

Krok 2

 Załóż konto w aplikacji hOn lub zaloguj się, jeśli masz już konto

Krok 3

 Postępuj zgodnie z instrukcjami parowania w aplikacji hOn App

PL 152

Użycie Wi-Fi

Jeśli sieć Wi-Fi nie została jeszcze skonfigurowana, po włączeniu chłodziarki
automatycznie przejdzie ona w tryb konfiguracji i utrzyma ten stan przez 30 minut. Ikona
Wi-Fi miga i można rozpocząć rejestrowanie produktu.

 Należy postępować zgodnie z instrukcjami aplikacji, aby skonfigurować sieć Wi-

Fi (patrz wyżej).

 Po skonfigurowaniu sieci Wi-Fi i nawiązaniu połączenia ikona Wi-Fi jest

włączona i stała.

 Po 30 minutach bez wykonywania żadnych operacji, sieć Wi-Fi automatycznie

wyjdzie z trybu konfiguracji.

 Jeśli sieć Wi-Fi została już skonfigurowana, nastąpi automatyczne połączenie

zgodnie z informacjami konfiguracyjnymi.
Aby zresetować sieć Wi-Fi, naciśnij i przytrzymaj przez 2 sekundy przycisk Wi-Fi i
przycisk SET.
Aby wyłączyć funkcję Wi-Fi, naciśnij i przytrzymaj przez 3 sekundy przycisk Wi-Fi.

Moduł radiowy - Dane techniczne

Częstotliwość (OFR)

Częstotliwości kanałów

Maksymalna moc(EIRP)

Typ urządzenia radiowego jest zgodny z dyrektywą 2014/53/EU.

2400 MHz-2843.5 MHz

2412...2472 MHz(Rozmiar kroku 5 MHz)

100 mW

PL 153

ZMIANA KIERUNKU OTWIERANIA DRZWI

Potrzebne narzędzia: Wkrętak elektryczny

1. Zdjąć górną pokrywę zawiasu

2. Odkręcić prawy zawias

3. Zdjąć osłonę zawiasu górnego (z lewej)

4. Wyjąć zawias środkowy

PL 154

5. Zdjąć zawias dolny

6. Zamontować stopkę zawiasu

7. Zamontować zawias środkowy

8. Zamontować górną płytę zawiasu

9. Zamontować osłonę zawiasu górnego

PL 155
