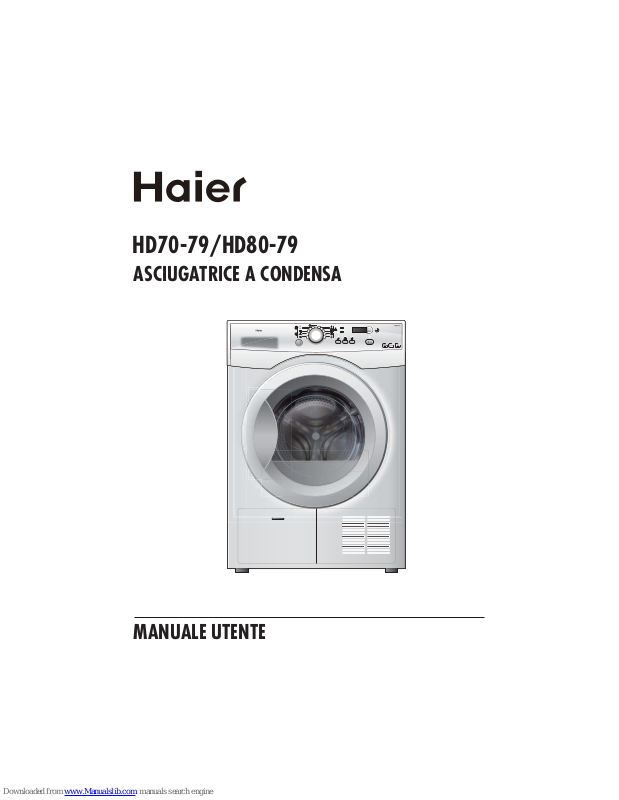

Page 1

ASCIUGATRICE A CONDENSA

MANUALE UTENTE

HD70-79/HD80-79

30'

20'

Electronic

Page 2

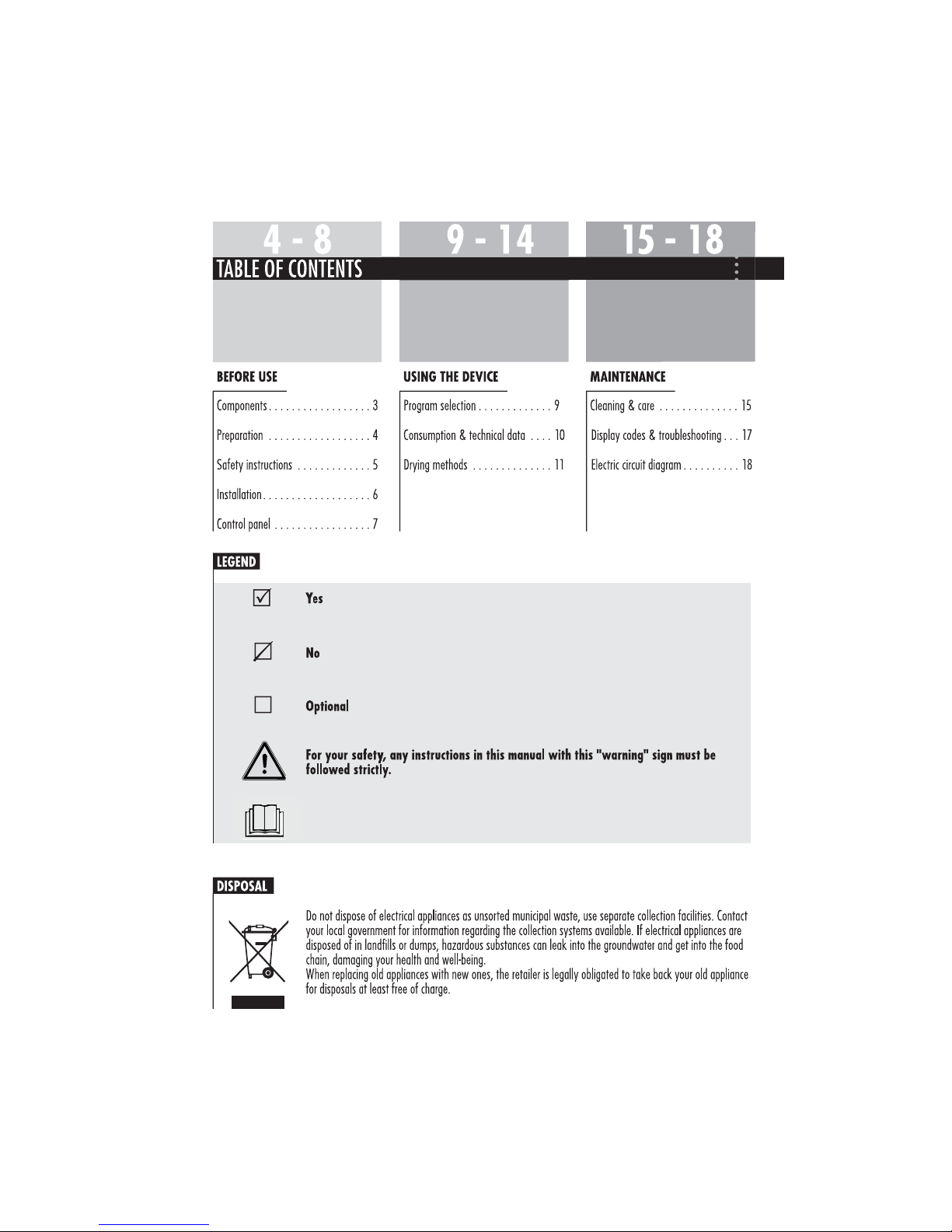

INDICE

PRIMA DELL'USO

UTILIZZO DELL’ASCIUGATRICE

MANUTENZIONE

Componenti

Preparazione

Istruzioni di sicurezza

Installazione

Pannello di controllo

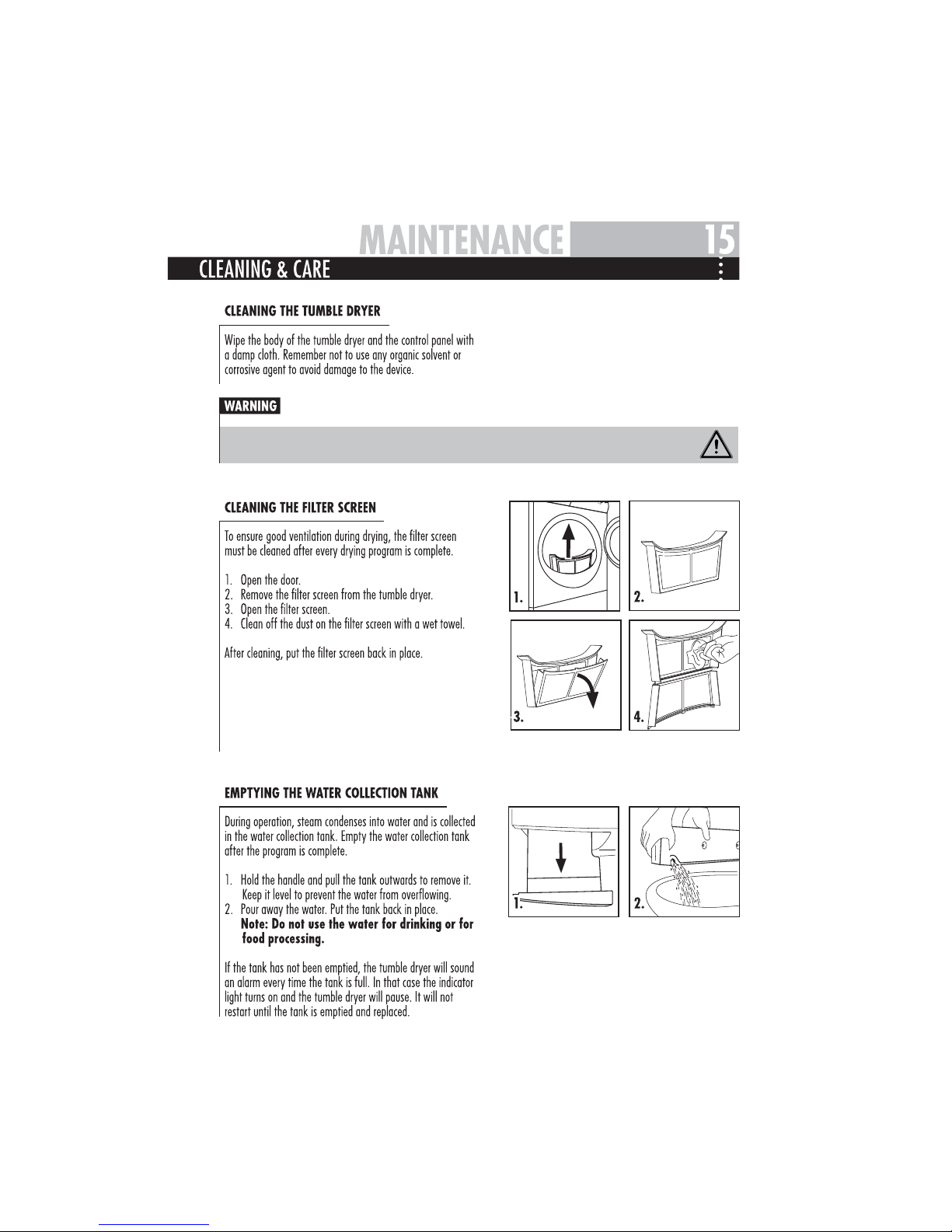

Pulizia e manutenzione

Consumo e dati tecnici

Selezione dei programmi

Metodi di asciugatura

Sì

LEGENDA

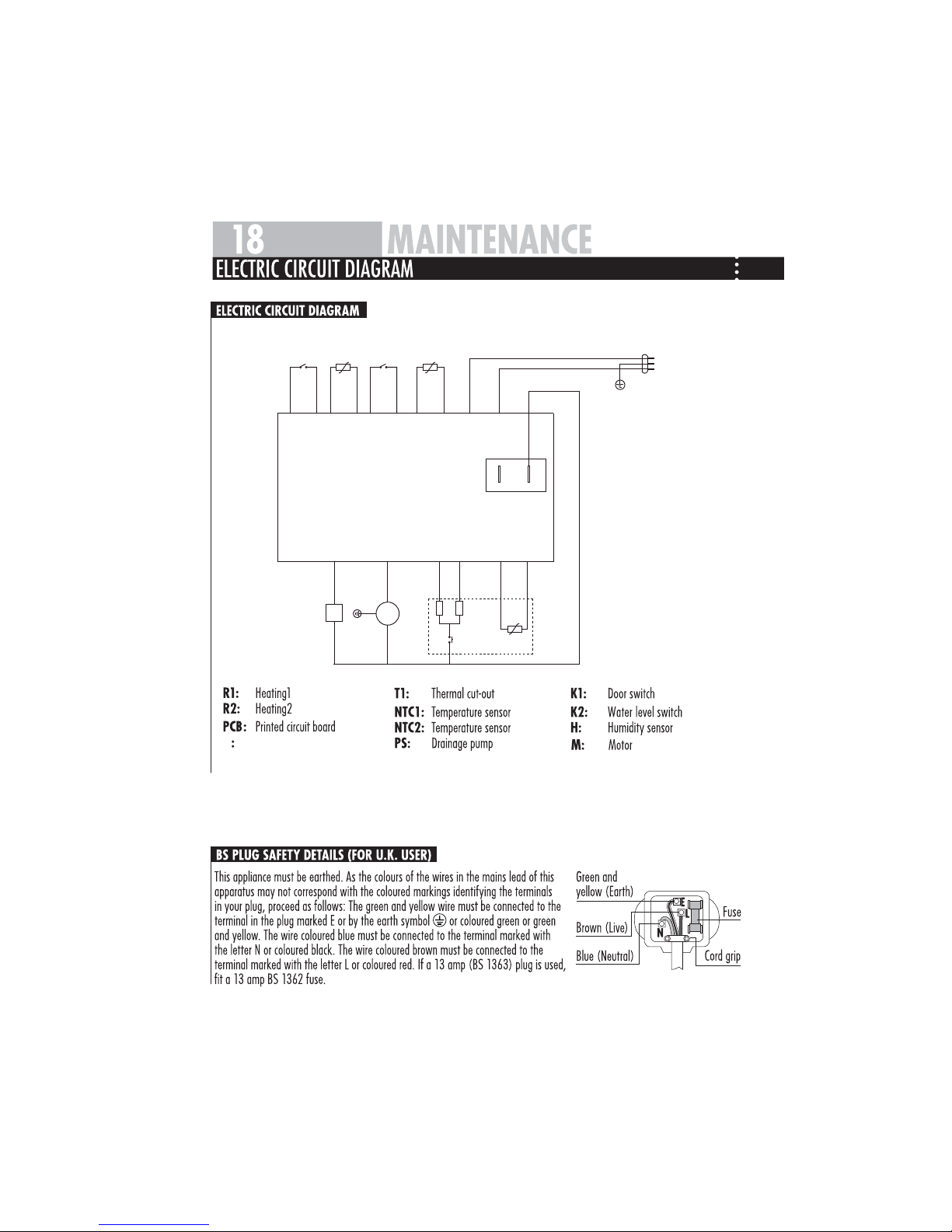

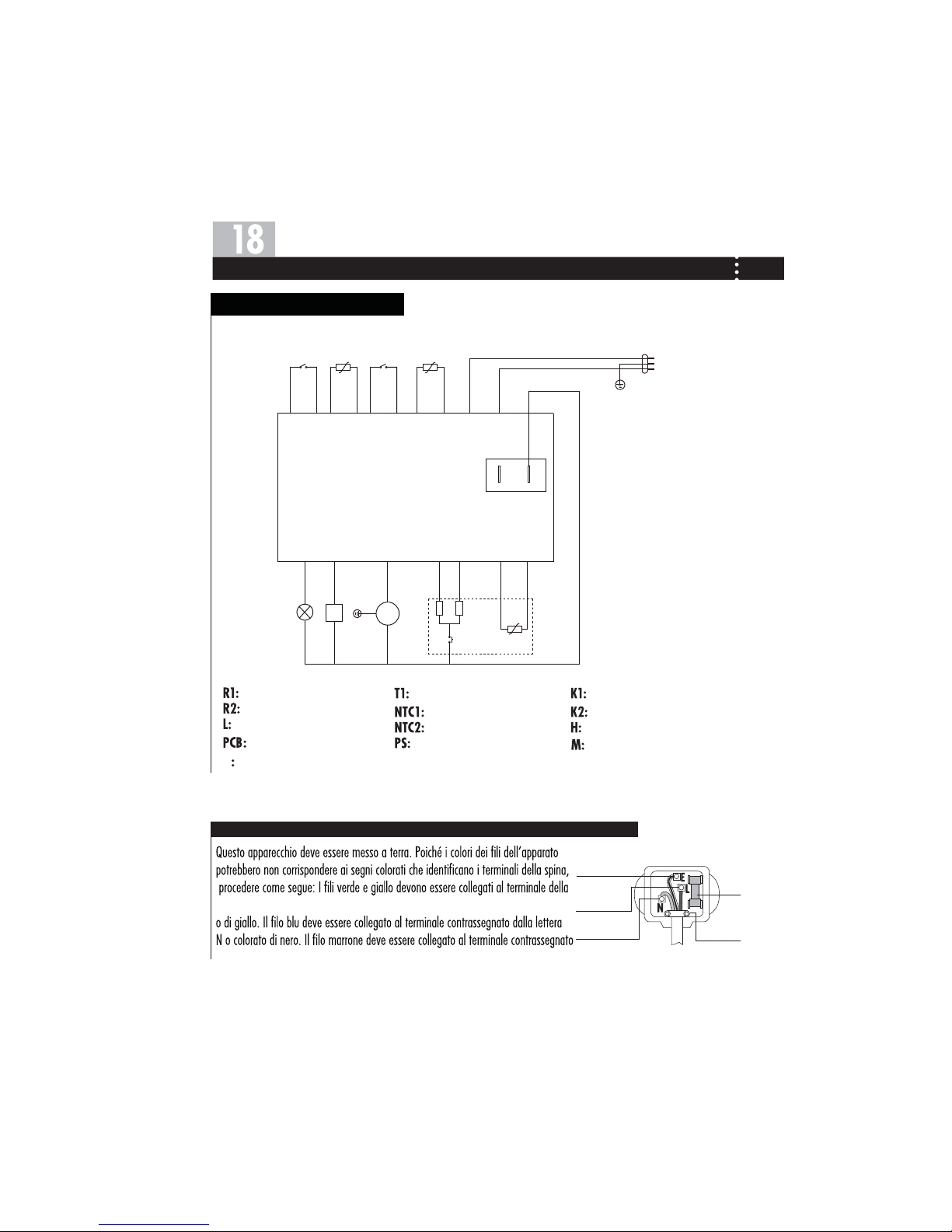

Schema del circuito elettrico

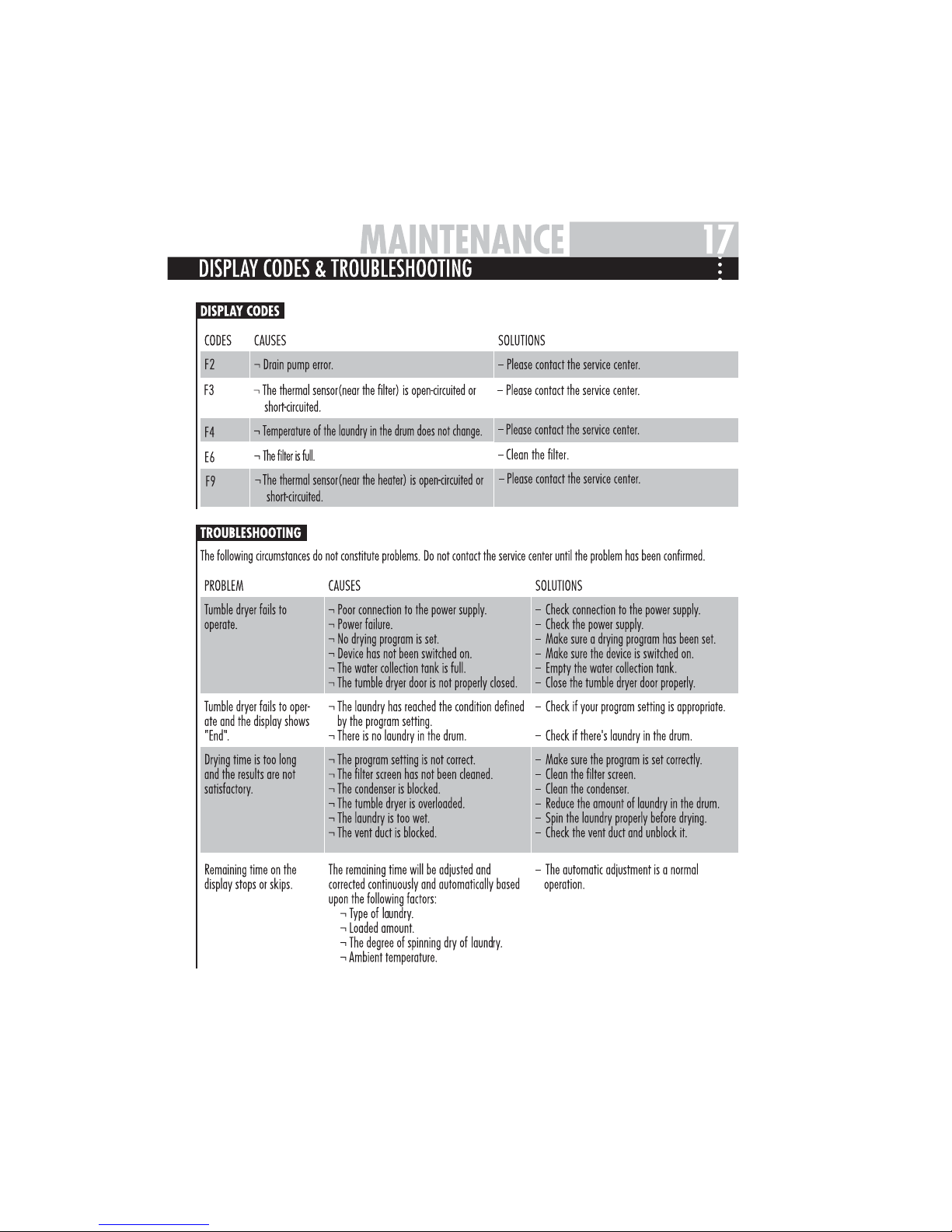

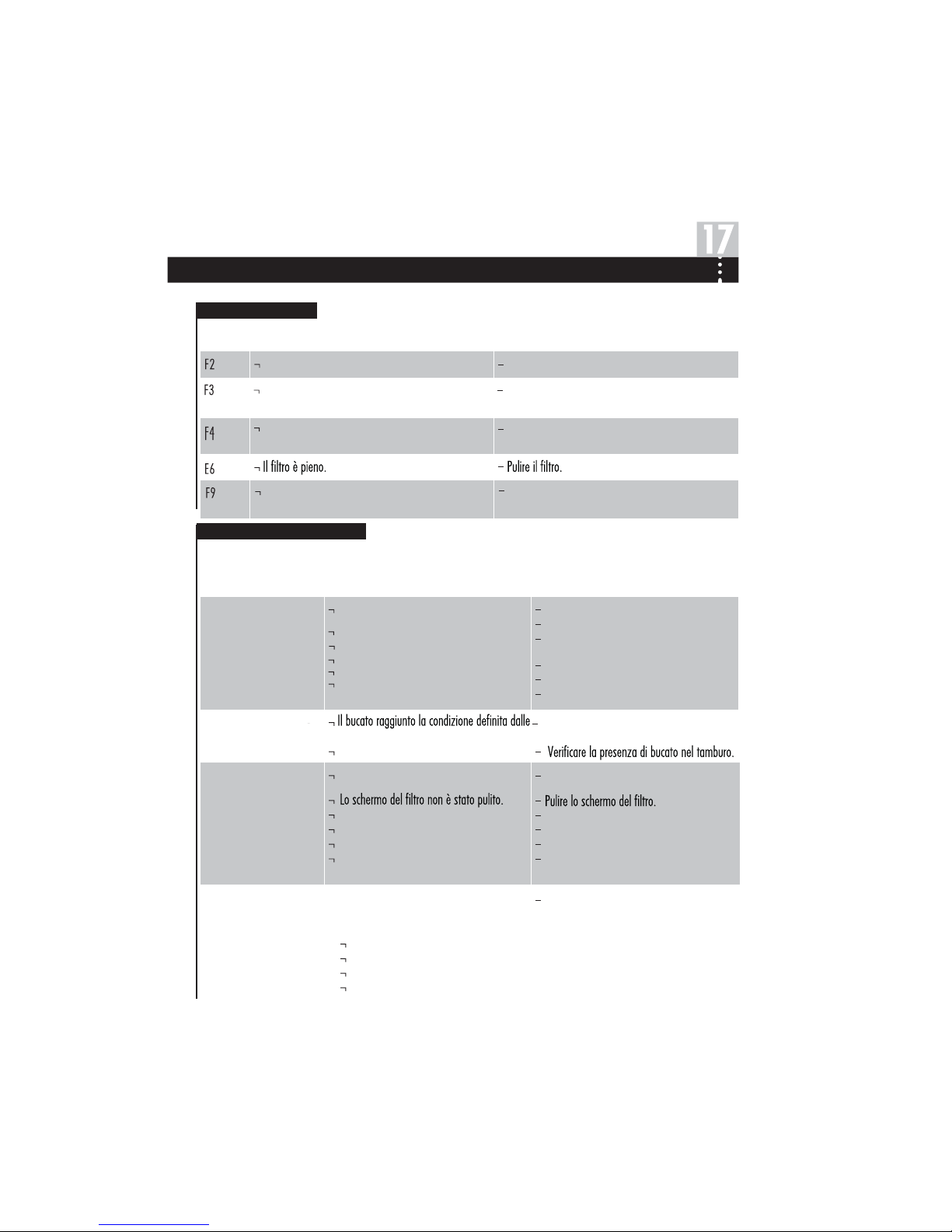

Codici del display e risoluzione dei problemi

SMALTIMENTO

Per ragioni di sicurezza, tutte le istruzioni di questo manuale che riportano questo simbolo di avvertimento devono essere eseguite in modo rigoroso

Facoltativo

Non smaltire le apparecchiature elettriche insieme ai riﬁuti urbani, utilizzare gli appositi centri di raccolta. Contattare l’amministrazione locale per informazioni sui sistemi di raccolta disponibili. Qualora le apparecchiature elettriche dovessero essere smaltite in discarica, è possibile che sostanze pericolose si inﬁltrino nelle falde acquifere ed entrino nella catena alimentare, danneggiando la salute e il benessere dei cittadini.All’atto della sostituzione di apparecchiature vecchie con apparecchiature nuove, il dettagliante è giuridicamente obbligato almeno a ritirare il vecchio apparecchio gratuitamente.

Leggere le istruzioni

Page 3



COND

ENSERTU

MBLEDRYER

1x Tubo di scarico

PRIMA DELL'USO

Leggere attentamente queste istruzioni prima di usare

l’apparecchiatura. Le istruzioni contengono importanti informazioni che consentiranno di utilizzare. l'apparecchiatura al meglio e di assicurare installazione,

uso e manutenzione corretti e sicuri.

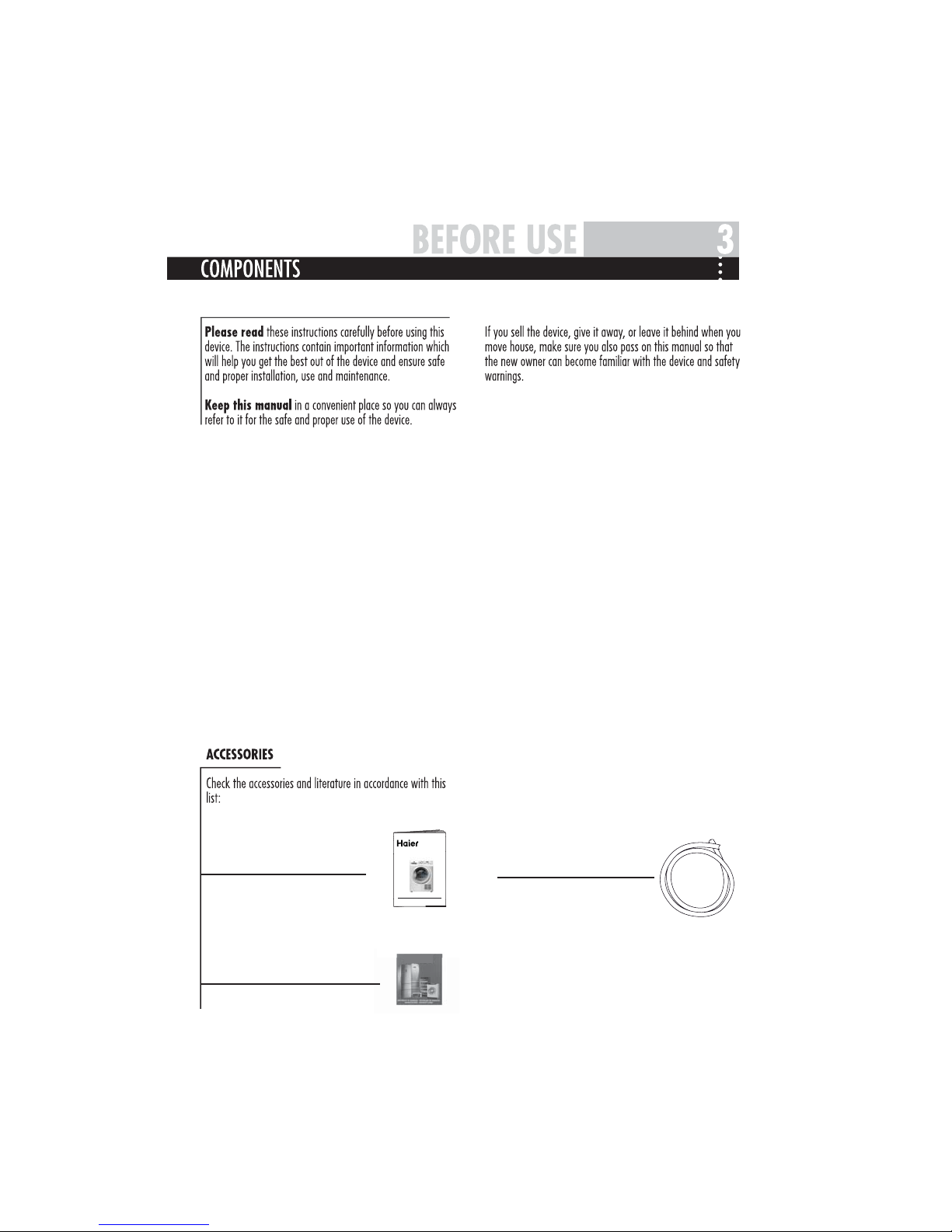

COMPONENTI

GRAZIE PER AVER ACQUISTATO QUESTO PRODOTTO

Conservare questo manuale in un luogo accessibile in

modo da potervi sempre fare riferimento

l'apparecchiatura in modo sicuro e corretto.

Se si vende, regala, o si lascia nella vecchia casa l’apparecchiatura in caso di trasloco, nuovo proprietario in modo che egli possa familiarizzare con

l'apparecchiatura e con le relative istruzioni di sicurezza.

ACCESSORI

Controllare la presenza di accessori e documentazione in base all’elenco seguente:

Scheda di garanzia (facoltativa)

1x Manuale utente

per utilizzare

assicurarsi di consegnare il manuale al

Kondenstrockner

HD70-79/HD80-79

GEBRAUCHSANLEITUNG

Page 4

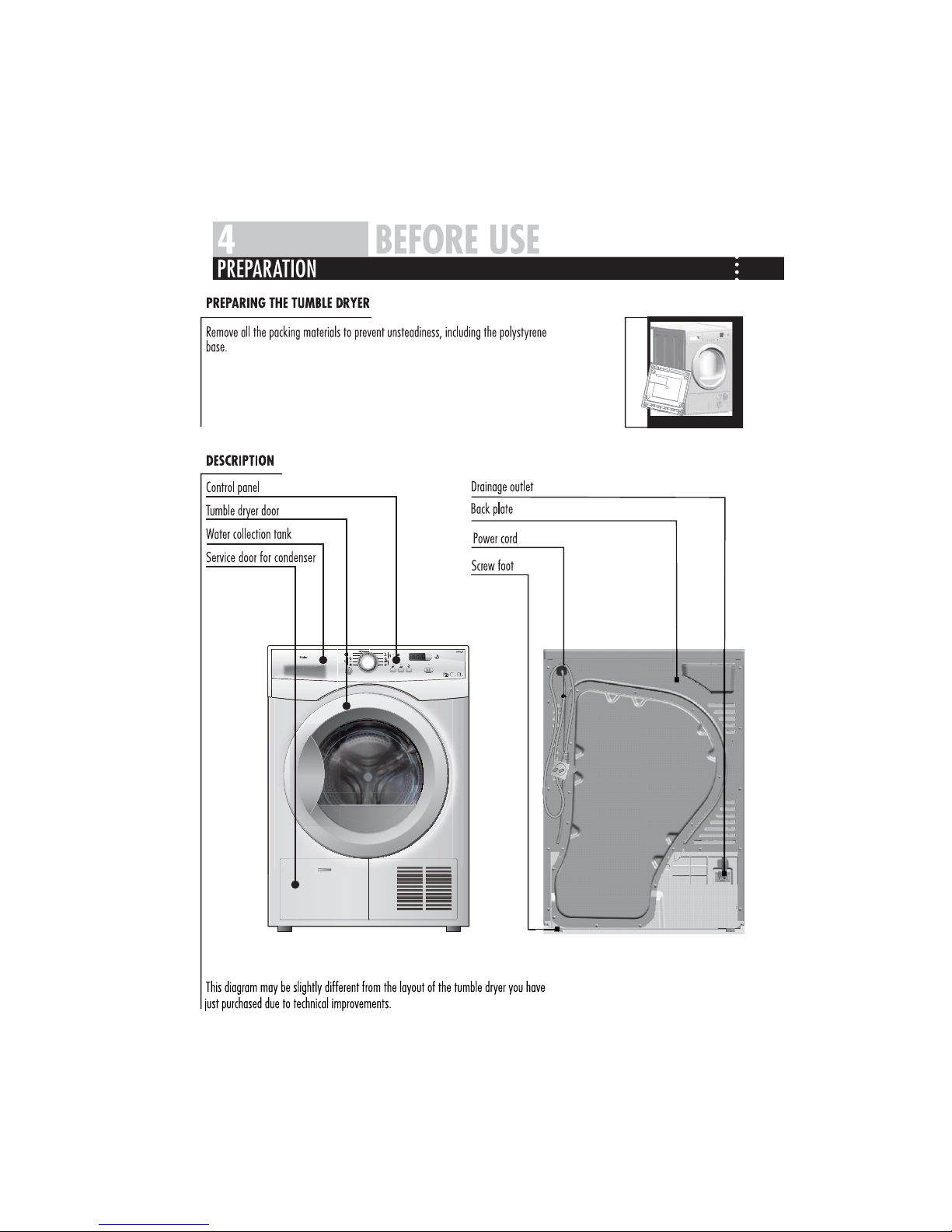

PREPARAZIONE

PRIMA DELL'USO

PREPARARE L’ASCIUGATRICE

Rimuovere tutti i materiali di imballaggio per evitare qualsiasi instabilità,

inclusa la base di polistirolo

DESCRIZIONE

Pannello di controllo

Cavo di alimentazione.

Piastra posteriore

Scarico

Portello di accesso al condensatore

Serbatoio di raccolta dell’acqua

Porta dell’asciugatrice

Piede regolabile

dell’asciugatrice acquistata a causa di miglioramenti tecnici.

(OHFWURQLF

Coton

Minuterie

Prêt à repasser

Prêt à ranger

Très sec

30min

20min

Séchage rapide

Départ/Pause

Laine

Rafraîchir

Très sec

Prêt à ranger

Prêt à repasser

Synthétique

Bac plein

Nettoyage du flitre

Anti-froissage

Delicat

Arrêt alarme

&DSDFLWl

(QHUJLH

Page 5

PRIMA DELL'USO

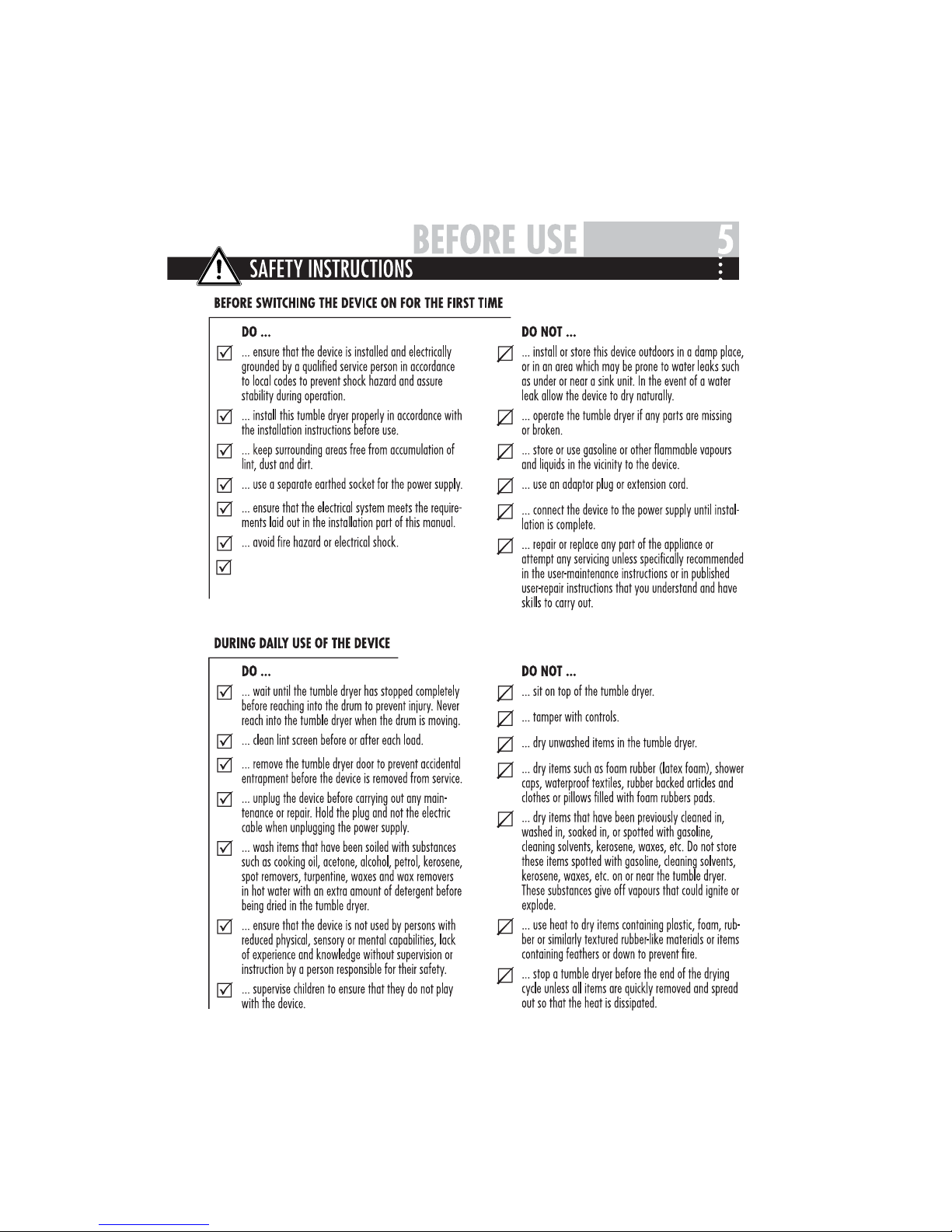

ISTRUZIONI DI SICUREZZA

PRIMA DI ACCENDERE L’APPARECCHIATURA PER LA PRIMA VOLTA

COSA NON FARE ...

COSA FARE ...

... assicurarsi che l'apparecchiatura sia installata e

nazionali per ed assicurare la stabilità durante l’utilizzo.

... evitare il pericolo di incendio o di scosse elettriche.

... utilizzare una presa separata con messa a terra per l'alimentazione elettrica.

espressi nella sezione di questo manuale dedicata all’installazione.

... mantenere le aree circostanti prive di sporco e polvere.

... prima dell’uso installare l’asciugatrice correttamente seguendo le istruzioni di installazione.

... assicurarsi che non vi siano tappeti che ostruiscono le aperture.

... installare o immagazzinare l’apparecchiatura all’aperto in un luogo umido, o in un'area che può essere soggetta a perdite d'acqua come sotto o vicino a un lavandino. Nel caso di una perdita d’acqua fare asciugare l'apparecchiatura in modo naturale.

... collegare l'apparecchiatura all'alimentazione elettrica prima del completamento dell’installazione.

... utilizzare un adattatore o una prolunga.

... azionare l’asciugatrice se vi sono parti mancanti o danneggiate.

... riparare o sostituire qualsiasi parte dell'apparecchio o tentare qualsiasi intervento a meno che non venga speciﬁcamente consigliato nelle istruzioni di manutenzione destinate all’utente o nelle istruzioni di riparazione destinate all’utente che si è in grado di comprendere ed eseguire.

COSA FARE ...

COSA NON FARE ...

DURANTE L’USO QUOTIDIANO DELL'APPARECCHIATURA

... arrestare l’asciugatrice prima del termine del ciclo di asciugatura a meno che tutti gli articoli non vengano rimossi rapidamente e sparsi in modo da dissipare il calore.

... utilizzare il calore per asciugare articoli che contengono plastica, gomma o materiali simili, o articoli contenenti piume, per evitare il rischio di incendio.

... asciugare articoli che sono stati precedentemente puliti, lavati o macchiati di benzina, solventi di pulizia, kerosene, cere, ecc. Non conservare gli articoli macchiati di benzina, solventi di pulizia, kerosene, cere, ecc. sopra o vicino all’asciugatrice. Queste sostanze emanano vapori che possono incendiarsi o esplodere.

... asciugare articoli quali gommapiuma o schiuma di lattice, cufﬁe per la doccia, tessuti impermeabili, articoli rivestiti di gomma e cuscini riempiti con ﬁocchi di gommapiuma.

... asciugare oggetti sporchi nell’asciugatrice.

... sedersi sull’asciugatrice. ... manomettere i comandi..

... supervisionare i bambini per assicurarsi che non giochino con l'apparecchiatura.

... assicurarsi che l'apparecchiatura non venga utilizzata da persone con capacità ﬁsiche, sensoriali o mentali ridotte, o con mancanza di esperienza e conoscenza che non vengano supervisionate e istruite da una persona responsabile della loro sicurezza.

... scollegare l'apparecchiatura prima di eseguire qualsiasi manutenzione o riparazione. Tirare la spina e non il cavo elettrico quando si stacca l’apparecchiatura dall' alimentazione elettrica.

... rimuovere la porta dell’asciugatrice per prevenire intrappolamenti accidentali prima che l'apparecchiatura venga rimossa dal servizio.

... pulire lo schermo prima o dopo ogni carico

prima di accedere al tamburo per evitare rischi. Non tentare mai di prendere il bucato dall'asciugatrice quando il tamburo è in movimento

messa

evitare il pericolo di scosse elettriche

... lavare articoli che sono stati sporcati con sostanze quali olio da cucina, acetone, alcol, benzina, kerosene, smacchiatori, trementina, cere e prodotti per la rimozione della cera in acqua calda con una dose ulteriore di detersivo prima di asciugarli nell’asciugatrice.

... conservare benzina o altri gas o liquidi inﬁammabili vicino all'apparecchiatura.

Page 6

PRIMA DELL'USO

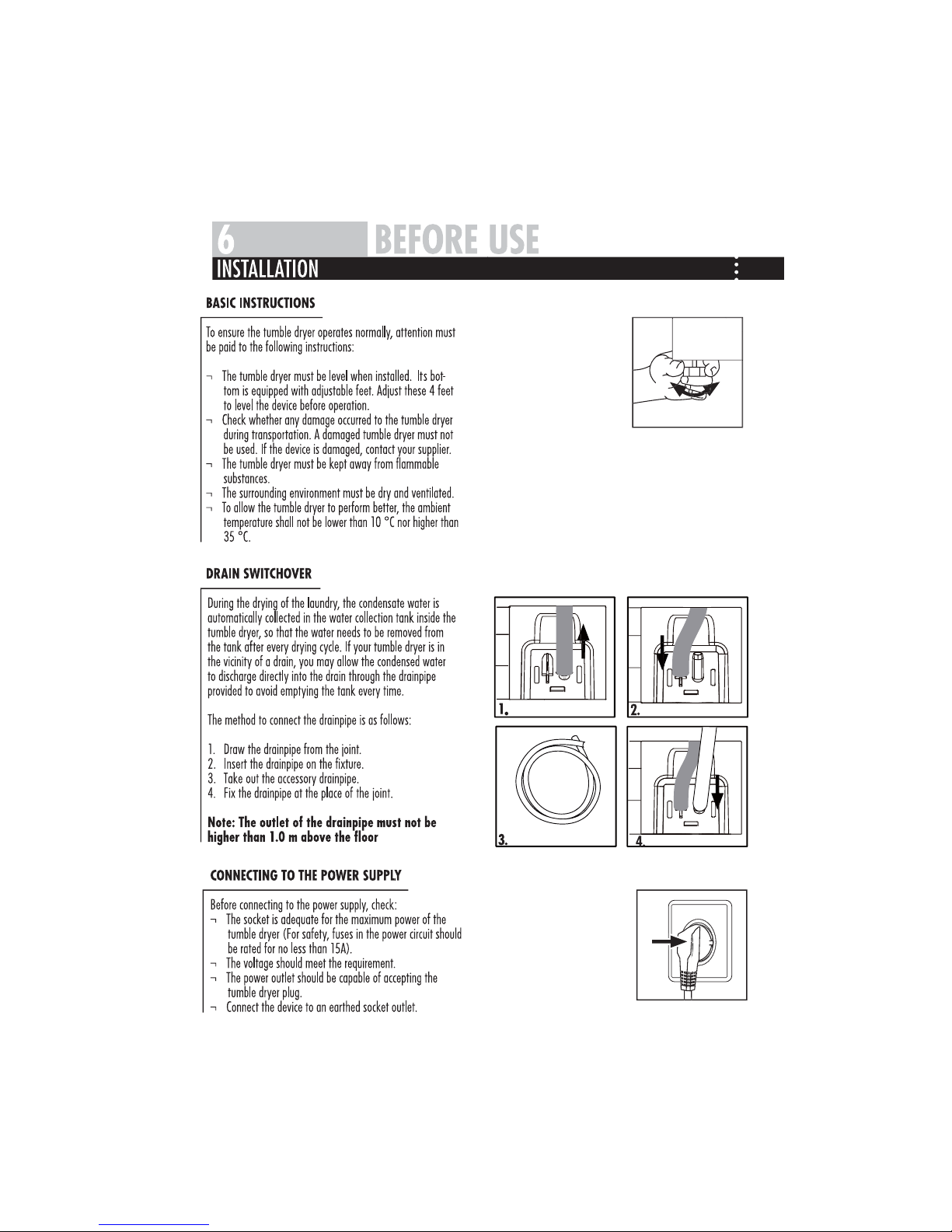

INSTALLAZIONE

ISTRUZIONI DI BASE

Per assicurare il funzionamento normale dell’asciugatrice, prestare attenzione alle seguenti istruzioni:

La presa di corrente sia adatta alla potenza massima dell’asciugatrice (per sicurezza, i fusibili del circuito di alimentazione devono essere di almeno 15 A).

Prima di collegare l’asciugatrice all'alimentazione elettrica, controllare che:

Fissare il tubo di scarico sul giunto.

Prendere il tubo di scarico accessorio.

Inserire il tubo di scarico nel punto indicato.

Rimuovere il tubo di scarico dal giunto.

Per collegare il tubo di scarico seguire la seguente procedura:

Durante l'asciugatura del bucato, l'acqua condensata viene raccolta automaticamente nel serbatoio di raccolta dell’acqua dell’asciugatrice, pertanto l'acqua deve essere rimossa dal serbatoio dopo ogni ciclo di asciugatura. Se l’asciugatrice viene installata nei pressi di uno scarico, è possibile scaricare l'acqua condensata direttamente nello scarico mediante il tubo di scarico fornito ed evitare di svuotare ogni volta il serbatoio.

Per consentire all’asciugatrice di funzionare al meglio, la temperatura circostante

non deve essere più bassa di 10 °C, né più alta di 35 °C.

L'ambiente circostante deve essere asciutto e ventilato.

Controllare se l’asciugatrice ha subito danni durante il trasporto. Non utilizzare l’asciugatrice se danneggiata. Se l'apparecchiatura è danneggiata, contattare il

L’asciugatrice deve essere perfettamente orizzontale rispetto al pavimento. Il fondo è dotato di piedi regolabili. Regolare i 4 piedi per livellare l'apparecchiatura prima dell’utilizzo.

INSTALLAZIONE DELLO SCARICO

Nota: Il foro di scarico non deve trovarsi a più di

1.0 metri dal pavimento

COLLEGAMENTO ALL'ALIMENTAZIONE ELETTRICA

Collegare l'apparecchiatura ad una presa di corrente messa a terra.

La presa di corrente deve essere in grado di accogliere la spina dell’asciugatrice.

La tensione deve soddisfare tale requisito.

Page 7

Premere questo pulsante per accendere l’asciugatrice. Premerlo nuovamente per spegnerla. Premere con delicatezza questo pulsante per 2 secondi per spegnere l’asciugatrice, i pulsanti rispondono ad una pressione leggera.

PRIMA DELL'USO

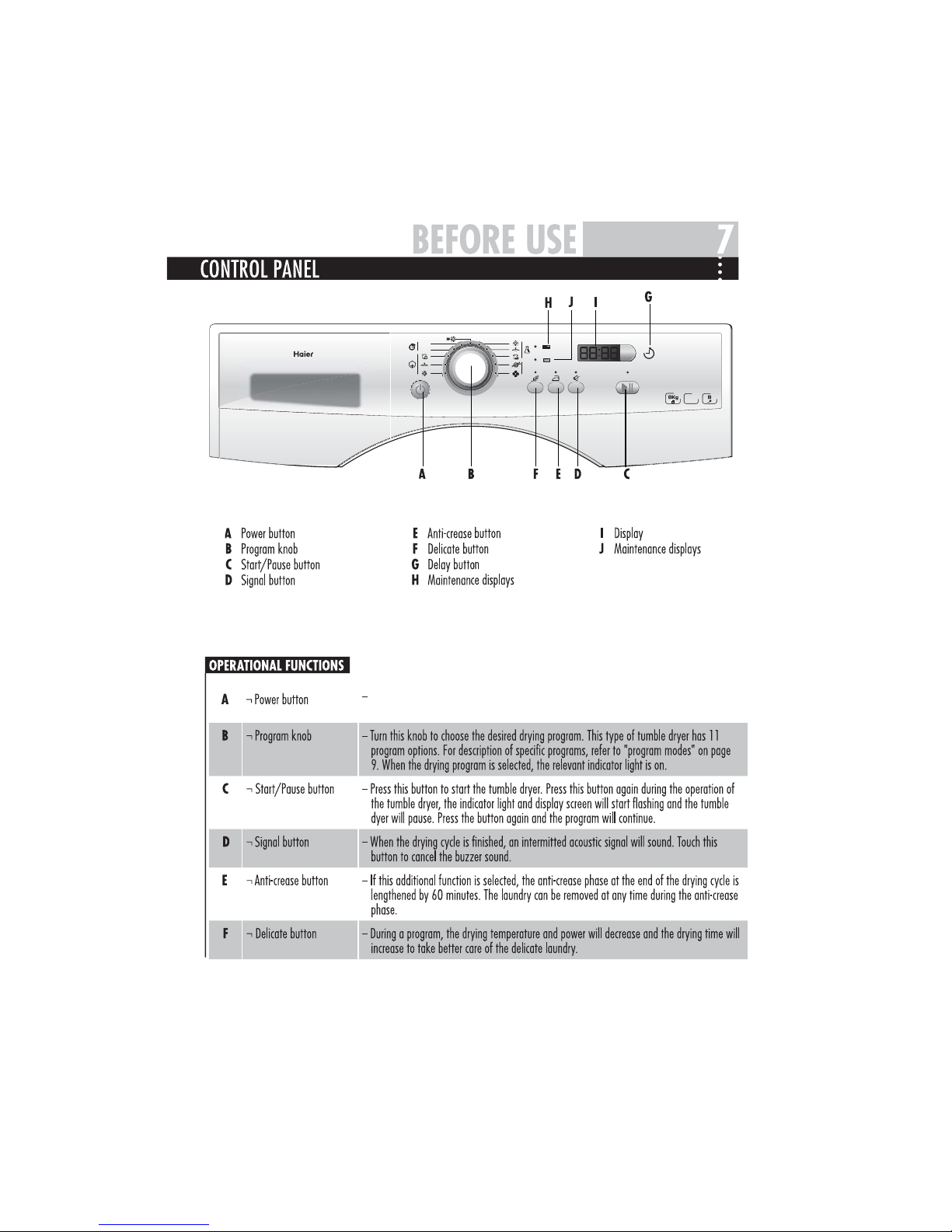

PANNELLO DI CONTROLLO

Manopola programmi

Quando il ciclo di asciugatura è terminato, viene emesso un segnale acustico. Toccare questo pulsante per far terminare il suono.

Pulsante capi delicati

Pulsante antipiega

Pulsante di segnalazione

Pulsante avvio/pausa

Manopola programmi

Pulsante di accensione

Display di manutenzione

Display

Display di manutenzione

Pulsante posponi

Pulsante capi delicati

Pulsante antipiega

Pulsante di segnalazione

Pulsante avvio/pausa

Pulsante di accensione

Girare questa manopola per scegliere il programma di asciugatura desiderato. Questo tipo

di asciugatrice dispone di 11 programmi. Per la descrizione dettagliata dei programmi, fare riferimento alla sezione "programmi” a pagina 9. Quando il programma di asciugatura viene

selezionato, l’indicatore corrispondente si accende.

Premere questo pulsante per avviare l’asciugatrice. Premendo nuovamente questo pulsante durante il funzionamento dell’asciugatrice, l’indicatore e il display cominceranno a lampeggiare e l’asciugatrice andrà in pausa. Premere nuovamente il pulsante per riavviare il programma.

Se viene selezionata questa funzione supplementare, la fase antipiega al termine del ciclo di asciugatura viene prolungata di 60 minuti. Durante la fase antipiega il bucato può essere rimosso in qualsiasi momento.

Durante un programma, la temperatura e la potenza dell’asciugatura diminuiscono ed il tempo di asciugatura aumenta per aver cura dei capi delicati.

FUNZIONI OPERATIVE

30'

20'

(OHFWURQLF

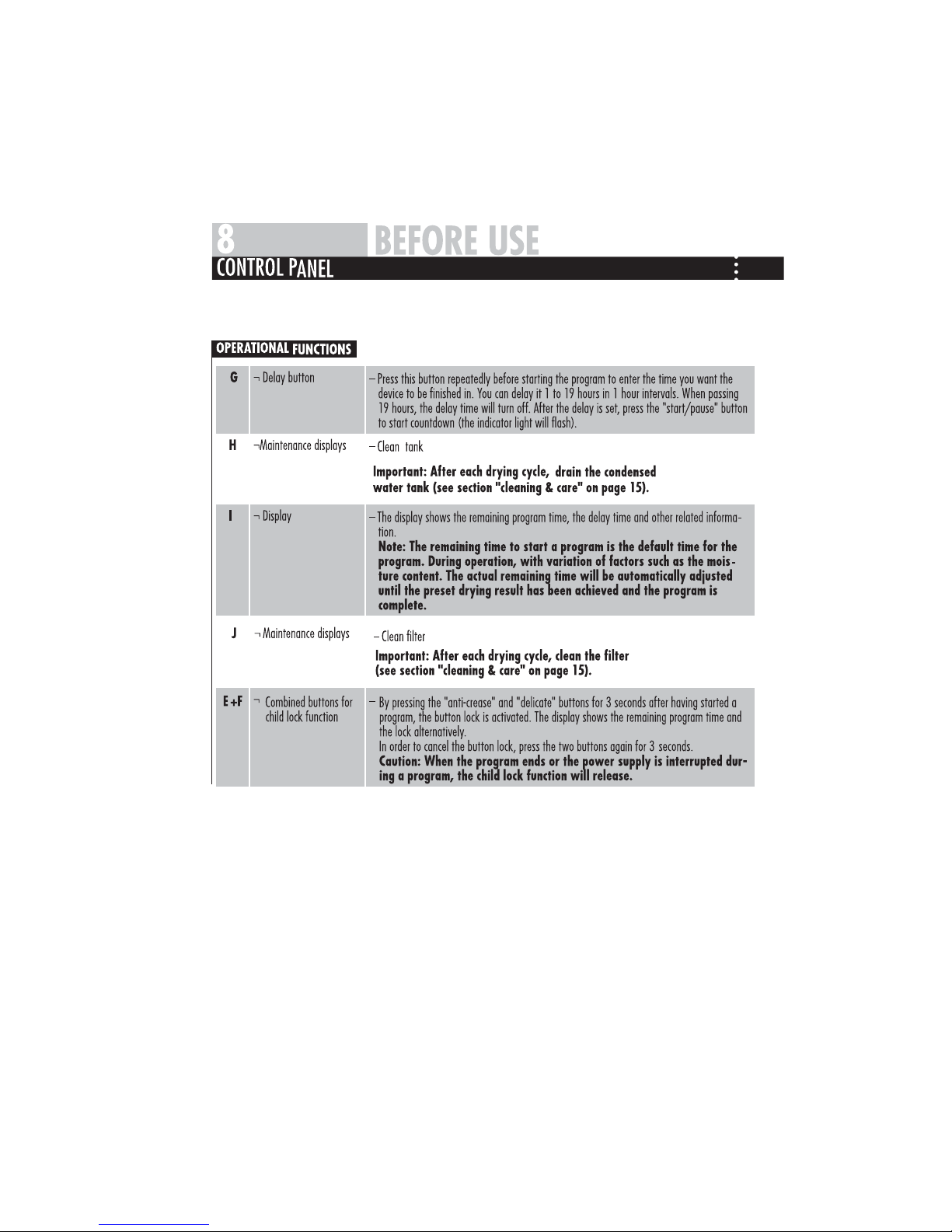

Page 8

PRIMA DELL'USO

PANNELLO DI CONTROLLO

Combinazione pulsanti per funzione di blocco bambini

Display di manutenzione

Display

Display di manutenzione

Pulire serbatoio

Importante: Dopo ogni ciclo di asciugatura, svuotare il serbatoio dell’

acqua condensata (vedere sezione “pulizia e manutenzione” a pagina 15).

Il display mostra il tempo di asciugatura rimanente del programma, la posposizione e le altre informazioni relative.

Nota: Il tempo rimanente per avviare un programma è il tempo predeﬁnito del programma stesso. Durante il funzionamento, con variazione di fattori quali il contenuto di umidità. Il tempo rimanente effettivo verrà regolato automaticamente ﬁnché non sarà stato raggiunto il risultato di asciugatura desiderato ed il programma non sarà completato.

Importante: Dopo ogni ciclo di asciugatura, pulire il ﬁltro (vedere sezione “pulizia e manutenzione” a pagina 15).

Premendo i pulsanti "antipiega” e “delicato” per 3 secondi dopo avere avviato un

programma, viene attivato il blocco dei pulsanti. Il display mostra alternativamente il tempo

rimanente del programma ed il blocco. Tranne il pulsante di alimentazione, i restanti pulsanti

non funzionano. Per annullare il blocco, premere nuovamente i due pulsanti per 3 secondi.

Attenzione: Quando il programma termina oppure l'alimentazione elettrica viene interrotta durante un programma, la funzione di blocco bambini viene disattivata.

Premere ripetutamente questo pulsante prima di avviare il programma per inserire l'ora desiderata per lo spegnimento dell'apparecchiatura. È possibile posporla da 1 a 19 ore per intervalli di 1 ora. Una volta trascorse le 19 ore, la posposizione si spegne. Dopo aver impostato la posposizione, premere il pulsante "avvio/pausa" per avviare il conto alla rovescia (l’indicatore lampeggia).

Pulsante posponi

Page 9

30'

20'

UTILIZZO DELL’ASCIUGATRICE

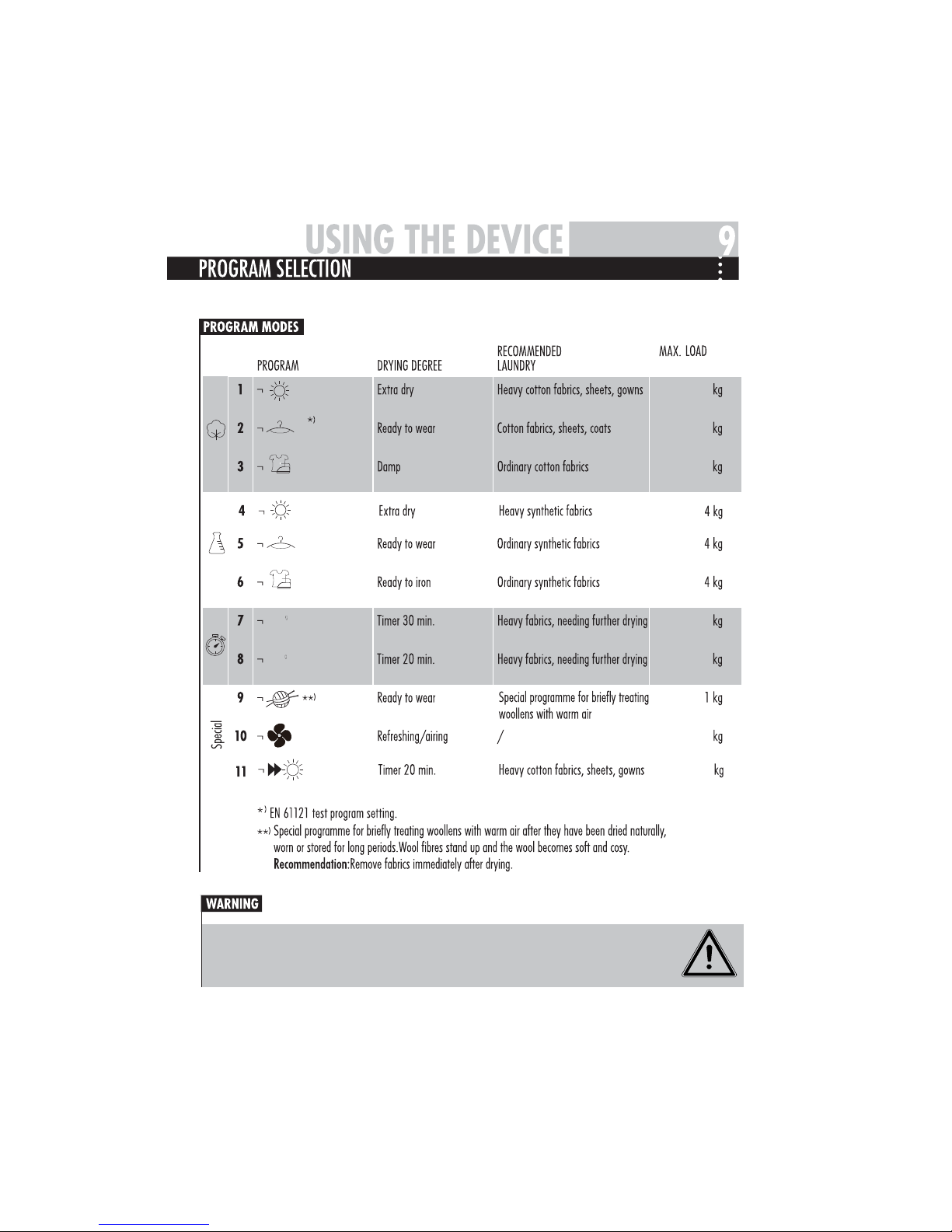

SELEZIONE DEI PROGRAMMI

PROGRAMMI

Programma speciale per trattare brevemente i capi in lana con aria calda, dopo averli asciugati normalmente, indossati o conservati per lunghi periodi. Rimuovere immediatamente le stoffe dopo l’asciugatura.

EN 61121 impostazione programma di prova.

Stoffe di cotone pesante, lenzuola, abiti

Programma speciale per il trattamento della lana con aria calda

Stoffe pesanti che hanno bisogno di asciugare ulteriormente

Stoffe sintetiche normali

Stoffe sintetiche pesanti

Timer 20 min.

Rinfrescare/arieggiare

Pronto da indossare

Timer 20 min.

Timer 30 min.

Pronto da stirare

Pronto da indossare

Extra asciutto

Stoffe di cotone, lenzuola, cappotti

Stoffe di cotone pesante, lenzuola, abiti

Umido

Pronto da indossare

Extra asciutto

CARICO

MAX.

Stoffe di cotone normali

GRADO DI ASCIUGATURAPROGRAMMA

ATTENZIONE

TIPO DI CAPI

Speciale

HD70-79/HD80-79

7kg/8kg

Page 10

30'

20'

HD70-79/HD80-79

UTILIZZO DELL’ASCIUGATRICE

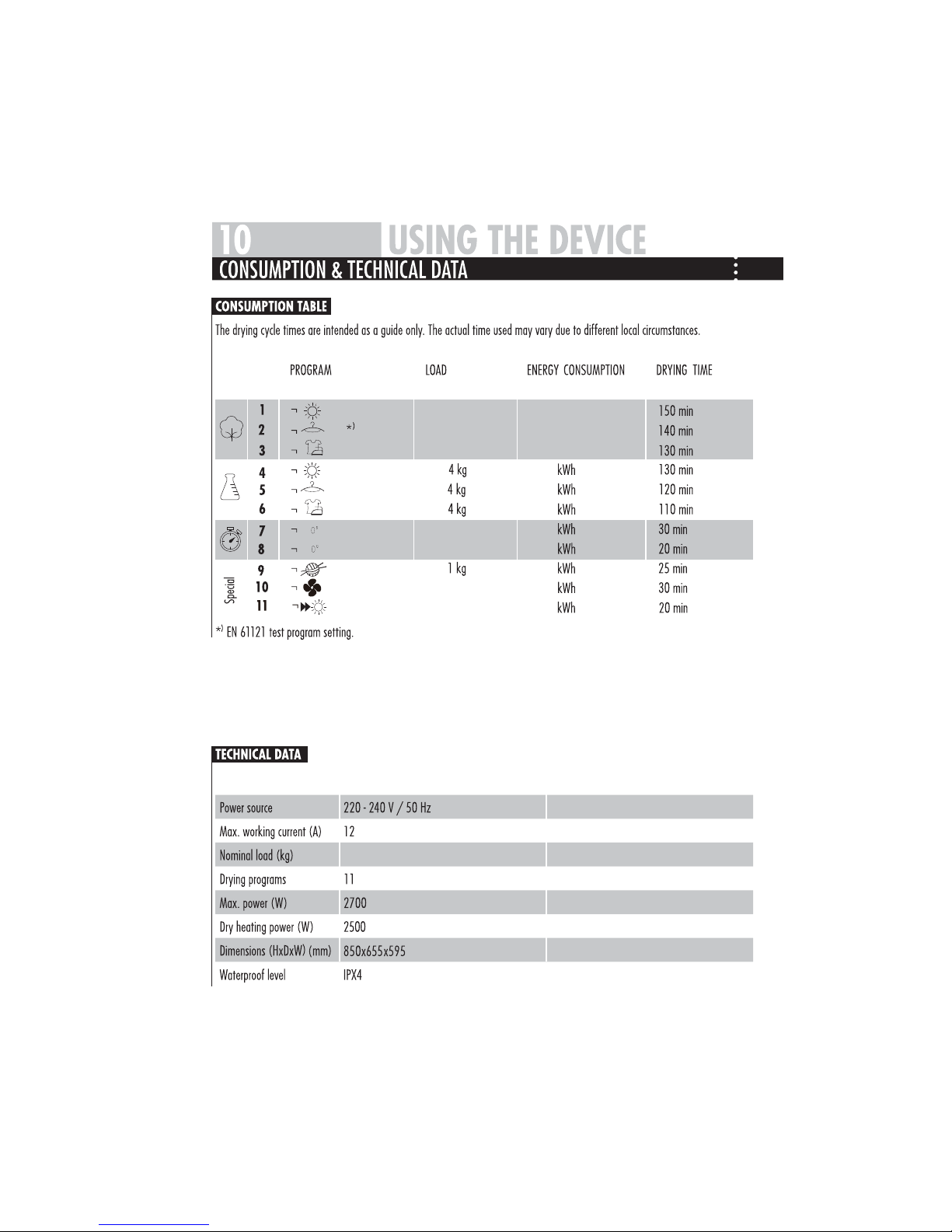

CONSUMO e DATI TECNICI

TABELLA DEI CONSUMI

Max. potenza (W)

Programmi di asciugatura

Carico nominale (kg)

Max. corrente di funzionamento (A)

Fonte di alimentazione

Speciale

) EN 61121 impostazione programma di prova.

TEMPO DI ASCIUGATURACONSUMO DI ENERGIA

CARICO

PROGRAMMA

DATI TECNICI

Dimensioni (HxLxP)(mm)

Potenza di asciugatura (W)

Impermeabilità

I tempi del ciclo di asciugatura vanno intesi a titolo informativo. Il tempo effettivo può variare a causa delle diverse

7/8

1.98

1.68

1.15

0.90

0.60

0.65

0.82

0.10

HD70-79/HD80-79 HD70-79/HD80-79

7kg/8kg

4.19kWh/4.79kWh

3.92kWh/4.49kWh

3.02kWh/3.45kWh

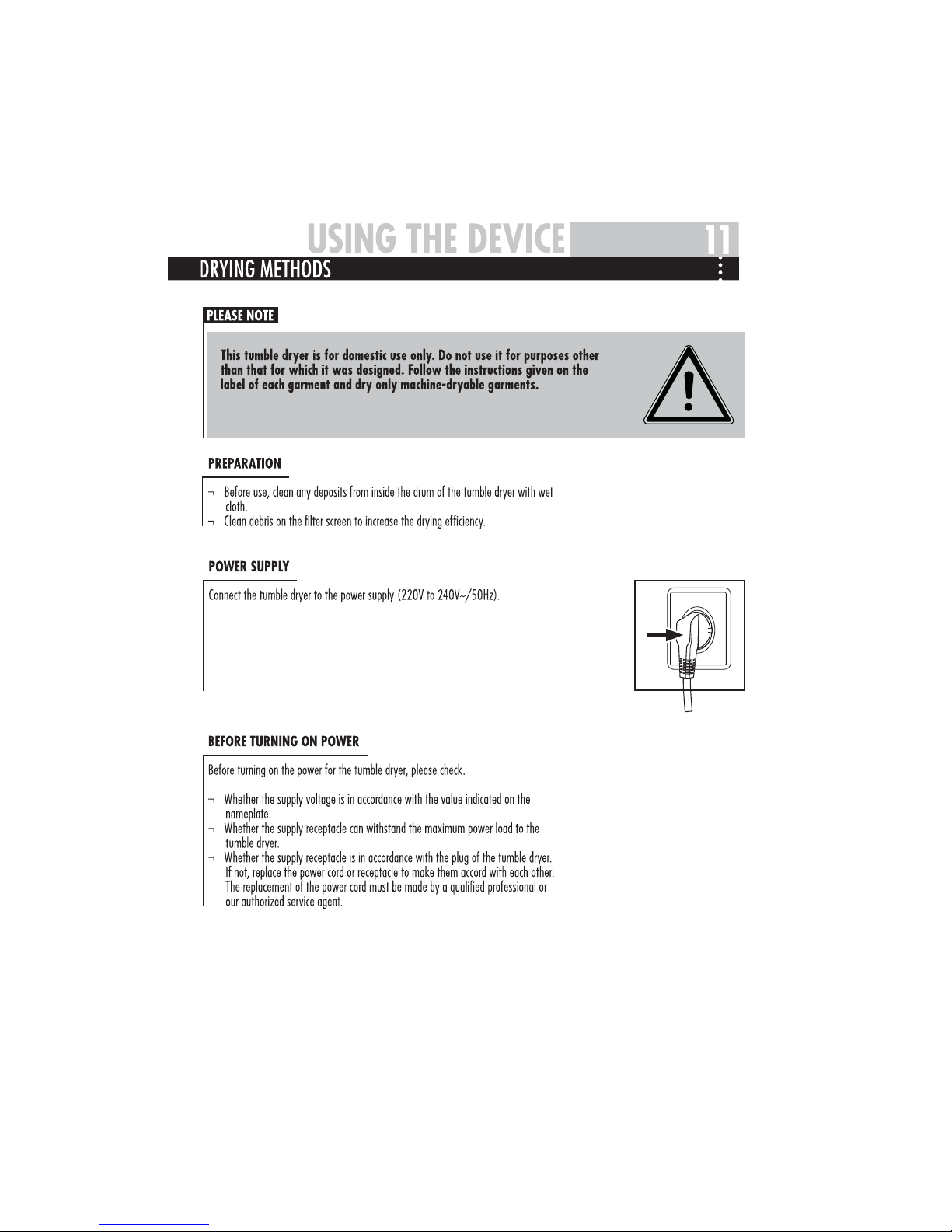

Page 11

UTILIZZO DELL’ASCIUGATRICE

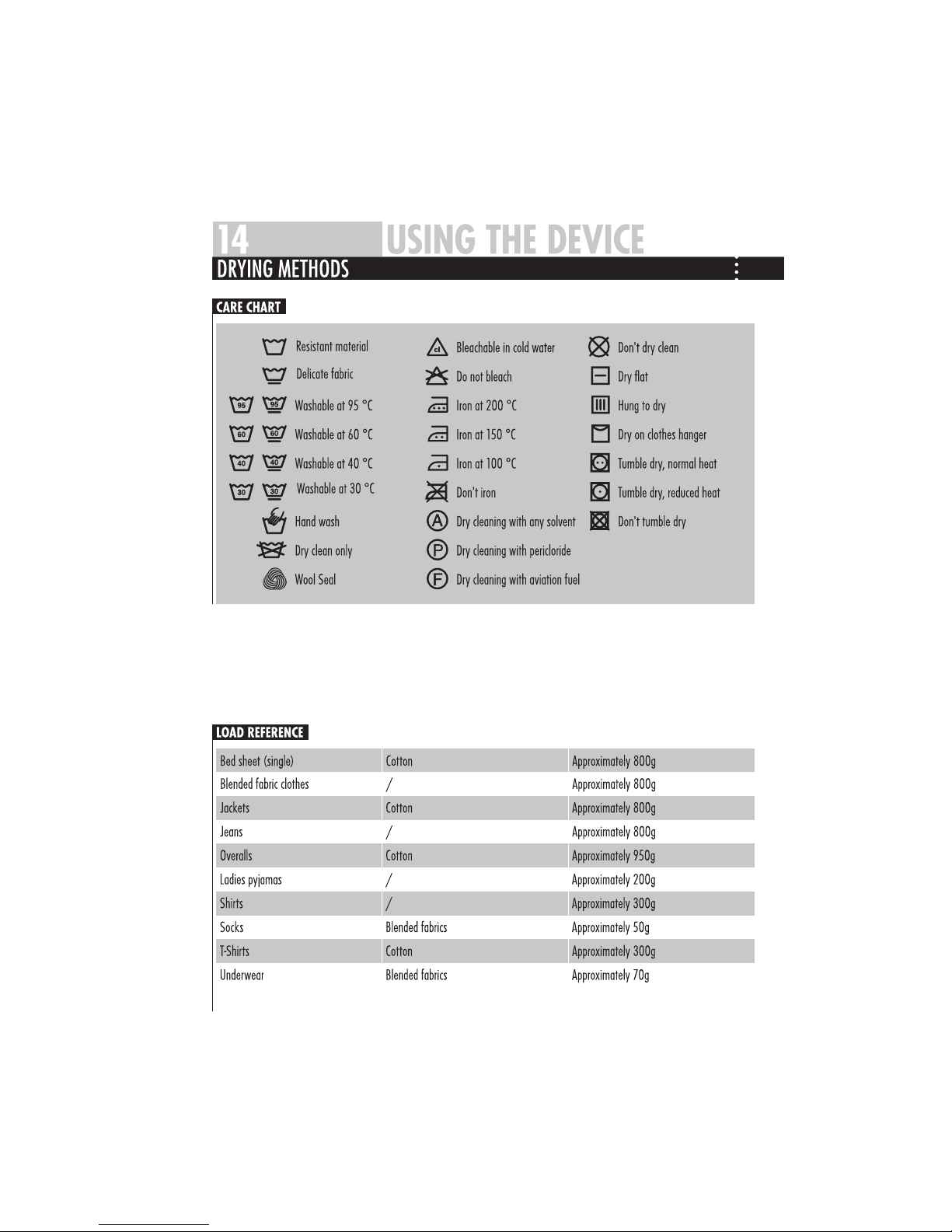

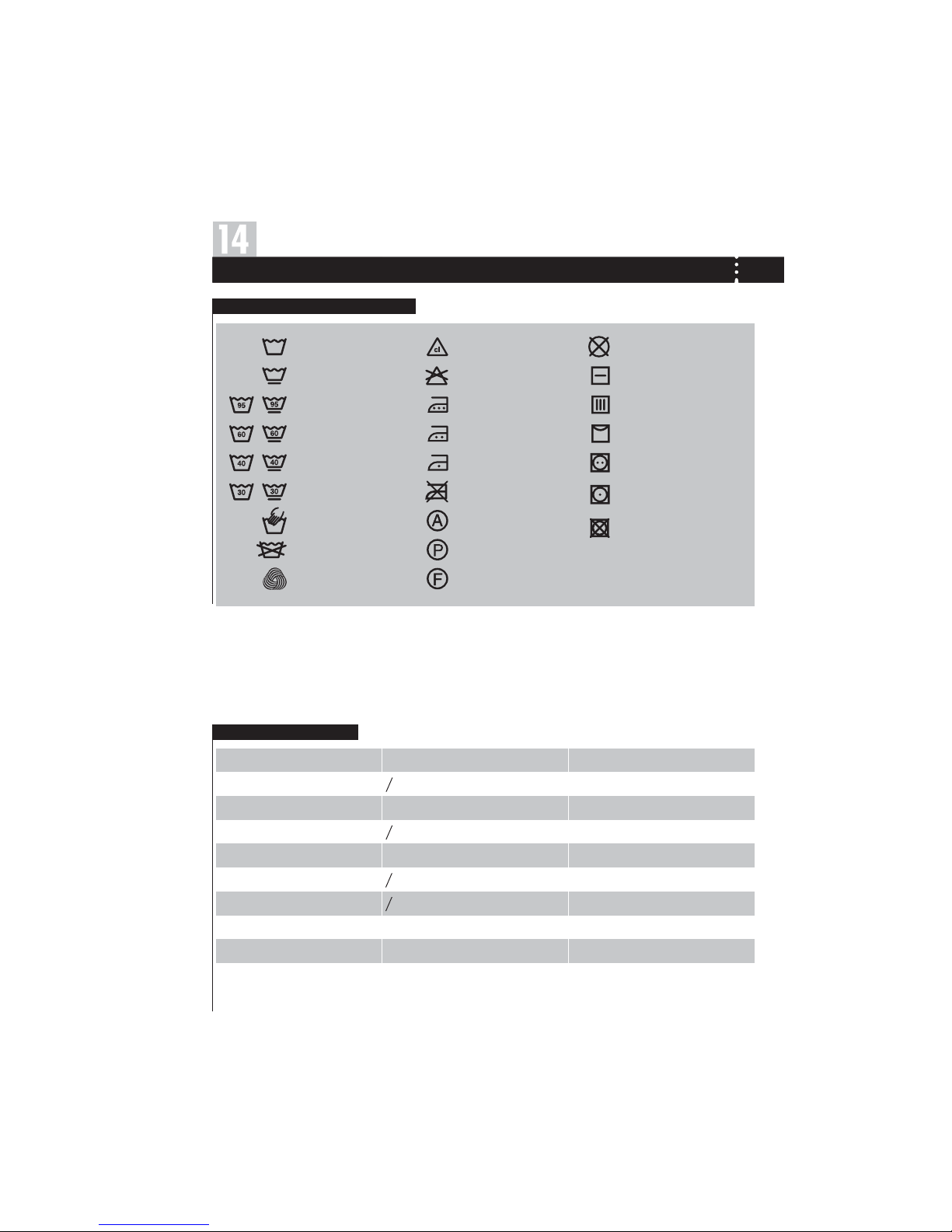

METODI DI ASCIUGATURA

NOTA

Quest’asciugatrice è intesa solo per uso domestico. Non utilizzare per scopi diversi da quelli per cui è stata progettata. Seguire le istruzioni riportate sull'etichetta di ciascun capo ed asciugare solamente i capi che possono essere asciugati nell’asciugatrice.

PREPARAZIONE

La presa sia compatibile con la spina dell’asciugatrice. In caso contrario, sostituire il cavo di alimentazione o la presa in modo che risultino compatibili. La sostituzione del cavo di alimentazione

deve essere effettuata da un professionista qualicato o da un nostro operatore autorizzato.

La presa di alimentazione possa sopportare il carico di potenza massimo dell’asciugatrice.

La tensione di alimentazione rispetti il valore indicato sulla targhetta.

Prima di accendere l’asciugatrice, controllare che:

Rimuovere i detriti sullo schermo del ltro per aumentare l'efcienza dell’asciugatura.

Prima dell’uso, pulire eventuali depositi nel tamburo dell’asciugatrice con un panno bagnato.

ALIMENTAZIONE ELETTRICA

Collegare l’asciugatrice all'alimentazione elettrica (220V - 240V~/50Hz).

PRIMA DI ACCENDERE L’ASCIUGATRICE

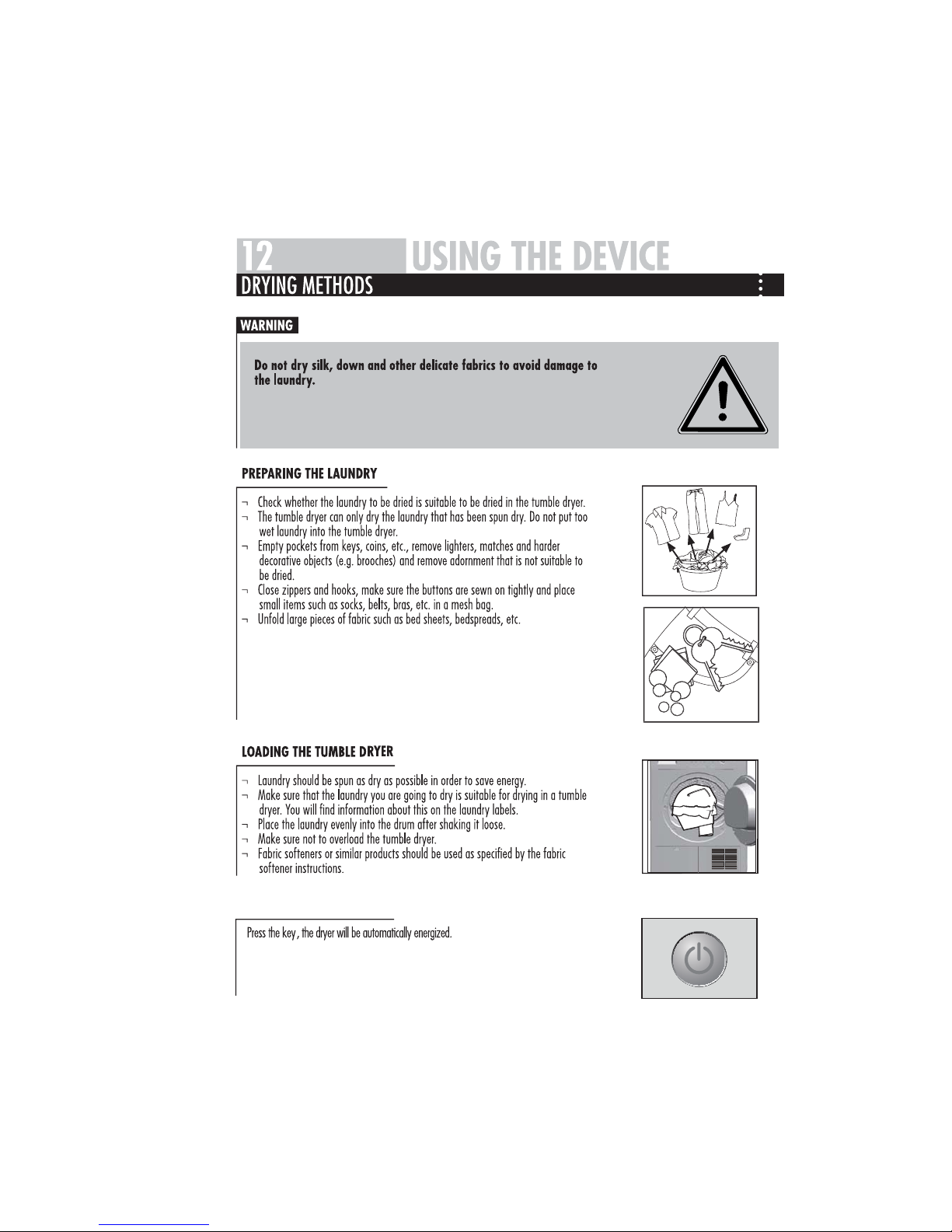

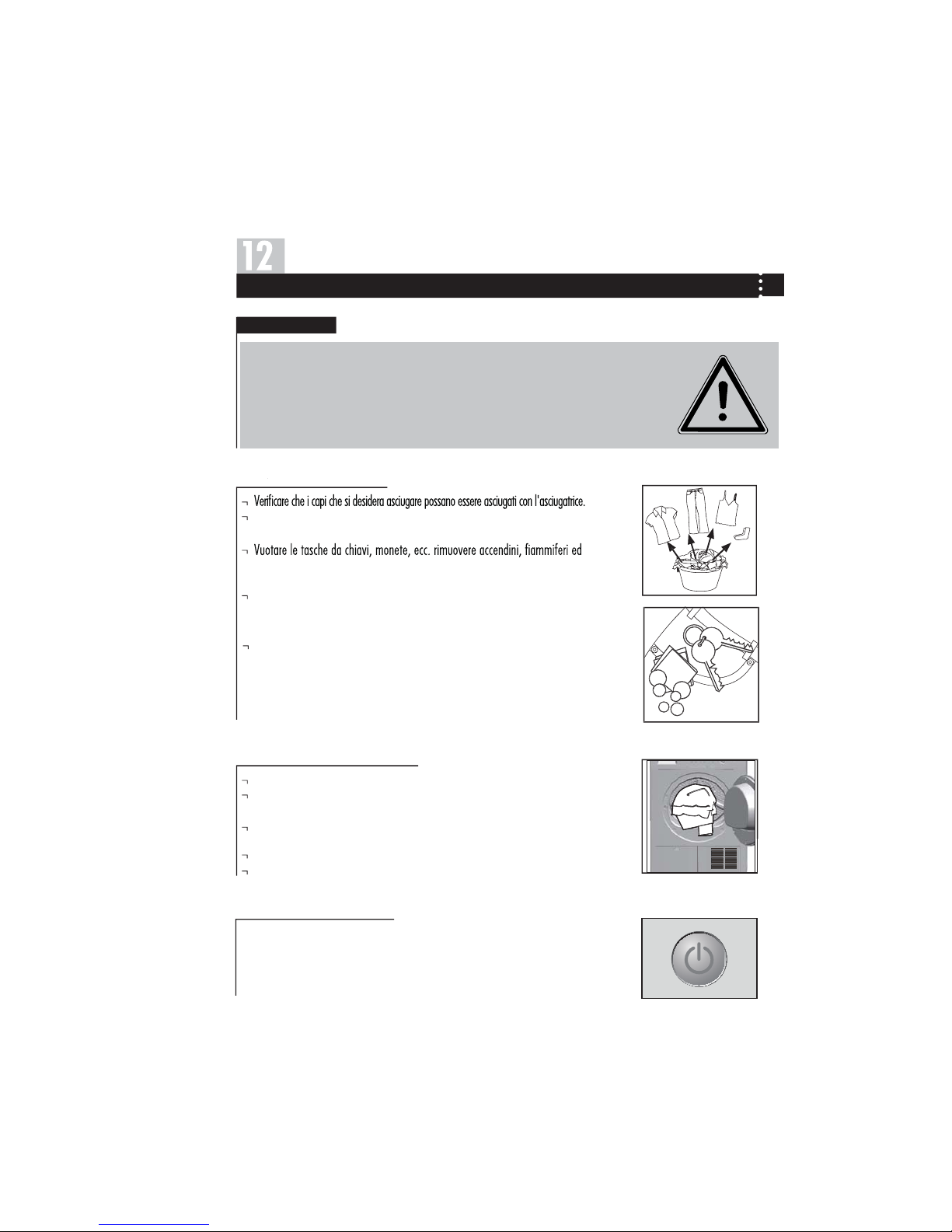

Page 12

UTILIZZO DELL’ASCIUGATRICE

METODI DI ASCIUGATURA

Non asciugare seta, piumini ed altre stoffe delicate per evitare di danneggiare il bucato.

ATTENZIONE

PREPARARE I CAPI DA ASCIUGARE

Premere il pulsante, l’asciugatrice verrà alimentata automaticamente.

Gli ammorbidenti o prodotti simili devono essere utilizzati seguendo le istruzioni del produttore.

Non sovraccaricare l’asciugatrice.

Mettere il bucato nel tamburo in modo uniforme dopo averlo separato.

Assicurarsi che il bucato possa essere asciugato nell’asciugatrice. Le informazioni a riguardo sono riportate sulle etichette dei capi.

Il bucato deve essere centrifugato quanto più possibile per risparmiare energia.

Spiegare grandi pezze di tessuto come lenzuola, copriletti, ecc.

Chiudere chiusure lampo e gancetti, assicurarsi che i bottoni siano cuciti in modo resistente e mettere i capi di piccole dimensioni quali calzini, cinture, reggiseni, ecc. in un sacchetto a rete.

oggetti decorativi duri (ad es. spille) e rimuovere le decorazioni non compatibili con l’asciugatura.

L’asciugatrice può asciugare solamente il bucato che è stato centrifugato. Non mettere bucato troppo bagnato nell’asciugatrice.

CARICARE L’ASCIUGATRICE

ACCENDERE L'ALIMENTAZIONE ELETTRICA

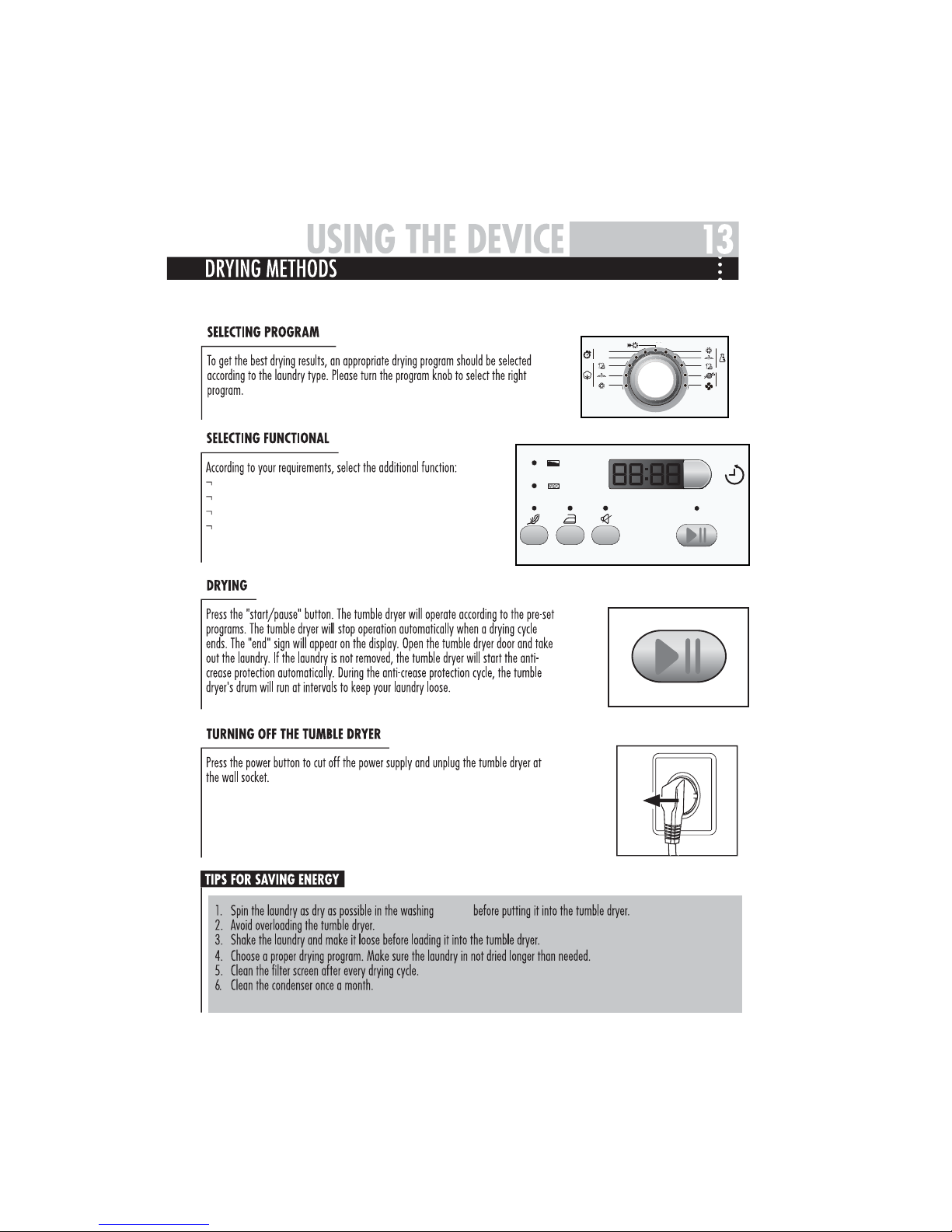

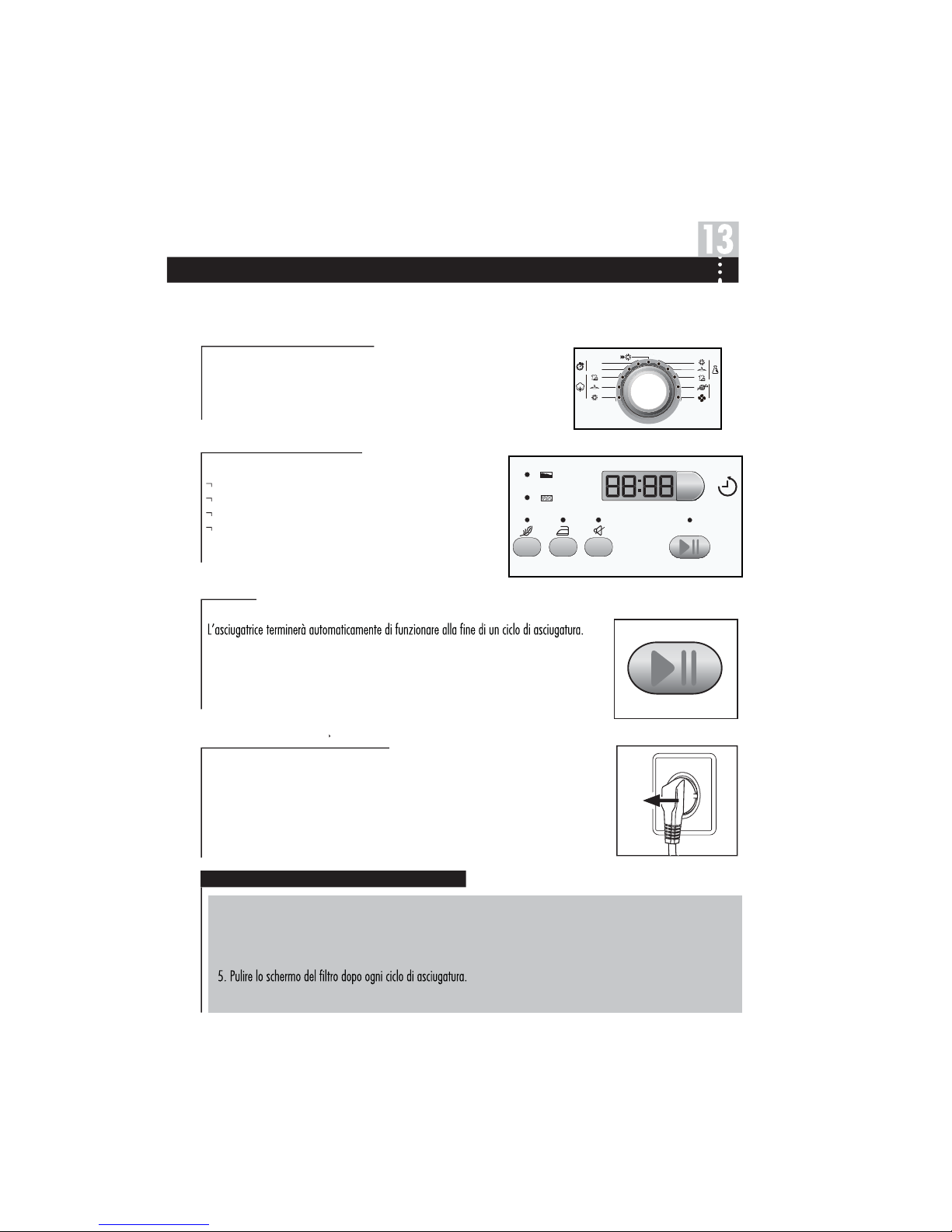

Page 13

UTILIZZO DELL’ASCIUGATRICE

METODI DI ASCIUGATURA

SELEZIONARE IL PROGRAMMA

6. Pulire il condensatore una volta al mese.

4. Scegliere un programma di asciugatura adatto. Assicurarsi che il bucato non venga asciugato più a lungo del necessario.

3. Sbattere il bucato in modo da aprirlo prima di inserirlo nell’asciugatrice.

2. Non sovraccaricare l’asciugatrice.

1. Centrifugare il bucato il più possibile in lavatrice prima di metterlo nell’asciugatrice.

Premere il pulsante di alimentazione per interrompere l'alimentazione elettrica e disinserire la spina.

Premere il pulsante “avvio/pausa". L’asciugatrice funzionerà secondo i programmi pre-impostati.

Sul display appare il segnale “end”. Aprire la porta dell’asciugatrice e prendere il bucato. Se il bucato non viene rimosso, l’asciugatrice avvierà automaticamente la protezione antipiega. Durante il ciclo di protezione antipiega, il tamburo dell’asciugatrice funziona ad intervalli per mantenere il bucato separato.

Spegni segnalazione

Antipiega

Capi delicati

Posponi avvio

Selezionare le funzioni facoltative in base alle proprie esigenze:

Per ottenere i migliori risultati di asciugatura, occorre selezionare il programma adatto i n base al tipo di capi da asciugare. Girare la manopola programmi per selezionare il programma desiderato.

SELEZIONARE LA FUNZIONE

ASCIUGATURA

SPEGNERE L’ASCIUGATRICE

SUGGERIMENTI PER IL RISPARMIO DI ENERGIA

30'

20'

Page 14

UTILIZZO DELL’ASCIUGATRICE

METODI DI ASCIUGATURA

TABELLA DELLE ISTRUZIONI DI LAVAGGIO

RIFERIMENTI DI CARICO

Materiale resistente

Stoffe diverse

Cotone

Biancheria intima

Magliette

Calzini

Camicie

Pigiami donna

Tute

Jeans

Giacche

Vestiti bre diverse

Lenzuolo singolo

Circa 800g

Non asciugare a secco

Asciugatrice, temperatura bassa

Asciugatrice, temperatura normale

Asciugare su una grucciaSécher sur cintre

Asciugare appeso

Asciugare disteso

Non pulire a secco

Pulizia a secco con idrocarburi

Pulizia a secco con percloruro

Pulizia a secco con qualsiasi solvente

Non stirare

Stirare a 100 ºC

Stirare a 150 ºC

Stirare a 200 °C

Non candeggiare

Candeggiare in acqua fredda

Lana

Lavare a secco

Lavare a mano

Lavabile a 30 ºC

Lavabile a 40 ºC

Lavabile a 60 ºC

Lavabile a 95 ºC

Stoffa delicata

Circa 300g

Circa 50g

Circa 300g

Circa 200g

Circa 950g

Circa 800g

Circa 70g

Cotone

Stoffe diverse

Page 15

Non utilizzare l’asciugatrice se per la pulizia sono stati utilizzati prodotti chimici industriali.

MANUTENZIONE

PULIZIA E MANUTENZIONE

PULIRE L’ASCIUGATRICE

Asciugare il corpo dell’asciugatrice ed il pannello di controllo con un panno umido. Ricordere di non utilizzare nessun solvente organico o agente corrosivo per evitare danni all'apparecchiatura.

ATTENZIONE

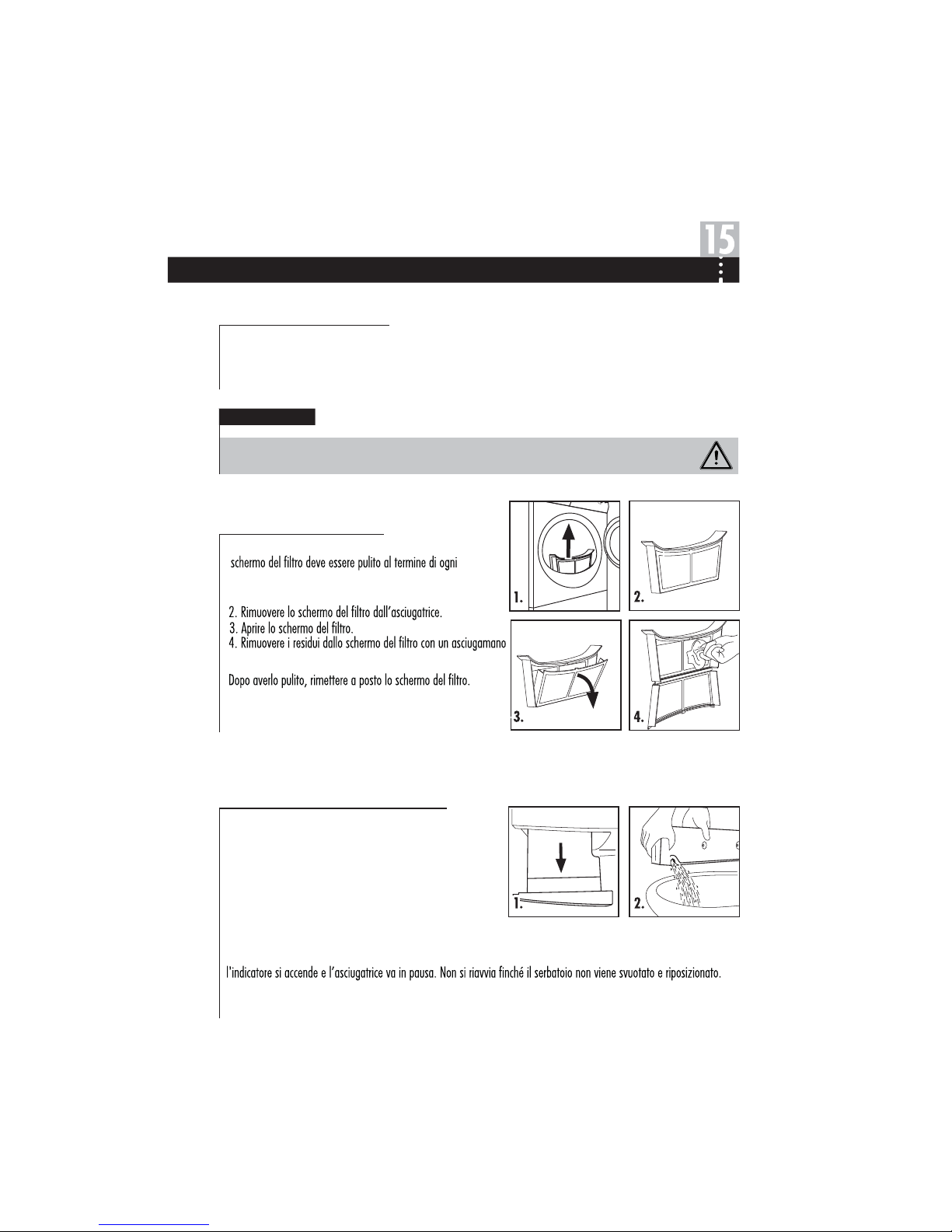

PULIRE LO SCHERMO DEL FILTRO

Se il serbatoio non viene svuotato, l’asciugatrice emette un allarme ogni volta che il serbatoio è pieno. In quel caso

2. Gettare l'acqua e rimettere a posto il serbatoio.

1.Afferrare la maniglia e tirare il serbatoio per rimuoverlo. Tenerlo orizzontale per evitare di rovesciare l’acqua.

Durante il funzionamento dell’asciugatrice, il vapore si condensa in acqua che viene a sua volta raccolta nel serbatoio di raccolta dell’acqua. Svuotare il serbatoio di raccolta dell’acqua al termine del programma.

bagnato.

1. Aprire la porta.

Per assicurare una buona ventilazione durante l’asciugatura lo

programma di asciugatura.

SVUOTARE IL SERBATOIO DI RACCOLTA DELL'ACQUA

Nota: Non utilizzare l'acqua (non berla né utilizzarla per la preparazione di cibo).

Page 16

PULIZIA E MANUTENZIONE

MANUTENZIONE

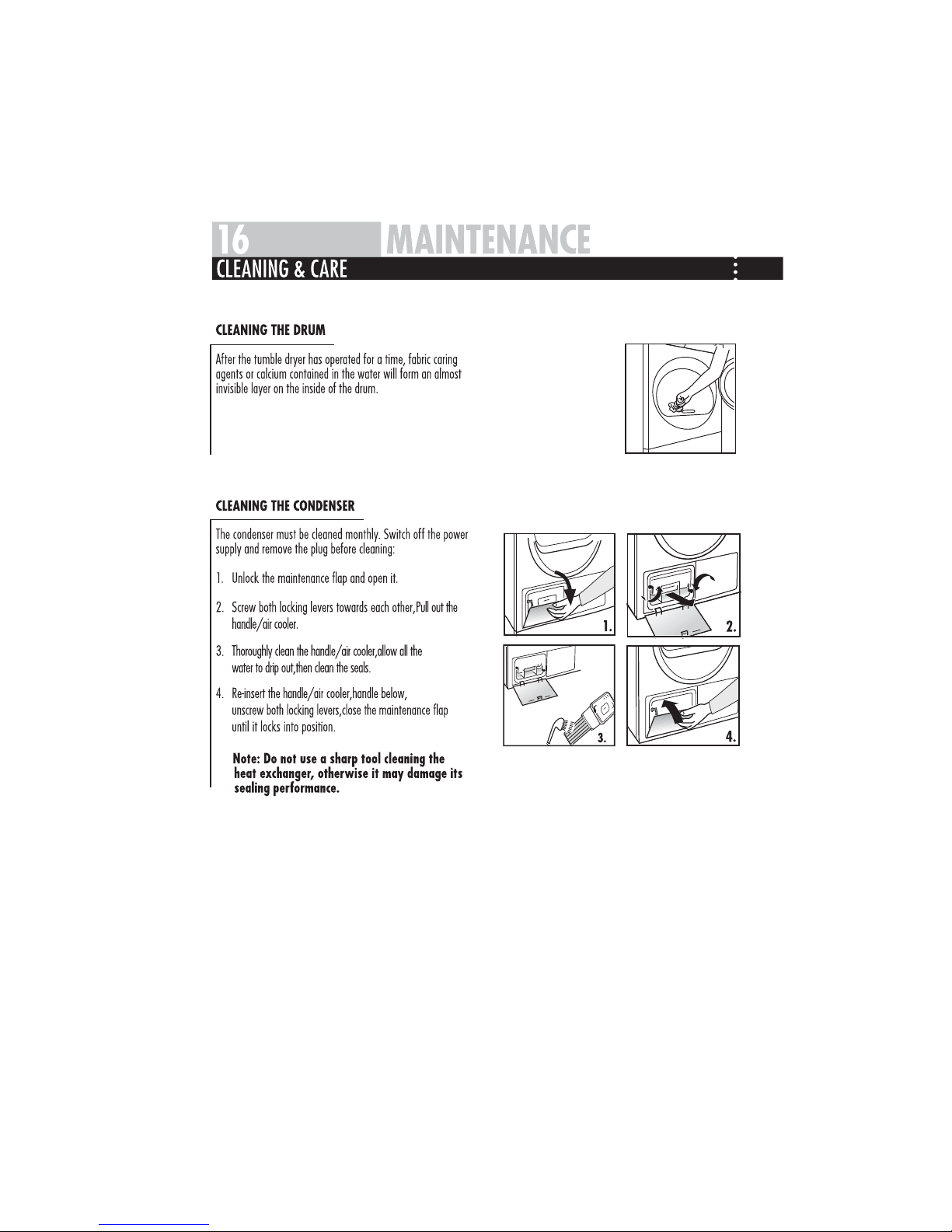

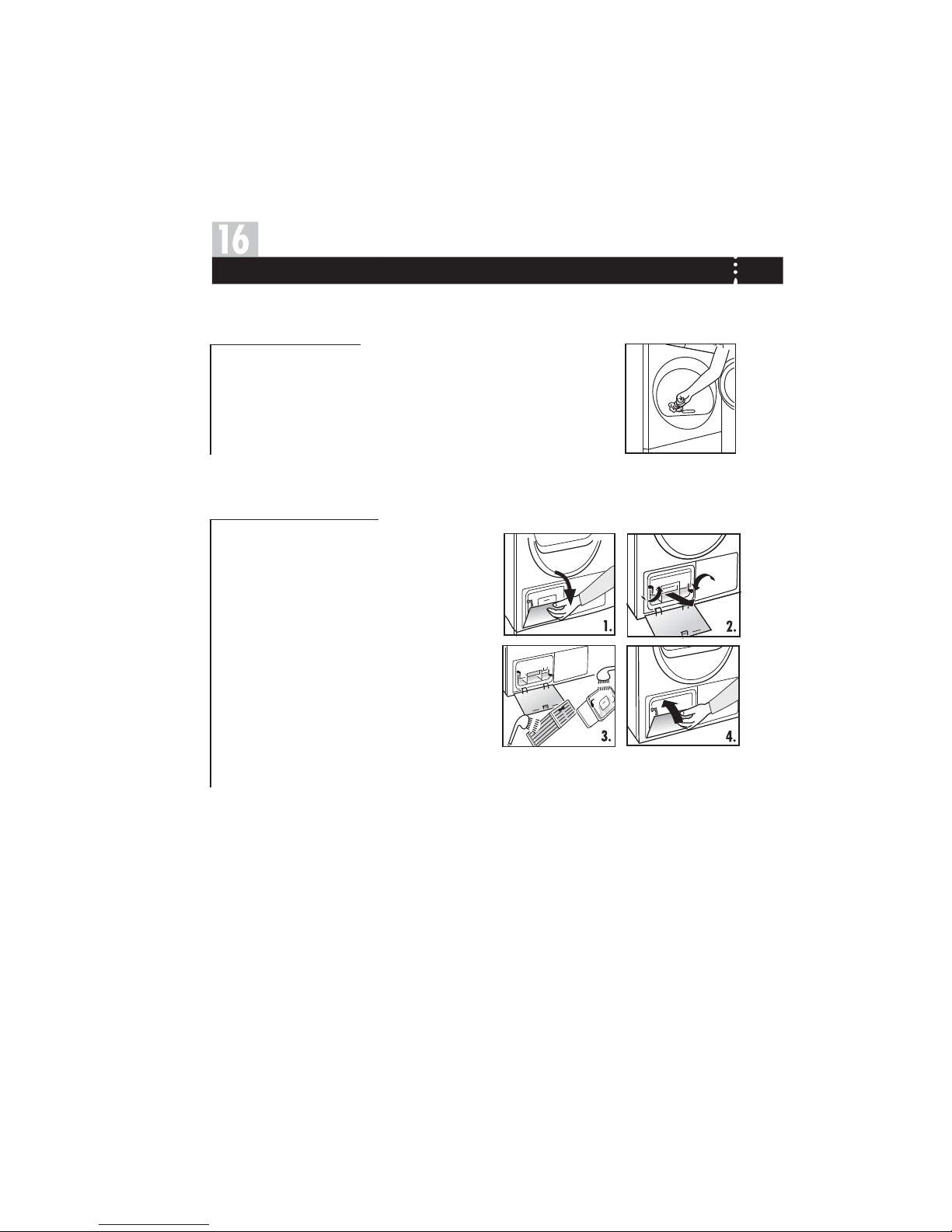

PULIRE IL TAMBURO

Dopo che l’asciugatrice è stata in funzione per un certo tempo, i detersivi o il calcare contenuto nell'acqua formeranno un deposito quasi invisibile all'interno del tamburo.

PULIRE IL CONDENSATORE

4. Rimettere a posto la maniglia/dispositivo di raffreddamento con la maniglia verso il basso, girare entrambe le leve nella direzione opposta, chiudere e bloccare lo sportello di manutenzione.

3. Pulire con cura la maniglia/il dispositivo di raffreddamento, far sgocciolare tutta l’acqua, quindi pulire le guarnizioni.

2. Girare le leve una verso l’altra. Estrarre la maniglia/il dispositivo di raffreddamento.

1. Sbloccare ed aprire lo sportello di manutenzione.

Il condensatore deve essere pulito ogni mese. Spegnere l'alimentazione elettrica e rimuovere la spina prima di effettuare la pulizia:

Nota: Non utilizzare strumenti appuntiti per pulire lo scambiatore di calore, per non comprometterne le prestazioni.

Page 17

MANUTENZIONE

CODICI DEL DISPLAY E RISOLUZIONE DEI PROBLEMI

CODICI DEL DISPLAY

Controllare il condotto di scarico e sbloccarlo.

Centrifugare il bucato prima di asciugarlo..

Ridurre la quantità di bucato nel tamburo.

Pulire il condensatore.

Assicurarsi che il programma sia impostato correttamente.

Assicurarsi di aver impostato il programma adeguato.

Chiudere correttamente la porta dell’ asciugatrice..

Svuotare il serbatoio di raccolta dell’acqua.

Assicurarsi che l'apparecchiatura sia accesa

Impostare un programma di asciugatura.

Controllare l'alimentazione elettrica.

Controllare il collegamento all'alimentazione elettrica.

Il condotto di scarico è bloccato..

Il bucato è troppo bagnato.

L’asciugatrice è sovraccarica.

Il condensatore è bloccato.

L’impostazione del programma non è corretta.

Non c'è bucato nel tamburo.

impostazioni del programma.

La porta dell’asciugatrice non è chiusa correttamente.

Il serbatoio di raccolta dell’acqua è pieno.

L’apparecchiatura non è stata accesa.

Nessun programma di asciugatura impostato.

Mancanza di alimentazione..

Collegamento all'alimentazione elettrica carente.

Il tempo rimanente indicato

dal display si ferma o salta

Il tempo di asciugatura è troppo lungo ed i risultati non sono soddisfacenti.

L’asciugatrice non si riesce ad attivare e il display segnala “end”.

L’asciugatrice non si riesce ad attivare.

SOLUZIONICAUSE

PROBLEMA

Contattare il centro assistenza.

Il circuito del sensore termico (vicino al dispositivo di riscaldamento) è aperto o in cortocircuito.

La temperatura del bucato nel tamburo non cambia.

Il circuito del sensore termico (vicino al dispositivo di riscaldamento) è aperto o in cortocircuito.

Errore della pompa di scarico.

SOLUZIONICAUSE

CODICI

RISOLUZIONE DEI PROBLEMI

Il tempo rimanente viene regolato e corretto continuamente ed automaticamente sulla base dei seguenti fattori:

Temperatura ambiente.

Livello di centrifuga del bucato

Quantità di bucato.

Tipo di bucato.

La regolazione automatica è un'operazione normale.

Le seguenti circostanze non rappresentano un problema. Non contattare il centro assistenza ﬁnché il problema non è stato confermato.

Page 18

SCHEMA DEL CIRCUITO ELETTRICO

TG2

TG1

NK2

NK1

NTC1

PCB

R2R1

NTC2

MANUTENZIONE

SCHEMA DEL CIRCUITO ELETTRICO

Blu (neutro)

Marrone (attivo)

Reggicavo

Fusibile

Verde e giallo (terra)

Motorer

Sensore di umidità

Interruttore livello dell’acqua

Interruttore porta

Pompa di scarico

Sensore di temperatura

Interruzione termica

Relè linea nullo

Circuito stampato

Lampada

Riscaldamento 2

Riscaldamento 1

spina contraddistinto dalla lettera E o dal simbolo di terra oppure colorato di verde

dalla lettera L o colorato di rosso. Se viene utilizzata una spina da 13 ampere (BS1363) utilizzare un fusibile BS1362 da 13 A.

DETTAGLI DI SICUREZZA SPINA BS (PER IL REGNO UNITO

Page 19

CONDENSER TUMBLE DRYER

USER MANUAL

HD70-79/HD80-79

30'

20'

(OHFWURQLF

Page 20

Read the instructions

Page 21



1x User manual

1x Drainpipe

1x Warranty card (optional)

THANKS FOR PURCHASING A HAIER PRODUCT

COND

ENSERTU

MBE DYER

Kondenstrockner

HD70-79/HD80-79

GEBRAUCHSANLEITUNG

Page 22

30'

20'

(OHFWURQLF

Page 23

... make sure a carpet must not obstruct the openings.

Page 24

Page 25

30'

20'

(OHFWURQLF

Press this button to switch on the tumble dryer. Press it again to switch it off. Press this button gently for 2 seconds to switch off the dryer as buttons are soft touch sensitive.

Page 26

Except the power button, all the functional buttons are useless.

Page 27

30'

20'

The ﬁnal part of a tumble dryer cycle occurs without heat (cool down cycle) to ensure that the items are left at a temperature that ensures that the items will not be damaged.

HD70-79/HD80-79

7kg/

Page 28
