INTRODUCTION

Thank you for choosing thi s cooker hood.

This instruction manual is designed to provide you with all required instructions related to the installation, use and maintenance of the appliance. In order to operate the unit correctly and safety, please read this instruction manual carefully before installation and usage. The cooker hood uses high quality materials, and is made with a streamlined design. Equipped with large power electric motor and centrifugal fan, it also provides strong suction power, low noise operation, non-stick grease filter and easy assembly installation.

Hereby, Candy Hoover Group Srl declares that the radio equipment is in compliance with Directive 2014/53/EU and with the relevant Statutory Requirements (for the UKCA market).

The full text of the declaration of conformity is available at the following internet address: www.candy-group.com

SAFETY PRECAUTION

� Never let the children operate the m achine. � The cooker hood is for home use only, not suitable for barbecue, roast

shop and other commercial purpose.

� The cooker hood and its filter should be clean regularly in order to keep in

good working condition.

� Clean the cooker hood according to the instruction manual and keep the

unit from danger of burning.

� Forbid the direct baking from the gas cooker. Please keep the kitchen

room a good convection.

� Before connecting this appliance check that the power supply cord is not

damaged. A damage supply cord mu st be replaced by qualified service personnel only.

� There shall be adequate ventilation of the room when the range hood is

used at the same time as appliances burning gas or other fuels;

� The air must not be discharged into a flue that is used for exhausting

fumes from appliances burning gas or other fuels;

� Regulations concerning the discharge of air have to be fulfilled.

- Children should be supervised to ensure that they do not play with

the appliance.

- Do not flambé under the range hood.

- he range hood is not intended to be installed over a hob having more

than four hob elements

5IFTFTIBMMCFBEFRVBUFWFOUJMBUJPOPGUIFSPPNXIFOUIFSBOHF IPPEJTVTFEBUUIFTBNF UJNFBTBQQMJBODFTCVSOJOHHBTPSPUIFS GVFMTOPUBQQMJDBCMFUPBQQMJBODFTUIBUPOMZEJTDIBSHFUIFBJSCBDL JOUPUIFSPPN

UIFEFUBJMTDPODFSOJOHUIFNFUIPEBOEGSFRVFODZPGDMFBOJOH UIFSFJTBGJSFSJTLJGDMFBOJOHJTOPUDBSSJFEPVUJOBDDPSEBODFXJUIUIF JOTUSVDUJPOT EPOPUGMBNFVOEFSUIFSBOHFIPPE $"65*0/"DDFTTJCMFQBSUTNBZCFDPNFIPUXIFOVTFEXJUI DPPLJOHBQQMJBODFT

Electrical Shock Hazard

Only plug this unit into a properly earthed outlet. If in doubt seek advice

�

from a suitably qualified engineer.

�

Failure to follow these instructions can result in death, fire, or electrical shock.

The lamp used in this product is not suitable for use in the lighting of a room.

The purpose of this lamp is to provide illumination for using the product.

Electrical Installation

All installation must be carried out by a comp

etent person or qualified electrician. Before connecting the mains supply ensure that the mains voltage corresponds to the voltage on the rating plate.

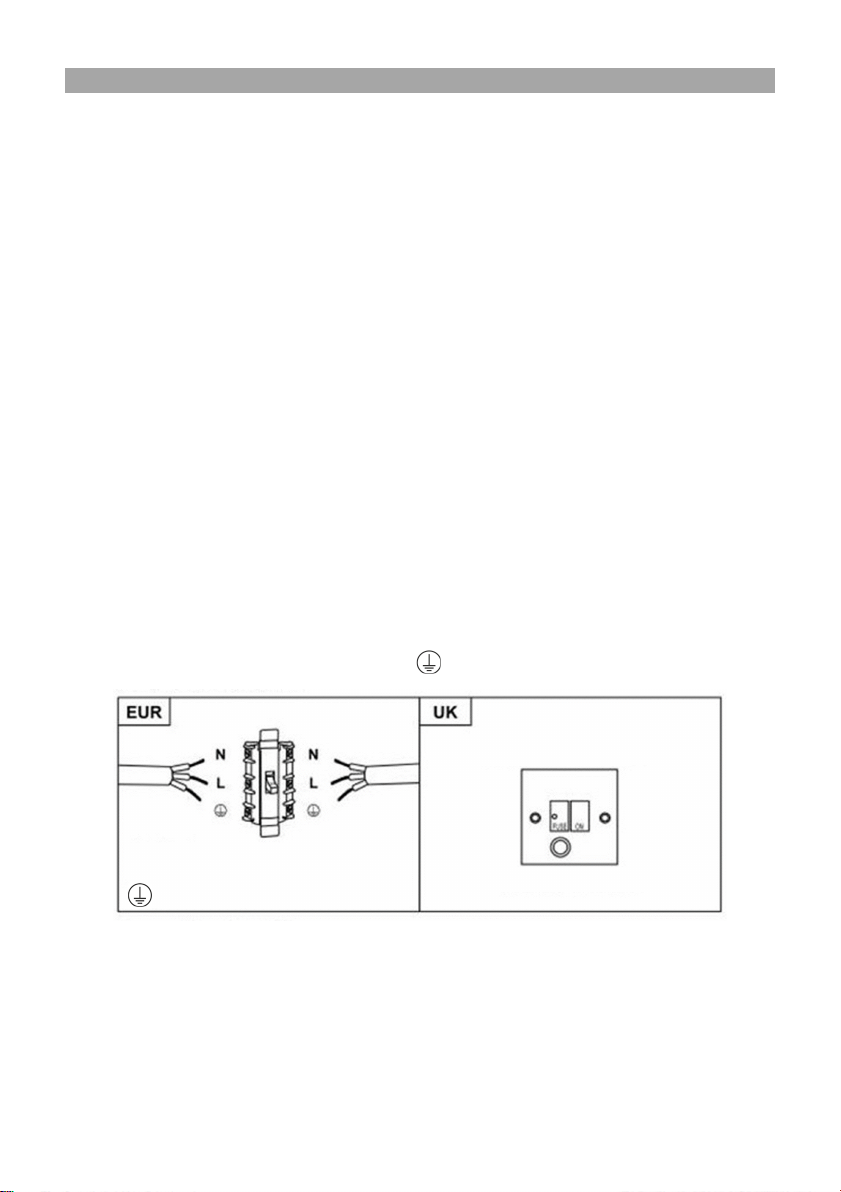

Direct Connection The appliance must be connected directly to the mains using an omnipolar

circuit breaker with a minimum opening of 3mm bet ween the contacts. The installer must ensure that the correct electrical connection has been

made and that it complies with the wiring diagram. The cable must not be bent or compressed. Regularly check the power plug and power cord for damage. If the supply

cord is damaged, it must be replaced by a special cord or assembly available from the manufacturer or its servic e agent.

WARNING: This is a Class I

appliance and MUST be earthed This

appliance is supplied with a 3 core mains cable colo ured as follows: Brown = L or Live Blue = N or Neutral Green and Yellow = E or Earth

The fuse must be rated at 3 Amps.

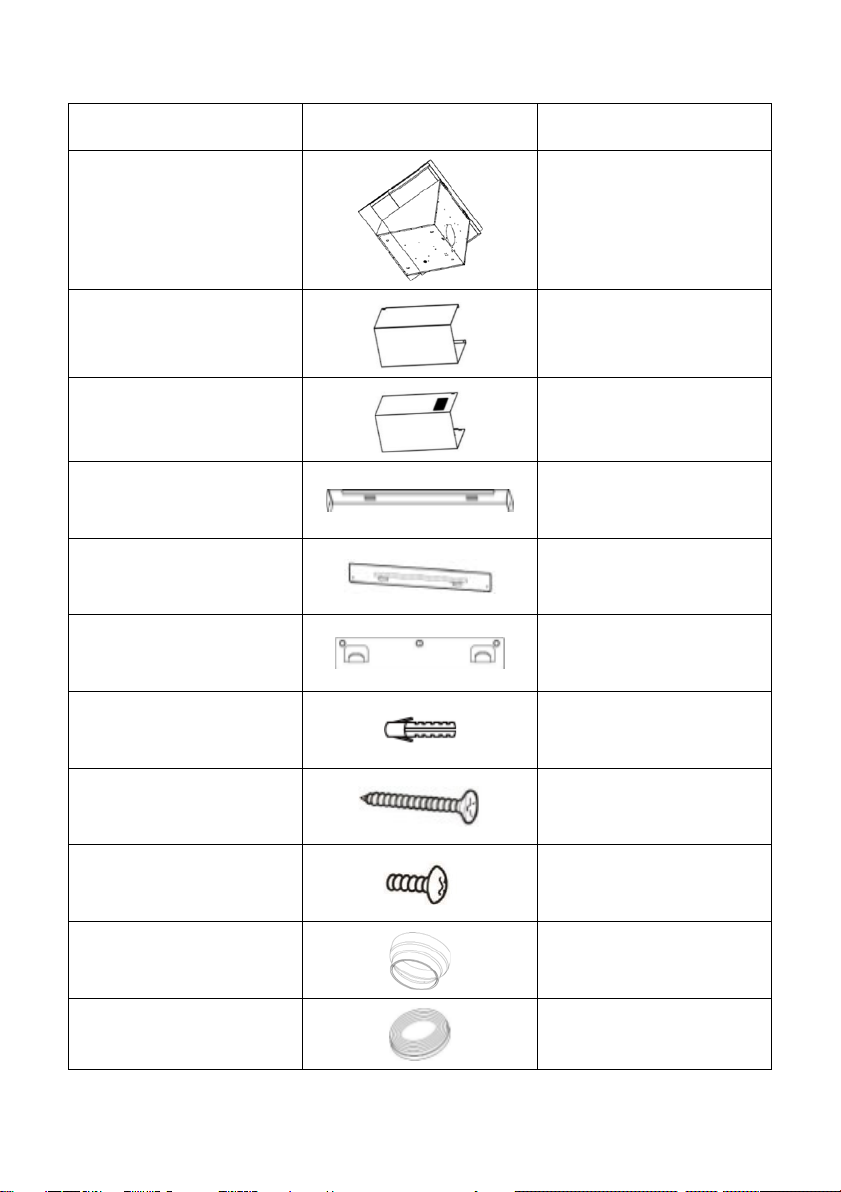

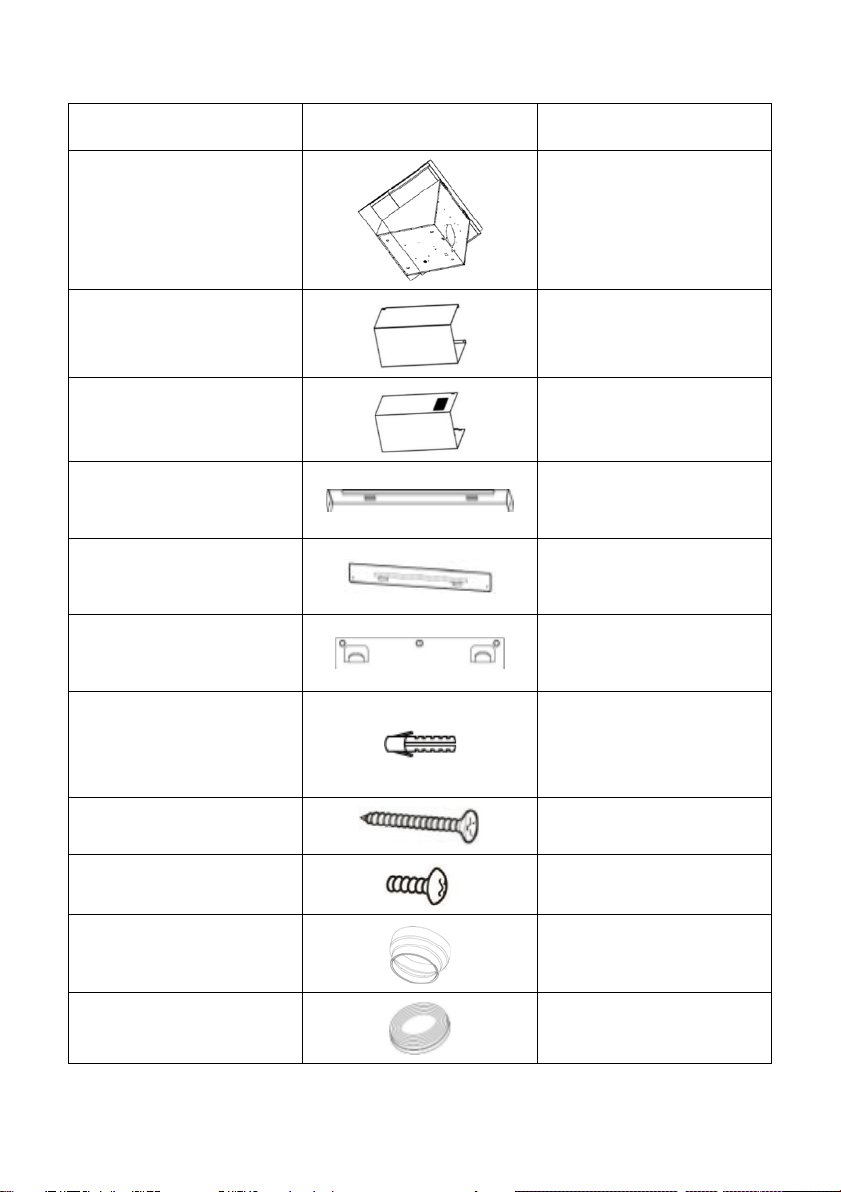

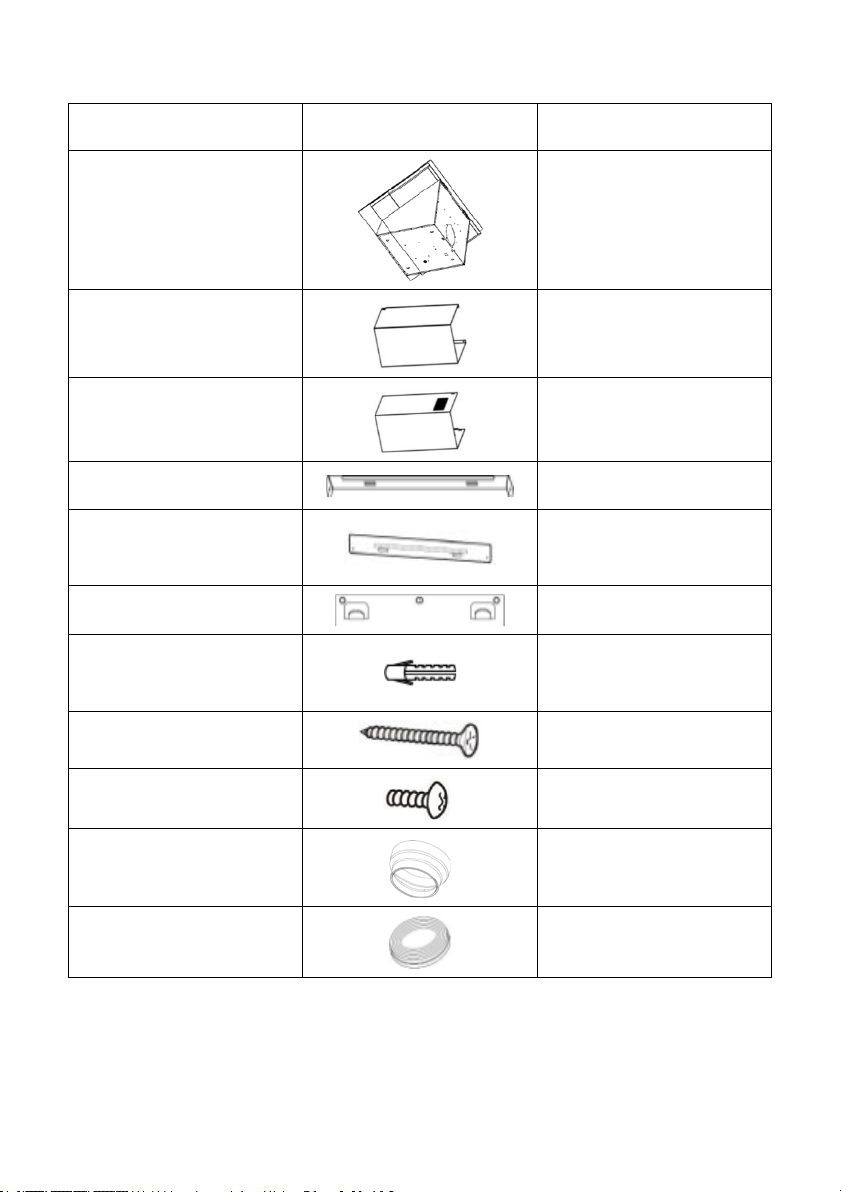

Standard Installation Accessories List

Spec.

Illustration Picture

Qty

Hood body 1

Lower chimney

(500mm)

Upper chimney

(500mm)

Upper chimney

bracket

Lower chimney

bracket

Cooker hood bracket 1

φ8 rawl plugs φ8×φ6

white color

Screw (ST4 * 30 mm)

Screw (ST4 * 8 mm)

Air outlet

Carbon ﬁlter 2

INSTALLATION (wall mounting)

If you have an outlet to the outside, your cooker hood can be connected as below picture by means of an extraction duct (enamel, aluminum, flexible pipe non flammabe with an interior diameter of 150mm )

1. Before installation, turn the unit off and unplug it from the outlet.

2. The cooker hood should be placed at a distance of 65~75cm above the cooking plan

e for best effect.

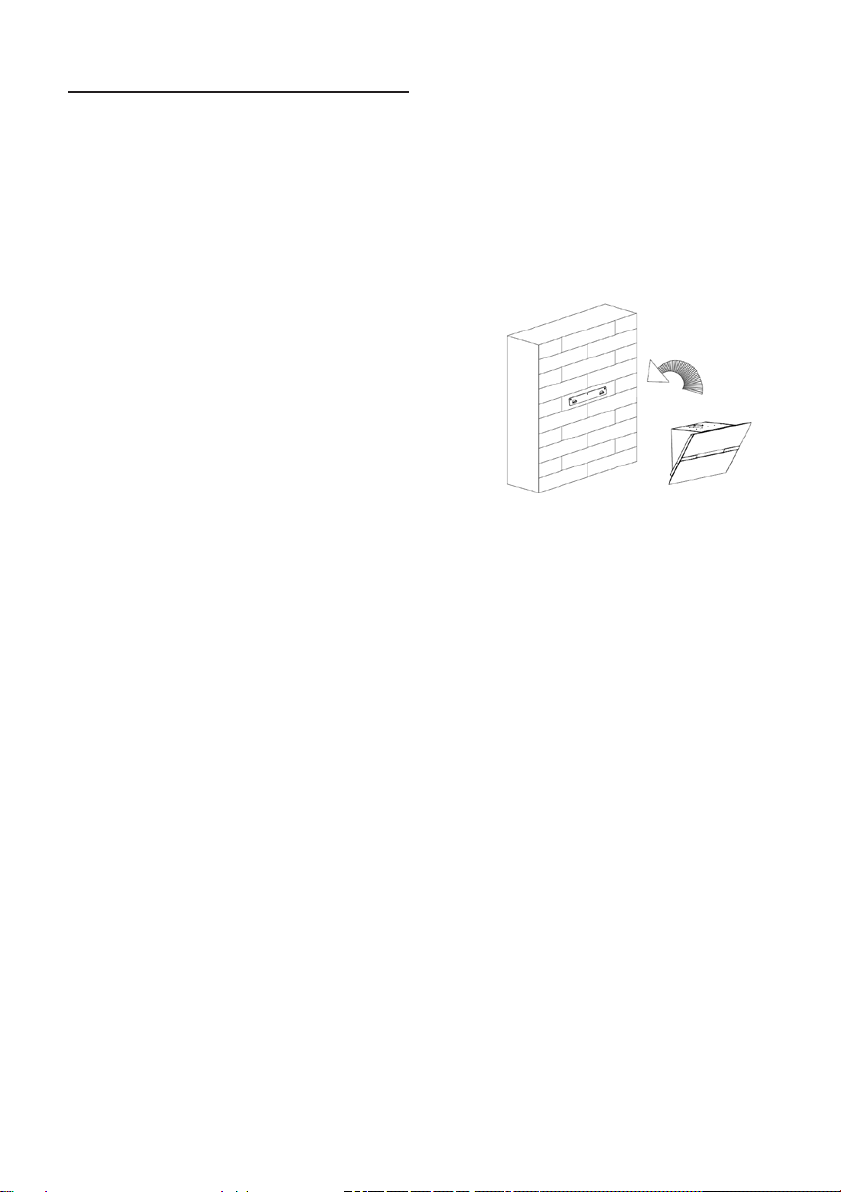

INSTALLING THE HOOD

Position the hood at the desired height respectin

g the minimum height

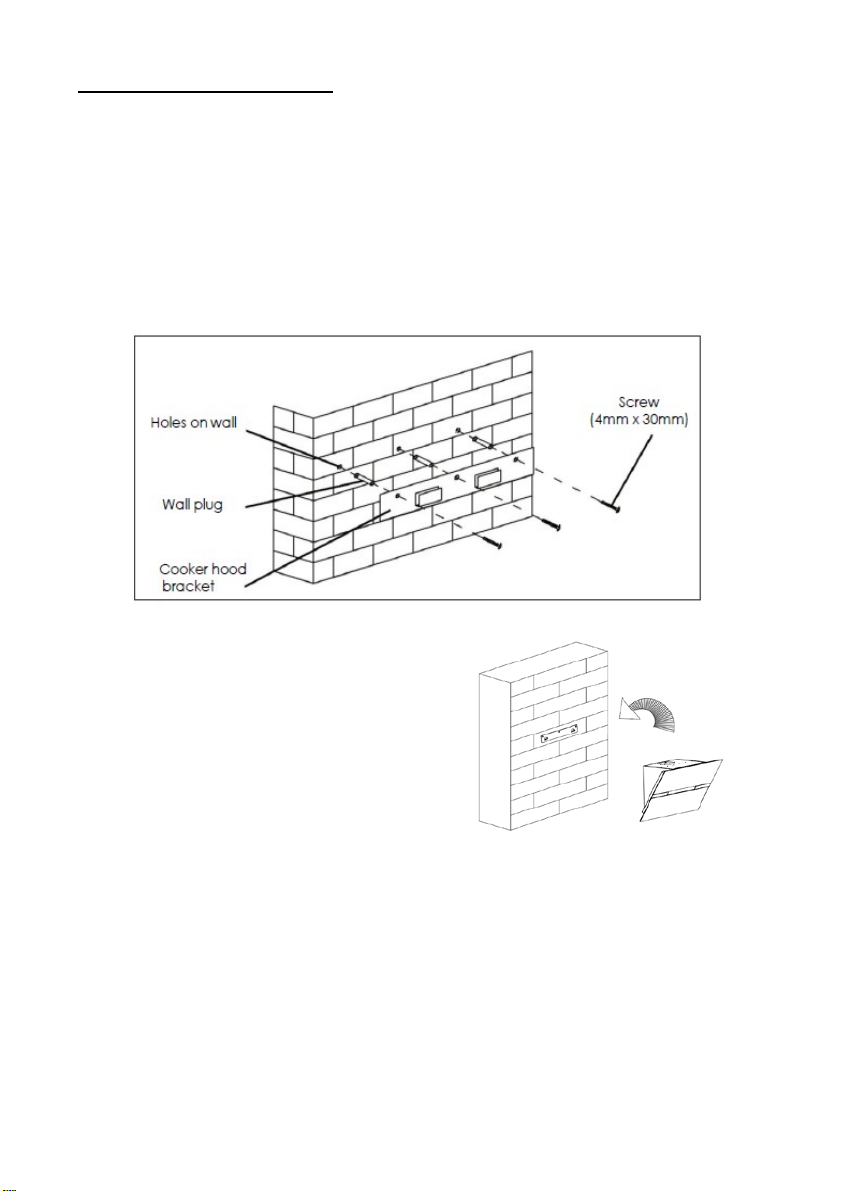

above the hob. Mark the location of the wall bracket.(Placed the holes between 700 and

800 mm above the worktop) Remove the hood and position the wall bracket to mark the locations of the holes on the wall.

Drill the 3 holes in the wall to insert the appropriate fastening system (screw ST4x30mm)..

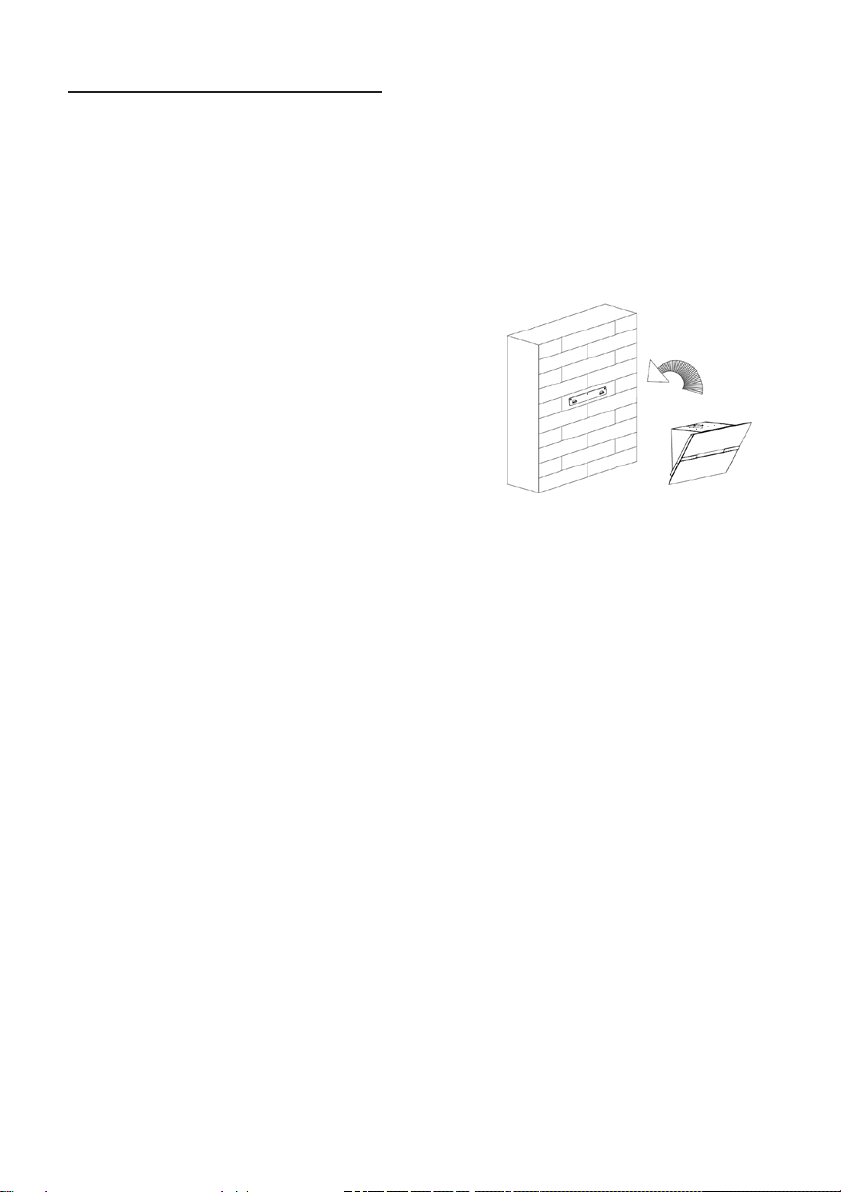

Hang the hood in the notches of the wall bracket.

INSTALLING THE HOOD

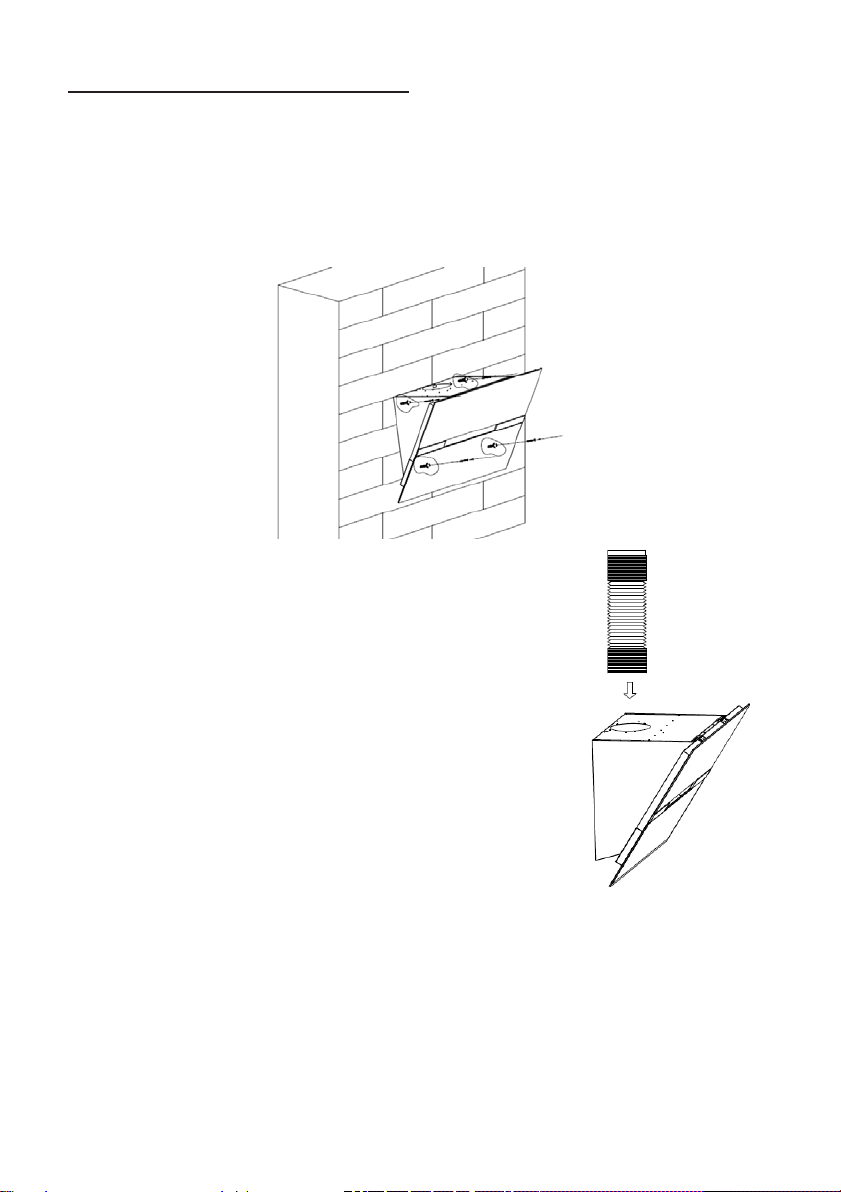

Once the hood is in place, locate the location of the 4 additi onal wall mount screws as shown in the following diagram.

Remove the hood to puncture the wall and install wall plugs. Secure the body of the hood with 4 screws of 4 mm in diamet er using

dowels adapted to your wall.

If the extraction mode is selecte

d, place the

exhaust air duct on the air outlet as shown.

INSTALLING THE HOOD

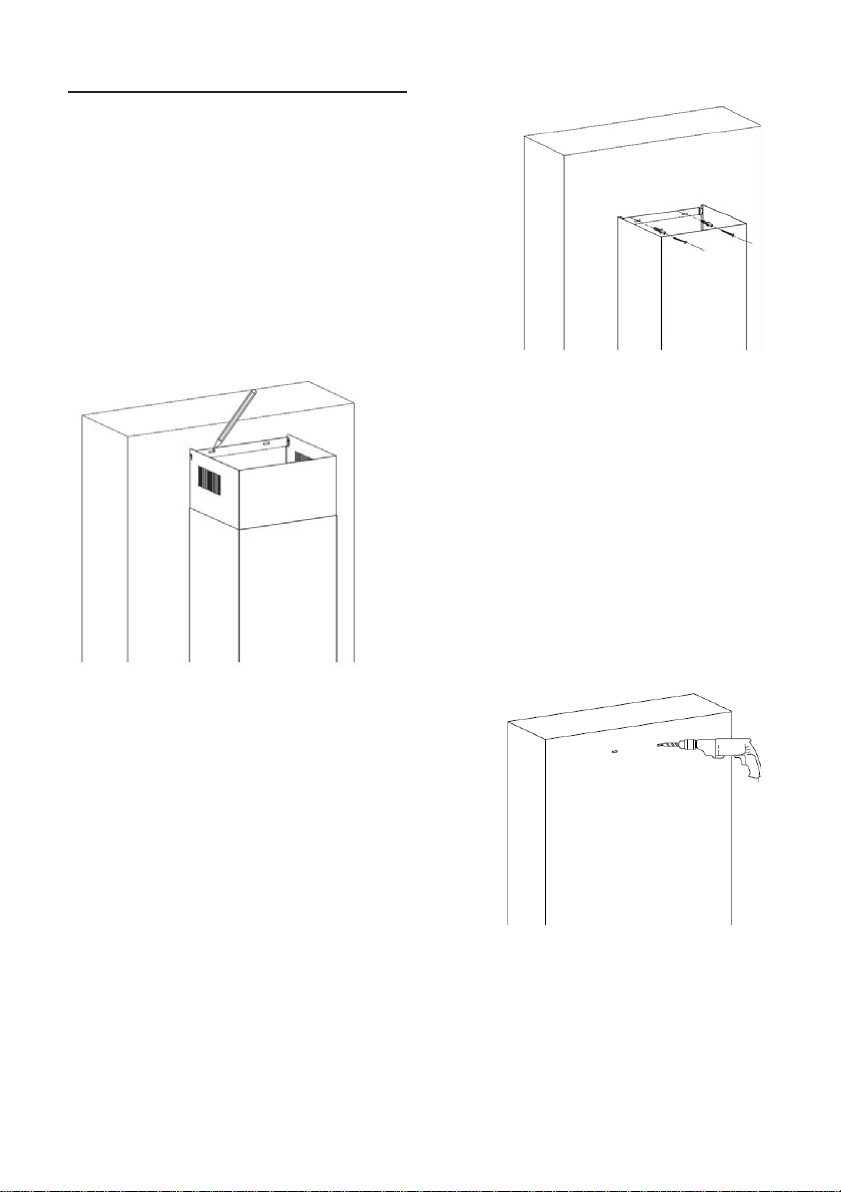

Attach the lower chimney support to the lower chimney as shown. Use 2 screws ST4x8mm. (Do not over tighten the screws, make sure the upper chimney can slide

easily into the lower chimney) Insert the upper chimney into the lower chimney.

Position the bottom chimney in the

appliance, then mark the holes on the

wall.

Remove the lower chimney, then drill holes in the wall: hole for screw diameter Φ8 mm Use the dowels adapted to your wall

INSTALLING THE HOOD

Install the lower chimney, then scr

ew it to

the wall with 2 screws of diameter Φ 8 mm

Then pull the upper chimney upwards to the desired height. Mark the locations of the mounting holes of the upper chimney support.

Lower the upper chimney and then drill holes in the wall.

Insert the dowels adapted to your wall

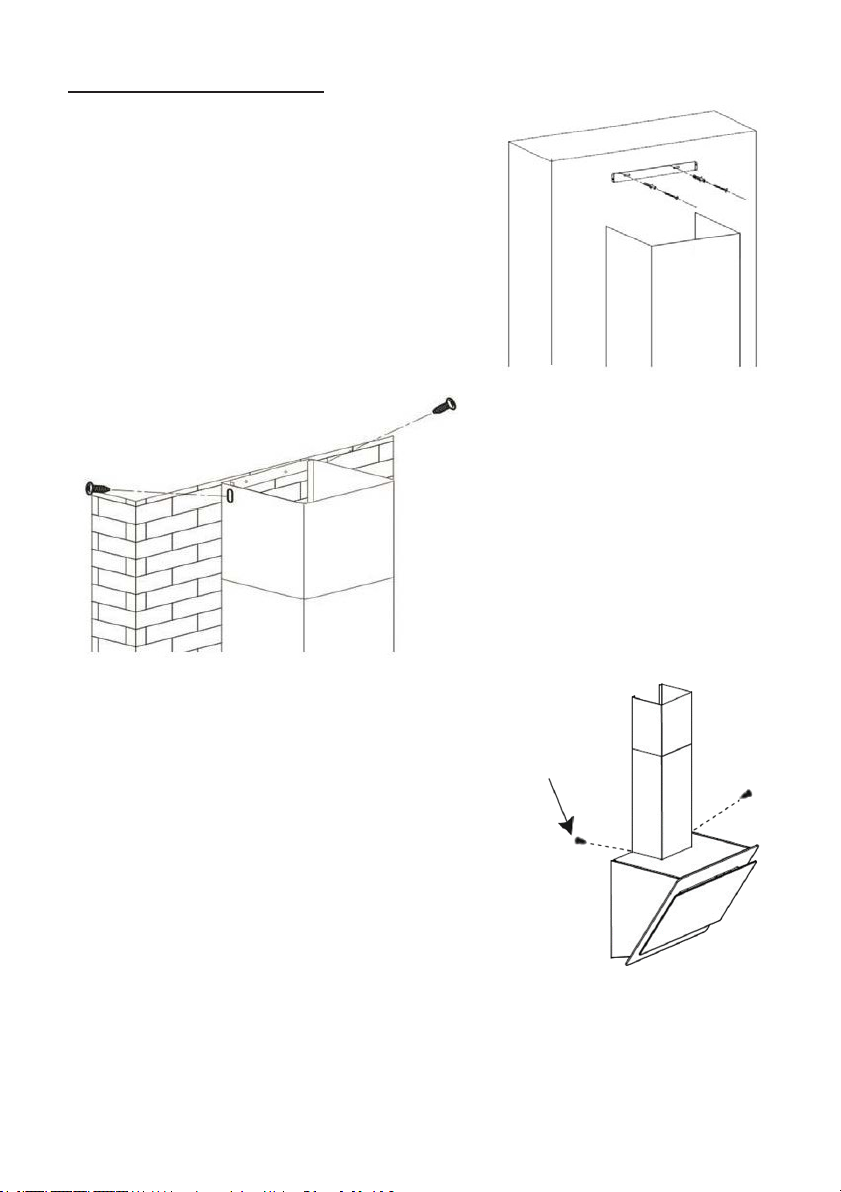

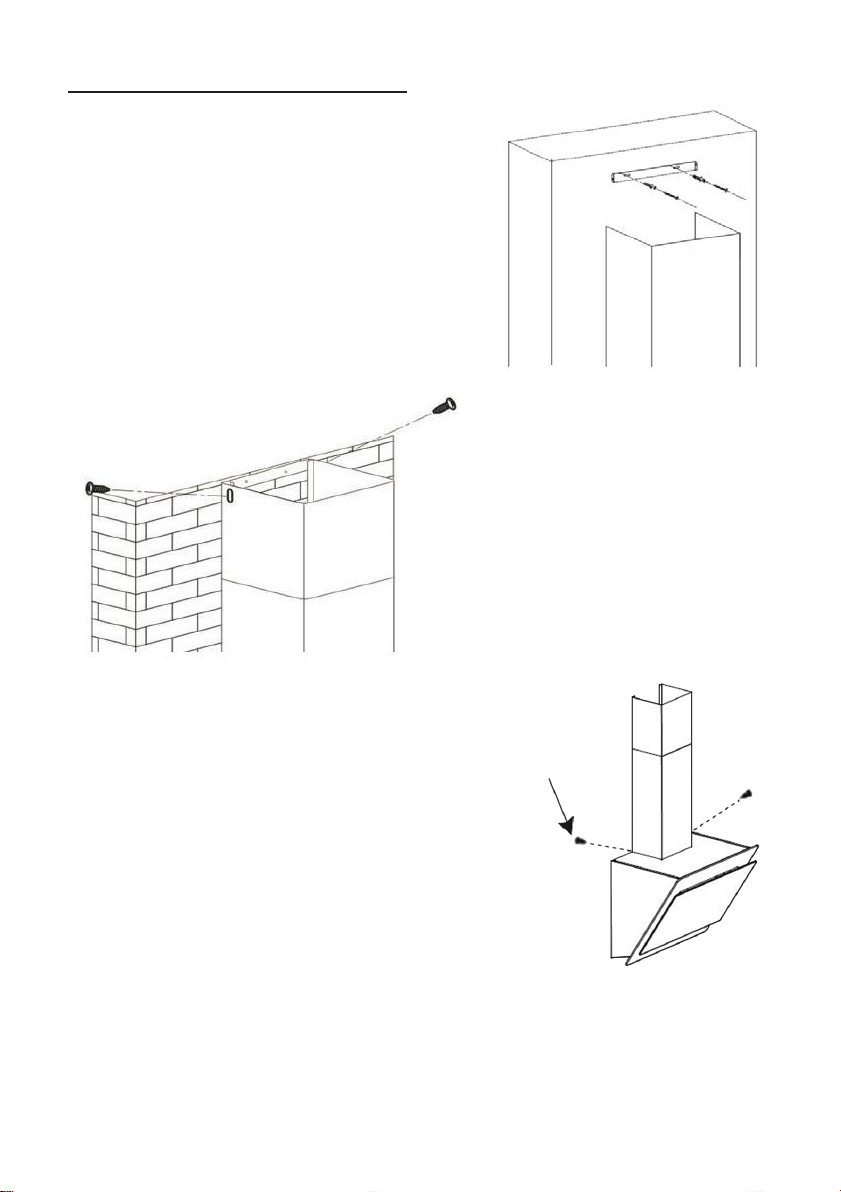

INSTALLING THE HOOD

Secure the wall bracket of the upper chimney to the wall using the selected dowels (8 mm screws recommended).

Reassemble the upper chimney and fix it to the wall bracket with 2 screws ST4x8mm

Fasten the lower chimney to the lugs of the kitchen hood using 2 screws ST4x8mm.

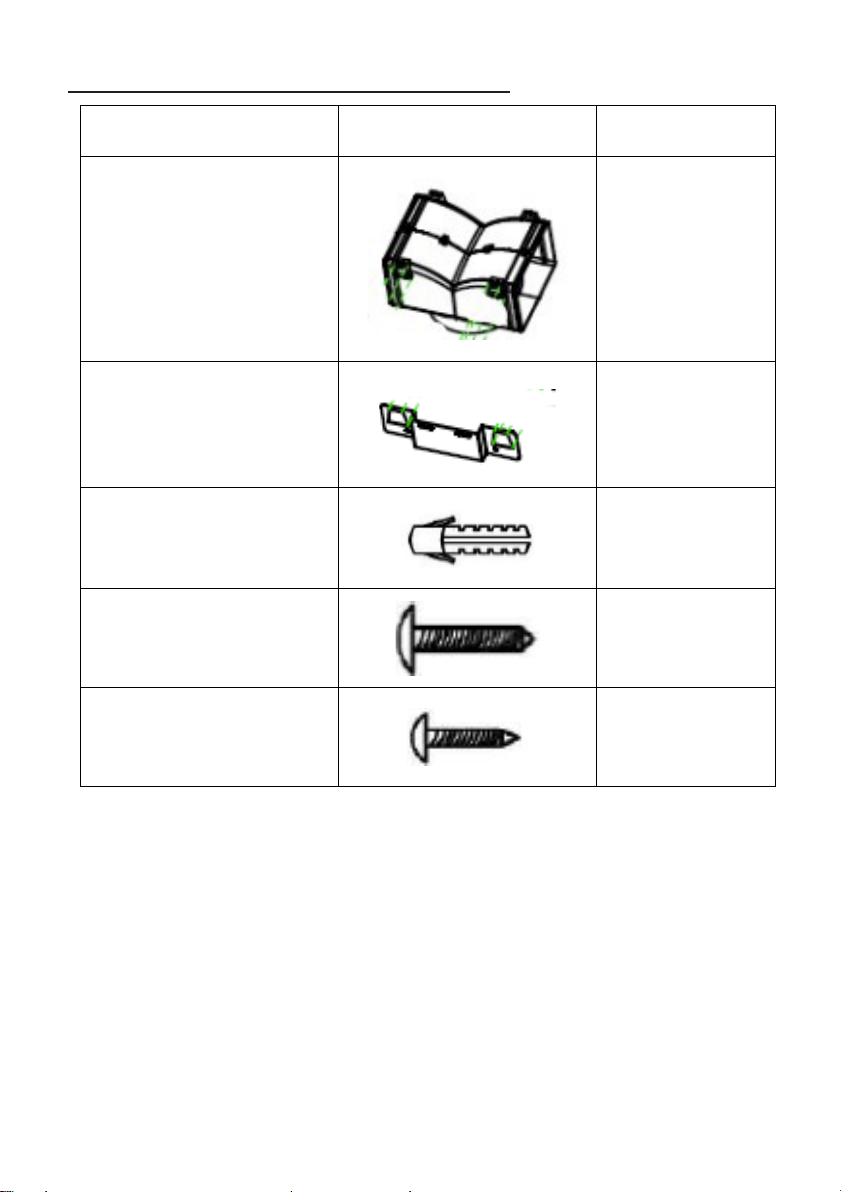

Standard Installation Accessories List

Spec. Illustration Picture Qty

Air Deflector

Bracket

φ8 rawl plugs

φ8×φ6 white color

Screws

ST4.0×30

ST3.5×12

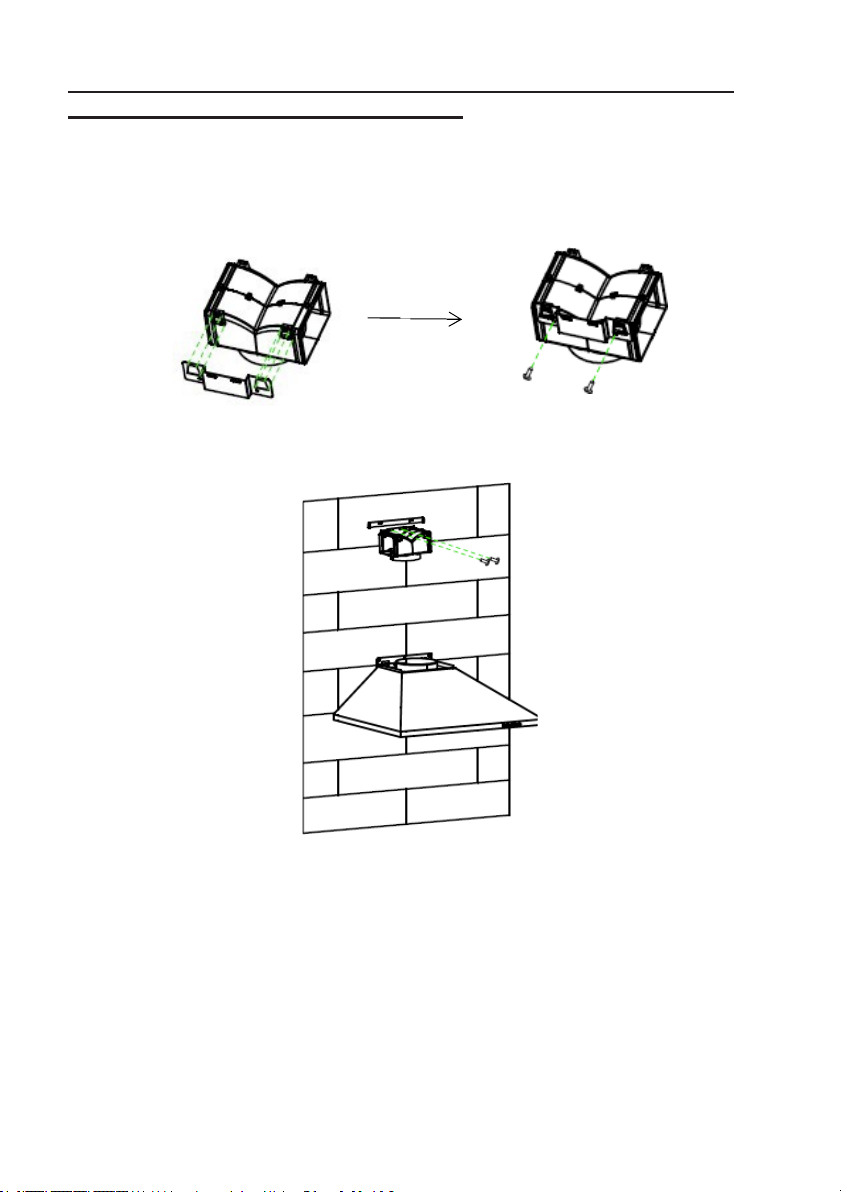

INSTALLATION(AIR DEFLECTOR FOR T-SHAPE,CURVED

GLASS,FLAT GLASS MODELS):

Air deflector is mentioned as included and not optional.

1. Fix the bracket to the T-shaped plastic outlet with 2pc screws provided as shown below:

2. Drill 2 holes on the wall to accommodate the wall plugs,then screw and

tighten the bracket onto the wall with 2pcs ST4x30mm screws provided.

s ST3.5x12mm

3. Attach the exhaust pipe onto the air outlet of

below:

the cooker hood as shown

4. Install the chimney to the unit and fix it.

o “Please kindly be noted: T-shaped plastic o

utlet and v-flaps can not be use d at the same time. You can use them in two ways: 1) Add vflap on existing o utlet; 2) Use T-shaped plastic outlet, no add v-flap.”

o “Note: The product is provided with v-flap

accessory. This accessory

is not mandatory for installation, operation and use of the product.”

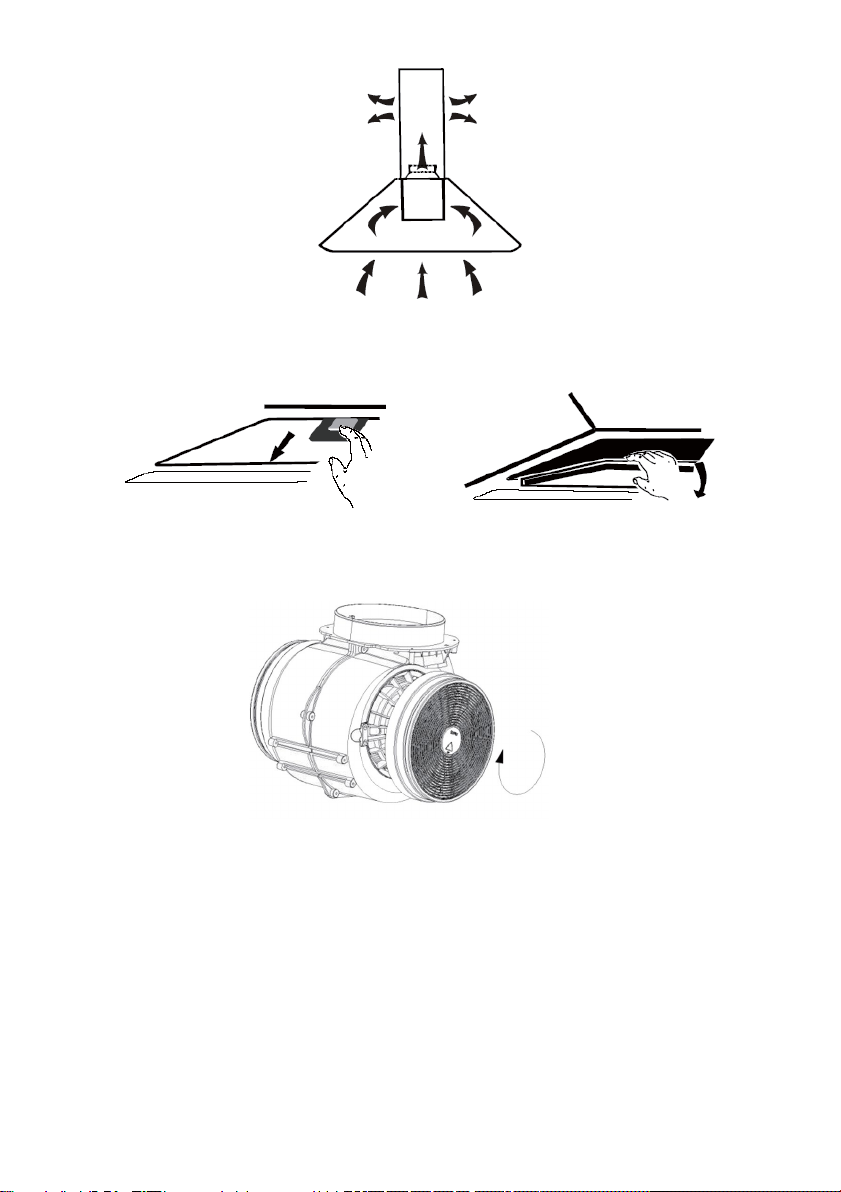

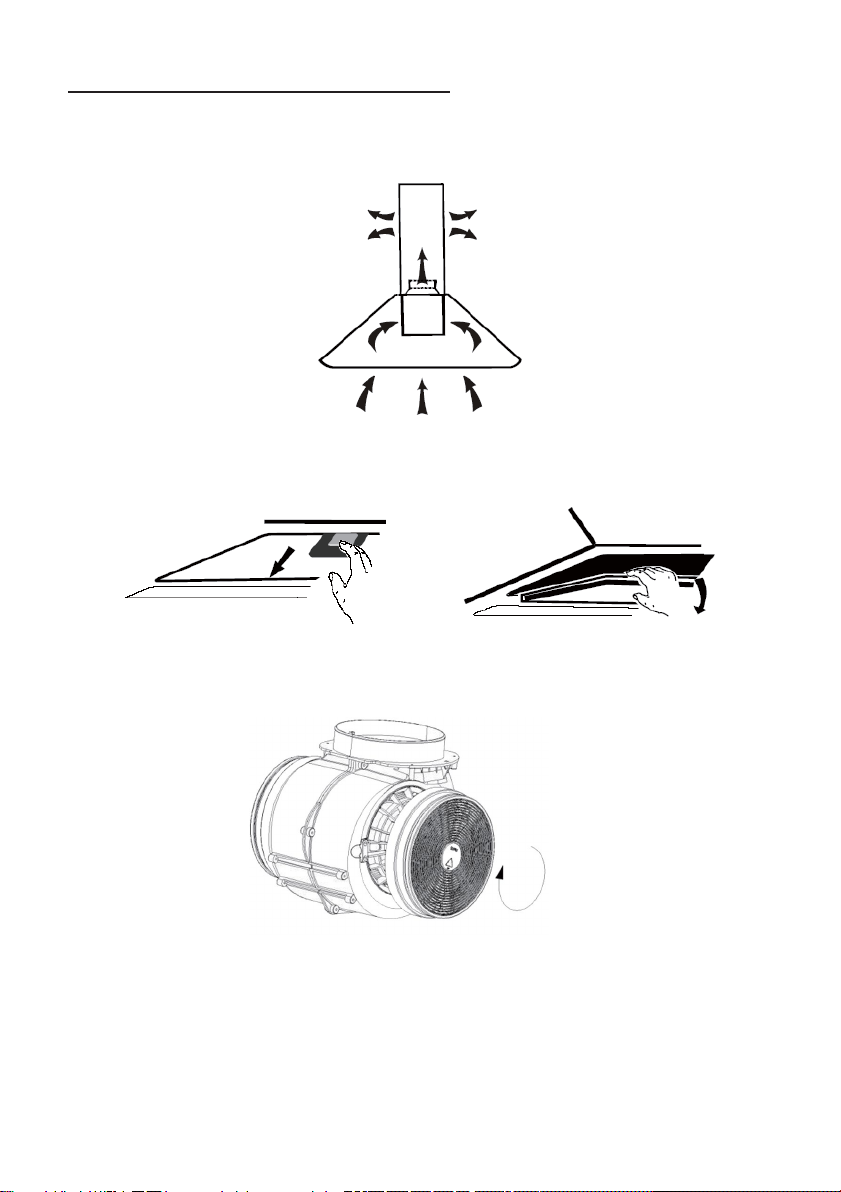

INSTALLATION (VENT INSIDE)

If you do not have an outlet to the outside, exhaust pipe is not required and the installation is similar to the one show in section “INSTALLATION (VENT

OUTSIDE)”.

Activated carbon filter can be used to t

rap odors. In order to install the activated carbon filter, the grease filter should be detached first. Press the lock and pull it downward.

Plug the activated carbon filter into the unit and turn it in clockwise direction. Repeat the same on the other side.

NOTE: o Make sure the filter is securely locked. Otherwise, it would loosen and

cause dangerous.

o When activated carbon filter attached, the suction power will be

lowere

DESCRIPTION OF COMPONENTS

CONFIGURATION 1

OPERATION

Low Speed button

It’s used for Ventilation on the kitchen. It is suitable for simmering and

cooking which do not make much steam.

Medium Speed button

Airflow speed is ideally for ventilation in standard cooking operation.

High Speed button

When high density of smoke or steam produced, press high-speed button for high effective ventilation.

Boost 1(speed 4)

Press speed b button 1 , the backlit of speed B button is on, and the cooker hood is working at boost mode ;

Boost 2(speed 5)

Press speed b button 2 , the backlit of speed B+ button is on, and the cooker hood is working at boost mode ;

Light

Short press for lighting on & off

Quick timer: Long press the light button hold for 3 seconds, fan speed buttons will flashing & into 5minutes count down, after 5 minutes motor & light will turn off automatic with three Buzzer sound.

Wi-Fi Connection

Long press WiFi icon and enter into connecting mode: the backlit of WiFi icon keep flashing indicate the connection is under connecting, the backlit of WiFi icon is light on indicate it is connected, same for standby mode; long press WiFi icon again and the connection will be stopped;

CONFIGURATION 2

STANDBY MODE.

After plug in, all lighting, system in

Low Speed button

It’s used for Ventilation on the kitchen. It is suitable for simmering and

cooking which do not make much steam.

Medium Speed button

Airflow speed is ideally for ventilation in standard cooking operation.

High Speed button

When high density of smoke or steam produced, press high-speed button for high effective ventilation.

Booster function

This hood has a booster function. To activate the booster, Press to speed 4, enter into highest speed while the hood is in use and it will increase speed for 5 minutes, before slowing down again.

Light

Short press for lighting on & off

Quick timer: Long press the light button hold for 3 seconds, fan speed

buttons will flashing & into 5minutes count down, after 5 minutes motor & light will turn off automatic with three Buzzer sound.

STANDBY MODE.

Wi-Fi Connection

Long press WiFi icon and enter into connecting mode: the backlit of WiFi icon keep flashing indicate the connection is under connecting, backlit of WiFi icon is light on indicate it is connected, same for standby mode; long press WiFi icon again and the connection will be stopped;

the

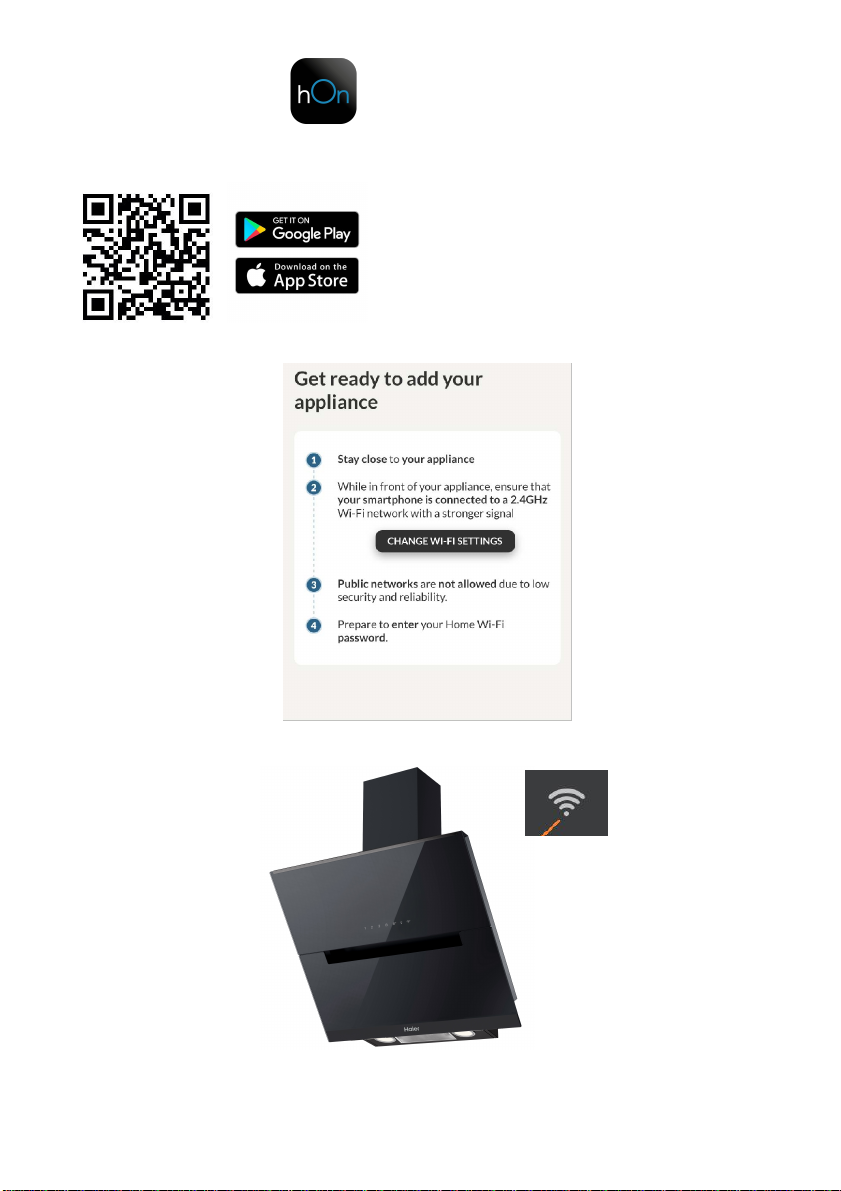

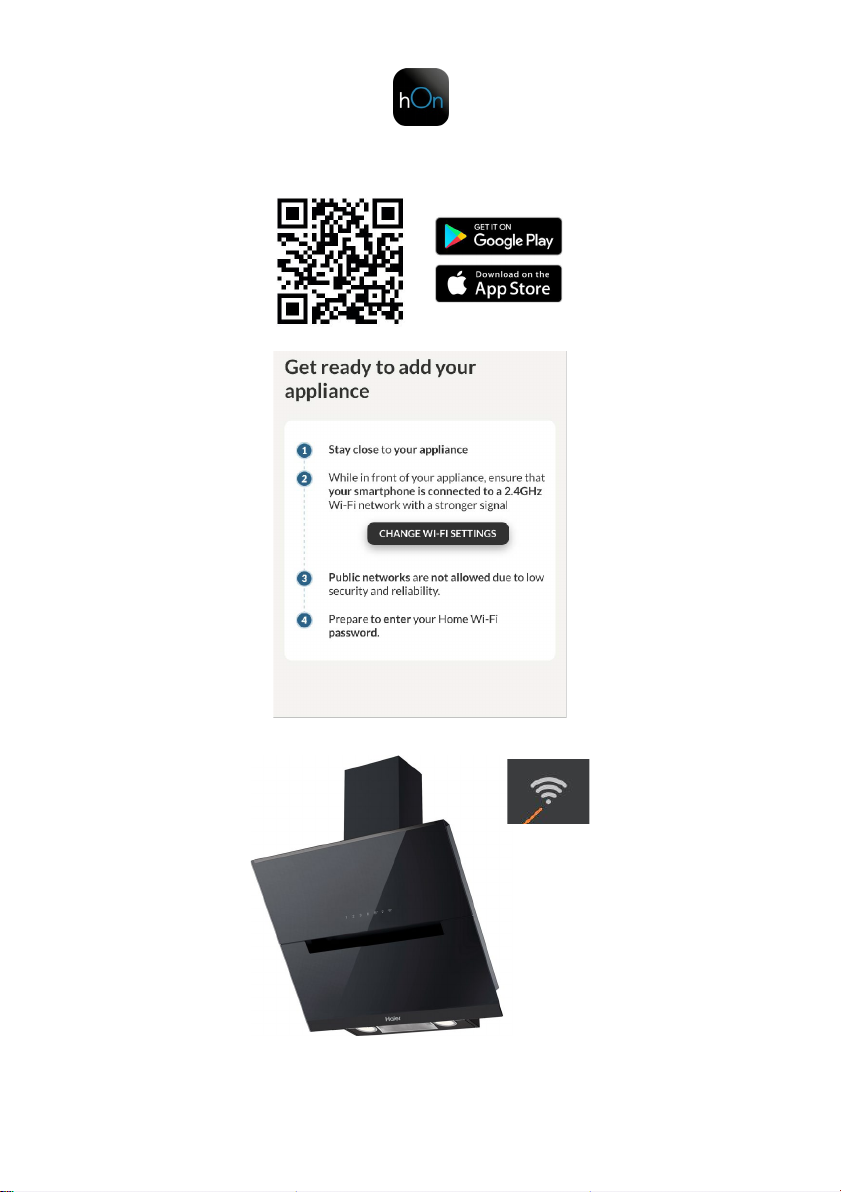

Download hOn App

First of all, you should download hOn APP and install to your portable device. Then enroll your hood.

NOTE

ENROLLMENT HAIER HOOD

The image of the hood has the only purpose of presenting it. May not be perfectly representative.

1- Press the WiFi button until the icon starts blinking When the pairing is completed the WiFi icon will be on.

MAINTENANCE

Before cleaning switch the unit off and pull out the plug.

I. Regular Cleaning

Use a soft cloth moistened with hand-w household cleaning detergent. Never use metal pads, chemical, abrasive material or stiff brush to clean the unit.

II. Monthly Cleaning for Grease Filter

ESSENTIAL:

Clean the filter every month can prevent any risk of fire.

arm mildly soapy water or

The filter collects grease, smoke and dust…... so the fil affecting the efficiency of the cooker hood. If not cleaned, the grease residue (potential flammable) will saturate on the filter. Clean it with household cleaning detergent.

III. Annual Cleaning for Activated Carbon Filter

Apply SOLELY to unit that installed as a recirculation unit (not vented to the outside). This filter traps odors and must be replaced at least once a year depending on how frequent the cooker hood used.

IV. Changing a light bulb

Remove the screws on the glass, take off the hood glass. Find the bulb that requires replacement, you will find it located in the light fixture which is inside the exposed section of the canopy.

ter is directly

Disconnect the light wiring point and remove the bulb holders and wiring from the hood. Important: It’s not possible to replace the bulbs individually, it will be necessary to obtain the bulbs, bulb holders and wiring as a complete part. (LED light: MAX 1.5W)

Fit the replacement bulbs, bulb holders and wiring in the same manners as the originals. Then reconnect the light wiring point.

Refit the hood glass and fasten the glass screws. Make sure the screws

Fault

Cause

Solution

Light on, but work

The fan blade is jammed.

The motor is damaged.

Both light and work

Replace the bulb with correct rating.

Power cord looses.

Plug in to the power supply again.

The fan blade is damaged.

Switch of the unit and repair by qualified service personnel only.

The fan motor is not fixed tightly.

Switch off the unit and repair by qualified service personnel only.

Take down the unit and check location.

Suction not good

Too long distance the cooking plane

are fully tightened.

TROBULESHOOTING

fan does not

fan do not

Halogen light bulb burn.

Switch off the unit and repair by

qualified service personnel only.

Serious Vibration of the unit

performance

The unit is not hung properly on the bracket.

between the unit and

whether the bracket is in proper

Readjust the distance to 65-75cm

Tec hnology Wi-Fi St andard 802.11 b/g/n

Frequency Band(s)[MHz] Maximum Power[mW ]

2400 MHz - 2483.5 MHz 100 mW

Product information for networked equipment

power consumption of the product in networked standby if all wired network ports are connected and all wireless network ports are activated:

How to act ivate wireless network port:

How to deactivate wireless network port:

2 W

If the Hood has been enrolled with the APP, turn on the Hood to activate wireless network port.

If the Hood has been enrolled with the APP, turn off the Hood to deactivate wireless network port. If the Hood hasn’t been enrolled with the APP, wireless network port will be deactivated even the Hood is on.

CUSTOMER ASSISTANCE SERVICE

If you cannot identify the cause of the operating anomaly, switch off the appliance and contact the Assistance Service.

PRODUCT SERIAL NUMBER. Where can I find it? It is important you to inform the Assistance Service of your product code and its serial number (a 16 character code which begins with the number 3); this can be found on the guarantee certificate or on the data plate located on the appliance. It will help to avoid wasted journeys to technicians, thereby (and most significantly) saving the corresponding callout charges.

This appliance is marked according to the European directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE). WEEE contains both polluting substances (which can cause negative consequences for the environment) and basic components (which can be re-used). It is important to have WEEE subjected to specific

treatments, in order to remove and dispose properly all pollutants, and recover and recycle all materials. Individuals can play an important role in ensuring that WEEE does not become an environmental issue; it is essential to follow some basic rules:

WEEE should not be treated as household waste;

WEEE should be handed over to the relevant collection points managed by the municipality or by registered companies. In many countries, for large WEEE, home collection could be present.

In many countries, when you buy a new appliance, the old one may be returned to the retailer who has to collect it free of charge on a one-to-one basis, as long as the equipment is of equivalent type and has the same functions as the supplied equipment.

MANUALE D'INSTALLAZIONE E D'USO

INDICE

INTRODUZIONE ............................................................................................... 24

AVVERTENZE PER LA SICUREZZA ............................................................... 24

IMPIANTO ELETTRICO ................................................................................... 26

INSTALLAZIONE (MONTAGGIO A PARETE) ................................................. 28

INSTALLAZIONE DELLA CAPPA .................................................................... 29

ELENCO DEGLI ACCESSORI PER L'INSTALLAZIONE STANDARD ............ 34

INSTALLAZIONE (DEFLETTORE D'ARIA PER MODELLI CON VETRO A T,

VETRO CURVO , VETRO PIANO) ................................................................... 35

INSTALLAZIONE (SFIATO INTERNO) ............................................................ 37

DESCRIZIONE DEI COMPONENTI ................................................................. 38

MANUTENZIONE ............................................................................................. 41

QUALCOSA NON FUNZIONA ......................................................................... 42

SERVIZIO ASSISTENZA CLIENTI ................................................................... 43

INTRODUZIONE

Grazie per aver scelto questa cappa.

Il presente manuale di istruzioni ha lo scopo di fornire tutte le istruzioni necessarie per l'installazione, l'uso e la manutenzione dell'elettrodomestico. Per un uso corretto e sicuro dell'elettrodomestico, leggere attentamente questo manuale di istruzioni prima dell'installazione e dell'uso. La cappa utilizza materiali di alta qualità ed è realizzata con un design aerodinamico. Dotata di motore elettrico di grande potenza e ventola centrifuga, fornisce anche una forte potenza di aspirazione, funzionamento a basso rumore, filtro antiaderente per grassi e facile installazione di montaggio.

Con la presente Candy Hoover Group Srl dichiara che l'apparecchiatura radio è conforme alla Direttiva 2014/53/UE e ai relativi requisiti di legge (per il mercato UKCA). Il testo completo della dichiarazione di conformità è disponibile al seguente indirizzo internet: www.candy-group.com

AVVERTENZE PER LA SICUREZZA

- Non lasciare mai che i bambini facciano funzionare l'elettrodomestico.

- La cappa è destinata al solo uso domestico e non è adatta per barbecue, rosticcerie e altri usi commerciali.

- La cappa e il suo filtro devono essere puliti regolarmente per garantirne il buono stato di funzionamento.

- Pulire la cappa secondo il manuale di istruzioni per evitare il rischio di bruciature.

- Si sconsiglia la cottura diretta dal fornello a gas. Si consiglia di tenere una buona convezione in cucina.

- Prima di collegare l'elettrodomestico controllare che il cavo di alimentazione non sia danneggiato. Un cavo di alimentazione danneggiato deve essere sostituito solo da personale di assistenza qualificato.

- Deve esserci un'adeguata ventilazione dell'ambiente quando si utilizza la cappa aspirante insieme ad elettrodomestici con combustione a gas o altri combustibili;

- L'aria non deve essere scaricata in una canna fumaria usata per i fumi da elettrodomestici con combustione a gas o altri;

- È necessario rispettare le normative relative allo scarico dell'aria.

- I bambini devono essere supervisionati per assicurarsi che

non giochino con l’elettrodomestico.

- Non effettuare cotture flambé sotto la cappa aspirante.

- La cappa non è destinata ad essere installata su un piano cottura con più di quattro elementi di cottura

- Questi devono essere un'adeguata ventilazione della stanza quando la cappa aspirante è usata allo stesso tempo di elettrodomestici che bruciano gas o altri combustibili (non applicabile agli elettrodomestici che scaricano solo l'aria indietro nella stanza);

- i dettagli relativi al metodo e alla frequenza della pulizia.

- se la pulizia non viene effettuata in accordo con le istruzioni, sussiste il rischio di incendi;

- non accendere fiamme libere sotto la cappa aspirante;

- ATTENZIONE: le parti accessibili possono diventare calde quando vengono utilizzate con elettrodomestici di cottura.

Rischio di elettrocuzione

- Inserire l'elettrodomestico solo in una presa correttamente collegata a terra. In caso di dubbio, rivolgersi ad un tecnico qualificato.

- Il mancato rispetto di queste istruzioni può provocare la morte, incendi o elettrocuzione.

La lampada utilizzata in questo prodotto non è adatta per l'uso nell'illuminazione di una stanza.

Lo scopo di questa lampada è fornire illuminazione per l'utilizzo del prodotto.

Impianto elettrico

N (blu) L

UTILIZZARE UN FUSIBILE DA 3 A

PRESA A DUE POLI COMMUTATA

Tutte le installazioni devono essere eseguite da una persona competente o da un elettricista qualificato. Prima di collegare l'alimentazione di rete, assicurarsi che la tensione di rete corrisponda a quella indicata sulla targhetta.

Collegamento diretto

L'elettrodomestico deve essere collegato direttamente alla rete usando un interruttore onnipolare con un'apertura minima di 3 mm tra i contatti.

L'installatore deve assicurarsi che sia stato effettuato il corretto collegamento elettrico e che sia conforme allo schema elettrico.

Il cavo non deve essere piegato o schiacciato. Controllare regolarmente che la spina e il cavo di alimentazione non siano

danneggiati. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo o un gruppo di cavi speciale disponibile dal produttore o dal suo agente di servizio.

AVVERTENZA: Questo è un elettrodomestico di classe I e DEVE essere messo a terra

Questo elettrodomestico viene fornito con un cavo di rete a 3 conduttori colorato come segue:

Marrone = L o alimentato Blu = N o Neutro

Verde e giallo = E o Terra

(Marrone)

(Verde/Giallo)

Il fusibile deve avere una potenza di 3 A.

CON FUSIBILE

Elenco degli accessori per l'installazione standard

Illustrazione

Immagine

Staffa canna fumaria

superiore

Staffa canna fumaria

inferiore

Staffa per cappa

Tasselli ad espansione

colore bianco

Specif.

Corpo della cappa

Canna fumaria

inferiore (500 mm)

Canna fumaria

superiore (500 mm)

Quantità

Ø 8×Ø 6

Vite (ST4 x 30 mm)

Vite (ST4 x 8 mm)

Uscita dell'aria

Filtro al carbonio

INSTALLAZIONE (montaggio a parete)

Se avete un'uscita verso l'esterno, la vostra cappa può essere collegata come nell'immagine sottostante per mezzo di un condotto di estrazione (smalto, alluminio, tubo flessibile non infiammabile con un diametro interno di 150 mm)

1. Prima dell'installazione, spegnere l'elettrodomestico e staccarlo

dalla presa.

2. La cappa deve essere posizionata ad una distanza di circa 65-

75 cm dal piano di cottura per ottenere i migliori effetti.

INSTALLAZIONE DELLA CAPPA

Posizionare la cappa all'altezza desiderata rispettando l'altezza minima sopra il piano di cottura.

Segnare la posizione della staffa a muro (posizionare i fori tra 700 e 800 mm sopra il piano di lavoro). Togliere la cappa e posizionare la staffa a muro per segnare le posizioni dei fori sulla parete.

Praticare i 3 fori nel muro per inserire il sistema di fissaggio appropriato (vite ST4x30 mm).

Appendere la cappa nelle tacche della staffa a muro.

INSTALLAZIONE DELLA CAPPA

Una volta che la cappa è in posizione, localizzare la posizione delle 4 viti aggiuntive per il montaggio a parete come mostrato nel seguente diagramma.

Togliere la cappa per forare il muro e installare i tasselli a muro. Fissare il corpo della cappa con 4 viti di 4 mm di diametro utilizzando dei

tasselli adatti al vostro muro.

Se è selezionata la modalità di estrazione, posizionare il condotto dell'aria di scarico sull'uscita dell'aria come illustrato.

INSTALLAZIONE DELLA CAPPA

Canna fumaria superiore (interna)

Staffa canna fumaria inferiore

Canna fumaria inferiore (esterna)

Fissare il supporto della canna fumaria inferiore sulla canna fumaria inferiore come mostrato. Utilizzare 2 viti ST4x8 mm. (Non serrare eccessivamente le viti, assicurarsi che la canna fumaria superiore possa scorrere facilmente nella canna fumaria inferiore)

Inserire la canna fumaria superiore in quella inferiore.

Posizionare la canna fumaria inferiore nell'elettrodomestico, poi segnare i fori sul muro.

Togliere la canna fumaria inferiore, poi praticare dei fori nel muro: foro per la vite diametro Ø 8 mm Utilizzare i tasselli adatti al vostro muro

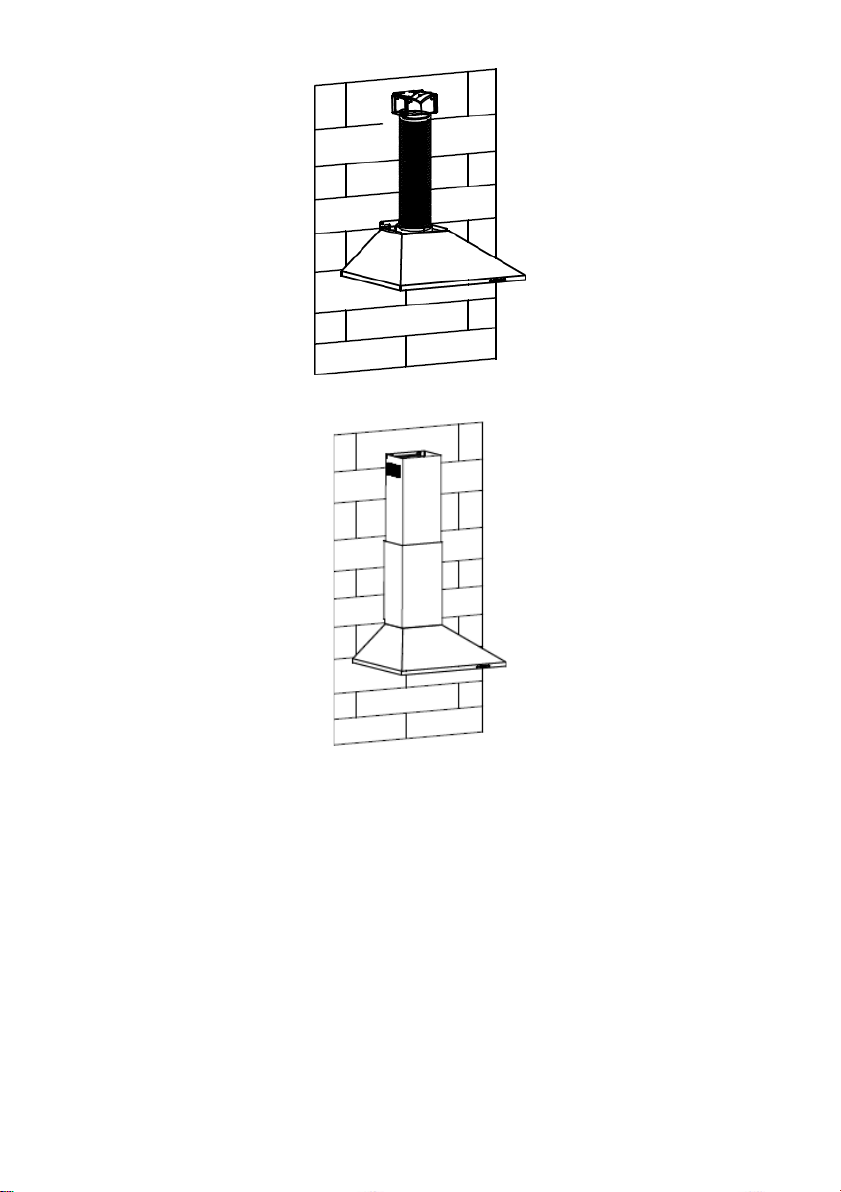

INSTALLAZIONE DELLA CAPPA

Installare la canna fumaria inferiore, poi avvitarla al muro con 2 viti di diametro Ø 8 mm

Poi tirare la canna fumaria superiore verso l'alto fino all'altezza desiderata. Segnare le posizioni dei fori di montaggio del supporto della canna fumaria superiore.

Abbassare la canna fumaria superiore e poi praticare dei fori nel muro. Inserire i tasselli adatti al vostro muro

INSTALLAZIONE DELLA CAPPA

Vite

Fissare la staffa a muro della canna fumaria superiore alla parete utilizzando i tasselli scelti (si raccomandano viti da 8 mm).

Rimontare la canna fumaria superiore e fissarla alla staffa a muro con 2 viti ST4x8 mm

Fissare la canna fumaria inferiore alle alette della cappa con 2 viti ST4x8 mm.

Elenco degli accessori per l'installazione standard

Specif. Illustrazione Immagine Quantità

Deflettore d'aria

Staffa

Tasselli ad espansione Ø 8

Ø 8×Ø 6 colore bianco

Viti ST4,0x30

Viti ST3,5x12

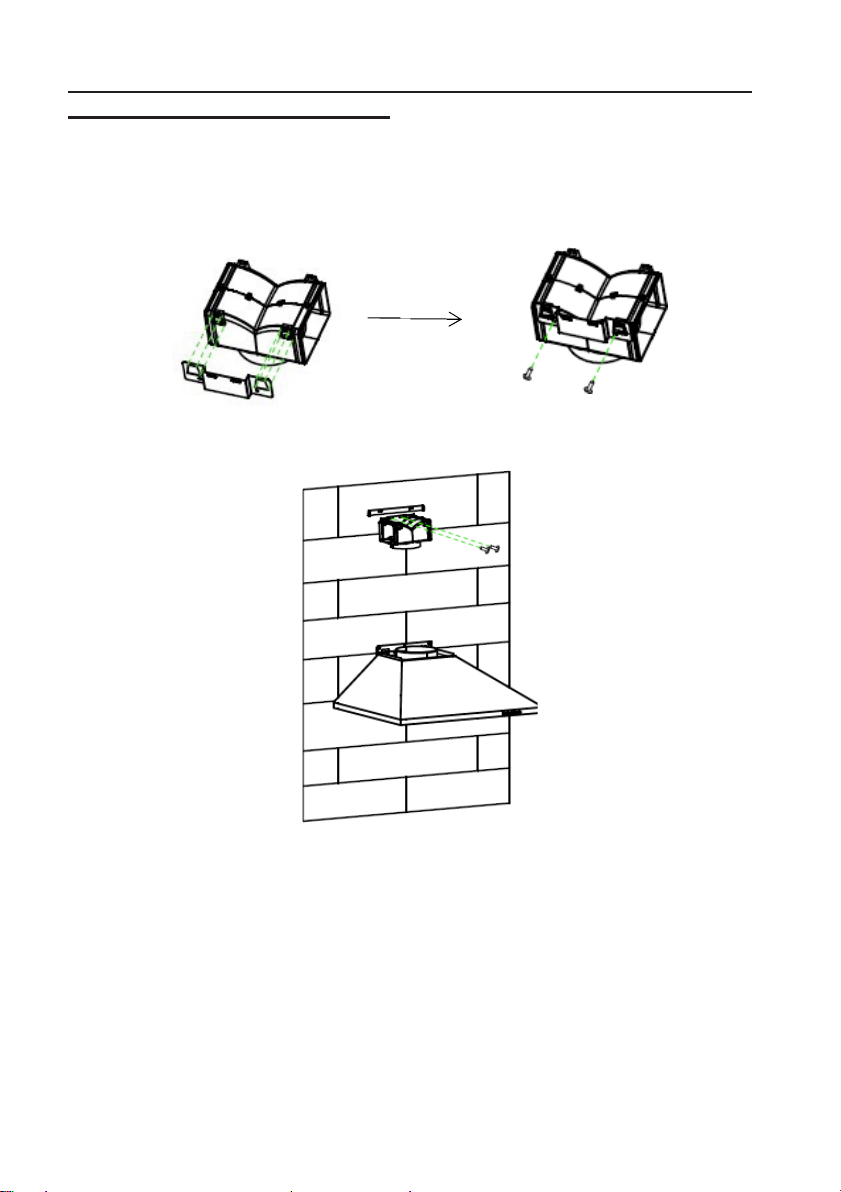

INSTALLAZIONE (DEFLETTORE D'ARIA PER MODELLI CON VETRO A T, VETRO CURVO , VETRO PIANO)

Il deflettore d'aria è indicato come incluso e non opzionale.

1. Fissare la staffa all'uscita in plastica a T con 2 viti ST3.5x12 mm fornite

come mostrato di seguito:

2. Praticare 2 fori sul muro per accogliere i tasselli a muro, poi avvitare e

serrare la staffa sul muro con 2 viti ST4x 30 mm fornite.

3. Fissare il tubo di scarico all'uscita dell'aria della cappa come mostrato di

seguito:

4. Installare la canna fumaria sull'elettrodomestico e fissarla.

o Si prega di notare: L'uscita in plastica a T e le alette a V non possono

essere usate contemporaneamente. Potete usarle in due modi: 1) Aggiungere un'aletta a V sull'uscita esistente; 2) Usare un'uscita in plastica a T, senza aggiungere un'aletta a V.

o Nota: Il prodotto viene fornito con l'accessorio aletta a V. Questo accessorio

non è obbligatorio per l'installazione, il funzionamento e l'uso del prodotto.

INSTALLAZIONE (SFIATO INTERNO)

Chiuso

Se non si dispone di uno scarico all'esterno, il tubo di scarico non è necessario e l'installazione è simile a quella indicata nella sezione "Installazione (scarico all'esterno)".

Il filtro al carbone attivo si utilizza per filtrare gli odori. Per montare il filtro al carbone attivo, il filtro per grasso essere tolto. Premere il fermo e tirarlo verso il basso.

Mettere il filtro al carbone attivo nell'elettrodomestico e fissarlo facendolo ruotare. Ripetere la stessa operazione sull'altro lato.

NOTA: o Accertarsi che il filtro sia fissato saldamente. In caso contrario, il filtro

potrebbe staccarsi e provocare danni.

o Quando il filtro al carbone attivo è collegato, la potenza di aspirazione

diminuisce

DESCRIZIONE DEI COMPONENTI

Pulsante bassa velocità

lento e la cottura che non producono molto vapore.

Pulsante media velocità

standard.

Pulsante alta velocità

pulsante alta velocità per un'alta ventilazione efficace.

Boost 1 (velocità 4)

della velocità B è accesa, e la cappa funziona in modalità boost;

Boost 2 (velocità 5)

B+ è accesa, e la cappa funziona in modalità boost;

Luce Breve pressione per accendere e spegnere l'illuminazione

Timer rapido: Premere a lungo il pulsante luce e tenerlo premuto per 3

spengono automaticamente e l'avvisatore acustico si attiva per tre volte.

Collegamento Wi-Fi

verrà interrotto;

CONFIGURAZIONE 1

FUNZIONAMENTO

È usato per la ventilazione sulla cucina. È adatto per la cottura a fuoco

La velocità del flusso d'aria è ideale per la ventilazione durante la cottura

Quando viene prodotta un'alta densità di fumo o vapore, premere il

Premere il pulsante 1 della velocità b, la retroilluminazione del pulsante

Premere il pulsante 2 della velocità b, la retroilluminazione della velocità

secondi, i pulsanti di velocità del ventilatore lampeggiano ed entro 5 minuti inizia il conto alla rovescia; dopo 5 minuti motore e luce si

Premere a lungo l'icona Wi-Fi ed entrare in modalità di collegamento: la retroilluminazione dell'icona Wi-Fi continua a lampeggiare per indicare che il collegamento è in corso, la retroilluminazione dell'icona Wi-Fi è accesa per indicare che è collegata, lo stesso dicasi per la modalità standby; premere nuovamente a lungo l'icona Wi-Fi e il collegamento

CONFIGURAZIONE 2

Pulsante bassa velocità

la cottura che non producono molto vapore.

Pulsante media velocità

standard.

Pulsante alta velocità

pulsante alta velocità per un'alta ventilazione efficace.

Funzione booster

uso e aumenterà la velocità per 5 minuti, prima di rallentare nuovamente.

Luce Breve pressione per accendere e spegnere l'illuminazione

Timer rapido: Premere a lungo il pulsante luce e tenerlo premuto per 3

spengono automaticamente e l'avvisatore acustico si attiva per tre volte.

Collegamento Wi-Fi

verrà interrotto;

MODALITÀ STANDBY.

Dopo la connessione, tutte le luci e il sistema sono in modalità STANDBY.

È usato per la ventilazione sulla cucina. È adatto per la cottura a fuoco lento e

La velocità del flusso d'aria è ideale per la ventilazione durante la cottura

Quando viene prodotta un'alta densità di fumo o vapore, premere il

Questa cappa ha una funzione booster. Per attivare il booster, premere

alla velocità 4, entrare nella velocità massima mentre la cappa è in

secondi, i pulsanti di velocità del ventilatore lampeggiano ed entro 5 minuti inizia il conto alla rovescia; dopo 5 minuti motore e luce si

Scaricare l'applicazione hOn

Prima di tutto, scaricare l'App hOn e installarla sul vostro dispositivo portatile. Poi registrare la propria cappa.

NOTA

REGISTRAZIONE CAPPA HAIER

L'immagine della cappa ha il solo scopo di presentarla. Può non essere perfettamente rappresentativa.

1- Premere il pulsante Wi-Fi fino a quando l'icona non inizia a lampeggiare. Quando l'abbinamento è completato, l'icona Wi-Fi sarà accesa.

MANUTENZIONE

Prima della pulizia spegnere l'elettrodomestico ed estrarre la spina.

I. Pulizia regolare

Utilizzare un panno morbido inumidito con acqua tiepida leggermente insaponata o un detergente per la pulizia della casa. Non utilizzare mai tamponi metallici, prodotti chimici, abrasivi o spazzole rigide per pulire l'elettrodomestico.

II. Pulizia mensile del filtro per i grassi

ESSENZIALE: Pulire il filtro ogni mese può prevenire qualsiasi rischio di incendio.

Il filtro raccoglie grasso, fumo e polvere... quindi il filtro influenza direttamente l'efficienza della cappa. Se non pulito, il residuo di grasso (potenzialmente infiammabile) si satura sul filtro. Pulirlo con un detergente per la casa.

III. Pulizia annuale del filtro a carbone attivo

Applicare SOLO all'elettrodomestico installato come unità di ricircolo (senza scarico verso l'esterno). Questo filtro trattiene gli odori e deve essere sostituito almeno una volta all'anno a seconda della frequenza di utilizzo della cappa.

IV. Cambiare una lampadina

Togliere le viti sul vetro, togliere il vetro della cappa. Trovare la lampadina che deve essere sostituita, la troverete situata nel dispositivo di illuminazione che si trova all'interno della sezione esposta della protezione.

Scollegare il punto di cablaggio della luce e rimuovere i portalampada e il cablaggio dalla cappa. Importante: Non è possibile sostituire le lampadine singolarmente, sarà necessario richiedere le lampadine, i portalampada e il cablaggio come ricambio completo. (Luce a LED: max. 1,5 W)

Montare le lampadine di ricambio, i portalampada e il cablaggio nello stesso modo dei componenti. Poi ricollegare il punto di cablaggio della luce.

Rimontare il vetro della cappa e fissare le viti del vetro. Assicurarsi che le viti siano completamente serrate.

QUALCOSA NON FUNZIONA

Anomalia

Causa

Cosa fare

La luce è

funziona

La pala della ventola è bloccata.

Sia la luce

Lampadina alogena bruciata.

Sostituire la lampada con un'altra di pari capacità.

Il cavo di alimentazione si stacca.

Collegarlo di nuovo all'alimentazione.

Spegnere l'elettrodomestico e farlo

assistenza qualificato.

Il motore della ventola

saldamente.

Spegnere l'elettrodomestico e fare

assistenza qualificato.

L'elettrodomestico non

alla staffa.

Togliere l'elettrodomestico e

posizionata correttamente.

Potenza di

non buona

Distanza eccessiva tra

piano di cottura

Tecnologia

Wi-Fi

Norma

802.11 b/g/n

Banda(e) di frequenza [MHz]

2400 MHz - 2483,5 MHz

Potenza massima [mW]

100 mW

Informazioni sui prodotti per apparecchiature collegate in rete

consumo di energia del prodotto in standby in

attivate:

wireless.

accesa, ma la ventola non

che la ventola non funzionano

Grave vibrazione dell'elettrodo mestico

aspirazione

Il motore è danneggiato.

La pala della ventola è danneggiata.

non è fissato

è appeso correttamente

l'elettrodomestico e il

Spegnere l'elettrodomestico e fare riparare solo da personale di assistenza qualificato.

riparare solo da personale di

verificare che la staffa sia

Regolare nuovamente la distanza a 65-75 cm

rete se tutte le porte di rete cablate sono collegate e tutte le porte di rete wireless sono

Come attivare la porta di rete wireless:

Come disattivare la porta di rete wireless:

2 W

Se la cappa è stata registrata con l'APP, accendere la cappa per attivare la porta di rete

Se la cappa è stata registrata con l'APP, spegnere la cappa per disattivare la porta di rete wireless. Se la cappa non è stata registrata con l'APP, la porta di rete wireless sarà disattivata anche se la cappa è accesa.

SERVIZIO ASSISTENZA CLIENTI

Se non è possibile identificare la causa dell'anomalia di funzionamento, spegnere l'elettrodomestico e contattare il servizio di assistenza.

NUMERO DI SERIE DEL PRODOTTO. Dove lo trovo? È importante che comunichiate al Servizio di Assistenza il codice del vostro prodotto e il suo numero di serie (un codice di 16 caratteri che inizia con il numero 3), che si trova sul certificato di garanzia o sulla targhetta dei dati situata sull'elettrodomestico. Aiuterà ad evitare viaggi inutili dai tecnici, risparmiando così (e in modo più significativo) le spese di chiamata corrispondenti.

Questo elettrodomestico dispone di contrassegno ai sensi della direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE).

I RAEE contengono sia sostanze inquinanti (che possono causare conseguenze negative per l'ambiente) e componenti principali (che possono essere riutilizzati). È importante che i RAEE siano sottoposti a trattamenti specifici in modo da togliere e smaltire in modo corretto gli inquinanti, nonché recuperare e riciclare tutti i materiali. Spetta ai singoli individui garantire che i RAEE non diventino un problema a livello ambientale. Esistono alcune regole specifiche da rispettare:

i RAEE non devono essere trattati come rifiuti domestici; i RAEE devono essere affidati agli speciali centri di raccolta gestiti dai comuni o

da società autorizzate. In molti stati è disponibile anche un servizio di raccolta porta a porta per i RAEE.

In caso di acquisto di nuovi elettrodomestici, quelli vecchi possono essere affidati al venditore che li deve ritirare gratuitamente in numero corrispondente agli elettrodomestici acquistati, a condizione che i singoli elettrodomestici siano di tipo simile e con le stesse funzioni di quelli acquistati.

Notice d'installation et d'utilisation

SOMMAIRE

INTRODUCTION .............................................................................................. 45

CONSIGNES DE SÉCURITÉ ........................................................................... 45

INSTALLATION ELECTRIQUE ........................................................................ 47

INSTALLATION (MONTAGE MURAL) ............................................................. 49

INSTALLATION DE LA HOTTE ........................................................................ 50

LISTE D'ACCESSOIRES D'INSTALLATION STANDARD ............................... 55

INSTALLATION (DÉFLECTEUR D'AIR POUR LES MODÈLES EN T,

VERRE BOMBÉ, VERRE PLAT) ...................................................................... 56

INSTALLATION (ÉVACUATION INTERNE) ..................................................... 58

DESCRIPTION DES COMPOSANTS .............................................................. 59

ENTRETIEN ...................................................................................................... 62

DÉPANNAGE ................................................................................................... 63

SERVICE APRÈS-VENTE ................................................................................ 64

Par la présente, Candy Hoover Group Srl déclare que l'équipement radio<g id="349"> </g>est id="355"> </g>2014/53/UE. Le texte intégral de la déclaration de conformité de l'UE est disponible à

INTRODUCTION

Merci d'avoir choisi cette hotte.

Ce mode d'emploi est conçu pour vous fournir toutes les consignes requises relatives à l'installation, l'utilisation et l'entretien de l'appareil. Afin d'utiliser l'appareil correctement et en toute sécurité, veuillez lire attentivement ce mode d'emploi avant l'installation et l'utilisation. La hotte utilise des matériaux de haute qualité et est fabriquée avec un design épuré. Équipée d'un moteur électrique de grande puissance et d'un ventilateur centrifuge, elle offre également une forte puissance d'aspiration, un fonctionnement à faible bruit, un filtre à graisse anti-adhésif ainsi qu'une installation et un montage faciles.

Par la présente, Candy Hoover Group Srl déclare que les équipements radio sont conformes à la directive 2014/53/UE et aux exigences légales applicables (pour le

marché UKCA). Le texte intégral de la déclaration de conformité est disponible à

l'adresse internet suivante : www.candy-group.com

conforme à la<g id="352"> </g>directive<g

CONSIGNES DE SÉCURITÉ

- Ne laissez jamais les enfants faire fonctionner la machine.

- La hotte est réservée à l'usage domestique, ne convient pas

au barbecue, au rôtissoire et à d'autres usages commerciaux.

- La hotte et son filtre doivent être nettoyés régulièrement afin

de rester en bon état de fonctionnement.

- Nettoyez la hotte conformément au mode d'emploi et gardez

l'appareil à l'abri du risque de brûlure.

- Interdire la cuisson directe avec une cuisinière à gaz. Veuillez

garder une bonne convection dans la cuisine.

- Avant de brancher cet appareil, vérifiez que le cordon

d'alimentation n'est pas endommagé. Un câble d'alimentation endommagé doit être remplacé uniquement par du personnel d'entretien qualifié.

- Il doit y avoir une ventilation adéquate de la pièce lorsque la

hotte est utilisée en même temps que des appareils à gaz ou employant d’autres combustibles ;

- L’air ne doit pas être évacué par un conduit utilisé pour

l’évacuation des fumées d’autres appareils à gaz ou alimentés par d’autres carburants ;

- Les réglementations en matière d’évacuation de l’air doivent

être respectées.

- Surveillez les enfants afin qu'ils ne jouent pas avec l'appareil.

- Ne pas faire flamber les aliments sous la hotte.

- La hotte de cuisinee n'est pas destinée à être installée sur

une table de cuisson ayant plus de quatre plaques de cuisson

- Il doit y avoir une ventilation adéquate de la salle lors de

l'utilisation de la hotte simultanément aux appareils à gaz ou employant d'autres combustibles (non applicable aux appareils qui se contentent de décharger l'air de nouveau dans la pièce) ;

- les détails concernant la méthode et la fréquence de

nettoyage.

- il subsiste un risque d’incendie si le nettoyage n’est pas

réalisé conformément aux instructions ;

- ne pas faire flamber sous la hotte ;

- ATTENTION : les pièces accessibles peuvent être chaudes

lorsqu'elles sont utilisées avec des appareils de cuisson.

Risque de choc électrique

- Branchez uniquement cet appareil dans une prise

correctement mise à la terre. En cas de doute, demandez conseil à un ingénieur dûment qualifié.

- Le non respect de ces instructions peut entraîner la mort ou

provoquer des risques d'incendie ou de décharge électrique.

La lampe utilisée dans ce produit ne convient pas pour l'éclairage d'une pièce.

Le but de cette lampe est de fournir un éclairage pour l'utilisation du produit.

Installation électrique

N (Bleu) L

UTILISER UN FUSIBLE À 3 A

SORTIE DE DÉRIVATION FUSIBLE À

Toute installation doit être effectuée par une personne compétente ou un électricien qualifié. Avant de brancher l'alimentation électrique, assurez-vous que la tension d'alimentation correspond à la tension sur la plaque signalétique.

Branchement direct

L'appareil doit être branché directement au secteur à l'aide d'un disjoncteur omnipolaire avec une ouverture minimale de 3 mm entre les contacts.

L'installateur doit s'assurer que le branchement électrique a été effectué correctement et qu'il est conforme au schéma de câblage.

Le câble ne doit pas être plié ou comprimé. Vérifiez régulièrement que la prise électrique et le cordon d'alimentation ne sont

pas endommagés. Si le cordon d’alimentation est endommagé, il doit être remplacé par un cordon ou un montage spécial disponible auprès du fabricant ou de son agent de maintenance.

AVERTISSEMENT : Il s'agit d'un appareil de classe I et DOIT être mis à la terre

Cet appareil est fourni avec un câble d'alimentation à 3 conducteurs colorés comme suit :

Marron = L ou Live (phase) Bleu = N ou Neutre

Vert et Jaune = E ou Earth (terre)

(Marron)

(Vert /Jaune)

Le fusible doit être calibré à 3 ampères.

DOUBLE PÔLE COMMUTÉE

Liste d'accessoires d'installation standard

Spéc.

Image d'illustration

Qté

Support de conduit

supérieur

Support de conduit

inférieur

Support de hotte de

cuisson

Ø8 bouchons de rawl

couleur blanche

Corps de hotte

Bas de conduit

(500 mm)

Haut de conduit

(500 mm)

Ø8×Ø6

Vis (ST4 * 30 mm)

Vis (ST4 * 8 mm)

Sortie d'air

Filtre à charbon

INSTALLATION (montage mural)

Si vous avez une sortie vers l'extérieur, votre hotte peut être raccordée comme sur l'image ci-dessous au moyen d'un conduit d'extraction (émail, aluminium, tuyau flexible non inflammable d'un diamètre intérieur de 150 mm)

1. Avant l'installation, éteignez l'appareil et débranchez-le de la prise de

courant.

2. Pour de meilleures performances, la hotte doit être placée à une distance

de 65 à 75cm au-dessus de la plaque de cuisson.

INSTALLATION DE LA HOTTE

Placez la hotte à la hauteur souhaitée en respectant la hauteur minimale audessus de la table de cuisson.

Marquez l'emplacement du support mural.(Placez les trous entre 700 et 800 mm au-dessus du plan de travail) Retirez la hotte et positionnez le support mural pour marquer les emplacements des trous sur le mur.

Percez les 3 trous dans le mur pour insérer le système de fixation approprié (vis ST4x30 mm).

Accrochez la hotte dans les encoches du support mural.

INSTALLATION DE LA HOTTE

Une fois la hotte en place, localisez l'emplacement des 4 vis murales supplémentaires comme indiqué dans le schéma suivant.

Retirez la hotte pour percer le mur et installer les bouchons muraux. Fixez le corps de la hotte avec 4 vis de 4 mm de diamètre à l'aide de chevilles

adaptées à votre mur.

Si le mode d'extraction est sélectionné, placez le conduit d'air d'échappement sur la sortie d'air comme indiqué.

INSTALLATION DE LA HOTTE

Conduit supérieur (intérieur)

Support de conduit inférieur

Conduit inférieur (Extérieur)

Fixez le support de conduit inférieur au conduit inférieur, tel qu'illustré. Utilisez 2 vis ST 4x8 mm. (Ne serrez pas trop les vis, assurez-vous que le conduit supérieur peut glisser facilement dans celui inférieur)

Insérez le conduit supérieur dans celui inférieur.

Placez le conduit inférieur dans l'appareil, puis marquez les trous sur le mur.

Retirez le conduit inférieur, puis percez des trous dans le mur : trou pour diamètre de vis Ø 8 mm Utilisez les chevilles adaptées à votre mur

INSTALLATION DE LA HOTTE

Installez le conduit inférieur, puis vissez-le au mur avec 2 vis de diamètre Ø 8 mm

Tirez ensuite le conduit supérieur vers le haut jusqu'à la hauteur souhaitée. Marquez les emplacements des trous de montage du support de conduit supérieur.

Abaissez le conduit supérieur, puis percez des trous dans le mur. Insérez les chevilles adaptées à votre mur

INSTALLATION DE LA HOTTE

Vis

Fixez le support mural du conduit supérieur au mur à l'aide des chevilles sélectionnées (vis de 8 mm recommandées).

Remontez le conduit supérieur et fixez-la au support mural avec 2 vis ST 4x8 mm

Fixez le conduit inférieur aux pattes de la hotte de cuisine à l'aide de 2 vis ST 4x8 mm.

Liste d'accessoires d'installation standard

Spéc. Image d'illustration Qté

Collecteur-déflecteur

Support

Ø 8 bouchons rawl Ø 8×Ø

couleur blanche

Vis ST 4,0×30

Vis ST 3,5×12

INSTALLATION (DÉFLECTEUR D'AIR POUR LES MODÈLES EN T, VERRE BOMBÉ, VERRE PLAT)

Le déflecteur d'air est mentionné comme inclus et non optionnel.

1. Fixez le support à la prise en plastique en forme de T avec 2 vis ST 3,5x12

mm fournies comme indiqué ci-dessous :

2. Percez 2 trous sur le mur pour recevoir les fiches murales, puis vissez et

serrez le support sur le mur avec 2 vis ST 4x30 mm fournies.

3. Fixez le tuyau d'échappement sur la sortie d'air de la hotte comme indiqué

ci-dessous :

4. Installez le conduit sur l'appareil et fixez-le.

o "Veuillez remarquer : La sortie en plastique en forme de T et les volets en V

ne peuvent pas être utilisés en même temps. Vous pouvez les utiliser de deux façons : 1) Ajoutez un rabat en V sur la sortie existante ; 2) Utiliser une sortie en plastique en forme de T, sans ajouter de volet en V. "

o "Remarque : Le produit est équipé d'un volet en V. Cet accessoire n'est pas

obligatoire pour l'installation, le fonctionnement et l'utilisation du produit."

INSTALLATION (ÉVACUATION INTERNE)

Fermé

Si vous n'avez pas de sortie vers l'extérieur, le tuyau d'échappement n'est pas nécessaire et l'installation est similaire à celle indiquée dans la section "INSTALLATION (ÉVACUATION EXTERNE)".

Les filtres à charbon actif sont utilisés pour absorber les odeurs. Pour installer le filtre à charbon actif, le filtre à graisse doit d'abord être détaché. Appuyez sur le système d’ouverture et tirez-le filtre vers le bas.

Branchez le filtre à charbon actif dans l'unité et tournez-le dans le sens des aiguilles d'une montre. Faites pareil de l’autre côté.

REMARQUE : o Assurez-vous que le filtre soit correctement bloqué. Dans le cas contraire, il

pourrait tomber et endommager le bloc.

o Quand le filtre à charbon actif est installé, la force d’aspiration est plus faible

DESCRIPTION DES COMPOSANTS

Bouton vitesse minimale

réaliser une cuisson qui ne fait pas beaucoup de vapeur.

Bouton vitesse intermédiaire

fonctionnement de cuisson standard.

Bouton vitesse maximale

sur le bouton grande vitesse pour une ventilation efficace élevée.

Boost 1 (vitesse 4)

B est activé et la hotte fonctionne en mode boost ;

Boost 2 (vitesse 5)

B+ est activé et la hotte fonctionne en mode boost ;

Faible Enfoncez brièvement pour allumer et éteindre l'éclairage

Minuterie rapide : Appuyez longuement sur le bouton lumineux et

trois sons de l'avertisseur sonore.

Connexion Wi-Fi

arrêtée ;

CONFIGURATION 1

FONCTIONNEMENT

Il est utilisé pour la ventilation dans la cuisine. Il convient pour mijoter et

La vitesse d'écoulement de l'air est idéale pour la ventilation dans un

Lorsqu'une forte densité de fumée ou de vapeur est produite, appuyez

Appuyez sur la touche vitesse b 1, le rétro-éclairage de la touche vitesse

Appuyez sur la touche vitesse b 2, le rétro-éclairage de la touche vitesse

maintenez-la enfoncée pendant 3 secondes, les boutons de vitesse du ventilateur clignotent et comptent à rebours pendant 5 minutes, au bout de 5 minutes, le moteur et le voyant s'éteignent automatiquement avec

Appuyez longuement sur l'icône Wi-Fi et passez en mode connexion : le rétro-éclairage de l'icône Wi-Fi continue de clignoter pour indiquer que la connexion est en cours, le rétro-éclairage de l'icône Wi-Fi est allumé pour indiquer qu'elle est connectée, même chose pour le mode veille ; appuyez longuement sur l'icône Wi-Fi à nouveau et la connexion sera

CONFIGURATION 2

Bouton vitesse minimale

réaliser une cuisson qui ne fait pas beaucoup de vapeur.

Bouton vitesse intermédiaire

fonctionnement de cuisson standard.

Bouton vitesse maximale

sur le bouton grande vitesse pour une ventilation efficace élevée.

Fonction Booster

avant de ralentir à nouveau.

Faible Enfoncez brièvement pour allumer et éteindre l'éclairage

Minuterie rapide : Appuyez longuement sur le bouton lumineux et

trois sons de l'avertisseur sonore.

Connexion Wi-Fi

arrêtée ;

MODE VEILLE.

Après branchement, tout l'éclairage, système est en MODE VEILLE.

Il est utilisé pour la ventilation dans la cuisine. Il convient pour mijoter et

La vitesse d'écoulement de l'air est idéale pour la ventilation dans un

Lorsqu'une forte densité de fumée ou de vapeur est produite, appuyez

Cette hotte a une fonction booster. Pour activer le booster, appuyez sur

jusqu'à la vitesse 4, réglezsur la vitesse la plus élevée lorsque la hotte

est en cours d'utilisation et il augmentera la vitesse pendant 5 minutes,

Téléchargez l'application hOn

Tout d'abord, vous devez télécharger l’Appli hOn et l'installer sur votre appareil portable. Ensuite, enregistrez votre hotte.

REMARQUE

ENREGISTREMENT HOTTE HAIER

L'image de la hotte a pour seul but de la présenter. Peut ne pas être parfaitement représentatif.

1- Appuyez sur le bouton Wi-Fi jusqu'à ce que l'icône clignote Lorsque l'appariemment est terminé, l'icône Wi-Fi est activée.

ENTRETIEN

Avant le nettoyage, éteignez l'appareil et débranchez-le.

I. Nettoyage Régulier

Utilisez un chiffon doux humidifié avec de l'eau moyennement savonneuse ou un détergent ménager. N'utilisez jamais de tampon métallique, de produit chimique, de matériau abrasif ou de brosse rigide pour nettoyer l'appareil.

II. Nettoyage mensuel du filtre à graisse

Fondamental : Nettoyez le filtre tous les mois pour éviter tout risque d'incendie.

Le filtre recueille la graisse, la fumée et la poussière… de sorte que le filtre affecte directement l'efficacité de la hotte. S'il n'est pas nettoyé, le résidu de graisse (potentiellement inflammable) saturera le filtre. Nettoyez-le avec un détergent ménager.

III. Nettoyage annuel du filtre à charbon actif

S'applique UNIQUEMENT à l'unité installée en tant qu'unité de recirculation (non ventilée vers l'extérieur). Ce filtre piège les odeurs et doit être remplacé au moins une fois par an en fonction de la fréquence d'utilisation de la hotte.

IV. Changement d'ampoule

Retirez les vis au niveau de la vitre, retirez la vitre de la hotte. Identifiezez l'ampoule qui doit être remplacée, vous la trouverez dans le luminaire qui se trouve à l'intérieur de la section exposée de l'auvent.

Débranchez le point de câblage de la lampe et retirez les porte-ampoules et le câblage de la hotte. Important : Il n'est pas possible de remplacer les ampoules individuellement, il sera nécessaire d'obtenir les ampoules, les supports d'ampoules et le câblage en tant que pièce complète. (lumière LED : MAX. 1,5 W.

Installez les ampoules de rechange, les porte-ampoules et le câblage de la même manière que les ampoules d'origine. Raccordez de nouveau ensuite le point de câblage de la lumière.

Reposez la vitre de la hotte et fixez les vis en verre. Assurez-vous que les vis soient complètement serrées.

DÉPANNAGE

Problème

Cause

Solution

Lumière

La pale du ventilateur est coincée.

Éteignez l'appareil et réparez-

Le moteur est endommagé.

La lumière et le

Une ampoule halogène a grillé.

Remplacez l'ampoule par un calibre correct.

Le cordon d'alimentation est desserré.

Branchez à nouveau l'alimentation.

Vibration grave

La pale du ventilateur est

Commutation de l'unité et

uniquement.

Le moteur du ventilateur

Éteignez l'appareil et réparez-

personnel d'entretien qualifié.

L'appareil n'est pas

au support.

Descendez l'appareil et

correctement positionné.

Les

sont pas bonnes

Distance trop grande

Réajustez la distance

Technologie

Wi-Fi

Standard

802.11 b/g/n

Bande(s) de fréquence [MHz]

2400 MHz-2483,5 MHz

Puissance maximale [mW]

100 mW

consommation d'énergie du produit en

sans fil sont activés :

allumée, mais le ventilateur ne fonctionne pas.

ventilateur ne fonctionnent pas

de l'appareil

performances d'aspiration ne

endommagée.

n'est pas fixé fermement.

correctement accroché

entre l'appareil et le plan de cuisson

le uniquement par du personnel d'entretien qualifié.

réparation par du personnel d'entretien qualifié

le uniquement par du

vérifiez si le support est

à 65-75 cm

Informations sur le produit pour les équipements en réseau

veille en réseau si tous les ports réseau câblés sont connectés et ceux

Comment activer le port de réseau sans fil :

Comment désactiver le port de réseau sans fil :

2 W

Si la hotte a été enregistrée avec l'APPLICATION, activez cette hotte pour activer le port réseau sans fil.

Si la hotte a été enregistrée avec l'APPLICATION, désactivez la hotte pour désactiver le port réseau sans fil. Si la hotte n'a pas été enregistrée avec l'APPLICATION, le port réseau sans fil sera désactivé même si la hotte est activée.

SERVICE APRÈS-VENTE

Si vous ne pouvez pas identifier la cause de l'anomalie de fonctionnement, éteignez l'appareil et contactez le service d'assistance.

NUMÉRO DE SÉRIE DU PRODUIT Où puis-je le trouver ? Il est important de communiquer le code de référence de votre appareil et son numéro de série (un code à 16 chiffres qui commence par 3). Il est inscrit sur le certificat de garantie et sur la plaque d’identification de l’appareil. Cela permettra d'éviter les trajets inutiles vers les techniciens, ce qui permettra (et surtout) d'économiser les frais d'appel correspondants.

Cet appareil comporte les symboles conformes à la directive européenne 2012/19/EU sur les déchets des équipements électriques et électroniques (DEEE).

Les DEEE contiennent à la fois des substances polluantes (qui peuvent avoir des conséquences négatives sur l'environnement) et les composants de base (qui peuvent être réutilisés). Il est important de soumettre les déchets DEEE à des traitements spécifiques, afin d'enlever et d'éliminer tous les polluants de manière adéquate et de récupérer et recycler tous les matériaux. Toute personne peut jouer un rôle important en veillant à ce que les déchets DEEE ne deviennent pas un problème environnemental ; pour cela, il est essentiel de suivre quelques règles de base :

Les DEEE ne doivent pas être traités comme des déchets ménagers ; Les DEEE doivent être remis aux points de collecte appropriés gérés par la

municipalité ou par des sociétés reconnues. Dans de nombreux pays, pour des DEEE encombrants, la collecte à domicile peut être organisée.

Dans de nombreux pays, lorsque vous achetez un nouvel appareil, l’ancien peut être retourné au détaillant qui est en devoir de le récupérer sans frais de manière individualisée, tant que l’équipement est de type équivalent et a les mêmes fonctions que l’équipement fourni.

MANUAL DE USO E INSTALACIÓN

CONTENIDO

INTRODUCCIÓN .............................................................................................. 66

PRECAUCIONES DE SEGURIDAD ................................................................. 66

INSTALACIÓN ELÉCTRICA ............................................................................. 68

INSTALACIÓN (MONTAJE EN LA PARED) .................................................... 70

INSTALACIÓN DE LA CAMPANA .................................................................... 71

LISTA DE ACCESORIOS DE INSTALACIÓN ESTÁNDAR ............................. 76

INSTALACIÓN (DEFLECTOR DE AIRE EN FORMA DE T,

VIDRIO CURVADO, MODELOS CON VIDRIO PLANO) ................................. 77

INSTALACIÓN (SALIDA INTERIOR) ............................................................... 78

DESCRIPCIÓN DE LOS COMPONENTES ..................................................... 80

MANTENIMIENTO ............................................................................................ 83

RESOLUCIÓN DE PROBLEMAS ..................................................................... 84

SERVICIO DE ASISTENCIA AL CLIENTE ....................................................... 85

INTRODUCCIÓN

Gracias por elegir esta campana extractora.

Este manual de instrucciones está diseñado para proporcionarle todas las instrucciones necesarias relacionadas con la instalación, el uso y el mantenimiento del electrodoméstico. Para que el electrodoméstico funcione correctamente y con seguridad, por favor lea este manual de instrucciones cuidadosamente antes de la instalación y el uso. La campana extractora utiliza materiales de alta calidad, y está hecha con un diseño aerodinámico. Equipada con un motor eléctrico de gran potencia y un ventilador centrífugo, también proporciona una fuerte potencia de aspiración, un funcionamiento de bajo ruido, un filtro de grasa antiadherente y una instalación de fácil montaje.

Por la presente, Candy Hoover Group Srl declara que los equipos radioeléctricos cumplen con la Directiva 2014/53/UE y con los requisitos legales pertinentes (para el mercado UKCA).

completo de la declaración de conformidad en la siguiente dirección de Internet: www.candy-group.com

Se encuentra disponible el texto

PRECAUCIONES DE SEGURIDAD

- No deje que los niños utilicen el electrodoméstico.

- La campana extractora es para uso doméstico

exclusivamente y no puede utilizarse en barbacoas, asadores u otros establecimientos comerciales.

- La campana extractora y el filtro deben limpiarse de forma

periódica para mantener el producto en buenas condiciones de uso.

- Limpie la campana extractora de acuerdo con el manual de

instrucciones y mantenga el electrodoméstico fuera de peligro de quemaduras.

- La campana no debe utilizarse en un hornillo de gas. Durante

su uso, asegúrese de que exista ventilación suficiente en la cocina.

- Antes de conectar este electrodoméstico, compruebe que el

cable de alimentación no esté dañado. Un cable de suministro dañado debe ser reemplazado únicamente por personal de asistencia cualificado.

- Debe haber una ventilación adecuada de la habitación

cuando se utilice la campana extractora al mismo tiempo que los aparatos de gas u otros;

- No conecte el aparato a una salida de aire en la que se hayan

conectado otros dispositivos que quemen gas u otros combustibles;

- Deben cumplirse las normas relativas a la salida de humos.

- Es necesario vigilar a los niños para asegurarse de que no

jueguen con el electrodoméstico.

- No flamee debajo de la campana extractora.

- La campana extractora no está pensada para instalarse sobre

una placa con más de cuatro zonas de cocción

- Deberá asegurarse una buena ventilación de la cocina

cuando se utilice la campana de extractora al mismo tiempo que los aparatos que quemen gas u otros combustibles (no aplicable a los aparatos que solo descargan el aire de vuelta a la cocina);

- los detalles relativos al método y la frecuencia de la limpieza.

- Hay riesgo de incendio si la limpieza no se realiza de acuerdo

con las instrucciones.

- no flamee debajo de la campana extractora;

- PRECAUCIÓN: las piezas accesibles pueden calentarse

cuando se usan con aparatos de cocina.

Riesgo de descarga eléctrica

- Conecte este electrodoméstico únicamente a una toma de

corriente con conexión a tierra. En caso de duda, busque el consejo de un técnico debidamente cualificado.

- El incumplimiento de estas instrucciones puede provocar la

muerte, un incendio o una descarga eléctrica.

La lámpara utilizada en este producto no es adecuada para su uso en la iluminación de una

habitación.El propósito de esta lámpara es proporcionar iluminación para usar el producto.

Instalación eléctrica

N (Azul) L

USAR UN FUSIBLE DE 3 A

SALIDA CON CONMUTACIÓN CON

Toda la instalación debe ser realizada por un electricista cualificado u otro profesional competente. Antes de conectar la alimentación de la red, asegúrese de que la tensión de la red corresponda a la tensión que figura en la placa de datos.

Conexión directa

El electrodoméstico se conecta directamente a la corriente, utilizando un disyuntor omnipolar con una distancia mínima de 3 mm entre los contactos.

El instalador debe asegurarse de que la conexión a la red eléctrica se haya realizado correctamente y cumpliendo el esquema eléctrico.

El cable no debe doblarse ni aplastarse. Revise regularmente el enchufe y el cable de alimentación para ver si están

dañados. Si el cable de suministro está dañado, debe ser reemplazado por un cable o conjunto especial disponible en el fabricante o su agente del servicio de asistencia.

ADVERTENCIA: Este es un aparato de Clase I y DEBE ser conectado a tierra

Este aparato se suministra con un cable de red de 3 hilos del siguiente color: Marrón = L (Live) o CORRIENTE Azul = N (Neutral) o NEUTRAL

Verde y amarillo = E (Earth) o TIERRA

(marrón)

(Verde/amarillo)

El fusible debe tener una capacidad de 3 A

FUSIBLES DE DOBLE POLO

Lista de accesorios de instalación estándar

Espec.

Fig. Ilustración

Cant.

Soporte de la

chimenea superior

Soporte de la

chimenea inferior

Soporte de la

campana extractora

taquetes Ø8 - Ø8×Ø6

color blanco

Tornillo

(ST4 * 30 mm)

Tornillo

(ST4 * 8 mm)

Cuerpo de la

campana

Chimenea inferior

(500 mm)

Chimenea superior

(500 mm)

Salida de aire

Filtro de carbono

INSTALACIÓN (montaje en la pared)

Si tiene una salida al exterior, la campana se puede conectar como se muestra a continuación mediante un conducto de extracción (esmalte, aluminio, tubo flexible no inflamable con un diámetro interior de 150 mm)

1. Antes de la instalación, apague el electrodoméstico y desenchúfelo de la

toma de corriente.

2. La campana extractora debe colocarse a una distancia de 65~ 75 cm de la

superficie de cocción para obtener resultados óptimos.

INSTALACIÓN DE LA CAMPANA

Coloque la campana a la altura deseada respetando la altura mínima por encima de la placa de cocción.

Marque la ubicación del soporte de pared (coloque los orificios entre 700 y 800 mm por encima de la placa de cocción); retire la campana y coloque el soporte de pared para marcar las ubicaciones de los orificios en la pared.

Practique los 3 orificios en la pared para fijar el sistema de sujeción apropiado (tornillo ST4x30 mm).

Cuelgue la campana en las muescas del soporte de pared.

INSTALACIÓN DE LA CAMPANA

Cuando la campana esté en su lugar, localice la ubicación de los 4 tornillos de montaje en la pared adicionales como se muestra en el siguiente diagrama.

Retire la campana para perforar la pared e introduzca los tacos. Fije el cuerpo de la campana con 4 tornillos de 4 mm de diámetro utilizando

pasadores aptos para su pared.

Si se selecciona el modo de extracción, coloque el conducto de aire de escape en la salida de aire de la manera mostrada.

INSTALACIÓN DE LA CAMPANA

Chimenea superior (interior)

Soporte de la chimenea inferior

Chimenea inferior (exterior)

Fije el soporte de la chimenea inferior a la chimenea inferior de la manera mostrada. Utilice 2 tornillos ST4x8 mm. (No apriete demasiado los tornillos, asegúrese de que la chimenea superior pueda deslizarse fácilmente en la chimenea inferior)

Introduzca la chimenea superior en la chimenea inferior.

Coloque la chimenea inferior en el aparato y, a continuación, marque los agujeros en la pared.

Retire la chimenea inferior y practique los orificios en la pared: orificio para el tornillo Ø 8 mm Utilice pasadores aptos para su pared.

INSTALACIÓN DE LA CAMPANA

Instale la chimenea inferior, fijándola a la pared con 2 tornillos de Ø 8 mm.

A continuación, tire de la chimenea superior hacia arriba hasta la altura deseada. Marque las ubicaciones de los orificios de montaje del soporte superior de la chimenea.

Baje la chimenea superior y luego practique los orificios en la pared. Inserte los pasadores aptos para su pared.

INSTALACIÓN DE LA CAMPANA

Tornillo

Fije el soporte de pared de la chimenea superior a la pared con los pasadores seleccionados (se recomiendan tornillos de 8 mm).

Vuelva a montar la chimenea superior y fíjela al soporte de pared con 2 tornillos ST4x8 mm

Fije la chimenea inferior a las lengüetas de la campana con 2 tornillos ST4x8 mm.

Lista de accesorios de instalación estándar

Espec. Fig. Ilustración Cant.

Deflector de aire

Soporte

taquetes Ø8 - Ø8×Ø6

color blanco

Tornillos ST4,0×30

Tornillos ST3,5×12

INSTALACIÓN (DEFLECTOR DE AIRE EN FORMA DE T, VIDRIO CURVADO, MODELOS CON VIDRIO PLANO)

El deflector de aire se menciona como incluido y no opcional.

1. Fije el soporte a la salida de plástico en forma de T con 2 tornillos ST3,5x12

mm suministrados de la manera mostrada a continuación:

2. Practique 2 orificios en la pared para introducir los tacos, luego atornille y

fije el soporte en la pared con los 2 tornillos ST4x30 mm proporcionados.

3. Conecte el tubo de escape a la salida de aire de la campana de la cocina

como se muestra a continuación:

4. Instale la chimenea en la unidad y fíjela.

o "Por favor, tenga en cuenta lo siguiente: La salida de plástico en forma de T

y las lengüetas en V no se pueden utilizar al mismo tiempo. Puede utilizarlos de dos maneras: 1) Añada la lengüeta en V a la salida existente;

2) Utilice la salida de plástico en forma de T sin añadir la lengüeta en V."

o "Nota: El producto dispone de una lengüeta en V como opcional. Este

accesorio no es obligatorio para la instalación, funcionamiento y uso del producto."

INSTALACIÓN (SALIDA INTERIOR)

Si no tiene una salida al exterior, no se requiere un tubo de escape y la instalación es similar a la que se muestra en la sección "INSTALACIÓN (SALIDA EXTERIOR)".

El filtro de carbón activo puede utilizarse para atrapar olores.

Cierre

Para instalar el filtro de carbón activo, primero hay que quitar el filtro para grasa. Presione el cierre y tire de él hacia abajo.

Enchufe el filtro de carbón activo en el electrodoméstico y gírelo en el sentido de las agujas del reloj. Repita lo mismo en el otro lado.

NOTA: o Asegúrese de que el filtro esté bien cerrado. De lo contrario, se aflojaría y

supondría un peligro.

o Cuando el filtro de carbón activado se monta, la potencia de aspiración se

reduce.

DESCRIPCIÓN DE LOS COMPONENTES

Botón de baja velocidad

para elaboraciones que no producen mucho vapor.

Botón de velocidad media

estándar.

Botón de alta velocidad

de alta velocidad para una ventilación eficaz.

Boost 1(velocidad 4)

en modo boost (alta potencia);

Boost 2(velocidad 5)

en modo boost;

Luz Pulse brevemente para encender y apagar la iluminación

Temporizador rápido: Mantenga pulsado el botón de luz durante 3

y la luz se apagarán automáticamente con tres sonidos de zumbador.

Conexión wifi

prolongadamente el icono wifi de nuevo y la conexión se detendrá;

CONFIGURACIÓN 1

FUNCIONAMIENTO

Se usa para la ventilación de la cocina. Es adecuado para cocinar a fuego lento y

La velocidad del flujo de aire es ideal para la ventilación de una cocina

Cuando se produzca una alta densidad de humo o vapor, pulse el botón

Pulse el botón de velocidad b 1, la retroiluminación del botón de velocidad B está encendida y la campana de la cocina está funcionando

Pulse el botón de velocidad b 2, la retroiluminación del botón de velocidad B

segundos, los botones de velocidad del ventilador parpadearán y entrarán en una cuenta atrás de 5 minutos, después de la cual el motor

Pulse prolongadamente el icono wifi y entre en modo de conexión: si el icono wifi sigue parpadeando significa que la conexión está en curso, si está encendido significa que está conectada o en modo standby; pulse

+ está encendida y la campana de la cocina está funcionando

CONFIGURACIÓN 2

Botón de baja velocidad

para elaboraciones que no producen mucho vapor.

Botón de velocidad media

estándar.

Botón de alta velocidad

de alta velocidad para una ventilación eficaz.

Función Booster (potencia extra)

minutos, antes de reducir la velocidad de nuevo.

Luz Pulse brevemente para encender y apagar la iluminación

Temporizador rápido: Mantenga pulsado el botón de luz durante 3

y la luz se apagarán automáticamente con tres sonidos de zumbador.

Conexión wifi

prolongadamente el icono wifi de nuevo y la conexión se detendrá;

Modo standby

Después de enchufar el aparato, la iluminación se pone en MODO STANDBY.

Se usa para la ventilación de la cocina. Es adecuado para cocinar a fuego lento y

La velocidad del flujo de aire es ideal para la ventilación de una cocina

Cuando se produzca una alta densidad de humo o vapor, pulse el botón

Esta campana tiene una función de potencia extra. Para activar el

booster, pulse a la velocidad 4, entre en la velocidad más alta mientras la campana está en uso y aumentará la velocidad durante 5

segundos, los botones de velocidad del ventilador parpadearán y entrarán en una cuenta atrás de 5 minutos, después de la cual el motor

Descarga de la aplicación hOn

En primer lugar, debería descargar la app hOn e instalarla en su dispositivo portátil. Entonces podrá registrar su campana.

NOTA

REGISTRO DE UNA CAMPANA HAIER

La imagen de la campana es meramente indicativa. Podría no corresponder a la realidad.

1- Pulse el botón wifi hasta que el icono comience a parpadear; cuando se haya finalizado el emparejamiento, el icono wifi se mostrará encendido.

MANTENIMIENTO

Antes de la limpieza, apague el electrodoméstico y desenchúfelo.

I. Limpieza regular

Utilice un paño suave humedecido con agua jabonosa tibia o detergente de uso doméstico. No utilice estropajos metálicos, productos químicos, material abrasivo o un cepillo rígido para limpiar el electrodoméstico.

II. Limpieza mensual del filtro para grasa

FUNDAMENTAL: Limpiar el filtro cada mes puede evitar riesgos de incendio.

En el filtro se acumula grasa, humo, polvo, etc. por lo que el la eficacia de la campana depende en gran parte del estado del filtro. Si no se limpia, los restos de grasa (potencialmente inflamables) se saturarán en el filtro. Límpielo con detergente de uso doméstico.

III. Limpieza anual del filtro de carbón activo

SOLAMENTE se aplica a unidades instaladas como unidad de recirculación (sin ventilación al exterior). Este filtro atrapa olores y debe ser reemplazado al menos una vez al año dependiendo de la frecuencia con la que se utilice la campana de la cocina.

IV. Cambio de la bombilla

Retire los tornillos del cristal, y el cristal de la campana. Encuentre la bombilla que desea sustituir, se encuentra en la lámpara que está dentro de la sección expuesta de la cubierta.

Desconecte el punto de cableado de la luz y retire los portalámparas y el cableado de la campana. Importante: No es posible reemplazar las bombillas individualmente, hay que considerar las bombillas, los portalámparas y el cableado como un conjunto. (Luz LED: máx. 1,5 W)

Coloque las bombillas de recambio, los portalámparas y el cableado de la misma manera que los originales. A continuación, reconecte el punto de cableado de la luz.

Vuelva a colocar el vidrio de la campana y apriete los tornillos del vidrio. Asegúrese de que los tornillos estén bien apretados.

RESOLUCIÓN DE PROBLEMAS

Fallo

Causa

Solución

La lámpara se

funciona.

La pala del ventilador está atascada.

Apague el electrodoméstico y

El motor está dañado.

Tanto la lámpara

La bombilla halógena se ha fundido.

Sustituya la bombilla con una con la clasificación correcta.

El cable de alimentación se suelta.

Vuelva a conectarlo al suministro eléctrico.

La pala del ventilador

Apague el electrodoméstico y

asistencia proceda a repararlo.

El motor del ventilador

Apague el electrodoméstico y

asistencia proceda a repararlo.

El electrodoméstico no

soporte.

Retire la unidad y compruebe

ubicación correcta.

La aspiración no

Demasiada distancia

placa de cocción.

Reajuste la distancia a 65-75

Tecnología

Wifi

Estándar

802.11 b/g/n

Banda/s de frecuencia [MHz]

2400 MHz - 2483,5 MHz

Potencia máxima [mW]

100 mW

Información de producto para equipos en red

consumo de energía del producto en modo

activados:

Si la campana se ha registrado en la app,

campana esté activada.

enciende, pero el ventilador no

como el ventilador no funcionan.

electrodoméstico vibra mucho.

es suficientemente potente.

está dañada.

no está bien fijado.

está bien sujeto en el

entre el electrodoméstico y la

deje que el personal de asistencia proceda a repararlo.

deje que el personal de

si el soporte está en la

standby en red si está conectado al suministro eléctrico los puertos de red están conectados y todos los puertos de red inalámbrica están

Cómo activar el puerto de red inalámbrica:

Cómo desactivar el puerto de red inalámbrica:

active la campana para activar el puerto de red inalámbrica.

desactive la campana para desactivar el puerto de red inalámbrica. Si la campana no se ha registrado en la app, el puerto de red inalámbrica se desactivará aunque la

SERVICIO DE ASISTENCIA AL CLIENTE

Si no puede identificar la causa de la anomalía de funcionamiento, apague el aparato y póngase en contacto con el Servicio de Asistencia.

NÚMERO DE SERIE DEL PRODUCTO. ¿Dónde puedo encontrarlo? Es importante que informe al Servicio de Asistencia del código de su producto y su número de serie (un código de 16 caracteres que comienza con el número

3); este se encuentra en el certificado de garantía o en la placa de datos situada en el electrodoméstico. Ayudará a evitar viajes inútiles a los técnicos, ahorrando así (y lo que es más importante) los correspondientes cargos por llamadas.

Este electrodoméstico tiene la marca de conformidad con la Directiva europea 2012/19/UE sobre residuos de aparatos eléctricos y electrónicos (RAEE).

RAEE contiene tanto sustancias contaminantes (que pueden tener consecuencias negativas para el medio ambiente) y componentes básicos (que pueden reutilizarse). Es importante someter los RAEE a procedimientos específicos para eliminar y desechar de manera correcta todos los contaminantes, además de recuperar y reciclar todos los materiales. Todos personalmente somos importantes cuando se trata de garantizar que los RAEE no se conviertan en un problema ambiental. Para esto, es fundamental respetar algunas reglas básicas:

Los RAEE no deben tratarse como residuos domésticos. Los RAEE deben entregarse en los puntos de recogida pertinentes que

gestionan los municipios o las empresas autorizadas. En algunos países existe un servicio de recogida de RAEE de gran tamaño.

En muchos países se puede entregar el electrodoméstico antiguo al comprar otro nuevo en el establecimiento, que deberá recogerlo de forma gratuita siempre que se trate de un aparato equivalente y que tenga las mismas funciones que el suministrado.

NÁVOD K INSTALACI A POUŽITÍ

OBSAH

ÚVOD ................................................................................................................ 87

BEZPEČNOSTNÍ OPATŘENÍ........................................................................... 87

ELEKTRICKÁ INSTALACE............................................................................... 89

INSTALACE (MONTÁŽ NA ZEĎ) ..................................................................... 91

INSTALACE ODSAVAČE ................................................................................. 92

SEZNAM STANDARDNÍHO INSTALAČNÍHO PŘÍSLUŠENSTVÍ .................... 97

INSTALACE (DEFLEKTOR VZDUCHU PRO TVAR T,

ZAKŘIVENÉ SKLO, MODELY S PLOCHÝM SKLEM) ..................................... 98

INSTALACE (ODVĚTRÁVÁNÍ DOVNITŘ) ..................................................... 100

POPIS SOUČÁSTÍ .......................................................................................... 101

ÚDRŽBA ......................................................................................................... 104

ŘEŠENÍ PROBLÉMŮ ..................................................................................... 105

ZÁKAZNICKÁ ASISTENČNÍ SLUŽBA ............................................................ 106

Candy Hoover Group Srl tímto prohlašuje, že rádiové zařízení je v souladu

Úplné znění EU prohlášení o shodě je k dispozici na této adrese: www.candy-group.com

ÚVOD

Děkujeme vám, že jste si vybrali tento odsavač nad sporák.

Návod k obsluze je sestaven tak, aby obsahoval všechny potřebné pokyny týkající se instalace, použití a údržby spotřebiče. Přečtěte si tento návod pečlivě ještě před instalací a použitím, abyste spotřebič používali správně a bezpečně. Odsavač par je vyrobený z vysoce kvalitních materiálů a má aerodynamický design. Odsavač par je vybavený silným elektromotorem a odstředivým ventilátorem. Vyznačuje se velkým sacím výkonem, nízkou provozní hlučností, nepřilnavým tukovým filtrem a jednoduchou montáží.

Candy Hoover Group Srl tímto prohlašuje, že rádiové zařízení je v souladu se směrnicí 2014/53/EU a s příslušnými zákonnými požadavky (pro trh UKCA). Úplné znění prohlášení o shodě je k dispozici na této internetové adrese: www.candy-group.com

se směrnicí 2014/53/EU.

BEZPEČNOSTNÍ OPATŘENÍ

- Nikdy nedovolte dětem, aby obsluhovaly tento odsavač.

- Odsavač par je určen pouze pro domácí použití, není vhodný

pro grilování, pečení ani jiná komerční využití.

- Odsavač par včetně filtru je třeba pravidelně čistit a udržovat

ho tím v řádném provozním stavu.

- Čistěte odsavač par podle návodu k obsluze, a předcházejte

tak nebezpečí vznícení odsavače.

- Nedovolte přímé pečení na plynovém sporáku. Zajistěte v

kuchyni vyhovující proudění vzduchu.

- Před připojením tohoto spotřebiče zkontrolujte, zda není

poškozen napájecí kabel. Poškozený napájecí kabel smí vyměňovat pouze kvalifikovaný servisní personál.

- Pokud se odsavač používá společně s jinými spotřebiči

spalujícími plyn nebo jiná paliva, musí být v místnosti zajištěno dostatečné větrání.

- Vzduch se nesmí odvádět do kouřovodu, který se používá k

odtahu spalin ze spotřebičů spalujících plyn nebo jiná paliva.

- Musejí být dodrženy předpisy týkající se vypouštění vzduchu.

- Děti musí být pod dohledem, aby se zajistilo, že si se

spotřebičem nebudou hrát.

- Pod odsavačem nepřipravujte flambovaná jídla.

- Odsavač není určen k instalaci nad varnou desku s více než

čtyřmi plotýnkovými prvky.

internetové

- Pokud se odsavač používá společně s jinými spotřebiči

spalujícími plyn nebo jiná paliva, musí být v místnosti zajištěno dostatečné větrání (nevztahuje se na spotřebiče, které pouze vypouštějí vzduch zpět do místnosti).

- Podrobnosti o způsobu a frekvenci čištění.

- Pokud čištění není prováděno v souladu s pokyny, hrozí

nebezpečí vzniku požáru.

- Pod odsavačem nepřipravujte flambovaná jídla.

- UPOZORNĚNÍ: Přístupné části se při použití s varnými

spotřebiči mohou zahřát.

Nebezpečí úrazu elektrickým proudem

- Tento odsavač zapojujte pouze do řádně uzemněné zásuvky.

V případě pochybností požádejte o radu kvalifikovaného technika.

- Nedodržením těchto pokynů můžete způsobit úmrtí, požár

nebo úraz elektrickým proudem.

Lampa použitá v tomto produktu není vhodná k použití při osvětlení místnosti. Účelem této

žárovky je poskytnout osvětlení pro používání výrobku.

Elektrická instalace

N (modrá)

POUŽIJTE POJISTKU 3 A

DVOUPÓLOVÝ SPÍNANÝ VÝSTUP S

Veškerá instalace musí být provedena odborně způsobilou osobou nebo kvalifikovaným elektrikářem. Před připojením síťového napájení se ujistěte, že síťové napětí odpovídá napětí na typovém štítku.

Přímé připojení

Spotřebič musí být připojen přímo k síti pomocí vícepólového jističe s minimální mezerou 3 mm mezi kontakty.

Instalační technik musí zajistit provedení správného elektrického připojení v souladu se schématem zapojení.

Kabel nesmí být nikde ohnutý ani stlačený. Pravidelně kontrolujte zástrčku a napájecí kabel, zda nejsou poškozené. Pokud

je napájecí kabel poškozen, musí být nahrazen speciálním kabelem nebo sestavou, která je k dispozici u výrobce nebo jeho servisního zástupce.

VAROVÁNÍ: Jedná se o spotřebič třídy I a MUSÍ být uzemněn

Tento spotřebič je dodáván se 3žilovým síťovým kabelem s následujícími barvami:

hnědá = L nebo živý, modrá = N nebo neutrální,

zelená a žlutá = E nebo uzemňovací .

(hnědá)

(zelená/žlutá)

Pojistka musí být dimenzována na 3 A.

TAVNOU POJISTKOU

Seznam standardního instalačního příslušenství

Spec.

Ilustrační obrázek

Množ.

Držák horního komínu

Držák spodního

komínu

Držák odsavače par

Ø8 hmoždinky

Ø8×Ø6 bílá barva

Tělo odsavače

Spodní komín

(500 mm)

Horní komín

(500 mm)

Šroub (ST4 * 30 mm)

Šroub (ST4 * 8 mm)

Vývod vzduchu

Uhlíkový filtr

INSTALACE (montáž na zeď)

Pokud máte vývod ven, můžete odsavač par připojit podle níže uvedeného obrázku pomocí odtahového potrubí (smaltové, hliníkové, nehořlavé ohebné potrubí s vnitřním průměrem 150 mm).

1. Před instalací odsavač vypněte a odpojte ho ze zásuvky.

2. Odsavač par funguje nejlépe, pokud je umístěn ve vzdálenosti 65~75 cm

nad

varnou plochou.

INSTALACE ODSAVAČE

Umístěte odsavač do požadované výšky s ohledem na minimální výšku nad varnou deskou.

Označte umístění nástěnné konzoly. (Umístěte otvory 700 až 800 mm nad pracovní desku). Sejměte odsavač a umístěte nástěnnou konzolu tak, aby odpovídala umístění otvorů na zdi.

Vyvrtejte 3 otvory do zdi pro vložení příslušného upevňovacího systému (šroub ST4 x 30 mm).

Zavěste odsavač do drážek nástěnné konzoly.

INSTALACE ODSAVAČE

Jakmile je odsavač na místě, vyhledejte umístění 4 dalších šroubů pro montáž na zeď, jak je znázorněno na následujícím schématu.

Sejměte odsavač, abyste mohli udělat otvory do zdi, a namontujte hmoždinky. Tělo odsavače zajistěte 4 šrouby o průměru 4 mm pomocí hmoždinek

vhodných pro vaši zeď.

Je-li vybrán režim odsávání, umístěte potrubí odtahu vzduchu na vývod vzduchu, jak je znázorněno na obrázku.

INSTALACE ODSAVAČE

Horní komín (vnitřní)

Držák spodního komínu

Spodní komín (vnější)

Připevněte podpěru spodního komínu ke spodnímu komínu, jak je znázorněno na obrázku. Použijte 2 šrouby ST4 x 8 mm. (Šrouby příliš neutahujte, ujistěte se, že horní komín lze snadno zasunout do spodního komínu)

Vložte horní komín do spodního komínu.

Umístěte spodní komín do spotřebiče, poté označte otvory na zdi.

emontujte spodní komín, poté vyvrtejte otvory do zdi: otvor pro průměr šroubu

Ø 8 mm. Použijte hmoždinky vhodné pro vaši zeď.

INSTALACE ODSAVAČE

Nasaďte spodní komín, poté ho přišroubujte ke zdi pomocí 2 šroubů o průměru Ø 8 mm.

Poté vytáhněte horní komín nahoru do požadované výšky. Označte umístění montážních otvorů podpěry horního komínu.

Spusťte horní komín a poté vyvrtejte otvory do zdi. Vložte hmoždinky vhodné pro vaši zeď.

INSTALACE ODSAVAČE

Šroub

Upevněte nástěnnou konzolu horního komínu ke zdi pomocí zvolených hmoždinek (doporučujeme šrouby 8 mm).

Znovu sestavte horní komín a připevněte ho k nástěnné konzole pomocí 2 šroubů

ST4 x 8 mm.

Upevněte spodní komín k výstupkům kuchyňského odsavače pomocí 2 šroubů

ST4 x 8 mm.

Seznam standardního instalačního příslušenství

Spec. Ilustrační obrázek Množ.

Deflektor vzduchu 1

Držák

Ø 8 hmoždinky

Ø 8×Ø 6 bílá barva

Šrouby ST4,0 × 30 2

Šrouby ST3,5 × 12 2

INSTALACE (DEFLEKTOR VZDUCHU PRO TVAR T, ZAKŘIVENÉ SKLO, MODELY S PLOCHÝM SKLEM)

Deflektor vzduchu je uveden jako součást dodávky, nikoli volitelný.

1. Připevněte konzolu k plastovému vývodu ve tvaru T pomocí 2 ks dodanýc

roubů ST3,5 x 12 mm, jak je znázorněno níže:

2. Vyvrtejte do zdi 2 otvory pro umístění hmoždinek, poté přišroubujte a

utáhněte konzolu na zeď pomocí 2 ks dodaných šroubů ST4 x 30 mm.

3. P

řipojte odtahové potrubí k vývodu vzduchu z odsavače par, jak j

názorněno níže:

4. Namontujte komín na jednotku a upevněte ho.

o “Vezměte prosím na vědomí: Plastový vývod ve tvaru T a klapky ve tvaru V

nelze používat současně. Můžete je používat dvěma způsoby: 1) Přidejte klapku ve tvaru V na stávající vývod; 2) Použijte plastový vývod ve tvaru T,

nepřidávejte klapku ve tvaru V.

o “Poznámka: S výrobkem je jako příslušenství dodávána klapka ve tvaru V.

Toto příslušenství není pro instalaci, provoz a používání výrobku povinné.

HAIER HADG6DS46BWIFI User guide

Specifications and Main Features

Frequently Asked Questions

User Manual

INTRODUCTION

SAFETY PRECAUTION

INSTALLATION (wall mounting)

INSTALLING THE HOOD

INSTALLING THE HOOD

INSTALLING THE HOOD

INSTALLING THE HOOD

INSTALLING THE HOOD

Standard Installation Accessories List

INSTALLATION (VENT INSIDE)

MAINTENANCE

TROBULESHOOTING

INDICE

INTRODUZIONE

Grazie per aver scelto questa cappa.

AVVERTENZE PER LA SICUREZZA

Rischio di elettrocuzione

INSTALLAZIONE (montaggio a parete)

INSTALLAZIONE DELLA CAPPA

INSTALLAZIONE DELLA CAPPA

INSTALLAZIONE DELLA CAPPA

INSTALLAZIONE DELLA CAPPA

INSTALLAZIONE DELLA CAPPA

Elenco degli accessori per l'installazione standard

INSTALLAZIONE (DEFLETTORE D'ARIA PER MODELLI CON VETRO A T, VETRO CURVO , VETRO PIANO)

INSTALLAZIONE (SFIATO INTERNO)

DESCRIZIONE DEI COMPONENTI

Boost 1 (velocità 4)

Boost 2 (velocità 5)

Collegamento Wi-Fi

Scaricare l'applicazione hOn

NOTA

MANUTENZIONE

I. Pulizia regolare

II. Pulizia mensile del filtro per i grassi

III. Pulizia annuale del filtro a carbone attivo

IV. Cambiare una lampadina

QUALCOSA NON FUNZIONA

SERVIZIO ASSISTENZA CLIENTI

SOMMAIRE

INTRODUCTION

Merci d'avoir choisi cette hotte.

CONSIGNES DE SÉCURITÉ

Risque de choc électrique

INSTALLATION (montage mural)

INSTALLATION DE LA HOTTE

INSTALLATION DE LA HOTTE

INSTALLATION DE LA HOTTE

INSTALLATION DE LA HOTTE

INSTALLATION DE LA HOTTE

Liste d'accessoires d'installation standard

INSTALLATION (DÉFLECTEUR D'AIR POUR LES MODÈLES EN T, VERRE BOMBÉ, VERRE PLAT)

INSTALLATION (ÉVACUATION INTERNE)

DESCRIPTION DES COMPOSANTS

Boost 1 (vitesse 4)

Boost 2 (vitesse 5)

Connexion Wi-Fi

Téléchargez l'application hOn

REMARQUE

ENTRETIEN

I. Nettoyage Régulier

II. Nettoyage mensuel du filtre à graisse

III. Nettoyage annuel du filtre à charbon actif

IV. Changement d'ampoule

DÉPANNAGE

SERVICE APRÈS-VENTE

CONTENIDO

INTRODUCCIÓN

Gracias por elegir esta campana extractora.

PRECAUCIONES DE SEGURIDAD

Riesgo de descarga eléctrica

INSTALACIÓN (montaje en la pared)

INSTALACIÓN DE LA CAMPANA

INSTALACIÓN DE LA CAMPANA

INSTALACIÓN DE LA CAMPANA

INSTALACIÓN DE LA CAMPANA
