HAIER DW12-PFE2 User Manual [fr]
fr
WB: Boî
te cablage
DS: Interrupteur porte
WS: Interrupteur niveau d'eau
DP: Moteur pompe de vidange
DV: Réservoir de sel et liquide
de rincage
SV: Vanne adoucisseur
OS: Interrupteur débordement
IV: Vanne admission d'eau
WP: Moteur pompe de cyclage
TL: Limitateur température
HE: Elément chauffant
PS: Programmateur
HR: Rélais
SSS: Interrupteur niveau bas sel
SRS: Interrupteur niveau bas liquide
de rincage
TS: Capteur température
28
Le symbole sur le produit ou son emballage indique que ce produit ne peut être
traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné,
se chargeant du recyclage du matériel électrique et électronique. En vous assurant que
ce produit est éliminé correctement, vous favorisez la prévention des conséquences
négatives pour l’environnement et la santé humaine qui, sinon, seraient le résultat d’un
traitement inapproprié des déchets de ce produit.
Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact
avec le bureau municipal de votre région, votre service d’élimination des déchets
ménagers ou le magasin où vous avez acheté le produit.
Dishwasher
DW12-TFE2ME-F
Instructions for Use
0120505833B
en fr
DW12-TFE2-F
1
Index
en
Safety information
Installation
Getting to know your dishwasher
How to fill the salt
How to fill rinse aid
How to fill the detergent dispenser
Not suitable for the dishwasher
Arranging crockery, glasses, etc. in the dishwasher
Programme overview
Washing dishes
How to keep your dishwasher in shape
Care and maintenance
Trouble Shooting
Technical data
Important information
2
4
6
7
9
9
10
11
13
15
18
19
21
25
25
27
Généralités
Les appareils intégrés installés sous un plan de travail doivent être protégés du renversement, par
exemple en les vissant au mur ou en les installant sous un plan de travail continu vissé aux meubles
voisins.
fr
Si le panier supérieur est réglable en hauteur, installez-le dans la position supérieure.
S’il existe des déviations par rapport aux essais comparatifs selon EN 50242 portant sur, par ex., le degré
de salissure, le type de vaisselle et de couvert, contactez le fabricant de l’appareil avant le commencement
des tests.
Remarques concernant les essais comparatifs selon EN 50242
Rangement de la vaisselle selon cette norme
Exemple de rangement: fig. 1 et 2
Contenance: 12 couverts standard
Programme utilisé pour la comparaison: Lavage léger
Réglage du liquide de rinçage: 5
Détergent: 5g+25g
Fig.1 Fig.2
Caractéristiques techniques
60 cm
60 cm
85 cm
0.03-0.6MPa
220-240V~ 50Hz
1950W
10A
12 couverts standard
Largeur
Profondeur
Hauteur
Capacité
Pression de l'eau dans les conduits
Tension d'alimentation
Puissance absorbée totale
Intensité maximale du courant
26
fr
Remarques
Remarque concernant la mise au rébut
Les appareils usagés ne sont pas des déchets dénués de valeur. Une mise au rébut respectueuse de
l’environnement permet de récupérer de précieuses matières premières.
Lorsque l’ancien appareil a fini de servir, débranchez sa fiche mâle de la prise de courant, sectionnez
son câble d’alimentation puis retirez-le avec la fiche.
Détruisez la serrure de la porte. Vous éviterez ainsi que les enfants ne s’enferment accidentellement à
l’intérieur de l’appareil et risquent leur vie.
Pour vous parvenir, cet appareil a été conditionné dans un emballage destiné à le protéger. Tous les
matériaux constitutifs de l’emballage sont compatibles avec l’environnement et recyclables.
Aidez-nous à éliminer l’emballage dans le respect de l’environnement.
Ne laissez pas les enfants jouer avec l’emballage et les pièces qui le constituent.
Ils risquent de s’étouffer dans les cartons pliants et les feuilles plastiques.
Pour obtenir les coordonnées du centre de recyclage où rapporter l’ancien appareil et l’emballage,
veuillez consulter votre revendeur ou l’administration de votre municipalité.
2
Safety information
At time of delivery
Check packaging and dishwasher immediately for signs of transport damage. If the appliance is
damaged, do not put it into use but contact your supplier or customer service without delay.
Please dispose of packaging materials properly.
The dishwasher must only be used by adults for the washing of household dishes and cooking utensils.
Do not place any heavy objects or stand on the door when it is open. The appliance could tip forward.
The water inside the dishwasher is not suitable for drinking.
Do not use solvents of any kind inside your dishwasher. They could cause an explosion danger.
Open the door very carefully if the dishwasher is operating. There is a risk of water squirting out.
Do not touch the heating element during or after a wash cycle.
Fundamental rules to follow when using the appliance:
- Never touch the dishwasher when barefoot or with wet hands or feet;
- We discourage the use of extension cords and multiple sockets;
- If the appliance is not operating properly or maintenance must be performed, disconnect the
appliance from the power supply.
During normal use
Site the dishwasher and connect it up in accordance with the installation instructions.
The dishwasher must not be connected to the electricity supply while installation is being carried out.
Ensure that the domestic wiring is properly earthed.
The mains electricity supply must conform to the details shown on the dishwasher nameplate.
Do not connect the dishwasher to the electricity supply via an extension cable.
After the appliance has been installed,the mains plug should still be easily accessible.
During installation, the power supply cord must not be excessively or dangerously bent or flattened.
This appliance cannot be installed outdoor, not even if the area in which it is installed is covered by a
roof; it is also very dangerous to leave it exposed to the rain and elements.
During installation
en
3
If your family includes children
The appliance is not intended for use by young children or infirm persons without supervision.
Young children should be supervised to ensure that they do not play with the appliance.
Keep detergents out of the reach of children, who must also be kept away from the dishwasher when
it is open.
If a fault occurs
If the appliance malfunctions, turn off water supply to the appliance and disconnect the power supply
turn off and the plug from the wall socket. Then, consult the section entitled, "Fault finding" .If you
cannot solve the problem, contact a service center.
Only specialised personnel are authorised to make repairs.
If the supply cord is damaged, it must be replaced by the manufacture, its service agent of similarly
qualified persons in order to avoid a hazard.
To maintain the EFFICIENCY and SAFETY of this appliance,we recommend:
- call only the Service Centers authorized by the manufacturer, or the approved Service agents.
- always use original Spare Parts.
When disposing of old appliances
Appliances which are no longer being used must be made inoperable by cutting the power supply
cord and removing the door lock.
Take the appliance to a designated waste disposal center.
Warning
Children could get locked in the appliance (risk of suffocation)
or get stuck in other positions. Therefore: Remove the mains
plug, cut the mains wire and set aside. Damage the door lock so
that the door can no longer be closed.
Dangerous voltage
en
Vous n’avez pas versé assez de détergent.
Le détergent a un effet blanchisant insuffisant. Utilisez un détergent avec agent de blanchiment
chloré.
Les pièces en plastique se décolorent
Vous n’avez pas versé assez de détergent.
Quantité de liquide de rinçage réglée trop faible.
Vous n’avez pas versé de sel spécial dans l’appareil bien que l’eau soit très dure.
L’adoucisseur d’eau est réglé trop bas.
Vous n’avez pas correctement vissé le couvercle du réservoir de sel.
Si vous avez utilisé un détergent sans phosphate, essayez-en un au phosphate.
Des taches en partie blanches demeurent sur la vaisselle. Les verres ont un voile
laiteux
Vous avez choisi un programme sans séchage.
Vous avez réglé le liquide de rinçage sur une trop faible quantité.
Vous avez sorti la vaisselle trop tôt.
La vaisselle ne sèche pas
Vous avez réglé le liquide de rinçage sur une trop faible quantité.
Les verres n’étincellent pas
Le détergent a un effet blanchissant insuffisant.
Température de lavage réglée trop basse.
Les traces de thé ou rouge à lèvres ne sont pas complètement enlevées
Couverts imparfaitement inoxydables.
Teneur en sel de l’eau de lavage excessive.
Traces de rouille sur les couverts
Vous avez versé un détergent inapproprié.
Ces verres ne sont pas lavables au lave-vaisselle.
Les verres prennent un voile opaque et décolorent.
Les revêtements indésirables refusent de partir
Le dosage du liquide de rinçage est réglé trop élevé.
Les verres et les couverts présentent des stries, les verres prennent un aspect
métallique
- Couvercle du réservoir de sel pas vissé à fond.
- Vous avez répandu trop de sel lors du remplissage de son réservoir.
25
fr
24
L’eau ne s’écoule pas à l’égout en fin de programme
Flexible de vidange bouché ou plié.
Pompe de vidange bloquée.
Les filtres sont bouchés.
Le programme n’est pas encore terminé. Attendez la fin du programme.
...Lors du lavage
Production inhabituelle de mousse
Présence de liquide pour la vaisselle dans le dispositif de dosage du liquide de rinçage.
L’appareil s’arrête pendant le lavage
Coupure de courant.
Alimentation en eau coupée.
Bruits de percussion pendant le lavage
Le bras pivotant d’aspersion percute des pièces de la vaisselle.
Cliquets pendant le lavage
Pièces de vaisselle incorrectement rangées.
Les vannes de remplissage émettent un bruit de claquement
Ceci est dû au tracé de la conduite d’eau domestique et n’influe aucunement sur le fonctionnement
de la machine. Aucun remède possible.
Du produit de rinçage répandu peut conduire à une formation excessive de mousse lors du processus de rinçage suivant, c’est pourquoi enlevez le produit de rinçage répandu avec un chiffon.
...vaisselle mal lavée
Des résidus alimentaires adhèrent contre la vaisselle
Vaisselle mal rangée, les jets d’eau n’ont pas pu atteindre ses surfaces.
Panier excessivement rempli de vaisselle.
Les pièces de vaisselle se touchent.
Vous n’avez pas mis assez de détergent.
Vous avez choisi un programme de lavage pas assez puissant.
Une pièce de vaisselle a empêché la rotation du bras pivotant d’aspersion.
Des résidus alimentaires obstruent les buses du bras pivotant d’aspersion.
Les filtres sont bouchés.
Filtres incorrectement installés.
Pompe de vidange bloquée.
fr
4
Positioning the appliance
Positioning the appliance in the desired location. The back of the appliance should rest against the wall,
and the sides, along the adjacent cabinets or wall. The dishwasher is equipped with water supply and
drain hoses that can be positioned to the right or the left to facilitate proper installation.
Levelling the appliance
Once the appliance is positioned, adjust the feet (screwing them in or out) to adjust the dishwasher,
making it level. The appliance should not be inclined more than 2˚. If the appliance is level, it will help
ensure proper performance.
Installation

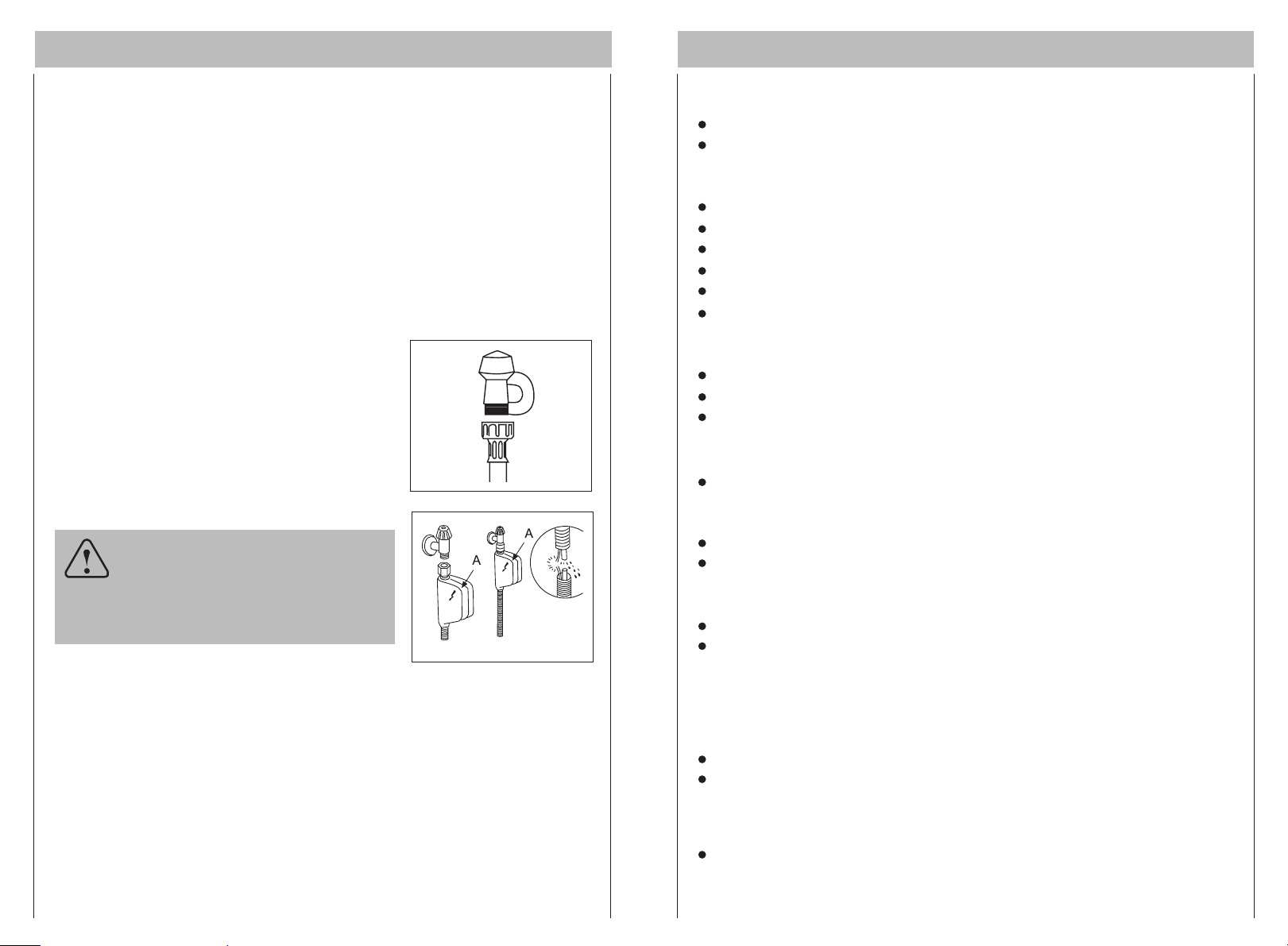

fig.A
Cold water connection
Connect the water supply hose to a threaded 3/4 (gas) connector,
making sure that it is fastened tightly in place (see fig.A).
Some models are fitted with an "Aquastop" water supply hose
(see fig.B) in which the small filter is already housed in the
threaded end.
If the water pipes are new or have not been used for an extended
period of time, let the water run to make sure that the water is
clear and free of impurities. If this precaution is not taken, there
is a risk that the water inlet can get blocked and damage the
appliance.
Anti-Flooding protection
The dishwasher is equipped with a system that stops the supply of water in the event of a problem with the water
supply hose, or leaks within the unit, in order to prevent damage to your home. If for any reason the box
containing the electrical components happens to get damaged,
turn off the power supply and
remove the plug
for the appliance from the socket immediately. In order to guarantee that the anti-flooding feature operates
properly, the "A" box with water supply hose must be attached to the water supply tap as shown in fig.B. No other
type of connection is acceptable.The water supply hose must not, under any circumstances, be cut, as it contains electrical parts which are live. If the length of the hose is not adequate to make a proper connection, the
hose must be replaced with one which is long enough. This hose is available upon request from specialised
retailers and
approved
service center.
fig.B
Warning
The appliance is to be connected to the
water mains using new hose-sets and
that old hose-sets should not be reused.
en
5
Electrical Connection
After making sure that the voltage and frequency values for the current in the home correspond to those
on the rating plate (located on the stainless steel inner door of the appliance) and that the electrical
system is correct for the maximum voltage on the rating plate, insert the plug into an electrical socket
which is earthed properly (the earthing of the appliance is a safety requirement mandated by law).
Caution:
The dishwasher plug must be accessible even when the appliance
is installed as a built-in unit so that maintenance can be done safely.
Drain hose connection
Insert the drain hose into a drain pipe with a minimum diameter of 4cm, or let it run into the sink, making
sure to avoid bending or crimping it. If necessary, fit a syphon trap (U-bend) with a connecting piece for
the electrical drain hose (fig.C). The free end of the hose must be at a height between 40 and 100 cm
and must not be immersed in water.
Attention:
The connecting piece for syphon trap (U-bend) must be securely
fastened to the wall to prevent the drain hose from moving and
allowing water to spill outside the drain.
en
fig.C
MAX 100 cm
MIN 40 cm
23
le tuyau de vidange n'est ni écrasé ni plié.
le tuyau de vidange est disposé trop haut.
Si tous ces contrôles sont réalisés et que toutefois l’erreur persisterait, veuillez mettre
hors service le lave-vaisselle. Attendez quelques minutes et remettez-le en service. Si le
lave-vaisselle ne fonctionne toujours pas et/ou que le problème persiste, adressez-vous
à votre Service Après-vente le plus proche en indiquant :
le type de panne ;
le type d'appareil et le numéro du modèle (Mod...) ainsi que le numéro de série (S/N...),qui figurent
sur la plaque signalétique située sur la paroi intérieure de la porte.
Le bras pivotant d’aspersion inférieur tourne difficilement
Bras bloqué par des couverts ou par des résidus alimentaires
Le couvercle du compartiment à détergent refuse de se fermer
Compartiment de dosage excessivement rempli.
Mécanisme bloqué par des restes de détergent collés.
Après le lavage, des restes de détergent collent dans le réservoir de dosage
Le réservoir de dosage était mouillé au moment où vous l’avez rempli. Ne versez le détergent que
dans le réservoir sec.
fr
le robinet d'arrivée d'eau est ouvert et que le tuyau d'alimentation
est raccordé correctement ;
l'alimentation en eau de votre habitation n'a pas été coupée et que
la pression est suffisante ;
le tuyau d'alimentation n'est ni écrasé ni plié;
le filtre du tuyau d'alimentation n'est pas obstrué.
le tuyau de vidange est disposé trop bas.
4 courts bips d’alarme sont toutes les 30 secondes.
Vérifier si :
5 courts bips d’alarme sont toutes les 30 secondes.
Vérifier si :
Quand un signal d’alarme de 2 ou 6 bips est émis toutes les 30 secondes, contacter le
service Après-vente agrée .
Remédier soi-même aux petites pannes
L’expérience montre que la plupart des dérangements survenant à l’usage quotidien peuvent être
supprimés sans avoir à appeler le service après-vente. Ceci économise évidemment des frais et remet
rapidement l’appareil en bon fonctionnement. Le récapitulatif ci-après vous aidera à trouver les causes
des dérangements
Détection des pannes
Dérangements...
...à la mise en service
L’appareil ne démarre pas
Fusibles de la maison grillés.
Fiche mâle de l’appareil débranchée de la prise secteur.
Porte de l’appareil incorrectement fermée.
Touche de programmation pas enfoncée.
Robinet d’eau pas ouvert.
Filtre du flexible d’arrivée d’eau bouché.
- Le crible se trouve sur le raccord de l’Aquastop et du flexible d’arrivée d’eau.
Attention
Les réparations ne doivent être effectuées que par un spécialiste.
Des réparations inexpertes s’assortissent d’un risque de dégâts
considérables et peuvent mettre en danger la vie de l’utilisateur.
la porte est fermée correctement.
22
fr
le tuyau de vidange est disposé trop bas.
…sur l’appareil
Signal derreur :
le voyant A “ Marche/Arrêt ” clignote tout le temps.
Un bip d’alarme est é mis toutes les 30 secondes.
Vérifier si :
3 courts bips d’alarme sont toutes les 30 secondes.
Vérifier si :
BADF
C
E
6
Getting to know your dishwasher
Close-up view (control panel)
Dishwasher interior
Upper Rack
a
b
c
d
e
f
Top Spray Arm
Silverware Basket
Bottom Spray Arm
Lower Rack
Detergent and Rinse Aid Dispenser
g
h
i
j
k
Salt Container Cap
Washing Filter
Water Inlet Hose
Drain Hose
Power Supply Cord
a
d
e
f
h
b
c
i
j
k
g
"3 in 1" Indicator
Low Salt Indicator
E
F
G
A
B
C
D
State Indicator
ON-OFF Button
Low Rinse Aid Indicator
Knob For Selecting Cycle
"3 in 1" Button
en
BADF
C
G
E
7
Salt
The hardness of the water varies from place to place. If hard water is used in the dishwasher, deposits
will form on the dishes and utensils.
The appliance is equipped with a special softener that uses a salt specifically designed to eliminate lime
and minerals from the water.
How to fill the salt
Loading the salt into the container
Always use salt intended for use with dishwashers.
The salt container is located beneath the lower rack and should be filled as follows:
When the low salt indicator “F” lights, you must fill the salt.
Remove the lower rack and then unscrew and remove the cap
from the salt container;
If you are filling the container for the first time, fill it with water;
Place the end of the funnel (supplied) into the hole and introduce
about 2 kg of salt. It is normal for a small amount of water to
come out of the salt container.
Carefully screw the cap back on.
F
Important
To prevent the formation of rust, load the salt just before beginning a wash cycle.
en
Sel spécial
Contrôlez l’indicateur de manque de sel “ F ” . Rajoutez du sel
spécial si nécessaire.
Liquide de rinçage
Sur le bandeau, vérifiez l’indicateur “ E ” de remplissage du
liquide de rinçage. Rajoutez-en le cas échéant
Filtres
Les filtres“ 7,8 ” empêchent les plus grosses souillures
contenues dans l’eau de rinçage de s’approcher de la pompe.
Nettoyage et entretien
Un contrôle et un entretien régulier de votre machine aideront à anticiper les pannes. Vous économiserez
de l’argent. Pour cette raison, examinez de temps en temps soigneusement l’intérieur de votre lavevaisselle.
Etat général de l’appareil
Vérifiez si le compartiment de lavage présente des dépôts de graisse et de tartre.
Si vous trouvez de tels dépôts:
Lavez la machine à fond avec du détergent.
Apès chaque rinçage, vérifiez si les filtres présentent des
résidus alimentaires;le cas échéant, nettoyez-les.
Après avoir détaché le microfiltre “ 7 ” , vous pouvez extraire
l’ensemble filtrant “ 8 ”. Enlevez les résidus puis nettoyez
les filtres sous l’eau courante.
Remettez l’ensemble filtrant “ 8 ” en place puis remettez le
microfiltre “ 7 ”.
21
fr
8
7
9
10
Vérifiez si des résidus alimentaires bouchent les buses de
sortie des bras pivotants d’aspersion.
Le cas échéant, soulevez le bras rotatif inférieur“ 10 ”.
Dévissez le bras rotatif supérieur “ 9 ”.
Nettoyez les bras rotatifs sous l’eau du robinet.
Faites réencranter le bras rotatif inférieur et revissez le bras
rotatif supérieur.
Bras pivotants d’aspersion
Le tartre et les impuretés en suspension dans l’eau de vaisselle
peuvent boucher les buses; les dépôts risquent, eux, de bloquer
les bras pivotants d’aspersion “ 9 ” et “ 10”.
E
F
Comment maintenir votre lave-vaisselle en bon état de fonctionnement
Après chaque lavage
Après chaque lavage, de façon à libérer les moisissures et les odeurs susceptibles de se former à
l'intérieur de l'appareil.
Débrancher l'appareil
Débranchez toujours l'appareil avant de procéder aux opérations de nettoyage ou d'entretien. Ne prenez
aucun risque.
Éviter les solvants et les produits d'entretien abrasifs
Pour le nettoyage de l'extérieur et des parties en caoutchouc de l'appareil, n'utilisez en aucun cas de
solvants ou de produits d'entretien abrasifs. Utilisez un chiffon imbibé d'une solution d'eau chaude et de
savon.
Pour enlever les taches ou salissures présentes sur la surface intérieure de votre appareil, utilisez un
chiffon que vous tremperez dans une solution d'eau et de vinaigre blanc, ou un produit d'entretien
spécifique pour lave-vaisselle.
Comment déplacer votre appareil
Si vous devez déplacer votre appareil, veillez à le laisser dans la position verticale. Si cela est absolument
nécessaire, il peut éventuellement être posé sur le dos.
Joints
La présence de résidus d'aliments dans les interstices des joints du lave-vaisselle constitue l'un des
facteurs influençant la formation d'odeurs à l'intérieur de celui-ci. Nettoyez régulièrement les joints avec
une éponge pour éviter cet inconvénient.
Ne laissez pas la porte ouverte puisqu’elle risque de vous faire trébucher.
Absence prolongée
En cas d'absence prolongée, il est conseillé de lancer un cycle de lavage à vide, de débrancher l'appareil,
de fermer le robinet d'arrivée d'eau et de laisser la porte de l'appareil légèrement entrouverte. Cette
précaution permet d'allonger la durabilité des joints et empêche la formation de mauvaises odeurs à
l'intérieur du lave-vaisselle.
20
fr
Adjusting salt consumption
The dishwasher is designed to allow for adjusting the amount of salt consumed based on the hardness of
the water used. This is intended to optimize and customize the level of salt consumption so that it remains at a minimum.
To adjust salt consumption, proceed as follows:
It is recommended that adjustments be made in accordance with the following table:
Unscrew the cap from the salt container;
There is a ring on the container with an arrow on it (see figure to
the side).
If necessary, rotate the ring in an anticlockwise direction from the
"-" setting towards the "+" sign, based on the hardness of the
water being used.
Water Hardness
Clarke
degrees
ºdH mmol/l
Selector
position
Salt
consumption
(Grams/cycle)
Autonomy
(cycles/2kg)
0-14 0-17
0-1,7
1,8-4,418-4414-36
36-71 45-89 4,5-8,9
>89>71 >8,9
/
"-"
Middle
/0
20
40
60"+"
60
40
25
Level
1
2
3
4
8
Loading...
