使用前请仔细阅说明书
请妥善保存，以备参阅
本产品只适合在中国大陆销售和使用
彩色 电视 接收 机
D21FA11-AM
D21FA11-AKM
D21FA11-AMM
D24FA11-A
尊敬的海尔用户：
感谢您选择和使用海尔产品。
为方便
自始至终，海尔的国际星级服务将伴随着您，使用时无论有什么问题，请按
照保修证的电话、地址与我们联系，我们时刻恭候为您服务，再次感谢您使用海
尔产品，介绍海尔产品。
您使用，请仔细阅读说明书，并按照说明书中的步骤操作。
* 为了使您更好地使用本机，请详细阅读本说明书，并妥善保存以备日后参考。
* 由于产品的改进，本手册中的屏幕显示和图解可能与实际中的有所不同。
* 本机专为中国大陆用户设计，请注意选购、使用。
海尔—真诚到永远！
为了我们共同的家园，请爱护地球。不要将电池、塑料包装袋等物品随意丢弃。
目 录
操作之前
基本操作
观看电视节目
快速节目回看、节目自动浏览功能..............................................9
跳过不要的频道号码
节目交换和节目拷贝功能
亮度增强、色度增强功能
运动补偿
调整功能 .......................19
多种声音模式及声音效果设置.................................................19
静音功能和HDM菜单功能
功能
设置时钟及开/关机定时功能
睡眠定时及时间跳跃功能.....................................................23
预约频道功能...............................................................23
功能设置
屏幕菜单语言选择、屏幕保护功能.............................................24
开机方式选择、静止换台功能.................................................25
VGA伴音选择功能............................................................26
锁定设置.......................................................................27
修改密码...................................................................27
锁定设置...................................................................28
其它功能.......................................................................29
日历查询、图像静止和画面缩放功能...........................................29
单键飞梭功能、喜爱节目设定和使用...........................................30
VGA输入调整................................................................31
技术性操作
视频、音频输出， 输入
连接视频和音频输入的方法
其它
电视机使用注意事项..............................................................1
快速使用指南....................................................................2
快速使用指南................................................................2
安装............................................................................3
天线连接方法................................................................3
遥控器的准备................................................................3
按键及接口位置..................................................................4
电视机前面..................................................................4
电视机后面..................................................................4
遥控器控制键....................................................................5
屏幕显示菜单简介................................................................6
接通/关闭电源...................................................................7
观看电视节目....................................................................8
................................................................8
调谐...........................................................................10
自动数字搜台...............................................................10
手动数字搜台...............................................................11
微调.......................................................................12
.........................................................13
.....................................................14
图像调整功能...................................................................15
多种图像模式及图像效果设置.................................................15
数字降噪、黑延伸功能.......................................................16
.....................................................17
、斜线补偿功能.....................................................18
声音 ............................................
......................................................20
时间设置 ...................................................................21
..................................................22
.......................................................................24
外接设备的连接.................................................................32
连接 VGA ................................................32
...................................................33
简单故障排除法.................................................................34
规格...........................................................................35
*
注意：标注有“*”的“运动补偿、斜线补偿功能”和“多种声音模式和声音效果设置”
的相关菜单显示和内容，请以具体型号实物为准。
*
关于显像管的说明
在一般情况下不必清洁管面。但如果有必要，请先关掉电源，接着可用一干
棉布擦拭其表面，擦拭时切忌使用任何类型的清洁剂。若用硬质布擦拭，会
损害管面。
电视机使用注意事项
1、擦拭时，请先将电视机电源插头拔下，
切忌使用苯、汽油或其它化学品擦拭
机壳或屏幕。
2、为了提高电视
机的使用寿命，
请置于通风良
好处。
3、请勿将电视机
置于阳光直射
处或热源附近。
5、请勿随意拆除后盖，否则可能会伤
害到内部的精密零件，还可能危及
人身安全。
6、雷电时或长时间不使用本电视机时，
请将插头从电源插座上拔出，并拔下电
视机后盖上的天线插头。
4、为了防止燃烧
或触电，请勿
让电视机淋雨
或受潮。
操
作
之
前
1
快速使用指南
快速使用指南
2
步骤一:打开包装箱
小心拔掉包装箱顶部的
封箱钉后，打开包装箱，小
心抬出电视机，避免划伤显
像管或机壳。
步骤二:放置电视机
将电视机摆放在适当的位
置（平稳、远离热源、通风良
好、避免阳光直射）。
步骤三:安装遥控器电池
打开遥控器电池盒盖，
将电池装入遥控器内（参
照第3页—遥控器的准备，
遥控器使用时请参照第5页
—遥控器控制键）。
步骤四:安装电视机天线
将天线插头插入电视机
后部天线端子，并将电源线
插头插入交流电源插座（参
照第3页—天线连接方法）。
步骤五:打开电视机
按下电视机上的电源开关，
打开电视机。如果电视机处于
待机状态，请按遥控器上的开
关键。
步骤八:观看电视节目
按遥控器上的数字直选
键,选择自己喜爱的电视频道，
开始欣赏（参照第8页—观看
电视节目）。
注意：
要想了解更详细的操作，请根据目录提示仔细阅读本说明书中相应章节。
操
作
之
前
步骤六:自动搜台
在调谐菜单中选择“自动
搜台”项进行自动搜台（参照
第10页—自动搜台)。
步骤七:频道号码调整
自动搜台结束后，即可根据
个人的喜好交换电视节目的频
道号码（参照第14页—节目交
换功能）。
安装
一般情况下，为保证接收到最佳图像效果，应使用有线电视系统或使用室外天
线；适当的室外天线类型和位置因地而异。
天线连接方法
遥控器的准备
遥控器操作注意事项
电池装法
如长时间不使用遥控器或电池已耗尽，
请将电池取出、以防止漏液，腐蚀遥
控器。
请勿将电池投入火中，应以指定的方
法处理用过的电池。
避免遥控器跌落、受潮。
取下电池盒盖。
装入两节 “AA”型号的碱性
电池(即5号电池），并确保电
池的极性标记+/-与遥控器内
的极性标记相一致。
3
操
作
之
前
300 平行双馈线
75 同轴电缆
天线连接器
（另购品）
插头
（另购品）
VHF UHF
混频器
（另购品）
+
+
交流电源插座
天线输入
（75 标准同轴型）
电视电源线
注：
* 建议您最好使用75 同轴电缆，以消除因无线电波导致的干扰。
* 天线电缆不应与电源线等捆绑在一起。
按键及接口位置
4
操
作
之
前
本机前面
本机后面
注
1、当同时使用S-VIDEO端子时，请不要连接后面的AV1端子。
2、使用侧AV时，请选择VIDEO2。
S-视频输入端子：特殊视频（S-VIDEO） 音频（AV1）：左/单声道（L/MONO）、右声道（R）
AV输出端子：视频（VIDEO） 音频：左/单声道（L/MONO）、右声道（R）
AV输入端子（MONITOR）：视频（VIDEO） 音频（AUDIO）：左/单声道（L/MONO）、右声道（R）
DVD分量输入端子：隔行色差信号（Y、Cb、Cr） 音频（AV1）：左/单声道（L/MONO）、右声道（R）
HDTV输入端子：Y、Pb、Pr端子 音频（AV1）：左/单声道（L/MONO）、右声道（R）
VGA输入端子：VGA输入端子 音频（AV1或AV2）：左/单声道（L/MONO）、右声道（R）
R
VIDEO
L
AU DIO
视频输
入端子
音频声道
输入端子
R
TV/AV
V- V+ P- P+
MENU
TV/AV转
换键
菜单屏显键
音量增 减键/
节目增/减键
遥控接收窗
电源指示灯
电源开关
前面板
侧AV端子
天线输入端子
OUT
VIDEO
L
R
AUDIO
Y
Pb/Cb
Pr/Cr
IN
S-VIDEO
VGA
VGA输入端子
S-视频输入端子
AV输出端子
AV输入端子
HDTV/ 输入端子DVD分量
注意：按键和端子的位置、相应的印刷
文字和位置请以实物为准。
遥控器控制键
5
遥控器控制键
静音键
按此键切断/打开电视节目伴音
直流待机/开机键
电视/视频转换键
实现电视机输入和视频输入的切换
声道选择键
按此键可以选择：单声道-立体声虚拟立体声
图像静止键
屏幕显示键(本机无帮助功能）
HDM切换键
节目浏览键
数字直选键
直接选择电视频道号
数位选择键
一位、两位和三位频道号码的切换
节目回看键
图像模式选择键
有个人-明亮-标准-逍遥听-柔和等五
种图像模式
声音模式选择键
有个人-新闻-剧场-标准-音乐等五种
声音模式
音量加减键/菜单项目调整键
节目加减键/菜单项目选择键
菜单呼出/退出键
图像菜单呼出键
声音菜单呼出键
喜爱节目键
单键飞梭键
功能菜单呼出键
（本机无此功能）
画面缩放选择键
按此键依次出现4：3-16：9
时间跳跃键
时间菜单键
日历/退出键
万能锁键
（本机无此功能）
（请以您所购买的型号为准）
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
21
23
22
24
10
25
26
1 2 3
4
5
6
7
8 9
0
缩放
-/--
日历/退出
静音
电视/视频
声道
开关
HDM
浏览
屏显/帮助
图像模式
声音模式
节目+
节目-
音量- 音量+
菜单
图像菜单
功能菜单
节能模式
单键飞梭
喜爱节目
声音菜单
HTR-122
图像静止
回看
时间跳跃
时间菜单
万能锁
数码像册
1
3
5
7
2
6
8
4
9
10
12
11
13
15
14
16
18
17
19
20
21
23
25
22
24
26
27
28
27
28
操
作
之
前
屏幕显示菜单简介
为了 您的操作，这里列举了本机的屏幕显示菜单，可供您参考使用，
。
方便 具体
请以您所购买的型号为准
注意
当您开机时的屏幕显示可能与这里列举的有所不同，您可根据需要进行调整，调整时
可以参考下列步骤：
1、按菜单键电视屏幕显示图像、声音、调谐和功能菜单，其中图像菜单为默认的选项，
您也可以直接按遥控器上的图像菜单键、声音菜单键、时间菜单键和功能菜单键进行直接
选择。
2、按节目+/-键进行选择，然后按音量-/+键进行调整，调整完毕后按菜单键可以选择
下一个菜单。
3、在调整时，若要退出菜单显示按日历/退出键即可。
6
操
作
之
前
菜 单
图 像
声 音
调 谐
功 能
时 间
亮度 5 0
对比度 50
色度 5 0
色温 0
清晰度 50
高级 →
图象菜单
菜 单
图 像
声 音
调 谐
功 能
声音菜单
音量 20
低音 50
高音 50
平衡 0
菜 单
图 像
声 音
调 谐
功 能
调谐菜单
节目号 1
跳越 关
波段 U HF L
微调 →
手动数 字搜 台 →
自动数 字搜 台 → ↓
菜 单
图 像
声 音
调 谐
功 能
功能菜单
语言 中 文
彩色制 式 AU T O
声音制 式 DK
屏保 开
拉幕开 机 开
静止换 台 开
图 像
声 音
调 谐
功 能
高级（图像）菜单
数字降 噪 关
黑延伸 开
亮度增 强 开
色度增 强 开
运动补 偿 开
斜线补 偿 开
时间菜单
锁定设置菜单
锁定设 置
修改密 码 --- -
调谐锁 关
频道预 置 关
视频锁 关
童锁 关
最大音 量 100
锁定清 除 →
HDM菜单 日历显示菜单
日 历
日期：2 00 4年 8月 20日
日 一 二 三 四 五 六
1 2 3 4 5 6 7
8 9 10 11 1 2 13 1 4
15 16 1 7 18 1 9 20 21
22 23 2 4 25 2 6 27 28
29 30 3 1
19 20 X1 080 I6 0 XG A 102 4X 76 8 →
SV GA 8 00 X60 0
VG A 64 0X 480
逐点 晶晰
逐点 扫描
10 0H z
YP bP r 57 6
YP bP r ↓
19 20 X1 080 I5 0
19 20 X1 080 P6 0
19 20 X1 080 P5 0
12 80 X7 20P 60
12 80 X7 20P 50
P 12 50
48 0P
时 间
时 间
时 间
时 间
图 像
声 音
调 谐
功 能
时 间
当前时间 0 0: 00
关机时间 - -: -开机时间 - -: -开机频道 2
睡眠定时 0
时间跳跃 - -: -- ↓
菜 单
菜 单
开关
接通/关闭电源
下面是使用电视机的电源开关和遥控器来接通/关闭电源的方法。
接通/关闭电源
基
本
操
作
接通/关闭电源
1、接通交流电源，请按下电视机电源开关。此时
电源指示灯亮（开机、待机的时候指示灯都显
示红色）。
2、若要转换成待机状态，请按下遥控器上的开关键。
3、若要完全关闭本机电源，请按下电视机的电源
开关键。
2、若电视机处于待机状态，按遥控器开关键、或
节目+/-键可解除待机状态。
注
自动待机功能
注：
、当您不使用遥控器进行操作时
1 ，也可以通过直接按压
电视机上节目加/减键（CH+/-）解除待机状态。
2
直流待机/开机键
7
3
AUTO
DK
若无其他操作 ，5秒 后 屏 显消失，此时若 无
信号输入，则 启 动 屏 保（若屏保设为 开 ） 持 续
15分钟自动进 入 待 机 状态；无信号时 ， 若 屏 保
设为关，则TV下 为 噪 点 ，其它为黑屏。T V下 自
动待机，其他 信 号 源 不待机。
节目+
节目-
音量- 音量+
菜单
节目+
节目-
音量- 音量+
菜单
1 2 3
4
5
6
7
8 9
0
观看电视节目
观看电视节目
观看电视节目
如何选择电视节目
选择想看的节目
选择想听的音量
按音量-/+键，调整至您所需要的 。
音量大小
1、使用数字直选键
2、使用节目+/-键
按节目+键可以选择数字增加方向频道号码。
按节目-键可以选择数字减少方向频道号码。
若要选择一位数的频道号码
，先用数位键将位数切换只
按0-9中某一数字键以选择频道。
至一位输入状态，
若要选择两位数的频道号码，先用数位选择键将位数切
换至两位输入状态，然后用数字直选键输入频道号。
若要选择三位数的频道号码，先用数位选择键将位数切
换至三位输入状态，然后用数字直选键输入频道号。
数字直选键
2
8
若某一频道的彩色或声音不正常
假如您所购买的电视机某一频
道的彩色或声音不正常，可能
由于彩色或声音制式设置不当
而造成的
按功能菜单键，
屏幕显示如右图。
。您可通过下面操作
对其进行调整。
若图像的彩色不正常
按节目+/-键将光标移到“彩色制式”字样处，然后按音量-/+
选择正确的彩色制式。一般情况下，设置为“ ”即可。
键
AUTO
按功能菜单键，然后按节目+/-键
将光标移到“声音制式”字样处，然
后按音量-/+键选择您需要的声音制
式。一般设为“DK”即可。
1
基
本
操
作
若频道的声音不正常
友情提示：有节目的频道的节目号显示为黄色，空频道的节目号显
示为红色。
功能菜单
本机共有218个频道。
菜 单
图 像
声 音
调 谐
功 能
语言 中 文
声音制 式 DK
屏保 开
拉幕开 机 开
静止换 台 开
彩色制 式 AU T O
菜 单
图 像
声 音
调 谐
功 能
语言 中 文
彩色制 式 AU T O
屏保 开
拉幕开 机 开
静止换 台 开
声音制 式 DK
时 间
时 间
浏览
回看
观看电视节目（接上页）
快速节目回看、节目自动浏览功能
快速节目回看功能可以使您快速回到您最近一次观看的电视节目频道。
节目自动浏览功能是电视画面自动依次出现您预调好的频道节目（每频道间隔2秒），
免去您不停按键的麻烦。
快速节目回看功能
1、假如您刚才观看的电视节目
号码是8，而您现在
节目的频道号码
示）
的频道 观
看的电视 是
18（如右图所 。
2、如果您想回到刚才观看的电
频道8，只要
回看 即可。
视节目 按一下
键
3、如果您又想立即回到18频
再按一下回看键
道，
只要 即可。
也就是说，您可以在当前观
看的电视节目频道与最近一
次观看的电视节目频道之间
随时切换，非常方便。
节目自动浏览功能
9
18
AUTO
DK
基
本
操
作
节目+
节目-
音量- 音量+
菜单
浏览 1
浏览 2
浏览 3
18
AUTO
DK
8
AUTO
DK
按浏览键可以以频道切换
的方式，浏览到每一个搜索
到的频道( 跳越设为关)。
当浏览到某频道时，整个屏
幕显示当前频道的图像。
浏览从当前频道开始，自动
停止浏览于当前频道，也可
再按一次浏览键强行中止。
浏览结束（包括浏览自动停
止和浏览被强行中止）后的
的频道为浏览到的最后一个
频道。
节目+
节目-
音量- 音量+
菜单
调谐
本机具有自动数字 调台方式。
本节说明用遥控器调出频道的方法。也可以用电视机上的按键进行操作。
搜台、手动数字搜台、微调等
自动数字搜台
自动数字搜台
2、按节目+/-键移动光标至“自
动数字 ”字样处。搜台
3、按音量+键,使“自动数字搜
台”开始工作。所有正在播
频道将从0节目
动存台。
存台 到开始
的节目号上。
放节目的 号开
始按顺序自
结束后将重新回
若要在自动搜台时终止此功能,
只要按菜单键即可。
“自动数字搜台”功能存台的节目是按信号的频率高低顺序排列
的，一般情况下，只在第一次存台节目时使用，当您已按个人喜
好排定节目次序后，就不必再使用“自动数字搜台”功能，否则
您排定的节目次序将会改变。
1、按菜单键3次，屏幕上出
菜单。
现
调谐
2
3
10
基
本
操
作
自动数字搜台后
按节目+/-键，检查搜到的频道。
若某一频道的声音或色彩不正常，则可能是彩色或声音
制式选择不当而造成的，此时，选择适当的彩色或声音
制式即可(参阅第8页)。
菜 单
图 像
声 音
调 谐
功 能
菜 单
图 像
声 音
调 谐
功 能
1
节目号 1
跳越 关
波段 U HF L
微调 →
手动数 字搜 台 →
自动数 字搜 台 → ↓
节目号 1
自动数 字搜 台 →
跳越 关
波段 U HF L
微调 →
手动数 字搜 台 →
↓
时 间
时 间
节目+
节目-
音量- 音量+
菜单
屏显/帮助

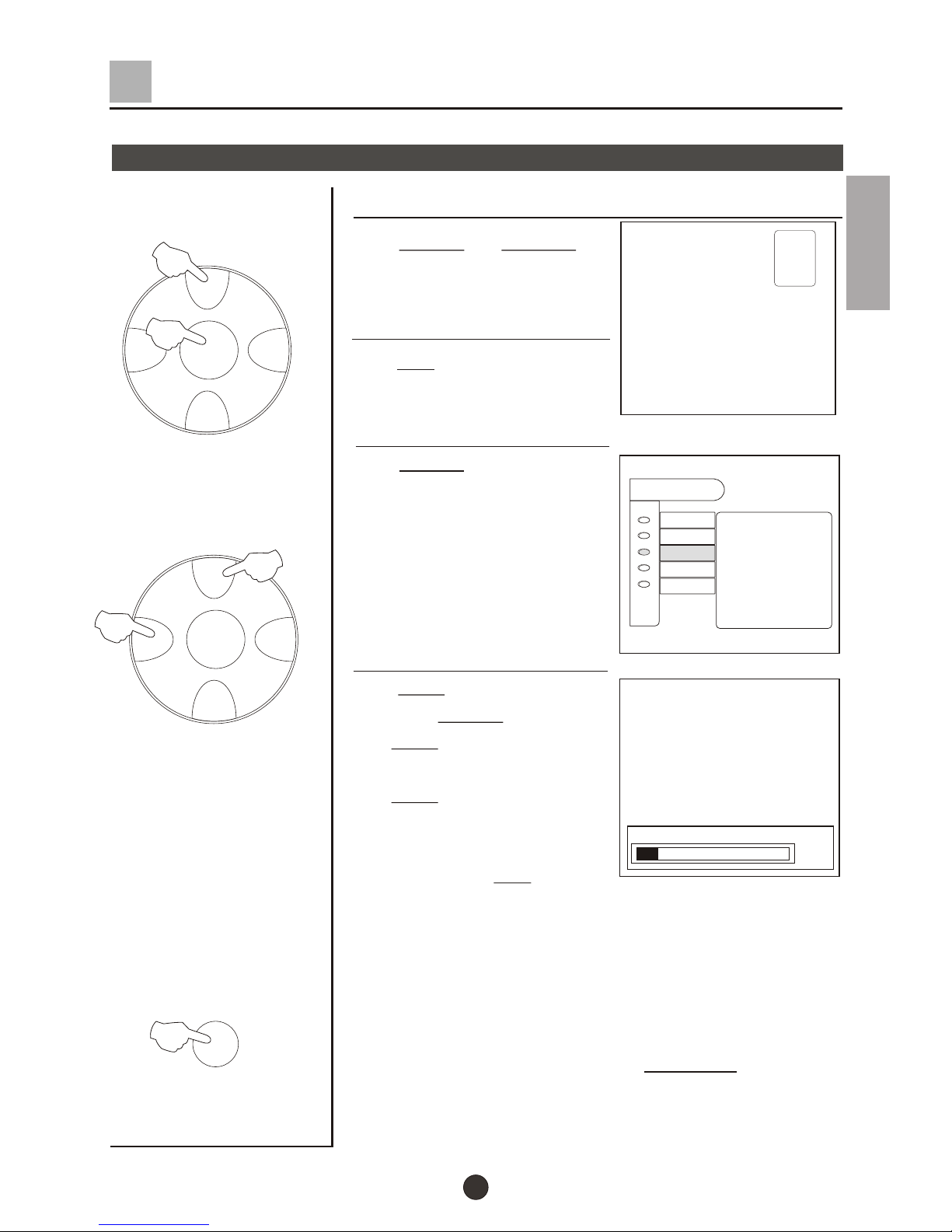

调谐（接上页）
手动数字搜台
手动数字搜台
4、按音量+键进入手动搜台菜单，
然后按音量-/+键开始搜索。
音量-键用于向低频段 索
节目。搜索到节目后即停止。
音量+键用于向高频段 索
节目。搜索到节目后即停止。
重复此步骤，直至找到您所
需的频道。按菜单键即可退
出手动数字搜台。
搜
搜
1、按节目+/-键或数字直选键
选择所需的频道
为例）
（0-9）键
号码（以频道１ 。
2、按菜单键3次，屏幕上出
现
3、按节目+/-键移动光标至“手
”字样处。动数字搜台
注意：
通常在频道号码发生变化后约5秒钟内，屏幕右上角
的频道号码等显示将自动消失。若要在收看过程中需
查知当前的屏幕显示，请按一次屏显/帮助键。
3
11
4
调谐菜单。
1
AUTO
DK
基
本
操
作
菜 单
图 像
声 音
调 谐
功 能
手动搜台
144MHz
节目+
节目-
音量- 音量+
菜单
1
2
节目号 1
跳越 关
波段 U HF L
微调 →
自动数 字搜 台 → ↓
手动数 字搜 台 →
VHFL
时 间
节目+
节目-
音量- 音量+
菜单
节目+
节目-
音量- 音量+
菜单
调谐（接上页）
微调
微调
下列调整操作一般情况下不必进行，但在 不理想的状
，请用微调功能进行调整，以便接收到最佳的图像。
接收
态
4、按音量+键进入微调菜单，然
后按音量-/+键开始微调，
其中音量-键向低频段调整，
音量+键向高频段调整， 获
得最佳图像和声音后 按键。
直至
松开
1、按节目+/-键或数字直选键
选择所需的频道号
为例）
（0-9）键
码（以频道１ 。
2、按菜单键3次，屏幕上出
菜单。
现
调谐
3、按节目+/-键移动光标至
调”字样处。“微
4
12
3
1
2
基
本
操
作
1
AUTO
DK
菜 单
图 像
声 音
调 谐
功 能
微调
144MHz
节目号 1
跳越 关
波段 U HF L
手动数 字搜 台 →
自动数 字搜 台 → ↓
微调 →
频段
时 间
节目+
节目-
音量- 音量+
菜单
调谐（接上页）
跳过不要的频道号码
如何跳过一个频道号码
4、按音量-/+键，将“跳越”设
置为“开”。
5、按菜单键，关闭菜单。
当您用节目-/+键选择频道时，
该频道 过。但您仍
然可 被跳
过的频道号码。
号码将被跳
以用数字直选键选择
预调频道后，您可以通过以下操作跳过不需要的频道号
码，以便只选择您想看的频道的电视节目。
若要恢复被跳过的频道号码
1、用数字直选键选择要恢复的频道号码。
3、按音量-/+键，将“跳越”功能设置为“关”即可。
2、重复上述步骤。
1、按节目+/-键或数字直选键
选择所需的频道
为例）
（0-9）键
号码（以频道１ 。
2、按菜单键3次，屏幕上出
菜单。
现
调谐
3、按节目+/-键移动光标至
”字样处。“跳越 关
4
5
13
基
本
操
作
1
AUTO
DK
菜 单
图 像
声 音
调 谐
功 能
菜 单
图 像
声 音
调 谐
功 能
节目+
节目-
音量- 音量+
菜单
3
1
2
节目号 1
波段 U HF L
微调 →
手动数 字搜 台 →
自动数 字搜 台 → ↓
跳越 关
节目号 1
波段 U HF L
微调 →
手动数 字搜 台 →
自动数 字搜 台 → ↓
跳越 开
友情提示：“跳越”功能设为关的频道的节目号显示为黄色；“跳
越”功能设为开的频道的节目号显示为红色。
时 间
时 间
调谐（接上页）
节目交换和节目拷贝功能
基
本
操
作
14
节目交换功能使您能够将任意二个频道号的节目互换位置。
节目交换功能
（例如：将频道号为“6”的节目和频道号为“9”的节目
位置交换）
节目+
节目-
音量- 音量+
菜单
2
1
3
2、 +按节目 /-键选择节目1，然
后按音量-/+键将节目1的频
道号设置为6。
节目+
节目-
音量- 音量+
菜单
4
节目拷贝功能使您能够将任意一个频道上的节目拷贝到另一个频道上。
1、按菜单键3次，屏幕上出
菜单。
现
调谐
菜 单
图 像
声 音
调 谐
功 能
节目1 6 ↑
节目2 2
节目交 换 →
节目拷 贝 →
菜 单
图 像
声 音
调 谐
功 能
节目1 6 ↑
节目交 换 →
节目拷 贝 →
节目2 9
3、 +按节目 /-键选择节目2，然
后按音量-/+键将节目2的频
道号设置为9。
4、 +按节目 /-键选择节目交换，然
后按音量+键确认，则显示OK字样。
4
节目拷贝功能
（例如：将频道号为“6”的节目拷贝到频道号“9”的
位置上）
节目+
节目-
音量- 音量+
菜单
2
3
2、 +按节目 /-键选择节目拷贝，
然后按音量-/+键确认，则显示
OK字样。
菜 单
图 像
声 音
调 谐
功 能
节目1 6 ↑
节目2 9
节目交 换 →
节目拷 贝 OK
1、重复节目交换中的步骤1-3。
时 间
时 间
时 间
节目+
节目-
音量- 音量+
菜单
图像模式
多种图像模式及图像效果设置
图像调整功能
图像效果设置
2、按节目+/-键，把光标移至想
项目上（如，对比
度），然后按音量-/+
单。
要调整的
键调至
您期望的效果。再次按图像
菜单键退出图象菜
1、按图像菜单键，屏幕上出现图
像菜单。
2
2
图像菜单
1
友情提示：
通常“色温”字样在PAL制式下 ；“色调”字样在N制式显示。显示
基
本
操
作
15
如何选择图像模式
您可以在四种预置和一种用户个人
设定的模式中迅速选择出您想得到的
图像模式。
按图像模式键以选择想要的图像品质。
“标准”、“逍遥听”、“个人”、
“明亮”和“柔和”五种图像模式可轮
流被选择。
标 准
个 人
柔 和
逍 遥 听
模 式
图 像 品 质
标 准
逍 遥 听
柔 和
个 人
明 亮
图像亮度、色彩适中
（此时无图像）
图像柔和、浅淡
您设定爱好的图像效果
图像色彩艳丽、动人
明 亮
菜 单
图 像
声 音
调 谐
功 能
亮度 5 0
对比度 50
*色度 5 0
色温 0
清晰度 50
高级 →
项 目
暗
弱
浅
冷
柔
冷色
亮
强
深
暖
锐
暖色
按音量-键
按音量+键
图像项目调整效果表
亮 度
对比度
色 度
色 温
清晰度
色调
时 间
数字降噪、黑延伸功能
数字降噪功能
当接收信号较弱时，图像可能会有噪点，这时可将数字降
噪设置为“关”、“弱”、“中”或“强”等不同的效果，
以降低图像噪点，改善图像质量。
节目+
节目-
音量- 音量+
菜单
2
1、按菜单键，屏幕上出现图像
菜单，然后按节目+/-键，
选择“高级”项目。
4、 -/+
按音量 键将其设置您所
需要的效果。
3
图像调整功能（接上页）
1
3、 +/-
按节目 键，选择“数字
降噪”项目。
基
本
操
作
16
黑延伸功能
图 像
声 音
调 谐
功 能
数字降 噪 关
黑延伸 开
亮度增 强 开
色度增 强 开
运动补 偿 开
斜线补 偿 开
时 间
菜 单
菜 单
图 像
声 音
调 谐
功 能
时 间
亮度 5 0
对比度 50
色度 5 0
色温 0
清晰度 50
高级 →
2、 +
按音量 键进入高级菜单子
菜单。
1
4
节目+
节目-
音量- 音量+
菜单
2
1、按菜单键，屏幕上出现图像
菜单，然后按节目+/-键，
选择“高级”项目。
4、 -/+
按音量 键选择“开”或
“关”。
3
1
3、 +/-
按节目 键，选择“黑延
伸”项目。
图 像
声 音
调 谐
功 能
数字降 噪 关
亮度增 强 开
色度增 强 开
运动补 偿 开
斜线补 偿 开
黑延伸 开
时 间
菜 单
菜 单
图 像
声 音
调 谐
功 能
时 间
亮度 5 0
对比度 50
色度 5 0
色温 0
清晰度 50
高级 →
2、 +
按音量 键进入高级菜单子
菜单。
1
4
黑延伸功能使图像中亮暗交界部分变化更加明显。当此功能
打开时，图像的轮廓、亮度及层次感都大大增强。
亮度增 强、色度增 强功能
图像调整功能（接上页）
17
基
本
操
作
亮度增强功能
节目+
节目-
音量- 音量+
菜单
2
1、按菜单键，屏幕上出现图像
菜单，然后按节目+/-键，
选择“高级”项目。
4、 -/+
按音量 键选择“开”或
“关”。
3
1
3、 +/-
按节目 键，选择“亮度
增强”项目。
色度增强功能
图 像
声 音
调 谐
功 能
数字降 噪 关
黑延伸 开
色度增 强 开
运动补 偿 开
斜线补 偿 开
亮度增 强 开
时 间
菜 单
菜 单
图 像
声 音
调 谐
功 能
时 间
亮度 5 0
对比度 50
色度 5 0
色温 0
清晰度 50
高级 →
2、 +
按音量 键进入高级菜单子
菜单。
1
4
节目+
节目-
音量- 音量+
菜单
2
1、按菜单键，屏幕上出现图像
菜单，然后按节目+/-键，
选择“高级”项目。
4、 -/+
按音量 键选择“开”或
“关”。
3
1
3、 +/-
按节目 键，选择“色度
增强”项目。
图 像
声 音
调 谐
功 能
数字降 噪 关
黑延伸 开
亮度增 强 开
运动补 偿 开
斜线补 偿 开
色度增 强 开
时 间
菜 单
菜 单
图 像
声 音
调 谐
功 能
时 间
亮度 5 0
对比度 50
色度 5 0
色温 0
清晰度 50
高级 →
2、 +
按音量 键进入高级菜单子
菜单。
1
4
运动补 偿、斜线补 偿功能
图像调整功能（接上页）
基
本
操
作
18
运动补偿功能
节目+
节目-
音量- 音量+
菜单
2
1、按菜单键，屏幕上出现图像
菜单，然后按节目+/-键，
选择“高级”项目。
4、 -/+
按音量 键选择“开”或
“关”。
3
1
3、 +/-
按节目 键，选择“运动
补偿”项目。
斜线补偿功能
图 像
声 音
调 谐
功 能
数字降 噪 关
黑延伸 开
亮度增 强 开
色度增 强 开
补偿 开
运动补 偿 开
斜线
时 间
菜 单
菜 单
图 像
声 音
调 谐
功 能
时 间
亮度 5 0
对比度 50
色度 5 0
色温 0
清晰度 50
高级 →
2、 +
按音量 键进入高级菜单子
菜单。
1
4
节目+
节目-
音量- 音量+
菜单
2
1、按菜单键，屏幕上出现图像
菜单，然后按节目+/-键，
选择“高级”项目。
4、 -/+
按音量 键选择“开”或
“关”。
3
1
3、 +/-
按节目 键，选择“斜线
补偿”项目。
图 像
声 音
调 谐
功 能
数字降 噪 关
黑延伸 开
亮度增 强 开
色度增 强 开
运动补 偿 开
斜线补 偿 开
时 间
菜 单
菜 单
图 像
声 音
调 谐
功 能
时 间
亮度 5 0
对比度 50
色度 5 0
色温 0
清晰度 50
高级 →
2、 +
按音量 键进入高级菜单子
菜单。
1
4
注意：下面的“运动补偿、斜线补偿功能”叙述内容，请以具体型号实物为准。
节目+
节目-
音量- 音量+
菜单

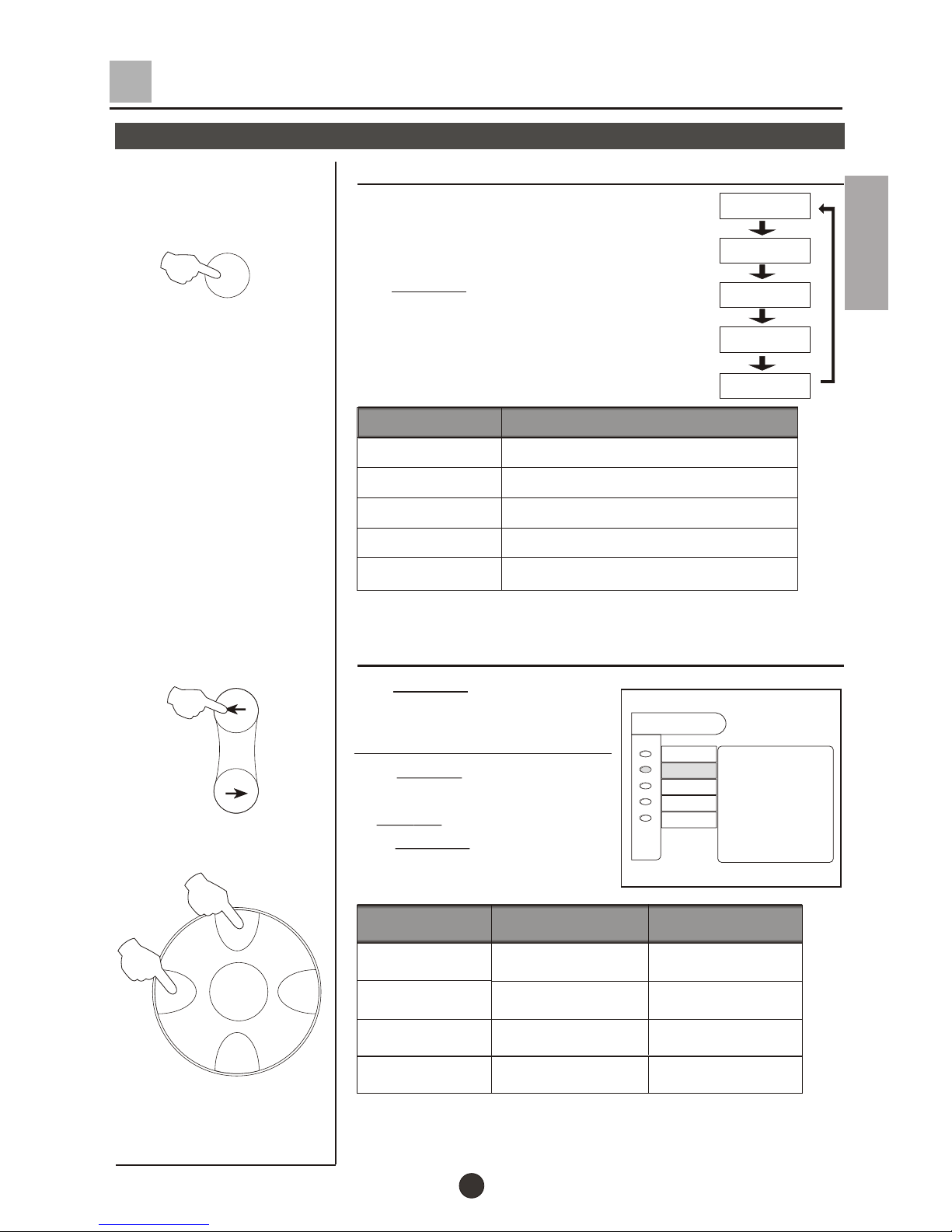

声音模式
多种声音模式及声音效果设置
声音调整功能
如何选择声音模式
您可以在四种预置和一种用户个人
设定的模式中迅速选择出您想得到的
声音模式。
按声音模式键以选择想
“剧场”
种声音模式可
轮流被选择。
要的声音品质。
“个人”、“新闻”、 、
“标准”及“音乐”五
声音效果设置
模 式
伴 音 品 质
个 人
新 闻
标 准
剧 场
音 乐
您设定爱好的伴音效果
清晰、明亮
标准的伴音品质
浑厚
适合丰富饱满的音乐
声音模式效果表
2、按节目+/-键，把光标移至想
项目上，然后按
音量 的效果。
单。
要调整的
-/+键调至您需要
按声音菜单键退出声音菜
1、按声音菜单键，屏幕上出现声
音菜单。
音 量
低 音
高 音
平 衡
弱
弱
弱
左
强
强
强
右
声音项目调整效果表
项 目
按音量-键 按音量+键
声音菜单
2
2
1
标 准
音 乐
个 人
新 闻
剧 场
菜 单
图 像
声 音
调 谐
功 能
音量 20
*低音 50
*高音 50
平衡 0
基
本
操
作
时 间
注意：
1、“平衡”调节项只有当声道选择为“单声道”时才出现。
2、“高音”、“低音”功能请以您所购买的型号为准。
19
注意：“个人”模式请以您所购买的型号为准。
HDM
声音调整功能（接上页）和HDM菜单功能
静音功能和HDM菜单功能
基
本
操
作
静音
如何使用静音功能
1、按遥控器上静音键一次，屏
幕下方 静音提示，此时
电视节目伴音关闭。
出现
当您需要注意周围的声音，或接到电话，或有客人来访时，
使用静音功能，则极为便利。
3、若要恢复声音，再次按静音
键或音量+键即可。
静音
2、静音后，按音量-键仍处于
静音状态，但声音数值减少。
节目+
节目-
音量- 音量+
菜单
1
HDM菜单功能
2、按节目+/-键移动光标选择
您所需要的扫描方式。
3、按音量-/+键确认即可。
1、按HDM键，屏幕上出现HDM
显示菜单。
2
3
友情提示：
1、高清格式机器自动识别，手选无效。
2、在TV状态下有四种扫描方式:逐点晶晰、逐点扫描、100Hz
和1250可以进行手动选择，选中后当前的扫描方式显示为绿色。
3、本机支持XGA1024X768、SVGA800X600、VGA640X480三种分辨
率。
19 20 X1 080 I6 0 XG A 102 4X 76 8 →
SV GA 8 00 X60 0
VG A 64 0X 480
逐点 晶晰
逐点 扫描
10 0H z
YP bP r 57 6
YP bP r ↓
19 20 X1 080 I5 0
19 20 X1 080 P6 0
19 20 X1 080 P5 0
12 80 X7 20P 60
12 80 X7 20P 50
P 12 50
48 0P
20
节目+
节目-
音量- 音量+
菜单
节目+
节目-
音量- 音量+
菜单
时间菜单
时间设置功能
使用开/关机 设置功能，可以使电视机在预定的开机时
间，自动播放开机频道的电视节目；同时又能在预定的关机
时间，自动关机，结束节目播放。
定时
开/关机 设置功能定时
2、按节目+/-键，将光标移至
”字样处并选择需
要调整的项，然后
数值进行设置
如，18：00）。
“开机时间
按音量-/+
键对
（
1、按时间菜单键，屏幕上出现
时间 单。菜
3
2
注意： 定时必须
在机器待机时有效。
开机
2
3
1
时间菜单
本机提供了开/关机时间、定时关机以及预约时间等时间设置方式。
设置时钟及开/关机定时功能
使用时间设置功能时，您首先应检查本机的时钟显示的时
间与您所在的时区的标准时间是否一致；如果不一致，您可
按如下步骤对其进行调整。
设置时钟
2、按节目+/-键，将光标移至
”字样处并进行
选择需要调整的部分，然后
进行调整。
“当前时间
按音量-/+键
1、按时间菜单键，屏幕上出现
时 菜单。间
1
2
2
4、重复步骤1、2对关机时间进
行设置（如，23:00)。
3、按节目+/-键，将光标移至
”字样处，然后
如，8）。
“开机频道
按音量-/+键选择开机频道
（
图 像
声 音
调 谐
功 能
时 间
当前时间 0 0: 00
关机时间 - -: -开机时间 - -: -开机频道 2
睡眠定时 0
时间跳跃 - -: -- ↓
菜 单
当前时间 1 8: 00
关机时间 - -: --
开机频道 2
睡眠定时 0
时间跳跃 - -: -- ↓
开机时间 1 8: 00
图 像
声 音
调 谐
功 能
时 间
菜 单
图 像
声 音
调 谐
功 能
时 间
当前时间 1 8: 00
关机时间 2 3: 00
开机时间 1 8: 00
开机频道 8
睡眠定时 0
时间跳跃 - -: -- ↓
菜 单
基
本
操
作
21
节目+
节目-
音量- 音量+
菜单
时间菜单
时间设置功能（接上页）
睡眠定时及时间跳跃功能
2
1
睡眠定时
使用睡眠定时功能，可以使电视机在预定的时间，
关闭，结束电视节目播放。
本机提供了关、10、20、30......180分钟时间段，您可
根据需要进行设置。
自动
3、 进行
设置。
按音量-/+键对其数值
1、按时间菜单键，屏幕上出现
时 菜单。间
2、按节目+/-键，将光标移至
”字样处。“睡眠定时
节目+
节目-
音量- 音量+
菜单
时间跳跃功能
1、按时间菜单键，屏幕上出现
时间
菜单。
3、按音量-/+键设置为您所需要
的时间，如2分钟。
2、按节目+/-键将光标移至
“时间跳跃”字样处。
3
2
在定时菜单中 ， 由 用户设置时间跳 跃 功 能的时间（如
2分钟，屏幕显 示 为2：0 0），然后在某个 频 道 下（如频
道1），按遥控器 上 时 间跳跃键记忆当 前 频 道，启动时间
跳越功能，提 示 在 时间跳跃过程中 。 当 用户设置时间
（上面设置的2分 钟 ） 计时完成后，不 管 中 间换过多少次
频道，电视自 动 切 回原记忆频道（ 如 频 道1）。如果功能
菜单中的时间 跳 跃 设置为0：00，则按该 键 不 起作用。
4、
按菜单键退出菜单，此时按
时间跳跃键屏幕会显示时间
跳越提示。
4
时间跳跃
时间菜单
1
图 像
声 音
调 谐
功 能
时 间
当前时间 1 8: 00
关机时间 2 3: 00
开机时间 1 8: 00
开机频道 8
睡眠定时 0
时间跳跃 - -: -- ↓
菜 单
图 像
声 音
调 谐
功 能
时 间
当前时间 1 8: 00
关机时间 2 3: 00
开机时间 1 8: 00
开机频道 8
睡眠定时 0
时间跳跃 0 2: 00 ↓
菜 单
基
本
操
作
22
时间设置功能（接上页）
屏显/帮助
屏幕显示
按屏显/帮助键可以显示节目
号、图像制式和伴音制式等。
3
AUTO
DK
预约频道功能
节目+
节目-
音量- 音量+
菜单
使用 功能，可以使电视机播放过程中，在预定的
时间，自动转换到预约频道的电视节目。
本机可以预约3个频道的节目，这里以预约时间1为例进行
介绍，您可以参考以下步骤对其他预约进行设置。
预约频道
预约频道功能
3、按节目+/-键，将光标移至
”字样处，然后
“预约频道
按音量-/+键选择您所预约的
频道号（如，18)。
1、按时间菜单键，屏幕上出现
时间 。菜单
2、按节目+/-键，将光标移至
1”字样处，并选
择需要调整的部分，然后
数值进行设
置 如，19：00）。
“预约时间
按音量-/+键对
（
3
2
2
3
1
时间菜单
图 像
声 音
调 谐
功 能
时 间
当前时间 1 8: 00
关机时间 2 3: 00
开机时间 1 8: 00
开机频道 8
睡眠定时 0
时间跳跃 - -: -- ↓
菜 单
预约 时间
预约 频道1 1 0
预约 时间2 - -: --
预约 频道2 2 0
预约 时间3 - -：--
预约 频道3 3 0
1 19 :0 0 ↑
图 像
声 音
调 谐
功 能
时 间
菜 单
预约 时间
预约 频道1 1 8
预约 时间2 - -: -预约 频道2 2 0
预约 时间3 - -：-预约 频道3 3 0
1 19 :0 0 ↑
图 像
声 音
调 谐
功 能
时 间
菜 单
基
本
操
作
23
节目+
节目-
音量- 音量+
菜单
功能菜单
功能设置
屏幕菜单显示语言选择、屏幕保护功能
设置屏保功能
1、按功能菜单键，屏幕上出现
功能 。菜单
2、按节目+/-键将光标移至
“屏保”字样处。
3
2
1
3、按音量-/+键将其设置为开。
节目+
节目-
音量- 音量+
菜单
功能菜单
1、按功能菜单键，屏幕上出现
如何选择屏幕菜单显示的语言
2、按节目+/-键，将光标移
项目处，然后
按音量-/+ 显的语种，
此时
至
“语言 中文”
键选择屏
屏幕上的文字会自动按所选定的语言显示。
本机提供了中/英文两种语言选择，通常出厂设置为中文，
如果您需要使用英文菜单屏幕显示，请按下面步骤操作。
2
2
1
功能菜单。
如果电视机无信号接收，若无其他操作，“屏保”设为开
时，约5秒钟后电视机自动进入静态屏保状态。
菜 单
图 像
声 音
调 谐
功 能
语言 中 文
彩色制 式 AU T O
声音制 式 DK
屏保 开
拉幕开 机 开
静止换 台 开
菜 单
图 像
声 音
调 谐
功 能
语言 中 文
彩色制 式 AU T O
声音制 式 DK
拉幕开 机 开
静止换 台 开
屏保 开
菜 单
图 像
声 音
调 谐
功 能
语言 中 文
彩色制 式 AU T O
声音制 式 DK
屏保 开
拉幕开 机 开
静止换 台 开
时 间
时 间
时 间
基
本
操
作
24
节目+
节目-
音量- 音量+
菜单
功能菜单
功能设置（接上页）
开机方式选择、静止换台功能
静止换台功能
1、按功能菜单键，屏幕上出现
功能 。菜单
2、按节目+/-键将光标移至
“静止换台”字样处。
2
1
3、按音量-/+键将其设置为开。
节目+
节目-
音量- 音量+
菜单
功能菜单
2
1
菜 单
图 像
声 音
调 谐
功 能
语言 中 文
彩色制 式 AU T O
声音制 式 DK
屏保 开
拉幕开 机 开
静止换 台 关
菜 单
图 像
声 音
调 谐
功 能
语言 中 文
彩色制 式 AU T O
声音制 式 DK
屏保 开
拉幕开 机 开
静止换 台 开
菜 单
图 像
声 音
调 谐
功 能
语言 中 文
彩色制 式 AU T O
声音制 式 DK
屏保 开
静止换 台 开
拉幕开 机 开
开机方式选择
本机提供了拉幕式开机方式，您可 行选择。根椐需要进
1、按功能菜单键，屏幕上出现
功能 。菜单
2、按节目+/-键将光标移至
“拉幕开机”字样处。
3、按音量-/+键将其设置为开。
3
3
时 间
时 间
时 间
基
本
操
作
25
节目+
节目-
音量- 音量+
菜单
功能菜单
功能设置（接上页）
VGA伴音选择功能
VGA伴音选择功能
1、按功能菜单键，屏幕上出现
功能 。菜单
2、按节目+/-键将光标移至
“VGA伴音”字样处。
3
2
1
3、按音量-/+键可以依次选择：
- - 。TV AV1 AV2
菜 单
图 像
声 音
调 谐
功 能
语言 中 文
屏保 开
自动调 整 开
VGA伴 音 TV
菜 单
图 像
声 音
调 谐
功 能
语言 中 文
屏保 开
自动调 整 开
VGA伴 音 TV
注意：“VGA伴音”功能只在VGA状态下才显示，可以使用。
时 间
时 间
基
本
操
作
26
节目+
节目-
音量- 音量+
菜单
锁定设置
本机提供了锁定设置功能，您可根据自己的需要进行选用，以保护您的机器。
修改密码
本机可以设置四位的密码，出厂时的密码为0000，如果
您需要重新对其设置，可按如下步骤操作。
修改密码
2、按节目+/-键选择“修改密
码”项目，然后输入密码进
入密码修改项。
按数字直选键
输入您所需要的四位数密码，
进行密码修改。
1、按万能锁键，然后按数字直接
选择键（0-9）输入密码，屏
幕如右图示。
数字直选键
万能锁
2
2
友情提示：
修改密码后，请牢记新密码以免以后无法使用此项功能。
1 2 3
4
5
6
7
8 9
0
3、若输入的确认密码和新密
码不一致，则需要重新输入，
直到相符为止。
1
4、输入正确后显示锁定设置菜
单。
锁定设 置
修改密 码 --- -
调谐锁 关
频道预 置 关
视频锁 关
童锁 关
最大音 量 100
锁定清 除 →
锁定设 置
修改密 码 *** -
调谐锁 关
频道预 置 关
视频锁 关
童锁 关
最大音 量 100
锁定清 除 →
锁定设 置
修改密 码 ----
调谐锁 关
频道预 置 关
视频锁 关
童锁 关
最大音 量 100
锁定清 除 →
基
本
操
作
27
节目+
节目-
音量- 音量+
菜单
万能锁
锁定设置（接上页）
锁定设置
本机可以对调谐锁、频道设置、视频锁、童锁 最大音
量等功能项目进行锁定设置，您可根据需要按如下步骤对其进
行设置。
和
锁定设置
2、按数字直选键0四次（或输入
3、按节目+/-键移至“调谐锁”
字样处，再按音量+键将其设
置为“开”或“关”。
1、按万能锁键，屏幕如右图示。
您所设定的四位数密码），则
进入锁定设置菜单。
数字直选键
2
2
3
3
1 2 3
4
5
6
7
8 9
0
请输入密码：----
1
锁定设 置
修改密 码 --- -
调谐锁 关
频道预 置 关
视频锁 关
童锁 关
最大音 量 100
锁定清 除 →
各项锁定 使 用说明：
、
、
、
、
、
、
1 频道预 置 若设为TV状 态 ，则可以 利 用数字键 和 数位选
择键直接 输 入频道号 。
2 当调谐 锁 设为开时 ， 调谐菜单 不 能选中。
3 当视频 锁 设为开时 ， 按电视/视频 键 ，屏显为 “ 视频锁”
标志。若 无 其它操作 ， 屏显在5秒钟 后 自动消失 。
4 当童锁 设 为开时， 按 本控键， 屏 显为“童 锁 ”标志，
若无其它 操 作，屏显 在5秒 钟后自动 消 失。
5 当最大 音 量设置为 某 个值后， 在 调整电视 音 量时，音
量值不能 超 过最大音 量 的设定值 。 如：最大 音 量设为20，
则在调整 用 户音量时 ， 增加到20后 不 再增加。 若 当前用
户音量大 于2 0，则“最 大 音量”项 在 退出“锁 定 设置”
菜单后， 再 调整音量 大 小时，用 户 音量重置 为2 0；若用
户音量小 于 或等于20， 则 保持用户 音 量不改变 。 更改最
大音量的 设 定值，需 进 入锁定设 置 菜单，调 整 最大音量
至符合要 求 的值。执 行 “锁定清 除 ”项可将 最 大音量设
为100。
6 在锁定 消 除项按音 量+键 消除全部 锁 定,并将最大 音 量设
为100。
基
本
操
作
28
日历查询、图像静止和画面缩放功能
日历查询功能
其它功能
节目+
节目-
音量- 音量+
菜单
2
2
1、按日历/退出键，屏幕上会
显示右图所示的日历。
本机存储有1900-2100年的日历，您可根椐需要进行查询使
用，本日历仅供查询不能自动更新。
2、按节目+/-键可分别选择年/
月，按音量-/+键可分别对
年/月/进行调整。
日历/退出
图像静止功能
在观看电视节目过程中，您可
以按图像静止键，使电视画面
处于静止状态，若要恢复再次
按图像静止键即可。
图像静止
图像静止
画面缩放功能
在观看电视节目过程中，您可
以按缩放键，使电视画面在
4：3（正常）和16：9之间切
换，选择您所需要的画面比例。
缩放
4：3
16：9
日 历
日期：2 00 4年 8月 20日
日 一 二 三 四 五 六
1 2 3 4 5 6 7
8 9 10 11 1 2 13 1 4
15 16 1 7 18 1 9 20 21
22 23 2 4 25 2 6 27 28
29 30 3 1
基
本
操
作
29
节目+
节目-
音量- 音量+
菜单
单键飞梭
单键飞梭功能
单键飞梭
使用单键飞梭功能可使您迅速回到您所设置的节目，也可对
AV AV
AV 等进行设置。
视频状态 （在 状态下，仅可以呼出存过的节目，但不能记
忆 ）
节目已存储
当您正收看节目如3时，由于
中途插播您所不喜欢的部分，而
想趁这段时间看别的节目，您可
按遥控器上的单键飞梭键持续
6秒，等到屏幕显示“节目已存储”时，您可以进行其它操
作。当您浏览完别的节目时，按一下单键飞梭键即可回到节
目3。当您按上述步骤设置其它节目号时，即可自动取消节目
3已设置的单键飞梭功能。
、喜爱节目设定和使用
喜爱节目
喜爱节目设定
本机具有喜爱节目设定功能，使用此功能可以很方便的选择
您所喜爱的节目，最多为7个节目。
2、按节目+/-键移动光标至“节
目号1”字样处。
4、重复以上步骤，可以分别对
其他7个进行设置或对已经设
置的喜爱节目进行重新设置。
3、按音量-/+键将节目号1的频
道号设置为9（假设9频道为您
所喜爱的节目之一）。
1、 6
按喜爱节目键持续 秒，屏幕
出现喜爱节目菜单。
2
1
3
喜爱节目
连续按遥控器上的喜爱节目键，即可依次选择您已经设置
的喜爱节目。
喜爱节目使用
节目号 1 1
节目号 2 1
节目号 3 1
节目号 4 1
节目号 5 1
节目号 6 1
节目号 7 1
5、如果您设定的节目如图所示，则按喜爱节目键会在节目9
和节目1之间快速切换。
其它功能（接上页）
1
AUTO
D/K
节目号 1 9
节目号 2 1
节目号 3 1
节目号 4 1
节目号 5 1
节目号 6 1
节目号 7 1
喜爱节目
喜爱节目
基
本
操
作
30
VGA输入调整
电脑主机等设备的设置
本机可以支持VGA、SVGA、XGA等，在连接之前，先将电脑
主机等设备的工作状态进行以下设置：
1、在电脑显示器桌面上，点击右键，在“显示属性”对话框
中的“设置”对话框中，将“屏幕区域”设置为640X480。
2、在“设置”对话框中，将“适配器”或“监视器”中选
择60Hz的“刷新速度”。点击确认后，对话框会提示刷新
速度和桌面大小已进行了调整。
3、可以将主机与本机的VGA接口连接（见VGA的连接部分）。
VGA输入调整
1、按遥控器上的电视/视频键，
然后按节目+/-键选择VGA输
入模式,在按音量+键即可。
注意：
本机不随机附带VGA连线，如需要连接线，请用户自行购买，
谢谢合作。
其它功能（接上页）
节目+
节目-
音量- 音量+
菜单
2
2
HDM
2、按菜单键选择“调整”项目，
按节目+/-键进行选择，按
音量-/+键进行调整。
3、为满足VGA输入作显示器，您
可根据自己要求进行图像调整。
菜 单
调 整
声 音
图 像
功 能
菜 单
声 音
功 能
调 整
图 像
行中心
行幅
场中心
场幅
梯形校 正
枕形校 正 ↓
30
30
30
30
30
30
时 间
时 间
基
本
操
作
31
行中心
行幅
场中心
场幅
梯形校 正
枕形校 正 ↓
30
30
30
30
30
30
OUT
VIDEO
L
R
AUDIO
Y
Pb/Cb
Pr/Cr
IN
S-VIDEO
VGA
技
术
性
操
作
外接设备的连接
连接视频、音频输出，VGA输入
下面说明本电视机与其它视频音频装置的连接及使用方法。
连接视频、音频输出，VGA输入
1、您可以把电视机输出的音、视频信号通过录像机录制下来或作其他作用。
2、把计算机主机等输出VGA信号接至电视机VGA输入端作显示器。
录像机及其他录像设备
至音频左输入
至音频右输入
至视频输入
计算机主机
至VGA输入
音频输入
至视频 输入音频
32
下面说明本电视机与其它视频音频装置的连接及使用方法。
连接视频和音频输入的方法
色差视频信号(YPbPr，YCbCr)
Y、Pb、Pr或
的Y、Pb、Pr或Y、Cb、Cr
您可以把录像机或摄像机等视频装置连接在电视机上,欣赏高质量图像。如果视频装置是带
S-VIDEO输出端子,将其连接至本机的S-VIDEO输入端子。如果不带 ,则将其
连接至视频输入端子。当视频装置是DVD时，还可将DVD影碟机的 Y、Cb、Cr端口输出对
应连接到本机 输入。这样可得到高质量的DVD图像。
注意：
、仅连接其中S-VIDEO输入端子或AV输入端子，请勿同时连接这两端子。
2、侧置AV IN端子与后置AV IN端子共用，不能同时输入信号。
3、在进行DVD视频播放时，根据播放设备相应的接到隔行色差视频信号（YCbCr）或逐行色差视频信号( 端上。
4、在进行HDTV视频播放时，接到YPbPr端口上，根据播放格式选择相应状态。
1
YPbPr)
技
术
性
操
作
外接设备的连接（接上页）
至视频输出
至音频右输出
至音频左输出
影碟机
至音、视频输入
至AUDIO-L端子
至VIDEO端子
至AUDIO-R端子
侧置AV端子
VIDEO
L
AU DIO
R
OUT
VIDEO
L
R
AUDIO
Y
Pb/Cb
Pr/Cr
IN
S-VIDEO
VGA
不带S-VIDEO端子的录像机等
至音频右输出
至音频右输出
至音频左输出
至音频左输出
至红色差输出(Cr/Pr)
至蓝色差输出(Cb/Pb)
至音视频输入
至视频输出
至亮度输出(Y)
带S-VIDEO端子的录像机等
DVD 影碟机/HDTV播放机
至S-VIDEO
输出端子
至音频右输出
至音频左输出
33
简单故障排除法
其
它
异常情况时，请根据下表判断并进行简单的检查，看看能否消除。
注意
1、如采取上述措施后，异常不能消除，请与当地售后服务中心联系，切勿自行打开后盖。
2、由于环境温度变化，电视机机壳因热胀冷缩可能偶尔发出“咔咔”响声，属正常现象，请放心
使用。
异 常 现 象
图 像
伴 音
检 查
天线的方向或天线的连接
如果您所使用的为有线电视，请检查有线电视输
出信号的强度是否符合国家标准（60dB-74dB),如
果不符请同当地电视台联系。
天线的方向和位置
是否有电器、汽车、摩托车、荧光灯等影响
音量是否太小
请检查是否使用了静音功能
是否插入交流插座
是否打开电视机电源开关
对比度和亮度/音量设定
色彩控制调节是否合适
重调频道，是否可以消除
由于搬动电视机或在电视机旁使用其它带磁性
电器造成画面彩色色斑,请移去该电器, 关机
120分钟以上再开机，画面色彩即可恢复正常。
杂 音
正 常
杂 音
无 声
无 声
正 常
正 常
正常或声弱
雪花效应
重 影
干 扰
正常图像
彩色色斑
无图像
无色彩
扰 频
?
电视出现“失控”现象
请拔下电源插头，过10秒钟后再重新接通电源，
看是否消除；如果还未消除，请与当地维修部门
联系。
34
规格
这里提供的本机器的部分规格仅供您参考，由于产品的改进可能与实际有所不同。
* 设计及规格若有更改恕不另行通知。
其
它
彩 色 制 式
伴 音 制 式
PAL
伴 音 输 出 功 率
显 像 管
电 源 消 耗 功 率
电 源 电 压
包 装 附 件
～220V 50Hz
130W
遥控器 X1
使用说明书 X1
保修证 X1
DK、I、BG
净 尺 寸 （m m )
购买商场： 地址： 电话：
联系人： 购买时间： 年 月 日
备 查 事 项
产品执行标准：GB/T 10239-2003
生产许可证编号：XK09-201 2019
2X3W（不失真）
21" (可视图像对角线最小尺寸为51cm)显像管
615（长）x389（宽）x453（高）（D21FA11-AM、D21FA11-AKM）
工作温度 +5℃ - +35℃
工作湿度 20％-80％
存贮温度 -10
5
℃ - +45℃
存贮湿度 ％-90％
环 境 条 件
35
615（长）x330（宽）x453（高）（D21FA11-AMM）
D21FA11-AM
D21FA11-AKM
D21FA11-AMM
D24FA11-A
24"显像管(可视图像对角线最小尺寸为56cm)
722（长）x448（宽）x425（高）（D24FA11-A）
版 次：03
专用号：0090508254
VC532236
客服直 通信箱 ：9 999 @ha ier . com
地址:青岛市高科园 信息产业园 邮编：266101
电话：4006 999 999 传真：（0532）88939466
http: //www.haier.com
网上商场：www.ehaier.com
Loading...
