Haier AD28MS2ERA user guide manual

No.0150513771 E

Polski

AD24MS1ERA
AD24MS1ERA(D)

AD28NS1ERA(S)
AD36NS1ERA(S)
AD48NS1ERA(S)

AD12MS1ERA
AD12MS1ERA(D)

AD18MS1ERA
AD18MS1ERA(D)
AD24MS2ERA
AD24MS2ERA(D)
AD28MS2ERA(S)
AD28MS2ERA(S)(D)

DUCT TYPE AIR CONDITIONER
OPERATION MANUAL AND INSTALLATION MANUAL

Contents

Please read this manual carefully before installation.

Keep this operation manual for future reference.

English

Cautions
Safety Precautions

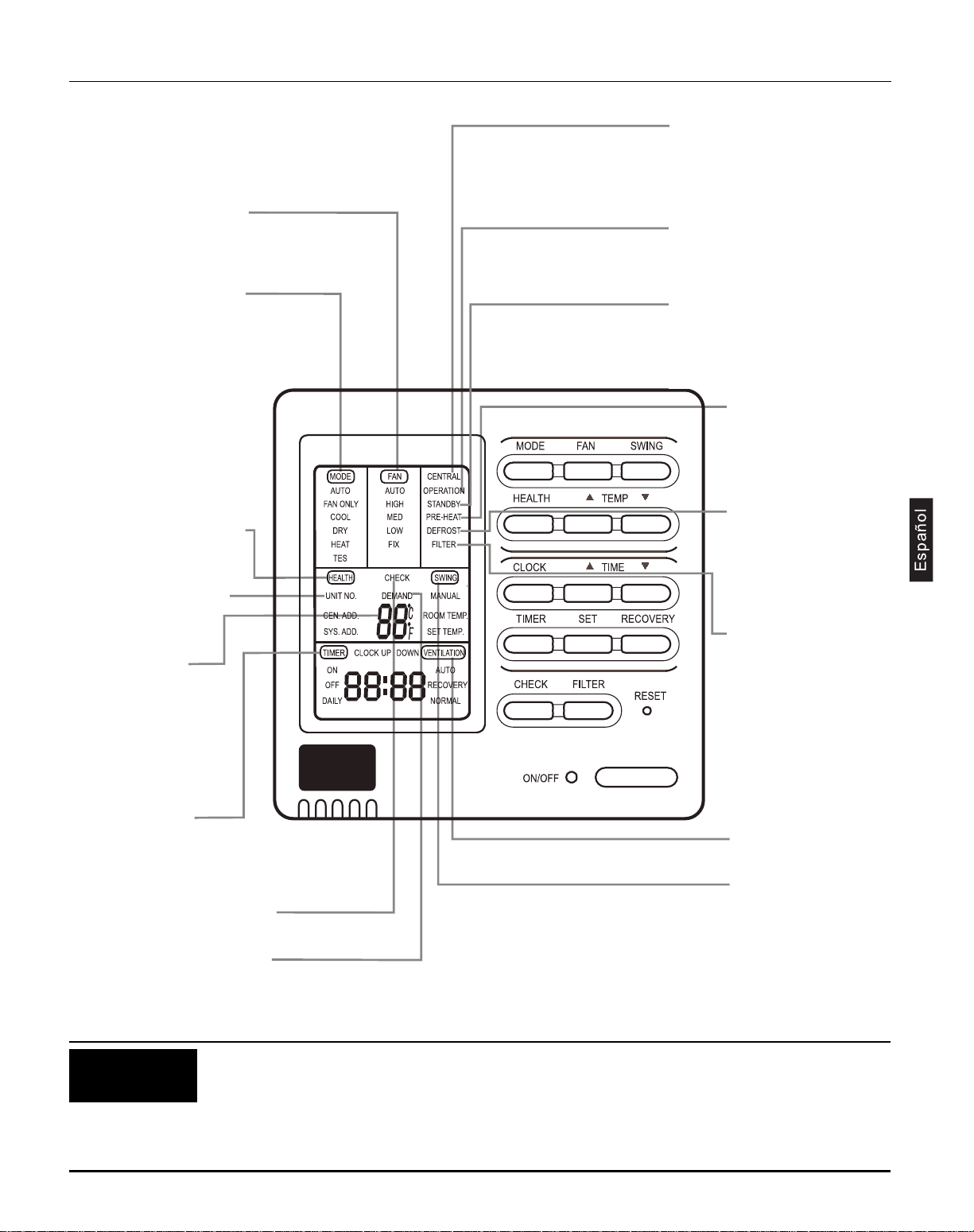

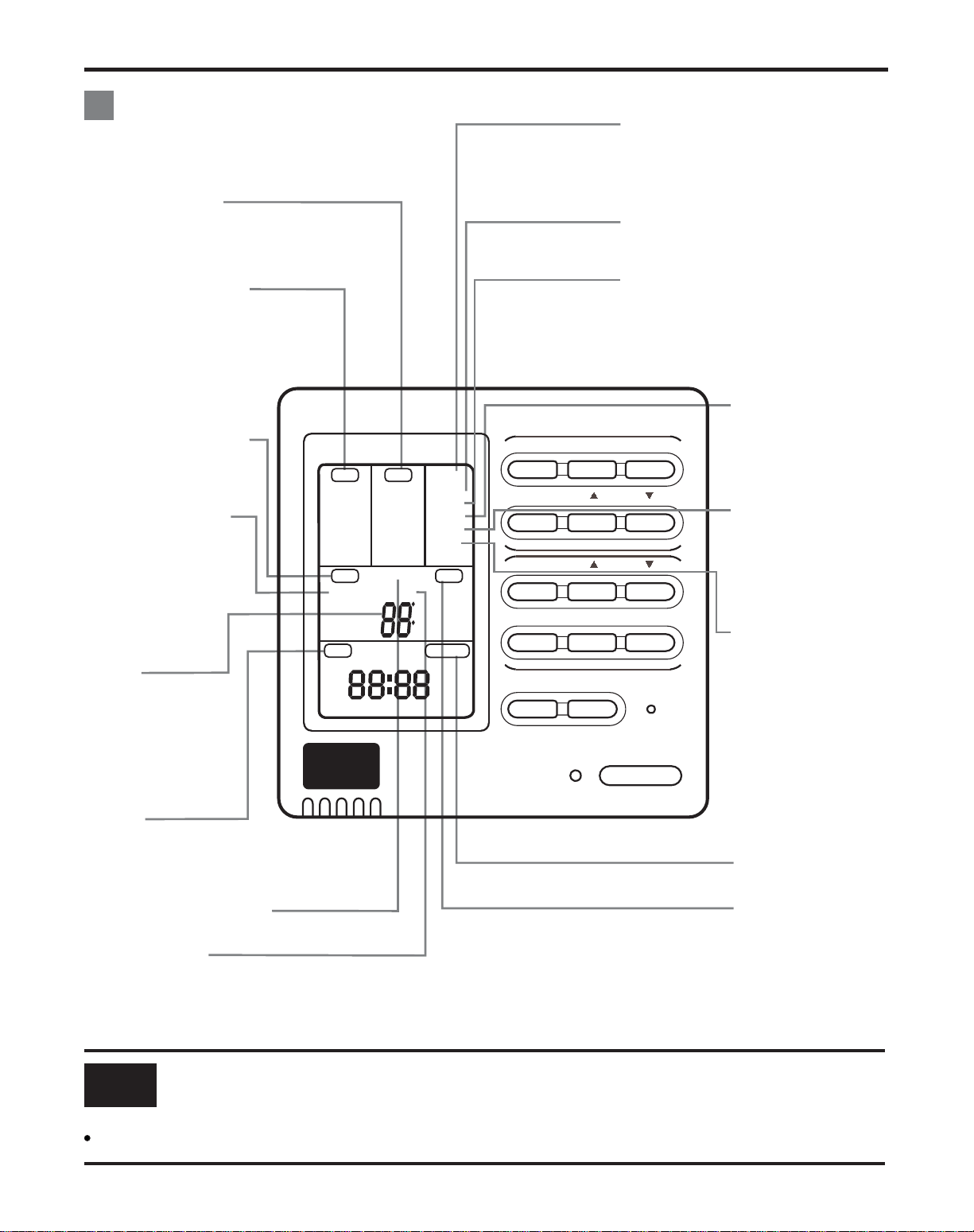

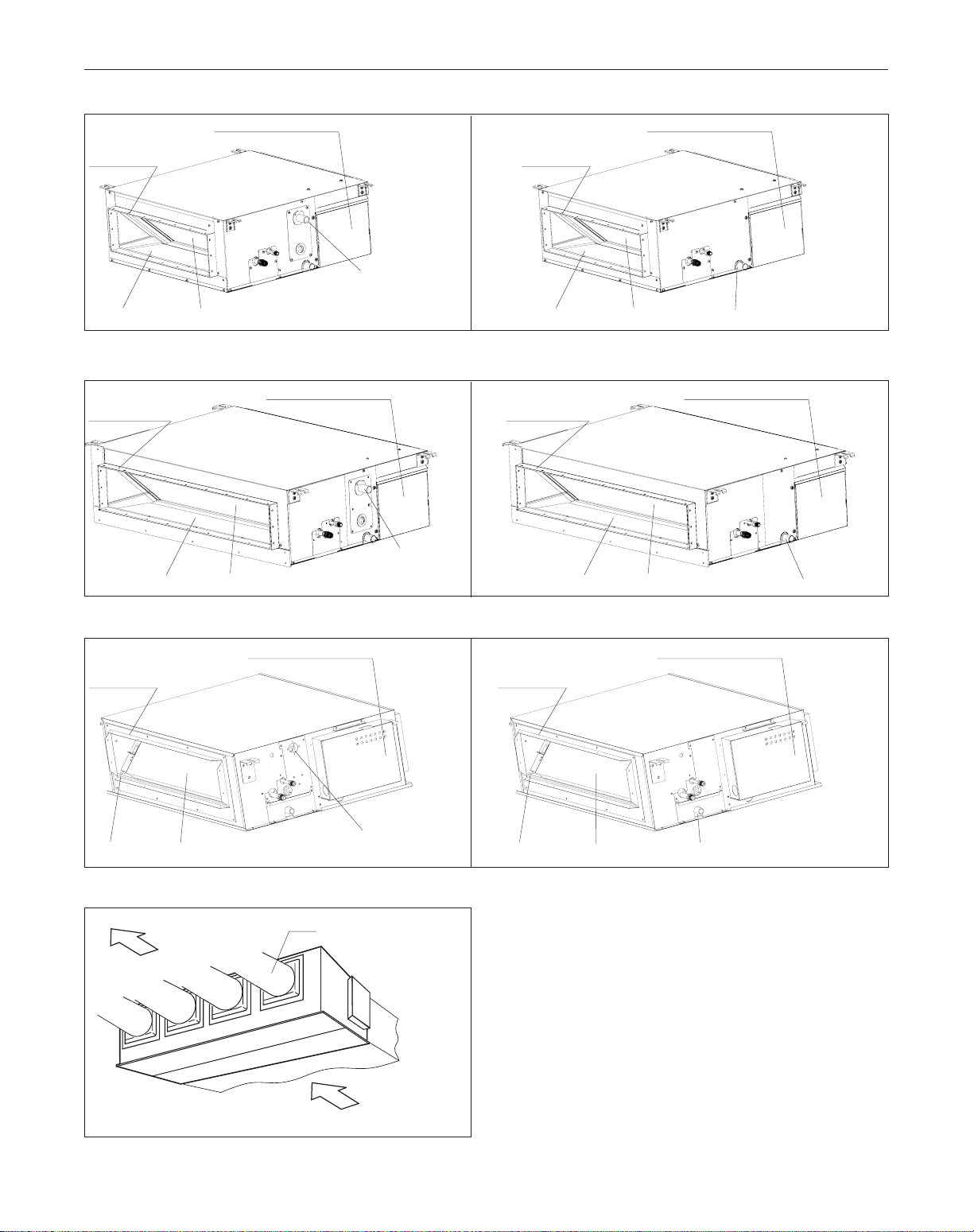

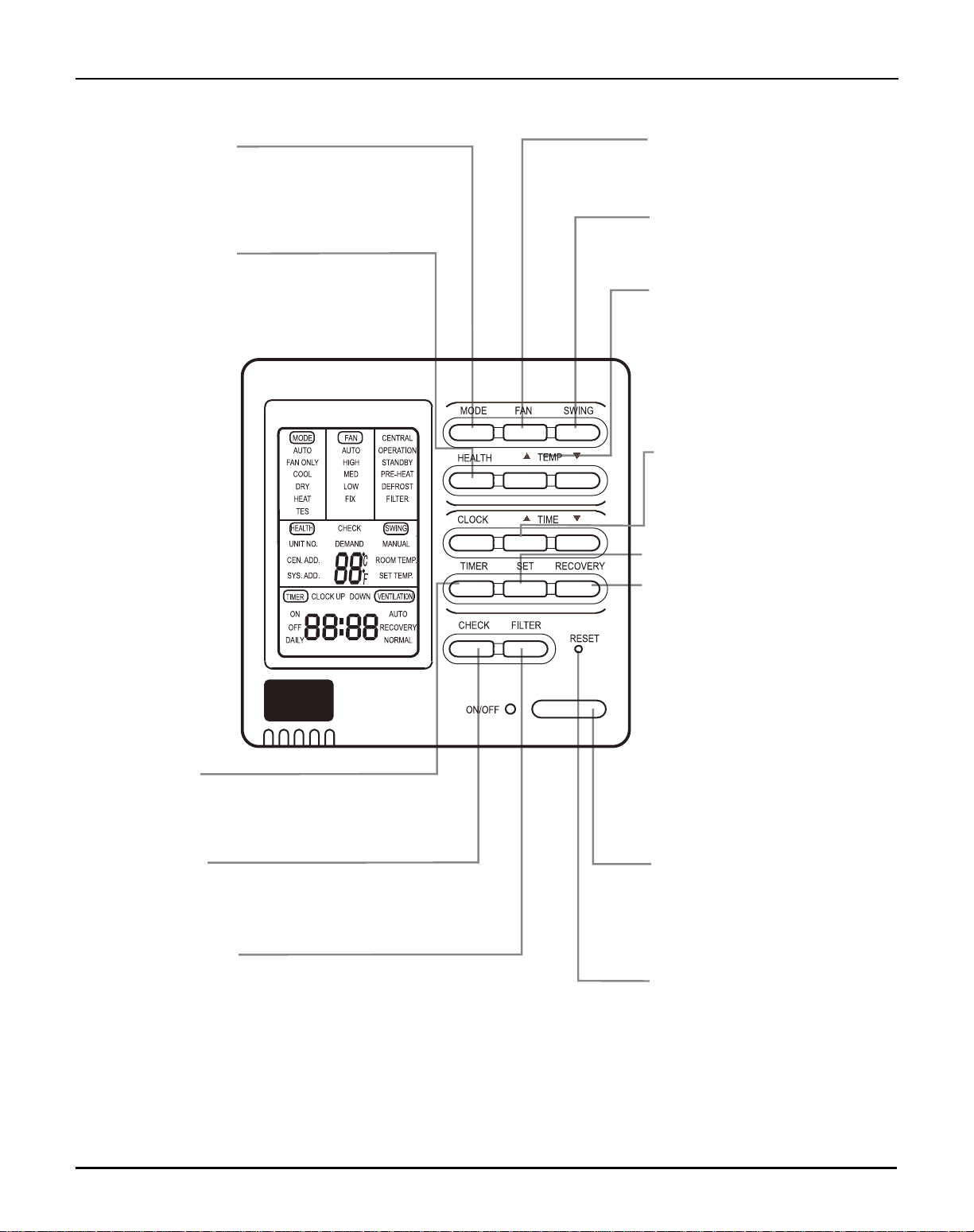

Parts and Functions

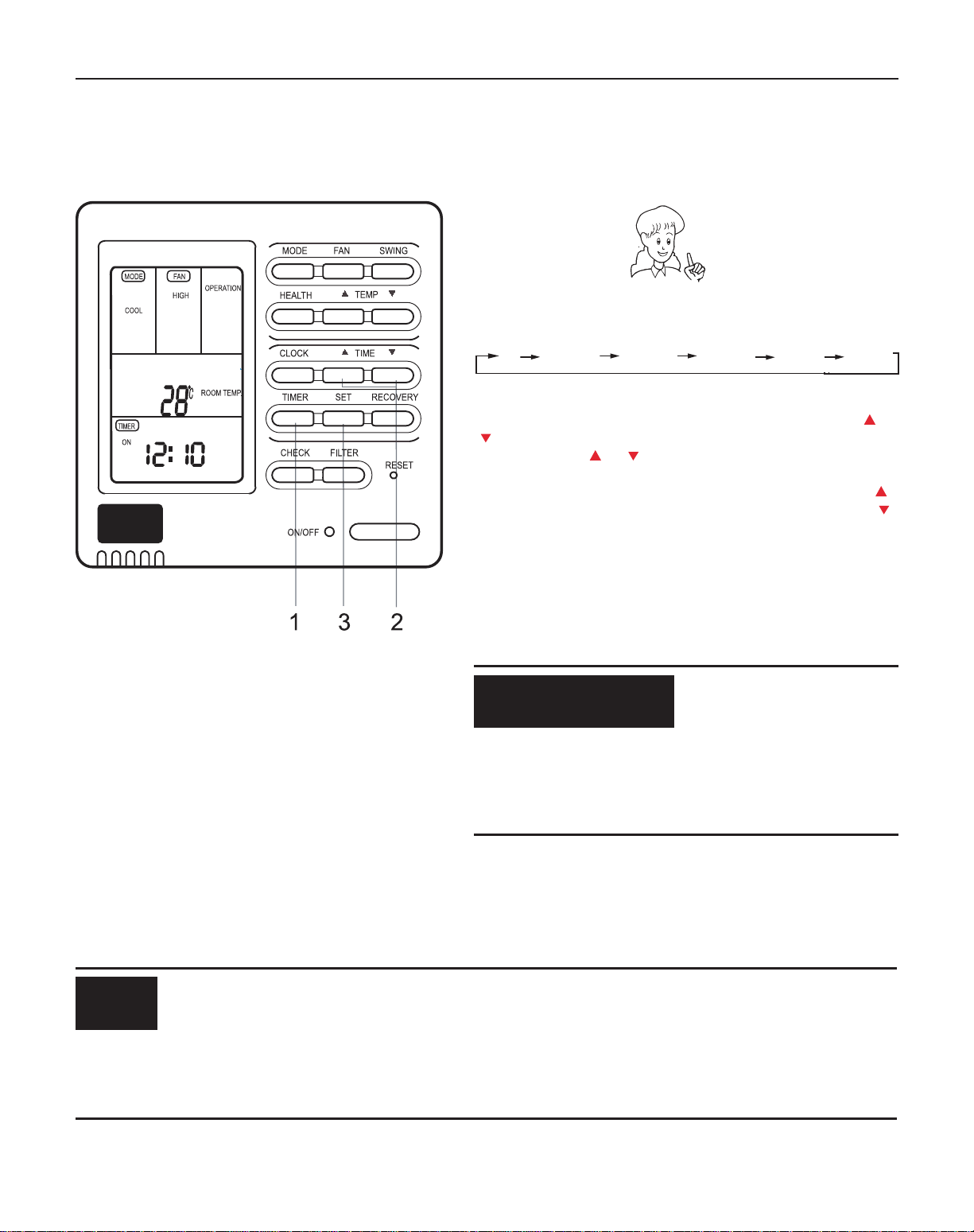

Operation

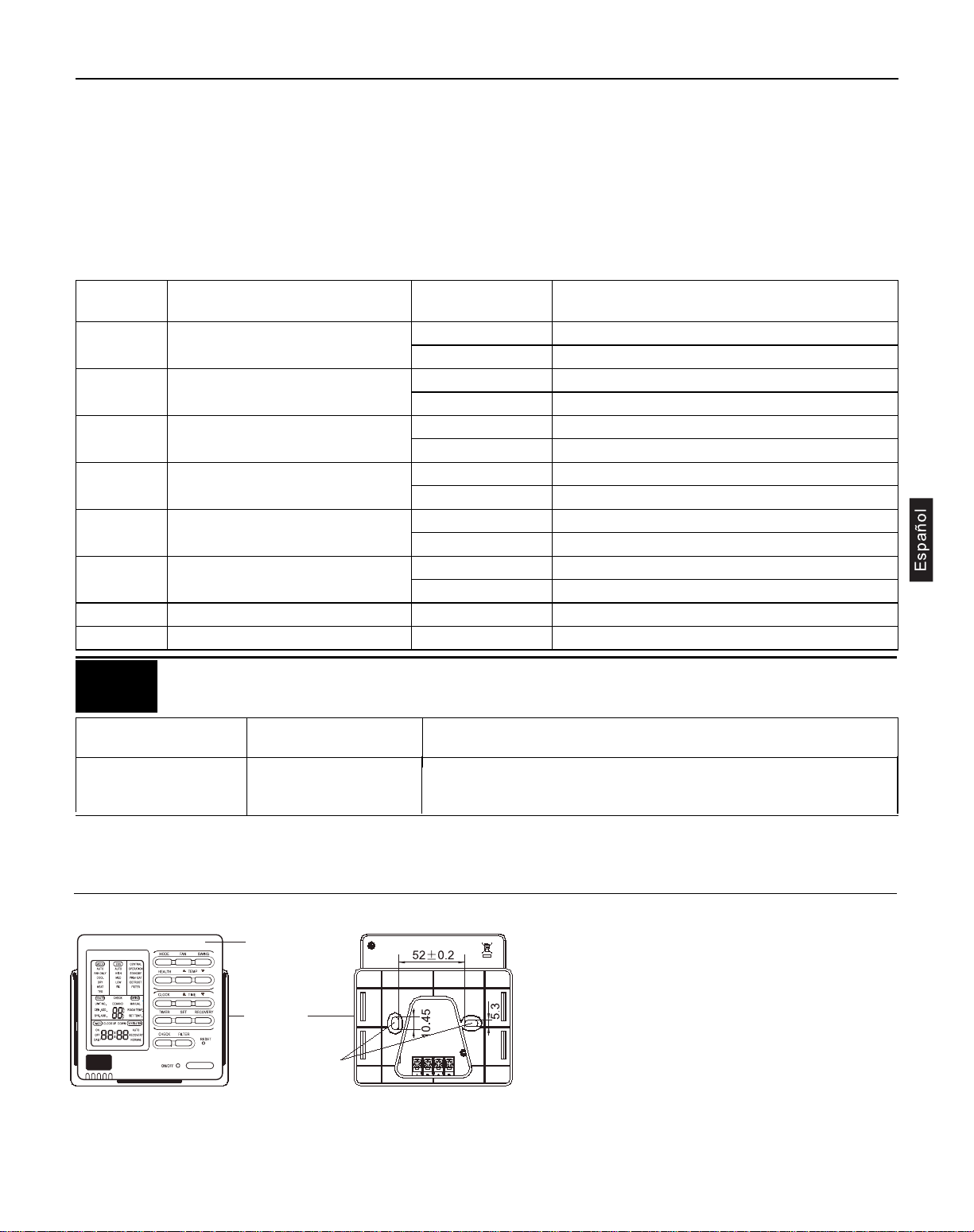

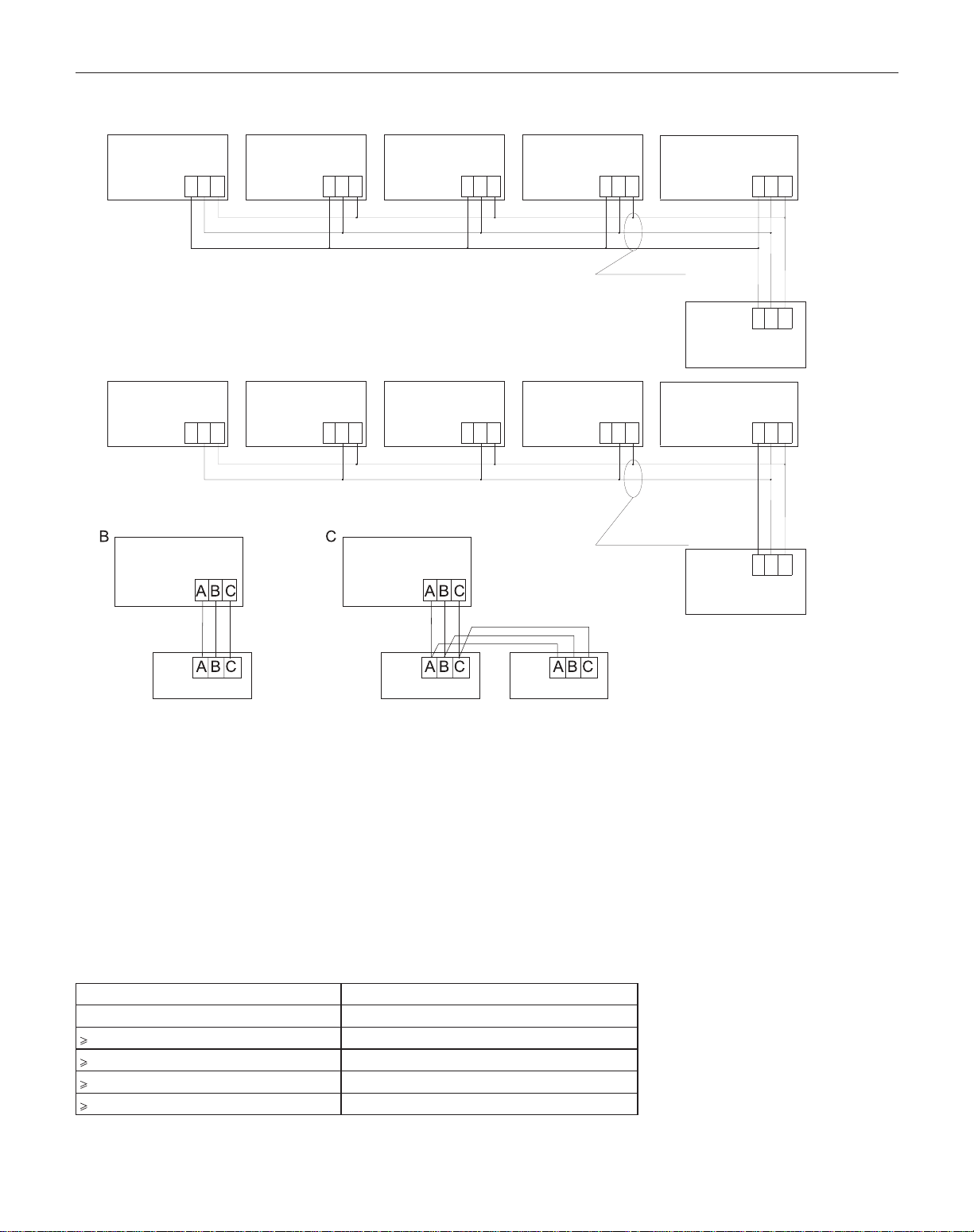

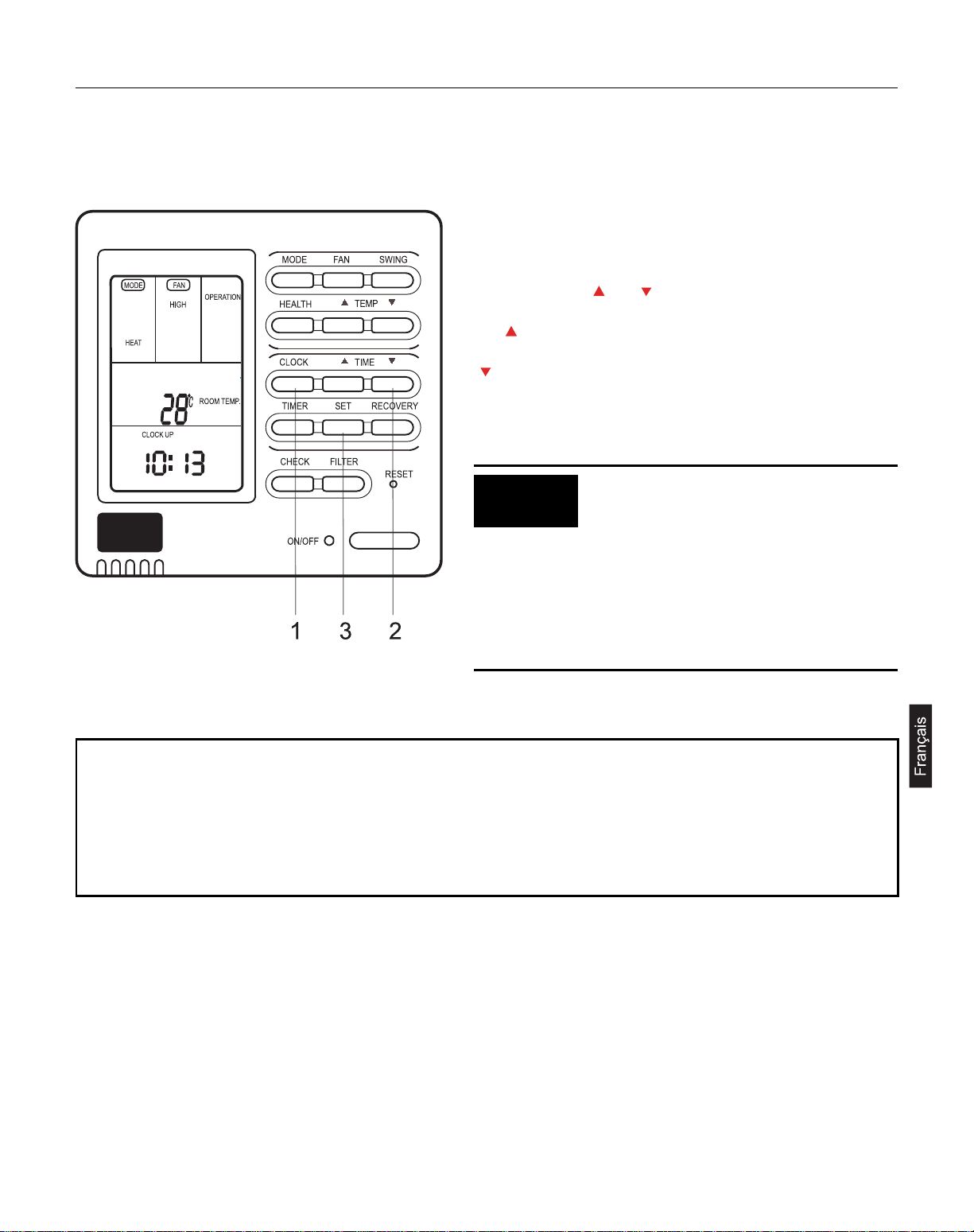

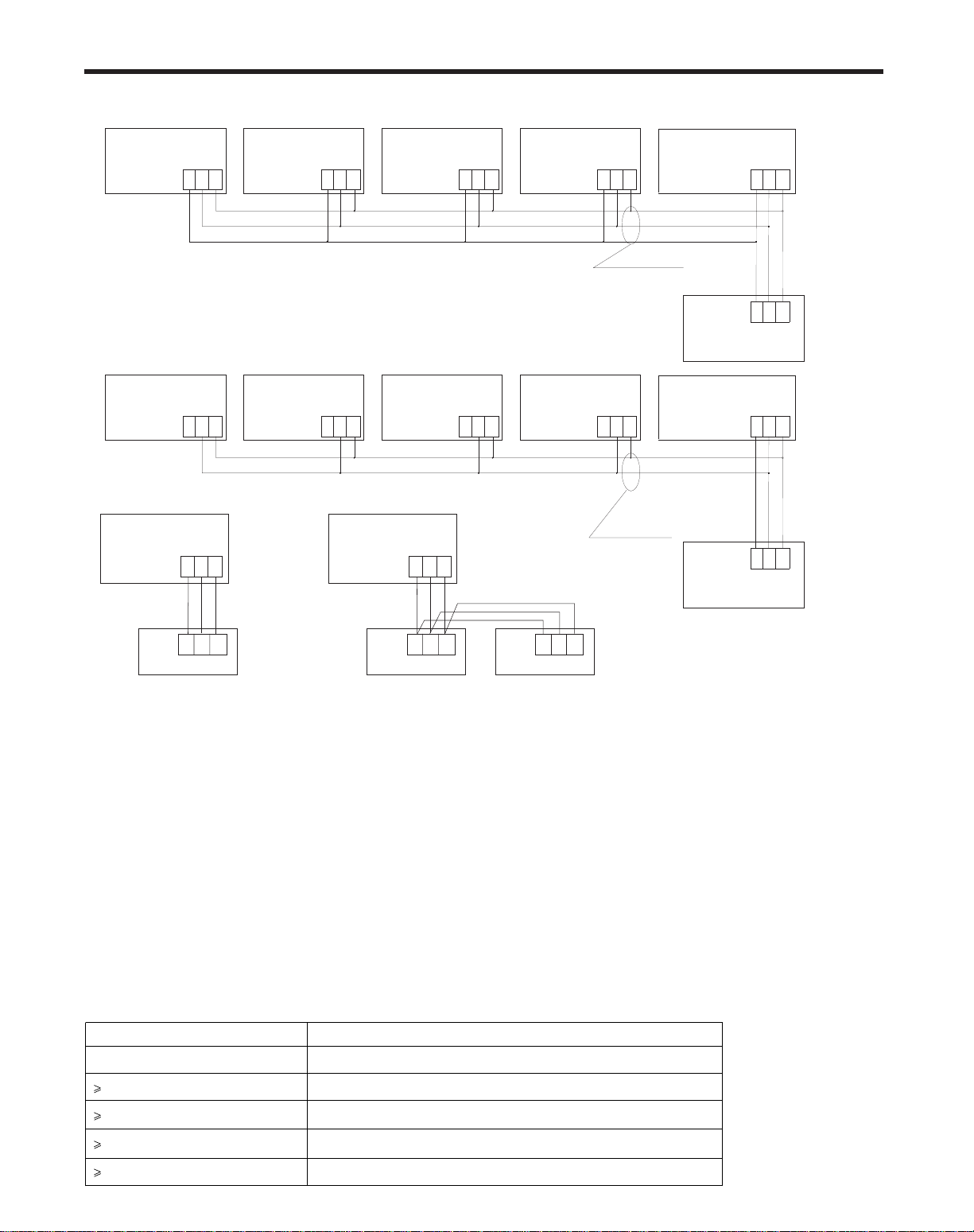

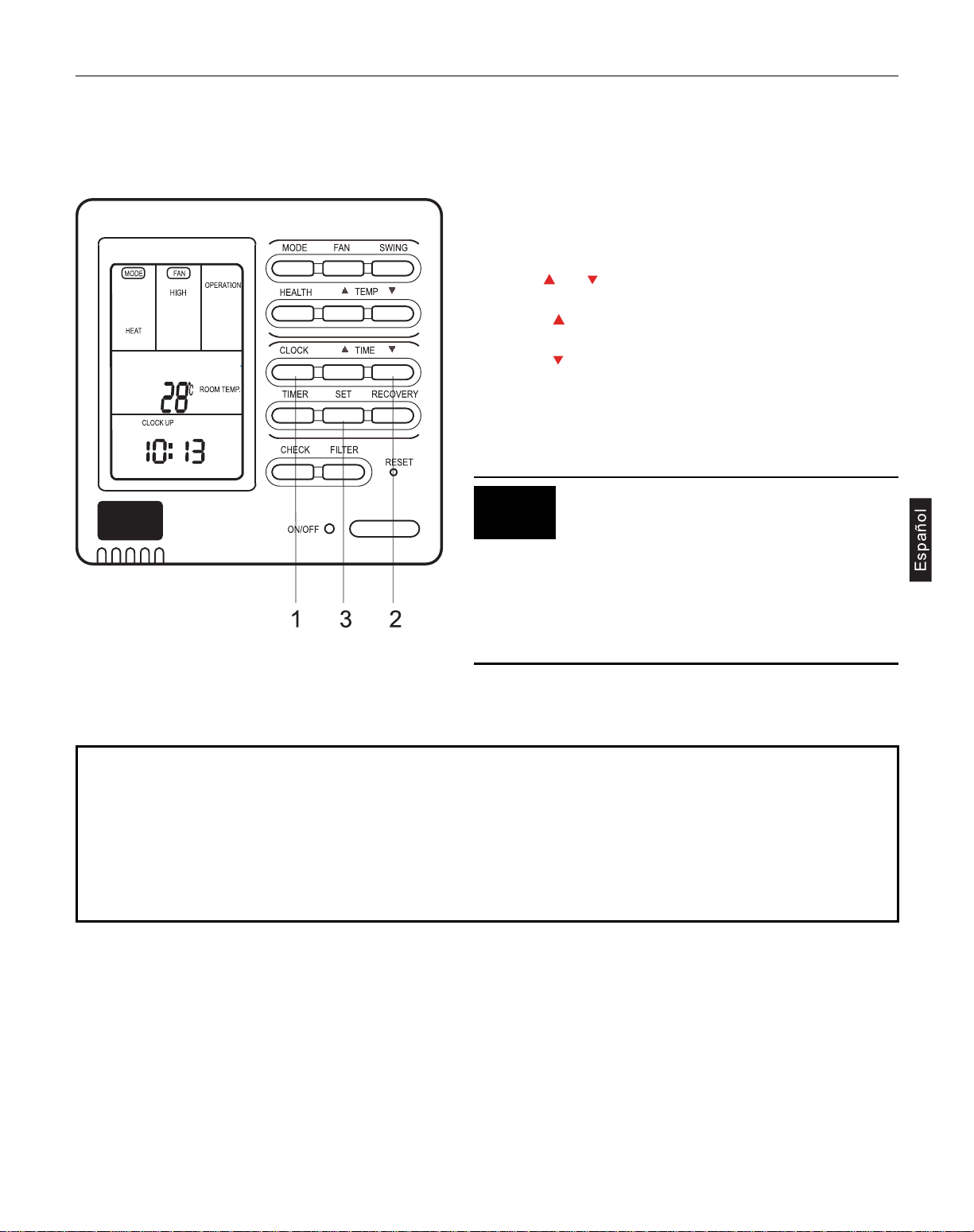

Installation Manual For Wire Controller
Heating Mode
Care and Maintenance

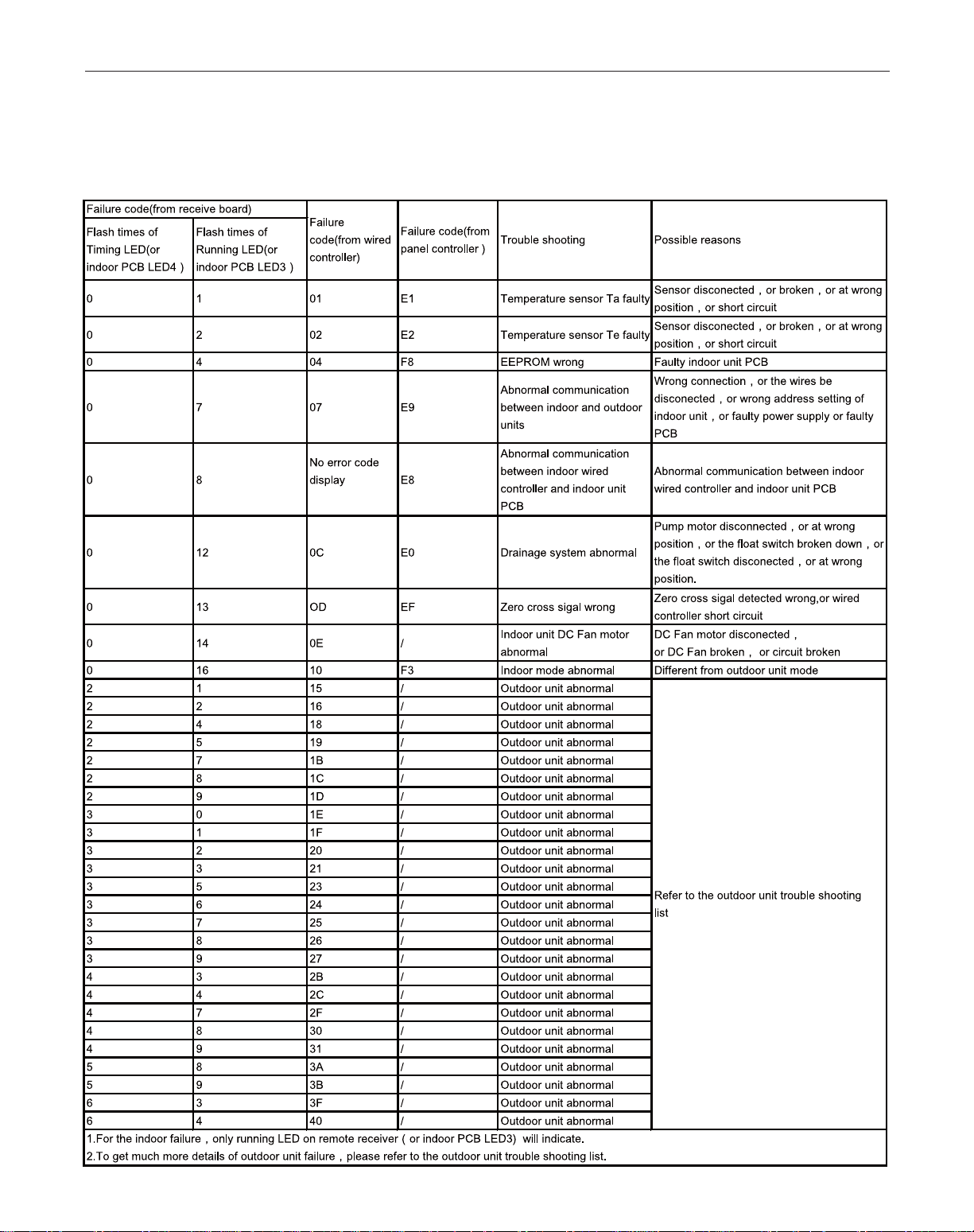

Troubleshooting
Precaution for Installation
Is The Unit Installed Correctly

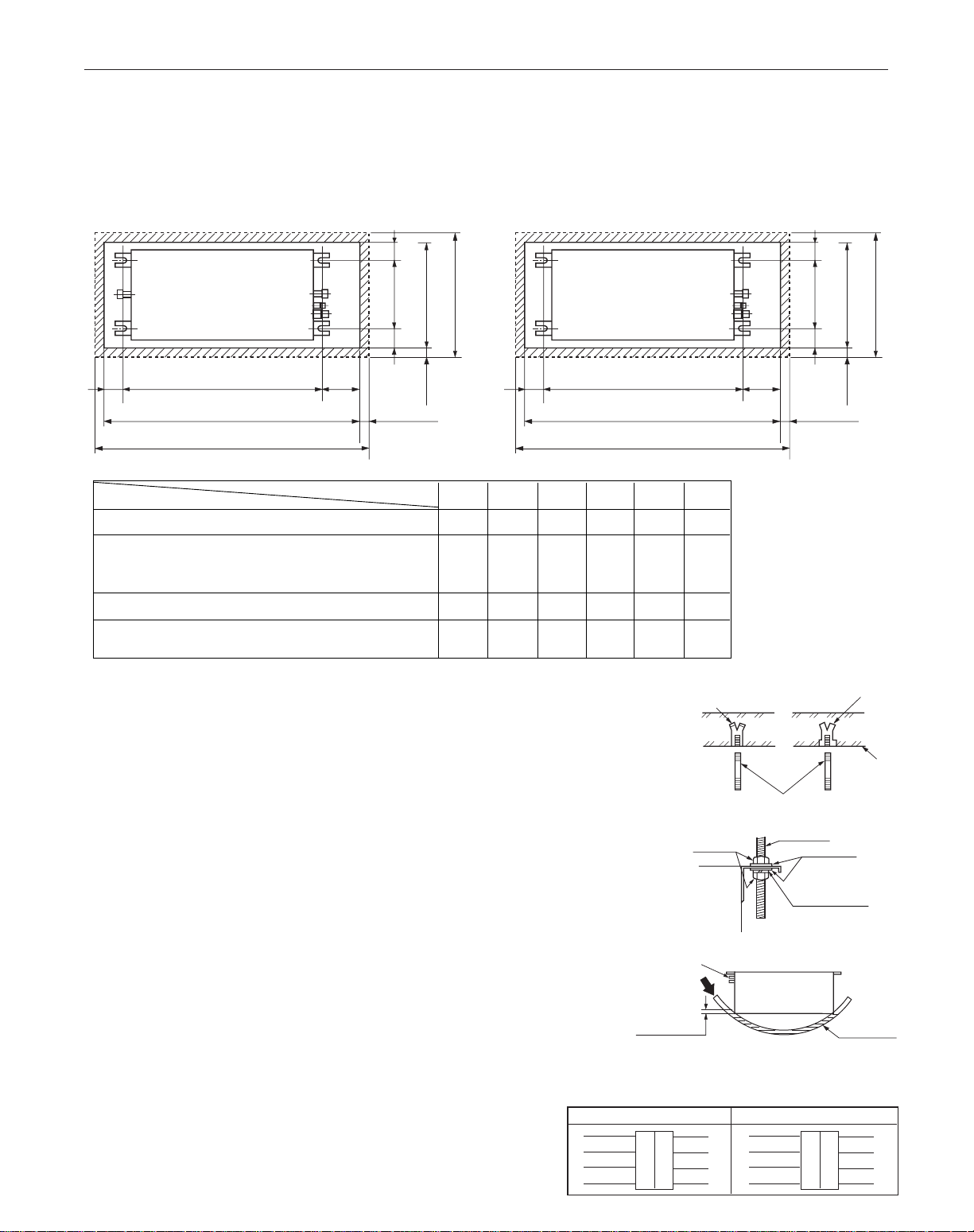

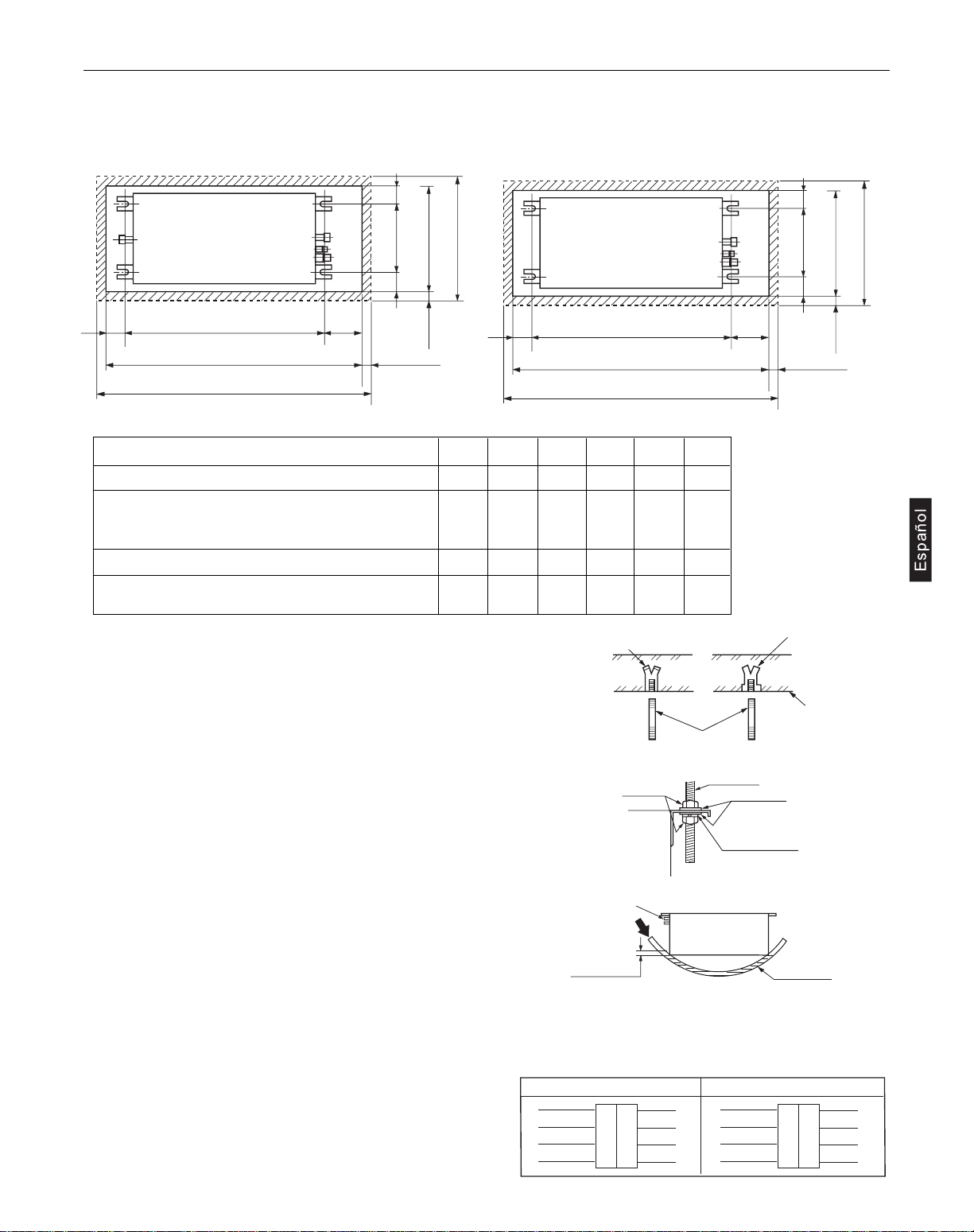

Installation Procedure

3
4

7
10
14
15
16
17
20
21
22

AD24MS1ERA
AD24MS1ERA(D)

AD28NS1ERA(S)
AD36NS1ERA(S)
AD48NS1ERA(S)

AD12MS1ERA
AD12MS1ERA(D)

AD18MS1ERA
AD18MS1ERA(D)
AD24MS2ERA
AD24MS2ERA(D)
AD28MS2ERA(S)
AD28MS2ERA(S)(D)

CE

All the products are in conformity with the following
European provision:

-Low voltage Directive

-Electomagnetic CompatibilitY

ROHS

Your air conditioning product is marked with this
symbol.This means that electrical and electronic
products shall not be mixed with unsorted
household waste.Do not try to dismantle the
system yourself:the dismantling of the air
conditioning system,treatment of the refrigerant,of oil and of
other part must be done by a qualified installer in accordance
with relevant local and national legislation.Air conditioners
must be treated at a specialized treatment facility for reuse,
recycling and recovery.By ensuring this product is disposed
of correctly,you will help to prevent potential negative cons­equences for the environment and humen health.Please
contact the installer or local authority for more information.
Battery must be removed from the remote controller and dis­posed of separately in accordance with relevant local and
nationl legislation.

The products are fulfilled with the requirements in the
council on the Restriction of the use of Certain Hazardous

Substances in Electrical and Electronic Equipment(EU
RoHS Directive)

WEEE

In accordance with the directive 2012/19/EU of the European
parliament,herewith we inform the consumer about the dis­posal requirements of the electrical and electronic products.

DISPOSAL REQUIREMENTS:

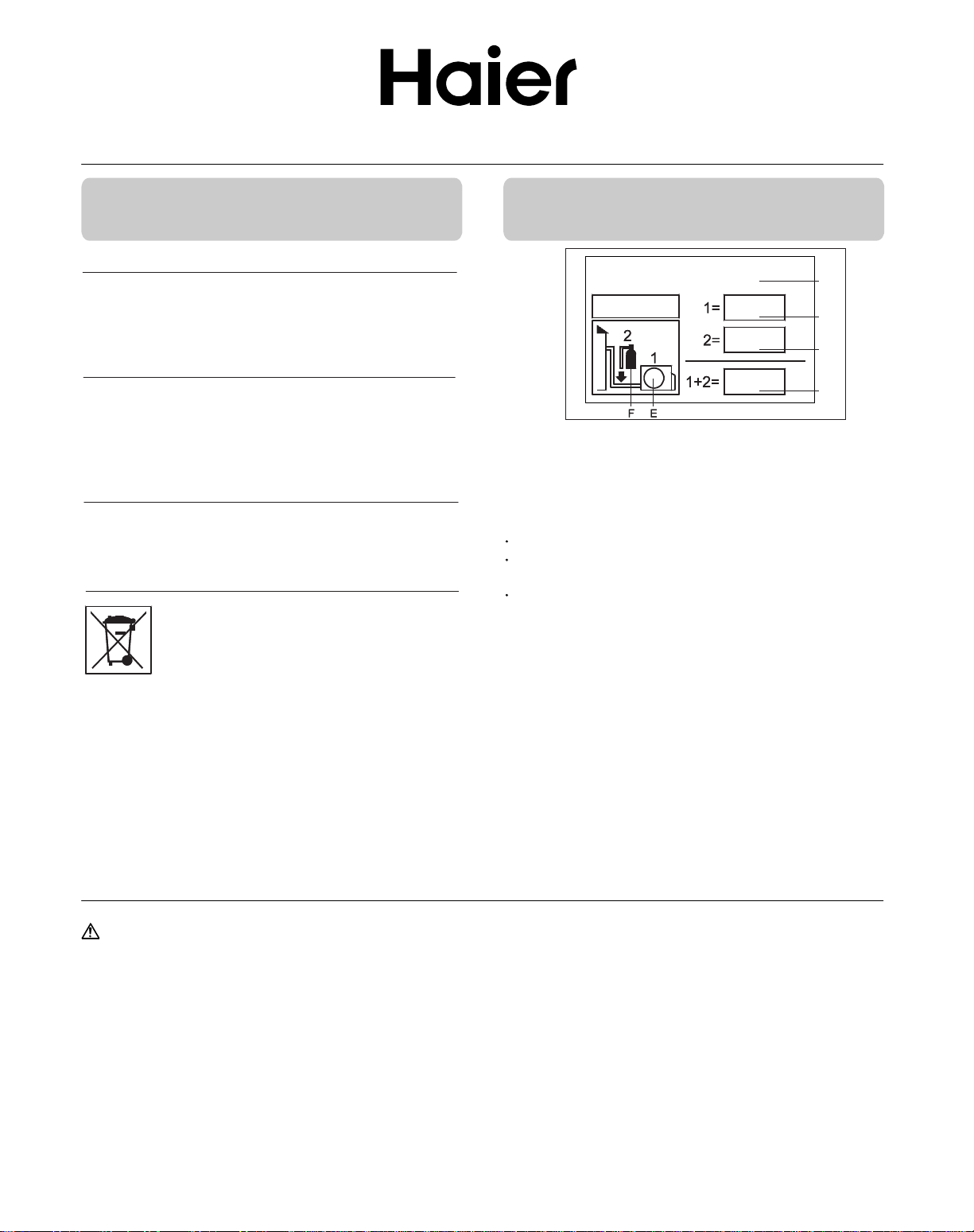

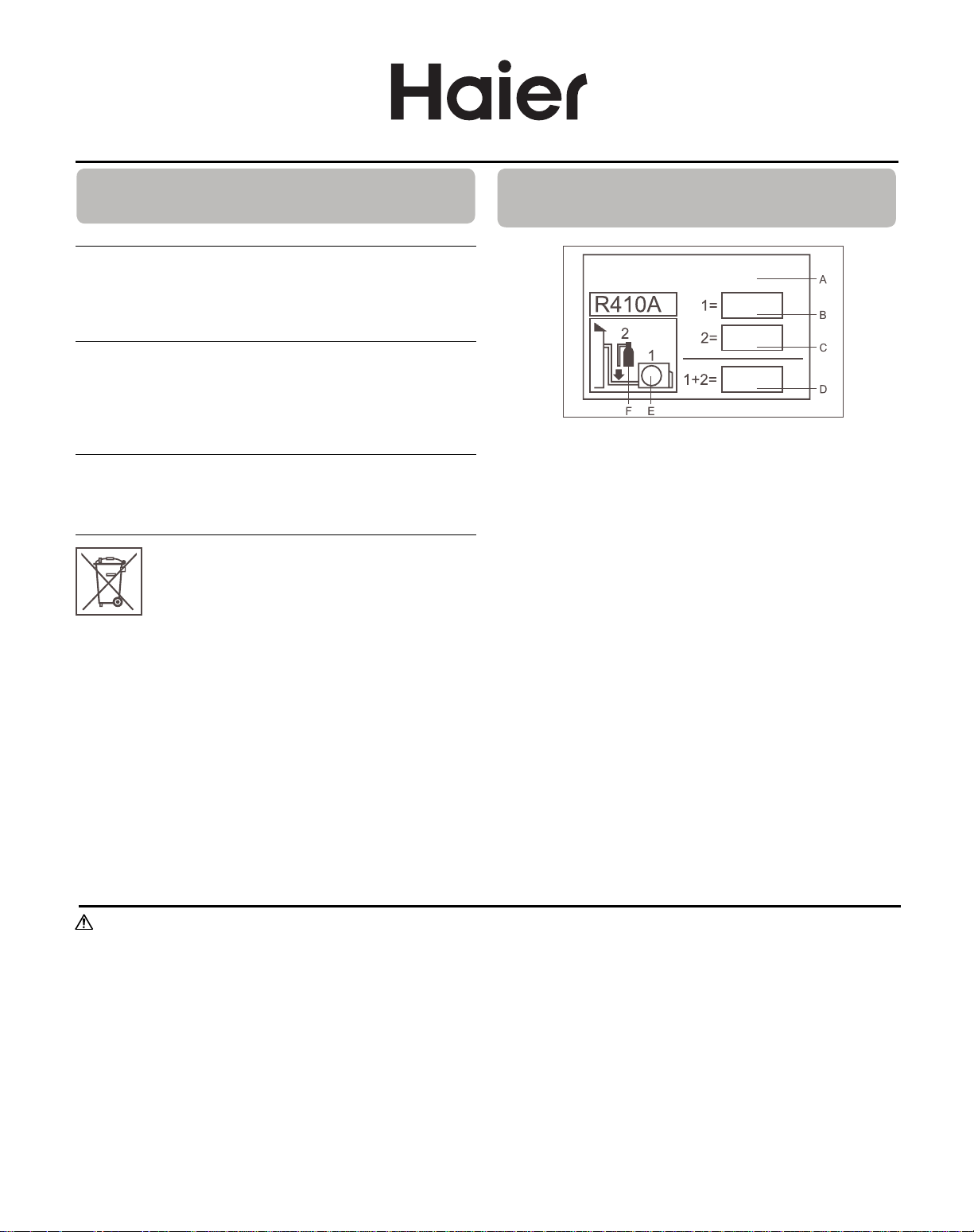

Contains fluorinatedgreenhouse gases

covered by the Kyoto Protocol

This product contains fluorinated greenhouse gases covered
by the Kyoto Protocol.Do not vent into the atmosphere.
Refrigerant type:R410A

GWP=global warming potential

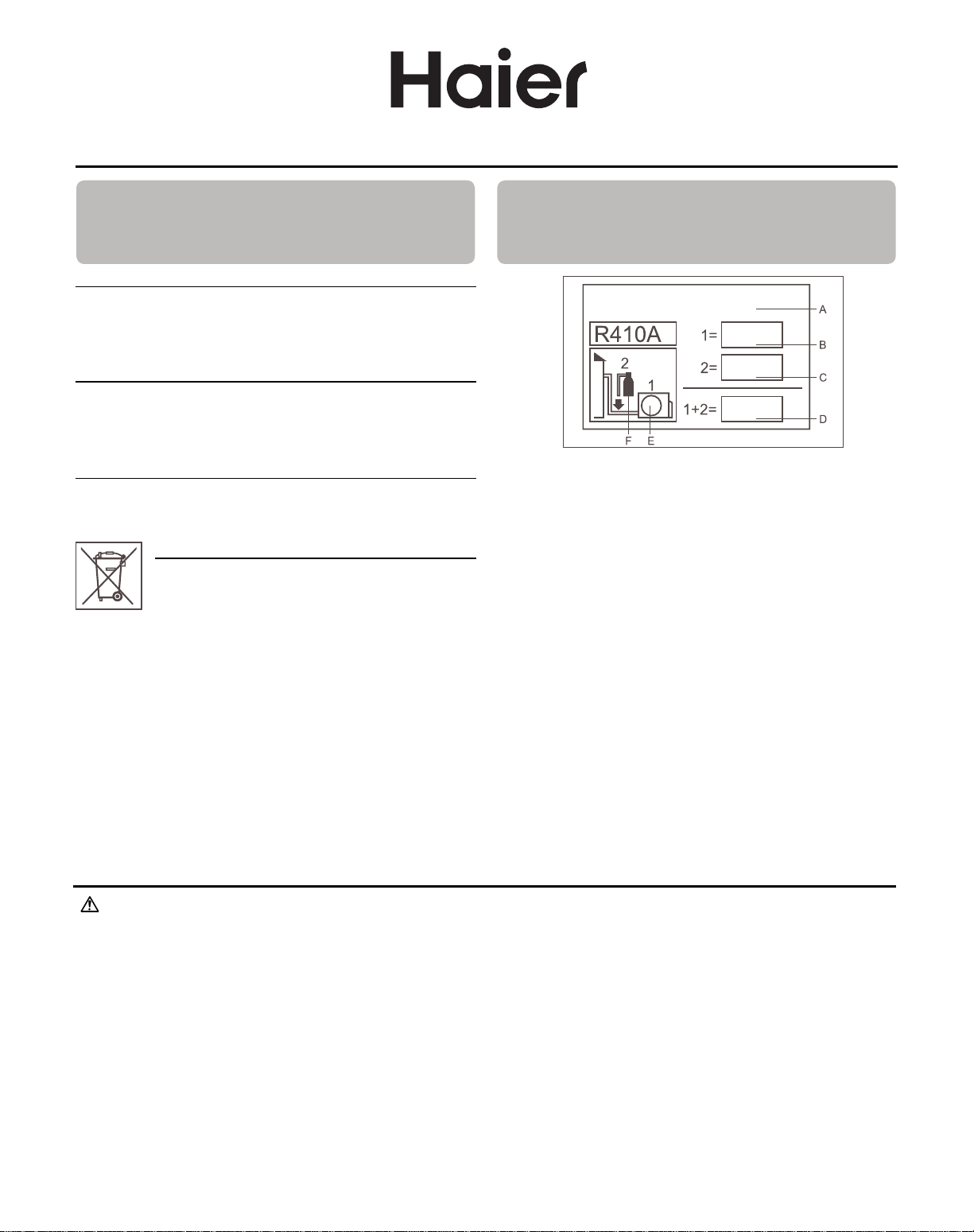

Please fill in with indelible ink,

1 the factory refrigerant charge of the product
2 the additional refrigerant amount charged in the field

and

1+2 the total refrigerant charge

on the refrigerant charge label supplied with the product.

The filled out label muset be adhered in the proximity of the

product charging port(e.g.onto the inside of the stop value

cover).
A contains fluorinated greenhouse gases covered by the
Kyoto Protocol

B fatory refrigerant charge of the product:see unit name
plate
C additional refrigerant amount charged in the field
D total refrigerant charge

E outdoor unit

F refrigerant cylinder and manifold for charging

Haier Industrial Park, No.1 Haier road, Qingdao,P.R.China

A

B

C

D

kg

kg

kg

R410A

WARNING

If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in

order to avoid a hazard.

This appliance is not intended for use by persons (including children) with reduced physical, sensory or mental capabilities,

or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance
by a person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.
This appliance can be used by children aged from 8 years and above and persons with reduced physical, sensory or

mental capabilities or lack of experience and knowledge if they have been given supervision or instruction concerning use
of the appliance in a safe way and understand the hazards involved. Children shall not play with the appliance. Cleaning
and user maintenance shall not be made by children without supervision.

The appliances are not intended to be operated by means of an external timer or separate remote-control system.
Keep the appliance and its cord out of reach of children less than 8 years.

EUROPEAN REGULATIONS
CONFORMITY FOR THE MODELS

IMPORTANT INFORMATION REGA­RDING THE REFRIGERANT USED

2011/65/EU

directive of the European parliament and of

GWP:2088

3

Cautions

Disposal of the old air conditioner

Before disposing an old air conditioner that goes out of use, please make sure it's inoperative and safe. Unplug the air conditioner
in order to avoid the risk of child entrapment.

It must be noticed that air conditioner system contains refrigerants, which require specialized waste disposal. The valuable
materials contained in a air conditioner can be recycled. Contact your local waste disposal center for proper disposal of an old
air conditioner and contact your local authority or your dealer if you have any question. Please ensure that the pipework of your
air conditioner does not get damaged prior to being picked up by the relevant waste disposal center, and contribute to environmental
awareness by insisting on an appropriate, anti-pollution method of disposal.

Disposal of the packaging of your new air conditioner

All the packaging materials employed in the package of your new air conditioner may be disposed without any danger to the
environment.

The cardboard box may be broken or cut into smaller pieces and given to a waste paper disposal service. The wrapping bag
made of polyethylene and the polyethylene foam pads contain no fluorochloric hydrocarbon.

All these valuable materials may be taken to a waste collecting center and used again after adequate recycling.

Consult your local authorities for the name and address of the waste materials collecting centers and waste paper disposal
services nearest to your house.

Safety Instructions and Warnings

Damaged air conditioners are not to be put into operation. In case of doubt, consult your supplier.

Use of the air conditioner is to be carried out in strict compliance with the relative instructions set forth in the User's Guide.

Installation shall be done by professional people, don't install unit by yourself.

For the purpose of safety, the air conditioner must be properly grounded in accordance with specifications.

Always remember to unplug the air conditioner before opening inlet grill. Never unplug your air conditioner by pulling on the
power cord. Always grip plug firmly and pull straight out from the outlet.

All electrical repairs must be carried out by qualified electricians. Inadequate repairs may result in a major source of danger for
the user of the air conditoiner.

Do not damage any parts of the air conditioner that carry refrigerant by piercing or perforating the air conditioner's tubes with
sharp or pointed items, crushing or twisting any tubes, or scraping the coatings off the surfaces. If the refrigerant spurts out and
gets into eyes, it may result in serious eye injuries.

Do not obstruct or cover the ventilation grille of the air conditioner. Do not put fingers or any other things into the inlet/outlet and
swing louver.

Do not allow children to play with the air conditioner. In no case should children be allowed to sit on the outdoor unit.

This appliance is not intended for use by persons (including children) with reducedphysical, sensory or mental capabilities, or
lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by
a person responsible for their safety.

Children should be supervised to ensure that they do not play with the appliance.

Before starting the air conditioner, read the information given in the User's Guide carefully. The User's Guide contains very
important observations relating to the assembly, operation and maintenance of the air conditioner.

The manufacturer does not accept responsibility for any damages that may arise due to non-observation of the following
instruction.

4

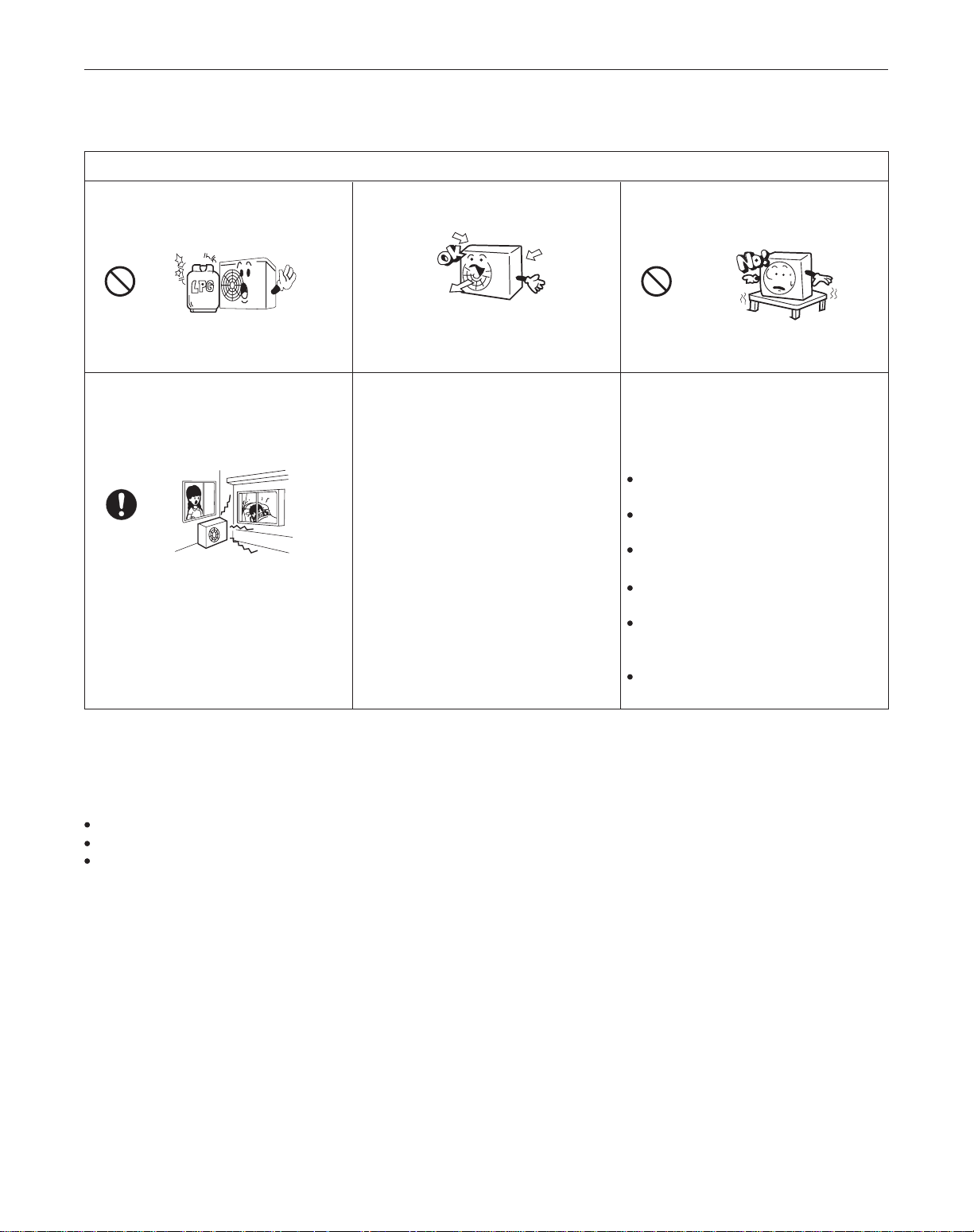

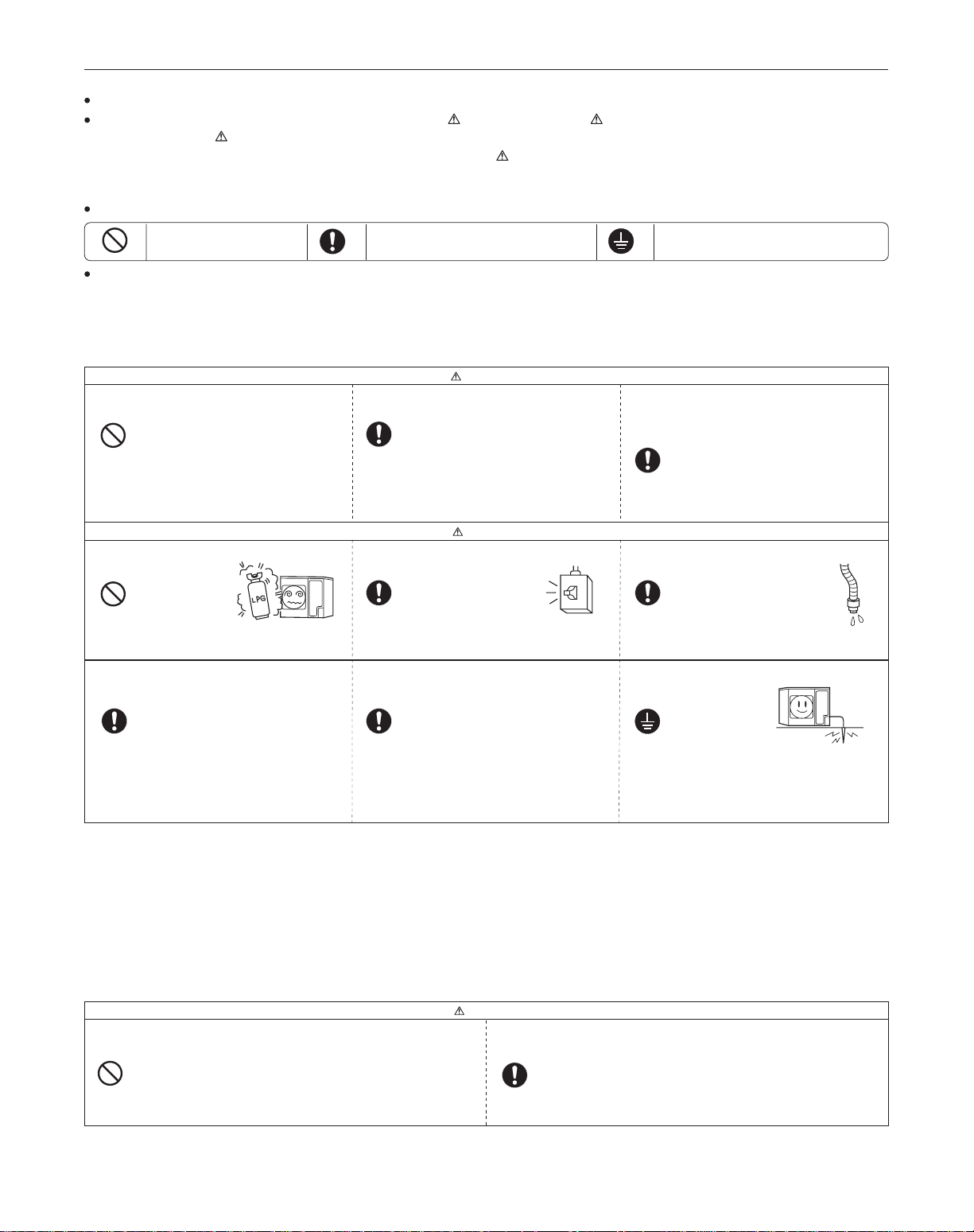

Safety Precautions

Before starting to use the system, read carefully this "SAFETY PRECAUTIONS" to ensure a proper operation of the system.
Safety precautions described here are classified to " WARNING" and " CAUTION". Precautions which are shown
in the column of " WANING" means that an improper handing could lead to a grave result like a death, serious injury,
etc. However, even if precautions are shown in the column of " CAUTION", a very serious problem could occur depending
on situation. Make sure to observe these safety precautions faithfully because they are very important information to ensure
the safety.
Symbols which appear frequently in the text have following meanings.

Strictly prohibited.

Observe instructions faithfully.

Provide a positive grounding.

When you have read through the manual, keep it always at hand for read consultation. If the operator is replaced, make
sure to hand over this manual to the new operator.

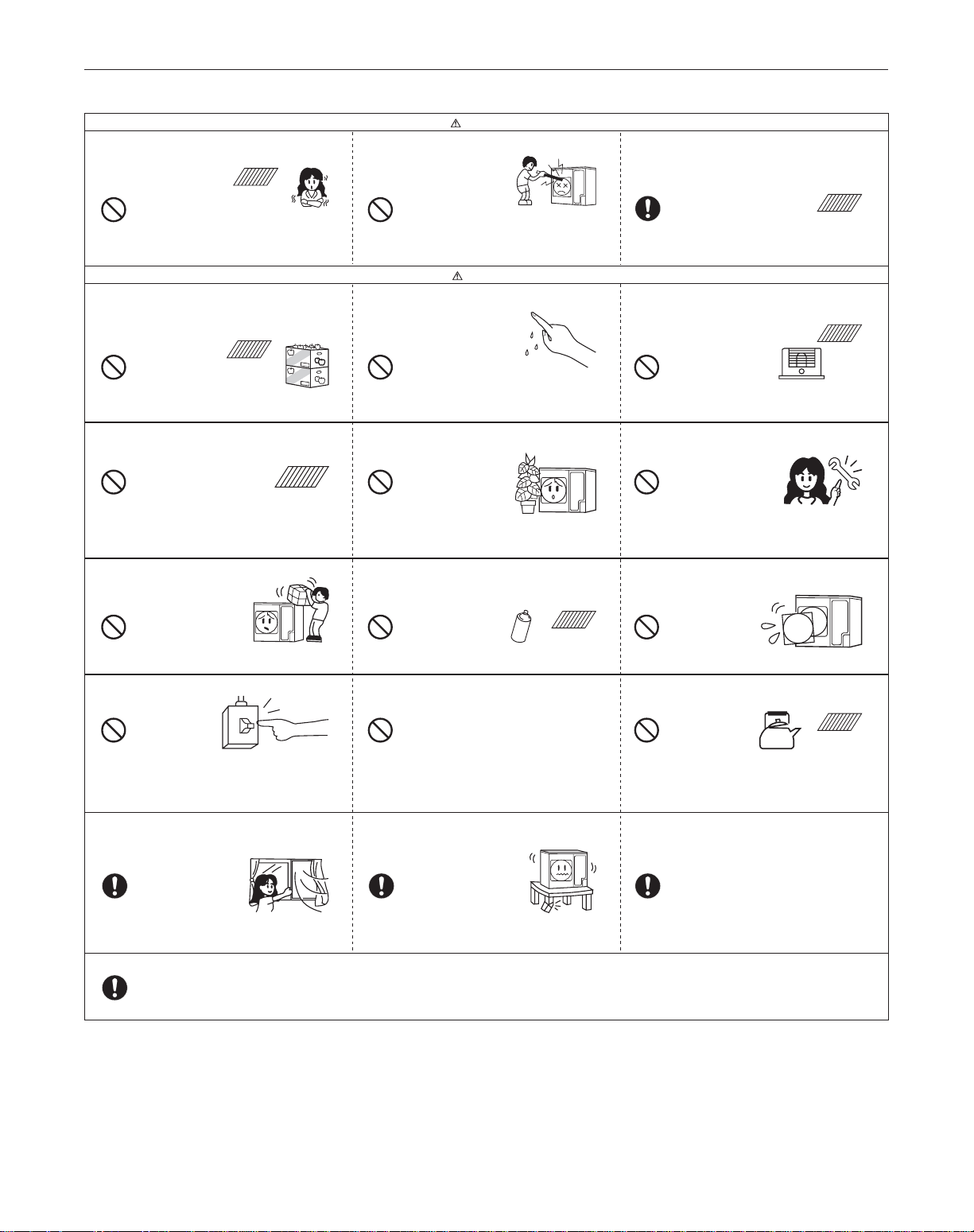

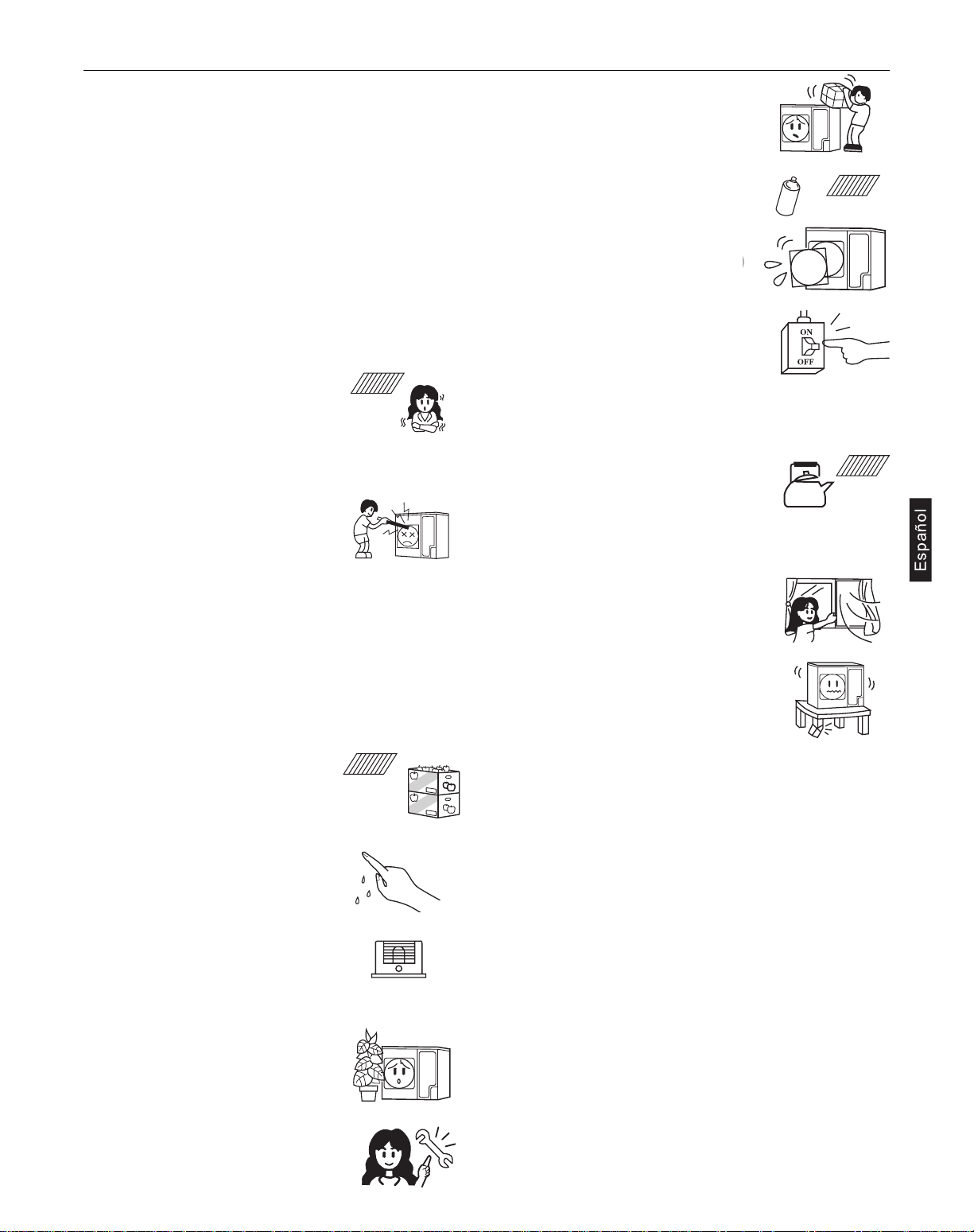

CAUTIONS FOR INSTALLATION

ON

OFF

WARNING

CAUTION

The system should be applied to places as office,
restaurant, residence and the like.

The system should be installed by your dealer or
a professional installer.

When you need some optional devices such as a
humidifier, electric heater, etc., be sure to use the products
which are recommended by us. These devices should
be attached by a professional installer.

Application to inferior environment such as an
engineering shop, could cause equipment
malfunction and serious injury or death.

Installation by yourself is not encouraged because
it could cause such problems as water leakage,
electrical shock or fire accident by some improper
handing.

Installation by yourself is not encouraged because it could
cause such problems as water leakage, electrical shock
or fire accident by some improper handing.

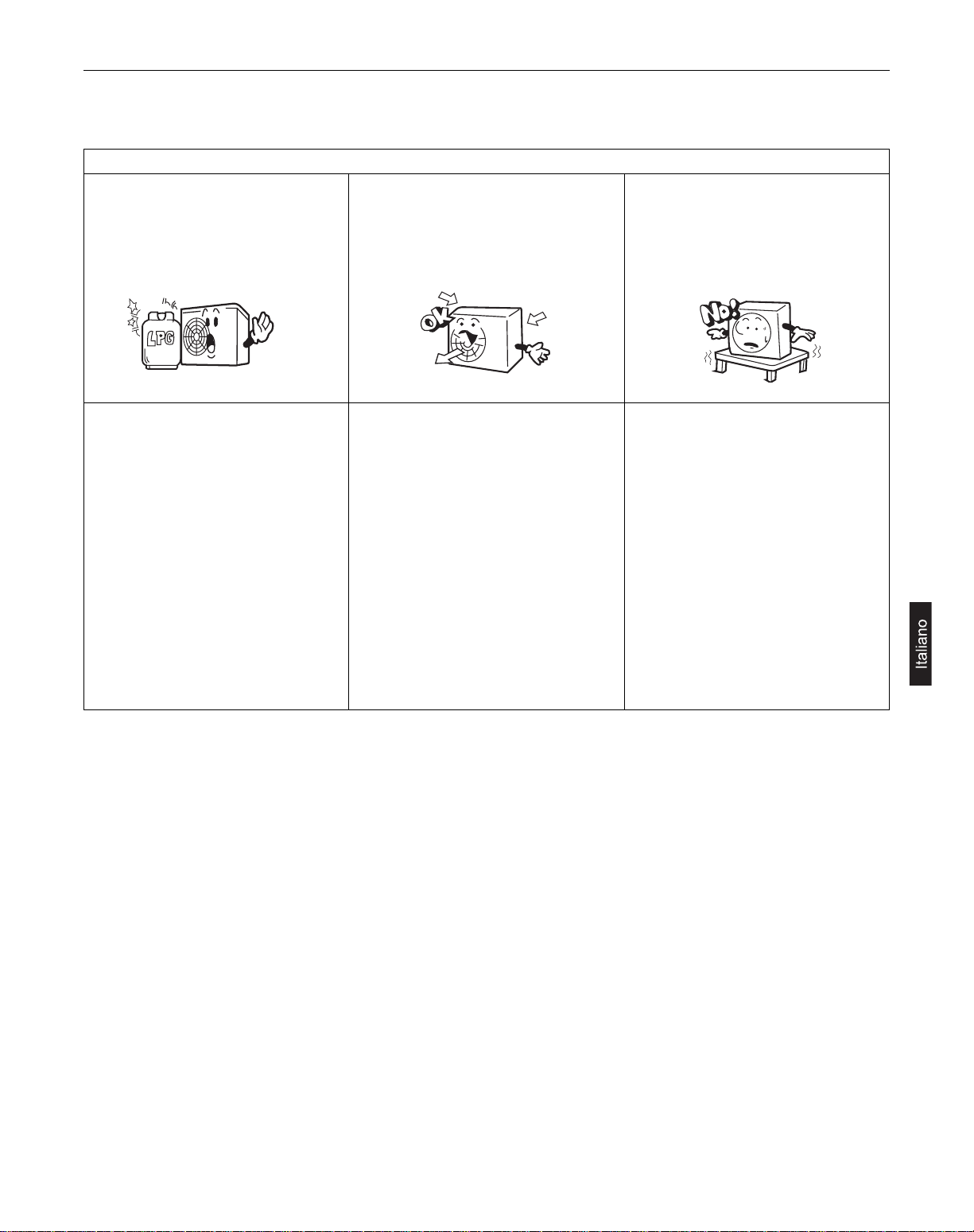

Do not install nearby the place where may have
leakage of flammable gas.

Depending on the place of installation, a circuit
breaker may be necessary.

Drain pipe should be arranged to provide a positive
draining.

If the gas leakes and gathers around, it may cause
the fire.

Unless the circuit breaker is installed, it could cause
elecrical shocks.

Where strong winds may prevail, the system
should be fixed securely to prevent a collapse.

Install on the place where can endure the weight
of air conditioner.

Make sure the system is grounded.

If the pipe is arranged improperly, furniture or the
likes may be damaged by leaked water.

Bodily injury could result by a collapse. Bodily injury could result by a careless installation. Grounding cable should never be connected to

a gas pipe, city water pipe, lightning conductor
rod or grounding cable of telephone. If the
grounding cable is not set properly, it could cause
electric shocks.

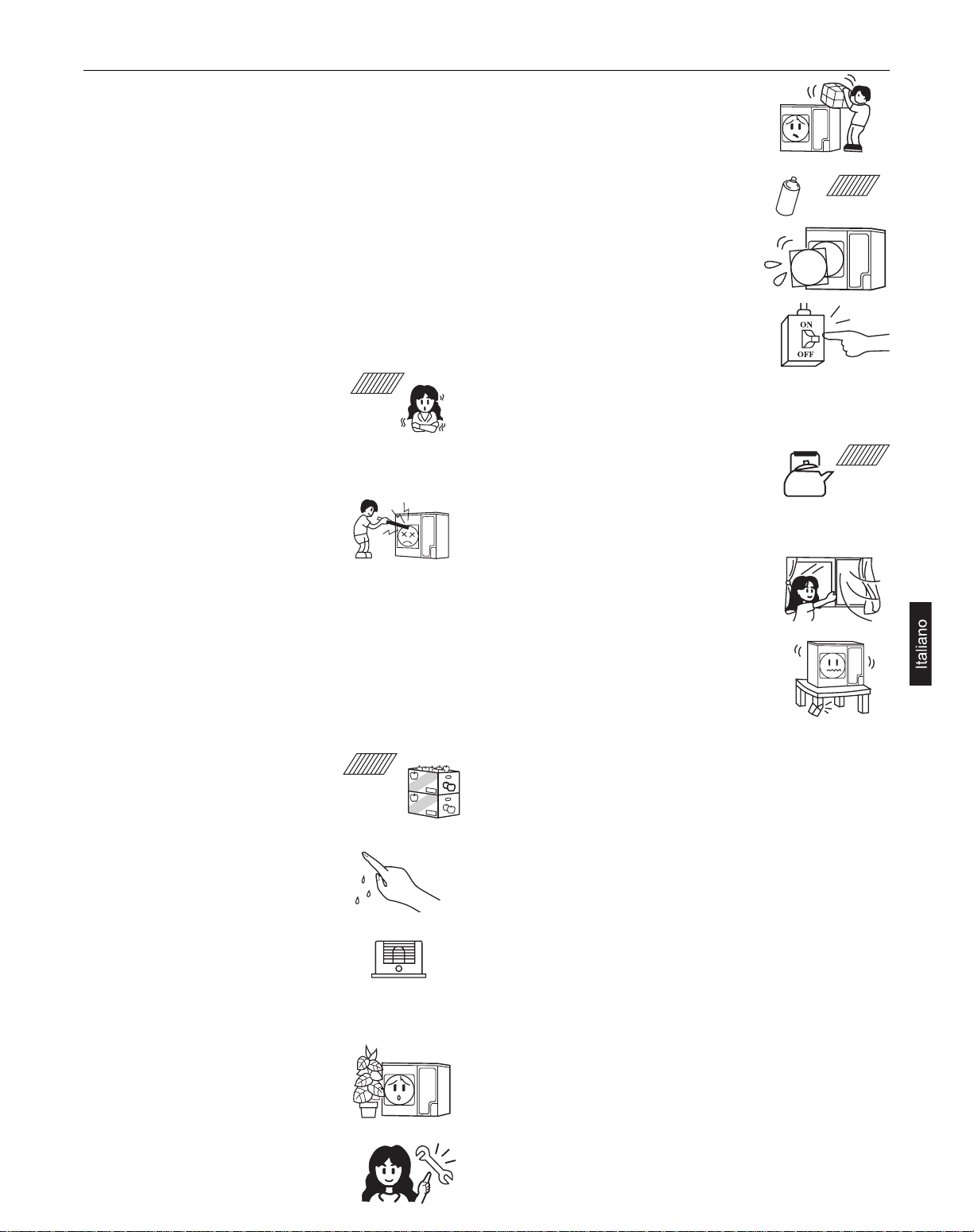

WARNING

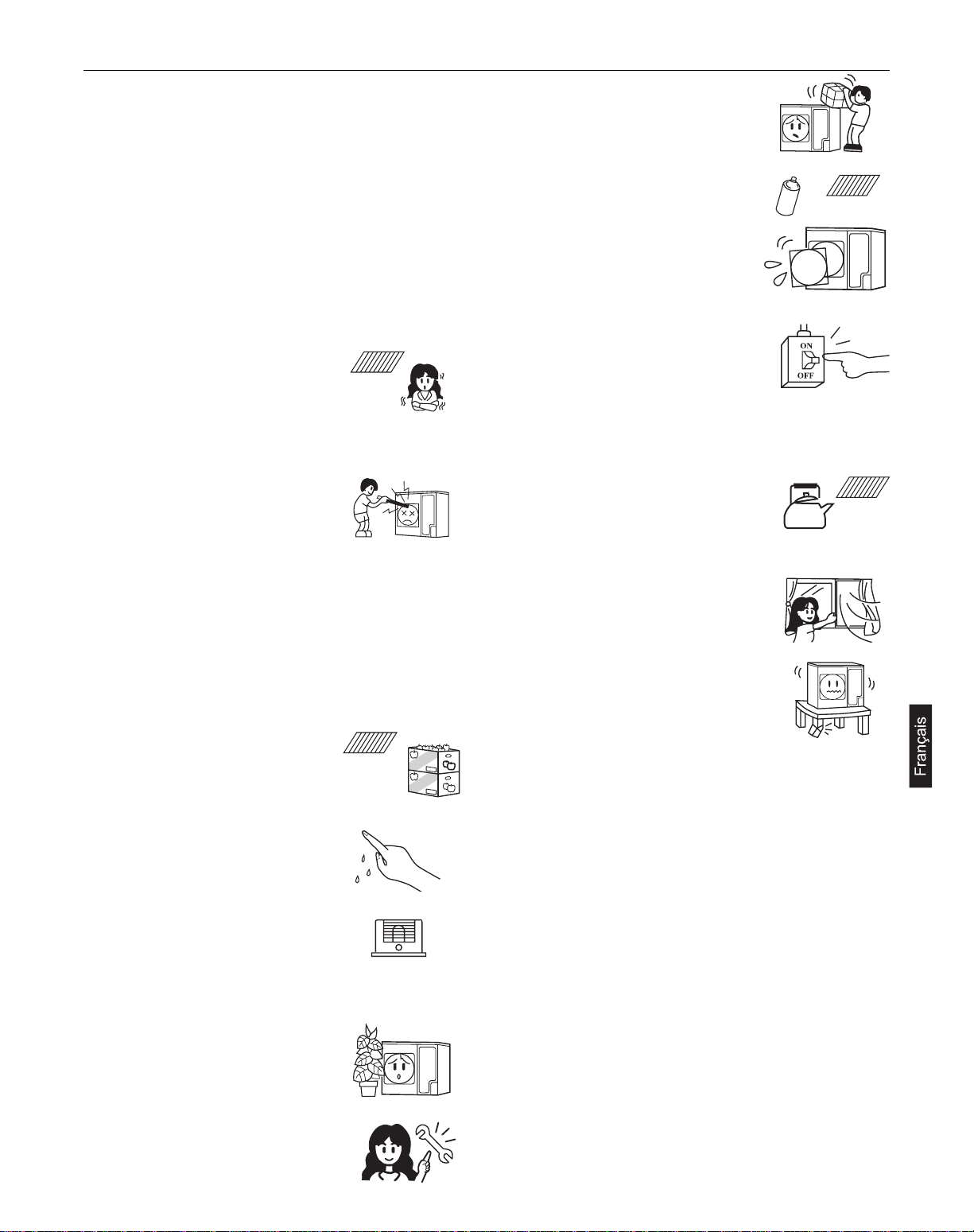

CAUTIONS FOR TRANSFER OR REPAIR

Modification of the system is strictly prohibited. When the system needs a
repair, consult your dealer.

When the air conditioner is relocated, contact your dealer or a professional
installer.

Improper practice of repair could cause water leakage, electric shock or
fire.

Improper practice of installation could cause water leakage, electric shock
or fire.

Do not wash the air conditioner with water.

Do not install the system where the air outlet
reaches directly the flora and fauna.

Make sure to use a fuse of proper electric rating.

Do not operate the system while the air outlet grill
is removed.

It is strictly prohibited to place a container of
combustible gas or liquid near the air conditioner
or to spray it directly with the gas or liquid.

Neither stand on the air conditioner nor
place something on it.

Do not use the power switch to turn on or off the
system.

Do not touch the air outlet section while the swing
louver is operating.

Do not use such equipment as a water heater, etc.
around the indoor unit or the wire controller.

ON

OFF

It could cause electric shocks.

It will not be good for their health. Use of steel or copper wire in place of a fuse is

strictly prohibited because it could result in a trouble
or fire accident.

There is a risk of injury.It could cause a fire accident.There are risks of falling or injury by collapsed

object.

It could cause a fire or water leakage. There is a risk of injury. If the system is operated at the vicinity of such

equipment which generates steam, condensed
water may drip during cooling operation or it could
cause a fault current or short circuit.

When operating the system simultaneously with
a combustion apparatus, indoor air must be
ventilated frequently.

Check occasionally the support structure of the
unit for any damage after a use of long period of
time.

Insufficient ventilation could cause an oxygen
deficiency accident.

If the structure is not repaired immediately, the
unit could topple down to cause a personal injury.

When

cleaning the system, stop the operation and

turn off the power switch.

Do not put water containers on the unit such as a flower vase, etc.

Cleaning should never be done while the internal
fans are running with high speed.

If the water enters into the unit and damages the electric insulation material, it may cause electric shock.

W

ARNING

CAUTION

CAUTIONS FOR OPERA

TION

Y

ou should refrain from exposing your body directly

to cool wind for a long time.

Do not poke the air inlet or outlet with a bar, etc. When any abnormal condition (scorching smell or

others) is found, stop the operation immediately
and turn off the power switch. Then consult your
dealer.

It could affect your physical condition or cause
some health problems.

Since the internal fan is operating with a high
speed, it could cause an injury.

If you continue the operation without removing the
cause, it could result in a trouble, electric shock
or fire.

The system should never be used for any other
purposes than intended such as for preservation
of food, flora and fauna, precision devices or work
of art.

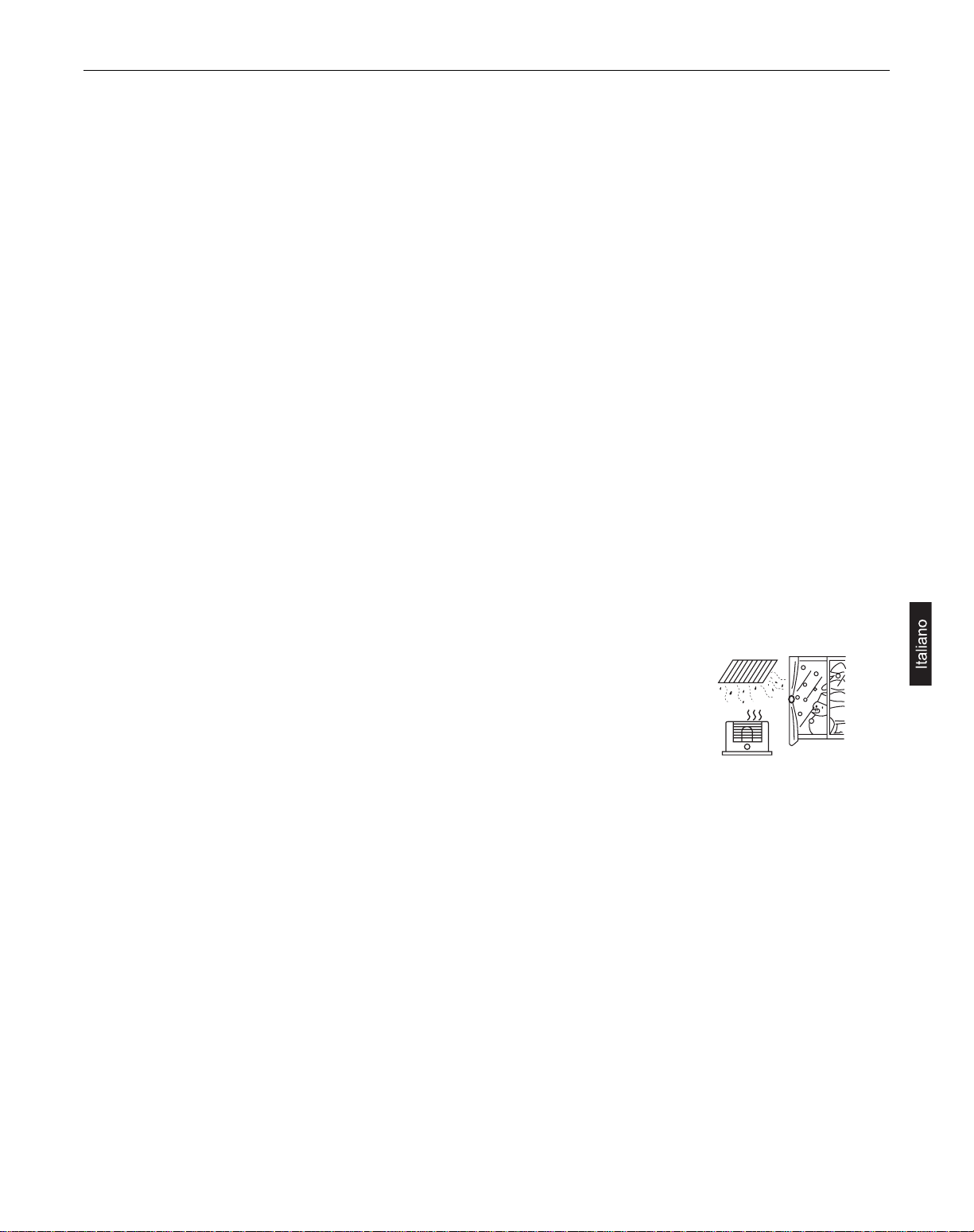

Do not handle switches with a wet hand. Combustion apparatus should not be placed

allowing a direct exposure to wind of air conditioner.

Incomplete combustion could occur on the
apparatus.

It could cause electric shocks.It could cause deterioration of food or other

problems.

5

Safety Precautions

6

Safety Precautions

1. Applicable ambient temperature range:

The machine is adaptive in following situation

Cooling

Heating

Indoor temperature

Outdoor temperature

Indoor temperature

Outdoor temperature

max. DB/WB
min. DB/WB

max. DB/WB
min. DB/WB

max. DB/WB
min. DB/WB

max. DB/WB
min. DB/WB

32/23 C
18/14 C

46/26 C
10/6 C

27 C
15 C

24/18 C

-15 C

2. If the supply cord is damaged, it must be replaced by the manufacturer or its service agent or a similar qualified person.

3. If the fuse on the indoor PC board is broken please change it with the type of T 6.3A /250VAC(For series 24,28,36,48).

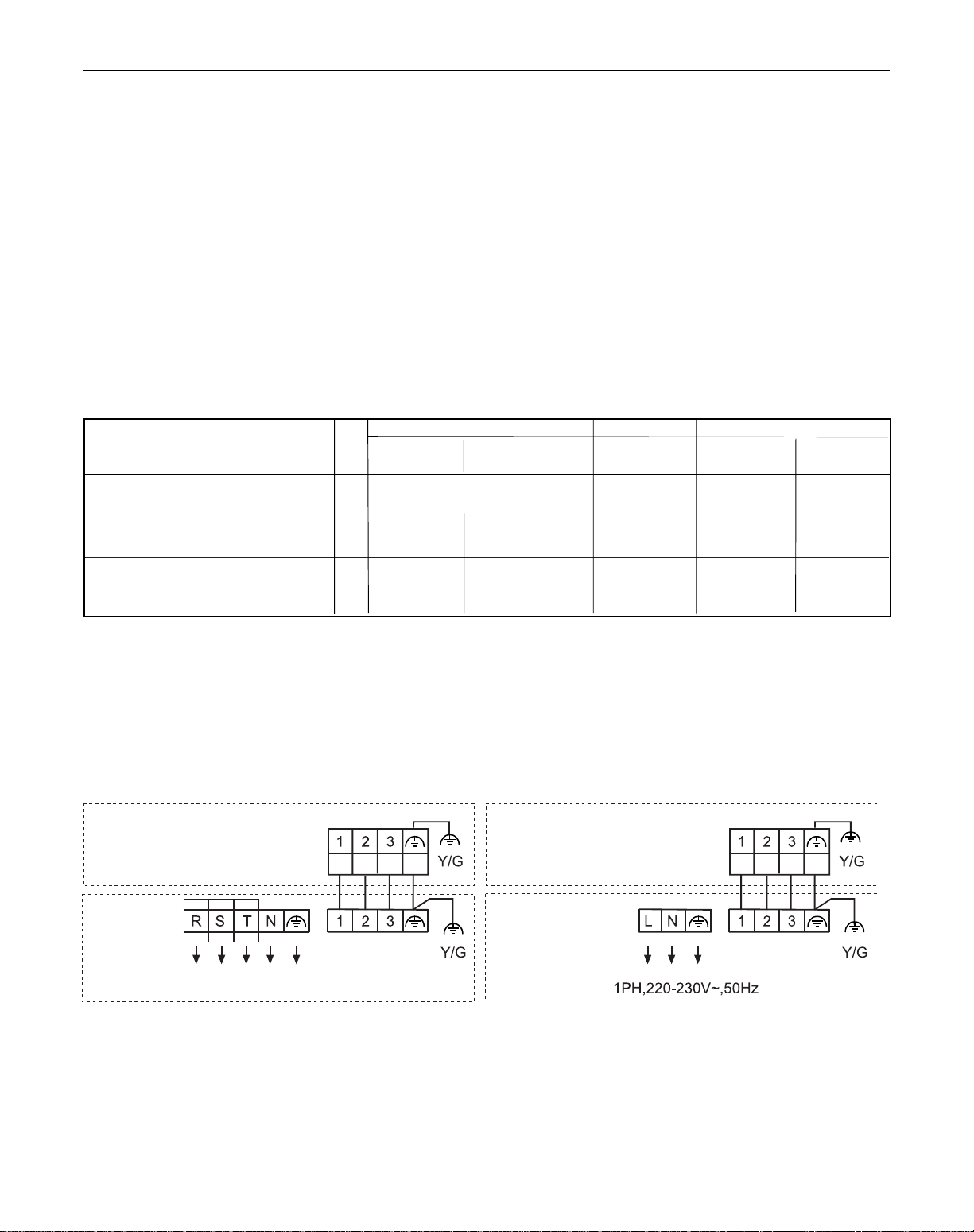

4. The wiring method should be in line with the local wiring standard.

5. The power cable should be:
H05RN-F 3G 4.0mm2(For series 12,18,24);
The connecting cable should be:
H05RN-F 4G 1.3mm2 (For series 12,18,24,28,36,48)
All the cables shall have got the European authentication certificate. During installation, when the connecting cables
break off, it must be assured that the grouding wire is the last one to be broken off.

6. The power cable and connect cable should be self-provided.

7. The breaker of the air conditioner should be all-pole switch, and the distance between its two contacts should be no
less than 3mm.

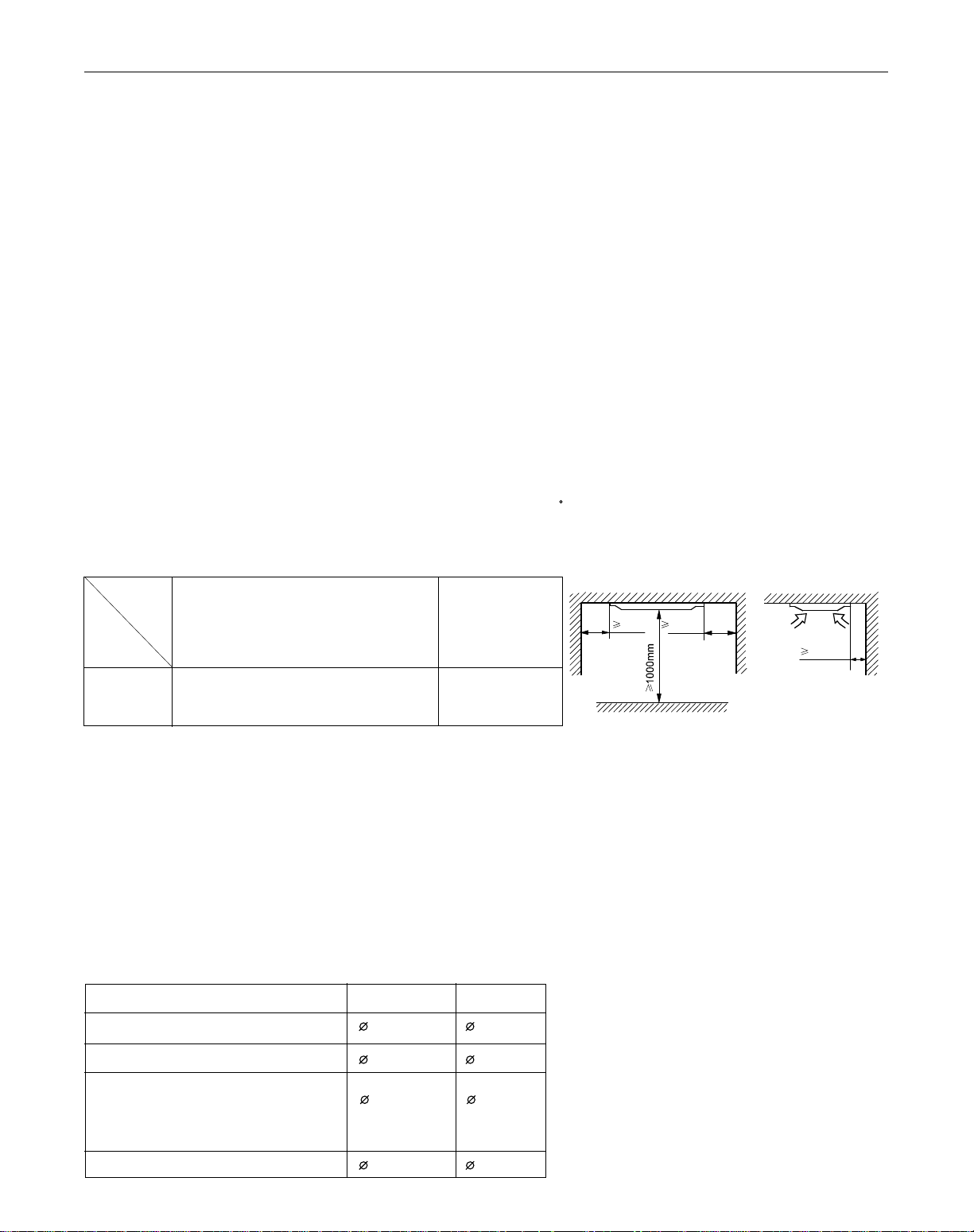

8. The indoor unit installation height is at least 2.5m.

9. A leakage breaker must be installed.

10.For AD12MS1ERA and AD12MS1ERA(D),AD18MS1ERA,AD18MS1ERA(D), AD24MS2ERA,AD24MS2ERA(D),
AD28MS2ERA(S),AD28MS2ERA(S)(D),we can get the 4 different ESP through adjust the indoor unit PCB SW1-4 and
SW1-5, please refer below:

Attention: cut off the power supply to adjust the SW1-4, and SW1-5, or else the operation is invalid.

SW1

(1) (2) (3) (4) (5) (6) (7) (8)

Static pressure

10 Pa
30 Pa

50 Pa
70 Pa

OFFOFF
OFFON
ON OFF
ON ON

- - - - - -

- - - - - -

- - - - - -

- - - - - -

Attention:

Unit model with the letter D is the mechine without water pump.
Unit model without the letter D is the mechine with water pump.

AD12MS1ERA AD12MS1ERA(D)

AD24MS1ERA

AD28NS1ERA(S) AD36NS1ERA(S) AD48NS1ERA(S)

AD24MS1ERA(D)

7

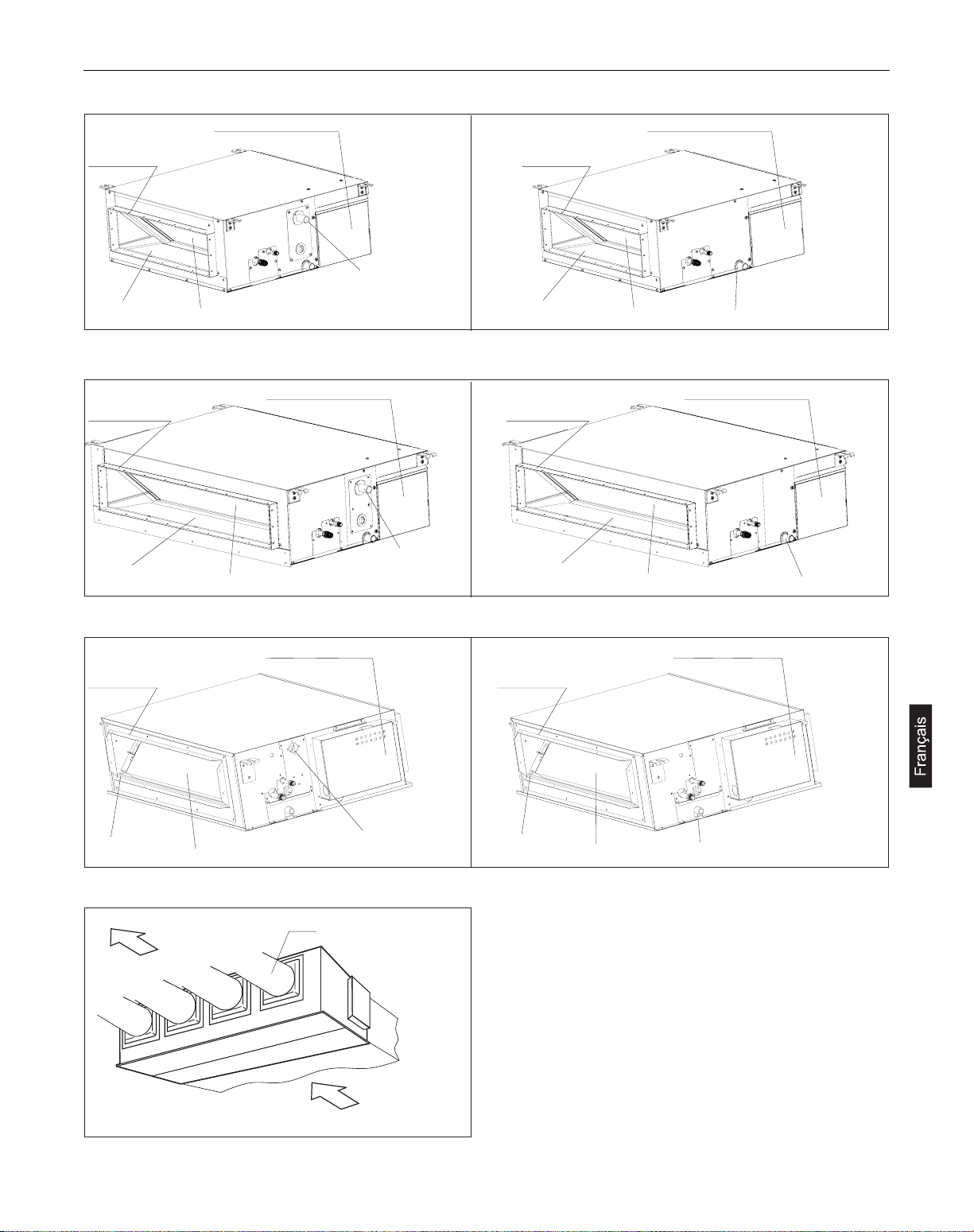

Parts and Functions

Electrical components Case

Drain pan Evaporator

Air outlet frame

The pump
drain opening

Electrical components Case

Air outlet frame

Drain pan Evaporator

The pump
drain opening

Air outlet

Air inlet

Duct

The pump
drain opening

Electrical components Case

Drain pan

Evaporator

Air outlet frame

Electrical components Case

Drain pan Evaporator

Air outlet frame

Drain opening

Electrical components Case

Air outlet frame

Drain pan Evaporator

Drain opening

Drain opening

Electrical components Case

Drain pan Evaporator

Air outlet frame

AD18MS1ERA AD24MS2ERA AD28MS2ERA(S) AD18MS1ERA(D) AD24MS2ERA(D) AD28MS2ERA(S)(D)

8

Parts and Functions

Buttons of the wire controller

Reset key

When in abnormal state, push the
reset key with a spike, which may
return the unit to normal

Health switch

Used to control oxygen
function and negative ion

Filter reset

After cleaning air inlet
and filter, press
this switch. The unit
begins to run

ON/OFF switch

Do on and off function. The unit is
on when pressing it; and is off
when pressing it again.

Fan speed switch

Change wind speed

Time switch

It is used to regulate setting time.

Self-inspection
switch

It is used for inspection
service

Air change switch

It is used to open and close air
change function. The mode is as
follows:
No display-air change (automatic)­air change (RECOVERY)-air
change (NORMAL)

Clock, timing and address setting

Timing switch

It is used for choosing
timing running

Mode switch

Choose running mode

Swing switch

Open and close air flap

TEMP switch

Used for changing set temperature

AUTO

FAN ONLY

COOL

DRY

HEAT

TES

FAN

AUTO
HIGH

LOW

FIX

CENTRAL

OPERATION

STANDBY
PRE-HEAT

DEFROST

FILTER

MODE

HEALTH

SWING

CHECK

UNIT NO.

C
F

DEMAND

CEN. ADD.

SYS. ADD.

MANUAL

ROOM TEMP.

SET TEMP.

TIMER

VENTILATION

CLOCK UP DOWN

ON

OFF

DAILY

AUTO

RECOVERY

NORMAL

MODE FAN SWING

HEALTH

CLOCK

TIMER

CHECK FILTER

RESET

ON/OFF

SET RECOVERY

TEMP

TIME

MED

9

Parts and Functions

Standby display

When the unit is on power and in
"abnormity mode", or outdoor unit
malfunction show alarm , "standby" is
shown to reflect no need to unit.

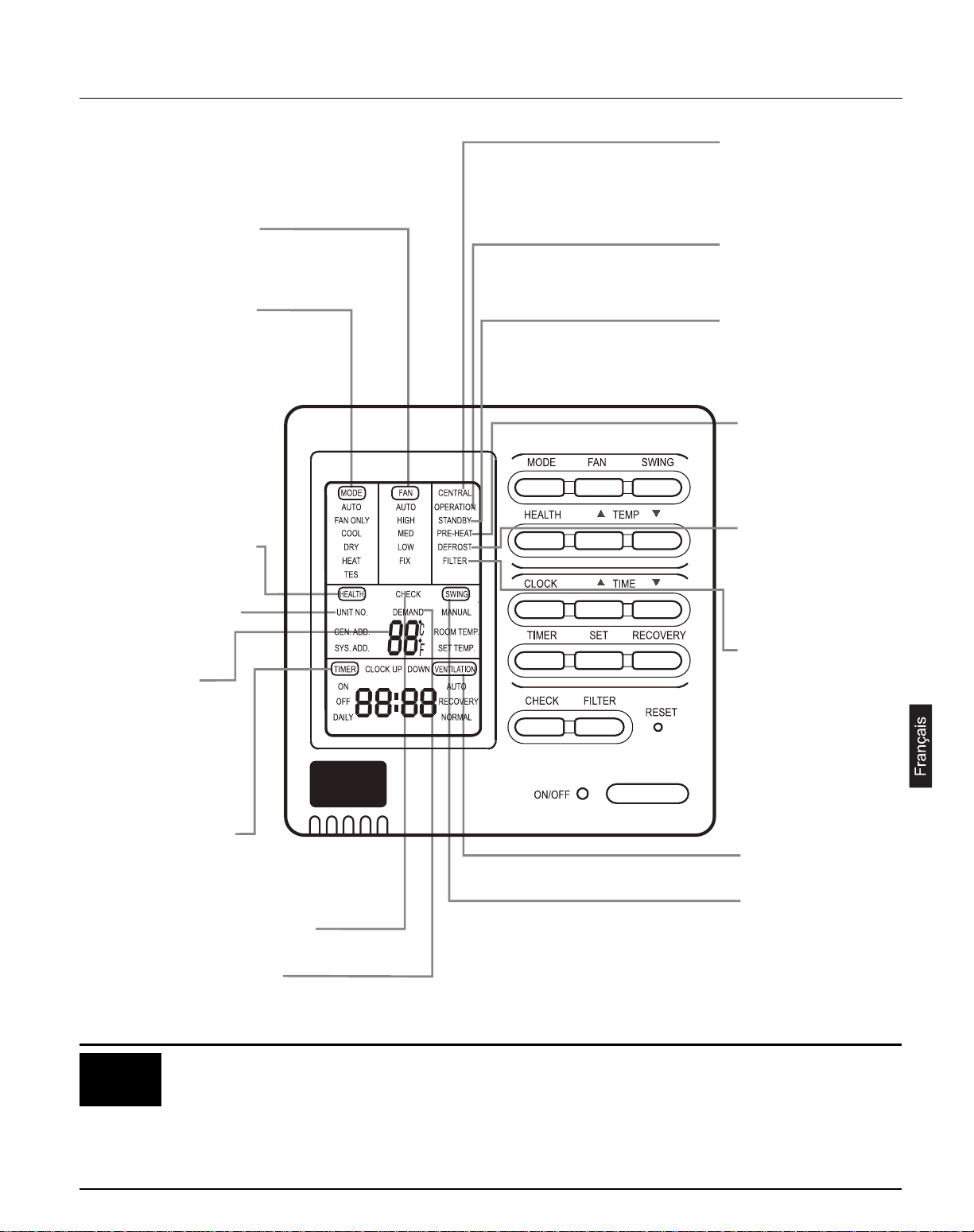

Display of the wire controller

Remarks

The models in the manual don't have health, filter reset and Air change function.

Running mode display

Show the selected mode

Wind swing display

Filter screen warning
sign

When the sign is
shown, please clean
the filter screen

Centralized display

When controlled by centralized
controller, and chosen by "centralize or
lock" mode, this information is shown.

Timing operation
display

Show timing operation
content

Temperature
display

Display the room
temperature, setting
temperature, and
unit number

Air volume display

Display the setting speed

Inspection status display

Air change display

Health function display

Unit number display
Centralized adress
display
System adress display

Running display

When the compressor runs, it displays.

Demand display

When forced to run,"DEMAND"
will be displayed , or show HH/LL
in the temperature zone.

"Defrost" is shown
when defrosting.

When in preheating
status, "preheating" is
shown.

AUTO

FAN ONLY

COOL

DRY

HEAT

TES

FAN

AUTO

HIGH

LOW

FIX

CENTRAL

OPERATION

STANDBY
PRE-HEAT

DEFROST

FILTER

MODE

HEALTH

SWING

CHECK

UNIT NO.

C
F

DEMAND

CEN. ADD.

SYS. ADD.

MANUAL

ROOM TEMP.

SET TEMP.

TIMER

VENTILATION

CLOCK UP DOWN

ON

OFF

DAILY

AUTO

RECOVERY

NORMAL

MODE FAN SWING

HEALTH

CLOCK

TIMER

CHECK FILTER

RESET

ON/OFF

SET RECOVERY

TEMP

TIME

MED

10

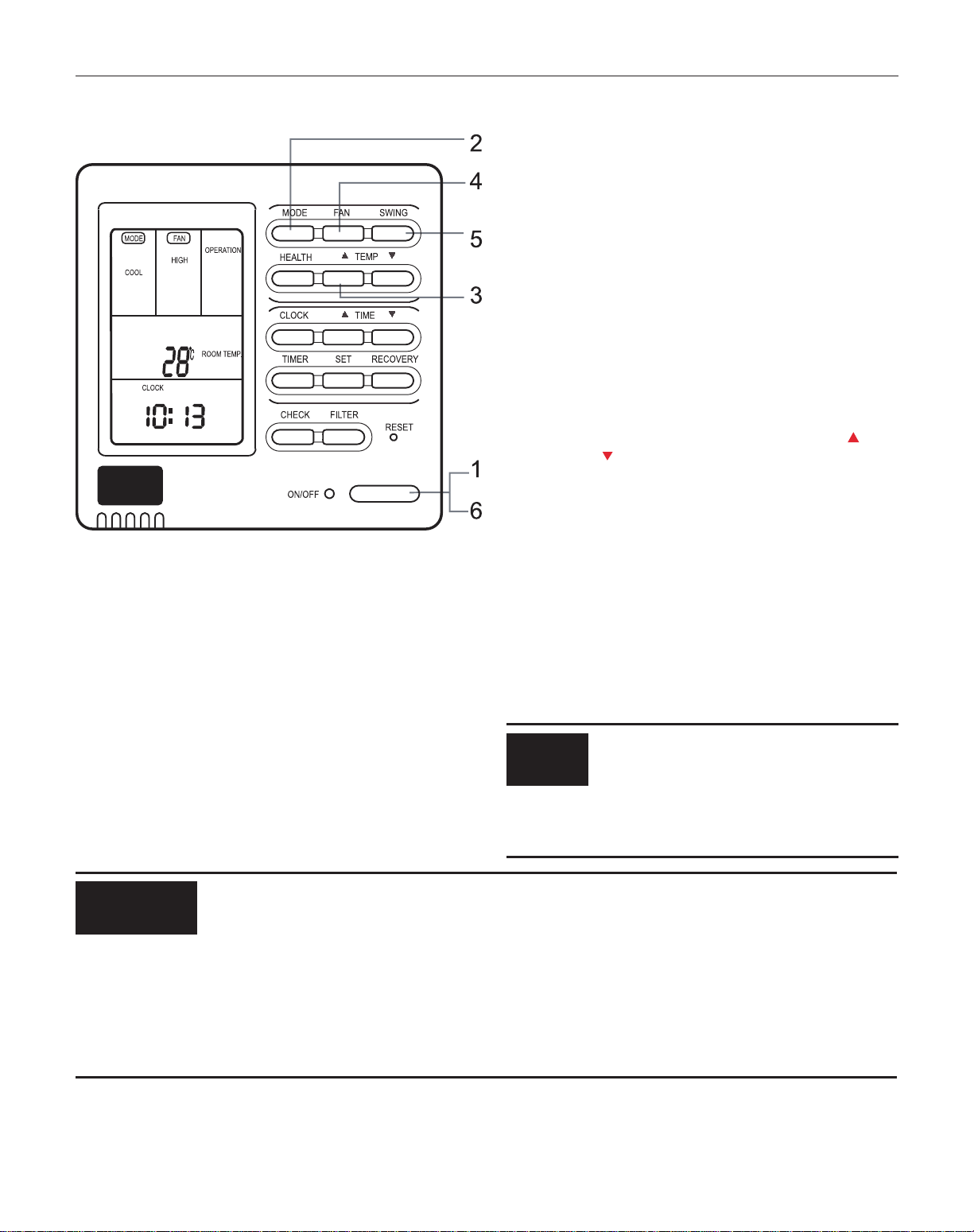

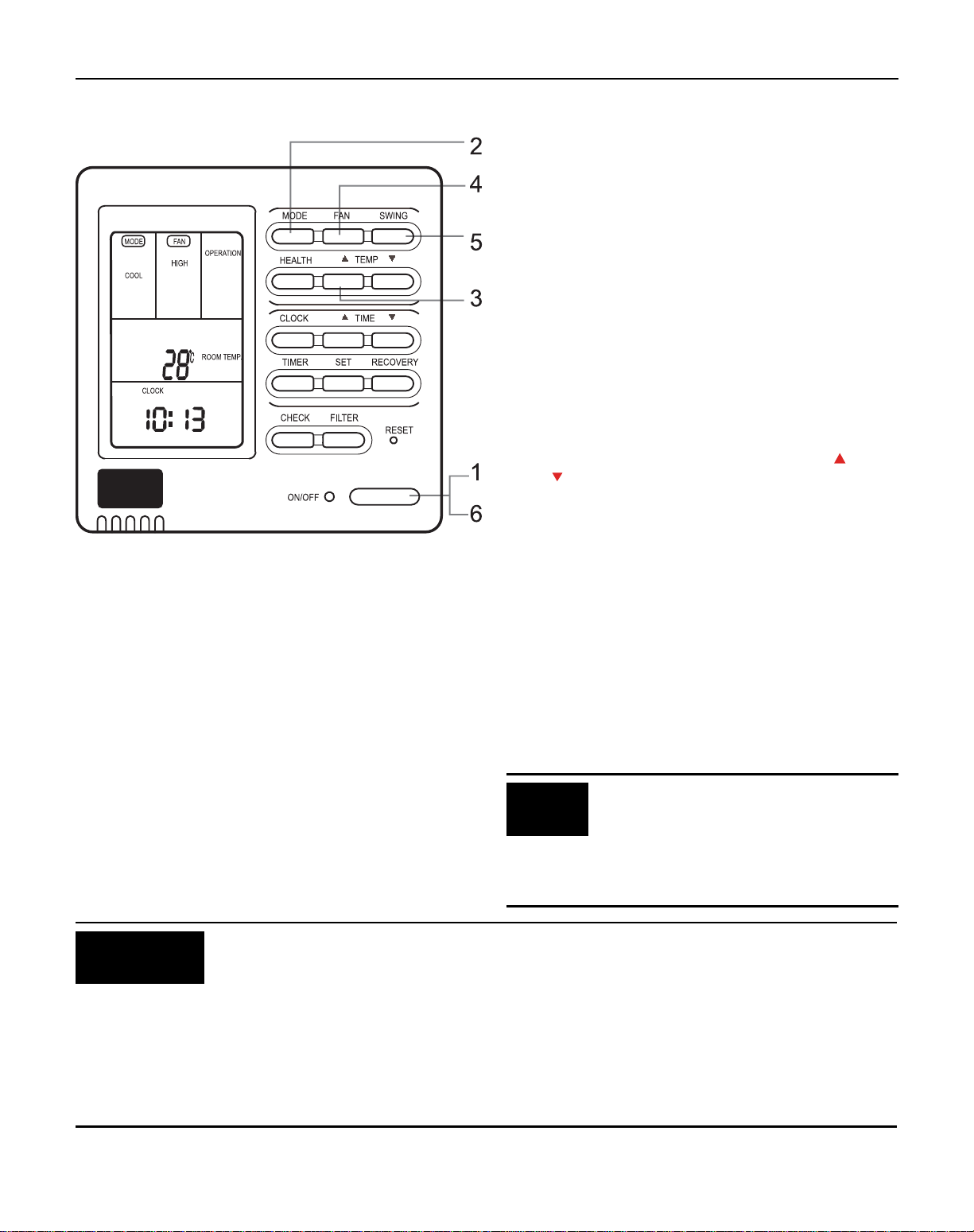

Operation

ON/OFF operation

Press ON/OFF switch on line controller directly

The line controller displays the running state in the latest
time (timing and swing state may not be displayed).

1. Press "ON/OFF" switch.

The air conditioner starts operating, and the light on the
wired controller is on.

3.Press "TEMP" switch

Change set temperature:press

TEMP or TEMP every
time, [SET] will display,and set temperature will
increase/reduce

4.Press "FAN SPEED" switch

FAN ONLY Operation:
Press "FAN SPEED" switch to change to
"HIGH"--"MED"--"LOW"--"HIGH"

In AUTO,COOL,DRY,HEAT Operation:
Press "FAN SPEED" switch to change to
"AUTO"--"HIGH"--"MED"--"LOW"--"AUTO"

A

void pressing "ON/OFF" switch frequently.
Do not press line controller or switches by sharp objects.
The temperature is on the basis of the setting value. The wind temperature may not reach the setting value because of
the outer air conditioner and system protection.
When the wired controller is power on, the screen fully displays it for two seconds. and clock zone "8888"-"888"-"88"-"8"
flicker for 30 seconds. All the switches are invalid at the time.

Remarks

Note

5.Press "swing" switch on the line controller to
swing the wind screen.

6.Press "ON/OFF"switch, off.

The light on the line controller is off

.

2.Choose operation mode.

Press "mode"switch to change to
"AUTO"---"FAN ONLY"---"COOL"---"DRY"---"HEAT".

HIGH

C

ROOM

TEMP

COOL

FA

N

OPERATION

MODE

CLOCK

MODE

FAN SWING

HEALTH

CLOCK

TIMER

CHECK FILTER

RESET

ON/OFF

SET

RECOVERY

TEMP

TIME

2

4

5

3

1

6

Several seconds after the operation of the line controller

,

the setting of the unit will change.

11

Operation

1.Press "CLOCK" switch

2.Press " " and " " to regulate the time.

Setting of power failure compensation function

When SW1-6 on PCB of wire controller is OFF, it will be in power failure compensation. If the SW1-6 is ON, it has no
compensation function.
When the power is on after blackout, the unit will return to the former state if compensation function is set. Otherwise, it
will stop. When restarting the unit, press "ON/OFF" switch on wired controller.

3.Press "setting" switch. The setting is achieved.

"CLOCK" flickers, and the time displayed is the real time.

The time increases a minute each time you press " " switch.
The time decreases a minute each time you press " " switch.

If not in timing, the screen displays the real time.
If in timing, the screen displays the timing time.
If you want to know the real time, go to the first step.

Notes

The timing is based on the real time. Thus, the real time should be regulated in advance.

The clock regulation steps are as follows:

123

HIGH

C

ROOM TEMP.

HEAT

FAN

OPERATION

MODE

CLOCK UP

MODE FAN SWING

HEALTH

CLOCK

TIMER

CHECK FILTER

RESET

ON/OFF

SET RECOVERY

TEMP

TIME

Present time setting

12

Operation

2.Set up "TIMER"

The display changes with the following sequence:

on
OFF

OFF

CYCLE

ON

no display

1.Press "TIME" switch.

The shorter setting time will be carried out firstly.
If the ON timing and OFF timing are the same, the setting is invalid.
Even in timing condition, you may start or close the unit through pressing "ON/OFF" switch.

Notes

Timing setting

Press "ON/OFF" switch
firstly, and set up operation
mode.
Please regulate the clock in
advance before using the
timing function.

3.Time setting is achieved. Press"setting"switch.

If you want to change the timing mode to normal operation,
press "timing" until there is no timing display. When the
timing is invalid, the mode is in normal operation.

Cancel timing

1.The unit starts or stops at the setting time. Meanwhile, it displays the timing time.

2."ON Timing, OFF timing and circulation"means that the unit is on and off at the setting time everyday.

When timing ON or timing OFF flickers, press " " or " " to
regulate the time
Press" "or " "set up ON/OFF time.
The setting time increases ten minutes each time you press " "
switch.
The setting time decreases ten minutes each time you press " "
switch.
When setting timing ON and timing OFF at the same time,
press "timing" switch to change the setting item.

on
OFF

HIGH

C

ROOM TEMP.

123

COOL

FAN

OPERATION

MODE

TIMER

ON

MODE FAN SWING

HEALTH

CLOCK

TIMER

CHECK FILTER

RESET

ON/OFF

SET RECOVERY

TEMP

TIME

OFF timing: when a set time has elapsed, the unit stops running.
ON timing: when a set time has elapsed, the unit starts.

parts of wired controller explanation :

1. Switches or jumper wire must be adjusted when the wire controller is powered of

f. If the wire controller is

powered on, the above operations will be invalid.

2. Function difference between master wire controller and slave one:

Notes

Factory Setting

OFF default settingSW1-8

Installation Manual For W

ire Controller

Factory Seting

ON default settingSW1-7

13

Operation

Query indoor malfunction history:

In the state of power on or power of

f, press [CHECK] button, enter the malfunction-querying mode of all indoor units in
the group. Then [CHECK] and [UNIT NO.] will display, and the actual indoor numbers will be displayed in some sequence
(unit number is in decimals). At the same time, in the time region, there will be the current malfunction and the latest time
malfunction, the displaying format is [XX:YY], in which XX stands for the current malfunction, if normal, it will display "--";
YY stands for the latest time malfunction. The failure code of every unit will display for 3 seconds. After the failure codes
of all indoor units in the whole group are displayed, the mode will quit automatically.

How to change the function switches?

Master wire
controller

Slave wire controller

Function

All of functions

Only with below functions: ON/OFF, MODE, FAN
SPEED, SET TEMP., SWING

Contrastive
items

No.

Type State of switch Function description
Select the master or
the slave controller

ON set as the slave controller

OFF

SW1-1

OFF set as the master controller

Select the controller
mode

ON

standard controller

SW1-2

air handler controller

Room temperature
display option

ON

visible room temperature

SW1-3

invisible room temperature

26

o

lock

ON

Unavailable 26

o

lock

SW1-4

available 26

o

lock

T

emperature sensor

position option

ON

Sensor of the controller

SW1-5

Sensor in the unit

OFF

Auto restart

ON unavailable

SW1-6

available

OFF

OFF

OFF

3.W

iring instruction

Use shielded wire between indoor and wire controller.And be earthed on one side, or the unit will not work normally
because of interference.

Note:Confirm the terminal connection firmly, and do not get in tough with shielded wire.

4.Place wire controller on the holder, and pay attention not to pressing any wires.

10 45

Screw holes

5 3

Bracket

Wire controller

1.

Take down wire controller from the holder

2. Install the controller holder

According to the position of 2 screw holes on the
holder, drill 2 holes on the wall, and strike the wood
stopper to the holes respectively.
Then align the 2 screw holes of wired controller
holder to the wood stopper, fix the holder on the wall
with wood screw.
Note:Try a wall as flat as possible for installation.
Don't use excessive force to tighten screws,
otherwise, the holder will be damaged.

AUT

O

AN ONLY

COOL

DRY

HEAT

TES

FA

N

AUTO
HGH

LOW

FIX

CENTRAL

OPERA ION

STANDBY

PRE-HEAT

DEFROST

FLTER

MODE

HEALTSWIN

CHECK

UNIT

NO

C
F

DEMAND

CEN

ADD

SYS ADD

MANUAL

ROOM TEMP

SET TEMP

MER

VEN ILA

TON

C OCK

UP DOWN

ON

OFF

DALY

AUTO

RECOVERY

NORMAL

MODE

FAN SWING

HEALTH

CLOCK

T MER

CHECK F LTER

RESET

ON/OFF

SET

RECOVERY

TEMP

TIME

MED

Installation Manual For Wire Controller

14

5. Wiring connections of wire controller:

Indoor 1

Wire controller

A B C

Wire controller

Polar wire

Indoor 1

Wire controller

A B C

Wire controller

Polar wire

A B C

Wire controller

Polar wire

BC

A B C A B C

ABCABCAB

ABC

CABCABC

Indoor 1 Indoor 2 Indoor N Indoor 15 Indoor 16

Wire controller

Control wiring
of wire
controller

TYPE 2, FOR AD24MS1ERA, AD24MS1ERA(D),AD28/36/48NS1ERA(S)

ABCABC

AB

ABC

C

ABC

ABC

A

Indoor 1

Wire controller
port

Indoor 2 Indoor N Indoor 15 Indoor 16

Wire controller

Control wiring
of wire
controller

Wire controller
port

Wire controller
port

Wire controller
port

Wire controller
port

(master unit)

Wire controller
port

Wire controller
port

Wire controller
port

Wire controller
port

Wire controller
port

(master unit)

TYPE 1, FOR AD12/18MS1ERA,AD12/18MS1ERA(D),AD24MS2ERA,AD24MS2ERA(D),AD28MS2ERA(S),AD28MS2ERA(S)(D)

There are three methods to connection wire controller and the indoor units:
A.One wired controller can control max. up to 16 sets of indoor units, and 3 pieces of polar wire must connect the wire
controller and the master unit (the indoor unit connected with wire controller directly), the others connect with the master
unit through 2 pieces of polar wire( 3 pieces for model AD12/18MS1ERA, AD12/18MS1ERA(D), AD24MS2ERA,
AD24MS2ERA(D) and the bridge CN22 CN23 on slave units PCB should be cut
off ).
B. One wire controller controls one indoor unit, and the indoor unit connects with the wire controller through 3 pieces of
polar wire.
C. Two wired controllers control one indoor unit. The wire controller connected with indoor unit is called master one, the
other is called slave one. Master wire controller and indoor unit; master and slave wire controllers are all connected
through 3 pieces of polar wire.

6. Communication wiring:

The wire controller is equipped with special communication wiring in the accessories. 3-core terminal (1-white 2-yellow 3­red) is connected with the terminal A, B, C of wire controller respectively.
The communication wiring is 5 meter long; if the actual length is more than it, please distribute wiring according to below
table:

Communication wiring length(m) Dimensions of wiring
< 100 0.3mm2x3-core shielded wire
100 and <200 0.5mm2x3-core shielded wire
200 and <300 0.75mm2x3-core shielded wire
300 and <400 1.25mm2x3-core shielded wire
400 and <600 2mm2x3-core shielded wire

*One side of the shielded sheet of communication wire must be earthed.

, AD28MS2ERA(S), AD28MS2ERA(S)(D)

"HOT KEEP" function

Heating Mode

15

"HOT KEEP" is operated in the following cases.

When heating is started:
In order to prevent blowing out of cool wind, the indoor unit fan stopped according to the room temperature which heating
operation is started. Wait for approx. 2 to 3 minute, and the operation will be automatically changed to the ordinary heating
mode.
Defrosting operation (in the heating mode):
When it is liable to frost, the heating operation is stopped automatically for 5 to 12 minutes once per approx. one hour,
and defrosting is operated. After defrosting is completed, operation mode is automatically changed to ordinary heating
operation.
When the room thermostat is actuated:
When room temperature increases and room temperature controller actuates, the fan speed is automatically changed to
stop under low temperature condition of indoor heat exchanger. When room temperature decreases, air conditioner
automatically changes over to ordinary heating operation.

Heat pump type warming
With the heat pump type warming, the mechanism of heat pump that concentrate heat of outdoor air with the help of
refrigerant to warm the indoor space, is utilized.
Defrosting operation
When a room is warmed with a heat pump type air conditioner, frost accumulates on the heat exchanger of outdoor unit
along with the drop of indoor temperature. Since the accumulated frost reduces the effect of warming, it is necessery to
automatically switch the operation to the defrosting mode. During the defrosting operation, heating operation is interrupted.
Atmospheric temperature and warming capacity
Warming capacity of heat pump type air conditioner decreases along with the drop of outdoor temperature.
When the warming capacity is not sufficient, it is recommended to use another heating implement.
Period of warm-up
Since the heat pump type air conditioner employs a method to circulate warm winds to warm
the entire space of a room, it takes time before the room temperature rises.
It is recommendable to start the operation a little earlier in a very cold morning.

Warming operation

Points to observe

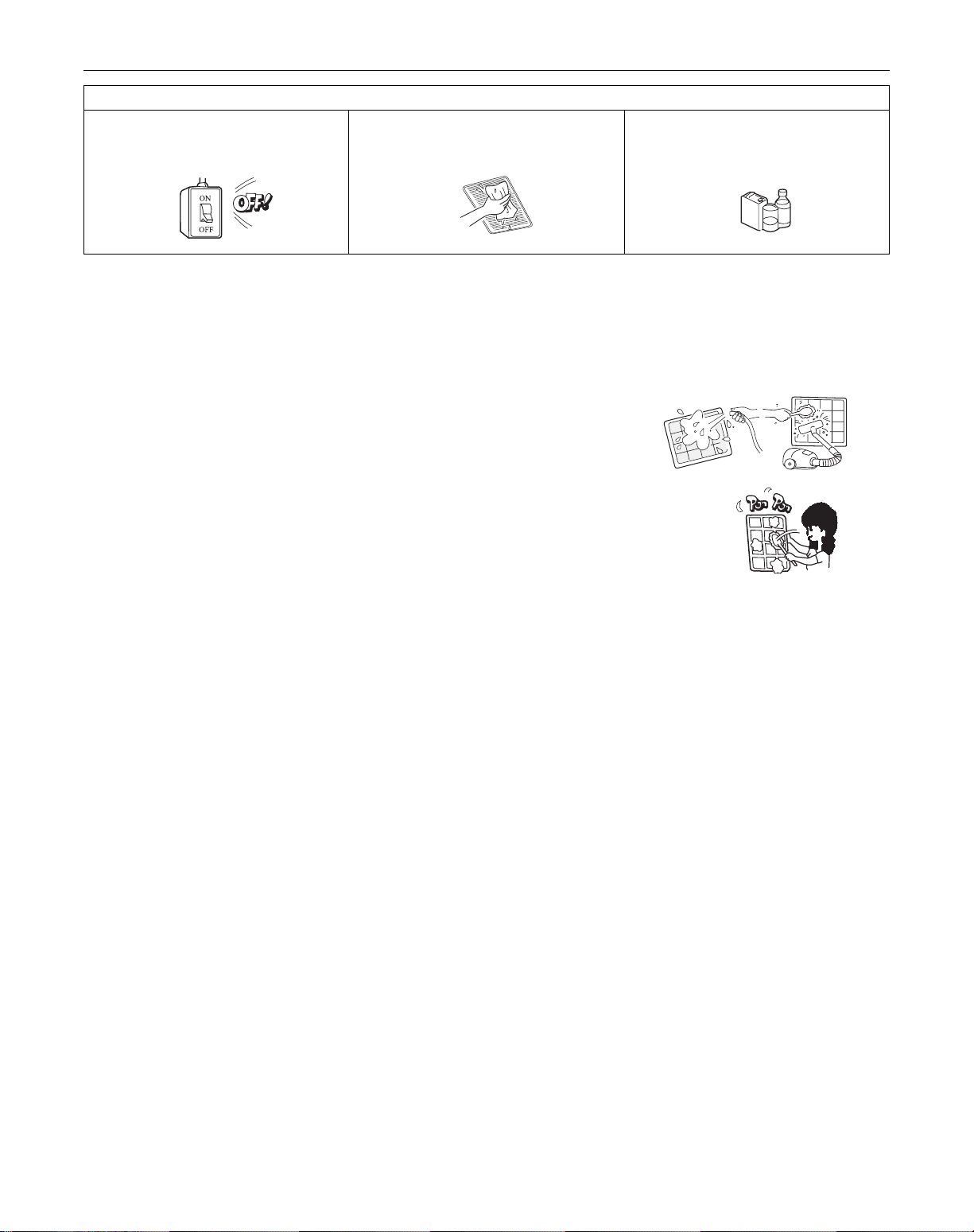

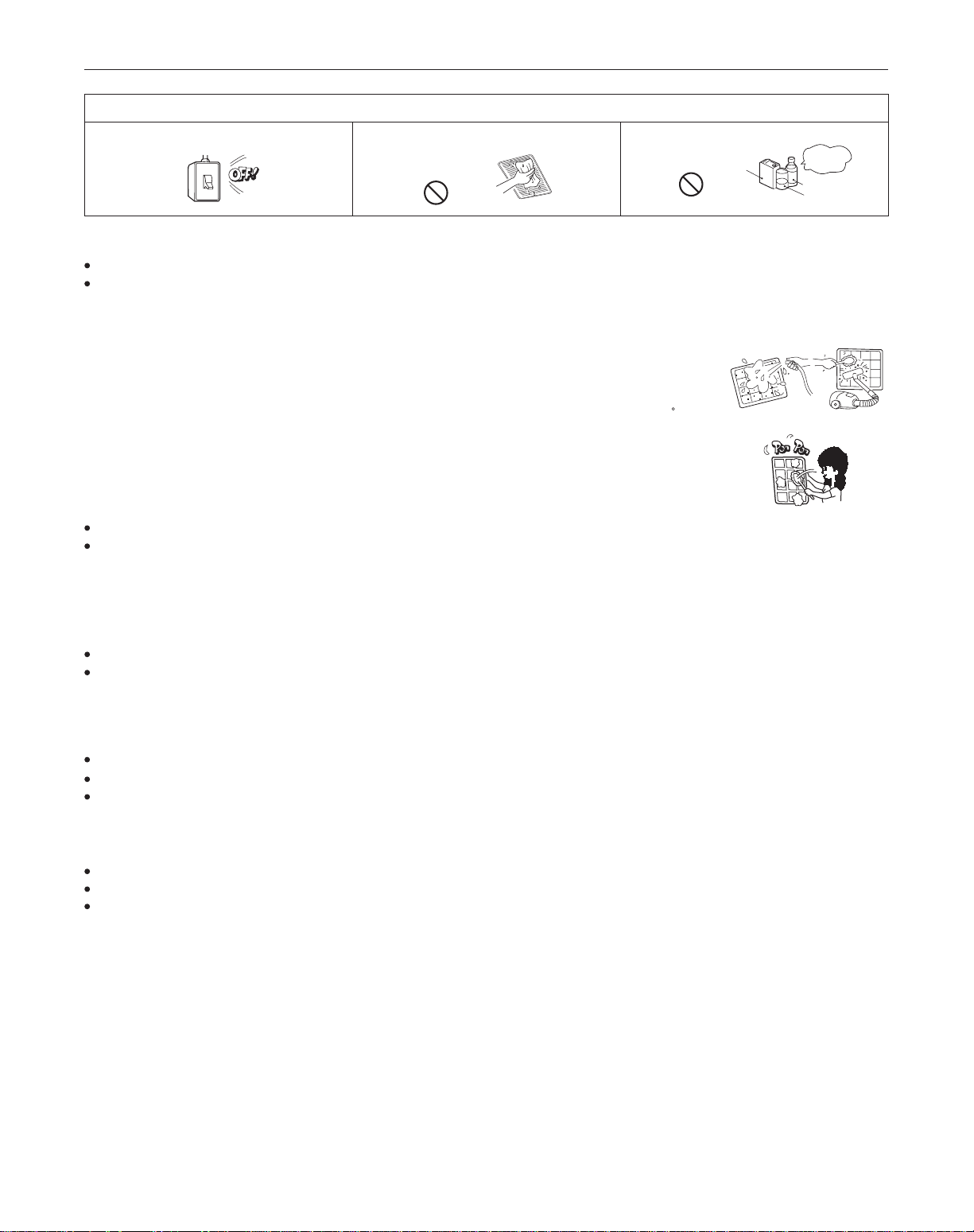

Turn off the power supply switch. Do not touch with wet hand. Do not use hot water or volatile liquid.

ON

OFF

Thinner

Do not
use!

Benzine
Tooth powder

Cleaning the air filter

Do not dry the air filter with fire.
Do not run the air conditioner without the air filter.

Pre-Season Care

See that there are no obstacles blocking the air inlet and air outlet of both indoor and outdoor units.
Make sure that the air filter is not dirty.
Cut in the power supply switch 12 hours before starting run.

Post-Season Care

Operate the unit with FAN mode on a fair day for about half a day to dry the inside of the unit well.
Stop operation and turn off the power supply switch. Electric power is consumed even the air conditioner is in stop.
Clean the air filter and set it in the place.

Care and Cleaning of the unit

Clean with soft and dry cloth.
If it is very dirty, dissolve neutral detergent in the lukewarm water and make the cloth wet with the water. After wiping,
clean off the detergent using clean water.

1.Clean the air filter by lightly tapping it or with the cleaner. It is more effective to clean
the air filter with water.
If the air filter is very dirty, dissolve neutral detergent in the lukewarm water (approx. 30 C),
rinse the air filter in the water, and thoroughly wash the air filter off the detergent
in the plain water.

2.After drying the air filter, set it up on the air conditioner.

Do not open the inlet grill until fan stops completely.
Fan will continue rotating for a while by the law of inertia after operation is being stopped.

CAUTION

CAUTION

Care and Maintenance

16

Please check the following things about your air conditioner before making a service call.

When the air conditioner does not operate properly after you have checked the above mentioned items or when the following
phenomenon is observed, stop the operation of the air conditioner and contact your sales dealer.

The fuse or breaker often shuts down.
Water drops off during cooling operation.
There is a irregularity in operation or abnormal sound is audible.
When the CHECK LED (red) flickers, an irregularity has occurred in the air conditioner.

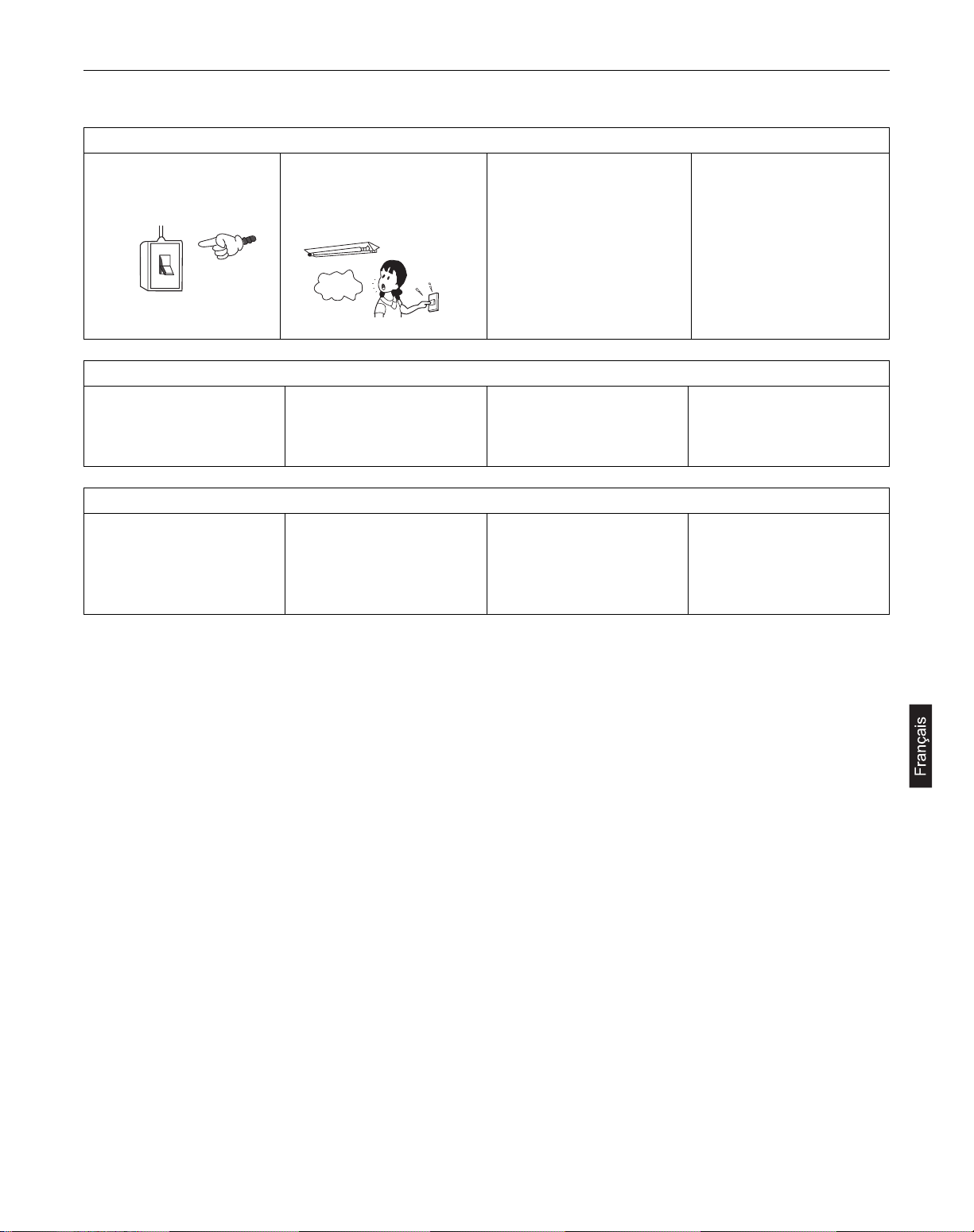

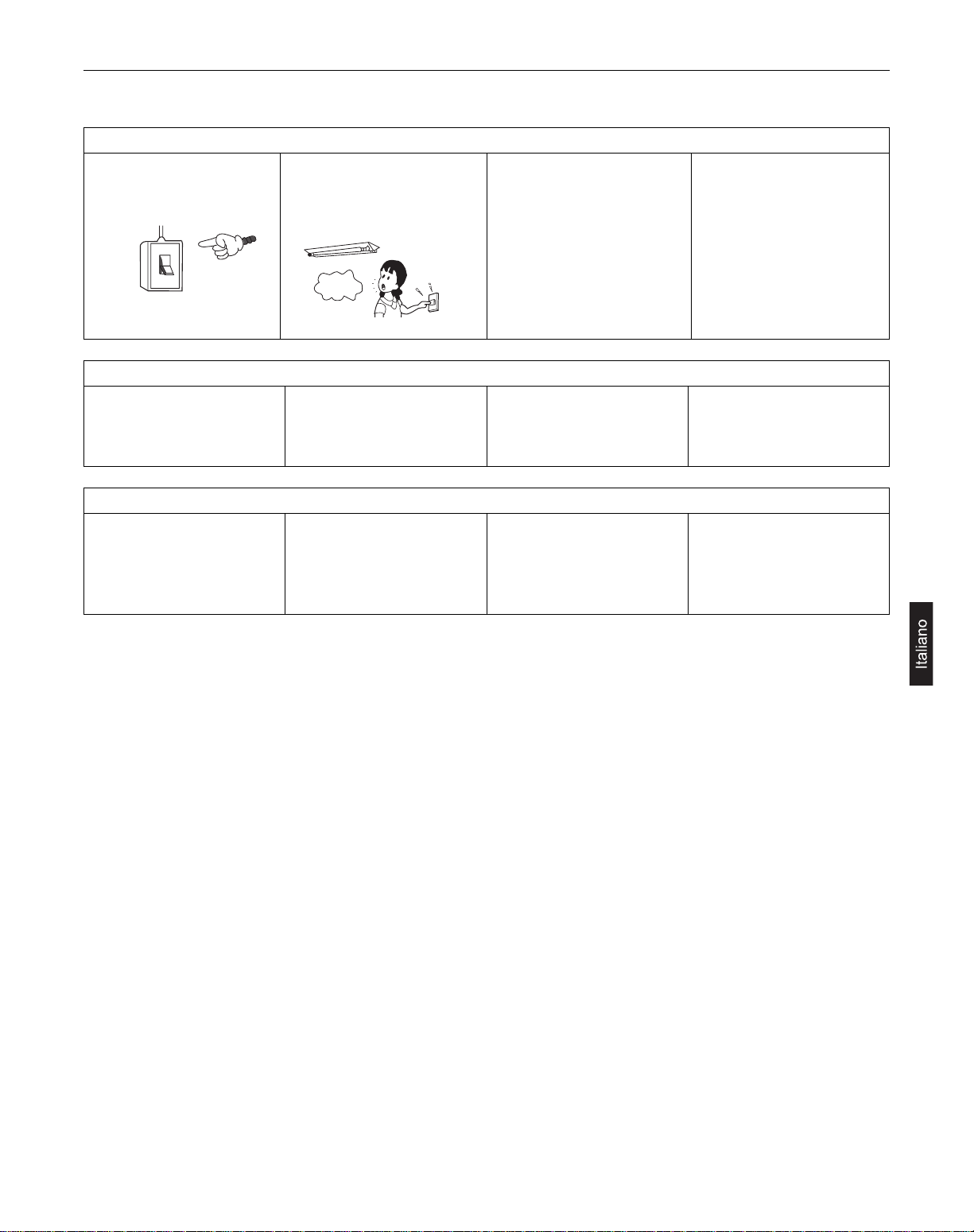

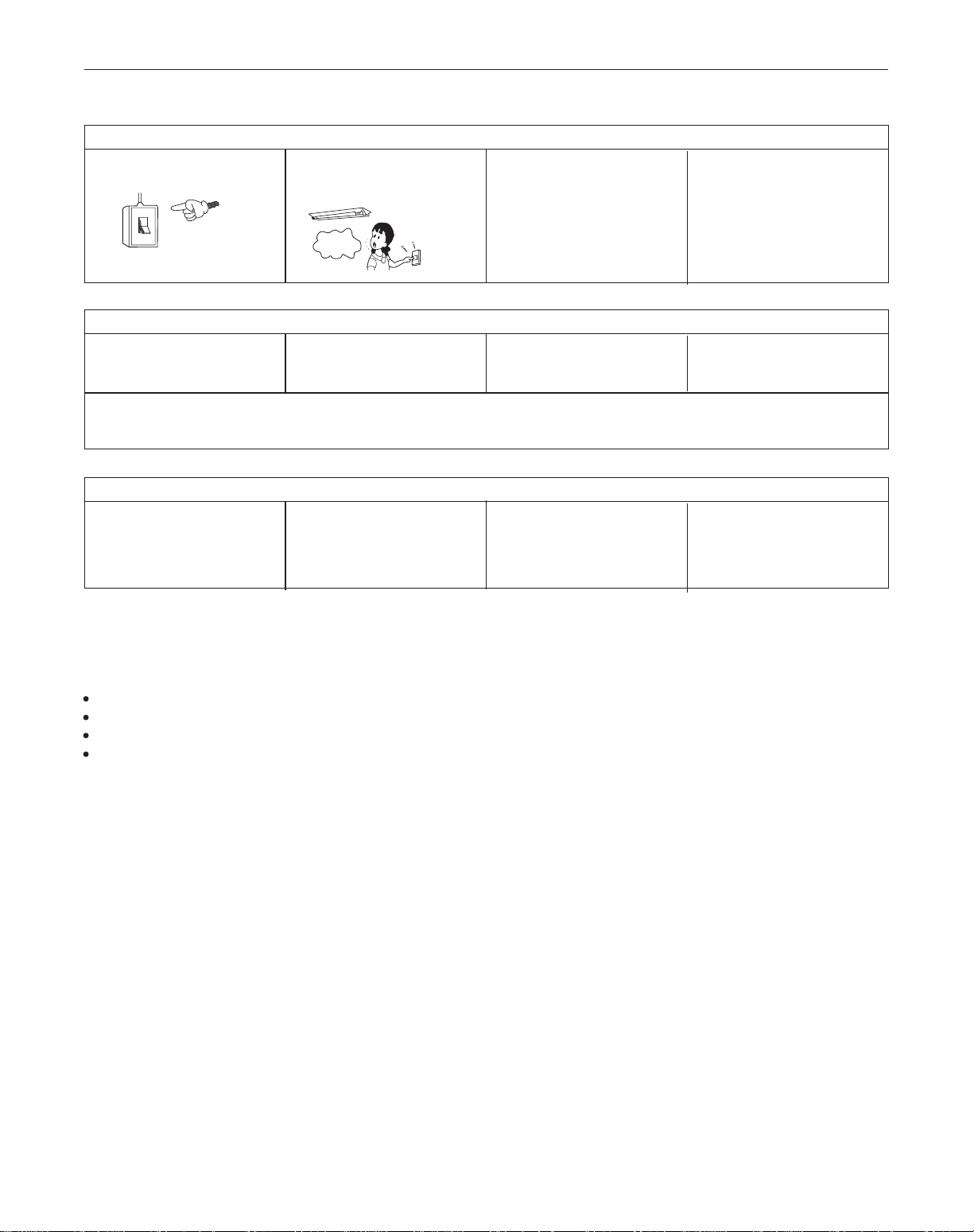

Unit fails to start

ON

OFF

Is the power source switch
adjust cut in?

Is city supply power in
normal?

Isn't the signal receiving
section exposed to the direct
sunlight or strong illumination?

Isn't the earth leakage breaker
in action?

It is dangerous. Turn off the
power supply switch
immediately and contact the
sales dealer.

Power supply switch is not
ON.

Cooling or heating is not sufficient

Is the thermostat adjust as
required?

Isn't the air filter dirty? Isn't any doors or windows

left open?

Doesn't any obstacle exist at
the air inlet or outlet?

Cooling is not sufficient

Isn't sun-shine invading direct? Isn't any unexpected heating

load generated?

Isn't the room much crowded?

Isn't the swing louver horizontal? (At HEATING mode)
If swing louver is horizontal, the blow wind does not reach floor.

The wind does not blow during
heating operation

Isn't it warming up?

Power
stoppage?

Troubleshooting

17

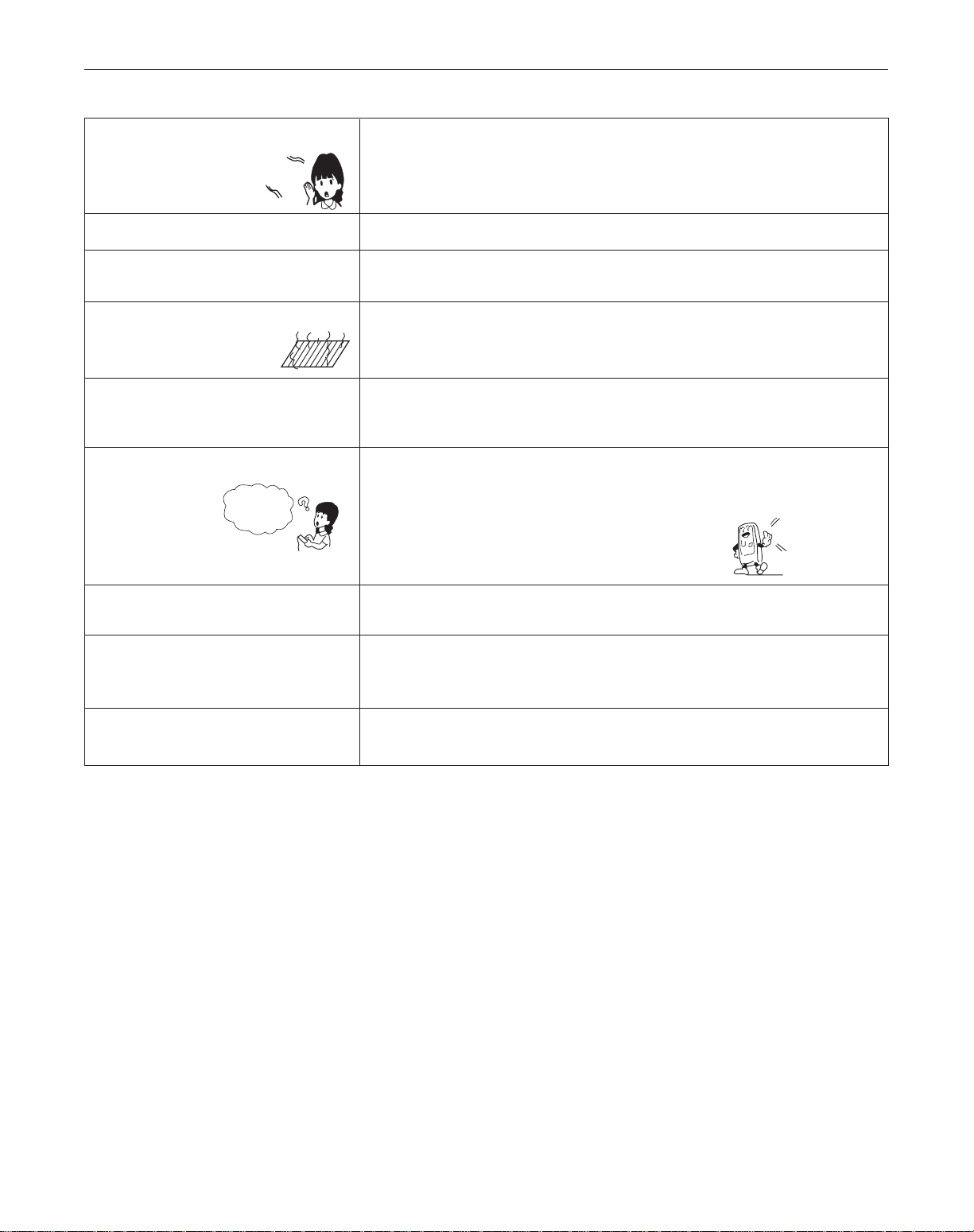

The followings are not malfunction

Shuru

Shuru

When the air conditioner is started, when the compressor starts or stops
during operation or when the air conditioner is stopped, it sometimes sounds
"shuru shuru" or "gobo gobo". It is the flowing sound of the refrigerant, and it
is not a trouble.

Water flowing sound is heard.

This is caused by heat expansion or contraction of plastics.Cracking sound is heard.

It smells. Air which blows out from the indoor unit sometimes smells. The smell results

from residents of tobacco smoke or cosmetics stuck inside of unit.

When the air conditioner is used at restaurant etc. where dense edible oil
fume is always exists, white fog sometimes blows out of air outlet during
operation. In this case consult sales dealer for cleaning the heat exchanger.

During operation, white fog comes out
of indoor unit.

Unit does
not start

Wait for
three
minutes

It is switched into the FAN mode during
cooling.

To prevent frost from being accumulated on the indoor unit heat exchanger,
it is sometimes automatically switched to the FAN mode,but it will soon return
to the cooling mode.

Even if the operation switch is turned on, cooling, dehumidifying or heating
is not operable for three minutes after the conditioner is stopped. Because
the protecting circuit is activated. (During this time air conditioner operates
in fan mode.)

The air conditioner can not be restarted
soon after it stops.

Air does not blow or the fan speed can
not be changed during dehumidifying.

During operation, operation mode has
changed over automatically.

Water or steam generates from the outdoor
unit during heating.

When it is excessively cooled during dehumidifying, the blower
automatically repeats reducing and lowering the fan speed.

Isn't the AUTO mode selected?
In the case of AUTO mode, operation mode is changed automatically from
cooling to heating or vise-versa according to the room temperature.

This results when frost accumulated on the outdoor unit is removed (during
defrosting operation).

Troubleshooting

18

19

Troubleshooting

When failure happens,the fan of indoor unit stop running.The method of check failure code see page 12.
For outdoor failure,the failure code is outdoor failure LED flash times + 20.
For example,the failure code of outdoor unit is 2. the wired controller of indoor unit will display 16(using hexadecimal method).

Ta: ambient temperature sensor
Tm: coil temperature sensor

WARNING

Please read these "Safety Precautions" first and then accurately execute the installation work.
Though the precautionary points indicated herein are divided under two headings, and , those
points which are related to the strong possibility of an installation done in error resulting in death or serious injury are
listed in the section. However, there is also a possibility of serious consequences in relationship to the
points listed in the section as well. In either case, important safety related information is indicated, so by all
means, properly observe all that is mentioned.
After completing the installation, along with confirming that no abnormalities were seen from the operation tests, please
explain operating methods as well as maintenance methods to the user (customer) of this equipment, based on the owner's
manual. Moreover, ask the customer to keep this sheet together with the owner's manual.

This system should be applied to places as office, restaurant, residence and the like. Application to inferior environment
such as engineering shop could cause equipment malfunction.
Please entrust installation to either the company which sold you the equipment or to a professional contractor. Defects
from improper installations can be the cause of water leakage, electric shocks and fires.
Execute the installation accurately, based on following the installation manual. Again, improper installations can result
in water leakage, electric shocks and fires.
When a large air-conditioning system is installed to a small room, it is necessary to have a prior planned countermeasure
for the rare case of a refrigerant leakage, to prevent the exceeding of threshold concentration. In regards to preparing
this countermeasure, consult with the company from which you perchased the equipment, and make the installation
accordingly. In the rare event that a refrigerant leakage and exceeding of threshold concentration does occur, there is
the danger of a resultant oxygen deficiency accident.
For installation, confirm that the installation site can sufficiently support heavy weight. When strength is insufficient,
injury can result from a falling of the unit.
Execute the prescribed installation construction to prepare for earthquakes and the strong winds of typhoons and
hurricanes, etc. Improper installations can result in accidents due to a violent falling over of the unit.
For electrical work, please see that a licensed electrician executes the work while following the safety standards related
to electrical equipment, and local regulations as well as the installation instructions, and that only exclusive use circuits
are used. Insufficient power source circuit capacity and defective installation execution can be the cause of electric
shocks and fires.
Accurately connect wiring using the proper cable, and insure that the external force of the cable is not conducted to
the terminal connection part, through properly securing it. Improper connection or securing can result in heat generation
or fire.
Take care that wiring does not rise upward, and accurately install the lid/service panel. Its improper installation can
also result in heat generation or fire.
When setting up or moving the location of the air conditioner, do not mix air etc. or anything other than the designated
refrigerant (R410A) within the refrigeration cycle. Rupture and injury caused by abnormal high pressure can result from
such mixing.
Always use accessory parts and authorized parts for installation construction. Using parts not authorized by this company
can result in water leakage, electric shock, fire and refrigerant leakage.

WARNING

CAUTION

Execute proper grounding. Do not connect the ground wire to a gas pipe, water pipe, lightning rod or a telephone ground
wire. Improper placement of ground wires can result in electric shock.
The installation of an earth leakage breaker is necessary depending on the established location of the unit. Not installing
an earth leakage breaker may result in electric shock.
Do not install the unit where there is a concern about leakage of combustible gas.
The rare event of leaked gas collecting around the unit could result in an outbreak of fire.
For the drain pipe, follow the installation manual to insure that it allows proper drainage and thermally insulate it to
prevent condensation. Inadequate plumbing can result in water leakage and water damage to interior items.

CAUTION

WARNING

CAUTION

Precaution for Installation

20

For inspection and maintenance

When you change your address or the installation place

Electric work

Confirm the following items for safe and comfortable use of air conditioner.
The installation work is to be burden on the sales dealer, and do not conduct it by yourself.

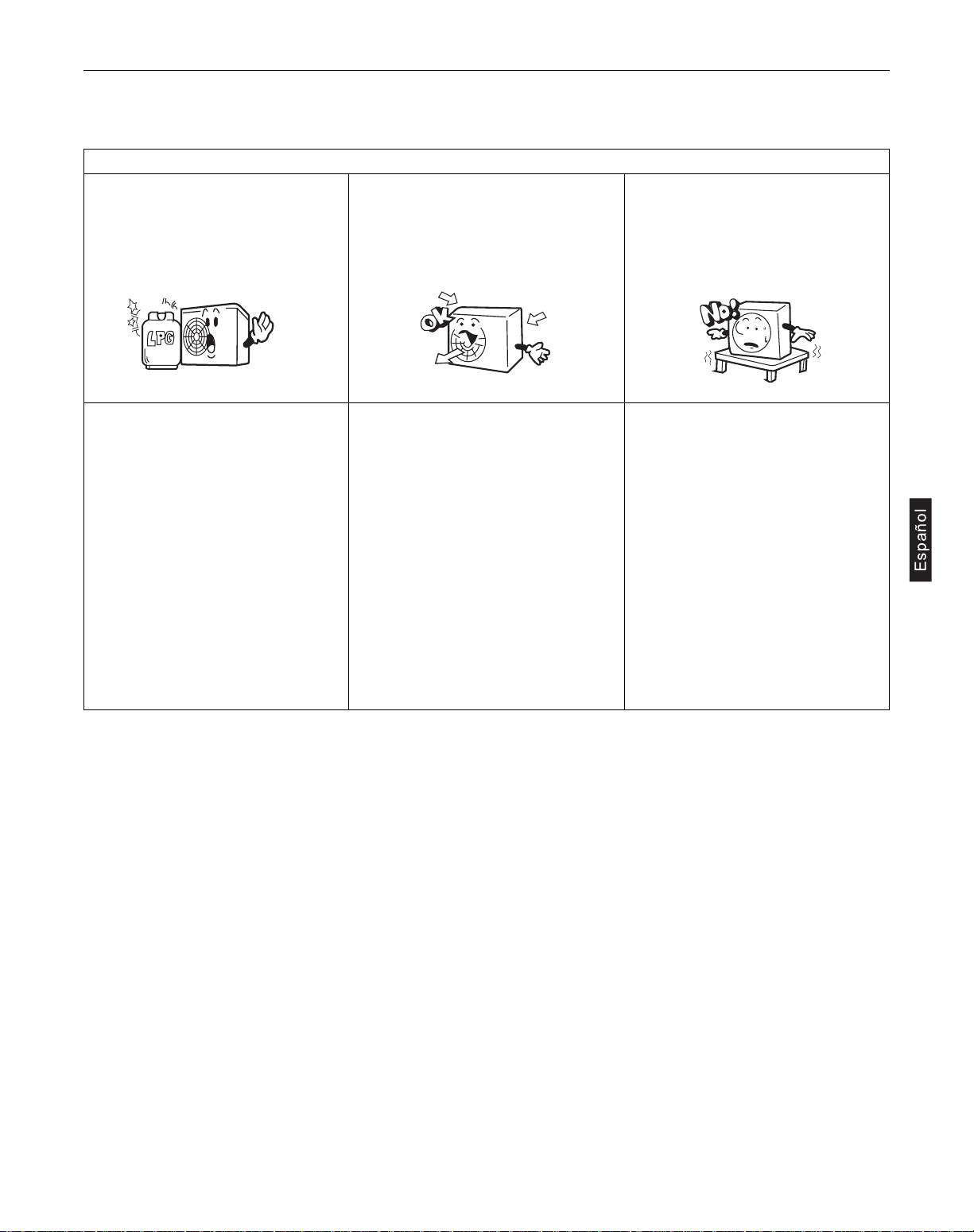

Installation place

Avoid installing the air conditioner near
the place where possibility of
inflammable gas leakage exists.

Install the unit at well ventilated place.

Install the air conditioner firmly on the
foundation that can fully support the
weight of the unit.

If not, it may cause vibration or noise.If some obstacle exist, it may cause

capacity reduction or noise increase.

Explosion (Ignition) may occur.

Select the place so as not to annoy
neighbor with the hot air or noise.

Snow protection work is necessary
where outdoor unit is blocked up by
snow.

It is advisable not to install the air con­ditioner at the following special place.
It may cause malfunction, consult the
sales dealer when you have to install
the unit on such a place.

The place where corrosive gas
generates (Hot spring area etc.)
The place where salt breeze blows
(Seaside etc.)
The place where dense soot smoke
exists
The place where humidity is
extraordinarily high
The place where near the machine
which radiates the electromagnetic
wave
The place where voltage variation is
considerably large

For details consult your sales dealer.

The electric work must be burden on the authorized engineer with qualification for electric work and grounding work, and
the work must be conducted in accordance with electric equipment technical standard.

The power source for the unit is to be of exclusive use.
An earth leakage breaker should be installed.(This is necessary to prevent electric shock.)
The unit must be grounded.

Special technology is required for removal or reinstallation of air conditioner, consult the sales dealer. Besides, construction
expense is charged for removal or reinstallation.

The capacity of air conditioner will decrease by contamination of inside of unit when it is used for about three years although
depending upon the circumstances under which it is used, and so in addition to the usual maintenance service, special
inspection/maintenance service is necessary. It is recommended to make a maintenance contract (charged) by consulting
your sales dealer.

Is The Unit Installed Correctly

21

22

Avoid installation and use at those places listed below.

Places exposed to oil splashes or steam (e.g. kitchens and machine plants).
Installation and use at such places incur deteriorations in the performance or corrosion with the heat exchanger or damage
in molded synthetic resin parts.
Places where corrosive gas (such as sulfurous acid gas) or inflammable gas (thinner, gasoline etc.) in generated or
remains. Installation and use at such places cause corrosion in the heat exchanger and damage in molded synthetic
resin parts.
Places adjacent to equipment generating electromagnetic waves or high-frequency waves such as in hospitals.
Generated noise may cause malfunctioning of the controller.

NOTE
All wiring of this installation must comply with NATIONAL, STATE AND LOCAL REGULATIONS. These instructions

do not cover all variations for every kind of installation circumstance. Should further information be desired or should particular
problems occur, the matter should be referred to your local distributor.

WARNING

BE SURE TO READ THESE INSTRUCTIONS CAREFULLY BEFORE BEGINNING INSTALLATION. FAILURE TO FOLLOW
THESE INSTRUCTIONS COULD CAUSE SERIOUS INJURY OR DEATH, EQUIPMENT MALFUNCTION AND/OR
PROPERTY DAMAGE.

Preparation of indoor unit

Before or during the installation of the unit, assemble necessary optional panel etc. depending on the specific type.

Select places for installation satisfying following conditions and at the same time obtain the consent on the part
of your client user.

Places where chilled or heated air circulates freely. When the installation height exceeds 3m warmed air stays close to
the ceiling. In such cases, suggest your client users to install air circulators.
Places where perfect drainage can be prepared and sufficient drainage.
Places free from air disturbances to the suction port and blowout hole of the indoor unit, places where the fire alarm
may not malfunction or short-circuit.
Places with the environmental dew-point temperature is lower than 28 and the relative humidity is less than 80 %.
(When installing at a place under a high humidity environment, pay sufficient attention to the prevention of dewing such
as thermal insulation of the unit. )
Ceiling height shall have the following height.

50mm

Obstacle

Installation space

C

Combination
with silent
panel

416mm

366mm

a.
b.

c.
d.

e.

a.

b.

c.

Indoor Unit

100mm 100mm

Pipe size

AD28NS1ERA(S)
AD36NS1ERA(S)
AD48NS1ERA(S)

AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D)
AD24MS1ERA AD24MS1ERA(D)
AD24MS2ERA AD24MS2ERA(D)
AD28MS2ERA(S) AD28MS2ERA(S)(D)

AD12MS1ERA AD12MS1ERA(D)

AD24MS1ERA AD24MS1ERA(D)
AD24MS2ERA AD24MS2ERA(D)
AD28NS1ERA(S) AD28MS2ERA(S)
AD28MS2ERA(S)(D)AD36NS1ERA(S)

Installation Procedure

Model Liquid side Gas side

9.52mm 15.88mm

9.52mm 19.05mm

6.35mm 9.52mm

6.35mm 12.7mm

AD18MS1ERA AD18MS1ERA(D)

AD48NS1ERA(S)

2.Installation of indoor unit

Fix the indoor unit to the hanger bolts.
If

required, it is possible to suspend the unit to the beam, etc. Directly

by use of the bolts without using the hanger bolts.

When the dimensions of main unit and ceiling holes does not match,
it can be adjusted with the slot holes of hanging bracket.

Note

Adjusting to the levelness

(a) Adjust the out-of levelness using a level or by the following method.

Make adjustment so that the relation between the lower surface
of the unit proper and water level in the hose becomes as given
below.

(b) Unless the adjustment to the levelness is made properly,
malfunctioning or failure of the float switch may occur.

Tap selection on blower unit

(When the high performance filter is used.)

Taps of blower unit are set at the standard selection at the shipping
from factory. Where the static pressure is raised by employing such
option as the high performance filter, etc., change the connection of
connectors provided at the flank of control box as shown below.

PVC hose

Piping side

Supply water

W

ater level

0~5 mm

(0~0.2")

Bring the piping side slightly lower.

Hanging bolt

M10 nut

Main unit

M10 washer

M10 spring washer

Red

Y

ellow

White

Standard tap (at shipping)

High speed tap

Black

White

Connector white

Connector white

Control box side

Moter side

Moter side

Red

Blue

Red

Y

ellow

White

Blue

Red

Y

ellow

White

Blue

White

Blue

Red

1. Preparation for suspending the unit

a.Size of hole at ceiling and position of hanging bolts

<Combination with silent panel>

b.Hanger bolts installation

Use care of the piping direction when the unit is installed.

Hanging bolt M10

Hole in anchor
Hole in plug

Insert

Concrete

Indoor Unit

150

A

B

C

Hanging bolt position

Ceiling hole size

Panel dimensions

300

30

30

Ceiling ~ panel
wrap dimensions

Ceiling ~ panel

wrap dimensions

Hanging bolt position

Ceiling hole size

Panel dimensions

75

D

E

F

70

Pipe connection

side

150

A

B

C

Hanging bolt position

Ceiling hole size

Panel dimensions

300

30

30

Ceiling ~ panel
wrap dimensions

Ceiling ~ panel

wrap dimensions

Hanging bolt position

Ceiling hole size

Panel dimensions

75

D

E

F

70

Pipe connection

side

Installation Procedure

23

AD12MS1ERA AD12MS1ERA(D) AD24MS1ERA AD24MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D) AD28NS1ERA(S) AD36NS1ERA(S)
AD24MS2ERA AD24MS2ERA(D) AD48NS1ERA(S)
AD28MS2ERA(S) AD28MS2ERA(S)(D)

Dimensions

A(mm) B(mm)C(mm)

Model

D(mm)E(mm) F(mm)

987
1172

1437
1622

1497
1682

545
480

690
625

750
685

705
983

1155
1433

1215
1493

595
595

740
740

800
800

AD28NS1ERA(S) AD36NS1ERA(S)
AD48NS1ERA(S)

AD24MS1ERA AD24MS1ERA(D)

AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D)

AD24MS2ERA AD24MS2ERA(D)
AD28MS2ERA(S) AD28MS2ERA(S)(D)

Drain Piping

Drain piping should always be in a downhill grade (1/50~1/100) and avoid riding across an elevation or making traps.

When connecting the drain pipe to unit, pay suffcient attention
not to apply excess force to the piping on the unit side. Also, fix
the piping at a point as close as possible to the unit.

For unit with water pump drain pipeuse hard PVC general purpose
pipe VP which can be purchased locally. When connecting, insert
a PVC pipe end securely into the drain socket before tightening
securely using the attached drain hose and clamp. Adhesive must
not be used for connection of the drain socket and drain hose
(accessory).

Drain hose

Stage
difference
part

Drain socket

Drain socket

Main unit

VP(field purchased)

Pipe cover(large)
[for insulation]
(accessory)

VP(field purchased)

Pipe cover
[for insulation]
(field purchased)

Drain hose
(accessory)

Pipe cover(small)
[for insulation]
(accessory)

Clamp
(accessory)

Adhesion

Do not pipe under water

Keep free from traps

Avoid riding across an elevation

Air vent

Improper pipingGood piping

1.5m ~ 2m

Suspension
bolts

Heat
insulation

A downhill grade
of 1/100 or more

(b)

(c)

VP-30

Secure the elevation as high as possible
(approx. 100 mm)

A downhill grade of
1/100 or more

Right overhead

Drain hose

Joint for VP
(Local procurement)

600

(Maximum local drain up dimension)

290~325mm

Avoid positioning the drain piping outlet at a place where generation
of odor may be stimulated. Do not lead the drain piping direct into
a sewer from where sulfur gas may generate.

(d)

(e)

(f)

(h)

(a)

When constructing drain piping for several units, position the
common pipe about 100 mm below the drain outlet of each unit
as shown in the sketch. Use VP-30(11/4") or thicker pipe for this
purpose.

The hard PVC pipe put indoor side should be heat insulated. Do
not ever provide an air vent.

The height of the drain head can be elevated up to a point 500
mm above the ceiling, and when an obstacle exists in the ceiling
space, elevate the piping to avoid the obstacle using an elbow
or corresponding gadget. When doing this, if the stretch for the
needed height is higher than 500 mm, the back-flow quantity of
drain at the event of interruption of the operation gets too much
and it may cause overflow at the drain pan. Therefore, make the
height of the drain pipe within the distance given in the sketch
below.

Drain Pipe

For unit without water pump

For unit without water pump,please refer to the digram and select
drain pipe size according to drain opening inner diameter size.
The drain pipe shall be slant downwards (greater than 1/100).
The horizontal length of the drain pipe shall be less than 20 m.
In case of long pipe, supports shall be provided every 1.5~2m to
prevent wavy form.
Central piping shall be laid out according to the right figure.
Take care not to apply external force onto the drain pipe connection
part.

(g)

For unit with water pump

Installation Procedure

24

1.5m~2m
Support

Insulation (supplied by the user)

Down slope above 1/100

AD28NS1ERA(S) AD36NS1ERA(S)
AD48NS1ERA(S)

AD24MS1ERA AD24MS1ERA(D) 15.5mm

AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D) 21mm
AD24MS2ERA AD24MS2ERA(D)
AD28MS2ERA(S) AD28MS2ERA(S)(D)

33mm

Unit model The size of d rain opening

Installation work for air outlet ducts

Calculate the draft and external static pressure and select the length,
shape and blowout.

A Blowout duct

2-spot, 3-spot and 4-spot with 200 type duct are the standard
specifications.

Note (1) Shield the central blowout hole for 2-spot.
(2) Shield the blowout hole around the center for 3-spot.

Limit the difference in length between spots at less than 2:1.
Reduce the length of duct as much as possible.
Reduce the number of bends as much as possible. (Corner R should
be as larger as possible.)
Use a band. etc. to connect the main unit and the blowout duct
flange.
Conduct the duct installation work before finishing the ceiling.

Connection of suction, exhaust ducts

a.Fresh air inlet

Inlet can be selected from the side or rear faces depending on the
working conditions.
Use the rear fresh air inlet when the simultaneous intake and exhaust
is conducted. (Side inlet cannot be used.)

b.Exhaust (Make sure to use also the suction.)

Use the side exhaust port.

Good exampleBad exampleBad example

Exhaust hole

State seeing from top of unit

Side fresh air inlet

Rear fresh air inlet

Fig.1

Fig.2

Drainage Test

Conduct a drainage test after completion of the electrical work.
During the trial, make sure that drain flows properly through the
piping and that no water leaks from connections.
In case of a new building, conduct the test before it is furnished
with the ceiling.
Be sure to conduct this test even when the unit is installed in the
heating season.

Attached drain hose clamp

Drain piping

Main unit

Drain situation can be checked with transparent socket

Remove grommet.
Make sure to install
it back after test.

Insert water supply hose
for 20 mm ~ 30 mm to
supply water.
(Insert hose facing
toward bottom.)

Pour water into a convex joint.

Procedures

Supply about 1000 cc of water to the unit through the air outlet
using a feed water pump.
Check the drain while cooling operation.

Before the electrical work has not been completed, connect a convex
joint in the drain pipe connection to provide a water inlet. Then, check
if water leaks from the piping system and that drain flows through
the drain pipe normally.

(1)
(2)

(3)

(4)

(a)

(b)

Ceiling surface

Heat
insulation

Suction panel
(Silent panel)

Air conditioner main unit

Special
blowout
(Option)

Blowout duct
(Optional or
marketed
item)

Hole for check

special inlet
(option) (with air
filter)

inlet duct
(optional or
marketat item)

B

A

C

Drain Pipe

Air Duct

Installation Procedure

25

Installation Procedure

Electrical wiring

WARNING

DANGER OF BODILY INJURY OR DEATH

TURN OFF ELECTRIC POWER AT CIRCUIT BREAKER OR POWER SOURCE BEFORE MAKING ANY ELECTRIC
CONNECTIONS.
GROUND CONNECTIONS MUST BE COMPLETED BEFORE MAKING LINE VOLTAGE CONNECTIONS.

Precautions for electrical wiring

Electrical wiring work should be conducted only by authorized personnel.
Do not connect more than three wires to the terminal block. Always use round type crimped terminal lugs with insulated
grip on the ends of the wires.
Use copper conductor only.

Installation Procedure

26

Selection of size of power supply and interconnecting wires

Select wire sizes and circuit protection from table below. (This table shows 20 m length wires with less than 2% voltage drop.)

Wiring connection

Make wiring to supply power to the outdoor unit, so that the power for the indoor unit is supplied by terminals.

Item

Model

Phase

Switch

breaker

(A)

Circuit breaker

Overcurrent

protector

rated capacity

(A)

Power source

wire size

(minimum)

(mm2)

Switch

breaker(A)

Earth leakage breaker

Leak

current(mA)

301 40 30 6.0 40

AD48NS1ERA(S)(Outdoor 3 phase type)

Outdoor unit
terminal block

Indoor unit
terminal block

Power supply:1PH,220-230V~,50Hz

Y/G

1 2 3

Y/G

1 2 3

L N

Outdoor unit
terminal block

Indoor unit
terminal block

Power supply:380-400V, 3N~,50Hz

Y/G

1 2 3

Y/G

1 2 3

R S T N

301 40 26 4.0 40

AD28MS2ERA(S) AD28MS2ERA(S)(D)
AD28NS1ERA(S) AD36NS1ERA(S)
AD48NS1ERA(S)

AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D)
AD24MS1ERA AD24MS1ERA(D)
AD24MS2ERA AD24MS2ERA(D)

AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D)
AD24MS1ERA AD24MS1ERA(D)
AD24MS2ERA AD24MS2ERA(D)
AD28MS2ERA(S) AD28MS2ERA(S)(D)
AD28NS1ERA(S) AD36NS1ERA(S)
AD48NS1ERA(S)(Outdoor single phase type)

Address:Haier Industrial Park,Qianwangang Road,Eco-Tech Development Zone,Qingdao 266555,Shandong,P.R.C.
Contacts: TEL [phone]; FAX [phone]
Website: www.haier.com

APARATO DE AIRE ACONDICIONADO DE TIPO
CONDUCTOS
MANUALES DE USO E INSTALACIÓN



Lea detenidamente este manual antes de instalar el aparato.

Guarde este manual de uso para futuras consultas.

Contenido

l
o
ñ
a
p
s
E

Precauciones para el uso
Avvertenze
Denominación de los componentes
Componentes y funciones
Funcionamiento
Manual de instalación del controlador de
cableado

Modo Calefacción
Mantenimiento
Guía para la búsqueda de las averías
Diagnóstico mod. Inverter
Precauciones para la instalación
Para una instalación correcta
Instalación de la unidad interior
Tuberías de desagüe del agua de
condensación
Prueba de drenaje
Instalación de los conductos del aire
Conexiones eléctricas
Prueba de funcionamiento

3
4
5
6
8

12
13
14
15
17
18
19
20

22
23

23
24
25

AD24MS1ERA
AD24MS1ERA(D)

AD28NS1ERA(S)
AD36NS1ERA(S)
AD48NS1ERA(S)

AD12MS1ERA
AD12MS1ERA(D)

AD18MS1ERA
AD18MS1ERA(D)
AD24MS2ERA
AD24MS2ERA(D)
AD28MS2ERA(S)
AD28MS2ERA(S)(D)

CONFORMIDAD DE LOS MODELOS

SEGÚN LAS NORMATIVAS EUROPEAS

CE

Todos los productos cumplen los requisitos de las siguientes
normas europeas:

- Directiva de baja tensión

- Compatibilidad electromagnética

ROHS

Los productos cumplen los requisitos de la directiva 2011/65/
EU establecida por el Parlamento Europeo y el Consejo sobre
la Restricción del uso de determinadas sustancias peligrosas en
aparatos eléctricos y electrónicos (Directiva RoHS de la Unión
Europea).

WEEE

De acuerdo con la directiva 2012/19/EU del Parlamento Europeo,
se informa al consumidor acerca de los requisitos que han de
cumplirse para deshacerse de productos eléctricos y electrónicos.

REQUISITOS DE DESECHO:

Su aparato de aire acondicionado ha sido
marcado con este símbolo que significa que
los productos de tipo eléctrico y electrónico
no deben mezclarse con la basura doméstica

sin clasificar. No intente desmontar el sistema
por sí mismo: tanto el desmontaje del sistema de aire
acondicionado como la manipulación del refrigerante, el
aceite y cualquier otro componente deben ser llevados
a cabo por un instalador cualificado, de acuerdo con la
legislación local y nacional aplicable. Los aparatos de aire
acondicionado deben ser tratados en instalaciones de
manipulación especializadas para su reutilización, reciclado
y recuperación. Al garantizar la correcta eliminación de
este producto, estará contribuyendo a evitar las posibles
consecuencias negativas que podría provocar sobre el
medioambiente y la salud humana. Póngase en contacto
con el instalador o la autoridad local pertinente si desea
obtener más información. Las pilas deben ser extraídas del
mando a distancia y eliminadas de forma independiente, de
acuerdo con la legislación local y nacional aplicable.

INFORMACIÓN IMPORTANTE ACER­CA DEL REFRIGERANTE UTILIZADO

Este producto contiene gases fluorados de efecto invernadero
regulados por el Protocolo de Kioto. No los libere a la atmósfera.
Tipo de refrigerante: R410A
GWP: 2088
GWP = Potencial de contribución al calentamiento global
Escriba con tinta indeleble:

• 1 La carga de refrigerante que contiene el producto de fábrica

• 2 La cantidad de refrigerante adicional cargada in situ y

• 1+2 La carga total de refrigerante en la etiqueta de refrigerante
suministrada con el producto. Una vez escritos los datos
correspondientes, la etiqueta deberá adherirse cerca de la
conexión de carga del producto (por ejemplo, sobre la parte interna
de la cubierta de la válvula de retención).
A Contiene gases fluorados de efecto invernadero regulados por
el Protocolo de Kioto.
B Carga de refrigerante que contiene el producto de fábrica:
consulte la placa de características de la unidad.
C Cantidad de refrigerante adicional cargada in situ.
D Carga total de refrigerante.
E Unidad exterior.
F Botella de refrigerante y analizador para carga.

Haier Industrial Park, No.1 Haier Road, Qingdao, República Popular China

Contiene gases uorados de efecto invernadero

regulados por el Protocolo de Kioto.

Kg

Kg

Kg

DECLARACIÓN

S

i el cable de alimentación estuviese dañado, debe ser reemplazado por el fabricante, su agente postventa o personal

cualificado para evitar posiblesdaños.

E

ste equipo no debe utilizarse por personas (incluyendo niños) con capacidades físicas, sensoriales o mentales

disminuidas, o con falta de experiencia o conocimiento del mismo, a no ser que sea con supervisión o instrucción del
uso del equipo por una persona responsable de su seguridad.

L

os niños deberán ser supervisados para asegurar que no jueguen con el equipo.

E

ste equipo puede usarse por niños a partir de 8 años de edad y personas con capacidades físicas, sensoriales o

mentales o falta de experiencia o conocimiento del mismo si son supervisados o instruidos en el uso del equipo en un
modo seguro y entienden los peligros implicados. Los niños no deben jugar con el dispositivo. La limpieza y
mantenimiento no deben ser realizados por niños sin supervisión.

L

os dispositivos no deben ser gestionados por un temporizador o control remoto externo.

Mantenga el dispositivo y su cable de alimentación fuera del alcance de niños menores de 8 años.

• Antes de usar el climatizador lea el presente manual de
instrucciones

• Las precauciones de seguridad que figuran a continuación
se subdividen en PELIGRO y ATENCIÓN. La palabra
PELIGRO corresponde a precauciones que, en caso de no
observarse, pueden comportar serias consecuencias como
muerte, lesiones graves, etc. No obstante, la palabra
ATENCIÓN también corresponde a precauciones que, en
caso de no observarse, pueden causar serios problemas,
según la situación.

• Conserve las Precauciones de seguridad siempre a mano,
para que pueda consultarlas siempre que sea necesario.

PELIGRO

No dirija el flujo de aire frío directamente
sobre las personas y no deje disminuir
demasiado la temperatura ambiente, ya
que podría ocasionar problemas de
salud.

No introduzca objetos en la rejilla de
aspiración o en la boca de salida de la
unidad exterior mientras el climatizador
esté en funcionamiento. El ventilador que
gira a alta velocidad puede ocasionar heridas graves.

En caso de mal funcionamiento como olor de quemado, pare
inmediatamente el aparato y desenchúfelo de la toma de
corriente. Póngase en contacto con el servicio de asistencia.
En estos casos, si el climatizador siguiera funcionando podría
sufrir graves daños, o podría producirse un incendio.

ATENCIÓN

No use el aparato para conservar
comida, obras de arte, aparatos de
precisión, para la cría de animales o el
cultivo de plantas.

No toque el interruptor con las manos
mojadas.

No instale el aparato cerca de una
chimenea u otros equipos para la
calefacción.

No vierta agua sobre el climatizador para limpiarlo.

No ponga plantas o animales
directamente expuestos al flujo del aire.

Use un fusible con las especificaciones
eléctricas adecuadas.
No use en modo alguno hilo de cobre o
de acero en lugar del fusible.

No apoye ningún objeto sobre el aparato
ni se suba encima del mismo.

No coloque bombonas de gas inflamable
y no utilice líquidos en spray cerca del
aparato.

No ponga el climatizador en marcha si
se ha retirado la rejilla de salida de la
unidad exterior.

No pare o ponga en marcha el aparato
mediante el interruptor de alimentación.

No toque la zona de salida del flujo de aire mientras el
deflector esté en movimiento.

No coloque hervidores ni similares cerca
de la unidad interior ni del mando a
distancia: el agua de condensación que
puede acumularse debido al vapor
generado podría provocar un cortocircuito.

Ventile la estancia de vez en cuando si, al
mismo tiempo, está funcionando un
electrodoméstico a gas. Una ventilación
insuficiente puede ocasionar asfixia.

Verifique periódicamente que el soporte
de la unidad exterior esté en perfectas
condiciones.

Antes de limpiar el aparato, apague el climatizador y
desconecte la alimentación.

No apoye jarrones con flores o recipientes con agua sobre el
aparato.

Póngase en contacto con el servicio de asistencia para
eventuales reparaciones. Operaciones no adecuadas podrían
ocasionar electrocuciones, incendios y pérdidas de agua.

Póngase en contacto con el servicio de asistencia en caso de
mudanza. Operaciones no adecuadas podrían ocasionar
electrocuciones, incendios y pérdidas de agua.

Precauciones para el uso

3

Avvertenze

• Si el cable de alimentación está dañado, deberá ser sustituido
por personal del servicio de asistencia o en cualquier caso por
personal cualificado.

• Si el fusible de la tarjeta electrónica salta, sustituirlo por uno del
tipo T.3.15A/250VAC(modelos 24, 28, 26, 48).

• El método de cableado debe estar en línea con el estándar
local.

• Se entrega sin los cables de alimentación y de conexión.

• Instale un disyuntor; la distancia entre los dos contactos debe
ser de cómo mínimo 3 mm.

• La altura mínima de instalación de la unidad interior es de 2,5
metros.

• Todos los cables deben tener el certificado de autenticidad
Europea.

• Se entrega sin los cables de alimentación y de conexión.

• Si durante la instalación se rompe un cable, asegúrese de que
el cable de toma de tierra no sea interrumpido.

4

Límites de funcionamiento

Gama útil de las temperaturas ambiente:

BS: Temperatura con

Bulbo Seco

BU: Temperatura con

Bulbo Húmedo

Temperatura interna

Temperatura externa

Temperatura interna

Temperatura externa

Refrigeración

Calefacción

máx. BS/BH
mín. BS/BH

máx. BS/BH
mín. BS/BH

máx. BS
mín. BS
máx. BS/BH
mín. BS

32/23°C
18/14°C
46/26°C

10/6°C

27°C
15°C

24/18°C

-15°C

Especificaciones del cable de alimentación:

Para los modelos 12, 18, 24: Monofásico H05RN-F 3G 4.0mm

2

Especificaciones del cable de conexión:

Para los modelos 12, 18, 24, 28, 36, 48 : H05RN-F 4G 1.3 mm

2

•

SW1

(1) (2) (3) (4) (5) (6) (7) (8)

10 Pa
30 Pa

50 Pa

70 Pa

--- ---

--- ---

--- ---

--- ---

Presión estática

exterior 4 equipo de diferentes.

dispuestas en el ordenador de bordo

siembra de códigos

Como se muestra en la figura siguiente: Nota: ajustar la

necesidad de códigos siembra apague la operación,
la configuración no es válida.

OFF OFF
OFF ON
ON OFF
ON ON

A través del

Interior están

en el artículo 4, 5, puede que la

máquina tiene la presión

AD28MS2ERA(S),AD28MS2ERA(S)(D)

AD12MS1ERA, AD12MS1ERA(D),AD18MS1ERA,

AD18MS1ERA(D), AD24MS2ERA,AD24MS2ERA(D),

Denominación de los componentes

Salida aire

Entrada aire

Conducto

5

Carcasa de componentes

eléctricos

Marco de salida
de aire

Evaporadora

Bandeja de

desagüe

AD12MS1ERA AD12MS1ERA(D)

AD24MS1ERA

AD28NS1ERA(S) AD36NS1ERA(S) AD48NS1ERA(S)

AD24MS1ERA(D)

Carcasa de componentes

eléctricos

Marco de salida

de aire

Evaporadora

Bandeja de

desagüe

Evaporadora

Bandeja de

desagüe

Marco de salida

de aire

Carcasa de componentes

eléctricos

Marco de salida

de aire

Carcasa de componentes

eléctricos

Evaporadora

Bandeja de

desagüe

Marco de salida

de aire

Carcasa de componentes

eléctricos

Evaporadora

Bandeja de

desagüe

Marco de salida
de aire

Carcasa de componentes

eléctricos

Evaporadora

Bandeja de
desagüe

Bomba de drenaje

Bomba de drenaje

Bomba de drenaje

Drain

Drain

Drain

AL igual que con la letra D y sin máquina de la bomba,para aumentar la bomba sin la máquina letra D

AD18MS1ERA AD24MS2ERA AD28MS2ERA(S) AD18MS1ERA(D) AD24MS2ERA(D) AD28MS2ERA(S)(D)

6

Componentes y funciones

Botones del controlador de cableado



Interruptor de
temporización

Se utiliza para elegir el
funcionamiento en modo
de temporización.

Interruptor de
autoinspección

Se utiliza para el
servicio de inspección.

Interruptor de velocidad del
ventilador

Permite cambiar la velocidad del
aire.

Interruptor de oscilación

Permite abrir y cerrar el deector de

aire.

Interruptor
TEMPERATURA

Se utiliza para cambiar la
temperatura establecida.

Conguración del reloj, de la

temporización y de la dirección

Interruptor de temporización

Se utiliza para regular el
tiempo establecido.

Interruptor de cambio de aire

Se utiliza para abrir y cerrar la
función de cambio de aire. El modo
es el siguiente:
No hay indicación-Cambio de
aire (automático)-Cambio de aire
(RECUPERACIÓN)-Cambio de aire
(NORMAL)

Interruptor de ENCENDIDO y
APAGADO

Función de encendido y apagado.
La unidad se enciende al pulsar
este interruptor y se apaga cuando
se vuelve a pulsar (no es necesario
abrir la tapa frontal).

Botón de restablecimiento

Si se produce un estado anómalo,
pulse el botón del establecimiento

con un objeto alado. Esta

operación puede devolver el estado
de funcionamiento normal a la
unidad.

Interruptor de modo

Elija el modo de
funcionamiento.

Interruptor de modo
saludable

Se utiliza para controlar
la función de oxígeno y
los iones negativos.

Restablecimiento del

ltro

Después de limpiar la

entrada y el ltro de aire,

pulse este interruptor.
La unidad comenzará a
funcionar.

7

Componentes y funciones

Pantalla del controlador de cableado



Indicación del volumen
de aire

Mostrar la velocidad
establecida

Indicación del modo de
funcionamiento

Mostrar el modo
seleccionado

Indicación de la función
del modo saludable

Indicación del número
de la unidad

Indicación de la
temperatura

Mostrar la
temperatura de
la habitación,
la temperatura
establecida y el
número de unidad

Indicación del
funcionamiento en
modo de temporizador

Mostrar el contenido de
funcionamiento en modo
de temporizador

Indicación del estado de
inspección

Indicación de demanda

Si se fuerza su funcionamiento, se
mostrará “DEMAND” (DEMANDA).

Indicación centralizada

Cuando se gobierna mediante
el controlador centralizado, se
muestra esta información.

Indicación del modo de
funcionamiento

Cuando el compresor está en
funcionamiento, se muestra esta
información.

Indicación del modo de espera

Cuando la unidad recibe
alimentación y se encuentra el
modo de espera, se muestra el
mensaje "Standby" (Espera).

En el estado de
precalentamiento,
se muestra mensaje
"Preheating"
(Precalentamiento).

Después del
calentamiento, se
muestra el mensaje
“Defrost” (Desescarcha)
cuando se realiza el
desescarche.

Indicación de
advertencia de la

pantalla del ltro

Cuando se muestre
la indicación, limpie la

pantalla del ltro.

Indicación del
cambio de aire

Indicación de la
oscilación del aire

• Los modelos del manual no tienen las funciones Saludable, Restablecimiento del ltro y Cambio de aire.

Comentarios

8

Funcionamiento

ENCENDIDO y

APAGADO



Pulse el interruptor ON/OFF (ENCENDIDO/APAGADO) de
la línea directamente.

El controlador de línea muestra el estado de funcionamiento
de la última vez (el tiempo y el estado oscilación no se
pueden mostrar).

1. Pulse el interruptor "ON/OFF" (ENCENDIDO/
APAGADO).

El aparato de aire acondicionado comenzará a funcionar y
la luz del controlador de cableado se iluminará.

2. Elija el modo de funcionamiento.

Pulse el interruptor "Mode" (Modo) para cambiar entre
"AUTOMÁTICO"—"SOLO VENTILADOR"—
"REFRIGERACIÓN"—"SECO"—"CALEFACCIÓN".

3. Pulse el interruptor "TEMP".

Cambie la temperatura establecida: Pulse TEMP

o
TEMP cada vez. [SET] se mostrará en la pantalla y la
temperatura establecida aumentará o reducirá 1°C

4. Pulse el interruptor "F

AN SPEED" (VELOCIDAD DEL

VENTILADOR).

Funcionamiento en modo SOLO VENTILADOR:
Pulse el interruptor "FAN SPEED" (VELOCIDAD DEL
VENTILADOR) para cambiar entre
"ALTA"-"MEDIA"-"BAJA"-"ALTA".

5. Pulse el interruptor "Swing" (Oscilación) del
controlador de línea para hacer oscilar el aire.

6. Pulse el interruptor "ON/OFF" (ENCENDIDO/
APAGADO) para apagar el aparato.

La luz del controlador de línea se apagará.

• No pulse el interruptor "ON/OFF" (ENCENDIDO/AP

AGADO) frecuentemente.

• No pulse el controlador o los interruptores de línea con objetos afilados.

• La temperatura se basa en el valor establecido. La temperatura del aire puede no alcanzar el valor establecido debido al
aparato de aire acondicionado exterior y a la protección del sistema.

• Cuando el controlador de cableado está encendido, la pantalla lo muestra completamente durante dos segundos y la zona
del reloj "8888"-"888"-"88"-"8" parpadea durante 30 segundos. Ninguno de los interruptores es válido en ese momento.

Comentarios

V

arios segundos después de la operación del controlador
de línea, la configuración de la unidad cambiará.
Comentarios

Nota

9

Funcionamiento

Establecer la hora actual



1. Pulse el interruptor "CLOCK" (RELOJ).

"RELOJ" parpadeará y la hora mostrada será la hora real.

2. Pulse “ ” o “ ” para ajustar la hora.

La hora aumentará en un minuto cada vez que pulse el
interruptor "

".

La hora se reducirá en un minuto cada vez que pulse el
interruptor "

".

3. Pulse el interruptor "Set" (Establecer). La conguración
se jará.

Establecer la función de compensación de error de alimentación

Si el interruptor SW1-6 de la placa de circuito impreso está en la posición de APAGADO, estará en el modo de
compensación de error de alimentación. Si el interruptor SW1-6 se encuentra en la posición de ENCENDIDO, la función
de compensación estará desactivada.
Si la alimentación está activada después de un corte de corriente, la unidad recuperará el estado anterior si la función
de compensación está establecida. De lo contrario, se detendrá. Al reiniciar la unidad, pulse el interruptor "ON/OFF"
(ENCENDIDO/APAGADO) del controlador de cableado.

• Si el estado de temporización no está activado, la pantalla
muestra la hora real.

• Si el estado de temporización está activado, la pantalla
muestra la configuración de dicha temporización.

• Si desea conocer la hora real, vaya al primer paso.

Notas

• La temporización se basa en la hora real. Por tanto, la hora real se debe establecer por adelantado.

• A continuación se indican los pasos para ajustar el reloj:

10

Funcionamiento

Establecer la temporización



• T

emporización de APAGADO: una vez transcurrido el tiempo establecido, la unidad dejará de funcionar.

• Temporización de ENCENDIDO: una vez transcurrido el tiempo establecido, la unidad comenzará a funcionar.

Pulse el interruptor "ON/
OFF" (ENCENDIDO/
AP

AGADO) primero y,

después, congure el modo

de funcionamiento. Ajuste
el reloj antes de utilizar la
función de temporización.

Si desea cambiar el modo de temporización al modo de
funcionamiento normal, pulse "T

iming" (Temporización) hasta
que desaparezca la indicación de temporización. Cuando la
temporización no sea válida, el modo de funcionamiento será
normal.

Cancelar la temporización

Explicación de las partes del controlador de cableado:

1. La unidad se inicia o detiene en la hora establecida. Mientras tanto muestra el valor de temporización.

2. "T

emporización de ENCENDIDO, Temporización de APAGADO y Circulación" signica que la unidad se enciende y

apaga en el valor del tiempo establecido todos los días.

• En primer lugar se llevará a cabo el tiempo de establecimiento más corto.

• Si las temporizaciones de encendido y apagado coinciden, la configuración no será válida.

•

-Incluso en el modo de temporización, puede poner en marcha o apagar la unidad mediante el interruptor "ON/OFF"
(ENCENDIDO/APAGADO).

Notas

1. Pulse el interruptor "TIME" (HORA).

La pantalla cambiará según la siguiente secuencia:

2. Congure el "TEMPORIZADOR".

Si la temporización de encendido o la temporización de
apagado parpadea, pulse " " o " " para ajustar la hora.
Pulse " " o " " para congurar el tiempo de ENCENDIDO y
AP

AGADO.
La hora aumentará en un minuto cada vez que pulse el
interruptor "

".
La hora se reducirá en un minuto cada vez que pulse el
interruptor " ".
Cuando establezca el tiempo de ENCENDIDO y de AP

AGADO

al mismo tiempo, pulse el interruptor "Timer" (Temporizador)

para cambiar el elemento de conguración.

3. La conguración de hora se jará. Pulse el interruptor

"Set" (Establecer).

ACTIV

ADO

activado
DESACTIVADO

activado
DESACTIVADO

DESACTIVADO

ciclo

no se
muestra
nada

11

Funcionamiento

Consultar el historial de errores de funcionamiento de las unidades interiores:

En el estado de encendido o apagado, pulse el botón [CHECK] (COMPROBAR). Entrará en el modo de consulta de
errores de funcionamiento de todas las unidades interiores del grupo. A continuación [COMPROBAR] y [Nº DE UNIDAD]
se mostrarán en la pantalla y los números de unidades interiores reales se mostrarán según una determinada secuencia
(el número de unidad se muestra en los decimales). Al mismo tiempo, en la zona de la hora, se mostrará el error de
funcionamiento actual y el error de funcionamiento de la última vez. El formato de visualización es [XX:YY], donde XX

signica el error de funcionamiento actual y

YY equivale al error de funcionamiento ocurrido a última vez. El código de error

de cada unidad se mostrará durante 3 segundos. Cuando se muestren los códigos de error de todas las unidades interiores
de todo el grupo, el modo se cerrará automáticamente.

¿Cómo cambiar los interruptores de función?

Nº T

ipo

Estado del
interruptor

Descripción de la función

SW1-1

Seleccionar el controlador
maestro o esclavo.

ACTIVADO Establecido como controlador esclavo.
DESACTIVADO Establecido como controlador maestro.

SW1-2

Seleccionar el modo de
controlador.

ACTIVADO Controlador estándar.
DESACTIVADO Controlador de aire.

SW1-3

Opción de visualización de la
temperatura de la habitación.

ACTIVADO Temperatura de la habitación visible.
DESACTIVADO Temperatura de la habitación no visible.

SW1-4 Bloqueo a los 26°.

ACTIVADO Bloqueo a los 26º no disponible.
DESACTIVADO Bloqueo a los 26º disponible.

SW1-5

Opción de posición del sensor de
temperatura.

ACTIVADO Sensor del controlador.
DESACTIVADO Sensor de la unidad.

SW1-6 Reinicio automático.

ACTIVADO No disponible.

DESACTIVADO Disponible.
SW1-7 Conguración de fábrica. ACTIVADO Conguración predeterminada.
SW1-8 Conguración de fábrica. DESACTIVADO Conguración predeterminada.

1. Los interruptores o los cables de los puentes se deben ajustar cuando el controlador de cableado se
apaga. Si el controlador de cableado está encendido, las operaciones anteriores se invalidarán.

2. Diferencia de funciones entre el controlador de cableado maestro y el esclavo:

Elementos de
contraste

Controlador de
cableado maestro

Controlador de cableado esclavo

Función Todas las funciones Solamente con las funciones siguientes: ENCENDIDO/APAGADO,

MODO, VELOCIDAD DEL VENTILADOR, ESTABLECIMIENTO DE
TEMPERATURA, OSCILACIÓN

Notas

1. Sacar el controlador de cableado del soporte

2. Instalar el soporte del controlador

Conforme a la posición de los 2 oricios para tornillos
del soporte, taladre 2 oricios en la pared e introduzca
los tacos de madera en dichos oricios.
A continuación, alinee los 2 oricios para tornillos del

soporte del controlador de cableado con los tacos de

madera y je el soporte en la pared con los tornillos de

madera.
Nota: elija una pared tan plana como sea posible para
la instalación. No utilice una fuerza excesiva para
apretar los tornillos ya que el soporte podría resultar
dañado.

Controlador de
cableado

Soporte

Oricios para los

tornillos

3. Instrucciones de cableado

Conecte la toma de tierra en un lado o la unidad no funcionarán normalmente debido a interferencias.

Nota: asegúrese de que la conexión de los terminales es rme y que no entra en contacto con el cable apantallado.

4. Coloque el controlador de cableado en el soporte y preste atención para no presionar ningún cable.

Manual de instalación del controlador de cableado

Manual de instalación del controlador de cableado

12

5. Conexiones de cableado del controlador de cableado:

Existen tres métodos para conectar el controlador de cableado y las unidades interiores:
A.Un controlador de cableado puede controlar hasta 16 juegos de unidades interiores. Tres piezas de cable polarizado
se deben conectar al controlador de cableado y a la unidad maestra (la unidad interior conectada con el controlador de
cableado directamente). El resto se deben conectar a la unidad maestra a través de 2 piezas de cable polarizado.

B. Un controlador de cableado controla una unidad interna, la cual se conecta con dicho controlador a través de tres piezas
de cable polarizado.
C. Dos controladores de cableado controlan una unidad interna. En el controlador de cableado conectado a la unidad
interna se denomina maestro
y el otro se denomina esclavo. El controlador de cableado maestro y la unidad interior y los controladores de cableado
maestro y esclavo están todos conectados a través de tres piezas de cable polarizado.

6. Cableado de comunicación:

El controlador de cableado cuenta con un cableado de comunicación especial en los accesorios. El terminal de 3 núcleos (1
blanco, 2 amarillo y 3 rojo) se conecta al terminal A, B, C del controlador de cableado respectivamente.
El cableado de comunicación tiene una longitud de 5 metros; si la longitud real es superior, distribuya el cableado conforme
a la tabla siguiente:

Longitud del cableado de
comunicación (m)

Dimensiones del cableado

< 100 Cable apantallado de 0,3mmm2×3 núcleos

100 y < 200 Cable apantallado de 0,3mmm2×3 núcleos
200 y < 300 Cable apantallado de 0,75 mm2×3 núcleos
300 y < 400 Cable apantallado de 1,25mm

2

×3 núcleos

400 y < 500 Cable apantallado de 2mm

2

×3 núcleos

*Un lado de la placa apantallada del cable de comunicación debe estar conectado a tierra.

ABCABCAB

ABC

CABCABC

ABCABC

AB

ABC

C

ABC

ABC

A

Interior 1 Interior 2 Interior N Interior 15 Interior 16

(unidadmaestra)

Controlador de
cableado

Controlador de
cableado

Controlador de
cableado

Controlador de
cableado

Controlador de
cableado

Cableado de control
del controlador de
cableado (polarizado).

Controlador de
cableado

Interior 1 Interior 2 Interior N Interior 15 Interior 16

(unidadmaestra)

Controlador de
cableado

Controlador de
cableado

Controlador de
cableado

Controlador de
cableado

Controlador de
cableado

Cableado de control
del controlador de
cableado (polarizado).

Controlador de
cableado

Interior 1

Controlador de
cableado
Cable
polarizado

Interior 1

Controlador de
cableado
Cable
polarizado

Controlador de
cableado

Controlador de
cableado

Controlador de
cableado

Cable polarizado

(3 piezas para el modelo

Tipo1,para

Tipo2,para

AD24MS1ERA, AD24MS1ERA(D),AD28/36/48NS1ERA(S)

AD12/18MS1ERA, AD12/18MS1ERA(D), AD24MS2ERA, AD24MS2ERA(D),

cortar puente

CN22 CN23 para unidad esclava PCB ).

AD12/18MS1ERA,AD12/18MS1ERA(D),AD24MS2ERA,AD24MS2ERA(D),AD28MS2ERA(S),AD28MS2ERA(S)(D)

AD28MS2ERA(S),

AD28MS2ERA(S)(D)

Modo Calefacción

Función “HOT KEEP”

La función “HOT KEEP” se activa en los siguientes casos:

• Cuando se activa el modo Calefacción:
Para evitar que la unidad emita aire frío, cuando se pone en marcha el modo Calefacción el ventilador de la unidad interior se cierra
si la temperatura ambiente es baja. Espere 2 o 3 minutos, tras los cuales el ventilador volverá a funcionar normalmente en modo
Calefacción.

• Durante la función de autodesescarche:
Cuando existe la posibilidad de que el aparato se congele, el modo Calefacción se para automáticamente durante 5-10 minutos
cada hora aproximadamente y se activa la función de autodesescarche. Una vez completado el autodesescarche, el modo Cale­facción se vuelve a activar automáticamente.

• Cuando entra en funcionamiento el sensor de temperatura ambiente: Cuando sube la temperatura ambiente, el sensor hace ralen­tizar la velocidad del ventilador hasta LO (baja) o hace que se pare completamente si el intercambiador de calor de la unidad interior
tiene una temperatura baja. Tan pronto como la temperatura ambiente vuelve a bajar, el ventilador volverá a funcionar normalmente
en modo Calefacción.

Funcionamiento de los modelos bomba de calor

• El funcionamiento de los modelos bomba de calor se basa en un mecanismo que, mediante el gas refrigerante, concentra el calor
del aire exterior para calentar el ambiente interior.

• Función de “autodesescarche”. Cuando se usa un modelo con bomba de calor para calentar una estancia, en el intercambiador de
calor de la unidad exterior se acumula escarcha a medida que la temperatura exterior desciende.
La escarcha acumulada reduce las prestaciones en calefacción y por lo tanto el climatizador debe entrar necesariamente en el modo
“autodesescarche”. Durante el funcionamiento en autodesescarche, el funcionamiento en modo Calefacción se interrumpe.

• Temperatura exterior y potencia en Calefacción. Para un climatizador con bomba de calor, la potencia en Calefacción disminuye con
la disminución de la temperatura exterior.

• Período de precalefacción. Puesto que el funcionamiento de un modelo con bomba de calor usa
la circulación de un flujo de aire caliente para calentar todo el volumen de una estancia, a veces
pasa un tiempo antes de que suba la temperatura ambiente.
Se aconseja encender el climatizador con un poco de antelación en las mañanas muy frías.

13

Mantenimiento

Lleve el interruptor de la alimentación
general a la posición OFF.

PUNTOS QUE DEBEN OBSERVARSE

No toque el aparato con las manos
mojadas.

No use agua caliente o líquidos volátiles.

ATENCIÓN

• No abra la rejilla de entrada del aire hasta que el ventilador no esté totalmente parado.

• Una vez apagado el aparato, el ventilador sigue girando durante un cierto tiempo debido a la fuerza de inercia.

Limpieza del filtro

1. Limpie el filtro del aire sacudiéndolo ligeramente o usando una aspiradora.

Es más eficaz limpiar el filtro con agua.
Si el filtro estuviera muy sucio, disuelva detergente neutro en agua templada
(aproximadamente 30ºC), sumerja el filtro, después enjuáguelo con agua limpia.

2. Después de haber secado bien el filtro, vuelva a colocarlo en el climatizador.

ATENCIÓN

• No seque el filtro en el fuego.

• No haga funcionar el climatizador sin el filtro.

Mantenimiento y limpieza del aparato

• Limpie con un paño suave y seco.

• Si el filtro estuviera muy sucio, disuelva detergente neutro en agua templada y sumerja el paño en la misma.

Después de haber pasado el paño, elimine el detergente con agua limpia.

Mantenimiento a final de estación

• Deje el climatizador funcionando en modo Ventilación durante un día que haga buen tiempo para que se sequen las partes

interiores de la unidad.

• Desconecte el suministro eléctrico De hecho, cuando el climatizador no funciona también hay un consumo de energía eléctrica .

• Limpie el filtro y vuelva a colocarlo en el climatizador.

Mantenimiento a principios de estación

• Verifique que no haya obstáculos delante de las rejillas de aspiración y de salida de las unidades interior y exterior.

• Compruebe que el filtro de aire esté limpio.

• Conéctelo al suministro eléctrico durante al menos 12 horas antes de poner en marcha el climatizador.

14

Guía para la búsqueda de las averías

Rogamos que realice los siguientes controles antes de dirigirse al Servicio de Asistencia.

Si después de haber realizado estos controles el climatizador aun no funciona correctamente, o si se verifican los siguientes
problemas, apague inmediatamente el aparato y póngase en contacto con el vendedor.

• Los fusibles o el magnetotérmico de protección se funden o saltan a menudo.

• Se forman gotas de condensación durante el funcionamiento en el modo Refrigeración o Deshumidificación.

• El funcionamiento no es normal o se oyen ruidos inusuales.

• Si el indicador luminoso CHECK (rojo) parpadea significa que se ha producido una anomalía de funcionamiento.

¿El interruptor de la corriente
está activado? (El interruptor
de la corriente no está en ON).

¿El suministro eléctrico de la
red es normal?

¿El sensor de las señales en
la unidad interior está
expuesto a la luz del sol o a
una gran iluminación?

¿El magnetotérmico de
protección ha saltado?
Es muy peligroso:
desconecte inmediatamente
la corriente y contacte con el
vendedor.

EL CLIMATIZADOR NO SE PONE EN MARCHA

ON

OFF

¿Apagón?

¿Hay fuentes de calor
“ocultas” en la estancia?

¿La luz solar entra
directamente en la estancia?

¿La estancia está atestada? En modo Calefacción no se

emite aire.
¿El climatizador está en fase
de precalefacción?

LA REFRIGERACIÓN ES INSUFICIENTE

¿Se ha programado
correctamente la temperatura
ambiente?

¿El filtro del aire está sucio? ¿Hay obstáculos al flujo de

aire de las rejillas de
aspiración o de salida?

¿Están las puertas o las
ventanas abiertas?

REFRIGERACIÓN O CALEFACCIÓN INSUFICIENTE

15

Guía para la búsqueda de las averías

Se oye ruido de agua que fluye.

Se oyen crujidos.

Emisión de olores.

Durante el funcionamiento, la unidad interior
emite neblina.

El aparato pasa al modo Ventilación durante la
Refrigeración.

El climatizador no se pone en marcha después
de la detención.

En el modo Deshumidificación no se difunde
aire o bien la velocidad de ventilación no se
puede modificar.
La unidad exterior produce agua o vapor en
modo Calefacción.
En el modo Calefacción, el ventilador de la uni­dad interior sigue funcionando también después
del paro del climatizador.

Al poner en marcha el climatizador, cuando el compresor se pone en marcha o se
para durante el funcionamiento o cuando el climatizador se apaga, a veces se oye
ruido de agua que fluye. Se trata del flujo del refrigerante dentro de las tuberías y no
constituye ninguna anomalía.
Lo ocasiona la dilatación o contracción del plástico debido a las variaciones de tem­peratura.
La unidad interior emite malos olores. Estos olores se deben al humo de cigarrillo o
al barniz de los muebles que hay en la estancia, que son absorbidos por el apara­to y vueltos a poner en circulación.
En el modo Refrigeración o Deshumidificación, a veces de la rejilla de salida de la
unidad interior sale una neblina blanca. Se debe a la condensación formada por la
brusca variación de temperatura en el aire.
Para evitar que se acumule escarcha en el intercambiador de calor de la unidad
interior, a veces se produce el paso automático al modo Ventilación, pero el apara­to vuelve rápidamente al modo Refrigeración.
Aunque esté pulsada la tecla de funcionamiento, la refrigeración, deshumidificación
o la calefacción no se pueden activar durante tres minutos después de la detención
del climatizador. Ello se debe a la activación del circuito de protección.
Esperar tres minutos.
Si la temperatura ambiente es demasiado fría en el modo deshumidificación, el ven­tilador reduce automáticamente la velocidad de ventilación a intervalos regulares.

Esto ocurre cuando la escarcha acumulada en la unidad exterior se elimina (duran­te la operación de autodesescarche).
Para eliminar el exceso de calor, el ventilador de la unidad interior sigue girando
durante un cierto tiempo después del paro del climatizador.

Los siguientes fenómenos no constituyen anomalías de funcionamiento:

16

Diagnóstico mod. Inverter

17

Cuando se produce un fallo, el ventilador de la unidad interior deja de funcionar. En el caso de un error de la unidad
exterior, el código de error es el número de veces que el LED parpadea + 20.
Por ejemplo, si el código de error de la unidad exterior es 2, el controlador de cableado de la unidad interior mostrará 16 (si
se utiliza el método hexadecimal).

Ta: sensor de temperatura ambiente
Tm: sensor de temperatura de la bobina

Veces de destellos del
LED del temporizador
(PCB LED4 interior）

Veces de destellos del LED
de funcionamiento (PCB
LED3 interior）

0 1 01 E1 Falla del sensor de la

temperatura Ta

Sensor desconectado,o roto, o en la
posición incorrecta , o cortocircuito

0 2 02 E2 Falla del sensor de la

temperatura Te

Sensor desconectado,o roto, o en la
posicion incorrecta , o cortocircuito

0 4 04 F8 EEPROM ERROR Falla de la unidad interior PCB

0 7 07 E9 Comunicación anormal entre las

unidades interiores y exteriores

Conección incorrecta, o cables
desconectados, o la configuración
incorrecta de la unidad interior, o falla de
suministro de potencia o falla de PCB

0 8 NO VISUALIZACIÓN

DE CÓDIGO DE
ERROR

E8 Comunicación anormal entre el

controlador interior con cable y la
unidad interior PCB

Comunicación anormal entre el
controlador interior con cable y la unidad
interior PCB

0 12 0C E0 Sistema de drenaje anormal La bomba de motor desconectado, o en

la posición in

correcta, o el interruptor de
flotador roto, o el interruptor de flotador
desconectado, o en la posición incorrecta

0 13 OD EF Señal incorrecta del cruce por

cero

Detectada incorrecta la señal del cruce
por cero

0 16 10 F3 Modo interior anormal Diferente del modo de la unidad exterior
2 1 15 / Unidad exterior anormal
2 2 16 / Unidad exterior anormal
2 4 18 / Unidad exterior anormal
2 5 19 / Unidad exterior anormal
2 7 1B / Unidad exterior anormal
2 8 1C / Unidad exterior anormal
2 9 1D / Unidad exterior anormal
3 0 1E / Unidad exterior anormal
3 1 1F / Unidad exterior anormal
3 2 20 / Unidad exterior anormal
3 3 21 / Unidad exterior anormal
3 5 23 / Unidad exterior anormal
3 6 24 / Unidad exterior anormal
3 7 25 / Unidad exterior anormal
3 8 26 / Unidad exterior anormal
3 9 27 / Unidad exterior anormal
4 3 2B / Unidad exterior anormal
4 4 2C / Unidad exterior anormal
4 7 2F / Unidad exterior anormal
4 8 30 / Unidad exterior anormal
4 9 31 / Unidad exterior anormal
5 8 3A / Unidad exterior anormal
5 9 3B / Unidad exterior anormal
6 3 3F / Unidad exterior anormal
6 4 40 / Unidad exterior anormal

Razones posibles

Consulte la lista de localización de averí
as de la unidad exterior

1. Para la falla interior, sólo el LED de funcionamiento en receptor remoto se indicará.

2. Para la falla exterior, el LED del temporizador y el LED de funcionamiento se indicarán. El LED del temporizador del receptor remoto se visualiza en el lugar diez, y el
LED de funcionamiento se visualiza en el lugar de uno. El

LED del temporizador se destella primero, después de 2 segundos, el LED de funcionamiento también se
destella. Después, 4 segundos más tarde, se detellarán en vueltas otra vez. Las veces de destellos se equivalen al código de falla del exterior más 20. Por ejemplo, el c
ódigo de falla del exterior es 2, la unidad interior debe visualizarse 22. Como resultado,luego el LED de funcionamiento se d

estella dos veces.

3.Para obtener más detalles de falla de la unidad exterior,por favor consulte la lista de localización de averías de la unidad exterior.

Código de falla (de tarjeta receptora) Código de falla (de

controlador con

cable)

Código de
falla (de
controlador de
panel )

Localización de averías

Precauciones para la instalación

• Se ruega que lean las presentes “Precauciones de
Seguridad” antes de proceder a la atenta ejecución del
trabajo de instalación.

• Las precauciones descritas a continuación se dividen en:
ATENCIÓN y ADVERTENCIAS. Las precauciones que se
reúnen bajo la voz “ATENCIÓN” indican que un
comportamiento impropio podría tener serias consecuencias
como la muerte, lesiones graves, etc. De todos modos,
también las precauciones agrupadas bajo la voz
“ADVERTENCIAS” se refieren a situaciones que podrían
comportar consecuencias muy graves. Asegúrese de
observar atentamente estas precauciones de seguridad
dado que constituyen informaciones muy importantes para
garantizar la seguridad.

• Después de haber completado la instalación, además de
confirmar que no se ha hallado ninguna anomalía en la
prueba de funcionamiento, se ruega explicar al usuario
(cliente) de este aparato el método de funcionamiento y de
mantenimiento, basándose en el manual de instrucciones.
Pida además al cliente que conserve este manual junto con
el de instrucciones.

ATENCIÓN

• Este aparato debería instalarse en lugares tales como
oficinas, restaurantes, casas. La instalación en locales más
pequeños como talleres podría ocasionar un mal
funcionamiento del aparato.

• Se ruega que confíen la instalación a la empresa que ha
vendido el aparato o a un profesional. Defectos debidos a
una instalación inadecuada podrían provocar pérdidas de
agua, descargas eléctricas e incendios.

• Realice la instalación con cuidado, siguiendo las indicaciones
del manual de instalación. También en este caso, una
instalación inadecuada podría provocar pérdidas de agua,
descargas eléctricas e incendios.

• Si un climatizador de grandes dimensiones se instala en una
estancia de pequeñas dimensiones, es necesario disponer
medidas preventivas para evitar superar el umbral de
concentración, en el raro caso de que se produjeran
escapes de refrigerante. Respecto a la preinstalación de
estas medidas preventivas, consulte la empresa que le ha
suministrado el aparato, e instale el climatizador según lo
prescrito. En el raro caso de que se produjera un escape de
refrigerante y se superara el umbral de concentración se
corre el riesgo de que se produzcan accidentes debidos a la
falta de oxígeno.

• Verifique que el lugar de instalación pueda sostener con
facilidad el peso del aparato. Si el soporte es insuficiente,
una caída del aparato podría ocasionar heridas graves.

• Respete las instrucciones de instalación prescritas en caso
de producirse unas condiciones atmosféricas adversas.
Una instalación inadecuada puede provocar incidentes
debidos a la violenta caída del aparato

• Para las conexiones eléctricas, se ruega que sea un
electricista autorizado quien realice la instalación, siguiendo
las normas de seguridad relativas a los equipos eléctricos,
las normas locales y las instrucciones de instalación, y que
se usen circuitos adecuados. Una capacidad insuficiente del
circuito y una instalación defectuosa pueden ser la causa de
descargas eléctricas y de incendios.

• Conecte con cuidado los cables usando para ello un cable
adecuado, y asegúrese que la fuerza exterior del cable no
descargue sobre la caja de conexiones, fijándolo
adecuadamente. Una conexión o una fijación inadecuada
podría ocasionar un calentamiento o un incendio.

• Cuando se instala o se traslada un climatizador no deje que
en el circuito de refrigeración entre aire u otro, a parte del
refrigerante prescrito (R410A). Esto podría provocar roturas y
heridas debido a la presión anormalmente elevada.

• Quando si installa o si sposta il condizionatore, non far
entrare aria o altro, oltre al refrigerante prescritto (R410A),
all’interno del circuito di refrigerazione. Questo potrebbe
provocare rotture e ferite dovute alla pressione
anormalmente alta.

• Use siempre accesorios y piezas autorizadas para la
instalación. El uso de piezas no autorizadas por el fabricante
podría provocar pérdidas de agua, descargas eléctricas,
incendios y pérdidas de líquido refrigerante.

ADVERTENCIAS

• Realice una toma de tierra adecuada. No conecte el hilo de
la masa a tubos del gas, tubos del agua, barras de
pararrayos o hilos de masa del teléfono. Una posición
inadecuada de los hilos de masa puede provocar descargas
eléctricas.

• Según la posición del aparato es necesario instalar un
disyuntor de corriente. La falta de instalación de un disyuntor
de corriente puede ocasionar descargas eléctricas.

• No instale el aparato donde haya posibilidad de escapes de
gases combustibles. La rara eventualidad de que un gas se
concentre entorno al aparato podría provocar un incendio.

• En cuanto al tubo de desagüe del agua de condensación
siga el manual de instalación para asegurar que el desagüe
se realiza de modo adecuado, y aislarlo térmicamente para
prevenir la formación de agua de condensación. Una obra
hidráulica no adecuada puede provocar pérdidas de agua y
daños al mobiliario por infiltraciones de agua.

• Le recordamos que la instalación de los aparatos debe
realizarse de acuerdo con las normas para permitir el acceso
directo a los mismos para su mantenimiento. Queda
excluido de la cobertura de la garantía el uso eventual de
andamiajes, grúas, etc. para realizar el mantenimiento.

18

Para una instalación correcta

Compruebe que se respetan las siguientes condiciones para un uso seguro y eficaz del climatizador.
El trabajo de instalación va a cargo del vendedor, no instale el climatizador usted solo.

Conexiones eléctricas

Las conexiones eléctricas deben ser realizadas por personal cualificado y autorizado, respetando las normativas vigentes.

• La alimentación del climatizador debe ser de uso exclusivo para el climatizador.

• Deberá instalarse un disyuntor de corriente para evitar descargas eléctricas.

• Se debe realizar la toma de tierra.

En caso de mudanza o reubicación del climatizador

En caso de mudanza o reubicación del climatizador, diríjase a personal especializado.

Control y mantenimiento

Las prestaciones del climatizador tienden a disminuir después de usarlo durante unos 3 años (según las condiciones de uso).
Por lo tanto, además del mantenimiento ordinario, es necesario que una empresa especializada realice controles extraordinarios.

No instale el climatizador cerca de un
lugar en el que exista la posibilidad de
escapes de gas inflamable.
Podrían producirse explosiones o
incendios.

No instale la unidad exterior allí donde el
aire caliente o el ruido puedan molestar
a los vecinos.

LUGAR DE INSTALACIÓN

Instale el aparato en un lugar bien
ventilado. Si el aparato está rodeado de
obstáculos, se pueden producir
disminuciones en las prestaciones o un
aumento del nivel de ruido.

Es necesario preparar una protección de
la nieve para la unidad exterior en los
lugares sujetos a nevadas.
Para más información, consulte con el
vendedor.

Instale la unidad exterior sobre un
soporte que sea capaz de sostener con
firmeza el peso de la unidad.
En caso contrario podrían producirse
vibraciones o ruidos.

Se aconseja no instalar el climatizador
en los siguientes lugares, para evitar
daños o inconvenientes:

• Lugar donde se generan gases
corrosivos (fuentes termales, etc.).

• Lugar donde sopla una brisa salobre
(regiones costeras, etc.)

• Lugar en el que hay mucho hollín.

• Lugar en el que la humedad exterior es
muy elevada.

• Lugar en el que trabajan equipos que
emiten ondas electromagnéticas.

• Lugar sujeto a grandes oscilaciones de
tensión.

19

ATENCIÓN

ASEGÚRESE DE HABER LEÍDO ATENTAMENTE LAS PRESENTES INSTRUCCIONES ANTES DE INICIAR LA INSTALACIÓN
EL INCUMPLIMIENTO DE LAS PRESENTES INSTRUCCIONES PODRÍA OCASIONAR HERIDAS GRAVES O LA MUERTE,
DISFUNCIONES DEL APARATO Y/O DAÑOS A LAS COSAS.

Preequipo para la instalación

Antes de instalar la unidad, montar el panel opcional, etc., según el modelo específico.

Elección del lugar de instalación

a) Emplazamiento en que el aire emitido por el climatizador pueda circular libremente. En caso de que la unidad se instale a más de

3 m de altura el aire caliente tiende a permanecer cerca del techo. En estos casos, aconseje al cliente que instale ventiladores
para hacer circular el aire.

b) Posición que garantiza el perfecto drenaje del agua de condensación y la pendiente suficiente del tubo de desagüe del agua de

condensación.
c) Emplazamiento sin obstáculos para evitar la obstrucción de la aspiración y la salida del aire de la unidad interior.
d) Ubicación que no interfiera con el buen funcionamiento de la alarma antiincendios.
e) Ubicación en la que la temperatura ambiente de condensación sea inferior a 28°C y la humedad relativa sea inferior al 80%.

(Si se instala el aparato en lugares de humedad elevada, presta la máxima atención a prevenir la formación del agua de

condensación, por ejemplo aislando térmicamente el aparato de modo adecuado).
f) Emplazamiento en que la altura del techo y la distancia a las paredes sea según lo que se indica a continuación:

g) No instale el aparato donde pueda estar expuesto a salpicaduras de aceite o emisiones de vapor (p. ej. cocinas y naves

industriales). La instalación y el uso en dichos lugares ocasiona prestaciones insuficientes, corrosión del intercambiador de calor y

daños a las partes de resina sintética.
h) No instale el aparato en lugares en los que se produzcan o desprendan gases corrosivos (como ácido sulfúrico) o inflamables

(disolvente, gasolina, etc.). La instalación y el uso en dichos lugares puede producir corrosión en el intercambiador de calor y

daños a las partes de resina.
i) No instale el aparato cerca de televisores, radios o aparatos que generen ondas electromagnéticas u ondas de alta frecuencia

(hospitales): podrían causar anomalías de funcionamiento del mando con cable.

Medidas tuberías

Instalación de la unidad interior

50mm

Obstáculo

100mm 100mm

1000mm

20

Model

Lado líquido Lado gas

416mm366mm

AD28NS1ERA(S)
AD36NS1ERA(S)
AD48NS1ERA(S)

AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D)
AD24MS1ERA AD24MS1ERA(D)
AD24MS2ERA AD24MS2ERA(D)
AD28MS2ERA(S) AD28MS2ERA(S)(D)

ALTURA

TECHO

AD12MS1ERA AD12MS1ERA(D) 6.35mm 9.52mm

AD24MS1ERA AD24MS1ERA(D)
AD24MS2ERA AD24MS2ERA(D) 9.52mm 15.88mm
AD28NS1ERA(S) AD28MS2ERA(S)
AD28MS2ERA(S)(D)AD36NS1ERA(S)

AD48NS1ERA(S) 9.52mm 19.05mm

AD18MS1ERA AD18MS1ERA(D) 6.35mm 12.7mm

1.Medidas del orificio en el techo y posición de los pernos de anclaje

2. Fije los pernos de anclaje

Durante la instalación del aparato, preste atención a la dirección de
las tuberías.

3. Instale la unidad interior

Fije la unidad interior a los pernos de anclaje. Si fuera necesario, la
unidad se puede fijar directamente a una viga, etc., usando
tornillos, sin necesidad de los pernos de anclaje.

4. Poner la unidad a nivel

a) Use un nivel de albañil o proceda según el siguiente método: la

relación entre el lado inferior de la unidad y el nivel del agua en el

tubo de desagüe del agua de condensación debe ser igual al

valor que se indica en la figura.
b) si el aparato no está perfectamente instalado a nivel, puede ser

que el interruptor de flotador funcione mal o no funcione en

absoluto.

5. Selección del enchufe de corte compresor

(cuando se usa el filtro a altas prestaciones)

Los enchufes de corte vienen programados de fábrica de modo
estándar. Cuando se usa la opción “filtro de altas prestaciones”
y la presión estática sube, es necesario modificar la conexión de
los conectores situados en el lado de la caja de control como se
indica en la tabla.

57

A

B

C

137

30

30

Medidas

borde panel

75 70

Lado tuberías

Pernos de anclaje

Abertura en el cielo raso

Medidas panel

Medidas
borde panel

Pernos de anclaje

Abertura en el cielo raso

Medidas panel

Fijación interior

Cemento

Perno de

anclaje M10

Insertar

Perno de anclaje

Tuerca M10

Unidad interior

Arandela M10

Arandela con tornillo M10

Tubo de PVC

Lado tuberías

Verter agua

Nivel agua

0~5 mm
(0~0.2")

Incline ligeramente la unidad del lado tuberías

Rojo

Amarillo

Blanco

Programación estándar Programación alta velocidad

Negro

Blanco

Rojo

Conector blanco

Conector blanco

Lado caja de control

Lado caja de control

Lado motor

Lado motor

Azul

Rojo

Amarillo

Blanco
Azul

Rojo

Amarillo

Blanco
Azul

Blanco

Azul
Rojo

21

Instalación de la unidad interior

D

E

F

57

A

B

C

137

30

30

Medidas

borde panel

75 70

Lado tuberías

Pernos de anclaje

Abertura en el cielo raso

Medidas panel

Medidas
borde panel

Pernos de anclaje

Abertura en el cielo raso

Medidas panel

D

E

F

AD12MS1ERA AD12MS1ERA(D) AD24MS1ERA AD24MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D) AD28NS1ERA(S) AD36NS1ERA(S)
AD24MS2ERA AD24MS2ERA(D) AD48NS1ERA(S)
AD28MS2ERA(S) AD28MS2ERA(S)(D)

A(mm) B(mm)C(mm)

Model

D(mm)E(mm) F(mm)

987
1172

1437
1622

1497
1682

545
480

690
625

750
685

705
983

1155
1433

1215
1493

595
595

740
740

800
800

AD28NS1ERA(S) AD36NS1ERA(S)

AD48NS1ERA(S)

AD24MS1ERA AD24MS1ERA(D)

AD12MS1ERA AD12MS1ERA(D)

AD18MS1ERA AD18MS1ERA(D)

AD24MS2ERA AD24MS2ERA(D)

AD28MS2ERA(S) AD28MS2ERA(S)(D)

(a) Las tuberías de desagüe del agua de condensación deberán instalarse siempre con una inclinación hacia abajo de 1/50 - 1/100.

Evite hacerlas pasar por un punto más elevado y provocar sifones.

(b) Cuando conecte las tuberías de desagüe del agua de

condensación al aparato, preste atención de no aplicar una fuerza

excesiva a las tuberías del lado de la unidad interior.

Además, fije las tuberías lo más cerca posible del aparato.

Para la conexión, introduzca el extremo del tubo de PVC dentro

del empalme de la desagüe del agua de condensación, luego

apriete bien usando el pasador y el tubo rígido incluido entre los

accesorios. No use cinta adhesiva para unir el tubo rígido

(accesorio) al orificio de desagüe del agua de condensación.

condensación para más de una unidad interior, coloque el tubo en

común unos 100 mm por debajo de la apertura de desagüe del

agua de condensación de cada unidad (véase figura).

Con este fin, use un tubo del tipo VP-30 (11/4”) u otro tubo aun

más grueso.

máximo de 500 mm por encima del techo y, si hay un obstáculo

en el techo, levantar las tubería para evitarlo usando un codo o lo

necesario. Al efectuar esta operación, tenga presente que si la

distancia necesaria para cubrir el desnivel es superior a 500 mm,

el reflujo del desaguadero en caso de interrupción del

funcionamiento sería excesivo y podría causar rebosamientos de

la bandeja de recogida del agua de condensación.

Por lo tanto predisponga la altura del tubo de desagüe dentro de

la distancia indicada.

No haga desembocar la tubería de desagüe en un canal de alcantarillado donde podría generarse gas sulfúrico.

Tuberías de desagüe del agua de condensación

No sumergir el tubo en el agua

Sin sifones

No pasar sobre una elevación

Respiradero

Drenaje agua de condens

sación erróneo

1.5m ~ 2m

Pernos
de anclaje

Aislamiento
térmico

Inclinación de
1/100 o más

Empalme desagüe del
agua de condensación

Empalme desagüe del
agua de condensación

Tubo rígido de desagüe del
agua de condensación

Unidad interior

Junta VP (no

suministrado)

Material aislante
grande (accesorio)

Tubo VP
(no suministrado)

Material aislante
pequeño (accesorio)

Tubo rígido
(accesorio)

Material aislante
(no suministrado)

Pasador

Adhesivo

Tubo VP-30

Posición lo más ata posible (100 mm aproximadamente )

Pendiente hacia abajo
igual a 1/100 o más

Tubo de desagüe del
agua de condensación

Desaguadero del agua de
condensación tapado

Desaguadero del agua de
condensación tapado

Junta para tubo VP
(no suministrada)

600

Altura máxima

Vista desde arriba

290~325mm

NO INSTALE LA UNIDAD INVERTIDA

22

1,5 mm~2 m

Soporte

Pendiente descendente superior al 1%

Aislante (no incluido)

NO CON bombas en la máquina

ación correcto

Drenaje agua de conden

Escurrirtamaño

Model

(c)

(d)

(e)

(h)

(g)

Evite situar la salida de la tubería de desagüe donde puedan producirse olores desagradables.

Si se tienen que disponer las tuberías de desagüe del agua de

Para máquina con bombas

interior del orificeo

     

desalidadeldrenajeSELECCIONETamaño



El tubo de desagüe debe tener una pendiente descendente

(superior al 1%).

En el caso de un tubo largo, se debe proporcionar un

soporte cada 1,5 - 2 m para evitar formas onduladas.

Los tubos centrales se deben organizar conforme a la gura de la

derecha.

Tenga cuidado para no aplicar una fuerza excesiva en la pieza de

unión del tubo de desagüe.

(f)

La altura de la cabeza del desaguadero se puede subir hasta un

Para máquina con bombas , por favorÿconsulte con el diámetro

Para máquina con bombas

tuberías de desagüe del agua

de condensación use un

tubo de PVC rígido de uso genérico VP

AD28NS1ERA(S) AD36NS1ERA(S)
AD48NS1ERA(S)

AD24MS1ERA AD24MS1ERA(D) 15.5mm

AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D) 21mm
AD24MS2ERA AD24MS2ERA(D)
AD28MS2ERA(S) AD28MS2ERA(S)(D)

33mm

1) Realice una prueba de drenaje después de haber completado las conexio-

nes eléctricas.

2) Durante la prueba, verifique que el agua de condensación fluye con regu-

laridad en las tuberías y que no hay pérdidas de agua en las juntas.

3) En el caso de edificios de nueva construcción, realice la prueba antes de

que se coloque el techo.

4) Realice la prueba también si el aparato se instala durante el invierno.

Como proceder:
(a) Vierta aproximadamente 1000 cc de agua dentro de la unidad interior, a

través del orificio del desaguadero del agua de condensación usando para

ello una bomba para agua (véase figura superior).
(b) Verifique el desagüe del agua de condensación en el modo Refrigeración.

Si la conexión eléctrica no se ha completado, inserte una junta convexa en la
conexión de las tuberías de desagüe del agua de condensación para poder
verter el agua dentro (véase figura).

Prueba de drenaje

Retire el anillo de estanqueidad de
caucho. Recuerde volverlo a
colocar en su sitio después del test.

Inserte el tubito del agua
unos 20 o 30 mm dentro
de la unidad.

Pasador

Tubos de desagüe del agua
de condensación

Unidad interior

Se puede verificar el drenaje del agua de condensación mediante el empalme
transparente

Vierta el agua mediante una junta convexa

Calcule el tiro del aire y la presión estática exterior, y elija en
consecuencia la longitud, la forma y el tipo de los conductos
de salida del aire.

Conducto de salida del aire A

• Los modelos estándar prevén 2, 3 o 4 bridas salida aire

con un diámetro de 200.
(1) Blinde el orificio de salida central en el caso de 2 bridas.
(2) Blinde el orificio de salida central en el caso de 3 bridas.

• Limite la diferencia de longitud entre las bridas de salida

aire a menos de 2:1.

• Reduzca lo máximo posible la longitud del conducto.

• Reduzca al máximo el número de curvas. (La curvatura

debiera ser lo más amplia posible).

• Use una cinta, etc. para unir la unidad interior a la brida de

salida de aire.

• Realice la instalación de los conductos antes de que se termine el techo.

Conexión de los conductos de entrada y de salida

(a) Ubicación de conducto de toma de aire:

• El punto de entrada del aire puede estar en la parte lateral o

en la parte posterior de la unidad, según las exigencias de
instalación.

• Use el punto de entrada posterior cuando la entrada y la

salida del aire se producen al mismo tiempo. (En este caso, no
se puede usar el punto de entrada lateral.)

(b) Para la ubicación del conducto de salida del aire, use el

orificio de salida lateral

Instalación de los conductos del aire

Superficie
del techo

Salida aire B
(opcional)

Conducto
salida aire A

Orificio de inspección

Toma de aire C
(opcional) con filtro
del aire

Panel de
toma de
aire

Unidad interior
principal

Conducto
de toma de
aire

aislamiento
térmico

Orificio de salida de

Vista superior

Entrada aire lateral

Entrada aire posterior

Fig.1

Fig.2

Correcto ErróneoErróneo

23

Modelo

Cir

cuito

Fase

A

TENCIÓN

PELIGRO DE LESIONES O DE MUERTE ANTES DE REALIZAR LAS CONEXIONES ELÉCTRICAS, DESCONECTE LA CORR ENTE
CON EL DISYUNTOR DE CORR ENTE O CON EL INTERRUPTOR DE LA ALIMENTACIÓN ELÉCTRICA.
LAS CONEXIONES DE TOMA DE T ERRA DEBEN REALIZARSE ANTES DE EFECTUAR LAS CONEXIONES DE LA TENSIÓN DE
LÍNEA.

Precauciones

• Las conexiones eléctricas deberán ser realizadas únicamente por personal autorizado.

• No conecte más de 3 cables a la caja de conexiones. Use siempre terminales engastados de tipo redondo con ajuste aislado en
el extremo de los cables.

• Use únicamente conductores de cobre.

Características eléctricas

Seleccione la medida de los cables eléctricos y del circuito de protección según la siguiente tabla (longitud total de los cables: 20 m;
caída de tensión: inferior al 2%):

Esquemas eléctricos

Primer

o conecte la alimentación a la unidad exterior, así es que la alimentación para la unidad interior viene suministrada por

los bor

nes.

Conexiones eléctricas

Dispersión masa

Medidas

Cable de

alimentación

24

Caja de conexiones
unidad exterior

Suministro eléctrico

380-400V, 3N~, 50Hz

Caja de conexiones
unidad interior

Suministro eléctrico

Caja de conexiones
unidad exterior

Caja de conexiones
unidad interior

3030

3026

14

0

140

corriente

corriente

Disyuntor de

Dispersión de

4.0 40

6.0 40

corriente

pr

otección

Disyuntor de

Magnetotérmico de

AD48NS1ERA(S)

AD28MS2ERA(S) AD28M S2E RA(S)(D)
AD28NS1ERA(S) AD36NS1ERA(S)

AD48NS1ERA(S)

AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D)
AD24MS1ERA AD24MS1ERA(D)
AD24MS2ERA AD24MS2ERA(D)

AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D)
AD24MS1ERA AD24MS1ERA(D)
AD24MS2ERA AD24MS2ERA(D)
AD28MS2ERA(S) AD28MS2ERA(S)(D)
AD28NS1ERA(S) AD36NS1ERA(S)
AD48NS1ERA(S)

Haga funcionar el climatizador de acuerdo con lo que figura en el Manual de Instrucciones.

Durante la prueba de funcionamiento, puntee las siguientes casillas:

 ¿Las conexiones eléctricas de la unidad interior y de la exterior son correctas?
 ¿El cable de conexión entre la unidad interior y la exterior está fuertemente fijado?
 ¿Las juntas de las tuberías se han aislado térmicamente?
 ¿El funcionamiento en modo Enfriamiento es normal?
 ¿El sensor de temperatura ambiente funciona de modo correcto?
 ¿El voltaje de la alimentación corresponde con el previsto por las normas vigentes?
 ¿Hay pérdidas de gas refrigerante en las juntas de las tuberías?
 ¿El drenaje del agua de condensación se realiza correctamente?
 ¿El cable de toma de tierra esta fuertemente fijado?
 ¿Se oyen ruidos raros?
 ¿El display del mando con cable muestra correctamente el estado de funcionamiento?

Prueba de funcionamiento

25

Dirección: Parque Industrial Haier, Calle Qianwangang, Zona de Desarrollo Económico y Tecnológico, Qingdao 266555,

Contactos: TEL [phone]; FAX [phone]
Sitio web: www.haier.com

Shandong, R.P.C.

CONDIZIONATORE DI TIPO CANALIZZABILE
MANUALE D’USO E MANUALE D’INSTALLAZIONE



Leggere con attenzione questo manuale prima dell'installazione.

Conservare questo manuale per riferimenti futuri.

Indice

o
n
a

ilatI

Precauzioni per l’uso
Limiti di funzionamento
Denominazione dei componenti
Parti e funzioni
Funzionamento
Manuale d’installazione per il telecomando
Modalità Riscaldamento
Manutenzione
Guida alla ricerca dei guasti
Diagnostica mod
Precauzioni per l’installazione
Per un’installazione corretta
Installazione dell'unità interna
Tubazioni scarico condensa
Test di drenaggio
Installazione dei condotti dell’aria
Collegamenti elettrici
Test di funzionamento

3
4
5
6
8
12
13
14
15
17
18
19
20
22
23
23
24
25

AD24MS1ERA
AD24MS1ERA(D)

AD28NS1ERA(S)
AD36NS1ERA(S)
AD48NS1ERA(S)

AD12MS1ERA
AD12MS1ERA(D)

AD18MS1ERA
AD18MS1ERA(D)
AD24MS2ERA
AD24MS2ERA(D)
AD28MS2ERA(S)
AD28MS2ERA(S)(D)

CONFORMITÀ AI REGOLAMENTI

EUROPEI PER I MODELLI

CE

Tutti i prodotti sono conformi alle seguenti disposizioni europee:

- Direttiva bassa tensione 73/23/CEE

- Compatibilità elettromagnetica

ROHS

I prodotti sono conformi ai requisiti della direttiva 2011/65/EU
del Parlamento e del Consiglio Europeo sulla limitazione dell'uso
di alcune sostanze pericolose nei dispositivi elettrici ed elettronici
(Direttiva RoHS UE).

WEEE

In conformità alla direttiva 2012/19/EU del Parlamento Europeo,
informiamo il consumatore relativamente ai requisiti per lo smalti­mento dei prodotti elettrici ed elettronici.

REQUISITI PER LO SMALTIMENTO:

Il condizionatore è marchiato con questo simbo­lo. Ciò significa che i prodotti elettrici ed elettro­nici non devono essere smaltiti insieme ai rifiuti
urbani indifferenziati. Non tentare di aprire il

sistema da soli: Lo smantellamento del sistema
di condizionamento, il trattamento del refrigerante, dell’olio e
di altre parti, deve essere eseguito da un tecnico qualificato
in conformità alle norme locali e nazionali. I condizionatori
devono essere trattati presso strutture di trattamento spe­cializzate per il riutilizzo, il riciclaggio e recupero. Assicuran­dosi che questo prodotto sia smaltito in mood appropriato
si aiuterà nella prevenzione di potenziali effetti negativi sull’
ambiente e sulla salute umana. Contattare l'installatore o
l'autorità locale per ulteriori informazioni. Le batterie usate
del telecomando devono essere smaltite separatamente in
conformità alle norme locali e nazionali.

IMPORTANTI INFORMAZIONI RELATI­VE AL REFRIGERANTE UTILIZZATO

Questo prodotto contiene gas serra fluorinato, oggetto del Proto­collo di Kyoto. Non lasciar sfogare nell'atmosfera.
Tipo di refrigerante: R410A
GWP: 2088
GWP=global warming potential
Inserire, con inchiostro indelebile,

• 1 il carico di refrigerante del prodotto inserito in fabbrica

• 2 il quantitativo aggiuntivo di refrigerante caricato sul campo e

• 1+2 Il totale di refrigerante caricato sull'etichetta di caricamen­to del refrigerante fornita col prodotto. L'etichetta compilata deve
essere attaccata accanto alla porta di caricamento del prodotto (es.
all'interno del coperchio con il valore di arresto).
A questo prodotto contiene gas serra fluorinato, trattato nel Proto­collo di Kyoto
B carico di refrigerante del prodotto inserito in fabbrica: vedere la
piastra con il nome dell'unità
C Il refrigerante aggiuntivo caricato durante l'installazione
D Il totale di refrigerante caricato
E Unità esterna
F F cilindro di refrigerante e collettore per la carica

Haier Industrial Park, N.1 Haier Road, Qingdao, Repubblica Popolare Cinese

Questo prodotto contiene gas serra uorinato,

trattato nel Protocollo di Kyoto

Kg

Kg

Kg

Se il cavo dialimentazione è danneggiato, deve essere sostituitodal produttore, dal suo servizio assistenzaoda

personalequalificato,al fine dievitare pericoli.

Q

uesto apparecchiononè destinato all'usoda parte di persone(inclusi ibambini) concapacità fisiche, sensoriali
omentali ridotte, omancanzadiesperienza e conoscenza, a meno chenon siano controllatio istruiti
all'usodell'apparecchioda una personaresponsabile della loro sicurezza.

I

bambini devono esseresorvegliati per assicurarsi chenon giochinocon l'apparecchio.
Questo apparecchiopuò essere utilizzato dabambini di età maggiore di 8anni e da personecon ridotte capacità
fisiche, sensoriali omentali,o mancanza diesperienza e conoscenza, a patto che siano controllatio istruiti
all'usodell'apparecchioinmodo sicuro eche possano comprendere irischicoinvolti. I bambininon devonogiocare con
l'apparecchio. Pulizia emanutenzione da parte dell'utentenonpossono essere effettuatidai bambinisenza
supervisione

Gli apparecchinon sono costruiti peressere azionati da untimeresterno o un sistemadi comando a

distanzaseparato

T

enere l'apparecchio e il suo cavolontano dalla portata deibambini con meno di8 anni



ATTENZIONE

• Si prega di leggere il presente manuale di istruzioni prima di
utilizzare il climatizzatore.

• Le precauzioni di sicurezza di seguito elencate si
suddividono in PERICOLO e ATTENZIONE. La voce
PERICOLO riguarda precauzioni che, se non seguite,
possono portare a serie conseguenze, quali morte, gravi
lesioni, ecc. Tuttavia, anche la voce ATTENZIONE riguarda
precauzioni che, se non osservate, possono causare seri
problemi, a seconda della situazione.

• Tenere le Precauzioni di sicurezza sempre a portata di
mano, affinché possano essere consultate in qualsiasi
momento.

PERICOLO

Non dirigere il flusso d'aria fredda
direttamente sulle persone, e non lasciar
diminuire troppo la temperatura
ambiente, perché ciò può causare
problemi di salute.

Non inserire oggetti nella griglia di
aspirazione o nella bocca di uscita
dell'unità esterna mentre il climatizzatore
è in funzione. Il ventilatore che gira ad alta
velocità può causare gravi ferite.

In caso di disfunzioni quali odore di bruciato, arrestare
immediatamente l'apparecchio e staccare l'alimentazione.
Contattare il servizio assistenza. Se in questi casi il
climatizzatore continuasse a funzionare, potrebbe subire gravi
danni, oppure potrebbe scoppiare un incendio.

ATTENZIONE

Non utilizzare l'apparecchio allo scopo di
conservare cibo, opere d'arte,
attrezzature di precisione, per
allevamento di animali o coltivazione di
piante.

Non agire sull'interruttore con le mani
bagnate.

Non installare l'apparecchio vicino a un
caminetto o altre apparecchiature per il
riscaldamento.

Non versare acqua sul climatizzatore per pulirlo.

Non disporre piante o animali
direttamente esposti al flusso dell'aria.

Usare un fusibile con le specifiche
elettriche appropriate. Non usare
assolutamente filo di rame o di acciaio al
posto del fusibile.

Non appoggiare alcun oggetto
sull'apparecchio e non salirvi sopra.

Non collocare bombolette di gas
infiammabile e non utilizzare liquidi spray
nelle vicinanze dell'apparecchio.

Non avviare il climatizzatore se la griglia di
uscita dell'unità esterna è stata rimossa.

Non arrestare o avviare l'apparecchio
agendo sull'interruttore dell'alimentazione.

Non toccare la zona di uscita del flusso
d'aria mentre il deflettore è in movimento.

Non collocare bollitori e simili nei pressi
dell'unità interna e del telecomando: la
condensa che si può accumulare a
causa del vapore generato può
provocare un corto circuito.

Aerare la stanza di tanto in tanto se è
contemporaneamente in funzione un
elettrodomestico a gas. Un'aerazione
insufficiente può causare soffocamento.

Controllare periodicamente che il
supporto dell'unità esterna sia in perfette
condizioni.

Prima di pulire l'apparecchio, spegnere il climatizzatore e
staccare l'alimentazione.

Non appoggiare vasi di fiori o contenitori d'acqua
sull'apparecchio.

Contattare il Servizio assistenza per eventuali riparazioni.
Operazioni non adeguate potrebbero provocare folgorazioni,
incendi e perdite d'acqua.

Contattare il Servizio assistenza in caso di trasloco. Operazioni
non adeguate potrebbero provocare folgorazioni, incendi e
perdite d'acqua.

Precauzioni per l’uso

3

Limiti di funzionamento

Gamma utile delle temperature ambiente:

BS: Temperatura a

Bulbo Secco

BU: Temperatura a

Bulbo Umido

• Se il cavo dell'alimentazione è danneggiato, deve essere sosti­tuito da personale del servizio assistenza o comunque da per­sonale qualificato.

• Se il fusibile sulla scheda elettronica salta, sostituirlo con uno di
tipo T.3.15A/250VAC

• Il metodo di cablaggio deve essere in linea con lo standard
locale.

• Il cavo di alimentazione e il cavo di collegamento non sono forniti.

• Installare un sezionatore di corrente; la distanza tra i due con­tatti deve essere almeno di 3mm.

• L'altezza minima di installazione dell'unità interna è di 2,5 metri.

• Tutti cavi devono avere il certificato di autenticità Europea

• I cavi di collegamento e di alimentazione non sono forniti

• Se durante l’installazione si rompe un cavo, assicurarsi che il
cavo messa a terra non sia interrotto.

4

Specifiche del cavo di collegamento:

2

Specifiche del cavo di alimentazione:

Temperatura interna

Temperatura esterna

Temperatura interna

Temperatura esterna

Raffreddamento

Riscaldamento

max. BS/BU
min. BS/BU

max. BS/BU
min. BS/BU

max. BS
min. BS
max. BS/BU
min. BS

32/23°C
18/14°C
46/26°C

10/6°C

27°C
15°C

24/18°C

-15°C

(Per i modelli 24, 28, 26, 48).

Per i modelli

: monofase

12, 18, 24

H05RN-F 3G 4.0mm

2

Per i modelli

12, 18, 24, 28, 36, 48 : H05RN-F 4G 1.3 mm

•

SW1

(1) (2) (3) (4) (5) (6) (7) (8)

10 Pa
30 Pa

50 Pa

70 Pa

--- ---

--- ---

--- ---

--- ---

sul computer di bordo giocare metri, 4 °, è

possibile

equipaggiare la macchina con una diversa pressione

statica esterna 4-velocità.

Pressione statica

OFF OFF
OFF ON
ON OFF
ON ON

Impostando

il SW1 coperta

AD28MS2ERA(S),AD28MS2ERA(S)(D)

AD12MS1ERA, AD12MS1ERA(D),AD18MS1ERA,

AD18MS1ERA(D), AD24MS2ERA,AD24MS2ERA(D),

Denominazione dei componenti

Uscita aria

Entrata aria

Condotto

5

Uscita aria

Evaporatore

Vaschetta

di scarico

Scatola elettrica

AD12MS1ERA AD12MS1ERA(D)

AD24MS1ERA

AD28NS1ERA(S) AD36NS1ERA(S) AD48NS1ERA(S)

AD24MS1ERA(D)

Vaschetta
di scarico

Scatola elettrica

Uscita aria

Evaporatore

Vaschetta

di scarico

Scatola elettrica

Uscita aria

Evaporatore

Uscita aria

Evaporatore

Vaschetta

di scarico

Scatola elettrica

Vaschetta

di scarico

Scatola elettrica

Uscita aria

Evaporatore

Uscita aria

Evaporatore

Vaschetta
di scarico

Scatola elettrica

Drain

Drain

Drain

Pompa di scarico

Pompa di scarico

Pompa di scarico

Come con la lettera D senza macchina pompa,per aumentare la pompa senza la macchina lettera D

AD18MS1ERA AD24MS2ERA AD28MS2ERA(S) AD18MS1ERA(D) AD24MS2ERA(D) AD28MS2ERA(S)(D)

6

Parti e funzioni

Tasti del comando



Tasto MODE
(Modalità)

Usato per selezionare la
modalità

Tasto HEALTH
(Benessere)

Usato per controllare la fun­zione ossigeno e ionizzatore

Tasto TIMER

Usato per impostare il timer
d’accensione/spegnimento

Tasto CHECK
(Diagnostica)

Usato per eseguire la dia­gnostica

Tasto FILTER
(Filtro)

Dopo la pulizia della presa

d’aria e del ltro, premere

questo tasto per ripristinare
la funzione. L’unità si avvia.

Tasto FAN (Ventilatore)

Usato per cambiare la velocità del
ventilatore

Tasto SWING (Oscillazione)

Usato per fare oscillare i deettori

dell’aria

Tasto TEMP (Temperatura)

Usato per modicare l’impostazione

della temperatura

Impostazione di orologio, timer ed
indirizzo

Tasto TIME (Ora)

Usato per regolare l’ora.

Tasto RECOVERY (funzione di
ricambio dell’aria)

Usato per attivare e disattivare la
funzione di ricambio dell’aria. La
funzione passa ciclicamente tra le
seguenti modalità:
Nessuna dicitura (funzione disattiva)
– AUTO (ricambio dell’aria automati­co) – RECOVERY (rinnovo dell’aria)
– NORMAL (ricambio dell’aria nor­male)

Tasto ON/OFF

Usato per l’accensione/spegnimen­to. L’unità si accende premendo il
tasto e si spegne premendo di nuo­vo il tasto (non è necessario aprire il
coperchio).

Tasto RESET (Ripristino)

Quando l’unità è in stato di anoma­lia, premere il tasto RESET con un
oggetto appuntito per ripristinarla
allo stato di normalità.

7

Parti e funzioni

Display del comando



Impostazione ventola

Visualizza l’impostazione
della velocità

Impostazione modalità

Mostra la modalità selezionata

Funzione benessere

Numero unità

Temperatura

Visualizza la tempe­ratura d’ambiente, la
temperatura impo­stata ed in numero
di unità

Impostazione timer

Mostra le impostazioni
del timer

Stato

Richiesta

Quando il funzionamento è forzato, sarà
visualizzato “DEMAND” (Richiesta).

Centrale

Quando l’unità è controlla­ta dal telecomando centra­lizzato, saranno visualiz­zate queste informazioni.

Funzionamento

È visualizzato quando il
compressore è in funzione.

Standby

Quando l’unità è accesa
ed in modalità di standby,
è visualizzata la dicitura
�STANDBY�.

Quando l’unità è stato
di pre-riscaldamento, è
visualizzata la dicitura
�PRE-HEAT�.

Quando l’unità è sta­to di sbrinamento, è
visualizzata la dicitura
�DEFROST�.

Avviso ltro

Pulire il ltro quando è

visualizzata la dicitura
�FILTER�.

Avviso ricambio aria

Oscillazione

• I modelli di questo manuale non sono dotati delle funzioni benessere (HEALTH), cambio ltro (FILTER RESET) e ricambio
aria (AIR CHANGE).

Osservazioni

8

Funzionamento

Uso della funzione ON/OFF



Premere il tasto ON/OFF per accendere direttamente il
comando

Sul display è visualizzata l’ultima modalità operativa (timer
e oscillazione potrebbero non essere visualizzati).

1. Premere il tasto "ON/OFF".

Il condizionatore avvia il funzionamento ed il LED del tele­comando è acceso.

2. Scegliere la modalità operativa.

Premere il tasto �Mode� per passare tra
�AUT

O� — �FAN ONLY� (Solo ventilatore) — �COOL� (Raf­freddamento) — "DRY" (Deumidicatore) — "HEAT" (Ri­scaldamento).

3. Premere il tasto "TEMP" (Temperatura).

Cambiare la temperatura impostata: pigiare TEMP
oppure TEMP ogni volta che si preme il tasto TEMP la
temperatura aumenta o diminuisce di 1 °C

4. Premere il tasto "F

AN" (Ventilatore).

Funzione FAN ONLY (Solo ventilatore):
Premere il tasto �FAN� (Ventilatore) per cambiare in se­quenza la velocità tra
�HIGH� (Alta) - �MED� (Media) - �LOW� (Bassa) - �HIGH�
(Alta)

5. Premere il tasto "SWING" (Oscillazione) del co-

mando per fare oscillare i deettori.

6. Premere l’interruttore "ON/OFF" per spegnere.

Il LED del comando si spegne.

•

Evitare di premere con frequenza il tasto �ON/OFF�.Evitare di premere con frequenza il tasto �ON/OFF�.Evitare di premere con frequenza il tasto �ON/OFF�.

• None esercitare pressioni sul telecomando o sui tasti usando oggetti affilati.None esercitare pressioni sul telecomando o sui tasti usando oggetti affilati.None esercitare pressioni sul telecomando o sui tasti usando oggetti affilati.

• La temperatura si basa sui valori impostati. La temperatura del flusso d’aria potrebbe non raggiungere il valore impostatoLa temperatura si basa sui valori impostati. La temperatura del flusso d’aria potrebbe non raggiungere il valore impostatoLa temperatura si basa sui valori impostati. La temperatura del flusso d’aria potrebbe non raggiungere il valore impostato
a causa dell’unità esterna e del sistema di protezione.

• Quando si accende il telecomando, il display visualizza tutte le icone e diciture per due secondi, l’orologio visualizza perQuando si accende il telecomando, il display visualizza tutte le icone e diciture per due secondi, l’orologio visualizza perQuando si accende il telecomando, il display visualizza tutte le icone e diciture per due secondi, l’orologio visualizza per
30 secondi le cifre �8888�-�888�-�88�-�8� lampeggianti. Durante questo intervallo tutti i tasti sono inattivi.

Osservazioni

Diversi secondi dopo l'accensione del telecomando, l’impo­stazione dell’unità cambierà.
Osservazioni

Nota

9

Funzionamento

Impostazione dell’ora corrente



1. Premere il tasto "CLOCK" (Orologio).

La dicitura "CLOCK" lampeggia e l’ora visualizzata è l’ora cor­rente.

2. Premere il tasto “ ” e “ ” per regolare l’ora.

L

’ora aumenta di un minuto ogni volta che si premere il tasto "

".

L

’ora diminuisce di un minuto ogni volta che si premere il tasto "

".

3. P

remere il tasto "SET" (Imposta). L'impostazione è salvata.

Impostazione della funzione di compensazione da black-out

Quando gli interruttori SW1-6 della PCB del telecomando sono impostati su OFF

, il sistema sarà in modalità di compen­sazione da black-out. Se gli interruttori SW1-6 sono impostati su ON, la funzione di compensazione del sistema non è
impostata.
Quando la corrente è ripristinata dopo un black-out, l’unità tornerà allo stato precedente se è impostata la funzione di
compensazione da black-out. Diversamente resterà spento. Quando si riavvia l'unità, premere il tasto "ON/OFF" del tele­comando.

•

Il display visualizza l’ora corrente se non è impostata la funzio­ne Timer.

• Il display visualizza l’orario del Timer, se la funzione è impo­stata.

• Per sapere l’ora corrente, andare al primo punto.

Nota

• L

’orario si basa sull’ora corrente. Quindi, l’ora corrente deve essere regolata in anticipo.

• Di seguito è illustrata la procedura per regolare l’ora:

10

Funzionamento

Impostazione dell’ora



1. Premere il tasto "TIME" (Ora).

Il display visualizza la sequenza che segue:

2. Impostazione del "TIMER"

Quando la dicitura ON o OFF lampeggia, premere il tasto � � o
� � per regolare l’ora.
Premere il tasto � � o � � per impostare l’orario ON/OFF (ac­censione/spegnimento).
L

’ora aumenta di un minuto ogni volta che si premere il tasto �

�.

L

’ora diminuisce di un minuto ogni volta che si premere il tasto �

�.

Se l’orario d’accensione ON e di spegnimento OFF sono impo-

stati sulla stessa ora, premere il tasto "TIME" per modicare l’

impostazione.

3

. L'impostazione è salvata. Premere il tasto "SET" (Imposta).

• Orario di spegnimento OFF: Quando giunge l’orario impostato, l’unità si arresta.

• Orario d’accensione ON: Quando giunge l’orario impostato, l’unità si avvia.

Prima premere il tasto
�ON/OFF� e poi impostare
la modalità. Regolare l’ora
esatta prima di usare la
funzione T

imer.

Se si vuole passare dalla modalità T

imer alla modalità normale,
premere il tasto TIMER finché non è visualizzata nessuna icona
o dicitura. Annullando la modalità Timer si passa alla modalità
normale.

Annullamento del T

imer

Spiegazione del telecomando:

1. L’unità si avvia o si arresta all’orario impostato. Nel frattempo visualizza l’orario.

2. TIMER �ON� (Timer accensione), �OFF� (Timer spegnimento) e �CYCLE� (Ricorrente) indicano che l’unità si accenderà e
si spegnerà ogni giorno all’orario impostato.

•

Per primo sarà annullato l’intervallo più breve.Per primo sarà annullato l’intervallo più breve.Per primo sarà annullato l’intervallo più breve.

• Se l’accensione e lo spegnimento sono impostati sullo stesso orario, l’impostazione non sarà valida.Se l’accensione e lo spegnimento sono impostati sullo stesso orario, l’impostazione non sarà valida.Se l’accensione e lo spegnimento sono impostati sullo stesso orario, l’impostazione non sarà valida.

• L’unità può essere accesa o spenta usando il tasto �ON/OFF� anche se è attivata la modalità Timer.L’unità può essere accesa o spenta usando il tasto �ON/OFF� anche se è attivata la modalità Timer.L’unità può essere accesa o spenta usando il tasto �ON/OFF� anche se è attivata la modalità Timer.

Nota

ON

Accensione/
Spegnimento

Accensione/
Spegnimento

Spegnimento

Ricorrente

Nessuna vi­sualizzazione

11

Funzionamento

Controllo cronologia guasti unità interna:

In stato d’accensione o spegnimento, premere il tasto [CHECK] (Controllo) per accedere alla modalità di controllo guasti di
tutte le unità interne del gruppo. Sarà visualizzato: [CHECK] (Controllo) [UNIT NO.] (Numero unità); il numero di unità inter­ne sarà visualizzato in sequenza (i numeri delle unità sono in formato decimale). Nell’area dove è solitamente visualizzata l’
ora, sarà indicato il guasto corrente ed il guasto precedente, il formato di visualizzazione è [XX:YY] dove XX indica il guasto
corrente e YY indica il guasto precedente. Il codice errore di ciascuna unità sarà visualizzato per 3 secondi. Dopo avere
visualizzato i codici errore di tute le unità interne del gruppo, è eseguita l’uscita automatica dalla modalità di controllo.

Come si cambia la funzione degli interruttori?

N. T

ipo Stato dell’interruttore Descrizione della funzione

SW1-1

Selezione del telecomando
master o slave

ON Imposta come telecomando slave
OFF (Spegnimento) Imposta come telecomando master

SW1-2

Selezione della modalità del
telecomando

ON Telecomando standard
OFF (Spegnimento) Telecomando AHU (unità trattamento aria)

SW1-3

Opzione visualizzazione
temperatura ambiente

ON Temperatura ambiente visibile
OFF (Spegnimento) Temperatura ambiente non visibile

SW1-4 Blocco 26°

ON Blocco 26° non disponibile
OFF (Spegnimento) Blocco 26° disponibile

SW1-5

Opzione sensore tempera­tura

ON Sensore del telecomando
OFF (Spegnimento) Sensore dell’unità

SW1-6 Riavvio automatico

ON Non disponibile

OFF (Spegnimento) Disponibile
SW1-7 Impostazioni predenite ON Impostazioni predenite
SW1-8 Impostazioni predenite OFF (Spegnimento) Impostazioni predenite

1.

Gli interruttori o i cavi dei �umper devono essere regolati solo quando il telecomando è spento. Se il tele-Gli interruttori o i cavi dei �umper devono essere regolati solo quando il telecomando è spento. Se il tele-Gli interruttori o i cavi dei �umper devono essere regolati solo quando il telecomando è spento. Se il tele­comando è acceso le regolazioni non andranno a buon fine.

2. Differenza delle funzioni tra telecomando master e slave:Differenza delle funzioni tra telecomando master e slave:Differenza delle funzioni tra telecomando master e slave:

Elementi contrastivi T

elecomando master Telecomando slave

Funzione Tutte le funzioni Solo le funzioni che seguono: ON/OFF (Accensione/Spegnimento),

MODE (Modalità), FAN (velocità ventilatore), SET (Impostazione
temperatura), SWING (Oscillazione)

Nota

Manuale d’installazione per il telecomando

1. Estrarre il telecomando dal supporto

2. Installare il supporto del telecomando

Effettuare 2 fori sulla parete in corrispendenza dei due

fori del supporto del comando a lo.

Allineare i due fori con 2 viti per il legno.
Nota: Installare su una parete più liscia possibile. Non
usare forza eccessiva per stringere le viti, diversamen­te il supporto si danneggerà.

3. Istruzioni per il collegamento dei cavi elettrici:

Usare cavi schermati per collegare l’unità interna ed il telecomando. Eseguire la messa a terra, diversamente l’unità non
funzionerà in modo appropriato a causa delle interferenze.

Nota: Accertarsi che il collegamento ai terminali sia sicuro e non tirare i cavi schermati.

4. Mettere il telecomando nel supporto e prestare attenzione a non premere alcun cavo.

T

elecomando

Staffa

Fori per le viti

Manuale d’installazione per il telecomando

12

5. Collegamento dei cavi elettrici del telecomando:

Ci sono tre modi per collegare il telecomando e le unità interne:

A. Un unico telecomando controlla no a 16 unità interne. In questo caso, 3 li di segnale collegano il telecomando all'unità

principale (cioè l'unità interna collegata direttamente al telecomando) e le altre unità interne sono collegate all'unità principa-

le tramite 2 li di segnale.

B. Un telecomando controlla una unità interna: l'unità interna è collegata al telecomando per mezzo di 3 li di segnale.

C. Due telecomandi controllano l’unità interna. Il telecomando collegato all’unità esterna è detto master, l’altro

è detto slave. Il telecomando master e l'unità interna, e i due telecomandi master e slave sono collegati per mezzo di 3 li di

segnale.

6. Collegamento dei cavi di comunicazione:

Tra gli accessori del telecomando ci sono dei cavi speciali per la comunicazione. I 3 li (bianco, giallo e rosso) del cavo van­no collegati rispettivamente ai terminali A, B e C del telecomando.
Il cavo di comunicazione è lungo 5 metri; se la lunghezza necessaria è superiore, distribuire i cavi come illustrato nella tabel­la che segue:

Lunghezza del cavo comunicazione (m) Dimensioni dei cavi
< 100 Cavo schermato a 3 li 0,3mm

2

100 e < 200 Cavo schermato a 3 li 0,5mm

2

200 e < 300 Cavo schermato a 3 li 0,75mm

2

300 e < 400 Cavo schermato a 3 li 1.25mm

2

400 e < 500 Cavo schermato a 3 li 2mm

2

*Un lato del rivestimento schermato del cavo di comunicazione deve essere dotato di messa a terra.

Telecomando

Unità interna 1

Telecomando
Filo di segnale

Unità interna 1

Telecomando
Filo di segnale

Telecomando

TelecomandoTelecomando

Filo di segnale

Cavo di controllo
segnale del
telecomando.

ABCABCAB

ABC

CABCABC

ABCABC

AB

ABC

C

ABC

ABC

A

Unità interna 1 Unità interna 2

Unità interna 15 Unità interna 16

Unità interna N

(Unità master)

Telecomando

Telecomando

Telecomando

Telecomando

Cavo di controllo
segnale del
telecomando.

Telecomando

Telecomando

Unità interna 1 Unità interna 2

Unità interna 15 Unità interna 16

Unità interna N

Telecomando

Telecomando

Telecomando

Telecomando

Telecomando

Tipo1,per

Tipo2,per

(3 pezzi per il modello

AD24MS1ERA, AD24MS1ERA(D),AD28/36/48NS1ERA(S)

AD12/18MS1ERA, AD12/18MS1ERA(D), AD24MS2ERA, AD24MS2ERA(D),

tagliare ponte CN22 CN23 per unità slave PCB) .

AD12/18MS1ERA,AD12/18MS1ERA(D),AD24MS2ERA,AD24MS2ERA(D),AD28MS2ERA(S),AD28MS2ERA(S)(D)

AD28MS2ERA(S),

AD28MS2ERA(S)(D)

Modalità Riscaldamento

Funzione “HOT KEEP”

La funzione “HOT KEEP” viene attivata nei seguenti casi:

• Quando viene avviata la modalità Riscaldamento:
Per evitare che l’unità emetta aria fredda, quando viene avviata la modalità Riscaldamento il ventilatore dell’unità interna si ferma se
la temperatura ambiente è bassa. Attendere per circa 2 o 3 minuti, dopodiché il ventilatore riprenderà a funzionare normalmente in
modalità Riscaldamento.

• Durante la funzione di auto-sbrinamento:
Quando c’è la possibilità che l’apparecchio si congeli, la modalità Riscaldamento si arresta automaticamente per 5-10 minuti ogni
ora circa e viene attivata la funzione di auto-sbrinamento.
Una volta completato l’auto-sbrinamento, la modalità Riscaldamento viene riattivata automaticamente.

• Quando entra in funzione il sensore temperatura ambiente:
Quando la temperatura ambiente si alza, il sensore fa rallentare la velocità del ventilatore fino a LO (bassa) o lo fa arrestare del tutto
se lo scambiatore di calore dell’unità interna ha una temperatura bassa. Non appena la temperatura ambiente si abbassa di nuovo,
il ventilatore riprenderà a funzionare normalmente in modalità Riscaldamento.

Funzionamento dei modelli pompa di calore

• Il funzionamento dei modelli pompa di calore si basa su un meccanismo che, per mezzo del gas refrigerante, concentra il calore
dell’aria esterna per riscaldare l’ambiente interno.

• Funzione di “auto-sbrinamento”
Quando si utilizza un modello a pompa di calore per riscaldare una stanza, sullo scambiatore di calore dell’unità etserna si
accumula della brina man mano che la temperatura esterna scende. Poiché la brina accumulata riduce le prestazioni in
riscaldamento, il climatizzatore deve necessariamente entrare in modalità “auto-sbrinamento”.
Durante il funzionamento in auto-sbrinamento, il funzionamento in modalità Riscaldamento viene interrotto.

• Temperatura esterna e potenza in Riscaldamento
Per un climatizzatore a pompa di calore, la potenza in Riscaldamento diminuisce con il diminuire
della temperatura esterna.

• Periodo di pre-riscaldamento
Poiché il funzionamento di un modello a pompa di calore utilizza la circolazione di un flusso
d’aria calda per riscaldare l’intero volume di una stanza, occorre del tempo prima che la
temperatura ambiente si alzi. Si consiglia di accendere il climatizzatore con un po’ di anticipo
nelle mattine molto fredde.

13

Manutenzione

Portare l’interruttore dell’alimentazione
generale in posizione OFF.

PUNTI DA OSSERVARE

Non toccare l’apparecchio con le mani
bagnate.

Non usare acqua calda o liquidi volatili.

ATTENZIONE

• Non aprire la griglia di entrata dell’aria finché il ventilatore non è completamente fermo.

• Una volta spento l’apparecchio, il ventilatore continua a girare per un certo tempo per forza di inerzia.

Pulizia del filtro

1. Pulire il filtro dell’aria sbattendolo leggermente o utilizzando un aspirapolvere. È più

efficace pulire il filtro con acqua. Se il filtro è molto sporco, sciogliere del detergente
neutro in acqua tiepida (circa 30°C), e immergervi il filtro, quindi risciacquare il filtro con
acqua pulita.

2. Dopo aver asciugato bene il filtro, reinserirlo nel climatizzatore.

ATTENZIONE

• Non asciugare il filtro sul fuoco.

• Non far funzionare il climatizzatore senza il filtro.

Manutenzione e pulizia dell’apparecchio

• Pulire con un panno morbido e asciutto.

• Se l’apparecchio è molto sporco, sciogliere del detergente neutro in acqua tiepida e immergervi il panno. Dopo aver passato il

panno, rimuovere il detersivo con acqua pulita.

Manutenzione a fine stagione

• Lasciare in funzione il climatizzatore in modalità Ventilazione in una giornata di bel tempo allo scopo di asciugare le parti interne

dell’unità.

• Staccare l’alimentazione elettrica. Infatti, si ha un consumo di energia elettrica anche quando il climatizzatore non è in funzione.

• Pulire il filtro e reinserirlo nel climatizzatore.

Manutenzione a inizio stagione

• Controllare che non vi siano ostacoli davanti alle griglie di aspirazione e di uscita delle unità interna ed esterna.

• Accertarsi che il filtro dell’aria sia pulito.

• Inserire l’alimentazione elettrica almeno 12 ore prima di avviare il climatizzatore.

14

Guida alla ricer

ca dei guasti

Si pr

ega di effettuare i seguenti controlli prima di rivolgersi al Servizio Assistenza.

Se il climatizzatore ancora non funziona correttamente dopo aver effettuato questi controlli, o se si verificano i seguenti problemi, si
prega di spegnere immediatamente l’apparecchio e di contattare il proprio rivenditore.

• I fusibili o il magnetotermico di protezione fondono o saltano spesso.

• Formazione di gocce di condensa durante il funzionamento in modalità Raffreddamento o Deumidificazione.

• Il funzionamento è anormale o si sentono rumori insoliti.

• Se l'indicatore luminoso CHECK (rosso) lampeggia, significa che si è verificata un'anomalia di funzionamento.

L

’interruttore della corrente è
attivato? (L’interruttore della
corrente non è su ON).

La fornitura elettrica della rete
è normale?

Il sensore dei segnali
sull'unità interna è esposto
alla luce del sole o a forte
illuminazione?

Il magnetotermico di
protezione è scattato? È
molto pericoloso: staccare
immediatamente la corrente
e contattare il proprio
rivenditore.

IL CLIMATIZZATORE NON SI AVVIA

ON

OFF

Black
out?

V

i sono fonti di calore

“nascoste” nella stanza?

La luce solare entra
direttamente nella stanza?

La stanza è sovraffollata? In modalità Riscaldamento

non viene emessa aria. Il
climatizzatore è in fase di pre­riscaldamento?

IL RAFFREDDAMENTO È INSUFFICIENTE

La temperatura ambiente è
impostata corr

ettamente?

l filtro dell’aria è sporco? Ci sono degli ostacoli al

flusso d’aria delle griglie di
aspirazione o di uscita?

Vi sono porte o finestre
aperte?

RAFFREDDAMENTO O RISCALDAMENTO INSUFFICIENTE

15

Guida alla ricerca dei guasti

Si sente rumore di acqua che scorre.

Si sentono scricchiolii.

Emissione di odori.

Durante il funzionamento, viene emessa della
nebbiolina dall’unità interna.

L’apparecchio passa in modalità Ventilazione
durante il Raffreddamento.

Il climatizzatore non si riavvia dopo l’arresto.

In modalità Deumidificazione, non c’è diffusione
d’aria oppure la velocità di ventilazione non può
essere modificata.
L’unità esterna produce acqua o vapore in
modalità Riscaldamento.
In modalità Riscaldamento, il ventilatore dell'uni­tà interna continua a funzionare anche dopo l'ar­resto del climatizzatore.

All’avviamento del climatizzatore, quando il compressore si avvia o si arresta duran­te il funzionamento o quando il climatizzatore viene spento, si avvertono talvolta dei
rumori di acqua che scorre. Si tratta del flusso del refrigerante all’interno delle tuba­zioni e non costituisce un’anomalia.
Ciò è causato dalla dilatazione o contrazione della plastica dovuta alle variazioni di
temperatura.
Cattivi odori vengono emessi dall’unità interna. Questi odori sono dovuti al fumo di
sigaretta o alla vernice dei mobili presenti nella stanza, che vengono assorbiti dal­l’apparecchio e rimessi in circolo.
In modalità Raffreddamento o Deumidificazione, una nebbiolina bianca viene talvol­ta emessa dalla griglia d’uscita dell'unità interna. Ciò è dovuto alla condensa for­matasi per la brusca variazione di temperatura nell'aria.
Per evitare che si accumuli brina sullo scambiatore di calore dell’unità interna, tal­volta avviene automaticamente il passaggio in modalità Ventilazione, ma l’apparec­chio torna presto in modalità Raffreddamento.
Anche se viene premuto il tasto di funzionamento, il raffreddamento, la deumidifica­zione o il riscaldamento non sono attivabili per tre minuti dopo l’arresto del climatiz­zatore. Ciò è dovuto all’attivazione del circuito di protezione. Attendere tre minuti.
Se la temperatura ambiente è eccessivamente fredda in modalità deumidificazione,
il ventilatore riduce automaticamente la velocità di ventilazione a intervalli regolari.

Questo si verifica quando la brina accumulata sull’unità esterna viene eliminata
(durante l’operazione di auto-sbrinamento).
Per eliminare il calore in eccesso, il ventilatore dell'unità interna continua a girare per
un certo tempo dopo l'arresto del climatizzatore.

I seguenti fenomeni non costituiscono anomalie di funzionamento:

16

Diagnostica mod

Flash a volte LED
contando il tempo( o

PCB LED4 interno）

Flash a volte LED
funzionando (o

PCB LED3 interno）

0 1 01 E1 Sensore di temperatura Ta

difettoso

Sensore scollegato, o rotto, o in
posizione errata, o corto circuito

0 2 02 E2 Sensore di temperatura Te

difettoso

Sensore scollegato, o rotto, o in
posizione errata, o corto circuito

0 4 04 F8 EEPROM SBAGLIATO Unità PCB interna difettosa
0 7 07 E9 Comunicazione anomala tra unit

à interna ed esterna

Un collegamento errato, o i fili
essere disinserito, o
l'impostazione indirizzo errato
dell'unità interna o

alimentazione non corretta o

0 8 NIENTE EEROR

CODICE MOSTRA

E8 Comunicazione anomala tra il

controllore a filo interno e l'unità
interna PCB

Comunicazione anomala tra il
controllore a filo interno e l'unità
interna PCB

0 12 0C E0 Drenaggio sistema anormale Pompa motore scollegato, o in

posizione errata, o l'interruttore
a galleggiante rotto, o
l'interruttore a galleggiante
scollegato, o in posizione errata.

0 13 OD EF Zero croce segnale sbagliato Segnale zero croce rilevato

sbagliato

0 16 10 F3 Modo interno anomalo Diversa dalla modalità unità

esterna

2 1 15 / Unità esterna anomala
2 2 16 / Unità esterna anomala
2 4 18 / Unità esterna anomala
2 5 19 / Unità esterna anomala
2 7 1B / Unità esterna anomala
2 8 1C / Unità esterna anomala
2 9 1D / Unità esterna anomala
3 0 1E / Unità esterna anomala
3 1 1F / Unità esterna anomala
3 2 20 / Unità esterna anomala
3 3 21 / Unità esterna anomala
3 5 23 / Unità esterna anomala
3 6 24 / Unità esterna anomala
3 7 25 / Unità esterna anomala
3 8 26 / Unità esterna anomala
3 9 27 / Unità esterna anomala
4 3 2B / Unità esterna anomala
4 4 2C / Unità esterna anomala
4 7 2F / Unità esterna anomala
4 8 30 / Unità esterna anomala
4 9 31 / Unità esterna anomala
5 8 3A / Unità esterna anomala
5 9 3B / Unità esterna anomala
6 3 3F / Unità esterna anomala
6 4 40 / Unità esterna anomala

Motivi possibili

Fare riferimento alla lista di
risoluzione dei problemi dell'unit
à esterna

1. Per il fallimento interno, funziona solo LED ON che il ricevitore remoto indicherà..

2. Per il fallimento esterno,il cronometro LED e funzionante LED indicano.Il cronometro LED di ricevitore remoto resta al luogo di dieci, e il
funzionante LED resta al luogo di uno. Il cronometro LED lampeggia a primo, fra 2

secondi, anche il funzionante LED lampeggia. Dopo che, fra 4
secondi,che lampeggiano a turno ancora.Lampeggia volte pari al errore codice esterno più 20.Per esampio,il errore codice esterno è 2, l'unità
interna deve mostrare 22. Come un risultato,il cronometro LED lampeggia 2 volte a primo, poi il funzionante LED lampeggia 2 volte.

3.Per prendere i più dettagli del fallimento esterno,per favore rifer

ire alla lista di risoluzione dei problemi dell'unità esterna.

Errore codice (dalla scheda di ricezione) Errore codice (dal

controllore a filo)

Errore codice
(dal controllore
a pannello )

Risoluzione dei problemi

Ad esempio: il codice d’errore dell’unità esterna è 2. Il telecomando dell'unità interna visualizzerà 16 (usando il sistema esa­decimale).

Ta: Sensore temperatura ambiente
Tm: Sensore temperatura serpentina

Guasto unità esterna. the failure code is outdoor failure LED ash times + 20.

Quando il fallimento succede, il ventilatore dell'unità interna smette di funzionare.
Il metodo del codice di controllo fallimento come segue.

PCB interna difettosa

PCB difettosa

Precauzioni per l’installazione

• Si prega di leggere le presenti “Precauzioni di Sicurezza”
prima di procedere all’attenta esecuzione del lavoro di
installazione.

• Le precauzioni descritte qui di seguito sono divise in:
ATTENZIONE e AVVERTENZE. Le precauzioni sotto la voce
“ATTENZIONE” indicano che un comportamento improprio
potrebbe avere serie conseguenze come morte, lesioni gravi
ecc. Tuttavia, anche le precauzioni riportate sotto la voce
“AVVERTENZE” si riferiscono a situazioni che potrebbero
comportare conseguenze molto serie. Accertarsi di
osservare attentamente queste precauzioni di sicurezza dato
che costituiscono informazioni molto importanti per garantire
la sicurezza.

• Dopo aver completato l’installazione, oltre a confermare che
nessuna anomalia è stata riscontrata nel test di
funzionamento, si prega di spiegare la metodica di
funzionamento e di manutenzione all’utente (cliente) di
questo apparecchio, basandosi sul manuale di istruzioni.
Chiedere inoltre al cliente di conservare questo foglio
unitamente al manuale di istruzioni.

ATTENZIONE

• Questo apparecchio dovrebbe essere installato in luoghi
quali uffici, ristoranti, abitazioni. L’installazione in ambienti più
piccoli quali officine potrebbe causare disfunzioni
dell’apparecchio.

• Si prega di affidare l’installazione alla ditta che ha venduto
l’apparecchio o ad un professionista. Difetti dovuti ad
installazione impropria potrebbero causare perdite d’acqua,
scosse elettriche ed incendi.

• Eseguire l’installazione accuratamente, seguendo le
indicazioni del manuale di installazione. Anche in questo
caso, un’installazione impropria potrebbe provocare perdite
d’acqua, scosse elettriche ed incendi.

• Se un condizionatore di grandi dimensioni viene installato in
una stanza di piccole dimensioni, è necessario predisporre
misure preventive nella rara eventualità di fughe di
refrigerante, per evitare il superamento della soglia di
concentrazione. Riguardo alla predisposizione di queste
misure preventive, consultare la ditta che ha fornito
l’apparecchio, ed installare il climatizzatore secondo quanto
prescritto. Nel raro caso che si verifichi una fuga di
refrigerante e si superi la soglia di concentrazione, vi è
pericolo di incidenti dovuti alla mancanza di ossigeno.

• Verificare che il luogo di installazione possa sostenere
agevolmente il peso dell’apparecchio. Se il supporto è
insufficiente, una caduta dell’apparecchio potrebbe causare
gravi ferite.

• Rispettare le istruzioni di installazione prescritte
nell’eventualità di condizioni atmosferiche avverse.
Un’installazione impropria può provocare incidenti dovuti alla
caduta violenta dell’apparecchio.

• Per i collegamenti elettrici, si prega di fare in modo che un
elettricista autorizzato esegua l’impianto, seguendo le norme
di sicurezza relative alle apparecchiature elettriche, le norme
locali e le istruzioni di installazione, e che siano usati circuiti
dedicati. Una capacità insufficiente del circuito ed
un’installazione difettosa possono essere causa di scosse
elettriche ed incendi.

• Collegare accuratamente i fili utilizzando un cavo adeguato,
ed accertarsi che la forza esterna del cavo non scarichi sulla
morsettiera, fissandolo adeguatamente. Un collegamento o
fissaggio improprio potrebbe provocare riscaldamento od
incendi.

• Controllare che i fili non siano rivolti verso l’alto ed installare
accuratamente il pannello di servizio. Anche l’installazione
impropria di quest’ultimo potrebbe provocare riscaldamento
od incendi.

• Quando si installa o si sposta il condizionatore, non far
entrare aria o altro, oltre al refrigerante prescritto (R410A),
all’interno del circuito di refrigerazione. Questo potrebbe
provocare rotture e ferite dovute alla pressione
anormalmente alta.

• Utilizzare sempre accessori e pezzi autorizzati per
l’installazione. L’utilizzo di pezzi non autorizzati dal produttore
potrebbe provocare perdite d’acqua, scosse elettriche,
incendi e perdite di liquido refrigerante.

AVVERTENZE

• Eseguire un’adeguata messa a terra. Non collegare il filo
della massa a tubi del gas, tubi dell’acqua, aste di
parafulmini o fili di massa del telefono. Una posizione
impropria dei fili di massa può provocare scosse elettriche.

• L’installazione di un sezionatore di corrente è necessaria a
seconda della posizione dell’apparecchio. La mancata
installazione di un sezionatore di corrente può provocare
scosse elettriche.

• Non installare l’apparecchio dove vi siano possibilità di fughe
di gas combustibili. La rara eventualità che un gas si
raccolga intorno all’apparecchio potrebbe provocare un
incendio.

• Per quanto riguarda il tubo di scarico condensa, seguire il
manuale di installazione per assicurare che lo scarico
avvenga in modo appropriato, ed isolarlo termicamente per
prevenire la formazione di condensa. Un’opera idraulica non
appropriata può provocare perdite d’acqua e danni alla
mobilia per infiltrazioni d’acqua.

• Vi ricordiamo che l’installazione degli impianti deve essere
effettuata a regola d’arte al fine di permettere l’accessibilità
diretta degli apparecchi per la loro manutenzione. Rimane
escluso dalla copertura della garanzia l’eventuale utilizzo di
ponteggi, gru, ecc. ai fini della manutenzione.

18

Per un’installazione corretta

Accertarsi che siano rispettate le seguenti condizioni per un uso sicuro ed efficace del climatizzatore.
L’opera di installazione è a carico del rivenditore, non installare il climatizzatore da soli.

Collegamenti elettrici

I collegamenti elettrici devono essere effettuati da personale qualificato e autorizzato e il lavoro deve essere eseguito in accordo con
le norme in vigore.

• L’alimentazione del climatizzatore deve essere di uso esclusivo del climatizzatore.

• Dovrebbe essere installato un sezionatore di corrente per evitare scosse elettriche.

• Deve essere effettuata la messa a terra.

In caso di trasloco o di riposizionamento del climatizzatore

In caso di trasloco o di riposizionamento del climatizzatore, rivolgersi a personale specializzato.

Controllo e manutenzione

Le prestazioni del climatizzatore tendono a diminuire dopo un utilizzo di circa 3 anni (a seconda delle condizioni di utilizzo). È quindi
necessario, oltre alla manutenzione ordinaria, effettuare anche dei controlli straordinari per mezzo di una ditta specializzata.

Non installare il climatizzatore nelle
vicinanze di un luogo dove esista la
possibilità di fughe di gas infiammabile.
Potrebbero verificarsi esplosioni o
incendi.

Non installare l’unità esterna in un luogo
dove l’aria calda o il rumore possano
dare fastidio ai vicini.

LUOGO DI INSTALLAZIONE

Installare l’apparecchio in un luogo ben
ventilato. Se l’apparecchio è circondato
da ostacoli, si possono verificare
diminuzioni nelle prestazioni o aumento
del livello di rumorosità.

È necessario predisporre una protezione
dalla neve per l’unità esterna nei luoghi
soggetti a nevicate. Per maggiori
dettagli, consultare il rivenditore.

Installare l’unità esterna su un supporto
che sia in grado di sostenere
saldamente il peso dell’unità. In caso
contrario, si possono verificare vibrazioni
o rumore.

È consigliabile non installare il
climatizzatore nei seguenti luoghi, per
evitare guasti o inconvenienti:

• Luogo dove si generano gas corrosivi
(sorgenti termali, ecc.).

• Luogo dove soffia una brezza
salmastra (paesi di mare, ecc.).

• Luogo dove c’è una densa fuliggine.

• Luogo dove l’umidità relativa è molto
elevata.

• Luogo dove operano apparecchi che
emettono onde elettromagnetiche.

• Luogo soggetto a grossi sbalzi di
tensione.

19

ATTENZIONE

ASSICURARSI DI AVER LETTO ATTENTAMENTE LE PRESENTI ISTRUZIONI PRIMA DI INIZIARE L’INSTALLAZIONE.
L’INOSSERVANZA DELLE PRESENTI ISTRUZIONI POTREBBE PROVOCARE FERITE GRAVI O MORTE, DISFUNZIONI
DELL’APPARECCHIO E/O DANNI ALLE COSE.

Predisposizione per l'installazione

Prima di installare l’unità, montare il pannello opzionale, ecc., a seconda del modello specifico.

Scelta del luogo di installazione

a) Posizione in cui l’aria emessa dal climatizzatore possa circolare liberamente. Nel caso in cui l’unità sia installata a più di 3m di

altezza, l’aria riscaldata tende a rimanere vicino al soffitto. In questi casi, consigliare al cliente di installare delle ventole per far

circolare l’aria.
b) Posizione che garantisca il perfetto drenaggio della condensa e una sufficiente pendenza del tubo scarico condensa.
c) Posizione libera da ogni ostacolo onde evitare di ostruire l’aspirazione e l’uscita dell'aria dall’unità interna.
d) Posizione che non interferisca con il buon funzionamento dell’allarme anti-incendio.
e) Posizione in cui la temperatura ambiente di condensazione sia inferiore a 28°C e l’umidità relativa sia inferiore all’80%. (Se si

installa l’apparecchio in ambiente ad elevata umidità, prestare la massima attenzione a prevenire la formazione di condensa, per

esempio isolando termicamente l’apparecchio in maniera adeguata).
f) Posizione dove l’altezza del soffitto e la distanza dalle pareti sia secondo quanto sotto indicato:

g) Non installare l’apparecchio dove sia esposto a spruzzi di olio o emissioni di vapore (per es. cucine e impianti industriali).

L’installazione e l’utilizzo in tali luoghi causa prestazioni insufficienti, corrosione dello scambiatore di calore e danni alle parti in

resina sintetica.
h) Non installare l’apparecchio in luoghi dove vengano prodotti o aleggino gas corrosivi (come acido solforico) o infiammabili

(diluente, benzina ecc.). L’installazione e l’utilizzo in tali luoghi può causare corrosione dello scambiatore di calore e danni alle parti

in resina.
i) Non installare l’apparecchio in prossimità di televisioni, radio o attrezzature che generano onde elettromagnetiche od onde ad alta

frequenza (ospedali): ciò potrebbe causare anomalie di funzionamento del comando a filo.≥

Dimensioni Tubazioni

Installazione dell'unità interna

50mm

Ostacolo

100mm 100mm

20

liquido

Lato gas

Modello

Lato

416mm366mm

AD28NS1ERA(S)
AD36NS1ERA(S)
AD48NS1ERA(S)

AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D)
AD24MS1ERA AD24MS1ERA(D)
AD24MS2ERA AD24MS2ERA(D)
AD28MS2ERA(S) AD28MS2ERA(S)(D)

ALTEZZA

SOFFITTO

AD12MS1ERA AD12MS1ERA(D) 6.35mm 9.52mm

AD24MS1ERA AD24MS1ERA(D)
AD24MS2ERA AD24MS2ERA(D) 9.52mm 15.88mm
AD28NS1ERA(S) AD28MS2ERA(S)
AD28MS2ERA(S)(D)AD36NS1ERA(S)

AD48NS1ERA(S) 9.52mm 19.05mm

AD18MS1ERA AD18MS1ERA(D) 6.35mm 12.7mm

1.Dimensioni del foro sul soffitto e posizione dei bulloni di ancoraggio

2. Fissare i bulloni di ancoraggio

Durante l'installazione dell'apparecchio, fare attenzione alla
direzione delle tubazioni.

3. Installare l'unità interna

Fissare l'unità interna ai bulloni di ancoraggio. Se necessario, è
possibile fissare direttamente l'unità a una trave, ecc., utilizzando
delle viti, senza bisogno di bulloni di ancoraggio.

4. Posizionare l'unità a livello

a) Utilizzare una livella o procedere secondo il metodo seguente: il

rapporto tra il lato inferiore dell’unità e il livello dell’acqua nel tubo

scarico condensa deve essere pari al valore indicato in figura.
b) Se l’apparecchio non è installato perfettamente a livello, è possibile

che l’interruttore a galleggiante funzioni male o non funzioni affatto.

5. Selezione della spina di intercettazione compressore

(quando si usa il filtro ad alte prestazioni)

Le spine di intercettazione sono impostate in modo standard dalla
casa di produzione. Quando viene usata l'opzione "filtro ad alte
prestazioni" e la pressione statica si alza, bisogna modificare il
collegamento dei connettori posti sul lato della scatola di controllo
come indicato in tabella.

57

A

B

C

137

30

30

Dimensioni

sbordo

pannello

75 70

Lato tubazioni

Bulloni di ancoraggio

Apertura nel soffitto

Dimensioni pannello

Dimensioni
sbordo
pannello

Bulloni di ancoraggio

Apertura nel soffitto

Dimensioni pannello

Fissaggio interno

Cemento

Bulloni di

ancoraggio M10

Inserire

Bullone di ancoraggio

Dado M10

Unità interna

Rondella M10

Rondella a vite M10

Tubo in PVC

Lato tubazioni

Versare acqua

Livello acqua

0~5 mm

(0~0.2")

Inclinare leggermente l'unità dal lato tubazioni

Rosso

Giallo

Bianco

Impostazione standard Impostazione alta velocità

Nero

Bianco

Rosso

Connettore bianco

Connettore bianco

Lato box controllo

Lato box controllo

Lato motore

Lato motore

Blu

Rosso

Giallo

Bianco

Blu

Rosso

Giallo

Bianco

Blu

Bianco

Blu

Rosso

21

Installazione dell'unità interna

D

E

F

Modello

57

A

B

C

137

30

30

Dimensioni

sbordo

pannello

75 70

Lato tubazioni

Bulloni di ancoraggio

Apertura nel soffitto

Dimensioni pannello

Dimensioni
sbordo
pannello

Bulloni di ancoraggio

Apertura nel soffitto

Dimensioni pannello

D

E

F

AD12MS1ERA AD12MS1ERA(D) AD24MS1ERA AD24MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D) AD28NS1ERA(S) AD36NS1ERA(S)
AD24MS2ERA AD24MS2ERA(D) AD48NS1ERA(S)
AD28MS2ERA(S) AD28MS2ERA(S)(D)

A(mm) B(mm)C(mm)D(mm)E(mm) F(mm)

987
1172

1437
1622

1497
1682

545
480

690
625

750
685

705
983

1155
1433

1215
1493

595
595

740
740

800
800

AD28NS1ERA(S) AD36NS1ERA(S)

AD48NS1ERA(S)

AD24MS1ERA AD24MS1ERA(D)

AD12MS1ERA AD12MS1ERA(D)

AD18MS1ERA AD18MS1ERA(D)

AD24MS2ERA AD24MS2ERA(D)

AD28MS2ERA(S) AD28MS2ERA(S)(D)

(a) Le tubazioni di scarico condensa dovr

ebbero sempre essere installate con una pendenza verso il basso di 1/50 - 1/100. Evitare di

farle passare attraverso un punto più elevato e di provocare sifoni.

(b) Quando si collegano le tubazioni di scarico condensa

all’appar

ecchio, prestare attenzione a non applicare una forza

eccessiva alle tubazioni a lato dell’unità inter

na. Inoltre, fissare le

tubazioni il più vicino possibile all’appar

ecchio.

rigido di uso generico VP. Per il collegamento, inserir

e

l’estr

emità del tubo di PVC all’interno del raccordo scarico

condensa, quindi stringer

e bene utilizzando il fermaglio e il tubo

rigido compr

esi fra gli accessori. Non utilizzare nastro adesivo per

unir

e il tubo rigido (accessorio) al foro scarico condensa.

di una unità inter

na, posizionare il tubo in comune circa 100mm al
di sotto dell’apertura di scarico condensa di ogni unità (vedi figura).
A questo scopo, utilizzare un tubo di tipo VP-30 (11/4”) o altro

tubo ancora più spesso.

massimo di 500 mm al di sopra del sof

fitto e, se vi è un ostacolo

nel sof

fitto, sollevare le tubazioni per evitare l’ostacolo utilizzando

un gomito o attr

ezzo adeguato. Nell’effettuare questa operazione,

tener

e presente che se la distanza necessaria per coprire il

dislivello è superior

e a 500 mm, il riflusso dello scarico in caso

d’interruzione del funzionamento diventa eccessivo e potr

ebbe

causar

e straboccamenti della vaschetta raccogli condensa.

Pertanto pr

edisporre l’altezza del tubo di scarico entro la distanza

indicata.

zione di

scarico in un canale di fognatura dove si potr

ebbe generare gas solforico.

T

ubazioni scarico condensa

Non immer

gere il tubo nell'acqua

Liber

o da sifoni

Non passar

e su un'elevazione

Sfiato

Dr

enaggio condensa corretto Drenaggio condensa errato

1.5m ~ 2m

Bulloni di
ancoraggio

Isolamento
termico

Inclinazione di
1/100 o più

Raccor

do scarico

condensa

Raccor

do scarico

condensa

T

ubo rigido

scarico condensa

Unità inter

na

Giunto VP (non for

nito)

Materiale isolante
grande (accessorio)

T

ubo VP

(non for

nito)

Materiale isolante
(non for

nito)

T

ubo rigido

(accessorio)

Materiale isolante
piccolo (accessorio)

Fermaglio

Adesivo

T

ubo VP-30

Posizione più alta possibile (cir

ca 100mm)

Pendenza verso il basso
pari a 1/100 o più

Tu

bo

scarico condensa

Scarico condensa tappato

Scarico conden

sa tappato

Giunto per tubo

VP (non for

nito)

600

Altezza massima

V

eduta dall

'alto

290~325mm

NON INST

ALLARE L’UNITÀ CAPOVOLTA

22

1,5 mm – 2 m

Supporto

Inclinazione verso il basso superiore a 1/100

Isolamento (fornito dall’utente)

Per le machine senza pompa

Scola

teledimensioni

Modello

Per machine con pompa

Si prega di fare riferimento al diametro interno della porta di

uscita dello scarico Scegli le

dimensioni

Il tubo di scarico deve essere inclinato verso il basso (con
un'inclinazione superiore a 1/100).
La lunghezza del tubo di scarico deve essere inferiore a 20
m. In caso di tubi più lungi, devono essere forniti dei sup­porti ogni 1,5 – 2 m per prevenire ondulazioni.

I tubi devono essere disposti come illustrato nella gura.

Prestare attenzione a non applicare forza esterna sul collegamento
del tubo di scarico.

(h)

(g)

(f)

Evitar

e di posizionare l’uscita della tubazione di scarico dove possano prodursi odori sgradevoli. Non far sfociare la tuba

L

’altezza della testa dello scarico può essere innalzata fino a un

(e)

Isolare termicamente i tubi in PVC posti all’interno dell’edificio. Non predisporre mai uno sfiato.

(d)

Se si deve pr

ovvedere alle tubazioni di scarico condensa per più

(c)

Per machine con pompa le tubazioni di scarico, utilizzar

e un tubo in PVC

AD28NS1ERA(S) AD36NS1ERA(S)
AD48NS1ERA(S)

AD24MS1ERA AD24MS1ERA(D) 15.5mm

AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D) 21mm
AD24MS2ERA AD24MS2ERA(D)
AD28MS2ERA(S) AD28MS2ERA(S)(D)

33mm

1) Eseguire un test di drenaggio dopo aver completato i collegamenti
elettrici.

2) Durante il test, verificare che la condensa scorra regolarmente nelle
tubazioni e che non ci siano perdite d’acqua dai giunti.

3) Nel caso di edifici di nuova costruzione, eseguire il test prima che
venga collocato il soffitto.

4) Eseguire il test anche se l’apparecchio viene installato durante la
stagione invernale.

Come procedere:
(a) Versare circa 1000cc di acqua dentro l’unità interna attraverso il

foro di scarico condensa utilizzando una pompa per l’acqua (vedi
figura in alto).

(b) Verificare lo scarico della condensa in modalità Raffreddamento.

Se l’allacciamento elettrico non è stato completato, inserire un giunto
convesso nella connessione delle tubazioni scarico condensa per
poter versare l’acqua all’interno (vedi figura).

Test di drenaggio

Rimuovere l'anello di tenuta
in gomma. Accertarsi di rimetterlo
al suo posto dopo il test.

Inserire il tubicino dell'acqua per
20-30mm all'interno dell'unità.

Fermaglio

Tubazioni scarico condensa

Unità interna

Si può verificare il drenaggio condensa per mezzo del raccordo trasparente

Versare l'acqua per mezzo di un giunto convesso

Calcolare il tiraggio dell’aria e la pressione statica esterna e
quindi scegliere la lunghezza, la forma e il tipo di condotti di
uscita dell’aria.

Condotto uscita aria A

• I modelli standard prevedono 2, 3 o 4 flangie uscita aria con

diametro 200.
(1) Schermare il foro di uscita centrale nel caso di 2 flangie.
(2) Schermare il foro di uscita accanto a quello centrale nel

caso di 3 flangie.

• Limitare la differenza di lunghezza tra le flangie uscita aria a meno di 2:1.

• Ridurre il più possibile la lunghezza del condotto.

• Ridurre il più possibile il numero di curve. (La curvatura

dovrebbe essere il più ampia possibile).

• Utilizzare un nastro, ecc., per collegare l’unità interna alla

flangia uscita aria.

• Eseguire l’installazione dei condotti prima che il soffitto sia finito.

Collegamento dei condotti di entrata e di uscita

(a) Posizionamento del condotto di ripresa aria:

• Il punto di entrata dell’aria può trovarsi nella parte laterale o

nella parte posteriore dell’unità, a seconda delle esigenze di
installazione.

• Utilizzare il punto di entrata posteriore quando la ripresa e

l’uscita dell’aria avvengono contemporaneamente. (In questo
caso, il punto di entrata laterale non può essere usato).

(b) Per il posizionamento del condotto uscita aria, utilizzare il foro

di uscita laterale.

Installazione dei condotti dell’aria

Superficie
del soffitto

Uscita aria B
(opzionale)

Condotto uscita
aria A

Foro di ispezione

Ripresa aria C
(opzionale) con filtro
dell'aria

Pannello
ripresa aria

Unità interna
principale

Condotto
ripresa aria

Isolamento
termico

Foro uscita aria

Vista superiore

Entrata aria laterale

Entrata aria posteriore

Fig.1

Fig.2

CorrettoErratoErrato

23

Modello

Cir

cuito

Fase

A

TTENZIONE

PERICOLO DI LESIONI O DI MORTE. STACCARE LA CORRENTE CON IL SEZIONATORE DI CORRENTE O L’INTERRUTTORE
DELL’AL MENTAZIONE ELETTRICA PRIMA DI EFFETTUARE LE CONNESSIONI ELETTRICHE.
LE CONNESSIONI DI MESSA A TERRA DEVONO ESSERE COMPLETATE PR MA DI EFFETTUARE I COLLEGAMENTI DELLA
TENSIONE DI LINEA.

Precauzioni

• I collegamenti elettrici devono essere eseguiti esclusivamente da personale autorizzato.

• Non collegare più di 3 fili alla morsettiera. Utilizzare sempre terminali incastonati di tipo rotondo con serraggio isolato all’estremità
dei fili.

• Utilizzare esclusivamente conduttori in rame.

Specifiche elettriche

Selezionare la dimensione dei fili elettrici e del circuito di protezione secondo la seguente tabella (lunghezza complessiva dei fili: 20m;
caduta di tensione: inferiore al 2%):

Schemi elettrici

Prima collegare l'alimentazione all'unità esterna, cosicché l'alimentazione per l'unità interna viene fornita dai morsetti.

Collegamenti elettrici

Dispersione massa

Dimensioni

cavo di

alimentazione

24

Morsettiera
unità interna

Morsettiera
unità esterna

Alimentazione

380-400V, 3N~, 50Hz

Alimentazione

Morsettiera
unità interna

Morsettiera
unità esterna

3030

3026

14

0

140

4.0 40

6.0 40

Sezionator

e

Dispersione

di corr

ente

di corr

ente

Sezionator

e

Magnetotermico

di corr

ente

di pr

otezione

AD48NS1ERA(S)

AD28MS2ERA(S) AD28M S2E RA(S)(D)
AD28NS1ERA(S) AD36NS1ERA(S)

AD48NS1ERA(S)

AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D)
AD24MS1ERA AD24MS1ERA(D)
AD24MS2ERA AD24MS2ERA(D)

AD12MS1ERA AD12MS1ERA(D)
AD18MS1ERA AD18MS1ERA(D)
AD24MS1ERA AD24MS1ERA(D)
AD24MS2ERA AD24MS2ERA(D)
AD28MS2ERA(S) AD28MS2ERA(S)(D)
AD28NS1ERA(S) AD36NS1ERA(S)
AD48NS1ERA(S)

Far funzionare il climatizzatore secondo quanto riportato nel Manuale di istruzioni.

Durante il test di funzionamento, spuntare le seguenti caselle:

 I collegamenti elettrici dell'unità interna e dell'unità esterna sono corretti?
 Il cavo di collegamento tra unità interna ed esterna è fissato saldamente?
 I giunti delle tubazioni sono stati isolati termicamente?
 Il funzionamento in modalità Raffreddamento è normale?
 Il sensore temperatura ambiente funziona in modo corretto?
 Il voltaggio dell'alimentazione corrisponde a quello previsto dalle norme vigenti?
 Vi sono perdite di gas refrigerante dai giunti delle tubazioni?
 Il drenaggio della condensa avviene in modo corretto?
 Il filo di messa a terra è collegato saldamente?
 Si sentono rumori insoliti?
 Il display del comando a filo visualizza lo stato di funzionamento correttamente?

Test di funzionamento

25

Indirizzo: Zona industriale di Haier, Via Qianwangang, Zona di Sviluppo Ecologico e Tecnologico, Qingdao 266555, Shandong,

Contatti: TEL [phone]; FAX [phone]

Repubblica Popolare Cinese

CLIMATISEUR À CONDUIT
MANUEL D'UTILISATION ET D'INSTALLATION



Veuillez lire ce manuel attentivement avant d'installer l'appareil.

Conservez ce manuel d’utilisation pour toute référence ultérieure.

Table des matières

s

iaçna

r
F

Précautions d’utilisation
Limites de fonctionnement
Dénomination des composants
Pièces et fonctions
Utilisation
Manuel d'installation de la commande
filaire
Mode Chauffage
Entretien
Guide de dépannage
Diagnostic mod
Précautions lors de l'installation
Pour une installation correcte
Installation de l’unité intérieure
Tuyauteries évacuation condensats
Test de drainage
Installation des conduits d'air
Branchements électriques

3
4
5
6
8

12
13
14
15
17
18
19
20
22
23
23
24
25

Test de fonctionnement

AD24MS1ERA
AD24MS1ERA(D)

AD28NS1ERA(S)
AD36NS1ERA(S)
AD48NS1ERA(S)

AD12MS1ERA
AD12MS1ERA(D)

AD18MS1ERA
AD18MS1ERA(D)
AD24MS2ERA
AD24MS2ERA(D)
AD28MS2ERA(S)
AD28MS2ERA(S)(D)

CONFORMITÉ DES MODÈLES
À LA LÉGISLATION EUROPÉENNE

CE

Tous les appareils sont conformes aux directives Européennes
suivantes :

- Directive basse tension

- Compatibilité électro-magnétique

ROHS

Les appareils répondent aux exigences de la directive 2011/65/
EU du parlement européen et du conseil sur la limitation des
substances dangereuses dans les Équipements Électriques et
Électroniques (Directive UE RoHS).

DEEE

Conformément à la Directive 2012/19/EU du Parlement Européen,
nous informons ici-même le consommateur des conditions d'élimi­nation des appareils électriques et électroniques.

CONDITIONS D'ÉLIMINATION
Votre climatiseur porte ce symbole. Ceci signifie

que les produits électriques et électroniques ne

doivent pas être mis au rebut avec les déchets
domestiques non triés. Ne pas tenter de démonter le sys­tème par soi-même : le démontage du système de climatisa­tion, le traitement du liquide réfrigérant, de l'huile et d'autres
pièces doivent être effectués par un installateur qualifié
conformément à la législation locale et nationale. Les clima­tiseurs doivent être traités dans des installations spéciali­sées pour réutilisation, recyclage et récupération. S'assurer
que le produit est éliminé de façon correcte permet d'aider
à éviter des conséquences potentielles négatives sur l'envi­ronnement et la santé humaine. Merci de contacter l'instal­lateur ou les autorités locales pour plus d'information. Les
piles doivent être enlevées de la télécommande et faire l'objet
d'une élimination séparée conformément à la législation
locale et nationale.

INFORMATIONS IMPORTANTES
CONCERNANT LE LIQUIDE RÉFRI­GÉRANT UTILISÉ

Cet appareil contient des gaz à effet de serre fluorés couverts par
le protocole de Kyoto. Ne pas ventiler à l'air.
Type de réfrigérant : R410A
GWP: 2088
GWP = global warming potential - potentiel de réchauffement de la
planète.
Merci de remplir à l'encre indélébile;

• 1 La charge de réfrigérant usine de l'appareil

• 2 la quantité supplémentaire de réfrigérant chargée sur place
et

• 1+2 charge totale de réfrigérant sur l’étiquette de charge de
réfrigérant fournie avec le produit. L'étiquette renseignée doit être
collée à proximité du port de chargement de l'appareil (par ex.sur
l'intérieur du couvercle de valeur d'arrêt).
A contient des gaz à effet de serre fluorés couverts par le proto

­cole de Kyoto.
B charge de réfrigérant usine de l'appareil : voir sur la plaque
signalétique de l'unité
C quantité supplémentaire de liquide réfrigérant chargée sur place
D Charge totale de réfrigérant
E Unité extérieure
F cylindre réfrigérant et orifice d'admission de chargement

Haier Industrial Park, No.1 Haier Road, Qingdao, RR. Chine

Contient des gaz à effet de serre uorés

couverts par le protocole de Kyoto.

Kg

Kg

Kg

Déclaration

S

i le cordon d'alimentation est endommagé, il faut le remplacer par le fabricant, son agent de service ou des

personnes qualifiées de même fonction afin d'éviter tout danger.

C

et appareil n'est pas conçu pour l’utilisation par les personnes (y compris les enfants) ayant un handicap
physique, sensoriel ou mental, ou le manque d'expérience et de connaissance, à moins qu'elles ne soient
surveillées ou instruites à l'égard de l'utilisation de l'appareil par une personne responsable de leur sécurité.

L

es enfants doivent être surveillés pour garantir qu'ils ne jouent pas avec l'appareil.

C

et appareil peut être utilisé par les enfants âgés de 8 ans et plus et les personnes ayant un handicap physique,
sensoriel ou mental ou le manque d'expérience et de connaissance si elles sont surveillées ou instruites à l'égard
de l'utilisation de l'appareil d'une manière sûre et comprennent les dangers impliqués. Les enfants ne doivent pas
jouer avec l'appareil. Le nettoyage et l'entretien de l'utilisateur ne doivent pas être effectués par les enfants sans
surveillance

L

es appareils ne sont pas conçus pour l’opération au moyen d'un temporisateur externe ou d'un système séparé

de commande à distance

G

ardez l'appareil et son cordon hors de la portée des enfants de moins de 8 ans

• Veuillez lire ce mode d’emploi avant d’utiliser le climatiseur.

• Les précautions de sécurité indiquées ci-après se divisent en
deux catégories : DANGER et ATTENTION.
Le non-respect des précautions de la catégorie DANGER
peut causer de graves conséquences (mort, blessures
graves, etc.).
Toutefois, le non-respect des précautions de la catégorie
ATTENTION peut causer de graves problèmes en fonction
de la situation.

• Tenez toujours les précautions de sécurité à portée de main
afin qu’elles puissent être consultées à tout moment.

DANGER

Ne pas diriger le flux d'air froid
directement sur les personnes, et ne pas
abaisser trop la température ambiante,
car cela peut entraîner des problèmes de
santé..

Ne pas introduire d'objets dans la grille
d'aspiration ou dans la bouche de sortie
quand le climatiseur est en marche.
La rotation du ventilateur peut causer de
graves blessures.

En cas de mauvais fonctionnement ou d'odeur de brûlé,
arrêter immédiatement l'appareil et le débrancher.
Contacter le SAV
Si, dans de tels cas, le climatiseur continuait de marcher, il
pourrait subir des dégâts graves ou déclencher un incendie.

ATTENTION

Ne pas utiliser l’appareil pour conserver
des aliments, des oeuvres d’art ou des
équipements de précision, ni pour élever
des animaux ou cultiver des plantes.

Ne pas toucher l'interrupteur avec les
mains mouillées.

Ne pas installer l'appareil près d'une
cheminée ou autres appareils de
chauffage.

Ne pas verser d'eau sur le climatiseur pour le nettoyer.

Ne pas placer de plantes ou d'animaux
directement dans le flux d'air.

Utiliser un fusible de calibre adapté.
Ne pas utiliser de fil de cuivre ou d'acier à
la place du fusible.

Ne pas poser d'objets sur l'appareil et ne
pas monter dessus.

Ne pas placer ou utiliser de bombes
aérosols à gaz inflammable ou de sprays
près de l'appareil.

Ne pas mettre le climatiseur en marche si
la grille de sortie de l'unité extérieure a
été enlevée.

Ne pas arrêter ou mettre en marche
l'appareil à l'aide de l'interrupteur
d'alimentation.

Ne pas toucher la zone de sortie du flux d'air quand le
déflecteur est en mouvement.

Ne pas placer de bouilloires ou autres
près de l'unité intérieure et de la
télécommande: la vapeur d'eau qui se
dégage condense et peut provoquer un
court-circuit.

Aérer la pièce de temps en temps si un
appareil électroménager à gaz fonctionne
en même temps. Le manque d’aération
peut être la cause d’un étouffement.

Contrôler régulièrement que le support
de l'unité extérieure est en parfait état.

Avant de nettoyer l'appareil, éteindre le climatiseur et le
débrancher.

Ne pas poser de vases ou de récipients pleins d'eau sur
l'appareil.

Contacter le SAV pour toute réparation.
Une installation non correcte pourrait provoquer des
électrocutions, des incendies et des fuites d'eau.

Contacter le SAV en cas de déménagement.
Une installation non correcte pourrait provoquer des
électrocutions, des incendies et des fuites d'eau.

Précautions d’utilisation

3

Limites de fonctionnement

Plage utile des températures ambiantes

BS: température à

bulbe sec

BH: température à

bulbe humide

• Si le câble d'alimentation est endommagé, il doit être remplacé
par le SAV ou par un technicien spécialisé

• Si le fusible sur la carte électronique saute, le remplacer par un
fusible du type T.3.15A/250 V

• La méthode de câblage doit être conforme au standard local.

• Le câble d'alimentation et le câble de branchement ne sont
pas fournis.

• Installer un dispositif de coupure; la distance entre les deux

contacts doit être d'au moins 3mm.

• L'unité intérieure doit être installée à une hauteur minimum de

2,5 - 3 mètres

• Tous les fils doivent avoir un certificat européen de conformité

• Les fils de raccordement et d’alimentation ne sont pas fournis

• Si un fil casse pendant l’installation, s’assurer que le fil de mise

à la terre n’est pas interrompu.

4

Pour les modèles 12, 18, 24 : monophasé

Spécifications du câble d’alimentation

Spécifications du câble de raccordement

Température intérieure

Température extérieure

Température intérieure

Température extérieure

Refroidissement

Chauffage

max. BS/BH
min. BS/BH

max. BS/BH
min. BS/BH

max. BS
min. BS
max. BS/BH
min. BS

32/23°C
18/14°C
46/26°C

10/6°C

27°C
15°C

24/18°C

-15°C

2

H05RN-F 3G 4.0mm

2

12, 18, 24, 28, 36, 48 : H05RN-F 4G 1.3 mm

24, 28, 26, 48).

Pour les modèles

( Pour les modèles

•

SW1

(1) (2) (3) (4) (5) (6) (7) (8)

10 Pa
30 Pa

50 Pa

70 Pa

--- ---

--- ---

--- ---

--- ---

érents JiWai

hydrostatique.

Par la mise en place de

panneaux à l’intérieur des ordinateurs SW1 é

ventuelle

sur les paragraphes 4, 5, les quatre machines de diff

Comme le montre la figure ci-dessous : Remarque : ajuster

les semis nécessité de codes de puissance vers le bas de

l'opération, le programme d'installation n'est pas valide.

pression statique

OFF OFF
OFF ON
ON OFF
ON ON

AD28MS2ERA(S),AD28MS2ERA(S)(D)

AD12MS1ERA, AD12MS1ERA(D),AD18MS1ERA,
AD18MS1ERA(D), AD24MS2ERA,AD24MS2ERA(D),

Dénomination des composants

’

Conduit

5

Évaporateur

Bac de vidange

AD12MS1ERA AD12MS1ERA(D)

AD24MS1ERA

AD28NS1ERA(S) AD36NS1ERA(S) AD48NS1ERA(S)

AD24MS1ERA(D)

Boîtier des composants

électriques

Grille de la

sortie d'air

Bac de vidange

Boîtier des composants

électriques

Bac de vidange

Boîtier des composants

électriques

Évaporateur

Grille de la

sortie d'air

Évaporateur

Grille de la

sortie d'air

Bac de vidange

Boîtier des composants

électriques

Évaporateur

Grille de la

sortie d'air

Bac de vidange

Boîtier des composants

électriques

Bac de vidange

Boîtier des composants

électriques

Évaporateur

Grille de la

sortie d'air

Évaporateur

Grille de la

sortie d'air

Entrée d air

S ’ortie d air

La pompe de vidange

La pompe de vidange

La pompe de vidange

Vidange

Vidange

Vidange

Comme avec la letter D sans machine à pompe,pour augmenter la pompe sans la letter de la machine D

AD18MS1ERA AD24MS2ERA AD28MS2ERA(S) AD18MS1ERA(D) AD24MS2ERA(D) AD28MS2ERA(S)(D)

6

Pièces et fonctions

Boutons sur la commande filaire



Bouton Mode

Choisissez le mode de
fonctionnement

Bouton Santé

Cette fonction permet de
contrôler l'oxygène et l'ion
négatif

Bouton Minuterie

Ce bouton est utilisé pour
choisir le fonctionnement
avec minuterie

Bouton auto-inspection

Bouton utilisé pour effectuer
une inspection

Réinitialisation ltre

Après le nettoyage de l'en-

trée d'air et du ltre, appuyez

sur ce bouton. L'unité se met
en marche

Bouton Régime ventilateur

Permet de modier la vitesse

du ventilateur

Bouton Position

Permet d'ouvrir et de fermer le
volet d'air

Bouton TEMP

Utilisez ce bouton pour modier
la température dénie

Réglage de l'heure, de la minuterie

et de l'adresse

Bouton Heure

Utilisez ce bouton pour régler
l'heure.

Bouton Modier air

Utilisez ce bouton pour ouvrir et fer-

mer la fonction modier air. Ce mode

fonctionne de la façon suivante :

Pas d'afchage - modication air
(automatique) - modication air
(RÉCUPÉRATION) - modication air

(NORMAL)

Bouton MARCHE/ARRÊT

Fonction de mise sous et hors ten­sion. L'unité est sous tension lors­que vous appuyez sur ce bouton.
Appuyez à nouveau sur ce bouton
pour la mettre hors tension (inutile
d'ouvrir le couvercle avant)

Touche Réinitialisation

En cas d'état anormal, appuyez sur
la touche Réinitialisation avec un
objet pointu. L'unité reprend son
statut normal.

7

Pièces et fonctions

Écran de la commande filaire



Afchage du volume d'air

Afche le réglage du

régime

Écran du mode de
fonctionnement.

Afche le mode sélectionné

Afchage de la fonction

santé

Afchage du numéro

de l'unité

Afchage de la

température

Afche la tempéra­ture de la pièce, la
température réglée
et le numéro de
l'unité

Afchage du fonc­tionnement minuterie

Afche le contenu re­latif au fonctionnement
avec minuterie

Afchage du statut d'inspection

Afchage de la demande

Lorsque le fonctionnement est

forcé, "DEMANDE" s'afche.

Afchage centralisé

Lorsque l'unité est contrô­lée par une commande
centralisée, cette informa-

tion s'afche.

Afchage

fonctionnement

S'afche lorsque le com­presseur est en marche.

Afchage Veille

"Veille" s'afche lorsque

l'unité est sous tension et
en mode veille.

Lorsque l'unité est en
préchauffage, "pré-

chauffage" s'afche.

Après le chauffage,

"dégivrage" s'afche en

cas de dégivrage.

Symbole
d'avertissement pour

l'écran ltrant

Lorsque ce symbole

s'afche, veuillez net­toyer l'écran ltrant.

Afchage
modication de l'air

Afchage

basculement vent

• Les modèles dans ce manuel, ne dispose pas de fonction Santé, Réinitialisation ltre et Modication air.

Remar-

ques

Utilisation

MARCHE/ARRÊT



Appuyez sur l'interrupteur MARCHE/ARRÊT directement
sur la ligne.

La commande de ligne afche le dernier état de fonction­nement (la minuterie et la position des volets ne sont pas

forcément afchées).

1. Appuyez sur l'interrupteur "MARCHE/ARRÊT".

Le climatiseur se met en marche et le voyant sur la com-

mande laire s'allume.

2. Choisissez le mode de fonctionnement.

Appuyez sur l'interrupteur "mode" pour choisir le mode
"AUTO"—"VENTILATEUR UNIQUEMENT"—"REFROIDIS­SEMENT"—"SEC"—"CHAUFFAGE".

3. Appuyez sur l'interrupteur "TEMP"

Pour modier la température : appuyez sur TEMP

ou
plusieurs fois sur TEMP , [RÉGLAGE] s'afche. La tem­pérature de réglage augmente/baisse d'1°C.

4. Appuyez sur l'interrupteur "VITESSE DE VENTILA­TION"

Fonctionnement en VENTILATEUR UNIQUEMENT :
Appuyez sur l'interrupteur "VITESSE DE VENTILATION"

pour modier sa vitesse :

"ÉLEVÉ"-"MOYEN"-"FAIBLE"-"ÉLEVÉ"

5. Appuyez sur l'interrupteur "position" de la comman-

de en ligne pour modier la position de l'écran d'air.

6. Appuyez sur l'interrupteur "MARCHE/ARRÊT", arrêt.

Le voyant de la commande en ligne s'éteint.

• Évitez d'appuyer trop fréquemment sur l'interrupteur "MARCHE/ARRÊT".

• N'appuyez pas sur la commande filaire ou les boutons avec des objets pointus.

• La température permet de définir la base des réglages. La température du flux n'atteint peut-être pas la valeur de réglage
en raison du climatiseur extérieure et la protection du système.

• Lorsque la commande filaire est sous tension, l'écran complet s'affiche pendant deux secondes. La zone horloge
"8888"-"888"-"88"-"8" clignote pendant 30 secondes. Aucun bouton n'est alors disponible.

Remarques

Plusieurs secondes après la mise sous tension de la com­mande en ligne, le réglage de l'unité se modifie.
Remarques

Remarque

8

Utilisation

Réglage de l'heure actuelle



1. Appuyez sur l'interrupteur "HORLOGE"

"HORLOGE" clignote. L'heure afchée est l'heure réelle.

2. Appuyez sur “ ” et “ ” pour régler l'heure.

Les minutes augmentent une à une à chaque pression du bou­ton "

".

Les minutes diminuent une à une à chaque pression du bouton
"

".

3. Appuyez sur le bouton "réglage" Le réglage est terminé.

Réglage de la fonction de compensation en cas de panne d'électricité

Lorsque le SW1-6 sur la carte à circuits imprimés de la commande filaire est DÉSACTIVÉ, il est en mode de compensa­tion en cas de panne d'électricité. Si le SW1-6 est ACTIVÉ, il n'a pas de fonction de compensation.
Lorsque l'alimentation est à nouveau disponible après une coupure, l'unité se remet dans le mode de fonctionnement pré­cédent, si la fonction de compensation est activée. Si la fonction est désactivée, l'unité ne se remet pas en marche. Lors­que vous redémarrez l'unité, appuyez sur l'interrupteur "MARCHE/ARRÊT" de la commande filaire.

• Si le fonctionnement ne dépend pas du minuteur, l'écran affi­che l'heure réelle.

• Si le fonctionnement dépend du minuteur, l'écran affiche
l'heure du minuteur.

• Si vous voulez connaître l'heure réelle, recommencez à la pre­mière étape.

Remarques

• Le minuteur se base sur l'heure réelle. Il faut donc commencer par régler l'heure.

• Les étapes du réglage de l'horloge sont les suivantes :

9

Utilisation

Réglage de l'heure



• Minuteur ARRÊT : lorsque l'heure paramétrée est atteinte, l'unité cesse de fonctionner.

• Minuteur MARCHE : lorsque l'heure paramétrée est atteinte, l'unité se met en marche.

Appuyez d'abord sur le
bouton "MARCHE/ARRÊT"
et paramétrez le mode de
fonctionnement. Commen­cez pas régler l'horloge
avant d'utiliser la fonction
minuterie.

1. Appuyez sur le bouton "HEURE".

L'afchage change selon la séquence suivante :

2. Réglage du "MINUTEUR"

Lorsque MARCHE ou ARRÊT du minuteur clignote, appuyez
sur " " ou " " pour régler l'heure.
Appuyez sur " " ou " " pour régler l'heure de la mise en MAR­CHE/ARRÊT.
Les minutes augmentent une à une à chaque pression du bou­ton " ".
Les minutes diminuent une à une à chaque pression du bouton
" ".
Lorsque vous régler la mise en MARCHE et l'ARRÊT du minu­teur en même temps, appuyez sur le bouton "minuteur" pour
changer le réglage.

3. Le réglage de l'heure est terminé. Appuyez sur le bouton

"réglage"

MARCHE

cycle

marche
ARRÊT

marche
ARRÊT

pas

d'afchage

ARRÊT

Si vous voulez passer du mode minuteur au mode normal,
appuyez sur "minuteur" jusqu'à ce que le minuteur ne s'affiche
plus. Si le minuteur est invalide, le mode est en fonctionnement
normal.

Annuler le minuteur

explication des différentes parties de la commande laire :

1. L'unité se met en marche ou s'arrête à l'heure dénie. Les heures du minuteur sont également afchées.

2. "Minuteur MARCHE, minuteur ARRÊT et circulation" indiquent que l'unité se met en marche et s'arrête chaque jour aux

heures dénies.

• L'heure définie la plus tôt sera celle qui sera d'abord prise en considération.

• Si le réglage Marche minuteur et Arrêt minuteur est le même, le réglage sera invalide.

• Même avec le minuteur activé, vous devrez démarrer ou stopper l'unité en appuyant sur le bouton "MARCHE/ARRÊT".

Remarques

10

Utilisation

11

Demande de l'historique des dysfonctionnements intérieurs :

Que l'appareil soit ou non sous tension, appuyez sur le bouton [CONTRÔLE], accédez au mode demande-dysfonctionne-

ment pour toutes les unités intérieures du groupe. [CONTRÔLE] et [N° UNITÉ] s'afchent ensuite. Les numéros correspon­dants aux unités intérieures existantes s'afchent en séquence (les numéros des unités sont des nombres décimaux). S'af­chent alors dans la zone d'afchage de l'heure, le code erreur actuel ainsi que le dernier code erreur enregistré. Le format
d'afchage est [XX:YY]. XX correspond au code erreur actuel, YY correspond au dernier code erreur. Seul le dernier code
erreur YY s'afche si le fonctionnement de l'unité est normal. Le code de défaillance de chaque unité s'afche pendant 3 se­condes. Une fois que tous les codes de défaillance de toutes les unités intérieures du groupe se sont afchés, l'unité quitte

automatiquement ce mode.

Comment modier les boutons fonction ?

N° Type

Statut du bou­ton

Description de la fonction

SW1-1

Choisir la commande maître
ou esclave

MARCHE déni comme commande esclave
ARRÊT déni comme commande maître

SW1-2

Choisir le mode de la
commande

MARCHE commande standard
ARRÊT commande de la centrale de traitement d'air

SW1-3

Option d'afchage de la

température de la pièce

MARCHE température de la pièce visible
ARRÊT température de la pièce non visible

SW1-4 verrouillage à 26°

MARCHE Verrouillage 26° indisponible
ARRÊT Verrouillage 26° disponible

SW1-5

Option de position du
capteur de température

MARCHE Capteur de la commande
ARRÊT Capteur sur l'unité

SW1-6 Démarrage automatique

MARCHE indisponible

ARRÊT disponible
SW1-7 Réglage d'usine MARCHE paramètre par défaut
SW1-8 Réglage d'usine ARRÊT paramètre par défaut

1. Les interrupteurs ou les fils de liaison sont à ajuster lorsque la télécommande est hors tension. Si la
télécommande filaire est sous tension, les opérations susmentionnées seront invalides.

2. Différence de fonctions entre la commande filaire maître et la commande filaire esclave :

Éléments contrastifs Commande laire maître Commande laire esclave

Fonction Toutes les fonctions Uniquement avec les fonctions suivantes : MARCHE/ARRÊT,

MODE, RÉGIME VENTILATEUR, RÉGLER TEMP, POSITION

Remarques

Manuel d'installation de la commande laire

1. Retirez la commande laire du support

2. Installez le support de la commande

En fonction de la position des 2 trous de vis du sup­port, percez 2 trous sur le mur. Enfoncez les vis butoir
en bois dans les trous.
Alignez ensuite les deux trous de vis du support de la

commande laire aux vis butoir. Fixez le support a mur

en utilisant les vis à bois.
Remarque : Fixez l'appareil sur un mur plan. Ne
serrez pas trop les vis, vous risquez d'endommager le
support.

3. Instructions relatives au câblage

Utilisez un câble blindé entre l'unité intérieure et la commande laire. Il doit être mis à la terre. Le cas échéant, l'unité risque

de ne pas fonctionner correctement en raison des interférences.
Remarque : Le raccordement des bornes doit être serré, sans rentrer en contact avec le câble blindé.

4. Placez la commande laire dans le support. Attention de ne pas pincer les câbles.

Commande

laire

Support

Trous pour
les vis

Manuel d'installation de la commande laire

12

5. Connexions des câbles de la commande laire :

Vous avez le choix entre trois méthodes de connexion de la commande laire et des unités intérieures :
A. Une commande laire peut contrôler au maximum 16 unités intérieures. 3 ls polaires servent à connecter la commande
laire à l'unité maître (l'unité intérieure connectée directement par câble à la commande). Les autres câbles, 2 ls polaires,

sont à relier à l'unité maître.

B. Une commande laire commande une unité intérieure. L'unité intérieure est reliée à la commande laire par 3 ls polai­res.
C. Deux commandes laires commandent une unité intérieure. La commande laire branchée sur l'unité intérieure est appe­lée commande maître.

L'autre est appelée commande esclave. La commande maître et l'unité intérieure ; les commandes laires maître et esclave
sont toutes les deux reliées à l'unité par 3 ls polaires.

6. Câblage de communication :

La commande laire est équipée d'un câble particulier de communication, disponible dans les accessoires. La cosse à 3
âmes (1- blanche, 2- jaune et 3- rouge) est connectée respectivement aux bornes A, B et C de la commande laire.
Le câble de communication fait 5 mètres de long ; si cette longueur est insufsante, distribuez le câblage selon le tableau ci-

dessous :

Longueur du câblage de communi­cation (m)

Dimensions du câblage

< 100 câble blindé à 3 âmes de 0,3mm

2

100 et < 200 câble blindé à 3 âmes de 0,5 mm

2

200 et < 300 câble blindé à 3 âmes de 0,75mm

2

300 et < 400 câble blindé à 3 âmes de 1,25mm

2

400 et < 500 câble blindé à 3 âmes de 2mm

2

*Une extrémité de la feuille blindée du câble de communication doit être mise à la terre.

Intérieur 1

Commande laire

Fil polaire

Intérieur 1

Commande laire

Fil polaire

Commande laire

Commande laireCommande laire

Fil polaire

ABCABCAB

ABC

CABCABC

ABCABC

AB

ABC

C

ABC

ABC

A

Intérieur 1 Intérieur 2

Commande

laire

Intérieur N Intérieur 15 Intérieure 16

(unité

maître)

Commande

laire

Commande

laire

Commande

laire

Commande

laire

Câblage de
contrôle de
la commande

laire, polaire.

Commande

laire

Intérieur 1 Intérieur 2

Commande

laire

Intérieur N Intérieur 15 Intérieure 16

(unité

maître)

Commande

laire

Commande

laire

Commande

laire

Commande

laire

Câblage de
contrôle de
la commande

laire, polaire.

Commande

laire

couper pont CN22 CN23 pour unité esclavePCB).

Type1, pour

Type2, pour

( Trois pièces pour le modèle

AD24MS1ERA, AD24MS1ERA(D),AD28/36/48NS1ERA(S)

AD12/18MS1ERA, AD12/18MS1ERA(D), AD24MS2ERA,

AD24MS2ERA(D),

AD12/18MS1ERA,AD12/18MS1ERA(D),AD24MS2ERA,AD24MS2ERA(D),AD28MS2ERA(S),AD28MS2ERA(S)(D)

AD28MS2ERA(S),

AD28MS2ERA(S)(D)

Mode Chauffage

Fonction "HOT KEEP"

La fonction "HOT KEEP" est activée dans les cas suivants:

• Quand le mode Chauffage se met en marche:
Pour éviter que l'unité ne souffle de l'air froid, quand le mode Chauffage se met en route le ventilateur de l'unité intérieure s'arrête si
la température ambiante est basse.
Attendre environ 2-3 minutes, après quoi le ventilateur se remet automatiquement en marche en mode Chauffage.

• Pendant la fonction d'auto-dégivrage:
Quand une prise en glace de l'appareil est probable, le mode Chauffage s'arrête automatiquement pendant 5-10 minutes toutes
les heures et la fonction d'auto-dégivrage est activée.
Quand l'auto-dégivrage est terminé, le mode Chauffage est réactivé automatiquement.

• Quand le capteur température ambiante entre en fonction:
Quand la température ambiante augmente, le capteur fait ralentir la vitesse du ventilateur jusqu'à LO (basse) ou l'arrête tout à fait si
l'échangeur de chaleur de l'unité intérieure a une température basse.
Dès que la température ambiante baisse de nouveau, le ventilateur recommence à fonctionner normalement en mode Chauffage.

Fonctionnement des modèles pompe à chaleur

• Le fonctionnement des modèles pompe à chaleur se base sur un mécanisme qui, au moyen du gaz frigorigène, concentre la cha­leur de l'air extérieur pour chauffer l'intérieur de la pièce.

• Fonction d'"auto-dégivrage"
Quand on utilise un modèle à pompe à chaleur pour chauffer une pièce, sur l'échangeur de chaleur de l'unité extérieure du givre
s'accumule au fur et à mesure que la température extérieure baisse. Comme le givre accumulé réduit les performances en chauffa­ge, le climatiseur doit nécessairement entrer en mode "auto-dégivrage".
Pendant le fonctionnement en auto-dégivrage, le fonctionnement en mode Chauffage est interrompu.

• Température extérieure et puissance en Chauffage
Pour un climatiseur à pompe à chaleur, la puissance en Chauffage diminue quand la tempéra­ture extérieure baisse.

• Période de pré-chauffage
Comme un modèle à pompe à chaleur utilise la circulation d'un flux d'air chaud pour chauffer
tout le volume d'une pièce, il faut du temps avant que la température ambiante augmente.
Il est conseillé de mettre le climatiseur en marche un peu à l'avance lorsqu'il fait très froid le
matin.

13

Entretien

Mettre l'interrupteur général sur OFF.

POINTS A OBSERVER

Ne pas toucher l'appareil avec les mains
mouillées.

Ne pas utiliser d'eau chaude ou de liqui­des volatiles.

ATTENTION

• Ne pas ouvrir la grille d'entrée de l'air tant que le ventilateur n'est pas complètement arrêté.

• Le ventilateur continue à tourner pendant un certain temps après l'arrêt de l'appareil sous l'effet de la force d'inertie.

Nettoyage du filtre

1. Nettoyer le filtre de l'air en le secouant légèrement ou à l'aide d'un aspirateur. Il est plus

efficace de nettoyer le filtre avec de l'eau. Si le filtre est encrassé, dissoudre du déter­gent neutre dans de l'eau tiède (environ 30°C) , faire tremper le filtre, puis le rincer à
l'eau propre.

2. Faire sécher le filtre puis le remettre en place dans le climatiseur.

ATTENTION

• Ne pas sécher le filtre sur le feu.

• Ne pas faire fonctionner le climatiseur sans le filtre.

Entretien et nettoyage de l'appareil

• Nettoyer avec un chiffon doux et sec.

• Si l'appareil est très sale, le laver avec un chiffon trempé dans de l'eau tiède et un détergent neutre. Puis rincer avec de l'eau pro-

pre.

Entretien en fin de saison

• Laisser le climatiseur en marche en mode Ventilation un jour où il fait beau pour faire sécher les composants à l'intérieur de l'ap-

pareil.

• Débrancher l'alimentation électrique. En effet, même à l'arrêt l'appareil consomme de l'énergie.

• Nettoyer le filtre et le replacer dans le climatiseur.

Entretien en début de saison

• Contrôler qu'il n'y a pas d'obstacles devant les grilles d'aspiration et de sortie des unités intérieure et extérieure.

• Vérifier que le filtre à air est propre.

• Brancher le climatiseur au moins 12 heures avant de le mettre en marche.

14

Guide de dépannage

Effectuer les contrôles suivants avant de vous adresser au SAV.

Si, après ces contrôles, le climatiseur ne marche toujours pas correctement ou si les problèmes suivants se présentent, arrêter l’ap­pareil immédiatement et contacter le revendeur habituel.

• Les fusibles ou la protection magnétothermique brûlent ou sautent souvent.

• Formation de gouttes de condensation pendant le fonctionnement en mode Refroidissement ou Déshumidification.

• Le fonctionnement est anormal ou l’on entend des bruits étranges.

• Si le témoin lumineux CHECK (rouge) clignote, cela signifie qu'une anomalie de fonctionnement s'est produite.

L’interrupteur du courant est
activé? (L’interrupteur du
courant n’est pas sur ON).

La fourniture électrique du
secteur est normale?

Le capteur des signaux sur
l'unité intérieure est exposé à
la lumière du soleil ou à une
forte illumination?

La protection magnétother­mique s’est déclenchée?
Danger ! Couper le courant
immédiatement et contacter
le revendeur habituel.

LE CLIMATISEUR NE DÉMARRE PAS

ON

OFF

Black
out?

Il y a des sources de chaleur
"cachées" dans la pièce?

La lumière solaire entre direc­tement dans la pièce?

La pièce est bondée? En mode refroidissement

l'appareil ne souffle pas d'air.
Le climatiseur est en pré­chauffage?

LE REFROIDISSEMENT EST INSUFFISANT

La température ambiante est
programmée correctement?

Le filtre à air est sale? Le flux d’air des grilles d’aspi-

ration et de soufflage rencon­tre des obstacles?

Il y a des portes ou des fenê­tres ouvertes?

REFROIDISSEMENT OU CHAUFFAGE INSUFFISANT

15

Guide de dépannage

On entend le bruit de l’eau qui coule.

On entend des craquements.

Émission d’odeurs.

Pendant le fonctionnement, l’unité inter­ne émet de la buée.

L

’appareil passe en mode Ventilation

pendant la Refroidissement.

Le climatiseur ne r

epart pas après l’arrêt.

En mode Déshumidification, l’air n’est
pas dif

fusé ou la vitesse de ventilation ne

peut pas êtr

e modifiée.
L'unité extérieure produit de l'eau ou de
la vapeur en mode Chauf

fage.
En mode Chauffage, le ventilateur de l’u­nité intérieure continue de fonctionner
même après l’arrêt du climatiseur.

Au démarrage du climatiseur

, quand le compresseur se met en marche ou s’arrête pen­dant le fonctionnement ou quand on éteint le climatiseur, on entend parfois des bruits d’eau
qui coule. l s’agit du flux du réfrigérant à l’intérieur des tuyaux, ce n’est pas une anomalie.
Cela est pr

ovoqué par la dilatation ou la contraction de la matière plastique dues aux varia-

tions de températur

e.
L’unité interne émet de mauvaises odeurs. Ces odeurs sont dues à la fumée de cigarette
ou à la peinture des meubles qui se trouvent dans la pièce : elles sont absorbées par l’ap­par

eil et remises en circulation.
En mode Refroidissement ou Déshumidification, la grille de soufflage de l’unité interne peut
parfois émettre une légère vapeur blanche. Cela est dû à la condensation qui se forme en
raison de la brusque variation de températur

e dans l’air.
Pour éviter la formation de givre sur l‘échangeur de chaleur de l’unité interne, l'appareil pas­se quelquefois automatiquement en mode Ventilation, mais il revient très vite en mode
Refr

oidissement.
Même en appuyant sur la touche de fonctionnement, Refroidissement, Déshumidification
et Chauffage ne peuvent pas être activés pendant les trois minutes qui suivent l’arrêt du cli­matiseur

. Cela est dû au déclenchement du circuit de protection. Attendre trois minutes.
Si la température ambiante est excessivement froide en mode Déshumidification, le venti­lateur réduira automatiquement la vitesse de ventilation à intervalles réguliers.

Cela se pr

oduit quand le givre accumulé sur l'unité extérieure est éliminé (pendant le dégi­vrage automatique).
Pour éliminer l’excès de chaleur

, le ventilateur de l’unité intérieure continue de tourner pen-

dant un certain temps après l’arrêt du climatiseur.

Les phénomènes suivants ne constituent pas d’anomalie de fonctionnement:

16

Diagnostic mod

17

Ta : capteur de la température ambiante
Tm : capteur de la température de la bobine

Nombre de fois de
clignotements de
Chronométrage
LED(ou

intérieur PCB LED4）

Nombre de fois de
clignotements de
Course LED(ou

intérieur PCB LED3）

0 1 01 E1 Sonde de température Ta dé

fectueuse

Capteur débranché ou cassé ou en
mauvais position ou court-circuité

0 2 02 E2 Sonde de température défectueuse Te Capteur débranché ou cassé ou en

mauvais position ou court-circuité

0 4 04 F8 EEPROM INCORRECT Unité intérieure défectueuse PCB
0 7 07 E9 Communication anormale entre les

unités intérieures et extérieures

Connexion incorrecte ou fils débranché
s ou paramètrage de mauvaise
adresse de l'unité intérieure ou
alimentation électrique défectueuse ou
PCB défectueux

0 8 PAS

D'AFFICHAGE
DE CODE
ERRONE

E8 Communication anormale entre contrô

leur filaire intérieure et unité intérieure
PCB

Communication anormale entre le contr
ôleur filaire intérieure et l'unité inté
rieure PCB

0 12 0C E0 Système de drainage anormal Moteur de pompe déconneté ou à la ù

auvaise position ou l'interrupteur à
flotteur est cassé ou à la mauvaise
position

0 13 OD EF Signal de croix zéro incorrecte Signal de croix zéro détécté incorrecte
0 16 10 F3 Mode intérieur anormal Différent du mode de l'unité extérieure
2 1 15 / Mode extérieur anormal
2 2 16 / Mode extérieur anormal
2 4 18 / Mode extérieur anormal
2 5 19 / Mode extérieur anormal
2 7 1B / Mode extérieur anormal
2 8 1C / Mode extérieur anormal
2 9 1D / Mode extérieur anormal
3 0 1E / Mode extérieur anormal
3 1 1F / Mode extérieur anormal
3 2 20 / Mode extérieur anormal
3 3 21 / Mode extérieur anormal
3 5 23 / Mode extérieur anormal
3 6 24 / Mode extérieur anormal
3 7 25 / Mode extérieur anormal
3 8 26 / Mode extérieur anormal
3 9 27 / Mode extérieur anormal
4 3 2B / Mode extérieur anormal
4 4 2C / Mode extérieur anormal
4 7 2F / Mode extérieur anormal
4 8 30 / Mode extérieur anormal
4 9 31 / Mode extérieur anormal
5 8 3A / Mode extérieur anormal
5 9 3B / Mode extérieur anormal
6 3 3F / Mode extérieur anormal
6 4 40 / Mode extérieur anormal

Raisons possibles

Consulter la liste de dépannage des
unités extérieures

1. Pour la défaillance intérieure seulement LED ON récepteur de course à distance indiquera.

2. Pour la défaillance intérieure, le chronomètre LED et LED de course indiquera le chronomètre LED du récepteur à distance signifiant le lieu de dix, et LED de

course signifie la place de Un. Le chronomètre LED

clignote tout d'abord, 2 secondes plus tard, LED de course clignote aussi. Puis 4 secondes plus tard, ils
commencent à clignoter à tour de rôle à nouveau. Le nombre de fois de clignotements est égal au code d'erreur intérieur plus de 20. pPar exemple, code de dé
faillance extérieur est 2, l'unité intérieure doit afficher 22, ainsi, le chronomètre LED clignote deux fois, tout d'abord, puis LED de cou

rse clignote deux fois.

3. Pour obtenir plus de détails de défaillance de l'unité extérieure, veuillez vous reporter à la la liste de dépannage d'unité extérieure.

Code de panne (à partir du tableau de ré
ception)

Failure code (à
partir du contrô
leur câblé)

Code de
panne(à partir
du contrôleur
de panneau)

Dépannage

+20.

Exemple : le code de défaillance de l'unité extérieure est 2. La commande laire de l'unité intérieure afche 16 (utilisation de

la méthode héxadécimale).

Défaillance de l'unité extérieure. Le code de défaillance de l'unité extérieure repose sur un voyant DEL qui clignote

Lorsqu'une panne se produit, le ventilateur de l'unité intérieure s'arrête de fonctionner. La méthode de vérification sur le

code de panne est comme suit.

Précautions lors de l'installation

• Lire attentivement ces "Consignes de Sécurité" avant de pro­céder à l'installation.

• Les consignes ci-dessous sont divisées en : ATTENTION et
AVERTISSEMENTS. La colonne "ATTENTION" indique les
dangers qu'une mauvaise manipulation pourrait provoquer
(accident mortel ou dommages corporels graves). Les "AVER­TISSEMENTS" signalent des situations qui pourraient avoir
des conséquences très graves. Respecter soigneusement
ces consignes de sécurité car elles sont très importantes pour
garantir la sécurité.

• Après avoir terminé l'installation, confirmer qu'aucune anoma­lie n'a été trouvée lors des tests de fonctionnement, et expli­quer le fonctionnement et l'entretien à l'utilisateur (client) de cet
appareil, d'après la notice d'instructions.
De plus demander au client de conserver ce feuillet avec le liv­ret d'instructions.

ATTENTION

• Cet appareil est conçu pour être installé dans des bureaux,
restaurants, habitations. L'installation dans des endroits plus
petits tels que des ateliers pourrait causer un mauvais fonc­tionnement de l'appareil.

• L'installation du climatiseur doit être réalisée par le vendeur ou
par un installateur professionnel. Une installation incorrecte
peut causer des fuites d'eau, des décharges électriques et
des incendies.

• L'installation doit être faite avec soin, suivant les instructions
données dans le livret d'installation.
Nous vous rappelons qu'une installation incorrecte peut pro­voquer des fuites d'eau, des décharges électriques et des
incendies.

• Si un climatiseur de grandes dimensions est installé dans une
pièce de petites dimensions, il faut prévoir des mesures de
prévention dans l'éventualité, rare, d'une fuite de frigorigène,
afin d'éviter de dépasser le seuil de concentration. Pour ce qui
concerne ces mesures de prévention, consulter l'entreprise
qui a vendu l'appareil et installer le climatiseur conformément
aux prescriptions.
S'il se produit une fuite de frigorigène et que le seuil de
concentration est dépassé, il y a un risque d'accidents dus au
manque d'oxygène.

• Vérifier que l'endroit où l'appareil sera installé est assez solide
pour supporter le poids de l'appareil. Si le support n'est pas
assez solide, une chute de l'appareil pourrait causer de gra­ves blessures.

• Respecter les instructions d'installation prescrites en cas de
mauvaises conditions atmosphériques. Une installation incor­recte peut provoquer des accidents dus à la chute violente de
l'appareil.

• Les branchements électriques doivent être réalisés par un
électricien agréé, conformément aux normes de sécurité rela­tives aux appareils électriques, aux réglementations locales et
aux instructions d'installation. Utiliser un circuit d'alimentation
indépendant. Une capacité insuffisante du circuit et une instal­lation défectueuse peuvent être la cause de décharges élec­triques et d'incendies.

• Raccorder soigneusement les fils en utilisant un câble adapté,
et s'assurer que le câble ne tire pas sur le bornier, en le fixant
correctement. Un raccordement ou une fixation incorrects
pourrait provoquer un échauffement ou un risque d'incendie.

• Contrôler que les fils ne sont pas dirigés vers le haut et instal­ler soigneusement le panneau de service. L'installation incor­recte de ce dernier pourrait également provoquer un échauf­fement et un risque d'incendie.

• Attention à ne pas faire entrer d'air, ou autres substances,
dans le circuit de réfrigération, en plus du frigorigène prescrit
(R410A), lors de l'installation ou du déplacement du climati­seur. Cela pourrait provoquer des ruptures et des blessures
dues à une pression anormalement élevée.

• Toujours utiliser des accessoires et des pièces agréés.
L'utilisation de pièces non-agréées par le fabricant pourrait
provoquer des fuites d'eau, des décharges électriques, des
incendies et des fuites de liquide frigorigène.

RECOMMANDATIONS

• Réaliser une mise à la terre adéquate. Ne pas raccorder le
câble de terre aux tuyaux du gaz, de l'eau, aux tiges de para­tonnerre ou aux câbles de terre du téléphone. Une mauvaise
position des fils de terre peut provoquer des décharges élec­triques.

• L'installation d'un dispositif de coupure est nécessaire selon
l'emplacement de l'appareil. La non-installation d'un dispositif
de coupure peut provoquer des décharges électriques.

• Ne pas installer l'appareil où il peut se produire des fuites de
gaz combustibles. Si un gaz se concentre autour de l'appareil
cela peut provoquer un incendie.

• Pour ce qui concerne le tuyau d'évacuation des condensats,
respecter le manuel d'installation afin que l'évacuation se fas­se correctement, et le calorifuger afin d'éviter la formation de
condensation. Des travaux de plomberie non appropriés peu­vent provoquer des fuites d'eau et des infiltrations d'eau qui
peuvent endommager le mobilier.

• Nous rappelons que l’installation doit être effectuée dans les
règles de l’art afin d’assurer l’accès direct aux appareils pour
leur entretien. La garantie ne couvre pas l’éventuelle utilisation
d’échafaudages, de grues, etc. pour l’entretien.

18
