Hach-Lange SENSION+ pH3 User Manual [en, ru, de, es, fr, it, cs, pl]

DOC022.98.90248

sensION

Gebruikershandleiding

Ръководство на потребителя

Руководство пользователя

™

+ pH3

03/2013

User Manual

Bedienungsanleitung

Manuale dell'utente
Manuel d'utilisation

Manual del usuario
Manual do utilizador
Uživatelská příručka

Brugsanvisning

Instrukcja obsługi

Bruksanvisning

Käyttäjän käsikirja

Használati útmutató

Manual de utilizare

Naudotojo vadovas

Kullanım Kılavuzu

Návod na obsluhu

Navodila za uporabo

Korisnički priručnik

Εγχειρίδιο χρήσης

Kasutusjuhend

, Edition 3

English...................................................................................................................................................................................................

Deutsch...............................................................................................................................................................................................15

Italiano.................................................................................................................................................................................................27

Français..............................................................................................................................................................................................39

Español...............................................................................................................................................................................................51

Português..........................................................................................................................................................................................63

Čeština................................................................................................................................................................................................75

Dansk...................................................................................................................................................................................................86

Nederlands........................................................................................................................................................................................97

Polski.................................................................................................................................................................................................109

Svenska............................................................................................................................................................................................121

Suomi.................................................................................................................................................................................................132

български.......................................................................................................................................................................................143

Magyar..............................................................................................................................................................................................156

Română............................................................................................................................................................................................168

lietuvių kalba...................................................................................................................................................................................

180

Русский............................................................................................................................................................................................192

Türkçe................................................................................................................................................................................................205

Slovenský jazyk............................................................................................................................................................................216

Slovenski..........................................................................................................................................................................................228

Hrvatski.............................................................................................................................................................................................239

Ελληνικά...........................................................................................................................................................................................251

eesti keel..........................................................................................................................................................................................265

3

2

Specifications

Specifications are subject to change without notice.

Specification Details

Dimensions 35 x 20 x 11 cm (13.78 x 7.87 x 4.33 in.)

Weight 1100 g (2.43 lb)

Meter enclosure IP42

Power requirements
(external)

Meter protection class Class II

Storage temperature –15 to +65 °C (5 to +149 °F)

Operating temperature 0 to 40 °C (41 to 104 °F)

Operating humidity < 80% (non-condensing)

Resolution pH: 0.1/0.01/0.001, ORP: 0.1/1 mV, temperature:

Measuring error (± 1 digit) pH: ≤ 0.002, ORP: ≤ 0.2 mV, temperature: ≤

Reproducibility (± 1 digit) pH: ± 0.001, ORP: ± 0.1 mV, temperature: ±

Connections Combined or indicator probe: BNC connector

Temperature correction Manual, Pt 1000 temperature probe (A.T.C.), NTC

Measurement display lock Continuous measurement, by stability

Display Liquid crystal, backlit, 128 x 64 dots

100–240 V, 0.4 A, 47-63 Hz

0.1 ºC (0.18 ºF)

0.2 ºC (≤ 0.36 ºF)

0.1 ºC (± 0.18 ºF)

(Imp. >1012Ω); Reference electrode: banana
connector; A.T.C. type Pt 1000: banana or
telephonic connector; magnetic stirrer: RCA
connector

10 kΩ probe

Specification Details

Keyboard PET with protective treatment

Certification CE

General information

Revised editions are found on the manufacturer’s website.

Safety information

N O T I C E

The manufacturer is not responsible for any damages due to misapplication or
misuse of this product including, without limitation, direct, incidental and
consequential damages, and disclaims such damages to the full extent permitted
under applicable law. The user is solely responsible to identify critical application
risks and install appropriate mechanisms to protect processes during a possible
equipment malfunction.

Please read this entire manual before unpacking, setting up or operating
this equipment. Pay attention to all danger and caution statements.
Failure to do so could result in serious injury to the operator or damage
to the equipment.

Make sure that the protection provided by this equipment is not impaired.
Do not use or install this equipment in any manner other than that
specified in this manual.

Use of hazard information

Indicates a potentially or imminently hazardous situation which, if not avoided, will
result in death or serious injury.

Indicates a potentially or imminently hazardous situation which, if not avoided,
could result in death or serious injury.

D A N G E R

W A R N I N G

English 3

C A U T I O N

Indicates a potentially hazardous situation that may result in minor or moderate
injury.

Indicates a situation which, if not avoided, may cause damage to the instrument.
Information that requires special emphasis.

N O T I C E

Precautionary labels

Read all labels and tags attached to the instrument. Personal injury or
damage to the instrument could occur if not observed. A symbol, if noted
on the instrument, will be included with a danger or caution statement in
the manual.

This symbol, if noted on the instrument, references the instruction
manual for operation and/or safety information.

Electrical equipment marked with this symbol may not be disposed of
in European public disposal systems after 12 August of 2005. In
conformity with European local and national regulations (EU Directive
2002/98/EC), European electrical equipment users must now return
old or end-of-life equipment to the Producer for disposal at no charge
to the user.

Note: For return for recycling, please contact the equipment producer or supplier
for instructions on how to return end-of-life equipment, producer-supplied
electrical accessories, and all auxillary items for proper disposal.

Product overview

The sensION™+ meters are used with probes to measure various
parameters in water.

The sensION™+ PH3 meter measures pH, ORP (mV) or temperature.

Product components

Refer to Figure 1 to make sure that all components have been received.
If any items are missing or damaged, contact the manufacturer or a
sales representative immediately.

Figure 1 Meter components

1 Electrolyte for the probe 5 Power supply
2 Buffer solutions (pH 4.01, pH

7.00 and pH 10.01)

3 Calibration beakers (with magnetic

bar inside)

4 Probe holder 8 Meter

6 Rod with o-ring

7 Probe (included with kits only)

Installation

Assemble the probe holder

Follow the numbered steps to assemble the probe holder and to connect
the magnetic stirrer.

4 English

1 2

3 4

English 5

Connect to AC power

D A N G E R

Electrocution hazard. If this equipment is used outdoors or in
potentially wet locations, a Ground Fault Circuit Interrupt (GFCI/GFI)
device must be used to connect the equipment to its main power
source.

The meter can be powered by AC power with the universal power
adapter.

1. Select the correct adapter plug for the power outlet from the adapter

kit.

2. Connect the universal power adapter to the meter (Figure 2).

3. Connect the universal power adapter to an AC receptacle (Figure 3).

4. Turn the meter on.

Figure 2 Connector panel

1 Magnetic stirrer connector 4 Temperature probe connector
2 Combined pH electrode (or

indicator) connector

3 Reference electrode (separated

electrodes) connector

5 Separated temperature probe

connector

6 Power supply

Figure 3 AC power connection

6 English

User interface and navigation

User interface

Keypad description

Figure 4 Single screen display

1 CALIBRATION key: start a

calibration , view calibration data
and change the calibration
frequency

2 TEMPERATURE and STIRRER

key: change the temperature (°C,
°F) or the stirring speed

3 UP key: scroll to other options,

change a value

4 pH measurement key: start a pH

measurement

5 DOWN key: scroll to other options,

change a value

6 ON/OFF: turn on or turn off the

meter

7 mV measurement key: start a ORP

(mV) measurement

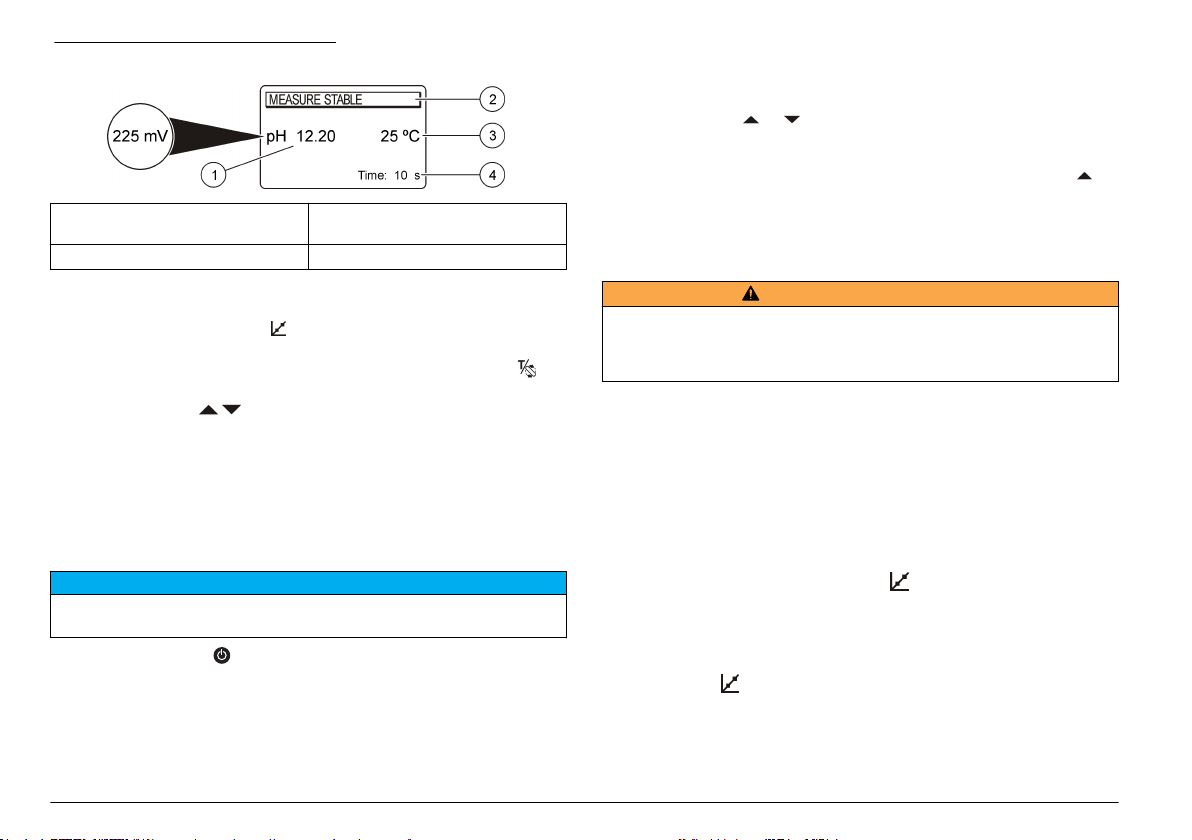

Display description

The meter display shows the concentration, units, temperature,
calibration status, date and time.

1 Measurement unit and value (pH,

ORP (mV))

2 Measurement mode or time and

date

3 Sample temperature (ºC or ºF)

4 Visual measurement timer

Navigation

Use the calibrate key to calibrate the probe. Use the parameter key to
take a sample measurement. Use the TEMPERATURE and STIRRER

key to change the temperature (°C, °F) or the stirring speed. Use the
arrow keys to scroll to other options or to change a value. Be sure

to look at the display during tasks as the screens change quickly. Refer
to each task for specific instructions.

Start-up

Turn the meter on and off

N O T I C E

Make sure that the probe is connected to the meter before the meter is turned on.

Push to turn on or turn off the meter. If the meter does not turn on,
make sure that the AC power supply is properly connected to an
electrical outlet.

Change the language

The display language is selected when the meter is powered on for the
first time.

English 7

Use the or to select a language from a list. The meter returns
automatically to the measurement screen after 3 seconds.

Note: To change the language from the main menu, push

.

Standard operation

Calibration

W A R N I N G

Chemical exposure hazard. Obey laboratory safety procedures and wear all of
the personal protective equipment appropriate to the chemicals that are handled.
Refer to the current material safety data sheets (MSDS) for safety protocols.

Calibration procedure

This procedure is for general use with liquid calibration solutions. Refer
to the documents that are included with each probe for additional
information.

Note: Solutions should be stirred during calibration. For more information about the
stirring settings, refer to Change the stirring settings on page 9.

1. Pour the buffers or calibration solutions into the labeled calibration

beakers.

2. From the main menu push to select pH or mV calibration.

3. Rinse the probe with deionized water and put the probe into the first

calibration beaker. Be sure that there are no air bubbles in the
membrane.

4. Push to measure the first calibration solution.

The next calibration solution is shown.

5. Rinse the probe with deionized water and put the probe into the

second calibration beaker. Be sure that there are no air bubbles in
the membrane.

6. Push to measure the second calibration solution.

The next calibration solution is shown.

7. Rinse the probe with deionized water and put the probe into the third

calibration beaker. Be sure that there are no air bubbles in the
membrane.

8. Push to measure the third calibration solution.

When the calibration is good, the display briefly shows 3rd Buffer OK
and then returns to the main menu.

View the calibration data

Data from the most recent calibration can be shown.

1. From the main menu push .

2. Use the to view the last calibration data. The meter returns

automatically to the measurement screen after 3 seconds.

Set the calibration reminder

The calibration reminder can be set between 0 to 23 hours or 1-7 days
(default 1 day). The display shows the remaining time to the new
calibration.

Note: When 0 days is selected, the calibration reminder is turned off.

1. From the main menu push and then push until the display

shows Cal. frequency.

2. Use the or to change the value.

The meter returns automatically to the measurement screen after
3 seconds.

Sample measurements

Each probe has specific preparation steps and procedures for taking
sample measurements. For step-by-step instructions, refer to the
documents that are included with the probe.

Note: Solutions should be stirred during measurement. For more information about
the stirring settings, refer to Change the stirring settings on page 9.

Note:

The temperature is not shown during an ORP (mV) measurement when the

temperature probe is not connected.

Push pH or ORP (mV) to take a sample measurement. During
measurements, the parameter flashes and the timer shows the
stabilization time. To change the measurement parameter (if applicable),
push and hold pH or ORP (mV).

To measure the sample continuously, push pH or ORP (mV) to start a
measurement and push pH or ORP (mV) again during the stabilization.
The parameter flashes to indicate the continuous measurement mode.

8 English

Advanced operation

Maintenance

Change the date and time

The date and time can be changed from the Date and Time menu.

1. Use the to enter the Date and Time menu. The date and time

format: dd-mm-yyyy 24h.
The attribute to be changed will be automatically highlighted and will
advance to the next attribute if no or is pushed.

2. To change an attribute, push or when the highlighted attribute is

selected.
The current date and time will be shown on the display.

Adjust the display contrast

1. Push the and at the same time to enter the Display contrast

menu.

2. Use the or to adjust the contrast of the display. The meter

returns automatically to the measurement screen after 3 seconds.

Change the stirring settings

The stirring speed can be changed during calibration and during a
measurement.

1. Push during a calibration or during a measurement to enter the

stirring menu.

2. Use the or to change the stirring speed in %.

Change the temperature units

The temperature units can be changed to Celsius or Fahrenheit.

1. From the main screen push .

2. Push to select between Celsius or Fahrenheit.

W A R N I N G

Multiple hazards. Do not disassemble the instrument for maintenance or service.
If the internal components must be cleaned or repaired, contact the
manufacturer.

Personal injury hazard. Only qualified personnel should conduct the tasks
described in this section of the manual.

C A U T I O N

Clean the instrument

N O T I C E

Never use cleaning agents such as turpentine, acetone or similar products to
clean the instrument including the display and accessories.

Clean the exterior of the instrument with a moist cloth and a mild soap
solution.

Clean the probe

Clean the probe as needed. Refer to Troubleshooting on page 12 for
more information about cleaning. Refer to the probe documentation for
information about the probe maintenance.

Use the cleaning agents listed in Table 1 for contaminations on the pH
probe.

Table 1 Cleaning agents for the pH probe

Contamination Cleaning agent

Proteins Pepsin cleaning solution

Grease, oils, fats Electrode cleaning solution

Limescale 0.1 N HCl solution

English 9

Replace the magnetic stirrer

If the magnetic stirrer does not start, follow the numbered steps to
replace the magnetic stirrer.

10 English

1 2

English 11

Troubleshooting

Refer to the following table for common problem messages or
symptoms, possible causes and corrective actions.

Table 2 Calibration warnings and errors

Error/Warning Solution

Asymmetry >
58 mV

Buffer or electrode
in poor conditions.

Sens. (a) < 70%

BUFFER NOT
RECOGNIZED

UNSTABLE
READING

Time t> 100 s

Slope out of range (accepted values ± 58 mV).
Repeat with .
Connect a new probe.

Repeat with
Examine the probe: Clean the probe (refer to Clean the

probe on page 9 for more information); make sure that

there are no air bubbles in the membrane. Shake the
probe like a thermometer; Connect a different probe to
verify if problem is with probe or meter.

Examine the buffer solution: Make sure that the buffer
used matches the buffer specified in configuration; make
sure of the temperature specification in configuration; use
new buffer solution.

Repeat with .
Examine the probe: Clean the probe (refer to Clean the

probe on page 9 for more information); make sure that

there are no air bubbles in the membrane. Shake the
probe like a thermometer; connect a different probe to
verify if problem is with probe or meter.

Make sure that the membrane and the diaphragm are
properly immersed in the sample.

.

Table 2 Calibration warnings and errors (continued)

Error/Warning Solution

Electrode in poor
conditions.

Check the
electrode

SAME BUFFERS

Examine the probe: Clean the probe (refer to Clean the

probe on page 9 for more information); make sure that

there are no air bubbles in the membrane. Shake the probe
like a thermometer; connect a different probe to verify if
problem is with probe or meter.

Repeat with .
Examine the probe: Clean the probe (refer to Clean the

probe on page

there are no air bubbles in the membrane. Shake the
probe like a thermometer; connect a different probe to
verify if problem is with probe or meter.

Examine the buffer solution: Use new buffer solution.

9 for more information); make sure that

Table 3 Measurement warnings and errors

Error/Warning Solution

pH 12.78 19°C

pH out of range Examine the probe: Clean the probe (refer to Clean the

Temp out of range °C

Time > 150 s Make sure that the membrane and the diaphragm are

Repeat with

probe on page 9 for more information); make sure that

there are no air bubbles in the membrane. Shake the
probe like a thermometer; connect a different probe to
verify if problem is with probe or meter.

Examine the temperature sensor.
Connect a different probe to verify if problem is with

probe or meter.

properly immersed in the sample.
Examine the temperature.
Examine the probe: Clean the probe (refer to Clean the

probe on page 9 for more information); make sure that

there are no air bubbles in the membrane. Shake the
probe like a thermometer; connect a different probe to
verify if problem is with probe or meter.

.

12 English

Replacement parts and accessories

Note: Product and Article numbers may vary for some selling regions. Contact the
appropriate distributor or refer to the company website for contact information.

Replacement parts

Description Item no.

sensION+ PH3 Lab pH-meter with accessories, without
probe

sensION+ PH31 Lab pH-meter, GLP, with accessories,
without probe

sensION+ MM340 Lab pH & Ion-meter, GLP, 2 channels,
with accessories, without probe

sensION+ EC7 Lab conductivity meter, with accessories,
without probe

sensION+ EC71 Lab conductivity meter, GLP, with
accessories, without probe

sensION+ MM374, 2 channel Lab meter, GLP,
accessories, without probes

Consumables

Description Item no.

pH buffer solution 4.01, 125 mL LZW9460.99

pH buffer solution 7.00, 125 mL LZW9461.98

pH buffer solution 10.01, 125 mL LZW9470.99

pH buffer solution 4.01, 250 mL LZW9463.99

pH buffer solution 7.00, 250 mL LZW9464.98

pH buffer solution 10.01, 250 mL LZW9471.99

pH buffer solution 4.01, 1000 mL LZW9466.99

pH buffer solution 7.00, 1000 mL LZW9467.98

LPV2000.98.0002

LPV2100.98.0002

LPV2200.98.0002

LPV3010.98.0002

LPV3110.98.0002

LPV4110.98.0002

Replacement parts and accessories (continued)

Description Item no.

pH buffer solution 10.01, 1000 mL LZW9472.99

Electrolytic solution (KCl 3M), 125 mL LZW9510.99

Electrolytic solution (KCl 3M), 250 mL LZW9500.99

Electrolytic solution (KCl 3M), 50 mL LZW9509.99

Electrolytic solution 0.1 M, 125 mL LZW9901.99

Enzyme solution 2964349

Pepsin Cleaning Solution 2964349

Electrode cleaning solution 2965249

0.1 N HCl solution 1481253

Accessories

Description Item no.

Magnetic stirrer with sensor holder, for sensION+ MM
benchtop

3x50 mL printed beakers for benchtop pH calibration LZW9110.98

Three-sensor holder, for sensION+ benchtop instruments LZW9321.99

Holder and clamp for three sensors LZW9155.99

Pyrex glass chamber, continuous flow measurements LZW9118.99

PP protector, electrode storage LZW9161.99

LZW9319.99

Standard solutions

Technical buffer solutions (DIN 19267)

Refer to Table 4 pH and ORP (mV) values of specific buffer sets at
varying temperatures.

English 13

Table 4 pH, ORP (mV) and temperature values

Temperature pH mV

°C °F

0 32 2.01 4.01 7.12 9.52 10.30 —

10 50 2.01 4.00 7.06 9.38 10.17 245

20 68 2.00 4.00 7.02 9.26 10.06 228

25 77 2.00 4.01 7.00 9.21 10.01 220

30 86 2.00 4.01 6.99 9.16 9.96 212

40 104 2.00 4.03 6.97 9.06 9.88 195

50 122 2.00 4.06 6.97 8.99 9.82 178

60 140 2.00 4.10 6.98 8.93 9.76 160

70 158 2.01 4.16 7.00 8.88 — —

80 176 2.01 4.22 7.04 8.83 — —

90 194 2.01 4.30 7.09 8.79 — —

14 English

Technische Daten

Änderungen vorbehalten.

Technische Daten Details

Abmessungen 35 x 20 x 11 cm

Gewicht 1100 g

Gerätegehäuse IP42

Spannungsversorgung (extern) 100–240 V, 0,4 A, 47-63 Hz

Schutzklasse des Messgerätes Klasse II

Lagertemperatur –15 bis +65 °C

Betriebstemperatur 0 bis 40 °C

Luftfeuchtigkeit bei Betrieb < 80% (nicht-kondensierend)

Auflösung pH: 0,1/0,01/0,001, ORP: 0,1/1 mV,

Temperatur: 0,1 ºC

Messfehler (± 1 Stelle) pH: ≤ 0,002, ORP: ≤ 0,2 mV, Temperatur: ≤

0,2 ºC

Reproduzierbarkeit (± 1 Stelle) pH: ± 0,001, ORP: ± 0,1 mV, Temperatur: ±

0,1 ºC

Anschlüsse Kombinierte oder Indikatorsonde: BNC-

Anschluss (Imp. >1012Ω); Referenzelektrode:
Bananenanschluss; A.T.C.-Typ Pt 1000:
Bananen- oder Telefonanschluss;
Magnetrührer: RCA-Anschluss

Temperaturkorrektur Manuell, Pt 1000 Temperatursonde (A.T.C.),

NTC 10 kΩ Sonde

Sperren der Messanzeige Kontinuierliche Messung, nach Stabilität

Display Flüssigkristall, Hintergrundbeleuchtung,

128 x 64 Punkte

Technische Daten Details

Tastatur PET mit Schutzbehandlung

Zertifizierung CE

Allgemeine Informationen

Überarbeitete Ausgaben der Bedineungsanleitung sind auf der
Hersteller-Webseite erhältlich.

Sicherheitshinweise

H I N W E I S

Der Hersteller ist nicht für Schäden verantwortlich, die durch Fehlanwendung
oder Missbrauch dieses Produkts entstehen, einschließlich, aber ohne
Beschränkung auf direkte, zufällige oder Folgeschäden, und lehnt jegliche
Haftung im gesetzlich zulässigen Umfang ab. Der Benutzer ist selbst dafür
verantwortlich, schwerwiegende Anwendungsrisiken zu erkennen und
erforderliche Maßnahmen durchzuführen, um die Prozesse im Fall von möglichen
Gerätefehlern zu schützen.

Bitte lesen Sie dieses Handbuch komplett durch, bevor Sie dieses Gerät
auspacken, aufstellen oder bedienen. Beachten Sie alle Gefahren- und
Warnhinweise. Nichtbeachtung kann zu schweren Verletzungen des
Bedieners oder Schäden am Gerät führen.

Stellen Sie sicher, dass die durch dieses Messgerät bereitgestellte
Sicherheit nicht beeinträchtigt wird. Verwenden bzw. installieren Sie das
Messsystem nur wie in diesem Handbuch beschrieben.

Bedeutung von Gefahrenhinweisen

Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie
nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.

W A R N H I N W E I S

Kennzeichnet eine mögliche oder drohende Gefahrensituation, die, wenn sie
nicht vermieden wird, zum Tod oder zu schweren Verletzungen führen kann.

G E F A H R

Deutsch 15

V O R S I C H T

Kennzeichnet eine mögliche Gefahrensituation, die zu geringeren oder
moderaten Verletzungen führen kann.

Kennzeichnet eine Situation, die, wenn sie nicht vermieden wird, das Gerät
beschädigen kann. Informationen, die besonders beachtet werden müssen.

H I N W E I S

Warnkennzeichen

Lesen Sie alle Aufkleber und Hinweisschilder, die am Gerät angebracht
sind. Nichtbeachtung kann Verletzungen oder Beschädigungen des
Geräts zur Folge haben. Für jedes auf dem Gerät angegebene Symbol
ist ein Gefahren- oder Vorsichtshinweis in der Anleitung vorhanden.

Dieses Symbol am Gerät weist auf Betriebs- und/oder
Sicherheitsinformationen im Handbuch hin.

Elektrogeräte, die mit diesem Symbol gekennzeichnet sind, dürfen ab

12. August 2005 nicht in öffentlichen europäischen Abfallsystemen
entsorgt werden. Benutzer von Elektrogeräten müssen in Europa in
Einklang mit lokalen und nationalen europäischen Regelungen (EU­Richtlinie 2002/98/EG) Altgeräte kostenfrei dem Hersteller zur
Entsorgung zurückgeben.

Hinweis: Für die Rückgabe von Altgeräten, Zubehör und Zusatzausstattungen
für eine Entsorgung/Recycling wenden Sie sich bitte an den Gerätehersteller
oder Lieferanten, der Ihnen genaue Anweisungen dazu geben wird.

Produktübersicht

Die sensION™+ Messgeräte werden mit Sonden eingesetzt, um
verschiedene Parameter in Wasser zu messen.

Das sensION™+ PH3-Messgerät misst pH, ORP (mV) oder Temperatur.

Produktkomponenten

Vergewissern Sie sich anhand von Abbildung 1, dass alle Teile geliefert
wurden. Wenn irgendwelche Positionen fehlen oder beschädigt sind,
kontaktieren Sie bitte den Hersteller oder Verkäufer.

Abbildung 1 Komponenten des Messgerätes

1 Elektrolyt für die Sonde 5 Netzteil
2 Pufferlösungen (pH 4,01,

pH 7,00 und pH 10,01)

3 Kalibrierbecher (innen mit

Magnetstab)

4 Sondenhalter 8 Messgerät

6 Stab mit Dichtungsring

7 Sonde (nur in Kits enthalten)

Installation

Zusammensetzen des Sondenhalters

Folgen Sie den nummerierten Schritten, um den Sondenhalter
zusammenzusetzen und den Magnetrührer anzuschließen.

16 Deutsch

1 2

3 4

Deutsch 17

Anschluss an die Netzversorgung

G E F A H R

Lebensgefahr durch Stromschlag. Wenn dieses Gerät im Freien oder
an potenziell feuchten Standorten eingesetzt wird, muss ein FI­Schutzschalter zum Anschluss an die Netzversorgung verwendet
werden.

Das Messgerät kann über einen Universal- Netzadapter mit
Netzspannung versorgt werden.

1. Wählen Sie aus dem Adaptersatz den zur Netzsteckdose passenden

Adapterstecker aus.

2. Schließen Sie den Universal-Netzadapter an das Messgerät an

(Abbildung 2).

3. Schließen Sie den Universal-Netzadapter an die Netzsteckdose an

(Abbildung 3).

4. Schalten Sie das Messgerät ein.

Abbildung 2 Anschlussfeld

1 Anschluss für Magnetrührer 4 Anschluss für Temperatursonde
2 Anschluss für pH-Elektrode (oder -

Indikator)

3 Anschluss für Referenzelektrode

(getrennte Elektroden)

5 Anschluss für getrennte

Temperatursonde

6 Netzteil

Abbildung 3 AC-Netzanschluss

18 Deutsch

Benutzeroberfläche und Navigation

Benutzeroberfläche

Beschreibung des Tastenfelds

Abbildung 4 Einzelne Bildschirmanzeige

1 Taste KALIBRIERUNG: Starten

einer Kalibrierung, Anzeigen der
Kalibrierungsdaten und Ändern der
Kalibrierungsfrequenz

2 Taste TEMPERATUR und

RÜHRER: Ändern der Temperatur
(°C, °F) oder Rührgeschwindigkeit

3 Taste NACH OBEN: Blättert zu

einer anderen Option, ändert einen
Wert

4 Taste pH-Messung: Beginnen der

pH-Messung

5 Taste NACH UNTEN: Blättert zu

einer anderen Option, ändert einen
Wert

6 EIN/AUS: Schaltet das Messgerät

ein bzw. aus

7 Taste mV-Messung: Beginnen einer

ORP- (mV) Messung

Displaybeschreibung

Das Display zeigt Konzentration, Einheiten, Temperatur,
Kalibrierungsstatus sowie Datum und Zeit an.

1 Messeinheit und Wert (pH, ORP

(mV))

2 Messmodus oder Datum und Zeit 4 Visueller Messungstimer

3 Probentemperatur (ºC oder ºF)

Navigation

Verwenden Sie die Kalibrierungstaste zum Kalibrieren der Sonde.
Verwenden Sie die Parametertaste zum Durchführen einer
Probenmessung. Verwenden Sie die Taste TEMPERATUR und

RÜHRER zum Ändern der Temperatur (°C, °F) oder
Rührgeschwindigkeit. Verwenden Sie die Pfeiltasten , um zu

anderen Optionen zu blättern oder einen Wert zu ändern. Schauen Sie
während der Aufgaben immer auf das Display, da sich die Bildschirme
schnell ändern. Spezielle Anweisungen finden Sie jeweils zu den
einzelnen Aufgaben.

Starten des Systems

Ein-/Ausschalten des Messgerätes

H I N W E I S

Vergewissern Sie sich, dass die Sonde an das Messgerät angeschlossen wurde,
bevor das Messgerät eingeschaltet wird.

Drücken Sie , um das Messgerät ein- oder auszuschalten. Wenn sich
das Messgerät nicht einschalten lässt, vergewissern Sie sich, dass das
AC-Netzteil korrekt in eine Steckdose eingesteckt ist.

Deutsch 19

Ändern der Sprache

Die Anzeigensprache wird beim ersten Einschalten des Messgerätes
ausgewählt.
Verwenden Sie oder , um eine Sprache aus einer Liste
auszuwählen. Das Messgerät kehrt nach 3 Sekunden automatisch zum
Messbildschirm zurück.

Hinweis: Drücken Sie zum Ändern der Sprache im Hauptmenü

.

Standardbetrieb

Kalibrierung

W A R N H I N W E I S

Gefahr von Kontakt mit Chemikalien. Halten Sie sich an die
Sicherheitsmaßnahmen im Labor, und tragen Sie Schutzkleidung entsprechend
den Chemikalien, mit denen Sie arbeiten. Beachten Sie die Sicherheitsprotokolle
in den aktuellen Materialsicherheitsdatenblättern (MSDS).

Kalibriervorgang

Dieser Vorgang gilt für die allgemeine Verwendung mit flüssigen
Kalibrierlösungen. Weitere Informationen finden Sie in den Dokumenten
im Lieferumfang der jeweiligen Sonde.

Hinweis: Lösungen sollten während der Kalibrierung gerührt werden. Weitere
Informationen zu Rühreinstellungen finden Sie unter Ändern der Rühreinstellungen
auf Seite 21.

1. Gießen Sie die Puffer oder Kalibrierlösungen in die beschrifteten

Kalibrierbecher.

2. Drücken Sie im Hauptmenü , um pH- oder mV-Kalibrierung

auszuwählen.

3. Reinigen Sie die Sonde mit deionisiertem Wasser, und geben Sie die

Sonde in den ersten Kalibrierbecher. Achten Sie darauf, dass keine
Luftblasen in der pH-sensitiven Glaskugel vorhanden sind.

4. Drücken Sie , um die erste Kalibrierlösung zu messen.

Die nächste Kalibrierlösung wird angezeigt.

5. Reinigen Sie die Sonde mit entionisiertem Wasser, und geben Sie

die Sonde in den zweiten Kalibrierungsbecher. Achten Sie darauf,

dass keine Luftblasen in der pH-sensitiven Glaskugel vorhanden
sind.

6. Drücken Sie , um die zweite Kalibrierlösung zu messen.

Die nächste Kalibrierlösung wird angezeigt.

7. Reinigen Sie die Sonde mit entionisiertem Wasser, und geben Sie

die Sonde in den dritten Kalibrierungsbecher. Achten Sie darauf,
dass keine Luftblasen in der pH-sensitiven Glaskugel vorhanden
sind.

8. Drücken Sie , um die dritte Kalibrierlösung zu messen.

Wenn die Kalibrierung in Ordnung ist, zeigt das Display kurz
„3. Puffer OK“ an und kehrt dann zum Hauptmenü zurück.

Anzeigen der Kalibrierungsdaten

Es können Daten der letzten Kalibrierung angezeigt werden.

1. Drücken Sie im Hauptbildschirm auf .

2. Verwenden Sie , um die Kalibrierungsdaten anzuzeigen. Das

Messgerät kehrt nach 3 Sekunden automatisch zum Messbildschirm
zurück.

Einstellen der Kalibrierungserinnerung

Die Kalibrierungserinnerung kann zwischen 1 und 23 Stunden oder
1 und 7 Tagen festgelegt werden (Standard 1 Tag). Das Display zeigt
die verbleibende Zeit bis zur neuen Kalibrierung.

Hinweis: Bei Auswahl von 0 ist die Kalibrierungserinnerung ausgeschaltet.

1. Drücken Sie im Hauptmenü und anschließend , bis das Display

„Frequenz Kal.“ anzeigt.

2. Ändern Sie den Wert mit oder .

Das Messgerät kehrt nach 3 Sekunden automatisch zum
Messbildschirm zurück.

Probenmessungen

Für jede Sonde sind spezifische Schritte zur Vorbereitung und zur
Durchführung von Probemessungen erforderlich. Die
Kalibrierungsschritte sind in den zum Lieferumfang der Sonden
gehörenden Dokumenten zu finden.

20 Deutsch

Hinweis: Lösungen sollten während der Messung gerührt werden. Weitere
Informationen zu Rühreinstellungen finden Sie unter Ändern der Rühreinstellungen
auf Seite 21.
Hinweis: Die Temperatur wird während einer ORP (mv)-Messung nicht angezeigt,
wenn die Temperatursonde nicht angeschlossen ist.

Drücken Sie ORP (mV) oder pH, um eine Probenmessung
durchzuführen. Während der Messungen blinkt der Parameter, und der
Timer zeigt die Stabilisierungszeit an. Um den Messparameter zu
ändern (falls zutreffend), drücken und halten Sie pH oder ORP (mV).

Um eine kontinuierliche Messung der Probe durchzuführen, drücken Sie
pH oder ORP (mV) zum Starten der Messung, dann während der
Stabilisierung pH oder ORP (mV) erneut drücken. Der Parameter blinkt,
um den kontinuierlichen Messmodus anzuzeigen.

Fortgeschrittener Betrieb

Ändern von Datum und Zeit

Datum und Zeit können im Menü „Datum und Zeit“ geändert werden.

1. Verwenden Sie , um das Menü „Datum und Zeit“ zu öffnen.

Datums- und Zeitformat: tt-mm-jjjj 24h.
Das zu ändernde Attribut wird automatisch hervorgehoben und
springt zum nächsten Attribut weiter, wenn oder nicht gedrückt
werden.

2. Drücken Sie zum Ändern eines Attributs oder , wenn das

hervorgehobene Attribut ausgewählt ist.
Das aktuelle Datum und die aktuelle Zeit werden im Display
angezeigt.

Ändern der Rühreinstellungen

Die Rührgeschwindigkeit kann während der Kalibrierung und während
der Messung geändert werden.

1. Drücken Sie während einer Kalibrierung oder während einer

Messung, um das Menü „Rühren“ zu öffnen.

2. Verwenden Sie oder , um die Rührgeschwindigkeit in %

anzuzeigen.

Ändern der Temperatureinheiten

Die Temperatureinheiten können in Celsius oder Fahrenheit geändert
werden.

1. Drücken Sie im Hauptbildschirm auf .

2. Drücken Sie , um Celsius oder Fahrenheit auszuwählen.

Wartung

W A R N H I N W E I S

Mehrere Gefahren. Nehmen Sie das Gerät nicht zur Wartung auseinander. Falls
eine Reinigung oder Instandsetzung von externen Bauteilen erforderlich ist,
wenden Sie sich an den Hersteller.

Verletzungsgefahr. Nur qualifiziertes Personal sollte die in diesem Kapitel der
Bedienungsanleitung beschriebenen Aufgaben durchführen.

V O R S I C H T

Einstellen des Anzeigekontrasts

1. Drücken Sie und gleichzeitig, um das Menü Display-Kontrast

aufzurufen.

2. Verwenden Sie und , um den Kontrast der Anzeige anzupassen.

Das Messgerät kehrt nach 3 Sekunden automatisch zum
Messbildschirm zurück.

Reinigen des Geräts

H I N W E I S

Verwenden Sie zum Reinigen des Geräts, einschließlich von Display und
Zubehör, keine Reinigungsmittel wie Terpentin, Azeton oder ähnliche Produkte.

Reinigen Sie das Gerät mit einer milden Seifenlösung und einem
feuchten Tuch.

Deutsch 21

Reinigen der Sonde

Reinigen Sie die Sonde bei Bedarf. Weitere Informationen zur Reinigung
finden Sie unter Fehlersuche und Behebung auf Seite 24.
Informationen zur Wartung der Sonde finden Sie in der
Sondendokumentation.

Verwenden Sie die in Tabelle 1 aufgeführten Reinigungsmittel bei
Verunreinigungen auf der pH-Sonde.

Tabelle 1 Reinigungsmittel für pH-Sonde

Verunreinigung Reinigungsmittel

Proteine Pepsin-Reinigungslösung

Fette, Öle Elektrodenreinigungslösung

Kalkablagerungen 0,1 N HCl-Lösung

Ersetzen des Magnetrührers

Wenn der Magnetrührer nicht startet, folgen Sie den nummerierten
Schritten zum Ersetzen des Magnetrührers.

22 Deutsch

1 2

Deutsch 23

Fehlersuche und Behebung

Die folgende Tabelle beschreibt allgemeine Problemmeldungen oder
Symptome, mögliche Ursachen sowie Abhilfemaßnahmen.

Tabelle 2 Kalibrierungswarnungen und -fehler

Fehler/Warnung Lösung

Asymmetrie
> 58 mV

Puffer oder
Elektrode in
schlechtem
Zustand

Sens. (a) < 70 %

PUFFER NICHT
ERKANNT

MESSUNG NICHT
STABIL

Zeit t> 100 s

Steilheit außerhalb des Bereichs (akzeptierte Werte
± 58 mV).

Wiederholen Sie mit .
Schließen Sie eine neue Probe an.

Wiederholen Sie mit
Prüfen Sie die Sonde: Reinigen Sie die Sonde (siehe

Reinigen der Sonde auf Seite 22, um weitere

Informationen zu erhalten); vergewissern Sie sich, dass
sich keine Luftblasen in der pH-sensitiven Glaskugel
befinden. Schütteln Sie die Sonde wie ein Thermometer.
Schließen Sie eine andere Sonde an, um den Fehler auf
Sonde oder Messgerät einzugrenzen.

Prüfen Sie die Pufferlösung: Vergewissern Sie sich, dass
der verwendete Puffer mit dem in der Konfiguration
spezifizierten Puffer übereinstimmt; prüfen Sie die
Temperaturspezifikation in der Konfiguration; verwenden
Sie eine neue Pufferlösung.

Wiederholen Sie mit .
Prüfen Sie die Sonde: Reinigen Sie die Sonde (siehe

Reinigen der Sonde auf Seite 22, um weitere

Informationen zu erhalten); vergewissern Sie sich, dass
sich keine Luftblasen in der pH-sensitiven Glaskugel
befinden. Schütteln Sie die Sonde wie ein Thermometer;
schließen Sie eine andere Sonde an, um den Fehler auf
Sonde oder Messgerät einzugrenzen.

Vergewissern Sie sich, dass die pH-sensitiven Glaskugel
und das Diaphragma korrekt in die Probe eingetaucht
sind.

.

Tabelle 2 Kalibrierungswarnungen und -fehler (fortgesetzt)

Fehler/Warnung Lösung

Elektrode in
schlechtem
Zustand

Elektrode prüfen

STANDARD
WIEDERHOLEN

Prüfen Sie die Sonde: Reinigen Sie die Sonde (siehe

Reinigen der Sonde auf Seite 22, um weitere

Informationen zu erhalten); vergewissern Sie sich, dass
sich keine Luftblasen in der pH-sensitiven Glaskugel
befinden. Schütteln Sie die Sonde wie ein Thermometer;
schließen Sie eine andere Sonde an, um den Fehler auf
Sonde oder Messgerät einzugrenzen.

Wiederholen Sie mit .
Prüfen Sie die Sonde: Reinigen Sie die Sonde (siehe

Reinigen der Sonde auf Seite 22, um weitere

Informationen zu erhalten); vergewissern Sie sich, dass
sich keine Luftblasen in der pH-sensitiven Glaskugel
befinden. Schütteln Sie die Sonde wie ein Thermometer;
schließen Sie eine andere Sonde an, um den Fehler auf
Sonde oder Messgerät einzugrenzen.

Prüfen Sie die Pufferlösung: Verwenden Sie eine neue
Pufferlösung.

Tabelle 3 Messwarnungen und -fehler

Fehler/Warnung Lösung

pH 12,78 19 °C

pH außerhalb des
Bereichs

Wiederholen Sie mit

Prüfen Sie die Messzelle: Reinigen Sie die Messzelle
(siehe Reinigen der Sonde auf Seite 22, um weitere
Informationen zu erhalten); vergewissern Sie sich, dass
sich keine Luftblasen in der pH-sensitiven Glaskugel
befinden. Schütteln Sie die Messzelle wie ein
Thermometer; schließen Sie eine andere Sonde an, um
den Fehler auf Messzelle oder Messgerät
einzugrenzen.

.

24 Deutsch

Tabelle 3 Messwarnungen und -fehler (fortgesetzt)

Fehler/Warnung Lösung

Temperatur außerhalb
des Bereichs °C

Zeit > 150 s Vergewissern Sie sich, dass die pH-sensitiven

Prüfen Sie den Temperatursensor.
Schließen Sie eine andere Messzelle an, um den

Fehler auf Messzelle oder Messgerät einzugrenzen.

Glaskugel und das Diaphragma korrekt in die Probe
eingetaucht sind.

Prüfen Sie die Temperatur.
Prüfen Sie die Messzelle: Reinigen Sie die Messzelle

(siehe Reinigen der Sonde auf Seite 22, um weitere
Informationen zu erhalten); vergewissern Sie sich, dass
sich keine Luftblasen in der pH-sensitiven Glaskugel
befinden. Schütteln Sie die Messzelle wie ein
Thermometer; schließen Sie eine andere Sonde an, um
den Fehler auf Messzelle oder Messgerät
einzugrenzen.

Ersatzteile und Zubehör

Hinweis: Produkt- und Artikelnummern können für einige Verkaufsgebiete
abweichen. Wenden Sie sich an den zuständigen Distributor oder schlagen Sie die
Kontaktinformationen auf der Webseite des Unternehmens nach.

Ersatzteile

Beschreibung Bestellnr.

sensION+ PH3 Lab pH-Messgerät mit Zubehör, ohne
Sonde

sensION+ PH31 Lab pH-Messgerät, GLP, mit Zubehör,
ohne Sonde

sensION+ MM340 Lab pH- & Ionenmessgerät, GLP,
2 Kanäle, mit Zubehör, ohne Sonde

sensION+ EC7 Lab Leitfähigkeitsmessgerät, mit Zubehör,
ohne Sonde

LPV2000.98.0002

LPV2100.98.0002

LPV2200.98.0002

LPV3010.98.0002

Ersatzteile und Zubehör (fortgesetzt)

Beschreibung Bestellnr.

sensION+ EC71 Lab Leitfähigkeitsmessgerät, GLP, mit
Zubehör, ohne Sonde

sensION+ MM374, 2-Kanal-Lab-Messgerät, GLP,
Zubehör, ohne Sonden

Verbrauchsmaterial

Beschreibung Bestellnr.

pH-Pufferlösung 4,01, 125 mL LZW9460.99

pH-Pufferlösung 7,00, 125 mL LZW9461.98

pH-Pufferlösung 10,01, 125 mL LZW9470.99

pH-Pufferlösung 4,01, 250 mL LZW9463.99

pH-Pufferlösung 7,00, 250 mL LZW9464.98

pH-Pufferlösung 10,01, 250 mL LZW9471.99

pH-Pufferlösung 4,01, 1000 mL LZW9466.99

pH-Pufferlösung 7,00, 1000 mL LZW9467.98

pH-Pufferlösung 10,01, 1000 mL LZW9472.99

Elektrolytlösung (KCl 3M), 125 mL LZW9510.99

Elektrolytlösung (KCl 3M), 250 mL LZW9500.99

Elektrolytlösung (KCl 3M), 50 mL LZW9509.99

Elektrolytlösung 0,1 M, 125 mL LZW9901.99

Enzymlösung 2964349

Pepsin-Reinigungslösung 2964349

Elektrodenreinigungslösung 2965249

0,1 N HCl-Lösung 1481253

LPV3110.98.0002

LPV4110.98.0002

Deutsch 25

Zubehör

Beschreibung Bestellnr.

Magnetrührer mit Sensorhalter, für sensION+ MM
Benchtop

3x50 mL bedruckte Becher für Benchtop pH-Kalibrierung LZW9110.98

Halter für drei Sensoren, für sensION+ Benchtop-Geräte LZW9321.99

Halter und Klammer für drei Sensoren LZW9155.99

Pyrex-Glaskammer, kontinuierliche Flussmessung LZW9118.99

PP-Schutz, Elektrodenaufbewahrung LZW9161.99

LZW9319.99

Standardlösungen

Technische Pufferlösungen (DIN 19267)

pH- und ORP- (mV) Werte spezifischer Puffersätze bei variierenden
Temperaturen finden Sie unter Tabelle 4.

Tabelle 4 pH-, ORP- (mV) und Temperaturwerte

Temperatur pH mV

°C °F

0 32 2,01 4,01 7,12 9,52 10,30 —

10 50 2,01 4,00 7,06 9,38 10,17 245

20 68 2,00 4,00 7,02 9,26 10,06 228

25 77 2,00 4,01 7,00 9,21 10,01 220

30 86 2,00 4,01 6,99 9,16 9,96 212

40 104 2,00 4,03 6,97 9,06 9,88 195

50 122 2,00 4,06 6,97 8,99 9,82 178

60 140 2,00 4,10 6,98 8,93 9,76 160

70 158 2,01 4,16 7,00 8,88 — —

Tabelle 4 pH-, ORP- (mV) und Temperaturwerte (fortgesetzt)

Temperatur pH mV

°C °F

80 176 2,01 4,22 7,04 8,83 — —

90 194 2,01 4,30 7,09 8,79 — —

26 Deutsch

Dati tecnici

I dati tecnici sono soggetti a modifiche senza preavviso.

Specifica Dettagli

Dimensioni 35 x 20 x 11 cm (13,78 x 7,87 x 4,33 pollici)

Peso 1100 g (2,43 lb)

Dispositivo di misurazione IP42

Requisiti di alimentazione
(esterna)

Classe di protezione dello
strumento

Temperatura di
conservazione

Temperatura di
funzionamento

Umidità di esercizio < 80% (senza condensa)

Risoluzione pH: 0,1/0,01/0,001, ORP: 0,1/1 mV,

Errore misure (± 1 cifra) pH: ≤ 0,002, ORP: ≤ 0,2 mV, temperatura: ≤ 0,2º

Riproducibilità (± 1 cifra) pH: ± 0,001, ORP: ± 0,1 mV, temperatura: ± 0,1º

Collegamenti Sonda indicatore o combinata: connettore BNC

Correzione della temperatura Manuale, sonda temperatura Pt 1000 (A.T.C.),

Blocco di visualizzazione
delle misurazioni

100-240 V, 0,4 A, 47--63 Hz

Classe II

Da -15 a +65° C (da 5 a +149° F)

da 0 a 40° C (da 41 a 104° F)

temperatura: 0,1º C (0,18º F)

C (≤ 0,36º F)

C (± 0,18º F)

(Imp. >1012Ω); elettrodo di riferimento:
connettore a banana; tipo A.T.C. Pt 1000:
connettore a banana o telefonico; miscelatore
magnetico: connettore RCA

sonda NTC 10 kΩ

Misurazione continua, per stabilità

Specifica Dettagli

Display A cristalli liquidi, retroilluminato, 128 x 64 punti

Tastiera PET con trattamento protettivo

Certificazione CE

Informazioni generali

Le edizioni riviste sono presenti nel sito Web del produttore.

Informazioni sulla sicurezza

A V V I S O

Il produttore non sarà da ritenersi responsabile in caso di danni causati
dall'applicazione errata o dall'uso errato di questo prodotto inclusi, a puro titolo
esemplificativo e non limitativo, i danni incidentali e consequenziali; inoltre
declina qualsiasi responsabilità per tali danni entro i limiti previsti dalle leggi
vigenti. La responsabilità relativa all'identificazione dei rischi critici
dell'applicazione e all'installazione di meccanismi appropriati per proteggere i
processi in caso di eventuale malfunzionamento dell'apparecchiatura compete
unicamente all'utilizzatore.

Prima di disimballare, installare o utilizzare l’apparecchio, si prega di
leggere l’intero manuale. Si raccomanda di leggere con attenzione e
rispettare le istruzioni riguardanti possibili pericoli o note cautelative. La
non osservanza di tali indicazioni potrebbe comportare lesioni gravi
dell'operatore o danni all'apparecchio.

Assicurarsi che la protezione fornita da questa apparecchiatura non sia
danneggiata. Non utilizzare o installare questa apparecchiatura in modo
diverso da quanto specificato nel presente manuale.

Utilizzo dei segnali di pericolo

Indica una situazione di pericolo potenziale o imminente che, se non evitata,
potrebbe causare lesioni gravi o la morte.

P E R I C O L O

Italiano 27

A V V E R T E N Z A

Indica una situazione di pericolo potenziale o imminente che, se non evitata,
potrebbe comportare lesioni gravi, anche mortali.

A T T E N Z I O N E

Indica una situazione di pericolo potenziale che potrebbe comportare lesioni lievi
o moderate.

Indica una situazione che, se non evitata, può danneggiare lo strumento.
Informazioni che richiedono particolare attenzione da parte dell'utente.

A V V I S O

Segnali di avviso

Leggere sempre tutte le etichette e le targhette di avvertenza applicate
sull'apparecchio. La mancata osservanza delle stesse può causare
lesioni personali o danni allo strumento. Ad ogni simbolo riportato sullo
strumento corrisponde un'indicazione di pericolo o avvertenza segnalata
sul manuale.

Tale simbolo, se apposto sullo strumento, fa riferimento al manuale
delle istruzioni per il funzionamento e/o informazioni sulla sicurezza.

Apparecchiature elettriche con apposto questo simbolo non possono
essere smaltite in impianti di smaltimento pubblici europei dopo il
12 agosto 2005. In conformità ai regolamenti europei locali e
nazionali (a norma della direttiva UE 2002/98/CE), gli utenti dovranno
restituire le apparecchiature vecchie o non più utilizzabili al
produttore, il quale è tenuto a provvedere allo smaltimento gratuito.

Nota: Per la restituzione al fine del riciclaggio, si prega di contattare il produttore
dell’apparecchio o il fornitore, che indicheranno come restituire l’apparecchio
usato, gli accessori elettrici forniti dal produttore e tutti gli altri accessori.

Panoramica del prodotto

I dispositivi di misurazione sensION™+ vengono utilizzati con le sonde
per misurare diversi parametri dell'acqua.

Con il dispositivo di misurazione sensION™+ PH3 è possibile misurare
pH, ORP (mV) o temperatura.

Componenti del prodotto

Fare riferimento alla Figura 1 per accertarsi che la confezione sia
completa. In caso manchi un componente o si notino dei danni,
contattare immediatamente il produttore o il rappresentante.

Figura 1 Componenti dello strumento

1 Elettrolita della sonda 5 Alimentatore
2 Soluzioni tampone (pH 4,01, pH

7,00 e pH 10,01)

3 Beker di calibrazione (con barra

magnetica integrata)

4 Supporto della sonda 8 Dispositivo di misurazione

6 Asta con o-ring

7 Sonda (inclusa solo con i kit)

28 Italiano

Installazione

Montaggio del supporto della sonda

Seguire la procedura numerata per montare il supporto della sonda e
collegare il miscelatore magnetico.

1 2

Italiano 29

3 4

Connettersi all'alimentazione CA

P E R I C O L O

Rischio di scossa elettrica. Se questo apparecchio viene usato
all'esterno o in posizioni potenzialmente umide, è necessario utilizzare
un interruttore automatico differenziale per collegare l'apparecchio alla
sorgente di alimentazione principale.

Il dispositivo può essere alimentato da un alimentatore CA con
adattatore di corrente universale.

1. Selezionare l'adattatore corretto per la presa di corrente dal kit degli

adattatori.

2. Collegare l'adattatore di corrente universale al dispositivo (Figura 2).

3. Collegare l'adattatore di corrente universale a una presa CA

(Figura 3).

4. Accendere lo strumento.

30 Italiano

Figura 2 Pannello dei collegamenti

1 Connettore del miscelatore

magnetico

2 Connettore dell'elettrodo (o

indicatore) pH combinato

3 Connettore dell'elettrodo di

riferimento (elettrodi separati)

4 Connettore della sonda della

temperatura

5 Connettore della sonda della

temperatura separata

6 Alimentatore

Figura 3 Collegamento dell'alimentazione CA

Interfaccia utente e navigazione

Interfaccia utente

Descrizione della tastiera

1 Tasto CALIBRATION

(Calibrazione): per avviare una
calibrazione, visualizzare i dati di
una calibrazione e modificare la
frequenza della calibrazione

2 Tasto TEMPERATURE

(Temperatura) e STIRRER
(Miscelatore): per cambiare la
temperatura (°C, °F) o la velocità di
miscelazione

3 Tasto UP (Su): per scorrere le altre

opzioni, modificare un valore

4 Tasto pH measurement

(Misurazione pH): per avviare la
misurazione del pH

5 Tasto DOWN (Giù): per scorrere le

altre opzioni, modificare un valore

6 ON/OFF: accensione o

spegnimento del dispositivo

7 Tasto mV measurement

(Misurazione mV): per avviare una
misurazione del valore di ORP (mV)

Descrizione del display

Il display del dispositivo di misurazione mostra concentrazione, unità,
temperatura, stato della calibrazione, data e ora.

Italiano 31

Figura 4 Display a schermata singola

Cambiare la lingua

La lingua di visualizzazione viene selezionata quando lo strumento viene
acceso per la prima volta.
Utilizzare
sul dispositivo di misura viene automaticamente visualizzata di nuovo la
schermata di misura.

Nota: Per modificare la lingua dal menu principale, premere

o per selezionare una lingua dall'elenco. Dopo 3 secondi,

.

1 Unità di misura e valore (pH, ORP

(mV))

2 Modalità di misurazione o data e

ora

3 Temperatura del campione (ºC o

ºF)

4 Timer di misurazione visivo

Navigazione

Utilizzare il tasto di calibrazione per calibrare la sonda. Utilizzare il
tasto dei parametri per effettuare una misurazione del campione.
Utilizzare il tasto TEMPERATURE (TEMPERATURA) e STIRRER

(MISCELATORE) per cambiare la temperatura (°C, °F) o la velocità
di miscelazione. Utilizzare i tasti freccia per passare ad altre

opzioni o per cambiare un valore. Osservare il display durante le
operazioni, dal momento che le schermate cambiano velocemente. Fare
riferimento alle singole operazioni per istruzioni specifiche.

Avvio

Accendere e spegnere il dispositivo di misura

A V V I S O

Prima di accendere il dispositivo di misura, accertarsi che la sonda sia collegata
ad esso.

Tenere premuto per accendere o spegnere il dispositivo di misura. Se
il dispositivo di misura non si accende, accertarsi che l'alimentatore CA
sia collegato adeguatamente a una presa elettrica.

Funzionamento standard

Calibrazione

A V V E R T E N Z A

Rischio di esposizione chimica. Osservare le procedure di sicurezza del
laboratorio e indossare tutti i dispositivi di protezione personale appropriati in
relazione ai prodotti chimici utilizzati. Seguire tutte le schede di sicurezza dei
materiali (MSDS) per i protocolli di sicurezza.

Procedura di calibrazione

Questa procedura si applica alle soluzioni di calibrazione dei liquidi di
uso generale. Per ulteriori informazioni, fare riferimento ai documenti
allegati a ciascuna sonda.

Nota: Durante la calibrazione le soluzioni devono essere miscelate. Per ulteriori
informazioni sulle impostazioni di miscelazione, vedere Modifica delle impostazioni

di miscelazione a pagina 34.

1. Versare le soluzioni tampone o di calibrazione nei beker per la

calibrazione etichettati.

2. Premere nel menu principale per selezionare la calibrazione di pH

o mV.

3. Risciacquare la sonda con acqua deionizzata e inserirla nel primo

beker per la calibrazione. Accertarsi che non vi siano bolle d'aria
nella membrana.

4. Premere per effettuare la misura della prima soluzione di

calibrazione.
Viene mostrata la soluzione di calibrazione successiva.

32 Italiano

5. Risciacquare la sonda con acqua deionizzata e inserirla nel secondo

beker per la calibrazione. Accertarsi che non vi siano bolle d'aria
nella membrana.

6. Premere per effettuare la misura della seconda soluzione di

calibrazione.
Viene mostrata la soluzione di calibrazione successiva.

7. Risciacquare la sonda con acqua deionizzata e inserirla nel terzo

beker per la calibrazione. Accertarsi che non vi siano bolle d'aria
nella membrana.

8. Premere per effettuare la misura della terza soluzione di

calibrazione.
Se la calibrazione riesce, il display visualizza brevemente 3rd Buffer
OK (3a soluzione tampone OK) e torna quindi al menu principale.

Visualizzazione dei dati di calibrazione

È possibile visualizzare i dati della calibrazione più recente.

1. Premere nel menu principale.

2. Utilizzare per visualizzare i dati dell'ultima calibrazione. Dopo

3 secondi, sul dispositivo di misura viene nuovamente visualizzata la
schermata di misura.

Impostazione del promemoria di calibrazione

È possibile impostare il promemoria della calibrazione tra 0 e 23 ore o
tra 1 e 7 giorni (l'impostazione predefinita è 1 giorno). Sullo schermo
viene visualizzato il tempo che manca alla calibrazione successiva.

Nota: Quando si seleziona 0 giorni, il promemoria di calibrazione viene disattivato.

1. Nel menu principale premere , quindi fino a visualizzare Cal.

frequency (Frequenza cal.).

2. Utilizzare o per modificare il valore.

Dopo 3 secondi, sul dispositivo di misura viene automaticamente
visualizzata di nuovo la schermata di misura.

Misure dei campioni

Ogni sonda prevede specifiche procedure di preparazione per effettuare
le misure dei campioni. Per le istruzioni, consultare i documenti allegati
alla sonda.

Nota: Durante la misura le soluzioni devono essere miscelate. Per ulteriori
informazioni sulle impostazioni di miscelazione, vedere Modifica delle impostazioni

di miscelazione a pagina 34.

Nota:

Durante la misura ORP (mV) la temperatura non viene mostrata se la sonda

di temperatura non è collegata.

Premere pH o ORP (mV) per effettuare la misura di un campione.
Durante le misure, il parametro lampeggia e il timer mostra il tempo di
stabilizzazione. Per modificare il parametro di misura (se applicabile),
tenere premuto pH o ORP (mV).

Per effettuare una misura continua del campione, premere pH o ORP
(mV) per avviare la misura, quindi premere nuovamente pH o ORP (mV)
durante la stabilizzazione. Il parametro lampeggia per indicare la
modalità di misura continua.

Operazioni avanzate

Cambiamento della data e dell'ora

La data e l'ora possono essere modificate dal menu Date and Time
(Data e ora).

1. Utilizzare

formato di data e ora: gg-mm-aaaa 24h.
L'attributo da modificare viene automaticamente evidenziato e, se
non si preme o , procede all'attributo successivo.

2. Per modificare un attributo, premere o quando è selezionato

l'attributo evidenziato.
La data e l'ora corrente vengono visualizzate sul display.

Regolazione del contrasto dello schermo

per accedere al menu Date and Time (Data e ora). Il

1. Premere contemporaneamente e per accedere al menu Display

contrast (Contrasto schermo).

Italiano 33

2. Utilizzare o per regolare il contrasto dello schermo. Dopo

3 secondi, sul dispositivo di misura viene automaticamente
visualizzata di nuovo la schermata di misura.

Modifica delle impostazioni di miscelazione

È possibile modificare la velocità di miscelazione durante la calibrazione
e durante una misurazione.

1. Premere durante una calibrazione o una misurazione per

accedere al menu della miscelazione.

2. Utilizzare o per modificare la velocità di miscelazione in %.

Modifica delle unità di temperatura

È possibile modificare le unità di temperatura in Celsius o Fahrenheit.

1. Nella schermata principale premere .

2. Premere per scegliere Celsius o Fahrenheit.

Pulire la parte esterna dello strumento con un panno umido e una
soluzione detergente delicata.

Pulizia della sonda

Pulire la sonda in base alle necessità. Per ulteriori informazioni sulla
pulizia, fare riferimento a Individuazione ed eliminazione dei guasti
a pagina 36. Per informazioni sulla manutenzione della sonda,
consultare la relativa documentazione.

Utilizzare i detergenti riportati in Tabella 1
sonda del pH.

Tabella 1 Detergenti per la sonda del pH

Contaminazione Detergente

Proteine Soluzione detergente di pepsina

Grassi, oli Soluzione detergente per elettrodi

Calcare Soluzione 0,1 di NhCl

per le contaminazioni della

Manutenzione

A V V E R T E N Z A

Rischi multipli. Non smontare lo strumento per operazioni di manutenzione o
assistenza. Se è necessario pulire o riparare i componenti interni, contattare il
produttore.

A T T E N Z I O N E

Pericolo di lesioni personali. Le operazioni riportate in questa sezione del
manuale devono essere eseguite esclusivamente da personale qualificato.

Pulizia dello strumento

Non utilizzare mai prodotti detergenti quali trementina, acetone o prodotti simili
per pulire lo strumento, inclusi display e accessori.

34 Italiano

A V V I S O

Sostituzione del miscelatore magnetico

Se il miscelatore magnetico non si attiva, seguire la procedura numerata
per sostituirlo.

1 2

Italiano 35

Individuazione ed eliminazione dei guasti

Consultare la seguente tabella per messaggi o sintomi relativi a problemi
comuni, possibili cause e azioni correttive.

Tabella 2 Avvisi ed errori di calibrazione

Errore/Avviso Soluzione

Asymmetry > 58 mV
(Asimmetria >
58 mV)

Buffer or electrode in
poor conditions
(Tampone o
elettrodo in cattive
condizioni)

Sens. (a) < 70%

BUFFER NOT
RECOGNIZED
(Soluzione tampone
non riconosciuta)

UNSTABLE
READING (Lettura
instabile)

Time t> 100 s
(Tempo t> 100 s)

Pendenza fuori gamma (valori accettati ± 58 mV).
Ripetere con .
Collegare una sonda nuova.

Ripetere con
Esaminare la sonda: pulire la sonda (per ulteriori

informazioni, fare riferimento a Pulizia della sonda
a pagina 34), accertarsi che nella membrana non siano
presenti bolle d'aria. Scuotere la sonda come un
termometro; collegare un'altra sonda per verificare se il
problema riguarda la sonda o il dispositivo di
misurazione.

Esaminare la soluzione tampone: accertarsi che la
soluzione utilizzata corrisponda a quella specificata
nella configurazione; controllare la specifica della
temperatura nella configurazione; utilizzare una
soluzione tampone nuova.

Ripetere con .
Esaminare la sonda: pulire la sonda (per ulteriori

informazioni, fare riferimento a Pulizia della sonda
a pagina 34), accertarsi che nella membrana non siano
presenti bolle d'aria. Scuotere la sonda come un
termometro; collegare un'altra sonda per verificare se il
problema riguarda la sonda o il dispositivo di
misurazione.

Accertarsi che la membrana e il diaframma siano
correttamente immersi nel campione.

.

Tabella 2 Avvisi ed errori di calibrazione (continua)

Errore/Avviso Soluzione

Electrode in poor
conditions (Elettrodo
in cattive condizioni)

Check the electrode
(Controllare
l'elettrodo)

SAME BUFFERS
(Soluzioni tampone
identiche)

Esaminare la sonda: pulire la sonda (per ulteriori
informazioni, fare riferimento a Pulizia della sonda
a pagina 34), accertarsi che nella membrana non siano
presenti bolle d'aria. Scuotere la sonda come un
termometro; collegare un'altra sonda per verificare se il
problema riguarda la sonda o il dispositivo di
misurazione.

Ripetere con .
Esaminare la sonda: pulire la sonda (per ulteriori

informazioni, fare riferimento a Pulizia della sonda
a pagina 34), accertarsi che nella membrana non siano
presenti bolle d'aria. Scuotere la sonda come un
termometro; collegare un'altra sonda per verificare se il
problema riguarda la sonda o il dispositivo di
misurazione.

Esaminare la soluzione tampone: utilizzare una
soluzione tampone nuova.

Tabella 3 Avvisi ed errori di misurazione

Errore/Avviso Soluzione

pH 12,78 19° C

pH out of range (pH
fuori scala)

Ripetere con

Esaminare la sonda: pulire la sonda (per ulteriori
informazioni, fare riferimento a Pulizia della sonda
a pagina 34), accertarsi che nella membrana non
siano presenti bolle d'aria. Scuotere la sonda come
un termometro; collegare un'altra sonda per verificare
se il problema riguarda la sonda o il dispositivo di
misurazione.

.

36 Italiano

Tabella 3 Avvisi ed errori di misurazione (continua)

Errore/Avviso Soluzione

Temp out of range °C
(Temp fuori scala)

Time t> 150 s (Tempo t>
150 s)

Esaminare il sensore della temperatura.
Collegare un'altra sonda per verificare se il problema

riguarda la sonda o lo strumento.

Accertarsi che la membrana e il diaframma siano
correttamente immersi nel campione.

Esaminare la temperatura.
Esaminare la sonda: pulire la sonda (per ulteriori

informazioni, fare riferimento a Pulizia della sonda
a pagina 34), accertarsi che nella membrana non
siano presenti bolle d'aria. Scuotere la sonda come
un termometro; collegare un'altra sonda per verificare
se il problema riguarda la sonda o il dispositivo di
misurazione.

Parti di ricambio e accessori

Nota: Numeri di Prodotti e Articoli possono variare per alcune regioni di vendita.
Contattare il distributore appropriato o fare riferimento al sito Web dell'azienda per
dati di contatto.

Parti di ricambio

Descrizione Articolo n.

sensION+ PH3 Lab pHmetro con accessori, senza sonda LPV2000.98.0002

sensION+ PH31 Lab pHmetro, GLP, con accessori, senza
sonda

sensION+ MM340 Lab pHmetro e ionometro, GLP, a
2 canali, con accessori, senza sonda

sensION+ EC7 Lab misuratore di conducibilità, con
accessori, senza sonda

sensION+ EC71 Lab misuratore di conducibilità, GLP, con
accessori, senza sonda

sensION+ MM374, dispositivo di misurazione a 2 canali,
GLP, con accessori, senza sonde

LPV2100.98.0002

LPV2200.98.0002

LPV3010.98.0002

LPV3110.98.0002

LPV4110.98.0002

Materiali di consumo

Descrizione Articolo n.

Soluzione tampone pH 4,01, 125 mL LZW9460.99

Soluzione tampone pH 7,00, 125 mL LZW9461.98

Soluzione tampone pH 10,01, 125 mL LZW9470.99

Soluzione tampone pH 4,01, 250 mL LZW9463.99

Soluzione tampone pH 7,00, 250 mL LZW9464.98

Soluzione tampone pH 10,01, 250 mL LZW9471.99

Soluzione tampone pH 4,01, 1000 mL LZW9466.99

Soluzione tampone pH 7,00, 1000 mL LZW9467.98

Soluzione tampone pH 10,01, 1000 mL LZW9472.99

Soluzione elettrolitica (KCl 3M), 125 mL LZW9510.99

Soluzione elettrolitica (KCl 3M), 250 mL LZW9500.99

Soluzione elettrolitica (KCl 3M), 50 mL LZW9509.99

Soluzione elettrolitica 0,1 M, 125 mL LZW9901.99

Soluzione enzimatica 2964349

Soluzione detergente di pepsina 2964349

Soluzione detergente per elettrodi 2965249

Soluzione 0,1 di NhCl 1481253

Accessori

Descrizione Articolo n.

Miscelatore magnetico con supporto sensore, per sensION
+ MM da tavolo

3x50 mL beker graduati per calibrazione pH da tavolo LZW9110.98

Supporto tre sensori, per dispositivi sensION+ da tavolo LZW9321.99

LZW9319.99

Italiano 37

Parti di ricambio e accessori (continua)

Descrizione Articolo n.

Supporto e pinza per tre sensori LZW9155.99

Camera in vetro pyrex, misurazioni flusso continuo LZW9118.99

Protezione PP, conservazione elettrodo LZW9161.99

Soluzioni standard

Soluzioni tampone tecniche (DIN 19267)

Fare riferimento ai valori di pH e ORP (mV) in Tabella 4 per i gruppi di
soluzioni tampone specifiche a diverse temperature.

Tabella 4 Valori di pH, ORP (mV) e temperatura

Temperatura pH mV

°C °F

0 32 2,01 4,01 7,12 9,52 10,30 —

10 50 2,01 4,00 7,06 9,38 10,17 245

20 68 2,00 4,00 7,02 9,26 10,06 228

25 77 2,00 4,01 7,00 9,21 10,01 220

30 86 2,00 4,01 6,99 9,16 9,96 212

40 104 2,00 4,03 6,97 9,06 9,88 195

50 122 2,00 4,06 6,97 8,99 9,82 178

60 140 2,00 4,10 6,98 8,93 9,76 160

70 158 2,01 4,16 7,00 8,88 — —

80 176 2,01 4,22 7,04 8,83 — —

90 194 2,01 4,30 7,09 8,79 — —

38 Italiano

Caractéristiques techniques

Les caractéristiques techniques peuvent être modifiées sans préavis.

Caractéristiques Détails

Dimensions 35 x 20 x 11 cm (13,78 x 7,87 x 4,33 po)

Poids 1 100 g (2,43 lb)

Boîtier de l'appareil IP42

Alimentation (externe) 100–240 V, 0,4 A, 47-63 Hz

Classe de protection de
l'instrument

Température de stockage –15 à +65 °C (5 à +149 °F)

Température de fonctionnement 0 à 40 °C (41 à 104 °F)

Humidité de fonctionnement < 80 % (sans condensation)

Résolution pH : 0,1/0,01/0,001, ORP : 0,1/1 mV,

Erreur de mesure (± 1 chiffre) pH : ≤ 0,002, ORP : ≤ 0,2 mV, température : ≤

Reproductibilité (± 1 chiffre) pH : ± 0,001, ORP : ± 0,1 mV, température : ±

Connexions Sonde d'indicateur ou combinée : connecteur

Correction de température Manuelle, sonde de température Pt

Verrouillage d'affichage de
mesure

Afficheur Cristal liquide, rétroéclairé, 128 x 64 points

Classe II

température : 0,1 ºC (0,18 ºF)

0,2 ºC (≤ 0,36 ºF)

0,1 ºC (± 0,18 ºF)

BNC (imp. > 1012 Ω) ; électrode de référence :
connecteur banane ; type A.T.C. Pt 1000 :
connecteur banane ou téléphonique ;
agitateur magnétique : connecteur RCA

1000 (A.T.C.), sonde NTC 10 kΩ

Mesure continue, par stabilité

Caractéristiques Détails

Clavier PET avec traitement de protection

Certification CE

Généralités

Les éditions révisées se trouvent sur le site Internet du fabricant.

Consignes de sécurité

A V I S

Le fabricant décline toute responsabilité quant aux dégâts liés à une application
ou un usage inappropriés de ce produit, y compris, sans toutefois s'y limiter, des
dommages directs ou indirects, ainsi que des dommages consécutifs, et rejette
toute responsabilité quant à ces dommages dans la mesure où la loi applicable le
permet. L'utilisateur est seul responsable de la vérification des risques
d'application critiques et de la mise en place de mécanismes de protection des
processus en cas de défaillance de l'équipement.

Veuillez lire l'ensemble du manuel avant le déballage, la configuration ou
la mise en fonctionnement de cet appareil. Respectez toutes les
déclarations de prudence et d'attention. Le non-respect de cette
procédure peut conduire à des blessures graves de l'opérateur ou à des
dégâts sur le matériel.

Assurez-vous que la protection fournie avec cet appareil n'est pas
défaillante. N'utilisez ni n'installez cet appareil d'une façon différente de
celle décrite dans ce manuel.

Interprétation des indications de risques

Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée,
entraîne des blessures graves, voire mortelles.

A V E R T I S S E M E N T

Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée,
peut entraîner des blessures graves, voire mortelles.

D A N G E R

Français 39

A T T E N T I O N

Indique une situation de danger potentiel qui peut entraîner des blessures
mineures ou légères.

Indique une situation qui, si elle n'est pas évitée, peut occasionner
l'endommagement du matériel. Informations nécessitant une attention
particulière.

A V I S

Etiquettes de mise en garde

Lire toutes les informations et toutes les étiquettes apposées sur
l’appareil. Des personnes peuvent se blesser et le matériel peut être
endommagé si ces instructions ne sont pas respectées. Si un symbole
‘danger’ ou ‘attention’ se trouve sur l’instrument, une explication est
indiquée dans le manuel.

Si l'appareil comporte ce symbole, reportez-vous au manuel
d'utilisation pour consulter les informations de fonctionnement et de
sécurité.

En Europe, depuis le 12 août 2005, les appareils électriques
comportant ce symbole ne doivent pas être jetés avec les autres
déchets. Conformément à la réglementation nationale et européenne
(Directive 2002/98/CE), les appareils électriques doivent désormais
être, à la fin de leur service, renvoyés par les utilisateurs au fabricant,
qui se chargera de les éliminer à ses frais.

Remarque : Pour le retour à des fins de recyclage, veuillez contactez le fabricant
ou le fournisseur d'équipement afin d'obtenir les instructions sur la façon de
renvoyer l'équipement usé, les accessoires électriques fournis par le fabricant, et
tous les articles auxiliaires pour une mise au rebut appropriée.

Présentation du produit

Les appareils de mesure de la série ION™+ s'utilisent avec des sondes
pour mesurer différents paramètres dans l'eau.

L'appareil de mesure sensION™+ PH3 mesure le pH, l'ORP (mV) et la
température.

Composants du produit

Consultez la Figure 1 pour vous assurer que tous les éléments ont bien
été reçus. Si des éléments manquent ou sont endommagés, contactez
immédiatement le fabricant ou un représentant commercial.

Figure 1 Composants de l'appareil

1 Electrolyte pour la sonde 5 Alimentation
2 Solutions tampons (pH 4,01, pH

7,00 et pH 10.01)

3 Béchers d'étalonnage (avec barre

magnétique)

4 Support de sonde 8 Appareil de mesure

6 Tige avec joint torique

7 Sonde (comprise uniquement dans

les kits)

40 Français

Installation

Monter le support de sonde

Suivez les étapes numérotées afin de monter le support de sonde et de
brancher l'agitateur magnétique.

1 2

Français 41

3 4

Branchement sur alimentation CA

D A N G E R

Risque d'électrocution Si cet équipement est utilisé à l'extérieur ou
dans des lieux potentiellement humides, un disjoncteur de fuite à la
terre (GFCI/GFI) doit être utilisé pour le branchement de l'équipement
à sa source d'alimentation secteur.

L'appareil de mesure peut être alimenté sur secteur à l'aide d'un
adaptateur d'alimentation universel.

1. Sélectionnez la fiche d'adaptateur appropriée à la prise électrique

dans le kit adaptateur.

2. Branchez l'adaptateur d'alimentation universel à l'appareil (Figure 2).

3. Branchez l'adaptateur d'alimentation universel à une prise CA

(Figure 3).

4. Allumez l'appareil.

42 Français

Figure 2 Panneau des connecteurs

1 Connecteur de l'agitateur

magnétique

2 Connecteur de l'électrode (ou

indicateur) pH combinée

3 Connecteur de l'électrode de

référence (électrodes séparées)

4 Connecteur de la sonde de

température

5 Connecteur de la sonde de

température séparée

6 Alimentation

Figure 3 Branchement sur alimentation CA

Interface utilisateur et navigation

Interface utilisateur

Description du clavier

1 Touche CALIBRATION

(ETALONNAGE) : permet de lancer
l'étalonnage, d'afficher les données
d'étalonnage et de modifier la
fréquence d'étalonnage

2 Touche TEMPERATURE/STIRRER

(TEMPRATURE/AGITATEUR) :
permet de modifier la température
(°C, °F) ou la vitesse de brassage

3 Touche HAUT : permet de faire

défiler les autres options ou de
modifier une valeur

4 Touche de mesure du pH : permet

de lancer une mesure de pH

5 Touche BAS : permet de faire

défiler les autres options ou de
modifier une valeur

6 MARCHE/ARRET : allumage ou

extinction de l'appareil

7 Touche de mesure mV : permet de

lancer une mesure ORP (mV)

Description de l'affichage

L'affichage de l'appareil de mesure indique la concentration, les unités,
la température, l'état d'étalonnage, la date et l'heure.

Français 43

Figure 4 Affichage sur écran unique

Modifier la langue

La langue de l'affichage est sélectionnée au premier allumage de
l'appareil.
Utilisez les touches
Le retour à l'écran de mesure se fait automatiquement après
3 secondes.

Remarque : Pour modifier la langue à partir du menu principal, appuyez sur

ou pour sélectionner une langue dans la liste.

.

1 Unité de mesure et valeur (pH,

ORP (mV))

2 Mode de mesure ou date et heure 4 Minuteur visuel de mesure

3 Température d'échantillon (°C ou

°F)

Navigation

Utilisez la touche d'étalonnage pour étalonner la sonde. Utilisez la
touche de paramétrage pour mesurer un échantillon. Utilisez les touches

TEMPERATURE et STIRRER (TEMPERATURE et AGITATEUR)
pour modifier la température (°C, °F) ou la vitesse de brassage. Utilisez

les touches fléchées pour accéder à d'autres options ou modifier
une valeur. Veillez à observer l'écran pendant les tâches car les écrans
changent rapidement. Consultez les instructions spécifiques à chaque
tâche.

Démarrage

Allumage et extinction de l'appareil de mesure

A V I S

Veillez à ce que la sonde soit connectée à l'appareil de mesure avant d'allumer
l'appareil de mesure.

Appuyez sur la touche pour allumer ou éteindre l'appareil de mesure.
Si l'appareil ne s'allume pas, vérifiez que l'alimentation CA est bien
branchée à une prise électrique.

Fonctionnement standard

Etalonnage

A V E R T I S S E M E N T

Risque d'exposition chimique. Respectez les procédures de sécurité du
laboratoire et portez tous les équipements de protection personnelle adaptés aux
produits chimiques que vous manipulez. Reportez-vous aux fiches techniques de
sécurité des matériaux (MSDS) pour connaître les protocoles de sécurité.

Procédure d'étalonnage

Cette procédure s'utilise généralement avec des solutions d'étalonnage
liquides. Reportez-vous aux documents inclus avec chaque sonde pour
plus d'informations.

Remarque : Les solutions doivent être brassées lors de l'étalonnage. Pour plus
d'informations sur les paramètres de brassage, reportez-vous à Modifier les

paramètres de brassage à la page 46.

1. Versez les solutions tampons et d'étalonnage dans les béchers

d'étalonnage étiquetés.

2. Dans le menu principal, appuyez sur pour sélectionner

l'étalonnage pH ou mV.

3. Rincez la sonde à l'eau déminéralisée et placez-la dans le premier

bécher d'étalonnage. Vérifiez qu'aucune bulle d'air ne s'est formée
dans la membrane.

4. Appuyez sur pour mesurer la première solution d'étalonnage.

La solution d'étalonnage suivante apparaît.

5. Rincez la sonde à l'eau déminéralisée et placez-la dans le deuxième

bécher d'étalonnage. Vérifiez qu'aucune bulle d'air ne s'est formée
dans la membrane.

44 Français

6. Appuyez sur pour mesurer la seconde solution d'étalonnage.

La solution d'étalonnage suivante apparaît.

7. Rincez la sonde à l'eau déminéralisée et placez-la dans le troisième

bécher d'étalonnage. Vérifiez qu'aucune bulle d'air ne s'est formée
dans la membrane.

8. Appuyez sur pour mesurer la troisième solution d'étalonnage.

Une fois l'étalonnage correct, l'écran affiche brièvement 3rd Buffer
OK (3e tampon OK), puis repasse au menu principal.

Afficher les données d'étalonnage

Les données d'étalonnage les plus récentes peuvent être affichées.

Appuyez sur pH ou REDOX (mV) pour réaliser une mesure
d'échantillon. Lors des mesures, le paramètre clignote et le minuteur
affiche le temps de stabilisation. Pour modifier le paramètre de mesure
(le cas échéant), appuyez sur pH ou REDOX (mV) et maintenez la
touche enfoncée.

Pour mesurer l'échantillon de façon continue, appuyez sur pH ou
REDOX (mV) pour lancer la mesure et appuyez à nouveau sur pH ou
REDOX (mV) durant la phase de stabilisation. Le paramètre clignote
pour indiquer le mode de mesure continue.

Utilisation avancée

1. Sur le menu principal, appuyez sur .

2. Utilisez pour consulter les dernières données d'étalonnage. Le

retour à l'écran de mesure se fait automatiquement après
3 secondes.

Régler le rappel d'étalonnage

Le rappel d'étalonnage peut être réglé entre 0 et 23 heures, ou entre
1 et 7 jours (par défaut : 1 jour). L'écran indique le temps restant avant le
prochain étalonnage.

Remarque : Lorsque 0 jour est sélectionné, le rappel d'étalonnage est désactivé.

1. Dans le menu principal, appuyez sur puis sur jusqu'à ce que

l'écran affiche Cal. frequency (Fréquence d'étal.).

2. Utilisez les touches ou pour modifier la valeur.

Le retour à l'écran de mesure se fait automatiquement après
3 secondes.

Mesures d'échantillon

Chaque sonde a des étapes de préparation et procédures spécifiques
pour prendre les mesures d'échantillons. Pour des instructions pas à
pas, se reporter aux documents inclus avec la sonde.

Remarque : Les solutions doivent être brassées lors de la prise de mesures. Pour
plus d'informations sur les paramètres de brassage, reportez-vous à Modifier les

paramètres de brassage à la page 46.

Remarque :

sonde de température n'est pas connectée.

Lors d'une mesure REDOX (mV), la température ne s'affiche pas si la

Modifier la date et l'heure

La date et l'heure sont modifiables depuis le menu Date and Time (Date
et heure).

1. Utilisez la touche

heure). La date et l'heure sont au format jj-mm-aaaa 24 h.
L'attribut à modifier est mis automatiquement en surbrillance et
passe à l'attribut suivant si les touches ou ne sont pas activées.

2. Pour modifier un attribut, appuyez sur les touches ou lorsque

l'attribut est en surbrillance.
La date et l'heure en cours apparaissent sur l'écran.

pour accéder au menu Date and Time (Date et

Régler le contraste écran

1. Appuyez simultanément sur les touches et afin d'accéder au

menu Display contrast (Contraste écran).

2. Utilisez les touches ou pour régler le contraste de l'écran. Le

retour à l'écran de mesure se fait automatiquement après
3 secondes.

Français 45

Modifier les paramètres de brassage

La vitesse de brassage peut être modifiée lors de l'étalonnage ou au
cours d'une mesure.

1. Appuyez sur lors de l'étalonnage ou au cours d'une mesure pour

accéder au menu Stirring (Brassage).

2. Utilisez les touches ou pour modifier la vitesse de brassage en

%.

Modifier les unités de température

Les unités de température peuvent être indiquées en Celsius ou en
Fahrenheit.

1. Sur l'écran principal, appuyez sur .

2. Appuyez sur pour sélectionner Celsius ou Fahrenheit.

Maintenance

Nettoyez l'extérieur de l'appareil avec un chiffon humide et une solution
de détergent doux.

Nettoyer la sonde

Nettoyez la sonde selon les besoins. Reportez-vous à la section

Dépannage à la page 48 pour plus d'informations sur le nettoyage.

Reportez-vous à la documentation de la sonde pour plus d'informations
sur son entretien.

Utilisez les agents nettoyants indiqués Tableau 1 dans les cas de
contamination de la sonde pH.

Tableau 1 Agents nettoyants pour la sonde pH

Contamination Agent nettoyant

Protéines Solution de nettoyage de pepsine

Graisse, huile, corps gras Solution de nettoyage d'électrode

Entartrage Solution de HCl 0,1 N

A V E R T I S S E M E N T

Dangers multiples. Ne démontez pas l'appareil pour l'entretien. Si les
composants internes doivent être nettoyés ou réparés, contactez le fabricant.

Risque de blessures corporelles Seul le personnel qualifié est autorisé à
entreprendre les opérations décrites dans cette section du manuel.

A T T E N T I O N

Nettoyage de l'appareil

A V I S

N'utilisez jamais d'agents de nettoyage tels que térébenthine, acétone ou autres
produits similaires pour nettoyer l'appareil, ni son écran et ses accessoires.

46 Français

Remplacer l'agitateur magnétique

Si l'agitateur magnétique ne démarre pas, remplacez-le en respectant
les étapes dans l'ordre.

1 2

Français 47

Dépannage

Consulter le tableau ci-dessous des messages ou symptômes les plus
courants, pour trouver les causes possibles et actions correctives.

Tableau 2 Avertissements et erreurs d'étalonnage

Erreur/Avertissement Solution

Asymétrie > 58 mV

Tampon ou électrode en
mauvais état.

Sens. (a) < 70 %

TAMPON NON
RECONNU

RESULTAT INSTABLE
Durée > 100 s

Inclinaison hors plage (valeurs acceptées ±
58 mV).

Répétez avec .
Branchez une nouvelle sonde.

Répétez avec
Examen de la sonde : nettoyez la sonde (reportez-

vous à la section Nettoyer la sonde à la page 46
pour plus d'informations) ; vérifiez qu'aucune bulle
d'air ne s'est formée dans la membrane. Agitez la
sonde comme un thermomètre ; branchez une
autre sonde pour vérifier si le problème provient de
la sonde ou de l'appareil.

Examen de la solution tampon : vérifiez que le
tampon est conforme à celui spécifié dans la
configuration ; vérifiez que la température est
conforme à celle spécifiée dans la configuration ;
utilisez une nouvelle solution tampon.

Répétez avec .
Examen de la sonde : nettoyez la sonde (reportez-

vous à la section Nettoyer la sonde à la page 46
pour plus d'informations) ; vérifiez qu'aucune bulle
d'air ne s'est formée dans la membrane. Agitez la
sonde comme un thermomètre ; branchez une
autre sonde pour vérifier si le problème provient de
la sonde ou de l'appareil.

Vérifiez que la membrane et le diaphragme sont
correctement immergés dans l'échantillon.

.

Tableau 2 Avertissements et erreurs d'étalonnage (suite)

Erreur/Avertissement Solution

Electrode en mauvais
état.

Vérification de l'électrode

TAMPONS IDENTIQUES

Examen de la sonde : nettoyez la sonde (reportez­vous à la section Nettoyer la sonde à la page 46
pour plus d'informations) ; vérifiez qu'aucune bulle
d'air ne s'est formée dans la membrane. Agitez la
sonde comme un thermomètre ; branchez une autre
sonde pour vérifier si le problème provient de la
sonde ou de l'appareil.

Répétez avec .
Examen de la sonde : nettoyez la sonde (reportez-

vous à la section Nettoyer la sonde à la page 46
pour plus d'informations) ; vérifiez qu'aucune bulle
d'air ne s'est formée dans la membrane. Agitez la
sonde comme un thermomètre ; branchez une
autre sonde pour vérifier si le problème provient de
la sonde ou de l'appareil.

Examen de la solution tampon : utilisez une
nouvelle solution tampon.

Tableau 3 Avertissements et erreurs de mesure

Erreur/Avertissement Solution

pH 12,78, 19 °C

pH hors plage Examen de la sonde : nettoyez la sonde (reportez-vous

Répétez avec

à la section Nettoyer la sonde à la page 46
d'informations) ; vérifiez qu'aucune bulle d'air ne s'est
formée dans la membrane. Agitez la sonde comme un
thermomètre ; branchez une autre sonde pour vérifier si
le problème provient de la sonde ou de l'appareil.

.

pour plus

48 Français

Tableau 3 Avertissements et erreurs de mesure (suite)

Erreur/Avertissement Solution

Temp. hors plage (°C) Examinez le capteur de température.

Branchez une autre sonde pour vérifier si le problème
provient de la sonde ou de l'appareil.

Durée > 150 s Vérifiez que la membrane et le diaphragme sont

correctement immergés dans l'échantillon.
Examinez la température.
Examen de la sonde : nettoyez la sonde (reportez-vous

à la section Nettoyer la sonde à la page 46 pour plus
d'informations) ; vérifiez qu'aucune bulle d'air ne s'est
formée dans la membrane. Agitez la sonde comme un
thermomètre ; branchez une autre sonde pour vérifier si
le problème provient de la sonde ou de l'appareil.

Pièces de rechange et accessoires

Remarque : Les numéros de référence de produit et d'article peuvent dépendre
des régions de commercialisation. Prenez contact avec le distributeur approprié ou
consultez le site web de la société pour connaître les personnes à contacter.

Pièces de rechange

Description Article n°

Appareil de mesure du pH sensION+ PH3 avec
accessoires, sans sonde

Appareil de mesure du pH sensION+ PH31, GLP, avec
accessoires, sans sonde

Appareil de mesure du pH et des ions sensION+ MM340,
GLP, deux canaux, avec accessoires, sans sonde

Appareil de mesure de la conductivité sensION+ EC7,
avec accessoires, sans sonde

Appareil de mesure de la conductivité sensION+ EC71,
GLP, avec accessoires, sans sonde

Appareil de mesure sensION+ MM374, deux canaux, GLP,
avec accessoires, sans sonde

LPV2000.98.0002

LPV2100.98.0002

LPV2200.98.0002

LPV3010.98.0002

LPV3110.98.0002

LPV4110.98.0002

Consommables

Description Article n°

Solution tampon pH 4.01, 125 mL LZW9460.99

Solution tampon pH 7.00, 125 mL LZW9461.98

Solution tampon pH 10.01, 125 mL LZW9470.99

Solution tampon pH 4.01, 250 mL LZW9463.99

Solution tampon pH 7.00, 250 mL LZW9464.98

Solution tampon pH 10.01, 250 mL LZW9471.99

Solution tampon pH 4.01, 1000 mL LZW9466.99

Solution tampon pH 7.00, 1000 mL LZW9467.98

Solution tampon pH 10.01, 1000 mL LZW9472.99

Solution électrolytique (KCl 3M), 125 ml LZW9510.99

Solution électrolytique (KCl 3M), 250 ml LZW9500.99

Solution électrolytique (KCl 3M), 50 ml LZW9509.99

Solution électrolytique 0,1 M, 125 ml LZW9901.99

Solution d'enzymes 2964349

Solution de nettoyage de pepsine 2964349

Solution de nettoyage d'électrode 2965249

Solution de HCl 0,1 N 1481253

Accessoires

Description Article n°

Agitateur magnétique avec support de capteur, pour
appareil de bureau sensION+ MM

3 béchers 50 ml gradués pour étalonnage pH des
appareils de bureau

LZW9319.99

LZW9110.98

Français 49

Pièces de rechange et accessoires (suite)

Description Article n°

Support trois capteurs, pour les instruments de bureau
sensION+

Support et pince pour trois capteurs LZW9155.99

Chambre en pyrex, mesures de flux continues LZW9118.99

Protecteur PP, logement pour électrode LZW9161.99

LZW9321.99

Solutions étalons

Solutions tampons techniques (DIN 19267)

Reportez-vous au Tableau 4 pour connaître les valeurs pH et ORP (mV)
d'un tampon spécifique réglé à diverses températures.

Tableau 4 Valeurs pH, ORP (mV) et température

Température pH mV

°C °F

0 32 2,01 4,01 7,12 9,52 10,30 —

10 50 2,01 4,00 7,06 9,38 10,17 245

20 68 2,00 4,00 7,02 9,26 10,06 228

25 77 2,00 4,01 7,00 9,21 10,01 220

30 86 2,00 4,01 6,99 9,16 9,96 212

40 104 2,00 4,03 6,97 9,06 9,88 195

50 122 2,00 4,06 6,97 8,99 9,82 178

60 140 2,00 4,10 6,98 8,93 9,76 160

70 158 2,01 4,16 7,00 8,88 — —

80 176 2,01 4,22 7,04 8,83 — —

90 194 2,01 4,30 7,09 8,79 — —

50 Français

Especificaciones

Las especificaciones están sujetas a cambios sin previo aviso.

Especificación Detalles

Dimensiones 35 x 20 x 11 cm (13,78 x 7,87 x 4,33 pulg.)

Peso 1100 g (2,43 lb)

Carcasa del medidor IP42

Requisitos de alimentación
(externa)

Clase de protección del
medidor

Temperatura de
almacenamiento

Temperatura de funcionamiento 0 a 40 °C (41 a 104 °F)

Humedad de funcionamiento < 80% (sin condensación)

Resolución pH: 0,1/0,01/0,001, ORP: 0,1/1 mV,

Error de medición (± 1 dígito) pH: ≤ 0,002, ORP: ≤ 0,2 mV, temperatura: ≤

Reproducibilidad (± 1 dígito) pH: ± 0,001, ORP: ± 0,1 mV, temperatura: ±

Conexiones Sonda de indicador o combinada: Conector

Corrección de temperatura Manual, sonda de temperatura Pt

Bloqueo de pantalla de
medición

Pantalla Cristal líquido, retroiluminada, 128 x 64 puntos

100–240 V, 0,4 A, 47-63 Hz

Clase II

–15 a +65 °C (5 a +149 °F)

temperatura: 0,1 ºC (0,18 ºF)

0,2 ºC (≤ 0,36 ºF)

0,1 ºC (± 0,18 ºF)

BNC (Imp. >1012Ω); Electrodo de referencia:
conector con punta cónica; tipo A.T.C. Pt
1000: conector con punta cónica o telefónico;
agitador magnético: conector RCA

1000 (A.T.C.), sonda de 10 kΩ NTC

Medición continua, por estabilidad

Especificación Detalles

Teclado PET con tratamiento de protección

Certificación CE

Información general

Las ediciones revisadas se encuentran en la página web del fabricante.

Información de seguridad

A V I S O

El fabricante no es responsable de los daños provocados por un mal uso o
aplicación incorrecta del producto. Entre estos daños se incluyen, sin limitación,
los daños directos y accidentales. El usuario sólo es responsable de identificar
los riesgos críticos de aplicación y de instalar adecuadamente los mecanismos
para proteger los procesos en caso de que el equipo no funcione correctamente.

Lea todo el manual antes de desembalar, instalar o trabajar con este
equipo. Ponga atención a todas las advertencias y avisos de peligro. El
no hacerlo puede provocar heridas graves al usuario o daños al equipo.

Asegúrese de que la protección proporcionada por el equipo no está
dañada. No utilice ni instale este equipo de manera distinta a lo
especificado en este manual.

Uso de la información sobre riesgos

Indica una situación potencial o de riesgo inminente que, de no evitarse,
provocará la muerte o lesiones graves.

A D V E R T E N C I A

Indica una situación potencial o inminentemente peligrosa que, de no evitarse,
podría provocar la muerte o lesiones graves.

P R E C A U C I Ó N

Indica una situación potencialmente peligrosa que podría provocar una lesión
menor o moderada.

P E L I G R O

Español 51

A V I S O

Indica una situación que, si no se evita, puede provocar daños en el instrumento.
Información que requiere especial énfasis.

Etiquetas de precaución

Lea todas las etiquetas y rótulos adheridos al instrumento. En caso
contrario, podrían producirse heridas personales o daños en el
instrumento. Se incluye un símbolo, en caso de estar rotulado en el
equipo, con una indicación de peligro o de advertencia en el manual.

Este símbolo (en caso de estar colocado en el equipo) hace
referencia a las instrucciones de uso o a la información de seguridad
del manual.

El equipo eléctrico marcado con este símbolo no se podrá desechar
por medio de los sistemas europeos públicos de eliminación después
del 12 de agosto de 2005. De acuerdo con las regulaciones locales y
nacionales europeas (Directiva UE 2002/98/EC), ahora los usuarios
de equipos eléctricos en Europa deben devolver los equipos viejos o
que hayan alcanzado el término de su vida útil al fabricante para su
eliminación sin cargo para el usuario.

Nota: Para devolver los equipos para su reciclaje, póngase en contacto con el
fabricante o distribuidor para obtener instrucciones acerca de cómo devolver
equipos que han alcanzado el término de su vida útil, accesorios eléctricos
suministrados por el fabricante y todo elemento auxiliar, para su eliminación.

Descripción general del producto

Los medidores sensION™+ se utilizan con sondas para medir diversos
parámetros en agua.

El medidor PH3 sensION™+ mide el pH, ORP (mV) o la temperatura.

Figura 1 Componentes del medidor

1 Electrolitos para la sonda 5 Fuente de alimentación
2 Soluciones buffer (pH 4,01, pH

7,00 y pH 10,01)

3 Vasos de precipitados de

calibración (con barra magnética
interna)

4 Portasondas 8 Medidor

6 Varilla con junta tórica

7 Sonda (sólo incluida en los kits)

Componentes del producto

Consulte la Figura 1 para asegurarse de que se han recibido todos los
componentes. Si faltan artículos o están dañados, póngase en contacto
con el fabricante o el representante de ventas inmediatamente.

52 Español

Instalación

Ensamblar el portasondas

Siga los pasos que se indican a continuación para ensamblar el
portasondas y conectar el agitador magnético.

1 2

3 4

Español 53

Conectar a la alimentación de CA

P E L I G R O

Peligro de electrocución. Si este equipo se usa en exteriores o en
lugares potencialmente húmedos, debe usarse un disyuntor de
interrupción de circuito por falla a tierra (GFCI/GFI) para conectar el
equipo a la alimentación eléctrica.

El medidor puede utilizar alimentación de CA con el adaptador de
corriente universal.

1. Seleccione el conector del adaptador correcto para la toma de

alimentación en el kit del adaptador.

2. Conecte el adaptador de corriente universal al medidor (Figura 2).

3. Conecte el adaptador de corriente universal a un receptáculo de CA

(Figura 3).

4. Encienda el medidor.

Figura 2 Panel conector

Figura 3 Conexión de la alimentación de CA

1 Conector del agitador magnético 4 Conector de la sonda de

2 Conector de electrodo de pH

combinado (o indicador)

3 Conector de electrodo de referencia

(electrodos separados)

temperatura

5 Conector de la sonda de

temperatura separado

6 Fuente de alimentación

54 Español

Interfaz del usuario y navegación

Interfaz del usuario

Descripción del teclado

Figura 4 Pantalla única

1 Tecla de calibración: inicia la

calibración, visualiza los datos de
calibración y cambia la frecuencia
de calibración.

2 Tecla de temperatura y de agitador:

cambia la temperatura (°C, °F) o la
velocidad de la mezcla.

3 Tecla arriba: permite desplazarse a

otras opciones.

4 Tecla de medición de pH: inicia una

medición de pH.

5 Tecla abajo: permite desplazarse a

otras opciones, cambia un valor.

6 ON/OFF: encendido o apagado del

medidor.

7 Tecla de medición de mV: inicia

una medición ORP (mV).

Descripción de la pantalla

La pantalla del medidor muestra la concentración, unidades,
temperatura, el estado de calibración, la fecha y la hora.

1 Unidad de medición y valor (pH,

ORP (mV))

2 Modo de medición o fecha y hora 4 Temporizador de medición visual

3 Temperatura de la muestra (ºC o

ºF)

Navegación

Utilice la tecla de calibración para calibrar la sonda. Utilice la tecla del
parámetro para tomar una medición de la muestra. Utilice la tecla

TEMPERATURE (Temperatura) y STIRRER (AGITADOR) para
cambiar la temperatura (°C, °F) o la velocidad de la mezcla. Utilice las

teclas de flecha para desplazarse a otras opciones o cambiar un
valor. Asegúrese de observar la pantalla durante las tareas, ya que las
visualizaciones cambian con rapidez. Consulte cada tarea para obtener
instrucciones específicas.

Puesta en marcha

Encienda y apague el medidor

A V I S O

Asegúrese de que la sonda está conectada al medidor antes de encenderlo.

Pulse para encender o apagar el medidor. Si el medidor no se
enciende, asegúrese de que la fuente de alimentación de CA está
debidamente conectada a una toma eléctrica.

Cambio del idioma

El idioma de visualización se selecciona cuando se enciende el medidor
por primera vez.

Español 55

Utilice o para seleccionar un idioma de una lista. El medidor vuelve
automáticamente a la pantalla de medición transcurridos 3 segundos.

Nota: Para cambiar el idioma del menú principal, pulse

.

Funcionamiento estándar

Calibración

A D V E R T E N C I A

Peligro por exposición química. Respete los procedimientos de seguridad del
laboratorio y utilice el equipo de protección personal adecuado para las
sustancias químicas que vaya a manipular. Consulte los protocolos de seguridad
en las hojas de datos actuales de seguridad de los materiales (MSDS).

Procedimiento de calibración

Este procedimiento se utiliza generalmente con soluciones líquidas de
calibración. Consulte los documentos suministrados con cada sonda
para obtener información adicional.

Nota: La solución se debe mezclar durante la calibración. Para obtener más
información sobre los ajustes de la mezcla, consulte Cambie la configuración de la

mezcla en la página 57.

1. Vierta las soluciones buffer o de calibración en los vasos de

precipitados de calibración etiquetados.

2. En el menú principal, pulse para seleccionar la calibración de pH

o mV.

3. Enjuague la sonda con agua desionizada e introdúzcala en el primer

vaso de precipitados de calibración. Asegúrese de que no hay
burbujas de aire en la membrana.

4. Pulse para medir la primera solución de calibración.

Se mostrará la siguiente solución de calibración.

5. Enjuague la sonda con agua desionizada e introdúzcala en el

segundo vaso de precipitados de calibración. Asegúrese de que no
hay burbujas de aire en la membrana.

6. Pulse para medir la segunda solución de calibración.

Se muestra la siguiente solución de calibración.

7. Enjuague la sonda con agua desionizada e introdúzcala en el tercer

vaso de precipitados de calibración. Asegúrese de que no hay
burbujas de aire en la membrana.

8. Pulse para medir la tercera solución de calibración.

Cuando la calibración es correcta, en la pantalla se muestra
brevemente 3rd Buffer OK (3º búfer correcto) y, a continuación, se
vuelve al menú principal.

Visualizar los datos de calibración

Se pueden mostrar los datos de la calibración más reciente.

1. En el menú principal, pulse .

2. Utilice para los datos de la última calibración. El medidor vuelve

automáticamente a la pantalla de medición transcurridos
3 segundos.

Active el recordatorio de calibración

El recordatorio de calibración se puede ajustar entre las 0 y las
23 horas, o de 1 a 7 días (1 día de forma predeterminada). La pantalla
muestra el tiempo restante para la nueva calibración.

Nota: Cuando se selecciona el valor 0 días, el recordatorio de calibración se
desactiva.

1. En el menú principal, pulse y, a continuación, pulse hasta que

la pantalla muestre Cal. frequency (Frecuencia de calibración).

2. Utilice o para cambiar el valor.

El medidor vuelve automáticamente a la pantalla de medición
transcurridos 3 segundos.

Mediciones de muestra

Cada sonda tiene unos pasos y procedimientos específicos de
preparación para llevar a cabo las mediciones de muestras. Para ver
instrucciones paso a paso, consulte los documentos que se incluyen con
cada sonda.

Nota: Las soluciones se deben mezclar durante la medición. Para obtener más
información sobre los ajustes de la mezcla, consulte Cambie la configuración de la

mezcla en la página 57

.

56 Español

Nota: La temperatura no se muestra durante una medición de ORP (mV) si la
sonda de temperatura no está conectada.

Pulse pH u ORP 8mV) para realizar la medición de una muestra.
Durante las mediciones, el parámetro parpadea y el temporizador
muestra el tiempo de estabilización. Para modificar el parámetro de
medición (si procede) mantenga pulsado pH u ORP (mV).

Para medir la muestra de forma continua, pulse pH u ORP (mV) para
iniciar una medición y pulse pH u ORP (mV) de nuevo durante la
estabilización. El parámetro parpadea para indicar el modo de medición
continua.

Funcionamiento avanzado

Cambio de la fecha y la hora

La fecha y la hora se pueden cambiar desde el menú Date and Time
(Fecha y hora)

1. Utilice para acceder al menú Date and Time (Fecha y hora). El

formato de fecha y hora es: dd-mm-aaaa 24 h.
El atributo que se va a cambiar se resaltará automáticamente y
avanzará al siguiente atributo si no se pulsa o .

2. Para cambiar un atributo, pulse o cuando se selecciona el

atributo resaltado.
La fecha y hora actuales se mostrarán en la pantalla.

Ajustar del contraste de la pantalla

Cambie la configuración de la mezcla

La velocidad de la mezcla se puede cambiar durante la calibración y
durante una medición.

1. Pulse durante una calibración o durante una medición para

acceder al menú de la mezcla.

2. Utilice o para cambiar la velocidad de la mezcla en %.

Cambiar las unidades de temperatura

Las unidades de temperatura se pueden cambiar a Celsius o
Fahrenheit.

1. En el menú principal, pulse .

2. Pulse para seleccionar entre Celsius o Fahrenheit.

Mantenimiento

A D V E R T E N C I A

Peligros diversos. No desmonte el instrumento para su mantenimiento o
reparación. Si es necesario limpiar o reparar los componentes internos, póngase
en contacto con el fabricante.

P R E C A U C I Ó N

Peligro de lesión personal. Las tareas descritas en esta sección del manual solo
deben ser realizadas por personal cualificado.

1. Pulse y al mismo tiempo para acceder al menú Display contrast

(Contraste de la pantalla).

2. Utilice o para ajustar el contraste de la pantalla. El medidor

vuelve automáticamente a la pantalla de medición transcurridos
3 segundos.

Limpieza del instrumento

A V I S O

Nunca utilice productos de limpieza como aguarrás, acetona o productos
similares para limpiar el instrumento, incluidos la pantalla y los accesorios.

Limpie el exterior del instrumento con un paño húmedo y una solución
jabonosa suave.

Español 57

Limpiar la sonda

Limpie la sonda según sea necesario. Consulte Solución de problemas
en la página 60
Consulte la documentación de la sonda para obtener información sobre
el mantenimiento de la sonda.

Utilice los agentes limpiadores especificados en Tabla 1 para comprobar
los contaminantes en la sonda de pH.

Contaminación Agente limpiador

Proteínas Solución limpiadora de pepsina

Aceites y grasas Solución de limpieza de electrodos

Depósito calcáreo Solución de HCI 0,1 N

para obtener más información sobre la limpieza.

Tabla 1 Agentes limpiadores para la sonda de pH

Sustituya el agitador magnético

Si el agitador magnético no se inicia, siga los pasos que se indican para
sustituir el agitador magnético.

58 Español

1 2

Español 59

Solución de problemas

Consulte la siguiente tabla para ver los mensajes o síntomas de los
problemas comunes, las posibles causas y acciones correctivas.

Tabla 2 Advertencias de calibración y errores

Error/advertencia Solución

Asymmetry > 58 mV
(Asimetría > 58 mV)

Buffer or electrode in
poor conditions. (Búfer
o electrodo en
condiciones
deficientes.)

Sens. (a) < 70%

BUFFER NOT
RECOGNIZED (Búfer
no reconocido)

UNSTABLE READING
(Lectura inestable)

Time t> 100 s (Tiempo
t> 100 s)

Pendiente fuera de rango (valores aceptados ±
58 mV).

Repetir con
Conectar una nueva sonda.

Repetir con
Examinar la sonda: Limpiar la sonda (consulte

Limpiar la sonda en la página 58 para obtener más

información); asegúrese de que no hay burbujas de
aire en la membrana. Agite la sonda como un
termómetro; Conecte una sonda diferente para
verificar si el problema es con la sonda o con el
medidor.

Examine la solución buffer: Asegúrese de que el
búfer utilizado coincide con el búfer especificado en
la configuración; asegúrese de la especificación de
temperatura en la configuración; utilice una nueva
solución buffer.

Repetir con
Examinar la sonda: Limpiar la sonda (consulte

Limpiar la sonda en la página 58 para obtener más

información); asegúrese de que no hay burbujas de
aire en la membrana. Agite la sonda como un
termómetro; conecte una sonda diferente para
verificar si el problema es con la sonda o con el
medidor.

Asegúrese de que la membrana y el diafragma se
han sumergido correctamente en la muestra.

.

Tabla 2 Advertencias de calibración y errores (continúa)

Error/advertencia Solución

Electrode in poor
conditions. (Electrodo
en condiciones
deficientes).

Check the electode
(Compruebe el
electrodo)

SAME BUFFERS
(BÚFERES IGUALES)

Examinar la sonda: Limpiar la sonda (consulte Limpiar

la sonda en la página 58 para obtener más

información); asegúrese de que no hay burbujas de
aire en la membrana. Agite la sonda como un
termómetro; conecte una sonda diferente para verificar
si el problema es con la sonda o con el medidor.

Repetir con
Examinar la sonda: Limpiar la sonda (consulte

Limpiar la sonda en la página 58 para obtener más

información); asegúrese de que no hay burbujas de
aire en la membrana. Agite la sonda como un
termómetro; conecte una sonda diferente para
verificar si el problema es con la sonda o con el
medidor.

Examine la solución buffer: Utilice una nueva
solución buffer.

Tabla 3 Advertencias y errores de medición

Error/advertencia Solución

pH 12,78 19 °C

pH out of range (pH fuera
de rango)

Repetir con

Examinar la sonda: Limpiar la sonda (consulte

Limpiar la sonda en la página 58 para obtener más

información); asegúrese de que no hay burbujas
de aire en la membrana. Agite la sonda como un
termómetro; conecte una sonda diferente para
verificar si el problema es con la sonda o con el
medidor.

.

60 Español

Tabla 3 Advertencias y errores de medición (continúa)

Error/advertencia Solución

Temp out of range °C
(Temperatura fuera de
rango ºC)

Time > 150 s (Tiempo >
150 s)

Examine el sensor de temperatura.
Conecte una sonda diferente para verificar si el

problema es con la sonda o con el medidor.

Asegúrese de que la membrana y el diafragma se
han sumergido correctamente en la muestra.

Examine la temperatura.
Examinar la sonda: Limpiar la sonda (consulte

Limpiar la sonda en la página 58 para obtener más

información); asegúrese de que no hay burbujas
de aire en la membrana. Agite la sonda como un
termómetro; Conecte una sonda diferente para
verificar si el problema es con la sonda o con el
medidor.

Piezas de repuesto y accesorios

Nota: Los números de producto y artículo pueden variar para algunas regiones de
venta. Comuníquese con el distribuidor correspondiente o visite el sitio Web de la
compañía para obtener la información de contacto.

Piezas de repuesto

Descripción Referencia

Medidor de pH PH3 Lab sensION+ con accesorios, sin
sonda

medidor de pH PH31 Lab sensION+, GLP, con accesorios,
sin sonda

Medidor MM340 Lab pH & Ion sensION+, GLP, 2 canales,
con accesorios, sin sonda

Medidor de conductividad EC7 Lab sensION+, con
accesorios, sin sonda

LPV2000.98.0002

LPV2100.98.0002

LPV2200.98.0002

LPV3010.98.0002

Piezas de repuesto y accesorios (continúa)

Descripción Referencia

Medidor de conductividad EC71 Lab sensION+, GLP, con
accesorios, sin sonda

Medidor de laboratorio de 2 canales MM374 sensION+,
GLP, accesorios, sin sondas

Consumibles

Descripción Referencia

Solución buffer de pH 4,01, 125 ml LZW9460.99

Solución buffer de pH 7,00, 125 ml LZW9461.98

Solución buffer de pH 10,01, 125 ml LZW9470.99

Solución buffer de pH 4,01, 250 ml LZW9463.99

Solución buffer de pH 7,00, 250 ml LZW9464.98

Solución buffer de pH 10,01, 250 ml LZW9471.99

Solución buffer de pH 4,01, 1.000 ml LZW9466.99

Solución buffer de pH 7,00, 1.000 ml LZW9467.98

Solución buffer de pH 10,01, 1.000 ml LZW9472.99

Solución electrolítica (KCl 3M), 125 ml LZW9510.99

Solución electrolítica (KCl 3M), 250 ml LZW9500.99

Solución electrolítica (KCl 3M), 50 ml LZW9509.99

Solución electrolítica 0,1 M, 125 ml LZW9901.99

Solución de enzima 2964349

Solución limpiadora de pepsina 2964349

Solución limpiadora de electrodos 2965249

Solución de HCl 0,1 N 1481253

LPV3110.98.0002

LPV4110.98.0002

Español 61

Accesorios

Descripción Referencia

Agitador magnético con portasensor, para medidor de
mesa MM sensION+

Vasos de precipitados impresos 3x50 ml para calibración
de pH de medidor de mesa

Tres portasensores, para instrumentos de medidor de
mesa sensION+

Soporte y abrazadera para tres sensores LZW9155.99

Cámara de cristal Pyrex, mediciones de flujo continuo LZW9118.99

Protector de PP, almacenamiento de electrodos LZW9161.99

LZW9319.99

LZW9110.98

LZW9321.99

Soluciones patrón

Soluciones buffer técnicas (DIN 19267)

Consulte en la Tabla 4 los valores de pH y ORP (mV) de series de
soluciones buffer con variaciones de temperatura.

Tabla 4 Valores de temperatura, pH y ORP (mV)

Temperatura pH mV

°C °F

0 32 2,01 4,01 7,12 9,52 10,30 —

10 50 2,01 4,00 7,06 9,38 10,17 245

20 68 2,00 4,00 7,02 9,26 10,06 228

25 77 2,00 4,01 7,00 9,21 10,01 220

30 86 2,00 4,01 6,99 9,16 9,96 212

40 104 2,00 4,03 6,97 9,06 9,88 195

50 122 2,00 4,06 6,97 8,99 9,82 178

60 140 2,00 4,10 6,98 8,93 9,76 160

Tabla 4 Valores de temperatura, pH y ORP (mV) (continúa)

Temperatura pH mV

°C °F

70 158 2,01 4,16 7,00 8,88 — —

80 176 2,01 4,22 7,04 8,83 — —

90 194 2,01 4,30 7,09 8,79 — —

62 Español

Especificações

As especificações podem ser alteradas sem aviso prévio.

Especificação Detalhes

Dimensões 35 x 20 x 11 cm (13,78 x 7,87 x 4,33 pol.)

Peso 1100 g (2,43 lb)

Caixa do medidor IP42

Requisitos de alimentação
(externa)

Classe de protecção do medidor Classe II

Temperatura de armazenamento –15 a +65 °C (5 a +149 °F)

Temperatura de funcionamento 0 a 40 °C (41 a 104 °F)

Humidade de funcionamento < 80% (sem condensação)

Resolução pH: 0.1/0.01/0.001, ORP: 0.1/1 mV,

Erro de medição (± 1 dígito) pH: 0.002/0.2/0.2, ORP: 0.36 mV,

Reprodutibilidade: (± 1 dígito) pH: ± 0.001, ORP: ± 0.1 mV, temperatura: ±

Ligações Sonda combinada ou com indicador: conector

Correcção de temperatura Manual, sonda de temperatura Pt

Bloqueio do ecrã de medição Medição contínua, por estabilidade

Ecrã Cristais líquidos, retroiluminação, 128 x

100–240 V, 0,4 A, 47-63 Hz

temperatura: 0,1 ºC (0,18 ºF)

temperatura: ºC ºF)

0,1 ºC (± 0,18 ºF)

BNC (Imp. >1012Ω); Eléctrodo de referência:
conector banana; A.T.C. tipo Pt 1000:
conector banana ou telefónico; agitador
magnético: conector RCA

1000 (A.T.C.), sonda NTC 10 kΩ

64 pontos

Especificação Detalhes

Teclado PET com tratamento de protecção

Certificação CE

Informação geral

As edições revistas encontram-se disponíveis no website do fabricante.

Informações de segurança

A T E N Ç Ã O

O fabricante não é responsável por quaisquer danos resultantes da aplicação
incorrecta ou utilização indevida deste produto, incluindo, mas não limitado a,
danos directos, incidentais e consequenciais, não se responsabilizando por tais
danos ao abrigo da lei aplicável. O utilizador é o único responsável pela
identificação de riscos de aplicação críticos e pela instalação de mecanismos
adequados para a protecção dos processos na eventualidade de uma avaria do
equipamento.

Leia este manual até ao fim antes de desembalar, programar ou utilizar
o aparelho Dê atenção a todos os avisos relativos a perigos e
precauções. A não leitura destas instruções pode resultar em lesões
graves para o utilizador ou em danos para o equipamento.

Certifique-se de que a protecção oferecida por este equipamento não é
comprometida. Não o utilize ou instale senão da forma especificada
neste manual.

Uso da informação de perigo

Indica uma situação de risco potencial ou eminente que, se não for evitada,
resultará em morte ou lesão grave.

A D V E R T Ê N C I A

Indica uma situação de perigo potencial ou eminente que, caso não seja evitada,
poderá resultar na morte ou em ferimentos graves.

P E R I G O

Português 63

A V I S O

Indica uma situação de risco potencial, que pode resultar em lesão ligeira a
moderada.

Indica uma situação que, caso não seja evitada, poderá causar danos no
instrumento. Informação que requer ênfase especial.

A T E N Ç Ã O

Avisos de precaução

Leia todas as etiquetas presentes no aparelho. A sua não observação
pode resultar em lesões para as pessoas ou em danos para o aparelho.
Qualquer símbolo afixado no aparelho poderá ser encontrado no manual
com a respectiva indicação de perigo ou precaução .

Quando encontrar este símbolo no instrumento, isto significa que
deverá consultar o manual de instruções para obter informações
sobre o funcionamento do instrumento e/ou de segurança.

Desde 12 de Agosto de 2005, os equipamentos eléctricos marcados
com este símbolo não poderão ser depositados nos sistemas
europeus públicos de recolha de resíduos. Em conformidade com a
legislação europeia e nacional (Directiva europeia 2002/98/CE), os
utilizadores europeus de equipamentos eléctricos deverão devolver
os equipamentos usados ou em fim de vida ao Fabricante, que
procederá à sua eliminação sem quaisquer custos para o utilizador.

Nota: Para devolver o equipamento para reciclagem, entre em contacto com o
seu fabricante ou fornecedor para obter instruções sobre como devolver
equipamentos no fim da vida útil, acessórios eléctricos e todos os itens auxiliares
para uma eliminação adequada.

Vista geral do produto

Os medidores ™+ são utilizados com sondas para medir vários
parâmetros dentro de água.

O medidor sensION™+ PH3 mede o pH, ORP (mV) ou a temperatura.

Componentes do produto

Consulte Figura 1 a fim de se certificar de que todos os componentes
foram recebidos. Se algum destes itens estiver em falta ou apresentar

danos, contacte imediatamente o fabricante ou um representante de
vendas.

Figura 1 Componentes do medidor

1 Electrólito da sonda 5 Abastecimento de potência
2 Soluções de tampão (pH 4.01, pH

7.00 e pH 10.01)

3 Provetas de calibração (com barra

magnética no interior)

4 Suporte da sonda 8 Medidor

6 Haste com junta circular

7 Sonda (fornecida apenas com os

kits)

Instalação

Montar o suporte da sonda

Siga os passos numerados para montar o suporte da sonda e ligar o
agitador magnético.

64 Português

1 2

3 4

Português 65

Ligação a tensão de CA

P E R I G O

Perigo de electrocussão. Se este equipamento for utilizado ao ar livre
ou em locais com humidade, deve ser utilizado um Disjuntor de fuga à
terra (GFCI/GFI) para ligar o equipamento à respectiva fonte de
alimentação.

O medidor pode ser ligado através de tensão de CA com o
transformador universal.

1. Seleccione a ficha do transformador da saída de alimentação da

tomada de corrente do kit adaptador.

2. Ligue o transformador universal ao medidor (Figura 2).

3. Ligue o transformador universal a um receptáculo CA (Figura 3).

4. Ligue o medidor.

Figura 2 Painel do conector

1 Conector do agitador magnético 4 Conector da sonda de temperatura
2 Conector (ou indicador) do

eléctrodo pH combinado

3 Conector do eléctrodo de referência

(eléctrodos diferentes)

5 Conector da sonda de temperatura

diferente

6 Abastecimento de potência

Figura 3 Ligação a potência CA

66 Português

Interface do utilizador e navegação

Interface do utilizador

Descrição do teclado

Figura 4 Exibição de ecrã único

1 Tecla CALIBRAÇÃO: iniciar uma

calibração, ver dados de calibração
e alterar a frequência de calibração

2 Tecla TEMPERATURA e

AGITADOR: alterar a temperatura
(°C, °F) ou a velocidade de
agitação

3 Tecla PARA CIMA: permite aceder

a outras opções, alterar um valor

4 Tecla de medição de pH: iniciar

uma medição de pH

5 Tecla PARA BAIXO: permite

aceder a outras opções, alterar um
valor

6 LIGAR/DESLIGAR: permite ligar ou

desligar o medidor

7 Tecla de medição de mV: permite

iniciar uma medição de ORP (mV)

Descrição do ecrã

O ecrã do medidor mostra a concentração, unidades, temperatura,
estado de calibração, data e hora.

1 Unidade e valor de medida (pH,

ORP (mV))

2 Modo ou hora e data de medição 4 Temporizador de medição visual

3 Temperatura de amostra (ºC ou ºF)

Navegação

Utilize a tecla de calibração para calibrar a sonda. Utilize a tecla de
parâmetros para obter uma medição de amostra. Utilize a tecla

TEMPERATURA e AGITADOR para alterar a temperatura (°C, °F) ou
a velocidade de agitação. Utilize as teclas de setas para aceder a

outras opções ou alterar um valor. Certifique-se de que observa o ecrã
durante as tarefas, uma vez que estas mudam rapidamente. Consulte
cada tarefa para obter instruções específicas.

Arranque

Ligar e desligar o medidor

A T E N Ç Ã O

Antes de ligar o medidor, certifique-se de que está ligado à sonda.

Prima para ligar ou desligar o medidor. Se o medidor não se ligar,
certifique-se de que a fonte de alimentação CA está devidamente ligada
a uma tomada.

Alteração do idioma

O idioma do ecrã pode ser configurado quando o aparelho é ligado pela
primeira vez.

Português 67

Utilize ou para seleccionar um idioma de uma lista. O medidor
muda automaticamente para o ecrã de medição passados 3 segundos.

Nota: Para alterar o idioma a partir do menu principal, prima

.

Operação padrão

Calibração

A D V E R T Ê N C I A

Perigo de exposição a produtos químicos. Siga os procedimentos de segurança
do laboratório e utilize todo o equipamento de protecção pessoal adequado aos
produtos químicos manuseados. Consulte as ficha de dados sobre segurança de
materiais (MSDS) para protocolos de segurança.

Procedimento de calibração

Este procedimento serve para utilização geral com soluções de
calibração líquida. Para obter informações adicionais, consulte os
documentos fornecidos com cada sonda.

Nota: As soluções devem ser agitadas durante a calibração. Para obter mais
informações acerca das definições de agitação, consulte Alterar as definições de

agitação na página 69.

1. Deite os tampões ou as soluções de calibração dentro dos tubos de

calibração rotulados.

2. No menu principal, prima para seleccionar a calibração de pH ou

mV.

3. Enxagúe a sonda com água desionizada e coloque a sonda no

primeiro tubo de calibração. Certifique-se de que não existem bolhas
de ar presas na membrana.

4. Prima para medir a primeira solução de calibração.

É apresentada a próxima solução de calibração.

5. Enxagúe a sonda com água desionizada e insira a sonda no

segundo tubo de calibração. Certifique-se de que não existem
bolhas de ar presas na membrana.

6. Prima para medir a segunda solução de calibração.

É apresentada a próxima solução de calibração.

7. Enxagúe a sonda com água desionizada e insira a sonda no terceiro

tubo de calibração. Certifique-se de que não existem bolhas de ar
presas na membrana.

8. Prima para medir a terceira solução de calibração.

Quando a calibração for adequada, o ecrã mostra a indicação 3.º
tampão OK durante uns instantes e, em seguida, passa para o menu
principal.

Ver os dados de calibração

Podem ser apresentados os dados da calibração mais recente.

1. No menu principal, prima .

2. Utilize a tecla para ver os dados da última calibração. O medidor

muda automaticamente para o ecrã de medição passados
3 segundos.

Definir o lembrete de calibração

O lembrete de calibração pode ser definido entre 0 e 23 horas ou 1 a
7 dias (a predefinição é de 1 dia). O ecrã mostra o tempo restante para
a nova calibração.

Nota: Se a opção "0 dias" estiver seleccionado, o lembrete de calibração é
desactivado.

1. No menu principal, prima e, em seguida, prima até o ecrã

apresentar Frequência cal.

2. Utilize ou para alterar o valor.

O medidor muda automaticamente para o ecrã de medição
passados 3 segundos.

Medição de amostras

Cada sonda tem passos de preparação e procedimentos específicos
para obter medições de amostra. Para obter instruções passo a passo,
consulte os documentos fornecidos com a sonda.

Nota: As soluções devem ser agitadas durante a medição. Para obter mais
informações acerca das definições de agitação, consulte Alterar as definições de

agitação na página 69.

Nota:

A temperatura não é apresentada durante uma medição ORP (mV) se a

sonda de temperatura não estiver ligada.

68 Português

Prima pH ou ORP (mV) para efectuar uma medição de amostra.
Durante as medições, o parâmetro fica intermitente e o temporizador
mostra o tempo de estabilização. Para alterar o parâmetro de medição
(se aplicável), mantenha premido pH ou ORP (mV).

Para medir continuamente a amostra, prima pH ou ORP (mV) para
iniciar a medição e novamente durante a estabilização. O parâmetro fica
intermitente para indicar o modo de medição contínua.

Alterar as unidades de medida

As unidades de temperatura podem ser alteradas para Celsius ou
Fahrenheit.

1. No ecrã principal, prima .

2. Prima para seleccionar Celsius ou Fahrenheit.

Operação avançada

Alterar a data e a hora

A data e a hora podem ser alteradas no menu Data e Hora.

1. Utilize para aceder ao menu Data e Hora. Formato de data e hora:

dd-mm-aaaa 24h.
O atributo a alterar é realçado automaticamente e avança para o
atributo seguinte se premir a opção ou .

2. Para alterar um atributo, prima ou quando o atributo realçado

estiver seleccionado.
A data e hora actuais serão exibidos no ecrã.

Ajustar o contraste do ecrã

1. Contraste do ecrã

2. Utilize e para ajustar o contraste do ecrã. O medidor muda

automaticamente para o ecrã de medição passados 3 segundos.

Alterar as definições de agitação

A velocidade de agitação pode ser alterada durante a calibração ou uma
medição.

1. Prima durante uma calibração ou medição para aceder ao menu

Agitação.

2. Utilize ou para alterar a velocidade de agitação em %.

Manutenção

A D V E R T Ê N C I A

Vários perigos. Não desmonte o aparelho para proceder à manutenção. Se for
necessário limpar ou reparar os componentes internos, contacte o fabricante.

Perigo de danos pessoais. As tarefas descritas neste capítulo do manual devem
ser efectuadas apenas por pessoal qualificado.

Limpeza do produto

Nunca utilize produtos de limpeza como terebintina, acetona ou semelhantes
para limpar o instrumento, incluindo o visor e os acessórios.

Limpe o exterior do instrumento com um pano humedecido e uma
solução de sabão suave.

Limpeza da sonda

Limpe a sonda conforme necessário. Consulte Resolução de problemas
na página 72 para obter mais informações acerca de limpeza.
Consulte a documentação da sonda para obter informações acerca da
manutenção da sonda.

Utilize os agentes de limpeza indicados em Tabela 1
contaminações na sonda de pH.

A V I S O

A T E N Ç Ã O

acerca de

Português 69

Tabela 1 Agentes de limpeza para a sonda pH

Contaminação Agente de limpeza

Proteínas Solução de limpeza com pepsina

Graxa, óleos, gorduras Solução de limpeza com eléctrodos

Calcário Solução 0.1 N HCl

Substituir o agitador magnético

Se o agitador magnético não for iniciado, siga os passos numerados
para substituir o agitador magnético.

70 Português

1 2

Português 71

Resolução de problemas

Consulte a tabela que se segue em caso de mensagens de erro ou
sintomas comuns, possíveis causas e acções correctivas.

Tabela 2 Avisos e erros de calibração

Erro/Aviso Solução

Assimetria > 58 mV

Tampão ou
eléctrodo em
condições
deficientes.

Sens. (a) < 70%

TAMPÃO NÃO
RECONHECIDO

VALOR INSTÁVEL
Hora t> 100 s

Declive fora de intervalo (valores aceites ± 58 mV).
Repetir com .
Ligue uma nova sonda.

Repetir com
Examine a sonda: limpe a sonda (consulte Limpeza da

sonda na página 69 para obter mais informações);

certifique-se de que não existem bolhas de ar na
membrana. Agite a sonda, tal como faria com um
termómetro; ligue uma sonda diferente para verificar se
o problema está relacionado com a sonda ou o medidor.

Examine a solução de tampão: certifique-se de que o
tampão utilizado corresponde ao tampão especificado
na configuração; assegure-se de que configurou a
temperatura específica; utilize a nova solução de
tampão.

Repetir com .
Examine a sonda: limpe a sonda (consulte Limpeza da

sonda na página 69 para obter mais informações);

certifique-se de que não existem bolhas de ar na
membrana. Agite a sonda, tal como faria com um
termómetro; ligue uma sonda diferente para verificar se
o problema está relacionado com a sonda ou o medidor.

Certifique-se de que a membrana e o diafragma estão
mergulhados correctamente na amostra.

.

Tabela 2 Avisos e erros de calibração (continuação)

Erro/Aviso Solução

Eléctrodo em
condições
deficientes.

Verificar o eléctrodo

TAMPÕES
IDÊNTICOS

Examine a sonda: limpe a sonda (consulte Limpeza da

sonda na página 69 para obter mais informações);

certifique-se de que não existem bolhas de ar na
membrana. Agite a sonda, tal como faria com um
termómetro; ligue uma sonda diferente para verificar se o
problema está relacionado com a sonda ou o medidor.

Repetir com .
Examine a sonda: limpe a sonda (consulte Limpeza da

sonda na página 69 para obter mais informações);

certifique-se de que não existem bolhas de ar na
membrana. Agite a sonda, tal como faria com um
termómetro; ligue uma sonda diferente para verificar se
o problema está relacionado com a sonda ou o medidor.

Examine a solução de tampão: utilize uma nova solução
de tampão.

Tabela 3 Avisos e erros de calibração

Erro/Aviso Solução

pH 12,78 19 °C

pH fora do
intervalo

Repetir com

Examine a sonda: limpe a sonda (consulte Limpeza da

sonda na página 69 para obter mais informações);

certifique-se de que não existem bolhas de ar na
membrana. Agite a sonda, tal como faria com um
termómetro; ligue uma sonda diferente para verificar se o
problema está relacionado com a sonda ou o medidor.

.

72 Português

Tabela 3 Avisos e erros de calibração (continuação)

Erro/Aviso Solução

Temp. fora do
intervalo °C

Hora > 150 s Certifique-se de que a membrana e o diafragma estão

Examine o sensor de temperatura.
Ligue uma sonda diferente para verificar se existe algum

problema com a sonda ou o medidor.

mergulhados correctamente na amostra.
Verifique a temperatura.
Examine a sonda: limpe a sonda (consulte Limpeza da

sonda na página 69 para obter mais informações);

certifique-se de que não existem bolhas de ar na
membrana. Agite a sonda, tal como faria com um
termómetro; ligue uma sonda diferente para verificar se o
problema está relacionado com a sonda ou o medidor.

Acessórios e peças de substituição

Nota: Os números do Produto e Artigo podem variar consoante as regiões de
venda. Para mais informações de contacto, contacte o distribuidor apropriado ou
consulte o site web da empresa.

Componentes de substituição

Descrição Item nº

Medidor de pH sensION+ PH3 Lab com acessórios, sem
sonda

Medidor de pH sensION+ PH31 Lab com acessórios, sem
sonda

medidor de iões e ph sensION+ MM340 Lab, GLP,
2 canais, com acessórios, sem sonda

medidor de condutividade sensION+ EC7 Lab, com
acessórios, sem sonda

medidor de condutividade sensION+ EC71 Lab, com
acessórios, sem sonda

sensION+ MM374, medidor Lab de 2 canais, GLP,
acessórios, sem sonda

LPV2000.98.0002

LPV2100.98.0002

LPV2200.98.0002

LPV3010.98.0002

LPV3110.98.0002

LPV4110.98.0002

Consumíveis

Descrição Item nº

Solução de tampão de pH 4.01, 125 mL LZW9460.99

Solução de tampão de pH 7.00, 125 mL LZW9461.98

Solução de tampão de pH 10.01, 125 mL LZW9470.99

Solução de tampão de pH 4.01, 250 mL LZW9463.99

Solução de tampão de pH 7.00, 250 mL LZW9464.98

Solução de tampão de pH 10.01, 250 mL LZW9471.99

Solução de tampão de pH 4.01, 1000 mL LZW9466.99

Solução de tampão de pH 7.00, 1000 mL LZW9467.98

Solução de tampão de pH 10.01, 1000 mL LZW9472.99

Solução electrolítica (KCl 3M), 125 mL LZW9510.99

Solução electrolítica (KCl 3M), 250 mL LZW9500.99

Solução electrolítica (KCl 3M), 50 mL LZW9509.99

Solução electrolítica 0.1 M, 125 mL LZW9901.99

Solução enzimática 2964349

Solução de limpeza com pepsina 2964349

Solução de limpeza com eléctrodos 2965249

Solução 0.1 N HCl 1481253

Acessórios

Descrição Item nº

Agitador magnético com suporte para o sensor, para
bancada sensION+ MM

Provetas impressas de 3x50 mL para calibração da
bancada de pH

LZW9319.99

LZW9110.98

Português 73

Acessórios e peças de substituição
(continuação)

Descrição Item nº

Suporte para três sensores, para instrumentos da
bancada sensION+

Suporte e grampo para três sensores LZW9155.99

Câmara de vidro de pirex, medições de fluxo contínuo LZW9118.99

Sistema de protecção PP, armazenamento de eléctrodos LZW9161.99

LZW9321.99

Soluções padrão

Soluções de tampões técnicos (DIN 19267)

Consulte Tabela 4 valores de pH e POR (mV) dOS conjuntos de
tampões específicos a diversas temperaturas.

Tabela 4 Valores de pH, ORP (mV) e temperatura

Temperatura pH mV

°C °F

0 32 2.01 4.01 7.12 9.52 10.30 —

10 50 2.01 4.00 7.06 9.38 10.17 245

20 68 2.00 4.00 7.02 9.26 10.06 228

25 77 2.00 4.01 7.00 9.21 10.01 220

30 86 2.00 4.01 6.99 9.16 9.96 212

40 104 2.00 4.03 6.97 9.06 9.88 195

50 122 2.00 4.06 6.97 8.99 9.82 178

60 140 2.00 4.10 6.98 8.93 9.76 160

70 158 2.01 4.16 7.00 8.88 — —

80 176 2.01 4.22 7.04 8.83 — —

90 194 2.01 4.30 7.09 8.79 — —

74 Português

Technické údaje

Technické údaje podléhají změnám bez předchozího upozornění.

Parametr Podrobnosti

Rozměry 35 x 20 x 11 cm (13.78 x 7.87 x 4.33 palce)

Hmotnost 1100 g (2.43 lb)

Krytí IP42

Požadavky
na napájení (externí)

Ochranná třída
měřidla

Skladovací teplota –15 až +65 °C (5 až +149 °F)

Provozní teplota 0 až 40 °C (41 až 104 °F)

Provozní vlhkost < 80 % (nekondenzující)

Rozlišení pH: 0,1/0,01/0,001, ORP: 0,1/1 mV, teplota: 0,1 ºC

Chyba měření
(± 1 číslice)

Opakovatelnost
(± 1 číslice)

Konektory Kombinovaná nebo měřicí sonda: konektor BNC (imp.

Korekce teploty Ruční, teplotní sonda Pt 1000 (A.T.C.), sonda NTC

Režim měření Kontinuální měření, podle stability

Displej Tekutý krystal, podsvícení, 128x64 bodů

100–240 V, 0,4 A, 47-63 Hz

Třída II

(0,18 ºF)

pH: 0,002, ORP: ≤ 0,2 mV, teplota: ≤ 0,2 ºC (≤ 0,36 ºF)

pH: 0,001, ORP: ± 0,1 mV, teplota: ± 0.1 ºC (± 0.18 ºF)

>1012Ω); Referenční elektroda: banánkový konektor;
A.T.C. typ Pt 1000: banánkový nebo telefonní konektor;
magnetická míchačka: konektor RCA

10 kΩ

Parametr Podrobnosti

Klávesnice PET s ochraným povrchem

Certifikace CE

Obecné informace

Revidovaná vydání jsou dostupná na internetových stránkách výrobce.

Bezpečnostní informace

U P O Z O R N Ě N Í

Výrobce neodpovídá za škody způsobené nesprávnou aplikací nebo nesprávným
použitím tohoto produktu včetně (nikoli pouze) přímých, náhodných a následných
škod a zříká se odpovědnosti za takové škody v plném rozsahu, nakolik
to umožňuje platná legislativa. Uživatel je výhradně zodpovědný za určení
kritických rizik aplikace a za instalaci odpovídajících mechanismů ochrany
procesů během potenciální nesprávné funkce zařízení.

Před vybalením, montáží a uvedením přístroje do provozu si prosím
pozorně přečtěte celý tento návod. Zvláštní pozornost věnujte všem
upozorněním na možná nebezpečí a výstražným informacím.
V opačném případě může dojít k vážným poraněním obsluhy
a poškození přístroje.

Ujistěte se, že nedošlo k poškození obalu tohoto zařízení a přístroj
nepoužívejte a neinstalujte jinak, než jak je uvedeno v tomto návodu.

Informace o možném nebezpečí

Označuje možnou nebo bezprostředně rizikovou situaci, jež může v případě, že jí
nezabráníte, vést k usmrcení nebo vážnému zranění.

Upozorňuje na možné nebo skryté nebezpečné situace, jež by bez vhodných
preventivních opatření mohly vést k úmrtí nebo vážnému poranění.

N E B E Z P E Č Í

V A R O V Á N Í

Čeština 75

P O Z O R

Upozorňuje na možnou nebezpečnou situaci, jež by mohla mít za následek
menší nebo mírné poranění.

U P O Z O R N Ě N Í

Označuje situaci, která může způsobit poškození přístroje, pokud se nezabrání
jejímu vzniku. Upozorňuje na informace vyžadující zvláštní pozornost.

Výstražné symboly

Přečtěte si všechny nálepky a etikety připevněné k přístroji.
V opačném případě může dojít k poranění osob nebo poškození
přístroje. Symbol uvedený na přístroji odkazuje na informaci o nebezpečí
nebo nutnosti zachovávat opatrnost uvedenou v této příručce.

Tento symbol, pokud je uveden na zařízení, odkazuje na provozní
a/nebo bezpečnostní informace uvedené v uživatelské příručce.

Elektrické zařízení označené tímto symbolem se po 12. srpnu
2005 nesmí likvidovat prostřednictvím evropských systémů veřejného
odpadu. V souladu s evropskými místními a národními předpisy
(Směrnice EU 2002/98/ES) musí evropští uživatelé elektrických
zařízení vrátit staré zařízení nebo zařízení s prošlou životností
výrobci k likvidaci, a to zdarma.

Poznámka: Obraťte se prosím na výrobce nebo dodavatele zařízení a vyžádejte
si pokyny, jak vrátit zařízení s prošlou životností, elektropříslušenství dodané
výrobcem a veškeré doplňkové položky k řádné likvidaci.

Celkový přehled

Měřidla řady sensION™+ se používají se sondami k měření různých
parametrů vody.

Měřidlo sensION™+ PH3 měří pH, ORP (mV) nebo teplotu.

Součásti výrobku

Přesvědčte se, zda byly dodány všechny součásti, viz Obr. 1. V případě,
že některé položky chybí nebo jsou poškozené, se ihned obraťte
na výrobce nebo příslušného obchodního zástupce.

Obr. 1 Součásti měřidla

1 Elektrolyt pro sondu 5 Zdroj napájení
2 Pufrové roztoky (pH 4,01,

pH 7,00 a pH 10,01)

3 Kalibrační kádinky (s magnetickým

míchadlem uvnitř)

4 Držák sondy 8 Měřidlo

6 Tyč s o-kroužkem

7 Sonda (pouze v sadách)

Instalace

Sestavení držáku sondy

Při sestavování držáku sondy postupujte podle číslovaných kroků
a připojte magnetickou míchačku.

76 Čeština

1 2

3 4

Čeština 77

Připojení ke zdroji střídavého proudu (AC)

N E B E Z P E Č Í

Nebezpečí poranění elektrickým proudem. Pokud se toto zařízení
používá mimo kryté prostory nebo na potenciálně vlhkých místech,
musí se k připojení zařízení k hlavnímu zdroji napájení použít vypínač
zemních poruchových proudů (GFCI/GFI).

Měřidlo je možné napájet střídavým proudem pomocí univerzálního
napájecího adaptéru.

1. Ze sady adaptéru vyberte správnou zástrčku adaptéru pro výstup

napájení.

2. Připojte k měřidlu univerzální napájecí adaptér (Obr. 2).

3. Do zásuvky napájení střídavým proudem zapojte univerzální

napájecí adaptér (Obr. 3).

4. Zapněte měřidlo.

Obr. 2 Panel konektorů

1 Konektor magnetické míchačky 4 Konektor teplotní sondy
2 Kombinovaný konektor elektrody

pH (nebo měřicí)

3 Konektor referenční elektrody

(samostatných elektrod)

5 Konektor samostatné teplotní sondy

6 Zdroj napájení

Obr. 3 Připojení zdroje napájení střídavým proudem

78 Čeština

Uživatelské rozhraní a navigační tlačítka

Uživatelské rozhraní

Popis ovládacího panelu

Obr. 4 Displej s jedinou obrazovkou

1 Klávesa KALIBRACE: spuštění

kalibrace, zobrazení dat kalibrace
a změna intervalu kalibrace

2 Klávesa TEPLOTA a MÍCHADLO:

změna teploty (°C, °F) nebo
rychlosti míchání

3 Klávesa NAHORU: přechod

na další možnosti, změna hodnoty

4 Klávesa měření pH: spuštění

měření pH

5 Klávesa DOLŮ: přechod na další

možnosti, změna hodnoty

6 ON/OFF: zapnutí nebo vypnutí

měřidla

7 Klávesa měření mV: spuštění

měření ORP (mV)

Popis displeje

Měřidlo zobrazuje koncentraci, jednotky, teplotu, stav kalibrace, datum
a čas.

1 Měrná jednotka a hodnota (pH,

ORP (mV))

2 Režim měření nebo čas a datum 4 Vizuální časovač měření

3 Teplota vzorku (º C nebo º F)

Navigace

Sondu můžete zkalibrovat pomocí klávesy kalibrace . Měření vzorku
můžete provést pomocí klávesy parametrů. Pomocí klávesy

TEMPERATURE (Teplota) a STIRRER (Míchadlo) můžete změnit
teplotu (°C, °F) nebo rychlost míchání. Chcete-li procházet jiné možnosti

nebo změnit hodnotu, použijte klávesy se šipkami . Při jednotlivých
úlohách bedlivě sledujte displej, protože obrazovky se rychle střídají.
U každé úlohy si prostudujte konkrétní pokyny.

Spuštění

Vypněte a zapněte měřidlo

U P O Z O R N Ě N Í

Než měřidlo zapnete, zkontrolujte připojení sondy k měřidlu.

Stisknutím klávesy měřidlo zapnete nebo vypnete. Pokud se měřidlo
nezapne, zkontrolujte, zda je správně připojeno napájení střídavým
proudem k elektrické zásuvce.

Změna jazyka

Při prvním zapnutí měřidla se zvolí jazyk displeje.

Čeština 79

Pomocí klávesy nebo můžete vybrat jazyk ze seznamu. Po uplynutí
3 sekund se měřidlo automaticky vrátí na obrazovku měření.

Poznámka: Chcete-li změnit jazyk z hlavní nabídky, stiskněte klávesu

.

Standardní operace

Kalibrace

V A R O V Á N Í

Nebezpečí expozice chemikáliím. Řiďte se bezpečnostními předpisy laboratoře
a při práci s konkrétními chemikáliemi používejte veškeré vybavení určené pro
osobní bezpečnost. Bezpečnostní protokoly viz aktuální datové bezpečnostní
listy materiálů (MSDS).

Postup kalibrace

Tento postup je určen pro všeobecné použití s tekutými kalibračními
roztoky. Další informace si prostudujte v dokumentech přiložených
k jednotlivým sondám.

Poznámka: Během kalibrace roztoky míchejte. Další informace o nastavení
míchání viz Změna nastavení míchání na straně 81.

1. Nalijte pufrové nebo kalibrační roztoky do označených kalibračních

kádinek.

2. V hlavní nabídce zvolte kalibraci pH nebo mV pomocí klávesy .

3. Opláchněte sondu deionizovanou vodou a vložte sondu nejprve

do první kalibrační kádinky. Zkontrolujte, že na membráně nejsou
žádné vzduchové bublinky.

4. Stisknutím klávesy nejprve změřte první kalibrační roztok.

Zobrazí se další kalibrační roztok.

5. Opláchněte sondu deionizovanou vodou a vložte ji do druhé

kalibrační kádinky. Zkontrolujte, že na membráně nejsou žádné
vzduchové bublinky.

6. Stisknutím klávesy změřte druhý kalibrační roztok.

Zobrazí se další kalibrační roztok.

7. Opláchněte sondu deionizovanou vodou a vložte ji do třetí kalibrační

kádinky. Zkontrolujte, že na membráně nejsou žádné vzduchové
bublinky.

8. Stisknutím klávesy změřte třetí kalibrační roztok.

Je-li kalibrace v pořádku, displej zobrazí krátce hlášení 3r Buffer
OK (Třetí pufr v pořádku) a potom se vrátí do hlavní nabídky.

Zobrazení kalibračních dat

Lze zobrazit data z poslední kalibrace.

1. V hlavní nabídce stiskněte klávesu .

2. Chcete-li prohlížet poslední data kalibrace, stiskněte . Po uplynutí

3 sekund se měřidlo automaticky vrátí na obrazovku měření.

Nastavení připomenutí kalibrace

Připomenutí kalibrace lze nastavit na 1 až 23 hodin nebo 1-7 dní
(výchozí nastavení je 1 den). Displej zobrazuje zbývající dobu do nové
kalibrace.

Poznámka: Je-li zvoleno nastavení 0 dní, připomenutí kalibrace se vypne.

1. V hlavní nabídce stiskněte klávesu a potom tiskněte klávesu ,

dokud se na displeji nezobrazí Cal. frequency (Interval kalibrace).

2. Pomocí klávesy nebo můžete změnit hodnotu.

Po uplynutí 3 sekund se měřidlo automaticky vrátí na obrazovku
měření.

Měření vzorků

Pro jednotlivé sondy existují specifické kroky přípravy a postupy měření
vzorku. Podrobné pokyny získáte v dokumentaci dodané se sondou.

Poznámka: Během měření roztoky míchejte. Další informace o nastavení míchání
viz Změna nastavení míchání na straně 81.
Poznámka: Během měření ORP (mV) se teplota nezobrazuje, když není sonda
připojena.

Stisknutím pH nebo ORP (mV) zahájíte měření vzorku. Během měření
bliká parametr a časovač zobrazí dobu stabilizace. Chcete-li změnit
parametry měření (je-li to vhodné), stiskněte a podržte pH nebo ORP
(mV).

Chcete-li měřit vzorky kontinuálně, stiskněte pH nebo ORP (mV) pro
zahájení měření a opět stiskněte pH nebo ORP (mV) během stabilizace.
Parametr blikáním signalizuje režim kontinuálního měření.

80 Čeština

Rozšířené operace

Údržba

Změna data a času

Datum a čas lze měnit v nabídce Date and Time (Datum a čas).

1. Pomocí klávesy přejděte do nabídky Date and Time (Datum

a čas). Formát data a času: dd-mm-rrrr 24h.
Upravovaný atribut se automaticky zvýrazní, a pokud nestisknete
klávesu nebo , kurzor automaticky přejde na další atribut.

2. Chcete-li změnit zvýrazněný atribut, který je právě vybraný, stiskněte

klávesu nebo .
Na displeji se objeví aktuální datum a čas.

Nastavení kontrastu displeje

1. Současným stisknutím kláves a vstoupíte do nabídky Display

contrast (Kontrast displeje).

2. Pomocí klávesy nebo upravte kontrast a potvrďte. Po uplynutí

3 sekund se měřidlo automaticky vrátí na obrazovku měření.

Změna nastavení míchání

Rychlost míchání lze změnit během kalibrace i během měření.

1. Stisknutím klávesy během kalibrace nebo během měření přejdete

do nabídky míchání.

2. Pomocí klávesy nebo můžete změnit rychlost míchání v %.

Změna jednotek teploty

Jednotky teploty lze změnit na jednotky Celsia nebo jednotky
Fahrenheita.

1. Na hlavní obrazovce stiskněte klávesu .

2. Stisknutím můžete vybrat jednotky Celsia nebo jednotky

Fahrenheita.

V A R O V Á N Í

Různá nebezpečí. Nerozebírejte přístroj za účelem údržby či oprav. Pokud
je nutné vyčistit nebo opravit vnitřní součásti, obraťte se na výrobce.

Nebezpečí poranění osob. Práce uvedené v této kapitole smí provádět pouze
dostatečně kvalifikovaný personál.

P O Z O R

Vyčistěte přístroj

U P O Z O R N Ě N Í

K čištění měřicího přístroje včetně displeje a příslušenství nikdy nepoužívejte
čisticí prostředky, jako je např. terpentýn, aceton a podobné látky.

Navlhčenou utěrkou a jemným mýdlovým roztokem očistěte vnější části
přístroje.

Čištění sondy

Vyčistěte sondu podle potřeby. Více informací o čištění viz Poruchy,

jejich příčiny a odstraňování na straně 83. Informace o údržbě sondy

viz dokumentace sondy.
Pro odstraňování kontaminace na sondě pH používejte čisticí prostředky

uvedené v

Kontaminace Čisticí prostředek

Proteiny Pepsinový čisticí prostředek

Mazivo, oleje, tuky Čisticí roztok pro elektrody

Vodní kámen Roztok 0,1 N HCl

Tabulka 1.

Tabulka 1 Čistící prostředky pro sondu pH

Výměna magnetické míchačky

Pokud se magnetická míchačka nespustí, postupujte podle číslovaných
kroků a vyměňte magnetickou míchačku.

Čeština 81

1 2

82 Čeština

Poruchy, jejich příčiny a odstraňování

Viz následující tabulku uvádějící společná hlášení nebo příznaky
problémů, možné příčiny a kroky vedoucí k nápravě.

Tabulka 2 Varování a chyby kalibrace

Chyba/varování Roztok

Asymmetry >
58 mV (Asymetrie větší
než 58 mV

Buffer or electrode
in poor conditions. (Pufr
nebo elektroda
ve špatném stavu.)

Sens. (a) < 70% (Senz.
a nižší než 70 %)

BUFFER NOT
RECOGNIZED (Pufr
nerozpoznán)

UNSTABLE READING
(Nestabilní hodnota)

Time t> 100 s (Doba
t větší než 100 s)

Sklon mimo rozsah (přijatelné hodnoty ± 58 mV).
Opakujte pomocí .
Připojte novou sondu.

Opakujte pomocí
Vyšetřete sondu: Vyčistěte sondu (více informací viz

Čištění sondy na straně 81); zkontrolujte,

že na membráně nejsou žádné vzduchové bublinky.
Sklepejte sondu podobně jako teploměr; Připojením
jiné sondy ověřte, zda je vadná sonda nebo měřidlo.

Vyšetřete pufrový roztok: Zkontrolujte, že použitý
pufr odpovídá pufru specifikovanému v konfiguraci;
zkontrolujte teplotní specifikaci v konfiguraci;
použijte nový pufrový roztok.

Opakujte pomocí .
Vyšetřete sondu: Vyčistěte sondu (více informací viz

Čištění sondy na straně 81); zkontrolujte,

že na membráně nejsou žádné vzduchové bublinky.
Sklepejte sondu podobně jako teploměr; připojením
jiné sondy ověřte, zda je vadná sonda nebo měřidlo.

Zkontrolujte, zda jsou membrána a diafragma řádně
ponořené do vzorku.

.

Tabulka 2 Varování a chyby kalibrace (pokračování)

Chyba/varování Roztok

Electrode in poor
conditions. (Elektroda
ve špatném stavu.)

Kontrola elektrody

SAME BUFFERS
(Stejné pufry)

Vyšetřete sondu: Vyčistěte sondu (více informací viz

Čištění sondy na straně 81); zkontrolujte,

že na membráně nejsou žádné vzduchové bublinky.
Sklepejte sondu podobně jako teploměr; připojením
jiné sondy ověřte, zda je vadná sonda nebo měřidlo.

Opakujte pomocí .
Vyšetřete sondu: Vyčistěte sondu (více informací viz

Čištění sondy na straně 81

že na membráně nejsou žádné vzduchové bublinky.
Sklepejte sondu podobně jako teploměr; připojením
jiné sondy ověřte, zda je vadná sonda nebo měřidlo.

Vyšetřete pufrový roztok: Použijte nový pufrový
roztok.

Tabulka 3 Varování a chyby měření

Chyba/varování Roztok

pH 12,78 19 °C

pH out of range (ph mimo
rozsah)

Opakujte pomocí

Vyšetřete sondu: Vyčistěte sondu (více informací
viz Čištění sondy na straně 81); zkontrolujte,
že na membráně nejsou žádné vzduchové
bublinky. Sklepejte sondu podobně jako teploměr;
připojením jiné sondy ověřte, zda je vadná sonda
nebo měřidlo.

.

); zkontrolujte,

Čeština 83

Tabulka 3 Varování a chyby měření (pokračování)

Chyba/varování Roztok

Temp out of range °C
(Teplota mimo rozsah)

Time > 150 s (Doba delší
než 150 s)

Vyšetřete snímač teploty.
Připojením jiné sondy ověřte, zda je problém

se sondou nebo měřidlem.

Zkontrolujte, zda jsou membrána a diafragma řádně
ponořené do vzorku.

Vyšetřete teplotu.
Vyšetřete sondu: Vyčistěte sondu (více informací

viz Čištění sondy na straně 81); zkontrolujte,
že na membráně nejsou žádné vzduchové
bublinky. Sklepejte sondu podobně jako teploměr;
připojením jiné sondy ověřte, zda je vadná sonda
nebo měřidlo.

Náhradní díly a příslušenství

Poznámka: Čísla produktů a položek se mohou v různých regionech prodeje lišit.
Pokud potřebujete kontaktní infomace, obraťte se na příslušného dodavatele nebo
se podívejte na webové stránky společnosti.

Náhradní díly

Popis Položka č.

Měřidlo sensION+ PH3 Lab pH s příslušenstvím, bez
sondy

Měřidlo sensION+ PH31 Lab pH, GLP, s příslušenstvím,
bez sondy

Měřidlo sensION+ MM340 Lab pH & Ion, GLP, 2 kanály,
s příslušenstvím, bez sondy

Měřidlo vodivosti sensION+ EC7 Lab, s příslušenstvím,
bez sondy

Měřidlo vodivosti sensION+ EC71 Lab, GLP,
s příslušenstvím, bez sondy

Měřidlo sensION+ MM374, 2kanálové laboratorní měřidlo,
GLP, s příslušenstvím, bez sondy

LPV2000.98.0002

LPV2100.98.0002

LPV2200.98.0002

LPV3010.98.0002

LPV3110.98.0002

LPV4110.98.0002

Spotřební materiál

Popis Položka č.

Pufrový roztok pH 4,01; 125 mL LZW9460.99

Pufrový roztok pH 7,00; 125 mL LZW9461.98

Pufrový roztok pH 10,01; 125 mL LZW9470.99

Pufrový roztok pH 4,01; 250 mL LZW9463.99

Pufrový roztok pH 7,00; 250 mL LZW9464.98

Pufrový roztok pH 10,01; 250 mL LZW9471.99

Pufrový roztok pH 4,01; 1000 mL LZW9466.99

Pufrový roztok pH 7,00; 1000 mL LZW9467.98

Pufrový roztok pH 10,01; 1000 mL LZW9472.99

Elektrolytický roztok (KCl 3M), 125 ml LZW9510.99

Elektrolytický roztok (KCl 3M), 250 ml LZW9500.99

Elektrolytický roztok (KCl 3M), 50 ml LZW9509.99

Elektrolytický roztok 0,1 M, 125 ml LZW9901.99

Enzymový roztok 2964349

Pepsinový čisticí roztok 2964349

Čisticí roztok pro elektrody 2965249

Roztok 0,1 N HCl 1481253

Příslušenství

Popis Položka č.

Magnetická míchačka s držákem sondy, pro stolní přístroj
sensION+ MM

3x50 ml potištěné kádinky pro kalibraci pH stolního
přístroje

LZW9319.99

LZW9110.98

84 Čeština

Náhradní díly a příslušenství (pokračování)

Popis Položka č.

Držák tří snímačů, pro stolní přístroje sensION+ LZW9321.99

Držák a spona pro tři sondy LZW9155.99

Průtočná cela z Pyrex skla LZW9118.99

Chránič PP, uskladnění elektrod LZW9161.99

Standardní roztoky

Technické pufrové roztoky (DIN 19267)

Viz Tabulka 4 s hodnotami pH a ORP (mV) specifických pufrových
souprav při různých teplotách.

Tabulka 4 Hodnoty pH, ORP (mV) a teploty

Teplota pH mV

°C °F

0 32 2,01 4,01 7,12 9,52 10,30 —

10 50 2,01 4,00 7,06 9,38 10,17 245

20 68 2,00 4,00 7,02 9,26 10,06 228

25 77 2,00 4,01 7,00 9,21 10,01 220

30 86 2,00 4,01 6,99 9,16 9,96 212

40 104 2,00 4,03 6,97 9,06 9,88 195

50 122 2,00 4,06 6,97 8,99 9,82 178

60 140 2,00 4,10 6,98 8,93 9,76 160

70 158 2,01 4,16 7,00 8,88 — —

80 176 2,01 4,22 7,04 8,83 — —

90 194 2,01 4,30 7,09 8,79 — —

Čeština 85

Specifikationer

Specifikationerne kan ændres uden varsel.

Specifikation Detaljer

Dimensioner 35 x 20 x 11 cm

Vægt 1.100 g

Instrumentkapsling IP42

Strømforsyning (ekstern) 100 – 240 V, 0,4 A, 47 - 63 Hz

Målerbeskyttelsesklasse Klasse II

Opbevaringstemperatur –15 til +65 °C ( 5 til +149 °F)

Driftstemperatur 0 til 40 °C (41 til 104°F)

Luftfugtighed, drift < 80 % (uden kondensering)

Opløsning pH: 0,1/0,01/0,001, ORP: 0,1/1 mV, temperature

0,1 ºC

Målefejl (± 1 ciffer) pH: ≤ 0,002, ORP: ≤ 0,2 mV, temperatur: ≤ 0,2 ºC

Reproducerbarhed (± 1 cifre) pH: ± 0,001, ORP: ± 0,1 mV, temperatur: ± 0,1 ºC

Forbindelser Kombineret eller indikatorprobe: BNC-stik (Imp.

>1012Ω); Referenceelektrode: Bananstik; A.T.C.
type Pt 1000: Banan- eller telefonstik; magnetisk
omrører: RCA-stik

Temperaturkorrektion Manuel, Pt 1000 temperaturprobe (A.T.C.), NTC

10 kΩ-probe

Lås af målervisning Fortsat måling, efter stabilitet

Skærm Flydende krystal, bagbelyst, 128 x 64 dots

Tastatur PET med beskyttende behandling

Certificering CE

Oplysninger vedr. sikkerhed

B E M Æ R K N I N G

Producenten er ikke ansvarlig for eventuelle skader på grund af forkert
anvendelse eller misbrug af dette produkt, herunder uden begrænsning direkte
skader, hændelige skader eller følgeskader, og fraskriver sig ansvaret for
sådanne skader i det fulde omfang, som tillades ifølge gældende lov. Brugeren er
kun ansvarlig for at identificere alvorlige risici ved anvendelsen og installere
relevante mekanismer til beskyttelse af processerne i forbindelse med en
eventuel fejl på udstyret.

Læs hele manualen, inden udpakning, installation eller betjening af dette
udstyr. Overhold alle farehenvisninger og advarsler. Undladelse heraf
kan medføre, at brugeren kommer alvorligt til skade eller beskadigelse af
apparatet.

Kontroller, at den beskyttelse, som dette udstyr giver, ikke forringes. Du
må ikke bruge eller installere dette udstyr på nogen anden måde end
den, der er angivet i denne manual.

Brug af sikkerhedsoplysninger

F A R E

Angiver en eventuel eller overhængende farlig situation, der vil medføre dødsfald
eller alvorlige kvæstelser, hvis den ikke undgås.

Angiver en potentiel eller umiddelbart farlig situation, som kan resultere i død
eller alvorlig tilskadekomst, hvis den ikke undgås.

Indikerer en potentiel farlig situation, der kan resultere i mindre eller moderat
tilskadekomst.

B E M Æ R K N I N G

Angiver en situation, der kan medføre skade på instrumentet, hvis ikke den
undgås. Oplysninger, der er særligt vigtige.

A D V A R S E L

F O R S I G T I G

Generelle oplysninger

Reviderede udgaver kan findes på producentens webside.

86 Dansk

Sikkerhedsmærkater

Læs alle skilte og mærkater, som er placeret på apparatet. Person- eller
instrumentskade kan opstå, hvis ikke respekteres. Hvis der er placeret et
symbol på apparatet, kan det findes i brugermanualen sammen med
fare- eller forsigtighedsanvisningerne.

Hvis dette symbol findes på instrumentet, henviser det til
instruktionsmanualen vedrørende drifts- og/eller
sikkerhedsoplysninger.

Elektrisk udstyr markeret med dette symbol må ikke bortskaffes i det
offentlige europæiske renovationssystem efter den 12. august 2005. I
overensstemmelse med europæiske lokale og nationale forordninger
(EU-direktiv 2002/98/EF) skal brugere af elektrisk udstyr nu returnere
gammelt eller udtjent udstyr til producenten til bortskaffelse. Dette
koster ikke brugeren noget.

BEMÆRK: Kontakt udstyrsproducenten eller -leverandøren og få vejledning
vedrørende aflevering af udtjent udstyr, producentleveret elektrisk tilbehør og alle
andre genstande til genbrug eller korrekt bortskaffelse.

Produktoversigt

sensION™+-målerne bruges sammen med prober til at måle forskellige
parametre i vand.

sensION™+ PH3-måleren måler pH, ORP (mV) eller temperatur.

Produktkomponenter

Se under Figur 1 for at sikre, at alle komponenter er modtaget. Kontakt
producenten eller en forhandler med det samme, hvis dele mangler eller
er beskadigede.

Figur 1 Målekomponenter

1 Elektrolyt til proben 5 Strømforsyning
2 Bufferopløsninger (pH 4,01; pH

7,00 og pH 10,01)

3 Kalibreringsbægre (med magnetisk

linje på indersiden)

4 Sensorbeholder 8 Instrument

6 Stang med o-ring

7 Sensor (kun inkluderet med sæt)

Installation

Samling af probeholderen

Følg de nummererede trin for at samle probeholderen og tilslutte den
magnetiske omrører.

Dansk 87

1 2

3 4

88 Dansk

Tilslut til vekselstrøm

F A R E

Risiko for livsfarlige elektriske stød. Hvis dette udstyr anvendes
udendørs eller på steder, som kan være våde, skal der anvendes en
Jordfejlsafbryder til at forbinde udstyret til dets netstrømkilde.

Instrumentet kan få vekselstrøm fra universalstrømadapteren.

1. Vælg det rigtige adapterstik til stikkontakten fra adaptersættet.

2. Tilslut universalstrømadapteren til instrumentet (Figur 2).

3. Tilslut universalstrømadapteren til en vekselstrømsstikkontakt

(Figur 3).

4. Tænd instrumentet.

Figur 2 Stikpanel

1 Stik til magnetisk omrører 4 Stik til temperaturprobe
2 Stik til kombineret pH-elektrode

(eller indikator)

3 Stik til referenceelektrode

(separerede elektroder)

5 Stik til separeret temperaturprobe

6 Strømforsyning

Figur 3 Vekselstrømstilslutning

Dansk 89

Brugergrænseflade og navigation

Brugergrænseflade

Beskrivelse af tastatur

Figur 4 Enkeltskærmsvisning

1 Tasten CALIBRATION: Start en

kalibrering, vis kalibreringsdata, og
skift kalibreringsfrekvens

2 Tasten TEMPERATURE og

STIRRER: Skift temperatur (°C, °F)
eller omrøringshastighed

3 Tasten UP: Rul til andre

indstillinger, ændr en værdi

4 Tasten pH-measurement: Start en

pH-måling

5 Tasten DOWN: Rul til andre

indstillinger, ændr en værdi

6 ON/OFF: Tænd og sluk måleren

7 Tasten mV-measurement: Start en

ORP-måling (mV)

Skærmbeskrivelse

Målerskærmen viser koncentration, enheder, temperatur,
kalibreringsstatus, dato og klokkeslæt.

1 Måleenhed og -værdi (pH, ORP

(mV))

2 Måletilstand eller klokkeslæt og

dato

3 Prøvetemperatur (ºC eller ºF)

4 Visuel måletimer

Navigering

Brug kalibreringsnøglen til at kalibrere proben. Brug parameternøglen
til at udføre en prøvemåling. Brug tasten TEMPERATURE (Temperatur)

og STIRRER (Omrører) for at ændre temperaturen (°C, °F) eller
omrøringshastigheden. Brug piletasterne til at rulle til andre

indstillinger eller ændre en værdi. Sørg for, at se på displayet under
opgaver, da skærmene ændres hurtigt. Se hver opgave for særlige
instruktioner.

Opstart

Tænd og sluk for måleren

B E M Æ R K N I N G

Sørg for, at proben er tilsluttet måleren, før du tænder for måleren.

Tryk på for at tænde eller slukke måleren. Hvis måleren ikke tændes,
skal du kontrollere, at vekselstrømsforsyningen er tilsluttet korrekt til en
stikkontakt.

Ændring af sprog

Skærmsproget vælges, når måleren tændes for første gang.

90 Dansk

Brug eller til at vælge et sprog på listen. Måleren vender
automatisk tilbage til målingsskærmen efter 3 sekunder.

BEMÆRK: Tryk på

for at ændre sproget på hovedmenuen.

Standardbetjening

Kalibrering

A D V A R S E L

Risiko for at blive udsat for kemiske stoffer Overhold laboratoriets
sikkerhedsprocedurer, og bær alt det personlige beskyttelsesudstyr, der er
nødvendigt for at beskytte dig mod de kemikalier, du bruger. Se
sikkerhedsdatabladet (MSDS) for sikkerhedsprotokoller.

Kalibreringsprocedure

Denne procedure er til generel brug ved flydende
kalibreringsopløsninger. Se de dokumenter, som leveres sammen med
hver probe, for at få yderligere oplysninger.

BEMÆRK: Opløsninger skal altid omrøres under kalibreringer. Se Ændring af

omrøringsindstillingerne på side 92 for at få flere oplysninger om

omrøringsindstillingerne.

1. Hæld bufferne eller kalibreringsopløsningerne i de mærkede

kalibreringsbægre.

2. Tryk på på hovedmenuen for at vælge pH- eller mV-kalibrering.

3. Skyl proben med afionoseret vand, og læg den i det første

kalibreringsbæger. Sørg for, at der ikke er luftbobler i membranen.

4. Tryk på for at måle den første kalibreringsopløsning.

Den næste kalibreringsopløsning vises.

5. Skyl proben med afioniseret vand, og sæt den i det andet

kalibreringsbæger. Sørg for, at der ikke er luftbobler i membranen.

6. Tryk på for at måle den anden kalibreringsopløsning.

Den næste kalibreringsopløsning vises.

7. Skyl proben med afioniseret vand, og sæt den i det tredje

kalibreringsbæger. Sørg for, at der ikke er luftbobler i membranen.

8. Tryk på for at måle den tredje kalibreringsopløsning.

Når kalibreringen er god, viser displayet 3rd Buffer OK (3. buffer OK)
et kort øjeblik og skifter derefter til hovedmenuen.

Se kalibreringsdata

Data fra den sidste kalibrering kan vises.

1. Tryk på i hovedmenuen.

2. Brug til at få vist de seneste kalibreringsdata. Måleren vender

automatisk tilbage til målingsskærmen efter 3 sekunder.

Indstil kalibreringspåmindelsen

Du kan indstille kalibreringspåmindelsen mellem 0 og 23 timer eller 1 ­7 dage (standard er 1 dag). Skærmen viser den resterende tid til den
nye kalibrering.

BEMÆRK: Hvis du vælger 0 dage, deaktiveres kalibreringspåmindelsen.

1. Tryk på på hovedmenuen, og tryk derefter på , indtil skærmen

viser Cal. frequency (Kalibreringshyppighed).

2. Brug eller til at ændre værdien.

Måleren vender automatisk tilbage til målingsskærmen efter
3 sekunder.

Prøvmålinger

Hver sensor har sine egne forberedelsestrin og procedurer for måling af
prøver. I de dokumenter, der følger med sensoren, findes en trinvis
vejledning.

BEMÆRK: Opløsninger skal omrøres under måling. Se Ændring af

omrøringsindstillingerne på side

omrøringsindstillingerne.
BEMÆRK: Temperaturen vises ikke under en ORP (mV) måling, når
temperatursensoren ikke er tilsluttet.

Tryk på pH eller ORP (mV) for at lave en prøvemåling. Under måling
blinker parameteren, og timeren viser stabiliseringstiden. For at ændre
måleparameteren (hvis relevant), tryk og hold pH eller ORP (mV).

For at måle kontinuerligt, skal du trykke på pH eller ORP (mV) for at
starte målingen, og trykke på pH eller ORP (mV) igen under
stabiliseringen. Parameteren blinker for at angive den kontinuerlige
måletilstand.

92 for at få flere oplysninger om

Dansk 91

Udvidet betjening

Vedligeholdelse

Ændring af dato og tid

Dato og klokkeslæt kan ændres i menuen Date and Time (Dato og tid).

1. Brug til at åbne menuen Date and Time (Dato og tid). Dato- og

tidsformatet: dd-mm-åååå 24t.
Den attribut, der skal ændres, fremhæves automatisk, og der skiftes
til næste attribut, hvis du ikke trykker på eller .

2. Du ændrer en attribut ved at trykke på eller , når den

fremhævede attribut er valgt.
Den aktuelle dato og det aktuelle klokkeslæt vises på skærmen.

Juster skærmkontrasten

1. Tryk på og samtidigt for at åbne menuen Display contrast

(Kontrast skærm).

2. Brug og til at justere skærmens kontrast. Måleren vender

automatisk tilbage til målingsskærmen efter 3 sekunder.

Ændring af omrøringsindstillingerne

Omrøringshastigheden kan ændres under kalibrering og under en
måling.

1. Tryk på under en kalibrering eller under en måling til at åbne

omrøringsmenuen.

2. Brug eller til at ændre omrøringshastigheden i %.

Ændring af temperaturenhederne

Temperaturenhederne kan ændre til Celsius eller Fahrenheit.

1. Tryk på på hovedskærmen.

2. Tryk på for at vælge mellem Celsius eller Fahrenheit.

A D V A R S E L

Flere risici Du må ikke skille instrumentet ad ved vedligeholdelse eller service.
Kontakt producenten, hvis de interne komponenter skal rengøres eller repareres.

Risiko for personskade. Kun kvalificeret personale må udføre de opgaver, som er
beskrevet i dette afsnit i brugervejledningen.

F O R S I G T I G

Rengør instrumentet

B E M Æ R K N I N G

Brug aldrig rengøringsmidler som f.eks. terpentin, acetone eller lignende
produkter til at rengøre instrumentet, herunder displayet og tilbehøret.

Rengør instrumentets ydre med en fugtig klud og en mild
sæbeopløsning.

Rengør proben

Rengør proben efter behov. Se Fejlsøgning på side 94 for at få
yderligere oplysninger om rengøring. Se probedokumentationen for at få
oplysninger om probevedligeholdelsen.

Brug de rensemidler, der er vist i Tabel 1, for kontaminanter på pH­proben.

Tabel 1 Rensemidler for pH-proben

Kontamination Rensemiddel

Proteiner Pepsin-renseopløsning

Fedt, olier, fedtstoffer Elektrode-renseopløsning

Kalkaflejring 0,1 N HCl-opløsning

Udskiftning af den magnetiske omrører

Hvis den magnetiske omrører ikke starter, skal du følge de
nummererede trin for at udskifte den magnetiske omrører.

92 Dansk

1 2

Dansk 93

Fejlsøgning

I følgende tabel vises almindelige fejlmeddelelser og -symptomer, mulige
årsager og udbedrende handlinger.

Tabel 2 Kalibreringsadvarsler og -fejl

Fejl/Advarsel Opløsning

Asymmetry >
58 mV (Asymmetri
> 58 mV)

Buffer or electrode
in poor conditions.
(Buffer eller
elektrode i dårlig
stand.)

Sens. (a) < 70 %

BUFFER NOT
RECOGNIZED
(BUFFER
GENKENDES
IKKE)

UNSTABLE
READING
(USTABIL
AFLÆSNING)

Time t> 100 s (Tid
t> 100 s)

Hældning uden for område (accepterede værdier: ±
58 mV).

Gentag med .
Tilslut en ny probe.

Gentag med
Undersøg proben: Rengør proben (se Rengør proben

på side 92 for at få yderligere oplysninger). Sørg for, at
der ikke er luftbobler i membranen. Ryst proben som et
termometer. Tilslut en anden probe for at afgøre, om
problemet skyldes proben eller måleren.

Undersøg bufferopløsningen: Sørg for, at den buffer, der
bruges, passer med den buffer, der er angivet i
konfigurationen. Kontroller temperaturspecifikationen i
konfigurationen. Brug en ny bufferopløsning.

Gentag med .
Undersøg proben: Rengør proben (se Rengør proben

på side 92 for at få yderligere oplysninger). Sørg for, at
der ikke er luftbobler i membranen. Ryst proben som et
termometer. Tilslut en anden probe for at afgøre, om
problemet skyldes proben eller måleren.

Sørg for, at membranen og diafragmaen er korrekt
nedsænket i prøven.

.

Tabel 2 Kalibreringsadvarsler og -fejl (fortsat)

Fejl/Advarsel Opløsning

Electrode in poor
conditions.
(Elektrode i dårlig
stand.)

Check the electrode
(Tjek elektroden)

SAME BUFFERS
(SAMME
BUFFERE)

Undersøg proben: Rengør proben (se Rengør proben
på side 92 for at få yderligere oplysninger). Sørg for, at der
ikke er luftbobler i membranen. Ryst proben som et
termometer. Tilslut en anden probe for at afgøre, om
problemet skyldes proben eller måleren.

Gentag med .
Undersøg proben: Rengør proben (se Rengør proben

på side 92 for at få yderligere oplysninger). Sørg for, at
der ikke er luftbobler i membranen. Ryst proben som et
termometer. Tilslut en anden probe for at afgøre, om
problemet skyldes proben eller måleren.

Undersøg bufferopløsningen: Brug en ny
bufferopløsning.

Tabel 3 Måleadvarsler og -fejl

Fejl/Advarsel Opløsning

pH 12,78 19 °C

pH out of range (pH
uden for område)

Gentag med

Undersøg proben: Rengør proben (se Rengør proben
på side 92 for at få yderligere oplysninger). Sørg for, at
der ikke er luftbobler i membranen. Ryst proben som
et termometer. Tilslut en anden probe for at afgøre, om
problemet skyldes proben eller måleren.

.

94 Dansk

Tabel 3 Måleadvarsler og -fejl (fortsat)

Fejl/Advarsel Opløsning

Temp out of range °C
(Temperatur uden for
område °C)

Time > 150 s (Tid >
150 s)

Undersøg temperatursensoren.
Tilslut en anden probe for at afgøre, om problemet

skyldes proben eller måleren.

Sørg for, at membranen og diafragmaen er korrekt
nedsænket i prøven.

Examine the temperature. (Undersøg temperaturen)
Undersøg proben: Rengør proben (se Rengør proben

på side 92 for at få yderligere oplysninger). Sørg for, at
der ikke er luftbobler i membranen. Ryst proben som
et termometer. Tilslut en anden probe for at afgøre, om
problemet skyldes proben eller måleren.

Reservedele og tilbehør

BEMÆRK: Produkt- og varenumre kan variere i visse salgsregioner. Kontakt den
relevante distributør, eller se virksomhedens webside for kontaktinformation.

Reservedele

Beskrivelse Varenr.

sensION+ PH3 Lab pH-måler med ekstraudstyr, uden
sensor

sensION+ PH31 Lab pH-måler,GLP, med ekstraudstyr,
uden sensor

sensION+ MM340 Lab pH- og ion-måler, GLP, 2 kanaler,
med ekstraudstyr, uden sensor

sensION+ EC7 Lab-ledningsevnemåler, med ekstraudstyr,
uden sensor

sensION+ EC71 Lab-ledningsevnemåler, GLP, med
ekstraudstyr, uden sensor

sensION+ MM374, Lab-måler med 2 kanaler, GLP,
ekstraudstyr, uden sensorer

LPV2000.98.0002

LPV2100.98.0002

LPV2200.98.0002

LPV3010.98.0002

LPV3110.98.0002

LPV4110.98.0002

Forbrugsprodukter

Beskrivelse Varenr.

Bufferopløsning for pH 4,01, 125 mL LZW9460.99

Bufferopløsning for pH 7,00, 125 mL LZW9461.98

Bufferopløsning for pH 10,01, 125 mL LZW9470.99

Bufferopløsning for pH 4,01, 250 mL LZW9463.99

Bufferopløsning for pH 7,00, 250 mL LZW9464.98

Bufferopløsning for pH 10,01, 250 mL LZW9471.99

Bufferopløsning for pH 4,01, 1000 mL LZW9466.99

Bufferopløsning for pH 7,00, 1000 mL LZW9467.98

Bufferopløsning for pH 10,01, 1000 mL LZW9472.99

Elektrolytisk opløsning (KCl 3M), 125 mL LZW9510.99

Elektrolytisk opløsning (KCl 3M), 250 mL LZW9500.99

Elektrolytisk opløsning (KCl 3M), 50 mL LZW9509.99

Elektrolytisk opløsning 0,1 M, 125 mL LZW9901.99

Enzymopløsning 2964349

Pepsin-renseopløsning 2964349

Elektrode-renseopløsning 2965249

0,1 N HCl-opløsning 1481253

Tilbehør

Beskrivelse Varenr.

Magnetisk omrører med sensorholder, til sensION+ MM
benchtop

3 x 50 mL påtrykte bægre til benchtop pH-kalibrering LZW9110.98

Tre-sensorholder, til sensION+ benchtop-instrumenter LZW9321.99

LZW9319.99

Dansk 95

Reservedele og tilbehør (fortsat)

Beskrivelse Varenr.

Holder og klemme til tre sensorer LZW9155.99

Pyrex-glaskammer, uafbrudte flow-målinger LZW9118.99

PP-beskytter, elektrodeopbevaring LZW9161.99

Standardopløsninger

Tekniske bufferopløsninger (DIN 19267)

Se Tabel 4 pH- og ORP (mV) værdier af bestemte buffersæt med
forskellige temperaturer.

Tabel 4 pH, ORP (mV) og temperaturværdier

Temperatur pH mV

°C °F

0 32 2,01 4,01 7,12 9,52 10,30 —

10 50 2,01 4,00 7,06 9,38 10,17 245

20 68 2,00 4,00 7,02 9,26 10,06 228

25 77 2,00 4,01 7,00 9,21 10,01 220

30 86 2,00 4,01 6,99 9,16 9,96 212

40 104 2,00 4,03 6,97 9,06 9,88 195

50 122 2,00 4,06 6,97 8,99 9,82 178

60 140 2,00 4,10 6,98 8,93 9,76 160

70 158 2,01 4,16 7,00 8,88 — —

80 176 2,01 4,22 7,04 8,83 — —

90 194 2,01 4,30 7,09 8,79 — —

96 Dansk

Specificaties

Specificaties zijn onderhevig aan wijzingen zonder voorafgaande
mededeling.

Specificatie Details

Afmetingen 35 x 20 x 11 cm (13,78 x 7,87 x 4,33 inch)

Gewicht 1100 g (2,43 lb)

Afdichtingsgraad IP42

Voedingseisen (extern) 100–240 V, 0,4 A, 47-63 Hz

Beschermingsklasse meter Klasse II

Opslagtemperatuur –15 tot +65 °C (5 tot +149 °F)

Bedrijfstemperatuur 0 tot 40 °C (41 tot 104 °F)

Luchtvochtigheid tijdens
gebruik

Resolutie pH: 0,1/0,01/0,001, redox: 0,1/1 mV,

Meetfout (± 1 digit) pH: ≤ 0,002, redox: ≤ 0,2 mV, temperatuur: ≤

Reproduceerbaarheid (±
1 digit)

Aansluitingen Gecombineerde of indicatorelektrode: BNC-

Temperatuurcorrectie Handmatig, Pt 1000-temperatuurelektrode

Vergrendeling meetscherm Continue meting, stabiliteitsafhankelijk

Display LCD, met achtergrondverlichting, 128 x

< 80% (niet-condenserend)

temperatuur: 0,1 ºC (0,18 ºF)

0,2 ºC (≤ 0,36 ºF)

pH: ± 0,001, redox: ± 0,1 mV, temperatuur: ±
0,1 ºC (± 0,18 ºF)

connector (imp. >1012Ω); referentie-elektrode:
banaanstekker; A.T.C.-type Pt 1000: banaan­of telefoonstekker; magneetroerder: RCA­connector

(A.T.C.), NTC 10 kΩ-elektrode

64 pixels

Specificatie Details

Toetsenbord PET, beschermd

Certificering CE

Algemene informatie

Gewijzigde versies kunnen op de website van de fabrikant worden
gevonden.

Veiligheidsinformatie

L E T O P

De fabrikant is niet verantwoordelijk voor enige schade door onjuist toepassen of
onjuist gebruik van dit product met inbegrip van, zonder beperking, directe,
incidentele en gevolgschade, en vrijwaart zich volledig voor dergelijke schade
voor zover dit wettelijk is toegestaan. Uitsluitend de gebruiker is verantwoordelijk
voor het identificeren van kritische toepassingsrisico's en het installeren van de
juiste mechanismen om processen te beschermen bij een mogelijk onjuist
functioneren van apparatuur.

Lees deze handleiding voor het instrument uit te pakken, te installeren of
te gebruiken. Let op alle waarschuwingen. Wanneer u dit niet doet, kan
dit leiden tot ernstig letsel of schade aan het instrument.

Controleer voor gebruik of het instrument niet beschadigd is. Het
instrument mag op geen andere wijze gebruikt worden dan als in deze
handleiding beschreven.

Gebruik van gevareninformatie

Geeft een potentieel gevaarlijke of dreigende situatie aan die, indien niet
voorkomen, zal resulteren in dodelijk of ernstig letsel.

W A A R S C H U W I N G

Geeft een potentieel of op handen zijnde gevaarlijke situatie aan die, als deze
niet wordt vermeden, kan leiden tot dood of ernstig letsel.

G E V A A R

Nederlands 97

V O O R Z I C H T I G

Geeft een mogelijk gevaarlijke situatie aan die kan resulteren in minder ernstig
letsel of lichte verwondingen.

Duidt een situatie aan die (indien niet wordt voorkomen) kan resulteren in
beschadiging van het apparaat. Informatie die speciaal moet worden benadrukt.

L E T O P

Waarschuwingen

Lees alles labels en tags die aan en op het instrument zijn aangebracht.
Het niet naleven van deze waarschuwingen kan leiden tot letsel of
beschadiging van het instrument. Voor elk symbool, is aanvullende
informatie te vinden in de handleiding.

Dit symbool, indien op het instrument aangegeven, verwijst naar de
handleiding voor bediening en/of veiligheidsinformatie.

Het is sinds 12 augustus 2005 niet meer toegestaan elektrische
apparatuur, voorzien van dit symbool, af te voeren via Europese
openbare afvalverwerkingssystemen. Conform de Europese, lokale
en nationale voorschriften (EU-richtlijn 2002/96/EC), zijn gebruikers
van elektrische apparatuur verplicht oude of versleten apparaten te
retourneren aan de producent, waarbij de gebruiker geen kosten in
rekening mogen worden gebracht.

Opmerking: Neem voor instructies over het retour sturen of de juiste verwerking
van oude of versleten apparatuur en accessoires, contact op met de producent of
leverancier van de apparatuur.

Productoverzicht

De meters van de serie sensION™+ worden gebruikt in combinatie met
elektroden om diverse parameters in water te meten.

De sensION™+ PH3-meter meet pH, redox (mV) of temperatuur.

Productonderdelen

Zie Afbeelding 1 om te controleren of u alle accessoires hebt ontvangen.
Neem onmiddellijk contact op met de fabrikant of een

verkoopvertegenwoordiger in geval van ontbrekende of beschadigde
onderdelen.

Afbeelding 1 Meteronderdelen

1 Elektrolyt voor de elektrode 5 Netspanningsadapter
2 Bufferoplossingen (pH 4,01, pH

7,00 en pH 10,01)

3 Kalibratiebekers (met

roermagneetje)

4 Elektrodehouder 8 Meter

6 Staaf met o-ring

7 Elektrode (bij bestelling van een kit)

Installatie

Elektrodehouder monteren

Volg de genummerde werkinstructie om de elektrodehouder te plaatsen
en de magneetroerder aan te sluiten.

98 Nederlands

1 2

3 4

Nederlands 99

Aansluiten op netspanning

G E V A A R

Elektrocutiegevaar. Als dit apparaat buiten of op mogelijk natte locaties
wordt gebruikt, moet een apparaat voor stroomcircuitonderbreking
worden gebruikt om het apparaat op de stroomvoorziening aan te
sluiten.

De meter kan worden aangesloten op de netspanning met behulp van
de universele netspanningsadapter.

1. Selecteer de juiste stekkeradapter voor het stopcontact uit de

adapterset.

2. Sluit de universele netspanningsadapter aan op de meter

(Afbeelding 2).

3. Sluit de universele netspanningsadapter aan op het stopcontact

(Afbeelding 3).

4. Zet de meter aan.

Afbeelding 2 Connectorpaneel

1 Aansluiting magneetroerder 4 Aansluiting temperatuurelektrode
2 Aansluiting gecombineerde pH-

elektrode (of indicator)

3 Aansluiting referentie-elektrode

(gescheiden elektroden)

5 Aansluiting gescheiden

temperatuurelektrode

6 Netspanningsadapter

Afbeelding 3 Aansluiting op netspanning

100 Nederlands
