Hach HQd Basic User Manual

DOC022.97.80017

HQd Portable Meter

10/2017, Edition 6

Manuel d'utilisation de base

Manual básico del usuario

Basic User Manual

Manual básico do usuário

基本用户手册

基本取扱説明書

기본 사용 설명서

คู่มือผู้ใช้เบื้องต้น

English...................................................................................................................................................................................................3

Français.............................................................................................................................................................................................. 17

Español............................................................................................................................................................................................... 32

Português.......................................................................................................................................................................................... 47

中文.......................................................................................................................................................................................................62

日本語.................................................................................................................................................................................................. 74

한글.......................................................................................................................................................................................................88

ไทย........................................................................................................................................................................................................ 102

2

Table of contents

Specifications on page 3
General information on page 3
Installation on page 5
User interface and navigation on page 7
Startup on page 9

Standard operation on page 10
Data management on page 11
Maintenance on page 13
Troubleshooting on page 14

Specifications

Specifications are subject to change without notice.

Specification Details

Dimensions 19.7 x 9.5 cm (7.75 x 3.75 in.)

Weight 335 g (0.75 lb) without batteries; 430 g (0.95 lb) with

Meter enclosure IP67, waterproof to 1 meter for 30 minutes

Battery enclosure Water resistant to 0.6 m (2 ft) for 15 seconds

Power requirements
(internal)

Power requirements
(external)

Meter protection class Class I

Storage temperature –20 to +60 °C (–4 to +140 °F)

Operating temperature 0 to +60 °C (32 to 140 °F)

Operating humidity 90% (non-condensing)

5-pin input connector M12 connector for IntelliCAL™ probes

8-pin input connector The 8-pin connector enables USB and external AC

USB/DC adapter Peripheral and host

four AA alkaline batteries

AA Alkaline or rechargeable Nickel Metal Hydride
(NiMH) batteries (4); battery life: up to 200 hours

Class II, external power adapter: 100–240 VAC,
50/60 Hz input; 4.5 to 7.5 VDC (7 VA) output

power connectivity

Specification Details

Data memory (internal) 500 results

Data storage Automatic in Press to Read mode and Interval

Mode. Manual in Continuous Read Mode.

Data export USB connection to PC or USB storage device

(limited to the storage device capacity). Transfer
entire data log or as readings are taken.

Connections Integrated USB type A (for USB flash memory

device, printer, keyboard) and Integrated USB type
B (for PC)

Temperature correction Off, automatic and manual (parameter dependent)

Measurement display lock Continuous measurement, Interval or Press to Read

mode. Averaging function for LDO probes.

Keyboard External PC keyboard connector via USB/DC

adapter

Additional information

Additional information is available on the manufacturer's website.

General information

In no event will the manufacturer be liable for direct, indirect, special,
incidental or consequential damages resulting from any defect or
omission in this manual. The manufacturer reserves the right to make
changes in this manual and the products it describes at any time, without
notice or obligation. Revised editions are found on the manufacturer’s
website.

English

3

Safety information

N O T I C E

The manufacturer is not responsible for any damages due to misapplication or
misuse of this product including, without limitation, direct, incidental and
consequential damages, and disclaims such damages to the full extent permitted
under applicable law. The user is solely responsible to identify critical application
risks and install appropriate mechanisms to protect processes during a possible
equipment malfunction.

Please read this entire manual before unpacking, setting up or operating
this equipment. Pay attention to all danger and caution statements.
Failure to do so could result in serious injury to the operator or damage
to the equipment.

Make sure that the protection provided by this equipment is not impaired.
Do not use or install this equipment in any manner other than that
specified in this manual.

Use of hazard information

Precautionary labels

Read all labels and tags attached to the instrument. Personal injury or
damage to the instrument could occur if not observed. A symbol on the
instrument is referenced in the manual with a precautionary statement.

This symbol, if noted on the instrument, references the instruction
manual for operation and/or safety information.

This symbol indicates that the marked item can be hot and should not
be touched without care.

Electrical equipment marked with this symbol may not be disposed of
in European domestic or public disposal systems. Return old or end­of-life equipment to the manufacturer for disposal at no charge to the
user.

D A N G ER

Indicates a potentially or imminently hazardous situation which, if not avoided, will
result in death or serious injury.

Indicates a potentially or imminently hazardous situation which, if not avoided,
could result in death or serious injury.

Indicates a potentially hazardous situation that may result in minor or moderate
injury.

Indicates a situation which, if not avoided, may cause damage to the instrument.
Information that requires special emphasis.

4

English

W A R N IN G

C A U T IO N

N O T I C E

Product overview

The HQd series portable meters are used with digital IntelliCAL™ probes
to measure various parameters in water. The meter automatically
recognizes the type of probe that is connected to the meter.
Measurement data can be stored and transferred to a printer, PC or USB
storage device.

The HQd series meters are available in 4 models:

• HQ11d—pH/mV/ORP

• HQ14d—conductivity, salinity, total dissolved solids (TDS), resistivity

• HQ30d—all IntelliCAL probes, 1 probe connector

• HQ40d—all IntelliCAL probes, 2 probe connectors

Features common to all models:

• Automatic probe and parameter recognition

• Instrument guided calibration procedures

• Calibration data stored in the probe

• Probe specific method settings for regulatory compliance and Good
Laboratory Practice (GLP)

• Security Options

• Real-time data logging via USB connection

• USB connectivity to PC/printer/USB storage device/keyboard

• Bi-directional communication with PC-based systems via a virtual
serial port connection

• Sample ID and Operator ID for data traceability

• Adjustable automatic shut-off

Product components

Refer to Figure 1 and Figure 2 to make sure that all components have
been received. If any items are missing or damaged, contact the
manufacturer or a sales representative immediately.

Figure 1 Meter components (HQ40d model)

Figure 2 Meter components (HQ11d, HQ14d and HQ30d models)

1 Meter 2 AA batteries (pk/4)

Installation

C A U T IO N

Multiple hazards. Only qualified personnel must conduct the tasks
described in this section of the document.

1 Meter 4 AC-DC power supply
2 AA batteries (pk/4) 5 USB/DC adapter
3 AC power cord

English 5

Install the batteries

W A R N IN G

Explosion hazard. Incorrect battery installation can cause the release of explosive
gases. Be sure that the batteries are of the same approved chemical type and
are inserted in the correct orientation. Do not mix new and used batteries.

The battery compartment is not waterproof. If the battery compartment becomes
wet, remove and dry the batteries and dry the interior of the compartment. Check
the battery contacts for corrosion and clean them if necessary.

When using nickel metal hydride (NiMH) batteries, the battery icon will not
indicate a full charge after freshly charged batteries have been inserted (NiMH
batteries are 1.2 V versus 1.5 V for alkaline batteries). Even though the icon does
not indicate complete charge, 2300 mAH NiMH batteries will achieve 90% of
instrument operation lifetime (before recharge) versus new alkaline batteries.

To avoid potential damage to the meter from battery leakage, remove the meter
batteries prior to extended periods of non-use.

The meter can be powered with AA alkaline or rechargeable NiMH
batteries. To conserve battery life, the meter will power off after
5 minutes of inactivity. This time can be changed in the Display Options
menu.

For battery installation refer to Figure 3.

1. Pull the release tab on the battery cover and the remove the cover.

2. Install 4 AA alkaline or 4 AA nickel metal hydride (NiMH) batteries.

Make sure that the batteries are installed in the correct polarity.

3. Replace the battery cover.

N O T I C E

N O T I C E

N O T I C E

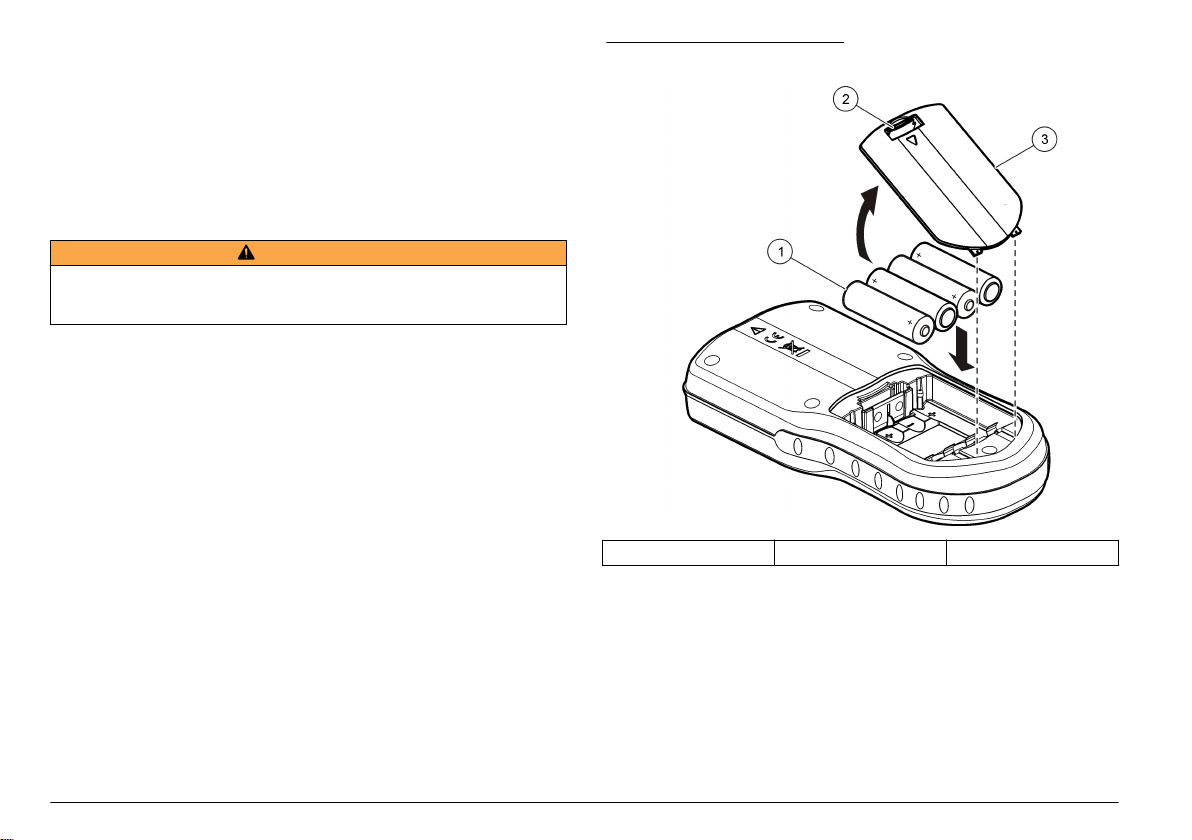

Figure 3 Battery installation

1 Batteries 2 Release tab 3 Battery cover

Connect to AC power

D A N G ER

Electrocution Hazard. AC power outlets in wet or potentially wet
locations MUST ALWAYS be provided with a Ground Fault Circuit
Interrupting (GFCI/GFI) circuit breaker. The AC-DC power adapter for
this product is not sealed and must not be used on wet benches or in
wet locations without GFCI protection.

6 English

The meter can be powered by AC power with an AC power adapter kit.
The kit includes an AC-DC power supply, USB/DC adapter and AC
power cord.

1. Turn the meter off.

2. Plug the AC power cord into the AC-DC power supply (Figure 4).

3. Connect the AC-DC power supply to the USB/DC adapter.

4. Connect the USB/DC adapter to the meter.

5. Plug the AC power cord into an AC receptacle.

6. Turn the meter on.

Figure 4 AC power connection

User interface and navigation

User interface

Figure 5 Keypad description

1 USB storage device/printer/Qwerty

keyboard connection (USB
peripheral)

2 Personal computer connection

(USB host)

3 USB/DC adapter

4 AC-DC power supply

5 AC power cord

1 ON/OFF: turn on or turn off the

meter

2 OPERATOR ID: associate data with

an individual

3 BACKLIGHT: illuminate the display

screen

4 SAMPLE ID: associate data with a

sample location

5 BLUE/LEFT key: calibrates, cancels

or exits the current menu

6 UP and DOWN key: scroll through

menus, enter numbers and letters
or change the reading screen view

7 GREEN/RIGHT key: reads, selects,

confirms or stores data

8 DATA LOG: recall or transfer stored

data

9 METER OPTIONS: change

settings, run check standards, view
meter information

Display description

Measurement screen

The meter display shows the concentration, units, temperature,
calibration status, operator ID, sample ID, date and time (Figure 6).

English

7

Figure 6 Single screen display

Figure 7 Dual-screen display

1 Calibration status indicator 9 Time
2 Main measurement value and unit 10 Date
3 IntelliCAL probe type and port

indicator

4 Battery status 12 Display size icon
5 Power source 13 Calibrate (Cancel, Exit)
6 Sample temperature (ºC or ºF) 14 Sample and operator identification
7 Secondary measurement unit 15 Stability or display lock indicator
8 Tertiary units (for some probes)

11 Read (OK, Select)

Dual-screen mode (HQ40d model only)

When two probes are connected to the HQ40d meter, the display can
show the reading from both probes simultaneously or show just one
probe (Figure 7).

Note: For probe calibration, change the screen mode to the single screen mode.

To change the screen mode to single or dual screen, use the and

keys. In dual screen mode, the key will select the probe on the

left and the key will select the probe on the right.

8

English

1 Probe that is connected to port on

left

2 Probe that is connected to port on

right

3 Measurement information for probe

on left

4 Measurement information for probe

on right

Navigation

The meter contains menus to change various options. Use the

keys to highlight different options. Push the GREEN/RIGHT key to

select an option. There are two ways to change options:

1. Select an option from a list: Use the and keys to select an

option. If check boxes are shown, more than one option can be
selected. Push the BLUE/LEFT key under Select.

Note: To deselect check boxes, push the BLUE/LEFT key under Deselect.

2. Enter an option value using the arrow keys:

Push the and keys to enter or change a value.

3. Push the GREEN/RIGHT key to advance to the next space.

4. Push the GREEN/RIGHT key under OK to accept the value.

and

Startup

Turn the meter on and off

Push the key to turn on or turn off the meter. If the meter does not
turn on, make sure that the batteries are properly installed or that the AC
power supply is properly connected to an electrical outlet.

Change the language

The display language is selected when the meter is powered on for the
first time. The language can also be changed from the Meter Options
menu.

Access to the language menu can be restricted with the Security
Options.

Additional information is available on the manufacturer's website.

1. Push the key and select Language.

2. Select a language from the list.

Note: While turning the meter on, the language can also be changed when the
power key is pushed and held.

Change the date and time

The date and time can be changed from the Date & Time menu.

1. Push the key and select Date & Time.

2. Update the time and date information:

Option Description

Format Select one of the formats below for the date and time. Use the

and keys to select from the format options.
dd-mm-yyyy 24h
dd-mm-yyyy 12h
mm/dd/yyyy 24h
mm/dd/yyyy 12h
dd-mmm-yyyy 24h
dd-mmm-yyyy 12h
yyyy-mm-dd 24h
yyyy-mm-dd 12h

Date Use the and keys to enter the current date.

Time Use the and keys to enter the current time.

The current date and time will be shown on the display.

Connect a probe after the date and time setup, so that the meter is ready
to take a measurement.

Connect a probe

1. Make sure that the display shows the current time and date.

Note: The time stamp for a probe is set when the probe is first connected to
the meter. This time stamp makes it possible to record the probe history and
record the time when measurements are made.

2. Plug the probe into the meter (Figure 8).

3. Push and turn the locking nut to tighten.

English

9

Figure 8 Probe connection

1 Probe connection port

(HQ40d only)

2 USB/DC adapter port 3 Probe connection port

Standard operation

About calibration

Each probe uses a different type of calibration solution. Make sure to
calibrate the probes frequently to maintain the highest level of accuracy.

Note: For step-by-step instructions, refer to the documents that are included with
each probe.

The calibration icon

• the calibration timer has expired

• the LDO sensor cap should be replaced

can indicate that:

• the calibration is out of range

• the calibration results are outside acceptance criteria settings

About sample measurements

Each probe has specific preparation steps and procedures for taking
sample measurements. For step-by-step instructions, refer to the
documents that are included with the probe.

About check standards

Run Check Standards verifies equipment accuracy by measuring a
solution of a known value. The meter will indicate if the Check Standard

passed or failed. If the Check Standard fails, the calibration icon is
shown until the probe is calibrated.

The meter can be set to automatically show a reminder for check
standard measurement at a specified interval with a specified
acceptance criteria. The reminder, value of the check standard, and
acceptance criteria can be changed. For step-by-step instructions, refer
to the documents that are included with the probe.

Use a sample ID

The sample ID tag is used to associate measurements with a particular
sample location. If assigned, stored data will include the sample ID.

1. Push the key.

2. Select, create or delete a sample ID:

Option Description

Current ID Select an ID from a list. The current ID will be

associated with sample data until a different ID is
selected.

Create a New SampleIDEnter a name for a new sample ID.

Delete Sample ID Delete an existing sample ID.

10 English

Use an operator ID

The operator ID tag associates measurements with an individual
operator. All stored data will include the operator ID.

View stored data

The data log contains sample, calibration and check standard data. The
most recent data point in the data log is tagged as Data Point 001.

1. Push the key.

2. Select, create or delete an operator ID:

Option Description

Current ID Select an ID from a list. The current ID will be

Create a New
Operator ID

Delete Operator ID Delete an existing operator ID.

associated with sample data until a different ID is
selected.

Enter a name for a new operator ID (maximum
10 names can be entered).

Data management

About stored data

The following types of data are stored in the data log:

• Sample measurements: stored automatically each time a sample is
measured in the Press to Read or Interval Mode. When the
continuous measurement mode is used, data is stored only when
Store is selected.

• Calibrations: stored only when Store is selected at the end of a
calibration. Calibration data is also stored in the IntelliCAL (R) probe.

• Check standard measurements: stored automatically each time a
check standard is measured (in the Press to Read or Interval Mode).

When the data log becomes full (500 data points), the oldest data point
is deleted when a new data point is added. The entire data log can be
deleted to remove data that has already been sent to a printer or PC

key > Delete Data Log). To prevent deletion of the data log by a

(
user, use the Security Options menu.

1. Push the key.

2. Select View Data Log to view the stored data. The most recent data

point is shown. The top of the screen shows whether the data is from
a sample reading, a calibration or a check standard. Push the
key to view the next most recent data point.

Option Description

Reading Log Reading Log—shows sample measurements including

Calibration Log Calibration Log—shows calibration data. Select Details

Check Standard
Log

the time, date, operator and sample ID. Select Details to
view the associated calibration data.

to view additional information about the calibration.

Check Standard Log—shows check standard
measurements. Select Details to view the calibration
data that was associated with the measurement.

English 11

View stored probe data

Make sure that a probe is connected to the meter. If two probes are
connected, select the appropriate probe when prompted.

1. To view the calibration data that is stored in a probe, push the

key and select View Probe Data. The current calibration and
calibration history for the probe can be viewed.

Option Description

View Current
Calibration

View Calibration
History

The current calibration information shows the calibration
details for the most recent calibration. If the probe has
not been calibrated by the user, the factory calibration
data is shown.

The calibration history shows a list of the times when the
probe was calibrated. Select a date and time to view a
summary of the calibration data.

Print stored data

The meter must connect to AC power to start the USB connection. Make
sure that the connection to AC power is made before the meter is
powered on.
All data can be sent to a printer. Compatible printers should support a
minimum of 72 columns of data, be capable of printing up to
500 continuous data-stream events in 1, 2 and 3 lines of text and fully
support code page 437 and code page 850.

Figure 9 Connection to the printer

1. Turn off the meter. Make sure that the meter is connected to AC

power. Refer to Connect to AC power on page 6.

2. Connect the printer to the meter with a USB cable type A. Refer to

Figure 9.

3. Turn on the meter.

4. Push the key.

5. Select Send Data Log. Wait for the display to show “Transfer

Complete” and wait for the printer to stop printing. Disconnect the
printer.

12

English

1 Meter 7 USB cable
2 AC-DC power supply 8 USB/DC adapter
3 AC power cord 9 Port for probe connection
4 AC power outlet 10 Port for USB/DC adapter
5 Power supply for printer (optional) 11 Port for probe connection
6 Printer, FCC Part 15B, Class B

compliant

Change the report options

Printed reports for sample data can contain 1, 2 or 3 lines of information.

Additional information is available on the manufacturer's website.

1. Push the key. Select Report Options.

2. Select Report Type and select one of the options.

Option Description

Basic report One line of data.

Advanced report Two lines of data. The first line contains the same

Total report Three lines of data. The first two lines contain the same

information as in the basic report.

information as in the advanced report.

Send data to a USB storage device

N O T I C E

The transfer of a large number of data points will take some time. DO NOT
disconnect the USB storage device until the transfer is complete.

Data can be transferred to a USB storage device for storage or transfer
to a computer.

1. Turn off the meter. Make sure that the meter is connected to AC

power.

2. Plug the USB storage device into the meter before the meter is

powered on.

3. Turn on the meter.

4. Push the key.

5. Select Send Data Log. Wait for the display to show “Transfer

Complete” and for any lights on the USB storage device to stop
flashing. Then remove the USB device.

Note: If the data transfer is slow, reformat the USB storage device to use the
file allocation table (FAT) format for the next use.

Send data directly to a computer

Data can be transferred from any HQd series meter directly to a
computer when the HQ40d PC Application is installed. The data can be
sent in real time during data collection, or the entire data log can be
transferred.

To download the most current version of the software, refer to the
applicable product page on the manufacturer's website.

1. Install the HQ40d PC Application on the computer.

2. Turn off the meter. Make sure that the meter is connected to AC

power.

3. Connect the PC to the meter with a USB type B cable.

4. Turn on the meter.

5. Open the HQ40d PC Application on the computer. Click on the green

triangle in the menu bar to start a connection.

6. Collect the data in real time or transfer the data from the data log:

• Real time—when a data point is stored in the meter, the result is
sent simultaneously to the PC Application.
Additional information is available on the manufacturer's website.

• Data log—push the key and select Send Data Log. Wait for
the display to show “Transfer Complete.” The data is sent as a
comma separated values (.csv) file.

The data is shown in the HQ40d PC Application window.

Maintenance

C A U T IO N

Multiple hazards. Only qualified personnel must conduct the tasks
described in this section of the document.

English 13

Clean the meter

The meter is designed to be maintenance-free and does not require
regular cleaning for normal operation. Exterior surfaces of the meter may
be cleaned as necessary.

1. Wipe the surface of the meter with a damp cloth.

2. Use a cotton-tipped applicator to clean or dry the connectors.

Replace the batteries

W A R N IN G

Explosion hazard. Incorrect battery installation can cause the release of explosive
gases. Be sure that the batteries are of the same approved chemical type and
are inserted in the correct orientation. Do not mix new and used batteries.

For battery replacement, refer to Figure 10. Make sure that the cover is
tightly closed to maintain the IP67 enclosure rating.

1. Pull the release tab on the battery cover and the remove the cover.

2. Remove the batteries.

3. Install 4 AA alkaline or 4 AA nickel metal hydride (NiMH) batteries.

Make sure that the batteries are installed in the correct polarity.

4. Replace the battery cover.

Figure 10 Battery replacement

1 Batteries 2 Release tab 3 Battery cover

Troubleshooting

Refer to the following table for common problem messages or
symptoms, possible causes and corrective actions.

14

English

Error/Warning Description Solution

Connect a Probe Probe disconnected

Probe Not Supported Probe disconnected

Bootloader
X.X.XX.XX error

or connected
improperly

Software not
updated to most
current version

Problem with probe Connect a different IntelliCAL

or connected
improperly

Software not
updated to most
current version

Problem with probe Connect a different IntelliCAL

HQd meter does not
support IntelliCAL
probe

Software not
updated to most
current version.

Tighten the locking nut on the
probe connector.

Disconnect the probe and then
connect the probe again

To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

probe to verify if problem is with
probe or meter

Tighten the locking nut on the
probe connector.

Disconnect the probe and then
connect the probe again.

To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

probe to the meter to verify if
problem is with the meter or the
probe.

Contact Technical Support.

To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

Error/Warning Description Solution

0 days remaining
message (For LDO
and LBOD only)

Meter not configured Software error(s) If the meter starts up correctly,

LDO or LBOD
sensor cap used for
365 days

There are 0 days
remaining in the life
of the LDO sensor
cap.

Meter set to
incorrect date and
time

Software not
updated to most
current version

Replace the LDO or LBOD
sensor cap and iButton®.

Replace the LDO sensor cap.
Calibration will be allowed.
However, the calibration icon
and question mark will appear on
the measurement screen even if
the calibration has passed.

1. Disconnect the probe from

the meter.

2. Remove the meter batteries.

3. Install the meter batteries

properly. Follow the polarity
makings.

4. Set correct date and time in

the meter.

5. Connect the probe and verify

that message has been
removed.

To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

back up the Data Log and
Method files.
To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

English 15

Error/Warning Description Solution

Meter will not power
on or powers on
intermittently

Unable to access
Full Access Options
screen

Unable to access
Full or Operator
Access Options
screen

Batteries are not
installed correctly

Software not
updated to most
current version

Damaged meter Contact Technical Support.

Correct password
has not been
entered

Software not
updated to most
current version

Examine battery orientation to
make sure the batteries follow
the polarity markings. Test again.

Clean the battery terminals, then
install new batteries.

Connect AC power adapter and
test again.

To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

Contact Technical Support.

To download the most current
version of the software, refer to
the applicable product page on
the manufacturer's website.

16 English

Table des matières

Caractéristiques techniques à la page 17
Généralités à la page 18
Installation à la page 20
Interface utilisateur et navigation

à la page 22

Mise en marche à la page 23

Fonctionnement standard

à la page 24

Gestion des données

à la page 25

Maintenance à la page 29
Dépannage à la page 29

Caractéristiques techniques

Les caractéristiques techniques peuvent être modifiées sans préavis.

Caractéristiques Détails

Dimensions 19,7 x 9,5 cm (7,75 x 3,75 po)

Poids 335 g (0,75 lb) sans piles ; 430 g (0,95 lb) avec

Boîtier de l'appareil IP67, étanche à 1 mètre pendant 30 minutes

Boîtier des piles Résistant à l'eau jusqu'à 0,6 m (2 pi) pendant

Alimentation (interne) Piles AA alcalines ou rechargeables au nickel-

Alimentation (externe) Adaptateur électrique externe de classe II : entrée

Classe de protection de
l'instrument

Température de stockage –20 à +60 °C (–4 à +140 °F)

Températures de
fonctionnement

Humidité relative de
fonctionnement

piles alcalines AA

15 secondes.

métal-hydrure (NiMH) (4) ; durée des piles :
jusqu'à 200 heures

100–240 VCA, 50/60 Hz ; sortie 4,5 à 7,5 VCC
(7 VA)

Classe I

0 à +60 °C (32 à 140 °F)

max. 90% (sans condensation)

Caractéristiques Détails

Connecteur d'entrée
5 broches

Connecteur d'entrée
8 broches

Adaptateur USB/CC Périphérique et hôte

Mémoire de données
(interne)

Stockage des données Automatique en mode Par appui sur une touche

Exportation de données Connexion USB vers un PC ou un périphérique

Connexions USB intégré de type A (pour un périphérique de

Correction de température Désactivé, automatique et manuel (selon les

Verrouillage d'affichage de
mesure

Clavier Connecteur pour clavier PC externe par

Connecteur M12 pour sondes IntelliCAL

Le connecteur 8 broches autorise les connexions
USB et CA externe

500 résultats

et en mode A intervalle. Manuel de lecture En
continu.

de stockage USB (limitée par la capacité du
périphérique de stockage). Transfert de la totalité
du journal de données ou lors de la prise des
mesures.

mémoire Flash USB, une imprimante, un clavier)
et USB intégré de type B (pour un PC)

paramètres)

Mesure en continu, mode Par appui sur une
touche ou en mode A intervalle. Fonction de
calcul de moyenne pour les sondes LDO.

adaptateur USB/CC

™

Informations supplémentaires

Des informations supplémentaires sont disponibles sur le site Web du
fabricant.

Français

17

Généralités

En aucun cas le constructeur ne saurait être responsable des
dommages directs, indirects, spéciaux, accessoires ou consécutifs
résultant d'un défaut ou d'une omission dans ce manuel. Le constructeur
se réserve le droit d'apporter des modifications à ce manuel et aux
produits décrits à tout moment, sans avertissement ni obligation. Les
éditions révisées se trouvent sur le site Internet du fabricant.

Consignes de sécurité

A V I S

Le fabricant décline toute responsabilité quant aux dégâts liés à une application
ou un usage inappropriés de ce produit, y compris, sans toutefois s'y limiter, des
dommages directs ou indirects, ainsi que des dommages consécutifs, et rejette
toute responsabilité quant à ces dommages dans la mesure où la loi applicable le
permet. L'utilisateur est seul responsable de la vérification des risques
d'application critiques et de la mise en place de mécanismes de protection des
processus en cas de défaillance de l'équipement.

Veuillez lire l'ensemble du manuel avant le déballage, la configuration ou
la mise en fonctionnement de cet appareil. Respectez toutes les
déclarations de prudence et d'attention. Le non-respect de cette
procédure peut conduire à des blessures graves de l'opérateur ou à des
dégâts sur le matériel.

Assurez-vous que la protection fournie avec cet appareil n'est pas
défaillante. N'utilisez ni n'installez cet appareil d'une façon différente de
celle décrite dans ce manuel.

Interprétation des indications de risques

Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée,
entraîne des blessures graves, voire mortelles.

A V E R TI SS EM EN T

Indique une situation de danger potentiel ou imminent qui, si elle n'est pas évitée,
peut entraîner des blessures graves, voire mortelles.

D A N G ER

A T T E NT IO N

Indique une situation de danger potentiel qui peut entraîner des blessures
mineures ou légères.

Indique une situation qui, si elle n'est pas évitée, peut occasionner
l'endommagement du matériel. Informations nécessitant une attention
particulière.

A V I S

Etiquettes de mise en garde

Lisez toutes les informations et toutes les étiquettes apposées sur
l’appareil. Des personnes peuvent se blesser et le matériel peut être
endommagé si ces instructions ne sont pas respectées. Un symbole sur
l'appareil est référencé dans le manuel et accompagné d'une déclaration
de mise en garde.

Si l'appareil comporte ce symbole, reportez-vous au manuel
d'utilisation pour consulter les informations de fonctionnement et de
sécurité.

Ce symbole indique que l’élément signalé peut être chaud et que des
précautions doivent être prises avant de le toucher.

Le matériel électrique portant ce symbole ne doit pas être mis au
rebut dans les réseaux domestiques ou publics européens.
Retournez le matériel usé ou en fin de vie au fabricant pour une mise
au rebut sans frais pour l'utilisateur.

Présentation du produit

Les appareils de mesure portables série HQd s'utilisent avec des
sondes numériques IntelliCAL™ pour mesurer différents paramètres
dans l'eau. L'instrument reconnaît automatiquement le type de sonde
auquel il est relié. Les données de mesure peuvent être enregistrées et
transférées vers une imprimante, un périphérique de stockage USB ou
un PC.

18

Français

Les appareils de mesure série HQd sont disponibles en 4 modèles :

• HQ11d—pH/mV/ORP

• HQ14d—conductivité, salinité, solides totaux dissous (TDS), résistivité

• HQ30d—toutes les sondes IntelliCAL, 1 connecteur de sonde

• HQ40d—toutes les sondes IntelliCAL, 2 connecteurs de sonde

Caractéristiques communes à tous les modèles :

• Reconnaissance de paramètres et de sonde automatique

• Procédures d'étalonnage guidées par l'instrument

• Données d'étalonnage enregistrées dans la sonde

• Probe specific method settings for regulatory compliance and Good
Laboratory Practice (BPL)

• Options de sécurité

• Journalisation des données en temps réel par connexion USB

• Connexion USB vers PC/imprimante/périphérique de stockage
USB/clavier

• Communication bidirectionnelle avec les systèmes de type PC par le
biais d'une connexion de port série virtuelle

• Identifiant de l'échantillon et identifiant de l'opérateur pour la traçabilité
des données

• Arrêt automatique réglable

Composants du produit

Reportez-vous à Figure 1et à Figure 2 pour vérifier que vous avez reçu
tous les composants. Si des éléments manquent ou sont endommagés,
contactez immédiatement le fabricant ou un représentant commercial.

Figure 1 Composants de l'instrument (modèle HQ40d)

1 Instrument 4 Source d'alimentation électrique

CA-CC

2 Piles AA (4 unités) 5 Adaptateur USB/CC
3 Cordon d'alimentation secteur

Français 19

Figure 2 Composants de l'instrument (modèles HQ11d, HQ14d et
HQ30d)

1 Instrument 2 Piles AA (4 unités)

Installation

A T T E NT IO N

Dangers multiples. Seul le personnel qualifié doit effectuer les tâches
détaillées dans cette section du document.

Installation des piles

A V E R TI SS EM EN T

Risque d'explosion. Une installation incorrecte des piles peut libérer des gaz
explosifs. Veillez à ce que les piles soient du même type chimique homologué et
qu'elles soient insérées dans le bon sens. Ne mélangez pas des piles neuves et
des piles usagées.

Le compartiment des piles n'est pas étanche à l'eau. Si le compartiment des piles
est humide, retirez et séchez les piles et séchez l'intérieur du compartiment.
Recherchez des traces de corrosion sur les contacts des piles et les nettoyer si
nécessaire.

En cas d'utilisation de piles nickel métal hybride (NiMH), l'icône d'état des piles
n'indique pas une charge complète après mise en place de piles venant d'être
rechargées (les piles NiMH ont une tension de 1,2 V, les piles alcalines de 1,5 V).
Même si l'icône n'indique pas une charge complète, les piles NiMH de 2300 mAH
atteignent 90 % de la durée de fonctionnement de l'appareil (avant recharge)
comparée à des piles alcalines neuves.

Pour éviter des dégâts potentiels à l'appareil suite à une fuite des piles, retirer les
piles de l'appareil de mesure s'il ne doit pas être utilisé pendant une durée
prolongée.

L'appareil peut être alimenté par des piles alcalines AA ou
rechargeables NiMH. Pour optimiser la durée de vie des piles, l'appareil
s'éteint après 5 minutes d'inactivité. Cette durée est modifiable dans le
menu des Options d'affichage.

Pour l'installation de la pile, reportez-vous à la Figure 3.

A V I S

A V I S

A V I S

20

Français

1. Tirez sur la languette d'ouverture du capot des piles et déposez le

capot.

2. Installer 4 piles alcalines AA ou 4 piles rechargeables nickel métal

hybride (NiMH) AA. Veillez à installer les piles en respectant leur
polarité.

3. Reposez le capot des piles.

Figure 3 Installation de la batterie

1 Piles 2 Languette d'ouverture 3 Capot des piles

Branchement sur alimentation CA

D A N G ER

Risque d'électrocution Les prises d'alimentation secteurCA au sein
d'environnements humides ou potentiellement humides DOIVENT
TOUJOURS être munies d'un disjoncteur de fuite à la terre
(GFCI/GFI). L'adaptateur CA-CC pour ce produit n'est pas étanche et
ne doit pas être utilisé sur des paillasses humides ou dans des lieux
humides sans protection GFCI.

L'appareil de mesure peut être alimenté sur secteur par un kit
adaptateur CA. Le kit inclut une alimentation CA-CC, un adaptateur
USB/CC et un cordon d'alimentation CA.

1. Eteignez l'appareil.

2. Brancher le cordon d'alimentation CA sur l'alimentation CA-CC

(Figure 4).

3. Brancher l'alimentation CA-CC sur l'adaptateur USB/CC.

4. Branchez l'adaptateur USB/CC à l'instrument.

5. Brancher le cordon secteur CA dans une prise secteur CA.

6. Allumez l'appareil.

Figure 4 Connexion secteur CA

1 Branchement sur un périphérique

de stockage
USB/imprimante/clavier Qwerty
(périphérique USB)

2 Branchement sur un ordinateur

personnel (hôte USB)

3 Adaptateur USB/CC

4 Source d'alimentation électrique

CA-CC

5 Cordon d'alimentation secteur

Français 21

Interface utilisateur et navigation

Interface utilisateur

Figure 5 Description du clavier

Description de l'écran

Ecran de mesure

L'affichage de l'appareil de mesure indique la concentration, les unités,
la température, l'état d'étalonnage, l'ID d'opérateur, l'ID d'échantillon, la
date et l'heure (Figure 6).

Figure 6 Affichage sur écran unique

1 MARCHE/ARRET : allumage ou

extinction de l'appareil

2 ID OPERATEUR: association de

données à une personne

3 RETROECLAIRAGE : éclaire

l'écran de l'affichage

4 ID D'ECHANTILLON : association

de données à un emplacement
d'échantillon

5 Touche BLEUE/GAUCHE :

étalonne, annule et quitte le menu
actuel

22 Français

6 Touche HAUT et BAS : permet de

faire défiler les menus, de saisir les
chiffres et les lettres ou de changer
l'affichage de l'écran de lecture

7 Touche VERTE/DROITE: lit,

sélectionne, confirme ou stocke les
données

8 JOURNAL DES DONNEES: rappel

ou transfert de données
enregistrées

9 OPTIONS DE L'INSTRUMENT :

modification des paramètres,
analyse de standards de
vérification, affichage d'informations
sur l'appareil

1 Témoin d'état d'étalonnage 9 Heure
2 Unité et valeur de mesure

principale

3 Indicateur du type de sonde

IntelliCAL et du port

4 Etat des batteries 12 Icône de taille d'affichage
5 Source d'alimentation 13 Etalonner (Annuler, Quitter)
6 Température d'échantillon (°C ou

°F)

7 Unité de mesure secondaire 15 Indicateur de stabilité ou de
8 Unités spécifiques (pour certaines

sondes)

10 Date

11 Mesure (OK, Valider)

14 Identification d'échantillon et

d'opérateur

verrouillage d'affichage

Mode d'écran double (modèle HQ40d uniquement)

Quand deux sondes sont reliées à l'appareil HQ40d, l'affichage peut
présenter simultanément la lecture de deux sondes, ou celle d'une seule
sonde(Figure 7).

Remarque : Pour l'étalonnage de la sonde, changez la mode d'affichage en
passant en mode d'écran simple.

Pour modifier le mode d'écran en simple ou double, utilisez les touches

et . En mode d'écran double, la touche sélectionne la sonde

de gauche et la touche sélectionne la sonde de droite.

Figure 7 Affichage sur écran double

1 Sonde reliée au port à gauche 3 Informations de la mesure pour la

sonde de gauche

2 Sonde reliée au port à droite 4 Informations de la mesure pour la

sonde de droite

Navigation

L'appareil contient des menus permettant de modifier diverses options.
Utilisez les touches et pour sélectionner différentes options.
Appuyer sur la touche VERTE/DROITE pour sélectionner une option. Il y
existe deux méthodes pour modifier les options :

1. Sélectionner une option dans la liste : utiliser les touches et

pour sélectionner une option. Si des cases à cocher apparaissent, il

est possible de sélectionner plus d'une option. Appuyer sur la touche
BLEUE/GAUCHE sous Valider.

Remarque : Pour désélectionner les cases à cocher, appuyer sur la touche
BLEUE/GAUCHE sous Désélect.

2. Saisie d'une valeur d'option par les touches fléchées :

Appuyer sur les touches et pour saisir ou modifier une valeur.

3. Appuyer sur la touche VERTE/DROITE pour avancer à

l'emplacement suivant.

4. Appuyer sur la touche VERTE/DROITEsous OK pour accepter la

valeur.

Mise en marche

Allumage et extinction de l'appareil de mesure

Appuyer sur la touche pour allumer ou éteindre l'appareil de mesure.
Si l'appareil ne s'allume pas, vérifiez que les piles sont mises en place
correctement ou que l'alimentation CA est bien branchée à une prise
électrique.

Modifier la langue

La langue de l'affichage est sélectionnée au premier allumage de
l'appareil. La langue est aussi modifiable sur le menu Options de
l'appareil.

L'accès au menu Langue peut être limité par les Options de sécurité.
Des informations supplémentaires sont disponibles sur le site Web du

fabricant.

1. Appuyer sur la touche

2. Sélectionner une langue dans la liste.

Remarque : Pendant la démarrage de l'instrument, vous pouvez également
changer la langue en maintenant la touche d'alimentation enfoncée.

Modifier la date et l'heure

La date et l'heure sont modifiables sur le menu Date et heure.

et sélectionner Langue.

Français

23

1. Appuyer sur la touche et sélectionner Date et Heure.

2. Mise à jour des informations de date et heure :

Option Description

Format Sélectionner l'un des formats de date et d'heure. Utiliser les

touches et pour sélectionner l'une des options de format.
jj-mm-aaaa 24h
jj-mm-aaaa 12h
mm/jj/aaaa 24h
mm/jj/aaaa 12h
jj-mmm-aaaa 24h
jj-mmm-aaaa 12h
aaaa-mm-jj 24h
aaaa-mm-jj 12h

Date Utilisez les touches et pour saisir la date actuelle.

Heure Utilisez les touches et pour saisir l'heure actuelle.

La date et l'heure en cours apparaissent sur l'écran.

Brancher une sonde après avoir configuré la date et l'heure pour que
l'instrument soit prêt à prendre une mesure.

Branchement d'une sonde

1. Vérifier que l'écran affiche l'heure et la date correcte.

Remarque : L'horodatage d'une sonde s'effectue lors de la première
connexion à l'appareil de mesure. Cet horodatage permet d'enregistrer
l'historique de la sonde et le temps d'exécution de mesure.

2. Reliez la sonde à l'instrument (Figure 8).

3. Pousser et tourner l'écrou de verrouillage pour le serrer.

Figure 8 Connexion de la sonde

1 Port de connexion de

la sonde (modèle
HQ40d uniquement)

2 Port d'adaptateur

USB/CC

3 Port de connexion de

la sonde

Fonctionnement standard

A propos de l'étalonnage

Chaque sonde utilise un type de solution d'étalonnage différent. Veillez à
étalonner les sondes fréquemment pour maintenir le niveau de précision
le plus élevé.

Remarque : Pour des instructions pas à pas, consultez les documents inclus avec
chaque sonde.

L'icône d'étalonnage

peut indiquer que :

24

Français

• le délai de la minuterie d'étalonnage a expiré

• le capuchon du détecteur LDO doit être remplacé

• l'étalonnage est en dehors de la gamme

• les résultats de l'étalonnage sont en dehors des paramètres des
critères d'acceptation

A propos des mesures d'échantillon

Chaque sonde a des étapes de préparation et procédures spécifiques
pour prendre les mesures d'échantillons. Pour des instructions pas à
pas, consulter les documents inclus avec la sonde.

Option Description

Créer un nouvel ID
d'échantillon

Supprimer un ID
d'échantillon

Entre un nom pour un nouvel ID d'échantillon.

Supprime un ID d'échantillon existant.

Utiliser un ID d'opérateur

L'étiquette d'ID d'opérateur associe les mesures à un opérateur
particulier. Toutes les données enregistrées incluent cet ID.

A propos des standards de vérification

L'analyse des étalons de contrôle permet de vérifier le précision de
l'instrument en mesurant une solution de valeur connue. L'appareil
indique si le standard de vérification a donné un résultat correct ou non.

Si la vérification de l'étalon de contrôle échoue, l'icône d'étalonnage
s'affiche jusqu'à ce que la sonde soit étalonnée

L'appareil peut être réglé pour afficher automatiquement un rappel de
mesure de standard de vérification à intervalle précis et critère
d'acceptation spécifié. Le rappel, la valeur du standard de vérification et
le critère d'acceptation sont modifiables. Pour des instructions pas à
pas, se reporter aux documents inclus avec la sonde.

Utiliser un ID d'échantillon

L'étiquette d'ID d'échantillon permet d'associer des mesures à un
emplacement spécifique. Les données enregistrées inclut cette
identification de l'échantillon si elle est attribuée.

1. Presser la touche

2. Sélection, création ou suppression d'un ID d'échantillon :

Option Description

ID en cours Sélectionne un ID dans une liste. L'ID en

.

cours sera associé aux données d'échantillon
jusqu'à la sélection d'un ID différent.

1. Presser la touche .

2. Sélection, création ou suppression d'un ID d'opérateur :

Option Description

ID en cours Sélectionne un ID dans une liste. L'ID en cours

Créer un nouvel ID
d'opérateur

Supprimer un ID
d'opérateur

sera associé aux données d'échantillon jusqu'à la
sélection d'un ID différent.

Entrer un nom pour un nouvel ID d'opérateur (le
maximum est 10 noms pouvant être entrés).

Supprime un ID d'opérateur existant.

Gestion des données

A propos des données enregistrées

Les données des types ci-dessous sont enregistrées dans le journal des
données :

• Mesures des échantillons : enregistrées automatiquement chaque fois
qu'un échantillon est mesuré dans le mode Par appui sur une touche
ou A intervalle. En mode de mesure continue, les données ne sont
enregistrées que sur sélection de l'option Stocker.

• Etalonnages : enregistrés uniquement lors que l'option Enregistrer est
sélectionnée à la fin d'un étalonnage. Les données d'étalonnage sont
également enregistrées dans la sonde IntelliCAL (R).

Français

25

• Mesures des étalons de contrôle : enregistrées automatiquement à
chaque mesure d'un étalon de contrôle (en mode Par appui sur une
touche ou A intervalle).

Quand le journal des données est plein (500 points de mesure), les plus
anciens points de données sont supprimés lorsque de nouveaux points
de données sont ajoutés. Il est possible de supprimer la totalité du
journal des données pour supprimer des données déjà envoyées à une

imprimante ou un PC (touche > Supprimer les données). Pour éviter
l'effacement du journal des données, utilisez le menu Options de
sécurité.

Affichage des données enregistrées

Le journal des données contient les données d'échantillon,
d'étalonnages et des étalons de contrôle. Le point de données le plus
récent dans le journal est étiqueté Pt données 001.

1. Appuyer sur la touche .

2. Sélectionner Visualiser le journal des données pour consulter les

données enregistrées. Les points de données les plus récents sont
affichés. Le haut de l'écran indique si les données sont une valeur
d'échantillon, d'étalonnage ou de standard de vérification. Appuyer
sur la touche pour afficher le point de données le plus récent
suivant.

Option Description

Reading Log
(Journal des
mesures)

Journal
d'étalonnage

Journal étalon
contrôle

Le Journal de lecture affiche des mesures
d'échantillon, notamment l'heure, la date, les ID
d'opérateur et d'échantillon. Sélectionner Détails pour
afficher les données d'étalonnage associées.

Le Journal d'étalonnage affiche les données
d'étalonnage. Sélectionner Détails pour afficher des
informations supplémentaires sur l'étalonnage.

Le Journal étalon contrôle affiche les mesures des
étalons de contrôle. Sélectionner Détails pour afficher
les données d'étalonnage associées à la mesure.

Affichage des données de sonde enregistrées

Vérifier qu'une sonde est reliée à l'appareil. Si deux sondes sont reliées,
sélectionnez la sonde voulue quand vous y êtes invité.

1. Pour afficher les données d'étalonnage enregistrées dans une

sonde, appuyer sur la touche et sélectionner Afficher les
données de sonde. Il est possible de consulter l'étalonnage en cours
et l'historique d'étalonnage de la sonde.

Option Description

Affichage
d'étalonnage en
cours

Affichage
d'historique
d'étalonnage

Les informations d'étalonnage en cours indiquent les
détails d'étalonnage les plus récents. Si la sonde n'a
pas été étalonnée par l'utilisateur, ce sont les
données d'étalonnage d'usine qui sont indiquées.

L'historique d'étalonnage affiche la liste des dates où
la sonde a été étalonnée. Sélectionner une date et
heure pour afficher un récapitulatif des données
d'étalonnage.

Impression des données enregistrées

L'appareil de mesure doit se brancher à l'alimentation secteur CA pour
démarrer la connexion USB. Vérifier que la connexion à l'alimentation
secteur est effectuée avant d'allumer l'appareil.
Toutes les données peuvent être envoyées à une imprimante. Les
imprimantes compatibles doivent assurer la prise en charge d'au
minimum 72 colonnes de données, pouvoir imprimer jusqu'à
500 événements de flux de données en continu en 1, 2 et 3 lignes de
texte et être totalement compatibles avec les pages de code 437 et 850.

1. Arrêter l'appareil. Assurez-vous que l'instrument est branché à

l'alimentation secteur. Reportez-vous à Branchement sur

alimentation CA à la page 21.

2. Relier l'imprimante à l'instrument en utilisant un cordon USB de type

A. Reportez-vous à Figure 9.

3. Allumer l'appareil.

26

Français

4. Appuyer sur la touche

5. Sélectionner Envoyer le journal des données. Attendre que

l'affichage indique "Transfert terminé" et attendre que l'imprimante
cesse d'imprimer. Débrancher l'imprimante.

Figure 9 Connexion à l'imprimante

1 Instrument 7 Câble USB
2 Source d'alimentation électrique

CA-CC

3 Cordon d'alimentation secteur 9 Port de connexion de la sonde
4 Prise d'alimentation CA 10 Port d'adaptateur USB/CC
5 Alimentation de l'imprimante (en

option)

6 Imprimante , conforme FCC

chapitre 15B, classe B

8 Adaptateur USB/CC

11 Port de connexion de la sonde

Français 27

Modification des options de rapport

Les rapports imprimés pour les données d'échantillon peuvent contenir
1, 2 ou 3 lignes d'informations.

Des informations supplémentaires sont disponibles sur le site Web du
fabricant.

1. Appuyer sur la touche . Sélectionner Options de rapport.

2. Sélectionner Type de rapport pour choisir une des options.

Option Description

Rapport de base Une ligne de données.

Rapport avancé Deux lignes de données La première ligne contient les

Rapport total Trois lignes de données Les deux premières lignes

mêmes informations que le rapport de base.

contiennent les mêmes informations que le rapport
avancé.

Envoi de données vers un périphérique de stockage USB

A V I S

Le transfert d'un grand nombre de points de données prend un certain temps. NE
PAS débrancher le périphérique de stockage USB tant que le transfert n'est pas
terminé.

Les données peuvent être transférées vers un périphérique de stockage
USB pour stockage ou transfert vers un ordinateur.

1. Arrêtez l'appareil. Assurez-vous que l'instrument est branché à

l'alimentation secteur.

2. Relier le périphérique de stockage USB à l'appareil de mesure avant

de mettre l'instrument sous tension.

3. Allumer l'appareil.

4. Appuyer sur la touche .

5. Sélectionner Envoyer le journal des données. Attendre que

l'affichage indique "Transfert terminé" et que les témoins éventuels

sur le périphérique de stockage USB cessent de clignoter. Retirer
ensuite le périphérique USB.

Remarque : Si le transfert de données est lent, reformater le périphérique de
stockage de donnés USB pour utiliser le format FAT (file allocation table) pour
l'utilisation suivante.

Envoi de données directement à un ordinateur

Les données peuvent être transférées directement depuis n'importe quel
appareil série HQd vers un ordinateur quand l'application HQ40d PC est
installée. Il est possible d'envoyer les données en temps réel pendant la
collecte, ou d'envoyer la totalité du journal des données.

Pour télécharger la version la plus récente du logiciel, reportez-vous à la
page du produit en question sur le site Web du fabricant.

1. Installation de l'application HQ40d PC sur l'ordinateur.

2. Arrêtez l'appareil. Assurez-vous que l'instrument est branché à

l'alimentation secteur.

3. Relier l'appareil à un PC à l'aide d'un cordon USB de type B.

4. Allumer l'appareil.

5. Ouvrir l'application HQ40d PC sur l'ordinateur. Cliquer sur le triangle

vert de la barre de menus pour démarrer une connexion.

6. Collecte de données en temps réel ou transfert de données depuis le

journal des données :

• Temps réel – quand un point de données est enregistré dans
l'appareil, le résultat est envoyé simultanément à l'application PC.
Des informations supplémentaires sont disponibles sur le site Web
du fabricant.

• Journal de données — appuyer sur la touche et sélectionner
Envoyer le journal des données. Attendre que l'affichage indique
"Transfert terminé". Les données sont envoyées sous forme d'un
fichier de valeurs séparées par des virgules (.csv).

Les données sont affichées dans la fenêtre d'application HQ40d PC.

28

Français

Maintenance

A T T E NT IO N

Dangers multiples. Seul le personnel qualifié doit effectuer les tâches
détaillées dans cette section du document.

Nettoyage de l'appareil de mesure

L'appareil de mesure est conçu pour être sans entretien et ne nécessite
pas de nettoyage périodique en fonctionnement normal. Les surfaces
extérieures de l'appareil peuvent être nettoyées si nécessaire.

1. Essuyer la surface de l'appareil avec un chiffon humide.

2. Utiliser un coton-tige pour nettoyer ou sécher les connecteurs.

Remplacer les piles

Figure 10 Remplacement de la batterie.

A V E R TI SS EM EN T

Risque d'explosion. Une installation incorrecte des piles peut libérer des gaz
explosifs. Veillez à ce que les piles soient du même type chimique homologué et
qu'elles soient insérées dans le bon sens. Ne mélangez pas des piles neuves et
des piles usagées.

Pour le remplacement de la pile, consulter Figure 10 Assurez-vous que
le capot est fermement fixé afin de conserver l'indice de protection du
boîtier IP67.

1. Tirez sur la languette d'ouverture du capot des piles et déposez le

capot.

2. Déposer les piles.

3. Installez 4 piles alcalines AA ou 4 piles rechargeables nickel métal

hybride (NiMH) AA. Veillez à installer les piles en respectant leur
polarité.

4. Reposer le capot des piles.

1 Piles 2 Languette d'ouverture 3 Capot des piles

Dépannage

Consulter le tableau ci-dessous des messages ou symptômes les plus
courants, pour trouver les causes possibles et actions correctives.

Français

29

Erreur/Avertissement Description Solution

Brancher une sonde Sonde débranchée

Sonde non prise en
charge

ou mal branchée

Logiciel non mis à
jour vers la version
la plus récente

Problème avec la
sonde

Sonde débranchée
ou mal branchée

Logiciel non mis à
jour vers la version
la plus récente

Problème avec la
sonde

L'appareil HQd
n'assure pas la
prise en charge de
la sonde IntelliCAL

Serrer l'écrou de verrouillage
sur le connecteur de la
sonde.

Débranchez, puis
rebranchez la sonde

Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

Brancher une autre sonde
IntelliCAL pour vérifier si le
problème provient de la
sonde ou de l'appareil

Serrer l'écrou de verrouillage
sur le connecteur de la
sonde.

Débranchez, puis
rebranchez la sonde.

Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

Brancher une autre sonde
IntelliCAL à l'appareil pour
vérifier si le problème
provient de la sonde ou de
l'appareil.

Appeler l’Assistance
technique.

Erreur/Avertissement Description Solution

Erreur Bootloader
X.X.XX.xx

Message 0 jour restant
(pour LDO et LBOD)

Logiciel non mis à
jour pour la version
la plus récente.

Capuchon de
capteur LDO ou
LBOD utilisé
365 jours

Il reste 0 jour de
durée de vie pour
le capuchon de la
sonde LDO.

Date et heure de
l'appareil
incorrectes

Logiciel non mis à
jour vers la version
la plus récente

Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

Remplacez le capuchon de
capteur LDO ou LBOD et le
bouton en I®.

Remplacer le capuchon de
sonde LDO. Un étalonnage
sera possible, mais l'icône
d'étalonnage avec un point
d'interrogation apparaîtra sur
l'écran de mesure, même si
l'étalonnage a réussi.

1. Débrancher la sonde de

l'appareil.

2. Retirer les piles de

l'appareil.

3. Installez les piles de

l'appareil de la façon
appropriée. Respectez
les repères de polarité.

4. Régler la date et l'heure

correctes dans l'appareil.

5. Brancher la sonde et

vérifier que le message
a été supprimé.

Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

30 Français

Erreur/Avertissement Description Solution

Appareil non configuré Erreur(s)

L'appareil ne s'allume pas
ou s'allume de façon
intermittente

Impossible d'accéder à
l'écran d'options d'accès
complet

Impossible d'accéder à
l'écran d'options d'accès
complet ou d'accès
opérateur

logicielle(s)

Les piles ne sont
pas installées
correctement

Logiciel non mis à
jour vers la version
la plus récente

Appareil
endommagé

Le mot de passe
correct n'a pas été
saisi

Logiciel non mis à
jour pour la version
la plus récente

Si l'appareil démarre
correctement, sauvegarder
le journal des données et les
fichiers de méthode.
Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

Vérifier l'orientation des piles
par rapport aux repères de
polarité. Refaire un essai.

Nettoyer les bornes des
piles, et installer des piles
neuves.

Brancher l'adaptateur
secteur et refaire un essai.

Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

Appeler l’Assistance
technique.

Appeler l’Assistance
technique.

Pour télécharger la version
la plus récente du logiciel,
reportez-vous à la page du
produit en question sur le
site Web du fabricant.

Français 31

Índice de contenidos

Especificaciones en la página 32
Información general en la página 32
Instalación en la página 35
Interfaz del usuario y navegación

en la página 37

Puesta en marcha en la página 38

Funcionamiento estándar

en la página 39

Gestión de datos en la página 40
Mantenimiento en la página 44
Solución de problemas

en la página 44

Especificaciones

Las especificaciones están sujetas a cambios sin previo aviso.

Especificación Detalles

Dimensiones 19,7 x 9,5 cm (7,75 x 3,75 pulgadas)

Peso 335 g (0,75 lb) sin pilas; 430 g (0,95 lb) con

Carcasa del medidor IP67, sumergible a 1 metro durante 30 minutos

Carcasa de las pilas Resistente al agua hasta 0,6 m (2 pies) durante

Requisitos de alimentación
(interna)

Requisitos de alimentación
(externa)

Clase de protección del
medidor

Temperatura de
almacenamiento

Temperatura de servicio 0 a +60 °C (32 a 140 °F)

Humedad de
funcionamiento

cuatro pilas alcalinas AA

15 segundos

Pilas alcalinas AA o pilas de hidruro metálico de
níquel recargables (NiMH) (4); duración de las
pilas: hasta 200 horas

Adaptador de corriente externa de clase II:
100–240 V CA, entrada de 50/60 Hz; salida de
4,5 a 7,5 V CC (7 VA)

Clase I

–20 a +60 °C (–4 a +140 °F)

90% (sin condensación)

Especificación Detalles

Conector de entrada de
5 patillas

Conector de entrada de
8 patillas

Adaptador USB/CC Periférico y host

Memoria de datos (interna) 500 resultados

Almacenamiento de datos Automático en modo Pulsar para analizar y modo

Exportación de datos Conexión USB al PC o al dispositivo de

Conexiones USB de tipo A integrado (para dispositivo de

Corrección de temperatura Apagado, automático y manual (dependiendo del

Bloqueo de pantalla de
medición

Teclado Conector de teclado de PC externo mediante

Conector M12 para sondas IntelliCAL

El conector de 8 patillas permite la conectividad
USB y alimentación de CA externa

Intervalo. Manual en el modo Lectura continua

almacenamiento USB (limitado a la capacidad del
dispositivo de almacenamiento). Transferencia de
todo el registro de datos o conforme se toman las
lecturas.

memoria flash USB, impresora y teclado) y USB
de tipo B integrado (para PC)

parámetro)

Modo de medición Continua, Intervalo o Pulsar
para analizar. Función de promediado para
sondas LDO.

adaptador USB/CC

™

Información adicional

En el sitio web del fabricante encontrará información adicional.

Información general

En ningún caso el fabricante será responsable de ningún daño directo,
indirecto, especial, accidental o resultante de un defecto u omisión en
este manual. El fabricante se reserva el derecho a modificar este
manual y los productos que describen en cualquier momento, sin aviso

32

Español

ni obligación. Las ediciones revisadas se encuentran en la página web
del fabricante.

Información de seguridad

A V I S O

El fabricante no es responsable de ningún daño debido a un mal uso de este
producto incluyendo, sin limitación, daños directos, fortuitos o circunstanciales y
reclamaciones sobre los daños que no estén recogidos en la legislación vigente.
El usuario es el responsable de la identificación de los riesgos críticos y de tener
los mecanismos adecuados de protección de los procesos en caso de un posible
mal funcionamiento del equipo.

Lea todo el manual antes de desembalar, instalar o trabajar con este
equipo. Ponga atención a todas las advertencias y avisos de peligro. El
no hacerlo puede provocar heridas graves al usuario o daños al equipo.

Asegúrese de que la protección proporcionada por el equipo no está
dañada. No utilice ni instale este equipo de manera distinta a lo
especificado en este manual.

Uso de la información sobre riesgos

P E L I GR O

Indica una situación potencial o de riesgo inminente que, de no evitarse,
provocará la muerte o lesiones graves.

A D V E RT EN CI A

Indica una situación potencial o inminentemente peligrosa que, de no evitarse,
podría provocar la muerte o lesiones graves.

P R E C AU CI ÓN

Indica una situación potencialmente peligrosa que podría provocar una lesión
menor o moderada.

Indica una situación que, si no se evita, puede provocar daños en el instrumento.
Información que requiere especial énfasis.

A V I S O

Etiquetas de precaución

Lea todas las etiquetas y rótulos adheridos al instrumento. En caso
contrario, podrían producirse heridas personales o daños en el
instrumento. El símbolo que aparezca en el instrumento se comentará
en el manual con una declaración de precaución.

Este símbolo (en caso de estar colocado en el equipo) hace
referencia a las instrucciones de uso o a la información de seguridad
del manual.

Este símbolo indica que la pieza marcada podría estar caliente y que
debe tocarse con precaución.

En Europa, el equipo eléctrico marcado con este símbolo no se debe
desechar mediante el servicio de recogida de basura doméstica o
pública. Devuelva los equipos viejos o que hayan alcanzado el
término de su vida útil al fabricante para su eliminación sin cargo
para el usuario.

Descripción general del producto

Los medidores portátiles de la serie HQd se usan con sondas digitales
IntelliCAL™ para medir diversos parámetros en agua. El medidor
reconoce automáticamente el tipo de sonda que se le conecta. Los
datos de medición se pueden guardar y transferir a una impresora, PC o
dispositivo de almacenamiento USB.

Los medidores de la serie HQd se encuentran disponibles en 4 modelos:

• HQ11d—pH/mV/ORP

• HQ14d: conductividad, salinidad, total de sólidos disueltos (TDS),
resistividad

• HQ30d: todas las sondas IntelliCAL, 1 conector de sonda

• HQ40d: todas las sondas IntelliCAL, 2 conectores de sonda

Características comunes de todos los modelos:

• Reconocimiento de parámetros y sonda automáticos

• Procedimientos de calibración de instrumentos guiados

Español

33

• Datos de calibración almacenados en la sonda

• Configuración del método específica de la sonda para cumplir las
normativas y la práctica GLP (Good Laboratory Practice, Buenas
prácticas de laboratorio)

• Opciones de seguridad

• Registro de datos en tiempo real mediante conexión USB

• Conectividad USB con PC, impresora, dispositivo de almacenamiento
interno, teclado

• Comunicación bidireccional con sistemas basados en PC por medio
de una conexión de puertos serie virtuales

• ID de muestra e ID de operador para la trazabilidad de los datos

• Apagado automático ajustable

Componentes del producto

Consulte Figura 1 y Figura 2 para asegurarse de que se han recibido
todos los componentes. Si faltan artículos o están dañados, póngase en
contacto con el fabricante o el representante de ventas inmediatamente.

Figura 1 Componentes del medidor (modelo HQ40d)

1 Medidor 4 Alimentación CA-CC
2 Pilas AA (paquete/4) 5 Adaptador USB/CC
3 Cable de alimentación de CA

Figura 2 Componentes del medidor (modelos HQ11d, HQ14d y
HQ30d)

34 Español

1 Medidor 2 Pilas AA (paquete/4)

Instalación

P R E C AU CI ÓN

Peligros diversos. Sólo el personal cualificado debe realizar las tareas
descritas en esta sección del documento.

Instalación de las pilas

2. Coloque 4 pilas alcalinas AA o 4 pilas de hidruro metálico de níquel

(NiMH). Procure colocar las pilas con la polaridad correcta.

3. Vuelva a colocar la tapa.

Figura 3 Instalación de las pilas

A D V E RT EN CI A

Peligro de explosión. Si las pilas no están colocadas correctamente, se puede
producir la liberación de gases explosivos. Asegúrese de que las pilas son del
mismo tipo y material químico aprobado y están insertadas en el sentido
correcto. No mezcle pilas nuevas y usadas.

El compartimento de las pilas no es estanco al agua. Si se moja, retire y seque
las pilas y seque cuidadosamente el interior del compartimiento. Compruebe los
contactos de las pilas y límpielos si es necesario.

Cuando use pilas de hidruro metálico de níquel (NiMH), el icono de pilas no le
indicará una carga completa después de haber insertado pilas nuevas (las pilas
de NiMH son de 1,2 V y las pilas alcalinas son de 1,5 V). Aunque el icono no
indique carga completa, las pilas de NiMH de 2300 mAh alcanzarán el 90% de la
vida útil del instrumento (antes de la recarga) en comparación con las pilas
alcalinas nuevas.

Para evitar posibles daños en el medidor debidos a fugas de las pilas, retírelas
durante los períodos largos de inactividad.

A V I S O

A V I S O

A V I S O

El medidor puede alimentarse con pilas alcalinas AA o con pilas
recargables de NiMH. Para prolongar la duración de las pilas, el medidor
se apagará después de 5 minutos de inactividad. Este tiempo se puede
cambiar en el menú Opciones de visualización.

Para la instalación de las pilas consulte la Figura 3.

1. Tire de la pestaña de liberación de la tapa de las pilas y retírela.

1 Pilas 2 Pestaña de liberación 3 Tapa de las pilas

Español 35

Conexión a la alimentación de CA

P E L I GR O

Peligro de electrocución. Las tomas de alimentación de CA que se
encuentren en lugares mojados o potencialmente mojados deberán
suministrarse SIEMPRE con un disyuntor de interrupción de circuito
por falla a tierra (GFCI/GFI). El adaptador de alimentación CA-CC de
este producto no está sellado y no se debe usar en bancos mojados o
en lugares mojados sin protección GFCI.

El medidor puede estar alimentado por CA con un kit adaptador. El kit
incluye una fuente de alimentación de CA-CC, adaptador USB/CC y
cable de CA.

1. Apague el medidor.

2. Enchufe el cable de alimentación de CA en la fuente de alimentación

de CA-CC (Figura 4).

3. Conecte la fuente de alimentación de CA-CC en el adaptador

USB/CC.

4. Conecte el adaptador USB/CC al medidor.

5. Enchufe el cable de alimentación de CA en una toma.

6. Encienda el medidor.

Figura 4 Conexión de la alimentación de CA

1 Conexión de dispositivo de

almacenamiento USB, impresora,
teclado qwerty (periférico USB)

2 Conexión a un ordenador personal

(host USB)

3 Adaptador USB/CC

4 Alimentación CA-CC

5 Cable de alimentación de CA

36 Español

Interfaz del usuario y navegación

Interfaz del usuario

Figura 5 Descripción del teclado

Descripción de la pantalla

Pantalla de medición

La pantalla del medidor muestra la concentración, unidades,
temperatura, el estado de calibración, ID del operador, ID de la muestra,
la fecha y la hora (Figura 6).

Figura 6 Pantalla única

1 ON/OFF: encendido o apagado del

medidor.

2 ID de usuario: datos asociados con

una persona.

3 ILUMINACIÓN: iluminación de la

pantalla de visualización.

4 ID muestra Manual: datos

asociados con una ubicación de
muestra.

5 Tecla AZUL/IZQUIERDA: calibra,

cancela o sale del menú actual.

6 Tecla ARRIBA y ABAJO:

desplazarse por los menús,
introducir números y letras o
cambiar la vista de la pantalla de
lectura

7 Tecla VERDE/DERECHA: leer,

seleccionar, confirmar o almacenar
datos

8 REGISTRO DE DATOS: para abrir

o transferir almacenados.

9 OPCIONES DEL MEDIDOR:

cambio de la configuración,
ejecución de comprobaciones de
estándar, visualización de
información del medidor.

1 Indicador del estado de calibración 9 Hora
2 Valor y unidad de medición

principales

3 Tipo de sonda IntelliCAL e

indicador de puerto

4 Estado de la batería 12 Icono de tamaño de la pantalla
5 Fuente de energía 13 Calibrar (Cancelar, Salir)
6 Temperatura de la muestra (ºC o

ºF)

7 Unidad de medición secundaria 15 Indicador de estabilidad o bloqueo
8 Unidades terciarias (para algunas

sondas)

10 Fecha

11 Medición (OK, Seleccionar)

14 Identificación de muestra y

operador

de pantalla

Español 37

Modo de pantalla doble (sólo modelo HQ40d)

Cuando se conecten dos sondas al medidor HQ40d, la pantalla puede
mostrar la lectura de las dos sondas simultáneamente o mostrar
solamente una sonda (Figura 7).

Nota: Para calibrar la sonda, cambie el modo de pantalla al modo de pantalla
única.

Para cambiar el modo de pantalla a pantalla única o doble, utilice las
teclas y . En el modo de pantalla doble, la tecla selecciona la
sonda de la izquierda y la tecla la sonda de la derecha.

puede seleccionar más de una opción. Pulse la tecla
AZUL/IZQUIERDA bajo Seleccionar.

Nota: Para desactivar las casillas de verificación, pulse la tecla
AZUL/IZQUIERDA debajo de Eliminar.

2. Introduzca un valor de opción usando las teclas de flechas:

Pulse las teclas y para introducir o cambiar un valor.

3. Pulse la tecla VERDE/DERECHA para avanzar al siguiente espacio.

4. Pulse la tecla VERDE/DERECHA bajo OK para aceptar el valor.

Figura 7 Pantalla doble

1 Sonda conectada al puerto de la

izquierda

2 Sonda conectada al puerto de la

derecha

3 Información de medición de la

sonda de la izquierda

4 Información de medición de la

sonda de la derecha

Navegación

El medidor contiene menús para cambiar varias opciones. Utilice las
teclas y para resaltar las diferentes opciones. Pulse la tecla
VERDE/DERECHA para seleccionar una opción. Existen dos formas de
cambiar las opciones:

1. Seleccione una opción de la lista: use las teclas y para

seleccionar una opción. Si se muestran casillas de verificación, se

38

Español

Puesta en marcha

Encienda y apague el medidor

Pulse la tecla para encender o apagar el medidor. Si el medidor no se
enciende, asegúrese de que las pilas están colocadas correctamente o
que la fuente de alimentación de CA está debidamente conectada a una
toma eléctrica.

Cambio del idioma

El idioma de visualización se selecciona cuando se enciende el medidor
por primera vez. El idioma también se puede cambiar desde el menú
Opciones del medidor.

El acceso al menú del idioma se puede restringir con las Opciones de
seguridad.

En el sitio web del fabricante encontrará información adicional.

1. Pulse la tecla

2. Seleccione un idioma de la lista.

Nota: Mientras enciende el medidor, también puede cambiar el idioma
manteniendo pulsada la tecla de alimentación.

Cambio de la fecha y la hora

La fecha y la hora se pueden cambiar desde el menú Fecha y hora.

y seleccione Idioma.

1. Pulse la tecla , y seleccione Fecha y hora.

2. Actualización de la información de fecha y hora:

Opción Descripción

Format
(Formato)

Fecha Utilice las teclas y para introducir la fecha actual.

Hora Utilice las teclas y para introducir la hora actual.

Seleccione uno de los siguientes formatos para la fecha y
la hora. Utilice las teclas y para seleccionar las
opciones de formatos.

dd-mm-aaaa 24h
dd-mm-aaaa 12h
mm/dd/aaaa 24h
mm/dd/aaaa 12h
dd-mmm-aaaa 24h
dd-mmm-aaaa 12h
aaaa-mm-dd 24h
aaaa-mm-dd 12h

La fecha y hora actuales se mostrarán en la pantalla.

Conecte una sonda después de configurar la fecha y hora para preparar
el medidor para realizar una medición.

Conexión de las sondas

Figura 8 Conexión de la sonda

1 Puerto de conexión

de la sonda (sólo
HQ40d)

2 Puerto del adaptador

USB/CC

3 Puerto de conexión

de la sonda

1. Asegúrese de que la pantalla muestra la fecha y hora actuales.

Nota: La fecha y hora de las sondas se fija cuando se conecta por primera vez
al medidor. Esto hace posible registrar la historia de la sonda y la hora en la
que se realizan las mediciones.

2. Conecte la sonda al medidor (Figura 8).

3. Presione y gire la tuerca de bloqueo para apretar.

Funcionamiento estándar

Acerca de la calibración

Cada sonda utiliza un tipo diferente de solución de calibración. Procure
calibrar las sondas con frecuencia para mantener el máximo nivel de
exactitud.

Nota: Para ver instrucciones paso a paso, consulte los documentos que se
incluyen con cada sonda.

El icono de calibración

puede indicar que:

Español

39

• el temporizador de la calibración ha vencido

• hay que sustituir el tapón del sensor LDO

• la calibración está fuera de escala

• los resultados de la calibración no se ajustan a la configuración de los
criterios de aceptación

Acerca de las mediciones de muestras

Cada sonda tiene unos pasos y procedimientos específicos de
preparación para llevar a cabo las mediciones de muestras. Para ver
instrucciones paso a paso, consulte los documentos que se incluyen con
cada sonda.

Acerca de los patrones de control

La opción Ejecutar comprobación del patrón verifica la exactitud del
equipo midiendo una solución de valor conocido. El medidor indicará si
se ha superado o no la comprobación del patrón. Si la comprobación del

patrón, aparece el icono de calibración hasta que se calibre la
sonda.

El medidor se puede ajustar para mostrar automáticamente un
recordatorio para la medición del estándar de comprobación a intervalos
especificados con unos determinados criterios de aceptación. El
recordatorio, el valor del estándar de comprobación y los criterios de
aceptación se pueden cambiar. Para ver instrucciones paso a paso,
consulte los documentos que se incluyen con cada sonda.

Utilización de una ID de muestra

La etiqueta ID de la muestra se usa para asociar mediciones con
ubicaciones de muestras en particular. Si se asocian, los datos
guardados incluirán el ID de muestra.

1. Pulse la tecla

.

2. Seleccione, cree o borre el ID de la muestra:

Opción Descripción

Current ID (ID actual) Seleccione una ID de una lista. La ID actual se

Crear nuevo ID de la
muestra

Delete Sample ID (Borrar
ID de muestra)

asociará con los datos de la muestra hasta que
se seleccione una ID diferente.

Introduzca un nombre para una ID de muestra
nueva.

Borrar un ID de muestra existente

Usar una ID de usuario

La etiqueta de ID de operador asocia mediciones con un operador en
concreto. Todos los datos almacenados incluirán este ID de operador.

1. Pulse la tecla .

2. Seleccione, cree o borre una ID de operador:

Opción Descripción

Current ID (ID actual) Seleccione una ID de una lista. La ID actual se

Crear nuevo ID de
usuario

Delete Operator ID
(Borrar ID de operador)

asociará con los datos de la muestra hasta que
se seleccione una ID diferente.

Introducir un nombre para un ID de operador
nuevo (pueden ingresarse 10 nombres como
máximo)

Eliminar un ID de usuario existente

Gestión de datos

Acerca de los datos guardados

En el registro de datos se almacenan los siguientes tipos de datos:

• Mediciones de muestras: se guardan automáticamente cada vez que
se mide una muestra en el modo Pulsar para analizar o Intervalo.

40

Español

Cuando se usa el modo de medición continua, los datos se guardan
solamente cuando se selecciona Guardar.

• Calibraciones: se guardan solamente cuando se selecciona Guardar
al final de las calibraciones. Los datos de calibración también se
guardan en la sonda IntelliCAL (R).

• Mediciones de patrones de control: se guardan automáticamente
cada vez que se mide un patrón de control (en el modo Pulsar para
analizar o Intervalo).

Cuando se llena el registro de datos (500 puntos de datos), los puntos
de datos más antiguos se borran cuando se agrega un nuevo punto de
datos. Se puede borrar todo el registro de datos para eliminar los datos

que ya se hayan enviado a la impresora o al PC (tecla > Eliminar
registro de datos). Para evitar que un usuario borre el registro de datos,
utilice el menú Opciones de seguridad.

Ver datos guardados

El registro de datos contiene datos de muestras, calibraciones y patrón
de control. El punto de datos más reciente en el registro de datos se
etiqueta como Punto de datos 001.

1. Pulse la tecla .

2. Seleccione Ver registro de datos para visualizar los datos

guardados. Se muestra el punto de datos más reciente. La parte
superior de la pantalla muestra si los datos son de una lectura de
muestra, una calibración o un estándar de comprobación. Pulse la
tecla para ver el siguiente punto de datos más reciente.

Opción Descripción

Reading Log
(Registro de
medición)

Registro lectura: muestra las mediciones de muestra,
incluyendo la hora, la fecha y el ID de operador y de
muestra. Seleccione Detalles para ver los datos de
calibración asociados.

Opción Descripción

Registro de
calibración

Registro patrón
control

Registro calibración: muestra los datos de calibración.
Seleccione Detalles para ver información adicional
acerca de la calibración.

Registro patrón control: muestra las mediciones del
patrón de control. Seleccione Detalles para ver los
datos de calibración que se asociaron con la medición.

Visualización de datos de sonda guardados

Asegúrese de que la sonda está conectada al medidor. Si hay dos
sondas conectadas, seleccione la sonda adecuada cuando se le
indique.

1. Para ver los datos de calibración que están guardados en una

sonda, pulse la tecla y seleccione Ver datos de sonda. Se

Español 41

puede ver la calibración actual y el histórico de calibraciones de la
sonda.

Opción Descripción

Ver calibración
actual

Ver histórico de
calibraciones

La información de la calibración actual muestra los
detalles de la calibración más reciente. Si el usuario
todavía no ha calibrado la sonda, se mostrarán los
datos de calibración de fábrica.

El histórico de calibraciones muestra una lista de las
veces que se calibró la sonda. Seleccione una fecha
y una hora para ver el resumen de los datos de
calibración.

Imprimir datos guardados

El medidor se debe conectar a la fuente de alimentación de CA para
iniciar la conexión USB. Asegúrese de realizar la conexión a la
alimentación de CA antes de encender el medidor.
Se pueden enviar todos los datos a la impresora. Las impresoras
compatibles deben admitir un mínimo de 72 columnas de datos, ser
capaces de imprimir hasta 500 casos de flujos de datos continuos en 1,
2 y 3 líneas de texto y ser totalmente compatibles con la página de
códigos 437 y la página de códigos 850.

1. Apague el medidor. Asegúrese de que el medidor está conectado a

la fuente de alimentación de CA. Consulte Conexión a la

alimentación de CA en la página 36.

2. Conecte la impresora al medidor con un cable USB del tipo A.

Consulte Figura 9.

3. Encienda el medidor.

4. Pulse la tecla .

5. Seleccione Enviar registro de datos. Espere a que la pantalla

muestre "Transferencia completa" y a que la impresora deje de
imprimir. Desconecte la impresora.

Figura 9 Conexión a la impresora

1 Medidor 7 Cable USB
2 Alimentación CA-CC 8 Adaptador USB/CC
3 Cable de alimentación de CA 9 Puerto para la conexión de la

4 Toma de CA 10 Puerto para adaptador USB/CC
5 Alimentación para la impresora

(opcional)

6 Impresora , cumple con la FCC

Apartado 15B, Clase B

sonda

11 Puerto para la conexión de la

sonda

42 Español

Cambio de las opciones de informe

Los informes impresos de los datos de muestras pueden contener 1, 2 o
3 líneas de información.

En el sitio web del fabricante encontrará información adicional.

1. Pulse la tecla . Seleccione Opciones de informe.

2. Seleccione Tipo de informe y una de las opciones.

Opción Descripción

Informe básico Una línea de datos.

Informe avanzado Dos líneas de datos. La primera línea contiene la

Informe total Tres líneas de datos. Las dos primeras líneas

misma información que el informe básico.

contienen la misma información que el informe
avanzado.

Envío de datos a un dispositivo de almacenamiento USB

A V I S O

La transferencia de un gran número de puntos de datos llevará tiempo. NO
desconecte el dispositivo de almacenamiento USB hasta que se complete la
transferencia.

Los datos se pueden transferir a un dispositivo de almacenamiento USB
para guardarlos o transferirlos a un ordenador.

1. Apague el medidor. Asegúrese de que el medidor está conectado a

la fuente de alimentación de CA.

2. Conecte el dispositivo de almacenamiento USB al medidor antes de

encender el medidor.

3. Encienda el medidor.

4. Pulse la tecla .

5. Seleccione Enviar registro de datos. Espere a que la pantalla

muestre "Transferencia completa" y a que dejen de parpadear todos
los indicadores luminosos del dispositivo de almacenamiento. A
continuación, quite el dispositivo USB.

Nota: Si la transferencia de datos es lenta, vuelva a formatear el dispositivo de
almacenamiento para usar el formato de tabla de asignación de archivos
(FAT) en el siguiente uso.

Envío de datos directamente a un ordenador

Los datos se pueden transferir desde cualquier medidor de la serie HQd
directamente a un ordenador si se instala la aplicación de PC HQ40d.
Los datos se pueden enviar en tiempo real durante su recogida o
también se puede transferir todo el registro de datos.

Para descargar la versión más reciente del software, consulte la
información sobre el producto en el sitio web del fabricante.

1. Instale la aplicación de PC HQ40d en el ordenador.

2. Apague el medidor. Asegúrese de que el medidor está conectado a

la fuente de alimentación de CA.

3. Conecte el PC al medidor con un cable USB de tipo B.

4. Encienda el medidor.

5. Abra la aplicación de PC HQ40d en el ordenador. Haga clic en el

triángulo verde de la barra de menús para iniciar una conexión.

6. Recoja los datos en tiempo real o transfiéralos desde el registro de

datos:

• Tiempo real: cuando se guarda un punto de datos en el medidor,
el resultado se envía simultáneamente a la aplicación de PC.
En el sitio web del fabricante encontrará información adicional.

• Registro de datos: pulse la tecla y seleccione Enviar registro
de datos. Espere hasta que la pantalla muestre “Transferencia
completa”. Los datos se envían como un archivo de valores
separados por coma (.csv).

Los datos se muestran en la ventana de la aplicación de PC HQ40d.

Español

43

Mantenimiento

Figura 10 Cambio de la batería

P R E C AU CI ÓN

Peligros diversos. Sólo el personal cualificado debe realizar las tareas
descritas en esta sección del documento.

Limpie el medidor.

El medidor está diseñado para no necesitar mantenimiento y no requiere
una limpieza regular para su normal funcionamiento. Las superficies
exteriores se pueden limpiar conforme se precise.

1. Frótelas con un paño húmedo.

2. Utilice un aplicador con punta de algodón para limpiar o secar los

conectores.

Cambio de las pilas

A D V E RT EN CI A

Peligro de explosión. Si las pilas no están colocadas correctamente, se puede
producir la liberación de gases explosivos. Asegúrese de que las pilas son del
mismo tipo y material químico aprobado y están insertadas en el sentido
correcto. No mezcle pilas nuevas y usadas.

Para la instalación de las pilas, consulte la Figura 10. Asegúrese de que
la cubierta esté correctamente cerrada para mantener el tipo de
protección IP67.

1. Tire de la pestaña de liberación de la tapa de las pilas y retírela.

2. Extraiga las baterías usadas.

3. Coloque 4 pilas alcalinas AA o 4 pilas de hidruro metálico de níquel

(NiMH). Procure colocar las pilas con la polaridad correcta.

4. Vuelva a colocar la tapa.

1 Pilas 2 Pestaña de liberación 3 Tapa de las pilas

Solución de problemas

Consulte la siguiente tabla para ver los mensajes o síntomas de los
problemas comunes, las posibles causas y acciones correctivas.

44

Español

Error/advertencia Descripción Solución

Conexión a una sonda Sonda desconectada

Sonda incompatible Sonda desconectada

Error X.X.XX.XX de
cargador de arranque

o conectada
incorrectamente

Software sin
actualizar a la
versión más actual

Problema con la
sonda

o conectada
incorrectamente

Software sin
actualizar a la
versión más actual

Problema con la
sonda

El medidor HQd es
incompatible con la
sonda IntelliCAL

Software sin
actualizar a la
versión más actual.

Apriete la tuerca de bloqueo
del conector de la sonda.

Desconecte la sonda y
después conéctela de nuevo

Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

Conecte una sonda IntelliCAL
diferente para verificar si el
problema es con la sonda o
con el medidor

Apriete la tuerca de bloqueo
del conector de la sonda.

Desconecte la sonda y
después conéctela de nuevo.

Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

Conecte una sonda IntelliCAL
diferente al medidor para
verificar si el problema es con
el medidor o con la sonda.

Contáctese con Soporte
Técnico.

Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

Error/advertencia Descripción Solución

Mensaje Quedan
0 días (solo para LDO
y LBOD)

La cápsula del
sensor de la LDO o
LBOD se usa para
365 días

Quedan 0 días de
duración para la
cápsula del sensor
LDO.

Medidor ajustado
con una fecha y hora
incorrectas

Software sin
actualizar a la
versión más actual

Vuelva a colocar la tapa del
sensor de la LDO o LBOD y el
botón iButton®.

Cambie la tapa del sensor de
LDO. Se permitirá la
calibración. No obstante,
aparecerá el icono de
calibración y un signo de
interrogación en la pantalla de
medición incluso si se ha
pasado la calibración.

1. Desconecte la sonda del

medidor.

2. Extraiga las pilas del

medidor.

3. Coloque las pilas del

medidor correctamente.
Siga las marcas de
polaridad.

4. Ajuste la fecha y hora

correctas en el medidor.

5. Conecte la sonda y

verifique que se ha quitado
el mensaje.

Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

Español 45

Error/advertencia Descripción Solución

Medidor sin
configurar

El medidor no se
enciende o se
enciende
intermitentemente

No se puede acceder
a la pantalla Opciones
de acceso completo

No se puede acceder
a la pantalla Opciones
de acceso completo o
de operador

Error o errores de
software

Las pilas no están
instaladas
correctamente

Software sin
actualizar a la
versión más actual

Medidor dañado Contáctese con Soporte

No se ha introducido
la contraseña
correcta

Software sin
actualizar a la
versión más actual

Si el medidor arranca
correctamente, haga una copia
de seguridad de los archivos
del registro de datos y los
métodos.
Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

Examine la orientación de las
pilas para asegurarse de que
están colocadas conforme a
las marcas de polaridad.
Pruebe de nuevo.

Limpie los terminales de las
pilas y, a continuación,
coloque unas pilas nuevas.

Conecte el adaptador de CA y
pruebe de nuevo.

Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

Técnico.

Contáctese con Soporte
Técnico.

Para descargar la versión más
reciente del software, consulte
la información sobre el
producto en el sitio web del
fabricante.

46 Español

Índice

Especificações na página 47
Informações gerais na página 47
Instalação na página 50
Interface do usuário e navegação

na página 52

Inicialização na página 53

Operação padrão na página 54
Gerenciamento de dados

na página 56

Manutenção na página 59
Solução de problemas na página 59

Especificações

As especificações estão sujeitas a alterações sem aviso prévio.

Especificação Detalhes

Dimensões 19,7 x 9,5 cm (7,75 x 3,75 pol.)

Peso 335 g (0,75 lb) sem as pilhas; 430 g (0,95 lb) com

Gabinete do medidor IP67, à prova d'água até 1 metro por 30 minutos

Gabinete das pilhas Resistente à água até 0,6 m (2 pés) por

Requisitos de alimentação
(interna)

Requisitos de alimentação
(externa)

Classe de proteção do
medidor

Temperatura de
armazenamento

Temperatura de operação 0 a +60 °C (32 a 140 °F)

Umidade de operação 90% (sem condensação)

quatro pilhas alcalinas AA

15 segundos

Pilhas (4) AA Alcalinas ou de Hidreto de Níquel
Metálico (NiMH) recarregáveis; duração das
pilhas: até 200 horas

Adaptador de alimentação externa, Classe II:
100 – 240 Vca, entrada 50/60 Hz; saída 4,5 a
7,5 Vcc (7 VA)

Classe I

–20 a +60 °C (–4 a +140 °F)

Especificação Detalhes

Conector de entrada de
5 pinos

Conector de entrada de
8 pinos

Adaptador USB/CC Periférico e host

Memória de dados (interna) 500 resultados

Armazenamento de dados Automático, em modo Pressione para Ler e em

Exportação de dados Conexão USB para computador ou dispositivo de

Conexões USB tipo A integrado (para dispositivo de

Correção de temperatura Desligada, automática e manual (depende do

Bloqueio da exibição de
medições

Teclado Conector de teclado de computador externo via

Conector M12 para sondas IntelliCAL

O conector de 8 pinos permite conectividade
USB e de alimentação CA externa

modo Intervalo. Manual, em modo Leitura
Contínua.

armazenamento USB (limitado à capacidade do
dispositivo de armazenamento) Transferência do
registro de dados inteiro ou conforme as leituras
são feitas.

memória flash, impressora, teclado) e USB tipo B
integrado (para computador)

parâmetro)

Medição contínua, modo Intervalo ou Pressione
para Ler. Função de cálculo de média para
sondas LDO.

adaptador USB/CC

™

Informações adicionais

Você poderá encontrar informações adicionais no website do fabricante.

Informações gerais

Em hipótese alguma o fabricante será responsável por danos diretos,
indiretos, especiais, incidentais ou consequenciais resultantes de
qualquer defeito ou omissão neste manual. O fabricante reserva-se o

Português

47

direito de fazer alterações neste manual e nos produtos aqui descritos a
qualquer momento, sem aviso ou obrigação. As edições revisadas
podem ser encontradas no site do fabricante.

Informações de segurança

A V I S O

O fabricante não é responsável por quaisquer danos devido ao uso ou aplicação
incorreta deste produto, incluindo, sem limitação, danos diretos, acidentais ou
consequenciais, e se isenta desses danos à extensão total permitida pela lei
aplicável. O usuário é unicamente responsável por identificar riscos críticos de
aplicação e por instalar os mecanismos apropriados para proteger os processos
durante um possível mau funcionamento do equipamento.

Leia todo o manual antes de tirar da embalagem, montar ou operar esse
equipamento. Preste atenção a todas as declarações de perigo e
cuidado. Caso contrário, o operador poderá sofrer ferimentos graves ou
o equipamento poderá ser danificado.

Certifique-se de que a proteção oferecida por este equipamento não
seja afetada. Não use nem instale este equipamento de nenhuma outra
forma além da especificada neste manual.

Uso de informações de risco

P E R I GO

Indica uma situação potencial ou iminentemente perigosa que, se não for
evitada, resultará em morte ou lesão grave.

A D V E RT ÊN CI A

Indica uma situação potencialmente perigosa que, se não for evitada, pode
resultar em morte ou ferimento grave.

Indica uma situação potencialmente perigosa que pode resultar em ferimento
leve a moderado.

Indica uma situação que, se não evitada, pode causar danos ao instrumento.
Informações que necessitam de uma ênfase especial.

C U I D AD O

A V I S O

Avisos de precaução

Leia todas as etiquetas e rótulos fixados no instrumento. Caso não
sejam observadas, podem ocorrer lesões pessoais ou danos ao
instrumento. Um símbolo no instrumento tem sua referência no manual
com uma medida preventiva.

Este símbolo, se observado no instrumento, diz respeito ao manual
de instruções para operação e/ou informações de segurança.

Este símbolo indica que o item marcado pode estar quente e deve
ser manuseado com cuidado.

O equipamento elétrico marcado com este símbolo não pode ser
descartado em sistemas de descarte público ou doméstico europeus.
Devolva equipamentos antigos ou no final da vida útil para o
fabricante para descarte, sem custo adicional para o usuário.

Visão geral do produto

Os medidores portáteis da série HQd são usados com sondas
IntelliCAL™ para medir diversos parâmetros da água. O medidor
reconhece automaticamente o tipo de sonda à qual está conectado. Os
dados medidos podem ser armazenados e transferidos para uma
impressora, um computador ou um dispositivo de armazenamento USB.

Os medidores da série HQd estão disponíveis em 4 modelos:

• HQ11d — pH/mV/ORP

• HQ14d — condutividade, salinidade, sólidos dissolvidos totais (STD),
resistividade

• HQ30d — todas as sondas IntelliCAL, 1 conector de sonda

• HQ40d — todas as sondas IntelliCAL, 2 conectores de sonda

Características comuns a todos os modelos:

• Reconhecimento automático de sonda e parâmetro

• Procedimentos de calibração guiados pelo instrumento

48

Português

• Dados de calibração armazenados na sonda

• Configurações de método específico da sonda para conformidade
regulamentar e Boas Práticas de Laboratório (BPL)

• Opções de Segurança

• Registro de dados em tempo real, via conexão USB

• Conectividade USB com computador/impressora/dispositivo de
armazenamento USB/teclado

• Comunicação bidirecional com sistemas baseados em computador
via conexão por porta serial virtual

• ID da Amostra e ID do Operador para rastreabilidade dos dados

• Desligamento automático ajustável

Componentes do produto

Consulte a Figura 1 e a Figura 2 para certificar-se de que todos os
componentes foram recebidos. Se houver itens ausentes ou
danificados, entre em contato imediatamente com o fabricante ou com
um representante de vendas.

Figura 1 Componentes do medidor (modelo HQ40d)

1 Medidor 4 Fonte de alimentação CA-CC
2 Pilhas AA (pct. c/ 4) 5 Adaptador USB/CC
3 Cabo de alimentação CA

Figura 2 Componentes do medidor (modelos HQ11d, HQ14d e
HQ30d)

1 Medidor 2 Pilhas AA (pct. c/ 4)

Português 49

Instalação

Vários perigos. Somente pessoal qualificado deve realizar as tarefas
descritas nesta seção do manual.

Instalação das pilhas

C U I D AD O

2. Coloque 4 pilhas AA alcalinas ou de níquel-hidreto metálico (NiMH).

Certifique-se de que as pilhas estejam instaladas na polaridade
correta.

3. Recoloque a tampa da pilha.

Figura 3 Instalação da pilha

A D V E RT ÊN CI A

Perigo de explosão. A instalação incorreta das pilhas pode causar liberação de
gases explosivos. As pilhas devem ser do mesmo tipo químico aprovado e ser
inseridas com a orientação correta. Não misture pilhas novas com antigas.

O compartimento de bateria não é à prova de água. Se o compartimento de
bateria ficar úmido, remova e seque as baterias e o interior do compartimento.
Verifique se há corrosão nos contatos da bateria e limpe-os, se necessário.

Ao usar baterias de níquel-hidreto metálico (NiMH), o ícone de bateria não
indicará a carga completa após a inserção de baterias carregadas recentemente
(as baterias NiMH são de 1,2 V em comparação com os 1,5 V das baterias
alcalinas). Mesmo que o ícone não indique a carga completa, as baterias NiMH
de 2300 mAh alcançarão 90% da duração da operação do instrumento (antes da
recarga) em comparação com baterias alcalinas novas.

Para evitar o dano potencial ao medidor devido a um vazamento de bateria,
remova as baterias antes de longos períodos sem uso.

A V I S O

A V I S O

A V I S O

O medidor pode ser alimentado com baterias AA alcalinas ou de NiMH
recarregáveis. Para prolongar a duração das pilhas, o medidor se
desligará após 5 minutos de inatividade. Esse período pode ser alterado
no menu Opções de Exibição.

Para ver informações sobre a instalação da bateria, consulte a Figura 3.

1. Puxe a lingueta de liberação da tampa do compartimento de pilhas e

remova a tampa.

1 Pilhas 2 Lingueta de liberação 3 Tampa do

compartimento de
pilhas

50 Português

Conexão à alimentação CA

P E R I GO

Risco de eletrocussão. As tomadas elétricas de CA localizadas em
locais úmidos ou potencialmente úmidos DEVEM SEMPRE estar
equipadas com um disjuntor GFCI/GFI (interruptor com circuito de
falha de aterramento) A fonte de alimentação CA-CC desse produto
não é selada e não deve ser usada em bancadas ou locais úmidos
sem proteção GFCI.

O medidor pode ser conectado à alimentação CA por meio de um kit
adaptador. O kit contém uma fonte de alimentação CA-CC, um
adaptador USB/CC e um cabo de alimentação CA.

1. Desligue o medidor.

2. Conecte o cabo de alimentação CA à fonte de alimentação CA-CC

(Figura 4).

3. Conecte o cabo de alimentação CA ao adaptador USB/CC.

4. Conecte o adaptador USB/CC ao medidor.

5. Conecte o cabo de alimentação CA à tomada CA.

6. Ligue o medidor.

Figura 4 Conexão de alimentação CA

1 Conexão de dispositivo de

armazenamento
USB/impressora/teclado Qwerty
(periférico USB)

2 Conexão ao computador pessoal

(host USB)

3 Adaptador USB/CC

4 Fonte de alimentação CA-CC

5 Cabo de alimentação CA

Português 51

Interface do usuário e navegação

Interface do usuário

Figura 5 Descrição do teclado numérico

Descrição da tela

Tela de medição

O visor do medidor mostra a concentração, as unidades, a temperatura,
o estado de calibração, a ID do operador, a ID da amostra, a data e a
hora (Figura 6).

Figura 6 Exibição em tela única

1 LIGAR/DESLIGAR: ligar ou desligar

o medidor

2 ID DO OPERADOR: associar

dados a uma pessoa

3 LUZ DE FUNDO: iluminar a tela do

visor

4 ID DA AMOSTRA: associar dados

a um local da amostra

5 Tecla AZUL/ESQUERDA: calibrar,

cancelar ou sair do menu atual

52 Português

6 Tecla PARA CIMA e PARA BAIXO:

navegar nos menus, inserir
números e letras ou mudar a
visualização da tela de leitura

7 Tecla VERDE/DIREITA: ler,

selecionar, confirmar ou armazenar
dados

8 REGISTRO DE DADOS: recuperar

ou transferir dados armazenados

9 OPÇÕES DO MEDIDOR: alterar

configurações, executar a
verificação dos padrões, visualizar
informações do medidor

1 Indicador de estado de calibração 9 Hora
2 Valor e unidade de medida

principais

3 Tipo de sonda IntelliCAL e

indicador de porta

4 Estado das pilhas 12 Exibir ícone de tamanho
5 Fonte de energia 13 Calibrar (Cancelar, Sair)
6 Temperatura da amostra (ºC ou ºF) 14 Identificação de amostra e

7 Unidade de medida secundária 15 Indicador de estabilidade ou de
8 Unidades terciárias (para algumas

sondas)

10 Data

11 Ler (OK, Selecionar)

operador

travamento da exibição

Modo de tela dupla (somente modelos HQ40d)

Quando houver duas sondas conectadas ao medidor HQ40d, o visor
poderá mostrar a leitura de ambas as sondas ao mesmo tempo ou de
apenas uma sonda (Figura 7).

Observação: Para calibração da sonda, alterne para modo de tela única.

Para alternar o modo de tela para tela única ou dupla, use as teclas
e . Em modo de tela dupla, a tecla selecionará a sonda da
esquerda e a tecla , a sonda da direita.

Figura 7 Exibição em tela dupla

1 Sonda conectada à porta esquerda 3 Informações de medidas da sonda

esquerda

2 Sonda conectada à porta direita 4 Informações de medidas da sonda

direita

Navegação

O medidor possui menus para a troca de várias opções. Use as teclas

e para realçar diferentes opções. Pressione a tecla
VERDE/DIREITA para selecionar uma opção. Há duas maneiras de
alterar as opções:

Observação: Para desmarcar as caixas de seleção, pressione a tecla
AZUL/ESQUERDA abaixo de Desmarcar.

2. Insira uma opção usando as teclas de seta:

Pressione as teclas e para inserir ou alterar um valor.

3. Pressione a tecla VERDE/DIREITA para avançar ao próximo

espaço.

4. Pressione a tecla VERDE/DIREITA abaixo de OK para aceitar o

valor.

Inicialização

Ligue ou desligue o medidor

Pressione a tecla para ligar ou desligar o medidor. Se o medidor não
ligar, verifique se as pilhas estão corretamente instaladas ou se a fonte
de alimentação CA está devidamente conectada a uma tomada elétrica.

Altere o idioma

O idioma da tela é selecionado quando o medidor é ligado pela primeira
vez. O idioma também pode ser alterado pelo menu Opções do
Medidor.

Você pode restringir o acesso ao menu de idiomas em Opções de
Segurança.

Você poderá encontrar informações adicionais no website do fabricante.

1. Pressione a tecla

2. Selecione um idioma da lista.

Observação: Também é possível alterar o idioma ao ligar o medidor ao
manter a tecla Ligar/Desligar pressionada.

Altere a data e a hora

A data e a hora podem ser mudadas no menu Data e Hora.

e selecione Idioma.

1. Selecionar uma opção em uma lista: use as teclas e para

selecionar uma opção. Se caixas de seleção são exibidas, mais de
uma opção pode ser selecionada. Pressione a tecla
AZUL/ESQUERDA abaixo de Selecionar.

Português

53

1. Pressione a tecla e selecione Data e Hora.

2. Atualize as informações de data e hora:

Opção Descrição

Formato Selecione um dos formatos de data e hora abaixo. Use as teclas

e para selecionar as opções de formato.
dd-mm-aaaa 24h
dd-mm-aaaa 12h
mm/dd/aaaa 24h
mm/dd/aaaa 12h
dd-mmm-aaaa 24h
dd-mmm-aaaa 12h
aaaa-mm-dd 24h
aaaa-mm-dd 12h

Data Use as teclas e para inserir a data atual.

Hora Use as teclas e para inserir a hora atual.

A data e a hora atuais serão mostradas na tela.

Conecte uma sonda após configurar a data e a hora e o medidor estará
pronto para efetuar uma medição.

Conexão de uma sonda

1. Verifique se o visor mostra a data e a hora atuais.

Observação: O registro de data/hora da sonda é definido assim que a sonda
é conectada ao medidor. O registro de data/hora possibilita registrar o histórico
da sonda e a hora em que as medições foram feitas.

2. Conecte a sonda ao medidor (Figura 8).

3. Pressione e gire a contraporca para apertar.

Figura 8 Conexão da sonda

1 Porta de conexão de

sonda (somente
HQ40d)

2 Porta de adaptador

USB/CC

3 Porta de conexão de

sonda

Operação padrão

Sobre a calibração

Cada sonda usa um tipo diferente de solução de calibração. Não deixe
de calibrar as sondas com frequência, para manter o mais alto nível de
precisão.

Observação: Para obter instruções passo a passo, consulte os documentos que
acompanham cada sonda.

O ícone de calibração

pode indicar que:

54

Português

• o tempo para calibração expirou

• a tampa do sensor LDO deve ser recolocada

• a calibração está fora da faixa

• os resultados da calibração não atendem aos critérios definidos como
aceitáveis

Sobre medições de amostras

Cada sonda tem etapas e procedimentos de preparação específicos
para a coleta de medições de amostras. Para obter instruções passo a
passo, consulte os documentos que acompanham a sonda.

2. Selecione, crie ou exclua uma identificação de amostra:

Opção Descrição

ID atual Selecione uma identificação de uma lista. A

Criar um novo ID de
amostra

Excluir ID de amostra Exclua uma identificação de amostra existente.

identificação atual estará associada aos dados da
amostra até que uma identificação diferente seja
selecionada.

Digite um nome para a nova identificação de
amostra.

Sobre padrões de verificação

Executar Verificar Padrões averigua a precisão do equipamento,
medindo uma solução de valor conhecido. O medidor indicará se a
verificação de padrões aprovou ou reprovou a precisão do equipamento.

Se reprovado, o ícone de calibração será exibido até que a sonda
seja calibrada.

O medidor pode ser configurado para que exiba automaticamente um
lembrete para verificar a medição padrão a um intervalo especificado,
com a definição de critérios para aceitação. O lembrete, o valor de
padrão a verificar e os critérios de aceitação podem ser alterados. Para
obter instruções passo a passo, consulte os documentos que
acompanham a sonda.

Uso de uma ID de amostra

A etiqueta de ID (identificação) da amostra é usada para associar as
medições ao local de uma amostra específica. Se especificado, os
dados armazenados incluirão a ID da amostra.

1. Pressione a tecla .

Use uma identificação do operador

A etiqueta de ID (identificação) do operador é usada para associar as
medições a um operador específico. Todos os dados armazenados
incluirão a ID do operador.

1. Pressione a tecla .

2. Selecione, crie ou exclua uma identificação de operador:

Opção Descrição

ID atual Selecione uma identificação de uma lista. A

Criar um novo ID de
operador

Excluir ID de
operador

identificação atual estará associada aos dados da
amostra até que uma identificação diferente seja
selecionada.

Digite um nome para a nova identificação de
operador (um máximo de 10 nomes pode ser
digitado).

Exclua uma identificação de operador existente.

Português 55

Gerenciamento de dados

Sobre dados armazenados

Os seguintes tipos de dados são armazenados no registro de dados:

• Medições de amostras: armazenadas automaticamente toda vez que
uma amostra é medida em modo Pressione para Ler ou modo
Intervalo. No modo de medição contínua, os dados são armazenados
apenas quando Armazenar é selecionado.

• Calibrações: armazenadas apenas quando Armazenar é selecionado,
ao final de uma calibração. Os dados de calibração também são
armazenados na sonda IntelliCAL (R).

• Medições da verificação de padrões: armazenadas automaticamente
toda vez que uma verificação de padrões é executada (em modo
Pressione para Ler ou Intervalo).

Quando o registro de dados se encher (500 pontos de dados), o ponto
de dados mais antigo será excluído quando um novo ponto de dados for
adicionado. O registro de dados inteiro pode ser excluído para remover

dados já enviados a uma impressora ou computador (tecla > Excluir
Registro de Dados). Para evitar a exclusão do registro de dados por um
usuário, use o menu Opções de Segurança.

Visualização dos dados armazenados

O registro de dados contém dados de amostra, de calibração e da
verificação de padrões. O ponto de dados mais recente no registro de
dados é sinalizado como Ponto de Dados 001.

Pressione a tecla para visualizar o próximo ponto de dados mais
recente.

Opção Descrição

Reading Log (Registro
de Leituras)

Calibration Log
(Registro de
Calibração)

Check Standard Log
(Registro da
Verificação de
Padrões)

Mostra as medições de amostras, inclusive a
hora, a data, o operador e a ID da amostra.
Selecione Details (Detalhes) para visualizar os
dados de calibração associados.

Mostra os dados de calibração. Selecione Details
(Detalhes) para visualizar informações adicionais
sobre a calibração.

Mostra as medições da verificação de padrões.
Selecione Details (Detalhes) para visualizar os
dados de calibração associados à medição.

Visualização dos dados de sonda armazenados

Verifique se há uma sonda conectada ao medidor. Se houver duas
sondas conectadas, selecione a sonda apropriada, quando solicitado.

1. Para visualizar os dados de calibração armazenados em uma sonda,

pressione a tecla e escolha View Probe Data (Visualizar Dados

1. Pressione a tecla

.

2. Selecione View Data Log (Visualizar Registro de Dados) para exibir

os dados armazenados. O ponto de dados mais recente é mostrado.
A parte superior da tela indica se os dados são provenientes de uma
leitura de amostra, uma calibração ou uma verificação de padrões.

56 Português

de Sonda). A calibração atual e o histórico de calibrações da sonda
podem ser consultados.

Opção Descrição

View Current
Calibration (Visualizar
Calibração Atual)

View Calibration
History (Visualizar
Histórico de
Calibrações)

As informações da calibração atual mostram os
detalhes da calibração mais recente. Se a sonda
não tiver sido calibrada pelo usuário, serão
exibidos os dados da calibração de fábrica.

O histórico de calibrações exibe uma lista com
todas as vezes em que a sonda foi calibrada.
Selecione uma data e hora para visualizar um
resumo dos dados da calibração.

Imprimir dados armazenados

O medidor deve ser conectado à alimentação CA para iniciar a conexão
USB. Certifique-se de ter feito conexão à alimentação CA antes de ligar
o medidor.
Todos os dados podem ser enviados para uma impressora. Impressoras
compatíveis devem aceitar um mínimo de 72 colunas de dados, ser
capazes de imprimir até 500 eventos contínuos de fluxo de dados em 1,
2 e 3 linhas de texto e ter suporte total às páginas de código 437 e 850.

1. Desligue o medidor. Verifique se o medidor está conectado à

alimentação CA. Consulte a seção Conexão à alimentação CA
na página 51.

2. Conecte a impressora ao medidor com um cabo USB tipo A.

Consulte a Figura 9

3. Ligue o medidor.

4. Pressione a tecla .

5. Selecione Send Data Log (Enviar registro de dados). Aguarde o

visor exibir Transfer Complete (Transferência Concluída) e espere
até que a impressora pare de imprimir. Desconecte a impressora.

Figura 9 Conexão à impressora

1 Medidor 7 Cabo USB
2 Fonte de alimentação CA-CC 8 Adaptador USB/CC
3 Cabo de alimentação CA 9 Porta para conexão de sonda
4 Tomada de alimentação CA 10 Porta para conexão de adaptador

5 Fonte de alimentação para

impressora (opcional)

6 Printer, em conformidade com FCC

Parte 15B, Classe B

USB/CC

11 Porta para conexão de sonda

Português 57

Alterar as opções de relatório

Os relatórios de dados de amostras impressos podem conter 1, 2 ou
3 linhas de informação.

Você poderá encontrar informações adicionais no website do fabricante.

1. Pressione a tecla . Selecione Opções de Relatório.

2. Selecione Tipo de Relatório e escolha uma das opções.

Opção Descrição

Relatório Básico Uma linha de dados.

Relatório Avançado Duas linhas de dados. A primeira linha contém as

Relatório Completo Três linhas de dados. As duas primeiras linhas

mesmas informações contidas no relatório básico.

contêm as mesmas informações contidas no relatório
avançado.

Envio de dados para um dispositivo de armazenamento USB

A V I S O

A transferência de um grande número de pontos de dados demorará um pouco.
NÃO desconecte o dispositivo de armazenamento USB antes da conclusão da
transferência.

Os dados podem ser transferidos para um dispositivo USB para
armazenamento ou subsequente transferência para um computador.

1. Desligue o medidor. Verifique se o medidor está conectado à

alimentação CA.

2. Conecte o dispositivo de armazenamento USB ao medidor antes de

ligá-lo.

3. Ligue o medidor.

4. Pressione a tecla .

5. Selecione Send Data Log (Enviar registro de dados). Aguarde até

que o visor exiba Transfer Complete (Transferência Concluída) e
que as luzes no dispositivo de armazenamento USB parem de
piscar. Então, remova o dispositivo USB.

Observação: Se a transferência de dados estiver lenta, reformate o
dispositivo de armazenamento USB para usar o formato de tabela de alocação
de arquivos (FAT) na próxima utilização.

Envio de dados diretamente a um computador

É possível transferir dados de qualquer medidor da série HQd
diretamente a um computador quando o HQ40d PC Application estiver
instalado. Os dados podem ser enviados em tempo real, durante a
coleta, ou o registro de dados inteiro pode ser transferido.

Para baixar a versão mais recente do software, consulte a página do
produto no site do fabricante.

1. Instale o HQ40d PC Application no computador.

2. Desligue o medidor. Verifique se o medidor está conectado à

alimentação CA.

3. Conecte o computador ao medidor com um cabo USB tipo B.

4. Ligue o medidor.

5. Abra o HQ40d PC Application no computador. Clique no triângulo

verde na barra de menu para iniciar uma conexão.

6. Colete os dados em tempo real ou transfira-os de um registro de

dados.

• Tempo real — quando um ponto de dados é armazenado no
medidor, o resultado é enviado simultaneamente para o PC
Application.
Você poderá encontrar informações adicionais no website do
fabricante.

• Registro de dados — pressione a tecla e selecione Send
Data Log (Enviar Registro de Dados). Aguarde até que o visor
exiba Transfer Complete (Transferência Concluída). Os dados são
enviados na forma de um arquivo de valores separados por
vírgulas (.csv).

Os dados são exibidos na janela do HQ40d PC Application.

58

Português

Manutenção

C U I D AD O

Vários perigos. Somente pessoal qualificado deve realizar as tarefas
descritas nesta seção do manual.

Limpe o medidor

O medidor é projetado para não necessitar de manutenção e não requer
limpeza regular em sua operação normal. As superfícies externas do
medidor podem ser limpas conforme a necessidade.

1. Esfregue a superfície do medidor com um pano umedecido.

2. Use um cotonete para limpar ou secar os conectores.

Recoloque as pilhas

Figura 10 Troca de pilha

A D V E RT ÊN CI A

Perigo de explosão. A instalação incorreta das pilhas pode causar liberação de
gases explosivos. As pilhas devem ser do mesmo tipo químico aprovado e ser
inseridas com a orientação correta. Não misture pilhas novas com antigas.

Para obter informações sobre substituição de pilhas, consulte a

Figura 10. Certifique-se de que a tampa esteja fechada com firmeza

para manter a classificação de proteção IP67.

1. Puxe a lingueta de liberação ta tampa do compartimento de pilhas e

remova a tampa.

2. Remova as baterias.

3. Coloque 4 pilhas AA alcalinas ou de níquel-hidreto metálico (NiMH).

Certifique-se de que as baterias estejam instaladas na polaridade
correta.

4. Recoloque a tampa da pilha.

1 Pilhas 2 Lingueta de liberação 3 Tampa do

compartimento de
pilhas

Solução de problemas

Consulte a tabela a seguir com relação a sintomas e mensagens de
problemas comuns, possíveis causas e ações corretivas.

Português

59

Erro/Advertência Descrição Solução

Conecte uma sonda Sonda

Sonda Não Suportada Sonda

Erro de bootloader
X.X.XX.XX

desconectada ou
conectada
incorretamente

Software não
atualizado para a
versão mais recente

Problema com a
sonda

desconectada ou
incorretamente
conectada

Software não
atualizado para a
versão mais recente

Problema com a
sonda

Medidor HQd não
suporta sonda
IntelliCAL

Software não
atualizado para a
versão mais
recente.

Aperte a contraporca do
conector da sonda.

Desconecte a sonda e
reconecte-a

Para baixar a versão mais
recente do software, consulte
a página do produto no site do
fabricante.

Conecte uma sonda IntelliCAL
diferente para verificar se o
problema está na sonda ou no
medidor

Aperte a contraporca do
conector da sonda.

Desconecte a sonda e
reconecte-a.

Para baixar a versão mais
recente do software, consulte
a página do produto no site do
fabricante.

Conecte uma sonda IntelliCAL
diferente ao medidor, para
verificar se o problema está
na sonda ou no medidor.

Contate o Suporte Técnico.

Para baixar a versão mais
recente do software, consulte
a página do produto no site do
fabricante.

Erro/Advertência Descrição Solução

Mensagem de 0 dias
restantes (somente
para LDO e LBOD)

Medidor não
configurado

Tampa do sensor
LDO ou LBOD
utilizada por
365 dias

Restam 0 dias de
vida para a tampa
do sensor LDO.

Medidor configurado
com data e hora
incorretas

Software não
atualizado para a
versão mais recente

Erro(s) do software Se o medidor iniciar

Recoloque a tampa e o
iButton® do sensor LDO ou
LBOD.

Recoloque a tampa do sensor
LDO. Será permitida
calibração. Contudo, o ícone
de calibração e o ponto de
interrogação aparecerão na
tela de medição mesmo que a
calibração seja aprovada.

1. Desconecte a sonda do

medidor.

2. Remova as pilhas do

medidor.

3. Coloque as pilhas

corretamente no medidor.
Siga as marcações de
polaridade.

4. Configure a data e a hora

corretas no medidor.

5. Conecte a sonda e

verifique se a mensagem
desapareceu.

Para baixar a versão mais
recente do software, consulte
a página do produto no site do
fabricante.

corretamente, faça backup
dos arquivos de Registro de
Dados e Método.
Para baixar a versão mais
recente do software, consulte
a página do produto no site do
fabricante.

60 Português

Erro/Advertência Descrição Solução

O medidor não se liga
ou liga-se
intermitentemente

Impossível acessar a
tela Full Access
Options (Opções de
Acesso Completas)

Impossível acessar a
tela Full or Operator
Access Options
(Opções de Acesso
Completas ou do
Operador)

As pilhas não estão
instaladas
corretamente

Software não
atualizado para a
versão mais recente

Medidor danificado Contate o Suporte Técnico.

Não foi inserida a
senha correta

Software não
atualizado para a
versão mais recente

Examine a orientação das
pilhas para garantir que elas
estejam de acordo com as
marcações de polaridade.
Teste novamente.

Limpe os terminais de pilhas e
coloque pilhas novas.

Conecte o adaptador de
alimentação CA e teste
novamente.

Para baixar a versão mais
recente do software, consulte
a página do produto no site do
fabricante.

Contate o Suporte Técnico.

Para baixar a versão mais
recente do software, consulte
a página do produto no site do
fabricante.

Português 61

目录

规格 第 62 页
基本信息 第 62 页
安装 第 64 页
用户界面及导航 第 66 页
启动 第 67 页

标准操作 第 68 页
数据管理 第 69 页
维护 第 71 页
故障排除 第 72 页

规格

产品规格如有变化，恕不另行通知。

规格 详细说明

尺寸 19.7 x 9.5 厘米（7.75 x 3.75 英寸）

重量 335 克（0.75 磅），不带电池；430 克（0.95 磅），带四

仪表外壳 IP67，防水性能：浸入水下 1 米长达 30 分钟

电池外壳 防水性能：浸入水下 0.6 米（2 英尺）长达 15 秒

电源要求（内部） AA 碱性或可充电的镍氢 (NiMH) 电池 (4)；电池寿命：长达

电源要求（外部） II 类，外部电源适配器：100–240 VAC、50/60 Hz 输入；

仪表保护等级 I 类

存储温度 –20 至 +60 °C（–4 至 +140 °F）

操作温度 0 至 +60 °C（32 至 140 °F）

操作湿度 90%（无冷凝）

5 针输入连接器 适用于 IntelliCAL™ 探头的 M12 连接器

8 针输入连接器 8 针连接器实现了 USB 和外部交流电源连接

USB/直流适配器 外围设备和主机

节 AA 碱性电池

200 小时

4.5 至 7.5 VDC (7 VA) 输出

规格 详细说明

数据存储器（内部） 500 条结果

数据保存 自动按压读取模式和间隔模式。手动连续读取模式。

数据导出 通过 USB 接口与 PC 或 USB 存储设备连接（限于存储设

连接 集成的 USB A 型（适用于 USB 闪存设备、打印机、键

温度校正 关，自动和手动（基于参数）

测量显示屏锁 连续测量，间隔或按压读取模式。LDO 探头的平均计算功

键盘 通过 USB/直流适配器进行连接的外部 PC 键盘连接器

备容量）。传输完整的数据日志，或者在采集读数时传输。

盘）和集成的 USB B 型（适用于 PC）

能。

附加信息

制造商网站中提供了附加信息

基本信息

对于因本手册中的任何不足或遗漏造成的直接、间接、特别、附带或结果
性损失，制造商概不负责。制造商保留随时更改本手册和手册中描述的产
品的权利，如有更改恕不另行通知或承担有关责任。修订版可在制造商的
网站上找到。

安全信息

注 意

对于误用和滥用造成的产品损坏，制造商概不负责，包括但不限于：直接、附带和
间接的损坏，并且对于适用法律允许的最大程度的损坏也不承担任何责任。用户唯
一的责任是识别重大应用风险和安装适当的系统，以在设备可能出现故障时保护整
个操作过程。

请在拆开本设备包装、安装或使用本设备前，完整阅读本手册。特别要注
意所有的危险警告和注意事项。否则，可能会对操作者造成严重的人身伤
害，或者对设备造成损坏。

62

中文

确保设备提供的保护没有受损。请勿以本手册指定方式之外的其它方式使
用或安装本设备。

危险品使用信息

危 险

表示潜在的或紧急的危险情况，如果不加以避免，将会导致死亡或严重伤害。

表示潜在或非常危险的情形，如不避免，可能导致严重的人身伤亡。

表示潜在的危险情形，可能导致轻度或中度人身伤害。

表明如不加以避免则会导致仪器损坏的情况。需要特别强调的信息。

警 告

警 告

注 意

警告标签

请阅读贴在仪器上的所有标签和标记。 如未遵照这些安全标签的指示操
作，则可能造成人身伤害或仪器损坏。 仪器上的符号在手册中通过警告
说明参考。

本符号如果出现在仪器中，则表示参考说明手册中的操作和/或安全信
息。

此标志指示标记的部件可能很热，接触时务必小心谨慎。

产品概述

HQd 系列便携式仪表与数字 IntelliCAL™ 探头配套使用，以便测量水的各
种参数。仪表可自动识别连接到仪表的探头类型。测量数据可以保存并传
输到打印机、计算机或 USB 存储设备。

HQd 系列仪表有 4 种可用的型号：

• HQ11d—pH/mV/ORP

• HQ14d—导电性、盐度、溶解固体总量 (TDS)、电阻率

• HQ30d—所有 IntelliCAL 探头，1 个探头连接器

• HQ40d—所有 IntelliCAL 探头，2 个探头连接器

所有型号的共同功能:

• 自动识别探头和参数

• 仪器校准流程

• 校准数据保存在探头中

• 针对特定探头的方法设置符合法规和合理的实验室实践 (GLP)

• 安全选项

• 通过 USB 连接实时记录数据

• 通过 USB 接口连接 PC/打印机/USB 存储设备/键盘

• 通过虚拟串行端口连接与 PC 系统进行双向通信

• 试样 ID 和操作员 ID 实现了数据可追踪性

• 可调整的自动关机功能

产品组件

请参考图 1 和图 2 以确保已收到所有组件。如有任何物品丢失或损坏，请
立即联系制造商或销售代表。

标有此符号的电气设备在欧洲不能通过家庭或公共垃圾系统进行处
理。 请将老旧或报废设备寄回至制造商处进行处置，用户无需承担费
用。

中文

63

图 1 仪表组件（HQ40d 型）

1 仪表 4 交流-直流电源
2 AA 电池 (pk/4) 5 USB/直流适配器
3 交流电源线

图 2 仪表组件（HQ11d、HQ14d 和 HQ30d 型）

安装

警 告

多种危险。只有合规的专业人员才能从事文档中本部分所述的任务。

安装电池

警 告

爆炸危险。电池安装不正确会导致释放爆炸性气体。确保以正确的朝向插入与已批
准化学类型相同的电池。请勿混用新电池和用过的电池。

电池盒不防水。如果电池盒弄湿，取下并擦干电池，且擦干电池盒的内部。检查电
池接点是否腐蚀，如果需要则清洁电池接点。

使用镍氢 (NiMH) 电池时，在装入刚充好电的电池（镍氢电池为 1.2V，而碱性电池
为 1.5V）后，电池图标不会显示完全充电。即使图标不会显示完全充电，但与新
碱性电池相比，2300 mAH 镍氢电池将实现 90% 仪器操作使用时间。

为避免电池漏液可能对仪表造成的损坏，请在长期未用时取下仪表电池。

仪表可通过 AA 碱性电池或可充电镍氢电池供电。为节省电池电量，仪表
将在处于不活动状态 5 分钟之后关闭电源。此时间可在“显示选项”菜单中
进行更改。

有关电池安装，请参阅 图 3。

1. 拉动电池盖上的释放卡舌，卸下电池盖。

2. 装入 4 节 AA 碱性电池或 4 节 AA 镍氢 (NiMH) 电池。确保电池安装

极性正确无误。

3. 装回电池盖。

注 意

注 意

注 意

1 仪表 2 AA 电池 (pk/4)

64

中文

图 3 安装电池

1. 关闭仪表。

2. 将交流电源线插入交流-直流电源 (图 4)。

3. 将交流-直流电源连接到 USB/直流适配器。

4. 将 USB/直流适配器连接到仪表。

5. 将交流电源线插入交流电源插座。

6. 打开仪表。

图 4 交流电源连接

1 电池 2 释放卡舌 3 电池盖

连接到交流电源

危 险

存在电击致命危险。位于潮湿或可能潮湿场所的交流电源插座必须始终
配备接地故障电路中断 (GFCI/GFI) 断路器。此产品的交流-直流电源适
配器未密封，在没有 GFCI 保护的情况下，不得用于潮湿的工作台或潮
湿场合。

仪表可以通过带有交流电源适配器套件的交流电源供电。该套件包括交
流-直流电源、USB/直流适配器和交流电源线。

1 USB 存储设备/打印机/Qwerty 键盘

连接（USB 外围设备）

2 个人计算机连接（USB 主机） 5 交流电源线
3 USB/直流适配器

4 交流-直流电源

中文

65

用户界面及导航

用户界面

图 5 键盘说明

1 开/关：打开或关闭仪表 6 向上和向下键：滚动浏览菜单、输

2 操作员 ID：个人相关数据 7 绿色/向右键：读取、选择、确认或

3 背光：照亮显示屏 8 数据日志：重新调用或传输保存的

4 试样 ID：试样位置相关数据 9 仪表选项：更改设置、运行检查标
5 蓝色/向左键：校准、取消或退出当

前菜单

显示屏说明

测量屏幕
仪表显示屏显示浓度、单位、温度、校准状态、操作员 ID、试样 ID、日
期和时间 (图 6)。

入数字和字母，或者更改读数屏幕
视图

保存数据

数据

准、查看仪表信息

图 6 单屏幕显示

1 校准状态指示灯 9 时间
2 主测量值和单位 10 日期
3 IntelliCAL 探头类型和端口指示灯 11 读取（确定、选择）
4 电池状态 12 显示大小图标
5 电源 13 校准（取消、退出）
6 试样温度（ºC 或 ºF） 14 试样 ID 和操作员 ID
7 第二测量单位 15 稳定或显示锁定指示灯
8 第三测量单位（适用于某些探头）

双屏幕模式（仅限 HQ40d 型号）
当将两个探头连接到 HQ40d 仪表时，显示屏可以同时显示来自两个探头
的读数，或者只显示一个探头的读数 (图 7)。

注： 对于探头校准，请将屏幕模式更改为单屏幕模式。

要将屏幕模式更改为单屏幕模式或双屏幕模式，请使用 和 键。在
双屏幕模式中， 键将选择左侧的探头， 键将选择右侧的探头。

66

中文

图 7 双屏幕显示

更改语言

当仪表首次通电时，选择显示语言。语言也可以从“仪表选项”菜单进行更
改。

通过“安全选项”可以限制访问语言菜单。
制造商网站中提供了附加信息

1. 按下 键，选择“语言”。

2. 从列表中选择语言。

注： 当打开仪表时，也可以在按住电源键时更改语言。

更改日期和时间

可从“日期和时间”菜单中更改日期和时间。

1 连接到左侧端口的探头 3 左侧探头的测量信息
2 连接到右侧端口的探头 4 右侧探头的测量信息

导航

仪表包含用于更改各种选项的菜单。使用 和 键突出显示不同的选
项。按下绿色/向右 键选择一个选项。可用两种方法更改选项：

1. 从列表中选择一个选项：使用 和 键选择一个选项。如果显示

复选框，则可选择多个选项。在“选择”下按蓝色/向左键。

注： 要撤选复选框，请在“撤选”下按蓝色/向左键。

2. 使用箭头键输入选项值：

按下 和 键输入或更改一个值。

3. 按下绿色/向右键移至下一空间。

4. 在“确定”下按绿色/向右键接受值。

启动

开启和关闭仪表。

按下 键可开启或关闭仪表。如果仪表未开启，请确保电池安装正确，
或者交流电源已正确连接到电源插座。

1. 按下 键，然后选择“日期和时间”。

2. 更新时间和日期信息：

选项 说明

格式 为日期和时间选择下面的其中一种格式。使用 和 键从格式选

项中进行选择。
日-月-年 24 小时
日-月-年 12 小时
月-日-年 24 小时
月-日-年 12 小时
日-月-年 24 小时
日-月-年 12 小时
年-月-日 24 小时
年-月-日 12 小时

日期 使用 和 键输入当前日期。

时间 使用 和 键输入当前时间。

显示屏上将显示当前日期和时间。

设置日期和时间之后连接探头，以便仪表准备进行测量。

中文

67

连接探头

标准操作

1. 确保显示屏显示当前时间和日期。

注： 在将探头首次连接到仪表时，设置探头的时戳。此时戳可以记录探头历史
并记录进行测量的时间。

2. 将探头插入仪表 (图 8)。

3. 按住并转动锁定螺母，使之拧紧。

图 8 探头连接

1 探头连接端口（仅限

HQ40d）

2 USB/直流适配器端口 3 探头连接端口

关于校准

每个探头使用不同类型的校准解决方案。确保经常校准探头，以保持最高
精确水平。

注： 有关分步说明，请参阅随每个探头附带的文档。

校准图标 可以指示：

• 校准已到期

• LDO 传感器盖应更换

• 校准超出范围

• 校准结果超出验收标准设置

关于试样测量

每个探头都有适用于进行试样测量的特定准备步骤和过程。有关分步说
明，请参阅随每个探头附带的文档。

关于检查标准

运行检查标准，通过测量已知值的解决方案，检验设备精确性。仪表将指
示检查标准是通过还是失败。如果检查标准失败，则将显示校准图标

，直至探头被校准。

仪表可以被设为按指定的间隔自动显示一则提醒，说明按照指定的验收标
准的检查标准测量结果。提醒、检查标准的值和验收标准可以更改。有关
分步说明，请参阅随每个探头附带的文档。

使用样品编号

试样 ID 标记用于将测量结果与特定试样位置相关联。如果已分配，保存
的数据将包括试样 ID。

68

中文

1. 按下 键。

2. 选择、创建或删除样品·ID：

选项 说明

当前编号 从列表中选择一个 ID。当前 ID 将与样品数据相关联，直到选择

一个不同的 ID 为止。

新建试样 ID 输入新样品编号的名称。

删除试样 ID 删除现有试样 ID。

使用操作员 ID

操作员 ID 标记用于将测量结果与单个操作员相关联。所有保存的数据将
包括操作员 ID。

1. 按下 键。

2. 选择、创建或删除操作人员编号：

选项 说明

当前编号 从列表中选择一个 ID。当前 ID 将与样品数据相关联，直到选

择一个不同的 ID 为止。

新建操作员 ID 输入新操作员 ID 的名称（最多可输入 10 个名称）。

删除操作员 ID 删除现有操作员 ID。

数据管理

关于保存的数据

以下数据类型将保存在数据日志中：

• 试样测量：在“按压读取”或“间隔”模式下每次测量试样时自动保存。当
使用连续测量模式时，仅当选择了“保存”时才保存数据。

• 校准：仅当在校准结束时选择了“保存”时才保存。校准数据还保存在
IntelliCAL (R) 探头中。

• 检查标准测量：在“按压读取”或“间隔”模式下每次测量检查标准时自动

保存。

当数据日志已满（500 个数据点）时，在添加新数据点时，删除最早的数
据点。整个数据日志可以被删除，从而删除已发送至打印机或 PC 的数据

（ 键 > 删除数据日志）。 为防止用户删除数据日志，请使用“安全选
项”菜单。

查看保存的数据

数据日志包含试样、校准和检查标准数据。数据日志中最近的数据点标记
为数据点 001。

1. 按下

2. 选择“查看数据日志”以查看已保存的数据。显示最近的数据点。屏幕顶

部显示数据是否来自试样读数、校准或检查标准。按 键查看下一
最近的数据点。

键。

选项 说明

读数日志 读数日志—显示试样测量结果，包括时间、日期、操作员 ID 和

试样 ID。选择“详细信息”可查看相关校准数据。

校准日志 校准日志—显示校准数据。选择“详细信息”可查看有关校准的其

它信息。

检查标准日志检查标准日志—显示检查标准测量结果。选择“详细信息”可查看

与测量结果相关的校准数据。

中文

69

查看保存的探头数据

确保探头已连接到仪表。如果连接了两个探头，请在提示时选择相应的探
头。

1. 要查看保存在探头中的校准数据，请按下 键，然后选择“查看探头

数据”。可以查看探头当前的校准和校准历史。

选项 说明

查看当前校准 当前校准信息显示最近校准的详细校准信息。如果用户没有校

查看校准历史 校准历史显示校准探头的时间列表。选择日期和时间以查看校

准探头，则显示出厂校准数据。

准数据汇总。

打印保存的数据

仪表必须连接到交流电源才能开始 USB 连接。确保在打开仪表之前连接
交流电源。
所有数据都可以发送至打印机。可兼容打印机应支持至少 72 列的数据，
能够以 1、2 或 3 行文本打印多达 500 个连续数据流事件，并且完全支持
代码页 437 和代码页 850。

1. 关闭仪表。确保将仪表连接到交流电源。请参阅连接到交流电源

第 65 页。

2. 使用 USB A 型电缆将打印机连接到仪表。请参阅图 9。

3. 打开仪表。

4. 按下

5. 选择“发送数据日志”。等待显示屏显示“传输完成”，然后等待打印机停

止打印。断开打印机连接。

键。

图 9 连接到打印机

1 仪表 7 USB 电缆
2 交流-直流电源 8 USB/直流适配器
3 交流电源线 9 探头连接端口
4 交流电源插座 10 USB/直流适配器端口
5 适用于打印机的电源（可选） 11 探头连接端口
6 打印机、符合 FCC Part 15B B 类标

准

70

更改报告选项

试样数据的打印报告可以包含 1、2 或 3 行信息。

中文

制造商网站中提供了附加信息

1. 按下 键。选择“报告”选项。

2. 选择“报告类型”，然后选择其中一个选项。

选项 说明

基本报告 一行数据。

高级报告 两行数据。第一行包含与基本报告中相同的信息。

总报告 三行数据。前两行数据包含与高级报告中相同的信息。

将数据发送至 USB 存储设备

注 意

传输大量数据点将花费一些时间。传输完成之前，不要断开 USB 存储设备连接。

数据可以传输至 USB 存储设备，以便进行保存或者传输至计算机。

1. 关闭仪表。确保将仪表连接到交流电源。

2. 将 USB 存储设备插入仪表，然后打开仪表电源。

3. 打开仪表。

4. 按下 键。

5. 选择“发送数据日志”。等待显示屏显示“传输完成”，并且等待 USB 存

储设备上的所有灯停止闪烁。然后拔下 USB 设备。

注： 如果数据传输较慢，请重新格式化
格式），以供将来使用。

USB

存储设备（采用文件分配表

(FAT)

4. 打开仪表。

5. 打开计算机上的 HQ40d PC 应用程序。单击菜单栏中的绿色三角形以

开始连接。

6. 实时收集数据，或者传输来自数据日志的数据：

• 实时 - 当在仪表中保存数据点时，同时将结果发送至 PC 应用程

序。
制造商网站中提供了附加信息

• 数据日志—按下 键，然后选择“发送数据日志”。等待显示屏显
示“传输完成”。数据以逗号分隔值 (.csv) 文件的形式发送。

数据显示在 HQ40d PC 应用程序窗口中。

维护

警 告

多种危险。只有合规的专业人员才能从事文档中本部分所述的任务。

清洁仪表

仪表可免维护且在正常运行期间无需定期清洁。仪表的外表面可能需要清
洁。

1. 用湿布擦拭仪表的表面。

2. 使用棉签清洁或干燥连接器。

将数据直接发送至计算机

当安装了 HQ40d PC 应用程序时，可以将数据从任何 HQd 系列仪表直接
传输至计算机。在数据收集过程中，可以实时发送数据，或者可以传输整
个数据日志。

如要下载该软件的最新版本，请参考制造商网站中的相应产品页面。

1. 在计算机上安装 HQ40d PC 应用程序。

2. 关闭仪表。确保将仪表连接到交流电源。

3. 使用 USB B 型电缆将 PC 连接到仪表。

更换电池

警 告

爆炸危险。电池安装不正确会导致释放爆炸性气体。确保以正确的朝向插入与已批
准化学类型相同的电池。请勿混用新电池和用过的电池。

要更换电池，请参考 图 10。确保电池盖紧闭，以符合 IP67 外壳防护等
级。

中文

71

1. 拉动电池盖上的释放卡舌，卸下电池盖。

2. 取下电池。

3. 装入 4 节 AA 碱性电池或 4 节 AA 镍氢 (NiMH) 电池。确保电池安装

极性正确无误。

4. 装回电池盖。

图 10 更换电池

错误/警告 说明 解决方案

连接探头 探头已断开连接，或

探头不受支持 探头已断开连接，或

Bootloader
X.X.XX.XX 错误

者连接不正确

软件没有更新至最新版本如要下载该软件的最新版本，请参

探头存在问题 连接不同的 IntelliCAL 探头，以检

者连接不正确

软件没有更新至最新版本如要下载该软件的最新版本，请参

探头存在问题 将不同的 IntelliCAL 探头连接到仪

HQd 仪表不支持
IntelliCAL 探头

软件没有更新至最新
版本。

拧紧探头连接器上的锁定螺母。

断开探头连接，然后重新连接探头

考制造商网站中的相应产品页面。

验探头或仪表是否存在问题

拧紧探头连接器上的锁定螺母。

断开探头连接，然后重新连接探头

考制造商网站中的相应产品页面。

表，以检验仪表或探头是否存在问
题。

请联系技术支持部门。

如要下载该软件的最新版本，请参
考制造商网站中的相应产品页面。

1 电池 2 释放卡舌 3 电池盖

故障排除

有关常见问题消息或故障现象、可能的原因和纠正措施，请参阅以下表
格。

72

中文

错误/警告 说明 解决方案

剩余 0 天消息（仅适
用于 LDO 和
LBOD）

LDO 或 LBOD 传感
器帽已使用 365 天

LDO 传感器帽寿命
剩下 0 天。

仪表设为不正确的日
期和时间

更换 LDO 或 LBOD 传感器帽和

iButton®。

更换 LDO 传感器帽。允许进行校
准。但是，校准图标和问题标记将
显示在测量屏幕上，即使已通过校
准。

1. 将探头与仪表断开连接。

2. 取下仪表电池。

3. 正确安装仪表电池。遵循极性

标志。

4. 设置正确的仪表日期和时间。

5. 连接探头，检验消息是否已删

除。

软件没有更新至最新版本如要下载该软件的最新版本，请参

仪表没有配置 软件错误 如果仪表启动正确，请备份数据日

仪表将不通电，或者
间歇通电

无法访问“完全访问选
项”屏幕

无法访问“完全或操作
员访问选项”屏幕

电池没有正确安装 检查电池方向，确保电池遵循极性

软件没有更新至最新版本如要下载该软件的最新版本，请参

仪表损坏 请联系技术支持部门。

没有输入正确的密码 请联系技术支持部门。

软件没有更新至最新版本如要下载该软件的最新版本，请参

考制造商网站中的相应产品页面。

志和方法文件。
如要下载该软件的最新版本，请参
考制造商网站中的相应产品页面。

标志。重新测试。

清洁电池端子，然后安装新电池。

连接交流电源适配器并重新测试。

考制造商网站中的相应产品页面。

考制造商网站中的相应产品页面。

中文

73

目次

仕様書 74 ページ
総合情報 74 ページ
設置 76 ページ
ユーザー インターフェースとナビゲーショ

ン 78 ページ
スタートアップ 80 ページ

標準操作 81 ページ
データ管理 82 ページ
メンテナンス 84 ページ
トラブルシューティング

85 ページ

仕様書

この仕様は予告なく変更されることがあります。

仕様 詳細

寸法

重量 335 g (バッテリー含まず)、430 g (単三バッテリー 4 本

測定器本体 IP67 保護等級、水深 1 m に 30 分間耐えられる防水性

バッテリー収納部 水深 0.6 m に 15 秒間耐えられる耐水性

電源要件 (内部) 単三アルカリバッテリーまたは充電式ニッケル水素充

電源要件 (外部) Class II、外部電源アダプタ: 入力 100 ～ 240 VAC、

測定器の保護クラス

保管環境 -20 ～ +60 ℃

動作温度 0 ～ +60 ℃

運転湿度 90 % (結露なきこと)

5 ピン入力コネクタ IntelliCAL™ プローブ用 M12 コネクタ

8 ピン入力コネクタ 8 ピン・コネクタにより、USB および外部 AC 電源との

19.7 x 9.5 cm

含む)

バッテリー (NiMH) 4 本、バッテリー駆動時間: 最大

200 時間

50/60 Hz、出力 4.5 ～ 7.5 VDC (7 VA)

Class I

接続が可能

仕様 詳細

USB/DC アダプタ 周辺機器とホスト

データ・メモリ (内部) 500 件の測定結果

データ・ストレージ 自動: Press to Read (手動読み取り) モードおよび

Interval (一定間隔) モード手動: Continuous Read Mode
(連続読み取り) モード

データのエクスポート PC または USB ストレージ・デバイスへの USB 接続

(ストレージ・デバイスの容量によって制限される)。デ

ータ・ログ全体を転送または値の読み取り時に転送。

接続 内蔵 USB タイプ A (USB フラッシュ・メモリ・デバイ

ス、プリンタ、キーボード) および内蔵 USB タイプ B
(PC 用)

温度補正 オフ、自動、手動 (パラメータに依存)

測定ディスプレイのロックContinuous measurement (連続測定)、Interval (一定間

隔)、Press to Read (手動読み取り) モード。LDO プロー
ブ用の平均化機能。

キーボード USB/DC アダプタに外付け PC キーボード用コネクタ

より詳しい情報

より詳しい情報は、当社 Web サイトにて入手できます。

総合情報

いかなる場合も、製造元は、例えそのような損害が生じる可能性につい
て報告を受けていたとしても、本マニュアルに含まれるいかなる瑕疵ま
たは脱落から生じる直接的、間接的、特定、付随的または結果的に生じ
る損害に関して責を負いません。製造元は、通知または義務なしに、随
時本マニュアルおよび製品において、その記載を変更する権利を留保し
ます。改訂版は、製造元の Web サイト上にあります。

74

日本語

安全情報

告 知

メーカーは、本製品の目的外使用または誤用に起因する直接損害、偶発的損害、
結果的損害を含むあらゆる損害に対して、適用法で認められている範囲で一切責
任を負わないものとします。ユーザーは、適用に伴う危険性を特定したり、装置
が誤作動した場合にプロセスを保護するための適切な機構を設けることに関し
て、全責任を負うものとします。

この機器の開梱、設定または操作を行う前に、このマニュアルをすべて
よく読んでください。危険および注意の注意事項に注意を払ってくださ
い。これを怠ると、使用者が重傷を負う可能性、あるいは機器が損傷を
受ける可能性があります。

本装置に備わっている保護機能が故障していないことを確認します。本
マニュアルで指定されている以外の方法で本装置を使用または設置しな
いでください。

記載されたシンボルは、使用上の注意と共にマニュアルを参照してくだ
さい。

このシンボルが測定器に記載されている場合、操作上の指示マニュア
ル、または安全情報を参照してください。

この記号は、しるしの付いた部分の温度が非常に高くなっている可能
性があるため、十分注意する必要があることを示します。

このシンボルが付いている電気機器は、 ヨーロッパ域内または公共の
廃棄処理システムで処分できません。古くなったり耐用年数を経た
機器は、廃棄するためにメーカーに無償返却してください。

危険情報の使用

危 険

回避しないと死亡または重傷につながる潜在的または切迫した危険な状況を示し
ます。

回避しなければ、死亡または重傷につながるおそれのある潜在的または切迫した
危険な状況を示します。

軽傷または中程度のけがをする事故の原因となる可能性のある危険な状況を示し
ます。

回避しなければ、本製品を損傷する可能性のある状況や、特に強調したい情報を
示します。特に注意を要する情報。

警 告

注 意

告 知

使用上の注意ラベル

測定器上に貼付されたラベルや注意書きを全てお読みください。これを
怠ると、人身傷害や装置の損傷につながるおそれがあります。測定器に

製品概要

HQd 携帯型測定器は、デジタル式 IntelliCAL™ プローブとともに使用し
て、水のさまざまなパラメータを測定するのに使用します。測定器は、
測定器に接続されているプローブの種類を自動的に認識します。測定デ
ータは、プリンタに転送したり、PC や USB ストレージ・デバイスに保
存することができます。

HQd シリーズ測定器には、次の 4 つのモデルがあります。

• HQ11d - pH/mV/ORP

• HQ14d - 伝導度、塩度、総溶解固形分 (TDS)、抵抗率

• HQ30d - すべての IntelliCAL プローブ、1 つのプローブ・コネクタ

• HQ40d - すべての IntelliCAL プローブ、2 つのプローブ・コネクタ

すべてのモデルに共通の機能:

• プローブおよびパラメータの自動認識

• 装置によるガイド付き較正手順

• プローブ内への較正データの保存

• 規制準拠および優良試験所規範 (GLP) に則したプローブ固有のメソ

ッド設定

• セキュリティ・オプション

日本語

75

• USB 接続によるリアルタイム・データ・ロギング

• PC/プリンタ/USB ストレージ・デバイス/キーボード用の USB 接続

• 仮想シリアル・ポート接続による PC ベースのシステムとの双方向通

信

• データのトレーサビリティ用のサンプル ID とオペレータ ID

• 調整可能な自動シャットオフ

製品コンポーネント

図 1 と 図 2 を参照して、すべてのコンポーネントが入っていることを確

認します。コンポーネントが不足していたり損傷している場合は、直ち
にメーカーまたは販売代理店にお問合せください。

図 1 測定器コンポーネント (HQ40d モデル)

図 2 測定器コンポーネント (HQ11d、HQ14d、HQ30d モデル)

1 測定器 2 単三バッテリー (4 本)

設置

注 意

複合的な危険。本書のこのセクションに記載されている作業は、必ず
資格のある要員が行う必要があります。

1 測定器 4 AC-DC 電源アダプタ
2 単三バッテリー (4 本) 5 USB/DC アダプタ
3 AC 電源コード

76

日本語

バッテリーの取り付け

警 告

爆発の危険。バッテリーを正しく入れないと、爆発性ガスが発生する可能性があ
ります。バッテリーが指定の化学型であり 3 本とも同じ型であることと、正しい
方向に入れられていることを確認してください。新しいバッテリーと古いバッテ
リーを混ぜて使用しないでください。

バッテリー収納部は防水ではありません。バッテリー収納部が濡れた場合、バッ
テリーを取り外して乾かし、収納部内部を完全に乾燥させてください。バッテリ
ーの接触に腐食がないかチェックし、必要に応じて洗浄してください。

ニッケル水素(NiMH)バッテリーを使用する場合、フル充電されたバッテリーが挿
入された場合であっても、バッテリーのアイコンはフル充電を示しません(NiMH
は 1.2V でアルカリ・バッテリーは 1.5V)。アイコンは完全充電を示しませんが、
2300mAH の NiMH バッテリーは再充電が必要になるまで、新しいアルカリ・バ
ッテリーに対して 90%程度の使用可能時間があります。

バッテリーのリークから測定器の損傷が起こることを避けるために、長期に渡っ
て使用を停止する場合はバッテリーを外してください。

測定器は AA アルカリまたは充電可能 NiMH バッテリーから給電するこ
とができます。バッテリーの消耗を抑えることができるように、5 分間
操作を行わないと、測定器の電源が自動的にオフになります。この時間
は [Display Options] メニューで変更できます。

バッテリーの取り付けは図 3 を参照してください。

1. バッテリー・カバーのリリース・タブを引いて、カバーを取り外しま

す。

2. 単三アルカリ・バッテリーまたは充電式ニッケル水素充バッテリー

(NiMH) 4 本を取り付けます。バッテリーが正しい向きに入っている
ことを確認してください。

3. バッテリー・カバーを交換します。

告 知

告 知

告 知

図 3 バッテリーの取り付け

1 バッテリー 2 リリース・タブ 3 バッテリー・カバー

AC 電源への接続

危 険

感電死の危険。湿ったまたは湿る可能性がある場所の AC 電源コンセ
ントは必ず地絡遮断回路(GFCI/GFI)回路ブレーカを備えなければなり
ません。この製品の AC-DC 電源アダプタはシールされてなく、湿った
ベンチ上または湿った場所では GFIC 保護なしには使用してはなりま
せん。

日本語

77

測定器は AC 電源アダプタ・キットを使用して AC 電源から給電するこ
とができます。キットには、AC-DC 電源アダプタ、USB/DC アダプタ、
AC 電源コードで構成されています。

1. 測定器をオフにします。

2. AC 電源コードを AC-DC 電源アダプタに差し込みます (図 4)。

3. AC-DC 電源アダプタを USB/DC アダプタに接続します。

4. USB/DC アダプタを測定器に接続します。

5. AC 電源コードをコンセントに差し込みます。

6. 測定器をオンにします。

図 4 AC 電源の接続

ユーザー インターフェースとナビゲーション

ユーザー・インターフェース

図 5 キーパッドの説明

1 USB ストレージ・デバイス/プリン

タ/Qwerty キーボードの接続用
(USB 周辺機器)

2 PC 接続用 (USB ホスト) 5 AC 電源コード
3 USB/DC アダプタ

78

日本語

4 AC-DC 電源アダプタ

1 オン/オフ: 測定器のオン/オフを切

り替えます

2 オペレータ ID: データと担当者を関

連付けます

3 バックライト: ディスプレイ画面を

照らします

4 サンプル ID: データとサンプル収集

場所を関連付けます

5 青/左キー: 較正、キャンセル、現在

のメニューの終了

6 上/下キー: メニューのスクロール、

数値および文字の入力、読み取り値
画面の変更

7 緑/右キー: 読み取り、選択、確定、

データの保存

8 データ・ログ: 保存データの呼び出

しまたは転送

9 測定器オプション: 設定の変更、検

査標準測定の実行、測定器情報の表
示

ディスプレイの説明

測定画面
測定器のディスプレイには、濃度、単位、温度、較正ステータス、オペ
レータ ID、サンプル ID、日付と時刻が表示されます (図 6)。

図 6 シングル画面表示

図 7 デュアル画面表示

1 較正ステータス・インジケータ 9 Time (時間)
2 メインの測定値と単位 10 日付
3 IntelliCAL プローブの種類とポー

ト・インジケータ

4 バッテリーの状態 12 ディスプレイ・サイズ・アイコン
5 電源 13 Calibrate (Cancel、Exit)
6 サンプル温度 (℃ または °F) 14 サンプル ID およびオペレータ ID
7 2 次測定単位 15 安定性または表示ロック インジケ
8 3 次単位 (一部のプローブ用)

11 Read (OK、Select)

ータ

デュアル画面モード (HQ40d モデルのみ)
HQ40d 測定器に 2 つのプローブを接続した場合、ディスプレイに両方の
プローブからの読み取り値を同時に表示することも、1 つのプローブの
読み取り値のみを表示することもできます (図 7)。

注: プローブを較正する場合は、画面モードをシングル画面モードに変更します。

画面モードをシングル画面またはデュアル画面に変更するには、 /
キーを使用します。デュアル画面モードの場合、 キーを押すと左側の
プローブが選択され、 を押すと右側のプローブが選択されます。

1 左側のポートに接続されているプ

ローブ

2 右側のポートに接続されているプ

ローブ

3 左側のプローブの測定情報

4 右側のプローブの測定情報

ナビゲーション

測定器には、各種オプションを変更するためのメニューがあります。

/ キーを使用してさまざまなオプションをハイライト表示します。
緑/右 キーを押して、オプションを選択します。オプションを変更するに
は 2 つの方法があります。

1. リストからオプションを選択します: (上方）および (下方）キ

ーを使用してオプションを選択します。チェック ボックスが現れた
ら、複数のオプションの選択が可能です。[Select] の下にある 青/左
キーを押します。

注: チェック・ボックスをオフにするには、
押します。

2. 矢印キーを使用してオプション値を入力します:

(上方）および (下方)キーを押して、値を入力または変更しま

す。

3. 緑/右 キーを押して、次のスペースに進みます。

4. [OK] の下にある 緑/右キーを押して、値を確定します。

[Deselect]

の下にある 青/左キーを

日本語

79

スタートアップ

測定器のオンとオフ

キーを押して、測定器をオンまたはオフにしてください。測定器がオ

ンにならない場合は、バッテリーが正しく入っていること、または AC
電源アダプタがコンセントに正しく接続されていることを確認してくだ
さい。

言語の変更

言語の表示は測定器を始めて電源オンした時に選択されます。言語は、

[Meter Options] メニューから変更することもできます。
[Security Options] で、言語メニューへのアクセスを制限することができ

ます。
より詳しい情報は、当社 Web サイトにて入手できます。

1.

キーを押して [Language] を選択します。

2. リストから言語を選択します。

注: 測定器の電源をオンにする際に、電源キーを押し続けることで、言語を変
更することもできます。

日付と時刻の変更

日付と時間は日付/時刻メニューで変更可能です。

1. キーを押して、[Date & Time] を選択します。

2. 時間と日付情報を更新します。

オプション 説明

[Format (形
式)]

日付 / キーを使用して現在の日付を入力します。

時間 / キーを使用して現在の時刻を入力します。

次のいずれかの日付と時刻の形式を選択します。 / キ
ーを使用して、形式オプションから選択します。

dd-mm-yyyy 24 時間
dd-mm-yyyy 12 時間
mm/dd/yyyy 24 時間
mm/dd/yyyy 12 時間
dd-mmm-yyyy 24h
dd-mmm-yyyy 12h
yyyy-mm-dd 24 時間
yyyy-mm-dd 12 時間

現在の日付と時刻はディスプレイに表示されます。

日付と時刻の設定が完了したらプローブを接続して、測定器で測定を行
えるようにします。

プローブの接続

1. ディスプレイに現在の日時が表示されていることを確認します。

注: プローブのタイムスタンプは、プローブを初めて測定器に接続したときに
設定されます。タイムスタンプにより、プローブの履歴を記録したり、測定実
施時間を記録することができます。

2. プローブを測定器に差し込みます (図 8)。

3. ロック・ナットを押しながら回して固定します。

80

日本語

図 8 プローブの接続

1 プローブ接続ポート

(HQ40d のみ)

2 USB/DC アダプタ・ポート3 プローブ接続ポート

標準操作

較正について

各プローブは、異なる種類の較正溶液を使用します。プローブを頻繁に
較正して、最高の精度を維持してください。

注: 詳細な手順については、各プローブに付属のドキュメントを参照してください。

• 較正が範囲外

• 較正結果が許容基準設定値外

サンプル測定について

各プローブでは、サンプル測定を行う際の特定の準備手順が定められて
います。詳細な手順については、プローブに付属の取扱説明書を参照し
てください。

検査標準測定について

検査標準測定を実行することで、既知の値の溶液を測定して装置の精度
を確認できます。測定器は、検査標準測定に合格したかどうかを示しま
す。検査標準測定に合格しなかった場合、プローブが較正されるまで較

正アイコン が表示され続けます。
指定した許容基準とともに、検査標準測定の実施を求める通知が指定し

た間隔で自動的に表示されるように測定器を設定できます。通知、検査
標準測定値、許容基準は変更することができます。詳細な手順について
は、プローブに付属のドキュメントを参照してください。

試料 ID の使用

サンプル ID タグは、測定値と特定のサンプリング場所を関連付けるのに
使用します。サンプル ID タグを割り当てた場合、保存データにはサンプ
ル ID が含まれます。

1.

キーを押します。

2. サンプル ID を選択、作成または削除します。

オプション 説明

現在の ID リストから ID を選択します。異なる ID が選択される

新しい試料 ID の作成新規試料 ID に名前を入力します。

まで、現在の ID がサンプル・データに関連付けられま
す。

較正アイコン は、次のことを示します。

• 較正タイマーが満了

• LDO センサ・キャップの交換要

試料 ID の削除 既存のサンプル ID を削除します。

日本語

81

オペレーター ID の使用

オペレータ ID タグは、測定値と個々のオペレータを関連付けるのに使用
します。すべての保存データには、オペレータ ID が含まれます。

1. キーを押します。

2. 以下のように、オペレータ ID を選択、作成、または削除します。

オプション 説明

現在の ID リストから ID を選択します。異なる ID が選択

新しいオペレータ ID を作成新しいオペレータ ID に名前を入力してください

Delete Operator ID (オ
ペレータ ID の削除)

されるまで、現在の ID がサンプル・データに関連
付けられます。

(最大 10 個の名前を入力可能です)。

既存のオペレータ ID を削除してください。

データ管理

保存データについて

次の種類のデータがデータ・ログに保存されます。

• サンプル測定値: Press to Read (手動読み取り) モードおよび Interval
(一定間隔) モードでは、サンプルを測定するたびに自動的に保存され
ます。Continuous measurement (連続測定) モードの場合、データは
[Store] を選択した場合のみ保存されます。

• 較正: 較正終了時に [Store] を選択した場合のみ保存されます。較正デ
ータは、IntelliCAL (R) プローブ内にも保存されます。

• 検査標準測定: 検査標準物質を測定するたびに自動的に保存されます
(Press to Read (手動読み取り) モードまたは Interval (一定間隔) モー

ドの場合)。

データ・ログがいっぱい (500 データ・ポイント) になった場合は、新し
いデータ・ポイントが追加されたときに最も古いデータ・ポイントが削
除されます。データ・ログ全体を削除して、すでにプリンタまたは PC

に送信したデータを削除することができます (

キー > [Delete Data

Log])。ユーザーによってデータ・ログが削除されないようにするには、
[Security Options] メニューを使用します。

保存データの表示

データ・ログには、サンプル・データ、較正データ、検査標準測定デー
タが含まれています。データ・ログの最新のデータ・ポイントには、Data
Point 001 というタグが付けられています。

1.

キーを押します。

2. [View Data Log] を選択して、保存データを表示します。最新のデー

タ・ポイントが表示されます。画面上部に、データがサンプルの読み
取り値、較正値、または検査標準測定値であるかが示されます。
キーを押して、次に新しいデータ・ポイントを表示します。

オプション 説明

Reading Log Reading Log - サンプルの測定値と時刻、日付、オペレー

Calibration
Log

Check
Standard Log

ター、サンプル ID が表示されます。関連付けられている
較正データを表示するには、[Details] を選択します。

Calibration Log - 較正データが表示されます。較正に関す
る詳細情報を表示するには、[Details] を選択します。

Check Standard Log - 検査標準測定データが表示されま
す。測定に関連付けた較正データを表示するには、
[Details] を選択します。

82

日本語

保存されているプローブ・データの表示

プローブが測定器に接続されていることを確認します。2 つのプローブ
が接続されている場合は、選択するように求められたときに適切なプロ
ーブを選択します。

1. プローブに保存されている較正データを表示するには、 キーを押

して、[View Probe Data] を選択します。プローブの最新の較正デー
タと較正履歴が表示されます。

オプション 説明

View Current
Calibration

View Calibration
History

最新の較正情報には、最新の較正の詳細な較正データが表
示されます。プローブがユーザーによって較正されてい
ない場合は、出荷時の較正データが表示されます。

較正履歴には、プローブが較正された日時が表示されま
す。較正データの概要を表示するには、日時を選択しま
す。

保存データの印刷

USB 接続を行うには、測定器を AC 電源に接続する必要があります。測
定器の電源をオンにする前に、AC 電源に接続したことを確認してくださ
い。
データはすべてプリンタに送信できます。互換性のあるプリンタとは、
72 列以上のデータ列をサポートしていて、最大 500 の連続データストリ
ーム・イベント (1 ～ 3 行のテキスト行) を印刷可能で、コード・ページ
437 とコード・ページ 850 を完全にサポートしているプリンタです。

1. 測定器をオフにします。測定が AC 電源に接続されていることを確

認します。AC 電源への接続 77 ページを参照してください。

2. USB タイプ A ケーブルを使用して、プリンタを測定器に接続します。

図 9 を参照してください。

3. 測定器をオンにします。

4.

キーを押します。

5. [Send Data Log] を選択します。ディスプレイに [Transfer Complete]

と表示されるまで待ち、プリンタが印刷を完了するまで待ちます。プ
リンタの接続を外します。

図 9 プリンタへの接続

1 測定器 7 USB ケーブル
2 AC-DC 電源アダプタ 8 USB/DC アダプタ
3 AC 電源コード 9 プローブ接続用ポート
4 コンセント 10 USB/DC アダプタ用ポート
5 プリンタ用電源アダプタ (オプション)11 プローブ接続用ポート

6 プリンタ、FCC Part 15B, Class B

準拠

日本語

83

レポート・オプションの変更

サンプル・データの印刷レポートには、1 ～ 3 行の情報が含まれます。
より詳しい情報は、当社 Web サイトにて入手できます。

1. キーを押します。[Report Options] を選択します。

2. [Report Type] を選択して、いずれかのオプションを選択します。

オプション 説明

Basic report 1 行のデータ。

Advanced report 2 行のデータ。最初の行には、[Basic report] と同じ情報

Total report 3 行のデータ。最初の 2 行には、[Advanced report] と同

が表示されます。

じ情報が表示されます。

USB ストレージ・デバイスへのデータの送信

告 知

大量のデータ・ポイントの転送には、時間がかかることがあります。転送が完了
するまで USB ストレージ・デバイスとの接続を解除しないでください。

データは、USB ストレージ・デバイスに転送して保存したり、コンピュ
ーターに転送することができます。

1. 測定器をオフにします。測定が AC 電源に接続されていることを確

認します。

2. 測定器の電源をオンにする前に、測定器に USB ストレージ・デバイ

スを差し込みます。

3. 測定器をオンにします。

4. キーを押します。

5. [Send Data Log] を選択します。ディスプレイに [Transfer Complete]

と表示され、USB ストレージ・デバイスのライトが点滅しなくなる
まで待ちます。USB デバイスを取り外します。

注: データ転送が遅い場合は、次回使用するときのために
バイスを

FAT (

てください。

ファイル・アロケーション・テーブル) 形式で再フォーマットし

USB

ストレージ・デ

コンピューターへのデータの送信

HQ40d PC Application がインストールされている場合、HQd シリーズ測
定器からコンピューターにデータを直接転送することができます。デー
タ収集中にリアル・タイムでデータを送信することも、データ・ログ全
体を転送することもできます。

ソフトウェアの最新バージョンのダウンロードについては、当社 Web サ
イトの該当製品のページを参照してください。

1. HQ40d PC Application をコンピューターにインストールします。

2. 測定器をオフにします。測定が AC 電源に接続されていることを確

認します。

3. USB タイプ B ケーブルを使用して、PC を測定器に接続します。

4. 測定器をオンにします。

5. コンピューターで HQ40d PC Application を開きます。メニュー・バ

ーにある緑色の三角形をクリックして、接続を開始します。

6. リアル・タイムでデータを収集するか、データ・ログからデータを転

送します。

• リアル・タイム - データ・ポイントが測定器に保存されると、同時
に結果が PC Application に送信されます。
より詳しい情報は、当社 Web サイトにて入手できます。

• データ・ログ - キーを押して、[Send Data Log] を選択します。
ディスプレイに [Transfer Complete] と表示されるまで待ちます。
データは、カンマ区切り値 (.csv) のファイルとして送信されます。

データが HQ40d PC Application ウィンドウに表示されます。

メンテナンス

注 意

複合的な危険。本書のこのセクションに記載されている作業は、必ず
資格のある要員が行う必要があります。

84

日本語

測定器の洗浄

測定器はメンテナンス不要に設計され、通常の動作のためには定期的な
洗浄は不要です。測定器の外表面は必要に応じて洗浄することができま
す。

1. 湿らせた布で測定器の表面を拭きます。

2. コネクタの清掃または水分を取り除くには、綿棒を使用します。

バッテリーの交換

警 告

爆発の危険。バッテリーを正しく入れないと、爆発性ガスが発生する可能性があ
ります。バッテリーが指定の化学型であり 3 本とも同じ型であることと、正しい
方向に入れられていることを確認してください。新しいバッテリーと古いバッテ
リーを混ぜて使用しないでください。

バッテリーの交換は図 10 を参照してください。保護等級 IP67 を維持
するために、カバーがしっかりと閉じられていることを確認してくださ
い。

1. バッテリー・カバーのリリース・タブを引いて、カバーを取り外しま

す。

2. バッテリーを外します。

3. 単三アルカリバッテリーまたは充電式ニッケル水素充バッテリー

(NiMH) 4 本を取り付けます。バッテリーが正しい向きに入っている
ことを確認してください。

4. バッテリー カバーを交換します。

図 10 バッテリーの交換

1 バッテリー 2 リリース・タブ 3 バッテリー・カバー

トラブルシューティング

一般的な問題のメッセージまたは現象、起こり得る原因および修復アク
ションは次の表を参照してください。

日本語

85

エラー/警告 説明 対処方法

Connect a Probe

Probe Not
Supported

Bootloader
X.X.XX.XX error

プローブが接続され
ていないか、正しく接
続されていません

ソフトウェアが最新
バージョンではあり
ません。

プローブに問題があ
ります

プローブが接続され
ていないか、正しく接
続されていません

ソフトウェアが最新
バージョンではあり
ません。

プローブに問題があ
ります

HQd 測定器が
IntelliCAL プローブ

をサポートしていま
せん。

ソフトウェアが最新
バージョンではあり
ません。

プローブ・コネクタのロック・ナッ
トを締めてください。

プローブを取り外してから、再度差
し込んでください。

ソフトウェアの最新バージョンの
ダウンロードについては、当社
Web サイトの該当製品のページを
参照してください。

別の IntelliCAL プローブを接続し
て、プローブまたは測定器のどちら
に問題があるか確認してください。

プローブ・コネクタのロック・ナッ
トを締めてください。

プローブを取り外してから、再度差
し込んでください。

ソフトウェアの最新バージョンの
ダウンロードについては、当社
Web サイトの該当製品のページを
参照してください。

別の IntelliCAL プローブを測定器
に接続して、プローブまたは測定器
のどちらに問題があるか確認して
ください。

技術サポートにお問い合わせくだ
さい。

ソフトウェアの最新バージョンの
ダウンロードについては、当社
Web サイトの該当製品のページを
参照してください。

エラー/警告 説明 対処方法

残り 0 日に関する
メッセージ (LDO
と LBOD のみ)

Meter not
configured

LDO または LBOD
センサ・キャップを
365 日間使用しまし
た

LDO センサ・キャッ
プの残り寿命が 0 日
です。

測定器の日付と時刻
が正しくありません。

ソフトウェアが最新
バージョンではあり
ません。

ソフトウェア・エラー 測定器が正しく起動した場合は、デ

LDO または LBOD センサ・キャッ
プと iButton® を交換してくださ
い。

LDO センサ・キャップを交換して
ください。較正を行うことはでき
ます。ただし、較正に合格した場合
でも、測定画面に較正アイコンと疑
問符が表示されます。

1. 測定器からプローブを取り外

します。

2. 測定器のバッテリーを外しま

す。

3. 測定器のバッテリーを正しい

向きに入れます。バッテリー
の向きを示すマークに従って
ください。

4. 測定器を正しい日付と時刻に

設定します。

5. プローブを接続して、メッセー

ジが表示されないことを確認
します。

ソフトウェアの最新バージョンの
ダウンロードについては、当社
Web サイトの該当製品のページを
参照してください。

ータ・ログとメソッド・ファイルを
バックアップします。
ソフトウェアの最新バージョンの
ダウンロードについては、当社
Web サイトの該当製品のページを
参照してください。

86

日本語

エラー/警告 説明 対処方法

測定器の電源がオ
ンにならないか、断
続的に電源がオン
になる

Full Access
Options 画面にア

クセスできない

Full Access
Options 画面また
は Operator
Access Options

画面にアクセスで
きない

バッテリーが正しく
入っていない

ソフトウェアが最新
バージョンではあり
ません。

測定器が損傷している技術サポートにお問い合わせくだ

正しいパスワードを
入力しませんでした

ソフトウェアが最新
バージョンではあり
ません。

バッテリーの向きを示すマークど
おりにバッテリーが入っているこ
とを確認して、もう一度テストして
ください。

バッテリーの端子を清掃して、新品
のバッテリーを入れてください。

AC 電源アダプタを接続して、もう
一度テストしてください。

ソフトウェアの最新バージョンの
ダウンロードについては、当社
Web サイトの該当製品のページを
参照してください。

さい。

技術サポートにお問い合わせくだ
さい。

ソフトウェアの最新バージョンの
ダウンロードについては、当社
Web サイトの該当製品のページを
参照してください。

日本語

87

목차

사양 88 페이지
일반 정보 88 페이지
설치 90 페이지
사용자 인터페이스 및 탐색 92 페이지
시작 94 페이지

표준 작동 95 페이지
데이터 관리 96 페이지
유지관리 98 페이지
문제 해결 99 페이지

사양

사양은 사전 통보 없이 변경될 수 있습니다.

사양 세부 정보

치수

무게 건전지 미포함 시 335g(0.75lb), AA 알칼리 건전지 4 개 포

계측기 외함 IP67, 1 미터 깊이에서 30 분 동안 방수

건전지 외함 0.6m(2ft) 깊이에서 15 초 동안 방수

전원 요구 사항(내부) AA 알칼리 건전지 또는 NiMH(Nickel Metal Hydride) 충전

전원 요구 사항(외부) Class II, 외부 전원 어댑터: 100~240VAC, 50/60Hz 입력;

계측기 보호 등급

보관 온도

작동 온도

작동 습도 90%(비응결)

5 핀 입력 커넥터 IntelliCAL™ 프로브용 M12 커넥터

8 핀 입력 커넥터 8 핀 커넥터를 사용하면 USB 및 외부 AC 전원 연결 가능

USB/DC 어댑터 주변기기 및 호스트

19.7 x 9.5cm(7.75 x 3.75in.)

함 시 430g(0.95lb)

지(4 개), 건전지 수명: 최대 200 시간

4.5~7.5VDC(7VA) 출력

Class I

–20~+60°C(–4~+140°F)

0~+60°C(32~140°F)

사양 세부 정보

데이터 메모리(내부) 500 개의 결과

데이터 저장 Press to Read 모드 및 Interval 모드에서는 자동.

데이터 내보내기 USB 로 PC 에 연결 또는 USB 저장 장치(저장 장치 용량

연결 통합 USB type A(USB 플래시 메모리 장치, 프린터, 키보

온도 보정 끄기, 자동 및 수동(매개변수에 따라 다름)

측정 디스플레이 잠금 Continuous, Interval 또는 Press to Read 측정 모드. LDO

키보드 USB/DC 어댑터를 통한 외부 PC 키보드 커넥터

Continuous Read 모드에서는 수동.

에 따라 제한됨). 전체 데이터 로그 전송 또는 판독값이 측
정됨과 동시에 전송.

드용) 및 통합 USB type B(PC 용)

프로브를 위한 평균 계산 기능.

추가 정보

제조 회사의 웹 사이트에서 추가 정보를 확인할 수 있습니다.

일반 정보

제조업체는 본 설명서에 존재하는 오류나 누락에 의해 발생하는 직접, 간
접, 특수, 우발적 또는 결과적 손해에 대해 어떠한 경우에도 책임을 지지
않습니다. 제조업체는 본 설명서와 여기에 설명된 제품을 언제라도 통지
나 추가적 책임 없이 변경할 수 있습니다. 개정본은 제조업체 웹 사이트에
서 확인할 수 있습니다.

안전 정보

주 의 사 항

제조사는 본 제품의 잘못된 적용 또는 잘못된 사용으로 인한 직접, 우발적 또는 간
접적 손해에 국한하지 않는 모든 손해에 대한 어떠한 책임도 지지않으며, 관계 법
령이 최대한 허용하는 손해에 관한 면책이 있습니다. 사용자는 사용상 중대한 위험
을 인지하고 장비 오작동이 발생할 경우에 대비하여 적절한 보호 장치를 설치하여
야 합니다.

88

한글

장치 포장을 풀거나 설치하거나 작동하기 전에 본 설명서를 모두 읽으십
시오. 모든 위험 및 주의사항 설명에 유의하시기 바랍니다. 이를 지키지
않으면 사용자가 중상을 입거나 장치가 손상될 수 있습니다.

본 장치의 보호 기능이 손상되지 않도록 본 설명서에서 설명하는 방법이
아닌 다른 방법으로 본 장치를 사용하거나 설치하지 마십시오.

위험 정보 표시

위 험

지키지 않을 경우 사망하거나 또는 심각한 부상을 초래하는 잠재적 위험이나 긴급
한 위험 상황을 뜻합니다.

지키지 않을 경우 사망하거나 또는 심각한 부상을 초래할 수 있는 잠재적 위험이나
긴급한 위험 상황을 뜻합니다.

경미하거나 심하지 않은 부상을 초래할 수 있는 잠재적인 위험 상황을 뜻합니다.

지키지 않으면 기기에 손상을 일으킬 수 있는 상황을 나타냅니다. 특별히 강조할
필요가 있는 정보.

경 고

주 의

주 의 사 항

주의 경고 라벨

본 기기에 부착된 모든 라벨 및 태그를 참조하시기 바랍니다. 지침을 따르
지 않을 경우 부상 또는 기기 손상이 발생할 수 있습니다. 기기에 있는 기
호는 주의사항에 대한 설명과 함께 설명서에서 참조합니다.

기기에 이 심볼이 표시되어 있으면 지침서에서 작동 및 안전 주의사항
을 참조해야 합니다.

본 심볼이 표시된 부품은 뜨거울 수 있으므로 반드시 조심해서 다뤄야
합니다.

이 심볼이 표시된 전기 장비는 유럽 내 공공 폐기 시스템에 따라 폐기
할 수 없습니다.

제품 소개

HQd 시리즈 휴대용 계측기는 디지털 IntelliCAL™ 프로브와 함께 물 속에
서 다양한 매개변수를 측정하는 데 사용됩니다. 계측기는 계측기에 연결
된 프로브 유형을 자동으로 인식합니다. 측정 데이터는 프린터, PC 또는

USB 저장 장치로 저장 및 전송할 수 있습니다.
HQd 시리즈 계측기는 다음 네 가지 모델로 제공됩니다.

• HQ11d - pH/mV/ORP

• HQ14d - 전도도, 염도, 총용존고형물(TDS), 저항도

• HQ30d - 모든 IntelliCAL 프로브, 프로브 커넥터 1 개

• HQ40d - 모든 IntelliCAL 프로브, 프로브 커넥터 2 개

모든 모델에는 공통적으로 다음과 같은 기능이 있습니다.

• 자동 프로브 및 매개변수 인식

• 기기에서 교정 절차 안내

• 프로브에 교정 데이터 저장

• 규정 준수 및 우수실험실운영기준(GLP)을 위한 프로브별 방법 설정

• 보안 옵션

• USB 연결을 통한 실시간 데이터 로그 기록

• USB 를 통해 PC/프린터/USB 저장 장치/키보드에 연결

• 가상 직렬 포트 연결을 통해 PC 기반 시스템과 양방향 통신

• 데이터 추적을 용이하게 하는 샘플 ID 및 작동자 ID

한글

89

• 조정 가능한 자동 차단

제품 구성 요소

그림 1 및 그림 2 를 참조하여 모든 구성 요소가 동봉되었는지 확인하십시

오. 품목이 누락되었거나 손상된 경우에는 제조업체 또는 판매 담당자에
게 즉시 연락하십시오.

그림 1 계측기 구성 요소(HQ40d 모델)

1 계측기 4 AC-DC 전원공급장치
2 AA 건전지(pk/4) 5 USB/DC 어댑터
3 AC 전원 코드

그림 2 계측기 구성 요소(HQ11d, HQ14d 및 HQ30d 모델)

1 계측기 2 AA 건전지(pk/4)

설치

주 의

여러 가지 위험이 존재합니다. 해당 전문가만 본 문서에 의거하여 작업
을 수행해야 합니다.

90

한글

건전지 설치

경 고

폭발 위험 건전지를 잘못 설치하면 폭발성 가스가 유출될 수 있습니다. 동종의 인
증된 화학 건전지인지 확인하고 올바른 방향으로 끼워져 있는지 확인하십시오. 새
건전지와 사용한 건전지를 같이 사용하지 마십시오.

건전지 구획은 방수가 아닙니다. 건전지 구획에 물이 들어가면 건전지를 빼서 말리
고 구획 내부를 즉시 닦으십시오. 건전지 접촉면의 부식 상태를 확인하고 필요하면
청소합니다.

NiMH 충전지를 사용하는 경우, 완전히 충전한 충전지를 삽입해도 건전지 아이콘
이 완전치 채워지지 않습니다(1.5 V 인 알칼리 건전지와 달리 NiMH 충전지의 전압
은 1.2 V 임). 아이콘이 완충되지 않은 것으로 표시되더라도 2,300mAH NiMH 충전
지는 새 알칼리 건전지 대비 기기 작동 시간(재충전까지의 시간)의 90%까지 사용
할 수 있습니다.

건전지 누액에 의해 계측기가 손상되지 않도록 장시간 사용하지 않을 때는 건전지
를 빼놓으십시오.

본 계측기는 AA 알칼리 건전지 또는 NiMH 충전지를 사용하여 작동합니
다. 건전지 소모를 줄이기 위해 계측기는 5 분 동안 사용되지 않으면 꺼집
니다. 이 시간은 Display Options 메뉴에서 변경할 수 있습니다.

건전지 설치에 대해서는 그림 3 를 참조하십시오.

1. 건전지 덮개의 릴리스 탭을 당겨서 덮개를 분리합니다.

2. AA 알칼리 건전지 4 개 또는 AA NiMH(Nickel Metal Hydride) 충전지 4

개를 설치합니다. 건전지의 양극과 음극을 올바르게 맞춰 설치해야 합
니다.

3. 건전지 덮개를 다시 끼웁니다.

주 의 사 항

주 의 사 항

주 의 사 항

그림 3 건전지 설치

1 건전지 2 릴리스 탭 3 건전지 덮개

AC 전원에 연결

위 험

감전 위험 젖었거나 젖을 가능성이 있는 위치에 있는 AC 전원 콘센트에
는 항상 GFCI/GFI(Ground Fault Circuit Interrupting) 회로 차단기를 사
용해야 합니다. 본 제품의 AC-DC 전원 어댑터는 밀폐되어 있지 않으며

GFCI 보호 없이 젖은 작업대나 젖은 위치에서 사용하지 않아야 합니다.

AC 전원 어댑터 키트를 사용하여 AC 전원으로 계측기를 가동할 수 있습

니다. 키트에는 AC-DC 전원공급장치, USB/DC 어댑터 및 AC 전원 코드
가 포함되어 있습니다.

한글

91

1. 계측기를 끕니다.

2. AC 전원 코드를 AC-DC 전원공급장치에 꽂습니다(그림 4).

3. AC-DC 전원공급장치를 USB/DC 어댑터에 연결합니다.

4. USB/DC 어댑터를 계측기에 연결합니다.

5. AC 전원 코드를 AC 콘센트에 꽂습니다.

6. 계측기를 켭니다.

그림 4 AC 전원 연결

사용자 인터페이스 및 탐색

사용자 인터페이스

그림 5 키패드 설명

1 USB 저장 장치/프린터/Qwerty 키보

드 연결(USB 주변기기)

2 개인 컴퓨터 연결(USB 호스트) 5 AC 전원 코드
3 USB/DC 어댑터

92

한글

4 AC-DC 전원공급장치

1 켜기/끄기: 계측기를 켜고 끕니다. 6 위로 및 아래로 키: 메뉴를 스크롤하

2 작동자 ID: 데이터를 작동자와 연결

합니다.

3 백라이트: 디스플레이 화면을 밝힙

니다.

4 샘플 ID: 데이터를 샘플 위치와 연결

합니다.

5 청색/왼쪽 키: 교정하거나, 취소하거

나, 현재 메뉴를 종료합니다.

거나, 숫자 및 글자를 입력하거나, 판
독 화면 보기를 변경합니다.

7 녹색/오른쪽 키: 판독하거나, 선택하

거나, 확인하거나, 데이터를 저장합
니다.

8 데이터 로그: 저장된 데이터를 불러

오거나 전송합니다.

9 계측기 옵션: 설정을 변경하고, 검사

표준을 실행하고, 계측기 정보를 봅
니다.

디스플레이 설명

측정 화면
계측기 디스플레이에는 농도, 단위, 온도, 교정 상태, 작동자 ID, 샘플 ID,
날짜 및 시간 등이 표시됩니다(그림 6).

그림 6 단일 화면 디스플레이

1 교정 상태 표시기 9 시간
2 주 측정 값 및 단위 10 날짜
3 IntelliCAL 프로브 유형 및 포트 표시기11 판독(OK, Select)

4 건전지 상태 12 디스플레이 크기 아이콘
5 전원 13 교정(Cancel, Exit)
6 샘플 온도(ºC 또는 ºF) 14 샘플 및 작동자 식별
7 보조 측정 단위 15 안정도 또는 디스플레이 잠금 표시
8 제 3 의 단위(일부 프로브에 해당)

기

이중 화면 모드(HQ40d 모델만 해당)
HQ40d 계측기에 두 개의 프로브가 연결되어 있을 때 디스플레이는 두 프
로브의 판독값을 동시에 보여 줄 수도 있고, 한 프로브의 값만 보여 줄 수
도 있습니다(그림 7).

참고: 프로브를 교정할 때는 화면 모드를 단일 화면 모드로 변경하십시오

화면 모드를 단일 또는 이중 화면으로 변경하려면

및 키를 사용하

.

십시오. 이중 화면 모드에서 키는 왼쪽의 프로브를 선택하고, 키는
오른쪽의 프로브를 선택합니다.

그림 7 이중 화면 디스플레이

1 왼쪽의 포트에 연결된 프로브 3 왼쪽의 프로브에 대한 측정 정보
2 오른쪽의 포트에 연결된 프로브 4 오른쪽의 프로브에 대한 측정 정보

탐색

계측기에는 다양한 옵션을 변경할 수 있는 메뉴가 있습니다. 및 키
를 사용하여 각 옵션을 강조 표시합니다. 녹색/오른쪽 키를 눌러 옵션을
선택합니다. 옵션은 다음 두 가지 방법으로 변경합니다.

1. 목록에서 옵션을 선택합니다. 옵션을 선택할 때는 및 키를 사

용합니다. 확인란이 표시되면 둘 이상의 옵션을 선택할 수 있습니다.
Select 아래에서 청색/왼쪽 키를 누릅니다.

참고: 확인란을 선택 해제하려면

2. 화살표 키를 사용하여 옵션 값을 입력합니다.

및 키를 눌러 값을 입력하거나 변경합니다.

3. 녹색/오른쪽 키를 눌러 다음 공백으로 이동합니다.

4. OK 아래에서 녹색/오른쪽 키를 눌러 값을 적용합니다.

Deselect

아래에서 청색/왼쪽 키를 누릅니다

.

한글

93

시작

계측기 켜기 및 끄기

키를 눌러 계측기를 켜거나 끕니다. 계측기가 켜지지 않으면 건전지가
올바로 설치되었는지 또는 AC 전원공급장치가 전기 콘센트에 올바로 연
결되었는지 확인하십시오.

언어 변경

계측기 전원을 처음으로 켤 때 디스플레이 언어를 선택합니다. Meter
Options 메뉴에서 언어를 변경할 수도 있습니다.

언어 메뉴에 대한 액세스는 Security Options 를 사용하여 제한할 수 있습
니다.

제조업체의 웹 사이트에서 추가 정보를 확인할 수 있습니다.

1. 키를 누르고 Language 를 선택합니다.

2. 목록에서 언어를 선택합니다.

참고: 또한 계측기가 켜지는 동안 전원 키를 누르고 있으면 언어를 변경할 수 있
습니다

.

날짜 및 시간 변경

날짜 및 시간은 날짜 및 시간 메뉴에서 변경할 수 있습니다.

2. 날짜 및 시간 정보 업데이트:

옵션 설명

형식 아래의 날짜 및 시간 형식 중 한 가지를 선택합니다. 및 키를 사

용하여 형식 옵션 중에서 선택합니다.

dd-mm-yyyy 24h
dd-mm-yyyy 12h
mm/dd/yyyy 24h
mm/dd/yyyy 12h
dd-mmm-yyyy 24h
dd-mmm-yyyy 12h
yyyy-mm-dd 24h
yyyy-mm-dd 12h

날짜 및 키를 사용하여 현재 날짜를 입력합니다.

시간 및 키를 사용하여 현재 시간을 입력합니다.

현재 날짜와 시간이 디스플레이에 표시됩니다.

날짜 및 시간 설정 후에 프로브를 연결하면 언제든지 계측기를 사용하여
측정할 수 있습니다.

프로브 연결

1. 키를 누르고 Date & Time 을 선택합니다.

94

한글

1. 디스플레이에 현재 날짜 및 시간이 표시되는지 확인합니다.

참고: 프로브의 타임 스탬프는 프로브가 계측기에 처음 연결될 때 설정됩니다
이 타임 스탬프를 활용하여 프로브 내역을 기록하고 측정 수행 시간을 기록할 수
있습니다

.

2. 프로브를 계측기에 꽂습니다(그림 8).

3. 잠금 너트를 밀어 넣고 돌려서 조입니다.

.

그림 8 프로브 연결

• 교정이 범위를 벗어났습니다.

• 교정 결과가 허용 기준 설정을 벗어났습니다.

샘플 측정 정보

각 프로브에는 샘플 측정을 수행하기 위한 특정 준비 단계 및 절차가 있습
니다. 단계별 지침은 프로브에 포함된 문서를 참조하십시오.

검사 표준 정보

검사 표준의 실행은 알려진 값의 용액을 측정함으로써 기기의 정확도를
확인합니다. 검사 표준을 통과했는지 여부가 계측기에 표시됩니다. 검사

표준을 통과하지 못하면 프로브가 교정될 때까지 교정 아이콘
시됩니다.

지정된 간격으로, 지정된 허용 기준의 검사 표준 측정에 대한 알림을 자동
으로 표시하도록 계측기를 설정할 수 있습니다. 알림, 검사 표준 값 및 허
용 기준은 변경될 수 있습니다. 단계별 지침은 프로브에 포함된 문서를 참
조하십시오.

이 표

샘플 ID 사용

샘플 ID 태그는 측정값을 특정 샘플 위치와 연결시키는 데 사용됩니다. 할
당된 경우, 저장 데이터에 샘플 ID 가 포함됩니다.

1 프로브 연결 포트

(HQ40d 만 해당)

2 USB/DC 어댑터 포트 3 프로브 연결 포트

표준 작동

교정 정보

각 프로브는 서로 다른 유형의 교정 용액을 사용합니다. 가장 높은 수준의
정확도를 유지하도록 프로브를 자주 교정하십시오.

참고: 단계별 지침은 각 프로브에 포함된 문서를 참조하십시오

교정 아이콘 은 다음을 의미할 수 있습니다.

• 교정 타이머가 만료되었습니다.

• LDO 센서 캡을 교체해야 합니다.

.

키를 누릅니다.

1.

2. ID 선택, 만들기 또는 삭제:

옵션 설명

현재 ID 목록에서 ID 를 선택합니다. 다른 ID 를 선택할 때까지 현

새 샘플 ID 만들기 새 샘플 ID 에 대한 이름을 입력합니다.

샘플 ID 삭제 기존 샘플 ID 를 삭제합니다.

재 ID 가 샘플 데이터에 연결됩니다.

작업자 ID 사용

작동자 ID 태그는 측정값을 개별 작동자와 연결시킵니다. 모든 저장 데이
터에 작동자 ID 가 포함됩니다.

한글

95

1. 키를 누릅니다.

2. 작업자 ID 선택, 만들기 또는 삭제:

옵션 설명

현재 ID 목록에서 ID 를 선택합니다. 다른 ID 를 선택할 때까지 현

재 ID 가 샘플 데이터에 연결됩니다.

새 작동자 ID 만들기새 작동자 ID 의 이름을 입력합니다(최대 10 개까지 가능).

작업자 ID 삭제 기존 작동자 ID 를 삭제합니다.

데이터 관리

저장된 데이터 정보

다음 유형의 데이터가 데이터 로그에 저장됩니다.

• 샘플 측정: Press to Read 또는 Interval 모드에서 샘플을 측정할 때마다

자동으로 저장됩니다. Continuous 측정 모드를 사용할 때는 Store 를
선택한 경우에만 데이터가 저장됩니다.

• 교정: 교정을 마친 후에 Store 를 선택할 때만 저장됩니다. 교정 데이터

는 IntelliCAL(R) 프로브에도 저장됩니다.

• 검사 표준 측정: Press to Read 또는 Interval 모드에서 검사 표준을 측

정할 때마다 자동으로 저장됩니다.

데이터 로그가 꽉 차면(500 개의 데이터 지점) 새 데이터 지점이 추가될
때 가장 오래된 데이터 지점이 삭제됩니다. 전체 데이터 로그를 삭제하면

프린터 또는 PC 로 이미 전송된 데이터도 제거됩니다( 키 > Delete

Data Log). 사용자가 데이터 로그를 삭제할 수 없도록 하려면 Security
Options 메뉴를 사용하십시오.

2. View Data Log 를 선택하여 저장된 데이터를 봅니다. 가장 최근의 데

이터 지점이 표시됩니다. 화면 위쪽에는 샘플 판독값, 교정, 검사 표준
중 어디에서 데이터를 가져온 것인지 표시됩니다. 키를 눌러 그 다
음의 최신 데이터 지점을 봅니다.

옵션 설명

Reading Log Reading Log - 시간, 날짜, 작동자 및 샘플 ID 를 비롯한 샘

Calibration
Log

Check
Standard Log

플 측정값을 보여 줍니다. 연결된 교정 데이터를 보려면
Details 를 선택합니다.

Calibration Log - 교정 데이터를 보여 줍니다. 교정에 대한
추가 정보를 보려면 Details 를 선택합니다.

Check Standard Log - 검사 표준 측정값을 보여 줍니다. 측

정과 연관된 교정 데이터를 보려면 Details 를 선택합니다.

저장된 데이터 보기

데이터 로그에는 샘플, 교정 및 검사 표준 데이터가 들어 있습니다. 데이
터 로그에서 가장 최근의 데이터 지점에 Data Point 001 태그가 붙습니다.

키를 누릅니다.

1.

96

한글

저장된 프로브 데이터 보기

프로브가 계측기에 연결되어 있는지 확인하십시오. 두 개의 프로브가 연
결되어 있는 경우 메시지가 나타날 때 원하는 프로브를 선택하십시오.

그림 9 프린터 연결

1. 프로브에 저장된 교정 데이터를 보려면

키를 누르고 View Probe

Data 를 선택합니다. 현재 교정과 프로브의 교정 내역을 볼 수 있습니

다.

옵션 설명

View Current
Calibration

View
Calibration
History

현재 교정 정보는 가장 최근 교정의 자세한 교정 정보를 보
여 줍니다. 사용자가 프로브를 교정하지 않은 경우에는 출
고 시 교정 데이터가 표시됩니다.

교정 내역은 프로브가 교정된 시점의 목록을 보여 줍니다.
교정 데이터 요약을 보려면 날짜 및 시간을 선택하십시오.

저장된 데이터 인쇄

USB 연결을 시작하려면 계측기를 AC 전원에 연결해야 합니다. 계측기를
켜기 전에 AC 전원에 연결되어 있는지 확인하십시오.
모든 데이터를 프린터로 전송할 수 있습니다. 호환되는 프린터는 최소 72
개 데이터 열을 지원하고 1 개, 2 개 및 3 개 텍스트 줄에 최대 500 개의 연
속 데이터 스트림 이벤트를 인쇄하고 코드 페이지 437 및 코드 페이지
850 을 완벽하게 지원해야 합니다.

1. 계측기를 끕니다. 계측기가 AC 전원에 연결되어 있는지 확인합니다.

AC 전원에 연결 91 페이지을 참조하십시오.

2. USB 케이블 type A 를 사용하여 프린터를 계측기에 연결합니다.

그림 9 를 참조하십시오.

3. 계측기를 켭니다.

4. 키를 누릅니다.

5. Send Data Log 를 선택합니다. 디스플레이에 “Transfer Complete”가

표시될 때까지 기다린 후, 프린터가 인쇄를 멈출 때까지 기다립니다.
프린터를 연결 해제합니다.

1 계측기 7 USB 케이블
2 AC-DC 전원공급장치 8 USB/DC 어댑터
3 AC 전원 코드 9 프로브 연결용 포트
4 AC 전원 콘센트 10 USB/DC 어댑터용 포트
5 프린터용 전원공급장치(선택 사양) 11 프로브 연결용 포트
6 Printer, FCC Part 15B, Class B 규

격

한글

97

보고서 옵션 변경

샘플 보고서를 위한 인쇄된 보고서는 1 개, 2 개 또는 3 개의 정보 줄을 포
함할 수 있습니다.

제조업체의 웹 사이트에서 추가 정보를 확인할 수 있습니다.

키를 누릅니다. Report Options 를 선택합니다.

1.

2. Report Type 을 선택하고 옵션 중 하나를 선택합니다.

옵션 설명

Basic report 1 개의 데이터 줄.

Advanced report 2 개의 데이터 줄. 첫 줄에는 Basic report 와 동일한 정보

Total report 3 개의 데이터 줄. 처음 두 줄에는 Advanced report 와 동

가 포함되어 있습니다.

일한 정보가 포함되어 있습니다.

USB 저장 장치로 데이터 보내기

주 의 사 항

많은 수의 데이터 지점을 전송할 때는 시간이 약간 걸립니다. 전송이 완료될 때까
지 USB 저장 장치를 연결 해제하지 마십시오.

데이터는 보관을 위해 USB 저장 장치로 전송되거나, 컴퓨터로 전송될 수
있습니다.

1. 계측기를 끕니다. 계측기가 AC 전원에 연결되어 있는지 확인합니다.

2. 계측기를 켜기 전에 USB 저장 장치를 계측기에 꽂습니다.

3. 계측기를 켭니다.

4. 키를 누릅니다.

5. Send Data Log 를 선택합니다. 디스플레이에 “Transfer Complete”라

고 표시되고 USB 저장 장치의 모든 표시등이 깜박임을 멈출 때까지
기다립니다. 그런 다음 USB 장치를 분리합니다.

참고: 데이터 전송 속도가 느린 경우에는
사용 시에는 파일 할당 테이블

(FAT)

USB 저장

형식을 사용하십시오

장치를 다시 포맷하고, 다음

.

컴퓨터에 직접 데이터 보내기

HQ40d PC Application 이 설치되어 있으면 HQd 시리즈 계측기에서 컴퓨
터로 직접 데이터를 전송할 수 있습니다. 데이터 수집 중에 실시간으로 데
이터를 보내거나, 전체 데이터 로그를 전송할 수 있습니다.

최신 버전의 소프트웨어를 다운로드하려면 제조업체 웹 사이트의 관련 제
품 페이지를 참조하십시오.

1. HQ40d PC Application 을 컴퓨터에 설치합니다.

2. 계측기를 끕니다. 계측기가 AC 전원에 연결되어 있는지 확인합니다.

3. USB type B 케이블을 사용하여 PC 를 계측기에 연결합니다.

4. 계측기를 켭니다.

5. 컴퓨터에서 HQ40d PC Application 을 엽니다. 메뉴 모음의 녹색 삼각

형을 클릭하여 연결을 시작합니다.

6. 데이터를 실시간으로 수집하거나, 데이터 로그에 있는 데이터를 전송

합니다.

• 실시간 - 계측기에 데이터 지점이 저장되는 동시에 그 결과가 PC
Application 으로 전송됩니다.
제조업체의 웹 사이트에서 추가 정보를 확인할 수 있습니다.

• 데이터 로그 - 키를 누르고 Send Data Log 를 선택합니다. 디스

플레이에 “Transfer Complete”가 표시될 때까지 기다립니다. 데이
터는 쉼표로 구분되는 값(.csv) 파일로 전송됩니다.

데이터가 HQ40d PC Application 창에 표시됩니다.

유지관리

주 의

여러 가지 위험이 존재합니다. 해당 전문가만 본 문서에 의거하여 작업
을 수행해야 합니다.

98

한글

계측기 청소

계측기는 유지관리가 필요 없도록 설계되었으며 정상적 작동을 위해 정기
적으로 청소할 필요가 없습니다. 필요한 경우 계측기의 외부 표면을 청소
할 수 있습니다.

1. 물에 적신 천으로 계측기 표면을 닦습니다.

2. 면봉과 같은 도포용 도구를 사용하여 커넥터를 청소하거나 물기를 제

거합니다.

건전지 교체

경 고

폭발 위험 건전지를 잘못 설치하면 폭발성 가스가 유출될 수 있습니다. 동종의 인
증된 화학 건전지인지 확인하고 올바른 방향으로 끼워져 있는지 확인하십시오. 새
건전지와 사용한 건전지를 같이 사용하지 마십시오.

건전지 교체에 대해서는 그림 10 을(를) 참조하십시오. IP67 케이스 등급
을 유지하려면 덮개를 단단히 닫아야합니다.

1. 건전지 덮개의 릴리스 탭을 당겨서 덮개를 분리합니다.

2. 건전지를 빼냅니다.

3. AA 알칼리 건전지 4 개 또는 AA NiMH(Nickel Metal Hydride) 충전지 4

개를 설치합니다. 건전지의 양극과 음극을 올바르게 맞춰 설치해야 합
니다.

4. 건전지 덮개를 다시 끼웁니다.

그림 10 건전지 교체

1 건전지 2 릴리스 탭 3 건전지 덮개

문제 해결

아래 표에서 일반적 문제 메시지나 증상, 가능한 원인 및 해결 조치를 참
조하십시오.

한글

99

오류/경고 설명 해결 방법

프로브 연결 프로브 연결이 해제

지원되지 않는 프로브프로브 연결이 해제

Bootloader
X.X.XX.XX 오류

되거나 잘못 연결됨

소프트웨어가 최신
버전으로 업데이트되
어 있지 않음

프로브 문제 다른 IntelliCAL 프로브를 연결하여

되거나 잘못 연결됨

소프트웨어가 최신
버전으로 업데이트되
어 있지 않음

프로브 문제 다른 IntelliCAL 프로브를 계측기에

HQd 계측기가
IntelliCAL 프로브를

지원하지 않음

소프트웨어가 최신
버전으로 업데이트되
어 있지 않음

프로브 커넥터의 잠금 너트를 조이
십시오.

프로브를 연결 해제한 후 다시 연결
하십시오.

최신 버전의 소프트웨어를 다운로
드하려면 제조업체 웹 사이트의 관
련 제품 페이지를 참조하십시오.

프로브에 문제가 있는지 아니면 계
측기에 문제가 있는지를 확인하십
시오.

프로브 커넥터의 잠금 너트를 조이
십시오.

프로브를 연결 해제한 후 다시 연결
하십시오.

최신 버전의 소프트웨어를 다운로
드하려면 제조업체 웹 사이트의 관
련 제품 페이지를 참조하십시오.

연결하여 계측기에 문제가 있는지
아니면 프로브에 문제가 있는지를
확인하십시오.

기술 지원부에 문의하십시오.

최신 버전의 소프트웨어를 다운로
드하려면 제조업체 웹 사이트의 관
련 제품 페이지를 참조하십시오.

오류/경고 설명 해결 방법

0 일 남음 메시지
(LDO 및 LBOD 만

해당)

계측기 구성 안 됨 소프트웨어 오류 계측기가 올바르게 시작되면 Data

LDO 또는 LBOD 센
서 캡이 365 일 동안
사용됨

LDO 센서 캡의 수명
이 0 일 남음

계측기의 날짜 및 시
간이 잘못 설정됨

소프트웨어가 최신
버전으로 업데이트되
어 있지 않음

LDO 또는 LBOD 센서 캡과
iButton®을 교체하십시오.

LDO 센서 캡을 교체하십시오. 교정

이 허용됩니다. 그러나 교정을 통과
하더라도 측정 화면에 교정 아이콘
과 물음표가 나타납니다.

1. 계측기에서 프로브를 연결 해

제합니다.

2. 계측기 건전지를 빼냅니다.

3. 계측기 건전지를 올바르게 끼

웁니다. 양극과 음극을 맞춥니
다.

4. 계측기에서 올바른 날짜 및 시

간을 설정합니다.

5. 프로브를 연결하고 메시지가

사라졌는지 확인합니다.

최신 버전의 소프트웨어를 다운로
드하려면 제조업체 웹 사이트의 관
련 제품 페이지를 참조하십시오.

Log 및 Method 파일을 백업하십시
오.
최신 버전의 소프트웨어를 다운로
드하려면 제조업체 웹 사이트의 관
련 제품 페이지를 참조하십시오.

100

한글
