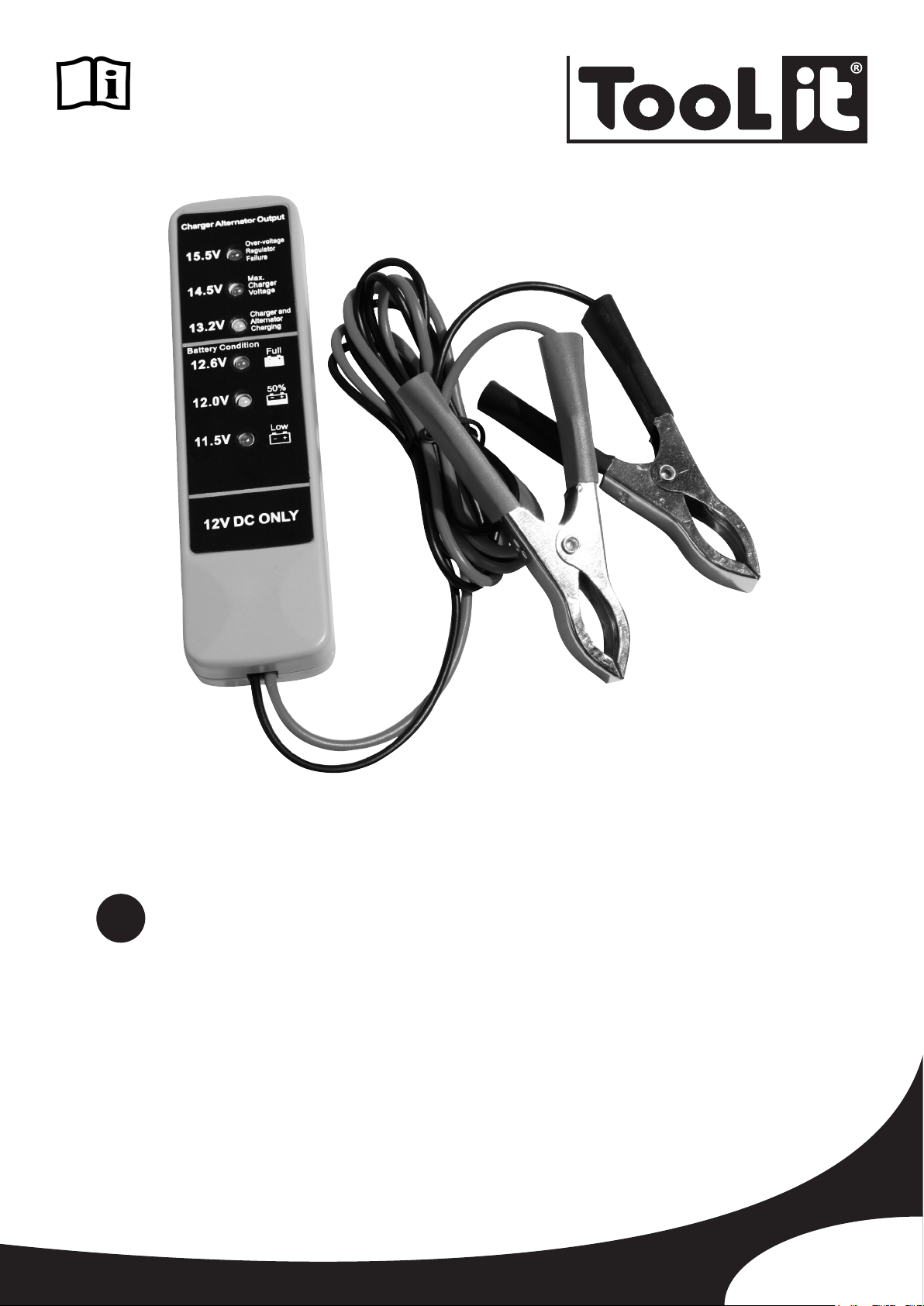

GYS BT 001 User guide [pt]

PT

73502_V1_21/08/2018

1-2

BT 001

INSTRUÇÕES DE SEGURANÇA

Este manual de instruções contém indicações de uso e operação do seu equipamento e as precauções
a serem tomadas para sua segurança. Ler atentamente antes de usar e conservar para consultações
futuras. Estas instruções devem ser lidas e compreendidas antes de efetuar qualquer operação.

Risco de explosão e de incêndio!
Uma bateria em carga pode emitir gás explosivos.

Risco de projeção de ácido!

BT 001

PT

INSTRUÇÕES PARA VERIFICAR O ESTADO DA BATERIA

1. Para garantir um teste preciso: o veículo deve estar desligado por pelo menos 10 minutos OU acender os faróis
durante 3 minutos e depois desligá-los.

2. Primeiro, conecte o grampo preto ao pólo negativo (-) da bateria. Em seguida, conecte o grampo vermelho ao pólo
positivo da bateria.

3.

Estado da bateria

12.6. V

12.0 V

11.5 V

• Usar óculos e luvas de proteção.

• Em caso de contato com os olhos ou a pele, enxaguar imediatamente com água e consultar um
médico sem demorar.

Comece sempre ligando o grampo preto.

LEDS: Vermelho -

Verde - Amarelo

LEDS: Vermelho -

Amarelo

LED vermelho

Full

50%

Low

- Se os 3 LEDs (vermelho, verde, amarelo) indicarem o estado da
bateria acesa: a bateria está totalmente carregada (> 12,6 V).

- Se apenas os LEDs vermelho e amarelo acenderem: a bateria está
levemente descarregada, pode ser recarregada. (> 12,0 V)

- Se apenas o LED vermelho estiver aceso: a bateria está descarre­gada, deve ser recarregada imediatamente. (< 11,5 V)

Para algumas baterias de alta capacidade, o LED amarelo de saída do alternador pode

acender. Isso signica que a bateria está totalmente carregada.

INSTRUÇÕES PARA VERIFICAR A TENSÃO NA SAÍDA DO ALTERNADOR

1. Primeiro, conecte o grampo preto ao pólo negativo (-) da bateria. Em seguida, conecte o grampo vermelho ao pólo
positivo da bateria.

Comece sempre ligando o grampo preto. Certique-se de que os cabos e o testador
estejam a salvo do aquecimento e das partes móveis do motor.

2. Ligue o veículo e levante o motor até 2000 rpm por vários segundos.

3.

Tensão na saída do alternador

15.5 V

14.5 V

13.2 V

-

LED vermelho

LED verde

LED amarelo

Sem LEDs

Over-voltage

regulator failure

Max. charger voltage

Charger and Alternator

charging

-

- Se o LED vermelho na seção Saída do alternador de carga
acender, o alternador está muito forte ou com defeito.

- Se o LED verde acender, o alternador está em boas condi­ções.

- Se o LED amarelo acender, o alternador está fraco.

- Se nenhum LED acender, o alternador está muito fraco ou
com defeito.
