ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

DESCRIPTION

L’adaptateur pour rivets aveugles est compatible avec les riveteuses GYSPRESS 8T/10T et GYSPRESS 8T PUSH PULL. Sa force de rivetage est de 50 kN. Il permet de poser des rivets aveugles de diamètre 4.0 à 7.8 mm pour l’aluminium et de 4.0 à 6.4 mm pour

l’acier ainsi que des écrous et goujons a sertir.

CONSIGNES DE SÉCURITÉ

• L’adaptateur 50KN ne doit pas servir à faire autre chose que poser des rivets aveugles ainsi que des écrous et goujons a sertir.

• Port obligatoire : lunettes de protection, protection anti-bruit, gants de sécurité.Ne jamais diriger le nez de l’outil vers soi ou vers quelqu’un d’autre.

• Utiliser obligatoirement des rivets de pose aveugle suivant les spécications.

• Monter l’embout en fonction de la taille du rivet. Ne jamais forcer pour placer la queue de rivet dans l’embout. Ne jamais utiliser un embout plus large que la queue de rivet.

• Vérier que le bridage de la pièce à riveter soit correct.

• Maintenir fermement la riveteuse jusqu’à ce que la coupure de la queue de rivet soit achevée et éjectée. Dans le cas contraire relâcher la gâchette puis reprendre la traction en appuyant de nouveau sur la gâchette,

• Débrancher systématiquement la machine après chaque utilisation et changement d’embout de rivetage.

• Conserver précieusement ce manuel d’utilisation. En cas de perte, contactez-nous.

ENVIRONNEMENT

Ce matériel doit être utilisé uniquement pour faire des opérations de rivetage dans les limites indiquées par la plaque signalétique et/ou le manuel. Il faut respecter les directives relatives à la sécurité. En cas d’utilisation inadéquate ou dangereuse, le fabricant ne pourra être tenu responsable.

L’installation doit être utilisée dans un local sans poussière, ni acide, ni gaz inammable ou autres substances corrosives de même

pour son stockage. S’assurer d’une circulation d’air lors de l’utilisation.

Plages de température : Utilisation entre -10 et +40°C (+14 et +104°F). Stockage entre -20 et +55°C (-4 et 131°F). Humidité de l’air : Inférieur ou égal à 50% à 40°C (104°F). Inférieur ou égal à 90% à 20°C (68°F). Altitude : Jusqu’à 1000 m au-dessus du niveau de la mer (3280 pieds).

EN CAS DE PANNE

L’opération de rivetage ne s’eectue pas :

• Vérier si l’écrou de réglage de course est bien réglé à la bonne valeur.

• Vérier si la riveteuse utilisée fonctionne correctement.

• Vérier si il n’y a pas de fuites d’huiles ou d’air comprimé.

CONSIGNES DE MAINTENANCE

• Conserver l’outil en bon état de propreté. Vérier périodiquement le bon état des raccordements d’air comprimé, le

bon fonctionnement de l’adaptateur 50 kN (le jeu naturel entre la queue de rivet et l’embout).

• En cas de fuite d’huile, enlever de la riveteuse et retourner l’appareil.

• Remplacement des mors (voir p.6)

RÉCAPITULATIF

Riveteuses Puissance

GYSPRESS 8T 40 kN GYSPRESS 8T PP 40 kN GYSPRESS 10T 50 kN GYSPRESS 10T PP 50 kN GYSPRESS 10T Connect 50 kN

Notice Originale

ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

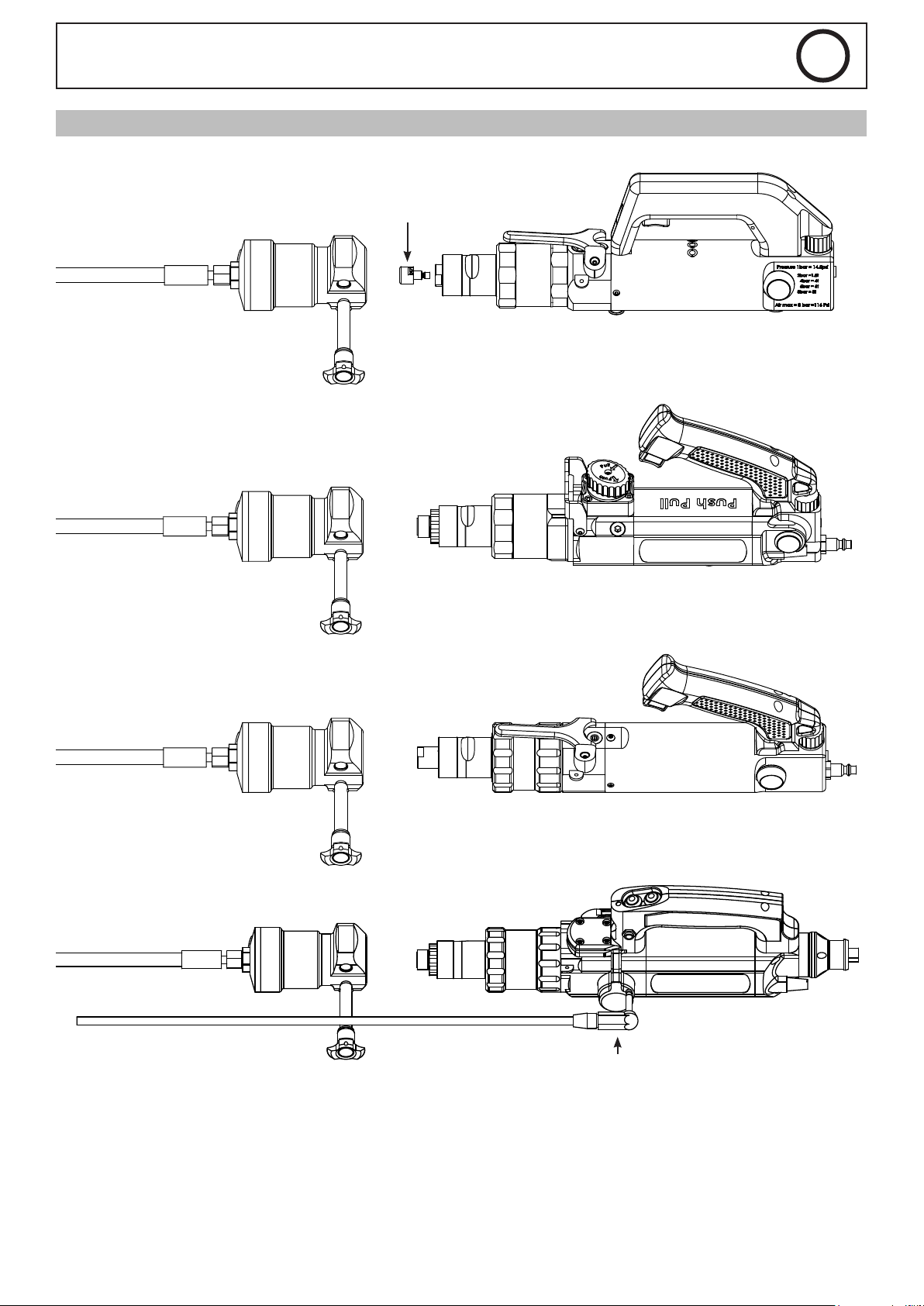

MONTAGE SUR GYSPRESS

GYSPRESS 8T :

GYSPRESS 8T PP :

Matrice D17

GYSPRESS 10T :

GYSPRESS 10T Connect :

Jack

Notice Originale

ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

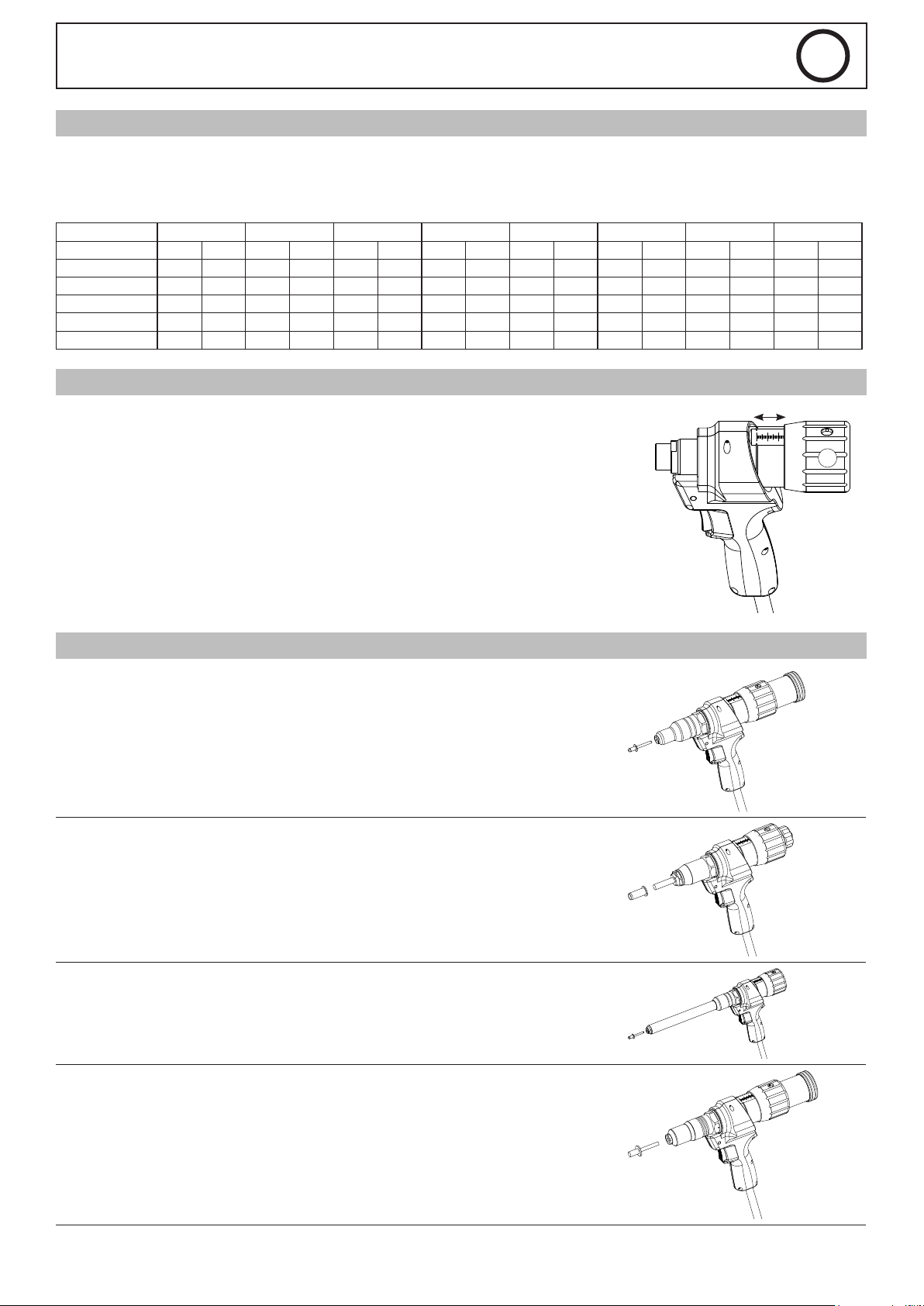

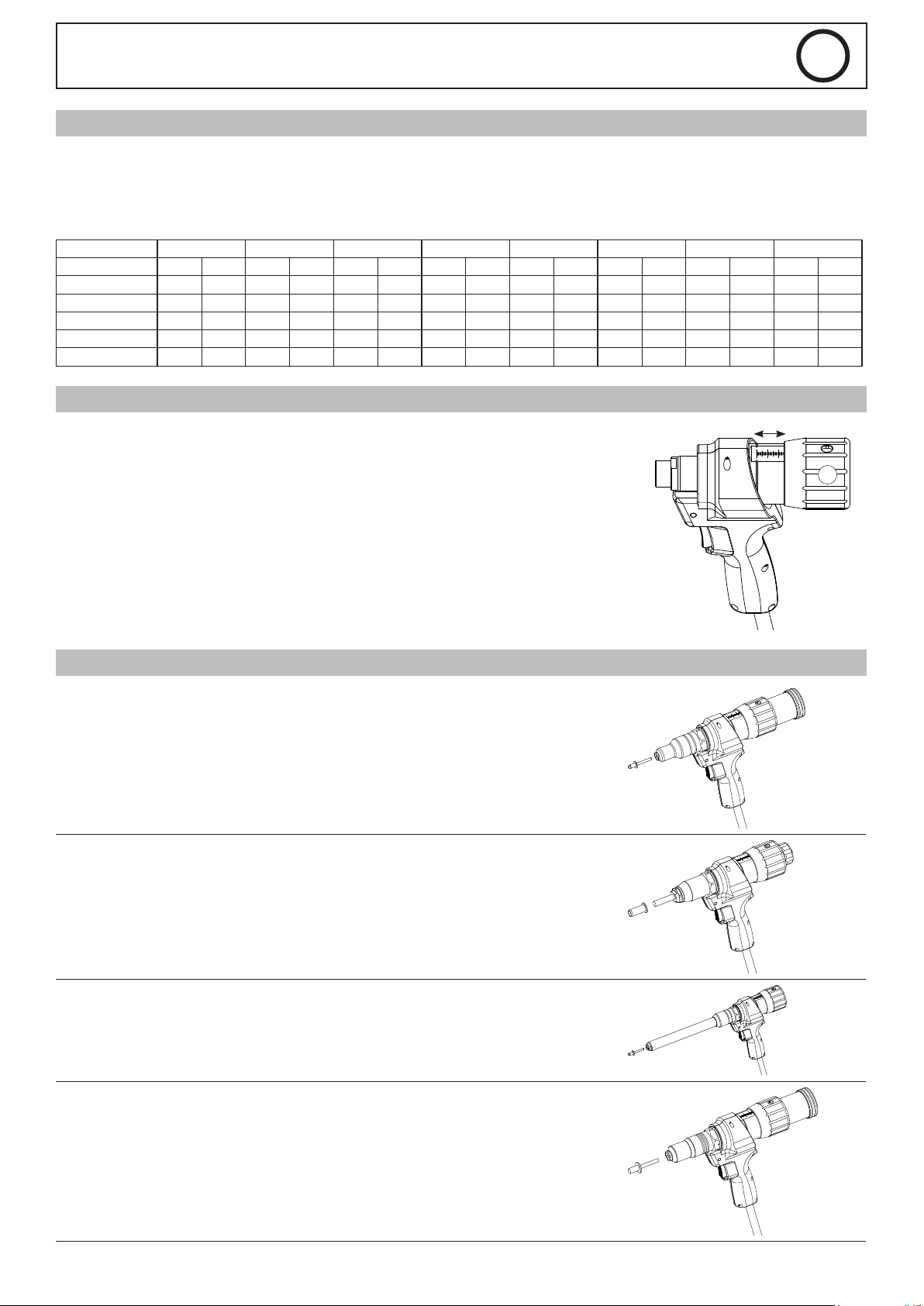

REGLAGES DE L’EFFORT DE L’ADAPTATEUR

L’eort de traction de l’adaptateur dépend de l’eort émis par la riveteuse :

Tableau de correspondance avec l’eort fournit par la riveteuse et de la pression d’air en entrée de la riveteuse.

Pression d’air 2 bar / 29 Psi 3 bar / 44 Psi 4 bar / 58 Psi 5 bar / 72 Psi 6 bar / 87 Psi 6,5 bar / 94 Psi 7 bar / 101 Psi 8 bar / 116 Psi

Eort

GYSPRESS 8T 20 kN 10 kN 30 kN 15 kN 40 kN 20 kN 50 kN 25 kN 60 kN 30 kN 65 kN 32,5 kN 70 kN 35 kN 80 kN 40 kN

GYSPRESS 8T PP 20 kN 10 kN 30 kN 15 kN 40 kN 20 kN 50 kN 25 kN 60 kN 30 kN 65 kN 32,5 kN 70 kN 35 kN 80 kN 40 kN

GYSPRESS 10T 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

GYSPRESS 10T PP 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

GYSPRESS 10T Connect 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

Riveteuse Adaptateur Riveteuse Adaptateur Riveteuse Adaptateur Riveteuse Adaptateur Riveteuse Adaptateur Riveteuse Adaptateur Riveteuse Adaptateur Riveteuse Adaptateur

REGLAGES DE LA COURSE

La course de l’adaptateur est réglable de 0 à 25 mm. Elle se fait par l’intermédiaire de la molette A. Visser à fond pour avoir 0 de course. Dévisser à fond pour avoir 25 mm de course.

DIFFÉRENTS KITS SUR ADAPTATEUR

Kit 1 : Pose de rivets aveugles pour diamètre de tige jusqu’à 5 mm + extraction de rivet auto-poinçonneur.

Kit 2 : Pose d’écrous et de goujons à sertir M5 à M14.

Kit 3 : Rallonge pour pose de rivets aveugles pour diamètre de tige jusqu’à 5mm + extraction de rivet auto-poinçonneur.

Kit 4 : Pose de rivets aveugles ø 9.8 mm.

Notice Originale

Clic

ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

KIT 1

POSE DE RIVETS AVEUGLES POUR DIAMETRE DE TIGE JUSQU’À 5MM + EXTRACTION DE

RIVET AUTO-POINÇONNEUR.

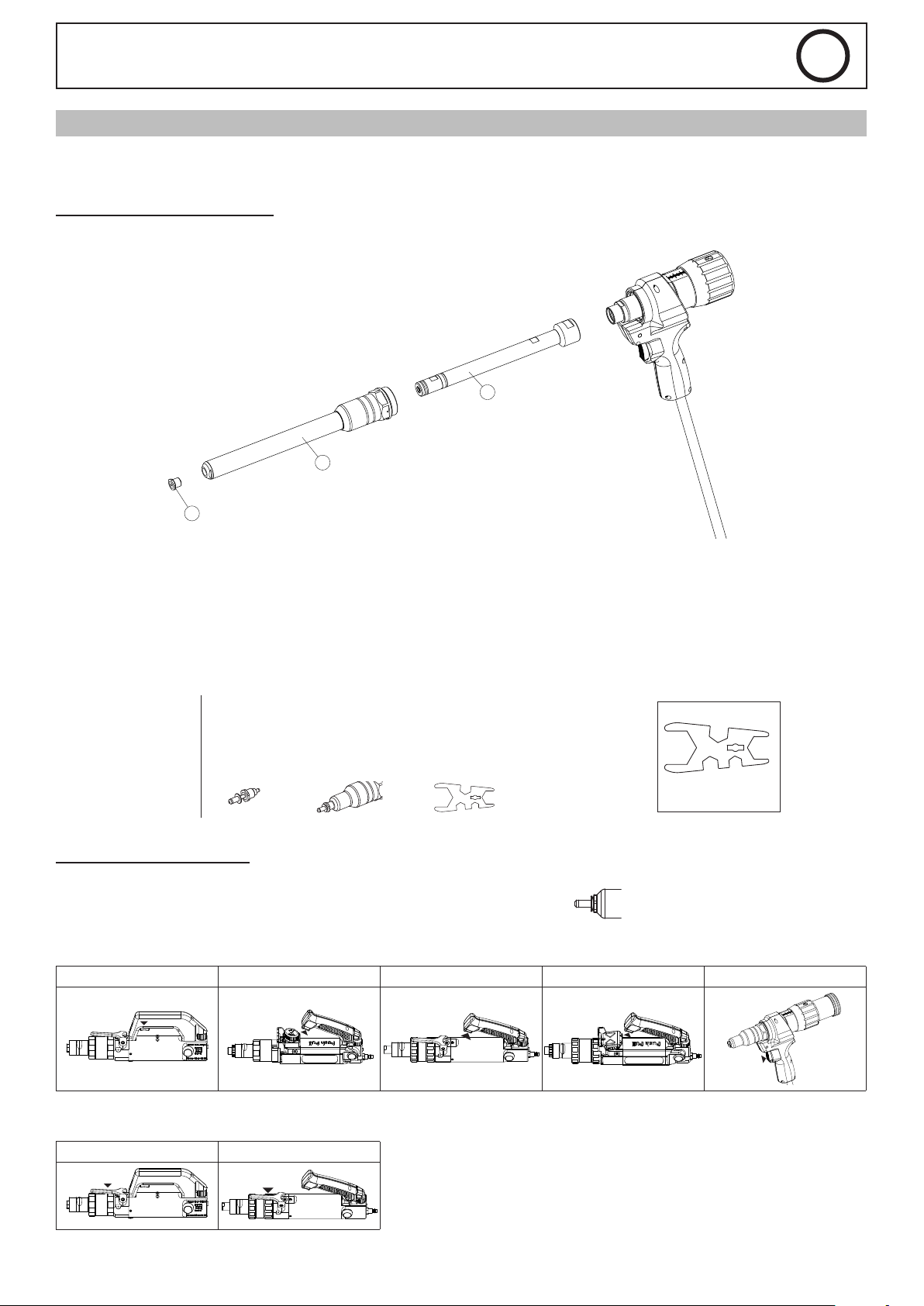

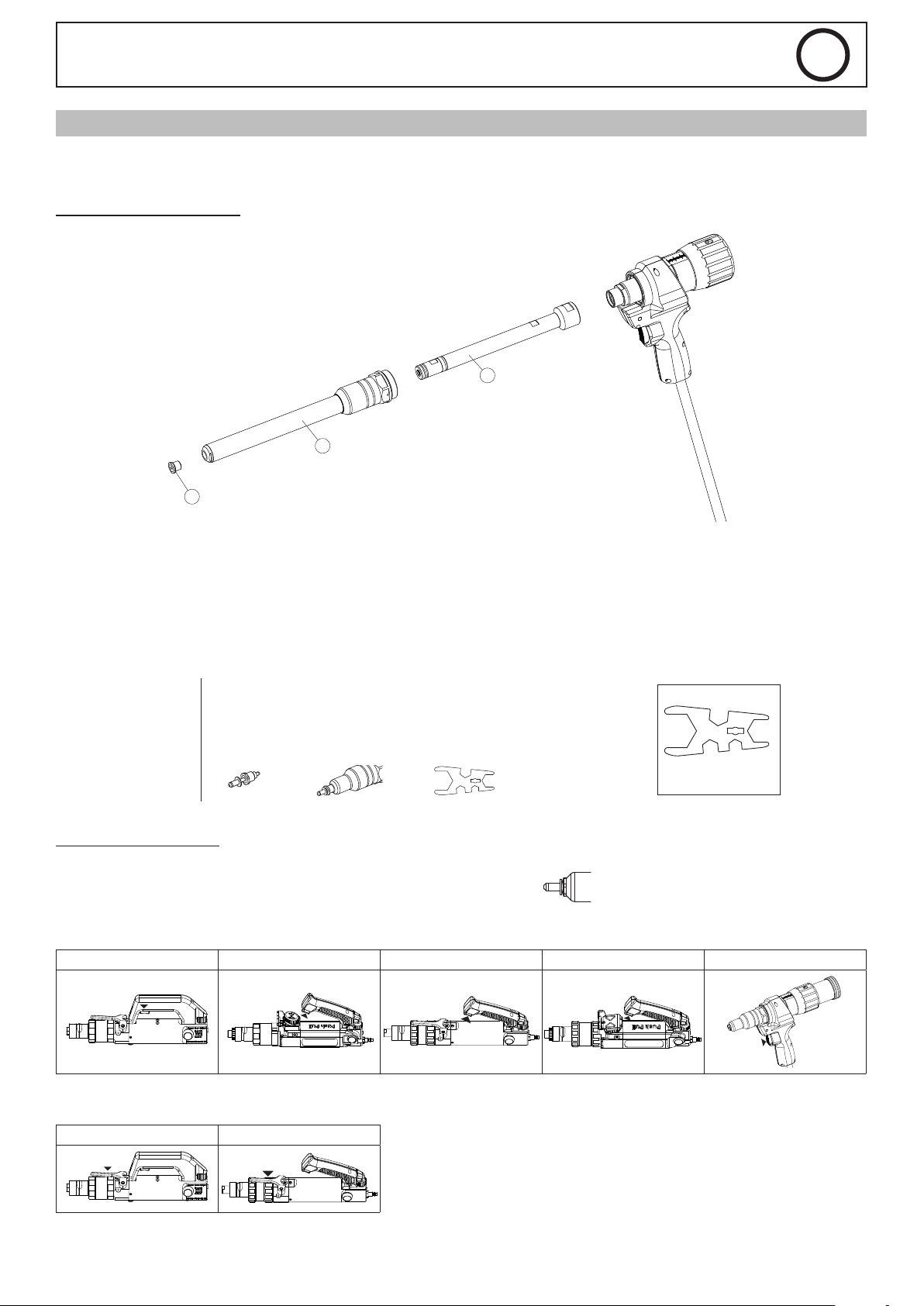

Ordre de montage du kit 1 :

1- Mettre la tuyère 1 2- Visser le support de mors 2 avec les 2 clés de serrage (bien serrer) 3- Visser le support de buse 3 avec les 2 clés de serrage 4- Visser l’une de buse adaptée au rivet à poser :

Ø3.2 ref : 065994 Ø3.5 ref : 066007 Ø4.0 ref : 066014 Ø4.5 ref : 066021 Ø5.0 ref : 066038

5- Enler le bol de récupération

Pose d’un rivet aveugle :

Après avoir monté la buse adéquate, placer le rivet jusqu’en butée de la buse

Placer le rivet à travers le trou des tôles à riveter et appuyer sur la gâchette de la riveteuse suivant le modèle ci-dessous :

Pour faciliter la mise en place des buses :

• 1- Positionner un rivet dans la buse.

• 2- Insérer le rivet avec la buse dans le support monté.

• 3- Serrer la buse avec clé de serrage.

1- 2- 3-

Clé de serrage

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Une fois le rivet claqué posé, lâchez la gâchette . Pour les riveteuses 8T et 10 T appuyer sur la gâchette ci-dessous.

GYSPRESS 8T GYSPRESS 10T

Notice Originale

ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

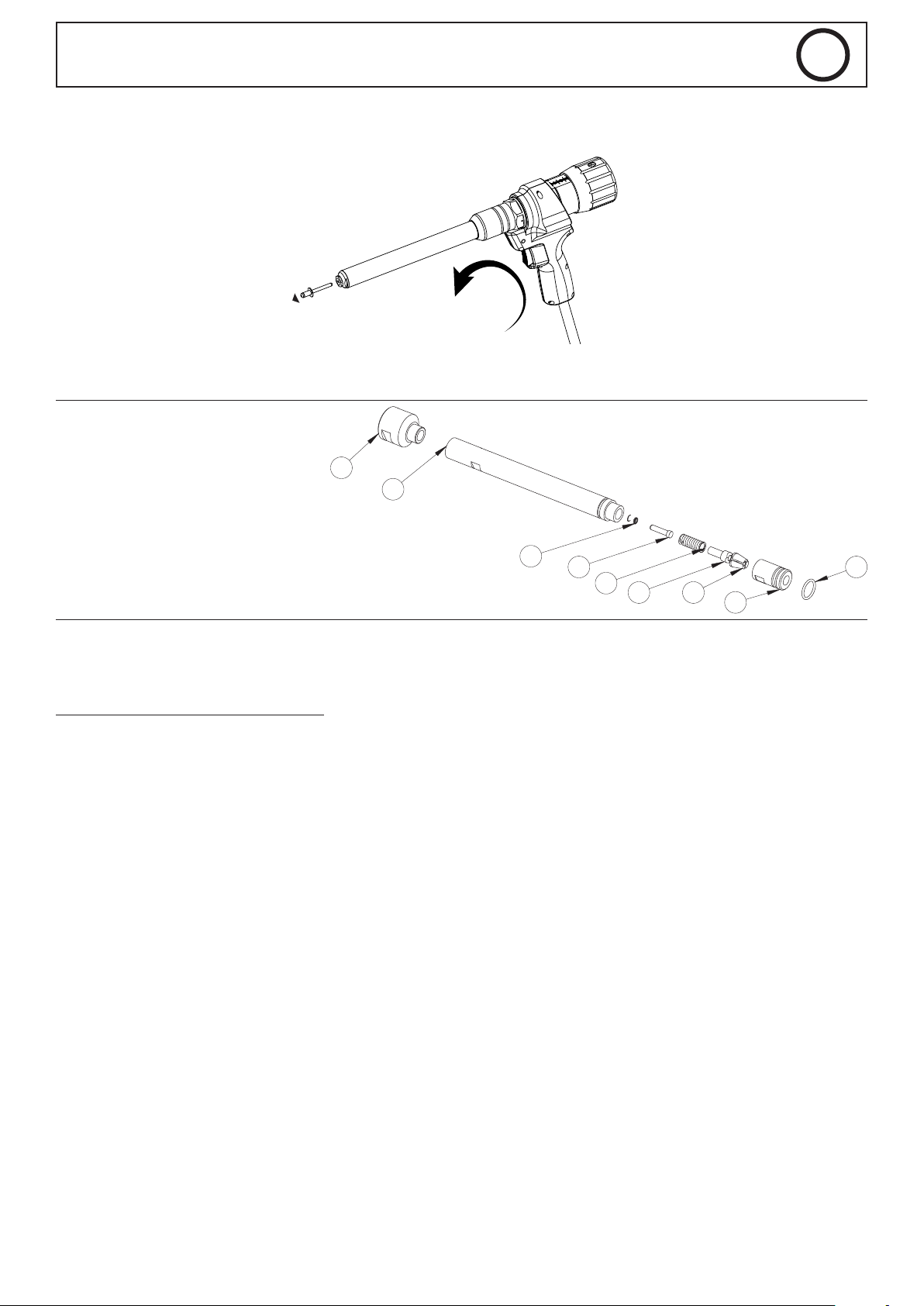

En penchant l’adaptateur en arrière, les tiges des rivets tombent dans le bol de récupération. En penchant vers l’avant, les tiges sortent par la buse.

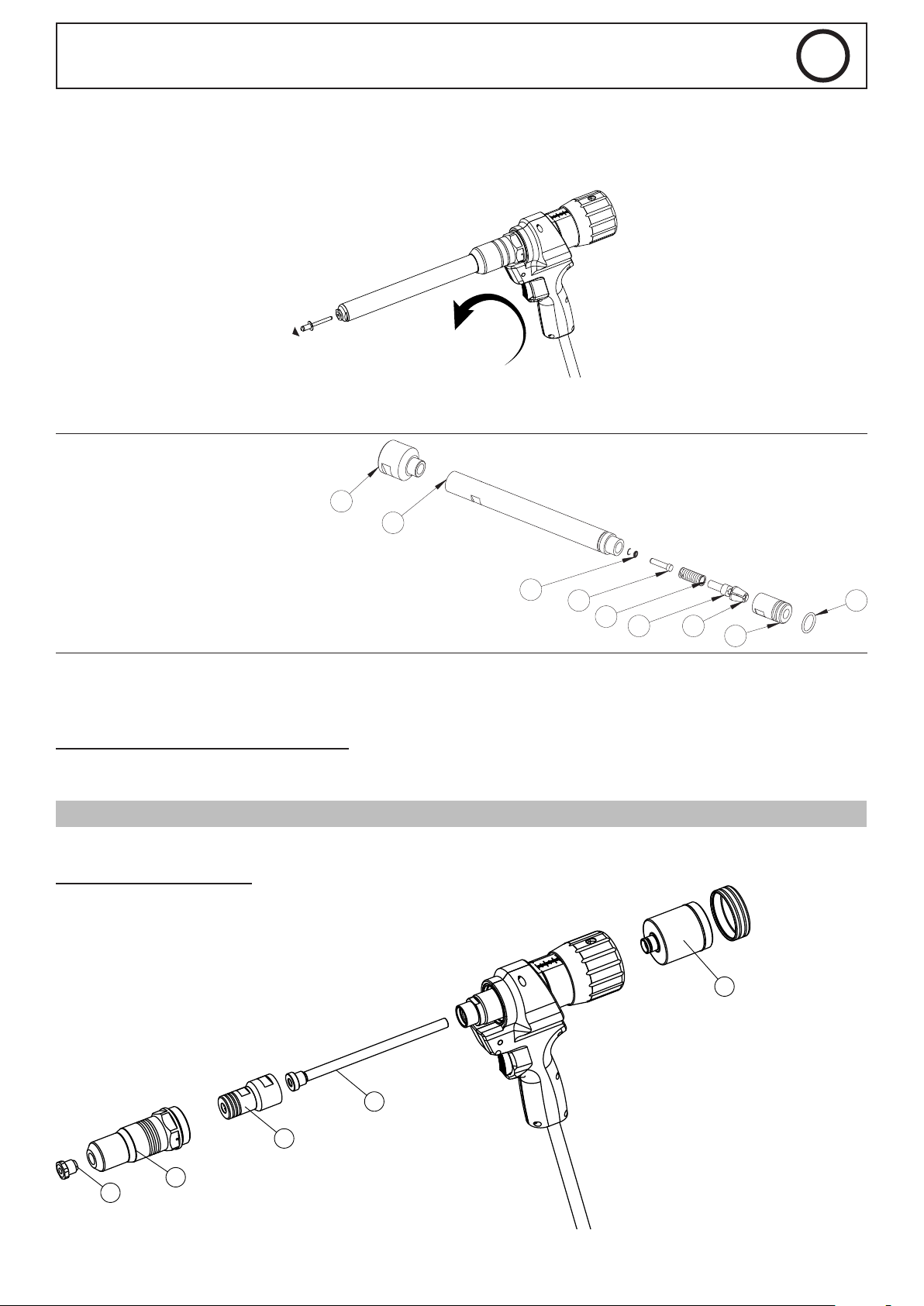

Récupération des tiges :

Pour récupérer les tiges, tirez sur le couvercle du bol. Une fois les tiges récupérées remettre le couvercle jusqu’au clic.

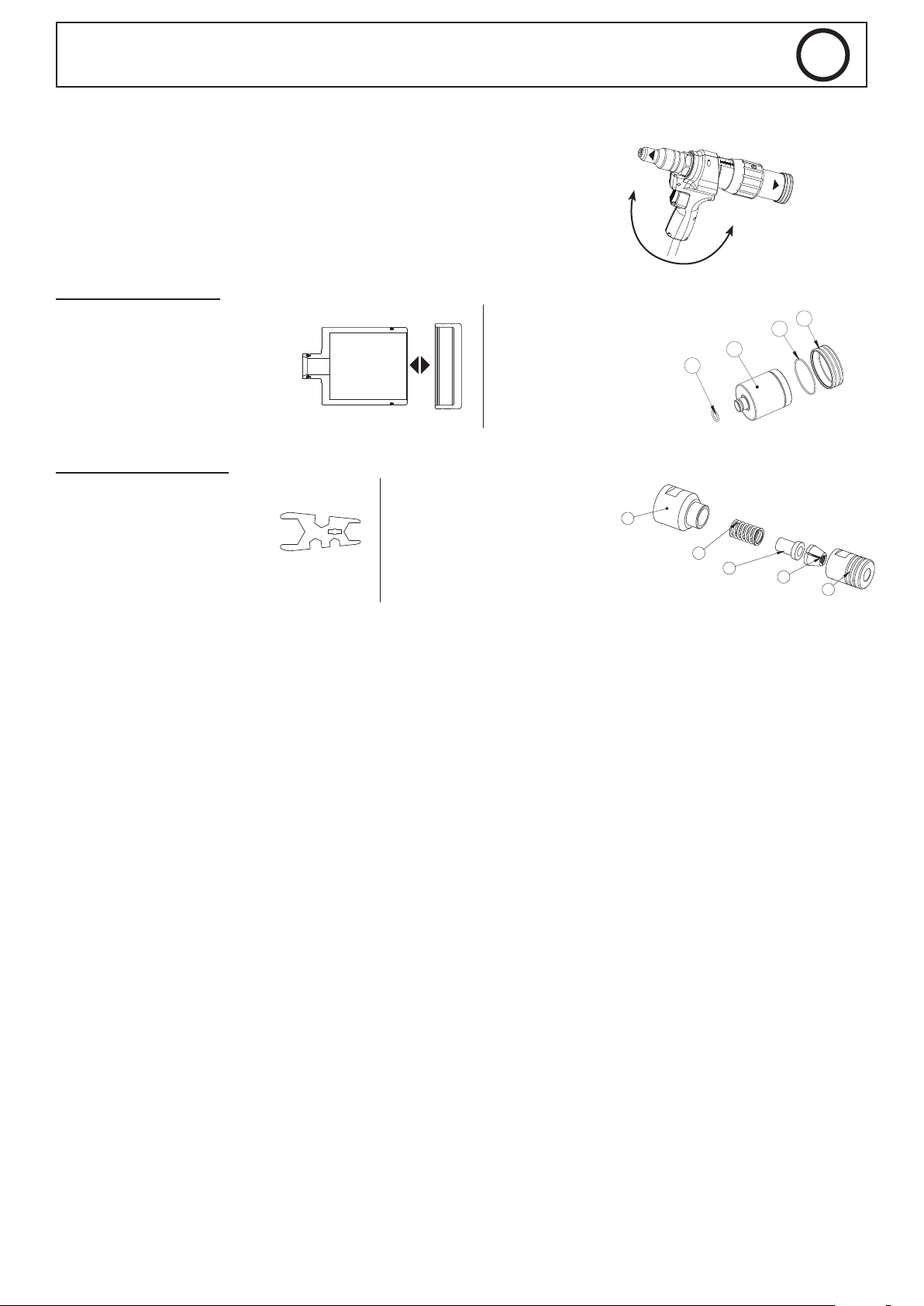

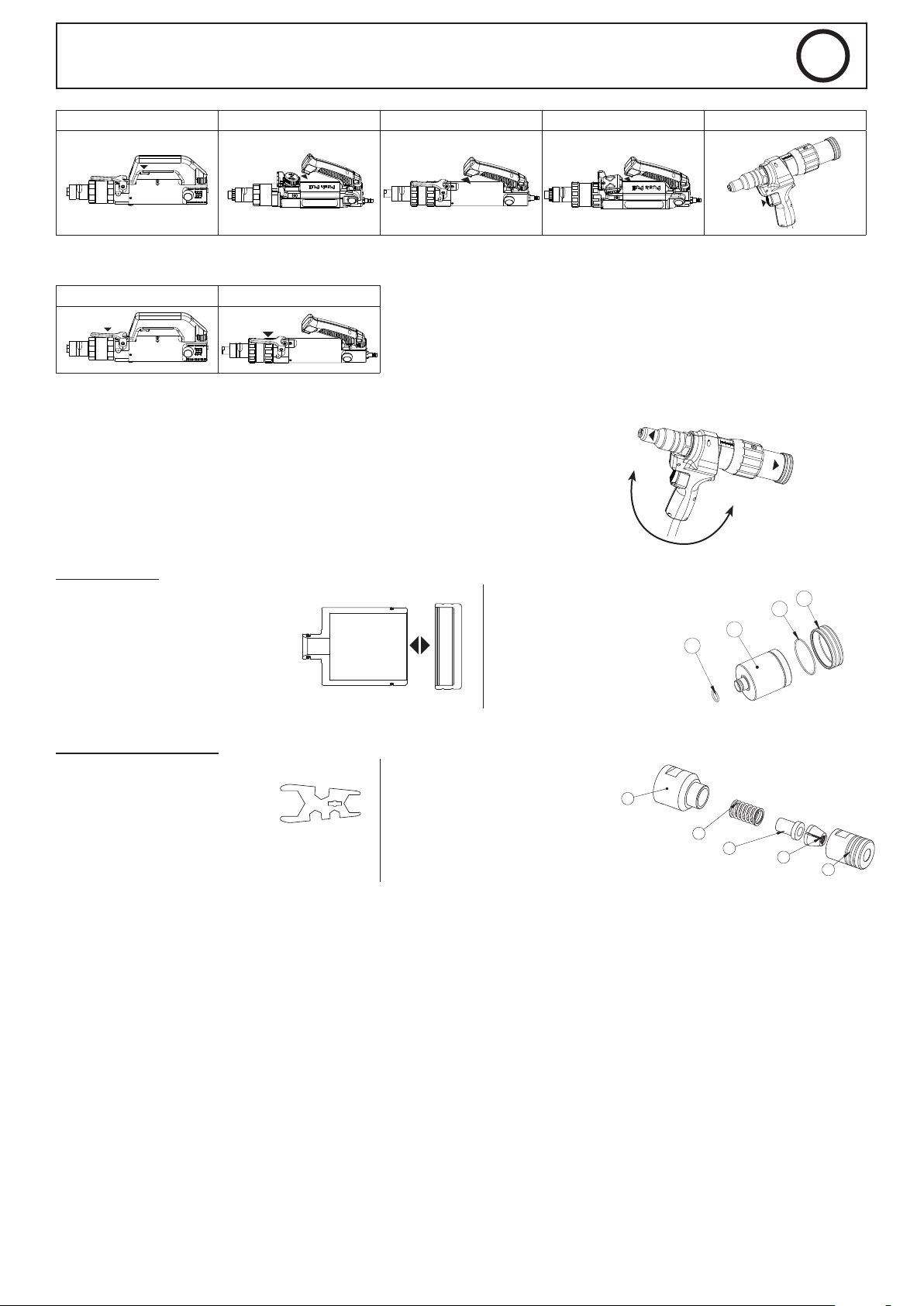

Remplacement des mors :

1- Bol M0077 2- Couvercle M0078 3- Joint torique 55262 4- Joint torique 55121

Dévisser a l’aide des clés de serrage. Remplacer les mors 2 puis, les positionner dans 3 à 120°. Placer 4 puis 5 et ensuite visser 1 a l’aide des clés (bien serrer).

Clé de serrage

1- Liaison cône mors M0042 2- Mors (réf. 058446) 51522 3- Cône mors M0043 4- Écarteur M0044 5- Ressort 55189

Extraction de rivets auto poinçonneur :

Le kit peut recevoir une buse spéciale pour l’extraction des rivets auto-poinçonneur via la soudure d’une tige sur le rivet (ref. 066151).

Montage de la buse :

Monter la buse d’extraction 066151 sur le support de buse. Régler l’écrou de réglage de course sur 15 mm.

Étapes d’extraction :

1- Soudure de la tige d’extraction : Matériel : ARC PULL 350 062191 + ARC PULL RIVET BOX 064584

Notice Originale

ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

2- Insérer la tige d’extraction du rivet jusqu’au bout dans le pistolet, la buse en contact avec la tôle :

3- Actionner l’adaptateur suivant les modèles ci-dessous :

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Une fois le rivet extrait de la tôle, relâcher la gâchette. Pour les riveteuses 8T et 10T, appuyez sur la gâchette ci-dessous :

GYSPRESS 8T GYSPRESS 10T

Le rivet et la tige ressortent sur l’avant :

Notice Originale

ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

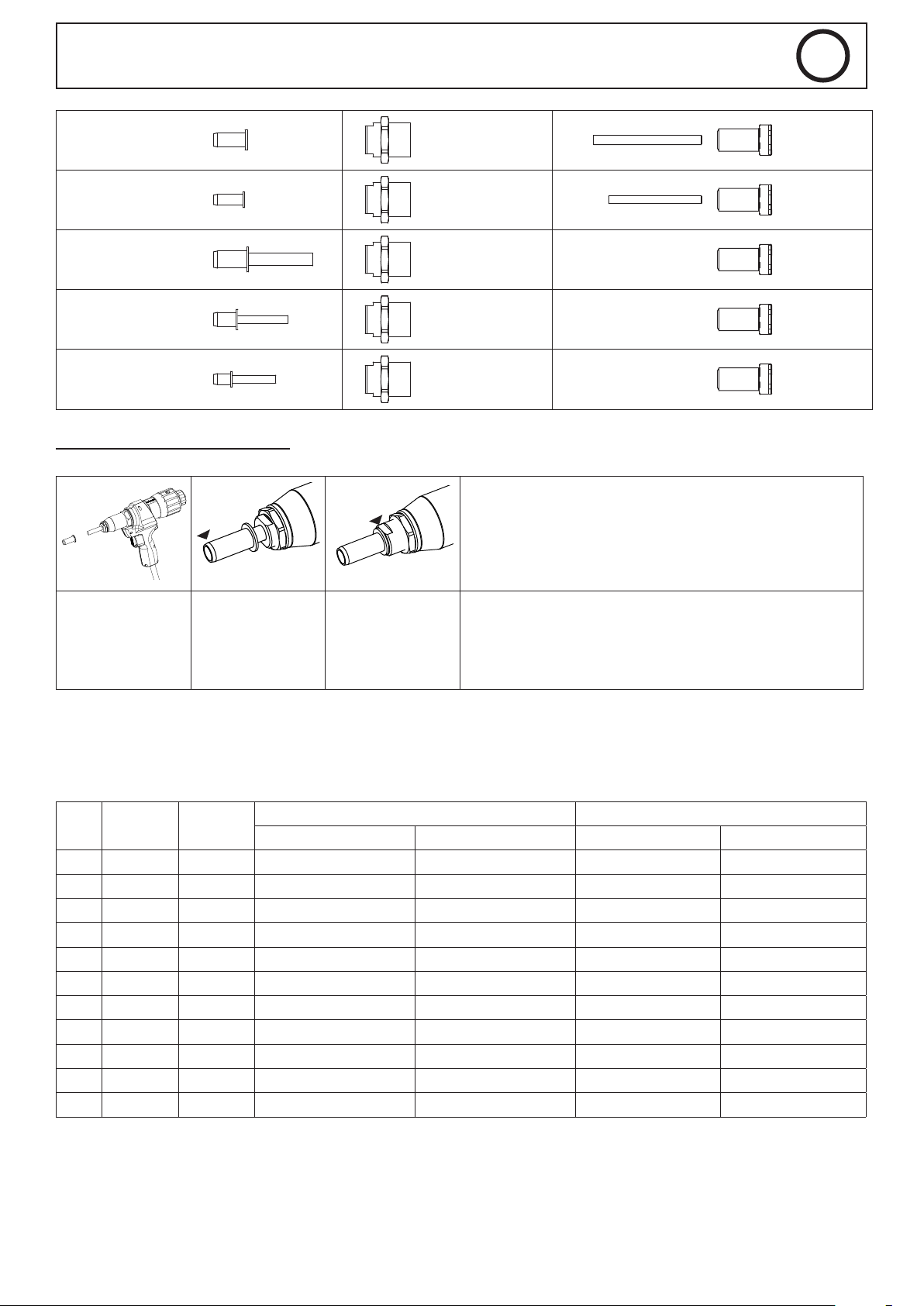

KIT 2

POSE D’ÉCROUS ET DE GOUJONS A SERTIR M5 À M14.

54 3261

M14

M12

M10

6-4

Ordre de montage du kit 2 :

1- Mettre l’entraineur 1 2- Positionner la vis adaptée à l’écrou ou au goujon à sertir (M5, M6, M8, M10, M12, M14) 3- Visser l’écrou de blocage 3 avec les 2 clés de serrage (bien serrer) 4- Visser le support de buse 4 5- Visser la buse 5 adaptée à l’écrou ou au goujon à sertir (M5, M6, M8, M10, M12, M14) 6- Positionner la molette d’entrainement 6 (poussez le bouton 7 pour l’inserer)

Pour enlever la molette, pousser le bouton 7 et tirer sur la molette

6-5

6-6

6-2

6-3

6-1

6-4

Couple vis et buse en fonction de l’insert à poser :

Ecrou à sertir M14 Buse M14 Tige M14

Ecrou à sertir M12 Buse M12 Tige M12

Ecrou à sertir M10 Buse M10 Tige M10

Notice Originale

ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

Ecrou à sertir M8 Buse M8

Ecrou à sertir M6 Buse M6

Ecrou à sertir M5 Buse M5

Goujon à sertir M8 Buse M8 Tige M8

Goujon à sertir M6 Buse M6 Tige M6

Goujon à sertir M5 Buse M5 Tige M5

Pose d’un écrou à sertir :

Il y a deux méthodes pour poser les écrous à sertir :

Tige M8 Vis M8

Tige M6 Vis M6

Tige M5 Vis M5

2. Visser l’écrou

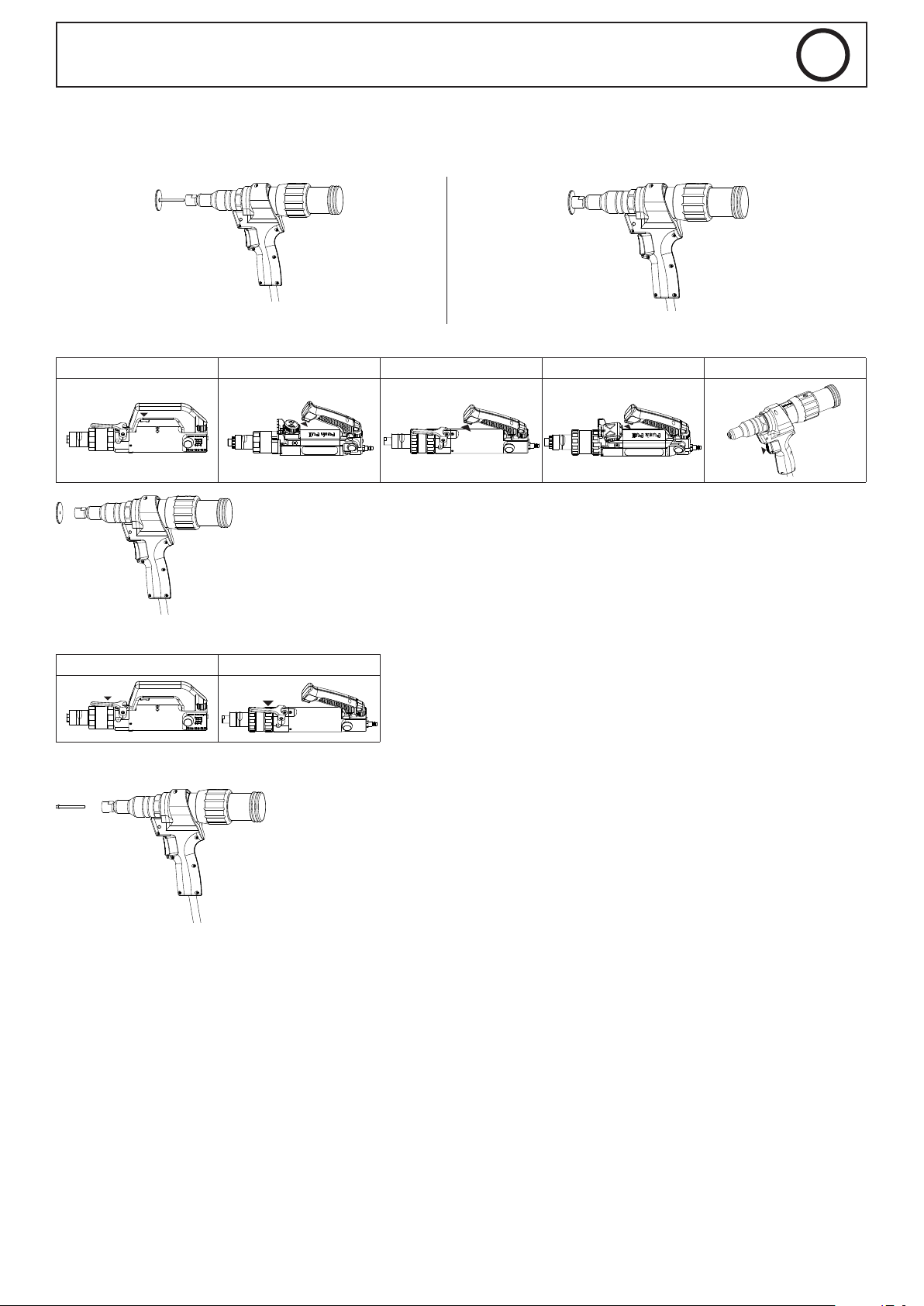

1 / Pose à la pression

Suivant la taille de l’écrou a sertir, l’eort nécessaire à la pose varie.

Règles indicatives de la pose d’écrous à sertir (varie suivant les constructeurs).

Eort de pose recommandé par taille

Ø Matière Eort kN

M5 acier 8 16 1.6 16 1.1 M6 acier 12 24 2.4 24 1.6

M8 acier 18 36 3.6 36 2.5 M10 acier 21 42 4.2 42 3 M12 acier 23 46 4.6 46 3.2 M14 acier 50 - - 100 6.5

M5 alu 3,8 7.6 0.8 7.6 0.5

M6 alu 5,5 11 1.1 11 0.75

M8 alu 10 20 2.0 20 1.5 M10 alu 12 24 2.4 24 1.6 M12 alu 15 30 3.0 30 2.0

à sertir au moins jusqu’au bout de

la tige.

3. Dévisser la buse contre

l’insert et serrer le contre écrou.

Correspondance riveteuse 8T Correspondance riveteuse 10T

Eort kN Pression bar Eort kN Pression bar

4. Réglage pour pose des écrous à sertir.

Pour la pose à la pression, la course de l’adaptateur peut-être règlée à 25 mm (maxi).

Le réglage de l’eort se fait avec la riveteuse. (réglage avec le bouton et lecture de la pression).

Notice Originale

ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

1.1 / Options

Lecture du manomètre.

Réglage de la pression

Lecture de la pression

Lecture sur le capteur d’eort

(plus précis) solution à privilegier

1.2 / Exemple

Écrou a sertir M10 acier à poser avec une riveteuse 10T.

Réglage de la course sur 25 mm. Réglage de la riveteuse avec capteur sur 210 bars qui correspond à 42 kN.

Lecture de l’eort

Capteur 062115

Réglage de la pression

210

Réglage de la riveteuse avec manomètre 3 bars

correspond à 42 kN.

• Appuyer sur la commande de la riveteuse, et attendre qu’elle cale.

• Relâcher la gâchette et vérier que l’insert est bien posé.

• Si l’écrou à sertir ne semble pas assez sertit, augmenter un peu l’eort de la

riveteuse.

• Pour retirer la tige de traction de l’écrou à sertir, dévisser à l’aide de la molette arrière.

Notice Originale

ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

2/ Pose à la course

1. Mesurer la cote intérieure de l’écrou à sertir (A)

2. Mesurer la cote de l’épaisseur de la collerette (B)

3. Mesurer l’épaisseur de la tôle qui doit recevoir l’écrou à sertir (C)

4. Régler sur l’adaptateur le résultat obtenu (D) avec la formule : D = A – B – C

2.1 / Exemple :

Ecrou à sertir M12 / Tôle épaisseur 2mm

1. Mesurer la cote intérieur de l’écrou à sertir (A) = 10.5mm

2. Mesurer la cote de l’épaisseur de la collerette (B) = 2mm

3. Mesurer l’épaisseur de la tôle qui doit recevoir l’insert (C) = 2mm

4. Régler sur l’adaptateur le résultat obtenu D = 10.5 – 2 – 2 = 6.5 mm

Pour un réglage le plus précis, s’aider de la graduation (en mm) et des rainures sur la molette. Un tour de molette correspond à 1.5mm de course et il y a 15 rainures sur l’écrou.

5. appuyer sur la commande de la riveteuse, et attendre qu’elle cale.

6. Relâcher la gâchette et vérier que l’écrou à sertir est bien posé.

7. Pour retirer la tige de traction de l’écrou à sertir, dévisser à l’aide de la molette arrière.

D = 10.5 – 2 – 2 = 6.5 mm

Une rainure

0.1 mm

Le réglage incorrect de la course de l’outil, peut provoquer le mauvais serrage des écrous à sertir et la casse du tirant.

Le réglage de la course est essentiel pour la xation de l’écrou à sertir. Il faut considérer qu’une course excessive peut provoquer la casse du tirant, tandis qu’une course insusante ne garantit pas la

stabilité de l’écrou à sertir. Il est préférable d’y aller par étape en augmentant la course au fur et à mesure.

3 / Pose des gougeons à sertir :

Pour la pose des gougeons à sertir, une mesure de cote pour déformation n’est pas possible. Il est préférable d’y aller par étape en augmentant la course au fur et à mesure.

Notice Originale

ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

KIT 3

RALLONGE POUR POSE DE RIVETS AVEUGLES POUR DIAMETRE DE TIGE JUSQU’À 5MM + EXTRACTION DE RIVET AUTO-POINÇONNEUR

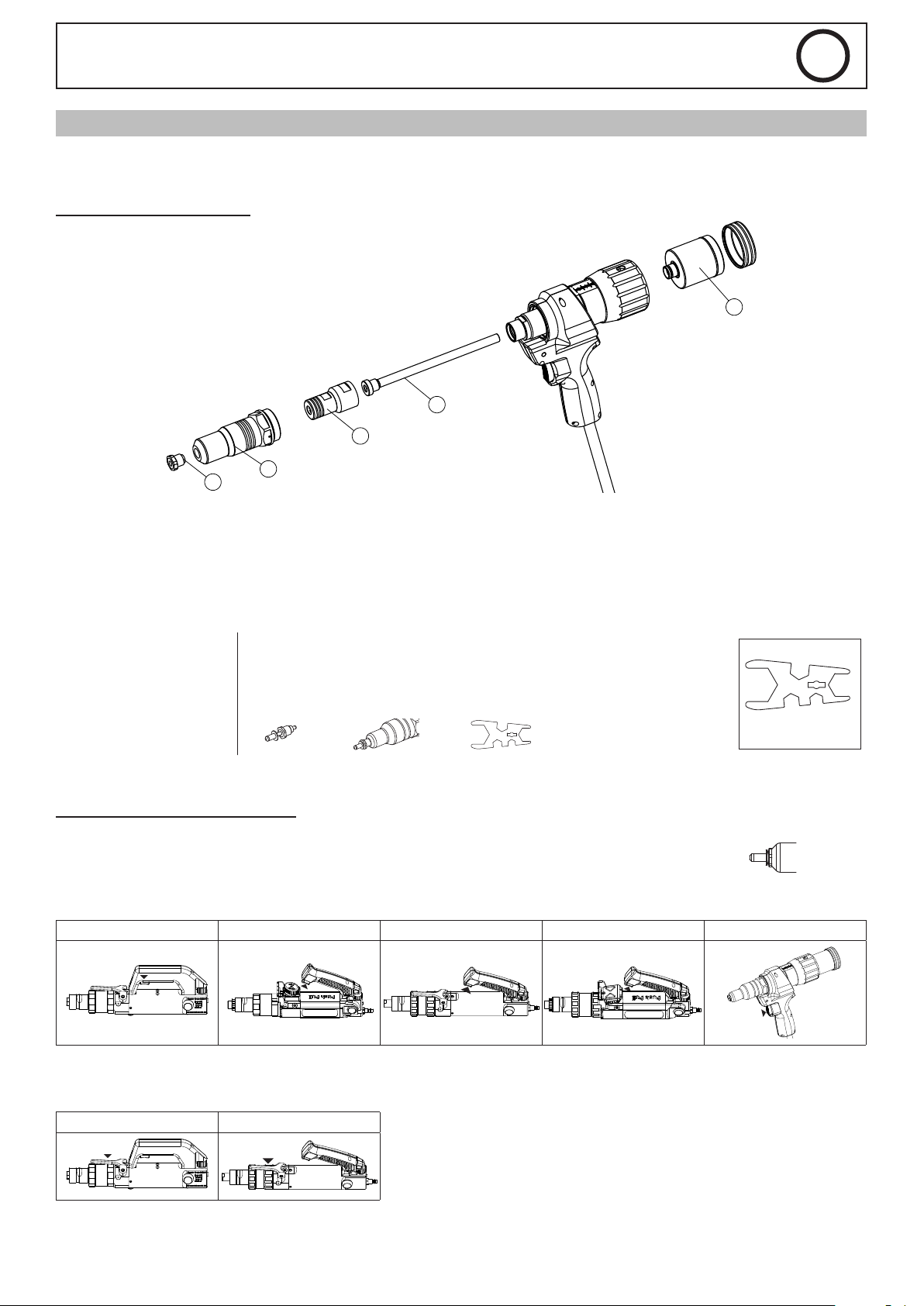

Ordre de montage du kit 3 :

Pour utiliser le kit d’extension il n’est pas nécessaire d’utiliser le bol de récupération des tiges. Les tiges, une fois cassées sortent sur l’avant.

1. Visser le support de mors 3 avec les 2clés de serrage (bien serrer)

2. Visser le support de buse 2 avec les 2clés de serrage

3. Visser l’une de buse adaptée au rivet à poser (inclus dans kit de base)

Ø3.2 ref : 065994 Ø3.5 ref : 066007 Ø4.0 ref : 066014 Ø4.5 ref : 066021 Ø5.0 ref : 066038

Pose d’un rivet aveugle :

Après avoir monté la buse adéquate, placer le rivet jusqu’en butée de la buse

Placer le rivet à travers le trou des tôles à riveter et appuyer sur la gâchette de la riveteuse suivant le modèle ci-dessous :

Pour faciliter la mise en place des buses :

• 1- Positionner un rivet dans la buse.

• 2- Insérer le rivet avec la buse dans le support monté.

• 3- Serrer la buse avec clé de serrage.

1- 2- 3-

Clé de serrage

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Une fois le rivet claqué, lâchez la gâchette . Pour les riveteuses 8T et 10 T appuyer sur la gâchette ci-dessous.

GYSPRESS 8T GYSPRESS 10T

Notice Originale

ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

En penchant l’adaptateur sur l’avant, les tiges des rivets sortes par la buse.

Remplacement des mors :

1- Liaison cône mors M0042 2- Cone mors M0043 3- Mors 058446 4- Écarteur M0044 5- Ressort 55189 6- Rallonge M0041 7- Poussoir 93058 8- Ressort 55223 9- Joint 55133

Dévisser 2 à l’aide des clés de serrage Remplacer les mors 3 puis, les positionner dans 3 à 120°. Placer successivement 4, 5, 7 et 8 .Ensuite visser 6 a l’aide des clés (bien serrer).

Extraction de rivets auto poinçonneur : (voir chapitre précédent)

Notice Originale

ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

KIT 4

POSE DE RIVETS AVEUGLES Ø 9.8

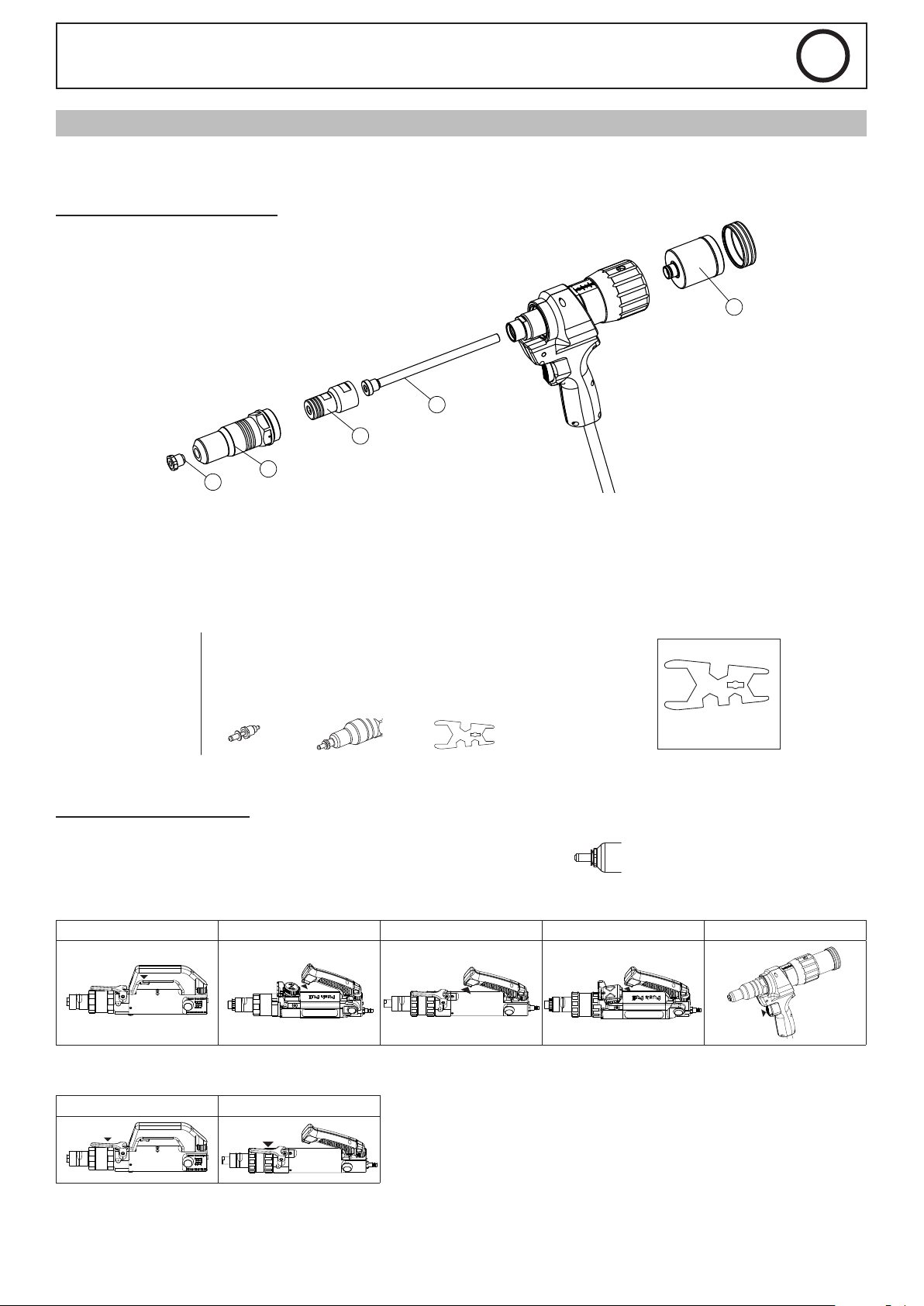

Ordre de montage du kit 4 :

1- Mettre la tuyère 1. 2- Visser le support de mors 2 avec les 2 clés de serrage (bien serrer). 3- Visser le support de buse 3 avec les 2 clés de serrage. 4- Visser la buse Ø6 ref : 066052.

5- Enler le bol de récupération 5.

Pose d’un rivet aveugle :

Après avoir monté la buse adéquate, placer le rivet jusqu’en butée de la buse

Placer le rivet à travers le trou des tôles à riveter et appuyer sur la gâchette de la riveteuse suivant le modèle ci-dessous :

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Clé de serrage

Pour faciliter la mise en place des buses :

• 1- Positionner un rivet dans la buse.

• 2- Insérer le rivet avec la buse dans le support monté.

• 3- Serrer la buse avec clé de serrage.

1- 2- 3-

Une fois le rivet claqué, lachez la gachette . Pour les riveteuses 8T et 10 T appuyer sur la gachette ci-dessous.

GYSPRESS 8T GYSPRESS 10T

Notice Originale

ADAPTATEUR RIVETS AVEUGLES 50KN POUR RIVETEUSE 10T

En penchant l’adaptateur en arrière, les tiges des rivets tombent dans le bol de récupération. En penchant vers l’avant, les tiges sortent par la buse.

Récupération des tiges :

Pour récupérer les tiges, tirez sur le couvercle du bol. Une fois les tiges récupérées remettre le couvercle jusqu’au clic.

Remplacement des mors :

1- Bol M0077 2- Couvercle M0078 3- Joint torique 55262 4- Joint torique 55121

Dévisser a l’aide des clés de serrage. Remplacer les mors 2 puis, les positionner dans 3 à 120°. Placer 4 puis 5 et ensuite visser 1 a l’aide des clés (bien serrer).

Clé de serrage

1- Liaison cône mors M0042 2- Mors 51522 3- Cône mors M0043 4- Écarteur M0044 5- Ressort 55189

Translation of

the original

notice

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

DESCRIPTION

The blind rivet adapter is compatible with the GYSPRESS 8T/10T and GYSPRESS 8T/10T PUSH PULL riveters. ]Its tensile force is 50 kN. It allows the setting of blind rivets with diameters from 4.0 to 7.8 mm for aluminium and 4.0 to 6.4 mm for steel.

SAFETY INSTRUCTIONS

• The 50KN adapter must not be used for anything other than setting blind rivets and blind rivet nuts and bolts.

• Mandatory wearing: safety glasses, anti-noise protection, safety gloves. Never point the nose of the tool towards yourself or anyone else.

• Never exceed the maximum allowable pressure of 7 bar.

• Blind rivets must be used according to the specications..

• Fit the end cap according to the size of the rivet. Never force the rivet tail into the nozzle. Never use a nozzle wider than the rivet tail.

• Check that the clamping of the part to be riveted is correct.

• Hold the riveter rmly until the rivet tail cut is completed and ejected. Otherwise, release the trigger and then

resume pulling by pressing the trigger again,

• Always unplug the machine after each use and after changing the riveting head.

• Keep this user manual in a safe place. In case of loss, please contact us.

ENVIRONMENT

This equipment must only be used for riveting operations in accordance with the limits indicated on the descriptive panel and/or in the user manual. Safety instructions must be followed. In case of improper or unsafe use, the manufacturer cannot be held liable.

This equipment must be used and stored in a room free from dust, acid, ammable gas or any other corrosive agent. Operate the

machine in an open, or well-ventilated area.

Operating temperature: Use between -10 and +40°C (+14 and +104°F).

Storage between -20 and +55°C (-4 and 131°F). Air humidity: Lower or equal to 50% at 40°C (104°F).

Lower or equal to 90% at 20°C (68°F). Altitude: Up to 1000 meters above sea level (3280 feet).

IN CASE OF A BREAKDOWN

The riveting operation is not performed:

• Check that the stroke adjusting nut is set to the correct value.

• Check that the riveter being used is working properly.

• Check for oil or compressed air leaks.

MAINTENANCE INSTRUCTIONS

• Keep the tool in a good state of cleanliness. Periodically check that the compressed air connections are in good condition and that the 50 kN adapter (the natural play between the rivet shank and the bit) is working properly.

• In case of oil leakage, remove from the riveting machine and turn the tool over.

• Replacing the jaws (see p.20)

SUMMARY

Riveting Machines Power

GYSPRESS 8T 40 kN GYSPRESS 8T PP 40 kN GYSPRESS 10T 50 kN GYSPRESS 10T PP 50 kN GYSPRESS 10T Connect 50 kN

Translation of

the original

notice

INSTALLATION ON GYSPRESS

GYSPRESS 8T :

GYSPRESS 8T PP :

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

Die D17

GYSPRESS 10T :

GYSPRESS 10T Connect :

Jack

Translation of

the original

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

notice

ADAPTER FORCE SETTINGS

The pulling strength is based on the eort supplied by the riveter:

Correspondence table with the pulling strengh provided by the riveting machine and the air pressure at the riveter inlet.

Air pressure 2 bar / 29 Psi 3 bar / 44 Psi 4 bar / 58 Psi 5 bar / 72 Psi 6 bar / 87 Psi 6,5 bar / 94 Psi 7 bar / 101 Psi 8 bar / 116 Psi

Eort

GYSPRESS 8T 20 kN 10 kN 30 kN 15 kN 40 kN 20 kN 50 kN 25 kN 60 kN 30 kN 65 kN 32,5 kN 70 kN 35 kN 80 kN 40 kN

GYSPRESS 8T PP 20 kN 10 kN 30 kN 15 kN 40 kN 20 kN 50 kN 25 kN 60 kN 30 kN 65 kN 32,5 kN 70 kN 35 kN 80 kN 40 kN

GYSPRESS 10T 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

GYSPRESS 10T PP 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

GYSPRESS 10T Connect 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

Riveting Machine

Adapter

Riveting Machine

Adapter

Riveting Machine

Adapter

Riveting Machine

Adapter

Riveting Machine

Adapter

Riveting Machine

Adapter

Riveting Machine

Adapter

Riveting Machine

Adapter

STROKE SETTINGS

The adapter stroke is adjustable from 0 to 25 mm. This is done by using the A knob. Screw it in tightly to get 0 stroke. Unscrew all the way down to have 25 mm of travel.

DIFFERENT KITS ON ADAPTER

Kit 1 : Blind rivet installation for shank diameter up to 5 mm + self-pierce rivet extraction.

Kit 2 : Installation of blind rivet nuts and bolts M5 to M14.

Kit 3 : Extension for Blind rivet installation for shank diameter up to 5 mm + self-pierce rivet extraction.

Kit 4 : Installation of blind rivets ø 9.8 mm.

Translation of

Clic

the original

notice

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

KIT 1

BLIND RIVET INSTALLATION FOR SHANK DIAMETER UP TO 5 MM + SELF-PIERCE RIVET

EXTRACTION.

Assembly order of kit 1:

1- Insert nozzle 1 2- Screw the jaw support 2 with the 2 spanners (tighten well) 3- Screw the nozzle holder 3 with the 2 spanners 4- Screw one of the nozzles adapted to the rivet to be set:

Ø3.2 ref : 065994 Ø3.5 ref : 066007 Ø4.0 ref : 066014 Ø4.5 ref : 066021 Ø5.0 ref : 066038

5- Thread the recovery bowl

Blind rivet setting:

After tting the appropriate nozzle, place the rivet as far as the nozzle end stop

Place the rivet through the hole in the sheets to be riveted and press the riveter trigger according to the model below:

To facilitate the installation of the nozzles:

• 1- Position a rivet into the nozzle.

• 2- Insert the rivet with the nozzle into the assembled support.

• 3- Tighten the nozzle with a spanner.

1- 2- 3-

Tightening spanner

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Once the rivet has been set, release the trigger. For 8T and 10T riveters press the trigger below.

GYSPRESS 8T GYSPRESS 10T

Translation of

the original

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

notice

By tilting the adapter backwards, the rivet pins fall into the collecting bowl. By leaning forward, the pins come out through the nozzle.

Pin collection:

To collect the pins, pull the lid o

the bowl. Once the pins have been collected, put the lid back on until it clicks.

1- Bowl M0077 2- Lid M0078 3- O-ring 55262 4- O-ring 551211

Clamping jaws change:

Unscrew the nozzle with a spanner. Replace the jaws 2 then, position them in 3 to 120°. Place 4 then 5 and then screw 1 with the keys (tighten well).

Tightening

spanner

1- Connection cone jaws M0042 2- Jaws (ref. 058446) 51522 3- M0043 jaw cone 4- Spreader M0044 5- Spring 55189

Self-piercing rivet extraction:

The kit can be tted with a special nozzle for extracting self-piercing rivets by welding a pin to the rivet (ref. 066151).

Nozzle assembling:

Install the extraction nozzle 066151 on the nozzle holder. Set the stroke adjusting nut to 15mm

Extraction stages:

1- Welding of the extraction pin: Material: ARC PULL 350 062191 + ARC PULL RIVET BOX 064584

Translation of

the original

notice

2- Insert the rivet extraction pin all the way into the gun, with the nozzle in contact with the sheet metal:

3- Operate the adapter according to the models below:

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

Once the rivet has been pulled out of the sheet, release the trigger. For 8T and 10T riveters press the trigger below.

GYSPRESS 8T GYSPRESS 10T

Rivet and pin pop out at the front:

Translation of

the original

notice

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

KIT 2

INSTALLATION OF BLIND RIVET NUTS AND BOLTS M5 TO M14.

54 3261

M14

M12

M10

6-4

Assembly order of kit 2:

1- Put on the driver 1 2- Position the screw adapted to the blind rivet nut or bolt (M5, M6, M8, M10, M12, M14). 3- Screw on the locking nut 3 with the 2 spanners (tighten well) 4- Screw the nozzle holder 4 5- Screw the nozzle 5 adapted to the blind rivet nut or bolt (M5, M6, M8, M10, M12, M14) 6- Position drive wheel 6 (push button 7 to insert it)

To remove the knob, push button 7 and pull the knob.

6-5

6-6

6-2

6-3

6-1

6-4

Pair of screws and nozzle depending on the insert to be installed:

Blind rivet nuts M14 Nozzle M14 Rod M14

Blind rivet nuts M12 Nozzle M12 Rod M12

Blind rivet nuts M10 Nozzle M10 Rod M10

Blind rivet nuts M8 Nozzle M8

Rod M8 Screw M8

Translation of

the original

notice

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

Blind rivet nuts M6 Nozzle M6

Blind rivet nuts M5 Nozzle M5

Rod M6 Screw M6

Rod M5 Screw M5

Blind rivet bolts M8 Nozzle M8 Rod M8

Blind rivet bolts M6 Nozzle M6 Rod M6

Blind rivet bolts M5 Nozzle M5 Rod M5

Blind rivet nut installation:

There are two ways to install blind rivet nuts:

2. Screw on the

blind rivet nut at

least to the end

of the pin.

1 / Pressure installation

Depending on the size of the blind rivet nut, the eort required for installation varies.

Indicative rules for the installation of blind rivet nuts (varies according to the manufacturer).

Recommended installation eort per size

Ø Material Eort kN

3. Unscrew the nozzle against

the insert and

4. Adjustment for the installation of blind rivet nuts.

tighten the lock

nut.

Riveting machine 8T correlation Riveting machine 10T correlation

Eort kN Bar pressure Eort kN Bar pressure M5 steel 8 16 1.6 16 1.1 M6 steel 12 24 2.4 24 1.6 M8 steel 18 36 3.6 36 2.5

M10 steel 21 42 4.2 42 3 M12 steel 23 46 4.6 46 3.2 M14 steel 50 - - 100 6.5

M5 alu 3,8 7.6 0.8 7.6 0.5 M6 alu 5,5 11 1.1 11 0.75 M8 alu 10 20 2.0 20 1.5

M10 alu 12 24 2.4 24 1.6 M12 alu 15 30 3.0 30 2.0

For pressure installation, the adapter stroke can be set to 25 mm (max.). The force is adjusted with the riveting machine. (adjustment with the button and pressure reading).

Translation of

the original

notice

1.1 / Options

Pressure gauge reading.

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

Pressure adjustment

Pressure reading

Reading on the eort sensor

(more accurate) solution to be favoured

1.2 / Example

Blind rivet nut M10 steel to be set with a 10T riveting machine.

Stroke adjustment on 25 mm. Adjustment of the riveting machine with sensor to 210 bar which corres-

Eort reading

Sensor 062115

210

Pressure adjustment

ponds to 42 kN.

Adjustment of the riveting machine with manome-

ter to 3 bar which corresponds to 42 kN.

• Press the riveter control and wait for the riveter to wedge.

• Release the trigger and check that the insert is correctly in place.

• If the blind rivet nut does not seem to be crimped enough, increase the riveter’s

eort a little more.

• To remove the pull pin from the blind rivet nut, unscrew with the rear knob.

Translation of

the original

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

notice

2/ Installation with the stroke

1. Measure the inside dimension of the blind rivet nut (A)

2. Measure the dimension of the ange thickness (B)

3. Measure the thickness of the sheet metal that is to receive the blind rivet nut (C).

4. Adjust the result (D) with the formula on the adapter: D = A – B – C

2.1 / Example :

Blind rivet nut M12 / Sheet metal thickness 2mm

1. Measure the inside dimension of the blind rivet nut (A) = 10.5mm

2. Measure the dimension of the ange thickness (B) = 2mm

3. Measure the thickness of the sheet metal that is to receive the insert (C) = 2mm

4. Adjust the result on the adapter D = 10.5 - 2 - 2 = 6.5 mm

For a more precise adjustment, use the scale (in mm) and the grooves on the wrench adjuster. One turn of the wrench adjuster corresponds to 1.5mm of travel and there are 15 grooves on the nut.

5. Press the riveter control and wait for the riveter to wedge.

6. Release the trigger and check that the insert is correctly in place.

7. To remove the pull pin from the blind rivet nut, unscrew with the rear wrench adjuster.

D = 10.5 – 2 – 2 = 6.5 mm

A groove

0.1 mm

Incorrect adjustment of the tool stroke can lead to incorrect tightening of the blind rivet nuts and breakage of the tie rod.

The adjustment of the stroke is essential for the xing of the blind rivet nut. It must be considered that an excessive stroke can cause the breakage of the tie rod, while an insucient stroke does not guarantee

the stability of the blind rivet nut. It is advisable to go in stages, increasing the stroke as you go along.

3 / Blind rivet bolts installation:

A dimensional measurement for deformation is not possible when installing blind rivet bolts. It is advisable to go in stages, increasing the stroke as you go along.

KIT 3

EXTENSION FOR BLIND RIVET INSTALLATION FOR SHANK DIAMETER UP TO 5 MM +

SELF-PIERCE RIVET EXTRACTION.

Assembly order of kit 3:

Translation of

the original

notice

To use the extension kit it is not necessary to use the pin collecting bowl. The pins, once broken, come out at the front.

1. Screw on the jaw support 3 with the 2 spanners (tighten well)

2. Screw on nozzle holder 2 with the 2 spanners.

3. Screw on one of the nozzles adapted to the rivet to be set (included in the standard kit)

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

Ø3.2 ref : 065994 Ø3.5 ref : 066007 Ø4.0 ref : 066014 Ø4.5 ref : 066021 Ø5.0 ref : 066038

Blind rivet setting:

After tting the appropriate nozzle, place the rivet as far as the nozzle end stop.

Place the rivet through the hole in the sheets to be riveted and press the riveter trigger according to the model below:

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Once the rivet has been set, release the trigger. For 8T and 10T riveters press the trigger below.

GYSPRESS 8T GYSPRESS 10T

To facilitate the installation of the nozzles:

• 1- Position a rivet into the nozzle.

• 2- Insert the rivet with the nozzle into the assembled support.

• 3- Tighten the nozzle with a spanner.

1- 2- 3-

Clé de serrage

By leaning forward, the rivet’s pins come out through the nozzle.

Translation of

the original

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

notice

Clamping jaws change:

1- Connection cone jaws M0042 2- Cone jaws M0043 3- Jaws 058446 4- Spreader M0044

5- Spring 55189 6- Extension M0041 7- Pusher 93058 8- Spring 55223

9- Joint 55133

Unscrew 2 with the spanners Replace the jaws 3 and then position them in 3 at 120°. Place 4, 5, 7 and 8 in succession. Then screw in 6 with the spanners (tighten well).

Extraction of self-piercing rivets: (see previous chapter)

KIT 4

ASSEMBLY ORDER OF KIT 4:

Assembly order of kit 4:

1- Set the Tailpipe 1. 2- Screw on the jaw support 2 with the 2 spanners (tighten well) 3- Screw on nozzle holder 3 with the 2 spanners. 4- Screw the nozzle Ø6 ref: 066052. 5- Thread the recovery bowl 5.

Clé de serrage

To facilitate the installation of the nozzles:

• 1- Position a rivet into the nozzle.

• 2- Insert the rivet with the nozzle into the assembled support.

• 3- Tighten the nozzle with a spanner.

1- 2- 3-

Blind rivet setting:

After tting the appropriate nozzle, place the rivet as far as the nozzle end stop

Place the rivet through the hole in the sheets to be riveted and press the riveter trigger according to the model below:

Translation of

the original

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

notice

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Once the rivet has been set, release the trigger. For 8T and 10T riveters press the trigger below.

GYSPRESS 8T GYSPRESS 10T

By tilting the adapter backwards, the rivet pins fall into the collecting bowl. By leaning forward, the pins come out through the nozzle.

Pin collection:

To collect the pins, pull the lid o

the bowl. Once the pins have been collected, put the lid back on until it clicks.

Clamping jaws change:

Unscrew the nozzle with a spanner. Replace the jaws 2 then, position them in 3 to 120°. Place 4 then 5 and then screw 1 with the keys (tighten well).

Tightening

spanner

1- Bowl M0077 2- Lid M0078 3- O-ring 55262 4- O-ring 551211

1- Connection cone jaws M0042 2- Jaws 51522 3- M0043 jaw cone 4- Spreader M0044 5- Spring 55189

Traducción de

la noticación

original

ADAPTADOR REMACHES CIEGOS 50KN

PARA REMACHADORA 10T

DESCRIPCIÓN

El adaptador para remaches ciegos es compatible con las remachadoras GYSPRESS 8T/10T y GYSPRESS 8T PUSH PULL. Su fuerza de remachado es de 24 kN. Permite colocar remaches ciegos de diámetro 4.0 a 7.8 mm para aluminio y de 4.0 a 6.4 mm para acero,

así como tuercas y espárragos remachables.

CONSIGNAS DE SEGURIDAD

• El adaptador de 50KN no debe usarse para nada más que para colocar remaches ciegos, tuercas y espárragos remachables.

• Uso obligatorio: gafas de seguridad, protección contra el ruido, guantes de seguridad. Nunca apunte la punta de la herramienta hacia usted o hacia nadie más.

• Nunca supere la presión máxima permitida de 7 bares.

• Utilice obligatoriamente remaches ciegos según las especicaciones.

• Instale la contera de acuerdo con el tamaño del remache. Nunca fuerce para colocar la varilla del remache en la contera. Nunca utilice una contera más ancha que la varilla del remache.

• Compruebe que la sujeción de la pieza a remachar sea correcta..

• Sostenga la remachadora rmemente hasta que el corte de la varilla del remache esté completo y que la varilla

sea expulsada. En caso contrario, suelte el gatillo y vuelva a apretar el gatillo de nuevo,

• Desenchufe siempre la máquina después de cada uso y al cambiar la contera de remachado..

• Guarde este manual en un lugar seguro. En caso de pérdida, por favor contáctenos.

ENTORNO

Este material se debe utilizar solamente para realizar operaciones de remachado dentro de los límites indicados en el aparato y el manual. Se deben respetar las instrucciones relativas a la seguridad. En caso de uso inadecuado o peligroso, el fabricante no podrá considerarse responsable.

La instalación se debe hacer en un local sin polvo, ni ácido, ni gas inamable u otras sustancias corrosivas incluso donde se

almacene el producto. Hay que asegurarse de que haya una buena circulación de aire cuando se esté utilizando.

Zona de temperatura : Uso entre -10 y +40°C (+14 y +104°F). Almacenado entre -20 y +55°C (-4 y 131°F). Humedad del aire : Inferior o igual a 50% a 40°C (104°F). Inferior o igual a 90% a 20°C (68°F). Altitud: Hasta 1000m por encima del nivel del mar (3280 pies).

EN CASO DE AVERÍA

La operación de remachado no se realiza:

• Compruebe que la tuerca de ajuste de la carrera está ajustada al valor correcto.

• Compruebe que la remachadora que se está usando funciona correctamente..

• Compruebe si hay fugas de aceite o aire comprimido.

INSTRUCCIONES DE MANTENIMIENTO

• Mantén la herramienta en un estado limpio. Compruebe periódicamente el buen estado de las conexiones de aire comprimido, el correcto funcionamiento del adaptador de 50 kN (el juego natural entre el vástago del remache y la broca).

• En caso de fuga de aceite, retire del remachador y déle la vuelta a la herramienta.

• Reemplazar las mandíbulas (ver p.33)

RESUMEN

Remachadoras Potencia

GYSPRESS 8T 40 kN GYSPRESS 8T PP 40 kN GYSPRESS 10T 50 kN GYSPRESS 10T PP 50 kN GYSPRESS 10T Connect 50 kN

Traducción de

la noticación

original

INSTALACIÓN SOBRE GYSPRESS

GYSPRESS 8T :

GYSPRESS 8T PP :

ADAPTADOR REMACHES CIEGOS 50KN

PARA REMACHADORA 10T

Matriz D17

GYSPRESS 10T :

GYSPRESS 10T Connect :

Jack

Traducción de

la noticación

original

ADAPTADOR REMACHES CIEGOS 50KN

PARA REMACHADORA 10T

AJUSTES DEL ESFUERZO DEL ADAPTADOR

La fuerza de tracción del adaptador depende de la fuerza emitida por la remachadora:

Tabla de correspondencia con la fuerza proporcionada por la remachadora y la presión de aire en la entrada de la remachadora.

Presión de aire 2 bar / 29 Psi 3 bar / 44 Psi 4 bar / 58 Psi 5 bar / 72 Psi 6 bar / 87 Psi 6,5 bar / 94 Psi 7 bar / 101 Psi 8 bar / 116 Psi

Esfuerzo

GYSPRESS 8T 20 kN 10 kN 30 kN 15 kN 40 kN 20 kN 50 kN 25 kN 60 kN 30 kN 65 kN 32,5 kN 70 kN 35 kN 80 kN 40 kN

GYSPRESS 8T PP 20 kN 10 kN 30 kN 15 kN 40 kN 20 kN 50 kN 25 kN 60 kN 30 kN 65 kN 32,5 kN 70 kN 35 kN 80 kN 40 kN

GYSPRESS 10T 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

GYSPRESS 10T PP 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

GYSPRESS 10T Connect 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

Remachadora Adaptador Remachadora Adaptador Remachadora Adaptador Remachadora Adaptador Remachadora Adaptador Remachadora Adaptador Remachadora Adaptador Remachadora Adaptador

AJUSTES DE LA CARRERA

La carrera del adaptador es ajustable de 0 a 25 mm. Se hace a través de la ruedecilla A. Atornillela completamente para obtener 0 de carrera Desatornillela completamente para obtener 25 mm de carrera

DIFERENTES KITS EN EL ADAPTADOR

Kit 1 : Fijación de remaches ciegos para el diámetro de la varilla hasta 5 mm + extracción de remaches auto-perforantes.

Kit 2 : Fijación de tuercas y espárragos remachables M5 a M14.

Kit 3 :

Extensión para jar remaches ciegos para el diámetro de la varilla

hasta 5 mm + extracción de remaches auto-perforantes.

Kit 4 : Fijación de remaches ciegos de Ø 9.8 mm.

Traducción de

Clic

la noticación

original

ADAPTADOR REMACHES CIEGOS 50KN

PARA REMACHADORA 10T

KIT 1

FIJACIÓN DE REMACHES CIEGOS PARA EL DIÁMETRO DE LA VARILLA HASTA 5 MM +

EXTRACCIÓN DE REMACHES AUTO-PERFORANTES.

Orden de montaje del kit 1 :

1- Inserte la tobera 1 2- Atornille el soporte de mordazas 2 con las 2 llaves (apriete bien) 3- Atornille el soporte de la boquilla 3 con las 2 llaves

4- Enrosque una de las boquillas adaptadas al remache que se va a jar:

Ø3.2 ref : 065994 Ø3.5 ref : 066007 Ø4.0 ref : 066014 Ø4.5 ref : 066021 Ø5.0 ref : 066038

Fijación de un remache ciego :

Después de colocar la boquilla apropiada, coloque el remache hasta el tope de la boquilla

Coloque el remache a través del agujero en las chapas que se van a remachar y presione el gatillo de la remachadora como se muestra a continuación:

Para facilitar la instalación de las boquillas :

• 1- Coloque un remache en la boquilla.

• 2- Inserte el remache con la boquilla en el soporte montado.

• 3- Apriete la boquilla con una llave de jación.

1- 2- 3-

Llave de jación

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Una vez que el remache esté puesto, suelte el gatillo. Para las remachadoras 8T y 10 T, presione el gatillo abajo.

GYSPRESS 8T GYSPRESS 10T

Traducción de

la noticación

original

ADAPTADOR REMACHES CIEGOS 50KN

PARA REMACHADORA 10T

Al inclinar el adaptador hacia atrás, las varillas de remache caen en el tazón de recuperación. Al inclinarse hacia adelante, las varillas salen por la boquilla.

Recuperación de las varillas:

Para recuperar las varillas, quite la tapa del tazón. Una vez que se recuperen las varillas, vuelve a poner la tapa hasta que haga clic.

Reemplazo de las mordazas:

Desenrosque usando las llaves

de jación.

Vuelva a colocar las mordazas 2 y luego, colóquelas en 3 a 120°. Coloque el 4, luego el 5 y luego enrosque el 1 con las llaves

Llave de jación

1- Conexión cono mordazas M0042 2- Mordazas (ref. 058446) 51522 3- Cono mordazas M0043 4- Separador M0044 5- Resorte 55189

(apriete bien).

1- Tazón M0077 2- Tapa M0078 3- Junta tórica 55262 4- Junta tórica 55121

Extracción de remaches auto-perforantes (RAP)

El kit puede equiparse con una boquilla especial para la extracción de remaches autoperforantes mediante la soldadura de una varilla al remache (ref. 066151).

Montaje de la boquilla :

Instale la boquilla de extracción 066151 en el soporte de la

Ponga la tuerca de ajuste de la carrera a 15 mm.

boquilla.

Pasos de la extracción :

1- Soldadura de la varilla de extracción : Material: ARCPULL 350 062191 + ARC PULL RIVET BOX 064584

Traducción de

la noticación

original

2- Inserte la varilla de extracción del remache hasta el nal en la pistola, con la boquilla en contacto con la chapa:

3- Active el adaptador de acuerdo con los modelos de abajo:

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

ADAPTADOR REMACHES CIEGOS 50KN

PARA REMACHADORA 10T

Una vez que se extrae el remache de la chapa, suelte el gatillo. Para las remachadoras de 8T y 10T, presione el gatillo de abajo:

GYSPRESS 8T GYSPRESS 10T

El remache y la varilla salen en la parte delantera:

Traducción de

la noticación

original

ADAPTADOR REMACHES CIEGOS 50KN

PARA REMACHADORA 10T

KIT 2

INSTALACIÓN DE TUERCAS Y ESPÁRRAGOS REMACHABLES M5 A M14..

54 3261

M14

M12

M10

6-4

6-5

6-6

Orden de montaje del kit 2 :

1- Ponga el conductor 1 2- Posicione el tornillo adaptado a la tuerca o al espárrago remachable (M5, M6, M8, M10, M12, M14)

3- Enrosque la tuerca de seguridad 3 con las 2 llaves de jación (apriete bien)

4. Atornille el soporte de boquilla 4 5- Atornille la boquilla 5 adaptada a la tuerca o al espárrago remachable (M5, M6, M8, M10, M12, M14) 6- Posicione la ruedecilla motriz 6 (pulse el botón 7 para insertarla)

Para quitar la ruedecilla, presione el botón 7 y tire de la ruedecilla.

6-2

6-3

6-1

6-4

Par tornillo y boquilla según el inserto que se instale:

Tuerca de engaste M14

Tuerca de engaste M12

Tuerca de engaste M10

Tuerca de engaste M8

Boquilla M14 Varilla M14

Boquilla M12 Varilla M12

Boquilla M10 Varilla M10

Boquilla M8

Varilla M8 Tornillo M8

Traducción de

la noticación

original

ADAPTADOR REMACHES CIEGOS 50KN

PARA REMACHADORA 10T

Tuerca de engaste M6

Tuerca de engaste M5

Espárragos remachables M8

Espárragos remachables M6

Espárragos remachables M5

Colocación de tuercas de engaste. :

Boquilla M6

Boquilla M5

Boquilla M8 Varilla M8

Boquilla M6 Varilla M6

Boquilla M5 Varilla M5

Hay dos métodos para instalar las tuercas de engaste:

Varilla M6 Tornillo M6

Varilla M5 Tornillo M5

2. Atornille la tuerca de en-

1 / Instalación a la presión

Dependiendo del tamaño de la tuerca de engaste, el esfuerzo requerido para la instalación varía. Reglas indicativas para la instalación de las tuercas de engaste (varía según el fabricante).

Esfuerzo de instalación recomendado por tamaño

Ø Materia

M5 acier 8 16 1.6 16 1.1 M6 acier 12 24 2.4 24 1.6 M8 acier 18 36 3.6 36 2.5

M10 acier 21 42 4.2 42 3 M12 acier 23 46 4.6 46 3.2 M14 acier 50 - - 100 6.5

M5 alu 3,8 7.6 0.8 7.6 0.5 M6 alu 5,5 11 1.1 11 0.75 M8 alu 10 20 2.0 20 1.5

M10 alu 12 24 2.4 24 1.6 M12 alu 15 30 3.0 30 2.0

gaste al menos

hasta el nal de

la varilla.

Esfuerzo

3. Desenrosque

la boquilla contra

el inserto y

apriete la contra-

tuerca.

Correspondencia remachadora 8T Correspondencia remachadora 10T

Esfuerzo kN Presión bar Esfuerzo kN Presión bar

4. Ajuste para colocar las tuercas de engaste.

Para la instalación a la presión, la carrera del adaptador puede ajustarse a 25 mm (máximo). El ajuste del esfuerzo se hace con la remachadora. (ajuste con el botón y lectura de la presión).

Traducción de

la noticación

original

1.1 / Opciones :

Lectura del manómetro.

ADAPTADOR REMACHES CIEGOS 50KN

PARA REMACHADORA 10T

Ajuste de la presión

Lectura de la presión

Lectura sobre el sensor de esfuerzo (más preciso) solución a favorecer

1.2 / Ejemplo

Tuerca de engaste M10 de acero para colocar con la remachadora 10T.

Ajuste de la carrera a 25 mm.

Lectura del esfuerzo

Sensor 062115

Ajuste de la remachadora con el sensor a 210 bares

210

Ajuste de la presión

que corresponden a 42 kN

Ajuste de la remachadora con el manómetro a 3

bares que corresponden a 42 kN.

Traducción de

la noticación

original

ADAPTADOR REMACHES CIEGOS 50KN

PARA REMACHADORA 10T

• Presione el control de la remachadora, y espere a que la remachadora se detenga.

• Suelte el gatillo y compruebe que el inserto está bien colocado.

• Si la tuerca de engaste no parece estar lo sucientemente engastada, aumente

un poco el esfuerzo de la remachadora.

• Para quitar la varilla de tracción de la tuerca de engaste, desenrosque la ruedecilla trasera.

2/ Instalación a la carrera

1. Mida la dimensión interior de la tuerca de engaste (A)

2. Mida la dimensión del grosor de la brida (B)

3. Mida el grosor de la chapa que se utilizará para la tuerca de engaste (C).

4. Ajuste el resultado (D) en el adaptador con la fórmula: D = A – B – C

2.1 / Ejemplo :

Tuerca de engaste M12 / Chapa de grosor 2mm

1. Mida la dimensión interior de la tuerca de engaste (A) = 10.5mm

2. Mida la dimensión del grosor de la brida (B) = 2mm

3. MIda el grosor de la chapa que debe recibir el inserto (C) = 2mm

4. Ajuste el resutado en el adaptador D = 10.5 – 2 – 2 = 6.5 mm

Para un ajuste más preciso, use la escala (en mm) y las ranuras en la ruedecilla. Una vuelta de la ruedecilla corresponde a 1,5 mm de carrera y hay 15 ranuras en la tuerca.

5. presione el control de la remachadora, y espere a que la remachadora se detenga.

6. Suelte el gatillo y compruebe que la tuerca de engaste está bien colocada.

7. Para quitar la varilla de tracción de la tuerca de engaste, desenrosque la ruedecilla trasera.

D = 10.5 – 2 – 2 = 6.5 mm

Una ranura

0.1 mm

El ajuste incorrecto de la carrera de la herramienta puede llevar a un apriete incorrecto de las tuercas de engaste y a una rotura del tirante.

El ajuste de la carrera es esencial para jar la tuerca de engarce. Hay que tener en cuenta que una carrera excesiva puede provocar la rotura del tirante, mientras que una carrera insuciente no

garantiza la estabilidad de la tuerca de engaste. Es preferible ir por etapas, aumentando la carrera a medida que se avanza.

3 / Colocación de espárragos remachables :

Para la colocación de espárragos remachables, no es posible una medición dimensional para la deformación.

Es preferible ir por etapas, aumentando la carrera a medida que se avanza.

Traducción de

la noticación

original

ADAPTADOR REMACHES CIEGOS 50KN

PARA REMACHADORA 10T

KIT 3

EXTENSIÓN PARA FIJAR REMACHES CIEGOS PARA EL DIÁMETRO DE LA VARILLA HAS-

TA 5 MM + EXTRACCIÓN DE REMACHES AUTO-PERFORANTES.

Orden de montaje del kit 3 :

Para usar el kit de extensión no es necesario usar el tazon de recuperación de las varillas. Las varillas, una vez rotas, salen por el frente.

1. Atornille el soporte de mordazas 3 con 2 llaves de jación (apriete bien)

2. Atornille el soporte de boquilla 2 con 2 llaves de jación

3. Atornille una de las boquillas adaptadas al remache que se va a colocar (incluidas en el kit de base)

Ø3.2 ref : 065994 Ø3.5 ref : 066007 Ø4.0 ref : 066014 Ø4.5 ref : 066021 Ø5.0 ref : 066038

Fijación de un remache ciego :

Después de colocar la boquilla apropiada, coloque el remache hasta el tope de la boquilla

Coloque el remache a través del agujero en las chapas que se van a remachar y presione el gatillo de la remachadora como se muestra a continuación:

Para facilitar la instalación de las boquillas :

• 1- Coloque un remache en la boquilla.

• 2- Inserte el remache con la boquilla en el soporte montado.

• 3- Apriete la boquilla con una llave de jación.

1- 2- 3-

Llave de jación

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Una vez que el remache esté puesto, suelte el gatillo. Para las remachadoras 8T y 10 T, presione el gatillo abajo.

GYSPRESS 8T GYSPRESS 10T

Traducción de

la noticación

original

ADAPTADOR REMACHES CIEGOS 50KN

PARA REMACHADORA 10T

Al inclinar el adaptador hacia adelante, las varillas de remache salen de la boquilla.

Reemplazo de las mordazas:

1- Conexión cono mordazas M0042 2- Cono mordazas M0043 3- Mordazas 058446 4- Separador M0044

5- Resorte 55189 6- Extensión M0041 7- Empujador 93058 8- Resorte 55223

9- Junta 55133

Desenrosque 2 usando las llaves de jación

Vuelva a colocar las mordazas 3 y luego colóquelas en 3 a 120°. Coloque sucesivamente el 4, 5, 7 y 8. Luego enrosque el 6 con las llaves (apriete bien).

Extracción de remaches autoperforantes : (ver el capítulo anterior)

KIT 4

FIJACIÓN DE REMACHES CIEGOS DE Ø 9.8

Orden de montaje del kit 4 :

Traducción de

la noticación

original

ADAPTADOR REMACHES CIEGOS 50KN

PARA REMACHADORA 10T

1- Coloque la tobera 1. 2 - Atornille el soporte de mordazas 2 con 2

llaves de jación (apriete bien)

3- Atornille el soporte de boquilla 3 con 2

llaves de jación

4- Atornille la boquilla de Ø6 ref : 066052. 5- Enhebre el tazón de recuperación 5

Llave de jación

Para facilitar la instalación de las boquillas :

• 1- Coloque un remache en la boquilla.

• 2- Inserte el remache con la boquilla en el soporte montado.

• 3- Apriete la boquilla con una llave de jación.

1- 2- 3-

Fijación de un remache ciego :

Después de colocar la boquilla apropiada, coloque el remache hasta el tope de la boquilla

Coloque el remache a través del agujero en las chapas que se van a remachar y presione el gatillo de la remachadora como se muestra a continuación:

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Una vez que el remache esté puesto, suelte el gatillo. Para las remachadoras 8T y 10 T, presione el gatillo abajo.

GYSPRESS 8T GYSPRESS 10T

Al inclinar el adaptador hacia atrás, las varillas de remache caen en el tazón de recuperación. Al inclinarse hacia adelante, las varillas salen por la boquilla.

Recuperación de las varillas :

Para recuperar las varillas, quite la tapa del tazón. Una vez que se recuperen las varillas, vuelve a poner la tapa hasta que haga clic.

1- Tazón M0077 2- Tapa M0078 3- Junta tórica 55262 4- Junta tórica 55121

Reemplazo de las mordazas:

Desenrosque usando las llaves

de jación.

Vuelva a colocar las mordazas 2 y luego, colóquelas en 3 a 120°. Coloque el 4, luego el 5 y luego enrosque el 1 con las llaves (apriete bien).

Llave de jación

1- Conexión cono mordazas M0042 2- Mordazas (ref. 058446) 51522 3- Cono mordazas M0043 4- Separador M0044 5- Resorte 55189

Traduzione

dell’avviso

originale

ADATTATORE RIVETTI CIECHI 50KN

PER RIVETTATRICE 10T

DESCRIZIONE

L’adattatore per rivetti ciechi è compatibile con le rivettatrici GYSPRESS 8T/10T e GYSPRESS 8T PUSH PULL. La sua forza di rivettatura è di 24 kN. Permette di posare dei rivetti ciechi di diametro da 4.0 a 7.8 mm per l’alluminio e da 4.0 a 6.4 mm per l’acciaio e per dadi

e perni.

ISTRUZIONI DI SICUREZZA

• L’adattatore 50KN deve servire solamente per posare rivetti angolari ma anche dadi e perni.

• Equipaggiamento obbligatorio: occhiali di protezione, protezione acustica, guanti di sicurezza. Non puntare mai la punta dello strumento verso se stessi o qualcun altro.

• Non superare la pressione massima autorizzata di 7 bars.

• Utilizzare obbligatoriamente dei rivetti da posa angolari che seguino le speciche

• Montare la punta in base alla dimensione del rivetto. Non usare mai la forza per posizionare il gambo del rivetto nella punta. Non utilizzare mai una punta più larga del gambo del rivetto.

• Vericare che il serraggio della parte da rivettare sia corretto.

• Tenere saldamente la rivettatrice nché il taglio nel gambo del rivetto non è completo e fuoriesce. Altrimenti,

rilasciare il grilletto, quindi riprendere la trazione premendo di nuovo il grilletto,

• Scollegare sempre la macchina dopo ogni utilizzo e cambio della punta di rivettatura.

• Conservare questo manuale utente in un luogo sicuro. In caso di smarrimento, contattaci.

AMBIENTE

Questo dispositivo deve essere utilizzato solamente per fare delle operazioni di rivettatura nei limiti indicati sulla targhetta indicativa e/o sul manuale. Bisogna rispettare le direttive relative alla sicurezza. In caso di uso inadeguato o pericoloso, il fabbricante non potrà essere ritenuto responsabile.

Il dispositivo deve essere utilizzato in un locale senza polvere, né acido, né gas inammabili o altre sostanze corrosive, e lo stesso

vale per il suo stoccaggio. Assicurarsi che durante l’utilizzo ci sia una buona circolazione d’aria.

Intervallo di temperatura : Utilizzo tra -10 e +40°C (+14 e +104°F). Stoccaggio fra -20 e +55°C (-4 e 131°F). Umidità dell’aria: Inferiore o uguale a 50% a 40°C (104°F). Inferiore o uguale a 90% a 20°C (68°F). Altitudine : Fino a 1000 m sopra il livello del mare (3280 piedi).

IN CASO DI GUASTO

L’operazione di rivettatura viene eettuata solo se si:

• Verica che il dado di regolazione della corsa sia regolato al valore giusto.

• Verica che la rivettatrice utilizzata funziona correttamente.

• Verica che non ci siano delle perdite d’olio o di aria compressa.

ISTRUZIONI PER LA MANUTENZIONE

• Mantenere l’utensile in condizioni di pulizia. Controllare periodicamente il buono stato dei collegamenti dell’aria compressa, il corretto funzionamento dell’adattatore da 50 kN (il gioco naturale tra il gambo del rivetto e il bit).

• In caso di perdita d’olio, rimuovere il rivettatore e capovolgere l’utensile.

• Sostituzione delle ganasce (vedi pag. 46)

RICAPITOLATIVO

Rivettatrici Potenza

GYSPRESS 8T 40 kN GYSPRESS 8T PP 40 kN GYSPRESS 10T 50 kN GYSPRESS 10T PP 50 kN GYSPRESS 10T Connect 50 kN

Traduzione

dell’avviso

originale

MONTAGGIO SU GYSPRESS

GYSPRESS 8T :

GYSPRESS 8T PP :

ADATTATORE RIVETTI CIECHI 50KN

PER RIVETTATRICE 10T

Matrice D17

GYSPRESS 10T :

GYSPRESS 10T Connect :

Jack

Traduzione

dell’avviso

originale

ADATTATORE RIVETTI CIECHI 50KN

PER RIVETTATRICE 10T

REGOLAZIONI DELLO SFORZO DELL’ADATTATORE

Lo sforzo di trazione dell’adattatore dipende dallo sforzo emesso dalla rivettatrice:

Tabella di corrispondenza con lo sforzo fornito dalla rivettatrice e della pressione dell’aria in entrata della rivettatrice.

Pressione d’aria 2 bar / 29 Psi 3 bar / 44 Psi 4 bar / 58 Psi 5 bar / 72 Psi 6 bar / 87 Psi 6,5 bar / 94 Psi 7 bar / 101 Psi 8 bar / 116 Psi

Sforzo

GYSPRESS 8T 20 kN 10 kN 30 kN 15 kN 40 kN 20 kN 50 kN 25 kN 60 kN 30 kN 65 kN 32,5 kN 70 kN 35 kN 80 kN 40 kN

GYSPRESS 8T PP 20 kN 10 kN 30 kN 15 kN 40 kN 20 kN 50 kN 25 kN 60 kN 30 kN 65 kN 32,5 kN 70 kN 35 kN 80 kN 40 kN

GYSPRESS 10T 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

GYSPRESS 10T PP 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

GYSPRESS 10T Connect 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

Rivettatrice Adattatore Rivettatrice Adattatore Rivettatrice Adattatore Rivettatrice Adattatore Rivettatrice Adattatore Rivettatrice Adattatore Rivettatrice Adattatore Rivettatrice Adattatore

REGOLAZIONI DELLA CORSA

La corsa dell’adattatore è regolabile da 0 a 25 mm. Si fa tramite la manopola A. Stringere completamente per avere 0 di corsa. Svitare completamente per avere 25 mm di corsa.

DIVERSI KIT SULL’ADATTATORE

Kit 1 :

Posa di rivetti angolari a seconda del diametro dell’asta no a 5 mm + estrazione del rivetto

auto-perforante.

Kit 2 : Posa di dadi e di perni M5 a M14.

Kit 3 :

Prolunga per la posa di rivetti angolari a seconda del diametro dell’asta no a 5mm

+ estrazione del rivetto auto-perforante.

Kit 4 : Posa di rivetti angolari ø 9.8 mm.

Traduzione

Clic

dell’avviso

originale

ADATTATORE RIVETTI CIECHI 50KN

PER RIVETTATRICE 10T

KIT 1

POSA DI RIVETTI ANGOLARI A SECONDA DEL DIAMETRO DELL’ASTA FINO A 5 MM +

ESTRAZIONE DEL RIVETTO AUTO-PERFORANTE.

Ordine del montaggio del kit 1 :

1- Mettere l’ugello 1 2- Avvitare il supporto morsi 2 con le 2 chiavi di serraggio (stringere bene) 3- Avvitare il supporto ugello 3 con le 2 chiavi di serraggio 4- Avvitare un ugello adatto al rivetto da posizionare:

Ø3.2 ref : 065994 Ø3.5 ref : 066007 Ø4.0 ref : 066014 Ø4.5 ref : 066021 Ø5.0 ref : 066038

5- Inilare il recipiente di recupero

Posa di un rivetto angolare:

Dopo aver montato l’ugello corretto, posizionare il rivetto no all’arresto dell’ugello

Posizionare il rivetto attraverso il foro delle lamiere da rivettare e premere il grilletto della rivettatrice secondo il modello sottostante :

Per facilitare il posizionamento degli ugelli:

• 1- Posizionare un rivetto nell’ugello.

• 2- Inserire il rivetto con l’ugello nel supporto montato.

• 3- Stringere l’ugello con una chiave di serraggio.

1- 2- 3-

Chiave di serraggio

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Una volta che il rivetto è scattato, rilascia il grilletto. Per rivettatrici 8T e 10T premere il grilletto sotto.

GYSPRESS 8T GYSPRESS 10T

Traduzione

dell’avviso

originale

ADATTATORE RIVETTI CIECHI 50KN

PER RIVETTATRICE 10T

Quando si inclina l’adattatore all’indietro, i gambi dei rivetti cadono nel recipiente di raccolta. Sporgendosi in avanti, le aste escono dall’ugello.

Recupero delle aste:

Per raccogliere le aste, tirare verso l’alto il coperchio del recipiente. Una volta raccolte le aste, ripo-

sizionare il coperchio nché non

scatta.

Sostituzione dei morsi:

Svitare utilizzando le chiavi di serraggio. Sostituire i morsi 2 e poi, posizionarli da 3 a 120 °. Posizionare 4 poi 5 e poi avvitare 1 usando le chiavi (stringere

Chiave di ser-

raggio

1- Collegamento cono morsi M0042 2- Morsi (rif. 058446) 51522 3- Cono morsi M0043 4- Distanziatore M0044 5- Molla 55189

bene).

1- Recipiente M0077 2- Coperchio M0078 3- Anello toroidale 55262 4- Anello toroidale 55121

Estrazione di un rivetto auto-perforante:

Il kit può essere dotato di un ugello speciale per l’estrazione dei rivetti auto-perforanti mediante saldatura di un’asta al rivetto (rif.

066151).

Montaggio dell’ugello:

Montare l’ugello di estrazione 066151 sul supporto dell’ugello. Regolare il dado di regolazione con corsa su 15 mm.

Tappe di estrazione:

1- Saldatura dell’asta di estrazione: Materiale: ARC PULL 350 062191 + ARC PULL RIVET BOX 064584

Traduzione

dell’avviso

originale

2- Inserire l’asta di estrazione del rivetto no in fondo nella pistola, l’ugello a contatto con la lamiera:

3- Azionare l’adattatore secondo il seguente modello:

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

ADATTATORE RIVETTI CIECHI 50KN

PER RIVETTATRICE 10T

Una volta che il rivetto è estratto nella lamiera, rilasciare il grilletto. Pe rle rivettatrici 8T e 10T, premere sul grilletto come qui di seguito:

GYSPRESS 8T GYSPRESS 10T

Il rivetto e l’asta escono dal davanti:

Traduzione

dell’avviso

originale

ADATTATORE RIVETTI CIECHI 50KN

PER RIVETTATRICE 10T

KIT 2

POSA DI DADI E DI PERNI M5 A M14.

54 3261

M14

M12

M10

6-4

Ordine del montaggio del kit 2:

1- Mettere il porta-utensili 1 2- Posizionare la vite adatta al dado o al perno di crimpatura (M5, M6, M8, M10, M12, M14) 3- Avvitare il dado di bloccaggio 3 con le 2 chiavi di serraggio (stringere bene) 4- Avvitare il supporto dell’ugello 4 5- Avvitare l’ugello 5 adatto al dado o al perno di crimpatura (M5, M6, M8, M10, M12, M14) 6- Posizionare la manopola di trascinamento 6 (premere il pulsante 7 per inserirla)

Per rimuovere la manopola, premere il pulsante 7 e tirare la manopola

6-5

6-6

6-2

6-3

6-1

6-4

Coppia di viti e ugelli a seconda dell’inserto da montare:

Dado M14 Ugello M14 Asta M14

Dado M12 Ugello M12 Asta M12

Dado M10 Ugello M10 Asta M10

Dado M8 Ugello M8

Asta M8 Vite M8

Traduzione

dell’avviso

originale

ADATTATORE RIVETTI CIECHI 50KN

PER RIVETTATRICE 10T

Dado M6 Ugello M6

Dado M5 Ugello M5

Perno M8 Ugello M8 Asta M8

Perno M6 Ugello M6 Asta M6

Perno M5 Ugello M5 Asta M5

Posa di un dado:

Ci sono due metodi per posare i dadi di crimpatura:

Asta M6 Vite M6

Asta M5 Vite M5

2. Avvitare il

1 / Posa alla pressione

A seconda delle dimensioni del dado per rivetti ciechi, la forza richiesta per l’installazione varia. Regole indicative per il montaggio dei dadi (varia a seconda del costruttore).

Sforzo di installazione raccomandata a seconda della dimensione

Ø Materiale

M5 acier 8 16 1.6 16 1.1 M6 acier 12 24 2.4 24 1.6 M8 acier 18 36 3.6 36 2.5

M10 acier 21 42 4.2 42 3 M12 acier 23 46 4.6 46 3.2 M14 acier 50 - - 100 6.5

M5 alu 3,8 7.6 0.8 7.6 0.5 M6 alu 5,5 11 1.1 11 0.75 M8 alu 10 20 2.0 20 1.5

M10 alu 12 24 2.4 24 1.6 M12 alu 15 30 3.0 30 2.0

dado almeno

no all’estremità

dell’asta.

Sforzo

3. Svitare l’ugello contro l’inserto e

serrare il dado.

Corrispondenza rivettatrice 8T Corrispondenza rivettatrice 10T

Sforzo kN Pressione bar Sforzo kN Pressione bar

4. Regolazione per la posa dei dadi.

Per la posa a pressione, la corsa dell’adattatore può essere regolata a 25 mm (max). Lo sforzo viene regolato con la rivettatrice. (regolazione con il pulsante e lettura della pressione).

Traduzione

dell’avviso

originale

1.1 / Opzioni

Lettura del manometro.

ADATTATORE RIVETTI CIECHI 50KN

PER RIVETTATRICE 10T

Regolazione della pressione

Lettura della pressione

Lettura sul sensore di sforzo (più precisa) soluzione da prediligere

1.2 / Esempio

Dado M10 acciaio da posare con una rivettatrice 10T.

Regolazione della corsa su 25 mm. Regolazione della rivettatrice con sensore su 210 bars

Lettura di sforzo

Sensore 062115

Regolazione della pressione

che corrisponde a 42 kN.

210

Regolazione della rivettatrice con manometro 3

bars che corrisponde a 42 kN.

• Premere il comando della rivettatrice e attendere che si fermi.

• Rilasciare il grilletto e vericare che l’inserto sia posizionato correttamente.

• Se il dado del rivetto non sembra essere abbastanza stretto, aumentare leggermente la forza della rivettatrice.

• Per rimuovere l’asta dal dado del rivetto, svitarlo utilizzando la manopola posteriore.

Traduzione

dell’avviso

originale

ADATTATORE RIVETTI CIECHI 50KN

PER RIVETTATRICE 10T

2/ Posa alla corsa

1. Misurare la dimensione interna del dado(A)

2. Misurare la dimensione dello spessore della angia(B)

3. Misurare lo spessore della lamiera che deve ricevere il dado (C)

4. Regolare sull’adattatore il risultato ottenuto (D) con la formula: D = A – B – C

2.1 / Esempio :

Dado M12 / Spessore lamiera 2mm

1. Misurare la dimensione interna del dado(A) = 10.5 mm

2. Misurare la dimensione dello spessore della angia(B) = 2 mm

3. Misurare lo spessore della lamiera che deve ricevere il dado (C) = 2 mm

4. Regolare sull’adattatore il risultato ottenuto (D) con la formula: D = 10.5 – 2 – 2 = 6.5 mm

D = 10.5 – 2 – 2 = 6.5 mm

Una scanalatura

0.1 mm

Per una regolazione più precisa, utilizzare la graduazione (in mm) e le scanalature sulla manopola. Un giro del quadrante ha una corsa di 1,5 mm e sul dado sono presenti 15 scanalature.

5. premere il comando della rivettatrice e attendere che si fermi.

6. Rilasciare il grilletto e controllare che il dado del sia posizionato correttamente.

7. Per rimuovere l’asta di trazione dal dado, svitare con l’aiuto della manopola posteriore.

Una regolazione errata della corsa dell’utensile, può portare a un serraggio improprio dei dadi e alla rottura del tirante.

La regolazione della corsa è essenziale per ssare il dado. Va considerato che una corsa eccessiva può causare la rottura del tirante, mentre una corsa insuciente non garantisce la stabilità

del dado. È meglio farlo passo dopo passo, aumentando la corsa poco a poco.

3 / Posa dei perni:

Per l’installazione dei perni non è possibile una misurazione dimensionale della deformazione.

È meglio andare passo dopo passo, aumentando la corsa man mano.

Traduzione

dell’avviso

originale

ADATTATORE RIVETTI CIECHI 50KN

PER RIVETTATRICE 10T

KIT 3

PROLUNGA PER LA POSA DI RIVETTI ANGOLARI A SECONDA DEL DIAMETRO DELL’ASTA FINO A 5MM + ESTRAZIONE DEL RIVETTO AUTO-PERFORANTE

Ordine del montaggio del kit 3:

Per utilizzare il kit prolunga non è necessario utilizzare il recipiente per la craccolta delle aste. Le aste, quando rotte, fuoriescono sul davanti.

1. Avvitare il supporto dei morsi 3 con le 2 chiavi di serraggio (stringere bene)

2. Avvitare il supporto ugello 2 con le 2 chiavi di serraggio

3. Avvitare un ugello adatto al rivetto da posizionare (compreso nel kit base)

Ø3.2 ref : 065994 Ø3.5 ref : 066007 Ø4.0 ref : 066014 Ø4.5 ref : 066021 Ø5.0 ref : 066038

Posa di un rivetto angolare:

Dopo aver montato l’ugello corretto, posizionare il rivetto no all’arresto dell’ugello

Posizionare il rivetto attraverso il foro delle lamiere da rivettare e premere il grilletto della rivettatrice secondo il modello sottostante :

Per facilitare il posizionamento degli ugelli:

• 1- Posizionare un rivetto nell’ugello.

• 2- Inserire il rivetto con l’ugello nel supporto montato.

• 3- Stringere l’ugello con una chiave di serraggio.

1- 2- 3-

Chiave di serraggio

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Una volta che il rivetto è scattato, rilascia il grilletto. Per rivettatrici 8T e 10T premere il grilletto come in seguito.

GYSPRESS 8T GYSPRESS 10T

Traduzione

dell’avviso

originale

ADATTATORE RIVETTI CIECHI 50KN

PER RIVETTATRICE 10T

Inclinando in avanti l’adattatore, i gambi dei rivetti fuoriescono dall’ugello.

Sostituzione dei morsi:

1-Collegamento cono morsi M0042 2- Cono morsi M0043 3- Morsi 058446 4- Distanziatore M0044

5- Molla 55189 6- Prolunga M0041 7- Pistone 93058 8- Molla 55223 9- Guarnizione 55133

Svitare 2 utilizzando le chiavi di serraggio. Sostituire i morsi 3 e poi, posizionarli da 3 a 120 °. Posizionare successivamente 4,5,7 e 8. Poi avvitare 6 usando le chiavi (stringere bene).

Estrazione di un rivetto auto-perforante: (vedi capitolo precedente)

KIT 4

POSA DI RIVETTO ANGOLARE Ø 9.8

Ordine del montaggio del kit 4:

Traduzione

dell’avviso

originale

ADATTATORE RIVETTI CIECHI 50KN

PER RIVETTATRICE 10T

1- Mettere l’ugello 1 2- Avvitare il supporto morsi 2 con le 2 chiavi di serraggio (stringere bene) 3- Avvitare il supporto ugello 3 con le 2 chiavi

Per facilitare il posizionamento degli ugelli:

• 1- Posizionare un rivetto nell’ugello.

• 2- Inserire il rivetto con l’ugello nel supporto montato.

• 3- Stringere l’ugello con una chiave di serraggio. di serraggio 4- Avvitare l’ugello Ø6 rif : 066052.

5- Inlare il recipiente di recupero 5.

Chiave di serraggio

1- 2- 3-

Posa di un rivetto angolare:

Dopo aver montato l’ugello corretto, posizionare il rivetto no all’arresto dell’ugello

Posizionare il rivetto attraverso il foro delle lamiere da rivettare e premere il grilletto della rivettatrice secondo il modello sottostante :

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Una volta che il rivetto è scattato, rilascia il grilletto. Per rivettatrici 8T e 10T premere il grilletto come in seguito.

GYSPRESS 8T GYSPRESS 10T

Quando si inclina l’adattatore all’indietro, i gambi dei rivetti cadono nel recipiente di raccolta. Sporgendosi in avanti, le aste escono dall’ugello.

Recupero delle aste:

Per raccogliere le aste, tirare verso l’alto il coperchio del recipiente. Una volta raccolte le aste, ripo-

sizionare il coperchio nché non

scatta.

Sostituzione dei morsi:

Svitare utilizzando le chiavi di serraggio. Sostituire i morsi 2 e poi, posizionarli da 3 a 120 °. Posizionare 4 poi 5 e poi avvitare 1 usando le chiavi (stringere

Chiave di ser-

raggio

1- Collement cono morsi M0042 2- Morsi 51522 3- Cono morsi M0043 4- Distanziatore M0044 5- Molla 55189

bene).

1- Recipiente M0077 2- Coperchio M0078 3- Anello toroidale 55262 4- Anello toroidale 55121

Translation of

the original

notice

ADAPTER BLINDKLINKNAGELS 50 KN

VOOR PONSNAGELTANG 10T

OMSCHRIJVING

De adapter voor blindklinknagels kan worden gebruikt met de ponsnageltangen GYSPRESS 8T/10T en GYSPRESS 8T PUSH PULL. De klinkkracht is 24 kN. U kunt blindklinknagels met een diameter van 4.0 tot 7.8 mm voor aluminium, en van 4.0 tot 6.4 mm in staal

aanbrengen. U kunt tevens krimpmoeren en bouten aanbrengen.

VEILIGHEIDSINSTRUCTIES

• De adapter 50 KN mag niet gebruikt worden voor iets anders als het aanbrengen van blindklinknagels, krimpmoeren of bouten.

• Het dragen van een veiligheidsbril, een gehoorbescherming en veiligheidshandschoenen is verplicht. Richt nooit de neus van het apparaat naar uzelf of naar anderen.

• Overschrijd nooit de maximale pneumatische druk van 7 bar.

• Gebruik altijd blindklinknagels, volgens de bijbehorende specicaties.

• Plaats het mondstuk dat past bij de afmeting van de klinknagel. Forceer nooit bij het inbrengen van de klinknagel. Gebruik nooit een mondstuk dat groter is dan het uiteinde van de klinknagel.

• Controleer of de te verbinden onderdelen correct aan elkaar geklemd zijn.

• Houd de klinknageltang goed vast totdat de klinknagel bevestigd is. Als dit niet het geval is, laat dan de trekker los en druk deze weer in,

• Koppel altijd het apparaat van de netspanning af na gebruik, en wanneer u mondstukken wisselt.

• Bewaar deze handleiding zorgvuldig. Neem contact met ons op indien u de handleiding niet meer heeft.

OMGEVING

Dit apparaat mag uitsluitend gebruikt worden voor het uitvoeren van blindklinkwerkzaamheden, en alleen volgens de in de handleiding en/of op het typeplaatje vermelde instructies. De veiligheidsvoorschriften moeten altijd gerespecteerd worden. In geval van onjuist of gevaarlijk gebruik van dit materiaal kan de fabrikant niet aansprakelijk worden gesteld.

De installatie mag alleen worden gebruikt en bewaard in een stof- en zuurvrije ruimte, en in afwezigheid van ontvlambaar gas of andere corrosieve substanties. Zorg voor voldoende ventilatie tijdens het gebruik van deze apparatuur.

Gebruikstemperatuur : Gebruik tussen -10 en +40°C (+14 en +104°F). Opslag tussen -20 en +55°C (-4 en 131°F). Luchtvochtigheid : Lager of gelijk aan 50% bij 40°C (104°F). Lager of gelijk aan 90% bij 20°C (68°F). Hoogte : Tot 1000 m boven het niveau van de zeespiegel (3280 voet).

IN GEVAL VAN STORING

Wanneer het apparaat niet klinkt :

• Controleer of de moer waarmee u de slag instelt op de juiste waarde is ingesteld.

• Controleer of de gebruikte blindklinktang correct functioneert.

• Controleer of er geen olie lekt, of dat er geen lek is in het persluchtcircuit.

ONDERHOUDSINSTRUCTIES

• Houd het gereedschap altijd in goede staat. Controleer regelmatig de goede staat van de aansluitingen van de perslucht, de goede staat van de 50 kN adapter (de natuurlijke speling tussen het uiteinde van de klinknagel en het mondstuk).

• Als het apparaat lagere tijd niet gebruikt is, dient u direct in de slang een klein beetje (5ml) olie voor pneumatische apparatuur te gieten, en vervolgens het apparaat meerdere keren in werking te stellen (2 tot 3 keer) om zo de olie rondom de zuiger te verspreiden.

• Controle van het oliepeil : De adapter is een hydropneumatisch gereedschap, dat functioneert met perslucht en olie. Het is de olie in de cilinder die het apparaat z’n vermogen geeft. Als het oliepeil onvoldoende is, zal de blindklinktang aan vermogen verliezen. In geval van een olielek dient u de blindklinktang stop te zetten en deze terug te sturen naar de uw verkooppunt.

• Vervangen van de bits (zie p.59)

Translation of

the original

notice

ADAPTER BLINDKLINKNAGELS 50 KN

VOOR PONSNAGELTANG 10T

SAMENVATTING

Ponsnageltang Vermogen

GYSPRESS 8T 40 kN GYSPRESS 8T PP 40 kN GYSPRESS 10T 50 kN GYSPRESS 10T PP 50 kN GYSPRESS 10T Connect 50 kN

MONTAGE OP GYSPRESS

GYSPRESS 8T :

Matrijs D17

GYSPRESS 8T PP :

GYSPRESS 10T :

GYSPRESS 10T Connect :

Jack

Translation of

the original

notice

ADAPTER BLINDKLINKNAGELS 50 KN

VOOR PONSNAGELTANG 10T

INSTELLEN KRACHT VAN DE ADAPTER

De trekkracht van de adapter hangt af van de kracht van de klinknageltang :

Correlatie-tabel met de kracht geleverd door de ponsnageltang en de luchtdruk aan de ingang van de ponsnageltang.

Luchtdruk 2 bar / 29 Psi 3 bar / 44 Psi 4 bar / 58 Psi 5 bar / 72 Psi 6 bar / 87 Psi 6,5 bar / 94 Psi 7 bar / 101 Psi 8 bar / 116 Psi

Klemkracht

GYSPRESS 8T 20 kN 10 kN 30 kN 15 kN 40 kN 20 kN 50 kN 25 kN 60 kN 30 kN 65 kN 32,5 kN 70 kN 35 kN 80 kN 40 kN

GYSPRESS 8T PP 20 kN 10 kN 30 kN 15 kN 40 kN 20 kN 50 kN 25 kN 60 kN 30 kN 65 kN 32,5 kN 70 kN 35 kN 80 kN 40 kN

GYSPRESS 10T 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

GYSPRESS 10T PP 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

GYSPRESS 10T Connect 29 kN 19,5 kN 44 kN 22 kN 58 kN 29 kN 72 kN 36 kN 87 kN 43,5 kN 100 kN 50 kN 100 kN 50 kN 100 kN 50 kN

Ponsnagel-

tang

Adapter

Ponsnagel-

tang

Adapter

Ponsnagel-

tang

Adapter

Ponsnagel-

tang

Adapter

Ponsnagel-

tang

Adapter

Ponsnagel-

tang

Adapter

Ponsnagel-

tang

Adapter

Ponsnagel-

tang

Adapter

INSTELLEN VAN DE SLAG

De slag van de adapter kan worden ingesteld van 0 tot 25 mm. Deze kan worden ingesteld met behulp van de draaiknop A. Schroef deze helemaal door voor 0 slag. Schroef deze volledig los voor een slag van 25 mm.

VERSCHILLENDE KITS OP DE ADAPTER

Kit 1 : Aanbrengen van blindklinknagels voor pinnen met een diameter tot 5 mm + verwijderen van van self-piercing rivets.

Kit 2 : Aanbrengen van krimpmoeren en bouten M5 tot M14.

Kit 3 : Verlengstuk voor het aanbrengen van blindklinknagels met een diameter tot 5 mm + verwijderen van self piercing rivets.

Kit 4 : Aanbrengen van blindklinknagels ø 9.8 mm.

Translation of

Clic

the original

notice

ADAPTER BLINDKLINKNAGELS 50 KN

VOOR PONSNAGELTANG 10T

KIT 1

AANBRENGEN VAN BLINDKLINKNAGELS VOOR EEN DIAMETER TOT 5MM + VERWIJDE-

REN VAN SELF-PIERCING RIVETS.

Volgorde assemblage kit 1 :

1- Plaats de sproeikop 2 - Schroef de houder voor de bits 2 vast met de 2 sleutels (goed aandraaien) 3- Schroef de houder voor het mondstuk 3 vast met de 2 sleutels 4 - Schroef één van de mondstukken op de te plaatsen klinknagel.

Ø3.2 art. code : 065994 Ø3.5 art. code : 066007 Ø4.0 art. code : 066014 Ø4.5 art. code : 066021 Ø5.0 art. code : 066038

5- Plaats de houder voor het opvangen van rivets.

Plaatsen van een blindklinknagel :

Nadat u het juiste mondstuk heeft geplaatst, plaatst u de klinknagel in het mondstuk, totdat u niet verder kunt

Plaats de klinknagel door de gaten van het plaatwerk en druk op de trekker van de klinknageltang. Zie het voorbeeld hieronder :

Om het plaatsen van de mondstukken eenvoudiger te maken :

• 1- Plaats een klinknagel in het mondstuk.

• 2- Plaats de rivet met het mondstuk in de gemonteerde houder.

• 3- Draai het mondstuk aan met de moersleutel.

1- 2- 3-

Moersleutel

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Wanneer de klinknagel is aangebracht, kunt u de trekker loslaten. Voor de ponsnageltangen 8T en 10T drukt u op de trekker hieronder.

GYSPRESS 8T GYSPRESS 10T

Translation of

the original

notice

ADAPTER BLINDKLINKNAGELS 50 KN

VOOR PONSNAGELTANG 10T

Wanneer u de adapter naar achteren overhelt, zullen de resten van de klinknagel in het opvangreservoir vallen. Wanneer u het nu naar voren helt, zullen de pinnen via het mondstuk naar buiten komen.

Opvangen van de pinnen :

Trek aan de deksel van het reservoir om de pinnen weg te nemen. Nadat u de pinnen heeft gepakt kunt u het deksel weer terugplaatsen totdat u een klik hoort.

1- Reservoir M0077 2- Deksel M0078 3- O-ring 55262 4- O-ring 55121

Vervangen van de bits :

Schroef los met behulp van de moersleutels. Vervang de bits 2, en plaats ze vervolgens, in 3 bij 120°. Plaats 4 en vervolgens 5 en schroef dan 1 met behulp van de

Moersleutel

1- Verbinding kegel bit M0042 2- Bit (art. code 058446) 51522 3- Kegel bit M0043 4- Spreider M0044 5- Veer 55189

sleutels (goed vastdraaien).

Extractie self piercing rivets :

Op de kit kan een speciaal mondstuk voor het verwijderen van self-piercing rivets geplaatst worden via de las van een pin op de rivet (art. code 066151).

Monteren van het mondstuk :

Monteer het extractie-mondstuk 066151 op de houder voor

Stel de borgmoer op 15mm.

het mondstuk.

Stappen extractie :

1 - Lassen van de extractie-pin : Materiaal : ARC PULL 350 062191 + ARC PULL RIVET BOX 064584

Translation of

the original

notice

2- Breng de extractie-pin van de rivet in in het pistool tot deze niet verder kan, het mondstuk is in contact met het plaatwerk :

3- Activeer de adapter volgens de modellen hieronder :

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

ADAPTER BLINDKLINKNAGELS 50 KN

VOOR PONSNAGELTANG 10T

Wanneer de rivet uit het plaatwerk is verwijderd, kunt u de trekker loslaten. Voor de klinknageltangen 8T en 10T drukt u op de trekker hieronder.

GYSPRESS 8T GYSPRESS 10T

De rivet en de pin komen er aan de voorkant uit :

Translation of

the original

notice

ADAPTER BLINDKLINKNAGELS 50 KN

VOOR PONSNAGELTANG 10T

KIT 2

AANBRENGEN VAN KRIMPMOEREN EN BOUTEN M5 EN M14.

54 3261

M14

M12

M10

6-4

6-5

VOLGORDE ASSEMBLAGE KIT 2 :

1- Plaats 1 2 Plaats de schroef die geschikt is voor de moer of de bout (M5, M6, M8, M10, M12, M14) 3-Schroef de krimpmoer 3 met de 2 moersleutels (goed aandraaien) 4- Schroef de houder van het mondstuk 4 5- Visser het mondstuk 5 geschikt voor de krimpmoer of de bout (M5, M6, M8, M10, M12, M14) 6- Positioneer het draaiwieltje op 6 (druk op de knop 7 om deze in te brengen)

Om het draaiwieltje te verwijderen drukt u op knop 7 en trekt u aan het wieltje

6-6

6-2

6-3

6-1

6-4

Koppel schroef en mondstuk, afhankelijk van het te plaatsen element.

Krimpmoer M14 Mondstuk M14 Pin M14

Krimpmoer M12 Mondstuk M12 Pin M12

Krimpmoer M10 Mondstuk M10 Pin M10

Krimpmoer M8 Mondstuk M8

Pin M8 Schroef M8

Translation of

the original

notice

ADAPTER BLINDKLINKNAGELS 50 KN

VOOR PONSNAGELTANG 10T

Krimpmoer M6 Mondstuk M6

Krimpmoer M5 Mondstuk M5

Bout M8 Mondstuk M8 Pin M8

Bout M6 Mondstuk M6 Pin M6

Bout M5 Mondstuk M5 Pin M5

Aanbrengen van een krimpmoer :

U kunt op twee manieren krimpmoeren aanbrengen :

Pin M6 Schroef M6

Pin M5 Schroef M5

2. Schroef de

1 / Aanbrengen met druk

De benodigde kracht is afhankelijk van de afmeting van de krimpmoer. Indicatieve aanwijzingen voor het aanbrengen van krimpmoeren (varieert en is afhankelijk van de constructeurs).

Aanbevolen kracht, per afmeting

Ø Materiaal Krach kN

M5 staal 8 16 1.6 16 1.1 M6 staal 12 24 2.4 24 1.6

M8 staal 18 36 3.6 36 2.5 M10 staal 21 42 4.2 42 3 M12 staal 23 46 4.6 46 3.2 M14 staal 50 - - 100 6.5

M5 alu 3,8 7.6 0.8 7.6 0.5

M6 alu 5,5 11 1.1 11 0.75

M8 alu 10 20 2.0 20 1.5 M10 alu 12 24 2.4 24 1.6 M12 alu 15 30 3.0 30 2.0

krimpmoer ten

minste tot het

einde van de pin.

Correspondentie klinknageltangen 8T Correspondentie klinknageltangen 10T

3. Schroef het mondstuk los

tegen de insert

en draai de

krimpmoer aan.

Krach kN Druk bar Krach kN Druk bar

4. Instellen voor het aanbrengen van krimpmoeren.

Voor het aanbrengen onder druk kan de slag van de adapter op 25 mm (maxi) ingesteld worden.

Het instellen van de kracht wordt gedaan met het klinknagelapparaat. (instellen met de knop en aezen van de druk).

Translation of

the original

notice

1.1 / Opties

ADAPTER BLINDKLINKNAGELS 50 KN

VOOR PONSNAGELTANG 10T

Aezen van de manometer.

Aezen van de

Aezen op de krachtsensor

(preciezer) de beste oplossing

1.2 / Voorbeeld

Krimpmoer M10 staal, aan te brengen met een 10T ponsnageltang.

Instellen van de slag over 25 mm. Instellen van de ponsnageltang met sensor over 210 bar, dit komt overeen

kracht

Sensor 062115

Instellen van de druk

Aezen van de druk

Instellen van de druk

met 42 kN.

210

Instellen van de ponsnageltang met manometer 3

bar, komt overeen met 42 kN.

• Druk op de bediening van de ponsnageltang, en wacht tot deze blokkeert.

• Laat de trekker los en controleer of de insert correct geplaatst is.

• Als de krimpmoer niet goed genoeg aangedraaid lijkt, verhoog dan een beetje de kracht van de ponsnageltang.

• Om de trekpin van de krimpmoer terug te trekken kunt u de achterste draaiknop losser schroeven.

Translation of

the original

notice

2/ Aanbrengen met slag

ADAPTER BLINDKLINKNAGELS 50 KN

VOOR PONSNAGELTANG 10T

1. Neem de maat op van de binnenkant van de moer (A)

2. Neem de maat van de dikte van de kraag (B)

3. Meet de dikte van het plaatwerk waarop de moer met worden aangebracht (C) 4 Stel op de adapter het verkregen resultaat (D) in, met behulp van de formule : D = A - B - C

2.1 / Voorbeeld :

Krimpmoer M12 / Dikte plaatwerk 2 mm

1. Neem de maat op van de binnenkant van de krimpmoer (A) - 10.5mm

2. Neem de maat van de dikte van de kraag (B) = 2mm

3. Neem de maat van de dikte van het plaatwerk (C) = 2mm

4. Stel de adapter af op het verkregen resultaat D = 10.5 – 2 – 2 = 6.5 mm

Voor een zo nauwkeurig mogelijke afstelling kunt u gebruik maken van de gradatie (in mm) en de groeven op de draaiknop. Eén draai met de draaiknop komt overeen met 1.5mm slag, en er zitten 15 groeven op de moer.

5. druk op de bediening van de ponsnageltang en wacht tot deze blokkeert.

6. Laat de trekker los en controleer of de krimpmoer correct geplaatst is.

7. Voor het terugtrekken van de trekpin van de krimpmoer kunt u de achterste draaiknop losser schroeven.

D = 10.5 – 2 – 2 = 6.5 mm

Een groef

0.1 mm

Een onjuiste instelling van het apparaat kan het onjuist aandraaien van de krimpmoeren veroorzaken. Het instellen van slag is essentieel voor het bevestigen van de krimpmoer. Een excessieve slag kan het materiaal doen afbreken, terwijl een te lage slag de stabiliteit van de krimpmoer niet garandeert. Het is beter om stapje voor stapje de slag te verhogen.

3 / Aanbrengen van bouten :

Voor het aanbrengen van bouten is het niet mogelijk een meting te doen.

Het is beter om stapje voor stapje de slag te verhogen.

Translation of

the original

notice

ADAPTER BLINDKLINKNAGELS 50 KN

VOOR PONSNAGELTANG 10T

KIT 3

IVERLENGSTUK VOOR HET AANBRENGEN VAN BLINDKLINKNAGELS MET EEN DIAME-

TER TOT 5 MM + VERWIJDEREN VAN SELF PIERCING RIVETS.

Volgorde assemblage kit 3 :

Bij gebruik van de kit is het niet nodig een reservoir voor het opvangen van pinnen te gebruiken. De pinnen komen, nadat ze afgebroken zijn, aan de voorkant uit het apparaat.

1. Schroef de houder met bit 3 met de 2 moersleutels vast (goed vastdraaien)

2. Schroef de houder van het mondstuk 2 met de 2 moersleutels vast

3. Schroef één van de mondstukken op (meegeleverd met de basiskit)

Ø3.2 art. code : 065994 Ø3.5 art. code : 066007 Ø4.0 art. code : 066014 Ø4.5 art. code : 066021 Ø5.0 art. code : 066038

Plaatsen van een blindklinknagel :

Nadat u het juiste mondstuk heeft geplaatst, plaatst u de klinknagel in het mondstuk, totdat u niet verder kunt

Om het plaatsen van de mondstukken eenvoudiger te maken :

• 1- Plaats een klinknagel in het mondstuk.

• 2- Plaats de rivet met het mondstuk in de gemonteerde houder.

• 3- Draai het mondstuk aan met de moersleutel.

1- 2- 3-

Moersleutel

Plaats de klinknagel door de gaten van het plaatwerk en druk op de trekker van de klinknageltang. Zie het voorbeeld hieronder :

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Wanneer de klinknagel is aangebracht (u hoort een klak), kunt u de trekker loslaten. Voor de ponsnageltangen 8T en 10T drukt u op de trekker hieronder.

GYSPRESS 8T GYSPRESS 10T

Translation of

the original

notice

ADAPTER BLINDKLINKNAGELS 50 KN

VOOR PONSNAGELTANG 10T

Wanneer u de adapter naar voren helt, zullen de pinnen door het mondstuk vallen.

Vervangen van de bits :

1- Verbinding kegel bit M0042 2- Kegel bit M0043 3- Bit 058446 4- Spreider M0044

5- Veer 55189 6- Verlengstuk M0041 7- Drukknop 93058 8- Veer 55223

9- Ringetje 55133

Schroef 2 los met behulp van de 2 moersleutels Vervang de bits 3, en plaats ze vervolgens in 3 op 120°. Plaats achtereenvolgens 4, 5, 7 en 8. Schroef vervolgens 6 met behulp van de sleutels (goed vastdraaien).

Verwijderen van self piercing rivets : (zie vorige hoofdstuk)

KIT 4

AANBRENGEN VAN BLINDKLINKNAGELS Ø 9.8

Volgorde assemblage kit 4 :

Translation of

the original

notice

ADAPTER BLINDKLINKNAGELS 50 KN

VOOR PONSNAGELTANG 10T

1 - Plaats de sproeikop 1. 2- Schroef de houder van de bits 2 met de 2 moersleutels vast (goed vastdraaien). 3- Schroef de houder van het mondstuk 3 met de 2 moersleutels vast. 4- Schroef het mondstuk Ø6 art code

066052. 5- Plaats het reservoir 5.

Moersleutel

Om het plaatsen van de mondstukken eenvoudiger te maken :

• 1- Plaats een klinknagel in het mondstuk.

• 2- Plaats de rivet met het mondstuk in de gemonteerde houder.

• 3- Draai het mondstuk aan met de moersleutel.

1- 2- 3-

Plaatsen van een blindklinknagel :

Nadat u het juiste mondstuk heeft geplaatst, plaatst u de klinknagel in het mondstuk, totdat u niet verder kunt

Plaats de klinknagel door de gaten van het plaatwerk en druk op de trekker van de klinknageltang. Zie het voorbeeld hieronder :

GYSPRESS 8T GYSPRESS 8T PP GYSPRESS 10T GYSPRESS 10T PP GYSPRESS 10T Connect

Wanneer de klinknagel is aangebracht, kunt u de trekker loslaten. Voor de klinknageltangen 8T en 10T drukt u op de trekker hieronder.

GYSPRESS 8T GYSPRESS 10T

Wanneer u de adapter naar achteren overhelt, zullen de resten van de klinknagel in het opvangreservoir vallen. Wanneer u het nu naar voren helt, zullen de pinnen via het mondstuk naar buiten komen.

Opvangen van de pinnen :

Trek aan de deksel van het reservoir om de pinnen weg te nemen. Nadat u de pinnen heeft gepakt kunt u het deksel weer terugplaatsen totdat u een klik hoort.

1- Reservoir M0077 2- Deksel M0078 3- O-ring 55262 4- O-ring 55121

Vervangen van de bits :

Schroef los met behulp van de moersleutels. Vervang de bits 2, en plaats ze vervolgens, in 3 bij 120°. Plaats 4 en vervolgens 5 en schroef dan 1 met behulp van de sleutels (goed vastdraaien).

Moersleutel

1- Verbinding kegel bit M0042 2- Bit 51522 3- Kegel bit M0043 4- Spreider M0044 5- Veer 55189

50KN BLIND RIVET ADAPTER FOR 10T RIVETER

ICÔNES / SYMBOLS / ZEICHENERKLÄRUNG / SÍMBOLOS / SYMBOLEN /

- Attention ! Risque d’écrasement des mains.

- Warning ! Danger of crushing hands.

- Achtung! Handverletzungen möglich.

- ¡ATENCIÓN! Riesgo de aplastamiento de manos.

- Attention ! Risque d’écrasement des doigts.

- Warning ! Danger of crushing ngers.

- Achtung! Quetschgefahr.

- ¡ATENCIÓN! Riesgo de aplastamiento de dedos.

- Respecter les consignes générales.

- Respect general rules.

- Allgemeine Hinweise beachten.

- Sigas las indicaciones generales.

- Porter des gants.

- Wear gloves.

- Handschutz benutzen.

- Lleve guantes.

- Porter un masque facial.

- Wear a face mask.

- Gesichtsschutz benutzen.

- Lleve una máscara protectora.

- Respecter le mode d’emploi.

- Follow the user manual.

- Betriebsanleitung beachten.

- Siga el manual de instrucciones.

- Matériel conforme aux Directives européennes. La déclaration UE de conformité est disponible sur notre site (voir à la page de couverture).

- Device complies with europeans directives, The EU declaration of conformity is available on our website (see cover page).

- Gerät entspricht europäischen Richtlinien. Die Konformitätserklärung nden Sie auf unsere Webseite.

- Aparato conforme a las directivas europeas. La declaración de conformidad UE está disponible en nuestra página web (dirección en la portada).

- Устройство соответствует директивам Евросоюза. Декларация о соответствии доступна для просмотра на нашем сайте (ссылка на обложке).

- Apparaat in overeenstemming met de Europese richtlijnen. De verklaring van overeenstemming is te downloaden op onze website (adres vermeld op de omslag).

- Materiale in conformità alle Direttive europee. La dichiarazione di conformità è disponibile sul nostro sito (vedere sulla copertina).

- Внимание! Опасность прищемить руку.

- Waarschuwing ! Gevaar van beknelling van handen.

- Attenzione! Rischio di schiacciamento delle mani.

- Внимание! Опасность прищемить пальцы.

- Waarschuwing ! Gevaar van beknelling van vingers.

- Attenzione! Rischio di schiacciamento delle dita.

- Соблюдайте общие указания.

- Respecteer algemene veiligheidsregels.

- Rispettare le istruzioni generali.

- Носите перчатки.

- Draag beschermende werkhandschoenen.

- Indossare dei guanti.

- Носите лицевую защитную маску.

- Draag een veiligheidsmasker.

- Indossare una maschera facciale.

- Соблюдайте инструкцию по эксплуатации.

- Lees en volg de gebruiksaanwijzing op.

- Rispettare le modalità di utilizzo.

SAS JBDC

1, rue de la Croix des Landes

CS 54159

53941 SAINT-BERTHEVIN

Cedex France

GYS BLIND RIVET ADAPTOR User guide [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
