RO
1-6

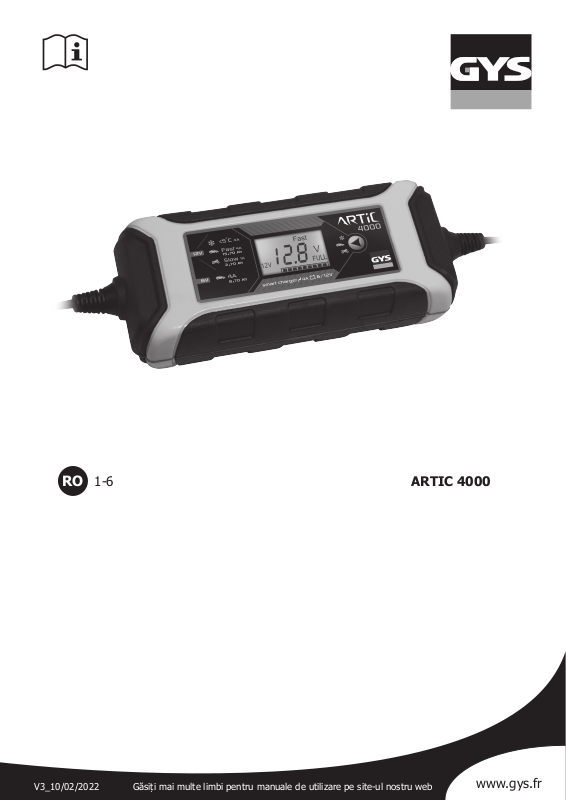

ARTIC 4000
V3_10/02/2022
Găsiți mai multe limbi pentru manuale de utilizare pe site-ul nostru web
www.gys.fr
Instrucțiuni originale
INSTRUCȚIUNI DE SECURITATE
Acest manual de utilizare cuprinde reguli de funcționare ale
aparatului dumneavoastră cât și prevederi privind asigurarea
securității personale. Vă rugăm să citiți cu atenție manualul
înainte de prima utilizare și să îl păstrați aproape pentru
consultări ulterioare. Acest dispozitiv trebuie utilizat numai
pentru încărcare, respectând limitele indicate pe dispozitiv
precum și în manual. Respectați instrucțiunile relative la
securitate. Producătorul nu va răspunzător în cazul unei
utilizări inadecvate sau periculoase a produsului.
Aparatură destinată uzului interior. A nu se expune la ploaie.
Această aparatură poate utilizată de către copiii cu vârsta de cel
puțin 8 ani, precum și de persoane cu capacități zice, senzoriale
sau mentale reduse sau lipsite de experiență/ cunoștințe,
NUMAI DACĂ acestea se aă sub atentă supraveghere sau dacă
li s-au administrat în prealabil instrucțiunile privind utilizarea
aparatului în deplină securitate. Le este interzis copiilor a se
juca utilizând aparatul. Curățarea și întreținerea nu trebuie
efectuate de către copii fără ca aceștia să e supravegheați.
ARTIC 4000
RO
A nu se utiliza sub nicio formă pentru a încărca baterii
nereîncărcabile.
Modul de funcționare automat cât și restricțiile privind utilizarea
sunt explicate mai jos în acest manual de utilizare.
Risc de explozie și de incendiu.
O baterie ce se aă la încărcat poate emana gaz explozibil.
• În timpul încărcării, bateria trebuie să e plasată într-o zonă
bine ventilată.
• Evitați ăcările și scânteile. Nu fumați.
Cuplare / Decuplare
• Deconectați sursa de alimentare înainte de a conecta sau
deconecta conexiunile de la baterie.
• Borna bateriei care nu este conectată la șasiu trebuie să e
conectată prima. Cea de-a doua conexiune trebuie făcută
pe șasiu, departe de baterie și conducta către combustibil.
Încărcătorul bateriei trebuie așadar conectat la rețea.
• După încărcare, deconectați încărcătorul de la rețeaua
electrică, apoi scoateți conexiunea șasiului și în cele din urmă
conexiunea bateriei, în ordinea indicată.
Racordare :
• Aparat clasa II
• Conectarea la rețeaua de alimentare trebuie să se facă în
conformitate cu reglementările naționale de instalare.
2
Instrucțiuni originale
ARTIC 4000
RO
Mentenanță :
• În cazul în care cablul de alimentare este deteriorat, acesta
trebuie înlocuit de către producător, de către departamentul
de service al acestuia sau de către persoane cu o calicare
similară, pentru a evita un pericol.
Reglementări :
• Dispozitiv conform cu directivele europene.
• Declarația de conformitate este disponibilă pe site-ul nostru
web.
• Marcă în conformitate cu EAC (Comunitatea Economică
Eurasia).
• Echipament conform cu standardele britanice. Declarația de
conformitate britanică este disponibilă pe site-ul nostru (vezi
pagina de copertă).
• Material în conformitate cu normele Marocane. Declarația C
م (CMIM) este disponibilă pe site-ul nostru web (a se vedea
coperta).
Casarea :
• Acest echipament face obiectul unei colectări selective. Nu
aruncați produsul în gunoiul menajer.
DESCRIERE GENERALĂ
Încărcătorul ARTIC 4000 a fost special conceput pentru a încărca majoritatea bateriilor plumb-acid cu sau fără întreținere, utilizate în mod
obișnuit pentru automobile și multe alte vehicule. Aceste baterii pot de mai multe tipuri, de ex: GEL (electrolit gelatinos), AGM (electrolit
impregnat), WET, MF (fără întreținere), CA (calciu)...
Încărcătorul ARTIC 4000 este perfect potrivit pentru încărcarea :
- bateriilor de 6V (3 celule de 2V) de la 8 Ah la 70 Ah și până la 130 Ah pentru menținerea încărcăturii,
- bateriilor de 12 V (6 celule de 2 V) de la 2 Ah la 70 Ah și până la 130 Ah pentru menținerea încărcării.
PORNIRE
1. Conectați încărcătorul la baterie cu ajutorul accesoriului dorit (cleme, urechi pentru borne etc.).
2. Conectați încărcătorul la priza de rețea (rețea monofazată 220-240Vac 50-60Hz). Așajul digital arată tensiunea bateriei.
3. Selectați modul prin apăsarea butonului , încărcarea începe automat.
4. În timpul încărcării, aparatul indică tensiunea bateriei și starea de încărcare prin următoarea pictogramă . Atunci când
bateria este complet încărcată, pictograma rămâne xă.
5. Încărcarea poate oprită în orice moment prin deconectarea ștecherului de la priză sau prin apăsarea butonului .
6. După încărcare, deconectați încărcătorul de la rețeaua electrică și scoateți conexiunile bateriei.
MODALITĂȚI DE ÎNCĂRCARE
• Descrierea Modurilor:
Modul de ÎNCĂRCARE „LENTĂ” 12V (14.4 V / 1 A) :
Mod de limitare a curentului de încărcare la 1 A pentru a conserva bateriile mici în timpul încărcării. Acest mod
trebuie activat atunci când bateria care urmează să e încărcată are o capacitate nominală mai mică de 15 Ah.
Modul ÎNCĂRCARE „RAPIDĂ” 12V (14.4 V / 4 A) :
Modul de încărcare a bateriilor plumb-acid de 12 V de la 15 Ah la 70 Ah și până la 130 Ah pentru menținerea încărcării.
Mod de ÎNCĂRCARE 12V special COLD (14.7 V / 4 A) :
Acest mod modică tensiunea de încărcare la 14.7 V pentru încărcarea bateriilor pe vreme rece (sub 5°C) sau pentru anumite baterii AGM sau baterii cu capace.
3
Instrucțiuni originale
ARTIC 4000
Mod de ÎNCĂRCARE 6V (7.5 V / 4 A) :
Mod de încărcare a bateriilor plumb-acid de 6 V de la 8 Ah la 70 Ah și până la 130 Ah pentru menținerea încărcării.
• Timp de încărcare estimat
Capacitatea bateriei de la 8 Ah 50 Ah 70 Ah 2 Ah 8 Ah 15 Ah 20 Ah 50 Ah 70 Ah
Timp de încărcare 20% >>> 80%
2 h 9 h 12 h 2 h 6 h 11 h 3 h 30 9 h 12 h
ANOMALII, CAUZE, REMEDII
Anomalii Cauze Remedii
1
2
• Scurtcircuit.
• Circuit deschis.
• Polaritate inversă.
Deconectarea clemelor sau a terminalelor în timpul încărcării.
SLOW FAST
• Vericați dacă există un consum normal sau anormal în sistemul vehiculului.
• Vericați dacă clemele sunt corect conectate.
• După aceste corecții, dacă lumina rămâne stinsă, bateria sulfatată sau
deteriorată trebuie înlocuită.
Reconectați încărcătorul la baterie.
RO
3 Tensiunea bateriei este prea mare. Vericați dacă modul selectat corespunde tensiunii nominale a bateriei.
4
Baterie descărcată sau tensiune foarte
scăzută.
Schimbați bateria.
CONDIȚII DE GARANȚIE
Garanția acoperă toate defectele precum și cele de fabricație timp de 2 ani, începând cu data de achiziție (piese și manoperă).
Garanția nu acoperă :
• Orice altă daună datorată transportului.
• Uzura normală a pieselor (Ex. : cabluri, cleme etc.).
• Incidente datorate utilizării necorespunzătoare (eroare de alimentare cu energie electrică, cădere, demontare).
• Defecțiuni legate de mediul înconjurător (poluare, rugină, praf).
În cazul unei defecțiuni, returnați dispozitivul către distribuitorul dvs., însoțit de:
- dovada achiziționării datate (chitanță, factură etc.)
- o notă explicativă a defectului.
4
TABEL TEHNIC
Referințe model
ARTIC 4000
ARTIC 4000
029583 (UK : 029705)
8 - 70 Ah
~ 220-240 VAC
50 / 60 Hz
6 VDC
12 VDC
(max. 130 Ah)
(max. 130 Ah)
EN 60335-1
EN 60335-2-29
EN 62233
CEI EN 60529
EN 50581
EN 55014-1
EN 55014-2
CEI 61000-3-2
CEI 61000-3-3
Tensiune nominală de alimentare
Putere nominală 75 W
Tensiuni nominale de ieșire
Curent de ieșire nominal 4 A
Capacitate nominală a bateriei
Consumul bateriilor în repaus < 1.5 mA
Fluctuații < 200 mV rms
Curbă de încărcare IUOU
Temperatură de funcționare -20°C – +50°C
Temperatură de depozitare -20°C – +80°C
Indice de protecție IP65
Nivel de protecție Class II
Nivelul zgomotului < 50dB
Greutate 0.64 Kg
Dimensiuni (L x H x P) 193 x 80 x 52 mm
Norme
2 - 70 Ah
@ 6V DC
@ 12V DC
5
PLASTRON
ARTIC 4000
12
34
PIESE DE SCHIMB
1
2
3
Cleme de încărcare
4
Ochiuri de încărcare
5
Priză alimentare
Kit de ochiuri pentru ARTIC
Ref. 026872
5
RO
Buton
de selecție
Ecran digital
Kit de cleme pentru ARTIC
Ref. 026865
SAS GYS
1, rue de la Croix des Landes
CS 54159
53941 SAINT-BERTHEVIN
Cedex Franța
6
