Eingeschränkte Garantie
Auf dieses Messgerät wird dem Erstkäufer eine Garantie von 3 Jahren auf
Material- und Verarbeitungsfehler ab dem Kaufdatum gewährt. Während
dieses Zeitraums überprüft GW Instek die aufgetretenen Defekte
oder Fehlfunktionen und führt anschließ end den Austausch oder die
Reparatur des fehlerhaften Geräts durch. Die Wahl zwischen Austausch
oder Reparatur liegt dabei im Ermessen von GW Instek. Diese
Garantie erstreckt sich nicht auf Sicherungen, Einwegbatterien und
Schäden aus missbräuchlicher Nutzung, Fahrlässigkeit, Unfällen,
unberechtigten Reparaturen, Ä nderungen, Verschmutzungen oder
anormalen Betriebs- und Einsatzbedingungen. Alle implizierten Garantien,
die sich aus dem Kauf dieses Produkts ergeben, einschließ lich, jedoch
nicht beschränkt auf implizierte Garantien hinsichtlich der
Handelsüblichkeit und der Eignung für einen bestimmten Zweck, sind auf
die oben angegebenen Fälle begrenzt. GW Instek ist nicht haftbar
für die entgangene Nutzung des Geräts und auch nicht für sonstige zufällig
entstandene Schäden und Folgeschäden, Ausgaben oder
Vermögenseinbuß en sowie für Ansprüche aus solchen Schäden,
Ausgaben oder Vermögenseinbuß en. In einigen Staaten und Ländern
gelten abweichende Gesetze. Die genannten Einschränkungen oder
Ausschlüsse sind für Sie daher unter Umständen nicht zutreffend. Die
vollständigen Geschäftsbedingungen finden Sie auf der GW-Website
Diese Schnellstartübersicht enthält urheberrechtlich geschützte
Informationen. Alle Rechte vorgehalten.
Teile dieser Schnellstartübersicht dürfen ohne vorherige schriftliche
Genehmigung nicht fotokopiert, vervielfältigt oder in eine andere
Sprache übersetzt werden.
Die Informationen in dieser Schnellstartübersicht waren zum Zeitpunkt
der Drucklegung korrekt. Da wir unsere Produkte weiter verbessern
behalten wir uns jedoch das Recht vor, Spezifikationen,
Ausrüstungselemente und Wartungsprozeduren jederzeit ohne
Vorwarnung abzuwandeln.
Die vollständige Schnellstartübersicht ist als Download verfügbar unter:
www.gwinstek.com
A
SICHERHEITSHINWEISE
Dieses Kapitel enthält wichtige Sicherheitshinweise,
die Sie bei Betrieb und Lagerung befolgen müssen.
Bitte lesen Sie sich folgende Punkte vor jeder
Maßnahme durch, um sicherstellen, dass ihre
Sicherheit gewährleistet ist, und die Instrumente in
den bestmöglichen Zustand gehalten werden.
Sicherheitssymbole
Diese Sicherheitssymbole werden in diesem Handbuch bzw. auf dem
GDM-834X verwendet.
VORSICHT
VORSICHT
Vorsicht: Diese Hinweise warnen vor Bedingungen
oder Handlungen, die zu Verletzungen oder zum Tode
führen können.
Vorsicht: Diese Hinweise warnen vor Bedingungen
oder Handlungen, die Beschädigungen am GDM-834X
oder an anderen Produkten verursachen können.
GEFAHR Hochspannung
chtung - Siehe Handbuch
Schutzleiterklemme
Erdungsklemme (Erde)
Entsorgen Sie elektronische Geräte nicht im
unsortierten Abfall. Bringen Sie die Geräte entweder
an eine Sammelstelle, oder wenden Sie sich an den
Lieferanten, bei dem Sie das Instrument erworben
haben.
Sicherheitsrichtlinien
Allgemeine
Richtlinien
VORSICHT
Stellen Sie sicher, dass der
•
Spannungseingangspegel DC1000V/AC750V nicht
überschreitet
Stellen Sie sicher, dass der Stromeingangspegel
•
12A nicht überschreitet
Stellen Sie keine schweren Gegenstände auf das
•
GDM-834X.
Vermeiden Sie starke Stöße oder unsachgemäße
•
Behandlung, die zu Schäden am GDM-834X führen
können.
Vermeiden Sie elektrostatische Entladungen auf
•
dem GDM-834X.
Nur passende Steckverbinder und keine
•
unisolierten Drähte für die Klemmen verwenden.
Blockieren Sie die Lüftungsschlitze nicht.
•
Führen Sie keine Messungen an einer Stromquelle
•
oder einem Gebäudeinstallationsort durch (siehe
Hinweis unten).
Zerlegen Sie nicht das GDM-834X, es sei denn, Sie
•
sind entsprechend qualifiziert.
Stellen Sie sicher, dass der COM Anschluss an
•
Erde auf 500Vpk begrenzt ist.
(Messkategorien) EN 61010-1:2010 spezifiziert die
Messkategorien und ihre Anforderungen wie folgt.
Das GDM-834X fällt unter Kategorie II 600V.
Messkategorie IV gilt für Messungen an
•
Niederspannungsinstallationen.
Messkategorie III gilt für Messungen an
•
Gebäudeinstallationen.
Messkategorie II gilt für Messungen an direkt an
•
Niederspannungsinstallationen angeschlossenen
Stromkreisen.
• Messkategorie I gilt für Messungen, die an nicht
direkt an die Netzstromversorgung
angeschlossenen Schaltkreisen durchgeführt
werden.
Netzgerät
VORSICHT
Sicherung
VORSICHT
Reinigung
des GDM-
834X
• AC-Eingangsspannung: 100/120/220/240 V AC,
50/60Hz, automatische Auswahl.
• Die Stromversorgungsspannung darf nicht um
mehr als 10% schwanken
• Zum Schutz vor elektrischen Schlägen ist der
Schutzleiter des Netzkabels zu erden.
• Sicherungstyp: 0.125AT 100/120VAC
0.063AT 220/240 VAC
• Vergewissern Sie sich, dass eine Sicherung des
richtigen Typs installiert ist.
• Um den Brandschutz zu gewährleisten, dürfen Sie
nur Ersatzsicherungen in der angegebenen
Ausführung und mit der angegebenen Leistung
verwenden.
• Ziehen Sie das Netzkabel ab, bevor Sie die
Sicherung auswechseln.
• Vergewissern Sie sich vor dem Austausch der
Sicherung, dass die Ursache für das
Durchbrennen der Sicherung behoben ist
• Um den Brandschutz zu gewährleisten, dürfen Sie
nur Ersatzsicherungen in der angegebenen
Ausführung und mit der angegebenen Leistung
verwenden.
• Ziehen Sie das Netzkabel ab, bevor Sie die
Sicherung auswechseln.
• Vergewissern Sie sich vor dem Austausch der
Sicherung, dass die Ursache für das
Durchbrennen der Sicherung behoben ist.
.
Betrieb Umgebung
• Einsatzort: Innenräume, keine direkte
Sonneneinstrahlung, staubfrei, nahezu nicht
leitende Verschmutzungen (Hinweis unten)
• Relative Luftfeuchtigkeit: 0°C bis 35°C<80% RL
>35°C<70% RL
• Betriebshöhe: < 2000 m
• Temperatur: 0°C bis 50°C
(Verschmutzungsgrad) EN 61010-1:2010 spezifiziert
die Verschmutzungsgrade und ihre Anforderungen wie
folgt. Das GDM-834X fällt unter Grad 2.
Unter Verschmutzung ist das Eindringen von fester,
flüssiger oder gasförmiger Fremdmaterie
(ionisierte Gase), die zu einer Verminderung der
Durchschlagsfestigkeit oder des spezifischen
Oberflächenwiderstands führen kann, zu verstehen.
• Verschmutzungsgrad 1: Keine Verschmutzung
oder lediglich trockene, nicht leitende
Verschmutzungen. Die Verschmutzungen haben
keine Auswirkungen auf die Messungen.
• Verschmutzungsgrad 2: In der Regel nur trockene,
nicht leitende Verschmutzungen. Gelegentlich ist
jedoch eine temporäre Leitfähigkeit aufgrund von
Kondensation zu erwarten.
• Verschmutzungsgrad 3: Leitende
Verschmutzungen bzw. trockene, nicht leitende
Verschmutzungen, die aufgrund von
Kondensation, wie zu erwarten, leitfähig werden.
Unter diesen Bedingungen ist das Gerät in der
Regel gegen direktes Sonnenlicht, Niederschläge
und maximalen Winddruck geschützt; die
Temperatur und die Feuchtigkeit werden jedoch
nicht geregelt.
A
Lagerbedingungen
Entsorgung
• Einsatzort: Innenräume
• Temperatur: –10°C bis 70°C
• Relative Luftfeuchtigkeit: 0°C bis 35°C<90% RL
>35°C<80% RL
Entsorgen Sie dieses Instrument nicht im unsortierten
bfall. Bringen Sie die Geräte entweder an eine
Sammelstelle, oder wenden Sie sich an den
Lieferanten, bei dem Sie das Instrument erworben
haben. Vergewissern Sie sich, dass der Elektroabfall
ordnungsgemäß recycelt wird, um die
Umweltbelastung so gering wie möglich zu halten.
Netzkabel für Großbritannien/Nordirland
Wird das Oszilloskop in Großbritannien/Nordirland verwendet, stellen Sie
sicher, dass das Netzkabel folgenden Sicherheitsanforderungen gerecht wird.
HINWEIS: Dieses Kabel bzw. Gerät darf nur von qualifiziertem
Fachpersonal angeschlossen werden.
VORSICHT: DIESER ANSCHLUSS IST ZU ERDEN.
WICHTIG: Die Farben der in diesem Leiter enthaltenen Drähte sind wie
folgt zuzuordnen:
Grün/Gelb: Erdungsklemme
Blau: Nullleiter
Braun: Phase
Da die Farben der Adern im Stromkabel des Geräts möglicherweise nicht
mit den Farbmarkierungen der Anschlüsse in Ihrer Netzsteckdose
übereinstimmen, muss folgendermaßen vorgegangen werden:
Das Gelb/Grün eingefärbte Kabel muss mit der Erdungsklemme verbunden
werden; diese ist mit dem Buchstaben E, dem Erdungssymbol
durch eine grüne/gelb-grüne Färbung gekennzeichnet.
Die blaue Ader ist an den Leiter anzuschließen, der mit dem Buchstaben N
gekennzeichnet ist oder schwarz ist.
Die braune Ader ist an den Leiter anzuschließen, der mit dem Buchstaben L
oder P gekennzeichnet ist oder braun oder rot ist.
In Zweifelsfällen beachten Sie die mit dem Gerät gelieferten Anweisungen,
oder wenden Sie sich an den Lieferanten.
Das Kabel bzw. der Anschluss ist durch eine passende und zugelassene
Hochlastsicherung zu schützen: Die Leistungsdaten finden Sie auf dem
Typenschild bzw. in der Bedienungsanleitung. Als Richtlinie gilt: Ein Kabel
mit einem Querschnitt von 0,75 mm2 ist mit einer 3 A- oder 5 A-Sicherung
zu schützen. Für Leiter mit einem größeren Querschnitt sind – je nach
verwendetem Anschlussverfahren – 13-A-Sicherungen zu verwenden.
Blank liegender Draht eines mit einer mit Spannung versorgten Steckdose
verbundenen Kabels, eines Steckers oder einer Leitung ist sehr gefährlich.
Werden Kabel oder Stecker als gefährlich erkannt, muss die
Stromversorgung abgeschaltet und das Kabel und alle Sicherungen und
Sicherungshalter entfernt werden. Gefährliche Kabel müssen umgehend
entsorgt und gemäß dem obigen Standard ersetzt werden.
, oder
EINLEITUNG
Die GDM-8341/8342 Serie Kurzanleitung ist für
Anwender, die bereits mit der Bedienung von
Multimetern vertraut sind. Diese Anleitung ist nur eine
kurze Einleitung, um schnell loszulegen. Weitere
Informationen wie z.B. die Einrichtung, Parameter,
Befehle der Fernbedienung, optionaler Scanner,
digitale E/A und die technischen Daten finden Sie im
Benutzerhandbuch.
Konventionen
x 2
= Drücken Sie auf die ACV-Taste.
= Drücken Sie auf die SHIFT Taste und
anschließend auf die Hz/P Taste, um auf die
Temperaturmessfunktion zuzugreifen.
= Drücken Sie auf die Auf- oder Ab-Taste, um
einen Parameter auszuwählen.
= Drücken Sie zwei Mal auf die MAX/MIN
Ta st e .
A
A
GRUNDLEGENDE MESSUNG
AC Spannung
Bereich 0 bis 750V Anschluss
ktivierung
utomatische
Bereichseinstellung
Manuelle
Bereichseinstellung
A
A
A
A
DC Spannung
Bereich 0 bis 1000V Anschluss
ktivierung
utomatische
Bereichseinstellung
Manuelle
Bereichseinstellung
AC + DC Spannung
Bereich 0 bis 1000V Anschluss
ktivierung
utomatische
Bereichseinstellung
+
Manuelle
Bereichseinstellung
A
A
AC Strom
Bereich 0 bis 0,5A oder 0 bis 12A Anschluss
ktivierung
utomatische
Bereichseinstellung
Manuelle
Bereichseinstellung
Max 12A
Max 0,5A
A
A

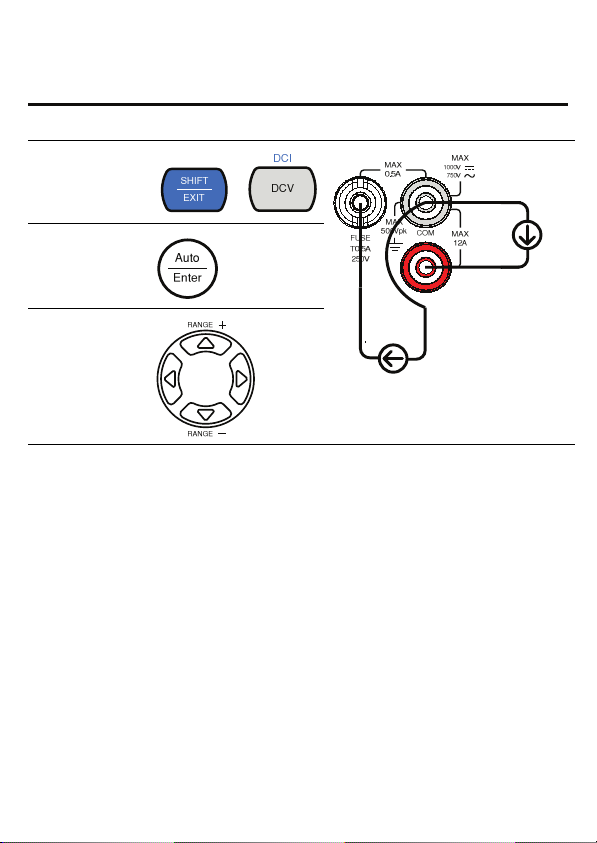

DC Strom
Bereich 0 bis 2A Anschluss
ktivierung
utomatische
Bereichseinstellung
Manuelle
Bereichseinstellung
Max 12A
Max 0,5A
A
A
AC + DC Strom
Bereich 0 bis 2A Anschluss
ktivierung
+
utomatische
Bereichseinstellung
Manuelle
Bereichseinstellung
A
A
A
Widerstand
Bereich 0 bis 50M Anschluss
ktivierung
utomatische
Bereichseinstellung
Manuelle
Bereichseinstellung
Diode
Bereich k.A. Anschluss
ktivierung
A
A
Kapazität
Bereich 5nF bis 50uF Anschluss
ktivierung
2X
Kontinuität
Schwelle <5 Anschluss
ktivierung
2X
A
A
Frequenz/Periodenmessung
Bereich 10Hz~1MHz Anschluss
ktivierung
Periodenmessung
Bereich 1,0s ~100ms Anschluss
ktivierung
2X
A
Temperatur
Bereich Thermoelement
200°C ~ +300°C
ktivierung
Anschluss
ERWEITERTE MESSUNG
Erweiterte Messungen beziehen sich auf Messungen, die mit Hilfe eines der
grundlegenden Messungen erhalten werden: ACV, DCV, ACA, DCA,
Widerstand, Diode/Kapazität, Frequenz/Periode und Kontinuität. Bevor eine
erweiterte Messung durchgeführt werden kann, muss zuerst eine
grundlegende Messfunktion ausgewählt werden.
Kombination mit grundlegender Messung
Erweiterte
Messung Grundlegende Messung
AC/DCV AC/DCA Hz/P TEMP*
dB
dBm
Max/Min
Vergleich
Relativ
Halten
Automatisch
Halten
— — — — — —
— — — — — —
—
— —
— —
— —
— — —
A
A
dBm/W
Verfügbar in
ktivierung
Referenzimpedanzeinstellung
dB
Verfügbar in
ktivierung
Spannungsbereich
ändern
oder
A
A
Max
Einsetzbar
in
ktivierung
Min
Einsetzbar
in
ktivierung
x 2
A
A
Relativ
Verfügbar
in
ktivierung
Sollwerteinstellung
Messwert, wenn aktiviert ist der Referenzwert
Halten
Verfügbar
in
ktivierung
A
Vergleich
Verfügbar in
ktivierung
Limit-Einstellung
1. Obergrenze
eingeben
2. Bestätigen
Sie die
Obergrenze.
3. Geben Sie
die
Untergrenze
ein.
Verwenden Sie die Links- und RechtsPfeiltasten, um zur zu bearbeitenden Ziffer zu
gehen oder um den Dezimalpunkt
auszuwählen.
Verwenden Sie die Auf- und Ab-Pfeiltasten, um
die ausgewählte Ziffer zu bearbeiten, oder um
die Position des Dezimalpunktes festzulegen.
Geben Sie die Untergrenze genauso wie die
Obergrenze ein.
4. Bestätigen
Sie die
Untergrenze.
A
A
TECHNISCHE DATEN
Die Angaben gelten, wenn das DMM mindestens 30 Minuten lang erwärmt wurde und
mit langsamer Geschwindigkeit arbeitet.
Hier sind die erforderlichen Bedingungen, damit das DMM innerhalb der
Spezifikationen betrieben werden kann:
Kalibrierung: Jährlich
•
• Betriebstemperatur: 18 ~ 28°C (64.4 ~ 82.4°F)
• Relative Luftfeuchtigkeit: 80% (nicht kondensierend)
• Genauigkeit: ± (% vom Messwert + Ziffern)
• AC-Messungen basieren auf einem 50%-Arbeitszyklus.
• Das Netzkabel muss geerdet werden, um die Genauigkeit zu gewährleisten.
• Alle Angaben gelten nur für die Hauptanzeige (1
st
).
Allgemeine Spezifikationen
Technische Bedingungen:
Temperatur: 23°C ± 5°C
Feuchtigkeit: < 80%RF, 75% RF für Widerstandsmesswerte größer als 10 M.
Betriebsumgebung: (0 ~ 50°C)
Temperaturbereich: 0 ~ 35°C, relative Luftfeuchtigkeit: < 80% RF;
>35°C, relative Luftfeuchtigkeit: < 70% RF
Nur im Innenbereich
Höhe: 2000 Meter
Verschmutzungsgrad 2
Lagerbedingungen (-10 ~ 70°C)
Temperaturbereich: 0 ~ 35°C, relative Luftfeuchtigkeit: < 90% RF;
> 35°C, relative Luftfeuchtigkeit: < 80% RF
llgemein:
Stromverbrauch: Max 15 VA
bmessungen: 265 mm (B) x 107 mm (H) x 302 mm (T)
Gewicht: Ca. 2,9 kg
A
DC Spannung
Bereich Auflösung Maßstab
500mV 10V 510,00
5V 100V 5,1000 10M oder >10G
50V 1mV 51,000 11,1M
500V 10mV 510,00 10,1M
1000V 100mV 1020,0 10M
* Wenn der Eingangswert den vollen Umfang des gewählten Bereichs überschreitet,
zeigt das Display -OL- (Überlast) an.
* Die Daten werden bis zu einer Eingangsspannung von 1000 V garantiert. Ein
larmsignal wird ertönen, wenn die Eingangsspannung höher als 1000 V ist.
* Eingangsschutz von 1000 V Spitze in allen Bereichen.
DC Gleichtaktunterdrückungsverhältnis
> 90 dB bei dc, 50 oder 60 Hz ± 0,1% (1 k unsymmetrisch, langsame Raten)
Genauigkeit (1
Jahr 23°C ± 5°C) Eingangswiderstand
10M oder >10G
0,02%+4
DC Strom
Bereich Auflösung Maßstab
500A 10nA 510,00 0,05%+5 100 0,06V max
5mA 100nA 5,1000 0,05%+4 100 0,6V max
50mA 1A 51,000 0,05%+4 1 0,14V max
500mA 10A 510,00 0,10%+4 1 1,4V max
5 A 100A 5,1000 0,25%+5 10m 0,5V max
10 A 1mA 12,000 0,25%+5 10m 0,8V max
* 500 A ~ 500 mA Bereich verfügt über einen 3,6 V Spannungsgrenzenschutz und
0,5 A Absicherung. Und 10 A Bereich verfügt über eine 12 A Absicherung.
* Wenn der Eingangswert den vollen Umfang des gewählten Bereichs überschreitet,
zeigt das Display -OL- (Überlast) an.
* Die Daten werden bis zu einem Eingang von 10 A garantiert. Ein Alarmsignal wird
ertönen, wenn der Eingangswert höher als 10 A ist.
Accuracy
(1 year 23˚C ±5˚C)
Shunt-
Widerstand
Lastspannung
AC Spannung, ACV + DCV [3] (AC gekoppelt)
Bereich
Auflösung Maßstab
500mV 10V 510,00 1,00%+40 0,50%+40 2,00%+60 3,00%+120
5V 100V 5,1000 1,00%+20 0,35%+15 1,00%+20 3,00%+50
Genauigkeit (1 Jahr 23°C ± 5°C) [1]
30-50Hz 50-10kHz 10K-30kHz 30K-100kHz
50V 1mV 51,000 1,00%+20 0,35%+15 1,00%+20 3,00%+50
500V 10mV 510,00 x 0,5%+15 1,00%+20[2] 3,00%+50[2]
750V 100mV 765,0 x 0,5%+15 x x
[1] Technische Daten gelten für Sinus Eingänge, die hoher als der 5%-Bereich sind.
[2] Eingangsspannung < 300 Vrms.
Die Genauigkeit von ACV + DCV ist gleich ACV mit 10 weiteren Ziffern.
[3]
* Die Daten werden bis zu einem Eingang von 750 V garantiert. Ein Alarmsignal wird
ertönen, wenn der Eingangswert höher als 750 V ist.
* Eingangsschutz von 1000 V Spitze in allen Bereichen.
* AC-gekoppelte True RMS - misst die AC-Komponente des Eingangs mit bis zu 400
Vdc Abweichung in jedem beliebigen Bereich.
* AC Gleichtaktunterdrückungsverhältnis.
> 60 dB bei dc, 50 oder 60 Hz ± 0,1% (1 k unsymmetrisch, langsame Raten)
* Eingangsimpedanz 1 M ± 2% parallel zu 100 pF.
AC Strom, ACI + DCI [3] (AC gekoppelt)
Bereich
Auflösung Maßstab
500A 10nA 510,00 1,50%+50 0,50%+40 1,50%+50 3,00%+75 0,06V max
5mA 100nA 5,1000 1,50%+40 0,50%+20 1,50%+40 3,00%+60 0,6V max
50mA 1A 51,000 1,50%+40 0,50%+20 1,50%+40 3,00%+60 0,14V max
500mA 10A 510,00 1,50%+40 0,50%+20 1,50%+40 3,00%+60[2] 1,4V max
5A 100A 5,1000 2,0%+40 0,50%+30 x x 0,5V max
10A 1mA 12,000 2,0%+40 0,50%+30 x x 0,8V max
[1] Der 500 A Bereich erfordert eine Eingabe von > 35 A, um die Spezifikationen zu
erfüllen. Die 5 mA ~ 10 A Bereiche brauchen mehr als 5% vom Skalenbereich, um die
Spezifikationen zu erfüllen.
[2] Eingangsstrom (5 k ~ 20 kHz) < 330 m Arms.
[3] Die Genauigkeit von ACI + DCI ist gleich ACI mit 10 weiteren Ziffern.
* Die Spezifikationen sind bis 10 A garantiert. Ein Alarmsignal wird ertönen, wenn der
gemessene Eingangsstrom höher als 10 A ist.
Genauigkeit (1 Jahr 23°C ± 5°C) [1]
30-50Hz 50-2kHz 2K-5kHz 5K-20kHz
Lastspannung
Widerstand
Widerstand Auflösung Maßstab Teststrom
500 10m 510,00 0,83mA 0,1%+5 [1]
5k 100m 5,1000 0,83mA 0,1%+3 [1]
50k 1 51,000 83A 0,1%+3
500k 10 510,00 8,3A 0,1%+3
Genauigkeit (1 Jahr
23°C ± 5°C) [2]
5M 100 5,1000 830nA 0,1%+3
50M 1K 51,000 560nA//10M 0,3%+3
[1] Verwendung der REL Funktion. Wenn Sie die REL Funktion nicht verwenden, wird
der Fehler um 0,2 erhöht.
[2] Verwenden Sie bei der Messung von Widerständen von mehr als 500 k bitte
geschirmte Messleitungen, um die Störgeräusche, die von Standard-Messleitungen
induziert werden können, zu beseitigen.
* Leerlaufspannung ca. 6 V max im 500 ~ 5 M Bereich, ca. 5,5 V max im 50 M
Bereich.
* Eingangsschutz von 500 V Spitze in allen Bereichen.
Diode
Bereich Auflösung Maßstab Teststrom
5V 100V 5,1000 0,83mA 0,05%+5
* Eingangsschutz von 500 V Spitze. * Leerlaufspannung ca. 6 V.
Genauigkeit (1 Jahr
23°C ± 5°C)
Kontinuität
Bereich Auflösung Maßstab Teststrom
5000,0 100m 5100,0 0,83mA 0,1%+5
* Eingangsschutz von 500 V Spitze. * Leerlaufspannung ca. 6 V.
Genauigkeit (1 Jahr
23°C ± 5°C)
Kapazität
Genauigkeit (1
Bereich Auflösung Maßstab Test Current
5nF: 0,5~1nF [2]
5nF: 1~5nF [2] 2,0%+10
50nF: 5~10nF [2]
50nF: 10~50nF [2] 2,0%+10
500nF 0,1nF 510,0 83A
50F 10nF 51,00 0,83mA
[1] Stellen Sie für den 5 nF ~ 50 F Bereich sicher, dass der Eingang höher als 10%
des Bereichs ist.
[2] REL Funktion muss verwendet werden.
* Eingangsschutz von 500 V Spitze in allen Bereichen.
0,001nF 5,100 8,3A
0,01nF 51,00 8,3A
Jahr 23°C ± 5°C)
[1]
2,0%+20
2,0%+30
2,0%+4 5F 1nF 5,100 0,56mA
Frequenz
Messbereich Genauigkeit (1 Jahr 23°C ± 5°C)
10Hz ~ 500Hz 0,01%+5
500Hz ~ 500kHz 0,01%+3
500kHz ~ 1MHz 0,01%+5
* AC + DC Messungen erlauben keine Frequenzmessungen.
* Eingangsschutz von 1000 V Spitze in allen Bereichen.
Spannungsmessempfindlichkeit
Bereich
500mV 35mV 200mV 500mV
5V 0,25V 0,5V 1V
50V 2,5V 5V 5V
500V 25V unber. unber.
750V 50V unber. unber.
Mindestempfindlichkeit (RMS Sinuswelle)
10~100kHz 100k~500kHz 500kHz ~ 1MHz
Aktuelle Messempfindlichkeit
Bereich
500A 35A
5mA 0,25mA
50mA 2,5mA
500mA 25mA
5 A 0,25A (<2kHz)
10 A 2,5A (<2kHz)
Mindestempfindlichkeit (RMS Sinuswelle)
30~20kHz
Temperaturspezifikationen
Sensor Typ Messbereich Auflösung
Thermoelement
* Hinweis: Die Temperaturangaben enthalten keine Sensorfehler.
* Hinweis: Diese Funktion wird nicht auf dem GDM-8341 unterstützt.
J
-200 ~ +300°C 0,1°C 2 °C K
T
Genauigkeit (1 Jahr
23°C ± 5°C)
Konformitätserklärung
Wir erklären, dass das unten genannte Produkt
Art des Produkts: Dual-Messung Multimeter
Modellnummer: GDM-8341, GDM-8342
erfüllen, wie hiermit bestätigt wird, die Anforderungen der Richtlinie des
Rats über die Angleichung von Rechtsvorschriften der Mitgliedsstaaten
über die elektromagnetische Verträglichkeit (2004/108/EC) und der
Niederspannungsrichtlinie (2006/95/EC). Zur Bewertung der
elektromagnetischen Verträglichkeit und der Niederspannungsrichtlinie
wurden folgende Standards angewandt:
◎ EMV
EN 61326-1:
EN 61326-2-1:
Leitungsgebundene und
abgestrahlte Emissionen
EN 55011: 2009+A1: 2010
Current Harmonics
EN 61000-3-2: 2006+A1:
2009+A2: 2009
Spannungsschwankungen
EN 61000-3-3: 2008
-------------------------
-------------------------
-------------------------
-------------------------
Niederspannungsrichtlinie 2006/95/EWG
Safety Requirements
(Sicherheitsbestimmungen)
Elektrische Mess-, Steuer-, Regel- und Laborgeräte –
EMV-Anforderungen (2013)
Electrostatic Discharge
EN 61000-4-2: 2009
Radiated Immunity
EN 61000-4-3:
2006+A1: 2008+A2:2010
Electrical Fast Transients
IEC 61000-4-4: 2012
Surge Immunity
EN 61000-4-5: 2006
Leitungsgebundene Störanfälligkeit
EN 61000-4-6: 2009
Netzfrequenz Magnetfeld
EN 61000-4-8: 2010
Spannungseinbruch/ Unterbrechung
EN 61000-4-11: 2004
EN 61010-1: 2010
EN 61010-2-030: 2010
Loading...
