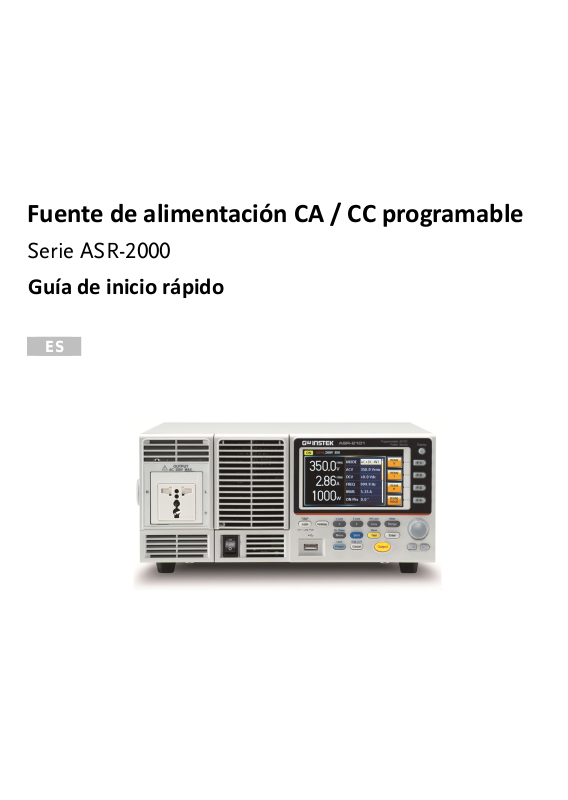

Fuente de alimentación CA / CC programable
Serie ASR-2000
Guía de inicio rápido
Advertenica
Advertencia: identifica condiciones o prácticas que podrían
producir lesiones o incluso la muerte.
Precaución
Precaución: identifica condiciones o prácticas que podrían
producir daños en la unidad o en otros bienes.
PELIGRO: alta tensión.
Atención: consulte el manual
No deseche equipos electrónicos como residuos urbanos
sin clasificar. Utilice una instalación de recogida
independiente o póngase en contacto con el proveedor al
que adquirió este instrumento.
INSTRUCCIONES DE SEGURIDAD
Este capítulo contiene instrucciones de seguridad importantes que se deben
observar al utilizar y almacenar el generador de funciones. Lea el siguiente
apartado antes de realizar cualquier tarea, para garantizar su seguridad y
mantener el buen
Símbolos de seguridad
Estos símbolos de seguridad pueden aparecer en este manual o en el
instrumento.
estado del generador de funciones.
2
Cable de alimentación para el Reino Unido
Verde/amarillo:
Toma de tierra
Azul:
Neutro:
Marrón:
Tensión (fase)
Al usar el generador de funciones en Reino Unido, asegúrese de que el
cable de alimentación cumple las siguientes instrucciones de seguridad.
NOTA: Sólo el personal competente se encargará de la conexión de este
cable/dispositivo
ADVERTENCIA: ESTE EQUIPO DEBE CONECTARSE A TIERRA.
IMPORTANTE: el color de los hilos de este cable hace referencia al
siguiente código.
Ya que los colores de los hilos de los cables principales podrían no coincidir con las
marcas de colores identificadas en su conector/dispositivo, siga los pasos siguientes:
El hilo verde y amarillo se debe conectar al terminal de tierra marcado con la letra E o
con el símbolo de tierra o de color verde o verde y amarillo. El hilo azul se debe
conectar al terminal marcado con la letra N o de color azul o negro.
El hilo de color marrón debe conectarse al terminal marcado con la letra L o P, o de
color rojo o marrón.
Si tiene alguna duda, consulte las instrucciones que vienen con el equipo o póngase en
contacto con su proveedor.
Este cable/equipo debe estar protegido por un fusible de red HBC
adecuado y debidamente homologado. Para obtener más datos, consulte la
información sobre valores nominales del equipo y las instrucciones de uso. Como
orientación, un cable de 0,75 mm2 debería protegerse con un fusible de 3 A o de 5 A.
Por lo general, para conductores de mayor superficie se necesitarán fusibles de 13 A,
con variaciones en función del método de conexión utilizado.
Todo hilo que quede expuesto, procedente de un cable, enchufe o conexión en
contacto con una toma de corriente conectada es extremadamente peligroso. Si se
considera que un cable o enchufe pudiera ser peligroso, desconecte la alimentación
principal y retire el cable y cualquier fusible o conjunto de fusibles. Todos los hilos
peligrosos deben retirarse inmediatamente y sustituirse por otros que cumplan la
norma anteriormente descrita.
3
Rendimiento
• El voltaje de salida de CA máximo es de 350 Vrms.
• El voltaje máximo de salida de CC es de 500 V CC
• La frecuencia de salida máxima es de 999,9 Hz en
modo CA
• Aplicación de forma de onda AC + DC compatible
• Capacidad de salida de capacidad total de CC
• La distorsión armónica total de la tensión de salida es
inferior al 0,5% en todas las frecuencias.
• El factor de cresta alcanzó 4 veces más alto
PARA EMPEZAR
Características principales
Propiedades • Incluye formas de onda sinusoidales, cuadradas,
triangulares, arbitrarias y de salida de CC
• Limitador de voltaje, frecuencia y corriente variable.
• Tensión armónica y capacidad de análisis de corriente.
• Capacidad de medición excelente y rica en funciones
• Secuencia y función de simulación
4
• Amplificación de entrada externa
• Salida sincronizada de línea de CA
• Función de memoria preestablecida
• soporte de memoria USB
• Sentido remoto
• Función de protección OCP, OPP y OTP
USB
• Control externo de E/ S
• Entrada de señal externa
• Opción de fábrica RS232 y interfaz GPIB
Interfaz
• LAN incorporada, host USB e interfaz de dispositivo
5
1
10
9
8
7
6
5432 11
12
13
14
1521 20 19 18 17 16
22
Descripción
1. Interruptor de encendido
2. Botón de bloqueo / desbloqueo
3. Botón impresa
4. Conector de interfaz USB (tipo A)
5. Tecla de menú / tecla de fase
activa
6. Tecla de preajuste / tecla de
modo local
7. Tecla Shift
8. Tecla Cancelar / tecla ALM CLR
9. Tecla de prueba / tecla de forma
de onda de salida
10. Tecla de salida
11. Introduzca la clave
12. Teclas de flecha
13. Rueda de desplazamiento
14. Teclas de función (zona azul)
15. Tecla de selección del modo de
visualización
16. Tecla de rango / tecla de modo de
salida
17. Botón Irms / IPK-Limit
18. Botón F / F-Limit
Descripción física
Descripción del panel frontal
6
187
2345
6
Descripción
1. Entrada de CA
2. Terminal de entrada de
teledetección
3. Aspirador
4. Conector externo de E/ S
5. Conector de interfaz USB (tipo B)
6. Conector Ethernet (LAN)
7. Entrada de señal externa / entrada
de señal sincronizada externa
8. Terminal de salida
7
Encendido
1. Conecte el cable de alimentación a la toma del panel posterior.
2. Presione el interruptor POWER para encender.
Nota
La alimentación tarda unos 15 segundos en encenderse y
apagarse por completo.
No encienda y apague rápidamente.
Antecedentes
Las fuentes de alimentación de CA ASR-2000
generalmente usan la rueda de desplazamiento, las teclas
de flecha y las teclas Intro para cambiar los valores
numéricos o para seleccionar las opciones del menú.
La navegación del menú se realiza utilizando las teclas de
menú y las teclas de función en el panel frontal.
Selección de
elementos del
menú
1. Gire la rueda de desplazamiento para
seleccionar parámetros en menús y listas.
El parámetro seleccionado se resaltará en
naranja. La rueda de desplazamiento
también se usa para aumentar / disminuir
los valores de configuración.
2. Presione la tecla Entrar para modificar el
parámetro o acceder al menú seleccionado
Ejemplo
A continuación se muestra un ejemplo de la lista de menús
que aparece cuando presiona el botón Menú.
Utiliser l'outil
8
Parámetro seleccionado
Uso de las
teclas de flecha
y la rueda de
desplazamiento
Use las teclas de flecha para seleccionar una potencia en
dígitos, luego use la rueda de desplazamiento para
cambiar el valor en función de esa potencia.
1. Use las teclas de flecha para mover el
cursor al dígito de valor deseado.
2. Gire la rueda de desplazamiento para
cambiar el valor de acuerdo con la
resolución del dígito seleccionado.
Cursor
3. Presione la tecla Enter para modificar el parámetro o
acceder al menú seleccionado. Repita los pasos
anteriores para todos los dígitos relevantes.
4. Premere il tasto Invio per modificare il
parametro o per accedere al menu
selezionato.
Nota
Por defecto, el cursor comienza en el dígito más bajo del
valor.
9
Valores nominales de entrada (CA rms)
Voltaje de entrada nominal
100 Vac a 240 Vac
Rango de voltaje de entrada
90 Vac a 264 Vac
Fase
Monofásico, dos hilos
Frecuencia de entrada nominal
50 Hz a 60 Hz
Rango de frecuencia de entrada
47 Hz a 63 Hz
Max. Consumo de energía
800 VA o menos
Factor de potencia*1
100Vac
0,95 (típico)
200Vac
0,90 (típico)
Corriente de entrada
máx.
100Vac
8 A
200Vac
4 A
*1
Con un voltaje de salida de 100 V / 200 V (rango 100 V / 200 V),
corriente máxima y un factor de potencia de carga de 1.
Valores de salida en modo CA (CA rms)
Voltaje
Rango de ajuste*1
0,0 V a 175,0 V/ 0,0 V a 350,0 V
Establecer resolución
0,1 V
Precisión*2
±(0.5% de ajuste + 0.6V / 1.2V)
Fase inicial
Monofásico, dos hilos
Corriente máxima*3
100 V
5 A
200 V
2,5 A
Corriente pico
máxima*4
100 V
20 A
200 V
10 A
0 a 1 (fase previa o posterior a la ejecución)
500 VA
Frecuencia
Rango de
ajuste
Modo CA: 40,00 Hz a 999,9 Hz,
Modo CA + CC: 1,00 Hz a 999,9 Hz
ESPECIFICACIONES
Las especificaciones se aplican solo cuando el ASR-2000 haya estado
encendido durante al menos 30 minutos.
10
Establecer
resolución
0,01 Hz (1,00 a 99.99 Hz), 0,1 Hz (100,0
a 999,9 Hz)
Precisión
Para 45 Hz a 65 Hz: 0,01% de ajuste
Para 40 Hz a 999,9 Hz: 0,02% de ajuste
Estabilidad *5
± 0,005%
Fase de encendido/ apagado
de salida
0,0° a 359,9° variable (resolución de
ajuste 0,1°)
Compensar CC*6
Dentro de ± 20 mV (típico)
*1
Rango de 100 V / 200 V
*2
Para un voltaje de salida de 17.5 V a 175 V / 35 V a 350 V, onda
sinusoidal, una frecuencia de salida de 45 Hz a 65 Hz, sin carga,
ajuste del voltaje de CC 0 V (modo CA + CC) y 23°C ± 5°C.
*3
Para un voltaje de salida de 1 V a 100 V / 2 V a 200 V. Limitado por la
capacidad de potencia con un voltaje de salida de 100 V a 175 V /
200 V a 350 V.
*4
En cuanto a la carga del rectificador en la entrada del condensador.
Limitado por la corriente máxima.
*5
Para 45 Hz a 65 Hz, la tensión de salida nominal, la carga sin carga y
la carga resistiva para la corriente máxima y la temperatura de
funcionamiento.
*6
Ajuste a 0 V para el modo de CA y el voltaje de salida.
Para obtener especificaciones más detalladas sobre la ASR-2000, consulte
el manual del usuario de ASR-2000.
11
Nosotros declaramos que los productos mencionados a continuación
ASR-2050, ASR-2100, ASR-2050R, ASR-2100R
cumplen los requisitos establecidos en la Directiva del Consejo relativa a la
aproximación de las legislaciones de los Estados miembros en materia de
compatibilidad electromagnética (2014/30/EU) y la Directiva sobre equipos
de baja tensión (2014/35/EU).
Para la evaluación relativa a la Compatibilidad Electromagnética y la
Directiva sobre Equipos de Baja Tensión, se aplicarán las siguientes
normas:
◎ EMC
EN 61326-1 :
EN 61326-2-1:
EN 61326-2-2:
Equipo eléctrico para medida, control y uso en
laboratorio ––Requisitos de EMC (2013)
Emisión conducida y radiada
EN 55011: 2016+A1: 2017 Class A
Transitorios rápidos eléctricos
EN 61000-4-4: 2012
Corriente armónica
EN 61000-3-2: 2014
Inmunidad contra transitorios
EN 61000-4-5: 2014+A1: 2017
Fluctuaciones de tensión
EN 61000-3-3: 2013
Sensibilidad conducida
EN 61000-4-6: 2014
Descarga electroestática
EN 61000-4-2: 2009
Campo magnético de frecuencia de
potencia
EN 61000-4-8: 2010
Inmunidad radiada
EN 61000-4-3: 2006+A2: 2010
Interrupción/ inflexión de tensión
EN 61000-4-11: 2004+A1: 2017
◎
Seguridad
Directiva de equipos de baja tensión 2014/35/EU
Requisitos de seguridad
EN 61010-1: 2010
Declaración de conformidad
12
