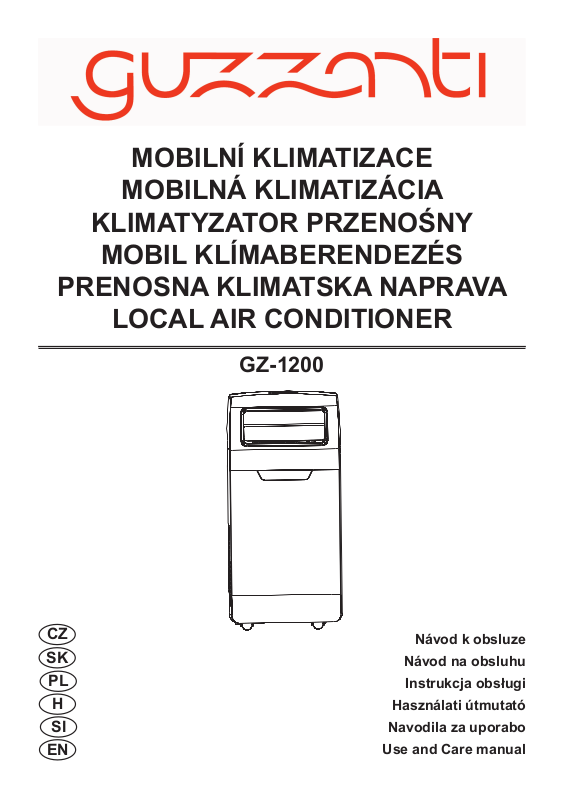

Guzzanti GZ 1200 Operating Instructions

MOBILNÍ KLIMATIZACE

MOBILNÁ KLIMATIZÁCIA

KLIMATYZATOR PRZENOŚNY

MOBIL KLÍMABERENDEZÉS

PRENOSNA KLIMATSKA NAPRAVA

LOCAL AIR CONDITIONER

GZ-1200

CZ SK

H SI

Návod k obsluze

Návod na obsluhu

Instrukcja obsługi

Használati útmutató

Navodila za uporabo

Use and Care manual

Obsah

Úvod ......................................................................................................................................3

Elektrická specikace ........................................................................................................................3

Důležité bezpečnostní pokyny ..........................................................................................................3

Popis spotřebiče..................................................................................................................4

Ovládací panel ..................................................................................................................................5

Dálkový ovladač ..................................................................................................................7

Ochrana ................................................................................................................................8

Provozní podmínky ...........................................................................................................................8

Údržba ..................................................................................................................................9

Údržba po použití ..............................................................................................................................9

Odstranění možných problémů ........................................................................................10

Instalace .............................................................................................................................12

Příslušenství k instalaci ...................................................................................................................12

Zvolte nejlepší pozici .......................................................................................................................12

Instalace výstupní hadice a adaptéru ..............................................................................................13

Informace ...........................................................................................................................14

Instalace okenní sady .......................................................................................................15

Technické parametry .........................................................................................................17

VYSOKÉ NAPĚTÍ

Nesnímejte kryty!

Uvnitř je vysoké napětí

Úvod

Děkujeme za volbu této mobilní klimatizace, která nabídne vám a vaší rodině „domácí pohodlí“ v domácnosti, kanceláři nebo chalupě. Spotřebič lze přemístit z místnosti do místnosti vašeho domu a spustit za několik minut. Je to multifunkční spotřebič pro zpracování vzduchu místnosti, navržen pro tyto funkce: klimatizace, odvlhčování, nezávislý ventilátor a vytápění. Externí statický tlak, při kterém byl spotřebič testován, je 0 MPa. Tento návod vám nabídne hodnotné informace potřebné pro správnou péči a údržbu vašeho nového spotřebiče. Věnujte prosím několik minut důkladnému čtení návodu. Pokud budete o něj správně pečovat, váš spotřebič vám nabídne mnoho let bezproblémového provozu.

Elektrická specikace

1. Všechna zapojení musí vyhovovat místním a národním předpisům a musí je instalovat kvalikovaný elektrikář. Pokud máte otázky týkající se následujících instrukcí, kontaktujte kvalikovaného elektrikáře.

2. Zkontrolujte dostupné napájení a odstraňte veškeré závady před instalací a obsluhou tohoto spotřebiče.

3. Z důvodu bezpečnosti a vaší osobní ochrany je toto zařízení uzemněno přes napájecí kabel připojený k elektrické zásuvce. Pokud si nejste jisti, zda je elektrická zásuvka správně uzemněná, kontaktujte elektrikáře. Pokud je poškozen přívodní kabel, musí jej vyměnit výrobce, servisní technik nebo podobně kvalikovaná osoba, aby se zabránilo nebezpečí.

Důležité bezpečnostní pokyny

VAROVÁNÍ:

K snížení rizika požáru, zasažení elektrickým proudem nebo zranění při použití klimatizace, dodržujte základní upozornění:

1. Připojte k uzemněné elektrické zásuvce se 3 kontakty.

2. Neodstraňujte zemnící kontakt.

3. Nepoužívejte adaptér.

4. Nepoužívejte prodlužovací kabel.

5. Před údržbou klimatizaci vypněte a odpojte.

6. Při instalaci požádejte o pomoc další osobu.

7. Tento spotřebič není určen pro použití osobami (včetně dětí) s omezenými fyzickými, smyslovými nebo mentálními schopnostmi, nebo bez dostatečných zkušeností a znalostí, dokud nejsou pod dohledem nebo nebyly poučeny o správném a bezpečném použití spotřebiče osobou odpovědnou za jejich bezpečnost. Nedovolte dětem hrát si se spotřebičem.

8. Správná likvidace tohoto starého spotřebiče

Tento symbol znamená, že spotřebič se nesmí likvidovat společně s běžným domovním odpadem v rámci celé EU. Abyste zabránili možnému negativnímu dopadu na lidské zdraví nebo životní prostředí z nekontrolované likvidace odpadu, recyklujte jej odpovědně k opětovnému využití hodnotných surovin. Za účelem odevzdání starého spotřebiče kontaktujte místní správu, sběrné středisko nebo prodejce. Dbejte na správnou likvidaci tohoto spotřebiče.

Popis spotřebiče

Pohled zepředu

Pohled zezadu

1 Ovládací panel

2 Výstup studeného vzduchu

3Přijímač signálu

4Dálkový ovladač

5Madlo k přenášení

6Vstup vzduchu výparníku

7 Sekundární výpustní otvor

8 Výstupní vzduchová hadice

9 Primární výpustní otvor

Obrázek v tomto návodu je na základě vnějšího vzhledu standardního modelu. Tvar vašeho spotřebiče může být mírně odlišný.

Popis spotřebiče

Ovládací panel

Tato část popisuje ovládací prvky mobilní klimatizace.

Tlačítko



pohotovostního režimu

6OHHSLQJ

7LPHU

6SHHG

'HKXPLGLI\LQJ

0RGH

3RZHU

Tlačítko odvlhčování Tlačítko časovače

Tlačítko volby režimu Tlačítko volby rychlosti

ventilátoru

rychlost ventilátoru

nízká, střední, vysoká

Tlačítko zvýšení časovače/teploty

Režim Automatický, Chlazení, Ventilátor

p Obsluha ovládacího panelu

• Automatický režim, chlazení, ventilátor.

1. Zapněte spotřebič

a) Připojte k elektrické zásuvce, zařízení jednou pípne. b) Stiskněte „“, zařízení se zapne. LED zobrazí teplotu v místnosti a pracuje v automatickém režimu.

2. Volba provozního režimu

Tlačítkem „ “ zvolte požadovaný režim v následujícím pořadí:

Tlačítko Sleep

Tlačítko snížení časovače/ teploty

3. Nastavení teploty

Teplotu lze nastavit v rozsahu od 15 °C do 31 °C v krocích po 1°C. Jedním stisknutím „+“ nebo „-“ zvyšte

nebo snižte teplotu o 1°C. LED displej zařízení zobrazí na 5 sekund cílovou teplotu a pak zobrazí teplotu v místnosti.

4. Nastavení rychlosti ventilátoru

Tlačítkem „ “ zvolte požadovanou rychlost ventilátoru v níže zobrazeném pořadí:

5. Pohotovostní režim

Opětovným stisknutím tlačítka „“ zazní akustický signál a zařízení přestane pracovat.

Popis spotřebiče

Poznámka: Princip činnosti každého režimu

• Režim ;

1. Když zvolíte režim , vnitřní teplotní senzor funguje automaticky pro volbu požadovaného režimu s nebo .

2. Když je teplota v místnosti ≥ 24°C, zařízení automaticky zvolí režim .

3. Pokud je teplota v místnosti <24°C, zařízení automaticky zvolí režim .

• Režim :

1. Horní odstředivý ventilátor běží na nízké rychlosti a rychlost nelze upravit.

2. Kompresor a spodní odstředivý ventilátor se zastaví po 8 minutách, pak se opět spustí po 6 minutách.

3. Spotřebič upraví konstantní režim odvlhčování a nastavení teploty nemá vliv.

• Režim :

1. Pokud je teplota v místnosti vyšší než nastavená, spustí se kompresor.

2. Když je teplota v místnosti nižší než nastavená, kompresor se zastaví a horní ventilátor pracuje na původně nastavené rychlosti.

• Režim :

1. Horní odstředivý ventilátor běží na nastavené rychlosti a kompresor a spodní odstředivý ventilátor neběží.

2. Nastavení teploty nemá žádný vliv.

• Funkce (časovač)

1. Pokud je zařízení v provozu, stisknutím tlačítka „Časovač“ nastavte čas Automatického vypnutí.

2. Když je zařízení v pohotovostním režimu, stisknutím tlačítka „Časovač“ nastavte čas Automatického zapnutí.

3. Čas lze nastavit v rozsahu od 1 hodiny do 24 hodin. Tlačítky nastavení teploty nahoru () nebo dolů () upravte čas v krocích po 1 hodině každým stisknutím.

• Funkce

1. Stiskněte tlačítko v režimu , zařízení bude v režimu sleep a vnitřní odstředivý ventilátor se nastaví automaticky na nízkou rychlost. Nastavená teplota se po jedné hodině zvýší o 1°C a o 2°C po dvou hodinách. Po šesti hodinách se spotřebič zastaví.

Poznámka:

Hlavní řídící deska zařízení má funkci paměti, když je zařízení připraveno na provoz ale je v zastaveném režimu, hlavní řídící deska může uložit spuštění provozního režimu. Když zapnete zařízení, bude pracovat ve stejném režimu jako naposledy, není nutné opět nastavovat provozní režim. (Tento stav není k dispozici, pokud je zařízení v režimu „ “).

Dálkový ovladač

Dálkový ovladač vysílá signály do hlavního zařízení.









1 Tlačítko : zapnutí nebo vypnutí zařízení.

2 Tlačítko : lze nastavit vlhkost v místnosti.

3 a 5 Tlačítka nastavení  a : lze použít k nastavení teploty v místnosti a časovače.

4Tlačítko : slouží k volbě automatického režimu, režimu chlazení a ventilátoru.

6 Tlačítko : slouží k volbě rychlosti ventilátoru v pořadí:

: nízká, střední, vysoká rychlost ventilátoru

7 Tlačítko : slouží k nastavení času automatického vypnutí a zapnutí.

8 Tlačítko : k nastavení nebo zrušení režimu .









Dálkový ovladač

p Instalace baterií

• Vložení baterií

1. Otevřete zadní kryt a vyjměte izolační pásku z baterie.

2. Vložte baterii do otvoru správnou polaritou.

3. Zasuňte kryt na místo.

Vysuňte kryt. Dbejte na správnou polaritu.

Poznámky:

1). Kladný a záporný pól baterie musí odpovídat označení „+“ a „-“ na dálkovém ovladači.

2). Nepoužívejte společně staré baterie s novými.

3). Pokud nebudete dálkový ovladač delší dobu používat, baterie vyndejte.

4). Abyste zabránili negativnímu vlivu na životní prostředí, staré baterie vyndejte a zlikvidujte správným způsobem.

• Použití

K ovládání klimatizace nasměrujte dálkový ovladač na přijímač signálu. Dálkový ovladač může ovládat klimatizaci do vzdálenosti až 5 metrů při nasměrování na přijímač signálu na zařízení.

Přijímač signálu

Ochrana

Provozní podmínky

V níže uvedených případech se může aktivovat ochranné zařízení a zastavit činnost spotřebiče.

Chlazení

Odvlhčování Pokojová teplota je pod 15°C

Pokud je klimatizace v režimu CHLAZENÍ nebo ODVLHČOVÁNÍ při otevřených dveřích nebo okně dlouhou dobu a relativní vlhkost je vyšší než 80%, z výstupu může kapat voda.

1 Ochranné zařízení se aktivuje v následujících případech.

• Restartování zařízení po vypnutí zařízení nebo při změně režimu provozu do 3 minut.

2 Pokud odpojíte zástrčku při restartování zařízení, vrátí se do původního režimu, musíte znovu nastavit

ČASOVAČ ZAPNUTÍ a ČASOVAČ VYPNUTÍ.

Speciální upozornění: v zařízení se recykluje kondenzující voda. Kondenzovaná voda je částečně recyklována mezi kondenzátorem a zásobníkem vody. Pokud hladina vody dosáhne horní úrovně, spínač plováku a kontrolka plného zásobníku (E4) se aktivuje pro připomenutí vypuštění vody. Odpojte napájení, přemístěte zařízení na vhodné místo, vytáhněte zátku vypouštěcího otvoru a vodu vypusťte. Po vypuštění instalujte zátku, v opačném případě bude ze spotřebiče vytékat voda do místnosti. Pokud spotřebič postavíte na místo, kde lze vypouštět vodu, můžete instalovat také vypouštěcí hadici k trvalému vypouštění odpadní vody.

Vnitřní a vnější teplota je přes* 43°C

Pokojová teplota je pod 15°C

Funkce ochrany

Odtok odpadní vody

Údržba

Údržba spotřebiče

Odpojte napájení.

Před odpojením

napájení vypněte

spotřebič.

Utřete suchou a měkkou utěrkou.

Použijte teplou vodu 40°C, pokud je spotřebič velmi znečištěn.

Nikdy nepoužívejte těkavé látky jako je benzin nebo leštidlo.

Na spotřebič nikdy nestříkejte vodu.

Použijte suchou

a měkkou

utěrku.

Riziko zasažení

elektrickým

proudem.

Údržba ltru

Vzduchový ltr je nutné čistit po přibližně 100 hodinách provozu.

Postupujte následovně:

Zastavte spotřebič a vyndejte vzduchový ltr.

Nejdříve spotřebič zastavte a pak vyndejte vzduchový ltr.

Otevřít

Vyčistěte a opět instalujte vzduchový ltr.

Pokud je znečištění velké, umyjte roztokem saponátu a vlažné vody. Po vyčištění jej vysušte na stinném místě, pak instalujte.

Filtr čistěte jednou za dva týdny, pokud klimatizaci používáte v nadměrně prašném prostředí.

Údržba po použití

1. Pokud nebudete spotřebič delší dobu používat, vytáhněte primární a sekundární zátku vypouštěcího otvoru k vypuštění veškeré vody.

2. Nechte spotřebič v provozu pouze s ventilátorem po dobu půl dne během slunečního dne pro vysušení vnitřku spotřebiče a k zabránění tvorbě plísní.

3. Spotřebič zastavte a odpojte zástrčku od elektrické zásuvky, pak vyndejte baterie z dálkového ovladače a spotřebič správně uskladněte.

4. Vyčistěte vzduchový ltr a nasaďte jej zpět na místo.

5. Odpojte vzduchové hadice a správně je uschovejte, překryjte vzduchové otvory.

Odstranění možných problémů

Následující případy nemusí vždy představovat závadu, zkontrolujte níže uvedená doporučení, než budete kontaktovat servis.

Problém Možná příčina

Nefunguje • Vypnutí jističe nebo vypálená pojistka.

• Počkejte 3 minuty a restartujte, ochranné zařízení může bránit v zapnutí zařízení.

• Nejsou vybité baterie dálkového ovladače?

• Je připojena elektrická zástrčka.

Funguje pouze krátce • Pokud je nastavená teplota podobná teplotě v místnosti,

Běží ale nechladí

Vytékání vody během přemisťování • Před přemístěním vypusťte kondenzovanou vodu.

Neběží a svítí kontrolka plného zásobníku vody „E4“

můžete snížit nastavenou teplotu.

• Výstup vzduchu je blokován překážkou. Odstraňte překážku.

• Otevřené okno nebo dveře.

• Pokud je v provozu jiné vytápěcí zařízení, jako ohřívač nebo lampa apod.

• Znečištěný vzduchový ltr, vyčistěte jej.

• Blokovaný výstup nebo vstup vzduchu.

• Příliš vysoká nastavena teplota.

• Abyste zabránili vytečení, postavte zařízení na rovný podklad.

• Vytáhněte zátku k vypuštění vody.

• Pokud často nastane tento stav, kontaktujte servisního technika.

Odstranění možných problémů

Před kontaktováním servisu, zkontrolujte přístroj následovně:

Závada Příčiny Řešení

Zařízení se nespustí. Výpadek v elektrické síti:

Zařízení se automaticky zastaví. Časovač aktivoval vypnutí nebo

V režimu CHLAZENÍ zařízení nechladí.

V režimu TOPENÍ nehřeje. 1. Vnitřní teplota je vyšší než

LED displej zobrazí kód závady „E2“

LED displej zobrazí kód závady „E3“

LED displej zobrazí kód závady „E4“

LED displej zobrazí kód závady „E5“

1. Není připojeno;

2. Vadná zástrčka nebo zásuvka;

3. Vypálená pojistka.

bylo dosaženo nastavené teploty.

1. Teplota v místnosti je nižší než nastavená teplota;

2. Zařízení je v režimu ochrany vůči zamrznutí.

nastavená;

2. Odmrazování;

3. Ochrana vůči studenému vzduchu.

Vadný senzor teploty v místnosti. Vyměňte senzor teploty místnosti.

Vadný senzor oleje výparníku. Vyměňte vadný senzor.

Varování o plném zásobníku vody.

Vadný senzor oleje kondenzátoru. Vyměňte vadný senzor.

1. Připojte;

2. Vyměňte napájecí kabel nebo zásuvku;

3. Vyměňte pojistku (parametry:

3.15 A/250 VAC).

Restartujte nebo počkejte na automatické spuštění.

1. Je to zcela normální, zařízení se automaticky aktivuje, pokud bude teplota v místnosti vyšší než nastavená;

2. Zařízení se automaticky aktivuje po skončení režimu ochrany vůči zamrznutí.

Je to zcela normální jev, zařízení se automaticky aktivuje, pokud bude teplota v místnosti nižší než nastavená teplota nebo když skončí rozmrazování nebo po skončení ochrany vůči studenému vzduchu.

Vypusťte vodu.

Instalace

Příslušenství k instalaci

1 Potrubí výstupu vzduchu 2 Adaptér na okno 3 Deektor 4 Dálkový ovladač

Zvolte nejlepší pozici

• Vedle okna, dveří nebo francouzského okna.

• Ponechte vzdálenost od výstupu vzduchu ke zdi nebo jiným překážkám nejméně 60 cm.

• Upevněte jeden konec vzduchové hadice na výstup vzduchu na zadní straně spotřebiče.

• Roztáhněte vzduchovou hadici tak, aby zůstal volný prostor od okna, dveří, francouzského okna nebo otvoru ve zdi.

• Výstup nebo vstup vzduchu nesmí být blokován ochrannou mřížkou ani jinou překážkou.

Instalace výstupní hadice a adaptéru

Připojení přírub k výstupnímu vzduchovému potrubí.

1. Roztáhněte vzduchové potrubí uchopením dvou konců.

2. Našroubujte potrubí na přírubu.

3. Připojte přírubu potrubí k zařízení.

Informace

p Záruční informace

Výrobce poskytuje záruku v souladu s legislativou v zemi prodeje, na minimální dobu 1 roku, počínaje datem prodeje zařízení konečnému uživateli. Opravy v záruce smí být prováděny pouze v autorizovaném servisním středisku. Při opravě v záruční lhůtě doložte originální doklad o koupi (s datem zakoupení). Záruka se nevztahuje na:

- Běžné opotřebení

- Nesprávné použití, např. přetížení spotřebiče, použití nepovoleného příslušenství

- Při použití nadměrné síly, poškození způsobená externími vlivy

- Poškození způsobená nedodržením návodu, např. připojením k nevhodné elektrické síti nebo

nedodržením pokynů k instalaci

- Částečně nebo kompletně rozebraná zařízení

p Upozornění

• Zařízení postavte nejméně 1 metr od TV nebo rádia, abyste zabránili elektromagnetickému rušení.

• Nevystavujte zařízení přímému slunečnímu záření, abyste zabránili zbarvení povrchu.

• Nenaklánějte zařízení během přepravy o více než 35° ani jej neobracejte dnem vzhůru.

• Zařízení postavte na rovný povrch se sklonem do 5°.

• Zařízení funguje efektivněji v určitých pozicích místnosti (viz Technické specikace).

• Před uskladněním zařízení z něj vylijte vodu.

• K čištění nepoužívejte chemická rozpouštědla (např. benzen, alkohol), abyste zabránili poškrábání, poškození povrchu.

• Před instalací nebo demontáží potrubí odpojte napájení zařízení.

• Před přemístěním zařízení z něj vylijte vodu.

• Před likvidací starého zařízení vyndejte z ovladače baterii.

• Baterii bezpečně zlikvidujte.

• Před čištěním nebo údržbou odpojte zástrčku od elektrické zásuvky.

Instalace okenní sady

1. Vložte panel A do panelu

B ve směru šipky dle obrázku 1.

3. Instalujte výstupní vzduchové potrubí a příslušenství na sadu na okno dle obrázku 3.

Obr. 1

2. V sestavě dle obrázku 2 můžete nastavit panel A nahoru nebo dolů dle výšky okna.

Obr. 2

4. Roztáhněte sadu na okno a příslušenství dle obrázku 4.

Obr. 3 Obr. 4

Obr. 5

Obr. 6

5. Otevřete okno, kde chcete instalovat potrubí s příslušenstvím.

Obr. 7

7. Instalujte potrubí, sadu na okno a příslušenství na okno dle obrázku

6. Instalujte potrubí, sadu na okno a příslušenství na okno, pak okno zavřete ve směru šipky dle obrázku 6 k přitlačení sady na okno.

Obr. 5

Obr. 8

8. Druhý konec potrubí připojte ke klimatizaci.

Obr. 9

9. Potrubí s příslušenstvím instalováno dle obrázku 9.

Obr. 10

10. Kompletní sestava klimatizace a sady na okno s potrubím.

Technické parametry

Model GZ-1200 Kapacita chlazení (Btu/h)/(W) 12000 Btu/h/3500 W Kapacita odvlhčování (l/h) 1,9 l/h Příkon chlazení/proud 1300 W/5,8 A Objem vzduchu (m3/h) 350 m3/h Jmenovité napětí/frekvence (V/Hz) 220-240 V~/50 Hz Hlučnost (dB (A)) LPA S=55 dB(A)

LWA S=65 dB(A)

Jmenovitý poměr energetické účinnosti (EER Potenciál globálního oteplování (kg CO)

EER

třída A

rated

Čistá hmotnost (kg) 32 kg Rozměry

Jednotka (mm) Balení (mm) š x h x v

Chladivo R410A Použitelný prostor (m2) 20 m Pojistka 3.15 A 250 V Φ 5 x L20 mm

rated

) 2,6

2100

386 x 390 x 806 mm 466 x 462 x 858 mm

ZÁRUČNÍ PODMÍNKY

Záruka na tento spotřebič představuje 24 měsíců od data zakoupení. Nárok na záruku je možné uplatnit pouze po předložení originálu dokladu o zakoupení výrobku (paragon, faktura) s typovým označením výrobku, datem prodeje a čitelným razítkem prodejce. Záruka zahrnuje výměnu nebo opravu částí spotřebiče, které se poškodí z důvodu poruch ve výrobě spotřebiče. Po uplynutí záruční doby bude spotřebič opraven za poplatek. Výrobce neodpovídá za poškození nebo úrazy osob, zvířat z důvodu nesprávného použití spotřebiče a nedodržení pokynů v návodu k použití. Výrobek je určen výhradně jako domácí spotřebič pro použití v domácnosti. Smluvní záruka je 6 měsíců, pokud je kupující podnikatel fyzická osoba a spotřebič kupuje pro podnikatelskou činnost nebo komerční využití (§ 429 Obchodního zákoníku). Záruka se snižuje dle § 619 odst. 2 občanského zákoníku na 6 měsíců pro: žárovky, baterie, křemíkové a halogenové trubice.

Záruka se nevztahuje

- jakékoliv mechanické poškození výrobku nebo jeho části

- na vady způsobené nevhodným zacházením nebo umístěním.

- je-li zařízení obsluhováno v rozporu s návodem, případně zásahem neoprávněné osoby.

- nesprávně používán, skladován nebo přenášen.

- na záruku 24 měsíců se nevztahují opravy, například: výměna žárovky, trubice, čištění a odvápňování kávovarů, žehliček, zvlhčovačů, atd. Zde bude účtováno servisem za smluvní cenu.

- pokud nebude při kontrole přístroje zjištěna žádná závada nebo nebudou splněny záruční podmínky, uhradí režijní náklady spojené s kontrolou nebo opravou výrobku kupující.

- zákazník ztrácí záruku při používání výrobků k profesionální či jiné výdělečné činnosti v provozovnách.

- závada byla způsobena vnějšími a živelními podmínkami (např. poruchami v elektrické síti nebo bytové instalaci)

- záruka se netýká poškození vnějšího vzhledu nebo jiných, které nebrání standardní obsluze.

Pokud zboží při uplatňování vady ze strany spotřebitele bude zasíláno poštou nebo přepravní službou musí být zabaleno v obalu vhodném pro přepravu tak, aby se zabránilo poškození výrobku.

Zodpovědný zástupce za servis pro ČR na značky: ARDES, Guzzanti, Scarlett, Luxell, Graef

ČERTES spol. s r.o. Donínská 83 463 34 Hrádek nad Nisou Tel./fax 482771487 - příjem oprav- servis. Tel./fax 482718718 - náhradní díly Mobil: 721018073, 731521116, 608719174 Pracovní doba 8 - 16,30 www: certes.info, e-mail: certes@certes.info

Záruční list

Tento oddíl vyplňte prosím hůlkovým písmem a přiložte k výrobku.

Odesílatel: ..........................................................................................................................................

Příjmení/jméno: ...................................................................................................................................

Stát/PSČ/obec/ulice: ...........................................................................................................................

Telefonní číslo: ....................................................................................................................................

Číslo/označení (zbožní) položky: ........................................................................................................

Datum/místo prodeje: ..........................................................................................................................

Popis závady: ......................................................................................................................................

.............................................................................................................................................................

Datum/podpis: .....................................................................................................................................

Záruka se nevztahuje.

Zašlete prosím neopravený výrobek za cenu poštovného zpět.

Sdělte mi, kolik budou činit náklady. Opravte výrobek za úhradu.

Informace pro uživatele k likvidaci elektrických

a elektronických zařízení (domácnosti)

Tento symbol na produktech anebo v průvodních dokumentech znamená, že použité elektrické a elektronické výrobky nesmí být přidány do běžného komunálního odpadu. Ke správné likvidaci, obnově a recyklaci doručte tyto výrobky na určená sběrná místa, kde budou přijata zdarma. Alternativně v některých zemích můžete vrátit své výrobky místnímu prodejci při koupi ekvivalentního nového produktu. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty.

což by mohly být důsledky

Pro podnikové uživatele v zemích Evropské unie

Chcete-li likvidovat elektrická a elektronická zařízení, vyžádejte si potřebné informace od svého prodejce nebo dodavatele.

Informace k likvidaci v ostatních zemích mimo Evropskou unii

Tento symbol je platný jen v Evropské unii. Chcete-li tento výrobek zlikvidovat, vyžádejte si potřebné informace o správném způsobu likvidace od místních úřadů nebo od svého prodejce.

Dovozce:

PRIVEST s.r.o.

Na Zlatnici 301/2

Praha 4, PSČ 147 00

www: www.privest.cz

Email: info@privest.cz

Telefon: (+420) 241 410 819

Obsah

Úvod ......................................................................................................................................3

Elektrická špecikácia .......................................................................................................................3

Dôležité bezpečnostné pokyny .........................................................................................................3

Popis spotrebiča..................................................................................................................4

Ovládací panel ..................................................................................................................................5

Diaľkový ovládač .................................................................................................................7

Ochrana ................................................................................................................................8

Prevádzkové podmienky ...................................................................................................................8

Údržba ..................................................................................................................................9

Údržba po použití ..............................................................................................................................9

Odstránenie možných problémov....................................................................................10

Inštalácia ............................................................................................................................12

Príslušenstvo k inštalácii .................................................................................................................12

Zvoľte najlepšiu pozíciu...................................................................................................................12

Inštalácia výstupnej hadice a adaptéra ...........................................................................................13

Informácie ..........................................................................................................................14

Inštalácia okennej súpravy ...............................................................................................15

Technické parametre .........................................................................................................17

Úvod

Ďakujeme, že ste si zvolil túto mobilnú klimatizáciu, ktorá ponúkne vám a vašej rodine „domáce pohodlie“ v domácnosti, kancelárii alebo chalupe. Spotrebič je možné premiestniť z miestnosti do miestnosti vášho domu a spustiť za niekoľko minút. Je to multifunkčný spotrebič na spracovanie vzduchu miestnosti, navrhnutý pre tieto funkcie: klimatizácia, odvlhčovanie, nezávislý ventilátor a vykurovanie. Externý statický tlak, pri ktorom bol spotrebič testovaný, je 0 MPa. Tento návod vám ponúkne hodnotné informácie potrebné pre správnu starostlivosť a údržbu vášho nového spotrebiča. Venujte prosím niekoľko minút dôkladnému čítaniu návodu. Ak sa oň budete správne starať, váš spotrebič vám ponúkne veľa rokov bezproblémovej prevádzky.

Elektrická špecikácia

1. Všetky zapojenia musia vyhovovať miestnym a národným predpisom a musí ich inštalovať kvalikovaný elektrikár. Ak máte otázky týkajúce sa nasledujúcich inštrukcií, kontaktujte kvalikovaného elektrikára.

2. Skontrolujte dostupné napájanie a odstráňte všetky poruchy pred inštaláciou a obsluhou tohto spotrebiča.

3. Z dôvodu bezpečnosti a vašej osobnej ochrany je toto zariadenie uzemnené cez napájací kábel pripojený k elektrickej zásuvke. Ak si nie ste istí, či je elektrická zásuvka správne uzemnená, kontaktujte elektrikára. Ak je poškodený prívodný kábel, musí ho vymeniť výrobca, servisný technik alebo podobne kvalikovaná osoba, aby sa zabránilo nebezpečenstvu.

Dôležité bezpečnostné pokyny

VAROVANIE:

Na zníženie rizika požiaru, zasiahnutia elektrickým prúdom alebo zranenia pri použití klimatizácie, dodržiavajte základné upozornenia:

1. Pripojte k uzemnenej elektrickej zásuvke s 3 kontaktmi.

2. Neodstraňujte zemniaci kontakt.

3. Nepoužívajte adaptér.

4. Nepoužívajte predlžovací kábel.

5. Pred údržbou klimatizáciu vypnite a odpojte.

6. Pri inštalácii požiadajte o pomoc ďalšiu osobu.

7. Tento spotrebič nie je určený pre použitie osobami (vrátane detí) s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami, alebo bez dostatočných skúseností a znalostí, ak nie sú pod dohľadom alebo neboli poučené o správnom a bezpečnom použití spotrebiča osobou zodpovednou za ich bezpečnosť. Nedovoľte deťom hrať sa so spotrebičom.

8. Správna likvidácia tohto starého spotrebiča

Tento symbol znamená, že spotrebič sa nesmie likvidovať spoločne s bežným domovým odpadom v rámci celej EÚ. Aby ste zabránili možnému negatívnemu dopadu na ľudské zdravie alebo životné prostredie z nekontrolovanej likvidácie odpadu, recyklujte ho zodpovedne pre opätovné využitie hodnotných surovín. Za účelom odovzdania starého spotrebiča kontaktujte miestnu správu, zberné stredisko alebo predajcu. Dbajte na správnu likvidáciu tohto spotrebiča.

Popis spotrebiča

Pohľad spredu

Pohľad zozadu

1 Ovládací panel

2 Výstup studeného vzduchu

3Prijímač signálu

4Diaľkový ovládač

5Madlo na prenášanie

6Vstup vzduchu výparníka

7 Sekundárny výpustný otvor

8 Výstupná vzduchová hadica

9 Primárny výpustný otvor

Obrázok v tomto návode je na základe vonkajšieho vzhľadu štandardného modelu. Tvar vášho spotrebiča môže byť mierne odlišný.

Popis spotrebiča

Ovládací panel

Táto časť popisuje ovládacie prvky mobilnej klimatizácie.

Tlačidlo



pohotovostného režimu

6OHHSLQJ

7LPHU

6SHHG

'HKXPLGLI\LQJ

0RGH

3RZHU

Tlačidlo odvlhčovania Tlačidlo časovača

Tlačidlo voľby režimu Tlačidlo voľby rýchlosti

ventilátora

vysoká rýchlosť ventilátora

nízka, stredná,

Tlačidlo zvýšenia časovača/teploty

Režim Automatický, Chladenie, Ventilátor

p Obsluha ovládacieho panela

• Automatický režim, chladenie, ventilátor.

1. Zapnite spotrebič

a) Pripojte k elektrickej zásuvke, zariadenie raz pípne. b) Stlačte „“, zariadenie sa zapne. LED zobrazí teplotu v miestnosti a pracuje v automatickom režime.

2. Voľba prevádzkového režimu

Tlačidlom „ “ zvoľte požadovaný režim v nasledujúcom poradí:

Tlačidlo Sleep

Tlačidlo zníženia časovača/teploty

3. Nastavenie teploty

Teplotu je možné nastaviť v rozsahu od 15 °C do 31 °C v krokoch po 1°C. Jedným stlačením „+“ alebo

„-“ zvýšte alebo znížte teplotu o 1°C. LED displej zariadenia zobrazí na 5 sekúnd cieľovú teplotu a potom zobrazí teplotu v miestnosti.

4. Nastavenie rýchlosti ventilátora

Tlačidlom „ “ zvoľte požadovanú rýchlosť ventilátora v nižšie zobrazenom poradí:

5. Pohotovostný režim

Opätovným stlačením tlačidla „“ zaznie akustický signál a zariadenie prestane pracovať.

Popis spotrebiča

Poznámka: Princíp činnosti každého režimu

• Režim ;

1. Keď zvolíte režim , vnútorný teplotný senzor funguje automaticky pre výber požadovaného režimu s alebo .

2. Keď je teplota v miestnosti ≥ 24°C, zariadenie automaticky zvolí režim .

3. Ak je teplota v miestnosti <24°C, zariadenie automaticky zvolí režim .

• Režim :

1. Horný odstredivý ventilátor pracuje na nízkej rýchlosti a rýchlosť nie je možné upraviť.

2. Kompresor a dolný odstredivý ventilátor sa zastaví po 8 minútach, potom sa opäť spustí po 6 minútach.

3. Spotrebič upraví konštantný režim odvlhčovania a nastavenie teploty nemá vplyv.

• Režim :

1. Ak je teplota v miestnosti vyššia ako nastavená, spustí sa kompresor.

2. Keď je teplota v miestnosti nižšia ako nastavená, kompresor sa zastaví a horný ventilátor pracuje na pôvodne nastavenej rýchlosti.

• Režim :

1. Horný odstredivý ventilátor pracuje na nastavenej rýchlosti a kompresor a dolný odstredivý ventilátor nepracujú.

2. Nastavenie teploty nemá žiadny vplyv.

• Funkcia (časovač)

1. Ak je zariadenie v prevádzke, stlačením tlačidla „Časovač“ nastavte čas Automatického vypnutia.

2. Keď je zariadenie v pohotovostnom režime, stlačením tlačidla „Časovač“ nastavte čas Automatického zapnutia.

3. Čas je možné nastaviť v rozsahu od 1 hodiny do 24 hodín. Tlačidlami nastavenia teploty hore () alebo dolu () upravte čas v krokoch po 1 hodine každým stlačením.

• Funkcia

1. Stlačte tlačidlo v režime , zariadenie bude v režime sleep a vnútorný odstredivý ventilátor sa nastaví automaticky na nízku rýchlosť. Nastavená teplota sa po jednej hodine zvýši o 1°C a o 2°C po dvoch hodinách. Po šiestich hodinách sa spotrebič zastaví.

Poznámka:

Hlavná riadiaca doska zariadenia má funkciu pamäte, keď je zariadenie pripravené na prevádzku ale je v zastavenom režime, hlavná riadiaca doska môže uložiť spustenie prevádzkového režimu. Keď zapnete zariadenie, bude pracovať v rovnakom režime ako naposledy, nie je nutné opäť nastavovať prevádzkový režim. (Tento stav nie je k dispozícii, ak je zariadenie v režime „ “).

Diaľkový ovládač

Diaľkový ovládač vysiela signály do hlavného zariadenia.









1 Tlačidlo : zapnutie alebo vypnutie zariadenia.

2 Tlačidlo : je možné nastaviť vlhkosť v miestnosti.

3 a 5 Tlačidlá nastavenia  a : je možné použiť na nastavenie teploty v miestnosti a časovača.

4Tlačidlo : slúži na výber automatického režimu, režimu chladenia a ventilátora.

6 Tlačidlo : slúži na výber rýchlosti ventilátora v poradí:

: nízka, stredná, vysoká rýchlosť ventilátora

7 Tlačidlo : slúži na nastavenie času automatického vypnutia a zapnutia.

8 Tlačidlo : na nastavenie alebo zrušenie režimu .









Diaľkový ovládač

p Inštalácia batérií

• Vloženie batérií

1. Otvorte zadný kryt a vyberte izolačnú pásku z batérie.

2. Vložte batériu do otvoru správnou polaritou.

3. Zasuňte kryt na miesto.

Vysuňte kryt. Dbajte na správnu polaritu.

Poznámky:

1). Kladný a záporný pól batérie musí zodpovedať označeniu „+“ a „-“ na diaľkovom ovládači.

2). Nepoužívajte spoločne staré batérie s novými.

3). Ak nebudete diaľkový ovládač dlhší čas používať, batérie vyberte.

4). Aby ste zabránili negatívnemu vplyvu na životné prostredie, staré batérie vyberte a zlikvidujte správnym spôsobom.

• Použitie

Na ovládanie klimatizácie nasmerujte diaľkový ovládač na prijímač signálu. Diaľkový ovládač môže ovládať klimatizáciu do vzdialenosti až 5 metrov pri nasmerovaní na prijímač signálu na zariadenie.

Prijímač signálu

Ochrana

Prevádzkové podmienky

V nižšie uvedených prípadoch sa môže aktivovať ochranné zariadenie a zastaviť činnosť spotrebiča.

Chladenie

Odvlhčovanie Izbová teplota je pod 15°C

Ak je klimatizácia v režime CHLADENIE alebo ODVLHČOVANIE pri otvorených dverách alebo okne dlhý čas a relatívna vlhkosť je vyššia ako 80%, z výstupu môže kvapkať voda.

1 Ochranné zariadenie sa aktivuje v nasledujúcich prípadoch.

• Reštartovanie zariadenia po vypnutí zariadenia alebo pri zmene režimu prevádzky do 3 minút.

2 Ak odpojíte zástrčku pri reštartovaní zariadenia, vráti sa do pôvodného režimu, musíte opäť nastaviť

ČASOVAČ ZAPNUTIA a ČASOVAČ VYPNUTIA.

Špeciálne upozornenie: v zariadení sa recykluje kondenzujúca voda. Kondenzovaná voda je čiastočne recyklovaná medzi kondenzátorom a zásobníkom vody. Ak hladina vody dosiahne hornú úroveň, spínač plaváka a kontrolka plného zásobníka (E4) sa aktivuje pre pripomenutie vypustenia vody. Odpojte napájanie, premiestnite zariadenie na vhodné miesto, vytiahnite zátku vypúšťacieho otvoru a vodu vypusťte. Po vypustení inštalujte zátku, v opačnom prípade bude zo spotrebiča vytekať voda do miestnosti. Ak spotrebič postavíte na miesto, kde je možné vypúšťať vodu, môžete inštalovať aj vypúšťaciu hadicu pre trvalé vypúšťanie odpadovej vody.

Vnútorná a vonkajšia teplota je viac ako* 43°C

Izbová teplota je pod 15°C

Funkcia ochrany

Odtok odpadovej vody

Údržba

Údržba spotrebiča

Odpojte napájanie.

Pred odpojením

napájania vypnite

spotrebič.

Utrite suchou a mäkkou utierkou.

Použite teplú vodu 40°C, ak je spotrebič veľmi znečistený.

Nikdy nepoužívajte prchavé látky ako je benzín alebo leštidlo.

Na spotrebič nikdy nestriekajte vodu.

Použite suchú a

mäkkú utierku.

Riziko zasiahnutia

elektrickým

prúdom.

Údržba ltra

Vzduchový lter je nutné čistiť po približne 100 hodinách prevádzky.

Postupujte nasledovne:

Zastavte spotrebič a vyberte vzduchový lter.

Najskôr spotrebič zastavte a potom vyberte vzduchový lter.

Otvoriť

Vyčistite a opäť inštalujte vzduchový lter.

Ak je znečistenie veľké, umyte roztokom saponátu a vlažnej vody. Po vyčistení ho vysušte na tienistom mieste, potom inštalujte.

Filter čistite raz za dva týždne, ak klimatizáciu používate v nadmerne prašnom prostredí.

Údržba po použití

1. Ak nebudete spotrebič dlhší čas používať, vytiahnite primárnu a sekundárnu zátku vypúšťacieho otvoru pre vypustenie vody.

2. Nechajte spotrebič v prevádzke len s ventilátorom minimálne pol dňa počas slnečného dňa pre vysušenie vnútra spotrebiča a pre zabránenie tvorby plesní.

3. Spotrebič zastavte a odpojte zástrčku od elektrickej zásuvky, potom vyberte batérie z diaľkového ovládača a spotrebič správne uskladnite.

4. Vyčistite vzduchový lter a naložte ho späť na miesto.

5. Odpojte vzduchové hadice a správne ich uschovajte, prekryte vzduchové otvory.

Odstránenie možných problémov

Nasledujúce prípady nemusia vždy predstavovať poruchu, skontrolujte nižšie uvedené odporúčania, skôr ako budete kontaktovať servis.

Problém Možná príčina

Nefunguje • Vypnutie ističa alebo vypálená poistka.

• Počkajte 3 minúty a reštartujte, ochranné zariadenie môže brániť v zapnutí zariadenia.

• Nie sú vybité batérie diaľkového ovládača?

• Je pripojená elektrická zástrčka.

Funguje len krátko • Ak je nastavená teplota podobná teplote v miestnosti,

Pracuje ale nechladí

Vytekanie vody počas premiestňovania • Pred premiestnením vypusťte kondenzovanú vodu.

Nepracuje a svieti kontrolka plného zásobníka vody „E4“

môžete znížiť nastavenú teplotu.

• Výstup vzduchu je blokovaný prekážkou. Odstráňte prekážku.

• Otvorené okno alebo dvere.

• Ak je v prevádzke iné vykurovacie zariadenie, ako ohrievač alebo lampa a pod.

• Znečistený vzduchový lter, vyčistite ho.

• Blokovaný výstup alebo vstup vzduchu.

• Veľmi vysoká nastavená teplota.

• Aby ste zabránili vytečeniu, postavte zariadenie na rovný podklad.

• Vytiahnite zátku pre vypustenie vody.

• Ak často nastane tento stav, kontaktujte servisného technika.

Odstránenie možných problémov

Pred kontaktovaním servisu, skontrolujte prístroj nasledovne:

Porucha Príčiny Riešenia

Zariadenie sa nespustí. Výpadok v elektrickej sieti:

Zariadenie sa automaticky zastaví.

V režime CHLADENIA zariadenie nechladí.

V režimu KÚRENIA nehreje. 1. Vnútorná teplota je vyššia ako

LED displej zobrazí kód poruchy „E2“

LED displej zobrazí kód poruchy „E3“

LED displej zobrazí kód poruchy „E4“

LED displej zobrazí kód poruchy „E5“

1. Nie je pripojené;

2. Chybná zástrčka alebo zásuvka;

3. Vypálená poistka.

Časovač aktivoval vypnutie alebo bola dosiahnutá nastavená teplota.

1. Teplota v miestnosti je nižšia ako nastavená teplota;

2. Zariadenie je v režime ochrany voči zamrznutiu.

nastavená;

2. Odmrazovanie;

3. Ochrana voči studenému vzduchu.

Chybný senzor teploty v miestnosti.

Chybný senzor oleja výparníka. Vymeňte chybný senzor.

Varovanie o plnom zásobníku vody.

Chybný senzor oleja kondenzátora.

1. Pripojte;

2. Vymeňte napájací kábel alebo zásuvku;

3. Vymeňte poistku (parametre:

3.15 A/250 VAC).

Reštartujte alebo počkajte na automatické spustenie.

1. Je to úplne normálne, zariadenie sa automaticky aktivuje, ak bude teplota v miestnosti vyššia ako nastavená;

2. Zariadenie sa automaticky aktivuje po skončení režimu ochrany voči zamrznutiu.

Je to úplne normálny jav, zariadenie sa automaticky aktivuje, ak bude teplota v miestnosti nižšia ako nastavená teplota alebo keď skončí rozmrazovanie alebo po skončení ochrany voči studenému vzduchu.

Vymeňte senzor teploty miestnosti.

Vypusťte vodu.

Vymeňte chybný senzor.

Inštalácia

Príslušenstvo k inštalácii

1 Potrubie výstupu vzduchu 2 Adaptér na okno 3 Deektor 4 Diaľkový ovládač

Zvoľte najlepšiu pozíciu

• Vedľa okna, dverí alebo francúzskeho okna.

• Ponechajte vzdialenosť od výstupu vzduchu k stene alebo iným prekážkam najmenej 60 cm.

• Upevnite jeden koniec vzduchovej hadice na výstup vzduchu na zadnej strane spotrebiča.

• Roztiahnite vzduchovú hadicu tak, aby zostal voľný priestor od okna, dverí, francúzskeho okna alebo otvoru v stene.

• Výstup alebo vstup vzduchu nesmú byť blokované ochrannou mriežkou ani inou prekážkou.

+ 78 hidden pages

Guzzanti GZ 1200 Operating Instructions

Specifications and Main Features

Frequently Asked Questions

User Manual
