Guldmann 30006, 30016, 30026, 30030, 30040 USER MANUAL

...

Download

Page 1

DK ...Ramper ............................ 3

GB/US Ramps ............................. 8

DE....Rampen ........................... 13

SE....Ramper ........................... 18

FR....Rampes transportables .............. 23

IT ....Rampe ............................ 28

NO ...Ramper ........................... 33

NL....Oprijplaten ........................ 38

User manual – vers. 102.0

Page 2

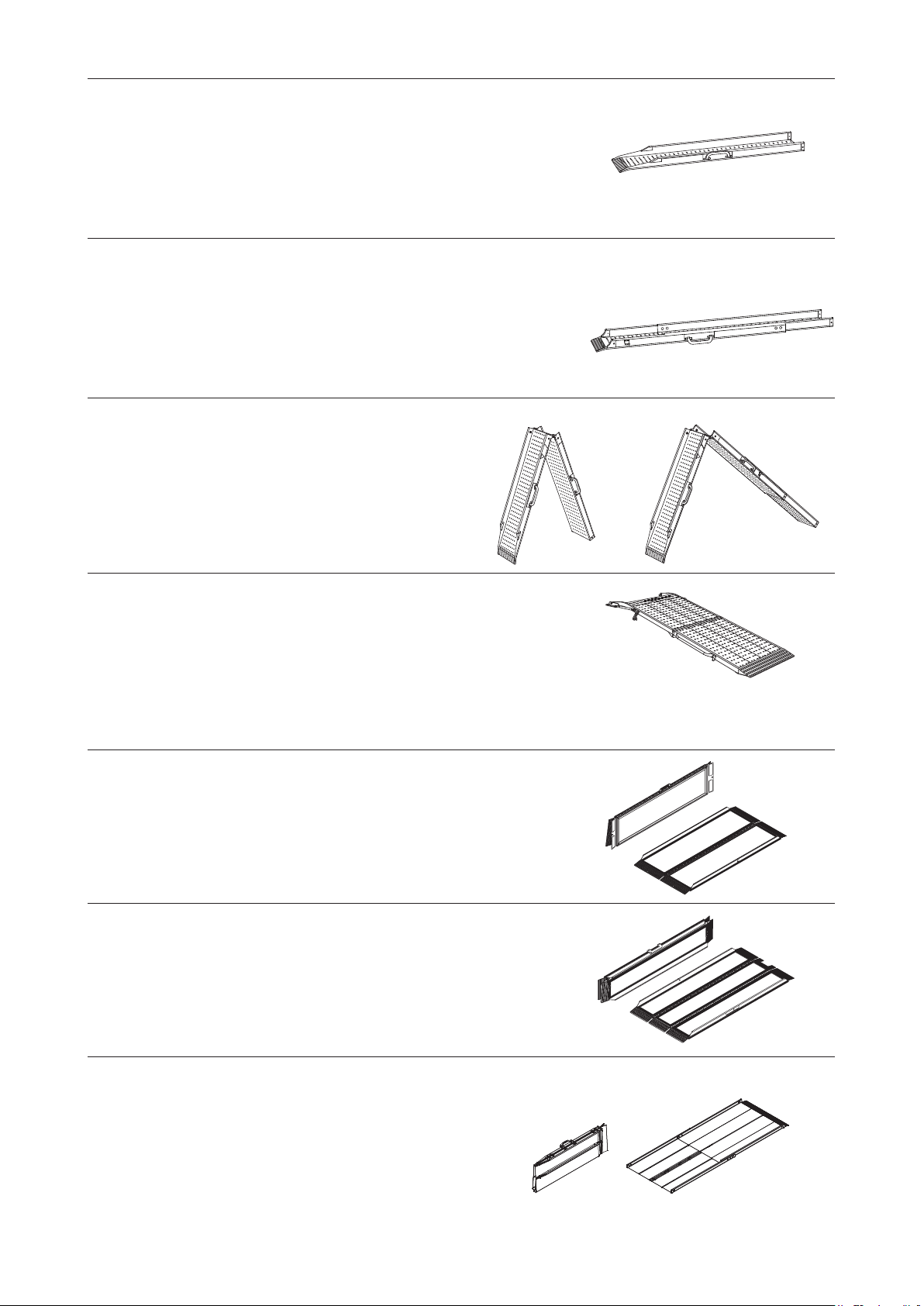

DK FASTE RAMPER - SMAL / BRED 30006, 30030 GB PLAIN RAMPS - NARROW / WIDE DE FESTE RAMPEN - SCHMAL / BREIT SE ENKLA RAMPER - SMALA / BREDA FR RAMPES FIXES - ÉTROITES / LARGES IT RAMPE FISSE - STRETTE / LARGE

NO VANLIGE RAMPER - SMAL / BRED NL GEWONE OPRIJPLATEN - SMAL / BREED

DK LÆNGDEFORSKYDELIGE RAMPER- SMAL 30016 GB TELESCOPIC RAMPS - NARROW DE LÄNGENVERSCHIEBBARE RAMPEN - SCHMAL SE TELESKOPISKA RAMPER - SMALA FR RAMPES TÉLESCOPIQUES - ÉTROITES IT RAMPE TELESCOPICA - STRETTE NO TELESKOP RAMPER - SMAL

NL TELESCOPISCHE OPRIJPLATEN - SMAL

DK SAMMENKLAPPELIGE RAMPER - SMAL / BRED 30026, 30040 GB FOLDING RAMPS - NARROW / WIDE DE ZUSAMMENKLAPPBARE RAMPEN - SCHMAL / BREIT SE HOPFÄLLBARA RAMPER - SMALA / BREDA FR RAMPES PLIANTES - ÉTROITES / LARGES IT RAMPE PIEGHEVOLE - STRETTE / LARGE NO SAMMENLEGGBARE RAMPER - SMAL / BRED NL OPVOUWBARE OPRIJPLATEN - SMAL / BREED

DK SAMMENKLAPPELIGE PRO RAMPER - BRED 30046 GB FOLDING PRO RAMPS - WIDE DE ZUSAMMENKLAPPBARE PRO RAMPEN - BREIT SE HOPFÄLLBARA PRO RAMPER - BREDA FR RAMPES PLIANTES PRO - LARGES IT RAMPE PIEGHEVOLE PRO - LARGE NO SAMMENLEGGBARE PRO RAMPER - BRED NL OPVOUWBARE PRO OPRIJPLATEN - WIDE

EASYFOLD PRO 30080

EASYFOLD PRO3 30085

DK LÆNGDEFORSKYDELIG KUFFERTRAMPE 30070 GB TELESCOPIC EASYFOLD RAMP DE LÄNGENVERSCHIEBBARE EASYFOLD RAMPE SE TELESKOPISK EASYFOLD-RAMP FR RAMPE TÉLESCOPIQUE EASYFOLD IT RAMPA TELESCOPICA EASYFOLD NO EASYFOLD TELESKOP RAMPER NL EASYFOLD TELESCOPISCHE OPRIJPLATEN

Page 3

DK.......Ramper

1.00 Formål og anvendelse

Varenumre

30006 - xxx Faste ramper - smal 30016 - xxx Længdeforskydelige ramper - smal 30026 - xxx Sammenklappelige ramper - smal 30030 - xxx Faste ramper - bred 30040 - xxx Sammenklappelige ramper - bred 30046 - xxx Sammenklappelige pro ramper - bred 30070 - xxx Easyfold teleskop ramper 30080 - xxx EasyFold Pro ramper 30085 - xxx EasyFold Pro3 ramper

1.00 Formål og anvendelse ..........................3

1.01 Producent .....................................3

1.02 Erklærede formål ...............................3

1.03 Anvendelsesområde .............................3

1.04 Betingelser for anvendelse ........................3

1.05 Placering af faste, sammenklappelige

og teleskopramper ................................3

1.06 Placering af EasyFold ramper ......................4

1.07 Placering af Længdeforskydelig ku󰀨ertrampe .........4

1.08 Vigtigt/advarsler ................................4

1.09 Udpakning og klargøring af rampen .................4

2.00 Mærkning ....................................5

3.00 Vedligeholdelse og opbevaring ...................5

3.01 Rengøring .....................................5

3.02 Opbevaring ...................................5

3.03 Hvordan forebygges/undgås korrosion? ..............5

3.04 Hvilken vedligeholdelse skal ejer selv forestå? ........5

3.05 Bortska󰀨else ..................................5

4.00 Transport .....................................5

4.01 Låsning af teleskopramper under transport ...........5

4.02 Låsning af brede sammenklappelige pro ramper under

transport ......................................5

1.01 Producent

V. Guldmann A/S Graham Bells Vej 21-23A DK - 8200 Aarhus N Tel. +45 8741 3100 www.stepless.com

1.02 Erklærede formål

Stepless ramper er beregnet til at hjælpe kørestolsbrugere med at overvinde højdeforskelle i de fysiske omgivelser.

1.03 Anvendelsesområde

Stepless ramperne er velegnede, hvor end der er behov for kørestolsadgang over et dørtrin eller lignende forhindringer eller fra terrænhøjde til befordringsmiddel.

1.04 Betingelser for anvendelse

Stepless ramper er en gennemarbejdet og fuldt udbygget serie af transportable køreramper, til brug hvor kørestolsbrugere har behov for at overvinde niveauforskelle på op til 60 cm.

Stepless ramperne er tilgængelig i tre basis versioner:

• Smalle ramper, tilgængelige som faste, længdeforskydende, sammenklappelige, og sammenklappelige længdeforskydende modeller.

• Brede ramper, tilgængelige som faste, sammenklappelige og sammenklappelige pro modeller.

• EasyFold ramper. Brede ramper som er tilgængelige sammenklappelige på langs i to eller tre buk og længdeforskydende modeller.

5.00 Service og levetid ..............................5

5.01 Levetid .......................................5

5.02 Sikkerheds-/serviceeftersyn .......................5

6.00 EU Overenstemmelseserklæring .................6

7.00 Erklæring om miljøpolitik - V. Guldmann A/S .......6

8.00 Garanti og servicevilkår .........................6

A. Garanti .......................................6

B. Service eller reparation ...........................6

9.00 Tekniskespecikationer ........................7

1.05 Placering af faste, sammenklappelige

og teleskopramper

Ved placering af smalle ramper placeres rampedelene parallelt med en afstand svarende til kørestolens akselafstand. Rampen

placeres så hele den bøjede ade af rampen understøttes.

Rampen skal placeres på et fast underlag.

Page 4

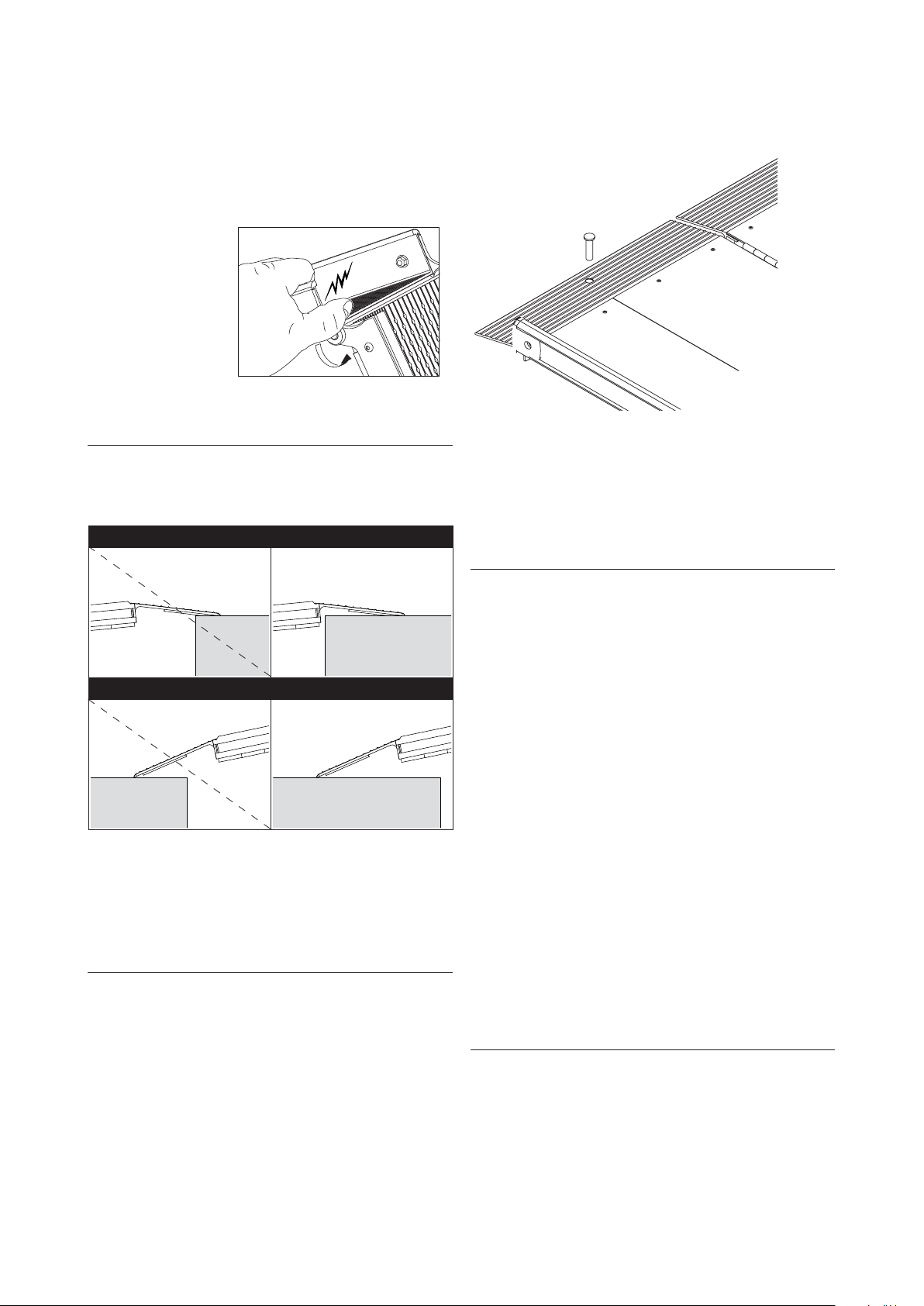

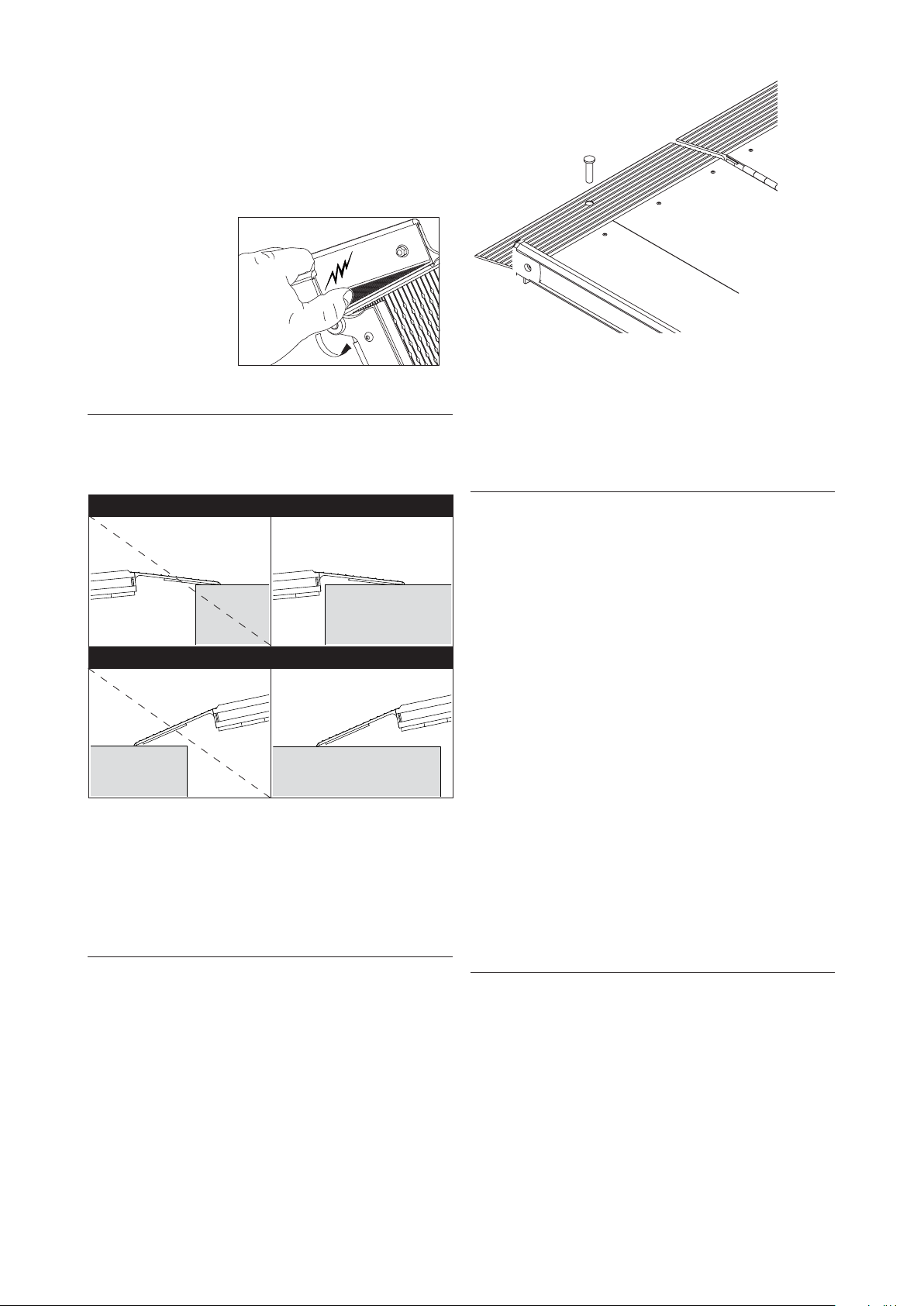

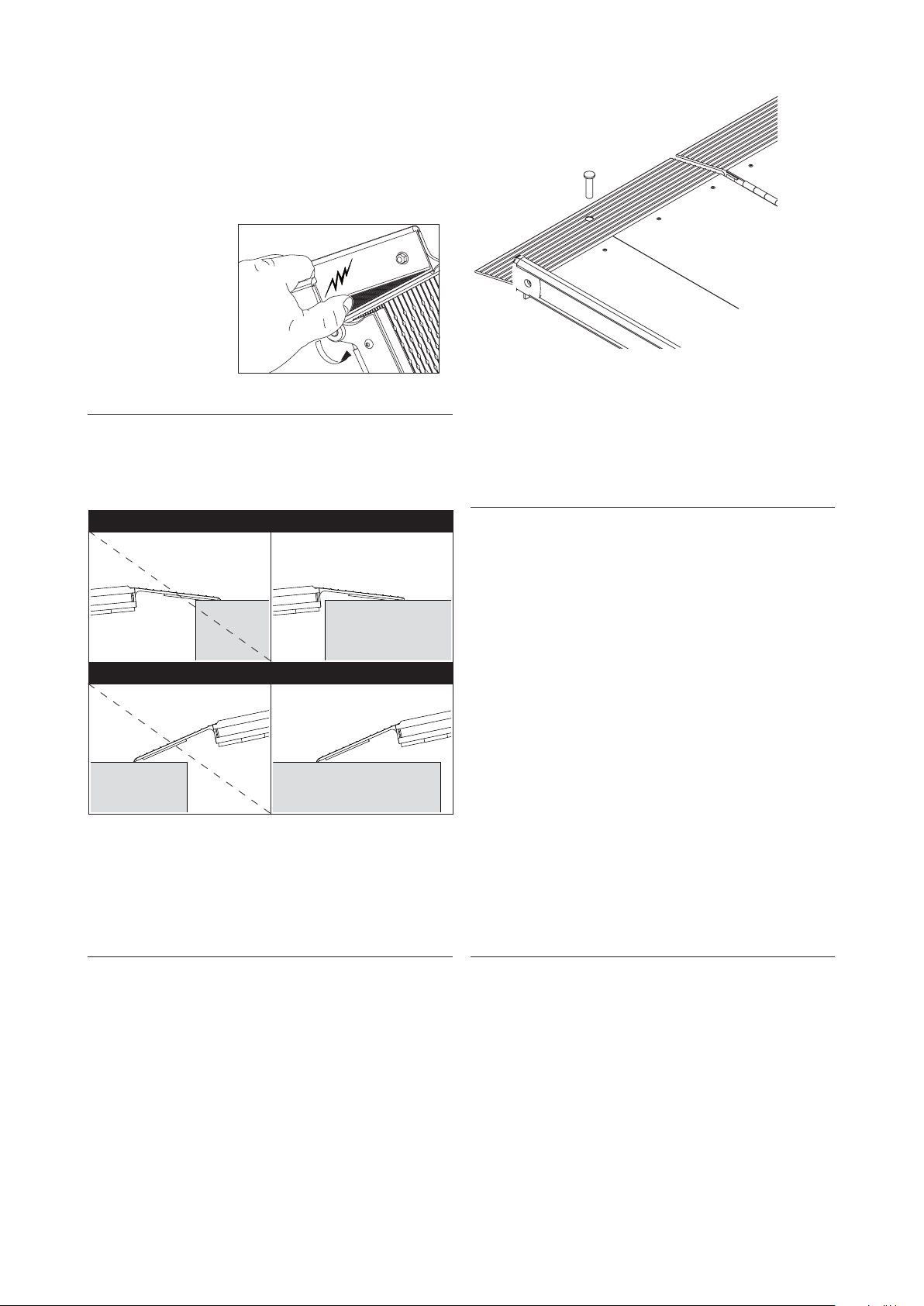

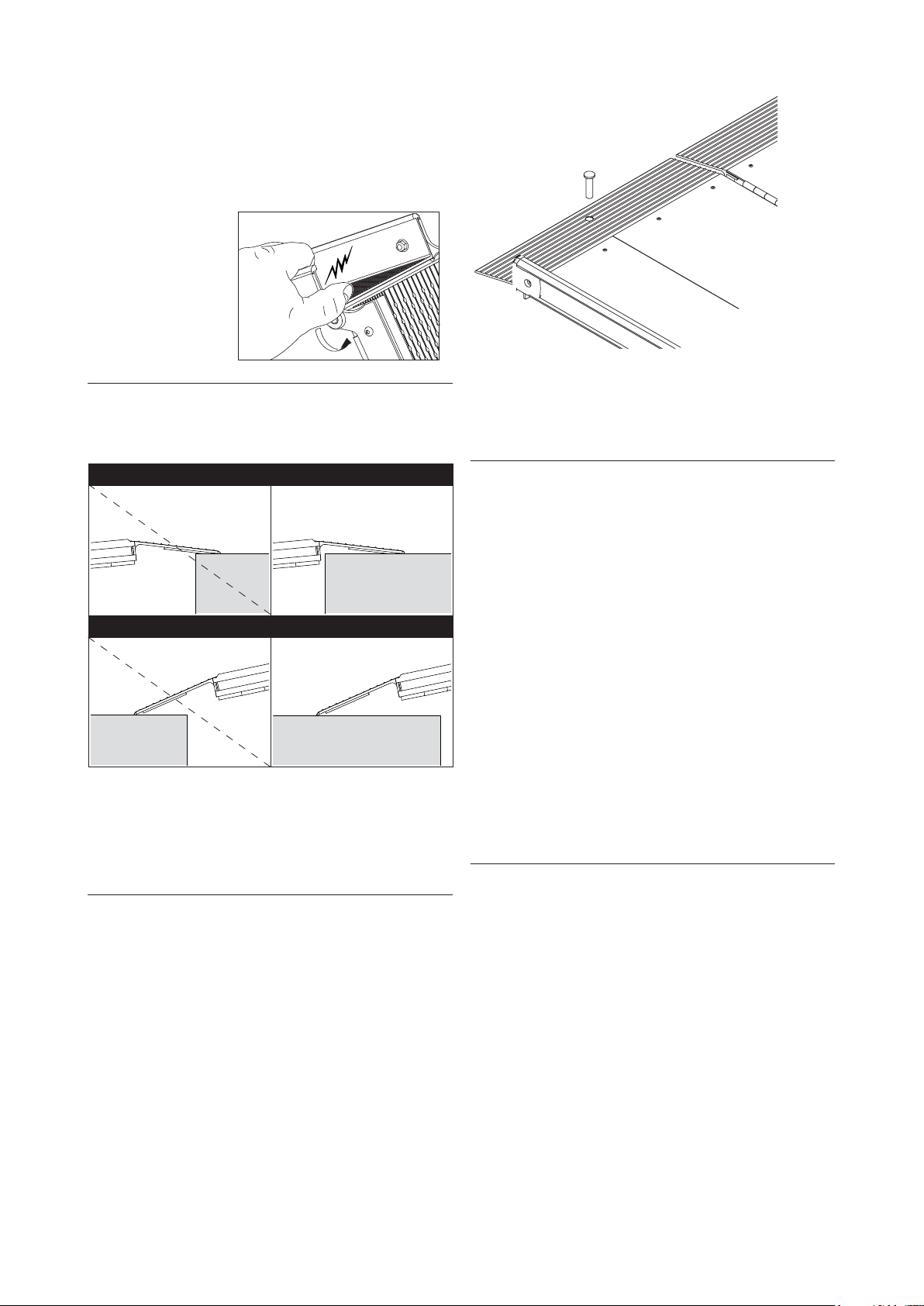

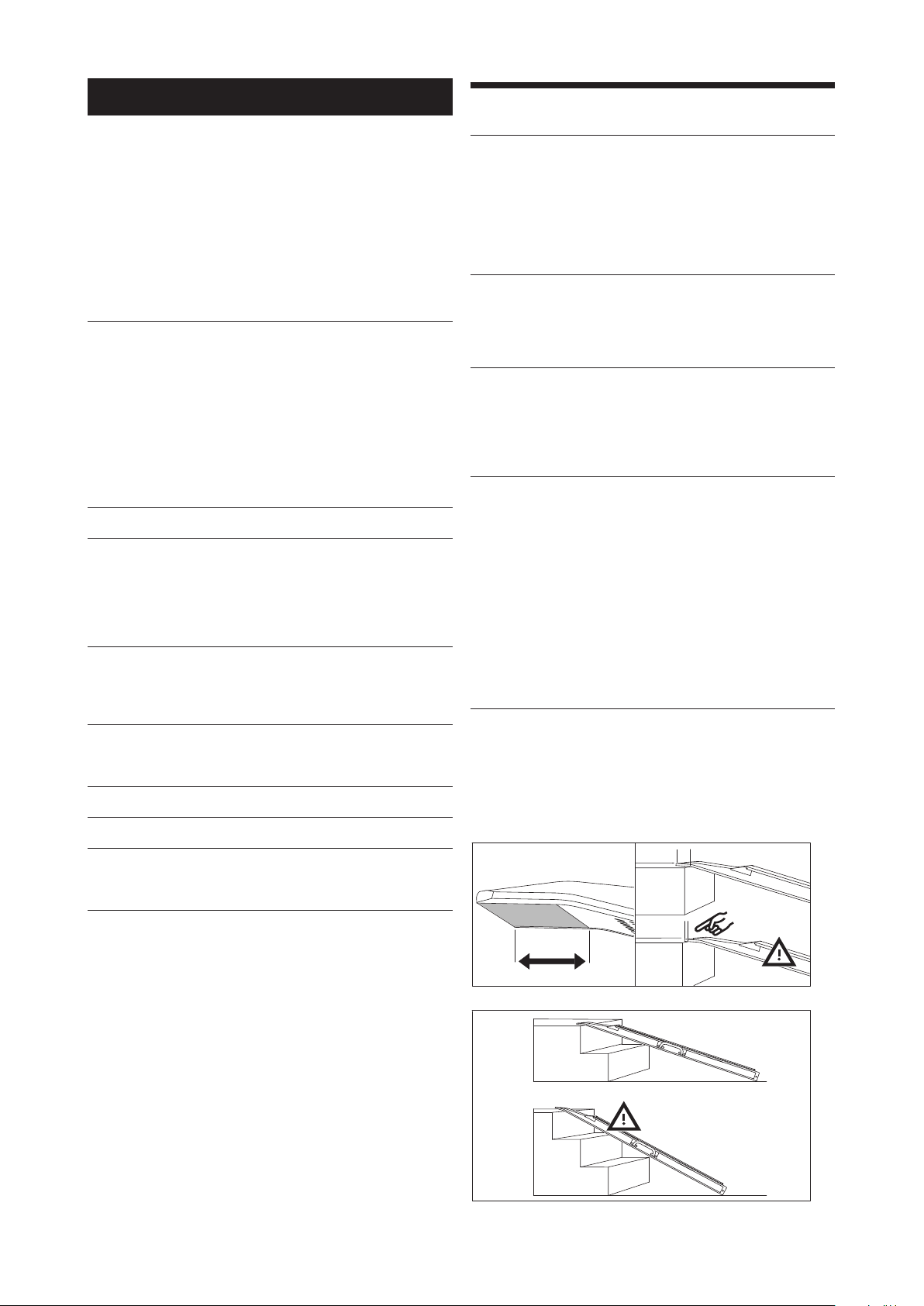

Længdeforskydelige ramper - Forskydning af rampedelene

Rampen holdes i håndtaget med højre hånd og med et greb i

inderrampens anlægsade trækkes rampen ud i fuld længde og

placeres som ønsket. Hvis det skønnes, at rampelåsen er for stram, kan den smøres med olie eller andet smøremiddel.

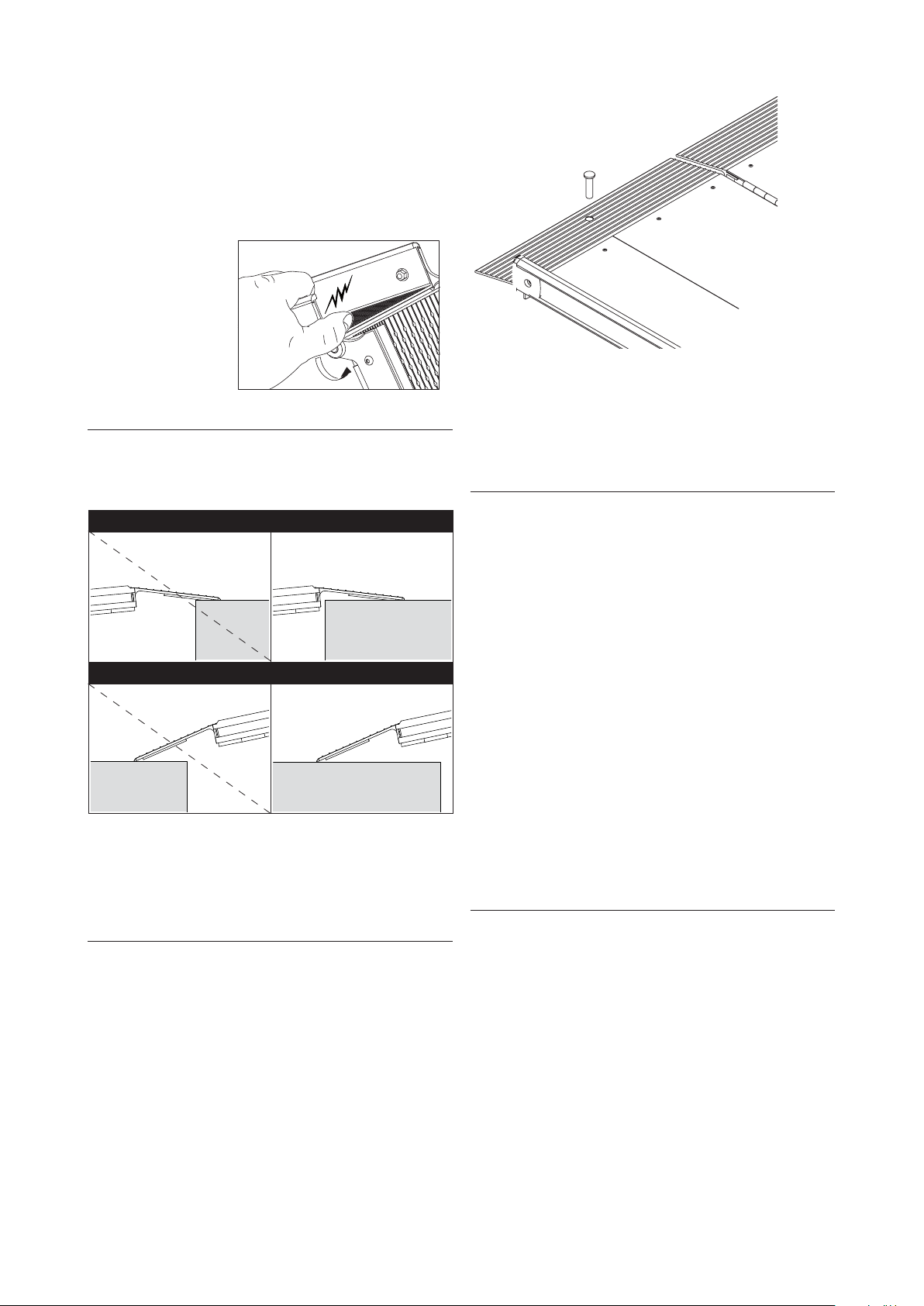

Sammenklappelig ramper - klemningsfare

For at undgå klemning i hængslet skal rampen holdes med hængselåbningen væk fra kroppen når den åbnes og lukkes.

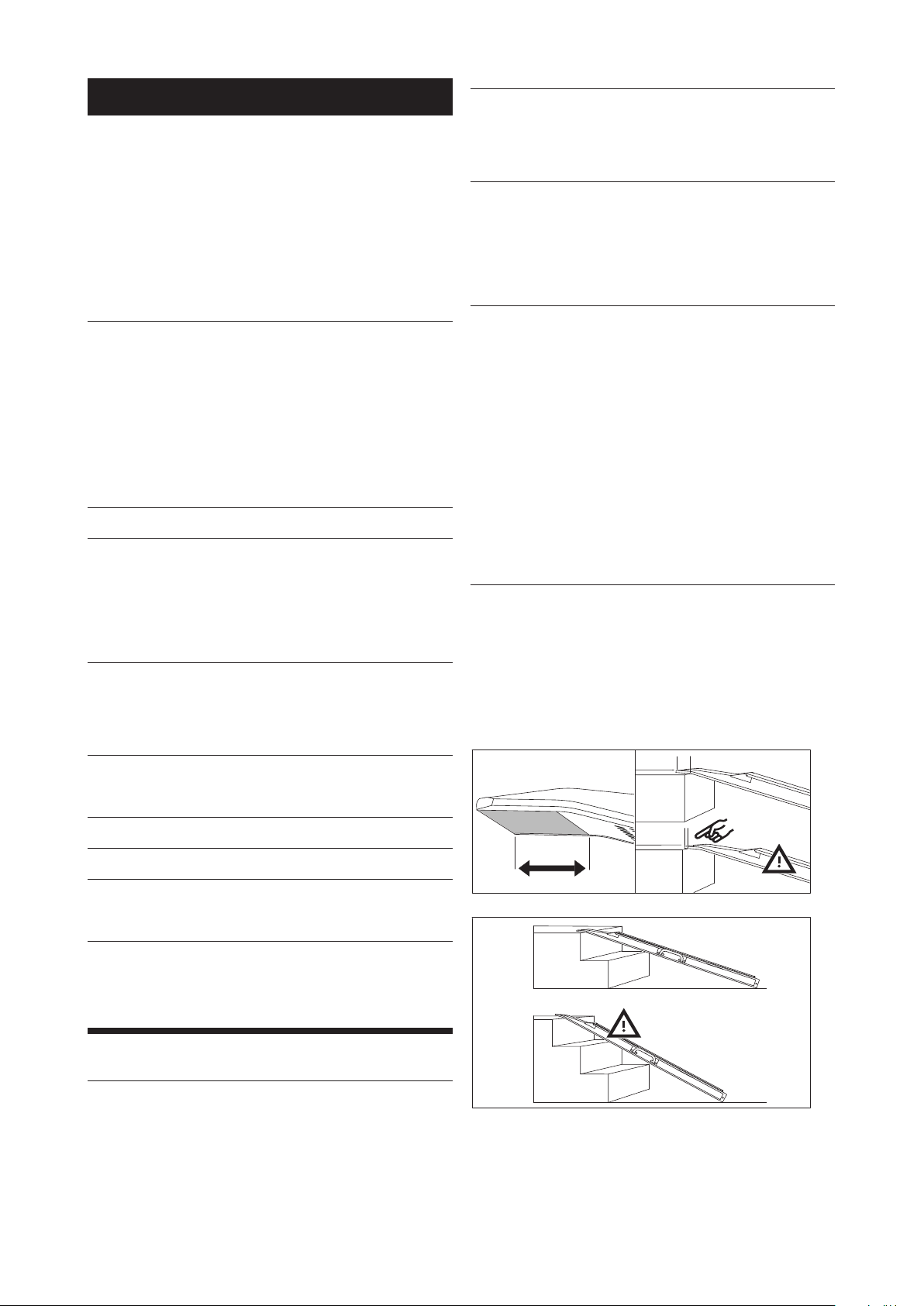

1.06 Placering af EasyFold ramper

Rampen skal placeres korrekt før brug og må først udfoldes, når den er placeret korrekt. Se illustrationerne nedenfor.

Vigtigt!

Undgå opstart af elkørestol holdende på rampen, da rampedelene utilsigtet kan forskydes ved dette. Hvis det sker at kørestolen går i stå midt på rampen, bak ned og start forfra.

Øverst:

Forkert placering Korrekt placering

Nederst:

Forkert placering Korrekt placering

Ved oplægning af EasyFold-Pro placeres rampen så den ombuk-

kede anlægsade er understøttet. Den øverst liggende rampe

foldes derefter ud. EasyFold-Pro3 foldes i tre dele, så den er nemmere at opbevare. For at udfolde rampen, træk i låsen ved siden af håndtaget og udfold rampen.

1.07 PlaceringafLængdeforskydeligku󰀨ertrampe

Rampen skal placeres på et fast underlag.

Rampen placeres så hele rampens ombukkede anlægsade er

understøttet.

Rampen transporteres i bærehåndtagene og anlægsaden

lægges på det øverste niveau. Den øverstliggende rampe foldes ud. Den øverste rampe, som er tættest på, forskydes til den ønskede længde og placeres på det øverste niveau. Herefter forskydes den anden øverste rampe tilsvarende. Det skal altid kontrolleres, om rampen ligger stabilt og sikkert.

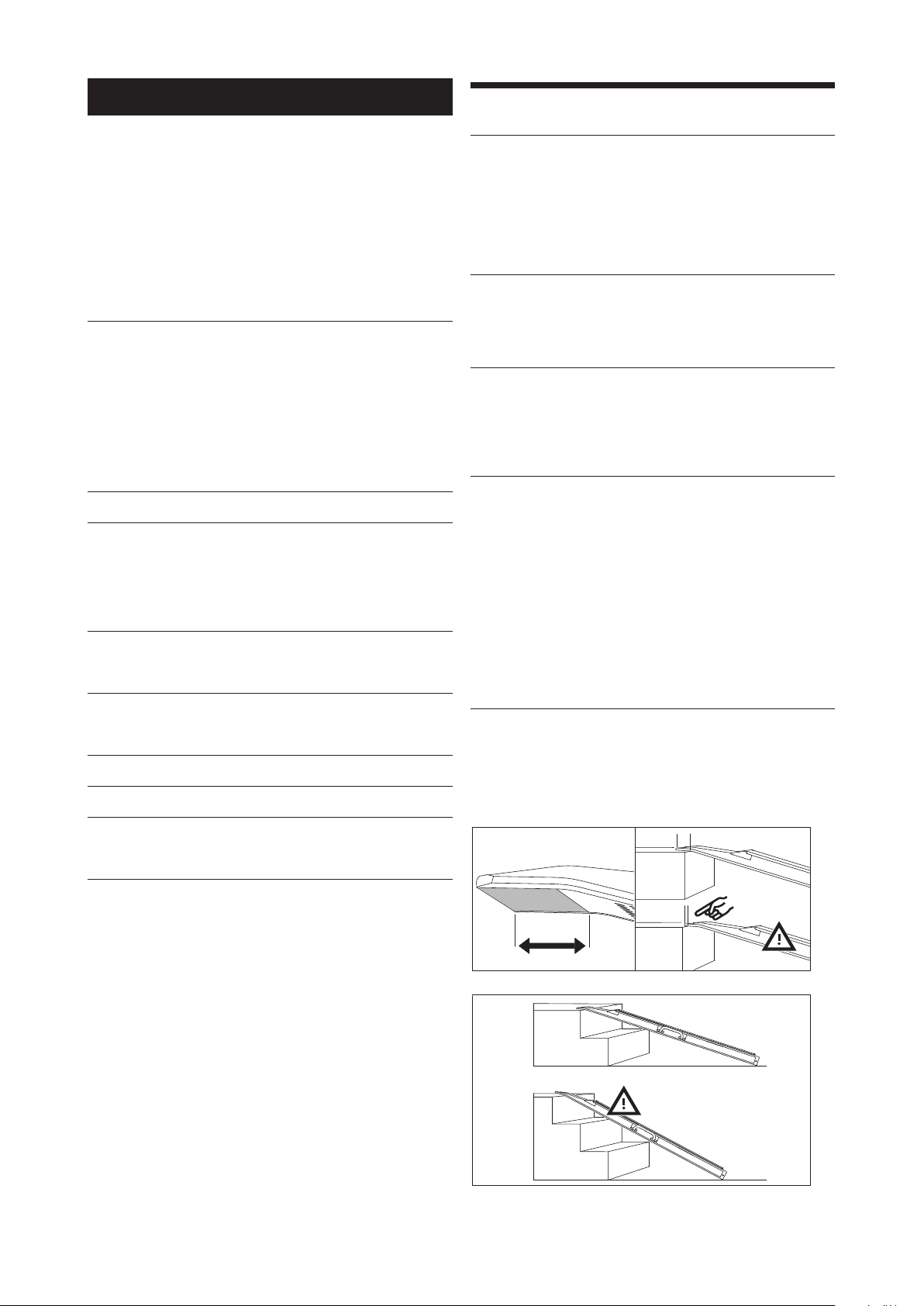

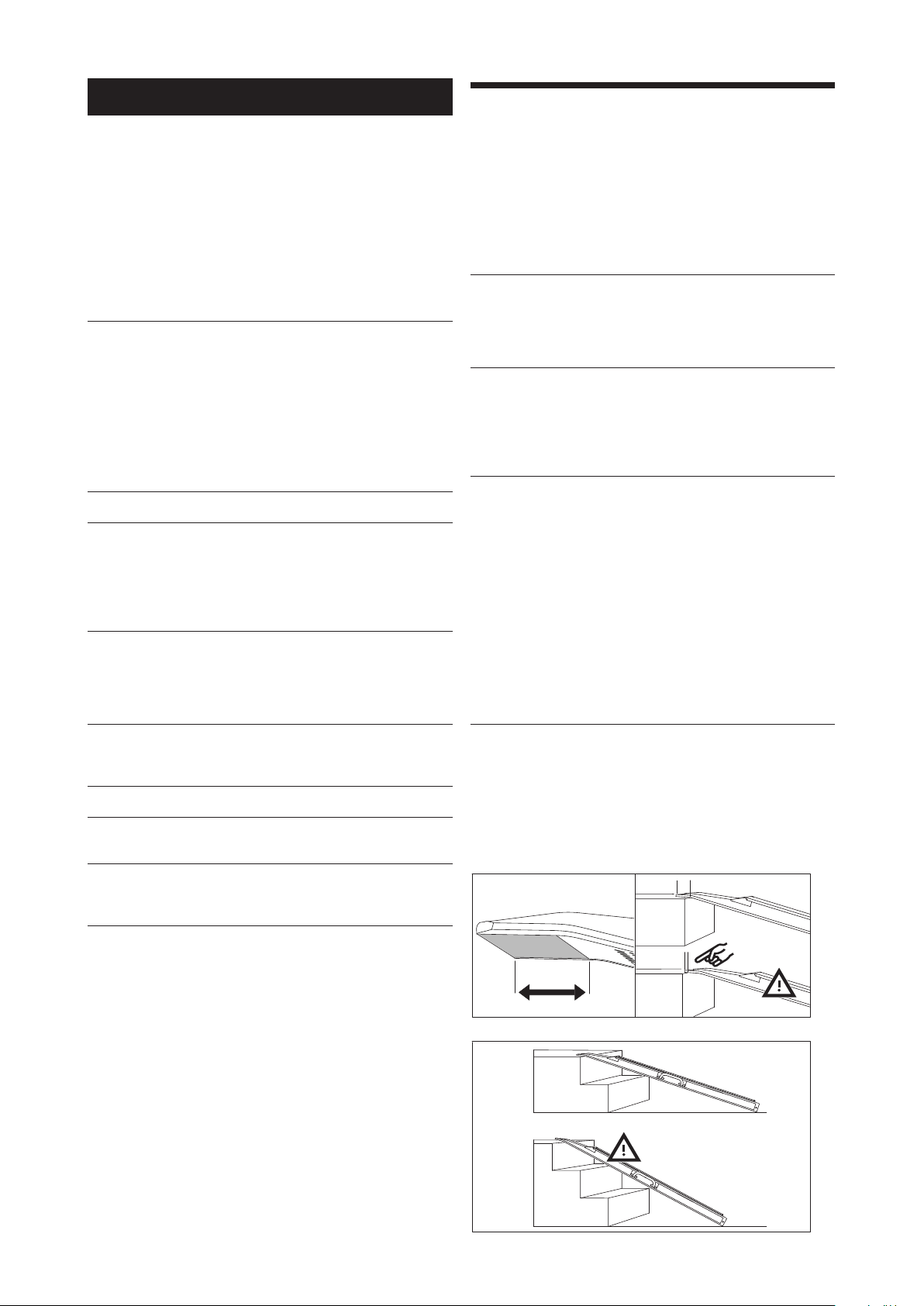

1.08 Vigtigt/advarsler

• Læs hele brugsanvisningen før rampen tages i brug.

• Rampens mærkelast må ikke overskrides.

• Rampen bør kun bruges til op-/nedkørsel med kørestole.

• Op- og nedkørsel på rampen skal foregå ved lav hastighed

- ingen brug af tilløb.

• Rampen skal placeres så hele anlægsaden er understøttet.

• Rampen skal anvendes på fast underlag.

• Rampen må ikke bruges ved stigninger større end 1:5.

• Pas på ngrene ikke bliver klemt når rampen lukkes.

• Bærehåndtaget på EasyFold-Pro kan ikke udskiftes, hvis det knækker af. Det kan kun knække af, hvis det ikke anbringes korrekt efter brug.

• Spark eller skub aldrig rampen på plads.

• Hvis der er mistanke om skade, må rampen ikke bruges, før forhandleren har givet sin tilladelse hertil.

• Enhver alvorlig hændelse som opstår i forbindelse med brug at dette produkt, skal rapporteres til producenten samt den lokale myndighed.

• For at undgå brud bør ramperne løftes ved hjælp af håndtagene.

• Foretag ikke ændringer på dette udstyr uden producentens godkendelse.

1.09 Udpakning og klargøring af rampen

Visuel kontrol af rampen

Er emballagen beskadiget ved modtagelsen, skal rampen nøje undersøges for synlige skævheder, defekter, eller mangler. Er der mistanke om beskadigelse, må rampen ikke anvendes, før

kvaliceret servicepersonale eller Guldmann Service Team har

godkendt rampen.

For at forhindre ku󰀨ertramperne i at glide på underlag med ringe

friktion, skal sikkerhedstappen altid monteres inden ramperne tages i anvendelse.

Page 5

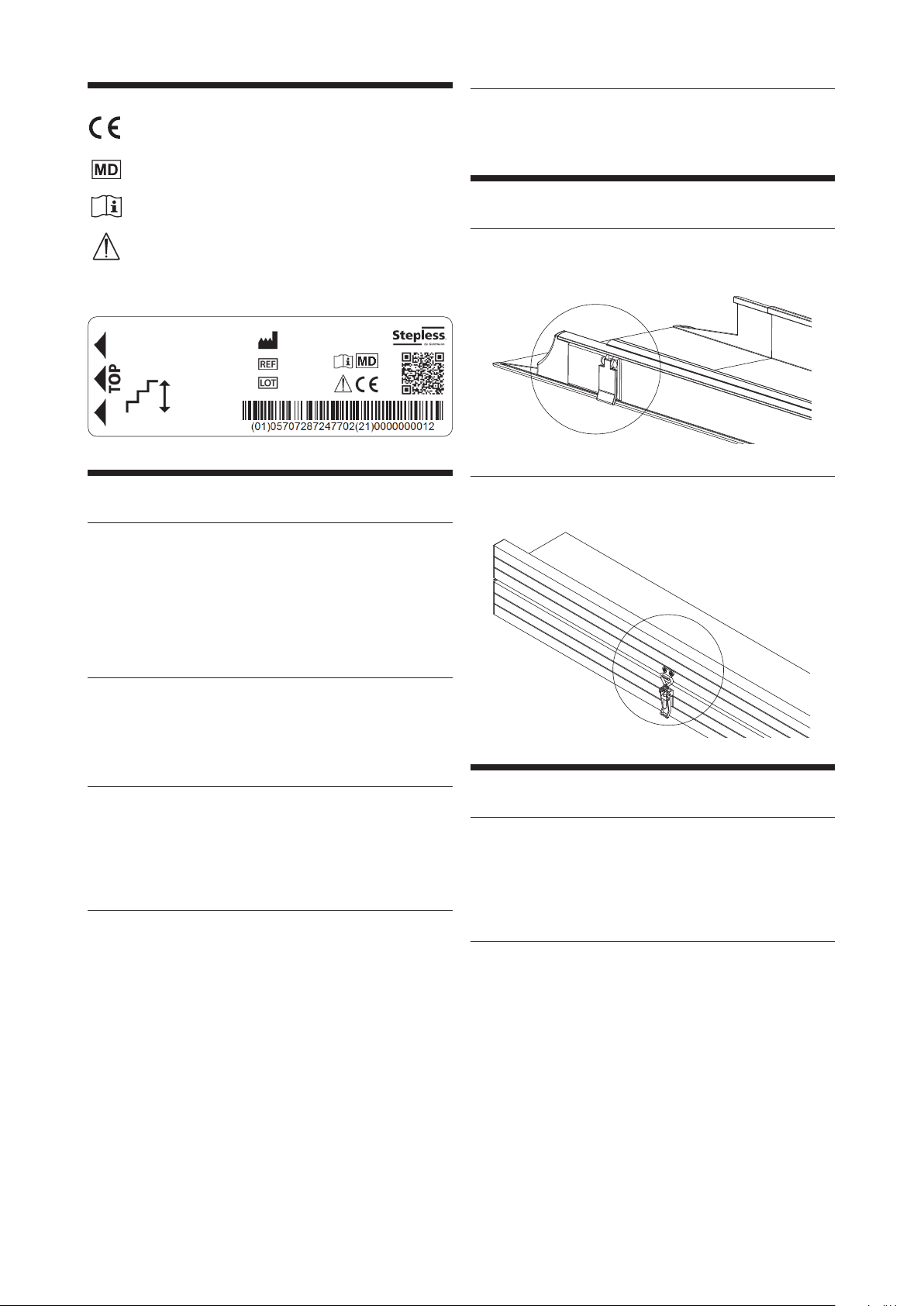

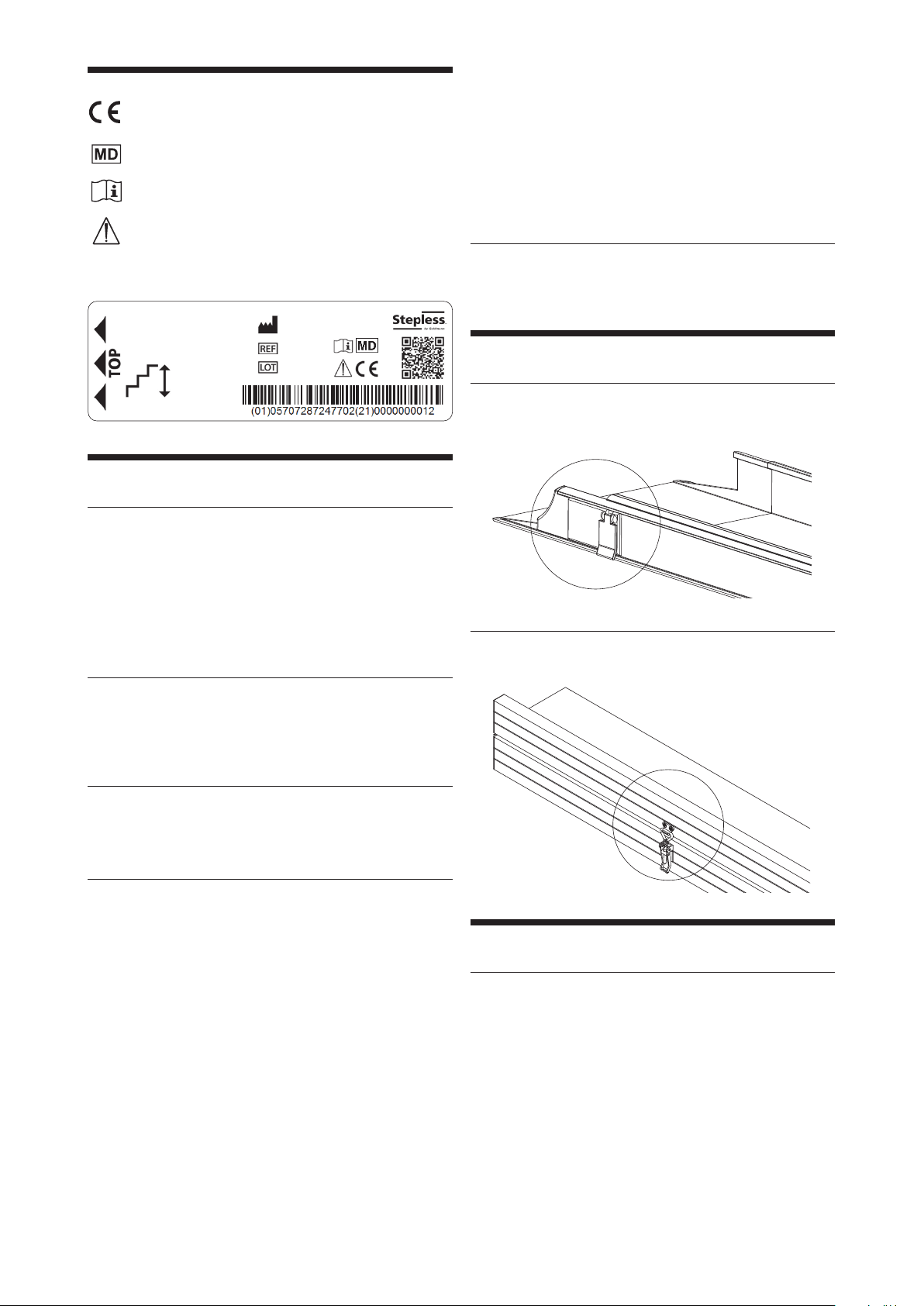

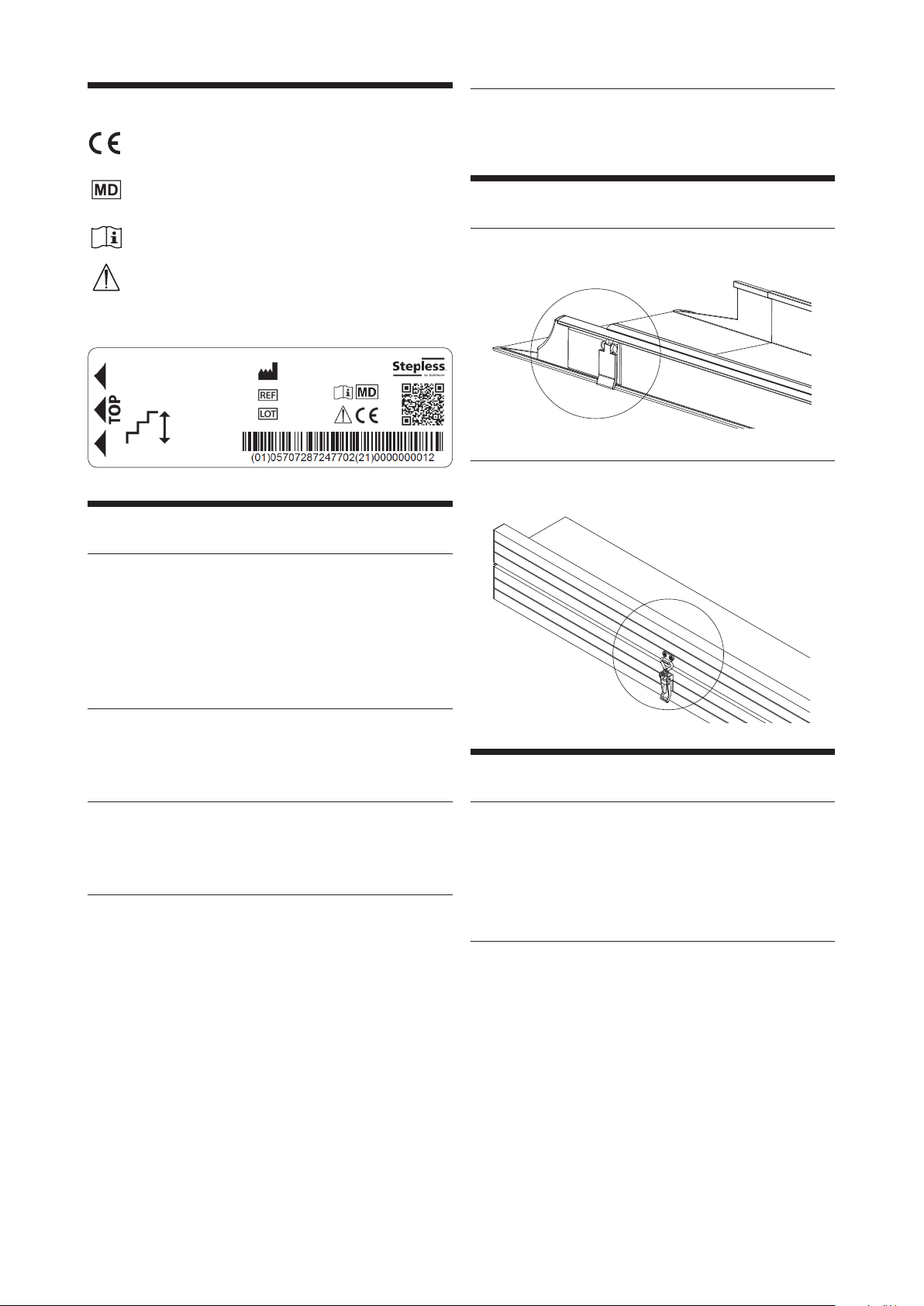

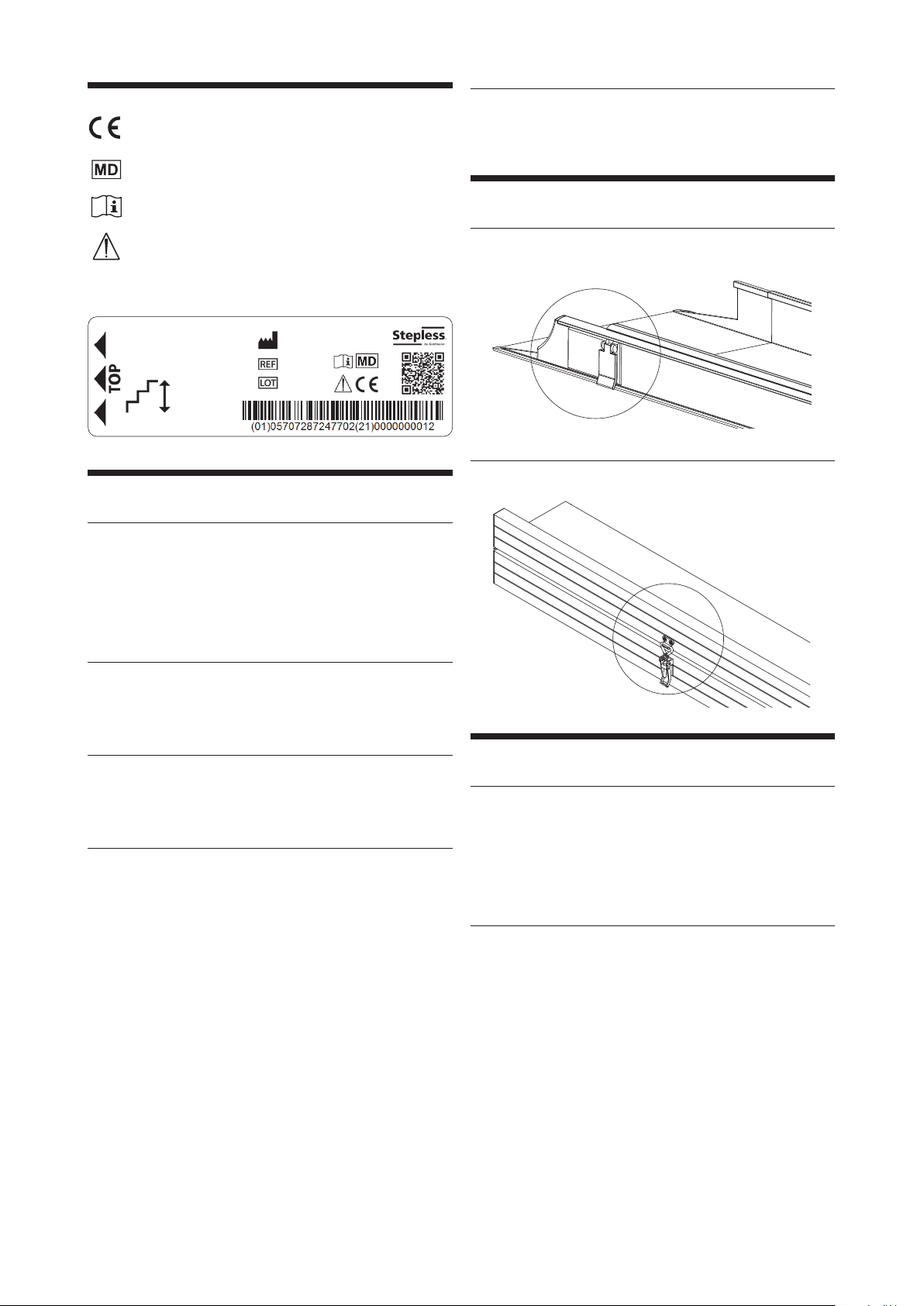

2.00 Mærkning

xxxxxx

V. Guldmann A/S Graham Bells Vej 21-23A 8200 Aarhus N, Denmark yyyy-mm-dd

max xxx kg / xxx lbs

1: 5

max xxx cm xxx inch

CE-mærke

3.05 Bortska󰀨else

Lokale og nationale regler for miljørigtig genanvendelse skal følges.

Medicinsk udstyr klasse I i overensstemmelse

med EU MDR Regulativ

Læs brugsanvisningen inden ibrugtagning

Advarsel

Produktlabel

3.00 Vedligeholdelse og opbevaring

3.01 Rengøring

Rampen rengøres med højtryksrenser, en opvredet klud, svamp eller blød børste, påført almindeligt rengøringsmiddel. Rampen tåler at blive skyllet under rindende vand fra haveslange og lign. Der må ikke anvendes kemikalier eller autoklavering for at rengøre rampen.

4.00 Transport

4.01 Låsning af teleskopramper under transport

4.02 Låsning af brede sammenklappelige pro ramper

under transport

3.02 Opbevaring

Ramperne må kun opbevares i rum, hvor luftfugtigheden ikke overstiger 70%. Ramperne bør ikke opbevares i baderum.

3.03 Hvordan forebygges/undgås korrosion?

Rampen er udført i korrosionsbestandige materialer og kræver ikke yderligere korrosionsforebyggelse.

3.04 Hvilken vedligeholdelse skal ejer selv forestå?

Hængsler på Stepless sammenklappelige ramper skal smøres

med TRI-FLOW eller tilsvarende smøremiddel hvert 1⁄2 år eller

efter behov.

Glidesporet på Stepless længdeforskydelige ramper aftørres med opvredet klud ved behov.

I tilfælde af glatte ramper (is) kan der anvendes salt på rampen, der må IKKE anvendes grus.

Teleskopsystemet må ikke adskilles af bruger

Hvis teleskopsystemet adskilles, skal adskillelse og montage fore-

tages af kvaliceret personale.

Tilspændingsmomenter: Hængsel = 10 Nm. Andet = 5 Nm. Sikring: Alle skruer og møtrikker skal sikres med Locktite nr. 270.

5.00 Service og levetid

5.01 Levetid

Stepless har med den foreskrevne vedligeholdelse en levetid på 15 år.

Reservedelslister og -tegninger kan rekvireres hos producent eller distributør.

5.02 Sikkerheds-/serviceeftersyn

Dele som er slidte eller defekte skal udskiftes med nye reservedele fra V. Guldmann A/S.

1. Visuel kontrol af rampen

• Kontroller at der ikke er slitage på rampen.

• Kontroller at der ikke er skævheder på rampen.

• Kontroller at rampen ikke er beskadiget.

2. Afprøvning af rampen, som ved normal brug

• Kontroller alle funktioner på rampen med og uden belastning,

3. Kontrol af rampen mekaniske tilstand

• Rengør rampen for snavs og andre urenheder.

• Inspicer og vurder vitale dele i rampen.

• Udskift defekte og slidte dele i rampen.

Page 6

4. Pkt. 2 gennemføres igen som kontrol

B. Service eller reparation

5. Er der opstået/konstateret nye problemer i pkt. 4?

• Hvis nye problemer er opstået, gå tilbage til pkt. 3.

• Hvis ikke nye problemer er konstateret, afslut eftersynet.

6.00 EU Overenstemmelseserklæring

Produktet er fremstillet i henhold til Europa-parlamentets og Rådets forordning (EU) 2017/745 af 5. april 2017, som medicinsk udstyr klasse I.

7.00 Erklæring om miljøpolitik - V. Guldmann A/S

Guldmann arbejder løbende på at sikre, at virksomhedens påvirkning af miljøet både lokalt og globalt reduceres til et minimum.

Det er Guldmanns målsætning at:

• Efterleve den gældende lovgivning på miljøområdet (f.eks. WEEE- og REACH-direktiverne)

• Sikre, at vi i videst mulige udstrækning benytter materialer og komponenter, der overholder RoHS-bekendtgørelsen

• Sikre, at vores produkter ikke unødigt påvirker miljøet negativt i forbindelse med brug, genbrug og evt. destruktion

• Sikre, at vores produkter medvirker til et positivt arbejdsmiljø de steder, hvor de anvendes.

Der gennemføres årligt tilsyn af forvaltningen Natur og Miljø under Aarhus Kommune med udgangspunkt i miljøbeskyttelseslovens §

42.

Kontakt Guldmanns reparationsafdeling for at indhente en godkendelse, før defekte dele returneres inden for Garantiperioden. Du vil modtage et returgodkendelsesnummer samt en adresse for returnering af varen til garantiservice eller udskiftning. Returner ikke dele til Guldmann under garantien uden først at have modtaget et returgodkendelsesnummer.

Sendes delen eller delene med posten, skal disse pakkes omhyggeligt ind for at forhindre skader. Medsend dit returgodkendelsesnummer, en kort beskrivelse af problemet samt din returadresse og dit telefonnummer. Guldmann påtager sig intet ansvar for tab eller skader under transporten, så det anbefales at forsikre pakken.

8.00 Garanti og servicevilkår

A. Garanti

Guldmann garanterer, at udstyret er fri for materielle defekter under normal brug og vil fungere i overensstemmelse med de specikationer, der er angivet i den med udstyret følgende dokumentation.

Denne udtrykkelige garanti gælder i et år fra datoen for det oprindelige køb og første installation (“Garantiperioden”). Hvis et gyldigt klagekrav indsendes i Garantiperioden i forbindelse med funktionsfejl eller udstyrsfejl, vil Guldmann reparere eller udskifte udstyret uden ekstra omkostninger for dig. Det er alene Guldmanns afgørelse, om udstyret skal repareres eller udskiftes.

Garantien dækker ingen dele af udstyret, der har været udsat for skadevoldelse eller misbrug af brugeren eller andre. Garantien

dækker ingen dele af udstyret, der er blevet modiceret eller

ændret på nogen måde af brugeren eller andre. Guldmann garanterer ikke, at løfteanordningens funktioner opfylder dine krav eller fungerer uafbrudt eller fejlfrit.

Denne garanti er gældende med mindre andet er aftalt, og de ovenfor anførte afhjælpninger er de eneste afhjælpninger, der tilbydes. Ændringer af denne garanti eller supplerende garantier er kun bindende for Guldmann, hvis de afgives af en af Guldmanns dertil bemyndigede funktionærer. Følgelig udgør yderligere udsagn som reklamer eller præsentationer, uanset om de er mundtlige eller skriftlige, ikke garantier udstedt af Guldmann.

Denne garanti er ugyldig, hvis udstyret betjenes og vedligeholdes på en måde, som ikke er i overensstemmelse med den tilsigtede anvendelse eller instruktionerne, der følger med produktet. For at garantien skal forblive gældende i hele Garantiperioden, skal al

service på udstyret udføres af en Guldmann certiceret tekniker.

Eventuelle dele eller komponenter repareret eller udskiftet af en

Guldmann certiceret tekniker vil være under garanti i resten af

Garantiperioden.

Page 7

9.00 Tekniskespecikationer

Varenr. Ty pe Max/min

30006-050 Fast rampe 550 210 235 - - 200 1,5 30006-100 Fast rampe 116 0 210 235 - - 200 3 ,1 30016- 090 Længdeforskydelig rampe 840/580 190 235 - - 200 2,8 30 016 -120 Længdeforskydelig rampe 113 0/75 0 19 0 235 - - 200 3,7 30016-200 Længdeforskydelig rampe 1960/1160 19 0 235 - - 15 0 5,6 30016-200-3 Længdeforskydelig rampe, 3-part 1930/870 170 235 - - 150 6,5 30016-300-3 Længdeforskydelig rampe, 3-part 28 2 0/11 6 0 170 235 - - 125 8,2 30026-200-T Sammenklappelig teleskop rampe 1950/760 19 0 235 - - 15 0 6,8 30026-300-T Sammenklappelig teleskop rampe 2700/1010 190 235 - - 150 8,6 30026-110 Sammenklappelig rampe 1040/570 210 235 - - 200 3,8 30 02 6-150 Sammenklappelig rampe 1440/760 210 235 - - 200 4,9 30026-200 Sammenklappelig rampe 1940/1010 210 235 - - 150 6,3 30030-100 Bred fast rampe 1000 770 880 - - 325 9,7 30030-125 Bred fast rampe 125 0 770 880 - - 325 12,1 30030-150 Bred fast rampe 1500 770 880 - - 325 14,4 30030-200 Bred fast rampe 2000 770 880 - - 325 1 9,1 30030-300 Bred fast rampe 3000 770 880 - - 200 28,6 30 040 -150 30040-200 30040-250 30040-300 30046-100 Bred sammenklappelig Pro rampe 1000/520 820 870 - - 400 11,0 30 046 -16 0 Bred sammenklappelig Pro rampe 1600/850 820 870 - - 400 18,0 30046-200 Bred sammenklappelig Pro rampe 2000/1050 820 870 - - 400 21,0 30046-250 Bred sammenklappelig Pro rampe 2500/1300 820 870 - - 400 25,0 30046-280 Bred sammenklappelig Pro rampe 2800/1450 820 870 - - 400 29,0 30 070-180 30070-210 30070-240 30070-300 30080-095 30 080 -120 30 080 -150 30080-180 30080 -210 30 085 -165

Bred sammenklappelig rampe Bred sammenklappelig rampe Bred sammenklappelig rampe Bred sammenklappelig rampe

Længdeforskydelig kuffertrampe Længdeforskydelig kuffertrampe Længdeforskydelig kuffertrampe Længdeforskydelig kuffertrampe EasyFold Pro rampe EasyFold Pro rampe EasyFold Pro rampe EasyFold Pro rampe EasyFold Pro rampe EasyFold Pro3 rampe

længde

1500/780 770 880 - - 325 17,5 2000/1030 770 880 - - 325 22,2 250 0/1280 770 880 - - 200 26,9 3000/1530 770 880 - - 200 31,7

18 3 0/1120 760 820 405 72 325 16,4

2130/1270 760 820 405 72 325 18,9 244 0/1430 760 820 405 72 325 21,4 3050/1730 760 820 405 72 200 26,4

Indvendig

bredde

935 760 776 398 85 350 7, 8 118 5 760 776 398 85 350 9,0 1485 760 776 398 85 350 11,4 1785 760 776 398 85 350 13,4

2085 760 776 398 85 350 15,8 1635 760 786 273 125 350 13,4

Udvendig

bredde

max mm

Bredde

foldet

max mm

Højde foldet

max mm

Max

belastning

Egen-

vægt

Materialer

Rampe : Elokseret aluminium med skridsikring

Endeprol og håndtag : Skridsikker slagfast plast

Hængsler : Rustfast stål, glasblæst Hængsler 30080 : Plastik

Andre mål

Kanthøjde : 55 mm Anlægsvinkel : max. 12 grader

Anlægsade

30006/30016/30026 : 60 mm 30030/30040 : 110 mm 30046 : 100 mm 30070/30080/30085 : 100 mm

Page 8

GB/US....Ramps

1.00 Purpose and Application

Product Numbers:

30006 - xxx Plain ramps - narrow 30016 - xxx Telescopic ramps - narrow 30026 - xxx Folding ramps - narrow 30030 - xxx Plain ramps - wide 30040 - xxx Folding ramps - wide 30046 - xxx Folding pro ramps - wide 30070 - xxx Telescopic Easyfold ramps 30080 - xxx EasyFold Pro ramps 30085 - xxx EasyFold Pro3 ramps

1.00 Purpose and Application ........................8

1.01 Manufacturer ...................................8

1.02 Intended Purpose ...............................8

1.03 Area of Use ....................................8

1.04 Conditions for Use ..............................8

1.05 Placing plain, folding and telescopic ramps ...........8

1.06 Placement of EasyFold ramps ......................9

1.07 Placement of Telescopic EasyFold ramp ..............9

1.08 Important/Warnings. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9

1.09 Unpacking and Preparation of the Ramp .............9

2.00 Labels and Marking ...........................10

3.00 Maintenance and Storage ......................10

3.01 Cleaning .....................................10

3.02 Storage .....................................10

3.03 How to Prevent/Avoid Corrosion ..................10

3.04 What Maintenance Is Required By the Owner? .......10

3.05 Disposal .....................................10

4.00 Transport ....................................10

4.01 Locking of telescopic ramps during transport .........10

4.02 Locking of wide folding pro ramps during transport ....10

1.01 Manufacturer

V. Guldmann A/S Graham Bells Vej 21-23A DK - 8200 Aarhus N Tel. +45 8741 3100 www.stepless.com

1.02 Intended Purpose

Stepless ramps are intended for helping wheelchair users

overcome height di󰀨erences in the physical surroundings.

1.03 Area of Use

The Stepless ramps are suited for use whereever there is a need for wheelchair access past doorsteps and similar obstacles or from ground level to vehicle.

1.04 Conditions for Use

Stepless ramps are a carefully designed and fully developed series of transportable wheelchair ramps which can be used

where wheelchair users need to overcome height di󰀨erences of

up to 60 cm.

Stepless ramps are available in three basic versions:

• Narrow ramps, available in plain, telescopic, folding and folding telescopic models.

• Wide ramps, available in plain, folding and folding pro models.

• EasyFold ramps. A wide ramp available in lengthwise two-fold, three-fold and telescopic models.

5.00 Service and lifetime ...........................10

5.01 Lifetime ......................................10

5.02 Safety/service inspections .......................10

6.00 EU Declaration of Conformity ...................11

7.00 Environmental policy statement - V. Guldmann A/S .11

8.00 Warranty and service conditions ................11

A. Warranty .....................................11

B. Service or Repair ..............................11

9.00 Technicalspecications .......................12

1.05 Placing plain, folding and telescopic ramps

When placing narrow ramps, the ramp sections are positioned in parallel with a distance equal to the distance between the wheelchair’s wheels. The ramp is positioned so that all of the ramp’s bent resting surface is supported. The ramp must be placed on a

rm surface.

Page 9

Telescopic ramps - To extend the ramp

Hold the ramp by the handle in your right hand, and pull the ramp out to its full length by gripping the contact surface of the inner part of the ramp. Position as required. If the catch device should be moving too tightly, it can be lubricated with oil or another lubricant.

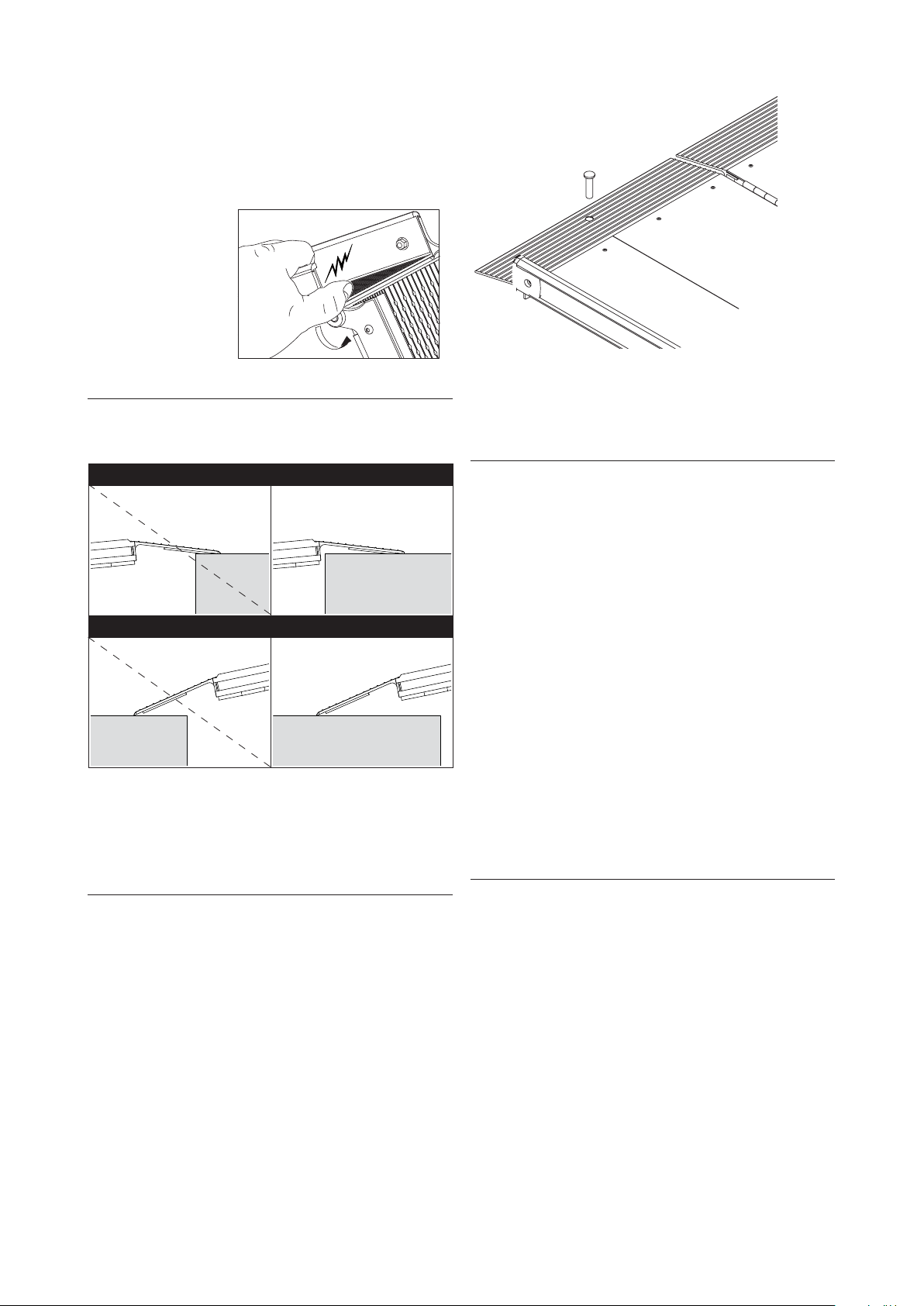

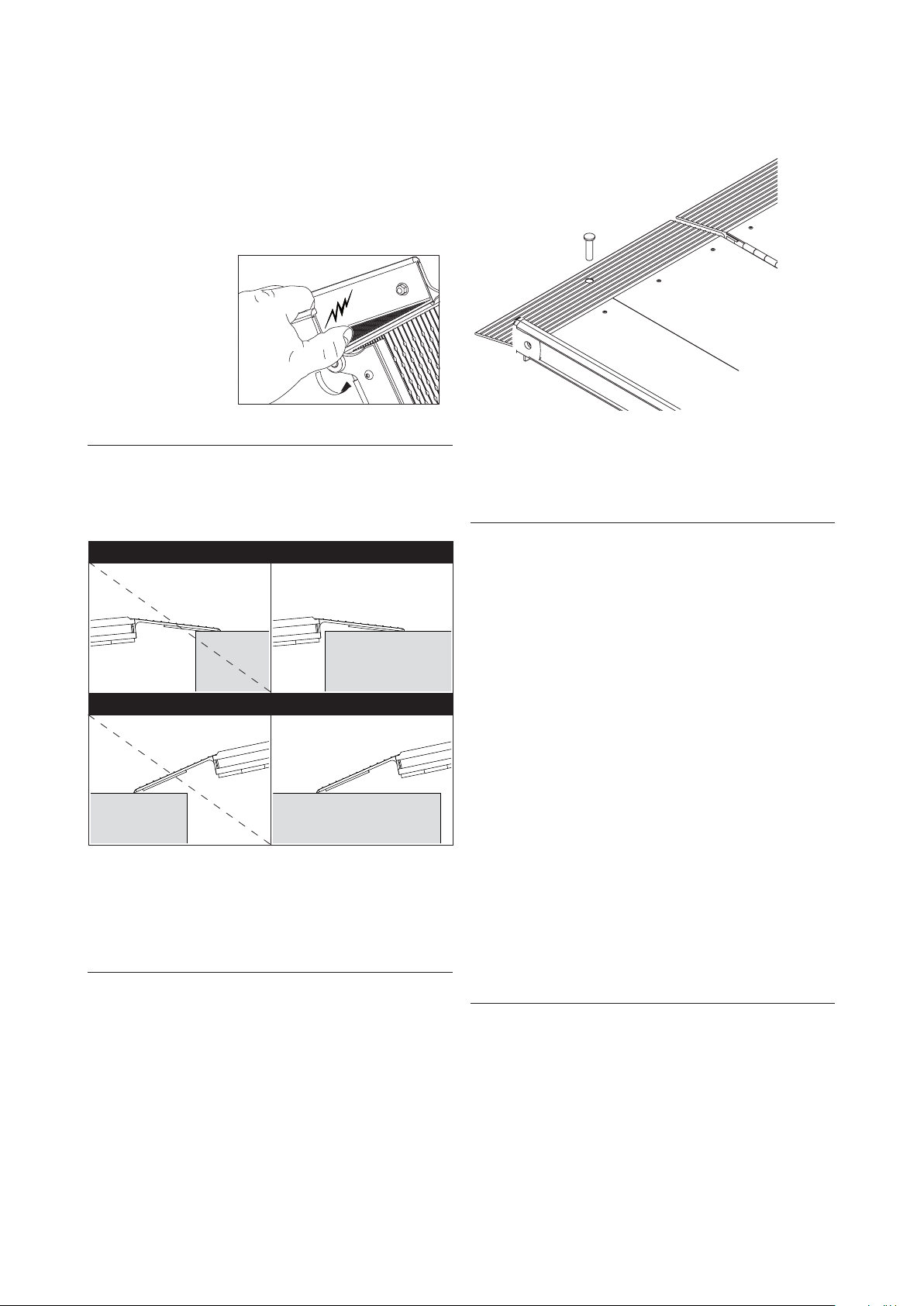

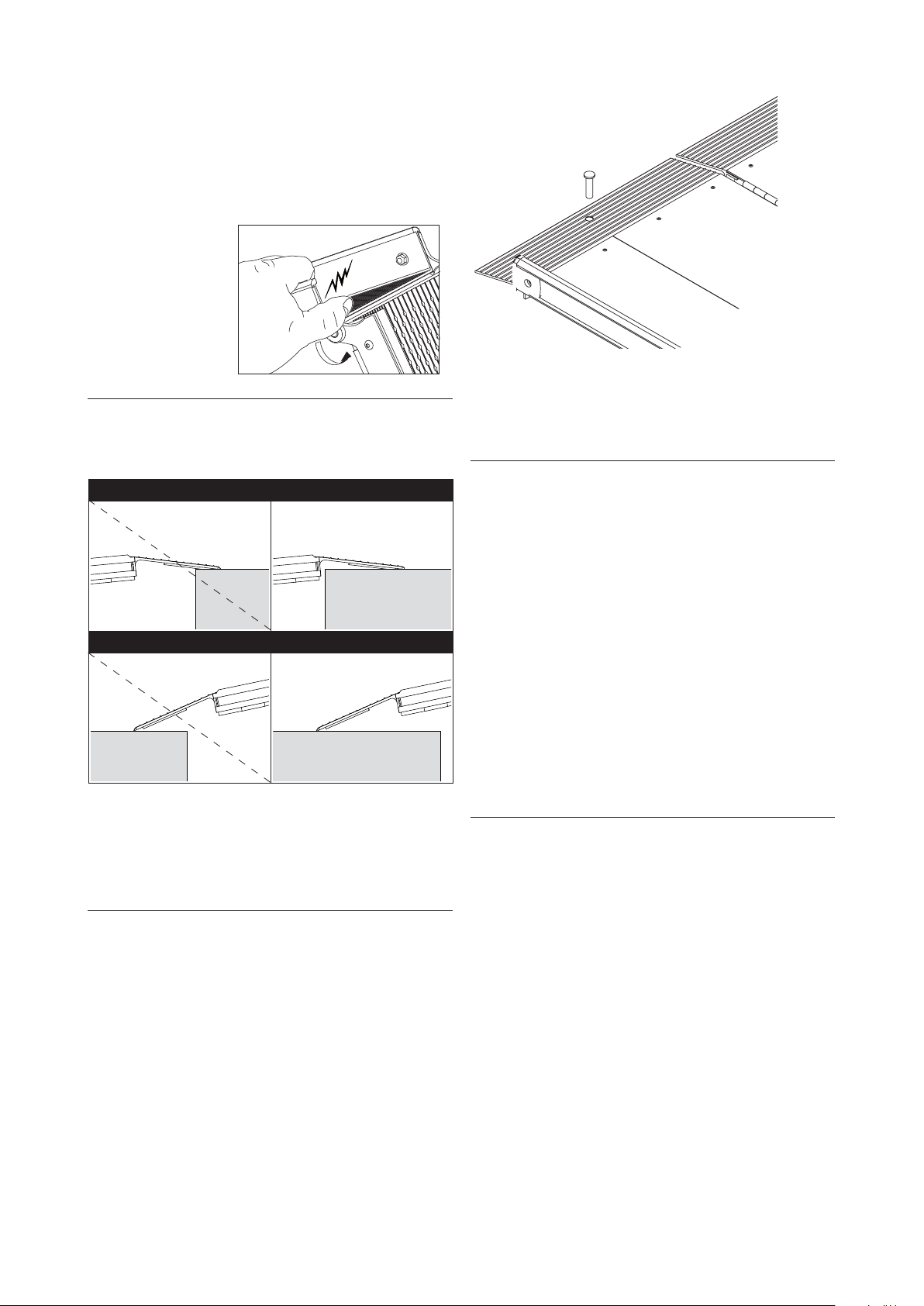

Folding ramps - Pinch Point Hazard

Unfold the ramp by gripping both handles. To avoid anything getting caught up in the hinge, the ramp should be held with the hinge opening away from the body whilst it is being opened and closed.

1.06 Placement of EasyFold ramps

Place the ramp corectly before usage, open the ramp after placement. See pictures for correct placement.

Upper position:

Incorrect use Correct use

Lower position:

Incorrect use Correct use

When setting up EasyFold-Pro, the ramp should be positioned such that the bent contact surface is supported. Then unfold the upper ramp. EasyFold-Pro3 folds in folds in three parts, so it is easier to store away. To unfold the ramp, pull the lock beside the handle and unfold the ramp.

Important!

Do not start up electric wheelchairs which have stopped on the ramp, as the various parts of the ramp may extend unintentionally by so doing. In the event of a wheelchair stopping in the middle of the ramp, reverse down and start from the bottom again.

1.08 Important/Warnings

• Read all the operating instructions before using the ramp.

• Do not exceed the load marked on the ramp.

• The ramp should only be used for driving wheelchairs up and

down.

• Wheelchairs should be driven up and down at low speed

- without a run-up.

• The ramp should be positioned such that the entire contact

surface is supported.

• The ramp should be used on a rm underlay.

• The ramp should not be used for gradients greater than 1:5.

• Watch out not to squeeze ngers when closing the ramp.

• The handle on EasyFold-Pro can not be changed if it breaks o󰀨, it will only break o󰀨 if it is not placed back in place after use.

• Do not kick ore push the ramp in place

• If damage is suspected, the ramp must not be used before the dealer has authorized it.

• Any serious incident that occurred in relation to this device should be reported to the manufacturer and the local competent authority.

• To avoid breakage, the ramp should be carried by the handle(s).

• Do not modify this equipment without the authorization of the manufacturer.

1.09 Unpacking and Preparation of the Ramp

1.07 Placement of Telescopic EasyFold ramp

The ramp should be placed on a rm underlay.

The ramp should be positioned such that the entire bent contact surface of the ramp is supported.

The ramp should be carried by the handles and the contact surface positioned on the upper level. Then unfold the upper ramp. The upper ramp closest to the body is extended to the desired length and placed on the upper level. Afterwards the other half of the upper ramp is extended. Always check that the ramp is placed in a stable and safe way.

To prevent the suitcase ramps from sliding on underlays with low friction, the safety pin should always be mounted before using the ramps.

Visual Check of the Ramp

If the packaging is damaged on receipt, the ramp should be

inspected carefully for visible deciencies, defects or faults.

If damage is suspected, the ramp must not be used before

qualied service personnel or the Guldmann Service Team have

authorised it.

Page 10

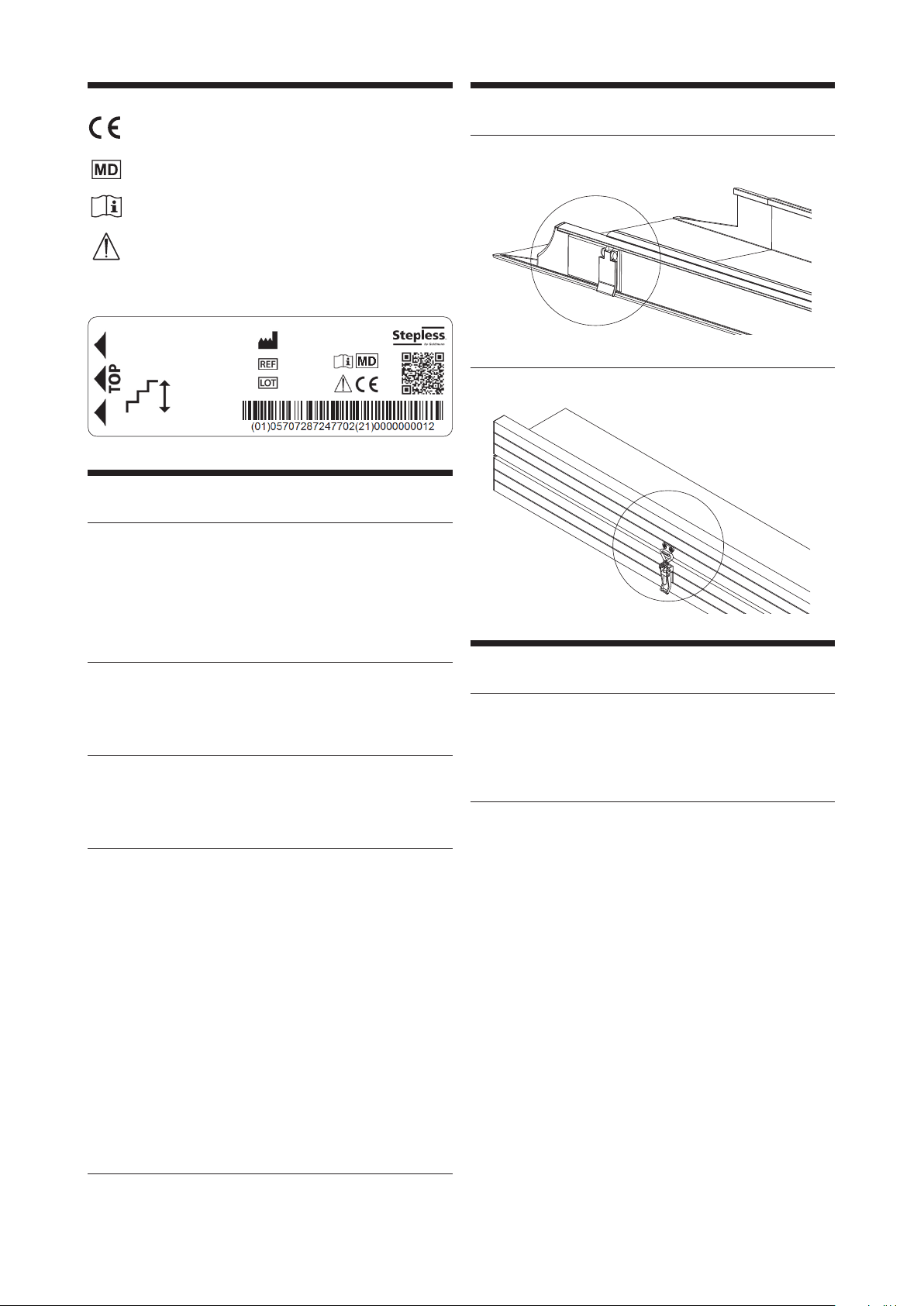

2.00 Labels and Marking

xxxxxx

V. Guldmann A/S Graham Bells Vej 21-23A 8200 Aarhus N, Denmark yyyy-mm-dd

max xxx kg / xxx lbs

1: 5

max xxx cm xxx inch

3.05 Disposal

CE marking

Medical Device Class I in accordance

with EU MDR Regulation

Read the manual before use

Caution

Product label

3.00 Maintenance and Storage

3.01 Cleaning

Clean the ramps with a high pressure cleaner, a damp cloth, sponge or soft brush applied with a normal cleaning agent. The ramps may also be rinsed under running water from garden hoses or the like. Chemicals and autoclaving may not be used to clean the ramp.

Local and national regulations on environmentally correct recycling must be observed.

4.00 Transport

4.01 Locking of telescopic ramps during transport

4.02 Locking of wide folding pro ramps during transport

3.02 Storage

The ramps should be stored in a room where the humidity does not exceed 70%. The ramps must not be stored in bathrooms.

3.03 How to Prevent/Avoid Corrosion

The ramp is made from corrosion-resistant materials, and does not require further corrosion prevention.

3.04 What Maintenance Is Required By the Owner?

The hinges on the Stepless folding ramps should be lubricated with TRI-FLOW or a similar lubricating agent every six months, or as required.

The sliding rails of the Stepless telescopic ramps should be dried

o󰀨 with a dry cloth when needed.

If the ramps are slippery (covered with ice), use salt on the ramp

- NEVER gravel.

The telescope system must not be taken apart by the user

If the telescope system of the telescopic ramp is taken apart, it should be taken apart and put together again by qualied personnel.

Tightening moments: Hinge = 10 Nm. Other = 5 Nm. Safety: All screws and nuts should be fastened with Locktite no. 270.

5.00 Service and lifetime

5.01 Lifetime

Given the maintenance prescribed above, Stepless ramps will have a useful life of 15 years.

Spare part lists and drawings can be ordered from the manufacturer or the distributor.

5.02 Safety/service inspections

Parts which are worn or defective should be replaced by new spare parts from V. Guldmann A/S.

1. Visual check of the ramp

• Check the ramp for wear and tear.

• Check the ramp for any faults.

• Check that there is no other form of damage to the ramp.

2. Testing of the ramp, as for normal use

• Check all the ramp’s functions, loaded and unloaded.

3. Control of the mechanical state of the ramp

• Clean dirt and other impurities from the ramp.

• Inspect and assess vital parts of the ramp.

• Replace any parts of the ramp which are defective or worn.

Page 11

4. Go through point 2 again to recheck

5. Did any new problems arise/were new problems noted in point 4?

• If new problems arose, go back to point 3.

• If no new problems were noted, conclude the inspection.

6.00 EU Declaration of Conformity

The product is manufactured in compliance with regulation (EU) 2017/745 of the European parliament and of the Council of 5 April 2017, as medical device Class I.

7.00 Environmental policy statement - V. Guldmann A/S

Guldmann continues to work towards ensuring that the company’s impact on the environment, locally and globally, is reduced to a minimum.

It is Guldmanns goal to:

• Comply with the current environmental legislation (e.g. WEEE and REACH directives)

• Ensure that we, as much as possible, use RoHS compliant materials and components

• Ensure that our products do not have an unnecessary negative impact on the environment regarding use, recirculation or disposal

• Ensure that our products contribute to a positive working environment in the places they are utilised.

Inspections are made annually by the Department for Nature and Environment from the Municipality of Aarhus using the Danish Environmental Protection Act, section 42 as a reference.

8.00 Warranty and service conditions

This warranty shall be null and void if the equipment is operated and maintained in any manner inconsistent with its intended use or the instructions provided with the product. Further, in order for

the warranty to remain in e󰀨ect for the full Warranty Period, all

service to the equipment must be provided by a Guldmann certi-

ed technician. Any parts or components repaired or replaced by a Guldmann certied technician will be guaranteed for the remain-

der of the Warranty Period.

Only for USA

This warranty shall be null and void if the equipment is operated and maintained in any manner inconsistent with its intended use or the instructions provided with the product. Further, in order for

the warranty to remain in e󰀨ect for the full Warranty Period, all service to the equipment must be provided by a Guldmann Certied Technician. A Guldmann Certied Technician is a technician who

has successfully completed Guldmann Service Training, and who

holds a valid Service Training Certicate from Guldmann, and is

in possession of a valid password to access Guldmann’s Service and Information Console (SIC). A Guldmann Service Training

Certicate and SIC password are valid for three years (only USA) from the date the technician is rst certied. Thereafter, the technician must undergo re-certication training to obtain a new valid certicate and password. Any parts or components repaired or replaced by a Guldmann Certied Technician will be guaranteed

for the remainder of the Warranty Period. In the event the warranty is rendered null and void, the purchaser shall indemnify and hold Guldmann harmless of and from any and all claims or liability arising as a result of equipment malfunction or misuse.

B. Service or Repair

Contact Guldmann Repair for an authorization to return any defective item during the Warranty Period. You will be provided with a return authorization number and address for returning the item for warranty service or replacement. Do not return items to Guldmann under warranty without receiving a Return Authorization Number.

A. Warranty

Guldmann warrants its equipment is free from material defects under normal use, and will perform substantially in accordance

with the specications set forth in documentation provided with the

equipment.

This express warranty shall be in e󰀨ect for one year from the date

of original purchase and installation (the “Warranty Period”). If a valid claim is made during the Warranty Period for malfunction or equipment defect, Guldmann will repair or replace the equipment at no additional cost to you. Guldmann retains sole discretion as to whether the equipment will be repaired or replaced.

The warranty does not cover any part of the equipment that has been subject to damage or abuse by the user or others. The warranty does not cover any part of the equipment that has been altered or changed in any way by the user or others. Guldmann does not warrant that the lifting device functions will meet your requirements, be uninterrupted or error free.

The warranty set forth is in lieu of all other express and implied warranties, whether oral, written or implied, and the remedies set forth above are your sole and exclusive remedies. Only an author-

ized o󰀩cer of Guldmann may make modications to this warranty,

or additional warranties binding on Guldmann. Accordingly, additional statements such as advertising or presentations, whether oral or written, do not constitute warranties by Guldmann.

If mailing the item, pack it carefully in a sturdy carton to prevent damage. Include your Return Authorization Number, a brief description of the problem and your return address and phone number. Guldmann does not assume the risk of loss or damage while in transit, so it is recommended you insure the package.

Page 12

9.00 Technicalspecications

Item no. Type Max/min

30006-050 Plain ramp 550 210 235 - - 200 1.5 30006-100 Plain ramp 116 0 210 235 - - 200 3 .1 30016- 090 Telescopic ramp 840/580 190 235 - - 200 2.8 30 016 -120 Telescopic ramp 113 0/75 0 19 0 235 - - 200 3.7 30016-200 Telescopic ramp 1960/1160 19 0 235 - - 15 0 5.6 30016-200-3 Telescopic ramp, 3-part 1930/870 170 235 - - 150 6.5 30016-300-3 Telescopic ramp, 3-part 2 820/1160 170 235 - - 125 8.2 30026-200-T Folding Telescopic ramp 1950/760 190 235 - - 150 6.8 30026-300-T Folding Telescopic ramp 2700/1010 190 235 - - 150 8.6 30026-110 Folding ramp 1040/570 210 235 - - 200 3.8 30 02 6-150 Folding ramp 1440/760 210 235 - - 200 4.9 30026-200 Folding ramp 1940/1010 210 235 - - 150 6.3 30030-100 Wide plain ramp 1000 770 880 - - 325 9.7 30030-125 Wide plain ramp 1250 770 880 - - 325 12.1 30030-150 Wide plain ramp 1500 770 880 - - 325 14.4 30030-200 Wide plain ramp 2000 770 880 - - 325 19.1 30030-300 Wide plain ramp 3000 770 880 - - 200 28.6 30 040 -150 30040-200 30040-250 30040-300 30046-100 Wide folding Pro ramp 1000/520 820 870 - - 400 11.0 30 046 -16 0 Wide folding Pro ramp 1600/850 820 870 - - 400 18.0 30046-200 Wide folding Pro ramp 2000/1050 820 870 - - 400 21.0 30046-250 Wide folding Pro ramp 2500/1300 820 870 - - 400 25.0 30046-280 Wide folding Pro ramp 2800/1450 820 870 - - 400 29.0 30 070-180 30070-210 30070-240 30070-300 30080-095 30 080 -120 30 080 -150 30080-180 30080 -210 30 085 -165

Wide folding ramp Wide folding ramp Wide folding ramp Wide folding ramp

Telescopic EasyFold ramp Telescopic EasyFold ramp Telescopic EasyFold ramp Telescopic EasyFold ramp EasyFold Pro ramp EasyFold Pro ramp EasyFold Pro ramp EasyFold Pro ramp EasyFold Pro ramp EasyFold Pro3 ramp

length

1500/780 770 880 - - 325 17.5 2000/1030 770 880 - - 325 22.2 250 0/1280 770 880 - - 200 26.9 3000/1530 770 880 - - 200 31.7

18 3 0/1120 760 820 405 72 325 16.4

2130/1270 760 820 405 72 325 18.9 244 0/1430 760 820 405 72 325 21.4 3050/1730 760 820 405 72 200 26.4

935 760 776 398 85 350 7. 8

118 5 760 776 398 85 350 9.0 1485 760 776 398 85 350 11.4 1785 760 776 398 85 350 13.4 2085 760 776 398 85 350 15.8 1635 760 786 273 125 350 13.4

Inner

width

Outer width

max. mm

Width

folded

max. mm

Height

folded

max. mm

Max

load

Weight

Material

Ramp slopes : Anodised aluminium with skid resistant surface

End prole and handle : Impact-proof and non-skid plastic

Brackets : Stainless steel, glass blown Brackets 30080 : Plastic

Other measurements

Height of edge : 55 mm Angle of contact : max. 12 degrees Contact surface 30006/30016/30026 : 60 mm 30030/30040 : 110 mm 30046 : 100 mm 30070/30080/30085 : 100 mm

Page 13

DE.......Rampen

Artikel-Nummern:

30006 - xxx Feste Rampen 30016 - xxx Längenverschiebbare Rampen 30026 - xxx Zusammenklappbare Rampen 30030 - xxx Feste Rampen, breit 30040 - xxx Zusammenklappbare Rampen, breit 30046 - xxx Zusammenklappbare Pro Rampen, breit 30070 - xxx Längenverschiebbare EasyFold Rampe 30080 - xxx EasyFold Pro Rampe 30085 - xxx EasyFold Pro3 Rampe

1.00 Zweck und Anwendung ........................13

1.01 Hersteller ....................................13

1.02 Zweck .......................................13

1.03 Einsatzbereiche ...............................13

1.04 Einsatzbedingungen ............................13

1.05 Platzierung von einfachen, klappbaren und

teleskopierbaren Rampen .......................13

1.06 Verwendung - EasyFold Rampen ...................14

1.07 Verwendung - Längenverschiebbare EasyFold Rampe ..14

1.08 Wichtig ......................................14

1.09 Auspacken und Vorbereitung der Rampe ...........14

2.00 Etiketten und Markierungen ....................15

3.00 Wartung und Lebensdauer .....................15

3.01 Reinigung ....................................15

3.02 Lagerung ....................................15

3.03 Wie Korrosion vorbeugen bzw. vermeiden? ..........15

3.04 Welche Wartungsmaßnahmen können vom Besitzer

selbst durchgeführt werden? .....................15

3.05 Entsorgung ..................................15

4.00 Transport ....................................15

4.01 Verriegelung von teleskopierbaren Rampen beim

Transport. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

4.02 Verriegelung von breiten, klappbaren Pro-Rampen

während des Transports .........................15

1.02 Zweck

Die Stepless Rampen sollen Rollstuhlnutzern helfen, Höhenunterschiede in physischen Umgebungen zu überwinden.

1.03 Einsatzbereiche

Die Stepless Rampen sind geeignet für sämtliche Situationen, in denen ein Höhenunterschied überwunden werden muss, wie zum Beispiel das Überwinden einer Eingangsstufe mit einem Rollstuhl, aber auch zur Ermöglichung des Einstiegs in ein Fahrzeug.

1.04 Einsatzbedingungen

Die Stepless Rampen ermöglichen es Rollstuhlfahrern, Stufen bzw. Höhenunterschiede zu überwinden. Die Rampen können in geschlossenen Räumen und auch im Freien verwendet werden. Die Stepless Rampen bestehen aus einer kompletten Serie von durchdachten, tragbaren Rollstuhlrampen. Sie ermöglichen es den Benutzern von Rollstühlen, mit oder ohne Hilfe Dritter, Stufen bzw. Höhenunterschiede bis zu 60 cm zu bewältigen.

Die Stepless Rampen sind erhältlich in drei Standardvarianten:

• Schienenrampen: fest, teleskopierbar, klappbar sowie falt- und teleskopierbare Modelle.

• Breite Rampen: fest, faltbar und faltbare Pro-Modelle.

• Easy-Fold-Rampen: Eine breite Rampe erhältlich in längs zweifach oder dreifach faltbar oder teleskopierbar.

1.05 Platzierung von einfachen, klappbaren und

teleskopierbaren Rampen

Bei der Anbringung von schmalen Rampen werden die Rampenabschnitte parallel positioniert mit einem Abstand, der genau dem Abstand zwischen den Rädern des Rollstuhls entspricht. Die

Rampe wird so positioniert, dass die gesamte gebogene Auageäche der Rampe unterstützt wird. Die Rampe muss auf einem

festen Untergrund stehen.

5.00 Wartung und Lebensdauer .....................15

5.01 Lebensdauer ..................................15

5.02 Sicherheitsinspektionen/Wartungen ................15

6.00 EU-Konformitätserklärung ......................16

7.00 Erklärung zur Umweltpolitik - V. Guldmann A/S ....16

8.00 Garantie und Leistungsbedingungen .............16

A. Garantie .....................................16

B. Wartung und Reparatur .........................16

9.00 Technische Daten .............................17

1.00 Zweck und Anwendung

1.01 Hersteller

V. Guldmann A/S Graham Bells Vej 21-23A DK - 8200 Aarhus N Tel. +45 8741 3100 www.stepless.com

Page 14

Langenverschiebbare Rampen

Eine Hand hält den Gri󰀨, die andere Hand zieht den eingeschobenen Teil heraus. Wie beschrieben, die gesamte Fläche der Abkantung auf einer festen Unterlage auegen. Wenn das Rampenschloss schwer beweglich ist, kann es mit Öl oder ähnlichem Schmiermittel geschmiert werden.

Klappbare Rampen - Gefahr durch Quetschungen

Das Ö󰀨nen der Rampe

sollte immer durch Ergreifen der beiden

Haltegri󰀨e erfolgen. Um

ein Einklemmen an den Scharnieren zu vermeiden, die Rampe immer

so ö󰀨nen, daß sich die Scharnierö󰀨nungen auf

der vom Körper abge-

wandten Seite benden.

1.06 Verwendung - EasyFold Rampen

Legen Sie die Rampe richtig an, bevor sie benutzt wird (siehe Abbildungen).

Obere Position:

Falsch Richtig

Um das Verrutschen der Ko󰀨errampen auf einem Untergrund mit

geringer Reibung zu verhindern, muß der Sicherheitszapfen immer montiert werden, bevor Sie die Rampe in Gebrauch nehmen.

Wichtig!

Das Rangieren eines elektrischen Rollstuhls, während er sich auf

der Rampe bendet, sollte vermieden werden. Die Rampe könnte

sich unbeabsichtigt verschieben. Falls der Rollstuhl auf der Rampe nicht die gewünschte Position hat, sollte der Rollstuhl von der Rampe heruntergefahren werden, um anschließend in einem passenderen Winkel erneut auf die Rampe aufzufahren.

1.08 Wichtig

Untere Position:

Falsch Richtig

Beim Montieren der Easy-Fold-Pro Rampe sollte diese so posi-

tioniert werden, dass die Oberäche der Au󰀨ahrschwelle auiegt, und so unterstützt wird. Ö󰀨nen Sie die Rampe. Die EasyFold-Pro

3 Rampe ist dreifach gefaltet, um sie einfacher transportieren zu

können. Um sie zu ö󰀨nen, entfernen Sie die Verriegelung beim Gri󰀨, und ö󰀨nen Sie die Rampe.

1.07 Verwendung - Längenverschiebbare EasyFold Rampe

Die Rampe muss auf einer festen Unterlage aufgelegt werden. Bitte beachten, dass die Rampe am oberen Rampenende abgekantet ist, und dadurch insgesamt stabilisiert wird.

Die Rampe ist am Haltegri󰀨 zu tragen, und die gesamte Fläche

der Abkantung am oberen Rampenende muss auf dem oberen Niveau aufgelegt werden. Die obere Rampe wird entfaltet. Die nächste obere Rampe wird zur gewünschten Länge herausgezogen und auf dem oberen Niveau aufgelegt. Die andere obere Rampe wird entsprechend herausge-

zogen. Bitte beachten, dass die Rampe stabil und sicher auiegt.

• Lesen Sie bitte die gesamte Betriebsanleitung, bevor Sie die

Rampe in Gebrauch nehmen.

• Die Nennlast darf nicht überschritten werden.

• Die Rampe darf nur für Au󰀨ahrt und Abfahrt mit Rollstühlen

benutzt werden.

• Die Au󰀨ahrt und Abfahrt soll bei niedriger Geschwindigkeit

stattnden - bitte nicht mit Anlauf befahren.

• Die gesamte Fläche der Abkantung am oberen Rampenende

muß auiegen.

• Die Rampe soll auf einer festen Unterlage auiegen.

• Die Rampe sollte nicht für Steigungen von mehr als 20 Prozent verwendet werden.

• Achten Sie beim Schließen der Rampe darauf, Ihre Finger nicht zu quetschen.

• Der Gri󰀨 der EasyFold-Pro Rampe kann nicht ausgetauscht werden. Der Gri󰀨 kann nur abbrechen, wenn er nach Nutzung

nicht wieder richtig gestellt wurde.

• Die Rampe nicht in Position treten oder drücken.

• Bei Beschädigungen der Rampe ist vor einer erneuten Nutzung der Händler zu einer Prüfung aufzusuchen.

• Jeder schwerwiegende Vorfall im Zusammenhang mit diesem Gerät sollte dem Hersteller und der örtlichen zuständigen Behörde gemeldet werden.

• Um das Entstehen von Bruchstellen zu vermeiden, sollte die

Rampe am Gri󰀨 getragen werden.

• Verändern Sie dieses Gerät nicht ohne Genehmigung des Herstellers.

1.09 Auspacken und Vorbereitung der Rampe

Kontrolle der Rampe auf sichtbare Schäden

Falls die Verpackung beim Erhalt beschädigt ist, muß die Rampe auf sichtbare Verformungen, Defekte oder Mängel hin untersucht werden. Falls der Verdacht auf Beschädigungen besteht, darf die Rampe

nicht benutzt werden, bis sie von qualiziertem Servicepersonal

oder von der Guldmann Vertretung untersucht und zum Gebrauch freigegeben worden ist.

Page 15

2.00 Etiketten und Markierungen

xxxxxx

V. Guldmann A/S Graham Bells Vej 21-23A 8200 Aarhus N, Denmark yyyy-mm-dd

max xxx kg / xxx lbs

1: 5

max xxx cm xxx inch

3.05 Entsorgung

CE-Kennzeichnung

Medizinprodukt Klasse I gemäß EU MDR Verordnung

Bitte lesen Sie vor der Verwendung

das Benutzerhandbuch

Warnung

Typenschild

3.00 Wartung und Lebensdauer

3.01 Reinigung

Die Rampe mit Hochdruckreiniger, einem feuchten Tuch, einem Schwamm oder einer Bürste und Seifenwasser abwaschen.

Lokale und nationale Regelungen zur ökologisch korrekten Wiederverwertung müssen beachtet werden.

4.00 Transport

4.01 Verriegelung von teleskopierbaren Rampen beim

Transport

4.02 Verriegelung von breiten, klappbaren Pro-Rampen

während des Transports

Die Rampe kann ausserdem abgebraust oder gespült werden. Verwenden Sie niemals Chemikalien oder Sterilisatoren zur Reinigung der Rampe.

3.02 Lagerung

Die Rampen sollten in einem Raum gelagert werden, in dem die Luftfeuchtigkeit nicht höher als 70% liegt. Die Rampen sollten nicht in Badezimmern gelagert werden.

3.03 Wie Korrosion vorbeugen bzw. vermeiden?

Die Rampe ist aus korrosionsbeständigen Materialien ausgeführt und fordert keine weitere Vorbeugung gegen Korrosion.

3.04 Welche Wartungsmaßnahmen können vom Besitzer

Die Scharniere der Stepless Zusammenklappbaren Rampe sollten mit TRI-FLOW oder ähnlichem Schmiermittel halbjährlich oder nach Bedarf geschmiert werden.

Vom Teleskopsystem der Stepless Längenverschiebbaren Rampe können Gleitspuren mit einem feuchten Tuch bei Bedarf abgewischt werden.

Sind die Rampen wetterbedingt vereist und besteht dadurch Glättegefahr, ist geeignetes Streusalz zu verwenden anstelle von Sand, Splitt oder Granulat. Die genauen verbindlichen Vorschriften beziehungsweise Empfehlungen für den privaten Winterdienst erfragen Sie bitte bei Ihrer Gemeinde.

Das Teleskopsystem darf nicht vom Benutzer zerlegt werden. Falls das Teleskopsystem zerlegt wird, ist die Zerlegung und

Montage vom qualizierten Personal auszuführen.

Vorschubmomente: Scharniere = 10 Nm. Andere = 5 Nm. Sicherung: Alle Schrauben und Muttern sind mit Schraubensicherung Nr. 270 zu sichern.

selbst durchgeführt werden?

5.00 Wartung und Lebensdauer

5.01 Lebensdauer

Unter der Voraussetzung, daß die vorgeschriebene Wartung beachtet wird, haben die Stepless Rampen eine Lebensdauer von mindestens 15 Jahren.

Sie sind für den Wiedereinsatz und für die Weitergabe geeignet. Diese Bedienungsanleitung ist Teil des Produktes und muss bei Weitergabe mitgegeben werden. Ersatzteillisten und Zeichnungen können beim Hersteller oder beim Händler angefordert werden.

5.02 Sicherheitsinspektionen/Wartungen

Fehlerhafte oder abgenutzte Teile sollten gegen originale Ersatzteile von V. Guldmann A/S ersetzt werden.

1. Visuelle Kontrolle der Rampe

• Kontrollieren, ob eine Abnutzung der Rampe festzustellen ist.

• Kontrollieren, ob die Rampe Verformungen hat.

• Kontrollieren, ob die Rampe andere Formen von

Beschädigungen hat.

Page 16

2. Überprüfen der Rampe mittels Simulation der üblichen Verwendungsweise durch nicht mobilitäteingeschränkte Dritte

• Alle Funktionen der Rampe, mit und ohne Belastung,

kontrollieren.

8.00 Garantie und Leistungsbedingungen

A. Garantie

3. Kontrolle des mechanischen Zustandes der Rampe

• Schmutz und andere Verunreinigungen von der Rampe entfernen.

• Die beweglichen Teile der Rampe kontrollieren und beurteilen.

• Fehlerhafte und abgenutze Teile sind auszuwechseln.

4. Punkt 2 wiederholen und kontrollieren, ob nun alle Funktionen der Rampe einwandfrei sind.

5. Sind neue Fehler oder Probleme im Punkt 4

entstanden/festgestellt worden?

• Wenn neue Probleme festgestellt wurden, zu Punkt 3 zurückkehren.

• Wenn keine weiteren Probleme entstanden sind, kann die Überholung abgeschlossen werden.

6.00 EU-Konformitätserklärung

Das Produkt wird nach Übereinstimmung der „Verordnung (EU) 2017/745 des Europäischen Parlaments und des Rates vom 5. April 2017“ - als Medizinprodukt, Klasse I, hergestellt.

7.00 Erklärung zur Umweltpolitik - V. Guldmann A/S

Guldmann strebt kontinuierlich danach, die Umweltauswirkungen des Unternehmens auf lokaler und globaler Ebene auf ein Minimum zu reduzieren.

Ziel von Guldmann ist es:

• Die aktuellen Umweltrichtlinien (z. B. WEEE-Richtlinie und REACH-Verordnung) einzuhalten

• Sicherzustellen, dass wir RoHS-konforme Materialien und Komponenten im größtmöglichen Umfang einsetzen

• Sicherzustellen, dass unsere Produkte keine unnötigen negativen Umweltauswirkungen hinsichtlich Nutzung, Rückführung oder Entsorgung haben

• Sicherzustellen, dass unsere Produkte an den Orten, an denen sie eingesetzt werden, zu einer positiven Arbeitsumgebung beitragen

Jährlich werden Inspektionen durch das Amt für Natur- und Umweltschutz der Gemeinde Aarhus gemäß der dänischen Umweltschutzverordnung, Abschnitt 42, durchgeführt.

Guldmann gewährleistet, dass dieses Produkt bei normaler Verwendung frei von Materialdefekten ist, und im Wesentlichen den Spezikationen in der mit dem Produkt bereitgestellten Dokumentation entspricht.

Diese ausdrückliche Zusicherung gilt für einen Zeitraum von einem Jahr ab dem Zeitpunkt des Ersterwerbs und der Montage (der „Garantiezeitraum“). Falls während des Garantiezeitraumes berechtigte Gewährleistungsansprüche aufgrund einer Fehlfunktion oder eines Defektes erhoben werden, wird Guldmann das Produkt austauschen oder reparieren, ohne dass Ihnen hierdurch zusätzliche Kosten entstehen. Guldmann behält sich das Recht vor, nach alleinigem Ermessen zu entscheiden, ob das Produkt ausgetauscht oder repariert werden soll.

Ausgeschlossen von der Gewährleistung sind alle Komponenten des Produktes, die vom Benutzer oder Dritten beschädigt oder missbräuchlich verwendet wurden. Die Gewährleistung deckt keine Komponenten des Produktes ab, die vom Benutzer oder

Dritten modiziert oder geändert wurden. Guldmann übernimmt

keine Gewähr dafür, dass die Funktionen des Produktes Ihren Anforderungen entsprechen oder ohne Unterbrechungen bzw. Störungen genutzt werden können.

Die Garantie ersetzt alle anderen ausdrücklichen und gesetzlichen Gewährleistungen, ob mündlich, schriftlich oder stillschweigend, und Ihnen stehen ausschließlich die oben beschriebenen Rechtsmittel zur Verfügung. Änderungen an dieser Gewährleistung oder zusätzliche Gewährleistungen seitens Guldmann dürfen nur von bevollmächtigten Vertretern von Guldmann gewährt werden. Folglich stellen zusätzliche Angaben in mündlicher oder schriftlicher Form, wie beispielsweise Werbe- oder Präsentationsmaterial, keine Gewährleistungen vonseiten der Firma Guldmann dar.

Diese Garantie erlischt, wenn das Produkt in einer Weise betrieb en bzw. gewartet wird, die nicht seiner bestimmungsgemäßen Verwendung oder den im Lieferumfang enthaltenen Gebrauchsanweisungen entspricht. Damit die Gewährleistung während des gesamten Garantiezeitraumes gilt, müssen alle Wartungs- und Reparaturmaßnahmen am Produkt von einem durch Guldmann hierfür autorisierten Techniker durchgeführt werden. Die Gewährleistung erstreckt sich für den verbleibenden Garantiezeitraum auch auf sämtliche Teile oder Komponenten, die von einem durch Guldmann hierfür autorisierten Techniker repariert oder eingebaut werden.

B. Wartung und Reparatur

Bitte holen Sie die Zustimmung von Guldmann GmbH ein, ehe Sie während des Gewährleistungszeitraums einen defekten Artikel zurückgeben. Sie erhalten eine Rückgabeberechtigungsnummer und eine Adresse, an die Sie das Produkt zum Zwecke einer Reparatur oder eines Austauschs im Rahmen der Garantie senden können. Bitte senden Sie keine Retouren im Rahmen der Garantie an Guldmann, solange Sie noch keine Rückgabeberechtigungsnummer erhalten haben.

Falls Sie das Produkt auf dem Postweg versenden, muss es sorgfältig in einem stabilen Karton verpackt werden, um Schäden zu vermeiden. Bitte legen Sie Ihre Rückgabeberechtigungsnummer, eine kurze Beschreibung des Problems sowie Ihre Adresse und Telefonnummer bei. Guldmann haftet nicht für Verluste oder Beschädigungen während des Transports, daher empfehlen wir, das Paket versichern zu lassen.

Page 17

9.00 Technische Daten

Artikel-Nr. Typ Max/Min

30006-050 Feste Rampe 550 210 235 - - 200 1,5 30006-100 Feste Rampe 116 0 210 235 - - 200 3,1 30016- 090 Längenverschiebbare Rampe 840/580 190 235 - - 200 2,8 30 016 -120 Längenverschiebbare Rampe 1130/ 750 190 235 - - 200 3,7 30016-200 Längenverschiebbare Rampe 1960/1160 190 235 - - 150 5,6 30016-200-3 Längenverschiebbare Rampe, 3-teilig 1930/870 170 235 - - 150 6,5 30016-300-3 Längenverschiebbare Rampe, 3-teilig 2 820/1160 170 235 - - 125 8,2 30026-200-T Zusammenklappbare,

30026-300-T Zusammenklappbare,

30026-110 Zusammklappbare Rampe 1040/570 210 235 - - 200 3,8 30 02 6-150 Zusammklappbare Rampe 1440/760 210 235 - - 200 4,9 30026-200 Zusammklappbare Rampe 1940/1010 210 235 - - 150 6,3 30030-100 Feste Rampe, breit 1000 770 880 - - 325 9,7 30030-125 Feste Rampe, breit 1250 770 880 - - 325 12 ,1 30030-150 Feste Rampe, breit 1500 770 880 - - 325 14,4 30030-200 Feste Rampe, breit 2000 770 880 - - 325 19,1 30030-300 Feste Rampe, breit 3000 770 880 - - 200 28,6 30 040 -150 30040-200 30040-250 30040-300 30046-100 Zusammenklappbare Pro Rampe, breit 1000/520 820 870 - - 400 11, 0 30 046 -16 0 Zusammenklappbare Pro Rampe, breit 1600/850 820 870 - - 400 18,0 30046-200 Zusammenklappbare Pro Rampe, breit 2000/1050 820 870 - - 400 21,0 30046-250 Zusammenklappbare Pro Rampe, breit 2500/1300 820 870 - - 400 25,0 30046-280 Zusammenklappbare Pro Rampe, breit 2800/1450 820 870 - - 400 29,0 30 070-180 30070-210 30070-240 30070-300 30080-095 30 080 -120 30 080 -150 30080-180 30080 -210 30 085 -165

längenverschiebbare Rampe

Zusammenklappbare Rampe, breit Zusammenklappbare Rampe, breit Zusammenklappbare Rampe, breit Zusammenklappbare Rampe, breit

Längenverschiebbare Kofferrampe Längenverschiebbare Kofferrampe Längenverschiebbare Kofferrampe Längenverschiebbare Kofferrampe EasyFold Pro Rampe EasyFold Pro Rampe EasyFold Pro Rampe EasyFold Pro Rampe EasyFold Pro Rampe EasyFold Pro3 Rampe

Länge

1950/760 190 235 - - 150 6,8

2700/1010 190 235 - - 150 8,6

1500/780 770 880 - - 325 17,5 2000/1030 770 880 - - 325 22,2 250 0/1280 770 880 - - 200 26,9 3000/1530 770 880 - - 200 31,7

18 3 0/1120 760 820 405 72 325 16,4

2130/1270 760 820 405 72 325 18,9 244 0/1430 760 820 405 72 325 21,4 3050/1730 760 820 405 72 200 26,4

935 760 776 398 85 350 7, 8 118 5 760 776 398 85 350 9,0 1485 760 776 398 85 350 11,4 1785 760 776 398 85 350 13,4

2085 760 776 398 85 350 15,8 1635 760 786 273 125 350 13,4

Breite

innen

Breite

aussen

Max mm

Breite zusam-

mengefaltet

Max mm

Höhe zusam-

mengefaltet

Max mm

Max

Belastung

Eigen-

gewicht

Materialien

Rampenschalen : Eloxiertes Aluminium mit rutschsicherer Oberäche Endprole und Haltegri󰀨e : Schlagfester und rutschsicherer Kunststo󰀨

Scharniere : Rostfreier Stahl, glasgeblasen

Scharniere 30080 : Kunststo󰀨

Andere Abmessungen

Kantenhöhe : 55 mm Abwinkelung : Max. 12 Grad

Kontaktächen

30006/30016/30026 : 60 mm 30030/30040 : 110 mm 30046 : 100 mm 30070/30080/30085 : 100 mm

Page 18

SE .......Ramper

1.00 Syfte och användning

Varunummer

30006 - xxx Enkla ramper - Smal 30016 - xxx Teleskopiska ramper - Smal 30026 - xxx Hopfällbara ramper - Smal 30030 - xxx Enkla ramper - Bred 30040 - xxx Hopfällbara ramper - Bred 30046 - xxx Hopfällbara Pro ramper - Bred 30070 - xxx Teleskopisk EasyFold-ramp 30080 - xxx EasyFold Pro-ramp 30085 - xxx EasyFold Pro3-ramp

1.00 Syfte och användning .........................18

1.01 Producent ....................................18

1.02 Avsedda ändamål ..............................18

1.03 Användningsområde ............................18

1.04 Användarvillkor ................................18

1.05 Placera fasta, hopfällabara och telskopiska modeller ..18

1.06 Placering - EasyFold ramper ......................19

1.07 Placering - Teleskopisk EasyFold-ramp .............19

1.08 Viktigt .......................................19

1.09 Uppackning och klargöring av rampen ..............19

2.00 Etiketter och märkning ........................20

3.00 Underhåll och förvaring ........................20

3.01 Rengöring ....................................20

3.02 Lagring ......................................20

3.03 Förebygga och unvika korrosion? .................20

3.04 Vilken kontroll skall ni själva göra?. . . . . . . . . . . . . . . . .20

3.05 Återvinning ...................................20

4.00 Transport ....................................20

4.01 Låsning av ramp under transport ..................20

4.02 Låsning av bred hopfällbar Pro ramp under transport ..20

1.01 Producent

V. Guldmann A/S Graham Bells Vej 21-23A DK - 8200 Aarhus N Tel. +45 8741 3100 www.stepless.com

1.02 Avsedda ändamål

Stepless ramperna är avsedda för att hjälpa rullstolsanvändare att övervinna höjdskillnader i fysiska omgivningar.

1.03 Användningsområde

Stepless ramper kan användas överallt där det nns behov för

rullstolstillträde förbi trösklar eller trappor, utomhus som inomhus. Kan också med fördel användas från marknivå till fordon.

1.04 Användarvillkor

Stepless ramper är en genomarbetad och fullt utbyggd serie av transportabla ramper, till användning där rullstolsbrukare har behov för att övervinna nivå-skillnad på upp till 60 cm.

Stepless ramper nns i tre versioner:

• Smala ramper, nns som fasta, längdjusterbara, hopfällbara

och hopfällbara teleskopiska modeller.

• Breda ramper, nns som fasta, hopfällbara och hopfällbara Pro

modeller.

• Easyfoldramps. En bred ramp som nns som två eller tre delat

på längden eller som vikbar/längdjusterbar.

5.00 Service och livslängd ..........................20

5.01 Livslängd .....................................20

5.02 Säkerhets-/serviceinspektioner ....................20

6.00 EU Överensstämmelsestillkännande .............21

7.00 Miljöpolicyutlåtande – V. Guldmann A/S ..........21

8.00 Garanti och servicevillkor ......................21

A. Garanti ......................................21

B. Service eller reparation ..........................21

9.00 Tekniskaspecikationer .......................22

1.05 Placera fasta, hopfällabara och telskopiska modeller

Vi placering av smala ramper behöver ramperna placeras på samma avstånd som rullstolens hjul. Rampen behöver placeras så att hela den böjda ytan vilar mot övre plan. Rampen skallplaceras på ett fast plan..

Page 19

Längdjusterbar ramp - För att ställa in rampdelarna i förhållande till varandra

Rampen hålls i handtaget med högerhanden och med ett grepp i innerrampens anläggningsyta trycks rampen ut i full längd och placeras som önskas. Om ramplåset är för trögt, kan det smörjas med olja eller annat smörjmedel.

Hopfällbara ramper - Klämrisk

Rampen fälls ut med ett grepp i varje handtag. För att undgå klämning i gångjärnet skall rampen hållas med gångjärnsöppning bort från kroppen när den öppnas och stängs.

1.06 Placering - EasyFold ramper

Placera rampen korrekt innan användning, öppna rampen efter placeringen. Se bilder för korrekt placering.

Övre position:

Felaktig användning Korrekt användning

Nedre position:

Felaktig användning Korrekt användning

Viktigt!

Undvik start av elrullstol stående på rampen. Då kan rampdelarna oavsiktligt förskjutas. Om det händer att rullstolen blir stående mitt på rampen, backa ner och starta om.

1.08 Viktigt

• Läs hela bruksanvisningen innan rampen tas i bruk.

• Rampens maxlast får inte överskridas.

• Rampen får endast användas till upp-/nedkörning med rullstol.

• Upp- och nedkörning på rampen skall göras med en låg hastighet.

• Rampen skall placeras så att hela anläggningsytan är använd.

• Rampen skall användas på fast underlag.

• Rampen får inte användas vid lutningar större än 1:5.

• Var försiktig vid hopfällning av rampen så att inga ngrar kläms.

• Handtaget på EasyFold-Pro kan ej bytas om det bryts av, det går endast av om det inte placeras tillbaka efter användning.

• Sparka eller tryck inte rampen på plats

• Om skada misstänks får rampen inte användas innan kvalicerad servicepersonal har godkänt rampen.

• Alla allvarliga händelser som inträ󰀨ar i samband med den här

enheten ska rapporteras till tillverkaren och den lokala behöriga myndigheten.

• För att undvika skadas bör rampen bäras i handtagen.

• Ändra inte denna utrustning utan tillstånd från tillverkaren.

EasyFold-Pro, rampen skall placerad så att hela den vinklade delen av rampen används. Vik sedan upp rampen. EasyFoldPro3 viks i tre delar vilket gör den enkel att förvara. För att vika ut rampen, öppna låset brevid handtaget och vik ut rampen..

1.07 Placering - Teleskopisk EasyFold-ramp

Rampen skall placeras på ett fast underlag. Rampen placeras så hela rampens bockade anläggningsyta används.

Lägg rampen mot anläggningsytan på den översta nivån där rampen skall ligga. Vik därefter ut den översta rampen och dra ut till önskad längd. Detsamma görs sedan med den andra rampen. Se till att rampen ligger stabilt och säkert.

För att förhindra att ramperna glider på underlag med liten friktion, skall säkerhetstappen alltid monteras innan rampen tas i bruk.

1.09 Uppackning och klargöring av rampen

Visuell kontroll av rampen

Om emballaget är skadat vid leveransen bör rampen inspekteras noga. Om rampen har synliga defekter, något saknas eller om mistanke om skador föreligger, bör rampen inte användas, innan

kvalicerad servicepersonal godkänt rampen.

Page 20

2.00 Etiketter och märkning

xxxxxx

V. Guldmann A/S Graham Bells Vej 21-23A 8200 Aarhus N, Denmark yyyy-mm-dd

max xxx kg / xxx lbs

1: 5

max xxx cm xxx inch

CE-märkning

Medicintekniska produkter Klass I

i enlighet med EU: s MDR-föreskrift

Läs handboken före användning

Varning

Produkt etikett

3.00 Underhåll och förvaring

3.01 Rengöring

4.00 Transport

4.01 Låsning av ramp under transport

4.02 Låsning av bred hopfällbar Pro ramp under transport

Rampen rengörs med högtryckstvätt, fuktig trasa, svamp eller mjuk borste, och vanligt rengöringsmedel. Rampen tål att bli avsköljd under rinnande vatten från trädgårdsslang eller liknande. Det får inte användas kemikalier eller autoklavering för att rengöra rampen.

3.02 Lagring

Ramperna bör förvaras i ett utrymme där luftfuktigheten inte överstiger 70%. Ramperna skall ej förvaras i badrum.

3.03 Förebygga och unvika korrosion?

Rampen är utförd i korrosionsbeständigt material och kräver därför inte ytterligare korrosions- förebyggelse.

3.04 Vilken kontroll skall ni själva göra?

Gångjärn på Stepless ihopfällbar ramp skall smörjas med

TRI-FLOW eller motsvarande smörjmedel varje 1⁄2 år eller efter

behov.

Glidsystemet på Stepless längdjusterbar ramp avtorkas med fuktig trasa vid behov.

Vid tilfällen då rampen har blivit hal (is) kan man använda salt på rampen. Man kan INTE använda grus.

Teleskopsystemet får inte avskiljas av brukare

Om teleskopsystemet på längdjusterbara ramp avskiljes, skall

delning och montage göras av kvalicerad personal.

5.00 Service och livslängd

5.01 Livslängd

Stepless har med den föreskrivna underhållet en livstid på 15 år.

Reservdelslistor och teckningar kan rekvireras hos leverantör.

5.02 Säkerhets-/serviceinspektioner

Delar som är slitna eller defekta skall bytas ut med nya reservdelar från Guldmann AB.

1. Visuell kontroll av rampen

• Kontrollera att det inte är slitage på rampen.

• Kontrollera att rampen inte är skev.

• Kontrollera att det inte är någon annan skada på rampen.

2. Prova rampen, som vid normalt bruk

• Kontrollera alla funktioner på rampen med och utan

belastning.

3. Kontroll av rampens mekaniska tillstånd

• Rengör rampen från smuts.

• Inspektera och värdera vitala delar på rampen.

• Byt ut defekta och slitna delar på rampen.

Spänningsmoment: Gångjärn = 10 Nm. Annat = 5 Nm. Säkring: Alla skruvar och muttrar skall säkras med Locktite

nr. 270

3.05 Återvinning

Lokala och nationella miljö regulationer angående återvinning måste tas i beaktning.

4. Punkt 2 genomförs igen som kontroll

5. Har det uppstått/konstaterats nya problem i punkt. 4?

• Om nya problem har uppstått, gå tilbaka till punkt. 3.

• Om inga nya problem är konstaterade, avslutas besiktningen/

servicen.

Page 21

6.00 EU Överensstämmelsestillkännande

B. Service eller reparation

Produkten är tillverkad enligt överensstämmelse med Europaparlamentets och Rådets Förordning (EU) 2017/745 av den 5 april 2017, som medicintekniska produkter klass I.

7.00 Miljöpolicyutlåtande – V. Guldmann A/S

Guldmann arbetar fortlöpande för att företagets inverkan på miljön, både lokalt och globalt, ska vara så liten som möjligt.

Guldmanns mål är att:

• Följa aktuell miljölagstiftning (t.ex. WEEE- och REACH-direktiven)

• Säkerställa att vi i så stor utsträckning som möjligt använder oss av material och komponenter som uppfyller RoHS-kraven

• Se till att våra produkter inte har onödig negativ inverkan på miljön vad gäller användning, återvinning och kassering

• Se till att våra produkter bidrar till en positiv arbetsmiljö på de ställen där de används

Inspektioner utförs årligen av Århus kommuns natur- och miljöavdelning med utgångspunkt i avsnitt 42 i den danska miljöskyddslagen.

8.00 Garanti och servicevillkor

Kontakta Guldmanns reparationsavdelning för att få ett godkännande att returnera eventuella defekta produkter under garantiperioden. Du får då ett returnummer samt den adress som produkten ska returneras till för garantiservice eller utbyte. Skicka inte produkter som omfattas av garanti till Guldmann utan att först ha erhållit ett returnummer.

Om produkten ska transporteras, förpacka den noga i en kraftig kartong för att förhindra skador. I förpackningen ska returnummer, en kort beskrivning av felet och din returadress och telefonnummer inkluderas. Guldmann bär inte risken för förlust eller skada under transport, och vi rekommenderar därför att du försäkrar kollit.

A. Garanti

Guldmann garanterar att företagets utrustning är fri från väsentliga skador förutsatt att den används på normalt sätt och att den i

huvudsak kommer att fungera i enlighet med specikationerna i den

dokumentation som medföljer utrustningen.

Denna uttryckliga garanti gäller under ett års tid från och med datumet för det ursprungliga inköpet och installationen (”garantiperioden”). Om ett giltigt anspråk görs under garantiperioden som avser funktionsfel eller defekter hos utrustningen kommer Guldmann att reparera eller byta ut utrustningen utan kostnad för dig. Guldmann

avgör enligt eget gottnnande huruvida utrustningen ska repareras

eller bytas ut.

Garantin omfattar inte delar av utrustningen som har skadats eller missbrukats av användaren eller annan part. Garantin omfattar inte delar av utrustningen som har förändrats eller manipulerats av användaren eller annan part. Guldmann garanterar inte att funktionerna hos lyftanordningen uppfyller dina krav eller att den fungerar utan driftstopp eller funktionsfel.

Denna garanti ersätter alla andra uttryckliga eller underförstådda garantier, oavsett om de är muntliga, skriftliga eller underförstådda, och ovanstående avhjälpande åtgärder är de enda som du är berättigad till. Endast en behörig tjänsteman hos Guldmann får förändra denna garanti eller ytterligare garantier med bindande verkan för Guldmanns del. Därutöver utgör inte ytterligare budskap som exempelvis reklam eller presentationer, muntliga eller skriftliga, någon form av garanti som utställts av Guldmann.

Denna garanti upphör att gälla om utrustningen används och underhålls på ett sätt som inte överensstämmer med avsett ändamål eller i strid med de instruktioner som medföljer produkten. För att garantin ska fortsätta att gälla under hela garantiperioden måste all service av utrustningen utföras av en tekniker utsedd av Guldmann. De delar eller komponenter som repareras eller byts ut av en tekniker utsedd av Guldmann omfattas också av garantin under återstoden av garantiperioden.

Page 22

9.00 Tekniskaspecikationer

Artikelnr. Typ Max/min

längd

30006-050 Fast ramp 550 210 235 - - 200 1,5 30006-100 Fast ramp 116 0 210 235 - - 200 3 ,1 30016- 090 Längdjusterbar ramp 840/580 190 235 - - 200 2,8 30 016 -120 Längdjusterbar ramp 1130/ 750 190 235 - - 200 3,7 30016-200 Längdjusterbar ramp 1960/1160 19 0 235 - - 150 5,6 30016-200-3 Längdjusterbar ramp, 3-part 1930/870 170 235 - - 150 6,5 30016-300-3 Längdjusterbar ramp, 3-part 28 2 0/11 6 0 170 235 - - 125 8,2 30026-200-T Hopfällbar längdjusterbar ramp 1950/ 760 190 235 - - 15 0 6,8 30026-300-T Hopfällbar längdjusterbar ramp 2700/1010 190 235 - - 150 8,6 30026-110 Hopfällbar ramp 1040/570 210 235 - - 200 3,8 30 02 6-150 Hopfällbar ramp 1440/760 210 235 - - 200 4,9 30026-200 Hopfällbar ramp 1940/1010 210 235 - - 150 6,3 30030-100 Bred fast ramp 1000 770 880 - - 325 9,7 30030-125 Bred fast ramp 1250 770 880 - - 325 1 2,1 30030-150 Bred fast ramp 150 0 770 880 - - 325 14,4 30030-200 Bred fast ramp 2000 770 880 - - 325 19,1 30030-300 Bred fast ramp 3000 770 880 - - 200 28,6 30 040 -150 Bred hopfällbar ramp 1500/780 770 880 - - 325 17,5 30040-200 Bred hopfällbar ramp 2000/1030 770 880 - - 325 22,2 30040-250 Bred hopfällbar ramp 25 00/1280 770 880 - - 200 26,9 30040-300 Bred hopfällbar ramp 3000/1530 770 880 - - 200 31,7 30046-100 Bred hopfällbar Pro ramp 1000/520 820 870 - - 400 11, 0 30 046 -16 0 Bred hopfällbar Pro ramp 1600/850 820 870 - - 400 18,0 30046-200 Bred hopfällbar Pro ramp 2000/1050 820 870 - - 400 21,0 30046-250 Bred hopfällbar Pro ramp 2500/1300 820 870 - - 400 25,0 30046-280 Bred hopfällbar Pro ramp 2800/1450 820 870 - - 400 29,0 30 070-180 Teleskopisk EasyFold ramp 1830 / 112 0 760 820 405 72 325 16,4 30070-210 Teleskopisk EasyFold ramp 2130/1270 760 820 405 72 325 18,9 30070-240 Teleskopisk EasyFold ramp 2440/1430 760 820 405 72 325 21,4 30070-300 Teleskopisk EasyFold ramp 3050/1730 760 820 405 72 200 26,4 30080-095 EasyFold Pro ramp 935 760 776 398 85 350 7, 8 30 080 -120 EasyFold Pro ramp 118 5 760 776 398 85 350 9,0 30 080 -150 EasyFold Pro ramp 1485 760 776 398 85 350 11,4 30080-180 EasyFold Pro ramp 1785 760 776 398 85 350 13,4 30080 -210 EasyFold Pro ramp 2085 760 776 398 85 350 15,8 30 085 -165 EasyFold Pro3 ramp 1635 760 786 273 125 350 13,4

Invändig

bredd

Utvändig

bredd

max mm

Ihopvikt

bredd

max. mm

Ihopvikt

höjd

max. mm

Max

belastning

Vikt

Material

Ramp : Eloxerad aluminium med halkskydd

Ändprol och handtag : Halksäker slagfast plast

Gångjärn : Rostfrittt stål Gångjärn 30080 : Plast

Andra mått

Kanthöjd : 55 mm Anläggningsvinkel : max. 12 grader Anläggningsyta 30006/30016/30026 : 60 mm 30030/30040 : 110 mm 30046 : 100 mm 30070/30080/30085 : 100 mm

Page 23

FR .......Rampes transportables

1.00 Intérêt et utilisation

Références:

30006 - xxx Rampes xes - étroit 30016 - xxx Rampes télescopiques - étroit 30026 - xxx Rampes pliantes - étroit 30030 - xxx Rampes xes - large

30040 - xxx Rampes pliantes - large 30046 - xxx Rampes Pro pliantes - large

30070 - xxx Rampe télescopique EasyFold

30080 - xxx Rampe EasyFold Pro 30085 - xxx Rampe EasyFold Pro3

1.00 Intérêt et utilisation ...........................23

1.01 Fabricant .....................................23

1.02 Objectif prévu .................................23

1.03 Domaine d’utilisation ...........................23

1.04 Conditions d’utilisation ..........................23

1.05 Positionnement des plans,des rampes pliantes et télesco-

piques .......................................23

1.06 Installation - Rampes EasyFold ....................24

1.07 Installation - Rampe télescopique EasyFold ..........24

1.08 Important/Mise en garde .........................24

1.09 Déballage et préparation des rampes ..............24

2.00 Étiquettes et marquage ........................25

3.00 Entretien et stockage ..........................25

3.01 Nettoyage ....................................25

3.02 Stockage ....................................25

3.03 Comment prévenir/éviter toute corrosion ............25

3.04 Entretien requis par l’utilisateur ...................25

3.05 Disposition ...................................25

4.00 Transport ....................................25

4.01 Verrouillage de la rampe télescopique durant le transport .

4.02 Verrouillage des rampes pro pliantes durant le transport .

1.01 Fabricant

V. Guldmann A/S Graham Bells Vej 21-23A DK-8200 Aarhus N Tel. +45 8741 3100 www.stepless.com

1.02 Objectif prévu

Les rampes sont conçues pour à aider les utilisateurs de fauteuils roulants à franchir les di󰀨érences de hauteur dans leurs environnements.

1.03 Domaine d’utilisation

Les rampes Stepless sont adaptables pour tous les endroits où il

y a une nécessité d’accès pour les fauteuils roulants au-delà des

seuils de porte et des obstacles similaires.

1.04 Conditions d’utilisation

Les rampes transportables Stepless ont fait l’objet d’un soin tout

particulier dans leur développement an de proposer une gamme

de rampes utilisables par les personnes en fauteuil roulant par-

tout où des di󰀨érences de niveau jusqu’à 60 cm doivent être

franchies.

Les rampes Stepless sont disponibles dans 3 modèles basiques :

• Rampe étroite, disponible en version simple, télescopique, pliante et télescopiques et pliantes.

• Rampe large, disponible en modèle simple, pliant et pliant pro.

• La rampe EasyFold. Une rampe large disponible en longueur

double, triple ou en modèle téléscopique.

5.00 Maintenance et durée de vie ....................25

5.01 Durée de vie ..................................25

5.02 Inspections ...................................25

6.00 Déclaration de Conformité EU ..................26

7.00 Déclaration de politique environnementale

- V. Guldmann A/S .............................26

8.00 Conditions de garantie et de maintenance ........26

A. Garantie .....................................26

B. Maintenance ou réparation .......................26

9.00 Technicalspecications .......................27

1.05 Positionnement des plans,des rampes pliantes et

télescopiques

lorsque vous positionnez des rampes étroites,elles doivent être parallèles et de la largeur des roues du fauteuil. La partie recourbée de la rampe doit être positionnée sur une

surface plane et resistante.

Page 24

Rampes télescopiques - Déployer les rampes télescopiques

Tenir une rampe par sa poignée dans la main droite et tirer avec

l’autre main pour faire coulisser la rampe à sa longueur maxi, en tirant sur le bord de la partie interne de la rampe. Positionner

selon le besoin. Si la glissière manque de jeu, il convient de la lubrier avec un lubriant classique (huile, etc.).

Rampes pliantes - risque de pincement

Déplier les rampes individuellement en mainte-

nant les deux poignées. An d’éviter de coincer

quoique ce soit dans

la charnière, toujours

ouvrir et fermer les rampes avec la char-

nière devant soi, l’ouverture de la charnière orientée vers l’extérieur.

1.06 Installation - Rampes EasyFold

Positionner la rampe correctement avant utilisation, ouvrir la

rampe après l’avoir positionnée. Voir les dessins ci-dessous pour

un positionnement correct.

Important!

Ne pas redémarrer un fauteuil électrique qui s’est arrêté sur une rampe télescopique dans la mesure où cette opération pourrait faire coulisser involontairement les éléments des rampes. Dans le cas où un fauteuil électrique s’arrêterait en cours de montée sur une rampe télescopique, faire marche arrière et remonter la totalité de la rampe.

Position supérieure:

Utilisation incorrecte Utilisation correcte

Position inférieure:

Utilisation incorrecte Utilisation correcte

Lors de la conguration de l’EasyFold-Pro, la rampe doit être positionnée de sorte que la surface de contact pliée soit supportée. Déplier ensuite la partie supérieure de la rampe. La rampe EasyFold-Pro3 se déplie en trois parties, il est donc plus facile de la ranger. Pour déplier la rampe, défaire le verrou à côté de la poignée et déplier la rampe.

1.07 Installation - Rampe télescopique EasyFold

1.08 Important/Mise en garde

• Lire l’intégralité du manuel d’utilisation avant de se servir des

rampes.

• Ne pas dépasser la charge limite indiquée sur les rampes.

• Les rampes ne seront utilisées que pour la montée/descente

de fauteuils roulants.

• Les fauteuils roulants seront montés et descendus à vitesse lente, sans a-coups ou élan.

• Les rampes seront toujours installées de manière à ce que le bord d’accroche soit entièrement en contact avec la partie haute.

• Les rampes seront toujours placées sur les sols stabilisés et durs.

• L’inclinaison des rampes ne devra pas dépasser 20%.

• Faire attention de ne pas se coincer les doigts lors de la fermeture de la rampe.

• La poignée de la rampe EasyFold-Pro ne peut pas être changée si elle est cassée. Elle cassera seulement dans le cas où elle ne sera pas remise à sa place après utilisation.

• Ne pas donner un coup de pied ou pousser la rampe en place.

• Si la rampe est abîmée, la rampe ne pourra pas être utilisée tant que le fabricant n’aura pas donné son accord.

• Tout incident grave avec cet appareil doit être reporté au fabricant et aux autorités locales compétentes.

• Pour éviter la casse, la rampe doit être portée par le(s) poignée(s).

• Ne pas apporter de modications à l’équipement sans l’autori-

sation du fabricant.

1.09 Déballage et préparation des rampes

Les rampes seront placées sur un sol stabilisé et dur. Les rampes devront être positionnées de manière à ce que tout

le bord d’accroche soit en contact avec le bord haut.

Transporter la rampe en la maintenant par la poignée et positionner le bord d’accroche sur le rebord à franchir. Ouvrir la

rampe. Allonger alors la partie contre soi à la longueur souhaitée puis la placer sur le rebord à franchir. Allonger ensuite la deuxième partie de la rampe. Toujours s’assurer de la stabilité de la rampe.

Lors de l’utilisation d’une rampe portefeuille sur un sol lisse, il est

conseillé d’utiliser la goupille de sécurité pour éviter tout glissement intempestif de la rampe (voir schéma).

Contrôle visuel des rampes

Si le carton d’emballage est endommagé à la réception, la rampe devra faire l’objet d’un contrôle an de déceler tout défaut visible. Si un défaut est suspecté, la rampe ne doit pas être utilisée tant qu’un agent agréé ou un membre du service technique de Guldmann n’en a donné l’autorisation.

Page 25

2.00 Étiquettes et marquage

xxxxxx

V. Guldmann A/S Graham Bells Vej 21-23A 8200 Aarhus N, Denmark yyyy-mm-dd

max xxx kg / xxx lbs

1: 5

max xxx cm xxx inch

3.05 Disposition

Marquage CE

Dispositif médical class I en accordance

avec la régulation EU MDR

Lisez le manuel avant toute opération

Mise en garde

Etiquette Produit

3.00 Entretien et stockage

3.01 Nettoyage

Nettoyez la rampe au nettoyeur haute pression,un chi󰀨on humide, une éponge ou une brosse souple et du produit de nettoyage. Les rampes peuvent être rincées à l’eau courante, par exemple

avec un jet d’eau ou similaire. Ne pas utiliser de produit chimique ou d’autoclave pour nettoyer les rampes.

Les réglementations environnementales locales et nationales sur le recyclage doivent être prises en considération.

4.00 Transport

4.01 Verrouillage de la rampe télescopique durant le

transport

4.02 Verrouillage des rampes pro pliantes durant le

transport

3.02 Stockage

Les rampes doivent être stockées dans une pièce où l’humidité n’excède pas 70%. Les rampes ne doivent pas être stockées

dans les salles de bains.

3.03 Comment prévenir/éviter toute corrosion

Les rampes sont fabriquées à l’aide de matériaux résistants à la

rouille.

Elles ne nécessitent pas de précautions particulières pour éviter

la corrosion.

3.04 Entretien requis par l’utilisateur

La charnière des rampes pliantes doit être lubriée à l’aide de TRI-FLOW ou similaire tous les 6 mois, ou plus souvent si néces-

saire.

Les rails coulissants des rampes télescopiques devront être séchés avec un chi󰀨on sec quand cela est nécessaire.

Si la rampe est rendue glissante par le gel, utiliser du sel pour la

dégeler, jamais de sable ou du gravier.

Les rails coulissants des rampes télescopiques ne doivent pas être démontés par l’utilisateur

Si le système télescopique de la rampe télescopique est démonté, cette opération de démontage et remontage devra être e󰀨ectuée par du personnel qualié.

Couples de serrages: Charnière: 10 Nm, autres: 5 Nm Sécurité: Toutes les vis et tous les écrous devront être enduits de

Loctite N°270 avant serrage.

5.00 Maintenance et durée de vie

5.01 Durée de vie

Dans la mesure où l’entretien préconisé ci-dessus est e󰀨ectué, la durée de vie des rampes Stepless est estimée à 15 ans. Les listes et schémas des pièces détachées peuvent être obtenues auprès du fabricant ou de l’un de ses distributeurs.

5.02 Inspections

Toute pièce jugée usée ou défectueuse devra être remplacée par une pièce d’origine fournie par V. Guldmann A/S.

1. Contrôle visuel des rampes

• Vérier les signes d’usure

• Chercher tout défaut apparent

• Vérier qu’il n’y a pas d’autres formes d’endommagement

2. Tester les rampes, en utilisation normale

3. Contrôler l’état mécanique du produit.

• Nettoyer toute trace de saleté ou d’impureté

• Inspecter les éléments essentiels du produit

• Remplacer tout élément usé ou défectueux

4.Retourneraupoint2.pourvérierl’e󰀩cacitéducontrôle

Page 26

5. De nouveaux problèmes sont-ils survenus au point 4?

• Si de nouveaux problèmes sont apparus, recommencer

au point 3

• Si aucun nouveau problème n’est apparu, terminer

l’inspection

6.00 Déclaration de Conformité EU

Ce produit est un dispositif médical de classe I, conformément au Règlement (UE) 2017/745 du Parlement Européen et du Conseil

du 5 avril 2017.

7.00 Déclaration de politique environnementale

- V. Guldmann A/S

Guldmann travaille en permanence à réduire au minimum l’impact

de l’entreprise sur l’environnement au niveau local comme au niveau mondial.

Guldmann poursuit les objectifs suivants :

• Respecter la législation actuelle sur l’environnement (directives

DEEE et REACH p. ex.).

• Veiller à utiliser, autant que possible, des matériaux et composants qui satisfont à la directive RoHS.

• Veiller à ce que nos produits n’aient pas d’impacts négatifs inutiles sur l’environnement au moment de leur utilisation, de leur

recyclage ou de leur élimination.

• Veiller à ce que nos produits contribuent à un environnement

de travail positif dans les lieux où ils sont utilisés.

La présente garantie sera considérée comme nulle et non avenue si l’équipement est utilisé et entretenu d’une manière incompatible avec son utilisation prévue ou les instructions fournies avec le produit. En outre, an que la garantie demeure en vigueur pendant toute la Période de garantie, toutes les opérations de maintenance doivent être e󰀨ectuées par un technicien désigné par Guldmann. Les pièces ou composants réparés ou remplacés par un technicien désigné par Guldmann sont couverts pendant le reste de la Période de garantie.

B. Maintenance ou réparation

Veuillez vous mettre en relation avec le service de réparation

de Guldmann pour obtenir l’autorisation de retourner tout article

défectueux pendant la Période de garantie. Un numéro d’autorisation de retour ainsi qu’une adresse vous seront alors envoyés

pour le retour de l’article en vue de son remplacement ou de sa

réparation. Ne retournez en aucun cas les articles sous garantie à Guldmann sans disposer au préalable d’un numéro d’autorisa-

tion de retour.

Pour les retours par voie postale, emballez soigneusement l’ar-

ticle dans un emballage solide an d’éviter tout dommage. N’oubliez pas de renseigner votre numéro d’autorisation de retour, une courte description du problème ainsi que l’adresse de retour et un numéro de téléphone. Guldmann décline toute responsabilité

en cas de perte ou de dommage pendant le retour, c’est pourquoi nous vous recommandons d’assurer le contenu du colis.

Des inspections annuelles sont réalisées par le département de

la nature et de l’environnement de la ville d’Århus avec comme

référence la section 42 de la loi danoise sur la protection de

l’environnement.

8.00 Conditions de garantie et de maintenance

A. Garantie

Guldmann garantit que son équipement est exempt de défauts matériels dans des conditions normales d’utilisation et fonctionne dans le respect des spécications énoncées dans la documentation fournie avec l’équipement.

La présente garantie expresse s’applique pendant une période

d’un an à compter de la date de l’achat initial et de l’installation

(la « Période de garantie »). Si une réclamation valable est formulée pendant la Période de garantie pour cause de dysfonctionnement ou de défaut de l’équipement, Guldmann s’engage à réparer ou à remplacer l’équipement sans frais supplémentaires pour vous. Guldmann se réserve le droit, à sa seule discrétion, de juger si l’équipement doit être réparé ou remplacé.

La garantie ne couvre aucune pièce de l’équipement endommagé ou ayant fait l’objet d’un usage abusif par l’utilisateur ou un tiers. La garantie ne couvre aucune pièce de l’équipement ayant fait l’objet d’une quelconque transformation ou modication par

l’utilisateur ou un tiers. Guldmann ne peut garantir que le fonc-

tionnement du dispositif de levage répondra à vos exigences, et s’utilisera sans interruption ou défaut.

La présente garantie remplace toutes les autres garanties formelles ou tacites, qu’elles soient orales, écrites ou implicites, et les mesures décrites ci-dessus constituent vos seules et uniques voies de recours. Seuls les agents autorisés de Guldmann sont autorisés à apporter des modications à la présente garantie ou à toute autre garantie liant Guldmann. En conséquence, toute autre déclaration, de type publicité ou présentation, tant écrite qu’orale, ne constitue aucunement une garantie donnée par Guldmann.

Page 27

9.00 Technicalspecications

Références Type Longueur

30006-050 Rampe fixe 550 210 235 - - 200 1, 5 30006-100 Rampe fixe 116 0 210 235 - - 200 3 ,1 30016- 090 Rampe télescopique 840/580 19 0 235 - - 200 2,8 30 016 -120 Rampe télescopique 1130/75 0 190 235 - - 200 3,7 30016-200 Rampe télescopique 1960/1160 19 0 235 - - 150 5,6 30016-200-3 Rampe télescopique, en 3 parties 1930/870 170 235 - - 150 6,5 30016-300-3 Rampe télescopique, en 3 par ties 28 20/1160 170 235 - - 125 8,2 30026-200-T Rampe télescopique pliante 1950/760 190 235 - - 150 6,8 30026-300-T Rampe télescopique pliante 2700/1010 190 235 - - 150 8,6 30026-110 Rampe pliante 1040/570 210 235 - - 200 3,8 30 02 6-150 Rampe pliante 14 40 /760 210 235 - - 200 4,9 30026-200 Rampe pliante 1940/1010 210 235 - - 150 6,3 30030-100 Rampe fixe large 1000 770 880 - - 325 9,7 30030-125 Rampe fixe large 1250 770 880 - - 325 12,1 30030-150 Rampe fixe large 1500 770 880 - - 325 14,4 30030-200 Rampe fixe large 2000 770 880 - - 325 19,1 30030-300 Rampe fixe large 3000 770 880 - - 200 28,6 30 040 -150 30040-200 30040-250 30040-300 30046-100 Rampe pliante Pro large 1000/520 820 870 - - 400 11, 0 30 046 -16 0 Rampe pliante Pro large 1600/850 820 870 - - 400 18,0 30046-200 Rampe pliante Pro large 2000/1050 820 870 - - 400 21,0 30046-250 Rampe pliante Pro large 2500/1300 820 870 - - 400 25,0 30046-280 Rampe pliante Pro large 280 0/1450 820 870 - - 400 29,0 30 070-180 30070-210 30070-240 30070-300 30080-095 30 080 -120 30 080 -150 30080-180 30080 -210 30 085 -165

Rampe pliante large Rampe pliante large Rampe pliante large Rampe pliante large

Rampe portefeuille télescopique Rampe portefeuille télescopique Rampe portefeuille télescopique Rampe portefeuille télescopique

EasyFold Pro large EasyFold Pro large EasyFold Pro large EasyFold Pro large EasyFold Pro large EasyFold Pro3 large

Max/Min

1500/780 770 880 - - 325 17,5 2000/1030 770 880 - - 325 22,2 250 0/1280 770 880 - - 200 26,9 3000/1530 770 880 - - 200 31,7

18 3 0/1120 760 820 405 72 325 16,4

2130/1270 760 820 405 72 325 18,9 244 0/1430 760 820 405 72 325 21,4 3050/1730 760 820 405 72 200 26,4

Largeur utile

de la rampe

935 760 776 398 85 350 7, 8

118 5 760 776 398 85 350 9,0 1485 760 776 398 85 350 11,4 1785 760 776 398 85 350 13,4 2085 760 776 398 85 350 15,8 1635 760 786 273 125 350 13,4

Largeur

extérieure

max mm

Largeur

pliée

max mm

Hauteur

pliée

max mm

Maximum

supporté

Poids

Material

Ramp slopes : Anodised aluminium with skid resistant surface

End prole and handle : Impact-proof and non-skid plastic

Brackets : Stainless steel, glass blown Brackets 30080 : Plastic

Other measurements

Height of edge : 55 mm Angle of contact : max. 12 degrees Contact surface 30006/30016/30026 : 60 mm 30030/30040 : 110 mm 30046 : 100 mm 30070/30080/30085 : 100 mm

Page 28

IT........Rampe

1.00 Scopo e utilizzazione

Codice del prodotto

30006 - xxx Rampe sse - strette

30016 - xxx Rampe telescopiche - strette 30026 - xxx Rampe pieghevoli - strette

30030 - xxx Rampe sse - larghe

30040 - xxx Rampe pieghevoli - larghe 30046 - xxx Rampe pieghevoli Pro - larghe 30070 - xxx Rampa telescopica EasyFold 30080 - xxx Rampa EasyFold Pro 30085 - xxx Rampa EasyFold Pro3

1.00 Scopo e utilizzazione ..........................28

1.01 Produttore ....................................28

1.02 Scopo previsto ................................28

1.03 Area di utilizzo ................................28

1.04 Condizioni d’uso ...............................28

1.05 Posizionamento rampe sse, pieghevoli e telescopiche .28

1.06 Posizionamento - Rampe EasyFold .................29

1.07 Posizionamento - Rampa telescopica EasyFold .......29

1.08 Importante/avvertenza ..........................29

1.09 Disimballaggio e preparazione della rampa ..........29

2.00 Etichette e marcatura .........................30

3.00 Manutenzione e custodia .......................30

3.01 Pulizia .......................................30

3.02 Custodia ....................................30

3.03 Come prevenire/evitare la corrosione? .............30

3.04 Manutenzione da e󰀨ettuare a cura del proprietario ....30

3.05 Disposizioni ..................................30

4.00 Tasporto .....................................30

4.01 Bloccaggio delle rampe telescopiche durante

il trasporto ....................................30

4.02 Bloccaggio delle rampe larghe pieghevoli PRO durante il

trasporto .....................................30

1.01 Produttore

V. Guldmann A/S Graham Bells Vej 21-23A DK-8200 Aarhus N Tel. +45 8741 3100 www.stepless.com

1.02 Scopo previsto

Le rampe sono studiate per aiutare gli utenti su carrozzina a

superare le di󰀨erenze di altezza nell’ambiente circostante.

1.03 Area di utilizzo

Le rampe Stepless vengono utilizzate per superare i gradini di una porta porta e ostacoli simili o quando occorre mettere una carrozzina su un veicolo.

1.04 Condizioni d’uso

Le rampe Stepless costituiscono una serie accurata e completa sotto tutti gli aspetti di rampe trasportabili, utilizzabili in situazioni

in cui utenti in carrozzina hanno bisogno di superare dislivelli no

a 60 cm.

Le rampe Stepless sono disponibili in tre versioni base:

• Rampe strette, disponibili nei seguenti modelli: sse, telescopiche, pieghevoli e telescopiche pieghevoli.

• Rampe larghe, disponibili nei seguenti modelli: sse, pieghevoli

e pieghevoli Pro.

• Rampe EasyFold. Una rampa larga disponibile con doppia piega longitudinale, modelli tripli e telescopici.

5.00 Riparazioni e durata di vita .....................30

5.01 Durata di vita .................................30

5.02 Ispezioni di sicurezza/manutenzione ...............30

6.00 Dichiarazione di conformità EU .................31

7.00 Dichiarazione sulla politica ambientale

- V. Guldmann A/S ................................31

8.00 Garanzia e condizioni di assistenza ..............31

A. Garanzia .....................................31

B. Manutenzione o riparazione ......................31

9.00 Specichetecniche ...........................32

1.05 Posizionamentorampesse,pieghevolietelescopiche

Quando si posizionano le rampe strette, queste devono essere posizionate in parallelo in modo tale che la stessa distanza tra esse sia uguale alla distanza delle ruote della carrozzina. La

rampa deve essere posizionata in modo tale che la supercie di

contatto sia supportata. La rampa deve essere posizionata su una base d’appoggio stabile.

Page 29

Rampa telescopica - Apertura della rampa

Tenere la rampa per la maniglia con la mano destra e con l’al-

tra mano fare presa sulla supercie d’appoggio all’interno della

rampa, estraendola quindi in tutta la sua lunghezza. Posizionarla quindi come desiderato.

Se lo scorrimento della rampa risulta di󰀩coltoso, è possibile lubricarla con olio o altro lubricante.

Rampe pieghevoli - Pericolo di schiacciamento

Per aprire la rampa allar-

garla a󰀨errando ognuna

delle due maniglie. Per evitare di schiacciare le dita all’altezza delle cerniere, tenere la rampa in modo tale che la linea di piegatura sia lontana dal corpo, sia durante l’operazione di apertura che di chiusura della rampa.

1.06 Posizionamento - Rampe EasyFold

Posizionare la rampa correttamente prima prima dell’uso, aprire la rampa dopo il posizionamento Vedere le immagini per il corretto posizionamento.

Posizione superiore:

uso non corretto uso corretto

Posizione inferiore:

uso non corretto uso corretto

Quando si posiziona EasyFold-Pro, la rampa deve essere posizionata in modo tale che la supercie di contatto piegata sia supportata. Poi si deve aprire la parte superiore della rampa. EasyFold-

Pro3 è ripiegata in tre parti, così è più facile da riporre. Per aprire

la rampa, tirare la chiusura accanto alla maniglia e aprire la rampa.

1.07 Posizionamento - Rampa telescopica EasyFold

Per impedire che la rampa a valigetta possa scivolare, nel caso

che la base d’appoggio non o󰀨ra una stabilita’ su󰀩ciente, montare

sempre il perno di sicurezza prima dell’utilizzazione della rampa.

Importante!

Non avviare le carrozzine a trazione elettrica mentre si trovano sulla rampa, poiché ciò può far sì che le parti della rampa si spostino. Nel caso che la carrozzina si arresti a metà della rampa, fare retromarcia e ripetere l’operazione.

1.08 Importante/avvertenza

• Leggere attentamente le indicazioni d’uso prima di utilizzare la rampa.

• Non superare il carico massimo consentito per la rampa.

• Utilizzare la rampa esclusivamente per la salita/discesa delle carrozzine.

• L’operazione di salita e discesa della rampa deve svolgersi a bassa velocità – senza rincorsa.

• La rampa va disposta in maniera tale che l’apposita curvatura

creata sulla rampa nella parte nale sia interamente a contatto

con la zona d’appoggio.

• La rampa va sistemata su una base d’appoggio stabile.

• La rampa va posta con un’inclinazione massima di 1:5.

• Fate attenzione a non schiacciare le dita durante la chiusura della rampa.

• La maniglia della rampa EasyFold-Pro in caso di rottura non

può essere sostituita, si romperà solo se non verrà ricollocata

al suo posto dopo l‘uso.

• Per mettere la rampa in posizione non spingerla o usare calci

• Se si sospetta che sia danneggiata, la rampa non deve essere utilizzata prima che il rivenditore abbia dato la sua autorizzazione.

• Qualsiasi incidente vericatosi in relazione a questo dispositivo

deve essere segnalato al produttore e all’autorità competente locale.

• Per evitare rotture, la rampa dovrebbe essere trasportata dalle maniglie.

• Non modicare questa apparecchiatura senza l’autorizzazione

del produttore.

La rampa va posizionata su una base d’appoggio stabile. La rampa va disposta in maniera tale che l’apposita curvatura

creata sulla rampa nella parte nale sia interamente a contatto

con la zona d’appoggio.

Per trasportare la rampa utilizzare le apposite maniglie, facendo

sì che la supercie d’appoggio sia collocata verso l’alto. Aprire la

rampa iniziando dalla parte che si trova in alto. Estrarre la parte

superiore della rampa, quella più vicina a sé, no a raggiungere

la lunghezza desiderata e posizionarla sul livello superiore. Distendere quindi l’altra parte superiore della rampa no alla lunghezza equivalente. Controllare sempre che la rampa sia stabile e in condizioni di sicurezza.

1.09 Disimballaggio e preparazione della rampa

Controllo visivo della rampa

Se alla ricezione l’imballaggio si presenta danneggiato, la rampa andrà controllata accuratamente per accertare deformazioni, difetti o mancanze evidenti. Qualora si sospetti la presenza di danni, non utilizzare la rampa

prima che il personale qualicato del Guldmann Service Team abbia vericato la stessa.

Page 30

2.00 Etichette e marcatura

xxxxxx

V. Guldmann A/S Graham Bells Vej 21-23A 8200 Aarhus N, Denmark yyyy-mm-dd

max xxx kg / xxx lbs

1: 5

max xxx cm xxx inch

3.05 Disposizioni

Marcatura CE

Medical Dispositivo Medico di Classe I

in conformità al regolamento EU MDR

Leggere il manuale prima dell’uso

Attenzione

Etichetta del prodotto

3.00 Manutenzione e custodia

3.01 Pulizia

Pulire la rampa con un’idropulitrice, uno straccio ben strizzato, spugna o spazzola morbida, e normale detergente.

La rampa può essere sciacquata sotto acqua corrente con l’aiuto di un tubo per anna󰀩are.

Non utilizzare sostanze chimiche o autoclavi per la pulizia della rampa.

Si devono osservare le normative locali e nazionali in materia di

ambiente per la corretta gestione e smaltimento dei riuti.

4.00 Tasporto

4.01 Bloccaggio delle rampe telescopiche durante

il trasporto

4.02 Bloccaggio delle rampe larghe pieghevoli PRO

durante il trasporto

3.02 Custodia

Le rampe dovrebbero essere custodite in una stanza dove l’umidità non supera il 70%. Le rampe non devono essere custodite nei bagni.

3.03 Come prevenire/evitare la corrosione?

La rampa è realizzata in materiali resistenti alla corrosione e non

necessita di ulteriori interventi anticorrosione.

3.04 Manutenzionedae󰀨ettuareacuradelproprietario

Le cerniere delle rampe pieghevoli Stepless vanno lubricate con TRI-FLOW o un lubricante corrispondente ogni 6 mesi o

a seconda del bisogno.

Asciugare le rotaie di scorrimento delle rampe telescopiche Stepless con uno straccio strizzato, secondo le necessita’.

Nel caso che la rampa sia scivolosa a causa di ghiaccio è possibile spargere del sale sulla rampa, ma NON usare in alcun caso sabbia o pietrisco.

Il sistema telescopico non deve essere smontato dall’utente

In caso di intervento sul sistema telescopico, lo smontaggio ed il

montaggio vanno e󰀨ettuati da personale qualicato.

Coppie di serraggio: cerniera = 10 Nm. altro = 5 Nm. Sicurezza: tutte le viti ed i dadi vanno assicurati impiegando

Locktite n. 270

5.00 Riparazioni e durata di vita

5.01 Durata di vita

Stepless ha una durata di 15 anni, qualora si osservi la prescritta manutenzione.

La lista dei pezzi di ricambio ed i relativi disegni possono essere richiesti direttamente al produttore o al distributore.

5.02 Ispezioni di sicurezza/manutenzione

Le componenti logorate o difettose vanno sostituite con nuovi pezzi di ricambio della V. Guldmann A/S.

1. Controllo visuale della rampa

• Controllare che non presenti traccia di logorio

• Controllare che non mostri eventuali deformazioni

• Controllare che non sia danneggiata

2. Collaudo della rampa a condizioni di impiego normale

• Controllare tutte le funzioni, sia a pieno carico che senza carico

3 Controllo dello stato meccanico della rampa

• Pulirla eliminando depositi di sporcizia e altre impurità

• Ispezionare e valutarne le componenti

• Sostituire le componenti difettose e logore

Page 31

4. Ripetere le operazioni descritte al punto 2 come controllo

5. Controllare se siano sorti/constatati nuovi problemi al punto 4

• Qualora siano sorti nuovi problemi, tornare al punto 3

• Concludere la verica se non sono stati constatati altri problemi

6.00 Dichiarazione di conformità EU

I prodotti sono fabbricati in conformità con il regolamento (UE) 2017/745 del Parlamento Europeo e del Consiglio del 5 aprile 2017, come il dispositivo medico di classe I.

7.00 Dichiarazione sulla politica ambientale

- V. Guldmann A/S

Guldmann si impegna costantemente per assicurare che l’impatto dell’azienda sull’ambiente, sia a livello locale sia a quello globale, venga ridotto al minimo.

L’obiettivo di Guldmann è::

• garantire la conformità alla legislazione vigente in materia ambientale (ad es. le direttive RAEE e REACH);

• garantire un impiego il più esteso possibile di materiali e componenti conformi alla direttiva RoHS;

• garantire che i nostri prodotti non abbiano un impatto negativo non necessario sull’ambiente per quanto riguarda utilizzo, ricircolo e smaltimento;

• garantire che i nostri prodotti contribuiscano a un ambiente di lavoro positivo laddove utilizzati.

La presente garanzia sarà ritenuta nulla e ine󰀩cace qualora l’apparecchiatura sia utilizzata e conservata in modo incompatibile con il suo uso previsto o con le istruzioni fornite a corredo. Inoltre, a󰀩nché la garanzia rimanga valida per l’intero Periodo di Garanzia, tutte le operazioni di manutenzione relative all’apparecchiatura devono essere svolte da un tecnico nominato da Guldmann. Eventuali parti o componenti riparate o sostituite da un tecnico nominato da Guldmann saranno coperte da garanzia per la parte restante del Periodo di Garanzia.

B. Manutenzione o riparazione

Contattare Guldmann Repair per ottenere un’autorizzazione a restituire eventuali articoli difettosi durante il Periodo di Garanzia. All’utente sarà fornito un numero di autorizzazione alla restituzione e un indirizzo per la restituzione dell’articolo per i servizi di manutenzione o sostituzione previsti dalla garanzia. Non restituire articoli a Guldmann coperti da garanzia senza aver ottenuto un Numero di autorizzazione alla restituzione.

Qualora l’articolo venga spedito tramite mezzo postale, imballarlo

con cura in una scatola di cartone resistente al ne di evitare

danni. Inserire il Numero di autorizzazione alla restituzione, una breve descrizione del problema, l’indirizzo di restituzione e il

numero di telefono. Guldmann non è responsabile relativamente

al rischio di perdita o danneggiamento in transito, pertanto si consiglia di assicurare il collo.

Vengono e󰀨ettuate ispezioni annuali dal Dipartimento natura e

ambiente del Comune di Aarhus, utilizzando come riferimento la sezione 42 della Legge danese sulla salvaguardia ambientale (Danish Environmental Protection Act).

8.00 Garanzia e condizioni di assistenza

A. Garanzia

Guldmann garantisce che l’apparecchiatura è priva di difetti materiali in condizioni d’uso normali e che fondamentalmente funzio-

nerà in conformità alle speciche indicate nella documentazione

fornita a corredo.

Questa specica garanzia sarà valida per un anno a partire

dalla data d’acquisto originale e di installazione (il “Periodo di garanzia”). Qualora venga presentato un valido reclamo durante il Periodo di Garanzia per malfunzionamento o difetto dell’apparecchiatura, Guldmann riparerà o sostituirà la stessa senza costi aggiuntivi. Guldmann stabilirà, a sua assoluta discrezione, se l’apparecchiatura dovrà essere riparata o sostituita.

La garanzia non copre componenti dell’apparecchiatura sottoposti a danni o uso improprio da parte dell’utente o di terzi. La garanzia non copre quei componenti dell’apparecchiatura alterati o modicati in qualsivoglia modo da parte dell’utente o di terzi. Guldmann non garantisce che le funzioni del dispositivo di sollevamento

soddisno i requisiti dell’utente, né che non subiscano interruzioni

o siano prive di errori.

La garanzia qui formulata sostituisce ogni altra garanzia esplicita e implicita, sia essa orale, scritta o implicita, e le riparazioni stabilite nella presente sono ad uso esclusivo dell’utente. La presente garanzia o ulteriori garanzie vincolanti per Guldmann potranno

essere modicate solo da un referente autorizzato Guldmann.

Pertanto, ulteriori dichiarazioni, ivi compresi annunci pubblicitari o presentazioni, siano essi in forma orale o scritta, non costituiscono una garanzia da parte di Guldmann.

Page 32

9.00 Specichetecniche

Articolo no. Descrizione Lunghezza

30006-050 Rampa fissa 550 210 235 - - 200 1,5 30006-100 Rampa fissa 1160 210 235 - - 200 3,1 30016- 090 Rampa telescopica 840/580 19 0 235 - - 200 2,8 30 016 -120 Rampa telescopica 113 0/75 0 19 0 235 - - 200 3,7 30016-200 Rampa telescopica 1960/1160 190 235 - - 150 5,6 30016-200-3 Rampa telescopica, 3 parti 1930/870 170 235 - - 150 6,5 30016-300-3 Rampa telescopica, 3 parti 282 0 /116 0 170 235 - - 125 8,2 30026-200-T Rampa telescopica pieghevole 1950/760 190 235 - - 150 6,8 30026-300-T Rampa telescopica pieghevole 2700/1010 190 235 - - 150 8,6 30026-110 Rampa pieghevole 1040/570 210 235 - - 200 3,8 30 02 6-150 Rampa pieghevole 1440/ 760 210 235 - - 200 4,9 30026-200 Rampa pieghevole 1940/1010 210 235 - - 150 6,3 30030-100 Rampa piana larga 1000 770 880 - - 325 9,7 30030-125 Rampa piana larga 125 0 770 880 - - 325 12,1 30030-150 Rampa piana larga 1500 770 880 - - 325 14,4 30030-200 Rampa piana larga 2000 770 880 - - 325 19,1 30030-300 Rampa piana larga 3000 770 880 - - 200 28,6 30 040 -150 30040-200 30040-250 30040-300 30046-100 Rampa pieghevole Pro larga 1000/520 820 870 - - 400 11, 0 30 046 -16 0 Rampa pieghevole Pro larga 1600/850 820 870 - - 400 18,0 30046-200 Rampa pieghevole Pro larga 2000/1050 820 870 - - 400 21,0 30046-250 Rampa pieghevole Pro larga 2500/1300 820 870 - - 400 25,0 30046-280 Rampa pieghevole Pro larga 280 0/1450 820 870 - - 400 29,0 30 070-180 30070-210 30070-240 30070-300 30080-095 30 080 -120 30 080 -150 30080-180 30080 -210 30 085 -165

Rampa pieghevole larga Rampa pieghevole larga Rampa pieghevole larga Rampa pieghevole larga

Rampa telescopica EasyFold Rampa telescopica EasyFold Rampa telescopica EasyFold Rampa telescopica EasyFold Rampa EasyFold Pro larga Rampa EasyFold Pro larga Rampa EasyFold Pro larga Rampa EasyFold Pro larga Rampa EasyFold Pro larga Rampa EasyFold Pro3 larga

Min/Max

1500/780 770 880 - - 325 17,5 2000/1030 770 880 - - 325 22,2 250 0/1280 770 880 - - 200 26,9 3000/1530 770 880 - - 200 31,7

18 3 0/1120 760 820 405 72 325 16,4

2130/1270 760 820 405 72 325 18,9 244 0/1430 760 820 405 72 325 21,4 3050/1730 760 820 405 72 200 26,4

Larghezza

interna

935 760 776 398 85 350 7, 8

118 5 760 776 398 85 350 9,0 1485 760 776 398 85 350 11,4 1785 760 776 398 85 350 13,4 2085 760 776 398 85 350 15,8 1635 760 786 273 125 350 13,4

complessiva

Larghezza

max mm

Larghezza

ripiegata

max mm

Altezza

ripiegata

max mm

Carico

massimo

Peso

Materiali

Pianali Rampa : Alluminio anodizzato con supercie antislittamneto Proli Terminali ed : Plastica resistente agli urti ed

Impugnature antislittamento

Sostegni : Acciaio Inossidabile, bra di vetro

Sostegni 30080 : Plastica

Altre Misure

Altezza del bordo : 55 mm Angolo di Contatto : max. 12 gradi

Supercie di contatto

30006/30016/30026 : 60 mm 30030/30040 : 110 mm 30046 : 100 mm 30070/30080/30085 : 100 mm

Page 33

NO.......Ramper

1.00 Formål og bruk

Varenumre

30006 - xxx Vanlige ramper - smal 30016 - xxx Teleskop ramper - smal 30026 - xxx Sammenleggbare ramper - smal 30030 - xxx Vanlige ramper - bred 30040 - xxx Sammenleggbare ramper - bred 30046 - xxx Sammenleggbare pro ramper - bred 30070 - xxx Easyfold teleskop ramper 30080 - xxx EasyFold Pro ramper 30085 - xxx EasyFold Pro3 ramper

1.00 Formål og bruk ...............................33

1.01 Produsent ....................................33

1.02 Tiltenkt bruk ..................................33

1.03 Bruksområde .................................33

1.04 Bruksvilkår ...................................33

1.05 Plassering av vanlige, sammenleggbare

og teleskop ramper ..............................33

1.06 Plassering av EasyFold ramper ....................34

1.07 Plassering av Easyfold teleskop ramper ..............34

1.08 Viktig/advarsler ................................34

1.09 Utpakking og klargjøring av rampen ................34

2.00 Etiketter og merking ..........................35

3.00 Vedlikehold og oppbevaring ....................35

3.01 Rengjøring ...................................35

3.02 Lagring ......................................35

3.03 Hvordan forebygges/unngås korrosjon? .............35

3.04 Hvilket vedlikehold kan eieren utføre selv? ..........35

3.05 Avhending ...................................35

4.00 Transport ....................................35

4.01 Låsing av teleskop ramper ved transport ............35

4.02 Låsing av brede sammenleggbare pro ramper ved trans-

port .........................................35

5.00 Service og levetid .............................35

5.01 Levetid ......................................35

5.02 Sikkerhets-/serviceinspeksjon ....................35

6.00 EU samsvarserklæring ........................36

7.00 Miljøpolicyerklæring – V. Guldmann A/S ..........36

1.01 Produsent

V. Guldmann A/S Graham Bells Vej 21-23A DK-8200 Aarhus N Tlf. +45 87 41 31 00 www.stepless.com

1.02 Tiltenkt bruk

Stepless ramper er ment for å hjelpe rullestolbrukere å forsere høydeforskjeller i de fysiske omgivelsene.

1.03 Bruksområde

Stepless ramper er egnet til bruk overalt der det er behov for rullestoltilgang, over dørtrinn elller lignende hindringer. Eller fra bakkenivå inn i kjøretøy.

1.04 Bruksvilkår

Stepless-ramper er en gjennomarbeidet og fullt utbygd serie av transportable kjøreramper, som skal brukes på steder der rullestolbrukere må overvinne nivåforskjeller på opptil 60 cm.

Stepless rampene er tilgjengelig i tre varianter;

• Smale ramper, tilgjengelig i vanlig, teleskopisk, sammenleggbar og sammenleggbar teleskopisk modeller.

• Brede ramper, tilgjengelig i vanlig, sammenleggbar og sammenleggbar pro modeller

• Easyfold ramper. En bred rampe tilgjengelig i dobbel og tredob- bel lengdeforskyvning og teleskopisk modeller

1.05 Plassering av vanlige, sammenleggbare

og teleskop ramper

Ved utlegging av smale ramper plasseres rampedelene parallelt med en avstand som tilsvarer hjulavstanden på rullestolen.

Rampen plasseres slik at hele rampens ombøyde anleggsate

har støtte. Rampen skal plasseres på et fast underlag.

8.00 Garanti og tjenestevilkår .......................36

A. Garanti ......................................36

B. Service eller reparasjon .........................36

9.00 Tekniskespesikasjoner .......................37

Page 34

Teleskop ramper - forskyvning av rampedelene

Rampen holdes i håndtaket med høyre hånd. Med et grep innerram-

pens anleggsate trekkes så rampen ut i full lengde og plasseres

som ønsket. Hvis rampelåsen er for stram, kan den smøres med olje eller et annet smøremiddel.

Sammenleggbare ramper - klemfare

Rampen foldes ut med et grep i hvert håndtak. For å unngå klemming i hengslet, skal rampen holdes med hengsleåpningen vekk fra kroppen når den åpnes og lukkes.

1.06 Plassering av EasyFold ramper

Rampen må plasseres korrekt før bruk, se vedlagte bilder.

Viktig!

Start ikke en elektrisk rullestol mens du holder i rampen. Det kan føre til at rampedelene utilsiktet forskyver seg. Hvis rullestolen skulle stanse midt på rampen, må du rygge ned og starte på nytt.

Øvre anlegg:

Feil plassering Korrekt plassering

Nedre anlegg:

Feil plassering Korrekt plassering

Når du setter opp EasyFold-Pro, bør rampen plasseres slik at den

krummede kontaktate støttes, så foldes den øvre delen ut.

EasyFold-PRO3 foldes i tre deler, slik at den er lettere å oppbevare. For å folde ut rampen, frigjør låsen ved håndtaket og brett ut rampen.

1.07 Plassering av Easyfold teleskop ramper

Rampen skal plasseres på et fast underlag.

Rampen plasseres slik at hele rampens ombøyde anleggsate

har støtte.

Rampen transporteres i bærehåndtakene, og anleggsaten

legges på det øverste nivået. Den øverstliggende rampen foldes ut. Den øverste rampen, som er nærmest, forskyves til ønsket lengde og plasseres på øverste nivå. Den nest øverste rampen forskyves tilsvarende. Kontroller alltid om rampen ligger stabilt og sikkert.

1.08 Viktig/advarsler

• Les hele bruksanvisningen før rampen tas i bruk.

• Rampens merkelast skal ikke overskrides.

• Rampen skal bare brukes til opp-/nedkjøring med rullestoler.

• Opp- og nedkjøring på rampen skal skje ved lav hastighet – bruk ikke fart.

• Rampen skal plasseres slik at hele anleggsaten har støtte.

• Rampen skal brukes på fast underlag.

• Rampen må ikke brukes ved stigninger større enn 1:5.

• Pass på klemfare når rampen foldes sammen!

• Håndtaket på EasyFold-Pro kan ikke skiftes hvis det skades, dette kan kun skje hvis håndtaket ikke felles inn etter bruk.

• Ikke spark eller trykk rampen på plass, dette kan medføre at rampen ikke plasseres korrekt og kan medføre skade på produktet.

• Hvis det avdekkes skade på produktet skal det ikke benyttes før autorisert personell har kontrollert og godkjent videre bruk.

• Enhver alvorlig hendelse i forbindelse med bruk av denne enheten skal rapporteres til produsenten og de lokale kompetente myndigheter.

• For å unngå skade bør rampen bæres i håndtak(ene)

• Ikke foreta endringer på dette utstyret uten produsentens godkjenning.

1.09 Utpakking og klargjøring av rampen

Visuell kontroll av rampen

Hvis emballasjen er skadet ved mottak, skal rampen undersøkes grundig for synlige skjevheter, defekter eller mangler.

Ved mistanke om skade må ikke rampen brukes før kvalisert

servicepersonell eller Guldmann Service team har godkjent rampen.

For å hindre at ko󰀨ertrampene glir på underlag med dårlig friksjon,

skal sikkerhetstappen alltid monteres før rampene tas i bruk.

Page 35

2.00 Etiketter og merking

xxxxxx

V. Guldmann A/S Graham Bells Vej 21-23A 8200 Aarhus N, Denmark yyyy-mm-dd

max xxx kg / xxx lbs

1: 5

max xxx cm xxx inch

CE merker

Medisinsk utstyr klasse I i samsvar med

EUs MDR forordning

Les bruksanvisningen før produktet tas i bruk

Advarsel

Produktmerking

3.00 Vedlikehold og oppbevaring

3.01 Rengjøring

4.00 Transport

4.01 Låsing av teleskop ramper ved transport

4.02 Låsing av brede sammenleggbare pro ramper ved

transport

Rampen rengjøres med høytrykksvasker, en oppvridd klut, svamp eller myk børste med vanlig rengjøringsmiddel. Rampen tåler skylling under rennende vann fra hageslange og liknende. Bruk ikke kjemikalier eller autoklav til rengjøring av rampen.

3.02 Lagring

Rampene må lagres i rom der luftfuktighet ikke overstiger 70%. Rampene må ikke oppbevares i baderom.

3.03 Hvordan forebygges/unngås korrosjon?

Rampen er utført i korrosjonsbestandige materialer og krever ikke ytterligere korrosjonsforebygging.

3.04 Hvilket vedlikehold kan eieren utføre selv?

Hengslene på de foldbare Stepless-rampene skal smøres med TRIFLOW eller tilsvarende smøremiddel hver 6. måned eller etter behov.

Glidesporet på teleskop Stepless-rampene tørkes av med oppvridd klut etter behov.

Hvis rampene er glatte (is), er det mulig å bruke salt på rampen. Grus må IKKE brukes.

5.00 Service og levetid

5.01 Levetid

Med foreskrevet vedlikehold har Stepless en levetid på 15 år.

Reservedelslister og -tegninger kan fås hos produsent eller distributør.

5.02 Sikkerhets-/serviceinspeksjon

Slitte eller defekte deler skal skiftes ut med nye reservedeler fra V. Guldmann A/S.

1. Visuell kontroll av ramper

• Kontroller at det ikke er slitasje på ramper.

• Kontroller at det ikke er skjevheter på ramper.

• Kontroller at ramper ikke er skadet.

2. Prøving av ramper, som ved normal bruk

• Kontroller alle funksjoner på ramper med og uten belastning.

Teleskopsystemet må ikke demonteres av bruker

Eventuell demontering av teleskopsystemet, samt montering,

skal foretas av kvalisert personell.

Tilpenningsmomenter: Hengsle = 10 Nm. Annet = 5 Nm. Sikring: Alle skruer og muttere skal sikres med Locktite nr. 270

3.05 Avhending

Lokale og nasjonale forskrifter om miljømessig korrekt gjenvinning må overholdes.

3. Kontroll av den mekaniske tilstanden til ramper

• Rengjør ramper for smuss og andre urenheter.

• Inspiser og vurder vitale deler i ramper.

• Skift ut defekte og slitte deler i ramper.

4. Pkt. 2 gjennomføres på nytt som kontroll

5. Har nye problemer oppstått eller blitt konstatert i pkt. 4?

• Hvis nye problemer har oppstått, gå tilbake til pkt. 3.

• Hvis ikke nye problemer er konstatert, avslutt ettersynet.

Page 36

6.00 EU samsvarserklæring

B. Service eller reparasjon

Produktet er fremstilt i henhold til Europa parlamentets og Rådets forordning (EU) 2017/745 av 5 april 2017 som medisinsk utstyr klasse I.

7.00 Miljøpolicyerklæring – V. Guldmann A/S

Guldmann arbeider kontinuerlig for å sikre at virksomhetens påvirkning på miljøet, lokalt og globalt, reduseres til et minimum.

Guldmanns mål er å:

• Overholde gjeldende miljøforskrifter (f.eks. WEEE- og REACH-direktivene)

• Sikre at vi i størst mulig grad bruker RoHS-kompatible materialer og komponenter

• Sikre at våre produkter ikke har unødvendig negativ virkning på miljøet når det gjelder bruk, resirkulering eller kassering

• Sikre at våre produkter bidrar til et positivt arbeidsmiljø på stedene der de brukes

Natur- og miljøavdelingen i Aarhus kommune gjennomfører årlig inspeksjoner med den danske miljøvernlovens seksjon 42 som referanse.

8.00 Garanti og tjenestevilkår

A. Garanti

Kontakt Guldmann for å få godkjenning til å returnere en defekt enhet til serviceavdelingen. Du vil få et referansenummer og en adresse for å returnere enheten for å få garantiservice eller erstatning. Ikke returner enheter til Guldmann som er under garanti uten å ha mottatt et referansenummer for retur.

Hvis du sender enheten, bør du pakke den med forsiktig i en solid eske for å unngå skade. Legg ved autorisasjonsnummeret, en kort beskrivelse av problemet, samt returadressen og telefonnummeret ditt. Guldmann påtar seg ikke risikoen for tap eller skade under transport, derfor anbefales det at du forsikrer pakken.

Guldmann garanterer at utstyret er fritt for materielle feil under

normal bruk, og vil yte vesentlig i samsvar med spesikasjonene

som er angitt i dokumentasjonen som følger med utstyret.

Den uttrykte garantien skal gjelde i ett år fra opprinnelig kjøpsdato

og installasjon («garantiperioden»). Hvis det fremsettes et gyldig

krav under garantiperioden om erstatning for funksjonsfeil eller utstyrsdefekter, vil Guldmann reparere eller erstatte utstyret uten ekstra kostnad for deg. Guldmann vil etter eget skjønn avgjøre om utstyret vil bli reparert eller erstattet.

Garantien dekker ikke noen deler av utstyret som har blitt utsatt for skade eller misbruk av brukeren eller andre. Garantien dekker

ikke noen deler av utstyret som har blitt modisert eller endret på

noen måte av brukeren eller andre. Guldmann garanterer ikke at løfteanordningsfunksjonene vil oppfylle kravene dine, være uavbrutt eller feilfrie.

Garantien erstatter alle andre uttrykte og underforståtte garantier, inkludert muntlige, skriftlige eller underforståtte, og de ovennevnte rettsmidlene er dine eneste og eksklusive rettsmidler. Kun en fullmektig fra Guldmann kan gjøre endringer i denne garantien, eller andre garantier som er bindende for Guldmann. Følgelig vil tilleggserklæringer som reklame eller presentasjoner, uansett om de er muntlige eller skriftlige, ikke utgjøre garantier fra Guldmann.

Garantien vil være ugyldig dersom utstyret brukes og vedlikeholdes på noen måte som er uforenlig med den tilsiktede bruken eller instruksjonene som følger med produktet. For at garantien skal være gjeldende i hele garantiperioden, må all service på utstyret utføres av en tekniker utpekt av Guldmann. Alle deler eller komponenter som repareres eller erstattes av en tekniker utpekt av Guldmann, vil garanteres for resten av garantiperioden.

Page 37

9.00 Tekniskespesikasjoner

Art.nr Typ e Maks/min

30006-050 Plain ramp 550 210 235 - - 200 1.5 30006-100 Plain ramp 116 0 210 235 - - 200 3 .1 30016- 090 Telescopic ramp 840/580 190 235 - - 200 2.8 30 016 -120 Telescopic ramp 113 0/75 0 19 0 235 - - 200 3.7 30016-200 Telescopic ramp 1960/1160 19 0 235 - - 150 5.6 30016-200-3 Telescopic ramp, 3-part 1930/870 170 235 - - 150 6.5 30016-300-3 Telescopic ramp, 3-part 2 820/1160 170 235 - - 125 8.2 30026-200-T Folding Telescopic ramp 1950/760 190 235 - - 150 6.8 30026-300-T Folding Telescopic ramp 2700/1010 190 235 - - 150 8.6 30026-110 Folding ramp 1040/570 210 235 - - 200 3.8 30 02 6-150 Folding ramp 1440/760 210 235 - - 200 4.9 30026-200 Folding ramp 1940/1010 210 235 - - 150 6.3 30030-100 Wide plain ramp 1000 770 880 - - 325 9.7 30030-125 Wide plain ramp 1250 770 880 - - 325 12.1 30030-150 Wide plain ramp 1500 770 880 - - 325 14.4 30030-200 Wide plain ramp 2000 770 880 - - 325 19.1 30030-300 Wide plain ramp 3000 770 880 - - 200 28.6 30 040 -150 30040-200 30040-250 30040-300 30046-100 Wide folding Pro ramp 1000/520 820 870 - - 400 11.0 30 046 -16 0 Wide folding Pro ramp 1600/850 820 870 - - 400 18.0 30046-200 Wide folding Pro ramp 2000/1050 820 870 - - 400 21.0 30046-250 Wide folding Pro ramp 2500/1300 820 870 - - 400 25.0 30046-280 Wide folding Pro ramp 2800/1450 820 870 - - 400 29.0 30 070-180 30070-210 30070-240 30070-300 30080-095 30 080 -120 30 080 -150 30080-180 30080 -210 30 085 -165

Wide folding ramp Wide folding ramp Wide folding ramp Wide folding ramp

lengde

1500/780 770 880 - - 325 17.5 2000/1030 770 880 - - 325 22.2 250 0/1280 770 880 - - 200 26.9 3000/1530 770 880 - - 200 31.7

18 3 0/1120 760 820 405 72 325 16.4

2130/1270 760 820 405 72 325 18.9 244 0/1430 760 820 405 72 325 21.4 3050/1730 760 820 405 72 200 26.4

935 760 776 398 85 350 7. 8

118 5 760 776 398 85 350 9.0 1485 760 776 398 85 350 11.4 1785 760 776 398 85 350 13.4 2085 760 776 398 85 350 15.8 1635 760 786 273 125 350 13.4

Indre

bredde

Ytre

bredde

maks mm

Bredde

sammen-

foldet

maks mm

Høyde

sammen-

foldet

maks mm

Maks

last

Vekt

Materialer

Rampe : Anodisert aluminium med sklisikker overate Endeprol og håndtak : Slag- og sklisikker plast

Braketter : Rustfritt stål, båst glass Braketter 30080 : Plast

Andre mål

Høyde på kant : 55 mm Vinkel : maks 12 grader

Kontaktate

30006/30016/30026 : 60 mm 30030/30040 : 110 mm 30046 : 100 mm 30070/30080/30085 : 100 mm

Page 38

NL ........Oprijplaten

1.00 Doel en gebruik

Productnummers:

30006 - xxx Gewone oprijplaten - smal 30016 - xxx Telescopische oprijplaten - smal 30026 - xxx Opvouwbare oprijplaten - smal 30030 - xxx Gewone oprijplaten - breed 30040 - xxx Opvouwbare oprijplaten - breed 30046 - xxx Opvouwbare pro oprijplaten - breed 30070 - xxx Easyfold telescopische oprijplaten 30080 - xxx EasyFold Pro oprijplaten 30085 - xxx EasyFold Pro3 oprijplaten

1.00 Doel en gebruik ...............................38

1.01 Fabrikant .....................................38

1.02 Beoogde doel .................................38

1.03 Waar te gebruiken .............................38

1.04 Gebruiksvoorwaarden ...........................38

1.05 Het plaatsen van gewone, opvouwbare en telescopische

oprijplaten ....................................38

1.06 Plaatsing - EasyFold-oprijplaten ...................39

1.07 Plaatsing - Uitschuifbare EasyFold-oprijplaat .........39

1.08 Belangrijk/waarschuwingen ......................39

1.09 De oprijplaat uitpakken en voorbereiden ............39

2.00 Labels en markering ..........................40

3.00 Onderhoud en opslag .........................40

3.01 Reiniging .....................................40

3.02 Opslag ......................................40

3.03 Corrosie voorkomen/vermijden ....................40

3.04 Welk onderhoud is vereist door de eigenaar? ........40

3.05 Verwijdering ..................................40

4.00 Transport ....................................40

4.01 Vastzetten van telescopische oprijplaten tijdens vervoer 40

4.02 Vastzetten van brede opvouwbare oprijplaten pro tijdens

vervoer ......................................40

1.01 Fabrikant

V. Guldmann A/S Graham Bells Vej 21-23A DK - 8200 Aarhus N Tel. +45 8741 3100 www.stepless.com

1.02 Beoogde doel

Traploze oprijplaten zijn bestemd om rolstoelgebruikers te helpen hoogteverschillen in fysieke omgevingen te overbruggen.

1.03 Waar te gebruiken

De traploze oprijplaten zijn geschikt voor waar er nood is aan rolstoeltoegang voorbij drempels en soortgelijke obstakels of van de begane grond tot een voertuig.

1.04 Gebruiksvoorwaarden

Traploze oprijplaten zijn zorgvuldig ontworpen en zijn een volledig ontwikkeld assortiment verplaatsbare oprijplaten voor rolstoelen die kunnen worden gebruikt wanneer rolstoelgebruikers hoogteverschillen tot 60 cm moeten overbruggen.

De traploze oprijplaten zijn beschikbaar in drie standaardversies:

• Smalle oprijplaten, beschikbaar in de volgende modellen: gewoon, uitschuifbaar, inklapbaar en opvouwbaar telescopisch.

• Brede oprijplaten beschikbaar in de volgende modellen: gewoon, Opvouwbaar en opvouwbaar pro.

• EasyFold-oprijplaten. Een brede oprijplaat die beschikbaar is in de volgende modellen: Dubbel of drie keer opvouwbaar in de lengte en uitschuifbaar.

5.00 Onderhoud en levensduur ......................40

5.01 Levensduur ...................................40

5.02 Veiligheids-/onderhoudsinspecties .................41

6.00 EU conformiteitsverklaring .....................41

7.00 Milieubeleidsverklaring - V. Guldmann A/S ........41

8.00 Garantie en onderhoudsvoorwaarden ............41

A. Garantie .....................................41

B. Onderhoud of reparatie .........................41

9.00 Technischespecicaties .......................42

1.05 Het plaatsen van gewone, opvouwbare en

telescopische oprijplaten

Wanneer u de oprijplaten plaatst zorg er dan voor dat ze net zo breed geplaatst worden als de breedte van de rolstoel wielen. De oprijplaat moet zo worden geplaatst dat deze goed rust op het oppervlak. De oprijplaat moet op een stevige ondergrond worden geplaatst.

Page 39

Uitschuifbare oprijplaat - Om de oprijplaat te verlengen

Houd de oprijplaat bij het handvat in uw rechterhand vast en trek de oprijplaat tot zijn volledige lengte uit door het contactoppervlak van het binnenste gedeelte van de oprijplaat vast te nemen. Plaats zoals vereist. Als de vanginrichting te strak beweegt, kan het worden gesmeerd met olie of een ander smeermiddel.

Inklapbare oprijplaten - gevaar voor knelpunt

Klap de oprijplaat uit door beide handvatten vast te nemen. Om te voorkomen dat er iets in het scharnier verstrikt raakt, moet de oprijplaat tijdens het openen en sluiten met de scharnieropening weg van het lichaam worden gehouden.

1.06 Plaatsing - EasyFold-oprijplaten

Plaats de oprijplaat correct vóór gebruik, open de oprijplaat na plaatsing. Zie foto’s voor een correcte plaatsing.

Belangrijk!

Start geen elektrische rolstoelen die op de oprijplaat tot stilstand zijn gekomen, aangezien de verschillende delen van de oprijplaat daardoor onbedoeld kunnen uitschuiven. Indien een rolstoel midden op de oprijplaat tot stilstand komt, moet u achteruit rijden en weer van onderaan beginnen.

Bovenste positie:

Onjuist gebruik Juist gebruik

Onderste positie:

Onjuist gebruik Juist gebruik

Bij het opstellen van de EasyFold-Pro moet de oprijplaat zo worden geplaatst dat het gehele gebogen contactoppervlak wordt ondersteund. Klap dan de bovenste oprijplaat uit. EasyFold-Pro3 kan in drie delen worden opgevouwen, zodat hij gemakkelijker kan worden opgeborgen. Om de oprijplaat uit te klappen, trekt u aan de vergrendeling naast de handgreep en klapt u de oprijplaat uit.

1.08 Belangrijk/waarschuwingen

• Lees alle gebruiksaanwijzingen voordat u de oprijplaat gebruikt.

• Overschrijd de op de oprijplaat aangegeven belasting niet.

• De oprijplaat mag alleen worden gebruikt om rolstoelen op en af te rijden.

• Rolstoelen moeten met lage snelheid op en neer worden gereden- zonder een aanloop.

• De oprijplaat moet zo worden geplaatst dat het gehele contact

oppervlak wordt ondersteund.

• De oprijplaat moet worden geplaatst op een stevige ondervloer.

• De oprijplaat mag niet worden gebruikt voor oprijplaatshoeken van meer dan 1:5.

• Pas op dat uw vingers niet komen vast te zitten bij het sluiten van de oprijplaat.

• Het handvat van de EasyFold-Pro kan niet worden vervangen als het afbreekt, het breekt alleen af als het na gebruik niet wordt teruggeplaatst.

• Schop of duw de oprijplaat niet op zijn plaats

• Indien schade wordt vermoed, mag de oprijplaat niet worden gebruikt voordat de dealer daarvoor toestemming heeft gegeven.

• Ieder ernstig ongeval dat in verband met dit apparaat optreedt, moet bij de fabrikant en de plaatselijke bevoegde instanties worden gemeld.

• Om breuk te voorkomen, moet de oprijplaat aan de handgreep/ handgrepen worden gedragen.

• Wijzig deze apparatuur niet zonder toestemming van de fabrikant.

1.07 Plaatsing - Uitschuifbare EasyFold-oprijplaat

De oprijplaat moet worden geplaatst op een stevige ondervloer. De oprijplaat moet zo worden geplaatst dat het gehele gebogen contactoppervlak van de oprijplaat wordt ondersteund.

De oprijplaat moet aan de handgrepen worden gedragen en het contactoppervlak moet zich op het bovenste niveau bevinden. Klap dan de bovenste oprijplaat uit. De bovenste oprijplaat die zich het dichtst bij het lichaam bevindt, wordt verlengd tot de gewenste lengte en op het bovenste niveau geplaatst. Daarna wordt de andere helft van de bovenste oprijplaat verlengd. Controleer altijd of de oprijplaat op een stabiele en veilige manier is geplaatst.

Om te voorkomen dat de oprijplaten wegglijden op ondervloeren met een lage wrijving, moet de veiligheidspen altijd worden gemonteerd voordat de oprijplaten worden gebruikt.

1.09 De oprijplaat uitpakken en voorbereiden

Visuele controle van de oprijplaat

Indien de verpakking bij ontvangst beschadigd is, moet de oprijplaat zorgvuldig worden geïnspecteerd op zichtbare gebreken of defecten. Bij vermoeden van schade mag de oprijplaat niet worden gebruikt voordat bevoegd onderhoudspersoneel of het Guldmann-serviceteam toestemming heeft gegeven.

Page 40

2.00 Labels en markering

xxxxxx

V. Guldmann A/S Graham Bells Vej 21-23A 8200 Aarhus N, Denmark yyyy-mm-dd

max xxx kg / xxx lbs

1: 5

max xxx cm xxx inch

CE markering

Medische klasse I in overeenstemming

met de EU MDR-verordening

Lees vóór gebruik de handleiding

Het uitschuifbaar systeem mag niet door de gebruiker worden gedemonteerd

Indien het uitschuifbaar systeem van de uitschuifbare oprijplaat wordt gedemonteerd, moet het door bevoegd personeel worden gedemonteerd en weer in elkaar worden gezet.

Aandraaimomenten: Scharnier = 10 Nm. Overige = 5 Nm. Veiligheid: Alle schroeven en moeren moeten worden vastgezet met Locktite nr. 270.

Let op

Productlabel

3.00 Onderhoud en opslag

3.01 Reiniging

Reinig de oprijplaten met een hoge druk reiniger, een vochtige doek, spons of zachte borstel, aangebracht met een normaal reinigingsmiddel. De oprijplaten kunnen ook worden afgespoeld onder stromend water van tuinslangen of dergelijke. Chemicaliën en een autoclaaf mogen niet worden gebruikt om de oprijplaat te reinigen.

3.02 Opslag

3.05 Verwijdering

De landelijke regelingen voor milieuvriendelijke recycling moeten worden nageleefd.

4.00 Transport

4.01 Vastzetten van telescopische oprijplaten tijdens

vervoer

4.02 Vastzetten van brede opvouwbare oprijplaten pro

tijdens vervoer

De oprijplaten moeten worden opgeslagen in een ruimte waar de luchtvochtigheid niet hoger is dan 70%. De oprijplaten mogen niet in badkamers worden opgeborgen.

3.03 Corrosie voorkomen/vermijden

De oprijplaat is gemaakt van roestbestendige materialen, en behoeft geen verdere bescherming tegen corrosie.

3.04 Welk onderhoud is vereist door de eigenaar?

De scharnieren van de traploze inklapbare oprijplaten moeten om de zes maanden, of zo vaak als nodig, met TRI-FLOW of een vergelijkbaar smeermiddel worden gesmeerd.

De schuifrails van de traploze uitschuifbare oprijplaten moeten indien nodig met een droge doek worden afgedroogd.

Als de oprijplaten glad zijn (bedekt met ijs), gebruik dan zout op de oprijplaat - NOOIT grind.

5.00 Onderhoud en levensduur

5.01 Levensduur

Bij het hierboven voorgeschreven onderhoud zullen traploze oprijplaten een gebruiksduur van 15 jaar hebben.

Lijsten met reserveonderdelen en tekeningen kunnen bij de fabrikant of de distributeur worden besteld.

Page 41

5.02 Veiligheids-/onderhoudsinspecties

Onderdelen die versleten of defect zijn, moeten worden vervangen door nieuwe reserveonderdelen van V. Guldmann A/S.

1. Visuele controle van de oprijplaat

• Controleer de oprijplaat op slijtage.

• Controleer de oprijplaat op gebreken.

• Controleer of er geen andere vorm van schade aan de oprijplaat is.

2. Testen van de oprijplaat, zoals bij normaal gebruik

• Controleer alle functies van de oprijplaat, geladen en ongeladen.

3. Controle van de mechanische toestand van de oprijplaat

• Reinig vuil en andere onzuiverheden van de oprijplaat.

• Inspecteer en beoordeel cruciale onderdelen van de oprijplaat.

• Vervang alle onderdelen van de oprijplaat die defect of versleten zijn.

4. Ga nog eens door punt 2 om opnieuw te controleren

5. Zijn er nieuwe problemen opgetreden/zijn er nieuwe pro-

blemen geconstateerd in punt 4?

• Indien zich nieuwe problemen voordoen, ga dan terug naar punt 3.

• Indien geen nieuwe problemen zijn geconstateerd, beëindig dan de inspectie.

De garantie is niet van toepassing op onderdelen van de apparatuur die zijn beschadigd of onjuist behandeld door toedoen van de gebruiker of anderen. De garantie is niet van toepassing op onderdelen van de apparatuur die op enigerlei wijze zijn aangepast of gewijzigd door de gebruiker of anderen. Guldmann garandeert niet dat de functies van het tilapparaat voldoen aan uw vereisten of onderbroken of foutloos zullen werken.

De hiervoor beschreven garantie vervangt alle andere expliciete of impliciete mondelinge of schriftelijke garanties en de hier vermelde rechtsmiddelen zijn de enige waarop u een beroep kunt doen. Alleen een gemachtigd medewerker van Guldmann kan deze garantie wijzigen of er aanvullende garanties aan toevoegen die bindend zijn voor Guldmann. Dienovereenkomstig vormen aanvullende mondelinge of schriftelijke verklaringen gedaan in bijvoorbeeld advertenties of presentaties, geen garantie van Guldmann.

Deze garantie vervalt als de apparatuur wordt bediend en gebruikt op een manier die niet overeenkomt met het beoogde gebruik of de bij het product geleverde instructies. Verder blijft de garantie alleen gedurende de volledige garantieperiode van kracht als alle onderhoud van de apparatuur wordt uitgevoerd door een door Guldmann

gecerticeerd monteur. Alle onderdelen die worden gerepareerd of vervangen door een door Guldmann gecerticeerd monteur, worden

gegarandeerd gedurende de rest van de garantieperiode.

B. Onderhoud of reparatie

6.00 EU conformiteitsverklaring

Het product is vervaardigd in overeenstemming met de Verordening (EU) 2017/745 van het Europees Parlement en de Raad van 5 april 2017, zoals medisch hulpmiddel klasse I.

7.00 Milieubeleidsverklaring - V. Guldmann A/S

Guldmann werkt er doorlopend aan om de e󰀨ecten van de bedrijfsactiviteiten op het milieu zowel plaatselijk als wereldwijd tot een minimum te beperken.

Guldmann stelt zich ten doel om:

• de geldende milieuwetgeving na te leven (bv. de richtlijnen AEEA en REACH);

• ervoor te zorgen dat wij voor zoveel mogelijk toepassingen RoHS-conforme materialen en onderdelen gebruiken;

• ervoor te zorgen dat onze producten geen onnodige negatieve e󰀨ecten op het milieu hebben in verband met gebruik, hergebruik of afvoer;

• ervoor te zorgen dat onze producten bijdragen aan een positieve werkomgeving op de plekken waar ze gebruikt worden.

Jaarlijks worden inspecties uitgevoerd door de afdeling Natuur en Milieu van de gemeente Aarhus, aan de hand van de Deense Milieubeschermingswet, artikel 42.

Neem contact op met de reparatieafdeling van Guldmann voor een machtiging om een defect artikel tijdens de garantieperiode te retourneren. U ontvangt een retour autorisatienummer en adres om het artikel te retourneren voor onderhoud of reparatie tijdens de garantieperiode. Retourneer geen artikelen naar Guldmann zonder vooraf een retour autorisatienummer te hebben ontvangen.

Als u een artikel per post verzendt, verpak het dan in een stevige doos om beschadiging te voorkomen. Sluit uw retour autorisatienummer, een korte beschrijving van het probleem en uw retouradres en telefoonnummer bij. Guldmann aanvaardt geen verantwoordelijkheid voor verlies of beschadiging tijdens het vervoer. Daarom raden we u aan het pakket te verzekeren.

8.00 Garantie en onderhoudsvoorwaarden

A. Garantie

Guldmann garandeert dat zijn apparatuur bij normaal gebruik vrij is van materiële gebreken en in essentie functioneert volgens de

specicaties vermeld in de bij de apparatuur geleverde documentatie.

Deze expliciete garantie is van kracht gedurende één jaar vanaf de

oorspronkelijke aankoop- en installatiedatum (de ‘garantieperiode’). Als tijdens de garantieperiode een geldige claim wordt ingediend in verband met een storing of defect in de apparatuur, zal Guldmann de apparatuur repareren of vervangen zonder extra kosten voor u. Guldmann zal naar eigen goeddunken de apparatuur repareren of vervangen.

Page 42

9.00 Technischespecicaties

Artikelnr.: Type Max/min

30006-050 Gewone oprijplaat 550 210 235 - - 200 1.5 30006-100 Gewone oprijplaat 11 6 0 210 235 - - 200 3 .1 30016- 090 Uitschuifbare oprijplaat 840/580 190 235 - - 200 2.8 30 016 -120 Uitschuifbare oprijplaat 1130/75 0 190 235 - - 200 3.7 30016-200 Uitschuifbare oprijplaat 1960/1160 190 235 - - 150 5.6 30016-200-3 Uitschuifbare oprijplaat, 3-delig 1930/870 170 235 - - 150 6.5 30016-300-3 Uitschuifbare oprijplaat, 3-delig 28 2 0/11 6 0 170 235 - - 125 8.2 30026-200-T Opvouwbare en uitschuifbare oprijplaat 19 50/76 0 190 235 - - 150 6.8 30026-300-T Opvouwbare en uitschuifbare oprijplaat 2700/1010 190 235 - - 150 8.6 30026-110 Opvouwbare oprijplaat 1040/570 210 235 - - 200 3.8 30 02 6-150 Opvouwbare oprijplaat 14 40/760 210 235 - - 200 4.9 30026-200 Opvouwbare oprijplaat 1940/1010 210 235 - - 150 6.3 30030-100 Oprijplaat met brede vlakte 1000 770 880 - - 325 9.7 30030-125 Oprijplaat met brede vlakte 1250 770 880 - - 325 12.1 30030-150 Oprijplaat met brede vlakte 1500 770 880 - - 325 14.4 30030-200 Oprijplaat met brede vlakte 2000 770 880 - - 325 1 9.1 30030-300 Oprijplaat met brede vlakte 3000 770 880 - - 200 28.6 30 040 -150 30040-200 30040-250 30040-300 30046-100 Brede opvouwbare pro-oprijplaat 1000/520 820 870 - - 400 11.0 30 046 -16 0 Brede opvouwbare pro-oprijplaat 1600/850 820 870 - - 400 18.0 30046-200 Brede opvouwbare pro-oprijplaat 2000/1050 820 870 - - 400 21.0 30046-250 Brede opvouwbare pro-oprijplaat 2500/1300 820 870 - - 400 25.0 30046-280 Brede opvouwbare pro-oprijplaat 2800/1450 820 870 - - 400 29.0 30 070-180 30070-210 30070-240 30070-300 30080-095 30 080 -120 30 080 -150 30080-180 30080 -210 30 085 -165

Brede opvouwbare oprijplaat Brede opvouwbare oprijplaat Brede opvouwbare oprijplaat Brede opvouwbare oprijplaat

Uitschuifbare EasyFold-oprijplaat Uitschuifbare EasyFold-oprijplaat Uitschuifbare EasyFold-oprijplaat Uitschuifbare EasyFold-oprijplaat EasyFold Pro-oprijplaat EasyFold Pro-oprijplaat EasyFold Pro-oprijplaat EasyFold Pro-oprijplaat EasyFold Pro-oprijplaat EasyFold Pro3-oprijplaat

1500/780 770 880 - - 325 17. 5

2000/1030 770 880 - - 325 22.2

250 0/1280 770 880 - - 200 26.9

3000/1530 770 880 - - 200 31.7

18 3 0/1120 760 820 405 72 325 16.4

2130/1270 760 820 405 72 325 18.9 244 0/1430 760 820 405 72 325 21. 4 3050/1730 760 820 405 72 200 26.4

Binnenkant

lengte

935 760 776 398 85 350 7.8

118 5 760 776 398 85 350 9.0 1485 760 776 398 85 350 11.4 1785 760 776 398 85 350 13.4 2085 760 776 398 85 350 15.8 1635 760 786 273 125 350 13.4

breedte

Buitenkant

breedte

max. mm

Breedte ingeklapt max. mm

Hoogte ingeklapt max. mm

Max.

belastingkgGewicht

Materiaal

Oprijplaat : Geanodiseerd aluminium met antislip oppervlak Eind kap en handvat : Slagvast en antislip kunststof Steunen : Roestvrij staal, glas geblazen Steunen 30080 : Kunststof

Andere afmetingen

Hoogte rand : 55 mm Contacthoek : max. 12 graden Contactoppervlak 30006/30016/30026 : 60 mm 30030/30040 : 110 mm 30046 : 100 mm 30070/30080/30085 : 100 mm

Page 43
