Grundig WKC 3705 RDS User Manual

WKC 3705 RDS

SECURITY CODE

Ķ

Bevor Sie dieses Autoradio in ein Fahrzeug der Marken Opel, GM
und Vauxhall mit externem Display einbauen, lesen Sie bitte die

Hinweise auf Seite 17.

ķ

Before installing this auto radio in a vehicle with external display
from Opel, GM or Vauxhall, please read the instructions on

page 17.

ƴ

Prima di eseguire il montaggio della autoradio in un veicolo di
marca Opel, GM e Vauxhall con display esterno, leggere le
avvertenze a pag. 17.

ĸ

Avant d’installer cet autoradio sur un véhicule des marques Opel,
GM ou Vauxhall avec affichage extérieur, veuillez lire les

indications de la page 17.

ń

Voordat u deze autoradio in een voertuig van de merken Opel, GM
en Vauxhall met een externe display inbouwt, leest

aandachtig de aanwijzingen op pagina 17.

į

Antes de instalar este equipo de auto-radio en un vehículo de la
marca Opel, GM o Vauxhall con display externo, lea las u
indicaciones de la página 17.

ł

Antes de montar este autorádio num automóvel das marcas Opel,
GM e Vauxhall com display externo, por favor, leia as

observações na página 17.

SCD 3390 RDS

Inhalt Bedienungsanleitung

Inhalt des IS-Speichers abrufen ............. 7

Stationstasten ¢¢1, ¢¢2, ¢¢3, ¢¢4 .......... 7

Sender/RDS-Programme mit

Sendersuchlauf einstellen ................... 8

Manuelle Frequenzeinstellung .............. 8

Programmtypen (PTY) ........................ 9

PTY-Suchlauf ................................... 9

PTY-Funktion ................................... 9

PTY-Programm-Tasten belegen ........... 10

CD-Betrieb 11

Programmquelle CD wählen ............... 11

Titel wählen bzw. wiederholen ............ 11

Vorlauf und Rücklauf ........................ 11

Titel der CD anspielen (TRACK SCAN) .... 11

Titel der CD in zufälliger Reihenfolge .... 11

Verkehrsfunkdurchsagen .................... 11

CD-Betrieb beenden ......................... 11

CD ausschieben .............................. 11

EXPERT-Bedienebene 12

Liste der EXPERT-Einstellungen ........... 12

EXPERT-Einstellungen ändern ............. 12

Mögliche Einstellungen ..................... 13

Codierung 14

Ist die Codierung aktiviert? ................. 14

Codierung aktivieren ........................ 14

Codierung deaktivieren ..................... 15

Wiederinbetriebnahme ...................... 15

Wartezeiten ................................... 15

Ein- und Ausbau 16

Autoradio, Einbaurahmen und Antenne

einbauen ...................................... 16

Sicherung ..................................... 16

Versorgungsspannungen .................... 16

Lautsprecher .................................. 17

Displayanschluß (GM) ....................... 17

Wissenswertes 18

Radio-Empfangsbedingungen .............. 18

Pflege .......................................... 18

Wenn etwas nicht funktioniert 19

Gerät läßt sich nicht einschalten .......... 19

Security-Leuchtdiode blinkt nicht ......... 19

Der Empfang ist schlecht ................... 19

Radioempfang wird öfter unterbrochen .. 19

Nicht alle Lautsprecher funktionieren .... 19

Wenn der CD-Spieler nicht funktioniert .. 19

Hinweise 20

Vor der Installation ... 2

Sicherheit ....................................... 2

Diebstahlsicherungen ......................... 2

Bitte beachten Sie 3

Einbau des Autoradios ........................ 3

Bedienteil abnehmen und einsetzen ....... 3

GRUNDIG Kundenberatunszentrum ......... 3

Verkehrssicherheit ............................ 4

Erweiterter Funktionsumfang ................ 4

Betrieb mit Autotelefon ....................... 4

Ein- und Ausschalten 4

Lautstärke- und Klangeinstellung 5

Lautstärke (Volume) .......................... 5

Sound- (Klang-) Einstellungen .............. 5

LOUD (Loudness) .............................. 5

Lautstärkeverteilung FAD (Fader) ........... 5

Lautstärkeverhältnis BAL (Balance) ........ 5

Radio (TUNER) 6

Bereich wählen ................................ 6

Durchsagebereitschaft für Verkehrsfunk-

Durchsagen (TP) ............................... 6

Alternative Frequenzen (AF) ................. 6

RDS-Programme einstellen

(IS-Funktion) ................................... 7

IS-Suchlauf auslösen ......................... 7

Technische und optische Änderungen

vorbehalten!

Ķ

1

D
GB
I
F
NL
E
P

Vor der Installation ...

Sicherheit

Beachten Sie vor Einbau des Autoradios, ob
Geräte-Kontaktbelegung und Fahrzeug­Kontaktbelegung übereinstimmen, damit es
nicht zur Zerstörung von eingebauter Elektro­nik im Fahrzeug kommen kann.
Grundig haftet nicht für Schäden, die durch
unsachgemäßen Einbau entstanden sind.

Diebstahlsicherungen

Die Identity Card, der Ausweis
Ihres Autoradios

enthält Typ, Seriennummer und die
Code-Nummer für die Codierung.

Die Seriennummer ist identisch mit der im
Rahmen des Autoradios eingestanzten
Nummer.

Die Identity Card erleichtert bei Verlust des
Autoradios die Fahndung der Polizei und
beschleunigt durch Eigentumsnachweis die
Schadensabwicklung mit der Versicherung.

í Wählen Sie den Aufbewahrungsort der

Identity Card so, daß sie vor fremden
Zugriff sicher ist.

í Bei Verlust der Identity Card (Code-Num-

mer) kann nur der Fachhändler, nach
Eigentumsnachweis und gegen Gebühr,
die Codierung wieder aufheben.

Code-Aufkleber

Die Code-Aufkleber, gut sichtbar hinter den
Autoscheiben angebracht, zeigen jedem:

Das Autoradio ist für Diebe wertlos!

Codierung

Ist die Codierung aktiviert und wird das Auto­radio von der Autobatterie (bzw. Dauerplus
Klemme 30) Ihres Fahrzeugs getrennt, ist es
elektronisch gesichert.
Nur Sie können es wieder in Betrieb nehmen,
indem Sie die Codenumner eingeben.

Bedienteil abnehmen

Zusätzlich zur Codierung können Sie das
Bedienteil des Autoradios abnehmen. Das
Autoradio ist dadurch für den Dieb wertlos.

Security-Leuchtanzeige

Die Security-Leuchtdiode wird sichtbar, wenn
Sie bei korrektem Anschluß (siehe Seite 16)
das Autoradio ausgeschaltet und den Zünd­schlüssel abgezogen haben. Um die
Leuchtanzeige zu deaktivieren, beachten Sie
Seite 13, EXPERT

3.

ǺǺ Damit das Autoradio bleibt wo es ist:

- Codierung aktiviert.

- Code-Aufkleber an den Autoscheiben.

- Bedienteil mitgenommen.

- Security-Leuchtanzeige (blinkt).

Ķ

2

ǵ

Model Type

Serial No.

Code No.

Die Identity Card dient als Eigentumsnachweis mit individuellem Sicherheits­code und erleichtert bei Verlust des Gerätes die Schadensabwicklung.
Vor fremdem Zugriff schützen.

The identity card serves as evidence of ownership with individual
security code and facilitates the settlement in the case of theft of the unit.
Keep the document safe.

DOUBLE SECURITY SYSTEM

CODE

Bitte beachten Sie

Einbau des Autoradios

Sehr geehrter Kunde …
Bitte lassen Sie Ihr Autoradio von einem Fach­mann einbauen. Damit haben Sie die Voraus­setzungen für einwandfreies Funktionieren des
Gerätes geschaffen.

Die nötigen Einbauhinweise befinden sich am
Ende der Bedienungsanleitung.

Bedienteil abnehmen

Sie können das Bedienteil abnehmen. Danach
ist das Gerät für andere wertlos.

Wenn Sie das Bedienteil bei eingeschaltetem
Gerät abnehmen, schaltet sich das Gerät aus.

Halten Sie das Bedienteil und drücken Sie von
oben auf die Taste

¡

łł

.
Das Bedienteil rastet aus und Sie können es
abnehmen.

Bedienteil aufbewahren

Bewahren Sie das abgenommene Bedienteil
immer im Etui auf.

Das Bedienteil ist im Etui fixiert.
An den beiden schmalen Längsseiten läßt sich

das Bedienteil leicht wieder aus dem Etui her­ausziehen (siehe Abbildung).

Bei Verlust des Bedienteils ist gegen Eigen­tumsnachweis (z.B. Identity Card) kosten­pflichtiger Ersatz möglich.
Wenden Sie sich an Ihren Fachhändler.

Bedienteil einsetzen

Setzen Sie das Bedienteil im Geräteausschnitt
wieder ein, bis es einrastet.

GRUNDIG Kundenberatungszentrum

Haben Sie Fragen?
Unser Kundenberatungszentrum steht Ihnen
werktags stets von 8.00 – 19.00 Uhr zur Ver­fügung.

Ķ

3

D

INTELLIGENT

SEARCH

SCD 3390 RDS

INTELLIGENT

SEARCH

SCD 3390 RDS

STETS FÜR SIE DA!

m

o

n

ta

v

o

n

8

.0

0

–

* G

eb

ü

hrenp

in Deutschland und

ich

rre

ste

Ö

g

s

b

is

1

9

.0

flich

tig

ö

m

DEUTSCHLAND

fre

ita

g

s

0

U

h

r

–

lich

g

01 80/5 30 21 22*

ÖSTERREICH

GRUNDIG

KUNDENBERATUNGS-

ZENTRUM

06 60/66 99*

Verkehrssicherheit

í Vor Antritt der Fahrt

Bitte machen Sie sich vor Antritt der Fahrt
mit den verschiedenen Funktionen Ihres
Autoradios vertraut.

í Lautstärke und Straßenverkehr

Durch zu große Lautstärke können Sie
sich und andere Verkehrsteilnehmer
gefährden.
Wählen Sie deshalb die Lautstärke immer
so, daß Sie Umweltgeräusche (z.B.
Hupen, Rettungsfahrzeuge, Polizeifahr­zeuge usw.) noch wahrnehmen können.
Die Lautstärke stellen Sie mit den Tasten

Q

VOLUME W ein.

í Bei Verkehrsfunkdurchsagen kann es zu

deutlich erhöhten Lautstärken gegenüber
normaler Wiedergabe kommen, siehe
auch Seite 14, EXPERT

ß?.

í Auf Multimedia CD´s sind neben Audio-

tracks auch Datentracks aufgezeichnet.
Spielen Sie eine solche CD trotz der
Warnhinweise ab, kann es zu Geräuschen
in verkehrsgefährdender Lautstärke kom­men. Zudem können Endstufen und Laut­sprecher beschädigt werden.

Erweiterter Funktionsumfang

Die EXPERT-Bedienebene ermöglicht es
Ihnen, einen über die Grundbedienung hin­ausgehenden Funktionsumfang zu nutzen,
ohne den Überblick zu verlieren.

Betrieb mit Autotelefon (Phone)

Sie können Ihr Gerät mit Ihrem Autotelefon
bzw. Funkgerät verbinden.

Beim Betrieb des Autotelefons bzw. des Funk­gerätes wird das Autoradio dann stummge­schaltet.
Im Anzeigefeld erscheint: »PHONE«, siehe
auch Seite 13, EXPERT

9 und Seite 17, A2.

Bitte beachten Sie

Ein- und Ausschalten

Ķ

4

Das Autoradio kann jederzeit ein- und ausge­schaltet werden.
Dazu

¡

IO

-Taste drücken.

Ein- und Ausschalten mit dem Zünd-/
Anlaßschalter des Fahrzeugs.

Sie müssen das Autoradio dazu einmal bei
eingeschalteter Zündung einschalten, danach
schaltet es sich automatisch mit der Zündung
aus und wieder ein.

ǺǺ Diese Funktion kann in der EXPERT-

Bedienebene geändert werden, siehe
Seite 13, EXPERT

8.

.

ǺǺBleibt der Zünd-/Anlaßschalter ausgeschal-

tet, schaltet sich das Autoradio nach
1 Stunde automatisch aus, siehe auch
Seite 17/A4.

í Beim Einschalten wird auch die Automatik-

antenne ausgefahren!
Schalten Sie deshalb das Gerät immer aus,
bevor Sie z.B. in eine Waschanlage fahren!

Ein-/
Ausschalter

Ķ

5

D

Lautstärke- und Klangeinstellung

Beispiel: Bässe einstellen
Taste

¢¢

SOUND so oft kurz drücken, bis im

Anzeigefeld erscheint:

Mit den Tasten Q

VOLUME W können Sie

jetzt den Eindruck der Baßwiedergabe verän­dern.
Möchten Sie die Einstellung der Baßwieder­gabe sofort in Mittelstellung zurücksetzen:

Taste

¢¢

SOUND

so lange drücken

, bis der

Signalton zu hören ist.

LOUD (Loudness)

Eingeschaltete Loudness bewirkt eine Klang­verbesserung bei geringer Lautstärke.

Sie können die Funktion aus der Grundstel­lung heraus ein- und ausschalten.

Lautstärke (Volume)

Mit den Tasten

Q

VOLUME W

die

gewünschte Lautstärke einstellen.
Im Anzeigefeld erscheint:

»VOL 00« … »VOL 46«.

Sound-(Klang-) Einstellungen

Für jede der Einstellungen FADER, BASS,
TREBLE, BALANCE gilt:

1. Funktionen durch ein- oder mehrmaliges

kurzes Drücken der Taste

¢¢

SOUND

anwählen.

2. Stellen Sie den gewünschten Klangeindruck

mit den Tasten Q

VOLUME W ein

oder
Grundeinstellung wählen:

¢¢

SOUND so lan-

ge drücken, bis der Signalton zu hören ist.

3. Einstellung beenden:

¢¢

SOUND so oft

drücken, bis der eingestellte Sender wieder
angezeigt wird.

ǺǺ Nach ca. 10 Sekunden wird die Bedien-

ebene mit aktuellen Einstellungen automa­tisch verlassen.

Drücken Sie die Taste

¢¢

SOUND so lange, bis

Sie zwei Signaltöne hören. Im Anzeigefeld
sehen Sie
»LOUD ON« (ein) oder »LOUD oFF«
(aus).

Lautstärkeverteilung FAD (Fader)

Mit dem Fader verändern Sie die „Lautstärke­verteilung“ zwischen vorderer („F“ Front) und
hinterer („R“ Rear) Lautsprechergruppe.

Lautstärkeverhältnis BAL (Balance)

Balance ist das „Lautstärkeverhältnis“ zwi­schen den Lautsprechern links und rechts.

Tasten

Q

VOLUME W

Taste

¢¢

SOUND

INTELLIGENT

SEARCH

Radio (Tuner)

Bereich wählen

FM(UKW)-Bereich:

¢¢

RADIO-T

aste

so oft kurz
drücken, bis der gewünschte Bereich »FM I«,
»FM 2« oder »FM 3« im Anzeigefeld
erscheint.

AM-Bereich: Taste

¢¢

RADIO so oft kurz

drücken, bis im Anzeigefeld »MW« (Mittelwelle)
oder »lW« (Langwelle) und die eingestellte Fre­quenz erscheint. Mittel- und Langwelle bilden
einen durchgehenden Bereich, es ist daher kei­ne Umschaltung erforderlich.

Last Station Memory

Nachdem Sie den Bereich gewählt haben,
hören Sie den zuletzt eingestellten Sender/
Programm (Last Station Memory) in diesem
Bereich. Last Station Memory bedeutet, Ihr
Gerät merkt sich die Einstellungen, die Sie
gewählt haben, bevor Sie das Gerät ausschal­ten. Nach dem Wiedereinschalten hören Sie
diesen Sender, bzw. TAPE/CD wieder.

Stereo-Empfang (nur bei FM)

Sie empfangen einen Stereo-Sender, wenn
»

ɳ « im Anzeigefeld erscheint.

Durchsagebereitschaft für Verkehrs­funk-Durchsagen (TP)

TP (TRAFFIC PROGRAM) = Verkehrsfunksender.

TP ein-/ausschalten:

¢¢

TP -Taste kurz drücken

.

Durchsagebereitschaft eingeschaltet: Das
Zeichen »TP« wird angezeigt.

ǺǺ Ist der eingestellte Sender kein Verkehrs-

funksender, startet automatisch ein Such­lauf zum nächsten Verkehrsfunksender.

Aktuelle Verkehrsfunk-Durchsage abbrechen:

¢¢

TP -Taste kurz drücken. Die Durchsagebe-

reitschaft für Verkehrsfunk bleibt erhalten.

í Verkehrsfunk-Durchsagen beginnen mit

einer Mindestlautstärke:

Im EXPERT-Bedienmenü können Sie die Min­destlautstärke, mit der Verkehrsfunk-Durchsa­gen zu hören sind, verändern, siehe Seite 14,
EXPERT

ß?.

ǺǺ Möchten Sie nur Verkehrsfunk-Durchsagen

hören, dann aktivieren Sie die Funktion
„Durchsagebereitschaft für Verkehrsfunk­durchsagen“ mit der Taste

¢¢

TP und stellen

die Lautstärke mit der Taste W

VOLUME

auf "Null".

ǺǺ Auch die CD-Wiedergabe wird während der

Verkehrsfunk-Durchsage unterbrochen.

Alternative Frequenzen (AF)

Wenn Sie ein RDS-Programm empfangen,
das von mehreren Sendern mit unterschiedli­chen Frequenzen ausgestrahlt wird, dann
wechselt Ihr Autoradio automatisch auf die
am besten zu empfangende Frequenz.

ǺǺ Wenn Sie sich in einem sehr schlecht ver-

sorgten Empfangsgebiet aufhalten, können
Wechselversuche zwischen AF´s als
störende Pausen hörbar werden. In einem
solchen Fall kann die AF-Funktion ausge­schaltet werden.

Im Auslieferungszustand ist AF aktiviert.

AF-Funktion ausschalten

Dies ist nur bei Sendern mit Alternativfrequen­zen möglich.

¢¢

TP - Taste länger drücken, bis der Signalton

zu hören ist.

Das Zeichen »AF« wird nicht mehr angezeigt.

AF-Funktion wieder einschalten

¢¢

TP - Taste länger drücken, bis der Signalton

zu hören ist.

Das Zeichen »AF« wird angezeigt.

Ķ

6

Radio

Stationstasten

¢¢1,¢¢2,¢¢3,¢¢

4

Bereich wählen: FMl, FMll, MW oder LW.

Sender/RDS-Programm einstellen:

ǺǺ Ist der eingestellte Sender/RDS-Programm

im gewählten Bereich, z.B. » FM I «, bereits
auf einer Stationstaste gespeichert, wird im
Anzeigefeld “M” und die entsprechende Ziffer
dargestellt, z.B. » M3 « für Speicherplatz 3.

Eingestellten Sender/RDS-Programm
speichern:

Stationstaste so lange drücken, bis der Si­gnalton zu hören ist.

ǺǺ Die gewählte AF-Einstellung wird zusam-

men mit der Station abgespeichert.

RDS-Programme einstellen
(IS-Funktion)

Mit einem Tastendruck können Sie im IS-Spei­cher bis zu 30 Programme speichern. Die ge­speicherten Programme können Sie nacheinan­der aufrufen, siehe “Wissenswertes” Seite 18.

ǺǺ Die Benutzung des IS-Speichers ist sinn-

voll, wenn Sie die Stationstasten neu bele­gen wollen oder sich in einem fremden
Empfangsbereich aufhalten und die schon
gespeicherten Sender nicht löschen
möchten.

IS-Suchlauf auslösen

Wählen Sie mit Taste

¢¢

RADIO/IS den Bereich

»FM 1«, oder »FM 2« oder »FM 3«.
Drücken Sie die Taste

¢¢

RADIO/IS, bis der erste

Signalton zu hören ist:
»IS --)« erscheint im Anzeigefeld, der

Empfänger durchsucht den UKW-Bereich.

ǺǺ Warten Sie stets, bis der intelligente Such-

lauf (IS) beendet ist.

ǺǺ Ist kein Empfang möglich, kann der Such-

lauf ständig aktiv sein, z. B. in der Tiefgara­ge oder bei defekter Antenne. In diesem
Fall können Sie den Suchlauf durch Drücken
einer der Stationstasten

¢¢

1 … ¢¢4 ab-

brechen (siehe auch Seite 19).

Sobald der IS-Suchlauf abgeschlossen ist,
sind bis zu 30 Sender gespeichert und Sie
hören den Sender mit dem bestem Empfang.

Beim intelligenten Suchlauf werden zuerst die
RDS-Programme gespeichert (sortiert nach
Programmen), dann die übrigen Sender nach
der Sendestärke.

Inhalt des IS-Speichers abrufen

Nach einem erfolgreichen IS-Suchlauf wählen
Sie mit

einer der Tasten

Q

TUNING W

Ihren gewünschten Sender

.

Im Anzeigefeld ist während der Stationswahl

»IS-SCAN« zu sehen.

Betriebsart IS ausschalten:

Dazu eine der Tasten Q

TUNING W so

lange drücken, bis »IS --« und dann »IS
OFF« kurz erscheint.

Der Sendersuchlauf ist auf Seite 8 beschrie­ben.

D

Ķ

7

Stationstasten

¢¢

1 … ¢¢4

Ķ

8

Radio

ǺǺ Bei stetigem Drücken einer der Tasten

Q

TUNING W erfolgt die Fortschaltung

im Schnellgang.

3. Stellen Sie mit den Tasten

Q

TUNING W die Frequenz in der

gewünschten Richtung ein. Mit Q

TUNING erhöhen Sie die Frequenz bei FM

um jeweils 50 kHz, bei AM um jeweils 1
kHz. Mit W

TUNING

verringern Sie die Frequenz jeweils um den
gleichen Wert. Im Anzeigefeld sehen Sie
z.B. »MAN 92.70«.

ǺǺ Ist der eingestellte Sender/RDS-Programm

im gewählten Bereich, z.B. » FM I «, bereits
auf einer Stationstaste gespeichert, wird im
Anzeigefeld “M” und die entsprechende Ziffer
dargestellt, z.B. » M3 « für Speicherplatz 3.

4. Wenn Sie den eingestellten Sender auf
einer Stationstaste speichern möchten, ver­fahren Sie wie in Abschnitt “Stationstasten”
beschrieben (siehe Seite 7).

5. Manuelle Frequenzeinstellung beenden:

Taste

¢¢

RADIO kurz drücken.

ǺǺ Wenn Sie 60 Sekunden keine Taste

drücken, wird die manuelle Frequenzein­stellung automatisch beendet.

2.

Durch kurzes Drücken einer der Tasten

Q

TUNING W können Sie den Such-

lauf in die gewünschte Richtung starten.
Im Anzeigefeld ist die Frequenz z.B.
»99.40«zu sehen. Wenn ein Sender mit
Namens-Kennung gefunden ist, sehen Sie
die Kennung im Anzeigefeld, sonst bleibt
die Frequenzanzeige.

ǺǺ Ist der eingestellte Sender/RDS-Programm

im gewählten Bereich, z.B. » FM I «, bereits
auf einer Stationstaste gespeichert, wird im
Anzeigefeld “M” und die entsprechende Ziffer
dargestellt, z.B. » M3 « für Speicherplatz 3.

3. Wenn Sie den eingestellten Sender auf
einer Stationstaste speichern möchten, ver­fahren Sie wie in Abschnitt “Stationstasten”
beschrieben (siehe Seite 7).

Manuelle Frequenzeinstellung

1. Bereich mit der Taste

¢¢

RADIO wählen:

»FM I«, »FM 2«, »FM 3« oder »MW« bzw.
»LW«.

2. Drücken Sie eine der Tasten

Q

TUNING W so lange, bis Sie zwei

Signaltöne hören und »MAN ...« mit der
aktuellen Frequenzeinstellung zu sehen ist,
z.B. »MAN 100.60«.

Gespeicherte Sender/RDS-Programme
abrufen: Bereich wählen: FMl, FM2, FM3,
MW oder LW.

Stationstaste kurz drücken.

ǺǺ Auch nach Abklemmen der Betriebs-

spannung bleiben die Speicherinhalte der
Stationstasten erhalten.

Sender/RDS-Programme mit Sender­suchlauf einstellen

1. Bereich mit der Taste

¢¢

RADIO wählen:

»FM I«, »FM 2«, »FM 3« oder »MW« bzw.
»LW«.

Um einen Suchlauf im Bereich FM zu star­ten muß die Betriebsart IS ausgeschaltet
sein (siehe Seite 7). Dazu eine der Tasten

Q

TUNING W so lange drücken, bis

»IS --« und dann »IS OFF« kurz erscheint.

ǺǺ Der Suchlauf in den FM-Bereichen arbeitet

mit zwei Empfindlichkeitsstufen. Im ersten
Durchlauf durch den Empfangsbereich wird
nach Sendern mit hoher Feldstärke (Orts­sender), im zweiten Durchlauf nach Sen­dern mit geringer Feldstärke (Fernempfang)
gesucht.

ǺǺ Bei Sendersuche wird im AM-Bereich

zuerst das LW-, dann das MW-Band durch­sucht.

Radio

Programmtypen (PTY)

Viele Rundfunkanstalten bieten im UKW­Bereich (FMl, FM ll) den Service "Programm-
typen" (PTY) an. Während einer Nachrichten­sendung wird beispielsweise die Kennung
» NEWS « gesendet.

Mit dem PTY-Suchlauf kann automatisch ein
Sender eingestellt werden, der einen vorge­wählten Programmtyp z.B. » POP « anbietet.

Programmtypen

Die angebotenen Programmtypen einer
Rundfunkanstalt können je nach gesendetem
Programm wechseln.

NEWS Nachrichten und Aktuelles
AFFAIRS Politik und Zeitgeschehen
INFO Spezielle Wortprogramme
SPORT Sportsendungen
EDUCATE Lernen und Weiterbildung
DRAMA Hörspiel und Literatur
CULTURE Kultur, Kirche und Gesellschaft
SCIENCE Wissenschaft
VARIED Unterhaltendes Wort
POP Popmusik (Hits und Schlager)
ROCK M Rockmusik
EASY M Leichte Musik

LIGHT M Leichte klassische Musik
CLASSICS Ernste klassische Musik
OTHER M Musikprogramme die sich nicht

zuordnen lassen (z.B. Folklore)
WEATHER Wetterberichte
FINANCE Wirtschaftsnachrichten
CHILDREN Kindersendungen
SOCIAL A Soziale Informationen
RELIGION Religiöse und philosophische

Sendungen
PHONE IN Hörertelefon
TRAVEL Touristeninformation
LEISURE Freizeit, Hobby und Zeitvertreib
JAZZ Jazz-Musik
COUNTRY Country-Musik
NATIONAL Nationale Sendungen
OLDIES Golden Oldies
FOLK M Volksmusik
DOCU Tatsachen-Berichte
NO PTY Keine Programmtyp-Kennung

PTY-Suchlauf

ǺǺ Für die Wahl eines Programmtyps haben

Sie zwei Möglichkeiten zum Aufrufen des
Suchlaufs.

1. Den vier PTY-Programm-Tasten (Stations­tasten) sind vier Programmtypen zugeord­net. Sie können diese voreingestellte Zuor­dung nach Ihren Wünschen ändern.

2. Sie können einen Programmtyp aus der
gespeicherten Liste wählen und dann den
Suchlauf starten.

Die Vorgehensweise wird in den folgenden
Abschnitten erklärt.

PTY-Funktion

1. PTY-Funktion einschalten

¢¢

PTY -Taste so lange drücken, bis der

Signalton zu hören ist:
der zuletzt gewählte Programmtyp wird
angezeigt.

2. Programmtyp einstellen …

– mit den Tasten

¢¢

1 … ¢¢4

Taste kurz drücken:
PTY-Suchlauf startet automatisch zum
nächsten Sender, der den vorgewählten
Programmtyp anbietet und zeigt kurze Zeit
den Programmtyp, z.B. » POP «, danach
die Bezeichnung des eingestellten Senders

– oder –

Ķ

9

D

Ķ

10

Radio

– Tasten Q TUNING W so oft drücken,

bis der gewünschte Programmtyp im
Anzeigefeld erscheint.

Eine der Tasten Q

TUNING W so lange

drücken, bis der Signalton zu hören ist:
PTY-Suchlauf startet zum nächsten Sender,
der den gewählten Programmtyp anbietet
und zeigt den Programmtyp, z.B. » POP «.

ǺǺ Bietet kein Sender den gewählten

Programmtyp an, hören Sie den zuletzt
eingestellten Sender und die PTY-Funktion
wird verlassen.

3. PTY-Funktion abschalten

¢¢

PTY -Taste kurz drücken oder

automatisch nach ca. 10 Sekunden.

PTY-Programm-Tasten belegen

Die Stationstasten

sind werkseitig mit den Programmtypen:

¢¢

1 NEWS,¢¢2 SPORT, ¢¢3 POP und

¢¢

4 CLASSICS belegt.

Sie können jede der Stationstasten mit einem
Programmtyp Ihrer Wahl belegen:

1. PTY-Funktion einschalten:

¢¢

PTY -Taste so lange drücken, bis der Si-

gnalton zu hören ist. Im Anzeigefeld sehen
Sie kurz »PTY« und den eingestellten Pro­grammtyp, z.B. »NEWS«.

2. Tasten Q

TUNING W so oft drücken,

bis der gewünschte Programmtyp im
Anzeigefeld erscheint.

3. Gewünschte Stationstaste z.B. ¢¢1 so lange
drücken, bis der Signalton zu hören ist.

PTY-Taste

Stationstasten

¢¢

1 … ¢¢4

INTELLIGENT

SEARCH

SCD 3390 RDS

Ķ

11

D

CD-Betrieb

Programmquelle CD wählen

CD ins CD-Fach einschieben.
Im Display erscheint »T01 00:00«. – oder –

CD ist bereits im CD-Fach:
Taste

¢¢

CD drücken, »T01 00:00« ercheint

im Display.

Titel wählen bzw. wiederholen

Taste Q TRACK: nächste Titel
Taste W

TRACK: vorherige Titel bzw.

den Titel, den Sie hören, wiederholen.
Tasten (so oft) kurz drücken, bis die Nummer
des gewünschten Titels im Display erscheint.

Vorlauf und Rücklauf

Titel im "Schnelldurchgang" mit
reduzierter Lautstärke hören:
Vorlauf

: Taste Q drücken und gedrückt

halten.

Rücklauf: Taste W drücken und gedrückt

halten.

Titel der CD für ca. 10 Sekunden
anspielen (TRACK SCAN)

Taste

¢¢

SCAN kurz drücken:

»SCAN ON« erscheint kurz im Display.
Möchten Sie den an

gespielten Titel zu Ende

hören:
Taste

¢¢

SCAN kurz drücken:

»SCAN OFF« erscheint kurz im Display.
Die SCAN-Funktion ist nun abgebrochen.

Titel der CD in zufälliger Reihenfolge
(TRACK RANDOM)

Taste

¢¢

RANDOM kurzdrücken:

»RND ON« erscheint kurz im Display.

Beenden:
Taste

¢¢

RANDOM kurzdrücken:

»RND OFF« erscheint kurz im Display.

Verkehrsfunk-Durchsagen während
CD-Wiedergabe zulassen

TP einschalten

Taste

¢¢

TP kurz drücken:

»TP« erscheint im Display.
TP ausschalten

Taste

¢¢

TP kurz drücken:

»TP« erlischt im Display.

CD-Betrieb beenden

Taste

¢¢

RADIO kurz drücken

oder lassen Sie die CD ausschieben.

CD ausschieben

Taste ə kurz drücken.
Die CD wird ausgeschoben.
Wird die ausgeschobene CD nicht innerhalb
von 15 Sekunden entnommen, wird sie aus
Sicherheitsgründen wieder eingezogen.

CD ausschieben

INTELLIGENT

SEARCH

SCD 3390 RDS

Ķ

12

EXPERT-Bedienebene

Damit die Bedienung des Autoradios so
einfach wie möglich ist, befinden sich eine
Vielzahl von Einstellungen, die Sie nur einmal
oder nur gelegentlich brauchen, in einer
zusätzlichen Bedienebene (EXPERT).

Liste der möglichen
Expert-Einstellungen

1 Code-Einstellungen
2 Kontrast des Anzeigefeldes
3 Security-Leuchtanzeige Ein/Aus
4 Signalton Ein/Aus
5 AM-Bereich sperren
6 Automatischer Verkehrsfunk-Suchlauf

Ein/Aus

7 Automatischer Wechsel des Regional-

programmes Ein/Aus

8 Ein- und Ausschalten mit dem Zünd-/

Anlaßschalter

9 Stummschaltung bei Autotelefon-Betrieb
ßI Lautstärkebegrenzung beim Einschalten
ß? Mindestlautstärke für Verkehrsfunk-

Durchsagen

Expert-Einstellungen ändern

1. EXPERT einschalten

¢¢

EXPERT- Taste so lange drücken, bis der

Signalton zu hören ist. Im Anzei­gefeld sehen Sie kurz
»EXPERT«.

2. Einstellung wählen

Wählen Sie mit den Tasten

Q

TUNING W die Einstellung aus, die

Sie überprüfen, bzw. verändern wollen

Beispiel:

ßI Ändern der Lautstärkebegrenzung beim

Einschalten

Mit den Tasten Q

TUNING W, die

gewünschte Funktion »ONVOL 13« einstel­len, im Anzeigefeld erscheint:

Sie hören den gewählten Sender mit der
eingestellten Lautstärke.

3. Einstellung aktivieren

Taste

¢¢

EXPERT kurz drücken:

Die Anzeige blinkt.

4. Einstellung verändern

Stellen Sie mit den Tasten

Q

TUNING W die gewünschte Lauts-

tärke ein. Im Anzeigefeld erscheint z. B.:

Q

TUNING : Wert erhöhen oder

Funktion einschalten,

W

TUNING : Wert verringern oder

Funktion ausschalten.

Sie können durch mehrmaliges Drücken der
Taste den Wert schrittweise ändern oder
durch längeres Drücken den automatischen
Schnelldurchlauf nutzen.

5. Einstellung beenden

Taste

¢¢

EXPERT kurz drücken:

Die Anzeige erscheint wieder dauerhaft.

Ķ

13

D

EXPERT

6. Nächste Einstellung wählen

(Punkt 2. bis 5. wiederholen)

7. EXPERT ausschalten

¢¢

EXPERT-Taste länger drücken, bis der

Signalton zu hören ist.

Mögliche Einstellungen 1…ß?

1

Codierung aktivieren (eine genaue Anlei­tung finden Sie im Kapitel »Codierung«,
Seite 16)

Erscheint »CODE« im Anzeigefeld, ist die
Codierung nicht aktiviert.
Erscheint »SAFE« im Anzeigefeld, ist die
Codierung aktiviert.

2 Kontrast des Anzeigefeldes

»DISPL 07« (00 ... 63), je nach Einbaula-

ge des Autoradios so einstel­len, daß das Anzeigefeld für
Sie gut ablesbar ist.

3 Security-Leuchtanzeige (Ein/Aus)

»BLK ON« Die Security-Leuchtdiode blinkt

bei ausgeschaltetem Gerät und
ausgeschalteter Zündung.

»BLK OFF« Die Security-Leuchtdiode

blinkt nicht.

4 Signalton (Ein/Aus)

»BEEP ON« Signalton als Funktionsbe-

stätigung.

»BEEP OFF« Funktionsbestätigung durch

kurzes Stummschalten der
Lautsprecher-Ausgänge.

5 AM-Bereich (Ein/Aus)

»AM ON« Der AM-Bereich kann mit der

Taste

¢¢

RADIO gewählt werden.

»AM OFF« Beim Umschalten zwischen den

Bereichen wird AM übersprun­gen.

6 TP-IS (Radio-Betrieb)

Wenn Sie sich in einem Empfangsgebiet
aufhalten, in denen Sie RDS-Programme
mit Verkehrsfunk schlecht empfangen,
können Sie die automatische Sendersuche
im Radio-Betrieb verhindern.

»TP-IS ON« automatische Verkehrsfunk-

Sendersuche gewünscht,

»TP-IS OFF« keine automatische Ver-

kehrsfunk-Sendersuche
gewünscht.

ǺǺ Bei Lautstärken kleiner »VOL 4« aus Kom-

fortgründen die autonatische Verkehrsfunk-

7 Autom. Wechsel des Regionalprogramms

Wenn ein RDS-Programm aus verschiede­nen Regionalsendungen besteht, kann es
vorkommen, daß Ihr Autoradio aufgrund
des Empfangsgebietes zwischen verschie­denen Regionalsendungen wechselt.

»REG ON« autom. Wechsel des Regio-

nalprogramms ist möglich.

»REG OFF« kein Wechsel auf ein anderes

Regionalprogramm.

8 Ein- und Ausschalten mit dem

Zünd-/Anlaßschalter

»IGN ON« Sie können das Autoradio mit

dem Zünd-/Anlaßschalter des
Fahrzeuges ein- und ausschal­ten.

»IGN OFF« Ein- und Ausschalten nur mit

der

¡

IO

-Taste.

9 Stummschaltung bei Telefon-Betrieb

»PHONE ON« Stummschaltung aktiviert.
»PHONE OFF« Stummschaltung deakti-

viert.

ǺǺ Das Telefon-Mutesignal muß in diesem Fall

angeschlossen sein.

Ķ

14

Codierung

ßI Lautstärke-Begrenzung beim Einschalten

»ON VOL - -« keine Begrenzung oder
»ON VOL 20« max. Lautstärke, z.B. 20

(Einstellbereich:

- - (0 ... 46).

Die Lautstärke wird nur begrenzt, wenn die
Lautstärke beim Ausschalten des Auto­radios größer als der eingestellte Wert ist!

ß? Mindestlautstärke für Verkehrsfunk-

Durchsagen

»TA VOL 16« (5 ... 46)
Sie hören während der Einstellung die dann
für die Verkehrsfunkdurchsage gewählte
Lautstärke.

ǺǺ Die Code-Nummer Ihres Autoradios befin-

det sich auf der Identity Card.

Die Codierung ist ab Werk nicht aktiviert.

Wenn Sie die Codierung Ihres Autoradios
aktiviert haben:
Sobald das Autoradio von der Autobatterie
(bzw. Dauerplus Klemme 30) Ihres Fahr­zeugs getrennt wird, ist es elektronisch
gesichert.
Es kann nur durch Eingabe der Code-Nr.
wieder in Betrieb genommen werden.

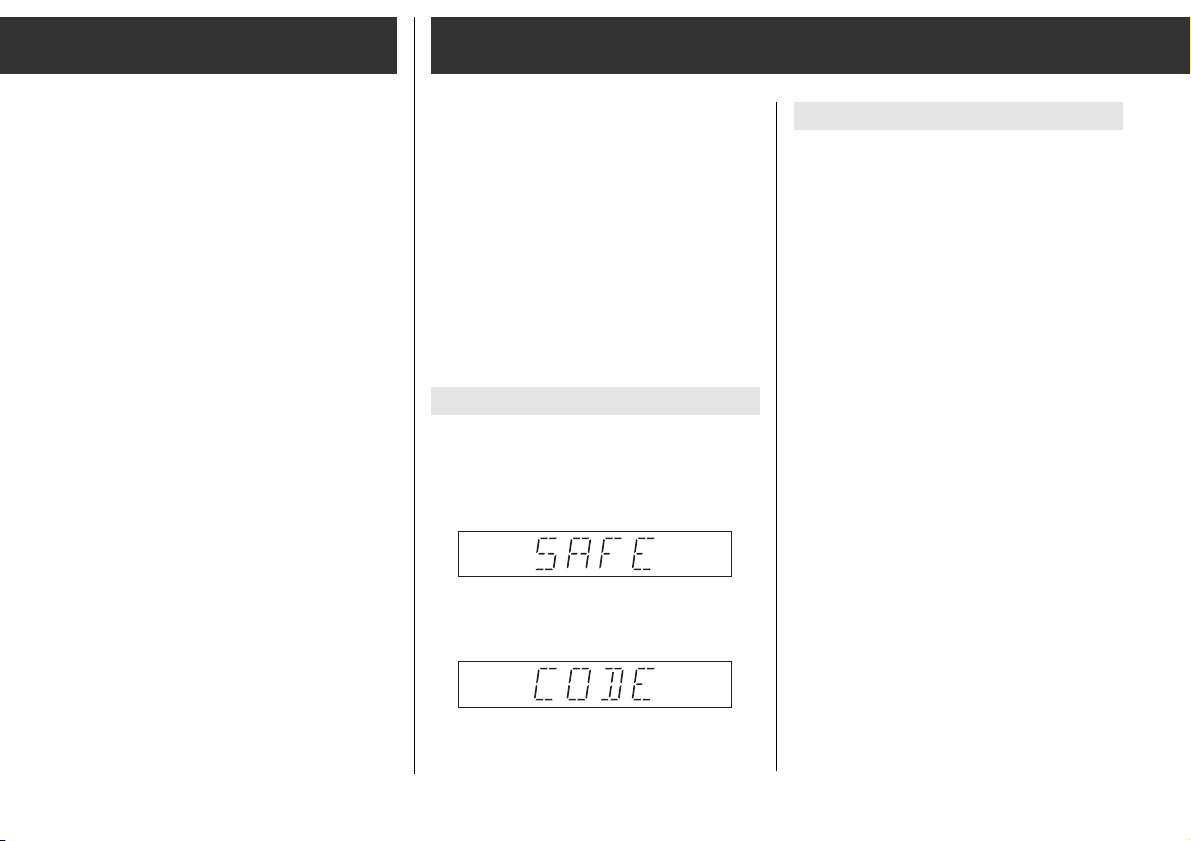

Ist die Codierung aktiviert?

Wählen Sie die EXPERT-Bedienebene und
drücken Sie die Tasten Q

TUNING W, bis

im Anzeigefeld »SAFE« oder »CODE«
erscheint:

Codierung aktiviert

Codierung nicht aktiviert

Codierung aktivieren

1. Wählen Sie die EXPERT-Bedienebene und

drücken Sie die Tasten Q

TUNING W,

bis »CODE« im Anzeigefeld erscheint.
Aktivieren Sie die Einstellung:

Drücken Sie die Taste

¢¢

EXPERT kurz. Im

Anzeigefeld blinkt »- - - -«.

2. Geben Sie die Code-Nr. (siehe Identity
Card) mit den Tasten Q TUNING W
oder

¢¢

1 … ¢¢4 (siehe Beispiel) ein.

ǺǺ Bei längerem Drücken einer der Tasten

r

TUNING t erfolgt die Fortschaltung im

Schnellgang.

Beispiel: 1703 Display:
Taste

¢¢

1 11 x kurz drücken >1 - - -<

Taste

¢¢

2 17 x kurz drücken >1 7 - - <

Taste

¢¢

3 10 x kurz drücken >1 7 0 -<

Taste

¢¢

4 13 x kurz drücken >1 7 0 3<

Bei längerem Drücken wird die jeweilige
Ziffer rückwärts gezählt.

3. Code-Nr. bestätigen:

Taste

¢¢

EXPERT kurz drücken, im Anzeige-

feld erscheint »SAFE«.
Die Codierung ist aktiviert!

4. EXPERT ausschalten:

¢¢

EXPERT-Taste drücken, bis der Signalton

zu hören ist.

EXPERT

Ķ

15

D

Codierung

Wartezeiten

Damit die Wiederinbetriebnahme und das
Deaktivieren der Codierung nicht durch Aus­probieren möglich ist, sind nach Fehlversu­chen Wartezeiten vorgesehen. Während dieser
Zeiten läßt sich das Autoradio zwar ein- und
ausschalten, spielt aber nicht.

Während der Wartezeit

muß das Autoradio nicht eingeschaltet sein.
Es muß jedoch an Dauerspannung + 12 V
angeschlossen sein. So lange »SAFE« im
Anzeigefeld steht, ist die Wartezeit noch nicht
abgelaufen. Die Wartezeit ist zu Ende, wenn
die Zahl des nächsten Versuchs im Anzeige­feld zu sehen ist, z.B. »2 - - - -«.
Die Tabelle zeigt die Wartezeiten zwischen den
einzelnen Versuchen.
Wartezeit nach dem 7. Versuch immer
24 Stunden!
Nach dem 6. Ver­such empfiehlt es
sich, "Wiederin­betriebnahme"
bzw. "Codierung
deaktivieren" von
Ihrem Fachhänd­ler durchführen
zu lassen.

Codierung deaktivieren

z.B. vor dem Ausbau des Autoradios:

1. EXPERT-Mode ist eingeschaltet und
»SAFE« erscheint im Anzeigefeld.
Aktivieren Sie die Einstellung: Drücken Sie
die Taste

¢¢

EXPERT kurz. Im Anzeigefeld

blinkt »1 - - - -«.

2. Code-Nr. (siehe Identity Card), wie im
Kapitel "Codierung aktivieren" beschrieben,
durch Drücken der Tasten

Q

TUNING W bzw.

¢¢

1 … ¢¢4 einstel-

len.

3. Code-Nr. bestätigen:
Taste

¢¢

EXPERT drücken, bis im Anzeigefeld

vorübergehend »CODE« erscheint.
Nach ca. 3 Sekunden spielt das Radio.

Die Codierung ist nicht mehr aktiviert!

Falls Sie eine falsche Code-Nr. eingegeben
haben:
»SAFE« bleibt im Anzeigefeld stehen, das
Radio spielt nicht.

Beginnen Sie nochmals. Beachten Sie die
Wartezeiten zwischen den Versuchen.

Wiederinbetriebnahme

Das Autoradio ist bei aktivierter Codierung
elektronisch gesichert, nachdem es von der
Autobatterie (bzw. Dauerplus Klemme 30)
Ihres Fahrzeugs getrennt war, z.B. nach einem
Werkstattaufenthalt.

1. Autoradio einschalten:
Im Anzeigefeld erscheint »SAFE«.
Nach ca. 3 Sekunden erscheint
»I - - - -« im Anzeigefeld. Die »I« kenn­zeichnet die Anzahl der Eingabeversuche.

2. Code-Nr. (siehe Identity Card), wie im
Kapitel "Codierung aktivieren" beschrieben,
mit den Tasten Q

TUNING W oder

¢¢

1 … ¢¢4 eingeben.

3. Code-Nr. bestätigen:

Taste

¢¢

EXPERT drücken, bis im Anzeigefeld

vorübergehend»SAFE« erscheint.
Nach ca. 3Sekunden spielt das Radio.

Falls Sie eine falsche Code-Nr. eingege­ben haben:

»SAFE« bleibt im Anzeigefeld stehen, das
Radio spielt nicht.
Beginnen Sie nochmals.
Beachten Sie die Wartezeiten zwischen

den

Versuchen.

Versuch (im Wartezeit
Anzeigefeld) (ca.)

1

21 Sek.

2

1,5 Min.

3

5,5 Min.

4

22 Min.

5

1,5 Std.

6

6,0 Std.

7

24 Std.

8

24 Std.

Ein- und Ausbau

Die Abbildungen zum Ein- und Ausbau finden
Sie am Anfang des Heftes.

Einbaumaterial und Zubehör

Welches Einbaumaterial Sie benötigen und
was es an Zubehör gibt, sagt Ihnen Ihr Fach­händler.

Einbaurahmen einsetzen – Abb. o…a

Abbildung o

– Einbaurahmen b in den Geräte-Ausschnitt a

des Fahrzeugs einsetzen.

– Schränklappen c hinter dem Geräte-Aus-

schnitt a nach Bedarf (je nach Fahrzeugtyp)
aufbiegen.

Autoradio einschieben

Abbildung o

– Autoradio bis zum Anschlag in den einge-

setzten Einbaurahmen b einschieben.
Das Autoradio rastet ein.

í

Ihr Autoradio zeichnet sich durch eine
hohe Leistungsklasse aus. Dies bewirkt
auch eine hohe Erwärmung des Gerä­tes.

í

Es dürfen deshalb keine Leitungen oder
andere Teile am Gerät anliegen, da
deren Isolierung sonst schmelzen
kann, wodurch es zum Kurzschluß und
ggf. zum Brand kommen kann.

Autoradio herausziehen

Abbildung a

í Nehmen Sie bitte vor dem Herausziehen

des Autoradios das Bedienteil ab, um es
nicht zu verkratzen.

Beide Bügel d in die Öffnung der Blende ein­führen und bis zum Anschlag einschieben.

– Beide Bügel nach außen drücken und das

Autoradio langsam herausziehen.

Antenne

Das Autoradio ist für Antennen mit 75Ω (bis
150Ω)-Impedanz ausgelegt. Antennenkabel­Verlängerungen, z.B. bei Heckmontage, kön­nen den Empfang beeinträchtigen.

Abbildung

p und ü

– im Bedarfsfall Antennenadapter (Abb. p)

verwenden.

– Antennenadapter (Abb.

p) bzw. Antennen-

kabel (Abb.

ü) im Kunststoffhalter fixieren.

Sicherung 10 A

Abbildung +

Flachsicherung 10 A/DIN 72 581– gesteckt.

Versorgungsspannungen

Messerkontakte A: Abbildung +

A8 Anschluß für Masse*

An Klemme 31 (Masse) des Fahrzeugs
anschließen.

A7 Anschluß für +12 V Betriebsspannung*

An Klemme 30

(Dauerplus) des Fahrzeugs

anschließen.

A6 Anschluß für Instrumentenbeleuchtung

Messerkontakt A6 an Klemme 58

des Fahr­zeugs angeschlossen:
Die Beleuchtung des ausgeschalteten Autora­dios kann bei eingeschaltetem Fahrlicht mit
dem Regler der Instrumentenbeleuchtung
geregelt werden.

Messerkontakt A6 nicht angeschlossen:
Keine Beleuchtung bei ausgeschaltetem
Autoradio.

* Querschnitt mindestens 2,5 mm2für Plus- und

Masseleitumg.

Ķ

16

Ein- und Ausbau

A5 +12 V Schaltspannungsausgang

(max. 0,5 A)

liegt am Messerkontakt A 5 bei eingeschalte­tem Autoradio.
Für Automatikantenne (Aus-/Einfahren),
Antennenverstärker (Betriebsspannung) usw.

A4 Anschluß für +12 V Zündspannung

An Klemme 15

des Fahrzeugs anschließen,
wenn Sie das Autoradio mit dem Zünd-/
Anlaßschalter ein- und ausschalten wollen.

Der Anschluß A4 kann auch unbeschaltet blei­ben. In diesem Fall muß das Radio immer
über die Taste

¡

IO

ein- und ausgeschaltet

werden.
Das Gerät schaltet dann bei ausgeschalteter

Zündung nicht nach 1 Stunde ab. Die Securi­ty-Leuchtdiode blinkt nicht.

A2 Phone-Mute-Anschluß

für Autotelefon oder Funkgerät:
Das Autoradio ist stummgeschaltet beim
Betrieb des angeschlossenen Autotelefons
oder des Funkgerätes.
Im Anzeigefeld erscheint »PHONE«, siehe Sei­te 15, EXPERT-Einstellungen.
Der Messerkontakt A2 muß dabei vom Mute­Ausgang des Telefons/Funkgerätes auf Masse
gelegt werden!

Lautsprecher

Messerkontakte B: Abbildung +

Maximale Ausgangsleistung

an 4Ω-Lautsprechern: 4 x 20 W.

Frontlautsprecher Hecklautsprecher
B3 rechts +B1rechts +

B4 rechts –B2rechts –
B5 links +B7links +
B6 links –B8links –

í

Die Lautsprecheranschlüsse nicht elek­trisch miteinander verbinden und nicht
auf Masse legen!

Displayanschluß für Opel, GM und
Vauxhall ab 1/94

Messerkontakte C: Abbildung +

Steuerung für externes Display

Sie können dieses Autoradio in ein Fahrzeug
der Marken Opel, GM und Vauxhall mit exter­nem Display einbauen. Die Anschlüsse für das
externe Display sehen Sie in der folgenden
Tabelle. Der Displaytyp wird im Normalfall
automatisch erkannt.

Sollte das externe Display jedoch nicht kor­rekt funktionieren, schalten Sie das Autoradio
mit der

¡

IO

-Taste aus. Drücken und halten

Sie die Stationstaste

¢¢

2, schalten Sie das

Autoradio mit der

¡

IO

-Taste ein. Im Display
erscheint »DIGID 8« oder »DIGID 10«.
Nach ca. 3 Sekunden schaltet das Autoradio
den Displaytyp um.

C1 SDA
C2 SCL
C3 GND
C4 MRQ

í

Das fahrzeugzeitige Kabel am Kontakt A2
sollte in Opel, GM und Vauxhall sicher­heitshalber abgetrennt und isoliert wer­den.
Nach dem Anschluß des Gerätes prüfen
Sie die Diebstahlswarnanlage des Fahr­zeuges.
Beachten Sie vor Einbau des Autoradios,
ob Geräte-Kontaktbelegung und Fahr­zeug-Kontaktbelegung übereinstimmen,
damit es nicht zur Zerstörung von einge­bauter Elektronik im Fahrzeug kommen
kann.

Ķ

17

D

Wissenswertes

Radio-Empfangsbedingungen

UKW-Empfang

Während der Fahrt ändern sich ständig die
Empfangsbedingungen.
Berge, Gebäude oder Brücken können den
Empfang beeinträchtigen.
Dies gilt besonders dann, wenn Sie weit vom
Sender entfernt sind.

Radio-Data-System (RDS)

RDS ist ein Informationssystem, dessen
Signale zusätzlich von den meisten UKW­Rundfunkprogrammen ausgestrahlt werden.

Programm Service

Bei RDS-Programmen sehen Sie den Namen
des Programms als Kürzel im Anzeigefeld,
z.B. » ANTENNE «.
Bitte beachten Sie, daß RDS-Programme
unterschiedliche Regionalsendungen und Pro­grammnamen haben können.

Alternative Frequenzen (AF)

Ein RDS-Programm wird von mehreren Sen­dern mit unterschiedlichen Sendefrequenzen
(alternative Frequenzen) ausgestrahlt.
Sie wählen ein RDS-Programm und Ihr Auto­radio wechselt automatisch auf die am besten
zu empfangende Alternativfrequenz, falls vor­handen.

Enhanced Other Network (EON)

Diese Funktion erlaubt es Ihnen Verkehrsfunk­Durchsagen zu hören, auch wenn Sie ein
RDS-Programm ohne eigenen Verkehrsfunk
eingestellt haben.

Voraussetzung:

Die Rundfunkanstalt, die das eingestellte
RDS-Programm mit EON ausstrahlt, führt ein
weiteres RDS-Programm, das Verkehrsfunk­Durchsagen anbietet.

Durchsagebereitschaft

für Verkehrsfunk-Durchsagen auch bei
RDS-Programmen mit EON, wenn
»TP« im Anzeigefeld aktiviert ist und das ein-
gestellte RDS-Programm hörbar bleibt.

TP ein-/ausschalten:

¢¢

TP -Taste kurz drücken.

Sollte eine Störung auftreten

wenden Sie sich bitte an Ihren Fachhändler.
Auf Ihren Wunsch kann er in der Bundesrepu­blik Deutschland als Serviceleistung Grundig
Autoradios im Falle eines Defektes durch
werksgeprüfte Austauschgeräte ersetzen.

Bitte beachten Sie:
Voraussetzung für die Teilnahme an diesem
Austauschsystem ist das unverletzte Garantie­siegel an Ihrem Autoradio.

Pflege

Die Frontblende des Autoradios nur mit

einem weichen, staubbindenden und antistati­schen Tuch reinigen. Polier- und Reinigungs­mittel könnten die Oberfläche der Blende
beschädigen.

Ķ

18

Wenn etwas einmal nicht funktioniert

Gerät läßt sich nicht einschalten

Setzen Sie das Bedienteil nochmals ein.
Halten Sie die

¡

IO

-Taste beim Einschalten

mindestens 1 Sekunde gedrückt.
Ist die Gerätesicherung (auf der Rückseite,

siehe auch Abbildung 4 am Anfang dieses
Heftes) defekt? Dann bringen Sie Ihr Gerät zu
Ihrem Fachhändler.

Security-Leuchtdiode blinkt nicht

Überprüfen Sie, ob in der EXPERT-Bedienebe­ne » BLK ON « gewählt ist.
Wählen Sie die EXPERT-Bedienebene (siehe
Seite 13),» BLK ON «.

Beachten Sie auch den Anschluß A4 (siehe
Seite 17).

Der Empfang ist schlecht

Befinden Sie sich in einem Gebiet mit schlech­ten Empfangsbedingungen (z.B. Tiefgarage,
Tunnel, Gebirgstal)?
Dann wird sich der Empfang bei einer Ortsver­änderung sicher verbessern.

Bessert sich der Empfang nicht, könnte die
Antenne selbst oder die Antennenleitung
defekt sein. Bitte lassen Sie das von einem
Fachmann überprüfen.

Bei Fahrzeugen mit elektronischer Antenne
(z. B.: VW Audi und Seat auch Heckscheiben­antenne) sollten Sie den Antennenadapter 1
(Best. Nr.: GIK 15-00) verwenden.

Radioempfang wird öfter unterbrochen

Sie befinden sich in einem sehr schlecht
versorgten Empfangsgebiet. Hier kann es vor­kommen, daß die Wechselversuche zwischen
Alternative Frequenzen als Pausen hörbar wer­den. In einem solchen Fall kann die AF-Funk­tion ausgeschaltet werden (siehe Seite 7).

Nicht alle Lautsprecher funktionieren

Überprüfen Sie, ob Sie den FADER oder die
BALANCE verstellt haben. Führt dies nicht
zum Erfolg, lassen Sie die Zuleitungen zu den
Lautsprechern und die Lautsprecher selbst
von einem Fachmann prüfen.

Wenn der CD-Spieler nicht funktioniert

Wenn die CD-Titel nicht einwandfrei abge­spielt werden, prüfen Sie, ob die Oberfläche
der CD sauber und nicht verkratzt ist.
Reinigen Sie die CD mit einem weichen,
fusselfreien Tuch.
Verwenden Sie keine Reinigungsmittel!
Prüfen Sie, ob das Gerät fest im Armaturen­brett eingebaut ist.
Drehen Sie die Lautstärke zurück, wenn die
Temperatur im Gerät größer als 70°C ist.

Ķ

19

D

GRUNDIG Umwelt-Initiative

Sicher ist Ihnen aufgefallen,
wir haben bei der Verpackung

des Autoradios vollständig auf
Kunststoffe verzichtet.
Alle Bestandteile sind aus Pappe/Papier und
können im bestehenden Altpapierkreislauf
entsorgt werden.

k

Ein Schild nach obenstehender Abbildung fin­den Sie an der Unterseite Ihres Gerätes.
CLASS 1 LASER PRODUCT bedeutet, daß der
Laser wegen seines technischen Aufbaus
eigensicher ist, so daß der maximal erlaubte
Ausstrahlwert unter keinen Umständen über­schritten werden kann.

CLASS 1

LASER PRODUCT

CE

Gerät entspricht den EMV-Schutzanforderun­gen (EG-Richtlinie 89/336 EWG, 92/31 EWG
und 93/68/EWG) gemäß den Normen
EN 55013 und EN 55020.

Ķ

20

Hinweise

Ķ

21

1

4

2 3

5

a

b

d

C

B

A

1 3

2 4

1 3 5 7

2 4 6 8

5 7

2 4 6 8

T 10 A

c

d

Ķ

Im Falle eines Defektes

Auf Ihren Wunsch kann Ihr Fachhändler in der
Bundesrepublik Deutschland als Service­leistung Grundig Autoradios im Falle eines
Defektes durch werksgeprüfte Austausch­geräte ersetzen.
Bitte beachten Sie jedoch, daß Voraussetzung
für die Teilnahme an diesem Austauschsystem
das unverletzte Garantiesiegel am Gerät ist.

ķ

If a problem should arise

Please note, that the undamaged guarantee
seal on the unit is the precondition for your
guarantee.

ƴ

Se si dovessero verificare disturbi

Controllare che l’apparecchio presenti ancora
il sigillo di garanzia intatto.

ĸ

En cas de défectuosité

Veuillez noter que vous ne pouvez plus faire
valoir la garantie une fois le sceau d'origine
rompu.

ń

In geval van een defect

Let op, alleen als het garantiezegel niet ver­broken is, heeft u recht op garantie.

į

En caso de un defecto

Observe que el sello de garantia intacto en el
aparato es el requisito para hacer valer el
derecho de garantia.

ł

Em caso de defeito

Tenha em consideração que a premissa para a
concessão da garantia é que o selo de garan­tia no aparelho estiver intacto.

į

DECLARACION DE CONFORMIDAD CON NORMAS

El que suscribe, en nombre de GRUNDIG AG,
Kurgartenstraße 37, D-90762 Fürth, RFA.
declara, bajo su propia responsabilidad, que el

Equipo: AUTORRADIO CON CD
Fabricado por: GRUNDIG AG
En: BRAGA, PORTUGAL
Marca: GRUNDIG
Modelo: SCD 3390 RDS

objeto de esta declaración, cumple con la normativa siguiente:
– Anexo V del Reglamento sobre Perturbaciones Radio-

eléctricas aprobado en el Real Decreto 138/1989.

– Este certificado ha sido expedido para dar cumplimiento al

Real Decreto 1066/1989 (Orden Ministerial del 18.10.1989).

Hecho en: Fürth el: 12.12.1997

Firma

Kamleiter Jefe de Homologaciones

Nombre y apellidos Cargo

Ķ

Identity Card und Code-Aufkleber
(siehe dazu Seite 2)

ķ

Identity Card and Code label
(see page 2)

ƴ

Identity Card e Adesivi di segnalazione
(vedere pagina 2)

ĸ

Identity Card et Autocollants de code
(pour plus d'informations, voir page 2)

ń

Identity Card en Code-sticker
(zie daarvoor pagina 2)

į

Identity Card y Adhesivos de código
(véase la página. 2)

ł

Identity Card e Autocolante «Code»
(ver página 2)

ǵ

Model Type

Serial No.

Code No.

Die Identity Card dient als Eigentumsnachweis mit individuellem Sicherheits­code und erleichtert bei Verlust des Gerätes die Schadensabwicklung.
Vor fremdem Zugriff schützen.
The identity card serves as evidence of ownership with individual
security code and facilitates the settlement in the case of theft of the unit.
Keep the document safe.

0 1 2 3 4 5 6 7 8 9 GRUNDIG AG .D-90762 Fürth SCD 3390 RDS

18349-941.41

ALLGEMEINE HINWEISE FÜR GERÄTE MIT LASER

GENERAL INSTRUCTIONS FOR LASER UNITS
GENERELLE HENVISNINGER FOR LASER-APPARATER
ALLMÄNNA FÖRESKRIFTER FÖR LASER-UTRUSTNING
LASER-LAITTEITA KOSKEVIA HUOMAUTUKSIA

VORSICHT-UNSICHTBARE LASERSTRAHLUNG TRITT AUS,
WENN DECKEL GEÖFFNET UND WENN SICHERHEITSVERRIEGELUNG
ÜBERBRÜCKT IST. NICHT DEM STRAHL AUSSETZEN.

CAUTION-INVISIBLE LASER RADIATION
WHEN OPEN AND INTERLOCKS DEFEATED.
AVOID EXPOSURE TO BEAM.

ADVARSEL-UNSYNLIG LASERSTRALING NAR DEKSEL APNES
UNNGA EKSPONERING FOR STRALEN.

ADVARSEL-UNSYNLIG LASERSTRÅLING VED ÅBNING.
UNDGÅ UDSÆTTELSE FOR STRÅLING.

VARNING-OSYNLIG LASER STRÅLNING NÄR
DENNA DEL ÄR ÖPPNAD OCH SPÄRREN ÄR URKOPPLAD.
BETRAKTA EJ STRÅLEN.

VARO-AVATTAESSA JA SUOJALUKITUS OHITETTAESSA
OLET ALTTIINA NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE.
ÄLÄ KATSO SÄTEESEEN.
