WKC 3705 RDS

SECURITY CODE

SCD 5390 RDS

Ķ

1

Inhalt Bedienungsanleitung SCD 5390 RDS

Bitte beachten Sie 3

Identity Card .................................... 3

Diebstahlsicherungen ......................... 3

Achtung bei Automatikantennen ............. 3

Einbau des Autoradios......................... 4

Bedienteil abnehmen.......................... 4

Bedienteil einsetzen ........................... 4

Verkehrssicherheit ............................. 4

GRUNDIG Umwelt-Initiative .................. 4

Ein- und Ausschalten .......................... 5

Einschalten für max. 1 Stunde ............... 5

Phone-Betrieb mit Autotelefon ............... 5

Expert ............................................ 5

Multifunktionstasten ........................... 5

Kurzanleitung 6

Verstärker ....................................... 6

Programmquellen .............................. 6

Security .......................................... 6

Display........................................... 6

Zifferntasten..................................... 6

D
GB
I
F
NL
E
P

Display 7

Radio............................................. 7

CD-Betrieb....................................... 7

CD-Wechsler-Betrieb .......................... 7

Verstärker 8

Ein- und Ausschalten am Autoradio ......... 8

Lautstärke (Volume) ........................... 8

LOUD (Loudness)............................... 8

Höhen TRE (Treble) ............................ 8

Lautstärkeverhältnis BAL (Balance)......... 8

Bässe BASS ..................................... 9

Lautstärkeverhältnis FAD (Fader) ........... 9

Klangspeicher................................... 9

Überlastungsschutz ............................ 9

Radio 10

Programmquelle RADIO wählen............ 10

Bereich wählen................................ 10

Stereo-Empfang (nur FM) ................... 10

RDS-Programme einstellen mit dem

LEARN-Speicher .............................. 10

Automatischer Senderspeicher Autostore .11
Sender/RDS-Programme mit Suchlauf

einstellen ...................................... 11

Manuelle Frequenzeinstellung ............. 11

Speicherplatz-Tasten......................... 12

Alternative Frequenzen (AF) ................ 12

Durchsagebereitschaft für Verkehrsfunk-

Durchsagen (TP) .............................. 13

Programmtypen ............................... 13

PTY-Programm-Tasten....................... 14

PTY-Funktion .................................. 14

CD Betrieb 15

Programmquelle CD wählen ................ 15

Titel wählen bzw. wiederholen ............. 15

Vorlauf und Rücklauf ......................... 15

Titel der CD für ca. 10 Sekunden

anspielen (TRACK SCAN).................... 15

Titel der CD in zufälliger Reihenfolge

(TRACK RANDOM) ............................ 16

Verkehrsfunk-Durchsagen während

CD-Wiedergabe zulassen.................... 16

CD-Betrieb beenden.......................... 16

CD ausschieben ............................... 16

Ķ

2

Wissenswertes 26

Geschwindigkeitsabhängige Lautstärke... 26

Radio-Data-System (RDS)................... 26

Enhanced Other Network (EON)............. 26

Empfangsbedingungen....................... 26

Ein Schild nach obenstehender Abbildung fin­den Sie an der Unterseite Ihres Gerätes.
CLASS 1 LASER PRODUCT bedeutet, daß der
Laser wegen seines technischen Aufbaus
eigensicher ist, so daß der maximal erlaubte
Ausstrahlwert unter keinen Umständen über­schritten werden kann.

CE

Das Gerät entspricht den EMV-Schutzanforde­rungen (EG-Richtlinie 89/336 EWG und
93/68/EWG) gemäß den Normen EN 55013
und EN 55020.

CLASS 1

LASER PRODUCT

Wartung und Pflege 21

Codierung 22

Codierung ...................................... 22

Ist die Codierung aktiviert? ................. 22

Codierung aktivieren ......................... 22

Wartezeiten.................................... 22

Wiederinbetriebnahme ...................... 23

Codierung deaktivieren ...................... 23

Ein- und Ausbau 23

Einbaumaterial und Zubehör................ 23

Einbaurahmen einsetzen .................... 23

Versorgungsspannungen .................... 24

Lautsprecher................................... 24

Antenne......................................... 25

Zusatzanschlüsse ............................. 25

Autoradio einschieben ....................... 25

Autoradio herausziehen...................... 25

Sicherung T 10 A.............................. 25

Inhalt

Technische und optische Änderungen

vorbehalten!

Compact Disc mit CD-Wechsler 17

Programmquelle CD wählen ................ 17

Display (Anzeige) umschalten .............. 17

CD wählen ..................................... 17

Titel wählen bzw. wiederholen ............. 17

Vorlauf und Rücklauf ......................... 17

1. Titel jeder CD für ca. 10 Sekunden

anspielen (CD SCAN) ........................ 17

Titel der CD in zufälliger Reihenfolge

(TRACK RANDOM) ............................ 17

Verkehrsfunk-Durchsagen ................... 18

CD-Wechsler-Betrieb beenden ............. 18

CD- oder DAT-Betrieb 18

CD- oder DAT-Spieler anschließen......... 18

CD- oder DAT-Betrieb einschalten ......... 18

EXPERT Einstellungen 19

EXPERT......................................... 19

Einstellen ...................................... 19

Mögliche Einstellungen

1 … ßW .......... 19

Ķ

3

D

Identity Card

Der Ausweis Ihres Autoradios

enthält Typ, Seriennummer und die
Code-Nummer für die Codierung.

Die Seriennummer ist identisch mit der im
Rahmen des Autoradios eingestanzten
Nummer.

Die Identity Card erleichtert bei Verlust des
Autoradios die Fahndung der Polizei und
beschleunigt durch Eigentumsnachweis die
Schadensabwicklung mit der Versicherung.

í Wählen Sie den Aufbewahrungsort so,

daß sie vor fremden Zugriff sicher ist.

Security-Leuchtanzeige

CD-Taste blinkt,
wenn das Autoradio, der Zünd-/Anlaßschalter

und die Beleuchtung des Fahrzeugs ausge­schaltet sind.
Die Security-Leuchtanzeige ist eingeschaltet.

í

Achtung bei Automatikantennen!

Ihr Gerät schaltet sich automatisch ein,
wenn Sie eine CD einschieben oder wenn
ein angeschlossenes Telefon/Funkgerät
angerufen wird.

Drücken Sie bevor Sie z.B. eine Waschanla­ge befahren den Drehknopf bis
»STAND BY OFF« im Display erscheint. Das
Gerät ist dann ausgeschaltet und kann nur
mit dem Drehknopf wieder eingeschaltet
werden.
Oder schalten Sie Ihr Telefon/Funkgerät aus
oder schalten Sie im Expert Mode die Funk­tion »Stummschaltung bei Phone-Betrieb«
auf »PHONE OFF« oder nehmen Sie das
Bedienteil ab.

Bitte beachten Sie

Diebstahlsicherungen

Code-Aufkleber

Die Code-Aufkleber, gut sichtbar hinter den
Autoscheiben angebracht, zeigen jedem:

Das Autoradio ist für Diebe wertlos!

Codierung

Ist die Codierung aktiviert und das Autoradio
wird von der Autobatterie (bzw. Dauerplus
Klemme 30) Ihres Fahrzeugs getrennt, ist es
elektronisch blockiert.
Nur Sie können es wieder durch Eingabe Ihrer
persönlichen Code-Nummer in Betrieb
nehmen.

Bedienteil abnehmen

Zusätzlich zur Codierung können Sie das
Bedienteil des Autoradios abnehmen und
mitnehmen. Das Autoradio ist dadurch für den
Dieb wertlos.

ǵ

Model Type

Serial No.

Code No.

Die Identity Card dient als Eigentumsnachweis mit individuellem Sicherheits­code und erleichtert bei Verlust des Gerätes die Schadensabwicklung.
Vor fremdem Zugriff schützen.

The identity card serves as evidence of ownership with individual
security code and facilitates the settlement in the case of theft of the unit.
Keep the document safe.

DOUBLE SECURITY SYSTEM

CODE

Ķ

4

Einbau des Autoradios

Diese Bedienungsanleitung setzt voraus, daß
Ihr Autoradio vom Fachhändler ordnungs­gemäß angeschlossen und eingebaut wurde.

Einbauhinweise finden Sie am Ende der Bedie­nungsanleitung.

Bedienteil abnehmen

Wenn Sie das Bedienteil bei eingeschaltetem
Gerät abnehmen, schaltet sich das Gerät aus.

Bedienteil halten und Verriegelung nach unten
drücken.
Das Bedienteil rastet aus und Sie können es
abnehmen.

Bitte beachten Sie

Bedienteil einsetzen

Zuerst das Bedienteil in die Rastnasen, im
Geräteausschnitt links, einsetzen.
Dann auf die rechte Seite des Bedienteils
drücken, bis es einrastet.
Sollte sich das Gerät nicht mit dem

¢¢

Drehknopf einschalten lassen, Bedienteil

abnehmen und erneut korrekt einsetzen.

Verkehrssicherheit

í Vor Antritt der Fahrt

Bitte machen Sie sich vor Antritt der Fahrt mit
den verschiedenen Funktionen Ihres Auto­radios vertraut.

í Lautstärke

Durch zu große Lautstärke können Sie sich
und andere im Straßenverkehr gefährden.

Wählen Sie deshalb die Lautstärke immer so,
daß Sie Umweltgeräusche (z.B. Hupen, Ret­tungsfahrzeuge, Polizeifahrzeuge usw.) noch
wahrnehmen können.

GRUNDIG Umwelt-Initiative

Sicher ist Ihnen aufgefallen,

wir haben bei der Verpackung

des Autoradios vollständig auf
Kunststoffe verzichtet.
Alle Bestandteile sind aus Pappe/Papier und
können im bestehenden Altpapierkreislauf
entsorgt werden.

k

Expert

Eine Vielzahl "möglicher" Einstellungen,
ohne den Überblick zu verlieren.

Damit die Bedienung des Autoradios so ein­fach wie möglich ist, befinden sich eine Viel­zahl von Einstellungen, die Sie nur einmal
oder nur gelegentlich brauchen, in einer
zusätzlichen Bedienebene (EXPERT).

Multifunktionstasten

Nachdem Sie eine Programmquelle gewählt
haben, können Sie mit den Multifunktions­tasten verschiedene Funktionen bedienen.

Ķ

5

D

Ein- und Ausschalten

– am Autoradio

¢¢

Drehknopf drücken.

– mit dem Zünd-/Anlaßschalter

des Fahrzeugs, wenn das Autoradio vorher
mit dem Zünd-/Anlaßschalter ausgeschaltet
wurde.

Einschalten für max. 1 Stunde

…nachdem Sie Ihr Autoradio mit dem
Zünd-/Anlaßschalter Ihres Fahrzeugs
ausgeschaltet haben:

¢¢

Drehknopf drücken.

Bleibt der Zünd-/Anlaßschalter ausgeschaltet,
schaltet sich das Autoradio nach 1 Stunde
automatisch aus.

Autoradio vorher ausschalten:

¢¢

Drehknopf drücken.

Wiederholtes Einschalten ist möglich.

Phone-Betrieb mit Autotelefon

Anschlußmöglichkeit für Autotelefon oder
Funkgerät.

Stummschaltung (Mute)

Beim Betrieb des Autotelefons bzw. des Funk­gerätes ist das Autoradio "stummgeschaltet".

Wenn im Expert Mode die Funktion »Stumm­schaltung bei Phone-Betrieb« auf
»PHONE IN« geschaltet wurde, wird das
Autoradio beim Betrieb des Telefons/Funk­gerätes stummgeschaltet und das Gespräch
über die Lautsprecher des Autoradios wieder­gegeben.

Falls das Autoradio vorher ausgeschaltet war,
schaltet es sich bei einem ankommenden
Anruf automatisch ein.

Lautstärke, Bässe, Höhen und Lautstärkever­hältnisse können Sie, während Sie "Laut
Mithören", beliebig einstellen.

í

Achtung bei Automatikantennen!
Ihr Gerät schaltet sich automatisch ein,

wenn ein angeschlossenes Telefon/Funk­gerät angerufen wird.

Bitte beachten Sie

Ķ

6

Programmquellen

Haben Sie einen CD-Wechsler angeschlossen
oder es ist eine CD im Gerät, können Sie diese
Programmquellen wählen.
Hören Sie z.B. eine CD und schalten auf CD­Wechsler oder Radio um, schaltet das CD-Teil
auf Bereitschaft. Nach erneutem Umschalten
auf CD spielt es an der Stelle weiter, an der
Sie unterbrochen haben.

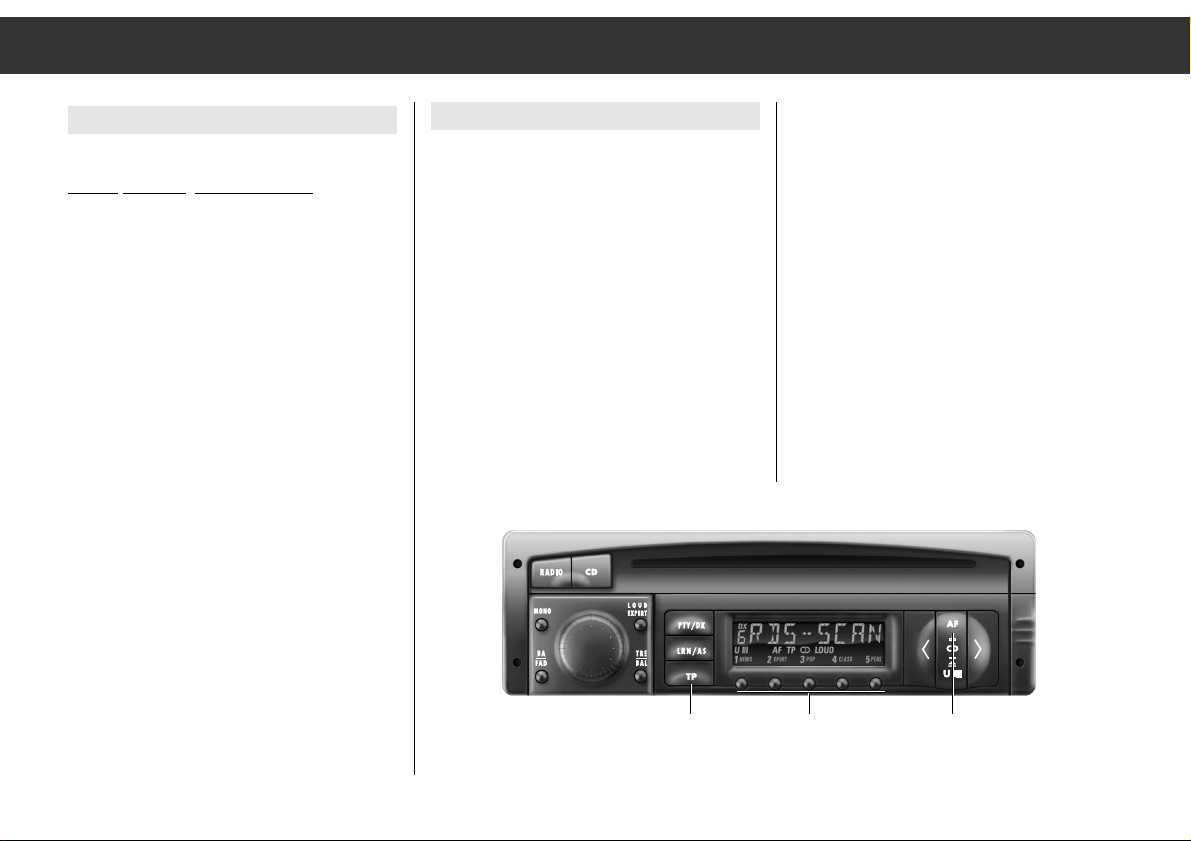

Kurzanleitung

Verstärker

Mit dem ¢¢Drehknopf können Sie das
Autoradio ein- und ausschalten, die Lautstärke
verändern, Fader-, Balance-, Baß-, Höhen­und EXPERT-Einstellungen durchführen.

Die 2. Funktion (Fader oder Balance) wird
durch 2maliges kurzes Drücken der jeweiligen
Taste angewählt.

Die aktuelle

¢¢

Drehknopf-Belegung wird im

Display angezeigt.
Durch längeres Drücken der Tasten wird die

Mittelstellung erreicht (Rückmeldung durch
Signalton).

Beispiel Bässe

“

BA

FAD -Taste kurz drücken:

Mit dem

¢¢

Drehknopf können Sie jetzt die

Baßwiedergabe verändern.
Baßwiedergabe sofort in Mittelstellung:

“

BA

FAD -Taste drücken bis der Signalton

erklingt.

DX

8

BASS88:00

U III DAB AF TP ɳ LOUD APF ij CR

1

NEWS

2

SPORT

3

POP

4

CLASS

5

PERS

Security

Damit das "Autoradio" bleibt wo es ist:
Security-Leuchtanzeige,

¡

CD

-Taste, blinkt.
Code-Aufkleber an den Autoscheiben.
Codierung "aktiviert".
Bedienteil mitgenommen.

Display

Das Display informiert Sie über alle wichtigen
Betriebszustände während des Radio-,
CD- oder CD-Wechsler-Betriebs.
In der EXPERT-Bedienebene werden Ihnen die
EXPERT-Einstellungen angezeigt.

Zifferntasten

Die Zifferntasten benötigen Sie zum Speichern
bzw. zum Aufrufen von Programmen und
Klangspeichern, zum Suchen von Sendern mit
PTY-Kennung, sowie zum Aktivieren und
Deaktivieren der Diebstahlsicherung.

Ķ

7

D

CD-Wechsler-Betrieb

CD 1 TO 1 1. CD – 1.Titel.
TO 1 O 1:15 1.Titel – Spielzeit des 1. Titels.
CD SCAN 1.Titel jeder CD für ca.10 Sekun-

den anspielen.

TR RND Titel der CD in zufälliger

Reihenfolge (TRACK RANDOM).

CD HOT CD-Wechsler überhitzt.
MECHANIC CD-Wechsler – Mechanikfehler.
SURFACE CD falsch eingelegt oder

Datenübertragung gestört.

MAGAZINE CD-Magazin fehlt bzw. nicht

eingerastet.

NO CD CD-Magazin leer.
RESET Beenden von

CD SCAN oder TRACK RANDOM.

1 CD-Wechsler-Betrieb

TP "Verkehrsfunk"-Bereitschaft

aktiviert.

LOUD Verbesserter Klangeindruck bei

geringer Lautstärke (Loudness).

DX

1

88888888

U III DAB AF TP ɳ LOUD APF ij CR

1

NEWS

2

SPORT

3

POP

4

CLASS

5

PERS

Radio

MW Bereich (Mittelwelle).
LW Bereich (Langwelle).

DX Max. Suchlauf-Empfindlichkeit.

LRN RDS-Programme werden im

LEARN-Speicher gespeichert.

RDS SCAN LEARN-Speicher: RDS-Program-

me manuell aufrufen.

AUTOSCAN LEARN-Speicher: RDS-Program-

me automatisch aufrufen.

U Bereiche: UI UII U III.
AF RDS-Programm

mit alternativen Frequenzen und
AF-Wechsel erlaubt.

TP Es werden nur Sender/RDS-Pro-

gramm mit "Verkehrsfunk" einge­stellt.

ɳ Stereo-Empfang.

ǵǵ

Das Autoradio wurde manuell auf
Mono geschaltet.

LOUD Verbesserter Klangeindruck bei

geringer Lautstärke (Loudness).

DX

8

88888888

U III DAB AF TP ɳ LOUD APF ij CR
1

NEWS

2

SPORT

3

POP

4

CLASS

5

PERS

1. . . 5 Nummern der Stationstasten.
NEWS . . . PTY-Funktionen.

CD-Betrieb

TO 1 O 1:15 1. Titel – Abgespielte Zeit des

1. Titels.

TR SCAN Titel der CD werden für ca. 10

Sekunden angespielt.

TR RND Titel der CD werden in zufälliger

Reihenfolge angespielt (TRACK
RANDOM).

RESET Beenden von TR SCAN oder

TR RND.

CD HOT CD-Spieler überhitzt. Lassen Sie

das Gerät abkühlen.

NO CD Keine CD eingelegt.
MECHANIC CD-Spieler – Mechanikfehler.
Surface CD falsch herum eingelegt.

TP Verkehrsfunk-Bereitschaft

aktiviert.

LOUD Besserer Klangeindruck bei

geringer Lautstärke (Loudness).

DX

8

88888888

U III DAB AF TP ɳ LOUD APF ij CR
1

NEWS

2

SPORT

3

POP

4

CLASS

5

PERS

Display

Ķ

8

Höhen TRE (Treble)

“

TRE

BAL -Taste kurz drücken.

¢¢

Drehknopf drehen.
Im Display erscheint:
»TREB - 14«…»TREB 00«…»TREB + 14«

Einstellung beenden:

“

TRE

BAL -Taste 2mal kurz drücken oder nach

ca.10 Sekunden automatisch.
Sofort Mittelstellun

g:

“

TRE

BAL -Taste drücken bis der Signalton

erklingt.

Lautstärkeverhältnis BAL (Balance)

Lautsprecher links ɫrechts

“

TRE

BAL -Taste 2mal kurz drücken.

¢¢

Drehknopf drehen:
Im Display erscheint:
»BAL L31«…»BAL L - - R«…»BAL R31«

Links Mittelstellung Rechts

Einstellun

g beenden:

“

TRE

BAL -Taste kurz drücken oder nach

ca.10 Sekunden automatisch.
Sofort Mittelstellun

g:

“

TRE

BAL -Taste drücken bis der Signalton

erklingt.

Verstärker

Ein- und Ausschalten am Autoradio

¢¢

Drehknopf kurz drücken.

Lautstärke (Volume)

¢¢

Drehknopf drehen:
Im Display erscheint:
»VOL 00« … »VOL 46«

LOUD (Loudness)

Loudness sorgt für besseren Klangeindruck
bei geringer Lautstärke.

“

LOUD

EXPERT

-Taste kurz drücken.
Im Display erscheint: »LOUD«
bei eingeschalteter Loudness-Funktion.

“

BA

FAD

“

TRE
BAL

1– 5

¢¢

“

LOUD

EXPERT

Überlastungsschutz

Bei hoher Umgebungstemperatur und großer
Lautstärke kann der Überlastungsschutz
ansprechen.
Für die Dauer der Überlastung sind die hinte­ren Endstufen des Verstärkers abgeschaltet.

Ķ

9

D

Klangspeicher

Sie können auf den Stationstasten 1 bis 4
4 verschiedene Klang- und
Geometrie-Einstellungen speichern.

Einstellungen speichern

Stellen Sie Bass, Höhe, Fader, Balance und
Loudness ein.
Drücken Sie, während Sie sich im
Einstellmodus befinden, z.B. die
Stationstaste

1, bis Sie den Signalton hören.

Im Display erscheint:
»SOUND 1«.
Die eingestellten Werte sind gespeichert.

Einstellungen aufrufen

Drücken Sie die Taste

“

BA

FAD oder die Taste

“

TRE

BAL und dann z.B. die

Stationstaste

1.

Drücken Sie die Taste

“

BA

FAD oder die Taste

“

TRE

BAL und dann die Stationstaste

5

, werden
die Mittelstellungen eingeschaltet.
Im Display erscheint:
»LINEAR«.

Verstärker

Bässe BASS

“

BA

FAD -Taste kurz drücken.

¢¢

Drehknopf drehen:
Im Display erscheint:
»BASS - 14«…»BASS 00«…»BASS + 14«

Einstellung beenden:

“

BA

FAD -Taste 2mal kurz drücken oder nach

ca.10Sekunden automatisch.
Sofort Mittelstellun

g:

“

BA

FAD -Taste drücken bis der Signalton

erklingt.

Lautstärkeverhältnis FAD (Fader)

Lautsprecher vorne ɫ hinten

“

BA

FAD -Taste 2mal kurz drücken.

¢¢

Drehknopf drehen:
Im Display erscheint:
»FAD R31« … »FAD R - - F« … »FAD F31«
Hinten/Rear … Mittelstellung … Vorne/Front

Einstellun

g beenden:

“

BA

FAD -Taste kurz drücken oder nach

ca.10Sekunden automatisch.
Sofort Mittelstellun

g:

“

BA

FAD -Taste drücken bis der Signalton

erklingt.

Programmquelle RADIO wählen

Bei CD-Wechsler- oder CD-Betrieb:

¡

RADIO

-Taste kurz drücken.

Bereich wählen

¡

RADIO

-Taste (wiederholt) kurz drücken.

U -Bereiche U l, U ll, U lll (FM):

UKW 87.5 … 108.0 MHz
Umschalten

zwischen den U-Bereichen:

¡

U III

-Taste (wiederholt) kurz drücken.

MW-Bereich: Mittelwelle 531…1602 kHz
LW -Bereich: Langwelle 153 … 279 kHz

Ķ

10

Bereich gewählt:
Sie hören den in diesem Bereich zuletzt ge-

hörten Sender/RDS-Programm (Last-Station­Memory).

Stereo-Empfang (nur FM)

Sie empfangen einen Stereo-Sender, wenn
»

ɳ « im Display erscheint.

Manuelles Umschalten auf

Mono:

¡

MONO

-Taste kurz drücken.

»ǵǵ« erscheint im Display.
Zurückschalten auf Stereo:

¡

MONO

-Taste kurz drücken.

RDS-Programme mit dem LEARN­Speicher einstellen

Mit einem Tastendruck

können Sie im LEARN-Speicher
bis zu 24 RDS-Programme speichern!
Die gespeicherten RDS-Programme
können Sie manuell (RDS–SCAN) oder auto­matisch (AUTOSCAN) nacheinander aufrufen.

LEARN-Speicher belegen

Bereich: U l, U ll oder U lll.

¡

LRN/AS

-Taste kurz drücken:

RDS-Programme (max. 24) Ihres Empfangs­bereiches werden gespeichert;
»LRN ...« im Display.
Anschließend hören Sie das bestempfang­bare RDS-Programm oder
nur "RDS-Programme mit Verkehrsfunk"
aufrufen, wenn

“

TP

-Taste "aktiviert".

Ein/Aus:

“

TP

-Taste drücken.

– manuell

(RDS–SCAN)

“

< -Taste oder “> -Taste

(wiederholt) kurz drücken:
»RDS SCAN« erscheint im Display.
Anschließend hören Sie das nächste RDS­Programm.

Radio

¡

MONO

“

TP

1– 5“

<

¡

U III

“

>

¡

RADIO

¡

LRN/AS

¡

PTY/DX

Manuelle Frequenzeinstellung

1. Bereich wählen: U l, U ll, U lll,

MW oder LW.

2.

“

< -Taste oder “> -Taste drücken bis der

2. Signalton erklingt.
Im Display erscheint » MAN « und die ein-
gestellte Frequenz.

3. Frequenz einstellen:

“

< -Taste oder “> -Taste

kurz

(schrittweise Frequenzänderung) bzw.

län

ger (schnelle Frequenzänderung)

drücken. Im Display z.B. » MAN 92.70 «.

4. Manuelle Frequenzeinstellung beenden:

¡

U III

-Taste oder

¡

RADIO

-Taste oder

“

AF

-Taste drücken.

Ķ

11

D

– automatisch (AUTOSCAN)

¡

RADIO

-Taste drücken bis der Signalton
erklingt.

»AUTOSCAN« erscheint im Display.
Anschließend werden RDS-Programme nach­einander für ca. 10 Sekunden aufgerufen.

Soll der aufgerufene Sender hörbar bleiben:

¡

RADIO

-Taste kurz drücken;

»RESET« erscheint kurz im Display.

Automatischer Senderspeicher
Autostore

Die 5 stärksten Sender des gewählten Berei­ches Ihres Empfangsgebietes speichern Sie
automatisch auf den Stationstasten

1 bis 4

im gewählten Bereich.
Bereich wählen: U l, U ll, U lll, MW oder LW.

¡

LRN/AS

-Taste drücken bis der Signalton

erklingt.
Im Display erscheint » AS « und die
Frequenzanzeige läuft durch.

Anschließend hören Sie das bestempfang­bare Programm.

Radio

Sender/RDS-Programme mit Suchlauf
einstellen

Bereich wählen: U l, U ll oder U lll.

“

< -Taste oder “> -Taste drücken bis der

Signalton erklingt.
Im Display erscheint z.B. » FM 92.70«.
Der Suchlauf stoppt beim nächsten
Sender/RDS-Programm.

Maximale Suchlauf-Empfindlichkeit, wenn

» DX« im Display erscheint:
– automatisch

nach dem ersten Durchlauf

über den gesamten Frequenzbereich.

– » DX« manuell einschalten:

¡

PTY/DX

-Taste drücken bis der Signalton
erklingt.

– » DX« ausschalten

:

¡

PTY/DX

-Taste drücken bis der Signalton

erklingt.

Nur Sender/RDS-Programme mit Verkehrs­funk-Durchsagen suchen, wenn

“

TP

-Taste "aktiviert".

Ein/Aus:

“

TP

-Taste drücken.

Ķ

12

Stationstasten

11 22 33 44 55

Bereich wählen: Ul, Ull, U lll, MW oder LW.

Sender

/RDS-Programm einstellen:

Ist der eingestellte Sender/RDS-Programm im
gewählten Bereich, z.B. » U I «, bereits auf
einer Stationstaste gespeichert, wird die
jeweilige Ziffer im Display angezeigt.

Eingestellten Sender/RDS-Programm
speichern:

Stationstaste drücken bis der Signalton
erklingt.
Falls »AF« ausgeschaltet ist, wird dies mit
abgespeichert.

Gespeicherte Sender/RDS-Programme
aufrufen:

Stationstaste kurz drücken.
Auch nach Abklemmen der Betriebs­spannung bleiben die Speicherinhalte der
Stationstasten erhalten.

Alternative Frequenzen (AF)

Im Display: » AF «

Sie empfangen ein RDS-Programm, das von
mehreren Sendern mit unterschiedlichen
Frequenzen ausgestrahlt wird.

AF-Funktion ausschalten.

Wenn Sie sich in einem schlecht versorgten
Empfangsgebiet aufhalten und das Autoradio
"dauernd störend" zwischen mehreren AF´s
wechselt:

“

AF

-Taste drücken bis der Signalton erklingt.

Die "AF"-Funktion ist ausgeschaltet.

AF-Funktion einschalten.

“

AF

-Taste drücken bis der Signalton erklingt.
Ihr Autoradio stellt immer einen
"gut empfangbaren Sender" mit gleichem
RDS-Programm ein.

Radio

“

TP

1– 5“

AF

Ķ

13

D

Programmtypen

Voraussetzung

Rundfunkanstalten bieten im UKW-Bereich
(Ul, Ull, U lll) den Service "Programmtypen"
(PTY) an.

Programmtypen

Die angebotenen Programmtypen einer Rund­funkanstalt können je nach gesendetem Pro­gramm wechseln.

NEWS Nachrichten und Aktuelles
AFFAIRS Politik und Zeitgeschehen
INFO Spezielle Wortprogramme
SPORT Sportsendungen
EDUCATE Lernen und Weiterbildung
DRAMA Hörspiel und Literatur
CULTURE Kultur, Kirche und Gesellschaft
SCIENCE Wissenschaft
VARIED Unterhaltendes Wort
POP Popmusik (Hits und Schlager)

Durchsagebereitschaft für Verkehrs­funk-Durchsagen (TP)

TP = TRAFFIC PROGRAM

Durchsagebereitschaft ist eingeschaltet, wenn
» TP « im Display aufleuchtet.

TP ein-/ausschalten:

“

TP

-Taste kurz drücken

.

Ist der eingestellte Sender kein Verkehrsfunk­sender, startet automatisch ein Suchlauf zum
nächsten Verkehrsfunksender.

Verkehrsfunk-Durchsa

gen beginnen mit

einer Mindestlautstärke:
Während der Durchsage können Sie die

Lautstärke mit dem

¢¢

Drehknopf verändern.

Nur Verkehrsfunk-Durchsa

gen hören Sie,

wenn Sie die Lautstärke mit dem

¢¢

Drehknopf

auf "Null" stellen.
CD- oder CD-Wechsler-Betrieb sto

ppt

während der Verkehrsfunk-Durchsage.
Verkehrsfunk-Durchsa

ge abbrechen:

“

TP

-Taste kurz drücken.

Ist der ein

gestellte Verkehrsfunksender nicht
mehr empfangbar, wird autom. ein besser
empfangbarer Verkehrsfunksender eingestellt:
» LRN ...« erscheint im Display.

ROCK M Rockmusik
M.O.R.M Leichte Musik
LIGHT M Leichte klassische Musik
CLASSICS Ernste klassische Musik
OTHER M Musikprogramme die sich nicht

zuordnen lassen (z.B. Folklore)

NO PTY Keine Programmtyp-Kennung

Radio

PTY-Programm-Tasten

Die Stationstasten

sind belegt mit den Programmtypen:

1

NEWS,2SPORT, 3POP (mit M.O.R.M)

und

4

CLASSICS (mit LIGHT M).

Die Stationstaste

5

PERS (persönlich) können Sie mit einem

Programmtyp Ihrer Wahl belegen:

1. PTY-Funktion einschalten:

¡

PTY/DX

-Taste kurz drücken.

2.

“

< -Taste oder “> -Taste so oft drücken

bis der gewünschte Programmtyp im Dis­play erscheint.

3. Taste 5drücken bis der Signalton erklingt.

PTY-Funktion

1. PTY-Funktion einschalten

¡

PTY/DX

-Taste kurz drücken:

zuletzt gewählter Programmtyp im Display.

2. Programmtyp einstellen…

– mit den PTY-Pro

gramm-Tasten

NEWS, SPORT, POP, CLASS oder PERS
Taste kurz drücken:

PTY-Suchlauf startet automatisch zum
nächsten Sender, der den gewählten Pro­grammtyp anbietet, dabei steht » PTY ... «
im Display.

– oder –

“

< -Taste oder “> -Taste kurz drücken

bis der gewünschte Programmtyp im Dis­play erscheint

“

< -Taste oder “> -Taste drücken bis der

Signalton erklingt:
PTY-Suchlauf startet zum nächsten Sender,
der den gewählten Programmtyp anbietet
und zeigt den Programmtyp, z.B. » POP «.

Bietet kein Sender den gewählten
Programmtyp an, hören Sie den zuletzt
eingestellten Sender und die PTY-Funktion
wird verlassen.

3. PTY-Funktion abschalten

¡

PTY/DX

-Taste kurz drücken oder

automatisch nach ca. 10 Sekunden.

Ķ

14

Radio

¡

PTY/DX

1– 5

“

<

“

>

¡

CD

í Auf Multimedia CD´s sind neben

Audiotracks auch Datentracks aufgezeich­net. Spielen Sie eine solche CD trotz der
Warnhinweise ab, kann es zu Rauschen in
verkehrsgefährdender Lautstärke kom­men. Zudem können Endstufen und Laut­sprecher beschädigt werden.

Programmquelle CD wählen

CD ins CD-Fach einschieben.
Im Display erscheint »T01 00:00«. – oder –

CD ist im CD-Fach:

¡

CD

-Taste so oft drücken bis z.B.
»T01 00:00« im Display erscheint.

Wenn Sie die CD nicht vollständig einziehen
lassen erscheint im Display »NO CD«.
Durch erneutes Einschieben einer CD bzw.
durch Drücken der

¡

CD

-Taste können Sie

diesen Zustand verlassen.

Mit der

¡

CD

-Taste können Sie zwischen
dem eingebauten CD-Spieler und einem ange­schlossenem CD-Wechsler umschalten.
Wird der eingebaute CD-Spieler angewählt,
erscheint im Display z. B. »T01 00:00«.
Wird der CD-Wechsler angewählt, erscheint
im Display »MCD 1« und dann z. B.
»1 CD1 T01« oder gleich z. B. »1 CD1 T01«

í Achtung bei Automatikantennen!

Ihr Gerät schaltet sich automatisch ein,
wenn Sie eine CD einschieben.
Dadurch wird auch Ihre Automatikantenne
ausgefahren! Beachten Sie dazu auch den
Hinweis auf Seite 3!

Titel wählen bzw. wiederholen

“

> -Taste: nächste Titel

“

< -Taste: vorherige Titel bzw.

den Titel, den Sie hören, wiederholen.
Tasten (so oft) kurz drücken, bis die Nummer
des gewünschten Titels im Display erscheint.

Vorlauf und Rücklauf

Titel im "Schnelldurchgang" mit
reduzierter Lautstärke hören:

Vorlauf

:

“

> -Taste drücken und gedrückt

halten.

Rücklauf

:

“

< -Taste drücken und gedrückt

halten.

Titel der CD für ca. 10 Sekunden
anspielen (TRACK SCAN)

¡

CD

-Taste drücken, bis der Signalton
erklingt:

»TR SCAN« erscheint kurz im Display.

Soll der an

gespielte Titel hörbar bleiben:

¡

CD

-Taste kurz drücken:

»RESET« erscheint kurz im Display.

Ķ

15

D

CD-Betrieb

Titel der CD in zufälliger Reihenfolge
(TRACK RANDOM)

¡

U III

-Taste drücken, bis der Signalton
erklingt:

»TR RND« erscheint kurz im Display.

Beenden:

¡

U III

-Taste drückenbis der Signalton
erklingt:

»RESET« erscheint kurz im Display.

Verkehrsfunk-Durchsagen während
CD-Wiedergabe zulassen

TP einschalten

“

TP

-Taste kurz drücken:

»TP« erscheint im Display.

TP ausschalten

“

TP

-Taste kurz drücken:

»TP« erlischt im Display.

CD-Betrieb beenden

Wählen Sie durch kurzes Drücken der

¡

CD

-Taste oder der

¡

RADIO

-Taste eine
andere Quelle an, oder lassen Sie die CD aus­schieben.
oder
eine der Stationstasten

12345

kurz drücken.

CD ausschieben

Drücken Sie kurz die

¡

U III

-Taste. Die CD
wird ausgeschoben.
Wird die ausgeschobene CD nicht innerhalb
von 15 Sekunden entnommen, wird sie aus
Sicherheitsgründen wieder eingezogen.

Soll die CD jetzt ausgeschoben werden, muß
zuerst die

¡

CD

-Taste und dann die

¡

U III

-Taste betätigt werden.

Ķ

16

CD-Betrieb

“

TP

1– 5

“

<

¡

U III

“

>

¡

RADIO

¡

CD

¡

CD

+

¡

CD

–

í Auf Multimedia CD´s sind neben

Audiotracks auch Datentracks aufgezeich­net. Spielen Sie eine solche CD trotz der
Warnhinweise ab, kann es zu Rauschen in
verkehrsgefährdender Lautstärke kom­men. Zudem können Endstufen und Laut­sprecher beschädigt werden.

Programmquelle CD-Wechsler wählen

¡

CD

-Taste drücken.

Im Display erscheint z.B.:
» MCD 1 «: wenn vorher der interne CD-

Spieler angewählt war.
» CD 1 TO1 «: 1. CD - 1. Titel
» TO1 O1: 15 «: 1. Titel - Spielzeit des 1. Titels
» TR RND «: "Titel der CD in

zufälliger Reihenfolge".

Display (Anzeige) umschalten

¡

CD

+

-Taste drücken bis der Signalton
erklingt: z.B.

» CD 1 TO1 «: 1. CD - 1. Titel bzw.
» TO1 O1: 15 «: 1. Titel - Spielzeit des 1.

Titels.

CD wählen

¡

CD

+

-Taste bzw.

¡

CD

–

-Taste (wiederholt) kurz drücken,
bis die Nummer der gewünschten CD
im Display erscheint.

Titel wählen bzw. wiederholen

Tasten (wiederholt) kurz drücken, bis die
Nummer des gewünschten Titels im Display
erscheint.

“

> -Taste: nächste(r) Titel

“

< -Taste: vorherige(r) Titel bzw.

den Titel, den Sie hören,
wiederholen.

Vorlauf und Rücklauf

Titel im "Schnelldurchgang" mit
reduzierter Lautstärke hören:
Vorlauf

:

“

> -Taste drücken und gedrückt

halten.

Rücklauf

:

“

< -Taste drücken und gedrückt

halten.

1. Titel jeder CD für ca.10 Sekunden
anspielen (CD SCAN)

¡

CD

-Taste drücken bis der Signalton
erklingt:

» CD SCAN « erscheint kurz im Display.
Soll der an

gespielte Titel hörbar bleiben:

¡

CD

-Taste kurz drücken:

» RESET « erscheint kurz im Display.

Titel der CD in zufälliger Reihenfolge
(TRACK RANDOM)

¡

CD

–

-Taste drücken bis der Signalton

erklingt:

» TR RND « erscheint kurz im Display.
Beenden:

¡

CD

–

-Taste drücken bis der Signalton

erklingt:

» RESET « erscheint kurz im Display.

Ķ

17

D

Compact Disc (CD) mit »GRUNDIG CD-Wechsler«*

* Welcher "Grundig CD-Wechsler" geeignet

ist, sagt Ihnen Ihr Fachhändler.

Verkehrsfunk-Durchsagen

TP einschalten

“

TP

-Taste kurz drücken

» TP « erscheint im Display.

TP ausschalten

“

TP

-Taste kurz drücken

» TP « erlischt im Display.

CD-Wechsler-Betrieb beenden

Radio-Betrieb:

¡

RADIO

-Taste drücken

oder
eine der Stationstasten

12345

kurz drücken.

CD-Wieder

gabe:

¡

CD

-Taste drücken bzw. CD ins

CD-Fach einschieben.

í Auf Multimedia CD´s sind neben

Audiotracks auch Datentracks aufgezeich­net. Spielen Sie eine solche CD trotz der
Warnhinweise ab, kann es zu Rauschen in
verkehrsgefährdender Lautstärke kom­men. Zudem können Endstufen und Laut­sprecher beschädigt werden.

CD- oder DAT-Spieler anschließen

CD = Compact Disc (ohne CD-Wechsler)
DAT = Digital Audio Tape

Haben Sie keinen CD-Wechsler angeschlos­sen, können Sie einen CD- oder DAT-Spieler
mit geeignetem Verbindungskabel an das
Autoradio anschließen (C13 mit Masse
verbinden).

CD- oder DAT-Betrieb einschalten

Programmquelle CD wählen:

¡

CD

-Taste drücken, im Display » AUX «.

Ķ

18

CD- oder DAT-Betrieb

Compact Disc (CD) mit »GRUNDIG CD-Wechsler«

¢¢

“

LOUD

EXPERT

“

TP

1– 2

¡

RADIO

¡

CD

Ķ

19

D

EXPERT

Eine Vielzahl "möglicher" Einstellungen

Damit die Bedienung des Autoradios so
einfach wie möglich ist, befinden sich eine
Vielzahl von Einstellungen, die Sie nur einmal
oder nur gelegentlich brauchen, in einer
zusätzlichen Bedienebene (EXPERT).

Einstellen

1. EXPERT einschalten

“

LOUD

EXPERT

-Taste drücken bis der Signalton
erklingt.

2. Einstellung wählen

Wählen Sie aus

die Einstellung, die Sie überprüfen, bzw.
verändern wollen.
Beispiel:

¢¢

Drehknopf drehen bis die gewünschte
Einstellung » LCD 25 « im Display
erscheint.

1 Display-Kontrast ändern

Mögliche Einstellungen

1…ßW

3. Einstellung "aktivieren"

“

LOUD

EXPERT

-Taste kurz drücken:

»

E « erscheint im Display

4. Einstellung verändern

Stellen Sie mit dem

¢¢

Drehknopf
z.B. den gewünschten Kontrast ein.
Im Display erscheint z. B.:

5. Einstellung beenden

“

LOUD

EXPERT

-Taste kurz drücken:

»

E « erlischt im Display

6. Nächste "Einstellung wählen"

(Punkt 2. bis 5. wiederholen)

7. EXPERT ausschalten

“

LOUD

EXPERT

-Taste drücken bis der Signalton
erklingt.

DX

E

LCD88853

U III DAB AF TP ɳ LOUD APF ij CR

1

NEWS

2

SPORT

3

POP

4

CLASS

5

PERS

DX

E

LCD88825

U III DAB AF TP ɳ LOUD APF ij CR

1

NEWS

2

SPORT

3

POP

4

CLASS

5

PERS

Mögliche Einstellungen 1…ßW

Anzeige im Display: » ...... «

1 Display-Kontrast

» LCD 25 « (00 … 63), je nach Einbaulage

des Autoradios einstellen.
Optimale Einstellung bei
"Dunkelheit".

2 Display-Farbe

Vario-Color (von grün bis rot)

» COL 25 « (00 … 53).

3 Security-Leuchtanzeige (Ein/Aus)

» BLK ON « CD-Taste blinkt bei ausgeschal-

tetem Gerät und ausgeschalteter
Beleuchtung und Zündung.

» BLK OFF « CD-Taste blinkt nicht.

4 Signalton (Ein/Aus)

» BEEP ON « Bei Funktionswechsel erklingt

ein Signalton.

» BEEP OFF « Bei Funktionswechsel erklingt

kein Signalton.

EXPERT Einstellungen

LCD 25

Ķ

20

5 Autom. LEARN (Radio-Betrieb)

Wenn Sie sich in einem Empfangsgebiet
aufhalten, in denen Sie "RDS-Programme
mit Verkehrsfunk" schlecht empfangen,
können Sie den "autom. LEARN (LRN) im

Radio-Betrieb" verhindern.
» LRN ON «: autom. LEARN
» LRN OFF «: kein autom. LEARN bei einge-

stellten Lautstärken größer
» VOL 4 «.

6 Autom. Wechsel des Regionalprogramms

Wenn ein RDS-Programm aus verschiede-

nen Regionalsendungen besteht, kann es

vorkommen, daß Ihr Autoradio aufgrund

des Empfangsgebietes zwischen verschie-

denen Regionalsendungen wechselt.
» REG ON « autom. Wechsel des Regional-

programms ist möglich.

» REG OFF « kein Wechsel auf ein anderes

Regionalprogramm.

7 Ein- und Ausschalten mit dem

Zünd-/Anlaßschalter

» IGN ON « Sie können das Autoradio mit

dem Zünd-/Anlaßschalter aus­und einschalten.

»IGN OFF « Ein- und Ausschalten nur mit

dem

¢¢

Drehknopf.

8 Stummschaltung bei Phone-Betrieb

mit Autotelefon

» PHONE OFF « keine Auswertung des

Telefonanschlusses

» PHONE ON « Das Autoradio wird bei einem

Telefonanruf automatisch
stummgeschaltet.

» PHONE IN « Das Autoradio wird bei einem

Telefonanruf automatisch
eingeschaltet und das
Gespräch wird über die Laut­sprecher wiedergegeben.

Wenn Sie während eines Telefongesprächs
die Klang- und Geometrieeinstellungen verän­dern, bleiben diese für das nächste Telefonge­spräch gespeichert.
Beim Zurückschalten auf Radio-Betrieb wird
auf die vorherigen Klang- und Geometrieein­stellungen geschaltet.

í Lesen Sie bitte dazu die Hinweise im

Kapitel »Achtung bei Automatikanten­nen« auf Seite 3!

9 CD-Eingangsempfindlichkeit

Anpassen eines CD-Spielers:
» MCD LOW « niedrig
» MCD MID « mittel (z. B. MCD 30)
» MCD HIGH « hoch

ßI Lautstärke-Begrenzung beim Einschalten

» ON VOL - - «: keine Begrenzung oder
» ON VOL 35 «: max. Lautstärke, z.B. 20

(- - … 11 … 35).

Die Lautstärke wird nur begrenzt, wenn die

Lautstärke beim Ausschalten des Auto-

radios größer als der eingestellte Wert ist!

ß? Mindestlautstärke für Verkehrsfunk-

Durchsagen

» TA VOL 16 « (5 … 35)

í Aus Gründen der Verkehrssicherheit

sollte die Durchsagelautstärke nicht zu
hoch eingestellt werden!

EXPERT

Ķ

21

D

EXPERT

Wartung und Pflege

ß` Geschwindigkeitsabhängige Lautstärke

» SCVOL 124 « (- - … 144)

Einstellung nur möglich, wenn am SCV­Anschluß (A1) ein geschwindigkeitsabhän-

giges Signal steht.
» SCVOL - - « : SCV ausgeschaltet
» SCVOL 144 « : Maximale Wirkung

Einstellun

g:

1. Fahrzeug steht, Motor läuft:

Mit dem

¢¢

Drehknopf die gewünschte

Lautstärke einstellen.

2. EXPERT-Einstellung vorbereiten:

“

LOUD

EXPERT

-Taste drücken bis der Signalton

erklingt.

¢¢

Drehknopf drehen bis

» SCVOL ...« im Display erscheint.

“

LOUD

EXPERT

-Taste kurz drücken:

»

E « erscheint im Display

3. Bei höherer Geschwindigkeit:
Mit dem

¢¢

Drehknopf die gewünschte
Lautstärke einstellen,
z.B. » SCVOL 124 « im Display.

“

LOUD

EXPERT

-Taste drücken bis der Signalton

erklingt.

í Aus Gründen der Verkehrssicherheit

sollte die folgende Einstellung durch den
Beifahrer erfolgen!

ßQ Ein-/Ausschaltverzögerung für ange-

schlossenen Booster

(Schaltspannung für Booster = Kontakt C6)

» BDLY ... « (O6 … 99)

Bei "Schaltgeräuschen": eingestellten Wert
erhöhen oder erniedrigen bis Schaltgeräu­sche nicht mehr hörbar.

ßW Codierung aktivieren

Erscheint » CODE « im Display, ist die
Codierung nicht aktiviert.
Erscheint » SAFE « im Display, ist die
Codierung aktiviert.

Der Gesamtaufbau des Autoradios gewährlei­stet wartungsfreien Betrieb über lange Zeit.

Sollte eine Störung auftreten,

wenden Sie sich bitte an Ihren Fachhändler.
Auf Ihren Wunsch kann Ihr Fachhändler in der
Bundesrepublik Deutschland als Service­leistung Grundig Autoradios im Falle eines
Defektes durch werksgeprüfte Austausch­geräte ersetzen.

Bitte beachten Sie

,

daß Voraussetzung für die Teilnahme Ihres
Fachhändlers an diesem Austauschsystem
das unverletzte Garantiesiegel am Autoradio
ist.

Die Frontblende des Autoradios nur mit
einem weichen, staubbindenden und antistati­schen Lappen reinigen. Polier- und Reini­gungsmittel könnten die Oberfläche der Blen­de beschädigen.

Ķ

22

Codierung

Ihre persönliche Code-Nummer befindet sich
auf der Identity Card des Autoradios.
Die Codierun

g ist ab Werk nicht aktiviert.

Wenn Sie die Codierung Ihres Autoradios
"Aktiviert" haben:

Sobald Sie das Autoradio herausnehmen oder
es von der Autobatterie (bzw. Dauerplus
Klemme 30) Ihres Fahrzeugs getrennt wird, ist
es elektronisch blockiert.
Nur Sie können es wieder, durch Eingabe
Ihrer persönlichen Geheimzahl (Code-Nr.),
in Betrieb nehmen.

Bei Verlust der Code-Nummer

(Identity Card)
kann nur der Fachhändler, nach Eigentums­nachweis und gegen Gebühr, das Autoradio
wieder in Betrieb nehmen lassen.

Ist die Codierung aktiviert?

Schalten Sie den Expert-Mode ein und drehen
Sie den

¢¢

Drehknopf bis im Display » SAFE «

oder » CODE « erscheint.

» SAFE « Codierung aktiviert, bzw.
» CODE « Codierung nicht aktiviert.

Codierung aktivieren

1. Expert-Mode ist eingeschaltet und
» CODE « erscheint im Display.
Aktivieren Sie die Einstellung:

“

LOUD

EXPERT

-Taste kurz drücken

Im Display erscheint »

E - - - - «

2. Code-Nr. (siehe Identity Card) eingeben:
Tasten 1– 4wiederholt drücken bis
Code-Nr. im Display erscheint.

Beispiel: 1703 Display:
Taste

1

11 x kurz drücken >1 - - -<

Taste

2

17 x kurz drücken >1 7 - -<

Taste

3

10 x kurz drücken >1 7 0 -<

Taste

4

13 x kurz drücken >1 7 0 3<

Bei längerem Drücken wird die jeweilige Ziffer
rückwärts gezählt.

3. Code-Nr. bestätigen:

“

LOUD

EXPERT

-Taste kurz drücken, im Display
erscheint » SAFE «.
Die Codierun

g ist aktiviert!

Wartezeiten

Damit die "Wiederinbetriebnahme" bzw.
"Codierung deaktivieren"
nicht durch Aus

probieren möglich ist,
sind zwischen den Versuchen Wartezeiten
vorgesehen. In diesen Zeiten ist das Autoradio
für alle Eingaben gesperrt.

Während der Wartezeit
muß das Autoradio nicht eingeschaltet sein.

So lange » SAFE « im Display steht, ist die
Wartezeit noch nicht abgelaufen.
Die Wartezeit ist zu Ende, wenn die Zahl des
nächsten Versuchs im Display zu sehen ist,
z.B. » 2 - - - - «.

Die Tabelle zeigt
die Wartezeiten
zwischen den
einzelnen
Versuchen.
Wartezeit nach
dem 7. Versuch
immer
24 Stunden!
Nach dem 6.
Versuch empfiehlt es sich, "Wiederinbetrieb­nahme" bzw. "Codierung deaktivieren" von
einem Fachhändler durchführen zu lassen.

Codierung

Versuch Wartezeit

(im Display) (ca.)

1

21 Sek.

2

1,5 Min.

3

5,5 Min.

4

22 Min.

5

1,5 Std.

6

6,0 Std.

7

24 Std.

8

24 Std.

Ķ

23

D

Ein- und Ausbau

Einbaumaterial und Zubehör

Welches Einbaumaterial Sie benötigen und
was es an Zubehör gibt, sagt Ihnen Ihr Fach­händler.

Einbaurahmen einsetzen

Abbildung o

– Einbaurahmen b in den Geräte-Ausschnitt a

des Fahrzeugs einsetzen.

– Schränklappen c hinter dem Geräte-Aus-

schnitt a nach Bedarf (je nach Fahrzeugtyp)
aufbiegen.

Bei Fahrzeugen der Firma VW/Audi, ab
Modelljahr 1991: Messerkontakt A7 auf kei­nen Fall an den S-Kontakt (Versorgungs­stecker PIN 4 – Kabel braun/rot) des Fahr­zeugs anschließen.

Die Abbildungen o – a zum Text befin-

den sich am Anfang des Heftes.

Wiederinbetriebnahme

Das Autoradio ist elektronisch blockiert, nach­dem es von der Autobatterie (bzw. Dauerplus
Klemme 30) Ihres Fahrzeugs getrennt war,
z.B. nach dem Herausnehmen des Gerätes.

1. Autoradio einschalten:
Im Display erscheint » SAFE «.
Nach ca. 3 Sekunden erscheint
» I - - - - « im Display.

2. Code-Nr. (siehe Identity Card), wie im
Kapitel "Codierung aktivieren" beschrieben,
eingeben.

3. Code-Nr. bestätigen:

“

LOUD

EXPERT

-Taste kurz drücken, im Display
erscheint » SAFE «.
Nach ca. 3Sekunden spielt das Radio.

Falsche Code-Nr. ein

gegeben:
» SAFE « bleibt im Display stehen, das
Radio spielt nicht.
Beginnen Sie nochmals.
Beachten Sie die "Wartezeiten" zwischen
den Versuchen.

Codierung deaktivieren

Z.B. vor dem Ausbau des Autoradios:

1. Expert-Mode ist eingeschaltet und
» SAFE « erscheint im Display.
Aktivieren Sie die Einstellung.

Im Display erscheint »

E 1 - - - - «

2. Code-Nr. (siehe Identity Card), wie im
Kapitel "Codierung aktivieren" beschrieben,
eingeben.

3. Code-Nr. bestätigen:

“

LOUD

EXPERT

-Taste kurz drücken, im Display
erscheint » CODE «.
Nach ca. 3 Sekunden spielt das Radio.

Die Codierun

g ist nicht mehr aktiviert!

Falsche Code-Nr. eingegeben:
» SAFE « bleibt im Display stehen, das Radio
spielt nicht.

Beginnen Sie nochmals. Beachten Sie die
"Wartezeiten" zwischen den Versuchen.

Codierung

Ķ

24

Ein- und Ausbau

Versorgungsspannungen

Messerkontakte A: Abbildung +

A8 – Betriebsspannung (Masse)

An Klemme 31

(Masse) des Fahrzeugs

anschließen.

A7 +12 V Betriebsspannung

An Klemme 30

(Dauerplus) des Fahrzeugs

anschließen.

A6 Beleuchtung des Autoradios

Messerkontakt A6 an Klemme 58

des Fahr­zeugs anschließen:
Die Beleuchtung des Autoradios kann bei ein­geschaltetem Fahrlicht geregelt werden.

Messerkontakt A6 nicht angeschlossen:
Die Helligkeit der Beleuchtung wird nicht ver­ändert.

A5 +12 V Schaltspannung (max. 0,5 A)

am Messerkontakt A 5 bei eingeschaltetem
Autoradio.
Für Automatikantenne (Aus-/Einfahren),
Antennenverstärker (Betriebsspannung) usw.

A4 +12 V Zündspannung

An Klemme 15 bzw. Klemme 30 des Fahr­zeugs anschließen:

– Klemme 15

, wenn Sie das Autoradio mit
dem Zünd-/Anlaßschalter ein- und ausschal­ten wollen.

– Klemme 30, wenn Sie das Autoradio nicht

mit dem Zünd-/Anlaßschalter ein- und aus­schalten wollen.

A2 Phone-Anschluß (Mute)

für Autotelefon oder Funkgerät:
Das Autoradio ist "stummgeschaltet" beim
Betrieb des angeschlossenen Autotelefons
oder des Funkgerätes. Der Messerkontakt A2
soll dabei vom Mute-Ausgang des
Telefons/Funkgerätes auf Masse gelegt wer­den!

í

Achtung bei Automatikantennen!
Ihr Gerät schaltet sich automatisch ein,

wenn ein angeschlossenes Telefon/Funk­gerät angerufen wird.

A1 SCV-Anschluß (+)

für "Geschwindigkeitsabhängige Lautstärke­regelung".

Lautsprecher

Messerkontakte B: Abbildung +

Maximale Ausgangsleistung

an 4Ω-Lautsprechern:
Spitzenleistung ________________ 4 x 50 W
Sinusleistung, DIN 45324 ________ 4 x 25 W

Frontlautsprecher Hecklautsprecher
B3 rechts +B1rechts +

B4 rechts –B2rechts –
B5 links +B7links +
B6 links –B8links –

í

Lautsprecheranschlüsse nicht elek­trisch miteinander verbinden und nicht
auf Masse legen!

Ķ

25

D

Antenne

Das Autoradio ist für Antennen mit 75Ω (bis
150Ω) -Impedanz ausgelegt. Antennenkabel­Verlängerungen, z.B. bei Heckmontage, kön­nen den Empfang beeinträchtigen.

Abbildung

p und ü

– im Bedarfsfall Antennenadapter (Abb. p)

verwenden.

– Antennenadapter (Abb.

p) bzw. Antennen-

kabel (Abb.

ü) im Kunststoffhalter fixieren.

Zusatzanschlüsse

Messerkontakte C: Abbildung +

CD-Anschluß
C13 CD-Bus

C15 Versorgungsspannung (Masse)
C16 Versorgungsspannung +12 V
C17 Schaltspannung
C18 CD-NF-Masse
C19 CD-NF-links
C20 CD-NF-rechts

Line-Ausgang

Anschlußmöglichkeit für Leistungsverstärker
(Booster) oder Aktiv-Lautsprecher.

C11 Hecklautsprecher links +
C12 Hecklautsprecher rechts +
C13 Masse –
C14 Frontlautsprecher links +
C15 Frontlautsprecher rechts +
C16 Schaltspannung für Leistungsverstärker:

Ein-/Ausschalten (max. 0,3 A).

Phone-Eingang

Anschlußmöglichkeit für Auto-Telefon oder
Funkgerät (Mithören über das Autoradio).

C11 Phone-NF
C12 Phone-NF-Masse

Autoradio einschieben

Abbildung o

– Autoradio in den eingesetzten Einbaurah-

men b bis zum Anschlag einschieben.
Das Autoradio rastet ein.

Autoradio herausziehen

Abbildung a

– Bedienteil abnehmen (Seite 4).

Beide Bügel d in die Öffnung der Blende ein­stecken und einschieben bis zum Anschlag.

– Beide Bügel nach außen ɫdrücken und

das Autoradio langsam herausziehen.

Sicherung T 10 A

Abbildung +

Flachsicherung T10A /DIN 72581– gesteckt.

Ein- und Ausbau

Ķ

26

Geschwindigkeitsabhängige Lautstärke

SCV = Speed Controlled Volume

Das Autoradio ist für die meisten Arten von
Signalgebern geeignet.
Ob Ihr Fahrzeug für eine "Geschwindigkeitsab­hängige Lautstärkeregelung" geeignet ist,
erfahren Sie bei Ihrem Fahrzeughändler.

Voraussetzung:

Am SCV-Anschluß muß ein geschwindigkeits­abhängiges Signal stehen!

Bei Fahrzeugen mit elektronischem Tachome­ter, Bordcomputer, Tempomat usw. ist ein
Signalgeber bereits vorhanden.
Ist der Signalgeber bereits mit der Fahrzeug­Masse verbunden, ist nur noch der Ausgang
des Signalgebers mit dem SCV-Anschluß zu
verbinden.

Ist kein Signalgeber vorhanden, kann dieser in
den meisten Fällen nachgerüstet werden.

í

Den Ausgang des Signalgebers nicht
gegen die Fahrzeug-Masse kurzschließen!
Überprüfen Sie nach dem Anschließen
Tachometer und ABS des Autos.

Radio-Data-System (RDS)

RDS ist ein Informationssystem, dessen
Signale zusätzlich von den meisten UKW­Rundfunkprogrammen ausgestrahlt werden.

Programm Service

Damit Sie sehen

, was Sie hören!

Bei RDS-Programmen sehen Sie den Namen
des Programms als Kürzel im Display,
z.B. » BAYERN 3 «
für Bayerischer Rundfunk – 3. Programm.
Bitte beachten Sie, daß RDS-Programme
unterschiedliche Re

gionalsendungen und Pro-

grammnamen haben können.

Alternative Frequenzen

Ein RDS-Programm wird von mehreren Sen­dern mit unterschiedlichen Sendefrequenzen
(alternative Frequenzen) ausgestrahlt.
Sie wählen ein RDS-Programm und Ihr Auto­radio stellt immer einen gut empfangbaren
Sender mit gleichem RDS-Programm ein.

Enhanced Other Network (EON)

Verkehrsfunk-Durchsagen hören, auch wenn
Sie ein "RDS-Programm ohne Verkehrsfunk"
eingestellt haben.
In den Bereichen U l, U ll und U lll.

Voraussetzun

g

Die Rundfunkanstalt, die das eingestellte
RDS-Programm mit EON ausstrahlt, hat ein
weiteres RDS-Programm, das Verkehrsfunk­Durchsagen anbietet.

Radio-Empfangsbedingungen

UKW-Empfang

Während der Fahrt ändern sich ständig die
Empfangsbedingungen.
Berge, Gebäude oder Brücken können den
Empfang beeinträchtigen.
Dies gilt besonders dann, wenn Sie weit vom
Sender entfernt sind.

Wissenswertes

SCD 5390 RDS

CHANGER CONTROL

SCD 5390 RDS

1

4

2 3

5

a

b

c

C

B

A

1 4

3 6

2 5

1 3 5 7

2 4 6 8

1

2 4 6 8

12

11

5 7

13 16 19

15 18

17 20

T 10 A

d

Ķ

Im Falle eines Defektes

Auf Ihren Wunsch kann Ihr Fachhändler in der
Bundesrepublik Deutschland als Service­leistung Grundig Autoradios im Falle eines
Defektes durch werksgeprüfte Austausch­geräte ersetzen.
Bitte beachten Sie jedoch, daß Voraussetzung
für die Teilnahme Ihres Fachhändlers an
diesem Austauschsystem das unverletzte
Garantiesiegel am Gerät ist.

ķ

If a problem should arise

Please note, that the undamaged guarantee
seal on the unit is the precondition for your
guarantee.

ƴ

Se si dovesser verificare disturbi

L´apparecchio sia ancora presente il sigillo di
garanzia intatto.

ĸ

En cas de défectuosité

Veuillez noter que vous ne pouvez plus faire
valoir la garantie une fois le sceau d'origine
rompu.

ń

In geval van een defect

Let op, alleen als het garantiezegel niet ver­broken is, heeft u recht op garantie.

į

En caso de un defecto

Observe que el sello de garantia intacto en el
aparato es el requisito para hacer valer el
derecho de garantia.

ł

Em caso de defeito

Tenha em consideração que a premissa para a
concessão da garantia é que o selo de garan­tia no aparelho estiver intacto.

į

DECLARACION DE CONFORMIDAD CON NORMAS

El que suscribe, en nombre de GRUNDIG AG,
Kurgartenstraße 37, D-90762 Fürth, RFA.
declara, bajo su propia responsabilidad, que el

Equipo: AUTORRADIO CON CASSETTE
Fabricado por: GRUNDIG AG
En: BRAGA, PORTUGAL
Marca: GRUNDIG
Modelo: SCD 5390 RDS

objeto de esta declaración, cumple con la normativa siguiente:
– Anexo V del Reglamento sobre Perturbaciones Radio-

eléctricas aprobado en el Real Decreto 138/1989.

– Este certificado ha sido expedido para dar cumplimiento al

Real Decreto 1066/1989 (Orden Ministerial del 18.10.1989).

Hecho en: Fürth el: 12.03.1996

Firma

Kamleiter Jefe de Homologaciones

Nombre y apellidos Cargo

Ķ

Identity Card und Code-Aufkleber
(siehe dazu Seite 3)

ķ

Identity Card and Code label
(see page 3)

ƴ

Identity Card e Adesivi di segnalazione
(vedere pagina 3)

ĸ

Identity Card et Autocollants de code
(pour plus d'informations, voir page 3)

ń

Identity Card en Code-sticker
(zie daarvoor pagina 3)

į

Identity Card y Adhesivos de código
(véase la página. 3)

ł

Identity Card e Autocolante «Code»
(ver página 3)

ǵ

Model Type

Serial No.

Code No.

Die Identity Card dient als Eigentumsnachweis mit individuellem Sicherheits­code und erleichtert bei Verlust des Gerätes die Schadensabwicklung.
Vor fremdem Zugriff schützen.
The identity card serves as evidence of ownership with individual
security code and facilitates the settlement in the case of theft of the unit.
Keep the document safe.

DOUBLE SECURITY SYSTEM

CODE

ALLGEMEINE HINWEISE FÜR GERÄTE MIT LASER

GENERAL INSTRUCTIONS FOR LASER UNITS
GENERELLE HENVISNINGER FOR LASER-APPARATER
ALLMÄNNA FÖRESKRIFTER FÖR LASER-UTRUSTNING
LASER-LAITTEITA KOSKEVIA HUOMAUTUKSIA

VORSICHT-UNSICHTBARE LASERSTRAHLUNG TRITT AUS,
WENN DECKEL GEÖFFNET UND WENN SICHERHEITSVERRIEGELUNG
ÜBERBRÜCKT IST. NICHT DEM STRAHL AUSSETZEN.

CAUTION-INVISIBLE LASER RADIATION
WHEN OPEN AND INTERLOCKS DEFEATED.
AVOID EXPOSURE TO BEAM.

ADVARSEL-UNSYNLIG LASERSTRALING NAR DEKSEL APNES
UNNGA EKSPONERING FOR STRALEN.

ADVARSEL-UNSYNLIG LASERSTRÅLING VED ÅBNING.
UNDGÅ UDSÆTTELSE FOR STRÅLING.

VARNING-OSYNLIG LASER STRÅLNING NÄR
DENNA DEL ÄR ÖPPNAD OCH SPÄRREN ÄR URKOPPLAD.
BETRAKTA EJ STRÅLEN.

VARO-AVATTAESSA JA SUOJALUKITUS OHITETTAESSA
OLET ALTTIINA NÄKYMÄTTÖMÄLLE LASERSÄTEILYLLE.
ÄLÄ KATSO SÄTEESEEN.

0 1 2 3 4 5 6 7 8 9 GRUNDIG AG .D-90762 Fürth SCD 5390 RDS

18324-941.41
