Grundig MP 560 User Manual [de]

ǵ

DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
ESPAÑOL

POLSKI

PORTABLE
MP3/WMA
PLAYER

MPaxx
MP 560/1 GB
MP 560/512

2

4 MP 560/1 GB - MP 560/512

Mitgeliefertes Zubehör
Besonderheiten
Sicherheit

5 Auf einen Blick
9 Allgemeine Funktionen

Ein- und Ausschalten
Wiedergabe
Titel wählen
Schneller Vor- und Rücklauf
Lautstärke ändern
Einen markierten Abschnitt wiederholen
Tasten ver- und entriegeln
Status der Batterie
Ohrhörer anschließen
Ohrhörer und Trageband abnehmen

12 Menü-Funktionen

Allgemeines
Hauptmenü aufrufen
Modus »Einstellungen« wählen
Modus »Titel löschen« wählen
Modus »Musik« wählen
Modus »Sprache« wählen
Modus »Aufnahme« wählen
Modus »Navigieren« wählen
Modus »Informationen« wählen
Hauptmenü verlassen

INHALT

_____________________________________________________

DEUTSCH

3

DEUTSCH

INHALT

_________________________________________________________

21 Betrieb am Computer

Systemanforderungen
Den Player installieren
An den Computer anschließen
Vom Computer trennen
Datentransfer
Musik- und Textdateien synchronisieren
MSCN Firmware Download
Den Player formatieren
GRUNDIG Kundenberatungszentrum

28 Informationen

Technische Daten
Störungen selbst beheben

4

MP 560/1 GB - MP 560/512

_________________________

Mitgeliefertes Zubehör

Achtung:

Der Lieferumfang der Zubehör-Teile kann sich ändern.

Besonderheiten

MP3/WMA Player, Aufnahmegerät und USB 2.0-Wechseldatenträger in
einem.

Sicherheit

Dieses Gerät ist für die Wiedergabe von Musik- und Sprachdateien be­stimmt und dient als Wechseldatenträger. Jede andere Verwendung ist aus­drücklich ausgeschlossen.

Lassen Sie das Gerät nicht fallen. Vermeiden Sie Druck auf die Anzeige des
Gerätes. Bringen Sie das Gerät nicht in die Nähe magnetischer Objekte.

Sorgen Sie unbedingt dafür, dass das Gerät vor Feuchtigkeit (Tropf- und
Spritzwasser), Sonneneinstrahlung und Hitze geschützt ist.

Entfernen Sie die Batterie nicht, wenn das Gerät eingeschaltet ist. Dies kann
zu ernsthaften Beschädigungen führen.

Sie dürfen das Gerät nicht öffnen. Für Schäden, die durch unsachgemäße
Eingriffe entstehen, geht der Anspruch auf Gewährleistung verloren.

1 Installations-CD
2 Stereo-Ohrhörer mit Trageband
3 Bedienungsanleitung

4 USB-Kabel
5 Batterie 1 x 1,5 V, LR 03/

AM4/AAA

5

DEUTSCH

MP 560/1 GB - MP 560/512

A USB-Schnittstelle, über USB-Kabel an den Computer

anschließen.

B

0 Anschlussbuchse für die Stereo-Ohrhörer.

C M Menü aufrufen und verlassen, Menü-Einstellungen

bestätigen.

D E

89

Vorhergehender oder nächster Titel. Schneller Such-

lauf rückwärts oder vorwärts. Cursor nach links oder rechts.

ü

(

AUF EINEN BLICK

___________________________________________

6

AUF EINEN BLICK

___________________________________________

F

5

Wiedergabe beenden. Ausschalten.

G

ı II Einschalten. Wiedergabe starten, Wiedergabe-Pause.

H+ Lautstärke erhöhen, Farbwerte erhöhen.
I– Lautstärke verringern, Farbwerte verringern.
J MIC Mikrofon für Sprachaufnahmen.

Weitere Bedienelemente

Display LCD-Display.

DD

Tasten ver- und entriegeln (Geräterückseite).

O Öse für die Halteschnur der Trageband-Halterung.
Batteriefach Batterie 1 x 1,5 V, LR 03/ AM4/AAA.

7

DEUTSCH

AUF EINEN BLICK

___________________________________________

Die Anzeigen

A Aktuelle Titelnummer, Gesamtzahl der Titel.
B Wiedergabe-Modus (Normal, Repeat One, Repeat All, Random, Ran-

dom All).

C Betriebs-Status (Wiedergabe

s, Pause II, Stopp 7, Aufnahme

•

).

D Wiedergabe-Format.
E ID3 Tag-Anzeige (Titelname, Text).
F Abgelaufene Titelspielzeit, Gesamtspielzeit des Titels.
G Modus Musik oder Modus Sprachaufnahme.
H Klangeffekte (Normal, XBass, Rock, Jazz, Classical, Pop).
I Statusanzeige Batterie.
J Lautstärke wird eingestellt.
K Ein markierter Abschnitt wird wiederholt.
L Songtexte werden synchron zur Musikwiedergabe angezeigt (Lyric Dis-

play).

8

AUF EINEN BLICK

___________________________________________

Stromversorgung

Den Player betreiben Sie mit einer Batterie 1 x 1,5 V, LR 03/ AM4/AAA.

1 Deckel des Batteriefaches auf der Geräterückseite öffnen, dazu auf »

n«

drücken und Deckel in Pfeilrichtung schieben.

2 Batterie einsetzen, dabei Polung im Batteriefach beachten.
3 Deckel des Batteriefaches schließen.

Hinweise:

Die Anzeige des Players informiert Sie über den Zustand der Batterie. Wenn
Sie » « in der Anzeige sehen, wird die Batterie schwach.
Die Spieldauer des Gerätes beträgt mit einer Batterie bis zu 18 Stunden.

Entfernen Sie die Batterie, wenn Sie den Player längere Zeit nicht benutzen.
Für Schäden, die durch ausgelaufene Batterien entstehen, kann nicht gehaf­tet werden.

Umwelthinweis:

Die Batterie – auch eine schwermetallfreie – darf nicht im Hausmüll entsorgt
werden. Verbrauchte Batterien müssen in die Altbatteriesammelgefäße bei
Handel und öffentlich-rechtlichen Entsorgungsträgern gegeben werden.

Ä

Ein- und Ausschalten

1 Player einschalten, dazu »ı II« kurz drücken.

– Die Anzeige erscheint nach ca. 3 Sekunden.

2 Player ausschalten, dazu »

5

« so lange drücken, bis in der Anzeige
»Continue Holding To Power Off« erscheint und der Scan-Vorgang
beendet ist.

Wiedergabe

1 Wiedergabe mit »ı II« starten.

2 Mit »

ı II« in Wiedergabe-Pause schalten.

3 Wiedergabe beenden, dazu kurz »

5

« drücken.

Titel wählen

1 Vorhergehenden bzw. nächsten Titel wählen, dazu »8« oder »9«

kurz drücken.

Schneller Vor- und Rücklauf

1 Gewünschte Passage eines Titels suchen, dazu während der Wiederga-

be »

8

« oder »9« drücken und gedrückt halten.

– Der Suchlauf startet rückwärts oder vorwärts. An der gewünschten

Stelle »

8

« oder »9« loslassen.

9

DEUTSCH

ALLGEMEINE FUNKTIONEN

_____________________________

10

ALLGEMEINE FUNKTIONEN

_____________________________

Lautstärke ändern

1 Lautstärke ändern, dazu »+« bzw. » –« drücken.

– Die Skala erscheint links oben in der Anzeige.

Einen markierten Abschnitt wiederholen (A-B)

1 Zum Wiederholen eines markierten Abschnitts Markierung A

mit »M « setzen.

2 Markierung B setzen, dazu »M « erneut drücken.

– Der markierte Abschnitt wird ständig wiederholt.

3 Funktion mit »M «beenden.

Tasten ver- und entriegeln

1 Tasten mit »D« ver- und entriegeln.

– Bei verriegelten Tasten erscheint – wenn Sie eine Taste

betätigen – in der Anzeige »Holding ...«.

Hinweis:

Schalten Sie den Player bei verriegelten Tasten ein, erscheint in der
Anzeige ebenfalls »Holding ...«. Danach schaltet sich der Player aus.

Status der Batterie

Die Batterie-Anzeige zeigt den Status der Batterie von hoch (» «) über
mittel (» «) bis niedrig (» «) an.

Ä Ö

P

ü

ü

ü

11

DEUTSCH

ALLGEMEINE FUNKTIONEN

_____________________________

Ohrhörer anschließen

1 Stecker der Ohrhörer in die Buchse »0« des Players stecken.

Ohrhörer und Trageband abnehmen

1 Verschluss am Gehäuse des Tragebandes mit »Z« öffnen.

– Die Halterung springt heraus.

Achtung:

Die Halterung stets mit dem Schnapper nach oben in den
Verschluss einschieben.

12

MENÜ-FUNKTIONEN

______________________________________

Allgemeines

Im Menü navigieren Sie mit den Tasten »8« oder »9«. Untermenüs rufen
Sie mit »M « auf. Einstellungen, die Sie im Menü vornehmen, bestätigen
Sie mit »M «. Dies ist jedoch nicht unbedingt nötig: Wenn Sie für ca. 5
Sekunden keine Taste drücken, verlässt der Player das Menü automatisch
und erhält die gewählte Einstellung.

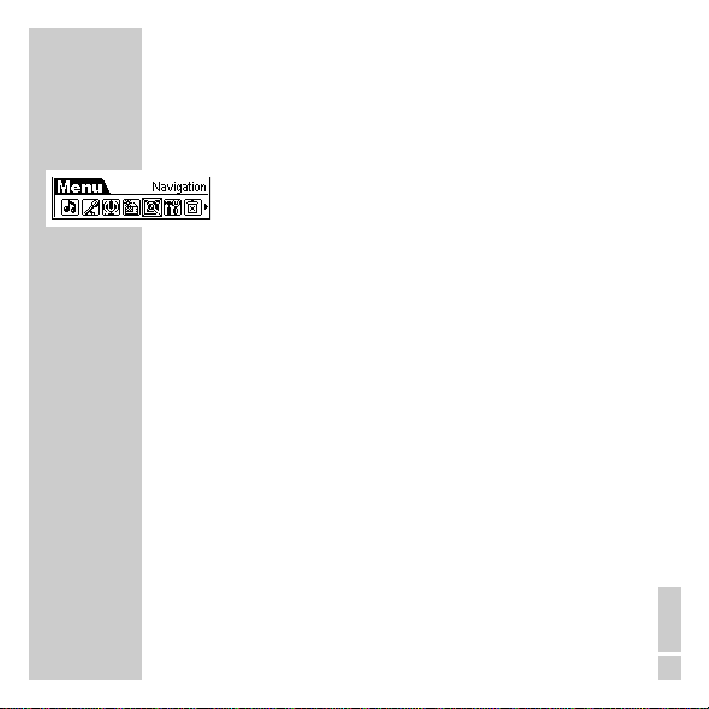

Hauptmenü aufrufen

1 Hauptmenü aufrufen, dazu »M « drücken und kurz (ca. 1 Sekunde)

gedrückt halten. Mit »

8

« oder »9« die gewünschte Option wählen.

2 Wahl der Option mit »M « bestätigen.

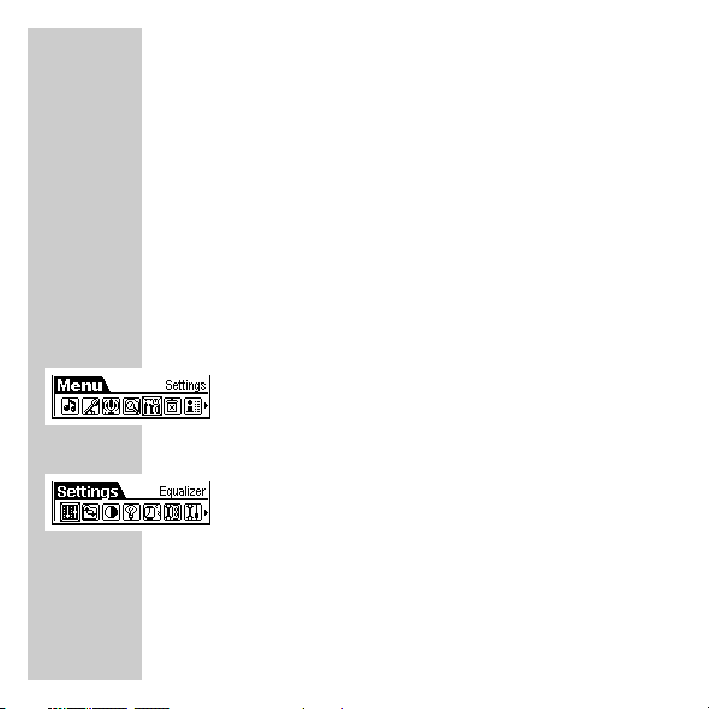

Modus »Einstellungen« wählen

1 Mit »8« oder »9« die Option »Settings« wählen..
2 Wahl der Option mit »M « bestätigen.

Klangeffekte wählen

1 Mit »8« oder »9« »Equalizer« wählen und mit »M «

bestätigen.

2 Gewünschten Klangeffekt (Normal, XBass, Rock, Jazz,

Classical, Pop) mit »

8

« oder »9« wählen und mit

»M « bestätigen.

ü

ü

ü

ü

ü

ü

ü

13

DEUTSCH

MENÜ-FUNKTIONEN

______________________________________

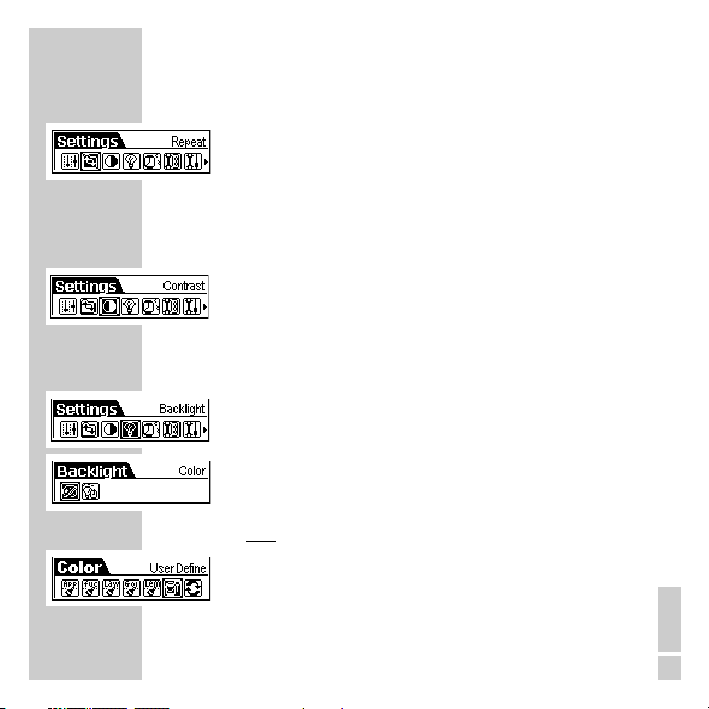

Wiedergabe-Modi wählen

1 Mit »8« oder »9« »Repeat« wählen und mit »

ı

II«

bestätigen.

2 Gewünschten Wiedergabe-Modus (Normal, Repeat One,

Repeat All, Random, Random All) mit »

8

« oder »9«

wählen und mit »M « bestätigen.

Kontrast der Anzeige einstellen

1 Mit »8« oder »9« »Contrast« wählen und mit »

ı

II«

bestätigen.

2 Gewünschten Wert mit »

8

« oder »9« wählen und mit

»M « bestätigen.

Farbe der Hintergrundbeleuchtung der Anzeige wählen

1 Mit »8« oder »9« »Backlight« wählen und mit »

ı

II«

bestätigen.

2 Mit »

8

« oder »9« »Color« wählen und mit »

ı

II«

bestätigen.

3 Gewünschte Farbe mit »

8

« oder »9« wählen und mit

»M « bestätigen;
oder
falls eine individuelle Einstellung gewünscht wird: Mit »8«

oder »

9

« »User Define« wählen und mit »M « bestäti-

gen.

ü

ü

ü

ü

14

MENÜ-FUNKTIONEN

______________________________________

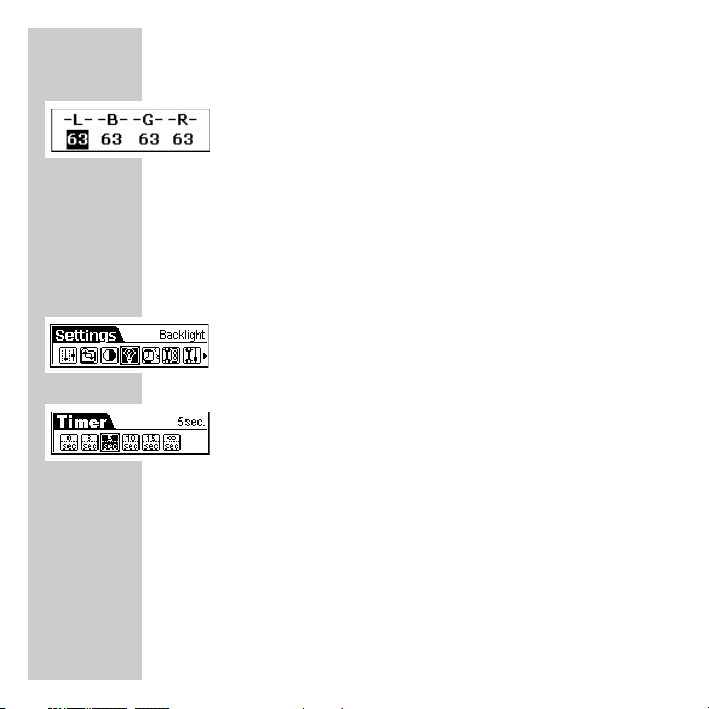

4 Mit »8« oder »9« die Werte »L« (Lightness), »B«

(Blue),»G« (Green) und »R« (Red) wählen.

5 Einstellungen mit »+« bzw. » –« vornehmen.
Hinweise:

Die Skala jedes Wertes reicht von 0 bis 63.
Wenn Sie möchten, dass sich die Farbe der Anzeige bei jedem
Tastendruck ändert, wählen Sie mit »

8

« oder »9« »Next

color« und bestätigen mit »M «.

Ausschaltzeit der Anzeigen-Hintergrundbeleuchtung einstellen

1 Mit »8« oder »9« »Backlight« wählen und mit »M «

bestätigen.

2 Mit »

8

« oder »9« »Timer« wählen und mit »M «

bestätigen.

3 Gewünschte Ausschaltzeit (Off = keine Hintergrundbeleuch-

tung, 3 sec., 5 sec., 10 sec., 15 sec., Always On = kein Aus­schalten der Hintergrundbeleuchtung) mit »

8

« oder »9«

wählen und mit »M « bestätigen.

ü

ü

ü

ü

15

DEUTSCH

MENÜ-FUNKTIONEN

______________________________________

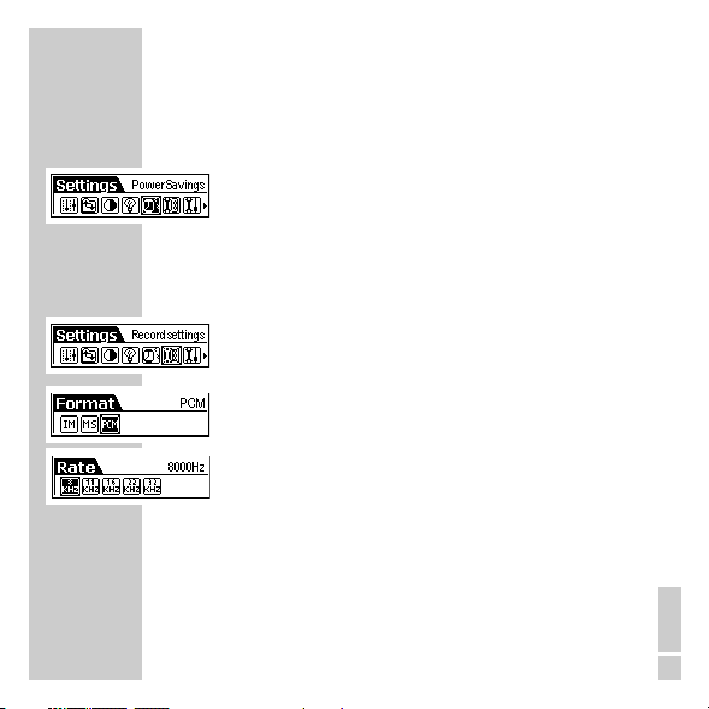

Ausschaltzeit des Players einstellen

Nach der eingestellten Zeit schaltet sich der Player in Stellung Stopp auto­matisch ab.

1 Mit »

8

« oder »9« »Power Savings« wählen und mit

»M « bestätigen.

2 Gewünschte Ausschaltzeit (Off = kein Ausschalten, 1 min, 2

mins, 5 mins, 10 mins, 15 mins) mit »

8

« oder »9«

wählen und mit »M « bestätigen.

Formate der Sprachaufnahme einstellen

1 Mit »8« oder »9« »Record Settings« wählen und mit

»M « bestätigen.

2 Mit »

8

« oder »9« »Mic« wählen und mit »M « bestäti-

gen.

3 Gewünschte Einstellung (»Format« oder »Rate«) mit »

8

«

oder »

9

« wählen und mit »M « bestätigen.

– »Format«: »IM«, »MS« oder »PCM«.
– »Rate«: »8000Hz« bis »32000Hz«.

4 Gewünschte Einstellung mit »

8

« oder »9« wählen und

mit »M « bestätigen.

Hinweis:

Je höher die Sampling Frequenz der Aufnahme eingestellt ist, desto besser
wird die Aufnahmequalität. Allerdings wird dann auch mehr Speicherplatz
benötigt.

ü

ü

ü

ü

ü

ü

16

MENÜ-FUNKTIONEN

______________________________________

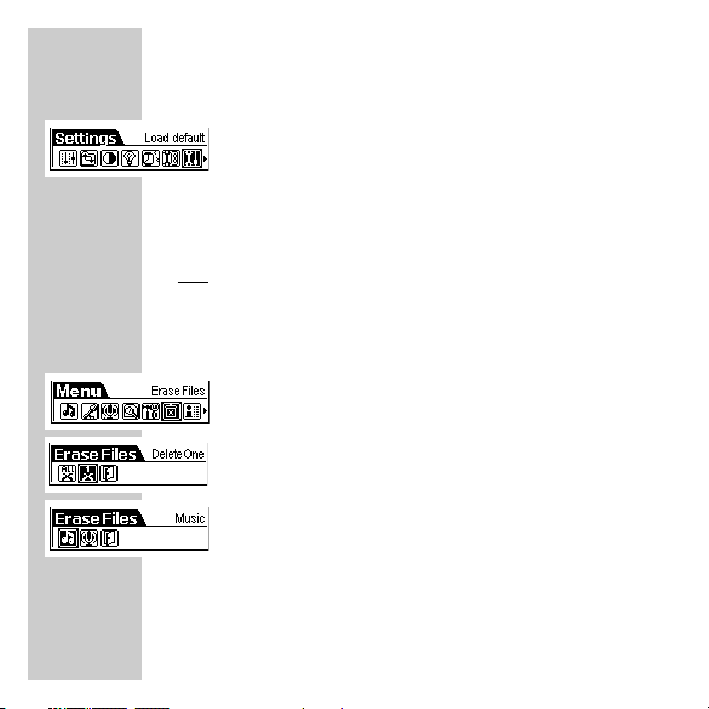

Alle Einstellungen zurücksetzen

1 Mit »8« oder »9« »Load default« wählen und mit »M «

bestätigen.
– Anzeige: »Loading ...«, anschließend »Completed«.
– Alle Einstellungen werden zurückgesetzt.

Modus »Einstellungen« verlassen

1 Mit »8« oder »9« »Exit« wählen und mit »M « bestätigen;

oder
»M « länger drücken.

– Der Player wechselt in den Wiedergabe-Modus.

Modus »Titel löschen« wählen

1 Mit »8« oder »9« »Erase Files« wählen und mit »M «

bestätigen.

2 Mit »

8

« oder »9« »Delete All« oder »Delete One«

wählen und mit »M « bestätigen.

3 Mit »

8

« oder »9« » Music« bzw. »Voice« wählen und

mit »M « bestätigen.

ü

ü

ü

ü

ü

ü

17

DEUTSCH

MENÜ-FUNKTIONEN

______________________________________

4 Mit »8« oder »9« zwischen »Yes« und »No« wählen und

mit »M « bestätigen.
– Haben Sie »Yes« gewählt, wird der entsprechende Titel

bzw. werden alle Titel gelöscht.

– Haben Sie »No« gewählt und bestätigen mit »M «, gelan-

gen Sie zum nächsten Titel oder verlassen das Menü.

Achtung:

Wenn Sie die Option »Delete All« durchführen, werden alle Titel im inter­nen Speicher gelöscht. Gelöschte Titel können nicht wiederhergestellt wer­den.

Modus »Musik« wählen

1 Mit »8« oder »9« »Music« wählen und mit »M « bestätigen.

– Der Player wechselt in den Modus Musikwiedergabe.

Modus »Sprache« wählen

1 Mit »8« oder »9« »Voice« wählen und mit »M « bestätigen.

– Der Player wechselt in den Modus Wiedergabe von Sprachaufnah-

men.

ü

ü

ü

ü

18

MENÜ-FUNKTIONEN

______________________________________

Modus »Aufnahme« wählen

1 Mit »8« oder »9« »Record« wählen und mit »M «

bestätigen.

2 Mit »

8

« oder »9« unter »Start Record« »Yes« wählen

und mit »M « bestätigen.
– Der Player startet die Aufnahme.

3 Aufnahme mit »

5

« beenden.

4 »M « drücken.

– Die Aufnahme wird als Datei, z.B. V009.WAV, im Ordner

»Voice« gespeichert.

Hinweis:

Sie können die Aufnahme sofort nach der Aufzeichnung mit »

ı II« wie-

dergeben.

Sprachaufnahme wiedergeben

1 Hauptmenü aufrufen, dazu »M « drücken.
2 Mit »

8

« oder »9« »Voice« wählen und mit »M «

bestätigen.

3 Gewünschte Aufnahme mit »

8

« oder »9« wählen.

4 Wiedergabe mit »

ı II« starten.

5 Wiedergabe mit »

5

« beenden.

Hinweis:

Die Wiedergabe der Aufnahme kann auch über das Hauptmenü unter
»Navigation«

ɮ »Voice« ɮ »Enter« ɮ »Datei« ɮ »Play« gestartet wer-

den.

ü

ü

ü

ü

ü

V

19

DEUTSCH

MENÜ-FUNKTIONEN

______________________________________

Modus »Navigieren« wählen

Diese Funktion bietet Ihnen eine Übersicht über alle im Player gespeicherten
Daten.

1 Mit »

8

« oder »9« »Navigation« wählen und mit »M «

bestätigen.

2 Mit »

8

« oder »9« gewünschten Ordner wählen und mit

»M « bestätigen.
– In der Anzeige erscheinen die Optionen »Play«, »Enter«

und »Cancel«.

3 Mit »

8

« oder »9« gewünschten Option wählen und mit »M «
bestätigen.
– »Play«: Das erste File des gewählten Ordners wird wiedergegeben.
– »Enter«: Öffnet den Ordner.
– »Cancel«: Abbrechen.

Falls Sie »Enter« gewählt haben:

4 Gewünschte Datei mit »

8

« oder »9« wählen und mit

»M « bestätigen.
– In der Anzeige erscheinen die Optionen »Play«, »Delete« und

»Cancel«.

ü

ü

ü

ü

20

MENÜ-FUNKTIONEN

______________________________________

5 Gewünschte Option mit »8« oder »9« wählen und mit »M «

bestätigen.

6 Zum Menü zurückkehren, dazu mit »

8

« oder »9« den Return-Pfeil

wählen und mit »M « bestätigen;
oder
»M « länger drücken.

– Der Player wechselt in den Wiedergabe-Modus.

Modus »Informationen« wählen

1 Mit »8« oder »9« »About« wählen und mit »M «

bestätigen.
– Sie erhalten Informationen über die Version der Firmware,

den vorhandenen Speicherplatz, und den freien
Speicherplatz.

2 Mit »

8

« oder »9« zur zweiten Menüseite wechseln.

3 Mit »M « zum Hauptmenü zurückkehren.

Hauptmenü verlassen

1 Mit »8« oder »9« »Exit« wählen und mit »M « bestätigen.

– Der Player kehrt zum Wiedergabe-Modus zurück.

ü

ü

ü

ü

ü

ü

21

DEUTSCH

BETRIEB AM COMPUTER

_________________________________

Systemanforderungen

Beim Anschließen an den Computer erscheint der Player als Wechselplatten­Laufwerk. Dieses entspricht dem Flash-Speicher des Players. Ihr Computer
sollte folgende Voraussetzungen erfüllen:

– Windows 98 SE; Windows ME / 2000 / XP; Mac OS X 10.2.6 oder dar-

über
– CD-ROM Laufwerk 4x oder darüber
– Pentium MMX 200 oder darüber
– Minimum 30 MB freier Speicherplatz auf der Festplatte
– USB-Schnittstelle

Den Player installieren

Unter Windows ME / 2000 / XP oder Mac OS X 10.2.6 ist die Installation
der Player-Teiber nur dann erforderlich, wenn Sie ein Upgrade der
Firmware vornehmen wollen.

Die Installation der Treiber ist erforderlich unter Windows 98 SE und
Windows 2000, falls der Windows Service Pack 3 nicht installiert ist.

1 Beiliegende Installations-CD in das CD-ROM Laufwerk einlegen.
2 Installation starten, dazu Laufwerk D (D:\Setup.exe) wählen und auf das

Setup-Symbol klicken.

3 Zum Durchführen der Installation folgen Sie den Anweisungen am Bild-

schirm.

22

BETRIEB AM COMPUTER

_________________________________

An den Computer anschließen

1 Den Computer einschalten.
2 Den Player ausschalten.
3 Den Player über das USB-Kabel mit dem Computer verbin-

den.
– Sobald die Verbindung hergestellt ist, erscheint in der

Anzeige des Players »USB Connected«.

Vom Computer trennen

Läuft keine Datenübertragung, können Sie den Player vom Computer tren­nen.
Bevor Sie die Kabelverbindung des Players zum Computer aufheben, müs­sen Sie den Player vom Windows Desktop entfernen, indem Sie den
Anweisungen von Windows für „Hardware entfernen” folgen.

Achtung:

Trennen Sie den Player nicht vom Computer, solange in der Anzeige des
Players »Reading« (Player

ɮ Computer) oder »Writing« (Computer ɮ

Player) zu sehen ist.

1 Doppelklicken Sie auf das Symbol für Hardware-Entfernung.

– Das Fenster „Hardware entfernen” erscheint.

2 Zum Fortfahren den Anforderungen am Bildschirm folgen.

23

DEUTSCH

BETRIEB AM COMPUTER

_________________________________

Achtung:

Die Stromkreise des Players und des Computers können ernsthaft beschädigt
werden, wenn Sie nicht die Anweisungen unter Windows ME / 2000 / XP
folgen.

Datentransfer

1 MP3/WMA-Files am Arbeitsplatz Ihres Computers für das Kopieren

auswählen.

2 Die Files markieren.
3 Rechten Mausklick ausführen und »Kopieren« wählen.
4 Wechselplatten-Laufwerk (z.B. H:) am Arbeitsplatz Ihres Computers öff-

nen.

5 Rechten Mausklick ausführen und auf dem Wechselplatten-Laufwerk

(z.B. H:) »Einfügen« wählen.
– Die Daten werden auf den Player übertragen.

24

BETRIEB AM COMPUTER

_________________________________

Musik- und Textdateien synchronisieren

Der Player unterstützt Textdateien im LRC-Format, die mit den entsprechen­den Musikdateien synchronisiert sind. Auf diese Weise haben Sie
Musikwiedergabe über die Ohrhörer und gleichzeitig die synchrone
Textwiedergabe über die Anzeige.

1 Eine MP3- oder WMA-Datei, z.B. happymusic.mp3, vorberei-

ten.

2 Die entsprechende Textdatei aus dem Internet herunterladen.

Diese Datei muss als erweiterte Bezeichnung LRC haben, z.B.
happymusic-2004.lrc

3 Die Textdatei umbenennen, z.B. happymusic.lrc. Bezeichnun-

gen der Textdatei und der Musikdatei müssen übereinstim­men. Beide müssen im selben Ordner verfügbar sein.

4 Die Text- und die Musikdatei auf den Player kopieren.
5 Den Player vom Computer trennen.
6 Die Musikdatei auf dem Player wählen und Wiedergabe star-

ten.
– In der Anzeige erscheint das LRC-Symbol. Synchron zur

Musikwiedergabe werden die Texte angezeigt.

Hinweise:

Vergewissern Sie sich, das sich Text- und Musikdatei im gleichen Ordner
befinden und dass die Bezeichnungen übereinstimmen. Andernfalls kann
der Player die Textdatei nicht erkennen.

LRC-Dateien können mit Hilfe eines Editors (Songedit) selbst erstellt werden.

25

DEUTSCH

MSCN Firmware Download

Auf der Installations-CD gibt es eine mit dem Player verknüpfte Software­Anwendung: der MSCN Firmware Download. Im Flash-Speicher des Players
ist Speicherplatz für Firmware Update-Anwendungen reserviert. Für den
Firmware Download muss die Anwendung am Computer installiert sein.

Achtung:

Alle Daten im Flash-Speicher können bei einem Download der Firmware
verlorengehen. Fertigen Sie deshalb vorher Sicherungskopien von Ihren
Daten an.

1 Den Computer einschalten.
2 Den Player ausschalten.
3 Den Player über das USB-Kabel mit dem Computer verbin-

den.
– Sobald die Verbindung hergestellt ist, erscheint in der

Anzeige des Players »USB Connected«.

4 Auf dem Windows Desktop auf »Start« klicken und dann auf

»Programme« Unter »Programme« „SigmaTel MSCN Audio
Player“ wählen und dann auf »Firmware Download« klicken.

Achtung:

Den Player während des Vorganges nicht vom Computer trennen. Strom­kreis und Firmware des Players könnten ernsthaft beschädigt werden.

BETRIEB AM COMPUTER

_________________________________

26

BETRIEB AM COMPUTER

_________________________________

5 Das Fenster für den MSCN Firmware Download erscheint.
6 Für Informationen zur aktuellen und aktualisierten Firmware-Version auf

»Details anzeigen« klicken

7 Wenn Sie den Datenbereich formatieren wollen, aktivieren Sie die

Checkbox und folgen Sie den Anweisungen.
– Achtung: Alle Daten werden gelöscht.

8 Zum Fortsetzen des Firmware Updates »Start« anklicken.
9 Warten Sie, bis die Statusleiste gescannt ist. Klicken Sie dann auf

»Schließen«. Der Download ist damit beendet.

Warnung:

Wenn Sie die Checkbox anklicken, werden alle Daten gelöscht. Fertigen Sie
vor dem Download Sicherungskopien Ihrer Daten an.

Entfernen Sie während des Updates auf keinen Fall das USB-Kabel.

27

DEUTSCH

BETRIEB AM COMPUTER

_________________________________

Den Player formatieren

1 Den Computer einschalten.
2 Den Player ausschalten.
3 Den Player über das USB-Kabel mit dem Computer verbinden.

– Sobald die Verbindung hergestellt ist, erscheint in der Anzeige des

Players »USB Connected«.

4 Entsprechende Windows-Werkzeuge zum Formatieren benutzen.

Achtung:

Wenn Sie den Player im NTFS-Format formatieren, erscheint
beim Einschalten in der Anzeige »Incorrect Format. Reformat The
Player«. Anschließend schaltet sich der Player ab. Sie müssen Ihn
dann im FAT- oder FAT32-Format neu formatieren.

GRUNDIG Kundenberatungszentrum

Haben Sie Fragen?
Unser Kundenberatungszentrum steht
Ihnen werktags stets von 8.00 – 19.00
Uhr zur Verfügung.
Haben Sie Fragen zur Umweltverträg­lichkeit unserer Geräte, wenden Sie sich
an:
GRUNDIG Öko-Technologie, Fax:
0911/703-9213.

Grundig Kundenberatungszentrum

Montag bis Freitag
von 8.00 bis 19.00 Uhr
Deutschland: 0190 / 4700 57 *

* gebührenpflichtig (0,41 €/Min. über ARCOR)

28

INFORMATIONEN

__________________________________________

Dieses Produkt erfüllt die europäischen Richtlinien 89/336/EEC,
73/23/EEC und 93/68/EEC.
Dieses Gerät entspricht der Sicherheitsbestimmung DIN EN 60065
(VDE 0860) und somit der internationalen Sicherheitsvorschrift IEC 60065.
Das Typenschild befindet sich an der Rückseite des Gerätes.

Technische Daten

Technische und optische Änderungen vorbehalten!

Spannungsversorgung

Batterie: 1 x 1,5 V, LR 03/AM4/

AAA

Ausgangsleistung

2 x 6 mW/32 Ω

Geräuschspannungsabstand

≥ 90 dB

Interner Speicher

MP 560/1 GB: 1 GB
MP 560/512: 512 MB

MP3/WMA

Formate: MP3/WMA (Wiedergabe),
WAV (Aufnahme),
unterstützt WMA DRM

MPEG-Bitraten: 16-320 kbps,
WMA: 64-192 kbps
File-System: FAT/FAT32
ID3 Tag: Version 2

USB

USB-PC: 2.0 High Speed (MP 560/1
GB); 2.0 Full Speed (MP 560/512)

Frequenzgang

20 Hz ... 20 kHz

Abmessungen und Gewicht

L x B x H: 78 x 47 x 18 mm
Gewicht (ohne Batterie) ca. 35 g

29

DEUTSCH

INFORMATIONEN

__________________________________________

Störungen selbst beheben

Wenn ein Fehler auftritt, beachten Sie zuerst diese Hinweise bevor Sie das Gerät
reparieren lassen. Wenn Sie ein Problem trotz dieser Hinweise nicht lösen können,
wenden Sie sich an Ihren Händler oder Ihre Service-Stelle.
Versuchen Sie unter keinen Umständen das Gerät selbst zu reparieren, da dadurch
der Anspruch auf Gewährleistung verloren geht.

Problem

Nach dem Einschal­ten des Players
erscheint im LCD­Display keine
Anzeige.

Lösung

Die Batterie ist verbraucht. Setzen Sie eine neue Batterie
ein. Führt dies zu keiner Abhilfe ...

... setzen Sie den Player in den Wiederherstel­lungs-Modus

Installieren Sie zuerst den Treiber und fahren dann fort:

1 Batterie aus dem Batteriefach entnehmen.
2 »

ı II« drücken und gedrückt halten. Taste nicht

loslassen.

3 Den Player mit der USB-Schnittstelle des Computer

verbinden.

4 »

ı II« für weitere 5 Sekunden gedrückt halten und

dann loslassen.

5 Am Computer Firmware Download-Anwendung

aufrufen: Start

ɮ Programme ɮ SigmaTel MSCN

Audio Player

ɮ Firmware Download.

6 Der Player wird gesucht. Warten, bis das Fenster für

Firmware Download erscheint.

7 Die Option für »Datenträger« formatieren wählen und

auf »Start« klicken.

8 Die Firmware wird auf den Player transferiert. Warten,

bis der Vorgang abgeschlossen ist.

9 Anwendung mit »Schließen« verlassen.
