Bedienungsanleitung

HD Kameras

GCT-K2326T 2 Megapixel Full HD-TVI Bulletkamera IR 42 LED WDR

GCT-K2326T.167.1.26.06.2015
© ASP AG

DE

Inhalt:

1. Wichtige Sicherheitshinweise
1

2. Packungsinhalt

stallation

3. In

4. Benennung der Teile

5. Steuerungsstick

6. Bildschirmmenü

1. LENS (OBJEKTIV) 5

2. EXPOSURE (BELICHTUNG) 5

3. WHITE BAL (WEISSABGL.) 6

4. BACKLIGHT (GEGENLICHT) 7

5. DNR (RAUSCHUNTERDRÜCKUNG) 8

6. DAY/NIGHT (TAG/NACHT) 8

7. IMAGE (BILD) 9

8. MOTION (BEWEGUNG) 12

9. SYSTEM (SYSTEM) 12

10. EXIT (VERLASSEN) 13

1. Wichtige Sicherheitshinweise

Verwenden Sie nur das Netzteil, das den geforderten Spezifikationen entspricht, um
einen Kurzschluss oder einen Brand durch zu hohe Spannung zu vermeiden. Stellen Sie
sicher, dass das Netzteil korrekt angeschlossen ist. Schließen Sie niemals mehr als ein
Gerät an ein Netzteil, um die zulässige Belastungsgrenze des Netzteils nicht zu
überschreiten.

Legen Sie bei der Installation keine losen Gegenstände auf dem Gerät ab. Diese können
herunterfallen und jemanden verletzen. Leitende Gegenstände (z.B. Schraubendreher,
Münzen, Metallgegenstände) oder Behälter mit leitenden Flüssigkeiten können einen
Kurzschluss verursachen und das Gerät beschädigen.

2

2

3

3

4

Deutsch

1

Ziehen Sie bei einer ungewöhnlichen Geruchs- oder Rauchentwicklung sofort den
Netzstecker und wenden Sie sich an den nächstgelegenen Kundendienst. Verwenden
Sie das Gerät nicht weiter.

Wenn dieses Produkt nicht einwandfrei funktioniert, wenden Sie sich an den
nächstgelegenen Kundendienst. Zerlegen oder modifizieren Sie dieses Produkt nie in
irgendeiner Weise. (GRUNDIG haftet nicht für Schäden, die durch unbefugte
Änderungen oder Reparaturversuche verursacht wurden.)

Zur Vermeidung von Bränden oder Stromschlägen darf dieses Gerät keiner Feuchtigkeit
ausgesetzt werden.

2. Packungsinhalt

Diese Teile sind enthalten:

3. Installation

Installieren Sie das Gerät nicht an einem Standort mit zu hohen (über 55°C) oder zu
niedrigen Temperaturen (unter -25°C). Diese können die Funktion des Geräts
beeinträchtigen oder es beschädigen.

Achten Sie darauf, das Gerät an einem Ort mit guter Belüftung zu installieren.
Vermeiden Sie feuchte und staubige oder rußige Standorte.

Um Personen- und Sachschäden zu vermeiden, stellen Sie sicher, dass das Gerät
sicher und fest angebracht ist. (GRUNDIG haftet nicht für Schäden, die durch falsch
montierte Geräte entstanden sind.)

2

Deutsch

Wenn Sie den Installationsort des Gerätes verändern möchten, entfernen Sie zuerst die
Stromversorgung und bringen Sie das Gerät dann, wie in der Montageanleitung
beschrieben, am neuen Installationsort an.

4. Benennung der Teile

5. Steuerungsstick

- SET UP-Joystick drücken: Zugriff auf den Menümodus oder Auswahl-Bestätigung.

- AUF / AB: Anwählen des gewünschten Menüs.

- LINKS / RECHTS: Anwählen eines Wertes im gewählten Menü und verändern der

Einstellungen.

Deutsch

3

6. Bildschirmmenü

1. Drücken Sie den SET UP-Joystick, um in das Bildschirm-Menü zu gelangen.

2. Wählen Sie die gewünschte Funktion mit Hilfe der AUF/AB-Bewegung des Joysticks

aus.

3. Wenn sich auf der rechten Seite des Bildschirms eine Einstellung für diese Funktion

befindet, bewegen Sie den Joystick nach LINKS/RECHTS, um zwischen den
Einstellungen zu wechseln und bestätigen Sie Ihre Wahl durch Drücken des Joysticks.
Wenn ein ENTER-Pfeil (
entsprechenden Untermenü zu gelangen.

4. In den Untermenüs drücken Sie bitte mit dem Joystick auf RETURN (ZURÜCK), um

zum vorherigen Menü zu gelangen.

5. Um das Menü wieder zu verlassen, drücken Sie bitte mit dem Joystick auf EXIT

(BEENDEN) im Hauptmenü.

Wenn Sie den SET UP-Joystick einmal drücken, wird die MENU-Seite auf dem
Bildschirm angezeigt.

BACKLIGHT: Sie können hier die Kompensation der Hintergrundbeleuchtung einstellen.

DNR: Die Rauschunterdrückungsfunktion verringert eventuelles Rauschen, das durch
schlechte Lichtverhältnisse hervorgerufen wird.

DAY&NIGHT: Diese Funktion wird zur Verbesserung der Lichtempfindlichkeit der
Kamera bei Nacht genutzt, oder wenn der Helligkeitspegel der Umgebungsbedingungen
niedrig ist.

IMAGE: Sie können hier unterschiedliche Bild-Einstellungen vornehmen (z.B.
Spiegelung, Schärfe, Farbton und Verstärkung).

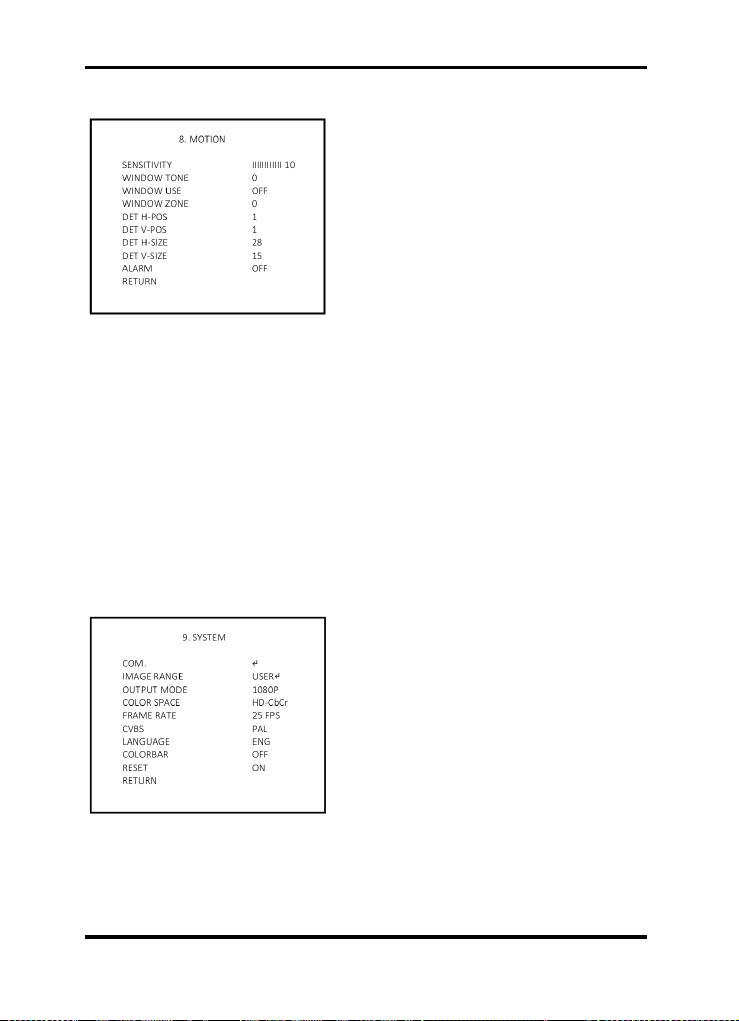

MOTION: Diese Funktion dient zur Erkennung von sich bewegenden Objekte im
Überwachungsbereich.

SYSTEM: Konfiguriert weitere Funktionen bezüglich der Kamera.

EXIT: Hier können Sie das Menü wieder verlassen.

) zu sehen ist, drücken Sie den Joystick, um zum

↵

LENS: Wählen Sie zwischen dem Innen­(Indoor) oder Außen- (Outdoor) Modus.

EXPOSURE: Diese Funktion wird
verwendet, um die Belichtung zu steuern.

WHITE BAL: Sie können hier den
Weißabgleich bei unterschiedlichen
Lichtverhältnissen einstellen.

4

Deutsch

6.1. LENS (OBJEKTIV)

Hier können Sie die Einstellung des Objektivs vornehmen.

LENS [DC, MANUAL] :
Wenn Sie ein Objektiv mit manueller Blende benutzen, stellen Sie diesen Menü-Punkt
bitte auf MANUAL. Wenn Sie ein DC-gesteuertes Objektiv benutzen, stellen Sie bitte DC
ein.

- DC [INDOOR, OUTDOOR, DEBLUR]:

Hier können Sie entsprechend der Umgebung einen passenden Modus für „DC“
auswählen.

- MANUAL [NORMAL, DEBLUR]: Hier können Sie entsprechend der Umgebung einen

passenden Modus für „MANUAL“ auswählen.

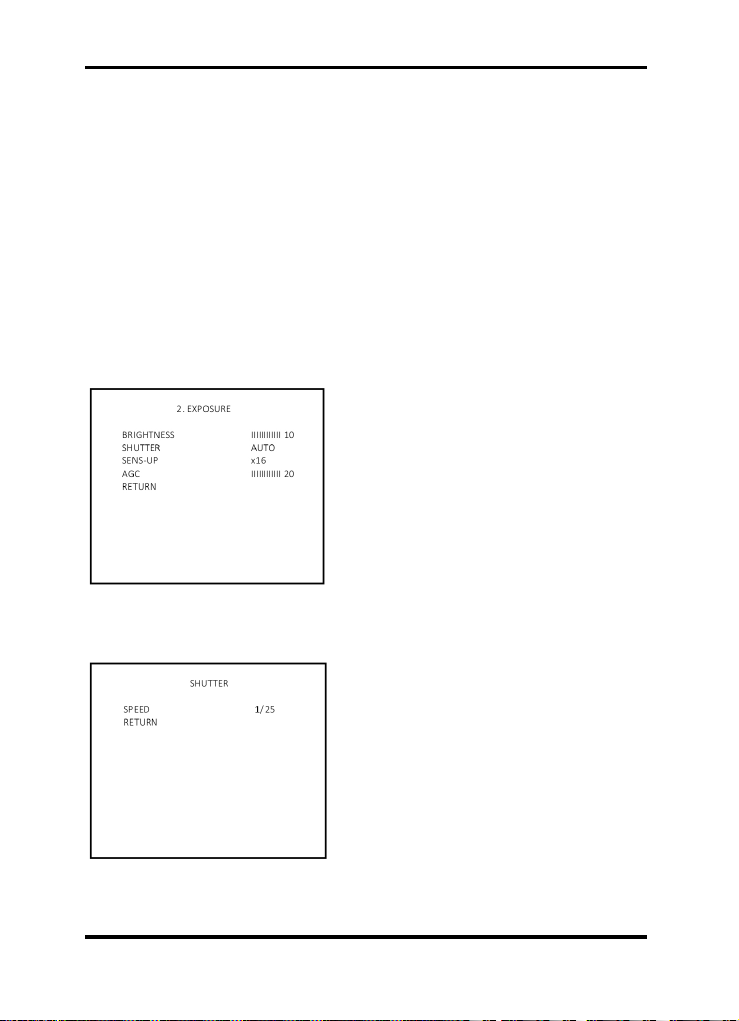

6.2. EXPOSURE (BELICHTUNG)

Diese Funktion dient zur Steuerung der Belichtung.

HELLIGKEIT [0~20] :
Setzt den Wert für die automatische
Belichtung. Wenn Sie den Wert erhöhen,
wird der Bildschirm heller.

SHUTTER [AUTO, MANUAL, FLICKER] :
Wählen Sie die Geschwindigkeit des elektronischen Shutters aus, indem Sie eines der
Modi auswählen. Wenn Sie MANUAL wählen, wird das folgende Untermenü angezeigt.

- SPEED [für 25 fps: 1/25~1/30,000 / für 30
fps: 1/30~1/30,000]: Stellen Sie die
Helligkeit des Bildes ein, indem Sie die
Geschwindigkeit des Shutters wählen.

Deutsch

5

SENS-UP [x2~x32] :
Durch diese Funktion erhalten Sie klare Bilder bei Nacht oder schwachen
Lichtverhältnissen.

AGC [0~20] :
Diese Funktion wird verwendet, um hellere Bilder zu produzieren. Wenn der AGC-Pegel
steigt, wird der gesamte Bildschirm heller, gleichzeitig wird sich aber auch das
Bildrauschen erhöhen

6.3. WHITE BAL (WEISSABGL.)

Diese Funktion dient zur Steuerung des Weißabgleichs bei unterschiedlichen
Lichtverhältnissen. Durch die Einstellung dieser Funktion wird die Kamera für eine
korrekte und natürliche Farbwiedergabe kalibriert.

WHITE BAL [ATW, AWB, AWC

- ATW: Wählen Sie diesen Modus aus, wenn die Farbtemperatur sich zwischen 1800˚K
und 10500˚K befindet.

- AWB: Diese Funktion wird verwendet, um nach Farben zu suchen, die zur Umgebung
passen. Wählen Sie diesen Modus aus, wenn die Farbtemperatur zwischen 3000˚K und
7000˚K liegt.

→SET: Um den optimalen Luminanzpegel für die aktuelle Umgebung zu finden,

- AWC
richten Sie die Kamera auf ein weißes Blatt Papier und drücken Sie auf den SET UP­Joystick. Wenn sich das Umfeld verändert, passen Sie diese Einstellung wieder an.

→SET, MANUAL] :

- MANUAL: Wählen Sie diese Option aus,
um die Feinabstimmung des manuellen
Weißabgleichs vorzunehmen. Stellen Sie
den Weißabgleich zunächst ein, indem Sie
ATW oder AWC auswählen. Danach
wechseln Sie bitte in den MANUAL-Modus
und drücken danach den SET UP-Joystick.
Nehmen Sie die Feinabstimmung des
Weißabgleichs vor (KELVIN) und ändern
Sie die Werte für BLAU und ROT, um das
beste Ergebnis zu erzielen.

Anmerkung:
Der Weißabgleich kann möglicherweise unter den folgenden Bedingungen nicht
ordnungsgemäß funktionieren. Wenn dies der Fall ist, wählen Sie bitte den ATW- oder
AWB-Modus aus (Automatik-Modus).

1. Wenn die Farbtemperatur der Umgebung des Objekts außerhalb des Regelbereichs
liegt (z.B. klarer Himmel oder Sonnenuntergang).

2. Wenn die Umgebungsbeleuchtung des Objekts gering ist.

3. Wenn die Kamera gegen ein fluoreszierendes Licht gerichtet ist oder an einem Ort
installiert ist, wo sich die Beleuchtung dramatisch ändert, kann der Weißabgleich instabil
werden.

6

Deutsch

6.4. BACKLIGHT (GEGENLICHT)

Um schwierige Lichverhältnisse zu überwinden, verfügt diese GRUNDIG Kameras über
verschiedene Optionen zur Verbesserung der Bildqualität.

Diese Funktion wird für die Gegenlichtkompensation verwendet. Bitte wählen Sie
zwischen OFF, WDR, BLC, und HLC aus.

OFF: Deaktiviert.

HLC (High Light Compensation):
Diese Funktion wird verwendet, um eine
starke Lichtquelle (zum Beispiel,
Scheinwerfer von Fahrzeugen bei Nacht) zu
unterdrücken oder zu verdecken, so dass
andere Objekte detailliert dargestellt
werden können.

- LEVEL: Hier können Sie den
Helligkeitswert einstellen, ab dem die
Lichtquelle ausgeblendet werden soll.

- MODE: Wählen Sie hier den Modus aus.

BLC (Back Light Compensation):
Diese Funktion wird genutzt, um das Bild
durch die Erhöhung der Helligkeit
auszugleichen, so dass ein Objekt, das
aufgrund starker Hintergrundbeleuchtung
dunkel erschient, im Detail dargestellt
werden kann. Wenn Sie BLC auswählen,
erscheint ein Untermenü.

- H-POS/ V-POS/ H-SIZE/ V-SIZE:
Bestimmen Sie die Position und die Größe
des Bereichs für den die Helligkeit optimal
angepasst werden soll.

WDR:
Die WDR-Funktion (Wide Dynamic Range)
dient dazu, übermäßiges Licht innerhalb
des Bildrahmens zu korrigieren, damit ein
brauchbares Bild erzeugt werden kann.
Wenn das Bild gleichzeitig helle und dunkle
Bereiche aufweist, werden beide Bereiche
deutlich und klar dargestellt. Wenn Sie
WDR auswählen, erscheint ein Untermenü.

- WEIGHT [MIDDLE, HIGH, LOW]: Stellen
Sie den WDR-Pegel der Kamera ein.

Anmerkung: Die WDR-Funktion kann zu einer reduzierten Bildrate und “Ghost”-Effekten
in Bereichen mit einem sehr hellen Hintergrund führen.

Deutsch

7

6.5. DNR (RAUSCHUNTERDRÜCKUNG)

Diese Funktion verbessert die Bildqualität, indem das Rauschen, das unter schwachen
Lichtbedingungen erzeugt wird, gefiltert wird. Sie können hier 3 verschiedene Pegel
[LOW, MIDDLE, HIGH] einstellen.

DNR [OFF, LOW, MIDDLE, HIGH] :
Mit DNR (Digital Noise Reduction) können Sie das Rauschen auf dem Bildschirm
reduzieren. Dies ist besonders nützlich bei schwachen Lichtverhältnissen.

Anmerkung:
Wenn die DNR-Funktion genutzt wird, ist die Ausblendung des Rauschens
ausgezeichnet. Je höher der Kompensationspegel ist, desto besser ist die Wirkung der
Rauschunterdrückung, jedoch kann dann auch ein Ghost-Effekt entstehen.

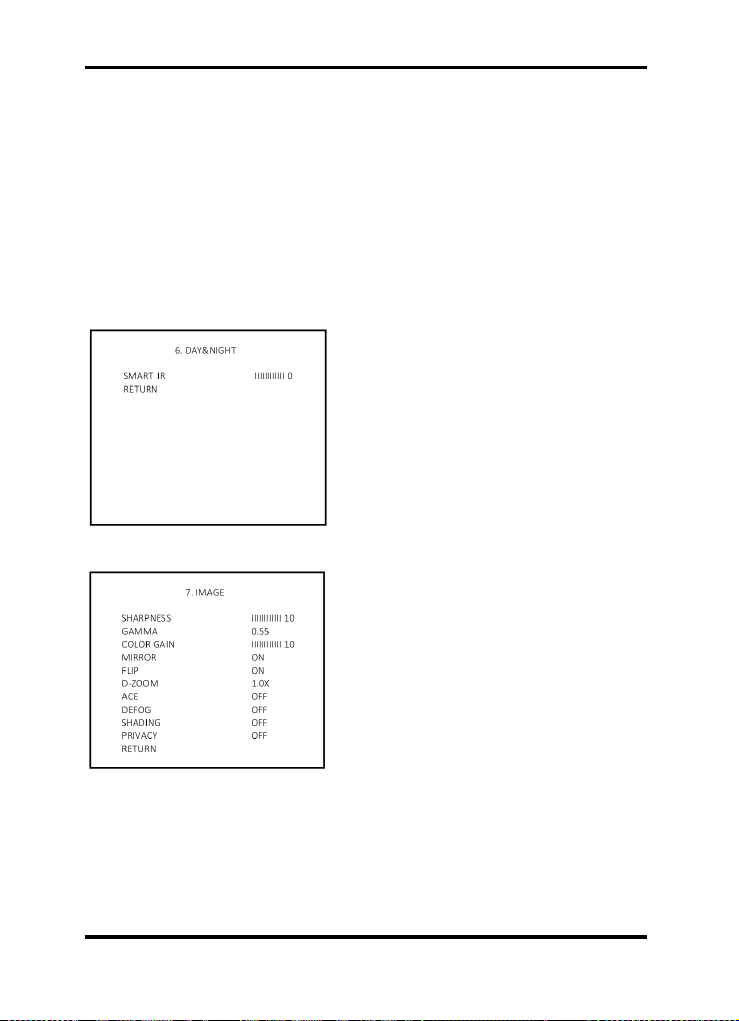

6.6. DAY/NIGHT (TAG/NACHT)

Diese Funktion wird zur Verbesserung der Lichtempfindlichkeit der Kamera bei Nacht
genutzt, oder wenn der Helligkeitspegel der Umgebungsbedingungen niedrig ist.

DAY & NIGHT [AUTO, COLOR, B/W, EXTERN] :

- EXTERN: Die "Tag und Nacht"-Funktion wird durch den eingebauten Lichtsensor
gesteuert.

> SMART IR [0~20] : Diese Option steuert
die IR-LEDs (Hellanteil-Basis). Eine
Sättigung ist nicht zu erwarten, das Bild
wird aber möglicherweise dunkler.
> EXTERN S / W [HIGH, LOW]: Stellen Sie
hier den externen Schalter auf HIGH oder
LOW.
> DELAY [LOW, MIDDLE, HIGH]: Stellen
Sie hier die Arbeitszeit des D/N-Filters ein.

- AUTO: Dieser Modus schaltet auf "Farbe"
in einer normalen Umgebung, und schaltet
auf "Schwarz/Weiß", wenn die
Raumbeleuchtung gering ist. Zum
Einrichten der Schaltzeit für den
automatischen Modus, drücken Sie den
SET UP-Joystick. Sie können das BURST­Signal im Schwarz/Weiß-Modus ein- oder
ausschalten (ON/OFF).

8

Deutsch

> SMART IR: Diese Option steuert die IR-LEDs (Hellanteil-Basis). Eine Sättigung ist
nicht zu erwarten, das Bild wird aber möglicherweise dunkler.
> AGC THRES [0-20]: Führen Sie die Tag/Nacht-Umschaltung in Abhängigkeit vom
AGC-Pegel aus, der benutzt wird, um die Helligkeit des Bildes zu erhöhen. Höhere
Werte erfordern eine dunklere Beleuchtung, um die Umschaltung durchzuführen.
> AGC MARGIN [0-20]: Definieren Sie den Unterschied zwischen der Tag/Nacht- und
Nacht/Tag-Umschaltung, basierend auf der AGC-Schwelle (AGC THRES). Höhere
Werte erhöhen diese Distanz und können verhindern, dass kontinuierliche Wechsel
zwischen Tag- und Nacht-Modus entstehen.
> DELAY [LOW, MIDDLE, HIGH]: Stellen Sie hier die Arbeitszeit des D/N-Filters ein.

- COLOR: Das Bild wird immer in Farbe angezeigt.

- B / W: Das Bild wird immer in schwarz/weiß angezeigt. Sie können das BURST-Signal
im Schwarz/Weiß-Modus ein- oder ausschalten (ON/OFF).

> SMART IR: Diese Option steuert die IR­LEDs (Hellanteil-Basis). Eine Sättigung ist
nicht zu erwarten, das Bild wird aber
möglicherweise dunkler.

6.7. IMAGE (BILD)

Hier können Sie die Bildqualität mit Hilfe
verschiedener mehreren
Einstellmöglichkeiten optimieren.

SHARPNESS [1 ~ 20] :
Erhöhen Sie den Schärfeeindruck des
Bildes durch eine digitale Kantenanhebung.
Wenn Sie diesen Wert sehr hochsetzen,
kann dies das Video-Bild beeinträchtigen
und ein Rauschen erzeugen.

Deutsch

9

GAMMA [0.45 ~ 0.65] :
Verändert die Gamma-Kurve der Kamera.

COLOR GAIN [0 ~ 20] :
Kontrollieren Sie die Farbsättigung des Video-Bildes.

MIRROR [ON, OFF] :
Spiegelt das Bild horizontal auf dem Bildschirm.

FLIP [ON, OFF] :
Spiegelt das Bild vertikal auf dem Bildschirm.

D-ZOOM [1.0x ~ 8.0x] :
Sie können den bis zu 8-fachen bi-kubischen, linearen Digitalzoom verwenden.

NOTE: Bitte beachten Sie, dass je höher die Digitalzoom-Vergrößerung ist, desto
niedriger wird die Auflösung sein.

ACE [OFF, LOW, MIDDLE, HIGH] :
Dies ist eine intelligente Lichtpegelsteuerung, um sogar sehr starkes Gegenlicht zu
kompensieren. Wenn starkes Gegenlicht auftritt, stellen Sie einen entsprechend
höheren Wert ein.

DEFOG [ON, OFF] :
Diese Funktion kann die Bildqualität bei nebeligen oder dunstigen Wetterbedingungen
verbessern. Wenn Sie ON auswählen, er scheint ein Untermenü. Stellen Sie hier die
Position, die Größe und die Stärke der Funktion ein.

- MODE [AUTO, MANUAL] : Bitte wählen
Sie einen Modus für die DEFOG-Funktion
aus (DEFOG = Entnebeln).

- LEVEL [LOW, MIDDLE, HIGH] : Bitte
wählen Sie einen Wert für die DEFOG­Funktion aus.

10

Deutsch

SHADING [ON, OFF] :
Kompensiert die Shading-Effekte von
Objektiven, wenn das Objektiv zu einem
sehr weiten Winkel eingestellt ist. Diese
Funktion verringert die Helligkeit zwischen
der Mitte und den Rändern. Wenn Sie ON
auswählen, erscheint ein Untermenü, wo
Sie feinere Einstellungen vornehmen
können.

- WEIGHT [0%~100%] : Hier können Sie

verschiedene Pegel einstellen.

PRIVACY [ON, OFF] :
Maskieren Sie hier Bereiche, die Sie auf
dem Bildschirm verbergen möchten.
Wechseln Sie zwischen ON und OFF, um
diese Funktion zu aktivieren oder zu
deaktivieren.

- ZONE NUM [0 ~ 15]: Wählen Sie eine Privatzone aus den 15 Privatzonen aus und
stellen Sie die Optionen unten für die ausgewählte Privatzone ein.

- ZONE DISP [ON, OFF]: Wählen Sie ON, um Privatzonen zu aktivieren, und drücken
Sie OFF, um Masken zu deaktivieren.

- H-POS [0 ~ 60]: Legen Sie hier die horizontale Startposition der Privatzone fest.

- V-POS [0 ~ 33]: Legen Sie hier die vertikale Startposition der Privatzone fest.

- H-SIZE [0 ~ 60]: Stellen Sie die horizontale Größe der Privatzone ein.

- V-SIZE [0 ~ 33]: Stellen Sie die vertikale Größe der Privatzone ein.

- Y LEVEL [0 ~ 20]: Stellen Sie hier die Helligkeit der Privatzone ein.

- CR LEVEL [0 ~ 20]: Bestimmen Sie die Menge der Farbe Rot in der Farbe der
Privatzone.

- CB LEVEL [0 ~ 20]: Bestimmen Sie die Menge der Farbe Blau in der Farbe der
Privatzone.

Deutsch

11

6.8. MOTION (BEWEGUNG)

Diese Funktion dient zur Erkennung von
sich bewegenden Objekte im überwachten
Bereich.

> SENSITIVITY [0~20]: Stellen Sie die Empfindlichkeit der Bewegungserkennung ein.
> WINDOW TONE [0~6]: Hier können Sie den Farbton der Privatzone auswählen.
> WINDOW USE [0~3]: Hier können Sie den Bereich der Privatzone einstellen.
> WINDOW ZONE [ON, OFF]: Hier können Sie die Nutzung der Privatzone ein- oder
ausschalten.
> H-POS [0~60]: Bewegt den Erkennungsbereich in horizontaler Richtung.
> DET V-POS [0~34]: Bewegt den Erkennungsbreich in vertikaler Richtung.
> DET H-SIZE [0~60]: Stellt die horizontale Größe des Erkennungsbereiches ein.
> DET V-SIZE [0~34]: Stellt die vertikale Größe des Erkennungsbereiches ein.
> ALARM [ON, OFF]: Keine Funktion in diesem Kamera-Modell.

HINWEIS:
Wenn die Einstellung des Bereiches beendet ist, können Sie WINDOW TONE auf '0'
stellen, damit der Rand nicht angezeigt wird. Das Einstellen des Bereiches auf Vollbild
wird sehr empfohlen.

6.9. SYSTEM (SYSTEM)

Hier können Sie weitere Funktionen der
Kamera einstellen.

COM.:
Keine Funktion in diesem Kamera-Modell.

12

Deutsch

IMAGE RANGE [FULL, COMP, USER] :
Dies ist eine Steuerfunktion für das Videosignal für Bildschirme. Hier können Sie die
Einstellung des YC-Signals auf 100% (FULL), 75% (COMP) ~ 75% oder 100% (USER)
vornehmen. Durch die Einstellung dieser Funktion können Sie den am besten
geeigneten Signalwert für Ihren Monitortyp finden. Wenn Sie "USER" auswählen,
erscheint ein Untermenü, in dem Sie feinere Einstellungen vornehmen können.

OUTPUT MODE [720P, 720P CROP, 1080P] :
Dieses Kamera-Modell unterstützt die folgenden Auflösungen für die Videoausgabe:
1920x1080 (1080p) und 1280x720 (720p). Wählen Sie einen passenden Ausgangstyp
(Auflösung) für den Bildschirm aus, den Sie verwenden möchten.

COLOR SPACE [YUV, SD-CBCR, HD-CBCR] :
Wählen Sie eine geeignete Farbeinstellung aus, um ein wärmeres oder ein kälteres Bild
zu erhalten.

FRAME RATE [25 FPS, 30 FPS] :
Wählen Sie eine Bildrate aus.

CVBS [PAL, NTSC] :
Das TV-System kann manuell zwischen 'PAL' und 'NTSC' unter dem Menüpunkt "CVBS"
(Composite Video Blanking and Sync) umgeschaltet werden.

LANGUAGE [ENG] :
Derzeit steht nur die englische Sprache für das OSD-Menü zur Verfügung.

COLORBAR [OFF, ON] :
Überprüfen Sie hier den aktuellen Zustand des Monitors mit Hilfe des Farbbalkens.

RESET [ON
Alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt.

6.10. EXIT (VERLASSEN)

Verlassen der Menüeinstellungen.

↓] :

Deutsch

13

Technische Daten GCT-K2326T

Bildaufnahmeelement 1/2.8" CMOS Progressive Scan Sony Exmor™

Effektive Bildpunkte 1920(H) x 1080(V)

Farbe/SW Auto (ICR) / Farb / S/W / Extern

Empfindlichkeit (Farbe) 0.9 Lux@50IRE (AGC max, Sensup AUS)

Empfindlichkeit (SW) 0 Lux LED IR Ein

Videoausgänge 1 Kanal HD-TVI (BNC), 1 Kanal Composite 1.0Vp-p 75Ω (BNC)

Shutter 1/25 ~ 1/30.000 Sek, automatisch, Flimmerreduktion

S/R-Abstand >50dB (AGC aus)

Objektivbrennweite 2,8 ~ 12 mm

Blickwinkel 120.9°(H) ~ 37.1°(H) / 61.4°(V) ~ 20.7°(V)

Objektivsteuerung Autoiris (DC)

Blendenwert F= 1,4 ~ 360

Bildintegration Aus ~ x32, automatisch

AGC 0~20 einstellbar, 20=werkseinstellung

WDR Aus/Niedrig/Mittel/Hoch

Gegenlicht- kompensation Ein/ Aus/ Bereich/ Pegel

De-Fog Ein/Aus

Gegenlicht- kompensation Ein/ Aus/ Bereich/ Pegel

Weißabgleich ATW, AWB, AWC, Manuell

DNR 2DNR/3DNR (Aus/Ein)

Digitalzoom Aus ~ 8x

Bewegungserkennung Ein/ Aus/ Empfindlichkeit/ 4 Bereich einstellbar

Anzahl der Privatzonen 16 programmierbare Zonen

Bildumkehr Aus/ horizontal/ vertikal

Bildschirmmenü Englisch

IR LED 42 Stück

Optische Wellenlänge 850nm

Max. IR-Reichweite 30/45 m (abhängig von Umgebungsreflektionen)

Smart IR Aus / Ein (1~20)

Steuerung über Koaxial Pelco-C (Coaxitron®)

Schutzart IP66

Rel. Luftfeuchte weniger als 90%

Betriebstemperatur -25°C ~ +55°C

Versorgungsspannung 12 VDC/24 VAC

8.5 (LED on) WLeistungsaufnahme

1.15 kgGewicht
Ø 99 x 223.5 mmAbmessungen (bxhxt)

14 Deutsch

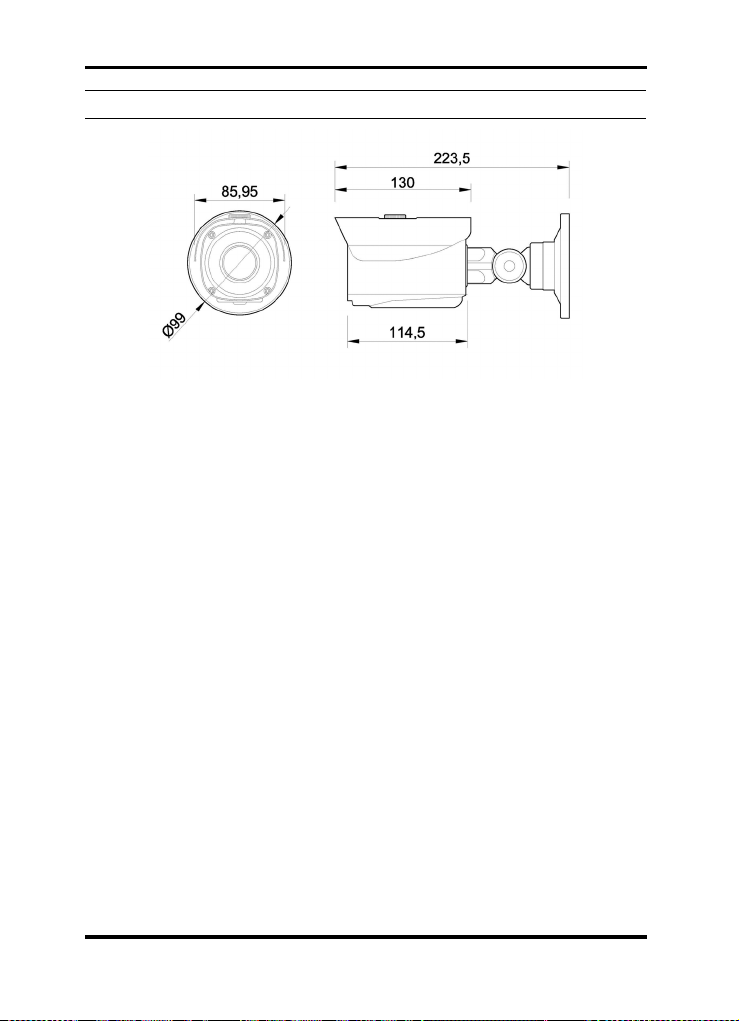

Abmessungen

15Deutsch

EG-Konformitätserklärung

GCT-K2326T 2 Megapixel Full HD-TVI Bulletkamera IR 42 LED WDR

Es wird hiermit bestätigt, dass die Produkte in der serienmäßigen Ausführung folgenden
einschlägigen Bestimmungen entsprechen:

EG-EMV Richtlinie 2004/108/EG

Angewendete harmonisierte Normen und technische Spezifikationen:

EN 55022: 2010 / AC: 2011
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN 50130-4: 2011

ASP AG

Lüttringhauser Str. 9
42897 Remscheid
Germany

Remscheid, 26.06.2015

Ludwig Bergschneider
CEO

16 Deutsch
