Grundig CUC 2103, CUC 2100, CUC 2121 GB, CUC 2103 GB Service Manual

TV Service Manual

1. Ergänzung / Supplement 1

CUC 2100
CUC 2103
CUC 2103 GB
CUC 2121 GB

Geräteliste
siehe Seite 2
List of TV Receivers
see on Page 2

Zusätzlich erforderliche Unterlagen für den Komplettservice
Additionally required Service Documents for the Complete Service

Service
Manual

CUC 2103/M
CUC 2121/M

Materialnr./Part No.

720100407000

Materialnummer/Part Number 720100407100
Änderungen vorbehalten/Subject to alteration • Printed in Germany WÜ
E-BS-SA 12 0301 • 8002/8012, 8003/8013, 8005/8015
http://www.grundig.com

Service
Manual

Sicherheit

Safety

Materialnr./Part No.

720108000000

Service

Training

CUC 2100

Materialnr./Part No.

Ķ 720103503200
ķ 720103503300

Grundig Service

Hotline Deutschland...

Technik:

TV
TV
SAT
VCR/LiveCam
HiFi/Audio
Car Audio
Telekommunikation

Planatron

Ersatzteil-Verkauf: ...Mo.-Fr. 8.00-19.00 Uhr

(8.00-22.00 Uhr)

...Mo.-Fr. 8.00-18.00 Uhr

Fax:

Telefon:
Fax:

0180/52318-41
0180/52318-49
0180/52318-48
0180/52318-42
0180/52318-43
0180/52318-44
0180/52318-45
0180/52318-51

0180/52318-99

0180/52318-40
0180/52318-50

Allgemeiner Teil / General Section CUC 2100, 2103, 2103 GB, 2121 GB

CUC 2100

DAVIO 37 P 37-2102

GCL6200 / VNM

DAVIO 37 P 37-2102 MV

GCM0900 / VNM

DAVIO 37 P 37-2103 MV

GCM0910 / VNM

CUC 2103

ARCANCE 37 P 37-2101 MV

GCM0500 / VNM

ARCANCE 51 T 51-2101 MV

GCM0400 / VNM

ARCANCE 55 T 55-2101 MV

GCM0300 / VNM

DAVIO 37 P 37-4101 TOP

GCL6100 / VNM
GCL6110 / VNM
GCL6120 / VNM
GCL6130 / VNM

CUC 2103 GB

DAVIO 37 P 37-4101 GB

GCM0800GB / VNM

DAVIO 55 T 55-4101 GB

GCM0100GB / VNM

CUC 2121 GB

ST 55-734 GB/DOLBY

GCL7375GB / VNM

ST 55-934 GB/DOLBY

GCL3175GB / VNM

DAVIO 37 P 37-4101 TOP/1

GCL6101 / VNM

DAVIO 37 P 37-4101 TOP/TR

GCL6300 / VNM

DAVIO 37 P 37-4101 MV

GCL6400 / VNM

DAVIO 51 T 51-3101 MV

GCL6000 / VNM

DAVIO 51 T 51-3101 TOP/TR

GCM0600 / VNM

DAVIO 51 T 51-3101 TOP/1

GCL3301 / VNM

DAVIO 55 T 55-4101 TOP

GCL9900 / VNM

DAVIO 55 T 55-4101 TOP/1

GCL9901 / VNM

DAVIO 55 T 55-4101 TOP/TR

GCL5800 / VNM

S 55-806 TOP/TR

GCM0200 / VNM

2 GRUNDIG Service

CUC 2100, 2103, 2103 GB, 2121 GB Allgemeiner Teil / General Section

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Material­nummer 720108000000, sowie zusätzlich die eventu­ell abweichenden, landesspezifischen Vorschriften!

Für die auf Seite 2 aufgeführten Geräte gilt das Service Manual CUC
2103 / M, CUC 2121 / M.
Diese Ergänzung dokumentiert die Unterschiede bzw. zusätzlichen
Bestückungen der auf Seite 2 aufgeführten Geräte.
Die Bausteinbestückung der Geräte entnehmen Sie bitte der Modul­übersicht auf Seite 5 - 7

Grundlage für den Service sind:
– Service Manual CUC 2103 / M, CUC 2121 / M

(Materialnummer 720100407000)

–Service Manual "Sicherheit" (Materialnummer 720108000000)

Inhaltsverzeichnis

Seite

Hinweise ......................................................................................... 3

Modulauflistung – Service Manual mit Ergänzungen ...................... 4

Modulübersicht ................................................................................ 5

Technische Daten ........................................................................... 8

Prozessor-Platte 295042031600/1700 ......................................... 12

Ersatzteillisten ............................................................................... 15

The regulations and safety instructions shall be valid
as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective
national deviations.

The Service Manual CUC 2103 / M, CUC 2121 / M applies to the sets
specified on page 2.
This Manual describes the differences and the additionally fitted
components of the TV receivers specified on page 2.
The individual modules of the sets are listed in the module list on
page 5 - 7.

Basic instructions for servicing are given in the:
–Service Manual CUC 2103 / M, CUC 2121 / M

(Part number 720100407000)

–Service Manual "Safety" (Part number 720108000000)

Table of Contents

Page

Notes ............................................................................................... 3

List of Modules – Service Manual with Supplements ...................... 4

Module List ...................................................................................... 5

Technical Data ................................................................................ 8

Processing Board 295042031600/1700........................................ 12

Spare Parts Lists ........................................................................... 15

Hinweise

Sicherheitshinweis

– Vor dem Öffnen des Gerätes dieses vom Netz trennen.
– Sicherheitshinweise (siehe Service Manual "Sicherheit", Material-

nummer 720108000000) beachten.

Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen lösen,
muss die Leitungsverlegung zu den einzelnen Baugruppen wie z.B.
Chassis, Netzschalterplatte, Bedieneinheit, Bildrohrplatte, Ablenk­einheit, Lautsprecher usw. beachtet werden.
Nach erfolgter Reparatur ist es notwendig, die Leitungsführung wieder
in den werkseitigen Zustand zu versetzen um evtl. spätere Ausfälle
oder Störungen zu vermeiden.

Netzkabel

Diese Geräte dürfen nur mit dem Original-Netzanschlusskabel mit
integrierter Entstördrossel betrieben werden. Dieses Netzkabel ver­hindert Störungen aus dem Netz und ist Bestandteil der Geräte­zulassung. Im Ersatzfall bestellen Sie bitte ausschließlich das Netz­kabel laut Ersatzteilliste.

DOLBY-Hinweis

DOLBY und das Doppel-D-Symbol ij sind Warenzeichen der Dolby
Laboratories Licensing Corporation.

EPROM-Versionsnummer

Mit Taste "Ǻ" das Menü "DIALOG CENTER" –> OK aufrufen. Taste
"AUX" zeigt die Versionsnummer des EPROMs an.

Notes

Safety Hints

– Disconnect the set from the mains before opening it.
– Observe the safety hints (see Service Manual "Safety", part number

720108000000).

Wiring

Before disconnecting any leads and especially the earth connecting
leads observe the way they are routed to the individual assemblies like
the chassis, mains switch panel, keyboard control panel, picture tube
panel, deflection unit, loudspeaker and so on.
On completion of the repairs the leads must be laid out as originally
fitted at the factory to avoid later failures or disturbances.

Mains cable

The TV receiver must only be operated with an original mains connecting
cable with an interference suppressor choke integrated in the mains
plug.This mains cable prevents interference from the mains supply and
is part of the product approval. For replacement please order exclusively
the mains connecting cable specified in the spare parts list.

DOLBY Hint

DOLBY and the double-D symbol ij are trademarks of Dolby
Laboratories Licensing Corporation.

EPROM Version Number

Press button "Ǻ" to call up the "DIALOG CENTER" –> OK. Button "AUX"
shows the version number of the EPROM.

GRUNDIG Service 1

Allgemeiner Teil / General Section CUC 2100, 2103, 2103 GB, 2121 GB

Modulauflistung – Service Manual mit Ergänzungen
List of Modules – Service Manual with Supplements

Modul

Module

Prozessor-Modul
Processing Board

Bildrohrplatte
CRT Panel

NF-Baustein Stereo
AF Module Stereo

SAT-Nachrüstung SER 2100
SAT Retrofitting SER 2100

Materialnummer

Part Number

293052191600

293052191700

293052192700

293051223700

293051223800

29504 102 8400

GAG3000 Seite / Page 3 - 33 –

Service Manual

CUC 2103/M
CUC 2121/M

720100407000 720100407100

Seite / Page 3 - 27 Seite / Page 12

Seite / Page 3 - 27 Seite / Page 12

– Seite / Page 12

Seite / Page 3 - 25 –

Seite / Page 3 - 25 –

Seite / Page 3 - 30 –

CUC 2100 / CUC 2103 /

CUC 2103 GB / CUC 2121 GB

1. Ergänzung

Supplement 1

4 GRUNDIG Service

CUC 2100, 2103, 2103 GB, 2121 GB Allgemeiner Teil / General Section

Materialnummer

Part Number

DAVIO 37

P 37-2102

(VNM)

CUC 2100

DAVIO 37

P 37-2102 MV

(VNM)

CUC 2100

DAVIO 37

P 37-2103 MV

(VNM)

CUC 2100

ARCANCE 37

P 37-2101 MV

(VNM)

CUC 2103

ARCANCE 51

T 51-2101 MV

(VNM)

CUC 2103

ARCANCE 55

T 55-2101 MV

(VNM)

CUC 2103

DAVIO 37

P 37-4101 TOP

(VNM)

CUC 2103

Bestell-Nr.

Order No.

GCL6200 GCM0900 GCM0910 GCM0500 GCM0400 GCM0300

GCL6100

GCL6110

GCL6120

GCL6130

Chassis-Nr.

Chassis No.

297040120100 297040121600 297040121600 297040121400 297040120800

297040120400

297040121800

297040121300

PLL Tuner

295043010100

•••••••

Prozessor-Modul

Processing Board

293052191600

––––––

•

293052191700

–––

•••

–

Bildrohrplatte

CRT Panel

293051223700

••••

––

•

293051223800

––––

••

–

TP 750 C

296420621800

••

–

•••

GCL6100

296420621900

––––––

GCL6110 /

6120 / 6130

296420625300

––

•

––––

Modulübersicht / Module List

GRUNDIG Service 5

Allgemeiner Teil / General Section CUC 2100, 2103, 2103 GB, 2121 GB

Materialnummer

Part Number

DAVIO 37

P 37-4101 TOP/1

(VNM)

CUC 2103

DAVIO 37

P 37-4101 GB

(VNM)

CUC 2103 GB

DAVIO 37

P 37-4101 TOP/TR

(VNM)

CUC 2103

DAVIO 37

P 37-4101 MV

(VNM)

CUC 2103

DAVIO 51

T 51-3101 MV

(VNM)

CUC 2103

DAVIO 51

T 51-3101 TOP/TR

(VNM)

CUC 2103

DAVIO 51

T 51-3101 TOP/1

(VNM)

CUC 2103

Bestell-Nr.

Order No.

GCL6101 GCM0800GB GCL6300 GCL6400 GCL6000 GCM0600 GCL3301

Chassis-Nr.

Chassis No.

297040121300 297040121500 297040121300 297040121400 297040120800 297040120300 297040120300

PLL Tuner

295043010100

•

–

•••••

295043010400

–

•

–––––

Prozessor-Modul

Processing Board

293052191600

•••

––

••

293052191700

–––

••

––

Bildrohrplatte

CRT Panel

293051223700

••••

–––

293051223800

––––

•••

TP 750 C

296420621800

•••••••

6 GRUNDIG Service

CUC 2100, 2103, 2103 GB, 2121 GB Allgemeiner Teil / General Section

Materialnummer

Part Number

S 55-806 TOP/TR

(VNM)

CUC 2103

DAVIO 55

T 55-4101 GB

(VNM)

CUC 2103 GB

DAVIO 55

T 55-4101 TOP

(VNM)

CUC 2103

DAVIO 55

T 55-4101 TOP/1

(VNM)

CUC 2103

DAVIO 55

T 55-4101 TOP/TR

(VNM)

CUC 2103

ST 55-734 GB/

DOLBY

(VNM)

CUC 2121 GB

ST 55-934 GB/

DOLBY

(VNM)

CUC 2121 GB

Bestell-Nr.

Order No.

GCM0200 GCM0100GB GCL9900 GCL9901 GCL5800 GCL7375GB GCL3175GB

Chassis-Nr.

Chassis No.

297040122100 297040120600

297040120500

297040121700

297040122400

297040120500

297040121700

297040120500

297040121700

297040122400

297040130300 297040130300

PLL Tuner

295043010100

•

–

•••

––

295043010400

–

•

–––

••

Prozessor-Modul

Processing Board

293052191600

•••••

––

293052192700

–––––

••

Bildrohrplatte

CRT Panel

293051223700

–––––––

293051223800

•••••••

NF-Baustein Stereo

AF Module Stereo

295041028400

–––––

••

TP 750 C

296420621800

•••••••

GRUNDIG Service 7

Allgemeiner Teil / General Section CUC 2100, 2103, 2103 GB, 2121 GB

DAVIO 37

P 37-2102

(VNM)

CUC 2100

DAVIO 37

P 37-2102 MV

(VNM)

CUC 2100

DAVIO 37

P 37-2103 MV

(VNM)

CUC 2100

ARCANCE 37

P 37-2101 MV

(VNM)

CUC 2103

ARCANCE 51

T 51-2101 MV

(VNM)

CUC 2103

Bildröhre / Picture Tube

Sichtbares Bild

Visible picture

34cm 34cm 34cm 34cm 48cm

Bildschirmdiagonale

Screen diagonale

37cm (14"), Black Matrix,

Philips

37cm (14"), Black Matrix,

Philips

37cm (14"), Black Matrix,

Philips

37cm (14"), Black Matrix,

Philips

51cm (20"), Black Matrix,

Videocolor small neck, optionally

Samsung

Ablenkwinkel

Deflection angle

90° 90° 90° 90° 90°

Bildwechselfrequenz

Vertical frequency

50Hz 50Hz 50Hz 50Hz 50Hz

Elektronik / Electronic

Programmspeicherplätze

Programme positions

99 TV + 1 AV 99 TV + 1 AV 99 TV + 1 AV 99 TV + 1 AV 99 TV + 1 AV

Tuner

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

TV-Normen

TV-Standard

PAL, B/G, NTSC 4.43MHz

PAL, SECAM, NTSC 4.43MHz,

B/G, L/L', I, DK/K'

via AV: NTSC 3,58 MHz

PAL, SECAM, NTSC 4.43MHz,

B/G, L/L', I, DK/K'

via AV: NTSC 3,58 MHz

PAL, SECAM, NTSC 4.43MHz,

B/G, L/L', I, DK/K'

via AV: NTSC 3,58 MHz

PAL, SECAM, NTSC 4.43MHz,

B/G, L/L', I, DK/K'

via AV: NTSC 3,58 MHz

Videotext

Teletext

–––

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

Musikleistung

Music power

Mono 6W Mono 6W Mono 6W Mono 6W Mono 6W

Anschlüsse Front / Connections Front

Kopfhörer

Headphones

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Anschlüsse Rückwand / Connections Rear Panel

Euro AV 1 (schwarz/black)

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

Netzteil / Mains Stage

Netzspannung (Regelbereich)

Mains voltage (variable)

230V ±15% 230V ±15% 230V ±15% 230V ±15% 230V ±15%

Netzfrequenz

Mains frequency

50 / 60Hz 50 / 60Hz 50 / 60Hz 50 / 60Hz 50 / 60Hz

Leistungsaufnahme

Power consumption

ca. 38W ca. 38W ca. 38W ca. 38W ca. 60W

Standby ca. 4W ca. 4W ca. 4,5W ca. 4,5W ca. 4,5W

Technische Daten / Technical Data

8 GRUNDIG Service

ARCANCE 55

T 55-2101 MV

(VNM)

CUC 2103

DAVIO 37

P 37-4101 TOP

(VNM)

CUC 2103

DAVIO 37

P 37-4101 TOP/1

(VNM)

CUC 2103

DAVIO 37

P 37-4101 GB

(VNM)

CUC 2103GB

DAVIO 37

P 37-4101 TOP/TR

(VNM)

CUC 2103

Bildröhre / Picture Tube

Sichtbares Bild

Visible picture

51cm 34cm 34cm 34cm 34cm

Bildschirmdiagonale

Screen diagonale

55cm (21"), FST, Black Line D,

Philips 27,5KV small neck,

optionally Thomson, Samsung

37cm (14"), Black Matrix,

Philips

37cm (14"), Black Matrix,

Philips

37cm (14"), Black Matrix,

Philips

37cm (14"), Black Matrix,

Philips

Ablenkwinkel

Deflection angle

90° 90° 90° 90° 90°

Bildwechselfrequenz

Vertical frequency

50Hz 50Hz 50Hz 50Hz 50Hz

Elektronik / Electronic

Programmspeicherplätze

Programme positions

99 TV + 1 AV 99 TV + 1 AV 99 TV + 1 AV 99 TV + 1 AV 99 TV + 1 AV

Tuner

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

TV-Normen

TV-Standard

PAL, SECAM, NTSC 4.43MHz,

B/G, L/L', I, DK/K'

via AV: NTSC 3,58 MHz

PAL, B/G, NTSC 4.43MHz PAL, B/G, NTSC 4.43MHz PAL, I, NTSC 4.43MHz PAL, B/G, NTSC 4.43MHz

Videotext

Teletext

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

Musikleistung

Music power

Mono 6W Mono 6W Mono 6W Mono 6W Mono 6W

Anschlüsse Front / Connections Front

Kopfhörer

Headphones

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Anschlüsse Rückwand / Connections Rear Panel

Euro AV 1 (schwarz/black)

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

Netzteil / Mains Stage

Netzspannung (Regelbereich)

Mains voltage (variable)

230V ±15% 230V ±15% 230V ±15% 230V ±15% 230V ±15%

Netzfrequenz

Mains frequency

50 / 60Hz 50 / 60Hz 50 / 60Hz 50 / 60Hz 50 / 60Hz

Leistungsaufnahme

Power consumption

ca. 60W ca. 38W ca. 38W ca. 38W ca. 38W

Standby ca. 4,5W ca. 4W ca. 4W ca. 4W ca. 4W

CUC 2100, 2103, 2103 GB, 2121 GB Allgemeiner Teil / General Section

GRUNDIG Service 9

Allgemeiner Teil / General Section CUC 2100, 2103, 2103 GB, 2121 GB

DAVIO 37

P 37-4101 MV

(VNM)

CUC 2103

DAVIO 51

T 51-3101 MV

(VNM)

CUC 2103

DAVIO 51

T 51-3101 TOP/TR

(VNM)

CUC 2103

DAVIO 51

T 51-3101 TOP/1

(VNM)

CUC 2103

S 55-806 TOP/TR

(VNM)

CUC 2103

Bildröhre / Picture Tube

Sichtbares Bild

Visible picture

34cm 48cm 48cm 48cm 51cm

Bildschirmdiagonale

Screen diagonale

37cm (14"), Black Matrix,

Philips

51cm (20") Black Matrix,

Videocolor small neck, optionally

Samsung

51cm (20") Black Matrix,

Videocolor small neck, optionally

Samsung

51cm (20") Black Matrix,

Videocolor small neck, optionally

Samsung

55cm (21"), FST, Black Line D,

Philips 27,5KV small neck,

optionally Thomson, Samsung

Ablenkwinkel

Deflection angle

90° 90° 90° 90° 90°

Bildwechselfrequenz

Vertical frequency

50Hz 50Hz 50Hz 50Hz 50Hz

Elektronik / Electronic

Programmspeicherplätze

Programme positions

99 TV + 1 AV 99 TV + 1 AV 99 TV + 1 AV 99 TV + 1 AV 99 TV + 1 AV

Tuner

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

TV-Normen

TV-Standard

PAL, SECAM, NTSC 4.43MHz,

B/G, L/L', I, DK/K'

via AV: NTSC 3,58 MHz

PAL, SECAM, NTSC 4.43MHz,

B/G, L/L', I, DK/K'

via AV: NTSC 3,58 MHz

PAL, B/G, NTSC 4.43MHz PAL, B/G, NTSC 4.43MHz PAL, B/G, NTSC 4.43MHz

Videotext

Teletext

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

Musikleistung

Music power

Mono 6W Mono 6W Mono 6W Mono 6W Mono 6W

Anschlüsse Front / Connections Front

Kopfhörer

Headphones

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Anschlüsse Rückwand / Connections Rear Panel

Euro AV 1 (schwarz/black)

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

Netzteil / Mains Stage

Netzspannung (Regelbereich)

Mains voltage (variable)

230V ±15% 230V ±15% 230V ±15% 230V ±15% 230V ±15%

Netzfrequenz

Mains frequency

50 / 60Hz 50 / 60Hz 50 / 60Hz 50 / 60Hz 50 / 60Hz

Leistungsaufnahme

Power consumption

ca. 38W ca. 55W ca. 55W ca. 55W ca. 60W

Standby ca. 4W ca. 5W ca. 5W ca. 5W ca. 4W

10 GRUNDIG Service

CUC 2100, 2103, 2103 GB, 2121 GB Allgemeiner Teil / General Section

DAVIO 55

T 55-4101 GB

(VNM)

CUC 2103

DAVIO 55

T 55-4101 TOP

(VNM)

CUC 2103

DAVIO 55

T 55-4101 TOP/1

(VNM)

CUC 2103

DAVIO 55

T 55-4101 TOP/TR

(VNM)

CUC 2103

ST 55-734 GB/ DOLBY

(VNM)

CUC 2103

ST 55-934 GB/ DOLBY

(VNM)

CUC 2103

Bildröhre / Picture Tube

Sichtbares Bild

Visible picture

51cm 51cm 51cm 51cm 51cm 51cm

Bildschirmdiagonale

Screen diagonale

55cm (21"), FST, Black Line D,

Philips 27,5KV small neck,

optionally Thomson, Samsung

55cm (21"), FST, Black Line D,

Philips 27,5KV small neck,

optionally Thomson, Samsung

55cm (21"), FST, Black Line D,

Philips 27,5KV small neck,

optionally Thomson, Samsung

55cm (21"), FST, Black Line D,

Philips 27,5KV small neck,

optionally Thomson, Samsung

55cm (21"), FST, Black Line D,

Philips 27,5KV small neck,

optionally Thomson, Samsung

55cm (21"), FST, Black Line D,

Philips 27,5KV small neck,

optionally Thomson, Samsung

Ablenkwinkel

Deflection angle

90° 90° 90° 90° 90° 90°

Bildwechselfrequenz

Vertical frequency

50Hz 50Hz 50Hz 50Hz 50Hz 50Hz

Elektronik / Electronic

Programmspeicherplätze

Programme positions

99 TV + 1 AV 99 TV + 1 AV 99 TV + 1 AV 99 TV + 1 AV 99 TV + 2 AV 99 TV + 2 AV

Tuner

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

PLL Frequenz Synthesizer Tuning

UHF/VHF, globale Pinbelegung

PLL frequency synthesizer tuning

UHF/VHF, global pinning

TV-Normen

TV-Standard

PAL, I, NTSC 4.43MHz PAL, B/G, NTSC 4.43MHz PAL, B/G, NTSC 4.43MHz PAL, B/G, NTSC 4.43MHz PAL, I, NTSC 4.43MHz PAL, I, NTSC 4.43MHz

Stereo Systeme

Stereo systems

––––

Deutsch A2 / German A2 (B/G/D/K)

NICAM 5.85 (B/G/L) + 6.52MHz (I)

Deutsch A2 / German A2 (B/G/D/K)

NICAM 5.85 (B/G/L) + 6.52MHz (I)

Videotext

Teletext

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

8-Seiten-TOP/FLOF-text

8-pages-TOP/FLOF-text

Musikleistung

Music power

Mono 6W Mono 6W Mono 6W Mono 6W Stereo 2 x 8W Stereo 2 x 8W

Anschlüsse Front / Connections Front

Kopfhörer

Headphones

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Mono 3,5mm Klinke, schaltet

eingebauten Lautsprecher ab /

Mono 3.5mm jack,

switch off inserted Loudspeaker

Stereo 3,5mm Klinke,

Lautstärke regelbar, individuelle

Tonkanalwahl bei 2-Ton-Empfang /

Stereo 3.5mm jack,

adjustable volume, inividual

channel selection with dual-sound

broadcasts

Stereo 3,5mm Klinke,

Lautstärke regelbar, individuelle

Tonkanalwahl bei 2-Ton-Empfang /

Stereo 3.5mm jack,

adjustable volume, inividual

channel selection with dual-sound

broadcasts

Cinch-AV-Buchse

Cinch AV socket

––––

1x FBAS Video / in

1x CCVS Video / in

2x Audio / in (AV 2 Position)

1x FBAS Video / in

1x CCVS Video / in

2x Audio / in (AV 2 Position)

Anschlüsse Rückwand / Connections Rear Panel

Euro AV 1 (schwarz/black)

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

FBAS Ein-/Ausgang,

S-Video-Eingang, RGB Eingang

CCVS in-/output, S-Video input,

RGB input

Netzteil / Mains Stage

Netzspannung (Regelbereich)

Mains voltage (variable)

230V ±15% 230V ±15% 230V ±15% 230V ±15% 230V ±15% 230V ±15%

Netzfrequenz

Mains frequency

50 / 60Hz 50 / 60Hz 50 / 60Hz 50 / 60Hz 50 / 60Hz 50 / 60Hz

Leistungsaufnahme

Power consumption

ca. 60W ca. 60W ca. 60W ca. 60W ca. 65W ca. 65W

Standby ca. 5W ca. 5W ca. 5W ca. 5W ca. 4W ca. 4W

CUC 2100, 2103, 2103 GB, 2121 GB Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams

Prozessor-Platte / Processing Board 293052192700

Bestückungsseite / Component Side

16

29304-792.41/4B(00)

IC80920

1

1

Q80951

3217

MI-

ST80931

28

2956

Bestückungsseite (SMD) / Component Side (SMD)

CC80921

CBR80928

CBR80925

CC80911

CC80946

CBR80922

CIC80910

1

CC80951

CC80952

CBR80926

MP10

CR80951

1

CIC80930

CC80931

CBR80921

CBR80923

CBR80924

29304-792.41/4BS

CR80943
CC80942
CR80941
CC80937
CR80938

CC80943

CC80941

CC80938

CC80936

GRUNDIG Service

11

GRUNDIG Service

12

Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams CUC 2100, 2103, 2103 GB, 2121 GB

Prozessor-Platte / Processing Board 293052192700

Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams CUC 2100, 2103, 2103 GB, 2121 GB

+5V/D

01
02
03
04
05
06

07

08
09
10
11
12
13
14

17
18
19
20

+5V/D

03
04
05
06

07
10

12345678910111213141516171819202122232425262728

ST80931

SDIP56

SM

Seite/ Page 3-17

4
5
6

7
14
13
12
11

1516

STROBE

CIC80910

SO16

DATA

MC14094

CLOCK

8910

M

CC80911

0,1u

1

2

3

ENA

42

43

xx

CBR80923

CBR80921

29305 219 1600PROZESSORMODUL

28 PIN IC

xx

219 1700
219 2100
219 2500
219 2600
219 2700

+5V/D

11
12
13
15
16
17
18
19

10

9
8
7
6
5
4

3
25
24
21
23

2
26
27

1

-

28

-

0

CBR80925

-
1

DIP28/32

31 30 2 3 29 28 4 25 23 26 727 5 6 8 9 10 11 12 21 20 19 18 17 15 14 13

M

0,1u

CC80921

20

-

22

322422

IC80920

*

EPROM

M

14

16

PROCESSING BOARD

M

02

PXFM

RWN

4,7n

5,6k

RESET

A8

M

4,7n

CC80941

CC80942

5,6k

CR80941

MCFM

A9

M

M

M

CC80938

22p

CC80937

+5V/A

CC80936

M

43

P4.1

P4.2
P4.3

P3.5
P3.6

P3.7

42

P4.0

M5

18

FB

M4

1515161617

B

M2

44

41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60

45

56

46

55
54
53

52

55

52

56

CC80931

+5V/D

0,1u

47

49
48

47

46
45
44
43
42
41

48

49

ENA

09

40

+5V/A

08

53

M
M

54

01

34
33

20

19

30

29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56

14

13

40

39

P4.4

38

P2.5

37

P2.2

36

P2.1

35

M

GND

M

34

VDD

33

P4.5

32

P4.6

31

P4.7

30

P0.0

29

P0.1

28

P0.2

27

P2.4

26

P2.3

25

P2.0

24

P5.0

23

P5.1

22

P3.4

21

G

M1

41

R

VSYNC

ST92R195(C9Q1)

A13

A14

40

WSCR

HSYNC

CIC80930

PQFP80

OSCIN

OSCOUT

0,1u

MM

WSCF

VDDM

CR80938

VDDA

GNDM

91011121314151617181920

CC80943

22p

JTRSTO

A11

M

2,2n

15k

CR80943

TXCF

CVBS2
CVBS1

DSN

30

+5V/A

CVBSO

A15

M0

A10

TESTO

GNDA

D3

D4

D5

D6

D7

D2

D1

D0

A0

A1

A2

A3

A4

A5

A6

A7

A12

M3

12345678

34

33

61

62

M

63

D3

64

D4

65

D5

66

D6

67

D7

68

D2

69

D1

70

D0

71

A0

72

A1

73

A2

74

A3

75

A4

76

A5

77

A6

78

A7

79

A12

80

A15

M

11

M

12

A18

A17

A14

A13

+5V/D

0,1u

CC80946

M

A8

A9

A11

A10

A16

PLAQUE CALCULATEUR
PIASTRA CALCOLATORE
PLACA CALCOLADOR

D0
D1
D2
D3
D4
D5
D6
D7

A0
A1
A2
A3
A4
A5
A6
A7
A8

A9
A10
A11
A12
A13
A14
A15

A16

A17

A18

CBR80924

CBR80928

CBR80922

CBR80926

n.v.

+5V/D

0

0

0

xx

* vorgesehene Bestueckungsoptionen

*

29305-219.1600
29305-219.1700
29305-219.2100
29305-219.2500
29305-219.2600

IC80920 / EPROM

29798-012.xx
29798-013.xx
29798-017.xx
29798-019.xx
29798-020.xx

TYPSNR
M27C2001
M27C2001
M27C2001
M27C2001
M27C2001

PIN
32
32
32
32
32

Q80951

4MHz

82p

CC80951

0

CR80951

82p

CC80952

MM

CBR80921 0 OHM 0 OHM
CBR80922
CBR80923
CBR80924
CBR80925
CBR80926
CBR80928

0 OHM

M27C512M27C256IC80920

0 OHM

28 PIN

IC80920
CBR80921
CBR80922
CBR80923
CBR80924
CBR80925
CBR80926
CBR80928

0 OHM

0 OHM

0 OHM
0 OHM0 OHM

0 OHM

M27C4001M27C2001M27C1001

0 OHM0 OHM

0 OHM

0 OHM
0 OHM

32 PIN

111000

13

GRUNDIG Service

14

GRUNDIG Service

GRUNDIG Service 15

ǵ

ǵ

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

Ersatzteilliste
Spare Parts List

2 / 2001

MATERIAL-NR. / PART NO.: 921937010200 BESTELL-NR. / ORDER NO.: GCL6200 AGANA-GRAU/AGANA GREY

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921937010200 DAVIO 37 P 37-2102 DAVIO 37 P 37-2102

0200.000 296257858613 GEH-VORDERTEIL CABINET FRONT PART

0201.000 191160083300 LAUTSPRECHER SPEAKER

0215.000 296362470206 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEYS SET SILVER PROGRAMME/VOLUME

0218.000 296362350100 TASTE NETZ SILBER KEY POWER SILVER

0219.000 296284170101 DRUCKFEDER TASTE NETZ PRESSURE SPRING KEY POWER

0229.000 296320820200 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296362910100 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5mmM.SCHALTER HEADPHONE SOCKET 3,5mm W.SWITCH

0300.000 296362398610 GEH-RUECKTEIL CABINET REAR PART

0320.000 291104116302 TYPENAUFKLEBER VNM TYPE LABEL SELF ADHESIVE VNM

0330.000 296200170102 ANTENNE TELESKOP EINSTAB ROD ANTENNA CPL

0700.000 S 092461847100 ENTMAGNETISIERUNGSSPULE DEGAUSSING COIL

1100.000 S 830002003700 BILDROHR A 34 EAC 01X06 PHILIPS PICTURE TUBE A 34 EAC 01X06 PHILIPS

1200.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223700 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIEFACH BATTERY LID

219379410200 BEDIENUNGSANLEITUNG D/GB OPERATING INSTRUCTIONS D/GB
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560026100 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PICT.TUBE

297040120100 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

AGANA-GRAU AGANA GREY
KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2100/INL CUC 2100/INL
KEIN E-TEIL NO SPARE PART

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

DAVIO 37 P 37-2102

VERSION NR./VERSION NO.: VNM

296257858613

296362350100

296320820200

296362470206

293033904300

TV

Ersatzteilliste
Spare Parts List

2 / 2001

MATERIAL-NR. / PART NO.: 921937020200 BESTELL-NR. / ORDER NO.: GCM0900 AGANAGRAU/AGANAGREY

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921937020200 DAVIO 37 P 37-2102 MV AGANAGRAU DAVIO 37 P 37-2102 MV AGANAGREY

0200.000 296352290100 GEH-VORDERTEIL KPL CABINET FRONT PART CPL

0201.000 191160083300 LAUTSPRECHER 8 OHM LOUDSPEAKER 8 OHM

0215.000 296362470206 TASTENSATZ PROGRAMM/LAUTSTAERKE KEY SET PROGRAMME/VOLUME

0218.000 296362350100 TASTE NETZ SILBER KEY POWER SILVER

0219.000 296284170101 DRUCKFEDER PRESSURE SPRING

0229.000 296320820200 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296362910100 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296362398610 GEH-RUECKTEIL CABINET REAR PART

0320.000 291104126302 TYPENAUFKLEBER VNM TYPE LABEL VNM

0330.000 296200170102 ANTENNE TELESKOP EINSTAB KPL ANTENNA TELESCOPE CPL

0700.000 S 092461847100 ENTMAGNETISIERUNGSSPULE KPL DEGAUSSING COIL CPL

0770.000 296284830103 4 DISTANZSTUECK BILDROHR 1MM SPACER PICT.TUBE 1MM

0770.000 296284830403 4 DISTANZSTUECK BILDROHR 0,5MM SPACER PICT.TUBE 0,5MM

1100.000 S 830002003700 BILDR.A 34 EAC 01X06 PHILIPS PICT.TUBE A 34 EAC 01X06 PHILIPS

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL POWER CABLE

2300.000 S 293051223700 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219379410300 BEDIENUNGSANLEITUNG F OPERATING INSTRUCTIONS F
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560026100 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PI

297040121600 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2100 M CUC 2100 M
KEIN E-TEIL NO SPARE PART

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

DAVIO 37 P 37-2102 MV

VERSION NR./VERSION NO.: VNM

296352290100

296362350100

296362910100

296320820200

296362470206

293033904300

TV

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

16 GRUNDIG Service

Ersatzteilliste
Spare Parts List

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

ǵ

TV

2 / 2001

MATERIAL-NR. / PART NO.: 921937026800 BESTELL-NR. / ORDER NO.: GCM0910 LIGHT-GREEN

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921937026800 DAVIO 37 P 37-2103 MV LIGHT-GREEN DAVIO 37 P 37-2103 MV LIGHT-GREEN

0200.000 296352291200 GEH-VORDERTEIL KPL CABINET FRONT PART CPL

0201.000 191160083300 LAUTSPRECHER 8 OHM LOUDSPEAKER 8 OHM

0215.000 296362470206 TASTENSATZ PROGRAMM/LAUTSTAERKE KEY SET PROGRAMME/VOLUME

0218.000 296362350105 TASTE NETZ SILBER KEY POWER SILVER

0219.000 296284170101 DRUCKFEDER PRESSURE SPRING

0229.000 296320820204 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296362910102 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296362390301 GEH-RUECKTEIL OFB CABINET REAR PART SURFACE

0320.000 291104136302 TYPENAUFKLEBER VNM TYPE LABEL VNM

0330.000 296200170102 ANTENNE TELESKOP EINSTAB KPL ANTENNA TELESCOPE CPL

0700.000 S 092461847100 ENTMAGNETISIERUNGSSPULE KPL DEGAUSSING COIL CPL

0770.000 296284830103 4 DISTANZSTUECK BILDROHR 1MM SPACER PICT.TUBE 1MM

0770.000 296284830403 4 DISTANZSTUECK BILDROHR 0,5MM SPACER PICT.TUBE 0,5MM

1100.000 S 830002003700 BILDR.A 34 EAC 01X06 PHILIPS PICT.TUBE A 34 EAC 01X06 PHILIPS

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL POWER CABLE

2300.000 S 293051223700 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420625300 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

219379410400 BEDIENUNGSANLEITUNG F OPERATING INSTRUCTIONS F
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560026100 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PI

297040121600 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2100 M CUC 2100 M
KEIN E-TEIL NO SPARE PART

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

DAVIO 37 P 37-2103 MV

VERSION NR./VERSION NO.: VNM

296352291200

296362350105

296362910102

296320820204

296362470206

293033904300

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service 17

ǵ

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

Ersatzteilliste
Spare Parts List

TV

1 / 2001

MATERIAL-NR. / PART NO.: 921977010200 BESTELL-NR. / ORDER NO.: GCL6100 AGANAGRAU/AGANAGREY

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921977010200 DAVIO 37 P 37-4101 TOP AGANAGRAU DAVIO 37 P 37-4101 TOP AGANAGREY

0200.000 296352290100 GEH-VORDERTEIL KPL CABINET FRONT PART CPL

0201.000 191160133300 LAUTSPRECHER 16 OHM SPEAKER 16 OHM

0215.000 296362470206 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEY SET PROGRAMME/VOLUME

0218.000 296362350100 TASTE NETZ SILBER KEY POWER SILVER

0219.000 296284170101 DRUCKFEDER PRESSURE SPRING

0229.000 296320820200 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296362910100 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296362398610 GEH-RUECKTEIL CABINET REAR PART

0320.000 291104000501 TYPENAUFKLEBER VNM TYPE LABEL VNM

0330.000 296200170102 ANTENNE TELESKOP EINSTAB KPL ANTENNA TELESCOPE CPL

0700.000 S 092461847100 ENTMAGNETISIERUNGSSPULE KPL DEGAUSSING COIL CPL

0770.000 296284830103 4 DISTANZSTUECK BILDROHR 1MM SPACER PICT.TUBE 1MM

0770.000 296284830403 4 DISTANZSTUECK BILDROHR 0,5MM SPACER PICT.TUBE 0,5MM

1100.000 S 830002003700 BILDR.A 34 EAC 01X06 PHILIPS PICT.TUBE A 34 EAC 01X06 PHILIPS

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223700 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219779410100 BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS

720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560026100 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PI

297040121300 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

GB/NL/DK/S/E/P GB/NL/DK/S/E/P

KEIN E-TEIL NO SPARE PART

CUC 2103 INL CUC 2103 INL
KEIN E-TEIL NO SPARE PART

DAVIO 37 P 37-4101 TOP

VERSION NR./VERSION NO.: VNM

DAVIO 37 P 37-4101 TOP

296352290100

296362350100

296362910100

296320820200

296362470206

293033904300

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

18 GRUNDIG Service

Ersatzteilliste
Spare Parts List

ǵ

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

3 / 2001

MATERIAL-NR. / PART NO.: 921977014100 BESTELL-NR. / ORDER NO.: GCL6110 ICE BLUE

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921977014100 DAVIO 37 P 37-4101 TOP ICE BLUE DAVIO 37 P 37-4101 TOP ICE BLUE

0200.000 296352291600 GEH-VORDERTEIL KPL CABINET FRONT PART CPL

0201.000 191160133300 LAUTSPRECHER 16 OHM SPEAKER 16 OHM

0215.000 296362470206 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 296362350105 TASTE NETZ SILBER KEY POWER SILVER

0219.000 296284170101 DRUCKFEDER TASTE NETZ PRESSURE SPRING KEY POWER

0229.000 296320820204 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296362910102 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296362398910 GEH-RUECKTEIL CABINET REAR PART

0320.000 291104016303 TYPENAUFKLEBER VNM TYPE LABEL VNM

0330.000 296200170102 ANTENNE TELESKOP EINSTAB ROD ANTENNA CPL

0700.000 S 092461847100 ENTMAGNETISIERUNGSSPULE KPL DEGAUSSING COIL CPL

0770.000 296284830103 4 DISTANZSTUECK BILDROHR 1MM SPACER PICT.TUBE 1MM
WW. 296284830403 4 DISTANZSTUECK BILDROHR 0,5MM SPACER PICT.TUBE 0.5MM

1100.000 S 830002003700 BILDR.A 34 EAC 01X06 PHILIPS PICT.TUBE A 34 EAC 01X06 PHILIPS

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223700 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621900 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219779410600 BEDIENUNGSANLEITUNG GB/NL OPERATING INSTRUCTIONS GB/NL
219779410700 BEDIENUNGSANLEITUNG DK/S OPERATING INSTRUCTIONS DK/S
219779410800 BEDIENUNGSANLEITUNG E/P OPERATING INSTRUCTIONS E/P
219779411200 BEDIENUNGSANLEITUNG FIN OPERATING INSTRUCTIONS FIN
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560026100 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PT

297040121300 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 INL CUC 2103 INL
KEIN E-TEIL NO SPARE PART

DAVIO 37 P 37-4101 TOP

VERSION NR./VERSION NO.: VNM

DAVIO 37 P 37-4101 TOP

296352291600

296362350105

296362910102

296320820204

296362470206

293033904300

WW.=WAHLWEISE WW.=OPTIONAL
X=SIEHE GESONDERTE E-LISTE X=SEE SEPARATE PARTS LIST

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service 19

ǵ

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

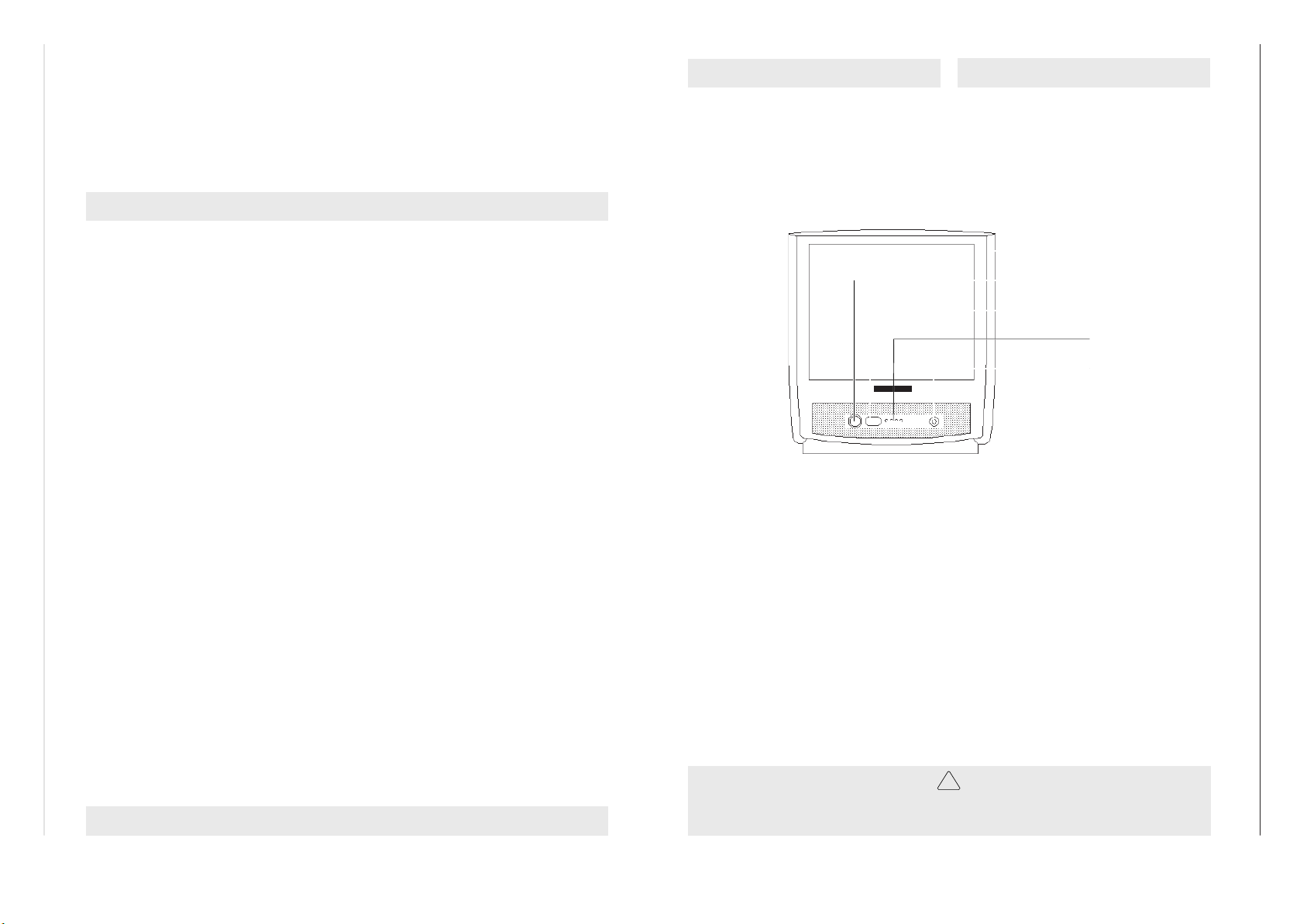

Ersatzteilliste
Spare Parts List

TV

3 / 2001

MATERIAL-NR. / PART NO.: 921977016800 BESTELL-NR. / ORDER NO.: GCL6120 LIGHT GREEN

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921977016800 DAVIO 37 P 37-4101 TOP LIGHT GREEN DAVIO 37 P 37-4101 TOP LIGHT GREEN

0200.000 296352291200 GEH-VORDERTEIL KPL CABINET FRONT PART CPL

0201.000 191160133300 LAUTSPRECHER 16 OHM SPEAKER 16 OHM

0215.000 296362470206 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 296362350105 TASTE NETZ SILBER KEY POWER SILVER

0219.000 296284170101 DRUCKFEDER TASTE NETZ PRESSURE SPRING KEY POWER

0229.000 296320820204 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296362910102 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296362398910 GEH-RUECKTEIL CABINET REAR PART

0320.000 291104016303 TYPENAUFKLEBER VNM TYPE LABEL VNM

0330.000 296200170102 ANTENNE TELESKOP EINSTAB ROD ANTENNA CPL

0700.000 S 092461847100 ENTMAGNETISIERUNGSSPULE KPL DEGAUSSING COIL CPL

0770.000 296284830103 4 DISTANZSTUECK BILDROHR 1MM SPACER PICT.TUBE 1MM
WW. 296284830403 4 DISTANZSTUECK BILDROHR 0,5MM SPACER PICT.TUBE 0.5MM

1100.000 S 830002003700 BILDR.A 34 EAC 01X06 PHILIPS PICT.TUBE A 34 EAC 01X06 PHILIPS

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223700 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621900 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219779410600 BEDIENUNGSANLEITUNG GB/NL OPERATING INSTRUCTIONS GB/NL
219779410700 BEDIENUNGSANLEITUNG DK/S OPERATING INSTRUCTIONS DK/S
219779410800 BEDIENUNGSANLEITUNG E/P OPERATING INSTRUCTIONS E/P
219779411200 BEDIENUNGSANLEITUNG FIN OPERATING INSTRUCTIONS FIN
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560026100 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PT

297040121300 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 INL CUC 2103 INL
KEIN E-TEIL NO SPARE PART

DAVIO 37 P 37-4101 TOP

VERSION NR./VERSION NO.: VNM

DAVIO 37 P 37-4101 TOP

296352291200

296362350105

296362910102

296320820204

296362470206

293033904300

WW.=WAHLWEISE WW.=OPTIONAL
X=SIEHE GESONDERTE E-LISTE X=SEE SEPARATE PARTS LIST

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

20 GRUNDIG Service

Ersatzteilliste
Spare Parts List

ǵ

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

3 / 2001

MATERIAL-NR. / PART NO.: 921977018900 BESTELL-NR. / ORDER NO.: GCL6130 CORONA SILBER/CORONA SILVER

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921977018900 DAVIO 37 P 37-4101 TOP CORONA SILBER DAVIO 37 P 37-4101 TOP CORONA SILVER

0200.000 296352291700 GEH-VORDERTEIL KPL CABINET FRONT PART CPL

0201.000 191160133300 LAUTSPRECHER 16 OHM SPEAKER 16 OHM

0215.000 296362470206 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 296362350105 TASTE NETZ SILBER KEY POWER SILVER

0219.000 296284170101 DRUCKFEDER TASTE NETZ PRESSURE SPRING KEY POWER

0229.000 296320820204 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296362910102 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296362398910 GEH-RUECKTEIL CABINET REAR PART

0320.000 291104016303 TYPENAUFKLEBER VNM TYPE LABEL VNM

0330.000 296200170102 ANTENNE TELESKOP EINSTAB ROD ANTENNA CPL

0700.000 S 092461847100 ENTMAGNETISIERUNGSSPULE KPL DEGAUSSING COIL CPL

0770.000 296284830103 4 DISTANZSTUECK BILDROHR 1MM SPACER PICT.TUBE 1MM
WW. 296284830403 4 DISTANZSTUECK BILDROHR 0,5MM SPACER PICT.TUBE 0.5MM

1100.000 S 830002003700 BILDR.A 34 EAC 01X06 PHILIPS PICT.TUBE A 34 EAC 01X06 PHILIPS

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223700 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621900 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219779410600 BEDIENUNGSANLEITUNG GB/NL OPERATING INSTRUCTIONS GB/NL
219779410700 BEDIENUNGSANLEITUNG DK/S OPERATING INSTRUCTIONS DK/S
219779410800 BEDIENUNGSANLEITUNG E/P OPERATING INSTRUCTIONS E/P
219779411200 BEDIENUNGSANLEITUNG FIN OPERATING INSTRUCTIONS FIN
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560026100 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PT

297040121300 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 INL CUC 2103 INL
KEIN E-TEIL NO SPARE PART

DAVIO 37 P 37-4101 TOP

VERSION NR./VERSION NO.: VNM

DAVIO 37 P 37-4101 TOP

296352291700

296362350105

296362910102

296320820204

296362470206

293033904300

WW.=WAHLWEISE WW.=OPTIONAL
X=SIEHE GESONDERTE E-LISTE X=SEE SEPARATE PARTS LIST

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service 21

ǵ

ǵ

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

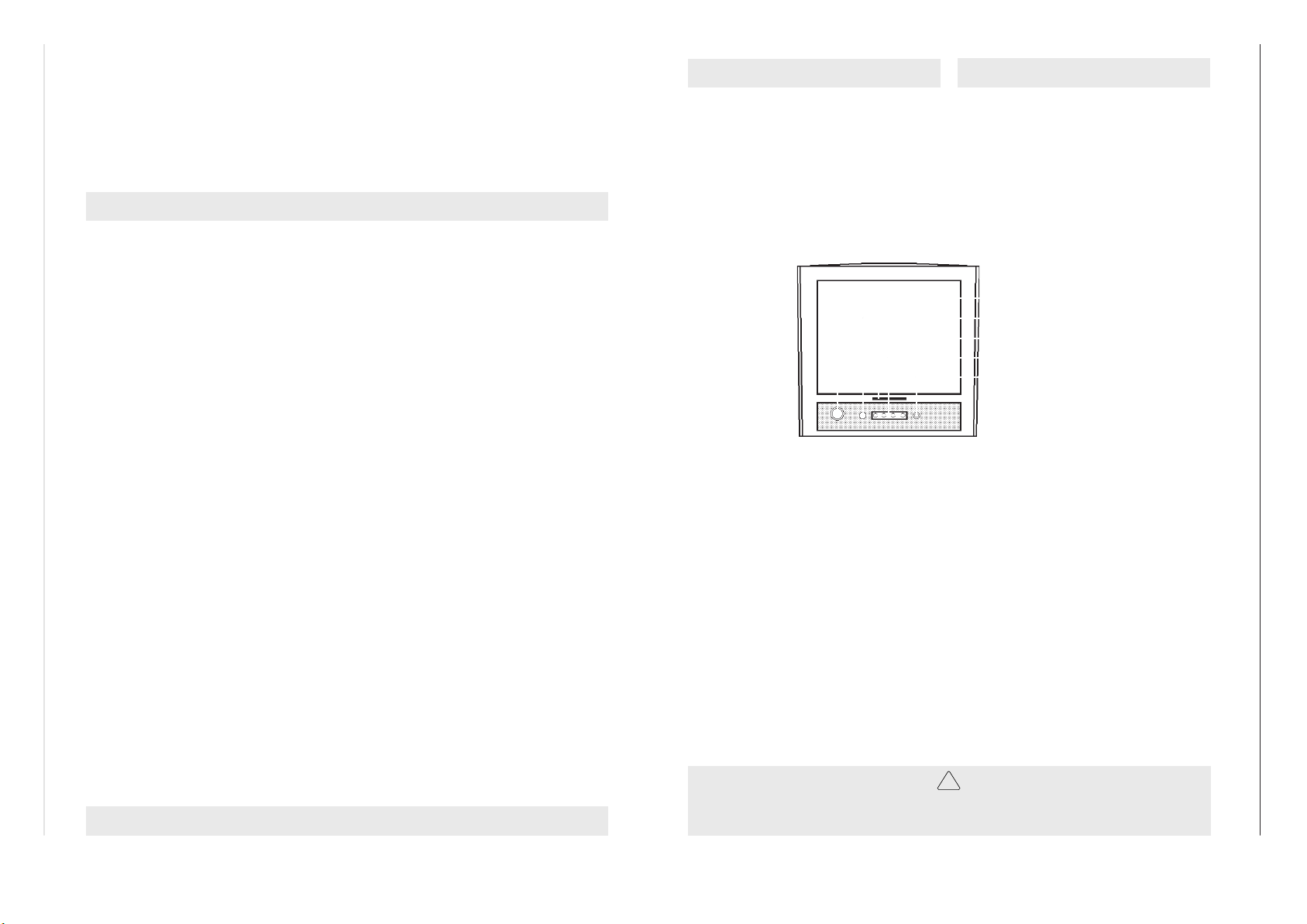

Ersatzteilliste
Spare Parts List

2 / 2001

MATERIAL-NR. / PART NO.: 921980020200 BESTELL-NR. / ORDER NO.: GCM0500 SCHWARZ/BLACK

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921980020200 ARCANCE 37 P 37-2101 MV SCHWARZ ARCANCE 37 P 37-2101 MV BLACK

0200.000 296354720101 GEH-VORDERTEIL DRUCK KPL CABINET FRONT PART PRINT

0201.000 191160133300 LAUTSPRECHER 16 OHM LOUDSPEAKER 16 OHM

0215.000 296364520100 TASTENSATZ PROGRAMM/LAUTSTAERKE KEY SET PROGRAMME/VOLUME

0218.000 296364510103 TASTE NETZ KEY POWER

0230.000 296364530102 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296364548804 GEH-RUECKTEIL CABINET REAR PART

0320.000 291104366302 TYPENAUFKLEBER VNM TYPE LABEL VNM

0330.000 296200170102 ANTENNE TELESKOP EINSTAB ANTENNA TELESCOPE CPL

0700.000 S 092461847100 ENTMAGNETISIERUNGSSPULE KPL DEGAUSSING COIL CPL

0770.000 296284830103 4 DISTANZSTUECK BILDROHR 1MM SPACER PICT.TUBE 1MM

0770.000 296284830403 4 DISTANZSTUECK BILDROHR 0,5MM SPACER PICT.TUBE 0,5MM

1100.000 S 830002003700 BILDR.A 34 EAC 01X06 PHILIPS PICT.TUBE A 34 EAC 01X06 PHILIPS

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL POWER CABLE

2300.000 S 293051223700 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219809410200 BEDIENUNGSANLEITUNG PL/CZ OPERATING INSTRUCTIONS PL/CZ
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560026100 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PI

297040121400 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 M CUC 2103 M
KEIN E-TEIL NO SPARE PART

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

ARCANCE 37 P 37-2101 MV

VERSION NR./VERSION NO.: VNM

TV

Ersatzteilliste
Spare Parts List

2 / 2001

MATERIAL-NR. / PART NO.: 921979027500 BESTELL-NR. / ORDER NO.: GCM0400 SCHWARZ/BLACK

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921979027500 ARCANCE 51 T 51-2101 MV SCHWARZ ARCANCE 51 T 51-2101 MV BLACK

0200.000 296354780101 GEH-VORDERTEIL DRUCK KPL CABINET FRONT PART PRINT CPL

0201.000 191160083300 LAUTSPRECHER 50X90 8 OHM SPEAKER 50X90 8 OHM

0215.000 295017468001 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 295017478001 NETZTASTENKNOPF KNOB POWER KEY

0230.000 296365560101 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296365548802 GEH-RUECKTEIL CABINET REAR PART

0320.000 291104416301 TYPENAUFKLEBER VNM TYPE LABEL VNM

0700.000 S 092461277500 SPULE ENTMAGNETISIERUNG M.HALTER COIL DEGAUSSING W.HOLDER

0750.000 812612528700 4 EINSATZBUCHSE BILDROHR INSERT SOCKET PICT.TUBE

1100.000 S 830002032200 BILDR.A48EAX93X02 VIDEOCOLOR PICT.TUBE A48EAX93X02 VIDEOCOLOR

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099131600 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223800 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219799410100 BEDIENUNGSANLEITUNG CZ/SK/H/RO OPERATING INSTRUCTIONS CZ/SK/H/RO
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560040500 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PT

297040120800 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 M CUC 2103 M
KEIN E-TEIL NO SPARE PART

X=SIEHE GESONDERTE E-LISTE X=SEE SEPARATE PARTS LIST

ARCANCE 51 T 51-2101 MV

VERSION NR./VERSION NO.: VNM

TV

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

296354720101

296364510103

296364530102

296364520100

293033904300

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

296354780101

295017478001

296365560101

295017468001

293033904300

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

22 GRUNDIG Service

Ersatzteilliste
Spare Parts List

ǵ

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

2 / 2001

MATERIAL-NR. / PART NO.: 921978027500 BESTELL-NR. / ORDER NO.: GCM0300 SCHWARZ/BLACK

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921978027500 ARCANCE 55 T 55-2101 MV SCHWARZ ARCANCE 55 T 55-2101 MV BLACK

0200.000 296354740101 GEH-VORDERTEIL DRUCK KPL CABINET FRONT PART PRINT CPL

0201.000 191160133300 LAUTSPRECHER 16 OHM SPEAKER 16 OHM

0215.000 295017468001 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 295017478001 NETZTASTENKNOPF KNOB POWER KEY

0230.000 296365560101 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296365548802 GEH-RUECKTEIL CABINET REAR PART

0320.000 291104386301 TYPENAUFKLEBER VNM TYPE LABEL VNM

0700.000 S 092461287508 SPULE ENTMAGNETISIERUNG M.HALTER COIL DEGAUSSING W.HOLDER

0750.000 812612528700 4 EINSATZBUCHSE BILDROHR INSERT SOCKET PICT.TUBE

1100.000 S 830002058300 BILDR.A51EFS83X191 VIDEOCOLOR PICT.TUBE A51EFS83X191 VIDEOCOLOR

1100.000 S 830002065500 BILDR.A51EAL155X01 PHILIPS PICT.TUBE A51EAL155X01 PHILIPS

1110.000 S 292013600111 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099131600 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223800 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219789410100 BEDIENUNGSANLEITUNG GB/PL/CZ/H OPERATING INSTRUCTIONS GB/PL/CZ/H
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560040600 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PT

297040120400 X CHASSIS-FS-MONO VIDEOCOLOR-BR CHASSIS TV MONO VIDEOCOLOR PT

297040121800 X CHASSIS-FS-MONO PHILIPS-BR CHASSIS TV MONO PHILIPS PT

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 M CUC 2103 M
KEIN E-TEIL NO SPARE PART

CUC 2103 M CUC 2103 M
KEIN E-TEIL NO SPARE PART

ARCANCE 55 T 55-2101 MV

VERSION NR./VERSION NO.: VNM

ARCANCE 55 T 55-2101 MV

296354740101

295017478001

296365560101

295017468001

293033904300

X=SIEHE GESONDERTE E-LISTE X=SEE SEPARATE PARTS LIST

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service 23

ǵ

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

Ersatzteilliste
Spare Parts List

TV

1 / 2001

MATERIAL-NR. / PART NO.: 921977230200 BESTELL-NR. / ORDER NO.: GCL6101 AGANAGRAU /AGANAGREY

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921977230200 DAVIO 37 P 37-4101 TOP/1 AGANAGRAU DAVIO 37 P 37-4101 TOP/1 AGANAGREY

0200.000 296352290100 GEH-VORDERTEIL KPL CABINET FRONT PART CPL

0201.000 191160133300 LAUTSPRECHER 16 OHM SPEAKER 16 OHM

0215.000 296362470206 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEY SET PROGRAMME/VOLUME

0218.000 296362350100 TASTE NETZ SILBER KEY POWER SILVER

0219.000 296284170101 DRUCKFEDER PRESSURE SPRING

0229.000 296320820200 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296362910100 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296362398610 GEH-RUECKTEIL CABINET REAR PART

0320.000 291104060501 TYPENAUFKLEBER VNM TYPE LABEL VNM

0330.000 296200170102 ANTENNE TELESKOP EINSTAB ANTENNA TELESCOPE CPL

0700.000 S 092461847100 ENTMAGNETISIERUNGSSPULE KPL DEGAUSSING COIL CPL

0770.000 296284830103 4 DISTANZSTUECK BILDROHR 1MM SPACER PICT.TUBE 1MM

0770.000 296284830403 4 DISTANZSTUECK BILDROHR 0,5MM SPACER PICT.TUBE 0,5MM

1100.000 S 830002003700 BILDR.A 34 EAC 01X06 PHILIPS PICT.TUBE A 34 EAC 01X06 PHILIPS

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223700 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219779410500 BEDIENUNGSANLEITUNG D/I OPERATING INSTRUCTIONS D/I
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560026100 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PI

297040121300 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 INL CUC 2103 INL
KEIN E-TEIL NO SPARE PART

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

DAVIO 37 P 37-4101 TOP/1

VERSION NR./VERSION NO.: VNM

DAVIO 37 P 37-4101 TOP/1

296352290100

296362350100

296362910100

296320820200

296362470206

293033904300

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

24 GRUNDIG Service

Ersatzteilliste
Spare Parts List

ǵ

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

2 / 2001

MATERIAL-NR. / PART NO.: 921977270200 BESTELL-NR. / ORDER NO.: GCL6300 AGANAGRAU/AGANAGREY

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921977270200 DAVIO 37 P 37-4101 TOP/TR AGANAGRAU DAVIO 37 P 37-4101 TOP/TR AGANAGREY

0200.000 296352290100 GEH-VORDERTEIL KPL CABINET FRONT PART CPL

0201.000 191160133300 LAUTSPRECHER 16 OHM SPEAKER 16 OHM

0215.000 296362470206 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEY SET PROGRAMME/VOLUME

0218.000 296362350100 TASTE NETZ SILBER KEY POWER SILVER

0219.000 296284170101 DRUCKFEDER PRESSURE SPRING

0229.000 296320820200 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296362910100 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296362398610 GEH-RUECKTEIL CABINET REAR PART

0320.000 291104040501 TYPENAUFKLEBER VNM TYPE LABEL VNM

0330.000 296200170102 ANTENNE TELESKOP EINSTAB ANTENNA TELESCOPE CPL

0700.000 S 092461847100 ENTMAGNETISIERUNGSSPULE KPL DEGAUSSING COIL CPL

0770.000 296284830103 4 DISTANZSTUECK BILDROHR 1MM SPACER PICT.TUBE 1MM

0770.000 296284830403 4 DISTANZSTUECK BILDROHR 0,5MM SPACER PICT.TUBE 0,5MM

1100.000 S 830002003700 BILDR.A 34 EAC 01X06 PHILIPS PICT.TUBE A 34 EAC 01X06 PHILIPS

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223700 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219779410400 BEDIENUNGSANLEITUNG TR OPERATING INSTRUCTIONS TR
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560026100 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PI

297040121300 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 INL CUC 2103 INL
KEIN E-TEIL NO SPARE PART

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

DAVIO 37 P 37-4101 TOP/TR

VERSION NR./VERSION NO.: VNM

DAVIO 37 P 37-4101 TOP/TR

296352290100

296362350100

296362910100

296320820200

296362470206

293033904300

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service 25

ǵ

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

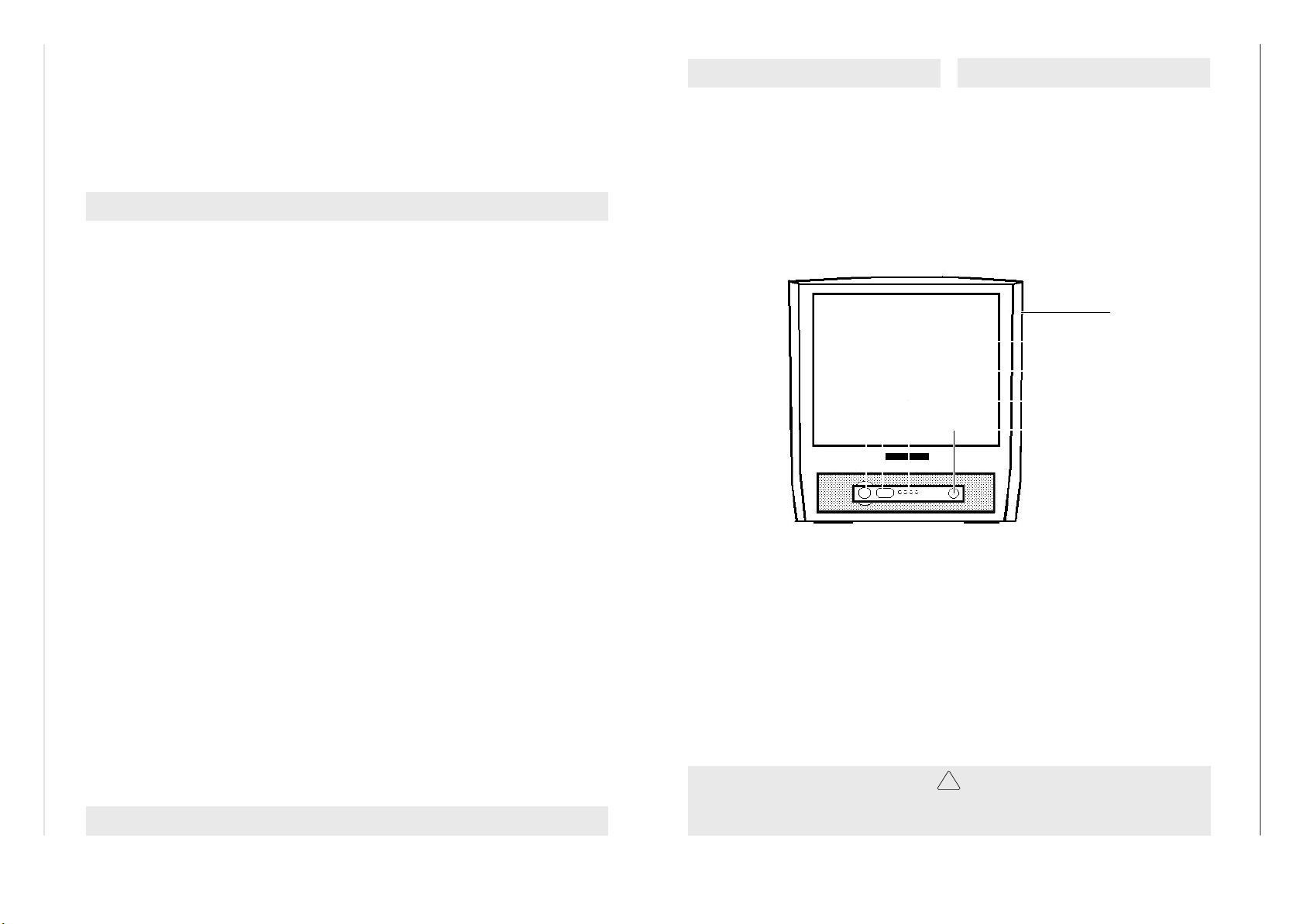

Ersatzteilliste
Spare Parts List

TV

2 / 2001

MATERIAL-NR. / PART NO.: 921977020200 BESTELL-NR. / ORDER NO.: GCL6400 AGANA-GRAU/AGANA GREY

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921977020200 DAVIO 37 P 37-4101 MV AGANA-GRAU DAVIO 37 P 37-4101 MV AGANA GREY

0200.000 296352290100 GEH-VORDERTEIL KPL CABINET FRONT PART CPL

0201.000 191160133300 LAUTSPRECHER 16 OHM SPEAKER 16 OHM

0215.000 296362470206 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 296362350100 TASTE NETZ SILBER KEY POWER SILVER

0219.000 296284170101 DRUCKFEDER TASTE NETZ PRESSURE SPRING KEY POWER

0229.000 296320820200 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296362910100 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296362398610 GEH-RUECKTEIL CABINET REAR PART

0320.000 291104020501 TYPENAUFKLEBER VNM TYPE LABEL VNM

0330.000 296200170102 ANTENNE TELESKOP EINSTAB ROD ANTENNA CPL

0700.000 S 092461847100 ENTMAGNETISIERUNGSSPULE KPL DEGAUSSING COIL CPL

0770.000 296284830103 4 DISTANZSTUECK BILDROHR 1MM SPACER PICT.TUBE 1MM
WW. 296284830403 4 DISTANZSTUECK BILDROHR 0,5MM SPACER PICT.TUBE 0.5MM

1100.000 S 830002003700 BILDR.A 34 EAC 01X06 PHILIPS PICT.TUBE A 34 EAC 01X06 PHILIPS

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223700 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219779410200 BEDIENUNGSANLEITUNG GB/CIS/PL/CZ/H OPERATING INSTRUCTIONS GB/CIS/PL/CZ/H
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560026100 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PT

297040121400 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 M CUC 2103 M
KEIN E-TEIL NO SPARE PART

WW.=WAHLWEISE WW.=OPTIONAL
X=SIEHE GESONDERTE E-LISTE X=SEE SEPARATE PARTS LIST

DAVIO 37 P 37-4101 MV

VERSION NR./VERSION NO.: VNM

DAVIO 37 P 37-4101 MV

296352290100

296362350100

296362910100

296320820200

296362470206

293033904300

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

26 GRUNDIG Service

Ersatzteilliste
Spare Parts List

ǵ

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

1 / 2001

MATERIAL-NR. / PART NO.: 921977630200 BESTELL-NR. / ORDER NO.: GCM0800GB AGANA-GRAU/AGANA GREY

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921977630200 DAVIO 37 P 37-4101 GB AGANA-GRAU DAVIO 37 P 37-4101 GB AGANA GREY

0200.000 296352290100 GEH-VORDERTEIL KPL CABINET FRONT PART CPL

0201.000 191160133300 LAUTSPRECHER 16 OHM SPEAKER 16 OHM

0215.000 296362470206 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 296362350100 TASTE NETZ SILBER KEY POWER SILVER

0219.000 296284170101 DRUCKFEDER TASTE NETZ PRESSURE SPRING KEY POWER

0229.000 296320820200 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296362910100 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296362398610 GEH-RUECKTEIL CABINET REAR PART

0320.000 291103260501 TYPENAUFKLEBER VNM TYPE LABEL VNM

0330.000 296200170102 ANTENNE TELESKOP EINSTAB ROD ANTENNA CPL

0700.000 S 092461847100 ENTMAGNETISIERUNGSSPULE KPL DEGAUSSING COIL CPL

0770.000 296284830103 4 DISTANZSTUECK BILDROHR 1MM SPACER PICT.TUBE 1MM
WW. 296284830403 4 DISTANZSTUECK BILDROHR 0,5MM SPACER PICT.TUBE 0.5MM

1100.000 S 830002003700 BILDR.A 34 EAC 01X06 PHILIPS PICT.TUBE A 34 EAC 01X06 PHILIPS

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099135100 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223700 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219779410300 BEDIENUNGSANLEITUNG GB OPERATING INSTRUCTION GB
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560026100 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PT

297040121500 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 GB CUC 2103 GB
KEIN E-TEIL NO SPARE PART

WW.=WAHLWEISE WW.=OPTIONAL
X=SIEHE GESONDERTE E-LISTE X=SEE SEPARATE PARTS LIST

DAVIO 37 P 37-4101 GB

VERSION NR./VERSION NO.: VNM

DAVIO 37 P 37-4101 GB

296352290100

296362350100

296362910100

296320820200

296362470206

293033904300

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service 27

ǵ

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

Ersatzteilliste
Spare Parts List

TV

1 / 2001

MATERIAL-NR. / PART NO.: 921934027500 BESTELL-NR. / ORDER NO.: GCL6000 SCHWARZ/BLACK

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921934027500 DAVIO 51 T 51-3101 MV SCHWARZ DAVIO 51 T 51-3101 MV BLACK

0200.000 296354240201 GEH-VORDERTEIL DRUCK KPL CABINET FRONT PART PRINT CPL

0201.000 191160133300 LAUTSPRECHER 16 OHM SPEAKER 16 OHM

0215.000 295017160201 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 296365370203 TASTENKNOPF NETZ KEY POWER

0219.000 296284170101 DRUCKFEDER TASTENKNOPF NETZ PRESSURE SPRING KEY POWER

0230.000 296362900203 INFRA-FENSTER INFRA WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296365358702 GEH-RUECKTEIL CABINET REAR PART

0320.000 291103716302 TYPENAUFKLEBER VNM TYPE LABEL VNM

0700.000 S 092461277500 SPULE ENTMAGNETISIERUNG M.HALTER COIL DEGAUSSING W.HOLDER

1100.000 S 830002032200 BILDR.A48EAX93X02 VIDEOCOLOR PICT.TUBE A48EAX93X02 VIDEOCOLOR

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223800 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219349411100 BEDIENUNGSANLEITUNG GB OPERATING INSTRUCTION GB
219349411200 BEDIENUNGSANLEITUNG H/HR OPERATING INSTRUCTIONS H/HR
219349411300 BEDIENUNGSANLEITUNG RO/BG OPERATING INSTRUCTIONS RO/BG
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560040500 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PT

297040120800 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 M CUC 2103 M
KEIN E-TEIL NO SPARE PART

X=SIEHE GESONDERTE E-LISTE X=SEE SEPARATE PARTS LIST

DAVIO 51 T 51-3101 MV

VERSION NR./VERSION NO.: VNM

DAVIO 51 T 51-3101 MV

296354240201

296365370203

296362900203

295017160201

293033904300

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

28 GRUNDIG Service

Ersatzteilliste
Spare Parts List

ǵ

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

2 / 2001

MATERIAL-NR. / PART NO.: 921934277500 BESTELL-NR. / ORDER NO.: GCM0600 SCHWARZ/BLACK

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921934277500 DAVIO 51 T 51-3101 TOP/TR SCHWARZ DAVIO 51 T 51-3101 TOP/TR BLACK

0200.000 296354240201 GEH-VORDERTEIL DRUCK KPL CABINET FRONT PART PRINT CPL

0201.000 191160133300 LAUTSPRECHER 16 OHM SPEAKER 16 OHM

0215.000 295017160201 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 296365370203 TASTENKNOPF NETZ KEY POWER

0219.000 296284170101 DRUCKFEDER TASTENKNOPF NETZ PRESSURE SPRING KEY POWER

0230.000 296362900203 INFRA-FENSTER INFRA WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296365358702 GEH-RUECKTEIL CABINET REAR PART

0320.000 291103726302 TYPENAUFKLEBER VNM TYPE LABEL VNM

0700.000 S 092461277500 SPULE ENTMAGNETISIERUNG M.HALTER COIL DEGAUSSING W.HOLDER

1100.000 S 830002032200 BILDR.A48EAX93X02 VIDEOCOLOR PICT.TUBE A48EAX93X02 VIDEOCOLOR

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223800 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219349410400 BEDIENUNGSANLEITUNG TR OPERATING INSTRUCTION TR
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560040500 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PT

297040120300 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 INL CUC 2103 INL
KEIN E-TEIL NO SPARE PART

X=SIEHE GESONDERTE E-LISTE X=SEE SEPARATE PARTS LIST

DAVIO 51 T 51-3101 TOP/TR

VERSION NR./VERSION NO.: VNM

DAVIO 51 T 51-3101 TOP/TR

296354240201

296365370203

296362900203

295017160201

293033904300

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service 29

ǵ

ǵ

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

Ersatzteilliste
Spare Parts List

11 / 2000

MATERIAL-NR. / PART NO.: 921934230200 BESTELL-NR. / ORDER NO.: GCL3301 AGANA-GRAU/AGANA GREY

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921934230200 DAVIO 51 T 51-3101 TOP/1 AGANA-GRAU DAVIO 51 T 51-3101 TOP/1 AGANA GREY

0200.000 296354240101 GEH-VORDERTEIL DRUCK KPL CABINET FRONT PART PRINT CPL

0201.000 191160139700 LAUTSPRECHER 16 OHM LOUDSPEAKER 16 OHM

0215.000 295017160101 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 296365370103 TASTENKNOPF NETZ KEY POWER

0219.000 296284170101 DRUCKFEDER TASTENKNOPF NETZ PRESSURE SPRING KEY POWER

0230.000 296362900203 INFRA-FENSTER INFRA WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296365358602 GEH-RUECKTEIL CABINET REAR PART

0320.000 291103706301 TYPENAUFKLEBER VNM TYPE LABEL VNM

0700.000 S 092461277500 SPULE ENTMAGNETISIERUNG M.HALTER COIL DEGAUSSING W.HOLDER

1100.000 S 830002032200 BILDR.A48EAX93X02 VIDEOCOLOR PICT.TUBE A48EAX93X02 VIDEOCOLOR

1110.000 S 292016500106 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223800 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219349410200 BEDIENUNGSANLEITUNG D/I OPERATING INSTRUCTIONS D/I
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560040500 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PT

297040120300 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 INL CUC 2103 INL
KEIN E-TEIL NO SPARE PART

X=SIEHE GESONDERTE E-LISTE X=SEE SEPARATE PARTS LIST

DAVIO 51 T 51-3101 TOP/1

VERSION NR./VERSION NO.: VNM

TV

Ersatzteilliste
Spare Parts List

2 / 2001

MATERIAL-NR. / PART NO.: 921976277500 BESTELL-NR. / ORDER NO.: GCM0200 SCHWARZ/BLACK

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921976277500 S 55-806 TOP/TR SCHWARZ S 55-806 TOP/TR BLACK

0200.000 296257700401 GEH-VORDERTEIL DRUCK KPL CABINET FRONT PART PRINT CPL

0201.000 191260259701 2 LAUTSPRECHER LOUDSPEAKER

0211.000 296360660104 BUCHSENABDECKUNG CINCH COVER SOCKETS CINCH

0215.000 295016710101 TASTEN-SATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 296360630107 TASTENKNOPF NETZ KEY POWER

0229.000 296321140102 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296360650102 IR-FENSTER IR WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296360618712 GEH-RUECKTEIL CABINET REAR PART

0312.000 297006430104 ABDECKUNG EURO-AV COVER EURO AV

0320.000 291104426301 TYPENAUFKLEBER VNM TYPE LABEL VNM

0700.000 S 092461287508 SPULE ENTMAGNETISIERUNG M.HALTER COIL DEGAUSSING W.HOLDER

1100.000 S 830002065500 BILDR.A51EAL155X01 PHILIPS PIC.TUBE A51EAL155X01 PHILIPS

1110.000 S 292013600111 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099131600 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223800 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219769410100 BEDIENUNGSANLEITUNG TR OPERATING INSTRUCTION TR
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560040600 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PT

297040122100 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 INL CUC 2103 INL
KEIN E-TEIL NO SPARE PART

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

S 55-806 TOP/TR

VERSION NR./VERSION NO.: VNM

TV

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

296354240101

296365370103

296362900203

295017160101

293033904300

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 72010 800 0000, sowie zusätzlich die eventuell
abweichenden, landesspezifischen Vorschriften!

296257700401

296360630107

296360650102

295016710101

296321140102

296360660104

293033904300

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 72010 800 0000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

30 GRUNDIG Service

Ersatzteilliste
Spare Parts List

ǵ

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

1 / 2001

MATERIAL-NR. / PART NO.: 921933277500 BESTELL-NR. / ORDER NO.: GCL5800 SCHWARZ/BLACK

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921933277500 DAVIO 55 T 55-4101 TOP/TR DAVIO 55 T 55-4101 TOP/TR

0200.000 296352520200 GEH-VORDERTEIL DRUCK KPL CABINET FRONT PART PRINT CPL

0201.000 191160133300 LAUTSPRECHER SPEAKER

0215.000 295017160101 TASTENSATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 295016880206 NETZTASTENKNOPF KEY POWER

0219.000 296284170101 DRUCKFEDER NETZTASTE PRESSURE SPRING KEY POWER

0230.000 296362900203 INFRA-FENSTER INFRA WINDOW

0300.000 296362860201 GEH-RUECKTEIL OFB CABINET REAR PART SURFACE TREATED

0320.000 291103186302 TYPENAUFKLEBER VNM TYPE LABEL SELF ADHESIVE VNM

0700.000 S 092461287500 SPULE ENTMAGNETISIERUNG COIL DEGAUSSING

1100.000 S 830002058300 BILDROHR A 51 EFS83X191 VIDEOCOLOR PICT. TUBE A 51 EFS83X191 VIDEOCOLOR

1100.000 S 830002065500 BILDROHR A 51 EAL155X01 PHILIPS PICT. TUBE A 51 EAL155X01 PHILIPS

1100.000 S 830002051300 BILDROHR A 51 EER33X78 SAMSUNG PICT. TUBE A 51 EER33X78 SAMSUNG

1200.000 S 292013600111 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099131600 NETZKABEL KPL MIT ENTSTOERDROSSEL POWER CABLE CPL W.INTERFERENCE CHOKE

2300.000 S 293051223800 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE BATTERY LID

219339410300 BEDIENUNGSANLEITUNG TR OPERATING INSTRUCTIONS TR
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560040600 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PICTURE TUBE

297040120500 X CHASSIS-FS-MONO PHILIPS-BR CHASSIS TV MONO PHILIPS-PT

297040121700 X CHASSIS-FS-MONO VIDEOCOLOR-BR CHASSIS TV MONO VIDEOCOLOR-PT

297040122400 X CHASSIS-FS-MONO SAMSUNG-BR CHASSIS TV MONO SAMSUNG-PT

d©

SCHWARZ VNM BLACK VNM
KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103/INL CUC 2103/INL
KEIN E-TEIL NO SPARE PART

CUC 2103/INL CUC 2103/INL
KEIN E-TEIL NO SPARE PART

CUC 2103/INL CUC 2103/INL
KEIN E-TEIL NO SPARE PART

DAVIO 55 T 55-4101 TOP/TR

VERSION NR./VERSION NO.: VNM

DAVIO 55 T 55-4101 TOP/TR

296352520200

295016880206

296362900203

295017160101

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service 31

ǵ

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

Ersatzteilliste
Spare Parts List

TV

1 / 2001

MATERIAL-NR. / PART NO.: 921933017200 BESTELL-NR. / ORDER NO.: GCL9900 AGANA-GRAU/AGANA GREY

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921933017200 DAVIO 55 T 55-4101 TOP DAVIO 55 T 55-4101 TOP

0200.000 296354220201 GEH-VORDERTEIL DRUCK KPL CABINET FRONT PART PRINT

0201.000 191160133300 LAUTSPRECHER

0215.000 295017160101 TASTENSATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 295016880206 NETZTASTENKNOPF KEY POWER

0219.000 296284170101 DRUCKFEDER NETZTASTE PRESSURE SPRING KEY POWER

0230.000 296362900203 INFRA-FENSTER INFRA WINDOW

0300.000 296362860102 GEH-RUECKTEIL OFB CABINET REAR PART SURFACE TREATED

0320.000 291103176301 TYPENAUFKLEBER VNM TYPE LABEL SELF ADHESIVE VNM

0700.000 S 092461287500 SPULE ENTMAGNETISIERUNG COIL DEGAUSSING

1100.000 S 830002058300 BILDROHR A 51 EFS83X191 VIDEOCOLOR PICT. TUBE A51EFS83X191 VIDEOCOLOR

1101.000 S 830002065500 BILDROHR A 51 EAL155X01 PHILIPS PICT. TUBE A51EAL155X01 PHILIPS

1100.000 S 830002051300 BILDROHR A 51 EER33X78 SAMSUNG PICT. TUBE A 51 EER33X78 SAMSUNG

1200.000 S 292013600111 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099122000 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223800 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIEFACH BATTERY LID

219339410200 BEDIENUNGSANLEITUNG GB OPERATING INSTRUCTIONS GB
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560040600 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PICTURE TUBE

297040120500 X CHASSIS-FS-MONO PHILIPS-BR CHASSIS TV MONO PHILIPS-PT

297040121700 X CHASSIS-FS-MONO VIDEOCOLOR-BR CHASSIS TV MONO VIDEOCOLOR-PT

297040122400 X CHASSIS-FS-MONO SAMSUNG-BR CHASSIS TV MONO SAMSUNG-PT

d©

AGANA-GRAU AGANA GREY
KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103/INL CUC 2103/INL
KEIN E-TEIL NO SPARE PART

CUC 2103/INL CUC 2103/INL
KEIN E-TEIL NO SPARE PART

CUC 2103/INL CUC 2103/INL
KEIN E-TEIL NO SPARE PART

DAVIO 55 T 55-4101 TOP

VERSION NR./VERSION NO.: VNM

DAVIO 55 T 55-4101 TOP

296354220201

295016880206

296362900203

295017160101

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

32 GRUNDIG Service

Ersatzteilliste
Spare Parts List

ǵ

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

2 / 2001

MATERIAL-NR. / PART NO.: 921933237200 BESTELL-NR. / ORDER NO.: GCL9901 AGANA-GRAU/AGANA GREY

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921933237200 DAVIO 55 T 55-4101 TOP/1 DAVIO 55 T 55-4101 TOP/1

0200.000 296354220201 GEH-VORDERTEIL DRUCK KPL CABINET FRONT PART PRINT CPL

0201.000 191160133300 LAUTSPRECHER SPEAKER

0215.000 295017160101 TASTENSATZ PROGRAMM/LAUTSTAERKE KEYS SET PROGRAMME/VOLUME

0218.000 295016880206 NETZTASTENKNOPF KEY POWER

0219.000 296284170101 DRUCKFEDER NETZTASTE PRESSURE SPRING KEY POWER

0230.000 296362900203 INFRA-FENSTER INFRA WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296362860102 GEH-RUECKTEIL OFB CABINET REAR PART SURFACE TREATED

0312.000 291103206302 TYPENAUFKLEBER VNM TYPE LABEL SELF ADHESIVE VNM

0700.000 S 092461287508 ENTMAGNETISIERUNGSSPULE COIL DEGAUSSING

1100.000 S 830002058300 BILDROHR A 51 EFS83X191 VIDEOCOLOR PICT. TUBE A51EFS83X191 VIDEOCOLOR

1100.000 S 830002065500 BILDROHR A 51 EAL155X01 PHILIPS PICT. TUBE A51EAL155X01 PHILIPS

1200.000 S 292013600111 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099131600 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223800 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIEFACH BATTERY LID

219339410600 BEDIENUNGSANLEITUNG D/I OPERATING INSTRUCTIONS D/I
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560040600 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PICT. TUBE

297040120500 X CHASSIS-FS-MONO PHILIPS-BR CHASSIS TV MONO PHILIPS-PT

297040121700 X CHASSIS-FS-MONO VIDEOCOLOR-BR CHASSIS TV MONO VIDEOCOLOR-PT

d©

AGANA-GRAU AGANA GREY
KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103/INL CUC 2103/INL
KEIN E-TEIL NO SPARE PART

CUC 2103/INL CUC 2103/INL
KEIN E-TEIL NO SPARE PART

DAVIO 55 T 55-4101 TOP/1

VERSION NR./VERSION NO.: VNM

DAVIO 55 T 55-4101 TOP/1

296354220201

295016880206

296362900203

295017160101

293033904300

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service 33

ǵ

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

Ersatzteilliste
Spare Parts List

TV

2 / 2001

MATERIAL-NR. / PART NO.: 921933639200 BESTELL-NR. / ORDER NO.: GCM0100GB TITANE

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921933639200 DAVIO 55 T 55-4101 GB TITANE DAVIO 55 T 55-4101 GB TITANE

0200.000 296354220301 GEH-VORDERTEIL DRUCK KPL CABINET FRONT PART PRINT

0201.000 191160133300 LAUTSPRECHER 16 OHM LOUDSPEAKER 16 OHM

0215.000 295017160101 TASTENSATZ PROGRAMM/LAUTSTAERKE KEY SET PROGRAMME/VOLUME

0218.000 295016880207 NETZTASTENKNOPF KNOB KEY POWER

0219.000 296284170101 DRUCKFEDER PRESSURE SPRING

0230.000 296362900203 INFRA-FENSTER INFRA WINDOW

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0300.000 296362860401 GEH-RUECKTEIL OFB CABINET REAR PART SURFACE

0320.000 291103236301 TYPENAUFKLEBER VNM TYPE LABEL VNM

0700.000 S 092461287508 ENTMAGNETISIERUNGSSPULE M.HALTER COIL DEGAUSSING W.HOLDER

1100.000 S 830002065500 BILDR.A 51 EAL 155X01 PHILIPS PIC.TUBE A 51 EAL 155X01 PHILIPS

1110.000 S 292013600111 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099138600 NETZKABEL POWER CABLE

2300.000 S 293051223800 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE TP 750 C BATTERY LID TP 750 C

219339410400 BEDIENUNGSANLEITUNG GB OPERATING INSTRUCTIONS GB
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560040600 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PICT TUBE

297040120600 X CHASSIS-FS-MONO CHASSIS TV MONO

d©

KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2103 INL CUC 2103 INL
KEIN E-TEIL NO SPARE PART

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

DAVIO 55 T 55-4101 GB

VERSION NR./VERSION NO.: VNM

DAVIO 55 T 55-4101 GB

296354220301

295016880207

296362900203

295017160101

293033904300

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

34 GRUNDIG Service

Ersatzteilliste
Spare Parts List

ǵ

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

12 / 2000

MATERIAL-NR. / PART NO.: 921967637500 BESTELL-NR. / ORDER NO.: GCL7375 GB SCHWARZ/BLACK

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921967637500 ST 55-734 GB/DOLBY ST 55-734 GB/DOLBY

0200.000 296257360101 GEH-VORDERTEIL OFB CABINET FRONT PART SURFAC

0201.000 191260429700 2 LAUTSPRECHER SPEAKER

0211.000 296338040100 ABDECKUNG BUCHSEN CINCH COVER CINCH SOCKETS

0215.000 296337890100 TASTENSATZ PROGRAMM/LAUTSTAERKE KEY SET PROGRAMME/VOLUME

0218.000 296337900100 TASTENKNOPF NETZSCHALTER KEY BUTTON MAINS SWITCH

0229.000 296026035100 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296365770102 IR-FENSTER DRUCK KPL IR WINDOW PRINT CPL

0240.000 293033904200 KOPFHOERERBUCHSE 3,5mmO.SCHALTER HEADPHONE SOCKET 3,5mm W/O SWITCH

0241.000 293031680503 CINCHBUCHSE 3-FACH FBAS/NF L,R CINCH SOCKET 3-FOLD FBAS/AF/L,R

0300.000 296319408705 GEH-RUECKTEIL CABINET REAR PART

0320.000 291103226301 TYPENAUFKLEBER VNM TYPE LABEL SELF ADHESIVE VNM

0500.000 296288930101 TV-STAND LARGE GRUNDIG TV STAND LARGE GRUNDIG

0700.000 S 092461287500 SPULE ENTMAGNETISIERUNG COIL DEGAUSSING

1100.000 S 830002065500 BILDROHR A 51 EAL155X01 PHILIPS PICTURE TUBE A 51 EAL155X01 PHILIPS

1200.000 S 292013600111 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099138600 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223800 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE BATTERY LID

219679410100 BEDIENUNGSANLEITUNG D/GB OPERATING INSTRUCTIONS D/GB
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560040600 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PICT. TUBE

297040130300 X CHASSIS-FS-STEREO CHASSIS TV STEREO

d©

SCHWARZ BLACK
KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2121/GB/DOLBY CUC 2121/GB/DOLBY
KEIN E-TEIL NO SPARE PART

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

ST 55-734 GB/DOLBY

VERSION NR./VERSION NO.: VNM

ST 55-734 GB/DOLBY

296257360101

296337900100

296337890100

296026035100

293031680503

293033904200

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

GRUNDIG Service 35

ǵ

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

Ersatzteilliste
Spare Parts List

TV

12 / 2000

MATERIAL-NR. / PART NO.: 921932637500 BESTELL-NR. / ORDER NO.: GCL3175GB SCHWARZ/BLACK

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

921932637500 ST 55-934 GB/DOLBY ST 55-934 GB/DOLBY

0200.000 296257360101 GEH-VORDERTEIL OFB CABINET FRONT PART SURF. TREATED

0201.000 191260429700 2 LAUTSPRECHER SPEAKER

0211.000 296338040100 ABDECKUNG CINCH-BUCHSEN COVER CINCH SOCKETS

0215.000 296337890100 TASTENSATZ PROGRAMM/LAUTSTAERKE KEY SET PROGRAMME/VOLUME

0218.000 296337900100 TASTENKNOPF NETZSCHALTER KEY BUTTON MAINS SWITCH

0229.000 296026035100 EMBLEM GRUNDIG EMBLEM GRUNDIG

0230.000 296365940101 IR-FENSTER DRUCK KPL IR WINDOW PRINT CPL

0240.000 293033904200 KOPFHOERERBUCHSE 3,5mm O.SCHALTER HEADPHONE SOCKET 3,5mm W/O SWITCH

0241.000 293031680503 CINCH BUCHSE 3-FACH FBAS/NF L,R CINCH SOCKET 3 FOLD FBAS/AF L,R

0300.000 296319408705 GEH-RUECKTEIL CABINET REAR PART

0320.000 291101516301 TYPENAUFKLEBER VNM TYPE LABEL SELF ADHESIVE VNM

0500.000 296288930101 TV-STAND LARGE GRUNDIG TV STAND LARGE GRUNDIG

0700.000 S 092461287500 SPULE ENTMAGNETISIERUNG COIL DEGAUSSING

1100.000 S 830002065500 BILDROHR A 51 EAL155X01 PHILIPS PICTURE TUBE A 51 EAL155X01 PHILIPS

1200.000 S 292013600111 ANODENKAPPE M.HOCHSPANNUNGSKABEL ANODE CAP W.HIGH VOLTAGE CABLE

2100.000 S 829099138600 NETZKABEL KPL POWER CABLE CPL

2300.000 S 293051223800 X BILDROHRPLATTE PICTURE TUBE BOARD

2400.000 296420621800 TP 750 C FERNBEDIENUNG TP 750 C REMOTE CONTROL

2410.000 267280080001 DECKEL BATTERIE BATTERY LID

219329410100 BEDIENUNGSANLEITUNG D/GB OPERATING INSTRUCTIONS
720100407000 SERVICE MANUAL D/GB SERVICE MANUAL D/GB
720100407100 SERVICE MANUAL D/GB 1.ERGAENZUNG SERVICE MANUAL D/GB 1ST SUPPLEMENT

296560040600 MONTAGEZUBEHOER F.BILDROHR MOUNTING ACCESSORIES F.PICT. TUBE

297040130300 X CHASSIS-FS-STEREO CHASSIS TV STEREO

d©

SCHWARZ BLACK
KEIN E-TEIL NO SPARE PART

KEIN E-TEIL NO SPARE PART

CUC 2121 GB CUC 2121 GB
KEIN E-TEIL NO SPARE PART

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST

ST 55-934 GB/DOLBY

VERSION NR./VERSION NO.: VNM

ST 55-934 GB/DOLBY

296257360101

296337900100

296337890100

296026035100

293031680503

293033904200

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

36 GRUNDIG Service

Ersatzteilliste
Spare Parts List

2 / 2001

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0100.000 295043010100 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM + KEY SWITCH PROGRAMME +

0216.000 297033571100 TASTSCHALTER PROGRAMM - KEY SWITCH PROGRAMME -

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE + KEY SWITCH VOLUME +

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE - KEY SWITCH VOLUME -

0240.000 293033904300 KOPFHOERERBUCHSE 3,5mm M.SCHALTER HEADPHONE SOCKET 3,5mm WITH
SWITCH

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL SW EURO-AV SOCKET STRIP 21 PIN BLACK

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER

2410.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2420.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2440.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60506

2445.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2470.000 293031562000 4 FOLIE WAERMELEITEND IC61040/ FOIL HEAT CONDUCTING IC61040/

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 53002 851591167800 FOKO FKP1/4 7800PF 3,5% 1600V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60509 851591104500 FOKO FKP1 680PF 10% 1600V
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S851179301800 MP3 0,1UF 20% 250V
C 62503 S856373242500 FOKO KF #25 0,1UF 20% 250V
C 62521 S866009623800 KERKO SI 2200PF 20% 400V
C 62522 S866009623800 KERKO SI 2200PF 20% 400V
C 62548 S866009623400 KERKO SI 1000PF 20% 400V
C 81063 814054010400 EMIFIL 0,1 UF

CIC82501 830596000800 SMD IC M24C08CM1TR

CT 32124 830100385800 SMD TRANS BC858B/BC857B
CT 40581 830100385800 SMD TRANS BC858B/BC857B
CT 43010 830100385800 SMD TRANS BC858B/BC857B
CT 43015 830100484800 SMD TRANS BC848B/BC847B
CT 50005 830100484800 SMD TRANS BC848B/BC847B
CT 50015 830100484800 SMD TRANS BC848B/BC847B

ǵ

CHASSIS-FS-MONO CUC 2100/INL
CHASSIS TV MONO CUC 2100/INL

d©

297040120100 CHASSIS-FS-MONO CHASSIS TV MONO

CUC 2100/INL CUC 2100/INL
KEIN E-TEIL NO SPARE PART

61050/61060/T60506 61050/61060/T60506

WW. = WAHLWEISE WW. = OPTIONAL

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CT 50040 830100484800 SMD TRANS BC848B/BC847B
CT 50050 830100484800 SMD TRANS BC848B/BC847B
CT 50055 830100484800 SMD TRANS BC848B/BC847B
CT 52260 830100385800 SMD TRANS BC858B/BC857B
CT 57112 830100385800 SMD TRANS BC858B/BC857B
CT 57113 830100385800 SMD TRANS BC858B/BC857B
CT 57124 830100484800 SMD TRANS BC848B/BC847B
CT 61043 830100484800 SMD TRANS BC848B/BC847B
CT 85502 830100385800 SMD TRANS BC858B/BC857B

D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1N4004
D 50048 830970301400 Z-DIODE ZPY5,6 2%
D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16
D 54011 830920100500 DIODE BA157
D 54022 830972033000 Z-DIODE 30B 0,5W
D 57013 830921504500 DIODE 1N4148
D 60022 830921512700 DIODE 1N4007
D 60024 830921512700 DIODE 1N4007
D 60026 830921512700 DIODE 1N4007
D 60027 830921512700 DIODE 1N4007
D 60506 830951685400 DIODE BYT54M
D 60509 830966318000 Z-DIODE BZT03D180

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040120100

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

D 60512 830951675400 DIODE BYT53B
D 61016 S 830951717800 DIODE BYW178
D 61036 S 830951717200 DIODE BYW172D
D 85001 830994460100 LE DIODE TLHR 4601

F 32109 860275502100 CER.TRAP 21 TPS 5,5MHZ
F 32410 814110760000 SPULE 7X7 #600 FARBE342
F 32412 831900198400 OFWFIL G1985M
F 34052 814111675000 FILTER 7X7 #750 SIGN11675

IC 34015 830512524600 IC STV2246
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP
WW. 297982260100 IC ST92T195C8 OTP PROG.KPL
IC 81500 830415509200 IC ST92185C4B1-S002
IC 84501 830536753000 IC TFMS5300 STEHEND/TSOP

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10%/CHOKE
L 41003 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%/

L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X
L 60506 810498205700 FERRITPERLE 3,6UH 5720500
L 61038 810498200300 FERRITPERLE BL02RN2-R62 A

L 62501 S 295008239600 FUNKENTSTOERDROSSEL

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%/CHOKE

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 80001 838208004000 QUARZ 4 MHZ

R 40553 S 870111901700 KSW SI B 4,7 OHM 5%
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50047 876642460600 MSW 0207 1,6 OHM 1%
R 50050 S 870522705300 MOW 0411 150 OHM 5%
R 52006 870522699000 MOW 0411 0,47 OHM 5%
R 53009 871033814500 MGW AX 1 MOHM 5%
R 53016 873017922500 DRW 7 10 OHM 10%
R 53033 S 870552101300 MOW 0411 3,3 OHM 5%
R 54001 S 870552102500 MOW 0411 10 OHM 5%
R 54006 S 870552100900 MOW 0411 2,2 OHM 5%
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 62501 S 831120002000 PTC RM5 B59.250C1080
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS BC637
T 53001 830290002000 TRANS S2055N
T 60506 830226909100 TRANS BUZ90AY

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

CHOKE

FERRITE BEAD

INTERFERENCE CHOKE

FERRITE BEAD

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

TR 52001 092468680400 TRAFO TREIBER

TR 53000S 292016530301 TRAFO DIODENSPLIT

S 292016530201 TRAFO DIODENSPLIT

WW.

TR 61000

S 292015239700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

TRANSFORMER DRIVER

TRANSFORMER DIODE SPLIT

B.O.TYPE CONVERTER
TRANSFORMER

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

GRUNDIG Service 37

ǵ

Ersatzteilliste
Spare Parts List

2 / 2001

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

297040121600 CHASSIS-FS-MONO CUC 2100 M CHASSIS TV MONO CUC 2100 M

0100.000 295043010100 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM + KEY SWITCH PROGRAMME +

0216.000 297033571100 TASTSCHALTER PROGRAMM - KEY SWITCH PROGRAMME -

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE + KEY SWITCH VOLUME +

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE - KEY SWITCH VOLUME -

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL SW EURO-AV SOCKET STRIP 21 P BLACK

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER

2410.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2420.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2440.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60506

2445.000 293031531605 2 MONTAGECLIP IC61040/61060 MOUNTING CLIP IC61040/61060

2470.000 293031562000 3 FOLIE WAERMELEITEND FOIL HEAT CONDUCTING

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 53002 851591167800 FOKO FKP1/4 7800PF 3,5% 1600V
C 54001 845202733500 ELKO #29 22UF +50-20% 350V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60509 851591104500 FOKO FKP1 680PF 10% 1600V
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 60528 845209738500 ELKO #32 47UF +50-20% 385V
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250VW
C 62503 S 856373242500 FOKO KF #25 0,1UF 20% 250V
C 62521 S 866009623800 KERKO SI 2200PF 20%
C 62522 S 866009623800 KERKO SI 2200PF 20%
C 62548 S 866009623400 KERKO SI 1000PF 20%
C 81063 814054010400 EMIFIL 0,1 UF

CD 32411 830940159200 SMD DIODE BA591/BA592
CD 32460 830940159200 SMD DIODE BA591/BA592
CD 32470 830940159200 SMD DIODE BA591/BA592
CD 34041 830940159200 SMD DIODE BA591/BA592

CIC82501 830596000800 SMD IC M24C08CM1TR

d©

KEIN E-TEIL NO SPARE PART

IC61040/61060/T60506 IC61040/61060/T60506

WW.=WAHLWEISE WW.=OPTIONAL

CHASSIS-FS-MONO CUC 2100 M

CHASSIS TV MONO CUC 2100 M

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CT 32111 830100484800 SMD TRANS BC848B/ BC847B
CT 32122 830100385800 SMD TRANS BC858B/ BC857B
CT 32123 830100484800 SMD TRANS BC848B/ BC847B
CT 32124 830100385800 SMD TRANS BC858B/ BC857B
CT 32132 830100484800 SMD TRANS BC848B/ BC847B
CT 32460 830100484800 SMD TRANS BC848B/ BC847B
CT 32470 830100484800 SMD TRANS BC848B/ BC847B
CT 32480 830100484800 SMD TRANS BC848B/ BC847B
CT 40581 830100385800 SMD TRANS BC858B/ BC857B
CT 43010 830100385800 SMD TRANS BC858B/ BC857B
CT 43015 830100484800 SMD TRANS BC848B/ BC847B
CT 50005 830100484800 SMD TRANS BC848B/ BC847B
CT 50015 830100484800 SMD TRANS BC848B/ BC847B
CT 50040 830100484800 SMD TRANS BC848B/ BC847B
CT 50050 830100484800 SMD TRANS BC848B/ BC847B
CT 50055 830100484800 SMD TRANS BC848B/ BC847B
CT 52260 830100385800 SMD TRANS BC858B/ BC857B
CT 57112 830100385800 SMD TRANS BC858B/ BC857B
CT 57113 830100385800 SMD TRANS BC858B/ BC857B
CT 57124 830100484800 SMD TRANS BC848B/ BC847B
CT 61043 830100484800 SMD TRANS BC848B/ BC847B
CT 85502 830100385800 SMD TRANS BC858B/ BC857B

D 01806 830994460100 LE DIODE TLHR 4601
D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1 N 4004

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040121600

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

D 50048 830970301400 Z-DIODE ZPY5,6 2%
D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16/ BYV96E
D 54011 830920100500 DIODE BA157
D 54022 830972033000 Z-DIODE 30 B 0,5W
D 57013 830921504500 DIODE 1N4148
D 60022 830921512700 DIODE 1 N 4007
D 60024 830921512700 DIODE 1 N 4007
D 60026 830921512700 DIODE 1 N 4007
D 60027 830921512700 DIODE 1 N 4007
D 60506 S 830951685400 DIODE BYT 54 M
D 60509 S 830966318000 Z-DIODE BZT03D180
D 60512 830951675400 DIODE BYT53B/ EGP10B
D 61016 S 830951717800 DIODE BYW178/ FUF5407
D 61036 S 830951717200 DIODE BYW172D/ FUF5402

F 32109 860275506600 KERTRAP #66 5,5/6/6,5MHZ
F 32121 814111136000 FILTER 7X7 360 SIGN 11136
F 32410 814053445100 SPULE 7X7 #451 SIGN534451
F 32412 831900629000 OFWFIL K6290K
F 32430 831900945300 OFW L9453
F 34052 814111675000 FILTER 7X7 #750 SIGN11675

IC 34015 830512524800 IC STV2248
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP/ TS831-5I
IC 81500 297982260100 IC ST92T195C8 OTP PROG.KP
WW. 830415509200 IC ST92185C4B1-S002
IC 81500 830512499500 IC ST92T195C8B1
IC 84501 830536753000 IC TFMS5300

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10%
L 41003 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%
L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X
L 60506 810498205700 FERRITPERLE 3,6UH 5720500
L 61038 810498200300 FERRITPERLE BL02RN2-R62

L 62501 S 295008239600 FUNKENTSTOERDROSSEL

L 81061 810498205100 FERRITPERLE HF55 BTL

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 34044 838204900300 QUARZ 3,579545MHZ
Q 80001 838208004000 QUARZ 4 MHZ

R 40553 S 870111901700 KSW SI B 4,7 OHM 5%
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50048 S 870552103300 MOW 0411 22 OHM 5%
R 50050 S 870522705300 MOW 0411 150 OHM 5%
R 52004 S 870552103500 MOW 0411 27 OHM 5%
R 52006 870522699000 MOW 0411 0,47 OHM 5%
R 53002 S 870042909700 KSW NB 0207 10 KOHM 5%
R 53009 871033814500 MGW AX 1 MOHM 5%
R 53016 873017922500 DRW 7 10 OHM 10%

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

FERRITE BEAD

INTERFERENCE SUPPR.CHOKE

FERRITE BEAD

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

R 53033 S 870552101300 MOW 0411 3,3 OHM 5%
R 54001 S 870552102500 MOW 0411 10 OHM 5%

S 870552100900 MOW 0411 2,2 OHM 5%

R 54006
R 54022 870556110500 MOW 0617 22 KOHM 5%
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60508 870556110500 MOW 0617 22 KOHM 5%
R 60509 870556110500 MOW 0617 22 KOHM 5%
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 61018 870552111900 MOW 0411 82 KOHM 5%
R 62501

S 831120002000 PTC

R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS.BC 637
T 53001 830290002000 TRANS S2055N/ BU508DF
T 60506 830226909100 TRANS.BUZ 90 A

TR 52001 092468680400 TRAFO TREIBER

TR 53000 S 292016530201 TRAFO DIODENSPLIT
WW. S 292016530301 TRAFO DIODENSPLIT

TR 61000 S 292015239700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

TRANSFORMER DRIVER

TRANSFORMER DIODES SPLIT

REVERSE CONVERTER
TRANSFORMER

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

38 GRUNDIG Service

Ersatzteilliste
Spare Parts List

11 / 2000

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0100.000 295043010100 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM+ KEY SWITCH PROGRAMME+

0216.000 297033571100 TASTSCHALTER PROGRAMM- KEY SWITCH PROGRAMME-

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE+ KEY SWITCH VOLUME+

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE- KEY SWITCH VOLUME-

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL SW EURO-AV SOCKET STRIP 21 P BLACK

0300.000 293052191600 PROZESSORPLATTE PROCESSOR BOARD

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPE

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER W.CABLE

2400.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2410.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2420.000 293031531600 MONTAGECLIP T60020 MOUNTING CLIP T60020

2430.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2450.000 293031562000 4 FOLIE WAERMELEITEND FOIL HEAT CONDUCTING

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 53002 851591167300 FOKO FKP1/4 7300PF 3,5% 1600V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 54012 845299618700 ELKO 1000UF 20% 35V
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60509 851591104500 FOKO FKP1 680PF 10% 1600V
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 60528 845209711500 ELKO SNT #39 150UF 385V/400V
WW. 845199711500 ELKO 19 150UF 385V
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 61056 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250VW
C 62521 S 866009623800 KERKO SI 2200PF 20%
C 62522 S 866009623800 KERKO SI 2200PF 20%
C 62548 S 866009623400 KERKO SI 1000PF 20%
C 81063 814054010400 EMIFIL 0,1 U

CD 80501 830940159200 SMD DIODE BA591/BA592/BA782S

CIC80910 830581409400 SMD IC MC14094BD
CIC80930 830595012900 SMD IC ST92R195C9Q1
CIC82501 830596000800 SMD IC M24C08CM1TR

ǵ

CHASSIS-FS-MONO CUC 2103 INL
CHASSIS TV MONO CUC 2103 INL

d©

297040120300 CHASSIS-FS-MONO CUC 2103 INL CHASSIS TV MONO CUC 2103 INL

KEIN E-TEIL NO SPARE PART

IC61040/61050/61060/T60020 IC61040/61050/61060/T60020

WW.=WAHLWEISE WW.=OPTIONAL

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CT 32124 830100385800 SMD TRANS BC858B/ BC857B
CT 34031 830100385800 SMD TRANS BC858B/ BC857B
CT 40581 830100385800 SMD TRANS BC858B/ BC857B
CT 43010 830100385800 SMD TRANS BC858B/ BC857B
CT 43015 830100484800 SMD TRANS BC848B/ BC847B
CT 50005 830100484800 SMD TRANS BC848B/ BC847B
CT 50015 830100484800 SMD TRANS BC848B/ BC847B
CT 50040 830100484800 SMD TRANS BC848B/ BC847B
CT 50050 830100484800 SMD TRANS BC848B/ BC847B
CT 50055 830100484800 SMD TRANS BC848B/ BC847B
CT 52260 830100385800 SMD TRANS BC858B/ BC857B
CT 57020 830100385800 SMD TRANS BC858B/ BC857B
CT 57021 830100385800 SMD TRANS BC858B/ BC857B
CT 57112 830100385800 SMD TRANS BC858B/ BC857B
CT 57113 830100385800 SMD TRANS BC858B/ BC857B
CT 57124 830100484800 SMD TRANS BC848B/ BC847B
CT 61043 830100484800 SMD TRANS BC848B/ BC847B
CT 61053 830100484800 SMD TRANS BC848B/ BC847B
CT 81220 830100484800 SMD TRANS BC848B/ BC847B
CT 81225 830100484800 SMD TRANS BC848B/ BC847B
CT 85502 830100385800 SMD TRANS BC858B/ BC857B

D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1 N 4004
D 50048 830970301600 Z-DIODE ZPY6,2 2%

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040120300

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16
D 54011 830920100500 DIODE BA157
D 54022 830970713500 Z DIODE 33 B 0,5W
D 57013 830921504500 DIODE 1N4148
D 57023 830921504500 DIODE 1N4148
D 60506 S 830951685400 DIODE BYT 54 M

S 830966318000 Z-DIODE BZT03D180

D 60509
D 60512 830951675400 DIODE BYT53B
D 60523 830856038400 GLR.SKB380C1500
D 61016

S 830951717800 DIODE BYW178

D 61036 S 830951710800 DIODE BYT108-400
D 61056 S 830951717200 DIODE BYW172D

F 32109 860275502100 CER.TRAP 21 TPS 5,5 MB
F 32410 814110760000 SPULE 7X7 #600 FARBE342
F 32412 831900198400 OFWFIL G1985M
F 34052 814111675000 FILTER 7X7 #750

IC 34015 830512524600 IC STV2246
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61050 830520431700 IC LM317T
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP
IC 80920 297980120100 IC 27C020-15NS PROG.KPL
IC 81500 830415500100 IC ST92195C9B1-S201
IC 84501 830536753000 IC TFMS5300 STEHEND

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10% ST
L 40512 814050525900 DR A AX-GA 27UH 10%
L 41011 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%
L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X6

L 53011 814050524900 DR A AX-GA 10UH 10%
L 53021 292031149500 LINEARITAETSREGLER

L 53074 092468700501 ZB-SPULE/ZB COIL
L 60506 810498205700 FERRITPERLE 3,6UH
L 61038 810498200300 FERRITPERLE BL02RN2-R62

L 62501 S 295008269700 FUNKENTSTOERDROSSEL RK19

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X4,5

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 80001 838208004000 QUARZ 4 MHZ
Q 80951 838216204000 QUARZ 4 MHZ

R 40553 S 870111901700 KSW SI B 4,7 OHM 5%
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50048 S 870552103700 MOW 0411 33 OHM 5% LI
R 50050 S 870522705300 MOW 0411 150 OHM 5%
R 52004 S 870552105300 MOW 0411 150 OHM 5% LI
R 52006 870522699000 MOW 0411 0,47 OHM 5%
R 53002 S 870042909700 KSW NB 0207 10 KOHM 5% ST

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

FERRITE BEAD

LINEARITY CONTROL

FERRITE BEAD

INTERFERENCE SUPPRESSION CHOKE

FERRITE BEAD

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

R 53009 871033814500 MGW AX 1 MOHM 5%
R 53011 S 870552102100 MOW 0411 6,8 OHM 5% LI
R 53016 873017922500 DRW 7 10 OHM 10% ST

S 870522707100 MOW 0411 820 OHM 5%

R 53021
R 53033

S 870556100900 MOW 0617 2,2 OHM 5% LI

R 53074 873229227700 DRW 4 1,5 KOHM 5%
R 54001 S 870552102500 MOW 0411 10 OHM 5% LI
R 54006 S 870552100900 MOW 0411 2,2 OHM 5% LI

S 870556111100 MOW 0617 39 KOHM 5% LI

R 54022
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60508

S 870556110500 MOW 0617 22 KOHM 5% LI

R 60509 S 870556110500 MOW 0617 22 KOHM 5% LI
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 61018 S 870552111900 MOW 0411 82 KOHM 5% LI
R 62501 S 831120001600 PTC DUO T251-A80-A10
R 62502 831100501700 NTC 4,7 OHM 30%
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS.BC 637
T 53001 830290002000 TRANS S2055N/ BU508DF
T 60020 830280504000 TRANS.IRF BC 40 ZNG.2

TR 52001 092468680400 TRAFO TREIBER

TR 53010 S 292016531201 DIODEN-SPLIT TRAFO

TR 61000 S 292015249700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

DRIVER TRANSFORMER

DIODE SPLIT TRANSFORMER

REVERSE CONVERTER
TRANSFORMER

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

GRUNDIG Service 39

ǵ

Ersatzteilliste
Spare Parts List

11 / 2000

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

297040120400 CHASSIS-FS-MONO CHASSIS TV MONO

0100.000 295043010100 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM + KEY SWITCH PROGRAMME +

0216.000 297033571100 TASTSCHALTER PROGRAMM - KEY SWITCH PROGRAMME -

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE + KEY SWITCH VOLUME +

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE - KEY SWITCH VOLUME -

0240.000 293033904300 KOPFHOERERBUCHSE 3,5mm HEADPHONE SOCKET 3,5mm

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL SW EURO-AV SOCKET STRIP 21 PIN BLACK

0910.000 S 292107030101 FOKUSLEITUNG FOCUSING CABLE

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER

2410.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2420.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2440.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60506

2445.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2470.000 293031562000 4 FOLIE WAERMELEITEND IC61040/ FOIL HEAT CONDUCTING IC61040/

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF 10V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 53002 851591111400 FOKO KF #35 9000PF 3,5% 1500V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 54012 845299618700 ELKO 1000UF 20% 35V
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60509 851591104500 FOKO FKP1 680PF 10% 1600V
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 61056 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250V
C 62521 S 866009623800 KERKO SI 2200PF 20% 400V
C 62522 S 866009623800 KERKO SI 2200PF 20% 400V
C 62548 S 866009623400 KERKO SI 1000PF 20% 400V
C 81063 814054010400 EMIFIL 0,1 UF -GR

CD 32411 830940159200 SMD DIODE BA591
CD 32460 830940159200 SMD DIODE BA591
CD 32470 830940159200 SMD DIODE BA591
CD 80501 830940159200 SMD DIODE BA591

CIC82501 830596000800 SMD IC M24C08CM1TR

d©

CUC 2103 M CUC 2103 M
KEIN E-TEIL NO SPARE PART

M.SCHALTER WITH SWITCH

61050/61060/T60506 61050/61060/T60506

CHASSIS-FS-MONO CUC 2103 M

CHASSIS TV MONO CUC 2103 M

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CT 32111 830100484800 SMD TRANS BC848B/BC847B
CT 32122 830100385800 SMD TRANS BC858B/BC857B
CT 32123 830100484800 SMD TRANS BC848B/BC847B
CT 32124 830100385800 SMD TRANS BC858B/BC857B
CT 32132 830100484800 SMD TRANS BC848B/BC847B
CT 32460 830100484800 SMD TRANS BC848B/BC847B
CT 32470 830100484800 SMD TRANS BC848B/BC847B
CT 32480 830100484800 SMD TRANS BC848B/BC847B
CT 34031 830100385800 SMD TRANS BC858B/BC857B
CT 40581 830100385800 SMD TRANS BC858B/BC857B
CT 43010 830100385800 SMD TRANS BC858B/BC857B
CT 43015 830100484800 SMD TRANS BC848B/BC847B
CT 50005 830100484800 SMD TRANS BC848B/BC847B
CT 50015 830100484800 SMD TRANS BC848B/BC847B
CT 50040 830100484800 SMD TRANS BC848B/BC847B
CT 50050 830100484800 SMD TRANS BC848B/BC847B
CT 50055 830100484800 SMD TRANS BC848B/BC847B
CT 52260 830100385800 SMD TRANS BC858B/BC857B
CT 57020 830100385800 SMD TRANS BC858B/BC857B
CT 57021 830100385800 SMD TRANS BC858B/BC857B
CT 57112 830100385800 SMD TRANS BC858B/BC857B
CT 57113 830100385800 SMD TRANS BC858B/BC857B
CT 57124 830100484800 SMD TRANS BC848B/BC847B
CT 61043 830100484800 SMD TRANS BC848B/BC847B
CT 61053 830100484800 SMD TRANS BC848B/BC847B
CT 81220 830100484800 SMD TRANS BC848B/BC847B
CT 81225 830100484800 SMD TRANS BC848B/BC847B

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040120400

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CT 85502 830100385800 SMD TRANS BC858B/BC857B

D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1N4004
D 50048 830970301600 Z-DIODE ZPY6,2 2%
D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16
D 54011 830920100500 DIODE BA157
D 54022 830970713500 Z DIODE 33 B 0,5W
D 57013 830921504500 DIODE 1N4148
D 57023 830921504500 DIODE 1N4148
D 60506 S 830951685400 DIODE BYT54M
D 60509 S 830966318000 Z-DIODE BZT03D180
D 60512 830951675400 DIODE BYT53B
D 60523 830856038400 GLR.SKB380C1500
D 61016 S 830951717800 DIODE BYW178
D 61036 S 830951710800 DIODE BYT108-400
D 61056 S 830951717200 DIODE BYW172D
D 85001 830996610000 LE-DIODE TLDR4100

F 32109 860275506600 KERTRAP #66 5,5/6/6,5MHZ
F 32121 814111136000 FILTER 7X7 360 SIGN 11136
F 32410 814053445100 SPULE 7X7 #451 SIGN534451
F 32412 831900629000 OFWFIL K6290K
F 32430 831900945300 OFW L9453
F 34052 814111675000 FILTER 7X7 #750 SIGN11675

IC 34015 830415501100 IC ST92195C9B1-S211
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61050 830520431700 IC LM317T
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP
IC 81500 830415501100 IC ST92195C9B1-S211
IC 81500 293052191700 PROZESSORPLATTE
IC 84501 830536753000 IC TFMS5300 STEHEND

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10%
L 40512 814050525900 DR A AX-GA 27UH 10%
L 41011 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%
L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X

L 53011 814050524900 DR A AX-GA 10UH 10%
L 53021 292031149500 LINEARITAETSREGLER

L 53074 092468700101 ZB-SPULE/ZB COIL
L 60506 810498205700 FERRITPERLE 3,6UH 5720500
L 61038 810498200300 FERRITPERLE BL02RN2-R62

L 62501 S 295008269700 FUNKENTSTOERDROSSEL

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X
L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 34044 838204900300 QUARZ 3,579545MHZ

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

FERRITE BEAD

LINEARITY CONTROL

FERRITE BEAD

INTERFERENCE COIL

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

Q 80001 838208004000 QUARZ 4 MHZ

S 870111901700 KSW SI B 4,7 OHM 5%

R 40553
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50050

S 870522705300 MOW 0411 150 OHM 5%

R 53002 S 870042909700 KSW NB 0207 10 KOHM 5%
R 53009 871033814500 MGW AX 1 MOHM 5% VR 37
R 53016 873018942500 DRW 9 10 OHM 10%
R 53021 S 870522707100 MOW 0411 820 OHM 5%
R 53033 S 870552098500 MOW 0411 0,22 OHM 5%
R 53033 S 870552100300 MOW 0411 1,2 OHM 5%
R 54001 S 870552102500 MOW 0411 10 OHM 5%
R 54006 S 870552100900 MOW 0411 2,2 OHM 5%
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 62501 S 831120001800 PTC DUO B59709-T60-A110
R 62502 831100501700 NTC 4,7 OHM 30%
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS BC637
T 53001 830290002000 TRANS S2055N
T 60506 830280504000 TRANS IRFBC40

TR 52001 092468680400 TRAFO TREIBER

TR 53010 S 292210315700 TRAFO DIODEN-SPLIT

TR 61000 S 292015219700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

TRANSFORMER DRIVER

TRANSFORMER DIODE SPLIT

B.O.TYPE CONVERTER
TRANSFORMER

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

40 GRUNDIG Service

Ersatzteilliste
Spare Parts List

1 / 2001

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0100.000 295043010100 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM + KEY SWITCH PROGRAMME +

0216.000 297033571100 TASTSCHALTER PROGRAMM - KEY SWITCH PROGRAMME -

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE + KEY SWITCH VOLUME +

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE - KEY SWITCH VOLUME -

0241.000 293033904300 KOPFHOERERBUCHSE 3,5mm M.SCHALTER HEADPHONE SOCKET 3,5mm WITH
SWITCH

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL SW EURO-AV SOCKET STRIP 21 PIN BLACK

0910.000 S 292107030101 FOKUSLEITUNG FOCUSING CABLE

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER

2410.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2420.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2440.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60506

2445.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2470.000 293031562000 4 FOLIE WAERMELEITEND IC61040/ FOIL HEAT CONDUCTING IC61040/

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 50048 845299864700 ELKO 1000UF 20% 25V
C 53002 851591111400 FOKO KF #35 9000PF 3,5% 1500V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 54012 845299618700 ELKO 1000UF 20% 35V
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60509 851591104500 FOKO FKP1 680PF 10% 1600V
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 61056 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250V
C 62521 S 866009623800 KERKO SI 2200PF 20% 400V
C 62522 S 866009623800 KERKO SI 2200PF 20% 400V
C 62548 S 866009623400 KERKO SI 1000PF 20% 400V
C 81063 814054010400 EMIFIL 0,1 UF

CD 80501 830940159200 SMD DIODE BA591

CIC80910 830581409400 SMD IC MC14094BD

ǵ

CHASSIS-FS-MONO CUC 2103 INL
CHASSIS TV MONO CUC 2103 INL

d©

297040120500 CHASSIS-FS-MONO CHASSIS TV MONO

CUC 2103 INL CUC 2103 INL
KEIN E-TEIL NO SPARE PART

61050/61060/T60506 61050/61060/T60506

WW. = WAHLWEISE WW. = OPTIONAL

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CIC80930 830595012900 SMD IC ST92R195C9Q1
CIC82501 830596000800 SMD IC M24C08CM1TR

CL 40511 810498233100 SMD DAEMPF-PERLE 0805

CT 32124 830100385800 SMD TRANS BC858B/BC857B
CT 34031 830100385800 SMD TRANS BC858B/BC857B
CT 40581 830100385800 SMD TRANS BC858B/BC857B
CT 43010 830100385800 SMD TRANS BC858B/BC857B
CT 43015 830100484800 SMD TRANS BC848B/BC847B
CT 50005 830100484800 SMD TRANS BC848B/BC847B
CT 50015 830100484800 SMD TRANS BC848B/BC847B
CT 50040 830100484800 SMD TRANS BC848B/BC847B
CT 50050 830100484800 SMD TRANS BC848B/BC847B
CT 50055 830100484800 SMD TRANS BC848B/BC847B
CT 52260 830100385800 SMD TRANS BC858B/BC857B
CT 57020 830100385800 SMD TRANS BC858B/BC857B
CT 57021 830100385800 SMD TRANS BC858B/BC857B
CT 57112 830100385800 SMD TRANS BC858B/BC857B
CT 57113 830100385800 SMD TRANS BC858B/BC857B
CT 57124 830100484800 SMD TRANS BC848B/BC847B
CT 61043 830100484800 SMD TRANS BC848B/BC847B
CT 61053 830100484800 SMD TRANS BC848B/BC847B
CT 81220 830100484800 SMD TRANS BC848B/BC847B
CT 81225 830100484800 SMD TRANS BC848B/BC847B
CT 85502 830100385800 SMD TRANS BC858B/BC857B

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040120500

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1N4004
D 50048 830970301400 Z-DIODE ZPY5,6 2%
D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16
D 54011 830920100500 DIODE BA157
D 54022 830970713500 Z DIODE 33B 0,5W
D 57013 830921504500 DIODE 1N4148
D 57023 830921504500 DIODE 1N4148
D 60506 S 830951685400 DIODE BYT54M
D 60509 S 830966318000 Z-DIODE BZT03D180
D 60512 830951675400 DIODE BYT53B
D 60523 830856038400 GLR.SKB380C1500
D 61016 S 830951717800 DIODE BYW178
D 61036 S 830951710800 DIODE BYT108-400
D 61056 S 830951717200 DIODE BYW172D
D 85001 830996610000 LE-DIODE TLDR4100

F 32109 860275502100 CER.TRAP 21 TPS 5,5MHZ
F 32410 814110760000 SPULE 7X7 #600 FARBE342
F 32412 831900198400 OFWFIL G1985M
F 34052 814111675000 FILTER 7X7 #750 SIGN11675

IC 34015 830512524600 IC STV2246
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61050 830520431700 IC LM317T
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP
IC 80920 297980120100 IC 27C020 PROG.KPL
IC 81500 830415500100 IC ST92195C9B1-S201
WW. 293052191600 PROZESSORPLATTE
IC 84501 830536753000 IC TFMS5300 STEHEND/TSOP

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10%
L 40512 814050525900 DR A AX-GA 27UH 10%/CHOKE
L 41011 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%

L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X

L 53011 814050524900 DR A AX-GA 10UH 10%/CHOKE
L 53021 292031149500 LINEARITAETSREGLER

L 53074 092468700101 ZB-SPULE/ZB COIL
L 60506 810498205700 FERRITPERLE 3,6UH 5720500
L 61038 810498200300 FERRITPERLE BL02RN2-R62

L 62501 S 295008269700 FUNKENTSTOERDROSSEL

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 80001 838208004000 QUARZ 4 MHZ

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

CHOKE

FERRITE BEAD

LINEARITY CONTROL

FERRITE BEAD

INTERFERENCE CHOKE

FERRITE BEAD

CHOKE

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

Q 80951 838216204000 QUARZ 4 MHZ

R 40553 S 870111901700 KSW SI B 4,7 OHM 5%
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50050 S 870522705300 MOW 0411 150 OHM 5%
R 53002 S 870042909700 KSW NB 0207 10 KOHM 5%
R 53009 871033814500 MGW AX 1 MOHM 5%
R 53016 873018942500 DRW 9 10 OHM 10%
R 53021 S 870522707100 MOW 0411 820 OHM 5%
R 53033 S 870552101300 MOW 0411 3,3 OHM 5%
R 53033 S 870552100500 MOW 0411 1,5 OHM 5%
R 54001 S 870552102500 MOW 0411 10 OHM 5%
R 54006 S 870552100900 MOW 0411 2,2 OHM 5%
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 62501 S 831120001600 PTC DUO T251-A80-A10
R 62502 831100501700 NTC 4,7 OHM 30%
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS BC637
T 53001 830290002000 TRANS S2055N
T 60506 830280504000 TRANS IRFBC 40

TR 52001 092468680400 TRAFO TREIBER

TR 53010 S 292210315700 TRAFO DIODEN-SPLIT 0,2 OHM
TR 53020 S 292016651101 TRAFO DIODEN-SPLIT 1,2 OHM

TR 61000 S 292015219700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

TRANSFORMER DRIVER

TRANSFORMER DIODE SPLIT

B.O.TYPE CONVERTER
TRANSFORMER

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

GRUNDIG Service 41

ǵ

Ersatzteilliste
Spare Parts List

2 / 2001

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

297040120600 CHASSIS-FS-MONO CUC 2103 GB CHASSIS TV MONO CUC 2103 GB

0100.000 295043010400 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM + KEY SWITCH PROGRAMME +

0216.000 297033571100 TASTSCHALTER PROGRAMM - KEY SWITCH PROGRAMME -

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE + KEY SWITCH VOLUME +

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE - KEY SWITCH VOLUME -

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL SW EURO-AV SOCKET STRIP 21 P BLACK

0910.000 S 292107030101 FOKUSLEITUNG FOCUSING CABLE

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER

2410.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2420.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2440.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60506

2445.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2470.000 293031562000 4 FOLIE WAERMELEITEND T60506 FOIL HEAT CONDUCTING T60506

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 50048 845299864700 ELKO 1000UF 20% 25V
C 53002 851591111400 FOKO KF #35 9000PF 3,5% 1500V
C 54001 845202733500 ELKO #29 22UF +50-20% 350V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 54012 845299618700 ELKO 1000UF 20% 35V
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 60528 845209711500 ELKO SNT #40 150UF 385V/400V
C 60528 845199711500 ELKO 19 150UF 385V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 61056 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250VW
C 62521 S 866009623800 KERKO SI 2200PF 20%
C 62522 S 866009623800 KERKO SI 2200PF 20%
C 62548 S 866009623400 KERKO SI 1000PF 20%
C 81063 814054010400 EMIFIL 0,1 UF

CD 80501 830940159200 SMD DIODE BA591/BA592/BA782S
CIC80910 830581409400 SMD IC MC14094BD
CIC80930 830595012900 SMD IC ST92R195C9Q1
CIC82501 830596000800 SMD IC M24C08CM1TR

d©

KEIN E-TEIL NO SPARE PART

IC61040/61050/61060 IC61040/61050/61060

WW.=WAHLWEISE WW.=OPTIONAL

CHASSIS-FS-MONO CUC 2103 GB
CHASSIS TV MONO CUC 2103 GB

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CL 40511 810498233100 SMD DAEMPF-PERLE 0805 BLM

CT 32124 830100385800 SMD TRANS BC858B/ BC857B
CT 34031 830100385800 SMD TRANS BC858B/ BC857B
CT 40581 830100385800 SMD TRANS BC858B/ BC857B
CT 43010 830100385800 SMD TRANS BC858B/ BC857B
CT 43015 830100484800 SMD TRANS BC848B/ BC847B
CT 50005 830100484800 SMD TRANS BC848B/ BC847B
CT 50015 830100484800 SMD TRANS BC848B/ BC847B
CT 50040 830100484800 SMD TRANS BC848B/ BC847B
CT 50050 830100484800 SMD TRANS BC848B/ BC847B
CT 50055 830100484800 SMD TRANS BC848B/ BC847B
CT 52260 830100385800 SMD TRANS BC858B/ BC857B
CT 57020 830100385800 SMD TRANS BC858B/ BC857B
CT 57021 830100385800 SMD TRANS BC858B/ BC857B
CT 57112 830100385800 SMD TRANS BC858B/ BC857B
CT 57113 830100385800 SMD TRANS BC858B/ BC857B
CT 57124 830100484800 SMD TRANS BC848B/ BC847B
CT 61043 830100484800 SMD TRANS BC848B/ BC847B
CT 61053 830100484800 SMD TRANS BC848B/ BC847B
CT 81220 830100484800 SMD TRANS BC848B/ BC847B
CT 81225 830100484800 SMD TRANS BC848B/ BC847B
CT 85502 830100385800 SMD TRANS BC858B/ BC857B

D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1 N 4004

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040120600

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

D 50048 830970301400 Z-DIODE ZPY5,6 2%
D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16/ BYV96E
D 54011 830920100500 DIODE BA157
D 54022 830972033000 Z-DIODE 30 B 0,5W
D 57013 830921504500 DIODE 1N4148
D 57023 830921504500 DIODE 1N4148
D 60506 830951685400 DIODE BYT 54 M
D 60509 830966318000 Z-DIODE BZT03D180
D 60512 830951675400 DIODE BYT53B/ EGP10B
D 60523 830856038400 GLR.SKB380C1500/ FBI2L52-4
D 61016 S 830951717800 DIODE BYW178/ FUF5407
D 61036 830951710800 DIODE BYT108-400
D 61056 S 830951717200 DIODE BYW172D/ FUF5402

F 32109 860275504200 CER.TRAP 42
F 32410 814110760000 SPULE 7X7 #600 FARBE342
F 32412 831900198000 OFWFIL J1980
F 34052 814111675000 FILTER 7X7 #750 SIGN11675

IC 34015 830512524600 IC STV2246
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61050 830520431700 IC LM317T
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP/ TS831-5I
IC 80920 297980120200 IC 27C020 PROG.KPL
IC 81500 293052191600 PROZESSORPLATTE CUC2103
WW. 830415500100 IC ST92195C9B1-S201
IC 84501 830536753000 IC TFMS5300 STEHEND

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10%
L 40512 814050525900 DR A AX-GA 27UH 10%
L 41011 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%
L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X

L 53011 814050524900 DR A AX-GA 10UH 10%
L 53021 292031149500 LINEARITAETSREGLER

L 53074 092468700101 ZB-SPULE
L 60506 810498205700 FERRITPERLE 3,6UH 5720500
L 61038 810498200300 FERRITPERLE BL02RN2-R62

L 62501 S 295008269700 FUNKENTSTOERDROSSEL

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 80001 838208004000 QUARZ 4 MHZ
Q 80951 838216204000 QUARZ 4 MHZ

R 40553 S 870111901700 KSW SI B 4,7 OHM 5%
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50048 S 870552103300 MOW 0411 22 OHM 5%
R 50050 S 870522705300 MOW 0411 150 OHM 5%
R 52004 S 870552105300 MOW 0411 150 OHM 5%

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

FERRITE BEAD

LINEARITY CONTROL

FERRITE BEAD

INTERFERENCE SUPPR. CHOKE

FERRITE BEAD

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

R 53002 S 870042909700 KSW NB 0207 10 KOHM 5%
R 53009 871033814500 MGW AX 1 MOHM 5%
R 53011 870552102100 MOW 0411 6,8 OHM 5%
R 53016 873018942500 DRW 9 10 OHM 10%
R 53021 S 870522707100 MOW 0411 820 OHM 5%
R 53033 S 870552101300 MOW 0411 3,3 OHM 5%
R 53033 S 870552100500 MOW 0411 1,5 OHM 5%
R 53074 870556107100 MOW 0617 820 OHM 5%
R 54001 S 870552102500 MOW 0411 10 OHM 5%
R 54006 S 870552100900 MOW 0411 2,2 OHM 5%
R 54022 S 870556111100 MOW 0617 39 KOHM 5%
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60508 S 870556110500 MOW 0617 22 KOHM 5%
R 60509 S 870556110500 MOW 0617 22 KOHM 5%
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 61018 S 870552111900 MOW 0411 82 KOHM 5%
R 62501 S 831120001600 PTC DUO
R 62502 S 831100501700 NTC 4,7 OHM 30%
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS.BC 637
T 53001 830290002000 TRANS S2055N/ BU508DF
T 60506 830280504000 TRANS.IRF BC 40

TR 52001 092468680400 TRAFO TREIBER

TR 53010 S 292210315700 TRAFO DIODEN-SPLIT

TR 53020 S 292016651101 TRAFO DIODEN-SPLIT

TR 61000 S 292015219700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

TRANSFORMER

(F.R53033/ 0,2 OHM)
TRANSFORMER DIODES SPLIT

(F.R53033/ 1,2O OHM)
TRANSFORMER DIODES SPLIT

REVERSE CONVERTER
TRANSFORMER

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

42 GRUNDIG Service

Ersatzteilliste
Spare Parts List

2 / 2001

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0100.000 295043010100 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM+ KEY SWITCH PROGRAMME+

0216.000 297033571100 TASTSCHALTER PROGRAMM- KEY SWITCH PROGRAMME-

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE+ KEY SWITCH VOLUME+

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE- KEY SWITCH VOLUME-

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL.SW EURO-AV SOCKET STRIP 21 P BLACK

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER W.CABLE

2400.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2410.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2420.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60506

2430.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2450.000 293031562000 4 FOLIE WAERMELEITEND FOIL HEAT CONDUCTING

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 50048 845299864700 ELKO 1000UF 20% 25V
C 53002 851591167300 FOKO FKP1/4 7300PF 3,5% 1600V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 54012 845299618700 ELKO 1000UF 20% 35V
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60509 851591104500 FOKO FKP1 680PF 10% 1600V
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 60528 845209711500 ELKO SNT #40 150UF 385V
C 60528 845199711500 ELKO 19 150UF 385V
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 61056 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250VW
C 62521 S 866009623800 KERKO SI 2200PF 20%
C 62522 S 866009623800 KERKO SI 2200PF 20%
C 62548 S 866009623400 KERKO SI 1000PF 20%
C 81063 814054010400 EMIFIL 0,1 UF

CD 32411 830940159200 SMD DIODE BA591/BA592/BA782S
CD 32460 830940159200 SMD DIODE BA591/BA592/BA782S
CD 32470 830940159200 SMD DIODE BA591/BA592/BA782S

ǵ

CHASSIS-FS-MONO CUC 2103 M

CHASSIS TV MONO CUC 2103 M

d©

297040120800 CHASSIS-FS-MONO CUC 2103 M CHASSIS TV MONO CUC 2103 M

KEIN E-TEIL NO SPARE PART

IC61040/61050/61060/T60506 IC61040/61050/61060/T60506

WW.=WAHLWEISE WW.=OPTIONAL

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CD 34041 830940159200 SMD DIODE BA591/BA592/BA782S
CD 80501 830940159200 SMD DIODE BA591/BA592/BA782S
CIC80910 830581409400 SMD IC MC14094BD
CIC80930 830595012900 SMD IC ST92R195C9Q1
CI 82501 830596000800 SMD IC M24C08CM1TR

CL 40511 810498233100 SMD DAEMPF-PERLE 0805

CT 32111 830100484800 SMD TRANS BC848B/ BC847B
CT 32122 830100385800 SMD TRANS BC858B/ BC857B
CT 32123 830100484800 SMD TRANS BC848B/ BC847B
CT 32124 830100385800 SMD TRANS BC858B/ BC857B
CT 32132 830100484800 SMD TRANS BC848B/ BC847B
CT 32460 830100484800 SMD TRANS BC848B/ BC847B
CT 32470 830100484800 SMD TRANS BC848B/ BC847B
CT 32480 830100484800 SMD TRANS BC848B/ BC847B
CT 34031 830100385800 SMD TRANS BC858B/ BC857B
CT 40581 830100385800 SMD TRANS BC858B/ BC857B
CT 43010 830100385800 SMD TRANS BC858B/ BC857B
CT 43015 830100484800 SMD TRANS BC848B/ BC847B
CT 50005 830100484800 SMD TRANS BC848B/ BC847B
CT 50015 830100484800 SMD TRANS BC848B/ BC847B
CT 50040 830100484800 SMD TRANS BC848B/ BC847B
CT 50050 830100484800 SMD TRANS BC848B/ BC847B
CT 50055 830100484800 SMD TRANS BC848B/ BC847B
CT 52260 830100385800 SMD TRANS BC858B/ BC857B
CT 57020 830100385800 SMD TRANS BC858B/ BC857B
CT 57021 830100385800 SMD TRANS BC858B/ BC857B

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040120800

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CT 57112 830100385800 SMD TRANS BC858B/ BC857B
CT 57113 830100385800 SMD TRANS BC858B/ BC857B
CT 57124 830100484800 SMD TRANS BC848B/ BC847B
CT 61043 830100484800 SMD TRANS BC848B/ BC847B
CT 61053 830100484800 SMD TRANS BC848B/ BC847B
CT 81220 830100484800 SMD TRANS BC848B/ BC847B
CT 81225 830100484800 SMD TRANS BC848B/ BC847B
CT 85502 830100385800 SMD TRANS BC858B/ BC857B

D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1 N 4004
D 50048 830970301400 Z-DIODE ZPY5,6 2%
D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16
D 54011 830920100500 DIODE BA157
D 54022 830972033000 Z-DIODE 30 B 0,5W
D 57013 830921504500 DIODE 1N4148
D 57023 830921504500 DIODE 1N4148
D 60506 S 830951685400 DIODE BYT 54 M
D 60509 S 830966318000 Z-DIODE BZT03D180
D 60512 830951675400 DIODE BYT53B
D 60523 830856038400 GLR.SKB380C1500
D 61016 S 830951717800 DIODE BYW178
D 61036 830951710800 DIODE BYT108-400
D 61056 S 830951717200 DIODE BYW172D

F 32109 860275506600 KERTRAP #66 5,5/6/6,5MHZ
F 32121 814111136000 FILTER 7X7 360
F 32410 814053445100 SPULE 7X7
F 32412 831900629000 OFWFIL K6290K
F 32430 831900945300 OFW L9453
F 34052 814111675000 FILTER 7X7

IC 34015 830512524800 IC STV2248
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61050 830520431700 IC LM317T
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP
IC 80920 297980130200 IC 27C020 PROG.KPL
IC 81500 293052191700 PROZESSORPLATTE CUC2103
WW. 830415501100 IC ST92195C9B1-S211
IC 84501 830536753000 IC TFMS5300 STEHEND

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10% ST
L 40512 814050525900 DR A AX-GA 27UH 10%
L 41011 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%
L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X6

L 53011 814050524900 DR A AX-GA 10UH 10%
L 53021 292031149500 LINEARITAETSREGLER

L 53074 092468700501 ZB-SPULE/ZB COIL
L 60506 810498205700 FERRITPERLE 3,6UH
L 61038 810498200300 FERRITPERLE BL02RN2-R62

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

FERRITE BEAD

LINEARITY CONTROL

FERRITE BEAD

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

L 62501 S 295008269700 FUNKENTSTOERDROSSEL RK19

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X4,5

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 34044 838204900300 QUARZ 3,579545MHZ
Q 80001 838208004000 QUARZ 4 MHZ
Q 80951 838216204000 QUARZ 4 MHZ

R 40553 S 870111901700 KSW SI B 4,7 OHM 5%
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50048 S 870552103300 MOW 0411 22 OHM 5% LI
R 50050 S 870522705300 MOW 0411 150 OHM 5%
R 52004 S 870552105300 MOW 0411 150 OHM 5% LI
R 52006 870522699000 MOW 0411 0,47 OHM 5%
R 53002 S 870042909700 KSW NB 0207 10 KOHM 5% ST
R 53009 871033814500 MGW AX 1 MOHM 5%
R 53011 S 870552102100 MOW 0411 6,8 OHM 5% LI
R 53016 873017922500 DRW 7 10 OHM 10% ST
R 53021 S 870522707100 MOW 0411 820 OHM 5%
R 53033 S 870552100100 MOW 0411 1 OHM 5% LI
R 53074 873229227700 DRW 4 1,5 KOHM 5%
R 54001 S 870552102500 MOW 0411 10 OHM 5% LI
R 54006 S 870552100900 MOW 0411 2,2 OHM 5% LI
R 54022 S 870556111100 MOW 0617 39 KOHM 5% LI
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60508 S 870556110500 MOW 0617 22 KOHM 5% LI
R 60509 S 870556110500 MOW 0617 22 KOHM 5% LI
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 61018 S 870552111900 MOW 0411 82 KOHM 5% LI
R 62501 S 831120001600 PTC DUO T251-A80-A10
R 62502 831100501700 NTC 4,7 OHM 30%
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS.BC 637
T 53001 830290002000 TRANS S2055N/ BU508DF
T 60506 830280504000 TRANS.IRF BC 40

TR 52001 092468680400 TRAFO TREIBER

TR 53000 S 292016531201 DIODEN-SPLIT TRAFO

TR 61000 S 292015249701 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

INTERFERENCE SUPPR. CHOKE

FERRITE BEAD

DRIVER TRANSFORMER

DIODE SPLIT TRANSFORMER

REVERSE CONVERTER
TRANSFORMER

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

GRUNDIG Service 43

ǵ

Ersatzteilliste
Spare Parts List

1 / 2001

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

297040121300 CHASSIS-FS-MONO CUC 2103 INL CHASSIS TV MONO CUC 2103 INL

0100.000 295043010100 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM + KEY SWITCH PROGRAMME +

0216.000 297033571100 TASTSCHALTER PROGRAMM - KEY SWITCH PROGRAMME -

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE + KEY SWITCH VOLUME +

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE - KEY SWITCH VOLUME -

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL SW EURO-AV SOCKET STRIP 21 P BLACK

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER

2410.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2420.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2440.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60020506

2445.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2470.000 293031562000 4 FOLIE WAERMELEITEND FOIL HEAT CONDUCTING

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 50047 845299618700 ELKO 1000UF 20% 35V CB
C 53002 851591167800 FOKO FKP1/4 7800PF 3,5% 1600V
C 54001 845202733500 ELKO #29 22UF +50-20% 350V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 60528 845199711500 ELKO 19 150UF 385V
WW. 845209711500 ELKO SNT #40 150UF 385V/400V
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 61056 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250VW
C 62503 S 856373242500 FOKO KF #25 0,1UF 20% 250V
C 62521 S 866009623800 KERKO SI 2200PF 20%
C 62522 S 866009623800 KERKO SI 2200PF 20%
C 62548 S 866009623400 KERKO SI 1000PF 20%
C 81063 814054010400 EMIFIL 0,1 UF

CD 80501 830940159200 SMD DIODE BA591/BA592/BA782S

CIC80910 830581409400 SMD IC MC14094BD
CIC80930 830595012900 SMD IC ST92R195C9Q1

d©

KEIN E-TEIL NO SPARE PART

IC61040/61050/61060/T60020 IC61040/61050/61060/T60020

WW.=WAHLWEISE WW.=OPTIONAL

CHASSIS-FS-MONO CUC 2103 INL
CHASSIS TV MONO CUC 2103 INL

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CIC82501 830596000800 SMD IC M24C08CM1TR

CL 40511 810498233100 SMD DAEMPF-PERLE 0805 BLM

CT 32124 830100385800 SMD TRANS BC858B/ BC857B
CT 34031 830100385800 SMD TRANS BC858B/ BC857B
CT 40581 830100385800 SMD TRANS BC858B/ BC857B
CT 43010 830100385800 SMD TRANS BC858B/ BC857B
CT 43015 830100484800 SMD TRANS BC848B/ BC847B
CT 50005 830100484800 SMD TRANS BC848B/ BC847B
CT 50015 830100484800 SMD TRANS BC848B/ BC847B
CT 50040 830100484800 SMD TRANS BC848B/ BC847B
CT 50050 830100484800 SMD TRANS BC848B/ BC847B
CT 50055 830100484800 SMD TRANS BC848B/ BC847B
CT 52260 830100385800 SMD TRANS BC858B/ BC857B
CT 57020 830100385800 SMD TRANS BC858B/ BC857B
CT 57021 830100385800 SMD TRANS BC858B/ BC857B
CT 57112 830100385800 SMD TRANS BC858B/ BC857B
CT 57113 830100385800 SMD TRANS BC858B/ BC857B
CT 57124 830100484800 SMD TRANS BC848B/ BC847B
CT 61043 830100484800 SMD TRANS BC848B/ BC847B
CT 61053 830100484800 SMD TRANS BC848B/ BC847B
CT 81220 830100484800 SMD TRANS BC848B/ BC847B
CT 81225 830100484800 SMD TRANS BC848B/ BC847B
CT 85502 830100385800 SMD TRANS BC858B/ BC857B

D 01806 830994460100 LE DIODE TLHR 4601

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040121300

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1 N 4004
D 50048 830970301400 Z-DIODE ZPY5,6 2%
D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16/ BYV96E
D 54011 830920100500 DIODE BA157
D 54022 830972033000 Z-DIODE 30 B 0,5W
D 57013 830921504500 DIODE 1N4148
D 57023 830921504500 DIODE 1N4148
D 60506 S 830951685400 DIODE BYT 54 M
D 60509 S 830966318000 Z-DIODE BZT03D180
D 60512 830951675400 DIODE BYT53B/ EGP10B
D 60523 830856038400 GLR.SKB380C1500/ FBI2L52-4
D 61016 S 830951717800 DIODE BYW178/ FUF5407
D 61036 S 830951710800 DIODE BYT108-400
D 61056 S 830951717200 DIODE BYW172D/ FUF5402

F 32109 860275502100 CER.TRAP 21 TPS 5,5 MB
F 32410 814110760000 SPULE 7X7 #600 FARBE342 3
F 32412 831900198400 OFWFIL G1985M
F 34052 814111675000 FILTER 7X7 #750 SIGN11675

IC 34015 830512524600 IC STV2246
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61050 830520431700 IC LM317T NSC/MOT/SGS
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP
IC 80920 297980120200 IC 27C020 PROG.KPL
IC 81500 293052191600 PROZESSORPLATTE CUC2103
WW. 830415500100 IC ST92195C9B1-S201
IC 84501 830536753000 IC TFMS5300 STEHEND

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10%
L 40512 814050525900 DR A AX-GA 27UH 10%
L 41003 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%
L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X
L 60506 810498205700 FERRITPERLE 3,6UH 5720500
L 61038 810498200300 FERRITPERLE BL02RN2-R62

L 62501 S 295008269700 FUNKENTSTOERDROSSEL

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 80001 838208004000 QUARZ 4 MHZ
Q 80951 838216204000 QUARZ 4 MHZ

R 40553 S 870111901700 KSW SI B 4,7 OHM 5%
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50048 S 870552103300 MOW 0411 22 OHM 5%
R 50050 S 870522705300 MOW 0411 150 OHM 5%
R 52004 S 870552103500 MOW 0411 27 OHM 5%
R 52006 870522699000 MOW 0411 0,47 OHM 5%

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

FERRITE BEAD

INTERFERENCE SUPPRESSION CHOKE

FERRITE BEAD

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

R 53002 S 870042909700 KSW NB 0207 10 KOHM 5%
R 53009 871033814500 MGW AX 1 MOHM 5% VR 37
R 53016 873017922500 DRW 7 10 OHM 10%
R 53033 S 870552101300 MOW 0411 3,3 OHM 5%
R 54001 S 870552102500 MOW 0411 10 OHM 5%
R 54006 S 870552100900 MOW 0411 2,2 OHM 5%
R 54022 S 870556110500 MOW 0617 22 KOHM 5%
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60508 S 870556110500 MOW 0617 22 KOHM 5%
R 60509 S 870556110500 MOW 0617 22 KOHM 5%
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 61018 S 870552111900 MOW 0411 82 KOHM 5%
R 62501 S 831120002000 PTC RM5 B59.250C1080
R 62502 S 831100501700 NTC 4,7 OHM 30%
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS.BC 637
T 53001 830290002000 TRANS S2055N/ BU508DF
T 60506 830226908900 TRANS BUZ90 TYPENGRUPPE B

TR 52001 092468680400 TRAFO TREIBER

TR 53000 S 292016530201 TRAFO DIODENSPLIT
WW. S 292016530301 DIODEN-SPLIT TRAFO

TR 61000 S 292015239700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

DRIVER TRANSFORMER

TRANSFORMER DIODES SPLIT

REVERSE CONVERTER
TRANSFORMER

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

44 GRUNDIG Service

Ersatzteilliste
Spare Parts List

2 / 2001

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0100.000 295043010100 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM+ KEY SWITCH PROGRAMME+

0216.000 297033571100 TASTSCHALTER PROGRAMM- KEY SWITCH PROGRAMME-

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE+ KEY SWITCH VOLUME+

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE- KEY SWITCH VOLUME-

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL.SW EURO-AV SOCKET STRIP 21 P BLACK

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER W.CABLE

2400.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2410.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2420.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60506

2430.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2450.000 293031562000 4 FOLIE WAERMELEITEND FOIL HEAT CONDUCTING

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 53002 851591167800 FOKO FKP1/4 7800PF 3,5% 1600V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60509 851591104500 FOKO FKP1 680PF 10% 1600V
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 60528 845209711500 ELKO SNT #40 150UF 385V
WW. 845199711500 ELKO 19 150UF 385V
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 61056 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250VW
C 62503 S 856373242500 FOKO KF #25 0,1UF 20% 250VW
C 62521 S 866009623800 KERKO SI 2200PF 20%
C 62522 S 866009623800 KERKO SI 2200PF 20%
C 62548 S 866009623400 KERKO SI 1000PF 20%
C 81063 814054010400 EMIFIL 0,1 UF

CD 32411 830940159200 SMD DIODE BA591/BA592/BA782S
CD 32460 830940159200 SMD DIODE BA591/BA592/BA782S
CD 32470 830940159200 SMD DIODE BA591/BA592/BA782S
CD 34041 830940159200 SMD DIODE BA591/BA592/BA782S
CD 80501 830940159200 SMD DIODE BA591/BA592/BA782S

ǵ

CHASSIS-FS-MONO CUC 2103 M

CHASSIS TV MONO CUC 2103 M

d©

297040121400 CHASSIS-FS-MONO CUC 2103 M CHASSIS TV MONO CUC 2103 M

KEIN E-TEIL NO SPARE PART

IC61040/61050/61060/T60506 IC61040/61050/61060/T60506

WW.=WAHLWEISE WW.=OPTIONAL

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CIC80910 830581409400 SMD IC MC14094BD
CIC80930 830595012900 SMD IC ST92R195C9Q1
CIC82501 830596000800 SMD IC M24C08CM1TR

CL 40511 810498233100 SMD DAEMPF-PERLE 0805

CT 32111 830100484800 SMD TRANS BC848B/ BC847B
CT 32122 830100385800 SMD TRANS BC858B/ BC857B
CT 32123 830100484800 SMD TRANS BC848B/ BC847B
CT 32124 830100385800 SMD TRANS BC858B/ BC857B
CT 32132 830100484800 SMD TRANS BC848B/ BC847B
CT 32460 830100484800 SMD TRANS BC848B/ BC847B
CT 32470 830100484800 SMD TRANS BC848B/ BC847B
CT 32480 830100484800 SMD TRANS BC848B/ BC847B
CT 34031 830100385800 SMD TRANS BC858B/ BC857B
CT 40581 830100385800 SMD TRANS BC858B/ BC857B
CT 43010 830100385800 SMD TRANS BC858B/ BC857B
CT 43015 830100484800 SMD TRANS BC848B/ BC847B
CT 50005 830100484800 SMD TRANS BC848B/ BC847B
CT 50015 830100484800 SMD TRANS BC848B/ BC847B
CT 50040 830100484800 SMD TRANS BC848B/ BC847B
CT 50050 830100484800 SMD TRANS BC848B/ BC847B
CT 50055 830100484800 SMD TRANS BC848B/ BC847B
CT 52260 830100385800 SMD TRANS BC858B/ BC857B
CT 57020 830100385800 SMD TRANS BC858B/ BC857B
CT 57021 830100385800 SMD TRANS BC858B/ BC857B
CT 57112 830100385800 SMD TRANS BC858B/ BC857B
CT 57113 830100385800 SMD TRANS BC858B/ BC857B

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040121400

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CT 57124 830100484800 SMD TRANS BC848B/ BC847B
CT 61043 830100484800 SMD TRANS BC848B/ BC847B
CT 61053 830100484800 SMD TRANS BC848B/ BC847B
CT 81220 830100484800 SMD TRANS BC848B/ BC847B
CT 81225 830100484800 SMD TRANS BC848B/ BC847B
CT 85502 830100385800 SMD TRANS BC858B/ BC857B

D 01806 830994460100 LE DIODE TLHR 4601
D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1 N 4004
D 50048 830970301400 Z-DIODE ZPY5,6 2%
D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16
D 54011 830920100500 DIODE BA157
D 54022 830972033000 Z-DIODE 30 B 0,5W
D 57013 830921504500 DIODE 1N4148
D 57023 830921504500 DIODE 1N4148
D 60506 S 830951685400 DIODE BYT 54 M
D 60509 S 830966318000 Z-DIODE BZT03D180
D 60512 830951675400 DIODE BYT53B
D 60523 830856038400 GLR.SKB380C1500
D 61016 S 830951717800 DIODE BYW178
D 61036 S 830951710800 DIODE BYT108-400
D 61056 S 830951717200 DIODE BYW172D

F 32109 860275506600 KERTRAP #66 5,5/6/6,5MHZ
F 32121 814111136000 FILTER 7X7 360
F 32410 814053445100 SPULE 7X7 #451
F 32412 831900629000 OFWFIL K6290K
F 32430 831900945300 OFW L9453
F 34052 814111675000 FILTER 7X7 #750

IC 34015 830512524800 IC STV2248
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61050 830520431700 IC LM317T
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP
IC 80920 297980130200 IC 27C020 PROG.KPL
IC 81500 293052191700 PROZESSORPLATTE
WW. 830415501100 IC ST92195C9B1-S211
IC 84501 830536753000 IC TFMS5300 STEHEND

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10% ST
L 40512 814050525900 DR A AX-GA 27UH 10%
L 41003 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%
L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X6
L 60506 810498205700 FERRITPERLE 3,6UH
L 61038 810498200300 FERRITPERLE BL02RN2-R62

L 62501 S 295008269700 FUNKENTSTOERDROSSEL RK19

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X4,5

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

FERRITE BEAD

INTERFERENCE SUPPR. CHOKE

FERRITE BEAD

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 34044 838204900300 QUARZ 3,579545MHZ
Q 80001 838208004000 QUARZ 4 MHZ
Q 80951 838216204000 QUARZ 4 MHZ

R 40553 S 870111901700 KSW SI B 4,7 OHM 5%
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50048 S 870552103300 MOW 0411 22 OHM 5% LI

S 870522705300 MOW 0411 150 OHM 5%

R 50050
R 52004

S 870552103500 MOW 0411 27 OHM 5% LI

R 52006 870522699000 MOW 0411 0,47 OHM 5%
R 53002 S 870042909700 KSW NB 0207 10 KOHM 5% ST
R 53009 871033814500 MGW AX 1 MOHM 5%
R 53016 873017922500 DRW 7 10 OHM 10% ST
R 53033 S 870552101300 MOW 0411 3,3 OHM 5% LI
R 54001 S 870552102500 MOW 0411 10 OHM 5% LI
R 54006 S 870552100900 MOW 0411 2,2 OHM 5% LI
R 54022 S 870556110500 MOW 0617 22 KOHM 5% LI
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60508 S 870556110500 MOW 0617 22 KOHM 5% LI
R 60509 S 870556110500 MOW 0617 22 KOHM 5% LI
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 61018 S 870552111900 MOW 0411 82 KOHM 5% LI
R 62501 S 831120002000 PTC RM5 B59.250C1080
R 62502 831100501700 NTC 4,7 OHM 30%
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS.BC 637
T 53001 830290002000 TRANS S2055N/ BU508DF
T 60506 830226908900 TRANS BUZ90 TYPENGRUPPE B

TR 52001 092468680400 TRAFO TREIBER

TR 53000 S 292016530201 TRAFO DIODENSPLIT

WW. S 292016530301 DIODEN-SPLIT TRAFO

TR 61000 S 292015239700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

DRIVER TRANSFORMER

DIODE SPLIT TRANSFORMER

DIODE SPLIT TRANSFORMER

REVERSE CONVERTER
TRANSFORMER

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

GRUNDIG Service 45

ǵ

Ersatzteilliste
Spare Parts List

1 / 2001

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

297040121500 CHASSIS-FS-MONO CUC 2103 GB CHASSIS TV MONO CUC 2103 GB

0100.000 295043010400 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM+ KEY SWITCH PROGRAMME+

0216.000 297033571100 TASTSCHALTER PROGRAMM- KEY SWITCH PROGRAMME-

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE+ KEY SWITCH VOLUME+

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE- KEY SWITCH VOLUME-

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL.SW EURO-AV SOCKET STRIP 21 P BLACK

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER W.CABLE

2400.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2410.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2420.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60506

2430.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2450.000 293031562000 4 FOLIE WAERMELEITEND FOIL HEAT CONDUCTING

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 53002 851591167800 FOKO FKP1/4 7800PF 3,5% 1600V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60509 851591104500 FOKO FKP1 680PF 10% 1600V
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 60528 845199711500 ELKO 19 150UF 385V
WW. 845209711500 ELKO SNT #40 150UF 385V
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 61056 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250VW
C 62503 S 856373242500 FOKO KF #25 0,1UF 20% 250VW
C 62521 S 866009623800 KERKO SI 2200PF 20%
C 62522 S 866009623800 KERKO SI 2200PF 20%
C 62548 S 866009623400 KERKO SI 1000PF 20%
C 81063 814054010400 EMIFIL 0,1 UF

CD 80501 830940159200 SMD DIODE BA591/BA592/BA782S

CIC80910 830581409400 SMD IC MC14094BD
CIC80930 830595012900 SMD IC ST92R195C9Q1

d©

KEIN E-TEIL NO SPARE PART

IC61040/61050/61060/T60506 IC61040/61050/61060/T60506

WW.=WAHLWEISE WW.=OPTIONAL

CHASSIS-FS-MONO CUC 2103 GB
CHASSIS TV MONO CUC 2103 GB

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CIC82501 830596000800 SMD IC M24C08CM1TR

CL 40511 810498233100 SMD DAEMPF-PERLE 0805

CT 32124 830100385800 SMD TRANS BC858B/ BC857B
CT 34031 830100385800 SMD TRANS BC858B/ BC857B
CT 40581 830100385800 SMD TRANS BC858B/ BC857B
CT 43010 830100385800 SMD TRANS BC858B/ BC857B
CT 43015 830100484800 SMD TRANS BC848B/ BC847B
CT 50005 830100484800 SMD TRANS BC848B/ BC847B
CT 50015 830100484800 SMD TRANS BC848B/ BC847B
CT 50040 830100484800 SMD TRANS BC848B/ BC847B
CT 50050 830100484800 SMD TRANS BC848B/ BC847B
CT 50055 830100484800 SMD TRANS BC848B/ BC847B
CT 52260 830100385800 SMD TRANS BC858B/ BC857B
CT 57020 830100385800 SMD TRANS BC858B/ BC857B
CT 57021 830100385800 SMD TRANS BC858B/ BC857B
CT 57112 830100385800 SMD TRANS BC858B/ BC857B
CT 57113 830100385800 SMD TRANS BC858B/ BC857B
CT 57124 830100484800 SMD TRANS BC848B/ BC847B
CT 61043 830100484800 SMD TRANS BC848B/ BC847B
CT 61053 830100484800 SMD TRANS BC848B/ BC847B
CT 81220 830100484800 SMD TRANS BC848B/ BC847B
CT 81225 830100484800 SMD TRANS BC848B/ BC847B
CT 85502 830100385800 SMD TRANS BC858B/ BC857B

D 01806 830994460100 LE DIODE TLHR 4601

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040121500

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1 N 4004
D 50048 830970301400 Z-DIODE ZPY5,6 2%
D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16
D 54011 830920100500 DIODE BA157
D 54022 830972033000 Z-DIODE 30 B 0,5W
D 57013 830921504500 DIODE 1N4148
D 57023 830921504500 DIODE 1N4148
D 60506

S 830951685400 DIODE BYT 54 M

D 60509SS 830966318000 Z-DIODE
BZT03D180
D 60512 830951675400 DIODE BYT53B
D 60523 830856038400 GLR.SKB380C1500
D 61016 S 830951717800 DIODE BYW178
D 61036 S 830951710800 DIODE BYT108-400
D 61056 S 830951717200 DIODE BYW172D

F 32109 860275504200 CER.TRAP 42
F 32410 814110760000 SPULE 7X7 #600 FARBE342
F 32412 831900198000 OFWFIL J1980
F 34052 814111675000 FILTER 7X7 #750

IC 34015 830512524600 IC STV2246
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61050 830520431700 IC LM317T
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP
IC 80920 297980120200 IC 27C020 PROG.KPL
IC 81500 293052191600 PROZESSORPLATTE
WW. 830415500100 IC ST92195C9B1-S201
IC 84501 830536753000 IC TFMS5300 STEHEND

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10% ST
L 40512 814050525900 DR A AX-GA 27UH 10%
L 41003 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%
L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X6
L 60506 810498205700 FERRITPERLE 3,6UH
L 61038 810498200300 FERRITPERLE BL02RN2-R62

L 62501 S 295008269700 FUNKENTSTOERDROSSEL RK19

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X4,5

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 80001 838208004000 QUARZ 4 MHZ
Q 80951 838216204000 QUARZ 4 MHZ

R 40553 S 870111901700 KSW SI B 4,7 OHM 5%
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50048 S 870552103300 MOW 0411 22 OHM 5% LI
R 50050 S 870522705300 MOW 0411 150 OHM 5%
R 52004 S 870552103500 MOW 0411 27 OHM 5% LI
R 52006 870522699000 MOW 0411 0,47 OHM 5%

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

FERRITE BEAD

INTERFERENCE SUPPRESSION CHOKE

FERRITE BEAD

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

R 53002 S 870042909700 KSW NB 0207 10 KOHM 5% ST
R 53009 871033814500 MGW AX 1 MOHM 5%
R 53016 873017922500 DRW 7 10 OHM 10% ST
R 53033 S 870552101300 MOW 0411 3,3 OHM 5% LI
R 54001 S 870552102500 MOW 0411 10 OHM 5% LI
R 54006 S 870552100900 MOW 0411 2,2 OHM 5% LI
R 54022 S 870556110500 MOW 0617 22 KOHM 5% LI
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60508 S 870556110500 MOW 0617 22 KOHM 5% LI
R 60509 S 870556110500 MOW 0617 22 KOHM 5% LI
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 61018 S 870552111900 MOW 0411 82 KOHM 5% LI
R 62501 S 831120002000 PTC RM5 B59.250C1080
R 62502 831100501700 NTC 4,7 OHM 30%
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS.BC 637 G
T 53001 830290002000 TRANS S2055N/ BU508DF
T 60506 830226908900 TRANS BUZ90 TYPENGRUPPE B

TR 52001 092468680400 TRAFO TREIBER

TR 53000 S 292016530201 TRAFO DIODENSPLIT

WW. S 292016530301 DIODEN-SPLIT TRAFO

TR 61000 S 292015239700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

DRIVER TRANSFORMER

DIODE SPLIT TRANSFORMER

DIODE SPLIT TRANSFORMER

REVERSE CONVERTER
TRANSFORMER

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

46 GRUNDIG Service

Ersatzteilliste
Spare Parts List

1 / 2001

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0100.000 295043010100 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM + KEY SWITCH PROGRAMME +

0216.000 297033571100 TASTSCHALTER PROGRAMM - KEY SWITCH PROGRAMME -

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE + KEY SWITCH VOLUME +

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE - KEY SWITCH VOLUME -

0241.000 293033904300 KOPFHOERERBUCHSE 3,5mm M.SCHALTER HEADPHONE SOCKET 3,5mm WITH SWITCH

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL SW EURO-AV SOCKET STRIP 21 PIN BLACK

0910.000 S 292107030101 FOKUSLEITUNG FOCUSING CABLE

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER W.CABLE

2410.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2420.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2440.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60506

2445.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2470.000 293031562000 4 FOLIE WAERMELEITEND IC61040/ FOIL HEAT CONDUCTING IC61040/

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 50048 845299864700 ELKO 1000UF 20% 25V
C 53002 851591111400 FOKO KF #35 9000PF 3,5% 1500V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 54012 845299618700 ELKO 1000UF 20% 35V
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60509 851591104500 FOKO FKP1 680PF 10% 1600V
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 61056 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250V
C 62521 S 866009623800 KERKO SI 2200PF 20% 400V
C 62522 S 866009623800 KERKO SI 2200PF 20% 400V
C 62548 S 866009623400 KERKO SI 1000PF 20% 400V
C 81063 814054010400 EMIFIL 0,1 UF

CD 80501 830940159200 SMD DIODE BA591

CIC80910 830581409400 SMD IC MC14094BD
CIC80930 830595012900 SMD IC ST92R195C9Q1
CIC82501 830596000800 SMD IC M24C08CM1TR

ǵ

CHASSIS-FS-MONO CUC 2103 INL
CHASSIS TV MONO CUC 2103 INL

d©

297040121700 CHASSIS-FS-MONO CHASSIS TV MONO

CUC 2103 INL CUC 2103 INL
KEIN E-TEIL NO SPARE PART

61050/61060/T60506 61050/61060/T60506

WW. = WAHLWEISE WW. = OPTIONAL

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CL 40511 810498233100 SMD DAEMPF-PERLE 0805

CT 32124 830100385800 SMD TRANS BC858B/BC857B
CT 34031 830100385800 SMD TRANS BC858B/BC857B
CT 40581 830100385800 SMD TRANS BC858B/BC857B
CT 43010 830100385800 SMD TRANS BC858B/BC857B
CT 43015 830100484800 SMD TRANS BC848B/BC847B
CT 50005 830100484800 SMD TRANS BC848B/BC847B
CT 50015 830100484800 SMD TRANS BC848B/BC847B
CT 50040 830100484800 SMD TRANS BC848B/BC847B
CT 50050 830100484800 SMD TRANS BC848B/BC847B
CT 50055 830100484800 SMD TRANS BC848B/BC847B
CT 52260 830100385800 SMD TRANS BC858B/BC857B
CT 57020 830100385800 SMD TRANS BC858B/BC857B
CT 57021 830100385800 SMD TRANS BC858B/BC857B
CT 57112 830100385800 SMD TRANS BC858B/BC857B
CT 57113 830100385800 SMD TRANS BC858B/BC857B
CT 57124 830100484800 SMD TRANS BC848B/BC847B
CT 61043 830100484800 SMD TRANS BC848B/BC847B
CT 61053 830100484800 SMD TRANS BC848B/BC847B
CT 81220 830100484800 SMD TRANS BC848B/BC847B
CT 81225 830100484800 SMD TRANS BC848B/BC847B
CT 85502 830100385800 SMD TRANS BC858B/BC857B

D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1N4004

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040121700

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

D 50048 830970301400 Z-DIODE ZPY5,6 2%
D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16
D 54011 830920100500 DIODE BA157
D 54022 830970713500 Z DIODE 33B 0,5W
D 57013 830921504500 DIODE 1N4148
D 57023 830921504500 DIODE 1N4148

S 830951685400 DIODE BYT54M

D 60506
D 60509

S 830966318000 Z-DIODE BZT03D180

D 60512 830951675400 DIODE BYT53B
D 60523 830856038400 GLR.SKB380C1500
D 61016 S 830951717800 DIODE BYW178
D 61036 S 830951710800 DIODE BYT108-400
D 61056 S 830951717200 DIODE BYW172D
D 85001 830996610000 LE-DIODE TLDR4100

F 32109 860275502100 CER.TRAP 21 TPS 5,5MHZ
F 32410 814110760000 SPULE 7X7 #600 FARBE342
F 32412 831900198400 OFWFIL G1985M
F 34052 814111675000 FILTER 7X7 #750 SIGN11675

IC 34015 830512524600 IC STV2246
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61050 830520431700 IC LM317T
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP
IC 80920 297980120100 IC 27C020 PROG.KPL
IC 81500 830415500100 IC ST92195C9B1-S201
WW. 293052191600 PROZESSORPLATTE
IC 84501 830536753000 IC TFMS5300 STEHEND/TSOP

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10%
L 40512 814050525900 DR A AX-GA 27UH 10%/CHOKE
L 41011 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%

L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X

L 53011 814050524900 DR A AX-GA 10UH 10%

L 53021 292031149500 LINEARITAETSREGLER

L 53074 092468700101 ZB-SPULE/ZB COIL
L 60506 810498205700 FERRITPERLE 3,6UH 5720500
L 61038 810498200300 FERRITPERLE BL02RN2-R62

L 62501 S 295008269700 FUNKENTSTOERDROSSEL

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 80001 838208004000 QUARZ 4 MHZ
Q 80951 838216204000 QUARZ 4 MHZ

R 40553 S 870111901700 KSW SI B 4,7 OHM 5%

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

CHOKE

FERRITE BEAD

CHOKE

LINEARITY CONTROL

FERRITE BEAD

INTERFERENCE CHOKE

FERRITE BEAD

CHOKE

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

R 43006 870001124600 KSW 0204 75 OHM 5%
R 50050 S 870522705300 MOW 0411 150 OHM 5%
R 53002 S 870042909700 KSW NB 0207 10 KOHM 5%
R 53009 871033814500 MGW AX 1 MOHM 5%
R 53016 873018942500 DRW 9 10 OHM 10%
R 53021 S 870522707100 MOW 0411 820 OHM 5%
R 53033 S 870552100300 MOW 0411 1,2 OHM 5%
R 53033 S 870552098500 MOW 0411 0,22 OHM 5%

S 870552102500 MOW 0411 10 OHM 5%

R 54001
R 54006

S 870552100900 MOW 0411 2,2 OHM 5%

R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 62501 S 831120001800 PTC DUO B59709-T60-A110
R 62502 831100501700 NTC 4,7 OHM 30%
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS BC637
T 53001 830290002000 TRANS S2055N
T 60506 830280504000 TRANS IRFBC40

TR 52001 092468680400 TRAFO TREIBER

TR 53010 S 292210315700 TRAFO DIODEN-SPLIT 0,2 OHM
TR 53020 S 292016651101 TRAFO DIODEN-SPLIT 1,2 OHM

TR 61000 S 292015219700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

TRANSFORMER DRIVER

TRANSFORMER DIODE SPLIT

B.O.TYPE CONVERTER
TRANSFORMER

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

GRUNDIG Service 47

ǵ

Ersatzteilliste
Spare Parts List

2 / 2001

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

297040121800 CHASSIS-FS-MONO CUC 2103 M CHASSIS TV MONO CUC 2103 M

0100.000 295043010100 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM+ KEY SWITCH PROGRAMME+

0216.000 297033571100 TASTSCHALTER PROGRAMM- KEY SWITCH PROGRAMME-

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE+ KEY SWITCH VOLUME+

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE- KEY SWITCH VOLUME-

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL.SW EURO-AV SOCKET STRIP 21 P BLACK

0910.000 S 292107030101 FOKUSLEITUNG TR53010 FOCUSING CABLE TR53010

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER W.CABLE

2400.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2410.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2420.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60506

2430.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2450.000 293031562000 4 FOLIE WAERMELEITEND FOIL HEAT CONDUCTING

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 50048 845299864700 ELKO 1000UF 20% 25V
C 53002 851591111400 FOKO KF #35 9000PF 3,5% 1500V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 54012 845299618700 ELKO 1000UF 20% 35V
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60509 851591104500 FOKO FKP1 680PF 10% 1600V
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 60528 845209711500 ELKO SNT #40 150UF 385V
WW. 845199711500 ELKO 19 150UF 385V
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 61056 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250VW
C 62521 S 866009623800 KERKO SI 2200PF 20%
C 62522 S 866009623800 KERKO SI 2200PF 20%
C 62548 S 866009623400 KERKO SI 1000PF 20%
C 81063 814054010400 EMIFIL 0,1 UF

CD 32411 830940159200 SMD DIODE BA591/BA592/BA782S
CD 32460 830940159200 SMD DIODE BA591/BA592/BA782S
CD 32470 830940159200 SMD DIODE BA591/BA592/BA782S
CD 34041 830940159200 SMD DIODE BA591/BA592/BA782S

d©

KEIN E-TEIL NO SPARE PART

IC61040/61050/61060/T60506 IC61040/61050/61060/T60506

WW.=WAHLWEISE WW.=OPTIONAL

CHASSIS-FS-MONO CUC 2103 M

CHASSIS TV MONO CUC 2103 M

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CD 80501 830940159200 SMD DIODE BA591/BA592/BA782S

CIC80910 830581409400 SMD IC MC14094BD
CIC80930 830595012900 SMD IC ST92R195C9Q1
CIC82501 830596000800 SMD IC M24C08CM1TR

CL 40511 810498233100 SMD DAEMPF-PERLE 0805

CT 32111 830100484800 SMD TRANS BC848B/ BC847B
CT 32122 830100385800 SMD TRANS BC858B/ BC857B
CT 32123 830100484800 SMD TRANS BC848B/ BC847B
CT 32124 830100385800 SMD TRANS BC858B/ BC857B
CT 32132 830100484800 SMD TRANS BC848B/ BC847B
CT 32460 830100484800 SMD TRANS BC848B/ BC847B
CT 32470 830100484800 SMD TRANS BC848B/ BC847B
CT 32480 830100484800 SMD TRANS BC848B/ BC847B
CT 34031 830100385800 SMD TRANS BC858B/ BC857B
CT 40581 830100385800 SMD TRANS BC858B/ BC857B
CT 43010 830100385800 SMD TRANS BC858B/ BC857B
CT 43015 830100484800 SMD TRANS BC848B/ BC847B
CT 50005 830100484800 SMD TRANS BC848B/ BC847B
CT 50015 830100484800 SMD TRANS BC848B/ BC847B
CT 50040 830100484800 SMD TRANS BC848B/ BC847B
CT 50050 830100484800 SMD TRANS BC848B/ BC847B
CT 50055 830100484800 SMD TRANS BC848B/ BC847B
CT 52260 830100385800 SMD TRANS BC858B/ BC857B
CT 57020 830100385800 SMD TRANS BC858B/ BC857B
CT 57021 830100385800 SMD TRANS BC858B/ BC857B

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040121800

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CT 57112 830100385800 SMD TRANS BC858B/ BC857B
CT 57113 830100385800 SMD TRANS BC858B/ BC857B
CT 57124 830100484800 SMD TRANS BC848B/ BC847B
CT 61043 830100484800 SMD TRANS BC848B/ BC847B
CT 61053 830100484800 SMD TRANS BC848B/ BC847B
CT 81220 830100484800 SMD TRANS BC848B/ BC847B
CT 81225 830100484800 SMD TRANS BC848B/ BC847B
CT 85502 830100385800 SMD TRANS BC858B/ BC857B

D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1 N 4004
D 50048 830970301400 Z-DIODE ZPY5,6 2%
D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16
D 54011 830920100500 DIODE BA157
D 54022 830972033000 Z-DIODE 30 B 0,5W
D 57013 830921504500 DIODE 1N4148
D 57023 830921504500 DIODE 1N4148
D 60506 S 830951685400 DIODE BYT 54 M
D 60509 S 830966318000 Z-DIODE BZT03D180
D 60512 830951675400 DIODE BYT53B
D 60523 830856038400 GLR.SKB380C1500
D 61016 S 830951717800 DIODE BYW178
D 61036 S 830951710800 DIODE BYT108-400
D 61056 S 830951717200 DIODE BYW172D

F 32109 860275506600 KERTRAP #66 5,5/6/6,5MHZ
F 32121 814111136000 FILTER 7X7 360
F 32410 814053445100 SPULE 7X7 #451 35MHZ
F 32412 831900629000 OFWFIL K6290K
F 32430 831900945300 OFW L9453
F 34052 814111675000 FILTER 7X7 #750

IC 34015 830512524800 IC STV2248
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61050 830520431700 IC LM317T
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP
IC 80920 297980130200 IC 27C020 PROG.KPL
IC 81500 293052191700 PROZESSORPLATTE
WW. 830415501100 IC ST92195C9B1-S211
IC 84501 830536753000 IC TFMS5300 STEHEND

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10% ST
L 40512 814050525900 DR A AX-GA 27UH 10%
L 41011 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%
L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X6

L 53011 814050524900 DR A AX-GA 10UH 10%
L 53021 292031149500 LINEARITAETSREGLER

L 53074 092468700101 ZB-SPULE/ZB COIL
L 60506 810498205700 FERRITPERLE 3,6UH
L 61038 810498200300 FERRITPERLE BL02RN2-R62

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

FERRITE BEAD

LINEARITY CONTROL

FERRITE BEAD

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

L 62501 S 295008269700 FUNKENTSTOERDROSSEL RK19

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X4,5

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 34044 838204900300 QUARZ 3,579545MHZ
Q 80001 838208004000 QUARZ 4 MHZ
Q 80951 838216204000 QUARZ 4 MHZ

R 40553 S 870111901700 KSW SI B 4,7 OHM 5%
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50048 S 870552103300 MOW 0411 22 OHM 5% LI
R 50050 S 870522705300 MOW 0411 150 OHM 5%
R 52004 S 870552105300 MOW 0411 150 OHM 5% LI
R 53002 S 870042909700 KSW NB 0207 10 KOHM 5% ST
R 53009 871033814500 MGW AX 1 MOHM 5%
R 53011 S 870552102100 MOW 0411 6,8 OHM 5% LI
R 53016 873018942500 DRW 9 10 OHM 10%
R 53021 S 870522707100 MOW 0411 820 OHM 5%
R 53033 S 870552101300 MOW 0411 3,3 OHM 5% LI

R 53033 S 870552100500 MOW 0411 1,5 OHM 5% LI

R 53074 870556107100 MOW 0617 820 OHM 5% LI
R 54001 S 870552102500 MOW 0411 10 OHM 5% LI
R 54006 S 870552100900 MOW 0411 2,2 OHM 5% LI
R 54022 S 870556111100 MOW 0617 39 KOHM 5% LI
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60508 S 870556110500 MOW 0617 22 KOHM 5% LI
R 60509 S 870556110500 MOW 0617 22 KOHM 5% LI
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 61018 S 870552111900 MOW 0411 82 KOHM 5% LI
R 62501 S 831120001600 PTC DUO T251-A80-A10
R 62502 831100501700 NTC 4,7 OHM 30%
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS.BC 637
T 53001 830290002000 TRANS S2055N/ BU508DF
T 60506 830280504000 TRANS.IRF BC 40

TR 52001 092468680400 TRAFO TREIBER

TR 53010 S 292210315700 TRAFO DIODEN-SPLIT KPL

TR 53020 S 292016651101 DIODEN-SPLIT TRAFO

TR 61000 S 292015219700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

INTERFERENCE SUPPR. CHOKE

FERRITE BEAD

FUER TR53020

FUER TR53010

DRIVER TRANSFORMER

DIODE SPLIT TRANSFORMER

DIODE SPLIT TRANSFORMER

REVERSE CONVERTER
TRANSFORMER

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

48 GRUNDIG Service

Ersatzteilliste
Spare Parts List

2 / 2001

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0100.000 295043010100 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM+ KEY SWITCH PROGRAMME+

0216.000 297033571100 TASTSCHALTER PROGRAMM- KEY SWITCH PROGRAMME-

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE+ KEY SWITCH VOLUME+

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE- KEY SWITCH VOLUME-

0240.000 293033904300 KOPFHOERERBUCHSE 3,5 M.SCHALTER HEADPHONE SOCKET 3,5 WITH SWITCH

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL.SW EURO-AV SOCKET STRIP 21 P BLACK

0910.000 S 292107030101 FOKUSLEITUNG TR53010 FOCUSING CABLE TR53010

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER W.CABLE

2400.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2410.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2420.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60506

2430.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2450.000 293031562000 4 FOLIE WAERMELEITEND FOIL HEAT CONDUCTING

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 50048 845299864700 ELKO 1000UF 20% 25V
C 53002 851591111400 FOKO KF #35 9000PF 3,5% 1500V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 54012 845299618700 ELKO 1000UF 20% 35V
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60509 851591104500 FOKO FKP1 680PF 10% 1600V
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 60528 845199711500 ELKO 19 150UF 385V
WW. 845209711500 ELKO SNT #40 150UF 385V
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 61056 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250VW
C 62521 S 866009623800 KERKO SI 2200PF 20%
C 62522 S 866009623800 KERKO SI 2200PF 20%
C 62548 S 866009623400 KERKO SI 1000PF 20%
C 81063 814054010400 EMIFIL 0,1 UF

CD 80501 830940159200 SMD DIODE BA591/BA592/BA782S

CIC80910 830581409400 SMD IC MC14094BD
CIC80930 830595012900 SMD IC ST92R195C9Q1

ǵ

CHASSIS-FS-MONO CUC 2103 INL
CHASSIS TV MONO CUC 2103 INL

d©

297040122100 CHASSIS-FS-MONO CUC 2103 INL CHASSIS TV MONO CUC 2103 INL

KEIN E-TEIL NO SPARE PART

IC61040/61050/61060/T60506 IC61040/61050/61060/T60506

WW.=WAHLWEISE WW.=OPTIONAL

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CIC82501 830596000800 SMD IC M24C08CM1TR

CL 40511 810498233100 SMD DAEMPF-PERLE 0805

CT 32124 830100385800 SMD TRANS BC858B/ BC857B
CT 34031 830100385800 SMD TRANS BC858B/ BC857B
CT 40581 830100385800 SMD TRANS BC858B/ BC857B
CT 43010 830100385800 SMD TRANS BC858B/ BC857B
CT 43015 830100484800 SMD TRANS BC848B/ BC847B
CT 50005 830100484800 SMD TRANS BC848B/ BC847B
CT 50015 830100484800 SMD TRANS BC848B/ BC847B
CT 50040 830100484800 SMD TRANS BC848B/ BC847B
CT 50050 830100484800 SMD TRANS BC848B/ BC847B
CT 50055 830100484800 SMD TRANS BC848B/ BC847B
CT 52260 830100385800 SMD TRANS BC858B/ BC857B
CT 57020 830100385800 SMD TRANS BC858B/ BC857B
CT 57021 830100385800 SMD TRANS BC858B/ BC857B
CT 57112 830100385800 SMD TRANS BC858B/ BC857B
CT 57113 830100385800 SMD TRANS BC858B/ BC857B
CT 57124 830100484800 SMD TRANS BC848B/ BC847B
CT 61043 830100484800 SMD TRANS BC848B/ BC847B
CT 61053 830100484800 SMD TRANS BC848B/ BC847B
CT 81220 830100484800 SMD TRANS BC848B/ BC847B
CT 81225 830100484800 SMD TRANS BC848B/ BC847B
CT 85502 830100385800 SMD TRANS BC858B/ BC857B

D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040122100

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1 N 4004
D 50048 830970301400 Z-DIODE ZPY5,6 2%
D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16
D 54011 830920100500 DIODE BA157
D 54022 830972033000 Z-DIODE 30 B 0,5W
D 57013 830921504500 DIODE 1N4148
D 57023 830921504500 DIODE 1N4148

S 830951685400 DIODE BYT 54 M

D 60506
D 60509

S 830966318000 Z-DIODE BZT03D180

D 60512 830951675400 DIODE BYT53B
D 60523 830856038400 GLR.SKB380C1500
D 61016 S 830951717800 DIODE BYW178
D 61036 S 830951710800 DIODE BYT108-400
D 61056 S 830951717200 DIODE BYW172D

F 32109 860275502100 CER.TRAP 21 TPS 5,5 MB
F 32410 814110760000 SPULE 7X7 #600 FARBE342
F 32412 831900198400 OFWFIL G1985M
F 34052 814111675000 FILTER 7X7 #750

IC 34015 830512524600 IC STV2246
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61050 830520431700 IC LM317T
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP
IC 80920 297980120200 IC 27C020 PROG.KPL
IC 81500 293052191600 PROZESSORPLATTE
WW. 830415500100 IC ST92195C9B1-S201
IC 84501 830536753000 IC TFMS5300 STEHEND

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10% ST
L 40512 814050525900 DR A AX-GA 27UH 10%
L 41011 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%
L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X6

L 53011 814050524900 DR A AX-GA 10UH 10%
L 53021 292031149500 LINEARITAETSREGLER

L 53074 092468700101 ZB-SPULE/ZB COIL
L 60506 810498205700 FERRITPERLE 3,6UH
L 61038 810498200300 FERRITPERLE BL02RN2-R62

L 62501 S 295008269700 FUNKENTSTOERDROSSEL RK19

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X4,5

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 80001 838208004000 QUARZ 4 MHZ
Q 80951 838216204000 QUARZ 4 MHZ

R 40553 S 870111901700 KSW SI B 4,7 OHM 5%
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50048 S 870552103300 MOW 0411 22 OHM 5% LI

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

FERRITE BEAD

LINEARITY CONTROL

FERRITE BEAD

INTERFERENCE SUPPRESSION CHOKE

FERRITE BEAD

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

R 50050 S 870522705300 MOW 0411 150 OHM 5%
R 52004 S 870552105300 MOW 0411 150 OHM 5% LI
R 53002 S 870042909700 KSW NB 0207 10 KOHM 5% ST

R 53009 871033814500 MGW AX 1 MOHM 5%
R 53011 S 870552102100 MOW 0411 6,8 OHM 5% LI
R 53016 873018942500 DRW 9 10 OHM 10%
R 53021 S 870522707100 MOW 0411 820 OHM 5%

S 870552101300 MOW 0411 3,3 OHM 5% LI

R 53033

R 53033 S 870552100500 MOW 0411 1,5 OHM 5% LI

R 53074 870556107100 MOW 0617 820 OHM 5% LI
R 54001

S 870552102500 MOW 0411 10 OHM 5% LI

R 54006 S 870552100900 MOW 0411 2,2 OHM 5% LI
R 54022 S 870556111100 MOW 0617 39 KOHM 5% LI
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60508 S 870556110500 MOW 0617 22 KOHM 5% LI
R 60509 S 870556110500 MOW 0617 22 KOHM 5% LI
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 61018 S 870552111900 MOW 0411 82 KOHM 5% LI
R 62501 S 831120001600 PTC DUO T251-A80-A10
R 62502 831100501700 NTC 4,7 OHM 30%
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS.BC 637
T 53001 830290002000 TRANS S2055N/ BU508DF
T 60506 830280504000 TRANS.IRF BC 40

TR 52001 092468680400 TRAFO TREIBER

TR 53010 S 292210315700 TRAFO DIODEN-SPLIT KPL

TR 53020 S 292016651101 DIODEN-SPLIT TRAFO

TR 61000 S 292015219700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

FUER TR53020

FUER TR53010

DRIVER TRANSFORMER

DIODE SPLIT TRANSFORMER

DIODE SPLIT TRANSFORMER

REVERSE CONVERTER
TRANSFORMER

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB

GRUNDIG Service 49

ǵ

Ersatzteilliste
Spare Parts List

3 / 2001

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

297040122400 CHASSIS-FS-MONO CHASSIS TV MONO

0100.000 295043010100 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0216.000 297033571100 TASTSCHALTER PROGRAMM + KEY SWITCH PROGRAMME +

0216.000 297033571100 TASTSCHALTER PROGRAMM - KEY SWITCH PROGRAMME -

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE + KEY SWITCH VOLUME +

0216.000 297033571100 TASTSCHALTER LAUTSTAERKE - KEY SWITCH VOLUME -

0241.000 293033904300 KOPFHOERERBUCHSE 3,5mm M.SCHALTER HEADPHONE SOCKET 3,5mm WITH
SWITCH

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL SW EURO-AV SOCKET STRIP 21 PIN BLACK

0910.000 S 292107030101 FOKUSLEITUNG FOCUSING CABLE

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER

2300.000 S 293051223800 X BILDROHRPLATTE PICTURE TUBE BOARD

2410.000 293031530208 MONTAGECLIP T53001 MOUNTING CLIP T53001

2420.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2440.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60506

2445.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2470.000 293031562000 4 FOLIE WAERMELEITEND IC61040/ FOIL HEAT CONDUCTING IC61040/

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 50048 845299864700 ELKO 1000UF 20% 25V
C 53002 851591110200 FOKO FKP1/4 8500PF 3,5% 1500V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 54012 845299618700 ELKO 1000UF 20% 35V
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60509 851591104500 FOKO FKP1 680PF 10% 1600V
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 61056 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250V
C 62521 S 866009623800 KERKO SI 2200PF 20% 400V
C 62522 S 866009623800 KERKO SI 2200PF 20% 400V
C 62548 S 866009623400 KERKO SI 1000PF 20% 400V
C 81063 814054010400 EMIFIL 0,1 UF

CD 80501 830940159200 SMD DIODE BA591

CIC80910 830581409400 SMD IC MC14094BD

d©

CUC 2103/INL CUC 2103/INL
KEIN E-TEIL NO SPARE PART

61050/61060/T60506 61050/61060/T60506

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
WW. = WAHLWEISE WW. = OPTIONAL

CHASSIS-FS-MONO CUC 2103/INL
CHASSIS-FS-MONO CUC 2103/INL

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CIC80930 830595012900 SMD IC ST92R195C9Q1
CIC82501 830596000800 SMD IC M24C08CM1TR

CL 40511 810498233100 SMD DAEMPF-PERLE 0805

CT 32124 830100385800 SMD TRANS BC858B/BC857B
CT 34031 830100385800 SMD TRANS BC858B/BC857B
CT 40581 830100385800 SMD TRANS BC858B/BC857B
CT 43010 830100385800 SMD TRANS BC858B/BC857B
CT 43015 830100484800 SMD TRANS BC848B/BC847B
CT 50005 830100484800 SMD TRANS BC848B/BC847B
CT 50015 830100484800 SMD TRANS BC848B/BC847B
CT 50040 830100484800 SMD TRANS BC848B/BC847B
CT 50050 830100484800 SMD TRANS BC848B/BC847B
CT 50055 830100484800 SMD TRANS BC848B/BC847B
CT 52260 830100385800 SMD TRANS BC858B/BC857B
CT 57020 830100385800 SMD TRANS BC858B/BC857B
CT 57021 830100385800 SMD TRANS BC858B/BC857B
CT 57112 830100385800 SMD TRANS BC858B/BC857B
CT 57113 830100385800 SMD TRANS BC858B/BC857B
CT 57124 830100484800 SMD TRANS BC848B/BC847B
CT 61043 830100484800 SMD TRANS BC848B/BC847B
CT 61053 830100484800 SMD TRANS BC848B/BC847B
CT 81220 830100484800 SMD TRANS BC848B/BC847B
CT 81225 830100484800 SMD TRANS BC848B/BC847B

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040122400

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CT 85502 830100385800 SMD TRANS BC858B/BC857B

D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1N4004
D 50048 830970301400 Z-DIODE ZPY5,6 2%
D 52001 830921504500 DIODE 1N4148
D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16
D 54011 830920100500 DIODE BA157
D 54022 830972033000 Z-DIODE 30B 0,5W
D 57013 830921504500 DIODE 1N4148
D 57023 830921504500 DIODE 1N4148
D 60506 S 830951685400 DIODE BYT54M
D 60509 S 830966318000 Z-DIODE BZT03D180
D 60512 830951675400 DIODE BYT53B
D 60523 830856038400 GLR.SKB380C1500
D 61016 S 830951717800 DIODE BYW178
D 61036 S 830951710800 DIODE BYT108-400
D 61056 S 830951717200 DIODE BYW172D
D 85001 830996610000 LE-DIODE TLDR4100

F 32109 860275502100 CERAMIC TRAP 21 TPS 5,5MHZ
F 32410 814110760000 SPULE 7X7 #600 FARBE342 3
F 32412 831900198400 OFWFIL G1985M
F 34052 814111675000 FILTER 7X7 #750 SIGN11675

IC 34015 830512524600 IC STV2246
IC 40560 830534726700 IC TDA7266L
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61050 830520431700 IC LM317T
IC 61060 830520570600 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP
IC 80920 297980120200 IC 27C020 PROG.KPL
IC 81500 830415500100 IC ST92195C9B1-S201
WW. 293052191600 PROZESSORPLATTE
IC 84501 830536753000 IC TFMS5300 STEHEND/TSOP

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32109 814052690600 DR 0309 4,7UH 10%
L 40512 814050525900 DR A AX-GA 27UH 10%/CHOKE
L 41011 810498201400 DAEMPF-PERLE 433003038102

L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%

L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X

L 53011 814050524900 DR A AX-GA 10UH 10%/CHOKE
L 53021 292031149500 LINEARITAETSREGLER

L 53074 092468700101 ZB-SPULE/ZB COIL
L 60506 810498205700 FERRITPERLE 3,6UH 5720500
L 61038 810498200300 FERRITPERLE BL02RN2-R62 A

L 62501 S 295008269700 FUNKENTSTOERDROSSEL

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%/CHOKE

Q 34043 838212104400 QUARZ 4,433619 MHZ

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

DAMPING BEAD

CHOKE

FERRITE BEAD

LINEARITY CONTROL

FERRITE BEAD

INTERFERENCE CHOKE

FERRITE BEAD

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

Q 80001 838208004000 QUARZ 4 MHZ
Q 80951 838216204000 QUARZ 4 MHZ

R 40553 S 870111901700 KSW SI B 4,7 OHM 5%
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50050 S 870522705300 MOW 0411 150 OHM 5%
R 53002 S 870042909700 KSW NB 0207 10 KOHM 5%
R 53009 871033814500 MGW AX 1 MOHM 5% VR 37
R 53016 873018942500 DRW 9 10 OHM 10%
R 53021 S 870522707100 MOW 0411 820 OHM 5%
R 53033 S 870552098500 MOW 0411 0,22 OHM 5%
R 53033 S 870552100300 MOW 0411 1,2 OHM 5%
R 54001 S 870552102500 MOW 0411 10 OHM 5%
R 54006 S 870552100900 MOW 0411 2,2 OHM 5%
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 62501 S 831120001800 PTC DUO B59709-T60-A110
R 62502 831100501700 NTC 4,7 OHM 30%
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS BC637
T 53001 830290002000 TRANS S2055N
T 60506 830280504000 TRANS IRFBC40

TR 52001 092468680400 TRAFO TREIBER

TR 53010 S 292210315700 TRAFO DIODEN-SPLIT

TR 53020 S 292016651101 TRAFO DIODEN-SPLIT

TR 61000 S 292015219700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

TRANSFORMER DRIVER

FUER R 53033 0,22 OHM
TRANSFORMER DIODE SPLIT
FOR R 53033 0,22 OHM

FUER R 53033 1,2 OHM
TRANSFORMER DIODE SPLIT
FOR R 53033 1,2 OHM

B.O.TYPE CONVERTER
TRANSFORMER

CUC 2100, 2103, 2103 GB, 2121 GB Ersatzteillisten / Spare Parts Lists

50 GRUNDIG Service

Ersatzteilliste
Spare Parts List

12 / 2000

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESCRIPTION
POS. NO. FIG. PART NUMBER QTY.

0100.000 295043010400 TUNER-GLOBAL (PLL) TUNER-GLOBAL (PLL)

0240.000 293033904200 KOPFHOERERBUCHSE 3,5mm O.SCHALTER HEADPHONE SOCKET 3,5mm W/O SWITCH

0241.000 293031680503 CINCH-BUCHSE 3-FACH FBAS/NF L,R CINCH SOCKET 3 FOLD FBAS/AF L,R

0247.000 293031190602 EURO-AV BUCHSENLEISTE 21-POL SW EURO-AV SOCKET STRIP 21 PIN BLACK

0312.000 297006430104 ABDECKUNG EURO-AV COVER EURO AV

0500.000 295041028400 X BAUSTEIN STEREO MODUL STEREO MODULE

0910.000 S 292107030101 FOKUSLEITUNG FOCUSING CABLE

1000.000 S 096211130206 2 SICHERUNGSHALTER SI62501 FUSE HOLDER SI62501

2000.000 S 297033910600 NETZSCHALTER O.WISCHER POWER SWITCH W/O WIPER

2200.000 S 293033995100 NETZ EINBAUGERAETESTECKER APPLIANCE COUPLER

2410.000 293031530208 2 MONTAGECLIP IC40550/T53001 MOUNTING CLIP IC40550/T53001

2420.000 293031530304 MONTAGECLIP IC50010 MOUNTING CLIP IC50010

2440.000 293031531600 MONTAGECLIP T60506 MOUNTING CLIP T60506

2445.000 293031531605 3 MONTAGECLIP IC61040/61050/61060 MOUNTING CLIP IC61040/61050/61060

2470.000 293031562000 4 FOLIE WAERMELEITEND IC61040/ FOIL HEAT CONDUCTING IC61040/

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

C 34026 845296706400 ELKO 1000UF +50-20% 10V
C 40557 845299610700 ELKO 2200UF 20% 16V
C 50047 845299618700 ELKO 1000UF 20% 35V
C 50048 845299864700 ELKO 1000UF 20% 25V
C 53002 851591111400 FOKO KF #35 9000PF 3,5% 1500V
C 54011 865006704600 KERKO HV C 100PF 20% 1KV
C 54012 845299618700 ELKO 1000UF 20% 35V
C 60501 865008112500 KERKO HV C 1000PF 20% 1KV
C 60509 851591104500 FOKO FKP1 680PF 10% 1600V
C 60512 865008111100 KERKO HV C 270PF 20% 2KV
C 60523 865008112500 KERKO HV C 1000PF 20% 1KV
C 60524 865008112500 KERKO HV C 1000PF 20% 1KV
C 60526 865008112500 KERKO HV C 1000PF 20% 1KV
C 60527 865008112500 KERKO HV C 1000PF 20% 1KV
C 61016 851591104000 FOKO FKP1 220PF 10% 1600V
C 61036 865006704600 KERKO HV C 100PF 20% 1KV
C 61056 865006704600 KERKO HV C 100PF 20% 1KV
C 62501 S 851179301800 MP3 0,1UF 20% 250V
C 62521 S 866009623800 KERKO SI 2200PF 20% 400V
C 62522 S 866009623800 KERKO SI 2200PF 20% 400V
C 62548 S 866009623400 KERKO SI 1000PF 20% 400V
C 81063 814054010400 EMIFIL 0,1 UF -GR

CD 80501 830940159200 SMD DIODE BA591

CIC82501 830596000800 SMD IC M24C08CM1TR

CT 32124 830100385800 SMD TRANS BC858B/BC857B

ǵ

CHASSIS-FS-STEREO CUC 2121/GB/DOLBY
CHASSIS TV STEREO CUC 2121/GB/DOLBY

d©

297040130300 CHASSIS-FS-STEREO CHASSIS TV STEREO

CUC 2121/GB/DOLBY CUC 2121/GB/DOLBY
KEIN E-TEIL NO SPARE PART

61050/61060/T60506 61050/61060/T60506

X = SIEHE GESONDERTE E-LISTE X = SEE SEPARATE PARTS LIST
WW. = WAHLWEISE WW. = OPTIONAL

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

CT 34031 830100385800 SMD TRANS BC858B/BC857B
CT 40581 830100385800 SMD TRANS BC858B/BC857B
CT 43010 830100385800 SMD TRANS BC858B/BC857B
CT 43015 830100484800 SMD TRANS BC848B/BC847B
CT 50005 830100484800 SMD TRANS BC848B/BC847B
CT 50015 830100484800 SMD TRANS BC848B/BC847B
CT 50040 830100484800 SMD TRANS BC848B/BC847B
CT 50050 830100484800 SMD TRANS BC848B/BC847B
CT 50055 830100484800 SMD TRANS BC848B/BC847B
CT 52260 830100385800 SMD TRANS BC858B/BC857B
CT 57020 830100385800 SMD TRANS BC858B/BC857B
CT 57021 830100385800 SMD TRANS BC858B/BC857B
CT 57112 830100385800 SMD TRANS BC858B/BC857B
CT 57113 830100385800 SMD TRANS BC858B/BC857B
CT 57124 830100484800 SMD TRANS BC848B/BC847B
CT 61043 830100484800 SMD TRANS BC848B/BC847B
CT 61053 830100484800 SMD TRANS BC848B/BC847B
CT 81220 830100484800 SMD TRANS BC848B/BC847B
CT 81225 830100484800 SMD TRANS BC848B/BC847B
CT 85502 830100385800 SMD TRANS BC858B/BC857B

D 40584 830921504500 DIODE 1N4148
D 40586 830921504500 DIODE 1N4148
D 43055 830921504500 DIODE 1N4148
D 43056 830921504500 DIODE 1N4148
D 50023 830921502000 DIODE 1N4004
D 50048 830970301400 Z-DIODE ZPY5,6 2%
D 52001 830921504500 DIODE 1N4148

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

MATERIAL-NR. / PART NO.: 297040130300

TV

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

D 53003 830920100500 DIODE BA157
D 54001 830920426800 DIODE BYV16
D 54011 830920100500 DIODE BA157
D 54022 830970713500 Z DIODE 33B 0,5W
D 57013 830921504500 DIODE 1N4148
D 57023 830921504500 DIODE 1N4148
D 60506 S 830951685400 DIODE BYT54M
D 60509 S 830966318000 Z-DIODE BZT03D180
D 60512 830951675400 DIODE BYT53B
D 60523 830856038400 GLR.SKB380C1500

S 830951717800 DIODE BYW178

D 61016
D 61036

S 830951710800 DIODE BYT108-400

D 61056 S 830951717200 DIODE BYW172D
D 85001 830994460100 LE DIODE TLHR 601

F 32109 860275504200 CER.TRAP 42
F 32410 814110760000 SPULE 7X7 #600 FARBE342
F 32412 831900198000 OFWFIL J1980 SIE
F 34052 814111675000 FILTER 7X7 #750 SIGN11675

IC 34015 830512524600 IC STV2246
IC 40550 830534726600 IC TDA7266B
IC 50010 830533177100 IC TDA1771
IC 60510 830533464600 IC TDA16846
IC 61040 830520431700 IC LM317T
IC 61050 830520431700 IC LM317T
IC 61060 830520570300 IC MC7805CT
IC 80500 830521006500 IC MC33164P-5RP
IC 81500 830415506100 IC ST92195C9B1-S221
WW. 293052192500 PROZESSORPLATTE
IC 84501 830536753000 IC TFMS5300 STEHEND/TSOP

L 31043 814052644000 DR ST 0411-GRP 8,2UH 10%
L 32023 814052653000 DR 0411 33UH 10%
L 32026 814052653000 DR 0411 33UH 10%
L 32109 814052690600 DR 0309 4,7UH 10%
L 40512 814050525900 DR A AX-GA 27UH 10%
L 52251 814051174900 DR AX 0411-GA 10UH 10%
L 52256 814052632000 DR AX 0411-GA 3,3UH 10%
L 53003 810498205600 FERRITPERLE HF70 BTL 3,5X

L 53011 814050524900 DR A AX-GA 10UH 10%
L 53021 292031149500 LINEARITAETSREGLER

L 53074 092468700101 ZB-SPULE/ZB COIL
L 60506 810498205700 FERRITPERLE 3,6UH 5720500

L 61038 810498200300 FERRITPERLE BL02RN2-R62

L 62501 S 295008269700 FUNKENTSTOERDROSSEL

L 81061 810498205100 FERRITPERLE HF55 BTL 3,5X

L 81062 814052636100 DR 0411 10UH 5%
L 81064 814052636100 DR 0411 10UH 5%

Q 34043 838212104400 QUARZ 4,433619 MHZ
Q 80001 838208004000 QUARZ 4 MHZ

R 40551 873229240700 DRW 4 1,8 OHM 10%
R 43006 870001124600 KSW 0204 75 OHM 5%
R 50050 S 870522705300 MOW 0411 150 OHM 5%
R 53002 S 870042909700 KSW NB 0207 10 KOHM 5%
R 53009 871033814500 MGW AX 1 MOHM 5% VR 37
R 53016 873018942500 DRW 9 10 OHM 10%
R 53021 S 870522707100 MOW 0411 820 OHM 5%

Es gelten die Vorschriften und Sicherheitshinweise
gemäß dem Service Manual "Sicherheit", Mat.-Num­mer 720108000000, sowie zusätzlich die eventuell ab­weichenden, landesspezifischen Vorschriften!

FERRITE BEAD

LINEARITY CONTROL

FERRITE BEAD

INTERFERENCE CHOKE

FERRITE BEAD

POS. NR. MATERIAL-NR. BEZEICHNUNG
POS. NO. PART NUMBER DESCRIPTION

R 53033 S 870552101300 MOW 0411 3,3 OHM 5%
R 53033 S 870552100500 MOW 0411 1,5 OHM 5%
R 54001 S 870552102500 MOW 0411 10 OHM 5%

S 870552100900 MOW 0411 2,2 OHM 5%

R 54006
R 60502 870006935600 KSW 0617 3 MOHM 2%
R 60504 870006934700 KSW 0617 1,2 MOHM 2%
R 60516 879005004600 ESTR.SK10-A 4,7 KOHM LIN
R 62501

S 831120001600 PTC DUO T251-A80-A10

R 62502 831100501700 NTC 4,7 OHM 30%
R 62549 S 876504916100 MSW SI 0414 4,7 MOHM VDE

SI 40551 S 831561902800 SI LOET T1,6A 250V
SI 62501 S 831561700600 SI 5X20 T2,5A L 250V

T 52001 830328563700 TRANS BC637
T 53001 830290002000 TRANS S2055N
T 60506 830280504000 TRANS IRFBC40

TR 52001 092468680400 TRAFO TREIBER

TR 53010 S 292210315700 TRAFO DIODEN-SPLIT 1,5 OHM

TR 53020 S 292016651101 TRAFO DIODEN-SPLIT 3,3 OHM

TR 61000 S 292015219700 SPERRWANDLERTRAFO

The regulations and safety instructions shall be valid

!

as provided by the "Safety" Service Manual, part
number 720108000000, as well as the respective

( ! )

national deviations.

ÄNDERUNGEN VORBEHALTEN / SUBJECT TO ALTERATION

TRANSFORMER DRIVER

TRANSFORMER DIODE SPLIT 1,5 OHM

TRANSFORMER DIODE SPLIT 3,3 OHM

B.O.TYPE CONVERTER
TRANSFORMER

Ersatzteillisten / Spare Parts Lists CUC 2100, 2103, 2103 GB, 2121 GB
