Grundig CUC2031F, CUC2035F Service Manual

Service Manual

TV

CUC 2031 F

ST 72 – 870 FR / TOP

(G.CI 1775 FB / VNM)

CUC 2035 F

ST 63 – 705 FR / TOP

(G.CI 1675 FB / VNM)

ST 70 – 705 FR / TOP

(G.CI 1575 FB / VNM)

DAVIO 70
ST 70 – 870 FR / TOP

(G.CI 2172 FB / VNM)

Supplément
Supplement

5

Réf. N°/ Part No.

72010 020 8500

Document supplémentaire
nécessaire pour la maintenance

Additionally required
Service Documents for the Complete Service

Service
Manual

CUC 2030 F
CUC 2031 F

Réf. N°/ Part No.

72010 020 8000

Supplément
Supplement

2+3

Réf. N°/ Part No.

72010 020 8200
72010 020 8300

Service
Manual

Sécurité

Safety

Réf. N°/ Part No.

72010 800 0000

Service

Training

CUC 2000

Réf. N°/ Part No.

j 72010 350 3500
k 72010 350 3600

Btx * 32700 #
Réf N°

Part Number 72010 020 8500
Sous réserve de modifications

Subject to alteration
Printed in Germany MÜ

VK 24 0499 – 8005/8015
http:\\www.grundig.de

Partie générale / General Section CUC 2031 F / 2035 F

II y a lieu d'observer les recommandations et les
prescriptions de sécurité de I'Instruction de Ser­vice "Sécurité" Réf. N° 72010 800 0000 ainsi
que les prescriptions spécifiques à chaque pays!

F

Pour les appareils présentés sur la première page, se reporter au
manuel d'utilisation CUC 2030 F / 2031 F. Ce supplément contient les
différences ainsi que les équipements complémentaires des appareils.
La liste des modules et des numéros de référence est indiquée sur le
tableau de la page 3.
Les documents de base pour la maintenance sont:
– Service Manual CUC 2030 F / 2031 F (Réf. N° 72010 020 8000)
– Supplément N° 2 CUC 2080 F (Réf. N° 72010 020 8200)
– Supplément N° 3 CUC 2030 F / 2059 F (Réf. N° 72010 020 8300)
– Prescriptions de Sécurité (Réf. N° 72010 800 0000)

Note générale

Numéro de Référence

Dans le cadre de changements informatiques importants, les
références des pièces détachées passent de 10 à 12 chiffres.

The regulations and safety instructions shall be
valid as provided by the "Safety" Service Manual,
part number 72010 800 0000, as well as the
respective national deviations.

GB

The Service Manual CUC 2030 F / CUC 2031 F applies to the colour
television receivers specified on the front page. This Manual describes the
differences and the additionally fitted modules of the TV receivers.
The individual modules and the relevant part numbers are listed in the
tables on page 3.
Basic instructions for servicing are given in the:
– Service Manual CUC 2030 F / 2031 F (Part No. 72010 020 8000)
– 2 nd Supplement CUC 2080 F (Part No. 72010 020 8200)
– 3 rd Supplement CUC 2030 F / 2059 F (Part No. 72010 020 8300)
– Safety Instructions (Part No. 72010 800 0000)

General Notes

Part Numbers

Due to the conversion of the EDP system, the previous 10-digit part
numbers were change to 12-digit numbers.

Exemple: Auparavant: 29504-111.22

Maintenant: 29504 111 2200

Pendant la période de transition, les deux formes d’écriture
pourront apparaître dans les instructions de service.

Liste de pièces détachées

Les numéros à quatre chiffres de désignation de la pièce détachée font
référence aux quatre derniers chiffres des références des châssis ou
des modules.

Exemple: 3100^= 29704 004 3100

Sommaire

Page

Composition des appareils.............................................................. 3

Caractéristiques techniques........................................................... 4

Tableau des modules – Service Manual avec suppléments........... 5

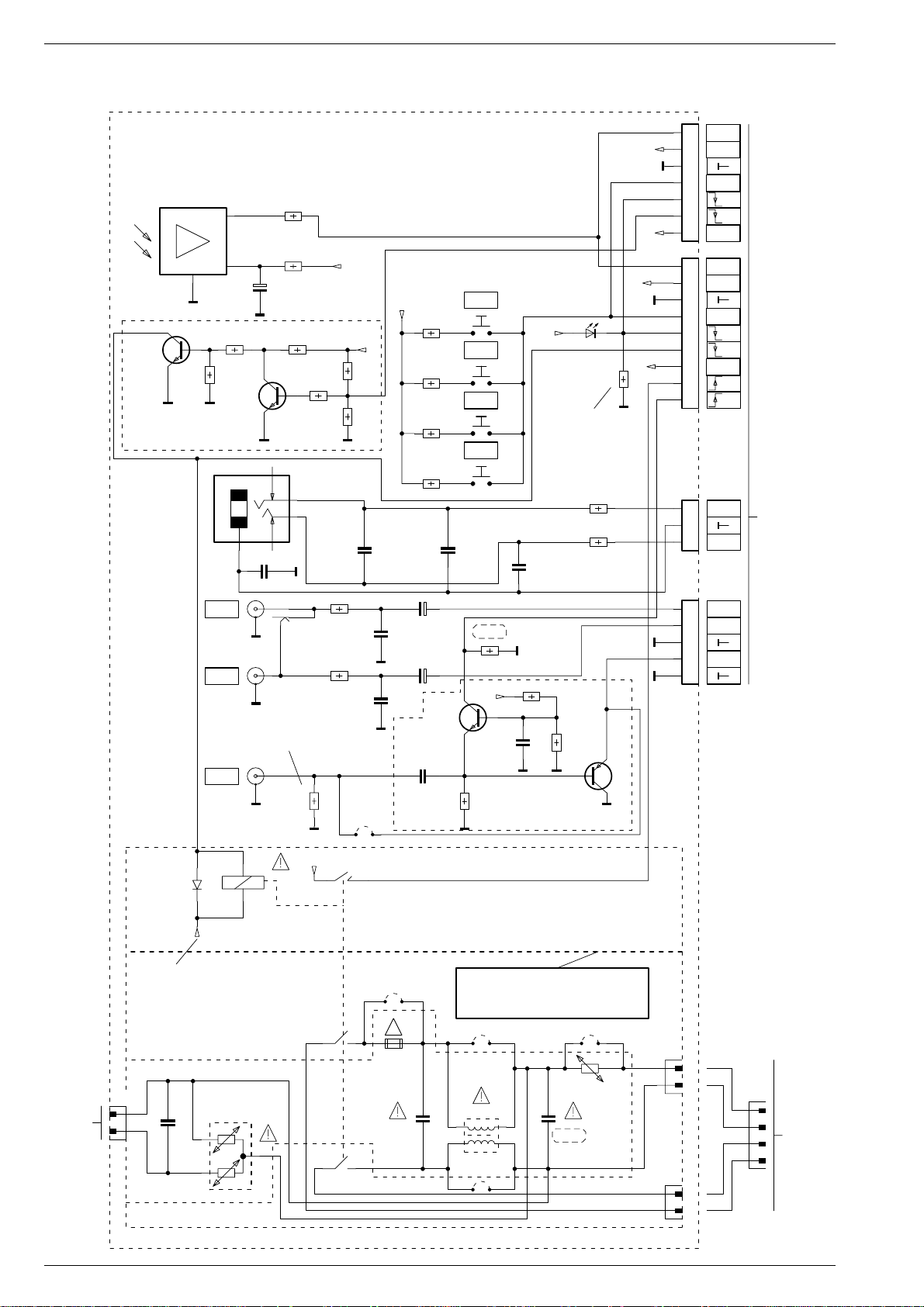

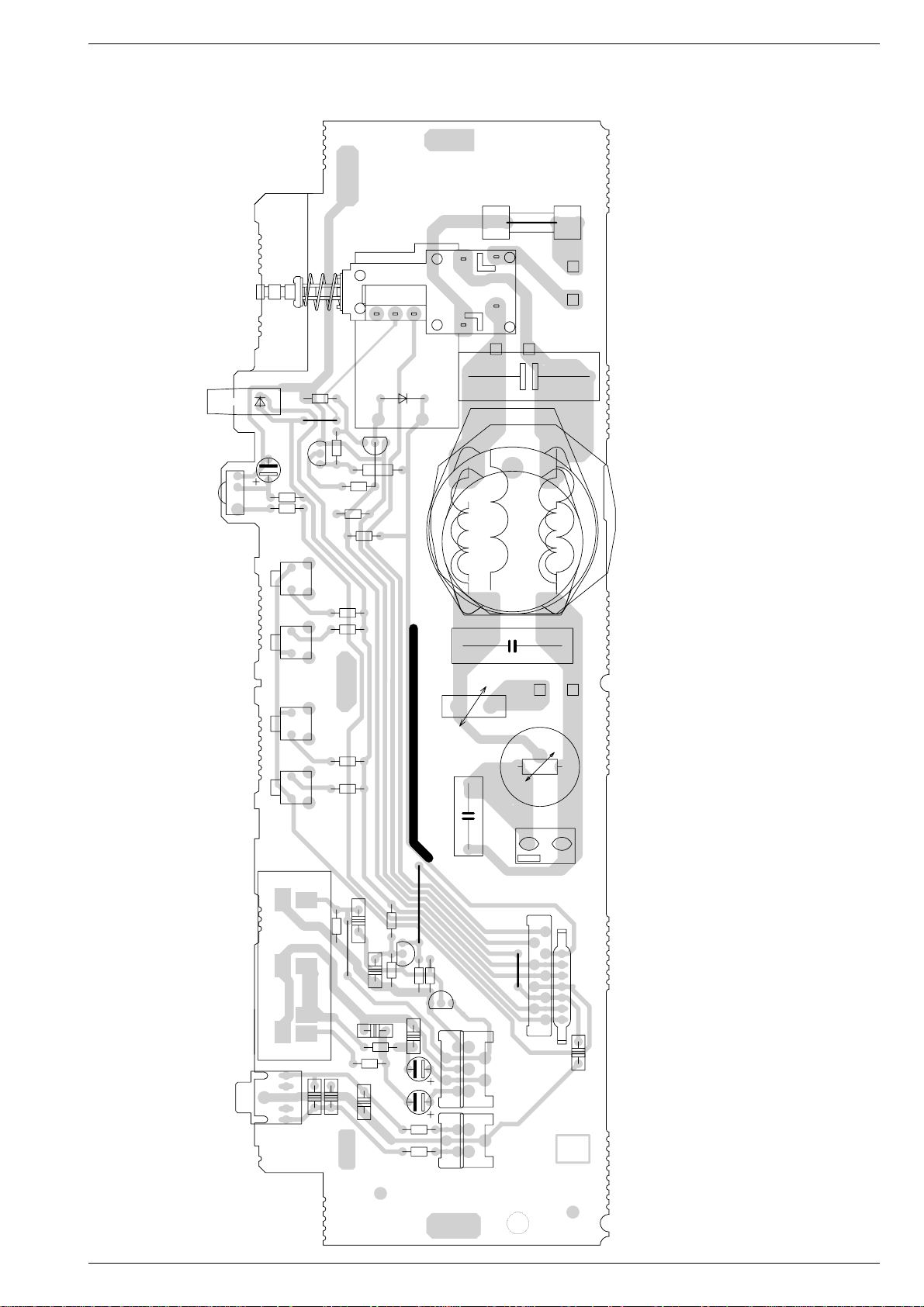

Module de commande 29501 082 8200/5200/5900/6300/6800/

7500/7900/8000/8100 .............. 6

Liste de pièces détachées .............................................................. 8

Example: previous: 29504-111.22

new: 29504 111 2200

During the conversion of the system, either form may be found in
the Service Manual.

Spare Parts Lists

The set off four figures in the designation of the spare parts refer
to the four figures at the end of the part numbers of the chassis or
modules.

Example: 3100^= 29704 004 3100.

Table of Contents

Page

Module List...................................................................................... 3

Technical Data ................................................................................ 4

List of Modules – Service Manual with Supplements...................... 5

Control Unit 29501 082 8200/5200/5900/6300/6800/

7500/7900/8000/8100............................... 6

Spare Parts Lists............................................................................. 8

Partie générale

Appareils de mesure

Ces auxiliaires de maintenance peuvent être obtenus auprès des
Stations Techniques Régionales Grundig ou à l'adresse ci-dessous.
Une partie de ces auxiliaires de maintenance est disponible dans le
commerce.

Grundig France
5, Bld Marcel Pourtout
92563 RUEIL MALMAISON Cedex
Tel. [phone], Telefax 01 47 08 69 48
eMail: [e-mail]
Internet: http://www.grundig-instruments.de

2 GRUNDIG Service

General Section

Test Equipment

You can order these test equipments from the Service organization or
at the address mentioned below. We refer to you that part of these test
equipments is already obtainable on the market.

Grundig France
5, Bld Marcel Pourtout
92563 RUEIL MALMAISON Cedex
Tel. [phone], Telefax 01 47 08 69 48
eMail: [e-mail]
Internet: http://www.grundig-instruments.de

CUC 2031 F / 2035 F Partie générale / General Section

Etiquette signalétique de I'appareil

En plus du type d'appareil et de la désignation-châssis, la fiche
signalétique indiquera désormais un "code-version", par exemple
"VNA". Ce code correspond à un stade de modification électrique ou
mécanique en fabrication.
Lors de la commande de pièces détachées il est donc absolument
nécessaire d'indiquer les informations suivantes:

– Type d'appareil (par ex. "T 51-731 text")
– Désignation-châssis (par ex. "CUC 7303")
– Code-version (par ex. "VNA")
– Référence de la pièce

Type d'appareil

Type of product

T 51-731 text

220-240V~ 50/60Hz 55W

EIGENSICHERE KATHODENSTRAHLRÖHRE NACH ANLAGE III
DER RÖNTGENVERORDNUNG.
BESCHLEUNIGUNGSSPANNUNG MAX. 25kV, 1.0mA.
TUBOS DE RADIACIÓN CATÓDICA AUTOLIMITADA, SEGÚN ANEXO III DE LA NORMATIVA
RADIOLÓGICA. TENSIÓN DE ACELERACIÓN MÁX. 25kV, 1.0mA.

ATENCION! NO ABRIR SIN ANTES DESCONECTAR LA TENSION DE RED.

STACCARE LA SPINA DI RETE PRIMA DI TOGLIERE IL PANNELLO POSTERIORE.
PROTEGGERE L'APPARECCHIO DALL'UMIDITA`. ATTENZIONE ALTA TENSIONE 25kV, 1.0mA.

MINISTERO P.T. N.
(D.M. 25.6.1985/D.M. 27.8.1987)

MADE IN AUSTRIA FABRICANTE: GRUNDIG AG, WIEN

Désignation-châssis
Chassis designation

Type Label on the set

In addition to the type of the TV set and the designation of the chassis,
a so-called "Version number", e.g. VNA, is printed on the type label.
This identification gives information on the technical/mechanical state
of production.
Do not fail to give the following particulars when ordering spare parts:

– Type of product (e.g. "T 51-731 text")
– Chassis designation (e.g. "CUC 7303")
– Version number (e.g. "VNA")
– Part number of spare part

VNA

Code-version
Version number

GCE 50

CUC 7303

25kV

Référence de Code (sans code couleur)

Order number without colour code

Composition des appareils / Module List

Référence N°

Part Number

Commande N°
Order No.

Chassis

Tuner PLL

C.I. Tube
CRT Panel

UG2 - Vue Panoramique
UG2 - Panorama View

C.I. Embases
Socket Board

Clavier
Keyboard

C.I. Interrupteur Secteur
Mains Switch Panel

C.I. BSO
BSO Board

C.I. du Processeur
Processor Panel

Module de commande
Control Unit

Télécommande TP 800
Temote Control TP 800

TP 715 29642 062 1102
Module SAT

SAT Module

29504 301 0100

ou / or

81406 016 1200

29305 122 2100

29305 122 2300

29305 119 4300

29305 008 3700

29501 083 2500

29305 165 7100

29305 119 4400

29305 219 0300

29501 082 5900

29501 082 8200

29642 061 0100

SVR 105

ST 72-870 FR / TOP

CUC 2031 F

(VNM)

G.CI 1775 FB G.CI 1675 FB G.CI 1575 FB G.CI 2172 FB

29704 003 1500

••••

•---

-•••

•---

•---

•---

•---

•---

-•••

-••-

---•

•---

-•••

(montable ultérieurement)

(retrofittable)

ST 63-705 FR / TOP

CUC 2035 F

(VNM)

29704 009 2600
29704 009 2700

(montable ultérieurement)

(retrofittable)

ST 70-705 FR / TOP

CUC 2035 F

(VNM)

29704 009 2400
29704 009 2500

(montable ultérieurement)

(retrofittable)

DAVIO 70

ST 70-870 FR / TOP

CUC 2035 F

(VNM)

24704 009 2400

(montable ultérieurement)

(retrofittable)

GRUNDIG Service 3

Partie générale / General Section CUC 2031 F / 2035 F

Caractéristiques techniques / Technical Data

Tube image / Picture Tube

Taille de I'image
Visible picture

Taille du tube
Screen diagonale

Angle de déviation
Deflection angle

Fréquence image
Vertical frequency

Electronique / Electronic

Nombre de programmes mémorisables
Programme positions

Commutation AV
AV evaluation

Tuner

Normes de réception TV
TV-Standard

Systèmes stéréo
Stereo systems

Télétexte
Teletext

Puissance musicale
Music power

Connexions en façade / Connections Front

Casque
Headphones

Entrée vidéo
Video IN

Entrée audio
Audio IN

Connexions au dos / Connections Rear Panel

Euro AV 1 (noire/black)

8 pages TOP / FLOF-text, VPS,
8 pages TOP / FLOF-text, VPS,

MicroSAT Télécommande (Pin 8)

MicroSAT remote control (Pin 8)

ST 72 - 870 FR / TOP

(CUC 2031 F / VNM)

68cm 59cm 66cm 66cm

72cm (29")

MEGATRON, Super Flat,

Black Line S, Invar

110° 110° 110° 110°

50Hz 50Hz 50Hz 50Hz

99 TV + 3 AV 99 TV + 3 AV 99 TV + 3 AV 99 TV + 3 AV

PAL, SECAM

NTSC 4,43MHz,

B/G, L/L', I (MONO)

Allemand A2 pour B/G

German A2 for B/G

Nicam 5,85MHz

Stéréo 2 x 20W Stéréo 2 x 20W Stéréo 2 x 20W Stéréo 2 x 20W

Fiche jack stéréo 3,5mm, volume réglable, sélection voix droite / voix gauche en double-son

Stereo 3.5mm jack, adjustable volume, individual channel selection with dual-sound broadcasts

1 x Cinch 1 x Cinch 1 x Cinch 1 x Cinch

2 x Cinch 2 x Cinch 2 x Cinch 2 x Cinch

Entrée/sortie FBAS,

Entrée SBAS, Entrée RVB

FBAS in-/output,

SBAS input, RGB input

ST 63 - 705 FR / TOP

(CUC 2035 F / VNM)

63cm (25")

Black Line D

Programmable sur chaque position de programme

programmable for every programme position

PLL-fréquence synthesizer tuning UHF/VHF
PLL frequency synthesizer tuning UHF/VHF

PAL, SECAM

NTSC 4,43MHz,

B/G, L/L', I (MONO)

Allemand A2 pour B/G

German A2 for B/G

Nicam 5,85MHz

8 pages TOP / FLOF-text, VPS,
8 pages TOP / FLOF-text, VPS,

Entrée/sortie FBAS,

Entrée SBAS, Entrée RVB

MicroSAT Télécommande (Pin 8)

FBAS in-/output,

SBAS input, RGB input

MicroSAT remote control (Pin 8)

MicroSAT Télécommande (Pin 8)

MicroSAT remote control (Pin 8)

ST 70 - 705 FR / TOP

(CUC 2035 F / VNM)

70cm (28")

Black Line D

PAL, SECAM

NTSC 4,43MHz,

B/G, L/L', I (MONO)

Allemand A2 pour B/G

German A2 for B/G

Nicam 5,85MHz

8 pages TOP / FLOF-text, VPS,
8 pages TOP / FLOF-text, VPS,

Entrée/sortie FBAS,

Entrée SBAS, Entrée RVB

FBAS in-/output,

SBAS input, RGB input

MW 70 - 870 FR / TOP

(CUC 2035 F / VNM)

Black Line D

PAL, SECAM

NTSC 4,43MHz,

B/G, L/L', I (MONO)

Allemand A2 pour B/G

German A2 for B/G

Nicam 5,85MHz

8 pages TOP / FLOF-text, VPS,
8 pages TOP / FLOF-text, VPS,

Entrée/sortie FBAS,

Entrée SBAS, Entrée RVB

MicroSAT Télécommande (Pin 8)

FBAS in-/output,

SBAS input, RGB input

MicroSAT remote control (Pin 8)

DAVIO 70

70cm (28")

Euro AV 2 (noire/black)

Alimentation / Mains Stage

Tension secteur (plage de variation)
Mains voltage (variable)

Fréquence
Mains frequency

Consommation normale
Power consumption

Consommation en veille
Standby consumption

Entrée/sortie FBAS,

Entrée SBAS, Entrée RVB

FBAS in-/output,

SBAS input, RGB input

165…265V 165…265V 165…265V 165…265V

50 / 60Hz 50 / 60Hz 50 / 60Hz 50 / 60Hz

env./ ca. 90W env./ ca. 90W env./ ca. 80W env./ ca. 80W

env./ ca. 5W env./ ca. 6W env./ ca. 5W env./ ca. 6W

Entrée/sortie FBAS,

Entrée SBAS, Entrée RVB

FBAS in-/output,

SBAS input, RGB input

Entrée/sortie FBAS,

Entrée SBAS, Entrée RVB

FBAS in-/output,

SBAS input, RGB input

Entrée/sortie FBAS,

Entrée SBAS, Entrée RVB

SBAS input, RGB input

FBAS in-/output,

4 GRUNDIG Service

CUC 2031 F / 2035 F Partie générale / General Section

Tableau des modules – Service Manual avec suppléments
List of Modules – Service Manual with Supplements

Module

Module de commande
Control Unit

C.I. Embases
Socket Board

C.I. Tube
CRT Panel

C.I. additionnel p. C.I. Couleur
Subpanel for Colour Module

C.I. Feature CTI / LTI
Feature Board CTI / LTI

Module PIP
PIP Module

Numéro de référence

du module

Module Part Number

29501 082 5900

29501 082 8200

29305 008 3700

29305 122 1600

29305 122 2100
29305 122 2300

29305 122 2500

29305 119 4200

29305 119 3500

29504 106 5100

Service Manual

CUC 2030 F
CUC 2031 F

72010 020 8000 72010 020 8200 72010 020 8300 72010 020 8400 72010 020 8500

Page 3 - 27

Page 3 - 30

Page 3 - 11

Page 3 - 24

Supplément 2
Supplement 2

CUC 2080 F

Page 35

Page 32

Page 37

Supplément 3
Supplement 3

CUC 2030 F
CUC 2059 F

Supplément 4
Supplement 4

CUC 2058 F
CUC 2059 F

Page 30

Supplément 5
Supplement 5

CUC 2031 F
CUC 2035 F

Page 6

Clavier
Keyboard

C.I. Interrupteur Secteur
Mains Switch Panel

C.I. BSO
BSO Board

UG2 - Vue Panoramique
UG2 - Panorama View

C.I. du Processeur
Processor Panel

C.I. Dolby-Surround
Dolby Surround Board

29501 083 2500

29305 165 7100

29305 119 4400

29305 119 4300

29305 119 6800

29305 129 0400

29305 119 4600 Page 42

29305 119 7200 Page 42

29305 219 0300 Page 42

29305 219 0700 Page 28

29504 104 7700

Page 3 - 28

Page 3 - 32

Page 5

Page 6

Page 6

Page 32

Page 45

GRUNDIG Service 5

Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit Diagrams CUC 2031 F / 2035 F

Module de commande / Control Unit 29501 082 8200

BEDIENEINHEIT

CONTROL UNIT
UNITE DE COMANDE
UNITA DI COMANDO
UNIDAD DE MANDO

IC84001

TFMS5300

IR

T81501

BC875

IR IR

DELETED WITH
N’EXISTE PAS
MANCA NELLA VERS.
NO EXISTE EN

IR

3

+5V

2

R81501

4,7k

10k

T81502
BC548B

1

+

C84001

11

BU10

10

C84002

K

0,1u

1

R81500

R

L

ENTFAELLT BEI .6800/.7500
DELETED WITH
N’EXISTE PAS
MANCA NELLA VERS.
NO EXISTE EN

BU11

FBAS

29501-082.5200

R84002

100

R84001

270

47u/10V

IR

R81503

22k

R81504

10k

IR IR

3

R

2

L

IR

R44501

470

A

R44503

470

A

V

R44509

75

-082.5900

-082.6300

-082.6800

-082.7500

-082.7900

-082.8000

-082.8100

-082.8200

+H

+M

22k

R81502

10k

R81505

K

8,2n

C41502

K

C44501

K

C44503

**

+H

C44502

2,2u/100V

470p

C44504

2,2u/100V

470p

CC44508

0,22u

R83004

8,2k

R83003

4,7k

R83002

2,2k

R83001

1,2k

+

+

T44505
BC548B

F

K

C41501

5,6n

R44508

VV

-L

+L

-P

+P

n.V.

R44511

47k

+H

82k

+H

NUR BEI -082.7900 ENTFAELLT BEI .5900/.8000
.8000/.8200
ONLY WITH
SEUL. POUR
SOLO CON
SOLO CON

K

5,6n

C41503

V

R44506

3,3k

K

8,2n

R44507

C44506

VV

*

D85001

TLHR4601

1,8k

BC558C
T44510

R41501

*

33

**100

R41503

33

*

**100

ST-KB\IR1

+H

R85001

V

+M

390

+H

IR

+M

ST-KB\IR

IR

A

V

IR

7

+H

6
5

KB

4

U

3
2
1

9
8
7
6
5
4
3
2
1

ST-H

1
2
3

5
4
3
2
1

LED

POWER

OFF

U

+OEKO

IR
+H

KB

U

***

LED

POWER

OFF

U

+M

WISCH

U

IDEN1

U

ZUM CHASSIS

KH

KH

TO CHASSIS
VERS CHASSIS
AL TELAIO
AL CHASIS

AUDIO-R

AUDIO-L

CINCH

AUDIO-R

CINCH

AUDIO-L

FBAS

CINCH

ST-CI1

+H

1N4148

ST-E

DEMAGNETISACION

SMAGNETIZZAZIONE

DEMAGNETISATION

DEGAUSSING

ENTMAGNETISIERUNG

+M (CUC 2000)
+OEKO (DIGI BASIC)

1

F

2

C62505

D81501

R62505

8311-200-010

3

0,1u/MKS4-R/250V~

1

S60000

28500-708.97

2

NUR BEI -082.5200/.6300/

**

ONLY WITH
SEUL. POUR
SOLO CON SOLO CON
SOLO CON SOLO CON

*

.6800/.7500/.7900

NICHT NETZGETRENNTES SCHALTUNGSTEIL

CIRCUIT NOT MAINS ISOLATED

CIRCUIT NON ISOLE DU SECTEUR
CIRCUITO NON SEPAR., DALA RETE
SECTOUR DE COM. NO SEP. DE LA RED

!

SI62501

T3,15A

F

29500-812.97

C62501

0,22u/MP3/250V~

L62501

*

NUR BEI -08200/.5900/.8000

*

ONLY WITH
SEUL. POUR

**

R62501

NTC4,7

F

XX

C62502

n.V.

ST-NETZ2

1
2

4
3

**

ST-NETZ1

2
1

190199

2
1

ZUM CHASSIS
TO CHASSIS
VERS CHASSIS
AL TELAIO
AL CHASIS

6 GRUNDIG Service

CUC 2031 F / 2035 F Platinenabbildungen und Schaltpläne / Layout of the PCBs and Circuit

29306-202.15/2l(07)

8

12

34

R62501

43

21

ST-H

71

ST-KB\IR

ST-CI1

B

E

T81501

CE

T81502

R81507

SI62501

C62502

C62501

34

5

12

C62505

+P

-L

+L

-P

D85001

1

2

3

4

BR62501

KH

R83001

R81500

R81501

BU

R62505

ST-E

13

IC84001

R83002

R44509

CE

T44510

CE

31

C84002

51

91

C44508

29306-202.15/4b(06)

bediengrundpl.29501-082...

st_netz3

T 3.15A L

st_netz1

st_netz2

BR005

R44507

BR004

GRUNDIG Service 7

8 GRUNDIG Service

1

1

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

Liste de pièces détachées / Spare Parts Lists CUC 2031 F / 2035 F

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

Ersatzteilliste
Pièces détachées

3 / 99

MATERIAL-NR. / N° REFERENCE.: 92168 612 7500
BESTELL-NR. / NO. COMMANDE.: G.CI 17-75 FB SCHWARZ/NOIR VERSION NR./N° DE VERSION:VNM

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESIGNATION
N°POS. FIG. REFERENCE NB

92168 612 7500 ST 72-870 FR/TOP SCHWARZ ST 72-870 FR/TOP NOIR

0200.000 29635 213 0100 GEH-VORDERTEIL DRUCK KPL BOITIER PARTIE AVANT

0255.000 29501 698 0103 TASTEN-SATZ PROGRAMM/LAUTSTAERKE JEU DE TOUCHES PROGRAMME/VOLUME

0256.000 29700 638 0109 ABDECKUNG EURO-AV RECOUVREMENT EURO-AV

0257.000 29636 310 0101 KLAPPE DRUCK KPL CLAPET CPL

0264.000 19126 035 9701 LAUTSPRECHER HAUT PARLEUR

0270.000 29602 603 5100 EMBLEM GRUNDIG EMBLEME GRUNDIG

0274.000 29628 760 0104 ZWISCHENSTUECK OBEN RECHTS PIECE INTERMEDIAIRE BAS DROITE

0274.000 29628 762 0104 ZWISCHENSTUECK UNTEN RECHTS PIECE INTERMEDIAIRE HAUT DROITE

0274.000 29628 763 0104 ZWISCHENSTUECK UNTEN LINKS PIECE INTERMEDIAIRE HAUT GAUCHE

0274.000 29628 761 0104 ZWISCHENSTUECK OBEN LINKS PIECE INTERMEDIAIRE BAS GAUCHE

0282.000 29703 357 0100 TASTSCHALTER PROGRAMM + TOUCHE PROGRAMME +

0282.000 29703 357 0100 TASTSCHALTER PROGRAMM - TOUCHE PROGRAMME -

0282.000 29703 357 0100 TASTSCHALTER LAUTSTAERKE + TOUCHE VOLUME +

0282.000 29703 357 0100 TASTSCHALTER LAUTSTAERKE - TOUCHE VOLUME -

0300.000 29631 979 8700 RUECKWAND BOITIER ARRIERE

0320.000 29618 695 6300 TYPENAUFKLEBER ETIQUETTE CPL

0700.000 S 09246 134 8500 SPULE ENTMAGNETISIERUNG M.HALTER BOBINE DE ENTMAGNETISATION

1020.000 29305 008 3700 BUCHSENPLATTE C.I. PRISE

1021.000 29303 168 0503 CINCH-BUCHSE 3-FACH FBAS/NF L,R PRISE CINCH X3 FBAS/BF GAUCHE,DROITE

1022.000 29303 390 4200 KOPFHOERERBUCHSE 3,5 O.SCHALTER PRISE ECOUTEUR

1023.000 29501 699 0100 AUFNAHME-BUCHSENPLATTE ENREGISTREMENT EMBASE PLAQUE

1100.000 83000 682 0200 BILDR.A68ESF202X11/ X011/ TUBE IMAGE A 68 ESF 202X11

1200.000 S 29201 360 1106 ANODENKAPPE M.HOCHSPANNUNGS KABEL ENSEMBLE TETINE AVEC CABLE THT

df

KEIN E-TEIL VOIR LISTE SEPAREE

ST 72-870 FR/TOP

TV

29305 008 3700 BUCHSENPLATTE

C.I. PRISE
D 85001 83099 661 0000 LE-DIODE TLDR4100
IC 84001 83053 675 3000 IC TFMS5300 STEHEND/ TSOP

R 44504 87000 112 4600 KSW 0204 75 OHM 5%
R 44504 87000 112 4600 KSW 0204 75 OHM 5%

T 44505 83032 075 4800 TRANS BC548C
T 44510 83032 075 5800 TRANS BC558C

29635 213 0100

29501 696 0100

29602 603 5100

29501 083 2500 KEYBOARD CLAVIER

1900.000 29305 165 7100 NETZSCHALTERPLATTE INTERRUPTEUR SECTEUR PLAQUE

1960.000 S 29703 291 2205 NETZSCHALTER INTERRUPTEUR SECTEUR
WW. 29703 291 3200 NETZSCHALTER 4A INTERRUPTEUR SECTEUR 4A

1970.000 29501 696 0100 TASTE M.LICHTLEITER KPL TOUCHE AVEC FIBRE OPTIQUE

2100.000 S 82909 913 1600 NETZKABEL KPL MIT ENTSTOERDROSSEL CABLE SECTEUR AVEC BOBINE ANTIPARASITE

KEIN E-TEIL VOIR LISTE SEPAREE

S 29305 122 2100 X BILDROHRPLATTE C.I. TUBE

2400.000 29642 061 0104 TELEPILOT TP 800 TELEPILOT TELE COMMANDE TP 800
21686 941 0401 BEDIENUNGSANLEITUNG MODE D'EMPLOI

72010 020 8000 SERVICE MANUAL F/GB NSTRUCTION DE SERVICE F/GB
72010 020 8200 SERVICE MANUAL F/GB 2. ERGAENZUNG NSTRUCTION DE SERVICE F/GB, SUPPL.2
72010 020 8300 SERVICE MANUAL F/GB 3. ERGAENZUNG NSTRUCTION DE SERVICE F/GB, SUPPL.3
72010 020 8500 SERVICE MANUAL F/GB 5. ERGAENZUNG NSTRUCTION DE SERVICE F/GB, SUPPL.5
72010 800 0000 SERVICE MANUAL SICHERHEIT INSTRUCTION DE SERVICE SECURITE

29656 004 1700 MONTAGEZUBEHOER F.BILDROHR AUXIL. MONTAGE TUBE

29704 003 1500 X CHASSIS-FS-STEREO C.I. CHASSIS STEREO

Btx *32700#

KEIN E-TEIL VOIR LISTE SEPAREE

CUC 2031 CUC 2031
KEIN E-TEIL VOIR LISTE SEPAREE

X = SIEHE GESONDERTE E-LISTE X = VOIR LISTE DE PIECES A PART
WW. = WAHLWEISE WW. = VARIANTE

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

Es gelten die Vorschriften und Sicherheitshinweise ge­mäß dem Service Manual "Sicherheit", Mat.-Nummer
72010 800 0000, sowie zusätzlich die eventuell abwei­chenden, landesspezifischen Vorschriften!

Btx *32700#

II y a lieu d'observer les recommandations et les

!

prescriptions de sécurité de I'Instruction de Service
"Sécurité" Réf. N° 72010 800 0000 ainsi que les

( ! )

prescriptions spécifiques à chaque pays!

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

GRUNDIG Service 9

1

1

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

CUC 2031 F / 2035 F Liste de pièces détachées / Spare Parts Lists

Ersatzteilliste
Pièces détachées

3 / 99

MATERIAL-NR. / N° REFERENCE.: 92180 611 7500
BESTELL-NR. / NO. COMMANDE.: G.CI 16-75 FB SCHWARZ/NOIR VERSION NR./N° DE VERSION:VNM

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESIGNATION
N°POS. FIG. REFERENCE NB

92181 011 7500 ST 63-705 FR/TOP SCHWARZ ST 63-705 FR/TOP NOIR

0200.000 29635 191 0201 GEH-VORDERTEIL DRUCK KPL BOITIER PARTIE AVANT

0250.000 29501 688 0100 TASTE NETZSCHALTER TOUCHE INTERRUPTEUR SECTEUR

0251.000 29628 417 0100 DRUCKFEDER NETZTASTE RESSORT TOUCHE INTERRUPTEUR

0256.000 29636 032 0100 ABDECKUNG BUCHSEN CINCH ENJOLIVEUR PRISES CINCH

0256.000 29700 638 0109 ABDECKUNG EURO-AV RECOUVREMENT EURO-AV

0264.000 19126 035 9701 LAUTSPRECHER HAUT PARLEUR

0269.000 29633 431 0100 INFRA-FENSTER FENETRE INFRA

0270.000 29632 114 0100 EMBLEM GRUNDIG EMBLEME GRUNDIG

0300.000 29636 175 8002 GEH-RUECKTEIL BOITIER ARRIERE

0320.000 29618 692 0500 TYPENAUFKLEBER ETIQUETTE CPL

WW. 29618 693 6300 TYPENAUFKLEBER ETIQUETTE CPL

0700.000 S 09246 130 8504 ENTMAGNETISIERUNGSSPULE BOBINE DE DEMAGNETISATION

1100.000 S 83000 204 0100 BILDR.A59EAK71X01 PHILIPS TUBE IMAGE A 59 EAK 01X01 PHILIPS

1100.000 S 83000 590 5300 BILDR.A59EMZ53X06 TESLA TUBE IMAGE A 59 EMZ 53X06 TESLA

1200.000 S 29201 360 0211 ANODENKAPPE M.HOCHSPANNUNGS KABEL ENSEMBLE TETINE AVEC CABLE THT

1300.000 29501 082 5900 BEDIENEINHEIT MODULE DE COMMANDE

1310.000 29703 357 1100 TASTSCHALTER PROGRAMM + TOUCHE PROGRAMME +

1320.000 29703 357 1100 TASTSCHALTER PROGRAMM - TOUCHE PROGRAMME -

1330.000 29703 357 1100 TASTSCHALTER LAUTSTAERKE + TOUCHE VOLUME +

1340.000 29703 357 1100 TASTSCHALTER LAUTSTAERKE - TOUCHE VOLUME -

1350.000 29501 671 0600 TASTEN-SATZ PROGRAMM/LAUTSTAERKE JEU DE TOUCHES PROGRAMME/VOLUME

1360.000 S 29703 291 2200 NETZSCHALTER 2,5A INTERRUPTEUR SECTEUR 2,5A

WW. 29703 291 3200 NETZSCHALTER 4A INTERRUPTEUR SECTEUR 4A

1380.000 29303 168 0500 CINCH-BUCHSE 3-FACH FBAS/NF L,R PRISE CINCH X3 FBAS/BF GAUCHE,DROITE

1390.000 29303 390 4200 KOPFHOERERBUCHSE 3,5 O.SCHALTER PRISE ECOUTEUR

2100.000 S 82909 913 1600 NETZKABEL KPL MIT ENTSTOERDROSSEL CABLE SECTEUR AVEC BOBINE ANTIPARASITE

2300.000 S 29305 122 2300 X BILDROHRPLATTE C.I. TUBE

2400.000 29642 062 1102 TELEPILOT TP 715 TELE COMMANDE TP 715

df

KEIN E-TEIL VOIR LISTE SEPAREE

ST 63-705 FR/TOP

TV

29501 082 5900 BEDIENEINHEIT

C.I. CDES CPL.

C 84002 86682 030 2300 ABBLOCK-C 0,1 UF -GR 25V

D 00805 83099 446 0100 LE DIODE TLHR 4601 TFK
IC 84001 83053 675 3000 IC TFMS5300 STEHEND/ TSOP

R 44509 87000 112 4600 KSW 0204 75 OHM 5%
T 44505 83032 055 4800 TRANS BC548B

T 44510 83032 075 5800 TRANS BC558C

29635 191 0201
29501 688 0100
29632 114 0100
29501 671 0600
29303 168 0500
29303 390 4200

Btx *32700#

21810 941 0500 BEDIENUNGSANLEITUNG MODE D'EMPLOI
72010 020 8000 SERVICE MANUAL F/GB NSTRUCTION DE SERVICE F/GB
72010 020 8200 SERVICE MANUAL F/GB 2. ERGAENZUNG NSTRUCTION DE SERVICE F/GB, SUPPL.2
72010 020 8300 SERVICE MANUAL F/GB 3. ERGAENZUNG NSTRUCTION DE SERVICE F/GB, SUPPL.3
72010 020 8500 SERVICE MANUAL F/GB 5. ERGAENZUNG NSTRUCTION DE SERVICE F/GB, SUPPL.5
72010 800 0000 SERVICE MANUAL SICHERHEIT INSTRUCTION DE SERVICE SECURITE

29656 004 1400 MONTAGEZUBEHOER F.BILDROHR AUXIL. MONTAGE TUBE

29704 009 2600 X CHASSIS-FS-STEREO PHILIPS-BR C.I. CHASSIS STEREO PHILIPS-TI

29704 009 2700 X CHASSIS-FS-STEREO TESLA-BR C.I. CHASSIS STEREO TESLA-TI

KEIN E-TEIL VOIR LISTE SEPAREE

CUC 2035 CUC 2035
KEIN E-TEIL VOIR LISTE SEPAREE

CUC 2035 CUC 2035
KEIN E-TEIL VOIR LISTE SEPAREE

X = SIEHE GESONDERTE E-LISTE X = VOIR LISTE DE PIECES A PART
WW. = WAHLWEISE WW. = VARIANTE

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

Es gelten die Vorschriften und Sicherheitshinweise ge­mäß dem Service Manual "Sicherheit", Mat.-Nummer
72010 800 0000, sowie zusätzlich die eventuell abwei­chenden, landesspezifischen Vorschriften!

Btx *32700#

II y a lieu d'observer les recommandations et les

!

prescriptions de sécurité de I'Instruction de Service
"Sécurité" Réf. N° 72010 800 0000 ainsi que les

( ! )

prescriptions spécifiques à chaque pays!

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

10 GRUNDIG Service

1

1

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

Liste de pièces détachées / Spare Parts Lists CUC 2031 F / 2035 F

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

Ersatzteilliste
Pièces détachées

3 / 99

MATERIAL-NR. / N° REFERENCE.: 92180 611 7500
BESTELL-NR. / NO. COMMANDE.: G.CI 15-75 FB SCHWARZ/NOIR VERSION NR./N° DE VERSION:VNM

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESIGNATION
N°POS. FIG. REFERENCE NB

92180 611 7500 ST 70-705 FR/TOP SCHWARZ ST 70-705 FR/TOP NOIR

0200.000 29635 191 0101 GEH-VORDERTEIL DRUCK KPL BOITIER PARTIE AVANT

0250.000 29501 688 0100 TASTE NETZSCHALTER TOUCHE INTERRUPTEUR SECTEUR

0251.000 29628 417 0100 DRUCKFEDER NETZTASTE RESSORT TOUCHE SECTEUR

0256.000 29636 032 0100 ABDECKUNG BUCHSEN CINCH ENJOLIVEUR PRISES CINCH

0256.000 29700 638 0109 ABDECKUNG EURO-AV RECOUVREMENT EURO-AV

0264.000 19126 035 9701 LAUTSPRECHER HAUT PARLEUR

0269.000 29633 431 0100 INFRA-FENSTER FENETRE INFRA

0270.000 29632 114 0100 EMBLEM GRUNDIG EMBLEME GRUNDIG

0300.000 29636 293 8702 GEH-RUECKTEIL BOITIER ARRIERE

0320.000 29618 694 6300 TYPENAUFKLEBER ETIQUETTE CPL

0700.000 S 09246 131 8504 ENTMAGNETISIERUNGSSPULE BOBINE DE DEMAGNETISATION

1100.000 S 83000 304 3500 BILDR.A66EAK71X01 PHILIPS TUBE IMAGE A 66 EAK 71X01 PHILIPS

1100.000 S 83000 304 9500 BILDR. A66EHJ43X31 VIDEOCOLOR TUBE IMAGE A 66 EHJ 43X31 VIDEOCOLOR

1200.000 S 29201 360 0211 ANODENKAPPE M.HOCHSPANNUNGS KABEL ENSEMBLE TETINE AVEC CABLE THT

1300.000 29501 082 5900 BEDIENEINHEIT C.I. CDES CPL.

1310.000 29703 357 1100 TASTSCHALTER PROGRAMM + TOUCHE PROGRAMME +

1320.000 29703 357 1100 TASTSCHALTER PROGRAMM - TOUCHE PROGRAMME -

1330.000 29703 357 1100 TASTSCHALTER LAUTSTAERKE + TOUCHE VOLUME +

1340.000 29703 357 1100 TASTSCHALTER LAUTSTAERKE - TOUCHE VOLUME -

1350.000 29501 671 0600 TASTEN-SATZ PROGRAMM/LAUTSTAERKE JEU DE TOUCHES PROGRAMME/VOLUME

1360.000 S 29703 291 2200 NETZSCHALTER 2,5A INTERRUPTEUR SECTEUR 2,5A

WW. 29703 291 3200 NETZSCHALTER 4A INTERRUPTEUR SECTEUR 4A

1380.000 29303 168 0500 CINCH-BUCHSE 3-FACH FBAS/NF L,R PRISE CINCH X3 FBAS/BF GAUCHE,DROITE

1390.000 29303 390 4200 KOPFHOERERBUCHSE 3,5 O.SCHALTER PRISE ECOUTEUR

2100.000 S 82909 913 1600 NETZKABEL KPL MIT ENTSTOERDROSSEL CABLE SECTEUR AVEC BOBINE ANTIPARASITE

S 29305 122 2300 X BILDROHRPLATTE C.I. TUBE

2400.000 29642 062 1102 TELEPILOT TP 715 TELE COMMANDE TP 715

df

KEIN E-TEIL VOIR LISTE SEPAREE

ST 70-705 FR/TOP

TV

29501 082 5900 BEDIENEINHEIT

C.I. CDES CPL.
C 84002 86682 030 2300 ABBLOCK-C 0,1 UF -GR 25V
D 00805 83099 446 0100 LE DIODE TLHR 4601 TFK
IC 84001 83053 675 3000 IC TFMS5300 STEHEND/ TSOP

R 44509 87000 112 4600 KSW 0204 75 OHM 5%
T 44505 83032 055 4800 TRANS BC548B

T 44510 83032 075 5800 TRANS BC558C

29635 191 0101
29501 688 0100
29632 114 0100
29501 671 0600
29303 168 0500
29303 390 4200

Btx *32700#

21806 941 0500 BEDIENUNGSANLEITUNG MODE D'EMPLOI
72010 020 8000 SERVICE MANUAL F/GB INSTRUCTION DE SERVICE F/GB
72010 020 8200 SERVICE MANUAL F/GB 2. ERGAENZUNG INSTRUCTION DE SERVICE F/GB, SUPPL.2
72010 020 8300 SERVICE MANUAL F/GB 3. ERGAENZUNG INSTRUCTION DE SERVICE F/GB, SUPPL.3
72010 020 8500 SERVICE MANUAL F/GB 5. ERGAENZUNG INSTRUCTION DE SERVICE F/GB, SUPPL.5
72010 800 0000 SERVICE MANUAL SICHERHEIT INSTRUCTION DE SERVICE SECURITE

29656 004 1500 MONTAGEZUBEHOER F.BILDROHR AUXIL. MONTAGE TUBE

29704 009 2400 X CHASSIS-FS-STEREO PHILIPS-BR C.I. CHASSIS STEREO PHILIPS-TI

29704 009 2500 X CHASSIS-FS-STEREO VIDEOCOLOR-BR C.I. CHASSIS STEREO VIDEOCOLOR-TI

KEIN E-TEIL VOIR LISTE SEPAREE

CUC 2035 CUC 2035
KEIN E-TEIL VOIR LISTE SEPAREE

CUC 2035 CUC 2035
KEIN E-TEIL VOIR LISTE SEPAREE

X = SIEHE GESONDERTE E-LISTE X = VOIR LISTE DE PIECES A PART
WW. = WAHLWEISE WW. = VARIANTE

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

Es gelten die Vorschriften und Sicherheitshinweise ge­mäß dem Service Manual "Sicherheit", Mat.-Nummer
72010 800 0000, sowie zusätzlich die eventuell abwei­chenden, landesspezifischen Vorschriften!

Btx *32700#

II y a lieu d'observer les recommandations et les

!

prescriptions de sécurité de I'Instruction de Service
"Sécurité" Réf. N° 72010 800 0000 ainsi que les

( ! )

prescriptions spécifiques à chaque pays!

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

GRUNDIG Service 11

1

1

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

CUC 2031 F / 2035 F Liste de pièces détachées / Spare Parts Lists

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

Ersatzteilliste
Pièces détachées

3 / 99

MATERIAL-NR. / N° REFERENCE.: 92182 411 7200
BESTELL-NR. / NO. COMMANDE.: G.CI 21-72 FB AGANA-GRAU/ GRIS AGANA VERSION NR./N° DE VERSION: VNM

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESIGNATION
N°POS. FIG. REFERENCE NB

92182 411 7200 DAVIO 70 ST 70-870 FR/TOP AGANA-GRAU DAVIO 70 ST 70-870 FR/TOP GRIS AGANA

0200.000 29635 249 0101 GEH-VORDERTEIL DRUCK KPL BOITIER PARTIE AVANT

0250.000 29501 688 0205 TASTE NETZSCHALTER TOUCHE INTERRUPTEUR SECTEUR

0251.000 29628 417 0100 DRUCKFEDER NETZTASTE RESSORT TOUCHE SECTEUR

0256.000 29636 289 0105 ABDECKUNG BUCHSEN CINCH ENJOLIVEUR PRISES CINCH

0256.000 29700 638 0109 ABDECKUNG EURO-AV RECOUVREMENT EURO-AV

0256.000 29636 298 0100 ABDECKUNG DRUCK KPL.PROGR./LAUTST. RECOUVREMENT CPL PROGR./VOLUME

0300.000 29636 266 0101 GEH-RUECKTEIL OFB BOITIER ARRIERE

0320.000 29618 696 0501 TYPENAUFKLEBER ETIQUETTE CPL

0600.000 29638 104 0100 LS-BOX LINKS KPL HAUT PARLEUR GAUCHE

0600.000 29638 105 0100 LS-BOX RECHTS KPL HAUT PARLEUR DROITE

0700.000 S 09246 131 8504 ENTMAGNETISIERUNGSSPULE M.HALTER BOBINE DE DEMAGNETISATON

1100.000 S 83000 304 3500 BILDR.A66EAK71X01 PHILIPS TUBE IMAGE A 66 EAK 71X01 PHILIPS

1200.000 S 29201 360 0211 ANODENKAPPE M.HOCHSPANNUNGS KABEL ENSEMBLE TETINE AVEC CABLE THT

1300.000 29501 082 8200 BEDIENEINHEIT C.I. CDES CPL.

1310.000 29703 357 1100 TASTSCHALTER PROGRAMM + TOUCHE PROGRAMME +

1320.000 29703 357 1100 TASTSCHALTER PROGRAMM - TOUCHE PROGRAMME -

1330.000 29703 357 1100 TASTSCHALTER LAUTSTAERKE + TOUCHE VOLUME +

1340.000 29703 357 1100 TASTSCHALTER LAUTSTAERKE - TOUCHE VOLUME -

1350.000 29501 716 0101 TASTEN-SATZ PROGRAMM/LAUTSTAERKE JEU DE TOUCHES PROGRAMME/VOLUME

1360.000 S 29703 291 2205 NETZSCHALTER INTERRUPTEUR SECTEUR
WW. 29703 291 3200 NETZSCHALTER 4A INTERRUPTEUR SECTEUR 4A

1380.000 29303 168 0503 CINCH-BUCHSE 3-FACH FBAS/NF L,R PRISE CINCH X3 FBAS /BF GAUCHE,DROITE

1390.000 29303 390 4200 KOPFHOERERBUCHSE 3,5 O.SCHALTER PRISE ECOUTEUR

2100.000 S 82909 913 1600 NETZKABEL KPL MIT ENTSTOERDROSSEL CABLE SECTEUR AVEC BOBINE ANTIPARASITE

S 29305 122 2300 X BILDROHRPLATTE C.I. TUBE

2400.000 29642 062 1102 TELEPILOT TP 715 TELE COMMANDE TP 715

df

KEIN E-TEIL VOIR LISTE SEPAREE

DAVIO 70 ST 70-870 FR/TOP

TV

29501 082 8200 BEDIENEINHEIT

C.I. CDES CPL.
C 84002 86682 030 2300 ABBLOCK-C 0,1 UF -GR 25V
D 00805 83099 446 0100 LE DIODE TLHR 4601 TFK
IC 84001 83053 675 3000 IC TFMS5300 STEHEND/ TSOP
R 44509 87000 112 4600 KSW 0204 75 OHM 5%
T 44505 83032 055 4800 TRANS BC548B

T 44510 83032 075 5800 TRANS BC558C

29635 249 0101

29501 688 0205

29636 289 0105

29501 716 0101

Btx *32700#

21806 941 0500 BEDIENUNGSANLEITUNG MODE D'EMPLOI
72010 020 8000 SERVICE MANUAL F/GB INSTRUCTION DE SERVICE F/GB
72010 020 8200 SERVICE MANUAL F/GB 2. ERGAENZUNG INSTRUCTION DE SERVICE F/GB, SUPPL.2
72010 020 8300 SERVICE MANUAL F/GB 3. ERGAENZUNG INSTRUCTION DE SERVICE F/GB, SUPPL.3
72010 020 8500 SERVICE MANUAL F/GB 5. ERGAENZUNG INSTRUCTION DE SERVICE F/GB, SUPPL.5
72010 800 0000 SERVICE MANUAL SICHERHEIT INSTRUCTION DE SERVICE SECURITE

29656 004 1500 MONTAGEZUBEHOER F.BILDROHR AUXIL. MONTAGE TUBE

29704 009 2400 X CHASSIS-FS-STEREO C.I. CHASSIS STEREO

KEIN E-TEIL VOIR LISTE SEPAREE

CUC 2035 CUC 2035
KEIN E-TEIL VOIR LISTE SEPAREE

X = SIEHE GESONDERTE E-LISTE X = VOIR LISTE DE PIECES A PART
WW. = WAHLWEISE WW. = VARIANTE

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

Es gelten die Vorschriften und Sicherheitshinweise ge­mäß dem Service Manual "Sicherheit", Mat.-Nummer
72010 800 0000, sowie zusätzlich die eventuell abwei­chenden, landesspezifischen Vorschriften!

Btx *32700#

II y a lieu d'observer les recommandations et les

!

prescriptions de sécurité de I'Instruction de Service
"Sécurité" Réf. N° 72010 800 0000 ainsi que les

( ! )

prescriptions spécifiques à chaque pays!

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

12 GRUNDIG Service

1

1

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

Liste de pièces détachées / Spare Parts Lists CUC 2031 F / 2035 F

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

Ersatzteilliste
Pièces détachées

3 / 99

MATERIAL-NR. / N° REFERENCE.: 29704 003 1500 VERSION NR./N° DE VERSION: VNM

MATERIAL-NR. / N° REFERENCE.: 29704 009 2400/2500/2600/2700 VERSION NR./N° DE VERSION: VNM

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESIGNATION
N°POS. FIG. REFERENCE NB

0100.000 29504 301 0100 TUNER-GLOBAL (PLL) TUNER (PLL)
WW. 81406 016 1200 TUNER PLL 5002PH5-3X0003 TUNER PLL 5002PH53X0003

0255.000 29303 119 6600 2 EURO-AV BUCHSENLEISTE 21-P SCHWARZ EMBASE PERI 21 P. NOIR

0800.000 29305 119 4300 X UG2/PANORAMA VIEW 1500 UG2/PANORAMA VIEW 1500

1000.000 S 09621 113 0206 4 SICHERUNGSHALTER SI60001/62501 CONTACT DE FUSIBLE SI60001/62501

2200.000 S 29303 399 5100 NETZ EINBAUGERAETESTECKER FICHE SECTEUR + CABLE

2410.000 29303 153 0107 MONTAGECLIP IC50020 CLIPS DE MONTAGE IC50020

2420.000 29303 153 0208 3 MONTAGECLIP IC40000/D61036/T60020 CLIPS DE MONTAGE IC40000/D61036/T60020

2450.000 29303 153 1605 MONTAGECLIP T60006 CLIPS DE MONTAGE T60006

2480.000 29303 156 2000 3 FOLIE WAERMELEITEND FEUILLE DE CONDUCTIBILTE

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

C 40012 84529 961 5000 ELKO 2200UF 20% 25V
C 53002 85159 115 3400 FOKO FKP1/4 0,014UF 3,5%1600V

1500

C 53002 85159 111 1400 FOKO KF #35 9000PF 3,5% 1600V

2400/2600

C 53002 85159 116 9600 FOKO FKP1 9500PF 3,5% 2000V

2500/2700
C 53009 85159 116 0200 FOKO FKP1 142PF 2,5% 2000V
C 54002 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 54011 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 54012 84529 961 5500 ELKO 4700UF 20% 25V
C 60001 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60009 85159 116 0500 FOKO FKP1 220PF 5% 2000V
C 60023 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60024 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60026 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 60027 86500 811 2500 HV-KERKO 1000PF 20% 1KV
C 61016 85159 110 3800 FOKO FKP1 100PF 10% 1600V
C 61036 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 61037 84520 970 5700 ELKO 28 1000UF 63V

2400/2500/2600/2700
C 61056 86500 670 4600 HV-KERKO 100PF 20% 1KV
C 62021 S 86600 982 3400 SI-KERKO B-SS 1000PF 20%400V
C 62022 S 86600 982 3400 SI-KERKO B-SS 1000PF 20%400V
C 62048 S 86600 982 3400 SI-KERKO B-SS 1000PF 20%400V
C 62501 S 85117 930 1800 MP3 0,1UF 20% 250VW
C 62502 S 85117 930 1800 MP3 0,1UF 20% 250VW
C 62505 S 85637 324 2500 FOKO KF #25 0,1UF 20% 250V

CD 32411 83094 015 9200 SMD DIODE BA592 SIE
CD 32421 83094 015 9200 SMD DIODE BA592 SIE
CD 80007 83094 015 9200 SMD DIODE BA592 SIE

df

T60006/IC61040/61050 T60006/IC61040/61050

X = SIEHE GESONDERTE E-LISTE X = VOIR LISTE DE PIECES A PART
WW. = WAHLWEISE WW. = VARIANTE

CHASSIS-FS-STEREO CUC 2031 F

CHASSIS C.I. STEREO CUC 2031 F

CHASSIS-FS-STEREO CUC 2035 F

CHASSIS C.I. STEREO CUC 2035 F

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

CIC 32410 83058 140 9400 SMD IC MC14094BD
CIC 43050 83058 145 5100 SMD IC MC14551BD/R2 MOT

CT 31005 83010 038 5800 SMD-TRANS.BC 858 B
CT 32105 83010 058 1700 SMD-TRANS.BC 817-25
CT 32111 83010 048 4800 SMD-TRANS.BC 848 B
CT 32119 83010 048 4800 SMD-TRANS.BC 848 B
CT 32122 83010 038 5800 SMD-TRANS.BC 858 B
CT 32123 83010 048 4800 SMD-TRANS.BC 848 B
CT 32124 83010 038 5800 SMD-TRANS.BC 858 B
CT 32132 83010 048 4800 SMD-TRANS.BC 848 B
CT 32308 83010 038 5800 SMD-TRANS.BC 858 B
CT 32310 83010 038 5800 SMD-TRANS.BC 858 B
CT 32312 83010 038 5800 SMD-TRANS.BC 858 B
CT 32315 83010 038 5800 SMD-TRANS.BC 858 B
CT 32415 83010 048 4800 SMD-TRANS.BC 848 B
CT 32430 83010 048 4800 SMD-TRANS.BC 848 B
CT 32431 83010 048 4800 SMD-TRANS.BC 848 B
CT 34031 83010 038 5800 SMD-TRANS.BC 858 B
CT 34075 83010 048 4800 SMD-TRANS.BC 848 B
CT 40059 83010 048 4800 SMD-TRANS.BC 848 B
CT 41022 83010 068 0800 SMD-TRANS.BC 808-40
CT 41030 83010 068 0800 SMD-TRANS.BC 808-40
CT 43095 83010 048 4800 SMD-TRANS.BC 848 B
CT 43246 83010 048 4800 SMD-TRANS.BC 848 B
CT 43255 83010 048 4800 SMD-TRANS.BC 848 B
CT 43289 83010 038 5800 SMD-TRANS.BC 858 B
CT 46004 83010 048 4800 SMD-TRANS.BC 848 B
CT 46009 83010 048 4800 SMD-TRANS.BC 848 B
CT 52253 83010 038 5800 SMD-TRANS.BC 858 B
CT 57005 83010 048 4800 SMD-TRANS.BC 848 B
CT 57020 83010 038 5800 SMD-TRANS.BC 858 B

TV

CT 57021 83010 038 5800 SMD-TRANS.BC 858 B
CT 57112 83010 038 5800 SMD-TRANS.BC 858 B
CT 57113 83010 038 5800 SMD-TRANS.BC 858 B
CT 57124 83010 048 4800 SMD-TRANS.BC 848 B
CT 61043 83010 048 4800 SMD-TRANS.BC 848 B
CT 61053 83010 048 4800 SMD-TRANS.BC 848 B
CT 81030 83010 048 4800 SMD-TRANS.BC 848 B
CT 81058 83010 048 4800 SMD-TRANS.BC 848 B
CT 81091 83010 048 4800 SMD-TRANS.BC 848 B
CT 81508 83010 048 4800 SMD-TRANS.BC 848 B
CT 81511 83010 038 5800 SMD-TRANS.BC 858 B

D 31001 83097 071 3500 Z DIODE 33 B 0,5W
D 31007 83097 200 4800 Z DIODE 4,7 C 0,5W
D 40064 83092 150 4500 DIODE 1N4148
D 40066 83092 150 4500 DIODE 1N4148
D 43284 83092 150 4500 DIODE 1N4148
D 50011 83097 205 1000 Z DIODE 51 C 0,5W
D 50013 83092 150 2000 DIODE 1 N 4004 -GA
D 50014 83092 150 4500 DIODE 1N4148
D 50016 83092 000 2100 DIODE BAV21 ITT 1500
D 50030 83091 980 4000 DIODE TYP4 BAT41 1500
D 52001 83092 150 4500 DIODE 1N4148
D 53003 83092 010 0500 DIODE BA157
D 53071 S 83092 042 2800 DIODE BY 228 PHI
D 53072 S 83092 101 4400 DIODE BYW76 TEMIC
D 54001 S 83092 042 6800 DIODE BYV16 TEMIC
D 54002 83095 162 8300 DIODE BYV 28-200
D 54011 83095 162 8300 DIODE BYV 28-200
D 55004 83097 090 3300 Z DIODE ZY 33 ITT
D 57011 83092 150 4500 DIODE 1N4148
D 57012 83092 150 4500 DIODE 1N4148
D 57013 83092 150 4500 DIODE 1N4148
D 57014 83092 150 4500 DIODE 1N4148
D 57023 83092 150 4500 DIODE 1N4148
D 57101 83091 985 4200 DIODE BAT42/43
D 57122 83092 150 4500 DIODE 1N4148
D 60005 83092 000 2100 DIODE BAV21 ITT
D 60006 83095 168 5400 DIODE BYT 54 M
D 60007 83095 168 5400 DIODE BYT 54 M
D 60012 83092 000 2100 DIODE BAV21 ITT/ TFK
D 60023 83085 603 8400 GLR.SKB380C1500 L5B
D 60037 83092 000 2100 DIODE BAV21 ITT/ TFK
D 61016 S 83092 115 0800 DIODE SF5408
D 61036 83098 208 4000 DIODE MUR 840
D 61056 S 83095 171 7200 DIODE BYW172D TEMIC
D 81051 83092 150 4500 DIODE 1N4148
D 81052 83092 150 4500 DIODE 1N4148
D 81053 83092 150 4500 DIODE 1N4148

F 32020 83190 094 6000 OFW L 9460
F 32101 81411 124 0500 FILTER 7X7 405 SIGN 11240
F 32109 86027 550 4200 CER.TRAP 42
F 32121 81411 113 6000 FILTER 7X7 360 SIGN 11136
F 32410 81405 313 5100 SPULE 7X7 351 FARBE 718
F 32412 83190 034 5100 OFWFIL K3451K SIE

IC 32000 83054 334 1100 IC MSP3410D-PO-B3
IC 32420 83051 258 2500 IC STV8225 SGS
IC 34015 83053 388 4400 IC TDA8844N2S1
IC 40000 83053 672 9700 IC TDA7297
IC 43280 83053 664 1500 IC TEA6415B/ TEA6415C
IC 50020 83053 383 5000 IC TDA8350Q/N5
IC 60010 83053 546 0500 IC TDA4605/3
IC 61040 83052 043 1700 IC LM317T NSC
IC 61050 83052 043 1700 IC LM317T NSC
IC 61060 83052 057 0300 IC MC7805CT
IC 61310 83052 043 5700 IC LM358N NSC
IC 80000 83052 100 6500 IC MC33164P-5RP
IC 81050 29798 206 0100 IC SDA545X OTP PROG.KPL

WW. 83051 551 1100 IC SDA5257-2-G211
WW. 83051 551 1200 IC SDA5257-2-G212
WW. 29305 219 0300 PROZESSORPLATTE

2400/2500/2700

IC 82005 83051 240 0800 IC M24C08B1/ M24C08-BN6
L 31043 81405 264 4000 DR ST 0411-GRP 8,2UH 10%

L 32023 81405 264 1900 DR AX 0411-GA 1UH 10%
L 32026 81405 260 3400 DR 0309 10UH 5%
L 32109 81405 264 4400 DR ST 0309-GRP 10UH 5%
L 32342 81405 052 4900 DR A AX-GA 10UH 10%
L 43098 81405 117 4800 DR 0411 22UH 10%
L 46022 81405 264 5800 DR 0309 2,7UH 5%
L 50027 81049 820 5600 FERRITPERLE HF70 BTL 3,5X 1500
L 53001 81049 820 5600 FERRITPERLE HF70 BTL 3,5X
L 53002 81049 820 5600 FERRITPERLE HF70 BTL 3,5X
L 53003 81049 820 5600 FERRITPERLE HF70 BTL 3,5X

PERLE FERRITE
L 53011 81405 052 4900 DR A AX-GA 10UH 10%
L 53012 09240 110 5100 DROSSEL 2,2 MH/RASITAGE
L 53021 S 29203 124 9500 LINEARITAETSREGLER 1500
L 53021 S 29203 110 9500 LINEARITAETSREGLER

2400/2500/2600
L 53021 S 29203 118 9500 LINEARITAETSREGLER 2700

REGLEUR DE LINEARITE
L 53074 09246 846 5700 „BRUECKENSPULE 110““ 1,5MHZ“

1500
L 53074 09246 846 5100 „BRUECKENSPULE 110““ 1,5 MH“

2400/2500/2600/2700

BOBINE D'ACCORD
L 54002 81405 263 6400 DR 0411 18UH 5%
L 55006 09245 816 0100 O/W AUSKOPPELSPULE

BOBINE DE DECOUPLAGE E/O
L 60006 81049 820 5700 FERRITPERLE 3,6UH 5720500

PERLE FERRITE
L 60012 81049 820 1400 DAEMPF-PERLE 433003038102
L 61016 81049 820 1400 DAEMPF-PERLE 433003038102
L 61036 81049 820 1400 DAEMPF-PERLE 433003038102
L 61056 81049 820 1400 DAEMPF-PERLE 433003038102

FERRITE D'ATTENUATION
L 62501 S 29500 812 9700 FUNKENTSTOERDROSSEL

BOBINE ANTIPARASITE
L 81062 81049 820 5100 FERRITPERLE HF55 BTL 3,5X

PERLE FERRITE
OK 60031S 83060 000 1200 OPTOKOPPLER CNY17F1
Q 32305 83824 391 8600 QUARZ #439-9 18,432MHZ 12PF

Q 34043 83821 360 0400 QUARZ #136 2A 4,433619MHZ
Q 80001 83822 460 9600 QUARZ 6,0 MHZ Q 270/2A

R 21117 S 87052 270 2100 MOW 0411 6,8 OHM 5% 1500
R 21117 S 87053 210 2000 MOW 0411 6,2 OHM 5%

2400/2600/2700
R 21117 S 87053 610 1100 MOW 0617 2,7 OHM 5% 2500
R 32359 S 87003 290 4700 KSW NB 0207 82 OHM 5%
R 40012 S 87322 960 1100 DRW 6,5 2,7 OHM 10% 1500
R 40012 S 87322 960 0900 DRW 6,5 2,2 OHM 10%

2400/2500/2600/2700
R 43098 S 87011 190 2100 KSW SI B 6,8 OHM 5%
R 50011 S 87011 210 3700 KSW SI B 33 OHM 5%

1500/2400/2500/2600
R 50011 S 87011 210 3300 KSW SI B 22 OHM 5% 2700
R 50021 S 87663 272 0400 MSW 0207 1,3 OHM 2% 1500
R 50021 S 87663 272 0700 MSW 0207 1,8 OHM 2% 2500
R 50021 S 87663 272 0600 MSW 0207 1,6 OHM 2%

2400/2600/2700
R 50022 S 87663 272 0400 MSW 0207 1,3 OHM 2% 1500
R 50022 S 87663 272 0600 MSW 0207 1,6 OHM 2%

2400/2700

Btx *32700#

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

Btx *32700#

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

GRUNDIG Service 13

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

1

1

CUC 2031 F / 2035 F Liste de pièces détachées / Spare Parts Lists

R 50022 S 87663 272 0700 MSW 0207 1,8 OHM 2%

2500/2600
R 50023 S 87663 272 0400 MSW 0207 1,3 OHM 2% 1500
R 50023 S 87663 272 0600 MSW 0207 1,6 OHM 2%

2400/2700
R 50023 S 87663 274 0900 MSW 0207 2,2 OHM 1% 2500
R 50023 S 87663 272 0700 MSW 0207 1,8 OHM 2% 2600
R 50024 S 87663 570 4900 MSW 0414 100 OHM 5%

1500/2400/2600
R 50024 S 87663 570 5500 MSW 0414 180 OHM 5%

2500/2700
R 52001 S 87003 290 0900 KSW NB 0207 2,2 OHM

2400/2500/2600/2700
R 52004 S 87053 290 3300 MOW 0411 27 OHM 5%
R 52006 S 87053 289 8400 MOW 0411 0,22 OHM 10%

2400/2500/2600/2700
R 53001 S 87004 290 2300 KSW NB 0207 8,2 OHM 5%
R 53002 S 87004 290 9700 KSW NB 0207 10 KOHM 5%
R 53016 S 87301 792 2100 DRW 7 6,8 OHM 10%
R 53021 S 87053 290 7100 MOW 0411 820 OHM 5%
R 54001 S 87053 290 2700 MOW 0411 12 OHM 5%
R 54003 S 87003 290 0900 KSW NB 0207 2,2 OHM

1500/2400/2500/2600
R 54003 S 87003 290 0100 KSW NB 0207 1 OHM 5% 2700
R 54012 S 87350 032 0100 DRW 0,75W 1 OHM 10%
R 55003 S 87053 290 1900 MOW 0411 5,6 OHM 5%
R 55006 S 87012 300 1900 NKS 3 5,6 OHM 5%
R 60008 S 87053 691 0500 MOW 0617 22 KOHM 5%
R 60009 S 87053 691 0500 MOW 0617 22 KOHM 5%
R 60016 S 87053 690 4300 MOW 0617 56 OHM 5%
R 60021 83110 050 1700 NTC 4,7 OHM 30%
R 60029 S 87053 693 1900 MOW 0617 82 KOHM 10%
R 61019 S 87001 213 3300 KSW 0207 330 KOHM 5%

1500/2700
R 61019 S 87001 213 3500 KSW 0207 390 KOHM 5%

2400/2500
R 61019 S 87001 213 4100 KSW 0207 680 KOHM 5% 2600
R 61313 87900 500 5400 ESTR.SK10-A 22 KOHM LIN
R 62049 S 87663 491 6100 MSW SI 0414 4,7 MOHM 5%
R 62505 S 83112 000 1000 PTC #1 DUO 1500/2400/2600
R 62505 S 83112 000 1200 PTC #3 DUO 2500/2700

TR 61000S 29201 337 9700 TRAFO SPERRWANDLER 1500
TR 61000S 29201 336 9700 TRAFO SPERRWANDLER

2400/2500/2600/2700
TRANSFO D'ALIM.A
DECOUPAGE CPL

Ersatzteilliste
Pièces détachées

3 / 99

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESIGNATION
N°POS. FIG. REFERENCE NB

29305 119 4300 BAUSTEIN UG2/PANORAMA VIEW C.I. UG 2/PANORAMA VIEW

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

C 05021 85637 316 1300 FOKO MKS4 (100) 0,01UF 1000V
D 05021 83092 040 1500 DIODE BY203S-20 TFK

D 05022 83092 040 1500 DIODE BY203S-20 TFK
R 05021 S 87350 032 7300 DRW 0,75W 1 KOHM 10%

df

BAUSTEIN UG 2/PANORAMA VIEW

C.I. UG 2/PANORAMA VIEW

MATERIAL-NR. / N° REFERENCE.: 29305 119 4300

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

TV

SI 40012S 83156 190 2800 SI LOET T1,6A 250V 1500
SI 40012S 83156 202 2500 SI LOET T2A 250V

2400/2500/2600/2700
SI 52001S 83156 120 2700 SI LOET T315MA 250V
SI 60001S 83156 190 0300 SI 5X20 T1,6A L 250V
SI 61036S 83156 230 0800 SI LOET T4A 250V 1500
SI 61036S 83156 240 0100 SI LOET T 5A 250V

2400/2500/2600/2700
SI 61056S 83156 210 2700 SI LOET T2,5A 250V
SI 62501S 83156 170 0600 SI 5X20 T2,5A L 250V

T 50030 83032 055 5800 TRANS BC558B 1500
T 52001 83032 856 3700 TRANS.BC 637
T 53001 83029 000 1800 TRANS S2000N TOS 2400/2500
T 60006 83022 690 8900 TRANS BUZ90
T 60020 83029 000 1900 TRANS S2000N TOS

1500/2600/2700
T 61301 83032 055 4800 TRANS BC548B

TR 52001 09246 866 0400 TRAFO TREIBER

TRANSFORMATEUR
TR 53010S 29221 029 5900 TRAFO DIODEN-SPLIT KPL 1500
TR 53010S 29221 029 5200 TRAFO DIODEN-SPLIT KPL

2400/2500/2600/2700

TRANSFORMATEUR LIGNE CPL

Es gelten die Vorschriften und Sicherheitshinweise ge­mäß dem Service Manual "Sicherheit", Mat.-Nummer
72010 800 0000, sowie zusätzlich die eventuell abwei­chenden, landesspezifischen Vorschriften!

Btx *32700#

II y a lieu d'observer les recommandations et les

!

prescriptions de sécurité de I'Instruction de Service
"Sécurité" Réf. N° 72010 800 0000 ainsi que les

( ! )

prescriptions spécifiques à chaque pays!

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

Es gelten die Vorschriften und Sicherheitshinweise ge­mäß dem Service Manual "Sicherheit", Mat.-Nummer
72010 800 0000, sowie zusätzlich die eventuell abwei­chenden, landesspezifischen Vorschriften!

Btx *32700#

II y a lieu d'observer les recommandations et les

!

prescriptions de sécurité de I'Instruction de Service
"Sécurité" Réf. N° 72010 800 0000 ainsi que les

( ! )

prescriptions spécifiques à chaque pays!

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

14 GRUNDIG Service

1

1

1

1

Liste de pièces détachées / Spare Parts Lists CUC 2031 F / 2035 F

Ersatzteilliste
Pièces détachées

3 / 99

MATERIAL-NR. / N° REFERENCE.: 29305 122 2100

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESIGNATION
N°POS. FIG. REFERENCE NB

29305 122 2100 BILDROHRPLATTE C.I. TUBE

0100.000 S 29303 752 9500 BILDROHRFASSUNG SUPPORT TUBE

0200.000 S 29201 361 1800 FOKUS U.UG2-REGLER REGLEUR DE FOCUS

2430.000 29303 153 0300 3 MONTAGECLIP IC24000/24030/24070 CLIPS DE MONTAGE V

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

C 21504 85637 316 1200 FOKO KF #21 0,01UF 20% 1500V
D 21502 83092 150 2000 DIODE 1 N 4004 -GA
IC 24000 83053 361 0600 IC TDA6106Q PHI

IC 24030 83053 361 0600 IC TDA6106Q PHI
IC 24070 83053 361 0600 IC TDA6106Q PHI

L 24001 81405 260 2200 DR AX 0309-GA 22UH 5%
R 21502 87000 113 6100 KSW 0204 4,7 MOHM 5%

R 24021 87650 965 0200 MSW 0204 16 KOHM 1%
R 24023 87000 112 5200 KSW 0204 130 OHM 5%
R 24081 S 87004 290 4700 KSW NB 0207 82 OHM 5%

T 22023 83032 075 5800 TRANS BC558C

df

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

BILDROHRPLATTE

TV

C.I.TUBE

Ersatzteilliste
Pièces détachées

3 / 99

MATERIAL-NR. / N° REFERENCE.: 29305 122 2300

POS. NR. ABB. MATERIAL-NR. ANZ. BEZEICHNUNG DESIGNATION
N°POS. FIG. REFERENCE NB

29305 122 2300 BILDROHRPLATTE C.I.TUBE

0100.000 S 29303 752 9500 BILDROHRFASSUNG SUPPORT TUBE

0200.000 S 29201 361 0100 FOKUS U.UG2-REGLER REGLEUR DE FOCUS

2430.000 29303 153 0300 3 MONTAGECLIP IC24000/24030/24070 CLIPS DE MONTAGE IC24000/24030/24070

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

C 21504 85637 316 1200 FOKO KF #21 0,01UF 20% 1500V
D 21502 83092 150 2000 DIODE 1 N 4004 -GA

D 21511 83092 150 4500 DIODE 1N4148
IC 24000 83053 361 0600 IC TDA6106Q PHI

IC 24030 83053 361 0600 IC TDA6106Q PHI
IC 24070 83053 361 0600 IC TDA6106Q PHI

L 24001 81405 260 2200 DR AX 0309-GA 22UH 5%
R 21502 87000 113 6100 KSW 0204 4,7 MOHM 5%

R 21503 87024 010 5900 KMW 0411 270 OHM 5%
R 21504 87024 010 7700 KMW 0411 1,5 KOHM 10%
R 24008 87024 010 7700 KMW 0411 1,5 KOHM 10%
R 24021 87650 965 0200 MSW 0204 16 KOHM 1%
R 24038 87024 010 7700 KMW 0411 1,5 KOHM 10%
R 24078 87024 010 7700 KMW 0411 1,5 KOHM 10%
R 24081 S 87004 290 4700 KSW NB 0207 82 OHM 5%

df

POS. NR. MATERIAL-NR. BEZEICHNUNG
N°POS. REFERENCE DESIGNATION

BILDROHRPLATTE

TV

C.I.TUBE

Es gelten die Vorschriften und Sicherheitshinweise ge­mäß dem Service Manual "Sicherheit", Mat.-Nummer
72010 800 0000, sowie zusätzlich die eventuell abwei­chenden, landesspezifischen Vorschriften!

Btx *32700#

II y a lieu d'observer les recommandations et les

!

prescriptions de sécurité de I'Instruction de Service
"Sécurité" Réf. N° 72010 800 0000 ainsi que les

( ! )

prescriptions spécifiques à chaque pays!

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS

T 21510 83034 012 9900 TRANS.BF299 G ITT/PBF259
T 21515 83032 055 5800 TRANS BC558B
T 22023 83032 075 5800 TRANS BC558C

Es gelten die Vorschriften und Sicherheitshinweise ge­mäß dem Service Manual "Sicherheit", Mat.-Nummer
72010 800 0000, sowie zusätzlich die eventuell abwei­chenden, landesspezifischen Vorschriften!

Btx *32700#

II y a lieu d'observer les recommandations et les

!

prescriptions de sécurité de I'Instruction de Service
"Sécurité" Réf. N° 72010 800 0000 ainsi que les

( ! )

prescriptions spécifiques à chaque pays!

ÄNDERUNGEN VORBEHALTEN / SOUS RESERVE DE MODIFICATIONS
