Grundig CUC 1935, CUC 1807, CUC 1838, DIGI 100, LEEMAXX 55 Service Manual

TV Service Manual

Ergänzung Supplement

7. Ergänzung / Supplement 7

DIGI 100

CUC 1807

LEEMAXX 55 M 55-4210 DOLBY

GBA5800 / VNM

CUC 1838

SYDNEY FLAT SE 7241 DOLBY

GCN7000 / VNM

CUC 1935

Zusätzlich erforderliche Unterlagen für den Komplettservice Additionally required Service Documents for the Complete Service

Service Manual

DIGI 100

Materialnr./Part No.

720100305000

4 + 5

Materialnr./Part No.

720100305400 720100305500

Service Manual

Sicherheit

Safety

Materialnr./Part No.

720108000000

Service

Training

DIGI 100

Materialnr./Part No.

Ķ 720103502100 ķ 720103502200

CINARO 82 FLAT MFW 82-5210/8 DOLBY

GBA5110 / VNM

CINARO 82 FLAT MFW 82-5310/8 DOLBY

GBA7800 / VNM

ROME FLAT SE 8270 DOLBY

GCN8700 / VNM

Grundig Service

Hotline Deutschland…

Technik:

TV TV SAT VCR/LiveCam HiFi/Audio Car Audio Telekommunikation

Planatron

Ersatzteil-Verkauf: Mo.-Fr. 8.00-19.00 Uhr

Kundendienst/Werkstätten:

gebührenpflichtig

(8.00-22.00 Uhr)

…Mo.-Fr. 8.00-18.00 Uhr

0180/52318-41 0180/52318-49 0180/52318-48 0180/52318-42 0180/52318-43 0180/52318-44 0180/52318-45

Fax:

Telefon: 0180/52318-40

Telefon: Fax:

0180/52318-51 0180/52318-99

0180/52318-50Fax:

Mo.-Fr. 8.00-18.00 Uhr

0180/52318-52 0180/52318-46

Materialnummer/Part Number 720100305700 Änderungen vorbehalten/Subject to alteration • Printed in Germany WÜ H-S46 1002 • 8002/8012, 8003/8013, 8005/8015 http://www.grundig.com

GRUNDIG Service DIGI 100

Es gelten die Vorschriften und Sicherheitshinweise gemäß dem Service Manual "Sicherheit", Materialnummer 720108000000, sowie zusätzlich die eventuell abweichenden, landesspezifischen Vorschriften!

Für das auf der Titelseite aufgeführte Chassis gilt das Service Manual DIGI 100. Diese Ergänzung dokumentiert die Unterschiede bzw. zusätzlichen Bestückungen der Geräte.

Grundlage für den Service sind: –Service Manual DIGI 100 (Materialnummer 720100305000) –4. Ergänzung DIGI 100 (Materialnummer 720100305400) –5. Ergänzung DIGI 100 (Materialnummer 720100305500) –Service Manual "Sicherheit" (Materialnummer 720108000000)

Inhaltsverzeichnis

The regulations and safety instructions shall be valid as provided by the "Safety" Service Manual, part number 720108000000, as well as the respective national deviations.

The Service Manual DIGI 100 applies to the chassis specified on the front page. This supplement describes the differences and the additionally fitted components of the sets.

Basic instructions for servicing are given in the: –Service Manual DIGI 100 (Part number 720100305000) –Supplement 4 DIGI 100 (Part number 720100305400) –Supplement 5 DIGI 100 (Part number 720100305500) –Service Manual “Safety” (Part number 720108000000)

Table of Contents

Seite

Hinweise ......................................................................................... 3

Modulauflistung – Service Manual mit Ergänzungen ...................... 4

Modulübersicht ................................................................................ 5

Technische Daten ........................................................................... 6

Bedienplatte 295010857400 ........................................................... 7

Netzschalterplatte 295010872600 / 2700 ....................................... 8

Buchsenplatte 293050086200 ........................................................ 9

FTA-Netzteilplatte 293052022200 ................................................ 10

FTA-Modul .................................................................................... 12

Ersatzteillisten ............................................................................... 29

Page

Notes ............................................................................................... 3

List of Modules – Service Manual with Supplements...................... 4

Module List ...................................................................................... 5

Technical Data ................................................................................ 6

Control Board 295010857400 ......................................................... 7

Mains Switch Board 295010872600 / 2700 .................................... 8

Socket Board 293050086200 ......................................................... 9

FTA Mains Section Board 293052022200 .................................... 10

FTA Module .................................................................................. 12

Spare Parts Lists ........................................................................... 29

2

GRUNDIG Service DIGI 100

Hinweise

Achtung: ESD-Vorschriften beachten Wegen Veränderung des Schwerpunktes beim Abnehmen der

Rückwand bzw. Ausbau des Chassis oder Entfernen eines eventuell vorhandenen Standfußes ist das Gerät gegen Kippen zu sichern.

Vor dem Öffnen des Gehäuses zuerst den Netzstecker ziehen! Leitungsverlegung

Bevor Sie die Leitungen und insbesondere die Masseleitungen lösen, muss die Leitungsverlegung zu den einzelnen Baugruppen wie z.B. Chassis, Netzschalterplatte, Bedieneinheit, Bildrohrplatte, Ablenkeinheit, Lautsprecher usw. beachtet werden. Nach erfolgter Reparatur ist es notwendig, die Leitungsführung wieder in den werkseitigen Zustand zu versetzen um evtl. spätere Ausfälle oder Störungen zu vermeiden.

Netzkabel

Diese Geräte dürfen nur mit dem Original-Netzanschlusskabel mit integrierter Entstördrossel betrieben werden. Dieses Netzkabel verhindert Störungen aus dem Netz und ist Bestandteil der Gerätezulassung. Im Ersatzfall bestellen Sie bitte ausschließlich das Netzkabel laut Ersatzteilliste.

DOLBY-Hinweis

DOLBY und das Doppel-D-Symbol ĳ sind Warenzeichen der Dolby Laboratories Licensing Corporation.

Notes

Attention: Observe the MOS safety regulations Because of the change of the centre of gravity when removing the

rear panel, the chassis or an existing stand, it is necessary to protect the set from tipping.

Before opening the cabinet disconnect the mains plug! Wiring

Before disconnecting any leads and especially the earth connecting leads observe the way they are routed to the individual assemblies like the chassis, mains switch panel, keyboard control panel, picture tube panel, deflection unit, loudspeaker and so on. On completion of the repairs the leads must be laid out as originally fitted at the factory to avoid later failures or disturbances.

Mains Cable

The TV receiver must only be operated with an original mains connecting cable with an interference suppressor choke integrated in the mains plug.This mains cable prevents interference from the mains supply and is part of the product approval. For replacement please order exclusively the mains connecting cable specified in the spare parts list.

DOLBY Hint

DOLBY and the double-D symbol ĳ are trademarks of Dolby Laboratories Licensing Corporation.

3

GRUNDIG Service DIGI 100

Modulauflistung – Service Manual mit Ergänzungen List of Modules – Service Manual with Supplements

Modul

Module

Chassisplatte Chassis Board

Signal-Baustein Signal Module

Feature-Modul Feature Module

Bildrohrplatte CRT Panel

Fokussierungsplatte Focusing Board

Bedienplatte Control Board

Netzschalterplatte Mains Switch Board

Materialnummer

Part Number

29704019 . . . . Seite / Page 3-1 Seite / Page 9 Seite / Page 27 –

295042022400

295042022500

295042622400

295042032100 Seite / Page 3-19 Seite / Page 25 Seite / Page 53 –

295042032200 ––Seite / Page 67 –

295042034100 ––Seite / Page 53 –

293051223100

293051223200

293050254300 Seite / Page 3-55 Seite / Page 51 Seite / Page 87 –

293050255100 ––Seite / Page 87 –

295010857400

295010872600

295010872700

Service Manual

DIGI 100

720100305000 720100305400 720100305500 720100305700

––Seite / Page 45 –

Seite / Page 3-57 Seite / Page 47 ––

–––Seite / Page 7

–––Seite / Page 8

4. Ergänzung

Supplement 4

DIGI 100

5. Ergänzung

Supplement 5

DIGI 100

7. Ergänzung

Supplement 7

DIGI 100

Buchsenplatte Socket Board

EURO-AV-Buchsenplatte EURO-AV Socket Board

PIP-Signalbaustein PIP Signal Module

PIP/VGA-Baustein PIP/VGA Module

SAT-Baustein SAT Module

FTA-Netzteilplatte FTA Mains Section Board

FTA-Modul FTA Module

293050086200

293051603800

295042120400

295042062100

295042220200

293052022200

295041066100

–––Seite / Page 9

– Seite / Page 57 ––

Seite / Page 3-61 –––

Seite / Page 3-70 –––

Seite / Page 3-65 –––

–––Seite / Page 10

–––Seite / Page 12

4

GRUNDIG Service DIGI 100

Modulübersicht / Module List

Bestell-Nr. Order No.

Chassis-Nr. Chassis No.

Tuner

Signal-Baustein Signal Module

Feature-Modul Feature Module

Bildrohrplatte CRT Panel

Fokussierungsplatte Focusing Board

Bedienplatte Control Board

Netzschalterplatte Mains Switch Board

Buchsenplatte Socket Board

EURO-AV-Buchsenplatte EURO-AV Socket Board

TP 100 C (grau / grey) 296420614102

TP 150 C (grau / grey) 296420660400

TP 912 C 296420613300

Modul VGA 4 Module VGA 4

Modul-SET PIP 7 Module-SET PIP 7

SAT-Baustein SER 300a SAT Module SER 300a

Modul DER 1100 S-CI Module DER 1100 S-CI

Modul DER 1101 T Module DER 1101 T

(Flash 16 Mbit)

295045010200

295042022400

295042022500

295042622400

295042032100

295042032200

295042034100

293051223100

293051223200

293051223400

293050254300

293050255000

293050255100

295010857400

295010872600

295010872700

293050086200

293051603800

GAF9200

GAF9300

GAF9000

GAG6600

GAG6900

LEEMAXX 55

M 55-4210 DOLBY

(VNM)

CUC 1807

GBA5800 GCN7000 GBA5110 GBA7800 GCN8700

297040198700 297040198500 297040198600 297040199600 297040198400

SYDNEY FLAT

SE 7241 DOLBY

(VNM)

CUC 1838

CINARO 82 FLAT

MFW 82-5210/8

DOLBY

(VNM)

CUC 1935

CINARO 82 FLAT

MFW 82-5310/8

DOLBY

(VNM)

CUC 1935

ROME FLAT

SE 8270 DOLBY

(VNM)

CUC 1935

•••••

• •––– ––––• ––• •– ––• •–

•–––– –•––•

•–––– –••–• –––•– –•––– –––•– ––•–• –•••• –•––• ––• •– –•••• ––••• ––• •–

•–––– –•––•

nachrüstbar retrofittable

– –

nachrüstbar retrofittable

5

LEEMAXX 55

M 55-4210 DOLBY

(VNM)

CUC 1807

SYDNEY FLAT

SE 7241 DOLBY

(VNM)

CUC 1838

CINARO 82 FLAT

MFW 82-5210/8 DOLBY

(VNM)

CUC 1935

CINARO 82 FLAT

MFW 82-5310/8 DOLBY

(VNM)

CUC 1935

ROME FLAT

SE 8270 DOLBY

(VNM)

CUC 1935

Bildröhre / Picture Tube

Sichtbares Bild Visible picture

51cm 68cm

Bildröhre Picture tube

Format 4:3, 55cm (21") FST, Black Line FX,

Philips / 90°

Format 4:3, 72cm (29") MEGATRON plus,

Toshiba V2 / 106

°

Format 16:9, 82cm (32") MEGATRON plus,

Toshiba V2 / 102

°

Format 16:9, 82cm (32") MEGATRON Flat,

Philips / 102°

Format 16:9, 82cm (32") MEGATRON plus,

Toshiba V2 / 102

°

Formatumschaltung Format switching

Standard 4:3, 16:9, 4:3/16:9 auto

(via Euro-AV-socket), Panorama Zoom

Standard 4:3, 16:9, 4:3/16:9 auto

(via Euro-AV-socket), Panorama Zoom

Elektronik / Electronic

Flash

Programmspeicherpl

ätze

Programme positions

TV Guide

Easy dialog

Tuner

TV-Normen TV-Standards

B/G

PAL, SECAM, via AV: NTSC 4.43MHz

Stereo-Systeme Stereo systems

Deutsch A2 / German A2

Videotext Teletext

TOP/FLOF Level 2.5, VPS, 400 Seiten

TOP/FLOF level 2.5, VPS, 400 pages

Musikleistung ohne externe LS Music power without external LS

Stereo 2x20W (Virtual Dolby) Stereo 2x25W (Virtual Dolby) Stereo 2x20W (Virtual Dolby) Stereo 2x20W (Virtual Dolby) Stereo 2x25W (Virtual Dolby)

Anschlüsse Front / Connections Front

Kopfhörer Headphones

Cinch-AV-Buchse Cinch-AV socket

Anschlüsse Rückwand / Connections Rear Panel

Euro AV 1 (schwarz / black)

Euro AV 2 (orange)

Euro AV 3 (blau / blue)

––

VGA

PIP

SAT

Digital-SAT

–

Interface

Netzteil / Mains Stage

Netzspannung (Regelbereich) Mains voltage (variable)

Netzfrequenz Mains frequency

Leistungsaufnahme Power consumption

ca. 70W ca. 110W ca. 95W ca. 95W ca. 95W

Standby

nachrüstbar mit Modul DER 1100 S-CI oder Modul DER 1101 T / retrofittable with Module DER 1100 S-CI or Module DER 1101 T

Stereo 3,5mm Klinkenbuchse, Lautst

ärke regelbar, individuelle Tonkanalwahl bei 2-Ton-Empfang

Stereo 3.5mm jack, adjustable volume, individual channel selection with dual-sound broadcasts

nachrüstbar mit Modul VGA 4 / retrofittable with Module VGA 4

nachrüstbar mit Modul Set PIP 7 / retrofittable with Module Set PIP 7

nachrüstbar mit SAT-Baustein SER 300a / retrofittable with SAT Module SER 300a

1x FBAS Video / in, 1x CCVS Video / in, 2x Audio / in

FBAS Ein-/Ausgang, RGB Eingang, SBAS Ein-/Ausgang, Megalogic, Datalink f

ür VCR-Fernbedienung, Decoder, 16:9 Erkennung

CCVS in-/output, RGB input, SCVS in-/output, Megalogic, datalink for VCR remote control, decoder capable, 16:9 detection

FBAS Ein-/Ausgang, RGB Eingang, SBAS Ein-/Ausgang (Chroma Ausgang Pin 15+7), Datalink f

ür VCR Fernbedienung, Decoder, 16:9 / Pin 8

CCVS in-/output, RGB input, SCVS in-/output (Chroma output Pin 15+7), datalink for VCR remote control, decoder capable, 16:9 /

Pin 8

FBAS Eingang, RGB Eingang, SBAS Eingang, Datalink f

ür VCR Fernbedienung, Decoder, 16:9 / Pin8

CCVS input, RGB input, SCVS input, datalink for VCR remote control, 16:9 / Pin8

Deutsch A2 / German A2

TOP/FLOF Level 2.5, VPS, 2000 Seiten

TOP/FLOF level 2.5, VPS, 2000 pages

B/G, I, D/K, K', L/L'

PAL, SECAM, NTSC 4.43MHz, via AV: NTSC 3.58MHz

Deutsch A2 / German A2 (B/G/D/K)

Nicam 5.85 (B/G, L) + 6.52MHz (I)

4:3, Cinema Zoom variable, Panorama Zoom, Format Automatic, 14:9, 16:9,

automatic switching PALplus (in cinema zoom)

16 Mbit

76cm

B/G

PAL, SECAM, via AV: NTSC 4.43MHz

99 + 3 AV

(199 TV/SAT + 59 Radio + 3 AV bei Nachr

üstung SAT/when retrofitted with SAT)

ja / yes

PLL Frequenz Synthesizer Tuning UHF/VHF, globale Pinbelegung / PLL frequency synthesizer tuning UHF/VHF, global pinning

Service-Schnittstelle (Software update/flash) / Service interface (software update/flash)

230V±15%

50 / 60Hz

ca. 1W

6

GRUNDIG Service DIGI 100

Technische Daten / Technical Data

GRUNDIG Service DIGI 100

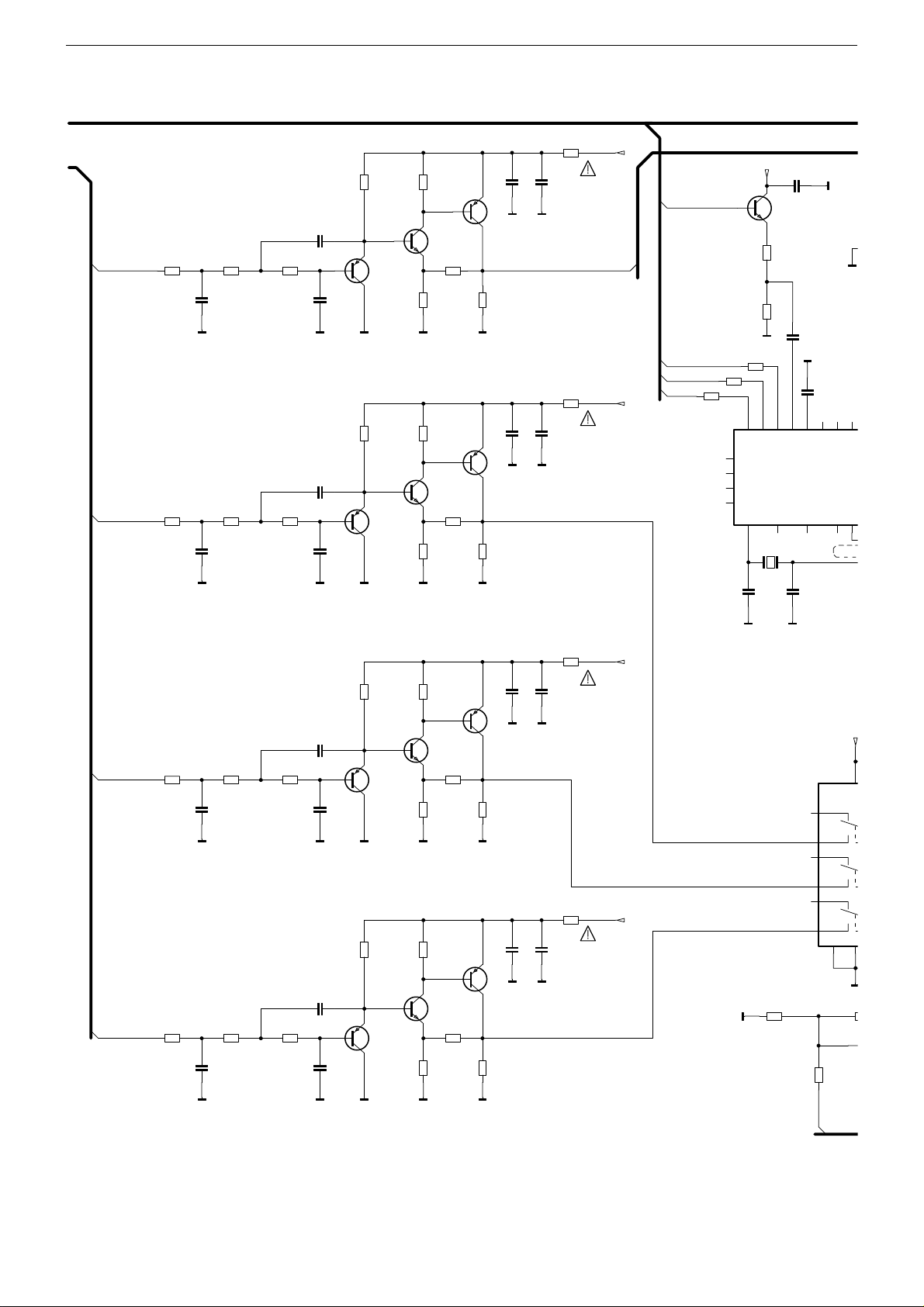

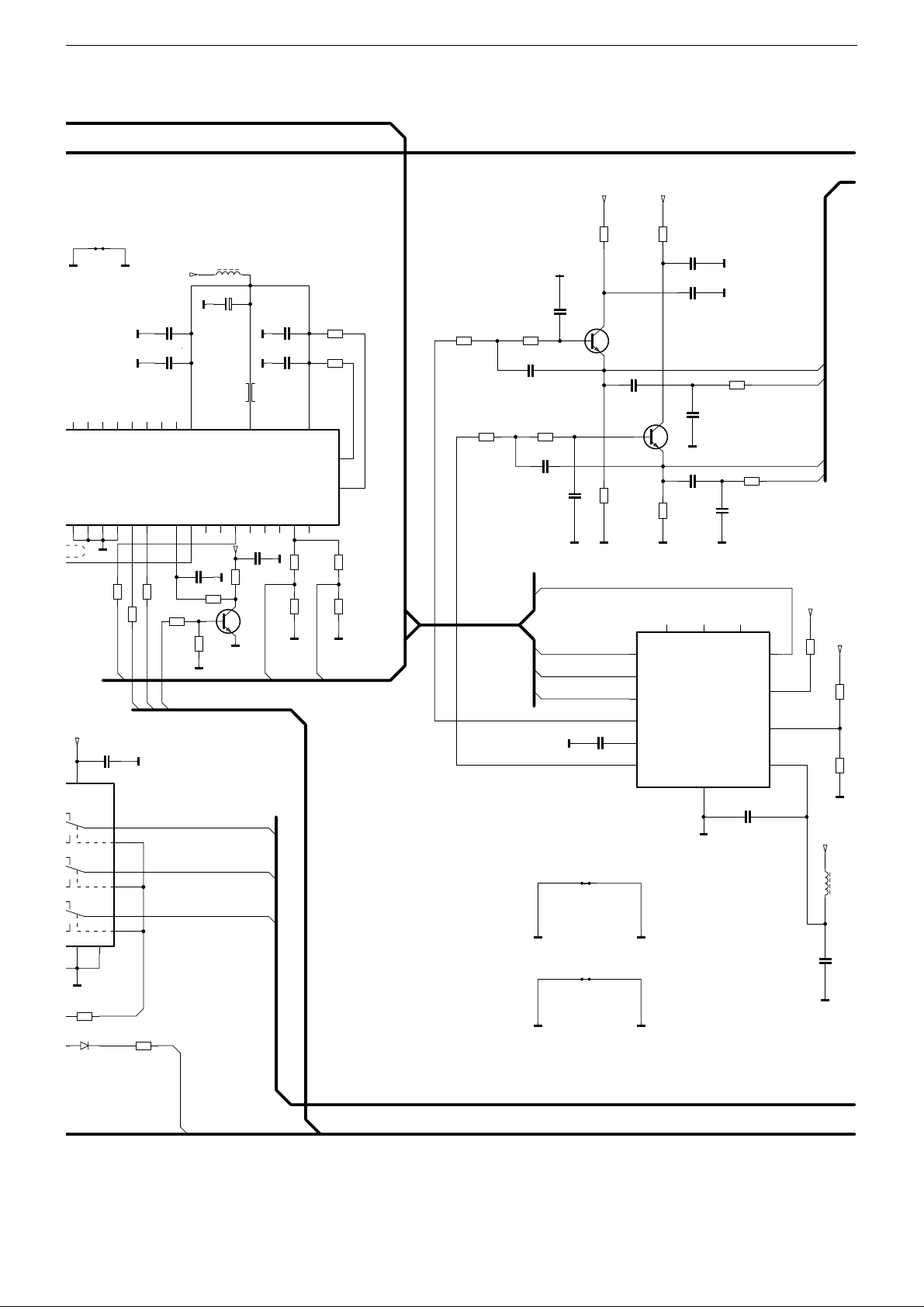

Bedienplatte / Control Board 295010857400

Spannungstabelle

U

IR +H

KB

LED

WISCH

IDENT

R G

Table of Voltages

+80V +80V +C +200V +D +29V +F +5V +14,7V +14.7V

-14,7V -14.7V +G +17V +M +16.5V +H + 3.3V +K +13.6V

+K

+16V/TOS-Real Flat-CRT /Thomson-CRT

-K -13.6V

-K

-16V/TOS-Real Flat-CRT

/Thomson-CRT +N +3.3V +Q +8.5V +OEKO +13.5V

ZUM CHASSIS TO CHASSIS VERS CHASSIS AL TELAIO AL CHASIS

ZU / TO ST-IR_KB1

5. ERGÄNZUNG / SUPPLEMENT 5 SEITE / PAGE 42

ZUR BUCHSENPLATTE TO SOCKET BOARD VERS C.I. PRISES ALLA PIASTRA PRESE LA PLACA DE TOMAS

ST-ID1

+IR

CR83004

8,2k/1%

CR83002

4,7k/1%

CR83003

2,2k/1%

R 3

1 G

29501-085.7400BEDIENPLATTE

CR83006

MODE

-

+

0

+IR

n.V.

ST-IR_KB

9

7

8

6

7

IR

5

6

4

5

4

3

2

1

3 2 1

CONTROL BOARD PLAQUE DE COMMANDE PIASTRA DI COMANDE PLACADE MANDO

CC84002

CR84002

10

CR84001

270

10u/6,3V

IC84001

TSOP1836

IR

1

+5V

3

2

IR

n.V.

CR83005

+IR

n.V.

+IR

2

1

IR

XX

CR83007

0

2

D85001

L115WEGW

CR83008

XX

n.V.

Bestückungsseite, Ansicht von oben

Component Side, Top View

RG

13

D85001

IC84001

-

+

MODE

ST-ID1

21

ST-IR_KB

1

19

Bei den in den Schaltplänen angegebenen Messwerten handelt es sich um Näherungswerte!

The measured values given in the circuit diagrams are approximates!

29306-202.51/4B(01)

270802

Lötseite, Ansicht von unten

Solder Side, Bottom View

CR83007

CR83003

29306-202.51/3L(01)

CR83004

CR83008

CR83006

CC84002

CR84001

CR83005

CR83002

CBR101

CR84002

CBR100

7

GRUNDIG Service DIGI 100

CR81004

CD81001

CT81002

CT81001

CR81005

CR81003

CR81001

CR81000

CR81002

29306-237.51 4LS(01)

Netzschalterplatte / Mains Switch Board 295010872600 / 295010872700

Spannungstabelle Table of Voltages

+80V +80V +C +200V +D +29V +F +5V +14,7V +14.7V

-14,7V -14.7V +G +17V +M +16.5V +H + 3.3V +K +13.6V

+K

+16V/TOS-Real Flat-CRT /Thomson-CRT

-K -13.6V

-K

-16V/TOS-Real Flat-CRT

/Thomson-CRT +N +3.3V +Q +8.5V +OEKO +13.5V

NETZSCHALTERPLATTE

MAINS SWITCH PANEL C.I. INTERR. SECTEUR PIASTRA INTERR. DI RETE PLACA INTERRUPTOR RED

CT81001

BSP50

IR

MCL4148

CD81001

+OEKO

S60000

CR81001

4,7k

10k

CR81000

+OEKO

15k

CR81003

CT81002

BC848B

IRIR

29501-087.2600 29501-087.2700

NUR BEI -087.2600 ONLY WITH SEUL. POUR SOLO CON SOLO CON

+OEKO

ST-BED1

IR

22k

CR81002

CR81004

10k

+OEKO

10k

CR81005

IR

3

2

KN

1

POWER

OFF

U

+OEKO

ZUM CHASSIS TO CHASSIS VERS CHASSIS AL TELAIO AL CHASIS

5. ERGÄNZUNG / SUPPLEMENT 5 SEITE / PAGE 42

NETZ

1

5. ERGÄNZUNG / SUPPLEMENT 5 SEITE / PAGE 37

NETZ1

NICHT NETZGETRENNTES SCHALTUNGSTEIL

CIRCUIT NOT MAINS ISOLATED

CIRCUIT NON ISOLE DU SECTEUR CIRCUITO NON SEPAR., DALA RETE SECTOUR DE COM. NO SEP. DE LA RED

Bestückungsseite, Ansicht von oben / Component Side, Top View

31

ST-BED1

NETZ2 NETZ_

11 12

29306-237.51/4B(01)

NETZ

NETZ1

S60000

keine Netztrennung

LIVE AREA

1

2

3

4

56

NETZ_

ZUM CHASSISZUM CHASSIS

1

TO CHASSISTO CHASSIS VERS CHASSISVERS CHASSIS

1

AL TELAIOAL TELAIO AL CHASISAL CHASIS

NETZ2

5. ERGÄNZUNG / SUPPLEMENT 5 SEITE / PAGE 37

270502

Lötseite, Ansicht von unten / Solder Side, Bottom View

Bei den in den Schaltplänen angegebenen Messwerten handelt es sich um Näherungswerte!

The measured values given in the circuit diagrams are approximates!

8

GRUNDIG Service DIGI 100

Buchsenplatte / Socket Board 293050086200

Spannungstabelle Table of Voltages

+80V +80V +C +200V +D +29V +F +5V +14,7V +14.7V

-14,7V -14.7V +G +17V +M +16.5V +H + 3.3V +K +13.6V

+K

+16V/TOS-Real Flat-CRT

/Thomson-CRT

-K -13.6V

-K

-16V/TOS-Real Flat-CRT

/Thomson-CRT +N +3.3V +Q +8.5V +OEKO +13.5V

BU10

11

V2BK003

10

1

CC44005

0,1u

KH

BU11

R

A

BU11

L

A

BU11

FBAS

V

BUCHSENPLATTE 29305-008.6200

SOCKET BOARD C.I. PRISES PIASTRA PRESE PLACA DE TOMAS

3

R

2

L

A

CR44004

470

CR44007

470

n.V.

CR44018

100

CC44018

100p

CC44001

CC44004

CC44007

V

8,2n

470p

A

470p

A

n.V.

CR44016

CR44002

5,6n

CC44002

KH

CC44003

KH

CC44006

1u

CC44008

1u

75

5,6n

CR44003

n.V.

34 12

BU-SVHS

33

VV

CR44017

ST-H1

AUDIO-R

1

KH

AUDIO-L

KH

AUDIO-R

CAV

AUDIO-L

CAV

FBAS/V

CAV

CHROMA

CAV

5. ERGÄNZUNG / SUPPLEMENT 5 SEITE / PAGE 42

ZUM CHASSIS TO CHASSIS VERS CHASSIS AL TELAIO AL CHASIS

ZU / TO ST-CI1

5. ERGÄNZUNG / SUPPLEMENT 5 SEITE / PAGE 42

KH

2

KNKN

3

ST-CI2

6

5

A

4

3

2

V

1

75

n.V.

VV

1

2

0

51

3

9

42

48

3

5

7

6

29304-678.62 4LS(00)

Bestückungsseite, Ansicht von oben / Component Side, Top View

BU10

31

BU11

ST-H1

61

Lötseite, Ansicht von unten / Solder Side, Bottom View

CC44007

CC44008

CR44017

CR44016

CC44018

CR44018

CC44006

CR44007

CR44004

CC44004

BU-SVHS

ST-CI2

CC44005

CC44003

21 43

CC44001

CR44003

240602

29304-678.62 4B(00)

CC44002

CR44002

Bei den in den Schaltplänen angegebenen Messwerten handelt es sich um Näherungswerte!

The measured values given in the circuit diagrams are approximates!

9

+

22u/50V

C60022

3,9k/1%

R60028

+

47u/10V

C60008

+

470u/50V

C60011

+

1000u/25V

C60012

+

2200u/25V

C60013

10uH

L60011

+

100u/50V

C60018

10uH

L60012

10uH

L60013

51

R60022

K

0,1u

C60021

+

470u/10V

C60016

+

470u/10V

C60017

K

0,1u

C60026

10k/1%

R60027

1N4148 D60021

BYW81P-200

D60013

6,8

R60008

+

47u/385V

C60006

1

23

4

SFH615A-4

OK60021

510

R60023

!

T1A_H

SI60001

270

R60030

+

220u/25V

C60015

3

1

ST-J1

4,7k

R60026

1

23

4

SFH615A-2

OK60020

BZT03D200

D60006

BYV26

D60007

2,2n

C60023

U

8311-401.07400

R60001

F

0,1u/MP3/250V_AC

C60001

1N5822

D60012

Ref

TL431

IC60025

1n

C60007

45

1

37

CONTROL

C

FS

DM

TOP233Y

IC60010

31

B380/C1500

D60001

L60009

29201-700.9700

L60002

PFC

31

2

OUTIN

L4955

IC60015

n.v.

K

1n

C60003

K

1n

C60004

K

1n

C60005

5

6

3

1

2x30mH

L60001

K

1n

C60002

100

R60031

K

0,1u

C60020

K

0,1u

C60024

7

8

9

10

11

12

1

2

3

4

5

6

ST-FTA1

K

0,1u

C60019

F

100p/1600V

C60010

n.v.

L60006

0,6u

K

1n

C60009

L60007

0,6u

BR60010

33

R60025

K

1n

C60014

XX

R60010

K

470p/2kV

C60025

STPR120A

D60011

+5V

+25V

P

M

MM

M

MM

M

UDVB

+3,3V

280102

6.

V5.1

0,4A

/1A

9

12

-SECTOR DE RED

-SEZIONE RETE

-BLOC D’ALIMENT.

-MAINS SECTION

FTA-NETZTEILPLATTE 29305-202.2200

SUBJECT TO ALTERNATION

AENDERUNGEN VORBEHALTEN

RESERV. EL DEREC. DE MODIFIC.

CON RISERVA DI MODIFICA

SOURS RESERVE DE MODIFIC

7

13

11

10

16

4

3

2

TR60010

........

P

MASA PRIMARIA / SECTOUR DE COM. NO SEP. DE LA RED

MASSA PRIMARIO / CIRCUITO NON SEPAR., DALA RETE

PRIMARY CHASSIS, NOTE / CIRCUT NOT MAINS ISOLATED MASSE PRIMAIRE / CIRCUIT NON ISOLE DU SECTEUR

PRIMAERMASSE / NICHT NETZGETRENNTES SCHALTUNGSTEIL

/300mA

TOP switch-FX

/3A

ZUMCHASSIS

TO CHASSIS

5. ERGÄNZUNG /

SUPPLEMENT 5

SEITE / PAGE 37

ZUM FTA-MODUL / TO FTA MODULE

ZU / TO ST01001

SEITE / PAGE 12

+80V +80V

+C +200V

+D +29V

+F +5V

+14,7V +14.7V

-14,7V -14.7V

+G +17V

+M +16.5V

+H + 3.3V

+K +13.6V

+K

+16V/TOS-Real Flat-CRT /Thomson-CRT

-K -13.6V

-K

-16V/TOS-Real Flat-CRT /Thomson-CRT

+N +3.3V

+Q +8.5V

+OEKO +13.5V

Spannungstabelle Table of Voltages

Bei den in den Schaltpl sich um Näherungswerte!

änen angegebenen Messwerten handelt es

The measured values given in the circuit diagrams are approximates!

10

GRUNDIG Service DIGI 100

FTA-Netzteilplatte / FTA Mains Section Board 293052022200

GRUNDIG Service DIGI 100

C60016

C60017

C60015

MI-

1

2

3

4

5

6

7

8

9

0

51

2

3

4

R60030

R60027

R60026

R60028

R60022

R60008

R60023

R60031

IC60010

C60023

C60007

RAK

IC60025

BR107

R60001

C60010

D60006

12

34

OK60020

12

34

OK60021

D60013

C60021

C60026

C60020

C60024

C60019

D60007

SI60001

D60021

BR114

TR60010

13

ST-J1

L60012

L60011

1

2

3

4

5

6

7

8

9

10

L60002

C60008

C60022

D60001

BR109

C60009

BR112

BR111

C60018

1

12

ST-FTA1

C60011

C60001

C60006

3

1

IC60015

BR106

BR113

C60003

C60004

C60005

C60002

L60006

L60001

D60012

L60013

C60013

L60009

D60011

BR110

C60014

C60025

L60007

BR60010

R60025

R60010

C60012

T1AH

LIVE AREAKEINE NETZTRENNUNG

/4B(02) 29306-102.22

FTA-Netzteilplatte / FTA Mains Section Board 293052022200

Bestückungsseite, Ansicht von oben / Component Side, Top View

11

GRUNDIG Service DIGI 100

FTA-Modul Teil 1 / FTA Module Part 1 295041066100

GND

ZUR FTA-NETZTEILPLATTE TO FTA MAINS SECTION BOARD VERS BLOC DE ALIMENTATION SECTEUR FTA ALLA PIASTRA SEZIONE RETE FTA A LA PLACA RECTOR DE RED FTA

(ST-FTA1)

SEITE / PAGE 10

U_DVB

+25V

+5V

UDVB

+3,3V

ST01001

+3V3I

1

2

3

4

5

6

7

8

9

10

11

12

CC01003

BLM31P500S

1n

CL01001

GND

CC01004

GND

CC01005

L01001

47uH

L01002

47uH

1n

+40VI

1n

CC010061nCC01007

GND

CC01010

BLM31P500S

1n

CL01003

CL01004

CL01005

CL01006

GND

CC01011

BLM31P500S

1n

CC01008

GND

CC01012

+5VI

0,1u

Platinenabbildungen siehe Seite 24…28 Layout of PCBs see Page 24…28

L01006

CC01009

GND

1n

47uH

L01005

47uH

CIC01001

1

+

C01001

GND

0,1u

CC01001

470u/16V

GND GND

GND

3L4957D2.5

OUTIN

2

CC01002

+2V5

0,1u

U_DVB

+3V3I

1n

+3V3

+

C01011

470u/16V

+5VI

+33V_TV

+2V5

+40VI

L01003

47uH

CL01301

BLM31P500S

L01401

47uH

CR01301

47

CR01101

8,2

GND

0,1u

CC01022

GND

CC01301

0,1u/50V

GND

0,1u

CC01101

AGND

GND

+

C01021

GND

CC01102

AGND

+5V

470u/16V

+33V+40V

+2V5AV

1n

SEITE / PAGE 23

Internal Control Bus

18.09.01

12

GRUNDIG Service DIGI 100

n.v.

GND

STPS340U

CD02301

0,1u/50V

CC02301

GND

13 14 15 16 17 18 19 20 21 22 23 24

123456789101112

A8283SLB

CIC02301

GND

+

470u/35V

C02301

0,33/SI

CR02302

150uH

L02301

+2V5

0,1u

CC02004

47

CNW02007

47

CNW02005

47

CNW02005

47

CNW02006

47

CNW02006

47

CNW02007

47

CNW02007

47

CNW02007

47

CNW02006

47

CNW02005

47

CNW02006

47

CNW02005

connection

Net-

X02011

connection

Net-

X02010

connection

Net-

X02009

connection

Net-

X02008

connection

Net-

X02007

connection

Net-

X02006

connection

Net-

X02005

connection

Net-

X02004

connection

Net-

X02003

connection

Net-

X02002

connection

Net-

X02001

9V

+LNB

SCL

SDA

30V

ADR.TUNER

NC

+5V

GND

AGC

GND

+2V5

+3V3

DATA0

DATA1

DATA2

DATA3

DATA4

DATA5

DATA6

DATA7

PBAD

PVLD

PSYNC

CLK

RESET

P0

22KHZ

ADR.SEC

2928272625242322212019181716151413121110987654321

29504-451.01

ST02101

0,1u

CC02002

+5V

+33V

+5V

+3V3

GND

47

CNW02105

47

CNW02105

47

CNW02106

47

CNW02106

+5V

GND

+2V5

9V

+LNB

SCL

SDA

30V

ADR.TUNER

NC

+5V

GND

AGC

GND

+2V5

+3V3

DATA0

DATA1

DATA2

DATA3

DATA4

DATA5

DATA6

DATA7

PBAD

PVLD

PSYNC

CLK

RESET

P0

22KHZ

ADR.SEC

2928272625242322212019181716151413121110987654321

29504-451.01

_ST02001

47

CNW02107

47

CNW02107

47

CNW02107

47

CNW02107

47

CNW02106

47

CNW02106

47

CNW02105

47

CNW02105

31

32

33

34

35

36

37

38

39

40

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

VBL40AMP

_ST02201

GND

+5V

GND

+2V5

+3V3

STPS340U

CD02302

4,7n/50V

CC02302

GND

+

100u/63V

C02302

GND

+40V

10k

CR02301

+5V

GND

+3V3

0,1u

CC02003

10k

_CR02304

GND

0,1u/50V

CC02305

0,1u/50V

CC02101

+3V3

GND

+40V

0,1u

CC02303

GND

10k

CR02306

47n/50V

CC02304

0,1u/50V

CC02001

1k

CR02305

+LNB

+3V3

GND

+3V3

0,1u

CC02103

+5V

0,1u

CC02102

0,1u

CC02104

+2V5

GND

+33V

+LNB

+5V

GND

+

470u

C02001

+2V5

GND

+

470u

C02002

+

470u

C02102

GND

+2V5

+

470u

C02101

GND

+5V

+

470u

C02003

+3V3

GND

+3V3

+

470u

C02103

GND

10k

CR02401

470

CR02402

0,1u

CC02401

GND

1k

CR02307

0,1u

CC02306

4,7k

CR02308

+3V3

GND

1k

CR02309

0,1u/50V

CC02307

GND

SW_14/18V

22KHZ_NIM

22KHZ

RESET

SDA SDA

SCL SCL

LBYTEVALID_CI

LDATA7

LDATA6

LDATA5

LDATA4

LPCTCLK_CI

LDATA3

LDATA0_CI

LDATA1

LBYTECLK

LPCTCLK

LBYTEVALID

LDATA7_CI

LDATA6_CI

LDATA5_CI

IN_LDATA0 IN_LDATA0

IN_LBYTECLK IN_LBYTECLK

IN_LBYTEVALID IN_LBYTEVALID

IN_LDATA7 IN_LDATA7

IN_LDATA6 IN_LDATA6

IN_LDATA5 IN_LDATA5

IN_LDATA4 IN_LDATA4

IN_LDATA3 IN_LDATA3

IN_LDATA2 IN_LDATA2

IN_LDATA1 IN_LDATA1

IN_LPCTCLK IN_LPCTCLK

LDATA4_CI

LDATA3_CI

LDATA2_CI

LDATA1_CI

LBYTECLK_CI

LNB_OVERLOAD

LNB_OFF

LDATA2

LDATA0

S.Nr.:867206747000

Internal Control Bus

MPEG TS Frontend

MPEG TS HOST

Terrestrical NIM

SAT NIM

18.09.01

SEITE / PAGE 16/17/22

SEITE / PAGE 14

SEITE / PAGE 14/17

FTA-Modul Teil 2 / FTA Module Part 2 295041066100

13

Layout of PCBs see Page 24…28

Platinenabbildungen siehe Seite 24…28

Grundig CUC 1935, CUC 1807, CUC 1838, DIGI 100, LEEMAXX 55 Service Manual [en, de]

Hinweise

Notes

29501-085.7400BEDIENPLATTE

NETZSCHALTERPLATTE

FTA-NETZTEILPLATTE 29305-202.2200
